Ваз 2109 инжектор распиновка блока предохранителей: Монтажный блок. Распиновка монтажных блоков автомобилей ваз Какой предохранитель идет на дворники ваз 2109

Содержание

Монтажный блок. Распиновка монтажных блоков автомобилей ваз Какой предохранитель идет на дворники ваз 2109

Блок реле и предохранителей Ваз 2109 (монтажный блок) установлен в подкапотном пространстве, в отсеке перед ветровым стеклом с левой стороны

Монтажный блок Ваз 2109 бывает двух типов, старого образца и нового, отличаются они видами предохранителей, но снятие и установка при этом у них одна и та же. Ниже представлен блок предохранителей Ваз 2109 старого образца:

Снятие монтажного блока предохранителей Ваз 2109

Откройте капот и снимите крышку с блока реле и предохранителей, отжав пластмассовые защелки

Сдвиньте резиновый чехол и отсоедините от блока верхнюю колодку с проводами

Отверните две гайки крепления блока

Выньте монтажный блок Ваз 2109 из отсека перед ветровым стеклом, насколько позволяют провода, и отсоедините от него нижние колодки с проводами. Промаркируйте колодки: это облегчит работу при дальнейшей установке

Отверните восемь винтов крепления нижней крышки

Подцепите отверткой и откиньте нижнюю крышку блока

Проверьте состояние токоведущих дорожек и качество пайки. Устраните возможные дефекты (отремонтируете блок своими руками), если не удается, замените монтажный блок на новый.

Установка блока предохранителей Ваз 2109

Установите блок реле и предохранителей в порядке, обратном снятию. После установки проверьте работоспособность всех потребителей. Рекомендуем в целях безопасности при неисправности блока предохранителей Ваз 2109 заменить его на новый или доверить его ремонт автоэлектрику.

В каждом автомобиле имеется блок, в котором собраны предохранители разных устройств. Чтобы все это беспорядочно не располагались по кузову автомобиля, специально создали блок из пластмассы с крышкой, в котором аккуратно и с обозначениями установлены предохранители.

Схемы

Предохранитель — это устройство, которое защищает, предохраняет, в данном случае, какое либо электронное устройство, от сгорания, замыкания. Предохранители устанавливаются так, чтобы они, в случае замыкания быстрее сгорали, чем устройство, которое они защищают. Тем самым, электрический ток прерывается и не поступает на устройство, если нить предохранителя прогорела.

«Девятки», то есть ВАЗ 2109 бывают двух видов:
  • до 1998 года;
  • после 1998 года.

Блок предохранителей с шифром 17.3722 устанавливался на машины этой модели до 1998 года. Внутри блока есть инженерная плата, к которой припаяны контакты электропроводки, реле и предохранители.

Если , причина или в предохранителе, или в проводной цепи.

Блок предохранителей с маркировкой 2114-3722010-60 устанавливался на авто 2109 после 98 года. В этом блоке уже начали использовать плавки предохранители.

Блок предохранителей ВАЗ 2109 карбюраторного и инжекторного двигателей никак не отличается. Разделение идет только до и после 98 года.

Располагается БП тоже одинаково. Он находится под капотом, под лобовым стеклом слева.

Какие отличия блоков предохранителей старого и нового на 2109?

Отличия в следующем:

  1. Обозначение.
  2. Номинальная мощность.
  3. В новом блоке предохранителей нет реле времени омывателя заднего стекла и нет реле моторчика вентилятора системы охлаждения.

Блок старого образца

Номер предохранителя: Сила тока: Что он защищает:
F1 10А Резервный (дополнительный) предохранитель
F2 10А Указатели поворотников, прерыватель аварийного сигнала (при включенной аварийке), контрольная лампочка аварийных сигналов
F3 10А Задние фары стоп-сигнала, лампочки подсветки салона
F4 20А Подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5 20А Звуковой сигнал (клаксон), выключатель клаксона
F6 30А Резервный предохранитель
F7 30А Электромоторчик вентилятора печки, электромоторчик омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8 7,5А Резервный предохранитель
F9 7,5А Резервный предохранитель
F10 7,5А Левая габаритная фара
F11 7,5А Правая габаритная фара
F12 7,5А Правая фара ближнего света
F13 7,5А Левая фара ближнего света
F14 7,5А Левая фара дальнего света, контрольная лампа включения дальнего света
F15 Правая фара дальнего света
F16 15А Указатели поворотов и реле-прерыватель аварийки (при включенных поворотниках), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Блок предохранителей 17. 3722
Реле

Приведем в таблице номера реле и их функции:

Номер реле Функции
1 Работоспособность элементов очистки передней оптики
2 Работоспособность двигателя омывателя заднего стекла
3 Защита от поломки лампы поворотных сигналов и световой сигнализации
4 Защита от выхода из строя моторчика стеклоочистителей лобового стекла
5 Позволяет определить работоспособность лампы
6 Защита от перенапряжения системы обогрева заднего стекла
8 Лампы дальнего света фар
9 Лампы ближнего света фар
11 Отвечает за работу вентилятора охлаждения ДВС. Если данное реле выходит из строя, мотор может перегреться
12 Работа звукового сигнала

Блок предохранителей новый

В таблице приведем обозначение предохранителей, что они защищают и на какой ток рассчитаны:

Номер предохранителя Номинальный ток Функции
1. Резервный предохранитель
2. Резервный предохранитель
3. Резервный предохранитель
4. 16А Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5. Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6. Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7. Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8. 16А Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9. Лампа левых габаритов, лампа левых задних габаритов
10. Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11.
Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийного сигнала
12. 16А Прикуриватель, розетка для лампы переноски
13. Дальний свет правой фары
14. Дальний свет левой фары, контрольная лампа дальней оптики
15. Ближний свет правой фары
16. Ближний свет левой фары
Реле

В таблице приведем распиновку блока предохранителей нового образца 2109:

Обозначение реле Что он делает:
К1 Без него двигатель омывателя заднего стекла работать не будет
К2 Отвечает за работу ламп поворотников и световую сигнализацию
К3 Обеспечивает работы стеклоочистителя лобового стекла
К4 Защищает лампы стоп сигналов и габариты автомобиля
К5 Обеспечивает работу фонарей дальнего света
К6 Гарантирует работу устройства омывателя оптики
К7 Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8 Звуковой сигнал или просто клаксон
К9 Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11 Отвечает за работу устройства обогрева заднего стекла
К12 Обеспечивает работу фонарей ближнего света

Снятие и замена

Если какое-либо устройство не работает, первым делом искать причину надо с самого легкого действия, а это — осмотр предохранителя. То есть, сначала ищем нужный предохранитель, отвечающий за конкретное устройство, дальше проверяем его, цел он или сгорел.

Как заменить предохранитель:
  1. Открыть капот, отсоединить массу (-) аккумулятора.
  2. Открыть БП.
  3. На крышке блока изнутри есть обозначение, где и какой предохранитель располагается.
  4. Снять предохранитель.
  5. Поставить новый и проверить.

Видео

Сборка блока предохранителей ВАЗ 2109.

Как снять БП.

Как паять схему блока предохранителей.

Блоки предохранителей, которые монтируются на ВАЗ 2109, предназначены для объединения электрической проводки. Главная задача БП — предотвращать поломки электроборудования, установленного в автомобиле.

Монтажные блоки предохранителей ВАЗ 2109 карбюратор и ВАЗ 2109 инжектор, есть ли разница

Если говорить о блоках предохранителей, то фактор применяемой системы впрыска топлива (инжектор или карбюратор) не играет совершенно никакой роли. БП будут отличаться лишь по году выпуска ТС. То есть, монтажные блоки у инжектора и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где он расположен

Искомый блок находится под капотом напротив места водителя фактически под самым ветровым стеклом.

Блоки предохранителей ВАЗ 2109 (выпуск до 1998 года) и ВАЗ 2109 (выпуск после 1998 года), в чем разница

Всю линейку ВАЗ 2109 можно поделить на две категории — изготовленные до 1998 г. и выпущенные после 1998 г. Старые автомобили оборудуются БП с маркировкой 17.3722. Такой блок предохранителей состоит из инженерной платы и корпуса. К плате припаяны реле, контакты проводов и предохранители. На обновленных версиях «девяток», которые выпускались после 1988 г., БП маркируется 2114-3722010-60. Тут мы уже наблюдаем плавкие предохранители.


БП 17.3722

Отличия между старыми и обновленными версиями следующие:

  • Элементы монтажного блока по-разному маркируются.
  • Отличается номинал у предохранителей.
  • У нового блока нет реле времени омывателя заднего окна и реле двигателя вентилятора системы охлаждения.

Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Защищаемая цепь Сила тока Номер предохранителя
Резервный 10А F1
Контрольная лампа аварийки, прерыватель аварийного сигнала, указатели поворотников 10А F2
Плафон подсветки салона, задние фары стоп-огней 10А F3
Прикуриватель, розетка для переноски, контакты активации подогрева заднего окна, компонент подогрева заднего окна 20А F4
Клаксон 20А F5
Резервный 30А F6
Плафон подсветки бардачка, контрольная лампочка активации подогрева заднего окна, реле активации подогрева заднего окна, реле активации электровентилятора радиатора, электродвигатель омывателя ветрового окна, электродвигатель вентилятора печки 30А F7
Резервный 7. F8
Резервный 7.5А F9
Габаритная левая фара 7.5А F10
Габаритная правая фара 7.5А F11
Фара ближнего света правая 7.5А F12
Фара ближнего света левая 7.5А F13
Фара дальнего света левая, контрольная лампочка активации дальнего света 7.5А F14
Фара дальнего света правая 7.5А F15
Вольтметр, контрольная лампочка резерва горючего, указатель уровня горючего, указатель температуры ОЖ, контрольные лампочки стояночного тормоза, давления масла, указателей поворотников, реле активации стеклоочистителей ветрового окна, фонари заднего хода, реле-прерыватель аварийки, указатели поворотников 15А F16

Реле монтажного блока ВАЗ 2109 старого образца, расшифровка

Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка


Новый БП
Защищаемая цепь Номинальный ток Номер предохранителя
Резервный 1
Резервный 2
Резервный 3
Электроцепь электромотора и переключателя печки, реле вентилятора радиатора 16А 4
Выключатель стояночного тормоза и гидропривода тормозной системы, лампочка аварийного состояния тормозов, датчик и контрольная лампа аварийного давления масла, датчик температуры, указатель температуры ОЖ, контрольная лампочка уровня горючего, датчик уровня горючего, указатель уровня горючего, вольтметр, тахометр, лампочки заднего хода, оптика заднего хода, контрольная и сигнальная лампочки поворотников, переключатель и прерыватель поворотных сигналов, выключатель аварийки 5
Плафон подсветки салона и выключатель стоп-сигнала 6
Лампа и выключатель подсветки приборного щитка, плафон подсветки бардачка, лампочка подсветки ручек прикуривателя и отопителя, контрольная лампочка активации габаритов, лампочки освещения номеров 7
Электромотор вентилятора радиатора, клаксон 16А 8
Лампочка левых габаритов, лампочка задних левых габаритов 9
Лампочка правого габарита, лампочка заднего правого габарита, контрольная лампочка и выключатель противотуманок 10
Лампочки указателей поворотников, прерыватель и выключатель указателей поворотников, контрольная лампочка в режиме аварийки 11
Розетка для переноски лампы, прикуриватель 16А 12
Дальний свет (правая фара) 13
Дальний свет (левая фара), контрольная лампочка дальней оптики 14
Ближний свет (правая фара) 15
Ближний свет (левая фара) 16

Реле монтажного блока ВАЗ 2109 нового образца, расшифровка

Где находится схема предохранителей

Схема предохранителей нанесена на противоположную сторону пластиковой крышки, которой закрыт блок.

Как понять, что предохранитель перегорел

Выход предохранителя из строя можно определить по расплавленной нити — плавкий элемент, который плавится и замыкает контакты, не позволяя электрооборудованию пострадать от сильного напряжения.

Техника безопасности при работе под напряжением

Обязательно отключите минусовую клемму от АКБ.

Демонтаж и замена предохранителей своими руками (подробно)

Порядок работ:


Блоки предохранителей, устанавливаемые на старые и обновленные версии автомобилей ВАЗ 2109, служат для объединения всей электрической проводки.

Основная задача БП — предотвращение поломок электрооборудования, установленного в машине.

Схемы

Всю линейку автомобилей ВАЗ 2109 можно условно поделить на две ветви — выпущенные до 1998 года и производимые после 1998 года.

Старые автомобили оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.

Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

Если говорить про блоки предохранителей, совершенно никакой роли не играет фактор используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска автомобиля. Следовательно, монтажные блоки у карбюратора и инжектора одинаковые.

Располагается искомый монтажный блок также везде одинаково — в подкапотном пространстве напротив места водителя практически под самым лобовым стеклом.

Отличия

Существуют ли между старыми и новыми версиями БП отличия? Разумеется. Заключаются они в следующем:

  • Детали монтажного блока маркируются по-разному;
  • Номинал у предохранителей отличается;
  • У нового БП отсутствует реле мотора вентилятора системы охлаждения и реле времени устройства омывателя заднего стекла.

БП старого образца

Рассмотрим первым делом БП старого образца, которые до сих пор достаточно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.

Номер предохранителя

Сила тока

Цепь, которую он защищает

Резервный предохранитель

Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки

Задние фары стоп-сигнала, плафон подсветки салона

Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель

Звуковой сигнал (клаксон), выключатель клаксона

Резервный предохранитель

Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка

Резервный предохранитель

Резервный предохранитель

Левая габаритная фара

Правая габаритная фара

Правая фара ближнего света

Левая фара ближнего света

Левая фара дальнего света, контрольная лампа включения дальнего света

Правая фара дальнего света

Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Реле

Помимо обозначений предохранителей, вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции несет ответственность.

Номер реле

Функции

Работоспособность элементов очистки передней оптики

Работоспособность двигателя омывателя заднего стекла

Защита от поломки лампы поворотных сигналов и световой сигнализации

Защита от выхода из строя моторчика стеклоочистителей лобового стекла

Позволяет определить работоспособность лампы

Защита от перенапряжения системы обогрева заднего стекла

Лампы дальних фар

Лампы ближних фар

Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя

Работа клаксона

БП нового образца

Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.

Схема актуальна как для карбюраторных, так и инжекторных типов двигателей.

Номер предохранителя

Номинальный ток

Электрическая цепь, за которую отвечает

Резервный предохранитель

Резервный предохранитель

Резервный предохранитель

Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки

Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза

Выключатель и лампочки стоп-сигнала, плафон подсветки салона

Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка

Клаксон, выключатель клаксона, электромотор вентилятора радиатора

Лампа левых габаритов, лампа левых задних габаритов

Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок

Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки

Прикуриватель, розетка для лампы переноски

Дальний свет правой фары

Дальний свет левой фары, контрольная лампа дальней оптики

Ближний свет правой фары

Ближний свет левой фары

Реле

Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.

Номер реле

Его функции

Без него двигатель омывателя заднего стекла работать не будет

Отвечает за работу ламп поворотников и световую сигнализацию

Обеспечивает работы стеклоочистителя лобового стекла

Защищает лампы стоп сигналов и габариты автомобиля

Обеспечивает работу фонарей дальнего света

Гарантирует работу устройства омывателя оптики

Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле

Звуковой сигнал или просто клаксон

Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя

Отвечает за работу устройства обогрева заднего стекла

Обеспечивает работу фонарей ближнего света

Необходимо не просто понимать расположение того или иного предохранителя, реле, но также знать, как заменить вышедший из строя элемент.

Демонтаж и замена

Если у вас вышло из строя то или иное оборудование, необходимо первым делом проверить состояние предохранителя, отвечающего за него.

На практике снять и удалить непригодный более предохранитель или реле не сложно. Для этого вам нужно:

  • Поднять капот и отключить минус от аккумуляторной батареи. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, под напряжением автомобиль в этот момент быть не должен;
  • Отыскать монтажный блок. Располагается он в подкапотном пространстве напротив места водителя прямо под лобовым стеклом. Сверху блок закрыт пластиковой крышкой. Чтобы ее снять, просто отожмите фиксаторы по бокам;
  • Снять крышку и посмотреть на обратную ее сторону. Там нанесена электросхема, где обозначено место расположения того или иного предохранителя, реле. Просто найдите тот элемент, который отвечает за вышедшее из строя оборудование согласно таблицам, приведенным выше;
  • Удалите предохранитель. Во всех монтажных блоках предусмотрено наличие специальных щипцов. Вручную удалять предохранители не рекомендуется. Реле удаляются небольшими покачиваниями вверх и вниз;
  • Замените вышедший из строя компонент.

Выход из строя предохранителя определяется по расплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию пострадать от чрезмерного напряжения.

Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму от аккумулятора и проверить работоспособность оборудования.

Где располагается блок предохранителей ВАЗ 21099 карбюратор схема? Сама плата находится под капотом с левой стороны ветрового стекла и закрыта крышкой. В ней же нарисована условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть, в амперах). Сам монтажный блок ВАЗ закрыт в пластиковый корпус. Там же располагаются запасные предохранители (по бокам). Однако в «девятке» есть и второй блок, который располагается уже в салоне авто. Здесь ставятся те предохранители, которые отвечают за соединение цепи питания на бензонасос и некоторые другие компоненты.

Схема блока предохранителей в ВАЗ 21099

Первым делом стоит заметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.


инцип работы одинаковый, но элементы не взаимозаменяемые. Желательно учитывать этот аспект при ремонте или замене предохранителей. В БП нового типа предусмотрена сигнальная цепь, которая идет на панель приборов. Это индикатор, который загорается при появлении неисправности в работе самого блока и электроцепи. В автомобилях старого образца данная цепь отсутствовала. В некоторых машинах ее переводили на подушку безопасности (индикатор срабатывания).

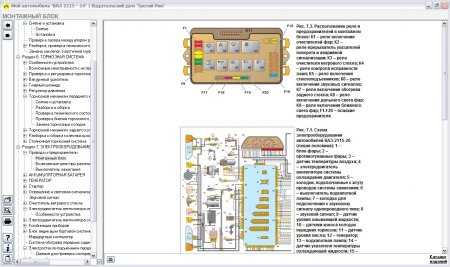

Схема монтажного блока (ИЗОБРАЖЕНИЕ 1), что располагается под капотом, находится на крышке с внутренней стороны. Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно распечатана в инструкции по эксплуатации транспортного средства. По ней можно в считанные секунды найти расположение любой из цепей электрики, что дает необходимую информацию для проведения диагностики контакта электрической цепи. Но при этом некоторые из них связывают несколько цепей. Например, F4 — это не только предохранитель прикуривателя, но и реле, которое отвечает за обогрев заднего стекла (если оно предусмотрено) и разъем переносной осветительной лампы.

Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то там схема подключения идентичная. Единственное исключение — некоторые из цепей не будут замкнуты, но это — нормально. Как всегда — можно сравнить с условной схемой, что продублирована на крышке монтажного блока.

Изображение 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой. Если указанный диапазон преодолеть — внутренняя его часть попросту перегорает, и электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения по силе тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер. Естественно, если сюда поставить предохранитель меньшего номинала, то он при малейшей превышении своей нормы попросту перегорит. Если поставить с большим номиналом, то при преодолении допустимой величины произойдет возгорание электропроводки. Поэтому делать так недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.

В блок предохранителей ВАЗ 21099 непосредственно с завода изначально ставятся запасные. Располагаются они по обе стороны от основной платы. В ВАЗ 2108 — точно так же, но там во внутрь салона вынесены только реле, отвечающие за работу бензонасоса и подогрева заднего стекла (а также магнитолы).

Интересно то, что наибольшая возможная нагрузка для блока предохранителей приходится на цепь, соединяющую электрические подъемники стекол. Там максимальная сила тока может быть 30 Ампер. В блоках нового образца его заменили на стандарт в 20 Ампер.

Как правильно заменять предохранители? Для этого понадобится:

  • выключить мотор;
  • снять минусовую клемму с аккумулятора. Желательно еще подождать несколько минут для устранения остаточного напряжения;
  • снять крышку блока предохранителей 2109;
  • при помощи мультиметра найти вышедший из строя предохранитель;
  • проверить цепь на наличие короткого замыкания;
  • поставить новый предохранитель;
  • подать напряжение на цепь и удостовериться, что повторного перегруза не произошло.

Ни в коем случае нельзя проводить ремонт с применением неоригинальных комплектующих, и уж тем более их заменяя на сторонние проводники. Среди российских водителей есть популярная тенденция вместо предохранителя ставить 5-копеечные монеты (это можно выполнить на «девятке» старого образца). Делая это, нужно отдавать себе отчет, что можно не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической цепи?

Для того чтобы проверить на работоспособность блок ВАЗ 2109, достаточно выполнить прозвонку каждой из цепей мультиметром.

В вариациях мотора карбюратор это выполняется предельно просто, так как контакты блока — полностью открыты. Если обнаружены множественные разрывы, то дешевле и проще будет просто заменить весь блок. Подойдет и нового образца, и даже с 2114 — они там используются идентичные.

Если же работает только одна из частей блока, то придется искать разорванную цепь. Поиск упростит знание следующих правил:

  • если не работает цепь, отвечающая за питание печки, то искать неисправный элемент нужно с F4 или F7. Последний отвечает за работу вентилятора, задувающего вовнутрь салона теплый воздух;
  • замена прикуривателя потребуется, если не работает сразу несколько цепей: F4, F10, блок 7;
  • за омыватели, патрон переносной лампы и щетки заднего стекла отвечает реле F7;
  • при неисправности бензонасоса «виновником» является плата предохранителей, что располагается с левой стороны руля (в салоне автомобиля).

Это указаны те неисправности, с которыми водителям чаще всего приходится иметь дело.

Разобраться с блоком предохранителей в ВАЗ 21099 карбюратор довольно просто. Самое сложное — это поиск неисправного элемента. Но устранить проблему не сложно, если в наличии есть запасные предохранители. В ВАЗ 21099, в отличии от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать своевременно их восстанавливать при необходимости.

Распиновка монтажных блоков автомобилей ваз. Монтажный блок Распиновка предохранителей ваз 2109

В каждом автомобиле имеется блок, в котором собраны предохранители разных устройств. Чтобы все это беспорядочно не располагались по кузову автомобиля, специально создали блок из пластмассы с крышкой, в котором аккуратно и с обозначениями установлены предохранители.

Схемы

Предохранитель — это устройство, которое защищает, предохраняет, в данном случае, какое либо электронное устройство, от сгорания, замыкания. Предохранители устанавливаются так, чтобы они, в случае замыкания быстрее сгорали, чем устройство, которое они защищают. Тем самым, электрический ток прерывается и не поступает на устройство, если нить предохранителя прогорела.

«Девятки», то есть ВАЗ 2109 бывают двух видов:
  • до 1998 года;
  • после 1998 года.

Блок предохранителей с шифром 17.3722 устанавливался на машины этой модели до 1998 года. Внутри блока есть инженерная плата, к которой припаяны контакты электропроводки, реле и предохранители.

Если , причина или в предохранителе, или в проводной цепи.

Блок предохранителей с маркировкой 2114-3722010-60 устанавливался на авто 2109 после 98 года. В этом блоке уже начали использовать плавки предохранители.

Блок предохранителей ВАЗ 2109 карбюраторного и инжекторного двигателей никак не отличается. Разделение идет только до и после 98 года.

Располагается БП тоже одинаково. Он находится под капотом, под лобовым стеклом слева.

Какие отличия блоков предохранителей старого и нового на 2109?

Отличия в следующем:

  1. Обозначение.
  2. Номинальная мощность.
  3. В новом блоке предохранителей нет реле времени омывателя заднего стекла и нет реле моторчика вентилятора системы охлаждения.

Блок старого образца

Номер предохранителя: Сила тока: Что он защищает:
F1 10А Резервный (дополнительный) предохранитель
F2 10А Указатели поворотников, прерыватель аварийного сигнала (при включенной аварийке), контрольная лампочка аварийных сигналов
F3 10А Задние фары стоп-сигнала, лампочки подсветки салона
F4 20А Подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5 20А Звуковой сигнал (клаксон), выключатель клаксона
F6 30А Резервный предохранитель
F7 30А Электромоторчик вентилятора печки, электромоторчик омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8 7,5А Резервный предохранитель
F9 7,5А Резервный предохранитель
F10 7,5А Левая габаритная фара
F11 7,5А Правая габаритная фара
F12 7,5А Правая фара ближнего света
F13 7,5А Левая фара ближнего света
F14 7,5А Левая фара дальнего света, контрольная лампа включения дальнего света
F15 Правая фара дальнего света
F16 15А Указатели поворотов и реле-прерыватель аварийки (при включенных поворотниках), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Блок предохранителей 17.3722
Реле

Приведем в таблице номера реле и их функции:

Номер реле Функции
1 Работоспособность элементов очистки передней оптики
2 Работоспособность двигателя омывателя заднего стекла
3 Защита от поломки лампы поворотных сигналов и световой сигнализации
4 Защита от выхода из строя моторчика стеклоочистителей лобового стекла
5 Позволяет определить работоспособность лампы
6 Защита от перенапряжения системы обогрева заднего стекла
8 Лампы дальнего света фар
9 Лампы ближнего света фар
11 Отвечает за работу вентилятора охлаждения ДВС. Если данное реле выходит из строя, мотор может перегреться
12 Работа звукового сигнала

Блок предохранителей новый

В таблице приведем обозначение предохранителей, что они защищают и на какой ток рассчитаны:

Номер предохранителя Номинальный ток Функции
1. Резервный предохранитель
2. Резервный предохранитель
3. Резервный предохранитель
4. 16А Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5. Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6. Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7. Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8. 16А Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9. Лампа левых габаритов, лампа левых задних габаритов
10. Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11. Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийного сигнала
12. 16А Прикуриватель, розетка для лампы переноски
13. Дальний свет правой фары
14. Дальний свет левой фары, контрольная лампа дальней оптики
15. Ближний свет правой фары
16. Ближний свет левой фары
Реле

В таблице приведем распиновку блока предохранителей нового образца 2109:

Обозначение реле Что он делает:
К1 Без него двигатель омывателя заднего стекла работать не будет
К2 Отвечает за работу ламп поворотников и световую сигнализацию
К3 Обеспечивает работы стеклоочистителя лобового стекла
К4 Защищает лампы стоп сигналов и габариты автомобиля
К5 Обеспечивает работу фонарей дальнего света
К6 Гарантирует работу устройства омывателя оптики
К7 Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8 Звуковой сигнал или просто клаксон
К9 Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11 Отвечает за работу устройства обогрева заднего стекла
К12 Обеспечивает работу фонарей ближнего света

Снятие и замена

Если какое-либо устройство не работает, первым делом искать причину надо с самого легкого действия, а это — осмотр предохранителя. То есть, сначала ищем нужный предохранитель, отвечающий за конкретное устройство, дальше проверяем его, цел он или сгорел.

Как заменить предохранитель:
  1. Открыть капот, отсоединить массу (-) аккумулятора.
  2. Открыть БП.
  3. На крышке блока изнутри есть обозначение, где и какой предохранитель располагается.
  4. Снять предохранитель.
  5. Поставить новый и проверить.

Видео

Сборка блока предохранителей ВАЗ 2109.

Как снять БП.

Как паять схему блока предохранителей.

Слаженную работу автомобиля обеспечивают много сложных механизмов и узлов.

Для корректной работы всей системы автомобиля, используется электричество.

Чтобы защитить электрическую систему от перегрузок используют предохранители. Все предохранители объединены в один монтажный блок. Ваз 2109 электрическая схема блока предохранителей представляет собой небольшую
плату с набором предохранителей.

Основные знания о блоке на ваз 2109

  1. Находится эта монтажная плата под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
  2. Ваз 2109 электросхема блока предохранителей выпускается производителями двух разновидностей. Они имеют свои числовые обозначения, но в простонародье называются просто: «старая» и «новая». Между ними имеются несколько принципиальных отличий. На них по-разному обозначаются реле, используются разные типы предохранителей, а соответственно и разъемы под них разные.

Строение схемы блока предохранителей старого образца

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов. Первый – печатная плата к которой крепятся методом пайки все соединительные элементы с колодками. Второй — сама установка реле и предохранителей.

Ниже представлена расшифровка маркирования.

Реле
  1. К1 – отвечает за время омывания стекла сзади.
  2. К2 – поворотники и аварийка.
  3. К3 – стеклоочиститель.
  4. К5 – фары дальнего света.
  5. К6 – фароочиститель.
  6. К8 – отвечает за сигнал.
  7. К9 – включение вентилятора в системе охлаждения мотора.
  8. К10 – отвечает за обогрев стекла сзади.
  9. К11 – фары ближнего света.
Строение схемы нового блока
  1. К1 – фароочиститель.
  2. К2 – прерыватель поворотников и аварийки.
  3. К3 – очиститель лобового стекла.
  4. К4 – контроль за исправностью лампочек.
  5. К5 – отвечает за стеклоподъемник.
  6. К6 – сигнал звука.
  7. К7 – обогрев стекла заднего вида.
  8. К8 – дальний свет.
  9. К9 – ближний свет.
Предохранители

Для отличия разных гнезд предохранителей принято использовать обозначение
латинской буквой F. Сами предохранители маркируют цифрой и буквой А, где цифра
означает силу тока, а буква А означает, что этот тип предусмотрен для защиты от
токов короткого замыкания.

Ваз 2109 электросхема предохранителей обозначается таким образом.

  1. F1 – фарные очистители. Используют предохранитель (10А).
  2. F2 – повороты и аварийка (10А).
  3. F3 – задние стоп-сигналы и салонный плафон (10А).
  4. F4 – обогрев стекла и прикуриватель (20А).
  5. F5 – сигнал и вентилятор охлаждения (20А).
  6. F6 – стеклоподъемник на передних дверцах (30А).
  7. F7 – очиститель фар (во время работы) и вентилятор отопления (30А).
  8. F8 – противотуманка Л (7,5А).
  9. F9 – противотуманка П (7,5А).
  10. F10 –лампочка освещения приборной панели, подкапотная лампа и фонарь освещения номеров (7,5А).
  11. F11 – правый габарит и фара (7,5А).
  12. F12 – фары ближнего света П (10А).
  13. F13 – фары ближнего света Л(7,5А).
  14. F14 – фары дальнего света Л и лампа-контролька включения этих фар (7,5А).
  15. F15 – фары дальнего света П (7,5А).
  16. F16 – повороты (15А).

Инструкция замены предохранителя

Если в машине возникла проблема с любым электрическим прибором, первым делом проверьте предохранитель, который отвечает за корректную работу этой цепи. Если проблема в нем, не печальтесь, отремонтировать его своими руками не составит труда даже новичку в этом деле.

Очень желательно всегда иметь под рукой комплект новых предохранителей. Но следует помнить о том, что не все цепи электрооборудования защищены плавкими предохранителями. К таким приборам относятся генератор, зажигание, стартер, сам аккумулятор, центральная блокировка дверок.

Меры предосторожности

В случае поломки и последующего ремонта необходимо придерживаться мер предосторожности.

  1. При ремонте автомобильного электрооборудования обязательно нужно отключить
    провод от минусной клеммы аккумулятора.
  2. Для замены плавких предохранителей придерживаться установленной маркировки. Ни в коем случае не заменять их на другие. Также нельзя замыкать цепь перемычкой.
  3. Также нельзя замыкать провода, для проверки цепи на наличие искры, это повлечет за
    собой перегорание токоведущей дорожки.
  4. Если есть необходимость снять блок, то нельзя для этой цели использовать
    металлическую отвертку. Это может повлечь замыкание реле и перегорание тех же
    дорожек, что приведет к неисправности всей платы.
Важные моменты

Если у вас ваз 21093 электро схема неисправная и перед вами стоит задача заменить
блок нового образца на старый, то в таком случае обязательно подключите движок
вентилятора, который находиться в системе охлаждения через реле.


Проигнорировав это, дорожки, по которым поступает ток, перегорят. Если же задача противоположная, то есть менять будем старый на новый, то нужно установить и новый вариант датчика включения электрического вентилятора. Это нужно сделать потому, что его контакты рассчитаны на больший ток.

Какие проблемы могут быть со схемами предохранителей

Возникновение неполадок на ваз 21093 электро схемы может быть несколько.

  1. Ваз 21093 схема электрическая меняется легко и заменить ее самому совсем несложно. Тем более в интернете есть инструкция с фото и видео как это делается. Но разобраться можно и без этого.
  2. Всю процедуру производить аккуратно и без спешки.
  3. Отсоединить все имеющиеся предохранители и реле.
  4. Снять саму плату. Далее или заменить, или чистить старую.
  5. Аккуратно почистить растворителем токоведущие дорожки, только делать все
    предельно аккуратно и осторожно, поскольку токоведущие дорожки легко можно
    повредить, а если их повредите, придется паять.
  6. Собрать в обратной последовательности.
  7. Ваз 21093 схема электро готова исполнять свои функции.

Различные неисправности в работе системы электрооборудования – это проблема, знакомая практически всем автовладельцам. Конечно же, можно воспользоваться услугами специализированных сервис-центров или СТО, но подобное решение влечёт за собой серьёзные финансовые вложения. Именно поэтому, мы сегодня и поговорим о том, как отремонтировать блок предохранителей ВАЗ 2109 своими силами.

Основные неисправности и способы их устранения

Несмотря на то, что коробка предохранителей для разных типов двигателей (инжектор или работающий с использованием карбюратора), имеет некоторые отличия, поломки их абсолютно аналогичны и зачастую, не столь сложны, как может показаться на первый взгляд. Справиться с ними вполне по силу даже для тех, кто лишь недавно стал владельцем автомобиля. Итак, наиболее часто встречаются такие ситуации:

  • Перегорание предохранителя (например, того который отвечает за карбюратор и его работоспособность) – решение проблемы здесь заключается в замене вышедшей из строя детали на новую. Процедура эта довольно простая, главное следовать пошаговой инструкции , подготовленной производителем;
  • Проблемы с реле – если смена предохранителей не дала требуемого эффекта, следует проверить исправность реле. При наличии проблем, необходимо просто установить новый элемент, благо подобная работа не отнимет много времени;
  • Неисправность токопроводящих дорожек – одна из наиболее серьёзных неприятностей, обнаружить которую довольно проблематично. Лучше доверить её решение опытным мастерам-электрикам, поскольку непрофессиональный подход может вывести из строя весь блок предохранителей;
  • Нарушение целостности контактов – в большинстве случаев замена компонентов не потребуется. Достаточно лишь очистить их от грязи и всё будет в порядке. Впрочем, если контакт отломился, выход из ситуации один – замена блока.

Замена блока предохранителей


Как вы видите, несмотря на то, что с большинством поломок можно справиться самостоятельно, без вмешательства дорогостоящих специалистов, в некоторых ситуациях ремонт не способен оказать должного эффекта и восстановить работоспособность блока. В этом случае, следует просто-напросто заменить его на новый образец . Рассмотрим пошагово, как это сделать:

  • Открываем капот, отключаем минусовую клемму от верхнюю защитную крышку, отщёлкнув удерживающие её пластиковые фиксаторы;
  • Снимаем резиновый кожух колодки с проводами, после чего отключаем штекер, который находится в её задней части и отсоединяем непосредственно саму колодку;
  • Используя торцевой ключ, отворачиваем две крепёжные гайки, соединяющие агрегат с кузовом. Поднимаем блок на максимально возможную высоту так, чтобы снизу были видны все остальные штекеры и последовательно их отключаем;
  • Вытаскиваем блок. На этом процедуру демонтажа можно считать завершённой;
  • Производим замену агрегата на новый образец и устанавливаем его на место, выполняя монтаж в обратной очерёдности. Стоит быть особо внимательным на данном этапе – штекеры питания следует подключить именно так, как они были расположены ранее.


Подводя итоги


Как вы могли убедиться сами, схема ремонта блока предохранителей и его замены не отличается особой сложностью. Здесь очень важно не спешить, проявлять внимательность и терпение, а также в точности следовать тем рекомендациям, которые предлагает завод-изготовитель. Ваши усилия будут вознаграждены не только успешным решением возникшей проблемы, но и значительной финансовой экономией.

Давно уже мучаюсь со старым блоком…и глох, и все приборы вырубались и т.д. и т.п. И вот недавно — поездка на дальняк…Заранее разобрал блок, проверил дорожки, почистил контакты, собрал, проверил — все в норме, даже у дворников появилось 3 рабочих положения)))И вот поехали.Шел сильный ливень, скорость 140,полный салон пассажиров и крутой спуск, все путем и вдруг дворники замирают в одном положении…я в ах.е)))Слава богу все обошлось — спустился на аварийке и ушел в право.Потыркал провода — заработало!Доехали нормально.Собираемся обратно — не работает щиток приборов, поворотники, стелоподъемники, и вентиляторы…Мучился час — снова снял блок, все прочистил и норм. как ни в чем не бывало…После этого я решил сменить блок…У знакомого взял монтажный блок типа 2114–3722010–60.
Отличия старого от нового — постоянно работает вентилятор системы охлаждения ДВС(нет реле)

старый блок


новый блок(реле вентилятора нет)

После долгих поисков нормальной схемы подключения реле на глаза попалась вот эта, решил и делать по ней…



Из переделок: изолируем черный с белым провод с датчика вентилятора(он нам не нужен), изолируем черный провод массы с штекера ответного к вентилятору.Толстые провода должны быть такой толщины, как провода к вентилятору. Стрелочка — нужно провод от реле соединить с клеммой, идущей к колодке вентилятора.
ВСЕ КЛЕММЫ ДОЛЖНЫ БЫТЬ ЗАИЗОЛИРОВАНЫ. Можно использовать изоленту, а можно всунуть клеммы в колодки, тогда клеммы должны быть с фиксаторами.

Автомобиль – сложный механизм, с множеством различных узлов, деталей и электрических цепей, читаем статью — . Для защиты последних (в основном от перегрузки и короткого замыкания) в нем предусмотрены предохранители, которые в ВАЗ 2109 в большинстве своем объединены в один блок – монтажный, он же – блок предохранителей.

Что нужно знать о блоке предохранителей ВАЗ 2109?

  1. Располагается блок предохранителей на ВАЗ 2109 под капотом машины: слева, между основанием лобового стекла и моторным щитом.
  2. На сегодняшний день можно встретить две версии монтажного блока «девятки»: старую, типа 17.3722, и новую, 2114-3722010-60/2114-3722010-18 (устанавливается на автомобили ВАЗ с 1998 года). Главное их отличие – разное обозначение реле, разъемов и предохранителей; разный номинал последних, а также отсутствие (за ненадобностью) в обновленном версии двух реле: электрического движка вентилятора системы охлаждения и времени омывателя заднего стекла.
  3. Обозначения на корпусе блока предохранителей – это порядковые номера последних, позволяющие определить с помощью схемы блока, за какую электрическую цепь отвечает каждый из них. К примеру, предохранитель с обозначением F3 в новом монтажном блоке (в старом ему соответствовал предохранитель под номером 6) отвечает за освещение салона и задние стоп-сигналы, а предохранитель F1 (до 1998 года – предохранитель номер 3) – за фароомыватели и фароочистители и т. д.

Схема блока предохранителей ваз 2109.

Монтажный блок 17.3722.

  1. (К6) реле включения фароочистителей;
  2. (К1) реле времени омывателя заднего стекла;
  3. (К2) реле-прерыватель указателей поворота и аварийной сигнализации;
  4. (К3) реле стеклоочистителя;
  5. контактные перемычки на месте реле контроля исправности ламп;
  6. (К10) реле включения обогрева заднего стекла;
  7. запасной предохранитель;
  8. (К5) реле включения дальнего света;
  9. (К11) реле включения блыжнего света фар;
  10. предохранитель;
  11. (К9) реле включения электродвигателя вентилятора системы охлаждения двигателя;
  12. (К8) реле включения звукового сигнала;

Монтажный блок 2114-3722010-60.

  • запасные предохранители F17-F29.

Схема соединений монтажного блока 2114-3722010-60.

  • наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера.
  • плавкие предохранители F1-F16.
  • реле включения ближнего света фар К9.
  • реле включения дальнего света фар К8.
  • реле включения звуковых сигналов К6.
  • реле включения обогрева заднего стекла К7.
  • реле включения очистителей фар К1.
  • реле включения стеклоподъемников К5.
  • реле контроля исправности ламп К4.
  • реле очистителя ветрового стекла К3.
  • реле-прерыватель указателей поворота и аварийной сигнализации К2.

Схема соединений монтажного блока 17.3722.

  • реле-прерыватель указателей поворота и аварийной сигнализации К2;
  • реле стеклоочистителя К3;
  • реле питания стеклоподъемников (не устанавливается) К7;
  • реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
  • реле времени омывателя заднего стекла К1;
  • реле включения электродвигателя вентилятора системы охлаждения двигателя К9;
  • реле включения фароочистителей К6;
  • реле включения обогрева заднего стекла К10;
  • реле включения звукового сигнала К8;
  • реле включения дальнего света фар К5;
  • реле включения ближнего света фар К11;
  • наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера;

Возможные неполадки блока предохранителей ВАЗ 2109 и способы их устранения.

1. Перегорание предохранителя (одного или нескольких).

Это самая распространенная поломка, которая может случиться с монтажным блоком. Устранить ее просто: купите новый соответствующий предохранитель с нужной силой тока и установите его на место старого. Но не забудьте при этом выяснить причины выхода их строя последнего. В противном случае проблема может повториться.

2. Окисления контактов платы с токоведущими дорожками.

Еще одна довольно часто встречающаяся неполадка, обусловленная не лучшим местонахождением блока предохранителей в «девятке», из-за которого там может скапливаться вода. Именно она здесь источник проблем, решить которые можно двумя способами: первый – приобретение нового монтажного блока и установка его на место имеющегося, и второй – просто почистить окислившиеся контакты. С первым вариантом все понятно. Что же касается второго, то здесь тоже все предельно просто, главное – подойти к ответственно, а все действия выполнять предельно внимательно и аккуратно.

Итак, отсоедините все имеющиеся в блоке реле и предохранители, выньте плату, почистите ее с помощью обычного растворителя (здесь важно — не повредить дорожки микросхем, придется работать еще и с паяльником), и в обратном порядке верните все на свои места.

Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а так же для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы на которую припаиваются выводы для соединения с колодками жгутов проводов, установки реле и предохранителей. Ниже представлена принципиальная схема монтажный блок ВАЗ 2109 типа 17.3722.

На последних моделях используется монтажный блок ВАЗ 2109 типа 2114-3722010-60. В этом блоке применены плоские предохранители ножевого типа. Контактное соединение таких предохранителей более надёжно так как они имеют большую площадь соприкосновения.


Заменяемость по разъёмам штекеров жгутов электропроводки идентична с блоком 17.3722. Обозначения предохранителей и защищаемые цепи несколько отличаются. Схема монтажный блок ВАЗ 2109 приведена ниже


На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но у них отличается подключение радиатора.
Ниже приведено расположение штекеров монтажного блока.

Ниже приведены характеристики предохранителей и защищаемые цепи.* Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3&22010-60

№ предохранителя’ Защищаемые цепи
1 (8 А) F9 (7,5 А) Правая противотуманная фара
2 (8 А) F8 (7,5 А) Левая противотуманная фара
3 (8 А) F1 (10 А) Очистители фар (в момент включения). Реле включения очистителей
фар (контакты). Клапан включения омывателя фар
4 (16 А) F7 (30 А) Очистители фар (в рабочем режиме). Реле включения очистителей фар
(обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла.
Лампа освещения вещевого ящика
5 (8 А) F16 (15 А) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода).
Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А) Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6(8 А) F6 (30 А) Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 А) F10 (7,5 А) Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А) Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А) Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
11 (8 А) F2 (10 А) Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы.
Прикуриватель»
13 (8 А) F15(7,5А) Правая фара (дальний свет)
14 (8 А) F14 (7,5 А) Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) F13 (7,5 А) Левая фара (ближний свет)
16 (8 А) F12 (7,5 А) Правая фара (ближний свет)
admin 10/06/2011

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал он к нам с желанием разобраться с электрикой. В автомобиле произошел скачек электричества, и после этого перестали работать щетки стеклоочистителя, поворотники, задние противотуманные фары. Скорее всего в этом виноваты предохранители. В данной статье мы расскажем Вам, где находятся и как меняются предохранители ВАЗ 2108, 2109, 21099. Так же прилагаем подробную схему предохранителей в монтажном блоке.

Артикул:

Монтажный блок предохранителей — 2114-3722010

Инструменты:

Для замены предохранителей на ВАЗ 2108, 2109, 21099, Вам не потребуется инструмент

Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:

Открываем капот. Под лобовым стеклом вы увидите монтажный блок.

Внутри вы сможете найти специальный пинцет для замены предохранителей.

Следующим шагом нужно подцепить предохранитель и произвести его замену.

Монтажный блок предохранителей со снятой крышкой.

Под панелью с левой стороны от водителя, вы сможете найти предохранитель задних противотуманных фар.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099.

Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель№

За что отвечает:

Противотуманная фара с правой стороны

Противотуманная фара с левой стороны

Омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Поворотники
Задние фонари
Щетки ветрового стекла
Генератор
Уровень тормозной жидкости

Давления масла
Ручник
Охлаждающая жидкость
Уровень топлива в баке
Лампа «чек»
Открытие дверей

Освещение салона
Задние фары

Стеклоподъемники

Номерной знак
Лампа подкапотного
Освещение приборов
Габариты
Освещение приборной панели
Прикуриватель

Звуковой сигнал

Габарит заднего правого фонаря

Аварийка

Нагревательный элемент обогрева заднего стекла
Реле включения обогрева заднего стекла (контакты)
Патрон подключения переносной лампы
Прикуриватель

Правая фара

Левая фара

Ближний свет левой фары

Ближний свет правой фары

Резервный

Резервный

Омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Давления масла
Воздушная заслонка карбюратора
Ручник
Охлаждающая жидкость
Уровень топлива в баке
Лампа «чек»
Открытие дверей

Задние тормоза
Освещение салона

Номерной знак
Лампа подкапотного
Освещение приборов
Габариты
Освещение приборной панели
Прикуриватель

Вентилятор радиатора

Левый задний габарит

Правый задний габарит

Аварийный сигнал

Прикуриватель
Обогрев заднего стекла

Дальний свет правой фары

Дальний свет левой фары

Ближний свет левой фары

Ближний свет правой фары

Распиновка монтажных блоков автомобилей ваз. Монтажный блок Какие реле стоят на ваз 2109

Поговорим о расположении всей электрики в схемах на ВАЗ 2108, 2109, 21099. Из статьи вы узнаете где находятся предохранители и реле, а также за что отвечает каждый из них. Кроме этого, мы приведем примеры устранения неисправностей электрики и замены предохранителей своими руками.

Надо сказать, что электрика в переднеприводных ВАЗах 2108, 2109, 21099 проста и неприхотлива. Запчасти, комплектующие и сами предохранители стоят копейки, поэтому не стоит переживать если они выйдут из строя. Купить предохранители на модели «зубил» ВАЗа не составляет труда, они есть везде, кстати и дефицит этих запчастей не грозит.

При поломке узла автомобиля, за который отвечает электрика, немедленно разберитесь в чем проблема. Используя наши рекомендации, схемы предохранителей и их значение вы без труда произведете замену предохранителей своими руками. Произвести замену можно без инструментов, выполняя только лишь инструкции.

На схеме ниже показано как найти блок с предохранителями.

Сразу под ветровым стеклом блок с предохранителями

Крышка снимается одновременным нажатием на 2 фиксатора-защелки как на рисунке ниже.

Возьмите пластмассовый пинцет, малые плоскогубцы с узкими концами.

Аккуратно, но плотно возьмите щипцами предохранитель и извлеките его вертикальным движением вверх.

На фото ниже показан внешний вид блока без крышки.

Предохранитель задних противотуманных фонарей находится отдельно от блока и располагается под панелью слева от водителя.

Перейдем к значениям каждого из предохранителей. В таблице ниже мы раскрыли тему.

Снятие и замена лампы повторителя поворотника ВАЗ 2108, 2109, 21099 своими руками

Таблица значений предохранителей ВАЗ 2108, 2109, 21099.
Предохранитель, № Сила тока, Ампер Значения
F9 7,5 Правая противотуманная фара
F8 7,5 Левая противотуманная фара
F1 10 Реле, клапан и включение очистителей фар
F7 30 Работа очистителей фар, насос омывателя, омыватель, очиститель и обогрев заднего стекла, вентилятор отопителя и радиатора, свет в бардачке
F16 15 Дворники на ветровом стекле, поворотники и задние фонари, генератор, уровень тормозной жидкости, датчики давления масла, стояночного тормоза, заслонки карбюратора, температуры охлаждающей жидкости, уровня топлива и вольтметр
F3 10 Освещение салона автомобиля, свет задних фонарей
F6 30 Стеклоподъемники
F10 7,5 Освещение номерных регистрационных знаков, лампа освещения подкапотного пространства, приборная подсветка, габаритные огни, подсветка прикуривателя
F5 20 Клаксон
F11 7,5 Габаритный свет заднего правого фонаря
F2 10 Аварийная сигнализация
F4 10 Реле, контакты включения и нагревательный элемент обогрева заднего стекла, прикуриватель
F15 7,5 Дальний свет правой фары
F14 7,5 Дальний свет левой фары
F13 7,5 Ближний свет левой фары
F12 7,5 Ближний свет правой фары

Чтобы обеспечить обслуживание и ремонт электрооборудования автомобиля ВАЗ, применили особый подход к компоновке каждого из составляющих общей системы. То есть все реле и предохранители разместили в одном компактном корпусе монтажного блока. Применение коммутации взаимосвязанных цепей различных систем электрооборудования делает возможным отказ от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта детали их замены. Для поиска неисправных элементов не нужно разбирать весь автомобиль — достаточно только заменить само устройство, которое подключается к схеме при помощи унифицированных разъемов. В этом нам помогают . Далее приводим схемы электрические принципиальные МБ для авто ВАЗ.

Распиновка монтажного блока 2107

№ предохранителя Защищаемые цепи
F1 (8A)(10A) Задние фонари(свет заднего хода).Электродвигатель отопителя.Контрольная лампа и реле обогрева заднего стекла(обмотка)
F2 (8A)(10A) Электродвигатели очистителя и омываттеля ветрового стекла.Электродвигатели очистителей и омывателя фар.Реле очистителя ветрового ветрового стекла.Реле очистителей и омывателя фар(контакты)
F3 (8A)(10A) Резервный
F4 (8A)(10A) Резервный
F5 (16A)(20A) Элемент обогрева заднего стекла и реле включения обогрева(контакты)
F6 (8A)(10A) Прикуриватель. Штепсельная розетка для переносной лампы
F7 (16A)(20A) Звуковые сигналы и реле включения звуковых сигналов
F8 (8A)(10A) Указатели поворота в режиме аварийной сигнализации.Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
F9 (8A)(10A) Регулятор напряжения генератора(для а/м с генератором Г-222)
F10 (8A)(10A) Указатели поворота в режиме указания поворота и соответствующая контрольная лампа.Реле включения электродвигателя вентилятора(обмотка). Контрольная лампа резерва топлива,давления масла,стояночного тормоза,уровня тормозной жидкости.Контрольная лампа заряда аккумуляторной батареи.Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора.Реле-прерыватель контрольной лампы стояночного тормоза
F11 (8A)(10A) Задние фонари(лампы стоп-сигнала).Плафон внутреннего освещения кузова
F12 (8A)(10A) Правая фара(дальний свет).Обмотка реле включения очистителей фар(при включенном дальнем свете)
F13 (8A)(10A) Левая фара(дальний свет).Контрольная лампа включения дальнего света
F14 (8A)(10A) Левая фара(габаритный свет).Правый задний фонарь(габаритный свет).Фонари освещения номерного знака. Подкапотная лампа.Контрольная лампа включения габаритного освещения
F15 (8A)(10A) Правая фара(габаритный свет).Левый задний фонарь(габаритный свет).Лампа освещения прикуривателя. Лампы освещения приборов.Лампа освещения вещевого ящика
F16 (8A)(10A) Правая фара(ближний свет).Обмотка реле включения очистителей фар(при включенном ближнем свете)
F17 (8A)(10A) Левая фара(ближний свет)

Схема монтажного блока 2105-3722010-02 LADA 21054, 21074

Цепи защищаемые предохранителями

№ предохранителя Защищаемые цепи
F1 (10A) Лампы света заднего хода. Электродвигатель отопителя. Сигнализатор включения обогрева заднего стекла. Реле обогрева заднего стекла(обмотка).
F2 (10A) Электродвигатели стеклоочистителя. Электродвигатели насоса омывателя ветрового стекла. Реле стеклоочистителя. Реле очистителей и омывателя фар(контакты).
F3 (10A) Резервный.
F4 (10A) Резервный.
F5 (20A) Элемент обогрева заднего стекла. Реле включения обогрева заднего стекла(контакты).
F6 (10A) Прикуриватель. Часы.
F7 (20A) Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения радиатора. Реле включения электродвигателя вентилятора охлаждения радиатора(контакты)
F8 (10A) Указатели поворота (в режиме аварийной сигнализации). Сигнализатор указателей поворотов(в режиме аварийной сигнализации). Реле-прерыватель указателей поворота и аварийной сигнализации. Выключатель аварийной сигнализации с контрольной лампой.
F9 (7.5A) Лампы задних противотуманных фонарей. Сигнализатор включения ламп задних противотуманных фонарей.
F10 (10A) Указатели поворота (в режиме указания поворота). Реле прерыватель указателей поворота. Сигнализатор указателей поворота. Тахометр. Указатель топлива. Сигнализатор резерва топлива. Сигнализатор включения стояночного тормоза. Сигнализатор недостаточного давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Сигнализатор аварийного состояния рабочей тормозной системы. Сигнализатор заряда аккумуляторной батареи. Реле электровентилятора. Обмотка возбуждения генератора(генератор 37.3701).
F11 (10A) Плафоны освещения салона. Лампы стоп-сигнала. Лампы освещения багажного отделения.
F12 (10A) Дальний свет фар(правая блок-фара).
F13 (10A) Дальний свет фар(левая блок-фара). Сигнализатор включения дальнего света.
F14 (10A) Передний габаритный огонь(левая блок-фара). Задний габаритный огонь(правый фонарь). Фонари освещения номерного знака. Сигнализатор включения габаритных огней.
F15 (10A) Передний габаритный огонь(правая блок-фара). Задний габаритный огонь(левый фонарь). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика. Часы(лампа освещения).
F16 (10A) Ближний свет фар(правая блок-фара). Реле очистителей фар(обмотка реле).
F17 (10A) Ближний свет фар(левая блок-фара).

Распиновка монтажного блока 2108

Тут монтажный блок нового образца. У блока старого образца схема в целом совпадает, но некоторые контакты (менее 5%) могут не совпадать.

Принципиальная электрическая схема монтажного блока LADA Samara (ВАЗ-21099 с панелью ВАЗ-2114).

Нумерация выводов в соединительных колодках, цвет присоединяемых к ним проводов и электрических цепей.

Разъём Контакт Цвет провода Назначение
X1 (Ш1) 1 Б стеклоподъемники
2 Г выключатель зажигания (кл. 15/2)
3 ГП
4 ЖГ переключатель эл.двигателя отопителя
5 Р выключатель зажигания (кл. 30/1)
6 КР выключатель зажигания (кл. 30)
7 блокировка дверей
8 П выключатель зажигания (кл. 50)
X2 (Ш2) 1 БГ переключатель очистителя заднего стекла
2 Г переключатель указателей поворотов (правый)
3 РП включатель стоп-сигналов
4 Б контрольная лампа целостности ламп
5 ПЧ
6 ГБ дверь левая передняя
7 ОБ
8 34 контрольная лампа дальнего света
9
10 4 включатель задних противотуманных огней
11 сч контрольная лампа резерва топлива
12 ПЧ контрольная лампа уровня топлива
13 БЧ плафон освещения салона
14 КГ контрольная лампа ручного тормоза
15 гч переключатель указателей поворотов (левый)
16 эл.двигатель фароочистителя
17
X3 (Ш3) 1 ж датчик скорости
2 чп включатель аварийной сигнализации
3 ГП переключатель указателей поворотов
4 СБ контрольная лампа уровня масла
5 Ч масса
6 РБ контрольная лампа уровня омывающей жидкости
7 РО контрольная лампа износа тормозных накладок
8 3 в включатель фар
9 ЖЗ переключатель стеклоочистителя ветрового стекла
10 ПГ патрон подключения переносной лампы
11 выключатель зажигания (кл. 15)
12 РЧ включатель омывателя заднего стекла
13
14 ж контрольная лампа противотуманных фар
15
16 СГ указатель давления масла
17
18 Р
19 СО переключатель стеклоочистителя
20 С переключатель стеклоочистителя
21 ОБ включатель задних противотуманных фар
X4 (Ш4) 1 ЗП Вкл. и контрольная лампа обогрева заднего стекла
2 ГБ переключатель света фар (дальний свет)
3 О стеклоочиститель
4 БЧ включатель наружного освещения
5 К реостат освещения приборов
6 Р аккумулятор
7 ЧБ переключатель очистителя и омывателя ветрового стекла
8 О колодка Ш4 монтажного блока клемма 3
9 СЧ включатель звуковых сигналов
10 БП включатель стоп-сигналов
11 Р аккумулятор
12 СП переключатель света фар (ближний свет)
13 предупредительный свет
14
15
16 РГ контрольная лампа уровня тормозной жидкости
17 ЗБ указатель температуры охлаждающей жидкости
18 КБ контрольная лампа заряда аккумуляторной батареи
19 ЖЧ включатель противотуманных фар
20 РЗ контрольная лампа уровня охлаждающей жидкости
21 Ж тахометр
X5 (Ш5) 1 3 дальний свет (правый)
2 дальний свет (левый)
3 СЧ ближний свет (левый)
4 П стартер (кл. 50)
5 ПБ электровентилятора охлаждения радиатора
6 С ближний свет (правый)
X6 (Ш6) 1
2 3
3 ГЧ указатель поворота (левый передний)
4
5
6
7
8 ЖЧ габаритный огонь (правый передний)
9 БЧ терморегулятор электровентилятора
10 ЖЧ габаритный огонь (левый передний)
11 Г указатель поворота (правый передний)
12 включатель света заднего хода
13 РГ датчик уровня тормозной жидкости
X7 (Ш7) 1
2 ЖГ эл.двигатель фароочистителя
3 Б эл.двигатель фароочистителя
4
5 СБ датчик уровня масла
6 СЧ звуковые сигналы
7 С датчик скорости
8 ЗБ датчик температуры охлаждающей жидкости
9 КБ генератор (кл. 61)
10 Р насос омывателя ветрового стекла
11 БЧ включатель подкапотной лампы
12 РБ датчик уровня омывающей жидкости
13 РЧ тормозные накладки
14
15 КП тахометр
16 РЗ датчик уровня охлаждающей жидкости
17 ЖБ реле противотуманных фар
X8 (Ш8) 1 ЖП реле противотуманных фар
2 ЖЧ противотуманная фара (левая)
3 Ж противотуманная фара (правая)
4 ГП катушка зажигания
5 Р генератор (кл. 30)
6 Р генератор (кл. 30)
7
S РЧ реле противотуманных фар
X9 (Ш9) 1 РЧ
2 Г указатель поворота (правый задний)
3 БГ эл двигатель очиститель заднего стекла
4 ОЧ задние противотуманные огни
5 СЧ дверь задняя
6 ПЧ дверь передняя правая
7 БЧ плафон освещения салона
8 КГ датчик ручного тормоза
9 БЧ кнопки сигнализации открытых дверей
10
11 С фонарь освещения номерного знака
12 ГБ дверь передняя левая
13 Б плафон освещения салона
14 П стоп-сигналы
15 Ж габаритный огонь (правый задний)
16 3 фонарь заднего хода
17 ЖЧ габаритный огонь (левый задний)
18 ЖГ очиститель заднего стекла
19 элементы обогрева заднего стекла
X11 (Ш11) 1 Ж насос
2 РЧ клапан омыва заднего стекла
3
4 Ж насос
5 БЧ подкапотная лампа
6
7
8 КЧ подкапотная лампа
9 Б
10 эл.двигатель стеклоочистителя ветрового окна
11
12 СО датчик аварийного давления масла
13
14 Р клапан омыва ветрового стекла
15 СО эл.двигатель стеклоочистителя
16 С эл двигатель стеклоочистителя
17 ЖБ эл двигатель стеклоочистителя
18
19

Распиновка монтажного блока 2109

Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а так же для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы на которую припаиваются выводы для соединения с колодками жгутов проводов, установки реле и предохранителей.

На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но у них отличается подключение вентилятора охлаждения радиатора.

№ предохранителя’ Защищаемые цепи
1 (8 А) F9 (7,5 А) Правая противотуманная фара
2 (8 А) F8 (7,5 А) Левая противотуманная фара
3 (8 А) F1 (10 А) Очистители фар (в момент включения). Реле включения очистителей
фар (контакты). Клапан включения омывателя фар
4 (16 А) F7 (30 А) Очистители фар (в рабочем режиме). Реле включения очистителей фар
(обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла.
Лампа освещения вещевого ящика
5 (8 А) F16 (15 А) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода).
Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А) Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6(8 А) F6 (30 А) Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 А) F10 (7,5 А) Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А) Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А) Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
11 (8 А) F2 (10 А) Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы.
Прикуриватель»
13 (8 А) F15(7,5А) Правая фара (дальний свет)
14 (8 А) F14 (7,5 А) Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) F13 (7,5 А) Левая фара (ближний свет)
16 (8 А) F12 (7,5 А) Правая фара (ближний свет)

Распиновка монтажного блока 2110

Цепи защищаемые предохранителями

№ предохранителя Защищаемые цепи
F1(5A) Лампы фонарей освещения номерного знака.Лампы освещения приборов.Контрольная лампа габаритного света.Лампа освещения багажника.Лампы габаритного освещения левого борта
F2(7.5A) Левая фара(ближний свет)
F3(10A) Левая фара(дальний свет)
F4(10A) Правая противотуманная фара
F5(30A) Электродвигатели стеклоподъёмников дверей
F6(15A) Переносная лампа
F7(20A) Электродвигатель вентилятора системы охлаждения двигателя.Звуковой сигнал
F8(20A) Элемент обогрева заднего стекла.Реле(контакты)включения обогрева заднего стекла
F9(20A) Клапан рециркуляции.Очистители и омыватели ветрового,заднего стекла и фар.Реле(обмотка)включения обогрева заднего стекла
F10(20A) Резервный
F11(5A) Лампы габаритного света правого борта
F12(7.5A) Правая фара(ближний свет)
F13(10A) Правая фара(дальний свет).Контрольная лампа включения дальнего света
F14(10A) Левая противотуманная фара
F15(20A) Электрообогрев сидений.Блокировка замка багажника
F16(10A) Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации
F17(7.5A) Лампа освещения салона.Лампа индивидуальной подсветки.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Часы(или маршрутный компьютер)
F18(25A) Лампа освещения вещевого ящика.Контроллер отопителя.Прикуриватель
F19(10А) Блокировка замков дверей.Реле контроля исправности ламп стоп-сигнала и габаритного света.Указатели поворота с контрольными лампами.Лампы света заднего хода.Обмотка возбуждения генератора. Блок индикации бортовой системы контроля.Комбинация приборов.Часы(или маршрутный компьютер)
F20(7.5A) Лампы задних противотуманных фонарей


Схема комбинации приборов ВАЗ
2110, 2110, 2111, 2112

Распиновка монтажного блока 2113, 2114, 2115

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

Нумерация штекеров в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115

Монтажный блок нового образцаВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

К1–реле включения очистителей фар;
К2–реле-прерыватель указателей поворота и аварийной сигнализации;
К3–реле стеклоочистителя ветрового окна;
К4–реле контроля исправности ламп;
К5–реле включения стеклоподъемников;
К6–реле включения звуковых сигналов;
К7–реле включения электрообогрева заднего стекла;
К8–реле включения дальнего света фар;
К9–реле включения ближнего света фар;
F1–F20–плавкие предохранители;
Х11 – выводы колодки жгута проводов

Таблица цепей, защищенных плавкими предохранителями на ваз 2114

Номер предох- ранителя Сила тока, А Цепи, которые защищает предохранитель
F1 20 Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей
F2 10 Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
F3 7.5 Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)
F4 20 Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F5 20 Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.
F6 30 Электростеклоподъемники. Реле включения электростеклоподъемников (контакты)
F7 30 Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка)
F8 7.5 Предохранитель на противотуманки ваз 2114, 2115 — Правая противотуманная фара
F9 7.5 Предохранитель на противотуманки ваз 2114, 2115 — Левая противотуманная фара
F10 7.5 Лампы габаритного света по левому борту. Лампа сигнализатора включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа Выключатель освещения приборов. Предохранитель лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F11 7,5 Лампы габаритного света по правому борту
F12 7,5 Правая фара (ближний сеет)
F13 7,5 Левая фара (ближний свет)
F14 7,5 Левая фара (дальний свет). Лампа сигнализатора включения дальнего света фар
F15 7,5 Правая фара (дальний свет)
F16 15 Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Стеклоочиститель передний. Управление обогревом сидений.

Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т. п.) подключаются через реле.

С 1998 г. на часть автомобилей взамен блока 17.3722 устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старого номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения двигателя (на эти автомобили устанавливается датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала). Для отличия блока 2114-3722010-60 для семейства ВАЗ-2108 (в цепь питания обмотки возбуждения генератора включены резисторы и диод) от внешне похожего блока для ВАЗ-2115 на нем имеется белая метка около разъема XII.

Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60


А
Назначение
1
10

Клапан включения омыва фар
2
10
3
10

Плафон освещения салона
4
20
Элемент обогрева заднего стекла
Реле (контакты) включения обогрева заднего стекла

Прикуриватель

5
20
6
30
Электростеклоподъемники передних дверей
Реле включения электростеклоподъемников
7
30
Очистители фар (в рабочем режиме)
Реле включения очистителей фар (обмотка)
Электродвигатель вентилятора отопителя
Электродвигатель омывателя стекол
Моторедуктор очистителя заднего стекла
Реле времени омывателя заднего стекла
Клапаны включения омыва ветрового и заднего стекол
Реле (обмотка) включения электровентилятора системы охлаждения двигателя
Реле (обмотка) включения обогрева заднего стекла
Контрольная лампа обогрева заднего стекла
8
7.5
Левая противотуманная фара
9
7.5
Правая противотуманная фара
10
7.5

Подкапотная лампа
Лампы освещения приборов
Контрольная лампа наружного освещения

Лампа освещения прикуривателя
Левая фара (габаритный свет)

11
7.5
Правая фара (габаритный свет)
12
7.5
Правая фара (ближний свет)
13
7.5
Левая фара (ближний свет)
14
7.5
Левая фара (дальний свет)
15
7.5
Правая фара (дальний свет)
16
15
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)
Контрольная лампа указателей поворота

Обмотка возбуждения генератора (при пуске двигателя)
Контрольная лампа уровня тормозной жидкости
Контрольная лампа давления масла
Контрольная лампа воздушной заслонки карбюратора
Контрольная лампа стояночного тормоза
Лампа светового табло «STOP»
Указатель температуры охлаждающей жидкости
Указатель уровня топлива с контрольной лампой резерва
Вольтметр

17

Запасной
18

Запасной
19

Запасной
20

Запасной
Реле
К1
Реле включения очистителей фар
К2
Реле-прерыватель указателей поворота и аварийной сигнализации
К3
Реле очистителя ветрового стекла
К4
Реле контроля исправности ламп
К5
Реле включения стеклоподъемников
К6
Реле включения звуковых сигналов
К7
Реле включения обогрева заднего стекла
К8
Реле включения дальнего света фар
К9
Реле включения ближнего света фар

Блок предохранителей 17.3722

До 1986 г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем № 15 монтажного блока. С 1986 г. они защищены отдельным предохранителем, расположенным в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на ток 8 А и находится в отдельном пластмассовом корпусе.


А
Назначение
1
8
Правая противотуманная фара
2
8
Левая противотуманная фара
3
8
Очистители фар (в момент включения)
Реле включения очистителей фар (контакты)
Клапан включения омыва фар
4
16
Электродвигатель очистителя фар
Реле очистителя фар (обмотка)
Электродвигатель отопителя
Электродвигатель омыва стекол
Электродвигатель очистителя заднего стекла
Реле времени омыва заднего стекла
Клапан включения омыва ветрового и заднего стекол
Обмотка реле включения электровентилятора системы охлаждения
Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
Лампа освещения вещевого ящика
5
8
Указатели поворота в режиме указания поворота и соответствующая контрольная лампа
Задние фонари (лампы света заднего хода)
Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора
Вольтметр и контрольная лампа зарядки аккумуляторной батареи
Моторедуктор и реле включения очистителя ветрового стекла
Обмотка возбуждения генератора (при пуске)
Лампа светового табло «STOP»
Указатели температуры охлаждающей жидкости и уровня топлива
6
8
Задние фонари (лампы стоп-сигнала)
Плафон внутреннего освещения кузова
Электростеклоподъемники и реле включения электростеклоподъемников
7
8
Фонари освещения номерного знака
Подкапотная лампа
Контрольная лампа включения габаритного освещения
Лампа освещения приборов и лампа освещения прикуривателя
Табло подсветки рычагов отопителя
8
16
Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты)
Звуковой сигнал и реле его включения
9
8
Левая фара (габаритный свет)
Левый задний фонарь (габаритный свет)
10
8
Правая фара (габаритный свет)
Правый задний фонарь (габаритный свет)
11
8
Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации)
Контрольная лампа аварийной сигнализации
12
16
Элемент обогрева заднего стекла и реле включения обогрева
Прикуриватель
Штепсельная розетка для переносной лампы
13
8
Правая фара (дальний свет)
14
8
Левая фара (дальний свет)
Контрольная лампа включения дальнего света фар
15
8
Левая фара (ближний свет)
16
8
Правая фара (ближний свет)
Реле
К1
Реле времени омыва заднего стекла (451.3747 / 2108-3747110, 2108-3747110-06)
К2
Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
К3
Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
К4
Контактные перемычки на месте реле контроля исправности ламп
Реле контроля целостности ламп (4402.3747 / 21083-3747410, 21083-3747410-06)
К5
Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
К6
Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
К7
Реле стеклоподъемников (13.3747 / 2105-3747210-10, 2105-3747210-12)
К8
Реле включения звуковых сигналов (13.3747 / 2105-3747210-10, 2105-3747210-12)
К9
Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
К10
Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
К11
Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

Где располагается блок предохранителей ВАЗ 21099 карбюратор схема? Сама плата находится под капотом с левой стороны ветрового стекла и закрыта крышкой. В ней же нарисована условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть, в амперах). Сам монтажный блок ВАЗ закрыт в пластиковый корпус. Там же располагаются запасные предохранители (по бокам). Однако в «девятке» есть и второй блок, который располагается уже в салоне авто. Здесь ставятся те предохранители, которые отвечают за соединение цепи питания на бензонасос и некоторые другие компоненты.

Схема блока предохранителей в ВАЗ 21099

Первым делом стоит заметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.


инцип работы одинаковый, но элементы не взаимозаменяемые. Желательно учитывать этот аспект при ремонте или замене предохранителей. В БП нового типа предусмотрена сигнальная цепь, которая идет на панель приборов. Это индикатор, который загорается при появлении неисправности в работе самого блока и электроцепи. В автомобилях старого образца данная цепь отсутствовала. В некоторых машинах ее переводили на подушку безопасности (индикатор срабатывания).

Схема монтажного блока (ИЗОБРАЖЕНИЕ 1), что располагается под капотом, находится на крышке с внутренней стороны. Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно распечатана в инструкции по эксплуатации транспортного средства. По ней можно в считанные секунды найти расположение любой из цепей электрики, что дает необходимую информацию для проведения диагностики контакта электрической цепи. Но при этом некоторые из них связывают несколько цепей. Например, F4 — это не только предохранитель прикуривателя, но и реле, которое отвечает за обогрев заднего стекла (если оно предусмотрено) и разъем переносной осветительной лампы.

Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то там схема подключения идентичная. Единственное исключение — некоторые из цепей не будут замкнуты, но это — нормально. Как всегда — можно сравнить с условной схемой, что продублирована на крышке монтажного блока.

Изображение 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой. Если указанный диапазон преодолеть — внутренняя его часть попросту перегорает, и электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения по силе тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер. Естественно, если сюда поставить предохранитель меньшего номинала, то он при малейшей превышении своей нормы попросту перегорит. Если поставить с большим номиналом, то при преодолении допустимой величины произойдет возгорание электропроводки. Поэтому делать так недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.

В блок предохранителей ВАЗ 21099 непосредственно с завода изначально ставятся запасные. Располагаются они по обе стороны от основной платы. В ВАЗ 2108 — точно так же, но там во внутрь салона вынесены только реле, отвечающие за работу бензонасоса и подогрева заднего стекла (а также магнитолы).

Интересно то, что наибольшая возможная нагрузка для блока предохранителей приходится на цепь, соединяющую электрические подъемники стекол. Там максимальная сила тока может быть 30 Ампер. В блоках нового образца его заменили на стандарт в 20 Ампер.

Как правильно заменять предохранители? Для этого понадобится:

  • выключить мотор;
  • снять минусовую клемму с аккумулятора. Желательно еще подождать несколько минут для устранения остаточного напряжения;
  • снять крышку блока предохранителей 2109;
  • при помощи мультиметра найти вышедший из строя предохранитель;
  • проверить цепь на наличие короткого замыкания;
  • поставить новый предохранитель;
  • подать напряжение на цепь и удостовериться, что повторного перегруза не произошло.

Ни в коем случае нельзя проводить ремонт с применением неоригинальных комплектующих, и уж тем более их заменяя на сторонние проводники. Среди российских водителей есть популярная тенденция вместо предохранителя ставить 5-копеечные монеты (это можно выполнить на «девятке» старого образца). Делая это, нужно отдавать себе отчет, что можно не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической цепи?

Для того чтобы проверить на работоспособность блок ВАЗ 2109, достаточно выполнить прозвонку каждой из цепей мультиметром.

В вариациях мотора карбюратор это выполняется предельно просто, так как контакты блока — полностью открыты. Если обнаружены множественные разрывы, то дешевле и проще будет просто заменить весь блок. Подойдет и нового образца, и даже с 2114 — они там используются идентичные.

Если же работает только одна из частей блока, то придется искать разорванную цепь. Поиск упростит знание следующих правил:

  • если не работает цепь, отвечающая за питание печки, то искать неисправный элемент нужно с F4 или F7. Последний отвечает за работу вентилятора, задувающего вовнутрь салона теплый воздух;
  • замена прикуривателя потребуется, если не работает сразу несколько цепей: F4, F10, блок 7;
  • за омыватели, патрон переносной лампы и щетки заднего стекла отвечает реле F7;
  • при неисправности бензонасоса «виновником» является плата предохранителей, что располагается с левой стороны руля (в салоне автомобиля).

Это указаны те неисправности, с которыми водителям чаще всего приходится иметь дело.

Разобраться с блоком предохранителей в ВАЗ 21099 карбюратор довольно просто. Самое сложное — это поиск неисправного элемента. Но устранить проблему не сложно, если в наличии есть запасные предохранители. В ВАЗ 21099, в отличии от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать своевременно их восстанавливать при необходимости.

Всем привет сегодня хочется рассмотреть блок предохранителей старого и нового образца на автомобиле ВАЗ 2109 в простонародье просто девятка. Если у вас на девятке вышел из строя как либо элемент, который работает от электричества, то первым делом нужно проверить монтажный блок. А вернее предохранитель, возможно, он перегорел, и следует его заменить. Напоминаем, что при замене предохранителя на новый всегда нужно соблюдать ампераж.

Блок предохранителей на девятке находится под капотом с левой стороны, точнее со стороны водителя для того чтобы добраться до него как вы уже поняли нужно открыть капот . Ниже вы можете видеть расшифровку предохранителей и реле автомобиля ВАЗ 2109.

Старые автомобили ваз 2109 оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.
Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

Монтажный блок старого образца 17.3722


Расшифровка предохранителей ваз 2109(монтажный блок старого образца)

F1 10А Резервный предохранитель
F2 10А Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки
F3 10А Задние фары стоп-сигнала, плафон подсветки салона
F4 20А Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5 20А Звуковой сигнал (клаксон), выключатель клаксона
F6 30А Резервный предохранитель
F7 30А Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8 7,5А Резервный предохранитель
F9 7,5А Резервный предохранитель
F10 7,5А Левая габаритная фара
F11 7,5А Правая габаритная фара
F12 7,5А Правая фара ближнего света
F13 7,5А Левая фара ближнего света
F14 7,5А Левая фара дальнего света, контрольная лампа включения дальнего света
F15 Правая фара дальнего света
F16 15А Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Расшифровка реле ваз 2109 (монтажный блок старого образца)

1- Работоспособность элементов очистки передней оптики

2- Работоспособность двигателя омывателя заднего стекла

3- Защита от поломки лампы поворотных сигналов и световой сигнализации

4- Защита от выхода из строя моторчика стеклоочистителей лобового стекла

5- Позволяет определить работоспособность лампы

6- Защита от перенапряжения системы обогрева заднего стекла

8- Лампы дальних фар

9- Лампы ближних фар

11- Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя

12- Работа клаксона

Блок предохранителей нового образца ВАЗ 2109


1. 8А Резервный предохранитель
2. 8А Резервный предохранитель
3. 8А Резервный предохранитель
4. 16А Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5. 3А Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6. 8А Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7. 8А Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8. 16А Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9. 8А Лампа левых габаритов, лампа левых задних габаритов
10. 8А Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11. 8А Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
12. 16А Прикуриватель, розетка для лампы переноски
13. 8А Дальний свет правой фары
14. 8А Дальний свет левой фары, контрольная лампа дальней оптики
15. 8А Ближний свет правой фары
16. 8А Ближний свет левой фары

Расшифровка реле в блоке предохранителей нового образца Ваз 2109

К1 Без него двигатель омывателя заднего стекла работать не будет
К2 Отвечает за работу ламп поворотников и световую сигнализацию
К3 Обеспечивает работы стеклоочистителя лобового стекла
К4 Защищает лампы стоп сигналов и габариты автомобиля
К5 Обеспечивает работу фонарей дальнего света
К6 Гарантирует работу устройства омывателя оптики
К7 Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8 Звуковой сигнал или просто клаксон
К9 Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11 Отвечает за работу устройства обогрева заднего стекла
К12 Обеспечивает работу фонарей ближнего света

Ну вот и все мы рассмотрели распиновку и расшифровку блока предохранителей на автомобиле ВАЗ 2109. Также хочется отметить, что в большинстве случаев на корпусе или на крышке монтажного блока почти всегда присутствует схема предохранителей и реле так что думаю разобраться в этом вопросе не составит труда. Всем пока.

Блок предохранителей ВАЗ 2107 | схема блока предохранителей

Работоспособность электрооборудования автомобиля во многом определяется исправностью специального узла, где установлены предохранительные компоненты электросети. Узел по праву считается электрическим сердцем авто, так как обеспечивает питание потребителей и защиту электрических цепей от перегрузок. ВАЗовский блок находится в правой части подкапотного пространства, прямо перед пассажирским сиденьем.

Узел исполняется в двух вариантах.

  • Первый рассчитан на использование в ВАЗ 2107 карбюраторных версий.
  • Инжекторные модели получили усовершенствованную конструкцию, которая может адаптироваться на карбюраторные «семерки», то есть не зависящую от системы запитывания автомобиля.

Комплектация старого монтажного блока насчитывает 17 защитных компонентов и 6 электромагнитных реле. Плавкие вставки имеют цилиндрическую форму, фиксируются подпружиненными контактами.

При прохождении значительных токов происходит интенсивный нагрев как самих предохраняющих элементов, так и пружинных контактов.

С течением времени происходит деформация контактов, что обуславливает их ремонт и зачистку продуктов окисления.

Еще недостатком конструкции является затруднительный ремонт в случае перегорания дорожек, так как проблематично разъединить платы.

Новый блок располагает числом предохранителей, аналогичным старому образцу. Количество реле зависит от комплектации автомобиля, может доходить до 6 штук.

С внедрением плавких вставок ножевого типа возросла надежность соединения контактов. Кстати, в варианте с цилиндрическими предохранителями наблюдались проблемы пропадания контакта.

Модели ВАЗ 2107 в инжекторном исполнении снабжаются дополнительным блоком. Он устанавливается под перчаточным отделением (бардачок) в салоне автомобиля. В нем отсутствует печатная плата. Он обязан контролировать включение устройств:

  • система ЭБУ,
  • электробензонасос,
  • главное реле.

Также в допблок включены три реле, предназначенных для защиты цепей ЭБУ, основного реле, топливного насоса.

Внешняя оболочка блока выполнена из пластика. На обратной стороне верхней крышки выгравирована схема с расположением элементов и их назначением в виде символов. Стандартные номиналы предохранителей ВАЗ 2107 стандартизованы, различаются окраской корпуса:

  • 7,5А – коричневый цвет,
  • 10А – красный цвет,
  • 15А – синий цвет,
  • 20А – жёлтый цвет.

Внутренность старого блока состоит из двух печатных плат, смонтированных параллельно. Платы соединены между собой перемычками. На платах в один ряд расположены предохранители. Стыковка с сетью производится посредством разъёмных соединений. Для исключения ошибки в подключении разъемы выполнены в разных цветах.

В новом блоке имеется одна плата блока предохранителей с расположением защитных элементов в два ряда, что упрощает их обслуживание. Цилиндрические предохранители заменены плавкими прозрачными вставками, имеющие штыревой контакт. В случае перегорания визуально наблюдается разрыв контакта. Для проведения замены вставки имеется пластмассовый съёмник, закреплённый на корпусе.

Контроль состояния предохранителей и своевременная замена пришедших в негодность деталей снижает вероятность появления серьезных проблем, влекущих более серьезный ремонт. Каждый предохранитель намечен для обслуживания одной или нескольких электрических цепей.

Повреждение плавкой вставки влечет за собой прекращение питания конкретного устройства. Знание функционального назначения каждого элемента блока предохранителей обеспечивает нахождение и устранение неисправности.

Номер предохранителя с номинальным токомНаправление защитного действия
F1Включение тыльного освещения при включении задней передачи. Ответственность за работу электрических двигателей отопителя салона и стеклоомывателя заднего стекла. Обеспечение работы реле подогрева заднего стекла с подключением на обмотку.
F2 Ответственность за работу электрических двигателей очистителя и стеклоомывателя ветрового стекла и фар. Контроль работы дворников лобового стекла.
F3/F4Резерв
F5 Обеспечение работоспособности нагревательного элемента системы обогрева стекла заднего вида. Ответственность за его реле и сопутствующие контакты.
F6Обеспечение работы часов, прикуривателя и штепсельной розетки для переноски
F7 Ответственность за работу электрического двигателя, запускающего вентилятор системы охлаждения радиатора. Обеспечение подачи звукового сигнала.
F8 Обеспечение работы поворотных указателей в режиме аварийной сигнализации и связанных с ними выключателем и реле-прерывателем.
F9 Обеспечение работы противотуманного освещения. Стабилизация напряжения генератора Г-222 при нахождении его в комплектации.
F10 Работа тахометра и вольтметра. Обеспечение световой индикации по резерву горючего, поворотов, температуре в системе охлаждения. Контроль заряда аккумуляторной батареи. Контроль аварийного состояния тормозной системы, запирания воздушной заслонки карбюратора, включения стояночного тормоза. Контроль цепей управления генератором, вентилятором, электропневмоклапаном.
F11 Обеспечение освещения салона, а также задних тормозных фонарей в режиме торможения и стоп-сигнала.
F12 Функционал дальнего света правой фары. Контроль обмотки на включение реле очистителей фар.
F13 Функционал дальнего света левой фары и сигнализации включения дальнего света.
F14 Габаритное освещение левой фары и правого тыльнего фонаря. Обеспечение работы подкапотного фонаря и подсветки на номерной знак.
F15 Габаритное освещение правой фары и левого тыльнего фонаря. Лампочка подсветки приборной панели. Обеспечение освещения зон прикуривателя и вещевого ящика.
F16 Функционал ближнего света правой фары. Контроль обмотки включения реле очистителя фар.
F17 Функционал ближнего света левой фары.

Предохранители старой комплектации рассчитаны на номинальный ток в 8А. В следующей версии это значение составляет 10А. Исключение составляет F7 с величинами16А и 20А соответственно.

При потере работоспособности определенной системы автомобиля одной из причин отказа может оказаться перегорание предохранителя. Выход из строя защитного элемента провоцируют перегрузки или короткие замыкания в цепях.

Если функционал предохранителя распространяется на несколько систем, нужно проверить другую систему на работоспособность. Ее корректная работа означает исправность плавкой вставки, а проблему стоит поискать в другом месте.

Мультиметром либо другим измерителем проводится прозвонка. Величина сопротивления исправного предохранителя находится возле нуля. В противном случае деталь подлежит замене. Детали меняются на аналоги такого же номинала по значению тока.

  • Процедура замены плавкой вставки начинается с обесточивания системы.
  • Крышка блока предохранителей снабжена фиксаторами, при обжатии которых открывается доступ к расположенным элементам.
  • Визуально либо с помощью измерительного прибора выявляется деталь, вышедшая из строя.
  • Пинцетом извлекается выгоревший элемент и меняется на новый. Закрывается крышка и подключаются клеммы аккумулятора.

Прежде чем устанавливать новый коммутационный элемент, необходимо обследовать защищаемые электрические цепи на вероятность появления коротких замыканий. При существовании такой проблемы перегорание защитных элементов будет повторяться с частой периодичностью. Также необходимо немного подпружинить контакты для улучшения качества передачи тока.

Есть предохранитель, устанавливаемый обособленно от остальных, который служит для контроля противотуманной оптики. Его место – возле радиоприёмника, под заглушками. Доступ к нему открывается после демонтажа выключателей консоли, где находится приемник.

После отжатия фиксаторов вытаскивается пластиковая вставка. Извлечение с последующей заменой идет по стандартной процедуре.

Снять блок предохранителей с целью замены требуется в крайнем случае, когда проведение ремонта нецелесообразно. Процедура замены (БП) включает поэтапные шаги:

  • отсоединяются клеммы батареи аккумуляторов,
  • демонтируется воздухофильтр,
  • убираются полочка под торпедой и перчаточный ящик,
  • отстыковываются подводящие пучки проводки,
  • демонтируется крепление БП,
  • на место снятого узла устанавливается новый БП,
  • подключается электропроводка.

Снятые элементы к монтируются в изначальное положение. Подключаются выводы аккумулятора (вначале со знаком +, затем отрицательный).

Снятие блока предохранителей возможно даже непрофессионалам. Потребуется минимум инструментов: торцовый ключ на 10 мм, отвертки с крестообразным и прямым лезвиями. При отсутствии пинцета его успешно заменят пассатижи. В случае снятия коррозии понадобится жидкость типа WD-40 либо её аналог, а также ветошь.

Одной из причин некорректной работы может стать потеря проводящих свойств на плате. Обычно это обусловлено перегоранием дорожки, когда установлен предохранитель с большим номиналом, чем необходимо. Восстановление заключается в лужении поврежденного участка и проведении паяльных работ. Другим вариантом выступает установление перемычки из провода между целыми контактами.

Некоторые автовладельцы решаются на смену БП со старого на новый образец. Замена не вызывает никаких проблем, так как точки крепления у обоих вариантов совпадают. Желательно перед монтажом положить прокладку.

Исправная работа блока предохранителей создает условия для нормального функционирования электрических систем, что чрезвычайно важно в свете требований по техническому состоянию и безопасности автомобиля.

Монтажный блок ваз 21099 инжектор схема. Кратко о предназначении блока реле и предохранителей

Чаще всего при повседневной эксплуатации автомобиля Ваз 21099 встречаются неисправности электрооборудования. По объективным причинам ремонт электрооборудования должны проводить квалифицированные специалисты автосервиса.

Если перегорел предохранитель Ваз 21099 — замените его, повторное перегорание того же предохранителя служит сигналом для немедленного обращения на автосервис.

Чтобы облегчить поиск неисправностей, приобретите схему электрооборудования Ваз 21099.

Если неисправность электрооборудования возникнет раньше, чем вы успеете купить электросхему, можно устранить мелкие неисправности самостоятельно, в чем вам поможет данный раздел.

Типы и расположение ламп в Ваз 21099

Монтажные блоки Ваз 21099

На автомобилях семейства Ваз 21099 применяются два монтажных блока предохранителей и реле — старый 17.3722 и с 1998 года новый 2114–3722010–60. Основное отличие — применение предохранителей нового типа: ножевых вместо цилиндрических и новых компактных реле.

Ваз 21099 монтажный блок предохранителей и реле типа 17.3722 (старого образца)

Схема монтажного блока Ваз 21099: 1. Реле включения очистителей фар (К6). 2. Реле времени омывателя заднего стекла (К1). 3. Реле-прерыватель указателей поворота и аварийной сигнализации (К2). 4. Реле очистителя ветрового стекла (К3). 5. Контактные перемычки на месте реле контроля исправности ламп. 6. Реле включения обогрева заднего стекла (К10). 7. Запасный предохранитель. 8. Реле включения дальнего света фар (К5). 9. Реле включения ближнего света фар (К11). 10. Предохранитель. 11. Реле включения электродвигателя вентилятора системы охлаждения двигателя (К9). 12. Реле включения звукового сигнала (К8).

Монтажный блок Ваз 21099 реле и предохранителей типа 2114–3722010–60 (нового образца)

Схема монтажного блока Ваз 21099 нового образца: K1. Реле включения очистителей фар. K2. Реле-прерыватель указателей поворота и аварийной сигнализации. K3. Реле очистителя ветрового стекла. K4. Реле контроля исправности ламп. K5. Реле включения стеклоподъемников. K6. Реле включения звуковых сигналов. K7. Реле включения обогрева заднего стекла. K8. Реле включения дальнего света фар. K9. Реле включения ближнего света фар Ваз 21099. F1–F16. Плавкие предохранители. F17–F20. Запасные предохранители.

Цепи, защищаемые плавкими предохранителями

№ предохранителя в монтажном блоке Ваз 21099

Защищаемые цепи

2114–3722010–60

Правая противотуманная фара
Левая противотуманная фара
Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар
Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателей ветрового и заднего стекол. Реле (обмотка) включения электродвигателя вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа падения уровня тормозной жидкости. Контрольная лампа падения давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло “SТОР”. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
Задние фонари (лампы стоп-сигнала). Плафон освещения салона
Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка переносной лампы. Прикуриватель
Правая фара (дальний свет)
Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
Левая фара (ближний свет)
Правая фара (ближний свет)

Специализированные реле Ваз 21099

Обозначение

Назначение

Маркировка

Блок 17.3722

Блок 2114–3722010–60

Реле времени омывателя заднего стекла
Реле указателей поворота и аварийной сигнализации
Реле очистителя ветрового стекла
Реле контроля исправности ламп

Электросхемы Ваз 21099

Для проведения ремонтных работ по предыдущим разделам можно воспользоваться приведенными ниже поясняющими электросхемами Ваз 21099.

Электро схема бесконтактной системы зажигания Ваз 21099: 1. Бесконтактный датчик. 2. Датчик-распределитель зажигания. 3. Свечи зажигания. 4. Коммутатор. 5. Катушка зажигания. 6. Монтажный блок. 7. Реле зажигания. 8. Выключатель зажигания 21099.

Система управления электромагнитным клапаном карбюратора Ваз 21099: 1. Концевой выключатель карбюратора. 2. Электромагнитный клапан карбюратора. 3. Монтажный блок. 4. Выключатель зажигания. 5. Реле зажигания. 6. Блок управления. 7. Катушка зажигания Ваз 21099. А. К выводу “30” генератора. Б. Нумерация штекеров в блоке управления.

Схема соединений генератора Ваз 21099: 1. Генератор. 2. Отрицательный вентиль. 3. Дополнительный диод. 4. Положительный вентиль. 5. Контрольная лампа разрядки аккумуляторной батареи. 6. Комбинация приборов. 7. Вольтметр. 8. Монтажный блок. 9. Дополнительные резисторы по 100 Ом, 2 Вт. 10. Реле зажигания. 11. Выключатель зажигания. 12. Аккумуляторная батарея. 13. Конденсатор. 14. Обмотка ротора. 15. Регулятор напряжения Ваз 21099.

Схема включения электродвигателя вентилятора Ваз 21099 системы охлаждения двигателя на автомобилях с монтажным блоком типа 17.3722: 1. Электродвигатель вентилятора. 2. Датчик включения электродвигателя. 3. Монтажный блок. 4. Выключатель зажигания. К9. Реле включения электродвигателя вентилятора. А. К выводу “30” генератора.

Схема соединений стартера Ваз 21099: 1. Реле включения стартера. 2. Монтажный блок. 3. Выключатель зажигания. 4. Генератор. 5. Аккумуляторная батарея. 6. Стартер. а. Втягивающая обмотка. б. Удерживающая обмотка.

Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях Ваз 21099 с монтажным блоком типа 2114–3722010–60: 1.Электродвигатель вентилятора. 2.Датчик 66.3710 включения электродвигателя. 3.Монтажный блок. А. К выводу “30” генератора Ваз 21099.

Довольно часто в автомобилях отечественного производства может встретиться проблема неработающего электрооборудования. В этом случае первое, что нужно сделать — это произвести проверку состояния блока предохранителей (далее — БП). Наш сайт поможет разобраться вам в том, где расположен блок предохранителей ВАЗ 21099 карбюратор, схема старого образца как выглядит и как заменить устройство.

[ Скрыть ]

Расположение и электросхема

В автомобилях ВАЗ 21099 блоки предохранителей (БП) по своей электросхеме могут быть двух типов: старого и нового образца. Модели старого образца обозначаются маркировкой 17.3722, имеют пальчиковые предохранители (далее — ПП) цилиндрической формы и устанавливались они на машины, выпущенные до 1998 года. Монтажный блок нового типа имеет П-образные элементы БП и начали устанавливаться на машины с 1998 года. Такие БП нового образца могут иметь следующую маркировку:

  • 2114-3722010-60;
  • 2114-3722010-10;
  • 2114-3722010-18.

Среди владельцев ВАЗ 21099 бытует мнение, что схема и назначение компонентов БП могут различаться между собой в зависимости от системы подачи топлива в двигателях. То есть карбюраторные и инжекторные авто имеют устройства с разными электросхемами. Это не совсем так, поскольку и карбюраторные, и инжекторные автомобили могут быть оснащены БП нового типа.

В любом случае БП будет расположен в моторном отсеке: он находится со стороны водителя вод лобовым стеклом.

Схема БП старого типа

Рассмотрим схему БП и назначение элементов устройства старого типа для автомобиля ВАЗ 21099. Как указано выше, она может быть актуальна как для карбюраторных, так и для инжекторных двигателей.


Ниже рассмотрим предназначение реле.

Номер Предназначение
1 Обеспечивает включение устройств очистки передних фар.
2 Отвечает за работоспособность моторчика для омывания заднего стекла.
3 Без этого реле будет невозможна функциональность ламп, отвечающих за включение поворотных сигналов и «аварийки».
4 Отвечает за функционирование дворников лобового стекла.
5 Специальные перемычки, позволяющие определить работоспособность лампочек.
6 Отвечает за работоспособность устройства обогрева заднего стекла.
7 Запасной ПП.
8 Отвечает за работу лампочек дальнего света.
9 Обеспечивает работоспособность ламп ближнего света.
10 Один из ПП.
11 Обеспечивает функционирование мотора вентилятора охладительной системы. Если это реле выйдет из строя, возможен перегрев двигателя.
12 Отвечает за работу рулевого гудка.

Также рассмотрим назначение каждой детали БП.

Схема БП нового типа

Также следует рассмотреть электросхему и назначение компонентов БП нового типа ВАЗ 21099. Не забывайте о том, что и карбюраторы, и инжекторы могут быть оснащены БП с такой схемой.


Номер Предназначение
К1 Это реле обеспечивает функциональность заднего стекла.
К2 Компонент контроля работы ламп поворотных сигналов и «аварийки».
К3 Обеспечивает работоспособность очистителя лобового стекла.
К4 Эта деталь отвечает за функционирование ламп стоп-огней, а также габаритов авто.
К5 Без данной детали будет невозможна работа ламп дальнего света.
К6 Без этого реле механизм очистки фар работать не будет.
К7 Отвечает за функционирование электрических стеклоподъемников, если они были установлены производителем.
К8 Отвечает за рулевой гудок.
К9 Отвечает за работоспособность мотора вентилятора охладительной системы.
К11 Обеспечивает прогрев заднего стекла.
К12 Отвечает за функционирование ламп ближнего света.

Ниже рассмотрим предназначение плавких компонентов БП.

Процесс снятия и замены

Теперь рассмотрим процесс смены предохранителей БП для старого и нового типов ВАЗ 21099. Как сказано выше, инструкция по замене будет актуальна как для карбюраторов, так и для инжекторов.

Выпуска до 1998 года

  1. Откройте капот и отключите минусовую клемму аккумулятора.
  2. Найдите ваш БП, который расположен под лобовым стеклом напротив водительского сидения. Отожмите защелки, фиксирующие крышку устройства. Демонтируйте ее.
  3. На обратной стороне защитной крышки вы сможете увидеть схему, на которой указано расположение ПП и реле в блоке. Также там отмечено, какой элемент за что отвечает.
  4. Если вам необходимо заменить реле, то найдите то, которое вам нужно и, покачивая вверх и вниз, демонтируйте его из посадочного места. Произведите замену выгоревшего элемента на реле с такой же маркировкой. Соответственно, соблюдайте и расположение контактов.
  5. Если вам нужно заменить именно ПП, то для начала следует узнать причину его выхода из строя. Если дело именно в элементе, то это намного лучше, чем если проблема заключается непосредственно в электропроводке. В любом случае, если вы решили сменить ПП, то учтите, что устройства должны быть идентичными по номиналу, то есть цифра, указанная на корпусе ПП, должна совпадать в обоих случаях. Также не вздумайте устанавливать в посадочное гнездо самодельный элемент.
  6. Закройте крышку БП и подключите аккумулятор.

Выпуска после 1998 года

Как сказано ранее, инструкция будет актуальна как для карбюраторных, так и для инжекторных двигателей ВАЗ 21099.

  1. Откройте капот и отключите аккумулятор: все работы с БП необходимо выполнять при отключенной АКБ.
  2. Найдите БП, установленный в моторном отсеке. Как и в предыдущем случае, он защищен пластиковой крышкой, которую вам нужно снять, чтобы добраться до элементов. Фиксирующие защелки установлены с боковой стороны, ближе к крылу авто.
  3. Произведите демонтаж крышки. На ее обратной стороне нанесена схема с местом нахождения реле и ПП. Определите, какой элемент вышел из строя, чтобы заменить его. Если требуется замена реле, то вытащите компонент, покачивая его из стороны в сторону.
  4. Что касается непосредственно предохранителей, то их удобнее демонтировать из посадочного гнезда при помощи специальных щипцов. К слову, щипцы начали появляться в блоках нового образца. Также стоит отметить, что элементы блока окрашены в разные цвета, но при их замене следует учитывать не только цвет, но и номинал, указанный на корпусе.
  5. Произведите установку реле и ПП в обратной последовательности. Не забудьте подключить обратно аккумулятор.

Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал он к нам с желанием разобраться с электрикой. В автомобиле произошел скачек электричества, и после этого перестали работать щетки стеклоочистителя, поворотники, задние противотуманные фары. Скорее всего в этом виноваты предохранители. В данной статье мы расскажем Вам, где находятся и как меняются предохранители ВАЗ 2108, 2109, 21099. Так же прилагаем подробную схему предохранителей в монтажном блоке.

Артикул:

Монтажный блок предохранителей — 2114-3722010

Инструменты:

Для замены предохранителей на ВАЗ 2108, 2109, 21099, Вам не потребуется инструмент

Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:

Открываем капот. Под лобовым стеклом вы увидите монтажный блок.

Внутри вы сможете найти специальный пинцет для замены предохранителей.

Следующим шагом нужно подцепить предохранитель и произвести его замену.

Монтажный блок предохранителей со снятой крышкой.

Под панелью с левой стороны от водителя, вы сможете найти предохранитель задних противотуманных фар.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099.

Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель№

За что отвечает:

Противотуманная фара с правой стороны

Противотуманная фара с левой стороны

Омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Поворотники
Задние фонари
Щетки ветрового стекла
Генератор
Уровень тормозной жидкости

Давления масла
Ручник
Охлаждающая жидкость
Уровень топлива в баке
Лампа «чек»
Открытие дверей

Освещение салона
Задние фары

Стеклоподъемники

Номерной знак
Лампа подкапотного
Освещение приборов
Габариты
Освещение приборной панели
Прикуриватель

Звуковой сигнал

Габарит заднего правого фонаря

Аварийка

Нагревательный элемент обогрева заднего стекла
Реле включения обогрева заднего стекла (контакты)
Патрон подключения переносной лампы
Прикуриватель

Правая фара

Левая фара

Ближний свет левой фары

Ближний свет правой фары

Резервный

Резервный

Омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Давления масла
Воздушная заслонка карбюратора
Ручник
Охлаждающая жидкость
Уровень топлива в баке
Лампа «чек»
Открытие дверей

Задние тормоза
Освещение салона

Номерной знак
Лампа подкапотного
Освещение приборов
Габариты
Освещение приборной панели
Прикуриватель

Вентилятор радиатора

Левый задний габарит

Правый задний габарит

Аварийный сигнал

Прикуриватель
Обогрев заднего стекла

Дальний свет правой фары

Дальний свет левой фары

Ближний свет левой фары

Ближний свет правой фары

фото, схема и инструкции как снять

Довольно часто в автомобилях отечественного производства может встретиться проблема неработающего электрооборудования. В этом случае первое, что нужно сделать — это произвести проверку состояния блока предохранителей (далее — БП). Наш сайт поможет разобраться вам в том, где расположен блок предохранителей ВАЗ 21099 карбюратор, схема старого образца как выглядит и как заменить устройство.

[ Раскрыть]

Расположение и электросхема

В автомобилях ВАЗ 21099 блоки предохранителей (БП) по своей электросхеме могут быть двух типов: старого и нового образца. Модели старого образца обозначаются маркировкой 17.3722, имеют пальчиковые предохранители (далее — ПП) цилиндрической формы и устанавливались они на машины, выпущенные до 1998 года. Монтажный блок нового типа имеет П-образные элементы БП и начали устанавливаться на машины с 1998 года. Такие БП нового образца могут иметь следующую маркировку:

  • 2114-3722010-60;
  • 2114-3722010-10;
  • 2114-3722010-18.

Автомобиль ВАЗ 21099

Среди владельцев ВАЗ 21099 бытует мнение, что схема и назначение компонентов БП могут различаться между собой в зависимости от системы подачи топлива в двигателях. То есть карбюраторные и инжекторные авто имеют устройства с разными электросхемами. Это не совсем так, поскольку и карбюраторные, и инжекторные автомобили могут быть оснащены БП нового типа.

В любом случае БП будет расположен в моторном отсеке: он находится со стороны водителя вод лобовым стеклом.

Схема БП старого типа

Рассмотрим схему БП и назначение элементов устройства старого типа для автомобиля ВАЗ 21099. Как указано выше, она может быть актуальна как для карбюраторных, так и для инжекторных двигателей.


Электросхема БП старого образца, устанавливающегося на автомобили выпуском до 1998 года

Ниже рассмотрим предназначение реле.

Номер Предназначение
1 Обеспечивает включение устройств очистки передних фар.
2 Отвечает за работоспособность моторчика для омывания заднего стекла.
3 Без этого реле будет невозможна функциональность ламп, отвечающих за включение поворотных сигналов и «аварийки».
4 Отвечает за функционирование дворников лобового стекла.
5 Специальные перемычки, позволяющие определить работоспособность лампочек.
6 Отвечает за работоспособность устройства обогрева заднего стекла.
7 Запасной ПП.
8 Отвечает за работу лампочек дальнего света.
9 Обеспечивает работоспособность ламп ближнего света.
10 Один из ПП.
11 Обеспечивает функционирование мотора вентилятора охладительной системы. Если это реле выйдет из строя, возможен перегрев двигателя.
12 Отвечает за работу рулевого гудка.

Также рассмотрим назначение каждой детали БП.

Описание компонентов БП старого образца
Схема БП нового типа

Также следует рассмотреть электросхему и назначение компонентов БП нового типа ВАЗ 21099. Не забывайте о том, что и карбюраторы, и инжекторы могут быть оснащены БП с такой схемой.


Электросхема БП нового образца, устанавливающегося на автомобили выпуском после 1998 года
Номер Предназначение
К1 Это реле обеспечивает функциональность мотора омывателя заднего стекла.
К2 Компонент контроля работы ламп поворотных сигналов и «аварийки».
К3 Обеспечивает работоспособность очистителя лобового стекла.
К4 Эта деталь отвечает за функционирование ламп стоп-огней, а также габаритов авто.
К5 Без данной детали будет невозможна работа ламп дальнего света.
К6 Без этого реле механизм очистки фар работать не будет.
К7 Отвечает за функционирование электрических стеклоподъемников, если они были установлены производителем.
К8 Отвечает за рулевой гудок.
К9 Отвечает за работоспособность мотора вентилятора охладительной системы.
К11 Обеспечивает прогрев заднего стекла.
К12 Отвечает за функционирование ламп ближнего света.

Ниже рассмотрим предназначение плавких компонентов БП.

Описание компонентов БП нового образца

Процесс снятия и замены

Теперь рассмотрим процесс смены предохранителей БП для старого и нового типов ВАЗ 21099. Как сказано выше, инструкция по замене будет актуальна как для карбюраторов, так и для инжекторов.

Выпуска до 1998 года
  1. Откройте капот и отключите минусовую клемму аккумулятора.
  2. Найдите ваш БП, который расположен под лобовым стеклом напротив водительского сидения. Отожмите защелки, фиксирующие крышку устройства. Демонтируйте ее.
  3. На обратной стороне защитной крышки вы сможете увидеть схему, на которой указано расположение ПП и реле в блоке. Также там отмечено, какой элемент за что отвечает.
  4. Если вам необходимо заменить реле, то найдите то, которое вам нужно и, покачивая вверх и вниз, демонтируйте его из посадочного места. Произведите замену выгоревшего элемента на реле с такой же маркировкой. Соответственно, соблюдайте и расположение контактов.
  5. Если вам нужно заменить именно ПП, то для начала следует узнать причину его выхода из строя. Если дело именно в элементе, то это намного лучше, чем если проблема заключается непосредственно в электропроводке. В любом случае, если вы решили сменить ПП, то учтите, что устройства должны быть идентичными по номиналу, то есть цифра, указанная на корпусе ПП, должна совпадать в обоих случаях. Также не вздумайте устанавливать в посадочное гнездо самодельный элемент.
  6. Закройте крышку БП и подключите аккумулятор.
Загрузка…
Выпуска после 1998 года

Как сказано ранее, инструкция будет актуальна как для карбюраторных, так и для инжекторных двигателей ВАЗ 21099.

  1. Откройте капот и отключите аккумулятор: все работы с БП необходимо выполнять при отключенной АКБ.
  2. Найдите БП, установленный в моторном отсеке. Как и в предыдущем случае, он защищен пластиковой крышкой, которую вам нужно снять, чтобы добраться до элементов. Фиксирующие защелки установлены с боковой стороны, ближе к крылу авто.
  3. Произведите демонтаж крышки. На ее обратной стороне нанесена схема с местом нахождения реле и ПП. Определите, какой элемент вышел из строя, чтобы заменить его. Если требуется замена реле, то вытащите компонент, покачивая его из стороны в сторону.
  4. Что касается непосредственно предохранителей, то их удобнее демонтировать из посадочного гнезда при помощи специальных щипцов. К слову, щипцы начали появляться в блоках нового образца. Также стоит отметить, что элементы блока окрашены в разные цвета, но при их замене следует учитывать не только цвет, но и номинал, указанный на корпусе.
  5. Произведите установку реле и ПП в обратной последовательности. Не забудьте подключить обратно аккумулятор.

Видео от Стаса Алексеева «Как определить выгоревший ПП»

avtozam.com

схема расположения и замена, видео о том, как снять и поменять своими руками

Блоки предохранителей используются в автомобиле для защиты всех электрических цепей от скачков напряжения. Благодаря применению таких механизмов вероятность выхода из строя электрооборудования сводится к минимуму. В этой статье разберем предназначение старого и нового образца блока предохранителей ВАЗ 21099, а также рассмотрим самостоятельный процесс замены устройств.

[ Раскрыть]

Описание БП

Для начала рассмотрим описание монтажных блоков с предохранителями и реле на ВАЗ 21099 карбюратор или инжектор с высокой и низкой панелью. В девяносто девятых моделях ВАЗ может использоваться два типа щитков — нового и старого. Устройство, относящиеся к категории старого образца, имеют маркировку 17.3722. Эти девайсы оборудуются пальчиковыми предохранительными механизмами, выполненными в цилиндрическом корпусе. Они устанавливались инженерами на машины 1997 и ранних годов производства. Что касается блоков нового образца, то они ставились на транспортные средства, выпущенные после 1998 года. Эти изделия оборудуются П-образными предохранительными элементами.

Блоки нового образца на ВАЗ 21099 1999 и более поздних годов выпуска могут отмечаться маркировкой:

  • 2114-3722010-60;
  • 2114-3722010-10;
  • 2114-3722010-18.

Где находятся БП и какова их схема?

Независимо от схемы электрооборудования на автомобиле с двигателем 8 или 16 клапанов, монтажные устройства находятся не в салоне, а в моторном отсеке машины, в районе ветрового стекла. Автомобили с разной системой подачи горючего (инжекторный или карбюраторный двигатель) могут оснащаться блоками предохранителей ВАЗ 21099 нового образца.

Схема БП старого типа

Для начала нужно показать электрическую схему девайса и рассказать об обозначениях предохранительных деталей в изделиях старого типа.


Схема девайса старого образца

Значения реле на схеме.

Номер Расшифровка
1 Применяется для активации механизмов очистки передней оптики
2 Девайс, контролирующий работу системы времени промывки заднего стекла
3 Деталь, применяющаяся для защиты электроцепи источников освещения аварийной «сигналки» и поворотных огней
4 Дворники лобового стекла
5 Перемычки, монтирующиеся в месте реле контроля исправности источников света
6 Этот компонент используется для обеспечения рабочего состояния системы прогрева заднего стекла
7 Резервное реле
8 Устройство, обеспечивающее рабочее состояние световых источников дальнего освещения
9 Оптика ближнего света
10 Предохранительный элемент
11 Реле контроля рабочего состояния вентилирующего устройства системы охлаждения. Повреждение этого компонента приведет к перегреву автомобильного мотора
12 Обеспечивает рабочее состояние рулевого сигнала — клаксона

Описание назначения предохранительных устройств в БП старого типа

БП нового образца

Коробка нового типа характеризуется несколько другой схемой. Тем не менее в ней также находятся все элементы для защиты электросистем и девайсов, в том числе прикуривателя и печки. Ниже разберем, какой предохранитель за что отвечает.

Что нужно знать об обслуживании и ремонте БП?

В плане обслуживания блоки неприхотливы. Автовладельцу рекомендуется периодически проверять рабочее состояние предохранительных элементов. Для этого нужно открыть крышку блока, расположенного в специальном отсеке за перегородкой, отделяющей салон машины от пространства под капотом. В случае когда обнаружили перегоревшие компоненты, эти детали подлежат замене. Если в наличии нет целого устройства для этого, то необходимо его приобрести. Устанавливать вместо предохранителя кусок проволоки не допускается. Это может привести к короткому замыканию, а также повреждению проводки и приборов.

Девайс находится в таком месте, где во время дождя может собираться влага. Вода, стекающая по лобовому стеклу автомобиля, попадает в отсек, в котором установлен блок. В этом отсеке есть специальное сливное отверстие для воды, но его наличие не всегда помогает избежать воздействия влаги на БП.

Если устройство плохо загерметизировано, жидкость может разрушить внутреннюю плату блока, что приведет к необходимости выполнения ремонта.

Как снять, разобрать и отремонтировать БП, если он вышел из строя в результате воздействия влаги:

  1. Откройте крышку изделия, предварительно выключив зажигание и сбросив клемму АКБ машины.
  2. Извлеките поочередно все детали и реле, вмонтированные в блок. Запомните их расположение или сфотографируйте БП, чтобы при установке ничего не перепутать. Учтите, предохранители номиналом 5 А нельзя менять на 15-амперные устройства.
  3. Открутите болты, которые крепят блок к кузову автомобиля. Механизм может быть дополнительно зафиксирован с помощью герметика. В таком случае необходимо удалить его остатки канцелярским ножом.
  4. После откручивания болтов вытащите блок из посадочного места. Для этого нужно отсоединить все штекеры с проводами, подключенные к нему.
  5. Когда блок будет на руках, визуально оцените состояние его платы. Длительное воздействие влаги может привести к образованию плесени на схеме. Нужно попробовать очистить плату блока сухой ветошью или специальным средством, которое можно приобрести в магазине. Поврежденные влагой контакты подлежат перепайке. Для этого потребуется паяльник с канифолью и оловом. После того как контакты заново будут спаяны, блок монтируется на место. Оцените также состояние штекеров на кабелях, подсоединяющихся к девайсу. Если на контакты разрушительно повлияла влага, их предстоит поменять.
  6. После монтажа девайса в посадочное место поставьте все детали, подсоедините аккумулятор и проверьте работу отремонтированного изделия.

Пользователь Иван Сайченко в своем ролике показал, как решить проблему, если в автомобиле ВАЗ 21099 полностью отказали все приборы и оборудование.

Процесс снятия и замены предохранителей

Ниже представлена подробная инструкция на тему, как произвести смену предохранительных устройств в разных блоках.

ВАЗ 21099 выпуска до 1998 года

Процедура замены выполняется так:

  1. Выключите зажигание в машине, откройте капот и ослабьте болт, фиксирующий минусовую клемму АКБ. После этого контакт от АКБ отсоединяется.
  2. Найдите место монтажаблока. Демонтируйте крышку, отжав фиксаторы, крепящие ее.
  3. На обратной стороне пластиковой накладки блока нанесена схема, где отмечено место расположения предохранительных деталей. По ней вы сможете понять, за что отвечают конкретные детали.
  4. Чтобы произвести смену реле, извлеките вышедший из строя элемент, раскачивая его вниз и вверх. Демонтируйте перегоревшую деталь и установите новое реле. При замене обязательно соблюдайте место установки контактов.
  5. Если необходимо поменять предохранительное устройство, то сначала рекомендуем определить причину его поломки. В случае когда деталь отработала свой срок службы, извлеките ее из посадочного места. Иногда причина заключается в скачках напряжения в бортовой сети. К примеру, если вы установили в прикуриватель тройник или разветвитель, то при подключении нескольких устройств, потребляющих много тока, может произойти перенапряжение. Это приведет к замыканию и перегоранию предохранителя. Необходимо избавиться от проблемы и только после этого менять устройство. При замене обязательно соблюдайте номинал.
  6. Установите на место крышку предохранительного блока, подключите минусовую клемму аккумуляторной батареи. Проверьте работоспособность оборудования.
ВАЗ 21099 выпуска после 1998 года

Процедура замены устройств на новых версиях блоков производится следующим образом:

  1. Отсоедините клеммы от аккумуляторной батареи, чтобы не допустить замыкания в процессе выполнения работ.
  2. Найдите место монтажа БП. Он монтируется там же, в моторном отсеке девяносто девятой модели. Демонтируйте черную крышку, чтобы получить доступ к деталям. Сами крепления крышки располагаются сбоку, рядом с крылом машины.
  3. На тыльной части крышки также есть схема. Осмотрите ее и определите сломавшуюся деталь, чтобы сменить на новую. Для снятия воспользуйтесь щипцами, которые находятся под крышкой БП в устройствах нового типа. Процесс снятия реле выполняется так же, как в случае с блоком старого образца. Необходимо руками извлечь перегоревшую деталь, раскачивая ее в разные стороны. Будьте аккуратны, чтобы не повредить контакты устройства.
  4. Поставьте в гнездо новую деталь.
  5. Подсоедините контакты батареи и проверьте работу всех приборов и устройств.
Загрузка…

Руководство по замене блока старого образца на новый

Саму процедуру замены описывать не будем, поскольку она идентична той, которая выполняется при ремонте БП. Необходимо просто демонтировать устройство старой модели, заранее вытащив из него все детали и элементы. Если вы решили произвести смену устройства старого образца на новый, то должны учесть, что в блоках нового типа нет реле активации вентилятора охлаждения мотора.

Поскольку вентилятор охладительной системы при замене устройства будет функционировать всегда, следует выполнить несколько шагов, чтобы он включался только при необходимости:

  1. Отсоедините отрицательную клемму от аккумуляторной батареи.
  2. Найдите вентилирующее устройство. Оно располагается в районе крыльчатки.
  3. Извлеките из разъема питания вентилятора провод черного цвета, заизолируйте его.
  4. К вентилятору подключается датчик, который отправляет команды для его активации. От этого контроллера необходимо отсоединить провод черно-белого цвета и также заизолировать.
  5. На контроллере останутся две клеммы. Их нужно подключить к разъему питания вентилирующего устройства с помощью провода.
  6. Установите на место кабель с контактом от АКБ. Эти действия позволят обеспечить активацию вентилятора при необходимости.

Видео «Как отремонтировать блок, если не работает прикуриватель?»

Канал Цена / Качество предлагает в своем видео ознакомиться с процедурой ремонта монтажного блока в автомобиле ВАЗ 21099 в случае, когда девайс является причиной не рабочего состояния прикуривательного устройства.

autodvig.com

Блок предохранителей на ВАЗ 2109 (схема, распиновка), реле

  1. Схемы
  2. БП старого образца
  3. БП нового образца
  4. Демонтаж и замена

Блоки предохранителей, устанавливаемые на старые и обновленные версии автомобилей ВАЗ 2109, служат для объединения всей электрической проводки.

Основная задача БП — предотвращение поломок электрооборудования, установленного в машине.

Схемы

Всю линейку автомобилей ВАЗ 2109 можно условно поделить на две ветви — выпущенные до 1998 года и производимые после 1998 года.

Старые автомобили оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.

Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

Если говорить про блоки предохранителей, совершенно никакой роли не играет фактор используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска автомобиля. Следовательно, монтажные блоки у карбюратора и инжектора одинаковые.

Располагается искомый монтажный блок также везде одинаково — в подкапотном пространстве напротив места водителя практически под самым лобовым стеклом.

Расположение

Отличия

Существуют ли между старыми и новыми версиями БП отличия? Разумеется. Заключаются они в следующем:

  • Детали монтажного блока маркируются по-разному;
  • Номинал у предохранителей отличается;
  • У нового БП отсутствует реле мотора вентилятора системы охлаждения и реле времени устройства омывателя заднего стекла.

БП старого образца

Рассмотрим первым делом БП старого образца, которые до сих пор достаточно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.

Номер предохранителя

Сила тока

Цепь, которую он защищает

Резервный предохранитель

Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки

Задние фары стоп-сигнала, плафон подсветки салона

Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель

Звуковой сигнал (клаксон), выключатель клаксона

Резервный предохранитель

Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка

Резервный предохранитель

Резервный предохранитель

Левая габаритная фара

Правая габаритная фара

Правая фара ближнего света

Левая фара ближнего света

Левая фара дальнего света, контрольная лампа включения дальнего света

Правая фара дальнего света

Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

БП 17.3722

Реле

Помимо обозначений предохранителей, вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции несет ответственность.

Номер реле

Работоспособность элементов очистки передней оптики

Работоспособность двигателя омывателя заднего стекла

Защита от поломки лампы поворотных сигналов и световой сигнализации

Защита от выхода из строя моторчика стеклоочистителей лобового стекла

Позволяет определить работоспособность лампы

Защита от перенапряжения системы обогрева заднего стекла

Лампы дальних фар

Лампы ближних фар

Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя

Работа клаксона

Старый БП

БП нового образца

Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.

Схема актуальна как для карбюраторных, так и инжекторных типов двигателей.

Номер предохранителя

Номинальный ток

Электрическая цепь, за которую отвечает

Резервный предохранитель

Резервный предохранитель

Резервный предохранитель

Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки

Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза

Выключатель и лампочки стоп-сигнала, плафон подсветки салона

Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка

Клаксон, выключатель клаксона, электромотор вентилятора радиатора

Лампа левых габаритов, лампа левых задних габаритов

Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок

Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки

Прикуриватель, розетка для лампы переноски

Дальний свет правой фары

Дальний свет левой фары, контрольная лампа дальней оптики

Ближний свет правой фары

Ближний свет левой фары

Новый БП

Реле

Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.

Номер реле

Его функции

Без него двигатель омывателя заднего стекла работать не будет

Отвечает за работу ламп поворотников и световую сигнализацию

Обеспечивает работы стеклоочистителя лобового стекла

Защищает лампы стоп сигналов и габариты автомобиля

Обеспечивает работу фонарей дальнего света

Гарантирует работу устройства омывателя оптики

Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле

Звуковой сигнал или просто клаксон

Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя

Отвечает за работу устройства обогрева заднего стекла

Обеспечивает работу фонарей ближнего света

Необходимо не просто понимать расположение того или иного предохранителя, реле, но также знать, как заменить вышедший из строя элемент.

Демонтаж и замена

Если у вас вышло из строя то или иное оборудование, необходимо первым делом проверить состояние предохранителя, отвечающего за него.

На практике снять и удалить непригодный более предохранитель или реле не сложно. Для этого вам нужно:

  • Поднять капот и отключить минус от аккумуляторной батареи. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, под напряжением автомобиль в этот момент быть не должен;
  • Отыскать монтажный блок. Располагается он в подкапотном пространстве напротив места водителя прямо под лобовым стеклом. Сверху блок закрыт пластиковой крышкой. Чтобы ее снять, просто отожмите фиксаторы по бокам;
  • Снять крышку и посмотреть на обратную ее сторону. Там нанесена электросхема, где обозначено место расположения того или иного предохранителя, реле. Просто найдите тот элемент, который отвечает за вышедшее из строя оборудование согласно таблицам, приведенным выше;
  • Удалите предохранитель. Во всех монтажных блоках предусмотрено наличие специальных щипцов. Вручную удалять предохранители не рекомендуется. Реле удаляются небольшими покачиваниями вверх и вниз;
  • Замените вышедший из строя компонент.

Выход из строя предохранителя определяется по расплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию пострадать от чрезмерного напряжения.

Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму от аккумулятора и проверить работоспособность оборудования.

описание, схемы, неполадки и способы их устранения, фото и видео

Где располагается блок предохранителей ВАЗ 21099 карбюратор схема? Сама плата находится под капотом с левой стороны ветрового стекла и закрыта крышкой. В ней же нарисована условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть, в амперах). Сам монтажный блок ВАЗ закрыт в пластиковый корпус. Там же располагаются запасные предохранители (по бокам). Однако в «девятке» есть и второй блок, который располагается уже в салоне авто. Здесь ставятся те предохранители, которые отвечают за соединение цепи питания на бензонасос и некоторые другие компоненты.

Схема блока предохранителей в ВАЗ 21099

Первым делом стоит заметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями. Принцип работы одинаковый, но элементы не взаимозаменяемые. Желательно учитывать этот аспект при ремонте или замене предохранителей. В БП нового типа предусмотрена сигнальная цепь, которая идет на панель приборов. Это индикатор, который загорается при появлении неисправности в работе самого блока и электроцепи. В автомобилях старого образца данная цепь отсутствовала. В некоторых машинах ее переводили на подушку безопасности (индикатор срабатывания).

Схема монтажного блока (ИЗОБРАЖЕНИЕ 1), что располагается под капотом, находится на крышке с внутренней стороны. Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно распечатана в инструкции по эксплуатации транспортного средства. По ней можно в считанные секунды найти расположение любой из цепей электрики, что дает необходимую информацию для проведения диагностики контакта электрической цепи. Но при этом некоторые из них связывают несколько цепей. Например, F4 — это не только предохранитель прикуривателя, но и реле, которое отвечает за обогрев заднего стекла (если оно предусмотрено) и разъем переносной осветительной лампы.

Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то там схема подключения идентичная. Единственное исключение — некоторые из цепей не будут замкнуты, но это — нормально. Как всегда — можно сравнить с условной схемой, что продублирована на крышке монтажного блока.


Изображение 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой. Если указанный диапазон преодолеть — внутренняя его часть попросту перегорает, и электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения по силе тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер. Естественно, если сюда поставить предохранитель меньшего номинала, то он при малейшей превышении своей нормы попросту перегорит. Если поставить с большим номиналом, то при преодолении допустимой величины произойдет возгорание электропроводки. Поэтому делать так недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.

В блок предохранителей ВАЗ 21099 непосредственно с завода изначально ставятся запасные. Располагаются они по обе стороны от основной платы. В ВАЗ 2108 — точно так же, но там во внутрь салона вынесены только реле, отвечающие за работу бензонасоса и подогрева заднего стекла (а также магнитолы).

Интересно то, что наибольшая возможная нагрузка для блока предохранителей приходится на цепь, соединяющую электрические подъемники стекол. Там максимальная сила тока может быть 30 Ампер. В блоках нового образца его заменили на стандарт в 20 Ампер.

Как правильно заменять предохранители? Для этого понадобится:

  • выключить мотор;
  • снять минусовую клемму с аккумулятора. Желательно еще подождать несколько минут для устранения остаточного напряжения;
  • снять крышку блока предохранителей 2109;
  • при помощи мультиметра найти вышедший из строя предохранитель;
  • проверить цепь на наличие короткого замыкания;
  • поставить новый предохранитель;
  • подать напряжение на цепь и удостовериться, что повторного перегруза не произошло.

Ни в коем случае нельзя проводить ремонт с применением неоригинальных комплектующих, и уж тем более их заменяя на сторонние проводники. Среди российских водителей есть популярная тенденция вместо предохранителя ставить 5-копеечные монеты (это можно выполнить на «девятке» старого образца). Делая это, нужно отдавать себе отчет, что можно не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической цепи?

Для того чтобы проверить на работоспособность блок ВАЗ 2109, достаточно выполнить прозвонку каждой из цепей мультиметром.

В вариациях мотора карбюратор это выполняется предельно просто, так как контакты блока — полностью открыты. Если обнаружены множественные разрывы, то дешевле и проще будет просто заменить весь блок. Подойдет и нового образца, и даже с 2114 — они там используются идентичные.

Если же работает только одна из частей блока, то придется искать разорванную цепь. Поиск упростит знание следующих правил:

  • если не работает цепь, отвечающая за питание печки, то искать неисправный элемент нужно с F4 или F7. Последний отвечает за работу вентилятора, задувающего вовнутрь салона теплый воздух;
  • замена прикуривателя потребуется, если не работает сразу несколько цепей: F4, F10, блок 7;
  • за омыватели, патрон переносной лампы и щетки заднего стекла отвечает реле F7;
  • при неисправности бензонасоса «виновником» является плата предохранителей, что располагается с левой стороны руля (в салоне автомобиля).

Это указаны те неисправности, с которыми водителям чаще всего приходится иметь дело.

Разобраться с блоком предохранителей в ВАЗ 21099 карбюратор довольно просто. Самое сложное — это поиск неисправного элемента. Но устранить проблему не сложно, если в наличии есть запасные предохранители. В ВАЗ 21099, в отличии от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать своевременно их восстанавливать при необходимости.

korchim.ru

Схема расположения блока предохранителей на ВАЗ 2108, 2109, 21099

Поговорим о расположении всей электрики в схемах на ВАЗ 2108, 2109, 21099. Из статьи вы узнаете где находятся предохранители и реле, а также за что отвечает каждый из них. Кроме этого, мы приведем примеры устранения неисправностей электрики и замены предохранителей своими руками.

Надо сказать, что электрика в переднеприводных ВАЗах 2108, 2109, 21099 проста и неприхотлива. Запчасти, комплектующие и сами предохранители стоят копейки, поэтому не стоит переживать если они выйдут из строя. Купить предохранители на модели «зубил» ВАЗа не составляет труда, они есть везде, кстати и дефицит этих запчастей не грозит.

При поломке узла автомобиля, за который отвечает электрика, немедленно разберитесь в чем проблема. Используя наши рекомендации, схемы предохранителей и их значение вы без труда произведете замену предохранителей своими руками. Произвести замену можно без инструментов, выполняя только лишь инструкции.

На схеме ниже показано как найти блок с предохранителями.


Сразу под ветровым стеклом блок с предохранителями

Крышка снимается одновременным нажатием на 2 фиксатора-защелки как на рисунке ниже.


Как открыть блок предохранителей

Возьмите пластмассовый пинцет, малые плоскогубцы с узкими концами.


Воспользуйтесь щипцами или плоскогубцами для извлечения предохранителя

Аккуратно, но плотно возьмите щипцами предохранитель и извлеките его вертикальным движением вверх.


Извлечение предохранителя из блока

На фото ниже показан внешний вид блока без крышки.


Блок с предохранителями вид сверху

Предохранитель задних противотуманных фонарей находится отдельно от блока и располагается под панелью слева от водителя.


Предохранитель задних противотуманных фонарей

Перейдем к значениям каждого из предохранителей. В таблице ниже мы раскрыли тему.

Таблица значений предохранителей ВАЗ 2108, 2109, 21099.
Предохранитель, № Сила тока, Ампер Значения
F9 7,5 Правая противотуманная фара
F8 7,5 Левая противотуманная фара
F1 10 Реле, клапан и включение очистителей фар
F7 30 Работа очистителей фар, насос омывателя, омыватель, очиститель и обогрев заднего стекла, вентилятор отопителя и радиатора, свет в бардачке
F16 15 Дворники на ветровом стекле, поворотники и задние фонари, генератор, уровень тормозной жидкости, датчики давления масла, стояночного тормоза, заслонки карбюратора, температуры охлаждающей жидкости, уровня топлива и вольтметр
F3 10 Освещение салона автомобиля, свет задних фонарей
F6 30 Стеклоподъемники
F10 7,5 Освещение номерных регистрационных знаков, лампа освещения подкапотного пространства, приборная подсветка, габаритные огни, подсветка прикуривателя
F5 20 Клаксон
F11 7,5 Габаритный свет заднего правого фонаря
F2 10 Аварийная сигнализация
F4 10 Реле, контакты включения и нагревательный элемент обогрева заднего стекла, прикуриватель
F15 7,5 Дальний свет правой фары
F14 7,5 Дальний свет левой фары
F13 7,5 Ближний свет левой фары
F12 7,5 Ближний свет правой фары

Значения реле в блоке:

  • К1 — очистители фар
  • К2 — поворотники и аварийная сигнализация
  • К3 — дворники ветрового стекла
  • К4 — контроль исправности ламп
  • К5 — стеклоподъемники
  • К6 — клаксон
  • К7 — обогрев заднего стекла
  • К8 — дальний свет фар
  • К9 — ближний свет фар

Вы также можете скачать полную схему электрооборудования автомобилей ВАЗ-2108 и ВАЗ-2109 здесь

automas.ru

Монтажный блок ВАЗ 21099: неисправности, способы устранения

Электрооборудование в любом автомобиле устроено так, что все важные элементы взаимосвязаны между собой и объединены в одну цепь. Основными звеньями в этой цепи являются аккумулятор, генератор и монтажный блок. Причем монтажный блок ВАЗ 21099 служит защитником всей электроцепи.

Поговорим о расположении всей электрики в схемах на ВАЗ 2108, 2109, 21099. Из статьи вы узнаете где находятся предохранители и реле, а также за что отвечает каждый из них. Кроме этого, мы приведем примеры устранения неисправностей электрики и замены предохранителей своими руками.

Надо сказать, что электрика в переднеприводных ВАЗах 2108, 2109, 21099 проста и неприхотлива. Запчасти, комплектующие и сами предохранители стоят копейки, поэтому не стоит переживать если они выйдут из строя. Купить предохранители на модели «зубил» ВАЗа не составляет труда, они есть везде, кстати и дефицит этих запчастей не грозит.

При поломке узла автомобиля, за который отвечает электрика, немедленно разберитесь в чем проблема. Используя наши рекомендации, схемы предохранителей и их значение вы без труда произведете замену предохранителей своими руками. Произвести замену можно без инструментов, выполняя только лишь инструкции.

На схеме ниже показано как найти блок с предохранителями.

Сразу под ветровым стеклом блок с предохранителями

Крышка снимается одновременным нажатием на 2 фиксатора-защелки как на рисунке ниже.

Возьмите пластмассовый пинцет, малые плоскогубцы с узкими концами.

Аккуратно, но плотно возьмите щипцами предохранитель и извлеките его вертикальным движением вверх.

На фото ниже показан внешний вид блока без крышки.

Предохранитель задних противотуманных фонарей находится отдельно от блока и располагается под панелью слева от водителя.

Перейдем к значениям каждого из предохранителей. В таблице ниже мы раскрыли тему.

Проверка натяжения ручника ВАЗ 2108, 2109, 21099 своими руками

Таблица значений предохранителей ВАЗ 2108, 2109, 21099.
Предохранитель, № Сила тока, Ампер Значения
F9 7,5 Правая противотуманная фара
F8 7,5 Левая противотуманная фара
F1 10 Реле, клапан и включение очистителей фар
F7 30 Работа очистителей фар, насос омывателя, омыватель, очиститель и обогрев заднего стекла, вентилятор отопителя и радиатора, свет в бардачке
F16 15 Дворники на ветровом стекле, поворотники и задние фонари, генератор, уровень тормозной жидкости, датчики давления масла, стояночного тормоза, заслонки карбюратора, температуры охлаждающей жидкости, уровня топлива и вольтметр
F3 10 Освещение салона автомобиля, свет задних фонарей
F6 30 Стеклоподъемники
F10 7,5 Освещение номерных регистрационных знаков, лампа освещения подкапотного пространства, приборная подсветка, габаритные огни, подсветка прикуривателя
F5 20 Клаксон
F11 7,5 Габаритный свет заднего правого фонаря
F2 10 Аварийная сигнализация
F4 10 Реле, контакты включения и нагревательный элемент обогрева заднего стекла, прикуриватель
F15 7,5 Дальний свет правой фары
F14 7,5 Дальний свет левой фары
F13 7,5 Ближний свет левой фары
F12 7,5 Ближний свет правой фары

Блоки крепления пикапов автомобилей ВАЗ. Монтажный блок Блок предохранителей ВАЗ 2109 Расшифровка форсунок

Где находится блок предохранителей схемы карбюратора ваз 21099? Сама плата находится под капотом с левой стороны лобового стекла и закрыта крышкой. Также чертится условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть в амперах). Монтажный блок ВАЗ закрыт в пластиковый корпус.Также есть запасные предохранители (боковые). Однако в «девятке» есть второй блок, который находится уже в машине. Вот те самые предохранители, которые отвечают за подключение цепи питания к топливным насосам и некоторым другим компонентам.

Схема блока предохранителей в ВАЗ 21099

В первую очередь стоит отметить, что на ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.


Изобретение работы одинаковое, но элементы не взаимозаменяемы.Этот аспект целесообразно учитывать при ремонте или замене предохранителей. В БП нового типа есть сигнальная цепочка, идущая на панель приборов. Это индикатор, который загорается при появлении неисправности в работе самого блока и электрочашек. В автомобилях старого образца эта цепь отсутствовала. В некоторых машинах он был переведен в подушку (индикатор срабатывания).

Схема монтажного узла (изображение 1), который находится под капотом, находится на крышке с внутренней стороны.Это условная схема с отметками, где находится каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного узла ВАЗ 2109 дополнительно напечатана в инструкции по эксплуатации автомобиля. По нему можно за считанные секунды найти расположение любой из цепей электрики, что дает необходимую информацию для диагностики контакта электроцепи. Но при этом некоторые из них связывают несколько цепей. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если он предусмотрен) и разъем лампы переносного освещения.

Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то там идентичная схема подключения. Единственным исключением является то, что некоторые цепочки не будут закрыты, но это нормально. Как всегда — можно сравнить с условной схемой, которая продублирована на крышке монтажного узла.

Изображение 1. Схема монтажного узла.

Несколько слов о самих предохранителях

Предохранитель представляет собой просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой.Если указанный диапазон преодолен — его внутренняя часть просто оплетается, а электрическая цепь разрывается, препятствуя проводке (и ее изоляции).

В автомобиле для каждой из электрических цепей установлены их предельные значения по действующей мощности. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 ампер. Естественно, если есть предохранитель меньшего номинала, то при малейшем превышении его нормы просто перенапряжение.Если поставить с большим номиналом, то при превышении допустимого значения произойдет электропроводка. Поэтому это так недопустимо и считается нарушением элементарных норм безопасности эксплуатации автомобиля.

Блок предохранителей ВАЗ 21099 прямо с завода изначально ставится запасной. Они расположены по обеим сторонам основной платы. В ВАЗ 2108 — точно так же, но там внутри салона сделаны только реле, отвечающие за работу бензонасоса и обогрева заднего стекла (как и магнитолы).

Интересно, что максимально возможная нагрузка для блока предохранителей приходится на цепь, соединяющую электроподъемники стекол. Там максимальная сила тока может быть 30 ампер. В блоках нового образца он был заменен на стандартный на 20 ампер.

Как заменить предохранители? Для этого вам понадобится:

  • выключить двигатель;
  • снять минусовую клемму с аккумулятора. Желательно выждать несколько минут для устранения остаточного напряжения;
  • снять крышку предохранителя 2109;
  • с помощью мультиметра найти предохранитель не удалось;
  • проверить цепь на наличие короткого замыкания;
  • поставить новый предохранитель;
  • подать напряжение на цепь и убедиться, что повторной перегрузки не произошло.

Ни в коем случае нельзя ремонтировать с применением неоригинальных комплектующих и тем более заменой их на проводники сторонних производителей. Среди российских водителей популярна тенденция вместо предохранителя ставить 5-копеечную монету (это можно выполнить на «девятке» старого образца). Делая это, вы должны осознавать, что вы можете не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической цепи?

Для того, чтобы проверить на работоспособность блок ВАЗ 2109, достаточно выполнить трансверсию каждой из цепей мультиметром.

В моторных вариациях карбюратор устроен предельно просто, так как контакты блока полностью разомкнуты. Если обнаружатся множественные поломки, то дешевле и проще будет заменить весь блок. Подходит новый образец, да еще и от 2114 — они там используются идентичные.

Если работает только одна из частей блока, придется искать порванную цепь. Поиск упростит знание следующих правил:

  • если не работает схема питания печки, то нужно искать неисправный элемент с F4 или F7.Последний отвечает за работу вентилятора, который разносит внутрь салона теплый воздух;
  • замена прикуривателя понадобится, если не работают сразу несколько цепей: F4, F10, блок 7;
  • для омывателей, патрона переносной лампы и щеток заднего стекла соответствует реле F7;
  • при неисправности бензонасоса «виновником» является предохранитель платы, который находится с левой стороны руля (в машине).

Это те неисправности, с которыми чаще всего приходится сталкиваться водителям.

Помните с блоком предохранителей в карбюраторе ВАЗ 21099 все довольно просто. Самое сложное – это поиск неисправного элемента. Но устранить проблему несложно, если в наличии есть запасные предохранители. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать своевременно восстанавливать их при необходимости.

На автомобили Лада Самара устанавливаются 3 вида монтажных блоков, рассмотрим их разновидности:

Первый тип — монтажный блок с 11 реле, есть два варианта:

Блок монтажный Старый образец (самый сингулярный)

Блок монтажный нового образца (аналог первого)

Они почти ничем не отличаются, у нового образца просто другое расположение реле и предохранителей и предохранители «ножевые», которые хорошо держат.Имеют 11 релюсов и 16 предохранителей. Разъем S11 находится сбоку и контакты смотрят в салон. Оба встречаются с прозрачной редкой крышкой.
Блок имеет плату нового образца, проще ремонтировать и паять.

Характеристики:
Габариты: На габариты идут три предохранителя (7, 9 и 10), а питаются они от ш5/4, ш5/13 и ш4/13 через кнопку и поворотный переключатель, а это сделано для функции «Парковочный свет»: выдергиванием ключа можно включить ключ-выключатель левого или правого габаритов, при этом подсветка номера и приборов не включилась.И кнопка включала все габариты и подсветку.
После 1988 года эту функцию убрали, и все эти три контакта были соединены одним проводом, который подключался сразу к кнопке габаритов.

Вентилятор: При подаче массы с датчика на ш6/9 реле К9 (если зажигание включено) и плюс подавался на вентилятор ш5/5.

Фароокомитеты: При включении света на Ш4/8 появился плюс, далее на предохранитель 3, от него на реле Фароокомитетов К6.При включении омывателя лобового стекла у меня включается реле, а при включении фар на ш7/3 плюс на моторы.

При наличии кнопки фарточиторов, вместо реле была поставлена ​​перемычка на контакты 30 и 87 (питание шло на реле в моторном отсеке), Включалось кнопкой через контакты ш6/7 и ш5/15.

Зарядка генератора: Эти блоки могут различаться. На блоке старого образца питание обмотки возбуждения генератора (ш7/9) подавалось через лампочку заряда от ш5/18 и резисторы 100 Ом 2 Вт на зажигание.На блоке нового образца резисторов может и не быть, а значит на холостом ходу генератор не будет заряжаться, а может быть и так, что ш7/9 соединены только с ш7/4, которые никуда не подключались (видимо что-то в проводке был один, и мы ничего об этом не знали). Значит, если возникнет такой момент, нужно подключить генератор к щитку приборов и поставить резисторы…

Омыватель заднего стекла: Релюшка бунт омывателя заднего стекла К1, так что отжимаем рычаг от себя до упора на доли секунды, а вода еще течет секунд пять.Чтобы мы не отвлекались на дорогу помыть заднее стекло.

Задние противотуманные фонари.
От кнопок Габаритов зеленый провод шел к предохранителю (болтался рядом с кнопкой, питание появлялось если включить фары ближнего или дальнего), от него к кнопке, от кнопки к ш 2/10 и на задние фонари.

Ш4/21 соединен с ш21/17, почему не понятно. И почему Ш20 тоже не понятно.
Ну и есть какие-то аномалии, где дырка под реле исправность ламп К4 имеется, а контактов нет, Т.е перемычки не нужны, все подключено напрямую в блоке.
Реле:
К1 — реле времени омывателя заднего стекла

К3 — реле стеклоочистителя
К4 — реле управления лампами (или перемычка, или ничего)
К5 — реле включения дальнего света
К6 — реле Phamp Purifiers
К7 — питание Реле стеклоподъемников
К8 — Реле включения звука
К9 — Включение питания вентилятора электродвигателя охлаждения вентилятора питания
К10 — Реле обогрева заднего стекла
К11 — Реле включения ближнего света фар
Автоматические выключатели:
1 (8А) правый противотуманная фара, Индикатор включения
2 (8А) Левая противотуманная фара
3 (8А) Голова Фармацевта (на момент включения) .Lell на очистители фар (Контакты). Выключатель омывателя Phamp
4 (16A) Очистители фар (в рабочем режиме). Очистители фар Bellex (намотка). Электроотор вентилятора отопителя. Избиратель омывателя омывателя. Замедлитель мотора очистителя заднего стекла. Время работы омывателя заднего стекла. Включение омывателя омывателя и омывателя заднего стекла. Рело (обмотка) электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Неисправная лампа обогрева заднего стекла. Освещение разгрузочной коробки
5 (8А) указателей поворота и реле поворота и сигнализации (в режиме индикации поворота).Лампа указателя постоянного вращения. Задние фонари (свет лампы заднего хода).Маторедуктор и реле включения омывателя лобового стекла. Обмотка возбуждения генератора (при запуске двигателя). Возрождения. Машинный компьютер. Электростеклоподъемники и обогрев сидений (обмотка).
6 (8A) Задние фонари (стоп-сигналы). Осветительные приборы салона. Электростеклоподъемники передних дверей. Электростеклоподъемники (контакты)
7 (8А) Подсветка номерного знака. Популярная лампа.Фонарик освещения приборов. Continated лампы наружного освещения.
8 (16А) Мотор вентилятора охлаждения двигателя и силовое реле (контакты). Реле звукового сигнала и его включения
9 (8А) Фара левая (Габаритный свет). Задний фонарь (габаритный свет)
10 (8A) Правая фара (габаритный свет). Фонарь задний правый (габаритный фонарь)
11 (8A) Указатели поворота и переключатель реле сигнализации (в режиме сигнализации). Лампа аварийной сигнализации
12 (16А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.Highten гнездо для переносной лампы. Частный компьютер. Машинный компьютер. Замок Ski.Rel и мотор-редуктора
13 (8A) Правая фара (дальний свет)
14 (8A) Левая фара (дальний свет). Лампа включения дальнего света
15 (8А) Левая фара (ближний свет)
16 (8А) Правая фара (ближний свет)
Предохранитель задних противотуманных фонарей (8а) при таком типе крепления блоков находится рядом с их переключателем.

Второй тип — монтажный блок с 9 реле, есть два варианта:
старого образца и нового образца.

Самый популярный блок, поставляемый с EUROPANLEL

второй вариант

Отличаются между собой только расположением реле и предохранителей.
От блоков с 11 реле отличаются подключением некоторых цепей, количеством реле (9 шт, нет реле задержки омывателя заднего стекла и стоек или реле фартурных очистителей, или вентилятора), количеством предохранителей на размеры и сами предохранители маркируются по-разному.Разъем ш21 находится вверху.
Блок что на верхнем фото состоит из одной платы, ремонтировать проще.

Блоки с 9 реле (и первый на фото и второй на фото) бывают 2 видов:

Блоки первого типа с 9-ю реле: К1 — Реле Фароциллары
Имеют:
Вентилятор: На ш5/5 плюс подается напрямую, а вентилятор включается путем соединения его с массой датчик или помеченный инжектор, управляемый мозгом.
Поэтому иногда возникает ситуация, когда вентилятор не выключается после замены блока. Вам нужно вырезать реле.

Размеры: Проскальзывая со снятием габаритного света было решено поставить 2 предохранителя (F10 и F11), и на них повесить габариты и подсветку, а питались они только от ш5/4, которые шли на кнопку.
Итак: габаритного огня не будет.

Сработавший предохранитель кинули в окна (которые в этих блоках F6), на блоке с 11 реле запитали от предохранителя салонного освещения и стоп-сигналов.
Фароокомитеры: Тоже питались, но реле включало плюсовую подачу (от кнопки) на ш3/16.
Генераторная зарядка: Ш7/9 (на геноме) и ш5/18 (приборка) всегда подключены вместе. Но есть варианты, где есть резисторы (на монтажном блоке нарисован белый кружок), это если европейца нет. Остальные блоки только для европанели, где резисторы в приборке.
Омыватель заднего стекла: Подключается напрямую без реле, то есть пока держишь рычаг, льется водитель.

Задние туманки
Здесь 2 варианта проводки панели приборов:
— Кнопка с фиксацией: При включении света фар питание перешло на ш4/8 на предохранитель 1. От него на реле фартур и через ш4/21 на кнопку. От кнопки на ш3/10 до фонарей.
— Кнопка без фиксации: Есть реле задних туманок, питается от болтающегося рядом предохранителя (постоянный плюс). Есть «разрешающие» провода от кнопки габаритов и переднего тумана.Реле управляется подачей минуса с кнопки, подает питание ш3/10 на заднюю пятнадцать.

На автомобилях с е-газом (с 2011 г.), на ш4/21 постоянная мощность для электроблока. Он управляет блокировкой дверей и задними противотуманками. Этот вариант использует кнопку без фиксации.

Второй вид блоков с 9 реле: К1 — реле вентилятора:
для электронной педали газа
Фароокомитеры: Их реле заменило реле вентилятора, поэтому ш3/16 (плюс от кнопки) шло сразу к ш7/3 к стирка под капотом, в которую входят автомобилисты.А на ш4/21 подавал постоянный плюс на иммобилайзер (точнее блок электро, там же реле задних туманок) и центральный замок.
Вентилятор: Размыкающий контакт Ш4/8 (был плюс от света) и ш4/13 (был плюс от габаритов на высокой и низкой торпедах) питают обмотку, эти контакты идут на проводку форсунки, и они включил релюшку К1, а на ш5/5 Плюс подал на любителя.

Поэтому иногда возникает ситуация, когда вентилятор работает от света и габаритов, а иногда и вовсе не работает.Надо переподключать, или ставить перемычку и брать реле.
Остальное тоже вроде шестерка оксид.
Ну а когда на АвтоВАЗе поняли, что уже несколько десятков лет у людей ошибка по ошибке вместо первой (потому что они были рядом), стали применять ш6/1, его подключали к выключателю фонарей заднего хода, а на ш 2/ 9 (на семнадцатом соединенном с Ш21/19) появился плюс сделать иммобилайзер-блок электроблока летчика при включении задней передачи. Это в основном на автомобилях с электронной педалью газа.
Реле:
К1 — Реле включения очистителей лобового стекла
ИЛИ
К1 — Реле включения вентилятора двигателя (Е-газ)
К2 — Реле управления экскаватором и указателей аварийной сигнализации
К3 — Реле очистителя лобового стекла
К4 — Реле управления лампами стоп Сигнальные огни и габаритные огни
Или перемычки при отсутствии реле
К5 — Реле включения стеклоподъемников
К6 — Реле включения звука поворота
К7 — Реле выхода заднего датчика
К8 — Реле включения дальнего света фар
К9 — Боль Реле света Фаза Свет
Автоматические выключатели:
F1 (10A) Очистители коллектора (на момент включения) .Выберите очистители фар (Контакты). Реле включения омывателя Phamp
ИЛИ
F1 (20а), лампы и сигнализатор задних противотуманных фонарей. Блок управления дверным замком. Мотор-детский замок двери (E-Gas)
F2 (10A) ЛАМПА, ОТНОСИТЕЛЬНАЯ ИНФОРМАЦИЯ О РАДИО И AUCTIVE Тревога (в режиме тревоги). Светильник Континант и выключатель аварийной сигнализации
Ф3 (10А) Освещение плафона салона. Прампа индивидуального освещения кабины. СВЕТ УМЕНЬШЕНИЯ ВЫКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ. Круги стоп-сигнала. Машинный компьютер.Мужской пробег. Сумки БСК. Свет багажника
F4 (20А) Прикуриватель. Рельеф обогрева заднего стекла (Контакты). Элемент обогрева заднего стекла. Розетка Highten для переносной лампы
F5 (20А) Мотор вентилятора системы охлаждения двигателя и реле включения (контакты). Сигнал крышки и включение
F6 (30А) Выключатели электростеклоподъемников. Электропроводные окна. Старший включение электростеклоподъемников (контакты)
F7 (20А) Электродвигатель вентилятора отопителя. Избиратель шайбы. Электробор омывателя заднего стекла.Элексипрод омывателя заднего стекла. СООТВЕТСТВУЮЩИЕ ИНСТРУКЦИИ ПО ИГРЕ (обмотка). Освещение разгрузочной коробки. Регистраторы фар (в рабочем состоянии).
Выключатель и индикатор обогрева заднего стекла (на е-газе не используется)
F8 (7,5А) Правая противотуманная фара
F9 (7,5А) Левая противотуманная фара.
F10 (7,5А) Фара левая (габаритный свет). Задний фонарь (габаритный свет). Освещение Освещение Освещение Освещение Лампа Лампа. Лампы напольного освещения. Непрерывная лампа наружного освещения.
Е-газ дополнительно блок управления электропакетом
F11 (7.5А) Правая фара (габаритный свет). Задний фонарь прямого действия (габаритный свет)
F12 (7,5 А) Правая фара (ближний свет)
F13 (7,5 А) Левая фара (ближний свет)
F14 (7,5 А) Левая фара (дальний свет). Лампа непрерывного включения дальнего света
F15 (7,5А) Фара правая (Дальний свет)
F16 (15А) Перезапуск указателей поворота и аварийной сигнализации (в режиме указателя поворота) (при запуске двигателя). Выключатель наружного освещения. Блок БСК.Маршуда. RELAGE OF POWER Электростеклоподъемники и обогрев сидений (обмотка).Работодатель сигнализации anvaria
Усовершенствованный электрический блок управления E-gas, выключатель стоп-сигнала, выключатель и индикатор обогрева заднего ветрового стекла
Запасные предохранители F17-F20

Блок монтажный ВАЗ 2109 Схема электрики включает в себя все реле и предохранители, отвечающие за питание узлов.

Объединяет линии электропередач и здесь монтируются все элементы токораспределительных схем. Блок представляет собой разъемную коробку, на внутренних сторонах крышек которой установлены реле, предохранители и платы с выводами жгутов проводов.

Следует учитывать, что ЭБУ инжекторных двигателей имеет отдельную проводку.

Основная информация о монтажном блоке

В зависимости от года выпуска и типа двигателя схема электропроводки ВАЗ 2109 собрана в различных вариантах.

Так, на карбюраторных моделях компоновка блока представлена ​​в модификациях типа 17.3722. Имеет круглые плавкие предохранители, которые часто выходят из строя и требуют замены.

В моделях S.инжектор Двигатель Применена новая комплектация электросилового агрегата ВАЗ 2109. Теперь блок стал надежнее за счет установки новых предохранителей плоского типа. Благодаря конструкции их ножей плоская поверхность создает большую площадь контакта, и они стали более надежными.

Найти в каталоге Новый блок можно маркировать 2114-3722010-60.

Разница между ВАЗ 2109 электрических ходов этих двух блоков:

  • в месте подключения вентилятора охлаждения радиатора;
  • маркировка разъема реле и предохранителей;
  • отсутствие двух реле.

Маркировка разъемов и предохранителей

В связи с тем, что существует разница в маркировке компонентов схемы расположения узлов, необходимо точно знать, на какой технике наносится Монтаж Электрошам ВАЗ 2109.

  • год выпуска ВАЗ 2109;
  • тип двигателя;
  • тип панели приборов;
  • вариант конфигурации.

Зная эти исходные данные можно найти фото схемы на сайте автомобилистов.Так же можно работать с интерактивной схемой, отображающей именно поиск электропроводки.

На этих схемах и указана маркировка узлов для каждого типа блоков. Так, если коммутационные реле на старой схеме обозначались цифрой 1, то в новом блоке это К1. Все узлы указаны на схемах и прилагаемой к ним спецификации. Все предохранители указаны на блоке блока. По схеме определяется зона ответственности каждого изделия.Автомобиль ВАЗ 2109 Электросхема, в монтажный узел которого входят вилки соединений проводов, эти изделия маркируются буквой ш.

Как не перепутать провода

Много разноцветных проводов не должно вызывать затруднений при поиске неисправности своими руками. Провода имеют четкую направленность на цвет:

  • желтый — размеры;
  • красный — стоп-сигнал;
  • синий — реверс;
  • оранжево-черный — туман.

Осталось только выбрать нужный цвет провода и проверить его исправность и подключить.

Поиск и устранение неисправностей

Электрическая схема монтажного узла является основным узлом, обеспечивающим работоспособность автомобиля. Если нет необходимого навыка, работу по настройке блока лучше доверить специалистам. Цена ремонта будет несоизмерима со стоимостью перевозки автомобиля, вышедшего из строя в пути. Если ремонт производится самостоятельно, инструкцию по ремонту можно посмотреть на видео программы обучения мастеров.

Демонтажный блок

Чтобы снять, убрать блок с места установки, надо понимать, что это узел энергетического комплекса.Поэтому, отсоединяя проводку, необходимо промаркировать разъемы для последующего сбора.

Открыв капот, обнаруживаем с левой стороны под кромкой лобового стекла блок, который крепится пластиковыми хомутами. Им нужно взять и освободить коробку. Сверху он прикрыт резиновым кожухом, который смещается в сторону. После перемещения корпуса следует отсоединить колодку с проводами.

После этого блок освобождается от крепления двумя гайками и поднимается над местом установки, насколько к нему тянутся провода.При отсоединении проводов оплавил разъемы, чтобы потом было проще провести обратную операцию по установке.

Съемный блок Установить на рабочую поверхность и открутить крепление нижней крышки, состоящее из 8 болтов. После этого вставьте жучок в зазор и выполните разъем корпуса. Вся схема будет перед вашими глазами. Осмотрите, сравните с данными, представленными в инструкции, и найдите место неисправности. Часто на этапе устранения неисправности требуется помощь специалиста.

Должно быть найдено:

  • нарушение в плате;
  • неисправен предохранитель;
  • родственное реле.

После замены детали, устранения повреждений блок собирается и устанавливается на место в обратном порядке. Независимо от типа применяемой в автомобильной электросхеме, блоки устанавливаются одинаково.

Характеристика неисправности блока

Часто сбой происходит из-за перегоревшего предохранителя. Найти это легко. При замене будет заменен такой же предохранитель с теми же параметрами токовой нагрузки.Необходимо выяснить причину, которая привела к срабатыванию защиты. Если проблему не устранить, может случиться серьезная поломка.

Если проблема возникла в плате, то она может быть связана с окислением металла на схеме. Если контакты окислились, их можно почистить. Следует удалить предохранители и реле с места установки. Работы по очистке тока должны производиться аккуратно, а при использовании паяльника для восстановления узла принимать все меры для защиты платы от случайных повреждений.Заменить блок будет намного проще.

Как работать со схемой электроблока

Используя входные данные вывода ВАЗ в информационных базах, следует найти схему монтажного узла того типа, который устанавливается на конкретный тип автомобиля. При этом обычно предусматривают две схемы. Общий вид всего блока позволяет оценить полное сходство желаемой схемы с существующим узлом.

Вторая схема — разводка внутри блока.Это необходимо для детального изучения и устранения неполадок. На сайте есть возможность ознакомиться с интерактивной схемой, которая поможет отслеживать схему по пунктам.

Сборочная единица автомобиля ВАЗ 2109 предназначена для объединения жгутов проводов, а также для размещения реле и предохранителей. На первых моделях применялся монтажный узел типа 17.3722. Он состоит из корпуса, состоящего из двух частей и печатной платы, к которой припаяны выводы для соединения с контактными площадками жгутов проводов, установки реле и предохранителей.Ниже представлена ​​схема монтажного узла ВАЗ 2109 тип 17.3722.

На последних моделях используется монтажный узел ВАЗ 2109 тип 2114-3722010-60. В этом блоке применены предохранители плосконожевого типа. Контактное соединение таких предохранителей более надежно, так как они имеют большую площадь контакта.


Замена жгутов электропроводки штекеров электропроводки идентична блоку 17.3722. Обозначения предохранителей и защищенных цепей несколько отличаются.Схема Монтажный блок ВАЗ 2109 показан ниже


На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но отличаются подключением радиатора.
Ниже показано расположение заглушек монтажного блока.

Ниже приведены характеристики предохранителей и защищенных цепей. * Номера предохранителей с буквой F относятся к предохранителям сборочной единицы 2114-3 и 22010-60

Номер предохранителя ‘ Защищенные цепи
1 (8 А) F9 (7.5 А) Правая противотуманная фара
2 (8 А) F8 (7,5 А) Левая противотуманная фара
3 (8 А) F1 (10 А) Очистители фар (на момент включения). Реле включения очистителя
Фары (контакты). Переключающий клапан омывателя Phamp
4 (16 А) F7 (30 А) Очистители фар (режим работы). Реле с очистителями персонала
(обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекла.Мотор омывателя заднего стекла. Реле времени заднего слоя. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения системы охлаждения двигателя электрическая рис. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла.
Лампа освещения бейджа
5 (8 А) F16 (15 А) Указатели поворота и реле-выключатель указателей поворота и сигнализаторов (в режиме индикации поворота). Контрольная лампа поворотников. Задние фонари (лампы заднего хода).
Реле переключения двигателя и очистителя лобового стекла. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа уровня тормозной жидкости. Лампа проверки давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Ламповое световое табло «Ситор». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FB (10 А) Фонари задние (стоп-сигналы). Пландер освещения салона
6 (8 А) F6 (30 А) Электростеклоподъемники передних дверей.Включение стеклоподъемников
7 (8 А) F10 (7,5 А) Подсветка знака кредита. Подкаст лампа. Устройства осветительные лампы. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А) Фара левая (габаритный свет).Фонарь задний левый (габаритный свет)
10 (8 А) F11 (7,5 А) Фара правая (габаритный свет). Фонарь задний правый (габаритный свет)
11 (8 А) F2 (10 А) Указатели поворота и этикетка реле сигнализации (в режиме сигнализации). Контрольная лампа сигнализации
12 (16 А) F4 (20 А) Элемент обогрева заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы.
Сигарета
13 (8 А) F15 (7,5 А) Фара правая (дальний свет)
14 (8 А) F14 (7.5 А) Левая фара (дальний свет). Контрольная лампа включения дальнего света
15 (8 А) F13 (7,5 А) Левая фара (ближний свет)
16 (8 а) F12 (7,5 А) Правая фара (ближний свет)
админ. 06.10.2011

«Если вы заметили ошибку в тексте, пожалуйста, выделите это место мышкой и нажмите Ctrl+Enter» «Если статья была вам полезна, поделитесь ссылкой на нее в социальных сетях»

Одной из причин проблем, с которыми сталкиваются автолюбители, являются неисправности предохранителей на ВАЗ 2109.Поэтому иметь представление о том, как выполняются предохранители ВАЗ 2109, необходимо каждому водителю, а еще лучше иметь навыки предупреждения такой поломки.

Предохранитель ВАЗ 2109 функции

Предохранители находятся в двух блоках: один находится под капотом, другой в салоне автомобиля под панелью. Назначение любого предохранителя – защита определенного устройства ВАЗ 2109 от перегрева и воспламенения.
При накоплении энергии в электрической цепи машины может произойти замыкание, а это приводит к поломке одного из приборов.При этом взрыватель принимает весь удар на себя.
Цена будет значительно меньше, чем у любого другого устройства, которое он защищает.

Расшифровка предохранителей ВАЗ 2109

Номер предохранителя Что отвечает:
F9. Правая противотуманная фара
F8. Левая противотуманная фара
F1 Плеер для флиса
F7. Вентиляторы отопителя и радиатора, электродвигатель насоса омывателя, омыватель заднего стекла, лампа перчаточника, обогрев и омыватель заднего стекла.
Ф16 Фонари задние, лампочки указатели поворотов, щетки лобового стекла, датчик уровня тормозной жидкости, генератор.
Ф16 Воздушная заслонка карбюратора, давление масла, ручной тормоз, охлаждающая жидкость, открытие двери, контрольная лампа, уровень топлива, залитый в бак.
Ф3. Фары задние, свет в салоне.
F6 Электрические стеклоподъемники
Ф10 Подсветка номера, осветительных приборов и приборной панели, габаритов, прикуривателя.
F5 Звуковой сигнал
F11 Задний фонарь Gaspel
Ф2. Аварийная ситуация
Ф4. Элемент, служащий для обогрева заднего стекла, реле включения этого обогрева, прикуриватель, подключение патрона переносной лампы.
Ф15 Фара сельская
Ф14 Фара левая
Ф13 Левая фара среднего света
F12. Фара ближнего света правая

Замена предохранителей автомобиля ВАЗ 2109

Замена предохранителей на ВАЗ 2109 производится в блоке, установленном в задней части отсека моторамы, со стороны водителя. Большинство электрических цепей авто защищены предохранителями.
Внутри блока предохранителей на крышке указаны сила тока и номер предохранителя в амперах.
При обрыве блока предохранителей ВАЗ 2109 замена производится тем элементам, которые привели к неисправности автомобильного устройства.Определить его можно по прекращению или нестабильной работе узла, питающегося электричеством.
В автомобиле ВАЗ 2109 предохранители не подлежат защите:

  • Цепи зажигания.
  • Генератор (см.).
  • Запуск двигателя.
  • Реле замка двери.
  • На фары.

Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент, могут выйти.

Совет: Всегда нужно иметь комплект с запасными предохранителями, которые при необходимости следует заменить своими руками.

  • Каждый из блоков соответствует только определенным предохранителям.
  • Значение тока, рассчитанное для предохранителя, указано на его корпусе.
  • Извлечение предохранителя из блока необходимо специальным пинцетом, закрепленным в блоке.
  • Предохранитель захватывается пинцетом и вытаскивается.

  • Запасные предохранители устанавливаются перед блоком.
  • Замена предохранителя ВАЗ 2109 производится путем установки его в гнездо разъема и вдавливания до фиксации.
  • С левой стороны панели приборов установлен дополнительный предохранитель на провода, защищающий цепь противотуманных задних фонарей, с током 8 ампер.

Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он сгорел, только после этого заменить новым.

Заменить предохранители на ВАЗ 2109 можно только в расчете на текущую силу тока. В противном случае электроприборы могут выйти из строя.
На ранних моделях Авто ВАЗ 2109 блок предохранителей состоит из пальчиковых элементов, они отличаются малой надежностью.Держатели предохранителей выполнены из пружин, а в месте плохого контакта выделяется много тепла, которое может расплавить корпус блока, что вызывает перегрев держателей и они плохо зажимают детали.
Поэтому необходимо заменить блок предохранителей ВАЗ 2109 старого образца на новый, с элементами вилки.

Совет: При замене старого блока предохранителей, новый ВАЗ 2109 предусматривает в системе охлаждения двигателя подключение двигателя вентилятора через реле. В противном случае они могут сжечь дорожки на печатной плате, проводящие ток.
Дополнительно необходимо установить датчик на электровентилятор для его включения, в связи с тем, что его контакты рассчитаны на большее значение.

Разборка блока предохранителей Авто ВАЗ 2109

Для работы используется набор инструментов драйвера.
Инструкция по выполнению работ:

  • Аккумуляторная батарея отключена.
  • Разбирается в салоне «Бардак».
  • Со стороны сиденья пассажира разъединены разъемы жгутов проводов.Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом есть кружок соответствующего цвета.
  • В роторной части автомобиля снята крышка узла крепления.
  • Поворотные кулаки на «10» — это откручиваемые гайки крепления блока предохранителей.
  • Устройство поднято, четыре разъема и один сзади отсоединены.

  • Монтажный блок снят.
  • Прокладка очищается, как показано на фото.

Ремонт блока предохранителей автомобиля ВАЗ 2109

Итак:

  • Все реле и предохранители извлечены.

Совет: При сборке необходимо следить, чтобы номинальное значение тока соответствовало установленному предохранителю. Установка в лифтовое реле производится с маркировкой его места, чтобы не было путаницы при сборке.

  • Найден сгоревший след.
  • Участок пришел в упадок.
  • Окисленные места очищаются бензином.
  • Новый провод для припоя.
  • Сборка блока производится разборкой.

Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 повысит надежность узлов автомобиля, а их исправное состояние является залогом при движении автомобиля по дорогам. Как выполняется на автомобиле ВАЗ 2109, хорошо видно на видео.

Как заменить блок предохранителей ВАЗ-2109?

Некоторые автомобилисты называют блок предохранителей «черным ящиком» из-за характерной конструкции.Но, несмотря на такое название, эта деталь может легко сломаться. Чаще всего такую ​​травму преследуют отечественные автомобили типа «ВАЗ-2109». Обзоры и полную информацию по замене блока предохранителей вы узнаете прямо сейчас.

Где находится в «девятке»?

Эта деталь находится с левой стороны под рулевым колесом. Блок предохранителей («ВАЗ-2109») выполняет функцию защиты электрической части машины от внезапных механических повреждений.

Когда эта запчасть может сгореть?

Такое бывает довольно часто у владельцев отечественных ВАЗ.И основные причины в том, что монтажный блок не способен выдержать дополнительную нагрузку в виде одновременно включаемых фар и магнитолы. Даже такой незначительный на первый взгляд может спровоцировать сильный перегрев системы, тем самым вызвав нарушение всей электрической цепи. Поэтому, если на вашей машине вдруг перестанет работать электрика, то проблема кроется в предохранителях.

Как произвести замену?

Если блок предохранителей «ВАЗ-2109» имеет свойство часто ломаться, соответственно каждый водитель должен знать, как производить его ремонт и замену.С последним моментом мы сейчас разберемся. Итак, чтобы заменить блок предохранителей («ВАЗ-2109»), нужно подготовить всего два инструмента: плоскую и крестовую отвертки.

После подготовки инструментов можно смело приступать к работе. Сначала нужно отсоединить клемму аккумулятора (минус), затем снять крышку монтажного блока. Для того, чтобы это сделать, нужно повернуть на 90 градусов 3 замка или просто открутить болты крепления крышки на «ВАЗ-2109». Технические характеристики этого элемента очень уязвимы к механическим повреждениям, поэтому делать все нужно очень аккуратно, чтобы не сломать специальные замки.Если они деформированы, то вам не избежать покупки нового чехла.

После этого этапа переходим к самому блоку предохранителей. Чтобы его снять, нужно открутить болты, крепящие эту деталь к передней панели. Далее нужно аккуратно сдвинуть блок предохранителей «ВАЗ-2109» со шпилек кронштейна. Но на этом процесс демонтажа не заканчивается. У «девятки» есть еще и дополнительное реле с предохранителями, которое тоже находится возле руля, только с правой стороны. Для того, чтобы его снять, нужно взять ключ на 8 и крестовую отвертку.Затем напольное покрытие приходится демонтировать, предварительно отсоединив провода от электронного блока управления. Ключом откручиваем все крепления и затем снимаем дополнительное реле. И только после этого можно снять основной блок предохранителей. Все, на этом этапе процесс снятия детали завершен. Установка нового блока осуществляется в обратной последовательности.

И напоследок хотелось бы отметить очень важный момент: при снятии креплений желательно маркировать все болты и гайки, чтобы не тратить время на их поиски.

Pontiac Firebird (1999 — 2002) — схема блока предохранителей

Pontiac Firebird (1999 — 2002) — схема блока предохранителей

Год выпуска: 1999, 2000, 2001, 2002

Блок предохранителей приборной панели

Pontiac Firebird – блок предохранителей – приборная панель
Предохранители Использование
СТОП/ОПАСНОСТЬ Аварийная сигнализация, тормозной выключатель в сборе
ПОВОРОТ Б/У Переключатель контроля тяги, переключатель фонаря заднего хода, указатель поворота, модуль дневных ходовых огней (DRL)
STG УПРАВЛЕНИЕ КОЛЕСОМ Органы управления на рулевом колесе
РАДИО АКЦИ Радиоусилитель Delco Monsoon, силовая антенна, удаленный проигрыватель компакт-дисков (люк)
ЗАДНЯЯ ЛПС Модуль дневных ходовых огней (DRL), переключатель фар
ОВКВ Переключатель HVAC, переключатель/таймер обогревателя заднего стекла
ЭЛЕКТРОПИТАНИЕ Реле габаритных огней, реле открывания люка, переключатель зеркал с электроприводом, радио, датчик удара, комбинация приборов
ПРЕДОСТАВЛЕНИЕ Блок управления кузовным оборудованием (BCM)
ПРИБОРЫ Блок управления кузовным оборудованием (BCM), блокировка переключения передач (BTSI), приборная панель, модуль дневных ходовых огней (DRL)
ПОДУШКА БЕЗОПАСНОСТИ Подушка безопасности
CIG/ACCY Прикуриватель, разъем канала передачи данных (DLC), вспомогательный провод
ПРОТИВОТУМАН/СИДЕНЬЯ Выключатель/таймер обогревателя заднего стекла, таймер/реле обогревателя заднего стекла, сиденья с электроприводом
ИГН Только для вторичного рынка
STG УПРАВЛЕНИЕ КОЛЕСОМ Органы управления на рулевом колесе
СТЕКЛООЧИСТИТЕЛЬ/МЫТЬЕ Двигатель стеклоочистителя в сборе, переключатель стеклоочистителя/омывателя
БАТТ Только для вторичного рынка
ОКНА Переключатель стеклоподъемников (правый, левый), модуль Express-Down, переключатель складного верха
IP-ДИММЕР Лампа подсветки двери (правая, левая), переключатель фар, переключатель противотуманных фар, комбинация приборов, узел управления HVAC, лампа освещения PRNDL, лампа пепельницы, радио, переключатель/таймер обогревателя заднего стекла, переключатель контроля тяги (TCS) , Переключатель складного верха
АССИ Только для вторичного рынка
РАДИО Блок управления кузовным оборудованием (BCM), радио, усилитель, органы управления на рулевом колесе-радио

Блок предохранителей моторного отсека

Блок предохранителей и реле 1

Pontiac Firebird — блок предохранителей — моторный отсек (центр предохранителей и реле 1)
Предохранитель Использование
АБС-летучая мышь SOL Антиблокировочная тормозная система
ТКС БАТ Система контроля тяги
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР Управление вентилятором охлаждения
ПКМ БАТ Модуль управления силовым агрегатом (PCM)
ТОПЛИВНЫЙ НАСОС Топливный насос
ВОЗДУШНЫЙ НАСОС А.И.Р. Реле насоса и выпускной клапан
LH HDLP DR Модуль двери левой фары
Правая HDLP DR Модуль двери правой фары
СИГНАЛ Реле звукового сигнала
АБС БАТ-1 Модуль антиблокировочной тормозной системы
H/L DR HORN Двери звукового сигнала и фары
АБС БАТ-2 Антиблокировочная система тормозов и контроля тяги
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР Реле охлаждающего вентилятора



Реле Описание
ПРОТИВОТУМАННАЯ ФАРА Противотуманные фары
СИГНАЛ Звуковой сигнал
ВЕНТИЛЯТОР №3 Вентиляторы охлаждения
ВЕНТИЛЯТОР #2 Вентиляторы охлаждения
ВЕНТИЛЯТОР #1 Вентиляторы охлаждения

Блок предохранителей и реле 2

Pontiac Firebird — блок предохранителей — моторный отсек (предохранители и реле, центр 2)
Предохранитель Использование
ИНЖ-2 Топливные форсунки (не используются для V6) (левые форсунки для V8 и модуля зажигания)
ИНЖ-1 Топливные форсунки (все для V6) (правые форсунки для V8 и модуля зажигания)
АНГЛИЙСКИЙ СЕН Датчик массового расхода воздуха, датчик кислорода с подогревом, соленоид с пропуском переключения передач (только V8), соленоид блокировки заднего хода, выключатель тормоза
СТРТР Модуль управления силовым агрегатом (PCM), переключатель педали сцепления
АБС-зажигание Модуль антиблокировочной тормозной системы
ПКМ IGN Модуль управления силовым агрегатом (PCM)
И Т.Д. Электронное управление дроссельной заслонкой (только V6)
ENG CTRL Модуль зажигания (только V6), автоматическая коробка передач, соленоид продувки угольного адсорбера
КРУИЗ-КОНДИЦИОНЕР Реле компрессора кондиционера, переключатели круиз-контроля и модуль
ENG CTRL Органы управления двигателем, топливный насос, модуль управления трансмиссией (PCM), A.И.Р. Насос и охлаждающие вентиляторы
И/П-1 Управление вентилятором HVAC и реле
ИГН Замок зажигания, реле и реле включения стартера
И/П-2 Центр предохранителей приборной панели



Реле Описание
Пусто Не используется
ВОЗДУШНЫЙ НАСОС Воздушный насос
КОМПЛЕКС КОНДИЦИОНЕРА Компрессор кондиционера
ТОПЛИВНЫЙ НАСОС Топливный насос
СТАРТЕР Стартер
ИГН Органы управления двигателем, круиз-контроль, кондиционер

ПРЕДУПРЕЖДЕНИЕ.

Добавить комментарий

Ваш адрес email не будет опубликован.
