Если двигатель работает ровно и бесперебойно, значит, он в нормальном состоянии. Появление же любых посторонних звуков говорит о возможных неисправностях его деталей. Довольно часто слышится стук клапанов. Его причина, вероятнее всего, заключается в плохо отрегулированных зазорах. Предлагаем некоторые рекомендации, как отрегулировать клапана своими руками.

Зачем требуется регулировать клапана

В двигателе работу каждого цилиндра «обеспечивают» 2 клапана – впускной и выпускной и газораспределительный (клапанный) механизм, приводящий их в действие. Хотя на практике в современных двигателях используется и большее количество клапанов. Естественно, что работающий двигатель нагревается, и в соответствии с законами физики все его детали расширяются. С учетом этого между ними предусматривается наличие строго отрегулированных зазоров. Например, между клапанами и их седлами.

Неправильная регулировка клапанов чревата снижением эффективности работы двигателя, а также более быстрым износом его деталей.

К примеру, слишком маленькие зазоры между клапанами и их седлами приводят к подгоранию обоих. А чересчур большие не позволяют полностью открываться клапанам. В результате существенно падает мощность движка и его работу сопровождает металлический стук.

Поэтому производить проверку и, если требуется, регулировку клапанов рекомендуется поле наезда очередных 20-30 тыс. км. И не обязательно для этого ехать на СТО, ведь регулировка клапанов своими руками не так уж и сложна. А информация о тепловых зазорах имеется в руководстве по ремонту автомобиля.

Порядок регулировки клапанов

Регулировку клапанов выполняют исключительно при холодном двигателе. Для этого потребуется плоский щуп необходимой толщины и незамысловатые слесарные инструменты. Заметим также, размеры зазоров впускного и выпускного клапанов различны!

  1. Выберите цилиндр, клапана которого нуждаются в регулировке.
  2. Установите его, заранее отрегулированный, поршень в мертвой (верхней) точке сжатия, в которой оба клапана плотно закрыты, а их коромысла свободно качаются в пределах зазора.
  3. Слегка отвинтите контргайку на регулировочном болте.

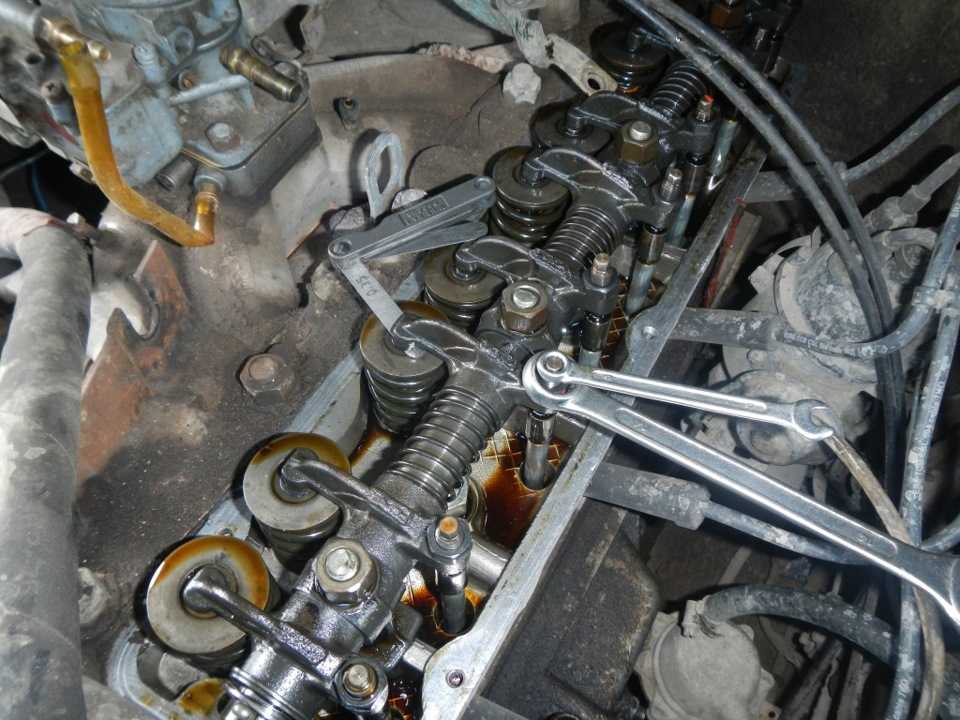

  4. Используя заготовленный щуп, путем вращения регулировочного болта установите зазор необходимых размеров.
  5. Затяните контргайку.

Примечание:

Выполняя перечисленные операции, следует строго следить за точностью регулировки зазора. Щуп должен входить в него с небольшим усилием. Иначе, после затягивания контргайки зазор изменится.

По окончании этой работы, путем поворота коленвала на пол-оборота (лучше пусковой рукояткой и исключительно по часовой стрелке) перейдите к регулировке зазоров в клапанах других цилиндров. Причем, в порядке их работы. Например, для 4-х цилиндрового двигателя – 1-3-4-2.

Свои специфические особенности имеет как регулировка клапанов инжекторных двигателей, так и регулировка клапанов дизельных двигателей. При этом основная сложность этих операций заключается в четком их выполнении. Информация о них на примере конкретных автомобилей широко изложена в Интернете

С развитием автомобилестроения и изобретением гидрокомпенсаторов – устройств, автоматически регулирующих тепловые зазоры клапанов двигателя, необходимость в какой-либо дополнительной регулировке клапанов отпала. К тому же и двигатели с гидрокомпенсаторами клапанов работают значительно тише, а о стуке клапанов можно просто забыть.

Двигатели практически всех современных автомобилей оснащаются этими устройствами. Но и владельцам предыдущих моделей отечественных авто неплохо бы позаботиться о более стабильной работе их газораспределительных механизмов. Т.е., гидрокомпенсаторы клапанов купить и установить на свой автомобиль. Это можно сделать, как на любой СТО, так и самостоятельно. Мы бы рекомендовали приобрести гидрокомпенсаторы AJUSA, соответствующие мировым стандартам.

На видео ниже приведен пример самостоятельной регулировки клапанов двигателя на Renault Logan.

Купить гидрокомпенсаторы большинства известных мировых брендов и другие запчасти можно в магазинах IXORA. Консультативную помощь в выборе товара всегда окажут наши менеджеры.

Полезная информация:

Получить профессиональную консультацию при подборе товара можно, позвонив по телефону

8 800 555-43-85 (звонок по России бесплатный).

Регулирование зазоров клапанов на дизельном двигателе

Если двигатель автомобиля начинает издавать металлический звук, значит, пришла пора подумать о регулировке его клапанов.

Предварительные мероприятия

Снимается крышка воздушного фильтра и воздуховод, идущий к турбине. После этого снимается шланг, идущий от турбины к воздуховоду над крышкой клапанов и два шланга с охлаждающей жидкостью. Все открытые полости и отверстия необходимо закрыть чистым материалом, чтобы не допустить попадания внутрь мусора. Протирается крышка клапанов, и выкручиваются болты крепления крышки клапанов к мотору. Крышка клапанов часто выполняется двойной – между крышками проложен звукоизолирующий материал для уменьшения уровня звука. Доступ к клапанам открыт, и можно хорошо рассмотреть все клапана.

Регулировка клапанов

Регулирование клапанов производится двумя заходами. Для начала регулирования, поршень первого цилиндра устанавливается в верхнюю мертвую точку. Для определения мертвой точки необходимо найти риски, нанесенные на внутренней кромке шкива коленчатого вала. Отдельно нанесенная толстая риска должна совпасть с иголкой, выступающей сверху над шкивом. Проверить правильность определения верхней мертвой точки можно, покачав цилиндрические толкатели на рычагах тех клапанов, которые стоят вертикально и поднимаются над головками. В цилиндрах, где находится верхняя мертвая точка, толкатели свободно шатаются, а в тех цилиндрах, где мертвой точки нет, толкатели находятся в плотно пригнанном состоянии. Для регулирования зазоров, двигатель должен находиться при температуре не выше 20-25 градусов.

После установки поршня в первом цилиндре в верхнюю мертвую точку, можно начинать регулировку зазора клапанов, для чего потребуется щуп на 0,4мм, накидной ключ и силовая плоская отвертка. Регулирование производится поочередно в 1,2,3 и 6 клапанах, считая от радиатора. Накидным ключом ослабляются гайки крепления, вставляется щуп, и с помощью отвертки, регулируются зазоры.

После регулирования зазоров, подтягиваются гайки, и вынимается щуп. Щуп из зазора должен выходить с некоторым усилием.

Для регулирования зазоров в 4,5,7 и 8 клапанах, необходимо провернуть коленчатый вал на 360 градусов. Повторяется операция регулировки зазоров 1,2,3 и 6 клапанов.

Чтобы избежать возможности ослабления обжимной гайки в процессе регулировки, операцию рекомендуют повторить два раза. На этом операция регулировки клапанов закончена, и остается собрать все детали на место, предварительно очистив их от остатков масла и копоти.

Регулировка зазоров клапанов своими руками

Регулировка клапанов представляет собой выставление необходимого теплового зазора и является обязательной процедурой на моторах без гидрокомпенсаторов. Если указанный зазор не отрегулировать, тогда с пробегом клапана начинают стучать. Стук клапанов может возникать как по причине увеличенного зазора, так и в результате зажатых клапанов (например,после неправильной регулировки). В обоих случаях при нарушенном зазоре значительно сокращается ресурс клапанного механизма, двигатель начинает работать шумно и т.д.

На первый взгляд может показаться, что использование гидрокомпенсаторов на современных моторах должно полностью решить эту проблему, так как конструкция обеспечивает автоматическое поддержание нужного зазора. К сожалению, усложнение системы и повышенные требования к качеству моторного масла не позволяют говорить о высокой надежности ГРМ на агрегатах с гидроопорами клапанов по сравнению с аналогами, которые таких опор не имеют, то есть предполагают необходимость регулировки. Другими словами, гидрокомпенсаторы делают эксплуатацию более комфортной, но надежность механизма при этом снижается. По этой причине многие автопроизводители (как отечественные, так и иностранные) долгое время не использовали компенсаторы на своих двигателях. Далее мы рассмотрим, как самому регулировать клапана, так как сегодня машин без гидрокомпенсаторов на дорогах еще очень много.

Содержание статьи

Когда нужно регулировать клапана

Если ваш двигатель не имеет устройств для поддержания нужного зазора автоматически, тогда нужно быть готовым к тому, что через каждые 30-35 тыс. км. указанные зазоры нужно проверять.

Добавим, что многие автолюбители, особенно владельцы отечественных моделей ВАЗ, определяют необходимость регулировки по появлению шума во время работы клапанного механизма.

На автомобилях иностранного производства потребность отрегулировать клапана может возникнуть через 60-80 или даже 100 тыс. км. пробега, так как моторы имеют больший ресурс и выставленные зазоры на подобных ДВС держатся более стабильно.

Регулировка тепловых зазоров клапанного механизма

Начнем с того, что хотя разные двигатели могут иметь определенные отличия, общие принципы регулировок зазоров схожи для подавляющего большинства моторов.

  1. Первым нюансом является то, что регулировки должны производиться при такой температуре ДВС, которая указана для конкретного типа двигателя в руководстве по обслуживанию и ремонту. Средний показатель составляет около 20°С. Данное требование необходимо тщательно соблюдать тем, кто не имеет достаточного опыта и стремится достичь максимальной точности замеров. Что касается квалифицированного мастера, для специалиста не является секретом то, что при более высокой температуре агрегата зазоры изначально будут увеличены. По этой причине регулировка клапанов на прогретом моторе возможна, но осуществляется с учетом внесения ряда поправок. К этому стоит добавить, что разные моторы могут иметь детали, изготовленные из различных сплавов и материалов. В результате тепловые зазоры могут отличаться, процесс остывания может протекать быстрее или медленнее. По этой причине поправки для каждого ДВС индивидуальны.
  2. Теперь о самом зазоре. Указанный зазор на многих моторах измеряется под регулировочным винтом. Измерить зазор нужно при помощи набора специальных щупов, основным считается щуп, который имеет ширину 10 миллиметров. Также следует учитывать ряд нюансов. Например, рассмотрим автомобили ВАЗ. Во время регулировки на классических моделях возникает потребность в широком щупе. Дело в том, что использование стандартных узких щупов приводит к возникновению погрешности. Такая погрешность вызвана тем, что рычаг клапана на подобных агрегатах немного скошен. Добавим, что оптимальные зазоры на «классике» имеют показатель 0.15 мм. Такой зазор одинаков как для впускных, так и для выпускных клапанов. Вполне очевидно, что одним простым щупом точно определить указанный зазор достаточно трудно. Задача еще более усложняется, так как приобрести полный набор щупов не всегда представляется возможным. В таких случаях важную роль играет опыт мастера, который фактически тактильно определяет зазор. Для этого берется щуп 0.15 мм, после чего оценивается его проход в зазоре. Если указанный щуп идет слишком «туго», тогда клапан зажат. Свободное прохождение щупа укажет на увеличенный зазор.
  3. Следует понимать, что выставить зазор идеально сразу не получается, так как после затяжки контргайки он все равно немного сбивается. По этой причине делается поправка, зазор слегка увеличивается. Что касается уменьшения зазора, осуществлять такую манипуляцию не рекомендуется.

    Отметим, что существует так называемая таблица, в которой содержатся различные поправки в случае регулировок клапанов на горячем двигателе. Если взглянуть на такие данные, тогда видна зависимость увеличения зазоров от степени нагрева мотора.

    Другими словами, зазоры должны быть больше тогда, когда мотор сильнее прогрет. При этом следует учитывать тот факт, что зазоры указываются для неработающего ДВС. После запуска агрегата произойдет их уменьшение, так как сами клапаны нагреются сильнее всего и будут увеличены по длине сравнительно с другими конструктивными элементами ГРМ.
  4. Очень многие стремятся свести к минимуму шум от работы ГРМ. По этой причине бытует ошибочное мнение, что небольшое уменьшение зазоров оказывает положительный эффект без вреда для двигателя. На самом деле это не так. Действительно, если клапана «зажаты», тогда мотор может тише работать на «холодную» и/или «на горячую». Но уменьшение шума еще не означает минимизированный износ в результате отсутствия слышимых ударов. Дело в том, что при определенных условиях клапан перестает полностью закрываться. Неплотное прилегание тарелки нарушает теплоотдачу, клапан не отдает избытки тепла на ГБЦ. В результате возникает перегрев и прогар клапана. Получается, неправильная регулировка клапанов с уменьшением зазора может привести к поломке двигателя и необходимости его дальнейшего ремонта. Явным признаком «пережатых» клапанов является состояние распределительного вала, так как тыльная сторона кулачков распредвала будет иметь заметный износ.
Рекомендуем также прочитать статью о том, что такое прогар клапана. Из этой статьи вы узнаете о том, по каким признакам и симптомам можно определить прогоревший клапан.

Зазор клапанов и регулировочные шайбы

На моторах, которые предполагают регулировку зазора при помощи специальных регулировочных шайб, выставить тепловые зазоры проще. Стандартные допуски на таких ДВС до трех раз больше. Например, на моделях ВАЗ с регулировочными шайбами для впускных клапанов рекомендуемым является зазор 0.2-0.25 мм, для выпускных этот показатель составляет 0.3-04 мм.

Получается, если щуп 0.15 мм не проходит в зазор между шайбой и распределительным валом или же щуп 0.25 мм. свободно проходит в зазор, тогда требуется регулировка впускных клапанов. Что касается группы выпускных, тогда проверка одинакова, только следует ориентироваться на значения 0.3 и 0.4 мм.

Теперь перейдем к регулировкам. На моделях ВАЗ процедура выполняется при помощи специнструмента, который крепится посредством стандартных гаек и шайб на шпильках крепления крышки ГБЦ. Далее вал проворачивается до того момента, пока кулачок регулируемого клапана не будет «смотреть» вверх. Затем необходимо удалить моторное масло, которое будет находиться возле толкателя. Для этого подойдет обычный шприц. Удаление масла позволит облегчить процесс выставления толкателя, а также станет удобнее доставать шайбу.

Далее понадобиться повернуть толкатель таким образом, чтобы открылся вырез прямоугольной формы. Для этого можно использовать шило, также подойдет отвертка. После этого следует нажать на рычаг специнструмента, после чего толкатель «утопится». Благодаря данному действию станет возможным установить между бортом и распределительным валом стопор. Теперь остается поддеть шайбу при помощи все того же шила или отвертки. Окончательно извлечь шайбу можно пинцетом.

Обратите внимание, во время проведения данной процедуры следует соблюдать осторожность. Дело в том, что если фиксатор толкателя соскочит, тогда существует большой риск получить травму конечностей. По этой причине нельзя допускать того, чтобы пальцы находились под распределительным валом.

Теперь нужно подобрать новые шайбы по толщине или оценить состояние старых. Новые шайбы маркируются на внешней поверхности. Для начала следует измерить снятую шайбу при помощи микрометра. Если износ в пределах нормы, тогда можно оставить элемент и перейти к другим клапанам. Сильный износ регулировочной шайбы потребует замены детали, которая подбирается из имеющихся новых шайб с учетом требуемой толщины на основе проведенных ранее измерений снятого элемента. Завершением процесса регулировки считается установка новой шайбы. Шайбы ставятся в толкатель так, чтобы маркировка оказалась внизу. После специнструментом снова «утапливается» толкатель, после чего осуществляется извлечение фиксатора.

Полезные советы

Чтобы избежать «зажатых» клапанов на классических моделях  ВАЗ, нужно учитывать то, что тыльная поверхность кулачков распредвала может не являться идеальной. Такое биение вала иногда составляет около 0.04 мм. По этой причине необходимо дополнительно проверять зазор. Делается это тогда, когда кулачок находится в следующих положениях

  • перед моментом открытия клапана;
  • после момента его закрытия;

Для решения задачи понадобится установить распредвал в такое положение, когда метка на шестерне получит верхнее направление. Затем производится проверка зазоров у клапанов 4, 6, 7 и 8.  После нужно провернуть коленчатый вал на 180 градусов, то есть распределительный вал провернется на 90 градусов. После проворота можно проверить 7, 4, 3 и 1-й клапаны. Подобным образом проверяются 3, 1, 2 и 5-й клапан, а затем 2, 5, 6 и 8-й. Обратите внимание, измерения всех клапанов должны иметь одинаковый конечный результат. Если результаты отличаются, тогда во время выставления зазора необходимо принимать за основу то место, где зазор минимален (наиболее «зажат»).

Также хотелось бы отметить, что для «классики» ВАЗ существует особое приспособление с часовым индикатором для регулировки клапанов. Предполагается, что такой инструмент позволяет добиться более высокой точности сравнительно с использованием щупа, а также позволяет спокойно регулировать клапана «на горячую». К сожалению, на практике такие решения имеют определенные недостатки и погрешности. В результате точность измерений зачастую далека от идеальной и может даже уступать привычному методу с использованием щупа.

Некоторые мастера могут без особых трудностей регулировать клапана на импортных автомобилях при помощи специнструмента для ВАЗ, внося определенные изменения в конструкцию приспособления. Также распространена практика использования только одного фиксатора толкателя, который подбирается по размерам. Процедура сводится к тому, чтобы провернуть коленвал до того момента, пока толкатель не «утопит» кулачок распредвала.

Затем вставляется фиксатор, после чего распредвал вращается до того момента, когда кулачок сойдет с шайбы. После извлечения старой шайбы и проверки/замены на новую, распределительный вал снова вращается назад. Отметим, что распредвал нужно вращать при помощи ключа, которым прокручивается шестерня распредвала. Коленвал крутить не следует, так как ремень ГРМ при вращении обязательно нужно нагружать должным образом.

Что в итоге

Стоит еще раз отметить, что для точности измерения двигатель оптимально остудить до 20 °С, после чего произвести замеры. Измерять зазоры требуется, как минимум, дважды. Распределительный вал необходимо проворачивать с учетом полного оборота. Если зазоры не совпадут, тогда измерения нужно производить повторно. Для точного определения оптимально иметь под рукой несколько щупов разной толщины.

Добавим, что использование больших или меньших по размеру регулировочных шайб крайне не рекомендуется. Под этим следует понимать как установку маленьких шайб, так и незначительную обточку элементов большего диаметра перед монтажом. В таких случаях разумным выходом из положения может быть обычная перестановка уже имеющихся на моторе шайб местами. Дело в том, что указанные детали являются сильно нагруженными. Изначальное несоответствие требуемым размерам в меньшую сторону и любые сторонние манипуляции по подгонке могут привести к ускоренному износу шайб, неполадкам в работе двигателя или выходу из строя самого ДВС.

Регулировка просветов производится с помощью плоского щупа. Сначала следует выставить поршень первого цилиндра в верхнюю мёртвую точку (ВМТ). Затем регулируем зазоры согласно таблице.

Таблица: последовательность регулировки зазоров клапанов

Угол поворота коленчатого вала, градусы Цилиндр, в котором происходит такт сжатия Номера регулируемых кулачков
0 4 6, 8
180 2 4, 7
270 1 1, 3
360 3 2, 5

Процесс регулировки различается в зависимости от модели ВАЗ. Так, на ВАЗ 2106 зазоры в клапанном механизме регулируются с помощью винта с контргайкой.

На ВАЗ 2106 зазоры в клапанном механизме регулируются с помощью винта с контргайкой

На ВАЗ 2108–09 для этого используются регулировочные шайбы, а величина просвета определяется с помощью плоских щупов.

На ВАЗ 2108–09 величина зазора определяется с помощью плоских щупов

Раньше, во времена СССР, для точной настойки зазоров клапанов использовалась специальная рейка с индикатором.

Раньше для контроля зазора клапанов использовалась рейка с индикатором

Регулировка зазоров двигателя ВАЗ 2106 выполняется сразу, без промежуточных измерений. На ВАЗ 2108–09 следует использовать набор регулировочных шайб. После измерения просвета старая шайба вытаскивается, а на её место, с учётом проведённых измерений, подбирается новая.

На ВАЗ 2108–09 для нсстройки зазоров клапанов используются регулировочные шайбы

Для замены шайб нужен специальный съёмник.

Для замены регулировочных шайб на ВАЗ 2108–09 требуется специальный съемник

При регулировке зазоров сначала снимается клапанная крышка, а затем устанавливается съёмник.

Замена регулировочных шайб с помощью специального съёмника

При регулировке зазоров клапанов тип двигателя (бензиновый, дизельный или газовый) абсолютно не важен. Значение имеет лишь конструкция узла «клапан — толкатель — распредвал». Изменяя зазоры, можно на несколько градусов сдвинуть фазы газораспределения (моменты открытия и закрытия, выраженные в градусах поворота коленчатого вала).

Меняя зазоры клапанов, можно сдвинуть фазы газораспределения

Сдвиг фаз происходит при смещении распредвала относительно коленчатого вала путём перестановки цепи или ремня ГРМ. Обычно такая регулировка нужна только при форсировании двигателей или чип-тюнинге, поэтому здесь мы её рассматривать не будем.

В современных двигателях часто используются гидрокомпенсаторы. С их помощью происходит регулировка клапанов под действием пружины и подача масла из системы смазки двигателя. Другими словами, гидрокомпенсаторы автоматически регулируют зазоры на работающем двигателе.

Как отрегулировать клапанные зазоры на иномарках

Прежде всего, с помощью инструкции по ремонту и обслуживанию вашего авто определяем тип двигателя. Дело в том, что на некоторых иномарках может быть до десяти видов моторов на одной модели автомобиля. Там же указан инструмент, необходимый для регулировки и установки меток ГРМ. Однако, в большинстве случаев достаточно набора гаечных ключей и плоских щупов. Рассмотрим особенности регулировки зазоров на Mitsubishu ASX 1.6 с бензиновым и дизельным двигателем.

Бензиновый двигатель

Так выглядит двигатель Mitsubishu ASX 1.6 с бензиновым двигателем

Для этого следует выполнить следующие действия:

  1. Снимаем пластмассовый кожух двигателя (держится на резиновых защёлках).
  2. Демонтируем катушки зажигания и клапанную крышку.
  3. Выставляем по меткам оба распредвала (здесь же указаны номинальные зазоры впускных и выпускных клапанов). Выставляем метки распредвала двигателя
  4. Измеряем с помощью щупов зазоры «Второй и четвёртый цилиндр — впускные клапаны», «Первый и третий цилиндр — выпускные клапаны». Записываем результаты измерения.
  5. Проворачиваем коленчатый вал на 360 градусов. Затем совмещаем метки на распредвалах и замеряем зазоры других клапанов. Проверяем величину клапанных просветов двигателя
  6. Снимаем оба распредвала, вытаскиваем регулировочные стаканчики и по приведённой формуле высчитываем размер новых стаканчиков. Регулируем зазоры клапанов
  7. Устанавливаем новые стаканчики и устанавливаем распредвалы в головку блока цилиндров.
  8. В указанные места наносим герметик и закручиваем клапанную крышку. Наносим герметик и закручиваем клапанную крышку двигателя

Дизельный двигатель

Иногда Mitsubishu ASX 1.6 может быть укомплектован дизельным двигателем. В этом случае регулировка клапанов осуществляется с помощью болтов в толкателях.

Так регулируются зазоры клапанов на Mitsubishu ASX 1.6 с дизельным мотором

Основные признаки неправильно проведённых работ

Если зазоры клапанов установлены правильно, двигатель будет работать тихо и ровно. При увеличенных промежутках он будет издавать посторонние стуки и шумы, при уменьшенных — будет работать неравномерно. Дальнейшая эксплуатация такого автомобиля невозможна, необходимо выполнить ремонт самостоятельно или обратиться в сервисный центр. В противном случае вы можете лишиться автомобиля.

Беспроблемная эксплуатация вашего автомобиля во многом определяется регулярными операциями по настройке зазоров клапанного механизма. Периодичность этих операций устанавливается производителем, а технология регулировки довольно проста и не требует специальных знаний и умений. Удачи на дорогах!
