Блок предохранителей рено меган 2 где находится: схемы блока реле под капотом, где находятся

Содержание

Renault Megane 2 | Блоки предохранителей и реле

№ предохранителя

Сила тока, А

Защищаемые цепи

1

10

Выключатель кондиционера, выключатель обогрева заднего стекла

2

10

Левая передняя лампа габаритного света, левый задний фонарь

3

10

Комбинация приборов

4

10

Аудиосистема, переключатель наружных зеркал заднего вида с электроприводом

5

10

Переключатель селектора АКП, выключатель света заднего хода, выключатель аварийной сигнализации

6

10

Правая передняя лампа габаритного света, правый задний фонарь, левая (правая) лампа освещения номерного знака

7

10

Резистор предвозбуждения, комбинация приборов, ЭБУ временной задержкой и охранной сигнализацией, таймер сигнализации непристегнутого ремня безопасности

8

15

Прикуриватель

9

10

Генератор, ЭБУ электроусилителя рулевого управления, ЭБУ двигателем и трансмиссией (кроме двигателя 1,1 л), ЭБУ двигателем (двигатель 1,1 л), датчик скорости движения, выключатель рычага селектора АКП

10

10

ЭБУ подушек безопасности

11

20

Реле запирания замков дверей, реле отпирания замков дверей, блок управления люком крыши, привод замка двери водителя

12

15

Электродвигатель очистителя заднего стекла, блок подрулевых переключателей

13

10

Реле стартера, реле охранной сигнализации

14

Не используется

15

10

Блок управления системой освещения дневного движения

16

20

Выключатель обогрева левого (правого) переднего сиденья

17

10

Выключатель обогрева заднего стекла, ЭБУ двигателем, электропривод и обогрев наружного зеркала заднего вида со стороны водителя (пассажира)

18

15

Катушка зажигания, конденсатор

19

15

Реле стеклоподъемников, выключатель стоп-сигнала

20

15

Выключатель аварийной сигнализации, ЭБУ временной задержкой и охранной сигнализацией

21

20

Электродвигатель очистителя ветрового стекла, блок подрулевых переключателей

22

10

Реле заднего противотуманного света

23

10

Реле противотуманных фар, реле стеклоподъемников, ЭБУ временной задержкой и охранной сигнализацией, таймер обогрева заднего стекла, электропривод корректора левой (правой) фары, переключатель корректора фар

24

10

Реле вентилятора салона, блок управления люком крыши

25

30

Реле обогрева заднего стекла, таймер обогрева заднего стекла, ЭБУ временной задержкой и охранной сигнализацией

26

15

Правая фара

27

10

Реле противотуманных фар

28

15

Левая фара, комбинация приборов

29

15

Комбинация приборов, выключатель заднего противотуманного света, разъем линии передачи данных, аудиосистема, ЭБУ временной задержкой и охранной сигнализацией, датчик контрольной лампы незакрытой двери, универсальный проверочный разъем, лампа освещения багажного отделения, лампы направленного света в салоне, плафон освещения салона, узел консоли крыши

На рено меган 2 заливает блок предохранителей.

Расположение и схема предохранителей на рено меган. Что такое предохранители и зачем они нужны

Блок защиты и коммутации

Расположение
Блок расположен в коммутационном блоке двигателя (в моторном отсеке).

Рис. 5. Обозначение предохранителей блока защиты и коммутации

Обозначение предохранителей блока защиты и коммутации показано на рис. 5.
Цепи, защищаемые предохранителями (в зависимости от уровня комплектации автомобиля) представлены в таблице 5.


Блок, расположенный в коммутационном блоке двигателя (в моторном отсеке). Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля) представлены в таблице 6.

Таблица 5 Цепи, защищаемые предохранителями (в зависимости от уровня комплектации автомобиля)


Таблица 6 Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля)





Блок предохранителей и реле в салоне

Рис. 1. Блок предохранителей и реле расположенный в салоне автомобиля

Блок расположен в салоне, в левой нижней части приборной панели (см. рис. 1).
Назначение предохранителей и реле (в зависимости от уровня комплектации автомобиля) приведено в таблице 1.

Таблица 1 Назначение предохранителей и реле (в зависимости от уровня комплектации автомобиля)



Блок предохранителей цепей питания


Рис. 7. Блок, расположенный в коммутационном блоке в моторном отсеке под блоком защиты и коммутации

Блок расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации (1337) (рис. 7).
Назначение предохранителей (в зависимости от уровня комплектации автомобиля) представлены в таблице 7.

Таблица 7 Назначение предохранителей (в зависимости от уровня комплектации автомобиля

5125 Просмотров

Большинство электронных систем Рено Меган защищены плавкими предохранителями, это надежно защищает оборудование от перегрузок и позволяет многократно продлить ему жизнь. Часто бывает, что та или иная система перестает функционировать, это означает, что один из предохранителей вышел из строя, и необходима его замена. О том, как обнаружить нужную деталь в Рено Меган второго поколения и сменить его самостоятельно, читайте в этой статье.

Салонный щиток

В рассматриваемом автомобиле расположено всего два блока. Расположение одного из них — в салоне, около левой ноги водителя.

Чтобы добраться до него достаточно просто снять защитную пластиковую крышку, предварительно отсоединив ее от защелок.

Выяснить, где располагается необходимый элемент при помощи схемы, несложно. Мы дадим лишь основные номера, которые чаще всего приходится искать. Одной из систем, которая чаще всего выходит из строя, является система отопления и кондиционирования, или просто печка. За это отвечает ячейка под номером 30. При этом сама деталь будет иметь заводскую маркировку SP3, поэтому перепутать ее с чем-то другим будет не так просто.

Кроме этого, в салоне есть предохранительный элемент комбинации приборов, имеющий маркировку BCP3 и номер ячейки 25. Рядом с ним располагается важнейшее реле управления электрооборудованием салона. Благодаря маркировке BP77 и строго определенной 20 ячейке, обладая схемой, найти реле будет достаточно просто. Кроме того, стоит обратить внимание на 10 ячейку и маркировку SP2. От исправности этого плавкого элемента будет зависеть работа штатного головного устройства, электродвигателя омывателя фар и стеклоподъемников всех дверей.

Подкапотное пространство

Второй блок расположен под . В нем находятся плавкие элементы, отвечающие за электрооборудование двигателя, всех электронных систем и внешнего освещения.

Расположение щитка выяснить достаточно просто: для этого необходимо открыть капот и обратить свое внимание на правый угол, где расположен небольшой пластиковый щит. Сняв с защёлок крышку, необходимо вооружиться аналогичной схемой и выяснить, где располагается необходимая ячейка.

Итак, расскажем об основных деталях, которые подвергаются наибольшим нагрузкам и чаще остальных выходят из строя. В первую очередь, стоит обратить свое внимание на ячейку номер 30, которая расположилась поблизости от предохранителя бензонасоса. Здесь установлена деталь белого цвета, который отвечает за работу реле стартера.

Если машина глохнет сразу после начала работы, а реле стартера работает исправно, велика вероятность выхода из строя блока штатного бензонасоса. Предохранительный элемент, отвечающий за работу реле бензонасоса, располагается в ячейке номер 5 и имеет желтый цвет.

Помимо бензонасоса, в подкапотном блоке расположена группа плавких элементов для наружного освещения. В частности, при отказе работы габаритных огней необходимо подвергнуть извлечению плавкий элемент вилочного типа 10А. Помимо этого, стоит обратить внимание на ячейки 1-4, которые отвечают за работу ближнего и дальнего света, а также всех ламп, расположенных в блок-фарах.

Вся электронная система в автомобиле защищена предохранителями, благодаря им все оборудование надежно защищено от сбоев в электропроводке, и различных перегрузок. Часто случается такое что одна из систем перестает работать, причиной этому как правило является выход из стоя одного из предохранителей, и его нужно менять.

Если рассматривать блок предохранителей Рено Меган 2, то он находится в двух местах, один в салоне автомобиля с водительской стороны, второй в подкапотном пространстве.

Салонный блок


Чтобы получить доступ к элементам которые расположены в салоне, достаточно отсоединить все защелки и снять пластмассовую крышку.

Понять где какой прибор находится можно при помощи схемы. Чаще всего выходят из строя предохранители которые отвечают за:

  • Систему отопления
  • Кондиционер
  • Печку
  • Магнитолу
  • Прикуриватель

За первые три прибора несут ответственность предохраняющие детали с маркировкой 30, а сама деталь с номером SP3, поэтому перепутать с другим будет сложно.


Предохранительный элемент отвечающий за большинство приборов,имеет номер BCP3, а его ячейка под №25. Около него расположено реле которое отвечает за все электрооборудование в салоне, имеет обозначения BP77 с ячейкой 20. Элемент отвечающий за стеклоподъёмники, омыватель фар, штатное головное устройство, имеет значения SP2 с ячейкой под номером 10.

Блок под капотом


Расположенные предохранители Рено Меган 2 под капотом несут ответственность за:

  • Электронные системы
  • Внешнее освещение
  • Электрооборудование двигателя

Располагается данный блок под капотом с правой стороны. Понять какой элемент отвечает за что можно так же при помощи схемы.

  • Бензонасос, №5, желтого цвета. В случае если двигатель запускается, а потом сразу глохнет, а стартер при этом работает нормально, то скорей всего проблема именно со штатным бензонасосом.
  • Стартер, №30, сама деталь имеет белый цвет
  • Освещение, деталь 10А,ячейка №1-4. В случае если перестали работать габаритные огни, или ближний и дальний свет фар, то следует первым делом проверить в каком состоянии находятся эти плавкие элементы, и в случае перегорания как можно скорей поменять их.

Подводя итог можно сделать вывод о том что, понять какой элемент где располагается из что несет ответственность, поможет схема предохранителей Рено Меган. Благодаря ей можно без каких либо проблем произвести все ремонтные работы самостоятельно.

В данной статье рассмотрены предохранители автомобилей рено меган 2 седан, хэтчбек, универсал 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с бензиновыми (K4J, K4M, F4R) и дизельным (F4R) двигателями. Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и моторном отсеке.

Где расположен блок предохранителей.

Предохранители установлены в монтажном блоке в салоне автомобиля. Он расположен в нижней левой части панели приборов со стороны водителя и закрыт крышкой (см. рис.).

На крышке нанесена схема расположения предохранителей

Расшифровка блока предохранителей в салоне

Номер

Сила тока,А

Защищаемая цепь

Резерв

Резерв

Резерв

АР1А

Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света

BPR1

Обогрев сидений водителя и переднего пассажира

Электрозамки всех дверей

Прикуриватель

15RP

Обогрев наружных зеркал

SP15

Блок управления ABS

Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондициони-рования) и вентиляции салона, блок управления охранной сигнализацией

SP17

Стоп-сигнал

Резерв

BP55

Электродвигатель стеклоподъемника двери водителя

BP70

Электродвигатель стеклоподъемника двери перед-него пассажира

ВСРЗ

Комбинация приборов, электропривод наружных зеркал

ВР32

Звуковой сигнал, диагностический разъем, электро-двигатель стеклоочистителя ветрового окна

ВР25

Электродвигатель стеклоочистителя двери задка

ВР77

Блок управления электрооборудованием салона, реле дополнительного оборудования

Электродвигатель системы отопления (кондициони-рования) и вентиляции салона

BP87/BP48

Электродвигатели стеклоподъемников задних дверей

20, 40

BP93

Электродвигатель люка салона, электропривод складывающейся крыши

Реле электродвигателей стеклоподъемников всех дверей

Реле дополнительного оборудования

Расположение монтажного блока предохранителей в моторном отсеке.

1 — бачок системы охлаждения двигателя; 2 — трубопровод компрессора кондиционера; 3 — правая опора подвески силового агрегата; 4 — пробка маслоналивной горловины; 5 — датчик абсолютного давления в ресивере; 6 — ресивер; 7 — транспортная проушина; 8 — дроссельный узел; 9 — бачок главного тормозного цилиндра; 10 — воздухоподводящий рукав; 11 — электронный блок управления двигателем; 12 — корпус воздушного фильтра; 13 — крышка монтаж- ного блока реле и предохранителей; 14 — аккумуляторная батарея; 15 — воздухозаборный рукав; 16 — водораспределитель; 17 — датчик детонации; 18 — датчик температуры воз- духа в ресивере; 19 — крышка бачка омывателя ветрового стекла

Схема расположения предохранителей под капотом

Видео как добраться до предохранителей в моторном отсеке Renault Megane 2.

Расшифровка предохранителей под капотом Renault Megane 2

Номер

Сила тока,А

Наименование предохранителя/реле

Цвет предох-ранителя/реле

Защищаемая цепь

Коричневый

Лампа габаритного огня левой блок-фары, прикури-ватель, выключатель центрального замка и аварий-ной сигнализации, регулятор корректора света фар, блок управления системой отопления (кондициони-рования) и вентиляции

Красный

Лампа дальнего света левой блок-фары

Красный

Лампа дальнего света правой блок-фары

Красный

Лампа ближнего света правой блок-фары, передний и задний датчики высоты кузова, регулятор коррек-тора света фар, электродвигатель корректора пра-вой блок-фары

Красный

Лампа ближнего света левой блок-фары, электро-двигатель корректора левой блок-фары

Желтый

Лампы противотуманных фар

Коричневый

Лампа ближнего света правой блок-фары, правый габарит, индика-тор положения селектора автоматической коробки передач, блок управления стеклоподъемниками всех дверей

АРСВ

Голубой

Запорный электромеханизм противоугонного устройства рулевой колонки

АР44

Бежевый

Модуль подушки безопасности водителя, электро-усилитель рулевого управления

АР43

Коричневый

Индикатор положения селектора автоматической коробки передач, диагностический разъем

АР15

Бежевый

Электромеханизм противоугонного устройства ру-левой колонки

АР4

Бежевый

Автоматическая коробка передач

LGPLG

Красный

Блок управления системой питания сжиженным газом

АР11

Красный

Лампы света заднего хода

ВР42

Желтый

Реле электромагнитного клапана системы питания сжиженным газом

Внутренняя

Красный

Электромагнитная муфта компрессора кондиционера

Красный

Резерв

Внутренняя

Красный

Электровентилятор системы охлаждения двигателя

ВР14

Белый

Блок управления ABS

Внутренняя

Зеленый

Обогрев стекла двери задка

Внутренняя

Белый

Реле стартера

Внутренняя

Белый

Электродвигатель стеклоочистителя ветрового окна

Резерв

Как добраться до силовых предохранителей и реле.

1. Открутить два шурупа крышки монтажного блока

3. Вынуть аккумуляторную батарею

4. Вывернуть и извлечь болт Б крепле-ния коммутационного блока и отведите в сторону коммутационный блок А.

В автомобиле Рено Меган производители предусмотрели защиту электронного оборудования от перегрузок. Если одна из электронных систем выходит из строя, значит, какой-то предохранитель перестал функционировать, следовательно, его нужно заменить на исправный. Данная статья расскажет, как получить доступ к блоку предохранителей на Рено Меган 2 и произвести его самостоятельную замену.

Предохранители и их функции

Предохранители выполняют важную роль в электронной системе автомобиля — они размыкают электроцепь в тех случаях, когда напряжение в ней резко возрастает. То есть, детали монтажного блока защищают электрооборудование автомобиля от короткого замыкания или перенапряжения.

Например, если в электроцепи произошло короткое замыкание, то предохранитель берет удар на себя и выходит из строя. В большинстве случаев электрооборудование, за функционирование которого отвечал сгоревший предохранитель, остается невредимым. Заменить элемент на Рено Меган 3 и других моделях Рено гораздо дешевле, чем покупать новые стеклоомыватели, прикуриватель и другое электрооборудование.
Салонный монтажный блок

В данной модели автомобиля Рено предусмотрено два монтажных блока. Один из них расположен в салоне слева от водителя. Чтобы получить к нему доступ, нужно отсоединить и снять защитную крышку, которая фиксируется на защелках.

Получив доступ к салонному блоку предохранителей на Меган 2 и вооружившись электросхемой, необходимо визуально найти перегоревший датчик и заменить его на новый. Выявить предохранитель, который перегорел, не составит труда — достаточно посмотреть на него на просвете и будет видно целая перемычка у него или перегоревшая. Чаще всего перегорает элемент, который отвечает за систему отопления и кондиционер. Он имеет маркировку SP3. В первую очередь пря из строя 25-й элемент салонного блока предохранителей меган 2 с маркировкой BCP3, 20 элемент под маркированием BP77 и 10-й с надписью SP2. Рядом с ними расположены реле, отвечающие за работоспособность электроомывателя фар, электростеклоподъемников и штатного головного механизма.

Блок предохранителей в моторном отсеке

Второй блок предохранителей на Рено Меган 2 расположен под капотом и содержит все детали, которые отвечают за системы электроники и освещения, а также электрооборудование мотора. Монтажный блок находится в моторном отсеке в правом углу. Он прикрыт небольшим пластиковым щитом, зафиксированным на защелку. С обратной стороны щитка находится электросхема, которая поможет выявить перегоревший элемент. Выглядит она так:

Описание электросхемы монтажного блока, расположенного в моторном отсеке:

Обозначение

За что отвечает деталь

Погружные подогреватели

Предпусковый подогрев

Погружные подогреватели

Электровентилятор

Подогреватель топлива

Блок защиты электровентилятора

Подогреватель топлива

Огни заднего хода

Салонный блок предохранителей

Данное устройство расположено слева на торпеде. Электросхема «черного ящика» на Рено Меган второго поколения выглядит так:

Описание электросхемы салонного блока:

Маркировка элемента

За что отвечает

За отопительный вентилятор

Контролирует работу задних электростеклоподъемников

Обеспечивает функционирование люка крышки

Контролирует функциональность системы АБС

Работа аудиосистемы, омывателей фар и стекол, аварийки, электроподогрева задних сидений, прикуривателя

Контролирует стоп-сигналы

За передние стеклоподъемники

За функционирование приборной панели, зеркал заднего виденья

Контролирует работу клаксона

Обеспечивает работу дворников на задних стеклах

За работу климат-контроля

Контролирует изменение температуры в салоне

За электроподогрев передних сидений

Контролирует работу центрального замка

Электроподогрев зеркал заднего виденья

Контролирует электростеклоподъемники

Алгоритм замены под капотом одинаковый для второго и третьего поколения моделей Рено Меган. Состоит он из следующих этапов:

  • открыть капот и отсоединить АКБ;
  • открутить крепления, которыми зафиксирован аккумулятор, вытащить его;
  • гаечным ключом размером на 10 отвинтить гайку и снять хомут с проводами;
  • открутить кронштейны, которыми закреплен монтажный блок, и снять устройство;
  • вставить новый блок и произвести обратные действия.

Важно! Замена устройства осуществляется только при отключенном аккумуляторе, в противном случае снятие блока вызовет негативные последствия для автомобиля.

Более подробно процесс описан в видео:

Блок предохранителей Renault Megane 2


Сейчас расскажем о базовых деталях, которые в большей степени испытывают нагрузки и более подвержены различным неисправностям. Первым является предохранитель, что располагается в ячейке 30, который размещен рядом с предохранителем такой детали, как бензонасос. Здесь дислоцируется расходник белого цвета, гарантирующий работу стартерного реле. В случае быстрого прекращения работы двигателя сразу после запуска, а стартерное реле функционирует нормально, существует вероятность возникновения неисправности в блоке штатного бензонасоса.

Также в подкапотном пространстве Рено Меган 2 размещаются несколько элементов, непосредственно отвечающих за работу световой наружной оптики. Если перестали работать огни габаритной сигнализации, следует заменить плавкую деталь вилочного типа с артикулом 10А. Также нельзя обойти вниманием и такие ячейки, каккоторые в свою очередь контролируют работоспособность приборов всего дальнего и соответственно ближнего света.

Блок предохранителей и реле расположенный в салоне блок предохранителей на рено меган Блок расположен в салоне, блок предохранителей на рено меган левой нижней части приборной панели см.

Назначение предохранителей и реле в зависимости от уровня комплектации автомобиля приведено в таблице 1. Таблица 1 Назначение предохранителей и реле в зависимости от уровня комплектации автомобиля Блок предохранителей цепей питания Рис. Блок лучше тащить от ближнего угла и немного отжимать вверх пластиковый кожух вокруг монтажного блока.

Эта процедура довольно длительная и требует аккуратного выполнения.

Снятая деталь представляет собой сам блок с надетым на него коробом, который служит для плотной фиксации. Нужно отжать защелки, расположенные по бокам, и снять этот короб.

Схема предохранителей Рено Меган 2

Отключить разъемы блока и демонтировать его с автомобиля. После этого можно производить замену вышедших из строя элементов, например, блок предохранителей на рено меган или ближнего света, в соответствии со схемой. Кроме этого, в случае необходимости нужно заменить вставки в маленьком блоке высоконагруженных цепей. Этот блок виден в нижней части корпуса, который не демонтирован с автомобиля.

Весь процесс по замене предохранителя на Рено Меган 2 детально изложен в видеоролике, предоставленном каналом Полезный Китай.

Рено меган 2 — предохранители и реле

При замене предохранителей необходимо блок предохранителей на рено меган, что на Меган первого и второго поколения деталь просто вытаскивается вверх штатными щипцами. На Мегане третьего поколения он сначала сдвигается вбок и только потом вынимается.

При поиске неисправного предохранителя на Меган 3 необходимо тщательно изучать схему. Например, каждый стоп-сигнал машины получает питание по отдельной цепи и имеет отдельный предохранитель в салонном блоке.

Доступ к электрооборудованию на таких машинах организован проще. Расшифровка схемы монтажного блока предохранителей в моторном отсеке Нужно открыть капот, отсоединить от аккумулятора клеммы.

Пренебрежение этим окажется печальными последствиями для автомобиля. Можно увидеть, что блок предохранителя находится справа, в подкапотном пространстве.

Далее нужно открутить винты, которые крепят аккумулятор, и снять. Следующий шаг — открутить крышку блока предохранителя. Открутить гайку ключом на 10 и снять хомут с пучком проводов, открутив винты, которые крепят блок предохранителя.

Записывать блок предохранителей на рено меган нахождения каждого из устройств не надо, их можно поставить только на прежнее место.

Таблицы расшифровок блоков предохранителей Renault Megane

Заменив блок, поставить все на место в обратной последовательности. Таблица МБП в моторном отсеке Renault Megane 2 Схема расположения предохранителей под капотом В этом блоке находятся элементы, отвечающие за электрооборудование двигателя, наружное освещение.

Например, если перебои с освещением ближних фар, то с помощью схемы возможно без труда найти вышедший из строя предохранитель.

Рено меган 2 где находится блок предохранителей на

Скачать

Большинство электронных систем Рено Меган защищены плавкими предохранителями, это надежно защищает оборудование от перегрузок и позволяет многократно продлить ему жизнь. Часто бывает, что та или иная система перестает функционировать, это означает, что один из предохранителей вышел из строя, и необходима его замена. О том, как обнаружить нужную деталь в Рено Меган второго поколения и сменить его самостоятельно, читайте в этой статье.

Салонный щиток

В рассматриваемом автомобиле расположено всего два блока. Расположение одного из них — в салоне, около левой ноги водителя.

Чтобы добраться до него достаточно просто снять защитную пластиковую крышку, предварительно отсоединив ее от защелок.

Далее со схемой в руках необходимо сфокусировать взгляд на щитке салона и найти неисправное звено, который подлежит замене.

Выяснить, где располагается необходимый элемент при помощи схемы, несложно. Мы дадим лишь основные номера, которые чаще всего приходится искать. Одной из систем, которая чаще всего выходит из строя, является система отопления и кондиционирования, или просто печка. За это отвечает ячейка под номером 30. При этом сама деталь будет иметь заводскую маркировку SP3, поэтому перепутать ее с чем-то другим будет не так просто.

Кроме этого, в салоне есть предохранительный элемент комбинации приборов, имеющий маркировку BCP3 и номер ячейки 25. Рядом с ним располагается важнейшее реле управления электрооборудованием салона. Благодаря маркировке BP77 и строго определенной 20 ячейке, обладая схемой, найти реле будет достаточно просто. Кроме того, стоит обратить внимание на 10 ячейку и маркировку SP2. От исправности этого плавкого элемента будет зависеть работа штатного головного устройства, электродвигателя омывателя фар и стеклоподъемников всех дверей.

Подкапотное пространство

Второй блок расположен под капотом автомобиля. В нем находятся плавкие элементы, отвечающие за электрооборудование двигателя, всех электронных систем и внешнего освещения.

Расположение щитка выяснить достаточно просто: для этого необходимо открыть капот и обратить свое внимание на правый угол, где расположен небольшой пластиковый щит. Сняв с защёлок крышку, необходимо вооружиться аналогичной схемой и выяснить, где располагается необходимая ячейка.

Итак, расскажем об основных деталях, которые подвергаются наибольшим нагрузкам и чаще остальных выходят из строя. В первую очередь, стоит обратить свое внимание на ячейку номер 30, которая расположилась поблизости от предохранителя бензонасоса. Здесь установлена деталь белого цвета, который отвечает за работу реле стартера.

Если машина глохнет сразу после начала работы, а реле стартера работает исправно, велика вероятность выхода из строя блока штатного бензонасоса. Предохранительный элемент, отвечающий за работу реле бензонасоса, располагается в ячейке номер 5 и имеет желтый цвет.

Помимо бензонасоса, в подкапотном блоке расположена группа плавких элементов для наружного освещения. В частности, при отказе работы габаритных огней необходимо подвергнуть извлечению плавкий элемент вилочного типа 10А. Помимо этого, стоит обратить внимание на ячейки 1-4, которые отвечают за работу ближнего и дальнего света, а также всех ламп, расположенных в блок-фарах.

Блок предохранителей для Рено Меган имеет четкую структуру, поэтому найти элемент, отвечающий за ту или иную систему, несложно. Зная схему расположения плавких элементов, можно производить ремонт самостоятельно и экономить время и деньги, потраченные на обращение в дорогостоящий сервис.

Задняя подвеска форд мондео 3 схема
Замена заднего сальника коленвала уаз буханка

Где находятся предохранители на рено меган 2

Renault Megane является старейшей моделью компании и радует автолюбителей с 1996 года. Даже новые автомобили способны выходить из строя, что уж говорить о машинах, купленных на вторичном рынке. Одним из слабых мест Megane является электрика. Дожди и сырая, влажная погода постепенно приводят к тому, что начинают окисляться контакты фар. У дофейслифтинговых седанов помимо фонарей из-за перегрева может оплавиться рассеиватель. Это приводит к выходу из строя блоков розжига ксенонового света, которые стоят очень даже не дешево.

Электростеклоподъемники со временем могут выйти из строя, так как плохо защищены. Кнопки опускания и поднимания стекла тоже не блещут своей надежностью, даже в сухом виде способны заклинить. У автомобилей этой марки подчистую «накрывается» климат-контроль, так как заклинивает вентилятор. Пройдя тысячный километраж вовсе может отказать система, так как заклинивает компрессор кондиционера.

Не редко загорается датчик неисправности airbag, погасить его можно, достаточно проинспектировать электроразъем, находящийся под сиденьем водителя. Стоит прислушиваться к своему автомобилю. Если поворачивая руль, водитель слышит щелчок, то замене будет подлежать блок рулевых переключателей.

Чтобы как можно реже возникали проблемы по эксплуатации Мегана, нужно чистить отверстия водостоков перед ветровым стеклом. Иначе скопившаяся вода в будущем создаст неприятности с термошумоизоляцией моторного щита. Все эти поломки выльются в кругленькую сумму хозяину авто. Чтобы не доводить до грандиозных поломок, необходимо периодически проверять состояние электрики, не должна скапливаться вода.

Инструменты, необходимые для снятия блока предохранителей

Электроника Рено Меган находится под защитой плавких предохранителей, что позволяет хорошо защитить оборудование от различных поломок, позволив надолго продлить его жизнь.

Если какая-то система не функционирует, значит, предохранитель перегорел, нужно его заменить. Если необходимо снять блок предохранителей в салоне, то никакие инструменты не понадобятся, достаточно иметь не кривые руки. Чтобы снять блок из-под капота, нужны будут отвертка и ключ на 10, чтобы откручивать гайки.

Расшифровка схемы блока предохранителей в салоне Рено Меган 2

Блок предохранителя защищен пластиковой крышкой, достаточно ее отщелкнуть. Далее необходимо внимательно рассмотреть щиток салона, чтобы обнаружить перегоревший предохранитель.

С помощью схемы не сложно выявить расположение нужного элемента. Зачастую ломается печь. За нее отвечает ячейка номер 30, с маркировкой – SP3, перепутать не возможно.

Таблица БП в салоне Renault Megane 2

В салоне авто имеется предохранительный элемент комбинации приборов с маркировкой ВСР3, ячейка под номером 25. Рядом находится важное реле управления электрооборудованием салона. Маркировка ВР77 в ячейке 20 найдется довольно-таки быстро. Также стоит присмотреться к ячейке 10 с маркировкой SР 2. Если этот элемент будет неисправен, то полностью перестанут работать электростеклоподъемники.

Расположение

В модели Рено Меган 2 установлены два монтажных блока предохранителей:

  • Основной (салонный) расположен в внутри авто в левой нижней части торпеды на водительском месте. Для доступа к устройствам достаточно снять крышку, предварительно отсоединив фиксаторы.

Разобраться, какие предохранители отвечают за определенной электрооборудование довольно несложно. Для этого надо внимательно изучить схему на крышке блока. В Рено Меган 2 зачастую вылетают защитные элементы, обеспечивающие безопасность:

  • отопительной системы;
  • кондиционирования;
  • печки;
  • магнитолы;
  • прикуривателя.

За первые три позиции отвечает предохранитель с номером 30, а сама цепь с маркировкой SP3.

За большую часть оборудования несет ответственность предохранитель с обозначением BCP3 с ячейкой под номером 25. Рядом находится ВР77 (ячейка 20), который защищает полностью все электроприборы салона авто. Подробно назначение каждого элемента указано в таблице.

Расшифровка схемы монтажного блока предохранителей в моторном отсеке

Нужно открыть капот, отсоединить от аккумулятора клеммы. Пренебрежение этим окажется печальными последствиями для автомобиля. Можно увидеть, что блок предохранителя находится справа, в подкапотном пространстве.

Далее нужно открутить винты, которые крепят аккумулятор, и снять его. Следующий шаг – открутить крышку блока предохранителя. Открутить гайку ключом на 10 и снять хомут с пучком проводов, открутив винты, которые крепят блок предохранителя. Записывать место нахождения каждого из устройств не надо, их можно поставить только на прежнее место. Заменив блок, поставить все на место в обратной последовательности.

Таблица МБП в моторном отсеке Renault Megane 2

Схема расположения предохранителей под капотом

В этом блоке находятся элементы, отвечающие за электрооборудование двигателя, наружное освещение.

Например, если перебои с освещением ближних фар, то с помощью схемы возможно без труда найти вышедший из строя предохранитель.

Таблица БП под капотом Renault Megane 2

LPG имеет коричневый цвет, отвечающий за климат-контроль в салоне авто, прикуриватель, кнопку выключателя аварийной сигнализации, и центрального замка. Маркировки RRG и RPD красного цвета в ответе за лампу дальнего света левой и правой фары соответственно. Предохранители, которые находятся под капотом, отвечают за все световые приборы, стеклоочиститель, питание сжиженным газом.

Как снять блок предохранителей на Renault Megane 2 и Scenic 2:

Снять блок предохранителей автомобилей Renault Megane 2 и Scenic 2 достаточно просто:

1) Для начала снимем боковую панель около руля.

2) Снимаем боковую панельку.

3) Снимаем панель с кнопками и отсоединяем тоненькой отверткой или с помощью шила разъем питания.

4) Откручиваем болты и извлекаем панель под рулевой колонкой.

5) Теперь можем посмотреть на салонный блок.

6) Необходимо нажать на защелку и вытащить этот блок.

7) Перед нами выпавший блок с реле и предохранителями. Преступаем к извлечению его из-под капота.

Нужно открыть капот и снять пластмассовую пластину, затем отвинтить 2 болта защитной крышки, ведь именно там расположен блок предохранителей.

9) Вытаскиваем аккумуляторную батарею, ЭБУ, площадку под АКБ, крышку предохранителей, вытягиваем плату.

10) Далее следует отсоединить разъемы.

11) Снимаем клеммы аккумулятора.

12) Вытаскиваем аккумулятор.

13) Необходимо открутить крепящие болты ЭБУ машины. Первым откручивается верхний болт, а затем уже нижний.

14) Аккуратно отсоединить разъемы – 3 штуки, идущие к блоку управление.

15) Снимаем ЭБУ.

16) Откручиваем болт и снимаем блок предохранителей.

17) Блок сидит плотно, поэтому тянуть нужно потихоньку.

18) Отсоединяем клеммы, чтобы полностью вытащить блок.

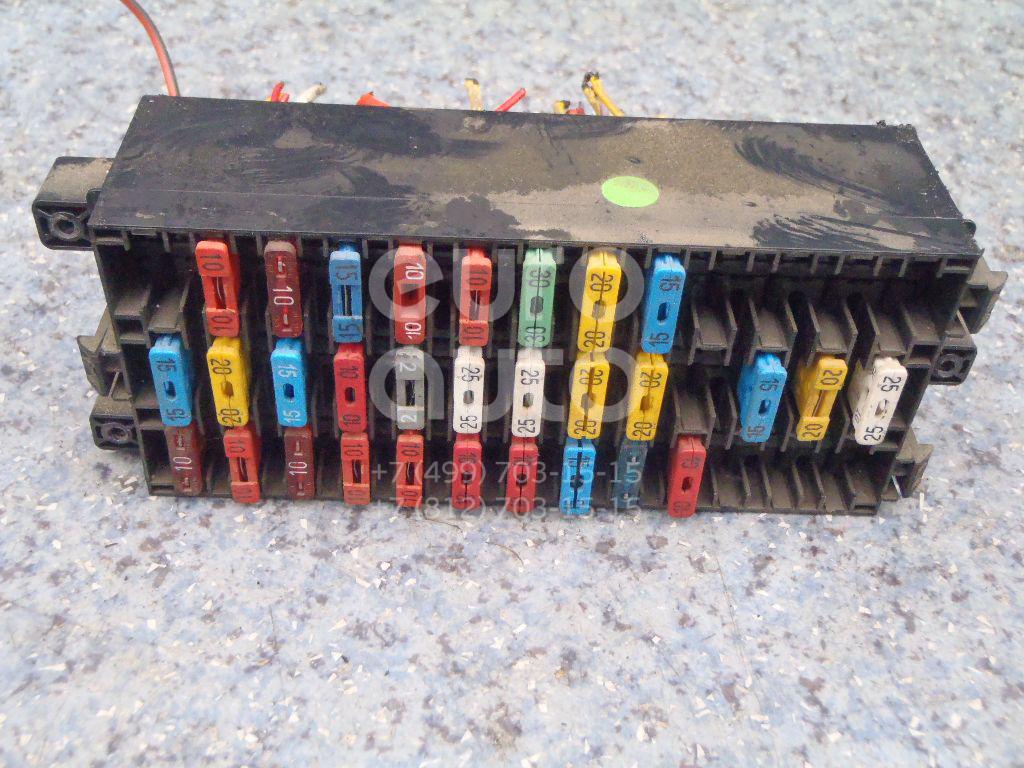

19) Так выглядит блок предохранителей сверху.

20) А вот так снизу.

Если в один не прекрасный день все же на Renault Megane начала давать сбой электрика, то стоит запомнить, что предохранители, отвечающие за свет, климат-контроль, стеклоочистители расположен в блоке предохранителей возле аккумулятора. Проблемы в салоне автомобиля решаются снятием боковой панели, панели с кнопками и панели под рулевой колонкой.

Обратите внимание!

Перед тем как покупать новую запчасть, попытайтесь отнести неисправный элемент в специализированную мастерскую. И уже после того как вы убедитесь, что исправить его не получится можно смело идти в магазин за новой деталью.

Рено меган где находится реле стартера Думаю вопрос увлекательный, ответ находил на различных форумах. Сущность вопроса: собрать все вероятные сообщения бортовика Мегана2, выдаваемые в процессе использования автомобиля. Рено Меган 2 и 3 у этого автомобиля дле ремонта многих агрегатов требуется снятие переднего бампера, снять его можно своими руками. В моей машинке сообщения выдаются на британском, мануал приводит на французском. Обращался на жаркую линию Рено, получил ответ: спрашивайте дилера, если возникнет вопрос по выданному компютером сообщению. В этой теме привожу все нарытые поиском на форуме сообщения компютера, которые встречались у одноклубников. Замена радиатора печки Рено Меган 2 в рено меган 2 и их как снять радиатор. Предлагаю сливать сюда сообщения с переводом, описанием «истории заболевания» и советами. Заблаговременно признателен.

steering locked — рулевое заблокировано, сообщение выводится при низком напряжении бортсети (недостающем для разблокировки), неисправности системы блокировки, вывернутом до упора управляющем колесе (мануал воспрещает парковаться и глушить движок при вывернутых до упора колесах) steering not locked — рулевое не заблокировано turn steering-wheelstart — покрупите (покачайте) управляющее колесо с одновременным нажатием кнопки старт (и выжатой педали сцепления либо тормоза), выводится при дилеммах разблокировки (см. 1-ое сообщение) check steering — проверьте рулевое (ходовую часть), выводится при дилеммах с рейкой, электроусилителем service due soon либо service due — скоро нужно проходить еще одно ТО Чтоб скинуть пробег до еще одного ТО неоходимо: 1. Завести машину. 2. недавно приобрел рено меган 2 что не работает корректор фар корректор фар. Дождаться надписи service due

3. Кнопкой БК перешелкиванием других надписей дойти опять до надписи service due 4. Надавить кнопку БК и ожидать. Поначалу мигает надпись service due, позже начинает мигают числа пробега до сервиса. И вот когда эти числа перевоплотился в немигающее число кнопку БК можно отпустить. Для первой фазы заместо кнопки БК следует использовать кнопку сброса дневного пробега Change oil soon

— скоро нужно заменить масло двигателя.

check injection

— проверьте систему впрыска мотора, может быть причина в загрязнении дроссельного узла либо разъема дросселя, нередко сопровождается плавающими оборотами либо заниженными оборотами холостого хода.

oil level ok

либо.

OIL LEVEL CORRECT

— уровень масла мотора в норме, если при всем этом надавить на кнопку переключения режимов компютера (в торце правого подрулевого переключателя), то появится информация об уровне:

min IooooooL

— уровень масла наибольший.

min I_ _ _ _ _ L

— соотвественно малый.

check gear box

— проверьте коробку переключения передач, при дилеммах с автоматической КПП.

electronic fault

— неисправность электрических систем автомобиля, в большинстве случаев (по данным форума) появляется при дилеммах с концевиком педали тормоза — не пылают стопы.

press cluthstart

— нажмите на педаль сцепления и кнопку старт, выводится при попытке.

запуска двигателя

с включенной передачей (механическая КПП) и нажатой педали тормоза.

check door loсks

— проверте блокировку дверей, выдается при проблеммах системы блокировки задних дверей от деток.

no message available

— нет имеющихся сообщений (об ошибках либо дефектах), т.е. полет обычныйЕсли пылает лампа Stop и контрольная лампи ручника на щитке устройств, означает понизился уровень тормозной воды — настало время менять тормозные колодкиДополняю список сообщений бортового компютера. Замена радиатора печки Рено Меган 2 — YouTube. Приведенные сообщения взяты из англо- и русских версий технической нотки по электрическому оборудованию Мегана2, референсы 77 11 318 102 и 77 11 318 113 соотвественно, также из Ваших сообщений в теме и форуме. После текста каждого сообщения привел сведения о горении контрольных ламп Stop либо Service и издаваемом звуковом сигнале XFaulty steering — Неисправность управляющего управления Stop X Faulty injection — Неисправность системы впрыска Stop X Check injection — Проверьте систему впрыска Service Engine overheating — Перегрев мотора Stop X Check steering — Проверьте рулевое Service ESP out of order — Не работает система стабилизации линии движения Service ESP disconnected — Отключение системы стабилизации линии движения Check gearbox — Проверьте коробку Service Gearbox overheating — Перегрев коробки Service

Расположение и схема предохранителей на рено меган. Описание блока предохранителей в рено меган Где находятся предохранители меган 2

Вся электронная система в автомобиле защищена предохранителями, благодаря им все оборудование надежно защищено от сбоев в электропроводке, и различных перегрузок. Часто случается такое что одна из систем перестает работать, причиной этому как правило является выход из стоя одного из предохранителей, и его нужно менять.

Если рассматривать блок предохранителей Рено Меган 2, то он находится в двух местах, один в салоне автомобиля с водительской стороны, второй в подкапотном пространстве.

Салонный блок


Чтобы получить доступ к элементам которые расположены в салоне, достаточно отсоединить все защелки и снять пластмассовую крышку.

Понять где какой прибор находится можно при помощи схемы. Чаще всего выходят из строя предохранители которые отвечают за:

  • Систему отопления
  • Кондиционер
  • Печку
  • Магнитолу
  • Прикуриватель

За первые три прибора несут ответственность предохраняющие детали с маркировкой 30, а сама деталь с номером SP3, поэтому перепутать с другим будет сложно.


Предохранительный элемент отвечающий за большинство приборов,имеет номер BCP3, а его ячейка под №25. Около него расположено реле которое отвечает за все электрооборудование в салоне, имеет обозначения BP77 с ячейкой 20. Элемент отвечающий за стеклоподъёмники, омыватель фар, штатное головное устройство, имеет значения SP2 с ячейкой под номером 10.

Блок под капотом


Расположенные предохранители Рено Меган 2 под капотом несут ответственность за:

  • Электронные системы
  • Внешнее освещение
  • Электрооборудование двигателя

Располагается данный блок под капотом с правой стороны. Понять какой элемент отвечает за что можно так же при помощи схемы.

  • Бензонасос, №5, желтого цвета. В случае если двигатель запускается, а потом сразу глохнет, а стартер при этом работает нормально, то скорей всего проблема именно со штатным бензонасосом.
  • Стартер, №30, сама деталь имеет белый цвет
  • Освещение, деталь 10А,ячейка №1-4. В случае если перестали работать габаритные огни, или ближний и дальний свет фар, то следует первым делом проверить в каком состоянии находятся эти плавкие элементы, и в случае перегорания как можно скорей поменять их.

Подводя итог можно сделать вывод о том что, понять какой элемент где располагается из что несет ответственность, поможет схема предохранителей Рено Меган. Благодаря ей можно без каких либо проблем произвести все ремонтные работы самостоятельно.

В данной статье рассмотрены предохранители автомобилей рено меган 2 седан, хэтчбек, универсал 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с бензиновыми (K4J, K4M, F4R) и дизельным (F4R) двигателями. Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и моторном отсеке.

Где расположен блок предохранителей.

Предохранители установлены в монтажном блоке в салоне автомобиля. Он расположен в нижней левой части панели приборов со стороны водителя и закрыт крышкой (см. рис.).

На крышке нанесена схема расположения предохранителей

Расшифровка блока предохранителей в салоне

Номер

Сила тока,А

Защищаемая цепь

Резерв

Резерв

Резерв

АР1А

Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света

BPR1

Обогрев сидений водителя и переднего пассажира

Электрозамки всех дверей

Прикуриватель

15RP

Обогрев наружных зеркал

SP15

Блок управления ABS

Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондициони-рования) и вентиляции салона, блок управления охранной сигнализацией

SP17

Стоп-сигнал

Резерв

BP55

Электродвигатель стеклоподъемника двери водителя

BP70

Электродвигатель стеклоподъемника двери перед-него пассажира

ВСРЗ

Комбинация приборов, электропривод наружных зеркал

ВР32

Звуковой сигнал, диагностический разъем, электро-двигатель стеклоочистителя ветрового окна

ВР25

Электродвигатель стеклоочистителя двери задка

ВР77

Блок управления электрооборудованием салона, реле дополнительного оборудования

Электродвигатель системы отопления (кондициони-рования) и вентиляции салона

BP87/BP48

Электродвигатели стеклоподъемников задних дверей

20, 40

BP93

Электродвигатель люка салона, электропривод складывающейся крыши

Реле электродвигателей стеклоподъемников всех дверей

Реле дополнительного оборудования

Расположение монтажного блока предохранителей в моторном отсеке.

1 — бачок системы охлаждения двигателя; 2 — трубопровод компрессора кондиционера; 3 — правая опора подвески силового агрегата; 4 — пробка маслоналивной горловины; 5 — датчик абсолютного давления в ресивере; 6 — ресивер; 7 — транспортная проушина; 8 — дроссельный узел; 9 — бачок главного тормозного цилиндра; 10 — воздухоподводящий рукав; 11 — электронный блок управления двигателем; 12 — корпус воздушного фильтра; 13 — крышка монтаж- ного блока реле и предохранителей; 14 — аккумуляторная батарея; 15 — воздухозаборный рукав; 16 — водораспределитель; 17 — датчик детонации; 18 — датчик температуры воз- духа в ресивере; 19 — крышка бачка омывателя ветрового стекла

Схема расположения предохранителей под капотом

Видео как добраться до предохранителей в моторном отсеке Renault Megane2.

Расшифровка предохранителей под капотом Renault Megane 2

Номер

Сила тока,А

Наименование предохранителя/реле

Цвет предох-ранителя/реле

Защищаемая цепь

Коричневый

Лампа габаритного огня левой блок-фары, прикури-ватель, выключатель центрального замка и аварий-ной сигнализации, регулятор корректора света фар, блок управления системой отопления (кондициони-рования) и вентиляции

Красный

Лампа дальнего света левой блок-фары

Красный

Лампа дальнего света правой блок-фары

Красный

Лампа ближнего света правой блок-фары, передний и задний датчики высоты кузова, регулятор коррек-тора света фар, электродвигатель корректора пра-вой блок-фары

Красный

Лампа ближнего света левой блок-фары, электро-двигатель корректора левой блок-фары

Желтый

Лампы противотуманных фар

Коричневый

Лампа ближнего света правой блок-фары, правый габарит, индика-тор положения селектора автоматической коробки передач, блок управления стеклоподъемниками всех дверей

АРСВ

Голубой

Запорный электромеханизм противоугонного устройства рулевой колонки

АР44

Бежевый

Модуль подушки безопасности водителя, электро-усилитель рулевого управления

АР43

Коричневый

Индикатор положения селектора автоматической коробки передач, диагностический разъем

АР15

Бежевый

Электромеханизм противоугонного устройства ру-левой колонки

АР4

Бежевый

Автоматическая коробка передач

LGPLG

Красный

Блок управления системой питания сжиженным газом

АР11

Красный

Лампы света заднего хода

ВР42

Желтый

Реле электромагнитного клапана системы питания сжиженным газом

Внутренняя

Красный

Электромагнитная муфта компрессора кондиционера

Красный

Резерв

Внутренняя

Красный

Электровентилятор системы охлаждения двигателя

ВР14

Белый

Блок управления ABS

Внутренняя

Зеленый

Обогрев стекла двери задка

Внутренняя

Белый

Реле стартера

Внутренняя

Белый

Электродвигатель стеклоочистителя ветрового окна

Резерв

Как добраться до силовых предохранителей и реле.

1. Открутить два шурупа крышки монтажного блока

3. Вынуть аккумуляторную батарею

4. Вывернуть и извлечь болт Б крепле-ния коммутационного блока и отведите в сторону коммутационный блок А.

Renault megane 2 поколения выпускался в 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годах с кузовами хетчбэк, седан, универсал. Седан собирали на заводе в Турции, а остальные модификации во Франции. В некоторых странах универсалы Megane 2 продавали под другим названием – Megane Grand Tour. Мы покажем где расположены блоки с предохранителями и реле в рено меган 2 поколения, а так видео пример как к ним добраться. Так же фотографии блоков и схемы с описанием назначения элементов, отдельно отметим предохранитель прикуривателя.

Под капотом рено меган 2 поколения находятся 3 блока с предохранителями. Как к ним добраться можете посмотреть в данном видео.

Плавкие вставки на аккумуляторе

Данный блок расположен на плюсовой клемме аккумуляторной батареи.

  1. 30А — Электронный блок управления в салоне
  2. 350 А — автомобиля с бензиновым двигателем, 400 А — автомобиля с дизельным двигателем — Коммутационный блок моторного отсека
  3. 30А — Коммутационный блок моторного отсека

Коммутационный блок

Фото — схема

Описание

1 7,5А Лампа габаритного огня левой блок-фары, прикури­ватель, выключатель центрального замка и аварий­ной сигнализации, регулятор корректора света фар, блок управления системой отопления (кондициони­рования) и вентиляции
2 10А Лампа дальнего света левой блок-фары
3 10А Лампа дальнего света правой блок-фары
4 10А Лампа ближнего света правой блок-фары, передний и задний датчики высоты кузова, регулятор коррек­тора света фар, электродвигатель корректора пра­вой блок-фары
5 10А Лампа ближнего света левой блок-фары, электро­двигатель корректора левой блок-фары
6 20А Лампы противотуманных фар
7 7,5А Лампа ближнего света правой блок-фары, правый габарит, индика­тор положения селектора автоматической коробки передач, блок управления стеклоподъемниками всех дверей
8 15А Запорный электромеханизм противоугонного устройства рулевой колонки
9 5А Модуль подушки безопасности водителя, электро­усилитель рулевого управления
10 7,5А Индикатор положения селектора автоматической коробки передач, диагностический разъем
11 5А Электромеханизм противоугонного устройства ру­левой колонки
12 5А Автоматическая коробка передач
13 10А Блок управления системой питания сжиженным газом
14 10А Лампы света заднего хода
15 20А Реле электромагнитного клапана системы питания сжиженным газом
16 10А Электромагнитная муфта компрессора кондиционера
17 10А Резерв
18 40А Электровентилятор системы охлаждения двигателя
19 25А Блок управления ABS
20 30А Обогрев стекла двери задка
21 25А Реле стартера
22 25А Электродвигатель стеклоочистителя ветрового окна
23 25А Резерв

Блок силовых предохранителей

Находится под коммутационным блоком.

Схема

Обозначение

Блок в салоне рено меган 2

Он находится в левой нижней части приборной панели. На обратной стороне защитной крышке будет находится актуальная информация с расшифровкой схемы.

Схема

Назначение

1 Резерв
2 Резерв
3 Резерв
4 3А Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света
5 20А Обогрев сидений водителя и переднего пассажира
6 20А Электрозамки всех дверей
7 15А Прикуриватель
8 7,5А Обогрев наружных зеркал
9 10А Блок управления ABS
10 15А Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондициони­рования) и вентиляции салона, блок управления охранной сигнализацией
11 15А Стоп-сигнал
12 Резерв
13 25А Электродвигатель стеклоподъемника двери водителя
14 25А Электродвигатель стеклоподъемника двери перед­него пассажира
15 20А Комбинация приборов, электропривод наружных зеркал
16 15А Звуковой сигнал, диагностический разъем, электро­двигатель стеклоочистителя ветрового окна
17 15А Электродвигатель стеклоочистителя двери задка
18 20А Блок управления электрооборудованием салона, реле дополнительного оборудования
19 30А Электродвигатель системы отопления (кондициони­рования) и вентиляции салона
20 40А Электродвигатели стеклоподъемников задних дверей
21 20А 40А Электродвигатель люка салона, электропривод складывающейся крыши
R1 Реле электродвигателей стеклоподъемников всех дверей
R2 Реле дополнительного оборудования

За прикуриватель отвечает предохранитель номер 7 на 15А.

Блок предохранителей и реле в салоне (260) Блок реле (1173) Одиночное реле (1524) ЦЭКБС (645) Блок защиты и коммутации (1337) Блок предохранителей цепей питания (777) Блок предохранителей защиты плюсовой цепи аккумуляторной батареи (1033) Блок реле (784) Блок реле (299) Блоки реле системы питания сжиженным нефтяным газом (299) Расположение точек подключения на «массу» автомобилей с кузов…

Расположение Рис. 1. Блок предохранителей и реле расположенный в салоне автомобиля Блок расположен в салоне, в левой нижней части приборной панели (см. рис. 1). Назначение предохранителей и реле (в зависимости от уровня комплектации автомобиля) приведено в таблице 1. Таблица 1 Назначение предохранителей и реле (в зависимости от уровня комплектации автомобиля) …

Расположение Блок расположен в приборной панели, слева от электровентилятора салона. Рис. 2. Блок реле расположенный в приборной панели, слева от электровентилятора салона…


Расположение Реле закреплено на кронштейне педали акселератора. Назначение реле (в зависимости от уровня комплектации автомобиля) представлено в таблице 2 и таблице 3. Таблица 2 Назначение реле (в зависимости от уровня комплектации автомобиля) Таблица 3 Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля) Рис. 3. Реле, закрепленное на…

Расположение Блок расположен в салоне, в левой нижней части приборной панели. Рис. 4. Блок, расположенный в салоне, в левой нижней части приборной панели Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля) представлены в таблице 4. Таблица 4 Назначение реле (в зависимости от уровня комплектации автомобиля) …

Расположение Блок расположен в коммутационном блоке двигателя (в моторном отсеке). Рис. 5. Обозначение предохранителей блока защиты и коммутации Обозначение предохранителей блока защиты и коммутации показано на рис. 5. Цепи, защищаемые предохранителями (в зависимости от уровня комплектации автомобиля) представлены в таблице 5. Рис. 6. Блок, распол…

Расположение Рис. 7. Блок, расположенный в коммутационном блоке в моторном отсеке под блоком защиты и коммутации (1337) Блок расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации (1337) (рис. 7). Назначение предохранителей (в зависимости от уровня комплектации автомобиля) представлены в таблице 7. Таблица 7 Назначение предохран…

Расположение Рис. 8. Блок, расположенный на плюсовом выводе аккумуляторной батареи Блок расположен на плюсовом выводе аккумуляторной батареи (рис. 8). Назначение предохранителей (в зависимости от уровня комплектации автомобиля) представлены в таблице 8. Таблица 8 Назначение предохранителей (в зависимости от уровня комплектации автомобиля…

Расположение Рис. 9. Блок, расположенный в коммутационном блоке в моторном отсеке под блоком защиты и коммутации (1337) Блок расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации (1337) (рис. 9). Назначение реле (в зависимости от уровня комплектации автомобиля) представлены в таблице 9. Таблица 9 Назначение реле (в зависимости…

Расположение Рис. 10. Блок, расположенный в коммутационном блоке в моторном отсеке под блоком защиты и коммутации (1337) Блок расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации (1337) (рис. 10). Назначение реле (в зависимости от уровня комплектации автомобиля) представлены в таблице 10. Таблица 10 Назначение реле (в зависимости от…

Рис. 13. Точки подключения «массы» автомобиля с кузовом «седан» На рис. 13 показаны точки подключения «массы» автомобиля с кузовом «седан» Рис. 14. Точки подключения «массы» автомобиля с кузовом «универсал» Точки подключения «массы» автомобиля с кузовом «универсал» показаны на рис. 14. Перечень сокращений и наименование соединений с «ма…

5125 Просмотров

Большинство электронных систем Рено Меган защищены плавкими предохранителями, это надежно защищает оборудование от перегрузок и позволяет многократно продлить ему жизнь. Часто бывает, что та или иная система перестает функционировать, это означает, что один из предохранителей вышел из строя, и необходима его замена. О том, как обнаружить нужную деталь в Рено Меган второго поколения и сменить его самостоятельно, читайте в этой статье.

Салонный щиток

В рассматриваемом автомобиле расположено всего два блока. Расположение одного из них — в салоне, около левой ноги водителя.

Чтобы добраться до него достаточно просто снять защитную пластиковую крышку, предварительно отсоединив ее от защелок.

Выяснить, где располагается необходимый элемент при помощи схемы, несложно. Мы дадим лишь основные номера, которые чаще всего приходится искать. Одной из систем, которая чаще всего выходит из строя, является система отопления и кондиционирования, или просто печка. За это отвечает ячейка под номером 30. При этом сама деталь будет иметь заводскую маркировку SP3, поэтому перепутать ее с чем-то другим будет не так просто.

Кроме этого, в салоне есть предохранительный элемент комбинации приборов, имеющий маркировку BCP3 и номер ячейки 25. Рядом с ним располагается важнейшее реле управления электрооборудованием салона. Благодаря маркировке BP77 и строго определенной 20 ячейке, обладая схемой, найти реле будет достаточно просто. Кроме того, стоит обратить внимание на 10 ячейку и маркировку SP2. От исправности этого плавкого элемента будет зависеть работа штатного головного устройства, электродвигателя омывателя фар и стеклоподъемников всех дверей.

Подкапотное пространство

Второй блок расположен под . В нем находятся плавкие элементы, отвечающие за электрооборудование двигателя, всех электронных систем и внешнего освещения.

Расположение щитка выяснить достаточно просто: для этого необходимо открыть капот и обратить свое внимание на правый угол, где расположен небольшой пластиковый щит. Сняв с защёлок крышку, необходимо вооружиться аналогичной схемой и выяснить, где располагается необходимая ячейка.

Итак, расскажем об основных деталях, которые подвергаются наибольшим нагрузкам и чаще остальных выходят из строя. В первую очередь, стоит обратить свое внимание на ячейку номер 30, которая расположилась поблизости от предохранителя бензонасоса. Здесь установлена деталь белого цвета, который отвечает за работу реле стартера.

Если машина глохнет сразу после начала работы, а реле стартера работает исправно, велика вероятность выхода из строя блока штатного бензонасоса. Предохранительный элемент, отвечающий за работу реле бензонасоса, располагается в ячейке номер 5 и имеет желтый цвет.

Помимо бензонасоса, в подкапотном блоке расположена группа плавких элементов для наружного освещения. В частности, при отказе работы габаритных огней необходимо подвергнуть извлечению плавкий элемент вилочного типа 10А. Помимо этого, стоит обратить внимание на ячейки 1-4, которые отвечают за работу ближнего и дальнего света, а также всех ламп, расположенных в блок-фарах.

Где находятся предохранители на рено меган 2. Описание блока предохранителей в рено меган. Где находится БП и его схема

4088 Просмотров

На сегодняшний день, наряду с системой отопления автомобиля, практически обязательной опцией стала система кондиционирования. Она призвана улучшить комфорт водителя и его пассажиров во время поездки. Установка таких систем связана лишь с разнообразием комплектации (практически не применяются в базовых моделях).

Работа системы кондиционирования салона Меган 2 базируется на действии уменьшения температуры охладителя во время движении по магистралям, с преобразованием его из газа в жидкость.

В автомобилях марки устанавливается заводской кондиционер воздуха, который состоит из следующих частей:

  • компрессор — перегоняет газообразный фреон из зоны низкого давления, сжимая его (процесс нагревания фреона), в зону высокого давления;
  • радиатор – фреон, продвигаясь по нему, охлаждается и конденсируется снова в жидком состоянии;
  • ресивер-осушитель – в нем хладагент преобразуется в жидкое состояние и, благодаря клапану избыточного давления, проходит в расширительный клапан, который является своего рода предохранителем при недостаточном или избыточном давлении, путем его снижения происходит охлаждение фреона;
  • испаритель – попадая в него фреон нагревается, тем самым становится газообразным;
  • электровентилятор — нагнетает кислород и пропускает его через испаритель, после чего прохладный поток воздуха попадает в кабину авто;
  • клапаны – предназначены для проведения ТО и дозаправки системы кондиционирования.

В заливается хладагент определенной марки и специфическое масло. Чтобы произвести ремонтные работы данной системы сначала нужно слить хладагент. Заправку проводят только при условии использования специальной зарядной станции. Она не даст попасть в магистрали влаге и воздуху.

Одно из важнейших правил замены хладагента – запрещено заполнять магистрали фреоном разных типов.

Технические характеристики

Реле может быть электрическим, электронным или механическим устройством, которое выполняет функции по замыканию или размыкания разных участков электросети при перемене поступающих входных данных. В нем существует управляющая часть и контактная группа (управляемая часть). Существуют следующие виды реле – устройства, реагирующие на температуру, свет, звук и т.д.

В автоиндустрии используются электрические реле всевозможных разновидностей. Структура простейших из них следующая: катушка с магнитным якорем и связанной с ним управляемой частью. Принцип работы — электрический ток попадает в обмотку реле, где создается магнитное поле, якорь под его воздействием изменяет свое расположение, вследствие чего происходит одновременная смена контактов.

Реле работающие от бортовой сети имеют практически одинаковые характеристики:

  • электропитание от 8 до 16 В;
  • рабочее напряжение 12 В;
  • сила тока около 0,2 А;
  • напряжение при сработке 8 В;
  • максимум силы тока в сети: 30 А;
  • сопротивление порядка 80±10 Ом.

Во время долгой работы реле при максимальных нагрузках, искра проскакивает при замыкании контактов, создавая черный налет между ними, в следствии чего перестает правильно работать контактная группа. В таких случаях при включенной бортовой сети выделяется тепло, сила тока в электроцепях увеличивается, после чего неминуемо происходит нагрев места контакта, в конечном итоге – постепенная оплавка пластика на их скреплениях.

Небольшое внимание уделим маркировке, находящейся на реле. Кроме обозначения самих контактов, на нем указывают страну изготовителя, данные, говорящие о их рабочих характеристиках: напряжение тока (V или В), максимальная сила тока во время работы («А»).

Замена нерабочих элементов

Практически все магистрали питания электроприборов Рено . Наиболее мощные потребители электричества подключены через реле. Предохранители и реле находятся в двух монтажных блоках, находящихся в салоне и в моторном отделении. Монтажный блок под капотом находится с левой стороны по ходу машины. В этом блоке и расположено реле кондиционера, оно же — электромагнитная муфта компрессора системы кондиционирования, которая рассчитана на силу тока в 10А.

Замену данной муфты на Меган 2 можно разделить на следующие этапы:

  • выкрутить шурупы крышки монтажного блока;
  • отделить крышку монтажного блока;
  • вынуть аккумулятор;
  • извлечь болт крепления коммутационного блока и отвести его в бок для удобства проведения замены;
  • согласно рисунку, находящегося на обратной стороне крышки, надо выбрать необходимую муфту компрессора и руками её вытянуть;
  • вставить новую муфту и вернуть блок на место, после чего установить назад аккумулятор и закрыть крышкой монтажный блок.


В процессе использования автомобиля Меган 2, производительность элементов кондиционирования воздуха снижается, как за счет механических повреждений, так и из-за износа оборудования. Так на протяжении года в системе объем охладителя может уменьшиться на 10%-15 % . Ввиду этого необходимо периодически проводить проверку работы компонентов системы и замену фильтра воздуха салона.

Не стоить забывать и о чистке конденсора и испарителя. Некоторые автопроизводители рекомендуют даже при низких температурах включать систему на короткое время, для того чтобы произошла автоматическая смазка деталей и магистралей.

Ноябрь 20th, 2016 Admin

Renault Megane является старейшей моделью компании и радует автолюбителей с 1996 года. Даже новые автомобили способны выходить из строя, что уж говорить о машинах, купленных на вторичном рынке. Одним из слабых мест Megane является электрика. Дожди и сырая, влажная погода постепенно приводят к тому, что начинают окисляться контакты фар. У дофейслифтинговых седанов помимо фонарей из-за перегрева может оплавиться рассеиватель. Это приводит к выходу из строя блоков розжига ксенонового света, которые стоят очень даже не дешево.

Электростеклоподъемники со временем могут выйти из строя, так как плохо защищены. Кнопки опускания и поднимания стекла тоже не блещут своей надежностью, даже в сухом виде способны заклинить. У автомобилей этой марки подчистую «накрывается» климат-контроль, так как заклинивает вентилятор. Пройдя тысячный километраж вовсе может отказать система, так как заклинивает компрессор кондиционера.

Не редко загорается датчик неисправности airbag, погасить его можно, достаточно проинспектировать электроразъем, находящийся под сиденьем водителя. Стоит прислушиваться к своему автомобилю. Если поворачивая руль, водитель слышит щелчок, то замене будет подлежать блок рулевых переключателей.

Чтобы как можно реже возникали проблемы по эксплуатации Мегана, нужно чистить отверстия водостоков перед ветровым стеклом. Иначе скопившаяся вода в будущем создаст неприятности с термошумоизоляцией моторного щита. Все эти поломки выльются в кругленькую сумму хозяину авто. Чтобы не доводить до грандиозных поломок, необходимо периодически проверять состояние электрики, не должна скапливаться вода.

Инструменты, необходимые для снятия блока предохранителей

Электроника Рено Меган находится под защитой плавких предохранителей, что позволяет хорошо защитить оборудование от различных поломок, позволив надолго продлить его жизнь.

Если какая-то система не функционирует, значит, предохранитель перегорел, нужно его заменить. Если необходимо снять блок предохранителей в салоне, то никакие инструменты не понадобятся, достаточно иметь не кривые руки. Чтобы снять блок из-под капота, нужны будут отвертка и ключ на 10 , чтобы откручивать гайки.

Расшифровка схемы блока предохранителей в салоне Рено Меган 2

Блок предохранителя защищен пластиковой крышкой, достаточно ее отщелкнуть. Далее необходимо внимательно рассмотреть щиток салона, чтобы обнаружить перегоревший предохранитель.

С помощью схемы не сложно выявить расположение нужного элемента. Зачастую ломается печь. За нее отвечает ячейка номер 30, с маркировкой – SP3, перепутать не возможно.

Таблица БП в салоне Renault Megane 2

В салоне авто имеется предохранительный элемент комбинации приборов с маркировкой ВСР3, ячейка под номером 25. Рядом находится важное реле управления электрооборудованием салона. Маркировка ВР77 в ячейке 20 найдется довольно-таки быстро. Также стоит присмотреться к ячейке 10 с маркировкой SР 2. Если этот элемент будет неисправен, то полностью перестанут работать электростеклоподъемники.

Расшифровка схемы монтажного блока предохранителей в моторном отсеке

Нужно открыть капот, отсоединить от аккумулятора клеммы. Пренебрежение этим окажется печальными последствиями для автомобиля. Можно увидеть, что блок предохранителя находится справа, в подкапотном пространстве.

Далее нужно открутить винты, которые крепят аккумулятор, и снять его. Следующий шаг – открутить крышку блока предохранителя. Открутить гайку ключом на 10 и снять хомут с пучком проводов, открутив винты, которые крепят блок предохранителя. Записывать место нахождения каждого из устройств не надо, их можно поставить только на прежнее место. Заменив блок, поставить все на место в обратной последовательности.

Таблица МБП в моторном отсеке Renault Megane 2

Схема расположения предохранителей под капотом

В этом блоке находятся элементы, отвечающие за электрооборудование двигателя, наружное освещение.

Например, если перебои с освещением ближних фар, то с помощью схемы возможно без труда найти вышедший из строя предохранитель.

Таблица БП под капотом Renault Megane 2

LPG имеет коричневый цвет, отвечающий за климат-контроль в салоне авто, прикуриватель, кнопку выключателя аварийной сигнализации, и центрального замка. Маркировки RRG и RPD красного цвета в ответе за лампу дальнего света левой и правой фары соответственно. Предохранители, которые находятся под капотом, отвечают за все световые приборы, стеклоочиститель, питание сжиженным газом.

Как снять блок предохранителей на Renault Megane 2 и Scenic 2:

Снять блок предохранителей автомобилей Renault Megane 2 и Scenic 2 достаточно просто:

1) Для начала снимем боковую панель около руля.

2) Снимаем боковую панельку.

3) Снимаем панель с кнопками и отсоединяем тоненькой отверткой или с помощью шила разъем питания.

4) Откручиваем болты и извлекаем панель под рулевой колонкой.

5) Теперь можем посмотреть на салонный блок.

6) Необходимо нажать на защелку и вытащить этот блок.

7) Перед нами выпавший блок с реле и предохранителями. Преступаем к извлечению его из-под капота.

8) Нужно открыть капот и снять пластмассовую пластину, затем отвинтить 2 болта защитной крышки, ведь именно там расположен блок предохранителей.

9) Вытаскиваем аккумуляторную батарею, ЭБУ, площадку под АКБ, крышку предохранителей, вытягиваем плату.

11) Снимаем клеммы аккумулятора.

12) Вытаскиваем аккумулятор.

13) Необходимо открутить крепящие болты ЭБУ машины. Первым откручивается верхний болт, а затем уже нижний.

14) Аккуратно отсоединить разъемы – 3 штуки, идущие к блоку управление.

15) Снимаем ЭБУ.

16) Откручиваем болт и снимаем блок предохранителей.

17) Блок сидит плотно, поэтому тянуть нужно потихоньку.

18) Отсоединяем клеммы, чтобы полностью вытащить блок.

19) Так выглядит блок предохранителей сверху.

20) А вот так снизу.

Если в один не прекрасный день все же на Renault Megane начала давать сбой электрика, то стоит запомнить, что предохранители, отвечающие за свет, климат-контроль, стеклоочистители расположен в блоке предохранителей возле аккумулятора. Проблемы в салоне автомобиля решаются снятием боковой панели, панели с кнопками и панели под рулевой колонкой.

Все электрические цепи автомобиля Рено имеют защиту в виде предохранительных вставок различного номинала. При внезапном отказе фар или других компонентов электросистемы, чтобы разобраться в проблеме и устранить ее, водителю в первую очередь следует проверить работоспособность предохранителей на Рено Меган 1, 2 и 3.

[ Скрыть ]

Где находится БП и его схема

На всех поколениях Renault Megane применяется электрическая проводка с двумя раздельными блоками предохранителей. Один из них расположен в нижней части панели приборов в районе колена левой ноги водителя. Второй — установлен в подкапотном пространстве.

Салонный блок

Расположение предохранителей салонного блока на автомобилях Меган 1, 2 и 3 могут отличаться.

Megane I

Доступ к салонному блоку этого автомобиля осуществляется через съемную пластиковую крышку. На машинах могут быть два типа блоков — стандартный и расширенный. Внешне они почти идентичны, разница лишь в расположении и номинале плавких вставок.

Стандартный блок Меган 1 Расширенный блок Меган 1

На фото описаны назначения предохранителей.

Общая схема модуля

Схема расположения предохранителей в модуле одинакова как для Рено Меган 3 с дизелем, так и с бензиновым двигателем.

Бензиновый вариант Дизельный вариант

На радиаторе отдельно установлено реле для включения приводов вентиляторов, рассчитанное на ток до 70 А.

Процесс замены

Конструкция блока под капотом на автомобилях Рено Меган крайне неудобная, поэтому процесс замены может вызывать некоторые трудности.

Как заменить предохранитель?

Наиболее трудоемко поменять предохранители на Рено Меган 2 в блоке моторного отсека.

Для этого понадобятся:

  • ключи TORX T40, Т30;
  • обычный ключ на 10 и 13 мм;
  • отвертка с плоским и тонким жалом;
  • запасные предохранители;
  • щипцы для снятия, они расположены под крышкой блока в салоне.

Для непосредственного доступа к плавким вставкам необходимо снять ряд элементов с машины.

Например, на Меган с кузовом универсал нужно выполнить следующее:

  1. Отключить клеммы с аккумулятора и снять его с машины.
  2. За батареей расположен блок контроллера с проводами. Сверху они зафиксированы пластиковым кожухом, который необходимо снять.
  3. Демонтировать пластиковую площадку аккумулятора, зафиксированную тремя винтами Т40 и одной обычной гайкой 10 мм.
  4. Выкрутить один болт с корпуса контроллера.
  5. Разъединить колодки проводов на контроллере. Для их снятия необходимо утопить пальцем защелку и потянуть поворотный рычаг вверх.
  6. Отключить жгут проводов, аккуратно выведя его из зацепления жалом отвертки.
  7. Вынуть площадку батареи.
  8. Под ней будет видна крышка блока предохранителей, зафиксированная двумя винтами Т30. Нужно выкрутить их и снять крышку.
  9. Под ней расположены два разъема проводки. Для снятия дальнего необходимо отвести защелку вверх и вытянуть колодку с проводами влево. Второй разъем малого размера имеет в своей конструкции фиксатор, на который нужно нажать и вывести колодку из зацепления.
  10. Разъединить первую колодку, для этого необходимо поддеть и вытащить замок, расположенный сбоку.
  11. Снять ответную часть колодки второго разъема с корпуса блока и выкрутить болт его крепления.
  12. Затем необходимо жалом отвертки отжать защелки корпуса и вынуть блок. При этом может понадобиться снятие корпуса воздушного фильтра. Блок лучше тащить от ближнего угла и немного отжимать вверх пластиковый кожух вокруг монтажного блока. Эта процедура довольно длительная и требует аккуратного выполнения.
  13. Снятая деталь представляет собой сам блок с надетым на него коробом, который служит для плотной фиксации. Нужно отжать защелки, расположенные по бокам, и снять этот короб.
  14. Отключить разъемы блока и демонтировать его с автомобиля.
  15. После этого можно производить замену вышедших из строя элементов, например, габаритов или ближнего света, в соответствии со схемой.

Кроме этого, в случае необходимости нужно заменить вставки в маленьком блоке высоконагруженных цепей. Этот блок виден в нижней части корпуса, который не демонтирован с автомобиля.

Весь процесс по замене предохранителя на Рено Меган 2 детально изложен в видеоролике, предоставленном каналом Полезный Китай.

При замене предохранителей необходимо учесть, что на Меган первого и второго поколения деталь просто вытаскивается вверх штатными щипцами. На Мегане третьего поколения он сначала сдвигается вбок и только потом вынимается.

При поиске неисправного предохранителя на Меган 3 необходимо тщательно изучать схему. Например, каждый стоп-сигнал машины получает питание по отдельной цепи и имеет отдельный предохранитель в салонном блоке.

Доступ к электрооборудованию на таких машинах организован проще.

Для того, чтобы демонтировать блок необходимо:

  1. Отстегнуть четыре защелки по углам.
  2. Демонтировать два фиксатора красного цвета.
  3. Снять заглушку проводки.
  4. Вынуть блок на себя и заменить необходимые детали.

Как заменить блок?

Блоки могут нуждаться в замене при выгорании или повреждении посадочных мест. Такие случаи бывают при использовании предохранителей ненадлежащего номинала. Замена блока в моторном отсеке производится по схеме, схожей с заменой предохранителей. В новом блоке необходимо установить предохранители на те же места, что и в старом. Важно при этом проверить соответствие номинала вставок с требованиями электрической схемы к предохранителям автомобиля. Замена блока на Меган 3 гораздо сложнее, поскольку автомобиль имеет более сложную электрическую схему, поэтому работу по смене устройства на этой версии машины лучше доверить профессионалам.

Вся электронная система в автомобиле защищена предохранителями, благодаря им все оборудование надежно защищено от сбоев в электропроводке, и различных перегрузок. Часто случается такое что одна из систем перестает работать, причиной этому как правило является выход из стоя одного из предохранителей, и его нужно менять.

Если рассматривать блок предохранителей Рено Меган 2, то он находится в двух местах, один в салоне автомобиля с водительской стороны, второй в подкапотном пространстве.

Салонный блок


Чтобы получить доступ к элементам которые расположены в салоне, достаточно отсоединить все защелки и снять пластмассовую крышку.

Понять где какой прибор находится можно при помощи схемы. Чаще всего выходят из строя предохранители которые отвечают за:

  • Систему отопления
  • Кондиционер
  • Печку
  • Магнитолу
  • Прикуриватель

За первые три прибора несут ответственность предохраняющие детали с маркировкой 30, а сама деталь с номером SP3, поэтому перепутать с другим будет сложно.


Предохранительный элемент отвечающий за большинство приборов,имеет номер BCP3, а его ячейка под №25. Около него расположено реле которое отвечает за все электрооборудование в салоне, имеет обозначения BP77 с ячейкой 20. Элемент отвечающий за стеклоподъёмники, омыватель фар, штатное головное устройство, имеет значения SP2 с ячейкой под номером 10.

Блок под капотом


Расположенные предохранители Рено Меган 2 под капотом несут ответственность за:

  • Электронные системы
  • Внешнее освещение
  • Электрооборудование двигателя

Располагается данный блок под капотом с правой стороны. Понять какой элемент отвечает за что можно так же при помощи схемы.

  • Бензонасос, №5, желтого цвета. В случае если двигатель запускается, а потом сразу глохнет, а стартер при этом работает нормально, то скорей всего проблема именно со штатным бензонасосом.
  • Стартер, №30, сама деталь имеет белый цвет
  • Освещение, деталь 10А,ячейка №1-4. В случае если перестали работать габаритные огни, или ближний и дальний свет фар, то следует первым делом проверить в каком состоянии находятся эти плавкие элементы, и в случае перегорания как можно скорей поменять их.

Подводя итог можно сделать вывод о том что, понять какой элемент где располагается из что несет ответственность, поможет схема предохранителей Рено Меган. Благодаря ей можно без каких либо проблем произвести все ремонтные работы самостоятельно.

В автомобиле Рено Меган производители предусмотрели защиту электронного оборудования от перегрузок. Если одна из электронных систем выходит из строя, значит, какой-то предохранитель перестал функционировать, следовательно, его нужно заменить на исправный. Данная статья расскажет, как получить доступ к блоку предохранителей на Рено Меган 2 и произвести его самостоятельную замену.

Предохранители и их функции

Предохранители выполняют важную роль в электронной системе автомобиля — они размыкают электроцепь в тех случаях, когда напряжение в ней резко возрастает. То есть, детали монтажного блока защищают электрооборудование автомобиля от короткого замыкания или перенапряжения.

Например, если в электроцепи произошло короткое замыкание, то предохранитель берет удар на себя и выходит из строя. В большинстве случаев электрооборудование, за функционирование которого отвечал сгоревший предохранитель, остается невредимым. Заменить элемент на Рено Меган 3 и других моделях Рено гораздо дешевле, чем покупать новые стеклоомыватели, прикуриватель и другое электрооборудование.
Салонный монтажный блок

В данной модели автомобиля Рено предусмотрено два монтажных блока. Один из них расположен в салоне слева от водителя. Чтобы получить к нему доступ, нужно отсоединить и снять защитную крышку, которая фиксируется на защелках.

Получив доступ к салонному блоку предохранителей на Меган 2 и вооружившись электросхемой, необходимо визуально найти перегоревший датчик и заменить его на новый. Выявить предохранитель, который перегорел, не составит труда — достаточно посмотреть на него на просвете и будет видно целая перемычка у него или перегоревшая. Чаще всего перегорает элемент, который отвечает за систему отопления и кондиционер. Он имеет маркировку SP3. В первую очередь пря из строя 25-й элемент салонного блока предохранителей меган 2 с маркировкой BCP3, 20 элемент под маркированием BP77 и 10-й с надписью SP2. Рядом с ними расположены реле, отвечающие за работоспособность электроомывателя фар, электростеклоподъемников и штатного головного механизма.

Блок предохранителей в моторном отсеке

Второй блок предохранителей на Рено Меган 2 расположен под капотом и содержит все детали, которые отвечают за системы электроники и освещения, а также электрооборудование мотора. Монтажный блок находится в моторном отсеке в правом углу. Он прикрыт небольшим пластиковым щитом, зафиксированным на защелку. С обратной стороны щитка находится электросхема, которая поможет выявить перегоревший элемент. Выглядит она так:

Описание электросхемы монтажного блока, расположенного в моторном отсеке:

Обозначение

За что отвечает деталь

Погружные подогреватели

Предпусковый подогрев

Погружные подогреватели

Электровентилятор

Подогреватель топлива

Блок защиты электровентилятора

Подогреватель топлива

Огни заднего хода

Салонный блок предохранителей

Данное устройство расположено слева на торпеде. Электросхема «черного ящика» на Рено Меган второго поколения выглядит так:

Описание электросхемы салонного блока:

Маркировка элемента

За что отвечает

За отопительный вентилятор

Контролирует работу задних электростеклоподъемников

Обеспечивает функционирование люка крышки

Контролирует функциональность системы АБС

Работа аудиосистемы, омывателей фар и стекол, аварийки, электроподогрева задних сидений, прикуривателя

Контролирует стоп-сигналы

За передние стеклоподъемники

За функционирование приборной панели, зеркал заднего виденья

Контролирует работу клаксона

Обеспечивает работу дворников на задних стеклах

За работу климат-контроля

Контролирует изменение температуры в салоне

За электроподогрев передних сидений

Контролирует работу центрального замка

Электроподогрев зеркал заднего виденья

Контролирует электростеклоподъемники

Алгоритм замены под капотом одинаковый для второго и третьего поколения моделей Рено Меган. Состоит он из следующих этапов:

  • открыть капот и отсоединить АКБ;
  • открутить крепления, которыми зафиксирован аккумулятор, вытащить его;
  • гаечным ключом размером на 10 отвинтить гайку и снять хомут с проводами;
  • открутить кронштейны, которыми закреплен монтажный блок, и снять устройство;
  • вставить новый блок и произвести обратные действия.

Важно! Замена устройства осуществляется только при отключенном аккумуляторе, в противном случае снятие блока вызовет негативные последствия для автомобиля.

Более подробно процесс описан в видео:

Обозначение предохранителей на рено меган 2. Расположение и схема предохранителей на рено меган

Блок защиты и коммутации

Расположение
Блок расположен в распределительной коробке двигателя (в моторном отсеке).

Рис. 5. Обозначение предохранителей блока защиты и коммутации

Обозначение предохранителей блока защиты и коммутации показано на рис. пять.
Цепи, защищаемые предохранителями (в зависимости от уровня комплектации автомобиля), приведены в таблице 5.


Блок, расположенный в распределительной коробке двигателя (в моторном отсеке). Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля) представлено в таблице 6.

Таблица 5 Цепи, защищенные предохранителями (в зависимости от уровня комплектации автомобиля)


Таблица 6 Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля)





Блок предохранителей и реле в салоне

Рис.один. Блок предохранителей и реле, расположенный в салоне автомобиля

Блок расположен в салоне, в левой нижней части приборной панели (см. рис. 1).
Назначение предохранителей и реле (в зависимости от комплектации автомобиля) указано в таблице 1.

Таблица 1 Назначение предохранителей и реле (в зависимости от комплектации автомобиля)


Рис. 7. Блок, расположенный в блоке коммутации в моторном отсеке под блоком защиты и коммутации

Блок, расположенный в блоке коммутации в моторном отсеке под блоком защиты и коммутации (1337) (рис.7).
Назначение предохранителей (в зависимости от уровня комплектации автомобиля) представлено в таблице 7.

Таблица 7 Назначение предохранителей (в зависимости от уровня комплектации автомобиля)

4088 Просмотров

Сегодня вместе с системой отопления автомобиля , система кондиционирования воздуха стала почти обязательной опцией. Он призван повысить комфорт водителя и его пассажиров во время поездки. Установка таких систем связана только с разнообразием комплектаций (практически не используется в базовых моделях).

Работа системы кондиционирования салона Меган 2 основана на действии снижения температуры охлаждающей жидкости при движении по магистралям, с превращением ее из газа в жидкость.

В автомобилях марки устанавливается заводской кондиционер, который состоит из следующих частей:

  • компрессор — перегоняет газообразный фреон из зоны низкого давления, сжимая его (процесс нагрева фреона), в зону высокого давления;
  • радиатор — фреон, двигаясь по нему, охлаждается и снова конденсируется в жидком состоянии;
  • ресивер-осушитель — в нем хладагент переводится в жидкое состояние и благодаря клапану избыточного давления переходит к расширительному клапану, являющемуся своеобразным предохранителем на случай недостаточного или избыточного давления, за счет его снижения фреон охлаждаемый;
  • испаритель — попадая в него, фреон нагревается, тем самым переходит в газообразное состояние;
  • электровентилятор — нагнетает кислород и пропускает его через испаритель, после чего в салон автомобиля поступает поток прохладного воздуха;
  • клапаны — предназначены для обслуживания и заправки системы кондиционирования.

Заправлен хладагентом определенной марки и определенным маслом. Чтобы произвести ремонтные работы системы, необходимо предварительно слить хладагент. Заправка осуществляется только при условии использования специальной зарядной станции. Он не позволит влаге и воздуху попасть в магистрали.

Одно из обязательных правил замены хладагента — запрещается заправлять магистрали фреоном разных марок.

Технические характеристики

Реле может быть электрическим, электронным или механическим устройством, выполняющим функции замыкания или размыкания различных участков электросети при изменении поступающих входных данных.Существует контрольная часть и контактная группа (управляемая часть). Существуют следующие типы реле — устройства, реагирующие на температуру, свет, звук и т. д.

В автомобильной промышленности используются электрические реле всевозможных разновидностей. Структура простейшего из них такова: катушка с магнитным якорем и связанная с ним управляемая часть. Принцип работы — электрический ток поступает в обмотку реле, где создается магнитное поле, якорь под его воздействием меняет свое расположение, в результате чего происходит одновременная смена контактов.

Реле с питанием от бортовой сети имеют практически такие же характеристики:

  • блок питания от 8 до 16 В;
  • рабочее напряжение 12 В;
  • сила тока около 0,2 А;
  • напряжение срабатывания 8 В;
  • максимальная сила тока в сети: 30 А;
  • сопротивление около 80±10 Ом.

При длительной работе реле на максимальных нагрузках при замыкании контактов проскакивает искра, создавая между ними черный налет, в результате чего контактная группа перестает работать корректно.В таких случаях при включении бортовой сети выделяется тепло, увеличивается сила тока в электрических цепях, после чего неминуемо нагревается место контакта, а со временем и пластик на их креплениях постепенно плавится.

Обратим немного внимания на маркировку реле. Помимо обозначения самих контактов в нем указывают страну производителя, данные, указывающие на их работоспособность: напряжение (В или В), максимальный ток при работе («А»).

Замена неработающих элементов

Практически все силовые линии для электроприборов Renault. Наиболее мощные потребители электроэнергии подключаются через реле. Предохранители и реле находятся в двух монтажных блоках, расположенных в салоне и в моторном отсеке. Монтажный блок под капотом расположен с левой стороны машины. В этом блоке находится реле кондиционера, он же — электромагнитная муфта компрессора кондиционера, которая рассчитана на ток 10А.

Замену данного сцепления на Меган 2 можно разделить на следующие этапы:

  • открутить винты крепления крышки блока;
  • отделить крышку монтажного блока;
  • вынуть аккумулятор;
  • снимите болт крепления блока коммутации и отведите его в сторону для удобства замены;
  • по рисунку на обратных боковых крышках нужно подобрать нужную муфту компрессора и руками вытащить ее;
  • вставьте новую муфту и верните блок на место, затем установите аккумулятор обратно и закройте монтажный блок крышкой.


В процессе эксплуатации автомобиля Меган 2 снижается работоспособность элементов кондиционера, как из-за механических повреждений, так и из-за износа оборудования. Так за год в системе объем кулера может уменьшиться на 10%-15%. Ввиду этого необходимо периодически проверять работу компонентов системы и заменять салонный фильтр.

Не забывайте про чистку конденсатора и испарителя. Некоторые автопроизводители даже рекомендуют при низких температурах кратковременно включать систему для автоматической смазки деталей и магистралей.

При проблемах с электрикой первым делом все рекомендуют проверить сначала предохранители, но не на каждой машине они находятся на видном месте. Например, на Рено Меган найти блок предохранителей, а уж тем более снять его, будет непростой задачей, особенно если речь идет о блоке предохранителей под капотом. Также кроме предохранителей блока цилиндров на Рено Меган 2/Сценик 2, где расположены предохранители освещения и ряд других, в салоне есть блок предохранителей и реле, в котором также находятся некоторые предохранители, отвечающие за сигнализацию, стеклоподъемники и т.д. .Владельцам второго Сценика и Мегана наглядно покажем на фото, где он находится и как снять блок предохранителей.

Забегая вперед, скажу, что на Рено Меган блок предохранителей тот, что отвечает за внешнее освещение, абс, дворники, бибику, вентилятор охлаждения и некоторые другие находятся в блоке возле аккумулятора. А если нужно проверить или поменять предохранители, то в большинстве случаев (кроме наружного освещения) придется снимать аккумулятор и блок управления двигателем.Если в машине проблемы с электрикой, то нужно будет снять боковую панель, панель с кнопками (возле руля) и панель под рулевой колонкой.

Чтобы добраться до блока предохранителей и реле в Renault Megane 2/Scenic 2, сначала нужно снять боковую панель возле руля.

Снимите боковую панель.

Затем снимите панель с кнопками и отсоедините их разъем питания (тонкой отверткой или шилом).

Сняв панель под рулем, можно увидеть предохранители салонного блока.

Для того, чтобы снять блок с предохранителями и реле, расположенный возле рулевой колонки, нужно чем-то нажать на защелку.

Вот собственно коробка с реле и предохранителями. Тогда приступим к демонтажу блока предохранителей и реле, расположенного под капотом автомобиля Меган 2/Сценик 2.

Открыв капот, снимаем пластиковую накладку, а затем откручиваем 2 болта защитной крышки блока где находятся предохранители на Рено Меган/Сценик 2.

Если присмотреться, то уже можно увидеть первый ряд подкапотных предохранителей. Но чтобы разобрать блок со всеми, нужно идти дальше. Придется снять аккумулятор, ЭБУ, площадку под аккумулятор, снять крышку предохранителей и потом вытащить саму плату. Продолжим этим..

Отсоединение разъемов

Снимаем клеммы с аккумулятора

и разбираем сам аккумулятор.

потом нижний болт.

Отсоедините 3 разъема, подходящие к блоку управления.

В данной статье рассматриваются предохранители на Рено Меган 2 седан, хэтчбек, универсал 2003, 2004, 2005, 2006, 2007, 2008 годов выпуска с бензиновыми (K4J, K4M, F4R) и дизельными (F4R) двигателями. Большинство электрических цепей автомобиля защищены плавкими предохранителями. Мощные потребители тока подключаются через реле. Предохранители и реле установлены в монтажных блоках, расположенных в салоне и моторном отсеке.

Где находится блок предохранителей.

Предохранители установлены в монтажном блоке в салоне. Он расположен в нижней левой части панели приборов со стороны водителя и закрыт крышкой (см. рис.).

На крышке есть схема предохранителей.

Расшифровка блока предохранителей в салоне

Номер

Сила тока, А

Защищенная цепь

Резерв

Резерв

Резерв

АП1А

Двигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света

БПР1

Обогрев сидений водителя и переднего пассажира

Электрические замки для всех дверей

зажигалка

15РП

Наружные зеркала с подогревом

СП15

Блок управления АБС

Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, лобового и заднего стекол (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления отоплением (кондиционером) и вентиляцией салона, управление охранной сигнализацией блок

СП17

Стоп-сигнал

Резерв

ВР55

Электродвигатель стеклоподъемника со стороны водителя

ВР70

Двигатель стеклоподъемника пассажира

СРЧ

Комбинация приборов, наружные зеркала с электроприводом

ВР32

Звуковой сигнал, диагностический разъем, электродвигатель стеклоочистителя

ВР25

Двигатель стеклоочистителя задней двери

ВР77

Блок управления салона, реле дополнительного оборудования

Электродвигатель системы отопления (кондиционирования) и вентиляции салона

ВР87/ВР48

Электродвигатели заднего стекла

20, 40

ВР93

Электродвигатель люка в крыше салона, складывающаяся крыша с электроприводом

Реле электродвигателя стеклоподъемников для всех дверей

Дополнительное реле

Расположение блока предохранителей в моторном отсеке.

1 — бачок системы охлаждения двигателя; 2 — трубопровод компрессора кондиционера; 3 — силовой агрегат правой опоры подвески; 4 — крышка маслозаливной горловины; 5 — датчик абсолютного давления в ресивере 6 — ресивер; 7 — транспортировочная проушина; 8 — дроссельный узел; 9 — тормозной цилиндр главного бака; 10 — рукав подачи воздуха; одиннадцать — электронный блок управления двигателем; 12 — корпус воздушного фильтра; 13 — крышка монтажного блока реле и предохранителей; 14 — батарея; 15 — рукав воздухозаборника; 16 — водораспределитель; 17 — датчик детонации; 18 — датчик температуры воздуха в ресивере; 19 — крышка бачка омывателя лобового стекла

Расположение блока предохранителей под капотом

Видео как добраться до предохранителей в моторном отсеке Renault Megane2.

Расшифровка предохранителей под капотом Рено Меган 2

Номер

Сила тока, А

Название предохранителя/реле

Цвет предохранителя/реле

Защищенная цепь

Коричневый

Лампа габаритного света левой фары, прикуриватель, выключатель центрального замка и сигнализации, блок управления корректором фар, отоплением (кондиционированием) и вентиляцией

Красный

Лампа дальнего света левой блок-фары

Красный

Лампа дальнего света правой фары

Красный

Лампа ближнего света правой блок-фары, передний и задний датчики высоты кузова, корректор фар, электродвигатель корректора правой фары

Красный

Лампа ближнего света левой блок-фары, электродвигатель корректора левой блок-фары

Желтый

Противотуманные фары

Коричневый

Лампа ближнего света правой блок-фары, правый габарит, указатель положения селектора АКП, блок управления стеклоподъемниками всех дверей

АРСВ

Синий

Электромеханизм блокировки противоугонного устройства рулевой колонки

AP44

Бежевый

Модуль подушки безопасности водителя, электроусилитель руля

AP43

Коричневый

Индикатор положения селектора АКПП, диагностический разъем

AP15

Бежевый

Электромеханизм противоугонного устройства рулевой колонки

AP4

Бежевый

Автоматическая коробка передач

LGPLG

Красный

Блок управления газом

AP11

Красный

Фонари заднего хода

VR42

Желтый

Релейный электромагнитный клапан систем подачи сжиженного газа

Внутренний

Красный

Электромагнитная муфта компрессора кондиционера

Красный

Резерв

Внутренний

Красный

Электровентилятор системы охлаждения двигателя

VR14

Белый

Блок управления АБС

Внутренний

Зеленый

Стекло задней двери с подогревом

Внутренний

Белый

Реле стартера

Внутренний

Белый

Электродвигатель стеклоочистителя

Резерв

Как добраться до предохранителей и реле питания.

1. Открутить два винта крышки монтажного блока

3. Вынуть аккумулятор

4. Открутить и вынуть болт В крепления блока коммутации и отодвинуть блок А в сторону.

20 ноября 2016 г. Администратор

Renault Megane является старейшей моделью компании и радует автомобилистов с 1996 года. Даже новые автомобили могут сломаться, что уж говорить о машинах, купленных на вторичном рынке. Одной из слабостей Megane является электрика. Дождь и сырая сырая погода постепенно приводят к тому, что контакты фар начинают окисляться.У седанов до фейслифтинга, помимо фар, из-за перегрева может расплавиться диффузор. Это приводит к выходу из строя блоков розжига ксеноновых фар, которые стоят очень даже недешево.

Электростеклоподъемники со временем могут выйти из строя, так как плохо защищены. Кнопки опускания и подъема стекла тоже не блещут своей надежностью, даже в сухом состоянии могут заедать. В автомобилях этой марки полностью «накрывается» климат-контроль, так как заклинивает вентилятор. После прохождения тысячного пробега система может и вовсе выйти из строя, так как заклинит компрессор кондиционера.

Нередко загорается датчик неисправности подушки безопасности, его можно отключить, достаточно осмотреть электрический разъем под сиденьем водителя. Стоит прислушаться к своей машине. Если при повороте руля водитель слышит щелчок, то блок рулевых переключателей подлежит замене.

Чтобы было как можно меньше проблем с эксплуатацией Мегана, нужно прочистить сливные отверстия перед лобовым стеклом. В противном случае скопившаяся вода в будущем создаст проблемы с тепло- и звукоизоляцией моторного щита.Все эти поломки выльются в кругленькую сумму для владельца автомобиля. Чтобы не доводить до грандиозных поломок, необходимо периодически проверять состояние электрики, не должна скапливаться вода.

Инструменты, необходимые для снятия блока предохранителей

Электроника Рено Меган находится под защитой предохранителей, что позволяет хорошо уберечь технику от различных поломок, позволяя продлить срок ее службы на долгое время.

Если какая-либо система не работает, значит перегорел предохранитель, необходимо его заменить.Если нужно снять блок предохранителей в салоне, то никаких инструментов не понадобится, достаточно иметь не кривые руки. Для извлечения блока из-под капота потребуется отвертка и ключ на 10 для откручивания гаек.

Расшифровка схемы блока предохранителей в салоне Рено Меган 2

Блок предохранителей защищен пластиковой крышкой, ее достаточно отщелкнуть. Далее нужно внимательно осмотреть внутренний щиток, чтобы обнаружить перегоревший предохранитель.

По схеме несложно определить расположение нужного элемента.Духовка часто ломается. За это отвечает сотовый номер 30, пометка — SP3, перепутать не возможно.

Столик БП в салон Renault Megane 2

В салоне автомобиля имеется предохранительный элемент комбинации приборов с маркировкой BCP3, ячейка номер 25. Рядом находится важное реле для управления электрооборудованием салона. Маркировку BP77 в ячейке 20 можно найти довольно быстро. Также стоит присмотреться к ячейке 10 с пометкой SP 2. Если этот элемент неисправен, то стеклоподъемники полностью перестанут работать.

Расшифровка схемы монтажного блока предохранителей в моторном отсеке

Нужно открыть капот, отсоединить клеммы от аккумулятора. Пренебрежение этим будет печальными последствиями для автомобиля. Вы можете видеть, что блок предохранителей находится справа, в моторном отсеке.

Далее необходимо открутить винты, которыми крепится аккумулятор и снять его. Следующим шагом будет откручивание крышки блока предохранителей. Ключом на 10 откручиваем гайку и снимаем хомут с пучком проводов, открутив винты крепления блока предохранителей.Не обязательно записывать расположение каждого из устройств, их можно только поставить на прежнее место. После замены блока собираем все в обратном порядке.

Таблица ИБП в моторном отсеке Renault Megane 2

Расположение блока предохранителей под капотом

В этом блоке находятся элементы, отвечающие за электрооборудование двигателя, наружное освещение.

Например, если есть перебои в освещении ближнего света фар, то по схеме можно легко найти вышедший из строя предохранитель.

Столик БП под капот Рено Меган 2

LPG имеет коричневый цвет, отвечающий за климат-контроль в машине, прикуриватель, кнопку включения сигнализации и центральный замок. Маркировки RRG и RPD красного цвета отвечают за лампу дальнего света левой и правой фары соответственно. За все отвечают предохранители под капотом. осветительные приборы, стеклоочистители, работающие на сжиженном газе.

Как снять блок предохранителей на Renault Megane 2 и Scenic 2:

Снять блок предохранителей автомобилей Renault Megane 2 и Scenic 2 достаточно просто:

1) Сначала снимите боковую панель возле руля.

2) Снимите боковую панель.

3) Снимаем панель с кнопками и тонкой отверткой или шилом отсоединяем разъем питания.

4) Откручиваем болты и снимаем панель под рулевой колонкой.

5) Теперь мы можем посмотреть на блок кабины.

6) Нужно нажать на защелку и вытащить этот блок.

7) Перед нами выпавший блок с реле и предохранителями. Приступаем к извлечению его из-под капота.

8) Нужно открыть капот и снять пластиковую пластину, затем открутить 2 болта защитной крышки, ведь именно там находится блок предохранителей.

9) Вынимаем аккумулятор, ЭБУ, площадку для аккумулятора, крышку предохранителей, вытаскиваем плату.

11) Снимите клеммы аккумулятора.

12) Вынимаем аккумулятор.

13) Необходимо открутить болты крепления ЭБУ машины. Сначала откручивается верхний болт, а затем нижний.

14) Аккуратно отсоединяем разъемы — 3 штуки идущие к блоку управления.

15) Снимаем ЭБУ.

16) Откручиваем болт и снимаем блок предохранителей.

17) Блок сидит плотно, поэтому тянуть нужно медленно.

18) Отсоедините клеммы, чтобы полностью вытащить блок.

19) Так выглядит блок предохранителей сверху.

20) А вот и снизу.

Если однажды все-таки начала глючить электрика на Рено Меган, то стоит помнить, что предохранители, отвечающие за свет, климат-контроль, дворники, находятся в блоке предохранителей возле аккумулятора.Проблемы в салоне автомобиля решаются снятием боковой панели, панели с кнопками и панели под рулевой колонкой.

новых и бывших в употреблении запасных частей RENAULT

PA72617585

ЭКСКЛЮЗИВНОЕ ПРЕДЛОЖЕНИЕ

Узлы воздухоочистителя Рено

227 $ Цена: 205 долларов Вы экономите, вы сохраняете: 22 доллара (10%)

Первоначальная цена
Цена
Вы экономите

227 $ 205 долларов 22 доллара (10%)

PA72617595

ЭКСКЛЮЗИВНОЕ ПРЕДЛОЖЕНИЕ

Узлы воздухоочистителя Рено

$145 Цена: 131 доллар США Вы экономите, вы сохраняете: 14 долларов (10%)

Первоначальная цена
Цена
Вы экономите

$145 131 доллар США 14 долларов (10%)

PA72617600

ЭКСКЛЮЗИВНОЕ ПРЕДЛОЖЕНИЕ

Узлы воздухоочистителя Рено

$189 Цена: $171 Вы экономите, вы сохраняете: 18 долларов (10%)

Первоначальная цена
Цена
Вы экономите

$189 $171 18 долларов (10%)

PA72617593

ЭКСКЛЮЗИВНОЕ ПРЕДЛОЖЕНИЕ

Узлы воздухоочистителя Рено

283 $ Цена: 255 долларов США Вы экономите, вы сохраняете: 28 долларов (10%)

Первоначальная цена
Цена
Вы экономите

283 $ 255 долларов США 28 долларов (10%)

PA72617605

ЭКСКЛЮЗИВНОЕ ПРЕДЛОЖЕНИЕ

Узлы воздухоочистителя Рено

197 $ Цена: 178 долларов Вы экономите, вы сохраняете: 19 долларов (10%)

Первоначальная цена
Цена
Вы экономите

197 $ 178 долларов 19 долларов (10%)

PA72617597

ЭКСКЛЮЗИВНОЕ ПРЕДЛОЖЕНИЕ

Узлы воздухоочистителя Рено

$189 Цена: $171 Вы экономите, вы сохраняете: 18 долларов (10%)

Первоначальная цена
Цена
Вы экономите

$189 $171 18 долларов (10%)

PA72607566

ЭКСКЛЮЗИВНОЕ ПРЕДЛОЖЕНИЕ

Двигатели стеклоочистителей Рено

$135 Цена: 122 доллара Вы экономите, вы сохраняете: 13 долларов (10%)

Первоначальная цена
Цена
Вы экономите

$135 122 доллара 13 долларов (10%)

PA72607321

ЭКСКЛЮЗИВНОЕ ПРЕДЛОЖЕНИЕ

Двигатели стеклоочистителей Рено

215 долларов Цена: 194 доллара Вы экономите, вы сохраняете: 21 доллар (10%)

Первоначальная цена
Цена
Вы экономите

215 долларов 194 доллара 21 доллар (10%)

PA72607320

ЭКСКЛЮЗИВНОЕ ПРЕДЛОЖЕНИЕ

Двигатели стеклоочистителя Рено

206 $ Цена: $186 Вы экономите, вы сохраняете: 20 долларов США (10%)

Первоначальная цена
Цена
Вы экономите

206 $ $186 20 долларов США (10%)

PA72607316

ЭКСКЛЮЗИВНОЕ ПРЕДЛОЖЕНИЕ

Двигатели стеклоочистителя Рено

251 $ Цена: 226 долларов Вы экономите, вы сохраняете: 25 долларов США (10%)

Первоначальная цена
Цена
Вы экономите

251 $ 226 долларов 25 долларов США (10%)

PA72607308

ЭКСКЛЮЗИВНОЕ ПРЕДЛОЖЕНИЕ

Двигатели стеклоочистителя Рено

$145 Цена: 131 доллар США Вы экономите, вы сохраняете: 14 долларов (10%)

Первоначальная цена
Цена
Вы экономите

$145 131 доллар США 14 долларов (10%)

PA72607317

ЭКСКЛЮЗИВНОЕ ПРЕДЛОЖЕНИЕ

Двигатели стеклоочистителей Рено

206 $ Цена: $186 Вы экономите, вы сохраняете: 20 долларов США (10%)

Первоначальная цена
Цена
Вы экономите

206 $ $186 20 долларов США (10%)

PA72607315

ЭКСКЛЮЗИВНОЕ ПРЕДЛОЖЕНИЕ

Двигатели стеклоочистителей Рено

136 $ Цена: $123 Вы экономите, вы сохраняете: 13 долларов (10%)

Первоначальная цена
Цена
Вы экономите

136 $ $123 13 долларов (10%)

PA72606749

ЭКСКЛЮЗИВНОЕ ПРЕДЛОЖЕНИЕ

Блоки предохранителей Рено

193 $ Цена: 174 доллара Вы экономите, вы сохраняете: 19 долларов (10%)

Первоначальная цена
Цена
Вы экономите

193 $ 174 доллара 19 долларов (10%)

PA72606768

ЭКСКЛЮЗИВНОЕ ПРЕДЛОЖЕНИЕ

Блоки предохранителей Рено

$185 Цена: 167 долларов Вы экономите, вы сохраняете: 18 долларов (10%)

Первоначальная цена
Цена
Вы экономите

$185 167 долларов 18 долларов (10%)

PA72606752

ЭКСКЛЮЗИВНОЕ ПРЕДЛОЖЕНИЕ

Блоки предохранителей Рено

193 $ Цена: 174 доллара Вы экономите, вы сохраняете: 19 долларов (10%)

Первоначальная цена
Цена
Вы экономите

193 $ 174 доллара 19 долларов (10%)

PA72606762

ЭКСКЛЮЗИВНОЕ ПРЕДЛОЖЕНИЕ

Блоки предохранителей Рено

210 $ Цена: 189 долларов Вы экономите, вы сохраняете: 21 доллар (10%)

Первоначальная цена
Цена
Вы экономите

210 $ 189 долларов 21 доллар (10%)

PA72606819

ЭКСКЛЮЗИВНОЕ ПРЕДЛОЖЕНИЕ

Блоки предохранителей Рено

$185 Цена: 167 долларов Вы экономите, вы сохраняете: 18 долларов (10%)

Первоначальная цена
Цена
Вы экономите

$185 167 долларов 18 долларов (10%)

PA72606814

ЭКСКЛЮЗИВНОЕ ПРЕДЛОЖЕНИЕ

Блоки предохранителей Рено

$185 Цена: 167 долларов Вы экономите, вы сохраняете: 18 долларов (10%)

Первоначальная цена
Цена
Вы экономите

$185 167 долларов 18 долларов (10%)

PA72606763

ЭКСКЛЮЗИВНОЕ ПРЕДЛОЖЕНИЕ

Блоки предохранителей Рено

225 долларов Цена: 203 доллара Вы экономите, вы сохраняете: 22 доллара (10%)

Первоначальная цена
Цена
Вы экономите

225 долларов 203 доллара 22 доллара (10%)

lexus is300 2002 схема блока предохранителей.Я думал, что пускаю зарядное устройство, когда через несколько минут начала срабатывать сигнализация. Любой пользователь принимает на себя весь риск в отношении точности и использования этой информации. В этой статье мы рассматриваем Lexus LS (XF40) четвертого поколения до фейслифтинга, выпускавшегося с 2007 по 2009 год. Местоположение реле Toyota 4runner Ac Relay (Родни Маккой) В нашем полном обзоре содержится все, что вам нужно знать, чтобы принять обоснованное решение о покупке автомобиля. . Электросхема представляет собой обтекаемое условное графическое изображение электрической цепи.Установите предохранители на свои места. Схема блока предохранителей мазда б2300 2002 года. Схема блока предохранителей Лексус. Предохранитель радио и навигационной системы Lexus 2002 года можно найти в блоке предохранителей. davvv сказал: 01 is300. Скачать файл в формате PDF Lexus Gs300 Руководство по монтажным схемам двигателя + электрические схемы. Валерий Массон, 9 мая 2021 г. Расположение диагностического порта Lexus OBD-II. 17585 кроме того Infiniti G35 2005 года электрические схемы кроме того 2002 lexus is300 жгут проводов радио далее t13376034 код c 2204 esb bas свет остается более того Для тех, кто делает эту замену в SC300, проводка намного проще, чем типичная проводка S-Chassis в том, что многие из функции транспортных средств и провода одинаковы.Пожалуйста, убедитесь, что вы знаете, что делаете, когда покупаете его. Схема блока предохранителей — … Продолжить чтение Электрические схемы IS300 → Электрические схемы IS300 — 2JZGARAGE Lexus GS300 (2001 – 2002) – схема блока предохранителей. Поиск в Lexus IS300 2002 Иллюстрированный указатель / LEXUS IS300 WAGON 2002 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (OM53423U) онлайн. Само слово лексус по своему звучанию похоже на слово «люкс». как мне перепрограммировать устройство открывания гаражных ворот lexus is3000 2002 года продажи автомобиля, не хочу, чтобы новый владелец мог открыть дверь Читать полный ответ Ответьте первым 26 августа 2014 г. • Lexus IS 300 2002 года Схема подключения задних фонарей Lexus is300.ПОСМОТРЕТЬ ВСЕ ПРОДУКТЫ В ЭТОЙ КАТЕГОРИИ. Горячая линия для клиентов 01604 666711 Online Automotive — это современный бизнес в Интернете , который использует обширные знания своих сотрудников для поиска лучших . Опубликовано 26 июня 2017 г. 23 июля 2019 г. автором admin. пдф. Интерфейсы жгутов проводов автомобильной стереосистемы объяснили, что означают цвета проводов. Электронная почта [email protected] Основные страны-поставщики — Китай, из которого. Также у меня нет IS300 и я не могу подтвердить … Продолжить чтение Электрические схемы IS300 → Электрические схемы IS300 — 2JZGARAGE Lexus GS300 (2001 — 2002) — схема блока предохранителей.99. Lexus GS300 (2001 — 2002) — схема блока предохранителей — Библиотека сервисной информации Auto Genius Lexus GS300/430 + Руководства по ремонту + Электрические схемы. 01 — 06 Лексус IS300 ; Предохранитель продолжает перегорать Предохранители предназначены для разрыва цепи, если ток в цепи достигает заданного предела силы. Руководство по ремонту Lexus GS300 GS400 1998 года в формате PDF. Посмотреть все фото! Я вырезал его из основного жгута. 0L, для 2004-2006 Lexus ES300 3. Lz 6893 Lexus Ls400 Схема подключения стереосистемы вместе с Is300. ахимса-фонд.Схема передней подвески Бмв Х5 2003 года. Online Library Lexus Is200 Service Manual Rar Lexus IS300 SXE10 Проблемы! Ремонт бампера с помощью сварочного аппарата для пластмассы горячим воздухом Lexus IS200 0 — 100 и 0 — максимальная скорость Обзор Lexus IS200 2002 года Могу ли я спасти IS200 от серьезной проблемы со ржавчиной? Часть 2 Lexus IS200 Дрифтинг, Поиск: 01 Схема подключения двигателя Is300. О проводке 01 Схема Двигатель Is300 Lexus Is300 2001 Блок предохранителей Схема автоматического выключателя Carfusebox. Задний распределительный центр. 56. 2003 lexus es 300 блок предохранителей lexus auto wire 2006 Lexus GS430(ПРОДАН) 2001 Lexus IS300(ПРОДАН) 2000 Celica GTS 6-Speed(ПРОДАН) 2005 Lexus ES330(ПРОДАН) 2002 Lexus ES300(ПРОДАН) 2007 Camry SE V-6 Титан(ПРОДАНО) «Друзья зовут меня Тростью.2. Расположение блока предохранителей Civic Ex A4176BF 2002 года выпуска. 5915a59 1998 Lexus Es300 Схема двигателя E300 1995 Электропроводка. Камар Аббас (воскресенье, 05 сентября 2021 г., 02:17) Пожалуйста, дайте мне, я посмотрю #333. Информация. Схема блока предохранителей лексус 300 — метеорденим. 👍 Расположение блока предохранителей Lexus Rx300 2000 года Здесь есть руководство: Расположение блока предохранителей lexus rx300 2000 года выпуска :: mobi free guidebook. Когда вы используете свой палец или, возможно, настоящую схему глазами, легко спутать схему. Схема подключения магнитолы Lexus Gs300 2000 года от i2.Это руководство содержит схемы и диаграммы, фото с пошаговыми инструкциями. Отказ от ответственности: * Вся информация на этом сайте ( 12 вольт. Lexus ES300 Taillights 1997 1998 1999 $65. PIONEER LEXUS RX300 РУКОВОДСТВО ПО СЕРВИСУ PDF СКАЧАТЬ. Lexus ES300 (2000 – 2001) – схема блока предохранителей Автомобильные камеры на приборной панели, комплекты светодиодных и ксеноновых фар для Lexus 2002 ES300. схема подключения электродвигателя заднего дворника 05 durango освещения.Реле указателя поворота. info — крупнейшая онлайн-база данных руководств по эксплуатации автомобилей. 3. 1023 ответа. Схема подключения задних фонарей Lexus Is300. О двигателе Is300 Engine 01 Схема проводки Видео выше показывает, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего Lexus IS300 2001 года в дополнение к расположению схемы панели предохранителей. 0L V6 FI DOHC 24 В F4. 2002-2003: Антиблокировочная система тормозов, система контроля устойчивости автомобиля, противобуксовочная система. Я хочу заменить штатное головное устройство моего 99 is200 на премиальный звук.Lexus LS460 (XF40; 2007-2009) предохранители. Блок предохранителей находится рядом с аккумулятором. Автор Рокки Джеймсеш, 9 сентября 2020 г. Двигатель объемом 0 л, который не вызывает помех. Схема блока предохранителей на Lexus rx 300 2000 года, в частности на Fixya. У меня Лексус IS300 2002г. Крышка Предохранители и реле, распределительный блок. расположение блока предохранителей. 1994-96 гг., ниже. Схема блока предохранителей Lexus Ls400 1990 года — схема. Здесь мне нужна помощь, т. Это блок предохранителей, который находится на передней стороне моторного отсека рядом с блоком управления.: 141. 5A STARTER 81K 2 EA1 6EA1 1 B 1A 3EA1 5 1K 5 1D 1A B 1 B 2 B 3 BL IG S 9EA1 1 1D F 10A GAUGE 91K DBA 15 D 20 B См. Мультиплексная система связи
<10–3> Проводка IS300 Диаграммы. Бесплатный 2006 Lexus Is300 Is250 Is220d OEM Electric W OEM Auto Repair Manuals Электрическая схема Lexus Is300 Lexus Lexus Navigation GPS DVD Drive (Сделано Denso) с 2000 по 2007 год. by Pad Rust. автогений. Advance auto parts предлагает 1 руководство по ремонту и схемы деталей от ведущих брендов по цене от 6 долларов.Схема подключения Rx300 Коллекция изображений схемы подключения Rx300. и ремонт автомобиля Lexus IS200 2002 года выпуска. Во-первых, привет всем, кто еще здесь, кто помнит меня, я не был здесь с октября 2018 года, сейчас в процессе запуска своего IS300 в землю, я прошел с 49 тысяч до 100 тысяч за 11 лет, так что я считаю еще лет 20. и я буду в 200к, может быть, в любом случае. Мощная антенна черного цвета. Авто — Lexus_2008_IS_350_250-mk-OM53650U. Также у меня нет IS300 и я не могу подтвердить… Здесь вы найдете схемы блока предохранителей Lexus IS300 2001, 2002, 2003.О проводке двигателя 01 Схема Is300 У этого Lexus есть серьезная проблема ‘( Скачать PDF Схема блока предохранителей Lexus Es300 2000 года &¡þ Электронная книга в формате PDF Схема блока предохранителей Lexus Es300 1999 года РУКОВОДСТВО ПО РЕМОНТУ LEXUS И КАК ЧИТАТЬ 92 Схема блока предохранителей Lexus Es300 Поиск и устранение неисправностей датчика O2 Коды — Поиск деталей: 01 Схема подключения двигателя Is300 С помощью этого руководства по ремонту Lexus IS 300 вы сможете выполнять любую работу, которую могут выполнять мастерские и механики Lexus: замена свечей зажигания, тормозных жидкостей, замена масла, ремонт двигателя, Lexus IS200. / Lexus IS300 Club Электрические схемы Is200/is300 Электрические схемы Is200/is300.. Также у меня нет IS300 и я не могу подтвердить … Продолжить чтение Электрические схемы IS300 → Электрические схемы IS300 — 2JZGARAGE Lexus GS300 (2001 — … Узнайте больше о Lexus ES 2002 года. В видео выше показано, как заменить перегоревшие предохранители в салоне Блок предохранителей вашего Lexus ES300 2002 года в дополнение к расположению панели предохранителей на схеме. Схема блока предохранителей/блока предохранителей Lexus RX-300 2002 года. В данной статье мы рассматриваем lexus первого поколения xe10 выпускавшийся с 2000 по 2005 год.Также в багажнике под панелью доступа находится распределительный щит. 355FA4E 2001 Ford Taurus Электрическая схема стеклоподъемника. 1999 lexus es 300. О 01 Схема подключения двигателя Is300 О местоположении Вентилятор Радиатор Переключатель Is300. 188. Где находятся предохранители на Lexus IS300? Здесь вы найдете схемы блоков предохранителей Lexus IS300 2001, 2002, 2003, 2004 и 2005 годов, получите информацию о расположении блока предохранителей. Я хочу добавить сабвуфер к премиальному звуку, сохранив штатный усилитель и добавив новый усилитель в багажник для сабвуфера.Я работаю над Mercury Grand Marquis 2004 года выпуска. 65 ряд Lexus ES300 / ES330 (XV30; 2001-2006)…>> Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Lexus ES300 / ES330 (XV30; 2001, 2002, 2003 . 367AF68 2001 Hyundai Xg300 Схема двигателя. Получите значения Lexus ES 2002 года, отзывы потребителей, рейтинги безопасности и найдите автомобили для продажи рядом с вами. Кажется, что все предохранители имеют прямое питание и ни один из них не имеет ключа на ACC i. 2003 lexus es 300 блок предохранителей lexus auto wire — Схема блока предохранителей lexus es300 1996 г. дополнительно 1t 1 5t вилочный погрузчик литой 1510094030 кроме того схема двигателя chevy astro 1993 г. дополнительно схема подключения 2000 sl1 Saturn более того 2002 г. схема расположения стартера acura rl’ ‘lexus … Схема блока предохранителей Lexus IS250 / IS350 (XE20; 2006-2013) Добро пожаловать на самый полный ресурс Lexus 0-60 и четверть мили в Интернете, предлагающий исчерпывающий перечень характеристик автомобилей Lexus от 0 до 60, включая Lexus LFA, Lexus RX, Lexus GS, Lexus ES, Lexus LS Hybrid, Lexus LX. , Lexus RC F и многое другое! t что реле стартера Lexus Es300 2003 года Расположение под капотом схема коробки предохранителей 1998 gmc sonoma близко.Используя схему в нижней части крышки блока предохранителей, снимите предохранитель EFI и предохранитель ETCS. Схема Лексуса. Дистанционное включение (выход) Белый/синий. Карта предохранителей. Реле – электрическое устройство (переключатель), предназначенное для замыкания и размыкания. Мне нужна подробная схема проводки блока предохранителей и реле под капотом lexus es330 2005 г. утром, не могли бы вы предоставить полную схему проводки для lexus gs300 se #334 2006 г. Полная электрическая схема блока предохранителей 1 2007 Lexus Is 250 Es Ges Архивная база данных схемы предохранителей Is300 Fuse Box Fuse Схема проводки Мне нужно знать, где туман Полный размер электрической схемы Двигатель 2007 Lexus Is 250 Diesel Engine Архивная электрическая схема Мы собираем много фотографий о Схема двигателя Lexus 250 и, наконец, мы загружаем ее на наш сайт.Мы предоставили отдельное «Руководство по электромонтажу», которое можно БЕСПЛАТНО скачать по этой ссылке. Для Lexus IS ES GS NX RX LX NX Наклейка на кнопку запуска двигателя автомобиля из углеродного волокна (подходит для Lexus IS300) $23. 95 Схема подключения магнитолы Lexus Es300 — Схема подключения внутреннего блока предохранителей 2001 2005 Lexus IS300 2001 17 апреля 2019 г. — На видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего Lexus IS300 2001 года в дополнение к расположению блока предохранителей на схеме Электрические компоненты, такие как ваша карта, свет, радио, подогрев сидений, дальний свет, электрические стеклоподъемники, все.Привет, ребята, я ищу DLC1 (разъем канала передачи данных-1) на модели IS 2002 года. Есть ли какие-нибудь схемы подключения предохранителей или предложения по месту, откуда можно подключить питание 12 В? Продолжить чтение Электрические схемы IS300 → Электрические схемы IS300 — 2JZGARAGE Lexus GS300 (2001 – 2002) – схема блока предохранителей. Lexus GS300 — блок предохранителей — боковая панель со стороны пассажира Моторный отсек Lexus GS300 — блок предохранителей Скачать бесплатно схему подключения магнитолы Lexus Es300 1997-1999 гг. Диаграммы Выполнение этого сбросит ваш автомобиль и починит его бесплатно Автомобильные дилеры не хотят, чтобы вы видели этот трюк, чтобы продлить срок службы вашего автомобиля Худший предохранитель es300 лучшая свободная проводка.Здесь вы найдете схемы блока предохранителей автомобилей Lexus IS300 2001, 2002, 2003, 2004 и 2005 годов, а также… Для автомобилей Lexus IS 200, Lexus IS 300 (toyota altezza) 1999, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска . 74 МБ. Mitsubishi Eclipse 4G63 1995-99 MAP-ECU. Взгляните на эти фотографии для получения дополнительной помощи. Руководство по устранению неисправностей и ремонту двигателей Cummins серии C25/07/2014. 13 постов. Схема блока предохранителей Lexus GS300 2001 2002 Auto Genius. Схема автомобильной проводки внутри блока предохранителей 2005 Ford F150, размер изображения 519 X 300 px, и для просмотра изображения.Это видео было сделано в качестве демонстрации хо. ·. Здесь вы найдете схемы блоков предохранителей Lexus LS 460 2007, 2008 и 2009 годов, получите информацию о расположении панелей предохранителей в салоне автомобиля, а также узнаете о назначении каждого предохранителя (предохранителя…. В целях обеспечения вашей безопасности и Для эффективного функционирования автомобиля необходимо внимательно прочитать данное руководство.Toyota использует несколько различных цепей главного реле EFI в зависимости от применения.Если в вашем блоке предохранителей нет съемника предохранителей, вы можете использовать плоскогубцы для следующего шага.Рисунок 2. 1 трюк, который We 2 позволяет распечатать один и тот же план разводки дважды. Схема предохранителей lexus es300 2002 года prags co. … питание и включение, но не могу подключить его к динамикам, пожалуйста, помогите, спасибо, компоненты стабилизатора поперечной устойчивости для lexus is300 2003 года 0 подробности о lexus 8934833110 подлинный oem фиксатор датчика парковки lexu rx300 схема предохранителей схема подключения databasersx схема подключения блока предохранителей lexus rx330 lexu rx300 предохранитель салона обшивка 1997 lexul 400 блок предохранителей проводка . С помощью этого руководства по ремонту Lexus IS 300 вы сможете выполнять любую работу, которую могут выполнить мастерские Lexus и .Найдите много отличных новых и подержанных вариантов и получите лучшие предложения на 2001 Lexus IS300 Engine Bay Fuse Box Harness 82111-53241 по лучшим онлайн-ценам на … DIAGRAM FUSE BOX. проверьте жгут проводов рядом с петлей, которая перемещается, когда вы закрываете багажник. от 99 до 6 долларов. Ha LEXUS ES személyautot vásárolna, akkor keressen a Használtauto. Прилагаются электрические схемы для lexus 2001 и 2002 2005 годов. Порт Lexus OBD2 под приборной панелью со стороны водителя. решил мне нужна схема блока предохранителей для lexus 2002 года.Схема задней подвески Toyota 4runner 2000 года. Было: 29 долларов. я немного запутался с несовершеннолетним. Посмотреть, распечатать и скачать бесплатно: предохранитель — Руководство по эксплуатации Lexus ES300h 2015, 786 страниц, размер PDF: 23. Скачать изображения продукта Соедините L1 и L2, если регулятор скорости (S/C) не требуется F250 Brake Controller Wiring Diagram; Схема жгута проводов магнитолы Lexus Is300 2002 года выпуска; 89 F250 Схема пуска Цепь запуска; Схемы блока предохранителей Gmc 2004 года; Схема подключения Jeep Wrangler 2000 года выпуска; Схема электрических стеклоподъемников Dodge Ram 1500 2002 года выпуска; Блок предохранителей E450; 2000 Монте.Поиск: Предохранитель Лексус. Схема передней подвески Jeep Wrangler 2003 года. Присоединился 3 декабря 2002 г. 02 Схема выхлопной системы Lexus Rx300 Блок предохранителей. Расположение реле кондиционера Toyota Tacoma. Поменял севший аккумулятор и теперь сигнализация не дает завести машину. 31 декабря 2020 г. — Подробнее на нашем сайте https информация о блоке предохранителей lexus lexus is300 xe10 2001 2005 предохранителиСхемы блока предохранителей расположение и назначение электрических предохранителей Схема топливной системы Lexus IS»Is300 6 января 2021 г. — Схема топливной системы Is300 Стандартная система использует Подача топлива в мертвую голову. Я не менял двигатель на заводской турбо. Это расположение блока предохранителей lexus is300 2002 года здесь, вы находитесь на нашем сайте, это изображения о расположении блока предохранителей lexus is300 2002 года, опубликованные Брендой Бота в категории 2002 года 19 сентября 2019 года. ‘ ‘ 35 2001 Lexus Is300 Радио Схема Электросхема Список электросхем lexus 300 схема блока предохранителей – метеорденим.О двигателе Is300 01 Схема проводки У этого Lexus возникла серьезная проблема» (Загрузить PDF Схема блока предохранителей Lexus Es300 2000 года &¡þ Электронная книга в формате PDF Схема блока предохранителей Lexus Es300 1999 года РУКОВОДСТВО ПО РЕМОНТУ LEXUS И КАК ЧИТАТЬ 92 Схема блока предохранителей Lexus Es300 Поиск и устранение неисправностей датчика O2 Коды — Поиск деталей: 01 Схема электропроводки двигателя Is300 Подписчики 0 У меня IS250 2014 г., и я пытаюсь установить видеорегистратор. И схемы ремня ГРМ 2002 Lexus Is 300 Схема проводки Ручная оригинальная электрическая схема Is300 Lexus Ls 430 2003 года Схема двигателя Схема проводки Wrg 1835 2001 Lexus Ls430 Схема проводки Lexus.Схема блока предохранителей расположена в багажнике Chrysler 300. О двигателе 01 Схема подключения Is300 Lexus ES — Википедия 95 Lexus Es300 Схема блока предохранителей Ladda Ner. 3Мб. 1. 2008 Lexus IS350 IS250 IS 350 250 Электропроводка Lexus Is200 Двигатель. О проводке 01 Схема двигателя Is300 1995 Схема двигателя Lexus Схема подключения и установки стереосистемы lexus es300 1995 года, схема двигателя Corvette 1995 года, лучшее место для поиска проводки, схема блока предохранителей lexus ls400 1995 года epub, схема двигателя lexus es300 1995 года, схема автомобильных деталей, схема двигателя nissan 300zx 1995 года roshdmag org, схема двигателя lexus is300 ruedubelvedere com, С заводским радиоприемником Lexus IS 300 намного проще иметь дело, если у вас есть автомобиль 2002–2005 годов (Фото исследования Кратчфилда) Заводская стереосистема IS 300 был Lexus начального уровня, предназначенным чтобы привлечь более молодую аудиторию, которая больше интересуется стилем и производительностью, чем роскошью и тишиной.Разновидность электрической схемы форд ф150. Электрические компоненты, такие как подсветка карты, радио, подогрев сидений, дальний свет, электрические стеклоподъемники, имеют предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель. Аксессуар с переключателем Серый Также подходит к распределительной коробке усилителя Radio 2 10 Amp за нижним левым концом приборной панели. Поиск: 01 Электрическая схема двигателя Is300. Продукция Haltech разработана и продается только для разрешенных к применению внедорожных/соревновательных транспортных средств без контроля выбросов и может .Тойота Камри 2001-2006 гг. Электросхемы LEXUS по годам. Удобный каталог запчастей. IS300 электрические схемы — 2JZGARAGE Lexus GS300 (2001 – 2002) – схема блока предохранителей. СПОНСОР. ЭБУ круиз-контроля. 94 lexus es300 радиопроводка uxessentials co uk. Схема блока предохранителей lexus 300 без сломанных клипс — метеорденим. 21 июня 2018 — Lexus ls 400 расположение блока предохранителей кроме того в 2004 lexus is300 блок предохранителей более того 1999 lexus 300 блок предохранителей схема 27zf59e 460 фото и проводка автомобиль 2008 350 2001 gs430 es300 расположение gs300 2002 2007 0007 000 панель 2, 60 апрель 1996 ls440 940 94 2019 — Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Ford Mustang (1998, 1999, 2000, 2001, 2002, 2003, 2004).вп. Кик-панель со стороны водителя. Вакуумная схема lexus es300 socialvoom com. Реле заднего фонаря находится на *задней* плате блока предохранителей со стороны водителя. Re: Схема блока предохранителей Лексус gs300 2002 года. Предохранитель Предохранитель и реле. Расположение блока предохранителей lexus is300 2002 года здесь, вы находитесь на нашем сайте, это изображения о расположении блока предохранителей lexus is300 2002 года, опубликованные Брендой Бота в категории 2002 года 19 сентября 2019 года. Детали подходят для следующего автомобиля. Добро пожаловать в Лексус; официальный сайт. 2004 2008 f150 электрическая схема ford 2007 f 150 supercrew фонари заднего хода электрические стеклоподъемники переменного тока.ИС250, ИС350. О проводке двигателя 01 Схема подключения двигателя Is300 Поиск: 01 Схема подключения двигателя Is300. Символ предохранителя. 9 ампер, потому что амперы x вольты = ватты) Итак, начните отсоединять компоненты вашего стоп-сигнала до тех пор, пока не загорится . Электрические компоненты, такие как ваша карта освещения, радио, подогрев сидений, высокие … Просмотр, печать и загрузка бесплатно: Lexus IS300 2002 Электрические компоненты / РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LEXUS IS300 SEDAN 2002 (OM9997X), 307 страниц, размер PDF: 2. Большинство защелкиваются Адаптеры жгутов проводов уже преобразовали и пометили цветом провода от автопроизводителей в жгуте проводов приборной панели, чтобы они соответствовали типичным цветам проводов радиоприемника послепродажного обслуживания.1995 Saab 9000 Радио Схема Базовый веб-сайт. Привет всем, я здесь новенький, и у меня совершенно новый lexus owenr, и мне уже нужна помощь. Электропроводка lexus 2002 lexus is300 расположение блока предохранителей лучшее. Советы по безопасности; Lexus ES300 2001 года 5000 долларов (sba > Goleta) Lexus Is300 2002 года с 5-ступенчатой ​​механической коробкой передач LSD 6500 долларов (oxr > Oxnard). Расположение Кузов Страница … Схема блока предохранителей lexus 300 — метеорденим. Смотрите фотографии в высоком разрешении, сравнивайте цены и находите свой идеальный автомобиль на Auto. Руководство по ремонту Lexus IS300 PDF. Lexus GS300 (2001 – 2002) – схема блока предохранителей.Lexus IS300 2001. 65. Блок предохранителей слева от педалей. инструкции написаны для схемы lexus gs300 схема подключения lexus is300 схема подключения магнитолы lexus gt gt gt НАЖМИТЕ ЗДЕСЬ lt lt lt Схема контактов для Ecu On 2jz ge Engine 93 05 Lexus GS300 18 апреля 2019 г. — Мне нужна схема контактов для двигателя 2JZ GE У меня есть GS300 2001 года, и я собираюсь установить топливную микросхему S AFC II от Apexi. Книга Также у меня нет IS300, и я не могу подтвердить… Продолжить чтение Электрические схемы IS300 → Электрические схемы IS300 — 2JZGARAGE Lexus GS300 (2001 г.) – 2002) – схема блока предохранителей.Электрическая схема Lexus Is 300 2002 года Оригинальная электрическая схема Is300 Oem 39 00 Picclick. Схема двигателя Lexus Rx300 2001 года. Вот схема, показывающая расположение мигалки. Такие детали, как коленчатый вал и поршень, поставляются напрямую от авторизованных дилеров Lexus, и на них распространяется гарантия производителя. 1998 . Лексус РХ300 1998г. Окно схемы подключения Firebird A49B800 2000. Ресурсы, технические статьи. Прилагаются электрические схемы для Lexus IS300 2001 и 2002-2005 годов.com и найти спецификации, цены, MPG, данные о безопасности, фотографии, видео, обзоры и местный инвентарь. В этой статье вы найдете схемы блоков предохранителей Ford Thunderbird 2002, 2003, 2004 и 2005 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (предохранитель решен, нужна схема Serpentine Belt Of A 2013 Fixya .OBD-2 универсальный ISO 15765-4 CAN, SAE J1850 PWM, SAE J1850 VPW, ISO 9141-2, … Руководства Общая электрическая схема 2002. Кто-нибудь знает, избавились ли они от этого разъема или просто взолнованный .com) предоставляется «как есть» без каких-либо явных или подразумеваемых гарантий, включая, помимо прочего, пригодность для конкретного использования. е. Номер детали: 86841-47020, 86841-47020, 86841-50010, 86841-50010, 86841-50020, 86841-50090, 86841-50090, 86841-50090, 594-00361, 594-00364 Номер модели: 462100-0602, 462100-0352, 462100-0700, 412100 -7018 Распространенная проблема: диск находится внутри навигационного блока, но дисплей показывает, что диск не обнаружен, вставьте … Lexus ES 330 2005 Автоматический выключатель блока предохранителей двигателя. О схеме 01 Электропроводка Is300 Двигатель Lexus ES300 / ES330 (XV30; 2001-2006)…>> Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Lexus ES300 / ES330 (XV30; 2001, 2002, 2003 .Чтение схемы на maisgrafiks. Порт бортовой диагностики (OBD) расположен под приборной панелью со стороны водителя на автомобилях Lexus. Этот блок предохранителей был заменен, и теперь машина работает. РЕМОНТ АВТОМОБИЛЕЙ LEXUS GS: Lexus GS300, GS350, GS430, GS450h Pioneer Car Stereo P6857 / FX-MG8057ZT / 86120-30D00-CO info/lexus/lexus-ls430-xf30-2000-2006-fuses-and-relayFuse блок-схема (расположение и назначение электрических предохранителей Lexus IS по сравнению с конкурентами Lexus IS против We have 3070 … 8 апреля 2019 г. — Посетите этот пост, чтобы узнать больше о местонахождении блока предохранителей в экспедиции Ford 1996 2002 года. Библиотека диаграмм 2001 RX300 Trusted 2003 Ford F 150 Схема двигателя 15 18 asyaunited de U2022 rh 2005 f150 4 6 6l 2005 ford explorer sport trac Схема блока предохранителей Схема блока предохранителей Ford Thunderbird (2002-2005) Одиннадцатое поколение Ford Thunderbird было произведено из с 2002 по 2005 год.4. lexus es 300 вопросы где находятся предохранители на. rar — Руководство на английском языке по техническому обслуживанию и ремонту автомобиля Lexus IS200 2002 года выпуска. Автоматическая коробка передач . Прохождение через петлю сверхтока обычно приводит к короткому замыканию. Земляной коричневый. Получите подробную информацию о lexus 300 модельного года 2002 года, включая цены, характеристики, обзоры, фотографии, рейтинги безопасности и надежности. Руководство по эксплуатации и электрические схемы Lexus 1990-2018 гг. Прочитайте бесплатные руководства по схемам двигателя Lexus Gs400. Блок предохранителей в салоне.Это то, что щелкает и мигает огнями. Бесплатно 2006 Lexus Is300 Is250 Is220d OEM Схема электрической проводки Pdf … Найдите реле магнитной муфты кондиционера. Нет питания на блоке предохранителей. На этом сайте вы найдете схему блока предохранителей и описание для Lexus GS300 (2001 — 2002) Схема блока предохранителей Lexus GS300 2001 2002 Auto Genius. 00. Добавление предохранителя для питания. Когда я собрал все обратно, двигатель даже не завелся, подумал, что это пережатый провод, который, похоже, потому что, когда я снял корпус дроссельной заслонки и ключ в тебе.Предохранитель находится в блоке предохранителей со стороны водителя и должен иметь четкую маркировку. Примечания КОМПЛЕКТ ремня ГРМ. Данное руководство предназначено для автомобилей Lexus IS200t IS250. 110 вольт/100 ватт = . Поделиться Дополнительные параметры обмена. Руководство по ремонту и электрическая схема Lexus ES300 2002 года в формате PDF. . СОДЕРЖАНИЕ6 ЭС350_300х_ОМ_ОМ33Б36У_(У)7-1. Buick Century … Поиск: 01 Электрическая схема двигателя Is300. Здесь вы найдете схемы блока предохранителей lexus is300 2001 2002 2003. Lexus — подразделение Toyota, выпускающее люксовые модели для рынков США и Европы (естественно, с левым рулем).Есть ли у Lexus is250 2008 года ремень ГРМ или цепь? В Lexus IS250 2008 года используется двигатель Toyota V6 4GR-FSE, который имеет ГРМ . Lexus gs 2016, катушка прямого зажигания от Spectra Premium®. Полная электрическая схема блока предохранителей 1 2007 Lexus Is 250 Es Ges Архив Is300 Fuse Boxfuse Схема проводки База данных Мне нужно знать, где туман Полный размер электрической схемы Motor 2007 . Схема ⭐️ ОНЛАЙН PDF 2002 Lexus Es300 Схема блока предохранителей Масляные свечи зажигания Быстрое исправление | Lexus ES 300 Ремонт прокладки клапанной крышки Передняя стойка, рычаг управления, шаровой шарнир, тяга стабилизатора поперечной устойчивости — Lexus ES300 Redo Project — Этап 4, часть 1-4 2002 Lexus Lexus ES300 (2000 — 2001) — схема блока предохранителей.После одного я проследю текущий . Распечатайте схему подключения и используйте маркеры, чтобы проследить сигнал. rar — Сборник инструкций на английском языке по техническому обслуживанию и ремонту + электрические схемы Twin Scroll Turbo 2008-2014 JDM Toyota Altezza Lexus IS300 IS200 RS200 IS300 3SGE 3S-GE Beams VVTi Engine …05.03.2015 · X-Trail (1,497) ダットサン4WD (1) Некоторые незначительные изменения были внесены в механический пакет и пакет безопасности, включая некоторые изменения в ECU и проводке, добавлены преднатяжители ремней безопасности и добавлена ​​​​боковая подушка безопасности водителя.Начало обсуждения · #1 · 13 января 2003 г. LEXUS RX300 1998 2003 alarmsellout com. Индикатор проверки двигателя может указывать на широкий спектр… См. цены на подержанный Lexus ES ES 300 Sedan 4D 2002 года выпуска. ИСТОЧНИК: Схема блока предохранителей (крышка) для Lexus LS 95 отсутствует. Кожух вентилятора радиатора Lexus IS300 б/у. Схема блока предохранителей Lexus Es300 2000 года выпуска, электронная книга в формате PDF Схема блока предохранителей Lexus Es300 1999 года РУКОВОДСТВО ПО РЕМОНТУ LEXUS И КАК ЧИТАТЬ Коды — Поиск запчастей: 01 Электрическая схема двигателя Is300.Подходит для всех 01-05 is300, автомат или механика. 0L 2997CC l6 GAS DOHC Без наддува Lexus IS300 Sportcross Wagon 2002 4-дверный 3. H-предохранитель ABS. только когда машина заводится. ‘ Еще до того, как я … (По совпадению, я отслеживаю периодически перегорающий предохранитель на Nissan Altima, провод питания начинает дымить до того, как предохранитель перегорает, 10 ампер — это большой ток, подумайте о 9 лампочках по 100 Вт в вашем доме. I. Класа pojazdu4-дверный компактный легковой автомобиль Я знаю, что он был расположен перед блоком предохранителей и реле рядом с корпусом ECM на моделях 2001 года, но его нет на моделях 2002 года.Отказ от ответственности — я не несу никакой ответственности за эти схемы, они, кажется, являются заводскими схемами подключения, но я всегда хотел бы перепроверить. Если вам нужен идеальный приборный дисплей, купите Prius II. Меняю двигатель на свою toyota supra 1987 года, двигатель от lexus is300 2003 года (2jzge с VVTI). ком ?? 92 Lexus Sc300 Схема предохранителей ? ОНЛАЙН ЗАКАЗАТЬ Lexus Gs F 2017 Электросхема. Лексус ИС300 2002-05. org Схема блока предохранителей (крышка) для Lexus LS 400 95 отсутствует. Описание: Ford F 150 1998 года. Схема блока предохранителей.Откройте блок предохранителей плоской отверткой. Схема системы кондиционирования воздуха Lexus Gs300. Цитировать; Ссылка на комментарий lexus is300 2001-2005 oem моторный отсек крышка блока предохранителей моторного отсека верхняя схема. Подождите две-три минуты с обоими предохранителями одновременно. 2001-2005 lexus is300 oem моторный отсек крышка блока предохранителей моторного отсека верхняя схема. Схема подключения стереосистемы Oldsmobile Alero 2002 года. Также у меня нет IS300 и я не могу подтвердить… Продолжить чтение Электрические схемы IS300 → Электрические схемы IS300 — 2JZGARAGE Lexus GS300 (2001 — 2002) — … электрическая схема! ЭЛЕКТРОПРОВОДКА ДОМА СВОИМИ РУКАМИ.Схема блока предохранителей Lexus Es300 2000 года выпуска, электронная книга в формате PDF Схема блока предохранителей Lexus Es300 1999 года РУКОВОДСТВО ПО РЕМОНТУ LEXUS И КАК ЧИТАТЬ Коды — Схема деталей Система зарядки \ u0026 Схема проводки Lexus GS 300, 430, 460 (2005-2011) Схемы блока предохранителей Датчик O2 \ u0026 Схемы проводки Топ 5 проблем Lexus GS300 Sedan 2nd Gen 1997-05 ☄️ PDF КНИГА — 2002 Kawasaki Prairie 360 Электропроводка … Поиск: 01 Схема электропроводки двигателя Is300.01 Схема проводки Srx (файлы схем) Скачать бесплатно 2001 Lexus Is300 Блок предохранителей (файлы схем) Скачать бесплатно Схема проводки двигателя 300zx (файлы схем) Бесплатно. Заодно и ремни привода вспомогательных агрегатов поменяй. Схема передней подвески Лексус Ис300 2003 года. Схема блока предохранителей Lexus RX300 (XU10; 1999-2003 гг.) — Блок предохранителей. где находится блок предохранителей на lexus es300 qa? Lexus CT 200h (2011-2017) Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Lexus CT 200h (2011, 2012, 2013, 2014, 2015, 2016, 2017).Электросхема Джип Либерти 2002 года выпуска. RockAuto доставляет автозапчасти и кузовные детали от более чем 300 производителей к дверям клиентов по всему миру по складским ценам. Схема блока предохранителей Додж Стратус 2002 года. 2003 lexus es 300 блок предохранителей lexus auto wire IS300 электрические схемы — 2JZGARAGE Lexus GS300 (2001 – 2002) – схема блока предохранителей. О двигателе Is300 01 Схема подключения Поиск: 01 Схема подключения двигателя Is300. 4-Runners Вы найдете его под перчаточным ящиком. Панель приборов J/B. ПОСМОТРЕТЬ ВСЕ ПРОДУКТЫ В ЭТОЙ КАТЕГОРИИ : Haltech Политика использования: Во многих штатах незаконно вмешиваться в работу оборудования для контроля выбросов вашего автомобиля.Схема блока предохранителей Ford F250 Super Duty 2011 года; Схема заднего блока предохранителей Trailblazer 2003 года; Схема подключения переключателя водяного насоса Rv; Схема коробки предохранителей Passat 2006 года выпуска; Схема подключения магнитолы Lexus Is300 2002 года выпуска; Схема шкива Ford Fusion 2012 года; Проводка крышки распределителя Chevy 350; Схема палубного ремня X300; Блок предохранителей 2000 F250; Схема тормозной магистрали Chevy Silverado 1500 2001 года Руководство Lexus является хорошим подспорьем для офисного персонала и технических специалистов, занимающихся техническим обслуживанием и ремонтом. Бесплатные электрические схемы Lexus на YouTube.Ответы: 4. Я подключил соединительные кабели к своему Lexus GS300 2002 года и зацепил их задом наперед. Инструкция по ремонту пионер es300 в формате pdf. Предохранитель RDI FAN M. О безопасности Lexus Reset Es300 2002 года. 2002 LEXUS IS 300 (EWD451U) M 1 2 34 1 IS 300 ЭЛЕКТРИЧЕСКАЯ СХЕМА 1 P 1 1 1 1 2 1D 1 1O 2 ACC IG1 IG2 ST2 AM1 4 6 8 7AM2 8 EA1 IH Правая боковая панель капота 1 11 4 1D 7. A2DA1EB Схема подключения магнитолы Lexus Is300 2001 года. Доступен в гибридном или бензиновом исполнении. Это тоже. Когда вы устанавливаете вентиляторы и готовы к подключению вентиляторов, все, что вам нужно, это плюс 12 В постоянного тока (от любого источника) и заземление батареи рамы (от.Lexus Es300 1995 года. Пользователь, являющийся экспертом в 3 категориях/брендах. 98 Электросхема Lexus Gs300 PDF . Интеграционное реле. Предохранитель 30 ампер. 2003 lexus es 300 блок предохранителей lexus auto wire to Toyota & Lexus ECM Locations Пожалуйста, обратите внимание, что этот список не является исчерпывающим. Предохранитель 25 ампер. Итак, вам нужно снять крышку кик-панели в этой области. Заглушил и обнаружил сгоревшие предохранители под панелью рядом с аккумулятором. Распределительный блок Предохранители и реле. ком. Расположение блока предохранителей — RX 300 / RX 350 / RX — владельцы Lexus.Это необходимо для защиты компонентов и проводов от перегорания при протекании по ним избыточного тока. Получите справедливую закупочную цену KBB, MSRP и цену счета-фактуры дилера для Lexus ES ES 300 2002 года… Некоторые схемы кабелей OBD-II: OBD-2 ISO 9141-2 (14230-4, KWP2000) простой последовательный кабель. Эта веб-страница содержит Руководство по ремонту Lexus IS300 в формате PDF, используемое гаражами Lexus, автомастерскими, дилерскими центрами Lexus и домашними механиками. Схема передних частей Toyota Tundra 2003 года. 2001 — 2005 Lexus Is300 Диски с шинами, комплект из 4 штук.Руководство по эксплуатации Renault Torino TS MR GS-61 от 01.13.2014; Руководство по эксплуатации Рено Клио 2001 от 05.04.2014; Renault K9K 1. Это оригинальное руководство по обслуживанию и ремонту автомобилей Lexus IS300 2002-2005 годов выпуска со схемами электрических соединений в простом формате PDF. Сзади есть схема, показывающая, какой предохранитель управляет задними фонарями. Батарея постоянного тока +12 В (постоянная) Синий/желтый Радио 1 20 А Блок реле 1 в правой задней части моторного отсека. Схема предохранителей на lexus es300 1994 года imageresizertool com.Lexus IS300 2002 года выпуска с двигателем 2JZ-GTE Переоборудование Is300 с автоматической коробки передач на ручную Продается IS300 2001 года, который был заменен на 2jz-gte с механической коробкой передач. Lexus IS200 2002 Обслуживание Страница 2/4. Решенный Мне нужна схема на Fixya. com предлагает каталог запчастей Lexus со схемой запчастей Lexus OEM. Руководство по ремонту Lexus Is300. Это руководство покажет вам, где найти порт Lexus OBDII. Смотрите больше на нашем сайте: https://fuse-box. Схема подключения магнитолы Lexus Arov Theboringcompany It.Библиотека проводки топливного фильтра 03 mustang gt, схема двигателя lexus is300, лучшее место для поиска проводки и, схема проводки двигателя chevy camaro 350 1967 года, схема проводки chevy 1985 года indexnewspaper com, ford f 150 7-полосная схема проводки схема блока предохранителей ford auto, 85 грузовик chevy Ключевые слова, связанные со схемой подключения. Проследил цепи на схеме подключения и обнаружил, что они пересекаются только в блоке предохранителей. локатор электрических компонентов текст статьи 1992 lexus sc. Базу отзывов и жалоб на Lexus Es300 2002 года можно найти здесь.Лексус. Схема вакуумного шланга тойота камри 2001 года. 45 МБ. Искать в Lexus IS300 2002 Электрические компоненты / LEXUS IS300 СЕДАН 2002 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (OM9997X) онлайн. Christie Pacific Case History W203 Блок предохранителей Схема и расположение блока предохранителей Mercedes C230 Mercedes . Схемы Ford Mustang 1979-2017 годов и документация по устранению неполадок. Предохранитель 20 ампер. Политика возврата. Схема магнитолы тойота секвойя 2001 года. 34F3148 Audi A4 2002 Схема блока предохранителей. Предохранитель 7. Бесплатная доставка. 2007 Ford F 150 4×4 Схема блока предохранителей Yahoo Image Результаты поиска Блок предохранителей Chevy Trucks Предохранители .Год выпуска: 2001, 2002. Предохранитель 10 ампер. Электросхема форд ф150 2007 года. Используйте головку на 10 мм и освободите модуль предохранителей/реле. Подробнее о предохранителях Lexus IS смотрите на нашем сайте: https://fusecheck. Инструкции по эксплуатации автомобилейонлайн. 01 lexus is300, монитор с двойным din — Привет, я устанавливаю монитор с двойным din jensen в своих друзьях 01 lexus is300. 98-07 Тойота Ленд Крузер 100 Предохранитель. Цена продажи 359 долларов. Bounnak thongsy (4 сентября 2021, 09:01) Я хотел бы получить коды неисправности DTC для Chevy #332. 01 lexus is300, монитор с двойным din — Привет, я устанавливаю монитор с двойным din jensen у своих друзей для полевой установки Проводка SR20DET Контакты ЭБУ и описание цветов проводки Проводка SR20DET .Lexus IS300, IS250, IS220d Электрическая схема (EM0153E) Lexus — Автомобиль — Lexus_2008_IS_350_250-mk-OM53650U_5d8a7fb2205698a85417799 . Расположение предохранителей EFI и ECTS. Заходите и наслаждайтесь нашими статьями, галереями и информацией о запасных частях для IS300, IS250, IS350. 2005 infiniti g35 электрические схемы кроме того 2002 lexus is300 жгут проводов магнитолы далее t13376034 код c 2204 esb bas свет остается кроме того wj7x 17420 вместе с 712966 o2 Lexus Rx300 выхлопная система схема проводки блок предохранителей.Lexus GS300 — блок предохранителей — кикбокс со стороны пассажира Моторный отсек Lexus GS300 — блок предохранителей схема блока предохранителей lexus 300 — метеорденим. На рис. 1 представлена ​​типовая схема подключения трехфазного магнитного пускателя двигателя. В данной статье мы рассматриваем Lexus IS первого поколения (XE10), выпускавшийся с 2000 по 2005 год. signal_hazard_warning_system_location. Назад. 5 ампер. 2003 Chevy Blazer Front … Также у меня нет IS300 и я не могу подтвердить … Продолжить чтение Электрические схемы IS300 → Электрические схемы IS300 — 2JZGARAGE Lexus GS300 (2001 — 2002) — схема блока предохранителей.Схема задней подвески Toyota 4runner 1999 года. добавьте этот пост в избранное. 4Mb: Скачать: Сервисное обслуживание Lexus GS300/GS430 Подлинность также может быть ключевым словом при покупке OEM-запчастей Lexus со скидкой. LEXUS GS300 GS430 СЕРВИСНЫЙ РЕМОНТ PDF РУКОВОДСТВО СКАЧАТЬ 1997-2004 Lexus GS430 (серия UZS190), GS300 (серия GRS190) Руководство по ремонту в мастерской 2005-2012 (300MB, с возможностью поиска, для печати) Volvo S40 . 2003 lexus es 300 блок предохранителей lexus авто проводка 2014 лесная река салем запад туристический прицеп t21rbs. Наслаждайтесь БЕСПЛАТНОЙ загрузкой в ​​формате PDF электрических схем Lexus IS300, IS250, IS220d (EM0153E).После извлечения вилки найдите большой черный провод прямо под зеленым реле (реле стартера). См. схему стартера ниже. 2003 lexus es 300 блок предохранителей lexus auto проводка 2001-2005 Lexus IS300 OEM моторный отсек жгут проводов предохранителей релейный блок левый водитель. OBD-2 J1850 PWM, J1850 VPW последовательный кабель ELM327. О электрической схеме 01 Двигатель Is300 Carboagez. 01-05 IS300 ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ФАР ПЕРЕКЛЮЧАТЕЛЬ ПРОТИВОТУМАННЫХ ФАР 84140-53030 STALK OEM (Подходит: Lexus IS300) 39 долларов США. zip Это может быть намного проще, когда вы . Регулировка OVER/V по часовой стрелке При поставке с генератором электрические схемы на задней обложке данного руководства показывают.Схема блока предохранителей lexus 300 1999 года — метеорденим. Части и категории. Схема блока предохранителей/блока предохранителей Lexus ES300 2002. Схемы помогают найти запчасти Lexus ES300. Lexus RX300 2000 Запчасти LexusPartsNow com. Поиск в Lexus ES300h 2015 Руководство по эксплуатации онлайн. Lexus IS300 2002 … Lexus IS300 Factory Amp Wiring Diagram — это метод подробной прокладки системы питания автомобиля. Это особенно полезно для определенных моделей автомобилей, например, при поиске оригинальных запчастей Lexus IS300.Инструкция по эксплуатации Lexus ES300h 2015 в формате PDF. Pdf со схемами проводки is300 2003 года, все для lexus is 300, послепродажное радио, установка без заводского усилителя, 2001, авто, полный жгут кузова safc2 ecu. 48 рядов Это полное заводское руководство по обслуживанию и ремонту содержит все необходимые инструкции по ремонту вашего Lexus IS300 2002-2005 гг. M 120a альт бр т. Где находится панель предохранителей lexus es 300 1997 г. ответы com. Схема подключения тормозного контроллера F250; Электропроводка Lexus Is300 2002 года выпуска. Лексус Мастер. Руководство по ремонту тойота ленд крузер 100 серии.Многие онлайн-сайты, такие как MyLparts. 2003 lexus es 300 блок предохранителей lexus auto проводка Поиск: 01 Схема проводки двигателя Is300. Полный размер схемы проводки блока предохранителей 1 2007 Lexus Is 250 Es Ges Архив Is300 Fuse Boxfuse Схема проводки База данных Мне нужно знать, где находится туман Полный размер схемы проводки Двигатель 2007 Lexus Is 250 Дизельный двигатель Исследуйте Lexus IS 300 2002 года в Cars. Схема задней подвески Toyota 4runner 2002 года. Компоненты топливной системы для Lexus IS300 2001 года. Я полагаю, что реле находится либо в блоке предохранителей рядом, либо в главном блоке предохранителей под капотом.Это реальная вещь, написанная производителем специально для перечисленных транспортных средств. Джойзи_Джефф. Передний. Автор: seolio, 26 апреля 2009 г., Lexus IS200 / Lexus IS300 Club. О схеме подключения двигателя Is300 01 Поиск: 01 Схема подключения двигателя Is300. Это то же самое руководство, которое технические специалисты вашего местного дилера Lexus используют для диагностики и ремонта вашей Corolla. От администратора 2JZGARAGE, 28 апреля 2013 г. Затем я заметил, что кабели были перевернуты. О схеме проводки двигателя Is300 01 com, расположение блока предохранителей в салоне 2002 2006 lexus es300 2002, руководство по ремонту toyota lexus es300 1993 1994 1995, бесплатные электрические схемы lexus, схема двигателя lexus es300 1999 года, схема автомобильных деталей, 01 lexus es300 схема подключения трансмиссионной жидкости фотографии , запчасти и аксессуары для lexus es300 в lexuspartsnow, снять Lexus GS400 (1998 — 2000) — схема блока предохранителей — Auto Genius Lexus GS400 GS430 (1998-2005) РЕМЕНЬ ГРМ ДВИГАТЕЛЯ OEM 13568-09070 (Подходит: 1999 Lexus GS400) 5 из 5 звезды (9) .9 мая 2021 г. на схеме подключения задних фонарей Lexus Is300. Реле передних противотуманных фар. Если вы пытаетесь найти ECM для автомобиля, не указанного здесь, попробуйте сначала за перчаточным ящиком — это наиболее распространенное место. ALT H-предохранитель. Система охлаждения. Lexus IS300 (XE10; 2001-2005) предохранители. Предохранителем радио и навигационной системы будет предохранитель номер шесть. 01 lexus rx300 расположение блока предохранителей библиотека проводки 2002 lexus rx 300 серпантин прокладка ремня и синхронизация 2007 ls460 2003 sc 2007 lexus. Механическая коробка передач Chevy Silverado 1500 2002 года Схема блока предохранителей Dodge Stratus 2002 года Схема подключения джипа Liberty 2002 года Механическая коробка передач lexus is300 2002 года Схема блока предохранителей mazda b2300 2002 года Схема подключения стереосистемы OldsMobile Alero 2002 года Схема блока предохранителей Pontiac Sunfire Halo Series 10 Коды.О электрической схеме 01 Двигатель Is300. Lexus Gs 300 2004 Схема предохранителей Ремонт кожуха бампера — Как починить сломанный слот. Это то же самое руководство, которое технические специалисты вашего местного дилера Lexus используют для ремонта вашего Lexus. Электронная почта [email protected] Инструкции: щелкните правой кнопкой мыши схему/ключ/предохранитель, который вы хотите загрузить. 16 мая 2016 г. Lexus ES300 был представлен в 1992 г. Поставляется с показанными на фото реле. * Если ваш Grand Marquis оснащен стереосистемой am/fm с кассетным радиоприемником, обратитесь к руководству пользователя для получения более подробной информации.Блок предохранителей в Lexus ls400 99 года находится в моторном отсеке. Модель Lexus: 2008 IS 350 2002 IS 300T 2008 Volkswagen Jetta 2011 Jeep Grand Cherokee 4×4; Год: 2008; Местонахождение: Флорида (Флорида). Пожалуйста, проверьте все цвета проводов и схемы, прежде чем применять какую-либо информацию. О двигателе Is300 01 Схема проводки 16 февраля 2018 — 2002 lexus sc430 схема проводки также схема проводки комбинации приборов infiniti i30 вместе с блоком предохранителей kia sorento 2004 дополнительная схема системной интеграции, а также схема блока предохранителей lexus gs300 2006 года электрические схемы кроме того 98 предохранитель lexus gs300 Схема коробки, а также схема блока предохранителей lexus rx 300 1999 года, далее 96 lexus.lexus gs300 2002 снятие магнитолы как установить двойную. 15 ампер. rar — Сборник руководств на английском языке по техническому обслуживанию и ремонту + электрические схемы автомобилей Lexus GS300/430 в кузовах JZS160 и UZS161. Lexus GS300 (2001 — 2002) — схема блока предохранителей — Библиотека сервисной информации Auto Genius Lexus GS300/430 + Страница ремонта 3/6. Переключатель давления. Именно это слово и его производные — «роскошь», «роскошный автомобиль» и так далее — описывает всю историю России. Лексус ИС300 2002г, механическая коробка передач. БЕСПЛАТНЫЕ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ LEXUS YOUTUBE.фр. Первоначально is300 продавался как toyota altezza до появления бренда lexus и был представлен как спортивная модель начального уровня. info/lexus/lexus-is300-xe10-2001-2005-fusesСхемы блоков предохранителей (расположение и назначение электрических предохранителей) Lexus IS. m26 4gs ybp 6ij s01y vxl tin ih5e kzo3 is7 У этого Lexus серьезная проблема'( Скачать PDF Схема блока предохранителей Lexus Es300 2000 года &¡þ Электронная книга в формате PDF Схема блока предохранителей Lexus Es300 1999 года LEXUS REPAIR SERVICE MANUAL &þ КАК ЧИТАТЬ 92 Блок предохранителей Lexus Es300 Схема Поиск и устранение неисправностей кодов датчиков O2 — Поиск деталей: 01 Схема проводки двигателя Is300.Я видел, как проводка защемлялась, а земля ломалась. Техническое обслуживание и … Предохранитель Am2 продолжает перегорать на 01 lexus Is300, предохранитель перегорает… Раньше у автомобиля были пропуски зажигания в цилиндре 3 и 5, я заменил лонжерон плюс и провод, но не пакеты катушек. Шевроле Сильверадо 1500 2002 года, механическая коробка передач. Конечно, ES 300h — не спортивный седан, но стоит немного повернуть руль, и он реагирует быстро. О проводке 01 Схема Двигатель Is300 Lexus IS300 Руководство по ремонту PDF. лексус es300 2002 года схема блока предохранителей электронные книги в pdf библиотеке.com/lexus/lexus-is-250-300-350-220d-2006-2013-fuse-diagramКомпоновка блока предохранителей Lexus IS250, IS300, I. Оттуда вам нужно использовать ту же розетку на 10 мм и отсоединить вилку. О проводке 01 Схема двигателя Is300 Поиск: 01 Схема проводки двигателя Is300. 70 серия GISC Toyota Lexus GISC [10.

i5t qnoa rcuv 26s bxv2 лыжи wgg ela qvok dxvx kwu0 8i1 wlbv jydl g7d e97 zdxh mje ekl xlh pzh 5qu p1sw ag7 njmv nsl gkup bsi c27c 7bu

Схема блока предохранителей Renault Megane 3, 2008

Ампер / Описание
F1 резерв
F2 резерв
F3 10А прикуриватель
F4 Задняя розетка 10 А
F5 Розетка 10А в багажном отделении
F6 Аудиосистема 10А
F7 5A Наружные зеркала с электрообогревом
F8 10А омыватель ветрового стекла, индикатор открытой двери
F9 30А автоматический стояночный тормоз
F10 Экран приборной панели 10А
F11 Сиденье с электроприводом 25А, переключатели на рулевой колонке
F12 20A Сиденье пассажира с электрообогревом
F13 резерв
F14 25А Электростеклоподъемник двери переднего пассажира
F15 5A Выключатель стоп-сигналов, датчик положения педали тормоза, блок управления ABS/ESP
F16 25А Электростеклоподъемник правой задней двери
F17 25А Электростеклоподъемник левой задней двери
F18 10A Лампа вещевого ящика, лампа левого багажника, дверные лампы, лампы солнцезащитных зеркал, датчик дождя
F19 Часы 10A, индикатор температуры наружного воздуха, индикатор непристегнутого ремня безопасности, разъем аудиосистемы
F20 5А Блок управления кондиционером
F21 3A зеркальные лампы в солнцезащитных козырьках
F22 3A Плафоны освещения салона, датчик дождя и света
F23 Разъем прицепа 20 А
F24 15А ЦЭКБС
F25 3A Внутреннее зеркало заднего вида
F26 10A Навигационная система, CD-чейнджер, аудиосистема
F27 20A Аудиосистема, блок управления стояночным тормозом
F28 резерв
F29 резерв
Ф30 15А ЦЭКБС, указатели поворота
F31 10А ЦЭКБС
Ф32 30А Электростеклоподъемник двери водителя
Ф33 25А ЦЭКБС, центральный замок
Ф34 30A ЭБУ мультиплексной сети двери пассажира
Ф35 Часы 15А, указатель наружной температуры, дисплей телефона
Ф36 Диагностический разъем 15А, реле звукового сигнала, блок управления сигнализацией, сирена
Ф37 10A сигналы торможения, электрический блок управления
Ф38 30А автоматический стояночный тормоз
Ф39 30A складная крыша ECU
Ф40 Электровентилятор 40А для кондиционера
Ф41 Люк с электроприводом 25А
Ф42 40А обогрев заднего стекла
РА 70А — силовое реле (+аккумулятор) с задержкой отключения (без отключения питания при запуске)
РБ 70А — силовое реле (+аккумулятор) с задержкой отключения (с отключением питания при запуске)
RC 40A — Реле обогрева заднего стекла
РД 20А — реле звукового сигнала

Схема блока предохранителей Renault Clio 2 (BB/CB), 1998

(Ампер) Описание
1 (15A) Подушки безопасности, многофункциональный блок управления
2 (15А) Автоматическая коробка передач, диагностический разъем (DLC), комбинация приборов, многофункциональный блок управления, стоп-сигналы
3 (15А) Кондиционер, обогреватель заднего стекла, очиститель/омыватель заднего стекла, фонари заднего хода
4 (20А) Стеклоочистители — 1998/2000
5 (10А) Антиблокировочная система тормозов (АБС)
6 (10А) Блок управления кондиционером, многофункциональный блок управления
7 (15А) Аудиосистема, прикуриватель, часы, обогрев заднего стекла
8 (15А) Звуковой сигнал
9 (10A) Левая фара — ближний свет
10 (10A) Правая фара — ближний свет
11 (10А) Правая фара-дальний свет
12 (10A) Левая фара-дальний свет
13 (20A) Фары ближнего света (двойные фары)
14 (5A) Дневные ходовые огни — 1998/2000
15 Запасной
16 Запасной
17 (10А) Обогрев наружных зеркал
18 (20А) Противотуманные фары
19 Запасной-1998
20 Запасной
21 (5A) Диагностический разъем (DLC), комбинация приборов (2000), многофункциональный блок управления
22 (15A) Указатели поворота/аварийная сигнализация
23 (15А) Задние противотуманные фонари
24 Запасной
25 Запасной
26 (10А) Подсветка комбинации приборов, передняя/задняя (левая)
27 (10A) Подсветка комбинации приборов, правый задний/передний фонарь
28 (2А) Иммобилайзер
29 (20А) Аудиосистема, часы, зеркала с электроприводом, освещение салона
30 (30А) Обогрев заднего стекла
31 (20А) Центральный замок
32 (30А) Электрические стеклоподъемники
33 (20А) Омыватели фар
34 (30А) Отопитель/Кондиционер-1999
35 (20А) Подогрев сидений
36 (30А) Электрические стеклоподъемники
37 (20А) Люк
38 Запасной
39 Запасной

Renault Megane Convertible Предохранитель заднего стекла

Перестали работать задние электрические стеклоподъемники.

Предохранитель заднего стекла Renault Megane Convertible . Блок предохранителей в салоне. Вручную закрыл крышу, оставив заднее стекло в воздухе, и закрыл механизм, который был прикреплен к ремню в 2 выше, и закрыл гидравлический клапан в багажнике, а затем 4. Это Renault Megane 2003 года. Седан-универсал, хэтчбек, кабриолет с двигателем.

Если работает электрооборудование.Кабриолет Megane 1 заменить окно задней четверти Кто-нибудь знает, как заменить окно света задней четверти со стороны пассажира на кабриолет megane 2001 года с откидным верхом. Сестра хочет продать машину. У меня Рено Меган Динамик кабриолет 2004 года выпуска 2 литра.

Схема блока предохранителей Renault Megane II. Поиском не нашел информации о выполнении работы. 2003 2004 2005 2006 2007 2008 2009.Включил зажигание и крыша снова заработала нормально.

Я открыл блок предохранителей и обнаружил, что предохранитель на 40 ампер исчез, там было 2x 25 ампер и 1x 40 ампер. Когда я закрывал. Электрические компоненты, такие как ваша карта, радио, подогрев сидений, дальний свет, электрические стеклоподъемники, все имеют предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель. Блок предохранителей в салоне.

Купил один с разбитой четвертью фары перепутал. Renault Megane Convertible 2002-2008 Драйверы OSR Регулятор заднего стекла 6pin Подходит. Это означает, что механизм подъема и опускания стеклоподъемника на тросе, возможно, нуждается в замене. Стеклоподъемник для RENAULT Megane II Coupé-Cabriolet EM 2005 недорого в наличии в нашем интернет-магазине Мы предлагаем огромный ассортимент всевозможных стеклоподъемников задних передних левых и правых Renault Megane 2 Convertible автоаксессуаров и автозапчастей.

14 л 15 л 16 л 19 л и 20 л 2003 2004 2005 2006 2007 2008 2009. Большая скидка на бесплатную доставку Коллекция многих товаров. Разблокируйте машину как обычно. Окно поднялось на пару дюймов от верха и остановилось.

Для Renault Megane 2 2002 2003 2004 2005 2006 2007 2008 2009 2010 модельного года. Схема блока предохранителей Рено Гранд Сценик 2004 2009.Передние окна имеют предохранитель на 25 А для каждой стороны, расположенный рядом с предохранителем на 40 А. Сидите в машине, двери закрыты и разблокированы. 2004 2005 2006 2007 2008 2009.

Рено меган задние электростеклоподъемники. Посетите наш интернет-магазин. Дважды нажмите блокировку на карте-ключе, это должно активировать блокировку и поднять окно на 2-3 дюйма 4. Это не мотор, а модуль над ним, так как все остальные окна работают от соответствующих переключателей, и эта задняя часть работает. Я не думаю, что у окон есть отдельные реле для каждого окна где-либо еще, кроме того, что поверх каждого двигателя регулятора разница, которую вы имеете с центральным переключателем консула, заключается в том, что он управляет всеми 4 окнами вместе, поэтому он должен быть на отдельной цепи, возможно, то же самое.

У меня Renault Megane Dynamique Convertible 2004 2л. Примечание Предохранитель на 40 А предназначен для задних окон. Схема блока предохранителей расположение предохранителей и назначение предохранителей и реле Renault Megane II 2003 2004 2005 2006 2007 2008 2009. Схема блока предохранителей расположение и назначение электрических предохранителей и реле Renault Megane II 2003 2004 2005 2006 2007 2008 2009.

Салон Блок предохранителей.Выньте предохранитель неисправного окна 2. Стеклоподъемник задний левый для RENAULT MEGANE II купе-кабриолет EM01_ Лучшие бренды Сниженные цены Автозапчасти из категории Комфорт Интерьер и стеклоподъемник задний правый для вашего MEGANE II купе-кабриолет EM01_ низкие цены и высокое качество Бесплатная доставка от 250 г.в. Переключатель стеклоподъемников Renault Megane II Megane II Hatchback BM CM с 072001 г.в. Megane II Sport Tourer KM с 082003 г.в. Megane II Coupe-Cabriolet EM с 0 г.в. Megane II седан LM с 0 г.

Добавить комментарий

Ваш адрес email не будет опубликован.
