Трёхфазный двигатель и 220 вольт

   Трехфазный двигатель и 220 В.
Часто возникает необходимость в подсобном хозяйстве подключать трехфазный электродвигатель, а есть только однофазная сеть (220 В). Ничего, дело поправимое. Только придется подключить к двигателю конденсатор, и он заработает.

Емкость применяемого конденсатора, зависит от мощности электродвигателя и рассчитывается по формуле

С = 66·Рном ,

где С — емкость конденсатора, мкФ, Рном — номинальная мощность электродвигателя, кВт.

То есть можно считать, что на каждые 100 Вт мощности трехфазного электродвигателя требуется около 7 мкФ электрической емкости.

Например, для электродвигателя мощностью 600 Вт нужен конденсатор емкостью 42 мкФ. Конденсатор такой емкости можно собрать из нескольких параллельно соединенных конденсаторов меньшей емкости:

Cобщ = C1 + C1 + … + Сn

Итак, суммарная емкость конденсаторов для двигателя мощностью 600 Вт должна быть не менее 42 мкФ.

Необходимо помнить, что подойдут конденсаторы, рабочее напряжение которых в 1,5 раза больше напряжения в однофазной сети.

В качестве рабочих конденсаторов могут быть использованы конденсаторы типа КБГ, МБГЧ, БГТ. При отсутствии таких конденсаторов применяют и электролитические конденсаторы. В этом случае корпуса конденсаторов электролитических соединяются между собой и хорошо изолируются.

Отметим, что частота вращения трехфазного электродвигателя, работающего от однофазной сети, почти не изменяется по сравнению с частотой вращения двигателя в трехфазном режиме.

Большинство трехфазных электродвигателей подключают в однофазную сеть по схеме «треугольник» (рис. 1). Мощность, развиваемая трехфазным электродвигателем, включенным по схеме «треугольник», составляет 70-75% его номинальной мощности.

Рис 1. Принципиальная (а) и монтажная (б) схемы подсоединения трехфазного электродвигателя в однофазную сеть по схеме «треугольник»

Трехфазный электродвигатель подключают так же по схеме «звезда» (рис. 2).

Рис. 2. Принципиальная (а) и монтажная (б) схемы подсоединения трехфазного электродвигателя в однофазную сеть по схеме «звезда»

Чтобы произвести подключение по схеме «звезда», необходимо две фазные обмотки электродвигателя подключить непосредственно в однофазную сеть (220 В), а третью — через рабочий конденсатор (Ср) к любому из двух проводов сети.

Для пуска трехфазного электродвигателя небольшой мощности обычно достаточно только рабочего конденсатора, но при мощности больше 1,5 кВт электродвигатель либо не запускается, либо очень медленно набирает обороты, поэтому необходимо применять еще пусковой конденсатор (Сп). Емкость пускового конденсатора в 2,5-3 раза больше емкости рабочего конденсатора. В качестве пусковых конденсаторов лучше всего применяют электролитические конденсаторы типа ЭП или такого же типа, как и рабочие конденсаторы.

Схема подключения трехфазного электродвигателя с пусковым конденсатором Сп показана на рис. 3.

Рис. 3. Схема подсоединения трехфазного электродвигателя в однофазную сеть по схеме «треугольник» с пусковым конденсатором Сп

Нужно запомнить: пусковые конденсаторы включают только на время запуска трехфазного двигателя, подключенного к однофазной сети на 2-3 с, а затем пусковой конденсатор отключают и разряжают.

Обычно выводы статорных обмоток электродвигателей маркируют металлическими или картонными бирками с обозначением начал и концов обмоток. Если же бирок по каким-либо причинам не окажется, поступают следующим образом. Сначала определяют принадлежность проводов к отдельным фазам статорной обмотки. Для этого возьмите любой из 6 наружных выводов электродвигателя и присоедините его к какому-либо источнику питания, а второй вывод источника подсоедините к контрольной лампочке и вторым проводом от лампы поочередно прикоснитесь к оставшимся 5 выводам статорной обмотки, пока лампочка не загорится. Загорание лампочки означает, что 2 вывода принадлежат к одной фазе. Условно пометим бирками начало первого провода С1, а его конец — С4.

Аналогично найдем начало и конец второй обмотки и обозначим их C2 и C5, а начало и конец третьей — СЗ и С6.

Следующим и основным этапом будет определение начала и конца статорных обмоток. Для этого воспользуемся способом подбора, который применяется для электродвигателей мощностью до 5 кВт. Соединим все начала фазных обмоток электродвигателя согласно ранее присоединенным биркам в одну точку (используя схему «звезда») и включим двигатель в однофазную сеть с использованием конденсаторов.

Если двигатель без сильного гудения сразу наберет номинальную частоту вращения, это означает, что в общую точку попали все начала или все концы обмотки. Если при включении двигатель сильно гудит и ротор не может набрать номинальную частоту вращения, то в первой обмотке поменяйте местами выводы С1 и С4. Если это не помогает, концы первой обмотки верните в первоначальное положение и теперь уже выводы C2 и С5 поменяйте местами. То же самое сделайте в отношении третьей пары, если двигатель продолжает гудеть.

При определении начал и концов фазных обмоток статора электродвигателя строго придерживайтесь правил техники безопасности. В частности, прикасаясь к зажимам статорной обмотки, провода держите только за изолированную часть. Это необходимо делать еще и потому, что электродвигатель имеет общий стальной магнитопровод и на зажимах других обмоток может появиться большое напряжение.

Для изменения направления вращения ротора трехфазного электродвигателя, включенного в однофазную сеть по схеме «треугольник» (см. рис. 1), достаточно третью фазную обмотку статора (W) подсоединить через конденсатор к зажиму второй фазной обмотки статора (V).

Чтобы изменить направление вращения трехфазного электродвигателя, включенного в однофазную сеть по схеме «звезда» (см. рис. 2, б), нужно третью фазную обмотку статора (W) подсоединить через конденсатор к зажиму второй обмотки (V). Направление вращения однофазного двигателя изменяют, поменяв подключение концов пусковой обмотки П1 и П2 (рис. 4).

При проверке технического состояния электродвигателей нередко можно с огорчением заметить, что после продолжительной работы появляются посторонний шум и вибрация, а ротор трудно повернуть вручную. Причиной этого может быть плохое состояние подшипников: беговые дорожки покрыты ржавчиной, глубокими царапинами и вмятинами, повреждены отдельные шарики и сепаратор. Во всех случаях необходимо детально осмотреть электродвигатель и устранить имеющиеся неисправности. При незначительном повреждении достаточно промыть подшипники бензином, смазать их, очистить корпус двигателя от грязи и пыли.

Чтобы заменить поврежденные подшипники, удалите их винтовым съемником с вала и промойте бензином место посадки подшипника. Новый подшипник нагрейте в масляной ванне до 80° С. Уприте металлическую трубу, внутренний диаметр которой немного превышает диаметр вала, во внутреннее кольцо подшипника и легкими ударами молотка по трубе насадите подшипник на вал электродвигателя. После этого заполните подшипник на 2/3 объема смазкой.

Сборку производите в обратном порядке. В правильно собранном электродвигателе ротор должен вращаться без стука и вибрации.

Рис. 4. Изменение направления вращения ротора однофазного двигателя переключением пусковой обмотки

Подключаем трехфазный двигатель 380 к сети 220 вольт | Электрика

Нередко в доме или в гараже приходится использовать агрегаты с приводами от двигателей на 380 вольт, предназначенных для использования в трехфазных сетях. Использовать трехфазную сеть в этих условиях невозможно (исключения бывают, но редко). Тогда остается запитать трехфазный двигатель от бытовой сети.

При подключении обмоток асинхронного двигателя к трем фазам по каждой его обмотке ток течет в разное время. Это создает магнитное поле, обеспечивающее вращение ротора электродвигателя. Питание трехфазного двигателя от двух фаз снижает мощность и эффективность двигателя. Поэтому подключать двигатель на 380 вольт к двум фазам стоит, если другого выхода не остается.

Особенности подключения

Если обмотки двигателя приходится подключать к однофазной сети, две обмотки подключаются напрямую к двум проводам, а третья – через конденсатор, сдвигающий фазу напряжения. Частота вращения в данном случае не меняется, но мощность существенно падает. Величину падения предварительно рассчитать трудно. В зависимости от особенностей двигателя и схемы подключения она может составлять 30-50%. Не все модели трехфазных двигателей могут работать в бытовой сети. Хорошо подходят для этого асинхронные двигатели, имеющие короткозамкнутый ротор.

Подключать асинхронный двигатель, рассчитанные для работы в сети 380 и 220 вольт, к однофазному источнику напряжения можно с соединением обмоток «звезда» или треугольник». Лучше это делать по схеме «треугольника» — так двигатель меньше потеряет мощность. Если же возможности переключить обмотки в «треугольник» нет, приходится использовать «звезду».

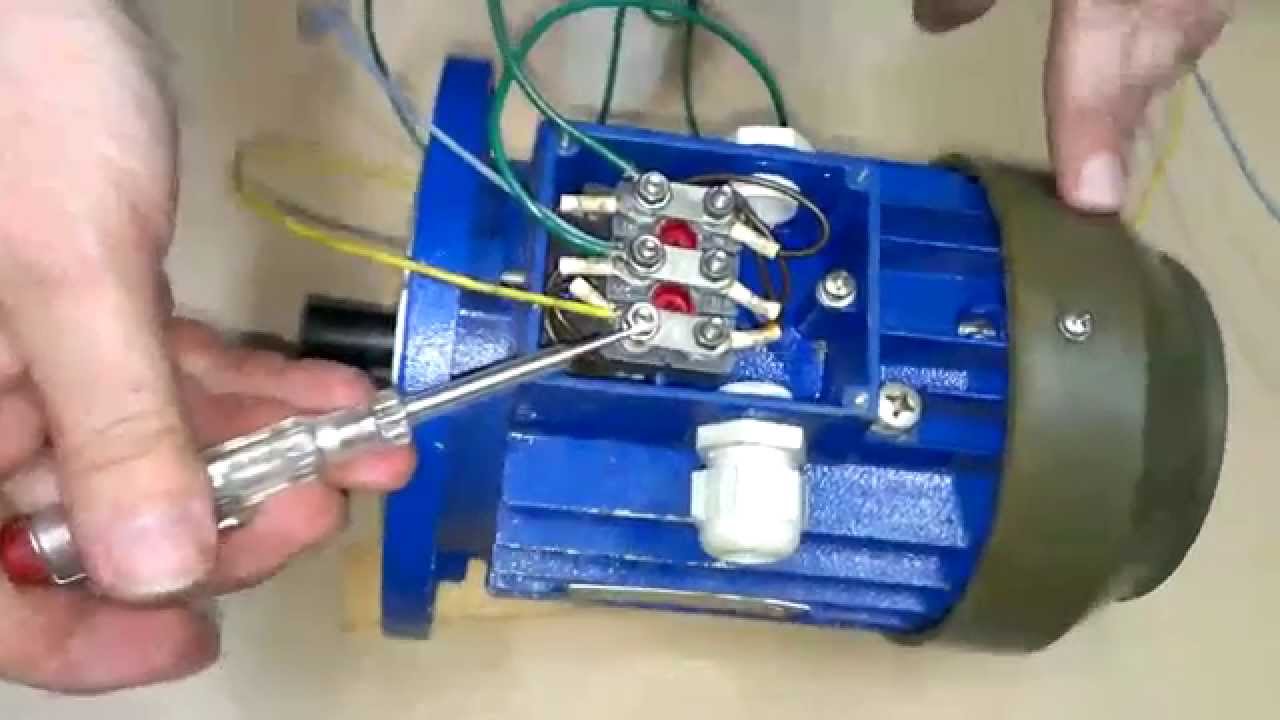

Для подключения двигателя выводы его фазных обмоток выводятся на колодку или клеммник, а соединение производится перемычками. Это позволяет реализовать одну из схем без перекрещивания проводов. Такие клеммники называются «борно», на них выводится до 6 фазных обмоток. На двигатель они крепятся сверху или сбоку.

Важно: если двигатель предназначен для работы в сети 220/127 вольт, то обмотки можно подключить к однофазной сети «звездой». При подключении «треугольником» обмотки попросту сгорят.

Соединение «треугольником»

Для получения большей мощности при подключении к бытовой сети схема «треугольник» более предпочтительна. В этом случае можно добиться получения 70% мощности от номинальной. Для этого концы обмоток последовательно соединяются с началом следующих:

  • конец обмотки фазы «А» с началом обмотки «В»;
  • конец «В» — с началом «С»;
  • конец «С» — с началом «А».

Соединения двух пар обмоток подключаются к проводам сети напрямую, а третьей – через рабочий конденсатор, подключенный к одному из двух контактов питания.

Запуск двигателя, подключенного таким образом, производится через рабочий конденсатор. Однако при наличии нагрузки на двигатель он не сможет запуститься или будет крайне медленно набирать обороты. Поэтому необходимо использование дополнительных пусковых конденсаторов. Они включаются в момент пуска двигателя на 2-3 секунды, пока обороты составят хотя бы 70% от номинальных. После чего конденсатор отключается.

Для использования пусковых конденсаторов удобно использовать специальную пусковую кнопку. Она имеет две пары контактов, первая остается замкнутой только в момент удержания кнопки, а вторая размыкается лишь при выключении.

Направление вращение зависит от контакта, к которому подключена третья обмотка (подключаемая через конденсатор). Поэтому для управления вращением можно подключить ее через двухпозиционный переключатель, соединенный с одной и другой обмотками. Таким образом двигатель будет вращаться в разные стороны при переключении тумблера переключателя.

Подключение «звездой»

По причине больших потерь мощности данная схема стоит применять лишь при включении в однофазную сеть двигателя с рабочим напряжением 220/127 вольт. Бывают случаи, когда обмотки двигателя 380/220 вольт изначально подключены по схеме «звезда» и изменить схему невозможно.

Подключение обмоток «звездой» означает соединение концов трех обмоток в одну точку, а к началу каждой подводится питание от одной из трех фаз. В однофазной сети подключение происходит как в случае «треугольника» – две обмотки к «фазе» и «нолю» напрямую, а третью через конденсатор к одному из двух проводов.

Подбор рабочих конденсаторов

На емкость конденсаторов, обеспечивающих питание третьей обмотки, влияет схема подключения, мощность двигателя и другие параметры.

Требуемую емкость можно рассчитать по формулам:

Ср=2800*I/U (соединение «звездой»)

Ср=4800*I/U (соединение «треугольником»)

где Ср – емкость рабочего конденсатора, мкФ; I – ток, А; U -напряжение, В.

Тока рассчитывается по формуле:

I=P(1.73*U*n*cosф,

где Р – мощность двигателя, кВт; n – КПД; cosф – коэффициент мощности. Эти данные указаны в паспорте двигателя, их значения равны примерно 0,8-0,9.

На практике можно упростить расчеты, определив требуемую емкость рабочего конденсатора как 7 мкФ на 100 Вт мощности двигателя.

В ходе испытаний двигателя можно проверить правильность расчетов емкости рабочих конденсаторов. Если наблюдается перегрев двигателя, емкость завышена. При недостаточной емкости будет наблюдаться сильное падение мощности двигателя. Лучше начать подбор емкости рабочего конденсатора с небольшого значения, постепенно наращивая ее до оптимальной. Это можно сделать путем подключения параллельных конденсаторов или замены конденсатора на более емкий. Лучше осуществлять подбор, измеряя токи обмоток при работе двигателя. При идеальном подборе конденсатора ток обмотки, подключенной через рабочий конденсатор, должен совпадать с током, потребляемым обмотками, подключенными к «фазе» и «нолю».

Емкость пускового конденсатора (блока конденсаторов) зависит от требуемого для запуска пускового момента.

Важно: пусковая емкость – не является емкостью пускового конденсатора. Это сумма емкостей рабочего и пускового конденсаторов.

Если двигатель запускается «вхолостую» (без нагрузки), пусковая емкость может быть равна рабочей (пусковой конденсатор не устанавливается). Это удешевляет и упрощает схему подключения. Для этого может специально организовываться система отключения нагрузки. Для чего устанавливается прижимной ролик или механизм, ослабляющий натяжение ремня ременной передачи.

Если пуск без нагрузки невозможен, необходима повышенная мощность пускового конденсатора. Его емкость в 2-3 раза больше рабочего. Например, если емкость рабочего конденсатора 50 мкФ, необходим пусковой конденсатор емкостью 50-100 мкФ. Это даст пусковую емкость 100-150 мкФ.

Пусковой конденсатор работает лишь несколько секунд при запуске двигателя, поэтому для этой цели допускается использовать дешевые электролитические конденсаторы.

При подборе рабочего и пускового конденсаторов лучше использовать несколько конденсаторов малой емкости чем один большой. Это позволит легче подбирать необходимую емкость, подключая и отключая конденсаторы. Соединяются конденсаторы параллельно, а их суммарная емкость равна сумме емкостей каждого.

Самостоятельное подключение трехфазного двигателя к однофазной сети – сложно, но осуществимо. Схема подключения трехфазного электродвигателя к трехфазной сети

Схемы подключения трехфазного двигателя — двигатели, рассчитанные на работу от трехфазной сети, имеют производительность гораздо выше, чем однофазные моторы на 220 вольт. Поэтому, если в рабочем помещении проведены три фазы переменного тока, то оборудование необходимо монтировать с учетом подключения к трем фазам. В итоге, трехфазный двигатель, подключенный к сети, дает экономию энергии, стабильную эксплуатацию устройства. Не нужно подключать дополнительные элементы для запуска. Единственным условием хорошей работы устройства является безошибочное подключение и монтаж схемы, с соблюдением правил.

Схемы подключения трехфазного двигателя

Из множества созданных схем специалистами для монтажа асинхронного двигателя практически используют два метода.

  • Схема звезды.
  • Схема треугольника.

Названия схем даны по методу подключения обмоток в питающую сеть. Чтобы на электродвигателе определить, по какой схеме он подключен, необходимо посмотреть указанные данные на металлической табличке, которая установлена на корпусе двигателя.

Даже на старых образцах моторов можно определить метод соединения статорных обмоток, а также напряжение сети. Эта информация будет верна, если двигатель уже был в эксплуатации, и никаких проблем в работе нет. Но иногда нужно произвести электрические измерения.

Схемы подключения трехфазного двигателя звездой дают возможность плавного запуска мотора, но мощность оказывается меньше номинального значения на 30%. Поэтому по мощности схема треугольника остается в выигрыше. Существует особенность по нагрузке тока. Сила тока резко увеличивается при запуске, это отрицательно сказывается на обмотке статора. Возрастает выделяемое тепло, которое губительно воздействует на изоляцию обмотки. Это приводит к нарушению изоляции, и поломке электродвигателя.

Много европейских устройств, поставленных на отечественный рынок, имеют в комплекте европейские электродвигатели, действующие с напряжением от 400 до 690 В. Такие 3-фазные моторы необходимо монтировать в сеть 380 вольт отечественного напряжения только по треугольной схеме обмоток статора. В противном случае моторы сразу будут выходить из строя. Российские моторы на три фазы подключаются по звезде. Изредка производится монтаж схемы треугольника для получения от двигателя наибольшей мощности, применяемой в специальных видах промышленного оборудования.

Изготовители сегодня дают возможность подключать трехфазные электромоторы по любой схеме. Если в монтажной коробке три конца, то произведена заводская схема звезды. А если есть шесть выводов, то мотор можно подключать по любой схеме. При монтаже по звезде нужно три вывода начал обмоток объединить в один узел. Остальные три вывода подать на фазное питание напряжением 380 вольт. В схеме треугольника концы обмоток соединяют последовательно по порядку между собой. Фазное питание подсоединяется к точкам узлов концов обмоток.

Проверка схемы подключения мотора

Представим худший вариант выполненного подключения обмоток, когда на заводе не обозначены выводы проводов, сборка схемы проведена во внутренней части корпуса мотора, и наружу выведен один кабель. В этом случае необходимо разобрать электродвигатель, снять крышки, разобрать внутреннюю часть, разобраться с проводами.

Метод определения фаз статора

После разъединения выводных концов проводов применяют мультиметр для измерения сопротивления. Один щуп подключают к любому проводу, другой подносят по очереди ко всем выводам проводов, пока не найдется вывод, принадлежащий к обмотке первого провода. Аналогично поступают на остальных выводах. Нужно помнить, что обязательна маркировка проводов, любым способом.

Если в наличии нет мультиметра или другого прибора, то используют самодельные пробники, сделанные из лампочки, проводов и батарейки.

Полярность обмоток

Чтобы найти и определить полярность обмоток, необходимо применить некоторые приемы:

  • Подключить импульсный постоянный ток.
  • Подключить переменный источник тока.

Оба способа действуют по принципу подачи напряжения на одну катушку и его трансформации по магнитопроводу сердечника.

Как проверить полярность обмоток батарейкой и тестером

На контакты одной обмотки подключают вольтметр с повышенной чувствительностью, который может отреагировать на импульс. К другой катушке быстро присоединяют напряжение одним полюсом. В момент подключения контролируют отклонение стрелки вольтметра. Если стрелка двигается к плюсу, то полярность совпала с другой обмоткой. При размыкании контакта стрелка пойдет к минусу. Для 3-й обмотки опыт повторяют.

Путем изменения выводов на другую обмотку при включении батарейки определяют, насколько правильно сделана маркировка концов обмоток статора.

Проверка переменным током

Две любые обмотки включают параллельно концами к мультиметру. На третью обмотку включают напряжение. Смотрят, что показывает вольтметр: если полярность обеих обмоток совпадает, то вольтметр покажет величину напряжения, если полярности разные, то покажет ноль.

Полярность 3-й фазы определяют путем переключения вольтметра, изменения положения трансформатора на другую обмотку. Далее, производят контрольные измерения.

Схема звезды

Этот тип схемы подключения трехфазного двигателя образуется путем соединения обмоток в разные цепи, объединенные нейтралью и общей точкой фазы.

Такую схему создают после того, как проверена полярность обмоток статора в электромоторе. Однофазное напряжение на 220В через автомат подают фазу на начала 2-х обмоток. К одной врезают в разрыв конденсаторы: рабочие и пусковые. На третий конец звезды подводят нулевой провод питания.

Величину емкости конденсаторов (рабочих) определяют по эмпирической формуле:

С = (2800 · I) / U

Для схемы запуска емкость повышают в 3 раза. В работе мотора при нагрузке нужно контролировать величину токов обмоток измерениями, корректировать емкость конденсаторов по средней нагрузке привода механизма. В противном случае произойдет, перегрев устройства, пробой изоляции.

Подключение мотора в работу хорошо делать через выключатель ПНВС, как показано на рисунке.

В нем уже сделана пара контактов замыкания, которые вместе подают напряжение на 2 схемы путем кнопки «Пуск». Во время отпускания кнопки цепь разрывается. Такой контакт применяют для запуска цепи. Полное отключение питания делают, нажав на «Стоп».

Схема треугольника

Схемы подключения трехфазного двигателя треугольником является повтором прошлого варианта в запуске, но имеет отличие методом включения обмоток статора.

Токи, проходящие в них, больше значений цепи звезды. Рабочие емкости конденсаторов нуждаются в повышенных номинальных емкостях. Они рассчитываются по формуле:

С = (4800 · I) / U

Правильность выбора емкостей также вычисляют по отношению токов в катушках статора путем измерения с нагрузкой.

Двигатель с магнитным пускателем

Трехфазный электродвигатель работает через по аналогичной схеме с автоматическим выключателем. Такая схема имеет дополнительно блок включения и выключения, с кнопками Пуск и Стоп.

Одна фаза, нормально замкнутая, соединенная с мотором, подключается к кнопке Пуск. При ее нажатии контакты замыкаются, ток идет к электромотору. Необходимо учитывать, что при отпускании кнопки Пуск, клеммы разомкнутся, питание отключится. Чтобы такой ситуации не произошло, магнитный пускатель дополнительно оборудуют вспомогательными контактами, которые называют самоподхватом. Они блокируют цепь, не дают ей разорваться при отпущенной кнопке Пуск. Выключить питание можно кнопкой Стоп.

В результате, 3-фазный электромотор можно подключать к сети трехфазного напряжения совершенно разными методами, которые выбираются по модели и типу устройства, условиям эксплуатации.

Подключение мотора от автомата

Общий вариант такой схемы подключения выглядит как на рисунке:

Здесь показан автомат защиты, который выключает напряжение питания электромотора при чрезмерной нагрузке по току, и по короткому замыканию. Автоматический защитный выключатель – это простой 3-полюсный выключатель с тепловой автоматической характеристикой нагруженности.

Для примерного расчета и оценки нужного тока тепловой защиты, необходимо мощность по номиналу двигателя, рассчитанного на работу от трех фаз, увеличить в два раза. Номинальная мощность указывается на металлической табличке на корпусе мотора.

Такие схемы подключения трехфазного двигателя вполне могут работать, если нет других вариантов подключения. Длительность работы нельзя прогнозировать. Это тоже самое, если скрутить алюминиевый провод с медным. Никогда не знаешь, через какое время скрутка сгорит.

При применении схемы подключения трехфазного двигателя нужно аккуратно выбрать ток для автомата, который должен быть на 20% больше тока работы мотора. Свойства тепловой защиты выбрать с запасом, чтобы при запуске не сработала блокировка.

Если для примера, двигатель на 1,5 киловатта, наибольший ток 3 ампера, то автомат нужен минимум на 4 ампера. Преимуществом этой схемы соединения мотора является низкая стоимость, простое исполнение и техобслуживание.

Если электродвигатель в одном числе, и работает полную смену, то есть следующие недостатки:

  • Нельзя отрегулировать тепловой ток сработки автоматического выключателя. Чтобы защитить электромотор, ток защитного отключения автомата устанавливают на 20% больше рабочего тока по номиналу мотора. Ток электродвигателя нужно через определенное время замерять клещами, настраивать ток тепловой защиты. Но у простого автоматического выключателя нет возможности настроить ток.
  • Нельзя дистанционно выключить и включить электродвигатель.

Различают несколько типов электродвигателей – трехфазные и однофазные. Главное отличие трехфазных электродвигателей от однофазных заключается в том, что они более производительные. Если у вас дома есть розетка на 380 В, то лучше всего купить оборудование с трехфазным электродвигателем.

Использование такого типа двигателя позволит вам сэкономить на электроэнергии и получить прирост мощности. Также вам не придется использовать различные устройства для запуска двигателя, так как благодаря напряжению в 380 В вращающее магнитное поле появляется сразу после подключения в электросеть.

Схемы подключения электродвигателя на 380 вольт

Если у вас нет сети на 380 В, то вы все равно сможете подключить трехфазный электродвигатель в стандартную электросеть на 220 В. Для этого вам понадобиться конденсаторы, которые нужно подключить по данной схеме. Но при подключении в обычную электросеть вы будете наблюдать потерю мощности. Об этом бы можете почитать .

Электродвигатели на 380 В устроены таким образом, что в статоре у них есть три обмотки, которые соединяются по типу треугольника или звезды и уже к их вершинам осуществляется подключение трех различных фаз.

Нужно помнить, что, используя подключение по типу звезды, ваш электродвигатель не будет работать на полную мощность, но зато его запуск будет плавным. При использовании схемы треугольник вы получите прирост мощности по сравнению со звездой в полтора раза, но при таком подключении возрастает шанс повредить обмотку при запуске.

Перед использованием электродвигателя нужно в первую очередь ознакомиться с его характеристиками. Все необходимые сведения можно найти в техпаспорте и на шильдике двигателя. Особое внимание следует обратить на трех фазные двигатели западноевропейского образца, так как они предназначены для работы от напряжения в 400 или 690 вольт. Для того, чтобы подключить такой электродвигатель к отечественным сетям, необходимо использовать только подключение по типу треугольник.

Если вы хотите сделать схему треугольник, то вам необходимо соединить обмотки последовательно. Нужно соединить конец одной обмотки с началом следующей и затем к трем местам соединений нужно подключить три фазы электросети.
Подключение схемы звезда-треугольник.

Благодаря этой схеме мы можем получить максимальную мощность, но у нас не будет возможности изменить направление вращения. Для того, чтобы схема заработала будут нужны три пускателя. На первый (К1) с одной стороны подключается питание, а с другой подключаются концы обмоток. К К2 и к К3 подключаются их начала. С пускателя К2 начала обмоток присоединяются на другие фазы по типу соединения треугольник. Когда К3 включается, то все три фазы закорачиваются и, в итоге, электродвигатель работает по схеме звезда.

Важно, чтобы К2 и К3 не запускались одновременно, так ка это может привести к аварийному отключению. Данная схема работает следующим образом. При запуске К1 реле временно включает К3 и запуск двигателя происходит по типу звезда. После запуска двигателя отключается К3 и запускается К2. И электромотор начинает работать по схеме треугольник. Прекращение работы происходит путем отключения К1.

Одна из причин подключение трехфазного двигателя к однофазной цепи заключается в том, что подача электрической энергии на промышленные объекты и для бытовых нужд кардинально отличается.

Для промышленного производства электротехнические предприятия изготавливают электродвигатели с трехфазной системой питания и для запуска двигателя нужно иметь 3 фазы.

Что делать, если вы приобрели двигатели для промышленного производства, а нужно подключить к домашней розетке? Некоторые умелые специалисты, с помощью нехитрых электрических схем, приспосабливают электромотор к однофазной сети.

Схема подключения обмоток

Чтобы разобраться человеку, впервые столкнувшемуся с подобной проблемой, необходимо знать, как устроен трехфазный двигатель. Если открыть коммутационную крышку, то можно увидеть колодку и присоединенными к клеммам провода, их количество будет равно 6.

Трехфазный электродвигатель имеет три обмотки и соответственно 6 выводов, они имеют начало и конец, и соединяются в электрические конфигурации под названием – «звезда и треугольник».

Это интересно, но большинстве случаев стандартная коммутация формируется в «звезду», так как соединение в «треугольник» ведет за собой потерю мощность, но возрастают обороты двигателя. Бывает так, что провода находятся в произвольном положении и не подключены к разъемам или вообще нет клеммы. В таком случае необходимо воспользоваться прибором тестером или омметром.

Нужно прозвонить каждый провод и найти пару, это и будут три обмотки двигателя. Далее соединяем в конфигурацию «звезда» следующим образом: начало-конец-начало. Зажимаем три провода под одну клемму. Остаться должно три вывода, вот к ним и будет происходить дальнейшая коммутация.

Важно знать: в бытовой сети организована однофазная система питания или – «фаза и ноль». Эту конфигурация нужно использовать для подключения двигателя. С начало один провод от электромотора подключаем к любому проводу сети, потом, ко второму концу обмотки подключаем сетевой провод и туда же один конец конденсаторного блока.

Остается свободными последний провод от двигателя и неподключенный контакт набора конденсаторов, их соединяем и схема запуска трехфазного двигателя в однофазную сеть готова. Графически их можно изобразить следующим образом:

  • А, В, С — линии 3-х фазной цепи.
  • Ф и О – фаза и ноль.
  • С – конденсатор.

В промышленном производстве используется 3-х фазная система подачи напряжения. Согласно стандартам ПУЭ все шины сети маркируются буквенными значениями и имеют соответствующий цвет:

А – желтый.

В – зеленый.

С – красный.

Примечательно то, что независимо от расположений фаз, в , шина «В», с зеленым цветом, должна быть всегда посредине. Внимание! Межфазовое напряжение измеряется специальным прибором, прошедшим госпроверку и рабочим, имеющим соответствующую группу допуска. В идеале межфазное напряжение составляет – 380 вольт.

Устройство электродвигателя

Чаще всего нам в руки попадают электромоторы с трехфазной асинхронной схемой работы. Что собой представляет двигатель? Это вал, на котором впрессован короткозамкнутый ротор, на краях которого находятся подшипники скольжения.

Статор изготавливается из трансформаторной стали, с большой магнитной проницаемостью, цилиндрической формы с продольными канавками для укладки провода и поверхностным изолирующим слоем.

По специальной технологии, провода обмоток укладываются в каналы статора и изолируются от корпуса. Симбиоз статора и ротора и называется – электродвигатель асинхронного типа.

Как рассчитать емкость конденсатора

Чтобы запустить 3-х фазный двигатель от бытовой сети необходимо произвести некоторые манипуляции с конденсаторными блоками. Для запуска электродвигателя без «нагрузки», нужно подобрать емкость конденсатора исходя из формулы 7-10 мФ на 100 Вт мощности двигателя.

Если вы внимательно присмотритесь к боковой части электромотора, то найдете его паспорт, где и указана мощность агрегата. Например: если двигатель имеет мощность 0,5 кВт, то емкость конденсатора должна составлять 35 – 50 мФ.

Надо отметить то, что конденсаторы используются только «постоянные», ни в коем случае «электролитические». Обратите внимание на надписи, которые находятся на боковой части корпуса, они говорят о емкости конденсатора, измеряемые в микрофарадах, и напряжение, на которое они рассчитаны.

Блок пусковых конденсаторов собирается именно по такой формуле. Использования двигателя, как силового агрегата: подсоединить его к водяной помпе или использовать как циркулярную пилу, необходим добавочный блок конденсаторов. Эта конструкция называется – рабочим блокам конденсаторов.

Запускают двигатель и путем последовательного или параллельного подсоединения подбирают емкость конденсатора так, чтобы звук от электромотора исходил самый тихий, но есть более точным метод подборки емкости.

Для выверенного подбора конденсатора необходимо иметь прибор под названием – магазин емкостей. Экспериментируя с разными комбинациями подключения, добиваются одинакового значения напряжения между всеми тремя обмотками. Затем считывают емкость и подбирают нужный конденсатор.

Необходимые материалы

В процессе подключения 3-х фазного двигателя в однофазную сеть понадобятся некоторые материалы и приборы:

  • Набор конденсаторов с разными номиналами или «магазин емкостей».
  • Электрические провода, типа ПВ-2,5.
  • Вольтметр или тестер.
  • Переключатель на 3 положения.

Под рукой должны находиться элементарные инструменты: индикатор напряжение, диэлектрические пассатижи, изоляционная лента, крепеж.

Параллельное и последовательное соединение конденсаторов

Конденсатор относится к электронным деталям и при разных комбинациях коммутации, его номинальные значения могут меняться.

Параллельное соединение:

Последовательное соединение:

Следует отметить, что при параллельном соединении конденсаторов емкости будут складываться, но при этом напряжение уменьшится и наоборот последовательный вариант дает увеличение напряжения и уменьшение емкости.

В заключение можно сказать, что безвыходных положений нет, надо только приложить немного старания и результат не заставит себя ждать. Электротехника познавательная и полезная наука.

Как подключить трехфазный двигатель в однофазную сеть, смотрите инструкцию в следующем видео:

Трёхфазные электродвигатели получили большое распространение как в промышленном использовании, так и в личных целях благодаря тому что они значительно эффективнее двигателей для обычной двухфазной сети.

Трехфазный асинхронный двигатель представляет собой устройство, состоящее из двух частей: статора и ротора, которые разделены воздушным зазором и не имеют никакой механической связи друг с другом.

На статоре расположены три обмотки, намотанные на специальном магнитопроводе, который набран из пластин специальной электротехнической стали. Обмотки намотаны в пазах статора и расположены под углом в 120 градусов друг к другу.

Ротор представляет собой конструкцию, опирающуюся на подшипники, имеющую крыльчатку для вентиляции. В целях электропривода ротор может иметь прямую связь с механизмом либо через редукторы или другие системы передачи механической энергии. Роторы в асинхронных машинах могут быть двух видов:

    • Короткозамкнутый ротор, который представляет собой систему проводников соединенных с торцов кольцами. Образуется пространственная конструкция, напоминающая беличье колесо. В роторе индуцируются токи, создающее свое поле, взаимодействующее с магнитным полем статора. Это и приводит в движение ротор.
    • Массивный ротор – это цельная конструкция из ферромагнитного сплава, в которой одновременно индуцируются токи и являющаяся магнитопроводом. Благодаря возникновению в массивном роторе вихревых токов идет взаимодействие магнитных полей, которое и является движущей силой ротора.

Главной движущей силой в трехфазном асинхронном двигателе является вращающееся магнитное поле, которое возникает, во-первых, благодаря трехфазному напряжению, а, во-вторых, взаимному расположению обмоток статора. Под его воздействием в роторе возникают токи, создающее поле, которое взаимодействует с полем статора.

Асинхронным двигатель называют из-за того, что частота вращения ротора отстает от частоты вращения магнитного поля, ротор постоянно пытается «догнать» поле, но его частота всегда меньше.

    • Простота конструкции, которая достигается за счет отсутствия коллекторных групп, имеющие быстрый износ и создающие дополнительное трение.
    • Для питания асинхронного двигателя не требуется дополнительных преобразований, он может питаться прямо из промышленной трехфазной сети.
    • За счет сравнительно небольшого количества деталей асинхронные двигатели очень надежны, имеют долгий срок эксплуатации, просты в техническом обслуживании и ремонте.

Конечно, трехфазные машины не лишены недостатков

    • Асинхронные электродвигатели имеют чрезвычайно малый пусковой момент, что ограничивает сферу их применения.
    • При запуске эти двигатели потребляют большие токи при пуске, которые могут превышать допустимые в конкретной системе электроснабжения.
    • Асинхронные двигатели потребляют немалую реактивную мощность, которая не приводит к увеличению механической мощности двигателя.

Различные схемы подключения асинхронных двигателей к сети 380 вольт

Для того чтобы заставить работать двигатель существует несколько различных схем подключения, наиболее используемые среди них — звезда и треугольник.

Как правильно подключить трехфазный двигатель «звездой»

Такой способ подключения применяется в основном в трехфазных сетях с линейным напряжением 380 вольт. Концы всех обмоток: C4, C5, C6 (U2, V2, W2), — соединяются в одной точке. К началам обмоток: C1, C2, C3 (U1, V1, W1), — через аппаратуру коммутации подключаются фазные проводники A, B, C (L1, L2, L3). При этом напряжение между началами обмоток будет 380 вольт, а между местом подключения фазного проводника и местом соединения обмоток буде составлять 220 вольт.

На табличке электродвигателя указывается возможность подключения по способу «звезда» в виде символа Y, а также может указываться и можно ли подключить по другой схеме. Соединение по такой схеме может быть с нейтралью, которая подключается к точке соединения всех обмоток.

Такой подход позволяет эффективно защитить электродвигатель от перегрузок при помощи четырехполюсного автоматического выключателя.

Соединение «звездой» не позволяет электродвигателю, приспособленному для сетей 380 вольт развить полную мощность в силу того, что на каждой отдельной обмотке будет напряжение в 220 вольт. Однако, такое соединение позволяет не допустить перегрузки по току, старт электродвигателя происходит плавно.

В клеммной коробке будет сразу видно, когда электродвигатель соединен по схеме «звезда». Если есть перемычка между тремя выводами обмоток, то это однозначно говорит о том, что применяется именно эта схема. В любых других случаях применяется другая схема.

Выполняем соединение по схеме «треугольник»

Для того чтобы трехфазный двигатель мог развить свою максимальную паспортную мощность используют подключение, которое получило название «треугольник». При этом конец каждой обмотки соединяют с началом последующей, что в действительности образует на принципиальной схеме треугольник.

Выводы обмоток соединяют следующим образом: C4 соединяют с C2, С5 с C3, а С6 с C1. При новой маркировке это выглядит так: U2 соединяется с V1, V2 с W1, а W2 cU1.

В трехфазных сетях между выводами обмоток будет линейное напряжение 380 вольт, а соединение с нейтралью (рабочим нулем) не требуется. Такая схема имеет особенность еще и в том, что возникают большие пусковые токи, которые может не выдержать проводка.

На практике иногда применяют комбинированное подключение, когда на этапе запуска и разгона используется подключение «звездой», а в рабочем режиме специальные контакторы переключают обмотки на схему «треугольник».

В клеммной коробке подключение треугольником определяется наличием трех перемычек между клеммами обмоток. На табличке двигателя возможность подключения треугольником обозначается символом Δ, а также может указываться мощность, развиваемая при схеме «звезда» и «треугольник».

Трехфазные асинхронные двигатели занимают значительную часть среди потребителей электроэнергии благодаря своим очевидным достоинствам.

Наглядное и простое объяснение принципа работы в видео

Собираемся рассмотреть, как производится подключение трехфазного двигателя к однофазной сети, дать рекомендации по управлению агрегатом. Чаще люди хотят варьировать скорость вращения или направление. Как это сделать? Описывали размыто ранее, как подключить трехфазный двигатель на 230 вольт, теперь озаботимся деталями.

Стандартная схема включения трехфазного двигателя в однофазную сеть

Процесс подключения трехфазного двигателя к напряжению 230 вольт прост. Обычно ветка несет синусоиду, разница составляет 120 градусов. Формируется фазовый сдвиг, равномерный, обеспечивает плавность вращения электромагнитного поля статора. Действующее значение каждой волны составляет 230 вольт. Это позволит подключить трехфазный двигатель к домашней розетке. Фокус цирковой: получить три синусоиды, используя одну. Сдвиг фаз равен 120 градусов.

На практике означенное сделать можно, заручившись помощью специальных приборов фазовращателей. Не тех, что используются высокочастотными трактами волноводов, а специальных фильтров, сформированных пассивными, реже активными элементами. Любители заморочкам предпочитают применение заправского конденсатора. Если обмотки двигателя соединить треугольником, сформировав единое кольцо, получим сдвиги фаз 45 и 90 градусов, хватает худо-бедно для неуверенной работы вала:

Схема подключения трехфазного двигателя коммутацией обмоток треугольником

  1. На одну обмотку подается фаза розетки. Провода цепляют разницу потенциалов.
  2. Вторая обмотка запитывается конденсатором. Формируется сдвиг фаз 90 градусов относительно первой.
  3. На третьей за счет приложенных напряжений образуется слабо похожее на синусоиду колебание со сдвигом еще на 90 градусов.

Итого, третья обмотка отстоит от первой по фазе на 180 градусов. Показывает практика, расклада хватает нормально работать. Разумеется, двигатель иногда «залипает», сильно греется, мощность падает, хромает КПД. Пользователи мирятся, когда подключение асинхронного двигателя к трехфазной сети исключено.

Из чисто технических нюансов добавим: схема правильной раскладки проводов приводится на корпусе прибора. Чаще украшает внутреннюю сторону кожуха, скрывающего колодку, либо вычерчена неподалеку на шильдике. Руководствуясь схемой, поймем, как подключить электродвигатель с 6 проводами (по паре на каждую обмотку). Когда сеть трёхфазная (часто называют 380 вольт), обмотки соединяются звездой. Образуется одна общая катушкам точка, куда стыкуется нейтраль (условный схемный электрический нуль). На прочие концы подаются фазы. Получается три — по числу обмоток.

Как обращаться с треугольником для подключения трехфазного двигателя на 230 вольт, понятно. Дополнительно приводим рисунок, изображающий:

  • Схему электрического соединения обмоток.
  • Рабочий конденсатор, служащий цели создания правильного распределения фаз.
  • Пусковой конденсатор, облегчающий раскрутку вала на начальных оборотах. В последующем отключается от схемы кнопкой, разряжается шунтирующим резистором (для безопасности и пребывания в готовности к новому циклу пуска).

Подключение трехфазного двигателя 230 вольт треугольником

Картинка показывает: обмотка А находится под напряжением 230 вольт. На С подается со сдвигом фаз 90 градусов. Благодаря разности потенциалов, концы обмотки В формируют напряжение, сдвинутое на 90 градусов. Очертания далеки привычной школьным физикам синусоиде. Опущены в целях упрощения пусковой конденсатор, шунтирующий резистор. Считаем, расположение очевидно из сказанного выше. Подобная методика худо-бедно позволит добиться от двигателя нормальной работы. Клавишей пусковой конденсатор замыкается, осуществляя пуск, отключается от фазы, разряжается шунтом.

Пришло время сказать: емкость, обозначенная чертежом 100 мкФ, практически выбирается, учитывая:

  1. Частоты вращения вала.
  2. Мощность двигателя.
  3. Нагрузки, ложащиеся на ротор.

Подбирать нужно конденсатор экспериментальным путем. Согласно нашему рисунку, напряжение обмоток В и С будет одинаковым. Напоминаем: тестер показывает действующее значение. Фазы напряжения будут различны, форма сигнала обмотки В несинусоидальная. Действующее значение показывает: в плечи отдается одинаковая мощность. Обеспечивается боле менее стабильная работа установки. Мотор меньше греется, оптимизируется КПД двигателя. Каждая обмотка сформирована индуктивным сопротивлением, которое также накладывает отпечаток на сдвиг фаз между напряжением и током. Вот почему важно подобрать правильное значение емкости. Можно добиться идеальных условий работы двигателя.

Заставить двигатель крутиться в обратном направлении

Три фазы напряжения 380 вольт

При подключении на три фазы смена направления вращения вала обеспечивается правильной коммутацией сигнала. Применяются специальные контакторы (три штуки). 1 на каждую фазу. В нашем случае коммутации подлежит всего одна цепь. Причем (руководствуясь утверждениями гуру) достаточно обменять местами любые два провода. Будь то питание, место стыковки конденсатора. Проверим правило прежде выдачи напутствия читателям. Результаты демонстрирует второй рисунок, схематично приводящий эпюры, показывающие распределение фаз указанного случая.

Изготавливая эпюры, предполагали: обмотка С соединена последовательно конденсатору, дающему напряжению положительный прирост фазы. Согласно векторной диаграмме, для сохранения баланса на обмотке С должен быть отрицательный знак относительно основного напряжения. С другой стороны конденсатор, катушка В соединены параллельно. Одна ветвь обеспечивают напряжению положительный прирост (конденсатор), другая – току. Сродни параллельному колебательному контуру, токи ветвей текут практически в противоположную сторону. Учитывая сказанное, приняли закон изменения синусоиды противофазно относительно обмотки С.

Эпюры показывают: максимумы, согласно схеме, обходят обмотки против часовой стрелки. Прошлым обзором показывали аналогичным контекстом: вращение идет иным направлением. Получается, действительно при смене полярности питания вал вращается в противоположную сторону. Не будем рисовать распределение магнитных полей, считаем излишним повторяться.

Точнее подобные вещи позволят просчитывать специальные компьютерные программы. Объяснение дали на пальцах. Получилось, что практики правы: поменяв полярность питания, направление движения вала обратим противоположно. Наверняка аналогичное утверждение годится случаю включения конденсатора ветвью другой обмотки. Жаждущим подробных графиков рекомендуем изучать специализированные программные пакеты наподобие бесплатной Electronics Workbench. В приложении проставите угодное число контрольных точек, отследите законы изменения токов, напряжений. Любителям поиздеваться над своим мозгом будет возможность просмотра спектра сигналов.

Потрудитесь правильно задать индуктивности обмоток. Разумеется, влияние вносит нагрузка, препятствующая запуску. Учесть потери подобными программами сложно. Практики рекомендуют избегать заострять внимание указанной точилкой, подбирать номиналы конденсаторов (эмпирическим) опытным путем. Таким образом, точная схема подключения трехфазного двигателя определена конструкцией, предполагаемым целевым назначением. Допустим, токарный станок будет отличаться от хлеборушки развивающимися нагрузками.

Пусковой конденсатор трехфазного двигателя

Чаще подключение трехфазного двигателя к однофазной сети нужно вести с участием пускового конденсатора. Особенно аспект касается мощных моделей, моторов под значительной нагрузкой на старте. В этом случае увеличивается собственное реактивное сопротивление, которое придется компенсировать при помощи емкостей. Проще подобрать опять же экспериментально. Нужно собрать стенд, на котором имеется возможность «на горячую» включать, исключать из цепи отдельные емкости.

Избегайте помогать двигателю запуститься рукой, как демонстрируют «бывалые» мастера. Просто найдите значение батареи, при котором вал бодро вращается, по мере раскрутки начинайте исключать из цепи конденсаторы один за другим. Пока останется такой набор, ниже которого двигатель не вращается. Отобранные элементы образуют пусковую емкость. А правильность своего выбора нужно контролировать при помощи тестера: напряжение в плечах обмоток со сдвинутой фазой (в нашем случае С и В) должно быть одинаковым. Это значит, что отдается примерно равная мощность.

Трехфазный двигатель с пусковым конденсатором

Что касается оценок и прикидок, емкость батарей растет с увеличением мощности, оборотов. А если говорить о нагрузке, большое влияние оказывает на старте. Когда вал раскрутится, в большинстве случаев малые препятствия преодолеваются за счёт инерции. Чем массивнее вал, тем выше шанс, что двигатель не «заметит» возникшего затруднения.

Обратите внимание, что подключение асинхронного двигателя обычно ведется через защитный автомат. Устройство, которое остановит вращение при превышении током некоторого значения. Это не только уберегает пробки местной сети от выгорания, но и спасет обмотки двигателя при заклинивании вала. В этом случае ток резко повысится, и работа устройства прекратится. Небесполезен автомат защиты и при подборе нужного номинала емкости. Очевидцы утверждают, что если подключение 3-фазного двигателя в однофазную сеть ведется через слишком слабые конденсаторы, то нагрузка резко возрастает. В случае наличия мощного мотора это очень важно, потому что даже в нормальном режиме потребление превышает номинальное в 3-4 раза.

И пара слов о том, как оценить заранее пусковой ток. Допустим, нужно подключить асинхронный двигатель на 230 мощностью 4 кВт. Но это для трех фаз. В случае штатной проводки ток по каждой из них течет отдельно. У нас же все это будет складываться. Поэтому смело делим мощность на напряжение сети и получаем 18 А. Понятно, что без нагрузки подобный ток вряд ли будет расходоваться, но для стабильной работы двигателя на полную катушку нужен защитный автомат потрясающей мощности. Что касается простого тестового запуска, то вполне сгодится устройство ампер на 16. И даже есть шанс, что старт пройдет без эксцессов.

Надеемся, читатели теперь знают, как подключить трехфазный двигатель в домашнюю сеть на 230 вольт. Осталось к этому добавить, что возможности стандартной квартиры не превышают с точки зрения отдачи мощности потребителю значения порядка 5 кВт. Это значит, описанный выше двигатель дома попросту включать опасно. Обратите внимание, что даже болгарки редко бывают мощнее 2 кВт. При этом двигатель оптимизирован для работы в однофазной сети 220 вольт. Проще говоря, слишком мощные устройства не только вызовут моргание света, но скорее всего, спровоцируют возникновение других нештатных ситуаций. В лучшем случае выбьет пробки, в худшем – случится возгорание проводки.

На этом говорим «до свидания» и хотим заметить: знание теории иной раз полезно практикам. Особенно если дело касается мощной техники, способной причинить немалый вред.

Читайте также…
Объяснение трехфазного питания

| Объяснение трехфазного питания

В этом видео подробно рассматривается трехфазное питание и объясняется, как оно работает. Трехфазную электроэнергию можно определить как общий метод производства, передачи и распределения электроэнергии переменного тока. Это тип многофазной системы, который является наиболее распространенным методом, используемым электрическими сетями во всем мире для передачи энергии.



 Дополнительные ресурсы Raritan


Расшифровка:
Добро пожаловать в этот анимационный видеоролик, в котором кратко рассказывается о трехфазном питании.Я также объясню тайну, почему 3 линии электропередач находятся на расстоянии 120 градусов друг от друга, потому что это важная часть для понимания 3-фазного питания.

Электроэнергия, поступающая в центр обработки данных, обычно представляет собой трехфазную электроэнергию переменного тока, что означает трехфазную электроэнергию переменного тока.

Давайте рассмотрим упрощенный пример того, как генерируется трехфазное питание.

Этот пример отличается от того, что я использовал для описания того, как трехфазный двигатель использует мощность. В видео с переменным током мы показали, как вращение магнита вокруг одного провода заставляет ток течь туда и обратно.Теперь мы пропустим магнит через 3 провода и посмотрим, как это повлияет на ток в каждом проводе.

В этом трехфазном примере северный положительный конец магнита направлен прямо вверх на первую линию.

Чтобы упростить объяснение концепции, давайте воспользуемся циферблатом и скажем, что первая линия находится в положении «двенадцать часов». Электроны в линии 1 будут течь к северному полюсу магнита. Что произойдет, если магнит повернется на 90 градусов?

Как мы видели на видео с переменным током, поскольку магнит перпендикулярен линии 1, электроны в линии 1 перестанут двигаться.Затем, когда магнит повернется более чем на 90 градусов, южный полюс магнита приблизится к первой линии, и электроны изменятся на противоположные, что означает, что направление тока изменится на противоположное. Об этом было подробно рассказано в видео о переменном токе. Если вы нажали на это видео, не имея полного представления о переменном токе, сначала просмотрите это видео.

Глядя на таблицу, вы можете понять, почему я выбрал аналоговый циферблат. Круг равен 360 градусам, и часы делят круг на 12 частей, так что каждый час покрывает 30 градусов круга.Переход от 12 к 3 составляет 90 градусов, а переход от 12 к 4 — 120 градусов.

При выработке трехфазного питания медные линии располагаются под углом 120 градусов друг к другу. Итак, когда вы находитесь в положении «четыре часа» в нашем примере, это 120 градусов от первой линии. А положение «8 часов» находится на 120 градусов от положений «4 часа» и «12 часов». 3 линии равномерно распределены по кругу.

Если северный полюс находится ближе к одному из 3-х проводов, то электроны движутся в этом направлении.Чем ближе южный полюс подходит к каждому проводу, тем больше электроны удаляются от южного полюса. В каждой из этих трех линий электроны движутся вперед и назад, но они не всегда движутся в том же направлении или с той же скоростью, что и две другие линии.

Давайте снова посмотрим на пример. Когда магнит вращается, когда северный полюс находится в положении 1 час, он становится перпендикулярным линии 2, поэтому, конечно, электроны перестают двигаться по линии 2. Но они все еще движутся по линии 1, притягиваясь к более близкому северному полюсу, и они двигаются по линии 3, отталкиваясь от южного полюса.Когда северный полюс магнита повернут на 2 часа, на линию 1 и [линию] 2 влияет северный полюс, но южный полюс находится прямо напротив линии 3, поэтому теперь он имеет пиковый ток. В 3 часа магнит перпендикулярен линии 1, поэтому электроны перестают двигаться, но на линию 2 влияет северный полюс, а на линию 3 — южный полюс, поэтому ток течет по линиям 2 и 3.

Будем надеяться , этот пример показывает вам, как в любое время ток всегда течет как минимум по 2 линиям. Он также показывает взаимосвязь между тремя линиями, когда магнит вращается по кругу.Когда магнит движется вокруг циферблата, на каждую из трех линий будет влиять либо северный, либо южный полюс, за исключением случаев, когда магнит перпендикулярен линии.

Давайте сосредоточимся на линии 1. Она достигает своего пикового значения, когда северный полюс указывает на 12-часовую и 6-часовую позиции. Это при нулевом токе, когда северный полюс указывает на 3 и 9 часов. Только 1 из 3 линий всегда находится на пике, но поскольку линий 3, для каждого цикла есть 3 положительных пика и 3 отрицательных пика.В 6 различных положениях на циферблате одна из линий находится на пике. Позиции 12 и 6 — чередующиеся пики линии 1, позиции 2 и 8 — чередующиеся пики линии 3, а позиции 4 и 10 — чередующиеся пики линии 2.

Теперь давайте объясним эти запутанные формы сигналов, которые часто используются для изображения трех фаз. Если вы посмотрите на пример сигнала, вы увидите, что первая линия выделена синим цветом, и она начинается с нуля. Это означает, что магнит перпендикулярен этой линии. Когда магнит движется, вы можете видеть, что ток достигает своего пика.Затем, когда положительный полюс проходит мимо этого провода, ток начинает ослабевать, пока магнит снова не станет перпендикулярным, что приводит к нулевому току. Когда отрицательный полюс начинает приближаться, ток меняет направление и движется в другом направлении к другому пику, прежде чем вернуться к нулевому току. Это завершает 1 полный цикл для этой строки.

Чтобы двумерная диаграмма показывала взаимосвязь между линиями, теперь на ней показан промежуток, обозначающий время, за которое магнит повернется на 120 градусов.Это когда красная линия находится на нулевом токе. По мере того как магнит продолжает вращаться, красная линия будет двигаться к своему пиковому положительному току, а затем вернется к нулю, после чего ток изменит направление. График также показывает, что третья линия начинается при нулевом токе через 120 градусов после второй линии. Итак, если вы посмотрите на эти 3 линии, вы увидите, что, когда одна линия находится на пике, другие 2 линии все еще генерируют ток, но они не в полную силу, то есть они не на пике. Так как электроны текут от положительного пика к отрицательному, ток отображается как текущий от положительных значений к отрицательным.Помните, что положительные и отрицательные стороны не исключают друг друга. Положительная и отрицательная коннотация используется только для описания того, как чередуется ток.

В трехфазной цепи вы обычно берете одну из трех токоведущих линий и соединяете ее с другой из трех токоведущих линий. Одно исключение из этого описано в видео «Дельта против звезды».

В качестве примера возьмем 3-фазную линию 208 вольт. Каждая из трех линий будет иметь напряжение 120 вольт. Если вы посмотрите на график, вы легко увидите выходную мощность любых двух линий.Если одна линия находится на пике, другая линия не находится на пике. Вот почему в трехфазной цепи неправильно умножать 120 вольт на 2, чтобы получить 240 вольт.

Итак, если вам интересно, почему у вас дома есть 110/120 вольт для ваших обычных розеток, но у вас также есть приборы на 220/240 вольт, что дает? Ну, это не трехфазное питание. На самом деле это 2 однофазные линии.

Итак, как рассчитать мощность объединения двух линий в трехфазной цепи? Формула представляет собой вольт, умноженный на квадратный корень из 3, который округляется до 1.732. Для 2 линий по 120 вольт, расчет для этого равен 120 вольт, умноженный на 1,732, и результат округлен до 208 вольт.

Вот почему мы называем это трехфазной цепью на 208 В или трехфазной линией на 208 В. Трехфазная цепь на 400 вольт означает, что каждая из 3 линий несет 230 вольт.

Последняя тема, о которой я расскажу в этом видео: почему компании и центры обработки данных используют 3 фазы?

Прямо сейчас позвольте мне дать вам простой обзор. Для трехфазной сети вы соединяете линию 1 с линией 2 и получаете 208 вольт.В то же время вы [можете] подключить линию 2 к линии 3 и получить 208 вольт. И вы [можете] соединить линию 3 с линией 1 и получить 208 вольт. Если провод способен подавать 30 ампер, то передаваемая мощность составляет 208 вольт, умноженных на 30 ампер, умноженных на 1,732, что дает общую доступную мощность 10,8 кВА.

Для сравнения, для однофазной цепи на 30 ампер с напряжением 208 вольт вы получите только 6,2 кВА. По сути, 3 фазы обеспечивают большую мощность.

Существуют и другие факторы, по которым гораздо лучше подавать трехфазное питание к стойке центра обработки данных, чем использовать однофазное питание, и эти факторы обсуждаются в видео о вольтах и ​​амперах, а также в видео 208 и 400 вольт.

Можно ли подключить трехфазный двигатель к сети 220 В? – JanetPanic.com

Можно ли подключить трехфазный двигатель к 220 В?

Стандартная однофазная мощность 220 может использоваться для запуска трехфазного двигателя. Первое, что вам нужно сделать, это заставить трехфазный двигатель вращать его, а затем включить 220, который подключен к двум ногам. Он не будет работать гладко, но он будет работать быстро.

220 В однофазное или трехфазное?

Несмотря на то, что напряжение 220 В подается по двум линиям, сдвинутым по фазе на 180 градусов друг от друга, оно по-прежнему считается одной фазой.

Имеет ли 3-фазное напряжение 240 В нейтраль?

240 В, 3 фазы, открытый треугольник (3P4W) В США питание 240 В подается в небольшие здания с большими нагрузками как 240 В, 3 фазы, открытый треугольник. Это похоже на 120/240 В, но также обеспечивает 3 фазы 240 В для больших нагрузок (машины и т. Д.). УГРОЗНЫЙ — «Дикая нога» или «Высокая нога» (фаза B) — это 208 В относительно нейтрали, поэтому она отличается от других.

В чем разница между однофазным напряжением 220 В и трехфазным напряжением 220 В?

В чем разница между однофазным и трехфазным питанием? В однофазном источнике питания требуется только два провода, а именно фаза и нейтраль.С другой стороны, трехфазный источник питания работает только через три провода, включая трехжильные провода и нейтральный провод.

Можно ли подключить одну фазу к трем фазам?

По сути, все, что вам нужно сделать, это подключить однофазное питание к входной стороне вашего преобразователя частоты, а затем подключить трехфазное питание вашего двигателя к выходной части привода. Вот и все!

Почему не нужна нейтраль на 3 фазе?

Факт 3: Ток в нейтральном проводе представляет собой векторную сумму всех линейных токов.В сбалансированной системе, когда все токи и их коэффициенты мощности одинаковы, сумма векторов всех линейных токов равна 0 А. Вот почему в симметричной системе нет необходимости в нейтральном проводе.

Где находится нейтраль в 3 фазе?

Нейтраль в 3-фазной системе Не находится под напряжением, поскольку не подключен к какому-либо активному источнику энергии от основной входной сети. Это работа «линейного» проводника. Он отводит ток обратно к обратке главного сервисного щита, который должен иметь прямое соединение с заземлением.

Сколько проводов в 3 фазах?

четыре провода
Трехфазная система имеет четыре провода. Три проводника и один нейтральный. Можно настроить трехфазную систему как однофазную, но нельзя сделать наоборот.

Можно ли подключить трехфазный двигатель к одной фазе?

Запустить трехфазный двигатель от однофазного питания очень просто. По сути, все, что вам нужно сделать, это подключить однофазное питание к входной стороне вашего преобразователя частоты, а затем подключить трехфазное питание вашего двигателя к выходной части привода.Вот и все!

Можно ли запустить трехфазный двигатель на 220?

Вы можете запустить трехфазный двигатель от стандартной однофазной сети 220 В. Во-первых, вы включаете трехфазный двигатель (вручную или лучше с помощью небольшого двигателя на 110 В), а ЗАТЕМ включаете 220 (подключенный к двум ногам), и он заработает. Он не будет работать на номинальной мощности или плавно, но будет работать (на скорости).

Как подключить трехфазный двигатель?

Подготовка. Отключите питание цепи, которая должна быть подключена к двигателю.Трехфазный двигатель должен быть подключен к…

  • Соединение звездой. Выполните соединения для низковольтной проводки на 230 вольт. Соедините провода двигателя 4, 5 и 6 вместе. Подключить…
  • Проводка треугольником. Выполните соединения для низковольтной проводки на 230 вольт. Подсоедините выводы двигателя 1, 7 и 6 к…
  • Что такое 220 вольт 3 фазы?

    Если у вас есть 220 вольт и 3 фазы, печь будет поставляться с 3-проводным блоком питания для 3 горячих проводов, которые дают 3 фазы. Между каждым горячим проводом можно измерить 220 вольт.В этом случае к печи не нужен нейтральный провод, достаточно заземляющего провода в дополнение к трем горячим проводам.

    Что такое трехфазная электропроводка?

    Схема трехфазной электрической проводки представляет собой четкое визуальное представление распространенного метода производства и распределения электроэнергии. Трехфазная электропроводка является наиболее распространенным способом распределения электроэнергии переменного тока в электрических сетях по всему миру.

    Может ли частотно-регулируемый привод преобразовать однофазную мощность в трехфазную?

    Использование частотно-регулируемых приводов для преобразования однофазного в трехфазное

    Один из самых частых звонков, которые мы получаем от VFD.com спрашивает о преобразовании фазы: может ли частотно-регулируемый привод (VFD) преобразовать мой однофазный источник питания для работы трехфазного двигателя? Многие из тех, кто звонит нам, рассматривают возможность объединения фазового преобразования и управления скоростью в одном устройстве, и им нравится возможность сэкономить деньги, хлопоты и пространство. Однако, как и в большинстве случаев, на этот вопрос нет простого ответа.

    Однофазное питание переменного тока распространено во многих жилых и сельскохозяйственных учреждениях, хотя его также можно увидеть в некоторых промышленных районах.Обычно он имеет только две фазы (L1 и L2) и, возможно, нейтраль. Обычно однофазное питание используется для систем на 120, 240 и иногда 480 В переменного тока. Трехфазные источники питания имеют три фазы (L1, L2 и L3). Трехфазное питание в США обычно составляет 240 и 480 В переменного тока. В некоторых случаях также используются системы до 600 В переменного тока.

    Многие люди сталкиваются с проблемами преобразования фаз, когда приобретают новый или подержанный двигатель и обнаруживают, что трехфазный двигатель плохо работает с их однофазной мощностью.

    Да, частотно-регулируемый привод может питать трехфазный двигатель от однофазного входного источника питания, но преобразование фаз требует многих соображений, которые обычно не учитываются при покупке частотно-регулируемого привода. В этой статье мы рассмотрим частотно-регулируемый привод, предназначенный для преобразования однофазного в трехфазный, как использовать обычный частотно-регулируемый привод, когда нестандартный частотно-регулируемый привод невозможен, и другие варианты фазового преобразования, когда частотно-регулируемый привод не является лучшим выбором.

    ЧРП с однофазным входом

    Многие производители выпускают линейки частотно-регулируемых приводов, предназначенных для ввода однофазной мощности и вывода трехфазной мощности.Например, серии Galt G200 и серии Mitsubishi D700 и E700 имеют частотно-регулируемые приводы, которые поставляются с завода готовыми к работе от однофазной входной мощности и создают трехфазную выходную мощность для запуска асинхронного двигателя.

    На самом деле частотно-регулируемые приводы, спроектированные таким образом, вообще не могут подавать трехфазную мощность. Это связано с тем, что вход питания переменного тока имеет только две доступные клеммы для горячих проводов и, следовательно, не может принять дополнительный провод, необходимый для трехфазного входа.

    (Вверху) Однофазный частотно-регулируемый привод Galt Electric серии G200 без 3-й входной клеммы. (Вверху) Однофазный привод Mitsubishi серии D700. Обратите внимание, что третья клемма (слева) заблокирована.

    Если вам нужен частотно-регулируемый привод, готовый к использованию в готовом виде для преобразования однофазной сети в трехфазную, этот вариант часто является для вас отличным вариантом. Эти частотно-регулируемые приводы рассчитаны на основе номинального выходного трехфазного тока вашего двигателя, что упрощает их правильный выбор и установку.

    Одним из недостатков ЧРП, настроенных таким образом, является то, что они обычно работают только с двигателями меньшего размера.Упомянутые выше линии Galt и Mitsubishi достигают мощности только до 3 лошадиных сил при настройке на однофазный вход, что ограничивает приложения, в которых они могут использоваться.

    Еще одна проблема заключается в том, что сайт когда-либо перейдет на трехфазное питание. Хотя стоимость переключения всей системы на трехфазное питание делает это маловероятным, если это произойдет, то эти ЧРП не смогут работать в трехфазной системе. Эти частотно-регулируемые приводы, как правило, дешевле большинства, но все же жалко выбрасывать их, если они устареют.

    Использование стандартных частотно-регулируемых приводов для преобразования фаз

    Если ваш двигатель слишком велик для частотно-регулируемого привода, предназначенного для преобразования фаз, можно использовать стандартный частотно-регулируемый привод для однофазного источника питания. Это делается путем подключения двух горячих проводов для одной фазы к входу переменного тока для частотно-регулируемого привода и оставления одной входной клеммы открытой и неиспользуемой. Это вызывает несколько проблем, которые вы должны учитывать.

    Поскольку теперь вы концентрируете одинаковую силу тока на двух фазах вместо трех, вероятно, произойдет отказ входных диодов вашего частотно-регулируемого привода.Чтобы решить эту проблему, вы должны увеличить размер частотно-регулируемого привода, чтобы учесть большую мощность. Консервативное эмпирическое правило заключается в том, чтобы удвоить размер необходимого ЧРП.

    Например, если ток полной нагрузки вашего двигателя (FLA) указан как 15, удвойте это значение и определите размер частотно-регулируемого привода, как если бы вам требовалось питание двигателя на 30 ампер. Если вы столкнулись с такой ситуацией, мы рекомендуем вам позвонить одному из наших экспертов, который поможет вам пройти через процесс определения размера и подобрать для вас подходящий частотно-регулируемый привод.

    (Вверху) Паспортная табличка двигателя Baldor Reliance . (Вверху) Паспортная табличка двигателя Lincoln . (Вверху) Motor Drives Международная паспортная табличка двигателя .

    Этот процесс снижения номинальных характеристик стандартного частотно-регулируемого привода имеет некоторые недостатки. По сравнению с питанием трехфазного двигателя с трехфазным входом вы покупаете гораздо больший привод, что означает больше денег и места. Мы всегда рекомендуем попробовать использовать трехфазный источник питания для питания ваших двигателей, если это возможно, но иногда это не вариант.

    Еще один вопрос, который следует учитывать, — как такое использование влияет на гарантию.Существует много брендов частотно-регулируемых приводов, и какой бы из них вы ни выбрали, у него, скорее всего, будет своя собственная гарантийная политика. Если использование частотно-регулируемого привода таким образом аннулирует вашу гарантию, вы можете рассмотреть другие варианты.

    Другие варианты преобразования фаз

    В некоторых случаях частотно-регулируемый привод не лучший вариант для преобразования фазы. Одна из наиболее распространенных проблем, с которыми мы сталкиваемся при преобразовании фаз ЧРП, заключается в том, что кто-то пытается преобразовать однофазное в трехфазное не только для двигателя. В то время как частотно-регулируемый привод хорошо справляется с преобразованием фазы для двигателя переменного тока, он не будет работать должным образом при преобразовании мощности для периферийных устройств, которые вы также пытаетесь запустить, часто включая такие вещи, как реле, лампы, управляющие силовые трансформаторы и другие электронные устройства. устройства.

    Если вы также не хотите контролировать скорость двигателя, вы в конечном итоге заплатите за множество функций частотно-регулируемого привода, которые вы не будете использовать. Преобразователи частоты в основном используются для управления скоростью двигателя, поэтому, если вы хотите, чтобы двигатель постоянно работал на полной скорости, возможно, вы слишком усложняете свою систему.

    В таких случаях стоит обратить внимание на фазопреобразователи. Есть несколько типов, каждый со своими положительными и отрицательными сторонами. Статические преобразователи фазы — очень экономичный вариант, но, как правило, они не обеспечивают работу двигателя на полную мощность.Вращающиеся фазовращатели отлично справляются с преобразованием мощности, но имеют движущиеся части и создают много шума. Цифровые преобразователи фазы, как правило, лучше всего подходят для получения полной мощности двигателя при преобразовании фазы, но являются более дорогим вариантом.

    Что теперь?

    Каждая электрическая система имеет множество факторов, на которые следует обратить внимание, когда вы начинаете отваживаться на преобразование фазы. Самое главное, чтобы вы определили, что вам нужно и что для вас важно, а затем построили вокруг этого систему.Если вам нужна помощь в этом, наши специалисты помогут вам пройти через этот процесс по телефону (800) 800-2261 или , отправьте нам сообщение здесь . Свяжитесь с нами сейчас, и мы поможем вам определить лучший способ преобразования фазы в вашей ситуации.

    Региональный менеджер по продажам

    Тайлер — региональный менеджер по продажам, специализирующийся на ЧРП, двигателях и генераторах. Он является выпускником Университета штата Юта и любит проводить время с семьей и друзьями.

    Могу ли я преобразовать трехфазный двигатель в однофазный? – М.В.Организинг

    Можно ли преобразовать трехфазный двигатель в однофазный?

    Запустить трехфазный двигатель от однофазного питания очень просто. По сути, все, что вам нужно сделать, это подключить однофазное питание к входной стороне вашего преобразователя частоты, а затем подключить трехфазное питание вашего двигателя к выходной части привода. Вот и все!

    Как получить однофазное напряжение 240 В от трехфазного напряжения 240 В?

    Подсоедините один провод к любой из фаз.А второй к нулевому проводу. Это даст вам однофазное подключение 240 В. Из трехфазного питания есть 3 провода — соединение треугольником.

    Как получить однофазное напряжение 208 вольт?

    При использовании однофазного напряжения 120/208 В вы будете использовать любые два из тех же трех горячих проводников, причем пики этих двух сигналов будут отстоять друг от друга на 120 градусов. Когда один сигнал находится на пике, измеряя 120 В, другой находится только в середине своего цикла, измеряя только 88 В. Сумма этих двух составляет 208 В.

    Можно ли разделить 3-фазное питание?

    В местах, где трехфазное питание недоступно, конфигурация с расщепленной фазой позволяет получить доступ к удвоенному нормальному напряжению для тяжелых нагрузок. В двухфазной системе используются два напряжения переменного тока, разделенные фазовым сдвигом на 90 градусов.

    Есть ли в домах двухфазное питание?

    Эта разница в токе между двумя линиями возникает из-за того, что мы «разделили» однофазный ток 240 В между двумя линиями 120 В и использовали разное количество энергии от каждой из них.Вот почему домашняя электрическая служба правильно называется двухфазной или однофазной, но никогда не двухфазной.

    Можно ли получить 240В от 3 фазы?

    В США питание 240 В подается в небольшие здания с большими нагрузками в виде 3-фазного напряжения 240 В с открытым треугольником. Это похоже на 120/240 В, но также обеспечивает 3 фазы 240 В для больших нагрузок (машины и т. Д.). Ее часто называют «дикой ногой» или «высокой ногой» дельты, потому что одна ветвь (фаза B) отличается.

    Можете ли вы преобразовать 480 В в 240 В?

    Если я куплю понижающий трансформатор 480 В 3 фазы в 240 В 3 фазы, смогу ли я запустить насос 1 фаза 240 В между двумя опорами? Да, это сработает.Однако трансформатор не обязательно должен быть трехфазным. Также подойдет однофазный трансформатор 480–240 В переменного тока.

    Можно ли подключить 240В к 480В?

    Разъемы

    480 В и разъемы 240 В несовместимы. Вы не можете подключить один к другому, не обрезав предварительно один или два штыря.

    Можно ли запустить 240В на 480В?

    Нет… Однофазное напряжение 240 вольт в США представляет собой межфазную цепь без нейтрали. Если у вас 4 провода, то фаза к нейтрали даст вам 277 вольт.

    Можно ли получить 240В от 208В?

    Если на паспортной табличке устройства указано, что оно может работать при напряжении 208 В (в дополнение к 220 В или 240 В), все в порядке.Иногда на паспортной табличке в качестве допустимого диапазона напряжения указывается 208–240 В. Большинство современных устройств могут поддерживать это, но вы должны проверить паспортную табличку каждого устройства, на которое подается питание.

    Могу ли я запустить двигатель 208В на 240В?

    Двигатель с номиналом 208 В не должен работать от 240 В, а двигатель с номиналом 230 В не должен работать от 208 В, двигатели с номиналом 115/200–230 В или 115/208–230 В подходят в любом случае, более старые двигатели 3Ø с номиналом 220/440 В будут отлично подходит для питания 208 или 240 вольт при подключении для более низкого напряжения.

    Могу ли я получить однофазное напряжение 220 В от трехфазного?

    Так как у вас есть три фазы на 220 В каждая фаза-фаза (A-B, B-C, C-A), вы можете получить однофазное напряжение 220 В, просто подключившись к любым двум — и ТОЛЬКО двум — из трех проводов. Это все, что вам нужно. Ничего больше. Напряжение 220 В было бы «плавающим» и опасным.

    Как преобразовать 440 В в 220 В?

    Если у вашего соседа другая фаза, вы должны одолжить эту фазу, а затем, используя понижающий трансформатор 440 В переменного тока на 220 В переменного тока, вы можете понизить напряжение до 220 В и можете его использовать.Но у вас дома уже есть 220 В переменного тока. Обычно люди делают обратное преобразование 440 В в 220/120 В переменного тока, понижая управляющее напряжение оборудования.

    Как рассчитать ток в 3 фазах?

    Чтобы найти мощность при заданном токе, умножьте на напряжение, а затем на коэффициент мощности, чтобы преобразовать его в Вт. Для трехфазной системы умножьте на три, чтобы получить общую мощность.

    Соответствует ли трехфазный ток 200 ампер 600 ампер?

    Первоначальный ответ: 200-амперная трехфазная сеть равна в общей сложности 600 амперам? Нет, потому что каждый из трех фазных проводов подает ток только одну треть времени.Сила очень быстро переключается между этими тремя проводами, 60 раз в секунду, что позволяет проводам быть намного меньше, чем обычно.

    Возьмите два провода. Подсоедините один провод к любой из фаз. А второй к нулевому проводу. Это даст вам однофазное подключение 240 В.

    Можно ли получить 240В от панели 208В?

    Если на паспортной табличке устройства указано, что оно может работать при напряжении 208 В (в дополнение к 220 В или 240 В), все в порядке. Большинство современных устройств могут поддерживать это, но вы должны проверить паспортную табличку каждого устройства, на которое подается питание.…

    Может ли прибор на 240 В работать от 208 В?

    Любой прибор, рассчитанный на 240 вольт, который также можно использовать с розеткой 220 или 208 вольт. Многие (вероятно, большинство) отопительных приборов рассчитаны на работу как при 208, так и при 240 В. Даже если это не так, любой обогреватель с номиналом 240 В может работать на 208 с пониженной мощностью.

    В чем разница между 208 и 240 вольт?

    В чем разница между 208-вольтовым и 240-вольтовым? 240 вольт — это однофазное питание, а 208 вольт — это трехфазное питание.Фаза относится к способу доставки силовой нагрузки. Попытка заставить однофазный инструмент или прибор работать в трехфазной системе может быть буквально шокирующим опытом!

    Можно ли запустить 208В на 220В?

    Большинство устройств, рассчитанных на 220, будут работать и на 208, и во многих магазинах это обычно делается. Чисто резистивные компоненты (например, нагреватели) будут работать с несколько меньшей мощностью. Таким образом, ваша машина будет работать, но потребуется больше времени, чтобы нагреться до температуры.

    Можно ли получить однофазное напряжение 240 В из трехфазного напряжения 480 В?

    Можно ли получить 220В от 3 фазы 480В?

    НЕ возможно.Причина проста: трехфазное питание имеет как минимум 3 жилы (провода). Лампа на 220 вольт имеет только две точки для подключения. Если лампа подключена к двум проводам трехфазной системы, она использует только однофазное питание.

    Могу ли я получить однофазное напряжение 220 В от трехфазного?

    Может ли двигатель 380В работать от 220В? – Theburningofrome.com

    Может ли двигатель на 380 В работать от 220 В?

    Как указано выше, вы можете взять 380-вольтовый трехфазный двигатель, соединенный звездой, и запустить его как трехфазный двигатель на 220 В, соединенный треугольником.Возвращаясь к основам, это ток, управляемый напряжением, которое создает поток. В заключение, есть однофазные входы для трехфазных частотно-регулируемых приводов (VFD).

    Что такое 380В 3 фазы?

    Если у вас есть 220 вольт и 3 фазы, печь будет поставляться с 3-проводным блоком питания для 3 горячих проводов, которые дают 3 фазы. Между каждым горячим проводом можно измерить 220 вольт. В этом случае к печи не нужен нейтральный провод, достаточно заземляющего провода в дополнение к трем горячим проводам.

    Может ли 220В быть трехфазным?

    Стандартная однофазная мощность 220 может использоваться для запуска трехфазного двигателя. Первое, что вам нужно сделать, это заставить трехфазный двигатель вращать его, а затем включить 220, который подключен к двум ногам. Он не будет работать гладко, но он будет работать быстро.

    380 В однофазное или трехфазное?

    Как и в случае с однофазным напряжением, в Латинской Америке обычно встречается трехфазное напряжение в диапазоне 208 В, 220 В, 380 В и т. д. Такое оборудование, как электродвигатели, большие насосные системы, подъемники, большие компрессоры питаются от трехфазного напряжения.

    В чем разница между 220В и 380В?

    Такой же контактор переменного тока на 220 В можно использовать только в линии с управляющим напряжением 220 В. Разница только 380В и 220В по линейному напряжению, разводка катушка 220В А1 и А2 1 ноль 1 огонь, 380В А1 и А2 соединены двумя противопожарными линиями.

    Может ли двигатель 220В работать от 240В?

    Старый мотор 220в на 230 или 240 работает нормально. Если двигатель нужно было перемотать, мастер мог изменить обмотку на приложенное напряжение или перемотать как было.Изменить обмотку с 220 на 240; Уменьшите размер провода на 9% или, если позволяет место для слота, оставьте его прежним.

    Можно ли получить однофазное напряжение 220 В от трехфазного?

    Для преобразования трехфазного питания в однофазное можно использовать преобразователь фазы. Это устройство можно подключить к двигателю, который вы планируете запустить и который требует однофазного питания. Обратите внимание, что это повлияет только на подключенное к нему устройство, а не на всю розетку, потому что она не подключена жестко к вашей электрической системе.

    Можно ли получить однофазное напряжение 220 В от трехфазного?

    220 В однофазное или трехфазное?

    Несмотря на то, что напряжение 220 В подается по двум линиям, сдвинутым по фазе на 180 градусов друг от друга, оно по-прежнему считается одной фазой.

    Есть ли разница между 220В и 240В?

    В Северной Америке термины 220 В, 230 В и 240 В относятся к одному и тому же уровню напряжения в системе. Однако 208 В относится к другому уровню напряжения системы. При электрических нагрузках напряжение будет падать, поэтому часто упоминаются напряжения ниже 120 и 240, такие как 110, 115, 220 и 230.

    Можно ли подключить 220В к 250В?

    Если на шнуре написано «250 В», а напряжение в сети находится в диапазоне от 220 до 240 В, подключите его к розетке.У вас не возникнет никаких проблем, если кабель питания 250 В подходит к настенной розетке 220–240 В и к усилителю.

    Есть ли 3-х фазный трансформатор на 220В?

    Этот трансформатор понижает 3 фазы 380 В до заземленных 3 фаз 220 В/200 В или повышает 3 фазы 220 В/200 В до заземленных 3 фаз 380 В. Его можно использовать с тестером безопасности аккумуляторов MTI MSK-TE905-UL-R.

    Как преобразовать питание 380 В в питание 220 В?

    >>> Купить можно купить адаптер для перехода с 380В 3 фазы на 220В/200В 3 фазы! Трехфазные трансформаторы в основном преобразуют трехфазную мощность из 380 В в 220 В в соответствии с зарубежными стандартами, такими как Япония, США, Тайвань и Корея….Заводы, предприятия, особенно предприятия с иностранными инвестициями, используют много импортного оборудования.

    Какой изолирующий трансформатор на 380 вольт?

    3-фазный изолирующий трансформатор от 380 В до 220 В имеет номинальную частоту 50/60 Гц, доступен с обмоткой из алюминиевых / медных проводов, эффективная производительность и высокое качество делают его идеальным для использования в электротехнической и машиностроительной отраслях.

    Где я могу купить трехфазный трансформатор Standa?

    Трехфазный трансформатор STANDA с ​​380 В на 220 В / 200 В производства Вьетнамской акционерной компании Standa.Мы ЕДИНСТВЕННОЕ предприятие на рынке, производящее трехфазные трансформаторы со 100% медным проводом. АО «Standa Vietnam» — производитель стабилизаторов напряжения и трансформаторов. Подлинный дистрибьютор Standa во Вьетнаме …

    Как преобразовать трехфазный двигатель в однофазный

    Варианты преобразования трехфазного двигателя: однофазный вращающийся преобразователь фазы, электродвигатели и частотно-регулируемые приводы VFD.

    Варианты источника питания для трехфазного двигателя
    Электрика Вопрос: У меня есть немецкий деревообрабатывающий станок, который питается от трехфазного двигателя 380 В мощностью 3 кВт, 50 Гц, 6,3 А. Я наводил справки о том, как питать этот двигатель от однофазной сети 240 В, и буду рад любым советам по вариантам, которые, по моему мнению, у меня есть.

    • Машина поставляется с отдельным трансформатором. Первичка рассчитана на 3 фазы 220В, 9.73 ампера, а вторичная обмотка рассчитана на 3 фазы 380 В, 5,32 ампера. 50-60 Гц Деревообрабатывающий станок был куплен в Германии, поэтому я предполагаю, что этот трансформатор был куплен, когда станок был перевезен в США.
    • Первое мнение, которое я получил, заключалось в том, чтобы вытащить 480 В и подать его на частотно-регулируемый привод мощностью 5 кВт. Тогда я смогу ограничить напряжение до 380 В и настроить частоту до 50 Гц. Можно ли тянуть 480В от панели 240В бытового типа? Будет ли частотно-регулируемый привод 480 В 5 кВт чем-то вроде нестандартного привода и будет ли он дорогим?
    • Вторым вариантом может быть замена трансформатора на однофазный, чтобы изменить однофазное питание 240 В на однофазное питание 380 В.Затем это будет питать VDF мощностью 5 кВт, чтобы изменить питание на 380 В, 3 фазы. Возможно ли это и безопасно ли это?
    • Третьим вариантом является подача однофазного напряжения 240 В от панели к частотно-регулируемому приводу мощностью 5 кВт, преобразование питания в 3-фазное 240 В, 50 Гц, а затем с помощью трансформатора изменить питание на 380 В, 3 фазы, 50 Гц.
    • Четвертым вариантом может быть поворотный фазовращатель. это сработает, но я не смогу настроить HZ в соответствии с двигателем.
    • Я хотел бы использовать частотно-регулируемый привод, поскольку я могу изменить частоту, чтобы она соответствовала двигателю.Также я понимаю, что жесткий запуск не будет проблемой, как с поворотным преобразователем фазы. Однако я не уверен, где лучше всего разместить ЧРП, перед трансформатором или после него? Любая потенциальная проблема с тем, куда идет VFD?
    • Если трансформатор можно будет переключить на однофазный, изменятся ли его свойства или производительность?

    Я знаю об этом предмете достаточно, чтобы быть опасным. Я буду использовать квалифицированного электрика. Любая помощь будет принята с благодарностью.Спасибо, что нашли время.

    Этот вопрос по электропроводке поступил от Мартина из Аппервилля, штат Вирджиния.

    Ответ Дейва:
    Мартин, спасибо за вопрос по электропроводке.

    Варианты переоборудования 3-фазного двигателя

    Чтобы принять решение о том, как преобразовать машину для работы с другим напряжением и фазой, было бы хорошо определить все варианты, а затем определить наилучший процесс преобразования.

    Машина для переоборудования

    • Ограничены ли электрические функции машины только двигателем и выключателем Старт-Стоп, или есть другие компоненты или электронные компоненты, которым требуется питание?
    • Если двигатель является единственным электрическим устройством, которое должно быть запитано, мы можем сосредоточиться на стоимости замены двигателя на один из тех же характеристик, но с доступной мощностью в месте, где будет установлена ​​машина.

    Вращающийся преобразователь фазы

    • Вращающийся фазоинвертор, безусловно, является вариантом, который следует рассмотреть, и он может быть не таким дорогим, как замена двигателя.
    • Я лично устанавливал такое оборудование для питания коммерческих трехфазных двигателей, когда мощность была ограничена одной фазой.

    Электродвигатели и частотно-регулируемые приводы VFD

    • Мой опыт работы с частотно-регулируемыми приводами связан с промышленными приложениями, где основной целью является экономия энергии.
    • Установленные частотно-регулируемые приводы использовались для управления скоростью больших двигателей, что позволило снизить потребление энергии.
    • Типовой частотно-регулируемый привод является дорогостоящим и может оказаться нецелесообразным для такого отдельного приложения, как это, особенно когда целью является преобразование энергии, а не ее экономия.

    Краткий обзор переоборудования электродвигателя

    • Замена двигателя может быть более практичной и экономичной, если можно найти двигатель с такими же характеристиками и рамой.
    • Вращающийся фазовращатель может быть надежным вариантом, когда вторичная выходная мощность соответствует требуемой мощности оборудования.

    ВАЖНО: Гарантия и поддержка производителя

    • Я настоятельно рекомендую проконсультироваться с производителем, чтобы узнать, есть ли у него блок преобразования энергии, и каковы будут его рекомендации.
    • Имейте в виду, что изменение спецификаций OEM оборудования, скорее всего, приведет к аннулированию гарантии.
    • Как правило, когда оборудование выходит из строя и к представителю производителя обращаются, первое, что они выясняют, это то, как было установлено оборудование и соответствует ли источник питания спецификациям, указанным в Руководстве по эксплуатации и установке, которое прилагается к машине.
    Подробнее о проводке электрических цепей

    Цепи электропроводки основного дома

    Цепи электропроводки дома и автоматические выключатели

    В этой статье рассматриваются общие схемы электропроводки дома на 120 и 240 В, а также установленные автоматические выключатели с указанием типов и величин силы тока, используемых в большинстве домов.
    Список схем электрической панели

    Схема подключения 240 В

    Электропроводка Электрическая розетка 240 В

    Домашняя электропроводка включает в себя розетки на 110 вольт и розетки и розетки на 240 вольт, которые есть в каждом доме. Посмотрите, как подключены электрические розетки для дома.

    Коды электропроводки

    Использование тестеров для выявления электрических проблем

    Тестеры для решения проблем с электричеством

    Поиск и устранение неисправностей электропроводки
    Типы электрических тестеров



    Вам также может быть полезно следующее:

    Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! «

    Вот как это сделать:
    Правильно подключите с помощью моей иллюстрированной книги по электромонтажу

    Отлично подходит для любого проекта домашней электропроводки.


    Идеально подходит для домовладельцев, студентов,
    Разнорабочий, удобные женщины и электрики

    входит:


    проводки GFCI выходов
    проводки домашних электрических цепей
    120 вольт и 240 вольт выпускных цепей
    Электропроводка Выключатели освещения
    Электропроводка 3- и 4-проводной электрической плиты
    Электропроводка 3- и 4-проводного шнура сушилки и розетки сушилки
    Способ устранения неполадок и ремонта электропроводки

    9 Способ Модернизация электропроводки
    Коды NEC для домашней электропроводки
    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.

    © 2011 - 2022 17NA19.RU
