Ремонт главного тормозного цилиндра ВАЗ 2110

От исправного состояния главного цилиндра тормозов зависит надежность работы всей тормозной системы.


Фото нового главного тормозного цилиндра ВАЗ 2110, производства компании «LUCAS-TRW».
Для большей эффективности работы тормозной системы главный цилиндр тормоза объединен с вакуумным усилителем тормозов.

Бачок с тормозной жидкостью расположен на корпусе главного цилиндра и оснащен датчиком уровня жидкости, при утечке которой будет сигнализировать лампочка на щитке приборов.

Признаками того, что требуется ремонт главного тормозного цилиндра ВАЗ 2110 служат такие неисправности, как:

  • Появление тормозной жидкости на корпусе вакуумного усилителя тормозов в месте стыка с главным цилиндром тормозов;
  • Мягкая или приклинивающая педаль тормоза;
  • Заедание педали тормоза в момент торможения;
  • Педаль тормоза не возвращается в исходное положение.

Появлении тормозной жидкости из-под главного цилиндра на корпусе вакуумного усилителя «говорит» о том, что изношен двух воротничковый манжет низкого давления в главном цилиндре тормозов и требуется его замена.

Мягкая педаль тормоза свидетельствует либо о наличие воздуха в системе тормозов, либо износе манжет поршней главного цилиндра, либо износе «зеркала» главного цилиндра.

Подклинивающая педаль тормоза «говорит» от перекрытии компенсационного отверстия или его засорения в корпусе главного цилиндра тормозов.

Заедание педали тормоза может быть вызвана подклиниванием поршней в главном цилиндре из-за попадания грязи.


Видео замены главного тормозного цилиндра автомобиля ВАЗ 2110.
Связано это с тем, что тормозная жидкость гигроскопична и «тянет» влагу, вместе с которой попадает пыль и различные мелкие частицы.
Поэтому завод-изготовитель рекомендует выполнять периодическую замену тормозной жидкости, согласно регламента к данной модели автомобиля.

Невозврат педали тормоза может быть вызван поломкой одной или двух возвратных пружин поршней главного цилиндра, либо неисправностью в приводе педали тормоза.

Перед тем, как начать ремонт главного тормозного цилиндра ВАЗ 2110 необходимо приобрести ремонтный комплект для замены его изношенных деталей, а также специальный ключ. Ключ необходим для того, чтобы не сорвать грани штуцеров тормозных трубок при их откручивании на корпусе главного цилиндра.

Ремкомплекты бывают полные и неполные. В полный ремкомплект входят все манжеты, пыльник, пружины, шайбы, а также пластиковые конуса для монтажа новых манжет на тело поршней. В неполный комплект входят, обычно, лишь сами манжеты главного цилиндра.

Схема работы:

  • Снять минусовую клемму с аккумуляторной батареи и клеммы с бачка тормозной жидкости;
  • Убрать с помощью шприца или груши тормозную жидкость из бачка главного цилиндра тормозов;
  • Отдать с помощью специального ключа штуцера тормозных трубок;
  • Надеть на штуцера трубок резиновые заглушки и аккуратно отвести трубки в стороны от тела цилиндра;
  • Отдать гайки крепления главного цилиндра к корпусу вакуумного усилителя тормозов;
  • Снять главный цилиндр.

Далее работу по разборке и ремонту главного цилиндра нужно производить на верстаке или столе, где необходимо все убрать и застелить чистую ветошь. Для снятия бачка с главного цилиндра наклоните его с усилием вбок. Разборку главного цилиндра нужно вести, последовательно складывая все снятые детали по порядку их вынимания из корпуса цилиндра.

По порядку отдаются стопорные винты поршней цилиндра и детали вынимаются.

Фото заливки тормозной жидкости в автомобиле ВАЗ 2110.
При этом не стоит торопиться, чтобы внутренности не разлетелись под действием пружины и все можно было сложить по порядку снятия.

Затем корпус и все комплектующие главного цилиндра необходимо промыть и высушить. При этом все резиновые изделия нельзя мыть бензином, либо протирать маслом, это может им навредить и они потеряют свою форму.

Промыв корпус цилиндра нужно внимательно осмотреть его внутреннее зеркало на предмет появления раковин или эллипса. В месте, где появился эллипс, блеска зеркала не будет. Если в результате осмотра будут выявлены перечисленные виды износа, то цилиндр необходимо заменить, так как замена манжет не даст желаемого результата и будет лишь пустой тратой времени и денег.

Если зеркало главного цилиндра без повреждений, то устанавливаются новые уплотнительные кольца (высокого давления) на поршня цилиндра, новый двухворотничковый манжет (низкого давления) и все собирается в обратном порядке. При сборке все детали смазываются новой тормозной жидкостью. Медные кольца под стопорными болтами лучше заменить новыми.

Цилиндр устанавливается на место, ставятся тормозные трубки, заливается тормозная жидкость и выполняется прокачка тормозной системы. После прокачки системы нужно выполнить пробный заезд для проверки эффективности работы тормозной системы.

Читайте так-же, другие обзоры


Главный тормозной цилиндр (ГТЦ): устройство и неисправности

ГТЦ — составная часть тормозной системы, выполняющая одну из ключевых задач — преобразовывать усилие, прилагаемое к педали тормоза для образования давление в системе.

Взаимодействует ГТЦ через шток «вакумника» с непосредственно педалью тормозов. Задача ГТЦ равномерно распределить давление по всем контурам.

На фото: главный тормозной цилиндр ВАЗ 2110

Тормозной цилиндр размещается на крышке «вакумника» тормозов. Над ним крепят бачок для тормозной жидкости. Секции бачка и ГТЦ связаны между собой перепускными отверстиями, и отвечают за определенную секцию в системе. Сам же резервуар предназначен для восполнения потери «тормозухи». Визуально бачок имеет прозрачный корпус, со шкалой для контроля уровня жидкости. Помимо шкалы, сигнализировать об уровне жидкости назначены установленные в резервуаре датчики, выводящие информацию на «приборку».

Расположение ГТЦ

Виды и устройство ГТЦ

Конструктивно ГТЦ подразделяют на такие разновидности:

• Одноконтурные.

• Двухконтурные.

Для наглядности будем рассматривать устройство и принцип работы на примере двухконтурных ГТЦ. Они наиболее популярны в отличие от их предшественников. Последние устанавливались в большей части на автомобили прошлого века (разные модели «Москвичей», «Жигулей», ГАЗ, грузовых авто ГАЗ-53, 33 (первой модификации) и т.д. Двухконтурная система считается более эффективной в плане торможения. Сейчас ею оснащается большая часть современных автомобилей как отечественного производства (Lada Kalina, Priora, семейство «Десяток», «Samar», Granta, Vesta, Xray), так и иностранного (Renault Logan, Volkswagen Polo, KIA RIO, Hyundai Solaris, Opel Astra, Vectra, Chevrolet Lanos, Aveo, Cobalt и т.д.).

Преимущества двухконтурной системы тормозного цилиндра в том, что если, к примеру, вышел из строя один контур, пропали тормоза на одной паре колес, но в «бою» остался еще один контур к другой паре колес, а значит и тормоза, какие никакие есть.

Каждый из контуров, отвечает за определенную пару колес. Итак, если автомобиль заднеприводный, то есть разделение, первый контур ответственен за передние пары колес, второй за задние.

Однако, если речь о переднеприводном ТС, то, распределение ответственности происходит по диагонали: Л. П./П. З. и П. П./Л.З.

Главный тормозной цилиндр имеет две основные разновидности:

• С перепускным отверстием непосредственно в корпусе цилиндра.

• С перепускным клапаном в поршне.

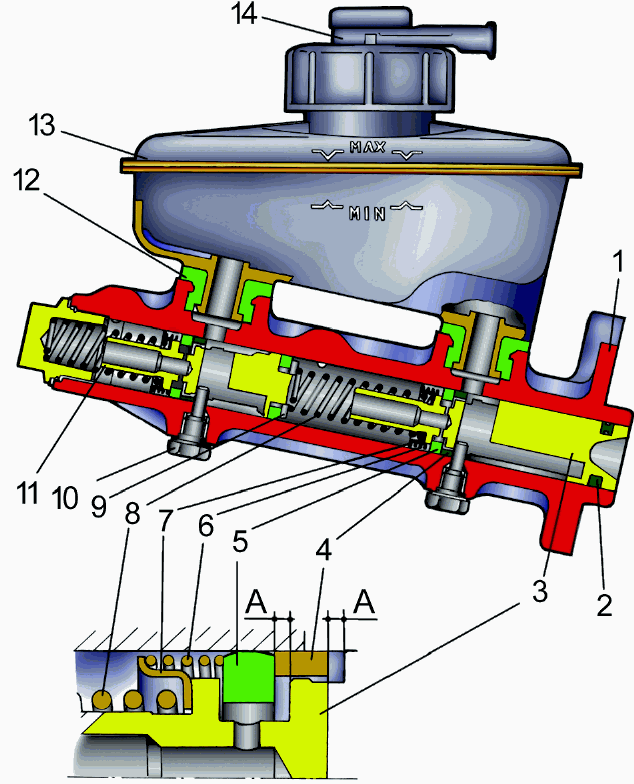

Устройство ГТЦ

ГТЦ, где устанавливаются перепускные клапаны на поршне, используются для установки на автомобили с системами АБС. Дело в том, что помимо перепускных клапанов, в таких устройствах предусмотрели клапаны для поддержки избыточного давления в разных контурах, что особенно важно при работе АБС.

Чтобы было понятно, в корпусе тормозного цилиндра друг за другом размещаются поршни. На первый поршень воздействует шток от усилителя тормозов, когда второй поршень закреплен, по сути «свободно» и перемещается за счет возрастающего давления или «прямого» воздействия от другого поршня. Для того чтобы поршни плотно «ходили» по цилиндру, на краях установлены манжеты. Имеется дополнительный уплотнитель в пространстве между поршнями. Помимо этого устройство включает две пружины, ограничитель хода, стопорные кольца и заглушку.

Принцип работы

От педали на первый поршень ГТЦ через «вакумник» поступает усилие, от чего тот начинает двигаться. При передвижении в цилиндре перекрываются отверстия, тем самым повышается давление в текущей секции. Далее уже за счет давления первой секции, начинает передвигаться второй поршень, аналогично перекрывая отверстие своего «блока», повышая давления в нем. При достижении нужного давления, машина замедляется. Далее, пружины «тянут» поршни обратно. Проходя снова через те же отверстия, давление уменьшается до исходного. Лишняя тормозная жидкость, задействованная в работе, возвращается в бачок.

Принцип действия главного тормозного цилиндра

В случаях, когда в системе одного из контуров есть утечка, работа узла продолжается, но с некоторым изменением, в том числе эффективности работы. Если утечка произошла в первом «отделении», то первый поршень будет двигаться, пока не упрется во второй. Далее уже двигаясь вместе до заглушки, будут создавать давление во втором «отсеке». Но, если утечка во втором «блоке», то давление в первой не поднимется, пока оба поршня не встретятся и не упрутся в заглушку. Только тогда произойдет повышение давления в первом контуре, и сработают тормоза.

Признаки, неисправности и ресурс

Поговорим о признаках и неисправностях с ГТЦ. Итак:

1. Провалы педали. Серьезная поломка, зачастую связана с тем, что не работают поршни и соответственно не вырабатывают необходимое давление. В результате чего, колодки (в особенности, если это барабанные тормоза), не могут достаточно сжаться. Требуется разбор детали и покупка необходимых запчастей или узла в целом.

Тормозной цилиндр в разобранном виде

2. Мягкая педаль. Зачастую свидетельствует о том, что в системе скопилось некое количество воздуха. Решение банально простое — необходимо прокачать систему. Для этого выкручиваем клапана сброса и жмем на педаль, пока из отверстий не польется «чистая» жидкость, без пузырьков.

Прокачка ГТЦ

3. Разгерметизация цилиндра. Если замечаете, что жидкость пропадает, эффективность тормозов снизилась, осмотрите выходы с контуров, штуцеры, соединения. Не должно быть никаких потеков, в противном случае, определяем, что послужило к утечке: манжеты, резинки или сам корпус дал трещину. Если последнее то, лучше купить новую деталь. Протечка через прокладки, то достаточно обойтись «ремкомлектом».

подтеки тормозной жидкости

4. Заклинивание поршней. Иногда встречается, что шток «вакумника» обламывается во время торможения, «клинит» при этом поршни, соответственно, сдвинуть автомобиль проблематично. Для решения проблемы понадобится полный разбор узла, со сливом тормозной жидкости.

5. Закипание «тормозухи». Про регламентные замены жидкости слышали наверняка все (в зависимости от класса авто и модели, срок замены где-то 40 000 км. или два-три года). Происходит закипание за счет того, что в жидкости скапливается определенный процент воды (за год, как правило, 3-5%), виду чего понижается порог температурных нагрузок (со средних 200, до 140-150 градусов). Во время закипания, часть жидкости за счет насыщения воздухом, возвращается в емкость, в итоге в ГТЦ остается её крайне мало. Вследствие чего, «провалы педали».

6. Износились манжеты, обломалась возвратная пружина. Многие автолюбители долго не могут найти причину, почему «клинят» тормоза, причем даже во время движения. Как правило, причина кроется в вышедших из строя уплотнителях или пружинах. Они начинают пропускать жидкость, не возвращают поршни в исходное положение, снижается эффективность тормозов. Иногда даже оторвавшиеся ошметки от резинок, попадают в каналы и под поршни, блокируя их перемещение.

пружина ГТЦ

7. Выработка поршней и цилиндра. Не редко, что после длительной эксплуатации, не своевременной замене манжет, на поршнях, а также в самом цилиндре образовывается выработка. Выход приобрести ремкомплект и заменить поршни с резинками целиком. Однако предварительно проверьте состояние цилиндра, если он изношен, то лучше купить новую деталь, заниматься полировкой и расточкой не лучшая затея. Допустимой выработкой считается 0,15 мм.

Ремкомплект тормозного цилиндра

Ресурс у ГТЦ в зависимости от модели и марки автомобиля может отличаться. Как правило, «родные» детали служат не менее 100 000 км., даже на отечественных машинах. На некоторых иностранных автомобилях ГТЦ «выживали» до 250 000 км. Ресурсностью зачастую отличаются старые модели «японцев» — Corolla, Land Cruiser.

Заключение

Как видим, технологически устройство довольно сложное, да и принцип работы многим кажется непонятным. Но, на самом деле все просто, да и от водителя внимания к этому узлу требуется по минимуму, но все-таки не нужно забывать о профилактике. Во время меняйте различные уплотнители, пружины, по-сути это расходники. В зависимости от характера езды, они могут не «дожить» до 100 000 км. Также не забывайте о регламенте замены тормозной жидкости.

▶▷▶ руководство по ремонту главный тормозной цилиндр

▶▷▶ руководство по ремонту главный тормозной цилиндр
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:11-12-2018

руководство по ремонту главный тормозной цилиндр — Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail» data-nosubject=»[No Subject]» data-timestamp=’short’ Help Account Info Yahoo Home Settings Home News Mail Finance Tumblr Weather Sports Messenger Settings Want more to discover? Make Yahoo Your Home Page See breaking news more every time you open your browser Add it now No Thanks Yahoo Search query Web Images Video News Local Answers Shopping Recipes Sports Finance Dictionary More Anytime Past day Past week Past month Anytime Get beautiful photos on every new browser window Download Руководство По Ремонту Главного Тормозного Цилиндра vwpassatbclub711weeblycom/blog/rukovodstvo-po-remontu Cached Выводим бачок с крепежной скобы и снимаем главный тормозной цилиндр с автомобиля Дальше, читают только те, кто собрался ремонтировать главный тормозной цилиндр а не менять его целиком))) ВАЗ-2105 Тормоза Общие сведения Главный цилиндр тормозов vaz-2105com/instr/tormoza-glavn-cilindrhtm Cached Снятие и установка Отсоедините гибкие шланги от главного цилиндра тормозов и заглушите отверстия шлангов и штуцеров на цилиндре, для того, чтобы предвратить утечку жидкости из бачка и попадание в цилиндр грязи и пыли Руководство По Ремонту Главный Тормозной Цилиндр — Image Results More Руководство По Ремонту Главный Тормозной Цилиндр images Тормозной усилитель | руководство по ремонту и техническому remontnissanovru/ тормозной -усилитель Cached Чтобы снять тормозной усилитель следует отвинтить гайки четырех болтов из салона автомобиля, после того как будет снят главный тормозной цилиндр Ремонт и эксплуатация автомобиля ГАЗ-3307 своими руками avtomobilgazru/gruzovye/gaz3307/rukovodstvo-po Cached Кстати, главный тормозной цилиндр является проблемной деталью на моделях ГАЗ по причине низкого качества изготовления Audi Audi 80 / 90 (1986-1991) Руководство по ремонту и avtolitrru/avtomobiljnaja-dokumentacija/audi/ Cached Главный тормозной цилиндр является в каком-то смысле «главнокомандующим» тормозной Главный тормозной цилиндр, Вакуумный усилитель, Тормозные avtobabru/tormoza/181-glavnyj-tormoznoj-cilindr Cached Главный тормозной цилиндр 8 (рис 92) типа «тандем» гидравлического привода тор­мозов состоит из двух отдельных камер, со­единенных с независимыми гидравлически­ми контурами Первая Руководство по ремонту ВАЗ 2110 (Лада) 1996+ гв 62 wwwparts66ru/manuals/?mbrid=24trid=53210 Cached 63 Главный тормозной цилиндр 631 Снятие и установка ПОРЯДОК ВЫПОЛНЕНИЯ 1 Отсоедините провод от клеммы «–» аккумуляторной батареи 2 Инструкция (руководство) по ремонту (запчасти) тормозная богданcomua/zapchasti-tormoznaya-sistema-isuzuhtml Cached Главный тормозной цилиндр ( модели nkr, npr, nqr, nps без гидравлического усилителя) Уплотняющие манжеты и уплотнительные кольца Руководство по ремонту Chevrolet Niva (Шевроле Нива) 2002+ г wwwparts66ru/manuals/?mbrid=7trid=6632 Cached Главный тормозной цилиндр снимают для его замены, а также при снятии вакуумного усилителя тормозов Вам потребуются: ключи «на 10», «на 13» Ford Escort Главный тормозной цилиндр vnxsu/content/avto/ford/escort/12-4-glavnyj-tormoznoj Cached Залить в бачок немного тормозной жидкости и несколько раз нажать на толкатель, чтобы привести главный тормозной цилиндр в рабочее состояние Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 31,300 results Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by Bing™

  • �$��Ne��f��
  • ;�TB�
  • ��S����������3��?r8����`��G���LXٝ�`���!����L�ʹ��l��Vs:y�?;�ޖ��»R��~���^C�-���8 FM(U�8�J�)��iL�UB� ���p�l�pS�n9ÁY ��X������CO�P��w��8���:��»�P��(�k4�5�|�������SG�H�8�7S��ɔ�*P◈d�[ �C�����@�r��[67��� �*�b��jR�y�k/��?|�=��߀^!_��9EU-B������ר ]�^�Uލ��=��-$�+��*���6w���I� �O�п�GMkTa]����mb��^�-5y����

Как разобрать задний тормозной цилиндр.

Почему это происходит

В автомобиле ваз 2109 замена заднего тормозного цилиндра – довольно сложная задача. Перед этим нужно узнать, из чего он состоит.
Тормозная система любого автомобиля состоит из множества элементов. Узнаем, из чего состоит задний тормозной цилиндр ВАЗ 2109 и как производится его замена.

Конструкция заднего цилиндра


Повторять до тех пор, пока в трубу не будет просачиваться только жидкость без пузырьков, воздух в системе не нужен.Спасибо за чтение, я надеюсь, что эти заметки будут полезны. Когда мы говорим о ремонте тормозов, то обычно имеем в виду замену тормозных колодок, но работа тормозов может включать в себя гораздо больше… Тормозная колодка, прижатая к тормозному барабану, вызывает остановку автомобиля, но давление исходит от цилиндра гидравлического колесо, которое расширяется за счет тормозной жидкости, которая прокачивается через серию металлических трубопроводов и, наконец, резиновый трубопровод.

В свою очередь цилиндр состоит из:

  • … Специальный датчик регулирует уровень жидкости;

Примечание: Бачок с тормозной жидкостью не обязательно устанавливать на цилиндр.
Можно установить в другом месте, если будет удобнее. Важно, чтобы он был соединен с полостью цилиндра с помощью трубок.

Жидкость начинает поступать на главный цилиндр, который представляет собой всего лишь гидравлический насос, прикрепленный к педали тормоза. Разумеется, в бачке должна быть тормозная жидкость, тормозной барабан должен быть сухим, а тормозные колодки должны быть правильно отрегулированы. Поэтому, если главный цилиндр прокачиваем, металлические магистрали не ржавеют, а резиновые шланги не вздуваются от старости, можно сосредоточиться на замене колодок и колесных цилиндров.Чтобы снять тормозные колодки, сначала необходимо снять тормозной барабан.

Сзади он удерживается на месте с помощью 36-миллиметровой гайки, которая затягивается примерно до 250 футов на дюйм при установке, и обычно требуется гораздо больше, чтобы ее потерять. Если у вас нет ударного гайковерта, вы можете зафиксировать колесо угловой дрелью, чтобы она подходила к паре болтов. Затем используйте стальную трубу над выключателем в качестве рычага.

  • Корпус, в котором сосредоточены поршни и возвратные пружины;
  • Возвратные пружины, позволяющие поршням возвращаться в исходное положение после нажатия на тормоз;


  • Манжеты уплотнительные, создающие правильное давление в баке;
  • Поршни с толкателями;
  • Датчик перепада давления.

Примечание: с его помощью водитель узнает о разгерметизации в одном из контуров.

Как это работает


Обычно в нормальных условиях и при оптимальных условиях окружающей среды цилиндр работает следующим образом:

  • Чтобы снизить скорость, водитель должен нажать на тормоз. После этого усилие передается по штоку на поршень.
    Этот стержень перемещается вперед, чтобы закрыть расширительное отверстие. Таким образом, начинается повышение давления.

Примечание: То же самое происходит и в переднем цилиндре, что помогает машине быстро тормозить.

  • После остановки автомобиля водитель перестает нажимать на педаль. В результате поршни возвращаются в исходное положение.
    Кроме того, поршни начинают действовать согласованно с бачком. Это способствует тому, что давление во втором выравнивается и становится близким к атмосферному.
    Кроме того, колеса также возвращаются в исходное положение.

Примечание: при выходе из строя переднего или заднего цилиндра второй будет работать с меньшим усилием.

Ремонт


Если есть потек, то его надо менять. Но для этого не всегда следует покупать новый.
Можно просто отремонтировать старый. Для этого нужно заранее купить манжеты. Как правило, они продаются вместе с пылезащитным чехлом и помпой.
Для этого необходимо:

  • Поднимите автомобиль с помощью домкрата.

Примечание. Чтобы предотвратить скатывание машины, подложите под колеса с обеих сторон кирпичи.

  • Снимите колесо, но перед этим желательно открутить все гайки, которые его держат. В этом поможет ключ на 19.

Примечание: снятое колесо нужно поставить на место, но не вертикально, а горизонтально. Некоторые объекты можно разместить так, чтобы высота колеса соответствовала высоте других колес.Теперь можно опускать автомобиль и отводить домкрат в сторону.

  • Затем диск извлекается.


Примечание: ни в коем случае нельзя сразу бить молотком по краю, так как можно отбить ракушки. Желательно делать это через какую-то инструкцию (это небольшой предмет, который крепится к краю, и уже по нему — бить молотком).

  • Открутите все гайки, удерживающие барабан. После этого вы можете легко удалить его.

Примечание: теперь появится доступ к тормозному цилиндру.

  • Снимите тормозной цилиндр.
  • Перед началом его ремонта необходимо смазать манжеты и пыльник тормозной жидкостью, чтобы они стали скользкими.


  • Замените старые манжеты новыми. Вставьте ботинок на место.

Примечание: После этого прикрутите его специально созданным для этого насосом (он входит в комплект).

Примечание: нужно слегка нажать. Чтобы легче стало на место, его нужно немного встряхнуть.

  • Можешь облажаться. Для этого нужно использовать ключ на 10.

Примечание: минус заднего цилиндра в том, что нет возможности прикрутить его головкой, что было бы намного проще.

  • После этого нужно взять плоскую отвертку и ровно поставить цилиндр.
  • Тогда вам нужно начать прикручивать.

Примечание: Концы башмаков должны быть соединены с отверстиями в цилиндре.

  • Прикрутите колодки, чтобы они были неподвижны. Колодки должны быть соединены пружинами.
  • Заменить барабан, диск и само колесо.

Замена

Для замены цилиндра необходимо иметь не только все штатные инструменты, но и специальный ключ для откручивания колодок.
Замена осуществляется следующим образом:

  • Поддомкратьте машину и снимите колесо.

Примечание: желательно установить дополнительный упор, так как домкрат может его не выдержать. В любом случае так будет безопаснее.

  • Необходимо снять тормозной барабан. Для этого откручиваем все гайки, которые его держат.
  • Используйте большую плоскую отвертку, чтобы отвинтить тормозные колодки. Чтобы их было легче снять, нужно надавить на них сверху, затем быстрым движением опустить вниз.
  • Необходимо открутить тормозную трубку от цилиндра.Для этого вам понадобится вышеупомянутый ключ для раскручивания колодок.
    Нужен для того, чтобы сорвать затянутый штуцер. После этого можно использовать обычный ключ.

Примечание: важно, чтобы фитинг не перекручивался, иначе вместе с ним может быть сорвана труба.

  • После откручивания трубки необходимо закрыть ее защитным колпачком для предотвращения утечки тормозной жидкости.
  • Теперь можно снять сам тормозной цилиндр.Его легко снять: нужно просто открыть ключом на 10.
  • После этого нужно установить новый цилиндр обратно и прикрутить тормозные трубки.
  • Сделайте то же самое, но в обратном порядке.

Заменить задний тормозной цилиндр сложно, но возможно. Поэтому не обязательно ехать в автосервис, где цена за любой ремонт будет очень высока.
Перед началом ремонта необходимо просмотреть множество фото и видео на эту тему. Тогда можно приступать к замене цилиндра своими руками.
Любая инструкция поможет быстро и качественно выполнить работу.

На автомобили ВАЗ «десятого» семейства устанавливается тормозная система с диагональным разделением контуров. Это означает, что 2 колеса приводятся в движение одним гидроприводом и 2 — другим. Такое расположение повышает безопасность. Ведь при выходе из строя одного контура в работу включается второй. Однако ездить с такой неисправностью категорически запрещено (хотя бы потому, что у вас будет заблокировано только левое заднее и правое переднее колесо).Поэтому сегодня мы рассмотрим, как самостоятельно заменить задний тормозной цилиндр.

ВАЗ-2110 и его тормозная система

Гидравлический привод от вакуумного усилителя. В системе имеется двухконтурный регулятор давления. В простонародье его называют «колдуном». Сама система состоит из следующих элементов:

  • Тормозная колодка.
  • Цилиндр.
  • Рабочие поршни.
  • Направляющие пружины (сзади по две с каждой стороны).
  • Задний тормозной щит.

Как это работает?

Принцип работы системы заключается в использовании гидравлического привода. Когда водитель нажимает на педаль, в системе создается давление. Шток давит на поршень. Тот, в свою очередь, передает усилия жидкости. Последний перемещается от начала главного цилиндра к концу. Причем часть жидкости забирается из расширительного бачка. Он воздействует на рабочие цилиндры, расположенные в переднем дисковом и заднем барабанном механизмах.Под силой давления поршни давят на колодки. Они сливаются с барабаном (или диском спереди). Когда водитель отпускает педаль, давление в системе падает. Поршень освобождает колодки. Они открываются, и автомобиль перестает тормозить. Дополнительно в системе используется вакуумный усилитель. Он облегчает давление на педаль. Относится ко всем современным автомобилям семейства ВАЗ. Распределение тормозных усилий производится специальным регулятором.

Безопасность движения зависит от правильной работы этой системы.Поэтому нужно уметь вовремя диагностировать неисправность. Как это сделать? Рассмотрим дальше.

Признаки неисправности

Как узнать, требуется ли вашему автомобилю замена задних тормозных цилиндров? 2110-й ВАЗ будет тормозить неэффективно. Вы почувствуете, как педаль смягчается. При визуальном осмотре будут видны следы потеков тормозной жидкости. Если наблюдаются подобные симптомы, требуется замена заднего тормозного цилиндра.

Инструменты

Что нужно для подготовки к работе? Замена заднего тормозного цилиндра невозможна без следующих инструментов:

  • Головки «10».
  • Хомут или трещотки.
  • Специальный ключ для откручивания тормозной трубки.


Так как в системе есть жидкость, она будет вытекать во время работы. Для восстановления работоспособности тормозного механизма после ремонта нужно прокачать систему, удалив из нее воздух. Для этого нам понадобится прозрачная бутылка и короткий шланг. Объем емкости должен быть не менее 500 миллилитров.

Инструкции

Итак, как самостоятельно заменить задний тормозной цилиндр? ВАЗ необходимо поставить на ровную площадку и поддомкратить заднюю часть, предварительно сорвав колесные болты… Далее снимаем само колесо. Добраться до тормозного цилиндра довольно сложно. Для этого нам нужно снять барабан, а также снять колодки. Кроме того, откручивается шланг тормозной жидкости.

Как снять барабан? Перед демонтажем его нужно тщательно очистить металлической щеткой, удалив всю ржавчину и грязь. После этого ключом откручиваем 2 направляющих штифта. Далее снимаем барабан с посадочного места. Делается это с помощью специального съемника. Если такового нет, можно использовать 2 болта М8 длиной 6-7 сантиметров.Вкручиваем их ровно гаечным ключом в отверстия. Вот так барабан отжимается от ступицы.

Далее приступаем к колодкам. Их нужно собрать вместе. Делается это мелким ломом или специальными лопатками. Плоскогубцами согните пружину и снимите ее с колодок. Важный момент — не нажимайте на педаль тормоза, чтобы таким образом снять колодки. Это вытолкнет поршни из цилиндра. Установить их на место будет очень сложно. Далее таким же образом снимаем нижнюю пружину и аккуратно снимаем колодки с посадочного места.

Теперь нам нужно снять сам задний тормозной цилиндр. Итак, снимаем пластиковый защитный колпачок и откручиваем сам штуцер прокачки. Для этого нам понадобится ключ «на 8». Чтобы подобрать трубку, необходимо использовать головку «10». Обрываем затяжку на штуцере и откручиваем элемент. Будьте осторожны – из трубки выльется тормозная жидкость. Наденьте защитные резиновые перчатки. Далее откручиваются болты, которыми крепится сам задний тормозной цилиндр.

Установка

Установка нового элемента производится в обратном порядке.Перед установкой требуется тщательно очистить тормозной механизм от грязи с помощью наждачной бумаги. Обезжирьте сиденье уайт-спиритом.

После установки нужно прокачать систему. Наличие воздуха в нем недопустимо. Даже самый качественный задний тормозной цилиндр не будет работать, пока в системе есть пузырьки и грязь.

Итак, для начала нужно открыть капот и долить тормозную жидкость до максимального уровня. Не рекомендуется смешивать разные классы агентов.В автомобили «десятого» семейства заливается жидкость класса «РосДот-4». Учтите, что во время прокачки его уровень в баке будет падать. Как только он опустился на 1,5 сантиметра, нужно его снова наполнить. Далее нам понадобится помощник. Он нажмет на педаль тормоза по вашей команде. Итак, откручиваем колпачок со штуцера прокачки и надеваем на него шланг. Второй его конец заводим в пластиковую бутылку. Отдаем команду помощнику. Он должен нажать на педаль 5 раз и на последнем этапе зажать ее «в пол».В это время вы будете наблюдать, как из штуцера вытекает воздушная жидкость.

Операцию проводить до тех пор, пока во флакон не пойдет прозрачная жидкость без пузырьков. На завершающем этапе закручиваем штуцер на 2-3 витка. Окончательно доливаем жидкость (правда, не до максимума, а до среднего уровня).

Примечание

При замене заднего тормозного цилиндра рекомендуется смачивать гайку тормозной магистрали универсальным средством ВД-40.

Не допускайте перекручивания шланга при откручивании гайки.Если трубка вращается вместе с ней даже после смазки, то она неисправна. Как правило, такие шланги имеют трещины и другие признаки деформации.

Заключение

Итак, мы выяснили, как самостоятельно заменить задний тормозной цилиндр на примере автомобиля ВАЗ-2110. Как видите, никаких особых навыков операция не требует. С ним справятся даже начинающие автомобилисты. Однако на последнем этапе вам понадобится помощник. Без него прокачать систему будет довольно сложно.

что делать и можно ли самому починить? Компрессия двигателя ВАЗ

Какая компрессия у ВАЗ 2110, какую рабочую функцию выполняет компрессор, каков принцип его работы? Почему это устройство выходит из строя и что можно сделать в этом случае? Ответы на эти вопросы должен знать любой автовладелец.

Компрессия — максимальное значение давления в цилиндре, возникающее в результате завершения процесса сжатия. Значение измеряется несколькими способами.Наиболее распространенной единицей измерения является атмосфера. Компрессия – величина непостоянная, она меняется в зависимости от силы сжатия, а также становится меньше по мере износа деталей. Кроме того, он может быть разным в разных моделях двигателей и зависит от объема силовой установки.

Про сжатие, наверное, хоть раз слышал каждый водитель, но его часто путают с другим значением, а именно с мощностью сжатия. Нужно сразу сказать, что это абсолютно разные вещи.Степень сжатия определяет давление на протяжении всего периода сжатия, а сжатие происходит только в конце тактов.

Проблемы сжатия

Большая проблема с рамой Компрессия ВАЗ 2110 это резкое падение давления. В результате двигатель отказывается работать, происходит износ деталей. Почему это происходит? Происходит это из-за халатного отношения к автомобилю, при заливке некачественного топлива и масла.

Некачественное топливо влияет на отложение остатков солей, которые при интенсивной работе мотора вызывают повреждения деталей, сколы и царапины, приводя к проблемам и сбоям в работе системы.Для повышения компрессии и восстановления нормальной работы силового агрегата необходимо предварительно устранить проблемы, вызвавшие отказ, то есть провести тщательную диагностику системы и заменить неисправные детали.

Как правило, компрессия ВАЗ снижается из-за износа поршня. Так что нужно обращать внимание на состояние этих деталей. Износ поршневой системы происходит в процессе неплотной посадки ее элементов. Это производственный дефект, редко встречающийся в современных европейских автомобилях, но являющийся нормальным делом в отечественных автомобилях, особенно в ВАЗ 2110.

Что можно сделать в этом случае? Необходимо приобрести соответствующие добавки, предназначенные именно для этих целей, и увеличить малозаметную деталь до необходимых размеров. Иногда при незначительных дефектах стыковки помогает густое моторное масло.

Но бывает и другая проблема, а именно кольца поршневых колец. Тогда использование густого моторного масла А увеличение густоты из-за присадок недопустимо, необходимо проводить комплексный ремонт для устранения неисправности.Бывает так, что поршни воодушевлены. Чтобы устранить эту проблему и наладить работу устройства, необходимо демонтировать свечи и залить немного (примерно 100 мл) моторного масла.

Свечи откладываются на час и ставятся на место. Теперь стоит вам поработать мотором. Что просходит? Масло за час размягчило накипь на свечах, и теперь (при запуске двигателя) оно легко отработает и не будет зацеплено за жизненно важную для автомобиля деталь. Итак, компрессор на ВАЗ начнет работать в штатном режиме.

Как поставить компрессор своими руками?

При выходе из строя старого устройства необходимо поставить новое (см. фото). Установка компрессора на ВАЗ осуществляется в короткие сроки. Это незанятый процесс, но требующий предельной внимательности и осторожности. Для работы вам придется вооружиться следующим снаряжением:

    • комплект для установки компрессора;
    • ключей;

Контур установки компрессора

  • система воздушного фильтра;
  • регулятор давления;
  • Паста
  • на основе абразивных компонентов.

Перед тем, как приступить к работе, необходимо убедиться, что принудительный агрегат полностью остыл, иначе можно получить ожог. Работа начинается с демонтажа воздуховода и фильтра. Съемные фиксаторы коллектора. Теперь производится установка крепления, которое в народе называют улиткой, на блок мотора.

Меняем приводной ремень на ремень, взятый из комплекта компрессорной установки. Он обладает большей эффективностью, надежностью и прослужит гораздо дольше. Отрегулируйте ремень так, чтобы он не сильно натягивался, но и не слишком слабо.Следующий этап – установка воздуховода и крепления регулятора давления.

Фильтр подключен к выходу компрессора. Последним этапом работы является регулировка форсунки с условием, чтобы в силовой агрегат не поступала обедненная смесь. Проверять лучше в сервисе, так как самостоятельно выполнить эту операцию проблематично.

Это весь перечень работ по замене компрессора. Новичку это может показаться слишком сложным, но на самом деле ничего сложного здесь нет.Описываемую работу следует провести 1-2 раза в присутствии знающего мастера, и этот навык отработает до автоматического уровня.

Давление, создаваемое в цилиндрах двигателя, иначе называемое компрессией. При слишком низком его уровне в цилиндре большой объем занимает топливно-воздушная смесь, имеющая малую концентрацию, что приводит к медленному воспламенению.
При этом повышается теплоотдача и происходит перегрев двигателя. При очень высокой степени сжатия происходит наиболее быстрое воспламенение топливно-воздушной смеси, из-за большой концентрации происходит детонация или взрыв смеси.
В это время двигатель испытывает повышенное давление, разрушительно действующее на его детали. Бывают ситуации, когда на ВАЗ 2110 в цилиндрах разная компрессия.
В этом случае в одном цилиндре зажигание происходит быстрее, в другом медленнее и двигатель начинает работать неровно. В работе поршней и валов создается дисбаланс, что отрицательно сказывается на их состоянии.

Как контролировать компрессию в цилиндрах ВАЗ 2110

Каждый метод помогает более точно определить дефекты узла .Сострадание чаще всего измеряется при закрытых и открытых заслонках в карбюраторе.
При полностью открытом клапане после измерения компрессии могут быть обнаружены такие дефекты:

  • Наличие петель или серьезных повреждений на поверхности цилиндра.
  • Отсутствие стержней клапана или деформация.
  • Зависание или пятна в канавках поршневых колец.
  • Пробой или ход поршней.

При закрытом клапане после измерения компрессии определяется:

  • Зависания клапана нет.При конструкции с гидротермостатом определяется наличие дефектов профиля кулака распределительного вала.
  • Штольня к седельному клапану.

Цилиндр сжатия ВАЗ 2110, автомобиль без гидрокомпенсатора (см.), измеренный с открытыми клапанами.

Измерение компрессии

Во избежание негативных последствий, от отклонения компрессии в цилиндрах, ее необходимо измерить. Для работы используется прибор под названием компрессометр.
Цена у него небольшая, относительно тех средств, которые будут потрачены на ремонт двигателя, когда необходимо заменить цилиндр на ВАЗ 2110.
Итак:

  • При выборе инструмента нужно обратить внимание на клемму. Соединяется с двигателем и может быть резиновым или резьбовым.

Совет: предпочтения Вам нужно дать конвейер со складкой. С ним удобнее работать и можно обойтись без посторонней помощи.

  • Двигатель прогрет.
  • Выделил и удалил все.

Совет: Компрессию лучше мерить на прогретом двигателе, с хорошо заряженным аккумулятором, чтобы он отдавал стартеру.

  • Провода отсоединены от катушек зажигания.
  • Насос флэш-памяти выключен (см.). Механическим устройством можно отсоединить шланги подачи топлива или перекрыть его.
    В электробензонасосе снят предохранитель или выключено реле для прекращения подачи питания.
  • К одному из цилиндров подсоединяется компрессометр, как показано на фото.

  • Включается стартер, который проворачивает коленчатый вал двигателя до установки наибольшего давления.Частота вращения коленчатого вала должна быть в пределах от 200 об/мин до 350 об/мин.

Совет: Особое внимание следует обратить на положение дроссельной заслонки, она должна быть полностью открыта.

  • Максимальное показание прибора будет соответствовать уровню компрессии в цилиндре.
  • Это пониженная компрессия в цилиндрах ВАЗ 21102 поочередно в каждом цилиндре. Подробности работы можно посмотреть на видео.
  • В инструкции указано, что в разных баллонах давление не должно отличаться от 0.1 МПа, а ее номинальное значение ниже 1,0 МПа.
  • Если на ВАЗ 2110 нет компрессии или она занижена, это может свидетельствовать о неплотной посадке в седлах клапанов, повреждении прокладки, обгорании или поломке поршневых колец.
  • Выяснить причины необходимости залить в цилиндр, в котором снижена компрессия, примерно 20 см2 моторного масла, а затем измерить компрессию.

При увеличении показания компрессометра скорее всего ошибочны.Сохранение значений компрессии свидетельствует о неплотном прилегании тарелок клапанов к седлам или повреждении колодок ГБЦ.

Совет: Выяснив причину недостаточной компрессии, можно подать сжатый воздух в цилиндр. При этом поршень должен быть установлен в верхней мертвой точке сжатия.
Для этого с компрессометра снимается наконечник, к нему подсоединяется шланг компрессора. Наконечник вставляется в свечное отверстие и в цилиндр подается воздух под давлением 0,3 МПа.
В это время коленвал не должен отключаться, он фиксируется ручным тормозом. На негерметичность впускного клапана указывает утечка через дроссельный узел воздуха, а на выпускном — воздух проходит через глушитель.
На повреждение прокладки указывает поступление воздуха через горловину расширительного бачка Или в соседний цилиндр, что свидетельствует о характерном шипении.

Компрессия — очень важный показатель Для диагностики деталей двигателя без разборки. По разнице между значениями, которые встречаются в разных цилиндрах, и по ее среднему можно однозначно определить, как находилась шатунно-поршневая группа двигателя, определить поломку в этой группе и деталей в клапанный механизм.

Многие автовладельцы по некоторым причинам путают такие понятия, как компрессия и степень сжатия. В сущности, не смотря на их сходство, они не одно и то же. Это примерно угол замкнутого состояния контактов и угол опережения зажигания. Сразу отметим, что степень сжатия – это величина геометрическая, выраженная в абсолютных единицах (проще говоря, это просто данные, не измеряемые в каких-то единицах), они фактически неизменны для двигателей одной модели, если они не доработаны, но находятся в штатной комплектации.Компрессия, в свою очередь, измеряется единицами давления (бар, МПа, атмосферы), ее показания очень зависят от метода измерения и технического состояния автомобиля. На данный момент мы расскажем вам о том, какая компрессия у мотора ВАЗ 2110.

Компрессия — это физическая величина, определяющая давление, создаваемое в цилиндре в конце такта равномерного сжатия. Измеряется в кг/см2 или атмосферах, иногда можно встретить измерения в килопаскалях, барах и других единицах.Поскольку сжатие может быть очень изменено. Это может зависеть от степени сжатия (хорошей компрессией мотора можно считать примерно рассчитанное значение умножения степени сжатия на 1,5 атм — это связано с эффектом адиабатического сжатия). В результате соответствующие значения компрессии для стандартного мотора ВАЗ 2110 будут составлять примерно 7-9 атмосфер. (Если мотор будет форсирован, компрессия может измениться до 11-13 атм.).

Значение компрессии это техническое состояние мотора и всего автомобиля в целом, вместе с давлением масла.Уровень степеней сжатия будет выше, чем меньше газов прорывается в автомобильный носитель и, как положено, больше газов совершит полезную работу, при этом будет расти и мощность. Расход масла, навеска, стабильность работы мотора, скорость запуска мотора, расход топлива все будет зависеть от степени сжатия. На величину компрессии, помимо всего этого, может влиять состояние электрооборудования (аккумулятор, аккумулятор, соединительные провода) при измерении.

Когда в каком-либо из цилиндров ВАЗ 2110 падает компрессия (может быть, это происходит во всех цилиндрах сразу) или уровни компрессии во всех цилиндрах разные, потребуется ремонт двигателя. Часто основной причиной падения компрессии являются изношенные поршневые кольца, например, после перегрева. На втором месте клапана. Затем пробивает прокладку ГБЦ. Также могут быть экзотические предпосылки, такие как выдающийся поршневой палец или поршень с вызовом chalnis. Для того чтобы найти причину падения и дисбаланса компрессии — в цилиндр заливают масло, после этого снова определяют компрессию.Если при этом он значительно увеличится, то почти всегда упрямится кольцо. Если нет — дело скорее всего в клапанах или головке.

Основная существенная стабильность, вызывающая низкую компрессию — это падение мощности, понижение наибольшей скорости, ухудшение динамики разгона, увеличение количества поглощаемого топлива и масла — иногда это очень заметно.

Для измерения компрессии ВАЗ 2110 нужно использовать специальный прибор — компрессометр, внешне похожий на забавный манометр, которым и будет измеряться давление в шинах.В этом приборе есть специальный переходник, который нужно вкрутить в свечи, либо просто протолкнуть отверстие с помощью резинового кольца. Адаптер имеет ниппель или золотник, что позволяет сохранять показания прибора для комфортного считывания. Такие компрессометры можно приобрести на любом авторынке.

Часто компрессию определяют в 2-х вариантах: продвинутый — с закрытыми клапанами в карбюраторе, самый обычный — с открытыми клапанами. Профа механика для получения более четких результатов замера компрессии предложил 2 метода.При этом даже не дозируют свечи в другие цилиндры, проводя замеры на непрогретом двигателе, с открытыми или закрытыми клапанами в карбюраторе. Любой из методов дает свои результаты и помогает точнее найти недостатки.

В случае стопроцентно закрытой заслонки в цилиндры поступает небольшое количество воздуха. Предельное давление в цилиндре не будет огромным, около 7-8 атм, потому что давление в коллекторе тоже не большое (1 атм при открыто открытой дроссельной заслонке, вместо этого — 0.5-0,6 атм). При закрытой заслонке оказываются небольшие протечки, перепадов давления практически нет. Величина в цилиндре очень чувствительна к протечкам — даже по незначительной причине давление может упасть в пару раз.

При стопроцентном открытии дроссельной заслонки — этого не произойдет. Воздуха в цилиндре будет значительно больше, что приведет к увеличению компрессии, утечек при этом будет значительно меньше подачи воздуха. В результате, что даже при резких нарушениях компрессия может не падать до малого уровня (например, малая компрессия мотора ВАЗ 2110 будет 9-10 атмосфер).

Исходя из конструктивных особенностей Различные варианты измерения компрессии, дадим несколько советов по их применению.

При полностью открытых створках измерение компрессии позволяет найти:

  • забяки (сильные повреждения) поверхности цилиндра;
  • перекос или деформация клапанов;
  • взводные (подвесные) кольца в канавках поршней;
  • прогары и поршневые поломки.

При стопроцентно закрытом клапане измерение компрессии позволяет найти:

  • зависание клапана (в конструкциях с гидрозатворами — недостатки профиля распредвала;
  • неудовлетворительно подогнано седло к клапану.

Такой макар, для автомобилей без гидрокомпенсаторов, типа ВАЗ 2110 имеет смысл определять компрессию при открытых заслонках.

Многие владельцы ВАЗ-2110 задаются вопросом, почему на их авто установлена ​​разная компрессия? Обычно компрессия создается при перемещении поршня из нижней точки в верхнюю. При этом в цилиндре создается определенное давление. Хорошая компрессия может быть только тогда, когда все прокладки, поршни, кольца или клапана в нормальном состоянии. Именно из-за этих элементов происходит сжатие воздуха в системе.

Нормальная компрессия на ВАЗ-2110

Обычно компрессию проверяют с помощью специального прибора. Рекомендуется делать это регулярно.

Помогает определить степень износа мотора и колец, а также самого поршня. Нормальное давление в цилиндре на ВАЗ-2110 с 8 клапанами должно быть от 10 до 12 атмосфер .

Нормальная компрессия в цилиндре.

Так же стоит отметить, что иногда давление в разных баллонах может отличаться .Если это 0,5-0,7 атмосферы , то такое явление является нормальным и не должно вызывать беспокойства.

Аномальное сжатие

Это происходит, когда атмосфер в цилиндре больше или меньше, чем в других.

Такой двигатель не сможет нормально работать. Его нужно ремонтировать в обязательном порядке.

Причины

Начало прокладки между блоком и головкой — довольно часто встречающийся дефект.

Причин, из-за которых может наблюдаться разница в компрессии, может быть много. Специалисты выделяют основные из них. Это:

  1. Комплектуется прокладкой головки и блока. Надо будет просто поменять.
  2. Головка не затянута. Прокладка может перевернуться.
  3. Кольца не держат. Здесь причина в износе колец или их поломке. Если давление падает в одном цилиндре, то это часто говорит о поломке колец. Там потребуется ремонт поршневой.
  4. Кольца куча. Нужно будет их почистить.
  5. Износ блока. Бывает редко.
  6. Перегрев двигателя.
  7. У меня сломался или сгорел поршень. Компрессия отсутствует вообще.
  8. Неотрегулированные клапаны.

Ремонт

Как видно из вышеизложенного причин разной компрессии в цилиндрах много. Ремонт в этом случае не всегда можно провести самостоятельно, особенно если нет навыков. В этом случае рекомендуется обратиться к специалистам на СТО.

Популярные методы улучшения сжатия

Отмечено, что описанные ниже способы не могут быть 100% гарантией того, что компрессия в цилиндрах повысится.

  • Купите качественную жидкость для очистки клапанов и залейте ее в масло.
  • Залить такую ​​жидкость в баллоны на ночь.

выводы

Зная эти моменты, можно не беспокоиться о разнице компрессии в разных цилиндрах на ВАЗ-2110, если она небольшая. При превышении нормы допустимых показателей потребуется ремонт .

Если со временем у вас появилось ощущение, что ваш двигатель стал более динамичным в начале работы, потеря мощности может быть вызвана механическим износом. Наиболее распространенными причинами являются сильный износ между поршнями и цилиндрами, изношенные поршневые кольца, негерметичность или прогоревшие клапаны, поврежденная прокладка головки блока цилиндров или свеча зажигания. В конце такта сжатия создается высокое давление сжатия, которое затем при сгорании топливно-воздушной смеси лавинообразно нарастает.Для поршней и поршневых колец, стенок цилиндров, клапанов, седел клапанов, прокладок клапанов и прокладок головок цилиндров Это означает высокие термические и механические нагрузки. Как правило, у маломощных двигателей уже заранее указано их техническое состояние. Симптомами являются нестабильное поведение с холодным пуском или неравномерной работой двигателя, повышенный расход масла и топлива, контур выхлопных газов белого или синего цвета, повышение температуры охлаждающей жидкости, ухудшение качества выхлопных газов и снижение мощности двигателя.Для получения четкой картины необходимо при каждом втором посещении сервисного центра проверять компрессию. В равной степени это относится и к дизельным двигателям.

Контрольные значения сжатия

Значения компрессии для вашего автомобиля немного отличаются в зависимости от степени сжатия. Представлено в табл. 4.2 Расчетные значения действительны для двигателей в безупречном техническом состоянии. При анализе компрессии большее значение придается не абсолютным наивысшим показателям, а одинаковым показателям во всех цилиндрах.Отклонения допускаются максимально до 2 бар. Если отклонения превышают допустимое значение, необходимо выяснить причину этого отклонения. В качестве первого шага специалист посоветует вам измерить потерю давления.

Старые двигатели создают меньшее сжатие

В старых двигателях значительно снижена компрессия, и это нормальное явление, связанное с естественным износом двигателя. Поэтому особого повода для беспокойства нет, он меньше зависит от абсолютного наивысшего показателя давления, и больше от одинаковых значений во всех цилиндрах.Только при достижении измеренными значениями максимально допустимых значений необходимо думать о предстоящем ремонте двигателя или его замене на другой. Если разница значений больше 3 бар, практика указывает на следующие причины:

— износ поршней или поршневых колец;

— заклинивание изношенных поршневых колец в поршневых канавках, вызванное отложением продуктов сгорания;

— повреждение рабочих поверхностей цилиндров вследствие легкого поршня или заклинивания поршневых колец;

— остатки продуктов сгорания и масел в виде налета на клапанном механизме или на рабочих поверхностях седла клапана;

— треснувшие клапаны;

— Работа клапана из-за недостаточного зазора клапана или тепловой перегрузки.

Компрессию можно измерить самостоятельно. В первую очередь для этого вам понадобится помощник, у которого стартер крутит коленвал, и прибор для измерения давления. В хорошо оборудованном автосервисе машина для измерения компрессии относится к основному оборудованию. Сначала выкрутите все свечи зажигания (в дизеле — топливные форсунки) с головки блока цилиндров и убедитесь, что зазор клапанов отрегулирован правильно. Во время теста помощник должен полностью выжимать педали сцепления и акселератора, вы проверяете компрессию в каждом цилиндре.Поскольку дизельные двигатели постоянно поглощают одно и то же количество воздуха, педаль акселератора нажимать не нужно. Измерение начинают с первого цилиндра, а затем последовательно измеряют во всех остальных цилиндрах. Учитывайте количество оборотов коленчатого вала до создания максимального давления. Эта величина будет критерием для последующих цилиндров: чем быстрее создается компрессия, тем «здоровее» ваш двигатель. В «здоровом» двигателе компрессия должна создаваться после 6-8 оборотов коленчатого вала.

Основой надежных измерений является исправный стартер и полностью заряженная аккумуляторная батарея

Несмотря на то, что это ужасная истина, все же еще раз напомним — основой для измерения является стартер с хорошим тяговым усилием и полностью заряженная аккумуляторная батарея. Если коленвал вращается очень медленно, компрессия в цилиндре тоже происходит медленно — измерение компрессии теряет смысл. Если вы получили большие отклонения в результатах измерения, проведите тест на понижение давления.Применение прибора для измерения снижения компрессии предполагает наличие определенного опыта, поэтому тест для измерения снижения компрессии советуем предоставить специалисту.

Узнать причину снижения давления можно следующим образом.

· При низкой компрессии через свечное отверстие (в дизеле — в отверстие форсунки) ввести в каждый цилиндр понемногу моторного масла, затем повторить проверку. Масло улучшает уплотнение между сопрягаемыми поверхностями поршней и стенками цилиндров.

· Если компрессия увеличилась незначительно, утечка происходит через клапаны или прокладку головки блока цилиндров. Утечка через клапаны может быть вызвана растяжением седел и/или рабочих кромок клапанов, а также деформацией штоков клапанов или образованием на них трещин.

· Если после впрыска масла компрессия увеличилась, можно сделать однозначный вывод об износе поршневых колец.

Измерение компрессии

Последовательность работ

1.Перед измерением прогрейте двигатель до рабочей температуры. Это создает оптимальные зазоры между всеми движущимися деталями.

2. Отключить зажигание (клемма «15»), снять наконечники со свечей зажигания и вынуть все свечи зажигания.

3. Затяните стояночный тормоз, установите рычаг переключения передач в нейтральное положение, нажмите на педали сцепления и акселератора.

4. Вставить резиновую коническую трубку прибора для измерения компрессии в отверстие свечи зажигания (в дизеле — в отверстие под топливную форсунку).При необходимости используйте подходящее переходное устройство (

Высококачественные детали для вилочных погрузчиков, Китай, главный тормозной цилиндр для tcm, Применение: все

Тип рынка: Послепродажный

Упаковка: Нейтральная упаковка или в соответствии с требованиями клиентов

Порт доставки: Шанхай, Гуанчжоу, Нинбо

Минимальный заказ : 1 шт.

Атрибут продукта:

Возможность поставки: 80000 шт./шт. в месяц главный тормозной цилиндр

Сведения о доставке: в течение 25 дней после получения предоплаты

Описание продукции:

Описание:

Самый продаваемый высококачественный высокопроизводительный вилочный погрузчик, главный тормозной цилиндр для tcm

Товар тормозной цилиндр
Материал сталь, железо, сплав
Сертификат ИСО 9001 2008
Упаковка внутренний полиэтиленовый пакет с внешней картонной коробкой
Время изготовления в течение 30 дней за контейнер

Сопутствующие товары, которые мы можем поставить:

ОЕ №.:

47200-12051,

47200-12090,

47200-12091
47200-12092,

47200-12101,

47200-12102
47200-12100,

47200-12101,

47200-60050,

47200-35011,

47200-35012,

47200-35020,

47200-35021,

47200-35042

Недорогая цена автозапчастей

Материал: сталь, пластик и т. д.

Упаковка: картонная коробка

Сделать OEM и ODM доступными

Наше преимущество:

1. Пробный заказ допустим.

2. Высокое качество по оптовой цене

3. Быстрая доставка

4.Картонная или оригинальная упаковка

Другие продукты:

Chongqing Bochi Machinery может предоставить вам все виды автомобильных запчастей, таких как запчасти для китайских автомобилей, запчасти для европейских автомобилей, запчасти для японских автомобилей и т. д. с хорошим качеством и конкурентоспособной ценой.

Фото:

*Упаковка:

1) Каждый набор с небольшой внутренней коробкой.

2) Десять комплектов с внешней толстой картонной коробкой.

3) 149 комплектов с поддоном.

Производственная линия:

Перевод:

Сертификат:

*Предложение по доставке:

Небольшое количество

(Образец доступен, но платно)

Быстрый и удобный способ:

EMS, DHL или UPS, которые у нас есть скидка для вас, это очень быстро и удобно, отправить на ваш дом.

По воздуху он может отправить только на станцию ​​​​в аэропорту, но для тяжелого заказа это может сэкономить деньги и быстро.

Большое количество

Быстрый и удобный способ :

Если вы хотите отправить все товары как можно быстрее, мы можем попробовать EMS или по воздуху, которые мы можем контролировать, чтобы они были ниже.

Немного медленный, но дешевый способ :

Если вы не спешите, мы можем попробовать отправить морем, это очень дешево, мы можем помочь вам связаться с транспортной компанией, организовать судно.

*Дополнительная информация:

C Хунцин Bochi Machinery Imp&Exp Co,. Ltd является профессиональным поставщиком автозапчастей.

Мы можем предоставить еще несколько типов автозапчастей, пожалуйста, дайте мне информацию, которую вы требуете, мы ответим вам в течение 24 часов.

Chongqing Bochi Machinery поставляет полный комплект автозапчастей для вторичного рынка.

Bochi имеет достаточный инвентарь и огромные ресурсы от различных производителей и дистрибьюторов в Китае.

Мы можем работать как с крупными, так и с небольшими заказами для зарубежных клиентов.

Бочи приглашает друзей со всего мира посетить нас и направить нас, чтобы мы могли вместе достичь взаимовыгодной цели

Почему стоит выбрать Bochi

1.Отличный сервис перед покупкой

Bochi знает, какие запасные части самые экономичные. По обстоятельствам клиентов,

мы порекомендуем наиболее подходящие детали для них.

2. Гарантированное качество

Большинство продуктов, которые Bochi продаются по всему миру, отличаются высоким качеством, а также имеют гарантию безопасности

.

3.Богатый опыт и ресурсы различных производителей

Bochi имеет огромные ресурсы различных производителей и дистрибьюторов.

Мы не только можем поставлять заказы большого количества, но также мы можем организовывать сложные заказы небольшого количества.

Чат сейчас Свяжитесь с поставщиком Продолжить в приложении Alibaba.com Открыть Отмена

ВАЗ 2110 не нажимает на педаль тормоза.Проблемы с тормозами: жесткая или мягкая педаль

Сегодня разберемся в причине того, что педаль тормоза стала жесткой или наоборот очень мягкой. . Автопроизводители предусматривают такое поведение педали, при нажатии на которую не возникает ни провалов, ни вибраций, и не нужно прилагать больших усилий к педали для срабатывания тормозной системы.

Однако бывают случаи, когда ее щелканье вызывает беспокойство. Либо, либо наоборот становится чрезмерно тугой.Оба эти варианта неприемлемы и свидетельствуют о технических проблемах с тормозной системой.


Перед ремонтом нужно понять, что именно нужно отремонтировать или заменить. Ниже мы разберем наиболее вероятные причины неисправностей и возможные решения.

Педаль тормоза тугая?

Вакуумный усилитель отвечает за создание необходимого давления в тормозной системе, соответственно при его неправильной работе водитель просто не сможет нажать на педаль:

  • Засорился воздушный фильтр вакуумный усилитель.Решение — заменить фильтрующий элемент;
  • Корпус клапана заклинило в «вакуумной коробке». Придется собирать;
  • Повреждение диафрагмы усилителя, тут тоже ничего не поделаешь, придется менять;
  • Сбой наконечника. Опять замена;
  • обратный клапан не работает должным образом . Решается его заменой;
  • Нарушение герметичности системы. Разгерметизация может произойти из-за повреждения шланга, соединяющего впускной коллектор и «вакуумный бачок», ослабления хомутов.В худшем случае решается заменой шланга, в лучшем — подтягиванием хомутов;
  • Вздутие уплотнительных колец в одном или нескольких рабочих цилиндрах. Происходит это из-за использования некачественной тормозной жидкости, либо попадания ГСМ на кольца. Сейчас вряд ли кто обременяет себя переборкой рабочих цилиндров, проще их просто заменить вместе с тормозной жидкостью.

(контент_баннера)

Диагностика вакуумного усилителя Часто признаком разгерметизации является нестабильная работа двигателя (троение).Происходит это из-за попадания воздуха во впускной коллектор. Он резко обедняет топливовоздушную смесь, поступающую в цилиндры. Если педаль не нажимается при работающем автомобиле, в первую очередь следует проверить соединения .

Кроме того, при разгерметизации системы на работающем двигателе из вакуумного усилителя слышно характерное шипение.

Для уточнения неисправности выключите двигатель и подождите несколько минут, не нажимая на педаль. Если по истечении этого времени педаль остается тугой, причина, скорее всего, в сломанном обратном клапане.

Правильная работа вакуумного усилителя очень легко диагностируется . Для этого, не заводя машину, следует «прокачать» педаль, затем, продолжая ее удерживать, запустить двигатель. Если «вакуум» работает, то педаль опустится.

Педаль тормоза отваливается

Существует несколько возможных причин повышенной мягкости педали, наиболее распространенной из которых является попадание воздуха в тормозную систему. Воздух может попасть из-за недостаточного уровня тормозной жидкости.Тормоза должны быть правильно прокачаны, чтобы стравить воздух.

Мягкость педали Также может быть вызвана неисправностями главного или рабочего тормозных цилиндров, например, из-за закипания тормозной жидкости или подклинивания поршней.

Независимо от того, стал ли педаль тормоза твердой или мягкой, это должно немедленно тревожить любой водитель, чтобы продолжать вождение в таком автомобиле, значит под угрозу не только себя, но и окружает вас. А если нет возможности устранить поломку на месте, правильно будет обратиться в ближайший автосервис.

Бесперебойное функционирование тормозной системы транспортного средства (ТС) является гарантией безопасности водителя и окружающих его людей на дороге. Любое ненормальное поведение тормоза (основного или стояночного) является поводом для немедленного ремонта. Отремонтировать транспортное средство желательно в автосервисе, так как только опытные «профи» могут с точностью сказать, что с ним произошло на самом деле. Ведь причины одной и той же проблемы в разных автомобилях совершенно разные.

Примером может служить ситуация, когда педаль тормоза стала настолько жесткой, что приходится прилагать чрезмерное усилие, чтобы сдвинуть ее с места и затормозить.

Такая неисправность не менее опасна, чем ослабление педали, в результате чего она выходит из строя. Ведь и то, и другое делает машину практически неуправляемой в экстремальных условиях на трассе. ТС является сложным устройством, и его неудовлетворительная работа может быть вызвана различными причинами, наиболее распространенными из них являются следующие:

  • неисправности вакуумного усилителя;
  • вздутие колец;
  • повреждение педали.

Неисправности вакуума.

Вакуумный усилитель тормозов (ВУТ), или просто «вакуум», создает в ТС давление, необходимое для их правильной работы.

Если усилитель плохо работает, педаль просто не проталкивается. Поскольку вакуумный усилитель является достаточно сложной деталью, состоящей из множества компонентов, неисправность любого из них может привести к такой ситуации. А поскольку поломка компонента усилителя, как правило, требует его замены, правильная диагностика поможет автовладельцу сэкономить не только время, но и деньги.

Если забился фильтрующий элемент «вакуума», достаточно заменить только его, чтобы усилитель снова начал нормально функционировать. Это касается и поврежденной диафрагмы вакуумного усилителя, и проблем с наконечником или обратным клапаном. Достаточно заменить один поврежденный компонент, и автомобиль снова будет вести себя как новый. Важно точно диагностировать, что именно нужно изменить.

Иногда замены вообще не требуется. Например, в ситуации, когда в автомобиле разгерметизировано.Герметичность может быть нарушена в двух случаях: либо поврежден шланг между «вакуумом» и впускным коллектором, либо ослабли хомуты. И если в первом случае замена шланга все же необходима, то во втором достаточно подтянуть хомуты. Сделать это можно в автосервисе, но владелец автомобиля вполне способен справиться с такой проблемой самостоятельно.

Но бывает, что непригодность только одного компонента полностью выводит ВУТ из строя.Чаще всего это происходит в ситуации, когда неисправности автомобиля долгое время игнорируются. В результате сильно поврежденный клапан переходит в положение, при котором отключается весь «вакуумный бак». Примером может быть повреждение, когда клапан застревает в усилителе, и усилитель необходимо полностью заменить. Это один из самых дорогих видов ремонта автомобиля.

Вздутие колец в цилиндрах.

Состояние тормозов во многом зависит от того, какая тормозная жидкость используется при эксплуатации.Если это продукт хорошо зарекомендовавшей себя компании, автомобиль редко повреждается или выходит из строя. Но если жидкость некачественная, один или несколько цилиндров могут плохо функционировать из-за того, что на них разбухают уплотнительные кольца. То же самое происходит при попадании ГСМ на кольцо.

Раньше, особенно в эпоху советского автомобилестроения, автовладельцу рано или поздно приходилось перебирать рабочие цилиндры. Такое занятие было долгим и обременительным даже для профессионалов.Но сейчас вряд ли кто-то будет это делать, если транспортное средство выйдет из строя. С точки зрения экономии времени их гораздо проще поменять, причем вместе с тормозной жидкостью. Однако можно избежать лишних финансовых затрат, если с самого начала использовать качественную, пусть и дорогую жидкость, так как затраты на ремонт всегда выше.

Повреждение педали.

Иногда причиной повреждения автомобиля является неисправность самой педали тормоза. Дефекты бывают разные, но все они связаны исключительно с механическими поломками.Иногда рычаги на педалях тормоза ломаются или отсоединяются. Безошибочным признаком такого повреждения является характерный звук, который раздается при нажатии на педаль. Иногда отказ педали вызван очень простой причиной – попавшим под нее инородным телом или изогнутым краем коврика.

Методы самодиагностики.

Сразу можно определить разгерметизацию автомобиля, если двигатель работает нестабильно — «троит». Это происходит из-за попадания воздуха во впускной коллектор.Топливно-воздушная смесь, поступающая в цилиндр при таком отказе, резко обедняется. Признаком неисправности вакуумного усилителя также является издаваемый им шипящий звук. Для уточнения поломки следует нажать на педаль через несколько минут после выключения двигателя. Если жесткость педали не исчезает, то, скорее всего, сломан обратный клапан.

При работающем вакуумном усилителе педаль «прокачанная» без запуска двигателя уходит вниз с запуском двигателя.

Личный опыт автовладельцев.

Алексей:

«Я водитель с небольшим стажем, поэтому мне было очень сложно самостоятельно определить причину жесткости педали. Я даже не мог сообразить, как снять ту или иную деталь, чтобы диагностировать конкретные проблемы. В итоге я отогнал свою Ауди А6 на СТО. Работавшие там мастера определяли характер повреждений, даже не снимая агрегаты. Правильная диагностика помогла мне существенно сэкономить на ремонте.

Иван:

«Когда у меня сломался усилитель ВАЗ 2114, я простым способом убедился в его неисправности. Для этого шланг снимается, а усилитель заглушается. Наличие вакуума при запуске двигателя говорит о том, что «пылесос» неисправен.

Роман:

«Вакуумный усилитель и цилиндры очень сложно диагностировать. Наилучшую диагностику автомобиля могут предоставить только те автосервисы, где есть манометры.

Видео.

Как известно, без тормозов ни в жизни, ни в машине далеко не уедешь, ведь помимо разгона нужно еще и вовремя остановиться, не допустить столкновения с препятствием и т. д.

Рассмотрим, как работает тормозная система ваз 2110, какие неисправности встречаются чаще всего, и какие доработки возможны, чтобы улучшить работу тормозов.

Схема гидропривода тормозов

Устройство

На машине установлены гидравлические тормоза, в основном надежные.Они двухконтурные, имеют диагональное распределение. То есть, если одна часть вдруг вышла из строя, то возможно торможение другой цепью. В целях безопасности тормоза ВАЗ 2110 работают по диагонали, один контур — правое переднее и левое заднее колеса, другой — также по диагонали.

Такое устройство позволяет качественно (без заносов и прочих неприятностей) тормозить даже в случае неисправности, если пропали тормоза в одном из контуров.

Рассмотрим устройство тормозной системы.Гидравлический привод включает вакуумный усилитель, а также двухконтурный регулятор, создающий давление в задних тормозах.

Устройство тормозного суппорта описано в этой статье:

Кроме того, гидропривод снабжен разделенными на два контура трубопроводами, шлангами и тормозными механизмами, обеспечивающими торможение переднего и заднего механизмов.

Активирует гидравлическую педаль, расположенную в салоне (посередине). Вот основные узлы гидропривода:

  1. вакуумный усилитель.Он устроен таким образом, что создает давление на поршень главного цилиндра, и тем самым вызывает торможение;

    Вакуумный усилитель тормозов

  2. Привод регулятора давления. Именно через него рабочая тормозная жидкость поступает в задние тормозные механизмы;

    Привод регулятора давления тормозов

  3. Сам регулятор давления. Уже по названию понятно, что это устройство отвечает за силу давления, ее уменьшение или увеличение. Делает он это в зависимости от того, насколько загружена задняя ось автомобиля;

    Регулятор давления

  4. Главный цилиндр с поршнями, снабженный резервуаром.Наливная горловина бака оборудована аварийным датчиком уровня ТЖ;

    Главный тормозной цилиндр

  5. Тормозной механизм переднего колеса. Его основными частями являются диск, колодки и колесные цилиндры. Механизм также имеет сигнализатор для предотвращения полного износа и выхода из строя накладок;

    Тормоз переднего колеса

  6. Механизм тормоза заднего колеса. В отличие от передних дисковых тормозов, задние барабанные. Это заводская установка. Однако многие автовладельцы считают, что их устройство не обеспечивает качественного торможения, и меняют их на дисковые.

Тормоза требуют внимания. Не дожидаясь загорания контрольной лампочки, сигнализирующей о критическом уровне ТЖ или износе накладок, и уж тем более не доводя до полного исчезновения тормозов, необходимо проводить профилактические проверки.

Особое внимание уделяется всем соединениям и шлангам, так как «вытекшая» тормозная жидкость не даст возможности затормозить, а тут недалеко до трагедии.

Сигнализация

Достаточно небезопасны следующие симптомы, обратите внимание:

  1. Если совсем пропали тормоза, то однозначно — дальше ехать нельзя, даже на СТО! Если самостоятельный ремонт на месте вам не по силам, или просто невозможен, необходимо вызывать эвакуатор;
  2. При торможении сильная вибрация, особенно чувствуется в рулевой колонке.Нажимаешь на педаль, а руль просто тяжело держать в руках. Причин вибрации может быть несколько:
    Многие утверждают, что вибрация может возникать из-за того, что стоят невентилируемые диски. Их устройство таково, что они очень не любят, когда торможение происходит под дождем, а то и прямо в луже. Никакой ремонт тут не поможет — нужно заменить диски на вентилируемые;
    Вибрация также возможна при неисправности задних барабанов. Если при осмотре вы обнаружите темные пятна на рабочей поверхности, это свидетельствует о неравномерном износе.В этом случае вибрация обычно очень сильная. Такие барабаны нуждаются в срочном ремонте, а возможно и замене на дисковые тормоза;
    Проверить передние тормозные диски на деформацию. При этом также наблюдается вибрация.
  3. Педаль тормоза слишком тугая. Причин этому также может быть несколько:
    Забитый воздушный фильтр вакуумного усилителя может стать причиной тугой педали;
    Проверить сам вакуумный усилитель. Возможные неисправности его – разрушение диафрагмы, наконечника, залипание обратного клапана, повреждение шланга, соединяющего впускной коллектор с усилителем.Во всех этих случаях может наблюдаться синдром тугой педали и необходим ремонт любой из указанных неисправностей;
    Также педаль может становиться туже по мере износа колодок, проверьте и их.
  4. Шипение при нажатии на тормоз. Если он шипит ровно в момент нажатия на педаль, нужно срочно проверить вакуумный усилитель, а потом уже решать, что ему нужно — ремонт или замена. А вот если шипит при отпускании тормоза, то это явление из разряда рядовых.Если, конечно, шипение не слишком явное.

Этот материал поможет при самостоятельной замене задних тормозных колодок:

Доработка

Многие, считая, что тормоза плохие, и ремонт им не поможет, решаются на существенные переделки и тюнинг. Например, тюнинг тормозной системы ВАЗ 2110 может включать замену задних барабанных механизмов на дисковые.

Здесь особенно важно знать, что торможение задних колес должно быть мягче и наступать немного позже, чем передних, для предотвращения заноса.

Еще одна возможная идея тюнинга — замена вакуумного усилителя. Вместо штатных устанавливаются от Лада Приора. Обычно это помогает, прежде всего, тем, что не ощущается вибрация, а педаль работает с оптимальным усилием.

И не забывайте — после каждого вмешательства в работу тормозов их нужно прокачивать.

Подробнее о замене вакуумного усилителя тормозов можно прочитать в этом материале:

Самый важный орган любого автомобиля — тормозная система.Он должен быть в идеальном состоянии, потому что от него зависит наша жизнь. Одним из основных показателей эффективности этого узла является педаль, которую всегда нужно отличать обычным для стопы состоянием нажатия. Этим правилом нельзя пренебрегать, а при малейших изменениях, регулировке или ремонте нужно проводить немедленно. Ниже мы рассмотрим, что нужно делать, когда педаль тормоза становится жесткой, совсем не давит или заедает в самом конце хода. Также уделим внимание вопросам самодиагностики и изучим все причины выхода из строя этого механизма.

Причины отказа педали тормоза

Изменения степени усилия нажатия на педаль происходят из-за ряда конструктивных нарушений, которые могут быть как универсальными для всех типов автомобилей, так и недостатками только отдельных моделей или серий. Мы рассмотрим перечень основных проблем, которые можно назвать типичными для современных и советских автомобилей. Как правило, отказ педали тормоза является следствием неисправности ВУ (вакуумного усилителя) или ГТЦ (главного тормозного цилиндра). Детальный анализ работоспособности и изменений в тормозной системе позволит выявить истинный источник:

    Засорение воздушного фильтра ВУ.Этот элемент не очищается. При попадании внутрь значительного количества посторонних веществ, влияющих на работоспособность, необходимо заменить усилитель на новый аналог.

    Механическое повреждение гидроблока ВУ. При незначительных дефектах механизм начинает заедать, что сказывается на силе нажатия на педаль. Такая поломка, к сожалению, ремонту не подлежит, а требует замены усилителя.

    Повреждение диафрагмы. Признаком наличия данного дефекта могут быть посторонние звуки при срабатывании тормозной системы.Неисправность устраняется заменой усилителя.

    Наконечник WU неисправен. Эта причина также может привести к заеданию педали тормоза в конце хода. Для устранения проблемы, в отличие от предыдущих поломок, замена основного элемента не требуется. Достаточно установить только новый наконечник.

    Не работает или заедает обратный клапан — устраняется заменой этого механизма. Разгерметизация этого сегмента приводит к тому, что топливо попадает в полость усилителя.В дальнейшем это отключит весь узел. В итоге нужно менять ВУ в сборе с обратным клапаном.

    Повреждение или ослабление крепления шланга, соединяющего ВУ с впускным коллектором. В первом случае необходимо заменить резиновую трубку, а во втором — подтянуть или заменить крепежные хомуты, если они повреждены. Эта причина является наиболее распространенной и требует регулярного контроля и проверки надежности крепления. Состояние шланга необходимо регулярно проверять.Изготовлен из специального полимера, который при охлаждении становится жестким, после включения двигателя и прогрева материал становится гибким. Из-за этого снижается его пропускная способность. В результате этой проблемы возникают сбои в работе педали тормоза. Чтобы не столкнуться с этой неисправностью, нужно приобретать качественные детали, с определенными тепловыми параметрами.

    Вздутие уплотнительных колец в цилиндрах. Если педаль тормоза не нажимается, следует немедленно проверить состояние эластичных уплотнителей.Чаще всего это происходит из-за попадания бензина и масел в узлы или использования некачественной тормозной жидкости. В зависимости от степени повреждения сальники и некачественная тормозная жидкость заменяются аналогом, рекомендованным производителем.

Видео — Почему не работает педаль тормоза

Диагностика педали тормоза

Правильное состояние нажатия на ногу можно рассматривать с разных сторон. Однако ответ может быть только один.В эффективной и полностью функциональной системе сила нажатия всегда остается одинаковой, исключений из этого правила нет. Следует понимать, что нехарактерные звуки также являются признаком неудачи. Они возникают в процессе механического воздействия на рычаг, при этом сила нажатия может быть неизменной. В таких случаях нужно обратиться к специалисту или провести самостоятельный ремонт.

Методы диагностики неисправностей без специального оборудования

Запустите силовой агрегат, это создаст вакуум в тормозной системе.Затем нажмите на педаль. Если он по-прежнему тугой, неисправны усилитель или шланг.

Заглушите двигатель и, не нажимая на тормоз, подождите 4-6 минут. По истечении времени нажмите на педаль. Если рычаг не потерял жесткости, скорее всего неисправен клапан ВУ.

При выключенном двигателе несколько раз нажмите на педаль. Эти действия уберут вакуум в тормозной системе. Удерживайте педаль в крайнем положении и запустите двигатель. Если педаль немного уходит вниз, то с ВУ проблем нет.Последний способ позволяет наиболее эффективно проверить работоспособность усилителя.
Диагностировать разгерметизацию очень просто. Признаком этой проблемы является нестабильная работа двигателя, как говорится, он «троит». Причиной этого является попадание воздуха во впускной коллектор. В процессе разгерметизации топливовоздушная смесь резко обедняется. Если педаль не продавливается при работающем автомобиле, в первую очередь проверьте надежность соединений. Признаком этой поломки также является характерное шипение от вакуумного усилителя на работающем двигателе.

Приведенная выше информация поможет в решении проблемы с «затвердеванием» педали тормоза. При обнаружении каких-либо изменений не затягивайте с ремонтом и устраняйте поломку как можно быстрее. Всегда нужно помнить, что от эффективности тормозной системы зависит безопасность всех участников дорожного движения.

Тормозная система является неотъемлемой частью безопасности любого автомобиля. Если вдруг педаль тормоза становится жесткой или слишком мягкой, то это уже повод задуматься о необходимости тщательного осмотра.

О качестве функционирования тормозной системы чаще всего свидетельствуют те ее внешние элементы, с которыми водитель взаимодействует во время движения. Именно свободный ход педали тормоза, достаточно удобный для его ноги, обеспечивает хороший контроль над автомобилем. В общем, педаль тормоза бывает жесткая, мягкая или средняя. Для каждого есть несколько причин.

Слишком жесткая педаль тормоза не всегда такова по ряду стандартных и привычных причин. Проблема может заключаться в особенностях конкретной модели.Иногда бывают ситуации, когда тугая педаль тормоза – это банальная особенность определенного производителя. Такой же большой ход педали тормоза характерен и для некоторых его видов. Когда педаль тормоза не возвращается, это огромная проблема.

Если педаль тормоза дубовая, то есть нажимается достаточно туго, то тут два варианта — либо посетить автосервис, либо попытаться решить проблему своими руками, что является немалым риском. В общем, тут нужно немедленное решение, так как езда с ним очень опасна не только для самого водителя, но и для окружающих.

Существует восемь наиболее распространенных причин:



Все вышеперечисленное, в первую очередь, указывает на то, что только в случае плохого ухода за автомобилем возникают разнообразные неприятные ситуации. Например, необходимо регулярно проверять, насколько хорошо справляется со своей задачей вакуумный усилитель.

Провести такую ​​диагностику можно несколькими способами:

  • Первый способ — завести двигатель и дать ему поработать до полной разрядки системы. Если после этого педаль тормоза дубовая, то проблема в шланге или усилителе.Затем следует остановить мотор, дать ему постоять несколько минут, после чего снова проверить работу системы и проследить этот процесс от «А» до «Я». Если после такой процедуры тормозной системе явно не хватает «легкости» при срабатывании, то, скорее всего, виноват клапан усилителя;
  • Второй способ — нажать при неработающем двигателе, чтобы снять давление и полностью разгрузить тормозную систему. Затем нужно включить двигатель, не отпуская педаль.Когда усилитель в полном рабочем состоянии, то все нормально. В противном случае следует проверить работоспособность его частей.

Почему педаль мягкая

При определенных неисправностях может быть неисправна и крестовина педали тормоза. Такая неприятность может идти «в комплекте» вместе с другими сопутствующими. Очень часто мягкая педаль тормоза является непосредственной причиной значительного ухудшения управляемости автомобиля.

Мягкая педаль тормоза может быть простой особенностью модели.Причиной неисправностей может быть попадание воздуха в соответствующую систему. Все исправляется прокачкой самого тормоза для защиты от возможных проблем.

В свою очередь воздух может попасть в систему разными путями, и если с ним проблемы, то скорее всего виноват именно он. Трубопровод вполне может потерять герметичность или даже лопнуть в этом случае. Из-за поломки главного цилиндра, в котором начинает закипать тормозная жидкость, тоже возникают соответствующие проблемы. Сопутствующей неисправностью часто является заклинивание поршня.Желательно провести диагностику цилиндров и проверить тормозную жидкость. Также рекомендуется выполнить полную проверку работоспособности машины, чтобы определить, есть ли скрытые проблемы, если таковые имеются.

Видео «Признаки и неисправности вакуумного усилителя тормозов»

В записи показано, как заменить вакуумный усилитель на автомобиле ВАЗ-2109.

Как демонтировать главный тормозной цилиндр

Тормозной насос предназначен для распределения гидравлического усилия, создаваемого усилителем тормозов, на все суппорты тормозной системы.

Как компонент тормозной системы нашего автомобиля, главный тормозной цилиндр содержит и хранит тормозную жидкость, позволяя усилию, используемому для торможения автомобиля, передаваться на колесные цилиндры автомобиля.

Может случиться так, что в определенных случаях компоненты тормозного насоса должны быть заменены другими деталями в лучшем состоянии из-за износа, например, приводящего к утечке. Вот почему в этом посте компании Frenkit, специализирующейся на производстве и продаже компонентов тормозного насоса, мы шаг за шагом рассказываем, как разобрать главный тормозной цилиндр и сделать идеальную разборку.

Техническое обслуживание тормозного насоса и его демонтаж

Во многих ситуациях необходимо снять тормозной насос с автомобиля. Важно учитывать, что неисправный тормозной насос может быть опасен для водителя, так как увеличивает вероятность поломки автомобиля.

Поэтому крайне важно проводить регулярные проверки тормозного насоса или системы главного цилиндра и всех их компонентов, а также время от времени проверять тормозную жидкость в автомобиле.

Одной из самых частых поломок тормозного насоса является неисправность резиновых уплотнителей из-за износа, некачественного обслуживания или загрязнения тормозной системы. В этом случае бывает так, что тормозной насос не может оказать необходимое давление для правильной работы системы и остановки автомобиля.

Как разобрать тормозной насос

Если вы заметили какие-либо признаки того, что ваш главный цилиндр выходит из строя, вам необходимо самостоятельно отремонтировать или заменить тормозной насос.Чтобы правильно отремонтировать тормозной насос, необходимо заранее знать, как его разобрать и как поменять главный цилиндр. Кроме того, нам понадобится плоская отвертка, плоскогубцы и тиски, чтобы упростить операцию. У каждого тормозного насоса есть несколько очень важных шагов, которые необходимо выполнить для его правильного обслуживания, здесь мы опишем в целом:

Отделите прокладку и снимите заглушки

Первый шаг, который необходимо выполнить для разборки главного цилиндра, — снять прокладку тормозного насоса, прежде чем приступать к снятию других деталей.Кроме того, также необходимо снять заглушки, из которых состоит главный цилиндр. Это можно сделать с помощью плоской отвертки.

Снимите шайбу и снимите зажимное кольцо

Шайбу можно быстро и легко снять, так как она не прикреплена к тормозному насосу. Однако, чтобы снять ниппель, необходимо надежно удерживать тормозной насос на месте. Для этого мы можем использовать зажим и снять его с помощью плоскогубцев.

Снимите поршень и детали

Удерживая тормозной насос в хомуте, мы можем снять поршень и отсоединить его от тормозного насоса, приложив усилие и потянув его вверх. С помощью плоской отвертки, которой мы снимали прокладку и заглушки, мы можем отделить все детали, из которых состоит поршень.





Нажмите на внутренний поршень, чтобы извлечь штифт и снять поршень

Чтобы снять штифт и внутренний поршень, крепко держите тормозной насос и с помощью отвертки нажмите на внутреннюю часть насоса, чтобы извлечь штифт.Следующим шагом является удаление внутреннего поршня из главного цилиндра с помощью плоскогубцев или пальцев.

Снимите детали поршня

Тот же шаг мы проделали с поршнем, но на этот раз мы удалили внутренние части поршня. Здесь мы также можем использовать пробойник или отвертку с плоским лезвием, чтобы отделить суппорты. Кроме того, чтобы снять пружину, из которой состоит внутренний суппорт, нам понадобится шестигранный ключ.

Если вам был полезен этот пост о том, как заменить главный цилиндр, у нас в Frenkit есть отдел разработки, который постоянно создает новые комплекты для новых моделей и деталей автомобилей.

Вы профессионал или сами ремонтируете свой автомобиль? Не стесняйтесь и войдите в нашу зону пользователя и найдите нужную вам ссылку.

Как поменять передние тормоза на ваз 2110

Передние части подлежат замене при износе. тормозные колодки ВАЗ 2110. Эксплуатация тормозных колодок до критического значения отрицательно сказывается как на безопасности движения,

, так и на состоянии тормозных дисков и поршней суппортов.

Часто, когда колодки уже имеют минимальную толщину, поршень тормозного суппорта переходит в крайнее положение и может начать заедать, вызывая торможение колес, сопровождающееся сильным нагревом.Это, в свою очередь, негативно влияет на подшипники ступиц, так как от сильного нагрева смазка начинает терять свои свойства.

Состояние тормозных колодок и сроки их замены напрямую зависят от стиля вождения. Если практикуется агрессивный стиль вождения, то замена колодок производится в два раза чаще, чем при нормальной эксплуатации автомобиля.

Стоимость замены тормозных колодок ВАЗ 2110 в автомастерских начинается от 500 рублей, и в этой статье мы расскажем, как это можно сделать самостоятельно, сэкономив на ремонте.

Перед заменой колодок приобретается новый комплект, в который помимо колодок входит еще датчик износа тормозных колодок и направляющие суппорта.

Для справки. Если хотя бы одна из колодок износилась, необходимо заменить все колодки на одной оси.

Процедура замены

Автомобиль должен быть припаркован на ровной поверхности, если работы будут проводиться на открытом воздухе. Заблокируйте противооткатные колодки задних колес и ослабьте крепления колес. Далее поддомкратьте одно из передних колес автомобиля и поставьте рядом с домкратом дополнительный упор.

Полностью ослабьте колесные болты и снимите колесо. Удалите грязь, если необходимо, тормозной узел. Для удобства поверните руль максимально в сторону колеса, где производится замена передних тормозных колодок на ВАЗ 2110.

Затем освободите тормозной шланг от крепления на стойке и снимите датчик износа колодок.

Выверните болты крепления кронштейна суппорта, предварительно расправив края фиксирующих шайб на краях болтов. Для этого можно использовать острие надежной отвертки или небольшую стамеску.Снимите нижний болт, поднимите кронштейн вверх и закрепите его подручными средствами к стойке.

Часто причиной отказа тормозов являются закисшие направляющие, по которым «гуляет» скоба суппорта. Обычно это порванный защитный кожух направляющей, через щель которого в направляющие попадает вода и грязь с дорожного полотна. После очистки и промывки направляющих на них необходимо нанести специальную смазку, например универсальную смазку для суппортов МС-1600. Смазка также должна быть нанесена на поршень суппорта.Для этого осторожно поддевают защитный кожух поршня и с помощью шприца нагнетают смазку.

Для чего нужна смазка? Смазка защищает резиновый пыльник от высоких температур, сам поршень и цилиндр от коррозии, облегчает ход поршня.

Далее необходимо снять старые тормозные колодки и запрессовать поршень в тормозной цилиндр для установки новых колодок, толщина которых больше, чем у изношенных. При этом нужно следить за уровнем тормозной жидкости в бачке главного тормозного цилиндра, который будет повышаться при вдавливании поршня суппорта.

Консультация. Если толщина накладок позволяет использовать их повторно, то после снятия их необходимо пометить. Например, «L» или «P» — левое или правое колесо и внутреннее или внешнее. «Л вн», «Л н», «П вн» и «П н».

Затем нужно отсоединить штекер провода к датчику износа колодок и снять сам датчик с корпуса внутренней старой колодки. Проденьте новый датчик через уплотнительные кольца, а затем вставьте его в новый блок и подсоедините штекер провода.

Устанавливаются новые тормозные колодки (колодка с датчиком помещается внутрь), кронштейн опускается на место, ставится нижний болт.Затем окончательно затягивают оба болта крепления кронштейна и на каждом болте загибают край стопорной шайбы. Рулевое колесо возвращается в прямое положение.

Колесо ставится на место и болты затягиваются, но не до конца. Затем снимается страховочная стойка, опускается кузов и окончательно затягиваются колесные болты. Далее выполняется аналогичная замена колодок на втором колесе.

После замены всех колодок уровень в тормозном бачке проверяется и доводится до нормы.Стоимость замены тормозных колодок ВАЗ 2110 в автосервисе начинается от 500 рублей, и всегда нужно думать, что лучше выполнить эту процедуру самостоятельно или обратиться к специалистам.

После замены колодок желательно дать им приработаться на диске, стараясь избегать резкого торможения в районе 150-300 км.

Читайте также другие отзывы

Автомобиль имеет двухконтурную тормозную систему с гидравлическим приводом. Тормозные контуры имеют характерное для большинства переднеприводных автомобилей «крестовое» соединение, когда в одном контуре объединены один передний и один тормозной.заднее колесо с разных сторон. Тормоз имеет вакуумный усилитель и индикатор критического уровня тормозной жидкости. Тормозная система ВАЗ 2110 имеет следующее устройство: передние тормоза дисковые с вентиляцией, суппорта имеют по одному поршню, также имеется сигнализатор износа колодок. Сзади классические барабаны, колодки которых приводятся в движение двумя гидравлическими поршнями. Колесный цилиндр содержит устройство, которое автоматически регулирует зазор между колодкой и барабаном.

Схема тормозной системы ВАЗ 2110 представлена ​​на рисунке ниже:

Цилиндр главный тормозной (ГТЦ) крепится двумя шпильками к вакуумному усилителю тормозов (ВУТ).Сверху к ГТЦ крепится полупрозрачный расширительный бачок, в крышку которого встроен электронный датчик критического уровня тормозной жидкости. В «носовую» часть цилиндра вкручивается пробка, в которую упирается пружина для возврата тормозной системы в исходное состояние. Так как система двухконтурная, то в ГТЦ два поршня, которые имеют продольное расположение. На поршне, контактирующем со штоком вакуумного усилителя, имеется уплотнительное кольцо. расположен между педальным узлом и ГТЦ, он крепится к последнему с помощью двух шпилек.Сам усилитель выполнен неразборным, поэтому в случае неисправности его следует немедленно заменить на новый аналогичный.

Регулятор силы задних тормозов, более известный под прозвищем «колдун», в связи с тем, что многие автолюбители просто не знают его принципа работы и не понимают, зачем он вообще нужен. На самом деле все достаточно просто. Регулятор имеет подвижный рычаг, который крепится к задней подвеске автомобиля. По мере увеличения нагрузки на заднюю ось автомобиля рычаг перемещается вместе со сжатием пружин.В это время рычаг передает усилие на поршень регулятора. При нажатии на тормоз поршень предотвращает нарастание давления в тормозной системе задних колес и в зависимости от расстояния, на которое сжимаются пружины, дозирует тормозное усилие. Правильная отстройка регулятора не позволяет заблокировать задние колеса впереди передних. Таким образом, система обеспечивает правильное соотношение времени блокировки передних и задних колес в зависимости от загрузки автомобиля.

Дисковый тормоз с плавающей скобой состоит из суппорта и колесного цилиндра, скрепленных болтами. К отверстиям направляющих накладок крепится скоба и в них также содержится смазка. Колодки прижимаются пружинами к пазам направляющих, тем самым предотвращая самопроизвольное торможение.


Внутренняя колодка оснащена электронным индикатором критического износа колодки, который сообщит вам, когда ее необходимо заменить. В цилиндр суппорта установлен поршень с уплотнительным кольцом, фиксирующим положение колодок на оптимальном расстоянии от диска за счет его эластичности.

Устройство тормозной системы ВАЗ 2110 этим не ограничивается, так как есть еще и стояночный тормоз. Привод системы механический с использованием тросов. В салоне есть рычаг, натягивающий тросик, идущий к тросу-уравнителю от каждого заднего колеса. Каждое колесо имеет рычаг тормозной колодки, который поворачивает прокладку и блокирует тормоз.

Вакуумный усилитель тормозов

Для всех автомобилей с бензиновым двигателем немного отличается. Все они имеют камеру, в которой одна из стенок подвижна — диафрагма.Подвижная стенка соединена с двумя тягами, тягой педали тормоза и тягой поршня главного цилиндра. Двигатель через трубку, соединенную с впускным коллектором, создает разрежение, разрежение которого стремится втянуть мембрану. В исходном положении атмосферная камера, расположенная за диафрагмой через клапан и соединенная с вакуумной камерой, благодаря чему не происходит самопроизвольного торможения без нажатия на педаль. Как только водитель нажимает на педаль тормоза, клапан переключается и соединяет атмосферную камеру с атмосферой через канал.При этом давление в атмосферной камере выше, чем в вакуумной, и диафрагма стремится двигаться в сторону ГТЦ, при этом давя на поршень. Таким образом, происходит снижение необходимой мускульной силы ноги водителя для обеспечения эффективного торможения.


Помимо этих деталей, вакуумный усилитель обычно содержит еще несколько пружин, которые предназначены для приведения системы в исходное состояние, как только водитель отпускает педаль тормоза.

Неисправности

Тормозная система ВАЗ 2110, неисправности которой могут возникать из-за износа отдельных узлов, в большинстве случаев достаточно надежна. Рассмотрим некоторые неисправности и способы их устранения.

  1. Ход педали тормоза увеличился, но тормозное усилие осталось прежним или уменьшилось.
    Причиной этого может быть утечка тормозной жидкости из цилиндров суппортов колодок барабана. При этом необходимо проверить все суппорта и барабаны, а при обнаружении течи заменить изношенные детали.При этом следует быть осторожным и следить за наличием тормозной жидкости и других смазочных материалов, так как в этом случае колодка частично потеряет свои фрикционные свойства, а торможение значительно ухудшится. Другая причина – воздух в гидравлических линиях. Для его удаления необходимо тщательно прокачать систему. Утечка возможна также через шланги гидролинии, через изношенные резиновые уплотнения в ГТЦ и толкатель регулятора давления, в этом случае изношенные детали подлежат замене.
  2. Снижение эффективности тормозов.
    Одна из причин уже была рассмотрена выше — это попадание горюче-смазочных материалов во фрикционный слой колодки. Это еще может быть полный износ колодок или не та модель. В таких случаях спасет только замена колодок. Эффективность торможения также может снижаться не из-за износа каких-либо компонентов, а, например, из-за перегрева тормозной системы на затяжных спусках или неправильной регулировки распределения тормозных усилий между передними и задними колесами.
  3. Колеса автомобиля не освобождаются полностью после окончания торможения.
    Такая неисправность может возникнуть при отсутствии свободного хода педали тормоза («мертвая зона»), нарушении выступа регулировочного болта на штоке ВУТ. Ремонт тормозной системы ВАЗ 2110 в данном случае заключается в регулировке системы, которую лучше всего выполнять квалифицированным рабочим. Еще одной причиной может быть заклинивание деталей. Например, при вздутии уплотнителей, которое возникает при попадании в тормозную жидкость топлива или масла.
В этом видео подробно рассказывается об устройстве тормозной системы автомобиля:

В данной статье будет рассмотрена конструкция автомобиля ВАЗ-2110: тормозная система, основные узлы и механизмы. Вы узнаете об общей схеме привода, конструкции всех элементов.

Устройство общего назначения

В конструкции также предусмотрено наличие индикатора износа колодки. На задних колесах установлены приводимые в движение двухпоршневым цилиндром.Также имеется механизм, который автоматически регулирует зазор между барабаном и тормозными колодками. Основой системы является главный цилиндр, установленный на вакуумном усилителе. В верхней части ГТЦ имеется крышка со встроенным датчиком уровня.

Главный тормозной цилиндр


Тормозная система ВАЗ-2110 состоит из нескольких узлов, но основным из них является цилиндр, с помощью которого повышается давление в трубках. Поршни перемещаются в цилиндрах последовательно.Ближайший к вакуумному усилителю герметизирует правый передний и левый задний тормоза. Второй поршень приводит в движение левый передний и правый задний тормозные суппорты. Обратите внимание, что манжеты, которые надеваются на поршни, одинаковые. Они имеют диаметр 20,64 мм. Но есть уплотнительное кольцо, работающее под низким давлением. Он расположен на поршне, который ближе к вакуумному усилителю. Кроме того, на нем имеется канавка.

вакуумный усилитель


Схема тормозной системы ВАЗ-2110 предусматривает наличие вакуумного усилителя.С его помощью увеличивается усилие, которое прикладывается к педали. Вакуумный усилитель расположен между педалью и цилиндром. Крепление осуществляется двумя шпильками. Конструкция не предполагает разборки, поэтому в случае поломки устройство необходимо немедленно заменить на новое.

Для проверки вакуумного усилителя заглушите двигатель и несколько раз нажмите на педаль тормоза. Затем выжмите педаль до конца, запустите двигатель и обратите внимание на то, что происходит. Если педаль ушла вперед, то вакуумный усилитель полностью исправен.Конечно, если нет видимых мелких дефектов. Также стоит отметить, что устройство не будет функционировать или его эффективность значительно снизится, если будет нарушена герметичность шланга, соединяющего его с выпускным коллектором. При наличии такого дефекта на ВАЗ-2110 тормозная система будет работать плохо.

регулятор давления


Задние тормоза имеют регулятор давления. Крепится скобой к кузову автомобиля с левой задней стороны. Причем одним из болтов крепится кронштейн вилки привода регулятора.Отверстия овальные. Благодаря этому кронштейн может перемещаться рядом с регулятором. Это изменяет силу, действующую на поршень механизма.

При увеличении нагрузки на заднюю часть автомобиля к рычагу прикладывается определенное усилие. В этом случае он переносится на поршень. Когда вы нажимаете на педаль тормоза, жидкость в системе пытается вытолкнуть поршень. Но этому препятствует усилие, которое действует от рычага. Следующим шагом является балансировка тормозной системы. На задней оси тормозное усилие не создается.В результате блокировка задних колес не допускается. Схема тормозной системы ВАЗ-2110 демонстрирует движение жидкости по трубкам.

При увеличении нагрузки на заднюю ось колеса и дорога имеют максимальную степень сцепления. С помощью регулятора в задние колесные цилиндры подается большее давление. Когда нагрузка на задние колеса снижается, давление становится ниже. На корпусе есть небольшое отверстие, которое закрывается заглушкой. Если вы обнаружите, что оттуда течет жидкость, значит, имеется утечка в уплотнительных кольцах.

Как заменить главный цилиндр

Необходимо снять обивку в моторном отсеке, чтобы обеспечить доступ к цилиндру. Для этого на ВАЗ-2110 откручиваются три самореза. Под этой обивкой спрятана тормозная система, неисправности которой рассматриваются в статье. Стоит отметить, что полностью удалять его нет необходимости. Достаточно немного наклониться. После получения доступа к цилиндру необходимо отключить датчик уровня жидкости.Затем нужно открутить крышку расширительного бачка. С помощью груши или шприца откачайте всю жидкость. После этого отверните от цилиндра штуцеры трубок. Уберите их.

Теперь можно открутить две гайки, которыми ГТЦ крепится к корпусу вакуумного усилителя. Снимите цилиндр вместе с расширительным бачком. Чтобы демонтировать последний, достаточно поддеть его отверткой. Установка главного тормозного цилиндра производится в обратном порядке. В этом случае необходимо прокачать систему.Однако практически любой ремонт тормозной системы ВАЗ-2110 заканчивается прокачкой.

Как снять вакуумный усилитель

Как и в предыдущем разделе, снимите обивку. Также потребуется демонтировать накладки, установленные на лобовом стекле. Чтобы воздух не попадал, трубки от ГТЦ отсоединять не нужно. Затем откручиваем две гайки крепления цилиндра к корпусу усилителя тормозов. Подведите ГТЦ к передней части автомобиля — постарайтесь не сломать тормозные трубки.

После этого нужно отсоединить шланг, идущий от Next, перебраться в салон, отсоединить провода, а затем открутить четыре гайки, крепящие кронштейн педали тормоза. Теперь можно снять усилитель тормозов вместе с педалью.

Как заменить передние колодки


Тормозная система ВАЗ-2110 достаточно надежна, но со временем колодки все же изнашиваются. Для их замены потребуется вывесить передние колеса. Снимите колесо, а затем отогните край пластины, с помощью которой фиксируется нижний болт, крепящий суппорт к ступице.Далее откручиваем болт, с помощью отвертки поднимаем суппорт в сборе вверх. Теперь вы можете легко вытащить колодки. Учтите, что установить новые будет проблематично, так как поршень находится в выдвинутом состоянии. Его необходимо запрессовать газовым ключом до упора.

При отсутствии подходящего ключа необходимо установить внешний блок. После этого суппорт необходимо опустить в исходное положение и установить между диском и поршнем монтажную лопатку. С его помощью последний запрессовывается в суппорт.Сборку узла необходимо проводить в обратном порядке.

Замена задних колодок


Для определения состояния задних колодок не нужно разбирать весь механизм. Для этого предусмотрено специальное смотровое окно. Из него необходимо вытащить заглушку, после чего можно определить, насколько толстые накладки. Обратите внимание, что допускается минимальная толщина в полтора миллиметра. На автомобиле ВАЗ-2110 тормозная система выполнена по стандартной схеме, аналогичная используется на большинстве автомобилей.

Сначала нужно повесить и снять заднее колесо. Во-вторых, ослабьте трос стояночного тормоза, открутите штифты и, проворачивая молоточком, нанесите легкие удары по торцу. После этого можно снимать барабан. С помощью отвертки необходимо отсоединить верхнюю пружину, затем направляющую и нижнюю. После этого нужно отсоединить наконечник троса стояночного тормоза. Затем шплинт снимается с оси рычага стояночного тормоза. Затем можно установить новые колодки в обратном порядке.

Заключение

Сделать ремонт несложно, если знать, как работает тормозная система ВАЗ-2110. Для всех мероприятий вам понадобится стандартный набор инструментов и всего один специальный ключ на 8 обжимных. В магазинах он называется «ключ для тормозных трубок». С его помощью легко осуществляется откручивание фурнитуры.

Исправные тормозные колодки – залог не только вашей безопасности, но и безопасности других участников дорожного движения. Чрезмерный износ этих компонентов увеличивает риск потери контроля над автомобилем и аварии.Чтобы не стать жертвой собственной халатности, необходимо систематически проверять состояние колодок и вовремя их менять. Кстати, для этого совсем необязательно обращаться в автосервис.

В этой статье мы рассмотрим, как самостоятельно заменить передние и задние тормозные колодки ВАЗ-2110. Но сначала разберемся с признаками их неисправности, методами диагностики и выбором подходящей модели.

Конструкция и принцип работы тормозов передних колес

Передние колеса «десятки» имеют дисковую конструкцию.Его основа:

  • тормозной диск;
  • суппорт;
  • Рабочий тормозной цилиндр с поршнем;
  • две прокладки;
  • элементы крепления.

Когда нажимаем на педаль тормоза, жидкость воздействует на поршень рабочего цилиндра и перемещает суппорт. Накладки, размещенные внутри него, прижимаются, заставляя ступицу перестать вращаться.

Как узнать, что пора менять передние колодки?

Каждая деталь любого механизма имеет свой ресурс, по истечении которого ее необходимо менять.Передние колодки ВАЗ-2110 не исключение. Их ресурс, по заявлению производителя автомобиля, составляет 10 тысяч километров. Но это только при условии их нормальной эксплуатации. Часто они выходят из строя гораздо раньше. О выходе из строя они могут сообщить:

Кто-то, наверное, удивится, но передние тормозные колодки ВАЗ-2110 имеют в своей конструкции датчик износа. Когда они стерты больше нормы, на приборной панели загорается сигнальная лампа в виде колеса. Это первый признак того, что пора менять колодки.

Если при торможении вы заметили, что автомобиль начинает терять управление и в это время из передних колес доносятся посторонние звуки, это тоже повод для диагностики тормозного механизма.

Как проверить колодки

Проверка колодок заключается в определении толщины их колодок. Для этого, конечно же, потребуется демонтировать колесо и разобрать суппорт или барабан. Измерения производятся штангенциркулем или обычной линейкой. Толщина накладок должна быть не менее 1.5 мм. Если результат ваших измерений близок к этому значению, спешите заменить колодки.

Какие тормозные колодки на ВАЗ-2110 выбрать

Только правильный выбор деталей тормозной системы позволит вам чувствовать себя уверенно на дороге. И не скупитесь здесь. Что касается производителя, то, как обычно, предпочтение следует отдавать оригиналу. Передние тормозные колодки ВАЗ-2110 идут под каталожными номерами 2110-3501080, 2110-3501080-82 или 2110-3501089. Стоят такие детали недорого – около 300 рублей.Вы можете выбрать колодки и известных мировых производителей автозапчастей. Они будут стоить дороже (до 1000 рублей), но качество у них заметно лучше.

Ни в коем случае не покупайте дешевые аналоги из Азии. Мало того, что они изнашиваются в два раза быстрее, так еще и конструкция у них достаточно хрупкая.

Важно: колодки, как передние, так и задние, меняются только парами и всегда на обоих колесах оси! Именно поэтому фирменные запчасти продаются исключительно комплектом из четырех изделий.

Необходимые средства и инструменты

Итак, если вы уже приобрели запасные части, убедитесь, что у вас есть под рукой необходимые инструменты и средства. Среди них: домкрат

  • ;
  • баллонный ключ;
  • антикоррозийная жидкость;
  • Шприц медицинский на 20 кубов;
  • ключи на 13 и 17;
  • шлицевая отвертка;
  • плоскогубцы;
  • молоток и долото;
  • трубный (газовый) ключ.

Замена передних колодок

Замена передних тормозных колодок на ВАЗ-2110

После завершения работ не забудьте долить тормозную жидкость в бачок.Также проверьте, горит ли лампа на приборной панели.

Тормоза задних колес «десятки» имеют барабанную конструкцию. В него входят:

Принцип работы заднего тормозного механизма следующий. При нажатии педали она воздействует на поршни рабочего цилиндра. Они выдвигаются и разводят подушечки в стороны. Их накладка упирается в рабочую поверхность барабана, из-за чего он перестает вращаться.

Приводится тросом и тягой. Тянем за ручку, на тягу воздействует тросик, он разводит колодки.

Сначала нужно приобрести сами колодки. При их выборе следуйте советам, данным выше. Отечественные производители автозапчастей продают задние тормозные колодки ВАЗ-2110 под оригинальными номерами 21080-3502090, 21080-3502090-00, 21080-3502090-55, 21080-3502090-90, 2108-3502090, 2108-3502090-80. Не лишним будет приобрести комплект пружин: стягивающие и направляющие.

Перед тем, как поменять тормозные колодки на ВАЗ-2110, не поленитесь отпустить трос ручного тормоза. Без этого, учитывая, что они не имеют износа, вы вряд ли сможете установить их в барабан.Трос откручивается в смотровой яме с помощью двух рожковых ключей на 13.

Как видите замена тормозных колодок на ВАЗ-2110 — процесс довольно простой и не займет у вас много времени. Меняйте их вовремя, и ваш автомобиль всегда будет вам послушен.

Как устроена тормозная система ВАЗ 2110? Тормозной контур ВАЗ 2110 оборудован гидроприводом, включающим два контура. Как и у большинства полноприводных автомобилей, тормозные контуры имеют характерное для этих машин включение.Одна цепь объединяет одно сцепление с колесами, которые находятся на обеих частях подвески. Они расположены с обеих сторон. Автомобиль имеет передние тормоза и задние тормоза.

1 — главный цилиндр гидропривода тормозов
2 — трубопровод контура «правый передний — левый задний тормоз»
3 — гибкий шланг переднего тормоза
4 — бачок главного цилиндра
5 — вакуумный усилитель
6 — трубопровод контура «левый передний — правый задний тормоз»
7 — тормоз заднего колеса
8 — эластичный рычаг привода регулятора давления
9 — гибкий задний тормозной шланг
10 — регулятор давления
11 — рычаг привода регулятора давления
12 — педаль тормоза
13 — тормозной механизм переднего колеса

Тормозной цилиндр предназначен для автоматического управления.Необходимо контролировать расстояние, разделяющее колодку и тормозной барабан. Главный тормозной цилиндр крепится двумя шпильками к вакуумному усилителю. Вверху ГТЦ монтируется расширительный бачок. Крышка содержит датчик, оснащенный электронным устройством, необходимо контролировать уровень жидкости. Это позволяет определить, когда его необходимо заменить.

Поршень имеет уплотнительное кольцо. В тормозном устройстве он контактирует со штоком. ВУТ 2110 находится между узлом, отвечающим за педаль, и МСС.Его крепление производится двумя шпильками. Конструкция усилителя неразборная, в случае выхода из строя рекомендуется заменить на новый.

Большинству владельцев ВАЗ 2110 это устройство знакомо под названием «колдун». При этом далеко не всем понятно, зачем это нужно. Регулятор тормозного давления расположен на задней подвеске машины. Он оснащен рычагом, который имеет подвижное положение, в момент нагрузки на пружины он меняет статическое положение.

Результирующая нагрузка распределяется на поршень системы. После нажатия на педаль поршень помогает снизить нагрузку на задние колесные арки. Если тормозная система работает исправно, все нагрузки распределяются равномерно. Для адекватного срабатывания регулятора необходима настройка, предотвращающая несвоевременную блокировку колес. Сбалансированная тормозная система нужна для соотношения времени блокировки колес автомобиля.

тормозной главный цилиндр замена в простых шагах

на Tsukasa Azuma

Последнее обновление

0 комментариев

0 комментариев

без надлежащих знаний, трудно выполнить заменить .Здесь, в этой статье, мы сосредоточились на этапах замены главного тормозного цилиндра.

Шаг 1. Удаление старой жидкости

Первым этапом ремонта главного тормозного цилиндра является снятие имеющегося со старого главного цилиндра. Для этой цели вы должны использовать инструмент под названием вакула. Средство имеет пластиковый контейнер и вакуумный аппарат с небольшой трубкой. После слива жидкости из старого главного цилиндра также удалите всю оставшуюся жидкость из тормозных магистралей, чтобы избежать возможного загрязнения новой жидкости.

Шаг 2. Снимите главный цилиндр

Этот этап замены главного тормозного цилиндра начинается с ослабления тормозных магистралей, проходящих через главный цилиндр. Убедившись, что линии не мешают друг другу, избавьтесь от 2–4 болтов, которыми главный цилиндр крепится к усилителю тормозов. После того, как вы открутите болты, главный цилиндр вытащит моторный отсек.

Присоединяйтесь к нашей кампании БЕСПЛАТНЫХ АВТОМОБИЛЕЙ здесь

Шаг 3. Очистите и перенесите детали

Новый главный цилиндр, который вы собираетесь использовать, может поставляться с резервуаром или без него.Вы можете просто отсоединить один от старого главного цилиндра. В большинстве случаев вы можете легко справиться с этим. После снятия резервуара тщательно очистите его от мусора. Просто надавите на новую деталь, и начнется процесс установки ремонт главного тормозного цилиндра .



Шаг 4: Замена главного тормозного цилиндра

Выровняйте новый главный цилиндр на усилителе тормозов и обязательно установите новую прокладку. После этого затяните болты в соответствии с рекомендациями производителя.Теперь установите тормозные магистрали. Старайтесь ни в коем случае не пересекать нить. Затем затяните их соответствующим образом.

Шаг 5. Заполните и прокачайте главный цилиндр

Теперь пришло время добавить тормозную жидкость DOT 3 в только что замененный главный цилиндр. Прежде всего, вы можете полностью заполнить главный цилиндр. Пока педаль тормоза не станет жесткой, продолжайте нажимать на тормоза. Ослабьте прокачной винт на каждом суппорте и держите его в таком положении в течение 15 минут, чтобы обеспечить прокачку под действием силы тяжести.
Для полного прокачивания вам понадобится дополнительная пара рук.Пусть ваш друг прокачивает тормоза, пока они не станут жесткими, а затем держите их. Пока ваш друг держит тормоза, медленно ослабьте штуцер для выпуска воздуха. Делайте это до тех пор, пока тормозная жидкость не начнет вытекать из штуцера для выпуска воздуха.



Окончательная проверка и тест-драйв

Последним этапом ремонта главного тормозного цилиндра является тщательная проверка уровня жидкости. Вы не хотите добавлять больше жидкости, чем оставшаяся часть тормозной колодки. Если оставшаяся тормозная колодка составляет только 50%, то не заполняйте больше, чем средняя линия, разделяющая «низкую» и «полную» боковую линию.Это конкретно указывает, когда колодки находятся ниже.
Теперь проверьте свой автомобиль, чтобы убедиться, что все работает правильно.



Вы ищете подходящий подержанный автомобиль для своей семьи?

.

Добавить комментарий

Ваш адрес email не будет опубликован.
