Плафон освещения салона Приоры: отличия блоков, ламп и правила замены

Свет в салоне очень важен при езде в вечернее или ночное время. Яркие лампы помогают водителю без труда видеть все находящееся внутри и минимально отвлекаться при переключении передач или смене положения ручника.

Отечественная Приора плафон освещения салона, которой отличается для разных комплектаций, не всегда удовлетворяет владельцев качеством свечения ламп. Именно поэтому многим поклонникам АвтоВАЗа будет интересно узнать о данных отличиях и об особенностях замены перегоревших ламп или установке нового плафона.

Освещение салона Приоры: какие плафоны установлены в «Норме» и «Люкс»?

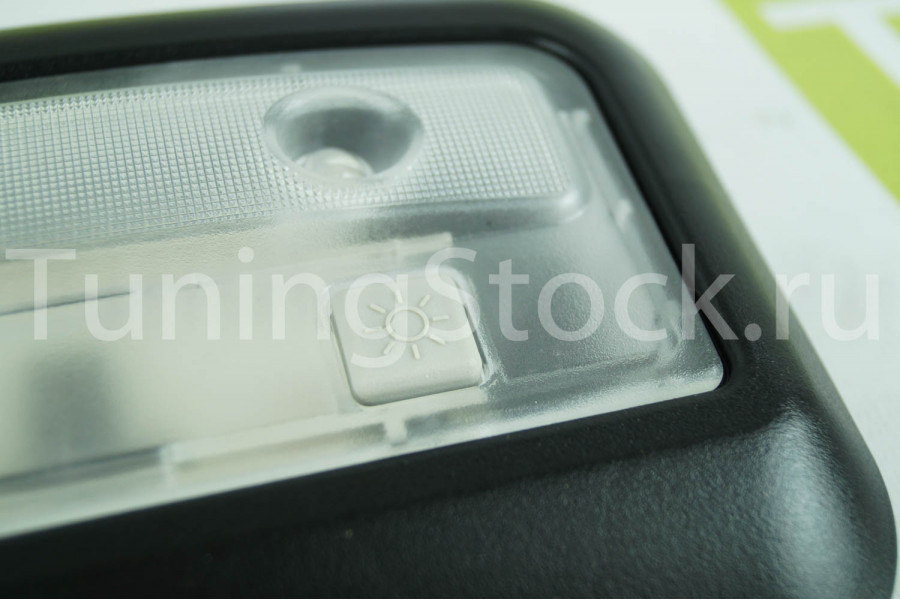

В самом простом оснащении Лада Приора включает единственный блок освещения, расположенный на крыше над передней панелью. Устанавливаются в него обычные лампы с маркировкой C10W. Правда, они в большинстве случаев дают мягкий, но слабый желтоватый свет.

Именно поэтому для Приора плафон освещения не кажется уж столь качественным и многие владельцы отечественного авто желают провести модернизацию и установить блок от усовершенствованной модели версии «Люкс».

В самой дорогой комплектации Приоры устанавливается два блока. Первый располагается стандартно возле водителя, а второй находится в потолке над сидениями заднего ряда. Такое оснащение позволяет не только водителю, но и пассажирам чувствовать себя действительно комфортно в автомобиле при езде или посадке в вечернее время.

Светодиодная лампа освещения салона Приора для пассажиров заднего ряда ничуть не уступает по качеству осветительным элементам, установленным в передней части салона.

Как выполнить установку новых плафонов освещения в Приоре?

Проводится качественная замена лампы освещения салона Приора довольно просто и не требует особых навыков от владельца. В частности рассеиватель крепится к основе лишь парой клипс, которые довольно легко отжимаются плоской отверткой.

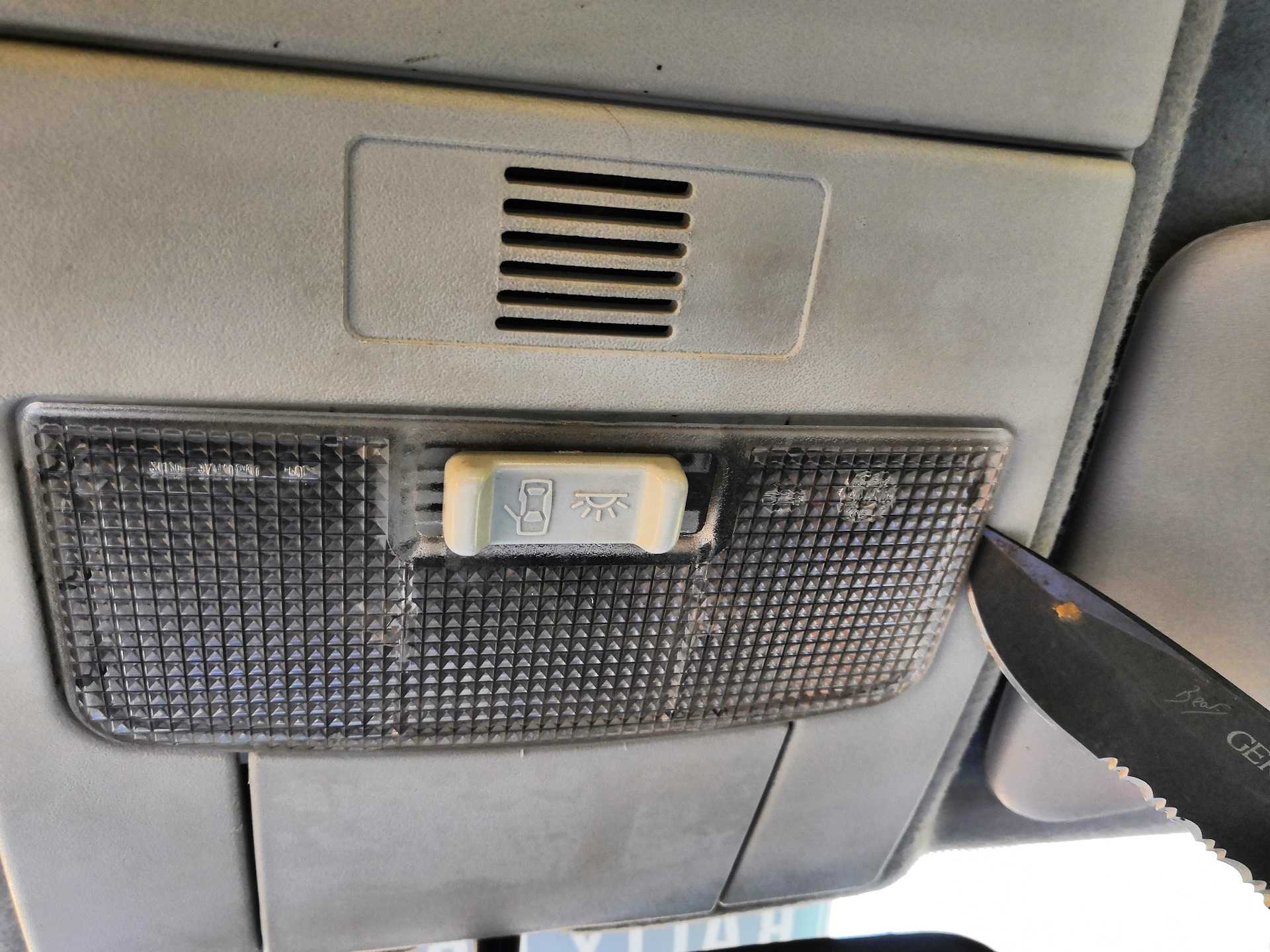

Для проведения работы понадобится поддеть рассеивающую крышку около крепления и слегка нажать на клипсу. Далее крышка легко выходит из зазоров, а подходящий провод питания легко изымается из гнезда. После проводится выкручивание старой лампы и установка новой, сборка плафона осуществляется в обратном порядке.

Полноценная установка плафона в задней части займет намного больше времени и повышенной аккуратности. Поскольку монтаж выполняется в потолке авто, то следует внимательно провести каждый этап.

Но прежде всего водителю необходимо купить плафон освещения салона Приора Люкс для заднего ряда. Приобрести изделие можно в любом автомобильном салоне. Процедура установки заключается в следующем:

1. Выполняется разметка на потолке салона в том месте, где будет вмонтирован плафон.

2. По очерченным меркам производится вырезание покрытия.

3. От переднего плафона протягивается провод (естественно под покрытием).

4. Подключается осветитель задних сидений.

5. При необходимости из резины или другого уплотнителя вырезается тонкая рамка, обеспечивающая плотность прилегания плафона к потолку.

Специалисты также рекомендуют проводить замену на Приоре «Норма» переднего плафона. Выполняется процедура довольно легко, поскольку параметры элементов идентичны.

Полная замена плафона проводится по аналогичной схеме замены лампы, только вместо старого осветителя будет установлен новый (осуществляется простое переключение провода). Единственное о чем нужно помнить, что светодиодные элементы могут отличаться друг от друга. Для передних сидений рекомендуется приобретать лампы со средней яркостью, а для задних — с высокой.

Качественный и яркий плафон освещения Приора Люкс позволяет удобно оборудовать и модель комплектации Норма. Стоимость компонентов минимальная, а получаемая польза довольно высока.

Учитывая незначительное время монтажа, простоту замены и установки заднего плафона, выполнить работу сможет даже новичок. А полученный результат будет положительно оценен и самим водителем, и перевозимыми пассажирами.

Как снять обшивку крыши на приоре седан


Снятие обшивки потолка Приоры — «Клуб-Лада.

рф»
Потолок автомобиля, как и другие части салона может быть доработан (например, установка шумоизоляция), либо улучшен (например, перетяжка). Первый шаг на пути любого тюнинга — демонтаж изделия. А Вы знаете, как снять обшивку крыши Lada Priora своими руками ?

Необходимый инструмент: отвертка крестовая и плоская, чистые перчатки.

Обивка потолка ВАЗ 2170 (Приоры) легко марается, поэтому перед началом работ наденьте чистые перчатки. Дальше по порядку:

  1. Открыть футляр для очков и открутить 2 болта.
  2. Снять плафон, отщелкнув его. Отсоединить от плафона потолка все жгуты с проводами.
  3. Снять пластиковую накладку возле зеркала салона, отщелкивая фиксаторы плоской отверткой. Открутить 2 болта, и снять зеркало вместе с пластиковым коробом.
  4. Снять боковые накладки стоек ветрового стекла со стороны водителя, поддевая их в районе потолка, отщелкивая 3 клипсы. Аналогично снять накладку стойки со стороны пассажира.
  5. Снять накладку центральной стойки (возле ремней безопасности) со стороны водителя и пассажира.
  6. Снять заглушки и открутить болты, которые держат верхние ручки.
  7. Снять 3 заглушки около заднего стекла.
  8. Накладки задних стоек снимать не обязательно, достаточно просто отщёлкнуть их верхнюю часть.
  9. Если есть центральный плафон освещения салона, то снять и его


Теперь обивка крыши Приоры держится только на уплотнителях.
Вывести обшивку потолка из под уплотнителей с помощью плоской отвертки.

После того как передняя часть потолка Приоры упала на сиденья, подвигаем обивку вперед на торпедо. После чего выводим заднюю часть обшивки потолка из задних облицовок стоек.

Чтобы вытащить обшивку потолка из ВАЗ 2170 (седана) потребуется спустить левый край обивки между сиденьями и дверью. Затем аккуратно, чтобы не сломать ее, вытаскиваем по диагонали через заднюю дверь.
В случае с ВАЗ 2171 (универсал) или ВАЗ 2172 (хэтчбек), тогда вытаскиваем обивку потолка через багажник.

Установка обшивка крыши производится в обратной последовательности.
