Термоакустический двигатель – двигатель Стирлинга без поршней / Хабр

Двигатель Стирлинга

– двигатель с внешним подводом тепла. Внешний подвод тепла – это очень удобно, когда есть необходимость использовать в качестве источника тепла не органические виды топлива. Например, можно использовать солнечную энергию, геотермальную энергию, бросовое тепло с различных предприятий.

Приятная особенность цикла Стирлинга – это то, что его КПД равен КПД цикла Карно [1]. Естественно у реальных двигателей Стирлинга эффективность ниже и зачастую намного. Двигатель Стирлинга начал своё существование с устройства, имеющего множество подвижных деталей, таких как поршни, шатуны, коленчатый вал, подшипники [2]. К тому же еще и ротор генератора крутился (Рисунок 1).




Рисунок 1 – Двигатель Стирлинга альфа типа

Посмотрите на двигатель Стирлинга Альфа типа. При вращении вала поршни начинают перегонять газ то из холодного в горячий цилиндр, то наоборот, из горячего в холодный.

Но они не просто перегоняют, а ещё и сжимают и расширяют. Совершается термодинамический цикл. Можно мысленно представить на картинке, что когда вал повернётся так, что ось, на которую крепятся шатуны, окажется вверху, то это будет момент наибольшего сжатия газа, а когда внизу, то расширения. Правда это не совсем так из-за тепловых расширений и сжатий газа, но примерно всё же всё это так.

Сердцем двигателя является так называемое ядро, которое состоит из двух теплообменников – горячего и холодного и между ними находится регенератор. Теплообменники обычно делаются пластинчатыми, а регенератор – это чаще всего стопка, набранная из металлической сетки. Зачем нужны теплообменники понятно – нагревать и охлаждать газ, а зачем нужен регенератор? А регенератор – это настоящий тепловой аккумулятор. Когда горячий газ движется в холодную сторону, он нагревает регенератор и регенератор запасает тепловую энергию. Когда газ движется из холодной на горячую сторону, то холодный газ подогревается в регенераторе и таким образом это тепло, которое без регенератора бы безвозвратно ушло на нагрев окружающей среды, спасается.

Так что, регенератор – крайне необходимая вещь. Хороший регенератор повышает КПД двигателя примерно в 3,6 раза.

Любителям, которые мечтают построить подобный двигатель самостоятельно, хочу рассказать подробнее про теплообменники. Большинство самодельных двигателей Стирлинга, из тех что я видел, вообще не имеют теплообменников (я про двигатели альфа типа). Теплообменниками являются сами поршни и цилиндры. Один цилиндр нагревается, другой охлаждается. При этом площадь теплообменной поверхности, контактирующей с газом совсем мала. Так что, есть возможность значительно увеличить мощность двигателя, поставив на входе в цилиндры теплообменники. И даже на рисунке 1 пламя направлено прямиком на цилиндр, что в заводских двигателях не совсем так.

Вернёмся к истории развития двигателей Стирлинга. Итак, пускай двигатель во многом хорош, но наличие маслосъёмных колец и подшипников снижало ресурс двигателя и инженеры напряжённо думали, как его улучшить, и придумали.

В 1969 году Вильям Бейл исследовал резонансные эффекты в работе двигателя и позже смог сделать двигатель, для которого не нужны ни шатуны ни коленчатый вал. Синхронизация поршней возникала из-за резонансных эффектов. Этот тип двигателей стал называться свободнопоршневым двигателем (Рисунок 2).


Рисунок 2 – Свободнопоршневой двигатель Стирлинга

На рисунке 2 показан свободнопоршневой двигатель бета типа. Здесь газ переходит из горячей области в холодную, и наоборот, благодаря вытеснителю (который движется свободно), а рабочий поршень совершает полезную работу. Вытеснитель и поршень совершают колебания на спиральных пружинах, которые можно видеть в правой части рисунка. Сложность в том, что их колебания должны быть с одинаковой частотой и с разностью фаз в 90 градусов и всё это благодаря резонансным эффектам. Сделать это довольно трудно.

Таким образом, количество деталей уменьшили, но при этом ужесточились требования к точности расчётов и изготовления. Но надёжность двигателя, несомненно, возросла, особенно в конструкциях, где в качестве вытеснителя и поршня применяются гибкие мембраны. В таком случае в двигателе вообще отсутствуют трущиеся детали.

Электроэнергию, при желании, с такого двигателя можно снимать с помощью линейного генератора.

Но и этого инженерам оказалось не достаточно, и они начали искать способы избавиться не просто от трущихся деталей, а вообще от подвижных деталей. И они нашли такой способ.

В семидесятых годах 20-го века Петер Цеперли понял, что синусоидальные колебания давления и скорости газа в двигателе Стирлинга, а также тот факт, что эти колебания находятся в фазе, невероятно сильно напоминают колебания давления и скорости газа в бегущей звуковой волне (рис.3).


Рисунок 3 — График давления и скорости бегущей акустической волны, как функция времени. Показано, что колебания давления и скорости находятся в фазе.

Эта идея пришла Цеперли не случайно, так как до него было множество исследований в области термоакустики, например, ещё сам лорд Рэлей в 1884 качественно описал это явление.

Таким образом, он предложил вообще отказаться от поршней и вытеснителей, и использовать только лишь акустическую волну для контроля над давлением и движением газа. При этом получается двигатель без движущихся частей и теоретически способный достичь КПД цикла Стирлинга, а значит и Карно. В реальности лучшие показатели – 40-50 % от эффективности цикла Карно (Рисунок 4).


Рисунок 4 – Схема термоакустического двигателя с бегущей волной

Можно видеть, что термоакустический двигатель с бегущей волной – это точно такое же ядро, состоящее из теплообменников и регенератора, только вместо поршней и шатунов здесь просто закольцованная труба, которая называется резонатором. Да как же работает этот двигатель, если в нём нет никаких движущихся частей? Как это возможно?

Для начала ответим на вопрос, откуда там берётся звук? И ответ – он возникает сам собой при возникновении достаточной для этого разницы температур между двумя теплообменниками. Градиент температуры в регенераторе позволяет усилить звуковые колебания, но только определённой длины волны, равной длине резонатора. С самого начала процесс выглядит так: при нагреве горячего теплообменника возникают микро шорохи, возможно даже потрескивания от тепловых деформаций, это неизбежно.

Эти шорохи – это шум, имеющий широкий спектр частот. Из всего этого богатого спектра звуковых частот, двигатель начинает усиливать то звуковое колебание, длина волны которого, равна длине трубы – резонатора. И неважно насколько мало начальное колебание, оно будет усилено до максимально возможной величины. Максимальная громкость звука внутри двигателя наступает тогда, когда мощность усиления звука с помощью теплообменников равна мощности потерь, то есть мощности затухания звуковых колебаний. И эта максимальная величина порой достигает огромных величин в 160 дБ. Так что внутри подобного двигателя действительно громко. К счастью, звук наружу выйти не может, так как резонатор герметичен и по этому, стоя рядом с работающим двигателем, его еле слышно.

Усиление определённой частоты звука происходит благодаря всё тому же термодинамическому циклу – циклу Стирлинга, который осуществляется в регенераторе.


Рисунок 5 – Стадии цикла грубо и упрощённо.

Как я уже писал, в термоакустическом двигателе вообще нет движущихся частей, он генерирует только акустическую волну внутри себя, но, к сожалению, без движущихся частей снять с двигателя электроэнергию невозможно.

Обычно добывают энергию из термоакустических двигателей с помощью линейных генераторов. Упругая мембрана колеблется под напором звуковой волны высокой интенсивности. Внутри медной катушки с сердечником, вибрируют закрепленные на мембране магниты. Вырабатывается электроэнергия.

В 2014 году Kees de Blok, Pawel Owczarek и Maurice Francois из предприятия Aster Thermoacoustics показали, что для преобразования энергии звуковой волны в электроэнергию, годится двунаправленная импульсная турбина, подключенная к генератору [3].


Рисунок 6 – Схема импульсной турбины

Импульсная турбина крутится в одну и ту же сторону вне зависимости от направления потока. На рисунке 6 схематично изображены лопатки статора по бокам и лопатки ротора посередине.
А так турбина выглядит у них в реальности:


Рисунок 7 – Внешний вид двунаправленной импульсной турбины

Ожидается, что применение турбины вместо линейного генератора сильно удешевит конструкцию и позволит увеличить мощность устройства вплоть до мощностей типичных ТЭЦ, что невозможно с линейными генераторами.

Так же, я разрабатываю собственный термоакустический двигатель, подробнее о котором можно узнать в этой статье:«Создание и запуск термоакустического двигателя»

Список использованных источников

[1] М.Г. Круглов. Двигатели Стирлинга. Москва «Машиностроение», 1977.
[2] Г. Ридер, Ч. Хупер. Двигатели Стирлинга. Москва «Мир», 1986.
[3] Kees de Blok, Pawel Owczarek. Acoustic to electric power conversion, 2014.

Двигатель Стирлинга для автономного электроснабжения дома | Блог самостройщика

Вот уже более 200 лет известен так называемый двигатель внешнего сгорании, изобретенный Робертом Стирлингом:

Схема двигателя достаточно простая, в ней меньше деталей и узлов, в отличие от двигателя внутреннего сгорания. В его конструкции рабочее вещество (как правило, воздух) движется по замкнутому контуру и не является расходным веществом. Подводится только тепло в систему. В отличие от парового двигателя, турбины или ДВС, где в систему нужно подводить и отводить рабочее вещество (вода, пар, жидкое топливо). Двигатель Стирлинга может работать на любом источнике получения тепла: дрова, уголь, газ.

Схема двигателя Стирлинга:

И анимация процесса работы:

Больше подводится тепла – быстрее передвижения поршня и вращение вала. Так же эта схема внешнего сгорания может иметь достаточно высокий КПД – до 90%.

Если задать поиск по картинкам в интернете, Вы увидите лишь демонстрационные или настольные модели, модели-самоделки, которые в лучшем случае вращают небольшой генератор, способный заряжать разве что мобильный телефон.

Практически ни одной промышленной или серийной модели. Удалось все же найти английскую модель газового котла, работающие от природного газа с функцией выработки электроэнергии двигателем Стирлинга:

Источник: https://domolov.ru/kogeneracionnaya-ustanovka-mikrotec-so-stirlingom-whispergen-eu1-de.html

Источник: https://domolov.ru/kogeneracionnaya-ustanovka-mikrotec-so-stirlingom-whispergen-eu1-de. html

Называется WhisperGen (бесшумный генератор) Пишут, что в 2012г. в Европе было установлено до 400 таких установок. Стоимость: 1,5 тыс. Евро.

Другая модель:

Источник: http://www.bhkw-prinz.de/cleanergy-c9g-stirling-bhkw/2384

Источник: http://www.bhkw-prinz.de/cleanergy-c9g-stirling-bhkw/2384

Работает от газа. Электрическая мощность: от 2 до 9 кВт. Частота вращения двигатели 1500 об/мин. Вес: 470 кг. Стоимость: 4125 Евро (не известно на какую дату).

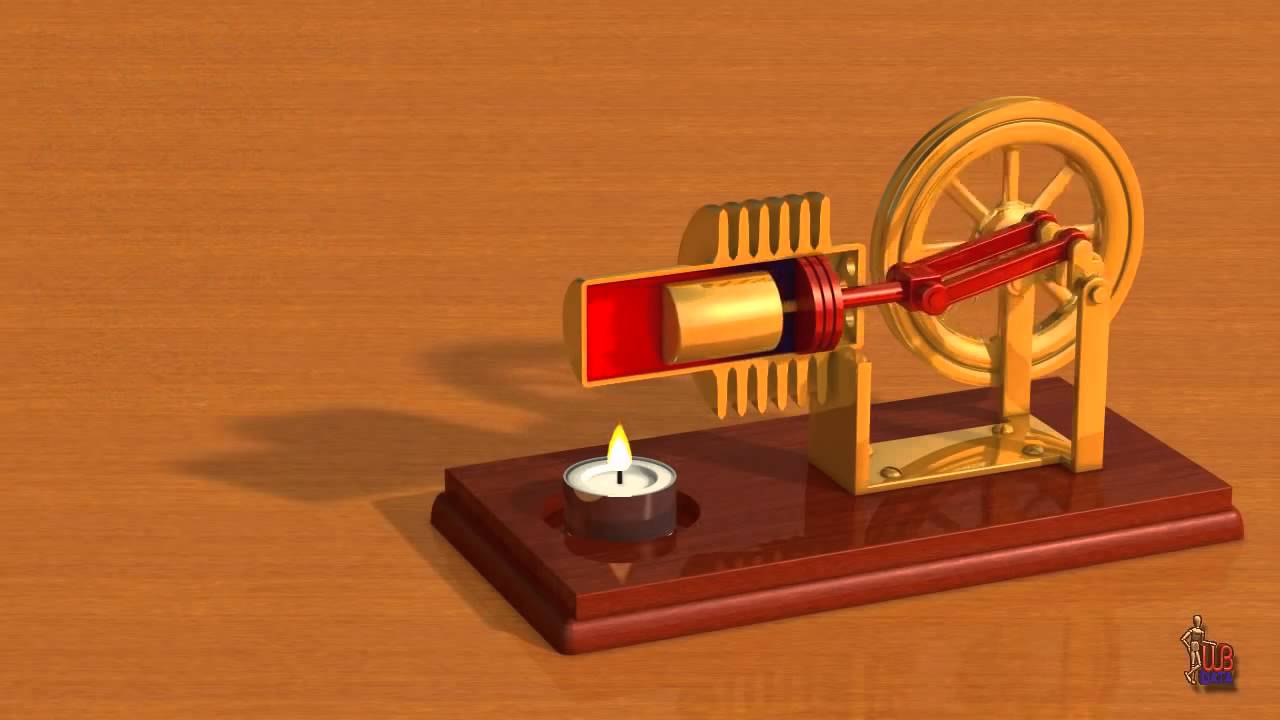

Но в основном, поиск Вам выдаст вот такие фотографии сувенирных моделей или самоделок:

Источник: https://youtu.be/CnHqGdNXVcY

Если сувениры – просто демонстрация этой схемы, то вторые – хоть могут вырабатывать электроэнергию с нагревом цилиндра свечкой или спиртовкой.

Можно приобрести себе такой сувенир:

Как такое возможно, что при универсальности (работе на различном топливе), простоте конструкции и при возможности масштабирования в размере — двигатель Стирлинга остается давно забытым двигателем, который так и не получил распространения?

В той же Англии в конце 19в. изготавливали промышленные образцы, которые использовали как водяные насосы:

Скрины с видео: https://youtu.be/7DeGTGOp-1U

Скрины с видео: https://youtu.be/7DeGTGOp-1U

Это двигатель Стирлинга 1895г. Работает от дровяного котла, в котором можно сжигать и уголь. Информация про этот дошедший до нас экземпляр в ролике, взятом с передачи канала Discovery:

Минусов у такого двигателя только два: время на разогрев и большие габариты при небольшой мощности.

Судя по размерам, двигатель способен вращать не только насос, но и генератор (через ременную повышающую передачу). А это уже путь к автономности любого объекта в удаленных лесных районах.

Думаю, что монополизм в области энергоносителей не пустил в жизнь этот двигатель. Получать прибыль от продажи топлива для ДВС гораздо выгоднее, чем просто производить установки для автономного электро и теплоснабжения.

Недавно я выкладывал статью: Пиролизный газогенераторный котел для получения электричества

Но пиролиз для получения горючего (а тем более, очищенного от загрязнений) газа – это более сложный путь. И к тому же ресурс двигателя внутреннего сгорания сокращается. Двигатель Стирлинга аналогичных пиролизному котлу размеров для привода генератора – это конструкция проще. Может быть как привод для насоса, генератора, подъемного механизма.

В середине 20 в. еще не все удаленные деревни в нашей стране были с централизованным электричеством. Привод генераторов от двигателей Стирлинга решал бы их вопросы. Почему не выпускали такие установки? Хотя пиролизные котлы ставили на грузовики тысячами! Возможно, не знали или никто из инженеров не предложил. Или есть «подводные камни» в процессе работы таких установок?

Давайте предположим, что сложностей нет и возможно произвести двигатель Стирлинга, работающий от небольшого котла. Котел, допустим, на 20-30 кВт тепловой мощности для отопления дома. Часть тепла от отопительного котла отбираем на работу двигателя и привод электрогенератора. Пусть 5 кВт – этого достаточно для освещения и питания электроприборов.

На мой взгляд, идеальная схема. Установка бы пользовалась спросом для строительства баз отдыха в удаленных местах. Создание фермерских хозяйств без доступа к электросетям – тоже упрощается. Построив биогазовую установку, можно получить источник энергии для котла.

Про этот вариант я писал здесь: Установка для получения биогаза для отопления дома. Реальный пример

Установку можно сделать в разных габаритах: переносная для туризма, стационарная — для зданий. При желании можно большинство отопительных котлов оборудовать такими двигателями для привода генератора. Можно поставить на варочную панель дровяной печи. В холодный период будет экономия на электроэнергии. Либо использовать как резервный источник электричества. Что думаете – напишите в комментариях…

***

Фотография взята из открытых источников, с сервиса Яндекс.Картинки

Подписывайтесь на канал, добавляйте его в закладки браузера (Ctrl+D). Впереди много интересной информации.

СТИРЛИНГ ПО-РОССИЙСКИ | Наука и жизнь

Ограниченные запасы углеводородного топлива и высокие цены на него заставляют инженеров искать замену двигателям внутреннего сгорания. Российский изобретатель предлагает простую конструкцию двигателя с внешним подводом теплоты, который рассчитан на любой вид топлива, даже на нагрев солнечными лучами. Создатель проекта двигателя Виталий Максимович Нисковских — конструктор, широко известный специалистам-металлургам не только в нашей стране, но и за рубежом. Он автор более 200 изобретений в области оборудования по разливке стали, один из основателей отечественной школы проектирования машин непрерывного литья криволинейных заготовок (МНЛЗ). Сегодня 36 таких машин, изготовленных под руководством В. М. Нисковских на Уралмаше, работают на металлургических комбинатах России, а также в Болгарии, Македонии, Пакистане, Словакии, Финляндии, Японии. Роторный двигатель внешнего сгорания состоит из двух цилиндров, соединенных двумя ветками трубопроводов — высокого и низкого давления (для наглядности роторы разнесены, хотя в действительности они находятся на одном валу).

В 1816 году шотландец Роберт Стирлинг изобрел двигатель с внешним подводом теплоты. Широкого распространения изобретение в то время не получило — слишком сложной была конструкция по сравнению с паровой машиной и появившимися позже двигателями внутреннего сгорания (ДВС).

Однако в наши дни вновь возник острый интерес к двигателям Стирлинга. Постоянно появляется информация о новых разработках и попытках наладить их массовое производство. Например, на голландской фирме «Филипс» построили несколько модификаций двигателя Стирлинга для большегрузных автомобилей. Двигатели внешнего сгорания ставят на судах, на небольших электростанциях и ТЭЦ, а в перспективе собираются оснащать ими космические станции (там их предполагают использовать для привода электрогенераторов, поскольку двигатели способны работать даже на орбите Плутона).

Двигатели Стирлинга имеют высокий кпд, могут работать с любым источником теплоты, бесшумны, в них не расходуется рабочее тело, в качестве которого обычно применяют водород или гелий. Двигатель Стирлинга мог бы успешно использоваться на атомных подводных лодках.

В цилиндры работающего двигателя внутреннего сгорания вместе с воздухом обязательно заносятся частицы пыли, вызывающие износ трущихся поверхностей. В двигателях с внешним подводом теплоты такое исключено, поскольку они абсолютно герметичны. Кроме того, смазка не окисляется и требует замены значительно реже, чем в ДВС.

Двигатель Стирлинга, если его использовать как механизм с внешним приводом, превращается в холодильный агрегат. В 1944 году в Голландии образец такого двигателя раскрутили с помощью электромотора, и температура головки цилиндра вскоре понизилась до -190°С. Подобные устройства успешно используют для сжижения газов.

И все же сложность системы кривошипов и рычагов в поршневых двигателях Стирлинга ограничивает их применение.

Проблему можно решить, заменив поршни роторами. Основная идея изобретения состоит в том, что на общем валу установлены два рабочих цилиндра разной длины с эксцентриковыми роторами и подпружиненными разделительными пластинами. Полость нагнетания (условно — сжатия) малого цилиндра соединена с полостью расширения большого цилиндра через канавки в разделительных пластинах, трубопровод, теплообменник-регенератор и нагреватель, а полость расширения малого цилиндра — с полостью нагнетания большого цилиндра через регенератор и холодильник.

Двигатель работает следующим образом. В каждый момент времени из малого цилиндра в ветвь высокого давления поступает некоторый объем газа. Чтобы заполнить полость нагнетания большого цилиндра и при этом сохранить давление, газ нагревают в регенераторе и нагревателе; его объем увеличивается, и давление остается постоянным. То же, но «с обратным знаком» происходит в ветви низкого давления.

Из-за разницы в площадях поверхности роторов возникает результирующая сила F=∆p(SбS м), где ∆p — разность давлений в ветвях высокого и низкого давлений; Sб — рабочая площадь большого ротора; Sм — рабочая площадь малого ротора. Эта сила вращает вал с роторами, и рабочее тело непрерывно циркулирует, последовательно проходя через всю систему. Полезный рабочий объем двигателя равен разности объемов двух цилиндров.

См. в номере на ту же тему

А. ДУБРОВСКИЙ — Классический четырехтактный…

Обратная машина Стирлинга (криогенный вариант)

Испарение и конденсацияПленочное кипениеСверхтекучий гелийЭксперименты
События и мероприятияБиблиотека• История холода• Разделение газовых смесей• Методические указания. Анализ криогенных установок• Оборудование гелиевого ожижителя Г-45• Методические указания. К практическим занятиям в криоцентре• Криогенные трубопроводы• Хранение и транпорт ожиженных газов• Основы методики проектирования криогенных установок• Вспомогательное оборудование криогенных установок• Расчет низкотемпературных установок• Методика расчета схем криогенных установок (рефрижераторы и ожижители)• Методика расчета схем криогенных установок (рефрижераторы с нестационарными потоками)• Характеристики криогенных систем при работе на смесяхСправочные данные
БольцманиадаХейке Камерлинг-ОннесКриогениус


Бродянский В.

М. От твердой воды до жидкого гелия (история холода)

Возрождение интереса к работам Стирлинга связано со временем второй мировой войны. В Голландии, как и во всей центральной Европе, оккупированной немцами, ощущался острейший недостаток жидкого топлива. В частности, его не хватало для армейских «движков» — маленьких двигателей, предназначенных для электрогенераторов передвижных радиостанций. Инженеры фирмы «Филипс», выпускавшей это оборудование, нашли выход, вспомнив о двигателе Стирлинга. Действительно, головку этой машины можно обогревать, используя любое низкосортное топливо; такие двигатели, снабженные самой простой топкой, но сделанные на уровне вполне современной технологии, исправно работали (в дальнейшем они послужили базовой моделью для более мощных и совершенных «стирлингов»). У фирмы возникла необходимость в небольших установках для производства жидкого азота. Инженеры фирмы не стали использовать традиционные установки Линде и Клода, а пошли своим собственным, оригинальным путем. Они решили пустить машину Стирлинга «наоборот», чтобы, превратив в криогенную и используя только ее, сразу получить низкую температуру, необходимую для ожижения воздуха.

Идея «обращения» машины Стирлинга оказалась на редкость удачной и дала блестящий результат. Это и естественно: обе машины Стирлинга — двигатель и вновь созданная криогенная — очень похожи. Они соотносятся между собой, как поршневые компрессор и детандер.

Начнем рассмотрение процессов с фазы IV (рис. 8.4 б). Сжатый газ находится в головке цилиндра, а поршень — в верхней мертвой точке. Затем при движении их вниз до фазы газ расширяется, отдавая работу и охлаждаясь. После этого вытеснитель, переходя вверх, переталкивает газ в нижнюю, теплую полость. При этом в процессе II — III газ сжимается, и тепло, выделяющееся при этом, отводится в окружающую среду. После этого вытеснитель смешается вниз, возвращая сжатый газ в холодную полость (фаза IV). Затем снова происходит расширение с отдачей внешней работы (процесс IV — I), при котором газ охлаждается, и т. д. Другими словами, можно сказать, что машина работает как компрессор, когда газ находится в нижней полости, и как детандер, когда он перемещен в холодную полость. Поршень выполняет роль компрессорного, когда движется вверх, и детандерного, когда движется вниз. Клапанов, которые регулируют в обеих машинах впуск и выпуск газа, здесь нет. Зато есть «диспетчер» — вытеснитель, который в нужные моменты перегоняет газ из теплой полости в холодную и обратно.


Рис. 8.4. Работа машины Стирлинга в криогенном варианте (обратный цикл Стирлинга)

На рис. 8.4 а показаны, так же как и на рис. 8.3 б, четыре фазы работы машины Стирлинга в криогенном варианте. Диаграмма р, v процесса, показанная на рис. 8.4 б, та же, что и у двигателя, лишь направление процессов противоположное (не по часовой стрелке, а против нее). Тепловые потоки тоже направлены в противоположную сторону.

Уже первые образцы криогенных машин Стирлинга показали высокую эффективность: их КПД достигал 35-40%, что является хорошим показателем для машин такого класса. Разумеется, пришлось преодолеть многие трудности — с приводом поршня и вытеснителя, тепловой изоляцией, герметичностью, смазкой и т.п. Воздух в качестве рабочего тела при низких температурах уже не годился — он был заменен гелием. Выпущенные на рынок, они долгое время шли под названием «машин Филипса», но затем аналогичные машины стали изготовляться и в других странах мира; тогда имя Стирлинга было им возвращено. Особое распространение получили миниатюрные машины Стирлинга, предназначенные для криостатирования различных электронных приборов. С таких машин холодопроизводительностью до долей ватта, которые могли устанавливаться на самолетах, космических станциях и спутниках, и началась, собственно, микрокриогенная техника. Разрабатывались все новые их модификации: многоступенчатые, позволяющие получать низкие температуры вплоть до гелиевых; конструкции с клапанами, позволяющими отделить вытеснитель от рабочего поршня и разместить их далеко один от другого, связав только трубками; с мембраной вместо поршня; с регенератором внутри вытеснителя, и даже вообще без вытеснителя, где его роль играл столб газа, и др.

Дошло даже до того, что были созданы установки вообще без механического компрессора, замененного тепловым. Такой тепловой компрессор, который тоже, по существу, работает на «вытеснительной» идее Стирлинга, может, как входить в криогенную машину, так и монтироваться отдельно. Схема его показана на рис. 8.5. Он представляет собой цилиндр с клапанами, в котором находится вытеснитель с регенератором внутри. Один конец цилиндра нагревается, другой охлаждается. Если вытеснитель находится в теплой зоне, весь газ сквозь регенератор проходит в холодную зону, его давление падает, и в цилиндр через впускной клапан всасывается газ. Затем он переталкивается вытеснителем в теплую зону, где нагревается. Давление при этом растет, и сжатый газ через выпускной клапан поступает к потребителю.


Рис. 8.5. Схема термокомпрессора

Р. Стирлинг еще в 70-е годы прошлого века предсказывал широкое распространение своих машин в будущем, но он, разумеется, не мог предположить, что вслед за двигателем появится и столь «многодетная семья» низкотемпературных машин Стирлинга. История с изобретением Стирлинга — классический пример возрождения через многие годы и расцвета старой, почти забытой, но глубокой идеи на новом уровне технологии и потребностей общества.


Рис. 8.6. Схема дроссельного микрокриорефрижератора: 1 — компрессор; 2 — холодильник; 3 — криоблок; 4 — коммуникации; 5 — баллон со сжатым газом

Следующая страница: Дроссельные микросистемы криостатирования



Двигатель Стирлинга

Автор: Юлиюс Мацкерле (Julius Mackerle)
Источник: «Современный экономичный автомобиль» [1]
27105 2

Важным новым источником механической энергии для привода автомобиля является двигатель Стирлинга. Он почти неизвестен, существуют только его прототипы [2], поэтому можно дать лишь беглое описание его принципа действия и конструкции. В первоначальном виде он существовал как тепловая расширительная машина, в цилиндре которой рабочее тело, например, воздух, перед сжатием охлаждался, а перед расширением — нагревался. Схема и принцип действия такого двигателя показаны на рис. 1.

Рис. 1. Схема и принцип действия двигателя Стирлинга:
1 — цилиндр; 2 — охлаждающая рубашка; 3 — рабочий поршень; 4 — вытеснитель; 5 — шток вытеснителя.

В верхней части цилиндра 1 имеется водяная охлаждающая рубашка 2, а дно цилиндра постоянно нагревается пламенем. В цилиндре размещен рабочий поршень 3 уплотненный поршневыми кольцами и соединенный шатуном с коленчатым валом (на рисунке коленчатый вал не показан). Между дном цилиндра и рабочим поршнем находится поршень-вытеснитель 4, который перемещается в цилиндре с большим зазором. Заключенный в цилиндре воздух через этот зазор перекачивается вытеснителем 4 либо к днищу рабочего поршня, либо к нагреваемому дну цилиндра. Вытеснитель приводится в движение штоком 5, проходящим через уплотнение в поршне, и приводимым эксцентриковым механизмом, который вращается с углом запаздывания около 90° по сравнению с механизмом привода рабочего поршня.

В положении а поршень находится в НМТ (нижняя мертвая точка) и охлаждаемый стенками цилиндра воздух заключен между ним и вытеснителем. В следующей фазе б вытеснитель движется вверх, а поршень остается в НМТ. Воздух между ними выталкивается через зазор между вытеснителем и цилиндром к дну цилиндра и при этом охлаждается стенками цилиндра. Фаза в является рабочей, в течение которой воздух нагревается горячим дном цилиндра, расширяется и выталкивает оба поршня вверх к ВМТ (верхняя мертвая точка).

После совершения рабочего хода вытеснитель возвращается в нижнее положение к дну цилиндра и выталкивает воздух через зазор между стенками цилиндра в камеру под поршнем, воздух при этом охлаждается стенками. В положении г холодный воздух подготовлен к сжатию, и рабочий поршень движется от ВМТ к НМТ. Поскольку работа, затрачиваемая на сжатие холодного воздуха, меньше работы, совершаемой при расширении горячего воздуха, то возникает полезная работа. Аккумулятором энергии, необходимой для сжатия воздуха, служит маховик.

В описанном исполнении двигатель Стирлинга имел низший КПД, так как теплоту, содержащуюся в воздухе после совершения рабочего хода, необходимо было отводить в охлаждающую жидкость через стенки цилиндра. Воздух в течение одного хода поршня не успевал охлаждаться в достаточной степени, и требовалось увеличить время охлаждения, вследствие чего частота вращения двигателя также была небольшой. Термический КПД, который зависит, как говорилось ранее, от разницы максимальной и минимальной температур рабочего цикла, был также небольшим. Теплота отработавшего воздуха отводилась в охлаждающую воду и полностью терялась.

Рис. 2. Схема двигателя Стирлинга с регенератором и ромбическим кривошипно-шатунным механизмом:
1 — вытеснитель; 2 — рабочий поршень; 3 — радиатор; 4 — регенератор; 5 — подогреватель с форсункой; 6 — трубки подогревателя; 7 — вход воздуха в подогреватель; 8 — выход отработавших газов из подогревателя.

Двигатель Стирлинга был значительно усовершенствован фирмой «Филипс» («Philips» – Нидерланды). Прежде всего, был применен внешний регенератор теплоты, через который осуществлялась перекачка воздуха из верхней части цилиндра в нижнюю под действием вытеснителя. Последовательно к регенератору во внешнем контуре был подключен радиатор. Регенератор аккумулирует теплоту воздуха, поступающего после расширения в холодную камеру. При течении воздуха в обратном направлении аккумулятор вновь отдает ему теплоту. Тем самым возрастает разница максимальной и минимальной температур цикла и теплоту необходимо отводить системой охлаждения. Радиатор, размещенный за регенератором, отводит только часть этой теплоты, остальная сохраняется в аккумуляторе и используется вновь. Вследствие этого не только улучшается КПД двигателя, но и увеличивается его максимальная частота вращения, что влияет на мощность и удельную массу двигателя. Теплота отработавших газов подогревателя используется для повышения температуры свежего воздуха, подаваемого в его камеру сгорания. Описанная конструктивная схема двигателя показана на рис. 2.

Поршень 2 является рабочим, он передает давление воздуха на кривошипно-шатунный механизм, а вытеснитель 1 предназначен для перемещения воздуха из верхней части цилиндра в нижнюю. В положении а воздух из пространства между двумя поршнями поступает через радиатор 3 и регенератор 4 в трубки подогревателя 6 и затем в верхнюю часть цилиндра. Трубки подогревателя размещены в камере сгорания, куда свежий воздух для сгорания подается по каналам 7 и затем, проходя через теплообменник, поступает в зону распылителя форсунки 5; отработавшие газы из подогревателя отводятся через выпускной трубопровод 8.

В положении а воздух сжат и при движении в верхнюю часть цилиндра нагревается сначала в регенераторе, а затем в подогревателе. В положении б весь воздух вытеснен из пространства между двумя поршнями и выполняет работу, перемещая оба поршня в нижнее положение. В положении в после совершения работы рабочий поршень остается в нижнем положении, а вытеснитель 1 начинает выталкивать воздух из верхней части цилиндра в пространство между поршнями через регенератор, в котором воздух отдает значительную часть своей теплоты, и радиатор, где воздух охлаждается еще глубже. В последней фазе цикла г воздух охлажден и вытеснен из верхней части цилиндра в пространство между поршнями, где происходит его сжатие.

Сжатие холодного воздуха, поступление его через регенератор и радиатор в верхнюю часть цилиндра, последующее расширение и охлаждение воздуха представляют рабочий цикл. В цилиндре сохраняется постоянная масса воздуха, поэтому цилиндр работает без выхлопа. Для подогрева можно использовать любой источник тепла. В рассмотренной схеме применен котел на жидком топливе; содержание вредных веществ зависит от полноты сгорания топлива в камере сгорания котла. Поскольку при этом создается режим непрерывного сгорания при относительно низкой температуре и большом избытке воздуха, можно достичь полного сгорания и небольшого содержания вредных веществ.

Преимущество двигателя Стирлинга заключается также в том, что он может работать не только на разнообразных топливах, но дает возможность применять различные виды источников теплоты. Это означает, что работа двигателя не зависит от наличия атмосферы. Он может одинаково хорошо работать в замкнутом пространстве как на подводных лодках, так и на спутниках. При использовании теплового аккумулятора с LiF теплота подводится к двигателю по теплопроводу, как это показано на рис. 3.

Рис. 3. Соединение теплового аккумулятора тепла с головкой цилиндра двигатели Стирлинга:
1 — резервуар с LiF; 2 — жидкий натрий; 3 — нагревательная спираль; 4 — теплоизоляция.

В нижней части рис. 2 показан ромбический механизм привода, который управляет движением обоих поршней. Для привода используются два коленчатых вала, соединенных парой шестерен и вращающихся в противоположных направлениях. Концы штока вытеснителя 1 и пустотелого штока поршня 2 через отдельные шатуны соединены с обоими коленчатыми валами. Если кривошипы обоих коленчатых валов находятся в верхнем положении и движутся из положения а в положение б, то шатуны рабочего поршня 2 находятся вблизи ВМТ и он немного перемещается около ВМТ. Шатуны вытеснителя, перемещающегося в этой фазе цикла, движутся вниз и поршень также движется с наибольшей скоростью из положения а в положение б.

Противоположное направление вращения двух коленчатых валов позволяет разместить на них противовесы, необходимые для уравновешивания сил инерции первого порядка и их моментов от возвратно-поступательно движущихся масс, которые существуют у одноцилиндрового и рядных двигателей.

Ромбический механизм имеет еще и то преимущество, что шатуны симметрично передают усилия от штоков поршней на коленчатые валы, а в подшипниках и уплотнениях поршней не возникают боковые силы. Последнее очень важно, так как для работы двигателя с хорошим КПД необходимо высокое рабочее давление.

У обычных кривошипно-шатунных механизмов при высоком давлении на поршень и больших углах отклонения шатуна возникают большие боковые силы, действующие на поршень и являющиеся причиной больших потерь на трение и большого износа. При применении крейцкопфа или же ромбического механизма это отрицательное явление устраняется и можно достичь хорошего уплотнения поршней.

Чтобы штоки не передавали большие усилия на коренные и шатунные подшипники коленчатых валов, под рабочим поршнем поддерживается противодавление, равное среднему рабочему давлению в цилиндре, оно составляет около 20 МПа.

Зависимость индикаторного КПД ηi от удельной литровой мощности Nуд одноцилиндрового двигателя Стирлинга мощностью 165 кВт показана на рис. 4. Температура в подогревателе равна 700 °C, охлаждающей жидкости — 25 °C. Рабочее давление газа составило 11 МПа.

Рис. 4. Зависимость индикаторного КПД ηi двигателя Стерлинга от его удельной литровой мощности при различных видах рабочего тела. Цифры на кривых — частота вращения двигателя в мин-1.

На диаграмме показаны зависимости для трех видов рабочего тела: воздуха, гелия и водорода. Точки с числами на кривых обозначают соответствующую частоту вращения (в мин-1). Видно, что наибольшие значения КПД достигаются при низких значениях удельных мощностей. Заметно также большое различие показателей двигателя при использовании вместо воздуха водорода.

Рис. 5. Уплотнение штока поршня:
C — насосное кольцо; R — регулятор давления.

Высокое давление рабочего тела, действующее в двигателе Стирлинга, требует наличия толстых стенок картера и цилиндра. При применении водорода в качестве рабочего тела масло не должно попадать в рабочее пространство и поэтому необходимо иметь высокогерметичное уплотнение штока поршня. Хорошо зарекомендовало себя цилиндрическое диафрагменное уплотнение в сочетании с масляной подушкой (рис. 5). Диаметры d и d2 выбраны так, чтобы объем масла под диафрагмой сальника не изменялся при перемещении штока. Маслосъемное поршневое кольцо C выполняет функцию насосного элемента, а регулятор R поддерживает давление масла под диафрагмой на уровне среднего давления газа в цилиндре.

Схематический поперечный разрез двигателя Стирлинга с ромбическим механизмом приведен на рис. 6. Это двигатель первого поколения, имеющий картер с высоким избыточным давлением. Двигатель Стерлинга постоянно совершенствуется и его четырехцилиндровая модель второго поколения уже имеет поршень двойного действия. Соединение горячей верхней камеры одного цилиндра с холодной камерой под поршнем соседнего цилиндра позволяет достичь необходимого изменения объема без отдельного поршня-вытеснителя. У четырехцилиндрового двигателя сдвиг между кривошипами поршней соседних цилиндров составляет 90°, что весьма нежелательно.

Рис. 6. Схематический разрез одноцилиндрового двигателя Стерлинга:
1 — выход воздуха из подогревателя; 2 — кольцевая камера сгорания; 3 — горячая камера цилиндра; 4 — вход воздуха в подогреватель; 5 — поршень-вытеснитель; 6 — цилиндр; 7 — камера сжатия (холодная камера) цилиндра; 8 — шток поршня-вытеснителя; 9 — рабочий поршень; 10 — шток рабочего поршня; 11 — траверса рабочего поршня; 12 — шатун рабочего поршня; 13 — шатун поршня-вытеснителя; 14 — траверса поршня-вытеснителя; 15 — топливная форсунка; 16 — горелка; 17 — подогреватель; 18 — трубки подогревателя; 19 — ребра цилиндра; 20 — регенератор; 21 — трубки радиатора; 22 — камера противодавления; 23 — противовес; 24 — приводная шестерня; 25 — коленчатый вал.

Схема соединения соседних цилиндров с таким расположением кривошипов показана на рис. 7. Соединительные трубопроводы связывают горячую камеру, подогреватель, регенератор, радиатор и холодную камеру. Два коленчатых вала вращаются в одном направлении и связаны с поршнями через крейцкопфный механизм. В нижней части рис. 7 на диаграммах жирной линией обозначены фазы цикла, соответствующие положениям 1—4 поршней. Для привода поршней используется или четырехопорный коленчатый вал (двигатели шведской фирмы «Юнайтед Стирлинг») или же наклонная шайба (двигатель «Филипс 4-215DA»).

На рис. 7 показаны последовательные этапы 1—2 — сжатие холодного газа в холодной камере; 2—3 — перемещение сжатого воздуха в горячую камеру — рабочий ход; 3—4 — расширение-охлаждение газа при поступлении в холодную камеру — рабочий ход; 4—1 — перемещение газа в холодную камеру.

Рис. 7. Схема работы двигателя Стерлинга с поршнем двойного действия:
А — горячая камера; Б — подогреватель; В — регенератор; Г — радиатор; Д — холодная камера.

В рядном двигателе соединительный канал между четвертым и первым цилиндрами имеет большую длину и объем, поэтому используются двигатели с V-образным или звездообразным расположением цилиндров. В обоих случаях все четыре цилиндра расположены близко друг от друга, а их верхние части (головки) образуют группы, обогреваемые общим котлом. Теплоизоляция такой конструкции также отличается простотой.

Фирма «Филипс» внесла в двигатель Стерлинга много интересных изменений. Для первых регенераторов использовались мелкие сита из тонкой медной проволоки, в дальнейшем они были заменены блоком из пористой керамики. Материал регенератора должен иметь большую удельную теплоемкость и выдерживать резкие изменения температуры. Поэтому регенератор должен быть разделен на несколько меньших элементов. Пористый материал легко аккумулирует и отдает теплоту и позволяет благодаря этому обеспечить работу двигателя с частотой вращения до 4000 мин-1.

Рис. 8. Изменение крутящего момента по углу поворота коленчатого вала в четырехцилиндровом бензиновом двигателе (А) и двигателе Стирлнига с поршнем двойного действия (Б) [3]

Мощность двигателя зависит от среднего рабочего давления. У двигателя «Филипс» это давление составляло около 20 МПа. Чтобы избежать прижатия поршня к стенке цилиндра, был применен уже упомянутый ромбический механизм и, кроме того, под рабочим поршнем была образована камера, в которой поддерживалось среднее рабочее давление газа. В этих условиях кривошипно-шатунный механизм испытывает нагрузки вследствие небольших отклонений от этого давления, а также действие инерционных сил, поскольку давление газов в цилиндре меняется незначительно. На рис. 8 приведены мгновенные значения относительного крутящего момента Mτ/Mср двигателя Стирлинга и дизельного двигателя за один оборот коленчатого вала [3].

Значительные трудности возникают при регулировании мощности двигателя Стирлинга. Изменение мощности, происходящее в результате изменения количества подаваемого в подогреватель топлива, незначительно. Более заметного результата можно добиться при изменении давления или количества рабочего тела. Этот способ регулирования мощности используется в автомобильном двигателе Стирлинга. Для уменьшения мощности часть газа из цилиндров перепускается в резервуар низкого давления; для увеличения мощности газ подается в цилиндры из резервуара высокого давления, куда он предварительно перекачивается специальным компрессором из резервуара низкого давления. У двигателей с поршнем двойного действия для снижения мощности газ перепускается из верхней части поршня в нижнюю через специальный канал. Переход от полной мощности к холостому ходу длится 0,2 с; обратный процесс занимает около 0,6 с.

Чтобы потери на трение газа при прохождении его через узкие каналы регенератора и радиатора были небольшими, применяют гелий, а также пытаются использовать водород. Для уменьшения размеров и массы четыре цилиндра с поршнями двойного действия в двигателе второго поколения размещаются как показано на рис.  9. Вместо коленчатого вала применен привод с помощью наклонных шайб. Наличие высокого давления газов по обе стороны поршня обеспечивает передачу на приводную шайбу только небольшой разницы давлений. Поскольку в двигателе Стирлинга вся отводимая теплота передается в охлаждающую жидкость, то радиатор этого двигателя должен быть в 2 раза больше, чем у обычных двигателей внутреннего сгорания.

Рис. 9. Четырехцилиндровый бесшатунный двигатель Стирлинга с поршнем двойного действия и вращающейся наклонной шайбой
Рис. 10. Четырехцилиндровый рядный двигатель Стирлинга с ромбическим кривошипно-шатунным механизмом

В качестве примера рассмотрим два автомобильных двигателя Стирлинга. Четырехцилиндровый двигатель первого поколения с ромбическим механизмом, изображенный на рис. 10, имеет диаметр цилиндра 77,5 мм, ход поршня 49,8 мм (рабочий объем 940 см3), развивает мощность 147 кВт при 3000 мин-1 и среднем давлении в цилиндре порядка 22 МПа. Температура головки цилиндра поддерживается около 700 °C, а охлаждающей жидкости — на уровне 60 °C. Масса сухого двигателя составляет 760 кг. Холодный пуск и прогрев двигателя до достижения температуры головки цилиндра 700 °C длятся около 20 с. При температуре воды 55 °C индикаторный КПД двигателя на испытательном стенде достиг 35 %. Удельная мощность 156 кВт/дм3, а удельная масса на единицу мощности 5,2 кг/кВт.

Схематический разрез двигателя Стирлинга второго поколения модели «Филипс 4-215 DA», предназначенного для легкового автомобиля, изображен на рис. 9. Двигатель имеет примерно такие же размеры и массу, как и обычный бензиновый двигатель, и его мощность равна 127 кВт. Четыре цилиндра с поршнями двойного действия расположены вокруг оси приводного вала с наклонной шайбой. Котел подогревателя, общий для всех четырех цилиндров, имеет одну форсунку. На автомобиле «Форд Торино» (США) расход топлива с этим двигателем был на 25 % ниже, чем с бензиновым V-образным 8-цилиндровым двигателем. Содержание NOx в отработавших газах системы подогрева благодаря применению их рециркуляции было намного меньше установленной нормы.

Диаметр цилиндра двигателя «Филипс 4-215 DA» — 73 мм, ход поршня 52 мм. Мощность двигателя 127 кВт при частоте вращения 4000 мин-1. Температура в подогревателе (температура головок цилиндров) равна 700 °C, а охлаждающей жидкости — 64 °C.

Рис. 11. Четырехцилиндровый V-образный двигатель Стирлинга фирмы «Юнайтед Стирлинг»:
1 — подогреватель; 2 — трубки подогревателя; 3 — теплообменник; 4 — генератор; 5 — радиатор.

Шведская фирма «Юнайтед Стерлинг» создала свой двигатель Стирлинга таким образом, чтобы можно было в наибольшей степени использовать детали, серийно выпускаемые автомобильной промышленностью. Используются обычный коленчатый вал и шатун, который совместно с крейцкопфом преобразует во вращательное движение вала поступательное движение поршня двойного действия. Разрез этого четырехцилиндрового V-образного двигателя изображен на рис. 11. Ряды цилиндров расположены под небольшим углом, головки цилиндров образуют общую группу, подогреваемую одной горелкой.

Предполагаемая удельная масса этого двигателя равна 2,4 кг/кВт, что можно сравнить с показателями очень хорошего малоразмерного высокооборотного дизеля. Удельная масса двигателей Стирлинга уменьшилась с 6,1–7,3 кг/кВт до 4,3 кг/кВт и постоянно снижается.

Производство двигателя Стирлинга требует технологии, совершенно отличной от технологии производства двигателей внутреннего сгорания, что будет тормозить его внедрение в производство. Однако разработки таких двигателей продолжаются, поскольку традиционные бензиновый и дизельный двигатели не будут отвечать перспективным требованиям необходимой чистоты отработавших газов, а созданные двигатели Стирлинга дают основание надеяться, что эту проблему удастся решить. Так как изменение давления газов в цилиндре двигателя Стирлинга носит плавный характер, то он работает стабильно и тихо, напоминая паровую машину. Однако большое количество отводимой теплоты требует новых решений в области систем охлаждения.

Большой прогресс в двигателях Стирлинга достигнут при создании двигателя «Филипс 4-215 DA». Двигатель предназначен для применения в легковых автомобилях и занимает в них столько же места, сколько и обычный бензиновый V-образный двигатель равной мощности. Масса двигателя «Филипс 4-215 DA» равна 448 кг и при максимальной мощности 127 кВт его удельная масса составляет 3,5 кг/кВт. Индикаторный КПД этого двигав теля при использовании е качестве рабочего тела водорода под давлением 20 МПа равен 35 %.

Холодный пуск двигателя длится 15 с, расход топлива автомобилем в условиях городского движения на 25 % меньше, чем в случае обычного бензинового двигателя. Регулирование мощности двигателя производится изменением количества и давления рабочего тела.

Плотность водорода в 14 раз ниже плотности воздуха, а его теплоемкость также в 14 раз выше теплоемкости воздуха. Это положительно сказывается на гидравлических потерях, особенно в регенераторе, и в целом ведет к росту КПД двигателя (см. рис. 4).

Опубликовано 24.03.2014

Читайте также

  • Потери при газообмене

    Для наполнения цилиндра воздухом необходимо возникновение перепада давлений между цилиндром и внешней средой. Двигатель действует как воздушный насос и на его привод расходуется часть индикаторной мощности двигателя.

  • Водородный аккумулятор

    Водород — отличный аккумулятор энергии с широким диапазоном областей применения, причем плотность энергии в единице массы у водорода в 3 раза больше, чем у бензина.

Сноски

  1. ↺ Мацкерле Ю. Современный экономичный автомобиль/Пер. с чешск. В. Б. Иванова; Под ред. А. Р. Бенедиктова. — М.: Машиностроение, 1987. — 320 с.: ил.//Стр. 22 — 23 (книга есть в библиотеке сайта). – Прим. icarbio.ru
  2. ↺ В настоящий момент двигатели Стирлинга используются на солнечных электростанциях.Прим. icarbio.ru
  3. ↺ В книге – опечатка либо дизельный, либо бензиновый двигатель. – Прим. icarbio.ru

Комментарии

Как построить эффективный тепловой насос Стирлинга?

Двигатели или тепловые насосы Стирлинга — это системы, которые могут работать при невероятно малой разности температур. Некоторым вариантам двигателей Стирлинга для работы достаточно даже тепла человеческого тела. В статье мы рассматриваем динамику этой интересной машины, которую можно построить в домашних условиях, и показываем, как создать её модель в COMSOL Multiphysics.

Современные применения старой идеи

Сначала немного истории двигателя Стирлинга. Разработанный два века назад в 1816 году Робертом Стирлингом двигатель в то время называли «двигателем будущего». Хотя эта технология так и не стала действительно популярной, двигатели Стирлинга широко используются во многих современных прикладных задачах. Например, солнечный вариант двигателя Стирлинга непосредственно преобразует солнечное тепло в механическую энергию, которая в свою очередь приводит в движение генератор и производит электричество. Кроме того, этот же подход используется для получения энергии из геотермальных источников и тепловых сбросов промышленных предприятий. Вероятно, самая удивительная область, в которой нашли свое применение двигатели Стирлинга — это шведские подводные лодки; в них двигатели Стирлинга обеспечивают тягу даже без доступа к воздуху.

От тепловой энергии к механической работе

Мы рассказали о некоторых применениях двигателей Стирлинга, но каков же принцип работы этого устройства? В двигателе Стирлинга тепловая энергия преобразуется в механическую работу в ходе циклического процесса. Детали реализации могут отличаться, но основной принцип остается неизменным. Рабочее тело проходит через четыре процесса: охлаждение, сжатие, нагрев и расширение. Теплота переносится газом от горячей стороны двигателя к холодной. КПД двигателя не превосходит КПД цикла Карно.

В отличие от обычных двигателей, двигатели Стирлинга не требуют для своей работы высоких температур. Некоторые двигатели успешно работают при небольшой разности температур между горячей и холодной сторонами. Кроме того, для них характерен очень низкий уровень шума и соответствующих потерь энергии, поскольку в рабочем процессе не происходят взрывы и не выделяются выхлопные газы. В то же время двигатели Стирлинга лучше всего подходят для прикладных задач, в которых требуется обеспечить постоянную мощность, поскольку динамически регулировать их мощность чрезвычайно сложно. Это, вероятно, самая главная причина, по которой мы до сих пор не управляем автомобилями с двигателями Стирлинга.


Двигатель Стирлинга, работающий от тепла человеческой ладони. (Изображение «Двигатель Стирлинга, который работает только от разности температур между окружающим воздухом и ладонью». Собственная работа участника Arsdell. Доступно по лицензии Creative Commons «Атрибуция — На тех же условиях» 3.0 на Викискладе).

Как построить свой собственный двигатель Стирлинга

Если у вас есть опыт ручной работы, вы можете сами собрать двигатель Стирлинга в домашних условиях даже без профессиональных инструментов и соответствующего опыта. На YouTube вы можете найти несколько видеоуроков и пошаговых руководств по сборке двигателя. Самый простой вариант можно собрать из банки из-под колы и других ненужных в хозяйстве вещей.

Конечно, КПД такого двигателя Стирлинга вряд ли будет оптимальным. Более подходящим решением является создание численной модели двигателя.

Моделирование теплового насоса Стирлинга в COMSOL Multiphysics

С помощью численной модели двигателя Стирлинга мы можем подобрать и испытать различные сочетания материалов и настройки параметров. Процесс описывается уравнениями теплопередачи и гидродинамики, а для упрощенного описания механической составляющей процесса достаточно решить дополнительное обыкновенное дифференциальное уравнение — уравнение движения.

Двухмерная осесимметричная модель состоит из основного цилиндра, который содержит рабочее тело (воздух) и поршень. В малом цилиндре вверху расположен приводной поршень. Оба поршня соединены параллельно и двигаются на коленчатом валу, на котором они разнесены по фазе на 90°. Коленчатый вал в модель не включен. Такой вид двигателя Стирлинга называется гамма-конфигурацией.


Модель теплового насоса Стирлинга.

Здесь задача теплопередачи в рабочем газе уже решена. Механическая сторона процесса реализуется с помощью подвижной сетки (ALE). Вытеснитель и приводной поршень могут свободно двигаться в направлении z. Установленное смещение соответствует режиму теплового насоса. При этом механическая работа используется для передачи тепловой энергии в направлении, противоположном направлению самопроизвольной передачи теплоты. Обратный процесс — собственно работу двигателя Стирлинга — можно моделировать, используя источник тепла и рассчитывая конечные силы давления на приводной поршень и вытеснитель. В любом случае, система проходит цепочку процессов, которые соответствуют четырем стадиям цикла Карно:


Термодинамические процессы, действующие на рабочее тело.

КПД такого цикла далек от цикла Карно, но полученный график зависимости давления от объема, который вы видите ниже, совпадает с экспериментальными данными.


График зависимости давления от объема в цикле Стирлинга.

Основное преимущество модели заключается в том, что мы можем изучать физические явления в тепловом насосе. Например, представленное ниже анимированное изображение показывает распределение скоростей во время работы теплового насоса.

Распределение скоростей во время работы теплового насоса.

Поршень передает механическую энергию, требуемую для перекачки тепла, а значит, мы можем изучить динамическое распределение температуры во время работы теплового насоса.

Анимация, показывающая распределение температуры.

Увеличение КПД

Чтобы увеличить КПД двигателя Стирлинга, необходимо максимизировать площадь замкнутой области на графике «давление-объем» (pV-диаграмме). Эта площадь соответствует работе, совершенной двигателем. Общий КПД двигателя можно увеличить несколькими способами. Выбор в качестве рабочего тела газа с высокой удельной газовой постоянной (например, с малой молярной массой) максимизирует работу, которую может произвести двигатель в процессе изотермического расширения. Поэтому в качестве рабочего газа обычно используют водород или гелий. Кроме этого, можно максимизировать передачу тепла через вытеснитель, используя пористый вытеснитель-регенератор (см. эту статью).

Тепловая машина Двигатель Стирлинга | Синтезгаз

Тепловая машина двигатель Стирлинга

Двигатель Стирлинга — тепловая машина, в которой жидкое или газообразное рабочее тело движется в замкнутом объёме, разновидность двигателя внешнего сгорания. Основан на периодическом нагреве и охлаждении рабочего тела с извлечением энергии из возникающего при этом изменения объёма рабочего тела.

Данный тип двигателей изобретен в девятнадцатом веке. Они прошли стадию подъема, затем были забыты, однако пережили паровые двигатели, двигатели внутреннего сгорания и снова возродились в двадцатом веке. Сегодня над их созданием трудятся многие инженеры и любители.

Стоит отметить, что универсальной методики расчета Стирлинг-машин не существует до сих пор. Львиная доля технических решений и методик расчета при создании опытных образцов двигателей Стирлинга автоматически становится «ноу-хау» компаний-разработчиков и тщательно скрывается. Двигатели Стирлинга не встретишь в свободной продаже, как газонокосилки или автономные генераторы. При этом «Стирлинги» используются в качестве энергоустановок на космических спутниках, применяются как маршевые двигатели на современных подводных лодках.

Мембранный Двигатель Стирлинга для солнечных установок

Стирлинг-машины с одинаковым успехом можно «вмонтировать» и в триммер для стрижки газонов, и в марсоход. В конструкции двигателя нет клапанов, распределительных валов, отсутствует система зажигания в ее привычной форме, нет стартера! Некоторые конструкции обладают эффектом самозапуска. Для работы годится любой источник тепла: энергия солнца, навоз, сено, дрова, уголь, нефть, газ, ядерный реактор — подойдет все! И при данной «всеядности» коэффициент полезного действия «Стирлингов» не уступает показателям двигателей внутреннего сгорания. Но и это не все. Стирлинг-машины обратимы. Т.е. подводя тепловую энергию, получаем механическую, раскручивая маховик двигателя вырабатываем холод.

Двигатель Стирлинга зависит только от внешнего поступления тепла. Что это тепло поставляет принципиального значения не имеет. Поэтому двигатель Стирлинга являеться идеальным кандидатом для перевода солнечного излучения в механическую энергию:

1. В двигателе Стирлинга постоянное количество рабочего газа (гелий или водород) постоянно нагреваеться и охлаждаеться.

2. Через расширение при нагревании и сжатии при охлаждении, рабочий газ приводит в движение два поршня, каждый из которых прикреплен к валу — таким образом передаеться энергия.

3. Эфективность двигателя Стирлинга растет при росте температуры, поэтому он являеться идеальной комбинацией для производства энергии через солнечный коллектор.

4. Здесь нет внутреннего сгорания, поэтому установка Стирлинга работает почти бесшумно.

5. Потенциальный жизненный цикл двигателя Стирлинга являеться очень длительным, так как здесь нет внутренного износа из-за горения топлива.

Можно запасать с его помощью энергию, используя в качестве источника тепла теплоаккумуляторы на расплавах солей. Такие аккумуляторы превосходят по запасу энергии химические аккумуляторы и дешевле их. Используя для регулировки мощности изменение фазного угла между поршнями, можно аккумулировать механическую энергию, тормозя двигателем. В этом случае двигатель превращается в тепловой насос.

Плюсы стирлингов

— КПД двигателя Стирлинга может достигать 65-70% КПД от цикла Карно при современном уровне проектирования и технологии изготовления. Кроме того крутящий момент двигателя почти не зависит от скорости вращения коленвала. В двигателях внутреннего сгорания напротив максимальный крутящий момент достигается в узком диапазоне частот вращения.

— В конструкции двигателя отсутствует система высоковольтного зажигания, клапанная система и, соответственно, распредвал. Грамотно спроектированный и технологично изготовленный двигатель Стирлинга не требует регулировки и настройки в процессе всего срока эксплуатации.

— В ДВС сгорание томливо-воздушной смеси в цилиндре двигателя является, по сути, взрывом со скоростью распространения взрывной волны 5-7 км/сек. Этот процесс дает чудовищные пиковые нагрузки на шатуны, коленчатый вал и подшипники. Стирлинги лишены этого недостатка.

— Двигатель не будет «капризничать» из-за потери искры, засорившегося карбюратора или низкого заряда аккумулятора, поскольку не имеет этих агрегатов. Понятие «двигатель заглох» не имеет смысла для Стирлингов. Стирлинг может остановиться, если нагрузка превышает расчетную. Повторно запуск осуществляется однократным проворотом маховика коленчатого вала.

-Простота конструкции позволяет длительно эксплуатировать Стирлинг в автономном режиме.

— Двигатель Стирлинга может использовать любой источник тепловой энергии, начиная с дров и заканчивая ядерным топливом.

— Сгорание топлива происходит вне внутреннего объема двигателя (в отличии от ДВС), что позволяет обеспечить равномерное горение топлива и полное его дожигание (т.е. отбор максимума содержащейся в топливе энергии и минимизация выброса токсичных компонентов).

Минусы стирлингов

— Поскольку сгорание топлива происходит вне двигателя, а отвод тепла осуществляется через стенки радиатора (Стирлинги имеют замкнутый объем) габариты двигателя увеличиваются.

— Еще один минус — материалоемкость. Для производства компактных и мощных Стирлинг-машин требуются жаропрочные стали, выдерживающие высокое рабочее давление и в то же время, обладающие низкой теплопроводностью. Обычная смазка для Стирлингов не годится — коксуется при высокой температуре, по этому необходимы материалы с низким коэффициентом трения.

— Для получения высокой удельной мощности в качестве рабочего тела в Стирлингах используют водород или гелий . Водород взрывоопасен, при высоких температурах растворяется в металлах, образуя металлогидриды — т.е. разрушает цилиндры двигателя. К тому же водород, как и гелий обладает высокой проникающей способностью и просачивается через уплотнения подвижных частей двигателя, снижая рабочее давление.

Комментарии:

Холодный термоядерный синтез в обыкновенной кружкеПечка голландка

Как работают двигатели Стирлинга?

Как работают двигатели Стирлинга? — Объясните этот материал Реклама

Фото: Двигатели Стирлинга становятся все более популярными для запряжки Возобновляемая энергия.На этом фото вы можете увидеть массив зеркал концентрируя солнечное тепло на двигателе Стирлинга, который вырабатывает электричество. Двигатель Стирлинга установлен на крайнем правом рычаге. Фото Уоррена Гретца предоставлено Министерством энергетики США/NREL (Министерство энергетики США/Национальная лаборатория возобновляемых источников энергии).

Что такое двигатель?

Двигатели, приводящие в движение транспортные средства или заводские машины являются примерами того, что ученые называют тепловыми двигателями. Они горят богатое энергией топливо (уголь, бензин или что-то еще) для высвобождения тепловая энергия, которая используется для производства газ расширится и остынет, нажми на поршень, крутить руль и водить машину.Двигатели бывают двух основных типов: двигатели внешнего сгорания (например, паровые двигатели) горят топливо в одном месте и производить энергию в другой части та же машина; двигатели внутреннего сгорания (например, автомобильные двигатели) сжигать топливо и производить мощность точно в одном месте (в автомобиле все происходит в сверхпрочных металлических цилиндрах). Обе типы двигателей полагаются на тепловую энергию, заставляющую газ расширяться, а затем остывать. Чем больше разница температур (между газом при самое горячее и самое холодное), тем лучше работает двигатель.Теория того, как работа двигателя основана на науке термодинамики (буквально «как движется тепло») и на теоретической модели того, как идеальные двигатели расширяются, сжимаются, нагреваются и охлаждаются. газ в серии шагов, называемых циклом.

Хорошие и плохие двигатели

Прежде чем мы узнаем, что в этом такого хорошего Двигатели Стирлинга, это поможет, если мы узнаем, что так плохо Паровые двигатели. Как они работают? У вас есть угольный огонь, который нагревает воды, пока она не закипит и не сделает пар. Пар идет по трубе в цилиндр через открытый впускной клапан, где он толкает поршень и водит колесо.Затем впускной клапан закрывается, а выпускной клапан открывается. Импульс колеса заставляет поршень вернуться в цилиндр, где он выталкивает охлажденный ненужный пар через выйти и прочь вверх по дымовой трубе (дымоходу).

Фото: Паровые двигатели, такие как в этом локомотиве, являются примерами двигателей внешнего сгорания. Огонь, дающий энергию при сгорании (1), находится снаружи (вне) цилиндр, в котором тепловая энергия превращается в механическую энергию (3).Между ними есть котел (2), который превращает тепловую энергию в пар. Пар действует как теплоноситель, толкая поршень (4), который приводит в движение колеса с кривошипом (5) и приводит в движение поезд (6). Паровая и тепловая энергия постоянно выбрасывается из дымовой трубы (7), что делает этот способ приведения в действие движущейся машины особенно неэффективным и неудобным. Но это было нормально в те дни, когда угля было много и никто особо не заботился о том, чтобы навредить планете.

Много проблем с паром двигателей, но вот четыре наиболее очевидных.Во-первых, котел из-за чего пар работает под высоким давлением и существует риск что он может взорваться (взрывы котлов были серьезной проблемой с очень ранними паровыми двигатели). Во-вторых, котел вообще какой-то расстоянии от цилиндра, поэтому энергия теряется, получая тепло от один к другому. В-третьих, пар, выходящий из дымовой трубы, еще достаточно горячий, поэтому он содержит потраченную впустую энергию. В-четвертых, поскольку пар выбрасывается из цилиндр каждый раз, когда поршень толкает, двигатель должен потреблять огромные количества воды, а также топлива.(Вот почему паровозы имеют продолжать останавливаться у цистерн с водой на обочине пути.)

Рекламные ссылки

Что такое двигатель Стирлинга?

Можем ли мы разработать двигатель, преодолевающий эти проблемы? Предположим, мы избавились от котла (что решило бы опасность взрыва) и использовать тепло от огня для питания двигатель напрямую. Тогда вместо использования пара для перемещения тепловой энергии от огня к цилиндру, почему бы не поставить цилиндр ближе к огонь и использовать обычный воздух (или какой-либо другой простой газ) для перемещения тепла энергия между ними? (Вот почему двигатели Стирлинга иногда называется двигатели горячего воздуха .) Если мы запечатаем этот воздух в закрытой трубе, то один и тот же воздух движется вперед и назад снова и снова, собирая энергию от огня и выпуская его в цилиндр, решаем проблему двигателя, нуждающегося в постоянной подаче воды. Наконец, почему бы и нет добавить какой-нибудь теплообменник, чтобы горячий воздух проходил обратно и далее, его энергия сохраняется внутри машины и перерабатывается в повысить общую эффективность. Это основные способы, которыми Двигатель Стирлинга совершенствует паровой двигатель.Вы будете иногда видеть Двигатели Стирлинга, описываемые как «замкнутый цикл с рекуперацией тепла». двигатели», что является очень кратким способом выразить то, что мы только что сказали: замкнутый цикл означает, что они используют герметичный объем газа для возврата тепла и вперед, снова и снова, через серию бесконечно повторяющихся шагов; регенеративный просто означает, что они использовать теплообменники для сохранения части тепла, которое в противном случае теряться при каждом цикле (бесполезно взорваться в дымовую трубу, как в паровой машине).

Простой или сложный?

Некоторые люди говорят, что двигатели Стирлинга просты.Если это правда, то это так же верно, как и великие уравнения физики (например, E = mc2) просты: они просты на поверхности, но богаче, сложнее и потенциально очень запутанно, пока вы действительно не разберетесь с ними. Я думаю, что безопаснее думать о двигателях Стирлинга как о сложных: много очень плохих видео на YouTube. показать, как легко их «объяснить» очень неполным и неудовлетворительным образом. На мой взгляд, вы не можете понять двигатель Стирлинга, просто построив его или наблюдая за его работой снаружи: вам нужно хорошо подумать о цикле шагов, который он проходит, что происходит с газом внутри и чем он отличается. от того, что происходит в обычной паровой машине.

В любом случае, давайте посмотрим, сможем ли мы правильно объяснить двигатель Стирлинга, сначала рассмотрев содержащиеся в нем части, затем подумав, что они делают, и, наконец, взглянув на более сложную (термодинамическую) теорию.

Фото: Небольшие, компактные двигатели Стирлинга, подобные этому, могут работать от крошечного разницы в тепле — даже когда человек отдыхает на чьих-то руках и убегает от содержащегося в них тепла. Фото предоставлено Исследовательским центром Гленна НАСА.

Каковы основные части двигателя Стирлинга?

Существует довольно много различных конструкций двигателей Стирлинга, и мы рассмотрим один конкретный тип, известный как вытесняющий (или рабочий объем) двигатель Стирлинга (также известный как бета-двигатель Стирлинга).Вот ключевые части:

Источник тепла

Источником тепла двигатель получает всю свою энергию, и это может быть что угодно, например, уголь. огонь солнечному зеркалу, концентрирующему тепло Солнца (как на нашем верхнем фото). Хотя двигатели Стирлинга называются двигателями внешнего сгорания, они не должны вообще использовать горение (фактическое сжигание топлива): они просто нужна разница температур между источником тепла (откуда поступает энергия) и радиатор (куда она попадает).

Вы можете управлять маленьким двигателем Стирлинга теплом от чашки кофе, теплую чью-то ладонь или даже (к полному изумлению многих) кубик льда: энергия, вырабатываемая двигателем, исходит от любой разницы температур между источником тепла и источником тепла. раковина. Сказав это, стоит помнить, что с крошечным двигателем Стирлинга, работающим на что-то вроде чашки кофе, просто потому, что она содержит относительно небольшое количество энергии, которая очень быстро расходуется.

Работа: Основные детали вытеснительного двигателя Стирлинга.

Газ

Внутри машины постоянно находится газ в закрытом цилиндре. Это может быть обычный воздух, водород, гелий или другое легкодоступное вещество, остается газом, поскольку он нагревается и охлаждается в течение полного цикла двигателя (повторяющаяся серия операций, через которые он проходит). Его единственное назначение — перемещение тепловой энергии от источника тепла к радиатору, приводя в действие поршень, приводящий в движение машину, а затем снова вернуться к набери еще.Газ, перемещающий тепло, иногда называют рабочим телом.

Радиатор

Место, где горячий газ охлаждается перед возвратом к источнику тепла. Обычно это какой-то радиатор (кусок металла с прикрепленными ребрами), который выбрасывает отработанное тепло в атмосферу.

Поршни

Существуют различные типы двигателей Стирлинга, но я считаю, что все они имеют два поршня — это один. из более очевидных вещей, которые отличают их от других двигателей.В общей конструкции, называемой двухпоршневой (или альфа) двигатель Стирлинга, там два одинаковых поршня и цилиндра и газовые челноки сзади и далее между ними, нагреваясь и расширяясь, затем охлаждаясь и сжимаясь, прежде чем цикл повторяется.

В другой конструкции, показанной здесь, называемой двигателем Стирлинга с рабочим объемом (или бета-версией), имеется один полностью внутренний поршень, называемый вытеснителем (окрашен зеленым), задачей которого является перемещение газа между источником тепла и радиатором. В отличие от обычного поршня в паровой машине, вытеснитель подходит очень свободно (с небольшим свободным пространством между поршнем). край поршня и стенка цилиндра), и газ обтекает его снаружи, когда он движется вперед и назад.Также имеется рабочий поршень (окрашенный в темно-синий цвет), который плотно входит в цилиндр и превращает расширение газа в полезную работу, приводящую в движение независимо от того, работает ли двигатель. В более крупных двигателях Стирлинга рабочий поршень обычно имеет тяжелое маховик прикреплен к сборке импульс и обеспечить бесперебойную работу машины. Рабочий поршень и поршень вытеснителя постоянно движутся, но они не совпадают (одна четверть периода или 90 ° не совпадают по фазе) друг с другом; они приводятся в действие одним и тем же колесом, но поршень вытеснителя всегда находится на одну четверть цикла (90°) впереди рабочего поршня.

Теплообменник

Теплообменник, также известный как регенератор, находится в закрытой камере между источником тепла и радиатором. Когда горячий газ проходит мимо регенератора, он отдает часть своего тепла. на котором держится регенератор. Когда газ движется назад, он снова забирает это тепло. Без регенератора это тепло было бы потеряно. в атмосферу и впустую. Теплообменник значительно повышает эффективность и мощность двигателя. Некоторые двигатели Стирлинга иметь несколько теплообменников.

Как работает двигатель Стирлинга?

Вкратце

Подобно паровому двигателю или автомобильному двигателю внутреннего сгорания, Стирлинг двигатель преобразует тепловую энергию в механическую энергию (работу), повторяя ряд основных операций, известный как его цикл. Рассмотрим упрощенный двигатель Стирлинга вытеснительного типа. На самом деле это довольно запутанно и трудно понять, пока вы не поймете, что происходит вот что. газ внутри попеременно расширяется и сжимается, а в промежутках движется от горячей стороны цилиндра к холодной и обратно.Работа темно-синего рабочего поршня состоит в том, чтобы использовать энергию расширения газа для привода машины, которую приводит в действие двигатель, а затем сжимать газ, чтобы цикл мог повториться. Работа зеленого поршня вытеснителя заключается в перемещении газа с горячей стороны цилиндра (слева) на холодную сторону (справа) и обратно. Работая вместе, два поршня обеспечивают многократное перемещение тепловой энергии от источника к приемнику и ее преобразование в полезную механическую работу.

Подробно

  1. Охлаждение и сжатие: Большая часть газа (показана синими квадратами) заканчивается справа на более холодном конце цилиндра.По мере того как он охлаждается и сжимается, отдавая часть своего тепла, которое отводится радиатором, оба поршня движутся внутрь (к центру).
  2. Перенос и регенерация: Поршень вытеснителя перемещается вправо, а охлажденный газ движется вокруг него в более горячую часть цилиндра слева. Объем газа остается постоянным, поскольку он проходит обратно через регенератор (теплообменник), чтобы забрать часть тепла, которое он ранее выделил.
  3. Нагрев и расширение: большая часть газа (показана красными квадратами) теперь находится слева в горячем конце цилиндра.Он нагревается от огня (или другого источника тепла), поэтому его давление повышается, и он расширяется, поглощая энергию. Когда газ расширяется, он толкает рабочий поршень вправо, который приводит в движение маховик и все, что приводит в действие двигатель. В этой части цикла двигатель преобразует тепловую энергию в механическую энергию (и совершает работу).
  4. Перенос и охлаждение: поршень вытеснителя перемещается влево, а горячий газ движется вокруг него в более холодную часть цилиндра справа. Объем газа остается постоянным при прохождении через регенератор (теплообменник), отдавая по пути часть своей энергии.Теперь цикл завершен и готов повториться.

Хотя двигатель проходит цикл, возвращаясь к тому, с чего начал, это несимметричный процесс: энергия постоянно удаляется от источника и накапливается в приемнике. Это происходит потому, что горячий газ совершает определенное количество работы над поршнем при его расширении, но поршень совершает меньшую работу по сжатию охлажденного газа и возвращению его в исходное положение.

Теоретически

Теперь вы можете подумать: «Это все очень сложно! Зачем возиться с двумя поршнями, когда простой паровой двигатель может обойтись только одним? Зачем все эти отдельные ступени? Почему бы не сделать все это проще?» Чтобы правильно ответить на эти вопросы, вам нужно понять теорию двигателей: эффективный двигатель перемещает газ через цикл процессов в соответствии с газовыми законами (основными законами классической физики, которые описывают, как давление, объем и температура газа относятся к).Самый известный идеализированный цикл называется циклом Карно и включает в себя повторение цикла изотермического (постоянная температура) и адиабатического (с сохранением тепла) расширения, за которым следует изотермическое и адиабатическое сжатие.

Двигатель Стирлинга использует другой цикл, который (в идеале) состоит из:

  1. Изотермическое (постоянная температура) сжатие: наша стадия (1) выше, где объем газа уменьшается, а давление увеличивается по мере того, как он отдает тепло стоку.
  2. Изоволюметрический (постоянный объем) нагрев: наша стадия (2) выше, на которой объем газа остается постоянным, когда он проходит обратно через регенератор и восстанавливает часть своего прежнего тепла.
  3. Изотермическое (постоянная температура) расширение: наша стадия (3) выше, на которой газ поглощает энергию источника, его объем увеличивается, а давление уменьшается, а температура остается постоянной.
  4. Изоволюметрическое (постоянного объема) охлаждение: вышеприведенная стадия (4), на которой объем газа остается постоянным при его прохождении через регенератор и охлаждении.

Реальный двигатель Стирлинга работает по более сложной, менее идеальной версии этого цикла, которая выходит за рамки этой статьи. Достаточно просто заметить, что четыре стадии не разделены жестко, а сливаются друг с другом. Если вам интересно, об этом гораздо больше написано в статье Википедии о цикле Стирлинга.

Некоторые альтернативные анимации

  • В Википедии есть еще одна анимация бета-версии двигателя Стирлинга (хоть и красиво нарисовано, за этим трудно уследить, потому что отдельные этапы не объясняются рядом).
  • MIT также имеет приятную небольшую анимацию, но сопровождающее объяснение довольно минимально.
  • Лучший из всех: отличная анимация и объяснение на Animated Engines, превосходный веб-сайт со множеством четких и понятных страниц о всевозможных других движках, которые стоит изучить. Мне нравится, что все двигатели нарисованы в одном и том же простом стиле, поэтому их легко сравнить.

Для чего можно использовать двигатели Стирлинга?

Фото: Хотя инженеры пытались оснастить автомобили двигателями Стирлинга, эксперименты были не такими успешными.Двигателю Стирлинга требуется время, чтобы набрать скорость. не справляется с остановкой и запуском, что делает его менее подходящим для питания автомобиля чем обычный двигатель внутреннего сгорания. Мы вряд ли увидим дальнейший прогресс на этом фронте: будущие автомобили, скорее всего, будут оснащены электродвигателями или топливными элементами. Фото предоставлено Исследовательским центром Гленна НАСА.

Двигатели Стирлинга лучше всего работают в машинах, которым требуется непрерывно производить энергию, используя разницу между чем-либо горячее и что-то холодное.Они идеально подходят для солнечных электростанций, где солнечное тепло играет на зеркале, которое действует как источник тепла, и высокоэффективные комбинированные теплоэлектростанции (ТЭЦ), которые должны производить стабильные поставки электроэнергии. Недавно пионер Segway Дин Камен помог возродить интерес к двигателям Стирлинга. используя их в качестве основы для компактного, домашнего электроснабжения генератор под названием Beacon 10, размером примерно с бытовую стиральную машину.

В обычном двигателе Стирлинга вы нагреваете до горячий конец машины (источник тепла) и получить механическую работу и меньше тепла от другого, более холодного конца (радиатора).Как только электродвигатели можно использовать в качестве генераторов в обратном направлении, так что можно поставить энергию в двигатель Стирлинга и запустить его в обратном направлении, эффективно отвод тепла от радиатора и выброс его в источник. Это превращает двигатель Стирлинга в «криоохладитель». эффективное охлаждающее устройство. Охладители двигателя Стирлинга используются в сверхпроводимость и электронные исследования.

Преимущества и недостатки двигателей Стирлинга

Фото: Чистые, экологичные, безопасные, эффективные и компактные двигатели Стирлинга преимущества.Фото Уоррена Гретца предоставлено Министерством энергетики США/NREL (Министерство энергетики США/Национальная лаборатория возобновляемых источников энергии).

Самым большим преимуществом двигателей Стирлинга является то, что они намного эффективнее паровых двигателей (в основном из-за замкнутый цикл и регенеративный теплообменник). У них нет котлы, которые могут взорваться, не нуждаются в снабжении водой и не имеют сложную систему открывания и закрывания клапанов, двигатели требуют. Это одна из причин, почему они намного тише паровых двигателей, и потому что они не обязательно включают сжигание топлива, могут быть намного чище.В отличие от паровых двигателей, которые обычно сжигают уголь для кипячения воды, двигатели Стирлинга могут работать от всех видов разное топливо.

С другой стороны, двигатели Стирлинга не запускаются мгновенно (это требуется время, чтобы важнейший теплообменник прогрелся, а маховик разгоняются) и они не так хорошо работают в режиме стоп-старт (в отличие от двигателей внутреннего сгорания двигатели). Им также нужны большие радиаторы, способные отводить отработанное тепло. что делает их непригодными для некоторых приложений.

Кто изобрел двигатели Стирлинга?

Artwork: эта иллюстрация оригинального двигателя Роберта Стирлинга (на основе его патента 1827 года). напоминает обычный паровой двигатель, но он более сложный.Два больших чугунные «воздушные сосуды» слева горячие внизу и холодные вверху (источник тепла и радиатор), и поршни вытеснителя перемещаются внутри них вперед и назад. Сзади можно увидеть рабочий поршень и маховик. Работа из книги «История и прогресс парового двигателя» Галлоуэя и Хеберта. Томас Келли, 1832 г., стр. 667.

Неудивительно, что Стерлинг двигатели были изобретены шотландским священником по имени Роберт Стирлингом в 1816 году. Он надеялся создать двигатель, который был бы более безопасным и эффективнее паровых двигателей, разработанных около века назад Томасом Ньюкоменом (и позже улучшенным Джеймс Уотт и др.).Появление двигателей внутреннего сгорания (бензиновых и дизельных двигателей) Двигатели Стирлинга отошли на второй план, хотя они были заново открыты Компания Philips в середине 20 века. Совсем недавно они становятся популярными в солнечных электростанциях и других формах возобновляемых источников энергии. энергии, где ценится их более высокая эффективность. Технология получил еще один импульс в 1980-х, когда Иво Колин из Загребского университета и Джеймс Сенфт из Висконсинского университета разработали новую, очень компактная конструкция двигателя Стирлинга, который может производить мощность с небольшими различиями между источник тепла и поглотитель.

Рекламные ссылки

Узнать больше

На этом сайте

Артикул

Новости
  • Металлический порошок: новое безуглеродное топливо? Александр Хеллеманс, IEEE Spectrum, 16 декабря 2015 г. Как двигатели Стирлинга (приводимые в действие металлическими топливо) может сыграть свою роль в чистом, зеленом будущем.
  • Дин Кеймен думает, что его новый двигатель Стирлинга избавит вас от сети менее чем за 10 тысяч долларов, Кристофер Хелман. Forbes, 2 июля 2014 г. Краткое введение в генератор Камена Beacon 10.
  • Новый ядерный двигатель может использоваться для исследования дальнего космоса Адама Манна. Wired, 27 ноября 2012 г. НАСА исследует ядерный двигатель Стирлинга, который может питать космические зонды в местах, где солнечный свет (и солнечная энергия) недоступен.
  • Ford Motors испытывает потенциальный двигатель будущего, Ричард Уиткин. The New York Times, 3 ноября 1975 г. Отчет из архива Times о первых испытаниях Форда двигателей Стирлинга.
  • Империя вне сети автора Салли Ади. IEEE Spectrum, 31 июля 2009 г.Как двигатели Стирлинга и возобновляемые технологии помогают Дину Кеймену жить автономно на собственном острове.
Более академический
  • Двигатель Стирлинга Грэма Уокера, Scientific American, Vol. 229, № 2 (август 1973 г.), стр. 80–87. Хорошие иллюстрации различных конфигураций Стирлинга, включая Ванкеля, Ринии и другие варианты.
  • Двигатель Стирлинга: «Циклическая жизнь» старой технологии Райнхольда Бауэра, Icon, Vol. 15 (2009), стр.108–118. Почему двигатели Стирлинга так и не стали коммерчески популярными? Теперь перспективы для них лучше?

Книги

Двигатели Стирлинга
Термодинамика двигателя
  • Двигатели: введение Джона Лиска Ламли. Cambridge University Press, 1999. Хотя здесь основное внимание уделяется двигателям внутреннего сгорания, это будет интересно, если вы ищете термодинамический подход к анализу двигателей.
  • Термодинамика для чайников, Майк Паукен.Джон Уайли и сыновья. Простое введение в теорию термодинамики и ее практическое применение к таким вещам, как двигатели.

Видео

  • Пример двигателя Стирлинга: 2-минутная демонстрация настоящей бета-версии двигателя Стирлинга, подобной той, что показана в моей анимации вверху.
  • Двигатель Стирлинга: разборка: Дэн Рохас разбирает двигатель Стирлинга и показывает вам, что внутри. Это видео станет еще более понятным, если вы поймете теорию двигателей Стирлинга.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие веб-сайты

Статьи с этого веб-сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных произведений без разрешения, удаление этого или других уведомлений об авторских правах и/или нарушение смежных прав может повлечь за собой серьезные гражданские или уголовные санкции.

Авторские права на текст © Chris Woodford 2012, 2020. Все права защищены. Полное уведомление об авторских правах и условия использования.

Подписывайтесь на нас

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее или рассказать о ней своим друзьям:

Цитировать эту страницу

Вудфорд, Крис.(2012) Двигатели Стирлинга. Получено с https://www.explainthatstuff.com/how-stirling-engines-work.html. [Доступ (вставьте дату здесь)]

Подробнее на нашем сайте…

Как работают двигатели Стирлинга?

Как работают двигатели Стирлинга? — Объясните этот материал Реклама

Двигатели питают наш мир с Промышленная революция: сначала грязные паровые машины, работающие на угле, затем более чистые и эффективные бензиновые двигатели, а в последнее время реактивные двигатели в самолетах.Основная концепция двигателя — то, что использует разницу между высокой температурой и низкой один — не изменился за пару сотен лет, хотя иногда люди все же придумывают небольшие улучшения, которые сделать процесс немного быстрее или эффективнее. Один двигатель вы возможно, много слышал о недавно двигатель Стирлинга, что немного похоже на паровой двигатель, который не использует пар! Вместо этого он нагревает, охлаждает и рециркулирует один и тот же воздух или газ снова и снова. снова и снова, чтобы произвести полезную мощность, которая может управлять машиной.В команде Благодаря солнечной энергии и другим новым технологиям двигатели Стирлинга кажутся передовыми технологиями, но на самом деле они с 1816 года. Давайте подробнее рассмотрим, как они работают!

Фото: Двигатели Стирлинга становятся все более популярными для запряжки Возобновляемая энергия. На этом фото вы можете увидеть массив зеркал концентрируя солнечное тепло на двигателе Стирлинга, который вырабатывает электричество. Двигатель Стирлинга установлен на крайнем правом рычаге. Фото Уоррена Гретца предоставлено Министерством энергетики США/NREL (Министерство энергетики США/Национальная лаборатория возобновляемых источников энергии).

Что такое двигатель?

Двигатели, приводящие в движение транспортные средства или заводские машины являются примерами того, что ученые называют тепловыми двигателями. Они горят богатое энергией топливо (уголь, бензин или что-то еще) для высвобождения тепловая энергия, которая используется для производства газ расширится и остынет, нажми на поршень, крутить руль и водить машину. Двигатели бывают двух основных типов: двигатели внешнего сгорания (например, паровые двигатели) горят топливо в одном месте и производить энергию в другой части та же машина; двигатели внутреннего сгорания (например, автомобильные двигатели) сжигать топливо и производить мощность точно в одном месте (в автомобиле все происходит в сверхпрочных металлических цилиндрах).Обе типы двигателей полагаются на тепловую энергию, заставляющую газ расширяться, а затем остывать. Чем больше разница температур (между газом при самое горячее и самое холодное), тем лучше работает двигатель. Теория того, как работа двигателя основана на науке термодинамики (буквально «как движется тепло») и на теоретической модели того, как идеальные двигатели расширяются, сжимаются, нагреваются и охлаждаются. газ в серии шагов, называемых циклом.

Хорошие и плохие двигатели

Прежде чем мы узнаем, что в этом такого хорошего Двигатели Стирлинга, это поможет, если мы узнаем, что так плохо Паровые двигатели.Как они работают? У вас есть угольный огонь, который нагревает воды, пока она не закипит и не сделает пар. Пар идет по трубе в цилиндр через открытый впускной клапан, где он толкает поршень и водит колесо. Затем впускной клапан закрывается, а выпускной клапан открывается. Импульс колеса заставляет поршень вернуться в цилиндр, где он выталкивает охлажденный ненужный пар через выйти и прочь вверх по дымовой трубе (дымоходу).

Фото: Паровые двигатели, такие как в этом локомотиве, являются примерами двигателей внешнего сгорания.Огонь, дающий энергию при сгорании (1), находится снаружи (вне) цилиндр, в котором тепловая энергия превращается в механическую энергию (3). Между ними есть котел (2), который превращает тепловую энергию в пар. Пар действует как теплоноситель, толкая поршень (4), который приводит в движение колеса с кривошипом (5) и приводит в движение поезд (6). Паровая и тепловая энергия постоянно выбрасывается из дымовой трубы (7), что делает этот способ приведения в действие движущейся машины особенно неэффективным и неудобным.Но это было нормально в те дни, когда угля было много и никто особо не заботился о том, чтобы навредить планете.

Много проблем с паром двигателей, но вот четыре наиболее очевидных. Во-первых, котел из-за чего пар работает под высоким давлением и существует риск что он может взорваться (взрывы котлов были серьезной проблемой с очень ранними паровыми двигатели). Во-вторых, котел вообще какой-то расстоянии от цилиндра, поэтому энергия теряется, получая тепло от один к другому.В-третьих, пар, выходящий из дымовой трубы, еще достаточно горячий, поэтому он содержит потраченную впустую энергию. В-четвертых, поскольку пар выбрасывается из цилиндр каждый раз, когда поршень толкает, двигатель должен потреблять огромные количества воды, а также топлива. (Вот почему паровозы имеют продолжать останавливаться у цистерн с водой на обочине пути.)

Рекламные ссылки

Что такое двигатель Стирлинга?

Можем ли мы разработать двигатель, преодолевающий эти проблемы? Предположим, мы избавились от котла (что решило бы опасность взрыва) и использовать тепло от огня для питания двигатель напрямую.Тогда вместо использования пара для перемещения тепловой энергии от огня к цилиндру, почему бы не поставить цилиндр ближе к огонь и использовать обычный воздух (или какой-либо другой простой газ) для перемещения тепла энергия между ними? (Вот почему двигатели Стирлинга иногда называется двигателей горячего воздуха .) Если мы запечатаем этот воздух в закрытой трубе, то один и тот же воздух движется вперед и назад снова и снова, собирая энергию от огня и выпуская его в цилиндр, решаем проблему двигателя, нуждающегося в постоянной подаче воды.Наконец, почему бы и нет добавить какой-нибудь теплообменник, чтобы горячий воздух проходил обратно и далее, его энергия сохраняется внутри машины и перерабатывается в повысить общую эффективность. Это основные способы, которыми Двигатель Стирлинга совершенствует паровой двигатель. Вы будете иногда видеть Двигатели Стирлинга, описываемые как «замкнутый цикл с рекуперацией тепла». двигатели», что является очень кратким способом выразить то, что мы только что сказали: замкнутый цикл означает, что они используют герметичный объем газа для возврата тепла и вперед, снова и снова, через серию бесконечно повторяющихся шагов; регенеративный просто означает, что они использовать теплообменники для сохранения части тепла, которое в противном случае теряться при каждом цикле (бесполезно взорваться в дымовую трубу, как в паровой машине).

Простой или сложный?

Некоторые люди говорят, что двигатели Стирлинга просты. Если это правда, то это так же верно, как и великие уравнения физики (например, E = mc2) просты: они просты на поверхности, но богаче, сложнее и потенциально очень запутанно, пока вы действительно не разберетесь с ними. Я думаю, что безопаснее думать о двигателях Стирлинга как о сложных: много очень плохих видео на YouTube. показать, как легко их «объяснить» очень неполным и неудовлетворительным образом.На мой взгляд, вы не можете понять двигатель Стирлинга, просто построив его или наблюдая за его работой снаружи: вам нужно хорошо подумать о цикле шагов, который он проходит, что происходит с газом внутри и чем он отличается. от того, что происходит в обычной паровой машине.

В любом случае, давайте посмотрим, сможем ли мы правильно объяснить двигатель Стирлинга, сначала рассмотрев содержащиеся в нем части, затем подумав, что они делают, и, наконец, взглянув на более сложную (термодинамическую) теорию.

Фото: Небольшие, компактные двигатели Стирлинга, подобные этому, могут работать от крошечного разницы в тепле — даже когда человек отдыхает на чьих-то руках и убегает от содержащегося в них тепла. Фото предоставлено Исследовательским центром Гленна НАСА.

Каковы основные части двигателя Стирлинга?

Существует довольно много различных конструкций двигателей Стирлинга, и мы рассмотрим один конкретный тип, известный как вытесняющий (или рабочий объем) двигатель Стирлинга (также известный как бета-двигатель Стирлинга).Вот ключевые части:

Источник тепла

Источником тепла двигатель получает всю свою энергию, и это может быть что угодно, например, уголь. огонь солнечному зеркалу, концентрирующему тепло Солнца (как на нашем верхнем фото). Хотя двигатели Стирлинга называются двигателями внешнего сгорания, они не должны вообще использовать горение (фактическое сжигание топлива): они просто нужна разница температур между источником тепла (откуда поступает энергия) и радиатор (куда она попадает).

Вы можете управлять маленьким двигателем Стирлинга теплом от чашки кофе, теплую чью-то ладонь или даже (к полному изумлению многих) кубик льда: энергия, вырабатываемая двигателем, исходит от любой разницы температур между источником тепла и источником тепла. раковина. Сказав это, стоит помнить, что с крошечным двигателем Стирлинга, работающим на что-то вроде чашки кофе, просто потому, что она содержит относительно небольшое количество энергии, которая очень быстро расходуется.

Работа: Основные детали вытеснительного двигателя Стирлинга.

Газ

Внутри машины постоянно находится газ в закрытом цилиндре. Это может быть обычный воздух, водород, гелий или другое легкодоступное вещество, остается газом, поскольку он нагревается и охлаждается в течение полного цикла двигателя (повторяющаяся серия операций, через которые он проходит). Его единственное назначение — перемещение тепловой энергии от источника тепла к радиатору, приводя в действие поршень, приводящий в движение машину, а затем снова вернуться к набери еще.Газ, перемещающий тепло, иногда называют рабочим телом.

Радиатор

Место, где горячий газ охлаждается перед возвратом к источнику тепла. Обычно это какой-то радиатор (кусок металла с прикрепленными ребрами), который выбрасывает отработанное тепло в атмосферу.

Поршни

Существуют различные типы двигателей Стирлинга, но я считаю, что все они имеют два поршня — это один. из более очевидных вещей, которые отличают их от других двигателей.В общей конструкции, называемой двухпоршневой (или альфа) двигатель Стирлинга, там два одинаковых поршня и цилиндра и газовые челноки сзади и далее между ними, нагреваясь и расширяясь, затем охлаждаясь и сжимаясь, прежде чем цикл повторяется.

В другой конструкции, показанной здесь, называемой двигателем Стирлинга с рабочим объемом (или бета-версией), имеется один полностью внутренний поршень, называемый вытеснителем (окрашен зеленым), задачей которого является перемещение газа между источником тепла и радиатором. В отличие от обычного поршня в паровой машине, вытеснитель подходит очень свободно (с небольшим свободным пространством между поршнем). край поршня и стенка цилиндра), и газ обтекает его снаружи, когда он движется вперед и назад.Также имеется рабочий поршень (окрашенный в темно-синий цвет), который плотно входит в цилиндр и превращает расширение газа в полезную работу, приводящую в движение независимо от того, работает ли двигатель. В более крупных двигателях Стирлинга рабочий поршень обычно имеет тяжелое маховик прикреплен к сборке импульс и обеспечить бесперебойную работу машины. Рабочий поршень и поршень вытеснителя постоянно движутся, но они не совпадают (одна четверть периода или 90 ° не совпадают по фазе) друг с другом; они приводятся в действие одним и тем же колесом, но поршень вытеснителя всегда находится на одну четверть цикла (90°) впереди рабочего поршня.

Теплообменник

Теплообменник, также известный как регенератор, находится в закрытой камере между источником тепла и радиатором. Когда горячий газ проходит мимо регенератора, он отдает часть своего тепла. на котором держится регенератор. Когда газ движется назад, он снова забирает это тепло. Без регенератора это тепло было бы потеряно. в атмосферу и впустую. Теплообменник значительно повышает эффективность и мощность двигателя. Некоторые двигатели Стирлинга иметь несколько теплообменников.

Как работает двигатель Стирлинга?

Вкратце

Подобно паровому двигателю или автомобильному двигателю внутреннего сгорания, Стирлинг двигатель преобразует тепловую энергию в механическую энергию (работу), повторяя ряд основных операций, известный как его цикл. Рассмотрим упрощенный двигатель Стирлинга вытеснительного типа. На самом деле это довольно запутанно и трудно понять, пока вы не поймете, что происходит вот что. газ внутри попеременно расширяется и сжимается, а в промежутках движется от горячей стороны цилиндра к холодной и обратно.Работа темно-синего рабочего поршня состоит в том, чтобы использовать энергию расширения газа для привода машины, которую приводит в действие двигатель, а затем сжимать газ, чтобы цикл мог повториться. Работа зеленого поршня вытеснителя заключается в перемещении газа с горячей стороны цилиндра (слева) на холодную сторону (справа) и обратно. Работая вместе, два поршня обеспечивают многократное перемещение тепловой энергии от источника к приемнику и ее преобразование в полезную механическую работу.

Подробно

  1. Охлаждение и сжатие: Большая часть газа (показана синими квадратами) заканчивается справа на более холодном конце цилиндра.По мере того как он охлаждается и сжимается, отдавая часть своего тепла, которое отводится радиатором, оба поршня движутся внутрь (к центру).
  2. Перенос и регенерация: Поршень вытеснителя перемещается вправо, а охлажденный газ движется вокруг него в более горячую часть цилиндра слева. Объем газа остается постоянным, поскольку он проходит обратно через регенератор (теплообменник), чтобы забрать часть тепла, которое он ранее выделил.
  3. Нагрев и расширение: большая часть газа (показана красными квадратами) теперь находится слева в горячем конце цилиндра.Он нагревается от огня (или другого источника тепла), поэтому его давление повышается, и он расширяется, поглощая энергию. Когда газ расширяется, он толкает рабочий поршень вправо, который приводит в движение маховик и все, что приводит в действие двигатель. В этой части цикла двигатель преобразует тепловую энергию в механическую энергию (и совершает работу).
  4. Перенос и охлаждение: поршень вытеснителя перемещается влево, а горячий газ движется вокруг него в более холодную часть цилиндра справа. Объем газа остается постоянным при прохождении через регенератор (теплообменник), отдавая по пути часть своей энергии.Теперь цикл завершен и готов повториться.

Хотя двигатель проходит цикл, возвращаясь к тому, с чего начал, это несимметричный процесс: энергия постоянно удаляется от источника и накапливается в приемнике. Это происходит потому, что горячий газ совершает определенное количество работы над поршнем при его расширении, но поршень совершает меньшую работу по сжатию охлажденного газа и возвращению его в исходное положение.

Теоретически

Теперь вы можете подумать: «Это все очень сложно! Зачем возиться с двумя поршнями, когда простой паровой двигатель может обойтись только одним? Зачем все эти отдельные ступени? Почему бы не сделать все это проще?» Чтобы правильно ответить на эти вопросы, вам нужно понять теорию двигателей: эффективный двигатель перемещает газ через цикл процессов в соответствии с газовыми законами (основными законами классической физики, которые описывают, как давление, объем и температура газа относятся к).Самый известный идеализированный цикл называется циклом Карно и включает в себя повторение цикла изотермического (постоянная температура) и адиабатического (с сохранением тепла) расширения, за которым следует изотермическое и адиабатическое сжатие.

Двигатель Стирлинга использует другой цикл, который (в идеале) состоит из:

  1. Изотермическое (постоянная температура) сжатие: наша стадия (1) выше, где объем газа уменьшается, а давление увеличивается по мере того, как он отдает тепло стоку.
  2. Изоволюметрический (постоянный объем) нагрев: наша стадия (2) выше, на которой объем газа остается постоянным, когда он проходит обратно через регенератор и восстанавливает часть своего прежнего тепла.
  3. Изотермическое (постоянная температура) расширение: наша стадия (3) выше, на которой газ поглощает энергию источника, его объем увеличивается, а давление уменьшается, а температура остается постоянной.
  4. Изоволюметрическое (постоянного объема) охлаждение: вышеприведенная стадия (4), на которой объем газа остается постоянным при его прохождении через регенератор и охлаждении.

Реальный двигатель Стирлинга работает по более сложной, менее идеальной версии этого цикла, которая выходит за рамки этой статьи. Достаточно просто заметить, что четыре стадии не разделены жестко, а сливаются друг с другом. Если вам интересно, об этом гораздо больше написано в статье Википедии о цикле Стирлинга.

Некоторые альтернативные анимации

  • В Википедии есть еще одна анимация бета-версии двигателя Стирлинга (хоть и красиво нарисовано, за этим трудно уследить, потому что отдельные этапы не объясняются рядом).
  • MIT также имеет приятную небольшую анимацию, но сопровождающее объяснение довольно минимально.
  • Лучший из всех: отличная анимация и объяснение на Animated Engines, превосходный веб-сайт со множеством четких и понятных страниц о всевозможных других движках, которые стоит изучить. Мне нравится, что все двигатели нарисованы в одном и том же простом стиле, поэтому их легко сравнить.

Для чего можно использовать двигатели Стирлинга?

Фото: Хотя инженеры пытались оснастить автомобили двигателями Стирлинга, эксперименты были не такими успешными.Двигателю Стирлинга требуется время, чтобы набрать скорость. не справляется с остановкой и запуском, что делает его менее подходящим для питания автомобиля чем обычный двигатель внутреннего сгорания. Мы вряд ли увидим дальнейший прогресс на этом фронте: будущие автомобили, скорее всего, будут оснащены электродвигателями или топливными элементами. Фото предоставлено Исследовательским центром Гленна НАСА.

Двигатели Стирлинга лучше всего работают в машинах, которым требуется непрерывно производить энергию, используя разницу между чем-либо горячее и что-то холодное.Они идеально подходят для солнечных электростанций, где солнечное тепло играет на зеркале, которое действует как источник тепла, и высокоэффективные комбинированные теплоэлектростанции (ТЭЦ), которые должны производить стабильные поставки электроэнергии. Недавно пионер Segway Дин Камен помог возродить интерес к двигателям Стирлинга. используя их в качестве основы для компактного, домашнего электроснабжения генератор под названием Beacon 10, размером примерно с бытовую стиральную машину.

В обычном двигателе Стирлинга вы нагреваете до горячий конец машины (источник тепла) и получить механическую работу и меньше тепла от другого, более холодного конца (радиатора).Как только электродвигатели можно использовать в качестве генераторов в обратном направлении, так что можно поставить энергию в двигатель Стирлинга и запустить его в обратном направлении, эффективно отвод тепла от радиатора и выброс его в источник. Это превращает двигатель Стирлинга в «криоохладитель». эффективное охлаждающее устройство. Охладители двигателя Стирлинга используются в сверхпроводимость и электронные исследования.

Преимущества и недостатки двигателей Стирлинга

Фото: Чистые, экологичные, безопасные, эффективные и компактные двигатели Стирлинга преимущества.Фото Уоррена Гретца предоставлено Министерством энергетики США/NREL (Министерство энергетики США/Национальная лаборатория возобновляемых источников энергии).

Самым большим преимуществом двигателей Стирлинга является то, что они намного эффективнее паровых двигателей (в основном из-за замкнутый цикл и регенеративный теплообменник). У них нет котлы, которые могут взорваться, не нуждаются в снабжении водой и не имеют сложную систему открывания и закрывания клапанов, двигатели требуют. Это одна из причин, почему они намного тише паровых двигателей, и потому что они не обязательно включают сжигание топлива, могут быть намного чище.В отличие от паровых двигателей, которые обычно сжигают уголь для кипячения воды, двигатели Стирлинга могут работать от всех видов разное топливо.

С другой стороны, двигатели Стирлинга не запускаются мгновенно (это требуется время, чтобы важнейший теплообменник прогрелся, а маховик разгоняются) и они не так хорошо работают в режиме стоп-старт (в отличие от двигателей внутреннего сгорания двигатели). Им также нужны большие радиаторы, способные отводить отработанное тепло. что делает их непригодными для некоторых приложений.

Кто изобрел двигатели Стирлинга?

Artwork: эта иллюстрация оригинального двигателя Роберта Стирлинга (на основе его патента 1827 года). напоминает обычный паровой двигатель, но он более сложный.Два больших чугунные «воздушные сосуды» слева горячие внизу и холодные вверху (источник тепла и радиатор), и поршни вытеснителя перемещаются внутри них вперед и назад. Сзади можно увидеть рабочий поршень и маховик. Работа из книги «История и прогресс парового двигателя» Галлоуэя и Хеберта. Томас Келли, 1832 г., стр. 667.

Неудивительно, что Стерлинг двигатели были изобретены шотландским священником по имени Роберт Стирлингом в 1816 году. Он надеялся создать двигатель, который был бы более безопасным и эффективнее паровых двигателей, разработанных около века назад Томасом Ньюкоменом (и позже улучшенным Джеймс Уотт и др.).Появление двигателей внутреннего сгорания (бензиновых и дизельных двигателей) Двигатели Стирлинга отошли на второй план, хотя они были заново открыты Компания Philips в середине 20 века. Совсем недавно они становятся популярными в солнечных электростанциях и других формах возобновляемых источников энергии. энергии, где ценится их более высокая эффективность. Технология получил еще один импульс в 1980-х, когда Иво Колин из Загребского университета и Джеймс Сенфт из Висконсинского университета разработали новую, очень компактная конструкция двигателя Стирлинга, который может производить мощность с небольшими различиями между источник тепла и поглотитель.

Рекламные ссылки

Узнать больше

На этом сайте

Артикул

Новости
  • Металлический порошок: новое безуглеродное топливо? Александр Хеллеманс, IEEE Spectrum, 16 декабря 2015 г. Как двигатели Стирлинга (приводимые в действие металлическими топливо) может сыграть свою роль в чистом, зеленом будущем.
  • Дин Кеймен думает, что его новый двигатель Стирлинга избавит вас от сети менее чем за 10 тысяч долларов, Кристофер Хелман. Forbes, 2 июля 2014 г. Краткое введение в генератор Камена Beacon 10.
  • Новый ядерный двигатель может использоваться для исследования дальнего космоса Адама Манна. Wired, 27 ноября 2012 г. НАСА исследует ядерный двигатель Стирлинга, который может питать космические зонды в местах, где солнечный свет (и солнечная энергия) недоступен.
  • Ford Motors испытывает потенциальный двигатель будущего, Ричард Уиткин. The New York Times, 3 ноября 1975 г. Отчет из архива Times о первых испытаниях Форда двигателей Стирлинга.
  • Империя вне сети автора Салли Ади. IEEE Spectrum, 31 июля 2009 г.Как двигатели Стирлинга и возобновляемые технологии помогают Дину Кеймену жить автономно на собственном острове.
Более академический
  • Двигатель Стирлинга Грэма Уокера, Scientific American, Vol. 229, № 2 (август 1973 г.), стр. 80–87. Хорошие иллюстрации различных конфигураций Стирлинга, включая Ванкеля, Ринии и другие варианты.
  • Двигатель Стирлинга: «Циклическая жизнь» старой технологии Райнхольда Бауэра, Icon, Vol. 15 (2009), стр.108–118. Почему двигатели Стирлинга так и не стали коммерчески популярными? Теперь перспективы для них лучше?

Книги

Двигатели Стирлинга
Термодинамика двигателя
  • Двигатели: введение Джона Лиска Ламли. Cambridge University Press, 1999. Хотя здесь основное внимание уделяется двигателям внутреннего сгорания, это будет интересно, если вы ищете термодинамический подход к анализу двигателей.
  • Термодинамика для чайников, Майк Паукен.Джон Уайли и сыновья. Простое введение в теорию термодинамики и ее практическое применение к таким вещам, как двигатели.

Видео

  • Пример двигателя Стирлинга: 2-минутная демонстрация настоящей бета-версии двигателя Стирлинга, подобной той, что показана в моей анимации вверху.
  • Двигатель Стирлинга: разборка: Дэн Рохас разбирает двигатель Стирлинга и показывает вам, что внутри. Это видео станет еще более понятным, если вы поймете теорию двигателей Стирлинга.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие веб-сайты

Статьи с этого веб-сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных произведений без разрешения, удаление этого или других уведомлений об авторских правах и/или нарушение смежных прав может повлечь за собой серьезные гражданские или уголовные санкции.

Авторские права на текст © Chris Woodford 2012, 2020. Все права защищены. Полное уведомление об авторских правах и условия использования.

Подписывайтесь на нас

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее или рассказать о ней своим друзьям:

Цитировать эту страницу

Вудфорд, Крис.(2012) Двигатели Стирлинга. Получено с https://www.explainthatstuff.com/how-stirling-engines-work.html. [Доступ (вставьте дату здесь)]

Подробнее на нашем сайте…

Как работают двигатели Стирлинга?

Как работают двигатели Стирлинга? — Объясните этот материал Реклама

Двигатели питают наш мир с Промышленная революция: сначала грязные паровые машины, работающие на угле, затем более чистые и эффективные бензиновые двигатели, а в последнее время реактивные двигатели в самолетах.Основная концепция двигателя — то, что использует разницу между высокой температурой и низкой один — не изменился за пару сотен лет, хотя иногда люди все же придумывают небольшие улучшения, которые сделать процесс немного быстрее или эффективнее. Один двигатель вы возможно, много слышал о недавно двигатель Стирлинга, что немного похоже на паровой двигатель, который не использует пар! Вместо этого он нагревает, охлаждает и рециркулирует один и тот же воздух или газ снова и снова. снова и снова, чтобы произвести полезную мощность, которая может управлять машиной.В команде Благодаря солнечной энергии и другим новым технологиям двигатели Стирлинга кажутся передовыми технологиями, но на самом деле они с 1816 года. Давайте подробнее рассмотрим, как они работают!

Фото: Двигатели Стирлинга становятся все более популярными для запряжки Возобновляемая энергия. На этом фото вы можете увидеть массив зеркал концентрируя солнечное тепло на двигателе Стирлинга, который вырабатывает электричество. Двигатель Стирлинга установлен на крайнем правом рычаге. Фото Уоррена Гретца предоставлено Министерством энергетики США/NREL (Министерство энергетики США/Национальная лаборатория возобновляемых источников энергии).

Что такое двигатель?

Двигатели, приводящие в движение транспортные средства или заводские машины являются примерами того, что ученые называют тепловыми двигателями. Они горят богатое энергией топливо (уголь, бензин или что-то еще) для высвобождения тепловая энергия, которая используется для производства газ расширится и остынет, нажми на поршень, крутить руль и водить машину. Двигатели бывают двух основных типов: двигатели внешнего сгорания (например, паровые двигатели) горят топливо в одном месте и производить энергию в другой части та же машина; двигатели внутреннего сгорания (например, автомобильные двигатели) сжигать топливо и производить мощность точно в одном месте (в автомобиле все происходит в сверхпрочных металлических цилиндрах).Обе типы двигателей полагаются на тепловую энергию, заставляющую газ расширяться, а затем остывать. Чем больше разница температур (между газом при самое горячее и самое холодное), тем лучше работает двигатель. Теория того, как работа двигателя основана на науке термодинамики (буквально «как движется тепло») и на теоретической модели того, как идеальные двигатели расширяются, сжимаются, нагреваются и охлаждаются. газ в серии шагов, называемых циклом.

Хорошие и плохие двигатели

Прежде чем мы узнаем, что в этом такого хорошего Двигатели Стирлинга, это поможет, если мы узнаем, что так плохо Паровые двигатели.Как они работают? У вас есть угольный огонь, который нагревает воды, пока она не закипит и не сделает пар. Пар идет по трубе в цилиндр через открытый впускной клапан, где он толкает поршень и водит колесо. Затем впускной клапан закрывается, а выпускной клапан открывается. Импульс колеса заставляет поршень вернуться в цилиндр, где он выталкивает охлажденный ненужный пар через выйти и прочь вверх по дымовой трубе (дымоходу).

Фото: Паровые двигатели, такие как в этом локомотиве, являются примерами двигателей внешнего сгорания.Огонь, дающий энергию при сгорании (1), находится снаружи (вне) цилиндр, в котором тепловая энергия превращается в механическую энергию (3). Между ними есть котел (2), который превращает тепловую энергию в пар. Пар действует как теплоноситель, толкая поршень (4), который приводит в движение колеса с кривошипом (5) и приводит в движение поезд (6). Паровая и тепловая энергия постоянно выбрасывается из дымовой трубы (7), что делает этот способ приведения в действие движущейся машины особенно неэффективным и неудобным.Но это было нормально в те дни, когда угля было много и никто особо не заботился о том, чтобы навредить планете.

Много проблем с паром двигателей, но вот четыре наиболее очевидных. Во-первых, котел из-за чего пар работает под высоким давлением и существует риск что он может взорваться (взрывы котлов были серьезной проблемой с очень ранними паровыми двигатели). Во-вторых, котел вообще какой-то расстоянии от цилиндра, поэтому энергия теряется, получая тепло от один к другому.В-третьих, пар, выходящий из дымовой трубы, еще достаточно горячий, поэтому он содержит потраченную впустую энергию. В-четвертых, поскольку пар выбрасывается из цилиндр каждый раз, когда поршень толкает, двигатель должен потреблять огромные количества воды, а также топлива. (Вот почему паровозы имеют продолжать останавливаться у цистерн с водой на обочине пути.)

Рекламные ссылки

Что такое двигатель Стирлинга?

Можем ли мы разработать двигатель, преодолевающий эти проблемы? Предположим, мы избавились от котла (что решило бы опасность взрыва) и использовать тепло от огня для питания двигатель напрямую.Тогда вместо использования пара для перемещения тепловой энергии от огня к цилиндру, почему бы не поставить цилиндр ближе к огонь и использовать обычный воздух (или какой-либо другой простой газ) для перемещения тепла энергия между ними? (Вот почему двигатели Стирлинга иногда называется двигателей горячего воздуха .) Если мы запечатаем этот воздух в закрытой трубе, то один и тот же воздух движется вперед и назад снова и снова, собирая энергию от огня и выпуская его в цилиндр, решаем проблему двигателя, нуждающегося в постоянной подаче воды.Наконец, почему бы и нет добавить какой-нибудь теплообменник, чтобы горячий воздух проходил обратно и далее, его энергия сохраняется внутри машины и перерабатывается в повысить общую эффективность. Это основные способы, которыми Двигатель Стирлинга совершенствует паровой двигатель. Вы будете иногда видеть Двигатели Стирлинга, описываемые как «замкнутый цикл с рекуперацией тепла». двигатели», что является очень кратким способом выразить то, что мы только что сказали: замкнутый цикл означает, что они используют герметичный объем газа для возврата тепла и вперед, снова и снова, через серию бесконечно повторяющихся шагов; регенеративный просто означает, что они использовать теплообменники для сохранения части тепла, которое в противном случае теряться при каждом цикле (бесполезно взорваться в дымовую трубу, как в паровой машине).

Простой или сложный?

Некоторые люди говорят, что двигатели Стирлинга просты. Если это правда, то это так же верно, как и великие уравнения физики (например, E = mc2) просты: они просты на поверхности, но богаче, сложнее и потенциально очень запутанно, пока вы действительно не разберетесь с ними. Я думаю, что безопаснее думать о двигателях Стирлинга как о сложных: много очень плохих видео на YouTube. показать, как легко их «объяснить» очень неполным и неудовлетворительным образом.На мой взгляд, вы не можете понять двигатель Стирлинга, просто построив его или наблюдая за его работой снаружи: вам нужно хорошо подумать о цикле шагов, который он проходит, что происходит с газом внутри и чем он отличается. от того, что происходит в обычной паровой машине.

В любом случае, давайте посмотрим, сможем ли мы правильно объяснить двигатель Стирлинга, сначала рассмотрев содержащиеся в нем части, затем подумав, что они делают, и, наконец, взглянув на более сложную (термодинамическую) теорию.

Фото: Небольшие, компактные двигатели Стирлинга, подобные этому, могут работать от крошечного разницы в тепле — даже когда человек отдыхает на чьих-то руках и убегает от содержащегося в них тепла. Фото предоставлено Исследовательским центром Гленна НАСА.

Каковы основные части двигателя Стирлинга?

Существует довольно много различных конструкций двигателей Стирлинга, и мы рассмотрим один конкретный тип, известный как вытесняющий (или рабочий объем) двигатель Стирлинга (также известный как бета-двигатель Стирлинга).Вот ключевые части:

Источник тепла

Источником тепла двигатель получает всю свою энергию, и это может быть что угодно, например, уголь. огонь солнечному зеркалу, концентрирующему тепло Солнца (как на нашем верхнем фото). Хотя двигатели Стирлинга называются двигателями внешнего сгорания, они не должны вообще использовать горение (фактическое сжигание топлива): они просто нужна разница температур между источником тепла (откуда поступает энергия) и радиатор (куда она попадает).

Вы можете управлять маленьким двигателем Стирлинга теплом от чашки кофе, теплую чью-то ладонь или даже (к полному изумлению многих) кубик льда: энергия, вырабатываемая двигателем, исходит от любой разницы температур между источником тепла и источником тепла. раковина. Сказав это, стоит помнить, что с крошечным двигателем Стирлинга, работающим на что-то вроде чашки кофе, просто потому, что она содержит относительно небольшое количество энергии, которая очень быстро расходуется.

Работа: Основные детали вытеснительного двигателя Стирлинга.

Газ

Внутри машины постоянно находится газ в закрытом цилиндре. Это может быть обычный воздух, водород, гелий или другое легкодоступное вещество, остается газом, поскольку он нагревается и охлаждается в течение полного цикла двигателя (повторяющаяся серия операций, через которые он проходит). Его единственное назначение — перемещение тепловой энергии от источника тепла к радиатору, приводя в действие поршень, приводящий в движение машину, а затем снова вернуться к набери еще.Газ, перемещающий тепло, иногда называют рабочим телом.

Радиатор

Место, где горячий газ охлаждается перед возвратом к источнику тепла. Обычно это какой-то радиатор (кусок металла с прикрепленными ребрами), который выбрасывает отработанное тепло в атмосферу.

Поршни

Существуют различные типы двигателей Стирлинга, но я считаю, что все они имеют два поршня — это один. из более очевидных вещей, которые отличают их от других двигателей.В общей конструкции, называемой двухпоршневой (или альфа) двигатель Стирлинга, там два одинаковых поршня и цилиндра и газовые челноки сзади и далее между ними, нагреваясь и расширяясь, затем охлаждаясь и сжимаясь, прежде чем цикл повторяется.

В другой конструкции, показанной здесь, называемой двигателем Стирлинга с рабочим объемом (или бета-версией), имеется один полностью внутренний поршень, называемый вытеснителем (окрашен зеленым), задачей которого является перемещение газа между источником тепла и радиатором. В отличие от обычного поршня в паровой машине, вытеснитель подходит очень свободно (с небольшим свободным пространством между поршнем). край поршня и стенка цилиндра), и газ обтекает его снаружи, когда он движется вперед и назад.Также имеется рабочий поршень (окрашенный в темно-синий цвет), который плотно входит в цилиндр и превращает расширение газа в полезную работу, приводящую в движение независимо от того, работает ли двигатель. В более крупных двигателях Стирлинга рабочий поршень обычно имеет тяжелое маховик прикреплен к сборке импульс и обеспечить бесперебойную работу машины. Рабочий поршень и поршень вытеснителя постоянно движутся, но они не совпадают (одна четверть периода или 90 ° не совпадают по фазе) друг с другом; они приводятся в действие одним и тем же колесом, но поршень вытеснителя всегда находится на одну четверть цикла (90°) впереди рабочего поршня.

Теплообменник

Теплообменник, также известный как регенератор, находится в закрытой камере между источником тепла и радиатором. Когда горячий газ проходит мимо регенератора, он отдает часть своего тепла. на котором держится регенератор. Когда газ движется назад, он снова забирает это тепло. Без регенератора это тепло было бы потеряно. в атмосферу и впустую. Теплообменник значительно повышает эффективность и мощность двигателя. Некоторые двигатели Стирлинга иметь несколько теплообменников.

Как работает двигатель Стирлинга?

Вкратце

Подобно паровому двигателю или автомобильному двигателю внутреннего сгорания, Стирлинг двигатель преобразует тепловую энергию в механическую энергию (работу), повторяя ряд основных операций, известный как его цикл. Рассмотрим упрощенный двигатель Стирлинга вытеснительного типа. На самом деле это довольно запутанно и трудно понять, пока вы не поймете, что происходит вот что. газ внутри попеременно расширяется и сжимается, а в промежутках движется от горячей стороны цилиндра к холодной и обратно.Работа темно-синего рабочего поршня состоит в том, чтобы использовать энергию расширения газа для привода машины, которую приводит в действие двигатель, а затем сжимать газ, чтобы цикл мог повториться. Работа зеленого поршня вытеснителя заключается в перемещении газа с горячей стороны цилиндра (слева) на холодную сторону (справа) и обратно. Работая вместе, два поршня обеспечивают многократное перемещение тепловой энергии от источника к приемнику и ее преобразование в полезную механическую работу.

Подробно

  1. Охлаждение и сжатие: Большая часть газа (показана синими квадратами) заканчивается справа на более холодном конце цилиндра.По мере того как он охлаждается и сжимается, отдавая часть своего тепла, которое отводится радиатором, оба поршня движутся внутрь (к центру).
  2. Перенос и регенерация: Поршень вытеснителя перемещается вправо, а охлажденный газ движется вокруг него в более горячую часть цилиндра слева. Объем газа остается постоянным, поскольку он проходит обратно через регенератор (теплообменник), чтобы забрать часть тепла, которое он ранее выделил.
  3. Нагрев и расширение: большая часть газа (показана красными квадратами) теперь находится слева в горячем конце цилиндра.Он нагревается от огня (или другого источника тепла), поэтому его давление повышается, и он расширяется, поглощая энергию. Когда газ расширяется, он толкает рабочий поршень вправо, который приводит в движение маховик и все, что приводит в действие двигатель. В этой части цикла двигатель преобразует тепловую энергию в механическую энергию (и совершает работу).
  4. Перенос и охлаждение: поршень вытеснителя перемещается влево, а горячий газ движется вокруг него в более холодную часть цилиндра справа. Объем газа остается постоянным при прохождении через регенератор (теплообменник), отдавая по пути часть своей энергии.Теперь цикл завершен и готов повториться.

Хотя двигатель проходит цикл, возвращаясь к тому, с чего начал, это несимметричный процесс: энергия постоянно удаляется от источника и накапливается в приемнике. Это происходит потому, что горячий газ совершает определенное количество работы над поршнем при его расширении, но поршень совершает меньшую работу по сжатию охлажденного газа и возвращению его в исходное положение.

Теоретически

Теперь вы можете подумать: «Это все очень сложно! Зачем возиться с двумя поршнями, когда простой паровой двигатель может обойтись только одним? Зачем все эти отдельные ступени? Почему бы не сделать все это проще?» Чтобы правильно ответить на эти вопросы, вам нужно понять теорию двигателей: эффективный двигатель перемещает газ через цикл процессов в соответствии с газовыми законами (основными законами классической физики, которые описывают, как давление, объем и температура газа относятся к).Самый известный идеализированный цикл называется циклом Карно и включает в себя повторение цикла изотермического (постоянная температура) и адиабатического (с сохранением тепла) расширения, за которым следует изотермическое и адиабатическое сжатие.

Двигатель Стирлинга использует другой цикл, который (в идеале) состоит из:

  1. Изотермическое (постоянная температура) сжатие: наша стадия (1) выше, где объем газа уменьшается, а давление увеличивается по мере того, как он отдает тепло стоку.
  2. Изоволюметрический (постоянный объем) нагрев: наша стадия (2) выше, на которой объем газа остается постоянным, когда он проходит обратно через регенератор и восстанавливает часть своего прежнего тепла.
  3. Изотермическое (постоянная температура) расширение: наша стадия (3) выше, на которой газ поглощает энергию источника, его объем увеличивается, а давление уменьшается, а температура остается постоянной.
  4. Изоволюметрическое (постоянного объема) охлаждение: вышеприведенная стадия (4), на которой объем газа остается постоянным при его прохождении через регенератор и охлаждении.

Реальный двигатель Стирлинга работает по более сложной, менее идеальной версии этого цикла, которая выходит за рамки этой статьи. Достаточно просто заметить, что четыре стадии не разделены жестко, а сливаются друг с другом. Если вам интересно, об этом гораздо больше написано в статье Википедии о цикле Стирлинга.

Некоторые альтернативные анимации

  • В Википедии есть еще одна анимация бета-версии двигателя Стирлинга (хоть и красиво нарисовано, за этим трудно уследить, потому что отдельные этапы не объясняются рядом).
  • MIT также имеет приятную небольшую анимацию, но сопровождающее объяснение довольно минимально.
  • Лучший из всех: отличная анимация и объяснение на Animated Engines, превосходный веб-сайт со множеством четких и понятных страниц о всевозможных других движках, которые стоит изучить. Мне нравится, что все двигатели нарисованы в одном и том же простом стиле, поэтому их легко сравнить.

Для чего можно использовать двигатели Стирлинга?

Фото: Хотя инженеры пытались оснастить автомобили двигателями Стирлинга, эксперименты были не такими успешными.Двигателю Стирлинга требуется время, чтобы набрать скорость. не справляется с остановкой и запуском, что делает его менее подходящим для питания автомобиля чем обычный двигатель внутреннего сгорания. Мы вряд ли увидим дальнейший прогресс на этом фронте: будущие автомобили, скорее всего, будут оснащены электродвигателями или топливными элементами. Фото предоставлено Исследовательским центром Гленна НАСА.

Двигатели Стирлинга лучше всего работают в машинах, которым требуется непрерывно производить энергию, используя разницу между чем-либо горячее и что-то холодное.Они идеально подходят для солнечных электростанций, где солнечное тепло играет на зеркале, которое действует как источник тепла, и высокоэффективные комбинированные теплоэлектростанции (ТЭЦ), которые должны производить стабильные поставки электроэнергии. Недавно пионер Segway Дин Камен помог возродить интерес к двигателям Стирлинга. используя их в качестве основы для компактного, домашнего электроснабжения генератор под названием Beacon 10, размером примерно с бытовую стиральную машину.

В обычном двигателе Стирлинга вы нагреваете до горячий конец машины (источник тепла) и получить механическую работу и меньше тепла от другого, более холодного конца (радиатора).Как только электродвигатели можно использовать в качестве генераторов в обратном направлении, так что можно поставить энергию в двигатель Стирлинга и запустить его в обратном направлении, эффективно отвод тепла от радиатора и выброс его в источник. Это превращает двигатель Стирлинга в «криоохладитель». эффективное охлаждающее устройство. Охладители двигателя Стирлинга используются в сверхпроводимость и электронные исследования.

Преимущества и недостатки двигателей Стирлинга

Фото: Чистые, экологичные, безопасные, эффективные и компактные двигатели Стирлинга преимущества.Фото Уоррена Гретца предоставлено Министерством энергетики США/NREL (Министерство энергетики США/Национальная лаборатория возобновляемых источников энергии).

Самым большим преимуществом двигателей Стирлинга является то, что они намного эффективнее паровых двигателей (в основном из-за замкнутый цикл и регенеративный теплообменник). У них нет котлы, которые могут взорваться, не нуждаются в снабжении водой и не имеют сложную систему открывания и закрывания клапанов, двигатели требуют. Это одна из причин, почему они намного тише паровых двигателей, и потому что они не обязательно включают сжигание топлива, могут быть намного чище.В отличие от паровых двигателей, которые обычно сжигают уголь для кипячения воды, двигатели Стирлинга могут работать от всех видов разное топливо.

С другой стороны, двигатели Стирлинга не запускаются мгновенно (это требуется время, чтобы важнейший теплообменник прогрелся, а маховик разгоняются) и они не так хорошо работают в режиме стоп-старт (в отличие от двигателей внутреннего сгорания двигатели). Им также нужны большие радиаторы, способные отводить отработанное тепло. что делает их непригодными для некоторых приложений.

Кто изобрел двигатели Стирлинга?

Artwork: эта иллюстрация оригинального двигателя Роберта Стирлинга (на основе его патента 1827 года). напоминает обычный паровой двигатель, но он более сложный.Два больших чугунные «воздушные сосуды» слева горячие внизу и холодные вверху (источник тепла и радиатор), и поршни вытеснителя перемещаются внутри них вперед и назад. Сзади можно увидеть рабочий поршень и маховик. Работа из книги «История и прогресс парового двигателя» Галлоуэя и Хеберта. Томас Келли, 1832 г., стр. 667.

Неудивительно, что Стерлинг двигатели были изобретены шотландским священником по имени Роберт Стирлингом в 1816 году. Он надеялся создать двигатель, который был бы более безопасным и эффективнее паровых двигателей, разработанных около века назад Томасом Ньюкоменом (и позже улучшенным Джеймс Уотт и др.).Появление двигателей внутреннего сгорания (бензиновых и дизельных двигателей) Двигатели Стирлинга отошли на второй план, хотя они были заново открыты Компания Philips в середине 20 века. Совсем недавно они становятся популярными в солнечных электростанциях и других формах возобновляемых источников энергии. энергии, где ценится их более высокая эффективность. Технология получил еще один импульс в 1980-х, когда Иво Колин из Загребского университета и Джеймс Сенфт из Висконсинского университета разработали новую, очень компактная конструкция двигателя Стирлинга, который может производить мощность с небольшими различиями между источник тепла и поглотитель.

Рекламные ссылки

Узнать больше

На этом сайте

Артикул

Новости
  • Металлический порошок: новое безуглеродное топливо? Александр Хеллеманс, IEEE Spectrum, 16 декабря 2015 г. Как двигатели Стирлинга (приводимые в действие металлическими топливо) может сыграть свою роль в чистом, зеленом будущем.
  • Дин Кеймен думает, что его новый двигатель Стирлинга избавит вас от сети менее чем за 10 тысяч долларов, Кристофер Хелман. Forbes, 2 июля 2014 г. Краткое введение в генератор Камена Beacon 10.
  • Новый ядерный двигатель может использоваться для исследования дальнего космоса Адама Манна. Wired, 27 ноября 2012 г. НАСА исследует ядерный двигатель Стирлинга, который может питать космические зонды в местах, где солнечный свет (и солнечная энергия) недоступен.
  • Ford Motors испытывает потенциальный двигатель будущего, Ричард Уиткин. The New York Times, 3 ноября 1975 г. Отчет из архива Times о первых испытаниях Форда двигателей Стирлинга.
  • Империя вне сети автора Салли Ади. IEEE Spectrum, 31 июля 2009 г.Как двигатели Стирлинга и возобновляемые технологии помогают Дину Кеймену жить автономно на собственном острове.
Более академический
  • Двигатель Стирлинга Грэма Уокера, Scientific American, Vol. 229, № 2 (август 1973 г.), стр. 80–87. Хорошие иллюстрации различных конфигураций Стирлинга, включая Ванкеля, Ринии и другие варианты.
  • Двигатель Стирлинга: «Циклическая жизнь» старой технологии Райнхольда Бауэра, Icon, Vol. 15 (2009), стр.108–118. Почему двигатели Стирлинга так и не стали коммерчески популярными? Теперь перспективы для них лучше?

Книги

Двигатели Стирлинга
Термодинамика двигателя
  • Двигатели: введение Джона Лиска Ламли. Cambridge University Press, 1999. Хотя здесь основное внимание уделяется двигателям внутреннего сгорания, это будет интересно, если вы ищете термодинамический подход к анализу двигателей.
  • Термодинамика для чайников, Майк Паукен.Джон Уайли и сыновья. Простое введение в теорию термодинамики и ее практическое применение к таким вещам, как двигатели.

Видео

  • Пример двигателя Стирлинга: 2-минутная демонстрация настоящей бета-версии двигателя Стирлинга, подобной той, что показана в моей анимации вверху.
  • Двигатель Стирлинга: разборка: Дэн Рохас разбирает двигатель Стирлинга и показывает вам, что внутри. Это видео станет еще более понятным, если вы поймете теорию двигателей Стирлинга.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие веб-сайты

Статьи с этого веб-сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных произведений без разрешения, удаление этого или других уведомлений об авторских правах и/или нарушение смежных прав может повлечь за собой серьезные гражданские или уголовные санкции.

Авторские права на текст © Chris Woodford 2012, 2020. Все права защищены. Полное уведомление об авторских правах и условия использования.

Подписывайтесь на нас

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее или рассказать о ней своим друзьям:

Цитировать эту страницу

Вудфорд, Крис.(2012) Двигатели Стирлинга. Получено с https://www.explainthatstuff.com/how-stirling-engines-work.html. [Доступ (вставьте дату здесь)]

Подробнее на нашем сайте…

Как работают двигатели Стирлинга?

Как работают двигатели Стирлинга? — Объясните этот материал Реклама

Двигатели питают наш мир с Промышленная революция: сначала грязные паровые машины, работающие на угле, затем более чистые и эффективные бензиновые двигатели, а в последнее время реактивные двигатели в самолетах.Основная концепция двигателя — то, что использует разницу между высокой температурой и низкой один — не изменился за пару сотен лет, хотя иногда люди все же придумывают небольшие улучшения, которые сделать процесс немного быстрее или эффективнее. Один двигатель вы возможно, много слышал о недавно двигатель Стирлинга, что немного похоже на паровой двигатель, который не использует пар! Вместо этого он нагревает, охлаждает и рециркулирует один и тот же воздух или газ снова и снова. снова и снова, чтобы произвести полезную мощность, которая может управлять машиной.В команде Благодаря солнечной энергии и другим новым технологиям двигатели Стирлинга кажутся передовыми технологиями, но на самом деле они с 1816 года. Давайте подробнее рассмотрим, как они работают!

Фото: Двигатели Стирлинга становятся все более популярными для запряжки Возобновляемая энергия. На этом фото вы можете увидеть массив зеркал концентрируя солнечное тепло на двигателе Стирлинга, который вырабатывает электричество. Двигатель Стирлинга установлен на крайнем правом рычаге. Фото Уоррена Гретца предоставлено Министерством энергетики США/NREL (Министерство энергетики США/Национальная лаборатория возобновляемых источников энергии).

Что такое двигатель?

Двигатели, приводящие в движение транспортные средства или заводские машины являются примерами того, что ученые называют тепловыми двигателями. Они горят богатое энергией топливо (уголь, бензин или что-то еще) для высвобождения тепловая энергия, которая используется для производства газ расширится и остынет, нажми на поршень, крутить руль и водить машину. Двигатели бывают двух основных типов: двигатели внешнего сгорания (например, паровые двигатели) горят топливо в одном месте и производить энергию в другой части та же машина; двигатели внутреннего сгорания (например, автомобильные двигатели) сжигать топливо и производить мощность точно в одном месте (в автомобиле все происходит в сверхпрочных металлических цилиндрах).Обе типы двигателей полагаются на тепловую энергию, заставляющую газ расширяться, а затем остывать. Чем больше разница температур (между газом при самое горячее и самое холодное), тем лучше работает двигатель. Теория того, как работа двигателя основана на науке термодинамики (буквально «как движется тепло») и на теоретической модели того, как идеальные двигатели расширяются, сжимаются, нагреваются и охлаждаются. газ в серии шагов, называемых циклом.

Хорошие и плохие двигатели

Прежде чем мы узнаем, что в этом такого хорошего Двигатели Стирлинга, это поможет, если мы узнаем, что так плохо Паровые двигатели.Как они работают? У вас есть угольный огонь, который нагревает воды, пока она не закипит и не сделает пар. Пар идет по трубе в цилиндр через открытый впускной клапан, где он толкает поршень и водит колесо. Затем впускной клапан закрывается, а выпускной клапан открывается. Импульс колеса заставляет поршень вернуться в цилиндр, где он выталкивает охлажденный ненужный пар через выйти и прочь вверх по дымовой трубе (дымоходу).

Фото: Паровые двигатели, такие как в этом локомотиве, являются примерами двигателей внешнего сгорания.Огонь, дающий энергию при сгорании (1), находится снаружи (вне) цилиндр, в котором тепловая энергия превращается в механическую энергию (3). Между ними есть котел (2), который превращает тепловую энергию в пар. Пар действует как теплоноситель, толкая поршень (4), который приводит в движение колеса с кривошипом (5) и приводит в движение поезд (6). Паровая и тепловая энергия постоянно выбрасывается из дымовой трубы (7), что делает этот способ приведения в действие движущейся машины особенно неэффективным и неудобным.Но это было нормально в те дни, когда угля было много и никто особо не заботился о том, чтобы навредить планете.

Много проблем с паром двигателей, но вот четыре наиболее очевидных. Во-первых, котел из-за чего пар работает под высоким давлением и существует риск что он может взорваться (взрывы котлов были серьезной проблемой с очень ранними паровыми двигатели). Во-вторых, котел вообще какой-то расстоянии от цилиндра, поэтому энергия теряется, получая тепло от один к другому.В-третьих, пар, выходящий из дымовой трубы, еще достаточно горячий, поэтому он содержит потраченную впустую энергию. В-четвертых, поскольку пар выбрасывается из цилиндр каждый раз, когда поршень толкает, двигатель должен потреблять огромные количества воды, а также топлива. (Вот почему паровозы имеют продолжать останавливаться у цистерн с водой на обочине пути.)

Рекламные ссылки

Что такое двигатель Стирлинга?

Можем ли мы разработать двигатель, преодолевающий эти проблемы? Предположим, мы избавились от котла (что решило бы опасность взрыва) и использовать тепло от огня для питания двигатель напрямую.Тогда вместо использования пара для перемещения тепловой энергии от огня к цилиндру, почему бы не поставить цилиндр ближе к огонь и использовать обычный воздух (или какой-либо другой простой газ) для перемещения тепла энергия между ними? (Вот почему двигатели Стирлинга иногда называется двигателей горячего воздуха .) Если мы запечатаем этот воздух в закрытой трубе, то один и тот же воздух движется вперед и назад снова и снова, собирая энергию от огня и выпуская его в цилиндр, решаем проблему двигателя, нуждающегося в постоянной подаче воды.Наконец, почему бы и нет добавить какой-нибудь теплообменник, чтобы горячий воздух проходил обратно и далее, его энергия сохраняется внутри машины и перерабатывается в повысить общую эффективность. Это основные способы, которыми Двигатель Стирлинга совершенствует паровой двигатель. Вы будете иногда видеть Двигатели Стирлинга, описываемые как «замкнутый цикл с рекуперацией тепла». двигатели», что является очень кратким способом выразить то, что мы только что сказали: замкнутый цикл означает, что они используют герметичный объем газа для возврата тепла и вперед, снова и снова, через серию бесконечно повторяющихся шагов; регенеративный просто означает, что они использовать теплообменники для сохранения части тепла, которое в противном случае теряться при каждом цикле (бесполезно взорваться в дымовую трубу, как в паровой машине).

Простой или сложный?

Некоторые люди говорят, что двигатели Стирлинга просты. Если это правда, то это так же верно, как и великие уравнения физики (например, E = mc2) просты: они просты на поверхности, но богаче, сложнее и потенциально очень запутанно, пока вы действительно не разберетесь с ними. Я думаю, что безопаснее думать о двигателях Стирлинга как о сложных: много очень плохих видео на YouTube. показать, как легко их «объяснить» очень неполным и неудовлетворительным образом.На мой взгляд, вы не можете понять двигатель Стирлинга, просто построив его или наблюдая за его работой снаружи: вам нужно хорошо подумать о цикле шагов, который он проходит, что происходит с газом внутри и чем он отличается. от того, что происходит в обычной паровой машине.

В любом случае, давайте посмотрим, сможем ли мы правильно объяснить двигатель Стирлинга, сначала рассмотрев содержащиеся в нем части, затем подумав, что они делают, и, наконец, взглянув на более сложную (термодинамическую) теорию.

Фото: Небольшие, компактные двигатели Стирлинга, подобные этому, могут работать от крошечного разницы в тепле — даже когда человек отдыхает на чьих-то руках и убегает от содержащегося в них тепла. Фото предоставлено Исследовательским центром Гленна НАСА.

Каковы основные части двигателя Стирлинга?

Существует довольно много различных конструкций двигателей Стирлинга, и мы рассмотрим один конкретный тип, известный как вытесняющий (или рабочий объем) двигатель Стирлинга (также известный как бета-двигатель Стирлинга).Вот ключевые части:

Источник тепла

Источником тепла двигатель получает всю свою энергию, и это может быть что угодно, например, уголь. огонь солнечному зеркалу, концентрирующему тепло Солнца (как на нашем верхнем фото). Хотя двигатели Стирлинга называются двигателями внешнего сгорания, они не должны вообще использовать горение (фактическое сжигание топлива): они просто нужна разница температур между источником тепла (откуда поступает энергия) и радиатор (куда она попадает).

Вы можете управлять маленьким двигателем Стирлинга теплом от чашки кофе, теплую чью-то ладонь или даже (к полному изумлению многих) кубик льда: энергия, вырабатываемая двигателем, исходит от любой разницы температур между источником тепла и источником тепла. раковина. Сказав это, стоит помнить, что с крошечным двигателем Стирлинга, работающим на что-то вроде чашки кофе, просто потому, что она содержит относительно небольшое количество энергии, которая очень быстро расходуется.

Работа: Основные детали вытеснительного двигателя Стирлинга.

Газ

Внутри машины постоянно находится газ в закрытом цилиндре. Это может быть обычный воздух, водород, гелий или другое легкодоступное вещество, остается газом, поскольку он нагревается и охлаждается в течение полного цикла двигателя (повторяющаяся серия операций, через которые он проходит). Его единственное назначение — перемещение тепловой энергии от источника тепла к радиатору, приводя в действие поршень, приводящий в движение машину, а затем снова вернуться к набери еще.Газ, перемещающий тепло, иногда называют рабочим телом.

Радиатор

Место, где горячий газ охлаждается перед возвратом к источнику тепла. Обычно это какой-то радиатор (кусок металла с прикрепленными ребрами), который выбрасывает отработанное тепло в атмосферу.

Поршни

Существуют различные типы двигателей Стирлинга, но я считаю, что все они имеют два поршня — это один. из более очевидных вещей, которые отличают их от других двигателей.В общей конструкции, называемой двухпоршневой (или альфа) двигатель Стирлинга, там два одинаковых поршня и цилиндра и газовые челноки сзади и далее между ними, нагреваясь и расширяясь, затем охлаждаясь и сжимаясь, прежде чем цикл повторяется.

В другой конструкции, показанной здесь, называемой двигателем Стирлинга с рабочим объемом (или бета-версией), имеется один полностью внутренний поршень, называемый вытеснителем (окрашен зеленым), задачей которого является перемещение газа между источником тепла и радиатором. В отличие от обычного поршня в паровой машине, вытеснитель подходит очень свободно (с небольшим свободным пространством между поршнем). край поршня и стенка цилиндра), и газ обтекает его снаружи, когда он движется вперед и назад.Также имеется рабочий поршень (окрашенный в темно-синий цвет), который плотно входит в цилиндр и превращает расширение газа в полезную работу, приводящую в движение независимо от того, работает ли двигатель. В более крупных двигателях Стирлинга рабочий поршень обычно имеет тяжелое маховик прикреплен к сборке импульс и обеспечить бесперебойную работу машины. Рабочий поршень и поршень вытеснителя постоянно движутся, но они не совпадают (одна четверть периода или 90 ° не совпадают по фазе) друг с другом; они приводятся в действие одним и тем же колесом, но поршень вытеснителя всегда находится на одну четверть цикла (90°) впереди рабочего поршня.

Теплообменник

Теплообменник, также известный как регенератор, находится в закрытой камере между источником тепла и радиатором. Когда горячий газ проходит мимо регенератора, он отдает часть своего тепла. на котором держится регенератор. Когда газ движется назад, он снова забирает это тепло. Без регенератора это тепло было бы потеряно. в атмосферу и впустую. Теплообменник значительно повышает эффективность и мощность двигателя. Некоторые двигатели Стирлинга иметь несколько теплообменников.

Как работает двигатель Стирлинга?

Вкратце

Подобно паровому двигателю или автомобильному двигателю внутреннего сгорания, Стирлинг двигатель преобразует тепловую энергию в механическую энергию (работу), повторяя ряд основных операций, известный как его цикл. Рассмотрим упрощенный двигатель Стирлинга вытеснительного типа. На самом деле это довольно запутанно и трудно понять, пока вы не поймете, что происходит вот что. газ внутри попеременно расширяется и сжимается, а в промежутках движется от горячей стороны цилиндра к холодной и обратно.Работа темно-синего рабочего поршня состоит в том, чтобы использовать энергию расширения газа для привода машины, которую приводит в действие двигатель, а затем сжимать газ, чтобы цикл мог повториться. Работа зеленого поршня вытеснителя заключается в перемещении газа с горячей стороны цилиндра (слева) на холодную сторону (справа) и обратно. Работая вместе, два поршня обеспечивают многократное перемещение тепловой энергии от источника к приемнику и ее преобразование в полезную механическую работу.

Подробно

  1. Охлаждение и сжатие: Большая часть газа (показана синими квадратами) заканчивается справа на более холодном конце цилиндра.По мере того как он охлаждается и сжимается, отдавая часть своего тепла, которое отводится радиатором, оба поршня движутся внутрь (к центру).
  2. Перенос и регенерация: Поршень вытеснителя перемещается вправо, а охлажденный газ движется вокруг него в более горячую часть цилиндра слева. Объем газа остается постоянным, поскольку он проходит обратно через регенератор (теплообменник), чтобы забрать часть тепла, которое он ранее выделил.
  3. Нагрев и расширение: большая часть газа (показана красными квадратами) теперь находится слева в горячем конце цилиндра.Он нагревается от огня (или другого источника тепла), поэтому его давление повышается, и он расширяется, поглощая энергию. Когда газ расширяется, он толкает рабочий поршень вправо, который приводит в движение маховик и все, что приводит в действие двигатель. В этой части цикла двигатель преобразует тепловую энергию в механическую энергию (и совершает работу).
  4. Перенос и охлаждение: поршень вытеснителя перемещается влево, а горячий газ движется вокруг него в более холодную часть цилиндра справа. Объем газа остается постоянным при прохождении через регенератор (теплообменник), отдавая по пути часть своей энергии.Теперь цикл завершен и готов повториться.

Хотя двигатель проходит цикл, возвращаясь к тому, с чего начал, это несимметричный процесс: энергия постоянно удаляется от источника и накапливается в приемнике. Это происходит потому, что горячий газ совершает определенное количество работы поршня при его расширении, но поршень совершает меньшую работу по сжатию охлажденного газа и возвращению его в исходное положение.

Теоретически

Теперь вы можете подумать: «Это все очень сложно! Зачем возиться с двумя поршнями, когда простой паровой двигатель может обойтись только одним? Зачем все эти отдельные ступени? Почему бы не сделать все это проще?» Чтобы правильно ответить на эти вопросы, вам нужно понять теорию двигателей: эффективный двигатель перемещает газ через цикл процессов в соответствии с газовыми законами (основными законами классической физики, которые описывают, как давление, объем и температура газа относятся к).Самый известный идеализированный цикл называется циклом Карно и включает в себя повторение цикла изотермического (постоянная температура) и адиабатического (с сохранением тепла) расширения, за которым следует изотермическое и адиабатическое сжатие.

Двигатель Стирлинга использует другой цикл, который (в идеале) состоит из:

  1. Изотермическое (постоянная температура) сжатие: наша стадия (1) выше, где объем газа уменьшается, а давление увеличивается по мере того, как он отдает тепло стоку.
  2. Изоволюметрический (постоянный объем) нагрев: наша стадия (2) выше, на которой объем газа остается постоянным, когда он проходит обратно через регенератор и восстанавливает часть своего прежнего тепла.
  3. Изотермическое (постоянная температура) расширение: наша стадия (3) выше, на которой газ поглощает энергию источника, его объем увеличивается, а давление уменьшается, а температура остается постоянной.
  4. Изоволюметрическое (постоянного объема) охлаждение: вышеприведенная стадия (4), на которой объем газа остается постоянным при его прохождении через регенератор и охлаждении.

Реальный двигатель Стирлинга работает по более сложной, менее идеальной версии этого цикла, которая выходит за рамки этой статьи. Достаточно просто заметить, что четыре стадии не разделены жестко, а сливаются друг с другом. Если вам интересно, об этом гораздо больше написано в статье Википедии о цикле Стирлинга.

Некоторые альтернативные анимации

  • В Википедии есть еще одна анимация бета-версии двигателя Стирлинга (хоть и красиво нарисовано, за этим трудно уследить, потому что отдельные этапы не объясняются рядом).
  • MIT также имеет приятную небольшую анимацию, но сопровождающее объяснение довольно минимально.
  • Лучший из всех: отличная анимация и объяснение на Animated Engines, превосходный веб-сайт со множеством четких и понятных страниц о всевозможных других движках, которые стоит изучить. Мне нравится, что все двигатели нарисованы в одном и том же простом стиле, поэтому их легко сравнить.

Для чего можно использовать двигатели Стирлинга?

Фото: Хотя инженеры пытались оснастить автомобили двигателями Стирлинга, эксперименты были не такими успешными.Двигателю Стирлинга требуется время, чтобы набрать скорость. не справляется с остановкой и запуском, что делает его менее подходящим для питания автомобиля чем обычный двигатель внутреннего сгорания. Мы вряд ли увидим дальнейший прогресс на этом фронте: будущие автомобили, скорее всего, будут оснащены электродвигателями или топливными элементами. Фото предоставлено Исследовательским центром Гленна НАСА.

Двигатели Стирлинга лучше всего работают в машинах, которым требуется непрерывно производить энергию, используя разницу между чем-либо горячее и что-то холодное.Они идеально подходят для солнечных электростанций, где солнечное тепло играет на зеркале, которое действует как источник тепла, и высокоэффективные комбинированные теплоэлектростанции (ТЭЦ), которые должны производить стабильные поставки электроэнергии. Недавно пионер Segway Дин Камен помог возродить интерес к двигателям Стирлинга. используя их в качестве основы для компактного, домашнего электроснабжения генератор под названием Beacon 10, размером примерно с бытовую стиральную машину.

В обычном двигателе Стирлинга вы нагреваете до горячий конец машины (источник тепла) и получить механическую работу и меньше тепла от другого, более холодного конца (радиатора).Как только электродвигатели можно использовать в качестве генераторов в обратном направлении, так что можно поставить энергию в двигатель Стирлинга и запустить его в обратном направлении, эффективно отвод тепла от радиатора и выброс его в источник. Это превращает двигатель Стирлинга в «криоохладитель». эффективное охлаждающее устройство. Охладители двигателя Стирлинга используются в сверхпроводимость и электронные исследования.

Преимущества и недостатки двигателей Стирлинга

Фото: Чистые, экологичные, безопасные, эффективные и компактные двигатели Стирлинга преимущества.Фото Уоррена Гретца предоставлено Министерством энергетики США/NREL (Министерство энергетики США/Национальная лаборатория возобновляемых источников энергии).

Самым большим преимуществом двигателей Стирлинга является то, что они намного эффективнее паровых двигателей (в основном из-за замкнутый цикл и регенеративный теплообменник). У них нет котлы, которые могут взорваться, не нуждаются в снабжении водой и не имеют сложную систему открывания и закрывания клапанов, двигатели требуют. Это одна из причин, почему они намного тише паровых двигателей, и потому что они не обязательно включают сжигание топлива, могут быть намного чище.В отличие от паровых двигателей, которые обычно сжигают уголь для кипячения воды, двигатели Стирлинга могут работать от всех видов разное топливо.

С другой стороны, двигатели Стирлинга не запускаются мгновенно (это требуется время, чтобы важнейший теплообменник прогрелся, а маховик разгоняются) и они не так хорошо работают в режиме стоп-старт (в отличие от двигателей внутреннего сгорания двигатели). Им также нужны большие радиаторы, способные отводить отработанное тепло. что делает их непригодными для некоторых приложений.

Кто изобрел двигатели Стирлинга?

Artwork: эта иллюстрация оригинального двигателя Роберта Стирлинга (на основе его патента 1827 года). напоминает обычный паровой двигатель, но он более сложный.Два больших чугунные «воздушные сосуды» слева горячие внизу и холодные вверху (источник тепла и радиатор), и поршни вытеснителя перемещаются внутри них вперед и назад. Сзади можно увидеть рабочий поршень и маховик. Работа из книги «История и прогресс парового двигателя» Галлоуэя и Хеберта. Томас Келли, 1832 г., стр. 667.

Неудивительно, что Стерлинг двигатели были изобретены шотландским священником по имени Роберт Стирлингом в 1816 году. Он надеялся создать двигатель, который был бы более безопасным и эффективнее паровых двигателей, разработанных около века назад Томасом Ньюкоменом (и позже улучшенным Джеймс Уотт и др.).Появление двигателей внутреннего сгорания (бензиновых и дизельных двигателей) Двигатели Стирлинга отошли на второй план, хотя они были заново открыты Компания Philips в середине 20 века. Совсем недавно они становятся популярными в солнечных электростанциях и других формах возобновляемых источников энергии. энергии, где ценится их более высокая эффективность. Технология получил еще один импульс в 1980-х, когда Иво Колин из Загребского университета и Джеймс Сенфт из Висконсинского университета разработали новую, очень компактная конструкция двигателя Стирлинга, который может производить мощность с небольшими различиями между источник тепла и поглотитель.

Рекламные ссылки

Узнать больше

На этом сайте

Артикул

Новости
  • Металлический порошок: новое безуглеродное топливо? Александр Хеллеманс, IEEE Spectrum, 16 декабря 2015 г. Как двигатели Стирлинга (приводимые в действие металлическими топливо) может сыграть свою роль в чистом, зеленом будущем.
  • Дин Кеймен думает, что его новый двигатель Стирлинга избавит вас от сети менее чем за 10 тысяч долларов, Кристофер Хелман. Forbes, 2 июля 2014 г. Краткое введение в генератор Камена Beacon 10.
  • Новый ядерный двигатель может использоваться для исследования дальнего космоса Адама Манна. Wired, 27 ноября 2012 г. НАСА исследует ядерный двигатель Стирлинга, который может питать космические зонды в местах, где солнечный свет (и солнечная энергия) недоступен.
  • Ford Motors испытывает потенциальный двигатель будущего, Ричард Уиткин. The New York Times, 3 ноября 1975 г. Отчет из архива Times о первых испытаниях Форда двигателей Стирлинга.
  • Империя вне сети автора Салли Ади. IEEE Spectrum, 31 июля 2009 г.Как двигатели Стирлинга и возобновляемые технологии помогают Дину Кеймену жить автономно на собственном острове.
Более академический
  • Двигатель Стирлинга Грэма Уокера, Scientific American, Vol. 229, № 2 (август 1973 г.), стр. 80–87. Хорошие иллюстрации различных конфигураций Стирлинга, включая Ванкеля, Ринии и другие варианты.
  • Двигатель Стирлинга: «Циклическая жизнь» старой технологии Райнхольда Бауэра, Icon, Vol. 15 (2009), стр.108–118. Почему двигатели Стирлинга так и не стали коммерчески популярными? Теперь перспективы для них лучше?

Книги

Двигатели Стирлинга
Термодинамика двигателя
  • Двигатели: введение Джона Лиска Ламли. Cambridge University Press, 1999. Хотя здесь основное внимание уделяется двигателям внутреннего сгорания, это будет интересно, если вы ищете термодинамический подход к анализу двигателей.
  • Термодинамика для чайников, Майк Паукен.Джон Уайли и сыновья. Простое введение в теорию термодинамики и ее практическое применение к таким вещам, как двигатели.

Видео

  • Пример двигателя Стирлинга: 2-минутная демонстрация настоящей бета-версии двигателя Стирлинга, подобной той, что показана в моей анимации вверху.
  • Двигатель Стирлинга: разборка: Дэн Рохас разбирает двигатель Стирлинга и показывает вам, что внутри. Это видео станет еще более понятным, если вы поймете теорию двигателей Стирлинга.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие веб-сайты

Статьи с этого веб-сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных произведений без разрешения, удаление этого или других уведомлений об авторских правах и/или нарушение смежных прав может повлечь за собой серьезные гражданские или уголовные санкции.

Авторские права на текст © Chris Woodford 2012, 2020. Все права защищены. Полное уведомление об авторских правах и условия использования.

Подписывайтесь на нас

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее или рассказать о ней своим друзьям:

Цитировать эту страницу

Вудфорд, Крис.(2012) Двигатели Стирлинга. Получено с https://www.explainthatstuff.com/how-stirling-engines-work.html. [Доступ (вставьте дату здесь)]

Подробнее на нашем сайте…

Двигатель Стирлинга – обзор

2 ВВЕДЕНИЕ

В компонентах двигателя Стирлинга участвуют процессы теплопередачи, происходящие в условиях пульсирующего потока. Одномерные рабочие коды используются для моделирования этого нестационарного колебательного потока при проектировании свободнопоршневых двигателей Стирлинга.Эти коды производительности используют корреляции установившегося потока, коэффициента трения и теплопередачи. Правомерность использования стационарных корреляций для условий колеблющегося потока сомнительна (Tew, 1987; Ibrahim et.al., 1990). Соответственно, нет уверенности в способности предсказания этих одномерных кодов.

В настоящее время проводятся многоэтапные исследования для компьютерного исследования сложных условий колебательного потока в двигателе Стирлинга. Частью этих усилий является исследование двумерного несжимаемого/термически расширяющегося ламинарного пульсирующего потока между двумя параллельными пластинами.В литературе выделяют два типа нестационарного течения: (1) колебательное – нестационарное течение с нулевой средней скоростью и (2) пульсирующее – нестационарное течение с ненулевой средней скоростью. В этой статье основное внимание будет уделено пульсирующим потокам.

Несколько исследователей исследовали ламинарное пульсирующее течение как внешнее (Riley, 1975; Ishida and Yamada, 1980), так и внутреннее (Uchida, 1956; Siegel and Perlmutter, 1962; Siegel, 1987; Creff et al., 1983; Creff et.al., 1985) потоков с использованием аналитических или численных методов.Uchida (1956) получил решения замкнутой формы при исследовании пульсирующего и колебательного ламинарного, полностью развитого кругового течения в трубе. Кроме того, Siegel и Perlmutter (1962) и Siegel (1987) исследовали процесс теплопередачи для пульсирующего ламинарного потока. Они получили решения в замкнутой форме для термически развивающегося течения в канале, используя приближение снарядного течения.

Недавно Creff’ et.al. (1983, 1985) проанализировали одновременно развивающееся, пульсирующее, ламинарное, несжимаемое течение в трубе.Их численные расчеты были основаны на разложении импульсного течения на нестационарное периодическое течение, наложенное на стационарное ламинарное течение. Пульсация характеризовалась либо синусоидальной модуляцией расхода (Creff et.al., 1983), либо синусоидальным осевым градиентом давления (Creff et.al., 1985). Крефф и др. численные прогнозы хорошо согласовывались с доступными данными для стационарных условий потока (Langhaar, 1942), а также с данными о нестационарном полностью развитом потоке Uchida (1956).

В работе проведено численное исследование пульсирующего, ламинарного, несжимаемого/термически расширяющегося, одновременно развивающегося течения между двумя параллельными пластинами.Компьютерный код, использованный в настоящем исследовании, был разработан на основе предыдущих попыток решения частично параболизированных уравнений Навье-Стокса Чиу (1984). В настоящем исследовании код Чиу был расширен до нестационарных и термически расширяющихся условий течения. Здесь представлены основные уравнения, численная схема и результаты как для стационарного потока, так и для пульсирующего потока с теплопередачей. Будут проведены сравнения между настоящей работой и имеющимися аналитическими решениями в закрытой форме для полностью развитого пульсирующего потока, а также для термически развивающегося пульсирующего течения со снарядным течением.Наконец, будут представлены результаты для одновременно развивающегося пульсирующего потока с предположениями как о несжимаемом, так и о термическом расширении.

Двигатель Стирлинга .co.uk — Низкотемпературные двигатели Стирлинга

KS160 Черный
От 170 фунтов стерлингов
KS90 Черный
От 90 фунтов стерлингов
KS90 Синий
От 90 фунтов стерлингов
KS90 Серебряный
От 90 фунтов стерлингов
KS90 Солнечная
От 95 фунтов стерлингов
KS90R Авангард
От 115 фунтов стерлингов
KS90R Блэк Росс
От 100 фунтов стерлингов
KS90R Блю Росс
От 110 фунтов стерлингов
КС90Р Медь
От 150 фунтов стерлингов
KS90R Солар Росс
От 105 фунтов стерлингов
KS90S Солнечная перевернутая
От 130 фунтов стерлингов
KS90T Черный Твин
От 145 фунтов стерлингов
KS90T Серебряный Твин
От 145 фунтов стерлингов
KS90T Солнечная близнец
От 150 фунтов стерлингов
KS90V СЕРЫЙ
От 95 фунтов стерлингов
Комплект для 3D-печати
От 25 фунтов стерлингов
ТАБЛИЦА ТЕНСЕГРИТИ — КРАСНЫЙ
От 40 фунтов стерлингов
СТОЛ ТЕНСЕГРИТИ — ЧЕРНЫЙ
От 40 фунтов стерлингов
СТОЛ MAG TENSEGRITY — ЧЕРНЫЙ
От 45 фунтов стерлингов
ТАБЛИЦА МАГ ТЕНСЕГРИТИ — КРАСНЫЙ
От 45 фунтов стерлингов

Двигатель Стирлинга — энергетическое образование

Рисунок 1.На подводных лодках класса Gotland используются двигатели Стирлинга. [1]

Двигатели Стирлинга представляют собой тип возвратно-поступательного двигателя с внешним тепловым двигателем, который использует один или несколько поршней для выполнения полезной работы за счет некоторого подвода тепла от внешнего источника. Они сильно отличаются от двигателей внутреннего сгорания, которые используются в большинстве автомобилей. Двигатели Стирлинга используют один и тот же газ снова и снова, в отличие от двигателей внутреннего сгорания, которые постоянно впускают и выбрасывают газ. Кроме того, двигатели Стирлинга не используют взрывы, как обычные бензиновые двигатели, поэтому они очень тихие. [2]

Хотя они кажутся большими преимуществами для обычного двигателя, они менее практичны в большинстве автомобилей, поскольку требуют внешнего тепла, а не внутреннего тепла. Внешнему источнику попадания требуется дополнительное время, чтобы тепло проникло внутрь двигателей. Этот теплообмен делает двигатель гораздо менее отзывчивым, чем двигатели внутреннего сгорания. [2] Двигатели Стирлинга также оказались непрактичными для электростанций; Двигатели Стирлинга имеют низкую удельную мощность, а это означает, что двигатель должен быть достаточно большим, чтобы производить относительно небольшую мощность. [3]

Операция

Ключевой уникальной характеристикой двигателей Стирлинга является то, что внутри находится фиксированное количество газа . [2] Давлением газа можно управлять, добавляя или удаляя тепло. Добавление тепла повысит давление (и температуру), а удаление тепла, наоборот, уменьшит давление (и температуру). Изменив способ выполнения этих двух процессов, можно заставить двигатель выполнять полезную работу. Двигатель следует «циклу Стирлинга», описанному ниже в общем виде, и его можно увидеть на рисунке 2.Цикл следующий: [2]

  1. Нагрев и расширение — Тепло поступает из внешнего источника, повышая температуру и, следовательно, давление газа. Это заставляет поршень расширяться и выполнять полезной работы.
  2. Поток и охлаждение — Поршень движется вверх, нагнетая газ в другой цилиндр, где он охлаждается. Охлаждение газа обеспечивает более легкое сжатие, а это означает, что требуется меньше работы, чем было произведено на шаге 1.
  3. Сжатие — Теперь газ сжимается, и избыточное тепло, создаваемое в результате этого сжатия, удаляется источником охлаждения.
  4. Обратный поток и нагрев — Сжатый газ возвращается в исходную камеру, где цикл повторяется.
Рис. 2. Базовый идеальный цикл Стерлинга. [4]

Цикл Стирлинга может дать больше энергии, используя более горячий источник тепла на этапе 1 или более холодный поглотитель холода на этапе 2.

Щелкните здесь, чтобы узнать о различных типах двигателей Стирлинга.

Заявка

Двигатели Стирлинга имеют множество применений: [5]

Рисунок 3. Двигатель Стирлинга, видимый в центре этого параболического зеркала, может нагреваться Солнцем. [6] Рисунок 4. Двигатель Стирлинга с низким перепадом температур (LTD) может генерировать около 1 Вт мощности от ладони человека. [7]
  • Подводные лодки — Подводные лодки с двигателем Стирлинга могут оставаться под водой намного дольше, чем обычные подводные лодки. Шведская судостроительная компания Kockums впервые установила двигатели Стирлинга на подводные лодки, и с ними подводной лодке не нужно всплывать для перезарядки батарей, что продлевает время погружения с нескольких дней до недель. [8]
  • Атомные электростанции — Двигатели Стирлинга потенциально могут заменить паровые турбины в ядерных реакторах и могут повысить эффективность станции и уменьшить радиоактивные побочные продукты. Они будут использовать жидкий натрий в качестве охлаждающей жидкости и устранят необходимость в воде в любом месте цикла. [5]
  • Образовательная демонстрация — Низкая разность температур Двигатель Стирлинга будет работать при любой низкой разнице температур, например, при разнице между ладонями, как показано на рисунке 4.

Добавить комментарий

Ваш адрес email не будет опубликован.
