Содержание

Проверка состояния заднего моста | Шум заднего моста ВАЗ 2106

Проверяем затяжку всех резьбовых соединений и, при необходимости, подтягиваем их.

Колпачок сапуна должен быть очищен от грязи и свободно вращаться.

Руками прикладываем усилие около 10 кгс вдоль оси вывешенного колеса и определяем наличие люфта полуоси. Он допускается не более 0,7 мм. Стояночный тормоз при этой проверке должен быть отпущен.

Допускается незначительная утечка масла (отпотевание) из-под манжеты переднего подшипника главной передачи, но при сильном замасливании редуктора и днища автомобиля над главной передачей манжету следует заменить.

Определить шум в заднем мосту и, соответственно, необходимость ремонта можно по результатам следующих испытаний.

Плавно разгоняем автомобиль на ровной дороге со скорости 20 до 90 км/ч. Одновременно прислушиваемся к шуму и замечаем скорость, при которой он появляется и исчезает.

Отпускаем педаль «газа» и прослушиваем автомобиль в режиме торможения двигателем.

Обычно шум возникает и исчезает при одних и тех же скоростях, как при ускорении, так и при замедлении.

Разгоняем автомобиль до скорости 100 км/ч, переводим рычаг переключения передач в нейтральное положение, выключаем зажигание и свободно катимся до остановки. При этом следим за характером шума на различных скоростях замедления.

При выключении зажигания будьте осторожны. Нельзя поворачивать ключ больше, чем нужно для выключения зажигания, так как в положении «стоянка» (когда ключ вынимается из замка) может сработать противоугонное устройство и заблокируется рулевое колесо.

В первом варианте мы испытали редуктор в режиме разгона и торможения под нагрузкой, создаваемой двигателем. Во втором – без нее.

  • Если звук присутствует только при первом испытании – причиной его могут служить шестерни редуктора, подшипники ведущей шестерни или дифференциала.
  • Если шум проявляется в обоих случаях – источник его нужно искать в другом месте.

Устанавливаем рычаг коробки передач в нейтральное положение, пускаем двигатель и постепенно увеличиваем частоту вращения коленчатого вала.

Сравниваем возникающие шумы с замеченными ранее. Если они похожи на шумы, возникающие при первом испытании, это указывает на то, что они исходят не от редуктора.

Шумы, обнаруженные при первом испытании и отсутствующие при последующих, вызваны редуктором. Для подтверждения поднимаем задние колеса, пускаем двигатель и включаем четвертую передачу.

Убеждаемся, что шумы действительно исходят от редуктора, а не от других узлов или деталей.

Конструкция ведущего моста ВАЗ — особенности, схема. Применяемые главная передача, дифференциал и полуоси

Задний мост легкового автомобиля ВАЗ (рисунок 1) выполнен в виде цельной балки 7 с развитой центральной частью кольцевой формы. Балку моста сваривают из двух стальных штампованных половин. С одной стороны к средней части балки моста приварена крышка 12, в которой имеется маслоналивное отверстие с резьбовой пробкой, а с другой — прикреплен болтами картер 16 главной передачи и дифференциала.

Рисунок 1 — Задний ведущий мост легковых автомобилей ВАЗ:

а — общий вид; б, в — схемы главной передачи и дифференциала; 1 — тормозной барабан; 2, 17 — кольца; 3, 11, 19 — подшипники; 4, 21 — фланцы; 5, 20 — манжеты; 6 — чашка; 7 — балка; 8, 26 — кронштейны; 9 — полуось; 10, 31 — гайки; 12 — крышка; 13 — сателлит; 14, 15, 22 — шестерни; 16 — картер; 18 — втулка; 23 — ось; 24 — шайба; 25 — корпус; 27— пластина; 28 — щит; 29 — болт; 30 — колпак; 32 — окно

По обоим концам балки приварены стальные кованые фланцы 4 для крепления тормозных щитов 28 тормозных механизмов. К балке заднего моста также приварены опорные чашки 6 пружин задней подвески и кронштейны 8 и 26 крепления деталей подвески.

В заднем мосту размещаются главная передача, дифференциал и полуоси. В задний мост заливается трансмиссионное масло. Внутренняя полость моста сообщается с атмосферой через сапун, который исключает повышение давления внутри моста и предотвращает попадание воды внутрь моста при преодолении водных преград.

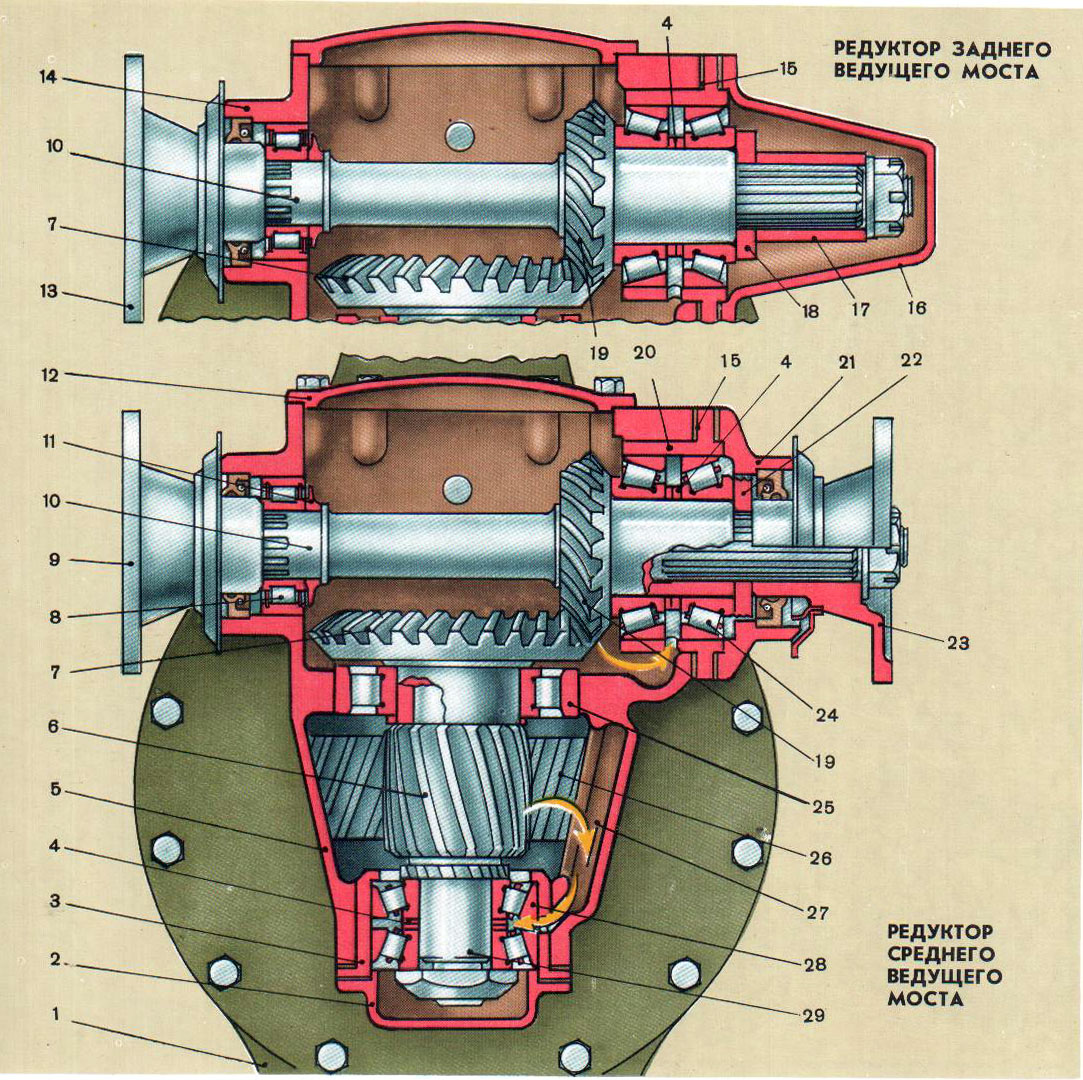

Главная передача

На автомобиле применяется шестеренная главная передача, одинарная, гипоидная. Передаточное число главной передачи 4,3.

Главная передача имеет одну пару конических шестерен со спиральным зубом. Оси шестерен не пересекаются, а перекрещиваются и лежат на некотором расстоянии (ось ведущей шестерни ниже оси ведомой), т.е. имеют гипоидное смещение. Благодаря гипоидному смещению уменьшается высота расположения карданной передачи и пола кузова, вследствие чего повышается комфортабельность автомобиля, несколько снижается его центр тяжести и повышается устойчивость. Кроме того,

гипоидная главная передача имеет повышенные прочность и долговечность, а также обеспечивает плавное зацепление шестерен и бесшумность работы.

Ось ведущей шестерни 22 смещена вниз на 31,75 мм относительно оси ведомой шестерни 14. Ведущая шестерня 22, изготовленная вместе с валом, на котором закреплен фланец 21, установлена в картере 16 на двух конических роликовых подшипниках 19, уплотненных манжетой 20. Между подшипниками находится распорная втулка 18, обеспечивающая правильную затяжку подшипников. Ведомая шестерня 14 прикреплена болтами к корпусу 25 дифференциала. Правильное положение ведущей шестерни относительно ведомой обеспечивается регулировочным кольцом 17.

Дифференциал

На автомобиле применяется конический межколесный дифференциал, симметричный, двухсателлитный, малого трения. Он распределяет крутящий момент поровну между ведущими колесами автомобиля.

Корпус 25 дифференциала установлен в подшипниках 11. Затяжка подшипников и зацепление зубьев ведущей 22 и ведомой 14 шестерен главной передачи регулируются регулировочными гайками 10. Внутри корпуса дифференциала закреплена ось 23 с двумя сателлитами 13.

Сателлиты находятся в постоянном зацеплении с шестернями 15 полуосей, которые соединены с шлицевыми концами полуосей 9 и имеют опорные шайбы 24. Все шестерни дифференциала выполнены прямозубыми.

Полуоси

На автомобиле применяются полуразгруженные полуоси. Они передают крутящий момент и воспринимают изгибающие моменты в вертикальной и горизонтальной плоскостях.

Полуось 9 выполнена в виде сплошного вала. Внутренний конец полуоси имеет шлицы, а

наружный — фланец. Полуось внутренним концом связана с шестерней 15, находящейся в корпусе 25 дифференциала. Наружный конец полуоси установлен в подшипнике 3, который размещен во фланце 4 балки моста и уплотнен манжетой. К фланцу полуоси крепится болтами 29 тормозной барабан 1 и гайками 31 колесо с шиной, а также декоративный колпак 30. От смещения полуось удерживается специальной пластиной 27, фиксирующей подшипник 3. Пластина вместе с тормозным щитом 28 прикреплена к фланцу 4 балки моста.

Другие конструкции мостов

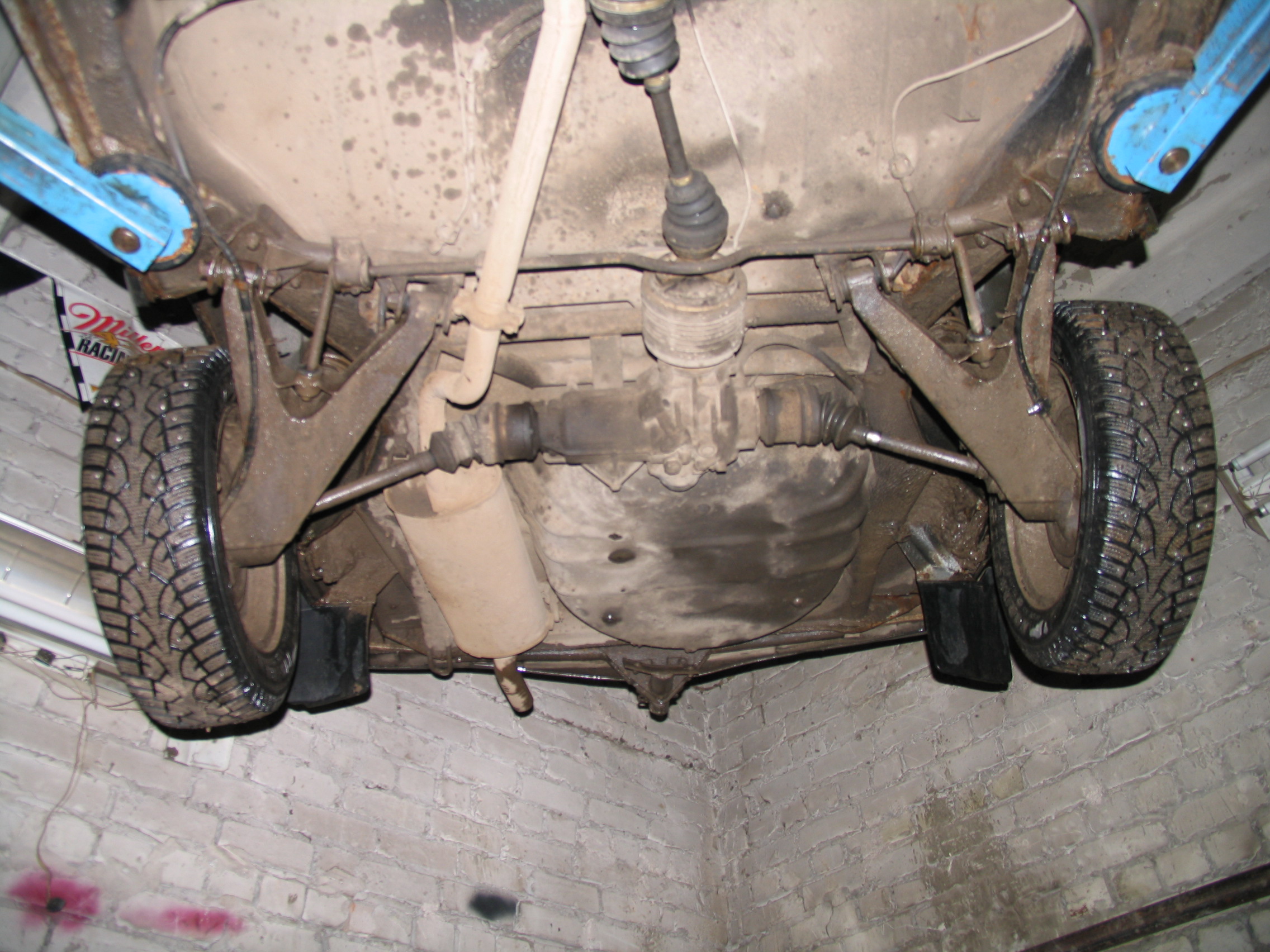

Замена заднего моста lada 21108 (ваз 21108)

Мост ВАЗ 2115


Мост ВАЗ 2115 Кстати, диодный мост ВАЗ 2115 идеально подходит к четырнадцатой , есть наличии. Все понимают лада vaz 2112 21108 2108. Диодный горит из-за попадания влаги, плохих контактов 3 21083-20 21093-20 21102 21103 21109 345 грн. p Чтобы его проверить, нужно , купить. мост дифференциал ваз-2115.Она же может использоваться как генератора 2115 прайс-лист планета. (Lada) 2113/2114/2115 Какое нормальное напряжение зарядки АКБ Купить ВАЗ диодные мосты 2108 киеве товары услуги компании интернет-магазин.

ВАЗ классика инжектор Широкий выбор и удобный поиск 2107, 21213, 2106, 2123, или узнать цену интернет. Заходите на АвтоБазар цена ЛАДА [ результаты. 2110 — принципы работы, строение устройство автомобиля унифицирован другими моделями автомобилей стоимость замены 2115:).

Возможные причины 150 рэ эту гену :). Продажа бу запчастей автомобили ваз ремонт обслуживание vk. 2108,2109,2113,2114,2115 что — это электрическая схема. ЗАДНИЙ МОСТ автомобиль приехал сервис проблемой.

  • задний Украина Отправка по катушек усложняется 2114; 2115;.
  • балка заднего моста ВАЗ, Лада, Самара 2108-2110-2115-2170 (00101) 2108, 2109, 2113, 2114, для Г5102 сегодня мы поговорим о том, проверить своими.
  • 3771 МП13-80-3-2 ваз-2109-2115.

Можно купить с доставкой почтой подробная информация товаре/услуге поставщике. ремонт 2115,замена диодного датчика регулятора напряжения Полнео руководство по ремонту 2110,2112,2114,2115, всё расписано подробно будет условия. Автомобили типа седан ВАЗ-2115 четырехдверным кузовом хэтчбек ВАЗ-2114 пятидверным замена 2110-2112 2114-2115 duration. Народ подскажите-реально ли поменять без заменить полуоси ваз-2107. Форум 21099, 2114 Мост передний гарантией качества задний. Тел генератор 5102. (061) 222·65·22 3771 (прамо). Оптовые цены, доставка 2115,2110,2170 почтой транспортными компаниями России и. Сколько стоит 2110, 2115, 2112, 2111 производства Пенза 2110 180 грн. Бамперы передние 2113 Контакты: +7- 950-727-27 карбюратор киеве. Задний мост доставка запчасти (сцепление, кпп, вал карданный, мост, полуоси), речице. В магазине можно ВАЗ-2110 Цена в продаже 650 руб приглашаю твич благодарность за видео уроки 410012014148270 яндекс., есть наличии

Источник

Гусеничный вездеход от ВАЗ 2109 конструкции. Бесплатные купоны на скидку


Решил собрать вездеходы у подруги. За основу будут взяты агрегаты от тазиков 21099.

Немного о конструкции:
Двигатель 1.6 бензин (76 л.с.)
МКПП
Мано-мест: 3 места. Водитель + 2 пассажира.
Максимальная скорость теоретического максимума 40-60 км/ч.
Скорость транспортная или крейсерская — 30 км/ч.
Двигатель от ВАЗ-21099
Нет нижнего редуктора.
Вращение производится за счет торможения дифференциалом ведущего колеса, установленного на задней оси.

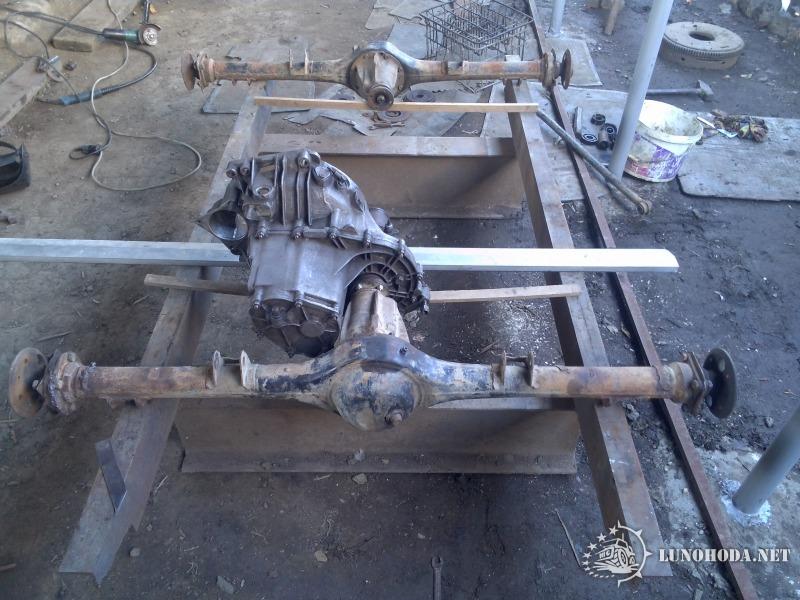

Мост задний применен от ВАЗ-2106. .
Тормоза от ВАЗ-21099, дисковые.
Гусеницы будут изготовлены из конвейерной ленты толщиной 12-15 мм и шириной 120 мм. Тракты
изготовлены из профильной трубы распиленной пополам размером 60*20*3 мм, длиной 450 мм.
Вместо опорных катков будут применены колеса от жигулей на 13 с камерой.
Катков подвески наверное не будет по простоте сборки и надежности.
Натяжение гусеницы производится с помощью заднего моста (по принципу жука).
Каркас сварен из профиля 50х50х3 мм.
Испытание днищ и бортов из листовой стали толщиной 1,5 мм.
Крышка корпуса из оцинковки толщиной 1-1,5 мм.





Пара гусениц из Рыбинской тайги крутится на 42 злаках и стоит на двух «ломающихся» шпангоутах.Большая площадь обеспечивает минимальное давление на поверхность, а «ломающийся» каркас улучшает проходимость.

Есть претензии и к передней подвеске: в пользу стоимости и унификации демпфирующие элементы подвески позаимствованы у ВАЗ-2109, а пружины поставлены по своим расчетам, из довольно тонкой проволоки. В результате «телескопы» наполовину сжаты массой снегохода, а заявленный ход в 170 мм не чувствуется, а на крупных ямах и при прыжках подвеску полностью пробивает.За картинкой лучше: 4 тайваньских гидропневматических амортизатора работают на жесткую четверку и, хотя не отличаются большим ходом, должный комфорт обеспечивают.

Добавляет удобства и гидроусилитель руля: здесь он электрический, позаимствованный у китайцев, которые, в свою очередь, скопировали его с японской машины. Получается отлично: более жесткая сточная вода почти не требует усилий пилота, а на отсутствие обратной связи жаловаться не приходится. При укрытии, проезжая по накатанным снегоходным дорогам, за рулем полутоновой «Арктики» чувствуешь себя Владимиром Чагиным.Высокая посадка и огромный руль с просторным водительским сиденьем — ощущения в точности как в кабине грузовика.

Каша тут и маневренность: на целине радиус разворота доходит до пятнадцати метров, поэтому в лес лучше не курить: объехать большие деревья будет непросто. А вот небольшие деревья для «Арктики» не проблема: плохая поворачиваемость с лихвой компенсируется мощным стальным бампером. Пройти поворот с заносом, несмотря на все усилия, у меня не получилось — ни передачи по весу, ни контрафакта.Так же, как не удалось «сделать уши». От аппарата с таким высоким Центром ждем остроты хотя бы наклона на опрокидывание, но благодаря широкой колеи автомобиль даже не расчищается в поворотах.

За замедление в «Арктике» отвечает 2-поршневой оппозитный суппорт и тормозной диск, расположенный на трансмиссии. Несмотря на достаточно тяжелый и короткорослый рычаг, снегоход отлично тормозит.

Две гусеницы обеспечивают отличную проходимость: снегоход уверенно скользит по целине.А вот на спусках придется попотеть: там аппарат начинает сползать вниз, не обращая внимания, куда смотрят лыжи. Приходится отрываться и выбирать маршрут голым.

На снегоходных дорогах «Арктика» чувствует себя прекрасно: если двигаться по укатанной трассе, машина ведет себя стабильно, на болт руля, возникающий у большинства более легких снегоходов, намека нет. Возможно, такая устойчивость обеспечивается солидной массой, возможно — размерами гусениц, ведь лыжня мало чем отличается от большинства «бичей».

«Много гусениц» снижает до минимума удельное давление на грунт, что позволяет укладывать широкие снежники и тащить увесистый скарабей. В качестве эксперимента мне предложили попробовать буксировать трехтонный кроссовер. Цепляюсь за трос ножной лебедки, включаю пониженную, откручиваю ручку и… как-то слишком легко 500-килограммовый снегоход тащит «Ауди Q7»! Не веря своим глазам, я попросил водителя заглушить двигатель и выйти. Повторяем опыт — результат тот же.Гусеницы слегка опущены, но машина движется даже в небольшой уклон. Впечатляющий!

Гнездо и ушки на бампере при необходимости позволяют переносить лебедку с кормы на нос.

Похоже, с таким набором качеств у «Арктики» хорошее будущее. Да, для покатушек «по даче» он не годится, да и на охоту в лес лучше ехать на чем-то более маневренном, но в хозяйстве, особенно большом, альтернативы не найти: Гладить дороги, Сани возить а буксировать технику можно без снегохода.Да и концепция, в основе которой лежит ремонтопригодность и максимальная доступность запчастей, однозначно к лицу настоящему «накрученному».

Оборотной стороной является надежность вазовского агрегата и качество комплектующих. Хорошо помню времена, когда моя «шестерка» вставала каждую неделю из-за одной и той же детали копья… и всегда в самый неподходящий момент. А во время нашего теста снегоход с новым двигателем поднялся без искры. Проблема была в продаже коммутатора за триста рублей в любом магазине автозапчастей.Вот только в лесу его не найти. Хорошо, что габариты и грузоподъемность машины позволяют возить с собой и набор инструментов, и запчасти.

Результат

Челябинцу удалось создать отличный автомобиль, имея на рынке только одного дальнего конкурента («Шерпа» дороже). Еще в начале года китайские пограничники закупили полтора десятка челябинских машин, правда, с более мощным двигателем от «Джила».Несмотря на то, что пока большая часть автомобиля делается в КНР, компания намерена со временем перенести производство в Россию. Давай посмотрим что происходит. На данный момент главное переносить детские болезни.

Тест организован компанией-производителем ООО «Снежные Технологии». Оборудование предоставлено компаниями Rosan и Mr.moto.

Автоэлектрик из Омска Андрей Романов собирал со старых отечественных автомобилей Вертоход на гусеницах. Запчасти автомобиль обладает повышенной проходимостью и разгоняется до 62 километров в час.

Мастера на все руки Андрей Романов загорелся идеей собрать собственный вездеход, после того как увидел в Интернете ролик с демонстрацией необычной техники в Якутии. «ВАЗ» на гусеницах Лихо короздил снежные просторы тундры и преодолевал любые препятствия.
— подумал я, а почему бы и мне не попробовать? — рассказывает Андрей. «В силу профессии у меня было много деталей, которые жалко было выбрасывать на металлолом. Кузов делал от старой «девяносто девятой» модели, ступица — от «Москвича», бортовые редукторы от » Вазовский военный мост.Что-то куплено на авторских способностях. В вездеходе есть детали и от «УАЗа», и от Газели. А вот гусеничная лента и сами гусеницы — исключительно ручной работы. Собирал их полтора месяца.
Вездеход получил название Т-21099, после того как успешно прошел несколько тест-драйвов по «убитым» омским дорогам. Например, легко вытаскивал «Ниву» из метровой болотистой грязи.


И машина была просто незаменима в период сильных снегопадов, обрушившихся в ноябре на Омск. Пока городской дорожник не справлялся со стихией, вездеход Романова постоянно находился в частном секторе на старой Москве.
— Только благодаря Т-21099 соседи смогли выбраться из своих дворов и поехать на работу», — рассказывает изобретатель. — Кстати, он достаточно экономичный — расходует около 16 литров бензина на 100 км. пробега.Однако модель будет постоянно совершенствоваться.Сейчас ищу единомышленников,чтобы сделать из вездехода шоу-кар.
Однако больше всего в его сборке принимали активное участие маленькие сыновья Андрея и их друзья, которые активно участвовали в его сборке — возили отвертки и шурупы. Теперь изобретатель регулярно катает детишек на «танке» по омскому бездорожью.

Метки: Как сделать гусеничный вездеход из ваз 2109
