Подключение дополнительной помпы: Установка и подключение дополнительной электрической помпы в систему охлаждения автомобиля

Содержание

Как установить дополнительную помпу на ваз 2112

Устанавливать дополнительную помпу на автомобили ВАЗ 2110-2112 имеет смысл в тех случаях, когда основная помпа не справляется со своей задачей и не обеспечивает комфортной температуры в салоне, либо же автомобиль эксплуатируется в условиях низких температур (как правило, ниже 20 градусов за бортом). Основная цель такой процедуры увеличить скорость циркуляции антифриза, что приведет к лучшему обогреву салона даже на холостом ходу. Основной момент при установке дополнительной помпы на ВАЗ она не должна создавать избыточного давления в радиаторе печки, чтобы не привести к образованию трещин и разрыва патрубков. Кроме того, в некоторых случаях стоит заменить и установить новый с большей температурой открытия, так как при высокой скорости циркуляции антифриза двигатель сильнее охлаждается и медленнее прогревается, что приводит к его износу. Доставка сборного груза предлагается компанией lcl-t.

Штатная температура открытия термостата, устанавливаемого на заводе 80-85 градусов.

Многие автомеханики рекомендуют устанавливать термостат с температурой открытия 90-95 градусов. Установка помпы на ВАЗ 2110-2112. Для того чтобы установить дополнительную помпу на ВАЗ, можно обжать патрубок, выходящий из печки, чтобы не допустить вытекания антифриза. Но лучший вариант полностью слить антифриз из системы. Когда место для работы освобождено, вырезаем часть патрубка соответствующие длине помпы. При этом длину штуцеров не учитываем, так как они будут входить в патрубки. Если по какой-то причине наружный диаметр штуцеров не совпадает с внутренним диаметром патрубков, придется воспользоваться переходниками, либо же подбирать помпу с соответствующими диаметрами.

Второй вариант предпочтительнее, ведь каждый переходник потенциальное место протечки. После того как дополнительная помпа установлена, ее необходимо прикрепить к кузову автомобиля. Для этого потребуется специальный крепеж, который обхватывает помпу, а к кузову крепится с помощью двух болтов или саморезов. Такой крепеж несложно найти в магазинах автозапчастей, а при несовпадении диаметра облегающего кольца, его можно подогнуть в ту или иную сторону. Подключение помпы. Основной момент при подключении дополнительной помпы врезка переключателя. Если помпа будет работать в принудительном режиме без возможности отключения, летом температура в салоне будет просто запредельной. Включатель должен иметь по своему периметру уплотнительное кольцо, которое скроет место его соприкосновения с кузовом.

Отрицательный провод подключается напрямую к помпе, минуя выключатель, а положительный проходит через него. Таким образом, дополнительную помпу на ВАЗ 2110-2112 можно включить только в случае необходимости. Установка дополнительной помпы не всегда целесообразна, ведь зачастую причинами плохого обогрева салона могут быть неисправности в работе печки либо некачественный термостат. Поэтому перед тем как принимать решение об установке второй помпы необходимо проверить всю систему циркуляции антифриза.

Логан — дополнительный насос печки — A116.RU — Казань

Дополнительный насос печки на Логан.

Установка дополнительной помпы отопителя печки Logan — своими руками.

Многие владельцы популярного Рено Логан столкнулись с проблемой. На холостом ходу из печки идет холодный воздух. При увеличении оборотов двигателя воздух становится горячим.

Решением этой проблемы может стать установка дополнительного водяного насоса, который будет помогать охлаждающей жидкости циркулировать через радиатор печки.

Наиболее бюджетным решением мы считаем установку насоса от Волги или Газели.

Для проведения работ понадобится:

1. Насос отопителя Волга, Газель с диаметром патрубков 18 мм.

2. Шланг резиновый с внутренним диаметром 18 мм. длиной 30-40 см.

3. Качественные хомуты.

4. Реле с разъемом и скобой крепления.

5. Примерно 1 метр провода, можно тонкого, но обязательно многожильного.

6. Разъем с предохранителем на 15А.

7. Контакты Мама — 2 шт, Папа — 1 шт, под шпильку 6 — 1 шт, под шпильку 8 — 1 шт.

8. Термоусадочная трубка, изолента, герметик, пластиковые стяжки.

Рекомендуем! Перед установкой дополнительного насоса печки, во избежание его протекания в недалеком будущем, воспользуйтесь информацией по проклейке насоса на этой страничке!

Сначала снимаем впускной патрубок и сливаем тосол.

Тосол удобней всего слить через нижний шланг расширительного бачка. Снимаем шланг, подставляем под бачок подходящую емкость (например, обрезанную сверху бутылку от 0,5 литровой ДОТ-4).

Далее постепенно сливаем тосол из шланга в эту же емкость. По мере наполнения баночки выливаем из нее тосол в большую емкость рядом с машиной.

После того, как тосол слит, снимаем подводящий патрубок печки со стороны двигателя.

Из металлической пластины вырезаем скобу для крепления насоса печки. Мы воспользовались готовой перфорированной лентой толщиной 1 мм. Удобней всего оказалось закрепить дополнительную помпу на шпильки крепления ЭБУ. К скобе из пластины крепим предварительно проклеенный насос, потом всю эту конструкцию крепим на шпильки мозгов.

Теперь аккуратно отрезаем патрубок печки на необходимую длину (смотрим по месту, чтобы хватило до насоса). Выходящий патрубок насоса имеет немного меньший диаметр, чем патрубок печки. Поэтому смазывам патрубок насоса герметиком, даем ему подсохнуть минут 15-20, потом присоединяем шланг и затягиваем хомутом. С подводящим патрубком проблем не возникает — отрезаем кусок шланга нужной длины и ставим его на хомуты без всякого герметика.

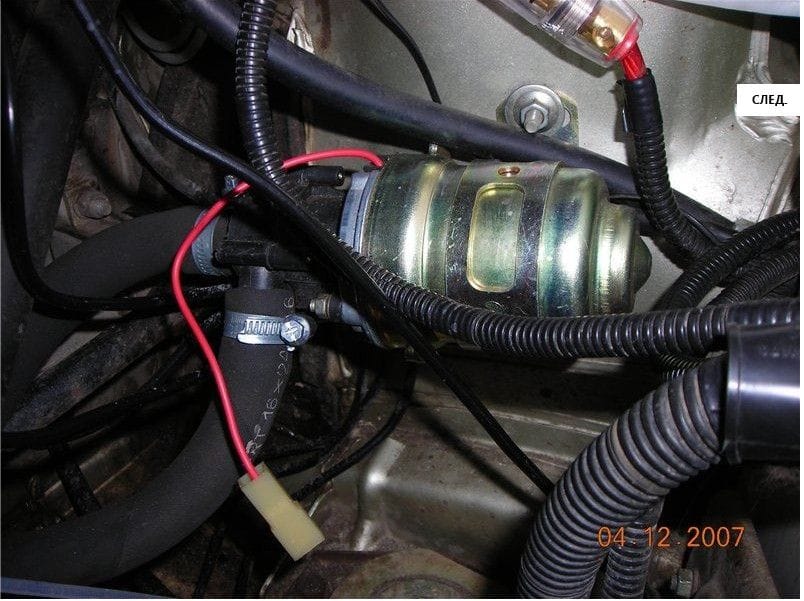

Теперь наступает самый творческий момент — электрическое подключение насоса. Логичнее всего было бы взять сигнал управления реле дополнительного насоса с мотора вентилятора отопителя — но провода вентилятора находятся глубоко под панелью. Мы решили использовать в качестве сигнала управления цепь габаритного света. Дополнительный насос печки будет работать только при включении габаритного света и будет являться лишним напоминанием, что без ближнего света ездить нельзя.  В теплое время года насос можно будет перманентно отключать, вынув предохранитель или отключив сигнал управления от реле.

От плюсового провода левого габарита (синий провод) протягиваем провод управления к реле. Массу реле крепим к шпильке крепления ЭБУ. Силовой провод питания с колодкой предохранителя крепим к шпильке на плюсовой клемме АКБ и притягиваем хомутами к существующей проводке.

Выходной силовой провод соединяем с разъемом питания насоса.

Реле насоса крепим на кронштейн крепления тросика газа.

Все встало на место — как родное. Заливаем тосол, выпускаем воздушную пробку через сервисный штуцер. Заводим мотор. Включаем габариты. Дополнительная помпа печки работает — почти бесшумно. На фоне работы двигателя ее не слышно. Патрубки печки прогрелись через минуту. Теперь мы уверены — печка в этом Логане будет греть независимо от оборотов двигателя.

MAYMOTORS — Разъяснение про дополнительную помпу (дополнительный насос отопителя) BMW e34_e32

Разъяснение про дополнительную помпу (дополнительный насос отопителя) BMW e34_e32

Explanation about an additional pomp (the additional pump of a heater) BMW e34_e32

Несмотря на то, что поиск по заданному вопросу предоставляет достаточный выбор ответов, на тематических форумах с определённой периодичностью появляется достаточно много новых вопросов о том, что такое доп помпа, где стоит, как поставить или на что поменять, если стоит. И несмотря на то, что тем и ответов много, они все, как правило, сводятся к банальному совету внедрить помпу от Газели и успокоиться на этом. Проанализируем информацию по данному вопросу и, заодно, попробуем расставить все точки над «i».

1) Зачем?

Система охлаждения на е34 построена на наш взгляд немного нелогично. Но это на наш взгляд. Вкратце недостаток проектирования состоит в том, что для радиатора отопителя наиболее грамотным расположением является по возможности максимально низкое относительно уровня основного радиатора, чтобы обеспечить конвекционную рециркуляцию охлаждающей жидкости и иметь возможность забирать тепло с большей результативностью.

И вот, во-первых, в е34 он стоит не так уж низко, как стоило бы, что даёт свой маленький вклад в общее картину работы системы охлаждения/отопления.

Второй момент это клапаны системы охлаждения. Они стоят очень высоко. Много выше основного радиатора.

Это затрудняет рециркуляцию жидкости путём конвекции в системе охлаждения, делает невозможным работу системы без прессования (без давления) и создаёт проблемы с завоздушиванием системы. Отсюда и частые проблемы с прокачкой. Полностью выгнать воздушную пробку с таким расположением клапанов весьма затруднительно. Штатная помпа (тоже не выдающихся размеров и показателей) на малых оборотах не в состоянии, полностью прогнав ГБЦ, создать необходимое давление уже на подходе к клапанам. А если система негерметична, то это практически полностью лишает её возможности нормально работать. И печка хорошо греть не будет. Если клапаны опустить ниже уровня средней линии основного радиатора, то это решит многие проблемы. Жидкость будет циркулировать равномерно и при такой реализации системы охлаждения согласно задумки инженеров. Печка будет греть даже при течах системы, воздушные пробки будут свободно уходить и система сможет хорошо работать даже без давления (при открытой крышке радиатора/расширительного бачка).

Так почему инженеры допустили такую ошибку? На самом деле, никакой ошибки нет. Расположение клапанов обусловлено технологическими особенностями компоновки моторного отсека. И никаких проблем при среднеевропейском климате с системой охлаждения нет.

Но у нас другая широта, другая долгота… другие условия жизни. Тут и вступает в дело дополнительная помпа, которая имеется на всех авто для стран с умеренным климатом и странами с холодными климатическими условиями. Она не стоит только на чистых европейцах и на машинах с изменённой системой охлаждения для жарких стран. Дополнительный насос отопителя как раз и компенсирует все нюансы такого устройства системы охлаждения и позволяет ей правильно функционировать в более жёстких климатических условиях. Доп помпа прогоняет клапаны и создаёт необходимое давление жидкости для правильной работы отопителя и играет вспомогательную роль для основной помпы по осуществлению циркуляции охлаждяющей жидкости на малых оборотах. Ответ — нужна.

2) Какая?

Советы по установке доп помпы от Газели рассматривать не будем. Да, они текут. И будут течь. И дело не в самом устройстве, а в его решении. Дело в том, что все импортные дополнительные помпы (вспомогательные насосы отопителя) делаются безсальниковыми на керамических втулках. Они не текут по валу. Помпа для Газели сальниковая. Именно поэтому в инструкции по её эксплуатации не рекомендуется её эксплуатация при относительно высоких скоростях (свыше 60км/ч). При больших оборотах двигателя в системе охлаждения создаётся избыточное давление, которое неизбежно со временем пробивает сальник в помпе и она начинает течь.

Всё конечно зависит от каждой такой помпы в отдельности и от каждой машины индивидуально. Поэтому она со временем потечёт и потечёт точно. У кого-то через полгода, у кого-то через 3 мес. Больше года, полутора в самом удачном варианте они не ходят, но такие случаи редки. Поэтому доп помпу ставить от Газели не совсем удачное решение и весьма не оправданное.

Однако понятно и то, что ставить оригинальную за 200$ тоже не самый удобный вариант. Про б/у и так ясно. Поэтому грамотными владельцами баварцев (и нашими соклубниками в том числе) был найден разумный выход из данной ситуации. Была подобрана абсолютно идентичная доп помпа с похожими характеристиками, но от VW или MB.

Помпа по габаритам идентичная полностью, встаёт прекрасно (хоть и корпус тоньше). Отличается от оригинальной по производительности. И отличие в разъёме питания, но это решаемо.

Номера аналогичных дополнительных помп:

VAG — Bosch 0 392 020 024 производительность 500 л/час (стоимость в районе 50$)

Opel — Bosch 0 392 020 034 производительность 750 л/час (стоимость в районе 50$)

MB — Bosch 0 392 020 032 более производительная (стоимость в районе 70$)

Производительность оригинальной помпы (BMW 64 11 8 390 090) 950 л/ч, мощность 11Вт. Стоимость в районе 200$. Справедливости ради, стоит отметить, что производительности в 500 л/ч самого скромного из представленных аналогов доп. помпы вполне достаточно для создания комфортного микроклимата в салоне (с весьма хорошими тепловыми показателями), даже в условиях суровых климатических зон (проверено климатом Заполярья).

3) Как подключить?

У кого стояла, там проблем нет. На машинах для Австрии и Германии встречаются не часто. Но разъём есть на всех машинах, где проводка без сторонних вмешательств.

Однако питания на нём нет. Питание доп помпы осуществляется через реле. Которое необходимо приобрести отдельно в том случае, если у вас не было доп помпы изначально, и установить его в монтажный блок под капотом.

Для машин с монтажным блоком раннего образца (до 1991 года) реле K50 Bosch 0 332 019 456 (цвет жёлтый).

Для машин с монтажным блоком позднего образца (после 1991 года) реле половинчатое X58 BMW 61 36 1 393 412, 61 36 6 902 041 (цвет чёрный).

Почему НЕ ВАРИАНТ прямого подключения доп помпы в обход реле.

Может возникнуть ситуация, когда на холостых оборотах можно будет наслаждаться горячим воздухом, а при оборотах больше 2500 иметь просто тёплый воздух в салоне. Почему так. Потому что управление доп помпой, как и всего остального в электрике баварцев, не идёт по простому сценарию. Доп помпа всегда работает на одних и тех же оборотах и с одной пропускной способностью. На холостых она прекрасно прогоняет жидкость через себя. Но на оборотах скорость и производительность основной помпы возрастает и этого уже вполне достаточно, чтобы отлично прокачивать всю систему, а у доп помпы обороты остаются прежними.

Тут и получается два таких момента: 1. на оборотах в районе 2000-2500 основная помпа уже хорошо справляется со своей задачей, да ещё и плюс доп. помпа — увеличивается отдача радиатора отопителя (а если дело зимой вдобавок вентилятор с вязкомуфтой под напором холодного зимнего воздуха) — теплоотдача получается больше необходимого и машина начинает остывать. 2. На оборотах свыше 2500 основная помпа создаёт уже избыточное давление для доп. помпы, которая не может уже прокачать увеличившиеся объёмы, так как скорость та же, и доп помпа начинает «душить» систему. Из-за этого воздух в салон и идёт тёплый вместо горячего.

Вот поэтому при штатном подключении доп. помпы и управлении её вместе с клапанами, она при определённых режимах работы двигателя просто отключается, дабы не создавать помех. Необходимо следить за тем, чтобы подключение всех устройств было правильным.

Также рекомендую разместить доп. помпу удобнее, нежели в её родном варианте. Для лёгкости обслуживания и доступа к контактам. Для доп. помпы не имеет значения, в каком положении она будет работать. При таком расположении моторчик помпы находится сверху и полностью обезопасен на случай протечки по шлангам. (На фото временный монтаж проводки доп. помпы)

В дополнение из того, что может ещё пригодиться:

— Ещё один аналог доп. помпы для е34 номер 0 392 023 004 — бесщёточный мотор, увеличенная производительность 850 л/час (стоимость в районе 85$).

— Шланг Impergom номер 221277 — для подключения доп помпы (с нужным загибом).

— Взамен реле X58 можно использовать реле стартёра от ВАЗ-Калина.

— К некоторым доп. помпам подходят разъёмы от моторных датчиков инжекторных ВАЗов.

— Подборка интересной дополнительной информации по отопителю.

Обсуждение здесь!

Спасибо коллективу bmwland.ru и e34.su за ценные дополнения.

«Форум» — вопрос по данной теме можно задать на форуме.

Майборода А.С. &copy

02.02.2010

(ред. 21.01.2012, доп. 03.10.2013)

Все права защищены! Полное или частичное использование материалов данной статьи возможно с разрешения правообладателя.

Всё самое нужное в разделе Полезная информация!

Насосы

— параллельное и последовательное расположение

Насосы могут быть установлены и соединены последовательно или параллельно для обеспечения дополнительного напора или производительности.

Насосы в последовательном соединении — добавлен напор

Когда два (или более) насоса установлены последовательно, их результирующая кривая производительности получается путем сложения их напоров при том же расходе, как показано на рисунке ниже.

Центробежные насосы, установленные последовательно, используются для преодоления больших потерь напора в системе, чем может выдержать один насос.

  • для двух одинаковых насосов, подключенных последовательно, напор будет в два раза выше напора одного насоса при одинаковом расходе — как указано в , пункт 2.

При постоянном расходе объединенный напор изменяется от 1 до 2 НО на практике объединенный напор и расход перемещаются по кривой системы к точке 3. один насос работающий

Обратите внимание, что для двух насосов с одинаковыми рабочими характеристиками, работающих последовательно

  • напор каждого насоса равен половине напора в точке 3
  • подача каждого насоса равна подаче в точке 3

Работа одноступенчатых насосов в серии встречается редко — чаще используются многоступенчатые центробежные насосы.

Параллельные насосы — Добавлен расход

Когда два или более насосов установлены параллельно, их результирующая кривая производительности получается путем сложения значений расхода насосов при одном и том же напоре, как показано на рисунке ниже.

Параллельные центробежные насосы используются для преодоления больших объемных потоков, чем один насос может обрабатывать в одиночку.

  • для двух одинаковых насосов, подключенных параллельно, и с постоянным напором — расход удваивается по сравнению с одним насосом, как указано в , пункт 2

Примечание! На практике комбинированный напорный и объемный расход перемещаются по кривой системы, как указано от 1 до 3.

  • точка 3 – система работает с обоими насосами работают
  • точка 1 останавливается, рабочая точка перемещается по кривой сопротивления системы из точки 3 в точку 1 — напор и расход уменьшаются.

    Обратите внимание, что для двух насосов с одинаковыми рабочими характеристиками, работающих параллельно

    • напор каждого насоса равен напору в точке 3
    • расход каждого насоса равен половине расхода в точке 3

    Примечание — для параллельной работы

    • головки с нулевым расходом или с «запорным клапаном» должны соответствовать насосам
    • следует избегать нестабильных характеристик насоса
    • предпочтительны более крутые характеристики насоса

    Как управлять центробежными насосами последовательно или параллельно для системы недоступны для одного стандартного насоса.Вместо того, чтобы покупать насос для тяжелых условий эксплуатации, который может быть намного больше, чем вам нужно, подумайте о том, чтобы воспользоваться стратегиями проектирования системы, чтобы объединить простые характеристики насоса, которые в сумме соответствуют необходимым требованиям. В следующем посте вы познакомитесь с насосами последовательно и параллельно, чтобы вы могли получить свои утки… Я имею в виду насосы… в ряд или рядом, в зависимости от применения.

    ЦЕНТРОБЕЖНЫЕ НАСОСЫ В СЕРИИ — ПРИМЕНЕНИЕ С ВЫСОКИМ НАПОРОМ / МАЛЫМ ПОТОКОМ

    Соединение центробежных насосов последовательно или в одну линию позволит вам добавить напор от каждого из них вместе и удовлетворить требования вашей системы с высоким напором и низким расходом.Это связано с тем, что давление жидкости увеличивается по мере того, как непрерывный поток проходит через каждый насос, подобно тому, как работает многоступенчатый насос. Например, если два одинаковых насоса подключены последовательно, общая кривая производительности будет иметь удвоенный напор одного насоса для данного расхода. Для двух разных насосов напор по-прежнему будет суммироваться на объединенной кривой насоса, но кривая, скорее всего, будет иметь кусочно-неоднородный характер (имеется в виду кривая с выступами, как показано на кривой 2-го насоса ниже).Чтобы получить помощь в чтении кривых центробежного насоса, ознакомьтесь с нашим предыдущим постом: Как читать кривую центробежного насоса.

    По мере роста давления в системе не забывайте учитывать номинальное давление насосов и уплотнений, расположенных ниже по потоку, чтобы избежать повреждения оборудования!

    СЕРИЙНЫЕ НАСОСЫ С УПРАВЛЕНИЕМ — ПОСТОЯННОЕ, ВЫСОКОЕ ДАВЛЕНИЕ

    В ситуациях, когда требуется высокое постоянное давление, рассмотрите возможность добавления регулятора скорости к последнему насосу в серии.Эта конфигурация обеспечивает необходимое высокое давление при сохранении низкого расхода, потому что насос с фиксированной скоростью питается от насоса с регулируемой скоростью, который регулирует свою производительность с помощью датчика давления, чтобы добавить напор, достаточный только для поддержания постоянного давления.

    НАСОСЫ, ПОДКЛЮЧЕННЫЕ ПАРАЛЛЕЛЬНО — С НИЗКИМ НАПОРОМ / ВЫСОКИМ ПОТОКОМ ИЛИ С НИЗКИМ НАПОРОМ / РАЗЛИЧНЫМ ПОТОКОМ

    Параллельное подключение насосов или подключение к любому количеству ответвлений линии, чтобы каждый из них работал с разделением потока, поможет вам достичь рабочей точки с низким напором и высоким расходом, которую не может обеспечить один насос. Кроме того, эта конфигурация системы обеспечивает гибкость, позволяя включать и выключать параллельные насосы, чтобы приспособиться к изменяющимся условиям потока.

    Возвращаясь к нашим кривым насосов, комбинированная кривая для параллельных насосов создается путем сложения пропускных способностей каждого насоса. Два одинаковых насоса приведут к удвоению расхода, а два разных насоса приведут к суммированию потоков.

    НАСОСЫ, ПОДКЛЮЧЕННЫЕ ПАРАЛЛЕЛЬНО С УПРАВЛЕНИЕМ — ПРИМЕНЕНИЕ С НИЗКИМ НАПОРОМ / ИЗМЕНЕННЫМ ПОТОКОМ

    В тех случаях, когда требуется переменный поток и высокая эффективность, рассмотрите возможность добавления регулятора скорости к каждому насосу, чтобы добиться хорошей производительности и эксплуатировать насосы ближе к точке их максимальной эффективности (подробнее об этом см. Нерассказанная история кривых производительности и надежности насосов! ).В этой конфигурации возможны два сценария: либо один насос может работать на полную мощность, а другой при необходимости увеличивает поток, либо оба насоса могут работать на пониженной скорости и регулироваться по мере необходимости.

    Работа насоса на полной скорости приводит к тому, что вы проходите мимо BEP с правой стороны, снижая эффективность и вызывая потенциальные проблемы. С двумя управляемыми насосами, работающими с частичной производительностью, вы по-прежнему можете контролировать поток, запуская каждый насос ближе или левее его BEP, что обеспечивает более эффективную работу.В целом, эта конфигурация предлагает широкий диапазон рабочих условий и возможностей для повышения эффективности, чтобы удовлетворить ваши потребности в переменном расходе.

    Информация и изображения от:

    Руководство по эксплуатации насосов Grundfos

    Если вам нужен насос в особых условиях эксплуатации или вам нужна помощь с переменным расходом, спросите нас об этом! Мы с удовольствием предоставляем техническую помощь предприятиям в Висконсине и Верхнем Мичигане.

    Установка насоса: Наконечники | Общие указания по трубопроводам • BBA Pumps North America

    Размещение насоса – общее

    Поместите насосный агрегат на плоскую поверхность, способную выдержать нагрузку.

    • Убедитесь, что насосный агрегат установлен таким образом, что на него не действуют деформирующие силы.
    • Убедитесь, что вокруг насосного агрегата достаточно места для эксплуатации и обслуживания.

    ПРЕДУПРЕЖДЕНИЕ:
    — Убедитесь, что верхняя часть насосного агрегата не закрыта. Это важно, потому что насосный агрегат с приводом от дизельного двигателя всасывает свежий воздух сверху.
    — Убедитесь, что передняя и боковые стороны насосного агрегата не закрыты.Это важно, потому что насосный агрегат с приводом от дизельного двигателя отводит тепло с этих сторон.





    Общие указания по трубопроводам

    • Выберите диаметр и длину всасывающей и напорной труб, а также любых дополнительных компонентов таким образом, чтобы входное давление оставалось выше минимально допустимого значения. Рабочее давление не должно превышать максимально допустимое значение. Мощность установленной приводной системы должна быть достаточной.Графики NPSH доступны по запросу.
    • Диаметры труб должны быть равны или больше, чем размеры соединений на насосе.
    • По возможности переход между трубами различных диаметров должен выполняться с углом перехода ок. 8 градусов.
    • Труба должна быть правильно совмещена с соединением насоса.
    • Должна быть предусмотрена возможность соединения фланцев труб и насоса без нагрузки на какую-либо часть.
    • В случае вибрации и/или горячих жидкостей установите в трубы компенсаторы.
    • Поддерживайте трубы непосредственно перед насосом. Насос не должен выдерживать вес труб и фитингов.
    • Установите запорные клапаны на всасывающем и напорном трубопроводе как можно ближе к соединительным фланцам, чтобы обеспечить изоляцию насоса для обслуживания и ремонта. Запорные клапаны должны быть такого типа, который допускает прямолинейный поток, например задвижки или запорные клапаны.Внутренний диаметр запорной арматуры должен быть таким же, как у трубы.
    • Если существует вероятность того, что обратный поток жидкости может вызвать вращение насоса в противоположном направлении при остановке, для предотвращения этого в трубопроводе должен быть установлен обратный клапан.
    • Установите измерительные приборы в трубопровод для контроля во время работы.
    • Если применимо, подключите насосный агрегат к подходящей системе безопасности. Это остается на усмотрение проектировщика установки.
    • Изоляция или экранирование горячих труб.
    • Соблюдайте особые правила, касающиеся всасывающих и напорных трубопроводов.
    • Тщательно очистите все детали, соприкасающиеся с перекачиваемой жидкостью, перед вводом насосного агрегата в эксплуатацию.

    Примечание. При перекачивании вязких жидкостей возможны значительные потери давления во всасывающем и напорном трубопроводах. Компоненты, размещенные в системе трубопроводов, такие как запорные клапаны, отводы, сетчатые фильтры на всасывании, фильтры и донные клапаны, увеличивают потери давления.

    Всасывающая труба

    • Поместите насос или насосный агрегат как можно ближе к перекачиваемой жидкости.
    • Труба должна быть как можно короче.
    • Проложите трубу так, чтобы она была направлена ​​вверх к насосу, чтобы предотвратить образование воздушных пробок.

    •  Если труба сужается, она должна иметь наклон вниз к насосу. Поместите запорный клапан между поплавковой камерой и MP, чтобы предотвратить избыточное давление на MP.

    • Уложите трубу так, чтобы предотвратить образование воздушных пробок.



    • Используйте как можно меньше изгибов.
    • Изгибы должны иметь максимально возможный радиус.
    • Система трубопроводов должна быть полностью герметичной.
    • В случае несамовсасывающего насоса, в котором жидкость не течет в сторону насоса, установите донный клапан с достаточно большой пропускной способностью.
    • В случае загрязненных жидкостей всегда устанавливайте сетчатый фильтр на всасывании или сито для отделения твердых частиц с достаточно большой чистой площадью отверстия. Размер частиц фильтрующего элемента всасывающего фильтра должен быть меньше или равен спецификации насоса для обработки твердых частиц.

    • При изменении диаметра трубопровода используйте эксцентриковый переходник, чтобы предотвратить скопление воздуха.

    • Убедитесь, что впускное отверстие для жидкости остается достаточно погруженным под поверхность жидкости, чтобы воздух не всасывался, даже когда жидкость находится на самом низком уровне.

    • Убедитесь, что длина трубы между изгибом и насосом не менее чем в четыре раза превышает диаметр трубы, особенно если разница между доступным и требуемым NPSH невелика. Изгиб препятствует плавному притоку жидкости к рабочему колесу насоса и может отрицательно сказаться на условиях всасывания.

    • При установке Т-образного соединения используйте соединение с входным коленом.

    В случае самовсасывающих насосов, оснащенных отдельным всасывающим патрубком, этот патрубок никогда нельзя снимать или поворачивать.

    • Для жидкостей с низкой вязкостью либо установите обратный клапан с диаметром, равным или превышающим диаметр всасывающего клапана, либо установите трубопровод без обратного клапана в U-образной конфигурации (см. технические характеристики серии BA).
    • Не устанавливайте донный клапан при перекачивании жидкостей с высокой вязкостью. Донный клапан вызывает дополнительные потери в трубе.
    • Чтобы удалить любой воздух или газы, присутствующие в насосе или всасывающей трубе, напорная труба может быть оснащена байпасной линией.Использование байпасной линии позволит быстрее удалить воздух из насоса. См. также «Напорный трубопровод».
    • В некоторых ситуациях температура жидкости может быть настолько высокой, что насосу требуется предварительное давление относительно кавитационного запаса в линии (см. технические характеристики серии ВА).

    Напорная труба

    • Разработчик установки несет ответственность за включение мер безопасности, таких как защита от избыточного давления.
    • Во избежание потерь в трубах используйте как можно меньше изгибов.
    • Если напорная труба длинная или когда в напорной трубе непосредственно после насоса используется обратный клапан, установите обводную линию с запорным клапаном. Подсоедините обводную линию к линии всасывания или точке всасывания.
    • Чтобы быстрее стравливать воздух из насоса, байпасную линию необходимо подсоединить к резервуару подачи или к точке всасывания.

    ПРЕДУПРЕЖДЕНИЕ
    Не допускайте внезапного закрытия напорной трубы, которое может вызвать гидравлический удар.

    • При опасности гидравлического удара установите байпас, аккумулятор или предохранительный клапан на напорном трубопроводе.

    Всасывающий фильтр

    При перекачивании загрязненной жидкости или жидкости, которая может содержать твердые частицы, установите всасывающий фильтр на всасывающем отверстии.

    • При выборе сетчатого фильтра на всасывании внимательно рассмотрите ширину ячеек, чтобы свести к минимуму потери в трубе. Чистая площадь отверстия всасывающего фильтра должна как минимум в три раза превышать площадь поперечного сечения всасывающей трубы.
    • В случае загрязненных жидкостей всегда устанавливайте сетчатый фильтр на всасывании с достаточно большой чистой площадью отверстия . Размер частиц фильтрующего элемента всасывающего фильтра должен быть меньше или равен спецификации насоса по работе с твердыми частицами.
    • Установите сетчатый фильтр на всасывании таким образом, чтобы можно было выполнять техническое обслуживание и очистку.
    • Убедитесь, что всасываемая жидкость имеет ожидаемую вязкость и может легко проходить через всасывающий фильтр. При необходимости нагрейте всасывающий фильтр.
    • Обратитесь к техническим спецификациям для серии BA, чтобы узнать максимально допустимый размер частиц (пропускная способность по твердым частицам).

    У вас есть вопросы по установке насоса? Пожалуйста, свяжитесь с нами для консультации. Вы или ваш персонал хотели бы пройти обучение установке наших насосов? Обратитесь в учебный центр BBA Pumps.

    Несоблюдение указаний по размещению и установке насосного агрегата может привести к опасности для пользователя и/или серьезному повреждению насоса или насосного агрегата.BBA Pumps не несет ответственности за несчастные случаи и ущерб, возникшие в результате несоблюдения указаний. Такое использование приводит к утрате права предъявлять претензии по гарантии или возмещению ущерба.

    Параллельное перекачивание: когда два насоса лучше, чем один — Xylem Applied Water Systems

    Мы с коллегой недавно говорили о преимуществах параллельного откачивания и о том, насколько рентабельным и эффективным оно может быть для самых разных областей применения. Тем не менее, по какой-то причине преимущества параллельного откачивания известны в основном для приложений с большим расходом, таких как системы распределения охлажденной воды.Это печально, потому что есть много преимуществ, которые можно реализовать и для «меньших» приложений.

    На самом деле, как только вы внимательно изучите параллельную перекачку и ее правильное применение, вы обнаружите, что вам не нужно так часто использовать большие линейные насосы или насосы, установленные на основании, потому что с этой задачей справятся два параллельных насоса меньшего размера. точно также. Не говоря уже о том, что если вы застряли в пробке и не можете найти большой насос, который вам нужен для работы; применяя параллельную откачку, вы сможете использовать два стандартных насоса меньшего размера.

    Вот некоторые истины о параллельной прокачке:

    • Для любого заданного напора расход для параллельных насосов суммируется
    • Расход системы будет определяться пересечением кривой напора системы и кривой производительности параллельных насосов
    • Насосы с различными гидравлическими характеристиками могут работать параллельно, если они имеют общие характеристики напора
    • Насосы с различными гидравлическими характеристиками могут столкнуться с серьезными проблемами при параллельной работе
    • Все насосы имеют разные гидравлические характеристики
    • Для создания потока насос должен создавать большее давление нагнетания при запуске, чем давление, уже существующее в системе

    Когда два насоса лучше, чем один

    Как известно, параллельная перекачка предполагает установку двух циркуляционных насосов в систему трубопроводов параллельно друг другу.При правильном выборе каждый циркуляционный насос будет перекачивать половину общего требуемого расхода при проектных потерях напора. Это означает, что каждый насос способен перекачивать половину галлонов в минуту, необходимых при общем расчетном перепаде давления для применения.

    Зачем возиться с параллельными насосами?

    • Использование параллельных насосов может быть выгодным, поскольку покупка, установка и обслуживание часто обходятся дешевле по сравнению с одним большим насосом
    • Занимает меньше места в помещении с оборудованием (особенно если используются встроенные насосы, которые можно ставить друг на друга)
    • Потребляет меньше энергии
    • Обеспечивает более чем 50-процентное резервирование потока при работе с одним насосом

    Однако небольшие системы или системы, которые редко меняют поток, могут не подходить для параллельных насосов.Конечно, если системе требуется 100-процентное резервирование, проектировщик должен предусмотреть систему с одним насосом и еще один 100-процентный резервный насос.

    Параллельные насосы для двух систем. Кривая S1 представляет систему только с трением, а кривая S2 представляет систему с фиксированным и переменным напором.

    Системные характеристики и характеристики насосов

    Чтобы по-настоящему оценить параллельную откачку и все ее преимущества, необходимо рассмотреть кривые системы и характеристики насоса. Кривые насоса, как мы знаем, разрабатываются производителем и основаны на мощности, диаметре крыльчатки и форме ее улитки (влажная часть насоса, содержащая крыльчатку).Независимо от условий системы, насос должен работать где-то на этой кривой.

    Системные кривые

    , с другой стороны, представляют отношения потока и напора, которые существуют для конкретных установок. Для любой данной системы после расчета расчетных условий можно установить другие условия расхода и напора. Вы можете использовать программное обеспечение, такое как System Syzer® Calculator, для определения скорости потока.

    Одним из основных преимуществ параллельного откачивания является высокая степень резервной производительности, обеспечиваемая работой одного насоса.Когда один насос выходит из строя, другой насос продолжает качать воду по системе. Но расход не уменьшается вдвое только потому, что работает только один насос. Помните, что насос должен работать на пересечении его кривой насоса с уже определенной характеристикой системы.

    Таким образом, параллельная работа насосов целесообразна при условии полного понимания индивидуальных характеристик задействованных насосов и возможности контролировать или обеспечивать соблюдение пороговых значений минимального расхода для каждого насоса.

    Параллельная откачка может стать отличным способом экономии энергии и денег.

    %PDF-1.5 % 7637 0 объект > эндообъект внешняя ссылка 7637 129 0000000016 00000 н 0000008757 00000 н 0000009007 00000 н 0000002939 00000 н 0000009052 00000 н 0000009728 00000 н 0000009876 00000 н 0000009974 00000 н 0000010052 00000 н 0000010166 00000 н 0000010278 00000 н 0000010563 00000 н 0000011191 00000 н 0000011275 00000 н 0000011353 00000 н 0000011403 00000 н 0000011453 00000 н 0000012025 00000 н 0000019333 00000 н 0000027159 00000 н 0000035015 00000 н 0000042554 00000 н 0000051398 00000 н 0000059461 00000 н 0000067554 00000 н 0000075176 00000 н 0000079937 00000 н 0000080194 00000 н 0000080277 00000 н 0000080333 00000 н 0000080590 00000 н 0000080673 00000 н 0000080729 00000 н 0000080827 00000 н 0000081546 00000 н 0000081803 00000 н 0000081886 00000 н 0000081942 00000 н 0000082020 00000 н 0000082840 00000 н 0000109213 00000 н 0001529084 00000 н 0001531734 00000 н 0001535232 00000 н 0001537881 00000 н 0001544574 00000 н 0001544644 ​​00000 н 0001544714 00000 н 0001544787 00000 н 0001544892 00000 н 0001545023 00000 н 0001545196 00000 н 0001545339 00000 н 0001545522 00000 н 0001545571 00000 н 0001545698 00000 н 0001545809 00000 н 0001546040 00000 н 0001546089 00000 н 0001546210 00000 н 0001546299 00000 н 0001546533 00000 н 0001546582 00000 н 0001546715 00000 н 0001546818 00000 н 0001547007 00000 н 0001547055 00000 н 0001547144 00000 н 0001547233 00000 н 0001547354 00000 н 0001547402 00000 н 0001547513 00000 н 0001547560 00000 н 0001547607 00000 н 0001547744 00000 н 0001547792 00000 н 0001547929 00000 н 0001547977 00000 н 0001548025 00000 н 0001548073 00000 н 0001548168 00000 н 0001548216 00000 н 0001548433 00000 н 0001548481 00000 н 0001548570 00000 н 0001548699 00000 н 0001548820 00000 н 0001548869 00000 н 0001548976 00000 н 0001549025 00000 н 0001549164 00000 н 0001549213 00000 н 0001549378 00000 н 0001549427 00000 н 0001549548 00000 н 0001549597 00000 н 0001549728 00000 н 0001549776 00000 н 0001549979 00000 н 0001550027 00000 н 0001550174 00000 н 0001550222 00000 н 0001550369 00000 н 0001550417 00000 н 0001550465 00000 н 0001550514 00000 н 0001550563 00000 н 0001550611 00000 н 0001550762 00000 н 0001550811 00000 н 0001550946 00000 н 0001550995 00000 н 0001551044 00000 н 0001551093 00000 н 0001551222 00000 н 0001551271 00000 н 0001551396 00000 н 0001551445 00000 н 0001551582 00000 н 0001551631 00000 н 0001551680 00000 н 0001551729 00000 н 0001551892 00000 н 0001551941 00000 н 0001552112 00000 н 0001552161 00000 н 0001552210 00000 н 0001552259 00000 н 0000008455 00000 н трейлер ]>> startxref 0 %%EOF 7640 0 объект>поток xY}TS !H0|7gֱcEu>#QLE= δ8L-m=gtڞ}spoke=g{8=

    Установка бустерного насоса в систему обратного осмоса — практическое руководство BRStv

    Низкое давление воды, подаваемой в систему обратного осмоса, может привести к плохому производству воды и даже к низкому качеству воды.Если вы питаете свою мембрану с меньшим давлением, чем указано производителем вашей конкретной мембраны, мы настоятельно рекомендуем добавить бустерный насос.

    Идеальное рабочее давление вашей системы RO/DI зависит от конкретной используемой вами мембраны обратного осмоса, и типичный диапазон составляет 50–90 фунтов на квадратный дюйм. Все, что меньше 35 фунтов на квадратный дюйм, считается ниже номинала и, безусловно, повлияет на производительность вашей мембраны обратного осмоса. Давление воды можно измерить с помощью манометра, установленного на вашей системе RO/DI.

    Бустерные насосы

    могут быть установлены практически в любом месте перед мембраной обратного осмоса, и если вы используете поплавковый клапан для отключения вашей системы RODI, можно использовать реле давления для автоматического включения и выключения вашего бустерного насоса, когда система обратного осмоса производит воду.

    Установка бустерного насоса проста и требует минимальных инструментов для подключения к существующей системе обратного осмоса обратного осмоса RO/DI. Эти инструкции относятся к комплекту бустерного насоса AquaTec, который поставляется с блоком питания и реле давления.Насос AquaTec прекрасно работает с нашими системами обратного осмоса BRS, но также широко совместим с большинством стандартных систем обратного осмоса.

    Необходимые инструменты:

    • Нож для трубок обратного осмоса или острое лезвие
    • Отвертка для монтажа
    • Комплект бустерного насоса

    Как установить бустерный насос:

    1. Отключите воду из источника и сбросьте избыточное давление воды, открыв линию подачи воды до тех пор, пока она не высохнет.
    2. Определите место установки бустерного насоса. Место должно иметь прочную основу для крепления монтажной пластины бустерного насоса, и в нем не должно быть никаких источников тепла или возможных утечек воды. Лучше всего устанавливать насос вертикально головкой насоса вверх, чтобы избежать захвата воздуха. Насос должен быть установлен в соответствии с подключением к источнику воды перед системой обратного осмоса. Это позволяет насосу УВЕЛИЧИТЬ давление воды, подаваемой в вашу систему RO/DI.
    3. Используя труборез для обратного осмоса или острое бритвенное лезвие, отрежьте трубку обратного осмоса исходной воды (КРАСНЫЙ) в том месте, где вы хотите соединить бустерный насос.
    4. Следуйте стрелкам направления потока на бустерном насосе и подсоедините его к вашей системе обратного осмоса и исходной воде. Линия исходной воды должна быть подключена к входу насоса, а система RO/DI должна быть подключена к выходу насоса. Насос имеет вставные фитинги, что означает, что вы просто вставляете трубку в фитинг и осторожно тянете назад, чтобы убедиться, что он правильно установлен.
    5. Реле давления технически не является обязательным, но это лучший способ автоматизировать использование вашего бустерного насоса, и мы настоятельно рекомендуем его использовать. Установка реле давления должна производиться на линии проточной воды (СИНИЙ), выходящей из мембраны после реле давления. Самое простое расположение — после стадии деионизации на нашей линии подачи воды.
    6. Используйте труборез или бритвенное лезвие, чтобы отрезать трубку в том месте, где вы хотите соединить реле давления, убедившись, что проводка от подкачивающего насоса может достигать реле давления. Примечание. Без реле давления насосом необходимо управлять вручную.
    7. Подсоедините один из открытых пигтейлов к разъему типа Molex нагнетательного насоса, а другой разъем Molex к источнику питания.
    8. Медленно включите источник воды и проверьте отсутствие утечек. Большинство утечек можно устранить, убедившись, что трубка обратного осмоса полностью вставлена ​​в нажимной фитинг, а разрез чистый и перпендикулярен трубке.
    9. Включите трансформатор подкачивающего насоса в розетку американского типа и наблюдайте за давлением воды с помощью манометра.Большинство систем обратного осмоса могут выдерживать давление 90+ фунтов на квадратный дюйм, однако, пожалуйста, ознакомьтесь со спецификациями производителя. Если у вас слишком высокое давление, его можно понизить, повернув перепускной винт, расположенный на головке бустерного насоса.

    Регулировка давления — Бустерные насосы Aquatech имеют небольшой винт с внутренним шестигранником на головке насоса, который можно использовать для уменьшения выходного давления насоса. Если давление воды на мембране превышает 90 фунтов на квадратный дюйм, рекомендуется уменьшить это давление, чтобы не создавать слишком большую нагрузку на соединения трубок обратного осмоса и канистры.Идеальное рабочее давление для многих распространенных мембран обратного осмоса составляет 75–85 фунтов на квадратный дюйм.

    Регулировка отключения — В большинстве случаев заводская настройка чувствительности реле давления будет подходящей. Если бустерный насос не отключается после срабатывания клапана автоматического отключения, может потребоваться отрегулировать настройку давления с помощью маленького винта на переключателе.



    Бустерный насос — обзор

    13.2 Компоновка системы

    Географические и физические характеристики области влияют на компоновку системы. Взаимосвязанная петлевая схема, которая позволяет воде течь несколькими путями к любой части сети, обеспечивает максимальную гибкость. Городские системы, как правило, состоят из замкнутых сетей, хотя эта сеть подразделяется на гидравлически дискретные области для управления утечками и спросом (глава 14). Дендритные (древовидные) схемы более распространены для магистральных сетей и местного распределения в сельской местности.

    Наиболее экономичной схемой для системы является система, питающаяся самотеком из местного водохранилища, расположенного как можно ближе к обслуживаемому району распределения, как показано на рис. 23(a)(i). Поскольку водохранилище используется для удовлетворения пиковых потребностей в воде, чем больше расстояние от сервисного резервуара до распределительной зоны, тем длиннее трубопровод, рассчитанный на пиковые часовые расходы (табл. 23(a)(ii)), и следовательно, более дорогая система. Хранение рядом с центром спроса может лучше поддерживать запасы в аварийных условиях и для пожаротушения, помогает уменьшить колебания давления в системе распределения и способствует экономическому развитию системы.

    Если обслуживающий резервуар не может быть расположен близко к распределительной зоне, предпочтительнее будет иметь по крайней мере две основные трубы подачи от резервуара, соединенные друг с другом на своих концах, образуя кольцевую магистраль, проходящую через распределительную зону (табл. 23(a) (iii)). Эта «избыточность» позволяет сети работать более эффективно в условиях пикового потока и позволяет поддерживать подачу, пока одна из труб восстанавливается.

    Повышение давления — это насосное устройство, которое увеличивает давление или количество воды, подаваемой через систему.Этот термин иногда ошибочно используется для обозначения простой накачки. Из многих возможных устройств три наиболее важные цели заключаются в обеспечении фиксированного дополнительного потока, обеспечении фиксированного дополнительного давления и поддержании заданного давления независимо от расхода.

    Одним из наиболее частых применений усилителя является повышение давления воды в распределительной системе в периоды повышенного спроса. При низком спросе давление может быть адекватным, но при высоком спросе давление в системе может быть слишком низким.Вместо того, чтобы прокладывать дополнительные питающие магистрали в зоне распределения, может оказаться более экономичным повышать давление в периоды высокого расхода. На рис. 13.1 показаны гидравлические градиенты, которые могут применяться до и после форсирования.

    РИСУНОК 13.1. Эффект повышения давления в распределительной системе.

    Следствием повышения давления является увеличение скорости потока. Однако преобладающее низкое давление может ограничить расход, потребляемый потребителями, так что записи расхода не будут отражать истинный спрос при повышении давления.Должна быть сделана некоторая оценка возросшего спроса, чтобы можно было установить соответствующую расчетную нагрузку для бустерных насосов. Это также может включать резерв для будущего увеличения спроса.

    Большую часть сложностей, связанных с управлением повысительной насосной станцией, можно избежать, если уравновешивающее хранилище можно встроить в систему в соответствующем месте и на соответствующей высоте. Балансировка хранения обычно повышает надежность поставок и может использоваться для оптимизации эксплуатационных расходов.Когда уравновешивающий накопитель подключен к системе, насосы могут управляться простым использованием переключателей уровня в баке. Когда происходят пиковые водоразборы, уровень воды в резервуаре падает, что приводит к запуску насоса. При постепенном снижении уровня воды последующие переключатели уровня могут включать дополнительные насосы или увеличивать скорость первого насоса. Эта компоновка имеет много ценных характеристик:

    внезапные большие, но кратковременные увеличения водоразбора могут быть обработаны уравновешивающим резервуаром без запуска подпорных насосов;

    снижена максимальная производительность бустерных насосов;

    уменьшен диапазон напора, при котором должны работать насосы;

    откачка после запуска может продолжаться до тех пор, пока балансировочный резервуар не будет заполнен, что увеличивает коэффициент нагрузки и эффективность насосов;

    Управление насосами простое и надежное, количество повторных остановов и пусков насосов значительно сокращается;

    Балансировка хранилища в существующей усиленной системе позволяет использовать ряд вариантов расширения системы для будущего развития сети.

    Требуемый размер уравнительного резервуара или водонапорной башни часто невелик, поскольку периоды пикового водоразбора в системе распределения воды довольно короткие. Если при подаче 5 мл/день наблюдается пиковый расход на 75 % выше нормы в течение 4 часов, теоретический размер резервуара, необходимый для обеспечения бесперебойной подачи, будет составлять около 625 м 3 , но резервуар наполовину или даже одна треть этого размера значительно уменьшила бы максимальную нагрузку, требуемую от насосов.

    «Подъемно-опускная» магистраль , как показано на рис. 23(b)(i), может применяться в тех случаях, когда единственное возможное расположение вспомогательного резервуара находится дальше от распределительной системы, чем источник воды.Если дебит из источника равен среднесуточной подаче, вода вытекает из служебного резервуара всякий раз, когда расход превышает средний, и поступает в водоем, когда спрос меньше среднего. В качестве альтернативы, если мощность источника достаточно велика, чтобы наполнять водохранилище в течение части дня, например, в дневную смену или для оптимизации использования тарифов на электроэнергию путем перекачки только ночью, то при прекращении перекачки распределительная зона питается только от служебный резервуар.Более низкое распределительное давление в периоды низкой нагрузки также помогает свести к минимуму утечки в ночное время. Тем не менее, проект должен обеспечить адекватный оборот воды в хранилище, чтобы предотвратить возникновение проблем с качеством воды, особенно в периоды низкого спроса. Гидравлические модели можно использовать для анализа систем этого типа с помощью «симуляции с увеличенным периодом» (квазидинамического) моделирования в течение 24 часов (раздел 13.15) для оптимизации требований к перекачиванию и хранению и обеспечения возраста воды, особенно в водохранилище, не становится чрезмерным и, следовательно, требует дополнительных локальных средств дезинфекции.

    Хранение на возвышении часто необходимо на ровной поверхности; На рис. 23(b)(ii) показана типичная конструкция с подъемно-опускной магистралью, ведущей к приподнятому хранилищу. Однако, если насос подает воду в верхнюю часть резервуара, распределительная система все время питается самотеком из хранилища. В любом случае поплавковый клапан может предотвратить переполнение приподнятого резервуара, а датчики уровня воды в нем могут контролировать количество работающих насосов или их производительность, чтобы подача примерно соответствовала потребности.Преимущество подъемно-опускной магистрали заключается в том, что во время перекачки в распределительной системе может поддерживаться более высокое давление, чем это было бы возможно только за счет силы тяжести из приподнятого резервуара, строительство которого высотой более 30 м обходится дорого.

    Тот же эффект может быть достигнут без надземного хранилища путем измерения давления или расхода в магистрали, питающей распределительную систему, для контроля производительности насоса. Его значительно сложнее настроить, эффективно эксплуатировать и обслуживать, и он требует глубокого понимания системных требований и того, как они изменяются.Даже небольшой бак предпочтительнее, потому что он позволяет проще контролировать уровень воды в насосах.

    Надземное хранилище обходится дороже, чем наземное. Поэтому редко возможно обеспечить такой же объем приподнятого хранилища, как на уровне земли. Следовательно, для систем с плоской топографией могут быть предусмотрены как наземные, так и надземные хранилища, причем наземные хранилища обеспечивают большую емкость. Чтобы гарантировать постоянное использование резервного запаса в резервуаре на уровне земли, перекачивающие насосы, заполняющие надземное хранилище, обычно имеют резервную мощность 50% или более; также может быть предусмотрен независимый резервный источник энергии, такой как дизельный генератор.

    Многие водные компании предпочитают подавать воду напрямую в систему распределения. Хотя насосные распределительные системы имеют существенные недостатки, как указано выше, необходимость ограничения капитальных вложений часто перевешивает преимущества управления приподнятыми хранилищами. Верно то, что системы управления для прямой перекачки в распределительную систему становятся все более сложными, но они требуют соответствующего уровня технического обслуживания, которое может быть недоступно для водоканалов с ограниченными ресурсами или в отдаленных местах, где используются простые отказоустойчивые системы.

Добавить комментарий

Ваш адрес email не будет опубликован.
