Предохранителей калина расположение: Лада Калина 1 реле и предохранители

Блок предохранителей ВАЗ / Lada 1118 (Kalina)

Номер Номинальный ток, A Назначение предохранителя

Блок предохранителей расположенных под панелью управления
F1 10 Выключатель аварийной сигнализации
Выключатель света заднего хода
Иммобилизатор
Комбинация приборов
Переключатель наружного освещения
F2 30 Электростеклоподъемники передних дверей — контакты реле
F3 10 Выключатель аварийной сигнализации
F4 20 Блок управления электропакетом
Выключатель обогрева заднего стекла
Очиститель ветрового стекла — реле
Очиститель и омыватели ветрового стекла — переключатель, электродвигатель очистителя
F5 25 Отопитель — переключатель электродвигателя (обороты)
Усилитель руля — блок управления
Очистители и омыватели заднего стекла — переключатель
F6 20 Звуковой сигнал — реле
F7 10 Комбинация приборов
Стоп-сигнал — выключатель
Освещение салона — блок
F8 20 Реле включения обогрева заднего стекла (контакты)
F9 5 Габаритные огни — правый борт
Освещение вещевого ящика
F10 5 Габаритные огни — левый борт
Включение наружного освещения — сигнализация
Освещение номерного знака
F11 7,5 Задние противотуманные фонари
F12
7,5 Ближний свет — правая фара
Корректор — правая фара
F13 7,5 Ближний свет — левая фара
Корректор — левая фара
F14 10 Дальний свет — правая фара
Сигнализатор включения света фар в комбинации приборов
F15 10 Дольний свет — левая фара
F16
F17
F18
F19
F20 15 Прикуриватель
F21 10 Блокировка заднего хода
F22 15 Блок управления электропакетом
F23
F24
F25
F26
F31 50 Блок управления электромеханическим усилителем руля
F32

Предохранители Лада Калина: Где находятся блок, схема

Вступление

Автомобиль состоит из большого количества различных электроприборов связь между которыми происходит по проводам.

Как известно если плюсовой провод будет контактировать с минусовым то произойдет короткое замыкание. Чтобы избежать коротких замыканий, которые могут привести к выходу из строя автомобиля или же вовсе к его возгоранию, применяют защитные предохранители.  В данной статье речь пойдет об обозначении и распиновке предохранителей Лады Калины.

Элементы защиты

Чтобы защитить электрические цепи в автомобиле применяют предохранители с плавкой вставкой и электромагнитные реле.

Предохранители

Предохранитель – нужен для защиты электрической цепи, от короткого замыкания или перегрузки путем оплавления плавкой вставки.

Все предохранители классифицируется по номинальному току плавкой вставки.

Если ток, проходящий через предохранитель будет превышать его номинальный ток, то плавкая вставка перегорит и оборвет цепь.

Следует обратить внимание, на то, что устанавливать предохранители выше номиналом, чем положено по мануалу запрещается.

Так же менять предохранитель необходимо после того как причина КЗ будет устранена.

Реле

Реле – это коммутационный аппарат постоянного тока, предназначенный для разгрузки управляющих контактов.

Расположение блока предохранителей Калина

В Калине существует два блока предохранителей один основной, а другой дополнительный.

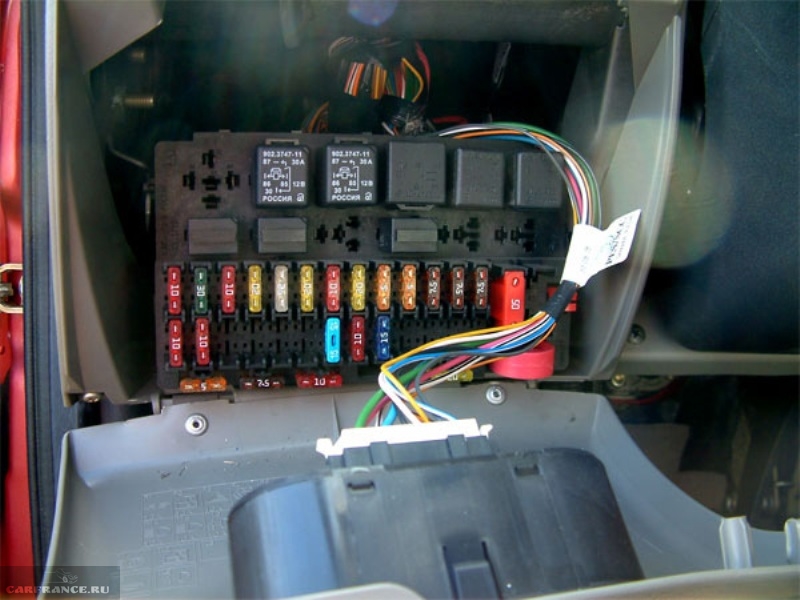

Основной блок предохранителей находится под модулем управления светом. Чтобы добраться до него необходимо демонтировать крышку вместе с МУСом.

Дополнительный блок отвечает за работу бензонасоса и ЭБУ. Он находится под центральной консолью возле прикуривателя.

Предохранители основного блока

Реле основного блока

Дополнительный блок

Реле дополнительного блока

← Диагностика Калины ELM327 Датчики Лада Веста →

Блок предохранителей и реле Lada Kalina 2, их описание (2022)

Сила токаЗащищаемые цепи
F115AРеле электровентилятора радиатора минимальной скорости К18 (в исполнении с кондиционером
или климатической установкой)
Реле электровентилятора радиатора максимальной скорости К4
Реле муфты компрессора кондиционера К10 (в исполнении с кондиционером или климатической установкой)
Контроллер системы управления двигателем
Форсунки цилиндров
Катушки зажигания (для 16-клап. ДВС)
F27.5AКлапан заслонки впускной трубы (для 16-клап. ДВС 21127)
Клапан продува адсорбера
Датчики кислорода
Датчик фаз (для 16-клап. ДВС)
Датчик массового расхода воздуха (для 8-клап. ДВС или 16-клап. ДВС 21126)
Селектор АМТ (в исполнении с контроллером АМТ)
Блок управления системой контроля давления в шинах (кл. 30) (для а/м ЕВРО-6)
F35AКонтроллер антиблокировочной системы тормозов / Контроллер системы курсовой устойчивости
F415AКонтроллер управления системой надувных подушек безопасности
F57.5AРеле стартера К2 / Контроллер автоматической коробки передач
Разгрузочное реле выключателя зажигания К1
Реле обогрева заднего стекла К6
Реле обогрева сидений К13 (в вариантном исполнении)
Реле обогрева ветрового стекла К14 (в вариантном исполнении)
Реле топливного насоса К12
Контроллер системы управления двигателем
Аудиосистема
Контроллер электроусилителя рулевого управления
Переключатель стеклоочистителя
Центральный блок кузовной электроники (в вариантном исполнении)
Терминальный блок «ЭРА-ГЛОНАСС»
Выключатель педали сцепления (для механической коробки передач)
Выключатель педали тормоза
Комбинация приборов
Блок управления системой блокировки дверей (в вариантном исполнении)
Выключатель блокировки двери водителя
Выключатель кондиционера (в вариантном исполнении)
Датчик скорости автоматической коробки передач (в вариантном исполнении)
Переключатель режимов автоматической коробки передач (в вариантном исполнении)
Контроллер АМТ (в вариантном исполнении)
Блок управления системой контроля давления в шинах (для а/м ЕВРО-6)
F67. 5AСвет заднего хода
Указатели поворота
Блок управления системой парковки (в вариантном исполнении)
F710AДальний свет правого борта
F810AДальний свет левого борта
F95AГабаритные огни правого борта
F105AГабаритные огни левого борта
Фонари освещения номерного знака
Плафон освещения багажника
Подсветка приборов и клавиш
F115AЗадние противотуманные огни
F1210AБлижний свет правого борта
F1310AБлижний свет левого борта
Регулятор электрокорректора фар (в вариантном исполнении)
F1420AЦентральный блок кузовной электроники:
(Очиститель ветрового стекла) (в вариантном исполнении)
Омыватель ветрового стекла
Очиститель ветрового стекла
Подрулевой переключатель стеклоочистителей
F1510AОчиститель заднего стекла
Омыватель заднего стекла
F16РЕЗЕРВ
F17РЕЗЕРВ
F18РЕЗЕРВ
F19РЕЗЕРВ
F20РЕЗЕРВ
F2115AЭлектродвигатель топливного насоса
F227. 5AВыключатель сигнала торможения
Сигналы торможения
Дополнительный сигнал торможения
Контроллер антиблокировочной системы тормозов/ Контроллер системы курсовой устойчивости
Контроллер АМТ (в вариантном исполнении)
F235AКомбинация приборов
Диагностический разъем
F2410AРеле звукового сигнала К8
Звуковой сигнал
F2515AПатрон для подключения дополнительных потребителей в салоне
F265AТерминальный блок «ЭРА-ГЛОНАСС»
F2710AПротивотуманная фара правого борта (в вариантном исполнении)
F2810AПротивотуманная фара левого борта (в вариантном исполнении)
F2915AОбогрев передних сидений (в вариантном исполнении)
F3010AАудиосистема
F3110AЦентральный блок кузовной электроники:
(Указатели поворотов; Питание блока кузовной электроники) (в вариантном исполнении)
F3230AЦентральный блок кузовной электроники:(Электростеклоподъемники; Замки дверей и багажника;
Датчик дождя; Плафон освещения вещевого ящика; Плафон освещения багажника; Блок освещения
салона; Дневные ходовые огни) (в вариантном исполнении)
F335AМодуль двери водителя
F347. 5AМуфта компрессора кондиционера (в исполнении с кондиционером или климатической установкой)
Контроллер системы автоматического управления климатической установкой
(в вариантном исполнении)
F3515AКонтроллер автоматической коробки передач (в вариантном исполнении)
Привод управления автоматической коробкой передач (в вариантном исполнении)
F3615AАварийная сигнализация
F3715AВыключатель привода замка багажника
Блок управления системой блокировки дверей
5AВыключатель привода замка багажника
F3810AДневные ходовые огни
F3915AПатрон для подключения дополнительных потребителей в багажнике
F4010AК разъему светотехники прицепа
F4150AОбогрев ветрового стекла (в вариантном исполнении)
F4230AОбогрев наружных зеркал (в вариантном исполнении)
Обогрев заднего стекла
F4350AКонтроллер АМТ (в вариантном исполнении)
F4430AЭлектровентилятор отопителя
Контроллер системы автоматического управления климатической установкой
(в вариантном исполнении)
F4530AЭлектростеклоподъемники передних дверей
F46РЕЗЕРВ
