ВАЗ 2106 | Регулировка рулевого управления

8.3.1 Регулировка рулевого управления

Регулировка рулевой колонки по высоте и углу наклона  Регулировка подшипников винта рулевого механизма  Регулировка зацепления пары гайка—сектор рулевого механизма  Регулировка механизма фиксации рулевой колонки  …

8.3.2 Регулировка рулевой колонки по высоте и углу наклона

Регулировку положения рулевой колонки необходимо производить после регулировки сиденья водителя относительно педалей управления. Для этого необходимо: Рис. 7.1. Рулевое управление: 1 — рулевое колесо; 2, 25 — подрулевой переключатель; 3 — стопорное кольцо; 4 — шайба; 5 — подшипник; 6 — пластмассовая втулка подшипника; 7 — выключатель (замок) зажигания; 8 — нижний кожух; 9 — вал ру…

8.

3.3 Регулировка подшипников винта рулевого механизма Рис. 7.2. Рулевой механизм: В — ребро на верхней крышке; С — риска на торце винта; 1 — картер; 2 — винт с шариковой гайкой; 3 — вал-сектор; 4 — пробка заливного отверстия; 5 — регулировочные прокладки; 6 — гайка; 7 — шплинт; 8 — вилка; 9 — крышка; 10 — клин; 11 — уплотнитель рулевого вала; 12 — карданный вал; 13 — уплотнительное кольцо; 14 — стопорное кольцо; 15 — наружное кольцо п…

8.3.4 Регулировка зацепления пары гайка—сектор рулевого механизма

Зазор в зацеплении рабочей пары считается допустимым, если люфт на нижнем конце сошки при положении колес для движения по прямой при отрегулированных подшипниках винта не больше, чем 0,3 мм. Если люфт превосходит эту величину, то необходимо произвести регулировку зацепления пары гайка—сектор, так как эксплуатация автомобиля с чрезмерным люфтом приводит к выходу из строя рулевого механизма.
Послед…

8.3.5 Регулировка механизма фиксации рулевой колонки

При необходимости регулировки механизма фиксации колонки необходимо: Рис. 7.1. Рулевое управление: 1 — рулевое колесо; 2, 25 — подрулевой переключатель; 3 — стопорное кольцо; 4 — шайба; 5 — подшипник; 6 — пластмассовая втулка подшипника; 7 — выключатель (замок) зажигания; 8 — нижний кожух; 9 — вал рулевой колонки; 10 — карданный шарнир; 11 — клин; 12 — гайка: 13 — карданный вал ру…

Как убрать люфт руля на ниве шевроле с гуром


Принцип действия ЭУР и ГУР

Прежде чем произвести установку усилителя в ВАЗ 2121 своими руками, давайте разберем принцип действия систем, начнем с ГУР. Когда рулевое колесо находится в центральном положении, оно фиксируется при помощи центрирующих пружин. В таком положении жидкость циркулирует по всем элементам системы при условии, что распределитель стоит правильно.
При повороте руля происходит перемещение золотника, в результате чего элемент перекрывает сливные магистрали, в один из цилиндров начинает подаваться жидкость. При этом на поршень, а также шток под давлением воздействует масло, что приводит к повороту колеса, а также корпуса в определенную сторону. Золотник настигает корпус устройства тогда, когда он перестает перемещаться, что говорит о том, что водитель завершил маневр поворота. В этом случае золотник возвращается в начальное положение, а затем открывается шланг для слива жидкости.

Что касается принципа работы ЭУР, то сам усилитель монтируется на рулевой вал транспортного средства. Его составляющие части соединены друг с другом при помощи торсионного вала, с установленным контроллером считывания оборотов двигателя. Когда водитель поворачивает руль, торсионный вал скручивается, это фиксирует датчик момента.

Рулевой редуктор автомобиля Нива

В 1970-м году перед конструкторами Волжского автозавода, которые на тот момент уже осваивали производство первой модели ВАЗ, была поставлена задача создать комфортабельный автомобиль повышенной проходимости. На стадии разработки многие узлы и агрегаты Жигулей перекочевали на прототип новой модели. Автомобиль получился довольно легковой внешне, и внедорожный благодаря своим характеристикам проходимости. При этом салон получился практически идентичным с легковушкой.

В 1974-м были произведено первые 15 образцов, которые прошли полный цикл пред серийных испытаний. А в середине 1977 года первый серийный автомобиль ВАЗ-2121 сошёл с конвейера. Спустя некоторое время после запуска конвейера автомобиль обрел высокую популярность, благодаря своей надежной конструкции и отличным внедорожными характеристикам. В лучшие годы на экспорт шло до 80% выпущенных автомобилей.

Не маловажную роль в такой популярности машины сыграла надежная и грамотно сбалансированная конструкция Нивы, которая позволила эксплуатировать автомобиль в разных климатических и дорожных условиях. Сочетание сиового агрегата, подвески, жесткого двух объемного кузова, трансмиссий и надежного рулевого управления, обеспечило Ниве долгую продолжительную жизнь на конвейере.

Одной из важных ответственных систем автомобиля, принято считать рулевое управление, сердцем которого выступает рулевой редуктор.

Рулевое управление

Рулевое управление

На Ниве применен рулевой редуктор червячного типа. Он обеспечивает надежное управление автомобилем на любых скоростях и в разной дорожной обстановке. Червячный механизм оборудован червяком глобоидного типа (переменный диаметр вала), соединенного с промежуточным валом, ролика. На внешней части вала ролика установлена сошка, которая посредством тяг приводит в действие поворотный механизм. Вращение руля обеспечивает посредством червячной передачи перемещение сошки, она тягами поворачивает колеса.

Червячный рулевой механизм обладает низким уровнем чувствительности к толчкам и ударам, передаваемым от колес на неровной дороге. Он имеет возможность направлять автомобиль ВАЗ в большие углы поворота и соответственно, обеспечивает отличную маневренность автомобиля. Недостатком червячной передачи является сложность в производстве. Червячное рулевое управление имеет множество соединений, из-за чего требует периодической настройки и регулировки.

Состоит гидроусилитель из нескольких компонентов:

Для чего же предназначены все эти компоненты и как понять при поломке что из них требует замены. Для этого необходимо более подробно остановиться на каждом из них.

Насос. Это ключевой компонент данной системы. Приводиться в действие двигателем автомобиля с помощью ременной передачи. Он наполнен маслом, которое подает под давлением в два раза выше атмосферного.

Бачок гидроусилителя. Обычно делают из пластика высокой прочности. Наполняется синтетическим маслом для работы гидроусилителя. Необходимо периодически проверять уровень жидкости, чтобы предотвратить возникновение утечек.

Поворотный клапан. Во время вращения руля открываются необходимые клапаны, по направлению усиления. Если колеса установлены прямо клапан закрывается и воздействие не оказывается.

Ремонт неисправностей и регулировка рулевого редуктора ВАЗ-2123

В рулевом управлении любого ТС используется много узлов и деталей. Одним из таких немаловажных элементов является рулевой редуктор. Он применяется с тех самых пор, когда автомобилестроение еще только начинало свой путь к сегодняшним достижениям.

Рулевой редуктор выполняет передачу вращательного момента от руля на передние колеса при помощи червячной передачи. Основные элементы конструкции — винт, зубчатое колесо. Данную систему автомобильные инженеры используют в большинстве конструкций до сих пор.

Рулевое управление

Рулевое управление
На Ниве применен рулевой редуктор червячного типа. Он обеспечивает надежное управление автомобилем на любых скоростях и в разной дорожной обстановке. Червячный механизм оборудован червяком глобоидного типа (переменный диаметр вала), соединенного с промежуточным валом, ролика. На внешней части вала ролика установлена сошка, которая посредством тяг приводит в действие поворотный механизм. Вращение руля обеспечивает посредством червячной передачи перемещение сошки, она тягами поворачивает колеса.

Червячный рулевой механизм обладает низким уровнем чувствительности к толчкам и ударам, передаваемым от колес на неровной дороге. Он имеет возможность направлять автомобиль ВАЗ в большие углы поворота и соответственно, обеспечивает отличную маневренность автомобиля. Недостатком червячной передачи является сложность в производстве. Червячное рулевое управление имеет множество соединений, из-за чего требует периодической настройки и регулировки.

Червячный рулевой механизм применяется на легковых автомобилях повышенной проходимости с зависимой подвеской управляемых колес, легких грузовых автомобилях и автобусах. Простота конструкции имеет повышенные ресурс и высокую степень ремонтопригодности. Небольшим недостатком может показаться слегка повышенное усилие на руле, возникающее по ряду причин. Проанализировав конструкцию рулевого редуктора и действующие на него нагрузки, определяем проблемные зоны и пути решения проблем.

Базовый рулевой редуктор оснащен червячной парой, которая при работе вызывает сопротивление руля по причине трения червяка и червячной шестерни. Это принцип работы червячной передачи, соответственно полностью избавиться от этого фактора возможности нет. Решением выступает применение качественной смазки в редукторе и контроль состояния рабочих поверхностей.

В рулевом редукторе установленны два подшипника качения (вал червяка), два подшипника скольжения на валу сошки (он же — вал червячного колеса). Сами подшипники в исправном и смазном состоянии обеспечивают снижение трения основных деталей (и соответственно уменьшение усилия на руле).

Помимо этого, свою лепту вносит маятниковый рычаг, который вращается на двух подшипниках скольжения и обеспечивает движение рулевой рейки. Применение высококачественной смазки и периодический контроль состояния пыльников, соединений и тяг, позволит снизить возможность возникновения повышенного усилия на руле.

В-третьих, шесть рулевых пальцев должны обеспечивать качественное соединение, корректно работать в одних плоскостях с системой, и обеспечивать подвижность рулевого механизма.

Схема и описание конструкции

Рулевой редуктор — это отдельный узел в системе РУ, основным элементом которого является червячный вал. Он увеличивает усилие, прикладываемое водителем на управляемые колеса в момент вращения руля.

Типовая схема рулевого редуктора Нива Шевроле:

Данная деталь имеет оригинальный заводской номер: 2123-3400010-20.

Механизм выпускается на рынок в сборе с сошкой в фирменной бело-синей картонной упаковке с сертификатом качества и годовой гарантией.

На а/м Chevrolet Niva применен механизм, в котором установлен червяк глобоидного типа (переменный диаметр вала). Данная конструкция обеспечивает надежное управление ТС на любых скоростях и разном дорожном покрытие.

В редукторе рулевой системы червячный вал опирается на 2 подшипника качения, такое же количество подшипников поддерживают вращение вала сошки.Шариковые подшипники выполняют функцию снижения трения основных деталей, также облегчая поворот руля в разные стороны.

В момент вращения рулевого колеса осуществляется передача вращающего момента от валов рулевой колонки на червячный узел, который находится в зацепление с роликом, расположенным на валу сошки.

Справка! Передаточное число редуктора составляет 16,4.

Сошка соединяет систему тяг рулевого управления через шарнирные пальцы. Передача движения со средней тяги к правой боковой происходит через маятниковый рычаг.

ВАЗ-21213 (Нива). Снятие и установка рулевого механизма

Детали рулевого управления

1 – картер рулевого механизма; 2 – уплотнитель вала; 3 – промежуточный вал; 4 – верхний вал; 5 – фиксирующая пластина передней части кронштейна; 6 – кронштейн;7 – верхняя часть облицовочного кожуха; 8 – втулка подшипника; 9 – игольчатый подшипник; 10 – рулевое колесо; 11 – нижняя часть облицовочного кожуха; 12 – детали крепления кронштейна вала рулевого управления

Установка рулевого механизма на автомобиль

1 – болты крепления картера рулевого механизма; 2 – стяжной болт крепления нижнего конца промежуточного вала; 3 – болты крепления кронштейна;4 – кронштейн вала рулевого управления; 33,1 мм – расстояние от центра отверстия сошки до опорной поверхности картера рулевого механизма при среднем положении сошки

СнятиеПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провода от аккумуляторной батареи и выньте облицовку крышки сигнала. Отверните гайку крепления рулевого колеса, снимите рулевое колесо, а затем обе половины облицовочного кожуха вала рулевого управления.

Предупреждение

Если необходимо снять только картер рулевого механизма, отверните болт крепления вилки нижнего карданного шарнира промежуточного вала на валу червяка и болты крепления картера к лонжерону кузова.

2. Снимите щиток приборов и отсоедините штепсельные колодки трехрычажного переключателя от штепсельных колодок пучка проводов. 3. Отсоедините провода от клемм выключателя зажигания и, отвернув винты крепления и утопив фиксатор замка, снимите выключатель зажигания. Ослабьте хомут крепления корпуса переключателя указателей поворота, света фар и стеклоочистителя и снимите его. 4. Отверните болт крепления вилки нижнего карданного шарнира промежуточного вала к валу червяка рулевого механизма. 5. Отверните болты крепления кронштейна 6 (см. рис. Детали рулевого управления) и снимите вал рулевого управления с кронштейном. 6. Отверните гайки крепления шаровых пальцев боковой и средней тяг к сошке, а затем съемником А.47035 выпрессуйте шаровые пальцы из отверстий сошки. 7. Снимите картер рулевого механизма, отвернув предварительно болты его крепления к лонжерону кузова. Выньте уплотнитель вала рулевого управления из отверстия в щитке передка кузова.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите в отверстие щитка передка кузова уплотнитель 2, совместив выступы уплотнителя с пазом отверстия передка кузова, установите картер рулевого механизма на лонжерон, не затягивая полностью гайки болтов крепления картера. 2. Специальным устройством ориентируйте картер так, чтобы угол a (см. рис. Установка рулевого механизма на автомобиль) не превышал 32°, а зазор между валом и педалью тормоза был не менее 5 мм. Затем полностью затяните гайки болтов крепления картера. 3. Установите сошку рулевого механизма в среднее положение, для чего совместите метки на картере и на валу червяка (см. рис. Разрез рулевого механизма). 4. Установите временно на вал рулевое колесо так, чтобы спицы были расположены горизонтально и в этом положении соедините вилку карданного шарнира промежуточного вала рулевого управления с валом червяка, обращая внимание на то, чтобы стяжные болты проходили через кольцевую проточку червяка. Затем прикрепите к кузову кронштейн вала рулевого управления. 5. Снимите рулевое колесо и наденьте на вал рулевого управления переключатель указателей поворота, света фар и стеклоочистителей. 6. Установите рулевое колесо на вал руля так, чтобы спицы рулевого колеса были расположены горизонтально. Проверьте плавность и легкость вращения рулевого колеса в обоих направлениях, затем затяните гайку крепления рулевого колеса и закерните ее в трех точках. Сдвиньте корпус переключателя указателей поворота, света фар и стеклоочистителей в сторону рулевого колеса до упора, и затяните хомут крепления переключателя. 7. Соедините провода с клеммами выключателя зажигания и закрепите винтами выключатель на кронштейне вала рулевого управления. 8. Присоедините штепсельные колодки переключателя указателей поворота, света фар и стеклоочистителей к штепсельным колодкам пучка проводов автомобиля. 9. Установите на вал обе половины облицовочного кожуха и скрепите их винтами. Нанесите на поверхность нижнего контактного кольца рулевого колеса тонкий слой консистентной смазки и установите на рулевое колесо облицовку крышки выключателя звукового сигнала. 10. Установите на сошке шаровые пальцы средней и боковой левой тяги и закрепите их гайками. 11. Отрегулируйте схождение передних колес и проверьте усилие на рулевом колесе, которое при повороте колес на гладкой металлической плите не должно превышать 196 Н (20 кгс), 245* Н (25* кгс) (при замере на ободе колеса).

Предупреждение

Можно отдельно собрать вал рулевого управления с переключателем указателей поворота, света фар и стеклоочистителей, рулевым колесом, и установить этот узел на автомобиль.

12. Для крепления узла установите спицы рулевого колеса горизонтально и соедините вал червяка с нижним концом промежуточного вала рулевого управления, обращая внимание на то, чтобы стопорные болты проходили через кольцевую проточку вала червяка и вала руля. 13. Не полностью завернув болты крепления кронштейна, поверните несколько раз рулевое колесо в обе стороны, затем затяните болты крепления кронштейна. Возможны два варианта установки ролика вала сошки: на игольчатом или на шариковом подшипнике. В тексте даны цифровые данные для обоих вариантов, при этом под знаком * они относятся к первому варианту (ролик вала сошки установлен на игольчатом подшипнике).

Снятие, установка и ремонт своими руками

Для ремонта или замены элемента РУ необходимо произвести демонтаж червячного узла.

Последовательность выполнения демонтажа:

После сборки всех деталей и протяжки крепежа, необходимо произвести прокачку гидроусилителя рулевого управления.

Сальник червячного привода установлен в самой крышке рулевого редуктора со стороны салона авто. При обслуживании и ремонте приводного узла своими руками, необходимо:

Сальник имеет размерность: 20*30*7 мм. Подбор нового масляного уплотнителя необходимо делать в авто магазине по старому образцу.

Снятие и установка рулевого механизма, регулировка зазора в подшипниках (на ам без гидроусилителя)

Детали рулевого механизма: 1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 -наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7 — вал сошки; 8 — регулировочный винт; 9 — регулировочная пластина; 10 — стопорная шайба; 11 — вал червяка; 12-аерхняя крышка картера; 13 — уплотнительная прокладка; 14 -втулка вала сошки; 15 — сальник вала червяка; 16 — сальник вала сошки Разрез рулевого механизма:

Вынимаем болт крепления вилки нижнего карданного шарнира промежуточного вала рулевого управления к валу червяка рулевого механизма (см. тут).

Вывешиваем и снимаем левое колесо.

Выпрессовываем из отверстий сошки шаровые пальцы тяг: средней (см. тут) и боковой (см. тут).

Отводим тяги вниз.

Головкой «на 17» отворачиваем гайку болта крепления картера рулевого механизма к левому лонжерону,…

…удерживая болт от проворачивания ключом той же размерности.

Аналогично отворачиваем и вынимаем два других болта крепления картера рулевого механизма.

Снимаем рулевой механизм.

В отверстие в щитке передка, через которое проходит вал червяка, вставлена резиновая уплотнительная втулка.

Зазор в подшипниках червяка определяется по изменению расстояния…

…между торцем картера рулевого механизма…

…и меткой на валу червяка…

…при поворачивании вала в разные стороны.

Для регулировки зазора в подшипниках червяка зажимаем картер в тиски…

…и ключом «на 13» отворачиваем четыре болта крепления нижней крышки.

…и регулировочные прокладки.

Зазор в подшипниках червяка уменьшаем удалением прокладки или заменой на более тонкую.

Устанавливаем рулевой механизм в обратной последовательности, не затягивая полностью гайки болтов крепления картера.

Закрепляем рулевые тяги и промежуточный вал рулевого управления. Помощник поворачивает рулевое колесо два-три раза вправо и влево до упора. При этом проверяем самоустановку узлов рулевого управления на штатных местах.

Сориентируйте рулевой механизм так, чтобы угол а не превышал 32°, а расстояние X равнялось 33,1 мм.

Затягиваем гайки болтов крепления картера окончательно.

Обслуживание и регулировка червячного узла

Как и любой другой узел, рулевой редуктор требует проведения регулярного обслуживания. Наши рекомендации помогут Вам избежать крупных затрат на ремонтные работы и преждевременную замену узла:

Базовый рулевой редуктор оснащен червячной парой, в которой в процессе работы происходит механическое трение червяка и червячной шестерни.

Справка!

Для продления срока безотказной эксплуатации узла является применение только качественной смазки в редукторе и контроль состояния рабочих поверхностей.

Регулировка

После процедуры ремонта или замены червячного привода руля необходимо произвести регулировочные настройки.

Проверку люфта рулевого колеса необходимо производить ровной горизонтальной площадке с требуемым давлением в шинах автомобиля.
Люфт, измеряемый величиной свободного хода рулевого обода, должен находится в пределах 5°.
Порядок настройки оптимальной работы:

Если длины винта уже не хватает для регулировки, то узел необходимо заменить.

Важно!

Правильное и своевременное обслуживание рулевого редуктора — залог продолжительной безотказной работы в любых условиях.

Обслуживание рулевого редуктора Нива (Шевроле, 2121, 21213 и 21214)

Как и любой другой узел, рулевой редуктор обслуживать следует, придерживаясь трех нехитрых правил.

Три простых, но в то же время важных правила, которые следует всегда соблюдать:

  • Своевременный визуальный осмотр.
  • Своевременный контроль уровня масла в редукторе.
  • Своевременная регулировка.

Своевременный визуальный осмотр , позволяет во-время определить и выявить масляные подтеки, механические дефекты и другие повреждения на корпусе редуктора.

Контроль уровня масла – сюда так же входит своевременная замена масла.

Некоторые умельцы, приноровились заливать в редуктор жидкий ЛИТОЛ, предварительно расплавив его на плитке в посудине.

Хорошо или плохо? Каждый решает сам для себя. Лично мое мнение, что данная мера имеет место быть в обслуживании редукторов, эксплуатационный срок службы которых, близится к закату. Зазоры в шестернях простой регулировкой уже не устраняются и единственный выход, дабы избавиться от стуков, залить в корпус редуктора жидкий литол, тем самым хоть чуть-чуть нивелировать люфт.

Ну и регулировка – позволяет вовремя исключить люфт в шестернях редуктора.

Последовательно соблюдая три вышеприведенные рекомендации, будьте уверенны, рулевой редуктор на ниве прослужит вам верой и правдой не один десяток тысяч километров пробега.

Источник: remladavaz.ru

Регулировка положения рулевого колеса Шевроле Нива

Снятие рулевого механизма и регулировка зазора в подшипниках червяка

Работу проводим на смотровой канаве или подъемнике.

Вынимаем болт крепления вилки нижнего карданного шарнира промежуточного вала рулевого управления к валу червяка рулевого механизма (см. Снятие рулевой колонки).

Вывешиваем и снимаем левое колесо.

Выпрессовываем из отверстий сошки шаровые пальцы тяг: средней и боковой.

Головкой «на 17» отворачиваем гайку болта крепления картера рулевого механизма к левому лонжерону

…удерживая болт от проворачивания ключом той же размерности

Аналогично отворачиваем и вынимаем два других болта крепления картера рулевого механизма.

Снимаем рулевой механизм

В отверстие в щитке передка, через которое проходит вал червяка, вставлена резиновая уплотнительная втулка

Зазор в подшипниках червяка определяется по изменению расстояния между торцем картера рулевого механизма…

…и меткой на валу червяка при поворачивании вала в разные стороны.

Для регулировки зазора в подшипниках червяка зажимаем картер в тиски и ключом «на 13» отворачиваем четыре болта крепления нижней крышки

…и регулировочные прокладки

Зазор в подшипниках червяка уменьшаем удалением прокладки или заменой на более тонкую

Устанавливаем рулевой механизм в обратной последовательности, не затягивая полностью гайки болтов крепления картера.

Закрепляем рулевые тяги и промежуточный вал рулевого управления.

Помощник поворачивает рулевое колесо два-три раза вправо и влево до упора.

При этом проверяем установку узлов рулевого управления на штатных местах.

Затягиваем гайки болтов крепления картера окончательно.

Замена рулевого редуктора на ниве 21213

Детали рулевого управления

1 – картер рулевого механизма; 2 – уплотнитель вала; 3 – промежуточный вал; 4 – верхний вал; 5 – фиксирующая пластина передней части кронштейна; 6 – кронштейн;7 – верхняя часть облицовочного кожуха; 8 – втулка подшипника; 9 – игольчатый подшипник; 10 – рулевое колесо; 11 – нижняя часть облицовочного кожуха; 12 – детали крепления кронштейна вала рулевого управления

Установка рулевого механизма на автомобиль

1 – болты крепления картера рулевого механизма; 2 – стяжной болт крепления нижнего конца промежуточного вала; 3 – болты крепления кронштейна;4 – кронштейн вала рулевого управления; 33,1 мм – расстояние от центра отверстия сошки до опорной поверхности картера рулевого механизма при среднем положении сошки

Снятие

1. Отсоедините провода от аккумуляторной батареи и выньте облицовку крышки сигнала. Отверните гайку крепления рулевого колеса, снимите рулевое колесо, а затем обе половины облицовочного кожуха вала рулевого управления.

Предупреждение

Если необходимо снять только картер рулевого механизма, отверните болт крепления вилки нижнего карданного шарнира промежуточного вала на валу червяка и болты крепления картера к лонжерону кузова.

2. Снимите щиток приборов и отсоедините штепсельные колодки трехрычажного переключателя от штепсельных колодок пучка проводов. 3. Отсоедините провода от клемм выключателя зажигания и, отвернув винты крепления и утопив фиксатор замка, снимите выключатель зажигания. Ослабьте хомут крепления корпуса переключателя указателей поворота, света фар и стеклоочистителя и снимите его. 4. Отверните болт крепления вилки нижнего карданного шарнира промежуточного вала к валу червяка рулевого механизма. 5. Отверните болты крепления кронштейна 6 (см. рис. Детали рулевого управления) и снимите вал рулевого управления с кронштейном. 6. Отверните гайки крепления шаровых пальцев боковой и средней тяг к сошке, а затем съемником А.47035 выпрессуйте шаровые пальцы из отверстий сошки. 7. Снимите картер рулевого механизма, отвернув предварительно болты его крепления к лонжерону кузова. Выньте уплотнитель вала рулевого управления из отверстия в щитке передка кузова.

1. Установите в отверстие щитка передка кузова уплотнитель 2, совместив выступы уплотнителя с пазом отверстия передка кузова, установите картер рулевого механизма на лонжерон, не затягивая полностью гайки болтов крепления картера. 2. Специальным устройством ориентируйте картер так, чтобы угол a (см. рис. Установка рулевого механизма на автомобиль) не превышал 32°, а зазор между валом и педалью тормоза был не менее 5 мм. Затем полностью затяните гайки болтов крепления картера. 3. Установите сошку рулевого механизма в среднее положение, для чего совместите метки на картере и на валу червяка (см. рис. Разрез рулевого механизма). 4. Установите временно на вал рулевое колесо так, чтобы спицы были расположены горизонтально и в этом положении соедините вилку карданного шарнира промежуточного вала рулевого управления с валом червяка, обращая внимание на то, чтобы стяжные болты проходили через кольцевую проточку червяка. Затем прикрепите к кузову кронштейн вала рулевого управления. 5. Снимите рулевое колесо и наденьте на вал рулевого управления переключатель указателей поворота, света фар и стеклоочистителей. 6. Установите рулевое колесо на вал руля так, чтобы спицы рулевого колеса были расположены горизонтально. Проверьте плавность и легкость вращения рулевого колеса в обоих направлениях, затем затяните гайку крепления рулевого колеса и закерните ее в трех точках. Сдвиньте корпус переключателя указателей поворота, света фар и стеклоочистителей в сторону рулевого колеса до упора, и затяните хомут крепления переключателя. 7. Соедините провода с клеммами выключателя зажигания и закрепите винтами выключатель на кронштейне вала рулевого управления. 8. Присоедините штепсельные колодки переключателя указателей поворота, света фар и стеклоочистителей к штепсельным колодкам пучка проводов автомобиля. 9. Установите на вал обе половины облицовочного кожуха и скрепите их винтами. Нанесите на поверхность нижнего контактного кольца рулевого колеса тонкий слой консистентной смазки и установите на рулевое колесо облицовку крышки выключателя звукового сигнала. 10. Установите на сошке шаровые пальцы средней и боковой левой тяги и закрепите их гайками. 11. Отрегулируйте схождение передних колес и проверьте усилие на рулевом колесе, которое при повороте колес на гладкой металлической плите не должно превышать 196 Н (20 кгс), 245* Н (25* кгс) (при замере на ободе колеса).

Рулевая колонка НИВА


1:886 Как известно, что у «Нивы» слабенькая рулевая колонка, у меня не раз был случай что приезжали на ремонт «Нивы» с шатающимся вверх-вниз рулем. Читал, что можно поставить «десяточную» колонку, но я так подумал, а чем своя хуже? Только стоит усилить и немного изменить высоту и угол наклона руля. Чего я в итоге и добился, руль стал выше на см два и более прямее в вертикальной плоскости.
что это дало: дело в том что, водительское сиденье будет немного выше стандартного, для лучшего обзора спереди, и при стандартном исполнении коленки бы упирались в руль и было бы не удобно выворачивать руль. потом, из за большего наклона руля к лобовому стеклу устают руки за счет вытягивания, поэтому руль пришлось сделать более прямее чем в стандартоном варианте.

Итак, ход проделанной работы: — открутить и снять рулевую колонку; — снять кардан с рулевой, чтоб он не мешался; — после «болгаркой» отрезаем уши крепления заподлицо; — привариваем уголки так, чтобы они были вровень со всей плоскостью; — привариваем дополнительную пластину снизу; — после, делаем отверстия и прикручиваем назад (я не стал мудрить с отверстиями под болты, так как один был отломан, а задняя часть вообще на двух болтиках М6 держалась, и решил я ее конкретно приварить) — дальше дополнительно усиливаем двумя ушками, которые привариваются с торца основания замка зажигания, и так же с другой стороны, но только уже по месту, чтобы были вплотную к поперечной «растяжке» стоек. и так же сверлим отверстия насквозь и прикручиваем (опять же, — у меня приварены)

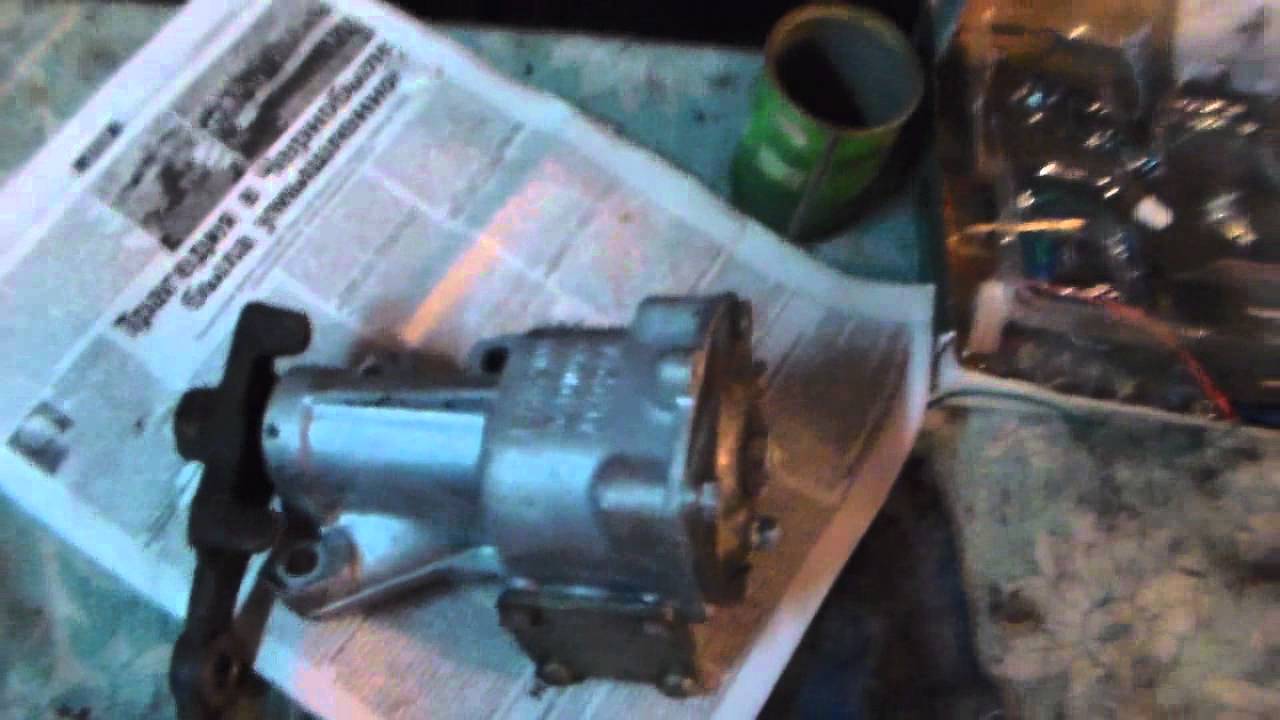

Ремонт и сборка

Правильное и своевременное обслуживание рулевого редуктора — залог долговечной и надежной работы, но бывают случаи когда поломки все же случаются. В таком случае ремонта с полной или частичной разборкой просто не избежать. При ремонте необходимо обратить внимание на некоторые особенности и важные моменты, применение которых, позволит повысить надежность механизма и улучшить его характеристики.

Ремонт рулевого редуктора

Для снятия и разборки редуктора необходимо вывесить передок машины, снять рулевые тяги. Из салона отвинтить болт крепления поставочного вала от вала редуктора. Дальше отсоединяем редуктор от лонжерона, путем откручивания трех болтов накидными ключами. В моторном отсеке снимаем шланги и детали, которые находятся на линии рулевых тяг.

Когда редуктор будет откручен и снят с вала в салоне, то вытягиваем его с подкапотного пространства проворачивая влево сошку. Особое внимание необходимо обратить на состояние прокладок, их расположение и степень износа. Не надежное уплотнение может привести к потерям смазки или загрязнении внутренних полостей. Следующим шагом является откручивание пробки и удаление масла из картера рулевого редуктора, после чего нужно открутить сошки.

Редуктор ставим на подставку из двух досок, чтобы не повредить шлицы вала и откручиваем гайку, после — снимаем сошку. Дополнительно можно накрутить гайку на вал до обоюдного выравнивания торцов. Далее отсоединяем крышку рулевого редуктора, постепенно откручивая контргайку регулирующего болта и снимаем крышку, постепенно сдвигая ее в сторону червяка.

При этом особенно аккуратным нужно быть с прокладками если они в пригодном состоянии, при малейшем замятии или выпрессовке — прокладку необходимо заменить. Следующим действием вынимаем вал сошки, впрессовываем червячный вал и снимаем сальники. Все полости необходимо промыть и протереть тряпкой, проверяя наличие вмятин, сколов любых других повреждений.

Так же необходимо проверить картер на наличие металлической стружки, что указывает на износ определенных деталей. Обязательно необходимо проверить зазоры и люфты в сопрягаемых деталях, проверить износ рабочих поверхностей. Проведя дефектацию рулевого редуктора, при необходимости заменяем повреждённые детали.

Ремонт и регулировка рулевого механизма автомобиля ВАЗ-21213

Снятие рулевого механизма и регулировка зазора в подшипниках червяка

Работу проводим на смотровой канаве или подъемнике.

Вынимаем болт крепления вилки нижнего карданного шарнира промежуточного вала рулевого управления к валу червяка рулевого механизма (см. Снятие рулевой колонки).

Вывешиваем и снимаем левое колесо.

Выпрессовываем из отверстий сошки шаровые пальцы тяг: средней и боковой.

Отводим тяги вниз.

Головкой «на 17» отворачиваем гайку болта крепления картера рулевого механизма к левому лонжерону

…удерживая болт от проворачивания ключом той же размерности

Вынимаем болт.

Аналогично отворачиваем и вынимаем два других болта крепления картера рулевого механизма.

Снимаем рулевой механизм

В отверстие в щитке передка, через которое проходит вал червяка, вставлена резиновая уплотнительная втулка

Зазор в подшипниках червяка определяется по изменению расстояния между торцем картера рулевого механизма и меткой на валу червяка при поворачивании вала в разные стороны.

Для регулировки зазора в подшипниках червяка зажимаем картер в тиски и ключом «на 13» отворачиваем четыре болта крепления нижней крышки

Снимаем крышку и регулировочные прокладки

Зазор в подшипниках червяка уменьшаем удалением прокладки или заменой на более тонкую

Устанавливаем рулевой механизм в обратной последовательности, не затягивая полностью гайки болтов крепления картера.

Закрепляем рулевые тяги и промежуточный вал рулевого управления.

Помощник поворачивает рулевое колесо два-три раза вправо и влево до упора.

При этом проверяем установку узлов рулевого управления на штатных местах.

Затягиваем гайки болтов крепления картера окончательно.

Снятие сошки рулевого механизма

Головкой «на 30» ослабляем гайку крепления сошки.

Снимаем рулевой механизм с автомобиля

Съемником спрессовываем сошку с вала

При отсутствии съемника демонтируем сошку ударным методом.

Упираем вал сошки в деревянный брусок.

Кувалдой давим на один упор сошки, а по второму бьем молотком.

В некоторых случаях приходится разрезать сошку отрезной машинкой.

Сошка устанавливается на конические шлицы вала только в одном положении: при совпадении сдвоенного паза сошки и сдвоенного шлица вала

Регулировка зазора в зацеплении ролика с червяком рулевого механизма

Регулировку производим при обнаружении свободного хода сошки рулевого механизма.

Перед регулировкой необходимо убедиться в отсутствии осевого перемещения червяка в подшипниках.

Вакуумный усилитель для наглядности снят.

Шлицевой отверткой поддеваем колпачок гайки регулировочного винта вала сошки

Снимаем колпачок.

Накидным ключом «на 19» ослабляем гайку регулировочного винта вала сошки и поддеваем шлицевой отверткой стопорную шайбу.

Стопорная шайба усиком входит в паз регулировочного винта.

Провороту шайбы препятствует прилив на крышке картера рулевого механизма (для наглядности гайка снята).

Приподняв шайбу (освобождаем ее из зацепления с приливом)

Пластиной (согнутой под прямым углом) заворачиваем регулировочный винт до устранения зазора в зацеплении ролика с червяком рулевого механизма.

Придерживая пластиной винт от проворачивания, ключом «на 19» затягиваем гайку.

Усилие поворота рулевого колеса при установке передних колес на гладкой плите не должно превышать 196 Н (20 кгс).

Регулировка рулевой рейки ВАЗ-2112: фото и видео, полезные советы

Среди владельцев ВАЗ-2112 бытует мнение о том, что рулевая рейка очень сложно регулируется, а порой и вовсе подлежит только замене. Абсолютно точно заявляем вам, что это не так!

На видео показан процесс регулировки рулевой рейки на переднеприводном семействе автомобилей ВАЗ 2110-2112.

Без труда!

Благодаря конструкции автомобиля, без всякого труда, снять и отрегулировать, либо отрегулировать сразу на месте рулевую рейку под силу любому автолюбителю, ведь достаточно только внимательно прочитать нашу инструкцию.

Причины неисправности рулевой рейки

Если во время движения, чаще по неровной дороге вы обнаружите, что в руль все вибрации передаются достаточно сильно, то скорее всего требуется регулировка рулевой рейке.

Смазка

Опытные пользователи часто производят замену смазки, даже в отсутствие поломок по причинам:


Штатная смазка редуктора


Графитная смазка с Мотул 4100 10W40

В некоторых авто, например, ВАЗ 21213 Нива используется трансмиссионное масло, о чем указано в мануале официального производителя для СТО. Для этого верхняя крышка картера имеет отверстие, защищенное резьбовой пробкой, заливать масло можно, не разбирая редуктор.


Редуктор ВАЗ 21213 с отверстием для смазки

Рулевой редуктор Нива

Регулировка рулевого редуктора и причины, способствующие появлению необходимости в регулировке рулевой колонки на автомобилях семейства Нива (2121, 2131, 21213, 21214, Шевроле и прочего многообразия как бы серий и под серий), есть тема данного повествования.

Сии работы не есть сложные и при наличие прямых рук и желания, на ура выполняются в гараже своими руками, ну или руками местного корефана

Устройство рулевого редуктора на Ниве

Но прежде, чем приступить к шаманству с бубном, несколько слов об устройстве того самого рулевого редуктора. Шайтан машинка хоть и не хитра в своих конструктивных изысках, но все же требует наличия смекалки и понимания у всяк решившегося на ремонт.

Немного сухих терминов:

Картинка спизжена с просторов интернета (с) х.з кто

В процессе эксплуатации колонки, червяк и ролик, а именно при их совокупной работе (трение или качение х.з как правильно), в данной паре увеличивается эксплуатационный зазор, банально появляется люфт и сцуко какие-то непонятные стуки и звуки.

Появление люфта ведет к увеличению свободного хода рулевого колеса, биению. А это в свою очередь не есть нормалды. Гуляет руль? Плохая управляемость, теряется чувствительность и скорость реагирования, а значит о безопасном вождение можно умолчать.

Тут я вам Америку не открыл.

Данный люфт, если вовремя не устранить, а именно не отрегулировать рулевой редуктор, приводит к появлению сколов, микротрещин и в последующем механическом повреждении главной пары – червяка и сошки.

Ну а в конечном итоге наступает полный абзац и выход из строя. И ты, да да, именно ты, попадаешь на свои кровно заработанные тугрики, ибо новый рулевой редуктор меньше пятерки, а для Шевролетов с ГУР и без них, до целой десятки рубликов, в местных магазинах китайских запчастей, стоить не будет… проверено…

Не, конечно, не все так страшно ибо редуктор можно снять и разобрать. О том, как это сделать пойдет речь ниже.

Как разобрать рулевой редуктор Нива

Регулировка рулевого редуктора Нива

И так, мы выполнили разборку и замену изношенных элементов, установили редуктор на автомобиль и теперь можно приступать к регулировке.

Порядок наших действий будет выглядит следующим образом:

Если винт закручен до упора, а люфт не убирается, то колонка идет под замену.

Регулировка рулевого редуктора Нива

И так, мы выполнили разборку и замену изношенных элементов, установили редуктор на автомобиль и теперь можно приступать к регулировке.

Порядок наших действий будет выглядит следующим образом:

  • Открыв капот и взглядом обнаружив редуктор, на верхней крышке корпуса которого имеется регулировочный винт и стопорная гайка они то нам и нужны.
  • Ослабляем затяжку стопорной гайки, плоской отверткой начинаем вращать винт. Закручивая винт по часовой стрелке, люфт в шестернях колонки будет уменьшаться, но это при условии, что длина регулировочного винта нам позволяет его закручивать.

Если винт закручен до упора, а люфт не убирается, то колонка идет под замену.

Рулевой механизм » Ремонт ваз 2101 | замена ролика вала сошки | как снять вал руля на 2101 | масло для картера рулевого редуктор | рулевой редуктор 2101 | замена втулки рулевого механизма ваз 2101 | сальникі тяга на ваз 2101 | реставрация ваз 2101 | регулировка рулевого механизма ваз 2101 | ремонт рулевой редуктор ваз2101

Рулевой механизм

Установка рулевого механизма на автомобиль

1 – болты крепления картера рулевого механизма к кузову; 2 – болт крепления вала рулевого управления к валу червяка; 3 – болты крепления кронштейна вала рулевого управления к кузову; 4 – пластмассовая втулка; 5 – кронштейн крепления вала рулевого управления; 6 – регулировочные шайбы для обеспечения соосности вала червяка и вала рулевого управления

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провода от аккумуляторной батареи и снимите крышку включателя сигнала, осторожно отогнув пальцами сначала один, затем другой ее конец с нижней стороны.

2. Снимите рулевое колесо.

3. Снимите обе половины облицовочного кожуха вала рулевого управления.

ВНИМАНИЕ: Если необходимо снять только картер рулевого механизма, отверните болты крепления кронштейна и болт, крепящий вал рулевого управления на валу червяка, а затем слегка сдвиньте вал рулевого механизма с кронштейном внутрь салона и поставьте под вал подставку, чтобы он не висел нв проводах.

4. Снимите щиток приборов и отсоедините штепсельные колодки переключателя указателей поворота и света фар от штепсельных колодок пучка проводов.

5. Ослабьте хомут крепления трубы верхней опоры вала рулевого механизма и снимите ее вместе с переключателем указателей поворота и света фар, предварительно разблокировав вал рулевого механизма от противоугонного устройства.

6. Снимите кронштейн 12 (см. рис. Детали рулевого управления ) крепления вала рулевого механизма, предварительно освободив его от выключателя зажигания.

Детали рулевого управления

1 – картер рулевого механизма; 2 – болт крепления картера рулевого механизма к кузову; 3 – регулировочная шайба; 4 – плоская шайба; 5 – гайка; 6 – пружинная шайба; 7 – болт крепления наконечника вала рулевого механизма на валу червяка; 8 – уплотнитель вала; 9 – винт крепления резинового уплотнителя к кузову; 10 – вал рулевого механизма; 11 – болт крепления кронштейна вала рулевого механизма; 12 – кронштейн вала рулевого управления; 13 – рулевое колесо; 14 – гайка крепления рулевого колеса

7. Снимите уплотнитель 8 рулевого механизма.

8. Отвернув болт 7 крепления вала рулевого механизма к валу червяка, выньте вал в салон кузова.

9. Съемником А.47035 выпрессуйте шаровые пальцы рулевых тяг из отверстия сошке.

10. Снимите картер рулевого механизма.

ВНИМАНИЕ: Снимая картер рулевого механизма, отметьте количество и размещение шайб 3 между лонжерогом и картером, чтобы установить их на прежнее место при установке картера. Это необходимо для сохранения соосности вала рулевого механизма и вала червяка.

11. Установку рулевого механизма проводите в последовательности обратной снятию.

12. При этом, прежде чем окончательно затягивать болты крепления картера рулевого механизми и кронштейна вала рулевого механизма, временно наденьте на вал рулевое колесо, поверните вал два или три раза влево и вправо. При этом вал и другие детали принимают правельное положение (самоустанавливаются) благодаря овальным отверстиям на картере и на кронштейне.

ВНИМАНИЕ: Можно отдельно собрать вал рулевого механизма с уплотнителем, кронштейном, выключателем зажигания, переключателем указателей поворота и света фар, рулевым колесом и установить этот узел на автомобиль.

Разборка и сборка картера рулевого механизма

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Слейте масло из картера рулевого механизма. Закрепите картер на кронштейне А.74076/R с опорой А.74076/1.

2. Отвернув гайку крепления рулевой сошки 2 (см. рис. Детали редуктора рулевого механизма ) и сняв пружинную шайбу, съемником А.47043 снимите сошку (см. рис. Снятие сошки ).

Детали редуктора рулевого механизма

1 – картер; 2 – сошка; 3 – нижняя крышка картера; 4 – регулировочные прокладки; 5 – наружное кольцо подшипника вала червяка; 6 – сепаратор с шариками; 7 – вал сошки; 8 – регулировочный винт; 9 – регулировочная пластина; 10 – стопорная шайба; 11 – вал червяка; 12 – верхняя крышка картера; 13 – уплотнительная прокладка; 14 – втулка вала сошки; 15 – сальник вала червяка; 16 – сальник вала сошки

Снятие сошки

1 – съемник А.47043;2 – вал сошки рулевого управления;3 – сошка;4 – кронштейн А.74076/R

3. Отвернув болты крепления, снимите крышку 12 (см. рис. Детали редуктора рулевого механизма ) картера рулевого механизма вместе с регулировочным винтом 8, регулировочной пластиной 9, стопорной шайбой 10 и контргайкой.

4. Выньте из картера 1 вал 7 сошки в сборе с роликом.

5. Отвернув болты крепления, снимите крышку 3 упорного подшипника вала червяка вместе с регулировочными прокладками 4.

6. Валом 11 червяка вытолкните из картера наружное кольцо 5 подшипника и выньте вал вместе с сепараторами 6 подшипников.

7. Снимите сальник 15 вала червяка и сальник 16 вала сошки.

8. Приспособлением 3 (оправкой 67.7853.9541) выпрессуйте наружное кольцо верхнего подшипника 2 (1 – картер рулевого механизма).

Сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Сборку рулевого механизма проводите на кронштейне А.74076/R в последовательности, обратной разборке.

2. Наружное кольцо верхнего подшипника червяка запрессовывайте оправкой 67.7853.9541, переставив насадку на ручке оправки обратной стороной.

3. После установки червяка в картер рулевого механизма и закрепления нижней крышки, проверьте с помощью динамометра 02.7812.9501 и головки А.95697/5 (см. рис. Контроль момента трения червяка динамометром ) момент трения вала червяка; он должен находиться в пределах 19,6–49 Н·см (2–5 кгс·см).

Контроль момента трения червяка динамометром

1 – червяк; 2 – головка А.95697/5; 3 – динамометр 02.7812.9501; 4 – кронштейн стенда для ремонта картера рулевого механизма; 5 – картер рулевого механизма

4. Если момент окажется меньше указанного, уменьшите толщину регулировочных прокладок 2; если больше – увеличьте (1 – крышка подшипника; 3 – червяк).

5. После установки вала сошки проверьте отсутствие зазора в зацеплении ролика с червяком в положениях вала червяка, повернутого вправо и влево на 30° от нейтрального положения сошки.

6. Возможный зазор в зацеплении устраните регулировочным винтом 2 (см. рис. Разрез картера рулевого механизма ) и затяните контргайку 3.

Разрез картера рулевого механизма

1 – пластина регулировочного винта вала сошки; 2 – регулировочный винт вала сошки; 3 – гайка регулировочного винта; 4 – пробка маслоналивного отверстия; 5 – крышка картера механизма; 6 – червяк; 7 – картер рулевого механизма; 8 – сошка; 9 – гайка крепления сошки к валу; 10 – шайба пружинная гайки крепления сошки; 11 – сальник вала сошки; 12 – бронзовая втулка вала сошки; 13 – вал сошки; 14 – ролик вала сошки; 15 – вал червяка; 16 – верхний шарикоподшипник; 17 – нижний шарикоподшипник; 18 – регулировочные прокладки; 19 – нижняя крышка подшипника червяка; 20 – ось ролика; 21 – игольчатый подшипник; 22 – сальник вала червяка

7. После регулировки зазора в зацеплении ролика и червяка проверьте динамометром момент трения вала червяка, который должен быть равен 88,2–117,8 Н·см (9–12 кгс·см) при повороте вала червяка на 30° как влево, так и вправо от среднего положения и должен снижаться плавно до 68,6 Н·см (7 кгс·см) при повороте от угла 30° до упора.

8. По окончании сборки проверьте углы поворота сошки от нейтрального положения, которые должны составлять 32°10’±1° как влево, так и вправо до упора сошки в головки болтов, залейте в картер рулевого механизма 0,215 л трансмиссионного масла ТАД-17и.

Проверка и ремонт

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Тщательно осмотрите, нет ли на рабочих поверхностях ролика и червяка следов износа, заедания, вмятин или рисок. Изношенные и поврежденные детали замените.

2. Проверьте величину зазора между втулками и валом сошки, который не должен превышать 0,10 мм. Если зазор больше указанного, замените втулки, пользуясь оправкой А.74105.

3. На внутренней поверхности втулок вала сошки имеются спиральные канавки, которые выходят только на одну сторону втулки. При запрессовке втулки располагайте так, чтобы их торцы, имеющие выход канавок, находились внутри отверстия картера, а выходы канавок были расположены друг против друга. Торцы втулок должны утопать в отверстии картера на 1,5 мм.

4. Новые втулки перед запрессовкой смажьте трансмиссионным маслом.

5. После запрессовки в картер окончательно обработайте втулки разверткой А.90336 до размера 28,698–28,720 мм. Монтажный зазор между валом сошки и втулками должен быть в пределах 0,008–0,051 мм.

6. Проверьте легкость вращения ролика вала сошки.

7. Шариковые подшипники червяка и ролика должны вращаться свободно, без заедания и на поверхности колец и шариков не должно быть износа и повреждений.

8. Проверьте биение опорной шейки вала рулевого механизма относительно среднего диаметра шлицевого отверстия наконечника вала.

9. Для проверки нижний конец вала надевают на специальную оправку, которая устанавливается на призьму. При проворачивании оправки на призме биение опорной шейки вала не должно превышать 3 мм.

10. Проверьте осевой зазор между головкой регулировочного винта 8 (см. рис. Детали редуктора рулевого механизма) и пазом вала сошки 7. Зазор не должен превышать 0,05 мм. Если он больше, замените регулировочную пластину 9 на пластину большей толщины.

Детали редуктора рулевого механизма

1 – картер; 2 – сошка; 3 – нижняя крышка картера; 4 – регулировочные прокладки; 5 – наружное кольцо подшипника вала червяка; 6 – сепаратор с шариками; 7 – вал сошки; 8 – регулировочный винт; 9 – регулировочная пластина; 10 – стопорная шайба; 11 – вал червяка; 12 – верхняя крышка картера; 13 – уплотнительная прокладка; 14 – втулка вала сошки; 15 – сальник вала червяка; 16 – сальник вала сошки

Червячный рулевой механизм. Червячный рулевой механизм

Червячный рулевой механизм — Это один из видов рулевых механизмов, входит в состав рулевого управления. Помимо червячного механизма рулевого управления, рулевое управление состоит еще из двух элементов: 1) рулевая колонка вместе с рулевым колесом 2) привод рулевого колеса (так называемая трапеция).

Рассмотрим корневые элементы управления:

  • 1 Утяжеленная рулевая колонка
  • 2 композитная рулевая колонка

Сплошная рулевая колонка устанавливается на автомобили ВАЗ 2101, ВАЗ 2103, ВАЗ 2106, ВАЗ 2108.Цельная означает, что колонка состоит из одного рулевого вала.

Рулевая колонка композитная устанавливается на автомобили ВАЗ 21213 (Нива), ВАЗ 2105. Вал такой рулевой колонки состоит из промежуточных валов.

червячный рулевой механизм

В рулевую колонку встроены элементы, пассивно отвечающие за безопасность. Эти элементы деформируются при авариях, на некоторых автомобилях рулевые колонки складываются при авариях для снижения травмоопасности.

Устройство рулевого управления Cherry

Где червячный механизм в рулевом механизме? Рулевой червяк в механизме находится там, где входит рулевая колонка.

Червячный механизм стыкуется в пару с червяком, а не с зубчатой ​​передачей. Червяк входит в зацепление с валиком, а валик соединяется с рулевой тягой. При передаче вращения от руля рулевая колонка, которая вращает червяк, толкает валик, тем самым приводя в движение створку влево или вправо. Бесшумный руль толкает поперечную тягу, а она, в свою очередь, передает движение боковым рулевым тягам, которые поворачивают поворотные козыри, на которых сидят колеса.

На рисунке показан чертеж червячного рулевого механизма.


Схема червячного рулевого механизма: 1-карта рулевого механизма, 2-червяк, 3-роликовое колесо, 4-башня рулевая, 5-гайка винта, регулирующего зацепление (червяк-ролик), 6-трубка для заливки масла в рулевой патрон.

В настоящее время усилители рулевого управления устанавливаются на многие автомобили. Усилители подразделяются на: электроусилитель руля (ЭУР), гидроусилитель руля (ГУР).В советское время усилители рулевых механизмов устанавливались только на грузовые автомобили для облегчения поворота руля водителю. Иметь гидравлику, или электросиллеры это конечно хорошо, но все же есть свои минусы. Зимой не чувствуется руль на скользком покрытии в холлиде при повороте руля на легкость вращения руля. Также при отказе рулевых усилителей ездить на таком автомобиле не рекомендуется, нужно срочно ремонтировать.

Например, основная часть рулевого управления, выполняющая следующие функции:

Получение усилия от руля;

Повышенные усилия;

Дальнейшая передача усилия на рулевой привод;

Возврат руля в среднее положение после снятия усилия со стороны водителя.

Правящий механизм ВАЗ По сути, это механическая коробка передач (трансмиссия), поэтому основным ее параметром считается передаточное число.Тип механической передачи. Можно выделить следующие типы рулевых механизмов: червячные, косозубые и колесные.


Наиболее распространенным типом механизма, которым оснащаются легковые автомобили, является раздаточный вариант. Включает ли распределительный механизм рулевую рейку и шестерню. На нижнем конце вала рулевого колеса установлена ​​шестерня, входящая в зацепление с рулевой рейкой. При вращении водителем руля рейка, за счет шестерни редуктора, вращается в нужную сторону.Вместе с рейкой к ней присоединены рулевые тяги, которые в свою очередь вращают колесную пару.

Этот тип рулевого механизма относительно отличается от других простотой конструкции, высокой жесткостью и большим КПД. Но есть у этого типа механизма и недостатки – он чувствителен к ударным нагрузкам и подвержен вибрации. В большинстве случаев, в силу своих конструктивных особенностей, реечный механизм ставят на автомобили с приводом на переднюю пару колес.

Этот тип механизма состоит из червяка, соединенного с рулевым колесом и роликом.Принцип работы: к валу катка, находящегося снаружи колеса рулевого механизма, присоединяется башня (рычаг), связанная с рулевыми тягами привода. Вращая руль, каток набегает на глобальный червяк, качание качели и последующее движение рулевой тяги, которое достигается при вращении колес автомобиля. Что касается отличий, то червячный механизм менее чувствителен к ударам от подвески и способен обеспечить большие углы поворота, что в свою очередь повышает общую маневренность автомобиля.Однако червячный механизм более сложен в изготовлении и, как следствие, более дорог. Кроме того, этот тип рулевой пасты имеет множество механических соединений, поэтому для его нормальной работы требуется частая регулировка.

Червячный механизм часто используется на автомобилях с повышенной проходимостью. Ранее этот тип механизма ставился на все отечественные легковые автомобили.

Винтовой рулевой механизм

Этот тип рулевого механизма объединяет в себе следующие элементы: винт, устанавливаемый на рулевом валу, гайку, подвижную посредством винта, зубчатую рейку, нарезанную на гайку, зубчатый сектор и рулевую втулку, которая расположена на валу зубчатого сектора. .Основной особенностью винтового механизма является соединение винта и гайки при помощи шариков, что снижает износ рабочей пары. Работа винтового механизма аналогична работе червячного варианта рулевого механизма. При повороте руля вращается винт, который перемещает гайку. Далее Гайка через стреляющую рейку Двигает сектор и руль.

Этот тип механизма используется на автобусах, большегрузных автомобилях и индивидуальных легковых автомобилях представительского класса.

1 — Кубок; 2 и 17- манжеты уплотнительные; 3 — Упорное кольцо; 4 — секторный подшипник вала; 5 — Картер; 6 — Рейка Гайка; 7 — зубчатый сектор; 8 — регулировочные прокладки; 9 — болт крепления крышки; 10 — нижняя крышка; 11 — винтовой подшипник; 12 — винт; 13 и 15-направляющие шарики; 14 — шары; 16 — пробковое отверстие для заливки масла; 18 — опорная пластина: 19 — гайка регулировочного винта; 20 — боковая крышка картера: 21 — контргайка; 22 — Регулировочный винт.

ФГОУ СПО «Нижегородская автомобильно-техническая академия»

Реферат на тему:

Рулевое управление червячное с гидроприводом

Выполнено:

Студент группы 3р-08 Конакин.с.В.

Проверено:

Дрансян. Э.Д.

Нижний Новгород

Рулевое Служит для обеспечения движения автомобиля в заданном водителем направлении. Рулевое управление состоит из рулевого механизма и рулевого привода.

Червячный рулевой механизм — Это один из видов рулевых механизмов, входит в состав рулевого управления. Помимо червячного механизма рулевого колеса, рулевое управление состоит еще из двух элементов: 1) рулевая колонка вместе с рулевым колесом 2) рулевое колесо (так называемая трапеция).

Сплошная рулевая колонка устанавливается на автомобили ВАЗ 2101, ВАЗ 2103, ВАЗ 2106, ВАЗ 2108. Неразъемная означает, что колонка состоит из одного рулевого вала.

Рулевая колонка композитная устанавливается на автомобили ВАЗ 21213 (Нива), ВАЗ 2105. Вал такой рулевой колонки состоит из промежуточных валов.

Рулевой механизм Служит для увеличения и передачи на руль усилия, прилагаемого водителем к рулевому колесу.В легковых автомобилях используются рулевые механизмы червячного и реечного типа.

К достоинствам червячно-роликового механизма относятся: малая склонность к передаче ударов от дорожных неровностей, большие углы поворота колеса, возможность передачи больших усилий. К недостаткам можно отнести большое количество упорных и шарнирных соединений с постоянно накапливающимся люфтом, «тяжеловатость» и неинформативный руль. Минусы в итоге обернулись весомыми плюсами. На современных автомобилях такие устройства практически не используются.

Наиболее распространенным на сегодняшний день является механизм реечного рулевого управления. Небольшая масса, компактность, невысокая цена, минимальное количество тяг и шарниров — все это обусловило широкое применение. Механизм «Rake gear» идеально подходит для переднего привода и подвески McPherson, обеспечивая большую легкость и точность рулевого управления. Однако есть и минусы: из-за простоты конструкции любой толчок от колес передается на руль. Да и для тяжелых машин такой механизм не совсем подходит.

Привод рулевого колеса Предназначен для передачи усилия от рулевого механизма на управляемые колеса, обеспечивая при этом их поворот на неравные углы. Если оба колеса повернуты на одно и то же значение, внутреннее колесо будет поворачиваться на дороге (скольжение по боковой линии), что снизит эффективность рулевого управления. Это проскальзывание, которое также создает дополнительный нагрев и износ колеса, можно устранить, повернув внутреннее колесо на больший угол, чем угол поворота внешнего колеса.При движении на повороте каждое из колес описывает свою окружность, отличную от другого, а внешнее (далекое от центра вращения) перемещается на больший радиус, чем внутреннее. А так как они имеют общий центр поворота, то, соответственно, внутреннее колесо должно быть повернуто на больший угол, чем внешнее. Это обеспечивается конструкцией так называемой «рулевой трапеции», включающей в себя поворотные рычаги и рулевую тягу с шарнирами. Требуемое соотношение углов поворота колес обеспечивается подбором угла наклона рулевых рычагов относительно продольной оси автомобиля и длины рулевых рычагов и поперечной тяги.

Рулевой механизм червячный состоит из:

Рулевое колесо с валом,

Червячная пара картера,

Пара «Червяк-ролик»,

Рулевая стойка.

В картере рулевого механизма в постоянном зацеплении находится пара «червяк-ролик». Червяк не имеет ничего, кроме нижнего конца рулевого вала, а ролик, в свою очередь, находится на валу рулевого отбойника. При вращении руля ролик начинает двигаться по винтовому нарезному червяку, что приводит к вращению вала рулевого отбойника.Wormari, как и любое другое зубчатое соединение, требует смазки, и поэтому в рулевой механизм заливается масло, маркировка которого указана в инструкции к автомобилю. Результатом взаимодействия пары «Червяк-Ролик» является преобразование вращения руля во вращение отбойника в ту или иную сторону. А дальше усилие передается на рулевой привод и уже на управляемые (передние) колеса. В современных автомобилях используется безопасный рулевой вал, который можно сложить или сломать при ударе водителя по рулю во время аварии, чтобы избежать серьезных повреждений грудной клетки.


Привод рулевого колеса с червячным механизмом включает:

Правая и левая боковая тяга

Средняя тяга

Маятниковый рычаг

Правый и левый поворотные рычаги колес.

Каждая рулевая тяга на своих концах имеет шарниры, благодаря чему подвижные части рулевого колеса могут свободно поворачиваться относительно друг друга и кузова в разных плоскостях.

В рулевом механизме «Шестерня Рич » усилие на колеса передается с помощью стреловых или зубчатых передач, установленных в подшипниках, и зубчатой ​​рейки, перемещающейся в направляющих втулках.Для обеспечения несоединенной рейки рейка прижимается зубчатыми пружинами. Рулевой механизм связан валом с рулевым колесом, а грабли — с двумя поперечными тягами, которые могут крепиться посередине или на концах рельса. Эти механизмы имеют небольшое передаточное отношение, что позволяет быстро поворачивать управляемые колеса в нужное положение. Полный поворот управляемых колес из одного крайнего положения в другое осуществляется за 1,75…2,5 оборота рулевого колеса.

Привод рулевого колеса состоит из двух горизонтальных тяг и поворотных рычагов телескопических стоек передней подвески. Тяги соединены с поворотными рычагами при помощи шаровых шарниров. К стойкам передней подвески приварены поворотные рычаги. Тяга передает усилие на поворотные рычаги телескопических стоек подвески колес и соответственно поворачивает их вправо или влево.


Основные неисправности рулевого управления

Повышенный значок рулевого колеса, а также стуки могут быть следствием ослабления крепления рулевого механизма, рулевой башни или кронштейна маятникового рычага, чрезмерного износа шарниров рулевого управления или втулок маятникового рычага, износ передающей пары («червяк-ролик» или «рейка») или нарушение регулировки ее зацепления.Для устранения неисправности вытяните все навесное оборудование, отрегулируйте зацепление в передающей паре, замените изношенные детали.

Тугое вращение руля может быть связано с неправильной регулировкой зацепления в передающей паре, отсутствием смазки в картере рулевого управления, нарушением углов передних колес. Для устранения неисправности необходимо отрегулировать зацепление в передающей паре рулевого механизма, проверить уровень и при необходимости долить смазку в картер, отрегулировать углы передних колес в соответствии с рекомендациями производителя.

Рулевое управление

Всем известно выражение: «Лучшее лечение — профилактика». Поэтому каждый раз, общаясь со своим автомобилем снизу (на смотровой яме или алеакаде), в одном из первых случаев следует проверять элементы рулевого привода и механизма. Все защитные резинки должны быть целыми, гайки сжаты, рычаги в шарнирах не болтаться, элементы рулевого управления не должны иметь механических повреждений и деформаций. Люфты в приводных шарнирах легко определяются, когда помощник качает руль, а вы на ощупь, по взаимному перемещению шарнирных частей, находите неисправный узел.К счастью, времена всеобщего дефицита прошли, и есть возможность приобрести качественные детали, а не те многочисленные подделки, которые выходят из строя за неделю эксплуатации, как это было в недалеком прошлом.

Решающую роль в долговечности деталей и узлов автомобиля играют стиль вождения, состояние дорог и своевременное обслуживание. Все это влияет на срок службы деталей рулевого управления. Когда водитель постоянно дергает руль, крутит его на месте, прыгает по ямам и устраивает гонки по бездорожью — происходит интенсивный износ всех шарнирных соединений привода и деталей рулевого механизма.Если после «тяжелой» поездки Вашу машину при езде стало уводить, то в лучшем случае Вы обойдете регулировку углов установки передних колес, ну а в худшем — затраты будут более заметными, так как их придется заменить поврежденными части. После замены любой из деталей руля или при впрыске автомобиля с прямолинейного движения необходимо отрегулировать «задир-развал» передних колес. Работы по этим регулировкам должны проводиться на стенде автосервиса с использованием специального оборудования.

Рулевой механизм, использующий червячную передачу, раньше других конструкций нашел применение в автомобиле в рулевом управлении. Причиной этого были такие положительные свойства червячной передачи, как большое передаточное число, самоходность и относительная простота конструкции.
Высокое передаточное число благотворно сказывается на способности рулевого механизма без применения каких-либо усилителей значительно увеличивать момент, прилагаемый руками водителя к рулю.
Самодвижение, характерное для червячных передач, позволяет значительно снизить влияние толчков и ударов от дороги на смещение элементов конструкции рулевого управления и удерживать рулевое колесо в исходном положении.

Однако такая конструкция рулевого механизма не лишена определенных недостатков, основным из которых является низкий КПД червячного редуктора, забирающий значительную долю энергии, прикладываемой к рулевому колесу, на преодоление сил трения между подробности.
Кроме того, в червячных передачах в силу конструктивных особенностей имеются повышенные зазоры, которые вместе с зазорами в приводе отрицательно сказываются на чувствительности рулевого управления.
Высокое передаточное число, помогающее водителю легко справляться с управлением автомобилем, с другой стороны заставляет больше работать руками, так как требует значительных движений (поворотов) руля для обеспечения даже небольшого маневра автомобиля.

Уменьшения сил трения в червячной паре в значительной степени можно добиться, используя передачу типа «червяк-ролик», в которой трение скольжения заменено трением качения. Рулевой механизм такой конструкции применяется на многих грузовых и легковых автомобилях отечественного производства, выпускаемых Горьковским, Ульяновским и Волжским автозаводами.

В настоящее время червячные рулевые механизмы утратили собственную популярность и во многих автомобилях уступили место более простым и удобным в использовании.реечные механизмы, устанавливаемые в рулевом управлении современных переднеприводных легковых автомобилей и небольших грузовиков с независимой подвеской. Тем не менее, в рулевых механизмах многих грузовиков малой грузоподъемности, автобусов, внедорожников, а также для заднеприводных автомобилей червячные передачи пока достойную альтернативу имеют.

Червячные рулевые механизмы, применяемые на легковых, грузовых автомобилях и автобусах, различаются формой червяка и конструкцией забоя ведомого элемента — «червяк-сектор», «червяк-кривошип» или самого широкого применения — червяк -роликовый механизм.

Конструкцию червячного рулевого механизма с передачей «червяк-ролик» Рассмотрим на примере его использования в рулевом управлении автомобиля ГАЗ-66-11 (рис. 1).

Рулевой механизм автомобиля «ГАЗ-66»

Рулевой механизм автомобиля «ГАЗ-66-11» В составе картера 1 (рис. 1), внутри которого находится червяк 6 Заглатывание с помощью катка с тремя травами 2 . Червяк, запрессованный в дупло дерева 7 и установлен в картере на двух конических подшипниках 5 и 8 .

Между нижней крышкой 4 и картер рулевого управления имеют несколько тонких бумажных прокладок 3 Для регулировки червяка подшипника.

Ролик установленный на оси 10 на подшипниках 11 В щеках головка вала дерева. Вал дерева вращается на двух подшипниках 17 и 18 . В месте выхода вала Тшака установлена ​​уплотнительная манжета 15 .
На шлицевой части вала находится поддон 16 .Правильность установки чека достигается наличием на нем четырех сдвоенных разъемов.

Зацепление червяка с роликом регулируется винтом 12 который вкручивается в боковую крышку картера. Винт фиксируется стопорной шайбой 19 , штифт 13 и Наики 20 .

Червяк Червяк с ключом 9 Подключен от нижней вилки рулевого вала. Вал рулевого механизма состоит из верхнего рулевого вала и промежуточного вала, соединенных между собой и с рулевым редуктором при помощи карданных шарниров.
На конце рулевого вала установлена ​​ступица рулевого колеса.

Рулевой механизм автомобиля «Урал»

Разновидностью червячного рулевого механизма является червячно-спироидный рулевой механизм с боковым сектором, который применяется на автомобиле «Урал-4320» (рис. 2).
Рулевая пара состоит из двустороннего цилиндрического червяка 2 и боковые сектора 3 со спиральными коническими зубьями. Червяк закреплен на валу 4 вращающийся на подшипниках 1 допускает небольшое осевое перемещение.
Сектор 3 Изготовлен одновременно с валом 6 , слоты которого установлены 5 .

Углы спиралей червяка конического сектора равны. При трапециевидном сечении витков червяк и зубья сектора соприкасаются с линией, поэтому зубья воспринимают передаваемую нагрузку по всей осевой длине. Это снижает нагрузку на зубья, снижает контактные напряжения и повышает износостойкость.
Вал дерева 6 устанавливается с большой точностью на удлиненные игольчатые подшипники 7 .

Червячная защита ограничивается специальным упором 8 установлен в картер рулевого механизма. Упор аналогичный 9 ограничивает отклонение сектора в противоположную сторону. Падение червяка с сектором регулируется подбором толщины бронзовой шайбы 10 расположен между крышкой картера и сектором.
Зазор зацепления увеличивается при вращении червяка в обе стороны от среднего положения, чтобы исключить шевеление рулевого механизма в крайних положениях.

Развал-схождение. Как отрегулировать сход-развал самостоятельно. Стенд развал-схождения

Сегодня на любом СТО предлагается развал-схождение. Однако автовладельцы могут провести эту процедуру самостоятельно. Так они научатся лучше понимать и чувствовать свою машину.

На СТО или самостоятельно?

Автомеханики в один голос утверждают, что самостоятельно настроить развал крайне сложно. На самом деле это не так.Также не стоит слишком доверять специалистам с СТО, которые утверждают, что в автомобиле эти параметры нарушены. В автосервисах предлагают установить автомобиль на стенд для регулировки развала-схождения и, исходя из показаний этого прибора, выполнить профессиональный тюнинг. В этом случае не надейтесь на профессионализм. Сейчас действительно квалифицированных специалистов становится все меньше. Но все же есть мастера, которые могут качественно сделать эту работу.


Без помощи стендов могут производить точную диагностику параметров развала, правильно диагностировать различные нарушения геометрических характеристик и производить ремонт.Но автомобилисты со стажем предпочитают выполнять эти операции своими руками. Так вы сможете получить более точный результат. И хоть методы, которыми делается развал-схождение, уже изрядно устарели, но все же они есть и показывают достаточно точные результаты.



Развал

Под этим параметром нам нужно понимать разницу расстояний от некоторых условных точек. Это угол, который проводится по вертикали и в плоскости вращения колеса.Если этот угол развала в красном цвете, то верхняя точка колеса направлена ​​внутрь, в колесную арку. Если в плюс, то наоборот — вон. Для того чтобы правильно настроить этот параметр, необходимо придерживаться строгих условий. Важно, чтобы в шинах было оптимальное давление. Гладкие бортики также являются гарантией правильных углов. Регулировка требует, чтобы рулевое колесо имело нормальный ход или свободный ход. Перед началом диагностики необходимо убедиться, что все основные шарниры и узлы в системе подвески полностью исправны и не изношены.Отрегулируйте развал, уменьшив или увеличив количество прокладок. Они расположены между эксцентриковым подкосом и осью нижнего рычага. Сейчас можно найти в продаже специальные регулировочные пластины для регулировки развала. Они подходят для колес заднеприводных автомобилей отечественного производства.

Схождение

Этот параметр представляет собой направление движения машины и плоскость вращения ведущего колеса. Часто можно услышать от профессиональных механиков о сумме угла схождения колес на одной оси.Есть автомобили, где развал-схождение на каждой оси регулируется. Правильно выставленный параметр на ведущих колесах является одним из важнейших факторов, определяющих устойчивость машины. Схождение определяется суммой разностей кромок колесных дисков в заднем и переднем положении. Измерения производятся в центре высоты диска между одинаковыми точками на ободах.




Если данные ненормальные, то необходимо настроить углы схождения.Приступать к тонкой настройке можно только после проверки надежности крепления рычагов и поворотной стойки. Это соединение должно быть максимально надежным. Также диагностируются шаровые, установленные на рулевых тягах. Для хорошего результата следует дополнительно убедиться в надежности креплений сошек и маятникового механизма. Важно помнить, что после любого ремонта ходовой части автомобиля требуется развал-схождение. Делается это за счет изменения длины боковых рулевых тяг.

Кастер

Это угол, который проходит между вертикалью и проекцией оси вращения для конкретного колеса и продольной плоскостью автомобиля. За счет наклона в продольной части машина выравнивается на скорости. То есть она сама выходит из поворота, если отпустить руль. Каким бы ни был угол поворота, автомобиль автоматически вернется в положение прямолинейного движения. Естественно, так будет вести себя автомобиль, если регулировка углов установки колес правильная.То же самое можно наблюдать и с правильно настроенным кастером. На обычных автомобилях этот угол составляет более 6 градусов. Спортсмены-гонщики настраивают этот параметр немного выше. Это сделает машину более устойчивой. Это также повысит желание автомобиля двигаться по прямой.

Зачем делать сход-развал?

Эта регулировка делает машину более стабильной. Управляемость улучшается. Правильные углы также уменьшают вероятность заноса. И еще: если все углы выставлены правильно, то шины не будут так интенсивно изнашиваться и расход топлива уменьшится.

Когда необходимы корректировки?

Регулировка необходима, если во время движения машину постоянно уводит то в одну, то в другую сторону от прямолинейного движения. Также о необходимости тюнинга свидетельствует износ шины только с одной стороны или неравномерный износ. Если это заднеприводный автомобиль, дополнительно проверяется, требуется ли регулировка развала-схождения задних колес. Для визуальной диагностики протектора на передней оси рекомендуется тщательно проверить состояние желоба.Его края важны. Когда края желоба совпадают, то это хороший знак и повода для беспокойства нет. Если один из краев желоба заострен, а другой нормальный, то есть проблема.


Однако это важно только при спокойном стиле вождения. Регулировка также необходима, если есть определенные трудности при выполнении тех или иных маневров.

Самостоятельная настройка сход-развала: способы

Существует несколько методов, подходящих для установки углов развала колес.Например, вы можете использовать лазерную указку. Также есть проверенный метод с телескопической линейкой и отвесом. Такая регулировка развала-схождения своими руками будет осуществляться, может быть, не очень аккуратно, но все эти инструменты есть у каждого.

Перед началом работы

Перед началом работы необходимо проверить некоторые моменты.


Убедитесь, что на каждую ось установлены одинаковые шины. Диски должны быть максимально ровными. Дополнительно руль устанавливается в прямолинейное положение, а затем проверяется количество оборотов вправо и влево.Чтобы регулировка дала результат, вся подвеска должна быть исправна. И, наконец, давление в шинах. Он должен соответствовать параметрам производителя.

Начало работы: развал

Если регулировать развал-схождение передних колес, то они устанавливаются по направлению вперед. Далее делаются отметки в верхней и нижней точках. Затем к крылу прикладывают отвес и измеряют расстояние между шнуром и ободом.


Машину нужно перекатить вперед, чтобы колесо сместилось на 90 градусов, а затем произвести те же замеры.Для работы необходимо демонтировать колесо. Также откручиваем болты, которые соединяют амортизатор с поворотным кулаком. Затем переместите кулак на расстояние, полученное из измерений. Вот и все — угол отрегулирован. Теперь следует собрать все обратно и снова провести замеры. Норма развала для переднеприводного автомобиля составляет -1/+1 мм. В случае заднего привода — +1/+3 мм.

Настройка конвергенции

Условия те же, что и для предыдущей настройки.Что касается необходимого инструмента, вам понадобится мел и телескопическая линейка. Теперь разметку нужно делать не снаружи, а внутри колеса, почти вплотную к ободам. Затем линейка прикладывается обоими концами к отметкам. Далее указатель совмещают с нулем на шкале линейки и фиксируют. После автомобиль немного катится вперед, пока линия не сдвинется назад.


Измерения покажут, насколько необходима регулировка стяжек. Если числа между колесами меньше, тяга укорочена.Если разница увеличилась, то они удлиняются. Для регулировки длины стержней есть специальная муфта.

Регулировка в СТО: цены

Развал-схождение своими руками на ВАЗ-2106 – обычная процедура. А вот в случае с современными автомобилями зарубежных производителей, особенно с люксовыми моделями, лучше всего обращаться к профессионалам. Это то, что рекомендуют производители. Точность на стенде будет очень высокой. Например, в Москве на многих СТО делают развал-схождение.Цена на легковушки от 1500 до 2000 р. Если это внедорожник и бизнес-класс, то стоимость будет от 2000 до 2500 рублей.


Для грузовых автомобилей данная процедура будет проводиться по стоимости от 2200 до 2500 руб. Таким образом, если есть хоть небольшой опыт, лучше самостоятельно отрегулировать развал-схождение. Цена за услугу может быть небольшой, но если вам нужны частые настройки, то это может вылиться в совершенно круглую сумму.

Заключение

Итак, мы выяснили, как самостоятельно выполнить процедуру регулировки развала-схождения автомобиля.Регулировку можно произвести минимальным набором инструментов. Эти знания не будут лишними для любого автолюбителя.

С чего начать тюнинг салона ВАЗ 2106?

Несмотря на то, что легендарный автомобиль ВАЗ «Шестёрка» был выпущен ещё в советское время, его популярность на сегодняшний день по-прежнему велика. ВАЗ 2106 – отличный вариант для тех, кто любит простоту и надежность. Многие водители считают, что эта модель достойный вариант для тюнинга. И это действительно так. Найти любые «примочки» или детали обшивки можно практически на любом рынке и за небольшие деньги.

Но увлекшись украшением внешнего вида автомобиля, многие водители забывают о салоне. Сегодня мы поговорим о том, на какие детали стоит обратить внимание, производя тюнинг салона ВАЗ 2106 своими руками.

Выбор руля

Первое, с чем сталкивается любой владелец ВАЗовской «Шестёрки» при проведении тюнинга, это выбор руля. На многих тюнингованных автомобилях мы видим небольшой руль, который еще называют спортивным. Но пытаясь усовершенствовать своего железного друга, некоторые водители выбирают самую маленькую, думая, что с ее размером уже не придется крутить руль по 100 раз в день.Это возможно и так, но усилия, которые вы будете прилагать при его использовании, можно сравнить с богатырскими, ведь ни на одной «шестерке» с конвейера не установлен гидроусилитель руля. Так что не зацикливайтесь на выборе миниатюрного руля.

ВАЗ 2106: тюнинг салона. Выбираем печь

Стоит отметить, что система отопления в этих машинах довольно слабая для нашего климата. Зимой при включении иногда запотевают все стекла, в том числе и лобовое. Это большая неприятность для водителя, которая также оказывает существенное влияние на безопасность движения.В качестве альтернативы серийной печке лучше всего выбрать систему отопления типа «Вебасто». Конечно, это недешевое удовольствие, но все же его характеристики полностью оправдывают свою цену.

Часы

Этот элемент также влияет на общую обстановку, поэтому когда будете делать тюнинг ВАЗ 2106, позаботьтесь об этой маленькой детали. Можно купить готовый вариант «протюнинга», а можно как вариант смонтировать часики от УАЗ «Буханка» — будет дешево и сердито.

Тюнинг салона ВАЗ 2106: замена сидений

Ну какой тюнинг обходится без этой процедуры? Дизайн сидений существенно влияет на современность и спортивность автомобиля, поэтому если вы хотите создать свой неповторимый интерьер, позаботьтесь о смене сидений.Идеальным вариантом станут изделия из старых иномарок 1980-1990-х годов выпуска. Лучше всего рассчитывать на покупку сидений немецкого производителя «БМВ». Но можно пойти и другим путем — просто восстановить первоначальный дизайн, добавив к креслу автоматический подогрев или даже массаж. В любом случае оба варианта будут способствовать максимальному комфорту передвижения.

Тюнинг салона ВАЗ 2106: выбор обшивки

И завершает весь процесс замена кожи салона.За основу можно взять ковер или велюр. Вы можете осуществить этот процесс двумя способами: самостоятельно или обратившись к специалистам. Но в любом случае в итоге вы все равно получите удобный и неповторимый салон, который будет радовать вас каждый день.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
