Реверс однофазного двигателя | Заметки электрика

Здравствуйте, уважаемые читатели и посетители сайта «Заметки электрика».

В прошлой статье мы говорили про однофазный конденсаторный двигатель АИРЕ 80С2, знакомились со схемой его подключения к электрической сети напряжением 220 (В), обозначением и маркировкой выводов.

В той же статье я обещал Вам в ближайшее время рассказать о том, как можно организовать его реверс, т.е. управлять направлением вращения двигателя дистанционно, а не с помощью перемычек в клеммной коробке.

Итак, приступим.

В принципе ничего сложного нет. Принцип схемы управления аналогичен реверсу трехфазного двигателя, за исключением некоторых деталей. Вообще то раньше мне не приходилось сталкиваться со схемой реверса однофазных двигателей, и данная схема была воплощена мною на практике впервые.

Суть схемы сводится к изменению направления вращения вала однофазного конденсаторного двигателя дистанционно с помощью кнопок (кнопочного поста).

Помните, в предыдущей статье мы вручную меняли на клеммнике двигателя положение двух перемычек, чтобы изменить направление рабочей обмотки (U1-U2). Теперь Вам нужно убрать эти перемычки, т.к. их роль в данной схеме будут осуществлять нормально-открытые (н.о.) контакты контакторов.



Подготовка оборудования для реверса однофазного двигателя

Для начала перечислим все электрооборудование, которое нам необходимо приобрести для организации реверса конденсаторного двигателя АИРЕ 80С2:

1. Автоматический выключатель

Применяем двухполюсный автоматический выключатель с номинальным током 16 (А), с характеристикой «С» от фирмы IEK.

2. Кнопочный пост ПКЕ 222-3

В этом кнопочном посту есть 3 кнопки:

  • кнопка «вперед» (черного цвета)
  • кнопка «назад» (черного цвета)
  • кнопка «стоп» (красного цвета)


Разберем кнопочный пост.

Мы видим, что каждая кнопка имеет 2 контакта:

  • нормально-открытый контакт (1-2), который замыкается в том случае, когда нажмете на кнопку
  • нормально-закрытый контакт (3-4), который замкнут до тех пор, пока не нажать кнопку

Прошу заметить, что на фотографии самая крайняя кнопка слева перевернута.

Если будете подключать схему реверса однофазного двигателя самостоятельно, то будьте внимательны, кнопки в кнопочном посту могут быть перевернуты. Ориентируйтесь на маркировку контактов (1-2) и (3-4).

3. Контакторы

Также необходимо приобрести два контактора. В своем примере я использую малогабаритные контакторы КМИ-11210 от фирмы IEK, которые устанавливаются на DIN-рейку. Эти контакторы имеют 4 нормально-открытых (н.о.) контакта и способны коммутировать нагрузку до 3 (кВт) при переменном напряжении 230 (В). Вот они как раз нам и подходят, т.к. наш испытуемый однофазный двигатель АИРЕ 80С2 имеет мощность 2,2 (кВт).

Вместо контакторов можно приобрести магнитные пускатели ПМЛ-1100, на примере которых я рассказывал их устройство и принцип действия.

Катушки этого контактора рассчитаны на переменное напряжение 220 (В), что нужно будет учесть при сборке схемы управления реверсом однофазного двигателя.



Схема реверса однофазного двигателя

Вот, собственно говоря, мое произведение.

Я уже говорил в прошлой статье, что один из читателей сайта «Заметки электрика» по имени Владимир, попросил меня помочь ему подключить однофазный двигатель АИРЕ 80С2 мощностью 2,2 (кВт) и составить (придумать) для него схему реверса. По моим эскизам (в том числе монтажным) Владимир собрал вышеприведенную схему в электрическом щитке. Чуть позже отписался мне в почту, что схему испытал, все работает, претензий нет.

Если у Вас по материалам сайта имеются какие то вопросы, то задавайте мне их в комментариях или на личную почту. В течение 12-24 часов, а может и быстрее, все зависит от моей занятости, я отвечу Вам.

А сейчас я расскажу, как эта схема работает.

Принцип работы схемы реверса однофазного двигателя

Первым делом включаем питающий автомат.

1. Вращение в прямом направлении

При нажатии на кнопку «вперед» катушка контактора К1 получает питание по следующей цепи: фаза — н.

з. контакт (3-4) кнопки «стоп» — н.з. контакт (3-4) кнопки «назад» — н.о.  контакт (1-2) нажатой кнопки «вперед» — катушка контактора К1 (А1-А2) — ноль.

Контактор К1 подтягивается и замыкает все свои нормально-открытые (н.о.) контакты:

  • 1L1-2T1 (самоподхват катушки К1)
  • 3L2-4T2 (фаза на двигатель в силовой цепи)
  • 5L3-6T3 (имитирует перемычку U1-W2)
  • 13НО-14НО (имитирует перемычку V1-U2)

Кнопку «вперед» удерживать не нужно, т.к. катушка контактора К1 встает на «самоподхват» через свой же н.о. контакт (1L1-2T1).

Однофазный двигатель начинает вращаться в прямом направлении.

Чтобы остановить двигатель, нужно нажать на кнопку «стоп».

2. Вращение в обратном направлении

При нажатии на кнопку «назад» катушка контактора К2 получает питание по следующей цепи: фаза — н.з. контакт (3-4) кнопки «стоп» — н.з. контакт (3-4) кнопки «вперед» — н.о.  контакт (1-2) нажатой кнопки «назад» — катушка контактора К2 (А1-А2) — ноль.

Контактор К2 срабатывает и замыкает следующие свои нормально-открытые (н.о.) контакты:

  • 1L1-2T1 (самоподхват катушки К2)
  • 3L2-4T2 (фаза на двигатель в силовой цепи)
  • 5L3-6T3 (имитирует перемычку W2-U2)
  • 13НО-14НО (имитирует перемычку U1-V1)

Кнопку «назад» удерживать пальцем не требуется, т.к. катушка контактора К2 встает на «самоподхват» через свой же н.о. контакт (1L1-2T1).

Однофазный двигатель начинает вращаться в обратном направлении.

Чтобы остановить двигатель, нужно нажать на кнопку «стоп».

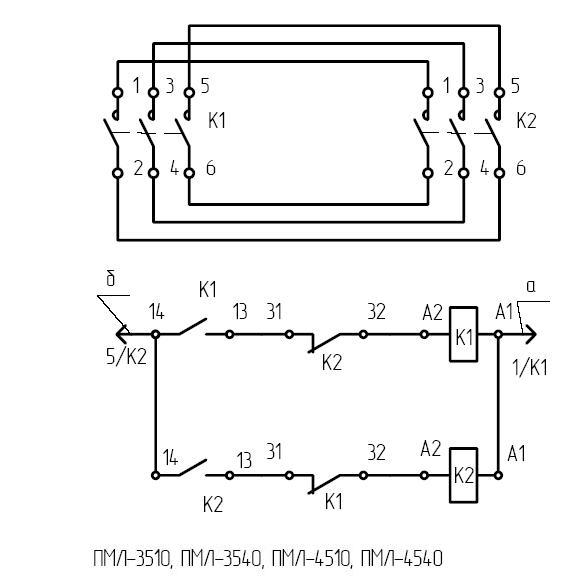

3. Блокировка

Представленная схема реверса конденсаторного однофазного двигателя имеет блокировку кнопок, т.е. если при включенном двигателе в прямом направлении Вы ошибочно нажмете на кнопку «назад», то вначале отключится контактор К1, а потом уже сработает контактор К2. И наоборот. Таким образом мы имеем блокировку от одновременно двух включенных контакторов К1 и К2.

Можно применить и другие виды блокировок, но я ограничился только этой.

P.S. На этом я завершаю свою статью. Если Вам понравилась моя статья, то буду очень благодарен, если Вы поделитесь ей в социальных сетях. А также не забывайте подписываться на мои новые статьи — дальше будет интереснее.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Как подключить электродвигатель на 380 вольт?

Электродвигатель – основная часть большинства электрических машин. Подключая двигатель, необходимо предусмотреть защиту линии при помощи автоматического выключателя, и защиту самого электродвигателя от перегрузки. Магнитные пускатели производят включение, выключение и реверс мотора. К сети 380 В электродвигатель может быть подключен по следующим схемам:

  • звезда;
  • треугольник;
  • комбинированное.

Каждая из схем подключения имеет положительные и отрицательные стороны.

Подключение по схеме «звезда»

Для включения по этой схеме, на каждую из трех обмоток подается фазное напряжение. Вторые концы обмоток соединены в общую точку, на которой, таким образом, создается рабочий ноль. Напряжение каждой обмотки 220 Вольт. Включение звездой обеспечивает плавный пуск электродвигателя, с умеренными пусковыми токами, но отдаваемая мощность при этом, будет меньше. Это самый распространенный способ подключения.

Подключение по схеме «треугольник»

Этот способ подключения позволяет снять с двигателя максимальную мощность, но пусковые токи будут велики, что приводит к значительному нагреву обмоток, а в некоторых случаях, к выходу их из строя. Напряжение, при включении треугольником, подается таким образом, что каждая из фаз питает две соединенные обмотки. На обмотки подается напряжение фаза/фаза 380 Вольт.

Комбинированное подключение

Попытка объединить положительные стороны подключения звездой (плавный пуск), и треугольником (высокая отдаваемая мощность). Осуществляется с помощью трех магнитных пускателей и реле времени. При запуске двигателя, напряжение подается по схеме «звезда». Вместе с включением двигателя, реле времени начинает отсчет задержки, необходимой для выхода мотора на рабочий режим. После этого электродвигатель переключается на треугольник, что позволяет ему отдавать максимальную мощность.

Реверс электродвигателя

Для переключения направления вращения, достаточно поменять местами, две из трех подведенных фаз. Эту задачу выполняют два магнитных пускателя, включенные по схеме с блокировкой от одновременного включения. Для блокировки используются блок-контакты. Напряжение подается на обмотку магнитного пускателя, через нормально замкнутые контакты другого. При включении одного из пускателей, блок-контакты размыкаются, и второй включить невозможно.

Тепловая защита

Принцип действия теплового реле, аналогичен работе теплового расцепителя в автоматическом выключателе. При превышении заданной нагрузки, биметаллическая пластина реле нагревается, изменяет свою форму, и механически разъединяет контакты, через которые подается напряжение на обмотку пускателя. Магнитный пускатель выключается до того, как обмотки двигателя перегреются настолько, что выйдут из строя.

Для защиты линии, питающей электромотор, применяются автоматические выключатели с повышенной перегрузочной способностью (характеристика D). Применения такого типа автоматов, обусловлено высокими пусковыми токами во время старта двигателя. Повышенная перегрузочная способность, позволяет избежать ложных срабатываний в момент пуска электродвигателя.

Реверс электродвигателя — полное описание функций реверсирования

Реверс – это изменение направления вращения электродвигателя. Выполнить реверс можно изменив полярность приходящего на пускатель, питающего напряжения. Это могут быть регуляторы, используемые для двигателей постоянного тока.

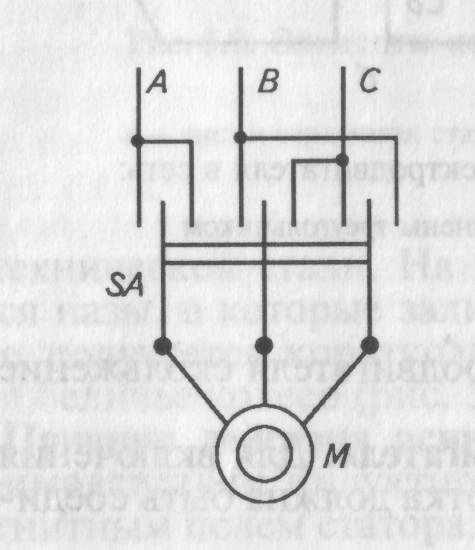

Реверс можно выполнить, используя перемену чередования фаз в сети переменного тока. Это действие  выполняется в автоматическом режиме при замене полярности сигнала задания, или после поступления определенной команды на нужный логический вход.

Реверс можно осуществить при помощи информации, которая передается по полевой шине, эта возможность входит в определенный набор стандартных функциональных способностей и свойственна большинству современных регуляторов, используемых в цепях переменного тока.

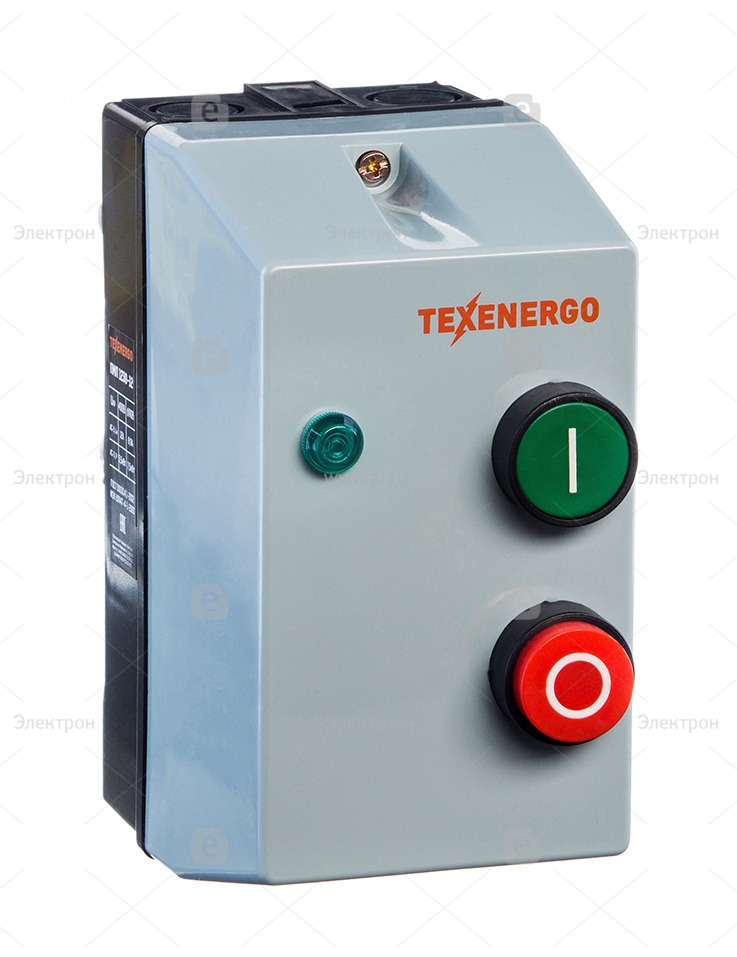

Рис№1. Тезус U(магнитный пускатель) с реверсивным блоком

Функция реверсирования



Для изменения направления двигателя изменяется полярность напряжения приходящего на якорь двигателя.



Основные методы реверсирования

В настоящее время, уже достаточно редко, используется контакторный способ.

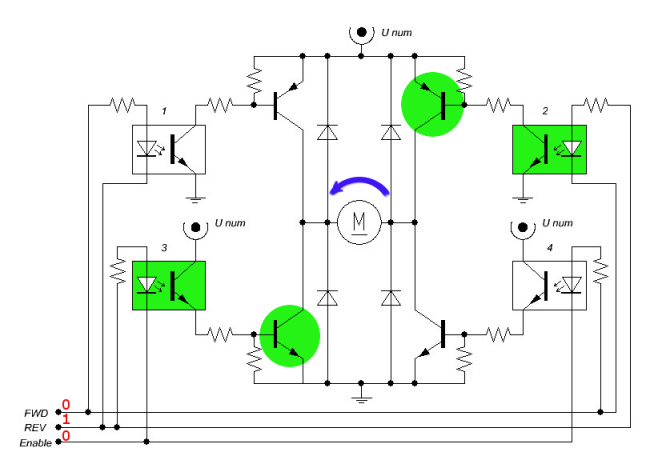

Существует статический способ, он заключается в изменении полярности на выходе преобразователя в обмотке якоря или при изменении направления прохождения тока возбуждения. Для этого способа свойственно наличие большой постоянной времени обмотки возбуждения, что не всегда удобно.



Рис. №2. Реверсирование двигателя с помощью магнитного пускателя.

При управляемом торможении механизмов, обладающих высоким моментом инерции нагрузки, необходимо вырабатываемую электрической машиной энергию, возвращать обратно в основную электрическую сеть.

Используя процесс торможения регулятор выступает в качестве инвертора, производимая энергия обладает отрицательным зарядом.. таким образом регулятор может осуществить две операции одна – реверс, другая – рекуперативное торможение. Регулятор оснащается двумя мостами, которые подключены встречно-параллельно.

Используемые мосты инвертируют напряжение и ток.



Рис.№3. Реверс асинхронного электродвигателя с прямым частотным преобразователем; а) скорость и составляющие вектора статорных токов АД, б) фазные напряжения электрической сети и ток нагрузки.



Реверс может осуществляться преобразователем частоты, используемым для асинхронных электрических двигателей.

Управление реверсированием выполняется с помощью векторного управления в замкнутой системе с использованием  датчика обратной связи. С его помощью производится независимое управление составляющими тока Id и Iq, они служат для определения потока и вращающегося момента двигателя. Управление асинхронным двигателем аналогично проведению операций по управлению и регулированию  двигателем постоянного тока.





Рис.№4. Функциональная схема регулятора скорости с векторным управлением и датчиком обратной связи.



Для осуществления функции реверса, на логическом входе регулятора предназначенного для выполнения этой команды появляется внешний сигнал. Он изменяет порядок коммутации силовых ключей инвертора и реверса двигателя. Реверс можно выполнять в нескольких вариантах.

  • Вариант №1: осуществление действия с помощью противовключения, при стремительном изменении очередности переключения транзисторных ключей.

При изменении чередования фаз на двигателе, находящемся в работе, происходит изменение вращения поля. В результате этого появляется большое скольжение, что создает резко-нарастающее тока ПЧ (преобразователя частоты) до самого большого значения (внутреннее ограничение тока ПЧ). При большом скольжении малый тормозной момент и внутренний регулятор ПЧ уменьшат задание скорости. При достижении электродвигателем нулевой скорости, происходит осуществление реверса, который соответствует кривой разгона. Лишняя энергия, не затраченная на трение и на нагрузку, рассеивается в роторе.

  • Вариант №2: изменение направления вращения электрического поля с управлением периода скорости замедления и без него.

Вращающий момент механизма прямо противоположен моменту двигателя и превышает его по модулю, то есть естественное замедление происходит быстрее во много раз, чем кривая замедления, которую установил регулятор. Значение скорости постепенно снижается и происходит смена направления вращения.

При вращающем моменте, когда естественное торможение меньше установленного регулятором, двигатель начинает работать в состоянии рекуперативного торможения и возвращает энергию преобразователю. Диодные мосты не дают энергии пройти в сеть, конденсаторы фильтра заряжаются, величина напряжения увеличивается и включается устройство безопасности, предохраняющее от выделения энергии.

Для того чтобы предотвратить перенапряжение, через тормозной ключ присоединяют тормозное сопротивление к конденсаторному блоку. Тормозной момент ограничивается емкостью в звене постоянного тока преобразователя, значение скорости падает и происходит смена вращения. Разные модификации резисторов на разные номиналы обеспечивают соответствие мощности двигателя и рассеиваемой энергии. В подавляющем большинстве случаев тормозной ключ в моделях расположен в самом регуляторе.

Наличие тормозного резистора свойственно для регуляторов, предназначенных для обеспечения управляемого торможения, этот метод относится к самым экономически выгодным. С его помощью двигатель может замедлять вращение до самой остановки движения, не меняя  направление рабочего вращения.

  • Вариант №3: длительный период работы в режиме торможения.

Этот вариант характерен для испытательных стендов. Выделяющаяся энергия обладает слишком большой величиной, резисторы не могут справиться с ее рассеиванием, потому что произойдет повышение температуры. Для этого предусмотрены системы, которые дают возможность вернуть энергию обратно в электрическую сеть. В этом случае диодный мост не используется, вместо него применяют полупроводниковый мост, изготовленный из IGBT-транзисторов. Выполнение рабочих функций определено с помощью многоуровневого управления, оно дает возможность получить токовую характеристику, приближенную к форме чистого синуса.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Похожее

Навигация по записям

Как сделать реверс асинхронного двигателя через кнопку ПНВ | Энергофиксик

Произведя ревизию в сарае, нашел старый двигатель от стиральной машинки, пускающийся от реле ПНВС 10. Убедившись в исправности двигателя и реле, решил дать им вторую жизнь в виде точила с возможностью реверса. В этой статье рассмотрим схему реверса и соберем ее на практике.

Проверка двигателя и подготовка материала

Прежде чем приступать к сборке схемы необходимо провести полную проверку всех деталей двигателя, марка которого АЕР 16УХЛ4 220В 180 Вт, и убедиться в отсутствии люфтов и работоспособности подшипников. Так же если отсутствует маркировка выводов обмоток двигателя, то необходимо заранее определить какие концы относятся к пусковой обмотке, а какие к рабочей.

Для этого нам потребуется мультиметр, маркер и 4 бирки.

Итак, включаем наш мультиметр на прозвонку, берем два произвольных конца и измеряем сопротивление. Если прибор показал «1» — это значит, нам попались концы разных обмоток, поэтому просто заменяем один из концов и снова производим измерения.

Итак, у меня получилось, что у одной обмотки сопротивление 16,5 Ом, а у другой 34,4 Ом. Обмотка с меньшим сопротивлением – Рабочая, а с большим – Пусковая. Теперь осталось промаркировать выводы согласно принятому госту и все, двигатель подготовлен.

После этого нужно будет подготовить кнопку ПНВС (пускатель нажимной), переключающий тумблер (на два либо три положения) и соединительные провода.

Примечание. Я прекрасно понимаю, что данная кнопка — это раритет, и сейчас схему реверса собирают на пускателях, но вполне возможно у многих лежат такие детали без дела. А прочитав эту статью, они смогут их использовать повторно, то есть вдохнуть в них вторую жизнь давно бесполезным вещам. Так что, знатоки и любители новых гаджетов, не судите строго.

После того, как будет все подготовлено можно приступать к сборке реверса по этой схеме:

При этом один вывод рабочей обмотки подключаем к контакту «1» пускателя, а второй вывод подключаем к контакту пускателя через вывод тумблера под номером 5.

Выводы пусковой обмотки подключаем к выводам тумблера 3 и 6.

При этом делаем перемычки между контактами тумблеров 1-6 и 3-4.

Все, наша схема запуска с возможностью реверса полностью готова. Теперь осталось лишь подать 230 Вольт и испытать собранную схему на работоспособность.

Если же у вас нет ни желания, ни возможности изменять схему подключения и добавлять тумблер, то изменить направление вращения у подключенного двигателя очень просто, достаточно просто поменять выводы одной из обмоток местами.

Заключение

Это все, что я хотел вам рассказать о схеме реверса бесконденсаторного однофазного двигателя с пуском от реле. Если статья оказалась вам интересна или полезна, то не забудьте оценить ее лайком и спасибо за ваше драгоценное внимание!

Как изменить направление вращения однофазного двигателя 220В? — Первый законкомик

Как изменить направление вращения однофазного двигателя 220В?

Обычный способ реверсивного вращения — физически повернуть двигатель на его креплении. Если вам повезет, на каждом конце двигателя будет вал, что может упростить задачу. По вашему мнению, какова будет средняя начальная стоимость разработки продукта?

Что происходит, когда вы вращаете оси в Blender?

Когда вы вращаете глобальные оси, Blender всегда будет представлять все относительно новых, повернутых.Таким образом, объекты будут вращаться, а глобальные оси зафиксированы. Я считаю это полезным, если вам нужно, чтобы все ваши объекты были выровнены в более удобном направлении для манипуляций.

Есть ли способ изменить направление вращения двигателя переменного тока?

Видите ли, дело в асинхронном двигателе переменного тока (двигатель переменного тока или просто двигатель), якорь следует за вращающимся полем. Чтобы изменить направление, вам нужно изменить направление вращения поля. У многих двигателей есть такая возможность, но если из нее выходят только 2 провода, то нет.

Как работает электродвигатель на 220 вольт?

Обратитесь к руководству пользователя, если вы не уверены в правильности подключения вашего двигателя. Электродвигатели работают, используя вращение магнитных полей для преобразования электрической энергии в физическую.

Обычный способ реверсивного вращения — физически повернуть двигатель на его креплении. Если вам повезет, на каждом конце двигателя будет вал, что может упростить задачу. По вашему мнению, какова будет средняя начальная стоимость разработки продукта?

Что можно сделать с помощью блендера на 220 вольт?

От смузи и молочных коктейлей до замороженных коктейлей и многого другого — наш выбор блендеров на 220 В обеспечивает непревзойденное качество и удобство.У нас представлены лучшие известные бренды, такие как Oster, Black & Decker, Braun, Frigidaire и другие. Просмотрите наши продукты на странице ниже, совершите покупку сегодня и сэкономьте благодаря нашим гарантированным ежедневным низким ценам.

Видите ли, дело в асинхронном двигателе переменного тока (двигатель переменного тока или просто двигатель), якорь следует за вращающимся полем. Чтобы изменить направление, вам нужно изменить направление вращения поля. У многих двигателей есть такая возможность, но если из нее выходят только 2 провода, то нет.

Обратитесь к руководству пользователя, если вы не уверены в правильности подключения вашего двигателя. Электродвигатели работают, используя вращение магнитных полей для преобразования электрической энергии в физическую.
