Лада Ларгус Установка сигнализации старлайн

Точки подключения на Лада Ларгус с 2014 года с МКПП


Устанавливаем сигнализацию StarLine A93 F1 с автозапуском двигателя, в комплекте беcключевой обходчик

1. Снять щиток приборов Лада Ларгус. Для этого необходимо снять кожух рулевого вала (крепление на двух саморезах и защёлках). Снять облицовку центральной консоли (крепление на защёлках). Снять накладку справа от щитка приборов (крепление на защёлках). Снять накладку слева от щитка приборов (крепление на защёлках). Снять декоративную накладку щитка приборов (крепление на двух саморезах и защёлках). Отвернуть четыре самореза крепления щитка приборов.


2. Для доступа к блоку ВСМ снять защитную накладку снизу (крепление на клипсах)

3. Установить антенну со встроенным датчиком удара и наклона на лобовом стекле, светодиод в левой стойке. Сервисную кнопку в любом удобном месте

4. Установить под капотом Лада Ларгус сирену (крепление на болт и гайку М6), концевик и датчик температуры двигателя (с помощью хомутов).
Провода в салон проложить через штатный уплотнитель с левой стороны моторного щита.



5. Блок StarLine А93 закрепить за щитком приборов

6. Подключить массу StarLine А93 за щитком приборов на штатное место.


7. В жгуте чёрного разъёма щитка приборов подключить концевик стояночного тормоза согласно Схеме 1 и контроль работы двигателя

8. В жгуте серого разъёма щитка приборов подключить концевики всех дверей согласно Схеме 2.

9. Выполнить подключение цепей управления центральным замком и световыми сигналами в жгутах разъёмов соответствующих кнопок

10. Выполнить подключение модуля временного отключения штатного иммобилайзера в чёрном разъёме ВСМ (зелёная вставка) согласно Схеме 3 на странице 13.

11. В жгуте разъёма замка зажигания подключить силовые цепи запуска двигателя, питание охранно-телематического комплекса и силового модуля запуска. Данные соединения рекомендуется выполнять при помощи пайки



12. Запрограммировать модуль временного отключения иммобилайзера StarLine F1 согласно процедуре программирования ниже:

13. Запрограммировать параметры охранных и сервисных функций (см. инструкцию по установке, раздел «Главное меню программирования функций автосигнализации», таблица 1)





Программируемая функция                                                             Значение функции

№15 — алгоритм работы доп. канала №3 (жёлто-белый провод)       Вариант 3 Дублирование световых сигналов

14. Запрограммировать параметры запуска Лада Ларгус

Программируемая функция                                    Значение функции

№01 — функции запуска двигателя                      Вариант 2 Включено

№ 11 — контроль работы двигателя                     Вариант 4 по тахосигналу

№14 — режим запуска двигателя                        Вариант 1 замок зажигания с ключом

№ 15 — выбор типа коробки передач                  Вариант 1 РКПП

15. Отрегулировать чувствительность настройки датчика удара и наклона.  Заводские значения:  чувствительности предупредительного уровня датчика удара -10,  тревожного уровня датчика удара — 5, датчика наклона и перемещения — 10. После настройки проверить работу охранно-телематического комплекса.

16. Проверить работоспособность охранно-телематического комплекса. Сборку салона Лада Ларгус производить в обратной последовательности

Подбор сигнализации на Lada Largus – установка, цены, автозапуск. Защита от угона для автомобиля Лада Ларгус

Защита Лада Ларгус от угона

Для Lada Largus подойдет любая сигнализация Пандора – несмотря на то, что монтаж производится по аналоговым цепям, весь необходимый охранный функционал будет полноценно работать на этом автомобиле.

Самые простые сигнализации позволят управлять охраной с ЖК-брелока, в более дорогих моделях будет Bluetooth, управление с телефона на неограниченном расстоянии и GPS-позиционирование.

Цены

Ниже приведены сигнализации, которые мы рекомендуем для данного автомобиля. Цена напрямую зависит от функционала — дешевле всего будет стоить простая модель с обратной связью на ЖК-брелок, а более продвинутые модели предложат управление сигнализацией со смартфона по GSM и Bluetooth, определение GPS-координат и другие возможности.

Все цены на сайте актуальны — уже сейчас вы можете выбрать модель охранной системы, ориентируясь на бюджет, которым располагаете.

Автозапуск

Подключение автозапуска на Ладу Ларгус не представляет никаких проблем.

Автозапуск реализуется на данном авто без потери штатных ключей – сервис Pandora CLONE обходит штатный иммобилайзер алгоритмически.

Установив сигнализацию Pandora, вы сможете запускать двигатель дистанционно перед поездкой или программировать автоматический запуск по массе параметров: напряжению аккумулятора, температуре двигателя, точному времени, через заданные интервалы времени.

Установка сигнализации на Лада Ларгус


Монтаж сигнализации на Ларгус производится по аналоговым цепям. При установке любой сигнализации Pandora вы будете в курсе:

  • напряжения аккумулятора
  • состояния всех охраняемых зон
  • любого воздействия на автомобиль

Помимо сигнализации Лада Ларгус может быть дополнительно защищена замком капота – электромеханический замок находится под управлением противоугонной системы, поэтому владельцу не требуется ничего делать для того, чтобы его открыть или закрыть: при постановке автомобиля на охрану замок капота автоматически заблокируется.

Установка сигнализации на Лада Лагрус также может быть дополнена установкой видеорегистратора – это устройство не поможет в защите от угона, но обеспечит вам надежное видео-доказательство в случае ДТП или иного происшествия. У нас представлен огромный ассортимент видеорегистраторов – от самых базовых моделей, доступных абсолютно каждому, до устройств премиум-сегмента.

Точки подключения сигнализации к автомобилю Dacia Logan MCV 2010 г.

Представляю точки подключения автомобильной сигнализации на Румынский брендовый автомобиль  Dacia Logan MCV с дизельным двигателем.

Это практически полная копия отечественного автомобиля Лада Ларгус.



Dacia Logan MCV (Lada Largus) 2010 г. Дизельный двигатель

Цепь

Поляр-ность

Расположение

Цвет

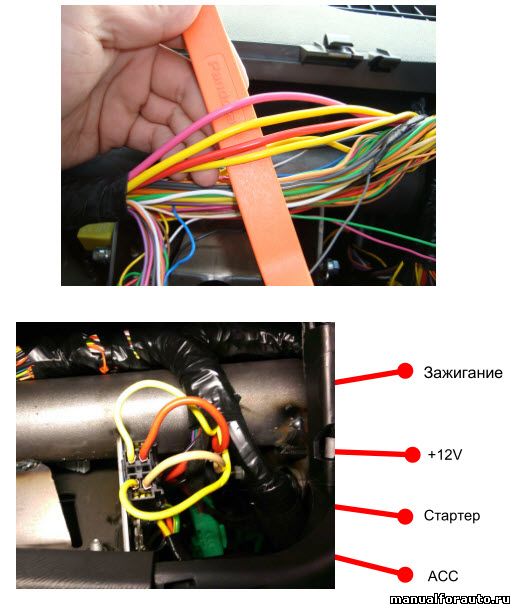

Силовые цепи

+12V

Жгут замка зажигания

красный

ING1

жёлтый

ACC

жёлтый потоньше *

Стартер

розовый **

Концевики

двери и багажник

_

Серый разъём панели приборов

зелёный, пин 12 ***

Контроль ДВС

генератор

+

Чёрный разъём панели приборов

оранжевый, пин13

тахометр

бежевый, пин 21

Ручник

серый, пин 16 ***

Поворотники

правый

+

Белый разъём блока «ВСМ»

белый

левый

+

бежевый

Центральный

Замок

открыть

_

Чёрный разъём блока «ВСМ»

розовый

закрыть

_

оранжевый

* со стороны замка зажигания желто-зелёный

** со стороны замка зажигания оранжевый

*** концевики дверей и стояночный тормоз подключать обязательно через диод по следующей схеме

Блокировку можно сделать в разрыв предохранителя F8

Установка сигнализации на автомобили Лада в СПб | Официальный дилер LADA в СПб


Прежде чем установить сигнализацию на автомобиль ЛАДА, необходимо понять, какие основные цели Вы преследуете.

Ведь главная задача автосигнализации или охранного комплекса — это предупреждение автовладельца и окружающих о возможном посягательстве третьих лиц на движимое имущество и максимально возможная защита от угона.Для комплексной защиты автомобиля LADA недостаточно установки только одной сигнализации и нужен дополнительный функционал в покупаемом устройстве, такой как автозапуск, турботаймер, мобильное приложение и прочие опции.

На сегодняшний день самыми современными и продвинутыми автомобильными сигнализациями для ЛАДА являются устройства с использованием спутниковой системы оповещения (GSM сигнализация). Как правило, все продукты, представленные на рынке,  имеют мобильное приложение, устанавливаемое на смартфон. С помощью приложения можно, например, поставить и снять автомобиль с охраны, запустить двигатель, узнать о бортовом напряжении, температуре и многое другое. Несомненным плюсом GSM сигнализации является то, что в любой момент автовладельцу предоставляется информация о местоположении транспортного средства, а также о его передвижении. Также охранные комплексы подразумевают программирование функций. Это позволяет использовать дополнительные возможности системы для удобства автовладельца.

Многолетняя практика специалистов сервисного подразделения официального дилера Интей Лада позволяет удовлетворить любое пожелание клиента.

Также мы располагаем противоугонными устройствами механического типа, на примере блокираторов рулевого колеса, селектора коробки передач и прочих механизмов.

Мы с удовольствием проконсультируем Вас по этой тематике и дадим исчерпывающую информацию.

Большинство существующих охранных систем для автомобилей Лада в нашей компетенции и наличии. Приглашаем Вас в наш сервисный центр!

межсезонный сервис с выгодой 20%

LADA объявляет сезонную сервисную акцию «Тёплый приём в холодную погоду». С 1 октября по 30 ноября 2017 года в официальных техцентрах LADA можно воспользоваться пакетными предложениями на услуги сервиса и подготовить свой автомобиль к зимнему сезону.

Пакет «Зимний минимум» включает замену воздушного фильтра двигателя, топливного фильтра, свечей зажигания, проверку АКБ со скидкой 20%. В стоимость входят работы по замене, необходимые запасные части и расходные материалы.

Пакет «Теплый прием» включает услугу по бесплатной комплексной диагностике системы отопления, подвески и тормозной системы, проверке уровня жидкостей. Данное предложение действует в случае замены запасных частей после прохождения диагностики в дилерском центре LADA. Также владелец автомобиля LADA может приобрести запасные части с выгодой до 15% и осуществить работы со скидкой 20% по регулировке углов установки колес, по замене тормозных дисков и колодок, стоек и амортизаторов, пружин, опор стоек, шаровых опор, рулевых наконечников, радиатора охлаждения, отопителя и моторов отопителя, термостата, тормозной жидкости и антифриза.

Пакет «Полярный экспресс» — это бесплатная экспресс-замена моторного масла при условии покупки моторного масла и фильтра LADA в дилерском центре.

Дополнительно в рамках действующей осенней сервисной акции владельцы LADA могут установить сигнализацию с автозапуском и воспользоваться услугой шиномонтажа по специальным фиксированным ценам.

Подробнее об условиях акции, а также о дилерах-участниках – на сайте lada.ru

Группа «АВТОВАЗ» является частью бизнес-подразделения Dacia-LADA в структуре Renault Group. Компания производит автомобили по полному производственному циклу и комплектующие для LADA и Renault. Производственные мощности АВТОВАЗа расположены в Тольятти – АО «АВТОВАЗ», а также в Ижевске – ООО «LADA Ижевск».

Продукция марки LADA представлена в сегментах В, B+, SUV и LCV и состоит из 5 семейств моделей: Vesta, XRAY, Largus, Granta и NIVA. Бренд лидирует на российском автомобильном рынке с долей более 20% и представлен в 17 странах. LADA имеет самую большую официальную дилерскую сеть в России – 300 дилерских центров.

отзывов, инструкция по эксплуатации. Обзор автосигнализации Pandora DX50 Pandora dx 50 инструкция по эксплуатации онлайн

Система Pandora DX-50 представляет собой цифровую систему безопасности с функцией автозапуска. Наделен встроенным модулем потоковой передачи CAN с поддержкой всех автомобилей, представленных на рынке нашей страны. Система также оснащена ломаемым LIN-контроллером с поддержкой LIN-шин автомобилей УАЗ, Лада, БМВ, Датсун и предпусковыми подогревателями Webasto и Eberspacher.

Сигнализация использует узкополосный радиотракт 434 МГц с контролем каналов и обратной связью новый ЖК-брелок в стильном сером корпусе; также в упаковке есть дополнительный пульт R305L без ЖК-дисплея. Встроенный бесключевой обход для автомобилей значительно упростит установку и сэкономит средства владельцам. Toyota, Lexus, Honda, Acura, Hyundai, Kia, Renault, Lada, Nissan и Mitsubishi.

V Pandora DX-50 есть датчик удара/движения/наклона, в том числе и обеспечивающий защиту колес автомобиля.Система предназначена для эксплуатации в условиях нашей страны, поэтому температурный режим работы начинается от -50 градусов.

Моноблочный форм-фактор базового блока, в который уже включен ВЧ-модуль, позволяет значительно сэкономить время на установку, поскольку нет необходимости устанавливать ВЧ-модуль отдельно.

Особенности автосигнализации Pandora DX 50

Реверсивный ЖК-брелок
  • Постановка и снятие с охраны разными кнопками.
  • Автоматический контроль зоны радиопокрытия канала оповещения.
  • Мониторинг состояния 10 независимых зон охраны.
  • Просмотр последних 10 событий со временем и событием.
  • Встроенный виброзвонок.
  • Индикация степени разрядки аккумулятора.
  • Дистанционная on-line регулировка чувствительности встроенного датчика движения.
  • 16 звуковых мелодий оповещения.
  • Дистанционная on-line регулировка чувствительности встроенного датчика удара.
  • Светодиодная подсветка ЖК-дисплея.
  • Индикация текущего времени, будильник.
  • Индикация температуры двигателя и температуры в салоне, напряжения аккумуляторной батареи.
  • Подтверждение нажатия кнопок виброзвонком.
  • Синхронизация часов брелока и базового блока, точное время в истории событий.
  • Батарейка для брелока ААА (1,5 В).
Базовый блок
  • Обновление системного ПО с сайта производителя через встроенный порт micro-USB.
  • Диалоговое кодирование команд на частоте 868 МГц.
  • Ведение протокола событий в базовом блоке с записью события и точного времени в период отсутствия связи с брелоком с ЖКИ для последующей передачи на брелок.
  • Персональный ключ шифрования длиной 128 бит, возможность его смены пользователем.
  • Встроенный интегральный акселерометр для распознавания движения и ударов с адаптивными алгоритмами обработки и регулировкой чувствительности с брелока.
  • Возможность использования однопроводного цифрового реле блокировки ВМ-103/105.
  • Отдельные входы для датчиков капота и багажника.
  • Контроль напряжения бортовой сети.
  • Высокоточное измерение температуры двигателя и салона, индикация на дисплее брелока.
  • Усовершенствованный метод опроса датчиков, исключающий ложные срабатывания.
  • Автоматическая постановка на охрану.
  • Двухшаговое отпирание двери.
  • Учет задержки освещения салона при постановке на охрану.
  • Охранный режим при работающем двигателе.
Охраняемые зоны автомобиля
Автосигнализация Pandora DX-50 обеспечивает охрану следующих независимых зон с выдачей соответствующего уведомления на брелок и записью в синхронный журнал событий базового блока:
  • критическое падение напряжение питания бортовой сети автомобиля
  • периметр двери кабины
  • срабатывание датчика наклона
  • концевые выключатели капота
  • срабатывание датчика движения
  • концевые выключатели багажника
  • зажигание на
  • срабатывание встроенного датчика удара (уровень тревоги)
  • нажатие на педаль тормоза

Двусторонний брелок является основным средством управления и контроля состояния системы.

В брелоке используются мигающие светодиодные индикаторы «ОТПРАВКА» и «ТРЕВОГА», которые повышают информативность брелока.

Для облегчения восприятия событий в брелоке используется 16 мелодий. Каждая мелодия соответствует отдельному событию.

Оборудование:

  • Базовый блок
  • Основной брелок дистанционного управления с ЖК-дисплеем
  • Дополнительный брелок дистанционного управления (без ЖК-дисплея)
  • Главный кабель
  • Кабель с трехцветным светодиодным индикатором состояния
  • Кабель с кнопкой VALET
  • Провод интерфейса LIN
  • Комплект крепежа
  • Инструкция по установке и эксплуатации
  • Релейный триггерный модуль
  • Датчик температуры двигателя
  • Пакет
