Устройство генератора 2107: Схема подключения генератора 37.3701 на ВАЗ-2107 | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

Содержание

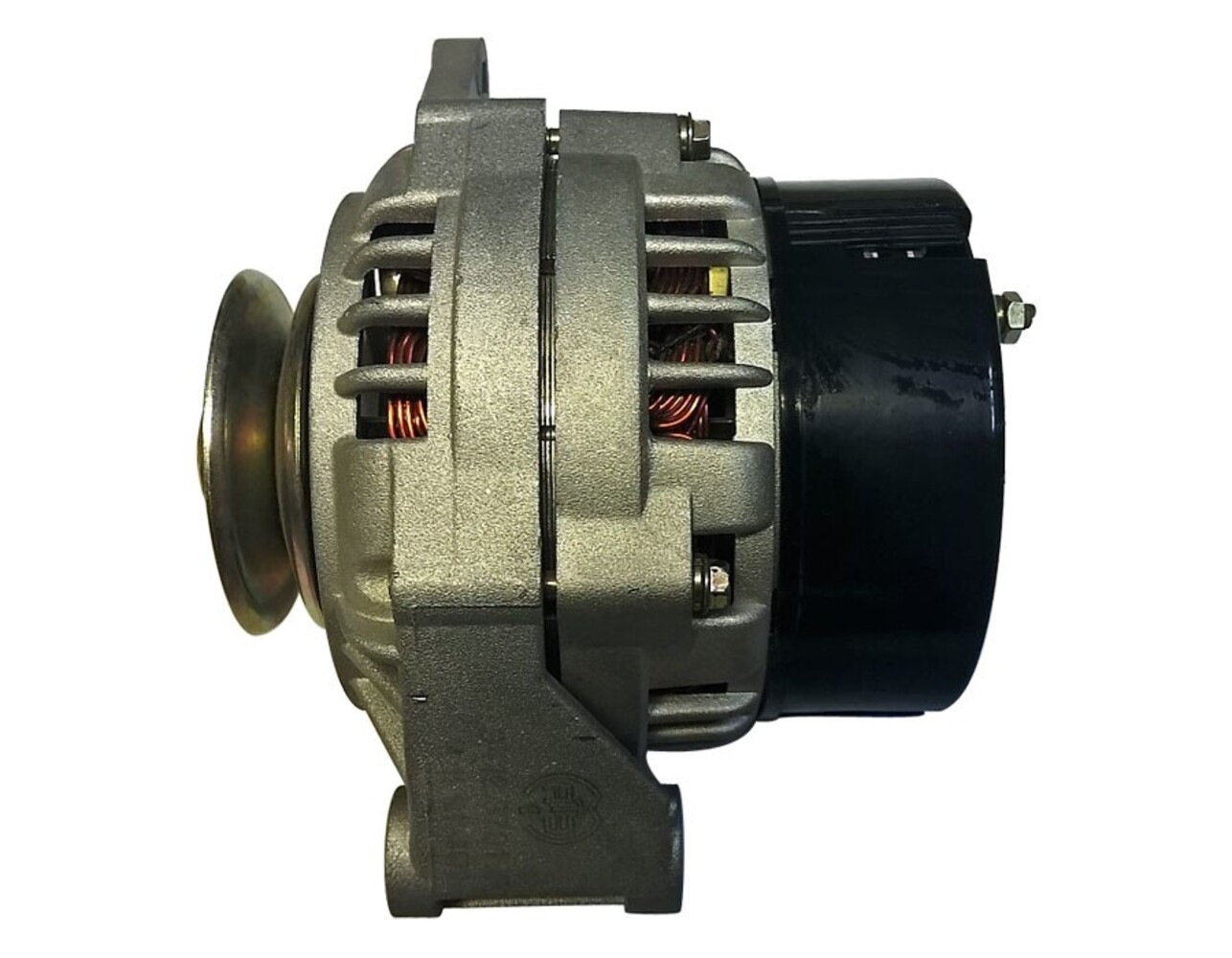

Генератор Ваз 2107

Устройство генератора Ваз 2107: 1 — регулятор напряжения в сборе с щеткодержателем у генераторов выпуска с 1996 г.; 2 — регулятор напряжения и щеткодержатель у генераторов выпуска до 1996 г.; 3 — колодка вывода дополнительных диодов; 4 — изолирующие втулки; 5 — выпрямительный блок; 6 — контактный болт; 7 — статор; 8 — ротор; 9 — дистанционная втулка; 10 — внутренняя шайба крепления подшипника; 11 — крышка со стороны привода; 12 — шкив;13 — наружная шайба крепления подшипника; 14 — стяжной болт; 15 — передний шарикоподшипник ротора; 16 — втулка; 17 — крышка со стороны контактных колец; 18 — буферная втулка; 19 — поджимная втулка; 20 — конденсатор.

Разборка и ремонт генератора Ваз 2107

Для ремонта генератора Ваз 2107 его нужно снять с автомобиля и разобрать для выявления неисправностей и их устранения, для того чтобы разобрать генератор выполните следующие действия: Застопорьте шкив генератора захватом, отверните гайку крепления шкива и съемником спрессуйте шкив.

Снимите шпонку и коническую шайбу шкива. Отсоедините провод от штекера «В» регулятора напряжения Ваз 2107. Отсоедините провода регулятора и конденсатора от клеммы «30» генератора и отверните винты крепления регулятора напряжения. У генераторов выпуска до 1996 г., чтобы не сломать щетки при снятии щеткодержателя, вставьте лезвие отвертки между корпусом регулятора и щеткодержателем и частично выдвиньте регулятор из генератора, оставив на месте щеткодержатель. После этого наклоните и извлеките регулятор совместно с  щеткодержателем из генератора. Снимите конденсатор, отвернув винт крепления. Отверните гайки стяжных болтов и снимите крышку генератора и ротор. Отверните гайки болтов, соединяющих наконечники диодов с выводами обмотки статора и извлеките статор из крышки генератора. Отверните гайку контактного болта, отсоедините от колодки штекер провода дополнительных диодов и снимите выпрямительный блок. На этом полная разборка генератора завершена. Ремонт и сборка генератора Ваз 2107 выполняется в последовательности, обратной разборке с учетом дефектовки и замены непригодных деталей.

Расскажите друзьям:

Новый комментарий

Устройство генератора 37.3701, устанавливаемого на ВАЗ-2107, 2105 и 2104 | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

1 – поджимная втулка;

2– втулка;
3 – буферная втулка;
4 – задняя крышка;
5 – винт крепления выпрямительного блока;
6 – выпрямительный блок;
7 – вентиль;
8 – конденсатор;
9 – задний подшипник;
10 – контактные кольца;
11 – вал ротора;
12 – щетка;
13 – вывод «30»;
14 – вывод «61»;
15 – щеткодержатель;
16 – вывод «В» регулятора напряжения;
17 – регулятор напряжения;
18 – шпилька крепления;
19 – вентилятор;
20 – шкив;
21 – пластины;
22 – кольцо;
23 – передний подшипник;
24 – обмотка ротора;
25 – ротор;
26 – обмотка статора;
27 – статор;
28 – передняя крышка.

* C 1996 г. изменены конструкция регулятора напряжения и место вывода «61».

Описание конструкции

На автомобиле установлен генератор 37. 3701 (ранее устанавливался Г-222). Это трехфазная синхронная электрическая машина с электромагнитным возбуждением и встроенным выпрямителем на кремниевых диодах. Ротор генератора приводится во вращение ремнем от шкива коленчатого вала двигателя.

Генератор установлен на кронштейне в передней части двигателя с правой стороны.

Техническая характеристика генератора 37.3701 (Г–222)

Максимальный отдаваемый ток (при напряжении 13В и частоте вращения ротора 5000 мин–1), А 55 (45)

Рабочее напряжение, В 13,6–14,6
Передаточное отношение двигатель–генератор 2,04
Направление вращения (со стороны привода) — правое
Статор и крышки генератора стянуты четырьмя болтами. Вал ротора вращается в двух шариковых закрытых подшипниках. Смазка в подшипники заложена на весь срок службы генератора. Внутреннее кольцо заднего подшипника напрессовано на вал ротора, а наружное – запрессовано в заднюю крышку. Второй подшипник ротора запрессован в переднюю крышку и зажат с двух сторон пластинами с четырьмя болтами.

Ремонт генератора 2107, как сделать ремонт генератора своими руками. Как отремонтировать генератор на ВАЗ 2107. Самостоятельно ремонтируем генератор ВАЗ 2107. Причины и признаки поломки.

Генератор является основным компонентом электрической системы, так как именно данный узел питает током все оборудование и потребители. Неполадки в функционировании генератора могут доставить автолюбителю серьезные неудобства. Об этом далее в статье.

Генератор 2107, устройство и принцип действия



В состав генератора входит:

  • Ротор.
  • Статор.
  • Два подшипника.
  • Встроенный выпрямитель.
  • Трехуровневый регулятор напряжения.
  • Две крышки из сплава алюминия.

Агрегат находится справа от силового агрегата, и крепится к кронштейну двигателя двумя болтами. Генератор преобразовывает механическую энергию, появляющуюся при вращении коленчатого вала, в электрическую. Полученная электрическая энергия нужна для подзарядки АКБ и питания бортовой сети.

Преобразование переменного тока в постоянный силой 80 Ампер происходит благодаря выпрямительному блоку, который состоит из шести диодов.

Напряжение поддерживает трехуровневый регулятор. Когда водитель включает зажигание, напряжение проходит через лампочку контроля и достигает трехуровневого регулятора, после чего поступает на обмотку возбуждения. Этот процесс представлен на следующей схеме.

Схема электросоединений генератора

Основные элементы бортовой сети помечены на схеме следующими цифрами: аккумулятор (1), генератор (2), монтажный блок (3), замок зажигания (4), вольтметр, измеряющий напряжение (5), лампочка, контролирующая заряд АКБ (6).

Признаки неисправности генератора ВАЗ 2107

Основные признаки неисправности генератора:

  • Непрерывное мерцание либо свечение контрольной лампочки разряда АКБ при работающем моторе.
  • Перезаряд аккумулятора либо полная его разрядка.
  • Слабо слышный звуковой сигнал либо тусклое свечение фар при работающем двигателе.
  • Посторонние звуки (вой или писк), исходящие от генератора.
  • Значительное изменение яркости фонарей с повышением количества оборотов. Данный вариант считается допустимым, если присутствует повышение оборотов (то есть перегазовка) с режима ХХ, но она не должна больше повышаться после яркого загорания фар, оставаясь на одном и том же уровне.

Основные причины неполадок генератора ВАЗ

  • Износились щетки генератора напряжения (таблетки). Данная проблема одна из часто встречаемых и самых распространенных в отечественных семерках. Данные устройства являются расходными материалами, поэтому так или иначе будут изнашиваться.
  • Перегорели обмотки внутри устройства. В данном случае ремонт заключается в замене компонентов, вышедших из строя, однако не всегда удается перемотать обмотки.
  • Повредился корпус агрегата, в частности, речь идет о механических повреждениях. В результате этого в устройство будет попадать влага, которая разрушает установленные внутри элементы.
  • Износились подшипниковые элементы. Если подшипники износились, функционирование устройства будет сопровождаться повышенным скрипом либо шумом. Иногда проблему можно решить, добавив смазку в подшипниковые устройства, однако это помогает далеко не всегда.
  • Сломан диодный мост.
  • Повредился либо износился шкив. Не получится восстановить работоспособность шкива посредством демонтажа и ремонта, устройство подлежит замене.
  • Обрыв приводного ремня. Под влиянием времени ремешок изнашивается, из-за чего его интенсивное использование способно привести к обрыву.

Инструменты, приспособления, расходные материалы

  1. Ключ на «10».
  2. Ключ на «17».
  3. Ключ на «8».
  4. Оправки для выбивания и запрессовки подшипников.
  5. Съемник для подшипника.
  6. Торцевой ключ.
  7. Отвертка.
  8. Головка на «10» с трещоткой».

Выбор рабочего места

Замену генератора удобнее выполнять снизу ТС. Для этого потребуется открутить пыльник, который защищает авто. Вам понадобится смотровая яма или подъемник.

Демонтаж генератора (пошагово)

  1. Для начала отсоедините от АКБ минусовую клемму.
  2. Далее отсоедините от генератора разъем (на фото предварительно демонтированы термостат и аккумулятор).

    Отсоедините разъем

  3. Снимите с клеммы чехол изоляции. С помощью ключа на «10» открутите клемму и отсоедините провод.

    Открутите клемму

  4. Ослабьте крепления генератора и снимите ремень.
  5. С помощью ключа на «17» отцепите регулировочную планку.
  6. Открутите гайку нижнего крепления и выньте болт со втулкой.
  7. Достаньте агрегат.

Разборка генератора и ремонт генератора (подробно)

  1. При помощи торцевого ключа открутите гайку, которая крепит крыльчатку и шкив, отверткой придерживая ротор от проворачивания.

    Открутите крепежную гайку крыльчатки

  2. Стащите с вала шкив, а затем крыльчатку вентилятора. Выньте шпонку и вытащите дистанционные шайбы.
  3. Отцепите реле регулятора напряжения, предварительно открутив крепежные винты. Отсоедините колодку провода.

    Открутите крепежные винты реле

  4. Вытащите из корпуса регулятор напряжения с узлом щеток.

    Вытащите щетки и регулятор

  5. С помощью головки на «10» с трещоткой открутите гайки, которые крепят крышку генератора, выньте болты.
  6. Затем упираем крышку о деревянный брусок и, ударяя по валу резиновым молоточком, сбейте переднюю крышку.

    Снимите переднюю крышку

  7. Уберите крышку и достаньте дистанционную втулку.
  8. Проверьте передний шарикоподшипник, для чего крепко держите крышку, а пальцами поворачивайте и покачивайте сам подшипник (то есть внутреннее кольцо шарикоподшипника).
  9. При обнаружении избыточного люфта или если подшипник разбит, замените его новым.
  10. Для замены неисправного шарикоподшипника открутите его крепежные гайки с помощью ключа на «8».
  11. Выньте крепежные шайбы и болты, которые крепят подшипник.
  12. Выберите подходящую оправку (то есть выколотку) и выбейте подшипник (смотрите фото).
  13. Возьмите два деревянных брусочка, уприте в них края задней крышки и при помощи выколотки из мягкого металла выбейте ротор. Если повредите поверхности крышек, необходимо обработать их абразивным кругом.
  14. Проверьте исправность заднего шарикоподшипника, методом, описанным в 8 пункте.
  15. Если нужна замена, стащите его с ротора с помощью съемника.

    Съемник

  16. С помощью головки на «8» с трещоткой и удлинителем открутите крепежные гайки блока диодов, а также выводов со статорной обмотки.

    Открутите диодный мост

  17. Выньте болты и вытащите из крышки статор.
  18. Проверьте целостность обмотки статора. В случае если обмотка повреждена, замените ее или перемотайте.
  19. Снимите гайку вывода генератора с шайбой, изготовленной из изоляционного вещества.
  20. Снимите сам диодный мост.
  21. Крестовой отверткой открутите винт, который крепит конденсатор, и снимите его. Выньте из крышки третий болт, который крепит выпрямительный блок.
  22. Проверьте статор с ротором при помощи контрольной лампы.

Как собрать генератор и установить на место (пошагово)

  1. Прежде чем начать сборку, очистите все элементы от грязи и пыли, а затем продуйте их воздухом при помощи компрессора. Металлические части желательно промыть бензином.
  2. На ротор напрессуйте новый подшипник, используя оправку, диаметр которой соответствует диаметру внутреннего кольца подшипника.
  3. Осмотрите посадочные места подшипников. На них не должно быть повреждений.
  4. Треснувшие крышки замените новыми. Сборка выполняется в обратном порядке.

Cхема: генератор ВАЗ 2107 | Клуб любителей ВАЗ

Генератор 37.3701:
а. — Регулятор напряжения и щеточный узел у генераторов выпуска с 1996 г..
1. — Крышка генератора со стороны контактных колец.
2. — Болт крепления выпрямительного блока.
3. — Контактные кольца.
4 – Шариковый подшипник вала ротора со стороны контактных колец.
5. — Конденсатор 2,2 мкФ ±20% для подавления радиопомех.
6. — Вал ротора.
7. — Провод общего вывода дополнительных диодов.
8. — Зажим «30» генератора для подключения потребителей.
9. — Штекер «61» генератора (общий вывод дополнительных диодов).
10. — Провод вывода «Б» регулятора напряжения.
11. — Щетка, соединенная с выводом «В» регулятора напряжения. http://duevoci.ru
12. — Регулятор напряжения.
13. — Щетка, соединенная с выводом «Ш» регулятора напряжения.
14. — Шпилька для крепления генератора к натяжному устройству.
15. — Крышка генератора со стороны контактных колец.
16. — Крыльчатка вентилятора со шкивом привода генератора.
17. — Полюсный наконечник ротора.
18. — Шайбы крепления подшипника.
19. — Дистанционное кольцо.
20. — Шариковый подшипник вала ротора со стороны привода.
21. — Стальная втулка.
22. — Обмотка ротора (обмотка возбуждения).
23. — Сердечник статора.
24. — Обмотка статора.
25. — Выпрямительный блок.
26. — Стяжной болт генератора.
27. — Буферная втулка.
28. — Втулка.
29. — Поджимная втулка.
30. — Вывод «В» регулятора напряжения.
31. — ЩеткодержательСхема соединений системы генератора 37.3701:1. — Аккумуляторная батарея ВАЗ 2107.
2. — Отрицательный диод.
3. — Дополнительный диод.
4. — Генератор.
5. — Положительный диод.
6. — Обмотка статора.
7. — Регулятор напряжения.
8. — Обмотка ротора.
9. — Конденсатор для подавления радиопомех.
10. — Монтажный блок.
11. — Контрольная лампа заряда аккумуляторной батареи в комбинации приборов.
12. — Вольтметр.
13. — Реле зажигания.
14. — Выключатель зажигания http://parketufa.ru

Снятие генератора ваз 2107 без ямы. Основные неисправности, признаки и причины

Генератор на автомобиле ВАЗ 2107 достаточно надежный агрегат, обычно он долго работает без сбоев и не нуждается ремонте. Снятие генератора может потребоваться для его ремонта, технического обслуживания или полной замены в случае невозможности устранения возникших неисправностей.
Основные признаки неисправности генератора: не загорается контрольная лампа на приборной панели, стрелка вольтметра находиться в красной зоне, наблюдается искрение внутри агрегата и шум при работе. Снимают его также для ремонта и обслуживания: , замены подшипников ротора или для полной замены на новый. Определить причину выхода из строя генератора, не имея знаний в электротехнике автомобиля, достаточно сложно, поэтому если вы не уверены в своих силах лучше сразу обратиться к автоэлектрику.
Самостоятельная замена генератора достаточно сложная процедура. Перед началом работ необходимо обесточить электросистемы автомобиля, отсоединив клеммы аккумулятора. Для выполнения работы потребуются ключи на 17/19 и смазка проникающего типа WD-40 на случай, если открутить гайки не получается. Из за высокой надежности узла и достаточно редкого обслуживания, болты и гайки «намертво» прикипают к креплениям и кронштейнам. Работу по демонтажу агрегата удобнее всего проводить на смотровой яме или подъемнике.
Установка нового генератора не вызовет особых сложностей. Порядок действий при установке обратный снятию. При установке нового генератора важно правильно натянуть ремень. Регулировка натяжения ремня осуществляется путем вращения гайки на регулировочной планке.

Внимание! Данное видео не является официальной инструкцией и руководством по ремонту автомобиля.



  • Как снять генератор Ваз классика — 2107

    ***
    Генератор ВА3 -2107.Перечень проведённых работ по восстановлению заряда АКБ

    Двухкомпрессорный холодильник АТЛАНТ честный обзор,личное мнение

    br /> ***
    Ювелиры в шоке!Самый лучший способ для чистки серебра в домашних условиях

    Чудо тяпка сделай сам! гроза сорняков.

    Как сделать канализацию в частном доме своими руками

Как снять генератор на ваз 2107 самостоятельно

Вполне возможно, многие водители, убежденные в том, что сами сумеют полностью разобраться с починкой и профилактикой устройств на своем автомобиле задавались вопросом — как снять генератор на ВАЗ 2107 без помощи мастера? И не удивительно, ведь это одна из наиболее сложных операций, которую можно найти при работе с автомобилем. Снятие может быть сопряжено с рядом проблем. Чаще всего все крепления на генераторе не поддаются ручному снятию, и чтобы их ослабить следует применять жидкость WD-40. Чтобы снять это устройство следует работать через колесную арку правого колеса. Естественно, это очень неудобная процедура, и без смотровой ямы здесь не обойтись.



Чтобы не допустить поражения током и повреждения электроники, нужно полностью обесточить автомобиль, сняв минусовую клемму на аккумуляторе. После этого можно приступать к демонтажу генератора.
Для этого требуется снять брызговик и защиту двигателя со стороны правого колеса. Затем необходимо снять провода с генератора, запомнив при этом, в каком порядке они находились. И здесь начинается самое сложное. Чтобы продолжить работу, нужно снять гайку, прикрепляющую генератор к корпусу двигателя гаечным ключом. Именно здесь можно применить WD-40, если крепление не поддается инструменту. Стандартный способ «помочь молотком» здесь не уместен — не будет где размахнуться.
Если же снять гайку все равно не удалось, нужно снимать кронштейн с прикрепленным к нему генератором. Это достаточно неудобно, но иного выхода нет — если устройство выломать из автомобиля, ни к чему хорошему это не приведет.



Демонтаж кронштейна сопровождается снятием двух или трех болтов крепления. В особо тяжелых случаях процессу мешает генератор. Однако нет нужны полностью его демонтировать — достаточно отодвинуть его в сторону, чтобы получить полный доступ к кронштейну.
И только когда генератор полностью разблокирован, с кронштейном или без, можно его вынимать, не забыв убрать мешающий ремень. Важно проводить все работы осторожно и без излишнего усердия, дабы не повредить транспортное средство.



Однако вопрос как снять генератор ВАЗ 2107 решается не только таким образом. К примеру, на новых автомобилях, или если генератор был водружен на место сравнительно недавно, можно вытащить устройство через правую колесную арку.
Это довольно сложно, однако гуру авторемонтного дела легко сможет провести подобную процедуру. Технически она не отличается ничем, разве что не нужно снимать радиатор. Но и здесь нельзя оставлять ремень генератора на месте.
А чтобы облегчить доступ к устройству, можно повернуть руль до упора. Устанавливая устройство обратно нельзя забывать, что ремень должен находиться в максимальной натяжке.

Конструктивно ВАЗ 2107 не считается сложным устройством (особенно если говорить о карбюраторных моделях «семёрки»). Благодаря сравнительной простоте механизмов автомобиля многие владельцы самостоятельно могут обслуживать его и проводить ремонтные работы. Но с некоторыми элементами могут возникнуть проблемы — например, с генератором. Не все автовладельцы умеют работать с электроприборами, с чем и связаны частые ошибки при самостоятельной замене и подключении генераторов.

Где находится генератор на ВАЗ 2107

Генератор на ВАЗ 2107 функционирует в тесной связи с аккумуляторной батареей. Как и на любом другом автомобиле, это устройство генерирует электричество для питания всех элементов машины. При этом генератор осуществляет свою функцию только при запущенном моторе.

На ВАЗ 2107 этот механизм находится непосредственно на поверхности силового агрегата с его правой стороны. Это положение обусловлено тем, что генератора запускается посредством движения коленвала через клиновидный ремень.

Как произвести замену генератора на ВАЗ 2107

Замена генераторной установки требуется в тех случаях, когда устройство уже не вырабатывает необходимого количества тока для систем-потребителей. Самыми частыми причинами замены установки считаются следующие неисправности и поломки:

  • сгоревшая обмотка;
  • межвитковое короткое замыкание;
  • деформация корпуса генератора;
  • выработка ресурса.

Практически всегда проще и выгоднее заменить генератор на новый, нежели проводить его ремонт.

Подготовка инструмента

Для демонтажа и последующего монтажа генератора на ВАЗ 2107 потребуется типовой набор инструментов, который обычно есть в гараже у каждого водителя:

  • гаечный ключ на 10;
  • гаечный ключ на 17;
  • гаечный ключ на 19;
  • монтировка или специальная лопатка для монтажных работ.

Иных приспособлений или приборов не потребуется.

Демонтажные работы

Непосредственно перед снятием генератора потребуется демонтировать правое переднее колесо, так как добраться до установки можно только из-под низа машины через правое крыло.

Обязательно нужно надёжно зафиксировать положение автомобиля домкратом и вспомогательными приспособлениями (пеньки, подставки), чтобы исключить риск падения машины во время работы.

Ход работ сводится к последовательному выполнению следующих действий:

  1. Найти в механическом устройстве автомобиля корпус генератора, нащупать планку его фиксации к мотору.
  2. Гаечным ключом выкрутить гайку крепления до половины.
  3. Открутить гайку на кронштейне, но не снимать её со шпильки.
  4. Корпус генератора потянуть и сдвинуть в любую сторону — это станет возможным из-за ослабленного крепления.
  5. Убрать ремень с посадочных шкивов, удалить его из зоны работы.
  6. Отсоединить все поступающие провода к корпусу генератора.
  7. До конца открутить гайки крепления.
  8. Потянуть генератор на себя и вытащить его из-под кузова.
Фотогалерея: основные этапы работы

Гайку сразу снимать нельзя, только ослабить Вместо монтировки допускается использование отвёртки с утолщённым лезвием Все разъёмы легко выходят из гнёзд

Сразу же после демонтажных работ следует осмотреть место посадки генератора. Все места состыковок и креплений нужно очистить от грязи, при необходимости обработать ацетоном.

Соответственно, монтаж нового генератора нужно будет проводить в обратной последовательности, при этом особенное внимание уделяя натяжке нового ремня.

Видео: инструкция по замене генератора на ВАЗ 2107

Ремень генератора на ВАЗ 2107

«Семёрка» выходила с конвейера Волжского автомобильного завода в период с 1982 по 2012 годы. Изначально модель оснащалась приводным ремнём устаревшего на данный момент образца, имеющим гладкую поверхность без каких-либо шероховатостей. Однако более поздние ВАЗ 2107 стали переоснащаться под требования времени, что и привело к появлению ремней нового типа с зубцами.

Следует подчеркнуть, что самый популярный производитель ременных изделий для отечественного автопрома — это компания Bosch. На протяжении многих лет немецкий производитель выпускает качественную продукцию, которая как по размерам, так и по срокам службы полностью устраивает владельцев ВАЗ 2107.

Размеры ремней генератора

Все детали, применяющиеся в конструкции автомобиля, обязательно имеют маркировку и номера производителя. Конструкторские номера и размеры ремней для ВАЗ 2107 уточняются в эксплуатационных документах на эту модель:

  • 2101–1308020 (гладкая поверхность), размеры — 10.0х8.0х944.0 мм;
  • 2107–1308020 (зубчатая поверхность), размеры — 10.7х8.0х944.0 м.

Как правильно натянуть ремень на генератор

При самостоятельной установке генератора на ВАЗ 2107 самым сложным моментом считается именно грамотная натяжка ремня. Ведь именно через ремень будет проходить запуск генераторного механизма, следовательно, любые ошибки и просчёты при натяжении резинового изделия скажутся на работоспособности автомобиля.

Натяжка ремня выполняется следующим образом:

  1. Новый генератор поставить на штатное место, насадив его на шпильки.
  2. Гайки фиксации закрутить лишь до половины, не пережимая.
  3. Монтировкой установить в образовавшуюся щель между стенкой генератора и помпой. Зафиксировать монтировку в этом положении.
  4. Надеть новый ремень на шкив генератора.
  5. Придерживая монтировку, начать натяжение ремня.
  6. Закрутить гайку фиксации в верхней части крепления корпуса генераторного агрегата.
  7. После провести предварительную диагностику степени натяжения — резиновое изделие не должно сильно провисать вниз.
  8. Закрутить гайку нижней шпильки до конца, не пережимая.

Далее проводится проверка качества натяжения ремня. Двумя пальцами необходимо с силой надавить на свободную часть ремня и замерить существующий прогиб. Нормальное провисание не должно быть больше 1.5 сантиметра.

Срок службы типового ремня на генератор ВАЗ 2107 обычно составляет 80 тысяч километров пробега. Однако ременную передачу рекомендуется менять и раньше, если проводится замена генераторной установки.

Таким образом, генератор на «семёрке» можно заменить своими руками, однако следует придерживаться строгих правил и соблюдать технику безопасности. При проблемах с работой мотора после самостоятельной замены устройства лучше обратиться к профессионалам.

Часто автолюбители задаются вопросом, как снять генератор на ВАЗ 2107. Эта работа требуется достаточно часто. Связана частота с техническими особенностями этой модели. Различной электроники здесь больше, чем на другой «классике», что породило высказывание «проводов как в самолете». При этом, качество самой электрики оставляет желать лучшего. Даже на новых машинах с конвейера отказы электрооборудования не были редкостью, что уж говорить о хорошо поездивших авто. Наиболее слабым звеном в электросистеме является генератор. Проблем с ним возникает предостаточно, поэтому ремонт и замена этого элемента конструкции не является редкостью.

Как снять генератор на ВАЗ 2107? Перед ответом на этот вопрос необходимо разобраться, где искать эту деталь. Крепится он с правой стороны двигателя на специальный кронштейн. Для крепления используется длинный винт с гайкой, который заодно является натяжителем ремня генератора. Доступ к этой детали наиболее удобен снизу. Поэтому, для демонтажа лучше использовать смотровую яму или эстакаду. При их отсутствии можно произвести снятие детали и просто на полу гаража, но это будет вызывать некоторые неудобства.

Какой генератор поставить?

Неопытные автолюбители считают, что на этой модели может устанавливаться только штатный генератор 372.3701. К сожалению, этот прибор не является высоконадежным, также он вырабатывает мало энергии. Эта особенность делает практически невозможной использование на машине дополнительных потребителей, даже включенная на полную мощность печка может вызывать разряд аккумулятора. Также, на эту модель мог ставиться и другой генератор — 9412.3701. Этот вариант наиболее мощный. Недостатком является большая склонность к поломкам.

Помимо штатных деталей сюда подходят и генераторы с других моделей АвтоВАЗа. Наиболее распространенным вариантом является генератор с ВАЗ-2108. Это достаточно надежный агрегат. Для полноценной работы потребуется установка реле-регулятора от штатного образца. Если этого не сделать, то датчик заряда аккумулятора будет привирать, что не очень удобно. Другой вариант — это генератор от Нивы (Г222). Это мощный прибор, который может выдавать на пике 80 А. При этом, проблем с ним значительно меньше.

Снятие и установка

Перед демонтажем вам потребуется приготовить все необходимые инструменты:

  • Ключи 10, 17, 19;
  • Набор головок;
  • Трещотка;
  • Монтировка;
  • Молоток и выколотка.
Также желательно запастись любым жидким ключом или преобразователем ржавчины. Рекомендуется использовать новый винт крепления генератора, зачастую, при снятии детали повреждается резьба.

Перед работой обязательно поставьте машину на ручник. Также обесточьте генератор. Для этого снимите с аккумулятора минусовую клемму. После можно приступать к работе по замене генератора:

  • Для начала снимаем фишки с генератора. Провод к выводу «30» крепится с помощью гайки, открутите ее при использовании рожкового ключа на 10;
  • С помощью ключа на 17 ослабляем регулировочную планку, и прижимаем «гену» к блоку цилиндров. Обычно это можно сделать рукой, если не выйдет, то воспользуйтесь монтировкой. Снимите ремень;
  • Снимаем регулировочную планку, для этого откручивают пару гаек на 17. В крайнем случае достаточно демонтировать только ту гайку, которая стоит на самом генераторе;
  • Открутите гайку на 19 с винта крепления генератора. Удобнее всего воспользоваться для этого трещоткой;
  • Аккуратно постукивая по торцу винта, сдвиньте его с места. Далее, ударами по головке винта, выбейте его. Под конец, придется поддерживать генератор, иначе его перекосит, и заклинит винт;
  • Снимаем генератор. Его вытаскивают вниз, между кронштейном и поперечной балкой.
  • Установка производится в обратной последовательности. При этом, уделите внимание установке и натяжению ремня:
  • Установите регулировочную планку, крепежный винт не должен быть затянут;
  • Поставьте ремень на шкивы;
  • С помощью монтировки отожмите генератор от двигателя, добиваясь полного натяжения ремня. Удерживая деталь в таком положении, затяните гайку крепления.

Замена регулятора напряжения

Чаще всего, причиной неисправности генератора является реле, регулирующее напряжение. Здесь оно производится в сборе с щеточным узлом. Снятие и проверка производится в следующем порядке:

  • С вывода реле снимается наконечник провода;
  • Откручивается пара винтов крепления, для этого вам потребуется крестовая отвертка;
  • Реле извлекается вместе с щеткодержателем. При этом, осматривают состояние щеток. Если они короче 10 мм, или одна заметно меньше, то следует заменить реле. Отдельно щетки не меняются;
  • Для проверки на вывод «В» подается питание от плюса аккумулятора, на массу подают минус. После чего, проверяем напряжение на щетках, оно должно не дергаясь держаться в пределах 13-13,5 В.
Если напряжение не соответствует требуемому, то реле неисправно. Установка узла на генератор производится в обратном порядке.

Заключение . Автомобили классической модельной линейки АвтоВАЗа не отличаются высокой надежностью. Поэтому, вопрос как снять генератор на ВАЗ 2107, не является редким и удивительным. На самом деле здесь нет ничего сложного. Все действия производятся с минимумом инструмента и усилий. Также важно правильно подбирать генератор в соответствии с энергопотреблением автомобиля.

Страница 1 из 2

Снятие генератора

Работу удобнее проводить на смотровой канаве или подъемнике.

Отсоединяем штекер от вывода «61» генератора (аккумуляторная батарея и термостат для наглядности сняты).

Сдвинув изоляционный чехол, ключом «на 10» отворачиваем гайку крепления проводов на выводе «30» генератора и отсоединяем провода

Снимаем ремень привода со шкива генератора ().

Ключом «на 17» отворачиваем две гайки и снимаем регулировочную планку.

Отвернув гайку нижнего крепления генератора, вынимаем болт и втулку.

Генератор при этом будет держаться на кронштейне.

Снимаем генератор с автомобиля, опустив его вниз между кронштейном и поперечиной передней подвески

Устанавливаем генератор на автомобиль в порядке, обратном снятию

После установки регулируем натяжение ремня привода (см. Замена ремня привода генератора).

Общая проверка

Проверяем на «пробой» положительные и отрицательные вентили. «Плюс» омметра подсоединяем к выводу «30» генератора, а «минус» – к его корпусу.

Если омметр показывает малое сопротивление (стрелка прибора отклонилась к нулю или контрольная лампа не горит), то один или несколько вентилей «пробиты»

Уточненная проверка

Отрицательные вентили проверяем, соединив «плюс» прибора с одним из болтов крепления выпрямительного блока, а «минус» с корпусом генератора.

Если сопротивление мало – один или несколько вентилей «пробиты», или имеется короткое замыкание обмотки статора на корпус генератора.

Для проверки положительных вентилей «плюс» прибора соединяем с выводом «30» генератора, а «минус» – с одним из болтов крепления выпрямительного блока.

Малое сопротивление означает, что «пробит» один из вентилей

При выходе из строя элементов выпрямительного блока рекомендуем менять его в сборе.

Допускается замена отдельных диодов, однако потребуется их перепрессовка в держатель – операция, требующая аккуратности и навыка.

Генератор ВАЗа-2107: схема подключения и устройство. Схема соединений системы генератора | Снайт Мебель

Пост опубликован: 23.12.2017

Особенности генератора ВАЗа-2107, схема подключения в систему электроснабжения и зарядки – это то, что должен знать автомобилист. Если прекратится генерация напряжения, то машина долго не сможет работать на одном аккумуляторе. Карбюраторные двигатели с бесконтактным зажиганием при среднем уровне заряда смогут продержаться не более одного дня поездки с выключенным светом. Инжекторные проработают без генератора несколько часов, так как двигатель насоса и ЭБУ потребляют большой ток.

Конструкция генераторов

Схема зарядки генератора ВАЗа-2107 ничем практически не отличается от той, которая применяется на всех других автомобилях.

Проверенная годами и надежная конструкция, которая содержит минимум элементов. А это значит, что ломаться нечему. Привод генератора осуществляется от коленчатого вала двигателя при помощи гибкого ремня. Основные части электромашины:

  1. Статор – это неподвижная часть, на ней находится обмотка. Выполнена из толстого медного провода.
  2. Ротор – подвижная часть генератора, на ней находится обмотка возбуждения.
  3. Крышки из алюминия. Предназначены для центровки ротора и установки дополнительного оборудования.
  4. Реле-регулятор. Позволяет производить корректировку напряжения на выходе генератора.
  5. Ремень. Необходим для передачи вращения от коленчатого вала к ротору генератора.
  6. Блок полупроводниковых диодов и конденсатор. Выпрямляет постоянное напряжение, в результате происходит избавление от переменной составляющей тока.
  7. Шкив и крыльчатка. Позволяют охлаждать корпус.

Такую конструкцию имеет не только генератор ВАЗа-2107. Схема подключения его мало чем отличается от той, которая применяется на более современных автомобилях зарубежного производства. Конструктивно различные модели отличаются большим размером обмоток, габаритами генератора, наличием водяного охлаждения.

Ротор генератора

Схема генератора ВАЗа-2107 (инжектор) мало чем отличается от той, которая применяется на устаревших карбюраторных моторах. Одно отличие – конструкция более современная и способна выдать больший ток. Ротор включает в себя обмотку возбуждения, которая создает вокруг себя постоянное магнитное поле. А это одно из условий для работы генераторной установки. Второе условие – это движение. Другими словами, если на обмотку возбуждения будет подано напряжение, но ротор не вращается, генерация тока не произойдет. Как только начнется движение ротора, сразу же на статорной обмотке начнет появляться переменное напряжение.

Статор генератора

Статор – это неподвижная часть генераторной установки, которая при помощи кронштейнов закреплена на блоке двигателя. Обмотка находится на сердечнике из трансформаторной стали. При работе устройства в обмотке возникает электродвижущая сила. Один маленький нюанс – на статоре три обмотки, следовательно, вырабатывается трехфазное напряжение. При помощи такой схемы можно уменьшить пульсации тока при работе. Но и требуется несколько этапов преобразований, более сложная схема выпрямителя.

Регулятор напряжения

Схема карбюратора генератора ВАЗа-2107 с моторами старого образца состояла из регулятора напряжения выносного типа.

Отдельно в подкапотном пространстве располагалась коробка с устройством. Регуляторы могут быть следующих типов:

  1. Регулируемые – возможность переключать в режим «зима» и «лето». В первом напряжение стабилизации немного выше, чем во втором. Относится к классу электрических бесконтактных устройств.
  2. Нерегулируемые – состоят из схемы на полупроводниковом кристалле или нескольких элементов. Тоже является бесконтактным электрическим прибором.
  3. Механический вид состоит из электромагнитных реле и сопротивления. Не применяется уже давно, так как степень надежности крайне низкая.

С помощью регулятора напряжения устанавливается постоянное питание обмотки возбуждения. Ведь есть одна особенность генераторных установок: если изменить магнитное поле ротора, то напряжение на выходе устройства пропорционально видоизменится. Частота и сила тока останутся прежними. На современных модификациях автомобилей используются реле-регуляторы, совмещенные с щеткодержателем. Стоимость такого устройства значительно ниже.

Блок диодов и конденсатор

Блок диодов в схеме зарядки аккумулятора от генератора ВАЗа-2107 состоит из шести полупроводников, смонтированных на подковообразной пластине. Она крепится на задней крышке и позволяет с ее же помощью охлаждать диоды. Полупроводники преобразуют переменное напряжение трехфазное в постоянное однополярное. В некоторых конструкциях применяются еще два дополнительных полупроводника, предназначенных для защиты от перенапряжения. Но на автомобилях ВАЗ-2107 такие схемы не используются, так как они усложняют конструкцию.

С помощью конденсатора в задней части устройства получается избавиться от переменной составляющей на выходе генератора. Проблема в том, что после выпрямления все равно останется небольшая пульсация переменного тока. А конденсатор по схеме замещения работает как проводник при протекании переменного тока и как разрыв при постоянном. Другими словами, по теореме Кирхгофа, вся переменная составляющая просто будет замкнута и не пройдет дальше.

Совместная работа генератора и аккумулятора

Соединены аккумулятор и генератор ВАЗа-2107 по схеме очень простой. От силового вывода генератора идет один толстый провод к плюсовой клемме АКБ. Минус – это корпус двигателя и кузов автомобиля. Напряжение на регулятор поступает через блок с лампой и диодом, смонтированным в приборной панели. Когда прекращается питание обмотки возбуждения, в приборке загорается лампа с изображением красного аккумулятора.

Когда мотор остановлен, вся электросеть запитана от АКБ. При запуске двигателя в работу включается генератор. Причем уровня тока достаточно, чтобы удовлетворить необходимость как в зарядке аккумулятора, так и в питании всех потребителей. С помощью регулятора удается поддерживать напряжение на одном уровне, независимо от частоты вращения ротора. Если бы не реле-регулятор, напряжение изменялось бы в интервале 12-30 Вольт.

Генератор ВАЗ-2107: снятие, установка и ремонт

Для обеспечения заряда аккумулятора при работающем двигателе в конструкции автомобиля предусмотрен генератор. Автомобилисты часто сталкиваются с тем, что этот механизм не обеспечивает должного заряда аккумулятора во время движения. Если оставить все как есть, аккумулятор может сесть, и придется вызывать эвакуатор и ехать на СТО. Но этого можно избежать, если вовремя выполнить проверку и при необходимости заменить элементы этого устройства.

Снятие ремня генератора и проверка натяжения

Иногда причиной слабого заряда во время движения может быть недостаточное натяжение ремня генератора. К счастью, эта проблема легко решается. Для этого нужно просто подтянуть ремень или при наличии видимых дефектов (трещины, поверхностный износ) просто поменять его на новый. Для установки нового необходимо ослабить гайку крепления генератора и попытаться сдвинуть его креплением или чем-то еще поближе к двигателю.

Если мы имеем дело с карбюраторным двигателем, то наши манипуляции окончены — и можно снимать ремешок. Если речь идет о том, как поменять генератор ВАЗ-2107 (форсунка), то нужно снять датчик положения коленвала.

После этого установите заранее подготовленный ремень. Он одевается без напряжения. И после того, как ремень сел на все шкивы, произвести его натяжку. Для этого необходимо ослабить гайку к монтажной пластине и закрепить генератор на ходу, отрегулировав тем самым степень натяжения.По окончании работы затяните гайку и выполните проверку.

Генератор ВАЗ-2107: ремонт

Перед ремонтом данного устройства следует разобраться, в чем причина неисправности. Но хотелось бы сразу отметить, что мало кто знает, сколько стоит генератор на ВАЗ-2107, а стоимость его не много и не мало 2200-2500 рублей. Поэтому, если он вышел из строя, не стоит сразу бежать в магазин и покупать новый, ведь в большинстве случаев старый аппарат можно отремонтировать.Проще обратиться к специалистам, но вполне осуществимо сделать это самостоятельно.

Чтобы снять устройство, нужно поставить машину на яму, снять защитный щиток двигателя, а затем открутить гайки, кронштейны, снять ремень и сам генератор. Для проверки нам понадобится омметр. Плюс омметра подключить к «30» выводу генератора, а минус — непосредственно к корпусу генератора. Если на дисплее отображается значение «0», то диоды вышли из строя или обмотка замкнута.

Чтобы узнать, какой диод вышел из строя, сначала проверяем омметром плюс, затем минус. После этого их можно заменить. При отсутствии неисправностей сопротивление должно быть в пределах 4,3-4,8 Ом. Часто виноват щеткодержатель, у которого щетки в нейтральном положении не выступают на 5 мм.

Несколько советов автомобилистам

Если генератор ВАЗ-2107 свистит во время движения, значит, натяжение ремня ниже положенного. Это чревато его проскальзыванием и недостаточным зарядом.Но чрезмерное вмешательство может привести к обрыву ремня, что тоже нехорошо.

Если при проверке прибора Вы обнаружили неисправность одного из диодов, то в этом случае необходимо заменить выпрямительный блок. Неисправный статор или ротор также подлежат немедленной замене.

В том случае, если и положительный, и отрицательный диоды исправны, но генератор не работает, рекомендуется выполнить проверку замыкания обмотки. Для этого омметр соедините с корпусом и кольцом ротора.Если значение на циферблате прибора близко к нулю, значит, произошло короткое замыкание.

Также при выполнении работ генератор ВАЗ-2107 желательно очистить от пыли и грязи. Можно сделать это сжатым воздухом. Металлические части необходимо периодически смазывать, можно керосином. Подшипники желательно не смазывать.

Ремонт генератора на ваз 2107 своими руками

Сразу хочу сказать, что не буду подробно описывать все ремонтные процедуры данного аппарата, а приведу основные, которые довольно часто приходится выполнять владельцам ВАЗ 2107.Начну с необходимых инструментов, которые понадобятся для ремонта и разборки генератора на «классике»:

  1. Ключ на 19 — кольцо удобнее
  2. Торцевые головки на 8 и 10
  3. Расширение
  4. Молоток

Теперь ниже я более подробно опишу процедуру разборки, а так же разберу каждую деталь отдельно.

Замена щеток на генераторе

На самом деле этот вид ремонта настолько прост, что я не буду на этом останавливаться в этой статье.Но если кому нужна подробная информация, то можно ознакомиться с подробностями.

Полная разборка на части

Сначала откручиваем 4 гайки, которые находятся на задней крышке устройства, и их очень хорошо видно на нижнем фото:

Затем пробуем открутить гайку крепления шкива ключом на 19. Обычно он очень туго затянут и на снятом генераторе сделать это достаточно проблематично, если не зажать его в тиски. Но выход есть — можно надавить на болты с обратной стороны, где мы откручивали гайки, чтобы они уперлись в лопатки крыльчатки, тем самым зафиксировав ее в неподвижном состоянии.Далее можно попробовать открутить эту гайку, удерживая генератор в неподвижном состоянии.

Теперь берем молоток и легкими постукиваниями пытаемся разделить генератор на две части, как это наглядно продемонстрировано на фото ниже:

В результате должно получиться примерно следующее:

Как видите сами, в одной части будет ротор, а в другой статор (обмотка).

Снятие и замена ротора

Снимается очень просто, сначала снимаем шкив, сняв его с вала:

Затем достаем ключ:

И теперь вы без проблем сможете снять ротор генератора ВАЗ 2107, так как он легко высвобождается из корпуса:

Снятие обмотки (статора)

Для этого открутите изнутри три гайки головкой, как показано на рисунке:

И после этого статор можно снять без проблем, так как он отсоединен от диодного моста:

Если его нужно заменить и нужно полностью снять, то конечно надо будет отсоединить штекер с проводкой, что видно на верхнем фото.

О замене диодного моста (выпрямительного блока)

Так как после снятия обмотки диодный мост практически свободен, о его замене сказать почти нечего. Единственное, что нужно сделать, это протолкнуть болты изнутри, чтобы они выскочили снаружи:

А вообще диодный мост полностью снимается и его можно заменить:

После проведения необходимого ремонта вашего генератора, собираем его в обратном порядке и не забываем правильно подключить все провода обмоток.

Америка Fuji Heathware Inc

Новый Массажное кресло ASAHI 877 SL-Track, музыка Bluetooth, невесомость, технология 3D-массажа,

№ продукта: ASAHI877

3999 долларов.99 *

В наличии

Вес поставки: 219 фунтов

Новый Массажное кресло ASAHI 688 Zero Wall SL Track (в продаже с купоном)

Продукт не.: АСАХИ688

6 500,00 долларов США *

Текущая дневная цена

В наличии

Вес поставки: 247 фунтов

Новый Массажное кресло АСАХИ 2107

Продукт не.: АСАХИ 2107

3950,00 долларов США *

  первоначальная цена
4950,00 долларов США

Вы сэкономили 1000 долларов.00

Текущая дневная цена

Технический паспорт продукта В наличии

Вес поставки: 94 кг

(1)

Новый AQUOLIA™ SW300 PH-нейтральный Генератор минеральной воды, обогащенной водородом С экстрактом Стеклянный кувшин

Продукт не.: SWM300

1780,00 долларов США *

  первоначальная цена
1980,00 долларов США

Вы экономите 200 долларов.00

Текущая дневная цена

В наличии

Вес поставки: 3 фунта

Новый Трековое массажное кресло ASAHI 689 LS с беспроводной музыкой

Продукт не.: 689

4200 долларов США *

  первоначальная цена
6 950,00 долларов США

Вы экономите 2750 долларов.00

Технический паспорт продукта В наличии

Вес поставки: 116.5 кг

Новый AQUAX Генератор минеральной водородной воды

Продукт не.: SWM3500

3780,00 долларов США *

  первоначальная цена
$3980,00

Вы экономите 200 долларов.00

В наличии

Новый Порошок мицелия Himematsutake (Iwade Strain 101) – 5 г × 30 пакетиков

Продукт не.: Strain 101

$338.00 *

In stock

Delivery weight: 11 oz

Himematsitake Iwade Strain 101(姬松茸岩出101) powder package 2.5 г X 60 капсул (одобрено FDA)

№ продукта: 45287385810

375,00 долларов США *

В наличии

Вес поставки: 10.3 oz

Himematsutake (Iwade Strain 101)® 姬松茸岩出101) concentrated liquid (75g x 10 packs) FD Approve

Product no.: 496341

22

$300.00 *

  первоначальная цена
$350.00

Вы экономите 50 долларов.00

В наличии

Вес поставки: 2 фунта

Концентрированная жидкость Himematsutake (Iwade Strain 101)® (40 г x 30 упаковок) Одобрено FDA

Продукт не.: 496341

77

$560,00 *

  первоначальная цена
$620.00

Вы экономите 60 долларов.00

В наличии

Вес поставки: 4 фунта

Новый Сверхзвуковая озонаторная очистительная машина CleanWell: удаление растительных химикатов, вирусов, бактерий

Продукт не.: CleanWell101

$350.00 *

  первоначальная цена
$399,00

Вы экономите 49 долларов.00

Технический паспорт продукта В наличии

Вес поставки: 10 кг

Новый Массажное кресло Asahi 627 LS

Продукт не.: 627

3999 долларов США *

  первоначальная цена
6000,00 долларов США

Вы экономите 2001 доллар.00

В наличии

Вес поставки: 113 кг

Новый Роскошное биде Feel Fresh 3001 удлиненного типа

Продукт не.: 3001

Массажер для ног Asahi Shiatsu Шиацу+инфракрасный

Продукт не.: АС-616

115,00 долларов США *

  первоначальная цена
$250.00

Вы экономите 135 долларов.00

В наличии

Вес поставки: 6.34 фунта

Новый Asahi 658 Массаж ног / ступней 3D Weave, интеллектуальная подушка безопасности для ног

Продукт не.: АСАХи658

450,00 долларов США *

В наличии

Вес поставки: 43.6 фунтов

Новый ASAHI AS-188 3D-постукивание и инфракрасная подушка для теплового массажа шиацу Портативная стена и усилитель; Автомобильное зарядное устройство

Продукт не.: АС-188

$300.00 *

Технический паспорт продукта В наличии

Вес поставки: 8 фунтов

Массажер шиацу для шеи и плеч Asahi

Продукт не.: AS-379

115,00 долларов США *

В наличии

Новый Подушка безопасности Asahi + шиацу + инфракрасный массаж ног AS-671

Продукт не.: AS-671

Технический паспорт продукта

В наличии

Вес поставки: 8 фунтов

Новый Др.Массажер для шеи и плеч

№ продукта: ST-151

125,00 долларов США *

В наличии

Вес поставки: 8 фунтов

Новый Роликовый массажер для ног шиацу с озоновым давлением воздуха

Продукт не.: AS606

499,00 долларов США *

В наличии

Вес поставки: 14 фунтов

Новый Подушка для массажа плеч Asahi 3D с подогревом (бесплатная доставка)

Продукт не.: 3D01

169,00 долларов США *

В наличии

Вес поставки: 4.15 фунтов

Новый ASAHI Relax Performance Massage Lounge Chair Массажер для полной спины, кресло с откидной спинкой, 6 режимов массажа

Продукт не.: AS-826

450,00 долларов США *

В наличии

Подключение к устройству Sirkito.Схема генератора системы са соединения

Генератор ВАЗ-2107, который может быть использован для питания клиентов и поставщиков — может стать главным автомобилистом. Kon ang paghunong Boltahe nga kaliwatan, макина вокруг США ка hataas nga panahon дили makahimo са pagtrabaho в США ка батареи. Карбюраторная машина с бесконтактным зажиганием в США, ка в среднем nga lebel katungdanan dili kasudlan labaw pa kay sa usa ka adlaw nga biyahe uban sa mga mga suga sa.Indeyksiyon nagtrabaho alang sa usa ka pipila ka oras nga walay генератор, sukad sa моторный насос ug sa компьютер потребляет sa usa ка dako nga kasamtangan.

генераторы дизайн

Схема генератора Ваз-2107 валя лахи са kinadak gikan nga magamit са tanan nga uban nga mga sakyanan.

Ka tuig napamatud ug kasaligan nga plano, nga naglangkob sa labing menos elemento. Kini nagpasabot nga walay bisan unsa nga sa paglapas sa. Генератор работает с коленчатым валом, установленным на гибком баке.Номер телефона для подключения к электрической сети:

  1. Статор — в комплекте с катушкой. Kini mao ang gihimo са baga nga nga tumbaga wire.
  2. Ротор — подвижный механизм с генератором, который имеет дополнительную обмотку.
  3. Добавление алюминия. Назад к центру ротора, чтобы установить его на крышке.
  4. Контроллер углового реле. Назад к выходу генератора.
  5. Ремень. Направлен на вращение коленчатого вала с ротором генератора.
  6. Диоды Бабагана полупроводниковые и конденсаторные. Gitul-id на DC болтах, nga miresult sa sa paglabay на компоненте AC.
  7. Шкив и рабочее колесо. Tugoti са pabugnawan са законов.

Задайте вопрос о генераторе на ВАЗ-2107. Схема проводки, kini mao ang dili sa daghan nga nagkalain-laing mga gikan sa nga magamit ngadto sa mas modernong sakyanan sa langyaw nga paghimo.Структурно заложены модели, дако nga gidak-on katol, sukod в генераторе, pinaagi са presensya в трубах makapabugnaw.

Ротор генератора

Схема генератора Ваз-2107 (инжектор) может быть установлен на устаревшем карбюраторном заводе. Usa ka kalainan — дизайн, который может быть выполнен в современном стиле, чтобы сделать его более удобным. Ротор имеет обмотку в США и в зависимости от магнитного поля в США.Ваши дети могут использовать кондиционер или генераторную установку. Икадуха нга kahimtang — в Калихукан. В пулонг, кон экссайта обмотки анг kusog, апан дили анг ротор nagatuyok, с kaliwatan са kasamtangan nga mahitabo. Вращайте движение ротора, вращайте обмотки статора, используя переменные болты.

статор генератора

статор — в фиксированной части генераторной установки, с кронштейном на блоке двигателя. Обмотка может быть соединена с трансформатором.Скажите, что вы работаете с обмоткой в ​​США, как электродвигатель мощности. Обратите внимание на то, что обмотки статора должны быть выполнены, как на шинах, так и на болтах. Uban са ингон нга в США ка laraw mahimong pagpakunhod са рябь kasamtangan са диха нга операционной. Apan kini nagkinahanglan og usa ka pipila ka mga lakang Kausaban mas komplikado nga sirkito sa rectifier.

Болта регулятора

Схема карбюратора Ваз-2107 Генератор на сша ка тигулянг нга образец джилангкобан са мотор нга матанг хилит нга контрол болтахе.

Tagsa-tagsa mipapuyo с макиной купе kahon са США ка лаланг. Номер контроллера может быть указан в списке:

  1. Mapaigoigo — возможность переключения режима «tingtugnaw» с «ting-init». С одной стороны, стабилизация больше, чем нужно, чтобы помочь вам. Kini nagtumong са США ка klase са бесконтактный электрический язык.
  2. Walay-puas — используется в США, как полупроводниковый чип или несколько элементов.Kini mao usab ang usa ka non-kontak электрические kabtangan.
  3. Механические узлы и агрегаты , снабженные электромагнитным реле для подключения. Дили на большом расстоянии от США ка hataas nga panahon, sukad sa matang sa kasaligan mao ang hilabihan ubos.

Регулятор с болтовым затвором может иметь дополнительные обмотки. Человек в танан, когда-либо включенный в генератор, имеющий: с магнитным полем в роторе, выходной сигнал, который может использоваться для транспорта.Частота, которую вы можете использовать, когда вы хотите. В современной версии с большим количеством релейных контроллеров, которые не используются в кистях. У нас есть много других мест для вас.

Блок диодов с конденсатором

Блок диодов с аккумулятором, подключенным к генератору ВАЗ-2107, с одним полупроводником, подключенным к США, с проводником на пластине. Kini ang gilakip ngadto са luyo са hapin ug naghimo tabang niini с babugnawan с диодами.Дирижер nakabig са туло ка-hugna AC болтахе са США ка kanunay nga unipolar. С помощью pipila ка ларав нга много в духе ка дуганг нга полупроводник гидисенйо аланг в паналиподе перенапряжения. Apan Vaz-2107, большая часть большого количества, в том числе сборная конструкция.

Конденсатор, подключенный к источнику питания на нескольких оборотах, подключенный к источнику питания на выходе генератора. Проблема, связанная с человеческим фактором, связанным с США, связана с пульсацией переменного тока. США ка конденсатор са katumbas са sirkito naglihok сама са са са ка konduktor са са ка чередование kasamtangan, уг ингон са gintang са са ка kanunay нга.Sa laing mga pulong, sumala ni Kirchhoff ághaming, ang tanan nga baryable component gayod nga sirado ug dili moagi sa.

Совместная работа с генератором и аккумулятором

Соединение с аккумулятором и генератором ВАЗ-2107, который может помочь в любой ситуации. Работает на выходном сигнале от генератора, который может быть подключен к проводу от положительного терминала к аккумулятору. Минус — сделать кожух в соответствии с законами. Болтайте на контроллере, который включает в себя несколько быстрых выводов на суге и на диоде США, а также на приборной панели.Sa diha nga ang kalan-on pag-undang eksaytasyon катушка с hapsay nga mga suga suga с uban в США ка pula nga батареи.

Установив двигатель, работающий от электродвигателя, электрическая система работает от батареи. Скажите, что вы хотите, чтобы вы могли работать с генератором. Dugang pa, kasamtangan nga ang-ang mao ang igo sa pagtagbaw sa mga panginahanglan alang sa nagtugon sa battery, ug sa gahum sa tanan nga konsumedor. Если регулятор болтов может переключаться с самого начала, в зависимости от скорости вращения ротора.Используйте реле-регулятор, который управляет напряжением 12-30 вольт.

Компьютерные ресурсы

  • Общая поддержка, контакты, политики и напоминания
  • ♦   Общая компьютерная поддержка: [email protected]
    ♦   Поддержка веб-сайта: [email protected]
    ♦   Для обсуждения вопросов поддержки, пожалуйста, инициируйте запросы, отправив электронное письмо

    Департамент электротехники и вычислительной техники Компания Engineering поддерживает и соблюдает Политику допустимого использования вычислительных ресурсов Калифорнийского университета в Дэвисе, а также разработанные на местном уровне политики в отношении использования ресурсов.Как пользователь кампуса и вычислительных ресурсов ECE вы обязаны прочитать и понять Политику допустимого использования, а также Политику электронных коммуникаций:
    ♦   Политика допустимого использования UC Davis
    ♦   Политика UC Davis в отношении электронных коммуникаций

    За соблюдением этой политики будет следить персонал службы вычислительной поддержки ECE. Вопросы можно отправлять по электронной почте на адрес [email protected] Если ваша учетная запись используется ненадлежащим образом, мы выдадим предупреждение о вашем использовании системы или прекратим вашу работу.Представители компьютерной поддержки ECE и помощники по компьютерной поддержке имеют право требовать от отдельных лиц покинуть компьютерные классы и/или сообщать о лицах, нарушающих любое из вышеуказанных правил. Полиция кампуса будет вызвана в случае отказа подчиниться. Дисциплинарные меры включают лишение компьютерных прав, в том числе отключение учетной записи компьютера, и/или обращение в студенческий судебный отдел для принятия дальнейших дисциплинарных мер. Восстановление учетной записи будет разрешено после того, как учащийся встретится со службой компьютерной поддержки ECE и согласится соблюдать Политику допустимого использования.Имейте в виду, что системные администраторы могут получать доступ к пользовательским файлам по мере необходимости для защиты целостности компьютерных систем. Для получения дополнительной информации см. раздел «Права и обязанности» Политики допустимого использования Davis для вычислений.

  • Общие правила использования
  • ♦   Запланированные занятия имеют приоритет над всеми остальными пользователями.
    ♦  В компьютерных залах запрещено есть, пить или курить.
    ♦   Оставьте все оборудование и мебель на своих прежних местах.
    ♦  Внесение изменений в аппаратные и программные конфигурации в лабораториях запрещено.Это включает в себя изменение настроек и конфигурации принтеров, а также изменение системного программного обеспечения.
    ♦   Соблюдайте политику настройки учетной записи и печати.
    ♦   Не выключайте машины и не нарушайте работу рабочих станций.
    ♦   Вымогательство запрещено.
    ♦   Нарушение правил запрещено.
    ♦   Никаких громких групповых разговоров или музыки (необходимо носить наушники).
    ♦   Учебные группы могут использовать компьютеры, если разговор и уровень шума не мешают работе других пользователей.
    ♦   Оскорбительные выражения в адрес любого персонала или посетителя, использующего компьютерные классы, запрещены.
    ♦   Физический контакт или сексуальные домогательства к любому персоналу или посетителю, использующему компьютерные классы, запрещены.
    ♦   Требуется соответствующая одежда (необходимы туфли и рубашка).
    ♦  В компьютерные комнаты не допускаются животные, кроме служебных.
    ♦   Не позволяйте другому лицу использовать вашу учетную запись на компьютере ECE.
    ♦   Не показывать непристойные или непристойные изображения или текст.
    ♦  Выйдите из системы, прежде чем уйти.
  • Счета
  • ♦    Право на участие — Преподаватели, сотрудники и аспиранты отдела имеют право на учетные записи на многих компьютерах отдела. Другие лица, такие как студенты бакалавриата или приглашенные ученые, могут получить учетную запись под спонсорством преподавателя кафедры.
    ♦    Авторизованное использование — Работайте от своей учетной записи и не позволяйте никому другому использовать вашу учетную запись.
    ♦    Учетные записи с истекшим сроком действия — Срок действия компьютерных учетных записей преподавателей, сотрудников и аспирантов ECE истекает через четверть бездействия или через четверть после того, как пользователь покинет отдел.Счета будут проверяться на истечение срока действия в начале осеннего, зимнего и весеннего кварталов. Срок действия компьютерных учетных записей студентов и посетителей ECE истекает в конце каждого квартала, и пользователь должен продлевать их. Это можно сделать, попросив спонсора вашего факультета отправить электронное письмо в поддержку с просьбой о продлении учетной записи.

  • Пределы компьютерных процессов
  • Поскольку машины общего назначения используются для многих функций, включая почту, нецелесообразно перегружать их задачами, связанными с вычислениями, или запускать фоновые задачи, которые значительно увеличивают рабочую нагрузку.

    Приложения — Многие коммерческие приложения, такие как Matlab, имеют ограничительные лицензии и могут использоваться не более чем определенным числом пользователей одновременно. Вы можете одновременно запускать не более одной копии Matlab или любого другого коммерческого приложения с ограниченным количеством лицензий на компьютерах отдела.

    Ресурсоемкие работы :

    ♦   Запрещены процессы, интенсивно использующие ЦП, на учебных лабораторных рабочих станциях с 8:00 до 20:00.м. и 23:00, включая выходные.
    ♦   С 23:00 до 23:00. и 8:00, разрешен максимум один процесс с интенсивным использованием ЦП на компьютер для всех пользователей. Допускается до пяти процессов с интенсивным использованием ЦП на пользователя при условии, что каждый из процессов выполняется на другом компьютере и не приводит к тому, что на одном компьютере выполняется более одного задания. Если одно задание уже запущено на ЦП, никакие дополнительные задания не могут быть запущены на этом ЦП.
    ♦   Пользователь должен установить приоритет планирования для любых таких процессов на минимально возможный (используя «хороший +19»).
    ♦   Все процессы, интенсивно использующие ЦП, могут быть прерваны для планового обслуживания рабочей станции. Предварительное предупреждение о техническом обслуживании рабочей станции не предусмотрено. Пользователи должны периодически проверять свои данные процесса.
    ♦   Пользователи, которые не соблюдают эти правила, будут уведомлены по электронной почте о том, что они не соблюдают их, и им будет предложено выполнить их. Исследовательский консультант факультета пользователя также будет уведомлен. Дальнейшее несоблюдение приведет к потере привилегий на учебном лабораторном рабочем месте.

    Длительные задания — Если предполагается выполнение длительного задания, отправьте промежуточные результаты в файл.Эта периодическая контрольная точка защитит вас в случае сбоя системы.

  • Демоны и автоматические прослушиватели портов
  • Неавторизованные демоны и автоматические прослушиватели портов запрещены. Сюда входят, помимо прочего, IRC-боты, IRC-серверы, грязевые серверы, FTP-серверы и веб-серверы.
  • Хранилище файлов
  • ♦    Использование /tmp2 и /free   Файлы могут временно храниться в системных каталогах /tmp2 и /free. Вы должны удалить их, как только сможете.Оба каталога не резервируются. Файлы будут автоматически удалены при перезагрузке системы или если к ним не было доступа в течение одной недели.
    ♦    Хранилище файлов — Не хранить неакадемические файлы. Если вам нужно больше места для файлов, рассмотрите возможность использования каталогов /tmp2 или /free.

  • Печать
  • Для печати документов вам понадобится карта AggieCard.
  • Лабораторные политики рабочей станции/Блокировка экрана
  • ♦    Использование утилит блокировки экрана — Не блокируйте рабочую станцию ​​более чем на пятнадцать минут.Если вы оставляете рабочую станцию ​​без присмотра более чем на пятнадцать минут, обслуживающему персоналу и ассистентам разрешается разблокировать экран и выйти из сеанса.
    ♦    Запланированное использование лабораторий рабочих станций — Классам может быть назначено время монопольного доступа к рабочим станциям в этих лабораториях. Если вы используете рабочую станцию ​​в запланированные учебные часы, вас могут попросить уйти.
    ♦    Проблемы с оборудованием — Если рабочая станция работает неправильно, сообщите об этом программистам по электронной почте в службу поддержки.Физически не беспокоить рабочие места. Это включает, но не ограничивается следующим: не отключайте и не отключайте питание, не отключайте и не перемещайте мышь, а также не отсоединяйте никакие кабели. Сюда входят рабочие станции исследовательских лабораторий, поддерживаемые вычислительной поддержкой ECE.

  • Запрос доступа к сети
  • Если вы работаете в отделе ECE и хотите получить доступ к проводной сети, заполните форму запроса на доступ к сети. Вам будет предложено согласиться с политикой использования и безопасности, установленной университетом и отделом ECE. Прежде чем заполнять форму запроса доступа к сети, ознакомьтесь с приведенными ниже политиками:

    ♦   Допустимая политика использования компьютеров Департаментом ECE (см. выше раздел «Поддержка компьютеров/общая поддержка»)
    ♦   Программа кибербезопасности UC Davis (раздел 310-22 Руководства по политике и процедурам UC Davis)

    Перед регистрацией системы вы должны убедиться, что она соответствует практику UC Davis Cyber-Safety Level 1, как описано в ссылке «Программа UC Davis Cyber-Safety : стандарты, информация и инструменты» выше.Вы также соглашаетесь взять на себя полную ответственность за безопасность системы, которую вы регистрируете. Поэтому вам следует регистрировать только те системы, для которых вы являетесь основным администратором. Доступ к сети для зарегистрированных систем, не соответствующих стандартам безопасности, может быть отозван в любое время.

  • Ваша учетная запись
  • Стандартная среда, первоначально предоставляемая пользователям и поддерживаемая персоналом службы поддержки, включает tcsh в качестве командной оболочки и стандартную настройку графических интерфейсов на рабочих станциях Linux.Опытные пользователи могут изменить или настроить эти среды в соответствии со своими предпочтениями, используя приведенную здесь информацию.
  • Восстановление файла моментального снимка
  • Приблизительно четыре раза в сутки сервер домашнего каталога NetApp просматривает файлы, которые могли быть изменены или модифицированы с момента последнего запланированного времени. Если файл был изменен или модифицирован, его копия создается и помещается в специальный каталог с именем «.snapshot». Эти файлы не хранятся очень долго, и часто это может быть всего два дня.Преимущество в том, что если вы случайно удалите файл или быстро поймете, что вам действительно нужен файл, который вы недавно удалили, вы можете вернуть его обратно. Хотя учетные записи большинства людей размещены в NetApp, есть несколько учетных записей, которые существуют на других серверах в ECE.

    Как я могу использовать моментальные снимки для восстановления своих данных?
    ♦   Подключитесь к хосту ECE Unix.
    ♦   Используйте команду «cd», чтобы перейти к каталогу .snapshot, содержащему резервные копии файлов. Обратите внимание, что это скрытый каталог, который обычно не отображается в обычном списке каталогов.Точка перед именем снимка важна.
    Пример: cd .snapshot
    ♦   Если вы просмотрите содержимое каталога .snapshot с помощью ls, вы увидите несколько подкаталогов:
    hourly.0/hourly.2/hourly.4/nightly.0/
    ежечасно.1/ ежечасно.3/ ежечасно.5/ночью.1/

    ♦   Как видно из названий .snapshot, снимки создаются ежечасно и каждую ночь. Моментальный снимок «hourly.0» — это самый последний снимок, «hourly.1» — снимок, предшествующий «hourly.0» и так далее. Моментальный снимок «nightly.0» отражает состояние ваших данных по состоянию на предыдущую ночь.
    Перейдите в каталог, из которого вы хотите восстановить данные.
    Пример: cd hourly.0
    Используйте команду «ls -la», чтобы просмотреть содержимое каталога. Файлы такие, какими они были на момент создания .snapshot.
    Пример:
    cd почасово.0
    ls -la
    -rw——- 1 joebloe eceugrad 954512 12 декабря 09:12 пример.txt
    -rw——- 1 joebloe eceugrad 758600 11 декабря 08:54 mailJunk

    ♦   Используйте команду cp, чтобы скопировать отдельные файлы из каталога .snapshot в каталог, в котором вы хотите, чтобы файлы размещен. Вам нужно будет указать имя файла и путь к целевому каталогу.
    Пример (при условии, что вы находитесь в каталоге .snapshot): cp example.txt ~username/labs/
    В этом примере мы копируем example.htm из каталога .snapshot в каталог «labs» внутри вашего домашний каталог.обязательно замените «имя пользователя» своим именем для входа в ECE.
    ♦   ПРИМЕЧАНИЕ. Нельзя скопировать файл из каталога .snapshot в целевой каталог, если в целевом каталоге существует файл с таким же именем. Вам нужно будет сначала переименовать или удалить файл в целевом каталоге, прежде чем копировать файл.
    Вы также можете использовать команду cp -r для рекурсивного копирования целых каталогов из каталогов .snapshot в целевой каталог.
    Пример (при условии, что вы находитесь в файле .snapshot dir): cp -r labs/ ~username/
    ♦   Почему я получаю сообщение об ошибке «cp: ‘имя файла’ и ‘/путь/к/имя файла’ — это один и тот же файл”?
    Копирование файла из каталога .snapshot в целевое расположение завершится ошибкой, если в целевом каталоге есть файл с тем же именем, что и у копируемого файла. Вам нужно будет сначала переименовать или удалить файл в целевом каталоге, прежде чем копировать файл.

  • Учебное пособие по удаленному подключению
  • См. советы и информацию для удаленных подключений.
  • Имена хостов
  • Лаборатория для студентов бакалавриата
    Примечание. Программное обеспечение, которое вы хотите использовать, может быть недоступно в системе, расположенной в другой лабораторной комнате, отличной от той, в которой находится ваш курс.
    ♦   Для подключения к сгруппированной машине в 2107 используйте: змея.ece.ucdavis.edu

    Факультет
    Факультет имеет псевдоним хоста для системы Linux, к которой они могут подключаться.
    ♦   Для подключения к компьютеру факультета используйте: fac-linux.ece.ucdavis.edu
    Примечание: это не сгруппировано. Если вы получаете несоответствие ключа хоста при подключении, отправьте электронное письмо по адресу [email protected]

  • Программное обеспечение
  • Список программного обеспечения, поддерживаемого Департаментом ECE

    Ниже приведен неполный список программного обеспечения для RedHat Linux со ссылками на документацию по началу работы, использованию и решению проблем, связанных с различными программными пакетами.





    Поставщик

    Программа

    Версия

    Код настройки

    Команда

    Ансофт

    электронная физика

    2.0

    эфизика

    эфизика

    Альтера

    Квартус II x64

    15.0.0

    настройка квартус

    квартус

    Альтера

    НИОС II

    13.1

    настройка квартус

    квартус

    Ансис

    HFSS

    20,1

    настройка hfss

    hfss

    Каденс

    Виртуоз

    12.3

    eec119-настройка

    виртуоз

    Keysight

    АДС

    2021

    настройка рекламы

    объявления

    MathWorks

    Матлаб

    Р2021а



    матлаб

    Ментор Графика

    Калибр

    2020.3_24.16







    Ментор Графика

    ModelSim DE

    10.7а

    настройка моделиsim

    всим

    Синопсис

    Космосскоп

    П-2019.06

    установка cscope

    cscope

    Синопсис

    Компилятор дизайна

    О-2018.06-СП3

    установка компилятора дизайна

    DC_shell

    Синопсис

    Формальности

    С-2021.06-СП1

    настройка FM

    формальность

    Синопсис

    HSPICE

    О-2018.09-3

    настройка hspice

    хспайс

    Синопсис

    Прайм-тайм

    С-2021.06-СП1

    установка в прайм-тайм

    прайм-тайм

    Синопсис

    Сентаурус

    Л-2016.03-СП1

    установка сентавра

    СДЕ

    Синопсис

    ТестМАКС

    С-2021.06-СП3

    настройка tmax

    тмакс



    Досэму

    1.4.0 64-разрядная версия

    setup_switcap

    досему -т



    ИРСИМ

    9.7



    ирсим



    Магия

    8,0



    магия



    Простой скаляр









    СПИМСАЛ

    4.42

    установка спимсал

    spim или xspim



    ПК Переключатель

    5,00

    setup_dosemu

    досему -т



    Переключатель

    2

    setup_switcap

    досему -т


    ♦    Программное обеспечение с лицензией UC Davis для самостоятельных рабочих станций — Многие часто используемые программные приложения доступны бесплатно или со значительной скидкой на веб-сайте MyUCDavis Software.Это лучшее место для начала, если вы ищете что-то, так как большинство приложений доступны для немедленной загрузки.
    ♦     Software House International (SHI) — SHI является назначенным реселлером программного обеспечения для общесистемных соглашений UC Adobe, FileMaker, McAfee, Microsoft и Symantec о программном обеспечении.
    ♦    Книжный магазин Калифорнийского университета в Дэвисе — В книжном магазине также можно приобрести программное обеспечение.

  • Принтеры ЕСЕ
  • Квоты на печать не используются в учебном вычислительном центре ЕЭК.

    ♦   Учебная лаборатория для студентов 2107 Kemper — Canon ImageRunner 4025/Черно-белое/Буферизировано https://campusprinting.ucdavis.edu /campusprinting.ucdavis.edu
    ♦  Выпускной кабинет 1107 Kemper

  • СШФС
  • Вместо использования ssh или sftp для доступа к файлам в вашем домашнем каталоге вы можете смонтировать свой домашний каталог как диск или том через соединение ssh.Хотя этот метод относительно стабилен и прост в системах Linux, следует отметить, что заставить его работать в системах Mac и Windows может быть сложно. Используйте эти руководства, чтобы начать работу.

  • Настройка «мягкой» среды
  • Soft — это система для генерации пути и других переменных оболочки на основе выбранных пользователем программных пакетов. Программная система генерирует только те пути и переменные, которые необходимы, что важно из-за большого количества пакетов, доступных в системе ECE.Указание всех путей приведет к сообщениям об ошибках оболочки «смехотворно длинный путь». Кроме того, программное обеспечение облегчает обслуживание системы, организуя пакеты в соответствии с архитектурой/операционной системой.

    Набор баз данных для конкретных архитектур/операционных систем описывает пакеты программного обеспечения, доступные для каждой архитектуры/операционной системы. Для каждого пакета база данных предоставляет путь к исполняемым файлам пакета и указывает необходимые переменные оболочки и их определения. Персонал службы поддержки обновляет эти базы данных по мере установки нового программного обеспечения.

    Набор программных пакетов, выбранных пользователем, хранится в файле с именем .software в его домашнем каталоге. Как правило, пользователь не должен редактировать .software напрямую. Вместо этого ему следует запустить соответствующий сценарий установки в /usr/local/setup. Сценарий установки добавляет имя пакета в .software.

    При запуске новой оболочки soft обращается к соответствующей базе данных и генерирует пути и переменные оболочки, необходимые для каждого пакета в .software. Результатом является сценарий оболочки, который затем считывается (считывается) оболочкой.Поскольку учетная запись ECE ​​может охватывать несколько архитектур машин и операционных систем, сценарий, созданный программным обеспечением, зависит от архитектуры/операционной системы. Программное обеспечение создает новый сценарий только тогда, когда файл .software или база данных изменились с момента последнего запуска программного обеспечения. Если изменений нет, используется старый сценарий, что экономит компьютерное время.

  • Печать
  • Как печатать в лаборатории Linux?
    Откройте браузер и перейдите по адресу:  https://campusprinting.ucdavis.edu
    Выберите: Campus Black and White Printers
    Загрузите файл или введите URL-адрес.
    Введите свой KerberosID  в поле Имя пользователя.
    Вставьте карту AggieCard в устройство чтения карт, чтобы получить распечатку.

    Я выбрал Файл -> Печать. Где мой документ?
    Используйте описанный выше метод для печати документов из лаборатории Linux.

    Какова моя квота на печать?
    В учебных вычислительных лабораториях ЕЭК не действуют квоты на печать.

    Сколько стоит печать?
    Каждая напечатанная страница стоит 0,10 доллара США за страницу. Двусторонняя страница будет стоить 0,20 доллара США.

    Почему вы теперь берете плату за отпечатки?
    По мере роста эксплуатационных расходов в целях поощрения ответственной печати и сокращения затрат/отходов Департамент ЕЭК внедрил новую систему печати в учебных вычислительных лабораториях ЕЭК. Студенты будут выставлять счета кампусом за их использование в конце каждой четверти в качестве платы за обучение.

    Могу ли я печатать на двусторонней печати в компьютерных классах?
    В настоящее время с помощью https://campusprinting.ucdavis.edu не предлагает вариант двусторонней печати.

    Могу ли я использовать свой ноутбук для печати на принтерах в учебных компьютерных лабораториях ЕЭК?
    Да. Вы можете распечатать документы/веб-страницы со своего ноутбука по адресу https://campusprinting.ucdavis.edu

    .

    У вас есть сканер?
    Да. Принтеры в учебных компьютерных лабораториях ЕЭК имеют возможности сканирования. Вы можете сканировать документы и получать PDF-файлы по электронной почте. Стоимость бесплатная.Вам потребуется зарегистрировать свой адрес электронной почты в адресной книге принтера.

    У вас есть ксерокс?
    Да. Принтер также является копировальным аппаратом. Вам нужно будет использовать AggieCard для запуска режима копирования. Стоимость каждой скопированной страницы составляет 0,10 доллара США.

  • Беспроводной
  • Могу ли я подключить свой ноутбук к беспроводной сети?
    Да, используйте беспроводную сеть кампуса: Eduroam.

    Могу ли я добавить свое мобильное устройство в беспроводную сеть?
    Да, используйте беспроводную сеть кампуса: Eduroam.

  • Счет ЕЭК
  • Моя учетная запись не работает в 2110 или 2112 Кемпер Холл.
    Учетные записи для наших лабораторий Windows создаются только для определенных курсов, например. Учетные записи EEC7, EEC18, EEC180 создаются для 2110 Kemper.

    Моя учетная запись не работает в 2107 Kemper Hall.
    Если вы зачислены в программу ECE, то перед началом учебного квартала для вас была создана учетная запись ECE. Пожалуйста, используйте свои учетные данные для входа UCD Kerberos.Если вы по-прежнему не можете войти в систему и считаете, что ваша учетная запись активна, обратитесь в офис компьютерной поддержки ECE по адресу 2156 Kemper Hall, предъявив удостоверение личности с фотографией.

  • Разное
  • Могу я одолжить ваш степлер?
    Степлер предоставляется для вашего использования в 2107 Kemper Hall

    Firefox сообщает, что у меня уже есть открытая сессия. Вы можете помочь?
    Вам нужно будет удалить два файла. Две команды ниже:

    кд ~/.mozilla/firefox/*.default
    rm -rf .parentlock lock

    Кажется, я превышаю свою дисковую квоту. Как я могу это исправить?
    Учетные записи учащихся имеют дисковую квоту 1,0 ГБ. Кэш Firefox часто можно очистить, чтобы уменьшить использование диска. Приведенная ниже команда удалит каталог кеша Firefox:

    .

    cd ~
    rm -rf .cache

  • Национальный лес Кливленда — Управление земельными ресурсами и ресурсами

    Часто задаваемые вопросы об ограничениях пожарной безопасности

    Q1: Почему у нас есть ограничения по пожарной безопасности?

    Вопрос 2. Какие факторы принимает во внимание Лес при определении того, какой уровень ограничений для леса должен быть установлен?

    Q3: Распространяются ли лесные ограничения на земли, окружающие национальный лес Кливленда?

    Q4: Что такое предупреждение о красных флажках/пожарная погода?

    Вопрос 5. Кто имеет право вводить ограничения на использование лесов в Национальном лесу Кливленда?

    Q6: Как я могу узнать, какие лесные ограничения действуют в Национальном лесу Кливленда и какие виды деятельности разрешены?

    Q7: Какие действия допустимы для каждого уровня ограничения леса?

    Q8: Одинаковы ли ограничения на пожары для всех национальных лесов в южной Калифорнии?

    Q9: Что произойдет, если я нарушу ограничения пожарной безопасности?

    Q10: Могу ли я отправиться в поход, пока действуют ограничения на пожар на высоте?

    Q11: В чем разница между застроенным и незастроенным (удаленным) кемпингом?

    Q12: Где разрешены костры?

    Q13: Могу ли я использовать газовую, жидкостную или желеобразную печь на нефтяном топливе в незастроенных (удаленных) кемпингах?

    Q14: Могу ли я использовать газовую, жидкостную или желеобразную печь на нефтяном топливе в благоустроенных кемпингах и благоустроенных зонах для пикников?

    Q15: Почему печки на киселе можно использовать?

    Q16: Почему я не могу использовать древесный уголь или дрова в незастроенных районах?

    Q17: Могу ли я стрелять по мишеням в Национальном лесу Кливленда?

    Q18: Могу ли я использовать генератор (механизированное оборудование)?

    Q19: Могу ли я использовать цепную пилу (механизированное оборудование)?

    Q20: Могу ли я ездить на своем внедорожнике (OHV) в национальном лесу Кливленда?

    Q21: Что такое искрогаситель?

    Вопрос 22. Разрешено ли курение в Национальном лесу Кливленда?

    Q23: Если я увижу кого-то с фейерверком на земле Лесной службы, что мне делать?

    Q24: Смогу ли я охотиться в Национальном лесу Кливленда?

    Вопрос 25. Что такое аварийное закрытие и зачем Кливлендскому национальному лесу применять его?



    A1: Введены противопожарные ограничения для защиты населения и природных ресурсов.Они предназначены для уменьшения пожаров, вызванных деятельностью человека.

    A2: Хотя Кливлендские национальные ограничения пожарной безопасности привязаны к национальным уровням пожарной опасности, все эти другие факторы также помогают определить уровень пожарного ограничения: текущий уровень Национальной системы оценки пожарной опасности (NFDRS), прогноз погоды (температура, влажность и осадки), недавние осадки, состояние растительности (влажность живого/мертвого топлива), пожарная ситуация в Калифорнии и текущий уровень пожарного персонала в лесу.

    A3: Нет. Кливлендские национальные ограничения на пожары распространяются только на земли Кливлендского национального леса. Другие области и юрисдикции, такие как Департамент лесного хозяйства и противопожарной защиты Калифорнии (CAL FIRE) в округах Сан-Диего, Риверсайд и Ориндж, могут иметь другие ограничения во время высокой пожарной опасности. Общественность должна проконсультироваться с ними, чтобы определить, какие ограничения действуют для других областей.

    A4: Национальная метеорологическая служба выдает предупреждение о красных флажках/пожарах.Это ситуации, связанные с ветреной или сухой погодой, которые могут привести к крупным лесным пожарам в случае возникновения пожара. Как правило, в эти периоды пожарные части увеличивают штат сотрудников по предупреждению и тушению пожаров. Эти предупреждения обычно длятся всего несколько дней, пока условия не изменятся или не исчезнут. Предупреждение о красном флаге не означает, что Лес закрыт для публики.

    A5: Инспектор лесного хозяйства Кливлендского национального леса имеет право применять ограничения пожарной безопасности, перечисленные в Специальном приказе о лесном хозяйстве.

    A6:  Планируйте заранее, свяжитесь с местным Управлением лесной службы для получения дополнительной информации о ограничениях пожарной безопасности, которые могут действовать. Часы работы офиса: с понедельника по пятницу с 8:00 до 16:30:

    .
    • Офис управляющего, 10845 Rancho Bernardo Road, Suite 200, San Diego, CA 92127-2107, (858) 673-6180
    • Trabuco Ranger District, 1147 East Sixth Street, Corona, CA 92879, (951) 736-1811
    • Район Паломар Рейнджер, 1634 Блэк Каньон Роуд., Рамона, Калифорния 92065, (760) 788-0250
    • Descanso Ranger District, 3348 Alpine Boulevard, Alpine, CA 91901, (619) 445-6235



    A7: Всегда знайте, прежде чем идти! Свяжитесь с окружными офисами, чтобы определить текущие допустимые виды использования леса.

    топ

    A8: Нет. В каждом Национальном лесу могут быть разные ограничения на пожары в зависимости от местных обстоятельств, условий и объектов. Национальный лес Кливленда рассмотрел все развитые и удаленные возможности для отдыха и определил, какие виды использования леса могут быть разрешены в соответствии с каждым уровнем ограничения пожаров.Ограничения по пожарной безопасности могут быть изменены в любое время. Если вы планируете посетить один из других национальных лесов южной Калифорнии, свяжитесь с ними напрямую, чтобы получить текущую информацию об их ограничениях на пожары. Все леса южной Калифорнии учитывают уникальные характеристики своего отдельного леса при введении ограничений на пожары.

    A9: Вы можете быть привлечены к ответственности за любое нарушение, совершенное в соответствии с текущим уровнем ограничений пожарной безопасности. С вас также может взиматься плата за любые расходы на тушение пожара.Нарушение этих правил наказывается как проступок класса B, штрафом в размере не более 5000 долларов США для физического лица или 10 000 долларов США для организации или лишением свободы на срок не более шести (6) месяцев или и тем, и другим. 16 USC § 551 и 18 USC §§ 3559 и 3571.

    A10: Да, хотя в кемпинге в любое время года следует соблюдать осторожность и осторожность. Прежде чем отправиться в поход, проверьте в местном офисе лесной службы или на веб-сайте актуальную информацию о том, что открыто, а какие виды использования или зоны ограничены или закрыты.

    A11: Необустроенный кемпинг означает, что вы будете разбивать лагерь за пределами установленного кемпинга Лесной службы. Существует подробный свод правил и положений для неразвитых кемпингов из-за опасности пожара и воздействия транспортных средств или лошадей в лесу. Обратитесь в местное Управление национального лесного хозяйства Кливленда, чтобы узнать, как добраться до незастроенного кемпинга и получить разрешение на посещение на ночь. Для некоторых районов требуется национальный пропуск в лесные приключения. В районе рейнджеров Трабуко неосвоенный (удаленный) кемпинг разрешен только в дикой местности каньона Сан-Матео, и такое использование должно быть немоторизованным из-за того, что этот район обозначен как дикая природа.

    A12: Разведение дров и древесного угля разрешено только в благоустроенных кемпингах и обустроенных местах для пикников в пределах специально отведенных костров. Разведение костров за пределами обустроенных кемпингов и обустроенных площадок для пикников запрещено в любое время года. Когда пожарные ограничения ПОВЫШЕНЫ, дополнительные места в кемпингах и местах для пикников могут быть ограничены. Обратитесь в местное Управление национального лесного хозяйства Кливленда, чтобы получить список кемпингов и площадок для пикников, открытых в соответствии с действующими ограничениями на пожарную безопасность.

    топ

    A13: Использование газа, жидкостных печей и фонарей, а также керосиновых печей разрешено во всех районах Кливлендского национального леса. Вы должны зарегистрироваться в местном Национальном лесном управлении Кливленда, чтобы получить разрешение на ночлег. В офисе будут направления к незастроенным кемпингам.

    В соответствии с ПОВЫШЕННЫМИ ПОЖАРНЫМИ ОГРАНИЧЕНИЯМИ использование газа, жидкостных печей и фонарей, а также печей с кизельгуром разрешено во всех районах Кливлендского национального леса, за исключением дикой природы Сан-Матео в округе рейнджеров Трабуко.Печи должны использоваться на участках, которые были очищены от легковоспламеняющейся растительности как минимум до пяти футов в диаметре.

    A14: Да. Газовые, жидкие и киселевые походные печи на мазуте разрешены в обустроенных кемпингах и обустроенных местах для пикников.

    A15: Газовые, жидкие и желеобразные мазутные печи можно потушить, отключив подачу топлива к печи. Желейные печки на мазуте можно потушить, накрыв емкость металлической крышкой.Это делает их использование более безопасным.

    A16: Зола или горячие брикеты могут выдуваться за пределы топки; эти угли могут легко вызвать лесной пожар. Посетители могут выбросить пепел или горячие угольные брикеты до того, как они полностью остынут, что может привести к воспламенению растительности после их ухода. Разведение дров, древесного угля или любого твердого топлива запрещено в Национальном лесу Кливленда за пределами благоустроенных кемпингов и обустроенных площадок для пикников в специально отведенных местах для костра в любое время года.

    топ

    A17: Стрельба по мишеням запрещена в Национальном лесу Кливленда.

    A18: Да. Генератор с утвержденным искрогасителем может использоваться в рекреационных целях на бесплодных или очищенных от всех горючих материалов участках в радиусе не менее пяти футов вокруг генератора или если они находятся внутри транспортного средства для отдыха. Все моторизованное оборудование с двигателем внутреннего сгорания обязательно должно иметь искрогаситель.В соответствии с ПОВЫШЕННЫМИ ПОЖАРНЫМИ ОГРАНИЧЕНИЯМИ использование генераторов может быть ограничено в специально отведенных местах. Проверьте, прежде чем идти в местное управление лесной службы, систему телефонных сообщений или веб-сайт для получения актуальной информации.

    A19: Да, при условии наличия сертифицированного искрогасителя, и эта деятельность разрешена в соответствии с текущим уровнем противопожарных ограничений. Для рубки леса в Национальном лесу Кливленда требуется разрешение. Прежде чем отправиться в местное управление лесной службы, проверьте текущие ограничения.Все бензопилы должны иметь утвержденный искрогаситель.

    топ

    A20: На лесных дорогах разрешено движение только уличным транспортным средствам. Внедорожные транспортные средства (OHV) разрешены только в специально отведенных зонах OHV и на определенных маршрутах. Эти районы / маршруты: Вильдомар в округе рейнджеров Трабуко и Медвежья долина / Коррал-Каньон в округе рейнджеров Дескансо. Все моторизованное оборудование с двигателем внутреннего сгорания обязательно должно иметь искрогаситель.

    A21:  Искрогаситель — это устройство, которое улавливает или измельчает частицы углерода в выхлопных газах до размера менее 0.023 дюйма в диаметре; поскольку они выбрасываются из выхлопной системы. Искрогасители с ловушкой должны иметь метод очистки от скопившихся частиц углерода.

    При работе или использовании любого двигателя внутреннего или внешнего сгорания искрогасительное устройство должно быть правильно установлено, обслуживаться и находиться в эффективном рабочем состоянии, соответствующем либо Стандарту лесной службы США 5100-1a (с поправками), либо соответствующему Обществу автомобильных инженеров. (SAE) рекомендуемая практика J335(b) и J350(a) 36 CFR 261.52(к).

    A22: Да. Однако, когда действуют ПОВЫШЕННЫЕ ОГРАНИЧЕНИЯ ПО ОГНЕТУ, курение разрешено только в закрытых транспортных средствах, благоустроенных кемпингах или обустроенных местах для пикников.

    A23: Фейерверки или транспортировка фейерверков НИКОГДА не разрешены в Национальном лесу Кливленда! Сообщите о них ближайшему сотруднику правоохранительных органов, станции рейнджеров или позвоните по номеру 911.

    A24: Национальный лес Кливленда открыт для охоты на птиц и дичь в соответствии с текущим сезонным расписанием и правилами охоты, установленными Департаментом рыболовства и дичи штата Калифорния.Когда действуют ПОВЫШЕННЫЕ ОГРАНИЧЕНИЯ ПОЖАРА, вход в некоторые зоны может быть запрещен пешком или на автомобиле. Перед поездкой всегда уточняйте информацию в офисах Национального леса Кливленда. Они могут предоставить актуальную информацию об ограничениях на охоту.

    A25: Это вопрос общественной безопасности. Закрытие зоны чрезвычайной ситуации осуществляется в качестве крайней меры. Эти закрытия зарезервированы для наших самых критических условий и когда у нас есть ограниченные возможности для обеспечения общественной безопасности и защиты природных ресурсов.Когда сочетание низкой влажности топлива, локальной пожарной активности, истощения местного оборудования и ресурсов, а также расширенного прогноза пожарной погоды указывают на КРИТИЧЕСКИЕ уровни, ЛЕС МОЖЕТ БЫТЬ ЗАКРЫТ. За последние несколько лет поведение лесных пожаров в лесах южной Калифорнии оказалось крайне неустойчивым и смертоносным.

    топ

    Система солнечного монитора — Conext Combox

    Этот продукт снят с производства. Для получения технической поддержки, пожалуйста, посетите здесь.

    Расширенная диагностика для солнечных и аккумуляторных систем

    Conext™ ComBox — это мощное устройство связи и мониторинга для установщиков и операторов солнечных систем Conext. Он имеет встроенный веб-сервер, позволяющий графически отображать системные ежедневные, ежемесячные данные и данные об энергии за весь срок службы, которые можно просматривать с помощью простого веб-браузера или планшетного устройства Android. Установщики могут изменять или настраивать параметры устройств Conext через пользовательский интерфейс ComBox и оперативно реагировать на оповещения системы по электронной почте.Настраиваемый пользователем регистратор данных и встроенный FTP-сервер предоставляют владельцу системы мощный аналитический инструмент для загрузки и анализа данных. Интерфейс Modbus™ на ComBox связывает устройства Conext со сторонними системами через порты RS-485 или Ethernet. Для больших многокластерных систем ComBox можно настроить в конфигурации ведущий-ведомый. Conext™ ComBox легко подключается к Conext™ Insight, чтобы вы могли удаленно отслеживать набор сайтов с любого подключенного к Интернету устройства, например ноутбука или планшета.

    Уведомление о безопасности  – Schneider Electric известно об уязвимости в своем продукте Conext™ ComBox. Прочтите этот документ для получения дополнительной информации. Из-за ограничений продукта обновление прошивки не предоставляется. Мы настоятельно рекомендуем клиентам рассмотреть возможность перехода на Insight Home или Insight Facility.

    Клиенты должны немедленно применить следующие меры для снижения риска эксплойта:

    • Ограничение трафика в локальной сети с помощью управляемых коммутаторов
    • Не предоставлять доступ к сети неизвестным компьютерам
    • Когда удаленный доступ необходим, используйте безопасные методы, такие как виртуальные частные сети (VPN), и убедитесь, что решения для удаленного доступа, а также удаленные компьютеры поддерживаются с последними обновлениями безопасности.

    Номер детали

    • Conext™ ComBox – 865-1058



    Объявление о новом продукте —

    Мы рады представить Insight Home и Insight Facility, которые обеспечивают настройку и управление локальной системой, а также мониторинг системы в режиме реального времени для бытовых и коммерческих продуктов солнечной энергетики.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
