Генератор на ВАЗ 2109

На автомобили ВАЗ 2109 устанавливаются два вида генераторов. Одну часть «девяток» комплектуют генераторами модели 94.3701, а на другую устанавливают словенские генераторы ААК-5102. У каждого из представленных видов есть свои особенности. Например, словенский генератор ААК-5102 можно заменить генератором 37.3701 отечественного производства, которые обычно устанавливают на ВАЗ 21083-20. Разница между генераторами 94.3701 и 37.3701 заключается лишь в роторе, который приводит генератор к работе, а именно в первом используется поликлиновый ремень, а во втором — клиновый ремень от шкива коленвала движка.

Устройство генератора ВАЗ 2109.
Устройство генератора 94.3701.



    1. кожух
    2. вывод «В+» для подключения потребителей
    3. помехоподавляющий конденсатор
    4. общий вывод дополнительных диодов
    5. держатель положительных диодов выпрямительного блока
    6. держатель отрицательных диодов выпрямительного блока
    7.
выводы обмотки статора
    8. регулятор напряжения
    9. щеткодержатель
    10. задняя крышка генератора
    11. передняя крышка генератора
    12. статор
    13. обмотка статора
    14. дистанционное кольцо
    15. шайба
    16. конусная шайба
    17. шкив
    18. гайка
    19. вал ротора
    20. передний подшипник вала ротора
    21. клювообразные полюсные наконечники ротора
    22. обмотка ротора
    23. втулка
    24. стяжной винт
    25. задний подшипник ротора
    26. втулка подшипника
    27. контактные кольца
    28. отрицательный диод
    29. положительный диод
    30. дополнительный диод
    31. вывод «D»

Устройство генератора 37.3701.



    а — регулятор напряжения и щеточный узел генераторов выпуска с 1996 г.
    1. крышка генератора со стороны контактных колец
    2. болт крепления выпрямительного блока
    3. контактные кольца
    4. шариковый подшипник вала ротора со сторон» контактных колец
    5. конденсатор 2,2 мкФ ±20% для подавления радиопомех
    6. вал ротора
    7. провод общего вывода дополнительных диодов
    8. зажим «30» генератора для подключения потребителей
    9. штекер «61» генератора (общий вывод дополнительных диодов)
    10. провод вывода «Б» регулятора напряжения
    11. щетка, соединенная с выводом «В» регулятора напряжения
    12. регулятор напряжения
    13. щетка, соединенная с выводом «Ш» регулятора напряжения
    14. шпилька для крепления генератора к натяжному устройству
    15. крышка генератора со стороны контактных колец
    16. крыльчатка вентилятора со шкивом привода генератора
    17. полюсный наконечник ротора
    18. шайбы крепления подшипника
    19. дистанционное кольцо
    20. шариковый подшипник вала ротора со стороны привода
    21. стальная втулка
    22. обмотка ротора (обмотка возбуждения)
    23. сердечник статора
    24. обмотка статора
    25. выпрямительный блок
    26. стяжной болт генератора
    27. буферная втулка
    28. втулка
    29. поджимная втулка
    30. вывод «В» регулятора напряжения
    31. щеткодержатель

Технические характеристики генераторов ВАЗ 2109.

Наибольшая сила тока отдачи при 13 В составляет 55 А у генератора 37.370 и 80 А у 94.3701.

У 37.370 предельное регулируемое напряжение – 13,6-14,6 В, а передаточное отношение двигатель-генератор – 1:2,04. У его аналога — генератора 94.3701 предельное регулируемое напряжение равно 13,2-14,7 В, а передаточное отношение двигатель-генератор – 1:2,4.

Помимо технических характеристик в этих моделях ВАЗовского генератора имеются отличия и в размере контактных колец: в 94.3701 кольца имеют меньший диаметр, нежели у 37.3701. Сделаны они так для продления срока службы щеток и уменьшения окружной скорости вращения.

Схема подключений генератора модели 37.3701.

При повороте ключа зажигания напряжение для включения генератора подключается к выводу через контрольную лампочку и резисторы.

После того, как движок запущен, напряжение поступает в обмотку возбуждения от трех вентилей, присутствующих на выпрямительном блоке. При этом контрольная лампочка не горит, так как через нее не проходит ток. Основное напряжение подается на вывод регулятора непосредственно от вывода генератора.

С 1996 года в генератор модели 37.3701 внесли изменения, а именно изменили устройство регулятора и щеткодержателя. С этого момента регулятор напряжения находится в металлическом корпусе с прикреплен к щеткодержателю. То есть они стали неразборными.

Помимо рассмотренной модели генератора на автомобилях ВАЗ 2109 можно увидеть еще генераторы немецкие, болгарские и, как упоминалось выше, словенские. Их всех можно заменить на 37.3701. Отличия, конечно, есть, но они небольшие и связаны с самой конструкцией генератора, а по техническим данным и размерам они одинаковы.

Схема подключений генератора модели 37.3701



    1. аккумуляторная батарея
    2. генератор
    3. монтажный блок
    4. дополнительные резисторы по 100 Ом, 2 Вт
    5. выключатель зажигания
    6. реле зажигания
    7. комбинация приборов
    8. контрольная лампа разряда аккумуляторной батареи

Схема подключения генератора ваз 2109 (94.3701.).

Для запуска генератора 94.3701 после включения зажигания напряжение подходит к выводу регулятора, проходя через контрольную лампочку — она расположена на приборной панели. После включения зажигания данная лампочка должна загореться, а после запуска движка — погаснуть, если, конечно, генератор ВАЗ 2109 работает исправно. Кстати, если контрольная лампочка горит слишком долго, ярко или, наоборот, в половину накала, то это значит, что в работе генератора есть какая-то проблема.

После запуска мотора обмотка возбуждения получает напряжение от трех дополнительных вентилей, находящихся на выпрямительном блоке генератора.



    1. аккумуляторная батарея
    2. генератор
    3. монтажный блок
    4. замок зажигания
    5. контрольная лампа заряда аккумуляторной батареи, расположенная на панели приборов

Внимание!


Независимо от модели генератора ВАЗ 2109 необходимо всегда помнить одно важное правило: «минус» аккумулятора должен быть всегда соединен с «массой», а «плюс» — с зажимом генератора. При неправильном подсоединении будет вызвано повышенное напряжение через вентиля, и они повредятся.

Также запрещено включать генератор без аккумулятора, так как это спровоцирует кратковременное перенапряжение на выводе генератора, которое приведет к повреждению регулятора и, как следствие этого, к неисправностям электронных устройств в сети автомобиля.

Генератор ВАЗ 2109 видео

его устройство и принцип действия

На автомобиле ВАЗ-2109 генератор выполнен по классической схеме. Он обеспечивает самое главное в системе электроснабжения – позволяет всем потребителям работать в нормальном режиме, а также заряжает аккумуляторную батарею. При эксплуатации автомобиля нужно следить за работой генератора. И не стоит дожидаться, когда начнет гореть лампа на приборной панели, лучше проводить диагностику и обслуживание своевременно. У каждого элемента свой ресурс, поэтому окажется полезным записывать в блокноте, когда и какой узел был заменен.

Принцип работы генератора

Состоит генератор ВАЗ-2109 из якоря, двух крышек, статора, шкива с вентилятором. Это основные элементы корпуса. На статоре и роторе имеются обмотки. Первая состоит из трех частей, так как необходимо получить на выходе трехфазное напряжение. Причина для этого одна – такая схема позволяет избавиться от пульсаций, следовательно, эффективность устройства оказывается выше. Но это накладывает и некоторые требования, о которых будет рассказано ниже.

Принцип работы основан на том, что внутри статорной обмотки происходит движение ротора. На нем имеется катушка, которая питается от бортовой сети автомобиля. Следовательно, вокруг ротора образуется постоянное магнитное поле, которое еще и движется. А это главные условия для работы генераторной установки. Единственное, что следует обеспечивать для нормального функционирования – это стабилизацию напряжения на обмотке ротора генератора.

Диодный мост

Состоит он из полупроводниковых высокоамперных диодов, которые позволяют совершить преобразование переменного трехфазного напряжения в постоянное. В итоге на выходе выпрямительного блока находится постоянное напряжение, величина которого равна 12 Вольт. Диодный мост генератора ВАЗ-2109 состоит из шести полупроводниковых элементов. Для улучшения функционирования системы электроснабжения необходимо при проведении ремонта производить подбор полупроводников по току.

Устанавливаются диоды на пластине, которая заливается эпоксидной смолой. Если решите самостоятельно проводить ремонт, то обязательно делайте качественную изоляцию, чтобы выводы не касались корпуса генератора. Охлаждение происходит благодаря тому, что корпус выполнен из алюминия, а этот металл прекрасно отдает тепло. Кроме того, генератор обдувается потоком воздуха, который создается крыльчаткой, расположенной на передней части ротора. За счет этого диодный мост генератора ВАЗ-2109 и способен снижать свою температуру при работе двигателя.

Регулятор напряжения

Это, пожалуй, самый важный элемент в системе генератора на девятках. С его помощью производится стабилизация напряжения питания обмотки ротора. Все дело в том, что величина напряжения на выходе напрямую зависит от того, сколько будет подано на обмотку возбуждения. Если избавиться от регулятора, то напряжение будет колебаться в широком диапазоне – от 10 и до 30 Вольт, в зависимости от оборотов двигателя. Помните ведь, чем больше скорость магнитного поля, либо его напряженность, тем выше напряжение на выходе генератора.

На автомобилях девятой серии регулятор напряжения выполнен в едином блоке с щеточным узлом. Это вполне разумно, так как получается все компактно. Именно с его помощью производится питание роторной обмотки. Стоит отметить, что цепь питания обмотки возбуждения содержит еще и лампу накаливания, которая устанавливается в приборной панели. Она сигнализирует о неполадках генератора – например, о том, что напряжение на выходе недостаточное, либо произошел выход из строя регулятора напряжения, щеточного узла.

Обмотки ротора и статора

Сначала стоит поговорить о том, что представляет собой статорная обмотка. Именно с нее снимается напряжение для питания бортовой сети автомобиля и зарядки аккумулятора. На автомобиле ВАЗ-2109 генератор очень похож на асинхронный двигатель переменного тока. Впрочем, если внести небольшие изменения в конструкцию, то генератор можно использовать и в качестве электропривода. Три обмотки на роторе, у каждой есть начало и конец. Концы соединяются в общей точке. Такое подключение называют «звезда».

Что касается роторной обмотки, то она намного проще. Никаких лишних отводов нет, внавал намотан медный провод на роторе. Концы обмотки соединены с контактами, которые расположены на задней части ротора. Особое внимание, конечно, уделяется магнитопроводу, за счет которого и происходит образование поля вокруг катушки. При вращении магнитное поле индуцирует в статорных обмотках некоторый потенциал. Собственно, на этом и основана вся работа генератора. Но есть много более мелких нюансов, о которых говорить можно сколь угодно долго.

Подшипники генератора

Как говорилось в самом начале, на автомобиле ВАЗ-2109 генератор состоит из двух крышек. В каждой установлены подшипники. Они необходимы для того, чтобы провести центровку ротора. Также они обеспечивают более легкое его вращение. Следовательно, во много раз снижается трение, ресурс генератора увеличивается. Ремонту эти подшипники не подлежат, в случае выхода из строя необходима замена.

Для этого требуется снимать обе крышки: при помощи подходящей насадки (или старым подшипником) выбиваете его из посадочного места. Новый запрессовываете и собираете генератор. Корпус подшипника закрытый, в нем имеется смазка. Дополнительно не нужно наносить литол или другую смазку на него. Чаще всего выходит из строя тот подшипник, который установлен в передней крышке. Причина – он подвержен высоким нагрузкам, ведь с его стороны находится ремень привода.

Замена ремня привода

У различных автомобилей наблюдаются отличия, не исключение и генератор ВАЗ-2109. Инжектор если в системе топливоподачи установлен, то ремень используется широкий с зубьями. Он чем-то похож на тот, который применен в системе газораспределения. На карбюраторных же двигателях используется клиновидный ремень. Он уже, но эффективность все равно остается на высоком уровне. Но требования к ремню, как в первом, так и во втором случаях, одинаковы. Для замены ремня привода вам потребуется небольшая монтировка и ключ на 17. С его помощью вы ослабляете гайку, установленную в верхней части генератора.

Затем, используя монтировку, нужно придвинуть корпус генератора к блоку двигателя. Таким образом вы сможете ослабить натяжение ремня. Теперь можно без труда снять его. Новый устанавливается на место, после чего медленно отодвигаете корпус генератора от двигателя при помощи монтировки. Контролируйте натяжение, ведь от этого зависит срок службы генератора ВАЗ-2109. Ремень должен провисать при определенной нагрузке в верхней части.

Проверка работоспособности генератора

Первым признаком того, что на автомобиле ВАЗ-2109 генератор начал работать неправильно, является горящая лампа на приборной панели. На ней изображен красный аккумулятор. Следовательно, нет зарядки батареи. Первым делом проверьте исправность регулятора напряжения, а также состояние проводов, которые подходят к нему. Проверить регулятор можно, если использовать автомобильный зарядчик и пару пальчиковых батареек. Сначала на него подается 12 Вольт, при этом лампа, подключенная к щеткам, должна гореть.

При подаче напряжения выше 14 Вольт лампа гореть не должна. Если же она воспламеняется в обоих случаях либо не горит вообще, то имеет место неисправность регулятора. Для проверки напряжения, которое вырабатывается на выходе генератора, воспользуйтесь тестером. Запустите двигатель и включите ближний свет фар. Напряжение на клеммах аккумулятора должно быть около 12,5-13,8 Вольт. Если оно меньше, то посмотрите, хорошо ли натянут ремень. Если все нормально, то ищите неисправность глубже – в диодном выпрямителе.

Замена генератора

Для проведения замены вам потребуется два накидных ключа на 17, по одному на 13 и 10. Сначала отключите аккумулятор, затем отсоедините все провода, идущие к генератору. После этого выкрутите верхнюю гайку полностью. Внизу генератор крепится при помощи одного длинного болта. Удерживаете его от проворачивания одним ключом, вторым выкручиваете гайку. После этого может быть свободно снят генератор ВАЗ-2109. Карбюратор или инжектор в основе системы питания находятся — совершенно не играет роли. Новый генератор устанавливается в порядке, обратном снятию.

Выводы

Только лишь зная основные узлы и принципы их работы, можно выполнить ремонт генератора. Но в некоторых случаях он оказывается невозможным. Например, при разрушении корпуса устройства. В этом случае намного эффективнее окажется полная замена генератора ВАЗ-2109, нежели восстановление старого. Что касается всех остальных элементов, то они могут быть заменены, причем не всегда требуется разборка устройства.

Описание работы генератора на ВАЗ 2109, инструкция по демонтажу и замене

Как известно, генераторное устройство выполняет роль питания всех электрических приборов автомобиля при заведенном двигателе. Так что выход из строя этого узла может привести к серьезным последствиям. В этой статье мы расскажем о том, как диагностируется и ремонтируется генератор отечественного автомобиля ВАЗ 2109 и что для этого необходимо.

Особенности работы

Как может выглядеть неисправный узел, как снимать и как разобрать генератор, как осуществляется его переборка? Если на инжекторе или карбюраторе ВАЗ 21099 или 2109 устройство не дает зарядку, в первую очередь давайте разберемся в особенностях его функционирования, а именно в схеме питания.

Схема питания генератора

Схема питания узла

Итак, что включает в себя схема:

  1. Сам генератор ВАЗ 2109.
  2. Минусовой диод.
  3. Дополнительный элемент.
  4. Плюсовой диод.
  5. Контрольная лампочка, она же сообщает водителю о разряде АКБ.
  6. Приборная панель транспортного средства.
  7. Вольтметр.
  8. Блок с предохранителями, установленный в моторном отсеке под лобовым стеклом напротив водительского места.
  9. Резисторные элементы, установленные в этот же блок.
  10. Реле зажигания «девятки».
  11. Сам замок.
  12. АКБ.
  13. Конденсаторное устройство.
  14. Обмотка.
  15. Реле регулятора напряжения генератора, установленное в моторном отсеке.

Следует отметить, что схема подключения генератора ВАЗ 2109 актуальна для всех машин с передним приводом восьмой линейки — и 2108, и 21099 (автор видео — Семен Педань).

Проверка на исправность

Ремонт генератора ВАЗ 2109 или ВАЗ 21099 осуществляется в случае выявления поломок в работе узла. Чтобы определить неисправности генератора, существует несколько способов. Наиболее оптимальным из них является диагностика с помощью мультиметра, но для ее осуществления вам также потребуется помощник. Именно о том, как проверить генератор на ВАЗ 21099 или 2109 с помощью тестера, мы расскажем далее.

Итак, чтобы определить неисправности генератора мультиметром, выполните следующие действия:

  1. В первую очередь, необходимо продиагностировать регулятор напряжения ВАЗ. Как показывает практика, если генератор на ВАЗ 2109 ил ВАЗ 21099 работает некорректно, проблема может заключаться в работоспособности трехуровневого регулятора напряжения. Особенно этому способствует перенапряжение в электроцепи. Для проверки на тестере необходимо выставить режим замера напряжения. Итак, заведите двигатель и замерьте напряжение на клеммах аккумулятора либо на выводах самого генераторного узла. Если все нормально, то это параметр будет колебаться в районе 14-14.2 вольт. Затем нажмите на газ и еще раз проверьте параметр — он должен увеличиться, но не более, чем на 0. 5 вольт. В том случае, если показатели на ВАЗ 2109 карбюратор или ВАЗ 21099 инжектор отличаются, это говорит о некорректном функционировании элемента. Вероятнее всего, реле напряжения ВАЗ 2109 придется заменить.
  2. Далее, осуществляется диагностика диодного моста генератора. Сам мост состоит из шести элементов, трое из которых считаются положительными, а остальные три — отрицательными. Часть диодов имеют массу на аноде, а другая часть — на катоде. Чтобы проверить диодный мост генератора ВАЗ, тестер переводится в режим звука, то есть при замыкании выходов щупов вы сможете услышать характерный звук. От вас требуется произвести проверку каждого диода в разных направлениях, при этом звук должен быть слышен только в одном из них. Если при проверке звук доносится в обоих направлениях, это свидетельствует о том, что диод пробит. Наиболее оптимальным вариантом будет замена диодного моста.
  3. Перед тем, как разобрать узел и произвести его ремонт, проверьте работоспособность статора, он представляет собой стальной цилиндр, внутри которого расположена обмотка механизма. Для диагностики нужно отключить выводы статора от диодного моста. Сначала осмотрите элемент визуально — на нем не должно быть следов повреждений или подгораний. Мультиметр выставляется в режим замера сопротивления. Сначала измерьте параметр сопротивления между выводом обмотки и корпусом (вывод можно использовать любой). Полученные показатели должны быть высокими и стремиться к бесконечности. В том случае, если показатели составили 50 кОм, это говорит о необходимости замены генератора.
  4. С помощью мультиметра также можно проверить работоспособность ротора — он представляет собой стальной стержень с намотанной обмоткой. на одном конце стержня располагаются кольца, по которым проходят щетки генератора ВАЗ. Вам необходимо демонтировать ротор и визуально осмотреть, в каком состоянии находится обмотка и подшипник генератора. Целостность обмотки можно проверить с помощью мультиметра, после чего производится замер параметра сопротивления между кольцам. Полученные показатели должны быть не более нескольких Ом. Замена щеток генератора ВАЗ 2109 требуется в случае их износа.

Диагностика узла тестером

Возможные неисправности

Перед тем, как снять генератор и произвести ремонт разобранного устройства, рассмотрим основные неисправности, характерные для этого узла:

  1. При включенном зажигании не горит лампочка механизма. Как правило, такая проблема связана с поломкой замка зажигания, возможных обрывах в проводе либо поломкой предохранителя. В первую очередь, необходимо произвести диагностику предохранителей и проводки, электроцепь прозванивается с помощью тестера.
  2. Лампочка узла не горит, при этом аккумулятор сильно разряжается, но контрольные приборы функционируют нормально. Обычно причина поломки в этом случае заключается в работоспособности генератора. Речь идет о возможном замыкании диодов, плохом контакте подключения обмотки возбуждения, выходе из строя реле или неработоспособности щеткодержателей. Кроме того, в некоторых случаях проблема может крыться в обрыве проводки которая идет от генераторного узла к контрольному щитку. Возможно, причиной является просто плохой контакт самой лампочки или ее выход из строя. Чтобы давая ток, узел мог работать нормально, все его элементы должны быть работоспособными. Если проблема заключается в щетках, то их необходимо заменить на аналогичные таких же размеров.
  3. Лампочка узла работает при включенном моторе, при этом аккумулятор может перезаряжаться. В первую очередь, обратите внимание на работоспособность регулятора.
  4. При функционирующем моторе лампочка на приборной панели горит очень ярко или только на 50%. В этом случае необходимо продиагностировать ремень генератора ВАЗ — возможно, он износился или просто ослаб. Проблему может решить замена ремешка или его натяжка. В некоторых случаях причина неисправности кроется в замыкании обмотки статора на массу или обрыве цепи. Также проблема может заключаться в неработоспособности диодов либо отпайке выходов ротора от контактных колец. Неисправность можно попытаться решить путем пайки выводов.
  5. Если узел очень сильно шумит, для начала следует проверить подшипниковое устройство. Кроме того, появление шума может быть обусловлено замыканием обмотки статора на массу или замыканием одного из диодных компонентов (автор видео — Вячеслав Ляхов).

Замена и снятие своими руками

Итак, как осуществляется разборка генератора ВАЗ:

  1. Сначала отключите АКБ, сняв с нее клеммы, таким образом вы сможете обесточить бортовую сеть.
  2. Демонтируйте колпачок с вывода и выкрутите соответствующую гайку, после чего можно снять проводку со шпильки.
  3. Отключите колодку с проводкой, которая идет к разъему узла.
  4. Теперь вам необходимо немного ослабить затяжку фиксации узла к регулировочной планке. Сделав это, можно поднять узел вверх до того момент, пока он не упрется к головку БЦ. Шкив генератора после этого можно освободить от ремня.
  5. После этих действий можно полностью выкрутить винт фиксации планки к БЦ. Затем залезьте под машину и выкрутите винты фиксации кронштейна к двигателю. Узел можно демонтировать, достав его из моторного отсека. Производится разборка и замены вышедших из строя элементов на новые, после чего осуществляется обратная сборка генератора.
1. Демонтируйте колпачок и отсоедините провода. 2. Открутите винты фиксации планки и кронштейна, демонтируйте узел. Извините, в настоящее время нет доступных опросов.

Видео «Как правильно разобрать и перебрать узел своими руками»

Инструкция по разбору и переборке генераторного узла для ВАЗ представлена на видео ниже (автор ролика — Denis Legostaev).

Понравилась статья? Поделиться с друзьями:

Ремонт генератора ваз 2109. 372 3701 генератор. Замена генератора ВАЗ 2109

1 – ремень привода; 2 – регулировочная планка; 3 – генератор; 4 – гайка крепления генератора; 5 – защитный колпак клеммы “ЗО” генератора; 6 – колодка с проводами; 7 – регулировочная гайка

ПРИМЕЧАНИЕ! В книге описывается отечественный генератор 372. 3701. Небольшая часть автомобилей ВАЗ комплектуется генераторами иностранного производства. Они взаимозаменяемы с отечественными по установочным размерам и характеристикам, но несколько отличаются по конструкции.

1 – крыльчатка вентилятора; 2 – генератор; 3 – конденсатор; 4 – регулятор напряжения в сборе с щеткодержателем; 5 – маркировка генератора; 6 – кронштейн

  • Для начала отсоедините провод от клеммы “–” аккумуляторной батареи.
ПРИМЕЧАНИЕ! Генератор надо снимать вместе с кронштейном, так как вынуть болт крепления генератора к кронштейну мешает лонжерон кузова.
  • Отсоедините колодку с проводом от клеммы генератора.
  • Сдвиньте резиновый чехол, отверните гайку и отсоедините провода от клеммы “ЗО” генератора.
  • Ослабьте регулировочную гайку и нижнюю гайку крепления генератора.
  • Переместите генератор к двигателю и снимите ремень.
  • Отверните болт крепления регулировочной планки.
  • Снизу моторного отсека отверните два болта крепления кронштейна, придерживая генератор.
  • Снимите генератор с автомобиля.

Установите генератор в обратном порядке. При креплении кронштейна генератора более длиный болт устанавливается ближе к приводу генератора!

После установки отрегулируйте натяжение ремня.

Соберите генератор в обратном порядке. Обратите внимание, чтобы отверстия в крышках для крепления генератора должны быть соосны (по данным завода-изготовителя соосность не должна превышать 0,4 мм).

Гайку крепления шкива генератора затяните моментом 39-90 Н·м (3,9–9,0 кгс·м).

Разборка и ремонт генератора своими руками

Может для кого-то покажется диким, но очень часто приходится встречать владельцев ВАЗ 2109-2108, которые при первой же неисправности генератора предпочитают не заниматься его ремонтом, а просто заменить устройство на новое. Есть даже и такие, кто не удосуживается проверить износ щеток, а сразу бежит за новым генератором. На самом деле можно выполнить ремонт, то есть заменить заведомо неисправную деталь на новую и все, устройство будет работать еще сто лет!

Для того, чтобы разобрать генератор на ВАЗ 2109-2108, нам понадобится следующий инструмент:

  • ключ рожковый или накидной на 17
  • головка на 10 и 7 мм
  • трещоточная рукоятка
  • отвертка крестовая и плоская

Порядок разборки и замены деталей генератора на ВАЗ 2109-2108

Итак, первым делом необходимо отсоединить проводок от интеграла со щетками и открутить два болтика крепления, которые показаны на фото:

Затем щетки вынимаются без каких либо проблем, так как больше их ничего не держит. После этого нужно постараться открутить гайку шкива, при этом необходимо удерживать сам шкив от проворачивания. Так как подручными средствами блокировать его не просто, можно сначала открутить все гайки крепления задней крышки, как показано на фотографии ниже:

После этого болты становятся свободными и значит их можно слегка выдавить в обратную сторону. Это нужно для того, чтобы они заблокировали шкив, так как они попадут между лопастями. Более наглядно это видно на приведенной ниже картинке:

Теперь гайка откручивается без проблем, и после этого можно вынимать ее, и шкив соответственно тоже:

После чего вынимаем 4 болта, которые соединяют две части генератора:

Затем плоской широкой отверткой пробуем разъединить составные части устройства, наглядно это показано на фото:

Но также стоит извлечь шпонку, так как она не даст снять крышку:

Теперь можно снимать крышку:

Она может сняться либо отдельно, либо же сразу вместе с ротором. Хотя, ротор можно вынуть потом также без труда:

Далее нам остается разъединить обмотку (статор генератора) с диодным мостом (выпрямительным блоком). Для этого откручиваем при помощи головки три гайки крепления контактов обмотки к диодному мосту:

После чего можно без проблем снимать обмотку:

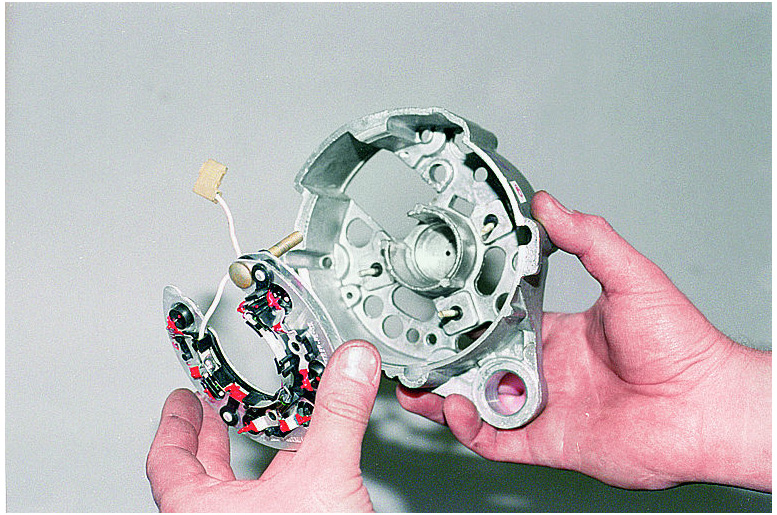

Чтобы извлечь диодный мост, необходимо вытащить болты его крепления с обратной стороны задней крышки, как это наглядно продемонстрировано на фотографии внизу:

И вынимаем его:

Получается, что весь генератор ВАЗ 2109-2108 полностью разобран на составные части, каждую их которых можно заменить при ее выходе из строя. Более подробный материал по диагностике деталей генератора читайте в следующих статьях этого раздела. Сборка происходит в обратной последовательности.



Генератор на ВАЗ 2109. — Узнаю свое Авто!

На машины ВАЗ 2109 устанавливаются два вида генераторов. Одну часть «девяток» комплектуют генераторами модели 94.3701, а на другую устанавливают словенские генераторы ААК-5102. У каждого из представленных видов имеется собственные особенности.

К примеру, словенский генератор ААК-5102 возможно заменить генератором 37.3701 отечественного производства, каковые в большинстве случаев устанавливают на ВАЗ 21083-20. Отличие между генераторами 94.3701 и 37.3701 содержится только в роторе, что приводит генератор к работе, в частности в первом употребляется поликлиновый ремень, а во втором — клиновый ремень от шкива коленвала движка.

Устройство генератора ВАЗ 2109.

Генератор 94.3701.

кожух вывод «В+» для подключения потребителей помехоподавляющий конденсатор неспециализированный вывод дополнительных диодов держатель хороших диодов выпрямительного блока держатель отрицательных диодов выпрямительного блока выводы обмотки статора регулятор напряжения щеткодержатель задняя крышка генератора передняя крышка генератора статор обмотка статора дистанционное кольцо шайба конусная шайба шкив гайка вал ротора передний подшипник вала ротора клювообразные полюсные наконечники ротора обмотка ротора втулка стяжной винт задний подшипник ротора втулка подшипника контактные кольца отрицательный диод хороший диод дополнительный диод вывод «D» Генератор 37.3701.

а — щёточный узел и регулятор напряжения генераторов выпуска с 1996 г. крышка генератора со стороны контактных колец болт крепления выпрямительного блока контактные кольца шариковый подшипник вала ротора со сторон» контактных колец конденсатор 2,2 мкФ ±20% для подавления радиопомех вал ротора провод неспециализированного вывода дополнительных диодов зажим «30» генератора для подключения потребителей штекер «61» генератора (неспециализированный вывод дополнительных диодов) провод вывода «Б» регулятора напряжения щетка, соединенная с выводом «В» регулятора напряжения регулятор напряжения щетка, соединенная с выводом «Ш» регулятора напряжения шпилька для крепления генератора к натяжному устройству крышка генератора со стороны контактных колец крыльчатка вентилятора со шкивом привода генератора полюсный наконечник ротора шайбы крепления подшипника дистанционное кольцо шариковый подшипник вала ротора со стороны привода металлическая втулка обмотка ротора (обмотка возбуждения) сердечник статора обмотка статора выпрямительный блок стяжной болт генератора буферная втулка втулка поджимная втулка вывод «В» регулятора напряжения щеткодержатель

Характеристики генераторов ВАЗ 2109.

Громаднейшая сила тока отдачи при 13 В образовывает 55 А у генератора 37.370 и 80 А у 94.3701.

У 37.370 предельное регулируемое напряжение – 13,6-14,6 В, а передаточное отношение двигатель-генератор – 1:2,04. У его аналога — генератора 94.3701 предельное регулируемое напряжение равняется 13,2-14,7 В, а передаточное отношение двигатель-генератор – 1:2,4.

Кроме характеристик в этих моделях ВАЗовского генератора имеются отличия и в размере контактных колец: в 94.3701 кольца имеют меньший диаметр, нежели у 37.3701. Сделаны они так для продления уменьшения службы и срока щёток окружной скорости вращения.

Схема подключений генератора модели 37.3701.

При повороте ключа зажигания напряжение для включения генератора подключается к выводу через резисторы и контрольную лампочку. По окончании того, как движок запущен, напряжение поступает в обмотку возбуждения от трех вентилей, присутствующих на выпрямительном блоке. Наряду с этим контрольная лампочка не горит, поскольку через нее не проходит ток. Главное напряжение подается на вывод регулятора конкретно от вывода генератора.

С 1996 года в генератор модели 37.3701 внесли трансформации, в частности поменяли устройство щёткодержателя и регулятора.

С этого момента регулятор напряжения находится в железном корпусе с прикреплен к щеткодержателю. Другими словами они стали неразборными.

Кроме рассмотренной модели генератора на машинах ВАЗ 2109 возможно заметить еще генераторы германские, болгарские и, как упоминалось выше, словенские. Их всех возможно заменить на 37.3701. Отличия, само собой разумеется, имеется, но они маленькие и связаны с самой конструкцией генератора, а по техническим данным и размерам они однообразны.

аккумуляторная батарея генератор монтажный блок дополнительные резисторы по 100 Ом, 2 Вт выключатель зажигания реле зажигания комбинация устройств контрольная лампа разряда аккумуляторной батареи

Схема подключения генератора ваз 2109 (94.3701.).

Для запуска генератора 94.3701 по окончании включения зажигания напряжение подходит к выводу регулятора, проходя через контрольную лампочку — она расположена на приборной панели. По окончании включения зажигания эта лампочка обязана загореться, а по окончании запуска движка — погаснуть, в случае если, само собой разумеется, генератор ВАЗ 2109 трудится исправно.

Кстати, в случае если контрольная лампочка горит через чур продолжительно, ярко либо, напротив, в половину накала, то это значит, что в работе генератора имеется какая-то неприятность.

По окончании запуска мотора обмотка возбуждения приобретает напряжение от трех дополнительных вентилей, находящихся на выпрямительном блоке генератора.

аккумуляторная батарея генератор монтажный блок замок зажигания контрольная лампа заряда аккумуляторной батареи, расположенная на панели устройств

Внимание!

Независимо от модели генератора ВАЗ 2109 нужно постоянно помнить одно ответственное правило: «минус» аккумулятора должен быть неизменно соединен с «массой», а «плюс» — с зажимом генератора. При неправильном подсоединении будет приведено к повышенному напряжению через вентиля, и они повредятся.

Кроме этого не разрещаеться включать генератор без аккумулятора, поскольку это спровоцирует короткое перенапряжение на выводе генератора, которое приведет к повреждению регулятора и, как следствие этого, к неисправностям электронных устройств в сети автомобиля.

Схема: генератор ВАЗ 2101 | Клуб любителей ВАЗ



































1. – Крышка со стороны контактных колец.
2. – Выпрямительный блок.
3. – Болт крепления выпрямительного блока
и выводов обмотки статора.
4., 5. – Контактные кольца.
6. – Задний шарикоподшипник.
7. – Вал ротора.
8. – Изолирующие втулки.
9. – Винт крепления щеткодержателя.
10. – Плюсовой контактный болт (вывод
«30»).
11. – Изолирующая втулка контактного болта.
12. – Штекер центрального вывода обмотки статора.
13. – Щеткодержатель.
14. – Отрицательная щетка.
15. – Положительная щетка.
16. – Шпилька для крепления генератора к натяжной планке.
17. – Крыльчатка шкива.
18. – Полюсный наконечник ротора со стороны привода.
19. – Шкив привода генератора.
20. – Гайка крепления шкива.
21. – Дистанционное кольцо.
22. – Передний шарикоподшипник.
23. – Крышка со стороны привода.
24. – Каркас обмотки ротора.
25. – Обмотка ротора.
26. – Изоляция паза статора.
27. – Статор.
28. – Клин обмотки статора.
29. – Обмотка статора.
30. – Полюсный наконечник ротора со стороны контактных колец.
31. – Стяжной болт.
32. – Буферная втулка.
33. – Втулка.

Схема соединения

1. – Аккумуляторная батарея;
2. – Обмотка ротора генератора;
3. – Генератор;
4. – Обмотка статора генератора;
5. – Выпрямительный блок генератора;
6. – Регулятор напряжения;
7. – Дополнительные резисторы;
8. – Термокомпенсирующий резистор;
9. – Дроссель;
10. – Выключатель зажигания;
11. – Блок предохранителей;
12. – Контрольная лампа заряда;
13. – Реле контрольной лампы заряда

На модели 2101 и 2102, а также их модификациях устанавливался трехфазный генератор переменного тока со встроенным выпрямителем типа Г-221 изображение которого приведено выше. До 1985 года отрицательные вентили (диоды) запрессовывались производителем в крышку 1, положительные же в отдельную пластину, которая крепилась к крышке. После 1985 у трехфазных выпрямителей типа Г-221 оба типа вентилей прячутся в неразборном блоке 2, состоящему из двух пластин. При выходе вентилей из строя этот блок генератора просто замещается новым.
Регулятор 6 поддерживает выходное напряжение на генераторе в диапазоне 13,2-14,5 вольт. Работоспособность устройства обычно проверяется при помощи контрольной 12-и вольтовой лампочки вместе с приборами и реле 13. При повороте ключа зажигания, до начала работы двигателя и генератора на контакты реле подается ток от аккумулятора автомобиля и контрольная лампа зажигается. После успешного запуска двигателя, во время движения автомобиля лампочка должна потухнуть, ведь якорь реле притянется к сердечнику под силой действия выпрямленного фазного напряжения генератора, тем самым размыкая контакты реле.

Устройство и принцип работы генератора

Автомобильный генератор представляет собой устройство для трансформации механической энергии в электрическую. Вне зависимости от марки автомобиля и его типа все генераторы устроены и работают по одному принципу.

Генератор в упрощенном виде состоит из основной обмотки и обмотки возбуждения. Шкив соединяет двигатель с ротором генератора посредством ремня. Ротор — это и есть вращающийся электромагнит с одной обмоткой. Статор заключает в себе обмотку, на которой вырабатывается электричество. Для стабильной работы генератора ставится реле-регулятор. Оно по необходимости делает магнитное поле сильнее или слабее, тем самым стабилизируя вырабатываемое напряжение.

В основу работы устройства положен принцип электромагнитной индукции. При подаче электрического тока на обводку возбуждения появляется магнитное поле. При вращении ротора витки обмотки пересекают это поле, что приводит к возникновению разности потенциалов в основной обмотке, то есть на ней появляется электрическое напряжение. Чем выше интенсивность магнитного поля, тем выше вырабатываемое напряжение.

Генератор должен вырабатывать постоянное напряжение 13,5 вольт. Для полного заряда аккумулятора нужно 14,5 вольт, но делают чуть меньше, чтобы избежать перенапряжения. Аккумулятор работает в буферном режиме — промежуточное положение между генератором и потребителями (свет фар, лампочек, включенное радио и т.д.). Максимально сам генератор может вырабатывать 30 вольт, но на выходе напряжение стабилизируется реле-регулятором ровно до 13,5 вольт.

Разбор генератора ВАЗ 2109 карбюратор. Стоимость ремонта

Ремонт генератора ВАЗ 2109 возможен как на станции ТО, так и самостоятельно. Для диагностики своими руками потребуется мультиметр, так как визуальный осмотр проблем не обнаружит.

[ Скрыть ]

Конструктивные особенности

Автомобили ВАЗ 2109 могут комплектоваться двумя моделями генераторных установок. Это 37.3701 и 9402.3701.

Описание элементов конструкции первого:

  • 1 — штуцер зажимной;
  • 2 — втулка;
  • 3 — штуцер буфера;
  • 4 — задняя крышка узла;
  • 5 — болт крепления выпрямителя;
  • 6 — сам блок выпрямительный;
  • 7 — клапан этого устройства;
  • 8 — емкостная деталь;
  • 9 — задний опорный элемент вала поворотного устройства;
  • 10 — кольца контактные;
  • 11 — шкив поворотного устройства;
  • 12 — щетка, подключенная к выводу Б регулятора;
  • 13 — контакт 30, необходимый для подключения энергопотребителей;
  • 14 — контактный элемент 61 генераторной установки;
  • 15 — щетка, соединенная с выводом Ш на механизме регулирования;
  • 16 — контакт В этого элемента;
  • 17 — сам регулятор напряжения в бортовой сети;
  • 18 — штифт для крепления генераторной установки к натяжной планке;
  • 19 — рабочее колесо;
  • 20 — вал;
  • 21 — шайбы для фиксации подшипникового устройства;
  • 22 — кольцо упорное;
  • 23 — передний подшипник нового элемента шкива поворотного устройства;
  • 24 — обмотка ротора;
  • 25 — полюсный наконечник этого устройства;
  • 26 — еще одна обмотка;
  • 27 — механизм статора;
  • 28 — передняя крышка блока генератора.
Схема устройства модели 37.3701

Конструкция агрегата 9402.3701:

  • 1 — крепления защитного кожуха;
  • 2 — контакт В+ для подключения электрооборудования машины;
  • 3 — емкостное устройство;
  • 4 — общий контакт дополнительных диодных элементов. Он подключается к выходу D+ на приспособлении регулятора;
  • 5 — устройство фиксации положительных диодов выпрямительного механизма;
  • 6 — зажим для отрицательных диодных элементов;
  • 7 — положительный диод;
  • 8 — минусовой элемент;
  • 9 — регулятор напряжения в электрической сети машины;
  • 10 — задняя крышка генераторного агрегата;
  • 11 — болт стяжной;
  • 12 — крышка передняя генераторного агрегата;
  • 13 — обмотка статора;
  • 14 — кольцо упорное;
  • 15 — передний опорный элемент вала поворотного механизма;
  • 16 — вал;
  • 17 — гайка;
  • 18 — вал поворотного механизма;
  • 19 — шайба коническая;
  • 20 — шайба штатная;
  • 21 — полюсные наконечники роторного механизма;
  • 22 — сердечник статорного устройства;
  • 23 — втулка;
  • 24 — обмотка поворотного механизма;
  • 25 — задний опорный элемент шкива ротора;
  • 26 — втулка опорного элемента;
  • 27 — контактные кольца;
  • 28 — держатель щеточного узла;
  • 29 — контакты обмотки статорного механизма;
  • 30 — дополнительный диодный элемент;
  • 31 — общий контакт D.

Генераторная конструкция 9402.3701

Карбюраторные силовые агрегаты комплектуются приборами модели 37.3701, а форсунки — 9402.3701. По конструкции эти узлы аналогичны, это синхронные двигатели переменного тока. Они оснащены встроенным выпрямительным блоком на кремниевых диодных элементах. И регулятор напряжения в них электронный.

На автомобилях, выпущенных до 1996 года, в моделях 37.3701 использовались отдельные регуляторы и щеткодержатели. В таких устройствах напряжение с контакта 30 подавалось на контакт В.В более поздних версиях этот параметр применяется к выходу C, так как B отсутствует.

Как проверить правильность?

Перед диагностикой проблем с инжекторными и карбюраторными автомобилями Вам необходимо запустить двигатель и дать ему поработать несколько минут. Затем, нажимая на педаль газа, необходимо увеличить число оборотов коленчатого вала до 3 тыс./мин.

Для создания имитации вождения в обычном режиме выполняется включение:

  • дальнего света фар;
  • системы обогрева заднего стекла;
  • печи.

Диагностика мультиметром:

  1. С помощью тестера измеряется значение напряжения на клеммах аккумулятора. Этот параметр составит 13,2 вольта у модели 9402.3701 и 13,6 вольта у 37.3701. Если при диагностике без снятия напряжения на клеммах аккумулятора полученное значение оказалось другим, это свидетельствует об обрыве или коротком замыкании обмоток прибора. Также могут выйти из строя регулятор напряжения и щеточный узел. Иногда проблема кроется в окислении контактных элементов обмотки возбуждения.
  2. Чтобы убедиться, что механизм регулирования работает, отключаются все потребители энергии. Горит только оптика дальнего света, после чего процедура измерения напряжения повторяется. Этот параметр должен быть в пределах от 13,2 до 14,7 вольт для модели 94.3701. В электрогенераторе 37.3701 полученное значение будет от 13,6 до 14,6 В.
  3. Если элемент регулятора на модели 9402.3701 снят, то его можно проверить, подключив к щеточному механизму источник света.В частности, между его элементами. Лампа должна быть рассчитана на 1-5 Вт и 12 вольт. Источник питания подключается к контактам D+ и земле устройства. постоянный ток. Диагностика производится сначала включением напряжения на 12 вольт, а затем на 15-16 В.
  4. В первом случае источник света должен работать, а во втором — нет. Если он срабатывает при подаче 12 и 15 вольт, то поломку нужно искать в регулирующем устройстве. При отсутствии возгорания следует проверить причину на наличие разомкнутого или нарушенного контакта между щеточными элементами и выводами устройства.Меняется сам регулятор для восстановления работоспособности генератора. Для проверки прибора 37.3701 лампочка подключается к контактам В и С, это плюс, а так же масса.
  5. Клапаны выпрямителя проверяются путем отсоединения кабелей от аккумуляторной батареи, блока генератора и контакта регулятора. Положительный провод от аккумулятора подключается через источник света к выводу В+ генераторной установки 9402.3701. Если это модель 37.3701, то ее нужно подключить к выводу 30.Минусовой контакт заземлен, он соединен с корпусом. Если в результате предпринятых действий источник света заработал, то проблема в коротком замыкании (в обоих блоках).
  6. Диагностика аналогичной проблемы на плюсовых клапанах осуществляется подключением плюсового контакта аккумулятора к выводу В+ (для модели 37.3701 — клемма 30). Подключение осуществляется через источник света. Минусовой контакт идет на вывод фазной обмотки статорного механизма (можно подключить к любому).О неработоспособности одного или нескольких положительных клапанов будет свидетельствовать включение лампочки.
  7. Процедура диагностики короткого замыкания на минусовых контактах элемента выполняется при соединении плюсовой клеммы аккумулятора с фазной обмоткой статорного механизма. Лампочка должна располагаться на электрической цепи, а минусовая клемма выходит на корпус генераторной установки. Если загорелся осветительный прибор, это свидетельствует о повреждении отрицательных клапанов или перемыкании статорного механизма с корпусом автомобильного электрогенератора.
  8. Для предотвращения короткого замыкания обмотки с машины демонтируется узел, после чего отсоединяются элементы от регулятора и выпрямительного блока. С помощью источника света или омметра проверяют детали на наличие короткого замыкания. Клапаны генераторного устройства можно диагностировать тестером; это не требует подключения батареи или лампочки.
  9. Для проверки дополнительных диодных элементов плюсовая клемма аккумулятора подключается к выводу D через источник света.В модели 37.3701 подключение необходимо производить с клеммой 61. Минусовая клемма идет на вывод одной из фазных обмоток статорного устройства; винт можно использовать для фиксации узла выпрямителя. Если источник света загорается, это свидетельствует о повреждении диодных элементов.
  10. Для определения обрыва клапанов необходимо проверить ток отдачи, этот параметр не должен падать в результате нагрузки. Но такая проблема может быть из-за повреждения или короткого замыкания обмоток генераторного блока.
  11. Для диагностики каждого диодного элемента понадобится тестер или контрольная лампочка. Для этого придется демонтировать выпрямительный узел. В случае поломки этого устройства его необходимо заменить в сборе. Возможна замена отдельных клапанов, но для основных элементов необходима перепрессовка в держателе. Выполнение данной операции требует от автовладельца осторожности и навыков.

Обмотки статорного или роторного механизма можно диагностировать только с помощью дефектоскопа или электронного осциллографа, проверка заключается в контроле кривых напряжения.

На канале «Авто-блогер» подробно описана процедура осмотра генераторной установки автомобиля.

Возможные неисправности

Если узел не работает или работает некорректно, необходимо найти причину проблемы:

  1. При включении зажигания на приборной панели индикатор не горит. Возможно, этот признак спровоцировал неисправный предохранитель. Проблема может быть в поврежденной проводке. Необходимо проверить электрические цепи и предохранительное устройство.Прозвонка проводки осуществляется с помощью тестера.
  2. Диодный индикатор на приборке не горит, но аккумулятор разряжается, все остальные приборы управления работают нормально. Возможная проблема — короткое замыкание диодных элементов на мосту или плохой контакт на обмотке возбуждения. Причиной проблемы может быть неработоспособность реле, выход из строя щеточного механизма или повреждение проводки от генератора до приборной панели. Все вышедшие из строя компоненты можно отремонтировать или заменить самостоятельно.
  3. Индикатор аккумулятора на приборной панели загорается при работающем двигателе, аккумулятор можно зарядить. Необходимо выполнить диагностику регулирующего устройства, проблема может заключаться в нем.
  4. Когда двигатель автомобиля работает, индикатор аккумулятора слишком яркий или только на 50%. Необходимо провести диагностику приводного ремня, проблема может заключаться в его износе или ослаблении. Для устранения проблемы ремень необходимо подтянуть или заменить. Причиной может быть короткое замыкание обмотки статорного устройства на массу или повреждение электроцепи.Иногда причина кроется в неисправности диодов или отсоединении роторного механизма от контактных колец.
  5. Из-под капота доносится свист. Шум может появиться во время запуска силового агрегата и исчезнуть через несколько минут или быть слышен постоянно. Проблема в износе. приводной ремень. Товар подлежит замене.
  6. Громкий гудящий шум может указывать на износ подшипников генераторной установки. Иногда такой признак связан с замыканием обмотки статорного механизма на землю или замыканием одного из диодов.
  7. Ночью при включенной оптике видно, что фары горят тускло. Но при нажатии на педаль газа их яркость восстанавливается до необходимого уровня. Регулятор напряжения нужно проверить.

Канал «Тора 18» рассказал об основных неисправностях, характерных для автомобильных генераторных установок.

Как отремонтировать самому?

Процедура восстановления состоит из нескольких этапов:

  1. Сначала необходимо демонтировать блок.
  2. Затем разбирается, на этом этапе требуется ремонт узла.
  3. После этого производится сборка.
  4. На финальном этапе узел должен быть установлен и подключен.

Необходимые инструменты

Перед выполнением задания необходимо подготовить:

  • тиски;
  • съемный инструмент для подшипниковых устройств;
  • набор ключей;
  • Набор отверток.

Демонтаж генератора

Процедура демонтажа следующая:

  1. Кабели от генераторной установки отсоединены.Обычно они выполнены в красной изоляции и включают 2 группы проводников. Один из них состоит из двух тросов и крепится гайкой к болту на задней стенке агрегата. Вторая группа включает один кабель и подключается к клемме генерирующего устройства посредством контактного элемента. Он также расположен на задней стенке узла.
  2. Для демонтажа блока генератора от силового агрегата необходимо открутить две гайки, а также винт. Сначала откручивается крепежный элемент, закрепленный на планке натяжителя приводной ленты сверху агрегата.Затем откручивается винт, который фиксирует саму деталь к моторному блоку станка, этот элемент демонтируется. На заключительном этапе с винта крепления кронштейна к ДВС откручивается гайка.
  3. Крепежная часть расположена в нижней части силового агрегата, непосредственно под генераторной установкой. После демонтажа гайки необходимо снять приводной ремень с вала.
  4. Винт, фиксирующий сборку, необходимо отжать влево, чтобы он вышел из кронштейна.Элемент запрессован до упора в кузов автомобиля или в грязезащитный экран агрегата.
  5. Затем откручиваются два винта, расположенные сбоку правого колеса. Они крепят пылезащитный кожух генераторной установки к кузову автомобиля.
  6. Если болт упирается в элементы корпуса машины, следует приложить небольшое усилие к двигателю. При этом часть крепления снимается.

Пользователь Саня Киселев подробно рассказал о порядке демонтажа установки с двигателя Девятки.

Разборка и ремонт

После снятия узла производится демонтаж всех деталей и приведение генератора ВАЗ 2109 в рабочее состояние:

  1. Ключом на 19 ослабляется и откручивается гайка на шкиве ротора. Используется для фиксации рабочего колеса. Для выполнения этой задачи генератор в сборе необходимо зажать в тисках. С помощью отвертки крыльчатка удерживается от вращения. С помощью гаечного ключа гайка откручивается против часовой стрелки.
  2. Крыльчатка устройства фиксируется штифтом.После демонтажа со шкива этот элемент необходимо снять и отложить в сторону, его нельзя потерять. При откручивании гаек рекомендуется зарисовывать расположение компонентов.
  3. Затем блок генератора переворачивается задней крышкой вверх дном. Ключом на 8 откручиваются четыре гайки.
  4. Сняты шпильки и разобрана передняя часть корпуса прибора. Здесь же расположен передний несущий элемент, он фиксируется с помощью пластин. Чтобы их демонтировать, открутите гайки, крепящие элементы.
  5. С помощью специального съемника подшипниковое устройство снимается с места посадки. При отсутствии инструмента можно использовать молоток и оправку соответствующего размера. Допускается использование деревянной доски.
  6. Распорная втулка демонтируется со шкива роторного механизма.
  7. Этот узел снимается с задней крышки генераторной установки.
  8. Выводы обмотки статора отсоединены от выпрямителя. Для этого откручиваем гайки, которые их фиксируют.После демонтажа креплений откручиваются болты. Они делают собственные выводы.
  9. Болты представляют собой изолирующие прокладки. Необходимо демонтировать обмотку статора с корпуса агрегата.

Следующим шагом будет снятие диодного моста, для этого необходимо выполнить следующие действия:

  1. Ключом откручивается гайка, которая фиксирует контакт под номером 30.
  2. Рядом с этим выводом находится блок с затыкать. Этот пункт необходимо удалить. Но заранее следует прижать крепление с помощью небольшой плоской отвертки.
  3. Защелка открывается изнутри. Затем блок с проводами вдавливается внутрь. Заглушка должна оставаться на крышке. С него демонтируется диодный мост.
  4. На следующем этапе потребуются тиски. Роторный механизм должен быть зажат в оборудовании таким образом, чтобы заднее подшипниковое устройство располагалось сверху.
  5. С помощью съемника деталь демонтируется. Для этого положите инструмент сверху узла и снимите опорный элемент со шкива.

После разборки элементов генераторной установки производится замена вышедших из строя компонентов:

  1. Для замены подшипниковых деталей необходимо проверять маркировку элементов.Подобные запчасти покупаются в автомагазине. Даже если подшипники визуально целы, их рекомендуется менять. Детали не взаимозаменяемы, поэтому при покупке обязательно ориентируйтесь на маркировку.
  2. То же самое касается диодного моста. Маркировка переписывается с детали, только после этого покупается запчасть. Если это устройство имеет видимые повреждения или произошло окисление металла, то узел подлежит замене. Крепится к корпусу генераторной установки четырьмя гайками.Диодный мост расположен сзади, с внутренней стороны.
  3. Произведена визуальная диагностика передней крышки генераторной установки. При наличии трещин или других повреждений кожух необходимо заменить. При проведении визуальной диагностики важно обратить внимание на крепеж.
  4. Измеряется диаметр посадочного места для подшипниковых деталей в передней крышке. Если гнездо для их установки больше 4,2 см в диаметре, то крышку необходимо заменить.
  5. Затем производится визуальный осмотр задней части агрегата.При наличии на нем повреждений в виде трещин производится замена. Износ или поломка посадочного места под несущий элемент не допускается. При таком повреждении крышка заменяется.
  6. Проводится визуальная диагностика внутренней поверхности статорного устройства. Не допускается наличие царапин и других дефектов, возникших в результате прикосновения к анкеру. При обнаружении износа заменяют подшипниковые элементы или крышку генераторной установки.

Проверяется обмотка демонтированного роторного механизма, задание выполняется следующим образом:

  1. Необходимо произвести визуальный осмотр контактных колец.Эти элементы подлежат замене при обнаружении дефектов. Речь идет о следах износа, потертостях, царапинах и т. д. В принципе, кольца можно не менять, если повреждение незначительное. Но потом их придется шлифовать, для этого потребуется мелкозернистая наждачная бумага.
  2. Если повреждения на элементах не удалось убрать наждачной бумагой, то можно попробовать отшлифовать их на токарном станке. При использовании оборудования необходимо снять минимальный слой металла, а затем отшлифовать поверхность.
  3. С помощью тестера проверяют значение сопротивления обмотки роторного механизма.Для этого устройство должно быть подключено к токосъемным кольцам. Если диагностика показывает, что сопротивление стремится к бесконечности, это свидетельствует об обрыве внутри обмотки. Для устранения проблемы потребуется замена поворотного механизма.
  4. С помощью контрольной лампы производится диагностика отсутствия короткого замыкания в обмотке якорного устройства на кузов. Для этого нужно активировать источник света, подключив его к аккумулятору. Один контакт соединен с корпусом анкерного устройства, а другой по очереди с каждым кольцом.Световой индикатор не должен загораться при работающем роторе. Если он активируется, это свидетельствует о коротком замыкании обмотки, тогда потребуется замена якоря.

Вячеслав Ляхов подробно рассказал о диагностике, а также ремонте узла в автомобиле ВАЗ 2109.

Генератор в сборе

Если удалось разобрать и отремонтировать агрегат, то после выполнения работ потребуется собрать его обратно:

  1. Устанавливается задний подшипниковый узел на посадочной площадке, на вал.Для выполнения задания используется деревянная доска и молоток. Подшипник тщательно забивают, чтобы не повредить деталь. Для этого достаточно ударить его несколько раз.
  2. Если диодный мост был демонтирован, его необходимо установить на место. Устройство расположено в задней крышке корпуса.
  3. Затем на анкерное устройство устанавливается защитный кожух так, чтобы несущий элемент полностью установился в посадочной площадке. Для упрощения действия допускается использование молотка. При легких ударах по крышке забивается подшипник, его надо надеть на шкив.Заменяется такая же деталь, установленная на передней крышке, фиксация осуществляется с помощью пластин.
  4. Затем генераторное устройство демонтируется из тисков. Перед установкой передней крышки на узел на шкив устанавливается распорное кольцо. Эта запчасть должна располагаться между упорной выемкой и передним подшипниковым устройством.
  5. Крышка устанавливается спереди, гайки шпилек затягиваются крест-накрест. Это обеспечит более равномерную затяжку креплений.
  6. Шпилька устанавливается в углубление на валу анкерного устройства. Затем устанавливается крыльчатка, элемент зажимается гайкой.
  7. На этом процедуру сборки генераторного устройства можно считать завершенной. Осталось установить регулятор напряжения со щетками в месте посадки.

Евгений Брагин описал процедуру сборки блока «девятки» с обозначением всех нюансов этого процесса.

Установка и подключение

Установка блока генератора осуществляется в обратном порядке; при выполнении этой задачи важно не забыть подключить провод к регулирующему устройству:

  1. Крепежная скоба прикручивается к установке.Используется гаечный ключ.
  2. Затем кронштейн с генераторной установкой прикручивается к месту посадки. При выполнении этой задачи необязательно затягивать гайку до упора.
  3. С помощью саморезов крепится защита блока от пыли.
  4. Приводной ремень устанавливается на шкив генераторной установки.
  5. Устанавливается натяжная планка.
  6. Приводной ремень натягивается. При выполнении этой задачи важно, чтобы прогиб изделия был примерно 1-1.5 сантиметров. При натяжке ремня необходимо затянуть гайку на планке натяжителя. Затем данный элемент зажимают на кронштейне до упора.

После завершения установки необходимо подключить клеммные колодки к генераторной установке. При выполнении задачи следите за тем, чтобы зажимы были отсоединены от аккумуляторной батареи. Всего к устройству должно быть подключено три провода. Парные кабели крепятся гайками к шпильке, расположенной на задней крышке. И разъем-папа должен быть установлен в разъем-розетку.

Затем на аккумулятор монтируются клеммные зажимы, запускается силовой агрегат. Генераторная установка подает напряжение, которое требуется для полноценной работы всех устройств машины.

Чтобы быть уверенным в работоспособности блока, необходимо провести диагностику напряжения, вырабатываемого блоком, с помощью вольтметра.


Схема подключения генераторной установки

Техника безопасности труда

Нюансы, которые необходимо учитывать при ремонте генератора ВАЗ 2109:

  1. Все контрольно-регулировочные работы, связанные с диагностикой агрегата при работающем двигателе, должны выполняться в проветриваемом помещении или на открытом воздухе.Если это гараж, то рекомендуется открыть двери или обеспечить хорошую вентиляцию.
  2. Перед выполнением задания необходимо застегнуть рукава, если работа выполняется в рубашке. Все свисающие концы одежды должны быть сняты во избежание их падения на работающий шкив.
  3. Для проведения ремонта используется специализированный инструмент.
  4. Нельзя допускать падения генератора после того, как он был снят во время транспортировки к машине. Это может привести к полному выходу из строя агрегата.
  5. Ремонт необходимо производить только исправным, чистым и обезжиренным инструментом.
  6. Если гайки заржавели и их трудно открутить, перед выворачиванием рекомендуется обработать элементы керосином или WD-40. Демонтаж производится с предварительной простукиванием легкими ударами молотка.
  7. Осмотр автомобиля осуществляется с помощью лампочки, рассчитанной на 36 вольт. Если диагностика проводится в кювете, потребуется источник света на 12 В. Важно, чтобы лампочка была оснащена защитной сеткой.

Стоимость ремонта

Ориентировочная стоимость запасных частей указана в таблице.

1. Снимите генератор с автомобиля ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 (см. «Снятие и установка генератора 37.3701»).

2. Отверните гайку и снимите регулировочную планку генератора. Отметьте любым способом (удобнее всего фломастером) взаимное расположение крышек и статора генератора.

3. Отверните гайку крепления и выньте прижимную втулку.

4. Выньте болт и снимите кронштейн с генератора.

5. Отвернуть гайку крепления, удерживающую шкив генератора от проворачивания (см. «Замена шкива генератора 37.3701»), и снять шкив вместе с крыльчаткой вентилятора. Снимите шпонку с вала якоря.

6. Отверните гайку и отсоедините провод конденсатора от вывода «30» генератора.

7. Отверните винт и снимите конденсатор с генератора.

8. Отсоедините разъем с проводом от щеткодержателя на генераторе.

9. Отверните два винта крепления щеткодержателя.

10. Снимите щеткодержатель с регулятором напряжения.

11. Отверните четыре гайки крепления …

12…. и снимите четыре стяжных болта.

13. С помощью съемника снимите крышку генератора со стороны привода с вала якоря.

14. Снимите распорку с вала якоря.

15. Выньте якорь генератора из крышки генератора из коллектора.

16. Отверните три гайки крепления и отсоедините выводы статора от блока выпрямителя.

17. Выверните три болта крепления блока выпрямителя и выводы статора с изолирующими прокладками.

18. Снимите статор генератора с крышки генератора.

19. Отверните на генераторе гайку крепления вывода «30».

20. С помощью отвертки нажмите на выступ штекера внутри разъема и протолкните штекер с проводом внутрь крышки генератора. При этом пластиковый разъем остается на крышке генератора.

21. Снимите блок выпрямителя с крышки генератора.

22. Для замены подшипника в крышке генератора со стороны привода отвернуть четыре гайки крепления, вывернуть болты…

23. … и снимите внутреннюю и наружную шайбы подшипника. Затем с помощью подходящей оправки выпрессуйте подшипник из крышки генератора. Запрессуйте новый подшипник заподлицо с поверхностью крышки генератора. Усилие должно прилагаться только к наружному кольцу подшипника крышки генератора.

24. Чтобы заменить подшипник вала якоря генератора со стороны коллектора, спрессуйте подшипник с вала якоря с помощью съемника. Напрессовать новый подшипник на вал якоря до упора, прикладывая усилие только к внутреннему кольцу подшипника.

25. Осмотрите контактные кольца. При наличии на них потертостей, отметин, царапин, следов износа от щеток и т. п. кольца необходимо отшлифовать. Если повреждения колец не удается удалить наждачной бумагой, обточите кольца на токарном станке, сняв минимальный слой металла, а затем отшлифуйте.

26. Проверить сопротивление обмотки ротора генератора омметром (тестером), подключив омметр к контактным кольцам. Если омметр показывает бесконечность, то в обмотках произошел обрыв и требуется замена ротора.

27. Проверить контрольной лампой, нет ли короткого замыкания обмотки на корпусе ротора. Подключите контрольную лампу к сети переменного тока 220 В (можно использовать аккумуляторную батарею и лампу на 12 В). Подсоедините один из проводов к корпусу ротора, а второй — по очереди к каждому кольцу. В обоих случаях лампа не должна гореть. Если лампа загорается, то обмотка замкнута: ротор подлежит замене.

28. Осмотрите статор генератора. На внутренней поверхности статора не должно быть следов соприкосновения якоря со статором.При наличии износа необходимо заменить подшипники или крышки генератора.

29. Проверьте наличие обрыва в обмотке статора. Для этого включите контрольную лампу в сеть переменного тока 220 В (можно использовать аккумуляторную батарею и лампу на 12 В). Поочередно подключите контрольную лампу между всеми выводами обмотки статора. Во всех трех случаях лампа должна гореть. Если лампа не загорается, значит в обмотке статора произошел обрыв. Замените статор или обмотку.

30.Проверить, нет ли короткого замыкания обмоток статора на корпус. Для этого включите контрольную лампу в сеть переменного тока 220 В (можно использовать аккумуляторную батарею и лампу на 12 В). Подключите лампу к клемме обмотки статора, а провод от источника тока к корпусу статора. Если лампа загорается, значит, произошло короткое замыкание — необходимо заменить статор или обмотку статора. 31. Осмотрите крышку генератора со стороны привода. При наличии трещин, особенно в местах крепления генератора, замените крышку генератора.Измерьте диаметр гнезда подшипника в крышке генератора со стороны привода. Если отверстие подшипника деформировано или его диаметр превышает 42 мм, замените крышку генератора.
32. Проверьте легкость вращения подшипников генератора. Если при вращении подшипников возникает люфт между кольцами, качение или заедание тел качения, подшипники генератора подлежат замене. Также замените подшипники с поврежденными защитными кольцами или следами вытекания смазки.
33. Осмотрите крышку генератора со стороны контактных колец.При наличии повреждений или износе посадочного кольца подшипника замените крышку генератора.

34. Проверить регулятор напряжения. Подключить контрольную лампу 12В к щеткам регулятора напряжения. Подать напряжение 12 В: «+» на клемму, «-» на «массу» щеткодержателя. Контрольная лампа должна загореться.

35. Увеличить напряжение до 15-16 В — лампа должна погаснуть. Если лампа не гаснет или не загорается при 12 В, замените регулятор напряжения щеткодержателем.

36. Проверьте легкость хода щеток в щеткодержателе и их выступ. Если щетки выступают из щеткодержателя менее чем на 5 мм, замените регулятор напряжения на щеткодержатель. При обнаружении сколов или трещин на щетках замените регулятор напряжения.

37. Исправность конденсатора генератора можно проверить мегомметром или тестером (по шкале 1-10 МОм). Подсоедините щупы тестера к клеммам конденсатора. Перед подключением устройство показывает бесконечность.В момент подключения сопротивление уменьшается, а затем снова возвращается к бесконечности. В данном случае конденсатор исправен. Неисправный конденсатор генератора необходимо заменить.
Проверить диоды выпрямительного блока генератора можно как на снятом генераторе не снимая генератор с автомобиля ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Порядок проверки выпрямительного блока генератора одинаков. Для наглядности на снятом генераторе показаны тестовые схемы блока выпрямителя.Для проверки выпрямительного блока на автомобиле ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 отсоедините провода от аккумулятора и генератора, а также снимите колодку с проводом с выхода регулятора напряжения.

1 — положительные диоды;
2 — минусовые диоды;.
3 — дополнительные диоды.

38. Проверить диоды выпрямительного блока с помощью контрольной лампы 12 В и аккумулятора. Для проверки короткого замыкания в положительном и отрицательном диодах подключите «+» аккумуляторной батареи через контрольную лампу к выводу «30» генератора, а «-» аккумуляторной батареи к корпусу генератора.Если лампа загорается, значит в диодах короткое замыкание и блок выпрямителя необходимо заменить.

39. Для проверки плюсовых диодов подключите «+» аккумулятора через контрольную лампу к выводу «30» генератора, а провод, идущий от «-» аккумулятора, к одному из болты крепления блока выпрямителя. Если лампа горит, значит, в плюсовых диодах короткое замыкание: необходимо заменить выпрямительный блок.

40. Для проверки минусовых диодов подключите «+» аккумулятора через контрольную лампу к одному из болтов крепления выпрямительного блока, а провод, идущий от «-» аккумулятора, к корпусу генератора.Если лампа загорается, значит, в минусовых диодах короткое замыкание — необходимо заменить выпрямительный блок.

ПРЕДУПРЕЖДЕНИЕ
Горящая лампа при проверке минусовых диодов также может указывать на короткое замыкание в обмотке статора на корпус генератора, однако такая неисправность встречается гораздо реже, чем короткое замыкание диодов.

41. Для проверки дополнительных диодов подключите провод «+» от аккумулятора через контрольную лампу к выводу «61» генератора, а провод, идущий от «-» аккумулятора, к одному из выпрямителей. болты крепления блока.Если лампа загорается, то в дополнительных диодах короткое замыкание. Блок выпрямителя необходимо заменить.
42. Соберите генератор в порядке, обратном разборке. При этом сориентируйте крышки генератора в соответствии с ранее сделанными метками. Установить пружинную шайбу шкива генератора выпуклой стороной к гайке. Затяните гайку моментом 39-90 Н·м (3,9-9,0 кгс·м).

Генератор демонтирован для ремонта. Перед снятием и разборкой генератора нужно убедиться, что неисправен именно генератор.

Проверка генератора на автомобиле

Включить зажигание (без запуска двигателя). Затем вольтметр покажет напряжение на клеммах аккумулятора.

Запускаем двигатель — напряжение должно увеличиться.

Если это не так, возможно, неисправен регулятор напряжения, повреждены обмотки генератора (обрыв или короткое замыкание), окислены или замаслены контактные кольца, изношены или залипли щетки.

Чтобы убедиться в работоспособности регулятора напряжения, включаем мощные потребители тока (фары, вентилятор отопителя, сигнализацию и стеклоочиститель).

При изменении частоты вращения коленчатого вала двигателя со средней на высокую, при исправном регуляторе, напряжение должно оставаться в пределах 13,5–14,8 В.

1. Отверните гайку и снимите регулировочную планку.

2. Отверните гайку крепления и выньте прижимную втулку.

3. Выньте болт и снимите кронштейн с генератора.

4. Отверните гайку крепления, удерживающую шкив от проворачивания, и снимите шкив вместе с крыльчаткой вентилятора.

Снимите шпонку с вала якоря.

Наденьте ремень генератора на шкив и поверх него наденьте еще один ремень большего размера, чтобы не заклинило шкив.

Зажмите шкив с ремнями в тисках и отверните гайку крепления

5. Отверните гайку и отсоедините провод конденсатора от клеммы генератора.

6. Отверните винт и снимите конденсатор.

Изношенные подшипники генератора автомобилей ВАЗ 2108, 2109, 21099 выдают себя «воем» определенного тона.Если не обратить внимание на проблему, то в ближайшее время можно получить — короткое замыкание. Рассмотрим, как заменить подшипники на генераторе 37.3701, который широко используется на автомобилях ВАЗ 2108, 2109, 21099.


Процедура замены подшипника генератора

— Снимите генератор с двигателя автомобиля

— снять регулятор напряжения

Для этого отверните отверткой два винта его крепления, отсоедините наконечник провода, идущего от диодного моста, и выньте регулятор из отверстия в задней части генератора.


снятие регулятора напряжения генератора 37.3701

— Снять шкив привода генератора

Откручиваем гайку его крепления, стопоря от проворачивания отверткой.


снятие шкива генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

— Снять болты крепления генератора

Для этого ключом на 10 мм отверните гайки их крепления и выньте болты из корпуса.

— Снимите переднюю крышку с передним подшипником

Просто сбиваем молотком с вала якоря.Перед снятием отмечаем положение частей корпуса генератора относительно друг друга.


снять переднюю крышку генератора с передним подшипником

— снять крышки передних подшипников

Ключом на 8 мм отверните четыре гайки крепления передней защитной крышки подшипника. Снимите его и заднюю крышку с помощью винтов.


Снятие крышек передних подшипников

— Замените передний подшипник новым.

Выбиваем старый подшипник молотком через кусок трубы или головку подходящего диаметра в любую сторону.Запрессовываем новый на место старого с помощью той же трубы и молотка. Прижимное усилие должно быть на внешнем кольце подшипника. Установите на место крышки передних подшипников.

запрессовать передний подшипник в крышку генератора

— заменить задний подшипник

Выбиваем ротор с подшипником с задней части корпуса генератора. Лучше всего это делать через окошко в задней крышке генератора под регулятором напряжения. Используем молоток и выколотку из мягкого металла.

снятие вала ротора с задним подшипником с задней крышки генератора

Снимаем подшипник с вала при помощи съемника или сбиваем зубилом и молотком (поочередно стуча с разных сторон).

снятие заднего подшипника генератора с валом ротора

Новый подшипник напрессовываем на вал с помощью куска трубы подходящего диаметра и молотка. Прижимное усилие должно быть на внутреннем кольце подшипника.

Итак, мне нужно было как-то разобрать стандартный генератор восьмерки, опыта не было, но решил учиться и делать работу заодно.Первым делом нужно подготовить инструмент, основной из которых молоток, затем молоток, ну и собственно себя. Все давно созданные российские агрегаты обычно очень трудно разбираются — потребуется много терпения, желательно разбирать в теплом помещении. Давайте начнем. Сначала следует снять шкив, который состоит из нескольких частей, и выбить шпонку, шпонка должна идти легко, если с трудом, то вы что-то делаете не так или прилагаете силу не в том месте.Далее снимаем крышки — в обеих крышках есть подшипник, тут надо стучать, если стучать, то с осторожностью, если конечно не хотим менять, ну или можно повредить крышку, она хрупкая .


Внутри генератора находится ротор, создающий магнитное поле и вращающийся, имеет пару токосъемных колец, которые, в свою очередь, соединены в одно целое – это электронный регулятор напряжения, назначение которого поддерживать определенное возбуждение так, что около 14-14.Напряжение 2 вольта получается от статора на борту в сеть и в частности для зарядки аккумулятора. Если напряжение будет выше, например, 15-16 вольт, то батарея закипит, будет выделяться много газов, и ничем хорошим это не закончится как для батареи, так и для сети в целом, и для самой сети. генератор в целом.

Если напряжение ниже, например, 12-13 вольт, то будет недозаряд, а при частых пусках и малой продолжительности работы аккумулятор будет хронически недозаряжен, а это приведет к падению напряжения ниже нормы и в один прекрасный момент аккумулятора не хватит прокрутить стартер и ты останешься в дороге.

В генераторе тоже есть подкова — так его прозвали визуально заядлые автолюбители из-за внешнего вида. По сути, это пластина, на которой закреплены диоды для выпрямления переменного тока в постоянный и дополнительная группа диодов, работающих в цепи возбуждения.

Также на корпус генератора часто устанавливают конденсатор прямоугольной формы — назначение которого — частично подавить помехи, возникающие в цепи, чтобы в приемнике было меньше фона от работающего генератора.

Автомобильный генератор

В также имеет колодку для подключения проводов от цепи возбуждения.

При установке генератора нужно хорошо натянуть ремень генератора, так как при плохом натяжении он будет плохо работать и скорее всего ремень будет издавать характерный свист и вой. Относительно электрических соединений — смотрите здесь. Вот такая простая инструкция, всем успехов!


Это должен знать каждый автовладелец:

Сборник схем предохранителей и реле для различных моделей автомобилей BMW — 3, 4, 5, 6 и 7 серии.Некоторые обозначения на английском языке i…

Ваз 2109 не включается зажигание. Когда генератор не производит энергию

В исправном замке зажигания автомобилей ВАЗ 2108, 2109, 21099 при повороте ключа обрыв некоторых электрических цепей. Если этого не произойдет, то не будут работать как минимум отдельные потребители, как максимум машина не заведется. При устранении неисправностей в электрических цепях автомобилей ВАЗ 2108, 2109, 21099 не забудьте проверить.


Необходимые инструменты

— тестер (мультиметр или аналогичный прибор в режиме омметра).
Если тестера нет, можно использовать контрольную лампу (лампа на 12 В с припаянными проводами).

Подготовительные работы

— снимаем нижнюю часть пластикового кожуха рулевой колонки, для облегчения доступа к разъемной колодке замка зажигания.

Проверка замка зажигания автомобилей ВАЗ 2108, 2109, 21099

— находим и отсоединяем соединительную колодку замка зажигания под панелью приборов;

— на части колодки жгута проводов, ведущей к замку зажигания, проверяем исправность замыкания его контактов в определенной последовательности.

Поворачиваем ключ в замке зажигания в доступные 3 положения. Используем тестер в режиме омметра, прижимаем его выводы к замкнутым контактам замка или подаем плюс от аккумулятора через контрольную лампу на один тестовый вывод, минус от аккумулятора на другой. Если контакты замкнуты, тестер должен показать наличие некоторого сопротивления, контрольная лампа должна гореть. В противном случае сопротивление стремится к бесконечности, контрольная лампа не горит.

Последовательность замыкания контактов в замке зажигания ВАЗ 2108, 2109, 21099

1.Положение ключа в замке зажигания — 0 (выкл.).
Контакты под напряжением 30 и 30/1

Выводы в колодке коричневого и розового проводов.

2. Положение ключа в замке зажигания – 1 (зажигание).
Живые контакты — 30 и ИНТ (наружное освещение, подсветка приборов, сигнализация дальнего света), 30/1 и 15/1 (обмотка возбуждения генератора, система зажигания, стеклоочиститель, блок управления электромагнитным клапаном карбюратора, указатели поворотов, свет заднего хода, приборы управления), 30-15/2 (ближний и дальний свет фар, противотуманные фары, очистители фар, очиститель заднего стекла, обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор охлаждения).

Выводы в блоке черный и розовый, коричневый и белый, коричневый и синий провода.

3. Положение ключа в замке зажигания — 2 (стартер).
Контакты под напряжением — 30 и 50, 30/1 и 15/1, 30 и INT (стартер).

Розовый и красный.

3. Положение ключа в замке зажигания – 3 (парковка).
Контакты под напряжением — 30 и INT, 30 и 1-P (все электрические цепи указаны в п.2). Контакт «Р» до 1988 года использовался для включения габаритных огней.

Выводы в колодке черного и розового проводов от замка зажигания.

Неисправности замка зажигания ВАЗ 2109 встречаются достаточно часто. Этот элемент состоит из двух частей: механической и электрической.
Из-за этого неисправности замка зажигания на ВАЗ 2109 для многих могут стать большой проблемой, справиться с которой самостоятельно они не в силах. Данная публикация призвана познакомить читателя со всеми известными неисправностями замка зажигания и объяснить способы их устранения.

Что такое

Начнем со строения замка.
Узнаем как он выглядит, из чего состоит, каков его принцип действия и так далее:

  • Как уже было сказано, это очень важный элемент автомобиля ВАЗ 2109, ведь практически все имеющееся оборудование связано с ним.

Примечание. Хотя есть компоненты, которые от блокировки никак не зависят. Вот они: подсветка номерного знака, стоп-сигналы, габариты, аварийка, подсветка салона и подсветка на приборной панели.

  • Замки зажигания разные: нового или старого образца.Первая версия без реле имеет три положения и короткий ключ, вторая с реле имеет четыре положения и длинный ключ.

Схема

Ниже приведена типовая схема замка зажигания на «девятке».

Типичные неисправности

Замок принадлежит системе зажигания автомобиля. Сразу отметим, что если проблемы наблюдаются, то устранить их можно самостоятельно, ведь, как правило, на «девятку» устанавливается устаревшая система зажигания, не требующая диагностики и ремонта на СТО.

Как убедиться в наличии проблемы

Ниже приведен совет, как убедиться, что замок зажигания действительно не работает:

  • Вставляем ключ зажигания и поворачиваем его в определенное положение. В цепи должно быть короткое замыкание. Смотрим на схему: если ключ в положении «1», работает ли внешнее освещение или приборы управления;
  • Рекомендуется проверить все положения замка. Если наблюдаются отклонения от нормы, проблема с замком;
  • Проверить работоспособность замка зажигания можно следующим образом: повернуть руль, который не должен блокироваться.Блокировка на исправном руле должна срабатывать только при повторном повороте ключа из положения «1» в положение «2»;

  • Достоверно проверить, работает ли замок, можно так: берем обычную переносную лампу и подключаем ее одним концом к массе, другим к замку. Включаем зажигание — если лампочка горит нормально, значит замок в порядке. Если лампочка горит слабо или вообще не горит, замок неисправен.

Общие неисправности

Среди них на первом месте следующие:

  • Замок застрял.Это наблюдается даже в «девятках», когда устанавливается новый замок. Причина — заводской брак или то, что приведено ниже.

Примечание. Замок может заклинить и из-за проблем со взаимодействием со стартером. В этом случае нужно ввести внутрь замка немного силиконовой смазки и делать это каждый раз, когда замок заедает.

  • Замок со временем может изнашиваться и из-за этого плохо работать;
  • Замок зажигания легко приходит в негодность при неудачной попытке угона автомобиля, а также при любом неосторожном обращении.

Ремонт и замена

Как правило, замок можно починить. Если это не получится, придется полностью заменить (см. ).
Ремонт замка в большинстве случаев сводится к замене личинки или контактной группы. Если после этого проблема не устранена или есть возможность поменять весь замок, то лучше сделать последнее.

Личинка и ее замена

Итак, делаем следующее:

  • Снимаем кожух и откручиваем болты крепления, стягивающие хомут замка зажигания.

Примечание. Болты имеют срезанные головки, и тогда вам придется использовать молоток и зубило. Болты сначала ослабляются ударами стамески, а затем выкручиваются пассатижами.

  • Разъединяем две части хомута, чтобы они расцепились;
  • Личинка может быть заменена уже на этом этапе операции;
  • Вынимаем боковой штифт, удерживающий личинку в замке.

Консультация. Личинка легко демонтируется тонкой отверткой, например, от часов.При этом надо постучать по замку молотком.

  • Если вытащить личинку после удаления бокового штифта не получается, можно попробовать высверлить личинку тонким сверлом;
  • Если снова снять личинку не удалось, то рекомендуется окончательно снять замок;
  • Снимите заглушки проводов.

Примечание. Один из разъемов (тот, что с большим разъемом) находится под приборной панелью. Чтобы его снять, нужно просунуть руку под панель.

  • Если замок зажигания с реле, то его вынимаем из-под панели;
  • Отсоедините разъем;
  • Провод заземления также снимаем;
  • Снимаем крышку, нажав на защелку, а затем на контактную группу;
  • Теперь удалить личинку будет намного проще;
  • Меняем на новый;
  • Мы проверяем работу на месте, прежде чем собрать все обратно. Поворачиваем ключ внутри замка — все описанные выше процессы должны работать.

Примечание. Не забудьте проверить работу блокировки руля. Если рулевой вал не блокируется при полном повороте руля, регулируем правильное расположение замка на колонке.

  • После тщательной проверки, убедившись, что все работает правильно, затягиваем болты до отрыва головок. Желательно использовать ключ на «10».

контактная группа

Если неисправность замка кроется именно в этом, с точки зрения денежных затрат, самом выгодном.Действия сводятся к снятию блокировки (как это сделать написано выше).
Вот несколько рекомендаций, которым нужно следовать:

  • Перед разъединением контактов необходимо их пронумеровать во избежание путаницы;
  • Некоторые модели замков в конструкции контактной группы имеют стопорное кольцо, которое необходимо предварительно снять. Проще всего это сделать шилом.

Неисправности замка зажигания на ВАЗ 2109 таким образом можно устранить своими руками.В процессе работы будет очень полезно изучить различные фотоматериалы и схемы, посмотреть тематический видеообзор.
Стоимость ремонта или замены замка будет минимальной, так как все работы, представленные в нашей инструкции, выполняются самостоятельно.

На ВАЗ 2109 со временем возникают неисправности электрики. С этими проблемами должен справиться опытный автомобилист.
Желательно, чтобы он самостоятельно устранял неисправности на ВАЗ 21093і, проверял электрооборудование и делал соответствующие выводы.В этой статье мы постараемся помочь начинающему водителю и ознакомить его со всеми основными электрическими элементами и их неисправностями.

общая информация

Начнем с общей информации. Следует знать, что на автомобиле ВАЗ 2109 имеется два источника питания – аккумулятор и генератор. Аккумуляторная батарея предназначена для подачи тока при запуске силового агрегата автомобиля, а также для питания стартера и других потребителей напряжением 12 В при неработающем двигателе.
При запуске мотора вся «инициатива» переходит к генератору. Теперь этот элемент обеспечивает током всех потребителей, даже систему зажигания и аккумулятор.

Когда генератор не производит энергию

Примечание. Каждый водитель должен знать, что если на панели приборов горит красная лампочка зарядки, то генератор не заряжает бортовую сеть, то есть расходуется накопленная энергия аккумулятора. Понятно, что запас ограничен и зависит от размера аккумулятора, его емкости.Конечно, в этом случае можно доехать до дома без генератора, но заглушить машину уже нельзя и придется ехать без остановок.

Заказ на работу

Итак:

  • В первую очередь нужно проверить, на месте ли он. Бывает, ломается.
  • Если ремень на месте, в целости и сохранности, рекомендуется проверить его натяжение. Для этого надавите большим пальцем сверху и обратите внимание, как загибается ремень. 10-15 мм это норма.
  • Вооружаемся соответствующим ключом и откручиваем гайку крепления генератора к кузову.Затем вставляем крепление между генератором и блоком двигателя. Рычажным методом отодвигаем генератор в сторону и затягиваем гайку крепления.

  • Необходимо проверить, не перегорел ли соответствующий предохранитель. Если да, то меняем его на новый (о предохранителях подробнее ниже).
  • Запустим блок питания и проверим, не погасла ли лампочка зарядки аккумулятора. Если погаснет, значит все сделано правильно.
  • Если не гаснет, то нужно проверить кабель, который тянется от генератора к аккумулятору (плюс).Проблемы могут быть в нем.

Примечание. От аккумулятора идут два провода: толстый соединяет аккумулятор со стартером, а тонкий — тот, который нам нужен.

  • Проверяем целостность этого провода. Может быть, он сломан или что-то в этом роде.
  • Также необходимо тщательно проверить контакты, которые со временем могли окислиться.
  • Все эти неисправности, если они были обнаружены, исправлены. Заводим двигатель и смотрим, появилась ли зарядка.
  • Если да, то удачной поездки!

Если опять нет зарядки, то нужно проверить сам генератор (см. ). Для этого лучше обратиться к специалистам или сделать все по советам, которые можно найти на нашем портале.

Консультация. Как уже упоминалось, с поврежденным генератором можно доехать до сервиса или собственного гаража. Для того, чтобы минимизировать ток потребления аккумулятора, необходимо в этот момент отключить все устройства, такие как автомагнитола, ненужное освещение, вентилятор, кондиционер, обогреватель и т.д.

Проверка регулятора

Если автомобилист опытный, то ему можно посоветовать проверить регулятор напряжения генератора. Этот компонент необходим для того, чтобы поддерживать напряжение генератора в заданных пределах даже при изменении скорости и нагрузки. Не исключено, что это «сработало» и генератор не работает должным образом.
На машине:

  • Вооружаемся вольтметром, наделенным шкалой до 15-30 В.
  • Замеряем напряжение обязательно после некоторой работы двигателя на средних оборотах.
  • Замеряем напряжение при включенных фарах, в месте между соответствующей клеммой и массой генератора. Норма тринадцать/четырнадцать В.
  • В противном случае, если значение ниже или выше, потребуется замена регулятора.

Проверка демонтированного регулятора:

  • Демонтируем регулятор.
  • Проверяем по схеме.

Примечание. Если регулятор на ВАЗ 2109 выпущен до 1996 года, то лучше проверить его в сборе с щеткодержателем.Это позволит сразу обнаружить обрывы щеточных выводов и плохой контакт между концами регулятора.

  • Включаем контрольную лампу между щетками.
  • Подаем ток на клеммы С и В и корпус регулятора, напряжением 12 В.
  • Потом поднимаем ток, напряжение уже 15 В.
  • При неисправности регулятора лампа не должна гореть при 15 В и гореть при 12 В.
  • Если горит в обоих случаях, то регулятор неисправен и можно даже точно определить, что в нем поломка.
  • Если лампа не загорается в обоих случаях, в регуляторе есть обрыв.

Автоматические выключатели

Взрыватели — своего рода одновременно и защитники, и разведчики. Именно они сигнализируют об опасности короткого замыкания или других проблемах с электрикой, если перегорают во второй раз.
А проблемы с электрикой нельзя откладывать в долгий ящик, ведь это грозит возгоранием всей электропроводки и пожаром.

Примечание.Помните, что категорически запрещается заменять поврежденный предохранитель на новый с более высоким номиналом. Совет. Для облегчения поиска и устранения неисправностей рекомендуется использовать приведенную ниже схему.

Стоит отметить, что на ВАЗ 2109 могут быть установлены разные блоки: старые и новые. Отличительной чертой новинки является то, что в ней используются совершенно новые предохранители.
Вместо цилиндрического взрывателя (как на старом блоке) здесь используются ножевые. Кроме того, в таком блоке также используются новые компактные реле.

Разберем теперь схему предохранителей на ВАЗ 2109, так как это очень важно для работы с электрикой автомобиля. Предохранители будут обозначаться буквой П, если монтажный блок старого образца, и буквой П, если новый.
Итак:

  • 1 и 2 П по 8 А (в старом блоке) и 8/9 П по 7,5 А (в новом блоке) отвечают за противотуманные фары.
  • Р №3 с 8А и Р1 с 10А – отвечают за очистители, реле и клапан включения фар.
  • Р4 с 16А и Р7 с 30А — отвечают за очистители фар, электродвигатель моторчика печки, моторедуктор очистителя заднего стекла, лампочки бардачка, подогрев стекол и т.д.
  • Р5 с 8А и Р16 с 15А — отвечают за поворотники, аварийное реле, задние фонари, указатели температуры охлаждающей жидкости и топлива и т.д.
  • P6 с 8А и P3 с 10А — задние фонари, стоп-сигналы и освещение салона.
  • P6 и P6 s 30A — отвечают за передние электростеклоподъемники.
  • Р7 и Р10 на 7,5А — отвечают за подсветку номерного знака.
  • Р8 на 16А и Р5 на 20А — отвечают за звуковой сигнал и различные реле.
  • Р9 на 8А и Р10 на 7,5А — отвечает за левый габарит и левую заднюю фару.

  • Р10 на 8А и Р11 на 7,5А отвечают за правую фару и правый задний фонарь.
  • Р11 с 8А и Р2 с 10А — отвечают за поворотники и аварийку.
  • Р12 на 16А и Р4 на 20А — для обогрева заднего стекла, прикуривателя и розетки.
  • Р13 и Р14 на 8А и Р15/Р14 на 7,5А отвечают за осветители/дальний свет.
  • P15/P16 с 8А и P13/P12 с 7,5А — отвечает за осветители/ближний свет.

Неисправности электрооборудования ВАЗ 2109 и их устранение

Распространенная проблема, связанная с электрикой на ВАЗ 2109, это комбинация приборов. Он встроен в приборную панель со стороны водителя и включает в себя систему приборов, следящих за текущим состоянием автомобиля.
Это могут быть такие устройства, как датчик частоты вращения двигателя или просто ряд контрольных лампочек.

Давайте посмотрим на неисправности.

Указатели

  • Если не работает указатель температуры и уровня топлива, то причиной может быть либо неисправность самих лампочек или датчиков, либо обрыв в цепи питания.
  • Лечение: прозвонка всей цепи и проверка предохранителей. Если не поможет, то проверить работоспособность приборов и датчиков с последующей их заменой.

Стрелка топливного бака

  • Бывает и так, что вы только что заправились на заправке, а стрелка возвращается на верх шкалы.
  • Проверяем не сбился ли ограничитель поплавка. Бывает и так, что он неправильно установлен или отрегулирован (ограничитель).
  • Снимите датчик и заново отрегулируйте.
  • Если эта самая стрелка постоянно прыгает и в конце падает до нуля, то проблема в слабом контакте резистора. Здесь может быть и другая причина: обрыв резистора.
  • Лечение: заменить регулятор уровня топлива на новый.

лампочки

  • Еще одна популярная неисправность, связанная с постоянным горением этой лампочки. Причиной может быть замыкание самого датчика или его гибкой шины.
  • Лечение: разбираем регулятор, выпрямляем шину и устраняем КЗ.

Контрольные лампы

  • Если не работают контрольные лампы на панели приборов, то возможно они перегорели или плохо сидят в своих патронах.
  • Лечение: замена ламп или пережатие их контактов.
  • Возможно, контакты окислились. В этом случае необходимо их тщательно очистить.

Проблемы со спидометром

  • Не менее распространенная неисправность, которая предполагает следующую операцию: замену троса.
  • Перед заменой рекомендуется проверить качество затяжки накидных гаек.
  • Бывает и так, что при работе спидометра слышны шумы.В этом случае, скорее всего, деформировался гибкий вал.

На этом проверку и устранение неполадок электрики ВАЗ 2109 можно считать законченным делом. Крайне важно в процессе работы своими руками не игнорировать инструкцию к машине.
Кроме того, будет полезно изучить различные фото и видео материалы. Если вы научитесь устранять такие неполадки самостоятельно, то сможете значительно сэкономить семейный бюджет, ведь цена на услуги такого рода от автоэлектриков в наши дни непомерно высока.

Легковой автомобиль ВАЗ-2109 выпускался в России 19 лет (1987-2006), как с карбюратором, так и с инжектором (ВАЗ-2111-80 (1.5i 8V), ВАЗ-11183-20 ​​(1.6i 8V)) двигатели. Признаками неисправностей в системе зажигания могут быть перебои в работе двигателя только на холостом ходу, а также в любом из режимов работы двигателя. В этом случае теряется часть мощности, или, как говорят водители, «двигатель не тянет». При полном выходе из строя системы зажигания запуск двигателя становился невозможным.

Устранение неисправности в системе зажигания обычно начинают с проверки наличия искры на свечах зажигания, которая должна быть мощной, бесперебойной, а ее цвет сине-оранжевый. Если нет искры, то придется проверить исправность низкого и высокого напряжения. На «девятке» с карбюраторным двигателем поиск искры можно начинать с высоковольтного провода катушки зажигания, идущего на центральный вывод трамблера. Если на ней есть напряжение, то исправна цепь низкого напряжения и сама катушка зажигания.Затем проверке подлежат ползунок и крышка распределителя.

Могут быть пробиты на массу, кроме того, в бегунке может сгореть сопротивление, а на контактах крышки трамблера может появиться коррозия. Также износ или зависание угольного стержня, по которому передается напряжение с провода катушки зажигания на токоведущую пластину бегунка, приведет к прекращению подачи высокого напряжения на свечи зажигания. Если напряжение на высоковольтном проводе, идущем от катушки зажигания к распределителю, отсутствует, то придется проверить работу коммутатора и самой катушки зажигания, заменив ее заведомо исправными приборами.

Поскольку на панели приборов «девятки» есть вольтметр, то состояние переключателя можно определить по перемещению его стрелки в момент включения зажигания. Если он без задержек перемещается из нуля в положение, соответствующее напряжению аккумулятора, то можно сделать вывод, что выключатель неисправен. Если замена переключателя ничего не даст, то придется проверить работу датчика Холла, расположенного внутри трамблера.

Обрыв провода высокого напряжения будет хорошо виден в темное время суток, если открыть капот ВАЗ-2109 при работающем двигателе, так как при обрыве провода начинают светиться.

Замок зажигания ВАЗ 2108 2109 21099 бывает старых и новых моделей:
— Старый на четыре положения, реле и длинный ключ,
— Новый без реле и с коротким ключом на три положения.
Выключатель зажигания выполняет две функции:
— Электрическая: замыкание контактов в зависимости от положения ключа.
-Механический: замок руля без ключа. То есть без ключа не получится повернуть руль, даже если в обход электрической части завести машину.Чтобы повернуть руль, потребуется разобрать замок и снять механический замок.
Неисправности по электрике, замка зажигания ВАЗ 2108 2109 21099 всего две (как и вся электрика):
1) Отсутствие контакта в определенном положении ключа. При этом машина может работать, а может и не работать отдельных потребителей.
2) Наличие контакта там, где он не нужен. При этом замок начинает плавиться, дымить и издавать характерный запах.
Замена
1) Снимите кожух рулевого колеса.Для этого открутите винты, скрепляющие верхнюю и нижнюю его части между собой. Сняв защиту, мы сразу получаем доступ к замку зажигания и подрулевым переключателям.

2) Открутить пластиковую накладку замка зажигания с помощью отвертки. Снимаем.

3) Снимите контактную группу замка зажигания.

Соединяется с остальной проводкой с помощью вилки. Если замена производится с новым типом замка зажигания, то придется немного переделывать проводку.

Просто так подключить не получится, так как у них разные схемы подключения.
4) Затем откручиваем механическую часть замка, которая крепится к рулю.

Устанавливаем новый замок в обратном порядке.
Отдельно продается контактная группа замка зажигания, которую можно заменить, не касаясь всего замка.
Проверка исправности замка зажигания ВАЗ 2108 2109 21099:
Для проверки работоспособности замка при подозрениях нужна схема с указанием, какие контакты замкнуты между собой при разных положениях ключа в замке зажигания.

Схема представлена ​​ниже:
Пояснения к схеме (согласно цветам проводов контактной группы):
Красный на пускатель
Розовый — +12В,
Коричневый — +12В на поворот на реле зажигания,
белый — реле включения зажигания,
черный, синий — остальные потребители.
Положение ключа «0»:
Ни один провод в контактной группе не должен прозваниваться с другими. Все провода открыты друг от друга.
Положение ключа «1»:
В этом положении включается реле зажигания и питание системы зажигания ВАЗ 2108 2109 21099 осуществляется по сине-черному проводу.
Белый закрыт коричневым, розовый синим и черным.
Положение ключа «2»:
В этом положении опять же реле зажигания остается включенным, +12В подается на реле включения стартера.
Белый закрыт коричневым, розовый красным и черным.
Положение ключа «3»:
В этом положении замыкаются цепи, обеспечивающие освещение автомобиля, габариты, сигнализацию дальним светом фар.
Коричневый с черным, розовый с черным.
Типичный пример неисправности контактной группы: машина не заводится.Крути стартер. Начинаешь грешить на выключатель, датчик Холла,. Но потом оказывается, что все в порядке, просто система зажигания не запитана. То есть система зажигания не получает питание от замка зажигания ВАЗ 2108 2109 21099.

Не заряжается аккумулятор ВАЗ. Почему нет зарядки аккумулятора

Перед тем, как написать об основных причинах, по которым может пропасть зарядка аккумулятора на ВАЗ 2109-2108, хотелось бы предупредить всех читателей, что приведенный мною список не является полным и основан только на личном опыте.Итак, за свой недолгий 10-летний водительский стаж мне пришлось эксплуатировать много автомобилей и проблем с зарядкой аккумулятора было не мало, и я постараюсь написать здесь об основных.

Ни для кого не секрет, что основным устройством, отвечающим за нормальную работу электроприборов в автомобиле, является генератор. Именно из-за выхода из строя какой-то его части зарядка может пропасть совсем, либо же стать слабой. Основные неисправности генератора, влекущие за собой снижение тока заряда на аккумуляторе:

  • Изношенные щетки генератора.Это очень распространенная и самая частая причина. Если их стереть до минимально допустимой высоты, то зарядка может пропадать постепенно, а потом и вовсе пропасть. Для решения этой проблемы нужно просто заменить щетки на новые и все.
  • Выход из строя диодного моста. Самые надежные диодные мосты обычно стоят на автомобилях ВАЗ 2109-2108 с завода. И они самые километры! Это уже проверено не только мной, и это подтвердит любой автоэлектрик со стажем.Если перегорел один из диодов, либо сгорел весь выпрямительный блок, то его тоже необходимо заменить. Процедура не очень быстрая и приятная, но особых трудностей не доставляет. Чуть ниже кину ссылку на страницу, где описан весь процесс ремонта генератора.
  • Более сложный отказ генератора, например, обрыв обмотки ротора или статора. Конечно, это редкость, но иногда бывает. Стоимость этих деталей довольно низкая, поэтому лучше купить их новыми и установить сгоревшими вместе, чем покупать новый генератор.
  • Слабая зарядка может быть из-за проскальзывания ремня генератора. Особенно это становится заметно в сырую или дождливую погоду, или при попадании воды на ремень. Он начинает свистеть, тем самым скользя по шкиву, тем самым не давая генератору набрать достаточную скорость для оптимальной зарядки аккумулятора.

Если у вас возникли проблемы с автомобилями, описанными выше, то вы можете прочитать все процедуры обслуживания здесь:. Там все довольно подробно описано и даже новичкам информация будет очень полезна, да и разобраться с ней не составит труда.

Конечно, причины пропадания зарядки все же могут быть, а у кого из читателей есть что добавить, просьба отписываться в комментариях, думаю, что информация будет полезна всем!

В любом автомобиле генератор и аккумулятор работают в паре. Аккумулятор помогает при запуске двигателя и позволяет использовать некоторые устройства, установленные на машине, когда она стоит.

Но, тем не менее, основным поставщиком электроэнергии, в том числе и для аккумулятора, является генератор.По этой причине только в нем и надо искать неисправность, если аккумулятор быстро садится. Однако в некоторых случаях плохой заряд аккумулятора также связан с его износом.

Если по какой-то причине генератор автомобиля ВАЗ-2109 не заряжает (и инжектор, и карбюратор), ремонт нельзя откладывать, так как один аккумулятор позволит эксплуатировать автомобиль всего за пару часов.

Что вызывает плохую зарядку аккумулятора

Первое о чем сел аккумулятор, говорит зажженная лампочка на панели приборов.Это также указано:

  • показания установленного там вольтметра (при наличии);
  • чрезмерно тусклое освещение салона;
  • медленное вращение коленвала;
  • Диктофон «Затухающий» и др.

Проверить состояние аккумулятора легко — достаточно один раз повернуть ключ зажигания. При этом загораются все лампочки на панели (включая ту, что со значком батареи). Светить нормально последний должен так же ярко, как и все остальные.

Если горит тускло, то это первый признак проблем с аккумулятором.При запуске двигателя, если последний исправен и заряжен, его индикатор гаснет. Но когда он не перестает светиться — на аккумулятор совершенно точно не поступает напряжение от генератора.

Нормальные показатели напряжения (если все исправно) от 13,5 до 14 вольт. При отсутствии штатного контрольного прибора стоит использовать тестер. Более низкие значения указывают на проблему.

Причины

Давая напряжение, генератор вырабатывает свой ресурс.Его отдельные элементы со временем изнашиваются, в результате чего возникают следующие неисправности:

  • истирание щеток;
  • пробой обмоток как статора, так и ротора;
  • ослабление или разрыв приводного ремня;
  • перегоревший диодный мост.

Причиной того, что генератор плохо заряжает аккумулятор, также зачастую является банальный обрыв проводки или плохой контакт в местах подключения.

Если машина давно эксплуатируется, то в первую очередь необходимо осмотреть графитовые щетки.Они всегда терпят неудачу первыми. По мере истирания теряется контакт с кольцами ротора и генератор перестает выполнять свои функции. В этом случае требуется заменить вышедший из строя элемент на новый. Цена на щетки невысока, и они продаются практически в любом специализированном торговом заведении.

Поломка моста довольно часто происходит на фоне неполной потери контакта с обмоткой статора. В результате увеличивается сопротивление, нагреваются проводники и перегорают диоды.Узел меняется полностью.

Обрыв или чрезмерное растяжение приводного ремня также способствует снижению производительности генератора. Со временем он теряет свою эластичность и провисает. Вместо испорченного установить новый. Проверить степень натяжения легко — достаточно нажать на него рукой в ​​центральной части.

Конструкция генератора позволяет при необходимости заменить любой из его основных элементов. Поэтому в случае обрыва обмоток ротора или статора их заменяют новыми.

Проверка генератора

Убедившись, что напряжение в сети при работающем двигателе от 13,5 до 14 вольт, поджимают газ. Скорость нарастания не может быть выше 0,5 вольта. Преодоление этого порога указывает на неисправность. Скорее всего причина в реле напряжения.

Для проверки обмоток сделайте следующее:

  • запустить двигатель и оставить его работать на холостом ходу;
  • нажатие на педаль газа увеличивает скорость до 3000;
  • включает дальний свет, вентилятор отопителя и обогрев стекла двери багажника.

В норме напряжение немного падает до 13,2 вольта.

Как известно, генератор ВАЗ 2112 является достаточно надежным устройством, выдерживающим вибрации двигателя, высокие температуры, воздействие окружающей среды и т. д. В ВАЗ 2112 неисправности генератора возникают из-за длительной работы этого устройства, коротких замыканий или других причин.
  В ВАЗ 2112 неисправности по генератору могут дать о себе знать в самый неподходящий момент.

Техническое обслуживание генератора с целью предотвращения


Сначала рассмотрим, как обслуживается генератор:

  • Прежде всего, это очистка наружных поверхностей.
  • Техническое обслуживание генератора также заключается в проверке крепления устройства к двигателю.
  • В ходе тщательной проверки надежности навесного оборудования с генератором и регулятором напряжения.
  • Также необходимо проверить привод, так как в случае низкого напряжения устройство не будет нормально работать. Эту же проверку рекомендуется проводить каждые 10 тысяч километров.
  • Также необходимо проверить состояние ремня генератора, на котором не должно быть трещин и расслоений.

  • Проверяется состояние подшипников (см.) данного устройства. Этот тест включает в себя демонтаж ремня и вращение ротора вручную.
     Если в процессе возникают заедания или люфты, а также щелчки или шум, подшипники подлежат замене.

Неисправности генератора, которым следует уделить первоочередное внимание

Вот и все вышеперечисленные методы проверки состояния генератора Ваз 2112, проводимые в целях профилактики. Теперь перейдем к более подробному разбору неисправностей генератора и выясним, как их устранить.

Натяжение ремня генератора


Один из самых распространенных типов неисправностей. В идеале этот ремень на ВАЗ 2112 должен прогибаться всего на 10-15 мм, если речь идет об усилии в 100 Н.

Примечание. Натяжение ремня проверяется специальным индикатором, хотя его отсутствие не является проблемой. Также можно использовать бытовые безмены — гири, применяемые в хозяйстве. Проверка натяжения ремня самостоятельно

Итак:

  • Откройте капот автомобиля.
  • Внимательно осмотрите ремень, так как проблема может скрываться не в натяжении, а в обрыве ремня.
  • Нажмите пальцем на середину ответвления, которое находится между коленчатым валом и генератором. Как было сказано выше, можно тянуть ветвь ремня с помощью крюка так, чтобы усилие составляло 100 H.

Примечание. При проверке натяжения ремня необходимо учитывать марку ремня, а также модель автомобиля.
 Для ВАЗ 2112 есть отдельная рекомендация завода.Как было сказано выше, при усилии 100 Н ремень должен прогибаться всего на 8-10 мм.

  • Прогиб измеряется узкой металлической линейкой, которую кладут сверху на шкивы коленчатого вала и генератора.
  • Если в процессе проверки выяснилось, что ремень генератора ослаблен и не соответствует нормам, его натяжение регулируется.

  • Регулировка натяжения начинается с того, что ослабляется затяжка всех гаек, расположенных над и под генератором.
  • Берется ключ и с его помощью коленвал проворачивается всего на два оборота.
  • После этого снова проверяется натяжение ремня. А если ниже нормы, то коленвал проворачивается еще на пару оборотов.

Когда генератор не дает зарядный ток или дает его слабо

Это также распространенная проблема по нескольким причинам:

  • Общий обрыв цепи.
  • Проскальзывающий приводной ремень.
  • Повесить
  • Ротор касается полюсов статора.
  • Разрыв цепи возбуждения.


Когда генератор дает ток, но не обеспечивается нормальный заряд аккумулятора, то в этом случае наблюдаются следующие явления:

  • Цепь катушки или опять же обрыв цепи от фаз статора.
  • У генератора плохой контакт с регулятором напряжения, а точнее с его массой.
  • Срабатывает реле защиты регулятора напряжения, что вызвано коротким замыканием в цепи генератора.
  • Проблема с зависанием кистей.

Поиск и устранение неисправностей:

  • Если болтаются щетки генератора, поможет устранить проблему демонтаж генератора с последующим снятием щеточного узла. Щеткодержатель и щетки очищаются от грязи и пыли, проверяется усилие пружин щеток.
  • Если контактные кольца обгорают, их необходимо очистить или обработать, в зависимости от стадии.
  • Если есть обрыв, то нужно его найти и устранить.
  • Если ротор касается полюсов статора, необходимо проверить работу подшипников, их посадки. Поврежденные детали, конечно же, нужно будет заменить.
  • Если неисправен регулятор напряжения, его необходимо полностью заменить — ремонт не поможет.
  • При плохом контакте генератора с регулятором проверяется целостность провода, идущего на массу и надежные контакты.
  • Если реле защиты регулятора напряжения сработало из-за короткого замыкания в цепи, то нужно найти месть и устранить неисправность.
  • Если щетки изношены, их придется заменить на новые.
  • Если они масляные или грязные, их необходимо протереть тканью, смоченной ацетоном.
  • Если неисправен регулятор напряжения, проверьте его и при необходимости замените на новый.
  • Если есть короткое замыкание обмотки или обрыв в одной из фаз обмотки, то необходимо будет разобрать генератор и проверить состояние обмотки. В случае неисправности обмотки ее полностью заменяют.
  • При износе подшипников их заменяют.
  • При износе посадочного места подшипников крышка генератора заменяется.
  • При межвитковом замыкании обмотки статора производится замена статора.

Контрольная лампа при проверке генератора

Работоспособность генератора также проверяется с помощью контрольной лампы на приборной панели. После включения зажигания загорается лампа двигателя.
  Это позволяет проверить его работоспособность. Естественно после запуска двигателя лампа должна погаснуть и это будет свидетельствовать о нормальной работе генератора.
Неисправности генератора, обозначенные контрольной лампой:

  • Если при работающем двигателе лампа светится в полуканал или ярко горит, то это свидетельствует о неисправности. В частности, речь идет о слабом натяжении ремня или о каком-либо нарушении в цепи заряда.
     Возможен в этом случае и полный выход из строя генератора.

Примечание. Как известно, в нормально работающем генераторе при средних оборотах двигателя напряжение должно быть в пределах 13.5 и 14,2 В. Значение измеряется вольтметром путем установки проводов на клеммы аккумулятора.

В некоторых случаях горящая контрольная лампа на передней панели не всегда указывает на неисправность внутри генератора. Во многих случаях неисправность тривиальна и лежит на поверхности.
  Вольтметр со шкалой 15 В и выше поможет решить проблему.

  • Если напряжение зарядки ниже 12 В, проверяется натяжение ремня.
  • Если затянут нормально, то нужно убедиться, что предохранитель №2 в порядке.Если ремень недостаточно натянут, то подтягиваем и натяжение должно прийти в норму.
  • Если предохранитель №2 исправен, то измерить напряжение на выходе. Оно должно быть равно напряжению аккумулятора. Если предохранитель №2 неисправен, то нужно его заменить и тогда напряжение придет в норму.
  • Если напряжение на выходе в норме, придется разбирать генератор — неисправность точно в нем или в реле-регуляторе. Если напряжение не в норме, то вина кроется в сопротивлении приборной панели.В данном случае это либо обрыв мест пайки, либо обрыв провода, идущего на выход. Есть неисправность и устраняется.
  • После снятия генератора, в случае нормального напряжения на выходе, в первую очередь снимается реле-регулятор и проверяется на исправность.
  • Если реле неисправно, его заменяют новым. Если он исправен, то проверяют обмотку ротора с помощью тестера в режиме омметра.
  • Если сопротивление обмотки меньше 4.5 Ом, то заменяется вся обмотка.
  • Если значение выше 4,5 Ом, очищаются контактные кольца. Если значение равно 4,5 Ом, то измеряется сопротивление между выводом «30» и корпусом генератора.
  • Если тестер не показывает обрыв цепи, замыкание на массу на выводе 30 устранено.
  • Если тестер показывает обрыв цепи, блок выпрямителя проверяется на исправность.
  • Если выпрямительный блок неисправен, его заменяют или ремонтируют.Если агрегат исправен, проверяют обмотку статора.

Выше были представлены основные неисправности, которые можно наблюдать в генераторе. Инструкцию по снятию и разбору генератора своими руками можно посмотреть на этом же сайте в отдельной статье.
 В процессе разбора генератора желателен просмотр фото и видео материалов. Цена на генератор хорошего качества не такая уж и низкая, поэтому правильнее будет отремонтировать его и устранить неполадки.

Как поменять радиатор печки на ваз 2109. Доступные способы замены радиатора печки ваз 2109 своими руками

Из статьи вы узнаете, как поменять радиатор печки на ВАЗ 2109. Эта процедура не очень сложная, но потребует от вас терпения и некоторых знаний. Как известно, отопление салона связано с системой охлаждения. Поэтому вам нужно будет полностью слить жидкость. Это нужно сделать в первую очередь, чтобы в салон не попал антифриз.В противном случае это грозит тем, что влажность будет высокой, и появится неприятный запах. Ковер начнет разрушаться, он будет разлагаться. Процесс может перейти на элементы кузова. А это чревато дорогостоящим ремонтом.

Электрические неисправности

Чтобы устранить все причины выхода из строя печки, нужно знать ее основное устройство. Обратите внимание, что нагнетаемый поток воздуха создается электродвигателем, который установлен в моторном отсеке. Если он не работает ни на каких оборотах, то можно судить о том, что срабатывает предохранитель, через который происходит подрыв питания этого устройства.На машине ВАЗ 2109 ремонт печки — иногда тяжело и нудно, но можно. В том же случае, если какая-то одна скорость вентилятора работает, а остальные нет, то скорее всего имеет место повреждение сопротивления, которое установлено возле правой ноги водителя. Также возможно, что проводка цепи управления была прервана. Вне зависимости от того, что произошло, нужно полностью проверить всю электрическую цепь. Очень часто проблемы возникают непосредственно в коммутаторе. Часто подгорают контакты.В этом случае поможет только полная замена. Иногда сам мотор вращается очень медленно, несмотря на то, что включена максимальная скорость. В этом случае поможет только замена электродвигателя ВАЗ 2109. Ремонт этого устройства, как правило, невозможен.

Признаки неисправности радиатора

Самый верный признак — появление луж охлаждающей жидкости на ковриках водителя и пассажира. Правда иногда бывает такая утечка, которая сразу себя не выдает.Потому что вся жидкость скапливается под ковриком. В этом случае ковер, который находится над ним, будет мокрым. А степень влажности напрямую зависит от того, насколько сильна течь в радиаторе. Также можно уменьшить уровень тепла от радиатора отопителя. Причина в том, что заполнение сот до конца не происходит, поэтому нагрев решетки радиатора слабый. И, конечно же, время от времени вы будете доливать жидкость в расширительный бачок. Он постепенно исчезнет, ​​при этом в подкапотном пространстве не будет видимых протечек.Но не спешите грешить сразу на радиатор печки ВАЗ, для начала нужно убедиться, что он действительно сломался. Для этого внимательно осмотрите патрубки, которыми он соединяется с системой охлаждения. Не исключено, что на них появилась трещина, и через нее выходит жидкость. Также можно уничтожить кран, который находится в перегородке между кабиной и моторным отсеком.

Подготовка к работе

Итак, решено, снимаем радиатор печки ВАЗ 2109, так как убедились, что радиатор действительно пробит.Можно приступать к ремонту. Чтобы сделать это максимально быстро и безопасно, сначала отключите аккумулятор. Затем снимите защиту двигателя, если она есть. Ваша задача полностью слить жидкость из системы охлаждения. Для этого следует поставить автомобиль таким образом, чтобы его передняя часть была немного ниже задней. Затем полностью откройте кран печки. Не забудьте сделать это, чтобы по максимуму избавиться от жидкости. Теперь нужно накрыть генератор куском резины или пакетом, чтобы на его заднюю часть не попала жидкость.Поместите емкость под сливное отверстие радиатора и открутите пробку. После этого нужно открутить пробку на баке. Когда жидкость стечет из радиатора, ключом на 13 откручиваем пробку на двигателе. С рубашки тоже стекает весь антифриз. Вот и все, теперь вся система отопления и охлаждения пуста. Теперь меняем радиатор печки ВАЗ 2109.

Замена радиатора отопителя

В этой работе главное соблюдать определенную последовательность.Вся процедура займет немного времени. Правда есть два способа, которыми производится снятие и установка нового радиатора. В первую очередь, как вы понимаете, сливается охлаждающая жидкость. После этого приборная панель полностью демонтируется. Затем откручивается саморез, скрепляющий хомут рычажного механизма, соединенного с демпфером для активации ветрового стекла. Необходимо открутить три болта, которыми крепится радиатор. Ослабьте хомуты крепления форсунок и снимите их. Теперь радиатор печки ВАЗ 2109 (его цена находится в пределах 450-750 рублей) можно полностью снять с корпуса отопителя.Этот способ замены довольно сложен, так как придется полностью снимать всю панель. А эта процедура очень сложная, так как точек крепления пластиковых элементов много. Кроме того, панель могла быть предварительно обработана специальными составами, снижающими уровень шума. После полной разборки возможно нарушение качества соединений.

Замена радиатора без снятия панели

По этой причине многие пытаются заменить радиатор без полного снятия на приборной панели.Сделать это намного проще, чем в предыдущем случае. Правда, работу желательно делать вдвоем. Итак, вы выполняете все действия, которые были описаны в разделе по подготовке к ремонту. Обратите внимание, что во время работы резиновый коврик необходимо очищать. Вместо него желательно подстелить несколько тряпок, так как радиатор печки ВАЗ 2109 (цена нового в среднем 500 рублей) еще не полностью освободился от жидкости, в нем осталось немного. А при разборке она начнет от него отходить.Пусть лучше на тряпках, а не на ковре. Затем необходимо открутить крепление панели к правой стороне кузова. Также закрутите несколько винтов, которые находятся под бардачком. Ваша задача одна — обеспечить свободное движение правой части панели. После этого его необходимо немного приподнять и оттянуть от перегородки. Тем самым вы открываете доступ к месту установки радиатора. По аналогии с прошлой инструкцией необходимо открутить хомуты. После этого насадки снимаются.Все крепления радиатора закручены. Теперь элемент можно полностью снять с отопителя салона. Вот как поменять радиатор печки на ВАЗ 2109 без полного снятия панели.

Установка и сборка радиатора

После завершения демонтажа в отверстие отопителя необходимо установить новый радиатор. Обратите внимание, что для ВАЗ 2109 целесообразно приобрести медный радиатор. У него гораздо более высокая теплоотдача. Конечно, он намного быстрее нагревается охлаждающей жидкостью.Заверните три болта, которыми радиатор крепится к корпусу отопителя. Затем наденьте ниппели и затяните хомуты. Соберите приборную панель и затяните все крепления.

Заправка

После того, как вы проделаете все работы, нужно завернуть отверстие для слива жидкости. Обязательно сделайте это, иначе антифриз выльется. Как известно, в автомобилях ВАЗ 2109 и им подобных система охлаждения заполняется антифризом через бачок. Для этого откройте пробку и залейте антифриз. Заливать следует до тех пор, пока не перестанут выходить пузырьки воздуха.Обратите внимание на то, что автомобиль лучше всего ставить так, чтобы его передняя часть находилась на уровне выше задней. Вот как поменять радиатор печки на ВАЗ 2109, чтобы добиться минимального содержания воздуха в системе после заправки.

Заторы воздуха

Таким образом можно максимально заполнить радиатор печки при заправке жидкостью. Ослабьте хомут на хомуте, который крепится к патрубку, идущему к дросселю. Оттуда жидкость необходимо вылить.Правда, для этого нужно создать давление в системе охлаждения. Это можно сделать, накачав воздух в расширительный бачок. Либо закрыть пробку и запустить двигатель, прогрев его до рабочей температуры. Теперь вы знаете, как поменять радиатор печки на ВАЗ 2109. Работа несложная, но потребует от вас усидчивости и терпения.

его устройство и принцип работы

На автомобиле ВАЗ-2109 генератор выполнен по классической схеме. Он обеспечивает самое главное в системе электроснабжения – позволяет всем потребителям работать в штатном режиме, а также заряжает аккумулятор.При эксплуатации автомобиля нужно следить за работой генератора. И не ждите, пока лампа на приборной панели начнет гореть, лучше своевременно проводить диагностику и обслуживание. Каждый элемент имеет свой ресурс, поэтому нелишним будет записать в блокнот, когда и какой узел был заменен.

Принцип работы генератора


Генератор ВАЗ-2109 состоит из якоря, двух крышек, статора, шкива с вентилятором. Это основные элементы корпуса.На статоре и роторе имеются обмотки. Первый состоит из трех частей, так как необходимо получить на выходе трехфазное напряжение. Причина этому только одна – такая схема позволяет избавиться от пульсаций, следовательно, КПД устройства выше. Но это также накладывает некоторые требования, о которых будет сказано ниже.

Принцип действия основан на том, что ротор движется внутри обмотки статора. Он имеет катушку, которая питается от бортовой сети автомобиля.Следовательно, вокруг ротора образуется постоянное магнитное поле, которое также движется. А это основные условия работы генераторной установки. Единственное, что следует обеспечить для нормального функционирования, так это стабилизацию напряжения на обмотке ротора генератора.



Диодный мост


Состоит из полупроводниковых сильноамперных диодов, позволяющих преобразовывать переменное трехфазное напряжение в постоянное. В результате на выходе выпрямительного блока появляется постоянное напряжение, величина которого составляет 12 вольт.Диодный мост генератора ВАЗ-2109 состоит из шести полупроводниковых элементов. Для улучшения функционирования системы электроснабжения необходимо проводить подбор токовых полупроводников при ремонте.

Диоды монтируются на пластину, залитую эпоксидной смолой. Если вы решили проводить ремонт самостоятельно, обязательно сделайте качественную изоляцию, чтобы выводы не касались корпуса генератора. Охлаждение происходит за счет того, что корпус выполнен из алюминия, а этот металл прекрасно отдает тепло.Кроме того, генератор обдувается потоком воздуха, который создается крыльчаткой, расположенной на передней части ротора. Благодаря этому диодный мост генератора ВАЗ-2109 способен снижать свою температуру при работе двигателя.

Регулятор напряжения




Это, пожалуй, самый важный элемент в системе из девяти генераторов. С его помощью стабилизируется напряжение обмотки ротора. Все дело в том, что величина выходного напряжения напрямую зависит от того, какое его количество будет подаваться на обмотку возбуждения.Если избавиться от регулятора, то напряжение будет колебаться в широком диапазоне — от 10 до 30 вольт в зависимости от оборотов двигателя. Помните, чем выше скорость магнитного поля, или его напряженность, тем выше напряжение на выходе генератора.

На автомобилях девятой серии регулятор напряжения выполнен в едином блоке со щеточным узлом. Это вполне разумно, так как все компактно. Именно с его помощью осуществляется питание обмотки ротора. Следует отметить, что цепь питания обмотки возбуждения также содержит лампу накаливания, которая установлена ​​в приборной панели.Сигнализирует о неисправности генератора — например, о недостаточном напряжении на выходе, или о выходе из строя регулятора напряжения, щеточного узла.

Обмотки ротора и статора


Сначала поговорим о том, что представляет собой обмотка статора. Именно с него снимается напряжение для питания бортовой сети автомобиля и заряда аккумулятора. На автомобиле ВАЗ-2109 генератор очень похож на асинхронный двигатель переменного тока. Однако, если внести небольшие изменения в конструкцию, генератор можно использовать и как электропривод.На роторе три обмотки, каждая имеет начало и конец. Концы соединяются в общей точке. Такое соединение называется звездой.

Что касается обмотки ротора, то тут все намного проще. Нет лишних кранов; медная проволока на роторе намотана в бухту. Концы обмотки подключаются к контактам, расположенным на задней части ротора. Конечно, особое внимание уделяется магнитопроводу, благодаря которому происходит формирование поля вокруг катушки. При вращении магнитное поле наводит некоторый потенциал в обмотках статора.Собственно, это основа всей работы генератора. Но есть много более мелких нюансов, о которых можно говорить сколько угодно.

Подшипники генератора


Как сказано в самом начале, на автомобиле ВАЗ-2109 генератор состоит из двух крышек. В каждом установлены подшипники. Они необходимы для того, чтобы выровнять ротор. Они также обеспечивают более легкое вращение. Следовательно, во много раз снижается трение, увеличивается ресурс генератора. Эти подшипники ремонту не подлежат, в случае выхода из строя необходима замена.

Для этого снимите обе крышки: подходящей насадкой (или старым подшипником) выбейте ее из гнезда. Новый пресс и сборка генератора. Корпус подшипника закрытый, в нем есть смазка. Дополнительно наносить на него литол или другую смазку не нужно. Чаще всего выходит из строя подшипник, который установлен в передней крышке. Причина в том, что он подвергается высоким нагрузкам, так как сбоку находится приводной ремень.

Замена приводного ремня


Отличия есть у разных автомобилей, не исключение и генератор ВАЗ-2109.Если форсунка установлена ​​в системе подачи топлива, то ремень используется широкий с зубьями. Он чем-то похож на тот, что используется в системе газораспределения. На карбюраторных двигателях используется клиновой ремень. Уже есть, но эффективность все равно остается на высоком уровне. Но требования к ремню, как в первом, так и во втором случае одинаковые. Для замены приводного ремня понадобится маленькое крепление и ключ на 17. С его помощью вы ослабляете гайку, установленную на верхней части генератора.

Затем с помощью крепления нужно передвинуть корпус генератора к блоку двигателя.Таким образом, вы можете ослабить натяжение ремня. Теперь вы можете легко удалить его. Новый ставится на место, а затем медленно отодвигается корпус генератора от двигателя с помощью крепления. Контролируйте напряжение, ведь от этого зависит срок службы генератора ВАЗ-2109. Ремень должен провисать при определенной нагрузке вверху.

Проверка работоспособности генератора

Первым признаком того, что генератор начал глючить на автомобиле ВАЗ-2109, является горящая лампочка на приборной панели. Он показывает красный аккумулятор.Следовательно, нет заряда батареи. В первую очередь проверьте исправность регулятора напряжения, а также состояние подходящих к нему проводов. Проверить регулятор можно, если использовать автомобильное зарядное устройство и пару пальчиковых батареек. Сначала на него подается 12 Вольт, при этом должна загореться лампа, подключенная к щеткам.

При подаче напряжения выше 14 вольт лампа не должна гореть. Если он загорается в обоих случаях или вообще не горит, значит контроллер неисправен.Для проверки напряжения, которое вырабатывается на выходе генератора, используйте тестер. Запустите двигатель и включите ближний свет фар. Напряжение на клеммах аккумулятора должно быть около 12,5-13,8 вольт. Если он меньше, то посмотрите, не натянут ли ремень. Если все в норме, то ищите неисправность глубже — в диодном выпрямителе.

Замена генератора



Для замены потребуются два накидных ключа на 17, один на 13 и 10.Сначала отключите аккумулятор, затем отсоедините все провода, которые идут к генератору.

Добавить комментарий

Ваш адрес email не будет опубликован.
