Ветровое стекло — это… Что такое Ветровое стекло?

Панорамное лобовое стекло автомобиля Edsel Corsair 1959 года.

Лобово́е стекло́, или ветрово́е стекло́ — прозрачный щиток, устанавливаемый перед кабиной автомобиля (или иного транспортного средства) для защиты водителя и пассажиров от набегающего потока воздуха, мусора, насекомых и т. п. Кроме того, лобовое стекло — элемент, вносящий значительный вклад в формирование аэродинамического обтекания автомобиля, а конструкция его проема оказывает весомое влияние на жесткость кузова автомобиля в целом.

История

Здесь рассматривается эволюция лобовых стёкол на легковых автомобилях общего назначения. Следует учитывать, что на грузовиках она шла медленнее, а многие модели открытых спортивных автомобилей и в 1970-е использовали вместо лобового стекла простой стеклянный щиток, едва закрывающий водителя.

Ранний период

Ford model T со складным лобовым стеклом, верхняя часть сложена

1924 Studebaker Light Six с приоткрытыми секциями лобового стекла

Ford model 40 (1934) с приоткрытым лобовым стеклом.

«Hispano-Suiza» 1924 года с кузовом «Dual-Cowl Phæton» — два лобовых стекла в складывающихся рамках

Первые автомобили имели открытый кузов и, как и открытые гужевые экипажи, в остеклении не нуждались. Однако рост скоростей быстро заставил конструкторов задуматься о защите водителя и пассажиров — преимущественно, от набегающего потока воздуха. Кроме того, стали появляться закрытые кузова каретного типа, в которых лобовое стекло было необходимой деталью.

Уже в начале XX века многие модели имели лобовое стекло, сделанное из того же материала, что и обычное оконное. Позднее, стёкла стали делать из закалённого стекла, что делало их намного более безопасными. Однако, закалённое стекло разлетается на осколки даже при не очень сильном ударе, поэтому для лобового стекла такая технология годилась лишь с оговорками.

На открытых кузовах лобовое стекло выполняли складывающимся полностью или из двух половин, а на закрытых оно обычно было подвешено на верхних петлях и могло откидываться наружу для улучшения вентиляции салона (поэтому оси стеклоочистителей располагали сверху от стекла). Таким лобовое стекло было до середины 1930-х годов, изменения коснулись лишь формы стекла, кроме того, его стали делать только цельным, без разделения на две половины и форточек. В 1920-е годы появляются стеклоочистители с электрическим, механическим (ручным или от вала двигателя) или пневматическим (от разрежения во впускном коллекторе двигателя) приводом.

Некоторые модели открытых автомобилей (их обычно называли «dual-cowl phaeton», они имели два отдельных пассажирских отделения) имели два лобовых стекла, отдельно для переднего и заднего пассажирских отделений. Судя по всему, последний автомобиль такого типа был выпущен в США в 1952 году, это был Chrysler Imperial Parade Phaeton для обслуживания Президента.

Ещё в 1920-х появились «безопасные» лобовые стёкла типа «триплекс» — из двух слоёв стекла и проложенного между ними слоя плёнки; например, на Ford A и его лицензионной версии ГАЗ-А лобовое стекло было трёхслойным. Первое подобное стекло было установлено на Ford T модели 1919 года.

Такое стекло при ударе не разбивалось на куски, как обычное, и не рассыпалось на мелкие осколки, как закалённое, а трескалось, оставаясь на плёнке. Плёнка первых трёхслойных стёкол быстро желтела, но при аварии (которые в автомобилизированной Америке тех лет уже не были редкостью) такое лобовое стекло было намного безопаснее.

V-образные стёкла

Уже к середине 1930-х годов развитие автомобильного дизайна спровоцировало важное изменение в конструкции лобовых стёкол. В результате популяризации работ ряда исследователей, главным образом, немца Эдмунда Румплера (Edmund Rumpler)

[1] и венгра Пауля Ярая (Paul Jaray)[2] в области обтекания автомобиля потоком воздуха, формы кузовов автомобилей стали более округлыми, лучше соответствующими требованиям аэродинамики. В таких условиях цельное плоское лобовое стекло, установленное вертикально или почти вертикально, уже не устраивало дизайнеров.

Однако, технологии массового производства гнутых стёкол ещё не существовало. Выходом стали V-образные лобовые стёкла, хорошо вписавшиеся в закруглённые обводы кузовов автомобилей второй половины 1930-х годов. Разделение стекла на две соединённые перегородкой с уплотнителем части, находящиеся под некоторым углом друг к другу, вынудило установить два стеклоочистителя, так как один не мог очищать обе половины V-образного стекла (хотя стеклоочиститель со стороны пассажира в течении некоторого времени был опцией, доступной за дополнительные деньги).

1934 Chrysler Airflow

Салон модели Airflow. Хорошо видно лобовое стекло из двух плоских половин, разделённых стойкой.

Одним из первых примеров применения подобного решения была модель Chrysler Airflow, созданный в результате продолжения исследований в направлении, заданном более ранними работами П. Ярая

[3]. Любопытно, что кузов этого автомобиля современными исследователями классифицируется как «ложнообтекаемый», так как реальное уменьшения сопротивления воздуха не превышало 25 %. [3]

V-образные стёкла стали располагать под некоторым углом к вертикали (изначально он был невелик и составлял порядка 20-35°), что позволило не только улучшить внешнее восприятие автомобиля, сделать его визуально более динамичным, — но и на практике несколько улучшить обтекаемость кузовов.

Так же, из соображений безопасности в эти годы происходит отказ от складывающихся и откидных стёкол, популярных в предшествующую эпоху. Теперь лобовое стекло на всех типах кузовов устанавливают внутри мощного проёма при помощи резинового уплотнителя. При сильном ударе головы водителя или пассажира о такое стекло, оно целиком вылетало из проёма.

Эти конструктивные нововведения стали общепринятыми на протяжении 1930-х — 1940-х годов. Единственными исключениями были некоторые открытые автомобили, например, военный Willys MB (1941) имел откидное лобовое стекло в лёгкой рамке.

1936 Panhard Dynamic с составным панорамным лобовым стеклом. Кроме того, руль был установлен по центру автомобиля, а в двигателе не было клапанов (гильзовая система газораспределения Найта).
[4]

На эти годы приходятся первые попытки улучшить обзор водителя за счёт создания панорамного стекла, одновременно несколько улучшить обтекаемость автомобиля, а в большей степени — придать ему более обтекаемый внешний вид.

1952 DeSoto с V-образным лобовым стеклом увеличенной площади.

Так как технология производства гнутых стёкол такого размера по-прежнему отсутствовала, лобовое стекло собирали из нескольких плоских меньшего размера, разделённых стойками[4] (на илл. слева).

После войны форма кузовов автомобилей стала быстро меняться, однако, стёкла по прежнему оставались V-образными. На рубеже 1940-х и 50-х годов произошёл пересмотр пропорций кузовов легковых автомобилей, высота бортов кузова снизилась, а площадь остекления выросла, благодаря чему выросла и площадь лобового стекла

[5] (на илл. справа).

Гнутые лобовые стёкла

«Кадиллак» 1948 года с гнутым лобовым стеклом из двух половин.

Гнутые переднее и заднее стёкла «Волги» ГАЗ-21 по европейским меркам на момент её появления, 1956-57 годы, были прогрессивным решением; но в США к этому времени уже несколько лет господствовали стёкла нового поколения — панорамные.

В начале 1950-х годов на массовых моделях стали появляться гнутые лобовые стёкла. Они лучше, чем V-образные, вписывались в плавные округлые обводы автомобилей этих лет. Между тем, с практической точки зрения они имели немало недостатков — хуже очищались стеклоочистителем, были сложнее и дороже в производстве, бликовали на солнце.

Изначально гнутые лобовые стёкла делали из двух половин, как старые V-образные. На автомобилях [6]. Несколько позднее гнутые лобовые стёкла появились на автомобилях остальных американских производителей (на «Бьюиках» — в 1949, на «Шевроле» — в 1950, на «Доджах» и «Плимутах» — в 1951, «Фордах» — в 1952, причём цельное, и т. д.). Гнутым начинают делать и заднее стекло. Начинают появляться омыватели с ручным, вакуумным или электрическим приводом, сначала — как опция.

Позднее, гнутые лобовые стёкла распространяются по всему миру. На отечественных автомобилях первое гнутое стекло на автомобиле появилось ещё на «Победе» в 1946 году, это было заднее стекло. Однако оно оказалось не очень удачным — невелико по размеру, к тому же брак при производстве был нередким явлением[7], а из-за несовершенной технологии производства стекло получалось зачастую настолько кривым, что через него прямые рельсы выглядели сильно изогнутыми.[8] Гнутым было и заднее стекло ЗиМа (1949)[9], причём к этому времени удалось решить технологические проблемы, а размер стекла был значительно увеличен по сравнению с «Победой». Но лобовое стекло на этом автомобиле оставалось V-образным из двух плоских половинок

[9]. Первые же гнутые лобовые стёкла в СССР устанавливались на «Москвич-402» и «Волгу» ГАЗ-21 (1956 год).

Площадь лобового стекла непрерывно увеличивалась в течение последующего десятилетия, как за счёт увеличения его высоты и изгиба, так и за счёт бо́льшего наклона.

Панорамные лобовые стёкла

Панорамное лобовое стекло на «Кадиллаке» 1953 года

Панорамное лобовое стекло автомобиля

Верхом развития технологий 1950-х годов в области изготовления автомобильных стёкол были панорамные лобовые (а позднее и задние) стёкла. Пионером здесь опять стал «Кадиллак» — на модели Eldorado в 1953 году появилось панорамное лобовое стекло, углы которого загибались на боковины кузова, а стойки были вертикальными. В те годы это казалось очень необычным, а технологии, позволяющие изготовлять подобные стёкла, были только что разработаны. Тем не менее, в 1954 году таким лобовым стеклом располагали уже все модели «Кадиллаков». А в 1955 к ним присоединилось большинство американских производителей. Задние стёкла так же начинают делать панорамными, сначала — из трёх частей.

1959 Hardtop с необычно большим панорамным задним стеклом типа Vista

Пиком развития «панорам» стали 1958-60 модельный годы. В этот период появились лобовые стёкла с «заваленными» назад стойками с обратным наклоном, различным образом изогнутые стойки, и т. д. «Меркьюри» предлагал автомобили с лобовым стеклом, имеющим изгиб в верхней части, заходящий на крышу и якобы позволяющий лучше видеть светофоры в городе. В эти же годы в США широкое распространение получили тонированные стёкла, лобовые стёкла с затемнённой верхней частью; появились даже так называемые атермальные стёкла, то есть не пропускающие тепло в салон автомобиля и не дающие ему нагреваться от солнечных лучей (правда, их распространённость в те годы была невелика).

Самым экстремальным вариантом остекления на серийном автомобиле в те годы стали, пожалуй, «Кадиллаки» и «Бьюики» 1959 модельного года в кузове «четырёхдверный хардтоп»: они имели не только огромное панорамное лобовое стекло с обратным наклоном стоек, но и очень широкое панорамное заднее так называемого типа «Wista», к тому же — совершенно плоскую панель крыши, опирающуюся на очень лёгкие стойки. Внешний вид был превосходным, однако, такая конструкция крыши оказалась опасной при опрокидывании автомобиля, и уже через год снята с производства.

Американские концепт-кары же тех лет имели ещё бо́льшие по площади панорамные лобовые стёкла, например, на проекте атомного автомобиля Ford Nucleon цельное панорамное лобовое стекло должно было заходить далеко на боковину. Другие концепт-кары предусматривали даже замену кабины с остеклением на полностью остеклённый фонарь самолётного типа, или даже два раздельных фонаря (для правой и левой половин салона), но на практике до такого дело не дошло.

«Чайка» ГАЗ-13 имела настоящее панорамное стекло, хотя его стойки были немного отклонены от вертикали ЗИЛ-111 — один из советских «шоу-стопперов» выставки Expo’58 в Брюсселе

В Европе, однако, к новинке отнеслись более сдержанно, тем более что технический уровень Европы отставал от северо-американского, и на многих автомобилях в те годы ещё были плоские V-образные стёкла (например, на отечественных «Победе» ГАЗ-М-20 и «ЗиМе»), а то и плоскими из одного куска («Москвич-400», «Фиат», «Рено», и т. д.). На более современных автомобилях, например, «Волге», BMW 501 или «Мерседесах», устанавливались гнутые лобовые стёкла, но о внедрении «панорам» по американскому образцу ещё не задумывались.

Vauxhall Cresta в американском стиле просуществовал всего лишь с 1959 по 1962 год и был заменён на гораздо более скромно оформленную модель

А когда пришло время очередной смены модельного ряда, в США панорамные стёкла уже вышли из моды. В конце 1950-х выяснилось, что вертикальная (и, тем более, наклонная) стойка лобового стекла мешает входу и выходу из автомобиля, ослабляет кузов и вызывает излишнюю деформацию при аварии. [5] Само панорамное стекло тоже не лишено недостатков — сильно бликует, искажает картинку.

Наконец, само развитие американского дизайна уже в самом начале 1960-х годов привело к появлению автомобилей с более квадратными, «рублеными» обводами, в экстерьер которых панорамные стёкла уже вписывались плохо. В результате, последней новинкой 1961-62 модельных годов в США стало простое, почти плоское лобовое стекло. Несколько лет просуществовали полупанорамные стёкла, имевшие небольшие загибы в нижней части и изогнутую стойку проёма, к середине десятилетия полностью исчезли и они. Таким образом, в США история панорамных стёкол фактически свелась к относительно небольшому периоду — с 1953 по 1961 годы. И только фирма «Крайслер» выпускала несколько моделей высшего класса с полупанорамными лобовыми стёклами до середины шестидесятых.

Наиболее последовательными «сторонниками» американского дизайна в Европе были конструкторы «Опеля», следствием чего стало появление моделей вроде этого «Капитена» модели 1958-59 года. Однако, в Европе эту модель ждала разгромная критика, во многом — именно за панорамные лобовое и заднее стёкла, затруднявшими вход в машину и выход из неё Chevrolet Impala 1961 года с оригинальным полупанорамным лобовым стеклом

В результате, в Европе автомобили в этом стиле успели выпустить лишь отдельные производители, в основном — ориентировавшиеся на Америку, такие, как Opel, ЗИЛ (ЗИЛ-111, ЗиЛ-130) и ГАЗ (ГАЗ-13). Большинство остальных производителей эпоху панорамных стёкол или просто «проскочили», или ограничились просто сильно изогнутыми лобовыми стёклами, стойки которых, тем не менее, сохраняли «нормальный» наклон — назад (сюда же относилась, в принципе, и «Чайка», но её стекло всё-же было ближе к настоящим панорамным).

Дальнейшая история

Современный «Кадиллак» со вклеенным лобовым стеклом.

Уже к середине 1960-х о панорамных стёклах практически забыли. Редкие устаревшие модели, разработанные ещё в предыдущую эпоху, снабжались ими в течение ещё некоторого времени, но основная масса автомобилей получила практически плоские лобовые стёкла. В последующие десятилетия никаких особых нововведений не происходило. Лобовые стёкла с каждым годом наклоняют всё сильнее, чтобы улучшить аэродинамику; соответственно, растёт площадь и трудоёмкость изготовления.

В 1980-е — 1990-е годы в связи с появлением новых технологий конструкция лобового стекла и его проёма меняется. Исчезают резиновые уплотнители, теперь стёкла вклеивают непосредственно в проём — это позволяет снизить аэродинамическое сопротивление и повысить жёсткость кузова, это требует повышенной точности изготовления стекла и разработки технологии нанесения на его края специального покрытия для прочного удержания в проёме клеем.

Появляются новые покрытия, уменьшающие загрязнение стёкол. Некоторое распространение получает встроенный в лобовое стекло обогрев. Технология получения трёхслойных стёкол продолжает совершенствоваться, они становятся всё безопаснее. Массовое распространение получают атермальные стёкла, не пропускающие в салон тепло солнечного света. Стеклоочистители и стеклоомыватели получают автоматическое включение от датчика дождя.

Любопытная разработка — система отображения на лобовом стекле данных о скорости движения и иной информации. Другая новинка — прибор ночного видения для езды в темноте, проецирующий картинку прямо на лобовое стекло.

В настоящее время лобовое стекло современного автомобиля — изготовленное с прецезионной точностью, технически сложное, наукоёмкое изделие, продукт занявшей десятилетия эволюции.

Аэродинамические аспекты

Как показали опыты американского исследователя В. Э. Лэя[5] на моделях в аэродинамической трубе, геометрия и расположение лобового стекла серьёзно влияют на аэродинамику автомобиля.

Минимальные значения коэффициента обтекаемости Сх (то есть, наименьшее аэродинамическе сопротивление) при прочих равных получаются, когда угол наклона ветрового стекла составляет 45…50 градусов к вертикали, дальнейшее увеличение наклона к серьёзному улучшению обтекаемости не ведёт. Разница между наилучшим и наихудшим (при вертикальном лобовом стекле) значениями составила 8…13 %.

Те же опыты показывают, что разница в коэффициентах обтекаемости автомобиля с плоским лобовым стеклом и с лобовым стеклом наиболее выгодной с точки зрения аэродинамики формой (полукруглого сечения, недостижимого на реальном автомобиле) при прочих равных составляет 7…12 %.

Кроме того, в литературе[5] указано, что немалую роль в формировании аэродинамической картины кузова легкового автомобиля играет оформление переходов от лобового стекла к крыше, боковинам кузова и капоту, которые должны быть максимально плавными. Сегодня широко используется спойлер-отсекатель в виде «вздёрнутой» задней кромки капота, отводящий поток воздуха от границы капота и ветрового стекла, благодаря чему стеклоочистители оказываются в аэродинамической «тени». Водосточные желобки недопустимо располагать в местах перехода от лобового стекла к боковинам кузова и крыше, так как на этих переходах резко возрастает скорость потока воздуха.[5] Отмечается важность использования современных вклееных стёкол, которые не только снижают ощутимо сопротивление воздуха, но и повышают структурную прочность кузова в целом.

Международная терминология

В Британском Английском (Великобритания, Австралия, Новая Зеландия) для обозначения лобового стекла используется термин «Windscreen». Кроме того, лобовое стекло — щиток старинных открытых спортивных автомобилей высотой ниже 20 см (точнее, 8 дюймов) иногда обозначается как «Aeroscreen».

В США предпочитают использовать термин «Windshield», а «Windscreen» означает там обычно означает ворсистую или полиуретановую накладку на микрофон, уменьшающую фоновые шумы. В Британском Английском все строго наоборот.

В Японском Английском, аналогичным термином для обозначения лобового стекла является «Front Window».

На немецком «лобовое стекло» будет «Windschutzscheibe», а на французском — «Pare-brise». В итальянском и испанском используются похожие и лингвистически родственные термины «Parabrezza» и «Parabrisas» соответственно.

Источники и примечания

  1. Журнал «Техника-Молодёжи», № 1 за 1979 год.
  2. Журнал «Техника-Молодёжи», № 3 за 1979 год.
  3. 1 2 Журнал «Техника-Молодёжи», № 4 за 1979 год.
  4. 1 2 Журнал «Техника-Молодёжи», № 5 за 1979 год.
  5. 1 2 3 4 5 Песков, В.И. Основы эргономики и дизайна автомобиля. Учебное пособие.. — Н. Новгород: Нижегородский Государственный Технический Университет, 2004. — С. 77, 97-98, 132-133. — 225 с. — ISBN 5-93272-232-0
  6. Рекламная брошюра «Кадиллаков» за 1948 год.
  7. Сайт петербургского клуба победоводов.
  8. Тест-драйв «Победы», проведённый журналом «Science and mechanics» (США) в 1956 году. Перевод Артёма Алексеенко.
  9. 1 2 Журнал «Моделист-Конструктор», № 11 за 1980 год.

Ссылки

Wikimedia Foundation. 2010.

Ветровое стекло — это… Что такое Ветровое стекло?

Панорамное лобовое стекло автомобиля Edsel Corsair 1959 года.

Лобово́е стекло́, или ветрово́е стекло́ — прозрачный щиток, устанавливаемый перед кабиной автомобиля (или иного транспортного средства) для защиты водителя и пассажиров от набегающего потока воздуха, мусора, насекомых и т. п. Кроме того, лобовое стекло — элемент, вносящий значительный вклад в формирование аэродинамического обтекания автомобиля, а конструкция его проема оказывает весомое влияние на жесткость кузова автомобиля в целом.

История

Здесь рассматривается эволюция лобовых стёкол на легковых автомобилях общего назначения. Следует учитывать, что на грузовиках она шла медленнее, а многие модели открытых спортивных автомобилей и в 1970-е использовали вместо лобового стекла простой стеклянный щиток, едва закрывающий водителя.

Ранний период

Ford model T со складным лобовым стеклом, верхняя часть сложена

1924 Studebaker Light Six с приоткрытыми секциями лобового стекла

Ford model 40 (1934) с приоткрытым лобовым стеклом.

«Hispano-Suiza» 1924 года с кузовом «Dual-Cowl Phæton» — два лобовых стекла в складывающихся рамках

Первые автомобили имели открытый кузов и, как и открытые гужевые экипажи, в остеклении не нуждались. Однако рост скоростей быстро заставил конструкторов задуматься о защите водителя и пассажиров — преимущественно, от набегающего потока воздуха. Кроме того, стали появляться закрытые кузова каретного типа, в которых лобовое стекло было необходимой деталью.

Уже в начале XX века многие модели имели лобовое стекло, сделанное из того же материала, что и обычное оконное. Позднее, стёкла стали делать из закалённого стекла, что делало их намного более безопасными. Однако, закалённое стекло разлетается на осколки даже при не очень сильном ударе, поэтому для лобового стекла такая технология годилась лишь с оговорками.

На открытых кузовах лобовое стекло выполняли складывающимся полностью или из двух половин, а на закрытых оно обычно было подвешено на верхних петлях и могло откидываться наружу для улучшения вентиляции салона (поэтому оси стеклоочистителей располагали сверху от стекла). Таким лобовое стекло было до середины 1930-х годов, изменения коснулись лишь формы стекла, кроме того, его стали делать только цельным, без разделения на две половины и форточек. В 1920-е годы появляются стеклоочистители с электрическим, механическим (ручным или от вала двигателя) или пневматическим (от разрежения во впускном коллекторе двигателя) приводом.

Некоторые модели открытых автомобилей (их обычно называли «dual-cowl phaeton», они имели два отдельных пассажирских отделения) имели два лобовых стекла, отдельно для переднего и заднего пассажирских отделений. Судя по всему, последний автомобиль такого типа был выпущен в США в 1952 году, это был Chrysler Imperial Parade Phaeton для обслуживания Президента.

Ещё в 1920-х появились «безопасные» лобовые стёкла типа «триплекс» — из двух слоёв стекла и проложенного между ними слоя плёнки; например, на Ford A и его лицензионной версии ГАЗ-А лобовое стекло было трёхслойным. Первое подобное стекло было установлено на Ford T модели 1919 года. Такое стекло при ударе не разбивалось на куски, как обычное, и не рассыпалось на мелкие осколки, как закалённое, а трескалось, оставаясь на плёнке. Плёнка первых трёхслойных стёкол быстро желтела, но при аварии (которые в автомобилизированной Америке тех лет уже не были редкостью) такое лобовое стекло было намного безопаснее.

V-образные стёкла

Уже к середине 1930-х годов развитие автомобильного дизайна спровоцировало важное изменение в конструкции лобовых стёкол. В результате популяризации работ ряда исследователей, главным образом, немца Эдмунда Румплера (Edmund Rumpler)[1] и венгра Пауля Ярая (Paul Jaray)[2] в области обтекания автомобиля потоком воздуха, формы кузовов автомобилей стали более округлыми, лучше соответствующими требованиям аэродинамики. В таких условиях цельное плоское лобовое стекло, установленное вертикально или почти вертикально, уже не устраивало дизайнеров.

Однако, технологии массового производства гнутых стёкол ещё не существовало. Выходом стали V-образные лобовые стёкла, хорошо вписавшиеся в закруглённые обводы кузовов автомобилей второй половины 1930-х годов. Разделение стекла на две соединённые перегородкой с уплотнителем части, находящиеся под некоторым углом друг к другу, вынудило установить два стеклоочистителя, так как один не мог очищать обе половины V-образного стекла (хотя стеклоочиститель со стороны пассажира в течении некоторого времени был опцией, доступной за дополнительные деньги).

1934 Chrysler Airflow

Салон модели Airflow. Хорошо видно лобовое стекло из двух плоских половин, разделённых стойкой.

Одним из первых примеров применения подобного решения была модель Chrysler Airflow, созданный в результате продолжения исследований в направлении, заданном более ранними работами П. Ярая[3]. Любопытно, что кузов этого автомобиля современными исследователями классифицируется как «ложнообтекаемый», так как реальное уменьшения сопротивления воздуха не превышало 25 %. [3]

V-образные стёкла стали располагать под некоторым углом к вертикали (изначально он был невелик и составлял порядка 20-35°), что позволило не только улучшить внешнее восприятие автомобиля, сделать его визуально более динамичным, — но и на практике несколько улучшить обтекаемость кузовов.

Так же, из соображений безопасности в эти годы происходит отказ от складывающихся и откидных стёкол, популярных в предшествующую эпоху. Теперь лобовое стекло на всех типах кузовов устанавливают внутри мощного проёма при помощи резинового уплотнителя. При сильном ударе головы водителя или пассажира о такое стекло, оно целиком вылетало из проёма.

Эти конструктивные нововведения стали общепринятыми на протяжении 1930-х — 1940-х годов. Единственными исключениями были некоторые открытые автомобили, например, военный Willys MB (1941) имел откидное лобовое стекло в лёгкой рамке.

1936 Panhard Dynamic с составным панорамным лобовым стеклом. Кроме того, руль был установлен по центру автомобиля, а в двигателе не было клапанов (гильзовая система газораспределения Найта). [4]

На эти годы приходятся первые попытки улучшить обзор водителя за счёт создания панорамного стекла, одновременно несколько улучшить обтекаемость автомобиля, а в большей степени — придать ему более обтекаемый внешний вид.

1952 DeSoto с V-образным лобовым стеклом увеличенной площади.

Так как технология производства гнутых стёкол такого размера по-прежнему отсутствовала, лобовое стекло собирали из нескольких плоских меньшего размера, разделённых стойками[4] (на илл. слева).

После войны форма кузовов автомобилей стала быстро меняться, однако, стёкла по прежнему оставались V-образными. На рубеже 1940-х и 50-х годов произошёл пересмотр пропорций кузовов легковых автомобилей, высота бортов кузова снизилась, а площадь остекления выросла, благодаря чему выросла и площадь лобового стекла[5] (на илл. справа).

Гнутые лобовые стёкла

«Кадиллак» 1948 года с гнутым лобовым стеклом из двух половин.

Гнутые переднее и заднее стёкла «Волги» ГАЗ-21 по европейским меркам на момент её появления, 1956-57 годы, были прогрессивным решением; но в США к этому времени уже несколько лет господствовали стёкла нового поколения — панорамные.

В начале 1950-х годов на массовых моделях стали появляться гнутые лобовые стёкла. Они лучше, чем V-образные, вписывались в плавные округлые обводы автомобилей этих лет. Между тем, с практической точки зрения они имели немало недостатков — хуже очищались стеклоочистителем, были сложнее и дороже в производстве, бликовали на солнце.

Изначально гнутые лобовые стёкла делали из двух половин, как старые V-образные. На автомобилях [6]. Несколько позднее гнутые лобовые стёкла появились на автомобилях остальных американских производителей (на «Бьюиках» — в 1949, на «Шевроле» — в 1950, на «Доджах» и «Плимутах» — в 1951, «Фордах» — в 1952, причём цельное, и т. д.). Гнутым начинают делать и заднее стекло. Начинают появляться омыватели с ручным, вакуумным или электрическим приводом, сначала — как опция.

Позднее, гнутые лобовые стёкла распространяются по всему миру. На отечественных автомобилях первое гнутое стекло на автомобиле появилось ещё на «Победе» в 1946 году, это было заднее стекло. Однако оно оказалось не очень удачным — невелико по размеру, к тому же брак при производстве был нередким явлением[7], а из-за несовершенной технологии производства стекло получалось зачастую настолько кривым, что через него прямые рельсы выглядели сильно изогнутыми.[8] Гнутым было и заднее стекло ЗиМа (1949)[9], причём к этому времени удалось решить технологические проблемы, а размер стекла был значительно увеличен по сравнению с «Победой». Но лобовое стекло на этом автомобиле оставалось V-образным из двух плоских половинок[9]. Первые же гнутые лобовые стёкла в СССР устанавливались на «Москвич-402» и «Волгу» ГАЗ-21 (1956 год).

Площадь лобового стекла непрерывно увеличивалась в течение последующего десятилетия, как за счёт увеличения его высоты и изгиба, так и за счёт бо́льшего наклона.

Панорамные лобовые стёкла

Панорамное лобовое стекло на «Кадиллаке» 1953 года

Панорамное лобовое стекло автомобиля

Верхом развития технологий 1950-х годов в области изготовления автомобильных стёкол были панорамные лобовые (а позднее и задние) стёкла. Пионером здесь опять стал «Кадиллак» — на модели Eldorado в 1953 году появилось панорамное лобовое стекло, углы которого загибались на боковины кузова, а стойки были вертикальными. В те годы это казалось очень необычным, а технологии, позволяющие изготовлять подобные стёкла, были только что разработаны. Тем не менее, в 1954 году таким лобовым стеклом располагали уже все модели «Кадиллаков». А в 1955 к ним присоединилось большинство американских производителей. Задние стёкла так же начинают делать панорамными, сначала — из трёх частей.

1959 Hardtop с необычно большим панорамным задним стеклом типа Vista

Пиком развития «панорам» стали 1958-60 модельный годы. В этот период появились лобовые стёкла с «заваленными» назад стойками с обратным наклоном, различным образом изогнутые стойки, и т. д. «Меркьюри» предлагал автомобили с лобовым стеклом, имеющим изгиб в верхней части, заходящий на крышу и якобы позволяющий лучше видеть светофоры в городе. В эти же годы в США широкое распространение получили тонированные стёкла, лобовые стёкла с затемнённой верхней частью; появились даже так называемые атермальные стёкла, то есть не пропускающие тепло в салон автомобиля и не дающие ему нагреваться от солнечных лучей (правда, их распространённость в те годы была невелика).

Самым экстремальным вариантом остекления на серийном автомобиле в те годы стали, пожалуй, «Кадиллаки» и «Бьюики» 1959 модельного года в кузове «четырёхдверный хардтоп»: они имели не только огромное панорамное лобовое стекло с обратным наклоном стоек, но и очень широкое панорамное заднее так называемого типа «Wista», к тому же — совершенно плоскую панель крыши, опирающуюся на очень лёгкие стойки. Внешний вид был превосходным, однако, такая конструкция крыши оказалась опасной при опрокидывании автомобиля, и уже через год снята с производства.

Американские концепт-кары же тех лет имели ещё бо́льшие по площади панорамные лобовые стёкла, например, на проекте атомного автомобиля Ford Nucleon цельное панорамное лобовое стекло должно было заходить далеко на боковину. Другие концепт-кары предусматривали даже замену кабины с остеклением на полностью остеклённый фонарь самолётного типа, или даже два раздельных фонаря (для правой и левой половин салона), но на практике до такого дело не дошло.

«Чайка» ГАЗ-13 имела настоящее панорамное стекло, хотя его стойки были немного отклонены от вертикали ЗИЛ-111 — один из советских «шоу-стопперов» выставки Expo’58 в Брюсселе

В Европе, однако, к новинке отнеслись более сдержанно, тем более что технический уровень Европы отставал от северо-американского, и на многих автомобилях в те годы ещё были плоские V-образные стёкла (например, на отечественных «Победе» ГАЗ-М-20 и «ЗиМе»), а то и плоскими из одного куска («Москвич-400», «Фиат», «Рено», и т. д.). На более современных автомобилях, например, «Волге», BMW 501 или «Мерседесах», устанавливались гнутые лобовые стёкла, но о внедрении «панорам» по американскому образцу ещё не задумывались.

Vauxhall Cresta в американском стиле просуществовал всего лишь с 1959 по 1962 год и был заменён на гораздо более скромно оформленную модель

А когда пришло время очередной смены модельного ряда, в США панорамные стёкла уже вышли из моды. В конце 1950-х выяснилось, что вертикальная (и, тем более, наклонная) стойка лобового стекла мешает входу и выходу из автомобиля, ослабляет кузов и вызывает излишнюю деформацию при аварии. [5] Само панорамное стекло тоже не лишено недостатков — сильно бликует, искажает картинку.

Наконец, само развитие американского дизайна уже в самом начале 1960-х годов привело к появлению автомобилей с более квадратными, «рублеными» обводами, в экстерьер которых панорамные стёкла уже вписывались плохо. В результате, последней новинкой 1961-62 модельных годов в США стало простое, почти плоское лобовое стекло. Несколько лет просуществовали полупанорамные стёкла, имевшие небольшие загибы в нижней части и изогнутую стойку проёма, к середине десятилетия полностью исчезли и они. Таким образом, в США история панорамных стёкол фактически свелась к относительно небольшому периоду — с 1953 по 1961 годы. И только фирма «Крайслер» выпускала несколько моделей высшего класса с полупанорамными лобовыми стёклами до середины шестидесятых.

Наиболее последовательными «сторонниками» американского дизайна в Европе были конструкторы «Опеля», следствием чего стало появление моделей вроде этого «Капитена» модели 1958-59 года. Однако, в Европе эту модель ждала разгромная критика, во многом — именно за панорамные лобовое и заднее стёкла, затруднявшими вход в машину и выход из неё Chevrolet Impala 1961 года с оригинальным полупанорамным лобовым стеклом

В результате, в Европе автомобили в этом стиле успели выпустить лишь отдельные производители, в основном — ориентировавшиеся на Америку, такие, как Opel, ЗИЛ (ЗИЛ-111, ЗиЛ-130) и ГАЗ (ГАЗ-13). Большинство остальных производителей эпоху панорамных стёкол или просто «проскочили», или ограничились просто сильно изогнутыми лобовыми стёклами, стойки которых, тем не менее, сохраняли «нормальный» наклон — назад (сюда же относилась, в принципе, и «Чайка», но её стекло всё-же было ближе к настоящим панорамным).

Дальнейшая история

Современный «Кадиллак» со вклеенным лобовым стеклом.

Уже к середине 1960-х о панорамных стёклах практически забыли. Редкие устаревшие модели, разработанные ещё в предыдущую эпоху, снабжались ими в течение ещё некоторого времени, но основная масса автомобилей получила практически плоские лобовые стёкла. В последующие десятилетия никаких особых нововведений не происходило. Лобовые стёкла с каждым годом наклоняют всё сильнее, чтобы улучшить аэродинамику; соответственно, растёт площадь и трудоёмкость изготовления.

В 1980-е — 1990-е годы в связи с появлением новых технологий конструкция лобового стекла и его проёма меняется. Исчезают резиновые уплотнители, теперь стёкла вклеивают непосредственно в проём — это позволяет снизить аэродинамическое сопротивление и повысить жёсткость кузова, это требует повышенной точности изготовления стекла и разработки технологии нанесения на его края специального покрытия для прочного удержания в проёме клеем.

Появляются новые покрытия, уменьшающие загрязнение стёкол. Некоторое распространение получает встроенный в лобовое стекло обогрев. Технология получения трёхслойных стёкол продолжает совершенствоваться, они становятся всё безопаснее. Массовое распространение получают атермальные стёкла, не пропускающие в салон тепло солнечного света. Стеклоочистители и стеклоомыватели получают автоматическое включение от датчика дождя.

Любопытная разработка — система отображения на лобовом стекле данных о скорости движения и иной информации. Другая новинка — прибор ночного видения для езды в темноте, проецирующий картинку прямо на лобовое стекло.

В настоящее время лобовое стекло современного автомобиля — изготовленное с прецезионной точностью, технически сложное, наукоёмкое изделие, продукт занявшей десятилетия эволюции.

Аэродинамические аспекты

Как показали опыты американского исследователя В. Э. Лэя[5] на моделях в аэродинамической трубе, геометрия и расположение лобового стекла серьёзно влияют на аэродинамику автомобиля.

Минимальные значения коэффициента обтекаемости Сх (то есть, наименьшее аэродинамическе сопротивление) при прочих равных получаются, когда угол наклона ветрового стекла составляет 45…50 градусов к вертикали, дальнейшее увеличение наклона к серьёзному улучшению обтекаемости не ведёт. Разница между наилучшим и наихудшим (при вертикальном лобовом стекле) значениями составила 8…13 %.

Те же опыты показывают, что разница в коэффициентах обтекаемости автомобиля с плоским лобовым стеклом и с лобовым стеклом наиболее выгодной с точки зрения аэродинамики формой (полукруглого сечения, недостижимого на реальном автомобиле) при прочих равных составляет 7…12 %.

Кроме того, в литературе[5] указано, что немалую роль в формировании аэродинамической картины кузова легкового автомобиля играет оформление переходов от лобового стекла к крыше, боковинам кузова и капоту, которые должны быть максимально плавными. Сегодня широко используется спойлер-отсекатель в виде «вздёрнутой» задней кромки капота, отводящий поток воздуха от границы капота и ветрового стекла, благодаря чему стеклоочистители оказываются в аэродинамической «тени». Водосточные желобки недопустимо располагать в местах перехода от лобового стекла к боковинам кузова и крыше, так как на этих переходах резко возрастает скорость потока воздуха.[5] Отмечается важность использования современных вклееных стёкол, которые не только снижают ощутимо сопротивление воздуха, но и повышают структурную прочность кузова в целом.

Международная терминология

В Британском Английском (Великобритания, Австралия, Новая Зеландия) для обозначения лобового стекла используется термин «Windscreen». Кроме того, лобовое стекло — щиток старинных открытых спортивных автомобилей высотой ниже 20 см (точнее, 8 дюймов) иногда обозначается как «Aeroscreen».

В США предпочитают использовать термин «Windshield», а «Windscreen» означает там обычно означает ворсистую или полиуретановую накладку на микрофон, уменьшающую фоновые шумы. В Британском Английском все строго наоборот.

В Японском Английском, аналогичным термином для обозначения лобового стекла является «Front Window».

На немецком «лобовое стекло» будет «Windschutzscheibe», а на французском — «Pare-brise». В итальянском и испанском используются похожие и лингвистически родственные термины «Parabrezza» и «Parabrisas» соответственно.

Источники и примечания

  1. Журнал «Техника-Молодёжи», № 1 за 1979 год.
  2. Журнал «Техника-Молодёжи», № 3 за 1979 год.
  3. 1 2 Журнал «Техника-Молодёжи», № 4 за 1979 год.
  4. 1 2 Журнал «Техника-Молодёжи», № 5 за 1979 год.
  5. 1 2 3 4 5 Песков, В.И. Основы эргономики и дизайна автомобиля. Учебное пособие.. — Н. Новгород: Нижегородский Государственный Технический Университет, 2004. — С. 77, 97-98, 132-133. — 225 с. — ISBN 5-93272-232-0
  6. Рекламная брошюра «Кадиллаков» за 1948 год.
  7. Сайт петербургского клуба победоводов.
  8. Тест-драйв «Победы», проведённый журналом «Science and mechanics» (США) в 1956 году. Перевод Артёма Алексеенко.
  9. 1 2 Журнал «Моделист-Конструктор», № 11 за 1980 год.

Ссылки

Wikimedia Foundation. 2010.

Ветровое стекло — это… Что такое Ветровое стекло?

Панорамное лобовое стекло автомобиля Edsel Corsair 1959 года.

Лобово́е стекло́, или ветрово́е стекло́ — прозрачный щиток, устанавливаемый перед кабиной автомобиля (или иного транспортного средства) для защиты водителя и пассажиров от набегающего потока воздуха, мусора, насекомых и т. п. Кроме того, лобовое стекло — элемент, вносящий значительный вклад в формирование аэродинамического обтекания автомобиля, а конструкция его проема оказывает весомое влияние на жесткость кузова автомобиля в целом.

История

Здесь рассматривается эволюция лобовых стёкол на легковых автомобилях общего назначения. Следует учитывать, что на грузовиках она шла медленнее, а многие модели открытых спортивных автомобилей и в 1970-е использовали вместо лобового стекла простой стеклянный щиток, едва закрывающий водителя.

Ранний период

Ford model T со складным лобовым стеклом, верхняя часть сложена

1924 Studebaker Light Six с приоткрытыми секциями лобового стекла

Ford model 40 (1934) с приоткрытым лобовым стеклом.

«Hispano-Suiza» 1924 года с кузовом «Dual-Cowl Phæton» — два лобовых стекла в складывающихся рамках

Первые автомобили имели открытый кузов и, как и открытые гужевые экипажи, в остеклении не нуждались. Однако рост скоростей быстро заставил конструкторов задуматься о защите водителя и пассажиров — преимущественно, от набегающего потока воздуха. Кроме того, стали появляться закрытые кузова каретного типа, в которых лобовое стекло было необходимой деталью.

Уже в начале XX века многие модели имели лобовое стекло, сделанное из того же материала, что и обычное оконное. Позднее, стёкла стали делать из закалённого стекла, что делало их намного более безопасными. Однако, закалённое стекло разлетается на осколки даже при не очень сильном ударе, поэтому для лобового стекла такая технология годилась лишь с оговорками.

На открытых кузовах лобовое стекло выполняли складывающимся полностью или из двух половин, а на закрытых оно обычно было подвешено на верхних петлях и могло откидываться наружу для улучшения вентиляции салона (поэтому оси стеклоочистителей располагали сверху от стекла). Таким лобовое стекло было до середины 1930-х годов, изменения коснулись лишь формы стекла, кроме того, его стали делать только цельным, без разделения на две половины и форточек. В 1920-е годы появляются стеклоочистители с электрическим, механическим (ручным или от вала двигателя) или пневматическим (от разрежения во впускном коллекторе двигателя) приводом.

Некоторые модели открытых автомобилей (их обычно называли «dual-cowl phaeton», они имели два отдельных пассажирских отделения) имели два лобовых стекла, отдельно для переднего и заднего пассажирских отделений. Судя по всему, последний автомобиль такого типа был выпущен в США в 1952 году, это был Chrysler Imperial Parade Phaeton для обслуживания Президента.

Ещё в 1920-х появились «безопасные» лобовые стёкла типа «триплекс» — из двух слоёв стекла и проложенного между ними слоя плёнки; например, на Ford A и его лицензионной версии ГАЗ-А лобовое стекло было трёхслойным. Первое подобное стекло было установлено на Ford T модели 1919 года. Такое стекло при ударе не разбивалось на куски, как обычное, и не рассыпалось на мелкие осколки, как закалённое, а трескалось, оставаясь на плёнке. Плёнка первых трёхслойных стёкол быстро желтела, но при аварии (которые в автомобилизированной Америке тех лет уже не были редкостью) такое лобовое стекло было намного безопаснее.

V-образные стёкла

Уже к середине 1930-х годов развитие автомобильного дизайна спровоцировало важное изменение в конструкции лобовых стёкол. В результате популяризации работ ряда исследователей, главным образом, немца Эдмунда Румплера (Edmund Rumpler)[1] и венгра Пауля Ярая (Paul Jaray)[2] в области обтекания автомобиля потоком воздуха, формы кузовов автомобилей стали более округлыми, лучше соответствующими требованиям аэродинамики. В таких условиях цельное плоское лобовое стекло, установленное вертикально или почти вертикально, уже не устраивало дизайнеров.

Однако, технологии массового производства гнутых стёкол ещё не существовало. Выходом стали V-образные лобовые стёкла, хорошо вписавшиеся в закруглённые обводы кузовов автомобилей второй половины 1930-х годов. Разделение стекла на две соединённые перегородкой с уплотнителем части, находящиеся под некоторым углом друг к другу, вынудило установить два стеклоочистителя, так как один не мог очищать обе половины V-образного стекла (хотя стеклоочиститель со стороны пассажира в течении некоторого времени был опцией, доступной за дополнительные деньги).

1934 Chrysler Airflow

Салон модели Airflow. Хорошо видно лобовое стекло из двух плоских половин, разделённых стойкой.

Одним из первых примеров применения подобного решения была модель Chrysler Airflow, созданный в результате продолжения исследований в направлении, заданном более ранними работами П. Ярая[3]. Любопытно, что кузов этого автомобиля современными исследователями классифицируется как «ложнообтекаемый», так как реальное уменьшения сопротивления воздуха не превышало 25 %. [3]

V-образные стёкла стали располагать под некоторым углом к вертикали (изначально он был невелик и составлял порядка 20-35°), что позволило не только улучшить внешнее восприятие автомобиля, сделать его визуально более динамичным, — но и на практике несколько улучшить обтекаемость кузовов.

Так же, из соображений безопасности в эти годы происходит отказ от складывающихся и откидных стёкол, популярных в предшествующую эпоху. Теперь лобовое стекло на всех типах кузовов устанавливают внутри мощного проёма при помощи резинового уплотнителя. При сильном ударе головы водителя или пассажира о такое стекло, оно целиком вылетало из проёма.

Эти конструктивные нововведения стали общепринятыми на протяжении 1930-х — 1940-х годов. Единственными исключениями были некоторые открытые автомобили, например, военный Willys MB (1941) имел откидное лобовое стекло в лёгкой рамке.

1936 Panhard Dynamic с составным панорамным лобовым стеклом. Кроме того, руль был установлен по центру автомобиля, а в двигателе не было клапанов (гильзовая система газораспределения Найта). [4]

На эти годы приходятся первые попытки улучшить обзор водителя за счёт создания панорамного стекла, одновременно несколько улучшить обтекаемость автомобиля, а в большей степени — придать ему более обтекаемый внешний вид.

1952 DeSoto с V-образным лобовым стеклом увеличенной площади.

Так как технология производства гнутых стёкол такого размера по-прежнему отсутствовала, лобовое стекло собирали из нескольких плоских меньшего размера, разделённых стойками[4] (на илл. слева).

После войны форма кузовов автомобилей стала быстро меняться, однако, стёкла по прежнему оставались V-образными. На рубеже 1940-х и 50-х годов произошёл пересмотр пропорций кузовов легковых автомобилей, высота бортов кузова снизилась, а площадь остекления выросла, благодаря чему выросла и площадь лобового стекла[5] (на илл. справа).

Гнутые лобовые стёкла

«Кадиллак» 1948 года с гнутым лобовым стеклом из двух половин.

Гнутые переднее и заднее стёкла «Волги» ГАЗ-21 по европейским меркам на момент её появления, 1956-57 годы, были прогрессивным решением; но в США к этому времени уже несколько лет господствовали стёкла нового поколения — панорамные.

В начале 1950-х годов на массовых моделях стали появляться гнутые лобовые стёкла. Они лучше, чем V-образные, вписывались в плавные округлые обводы автомобилей этих лет. Между тем, с практической точки зрения они имели немало недостатков — хуже очищались стеклоочистителем, были сложнее и дороже в производстве, бликовали на солнце.

Изначально гнутые лобовые стёкла делали из двух половин, как старые V-образные. На автомобилях [6]. Несколько позднее гнутые лобовые стёкла появились на автомобилях остальных американских производителей (на «Бьюиках» — в 1949, на «Шевроле» — в 1950, на «Доджах» и «Плимутах» — в 1951, «Фордах» — в 1952, причём цельное, и т. д.). Гнутым начинают делать и заднее стекло. Начинают появляться омыватели с ручным, вакуумным или электрическим приводом, сначала — как опция.

Позднее, гнутые лобовые стёкла распространяются по всему миру. На отечественных автомобилях первое гнутое стекло на автомобиле появилось ещё на «Победе» в 1946 году, это было заднее стекло. Однако оно оказалось не очень удачным — невелико по размеру, к тому же брак при производстве был нередким явлением[7], а из-за несовершенной технологии производства стекло получалось зачастую настолько кривым, что через него прямые рельсы выглядели сильно изогнутыми.[8] Гнутым было и заднее стекло ЗиМа (1949)[9], причём к этому времени удалось решить технологические проблемы, а размер стекла был значительно увеличен по сравнению с «Победой». Но лобовое стекло на этом автомобиле оставалось V-образным из двух плоских половинок[9]. Первые же гнутые лобовые стёкла в СССР устанавливались на «Москвич-402» и «Волгу» ГАЗ-21 (1956 год).

Площадь лобового стекла непрерывно увеличивалась в течение последующего десятилетия, как за счёт увеличения его высоты и изгиба, так и за счёт бо́льшего наклона.

Панорамные лобовые стёкла

Панорамное лобовое стекло на «Кадиллаке» 1953 года

Панорамное лобовое стекло автомобиля

Верхом развития технологий 1950-х годов в области изготовления автомобильных стёкол были панорамные лобовые (а позднее и задние) стёкла. Пионером здесь опять стал «Кадиллак» — на модели Eldorado в 1953 году появилось панорамное лобовое стекло, углы которого загибались на боковины кузова, а стойки были вертикальными. В те годы это казалось очень необычным, а технологии, позволяющие изготовлять подобные стёкла, были только что разработаны. Тем не менее, в 1954 году таким лобовым стеклом располагали уже все модели «Кадиллаков». А в 1955 к ним присоединилось большинство американских производителей. Задние стёкла так же начинают делать панорамными, сначала — из трёх частей.

1959 Hardtop с необычно большим панорамным задним стеклом типа Vista

Пиком развития «панорам» стали 1958-60 модельный годы. В этот период появились лобовые стёкла с «заваленными» назад стойками с обратным наклоном, различным образом изогнутые стойки, и т. д. «Меркьюри» предлагал автомобили с лобовым стеклом, имеющим изгиб в верхней части, заходящий на крышу и якобы позволяющий лучше видеть светофоры в городе. В эти же годы в США широкое распространение получили тонированные стёкла, лобовые стёкла с затемнённой верхней частью; появились даже так называемые атермальные стёкла, то есть не пропускающие тепло в салон автомобиля и не дающие ему нагреваться от солнечных лучей (правда, их распространённость в те годы была невелика).

Самым экстремальным вариантом остекления на серийном автомобиле в те годы стали, пожалуй, «Кадиллаки» и «Бьюики» 1959 модельного года в кузове «четырёхдверный хардтоп»: они имели не только огромное панорамное лобовое стекло с обратным наклоном стоек, но и очень широкое панорамное заднее так называемого типа «Wista», к тому же — совершенно плоскую панель крыши, опирающуюся на очень лёгкие стойки. Внешний вид был превосходным, однако, такая конструкция крыши оказалась опасной при опрокидывании автомобиля, и уже через год снята с производства.

Американские концепт-кары же тех лет имели ещё бо́льшие по площади панорамные лобовые стёкла, например, на проекте атомного автомобиля Ford Nucleon цельное панорамное лобовое стекло должно было заходить далеко на боковину. Другие концепт-кары предусматривали даже замену кабины с остеклением на полностью остеклённый фонарь самолётного типа, или даже два раздельных фонаря (для правой и левой половин салона), но на практике до такого дело не дошло.

«Чайка» ГАЗ-13 имела настоящее панорамное стекло, хотя его стойки были немного отклонены от вертикали ЗИЛ-111 — один из советских «шоу-стопперов» выставки Expo’58 в Брюсселе

В Европе, однако, к новинке отнеслись более сдержанно, тем более что технический уровень Европы отставал от северо-американского, и на многих автомобилях в те годы ещё были плоские V-образные стёкла (например, на отечественных «Победе» ГАЗ-М-20 и «ЗиМе»), а то и плоскими из одного куска («Москвич-400», «Фиат», «Рено», и т. д.). На более современных автомобилях, например, «Волге», BMW 501 или «Мерседесах», устанавливались гнутые лобовые стёкла, но о внедрении «панорам» по американскому образцу ещё не задумывались.

Vauxhall Cresta в американском стиле просуществовал всего лишь с 1959 по 1962 год и был заменён на гораздо более скромно оформленную модель

А когда пришло время очередной смены модельного ряда, в США панорамные стёкла уже вышли из моды. В конце 1950-х выяснилось, что вертикальная (и, тем более, наклонная) стойка лобового стекла мешает входу и выходу из автомобиля, ослабляет кузов и вызывает излишнюю деформацию при аварии. [5] Само панорамное стекло тоже не лишено недостатков — сильно бликует, искажает картинку.

Наконец, само развитие американского дизайна уже в самом начале 1960-х годов привело к появлению автомобилей с более квадратными, «рублеными» обводами, в экстерьер которых панорамные стёкла уже вписывались плохо. В результате, последней новинкой 1961-62 модельных годов в США стало простое, почти плоское лобовое стекло. Несколько лет просуществовали полупанорамные стёкла, имевшие небольшие загибы в нижней части и изогнутую стойку проёма, к середине десятилетия полностью исчезли и они. Таким образом, в США история панорамных стёкол фактически свелась к относительно небольшому периоду — с 1953 по 1961 годы. И только фирма «Крайслер» выпускала несколько моделей высшего класса с полупанорамными лобовыми стёклами до середины шестидесятых.

Наиболее последовательными «сторонниками» американского дизайна в Европе были конструкторы «Опеля», следствием чего стало появление моделей вроде этого «Капитена» модели 1958-59 года. Однако, в Европе эту модель ждала разгромная критика, во многом — именно за панорамные лобовое и заднее стёкла, затруднявшими вход в машину и выход из неё Chevrolet Impala 1961 года с оригинальным полупанорамным лобовым стеклом

В результате, в Европе автомобили в этом стиле успели выпустить лишь отдельные производители, в основном — ориентировавшиеся на Америку, такие, как Opel, ЗИЛ (ЗИЛ-111, ЗиЛ-130) и ГАЗ (ГАЗ-13). Большинство остальных производителей эпоху панорамных стёкол или просто «проскочили», или ограничились просто сильно изогнутыми лобовыми стёклами, стойки которых, тем не менее, сохраняли «нормальный» наклон — назад (сюда же относилась, в принципе, и «Чайка», но её стекло всё-же было ближе к настоящим панорамным).

Дальнейшая история

Современный «Кадиллак» со вклеенным лобовым стеклом.

Уже к середине 1960-х о панорамных стёклах практически забыли. Редкие устаревшие модели, разработанные ещё в предыдущую эпоху, снабжались ими в течение ещё некоторого времени, но основная масса автомобилей получила практически плоские лобовые стёкла. В последующие десятилетия никаких особых нововведений не происходило. Лобовые стёкла с каждым годом наклоняют всё сильнее, чтобы улучшить аэродинамику; соответственно, растёт площадь и трудоёмкость изготовления.

В 1980-е — 1990-е годы в связи с появлением новых технологий конструкция лобового стекла и его проёма меняется. Исчезают резиновые уплотнители, теперь стёкла вклеивают непосредственно в проём — это позволяет снизить аэродинамическое сопротивление и повысить жёсткость кузова, это требует повышенной точности изготовления стекла и разработки технологии нанесения на его края специального покрытия для прочного удержания в проёме клеем.

Появляются новые покрытия, уменьшающие загрязнение стёкол. Некоторое распространение получает встроенный в лобовое стекло обогрев. Технология получения трёхслойных стёкол продолжает совершенствоваться, они становятся всё безопаснее. Массовое распространение получают атермальные стёкла, не пропускающие в салон тепло солнечного света. Стеклоочистители и стеклоомыватели получают автоматическое включение от датчика дождя.

Любопытная разработка — система отображения на лобовом стекле данных о скорости движения и иной информации. Другая новинка — прибор ночного видения для езды в темноте, проецирующий картинку прямо на лобовое стекло.

В настоящее время лобовое стекло современного автомобиля — изготовленное с прецезионной точностью, технически сложное, наукоёмкое изделие, продукт занявшей десятилетия эволюции.

Аэродинамические аспекты

Как показали опыты американского исследователя В. Э. Лэя[5] на моделях в аэродинамической трубе, геометрия и расположение лобового стекла серьёзно влияют на аэродинамику автомобиля.

Минимальные значения коэффициента обтекаемости Сх (то есть, наименьшее аэродинамическе сопротивление) при прочих равных получаются, когда угол наклона ветрового стекла составляет 45…50 градусов к вертикали, дальнейшее увеличение наклона к серьёзному улучшению обтекаемости не ведёт. Разница между наилучшим и наихудшим (при вертикальном лобовом стекле) значениями составила 8…13 %.

Те же опыты показывают, что разница в коэффициентах обтекаемости автомобиля с плоским лобовым стеклом и с лобовым стеклом наиболее выгодной с точки зрения аэродинамики формой (полукруглого сечения, недостижимого на реальном автомобиле) при прочих равных составляет 7…12 %.

Кроме того, в литературе[5] указано, что немалую роль в формировании аэродинамической картины кузова легкового автомобиля играет оформление переходов от лобового стекла к крыше, боковинам кузова и капоту, которые должны быть максимально плавными. Сегодня широко используется спойлер-отсекатель в виде «вздёрнутой» задней кромки капота, отводящий поток воздуха от границы капота и ветрового стекла, благодаря чему стеклоочистители оказываются в аэродинамической «тени». Водосточные желобки недопустимо располагать в местах перехода от лобового стекла к боковинам кузова и крыше, так как на этих переходах резко возрастает скорость потока воздуха.[5] Отмечается важность использования современных вклееных стёкол, которые не только снижают ощутимо сопротивление воздуха, но и повышают структурную прочность кузова в целом.

Международная терминология

В Британском Английском (Великобритания, Австралия, Новая Зеландия) для обозначения лобового стекла используется термин «Windscreen». Кроме того, лобовое стекло — щиток старинных открытых спортивных автомобилей высотой ниже 20 см (точнее, 8 дюймов) иногда обозначается как «Aeroscreen».

В США предпочитают использовать термин «Windshield», а «Windscreen» означает там обычно означает ворсистую или полиуретановую накладку на микрофон, уменьшающую фоновые шумы. В Британском Английском все строго наоборот.

В Японском Английском, аналогичным термином для обозначения лобового стекла является «Front Window».

На немецком «лобовое стекло» будет «Windschutzscheibe», а на французском — «Pare-brise». В итальянском и испанском используются похожие и лингвистически родственные термины «Parabrezza» и «Parabrisas» соответственно.

Источники и примечания

  1. Журнал «Техника-Молодёжи», № 1 за 1979 год.
  2. Журнал «Техника-Молодёжи», № 3 за 1979 год.
  3. 1 2 Журнал «Техника-Молодёжи», № 4 за 1979 год.
  4. 1 2 Журнал «Техника-Молодёжи», № 5 за 1979 год.
  5. 1 2 3 4 5 Песков, В.И. Основы эргономики и дизайна автомобиля. Учебное пособие.. — Н. Новгород: Нижегородский Государственный Технический Университет, 2004. — С. 77, 97-98, 132-133. — 225 с. — ISBN 5-93272-232-0
  6. Рекламная брошюра «Кадиллаков» за 1948 год.
  7. Сайт петербургского клуба победоводов.
  8. Тест-драйв «Победы», проведённый журналом «Science and mechanics» (США) в 1956 году. Перевод Артёма Алексеенко.
  9. 1 2 Журнал «Моделист-Конструктор», № 11 за 1980 год.

Ссылки

Wikimedia Foundation. 2010.

Ветровое стекло — это… Что такое Ветровое стекло?

Панорамное лобовое стекло автомобиля Edsel Corsair 1959 года.

Лобово́е стекло́, или ветрово́е стекло́ — прозрачный щиток, устанавливаемый перед кабиной автомобиля (или иного транспортного средства) для защиты водителя и пассажиров от набегающего потока воздуха, мусора, насекомых и т. п. Кроме того, лобовое стекло — элемент, вносящий значительный вклад в формирование аэродинамического обтекания автомобиля, а конструкция его проема оказывает весомое влияние на жесткость кузова автомобиля в целом.

История

Здесь рассматривается эволюция лобовых стёкол на легковых автомобилях общего назначения. Следует учитывать, что на грузовиках она шла медленнее, а многие модели открытых спортивных автомобилей и в 1970-е использовали вместо лобового стекла простой стеклянный щиток, едва закрывающий водителя.

Ранний период

Ford model T со складным лобовым стеклом, верхняя часть сложена

1924 Studebaker Light Six с приоткрытыми секциями лобового стекла

Ford model 40 (1934) с приоткрытым лобовым стеклом.

«Hispano-Suiza» 1924 года с кузовом «Dual-Cowl Phæton» — два лобовых стекла в складывающихся рамках

Первые автомобили имели открытый кузов и, как и открытые гужевые экипажи, в остеклении не нуждались. Однако рост скоростей быстро заставил конструкторов задуматься о защите водителя и пассажиров — преимущественно, от набегающего потока воздуха. Кроме того, стали появляться закрытые кузова каретного типа, в которых лобовое стекло было необходимой деталью.

Уже в начале XX века многие модели имели лобовое стекло, сделанное из того же материала, что и обычное оконное. Позднее, стёкла стали делать из закалённого стекла, что делало их намного более безопасными. Однако, закалённое стекло разлетается на осколки даже при не очень сильном ударе, поэтому для лобового стекла такая технология годилась лишь с оговорками.

На открытых кузовах лобовое стекло выполняли складывающимся полностью или из двух половин, а на закрытых оно обычно было подвешено на верхних петлях и могло откидываться наружу для улучшения вентиляции салона (поэтому оси стеклоочистителей располагали сверху от стекла). Таким лобовое стекло было до середины 1930-х годов, изменения коснулись лишь формы стекла, кроме того, его стали делать только цельным, без разделения на две половины и форточек. В 1920-е годы появляются стеклоочистители с электрическим, механическим (ручным или от вала двигателя) или пневматическим (от разрежения во впускном коллекторе двигателя) приводом.

Некоторые модели открытых автомобилей (их обычно называли «dual-cowl phaeton», они имели два отдельных пассажирских отделения) имели два лобовых стекла, отдельно для переднего и заднего пассажирских отделений. Судя по всему, последний автомобиль такого типа был выпущен в США в 1952 году, это был Chrysler Imperial Parade Phaeton для обслуживания Президента.

Ещё в 1920-х появились «безопасные» лобовые стёкла типа «триплекс» — из двух слоёв стекла и проложенного между ними слоя плёнки; например, на Ford A и его лицензионной версии ГАЗ-А лобовое стекло было трёхслойным. Первое подобное стекло было установлено на Ford T модели 1919 года. Такое стекло при ударе не разбивалось на куски, как обычное, и не рассыпалось на мелкие осколки, как закалённое, а трескалось, оставаясь на плёнке. Плёнка первых трёхслойных стёкол быстро желтела, но при аварии (которые в автомобилизированной Америке тех лет уже не были редкостью) такое лобовое стекло было намного безопаснее.

V-образные стёкла

Уже к середине 1930-х годов развитие автомобильного дизайна спровоцировало важное изменение в конструкции лобовых стёкол. В результате популяризации работ ряда исследователей, главным образом, немца Эдмунда Румплера (Edmund Rumpler)[1] и венгра Пауля Ярая (Paul Jaray)[2] в области обтекания автомобиля потоком воздуха, формы кузовов автомобилей стали более округлыми, лучше соответствующими требованиям аэродинамики. В таких условиях цельное плоское лобовое стекло, установленное вертикально или почти вертикально, уже не устраивало дизайнеров.

Однако, технологии массового производства гнутых стёкол ещё не существовало. Выходом стали V-образные лобовые стёкла, хорошо вписавшиеся в закруглённые обводы кузовов автомобилей второй половины 1930-х годов. Разделение стекла на две соединённые перегородкой с уплотнителем части, находящиеся под некоторым углом друг к другу, вынудило установить два стеклоочистителя, так как один не мог очищать обе половины V-образного стекла (хотя стеклоочиститель со стороны пассажира в течении некоторого времени был опцией, доступной за дополнительные деньги).

1934 Chrysler Airflow

Салон модели Airflow. Хорошо видно лобовое стекло из двух плоских половин, разделённых стойкой.

Одним из первых примеров применения подобного решения была модель Chrysler Airflow, созданный в результате продолжения исследований в направлении, заданном более ранними работами П. Ярая[3]. Любопытно, что кузов этого автомобиля современными исследователями классифицируется как «ложнообтекаемый», так как реальное уменьшения сопротивления воздуха не превышало 25 %. [3]

V-образные стёкла стали располагать под некоторым углом к вертикали (изначально он был невелик и составлял порядка 20-35°), что позволило не только улучшить внешнее восприятие автомобиля, сделать его визуально более динамичным, — но и на практике несколько улучшить обтекаемость кузовов.

Так же, из соображений безопасности в эти годы происходит отказ от складывающихся и откидных стёкол, популярных в предшествующую эпоху. Теперь лобовое стекло на всех типах кузовов устанавливают внутри мощного проёма при помощи резинового уплотнителя. При сильном ударе головы водителя или пассажира о такое стекло, оно целиком вылетало из проёма.

Эти конструктивные нововведения стали общепринятыми на протяжении 1930-х — 1940-х годов. Единственными исключениями были некоторые открытые автомобили, например, военный Willys MB (1941) имел откидное лобовое стекло в лёгкой рамке.

1936 Panhard Dynamic с составным панорамным лобовым стеклом. Кроме того, руль был установлен по центру автомобиля, а в двигателе не было клапанов (гильзовая система газораспределения Найта). [4]

На эти годы приходятся первые попытки улучшить обзор водителя за счёт создания панорамного стекла, одновременно несколько улучшить обтекаемость автомобиля, а в большей степени — придать ему более обтекаемый внешний вид.

1952 DeSoto с V-образным лобовым стеклом увеличенной площади.

Так как технология производства гнутых стёкол такого размера по-прежнему отсутствовала, лобовое стекло собирали из нескольких плоских меньшего размера, разделённых стойками[4] (на илл. слева).

После войны форма кузовов автомобилей стала быстро меняться, однако, стёкла по прежнему оставались V-образными. На рубеже 1940-х и 50-х годов произошёл пересмотр пропорций кузовов легковых автомобилей, высота бортов кузова снизилась, а площадь остекления выросла, благодаря чему выросла и площадь лобового стекла[5] (на илл. справа).

Гнутые лобовые стёкла

«Кадиллак» 1948 года с гнутым лобовым стеклом из двух половин.

Гнутые переднее и заднее стёкла «Волги» ГАЗ-21 по европейским меркам на момент её появления, 1956-57 годы, были прогрессивным решением; но в США к этому времени уже несколько лет господствовали стёкла нового поколения — панорамные.

В начале 1950-х годов на массовых моделях стали появляться гнутые лобовые стёкла. Они лучше, чем V-образные, вписывались в плавные округлые обводы автомобилей этих лет. Между тем, с практической точки зрения они имели немало недостатков — хуже очищались стеклоочистителем, были сложнее и дороже в производстве, бликовали на солнце.

Изначально гнутые лобовые стёкла делали из двух половин, как старые V-образные. На автомобилях [6]. Несколько позднее гнутые лобовые стёкла появились на автомобилях остальных американских производителей (на «Бьюиках» — в 1949, на «Шевроле» — в 1950, на «Доджах» и «Плимутах» — в 1951, «Фордах» — в 1952, причём цельное, и т. д.). Гнутым начинают делать и заднее стекло. Начинают появляться омыватели с ручным, вакуумным или электрическим приводом, сначала — как опция.

Позднее, гнутые лобовые стёкла распространяются по всему миру. На отечественных автомобилях первое гнутое стекло на автомобиле появилось ещё на «Победе» в 1946 году, это было заднее стекло. Однако оно оказалось не очень удачным — невелико по размеру, к тому же брак при производстве был нередким явлением[7], а из-за несовершенной технологии производства стекло получалось зачастую настолько кривым, что через него прямые рельсы выглядели сильно изогнутыми.[8] Гнутым было и заднее стекло ЗиМа (1949)[9], причём к этому времени удалось решить технологические проблемы, а размер стекла был значительно увеличен по сравнению с «Победой». Но лобовое стекло на этом автомобиле оставалось V-образным из двух плоских половинок[9]. Первые же гнутые лобовые стёкла в СССР устанавливались на «Москвич-402» и «Волгу» ГАЗ-21 (1956 год).

Площадь лобового стекла непрерывно увеличивалась в течение последующего десятилетия, как за счёт увеличения его высоты и изгиба, так и за счёт бо́льшего наклона.

Панорамные лобовые стёкла

Панорамное лобовое стекло на «Кадиллаке» 1953 года

Панорамное лобовое стекло автомобиля

Верхом развития технологий 1950-х годов в области изготовления автомобильных стёкол были панорамные лобовые (а позднее и задние) стёкла. Пионером здесь опять стал «Кадиллак» — на модели Eldorado в 1953 году появилось панорамное лобовое стекло, углы которого загибались на боковины кузова, а стойки были вертикальными. В те годы это казалось очень необычным, а технологии, позволяющие изготовлять подобные стёкла, были только что разработаны. Тем не менее, в 1954 году таким лобовым стеклом располагали уже все модели «Кадиллаков». А в 1955 к ним присоединилось большинство американских производителей. Задние стёкла так же начинают делать панорамными, сначала — из трёх частей.

1959 Hardtop с необычно большим панорамным задним стеклом типа Vista

Пиком развития «панорам» стали 1958-60 модельный годы. В этот период появились лобовые стёкла с «заваленными» назад стойками с обратным наклоном, различным образом изогнутые стойки, и т. д. «Меркьюри» предлагал автомобили с лобовым стеклом, имеющим изгиб в верхней части, заходящий на крышу и якобы позволяющий лучше видеть светофоры в городе. В эти же годы в США широкое распространение получили тонированные стёкла, лобовые стёкла с затемнённой верхней частью; появились даже так называемые атермальные стёкла, то есть не пропускающие тепло в салон автомобиля и не дающие ему нагреваться от солнечных лучей (правда, их распространённость в те годы была невелика).

Самым экстремальным вариантом остекления на серийном автомобиле в те годы стали, пожалуй, «Кадиллаки» и «Бьюики» 1959 модельного года в кузове «четырёхдверный хардтоп»: они имели не только огромное панорамное лобовое стекло с обратным наклоном стоек, но и очень широкое панорамное заднее так называемого типа «Wista», к тому же — совершенно плоскую панель крыши, опирающуюся на очень лёгкие стойки. Внешний вид был превосходным, однако, такая конструкция крыши оказалась опасной при опрокидывании автомобиля, и уже через год снята с производства.

Американские концепт-кары же тех лет имели ещё бо́льшие по площади панорамные лобовые стёкла, например, на проекте атомного автомобиля Ford Nucleon цельное панорамное лобовое стекло должно было заходить далеко на боковину. Другие концепт-кары предусматривали даже замену кабины с остеклением на полностью остеклённый фонарь самолётного типа, или даже два раздельных фонаря (для правой и левой половин салона), но на практике до такого дело не дошло.

«Чайка» ГАЗ-13 имела настоящее панорамное стекло, хотя его стойки были немного отклонены от вертикали ЗИЛ-111 — один из советских «шоу-стопперов» выставки Expo’58 в Брюсселе

В Европе, однако, к новинке отнеслись более сдержанно, тем более что технический уровень Европы отставал от северо-американского, и на многих автомобилях в те годы ещё были плоские V-образные стёкла (например, на отечественных «Победе» ГАЗ-М-20 и «ЗиМе»), а то и плоскими из одного куска («Москвич-400», «Фиат», «Рено», и т. д.). На более современных автомобилях, например, «Волге», BMW 501 или «Мерседесах», устанавливались гнутые лобовые стёкла, но о внедрении «панорам» по американскому образцу ещё не задумывались.

Vauxhall Cresta в американском стиле просуществовал всего лишь с 1959 по 1962 год и был заменён на гораздо более скромно оформленную модель

А когда пришло время очередной смены модельного ряда, в США панорамные стёкла уже вышли из моды. В конце 1950-х выяснилось, что вертикальная (и, тем более, наклонная) стойка лобового стекла мешает входу и выходу из автомобиля, ослабляет кузов и вызывает излишнюю деформацию при аварии. [5] Само панорамное стекло тоже не лишено недостатков — сильно бликует, искажает картинку.

Наконец, само развитие американского дизайна уже в самом начале 1960-х годов привело к появлению автомобилей с более квадратными, «рублеными» обводами, в экстерьер которых панорамные стёкла уже вписывались плохо. В результате, последней новинкой 1961-62 модельных годов в США стало простое, почти плоское лобовое стекло. Несколько лет просуществовали полупанорамные стёкла, имевшие небольшие загибы в нижней части и изогнутую стойку проёма, к середине десятилетия полностью исчезли и они. Таким образом, в США история панорамных стёкол фактически свелась к относительно небольшому периоду — с 1953 по 1961 годы. И только фирма «Крайслер» выпускала несколько моделей высшего класса с полупанорамными лобовыми стёклами до середины шестидесятых.

Наиболее последовательными «сторонниками» американского дизайна в Европе были конструкторы «Опеля», следствием чего стало появление моделей вроде этого «Капитена» модели 1958-59 года. Однако, в Европе эту модель ждала разгромная критика, во многом — именно за панорамные лобовое и заднее стёкла, затруднявшими вход в машину и выход из неё Chevrolet Impala 1961 года с оригинальным полупанорамным лобовым стеклом

В результате, в Европе автомобили в этом стиле успели выпустить лишь отдельные производители, в основном — ориентировавшиеся на Америку, такие, как Opel, ЗИЛ (ЗИЛ-111, ЗиЛ-130) и ГАЗ (ГАЗ-13). Большинство остальных производителей эпоху панорамных стёкол или просто «проскочили», или ограничились просто сильно изогнутыми лобовыми стёклами, стойки которых, тем не менее, сохраняли «нормальный» наклон — назад (сюда же относилась, в принципе, и «Чайка», но её стекло всё-же было ближе к настоящим панорамным).

Дальнейшая история

Современный «Кадиллак» со вклеенным лобовым стеклом.

Уже к середине 1960-х о панорамных стёклах практически забыли. Редкие устаревшие модели, разработанные ещё в предыдущую эпоху, снабжались ими в течение ещё некоторого времени, но основная масса автомобилей получила практически плоские лобовые стёкла. В последующие десятилетия никаких особых нововведений не происходило. Лобовые стёкла с каждым годом наклоняют всё сильнее, чтобы улучшить аэродинамику; соответственно, растёт площадь и трудоёмкость изготовления.

В 1980-е — 1990-е годы в связи с появлением новых технологий конструкция лобового стекла и его проёма меняется. Исчезают резиновые уплотнители, теперь стёкла вклеивают непосредственно в проём — это позволяет снизить аэродинамическое сопротивление и повысить жёсткость кузова, это требует повышенной точности изготовления стекла и разработки технологии нанесения на его края специального покрытия для прочного удержания в проёме клеем.

Появляются новые покрытия, уменьшающие загрязнение стёкол. Некоторое распространение получает встроенный в лобовое стекло обогрев. Технология получения трёхслойных стёкол продолжает совершенствоваться, они становятся всё безопаснее. Массовое распространение получают атермальные стёкла, не пропускающие в салон тепло солнечного света. Стеклоочистители и стеклоомыватели получают автоматическое включение от датчика дождя.

Любопытная разработка — система отображения на лобовом стекле данных о скорости движения и иной информации. Другая новинка — прибор ночного видения для езды в темноте, проецирующий картинку прямо на лобовое стекло.

В настоящее время лобовое стекло современного автомобиля — изготовленное с прецезионной точностью, технически сложное, наукоёмкое изделие, продукт занявшей десятилетия эволюции.

Аэродинамические аспекты

Как показали опыты американского исследователя В. Э. Лэя[5] на моделях в аэродинамической трубе, геометрия и расположение лобового стекла серьёзно влияют на аэродинамику автомобиля.

Минимальные значения коэффициента обтекаемости Сх (то есть, наименьшее аэродинамическе сопротивление) при прочих равных получаются, когда угол наклона ветрового стекла составляет 45…50 градусов к вертикали, дальнейшее увеличение наклона к серьёзному улучшению обтекаемости не ведёт. Разница между наилучшим и наихудшим (при вертикальном лобовом стекле) значениями составила 8…13 %.

Те же опыты показывают, что разница в коэффициентах обтекаемости автомобиля с плоским лобовым стеклом и с лобовым стеклом наиболее выгодной с точки зрения аэродинамики формой (полукруглого сечения, недостижимого на реальном автомобиле) при прочих равных составляет 7…12 %.

Кроме того, в литературе[5] указано, что немалую роль в формировании аэродинамической картины кузова легкового автомобиля играет оформление переходов от лобового стекла к крыше, боковинам кузова и капоту, которые должны быть максимально плавными. Сегодня широко используется спойлер-отсекатель в виде «вздёрнутой» задней кромки капота, отводящий поток воздуха от границы капота и ветрового стекла, благодаря чему стеклоочистители оказываются в аэродинамической «тени». Водосточные желобки недопустимо располагать в местах перехода от лобового стекла к боковинам кузова и крыше, так как на этих переходах резко возрастает скорость потока воздуха.[5] Отмечается важность использования современных вклееных стёкол, которые не только снижают ощутимо сопротивление воздуха, но и повышают структурную прочность кузова в целом.

Международная терминология

В Британском Английском (Великобритания, Австралия, Новая Зеландия) для обозначения лобового стекла используется термин «Windscreen». Кроме того, лобовое стекло — щиток старинных открытых спортивных автомобилей высотой ниже 20 см (точнее, 8 дюймов) иногда обозначается как «Aeroscreen».

В США предпочитают использовать термин «Windshield», а «Windscreen» означает там обычно означает ворсистую или полиуретановую накладку на микрофон, уменьшающую фоновые шумы. В Британском Английском все строго наоборот.

В Японском Английском, аналогичным термином для обозначения лобового стекла является «Front Window».

На немецком «лобовое стекло» будет «Windschutzscheibe», а на французском — «Pare-brise». В итальянском и испанском используются похожие и лингвистически родственные термины «Parabrezza» и «Parabrisas» соответственно.

Источники и примечания

  1. Журнал «Техника-Молодёжи», № 1 за 1979 год.
  2. Журнал «Техника-Молодёжи», № 3 за 1979 год.
  3. 1 2 Журнал «Техника-Молодёжи», № 4 за 1979 год.
  4. 1 2 Журнал «Техника-Молодёжи», № 5 за 1979 год.
  5. 1 2 3 4 5 Песков, В.И. Основы эргономики и дизайна автомобиля. Учебное пособие.. — Н. Новгород: Нижегородский Государственный Технический Университет, 2004. — С. 77, 97-98, 132-133. — 225 с. — ISBN 5-93272-232-0
  6. Рекламная брошюра «Кадиллаков» за 1948 год.
  7. Сайт петербургского клуба победоводов.
  8. Тест-драйв «Победы», проведённый журналом «Science and mechanics» (США) в 1956 году. Перевод Артёма Алексеенко.
  9. 1 2 Журнал «Моделист-Конструктор», № 11 за 1980 год.

Ссылки

Wikimedia Foundation. 2010.

Проекция данных на лобовое стекло в новом Volkswagen Touareg

  • Проекция данных на лобовое стекло является продолжением цифровой приборной панели
  • Водитель может настраивать проецируемое изображение в соответствии со своими предпочтениями

Innovision Cockpit в новом Touareg представляет собой полностью цифровой интерактивный интерфейс, взгляд в будущее в отношении органов управления автомобилем. Проекция данных на лобовое стекло является продолжением приборной панели и отображает самую важную информацию на лобовом стекле в поле зрения водителя.

Данные о скорости автомобиля, ее ограничениях и другая информация, а также визуальные указания навигационной системы проецируются на ветровое стекло таким образом, что водитель видит их непосредственно перед автомобилем, то есть на дороге. Благодаря этому информация всегда находится в поле зрения, позволяя водителю полностью сконцентрироваться на управлении автомобилем. С технической точки зрения данные отображаются на прозрачном дисплее на ветровом стекле. Это самый большой проекционный экран, предлагаемый для автомобилей марки Volkswagen: его размер составляет 217 × 88 мм.

Водитель может настраивать оптимальное положение проекции по высоте и ее информационное наполнение. Так, помимо скорости автомобиля и навигационных данных, на экране можно разместить предупреждения (например, о превышении максимально допустимой скорости). Кроме того, на дисплей можно вывести данные активных в данный момент систем помощи водителю. На лобовом стекле может отображаться информация адаптивного круиз-контроля (ACC) и ассистента контроля дистанции спереди, а также системы ночного видения Night Vision, ассистента движения по полосе Lane Assist и системы мониторинга «слепых» зон Side Assist. Наконец, водитель может регулировать настройки яркости и выбирать цветовую гамму дисплея. Яркость проекции, выбранная водителем, корректируется автоматически в зависимости от уровня внешней освещенности.

О нас

Отправляя запрос, Вы настоящим предоставляете и подтверждаете свое согласие – оператору ООО «ПЕЖО СИТРОЕН РУС» (105120, г. Москва, 2-й Сыромятнический пер. 1, пом.1, 24), а также ООО «А-Сервис» на обработку и осуществление любых действий любым способом в отношении информации, относящейся к Вашим персональным данным, указанным выше (далее «персональные данные»). Вы настоящим выражаете свое согласие совершать со своими персональными данными следующие действия (не ограничиваясь): сбор, запись, систематизацию, накопление, уточнение (обновление, изменение), хранение (в электронном виде и на бумажном носителе), использование, обезличивание, блокирование, уничтожение, с использованием средств автоматизации и без использования таких средств, распространение (в том числе передачу) персональных данных третьим лицам, с которыми у Оператора имеются действующие договоры, в рамках которых Оператор поручает обработку персональных данных в нижеуказанных целях, включая трансграничную передачу персональных данных, на территории иностранных государств, являющихся сторонами Конвенции Совета Европы о защите физических лиц при автоматизированной обработке персональных данных, и иных иностранных государств, обеспечивающих адекватную защиту прав субъектов персональных данных, передачу иным компаниям группы Stellantis, а также любым иным компаниям, с которыми ООО «ПЕЖО СИТРОЕН РУС» по собственному усмотрению заключило/заключит соответствующие договоры, для следующих целей:

1. Предоставление Вам информации о товарах и услугах ООО «А-Сервис», иных официальных дилеров, ООО «ПЕЖО СИТРОЕН РУС», аффилированных лиц Группы Stellantis, которые потенциально могут представлять интерес;

2. Сбор и обработка статистической информации и проведение маркетинговых, социологических, и других исследований, уведомление о мероприятиях, акциях, предоставляемых скидках, в том числе с использованием электронных средств связи;

Согласие на обработку персональных данных в соответствии с указанными выше условиями предоставляется Вами на 10 (десять) лет, Вы уведомлены и согласны с тем, что указанное согласие может быть отозвано в соответствии со статьей 9 Федерального закона от 27.07.2006 года №152-ФЗ «О персональных данных» путем направления в письменной форме уведомления ООО «ПЕЖО СИТРОЕН РУС» заказным почтовым отправлением с описью вложения, либо вручную лично под роспись уполномоченному представителю. В случае получения соответствующей стороной заявления персональные данные подлежат уничтожению в установленном законодательством РФ порядке без дополнительного уведомления заявителя об уничтожении.

Россиянам раскрыли порядок действий при попадании камня в лобовое стекло: Общество: Россия: Lenta.ru

Инструктор Горбачев: при попадании камня в лобовое стекло можно получить выплату по каско

Автомобильный эксперт Михаил Горбачев в интервью агентству «Прайм» разъяснил россиянам порядок действий при попадании камня в лобовое стекло автомобиля.

Он пояснил, что пробить лобовое стекло сложно, поскольку это триплекс: два слоя тонкого стекла и очень прочная полимерная пленка между ними. При попадании в нее крупного камня, последний застревает в стекле.

«Если, например, полкирпича вылетело из-под заднего сдвоенного колеса самосвала, то этот «снаряд», скорее всего, застрянет в лобовом стекле. Если такого размера камень прилетел в ваше лобовое стекло, то это, однозначно, ДТП», — рассказал эксперт.

В таком случае, по словам Горбачева, необходимо плавно снизить скорость, включить поворотник и, ориентируясь на идущий позади поток машин, аккуратно остановиться на обочине.

Те водители, у кого есть каско, могут попытаться получить компенсацию. Для этого желательно вызвать сотрудников ДПС или приехать в отдел самостоятельно для оформления протокола о ДТП. Автоэксперт обратил внимание, что пытаться поймать водителя грузовика будет бессмысленно, поскольку он не мог предвидеть ситуацию и как-то на нее повлиять.

«Как ни странно, он не является виновником данного ДТП. Таким образом, вы являетесь пострадавшим в ДТП, в котором нет виновника, а значит, попытки получить компенсацию в данном случае «практически бесполезны», — отметил Горбачев. Он также пояснил, что компенсацию по каско водителю должны выплатить в любом случае, а по ОСАГО ждать выплаты не стоит.

Куда больший ущерб может нанести небольшой камень, отмечает эксперт. При попадании он оставит скол, и тогда лобовое стекло придется менять, поскольку от этого скола в разные стороны пойдут трещины. «Особенно важно, если это находится в зоне взгляда водителя. Чем раньше вы поменяете стекло, тем лучше», — считает специалист.

Горбачев отметил, что полностью уберечь автомобиль от попадания камня нельзя. Снизить вероятность может соблюдение дистанции на дороге. Однако, по словам эксперта. даже от крупной пыли в стекле остаются следы, маленькие щербинки, которые снижают видимость, особенно в темное время суток», — объясняет собеседник.

История автомобильных ветровых стекол

 Добавлено 26 июля 2020 г.  Уитни Рассел  эволюция автомобильного лобового стекла , история автомобильного стекла , история автомобильного лобового стекла , многослойное стекло , закаленное стекло

Нет комментариев

Автовладельцы глубоко ценят автомобильные стекла еще с 1920-х годов, когда автомобили начали включать эту функцию функция безопасности.Вот краткий обзор того, как были изобретены автомобильные ветровые стекла и как автомобильное стекло эволюционировало до современного состояния.


Безопасные путешествия: Узнайте больше о Chevy OnStar


Первые дни до ветровых стекол

В ранних автомобилях не было лобовых стекол, поэтому водителям и пассажирам приходилось носить защитные очки
Фото: simpleinsomnia via CC

В начале 1900-х годов в безлошадных повозках обычно не было защитного слоя, защищающего пассажиров от непогоды и дорожного мусора.Первое лобовое стекло появилось в 1904 году и состояло из двух листов оконного стекла. Однако эти ранние ветровые стекла были склонны разбиваться при ударе, что представляло опасность для пассажиров.

Французский художник и химик Эдуард Бенедиктус получил признание за изобретение первого прототипа многослойного стекла. На самом деле он обнаружил это случайно, когда один из его стаканов с целлюлозным покрытием сломался в лаборатории, но сохранил свою форму.

Другие люди модифицировали этот прототип, чтобы повысить его прочность и экономичность.В 1930-х годах Карлтон Эллис запатентовал пластиковый ламинат. В этом десятилетии автопроизводители начали добавлять тонкий слой поливинилбутираля (ПВБ) между двумя слоями стекла. Это многослойное стекло было прочнее, а также защищало пассажиров от ультрафиолетовых лучей и сводило к минимуму дорожный шум.

Стоит отметить, что 1930-е годы — это также время, когда автопроизводители начали использовать закаленное стекло на моделях, особенно на боковых и задних окнах. Многие автомобили сегодня по-прежнему используют этот тип стекла для этих поверхностей в качестве меры предосторожности на случай, если пассажирам необходимо прорваться, чтобы спастись, если автомобиль погружен в воду.


Ветровые стекла современных автомобилей

Изогнутые ветровые стекла, которыми мы наслаждаемся сегодня, прошли долгий путь от квадратного дизайна, который был у этой функции, когда автомобили впервые начали ее использовать.

Дизайн ветрового стекла достиг современного уровня прочности, начиная примерно с 1970 года. В этом году правительство США учредило Национальное управление безопасности дорожного движения. , в ответ на усилия Ральфа Нейдера и других активистов, лоббирующих федеральные стандарты безопасности.

NHTSA ввел довольно много современных стандартов безопасности, которым должны соответствовать ветровые стекла современных автомобилей, в том числе эти три федеральных стандарта безопасности транспортных средств: FMVSS 205, 212 и 219.Первые два стандарта касаются прозрачности и упругости автомобильных стекол, а также прочности удержания лобового стекла при столкновении. Третий стандарт гласит, что в случае аварии ни одна часть транспортного средства не может проникать через лобовое стекло более чем на 6 миллиметров.

Посмотрите, как далеко продвинулась технология автомобильных стекол в 21 веке, когда вы узнаете больше о стекле SPD. Затем удовлетворите свое любопытство о том, как работает тонировка окон с научной точки зрения.


Удобное обслуживание: Запишитесь на техническое обслуживание вашего автомобиля здесь


Уитни Рассел проживает в Дейтоне, хотя ее дух можно найти на пляже в Пуэрто-Рико (земле ее полупуэрто-риканского наследия).Когда она не занимается созданием контента, связанного с автомобилями, ее можно найти гоняющейся за самым удивительным малышом в мире, наблюдающей за тем, как ее «бобер» муж строит удивительные проекты по деревообработке, тусуется с двумя сумасшедшими собаками и навещает семью и друзей. Она также любит путешествовать, мастерить и смотреть исторические драмы, когда позволяет время. Смотрите другие статьи Уитни.

типов ветрового стекла — три распространенных вида — апрель

Автомобильные ветровые стекла являются чрезвычайно важным элементом безопасности, необходимым для каждого автомобиля.Лобовые стекла предназначены для защиты водителя и пассажиров от мусора, грязи и пыли, которые могут им навредить. Качественное лобовое стекло автомобиля должно быть небьющимся, чтобы защитить водителя и пассажиров от сильно разбитых осколков стекла. Таким образом, существует три различных типа ветрового стекла для автомобилей. Каждый тип изготавливается отдельно от другого. Возможно, ваше лобовое стекло разбито или сильно треснуло, и вам нужно новое; эта статья поможет вам узнать о различных доступных вариантах.

Типы ветрового стекла



Три типа ветрового стекла:



  • Стекло торговца
  • Стекло вторичного рынка
  • Стекло производителя оригинального оборудования (OEM)



  1. Ветровое стекло вторичного рынка



Ветровое стекло такого типа работает по принципу, аналогичному автомобильной электронике и аксессуарам.Хотя вторичное стекло не производится оригинальным производителем вашего автомобиля, стекло обычно изготавливается в соответствии с высокими стандартами.

Ветровое стекло послепродажного обслуживания имеет те же характеристики, что и стекло дилера или производителя оригинального оборудования. Однако предполагается, что стекло является «эквивалентом оригинального оборудования».



Это либо «универсальный», либо «небрендовый» препарат. Недостатком вторичного стекла является то, что вы не будете иметь представления о его происхождении.Тем не менее, вы можете купить его за границей, чтобы сэкономить деньги.



В отличие от двух других типов ветрового стекла, это немного дешевле. Низкая цена не идет в ущерб качеству, ведь толщина стекла такая же, как в вашем автомобиле. Его гарантия также аналогична гарантии дилера или оригинального ветрового стекла.



Если вы все еще хотите использовать ветровое стекло вторичного рынка, убедитесь, что оно произведено в Северной Америке и соответствует стандартам этого штата.Тем не менее, этот тип стекла изготавливается для вашего автосалона, а стекло производителя предназначено для вашего автомобиля.



  1. Производитель оригинального оборудования (OEM) Стекло



В отличие от вторичного стекла, оригинальное стекло производится непосредственно производителем вашего автомобиля. Это означает, что он протестирован именно на производительность и безопасность вашего автомобиля. Поэтому детали сертифицированы, чтобы указать, что они подлинные.



Штатное стекло всегда аналогично тому, которое установлено в вашем автомобиле.Вы можете заменить разбитое ветровое стекло на оригинальное или любое другое. Это не будет иметь никакого значения, если вы используете стекло другой марки для замены OEM-стекла.



  1. Стекло торговца



Этот вид ветрового стекла автомобиля производится производителем — таким же, как и стекло OEM. Профессионалы по установке ветрового стекла говорят, что единственная разница заключается в том, что дилерское стекло продается, а также продается под брендом установщика ветрового стекла или автосервиса.



Это означает, что вы можете мгновенно купить дилерское стекло только у автодилера, уполномоченного производителем обслуживать ваш автомобиль. Он исходит от того же OEM (производителя оригинального оборудования), который изготовил ветровое стекло вашего автомобиля.



Итог



Несмотря на то, что эти три типа ветрового стекла соответствуют стандартам OEM, вы должны быть осторожны, чтобы убедиться, что стекло подходит точно так же, как оригинальное.Если у вас есть сомнения, связанные с вторичным рынком, дилером или заводским стеклом, обязательно обратитесь к нужным специалистам.

Как работает автомобильное стекло | HowStuffWorks

В начале 20-го века в безлошадных повозках начали использовать стекло для защиты водителей от резкого ветра. Однако стандартная форма стекла, использовавшаяся в то время, не защищала пассажиров от летящих обломков. Это также представляло опасность для пассажиров, если какой-либо предмет ударялся о стекло или если автомобиль попадал в аварию.

В 1903 году французский химик Эдуард Бенедиктус открыл секрет небьющегося стекла, когда уронил стеклянную колбу, наполненную высушенной коллодиевой пленкой. Он обнаружил, что стекло, покрытое пленкой, треснуло, но сохранило первоначальную форму. Однако это многослойное стекло не применялось в автомобилях до 1920-х годов [источник: Time].

Автопроизводители использовали многослойное стекло в своих ветровых стеклах, чтобы оптимизировать безопасность пассажиров во время аварий и защитить пассажиров от снарядов в обычных условиях вождения.Однако при всех своих преимуществах первые типы многослойного стекла обладали ограниченной устойчивостью к проколам. Сегодняшнее многослойное стекло состоит из тонкого слоя поливинилбутираля (ПВБ), вставленного между двумя слоями твердого стекла.

Помимо многослойного стекла, в конце 1930-х годов автопроизводители начали использовать закаленное стекло. Этот тип стекла используется в боковых и задних окнах автомобиля и приобретает свою прочность благодаря процессу нагрева и быстрого охлаждения, который укрепляет внешнюю поверхность стекла, а также его сердцевину.

К 1960-м годам американская общественность стала все больше осознавать, что автомобили должны быть разработаны не только для внешнего вида. Это осознание частично произошло благодаря работе борца за права потребителей Ральфа Нейдера по выявлению опасностей, связанных с определенными транспортными средствами, и необходимости государственных стандартов безопасности. В ответ правительство США в 1970 году сформировало Национальное управление безопасности дорожного движения (NHTSA) [источник: Боуэн].

С тех пор НАБДД внедрило правила, касающиеся всех областей безопасности транспортных средств, в том числе автомобильных стекол.Некоторые из Федеральных стандартов безопасности транспортных средств (FMVSS) для автомобильных стекол включают:

  • FMVSS 205 . Эти стандарты устанавливают четкие стандарты прозрачности автомобильных окон и прочности автомобильных стекол, необходимых для удержания пассажиров внутри автомобиля во время аварий.
  • FMVSS 212 — Этот стандарт крепления ветрового стекла был установлен для обеспечения определенного уровня удерживающей способности ветрового стекла во время аварий.
  • FMVSS 216 — В этом законодательстве введен стандарт жесткости крыши в случае опрокидывания.
  • FMVSS 219 — В этом стандарте указано, что ни одна часть большинства легковых автомобилей не может пробить лобовое стекло более чем на 6 миллиметров (0,24 дюйма) при аварии.

Теперь, когда мы знаем, как появилось автомобильное стекло, давайте узнаем, как оно делается.

Различные типы автомобильных стекол

Стекло, используемое в лобовом стекле вашего автомобиля, сильно отличается от стекла, используемого в окнах вашего дома. Когда стекло, используемое в окнах вашего дома, разбивается, оно разлетается на чрезвычайно острые и опасные осколки.Защитное стекло, используемое в автомобильных окнах, не будет. Когда он ломается, он на самом деле совершенно безвреден.

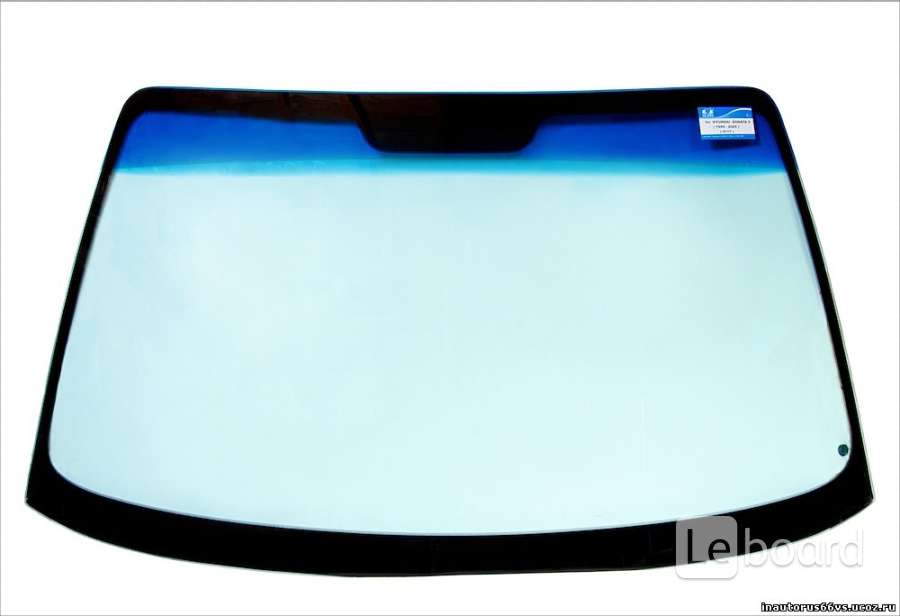

Автомобильное стекло закаленное или ламинированное. Стекла, обычно используемые для стекол передних и задних дверей, а также заднее стекло изготавливаются из закаленного стекла, ветровое стекло из многослойного стекла.

Многослойное стекло

Многослойное стекло уходит своими корнями в середину 1920-х годов, когда автомобильная промышленность взяла два листа стекла и, по сути, склеила их вместе с листом PVB (поливинилбутираля) между ними.«Сэндвич» был сплавлен вместе с использованием высокой температуры, и родилось многослойное безопасное стекло.

Многослойное стекло разобьется, но не разлетится на осколки при столкновении. Стекло спроектировано таким образом, чтобы выдерживать сильные удары, не разбиваясь при этом. Это исключает возможность получения травм пассажирами разлетающимися стеклами. Если пассажира в машине выбросило в окно, многослойное стекло действует как подушка.

Хотя многослойное стекло широко используется в автомобильной промышленности, его можно использовать для любого применения, где существует вероятность удара человека.Именно по этой причине многие витрины магазинов изготавливаются из многослойного стекла.

Закаленное стекло

Хотя окна дверей и заднее стекло автомобиля могут быть изготовлены из многослойного стекла, вероятность воздействия человека в случае аварии неодинакова. Поэтому большинство этих окон изготовлено из закаленного стекла. Закаленное автостекло однослойное, но обрабатывается нагревом, а затем быстрым охлаждением. Если стекло разобьется, оно разлетится не на опасные осколки, а на тысячи безвредных камешкообразных осколков, не имеющих острых краев.

Так же, как ламинированное стекло имеет применение за пределами автомобильной промышленности, так же и закаленное стекло. Закаленное стекло является идеальным материалом для таких продуктов, как посуда для выпечки и приготовления пищи, солнцезащитные очки и экраны, используемые в некоторых мобильных телефонах и планшетах. В процессе производства закаленного стекла получается твердое и прочное стекло по сравнению с необработанным стеклом той же толщины. Из-за структуры многослойное стекло можно отремонтировать, если оно скололось или получило небольшую трещину, а закаленное стекло не имеет отношения к этому, когда оно разбивается, его необходимо заменить.

Разница между лобовым и оконным стеклом

Стекло, используемое для ветрового стекла, отличается от стекла, используемого для других окон. Все окна в автомобиле изготовлены из безопасного стекла, требуемого производителями комплектного оборудования, однако лобовое стекло проходит дополнительный процесс ламинирования для защиты пассажиров. Если у вас есть повреждение лобового стекла в Миннеаполисе, не позволяйте ему усугубиться зимой. Погода в Сент-Поле может причинить много вреда любому автомобильному стеклу с трещиной или сколом, потому что вода может попасть в трещину и расшириться, что приведет к очень быстрому ухудшению состояния.Только 1 Auto Glass может превратить вашу проблему с автомобильным стеклом в Миннеаполисе в прошлое, приехав к вам, чтобы выполнить ремонт, пока вы находитесь на своем рабочем месте или в своем собственном доме.

Многослойное стекло и закаленное стекло

Закаленное стекло – это стекло, прошедшее процесс закалки с экстремальным нагревом и быстрым охлаждением. Этот процесс делает стекло чрезвычайно прочным, до пяти раз прочнее обычного стекла. Но не только его прочность делает закаленное стекло идеальным для автомобилей.Когда закаленное стекло разбивается, оно рассыпается на мелкие камешки, а не на осколки. Его также называют безопасным стеклом.

Многослойное стекло изготавливается путем помещения куска пластика между двумя кусками стекла. Затем стекло нагревают в печи, называемой автоклавом. Во время аварии или другой экстремальной ситуации, когда лобовое стекло может разбиться, осколки прилипнут к пластику и предохранят водителя и пассажиров от осколков.

Ветровое стекло изготавливается из многослойного стекла, а другие окна в автомобиле обычно изготавливаются из закаленного стекла.Важно, чтобы все автомобильные стекла были прочными и устойчивыми к осколкам, однако дополнительный слой защиты ветрового стекла предназначен для защиты от снарядов на дороге. Три слоя гарантируют, что большинство мелких предметов, соприкасающихся со стеклом во время вождения, в лучшем случае сломают внешний слой. Эта область с гораздо большей вероятностью будет поражена обломками, и водитель, который управляет транспортным средством, находится позади этой области, поэтому жизненно важно иметь эту дополнительную защиту для лобового стекла. Защитное стекло на окнах заднего вида и пассажирских окнах прочное и выдержит экстремальные условия, однако оно не обязательно должно быть таким устойчивым к дорожному мусору.

Производство оригинального оборудования — OEM

Все стекла в новом автомобиле должны соответствовать стандартам OEM. OEM означает производителя оригинального оборудования. Стандарты устанавливаются для каждой детали нового автомобиля инженерами, разработавшими его. Если вам нужна замена автомобильного стекла, вы хотите продолжать соответствовать стандартам OEM для обеспечения постоянной безопасности вашего автомобиля. Если вы не выберете ветровое стекло OEM, вы будете выбирать из вторичных стеклянных изделий. Они могут быть такими же безопасными, однако вы должны убедиться, что они соответствуют стандартам, установленным Советом по безопасности автомобильных стекол, чтобы обеспечить максимальную безопасность вашего автомобиля.

Мы зарегистрированы в Совете по безопасности автомобильных стекол и имеем аккредитацию BBB. Удовлетворение потребностей клиентов и безопасность — наша цель номер один, и мы можем приехать к вам днем ​​или ночью для профессионального ремонта или замены лобового стекла в удобное для вас время. Мы удовлетворим все ваши потребности в автомобильных стеклах St Paul в любое время.





Свяжитесь с нами по телефону Only 1 Auto Glass, если вам нужен ремонт или замена автомобильного стекла.У нас есть круглосуточная телефонная линия для экстренных случаев, что является дополнительным удобством для наших клиентов.

Назначение фритты (черной полосы) и пятен на лобовом стекле

Поделиться любовью!

В какой-то момент во время вождения или осмотра своего автомобиля вы, возможно, заметили несколько любопытный узор по краю лобового стекла, состоящий из черных точек, и сказали себе: «Интересно, для чего они нужны». Ответ на эту загадку довольно прост.

Современное ветровое стекло — это чудо инженерной мысли, и осмелимся сказать, что это один из самых ценных компонентов автомобиля.Часть этой инженерии заключалась в том, как лобовое стекло крепится к раме. Возможно, вы также заметили черную полосу по периферии ветрового стекла, она называется фритта.

Фритта представляет собой полосу из черной эмали, которая буквально впивается в края ветрового стекла, сопровождаемая окантовкой из черных точек, которая вас интересует. Цель фритты состоит в том, чтобы обеспечить протравленную поверхность, которая позволяет клею приклеиваться к стеклу. Когда производитель устанавливает новое ветровое стекло или специалист по автомобильному стеклу, такой как DeDona Auto Glass, заменяет ваше ветровое стекло, стекло приклеивается к автомобилю с фриттой в качестве точки контакта между стеклом и рамой.

Однако здесь есть двойная цель. В то время как обращенная внутрь сторона фритты позволяет клею приклеиваться к стеклу, обращенная наружу сторона фритты действует как экран от УФ-излучения, чтобы защитить клеевое соединение, которое в противном случае было бы ослаблено постоянным воздействием прямых солнечных лучей.

С косметической точки зрения фритта также хорошо скрывает клей, использованный для установки ветрового стекла, и обеспечивает более «полированный» вид. Эффект растворения/усадки черных точек обеспечивает более визуально привлекательный переход от черной каймы фритты к прозрачному стеклу, а также обеспечивает небольшое рассеивание тепла.Точки также обеспечивают некоторый уровень тени от солнца.

Некоторые производители используют это в интересах пассажиров, расширяя точечный рисунок вниз между солнцезащитными козырьками, чтобы создать своего рода «третий козырек», который помогает уменьшить блики от солнечного света, которые козырьки водителя и пассажира не могут блокировать. Некоторые автопроизводители даже идут дальше и используют небольшие логотипы или другие уникальные рисунки вместо традиционных круглых точек.

Поделиться любовью!

Как разморозить лобовое стекло автомобиля

Одной из самых неприятных зимних задач является удаление льда с лобового стекла вашего автомобиля морозным утром.Вот несколько советов от AAA о том, как предотвратить и удалить лед на лобовом стекле.

Превентивные меры


Старая поговорка о том, что унция профилактики стоит фунта лечения, определенно верна, когда речь идет об обледенении лобовых стекол автомобилей. Вам никогда не придется удалять то, чего на самом деле нет, а это значит, что самый эффективный способ предотвратить обледенение лобового стекла — это поставить машину в гараж. Даже крытый навес может помочь уменьшить образование льда в некоторых ситуациях. (Изображение: Уэсли Фрайер, CC BY 2.0) Если закрытая парковка невозможна, закрытие ветрового стекла будет работать почти так же. Используйте брезент, большое полотенце или старую простыню, сложенную по мере необходимости. Удерживайте крышку на месте с помощью щеток стеклоочистителей, грузов, магнитов или каким-либо другим способом, чтобы ее не сдуло. В магазинах автозапчастей продаются чехлы для ветрового стекла, в которые обычно встроены магниты, помогающие удерживать их на месте. Обратите внимание, что крышка может поцарапать краску, если поверхность грязная и/или крышка качается на ветру.Кроме того, чехлы на ветровое стекло лучше всего использовать, когда ожидается небольшое количество снега или его отсутствие; сильные отложения снега могут затруднить снятие покрытия.

Для предотвращения обледенения и облегчения удаления некоторые мастера замачивают тканевые покрытия ветрового стекла в растворе из одной столовой ложки соли на один литр воды. Влажное покрытие можно хранить в пластиковом пакете или контейнере между использованиями.

Для предварительной обработки ветрового стекла также доступны коммерческие распыляемые растворы для защиты от льда и мороза, хотя они могут стоить до 15 долларов за литр.Кроме того, некоторые продукты для предотвращения обледенения содержат этиленгликоль, который ядовит для домашних животных при проглатывании.

Самодельные мастера часто используют домашнее средство для предварительной обработки лобового стекла, состоящее из трех частей белого уксуса и одной части воды. Раствор наносится из пульверизатора накануне вечером, а затем вытирается. Оставлять жидкость на стекле неэффективно, потому что ее температура замерзания лишь немногим ниже, чем у воды, и некоторые специалисты по стеклу предупреждают, что длительное воздействие жидкого уксуса может привести к микроточечной коррозии ветрового стекла.

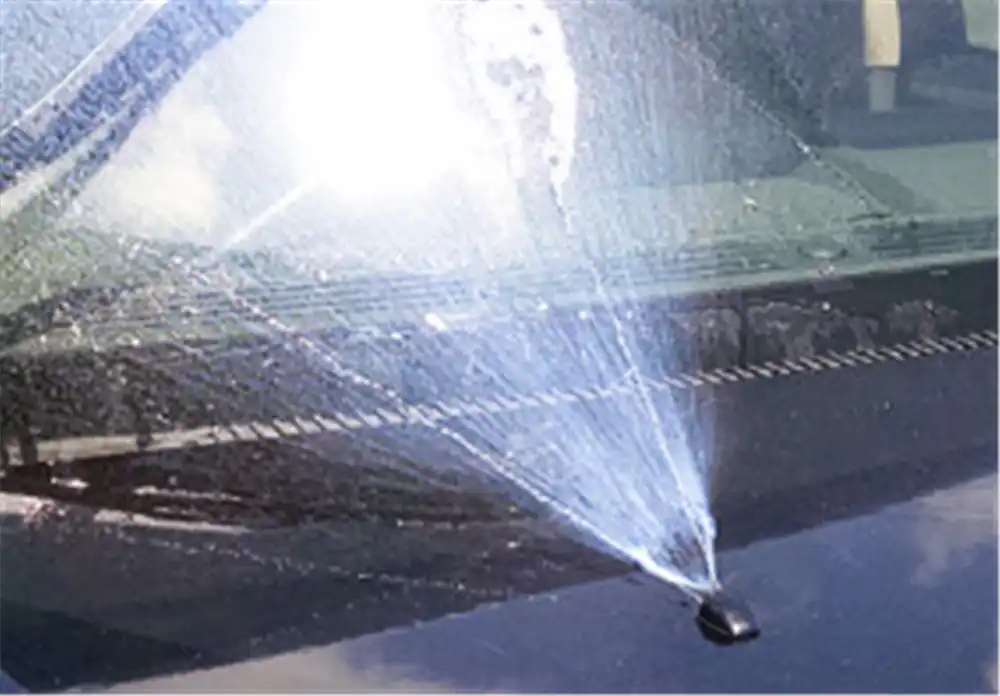

До наступления холодов заполните бачок омывателя ветрового стекла автомобиля зимней жидкостью или антиобледенительным раствором, который не замерзнет и поможет удалить лед. Убедитесь, что омыватели работают достаточно долго, чтобы смыть летний раствор из линий. Если ожидается снег или мороз, отогните рычаги стеклоочистителей от стекла или подложите небольшие кусочки дерева (или другие предметы) под рычаги стеклоочистителей, чтобы резиновые щетки не касались ветрового стекла. Это предотвратит их примерзание к стеклу и облегчит удаление снега и льда.Использование цельных щеток дворников балочного типа или зимних дворников с резиновым покрытием сведет к минимуму накопление снега и льда на щетках и поможет ускорить их удаление.

Удаление льда


Чтобы удалить лед с лобового стекла, выполните следующие простые действия:
  • Запустите двигатель
  • Установите нагреватель на разморозку
  • Отрегулируйте поток воздуха для рециркуляции
  • Переведите регулятор температуры на полный нагрев

Если в вашем автомобиле установлена ​​автоматическая система климат-контроля, просто включите ее в режим разморозки.Если ваш автомобиль — один из немногих с опциональным электрообогревом лобового стекла, включите его, чтобы быстро очистить лобовое стекло ото льда.

При желании нанесите на ветровое стекло имеющийся в продаже аэрозоль против обледенения стекол. Эти продукты обычно содержат метанол, который является лучшей формой спирта для удаления льда. Однако, как и спреи для предварительной обработки, они, как правило, стоят до 15 долларов за литр и могут содержать опасный для домашних животных этиленгликоль.

Некоторые мастера используют самодельный антиобледенительный раствор, состоящий из одной части изопропилового спирта и двух частей воды.Изопропиловый спирт, продаваемый в магазинах, имеет чистоту от 50 до 90 процентов. Более высокая степень чистоты обеспечивает более низкую температуру замерзания и лучшую противообледенительную способность. Несколько капель средства для мытья посуды, добавленные в смесь, будут действовать как поверхностно-активное вещество, помогая более равномерно покрыть лед. Нанесите раствор с помощью пульверизатора и, если возможно, храните его в помещении, чтобы дополнительное тепло могло помочь процессу удаления льда. Противообледенительные смеси на спиртовой основе замерзают при температуре около 5 градусов по Фаренгейту по сравнению с 32 градусами для воды.

(Изображение: Highways England, CC BY 2.0) Когда лед начнет таять, используйте пластиковый скребок, стеклоочистители, резиновый скребок или щетку с мягкой щетиной, чтобы удалить его со стекла. Никогда не используйте металлические скребки, которые могут поцарапать стекло и повредить щетки стеклоочистителей. Еще одно «нет-нет» — это горячая вода, которая может расколоть стекло, вызвав тепловой удар, что приведет к дорогостоящему ремонту автомобильного стекла. По той же причине никогда не пытайтесь растопить лед любым факелом. Наконец, постукивая по льду молотком с шариковым наконечником или другим инструментом в попытке разбить его, вы просто просите заменить ветровое стекло.

Защита автомобиля


Предварительная обработка на основе уксуса, спиртосодержащие растворы против обледенения и средства для мытья посуды не наносят прямого вреда краске вашего автомобиля. Тем не менее, они удаляют автомобильный воск и со временем оставят покрытие открытым для элементов и агрессивных химикатов, таких как дорожная соль. Покрытия ветрового стекла, пропитанные раствором соленой воды, вызывают аналогичные проблемы. Если вы регулярно пользуетесь средствами для предварительной обработки лобового стекла или антиобледенителями, помните о необходимости полного ухода за автомобилем и периодически мойте и наносите воск на любые пораженные участки автомобиля, если позволяет погода.

Безопасность зрения


Холодным зимним утром перед поездкой может возникнуть соблазн удалить минимально необходимое количество льда. Тем не менее, правильная процедура заключается в удалении льда и снега со всех стекол вашего автомобиля. Если вы не можете ясно видеть из машины во всех направлениях, вы ведете машину небезопасно, и ваши шансы попасть в аварию возрастают. Во избежание телесных повреждений или дорогостоящего ремонта автомобиля лучше перестраховаться и убрать весь снег и лед. Кроме того, как минимум в 11 штатах действуют законы, требующие удаления снега и льда перед вождением транспортного средства.Невыполнение этого требования может привести к цитированию … или хуже. .

Добавить комментарий

Ваш адрес email не будет опубликован.
