Двигатель с оборудованием ЗМЗ-51432 51432.1000400

дв. ЗМЗ 51432 Евро-4, для автомобиля УАЗ-Patriot, под компрессор конд. и насос ГУР

Технические характеристики

Количество цилиндров — 4

Рабочий объем — 2,235 л

Степень сжатия — 19

Максимальная мощность (брутто) при частоте вращения коленчатого вала 3500 об/мин — 83,5 кВт (113,5 л.с.)

Максимальный крутящий момент (брутто)при частоте вращения коленчатого вала 1300 – 2800 об/мин — 270 Нм (27,5 кгсм)

Минимальный удельный расход топлива — 206 г/кВт (151 г/лсч)

Диаметр цилиндра — 87 мм

Ход поршня — 94 мм

Масса — 220 кг

Тип двигателя: Дизельный, с непосредственным впрыском, турбонаддувом и охлаждением надувочного воздуха

Топливо: Дизельное, Евро по ГОСТ Р 52368-2005 (EN-590) Вид II, сорт и класс в зависимости от климатических условий эксплуатации

Дизельный двигатель ЗМЗ-51432.10 CRS с системой топливоподачи Common Rail и его модификации, серийно выпускаются в промышленном производстве ОАО «ЗМЗ» с 2012 года.

На двигателе применена электронно-управляемая система топливоподачи Common Rail ф.«BOSCH» с максимальным давлением впрыска 1450 бар, охлаждаемая система рециркуляции ОГ с дроссельным патрубком, который кроме регулирования количества рециркулируемых ОГ, используется для мягкого глушения двигателя. Для привода ТНВД, водяного насоса и генератора используется поликлиновой ремень с механизмом автоматического натяжения.

Предназначен для установки на автомобили повышенной проходимости производства ОАО «УАЗ».

Применяемость: легковые и грузопассажирские автомобили УАЗ Patriot, Hunter, Pickup и Cargo

Автомобили УАЗ с двигателем ЗМЗ-51432.10 CRS с системой топливоподачи Common Rail соответствуют требованиям Правил ЕЭК ООН № 83-05В, 24-03 (экологический класс Евро-4)

Производитель:

ОАО «ЗМЗ»

Вы можете купить Двигатель с оборудованием ЗМЗ-51432 51432.1000400 в интернет-магазине ‘zmz514.ru’. В нашем интернет-магазине имеется полный ассортимент дизельных двигателей семейства ЗМЗ-514 и запчастей для двигателей ЗМЗ-514 (ЗМЗ-5143, ЗМЗ-51432, автомобили УАЗ Патриот, Хантер с дизельным двигателем). Для приобретения Двигатель с оборудованием ЗМЗ-51432 51432.1000400 нужно добавить в корзину и оформить заказ. Мы свяжемся с Вами для уточнения заказа, способа оплаты и доставки. Вы можете быть уверены в качестве товара, покупая Двигатель с оборудованием ЗМЗ-51432 51432.1000400 в интернет-магазине ‘zmz514.ru’. Вы можете заказать доставку транспортной компанией, почтой, либо забрать товар в городе Заволжье.

ЗМЗ отправил дизельный двигатель «евро-4» на УАЗ для отработки технологии сборки на конвейере — Поволжье |

Нижний Новгород. 21 декабря. ИНТЕРФАКС-ПОВОЛЖЬЕ — ОАО «Заволжский моторный завод» (ЗМЗ, Нижегородская область, входит в группу Sollers) отправило дизельный двигатель ЗМЗ-51432 экостандарта «евро-4» на «Ульяновский автомобильный завод» («УАЗ», входит в группу Sollers) для отработки технологии сборки автомобиля с этим двигателем на конвейере, говорится в пресс-релизе ЗМЗ.

В пресс-службе Заволжского моторного завода агентству «Интерфакс-Поволжье» пояснили, что в настоящее время идут доводочные работы для подготовки двигателя к серийному выпуску.

В пресс-релизе поясняется, что дизельный малолитражный двигатель нового поколения ЗМЗ-51432 (2,2л) «евро-4″с системой топливоподачи «Common Rail» собран на ЗМЗ и прошел квалификационные испытания на подтверждение заявленных характеристик. В дальнейшем этот двигатель будет выпускаться в различных исполнениях для комплектации всего семейства пассажирских и грузопассажирских автомобилей ОАО «УАЗ».

В сообщении отмечается, что для ЗМЗ дизель, соответствующий «евро-4», является новым продуктом, требующим новой технологии изготовления и сборки. В дизеле «евро-4» применено более 100 оригинальных деталей и узлов, за счет чего удалось повысить энергетические и экономические показатели, одновременно снизив выбросы вредных веществ вдвое по сравнению с автомобилями в комплектации с двигателем ЗМЗ-514 «евро-3» и выполнить более жесткие требования стандарта по уровню шума. При этом максимальная мощность двигателя увеличена с 97 л.с. при 4 тыс. об./мин. до 114 л.с. при 3,5 тыс. об./мин.

, максимальный крутящий момент — с 23,5 кгс•м при 1,8 тыс. об./мин. до 27,5 кгс•м, а минимальный удельный расход топлива снижен с 240 до 208 г/(кВт.ч).

В настоящее время ЗМЗ выпускает дизели ЗМЗ-514 стандарта «евро-3», которые идут на комплектацию автомобилей «UAZ- Hunter» и, так называемой «буханки» — под заказы Минобороны.

Ранее сообщалось со ссылкой на исполнительного директора «УАЗа» Дмитрия Пришвина, что 2012 году завершится подготовка к переводу всего модельного ряда УАЗ на двигатели экологического стандарта «евро-4».

ЗМЗ — одно из крупнейших предприятий РФ по производству двигателей внутреннего сгорания.

«Очередная неудача»: история дизельного двигателя ЗМЗ-514 | АвтоИстория

ЗМЗ-406Д.10

ЗМЗ-406Д.10

Я уже писал о тернистом пути на конвейер российских легковых дизелей. Сегодня я расскажу об еще одном перспективном, но не удачливом двигателе Заволжского моторного завода — ЗМЗ 514.

ЗМЗ шел к собственному дизелю очень давно. Еще в конце 70-х по заказу ГАЗа, началось проектирование новой линейки моторов Э403.10, среди которых был дизель. Он должен был иметь схожие габаритные размеры с ЗМЗ-24 и мощность около 80-90 л.с. В 1983 году собраны первые образы, оснащенные 8-клапанной ГБЦ и турбокомпрессором НАМИ ТКР-5.5. В ходе первых испытаний стало понятно, что обеспечить заданную мощность на 8-клапанной головке блока невозможно.

В дальнейшем тернистый путь эволюции бензиновогоЭ403 завершился серийным ЗМЗ-406, эта тема отдельной статьи. Тем временем разработка новых 16-клапанных моторов затягивалась, заказ ГАЗа никто не отменял.

Характеристики линейки двигателей Э403.10

Характеристики линейки двигателей Э403.10

В 1984 году разработан дизельный двигатель на основе ЗМЗ-402. Он имел крайне малую мощность 68 л.с. для тяжелых Газовских машин, но это было уже что-то. Как это часто бывало в СССР, чиновники имели собственные планы насчет того, где выпускать новое изделие и передали мотор на УМЗ. В Ульяновске к новому двигателю оказались неготовы, серийный выпуск затягивался. Распад страны окончательно похоронил дизельный 402, что наверное к лучшему, мотор уже тогда был не конкурентоспособен.

Новое время и новая экономика, требовала дизельный мотор и к вопросу его разработки нижегородские специалисты вернулись уже в 1992 году, сразу после начала серийного выпуска ЗМЗ-406.10.

Идея переработать бензиновый 406-ой в дизельный, не встретила понимания у заводских инженеров, однако руководство настояло на максимально унификации с собратом, пришлось работать как есть.

ЗМЗ-514(слева) и ЗМЗ-406, масштаб не соблюден

ЗМЗ-514(слева) и ЗМЗ-406, масштаб не соблюден

В 1995 году, изготовлен первый опытный мотор, под названием 406Д.10. Он получил стандартный чугунный блок цилиндров, усиленные распредвалы и коленвал. Алюминиевая ГБЦ была практически стандартной, но с центральной насос-форсункой. Из-за V образного расположения клапанов, часть камеры сгорания пришлось расположить в головке, что плохо сказывалось на ее надежности. Насос-форунки давали большую нагрузку на цепь ГРМ, быстро растягивая ее. Стало понятно, что конструкцию необходимо менять.

После доработки в 1999 году, мотор получил название ЗМЗ-514.10. Была изменена конструкция ГБЦ: клапаны установлены вертикально, вместо насос-форсунок использовался традиционные форсунки с ТНВД. Установлены кованые шатуны и коленвал, алюминиевые поршни и турбокомпрессор CZ Strakonice. В целом мотор показал неплохие результаты на испытаниях и был рекомендован к производству.

ЗМЗ-514 на испытаниях

ЗМЗ-514 на испытаниях

В декабре 1999 года завод осуществляет выпуск первой пробной серии агрегатов в количестве 10 штук. В 2002 году, после изготовления промышленной партии становиться понятно, что завод пока неспособен обеспечить стабильное качество мотора. Через два года мелкосерийное производство сворачивается, дизель вновь отправляется на доработку.

В 2005 году выходит новая версия мотора, уже под индексом ЗМЗ-5143. 10. В нем усилена цепь ГРМ, установлен ТНВД Bosh с электронным управлением, внесены другие конструктивные изменения. Двигатель соответствует Евро-3, и с 2006 года прописывается под капотом УАЗов. В 2012 году проводится последняя на данный момент модернизация, ЗМЗ-51432.10 получает систему Common Rail и соответствует Евро-4.

Я считаю, что мотор получился неоднозначным. Брак с трескающейся ГБЦ, который смогли победить только в 2009 году, отпугнул многих покупателей. Несмотря на то что у двигателя все еще имеется потенциал, низкий спрос делает невыгодным дальнейшею модернизацию и перевод на Евро-5. С 2016 года, он исчез из гаммы Ульяновских внедорожников и сейчас находится в подвешенном состоянии.

Если вам понравился материал, не забудьте поставить лайк 👍 и подписаться на канал. Благодарю за поддержку.

Читайте также:

«Горький дизель»: история провала двигателя ГАЗ-560

Дизель для ВАЗа — история падения

Дизельный двигатель змз 514


ЗМЗ-514 — Википедия

Материал из Википедии — свободной энциклопедии

ЗМЗ-514 — дизельный двигатель производства Заволжского моторного завода.

Впервые техническое задание на проектирование дизельного двигателя для Заволжского моторного завода поступило в 1978 году. Предполагался 2,3-литровый турбодизель с чугунным блоком цилиндров расчетной мощностью 80-90 л. с. В последующие 15 лет было создано несколько различных опытных образцов, однако они в производство не пошли. В 1993 году было принято решение о создании дизельного двигателя на основе перспективного бензинового 406 мотора. 30 ноября 1995 года был запущен первый двухлитровый 105-сильный 406Д.10, ставший базой для создания современного ЗМЗ-514. На дальнейшую доводку новый двигатель был отправлен в Англию специалистам фирмы «Рикардо», после проведённых испытаний конструкция головки блока цилиндров была кардинально изменена

[1].

Первая опытно-промышленная партия моторов ЗМЗ-514 была собрана в 2002 году для установки на Газели. Но из-за нестабильного качества комплектующих и сложности соблюдения точности обработки деталей на самом заводе серийное производство к началу 2004 года было свёрнуто. Однако работы по доведению нового двигателя продолжались. Была изменена конструкция блока, шатунов, цепей ГРМ и других деталей, и в ноябре 2005 года в цехе малых серий Заволжского моторного завода вновь началось производство дизелей под индексом ЗМЗ-5143. С 2006-го эти моторы стали серийно устанавливаться на UAZ Hunter

[2].

В 2012 году был освоен выпуск ЗМЗ-51432.10 CRS с системой топливоподачи Common Rail, отвечающим экологическим требованиям Евро-4. Данные двигатели устанавливаются на легковые и грузопассажирские автомобили УАЗ Patriot, Hunter, Pickup и Cargo[3].

В октябре 2016 года глава холдинга Sollers Вадим Швецов заявил, что УАЗ исключает из гаммы внедорожников «Патриот» дизельную версию, поскольку отечественный мотор ЗМЗ-514 не пользуется достаточным спросом

[источник не указан 776 дней].

Непосредственный впрыск топлива в камеры сгорания, четыре клапана на цилиндр, турбонаддув, интеркулер.

Ресурс двигателя заявлен в 250 тыс. км[2].

Двигатель ЗМЗ 514: характеристики, неисправности и тюнинг

ЗМЗ 514 – экономичный и неприхотливый в использовании дизельный мотор, устанавливаемый на автомобили УАЗ Патриот и ряд других моделей автомобилей от автопроизводителя УАЗ.

Разработан этот силовой агрегат в 2002 году и с небольшими изменениями производится в наши дни.

Технические характеристики

Модификация двигателя ЗМЗ 514 имеет следующие характеристики:

Скачать .xls-файл

Скачать картинку

Отправить на email

mail

ПАРАМЕТРЗНАЧЕНИЕ
Масса220 кг
Рабочий объем2,235 литра
Мощность113,5 л. с. при 3500 об/мин.
Конфигурация камеры сгораниярядный
Материал блока цилиндровчугун
Материал ГБЦалюминий
Степень сжатия19.5
Количество клапанов на цилиндр4
Топливная системанепосредственным впрыск с турбонаддувом
Система охлажденияжидкостная с принудительной циркуляцией
Тип топливадизельное
Расход топлива12,5 на УАЗ Patriot

Двигатель устанавливается на УАЗ Patriot, Cargo, Hunter, Pickup и Газель.

Описание

Разработка дизельного двигателя ЗМЗ 514 началась на Заволжском моторном заводе в 2002 году, который производится по настоящее время.

Но еще в 1978 году планировалось изготовить дизель с мощностью в 90 лошадиных сил, предназначенный для установки на автомобили УАЗ.

Разработка двигателя велась 15 лет, в течение которых было изготовлено несколько опытных образцов, которые не обеспечивали должной надежности и не отличались приемлемыми показателями топливной экономичности.

В 1993 году принято решение активизировать разработку дизельного мотора, а за основу был взят перспективный бензиновый двигатель семейства 406. В итоге уже через два года был выпущен первый опытный образец, который получил индекс 406Д.10. Этот двухлитровый 105 сильный мотор стал базой для создания силового агрегата семейства ЗМЗ 514.

Проектирование нового силового агрегата осуществлялось силами специалистов ЗМЗ с привлечением английских мотористов из компании Рикардо. Проведенные испытания в Англии показали несовершенство блока цилиндров, в итоге было принято решение использовать для изготовления ГБЦ не чугун, а более прочный и легкий алюминий. Блок цилиндров ЗМЗ 514 выполнен из чугуна по технологии литья под давлением.

Модификации

В 2002 году была собрана первая партия дизельных двигателей ЗМЗ 514, которые устанавливались на Газель. Однако уже в первый год эксплуатации выяснилось, что имеются сложности с обслуживанием двигателей данной серии, и спустя два года производство было остановлено.

Инженеры ЗМЗ занялись работой над мотором, которая продолжалась в течение полутора лет. В результате произведенной доработки была изменена конструкция шатунов, блока цилиндров и цепи ГРМ.

  • В ноябре 2005 года возобновлено производство второй генерации этого силового агрегата, которая получила индекс ЗМЗ 5143. Этот двигатель зарекомендовал себя с наилучшей стороны. Он отличался экономичностью, простотой в обслуживании и надежностью. Новый двигатель устанавливают на автомобили UAZ Hunter.
  • В 2012 году был начат выпуск модернизированной версии силового агрегата, которая получила индекс ЗМЗ 51432.10 CRS. Эта версия двигателя оснащалась системой подачи топлива Common Rail и полностью соответствовала жестким экологическим требованиям стандарта Евро-4. Двигатель серии ЗМЗ 51432 устанавливался на автомобили УАЗ Patriot, Pickup, Hunter и Cargo.

Использование системы прямого впрыска топлива на ЗМЗ 51432 Common Rail позволило существенно улучшить показатели топливной экономичности. В сравнении с предыдущей генерацией этого мотора ЗМЗ 514 потреблял на 10 процентов меньше солярки и при этом обеспечивал лучшую приемистость мотора на низких оборотах.

В то же время необходимо сказать, что использование этой электронной системы прямого впрыска топлива привело к усложнению конструкции силового агрегата ЗМЗ 514, а, следственно, снизилась надежность.

Конструкция

  • Дизельный мотор ЗМЗ 514 отличается простотой конструкции, а благодаря широкому использованию алюминия удалось снизить вес силового агрегата до 220 килограмм.
  • Завод изготовить установил на данную модель двигателя увеличенный межсервисный пробег, что позволяло существенно упростить эксплуатацию автомобиля. Двигатель оказался нетребовательным к качеству масла, а продуманная система охлаждения исключала выход из строя мотора по причине его перегрева.
  • Этот силовой агрегат использовал цепной привод ремня ГРМ, что избавляло от необходимости проведения сложной работы по замене или регулировки цепи ГРМ.
  • Характерной особенностью модернизированных ЗМЗ 514 было использование комбинированной системы смазки, которая одновременно разбрызгивала масло и под давлением смазывала подвижные элементы мотора.
  • Межсервисный интервал смены масла составляет 15 тысяч километров. Впрочем, сами автовладельцы рекомендуют постоянно проверять уровень масла. Почерневшее масло свидетельствует о необходимости его замены и проведении других сервисных процедур с мотором.
  • Поршни мотора отливаются из усиленного алюминиевого сплава, что обеспечивает их максимально возможный ресурс. Юбка поршня выполнена со специальной бочкообразной формой и имеет антифрикционное покрытие. Такое покрытие не прогорает даже спустя 200 тысяч километров пробега.
  • Необходимо сказать, что силовая часть мотора ЗМЗ 514 зарекомендовала себя как достаточно надежная и долговечная. Прогорание поршня или поломки коленвала отмечаются крайне редко и вызваны неправильным режимом эксплуатации мотора. К подобным поломкам зачастую приводит длительная работа под нагрузкой и использование некачественного топлива.
  • Обновленный мотор ЗМЗ 51432 имеет по четыре клапана на каждый цилиндр, а за охлаждение воздуха, поступающего в цилиндры, отвечает интеркуллер, использование которого позволило существенно повысить мощность двигателя ЗМЗ 51432 и улучшить его поведение на низких оборотах.
  • Используемая турбина хоть и имеет характерную для надувных моторов турбояму, но при этом отличается надежностью и не требует какого-либо существенного ремонта. Ее ресурс равняется ресурсу всего силового агрегата.
  • Двигатель имеет систему питания от немецкой компании BOSCH, что позволило устранить имеющиеся проблемы с работой свечей накала. Ресурс мотора заявлен на уровне в 250 тысяч километров пробега. Капитальный ремонт может потребоваться при пробеге в 300 тысяч километров и более.

Неисправности

НЕИСПРАВНОСТЬПРИЧИНА
Потеря жидкости из системы охлажденияПричиной подобного может быть как повреждение
прокладки головки блока цилиндров, так и
повреждения самой ГБЦ по причине перегрева
мотора. Если заменить прокладку не представляет
сложности, то вот шлифовка или же замена
головки блока цилиндров имеет достаточно
высокую стоимость. Необходимо помнить о том,
что выпускалось несколько разновидностей этого
силового агрегата, поэтому ГБЦ следует выбирать
по ВИН номеру.
Появление сигнала о недостаточно давлении масла в системе смазкиВиной тому может быть поврежденный масляный
насос, который перестает прокачивать масло.
Также производительность масляного насоса
может упасть по причине забившегося фильтра.
Ремонт заключается в проверке масляного
фильтра и замене насоса.
Стук в двигателе и полная потеря мощностиПодобное характерно для обрыва цепи ГРМ и
удара поршня о клапаны. Машину необходимо
перевести в сервис на эвакуаторе и производить
вскрытие мотора. В большинстве случаев
требуется дорогостоящий капитальный ремонт
ЗМЗ 514 с заменой клапанов и поршней.
Появилась вибрация на холодной машинеПричина может быть в вышедшей из строя свече
зажигания или проблеме с катушкой. Ремонт
заключается в определении вышедшего из строя
узла и его замене.
Автомобиль отказывается заводиться после длительной стоянки зимойПричиной подобного может быть использование
некачественного топлива, которое замерзло в
мороз. В данном случае необходимо отогнать
автомобиль в теплый гараж или дождаться
потепления на улице.

Тюнинг

Дизельный мотор ЗМЗ 514 имеет существенный запас надежности, что позволяет увеличить мощность двигателя путем использования перенастроенных программ управления, так и с помощью капитального инженерного тюнинга.

Занимаясь увеличением мощности этого силового агрегата, следует помнить о том, что все работы автовладелец проводит исключительно на свой страх и риск.

  1. Самым простым и относительно надежным способом увеличения мощности ЗМЗ 514 является так называемый чип-тюнинг, который предполагает установку нового блока управления. Подобное позволяет получить прибавку около двадцати лошадиных сил. Отдельные варианты чип-тюнинга требуют удаления сажевого фильтра, что приводит к ухудшению норм выхлопа и снижает ресурс мотора.
  2. Установка на ЗМЗ 514 облегченного коленвала и расточенных цилиндров позволяет получить дополнительно от 10 до 15 лошадиных сил.
  3. Многие автовладельцы устанавливают облегченный маховик, что также увеличивает мощность двигателя на 5-8 лошадиных сил.
  4. Экстремальные варианты тюнинга подразумевают замену турбины на спортивную модель с повышенным давлением. Однако в данном случае ресурс двигателя может существенно снизится.
  5. Замена штатной выхлопной системы двигателя ЗМЗ 514 также позволит повысить показатели мощности силового агрегата. В зависимости от используемой модели спортивного выхлопа автомобиль может получить от 8 до 10 дополнительных лошадиных силы.
  6. Еще 2-3 лошадки прибавит замена стандартного воздушного фильтра на спортивный вариант с нулевым сопротивлением.

В общей сложности проведенные работы по увеличению мощности ЗМЗ 514 позволят получить дополнительно от 40 до 60 лошадиных сил. Нужно лишь помнить о том, что при выполнении тюнинга необходимо обращаться к профессионалам, что и позволит провести всю работу технически грамотно, а ресурс вашего двигателя если и ухудшится, то незначительно.

характеристика, особенности, эксплуатация, обслуживание, ремонт

Обозначение двигателя по КД VDS-описательная часть маркировки Характерные особенности комплектности и исполнения двигателя Применяемость на автомобиле
Комплектации с топливным насосом высокого давления VE 4/11F 2100RV
514.1000400 51400 Базовая комплектность в едином исполнении с топливным насосом высокого давления VE 4/11F 2100RV, без гидроусилителя руля и привода вентилятора.
514.1000400-10 51400А Базовая комплектность в едином исполнении с картером сцепления, СРОГ, ГУР, без вентилятора автомобили ОАО «ГАЗ»
514.1000400-20 51400B Базовая комплектность в едином исполнении с топливным насосом высокого давления VE 4/11F 2100RV, с гидроусилителем руля и приводом вентилятора, масляным картером двигателя ЗМЗ-5141, с масляным фильтром уменьшенных габаритов.
5141.1000400 514100 Комплектность в едином исполнении с топливным насосом высокого давления VE 4/11F 2100RV, гидроусилителем руля, кондиционером, без вентилятора.
5143.1000400 514300 Базовая комплектность в едином исполнении с топливным насосом высокого давления VE 4/11F 2100RV, гидроусилителем руля.
5143.1000400-10 51430A Комплектность в едином исполнении с топливным насосом высокого давления VE 4/11F 2100RV, гидроусилителем руля, кондиционером.
5143.1000400-20 51430В Комплектность в едином исполнении с топливным насосом высокого давления VE 4/11F 2100RV, приводом вентилятора и кронштейнами насоса гидроусилителя руля.
5143.1000400-30 51430C Комплектность в едином исполнении с топливным насосом высокого давления VE 4/11F 2100RV, приводом вентилятора и кронштейнами гидроусилителя руля, с подводящими топливопроводами измененной, по сравнению с базовой комплектацией, длиной.
5143.1000400-40 51430D Комплектность в едином исполнении с приводом вентилятора, вакуумным насосом, совмещенным с генератором, картером сцепления, СРОГ, ГУР УАЗ-315148 «Hunter»
5143.1000400-41 51430G Комплектность в едином исполнении с приводом вентилятора, вакуумным насосом на блоке цилиндров, СРОГ, ГУР, без картера сцепления УАЗ-315148 «Hunter»
5143.1000400-42 51430H Комплектность в едином исполнении с приводом вентилятора, вакуумным насосом на блоке цилиндров, СРОГ, патрубком для подключения автономного подогревателя-отопителя, ГУР, без картера сцепления УАЗ-296608
5143.1000400-50 51430Е Комплектность в едином исполнении с топливным насосом высокого давления VE 4/11F 2100RV, приводом вентилятора и кронштейнами насоса гидроусилителя руля, без топливоподкачивающего насоса, с перепускным клапаном на фильтре тонкой очистки топлива.
5143.1000400-80 51430L Комплектность в едином исполнении с приводом вентилятора, вакуумным насосом на блоке цилиндров, СРОГ, охладителем рециркулируемых ОГ, ГУР, без картера сцепления УАЗ-315148 «Hunter» экологического класса 3
5143.1000400-81 51430M Комплектность в едином исполнении с приводом вентилятора, вакуумным насосом на блоке цилиндров, СРОГ, охладителем рециркулируемых ОГ, патрубком для подключения автономного подогревателя-отопителя, ГУР, без картера сцепления УАЗ-315148 «Hunter» экологического класса 3
5143.1000400-43 51430R Комплектность в едином исполнении с приводом вентилятора, вакуумным насосом на блоке цилиндров, патрубком для подключения автономного подогревателя-отопителя, ГУР, без картера сцепления, без СРОГ УАЗ-315108 «Hunter» для МО)
5143.1000400-60 51430S Комплектность в едином исполнении с приводом вентилятора, вакуумным насосом на блоке цилиндров, патрубком для подключения автономного подогревателя-отопителя, картером сцепления, малогабаритным масляным фильтром, ГУР, без СРОГ УАЗ-396218 («Буханка» — санитарный втомобиль повышенной проходимости, для МО)
Комплектации дизелей ЗМЗ-51432 для автомобилей УАЗ экологического класса 4 (Евро4)
51432. 1000400 51432A Без картера сцепления под КПП DYMOS; компрессор кондиционера SANDEN; насос ГУР Delphi; генератор 120А УАЗ-31638 «Patriot», УАЗ-31648 «Patriot Sport», УАЗ-23638 «Pickup», УАЗ-23608 «Cargo»
51432.1000400-01 51432B Без картера сцепления под КПП DYMOS; компрессор кондиционера SANDEN; насос ГУР Delphi; генератор 120А; патрубок 40624.1148010 для подключения автономного отопителя. УАЗ-31638 «Patriot», УАЗ-31648 «Patriot Sport», УАЗ-23638 «Pickup», УАЗ-23608 «Cargo»
51432.1000400-10 51432C Без картера сцепления под КПП DYMOS; насос ГУР Delphi; генератор 80 А или 90 А. УАЗ-31638 «Patriot», УАЗ-31648 «Patriot Sport», УАЗ-23638 «Pickup», УАЗ-23608 «Cargo»
51432.1000400-20 51432D Без картера сцепления под КПП DYMOS; насос ГУР; генератор 80 А или 90 А. УАЗ-315148 «Hunter»
51432.1000400-21 51432E Без картера сцепления под КПП DYMOS;насос ГУР; генератор 80 А или 90 А; патрубок 40624. 1148010 для подключения автономного отопителя. УАЗ-315148 «Hunter»
51432.1000400-22 51432F с картером сцепления под 5 ступенчатую КПП АДС;насос ГУР; генератор 80 А или 90 А. УАЗ-315148 «Hunter»
51432.1000400-23 51432G с картером сцепления под 5 ступенчатую КПП АДС;насос ГУР; генератор 80 А или 90 А; патрубок 40624.1148010 для подключения автономного отопителя УАЗ-315148 «Hunter»

Про новый дизель ЗМЗ-51432(CRS) F.A.Q. — УАЗ Patriot, 2.2 л., 2012 года на DRIVE2

У многих возникают вопросы по поводу нового дизеля ЗМЗ, для пущего удобства читателей, решено сделать тему в виде FAQ (что в переводе с буржуйского означает — часто задаваемые вопросы)
Сразу скажу, на бензинке почти не ездил, на ивековском вообще ни разу, только как пассажир. Поэтому адекватного сравнения сделать не могу. Раньше ездил только на пузотерках, поэтому пока только субъективные ощущения.

Общая информация и характеристики ЗМЗ -51432 CRS


Экологический класс 4 (Евро 4)
Тип двигателя — Дизельный, с непосредственным впрыском и турбонаддувом и промежуточным охлаждением наддувочного воздуха
Число цилиндров 4 (Расположение цилиндров Вертикально в ряд)
По данным базы данных
—Двигатель 2. 2 (114 л.с.)
Максимальная мощность при 3500 об/мин кВт(л. с.) — 83,5(114)
Номинальная мощность нетто по при 3800 об/мин, кВт (л. с.) — 81(110)
Максимальный крутящий момент при 1800…2800 об/мин, Н•м (кгс•м) — 270(27,5)

Система питания: CRS2.0 ф.«BOSCH», Германия
ТНВД: Радиально-плунжерного типа, СР1Н, 0 445 010 330, «BOSCH»
Форсунки: Электрогидравлические, CRI 2.14, 0 445 110 502, «BOSCH»
Топливная рампа: LWR2-16, 0 445 214 285, «BOSCH»
Турбокомпрессор: HP48X3501, «F-Diesel Power Co., Ltd»
Электронный блок управления: EDC16C39-6.h3, 0 281 018 675, «BOSCH»
Свечи накаливания: GLP, S-RSK, 0 250 202 045, «BOSCH»

Советы по обслуживанию:

Используемые ГСМ:
— Дизельное топливо «Евро», вид II и III – по ГОСТ Р 52368-2005 (EN590), сорт и класс в зависимости от условий эксплуатации.
— Масло моторное (6,3…6,5 л – первоначальный объем заправки сухого двигателя, 6,1…6,3 л – объем масла при замене) — SAE 5W-30, SAE 10W-30, SAE 5W-40, API CF-4 и выше.

Комментарии специалиста по поводу масла:
Касаемо замены моторного масла есть некоторые тонкости. Патриот с Ивеко всего лишь Евро 3 и без нейтрализатора в системе выхлопа, Дукаты и Дейли тоже. Поэтому в них можно заливать масло с эксплуатационными характеристиками по классификации Ассоциации Европейских автопроизводителей ACEA — B3/B4.
У Патриота с дизелем ЗМЗ-5132 в системе выхлопа установлен окислительный нейтрализатор и степень рециркуляции намного больше, чем у Ивеко, поэтому и требования к смазочному моторному маслу жестче. Присадки в масле срабатываются быстрее. Поэтому с ужесточением норм Евро меняются требования не только к топливу, но и к маслам. Вводятся новые категории масел по эксплуатационным характеристикам. Американская классификация мало отражает эксплуатационные свойства масел для двигателей эксплуатируемых в Европе.

Лить рекомендуют синтетику — SELENIA WR Pure Energy 5W30 или SELENIA WR 5W40. Можно лить синтетику других проверенных фирм с аналогичными характеристиками, но главное НЕ ПОДДЕЛКУ!
Однако, поскольку селения менее раскрученное, вероятность попасть на подделку стремится к нулю. Чего нельзя сказать о кастроле, шелле, эссо и прочих уважаемых брендах.
Замена масла при тяжелых условиях эксплуатации раз в 7,5 т. км., при обычной 10-12 т.км.

По поводу фильтра, УАЗ сдвинул срок смены фильтра на ТО-0 т.е. 2500 км. Однако фильтр установленный на ЗМЗ технологический и рассчитан на 1000 км. Менять желательно на фильтр ГАЗ-3110,3302 (дв.ШТАЙЕР) 560-1017005 «Колан»(наилучший вариант) или 2101С-1012005-НК-2, ф.«Колан». Он был специально разработан для ЗМЗшных двигателей, другие, даже авторитетных буржуйских фирм не имеют фильтрующего элемента на перепускном клапане. Брать лучше сразу 2-3 штуки, т.к. найти их не так то просто.
При условии качественных расходников и соблюдения регламента обслуживания, заявленный ресурс дрыгателя и турбины до капиталки — 250 т.км.

Теперь, сопсно, сам ФАК:

1.Как дизелёк?
Дизелек норм, вся проблема в низах до 1700-2000 об. оборотов, не прет. Это европейская противодымная функция «работает». Евро 4, будь он неладен. Как говориться не дымит и не едет.
Меткое замечание одного камрада в тему: «Скоро основной функцией двигателя станет не двигать автомобиль, а поглащать и нейтрализовываать всё что он производит. На это и будет уходить основная доля его мощи.»))
Помочь в этой проблеме может только изменение ПО ЭБУ и для повышения эффекта замена турбокомпрессора. Нужен воздух для поднятия крутящего момента.
После 2000 об. динамика для такого тяжелого сарая отличная.

График с внешней скоростной характеристиккой двигателя (ВСХ)


2. Как у него с аппетитом?

тут

3. Насколько критично качество солярки?
Очень критично, как и в любом современном дизеле с common rail system(CRS). Зальешь дрянь — попадешь на замену форсунок как минимум. В общем, скупой платит дважды (а дурак трижды!))). Солярку лить только на брендованных АЗС, на помойках ни в коем случае. В салоне, жлобы, почти не залили солярки, заправился первой попавшейся АЗС на 500р. , сразу(!) загорелся чек, такскать реакция на прогрессивные методы улучшения качества топлива им. Василия Алибабаевича)). После заливки на лукойле обеих баков под пробку «джекичан» потух.

4. Как по сравнению с Iveco F1A?
Не могу сравнивать, т.к. на ивеко не ездил.
Тестировавшие люди говорят, что на ивеко спокойно в горку на холостых въезжаешь, а ЗМЗ на низах в горку плохо тянет. Постараюсь на этих выходных -19.08. проверить это утверждение лично.

5. «Вот ивеко — это вещь, а ваш ЗМЗ – г…, как и весь совкопром!»
Это не совсем вопрос, но данное мнение, может и в более мягкой форме, постоянно фигурирует в обсуждениях заволжского дизеля. Во-первых, именно такое построение фразы, прекрасно отражает интеллектуальный уровень говорящего, который соответствуют классификации — малолетний долбо… э-э. идиот в смысле)). Во-вторых, при использовании слов «совок», «совковый», «рашка» и т.д. возникает непреодолимое желание немедленно закатать в рыло лицо говорящему. Ну, обидно мне слышать такое от людей нихрена не сделавших в своей жизни, чтобы улучшить ситуацию в стране, но мнение имеющих. В-третьих, сама постановка вопроса уже не предусматривает цивилизованного обсуждения объекта диалога, а провоцирует начало срача в комментах.
Самое в этом парадоксальное, что даже у владельцев российского автомобиля с иностранным двигателем(Ивеко) наблюдается комплекс советской неполноценности по отношению к отечественному двигателю(ЗМЗ). Немедленно возникает вопрос:
— А почему тогда самым удачным решением для вас не является иностранный АВТОМОБИЛЬ с «нормальным» иностранным двигателем? (ну и всем остальным в придачу, включая «социальный статус»)?(с) не моё.

Upd 20/12/2012
6. Зимняя эксплуатация

Вообще я уже установил предпусковой подогреватель Бинар 5Д. Но ради эксперимента, решил попробовать завестись при -21 без него. Вообще никаких проблем не было. С полоборота завелся. Только вот двигатель жалко так насиловать. Он на холодную шумит зверски, впрочем, как и любой дизель. Никакого антигеля и присадок не лью. ДТ Евро-5 лукойл и газпромнефть.

7. Поломка датчик отметчика распредвала

Продолжение Часть #2

характеристика, особенности, эксплуатация, обслуживание, ремонт

Дизельный двигатель ЗМЗ 514 выпускается на Заволжском моторном заводе, и является единственным представителем дизеля всей линейки движков данного типа. Изначально силовой агрегат предназначался для грузовых автомобилей выпускаемых группой компаний ГАЗ, но основную массу моторов покупает УАЗ, для установки на свои автомобили.

Технические характеристики

В отличие от бензиновых собратьев — дизель получил повышенные технические характеристики, чем стал народнолюбимым. Так, силовой агрегат Заволжского завода получил одну из лучших топливных систем производства BOSCH. Также был установлен поликлиновый ремень с автонатяжителем для привода в работу — ТНВД, помпы и генератора. На двигатель устанавливалась модернизированная система подачи топлива Common Rail

Рассмотрим, ЗМЗ 514 дизель и его технические характеристики:

Наименование Описание
Тип Рядный
Топливо Дизель
Система впрыска ТНВД Common Rail
Объем 2,2 (2235 см. куб.) литра
Мощность 130 лошадиных сил
Количество цилиндров 4
Диаметр цилиндра 87,0 мм
Расход 8,4 литра на 100 км
Система охлаждения Жидкостное, принудительное
Порядок работы цилиндров 1-3-4-2

Основная часть устанавливается на транспортные средства изготовленные Ульяновским автомобильным заводом, а именно: УАЗ Патриот (Дизель), Хантер, Пикап и Карго.

Обслуживание силового агрегата

Обслуживание 514-го ДВС проводится характерно, как и для всех отечественных дизельных аппаратов. Межсервисный интервал составляет 12 000 км пробега, но большинство экспертов и автолюбителей сходятся к тому, что для сохранности и увеличения ресурса необходимо уменьшить эту цифру до 10 000 км.

При проведении технического обслуживания меняются расходные материалы и масло. К первому пункту относиться — фильтра грубой и тонкой очистки масла, а также топливные фильтры. В зависимости от условий эксплуатации рекомендуется также проверять воздушный фильтр, который спустя 15-20 км моет быть забитым.

Особое внимание при проведении технического обслуживания, особенно если оно проводится своими руками, стоит обратить на состояние форсунок, свечей накала, а также состояние топливного насоса высокого давления.

Несвоевременный ремонт последнего может привести к более серьёзной поломке плунжерной пары, что повлечёт дополнительные капиталовложения.

Ремонт движка

Ремонтировать дизельный двигатель 514-й серии достаточно тяжело в домашних условиях. Так, можно провести мелкий ремонт, а вот более крупные поломки рекомендуется ремонтировать в условиях автосервиса.

В домашних условиях можно провести ремонт топливного насоса, замены свечей накала, смены прокладки клапанной крышки.

Основной проблемой, с которой часто сталкиваются автолюбители, становится — троение дизельного силового агрегата. В данном случае, зачастую проблема может скрываться в засорённости форсунок или неисправности насоса высокого давления топлива. Обе детали, для ремонта требуют специального оборудования, а поэтому стоит обратиться в автосервис для устранения неисправности.

Чистка и диагностика форсунок проводится на специальном стенде, который позволят чётко определить неисправный элемент. Что касается ТНВД, то оно также требует специальных знаний и умений, которыми обладает далеко не каждый автолюбитель.

Зачастую, со строя выходят элементы системы охлаждения, которые достаточно просто сменить в домашних условиях. К ним относиться термостат и водяной насос. Так, в связи с некачественными запасными частями термостат может довольно часто клинить, что приводит к перегреву двигателя или постоянной работе электровентилятора. Что касается водяного насоса, то выходит он со строя, — при образовании выработки на подшипниках.

Второй вариант -это образовании течи с под вала, который легко определить самостоятельно. Смена элемента проводится достаточно просто, необходимо демонтировать приводной ремень и выкрутить несколько болтов крепления.

Вывод

Дизельный двигатель ЗМЗ 514 получил достаточно широкую популярность на транспортных средствах производимых Ульяновским автомобильным заводом. Простота конструкции, характерная для всех моторов производимых Заволжским моторным заводом, позволяет достаточно просто и легко ремонтировать мотор самостоятельно. Обслуживание силового агрегата проводится каждые 12 000 км пробега.

Ощущения от дизеля ЗМЗ 51432 — УАЗ Patriot, 2.2 л., 2016 года на DRIVE2

По итогам вопросов в личку решил выложить в общий доступ ))

Раньше я на бензинке катался. 2005 год, 409 евро2. Мотор попался проблемный, дважды лопался поршневой палец в 3 цилиндре, прокладку пару раз пробивало. Когда начал жрать масло поменял его на евро3 с битой машины и три года еще катался без вопросов.
На 33 колесах и парах 4.11 на трассе было очень вяло, разгон на третьей до 120 а потом тошнилово на пятой. ))) Пробовал ставить 4.625 пары, они его существенно оживляли но жили у меня тысяч по 15 и сжирало ведущую шестерню. хз почему. регулировка была нормальной, видимо в те годы пары были левак. Это про бензин… да. РК была 3.3 так что вопросы с тягой на бездорожье снимались полностью.

Именно поэтому и взял дизель. Хотелось запаса тяги. Сейчас можно озвучить первые итоги.
Плюсы дизеля : офигенная тяга, в том числе и на трассе на 33 колесах…
тащит с 1200.1300 и до 3000, после 3000 крутится до 4000 но уже кричит что не надо ) и это я еще не чиповался.
Расход тут как посмотреть, на бензинке я ездил на газу, два баллона по 90л хватало на 1000км, плюс штатные баки на 500 ))) расход газа был около 17л по трассе летом со скоростью 100-110 с учетом 33 колес и багажника
Дизель в том же режиме кушает около 12л. По деньгам получается газ дешевле, кроме того расходники дороже на дизель.
По солярке — заправляться в правильных местах, лить в переходный период антигель, и если параноик как я — поставить подогрев на топливную магистраль. ну и предпусковой уже необходимость, зимой на хх он остывает. Т.е. эти фичи дизеля обходятся но за доп.деньги.
ну и немаловажный плюс — пожароопасность гораздо ниже.
На бездороге дизель рулит однозначно и без вариантов!

Конструктивных косяков у змз514 два. точнее один это не косяк скорее, нужно обязательно слазить в картер и проверить пробки коленвала!
а косяк — это вакуумный насос, который сделан с приводом от цепи грм а в силу дебильности конструкции непредсказуемо клинит. и дальше от просто раздолбанных успокоителей до оборванной цепи и поломанных рокеров. как повезет. Кто то ездит 100тыс уже кто то за 30тыс два раза меняет. Доверия нет, поэтому пути решения: либо ставить внешний электрический насос либо через переходную плиту внешний насос от форда с приводом на ремень агрегатов. У меня в отчете есть, я поставил от форда. т.е. опять деньги. но решение отработано. можно просто купить кит комплект и поставить.
По РК пока нареканий нет, для 33 колес связки дизель +пары 4,625 + электроРК 2,54 хватает с запасом. из плюсов — она ремонтируется гораздо легче и быстрее чем наша старая чугунина, из минусов — надо аккуратнее ездить на передке по асфальту, цепь тянется на ура в таком случае.
Подытоживая: если не хочется гимора с доработками — возможно лучше взять бензинку ту что что сейчас продается: отработанный мотор, минимально достаточная тяга с учетом 4,625 пар. электронные блокировки. для 32 колес хватит перевел бы на газ и катался.
Мне же просто хотелось дизеля и тяги на бездороге, так что ни о чем не жалею ) Дизель — сила!
Кстати в ближ.время какой то китайский дизель обещают, может он поинтереснее будет.


Дизельный, высокооборотный, 4-цилиндровый двигатель с топливной аппаратурой типа ВЭ с механическим управлением, управляемой системой турбонаддува и системой рециркуляции отработавших газов.

Двигатель ЗМЗ-5143.10 Особенности:

— 4-клапанная система газораспределения с двумя резьбовыми впускными отверстиями на цилиндр
;

— центральное положение форсунки двигателя и камеры сгорания в
охлаждаемом поршне;

— стальная прокладка ГБЦ;

— кованый азотированный коленчатый вал из легированной стали;

— антифрикционные износостойкие покрытия клапанов, поршней и поверхностей поршневых колец
.

Двигатель предназначен для установки на легковые автомобили среднего класса, малотоннажные грузовики, микроавтобусы и внедорожники полной массой до 3,5 тонн.



Муфта:

Электрооборудование:

Привод

диафрагма

гидравлический

номинальное напряжение 12 В





ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ




Удобство использования

Количество цилиндров

4

Рабочий объем, I

2 235

Степень сжатия

19,5

Мощность номинальная с оборотами зеркала 1 , кВт(л. с.)

72(98) 4000

Максимальный крутящий момент при оборотах min 1 , Нм (кгм)

216(22) 2100

Минимальный удельный расход топлива, г/кВтч (г/л.с.ч)

231

(170)

Диаметр цилиндра и ход поршня, мм

87×94

Масса, кг

225

Тип двигателя

Дизель

Экологический стандарт

Правила EEK OON (Евро 2)

плюс пятьдесят лошадей! Дизельный двигатель змз для уаз патриот дизельный двигатель марки уаз патриот.

С 2008 года компания УАЗ поставляет на российский рынок внедорожник Патриот в двух модификациях с бензиновым и дизельным двигателями. Изначально производитель использовал двигатель, позаимствованный у модели Fiat Ducato. Позднее на УАЗ Патриот стали устанавливать двигатель ЗМЗ-51432 Евро-4. Сборка модели в таком исполнении к этому времени была завершена. Но производитель обещает вскоре возобновить выпуск модели с дизельным двигателем.

Дизельный двигатель отличается от бензинового не только разницей в расходе нефтепродуктов, но и параметрами мощности, экономичностью и экологичностью.Позже инженер решил оснастить этот российский автомобиль отечественным дизелем, установив в него 4-цилиндровые дизельные агрегаты серий ЗМЗ-51432 и ЗМЗ-5148.

Внешний вид дизельного УАЗ Патриот ничем не отличается от бензинового, чего нельзя сказать о запасе мощности двигателей. Если бензиновый двигатель ЗМЗ-409 имеет мощность 128 лошадей, то на дизеле их число сократилось до 113. Но на проходимости внедорожника этот фактор не сказался, а наоборот, благодаря повышенному крутящий момент, УАЗ Патриот ведет себя на дороге гораздо лучше.поверхность и бездорожье. В этой статье мы рассмотрим все характеристики дизельного УАЗ Патриот и выясним, что лучше, бензин или дизель?

Конструктивные особенности УАЗ Патриот дизельный двигатель

Стоит отметить еще одну немаловажную особенность дизельного двигателя – сниженный расход топлива, который составляет 9 литров на 100 км, в то время как бензиновый двигатель «Заволжский» потребляет не менее 13 литров на 100 км. Дизельный внедорожник имеет следующие особенности:

  • Вес дизеля, будь то Iveco или ЗМЗ-514, намного больше, чем ЗМЗ-409.
  • Из-за более тяжелого дизельного двигателя на внедорожнике пришлось усилить передние рессоры.
  • Если работа двигателя Ивеко или ЗМЗ-514 происходит на минимальных оборотах холостого хода, то это может привести к негативным последствиям, а точнее к попаданию масла в систему.

УАЗ Патриот с двигателем Iveco F1A и ЗМЗ-514 сочетает в себе не только мощность и экономичность, но и безопасность. Этот автомобиль отлично подходит как для городского движения, так и для преодоления препятствий в любых условиях бездорожья.Помимо экономичности и безопасности, стоит отметить комфортабельность салона. В салоне Патриота могут разместиться 5 человек, а благодаря дополнительным местам в багажном отделении это количество пассажиров можно увеличить до 9 человек. Итак, давайте подробно рассмотрим особенности внедорожника УАЗ Патриот с дизельным двигателем.

Дизельный или бензиновый двигатель УАЗ Патриот – что лучше

Особой разницы между бензиновой и дизельной версиями Патриота нет.Мощность первого мотора составляет 128 л.с. объемом 2,7 литра. Несмотря на то, что у дизеля отдача немного меньше, это нивелируется увеличенным крутящим моментом. Если для бензинового двигателя максимальное значение этого показателя достигает 217 Н/м, то для агрегата на тяжелом топливе – 270 Н/м. Эта разница становится особенно заметной, когда машина едет по бездорожью.
Также следует обратить внимание на то, что бензиновый агрегат потребляет около 12 литров топлива. В результате разница в стоимости между обеими моделями нивелируется в течение 2-3 лет после активной эксплуатации автомобиля.
Кроме того, за счет работы бензинового двигателя внедорожник может развивать скорость до 150 км/ч.


В дизельной версии этот показатель ограничен 135 км/ч. В связи с тем, что оба двигателя имеют между собой конструктивные отличия, моторный отсек у каждой версии выполнен по-разному.
Эксплуатация дизельных агрегатов требует особых правил. Это связано с тем, что данный вид топлива очень чувствителен к температурным показателям. Во избежание неожиданных поломок силового агрегата и увеличения срока его службы необходимо выполнить следующее:

  1. При отрицательных температурах двигатель нельзя запустить сразу.Вместо этого поверните ключ зажигания в первое положение и подождите около трех минут. По истечении указанного срока можно запускать двигатель. Данная процедура выполняется для прогрева топливного фильтра.
  2. Автомобиль необходимо предварительно обкатать. В течение первых 2,5 тыс. км пробега внедорожник рекомендуется эксплуатировать в щадящих режимах, снизив уровень нагрузки до минимума.
  3. Используйте только качественное дизельное топливо класса не ниже Евро-3.

Традиционно дизельные двигатели служат дольше, чем бензиновые.Однако при экстремальной езде срок службы силовой установки резко сокращается из-за частых перегревов.

Видео: УАЗ Патриот дизельный двигатель Iveco — особенности конструкции

Технические характеристики дизельного двигателя УАЗ Патриот

Двигатель ЗМЗ-514 имеет рабочий объем 2,2 литра, при этом расход не превышает 9 литров при смешанном движении. Двигатель оснащен системой рециркуляции отработавших газов, а также турбокомпрессором.Кроме того, для такого отечественного дизеля ЗМЗ-514 характерны следующие параметры:

  • Рабочий объем — 2235 см3
  • Количество цилиндров — 4
  • Количество клапанов — 16
  • Диаметр цилиндра — 87 мм
  • Поршень ход — 94 мм
  • Мощность л.с./кВт — 113,5 / 83,5 при 3500 об/мин
  • Крутящий момент — 270 Нм при 1300-2800 об/мин
  • Степень сжатия — 19
  • Тип ГРМ / Класс привода — DOHC / Цепь 78 дизель
  • Экологический класс — Евро-4
  • Максимальная скорость — 135 км/ч
  • Разгон до 100 км/ч — н/д
  • Расход топлива в городе — н/д
  • Расход топлива в смешанном цикле — 9.5 литров
  • Расход топлива по трассе — н/д

Реальный расход топлива в городских условиях, по словам владельцев, при спокойной езде не превышает 12 литров дизеля. Это существенно меньше, чем у бензиновой версии Патриота, которая запросто может съесть до 20 литров бензина. По трассе при скорости 80-90 км/ч дизель УАЗ Патриот потребляет всего 8-8,5 литров на 100 км пробега. Поэтому, если расход топлива в вашем случае играет важную роль, то выбирайте дизельную версию УАЗ

.

Также важно отметить, что система подачи топлива — распределительная с механическим регулятором насоса.

Как улучшить технические характеристики УАЗ Патриот дизельный двигатель

Конструктивные особенности дизельного двигателя, устанавливаемого на УАЗ Патриот, позволяют улучшить его исходные характеристики. Чип-тюнинг данного мотора включает следующие процедуры:

  1. Модернизация программы управления двигателем. За счет этой процедуры удается добиться улучшения «холодного» пуска, режимов холостого хода, а также повысить производительность силового агрегата.
  2. Установка дополнительной турбины. Это увеличивает общую мощность двигателя. Данная процедура предполагает дополнительную доработку стандартного программного обеспечения.

В остальном чип-тюнинг УАЗ Патриот заключается в проведении мероприятий, затрагивающих другие узлы конструкции внедорожника. В частности, двери автомобиля дополняются различными материалами, повышающими шумо-, тепло- и звукоизоляцию внутри салона.

Важные нюансы обслуживания УАЗ Патриот дизельный двигатель

Всем известно, что дизельное топливо очень чувствительно к холоду.При этом есть масса нюансов, которые важно знать владельцам дизельных внедорожников УАЗ Патриот.
При снижении температуры воздуха до 0 градусов и ниже важно иметь в виду, что сразу запускать двигатель не рекомендуется. Для этого сначала поверните ключ в замке зажигания в первое положение, подождите 2-3 минуты, а затем попробуйте завести. Для чего это? Это делается для того, чтобы предварительно прогреть топливный фильтр, из которого топливо поступает в систему.

Еще один важный нюанс, на который также следует регулярно обращать внимание, это своевременная замена ремня ГРМ.Данную процедуру рекомендуется выполнять после 60 тысяч километров пробега. Несоблюдение этой рекомендации повышает вероятность неожиданного обрыва ремня ГРМ, что повлечет за собой необходимость замены головки блока цилиндров, распределительного вала и коромысла.

Любой двигатель, в том числе дизельных модификаций, требует своевременного обслуживания. Эта процедура, в первую очередь, предусматривает замену масла каждые 8 ​​тысяч километров. Это действие исключает старение конструкции силовой установки.Для сохранения целостности внутренних элементов дизельного двигателя рекомендуется использовать на УАЗ Патриот масло этой же марки.

Срок службы дизельного двигателя намного выше, чем у бензинового, но все зависит от характера вождения и соблюдения определенных режимов работы. Если двигатель постоянно испытывает максимальные нагрузки, что приведет к его перегреву, то такой агрегат придется ремонтировать, а в худшем случае и вовсе заменить.Для дизельного двигателя ЗМЗ-514 или Ивеко УАЗ Патриот нужно заливать действительно качественное топливо. В этом случае рекомендуется заправлять дизель Евро серии.

Каждые 8 ​​тысяч километров нужно заменить топливный фильтр. А если используется низкокачественное топливо, то данную процедуру рекомендуется проводить чаще.
Со временем в топливных баках появляется осадок (Патриот использует 2 емкости объемом 40 литров). Дизельный двигатель следует промывать каждые два года, чтобы избежать засорения.

Установка и снятие дизельного двигателя УАЗ Патриот пошаговая инструкция

Установка двигателя Ивеко или ЗМЗ-514 может потребоваться, если он ранее был разобран с целью капитального ремонта. Рассмотрим кратко, что такое снятие и установка дизельного двигателя на внедорожник УАЗ Патриот.

  1. Снимите кожух. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
  2. Отсоедините линии подачи и слива топлива.Ослабьте хомут и отсоедините выходной шланг адсорбера от соединения ресивера.
  3. Снимите брызговик двигателя. Слейте систему охлаждения двигателя. Слейте масло из картера двигателя. Снимите радиатор системы охлаждения.
  4. Отсоедините разъем датчика фаз от жгута проводов.
  5. Отсоедините колодки от датчиков температуры двигателя 1 и указателя температуры охлаждающей жидкости 2.
  6. Отсоедините колодки жгута от датчика положения дроссельной заслонки
  7. Отсоедините колодки жгута датчика MAF.
  8. Ослабьте крепление хомута, снимите патрубок и отведите его в сторону.
  9. Отсоедините конец троса от сектора привода дроссельной заслонки.
  10. Ослабьте фиксатор внешнего кожуха троса дроссельной заслонки.
  11. Переместите кабель в сторону.
  12. Ослабьте хомут вакуумного шланга вакуумного усилителя
  13. Отсоедините шланг вакуумного усилителя.
  14. Ослабьте хомут и снимите выпускной шланг адсорбера с соединения ресивера.
  15. Отверните переднюю и заднюю гайки крепления ресивера и снимите со шпилек провода «массы» жгута двигателя.
  16. Отсоедините колодки жгута проводов от регулятора холостого хода
  17. Отсоедините разъем жгута датчика положения коленчатого вала
  18. Отсоедините разъемы катушек зажигания.
  19. Отсоедините провода от стартера
  20. Отсоедините провода от генератора
  21. Отсоедините колодку жгута от датчика детонации
  22. Ослабив затяжку хомутов, отсоедините отводящий 2 и подводящий 1 шланги отопителя салона.
  23. Отвернуть гайку и отсоединить шланг подачи масла к масляному радиатору от крана.
  24. Снимите гайку сливного шланга масляного радиатора и отсоедините шланг от штуцера масляного картера. Отсоедините держатели шланга и жгута проводов и отведите их в сторону.
  25. Снимите ремень привода насоса гидроусилителя рулевого управления. Выверните болты крепления насоса гидроусилителя руля и отодвиньте насос от двигателя, не отсоединяя шланги.
  26. Прикрепите подъемные крюки к проушинам на выпускном коллекторе и кронштейне генератора.
  27. Отверните болт крепления передней трубы к кронштейну на коробке передач и отведите переднюю трубу от выпускного коллектора
  28. Отверните болт и отсоедините провод «массы»
  29. Отверните болты крепления подушек к кронштейну рамы на каждая сторона.
  30. Убедитесь, что все шланги и проводка отсоединены от двигателя.
  31. Осторожно поднимите двигатель. Установите двигатель вверх ногами.

Видео: Снятие и замена дизельного двигателя внутреннего сгорания УАЗ Патриот

Внедорожник УАЗ Патриот – автомобиль для водителей, предпочитающих передвигаться не только по асфальту, но и по пересеченной местности. Инженеры Ульяновского завода создали настоящего стального коня, предназначенного для бездорожья. Сидя в салоне можно чувствовать себя абсолютно комфортно, но со временем понимаешь, что чего-то не хватает.Речь идет не только об изменении внешнего вида автомобиля, но и о модернизации двигателя. Если чип-тюнинг — это пассивная форма улучшения технических характеристик, то замена двигателя — необходимый способ модернизации автомобиля. Именно о замене двигателя внутреннего сгорания марки ЗМЗ-409, установленного на внедорожнике, и пойдет речь сегодня. Рассмотрим, какие типы двигателей отечественного и зарубежного производства можно устанавливать на УАЗ Патриот.

Какой зарубежный двигатель можно поставить на внедорожник отечественного производства для улучшения технических характеристик Патриота? Первый вариант – установка мотора от автомобиля Toyota Surf.К тому же для установки нового двигателя не нужно иметь инженерных знаний, для этого нужно просто приобрести агрегат. Есть некоторые особенности установки двигателя Toyota Surf на УАЗ. Кратко рассмотрим их:

  1. Крепления штатного мотора нужно сдвинуть на несколько сантиметров вперед и изменить угол наклона. Угол наклона нужен для того, чтобы разместить безвибрационные подушки.
  2. Перед установкой двигателя необходимо также снять кронштейн гидроусилителя руля.Он будет упираться в сроки, поэтому могут возникнуть проблемы.
  3. Радиатор остается стандартным. Он хорошо выполняет свою работу. Он сможет полностью обеспечить охлаждение двигателя японского производства.
  4. Воздушный фильтр расположен с левой стороны моторного отсека.
  5. Также рекомендуется заменить выхлопную систему, то есть использовать японский вариант, более надежный.

После замены можно найти следующие улучшения:

  • Расход топлива будет снижен.
  • Исчезают проблемы с раздаточной коробкой и коробкой передач.
  • Динамика улучшается.

Чей еще можно установить двигатель на УАЗ Патриот? Помимо двигателя Toyota на автомобиль может быть установлен отечественный двигатель от ГАЗ-53, более известный как V8.

Двигатель V8

Известный грузовик ГАЗ-53 с двигателем V8, что означает наличие восьми цилиндров, используется и сегодня. У автомобиля отличный двигатель, который можно установить на УАЗ Патриот.Двигатель V8 от ГАЗ-53 имеет мощность 115 л.с. и значительный крутящий момент. Кроме того, этот агрегат отлично заменяет стандартный двигатель внедорожника.

Чтобы осуществить мечту об установке двигателя V8 на свой автомобиль, вам необходимо заменить выхлопную систему, раздаточную коробку и коробку передач. После установки двигателя V8 чувствуется мощь внедорожника, который готов преодолевать сложное бездорожье и препятствия, проходить болота, водоемы и сугробы. С двигателем V8 от ГАЗ-53 внедорожнику не страшен скоростной трафик на трассе.Ниже представлено видео, демонстрирующее УАЗ Патриот с установленным двигателем V8 от ГАЗон-53.

Посмотрев ролик, понимаешь, что такое 8-цилиндровый двигатель от советского среднемоторника. С новым двигателем V8 Патры стали намного громче, как и должно быть. Двигатели отечественного производства славятся своей выносливостью и экономичностью, поэтому, установив такой двигатель V8, можно навсегда забыть о штатном двигателе, так как возвращать его уже не захочется.

Двигатель ГАЗон мощнее штатного от Патриота.Но главное его преимущество – надежность, чего нельзя сказать о современных моторах.

Мотор от Nissan

Если есть желание и финансы, то на УАЗ Патриот можно установить более мощный двигатель, чем на ГАЗ-53. Это двигатель Nissan Kid 32 от компании Galagrin. Мощность такого агрегата составляет примерно 150 л.с., что больше, чем нужно. Что следует отметить, так это то, что данный агрегат от Ниссан Кид 32 дизельный. 150 л.с. также подходит для машины с электронным управлением.При ручном управлении мощность снижается до 135 лошадиных сил.

Конечно, никто не говорит, что на Ниссан Кид 32 двигатель ставится новый, можно поставить на контрактной основе. Причина в том, что новые агрегаты должны соответствовать экологическому стандарту Евро-4.

После замены штатного двигателя на Nissan Kid 32 внедорожник УАЗ Патриот характеризуется следующими параметрами:

  1. Повышенная мощность. Теперь внедорожник может не только выбраться из любой передряги, но и вытащить себе подобных.
  2. Потребление увеличивается, что оправдано увеличением мощности.

Для установки двигателя Ниссан Кид 32 на Патриот, последнему потребуется лифт подвески.

Cummins

В заключение хотелось бы отметить достоинства двигателя Cummins, которые также отлично подходят для внедорожника нового поколения. В первую очередь следует отметить, что Cummins занимается исключительно производством дизельных двигателей, славящихся своей долговечностью, экономичностью и безопасностью.

Двигатели Cummins устанавливаются на автомобили Газель. Cummins подходит для тех типов автомобилей, которые предназначены для бездорожья и асфальтовых условий. Поэтому, если вы часто эксплуатируете свой автомобиль по смешанному типу дорог, то именно Cummins будет лучшим решением.

Подводя итоги, следует отметить, что сегодня мы поверхностно рассмотрели типы двигателей, как отечественных, так и импортных, которые можно установить на ваш внедорожник. Во многих случаях, конечно, требуются доработки, но все же замена производится в домашних условиях.Какой мотор ставить: импортный или отечественный – решать только вам, главное, чтобы выбранный вариант полностью соответствовал вашим потребностям.

Вы можете проверить свой MSC и при необходимости уменьшить его!

Новый двигатель УАЗ Патриот 150 л.с. скоро появится под капотом внедорожника. Очередная модернизация известного двигателя 409 позволила значительно увеличить мощность. Напомним, что сейчас 2,7-литровый 16-клапанный двигатель с цепным приводом на Патриоте развивает всего 135 л.с., чуть раньше он выдавал 128 лошадиных сил.

Очередная модернизация 4-цилиндрового атмосферника позволила выжать не только больше мощности. Но и создать конкурентоспособное современное подразделение. Состояние мотора можно узнать с помощью диагностического сканера delphi ds150e, подключенного через разъем протокола OBD2. Если для иномарок это уже давно стало нормой, то на отечественных такая возможность проверить техническое состояние автомобиля появилась относительно недавно.

Сам производитель с гордостью заявляет, что реальная мощность увеличилась до 160 лошадей, но эта цифра скорректирована до уровня 150 л.с., чтобы покупателям не приходилось платить повышенный дорожный налог.Сегодня мы расскажем, как нам удалось увеличить мощность и что изменилось в всем известном ЗМЗ 409, который теперь называется ЗМЗ ПРО.

Изменения на новый двигатель УАЗ Патриот 150 л.с.

  • 1. Степень сжатия увеличена с 9,1 до 9,8
  • 2. Подъем клапанов увеличен на 0,5 мм за счет новых распредвалов.
  • 3. Изменены фазы газораспределения.
  • 4. Применена новая геометрия выхлопной системы.
  • 5. Использована новая цепь ГРМ и поршневая группа.
  • 6. Увеличены обороты максимальной мощности с 4600 до 5000 об/мин.

Пожалуй самое приятное обстоятельство, не только прибавка 15 лошадей, но и увеличение крутящего момента с 217 Нм до 235 Нм … К тому же если на старой версии УАЗ Патриот 409-06 двигатель, максимальный крутящий момент был доступен только с 3900 об/мин, сейчас этот уровень снижен до 2600 об/мин. То есть, чтобы нормально ездить с ЗМЗ ПРО (409-051), вам не придется крутить двигатель на максимальных оборотах, а это значительно снизит расход топлива.

Именно расход топлива для УАЗ Патриот является одним из существенных минусов. Кстати, логично предположить, что увеличение степени сжатия потребует более качественного бензина, однако разработчики новой версии 409-го уверяют, что вполне подойдет и бензин АИ-92.

Характеристики двигателя УАЗ Патриот ЗМЗ ПРО 150 л.с.

  • Рабочий объем — 2693 см3
  • Количество цилиндров — 45 мм
  • Ход поршня — 94 мм
  • Мощность, л.с. — 149,6 при 5000 об/мин
  • Мощность кВт — 110 при 5000 об/мин
  • Крутящий момент — 235 Нм при 2650 об/мин
  • Степень сжатия — 9,8
  • Привод ГРМ — цепь
  • Тип топлива — бензин 90 АИ2 92

Причем покупателям обещают не только новый двигатель повышенной мощности, но и еще одну модификацию этого бензинового силового агрегата. Не секрет, что многие владельцы Патриотов в нашей стране самостоятельно переделывают прожорливую 2.7-литровый двигатель на природном газе. Правда, мощность этой версии снизится до 143 л.с. (227 Нм). В качестве альтернативы бензину выступит пропан-бутановая смесь.

Внедорожник Патриот — флагман известного российского бренда УАЗ. Серийное производство автомобиля началось летом 2005 года, после того, как его предшественник УАЗ «Симбир» (1997-2004 гг.) был снят с производства. Базовый бензиновый двигатель УАЗ Патриот — .10, как и дизельный ЗМЗ 514.32, достался автомобилю от предшественника.

Кроме того, в течение нескольких лет (2008-2012) Ульяновский автомобильный завод (УМЗ) выпускал оригинальную версию модели Патриот, оснащенную итальянским дизелем IVECO F1A, который многие эксперты считают оптимальным для данного автомобиля.

ИНТЕРЕСНО! В настоящее время ЗМЗ (ОАО «Заволжский моторный завод») заканчивает разработку нового автомобильного двигателя объемом 2 л мощностью 140-150 л.с. от. (крутящий момент 300 Нм).

Кроме того, планируется выпуск более мощного силового агрегата, оснащенного турбокомпрессором. Новый двигатель будет полностью соответствовать обязательным международным стандартам «Евро-5».

Технические характеристики

Двигатель IVECO F1A:

ПАРАМЕТР ЗНАЧЕНИЕ
Рабочий объем цилиндров, куб.см 2287
Мощность двигателя, л.с. с. (при 3900 об/мин.) 116
Максимальный крутящий момент, Нм (при 2500 об/мин.) 270
Количество цилиндров 4
Количество клапанов на цилиндр, шт. 4
Общее количество арматуры, шт. 16
Диаметр цилиндра, мм 88
Ход поршня, мм 94
Степень сжатия 19
Система питания микропроцессорное управление с принудительным впрыском топлива + турбонаддув с промежуточным охлаждением
Топливо Дизельное топливо
Расход топлива, л/100 км (город/трасса) 9,5/12,5
Система смазки Комбинированная (распыление + под давлением)
Какое масло заливается в двигатель SAE 15W40, SAE 5W30
Количество моторного масла, л 4.2
Система охлаждения Жидкостная закрытого типа с принудительной циркуляцией охлаждающей жидкости
Охлаждающая жидкость На основе этиленгликоля
Масса, кг 250

Двигатель устанавливается на автомобили: IVECO Daily, Bremach-T-Rex, Fiat Dukato, УАЗ-31631 «Патриот»

Описание

Силовой агрегат IVECO F1A является образцом семейства коммерческих двигателей международной корпорации Iveco.

Двигатель предназначен для установки на малолитражные автомобили. Как и все коммерческие моторы, имеет большой ресурс и высокую степень ремонтопригодности. Эти результаты достигаются за счет увеличения веса и высоты мотора.

Конструктивно представляет собой рядный 4-цилиндровый дизельный двигатель, выполненный по схеме «сэндвич». Оснащен системой подачи топлива Common Rail (микропроцессорное управление с принудительным впрыском топлива) с Common Rail, а также турбонаддувом с промежуточным охлаждением наддувочного воздуха и рециркуляцией отработавших газов.

  • Блок цилиндров имеет более толстую стенку и изготовлен из ковкого чугуна. В его нижней части закреплены крышки коренных подшипников коленчатого вала, конструктивно объединенные в одну прочную опорную деталь (постель коленчатого вала). К этой детали прикреплен масляный поддон из стали. Такой тип конструкции станины обеспечивает всему двигателю повышенную жесткость, что немаловажно для коммерческих автомобилей, на которые устанавливается данный силовой агрегат. Их вес может достигать 6 тонн.
  • Особый интерес представляет оригинальная конструкция ГБЦ (ГБЦ).Отличается от обычных тем, что распределительные валы газораспределительного механизма (ГРМ) собраны в отдельном корпусе, который установлен сверху на ГБЦ. Такая конструкция привела к увеличению высоты мотора, но позволила быстро заменить распредвалы в случае их износа (без разборки ГРМ).
  • Распредвал впускных клапанов приводится в действие автоматическим зубчатым ремнем. Выпускной распределительный вал приводится в движение цепью, которая соединяет его с впускным валом.Оба распределительных вала имеют три подшипника и установлены в тоннеле.

Техническое обслуживание

Одним из преимуществ коммерческих двигателей является их простота и удобство обслуживания. Двигатель не требует регулировки зазоров клапанов ГРМ, так как оснащен специальными гидрокомпенсаторами.

Замена моторного масла требуется через каждые 20 000 км, а воздушный фильтр меняется не ранее чем через 80 000 км пройденного пути. Интересно, что в автомобилях итальянского производства менять моторное масло рекомендуется не раньше, чем через 40 000 км.При этом объем заливаемого масла увеличился до 7 литров

Отвечая на вопрос: «Какое масло заливать в двигатель?», инженеры Iveco рекомендуют использовать Урания Daily и Урания ЛД 5. По мнению отечественных специалистов, также возможно использование моторных масел спецификации SAE 15W40 или SAE 5W30.

Неисправности

НЕИСПРАВНОСТИ ПРИЧИНЫ
Повышенный расход топлива «Старение» кислородного датчика;
Ÿ ECM накопил ложные данные;
неисправность датчика детонации.
Двигатель теряет мощность. пропуски зажигания из-за дефекта в одном из цилиндров;
бедная топливная смесь;
одна или несколько форсунок повреждены.
Нестабильная работа двигателя на холостом ходу дребезг датчиков положения дроссельной заслонки;
износ элементов системы подачи топлива;
неучтенные утечки воздуха или неправильная калибровка датчика расхода воздуха.

Тюнинг

Существует множество вариантов тюнинга двигателя УАЗ Патриот IVECO F1A.С их помощью можно:
Ÿ

  1. увеличить мощность двигателя;
    Ÿ
  2. увеличить величину крутящего момента;
    Ÿ
  3. уменьшить расход топлива и т.д.

Среди многочисленных видов тюнинга силового агрегата IVECO F1A владельцы УАЗ Патриот чаще всего выбирают:

  • Чип-тюнинг двигателя УАЗ Патриот через диагностический разъем OBD2

Мотор IVECO F1A управляется электронным блоком управления (ЭБУ) концерна BOSH, собранным на базе процессора Motorola.Для подключения к нему используйте максимально безопасный режим полного доступа. Для этого используйте интерфейс BDM, специально разработанный для перезагрузки и отладки процессоров Motorola.

В результате обновления программного обеспечения и качественной отладки получены следующие результаты: увеличение значения мощности и крутящего момента на 20…25 %; возможность программного или физического отключения клапана EGR — рекомендуется для автомобилей с большим пробегом.

  • Тюнинг двигателя УАЗ Патриот без вмешательства в работу штатного ПО.

Тюнинг двигателя УАЗ Патриот по технологии Rambach, в отличие от других методов, предусматривающих замену алгоритма управления двигателем, не затрагивает ни одну из заводских настроек, а лишь корректирует или дополняет их работу в качестве внешнего устройства.

Внешний электронный POWERBOX подключается между датчиками, контролирующими работу силового агрегата и ЭБУ. В процессе работы этот блок, получая сигналы от датчиков, корректирует их и затем передает в блок управления.В соответствии с полученными сигналами штатный ЭБУ автомобиля корректирует работу мотора, улучшая его характеристики.

Установка блока POWERBOX позволяет: увеличить мощность и крутящий момент на 30%; снизить расход топлива на 12%; адаптировать работу системы подачи топлива к качеству отечественного дизельного топлива.

С 2008 года компания УАЗ поставляет на российский рынок внедорожник Патриот в двух модификациях с бензиновым и дизельным двигателями.Изначально производитель использовал двигатель, позаимствованный у модели Fiat Ducato. Позднее на УАЗ Патриот стали устанавливать двигатель ЗМЗ-51432 Евро-4. Сборка модели в таком исполнении к этому времени была завершена. Но производитель обещает вскоре возобновить выпуск модели с дизельным двигателем.

Особенности дизельной модификации

Внешне дизельный УАЗ Патриот ничем не отличается от внедорожника, который оснащен бензиновой силовой установкой. Отличие этих двух версий одной и той же модели заключается в технических особенностях моторов.
Объем дизельного двигателя для УАЗ Патриот составляет 2,3 литра и 2,2 литра для итальянского и российского агрегатов соответственно. В первом случае максимальная мощность составляет 116 л.с., во втором – 116 л.с. Iveco F1A достигает максимального крутящего момента в 270 Н/м при 2500 об/мин, а заволжский мотор — при 1800-2800 об/мин.
Средний расход топлива дизельного агрегата составляет около 9 литров на 100 километров, тогда как бензиновый двигатель расходует около 13 литров. Другие важные особенности дизельного двигателя включают:

  1. Относительно большой вес, равный 225 кг.Масса дизельного двигателя вне зависимости от его марки (ИВЕКО или ЗМЗ) выше, чем у бензинового агрегата.
  2. Имеется система рециркуляции отработавших газов.
  3. Предусмотрен турбонаддув. Он обеспечивает ускоренный отвод выхлопных газов.
  4. Конструкцию дополняет специальный насос, отвечающий за перекачку топлива.
  5. Наличие системы непосредственного впрыска топлива.
  6. Система охлаждения имеет закрытую конструкцию. При этом жидкость в нем движется за счет принудительной циркуляции.

Из-за большого веса силовой установки производителю пришлось установить в передней части внедорожника усиленные рессоры.
Компания УАЗ разработала дизельную модификацию Патриота с расчетом на то, что будущие владельцы смогут использовать автомобиль как при движении в городских условиях, так и по бездорожью. Модель достаточно экономична и обеспечивает должный уровень безопасности.
УАЗ Патриот с дизельным двигателем комплектуется механической коробкой передач корейского производства.

Разница между бензиновой и дизельной версиями

Особой разницы между бензиновой и дизельной версиями Патриота нет.Мощность первого мотора составляет 128 л.с. объемом 2,7 литра. Несмотря на то, что у дизеля отдача немного меньше, это нивелируется увеличенным крутящим моментом. Если для бензинового двигателя максимальное значение этого показателя достигает 217 Н/м, то для агрегата на тяжелом топливе – 270 Н/м. Эта разница становится особенно заметной, когда машина едет по бездорожью.
Также следует обратить внимание на то, что бензиновый агрегат потребляет около 12 литров топлива. В результате разница в стоимости между обеими моделями нивелируется в течение 2-3 лет после активной эксплуатации автомобиля.
Кроме того, за счет работы бензинового двигателя внедорожник может развивать скорость до 150 км/ч. У дизельной версии этот показатель ограничен 135 км/ч. В связи с тем, что оба двигателя имеют между собой конструктивные отличия, моторный отсек у каждой версии выполнен по-разному.
Эксплуатация дизельных агрегатов требует особых правил. Это связано с тем, что данный вид топлива очень чувствителен к температурным показателям. Во избежание неожиданных поломок силового агрегата и увеличения срока его службы необходимо выполнить следующее:

  1. При низких температурах двигатель невозможно запустить сразу.Вместо этого поверните ключ зажигания в первое положение и подождите около трех минут. По истечении указанного срока можно запускать двигатель. Данная процедура выполняется для прогрева топливного фильтра.
  2. Автомобиль необходимо предварительно обкатать. В течение первых 2,5 тыс. км пробега внедорожник рекомендуется эксплуатировать в щадящих режимах, снизив уровень нагрузки до минимума.
  3. Используйте только качественное дизельное топливо класса не ниже Евро-3.

Традиционно дизельные двигатели служат дольше, чем бензиновые.Однако при экстремальной езде срок службы силовой установки резко сокращается из-за частых перегревов.

Техническое обслуживание дизельного двигателя

Любой двигатель, в том числе и дизельных модификаций, требует своевременного обслуживания. Эта процедура, в первую очередь, предусматривает замену масла каждые 8 ​​тысяч километров. Это действие исключает старение конструкции силовой установки. Для сохранения целостности внутренних элементов дизельного двигателя рекомендуется использовать на УАЗ Патриот масло этой же марки.
Еще один важный нюанс, на который также следует регулярно обращать внимание, это своевременная замена ремня ГРМ. Данную процедуру рекомендуется выполнять после 60 тысяч километров пробега. Несоблюдение этой рекомендации повышает вероятность неожиданного обрыва ремня ГРМ, что повлечет за собой необходимость замены головки блока цилиндров, распределительного вала и коромысла.
Топливный фильтр подлежит замене каждые 8 ​​тыс. км пробега. А если используется низкокачественное топливо, то данную процедуру рекомендуется проводить чаще.
Со временем в топливных баках появляется осадок (Патриот использует 2 емкости объемом 40 литров). Дизельный двигатель следует промывать каждые два года, чтобы избежать засорения.

Повышение производительности двигателя


Конструктивные особенности дизельного двигателя, устанавливаемого на УАЗ Патриот, позволяют улучшить его исходные характеристики. Чип-тюнинг данного мотора включает в себя следующие процедуры:

  1. Модернизация программы управления двигателем.За счет этой процедуры удается добиться улучшения «холодного» пуска, режимов холостого хода, а также повысить производительность силового агрегата.
  2. Установка дополнительной турбины. Это увеличивает общую мощность двигателя. Данная процедура предполагает дополнительную доработку стандартного программного обеспечения.

В остальном чип-тюнинг УАЗ Патриот заключается в проведении мероприятий, затрагивающих другие узлы конструкции внедорожника. В частности, двери автомобиля дополняются различными материалами, повышающими шумо-, тепло- и звукоизоляцию внутри салона.

Преимущества дизеля

Большинство владельцев дизельного УАЗ Патриот обращают внимание на следующие преимущества, которыми обладает данная модель:

    1. Высокая проходимость.

Дизельная модификация внедорожника успешно преодолевает глину и песок.

    1. Просторный салон и багажник.

В автомобиле легко могут разместиться до 5 человек.

  1. Низкие затраты на обслуживание.

В течение первых 50 тысяч километров необходимо лишь регулярно менять основные расходники такие как масляный и топливный фильтры, масла.

Недостатки дизельной модификации

В 2013 году компания УАЗ выпустила рестайлинговую версию дизельного Патриота, в которой были исправлены многие недостатки. Итак, производитель устранил следующие проблемы:

  1. Частые поломки ГРМ. Это произошло из-за использования некачественных комплектующих.
  2. Частый выход из строя смазочного насоса. Теперь этот элемент находится на новом месте, благодаря чему нагрузка на него снизилась.
  3. Заменены клапаны на более прочные.
  4. Изменена конструкция и расположение элементов трубопровода высокого давления.
  5. Ремень привода топливного насоса заменен на более качественный.

Несмотря на то, что производитель регулярно модернизирует дизельный внедорожник, он не смог полностью устранить все недостатки, которыми обладает данная модель.

  1. Плохая сборка.
    На этот недостаток обращали внимание многие автовладельцы. В частности, отметили наличие сильной вибрации в салоне.
  2. Плохая работа в холодную погоду.
    В основном это касается модификаций, оснащенных двигателем российского производства. При запуске дизеля в мороз очень быстро расходуется аккумулятор.
  3. Слабый кондиционер.
    Кондиционер на Патриоте – одно из самых проблемных мест. Он регулярно ломается и не всегда достигает необходимой температуры воздуха в салоне.
  4. Наличие двух топливных баков.

Два топливных бака это как преимущество, так и недостаток внедорожника, так как за один раз можно залить много топлива, но для этого придется совершать маневры на заправке, т.к. люки расположены с разных сторон .
УАЗ Патриот с дизельным двигателем дороже своей бензиновой версии. Однако в сравнении с зарубежными аналогами российский внедорожник выигрывает и в цене, и в плане проходимости по бездорожью.

Какими двигателями комплектуется УАЗ Патриот? Дизельный двигатель змз на уаз патриот.Мотор от Ниссан

За всю историю производства УАЗ получил несколько вариантов двигателей. Бензиновые моторы имели объем двигателя 2,7 литра, а дизельная версия – 2,2 и 2,3. Основная масса машин получила силовые агрегаты производства ЗМЗ, но дизельная версия оснащалась двигателем Iveco F1A.

Технические характеристики

Прежде чем приступить к рассмотрению неисправностей и ремонтов силовых агрегатов на УАЗ Патриот, необходимо знать, какими техническими характеристиками они обладают.Многие автомобилисты хорошо знакомы с агрегатами ЗМЗ, а вот двигатель Ивеко встречается крайне редко.

Рассмотрим технические характеристики силовых агрегатов, устанавливаемых на Патриоты:

ЗМЗ 514.32

Iveco F1A

Бензиновые варианты ЗМЗ 409

На УАЗ патриот устанавливались модификации оригинального двигателя: 9010 ан Z.9M isZ40

      9020 аналог 40904.10, соответствие экологическому стандарту Евро-4. Мощность 128 л.с.
    • ЗМЗ 40906 аналог 409.10 с новым ЦПГ, новыми прокладками, ПДС, соответствует экологическому стандарту Евро-5. Мощность 135 л.с.

    Все автомобили комплектовались 5-ступенчатой ​​механической коробкой передач производства Dymos (Корея). Раздаточная коробка электромеханическая, 2-х ступенчатая с электроприводом (I-1, II-2.542) фирмы Dymos (Корея).

    Сервис

    Техническое обслуживание двигателя предполагается после 15 000 км пробега. Многих владельцев транспортных средств интересует ответ на вопрос – сколько литров масла необходимо заливать в двигатель при обслуживании? И второй вопрос — какое масло подходит для заливки/доливки двигателя УАЗ Патриот?

    Бензиновый двигатель

    Итак, двигатель вмещает 7 литров моторного масла, но при замене требуется всего 6 литров.Основные масла, рекомендуемые производителем и автолюбителями, — полусинтетика с маркировкой: 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40.

    Карта ТО ничем не отличается от 409, и выглядит примерно так:

    1. 1000-2500 км или ТО-0: замена масла и масляного фильтра.
    2. 25000 км — ТО-2: замена масла, масляного фильтра.
    3. 40000 км — ТО-3: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировка клапанов.
    4. 55000 км — ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
    5. 70 000 км — ТО-5 и последующие: замена масла и масляного фильтра. Каждые 20 000 км меняет — топливный и воздушный фильтр, клапана регулируются. Каждые 50 000 км — замена цепи ГРМ.

    Дизельный двигатель

    Обслуживание дизельного двигателя УАЗ Патриот несколько отличается от бензинового двигателя. Итак, ответ на вопрос — сколько масла лить в двигатель, будет разным. Объем масла, необходимый для замены, составляет 7 литров, а непосредственно в двигатель помещается 7,4 литра.

    Карта технического обслуживания дизельных вариантов двигателя УАЗ Патриот:

    1. 1000-2000 км или ТО-0: замена масла и масляного фильтра.
    2. 8000-10000 км — ТО-1: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, ГСМ.
    3. 25000-27000 км — ТО-2: замена масла, масляного фильтра.
    4. 45000-50000 км — ТО-3: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировка клапанов.
    5. 65000 км — ТО-4: замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
    6. 90 000 км — ТО-5 и последующие: замена масла и масляного фильтра.

    Замена масла

    Замена масла в двигателе УАЗ Патриот производится по аналогии со всеми силовыми агрегатами производства ЗМЗ. Сначала нужно загнать транспортное средство на подъемник или яму. Затем откручивается сливная пробка, и пока сливается смазка, меняют масляный фильтр.

    Дальнейшие действия стандартны — заливается новое масло.

    Неисправности и ремонт двигателя

    Как показала практика, проблем с дизельными двигателями гораздо больше, чем с бензиновыми вариантами.Рассмотрим основные неисправности, встречающиеся на ЗМЗ 514.32 и двигателе Iveco F1A:

    1. Отказ вакуумного насоса.
    2. Отрежьте привод масляного насоса или промежуточный вал.
    3. Отвинчивание пробки КВ.
    4. Обрыв, перескок цепи ГРМ.
    5. Поломка пластины датчика фаз.
    6. Разгерметизация линии всасывания.
    7. Низкое давление в топливной рампе.
    8. Медленный и недостаточный прогрев двигателя зимой.
    9. Масляно-жировые отложения во впускном коллекторе
    10. Черный дым в выхлопе.

    Что касается бензиновой версии двигателя, то проблемы те же, что и у любого ЗМЗ 409. Вечная проблема с термостатом, к которому каждый автолюбитель относится как может. Цепь газораспределительного механизма может прослужить около 200 тыс. км, но бывает, что и 100 тыс. км не выдерживает, как повезет.

    На некоторых моделях автомобилей замечен быстрый выход из строя форсунок. Устранить неисправность легко – заменить все впрыскиваемые элементы.

    Тюнинг двигателя

    Проблемой большинства автомобилей УАЗ является слишком дорогой механический тюнинг, а именно дорогие запчасти. Поэтому большинство владельцев останавливаются на самом простом варианте – чип-тюнинге. Существует два вида доработки ПО на УАЗ Патриот – чип-тюнинг по расходу и по мощности. Как показывает практика, специалисты в большинстве случаев сокращают расход, причем значительный.

    Выход

    На УАЗ Патриот в основном устанавливались надежные силовые агрегаты ЗМЗ 409.Конечно, не стоит исключать и дизельные версии – ЗМЗ 514.32 и Iveco F1A. Ремонтировать силовые агрегаты достаточно просто, но часто автолюбители предпочитают для таких операций автосервис. Доработка заканчивается тем, что делается чип-тюнинг для снижения потребления или повышения мощности.

    Внедорожник Патриот — флагман известного российского бренда УАЗ. Серийное производство автомобиля началось летом 2005 года, после того, как его предшественник УАЗ «Симбир» (1997-2004 гг.) был снят с производства.Базовый бензиновый двигатель УАЗ Патриот — .10, как и дизельный ЗМЗ 514.32, достался автомобилю от предшественника.

    Кроме того, в течение нескольких лет (2008-2012) Ульяновский автомобильный завод (УМЗ) выпускал оригинальную версию модели Патриот, оснащенную итальянским дизелем IVECO F1A, который многие специалисты считают оптимальным для этого автомобиля.

    ИНТЕРЕСНО! В настоящее время ЗМЗ (ОАО «Заволжский моторный завод») заканчивает разработку нового автомобильного двигателя объемом 2 л мощностью 140-150 л.с.с участием. (крутящий момент 300 Нм).

    Кроме того, планируется выпуск более мощного силового агрегата, оснащенного турбокомпрессором. Новый двигатель будет полностью соответствовать обязательным международным стандартам Евро-5.

    Технические характеристики

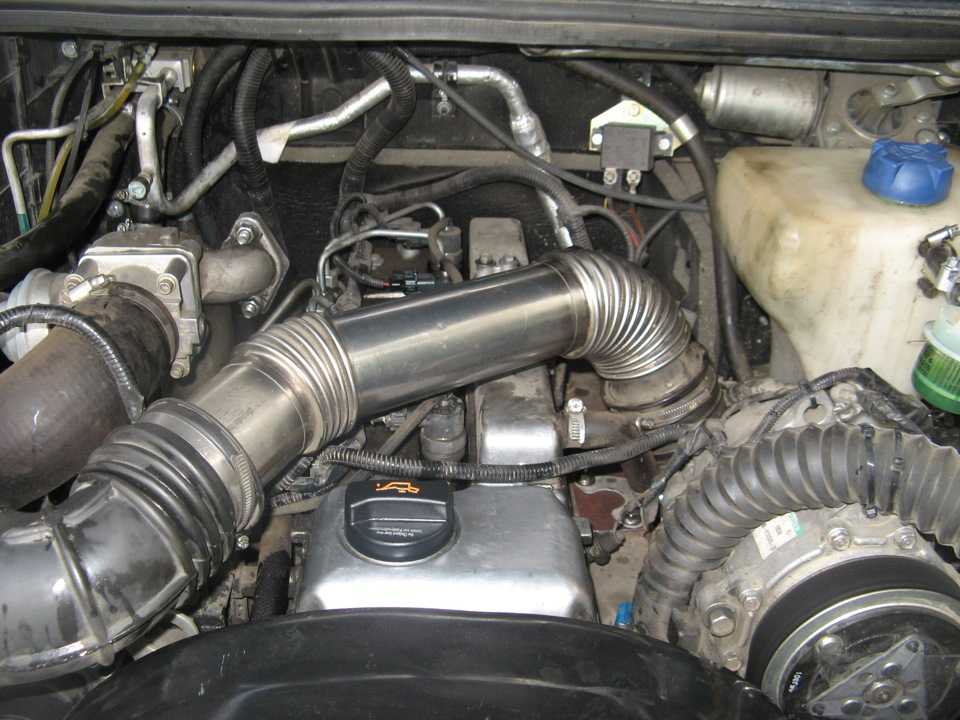

    Двигатель IVECO F1A:

    ПАРАМЕТР ЗНАЧЕНИЕ
    Рабочий объем баллонов, куб.см см 2287
    Мощность двигателя, л.с. (при 3900 об/мин.) 116
    Максимальный крутящий момент, Нм (при 2500 об/мин) 270
    Количество цилиндров 4
    Количество клапанов на цилиндр, шт. 4
    Общее количество арматуры, шт. 16
    Диаметр цилиндра, мм 88
    Ход поршня, мм 94
    Степень сжатия 19
    Система питания микропроцессорное управление с принудительным впрыском топлива + турбонаддув с промежуточным охлаждением
    Топливо Дизельное топливо
    Расход топлива, л/100 км (город/трасса) 9,5/12,5
    Система смазки Комбинированная (распыление + под давлением)
    Какое масло заливается в двигатель SAE 15W40, SAE 5W30
    Количество моторного масла, л 4.2
    Система охлаждения Жидкостная закрытого типа с принудительной циркуляцией охлаждающей жидкости
    Охлаждающая жидкость На основе этиленгликоля
    Масса, кг 250

    Двигатель устанавливается на автомобили: IVECO Daily, Bremach-T-Rex, Fiat Dukato, УАЗ-31631 «Патриот»

    Описание

    Силовой агрегат IVECO F1A является образцом семейства коммерческих двигателей международной корпорации Iveco.

    Двигатель предназначен для установки на малолитражные автомобили. Как и все коммерческие моторы, он имеет большой срок службы и высокую степень ремонтопригодности. Эти результаты достигаются за счет увеличения веса и высоты мотора.

    Конструктивно представляет собой рядный 4-цилиндровый дизельный двигатель, выполненный по схеме «сэндвич». Оснащен системой подачи топлива Common Rail (микропроцессорное управление с принудительным впрыском топлива) с Common Rail, а также турбонаддувом с промежуточным охлаждением наддувочного воздуха и рециркуляцией отработавших газов.

    • Блок цилиндров имеет более толстую стенку и изготовлен из ковкого чугуна. В его нижней части закреплены крышки коренных подшипников коленчатого вала, конструктивно объединенные в одну прочную опорную деталь (постель коленчатого вала). К этой детали прикреплен масляный поддон из стали. Такой тип конструкции станины обеспечивает всему двигателю повышенную жесткость, что немаловажно для коммерческих автомобилей, на которые устанавливается данный силовой агрегат. Их вес может достигать 6 тонн.
    • Особый интерес представляет оригинальная конструкция ГБЦ (ГБЦ).Отличается от обычных тем, что распределительные валы газораспределительного механизма (ГРМ) собраны в отдельном корпусе, который установлен сверху на ГБЦ. Такая конструкция привела к увеличению высоты мотора, но позволила быстро заменить распредвалы в случае их износа (без разборки ГРМ).
    • Впускной распредвал приводится зубчатым ремнем с автоматической системой натяжения. Выпускной распределительный вал приводится в движение цепью, которая соединяет его с впускным валом.Оба распределительных вала имеют три подшипника и установлены в тоннеле.

    Техническое обслуживание

    Одним из преимуществ коммерческих двигателей является их простота и удобство обслуживания. Двигатель не требует регулировки зазоров клапанов ГРМ, так как оснащен специальными гидрокомпенсаторами.

    Замена моторного масла требуется через каждые 20 000 км, а воздушный фильтр меняется не ранее чем через 80 000 км пройденного пути. Интересно, что в автомобилях итальянского производства менять моторное масло рекомендуется не ранее, чем через 40 000 км пробега.При этом объем заливаемого масла увеличен до 7 литров.

    Отвечая на вопрос: «Какое масло заливать в двигатель?», инженеры Iveco рекомендуют использовать Урания Daily и Урания ЛД 5. По мнению отечественных специалистов, также возможно использование моторных масел спецификации SAE 15W40 или SAE 5W30.

    Неисправности

    НЕИСПРАВНОСТИ ПРИЧИНЫ
    Повышенный расход топлива «Старение» кислородного датчика;
    Ÿ контроллер управления двигателем накопил ложные данные;
    неисправность датчика детонации.
    Двигатель теряет мощность. пропуски зажигания из-за дефекта в одном из цилиндров;
    бедная топливная смесь;
    одна или несколько форсунок повреждены.
    Нестабильная работа двигателя на холостом ходу дребезг контактов датчиков положения дроссельной заслонки;
    износ элементов системы подачи топлива;
    неучтенные утечки воздуха или неправильная калибровка датчика расхода воздуха.

    Тюнинг

    Существует множество вариантов тюнинга двигателя УАЗ Патриот IVECO F1A.С их помощью можно:
    Ÿ

    1. увеличить мощность двигателя;
      Ÿ
    2. увеличить величину крутящего момента;
      Ÿ
    3. уменьшить расход топлива и т.д.

    Среди многочисленных видов тюнинга силового агрегата IVECO F1A владельцы УАЗ Патриот чаще всего выбирают:

    • Чип-тюнинг двигателя УАЗ Патриот через диагностический разъем OBD2

    Мотор IVECO F1A управляется электронным блоком управления (ЭБУ) концерна BOSH, собранным на базе процессора Motorola.Для подключения к нему используйте максимально безопасный режим полного доступа. Для этого используется интерфейс BDM, специально разработанный для перезагрузки и отладки процессоров Motorola.

    В результате обновления программного обеспечения и качественной отладки получены следующие результаты: увеличение значения мощности и крутящего момента на 20…25 %; возможность программного или физического отключения клапана EGR — рекомендуется для автомобилей с большим пробегом.

    • Тюнинг двигателя УАЗ Патриот без вмешательства в работу штатного ПО.

    Тюнинг двигателя УАЗ Патриот по технологии Rambach, в отличие от других методов, предполагающих замену алгоритма управления двигателем, не затрагивает ни одну из заводских настроек, а лишь корректирует или дополняет их работу в качестве внешнего устройства.

    Внешний электронный блок POWERBOX подключается между датчиками, контролирующими работу силового агрегата и ЭБУ. В процессе работы этот блок, получая сигналы, исходящие от датчиков, корректирует их и затем передает в блок управления.В соответствии с полученными сигналами штатный ЭБУ автомобиля корректирует работу мотора, улучшая его характеристики.

    Установка блока POWERBOX позволяет: увеличить мощность и крутящий момент на 30%; снизить расход топлива на 12%; адаптировать работу системы подачи топлива к качеству отечественного дизельного топлива.

    При объеме 2,7 л выдает 128 л.с. с крутящим моментом 210 Нм. Второй двигатель, с которым сегодня продается УАЗ Патриот, — это 2.2-литровый дизель мощностью 114 л.с. при 270 Нм крутящего момента. Дизель также собирают на ЗМЗ (Заволжский моторный завод). Сегодня мы более подробно поговорим об этих силовых агрегатах для отечественного внедорожника.

    Бензиновый двигатель Патриот , это ЗМЗ 409, ставший преемником всем известного 406 мотора. Рядный 4-цилиндровый 16-клапанный силовой агрегат с алюминиевым блоком и алюминиевой ГБЦ. Двигатель имеет два верхних распределительных вала, которые перемещают клапаны с помощью гидрокомпенсаторов.То есть на этом моторе не нужно вручную регулировать клапана. Инжекторный впрыск позволяет двигателю соответствовать экологическому стандарту Евро 4. В приводе ГРМ есть цепь. Казалось бы, что могло быть надежнее, но именно цепь является самым слабым местом мотора. Постоянные жалобы владельцев на обрыв цепи вынудили производителя отказаться от использования китайских гидронатяжителей цепи, заменив их немецкими. Далее более подробные технические характеристики этого двигателя.

    УАЗ Патриот 2.7 ЗМЗ 409 (128 л.с.) характеристики, расход топлива

    • Рабочий объем — 2693 см3
    • Количество цилиндров — 4
    • Количество клапанов — 16
    • Диаметр цилиндра — 95,5 мм
    • Ход поршня — 94 мм
    • Мощность л.с./кВт — 128/94,1 при 4600 об/мин
    • Крутящий момент — 209,7 Нм при 2500 об/мин
    • Степень сжатия — 9,0
    • Тип ГРМ/привод — DOHC/цепь
    • Марка топлива — бензин АИ 92
    • Экологический класс — Евро-4
    • Максимальная скорость — 150 км/ч
    • Разгон до 100 км/ч — медленный
    • Расход топлива по городу — 15-17 литров
    • Комбинированный расход топлива — 13-14 литров
    • Расход топлива по трассе — 11.5 литров

    Расход топлива бензинового Патриота — отдельная тема, так как в условиях бездорожья при включенном полном приводе, с работающим кондиционером расход может достигать 25-30 литров на сотню. Поэтому точно определить реальный расход не представляется возможным, из-за огромного количества сопутствующих факторов, влияющих на расход бензина Патриота.

    Дизельный двигатель УАЗ Патриот ЗМЗ-51432 , который сейчас устанавливается на отечественные внедорожники, недавно был освоен.До этого под капот Патриота устанавливался 2,3-литровый агрегат IVECO. Отечественный мотор выдает примерно такие же характеристики. Мощность 114 л.с. при крутящем моменте 270 Нм. Рядный 4-цилиндровый 16-клапанный турбодизель Common Rail с впрыском «BOSCH» имеет алюминиевый блок и головку блока. Привод ГРМ тоже цепной. Дизель существенно дороже бензиновой версии, поэтому предлагается только в самых дорогих комплектациях. Дизельные Патриоты не пользуются большой популярностью, несмотря на значительную экономию топлива и повышенный крутящий момент.Далее подробные характеристики турбодизельного силового агрегата.

    Дизель УАЗ Патриот ЗМЗ 2.2д (114 лс) характеристики, расход топлива

    • Рабочий объем — 2235 см3
    • Количество цилиндров — 4
    • Количество клапанов — 16
    • Диаметр цилиндра — 87 мм
    • Ход поршня — 94 мм
    • Мощность л.с./кВт — 113,5/83,5 при 3500 об/мин
    • Крутящий момент — 270 Нм при 1300-2800 об/мин
    • Степень сжатия — 19,0
    • Тип ГРМ/привод — DOHC/цепь
    • Марка топлива — дизельное топливо
    • Экологический класс — Евро-4
    • Максимальная скорость — 135 км/ч
    • Разгон до 100 км/ч — очень медленно
    • Расход топлива по городу — 12-13 литров
    • Комбинированный расход топлива — 11.0 литров
    • Расход топлива по трассе — 9,5

    Главный подарок всем любителям российских внедорожников в этом году летом преподнесет ЗМЗ, на конвейере УАЗ появится новый Патриот. Более современный УАЗ-3170 получит новый бензиновый двигатель, который заменит 2,7-литровый агрегат, очень прожорливый и не очень динамичный. Новый бензиновый двигатель ЗМЗ будет иметь меньший рабочий объем (по слухам, 2-2,4 литра), при этом мощность двигателя увеличится, а расход топлива значительно снизится!

    SWAPO — обычное слово в автомобильных кругах, означающее замену двигателя или коробки передач.Это может быть замена на более мощный агрегат для увеличения мощности или установка оригинального мотора при выходе из строя старого. Свап на УАЗ Патриот чаще всего подразумевает установку импортного двигателя вместо штатного.

    СВАПО двигателя и трансмиссии на Патриот

    В стандартной комплектации УАЗ Патриот оснащается бензиновым и дизельным двигателями объемом 2,7 л. Имеют небольшую мощность – 135 л. с., многие автолюбители хотят его увеличить. Есть два способа сделать это — тюнинг и СВАП.

    Чип-тюнинг двигателя не дает очень большого прироста мощности. Кроме того, сложно найти хорошего специалиста, который грамотно проведет эту работу. Гораздо проще заменить двигатель на контрактный, снятый с иномарки. Это позволяет менять вид топлива, на котором ездит автомобиль. Но вместе с блоком двигателя придется менять и систему питания. УАЗ выпускает Патриоты только на механике. В процессе СВАП рекомендуется одновременно заменить коробку передач.При этом можно поставить и механику, и автомат.

    Важно знать! Чтобы интеграция нового силового агрегата в процесс СВАП прошла успешно, меняется вся электрика, датчики и блок управления мотором. Их подбирают исходя из требований нового мотора.

    Преимущества

    Сначала проводится СВАП двигателя УАЗ Патриот, если предыдущий агрегат вышел из строя. В ряде случаев проведение капитального ремонта невозможно или нецелесообразно с точки зрения денежных затрат.Может быть проще купить новый двигатель и установить его.

    Во-вторых, СВАП позволяет выбрать именно тот двигатель, который вы всегда хотели видеть на своем автомобиле. Например, это может быть дизель с турбонаддувом. Дизельная техника дороже бензиновой, но это окупается меньшим расходом топлива, даже с учетом турбонаддува.

    В-третьих, Свап УАЗ Патриот улучшает скоростные характеристики. Увеличиваются мощность и крутящий момент, увеличиваются скорость и динамика. Каждому водителю приятно чувствовать, что под капотом его машины находится «зверь».Для этого не обязательно покупать дорогие немецкие автомобили, можно установить новый двигатель на отечественный автомобиль.

    Какой мотор выбрать

    Чаще всего автомобилисты хотят поставить на УАЗ Патриот двигатель V6 или V8. Самая популярная марка – Тойота. Двигатели этой фирмы надежны, служат долго, не требуют ремонта до 400 тыс. км. При бережном уходе они могут прослужить владельцу 1 млн. км. Самый простой способ — найти мотор в своем городе на авторазборах или в интернете.Вы можете заказать контрактные запчасти из Японии, поставками занимаются многие фирмы на Дальнем Востоке.

    Внимание! Некоторые компании предоставляют гарантию на агрегаты. Перед покупкой нельзя протестировать работоспособность мотора, поэтому лучше покупать у поставщика, дающего гарантию.

    Самые популярные бензиновые двигатели Toyota для УАЗ Патриот:

    • 1UZ 4 л;
    • 3УЗ 4,3 л;
    • 5ВЗ 3,4 л;
    • 1JZ 2,5 л.

    Самые популярные дизельные двигатели Toyota:

    • 1KZ 3 л;
    • 1KD 3 л;
    • 5 л 3 л.с.

    Перед покупкой силового агрегата посчитайте, насколько увеличится количество лошадиных сил в вашем автомобиле.Вам необходимо будет зарегистрировать Свап УАЗ Патриот в МРЭО. Если в результате этой процедуры пропускная способность станет слишком высокой, вам может быть отказано в регистрации. Это может привести к штрафу при осмотре сотрудником ГИБДД или при продаже автомобиля.

    Моторы ЗМЗ 409 устанавливаются на заводе УАЗ Патриот. Они имеют особую конструкцию и способы крепления под капотом. Импортные агрегаты могут иметь другую конструкцию. При установке нужно правильно подобрать крепления и установить новый двигатель.

    Что нужно менять одновременно с двигателем:

    • Рулевой механизм;
    • Радиатор;
    • КПП или траверс с туннелем;
    • Карданная передача;
    • Проводка и ЭБУ;
    • Выхлопные системы.

    Под капотом меняется расположение узлов, меняются опоры двигателя.

    Перед покупкой новых деталей и их установкой необходимо произвести расчет проекта. Вы должны быть уверены, что новые детали будут подходить к конструкции выбранного узла и всего транспортного средства.

    СВАПО двигателя УАЗ Патриот лучше всего заказывать в профессиональном автосервисе, оказывающем такую ​​услугу. Для проведения самостоятельной замены необходимо быть уверенным в своих силах и умениях. Перед началом работы важно написать заявление в МРЭО на замену силового агрегата и зарегистрировать переделку.

    Автомобиль УАЗ Патриот ценится, конечно же, больше всего за его внедорожные качества. Но двигатель этого сурового внедорожника — не последний фактор, который обсуждают потенциальные покупатели и реальные владельцы.Простота и неприхотливость двигателя УАЗ поражает новичков и бывалых «джиперов».

    Для любого автомобиля двигатель является важнейшим узлом, ведь без него понятие автомобиля невозможно в принципе. Но, для такого внедорожника, как УАЗ, мотор является одним из определяющих показателей при покупке, ведь ему часто приходится работать в особых, а иногда и в экстремальных условиях. И, наверное, самое приятное качество двигателя УАЗ, это то, что его часто можно быстро (временно) отремонтировать в экстремальных условиях.

    Двигатель УАЗ Патриот — варианты

    Первые три года автомобиль оснащался одним двигателем — бензиновым, 2,7-литровым «движком», который мог «выдавать» 128 л.с. Но, такая ситуация не устроила многих потенциальных покупателей. Поэтому в 2008 году завод начал выпуск автомобилей с другим дизельным двигателем. Этот двигатель назывался «Ивеко Ф1А» и мог «выдавать» 114 л.с. с, объемом 2,3 литра. Выбор такого мотора был обусловлен производством в то время в России микроавтобуса Fiat Ducato.Но этот двигатель не оправдал возложенных на него надежд, и вскоре его сняли.

    В 2012 году ульяновцы стали устанавливать на «Патриот» турбодизель ЗМЗ-514, из-за уменьшенного объема которого он получил индекс 2,2д, и остался на машине даже после очередного рестайлинга в 2014 году. двигатель, в отличие от дизеля, был усовершенствован, докачав его до 135 лошадиных сил.

    Преимущества дизельного двигателя

    УАЗ Патриот 2018 с новым двигателем (дизель) зарекомендовал себя лучше бензиновой версии.Она позволяла владельцам прочувствовать понятие «адекватный расход топлива», снизив его расход до «вменяемых» 20 литров на 100 км (бездорожье), а на хороших дорогах опытный водитель при разумной езде мог достичь показателя 10/100.

    В отличие от своего бензинового собрата, который после скорости 80 км/ч уже не мог разогнаться, дизель легко разгонял машину до 120 км/ч. Это все стало возможным благодаря улучшенным показателям крутящего момента, на дизеле он составил целых 270 Н/м.Любители серьезного бездорожья почувствовали доработки особенно сильно, их часто выручала хорошая тяговитая мощность двигателя.

    Но, несмотря на значительные преимущества «дизеля» перед бензиновым двигателем, немало хлопот владельцам доставил тот факт, что двигатель ЗМЗ был разработан в начале 90-х годов прошлого века. Его долго пытались модернизировать и модифицировать, даже обращались за помощью в фирму Bosch, которая помогла значительно улучшить двигатель.Но это не спасло положение, и заводу в конце 2016 года (в октябре) пришлось полностью отказаться от «Патриотов» с дизелями. Возможно, это было сделано из-за снижения спроса, возможно, из-за высокой себестоимости, но сейчас купить новый дизельный УАЗ уже невозможно.

    Бензиновая версия

    УАЗ Патриот 2018, двигатель на котором было решено оставить только бензин, по сей день пользуется заслуженной популярностью, хотя не все устраивает своих владельцев.Да, его простота и надежность вызывали уважение, но были и серьезные недостатки.

    Первое и главное, чем были недовольны владельцы этих внедорожников, так это его «нереальная» прожорливость. На хорошей дороге даже при самом спокойном стиле вождения расхода менее 15 л/100 км добиться не удалось. А на бездорожье или в пробках расход достигал 22 литров, что не могло не радовать владельцев. Но и другие показатели УАЗа с бензиновым двигателем значительно уменьшили количество поклонников «джипа».Ведь разгон автомобиля до 100 км/ч занимал 19 секунд, и часто это была максимальная скорость, которую мог предложить Патриот, а по современным меркам такая скорость и динамика никого не устраивала.

    И еще одна серьезная проблема, на которую жаловались многие владельцы УАЗ Патриот, это разрыв натяжной цепи. Единственным решением, которое выбрал завод при решении этой проблемы, была смена поставщика, поставлявшего гидронатяжители цепи. Это произошло в 2017 году, и мы надеемся, что это решит эту проблему, ждем отзывов.

    Подведение итогов

    Взвесив все доводы, факты и отзывы, стоит задуматься — « Какой двигатель УАЗ Патриот подходит ему больше всего? Лучшим выбором, наверное, будет дизель от Iveco. Он способен «пропахать» полмиллиона километров без серьезных поломок, требует меньших финансовых вложений в ремонт, чем «ЗМЗ». Но руководство завода решило выпускать только бензиновый «Патриот», так что выбирать не из чего.

    (PDF) Наличие рынка сельскохозяйственной, коммунальной и дорожно-строительной техники с российскими дизельными двигателями

    IASF-2019

    IOP Conf. Series: Materials Science and Engineering 819 (2020) 012027

    IOP Publishing

    doi:10.1088/1757-899X/819/1/012027

    4

    мощность двигателя внутреннего сгорания [8]. Двигатель имеет «нижний» распределительный вал, расположенный в блоке цилиндров

    (Cam-in-Block). Головка блока имеет по 4 клапана на цилиндр.

    Степень локализации компонентов ДВС 530-й серии увеличивается с каждым годом: в 2015 г. — 68%, в

    2016 г. — 75%, в 2018 г. — 80%. «Группа ГАЗ» освоила литье блоков цилиндров, турбокомпрессоры

    производства «Турботехника» (ранее немецкой Schwitzer), производство поршней

    освоено в Костроме, КАМАЗ поставляет коленчатые валы, распределительный вал —

    завода ЯЗДА, который находится рядом с ЯМЗ.Также готовятся к производству высокоточные топливно-воздушные насосы

    . Он будет производить 2000 бар вместо обычных 1000-1500 бар.

    В настоящее время потребитель склонен выбирать двигатель надежный, экономичный, простой в обслуживании,

    с высокими показателями топливной экономичности. В связи с тем, что предложения отечественных моторостроителей

    очень ограничены, чаша весов склоняется в сторону многочисленных иностранных производителей, присутствующих на отечественном рынке

    .

    На территории СНГ особенно выделяются по распространенности фабрики Беларуси.

    Минский моторный завод (ММЗ) с его серийно выпускаемыми двигателями из-за их дешевизны и простоты обслуживания

    пользуются повышенным спросом на постсоветском пространстве. Это крупнейшее предприятие в Беларуси,

    , а также ведущий производитель дизельных двигателей среди стран СНГ, занимает первое место в ряду

    двигателей для тракторов и комбайнов.Рыночная доля этого завода составляет более 50% от

    всего парка тракторов в СНГ. Основной продукцией ММЗ являются дизельные двигатели Д-243, Д-245 и их модификации

    с рядным расположением цилиндров рабочим объемом 4,75 л. Их количество и распространение

    привели к тому, что потребитель считает эти ДВС

    произведенными в России, но это утверждение не соответствует действительности.

    Cummins Inc. локализовала свое производство в России в Республике Татарстан, создав

    совместное предприятие Cummins Kama по выпуску дизельных двигателей с КАМАЗом в Набережных Челнах [9].Открыта линия сборки двигателей

    Cummins серии «В» мощностью от 140 до 300 л.с. и объемом от 4,5 до 6,7

    л. С марта 2017 года Cummins Kama расширила ассортимент выпускаемой продукции, запустив

    сборку двигателей L-серии объемом 8,9 л и мощностью до 400 л.с. Локализация

    производства данного двигателя достигает 60% его себестоимости.

    К сожалению, выпуск двигателей Cummins серии «А» мощностью 31 – 60 л.с. с

    мощностью 1.от 4 до 2,3 л и рядные 3- и 4-цилиндровые серии «F» мощностью до 160 л.с. с

    объемом 2,8 и 3,8 л, пользующиеся повышенным спросом на рынке легковых автомобилей , малых тракторов

    и коммунальной техники компания не планирует в ближайшее время переезжать в Россию. Кроме того, в ближайшее время такие крупные иностранные производители, как John Deere, Caterpillar, Deutz, Perkins, пока не планируют размещать свое производство дизельных двигателей в России, но переговоры с ними продолжаются [10-13].

    В настоящее время основным недостатком для организации производства ДВС в России является невозможность изготовления

    комплектующих требуемого качества. Изготовление таких деталей клапанного механизма, как поршневые

    кольца, пальцы, шатуны, клапаны, пружины, втулки направляющие, распредвалы, прокладки и сальники,

    вызывает большие трудности у отечественных производителей из-за высоких требований к качеству изготовления

    компонентной базы и ДВС.Кроме того, имеются большие проблемы с изготовлением деталей из

    и

    алюминиевых сплавов. Даже потребность в крепеже можно удовлетворить до 50%, но только за счет «неответственных» крепежных элементов

    . Отдельной проблемой является отставание российских предприятий по широкому спектру технологий по

    производству сложных заготовок литьем из высокопрочного чугуна и чугуна

    , содержащих графит, стали, а также обработке для упрочнения рабочих поверхностей. широкой номенклатуры деталей

    химико-термическим, лазерным и плазменным методами.

    В последние годы большое внимание уделяется обеспечению рынка сельскохозяйственной, коммунальной и дорожно-строительной техники

    дизельными двигателями российского производства на самом высоком уровне. Специалисты

    Центр сельскохозяйственного машиностроения Центрального научно-исследовательского автомобильного и моторостроительного

    института НАМИ проводят работы по выявлению потребности рынка и проблемных зон по производству

    номенклатуры дизельных двигателей, необходимой для нужд сельскохозяйственная промышленность.Совместно с WDMA

    (Немецкая машиностроительная ассоциация) на Агросалоне-2018 в Москве организован круглый стол на тему «Развитие производства комплектующих и

    международного сотрудничества в России и странах-членах ЕАС в области сельскохозяйственного и дорожно-строительного

    машиностроения». . В мероприятии приняли участие ключ

    обзор

    , характеристики, описание и отзывы

    «Патриот» — среднеразмерный внедорожник, который серийно выпускается на заводе УАЗ с 2005 года.На тот момент модель была довольно сырой, и поэтому постоянно обновлялась каждый год. На сегодняшний день существует множество модификаций этого внедорожника, в том числе и «Патриот» (дизель, ЗМЗ-51432). Что примечательно, первые дизели ставились с Iveco. Однако ввиду множества технических дефектов они были сняты с производства. На данный момент основным дизельным агрегатом для Патриота является ЗМЗ-51432. Обзоры, технические характеристики, а также обзор УАЗа — далее в этой статье.

    Интересные факты

    Следует отметить, что предшественником всем известного «Патриота» является УАЗ «Симбир», имевший номерной индекс 3162.Автомобиль выпускался с 2000 по 2005 год. Интересно, что Патриот стал первым автомобилем на УАЗе, который был оснащен кондиционером, подушками безопасности, мультимедийной системой, АБС и прочими «благами цивилизации». Кстати, именно на Патриоте впервые применили единую систему топливных баков (раньше было два раздельных — не самая продуманная конструкция).

    Дизайн

    Внешний вид ульяновского внедорожника отличается динамичным и агрессивным силуэтом. Машина узнаваема издалека по характерным рубленым формам и кристальной «броской» оптике.

    Массивные колесные арки добавляют внедорожнику брутальности. Нет, это не кроссовер, а настоящий самец, таранный джип с полным приводом и блокировками (а не электронными, как у «заокеанских» конкурентов). Для 2017 года машина выглядит очень достойно.

    Что касается габаритных размеров, то они практически не отличаются от предшественника «Симбир». Итак, длина внедорожника УАЗ ЗМЗ-51432 «Патриот» составляет 4,78 метра, ширина без учета зеркал 1,9 метра (с ними — на 21 сантиметр больше), высота — 2 метра.Дорожный просвет у заводского «Патриота» составляет 21 см. Но это не предел. Сейчас продаются готовые комплекты для лифта подвески. Так, в арки спокойно помещаются 33-дюймовые грязевые покрышки. Но при стандартном клиренсе и стоковых колесах машина хорошо ведет себя на бездорожье. По характеристикам проходимости он не уступает знаменитому «козлику».

    Салон

    Заглянем внутрь Ульяновского Патриота. Дизайн интерьера заслуживает внимания. Внутри современная панель, центральная консоль и мультимедийный руль.Таких на УАЗе еще не было. В центре находится большой мультимедийный дисплей. Однако он доступен только в максимальной комплектации. Внутри были хромированные и алюминиевые вставки (точнее, пластиковые, сделанные «под алюминий»). В машине достаточно большие зеркала.

    Благодаря высокой посадке отзывы отмечают хорошую обзорность. Зеркала и приборная панель очень информативны. Между передними сиденьями теперь появился подлокотник. Кстати, сами кресла обшиты натуральной кожей.Но опять же, в базовой комплектации он заменен тканью. В салоне появился однозонный климат-контроль. На дверных картах — удобные кнопки управления стеклоподъемниками (здесь они на электроприводе). Что ж, с дизайном «Ульяновск» благородно постарались. Однако отзывы владельцев отмечают прежний твердый пластик. Все-таки шумоизоляция требует доработки.

    Технические характеристики — что было раньше?

    Как мы отмечали ранее, первые дизельные модификации УАЗ комплектовались турбодизельным двигателем IVECO F1A.Он развивал мощность в 116 лошадиных сил и выдавал 270 Нм крутящего момента. Что примечательно, этот же двигатель ставили на малотоннажные грузовики Fiat Ducato. А вот на УАЗ этот мотор не прижился — то ли от устаревших характеристик, то ли от некачественной сборки. Владельцы плохо отзывались об этом моторе.

    Что теперь?

    На данный момент двигатель IVECO F1A не устанавливается на УАЗ «Патриот». Взамен Ульяновский завод наладил поставку силового агрегата 51432 ЗМЗ.Двигатель с объемом цилиндров 2,3 литра развивает мощность 114 лошадиных сил. Однако, в отличие от «ивековского», здесь используется более современная система впрыска. На ЗМЗ 51432 реализована подача топлива «Common Rail». Это позволило снизить расход топлива и повысить тягово-скоростные характеристики.

    Дизель ЗМЗ-51432 имеет алюминиевый блок и головку, а также отличается верхним расположением распредвала. Агрегат соответствует экологическим нормам Евро-4. В двигателе применен цепной привод газораспределительного механизма.На клапанах имеются гидрокомпенсаторы зазоров. Давление на форсунках просто колоссальное — 1450 бар. Также на двигателе 51432 ЗМЗ используется турбина, позволяющая получить гораздо более высокий КПД.

    Насколько экономично?

    Всем автомобилистам известно, что дизель, каким бы он ни был, будет на порядок экономичнее бензинового двигателя. Не стал исключением и дизель ЗМЗ-51432. Отзывы говорят о расходе топлива по городу до 12 литров (хотя по паспортным данным машина вписывается в «десятку»).Но все же это намного меньше бензина. На ЮМЗ-шных моторах «Патриот» был невероятно прожорлив. В городе «кушал» до двадцати литров бензина. Что касается агрегата 51432 ЗМЗ, то его минимальный расход в реальных условиях составляет 8,5 л (80 км/ч на крейсерской трассе). Отзывы владельцев говорят о том, что если у вас приоритет в экономичности, обязательно стоит обратить внимание на дизельную модификацию Патриота.

    Как дела?

    Еще до выхода дизельной версии отзывы автолюбителей отмечали слабые эксплуатационные характеристики бензиновых двигателей.И все, даже трехлитровые. Мощности машине явно не хватало, надо было крутить до четырех-пяти тысяч. Как ведет себя на дороге автомобиль с агрегатом ЗМЗ-51432? «Патриот» отличается более резвой динамикой разгона. Крутящий момент доступен практически снизу, а сверху — подхватывает турбина. Максимальный крутящий момент доступен в диапазоне двух тысяч оборотов. Если в этот момент нажать на педаль акселератора, можно почувствовать резкий подхват. Однако после 80 тяга пропадает.Машина очень медленная в диапазоне 80-100. Кстати, максимальная скорость автомобиля составляет 135 километров в час.

    Правда, для Patriotspeed это совсем не удобно. Во-первых, его автомат очень сложно набрать. Во-вторых, жесткий пластик в салоне дает о себе знать. Плюс ко всему – характерный рык дизеля, который сложно снять даже несколькими слоями шумоизоляции. В отзывах владельцев говорится, что у машины явно нет шестой передачи. На 90 км/ч двигатель уже набирает 3000 оборотов (а для дизеля это красная черта).Кстати, коробка передач здесь используется от бензинового двигателя (не самое технологичное решение). Поэтому не исключено, что УАЗ получит дальнейшее развитие.

    Дизель для бездорожья

    Пожалуй, здесь его главное преимущество. В отличие от бензиновых двигателей, ЗМЗ 51432 лучше показывает себя при отсутствии дорог. Там, где требовался большой момент, этот агрегат подводил, но уверенно вытягивал машину из западни. Бензиновым двигателям часто приходилось «играть» сцеплением, и тяга пропадала очень быстро.Дизель для бездорожья – самое то, что нужно, отмечают отзывы владельцев.

    Конструктивные недостатки Патриота

    К отрицательным моментам конструкции «Патриота» водители относят низкое расположение мостов.

    И если на 469-м проблема решалась установкой военных мостов, то здесь такой схемы нет. Также на «Патриоте» была проблема с дверями — маловат угол открывания. Эта проблема, пожалуй, преследует УАЗ еще с советских времен, когда появился тот самый «козлик».Также не улучшилось качество шумоизоляции. Уже с момента покупки приходится самому клеить салон.

    Цены и комплектации

    Новый УАЗ «Партиот» будет доступен в нескольких комплектациях:

    • «Стандарт».
    • «Комфорт».
    • «Привилегия».
    • «Стиль».

    За базу придется заплатить 809 тысяч рублей. Сюда входят подушка безопасности, 16-дюймовые кованые диски, гидроусилитель, электростеклоподъемники и АБС.Топовая комплектация доступна за 1 миллион 30 тысяч рублей.

    В эту цену входят 18-дюймовые легкосплавные диски, полная аудиосистема с 7-дюймовым мультимедийным экраном и шестью динамиками, камера заднего вида, система ESP, передний и задний парктроник, подогрев сидений, климат-контроль и даже рулевое управление обогрев. Что сказать, очень хороший уровень оснащения для «Патриота». Вопрос только в цене. Ведь на вторичном рынке много хороших экземпляров за меньшую стоимость.

    Заключение

    Итак, мы выяснили, какие отзывы и технические характеристики у дизельного УАЗ «Патриот».Как видите, силовой агрегат показал себя очень хорошо. Мотор экономичный, хорошо тянет и неприхотлив в обслуживании. Пожалуй, это лучший агрегат для автомобиля такого типа.

    р>

    Военная Техника :: ГТ-МУ СПР1

    Паспорт автомобиля

    « Назад к автомобилям




    ГТ-МУ СПР1





    Производитель: ,



    Тип: Гусеничный Вес: 5.8 т
    Произведено: 0 Размер: Длина 51,46 м, высота 1,7 м
    Количество построенных: Двигатель: Дизель, 0 л.с.
    Экипаж: 2 Скорость: 55 км/ч

    Описание

    ГТ-МУ-1Д — легкая многоцелевая бронированная машина. Является дальнейшим развитием ГТ-МУ с новым дизельным двигателем вместо бензинового и некоторыми другими улучшениями.Он предназначался для перевозки войск, оружия, боеприпасов и других военных грузов по пересеченной местности. Автомобиль имеет грузоподъемность 1000 кг. Он также используется для буксировки артиллерийских орудий, минометов и специальных прицепов максимальной массой 2 000 кг. Однако прицеп можно буксировать за счет уменьшения полезной нагрузки автомобиля. GT-MU-1D может использоваться в качестве переднего перевозчика всего, от боеприпасов до топлива. Эта многоцелевая бронированная машина также используется для медицинской эвакуации с поля боя.Производство оригинального GT-MU началось в начале 1970-х годов. Позднее появился ГТ-МУ-1Д. Он был экспортирован в бывшую Восточную Германию и, возможно, в другие советские союзники. Также эту машину можно встретить на вооружении некоторых бывших советских республик.

     GT-MU-1D обладает отличной проходимостью по пересеченной местности. Этот автомобиль может преодолевать болота, песок и снег. Его также можно использовать в гористой местности. Максимальная высота, на которой он может работать, составляет 4 650 м над уровнем моря.

    Двигатель расположен за отделением управления.Он отделяет водителя и командира машины от десанта.

    ГТ-МУ-1Д имеет сварной стальной броневой корпус. Однако его броня очень тонкая, а защита весьма ограничена. Обеспечивает защиту только от легкого пехотного стрелкового оружия. Также машина уязвима для противотанковых мин, так как пол корпуса не бронирован.

    Этот легкий бронированный автомобиль имеет экипаж из двух человек, включая командира и водителя. Он может нести от 8 до 10 военнослужащих в задней части / грузовом отсеке. Пассажиры входят и выходят из автомобиля через задние двери.Также имеются люки в крыше для наблюдения, ведения огня и аварийного выхода.

    GT-MU не вооружен. Однако есть несколько портов для стрельбы, чтобы пассажиры могли стрелять из своего индивидуального оружия.

    ГТ-МУ-1Д оснащен дизельным двигателем ГАЗ-5441.10 с турбонаддувом, развивающим 173 л.с. Оригинальный ГТ-МУ оснащался бензиновым двигателем ЗМЗ-71 мощностью 115 л.с. Коробка передач механическая, 4 ступени. Этот автомобиль может работать в диапазоне температур от -50°C до +40°C.

    Этот легкий бронированный автомобиль имеет водонепроницаемый корпус и является полностью амфибийным.По воде он приводится в движение гусеницами. Амфибийная скорость на воде 5-6 км/ч.





    Войти — Автомобильная информационная платформа MarkLines

    Глобальные новости 90
    Данные о продажах автомобилей Отфильтруйте данные поиска по стране, OEM, модели. Доступны загрузки Excel.
    Данные о производстве автомобиля Отфильтруйте данные поиска по стране, OEM, модели. Доступны загрузки Excel.
    График запуска моделей Планы моделей для основных международных OEM-производителей на ближайшие 5 лет
    Электрический/автономный 500 основных моделей HV, PHV, EV и FCV.
    Отчеты о рынке и технологиях Целевые отчеты об OEM-производителях, регионах, трендовых технологиях, выставках и автосалонах и т. д.
    Информация об OEM-заводах OEM-производители расположены по всему миру. Отфильтруйте данные по OEM, странам и используйте функцию «Карта» для отслеживания заводов OEM.
    Доля рынка и информация о цепочке поставок для отдельных деталей Поиск данных из более чем 300 категорий деталей о том, кто поставляет детали для той или иной модели.
    Доля рынка отдельных деталей
    База данных поставщиков ・Поиск данных в базе данных более 60 000 поставщиков
    ・Фильтр поставщиков по категориям запчастей, региону. Отслеживайте местоположение поставщика с помощью функции «Карта».
    400 ведущих поставщиков ・Подробные отчеты по основным поставщикам первого уровня. Эксклюзивное освещение крупных автомобильных выставок с фотографиями экспонатов и подробной информацией о продуктах
    Правила ・Природоохранные нормы основных стран (нормативы выбросов, CO2)
    ・Ежемесячные обновления FMVSS, UN/ECE
    Автомобильные новости с основных рынков (с акцентом на OEM-производителей, поставщиков, региональную автомобильную политику, правила и т.

    Добавить комментарий

    Ваш адрес email не будет опубликован.

    © 2011 - 2022 17NA19.RU
