Как заменить старую проводку в квартире на новую своими руками видео: Как произвести замену проводки в квартире своими руками

Содержание

пошаговая инструкция, видео, фото, схема

Многие дома городов нашей страны строились, начиная с пятидесятых годов прошлого века. Массовая застройка проводилась в 60-80-ые годы. На тот момент требования к монтажу электрической проводки квартир носили совершенно другой характер, чем современные требования. Развитие современных технологий и рост разнообразия бытовой техники привело к тому, что в наших домах появились:

  1. стиральные и посудомоечные машины
  2. микроволновые печи
  3. электрические духовки
  4. электрические бойлеры
  5. системы кондиционирования
  6. теплый пол и другое.

Все это требует большого одновременного потребления электрической энергии, которое не может обеспечиваться электропроводкой старого образца.

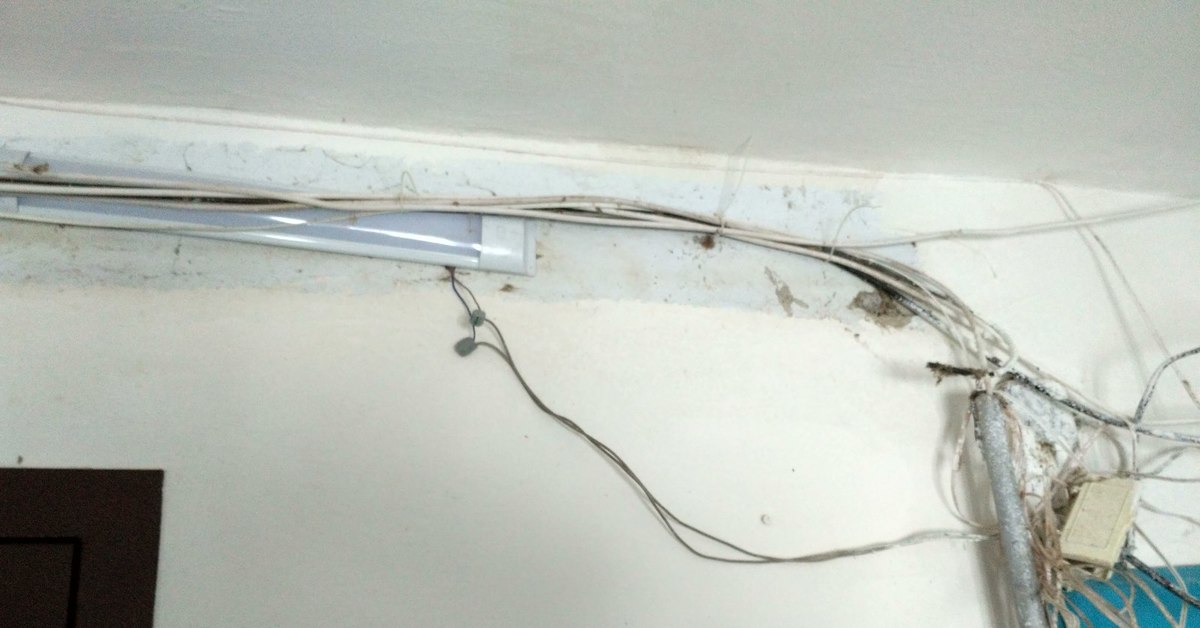

Старая электропроводка в квартире — причина возникновения пожаров!


Несоответствие сечения и мощности электропроводки квартиры к потребляемой мощности может привести к поломкам электробытовой техники, нагреванию проводки, короткому замыканию и даже пожару.

Для того чтобы избежать подобных ситуаций, необходимо задуматься о замене электрики в квартире.

Ремонт проводки ведет к значительным материальным затратам, включающим затраты на материалы и на работу. С целью экономии можно часть или весь объем работ выполнить самостоятельно. На материалах экономить не рекомендуется, так как от их качества зависит безопасность эксплуатации электробытовых приборов квартиры.

Если все работы по монтажу проводки планируются без привлечения сторонней помощи, то необходимо определить перечень работ, их последовательность, особенности каждого этапа.

Обязательно посмотрите нашу пошаговую видео инструкцию о замене старой электропроводки в квартире своими руками от щитка!

Этапы работ по монтажу новой проводки в квартире от щитка:

  1. Составление плана разводки электрической проводки всей квартиры.
  2. Расчет необходимого количества всех материалов. Калькуляция затрат на замену электропроводки. Приобретение материалов.
  3. Демонтаж старой проводки и аксессуаров.
  4. Прокладка новой проводки, подключение осветительных приборов, розеток, выключателей, электробытовых приборов.
  5. Ввод в эксплуатацию, подключение новой электропроводки.

Как заменить старую эл проводку в квартире своими руками от щитка? С чего начать прокладку проводки в квартире?

Перед тем, как приступить непосредственно к работе по прокладке новой проводки в квартире, запаситесь специальным инструментом, оборудованием, мешками для мусора, чтобы в процессе работы не тратить время на поиск нужных инструментов.

В работе вам понадобятся:

  1. тестер
  2. отвертки
  3. плоскогубцы
  4. кусачки
  5. монтажный нож
  6. рулетка
  7. изолирующая лента
  8. молотки
  9. перфоратор с различными сверлами и коронками разных размеров
  10. пассатижи
  11. уровень
  12. простой карандаш.

Разнообразие используемого инструмента может значительно облегчить труд.

Также нелишним будет изучение разных статей по прокладке электропроводки и советов практикующих электриков. Это поможет избежать простых ошибок и сократить время работ.

Схема разводки электропроводки в квартире

На этом этапе составляется план разводки электрической проводки каждого помещения, на ней отмечаются места монтажа розеток, выключателей, осветительных приборов, рассчитывается потребляемая мощность всех бытовых приборов, планируется запас мощности для каждого помещения.

Данный этап носит важный характер. Здесь должна учитываться любая мелочь: сколько розеток и для чего должно быть предусмотрено в каждой комнате, где удобнее расположить источники света. Если пропустить какую-то деталь, то в лучшем случае вы получите лишние розетки и соответственно затраты, а в худшем – неисправность работы электрической проводки. Будет обидно, если после окончания ремонта появится необходимость делать любые изменения и доработки в электрике квартиры.

Отличный пример схемы разводки электропроводки в трёхкомнатной квартире

При составлении плана разводки электрики нужно учитывать размещение всех бытовых устройств, а, так же мебели в помещениях. Каждое устройство имеет свою потребляемую мощность. Составляя схему, учитывайте это в каждом помещении. Суммируйте потребляемую мощность, в случае необходимости для мощных приборов предусмотрите отдельный кабель.

Не существует каких-либо норм по установке выключателей и розеток по высоте. Их следует устанавливать исходя из удобства использования. Исключения составляют помещения ванной комнаты и кухни. Здесь расстояние от розетки до источника воды должно превышать 1 м.

Все типы потребления электроэнергии (освещение, электрические точки, кондиционер, электрический бойлер) целесообразно разделить на группы. Каждая группа должна иметь свой кабель питания, проведенный от электрического щитка. В таком случае ванную комнату и кухню можно выделить в отдельные группы.

Каждая группа имеет разную мощность потребления, поэтому могут использоваться кабели различной мощности и сечения. Это позволяет экономить средства, приобретая для отдельных групп провода с пониженной мощностью. К тому же, неисправности работы одной группы не влияет на работу остальных групп квартиры.

Выбор и приобретение материалов

Правильно составленная схема разводки и план работы помогут достаточно точно рассчитать необходимое количество всех материалов. Нужно устанавливать УЗО и новые входные автоматы в распределительном щитке, а также заменить сам щиток. При выборе автоматов следует учитывать характер нагрузок. Так как в квартире планируется использование только бытовых приборов, то лучше выбирать автомат общего назначения.

Особое внимание следует уделить выбору проводов. Раньше проводка в квартирах делалась в основном с помощью алюминиевых проводов в изоляции. Со временем изоляция высыхает, алюминий начинает окисляться, ломаться на изгибах провода. Поэтому лучше использовать провода с медным основанием. Они обладают лучшей электропроводностью, более эластичны на изгибах, паяются без проблем.

Провода с медным окончанием — идеальный выбор для вашей квартиры!

Для розеток, освещения и под конкретные виды техники могут подбираться разные провода. Их следует соединять спайкой, скруткой или при помощи клемм. Не используйте алюминиевые и медные провода в одной квартире. Места соединения таких проводов являются недостаточно надежными, со временем могут привести к неисправности проводки в помещении.

К выбору материалов следует относиться очень внимательно. Работы по замене электрики в квартире, как правило, проводятся один раз за несколько десятилетий. И связаны они с дорогостоящим капитальным ремонтом квартиры в целом. Поэтому важно выбирать только качественные компоненты для монтажа электрической проводки в квартире жилого дома.

В то же время, имея на руках схему разводки электрики, можно точно определить, на чем можно сэкономить. Закупка всех необходимых материалов будет достаточно масштабной. Это позволяет рассчитывать на оптовые цены у поставщиков. В том случае, если вы хотите сэкономить на материалах, проанализируйте рынок производителей, узнайте цены у разных поставщиков, пообщайтесь с менеджерами магазинов на предмет скидок. Покупайте материалы только проверенных производителей у официальных дилеров. Это поможет избежать подделок и материалов низкого качества.

Порой последствия экономии на материалах оказываются довольно плачевными.

Демонтаж старой проводки

Для начала следует обесточить квартиру, выключив электричество в щитке. Затем можно приступить к демонтажу розеток, выключателей, распределительных коробок и самих проводов. Перед тем, как начать работы по удалению старых проводов и оснастки, проверьте тестером отсутствие напряжения в каждой точке. Удаляйте провода, начиная с распределительных коробок.

Отсоедините все провода от входного кабеля, заизолируйте его и приступайте к демонтажу старой проводки. Бывают случаи, когда достаточно сложно извлечь провод из стены, например, когда в панельных домах провода заложены в бетонную стену. В таких ситуациях край провода следует заизолировать и оставить в стене.

В целом демонтаж проводки не вызывает особых трудностей. Важно правильно подобрать инструмент и четко соблюдать последовательность работ. После того, как будут убраны все провода можно демонтировать электрический щиток или вводные автоматы. Если для них предусмотрено углубление в стене, то его возможно использовать для нового щитка.

Выполняя демонтаж старой проводки, не увлекитесь. Оставьте пару рабочих розеток или проведите временный провод от распределительного щитка. Оставив полностью квартиру без электричества, вы не сможете дальше выполнять ремонтные работы. Этот момент должен быть продуман заранее.

Еще один совет. Очищайте квартиру от ненужных материалов и мусора после каждого этапа работ. Это значительно облегчает поиск необходимых материалов и проведение работы в целом.

Монтаж новой электропроводки

Перед тем, как приступить непосредственно к прокладыванию кабелей, на стенах и потолке квартиры нужно сделать всю необходимую разметку. Она должна соответствовать составленной схеме разводки. На этом этапе возможно еще вносить какие-либо изменения в свою схему разводки электрики. Разметка на стенах более наглядно показывает размещение всех электрических точек, чем обозначения в схеме разводки проводки.

Подготовка стен для прокладки кабелей и монтажа розеток занимает, обычно, достаточно много времени и требует определенных усилий. Важно, чтобы под рукой находился весь необходимый инструмент, который может значительно облегчить труд.

В квартирах, чаще всего, предусмотрен скрытый способ прокладывания электрических проводов. Он предусматривает штробление стен и закладывание проводов в полученные каналы. Всю проводку следует прокладывать строго параллельно и перпендикулярно линии пола. Это правило позволяет избежать случайного повреждения электропроводки в случае дальнейшей необходимости сверления стен. Для распределительных коробок, розеток и выключателей необходимо подготовить специальные углубления в стене нужных размеров.

В редких случаях электрические провода в квартире прокладываются открытым способом, в специальных кабель каналах. Это делается в том случае, если старая проводка не функционирует или небезопасна для использования, а капитальный ремонт квартиры не планируется в ближайшее время. Такой способ монтажа используется чаще в офисах и производственных помещениях. Но если, все же, возникла необходимость такого метода монтажа электропроводки в квартире, он значительно упрощает все работы и сокращает необходимое время монтажа.

Прокладка электропроводки открытым способом в кабель каналах в больнице

Если все подготовительные работы будут проведены правильно, то можно приступать к монтажу проводки: прокладывать все линии (каждую ветвь, как указано в плане), устанавливать распределительные коробки, коробки для розеток, выключателей, монтировать автоматы и щиток. Провода в стене лучше прокладывать в специальной трубе или гофре, а затем фиксировать их гипсовым раствором. В щитке перед установкой автоматов провода лучше маркировать, отметив на них каждую группу. Это поможет в дальнейшем избежать какой-либо путаницы.

Когда все провода будут проложены, можно начинать устанавливать и подключать розетки, выключатели и все осветительные приборы.

Ввод в эксплуатацию,подключение новой электропроводки

Перед тем как подключить новую электросеть к напряжению, нужно проверить ее на отсутствие коротких замыканий в цепи. Если проблемы не обнаружены, подключайте квартиру к внешнему источнику электропитания. С этой целью лучше воспользоваться услугами электрика, отвечающего за электрообеспечение вашего дома.

После того, как квартира будет подключена к электропитанию, поочередно проверьте работоспособность всех розеток, выключателей и осветительных приборов. Если все работает, то монтаж был произведен правильно. После этого можно начинать проводить любые отделочные и ремонтные работы в квартире.

Как видите, объем работ достаточно большой и потребует определенных навыков и достаточного количества времени. Если все делать последовательно, то никаких трудностей не должно возникнуть. Но если вы все же сомневаетесь в своих силах, то обращайтесь за помощью исключительно к профессиональным электрикам. Они смогут частично или полностью выполнить монтаж новой электрической проводки вашей квартиры. Не экономьте на мелочах, чтобы в дальнейшем не тратиться на непредвиденный ремонт.

Наружная проводка в квартире — плюсы и минусы внешней проводки

Провода на стене: рассказываем и показываем, как организовать красивую и безопасную внешнюю электропроводку в современной квартире





Начнем сразу с лирическо-технического отступления, чтобы то, о чем дальше пойдет речь в статье, было понятно. Итак: электрическая проводка в жилых помещениях бывает двух типов — скрытая (внутренняя) и открытая (наружная, если хотите).



Скрытая проводка — это когда вы не видите провода. Они замурованы в стеновые кабельные каналы, скрыты под слоем штукатурки или за панелями из гипсокартона. Всё, что мы видим в этом случае — розетки, выключатели, патроны для светильников и, может быть, крышки распределительных коробок под потолком.

Открытая проводка — это когда видно всё, или почти всё. В этом случае провода прокладываются поверх стен, потолка или пола. Они могут быть укрыты в специальные кабельные каналы и трубы, а могут быть и просто так прикреплены к поверхности. Именно о такой открытой проводке и пойдет речь.

Плюсы и минусы внешней проводки





Поэтому первый и главный плюс внешней проводки в квартире — скорость ее монтажа. Например, смонтировать открытую проводку в однокомнатной квартире своими руками, не имея большого опыта, можно за пару дней. Профессиональный наемный электромонтажник справится часов за пять-шесть.

Второй плюс — для открытой проводки не нужно штробить стены, делать в них каналы для укладки проводов и гнезда для розеток, выключателей и разветкоробок, а потом, после укладки, заново штукатурить, красить или заклеивать обоями стены.

Третий плюс — открытая проводка всегда доступна. Вы в любое время сможете отремонтировать поврежденный участок или добавить в проводку какие-то новые элементы, не прилагая значительных усилий. Например, провести еще одну ветку к новому светильнику, поставить новую дополнительную или переместить в другое место старую розетку. Со скрытой проводкой такой номер не пройдет: придется долбить стены.

Но есть у открытой проводки и свои минусы.

Первый минус — открытая проводка всегда на виду, и не во всех интерьерах она смотрится гармонично. Разве что вы делаете интерьер в стиле кантри, ретро, техно или стимпанк. В этом случае открытая проводка может стать изюминкой.

Второй минус — надо четко учитывать технические нормы помещения, в котором вы делаете открытую проводку. Например, в ванной, кухне и других помещениях с повышенной влажностью, даже для скрытой проводки нужно использовать дополнительную защиту проводов и ставить приборы (выключатели, розетки) с классом защиты не ниже IP-44, а для открытой — уже не менее IP-68. А они не всегда выглядят красиво и привлекательно.

Требования к внешней проводке в квартире

Итак, вы всё же решили, что докучать соседям перфоратором и долбить стены — плохая идея, и выбрали вариант с внешней проводкой. Ок, тогда смотрите, а лучше записывайте в блокнотик требования по её монтажу.

Первым делом нарисуйте схему расположения всех линий проводки. Как правило, провода и кабельные каналы ориентированы или вертикально, или горизонтально по отношению к стенам, полу и потолку. Все прочие направления запрещены правилами техники безопасности.

На схеме подробно и понятно укажите все места, где планируете поставить розетки, выключатели, распределительные коробки и прочие электрические приборы. Рассчитайте количество розеток и светильников, которые вам понадобятся. О том, как правильно расположить в квартире розетки и другие электроприборы, читайте в  прошлых материалах.

При составлении плана учитывайте, что линии проводки должны располагаться на расстоянии 15 – 20 см. от углов, оконных и дверных проемов. Старые стандарты рекомендуют располагать розетки на высоте 60 см. от пола, а выключатели выше — 150 см. Современный стандарт — для выключателя 60 см., для розетки — 20 см. от уровня пола.

А вот сам список рекомендаций по прокладке внешней проводки, которые вытекают из правил установки и монтажа электроустановок в жилых и общественных зданиях. Если вам интересно, полностью этот серьезный технический документ вы можете найти здесь, а мы озвучим из него лишь некоторые пункты, которые касаются внешней проводки:

  • Не прокладывайте кабели внешней проводки рядом с излучателями тепла — батареями, нагревательными элементами. Изоляция проводов и пластиковые кабельные каналы через некоторое время придут в негодность от воздействия тепла.

  • Не прокладывайте линию проводки под трубами, на которых может скапливаться конденсат. Например, в ванной, кухне или туалете, на трубах с холодной водой конденсат — частое явление. А вы помните: вода — первый враг электричества. Даже простой гофрированной трубы или негерметичного кабельного канала может быть недостаточно.

  • Кабель, который прокладывается в мокрых помещениях, должен иметь дополнительную защиту. Двойная, а то и тройная изоляция будет в самый раз.

  • Не соединяйте провода внутри каналов и труб просто так. Это нужно делать только в распределительных коробках.

  • Ставьте распределительные коробки в тех местах, где до них будет легко добраться в случае чего. Во влажных помещениях используйте герметичные коробки. И вообще, помните про класс защиты, и ставьте в мокрых помещениях только влагозащищенные электроприборы.

  • Не оголяйте провода без надобности. Изоляция на проводе должна быть целой по всей длине, от коробки до розетки, выключателя или другой коробки.

  • Если вы делаете открытую проводку без труб и кабельных каналов, то для крепления проводов и кабелей используйте специальные пластмассовые скобы, подобранные по диаметру проводника. Такие скобы продаются в любом хозяйственном магазине в отделе электротоваров. Расстояние между скобами не должно быть слишком большим, иначе ваши провода будут провисать под собственным весом.

  • Ставьте крепежные скобы по обе стороны провода. Скобы-фиксаторы обязательны около мест подключения к розеткам и выключателям. Если силовой кабель проложен горизонтально, ставьте скобы на расстоянии не более 40 см друг от друга, а для вертикального кабеля — не меньше, чем через один метр.

  • Для тонких проводов расстояние между скобами уменьшается: горизонтально — через каждые 25 см, вертикально — через 40 – 45 см. Расстояние от последней скобы до розетки или выключателя не должно превышать 10 см. А лучше поставьте последнюю скобу прямо перед ними.

  • Не сгибайте провода без необходимости. Все повороты и изгибы линии старайтесь делать с помощью распредкоробок. Если же не получается — смотрите, чтобы минимальный радиус изгиба провода был не менее 3 – 5 см.

  • Если проводка всё-таки пересекает неэлектрический трубопровод,  постарайтесь отодвинуть их друг от друга хотя бы на 3 – 5 см. В месте пересечения загоните кабель в дополнительную защиту, например, в кусок пластиковой трубы.

  • Для того чтобы провести проводку сквозь стену, замуруйте в стену кусок трубы и просуньте кабель сквозь нее.

Как выбрать кабель для внешней проводки

Кабель для внешней проводки в квартире следует выбирать, исходя из электрической нагрузки. Для простых осветительных и бытовых электроприборов вполне достаточно простого двух- или трехжильного кабеля с медными или алюминиевыми проводами, сечением 2,5мм2. Мощную кухонную технику и электроплиты рекомендуется подключать к отдельным кабелям с проводами сечением не менее 4 – 6 мм2. Ветка проводки для такой мощной техники должна быть отдельной, и подключаться к отдельному автоматическому предохранителю на 25А в распределительном щитке. Подробнее мы уже рассказывали об электрической начинке кухни и о выборе электроприборов для ванной в предыдущих материалах.

Если перед вами стоит выбор, какой провод использовать для наружной проводки, берите медный:

  • Он более пластичен, чем алюминиевый, а значит, меньше вероятность того, что  сломается при укладке.

  • Медь устойчивее к коррозии, медные провода медленнее окисляется.

  • Медные провода прослужат дольше, чем алюминиевые.

  • Медный провод выдерживает большую нагрузку по сравнению с алюминиевым при одинаковом сечении.

Самый лучший, на наш взгляд — кабель из медных витых проводов. Каждая жила такого провода состоит из скрученных в подобие тросика тонких медных проводов. Он обладает прекрасной гибкостью, сравнимой с обычным шнуром, хорошо изгибается. Некоторые марки такого витого провода прямо-таки предназначены для наружной проводки в стиле ретро.

Открытая проводка в интерьере

Существует несколько способов организовать наружную проводку в квартире. Можно применять один способ для всей квартиры, а можно комбинировать, используя разные варианты в разных комнатах.

Внешняя проводка в кабельном канале

Кабельный канал, или как его еще называют, кабелегон — это такой длинный пластиковый короб с крышкой, который крепится к стене или потолку. Вся проводка располагается внутри него. Ширина его может быть разной, с несколькими отсеками для разных групп проводов. На рынке или в строительных маркетах можно купить кабельные каналы на любой вкус: белые, серые, под темное или светлое дерево.

Кабельный канал, как правило, заканчивается розеткой, выключателем, светильником или разветкоробкой. Для того чтобы изменить направление провода, используется особая дополнительная фурнитура: внешние и внутренние углы, переходники, заглушки.

Для классических интерьеров можно использовать широкие пластиковые плинтуса с кабельными каналами. Розетки в этом случае ставятся на уровне плинтуса или чуть выше. Провода к светильникам прячутся за потолочными плинтусами.

Внешняя проводка в трубах

Второй способ организовать внешнюю проводку — проложить провода в специальных электротехнических трубах.  Трубы одновременно могут быть и защитой проводов и кабелей, и элементом декора.

Например, в лофте или в скандинавском интерьере такой тип внешней проводки будет смотреться очень круто.

Еще одно место, где наружная проводка должна выполняться в трубах — ванная комната. Из-за повышенной влажности придется закрыть красивые провода в герметичные трубы и использовать влагозащищенные розетки, выключатели и разветкоробки.

Наружная проводка открытым проводом

Модный способ организации внешней проводки в квартире — выполнить ее в ретро-стиле. Сейчас полно магазинов, которые торгуют всеми необходимыми электроприборами и аксессуарами для ретро-проводки. Там вы можете приобрести винтажные розетки, распределительные коробки, выключатели, провода в тканевой изоляции и небольшие фарфоровые изоляторы для их крепления к стенам.

Такая наружная ретро-проводка очень органично впишется в квартиры с интерьерами кантри, прованс или шебби-шик.

Вместо заключения

Как видите, внешняя электропроводка — это не только простой и быстрый способ организовать электричество в квартире, но и возможность малыми силами обновить дизайн. Сила стиля в деталях.

Больше простых и эффектных идей для дома — в нашей рассылке. Подписывайтесь и точно не пропустите ничего интересного.



Живите легко!



Замена старой электрики в квартире своими руками

Автор Alexey На чтение 8 мин. Просмотров 761 Опубликовано Обновлено

Для обеспечения комфортного проживания человека на современном уровне требуется все большее потребление электроэнергии. Но повышенное энергопотребление подразумевает увеличение нагрузки на электропроводку, которая в подавляющем большинстве случаев не рассчитана на суммарную мощность подключаемых электроприборов.

Быстрый темп человеческой жизнедеятельности зачастую требует одномоментной работы множества приборов в доме, без возможности их подключения в разное время для равномерного распределения нагрузки. Поэтому, чтобы обеспечить надежную и бесперебойную функциональность всего электрооборудования в доме старую электропроводку необходимо заменить.

Причины замены электропроводки

Повышенное потребление электроэнергии, является одной из причин, по которой планируется и производится обновление электропроводки, или, как говорят в народе – замена электрики.

Мастер устанавливает новую проводку

Хотя это не основная причина, и ввиду дороговизны ремонта электропроводки, даже производимого своими руками, пользователи ищут способы оптимального распределения нагрузки на старые провода.

Например, замена электросчетчика на двухтарифный и использование электронагревателей, стиральной машины, мощных кухонных электроприборов ночью позволит снизить расходы на уплату за электроэнергию, и автоматические выключатели не будут выбивать из-за перегрузки.

Разнообразие двухтарифных электросчетчиков

Такие мощные электроприборы как холодильник, бойлер, кондиционер остаются включенными в сеть практически круглосуточно, потребляя электроэнергию. Но, покупая энергосберегающие модели и устанавливая экономичные режимы, можно снизить потребление электроэнергии и нагрузку на сеть.

Замена проводки ради электробезопасности

Но, на чем действительно экономить нельзя – так это на электробезопасности. Изоляция на старых проводах разрушается, что приводит к значительным утечкам электрического тока, что само по себе небезопасно, и к тому же, приводит к лишним расходам электроэнергии.

Небезопасность старой проводки

Утечки тока в устаревшей электропроводке не позволят повысить электробезопасность эксплуатации оборудования. Если пользователь установит своими руками в щитке УЗО или дифференциальные автоматы – они будут выбивать, реагируя на утечки в проводах.

К тому же, обязательным элементом современной проводки является заземляющий защитный провод PE. Естественно, что помимо обновления электропроводки потребуется замена розетки в каждой точке. Розетки должны обладать заземляющим контактом.

Розетка с заземляющим контактом

Еще одной причиной, по которой устаревшая электропроводка должна подлежать замене – это материал проводников. Согласно текущим стандартам ПУЭ, в жилых домах проводка должна выполняться проводниками с медными жилами, в то время как в большинстве случаев в старых домах установлены провода из алюминия.

Цитата из ПУЭ

Зачастую потребность в капитальном ремонте дома или квартиры побуждает владельца заодно делать замену электропроводки своими руками или с помощью мастера. Такое совмещение работ позволит значительно снизить расходы на ремонт.

Начало капитального ремонта

Иногда, острая необходимость в замене электропроводки заставляет владельца затевать капитальный ремонт всего дома. Такая вынужденная мера связана с монтажом скрытой проводки, который невозможно произвести без масштабных ремонтных работ.

Правильная организация замены электропроводки.

При замене электропроводки своими руками основные трудности возникают при неправильной организации работ. Например, многие ресурсы в интернете советуют начинать с демонтажа старой проводки.

Но отключив автоматы в щитке, и начиная демонтировать провода, розетки и выключатели, владелец квартиры остается без электроэнергии. Очень часто замена розетки, выключателя, установка распределительных коробок требует применения источников света и электроинструментов для бурения отверстий подрозетников.

Отключив старые автоматы владелец квартиры остается без электроэнергии

Поэтому, прежде чем отключать автоматы, следует позаботиться о временной резервной линии электропитания для обеспечения электроэнергией инструментов и источников света. Удлинитель, который может быть самодельным, должен выдерживать мощность электроинструментов, осветительной системы, и электроприборов, необходимых для жизнеобеспечения во время ремонта.

Согласование в официальных инстанциях

Чтобы ремонт не затянулся слишком долго, вначале должны быть осуществлены все расчеты сечений проводов и составлена схема электропроводки в квартире.

Типичная схема квартирной электропроводки

Данную схему лучше согласовать с контролирующими инстанциями – электриками и пожарниками. После проведения ремонта электропроводки полученный сертификат и акт проведения работ поможет владельцу квартиры более выгодно оценить её в случае продажи недвижимости.

Если планируется замена электросчетчика, то все организационные вопросы должны быть согласованы в управляющей электроснабжением компании, чтобы не было проволочек и простоя уже подключенной электропроводки.

Нужно договориться, будет ли производиться замена счетчика электроэнергии своими руками владельцем, с последующим пломбированием, или согласовать точное время прихода мастера с полномочиями от соответствующей организации.

Подготовка инструментов и материалов

Расчет автоматов по мощности и их количества в щитке подробно описан в разделах данного сайта, и с ними необходимо будет ознакомиться, прежде чем планировать ремонт и замену электропроводки своими руками.

Номиналы и количество автоматов в типичном квартирном распределительном щитке

К тому же нужно будет составить схему проводки, чтобы она соответствовала как критериям безопасности, так и нуждам обитателей квартиры или дома. На схеме должны быть указаны все розетки, выключатели, распределительные коробки и источники света.

Важнейшим решением, которое определит всю стоимость проведенных работ, станет выбор между скрытой и наружной электропроводкой.

Описание достоинств и недостатков, а также процесса прокладки проводки можно найти здесь.

Согласно составленной схеме необходимо будет рассчитать длину кабелей и проводов, необходимых для монтажа и подключения автоматов в распределительных щитках. При приобретении кабельной продукции нужно опасаться подделок, обращая внимание на реальное поперечное сечение жил.

Формула для проверки сечения провода относительного диаметра жилы

При выборе автоматических выключателей для вводного и распределительного щитка также необходимо опасаться подделок и требовать сертификат качества на покупаемую продукцию.

Монтаж проводов

Нужно будет решить, каким способом будет осуществляться монтаж проводов в соединительных коробках. Наиболее надежной является электросварка, но для домашних мастеров такой способ монтажа наименее доступен, ввиду дороговизны аппарата и отсутствия специфических навыков работы.

Электросварка проводов специальным сварочным аппаратом

Чтобы подключение проводов в распределительных коробках, замена розетки или выключателя являлись как можно более простыми для проведения работ своими руками были придуманы клеммники Wago, завоевавшие большую популярность среди профессионалов и домашних мастеров.

Монтаж в распределительной коробке при помощи клеммников Wago

К сожалению, существует множество подделок клеммников, к тому же сами пользователи не всегда правильно осуществляют монтаж и рассчитывают мощность изделия. Поэтому, многие профессионалы сходятся на мысли, что для самостоятельной замены электропроводки наиболее надежной и выгодной будет пайка проводов.

Пайка проводов в распределительной коробке

Согласно выбранному способу монтажа должны быть в наличии необходимые инструменты и дополнительные расходные материалы – изолента, термоусадочные трубки, шурупы, дюбеля, скобы и т.д.

Демонтаж старой электропроводки

Как уже говорилось, демонтаж и замена электросчетчика должна производиться только по согласованию с официальными службами. Остальные работы владелец жилья может производить по своему усмотрению.

Наиболее часто изменению подвергается размещение автоматических выключателей – если раньше они располагались все в общем щите, то сейчас владельцы предпочитают монтировать собственный распределительный щиток в квартире.

Собственный квартирный распределительный щиток

Как правило, выключатели света в квартире давно отслужили свой срок эксплуатации и подлежат замене. В отношении розеток, помимо износа, причиной их замены является необходимость в заземляющем контакте.

С практической точки зрения, удалять старую электропроводку имеет смысл, если в данном месте будет устанавливаться новая проводка – образовавшиеся канавы после удаления проводов избавят от необходимости в штроблении стен.

Прокладка нового кабеля в канаву, образовавшуюся после удаления старой проводки

После демонтажа старой электропроводки, включая розетки, выключатели, кабели и источники света, можно приступать к монтажу новой проводки.
Важным моментом является характер стенного покрытия и выбор типа электропроводки. Например, при прокладке проводки под гипсокартоном существуют свои правила и методы проведения работ.

Прокладка проводки под гипсокартоном

Краткое описание процесса проведения замены электропроводки

Все этапы последующего электромонтажа можно разбить на несколько пунктов, которые более подробно описаны на данном сайте:

  • Приобретение необходимых инструментов электрика;
  • Штробление стен под скрытую электропроводку;
  • Укладка кабелей в штрабу, коробы или под гипсокартон;
  • Фиксация подрозетников и распределительных коробок;
  • Соединение проводов в распределительных коробках;
  • Подключение выключателей и розеток;
  • Проверка и прозвонка электропроводки;
  • Заделка кабельных канав и косметический ремонт.

Таким образом, ознакомившись с процессом осуществления описанных выше пунктов, можно своими руками осуществить замену электропроводки, значительно сэкономив денежные средства.


Замена Электропроводки В Квартире Своими Руками: Схемы, Инструкция, Фото

Капремонт зачастую сопровождается заменой электропроводки в квартире на новую. Причиной замены проводки нередко становится несоответствие между старой электрической сетью и современными бытовыми электроприборами. Раньше, когда строились панельные дома вроде сталинок и хрущевок, для каждой из квартир отводился резерв нагрузки на электросеть величиной в 3 киловатта. Разумеется, для нынешних нужд этого недостаточно.

Чтобы помочь вам исправить ситуацию и заменить старую проводку на надежную новую, мы детально пройдемся по каждому этапу процедуры замены, а также подробно расскажем о всех тонкостях процесса.

Содержание статьи

Этап №1: Определяем объем работы

Первоочередная задача — нужно понять, вся ли проводка подлежит замене или будет достаточно заменить лишь отдельные ее участки? Безусловно, это дело личное. Но стоит помнить – в старых постройках электрическая сеть создавалась преимущественно из алюминиевого проводника малого сечения без заземления.

Стоит ли говорить, как опасно использование подобной проводки в наше время? Гораздо лучше одним махом заменить всю сеть в собственном жилище.

Если ваша проводка похожа на фото выше — пора менять!

Точно также будет нелишним объективно оценить собственные силы, чтоб определить – справитесь ли вы в одиночку. Это достаточно спорный момент. С одной стороны, огромных трудностей процедура замены проводки своими руками в себе не таит, с другой – в процессе демонтажа вам понадобятся особые инструменты и навыки.

Обладаете всем набором инструментов и твердо уверены в своих силах? Отлично, тогда мы расскажем, что нужно делать.

Этап №2: Схема и материалы

Сначала нужно составить схему электропроводки. На ней указывается месторасположение всех розеток, выключателей, распределительных коробок, а также места подключения мощных электроприборов, которые принято запитывать напрямую. Рекомендуем ознакомиться со схемами размещения электропроводки в квартире.

Следует отметить, что в квартирах принято выполнять монтаж скрытой проводки. Это связано с такими аспектами, как: электробезопасность, пожаробезопасность, влияние на дизайн помещения и т. д. Однако никто не запретит вам выполнить проведение открытой сети – все зависит исключительно от ваших предпочтений и возможностей.

Чтобы замена электропроводки в квартире прошла гладко и без эксцессов, рекомендуем придерживаться следующих советов:

Когда количество всех материалов подсчитано и выбраны модели каждого типа изделий, самое время отправляться за покупками. Уже закупились? Отлично, приступаем к делу!

Этап №3: Демонтаж

Пришло время извлечь старую проводку и отправить ее на покой. Не забываем предварительно отключить подачу электричества на квартиру и убрать всю мебель, которая может помешать в процессе демонтажа. После этого начинаем разрушать стеновую отделку, чтобы добраться до проводки.

Процедура замены проводки начинается от распределительных коробок. В случае чего, найти их нетрудно – коробки выдают пластиковые крышки в стенах, которые видны по своим выпирающим через обои контурам. Необходимо скрутить крышку, разъединить между собой все скрутки проводов, после чего не спеша извлечь старый кабель из зашпаклеванных штроб.

Этап №4: Новая проводка

Приступаем к самому основному – прокладываем новые провода вместо старых и устанавливаем розетки с выключателями. Для этого делаем специальные углубления в стене, размещая все элементы новой сети «под себя». Данный этап не будет рассматриваться в деталях, так как это уже было сделано нами в одной из статей о монтаже электропроводки в квартире.

Когда новая проводка проложена, обязательно нужно сделать фото разводки кабеля по стенам. Благодаря этому в случае возникших спустя время проблем будет гораздо проще определить точное местоположение поврежденного участка. Также не спешите замазывать штробы раствором – это следует делать лишь после того, как будет проверена работоспособность новой сети.

Этап №5: Финал

Осталось финальное мероприятие – прозвонка проводки мультиметром и замазывание штроб. В процессе прозвонки вы проверяете работоспособность проложенной сети. Прибор не показывает ошибок? Отлично, значит можно подключать линию к щитку и проверять работу всех люстр, розеток и выключателей.

Проверяем, все ли работает!

Когда вы убедились, что все в порядке – смело замазывайте штробы. На этом процедура замены старой проводки на новую завершается. Да, это весьма трудоемкий и объемный процесс, однако не настолько сложный, чтобы не справиться с ним в одиночку. Верим, эта статья поможет вам сделать всю работу собственноручно и уже вскоре наслаждаться обновленной проводкой в своей квартире.

Понравилась статья? Поделиться с друзьями:

как правильно заменить в ней старую проводку

Жизнь в городах идет своим чередом, появляются новые здания, построенные по современным проектам. Но хрущевка никуда не исчезла. Дома хрущевской эпохи можно без труда отыскать, как правило, почти по всей России. В принципе, они уже устарели и не отвечают нынешним требованиям. Однако люди продолжают в них жить. Причем находятся даже такие, кто в домах этой планировки находит кучу достоинств.


Что вы узнаете

Читайте также: Чем же хороша хрущевка?

Дома хрущевской эпохи, в принципе, можно отнести в разряд архитектурных ветеранов. И в силу возраста во многих из них, как правило, необходима замена многих коммуникаций. К ним, в частности, относится и электропроводка. Именно этой проблеме мы и намерены посвятить сегодняшнюю нашу статью: мы достаточно подробно расскажем, как выполнить замену электропроводки, выполняя ремонт в хрущевке.

Почему квартира хрущевка нуждается в замене электропроводки: три главных причины

Как правило, о состоянии электропроводки люди задумываются только тогда, когда возникают какие-то проблемы. Но если вы живете в хрущевке, проблем ждать не стоит. За дело надо браться как можно быстрее. Потому что дома эти, в принципе очень старые. Большинству из них более полувека. А основными причинами срочно взяться за дело, в частности, являются следующие:

  1. Пришедшая в негодность изоляция. Если говорить о кабелях в ПВХ- изоляции, то срок их службы составляет не более 25 лет. Но в советские времена о такой «долгоиграющей» изоляции еще и не знали. Тогда широко использовалась изоляция резиновая. Причем ее долговечность была вдвое меньшей, чем у изоляции из ПВХ.
  2. Наличие алюминиевых жил. Из-за специфических свойств алюминия его запретили использовать в составе домашних электропроводок. Причем запрет этот действует уже почти два десятилетия.
  3. Значительно возросшая мощность бытового электрооборудования. При проектировании хрущевок разработчики исходили из того, что из приборов в распоряжении жильцов будут только радиоприемники, телевизоры, холодильники и утюги. В результате выбиралось соответствующее сечение кабелей. То есть такое, которое совершенно недостаточно в настоящее время.

Если в вашей квартире все еще используются алюминиевые провода, помните, что их контактные соединения требуют регулярной подтяжки. Причем делать это лучше хотя бы ежегодно!

Перечисленные выше причины являются вполне достаточным мотивом для того, чтобы, не откладывая в долгий ящик, поменять электропроводку в вашей хрущевке. Причем использовать лучше кабель ВВГнг-LS и ему подобные.

Читайте также: Какие ошибки нельзя допускать при прокладке проводки

В каких конструктивных элементах хрущевки можно искать проводку

Хрущевка – это одна из разновидностей панельных домов. Проводку в таких домах, как правило, прокладывают по специальным каналам, которые находятся внутри панелей. Причем каналы эти не проделывают в ходе строительства. Они предусмотрены самой конструкцией плит. Типовое расположение таких каналов можно увидеть на следующем рисунке:

Если присмотреться к приведенной схеме, можно заметить, что расположение каналов не отвечает современным требованиям. То есть и речи даже нет о требуемой ныне вертикальности и горизонтальности: часть каналов обустроена наклонно.

Но проводка в хрущевке могли укладываться не только во внутрипанельные каналы. Она могла размещаться, в частности, и в балках, находящихся под потолком. То есть в тех выступающих конструкциях, которые порой имелись на стыке стен и потолочной плиты.

Впрочем, кроме проводки, следует отыскать и распределительные коробки. Потому что без них разводка проводов практически немыслима. Некоторые коробки могут являться открытыми. Они слегка выступают над поверхностью стены и закрываются пластиковой крышкой. Но есть коробки и закрытые, то есть заштукатуренные.

Если выступающих коробок вы не заметите, то придется искать скрытые. То есть надо будет снимать обои. Более того, придется даже простучать стену вдоль всего потолочного угла. О наличии распредкоробки вам скажет типичный звук пустоты. После того как коробка найдена, скрывающую ее штукатурку, как правило, взламывают.

Аналогично поиск производится и в потолочной плите. Потому что и в ней имеются каналы для укладки проводки.

Чтобы облегчить вам поиск каналов и распредкоробок, уточним следующие моменты:

  • электрическая схема квартир, как правило, определяется количеством комнат;
  • каждая жилая комната имеет от 2 до 4 розеток (их количество определяется площадью помещения) и светильник;
  • если комната маленькая, то есть если ее площадь не превышает 10 м2, то розетка может быть только одна.

Хрущевка и некоторые нюансы замены старой проводки

В принципе, новую проводку лучше укладывать в те же каналы, где находилась старая. Чтобы произвести замену, достаточно к старым проводам прикрутить новые и только лишь протянуть их. Детально эту операцию можно увидеть в следующем видео:



Если кабель протянуть не получается, не исключено, что где-то имеется замурованная распредкоробка. То есть кабель удерживается штукатуркой. Если такое случилось, то придется начать поиск этой коробки. Когда вы сумеете ее отыскать и разбить, линию можно будет продернуть без малейшего труда.

Читайте также: Правильное соединение проводов в распредкоробке

Но если вы не хотите ограничиваться только заменой проводов, если хотите установить, например, дополнительные розетки, то могут возникнуть проблемы. Потому что не всегда имеется возможность выполнить штробление. Например, Постановлением Правительства Москвы запрещается выполнять горизонтальное штробирование. Но имеются и другие варианты запретов. Так, нельзя проделывать горизонтальные штробы в плите, если ее длина превышает 3 метра. Потому что под нагрузкой такая плита может просто-напросто «сложится» по выштробленному каналу.

Таким образом, в некоторых случаях придется обходиться без штробления. Даже если требуется установка новых элементов электрической проводки.

Однако уточним, что штробление возможно без ограничений в межкомнатных перегородках. То есть в стенах, возведенных из газобетона, кирпича и других материалов.

Варианты укладки новых линий в хрущевке

В ходе ремонта хрущевки владельцы квартиры, как правило, применяют следующие варианты прокладки новой электропроводки:

  1. По полу. Если выбран такой способ, то электрокабели укладывают под стяжкой. Причем делают это, предварительно поместив их в гофру. Но у этого способа есть довольно существенный недостаток: если кабель выходит из строя, приходится взламывать стяжку.
  2. В плинтусах. Предприятия торговли предлагают довольно большой выбор плинтусов, имеющих встроенный кабель-канал. В принципе, этот вариант укладки хорош тем, что пользователям можно ограничиться только небольшой вертикальной штробой к месту расположения новой розетки.
  3. Под подвесным (натяжным) потолком или за элементами гипсокартонной отделки. Причем, как и в предыдущем варианте, речь может идти только лишь об ограниченном количестве вертикальных штроб. Необходимых, чтобы запитать новые розетки. Однако фактически такой вариант больше похож на наружную проводку. Потому что провод, уложенный в гофру, просто крепят на поверхности соответствующего элемента конструкции – потолка или стены.

Замена электропроводки в хрущевке: 5 основных этапов

Хотя по своим эксплуатационным качествам хрущевка здорово отличается от других видов жилой недвижимости, обновление электропроводки в ней не имеет практически никаких особенностей. Чтоб вы могли планировать предстоящую работу, предлагаем придерживаться следующей последовательности действий:

  1. Разработка схемы. Чтобы было удобнее, схему лучше выполнять прямо на квартирном плане. Прямо на нем можно нанести расположение всех элементов электрооборудования. Более того, такой подход позволит упростить расчет количества розеток, светильников, выключателей, причем с учетом необходимой мощности.
  2. Расчет сечения жил. О том, как это делается, мы уже писали ранее. Причем провод, соединяющий электросчетчик с распределительной коробкой, должен быть рассчитан на максимальную нагрузку. Потому что через него будет подаваться питание на всю совокупность жилых помещений и электроприборов квартиры. Данный момент особенно важен для многокомнатных квартир.
  3. Выполнение разметки. Пожалуй, вполне понятно, что разметка позволяет определить конкретные места размещения светильников, розеток, выключателей. Более того, при наличии разметки можно достаточно точно рассчитать длину необходимого кабеля. Смету на выполнение электропроводки и список закупок можно составлять только после завершения этапа разметки.
  4. Поиск старых каналов, укладка новых линий. О том, как найти старые каналы, мы написали выше, пожалуй, достаточно подробно. Если возникает необходимость укладки новых линий, то может потребоваться штробление. Хотя, объем этой операции можно значительно сократить, если прибегнуть к монтажу проводки в плинтусах и за элементами отделки (за гипсокартоном или за подвесным потолком).
  5. Монтаж проводки. Электромонтажные работы, как правило, завершают проверкой цепей на наличие коротких замыканий. Причем проверить необходимо каждый участок отдельно (от каждой распределительной коробки к каждому выключателю, к каждой розетке). На заключительном этапе производят сборку схемы подключения квартирного распределительного электрощита.

Читайте также: Как уложить проводку в гофротрубу

В каких элементах электрозащиты нуждается любая хрущевка

Особенно насущным вопросом для хрущевок является заземление. Потому что в квартирах этого типа всегда монтировалась двухпроводная электросеть, называемая также системой TN-C. Но электроприборов люди сейчас используют значительно больше. Из-за чего в результате существенно возрастают риски поражений электрическим током.

Однако здесь именная одна существенная трудность, потому что изменять своими силами схемы электроснабжения домов в целом категорически запрещено. Из-за этого зачастую приходится просто дожидаться, когда соответствующее переоборудование будет произведено управляющей или снабжающей компанией. Чтобы ускорить решение этого вопроса, можно обратиться к этим организациям с коллективным заявлением жильцов дома.

По пока ваша хрущевка не имеет заземления, можно установить в щитке УЗО, чтобы обеспечить защиту от поражений электричеством в случае утечки тока.

Надеемся, что благодаря информации, изложенной в данной статье, вы уже представляете, как заменить старую проводку в хрущевке. Более того, вы сумеете это сделать собственными руками. Однако если опыт выполнения электромонтажных работ у вас отсутствует, мы рекомендуем вам не рисковать и обратиться к электрику-профессионалу, который сделает все вполне грамотно и безопасно для вас.

Автор статьи:

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.

Замена электропроводки в квартире | ehto.ru

Замена электропроводки в квартире не представляет сложности, если в квартире никто не живет. А как аккуратно сделать замену электропроводки в жилой квартире. Об этом эта статья.

Если с монтажом новой электропроводки в новостройке все понятно, и в этой работе нет особых проблем, то с заменой старой электропроводки есть вопрос. Что делать, если вы ограничены во времени или средствах. Скажу по практике, большинство работ по замене электропроводки именно такие.

Поэтапная замена электропроводки в квартире

Начинаем, как всегда, с самостоятельного проекта новой электропроводки. На плане квартиры наносим все будущие розетки квартиры, разбиваем проводки на группы, разделяем группы освещения и группы розеток (силовые группы). Приборы одной группы должны потреблять не более 2500Вт, мощности. Исключения составят группы электроплиты, бойлера и другим мощным потребителям (если они планируются).

Старая трассировка электропроводки

После плана, вам придется точно определить трассы старой электропроводки. Как это сделать, поможет статья: Как найти скрытую электропроводку. Найденные трассы, позволят провести новую электропроводку не повредив старую.

Общий принцип замены электропроводки, таков. Мы делаем новую электропроводку квартиры, не трогая старую. После готовности новой электропроводки делаем переключение со старой схемы на новую и только после этого демонтируем старую электропроводку.

Монтаж электропроводки по новой схеме

Не трогая старую электропроводку и сверяясь с ее найденными трассами, делаем монтаж новой электропроводки. Если вы решили сделать открытую проводку в коробах, то прокладываете короба, если вы планируете скрытую электропроводку, то штробите стены. При штраблении и сверлении стен помните о трассах старой проводки, и максимально соблюдайте правила электробезопасности и по возможности отключайте электропроводку в комнатах, где работаете.



Проложите проводку по новой схеме. Расключите распаячнные коробки используя доступные соединения проводов или разъемы WAGO. От этажного щита протяните новый питающий кабель. Если есть возможность, установите квартирный щиток.

По готовности, новую электропроводку нужно проверить. Делается проверка до установки розеток и до изоляции соединений в распределительных коробках. Если у вас небольшой опыт работы с электротоком, то для проверки вам нужен понижающий трансформатор 220/24 Вольта. Подойдет 220/12 или 220/9 Вольт. Для проверки будут нужны и соответствующие лампочки.

После полной проверки новой электропроводки,

  • Заизолируйте (если нужно) все соединения в коробках.
  • Коробки закройте.
  • Штрабы (борозды в стене) заделайте раствором.
  • Короба закройте.

Теперь можно переключить электроснабжение квартиры на новую схему. Для этого

  • Отключите вводной автомат:
  • Отсоедините питающий кабель старой электропроводки от вводного автомата;
  • Подключите на его место новый питающий кабель. При этом все автоматы должны быть выключены;
  • Включите питание и по одному включайте новые автоматы защиты, тем самым запитывая новые групповые цепи квартиры.

Не забудьте, к новой электропроводке заменить электрический счетчик.

Было бы отлично, если замена электропроводки в квартире завершилась заменой старого вводного автомата защиты на новый. Но для этого вам нужен штатный электрик организации отвечающей за обслуживание электрики вашего многоквартирного дома, потому что придется отключать электропитание вашего подъезда или его части.

©Ehto.ru

Статьи по теме

Поделиться ссылкой:

Похожее

Разводка электропроводки в частном доме своими руками

Электрическое обеспечение жилого дома на сегодняшний день является одним из самых важных аспектов при строительстве. Несмотря на то, что разводка электропроводки в частном доме требует определенных знаний и навыков в области электротехники, сам процесс достаточно простой в понимании. Если у вас возникло желание провести монтаж силовой линии своими руками, то данная статья обязательна к ознакомлению.

Выбираем тип проводки

Проводка в частном доме может быть однофазной и трехфазной. Обычно для прокладывания электрической сети используют однофазный кабель. Он несколько уступает по мощности трехфазному, но не загромождает распределительный щиток. Однофазный кабель способен выдерживать 10-15 кВт и этого достаточно для среднестатистического потребителя даже при использовании одновременно нескольких мощных устройств или бытовой техники. Однофазная конструкция – оптимальный вариант до домашней сети.
Установка трехфазного кабеля нуждается в одобрении местных государственных структур.

Какие инструменты понадобятся

Для работы вам понадобится мощный перфоратор, чтобы штробить углубления для кабеля. Необходимо приготовить набор отверток, пассатижи, кусачки, острый нож, изоляционную ленту, молоток, зубило, набор сверл по камню. Также понадобится расходный материал (шурупы, гайки, шайбы), шпаклевку и шпателя для облицовки.

Видео “Разводка своими руками”

Разметка и монтаж

Прежде чем начать монтажные работы по укладке электрической линии в своем доме специалисты рекомендуют составить схему расположения проводов. Составление предварительной разметки позволит лучше ориентироваться во время работы. Вы сразу определите места, где будут проходить кабеля, где будет осуществлен их выход для розеток, выключателей, для осветительных устройств. В перспективе такая схема позволит вам правильно сделать реконструкцию сети, заменить старую проводку на новую, без особых проблем. Правильно составленная разметка упростит процесс работы, так как вы точно будет знать, где в стене находится силовая жила. Даже если монтаж был сделан своими руками, то за 10-15 лет это можно легко забыть.

Схематическое изображение расположения электрической в сети с дополнительным оборудованием и точками подключения, узлами разводки способствует более удобной работе. Когда процесс монтажа нужно сделать своими руками, то важны любые способы, которые не позволят упустить важные детали. При помощи разметки и обозначений электрической техники, которая будет подключаться на каждом отдельном ответвлении, можно рассчитать мощность оборудования, и номинальное значение силы тока. Таким образом, удобно будет выбрать диаметр сечения силового кабеля.

Проектирование будущей разводки должно соответствовать определенным стандартам, которым следуют при укладывании электрической линии в жилом доме. Начало разметки – распределительный щиток. Распределительный щит является важной точкой отсчета, так как именно здесь будет осуществляться снабжение электроэнергией всего дома. Затем на разметке можно учесть дополнительная установка устройства защитного отключения, стабилизаторы напряжения, реле и другое оборудование. Вся проводка должна находиться в вертикальном или строго горизонтальном положении, повороты линии осуществляются под углом 90 градусов.

Во время проектировки электрической сети лучше укладывать силовой кабель под потолком. Это позволит уберечь его от случайных повреждений. Оптимальное расстояние от потолка – до 30 см. Такое расстояние способствует более удобной работе. Если вы решили уложить своими руками кабель вдоль пола, то лучше использовать для этого электротехнический плинтус, который располагается по контуру помещения.

Выключатели обычно располагаются со стороны дверной ручки, при входе в комнату. Высота может быть произвольной, но обычно она составляет 150. Европейские стандарты используют 80-85 см, это удобно для детей.

Зачастую в жилых комнатах розетки размещаются в нижней части стен. Средняя высота от пола – 25 см. Если их нужно установить выше из-за некоторых особенностей мебели или других конструкций, то лучше прокладывать провод по полу. Обычно на 6 м2 учитывается установка 1 розетки. На кухне розеток может быть больше, так как здесь подключается много бытовых приборов.

Часто хозяева бывают недовольны тем, как размещены розетки в комнате. Для этого следует сразу учитывать расположение мебели, чтобы она в дальнейшем не мешала их использованию. Отдельного внимания требует ванная комната. Так как здесь повышенная влажность, то открытые розетки техникой безопасности не предусмотрены – это может привести к короткому замыканию.

После того, как вы закончили разметку, можно приступить к пошаговому монтажу.  Когда вы осуществляете прокладывание электрической сети в дом своими руками, то не стоит торопиться. Некоторые ошибки трудно исправить. Так как обычно в жилых домах применяется скрытый метод укладывания кабеля, то для этого нужно сделать разметку на стенках. Нанеся на нужной высоте и расстоянии линии, можно приступить к штроблению канавок. Штробой называется продольное углубление для помещения в стену провода. Ширина и глубина зависят от размеров самого кабеля или защитной конструкции (гофрированная труба).

Когда штробы в комнате будут готовы, можно приступить к укладыванию в них силового кабеля. Из бухты нужно отмотать, отрезать куски провода необходимой длины, и закрепить их на соответствующих участках стены. Закрепить шнур можно при помощи алебастра в нескольких точках. Когда закрепление будет завершено, а в местах соединений будет оставлен кусок шнура с запасом для подключений контактов с фурнитурой или другими приборами, можно полностью замазать углубление алебастром. Облицовочный слой делается в самом конце.

После завершения монтажа, нужно сделать соединение в распределительном щитке. При стабильной подаче электричества можно установить все розетки и выключатели на линии. Их проверку можно сделать при помощи мультиметра, который позволяет фиксировать напряжение и силу тока в электрической cети. Обязательно нужно помнить, когда выделаете подключение к распределительному щиту, сеть должна быть обесточена. Если после завершения работы при включении электроснабжения чувствуется запах дыма или слышится искрение, немедленно отключите питание. Затем можно сделать «прозвонку» проводов и найти неполадку.

Советы по выбору материалов

Если вы хотите сделать монтаж электрической сети своими руками, то соответственно нужно правильно выбрать силовой кабель. Лучше всего выбирать провод с медным сечением. Также важно учесть все его особенности и характеристики, устойчивость к высоким температурам и влажности.

Видео “Правильная электрика в частном доме”

Чтобы правильно выполнить все работы по разметке, монтажу и пуско-наладке устройств, советуем посмотреть следующее видео. В нем собраны практические советы и примеры по данному вопросу.

Права арендаторов штата Мэн: небезопасное или непригодное жилье

en español



Вы можете сначала посмотреть это видео, чтобы получить общее представление. Тогда читайте подробности ниже.

Да. Закон штата Мэн дает арендаторам «подразумеваемую гарантию пригодности для жилья». Это означает, что ваш арендодатель должен гарантировать, что ваш дом безопасен и пригоден для проживания.

Примеры нарушений арендодателем:

  • непитьевая вода
  • нет отопления или слишком мало тепла зимой
  • сочетание проблем, таких как протекающие потолки, небезопасная система отопления, разбитые окна и тараканы

Система отопления должна обеспечивать нагрев жилого помещения не менее чем до 68°.

Узнайте больше о тепловых проблемах и о том, что с ними делать.

  • Шаг первый
    Попросите своего арендодателя решить проблему. Если он ничего не делает, вы можете написать письменное требование . Сохраните копию вашего письма.

  • Шаг второй
    Позвоните в мэрию или городской офис и узнайте о любых жилищных кодексах, которые могут применяться к вашему зданию. Если в вашем городе есть инспектор по строительным нормам, вы можете попросить его осмотреть ваш дом и отправить домовладельцу письмо с требованием исправить любые нарушения правил.Закон штата также требует, чтобы в каждом городе был санитарный врач, который может проверять и отдавать приказы об устранении нездоровых условий (или об освобождении здания). Кроме того, в каждом городе должен быть местный инспектор по сантехнике для обеспечения соблюдения государственных и местных правил, связанных с сантехникой.

  • Step Three
    Если вы не можете получить помощь на местном уровне, вы можете получить некоторую помощь или другие направления от следующих государственных учреждений:
  • Опасности пожара :
    Управление государственной пожарной охраны
    Инспекционный отдел
    626-3880    Телетайп:  287-3659
  • Проблемы электропроводки :
    Старший электрический инспектор
    624-8519 (чтобы оставить голосовую почту для инспектора) или
    624-8603 (общие вопросы)
    TTY: 1-888-557-6690
  • Проблемы с сантехникой :
    Инспектор по сантехнике
    624-8639    Телетайп:  1-888-557-6690
  • Сточные воды, питьевая вода и радон :
    DHHS Отдел гигиены окружающей среды
    Телетайп: 1-800-606-0215 ​​
    • Программа очистки сточных вод: 287-5689
    • Питьевая вода: 287-2070
    • Радон: 287-5676
  • Плесень :
    Управление местного общественного здравоохранения
    287-6227
    Программа медицинского осмотра:
    287-5671

Кроме того, некоммерческое агентство Maine Indoor Air Quality Council (626-8115) является надежным ресурсом и публикует полезную информацию.

Вы можете пройти тестирование или проверить своих детей на содержание свинца. Спросите своего семейного врача или клинику о тестах на содержание свинца. Если тест вашего ребенка покажет очень высокий уровень свинца, лаборатория сообщит об этом Программе предотвращения отравления свинцом среди детей в Огасте (см. ниже). Они могут бесплатно осмотреть ваш дом и приказать арендодателю убрать свинец. Эта программа также предоставляет другую помощь и информацию.

Если вы хотите проверить краску или воду в вашем доме на наличие свинца, обратитесь за помощью к домовладельцу или позвоните в одно из следующих государственных учреждений:

  • Лаборатория испытаний на здоровье и окружающую среду по телефону 287-2727 (испытания воды)
  • Управление жилищного строительства штата Мэн 1-800-452-4668 (Проверка краски; они также могут проверить наличие свинца в почве, где играет ваш ребенок.)

Некоторые программы действий сообщества (CAP) также могут помочь вам с тестированием пыли.

За дополнительной информацией обращайтесь по телефону

Если у вас есть маленький ребенок, который пострадал из-за того, что домовладелец не сообщил вам об известных опасностях, связанных со свинцом, или не предупредил вас о других необходимых предупреждениях, он может быть оштрафован или вынужден возместить вам ущерб. Получите юридическую консультацию.

Для всех домов, построенных до 1978 года, арендодатель должен уведомить вас за 30 дней до проведения любого ремонта или реконструкции, которые нарушают краску на основе свинца.Это уведомление включает в себя объявления на всех входных дверях и заказное почтовое письмо во все жилые помещения в здании. Или арендодатель может разместить уведомления и получить подписанный письменный отказ от взрослого в каждой квартире. Отказ должен содержать конкретные предупреждения. Ваш арендодатель может быть оштрафован на сумму до 500 долларов США за каждое нарушение этих правил уведомления. Если вы считаете, что вы или ваши дети пострадали из-за того, что ваш арендодатель не уведомил вас, вы можете сообщить о нарушении своему местному окружному прокурору или в отдел защиты прав потребителей при генеральном прокуроре штата Мэн.

Цель этого закона – обеспечить вам возможность защитить себя и своих детей от свинцовой пыли во время выполнения работ. Кроме того, ваш арендодатель должен использовать методы безопасного использования свинца, чтобы свести к минимуму опасность.

Подробнее о свинцовой краске.

Постельные клопы стали гораздо более распространенными в штате Мэн. От них трудно избавиться. Как и в случае других вопросов, связанных со здоровьем и безопасностью, первым делом необходимо связаться с вашим арендодателем и попросить его профессионально обработать здание.Вы и другие люди в здании также должны будете принять меры для борьбы с этой проблемой.

Перед арендой:

Домовладелец не может сдавать квартиру, в которой он знает (или подозревает), что в ней обитают клопы. Он также должен сообщить вам, есть ли проблемы с клопами в других близлежащих квартирах в доме.

Перед арендой уточните когда квартира и близлежащие помещения:

  • последний раз проверялись на наличие клопов, а
  • не содержит клопов.

Арендодатель должен дать вам честный ответ.

Что произойдет, если моя квартира заразится клопами после того, как я въеду?

Во-первых, вы должны немедленно сообщить об этом своему арендодателю. Для создания записи, возможно, будет хорошей идеей сделать это в письменной форме. Получите образец письма здесь. После этого и вы, и ваш арендодатель должны приложить усилия для решения проблемы. Вот как это работает:

  • После того, как вы уведомите арендодателя, он должен осмотреть вашу квартиру в течение 5 дней.
  • Затем ваш арендодатель должен связаться с сертифицированным государством экспертом по борьбе с вредителями в течение 10 дней после осмотра и обнаружения клопов.
  • Тогда ваш арендодатель должен принять все разумные меры для решения проблемы, основываясь на совете эксперта.
  • Вашему арендодателю и эксперту по борьбе с вредителями, вероятно, потребуется доступ к вашей кровати, мебели и другим вещам. Они должны уважать вашу частную жизнь, но в то же время проводить любые проверки, необходимые для решения проблемы. Вам нужно сотрудничать, чтобы избавиться от клопов. Ваш арендодатель должен сообщить вам стоимость вашего участия в процессе.

ПРИМЕЧАНИЕ. Ваш арендодатель должен всегда уведомлять вас за 24 часа до того, как вы войдете в квартиру или отправите специалистов по борьбе с вредителями, за исключением случаев крайней необходимости.См. «Права арендаторов штата Мэн: арендодатель входит в ваш дом».

Что, если я не могу позволить себе «сотрудничать»?

Чтобы помочь избавиться от клопов, вас могут попросить передвинуть мебель, постирать одежду, постельное белье или принять другие меры, чтобы помочь в этом процессе. Если вы не можете позволить себе эти вещи или не в состоянии их сделать, ваш арендодатель может предпринять необходимые шаги и взимать с вас любые расходы, связанные с вами (например, перемещение вашей мебели или стирка вашего белья). Если ваш арендодатель оплачивает эти расходы за вас, предварительно сообщив вам, в каком размере они будут, он может попросить вас возместить эти расходы в течение 6 месяцев (или дольше, по договоренности).

Что мне делать, если мой арендодатель ничего не делает для избавления от клопов?

Вы можете подать на своего домовладельца в суд. Вы можете получить как минимум 250 долларов или «фактический ущерб» (все, что вы потеряли). Вы должны показать, что:

  • проблема возникла не из-за вас;
  • вы уведомили арендодателя устно или письменно о проблеме, когда узнали о ней;
  • хозяин не принял оперативных мер по избавлению от клопов; и
  • вы не были должны арендодателю задолженность по арендной плате на момент подачи уведомления.

Примечание. Если домовладелец попытается выселить вас в течение шести месяцев после подачи жалобы, закон может вас защитить. См. Защита от возмездия.

Наконечники

  • Убедитесь, что вы правильно определили ошибку. Вы можете отправить образцы в лабораторию насекомых Университета штата Мэн.
  • Не подбирайте кровати, матрасы и другую старую мебель на улице или на свалке.
  • При переезде на новое место из места, где обитают клопы, убедитесь, что вы не приносите клопов или их яйца с собой в своих вещах.(См. связанные статьи ниже.)

Вот полезный ресурс о постельных клопах, о том, как их идентифицировать и как от них избавиться:

Постельные клопы: энтомология Университета Кентукки

Некоторые домовладельцы в штате Мэн используют в качестве средства лечения высокотемпературную обработку. (Арендодателям и домовладельцам следует проконсультироваться с квалифицированным и опытным экспертом.)

Если вы считаете, что у вас плесень, попросите арендодателя найти и решить проблему с водой, из-за которой плесень растет, а затем устранить любые повреждения, вызванные водой.Если это не сработает, выполните описанные выше шаги. Снова обратитесь к своему арендодателю с выводами, полученными от местного медицинского работника и врача, если вы можете их получить.

Лаборатория тестирования здоровья и окружающей среды штата больше не проводит тестирование плесени. Некоторые частные лаборатории проводят тестирование, но это дорого.

Для получения дополнительной информации обращайтесь:

Да. Во всех квартирах в спальнях или рядом с ними должны быть исправные датчики дыма и угарного газа. Любая сигнализация угарного газа в квартире, которую необходимо заменить после 1 января 2016 года, должна быть заменена на сигнализацию, работающую от электричества с резервным аккумулятором или на одноразовой батарее, срок службы которой составляет 10 лет.В многоквартирных домах более трех этажей все подъезды должны быть оборудованы датчиками дыма. Все новые датчики дыма, установленные после октября 2009 года, должны подключаться к стене и иметь резервную батарею.

Дома на одну семью, построенные или отремонтированные после 1981 года, также должны быть оборудованы датчиками дыма. Любой ремонт, который добавляет спальню, должен включать сигнализацию угарного газа. Если этот ремонт будет проведен после 1 января 2016 г. (или если после 1 января 2016 г. необходимо заменить сигнализацию, требуемую этим законом), новая сигнализация угарного газа должна работать от электричества с резервным аккумулятором.Все новые датчики дыма, установленные после октября 2009 года, также должны подключаться к стене и иметь резервную батарею.

Если вы глухой или слабослышащий, вы можете запросить незвуковой сигнал тревоги. Если ваш арендодатель отказывается, вы можете поставить его себе и вычесть фактическую стоимость из вашей арендной платы. (См. ниже.)

Любой датчик дыма, расположенный в пределах 20 футов от кухни или ванной комнаты с ванной или душем, должен быть детектором дыма фотоэлектрического типа.

Арендодатели могут быть оштрафованы на сумму до 500 долларов США за каждое нарушение этих правил.

Арендаторы должны:

  • Периодическая проверка сигналов тревоги
  • Убедитесь, что батареи работают
  • Не отключать тревоги и
  • Уведомить арендодателя в письменной форме, если сигнализация не работает должным образом.

Радон — это газ, который вы не можете увидеть или почувствовать, но который может нанести вред вашему здоровью. По данным DHHS штата Мэн, радон является второй ведущей причиной рака легких. К 1 марта 2014 года ваш домовладелец должен проверить ваше здание на содержание радона.Он должен повторять тестирование каждые 10 лет по требованию арендатора, если нет работающей системы защиты от радона. Как правило, человек, который проверяет воздух в вашем здании, должен быть зарегистрирован в Департаменте гигиены окружающей среды штата при DHHS. (Есть некоторые исключения для тестов, проводимых арендодателем или арендатором.) Ваш арендодатель должен уведомить вас в письменной форме о результатах последнего теста на радон, когда вы заключаете договор аренды. По запросу арендодатель должен сообщить потенциальному арендатору об уровне радона в здании.Чтобы помочь арендодателям соблюдать требования, DHHS выпустило эту стандартную форму раскрытия информации. Дополнительную информацию о радоне см. в Информационном бюллетене DHHS по радону и на домашней странице DHHS штата Мэн.

Арендодатель не обязан устранять проблемы с радоном. Арендодатель, решивший решить проблему, должен нанять лицензированного специалиста по борьбе с радоном. Если уровень радона превышает 4,0 пикокюри на литр воздуха, арендатор может освободить помещение, уведомив об этом арендодателя за 30 дней.

Нарушение этих требований может привести к штрафу в размере 250 долларов за каждое нарушение.Непредоставление необходимого уведомления также означает, что арендодатель нарушил «подразумеваемую гарантию штата Мэн на пригодность для проживания людей». Арендодатели также должны сообщать о результатах в DHHS штата Мэн.

Иногда, если ремонт не слишком капитальный, можно «починить и вычесть». Вы можете решить проблему и вычесть стоимость ремонта из арендной платы за следующий месяц. Вот правила:

(1) Ваша проблема должна заключаться в том, что ваш дом становится нездоровым или небезопасным. Примеры:

(2) Вы должны быть в состоянии решить проблему менее чем за 500 долларов США или за половину вашей месячной арендной платы, в зависимости от того, что больше.Например:

  • Если ваша арендная плата составляет 800 долларов в месяц, вы можете потратить до 500 долларов на ремонт.
  • Если ваша арендная плата составляет 1200 долларов, вы можете потратить до 600 долларов.
  • Эта сумма увеличивается до двухкратного размера вашей месячной арендной платы, если ваше здание находится под арестом.

(3) Проблема возникла не из-за вас, вашей семьи или ваших гостей.

(4) Прежде чем решить проблему, вы должны написать письмо своему арендодателю. Отправьте письмо заказным письмом с уведомлением о вручении.В письме попросите арендодателя исправить опасное состояние в течение 14 дней или раньше, если это чрезвычайная ситуация. Скажите ему, что если он не сделает ремонт, вы его почините, и вычтите стоимость из вашей арендной платы. (У нас есть шаблон письма, которым вы можете воспользоваться. Для его просмотра вам понадобится Adobe Acrobat Reader. Перейдите сюда, если вам нужна помощь в загрузке этого бесплатного программного обеспечения.) Если ваш арендодатель предлагает решить проблему, вы должны впустить его в свой дом, чтобы сделать ремонт. См. «Права арендаторов штата Мэн: арендодатель входит в ваш дом».

(5) Если работа выполнена, то и работа, и материалы должны быть хорошего качества. Если ваша проблема связана с отоплением, водоснабжением или электричеством, вы должны нанять лицензированного работника для выполнения ремонта.

(6) После завершения работ отправьте арендодателю копию счета. Сохраняйте оригинал счета. Затем вы можете вычесть стоимость из арендной платы.

Вот еще несколько ограничений «починить и вычесть»:

  • Вы не можете использовать «ремонт и вычет», если ваш арендодатель живет в вашем доме и в нем менее 5 квартир.
  • Если вы делаете ремонт самостоятельно, вы можете вычесть за запчасти и материалы, но не за свой труд.
  • Ваши ближайшие родственники также не могут взимать плату за работу.
  • Вы не можете возлагать на арендодателя ответственность, если кто-либо пострадает во время ремонта.

Что делать, если стоимость ремонта превышает 500 долларов США или половину моей месячной арендной платы (или двойную месячную арендную плату, если на здание отказано)?

Вы и ваши соседи можете использовать «починить и вычесть» вместе, чтобы решить более серьезную проблему.Например, в вашем здании может быть плохая крыша или печь, ремонт которых стоит дорого. Если бы у вас было 8 арендаторов, каждый из которых платит по 800 долларов в месяц, вы могли бы заплатить за ремонт стоимостью до 4000 долларов (8 x 500 долларов).

Осторожно: Мы не знаем никого, кто пробовал это раньше в штате Мэн. Если вы хотите попробовать группу «исправить и вычесть», попробуйте сначала поговорить с юристом.

Мой арендодатель только что перестал оплачивать счета за коммунальные услуги.

Что я могу сделать?

Вы договорились, что арендодатель будет платить за коммунальные услуги, такие как свет, электричество, топливо или вода.Потом перестали платить. Вы можете на законных основаниях открыть счет на свое имя, оплатить счет, а затем вычесть стоимость из арендной платы.

Если это не поможет вам отомстить, вы можете подать в суд на своего арендодателя за «фактический ущерб» (ваши убытки). Суд также может обязать арендодателя оплатить ваши судебные издержки и гонорары адвоката.

Узнайте больше о том, как ваш город может помочь вам с отоплением и коммунальными услугами.

Нет. Вы рискуете быть выселенным, и с вас все еще может взиматься арендная плата, пока вы проживаете там.Поговорите с юристом, прежде чем вы решите прекратить платить арендную плату.

Исключение из правил: Если ваша квартира сгорела или повреждена настолько, что вы больше не можете в ней жить (и это не по вашей вине), вы не должны платить арендную плату со дня, когда вас выселили.

Предупреждения арендодателя о судебном иске может быть достаточно, чтобы заставить его решить проблему. Если нет, вы можете либо захотеть переехать, либо подать в суд.

Чтобы выиграть судебный процесс, вы должны пройти следующие тесты:

  • Ваша проблема должна быть серьезной — что-то, что делает ваш дом небезопасным или вредным для здоровья.
  • Проблема возникла не из-за вас, вашей семьи или гостей.
  • Вы должны письменно сообщить своему арендодателю о проблеме в разумные сроки и предоставить ей разумное время для ее устранения. (Может быть достаточно сообщить об этом управляющему зданием или другому лицу, которое взимает арендную плату за арендодателя. Но лучший способ доказать, что ваш арендодатель знал о проблеме, — направить ей письменное уведомление и сохранить копию.) Получите образец формы здесь.
  • Вы должны быть полностью в курсе своих арендных платежей на момент подачи арендодателю письменного уведомления.

Если ваш арендодатель не устранит проблему в разумные сроки после того, как вы направите письменное уведомление, поговорите с юристом о обращении в суд или сами подайте жалобу в суд мелких тяжб. (Если вам нужны быстрые действия, обращение в суд мелких тяжб может занять слишком много времени.)

На судебном заседании судья решит, предоставил ли ваш арендодатель вам безопасное и здоровое жилье. Судья может назначить любое из этих средств правовой защиты:

  • чтобы ваш арендодатель отремонтировал квартиру
  • , чтобы ваша арендная плата была меньше, пока домовладелец не сделает ремонт
  • чтобы ваш арендодатель вернул вам часть уплаченной вами арендной платы

№Арендодатель не может заставить вас принять небезопасное или непригодное жилье. Вы можете добровольно согласиться жить в определенных небезопасных или непригодных условиях. Соглашение не действует, если:

  • письменно
  • там написано, в каких именно небезопасных условиях вы согласились жить
  • в нем указано, на сколько именно была снижена арендная плата из-за небезопасных условий

Подробнее об отсутствии тепла или других основных коммунальных услуг

Законодательство штата Мэн предоставляет дополнительную защиту жильцам, чьи дома стали небезопасными из-за насилия. Подробнее здесь.


Частично обновлено за сентябрь 2011 г., октябрь 2013 г. и октябрь 2015 г.

Как заменить светильник

Установка нового светильника на место старого — отличный способ добавить нотку стиля и изюминки в любую комнату в доме. И хотя это требует некоторых электрических ноу-хау, это не так уж сложно.

Сегодня мы расскажем, как безопасно работать с электричеством. Мы покажем вам некоторые необходимые электрические инструменты для вашего ящика для инструментов и научим вас некоторым базовым навыкам подключения, которые пригодятся для других электрических проектов в доме.

Но перед тем, как начать какой-либо электрический проект, вам нужно знать, как получить доступ к панели обслуживания электрооборудования, чтобы отключить электропитание цепи, над которой вы работаете, чтобы избежать удара током. Также крайне важно внимательно прочитать и следовать инструкциям производителя.

Если у вас есть какие-либо сомнения относительно выполнения какой-либо из этих задач, вам следует вызвать лицензированного электрика для выполнения этой работы. Но если вы готовы к этому, давайте начнем.

Ваш проект фактически начинается с щита электропитания, который также обычно называют распределительной коробкой.Сначала вам нужно найти выключатель, который отключает цепь в комнате, где вы работаете. Это может занять несколько поездок туда и обратно в комнату, чтобы перепроверить, и всегда удобно иметь некоторую помощь для этого шага.

После того, как вы нашли нужный выключатель, переведите его в положение «выключено». Когда вы вернетесь в комнату, в которой работаете, дважды проверьте, отключено ли питание, проверив выключатель, который управляет заменяемым светом. Включите и выключите несколько раз. Если индикатор не горит, вы нашли свою схему.

Один из удобных инструментов, без которого я никогда не обхожусь при выполнении электрических проектов, — это удобный тестер напряжения. Удерживая его рядом со светом и нажимая кнопку, мигающий свет и звуковой сигнал сигнализируют о наличии электрического тока. Если он сигнализирует о том, что электрический ток все еще есть, вам, возможно, придется отключить питание во всем доме и продолжить работу с лампой на батарейках или вызвать электрика.

Если в комнате нет света, вам понадобится альтернативный источник света, такой как этот галогенный рабочий фонарь.В зависимости от того, какая цепь включена, вам может понадобиться удлинитель, чтобы подключить рабочий свет к другой комнате.

Теперь, когда мы убедились, что на светильник не подается питание, пришло время удалить старый светильник. Большинство светильников для скрытого монтажа, подобных этим, разбираются аналогичным образом.

Сначала снимите гайку, которая крепит абажур к поддону прибора. Эта гайка может быть прикреплена к наконечнику. Будьте осторожны, когда откручиваете эту гайку, и обязательно поддерживайте абажур, чтобы он не упал на пол, когда гайка ослабнет.Когда она ослаблена, снимите бленду с резьбового ниппеля и уберите ее в сторону. Затем ослабьте винты, которые крепят поддон приспособления к электрической коробке, и снимите поддон приспособления.

Когда поддон прибора освободится от распределительной коробки, отсоедините провода. Удалите любую изоленту, закрывающую разъемы проводов (или гайки проводов, как их обычно называют), затем открутите их от проводов. Возможно, вам придется раскрутить провода, чтобы отделить их друг от друга, используя пару острогубцев.Затем отсоедините провод заземления. Снимите старый фонарь и уберите его с дороги.

В зависимости от вашего нового светильника, если он выполнен в похожем стиле, он, вероятно, будет устанавливаться в несколько обратном порядке. Но даже внешне похожие светильники имеют небольшие различия в конструкции и способах установки. Поэтому обязательно прочитайте и внимательно следуйте инструкциям производителя.

Чтобы установить этот свет, мы сначала прикрутим нашу перекладину к выходной коробке. Затем мы проденем ниппель со стопорной шайбой и шестигранной гайкой через поперечину и расположим его в соответствии с нашими инструкциями, чтобы он удерживал поддон на одном уровне с потолком.Для этой следующей части вам может понадобиться дополнительная пара рук, чтобы помочь вам держать приспособление, пока вы снова подключаете провода. После того, как мы наладили посадку и затянули шестигранную гайку, чтобы закрепить ее на перекладине, мы подсоединим наши электрические провода, соединив черный провод дома с черным проводом светильника, затем белый провод дома с белым проводом светильника и наконец, заземляющий провод дома к заземляющему проводу прибора.

Чтобы выполнить эти соединения, скрутите концы провода вместе по часовой стрелке.Скрутив концы вместе, накройте скрученный провод проволочной гайкой, поворачивая по часовой стрелке до плотного прилегания. Теперь нам нужно обмотать каждое соединение изолентой соответствующего цвета. Вы сделаете это для каждого из трех соединений, включая черный провод, белый провод и провод заземления. Когда все соединения проклеены, аккуратно запихните подключенные провода в розеточную коробку.

Установив проводку, вставьте поддон прибора через резьбовой ниппель и завершите установку, следуя инструкциям производителя.

Снова включите выключатель, переведите выключатель света в положение «включено» и наблюдайте, как ваши усилия освещают комнату.

Закрыть расшифровку

Как установить видеодомофон

Шаг 1. Найдите и отключите автоматический выключатель существующего дверного звонка
Отключение автоматического выключателя, питающего дверной звонок, позволит вам безопасно обращаться с электропроводкой. Если вы не уверены, на каком выключателе стоит дверной звонок, попробуйте отключать по одному, чтобы посмотреть, звонит ли дверной звонок, когда вы нажимаете на него.У вас есть правильный выключатель, когда дверной звонок не звонит.

Шаг 2: Найдите и осмотрите трансформатор дверного звонка
Вы ​​хотите убедиться, что ваш трансформатор обеспечивает необходимое напряжение для вашего нового дверного видеозвонка, которое обычно составляет от 16 до 24 вольт. Если оно слишком низкое (ниже 16 вольт), мощности не хватит для работы дверного звонка. Если оно слишком высокое (выше 24 вольт), это может привести к перегрузке и повреждению дверного звонка.

Чтобы найти трансформатор, откройте коробку дверного звонка и попробуйте проследить, куда идет провод, подключенный к клемме «транс». (Если вы не уверены, где находится звонок вашего дверного звонка, снова включите выключатель, позвоните в дверь и следуйте звуку до звонка. Просто не забудьте выключить выключатель, когда закончите.) Если это не так, не работает, Дейтрик рекомендует проверять рядом с автоматическим выключателем, потому что там часто устанавливаются трансформаторы. Вы также можете осмотреть незавершенные части вашего дома, такие как подвалы и подвалы, где иногда прячутся трансформаторы.

Ваш трансформатор должен иметь маркировку типа «16-24V AC», чтобы указать напряжение.Если вы не видите никаких маркировок, проверьте напряжение мультиметром (от 20 до 40 долларов). Если напряжение вашего трансформатора выходит за пределы диапазона от 16 до 24 В, вам придется заменить его. Вы можете сделать это самостоятельно, купив новый трансформатор в хозяйственном магазине (около 20 долларов) и переподключив провода от старого трансформатора к соответствующим клеммам на новом трансформаторе, или вы можете нанять электрика.

Шаг 3. Осмотрите и подключите звонок дверного звонка
Снимите крышку звонка (возможно, вам придется открутить винты) и загляните внутрь, чтобы увидеть, механический это звонок или цифровой.В механических звонках есть небольшой молоток, который бьет в физический звонок всякий раз, когда вы нажимаете на дверной звонок. Цифровые куранты — это, по сути, небольшие динамики, которые воспроизводят мелодию. Этот шаг важен, потому что он определит, что вам нужно сделать, чтобы ваш новый дверной звонок звонил в ваш существующий звонок.

Если у вас есть цифровой звонок, вам может понадобиться установить специальный диод на концах провода, который подключается к дверному звонку, как в случае с Ring Video Doorbell 2. (Провод, который соединяет звонок с дверным звонком, обычно маркируется «спереди» в перезвоне.) Некоторые дверные видеозвонки, такие как Google Nest Hello и Ring Video Doorbell Pro, поставляются со специальным адаптером, который необходимо установить в сам звонок, независимо от того, механический это звонок или цифровой. Вам нужно будет проверить инструкции, чтобы узнать, что требуется для вашего видеодомофона.

Шаг 4. Снимите существующий дверной звонок
Отвинтите имеющийся дверной звонок снаружи дома и отсоедините провода от двух клемм на задней стороне дверного звонка.Просто убедитесь, что провода не упадут обратно внутрь стены, иначе вам будет трудно их вытащить. Несколько раз я чуть не потерял эти самые провода; Наконец-то я научился приклеивать провода к стене, продолжая работать. Если провода слишком короткие для работы с ними, вам может потребоваться добавить удлинительные провода с помощью скручиваемых, обжимных или вставных соединений. Вы можете найти эти расширения в Интернете или в местном хозяйственном магазине.

Шаг 5. Установка нового дверного видеозвонка
Как и в случае дверных видеозвонков с батарейным питанием, сначала вам необходимо прикрепить монтажный кронштейн в том месте, где вы хотите разместить дверной звонок.Просто убедитесь, что вы протянули два провода дверного звонка через отверстие в центре кронштейна, прежде чем прикреплять кронштейн к стене. Опять же на помощь приходит скотч. Просверлите направляющие отверстия и прикрутите кронштейн к стене. Установив монтажный кронштейн, подключите провода к двум клеммам на задней панели видеодомофона. (Неважно, какой провод идет к какой клемме.) Затем забейте лишний провод в стену и прикрепите дверной звонок к кронштейну. И последнее, но не менее важное: закрутите все защитные винты.

Шаг 6. Включите питание и настройте дверной звонок через приложение для смартфона
Теперь вы готовы снова включить питание на автоматическом выключателе и настроить новый видеодомофон. Загрузите приложение дверного звонка для смартфона, создайте учетную запись и следуйте инструкциям по настройке дверного звонка. (Вы можете загрузить приложение на несколько устройств.) Он подключит дверной звонок к вашему Wi-Fi. (Вам может понадобиться удлинитель, если ваш сигнал слабый.)

Как и в случае с моделями с батарейным питанием, вы можете настроить чувствительность к движению в настройках (обычно снижая ее, чтобы предотвратить срабатывание предупреждения из-за шелеста деревьев) и включить интеллектуальные предупреждения, такие как обнаружение человека или обнаружение пакета. И последнее, но не менее важное: Consumer Reports настоятельно рекомендует настроить двухфакторную аутентификацию, если она доступна, чтобы защитить вашу учетную запись от взлома.

Электрические пожары: 5 распространенных причин

По данным Управления пожарной охраны США, в период с 2014 по 2016 год на электрические пожары приходилось 6,3% всех пожаров в жилых помещениях, при этом ежегодно регистрируется около 24 000 пожаров.

Ключевые факты из отчета USFA о возгорании электрооборудования

  • Электропожары в жилых домах чаще всего возникали в одно- и двухквартирных домах (83%).
  • Пожары электрооборудования в жилых домах чаще всего происходили в зимний месяц января (12%) из-за более активного использования отопительных приборов и освещения.
  • Только в 17 % случаев возгорания электрооборудования в жилых домах распространение огня было ограничено объектом, с которого возникло возгорание.
  • Электропожары в жилых домах чаще всего начинались в спальнях (15%), на чердаках или в незанятых подвальных помещениях (13%).
  • Хотя большинство возгораний, связанных с электричеством, начинаются в спальне, наибольшее количество смертельных случаев происходит при возгорании в гостиной, семейной комнате и кабинете.
  • Ведущими специфическими предметами, которые чаще всего первыми возгораются при возгорании электрооборудования в жилых домах, были электрические провода, кабельная изоляция (31%) и конструктивные элементы или каркас (18%).
  • Ведущими специфическими факторами, способствовавшими возгоранию электрических пожаров в жилых домах, были другие неисправности электрооборудования, неисправности (43%), неуточненная дуга короткого замыкания (23%), а также дуга короткого замыкания из-за дефектной, изношенной изоляции (11%).
Согласно У.S. Управление пожарной охраны, в период с 2014 по 2016 год на электрические пожары приходилось 6,3% всех пожаров в жилых домах, при этом ежегодно регистрируется около 24 000 пожаров. (Фото/Пиксели)

Распространенные причины электрических пожаров

Работая с членами вашего сообщества по вопросам пожарной безопасности и безопасности жизнедеятельности, важно рассказать о распространенных причинах возгораний, связанных с электричеством. Вот 5 наиболее распространенных причин возгорания электричества.

Причина возгорания 1: Неисправные розетки, бытовая техника. Большинство электрических пожаров вызвано неисправными электрическими розетками и старыми устаревшими приборами. Другие пожары возникают из-за неисправности шнуров приборов, розеток и выключателей. Никогда не используйте прибор с изношенным или потертым шнуром, который может нагревать горючие поверхности, такие как полы, занавески и ковры, что может вызвать возгорание.

Провода, проложенные под ковриками, являются еще одной причиной возгорания электричества. Снятие заземляющей вилки со шнура, чтобы ее можно было использовать в двухконтактной электрической розетке, также может привести к пожару. Причина, по которой у приборов есть дополнительный штырь, заключается в том, что их можно использовать только в розетках, которые могут выдерживать дополнительное количество электроэнергии, потребляемой этими приборами.

Причина возгорания электрооборудования 2: Светильники. Светильники, лампы и лампочки являются еще одной распространенной причиной возгорания электрооборудования. Установка лампы мощностью, которая слишком высока для ламп и осветительных приборов, является основной причиной возгораний, связанных с электричеством.Всегда проверяйте максимальную рекомендуемую мощность лампы на любом осветительном приборе или лампе и никогда не превышайте рекомендуемую мощность.

Другой причиной возгорания является помещение таких материалов, как ткань или бумага, на абажур. Материал нагревается и воспламеняется, вызывая пожар. Неисправные лампы и осветительные приборы также часто становятся причиной пожаров.

Причина пожара 3: удлинители. Неправильное использование удлинителей является еще одной причиной возгорания электричества. Приборы должны быть подключены непосредственно к розетке и не должны быть подключены к удлинителю на какое-либо время.Используйте удлинители только в качестве временной меры. Если у вас нет подходящих розеток для ваших приборов, наймите электрика, чтобы установить новые.

Электрическая причина возгорания 4: Обогреватели помещений. Поскольку эти типы обогревателей являются переносными, люди часто помещают их слишком близко к горючим поверхностям, таким как шторы, кровати, одежда, стулья, диваны и ковры. Спиральные обогреватели особенно опасны в этом отношении, потому что катушки нагреваются настолько, что почти мгновенно воспламеняют любую близлежащую легковоспламеняющуюся поверхность.

Если вы используете обогреватели, используйте радиаторы, которые рассеивают тепло по всей поверхности прибора. Они с меньшей вероятностью воспламенят легковоспламеняющиеся предметы, но все же их следует держать подальше от них.

Причина возгорания 5: Электропроводка. Устаревшая проводка часто становится причиной возгорания электропроводки. Если дому больше 20 лет, в нем может не хватить проводки, чтобы справиться с возросшим количеством электроприборов в сегодняшнем среднестатистическом доме, таких как компьютеры, широкоэкранные телевизоры, видео- и игровые плееры, микроволновые печи и кондиционеры.

Выключатели должны срабатывать, когда цепи слишком сильно перегружены электричеством, но устаревшие коробки выключателей часто имеют изношенные разъемы, которые не работают, что приводит к перегрузке системы и возникновению электрического пожара.

Эта статья, первоначально опубликованная в октябре 2011 г., была обновлена ​​с учетом текущей информации

Лучшая камера с умным дверным звонком на 2022 год

Наш выбор

Проводной дверной звонок Arlo Essential Video

Этот изящный дверной звонок может предупредить вас о проходящих людях, посылках, животных и автомобилях. Его широкое 180-градусное поле зрения и квадратное соотношение сторон уменьшают слепые зоны, поэтому вы можете видеть людей или пакеты.

Варианты покупки

*На момент публикации цена составляла 169 долларов США.

Совместимость с: Amazon Alexa, Apple HomeKit (с совместимой базовой станцией, такой как Arlo SmartHub), Google Assistant, IFTTT, SmartThings оборудование и быстрое время отклика, он может точно различать людей, животных, транспортные средства или посылки.Это означает, что он также сводит к минимуму ложные предупреждения — проблему многих других моделей. Для этого расширенного распознавания и возможности захвата видеоклипов продолжительностью до пяти минут вам потребуется подписка Arlo Secure за 3 доллара в месяц. Но мы считаем, что эти функции необходимы, а цена справедлива (в противном случае вы будете ограничены оповещениями о движении/звонке и потоковой передачей видео в реальном времени). Камера дверного звонка Arlo также записывает четкое видео с разрешением 1536×1536 и широким углом обзора 180 градусов в квадратном формате; это обеспечивает всеобъемлющее вертикальное и горизонтальное представление о том, что происходит перед вашей дверью, будь то доставка или посещение енотов.

Занявший второе место

Видеодомофон Eufy Security Video Doorbell 2K (проводной)

Этот недорогой интеллектуальный дверной звонок обладает множеством сложных функций, включая изображение 2K, обнаружение людей, локальное хранилище, настраиваемые ответы и отдельный беспроводной звонок.

Совместимость с: Amazon Alexa, Google Assistant

В видеодомофоне Eufy Security Video Doorbell 2K (Wired) Eufy включает в себя множество функций, за которые взимают плату большинство других компаний, например, достаточно внутренней памяти для хранения до 30 дней ценность видео, а также способность различать людей и другое движение, например от птиц или качающихся ветвей.(Однако Arlo был немного более точен в этой области.) У проводного Eufy не такой широкий угол обзора, как у Arlo, но он создает четкие записи, пока обнаруживает движение, до пяти минут. и он хранит эти клипы в своих 4 гигабайтах встроенной памяти или в облачном сервисе Eufy, который предлагает 30-дневную историю за 3 доллара в месяц за камеру (или 30 долларов в год). Хотя эта модель Eufy получает питание от ваших существующих проводов дверного звонка, она не работает с вашим существующим звонком, но у нее есть собственный беспроводной звонок, так что это не проблема.

Также отлично

Видеодомофон Eufy Security Video Doorbell 2K (питание от батареи)

Подобно нашей модели, занявшей второе место, этот дверной звонок предлагает четкое изображение 2K и варианты для облачного и локального хранения. Однако ему не нужна проводка дверного звонка, так как у него есть аккумулятор, который может работать до четырех месяцев при полной зарядке.

Варианты покупки

*На момент публикации цена составляла 165 долларов США.

Совместимость с: Amazon Alexa, Google Assistant

То, что у вас нет проводки для дверного звонка, не означает, что у вас не может быть видеодомофона.Нам нравится дверной звонок Eufy Security Video Doorbell 2K (с питанием от батареи), потому что он сочетает в себе высокую производительность и мощную батарею, которой хватает примерно на четыре месяца. Он может хранить отснятый материал за шесть месяцев на включенной базовой станции, или вы можете выбрать облачный сервис Eufy, который предлагает 30-дневную историю видео за 3 доллара в месяц за камеру (или 30 долларов в год). Он также обеспечивает яркое изображение 2K и чистый двусторонний звук. В отличие от своего проводного аналога, запись ограничена 60-секундными клипами, и, как и во многих моделях с батарейным питанием, между этими событиями может оставаться небольшой промежуток, если движение продолжается.Тем не менее, производительность и гибкость этой модели делают ее лучшим вариантом для людей, которым необходимо обойтись без проводов.

Выбор обновления

Дверной звонок Google Nest (проводной)

Nest предлагает круглосуточную видеозапись с обнаружением движения и распознаванием лиц на основе искусственного интеллекта, поэтому это отличный вариант домашней безопасности. Для того, чтобы просто наблюдать за вашей дверью, это перебор.

Совместимость с: Amazon Alexa, Google Assistant, SmartThings

Nest Doorbell (Wire) от Google — это самая продвинутая умная дверная камера DIY, которую мы тестировали.В отличие от большинства умных дверных звонков, он может записывать и хранить видео в облаке 24/7, но делает это с разрешением 1600×1200 пикселей, что по-прежнему четкое, но с немного более низким разрешением, чем у двух наших лучших вариантов. Для легкого доступа облачный сервис Google также автоматически помечает клипы, в которых есть движение или люди, используя программное обеспечение для распознавания лиц, чтобы со временем узнавать и определять, кто приходит и уходит. Однако этот комплексный подход имеет повышенную цену: подписка Nest Aware, необходимая для записи видео, стоит 6 долларов в месяц для захвата событий движения и их хранения в течение 30 дней или 12 долларов в месяц для хранения событий в течение 60 дней или для хранения. Храните записи круглосуточно и без выходных в течение 10 дней, поэтому эксплуатационные расходы выше, чем у большинства протестированных нами камер дверных звонков. (Если вы платите ежегодно, вы можете сэкономить несколько долларов, от 12 до 24 долларов за план высшего уровня.)

Бюджетный вариант

Звонок в дверной видеозвонок Проводной

Эта компактная камера дверного звонка не имеет тех же преимуществ, что и наши другие варианты, но он дешев и прост в установке, и он обеспечивает надежную работу.

Совместимость с: Amazon Alexa, работает с Ring

Проводной дверной видеозвонок Ring — это надежная камера дверного звонка стоимостью менее 100 долларов, которую мы так долго ждали. Он меньше, чем большинство дверных звонков Ring (и дешевле), он захватывает четкие изображения 1080p и обеспечивает точные оповещения о движении и людях.Однако он должен быть жестко подключен, он работает только с Amazon Alexa и не предлагает подробных предупреждений или локального хранилища, как некоторые другие наши варианты. И хотя это недорого, для записи событий движения требуется базовый план Ring Protect (который начинается с 3 долларов в месяц или 30 долларов в год).

2022 Стоимость Добавление электрическая розетка

Medium: $ 75- $ 250 High: $ 300- $ 800

Добавление Розетки могут заменить удлинители от стены к стене или от комнаты к комнате, повышая как безопасность, так и стиль.Стандартные розетки (для тостера или фена) 120 вольт; розетки для бытовой техники, такой как холодильник или стиральная машина, на 240 вольт. Типичные расходы:
  • Электрики взимают 75-250 долларов за добавление обычной бытовой розетки на 120 В (также называемой розеткой) к существующей поблизости цепи.
  • В ванных комнатах, кухнях, прачечных и других местах с повышенной влажностью (в том числе на открытом воздухе) необходимы розетки с прерывателем цепи замыкания на землю (GFCI), которые предотвращают удары током. Они находятся на верхнем конце шкалы, или около 60–125 долларов США заменяют существующую стандартную розетку розеткой GFCI.
  • Если в существующих цепях нет места для другой розетки, запуск новой цепи 120 В от электрического щита добавляет еще 150-250 долларов .
  • Как правило, добавление розетки 240 В означает установку новой цепи 240 В на главный электрический щит стоимостью 300-800 долларов США .
Статьи по теме: Модернизация электрического щита, Электрик
Что должно быть включено:
  • HomeTips.com[1] описывает и иллюстрирует типичные электрические розетки, а HomeTime.com[2] предоставляет глоссарий электрических терминов, который помогает сравнивать предложения электриков или точно понимать, что необходимо в конкретной ситуации.
  • Чтобы добавить розетку, необходимо провести надлежащую проводку от существующей панели или цепи к новому месту. DoItYourself. com[3] объясняет основные принципы правильной проводки, а ThisOldHouse.com предоставляет видео и инструкции[4], показывающие, как добавить электрическую розетку.
Дополнительные расходы:
  • Розетки с защитой от несанкционированного доступа детей стоят около 4–6 долларов США за каждую по сравнению с 1–3 долларов США за стандартное оборудование, по данным State Farm Insurance[5].
  • Дизайнерские крышки из металла или дерева, специальных цветов или рисунков могут добавить к общей стоимости 7-40 долларов или больше.
Скидки:
  • Если розетки добавляются в рамках более крупного проекта, такого как модернизация электрического щита или электропроводки, стоимость одной розетки может быть в нижней части шкалы; если электрик приходит только для того, чтобы добавить одну розетку, минимальная плата может быть выше, чем диапазон, указанный выше.
Покупка для добавления электрической розетки:
  • Запросите и свяжитесь с рекомендациями и убедитесь, что подрядчик по электроснабжению надлежащим образом связан и застрахован, а также имеет лицензию в вашем штате.
  • Сведения о подрядчиках по электротехнике можно получить в Национальной ассоциации подрядчиков по электротехнике[6] .
Новости CostHelper
Сколько люди платят — последние комментарии
4
Автор: Натали 😉 в Бенисии, Калифорния. Опубликовано: 1 июля, 2025 11:07 PM
Тип розетки: 240 вольт 4 Prong

Установлен новый автоматический выключатель, проводка, выпуск

Автор: DoMoreResearch в Арлингтоне, Массачусетс.
    Опубликовано: 30 сентября, 2020 г. 09:09
Тип розетки: 120 В розетки
9053

Удалить текущие ручки, соединяющиеся с двумя выходами, запускают новую 120 В съемочной панелью с электрической панели для замены текущего провода.
Такое ощущение, что электрики выдаивают деньги

Автор: Юдел Лайонс в Сент-Луисе, штат Миссури. Опубликовано: 10 мая, 2020 г. 05:05
Тип розетки: 20 AMP 220

Y’All Rebbed в Техасе 900 до 1400 вау Я живу в неправильном состоянии дерьмо, я мог бы мега-автобус вниз и все еще сэкономить вам 400-600 за работу
Черт посмотри меня на FB Dell Lyons

Автор: Кадур в Рочестере, Миннесота. Добавлено: 17 апреля, 2020 г. 05:04
Тип выхода: 240
9054
2

Установил новую контур электрической сушилки на 240 вольте из блока предохранителей до сушильного шкафа (13 футов)

Автор: Alexhampton в Шарлотте, Северная Каролина. Опубликовано: 4 марта, 202012:03
Тип розетки: Тип розетки: 240 Выход

Был изменение электрика 120 вольт для старой газовой сушилки до 240 вольт. .Это заняло около 4 часов, но парень был очень профессионален. Отличная цена и работа будут использовать его навсегда.

Автор: пользователь из PLANO, Техас.
    Опубликовано: 24 января, 20202, 21:01
Тип розетки: 240 В

Получил цитату для установки нового розетки 240 В прямо рядом с коробкой для создания мозга в гараже. Они хотели 1227 долларов.Казалось довольно высоким, так что я все еще ищу

Опубликовано: Ed Schauer в Литтлтоне, CO. Опубликовано: 22 июля 2019 г. 10:07
Тип розетки: 3 проводной розетки

Коробка нуждалась в новой крышке, которой более 30 лет. электричество было в порядке, но дождь все время отключал автоматический выключатель.заменить розетку и добавить новую пластиковую крышку к розетке. Проделал отличную работу, выглядит отлично, но все равно кажется очень дорогим, примерно за 1 час работы.

Автор: пользователь из Портленда, штат Орегон. Опубликовано: 13 апреля 2018 г. 08:04
Тип выхода: не уверен

90Вроде все просто, но я в этом не разбираюсь. Мы меняли посудомоечную машину, и оказалось, что старая была жестко подключена, и нам нужна была специальная розетка.

Автор: JTrader в Иден-Прери, Миннесота. Опубликовано: 16 апреля 2017 02:04
Тип розетки: Две 20а выходов

Электрик добавил два выделенных 20а линиями и два антиинжировающих (?) Дуплексных розетки для компьютерные серверы и лазерные принтеры из пристроенной гаражной подпанели примерно в 50 футах через два неудобных чердачных подполья вниз внутри противоположных стен домашнего офиса (была 2-я спальня).Заняло 2 парня около 2,5 часов. Очень чистая установка. Странно, что ни разу не отключили питание при подключении к подпанели! Угу. Лучше они, чем я.

    Добавлено: Richard Cortez JR в Pueblo, Co.
Опубликовано: Опубликовано: 9 марта 2017 02:03
Тип розетки: 220 выпускной

вы говорите своему местному электрику, что вам нужно сделать, они дадут вам оценку, и они автоматически взимают с вас 75 долларов только за то, что вы пришли к вам, и они берут 150 долларов за разрешение, а затем остальное за установку

4
Автор: Робертс в Оклахома-Сити, штат Оклахома. Опубликовано: 4 сентября 2016 11:09 утра
Тип розетки: любой
3

Большинство из вас, которых просто жалуются на работу, потому что вы думаете, что это должно принять более короткое количество время, что это делает. Вы оскорбляете электриков своими образными представлениями о том, что, по вашему мнению, должно быть сделано. Попробуйте сделать это сами и посмотрите, сколько времени это займет, прежде чем сравнивать ваши МЫСЛИ с РЕАЛЬНОСТЬЮ. Скорее всего, электрик возьмет с вас меньшую плату, если вы не будете вести себя как осел и не ожидаете, что он или она сделает это быстрее, чем вам хотелось бы.Оставьте этот маринад у себя в голове на некоторое время. ….От Электрика!!!!

Добавил: Карл Хейз в городе Джерси, штат Нью-Джерси. Опубликовано: 18 апреля 2016 г. 14:04
Тип розетки: Защита от детей
4
Автор сообщения: Тутотуто в Гуттенберге, штат Нью-Джерси. Опубликовано: 7 ноября 2015 02:11
Тип розетки: 3 RONG № 12 провод

один провод # 12 на кухне для микроволновой печи
Другой провод # 12 для кондиционер

54
Автор: Уил в Гонсалесе, Калифорния.
    Опубликовано: 4 апреля 2015 04:04
Тип розетки: 125V 3-Prong

Заменены 4-Prong на 3-Prong Outlet

Добавил: И.ПК. в округе Марин, Калифорния. Размещено: 05.01.2015 20:01
Тип выхода: Левитан(?)
Ассортимент купили. Продавец сказал, что розетка была «зашита», мне нужно было установить новую вилку. Вызвал двух электриков, ни один не хотел и не мог дать мне оценку. Установщик сломал коробку, пришлось брать новую… на установку у него ушло 2 1/2 часа, я думал, что это дорого. не было резки и т.д., прямая работа. 05.01.2015

Автор: Курорт ремесленников в Серлейке, Калифорния. Опубликовано: 8-й 2013 г. Электрик. Пришли устраненные повреждения и новая линия к субметрам.Обновлен до кода Нет освещения. затем заявлены работы ТОЛЬКО по восстановлению службы по устранению опасностей.

4
Добавил: bj в пенном озере, Другое. Опубликовано: 29 января 2012 г. 08:01
Тип розетки: 120 В / 20Amp
9052

Изменены 10 коммутаторов / 10 выходов 300 Общая стоимость

Добавил: R Симпсон в Эгг-Харбор Твп, Нью-Джерси. Опубликовано: 20 августа 2010 г. 06:08
Тип розетки: Электрическая
90 Рядом с нашим домом работал парень по имени Джефф. Я спросил его, не знает ли он кого-нибудь, кто мог бы добавить в наш сарай несколько светильников, розеток и свет движения. Он сказал мне, что сделает это. Что ж, мы позволили ему сделать эту работу. Работа, которую он сделал, просто прекрасна. Все провода прямые и очень аккуратные. Его номер 609-839-2559

Автор: пользователь из Лехайтона, Пенсильвания. Опубликовано: 10 июня 2010 г. 08:06
Тип розетки: 220 В

У меня пришлось 220 линию на улице (около 100 футов проводки), плюс обычная розетка. Парням потребовалось около 8 часов, чтобы протянуть линию от нашей тормозной коробки до джакузи, плюс прокладка не менее 30 футов трубопровода для кабелей. Работа стоила 280 долларов, детали — 389,05 долларов

Добавил: gregs238 в деревнях, Флорида.
    Опубликовано: 27 февраля 2010 11:02 утра
Тип выхода:

Тип выхода: Одинарный розетки

9064

Мы заряжаем $ 299 за одну розетку (не дуплекс), установленные для Golf Cart 120VOLT и 20 ампер в Гаре рядом с панелью 299 долларов за детали и работу … 119-149 долларов за розетку под панелью, 800 долларов за 2 хоум-рана на второй этаж — ХОРОШАЯ цена … 2000 долларов — это довольно дорого. 1500 долл. США пр.

9052 Тип розетки: Компутаторы к каждой комнате
Автор: Дэш в Олд Бридж, Нью-Джерси. Опубликовано: 18 августа 2009 г. 07:08
.

получили новые 15а линии от панели (в готовом подвале) в каждую комнату этаж), который будет подключен к существующим розеткам (по пять в каждой комнате), стоимость работы 700 долларов + детали 100 долларов. Это было самым дешевым, другие цены были 950 и 2000 долларов

54
Автор: k21009 в Эджвуде, штат Мэриленд.
    Опубликовано: 3 мая 2009 05:05
Тип розетки: Регулярное, AC 2-штекер

Electric House Electricles (около 30 выходов) заменены по ходу четыре часа, включая бег в хозяйственный магазин за материалами. Стоимость рабочей силы составляла 90 долларов в первый час, 60 долларов после этого. Ответственная, эффективная работа от честного малого бизнеса.

Автор: EDP в Уилметте, Иллинойс.

Я сам установил этот контур освещения… работает блестяще. Любопытно, сколько это будет стоить, если это будет сделано лицензированным подрядчиком.

Внешние источники:
  1.  www.hometips.com/how-it-works/wiring-electrical-outlets.html
  2.  www.hometime.com/Howto/projects/electric/elec_8.htm
  3.  www.doityourself.com/stry/h3installelecwiring
  4.  www.thisoldhouse.com/toh/video/0,,1618107,00.html
  5.  learningcenter.statefarm. com/safety-2/family-1/childproofing-electrical-outlets/
  6.  www.necanet.org/find-a-contractor
Другие темы для дома и сада
Поиск по тысячам тем на CostHelper.com

Самостоятельная установка квартирного видеодомофона | Автор Chris Whong

Вот как мы исследовали, нашли и самостоятельно установили систему видеодомофона для небольшого кондоминиума, и вы тоже можете.

Во время этого проекта мне было очень трудно найти информацию о различных продуктах, которые мы использовали, поэтому этот пост в блоге битком набит текстом для поисковых систем. Читайте дальше о некоторых приключениях в низковольтной проводке.

Отказ от ответственности: Работа с внутренней связью должна выполняться только уполномоченным и квалифицированным персоналом. Любой, кто использует информацию, содержащуюся в настоящем документе, делает это на свой страх и риск, и считается, что он освобождает автора от любых и всех травм или ущерба, возникающих в результате такого использования.

Статус-кво — дерьмовые домофоны с функцией «нажми и говори», «нажми и слушай»

Наше здание было построено в середине 2000-х годов и оснащено стандартным аудиодомофоном. Вы знаете, тип, когда нажатие кнопки снаружи вызывает «трель» в устройстве, и вы должны нажать кнопку, чтобы говорить, а затем нажать другую кнопку, чтобы прослушать. Если человек на другом конце считается достойным, вы можете нажать третью кнопку, чтобы вызвать электронное открытие двери, позволяя ему войти.

Вездесущая 3-кнопочная звуковая переговорная панель из нержавеющей стали

В этих системах используется вековая телефонная технология для усиления и передачи различных аудиосигналов, и они могут быть установлены в 3-, 4- или 5-проводной конфигурации.У нас был PK-543 от Tektone. Он работает от 16 вольт переменного тока и требует прокладки кабеля от дверной панели и всех панелей блока к центральному устройству, называемому усилителем.

Как, вероятно, подключен ваш дрянной аудиодомофон. Взято с https://www.tektone.com/pdf_files/manuals/IL826_PK543A_install.pdf

Очевидно, что эти аудиодомофоны крайне неудобны для пользователя, и если вы не нажмете нужную кнопку в нужное время, вы можете пропустить большие фрагменты. разговора. Вы также не можете видеть, кто находится на другом конце линии, что проблематично по нескольким причинам, наиболее важной из которых является безопасность.Но они дешевы, просты и в целом надежны, поэтому так распространены.

Ограничивающий фактор — электропроводка

В наши дни существует множество причудливых новомодных видеодомофонов, но многие из них основаны на IP. Это означает, что на самом деле это маленькие компьютеры, которым необходимо обмениваться данными по сети. В нашем оригинальном аудиодомофоне использовался кабель CAT3 (вспомните телефонную проводку старой школы), который не способен поддерживать IP-сигналы, поэтому эти причудливые системы отсутствовали. В частности, у нас есть домашний кабель CAT3 с 4 витыми парами от каждого блока к центральной точке в подвале.Существующая система внутренней связи представляла собой 4-проводную систему, поэтому каждая панель использовала только две из четырех пар.

Кабель CAT3 с четырьмя витыми парами, с https://www.cableandwireshop.com/cat-3-telephone-4-pair-cable-utp-24-awg-bc-1000-ft.html

Почему бы просто не запустить новые провода? Это потребовало бы открытия стен в нескольких местах, в том числе в каждой квартире, что было бы грязно, отнимало много времени и дорого. Это просто невозможно, если только ваше здание не было спроектировано так, чтобы иметь легкий доступ к лазам и проволокам.

Итак, задача, стоявшая перед нами, когда мы начали наше исследование в начале 2020 года: Выяснить, есть ли системы видеодомофона, которые будут работать по нашим существующим кабелям CAT3.

В новой системе также должна быть предусмотрена возможность дистанционного открывания дверного замка с электроприводом, но это довольно стандартная функциональность для любого домофона, предназначенного для многоквартирных домов.

Двухпроводные видеодомофоны — это вещь!

Некоторые исследования в Интернете показали, что действительно существуют системы внутренней связи, которые могут передавать видео, аудио и данные по двухпроводной шине.Существуют требования к толщине используемого кабеля, но можно объединить 4 пары меньших проводов в кабеле CAT3 в две большие группы проводов, которые будут работать для этой установки.

Руководство по использованию 4 пар проводов в кабеле CAT5 в качестве 2-проводной шины для системы внутренней связи GB2, с https://www.alphacommunication.com/system/gb2audio

Три популярные 2-проводные системы, которые мы рассмотрели, были :

Golmar GB2

https://www.golmar.es/products/gb2

Конфигурации модульных дверных панелей Golmar GB2, с http://golmar-eg.com/nexa%20%20inox%204+n%20details%201%20more%20information.html

Golmar — испанская компания, и это была первая система, которую мы нашли. PDF-файлы для установки легко доступны на их веб-сайте. Довольно легко ознакомиться с различными конфигурациями системы и представить, что потребуется для ее установки.

Эти системы распространяются в США компанией Alpha Communications, и из трех рассмотренных нами систем эту оказалось проще всего приобрести здесь, в США.S.

Comelit

https://pro.comelitgroup.com/en-us/product/IKALL

Конфигурации модульных дверных панелей Comelit, с https://www.comelitgroup.com/en-us/products/ outdoors/ikall/

Comelit — итальянская компания, предлагающая 2-проводное видео, аналогичное Golmar, с одним большим отличием: у них есть панель устройства со встроенным Wi-Fi и связь с мобильным приложением. Это означает, что жители могут быть уведомлены о том, что кто-то звонит в их квартиру, когда их нет дома, и они могут посмотреть видео и удаленно открыть дверь со своего мобильного устройства.Мы были действительно заинтересованы в этой функции, но в конце концов нас оттолкнули ужасные отзывы о приложениях для iOS и Android, и мы не хотели оказаться в одной лодке с МНОЖЕСТВОМ недовольных клиентов.

Они также заставляют вас регистрироваться и входить в систему только для того, чтобы загрузить документацию по продукту, что было отключением.

Hikvision

https://content.hikvision.com/2nd-generation-intercom-homepage

Hikvision — китайская компания, и их двухпроводная система кажется более современной, чем две другие, которые мы рассматривали. .Кроме того, кажется, что в Интернете гораздо больше видео и ресурсов, созданных счастливыми установщиками Hikvision. Тем не менее, Hikvision в настоящее время находится под санкциями правительства США, казалось, что получить оборудование будет сложнее, а предлагаемая ими единая панель казалась немного более неуклюжей / громоздкой, чем другие варианты. Эта система также могла взаимодействовать с мобильными устройствами, но вместо того, чтобы быть децентрализованной, когда каждая панель устройства взаимодействует с Wi-Fi этого устройства, ей потребовалось бы подключение к Интернету на центральном устройстве.(это то, что мы могли бы предоставить, но это также означает больше возможностей для проблем с технической поддержкой в ​​будущем)

К моему удивлению, существует нехватка онлайн-контента об установке видеодомофона. Учитывая, что половина планеты городская, можно было бы подумать, что фирмы, которые продают и обслуживают системы внутренней связи в многоквартирных домах, могут разместить тысячи видеороликов на YouTube и постов в блогах. Погуглите «Golmar GB2» или «Comelit 2-wire», и вы поймете, что я имею в виду.

Нас больше всего заинтересовала система Golmar GB2, так как было легко найти интернет-магазины для продажи деталей, легко спроектировать систему и ее было легко установить.Это 100% автономный режим, что означает, что мы отказываемся от некоторых наворотов, но нам не придется решать проблемы с подключением к Интернету или конфигурацией. Как только вы заработаете, он должен просто работать.

Тестирование

Перед тем, как потратить много денег на полную систему для 8 устройств, мы купили минимально необходимое оборудование, чтобы протестировать ее на нашей проводке. Для этого нужно было приобрести видеопанель входной двери, блок питания, шинный разветвитель и одну юнит-панель.Люди из Supplycounter.com действительно связались с нами, чтобы подтвердить заказ, поскольку это не была полная система (см. их примечание ниже).

Если бы по какой-то причине это не сработало, мы потеряли бы около 600 долларов. Вещи не подлежат возврату, поэтому мы либо съедаем убытки, либо пытаемся перепродать их на eBay или где-то еще.

К счастью, это сработало… мы протестировали его на самом длинном отрезке кабеля, в 4 этажа, и он работал просто великолепно! Мы могли бы инициировать звонок из подвала в блок на 4-м этаже, и они могли бы увидеть звонящего и активировать разблокировку.

Мы еще не были готовы найти все это, поэтому тем временем мы установили небольшую демонстрационную доску, чтобы другие жители могли увидеть, на что будет похоже использование системы.

Демонстрационная плата с блоком питания, одной панелью и основным аудио-видео модулем для системы Golmar GB2.

Все вместе

Модульная система Golmar имеет несколько вариантов внешнего корпуса и панелей. Мы остановились на нержавеющей стали, так как это был бы самый прочный и красивый вариант.В конечном итоге это стоило нам времени, так как детали приходилось доставлять из Испании. Я предполагаю, что они не ведут их инвентаризацию в США.

Мы разработали конфигурацию панели 2×2. На двух левых панелях будет размещен основной модуль камеры/аудио, а также дополнительный кнопочный модуль. Панели справа будут изменены для размещения дополнительных функций:

  1. Считыватель контроля доступа — Считыватель RFID для контроля доступа означает, что жильцы могут вызвать отпирание электронного замка с помощью брелока вместо использования физического ключа для отпирания двери. .Это удобнее, но реальным преимуществом является контроль над тем, кто имеет доступ, и возможность отозвать доступ, если кто-то потеряет свой FOB. Вы не можете сделать это с физическими ключами. Подробнее об этом позже.
  2. Переключатель со стрелкой USPS — таким образом курьер может получить доступ в здание для доставки почты. Это всего лишь специальный замок и переключатель, который запускает электронное открытие двери. Мы могли бы установить его в отдельной коробке и соединить с системой коротким отрезком кабелепровода, но это выглядело бы не так красиво и потребовало бы немного больше усилий для установки.

Специальная опорная плита для панелей устройства

Исходные панели были в портретной ориентации и прикреплены к стене с помощью металлического кронштейна. Новые видеопанели (Golmar VESTA7) были в альбомной ориентации, и установка их поверх той же настенной коробки оставила бы неприглядную полосу неокрашенной стены или линию, где была добавлена ​​новая краска вокруг исходной коробки.

Эскиз индивидуальной белой акриловой базовой пластины.

Чтобы исправить это, мы заказали белые акриловые панели нестандартных размеров у компании acmeplastics.com разместить за новыми панелями. Они обеспечили 1-дюймовый буфер вокруг размеров новой панели и были специально рассчитаны на , так как закрывают площадь исходных панелей.

Панели блока VESTA7 поставляются с монтажным кронштейном, который мы установили на акриловые панели с помощью ленты Gorilla Tape. Затем установленные панели были прикреплены к стене двумя полосами ленты Gorilla, что сделало установку быстрой и легкой. или шпатлевание стен.

Программирование и тестирование

После доставки мы настроили все в локальной установке, чтобы убедиться, что панели и кнопки настроены правильно. Конфигурация выполняется с помощью DIP-переключателей на панелях блока. Каждая кнопка дверной панели вызывает определенный адрес, все, что вам нужно сделать, это установить DIP-переключатели на соответствующий адрес.

Нам пришлось просверлить несколько отверстий в пластинах-заглушках и внести некоторые изменения, чтобы все поместилось в корпусе, но мы смогли привести все в порядок за пару вечеров.Все в панелях было предварительно смонтировано для быстрого соединения с помощью проволочных гаек после того, как мы фактически установили его у главного входа.

Мы модифицировали внутреннюю структуру вызывных панелей для размещения почтового выключателя и считывателя контроля доступа.

Установка прошла гладко… в корпусе панели пришлось просверлить 4 отверстия ударной дрелью, протянуть провода в заднюю часть коробки и все соединить.

Проводка из здания довольно проста: 12 В постоянного тока из подвала питают считыватель контроля доступа и электронный замок двери.Двухпроводная шина (по CAT3, как и в случае с панелями устройств) питает аудио/видео панель и передает сигналы. Сняв старую панель, немного приведя в порядок проводку, смонтировав новый корпус с помощью бетонных анкеров и все соединив, мы приступили к делу!

Наша смонтированная и собранная конфигурация панели 2×2, со считывателем контроля доступа и стрелочным замком USPS.

В подвале мы установили источник питания, разветвители панелей, блок питания на 12 вольт и источник бесперебойного питания (резервный аккумулятор), чтобы все работало какое-то время в случае отключения электроэнергии.

Новая фанерная панель 2×2 для блока питания, ИБП и разветвителей шины. Провода, идущие к каждому блоку, будут подключены к зеленым клеммам на левой стороне разветвителей.

Фактическая установка панели требовала посещения каждого блока, что мы согласовали заранее. Установка каждого блока занимала всего около 5–10 минут, и мы общались по рации между бригадой, выполняющей установку в блоках, бригадой, подключающейся в подвале, и выполняющей тестовые звонки от входной двери.Поскольку мы заранее все подготовили и протестировали, фактическая установка заняла всего несколько часов.

Контроль доступа и брелоки

Нас заинтересовал контроль доступа с помощью брелоков по нескольким причинам. Один из них заключался в том, чтобы уйти от физических ключей. Жильцам и продавцам всегда нужны копии ключей от дверей, они время от времени теряются, и просто сложно отследить, у кого они есть. Кроме того, дорого и сложно с точки зрения логистики сделать копии ключей с высокой степенью защиты, которые мы используем.

Еще одна причина использовать брелоки — это удобство, так как они позволяют отпирать и открывать дверь одной свободной рукой, что удобно, если вы что-то несете или толкаете коляску.

В прошлой жизни я возился с системами контроля доступа, и им всегда требовались считыватели, которые могут общаться с центральным процессором, который отслеживает всю логику. Обычно для их настройки требуется неуклюжее программное обеспечение Windows. Иногда они должны быть объединены в сеть и подключены к Интернету.Мы хотели что-то очень простое в настройке, и после расспросов кто-то порекомендовал линейку считывателей контроля доступа Paxton Compact .

Серия Compact от Paxton выглядит как обычные считыватели RFID-брелоков, но они работают в автономной конфигурации. Это означает, что нам не нужно беспокоиться о питании и проводке центрального процессора, все происходит локально по отношению к контролируемой двери! Лучше всего, что нет никакого программирования. Вы просто заказываете брелоки партиями по 10 штук.Каждая партия поставляется со специальной картой, которую вы подносите к считывателю, чтобы авторизовать все 10 брелоков, и каждый брелок как так называемую «теневую карту» для отзыва доступа к соответствующему брелку в случае его потери.

A Схема подключения компактного считывателя Paxton с разъемами для питания, электронной системой открывания двери и кнопкой выхода.

Это великолепная система, которая обеспечивает все преимущества контроля доступа RFID без каких-либо сложностей!

Это было довольно легко подключить к интеркому Golmar, который имеет дверной замок с сухим контактом.Вместо прямого подключения к электронному дверному замку считыватель сначала подключается к реле 12 В. Когда кто-то предъявляет действующий брелок, реле активируется, замыкая клеммы с сухими контактами на панели внутренней связи и открывая дверь на 5 секунд.

Проблема : Было очень трудно найти оборудование Paxton в Интернете. Их веб-сайт и документация позволяют очень легко понять, как работают их продукты, но вы не можете просто купить вещи на Amazon.

Добавить комментарий

Ваш адрес email не будет опубликован.
