Установка шерхан 5 своими руками: Шерхан магикар 5 схема подключения

Содержание

Шерхан магикар 5 схема подключения


Схема Подключения Шерхан 5 — tokzamer.ru

Установка датчика вызова владельца Кабель датчика вызова установить в разъем CN6 автосигнализации Scher-Khan Magicar 8.

Сигнал брелка даст знать владельцу, что система работает исправно.

Подтверждение возврата к заводским настройкам сопроводится 3-я сигналами сирены и 3-я вспышками сигнализации.
Установка сигнализации

Стоимость Цена зависит от места, где будет продаваться автосигнализация, от фирмы-поставщика и от производителя.

Если данный датчик управляет включением освещения багажника капота только при включенных габаритных огнях, то необходимо применить диодную развязку см. Под задней полкой и т.

Если датчики управляют включением освещения багажника или капота независимо от того, включены габаритные огни или нет, то применять диодную развязку не нужно.



Защита радиоканала от перехвата кода Система имеет специальную защиту передаваемых брелоком команд. Само подключение произвел по Схеме 4 схема 4.


Это будет сопровождаться одним сигналом сирены, одной вспышкой аварийной сигнализации.

Как подключить смартфон к автосигнализациям SCHER-KHAN MOBICAR 2 и B

Лада 2112 2006 — электроника

Он может использоваться только для управления дополнительно установленным реле. Число поворотов ключа должно соответствовать четвёртой цифре персонального кода. Например, для выбора функции 4 необходимо четыре раза коротко нажать кнопку IV брелка. Черный: масса 6.


Вход в режим программирования. Количество сигналов будет соответствовать номеру выбранной функции.

Аварийная сигнализация вспыхнет один раз, подтверждая вход в режим программирования. При помощи программируемой функции можно ограничить автоматические запуски 5-ю, 7-ю, ю или вообще отказаться от ограничения.

Передача информации о состоянии систем автомобиля происходит следующим образом: Сигналы с датчиков, которые находятся в основных устройствах автомобиля передаются на салонный компьютер; Компьютер, преобразует информацию и транслирует ее на брелок автовладельца; Дисплей на брелоке, визуально отображает необходимые сведения, позволяющие водителю знать о свойствах автомобильной системы.


После подключения необходимо запрограммировать частоту сигнала на холостом ходу работы двигателя см. Не рекомендуется использовать блокировку зажигания на автомобилях с автоматической коробкой передач.

Номер нажатой кнопки при этом будет соответствовать второй цифре персонального кода.

Вход в режим программирования и выбор меню программирования.
SCHER-KHAN MAGICAR 5

Комплектация

Сирену располагать рупором вниз или в сторону. Значение каждой цифры кода может меняться от 1 до 9.



Если необходимо изменить более одной функции из выбранного Вами Меню, то выбор каждой функции для изменения необходимо начинать с ШАГА 1.

Система может быть укомплектована любой сиреной в соответствии с пожеланиями владельца, в том числе и такой, где нет возможности регулировки. Тревога о включении зажигания будет отображаться миганием габаритных огней на брелоке коммуникаторе, звуковым и вибрационным сигналом. Количество сигналов будет соответствовать номеру выбранной функции.

Регулировка громкости сигналов подтверждения сирены Вы можете настроить громкость звучания коротких сигналов сирены. При помощи программируемой функции можно ограничить автоматические запуски 5-ю, 7-ю, ю или вообще отказаться от ограничения.

Для настройки чувствительности на датчике предусмотрен ступенчатый регулятор с тремя положениями. Вход в режим программирования и выбор меню программирования. На этом проводе присутствует плюс 12 В при включенном зажигании и в режиме стартера.
НАЗНАЧЕНИЕ


Этап 3. Нажимая на кнопки, смонтированные на коммуникаторе, водитель выбирает требуемое значение параметра подтверждается сигналами сиреной и миганием аварийной сигнализацией. Применяйте схему блокировки стартера. При включении бесшумного режима зуммер коммуникатора остается активным. Ввод кода и его запись происходит при помощи замка зажигания автомобиля.

Время между ударами должно быть меньше 1,5 сек. Если Вы услышали три сигнала сирены и три вспышки аварийной сигнализации, значит система не вошла в режим программирования.

Примечание: Если при выборе функции Вы ошиблись с количеством нажатий и или отсутствуют сигналы сирены и аварийной сигнализации, то необходимо повторить все действия, начиная с ШАГА 1. Для настройки чувствительности на датчике предусмотрен ступенчатый регулятор с тремя положениями. Купил в ощем сигналку с аз.
Управление и настройка Scher-khan magicar

Подключение центрального замка

Регулировка звука на брелке За звук на брелке отвечает кнопка IV.

Вход в режим программирования и выбор меню программирования.

Сигнал брелка даст знать владельцу, что система работает исправно.

Возможно подключение черного провода к штатному датчику открытия багажника или и капота если они установлены. Коричневый, питание на сирену. Передача информации о состоянии систем автомобиля происходит следующим образом: Сигналы с датчиков, которые находятся в основных устройствах автомобиля передаются на салонный компьютер; Компьютер, преобразует информацию и транслирует ее на брелок автовладельца; Дисплей на брелоке, визуально отображает необходимые сведения, позволяющие водителю знать о свойствах автомобильной системы. Не позднее 4 сек.

Характеристики, отзывы, неисправности

Сигнал запирания ЦЗ на жёлтом проводе появляется: При постановке системы в режим охраны Через 30 сек. Диоды могут быть с максимальным прямым током 1А. Настройка прибора После установки сигнализации необходимо ввести ее в действие.

Установка сирены Для установки сирены выберите место в моторном отсеке, которое хорошо защищено от доступа из-под днища автомобиля.

Установите батарейку обратно, соблюдая полярность, указанную на дне батарейного отсека.

Инструкция установки сигнализации

Выбирайте места, которые при закрытых капоте и багажнике защищены резиновыми уплотнениями. Об этом позже. Для подключения сирены необходимо также провести в моторный отсек коричневый провод разъема CN1 автосигнализации Scher-Khan Magicar 8 и соединить его с красным проводом сирены. Если не будет выполнен хотя бы один шаг из вышеприведенного алгоритма, то режима резервирования не будет и автоматический запуск двигателя не произойдет.

Нажмите кнопку IV для выбора функции Меню, которую требуется изменить. Номер нажатой кнопки при этом будет соответствовать первой цифре персонального кода. В качестве блокировки можно использовать белый провод. Зеленый — сединяем с 4 контактом от колодки замка зажигания голубо-черный провод на колодке 3.

Реализация автозапуска через автосигнализацию Шерхан 5

инструкция по эксплуатации сигнализации с автозапуском для чайников на русском, схема подключения автосигнализации, установке, программированию, настройка брелка, руководство, неисправности, использованию

Прилагаемая к Шерхан Магикар 5 инструкция по эксплуатации состоит из разделов, посвященных настройке и монтажу охранного комплекса.

Документация переведена на русский язык, имеются дополнительные графические пояснения, позволяющие водителю отрегулировать сигнализацию самостоятельно.

Технические характеристики

Технические параметры сигнализации Scher-Khan Magicar 5:

  • частотный диапазон — 433,92 МГц;
  • мощность передатчиков — не более 10 мВт;
  • дальность связи коммуникатора — до 1500 м;
  • потребляемый ток — до 35 мА;
  • масса центрального блока — 270 г;
  • напряжение питания — 9-18 В;
  • класс защиты изделий — IP40 (кроме сирены).

Комплектация

В набор автомобильной сигнализации Sherhan Magic Car 5 включены компоненты:

  • головной блок с процессором и релейными блоками;
  • коммуникатор с 2-сторонним каналом связи;
  • вспомогательный пульт;
  • сенсор удара;
  • ударный датчик вызова водителя;
  • антенный блок с соединительным жгутом;
  • сенсор температуры;
  • отдельное реле с монтажной колодкой;
  • сирена и дополнительный концевой переключатель;
  • набор силовых кабелей с разъемами;
  • инструкция по установке и настройке;
  • комплект наклеек.

Функции

Сигнализация с автозапуском Scher-Khan 5 обладает функциями:

  • поддержка работы двигателей с нагнетателем;
  • отключение охраны паролем;
  • 2-этапное снятие защиты;
  • подача тревожных сигналов лампами и сиреной;
  • автоматический и дистанционный пуск мотора;
  • совместная работа со штатными блоками центрального замка;
  • дополнительный канал для управления замком багажного отсека;
  • автоматическое включение охраны;
  • режим задержки выключения салонного света;
  • поддержка охраны машины с работающим двигателем.
Режимы «Паника» и JackStop

Для включения функции используется длительное воздействие на кнопку IV (тип активируемого режима указывается при программировании процессорного блока). Если сигнализация была выключена, то при поступлении сигнала выполняется блокировка дверей и цепей пуска. Активируется звуковая и световая тревога, которая продолжается 90 секунд. При старте функции «Паника» отменяются все запрограммированные алгоритмы автоматического пуска двигателя. Для отключения режимов необходимо кратковременно нажать на кнопки с отметками I и II.

Режим Свободные руки

В конструкции Мэджик 5 предусмотрена возможность автоматического отключения и включения охраны. При активном режиме сигнализация реагирует на излучение передатчика, которое улавливается на дистанции 15 м. При удалении владельца от машины происходит автоматическая постановка на охрану, при возврате — защита отключается.

Для активации режима «Свободные руки» требуется выполнить продолжительное нажатие на кнопку I. После появления пиктограммы с текстом Auto и трансляции мелодии требуется кратковременно нажать на клавишу IV. На табло включается иконка с текстом «Св.руки». Деактивируется режим длительным нажатием на клавишу I.

Режим Valet

При передаче машины на сервисную станцию предусмотрено использование режима временного отключения охранного функционала. Для включения используется комплексное нажатие на клавиши I и III, которые удерживаются на протяжении 2 секунд. При активации функции сохраняется возможность управления замками дверей, на табло коммуникатора включается пиктограмма в виде 4 литер Z. Повторное длительное воздействие на кнопки позволяет отключить режим.

Преимущества и недостатки

Преимущества автомобильной сигнализации Scher-Khan 5:

  • отсутствие сбоев в работе;
  • малое количество ложных срабатываний;
  • дальность приема сигналов;
  • автоматический пуск двигателя;
  • долгий срок службы элементов питания в коммуникаторе.

Недостатки оборудования, отмеченные в отзывах владельцев:

  • перебои в работе при температуре воздуха ниже -35°С;
  • не предусмотрен блок сотовой связи;
  • простой алгоритм кодировки, который вскрывается сканерами сигналов;
  • отмечены случаи непроизвольного срабатывания датчика вызова владельца;
  • штатная сирена имеет низкую громкость;
  • на рынке распространены китайские копии, имитирующие оригинальную упаковку и изделия.

Инструкция по установке

Алгоритм установки сигнализации своими руками для «чайников» приведен в заводской документации:

  1. Разместить антенный блок в угловой части ветрового стекла, допускается монтаж узла под обшивками салона. Если владелец устанавливает блок скрытно, то возможно снижение радиуса действия пультов (из-за экранирования антенны).
  2. Расположить сенсор вызова на поверхности лобового стекла, точка установки предварительно обезжиривается.
  3. Смонтировать сирену под капотом автомобиля. Узел размещается на удалении от источников тепла и влаги.
  4. Разместить дополнительные концевые переключатели в зонах, не подверженных воздействию влаги.
  5. Закрепить процессорный модуль внутри панели приборов. Для крепления применяются шурупы или пластиковые хомуты. Оборудование, поставляемое с завода, не имеет занесенных в память брелоков. Перед началом применения требуется запрограммировать коды пультов.
  6. Приклеить сенсор удара внутри салона машины (на металлическое основание). Заранее предусмотреть беспрепятственный доступ к поворотному потенциометру регулировки чувствительности.

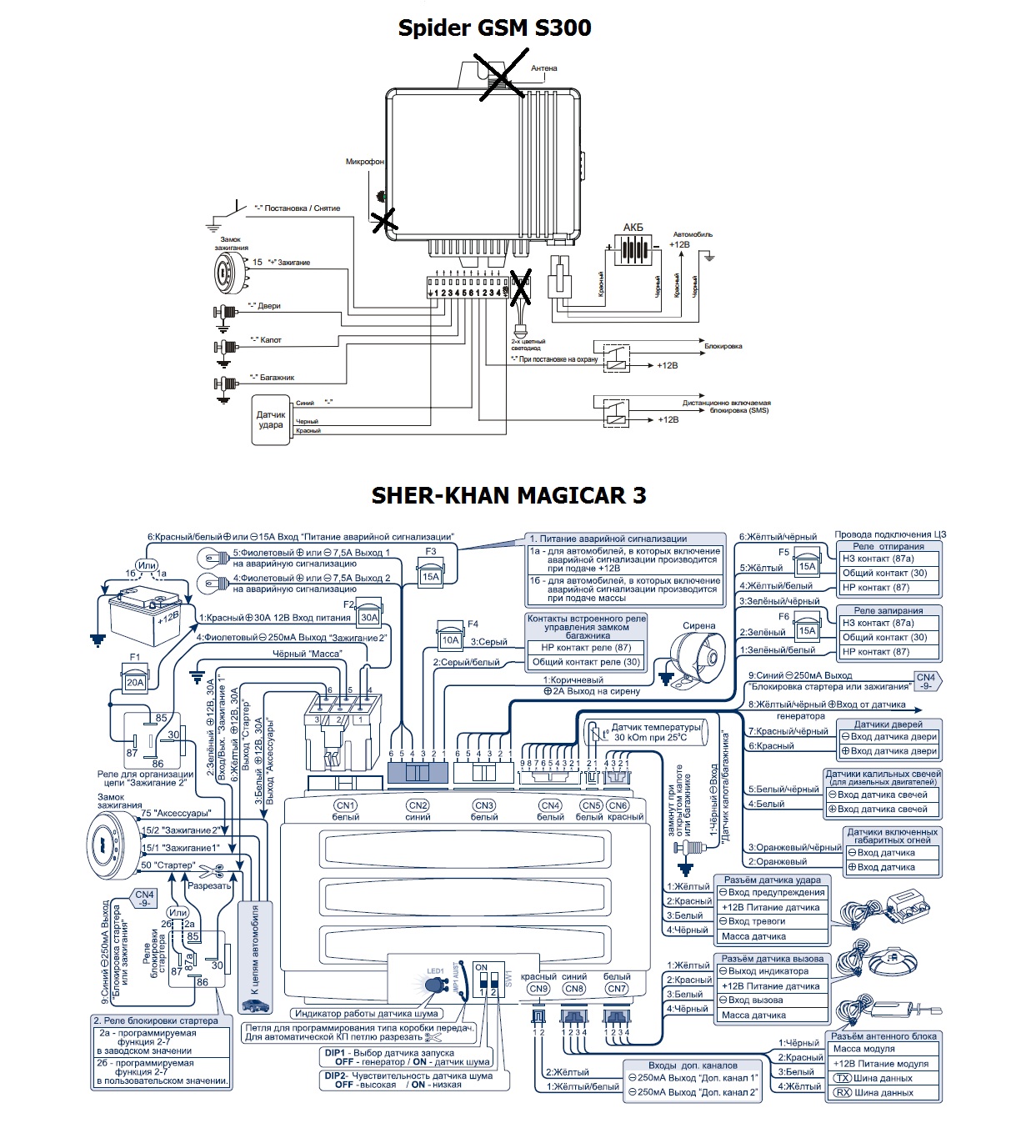

Схема подключения

После завершения установки следует подключить сигнализацию Шерхан 5 к бортовой сети и соединить между собой электронные блоки. В инструкции приложена схема подключения, перед началом коммутации следует изучить документацию. В разъемах используются кабели, оснащенные изоляцией разного цвета, которая позволяет определить назначение шнура. Точки соединения кабелей защищаются изоляционной лентой, необходимо предусмотреть защитные предохранители (места монтажа и номинал указаны на схеме).

Как пользоваться сигнализацией

Прилагаемое к оборудованию руководство пользователя содержит раздел, посвященный работе с коммуникатором. Имеется отдельная глава, описывающая функционирование охранного комплекса. Водителю автомобиля рекомендуется изучить мануал, а затем оформить отдельные разделы (например, описание алгоритма аварийного отключения) в виде памятки, которая хранится вместе с документами на автомобиль.

Символы на дисплее

Перед тем как начать пользоваться сигнализацией, требуется вынуть предохранительную вставку, наклеенную на контактах коммуникатора. При корректной установке элемента питания подается мелодичный сигнал, указывающий на готовность устройства к эксплуатации.

На жидкокристаллическом экране коммуникатора сигнализации Scher-Khan 5 расположены символы для отображения:

  • состояния элемента питания;
  • режима работы устройства;
  • поля для отображения часов;
  • индикаторов состояния режима охраны;
  • значков режима работы сирены и сенсора удара;
  • пояснительных надписей при активном пуске мотора по таймеру или работе турботаймера;
  • индикаторов открытых панелей кузова;
  • включения режима «Свободные руки»;
  • значка поступления вызова из машины;
  • индикации работы светотехники или силового агрегата;
  • сигнала включения сервисного режима Valet.
Назначение кнопок

Расположенные на коммуникаторе кнопки поддерживают 4 режима работы:

  • короткое воздействие;
  • длительное (более 2 секунд) нажатие;
  • быстрое комплексное воздействие на 2 клавиши;
  • долговременное совместное удержание 2 кнопок.

Водитель, нажимая на кнопки коммуникатора или вспомогательного пульта, включает или выключает режим охраны, активирует дистанционный запуск и другие функции. Клавиши применяются для настройки пульта с дисплеем, применяются в ходе программирования центрального блока. Назначение кнопок указано в соответствующих разделах инструкции по эксплуатации и настройке.

Установка времени

Для программирования часов выполняется совместное длительное нажатие на клавиши II и III, а затем водитель переходит в меню настройки (путем короткого воздействия на кнопку I). Для корректировки значений часов и минут применяются клавиши I и II, для записи результата в память производится длительное воздействие на II и III (до подачи сигнала зуммером).

Постановка на охрану и снятие с охраны

Чтобы включить сигнализацию, необходимо нажать на клавишу I. Будет подан гудок сиреной, сработает внешняя светотехника, а затем блокируются цепи запуска мотора и запираются замки. На табло коммуникатора включаются пояснительные пиктограммы.

Для отключения защиты используется клавиша II, комплекс подает двойной сигнал сиреной и внешней светотехникой.

Контрольный диод выключается, на дисплее 5 раз мигают значки в виде фар автомобиля и замка с распахнутой дужкой.

Дистанционный запуск с брелка

Пуск производится длительным воздействием на кнопку II. После блокировки замков выполняется запуск мотора, на дисплее коммуникатора отображается оставшееся время работы (предварительно программируется). Водитель может отключить охрану, расположить ключ в замке, а затем активировать зажигание и начать движение. На выполнение действий отводится 20 секунд, в противном случае мотор глушится.

Открытие багажника

Автосигнализация Scher-Khan Magicar 5 позволяет управлять замком крышки багажного отделения, для разблокирования требуется длительно нажать на клавишу III. Одновременно производится снятие режима охраны с отпиранием дверей. Водитель может запрограммировать режим, при котором боковые дверцы остаются заблокированными или режим охраны не отключается (временно выключается концевой переключатель крышки и сенсор удара). В этом случае после запирания крышки происходит автоматическое включение охраны.

Отключение сигналов сирены

Комплексное кратковременное нажатие на клавиши с пометками I и II позволяет включать или отключать подачу сигналов сиреной и лампами. Значение функции предварительно настраивается при программировании блока. При включении бесшумного режима зуммер коммуникатора остается активным. После отмены режима на экране включается пиктограмма с изображением играющей трубы.

Инструкция по программированию

Перед стартом настройки выполняется отключение режима охраны и функции «Свободные руки». Для старта настройки выполняется длительное нажатие на кнопки I и II или на I и IV (для входа в таблицу 1 и 2 соответственно). Затем при помощи последовательных нажатий (соответствующих номеру функции) на кнопку IV производится выбор раздела. Охранный комплекс подает сигналы сиреной, подтверждающие каждое нажатие на клавиши. После входа в раздел подается дополнительный сигнал лампами и сиреной (в соответствии с порядковым номером функции).

Приведенная в документации таблица программирования содержит пояснения, позволяющие корректно настроить параметры. Нажимая на кнопки, смонтированные на коммуникаторе, водитель выбирает требуемое значение параметра (подтверждается сигналами сиреной и миганием аварийной сигнализацией). Для настройки каждой функции требуется проходить весь алгоритм заново.

Описание функции Клавиша I (стандартное значение) Клавиша II Клавиша III Клавиша IV
1-1 Открывание замка крышки багажника Отключение охраны совместно с разблокированием замков Сохранение блокировки замков (охрана выключается) Сохранение режима охраны Не используется
1-12 Время работы силового агрегата при прогреве 5 минут 15 минут 25 минут 45 минут
Как включить автозапуск

Для активации автозапуска требуется выполнить комплексное воздействие на кнопки брелока, отмеченные цифрами II и IV. На табло пульта включится надпись Timer, частота повторов заранее указывается в меню программирования процессорного блока. Автосигнализация Шерхан Маджик не допускает одновременного включения 2 режимов.

Для обеспечения запуска мотора по таймеру требуется настроить часы и рабочие параметры будильника. После совместного нажатия на кнопки II и III на дисплее активируется надпись Pro9, дальнейшее нажатие на клавишу II включает регулировку таймера. Водитель использует для изменения часов и минут кнопки, отмеченные цифрами I и II соответственно. После корректировки параметра производится нажатие на клавиши II и III.

Комплекс Шер Хан Маджикар 5 поддерживает пуск от внешнего оборудования. Для обеспечения включения мотора требуется дополнительное программирование процессорного блока. Для сохранения ресурса аккумулятора настраивается количество повторных пусков, водитель программирует число повторов, допускается снятие ограничения.

Оборудование поддерживает пуск по сигналу от температурного датчика, расположенного в салоне, или по критическому напряжению в бортовой сети автомобиля.

Перед началом применения функции требуется внести пороговые значения путем программирования центрального блока. Допускается одновременное включение автоматического запуска по таймеру, температуре и напряжению. Мотор запускается при снижении параметров ниже порогового значения, но частота повторов ограничивается настройками таймера.

Неисправности и их устранение

При рассинхронизации пульта управления и головного блока нарушается процесс трансляции команд. Алгоритм повторного внесения пульта в память зависит от настроек головного блока. Для старта процедуры требуется 3 раза перевключить зажигание, а затем перевести ключ в положение «Отключено». После подачи вспышки внешней светотехникой нажимается кнопка I на программируемом пульте, а затем по аналогии записываются оставшиеся устройства (не более 3). На каждый шаг процедуры отводится 4 секунды.

Если был запрограммирован алгоритм введения пароля, то после тройного перевключения требуется ввести первый регистр кода (включениями и выключениями цепей зажигания). Число поворотов соответствует ранее запрограммированной цифре. Затем по аналогичной процедуре вводится второй регистр (на каждый шаг настройки отводится 4 секунды). После подтверждения ввода (одиночная вспышка ламп) выполняется занесение кодов пультов в память сигнализации.

Распространенной неисправностью Scher-Khan Magicar V 5 является поломка пульта управления, вызванная износом механизмов кнопок или попаданием влаги на электронные элементы. Для восстановления работоспособности требуется разобрать устройство, а затем удалить следы окисления и заменить изношенные компоненты. В случае невозможности ремонта требуется приобрести новый коммуникатор, который затем прописывается в центральном блоке.
