Лада Калина — замена ламп блок-фары — журнал За рулем

Заменить любую из ламп в блок-фаре Лады Калина совсем не сложно. Справиться с этой задачей вам поможет наша пошаговая иллюстрированная инструкция. В процедуре замены ламп в фарах автомобилей выпуска до и после 2013 года есть отличия, которые мы покажем.

Замена ламп в фаре автомобиля с 2013 года выпуска

Снимок

Блок-фара (левая): 1 — вентиляционная трубка; 2 — крышка секции ближнего света; 3 — крышка секции дальнего света; 4 — регулятор пучка света в вертикальной плоскости; 5 — патрон лампы габаритного света и дневного ходового огня; 6 — электрический разъем; 7 — регулятор пучка света в горизонтальной плоскости; 8 — патрон лампы указателя поворота

Блок-фара (левая): 1 — вентиляционная трубка; 2 — крышка секции ближнего света; 3 — крышка секции дальнего света; 4 — регулятор пучка света в вертикальной плоскости; 5 — патрон лампы габаритного света и дневного ходового огня; 6 — электрический разъем; 7 — регулятор пучка света в горизонтальной плоскости; 8 — патрон лампы указателя поворота

Блок-фара (левая): 1 — вентиляционная трубка; 2 — крышка секции ближнего света; 3 — крышка секции дальнего света; 4 — регулятор пучка света в вертикальной плоскости; 5 — патрон лампы габаритного света и дневного ходового огня; 6 — электрический разъем; 7 — регулятор пучка света в горизонтальной плоскости; 8 — патрон лампы указателя поворота

Замену ламп показываем на левой блок-фаре. Для лучшего доступа отводим в сторону воздушный фильтр. Для замены лампы в правой блок-фаре этого делать не нужно. Для наглядности работу показываем на снятой блок-фаре. В правой блок-фаре лампы меняем аналогично.

Для замены лампы ближнего света снимаем резиновую крышку большего диаметра с корпуса блок-фары.

2302-18-10-01 (Копировать)

Отсоединяем колодку жгута проводов от выводов лампы.

Отсоединяем колодку жгута проводов от выводов лампы.

Отсоединяем колодку жгута проводов от выводов лампы.

2302-18-10-02 (Копировать)

Нажав на пружинный фиксатор лампы, выводим его из зацепления с крючками отражателя и отводим в сторону.

Нажав на пружинный фиксатор лампы, выводим его из зацепления с крючками отражателя и отводим в сторону.

Нажав на пружинный фиксатор лампы, выводим его из зацепления с крючками отражателя и отводим в сторону.

2302-18-10-03 (Копировать)

Вынимаем лампу ближнего света из корпуса блок-фары.

Вынимаем лампу ближнего света из корпуса блок-фары.

Вынимаем лампу ближнего света из корпуса блок-фары.

Внимание! Лампы ближнего и дальнего света — галогенные. Не следует касаться их стеклянной колбы, так как следы от пальцев приведут к потемнению лампы при нагреве. Удалить загрязнение с колбы можно чистой ветошью, смоченной в спирте.

Устанавливаем новую лампу Н7 в обратной последовательности.

Для замены лампы дальнего света снимаем резиновую крышку меньшего диаметра с корпуса блок-фары.

2302-18-10-04 (Копировать)

Отсоединяем колодку провода от вывода лампы.

Отсоединяем колодку провода от вывода лампы.

Отсоединяем колодку провода от вывода лампы.

2302-18-10-05 (Копировать)

Нажав на концы пружинного фиксатора лампы, выводим их из зацепления с крючками отражателя и отводим в сторону.

Нажав на концы пружинного фиксатора лампы, выводим их из зацепления с крючками отражателя и отводим в сторону.

Нажав на концы пружинного фиксатора лампы, выводим их из зацепления с крючками отражателя и отводим в сторону.

2302-18-10-06 (Копировать)

Вынимаем лампу дальнего света из корпуса блок-фары.

Вынимаем лампу дальнего света из корпуса блок-фары.

Вынимаем лампу дальнего света из корпуса блок-фары.

Устанавливаем новую лампу Н1 в обратной последовательности.

Для замены лампы указателя поворота, нажав на патрон и повернув его против часовой стрелки (в правой блок-фаре — по часовой стрелке)…

2302-18-10-07 (Копировать)

…вынимаем патрон с лампой из корпуса блок-фары.

…вынимаем патрон с лампой из корпуса блок-фары.

…вынимаем патрон с лампой из корпуса блок-фары.

Нажав на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем лампу из патрона.

Патрон уплотняется в корпусе блок-фары прокладкой. Если прокладка порвана или потеряла эластичность, заменяем ее новой.

Устанавливаем новую лампу PY21W в обратной последовательности.

2302-18-10-08 (Копировать)

При этом два выступа, расположенные несимметрично относительно оси лампы, должны войти в соответствующие пазы патрона.

При этом два выступа, расположенные несимметрично относительно оси лампы, должны войти в соответствующие пазы патрона.

При этом два выступа, расположенные несимметрично относительно оси лампы, должны войти в соответствующие пазы патрона.

Для замены лампы дневного ходового огня и габаритного света поворачиваем патрон лампы против часовой стрелки…

2302-18-10-09 (Копировать)

…и вынимаем патрон с лампой из корпуса блок-фары.

…и вынимаем патрон с лампой из корпуса блок-фары.

…и вынимаем патрон с лампой из корпуса блок-фары.

2302-18-10-10 (Копировать)

Потянув лампу, вынимаем ее из патрона.

Потянув лампу, вынимаем ее из патрона.

Потянув лампу, вынимаем ее из патрона.

Устанавливаем новую лампу W21/5W в обратной последовательности.

Замена ламп в фаре автомобиля, выпущенного до 2013 года

Отличие процедуры замены ламп в фаре автомобиля, выпущенного до 2013 года, состоит только в том, что лампа габаритного огня расположена под колпаком лампы дальнего света, а лампа дневного ходового огня просто отсутствует.

Покажем замену ламы габаритного огня на правой блок фаре.

IMG_7651 (Копировать)

Открываем защитный чехол лампы дальнего света.

Открываем защитный чехол лампы дальнего света.

Открываем защитный чехол лампы дальнего света.

IMG_7689 (Копировать)

Вынимаем патрон с лампой.

Вынимаем патрон с лампой.

Вынимаем патрон с лампой.

IMG_7692 (Копировать)

Вынимаем лампу из патрона.

Вынимаем лампу из патрона.

Вынимаем лампу из патрона.

Устанавливаем новую лампу W5W указателя поворота в обратной последовательности.

Замена лампы ближнего света Лада Kalina. Замена ламп ближнего света на ладе гранте

Комментарии к теме Замена лампы ближнего света Лада Kalina

Никитин

а как одному открутить нижний шкиф

Ara

Привет,такой вопрос. У меня не работал ближний свет,нашёл оборвонный провод под рулём,сейчас погасла левоя лампа ближнего что это может быть?провод в порядке… У меня и без лампы ближнего света на ладе куча чем руки занять!

Турнев Оман

Молодец доходчиво растолковал.

Толкын

Постоянные геморрои с лампой ближнего света уже задолбали… Очень полезное видео. Благодарю. Дизлайк поставил конкурент)

Lilly

Спасибо большое

Войтик

Редкие геморрои с лампой ближнего света это еще ничего ) Полезное видео)

Stille

И как подключается?

Артыш Куртыкин

Добрый день. Если ДХО обычные не светодиоды, такая схема пройдет?

Брайтон

Желательно в деталях пояснил бы по лампе ближнего света 😉 однозначно не для ближнего света (для дальнего сойдет)

Карай

Здесь на линзах дальный свет подводит. Дальних дорогах

Колтыхова Севинч

Как же вы много разговариваете. А практика на 5 сек. Я в шоке просто.

Кентукки

А еще лучше не приобретать автомобили, у которых для замены лампочек нужно разбирать автомобиль. У сына на ладе с лампой ближнего света до сих пор проблем еще не было.

Эль

Молодец! Отлично, подробно, доступно!

Григор

их нельзя менять на светодиодные

Коречешкина Кимберли

такой-вопрос, у меня один дк стоит в конце тоесть при-выходе, как с ним быть? Мне приятель сказал на kalina с лампой ближнего света до сих пор все без особых проблем )))

Сомерсет

Машинка супер, работа супер. Молодец!

Yaron

Как? Как на протяжении нескольких десятков лет делают такое говно.Такое чувство,что делается это специально чтоб люди помнили какие они ущербные! Этот черный ящик это просто пипец,надо было его поставить перед радиатором или под крылом, чтоб абсолютно все говно летело в электрику! Реально машину мыть страшно,равносильно как утопить! Спасибо автору за видео и прямые руки!

Шиморянова Ралина

День добрый! не подскажите где можно заказать клипсы?

Дарт

Neolux h5 80 ближний Вт. Очень качественные лампы по доступной цене. Фирма ‘дочка’ Osram. Отражатель на фаре цел, разъем нагревается чуточку сильнее, но не критично. Вообщем советую, цена и возможности вас удивят! По лампе ближнего света все ясно ))

Саралаев Адилхан

Почетал я комментарии и полностью согласен с людьми должна быть чёткая светотеневая граница У тебя его нету поэтому эти фары будут слепить встречку. Если будешь с ними ездить точно дождёшься монтировку от встречки

Марк

Почему вы не говорите о таких важных свойствах линз, как подсветка дорожных знаков и мягкой стг без синевы? Ведь это не также влияет на безопасность, как и ширина пучка и яркость? Я накололся раз, поставив типа продвинутую версию hella 5 и два месяца ездил и плевался, пока не заменил на более старую, но проверенную >) Трудности с лампой ближнего света уже задолбали >)

Raymundo

Без обид но получилось не очень

Баи

Какое-то гониво — на Калине убойный свет.

Даже противотуманки светят почти как дальний. После Калины на других авто за человеческие деньги чувствуешь себя слепым котенком. Секрет света Калины — равномерность освещения без ярких пятен перед капотом. Пятен нет вообще — при езде по плохо освещённой улице нельзя сказать включены фары или это хорошее уличное освещение (кого подвозил по плохо освещённой улице не раз интересовались включены ли фары — свет настолько равномерный как будто это фонари уличные освещают). Если перед капотом яркие пятна света, то глаз настраивается на них и не видит ничего дальше — увеличение яркости света не улучшает видимость.

Похожие видео по ремонту

Лампа ближнего света на Калине: особенности замены левой лампочки в Ладе, какая лучше, фото и видео | Ремонт авто


Лампы которые на фото, или из запасных или уже перегоревшых, про то что их лучше руками не калина ближний свет знаю. Они не перегорают сразу, просто служат меньше, на них от температуры появляются тёмные пятна от пальцев… деструктивные жиры.

Устранение проблемы с лампами ближнего света на Ладе Калина. Хорошее зрение водителя является основным аспектом безопасного движения автомобиля. Но только в дневное время человек может полностью положиться на свои глаза, ночью же удерживать авто на дороге водителю помогает свет фар. Потеря ближнего света делает невозможным передвижение на автомобиле в тёмное время суток. Содержание. 1 Причины потери ближнего света.

Купить машину на Дроме. D-Sher Был 12 минут.

Лампа ближнего света на Калине. Использование мультиметра. Замена реле и предохранителя

Подписаться Сообщение. А W5W5w. A PY21W21w.

А P21W21w. А W5W. Лампа фонаря освещения багажника- АС C5W5w.

Пробег: 84 км. Комментарии 19 Участвовать в обсуждениях могут только зарегистрированные пользователи.

Войти Зарегистрироваться. SmolExe Лада Калина 2 универсал.

Какие лампы используются в Lada Kalina

Bigalech Лада Vesta. Timofey55 Лада 4×4 3D. D-Sher Автор Лада Калина универсал.

На картинки 9,10,11 10 шт. Вы получили лампочки, как они подходят? А какие у вас стоят? Да обычные лампочки, стандартные. Timofey55 так всетаки какие лампы купить в приборку и в панель приборов. Точно сказать не могу Эту информацию нашел в подобной статьи. Ugnimo Без машины. Нельзя брать лампы руками за стекло, перегорает. Ugnimo Нельзя брать лампы руками за стекло, калина ближний свет.

Сразу калина ближний свет не перегорит. Если только галогенка, но точно не. Замена ламп или восстановление их работоспособности не является трудной задачей, поэтому ее выполнить можно без привлечения мастеров автосервиса прямо в дороге.

Как поменять лампочку ближнего света на Калине: выбор, подготовка и замена прибора

Для этого необходимо следить, чтобы у вас всегда были нужные запасные части — набор предохранителей, реле и соответствующая лампочка. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме. Замена лампы ближнего света калина ближний свет Ладе Калина по силам каждому автовладельцу.

На фото — калина ближний свет «массу» на автомобиле. Однонитевая лампа ближнего света h7 на Калине. Вы теперь знаете, какие лампы ближнего света в Калине являются штатными.

Замена лампы ближнего света на Калине 2 начинается со снятия заглушки. Как происходит замена левой лампы ближнего света на Калине. Отличная статья 0.

Пока оценок. Как поменять лампочку ближнего света на Калине: выбор, подготовка и замена прибора.

Как заменить лампы ближнего, дальнего света, птф на Лада Калина 1

Лампа ближнего света Ларгус — выбор и замена. Не горит ближний свет на Калине калина ближний свет причины неисправностей и их устранение. Лампа ближнего света на Приоре — выбор и замена лампы. Как заменяется самостоятельно лампа ближнего света Шкода Октавия. Лампа ближнего света на Лачетти: замена лампочки и регулировка фар.

Лампы, применяемые в автомобиле Лада Калина

Замена лампы ближнего света на Опель Корса Д — пошаговое описание процесса. Лампа ближнего света на Хонда СРВ: замена и выбор ксеноновых и галогенных приборов. Добавить комментарий. Нажмите, чтобы отменить ответ.

Какие луковицы на калину штамбовую. Как заменить лампу ближнего света на Лада Калина

Исправность приборов наружного освещения напрямую влияет на обеспечение должного уровня безопасности не только конкретного транспортного средства, но и других участников дорожного движения. Это утверждение очень справедливо для отечественной модели малолитражки Лада Калина. Владельцам этих автомобилей крайне необходимо иметь правильную информацию о типе ламп, применяемых в осветительных приборах различного назначения и знать, какие лампочки бывают.

Световые приборы – залог безопасности

Сегодня, наверное, нет такого водителя, который не знал бы нормативных требований по эксплуатации автомобиля. Эти нормы распространяются и на устройства наружного освещения, под стандарт попадает и стоп-сигнал, так как использование автомобиля с этими комплектующими, не соответствующими заводским регламентам по конструкции, запрещено. Такой подход продиктован требованиями безопасности, которые предполагают обеспечение достаточной освещенности и видимости автомобиля на проезжей части, но при этом исключают риск ослепления световым лучом не только пешеходов, но и встречных водителей.Указанные требования, помимо фар, распространяются и на кормовые осветительные приборы.

Основным элементом любого налобного фонаря является лампа. Эффективность освещения дорожного покрытия зависит от его качественного состояния. Многих интересует вопрос, какие лампочки стоят в Калине.

Все о лампах Лада Калина

В нашем материале мы постарались собрать самую важную информацию о лампах, которые используются в популярной среди отечественных автомобилистов модели Лада Калина.В первую очередь будет полезно знать таким владельцам, которым по разным причинам приходится выбирать и приобретать лампы для установки в осветительные приборы своих автомобилей.

На сегодняшний день торговая сеть товаров соответствующей направленности способна предложить массу вариантов легких комплектующих, в которых может запутаться даже профессионал, не говоря уже о новичке. Особой популярностью пользуются светодиодные источники, рассматриваемые владельцами Лада Калина 2 как альтернатива штатным элементам освещения.

1. Давайте коснемся фар.

Эти устройства имеют по три лампы, которые имеют разное назначение. Сразу оговоримся: указатели поворотов не в счет.

1.1. За дальний свет отвечает традиционная лампа h2. Если есть интерес к светодиодному аналогу, то его маркировка «4456». Обратите внимание, что стандартная лампа предпочтительнее из-за более правильного формирования луча за счет рефлектора оптики.

1.2. Ближний свет обеспечивается за счет использования лампы «H7». Аналогом является светодиодный источник «3528». В данном случае галогенный прибор выгоден тем, что китайский светодиодный продукт не способен обеспечить необходимый уровень освещенности.

1.3. Габаритный свет. Легкая составляющая «W21/5W» здесь присутствует. Источник подразумевает сочетание традиционного бортового огня и навигационного огня.

В этом случае подобрать подобное светодиодное осветительное оборудование очень сложно, так как тип его распиновки «7443» или «3157» (можно запутаться).

2. Кормовые светильники.

2.1. Самые распространенные здесь комплектующие для задней части автомобиля Лада Калина 2 — это стоп-сигналы. Это лампы P21W. В качестве аналога по использованию дадим светодиодный прибор «1156». При установке светильника необходимо будет добиться угла рассеивания луча 360°.

2.2. Фонари заднего хода. Их тип «R10W». Изделия малогабаритны и имеют ту же базу, что и источники «P21W».Они отличаются только длиной. Для рассматриваемой здесь лампы габаритный показатель не должен превышать 3,75 мм.

Следует соблюдать осторожность при выборе светодиодного излучателя, так как альтернатива 1156 должна соответствовать указанным ограничениям по размеру.

2.3. Лампы заднего хода используются для универсального варианта кузова. Вот источник «W16W», который по праву можно считать безосновательным аналогом лампы «P21W». Хотели бы вы использовать светодиодную лампу? Ищите вариант «T15» с углом рассеивания 360 градусов.

2.4. Габаритный элемент освещения и дневной ходовой огонь. Здесь производитель применил двойную конструкцию «P21/4W». Лампа имеет две нити накала и цоколь идентичные прибору «P21W».

Внимание! У последнего два контакта! Не путайте!

Если вас интересует вариант со светодиодами, приобретите устройство 1157.

3. Сигналы поворота.

В качестве этих важных элементов периодического освещения в Lada Kalina выступают 2 лампы «P21W».Их колбы наделены желтым цветом. Источники «1156», имеющие такой же цвет, являются светодиодными аналогами.

4. Боковые повторители.

Здесь производитель использует обычные лампы типа «W5W».

Аналогичным устройством со светодиодной технологией является продукт T10.

5.

Противотуманная оптика.

Если вы станете обладателем Лада Калина «Люкс», то вам придется установить (при замене) всем известные лампы типа «х21» в предназначенные для этого фары.

Когда владелец Lada Kalina симпатизирует светодиодным приборам, то в продаже следует найти лампы аналогичного типа («h21»), однако желательно, чтобы угол рассеивания был равен тем же 360 градусам.

6. Другие источники Калины.

В итоге осталось «пройтись» еще по некоторым лампам.

6.1. Освещение салона. Применены элементы «C10W». Длина устройства не превышает 41 мм. Мы уделяем этому аспекту внимание!

6.2. Регистрационный номер подсвечивается лампами «W5W».

6.3. Багажный отсек и бардачок. Здесь мы решили объединить категории, так как для освещения обоих пространств используются одни и те же источники — «C5W».

6.4. Лампы используются для освещения салона у передних сидений. Применяется элемент «T4W». Его длина составляет 26 мм, что также немаловажно при выборе.

Подведем итоги

Роль ламп как излучателей света в любом автомобиле, в том числе Лада Калина, очень важна. Если вам предстоит замена какого-либо из рассмотренных нами комплектующих, то в первую очередь обратите пристальное внимание на качество изделия. Это позволит избежать неприятного момента, связанного с внезапным перегоранием источника, что особенно опасно в темное время суток.

Как заменить лампу ближнего света Лада Калина

В дневное время каждый автолюбитель полагается на дневной свет, собственное зрение и реакцию. Однако с наступлением темноты все меняется. В это время нужно быть особенно внимательным, так как часто случайные аварии случаются именно при плохой видимости.Чтобы этого не произошло, фары должны быть в исправном состоянии. Если они не работают, то никакое движение не может быть осуществлено. Даже если вы захотите, у вас ничего не получится, так как видимость будет нулевой. Поэтому очень важно, чтобы ваши фонарики были чистыми и яркими.

Как заменить ближний свет Калина в кузове хэтчбек, седан, универсал

Замена абсолютно не сложная. Для этого не нужно обладать специальными знаниями и навыками. С такой задачей справится даже неопытный автовладелец. Единственное, действовать последовательно и четко. Итак, замена лампы состоит из следующих этапов:

На этом процедура завершается. Очень важно помнить, как располагалась лампа и какие провода к ней подключались.

Замена лампы ближнего света. Лада Калина.

Замена калины ближнего света … Самостоятельная замена лампы ближнего света на Калину … Совет новичку…

Замена ближнего света Калина

Замена лампы ближнего света H7. Лада Калина .

Иначе можно неправильно подключить новую фару, что заставит обращаться к мастерам. Если вы чувствуете, что эта работа вам не по силам, лучше сразу доставьте автомобиль в техсервис, где за вас проведут все процедуры. Конечно, за это придется заплатить, но результат будет максимальным.

Установка нового: последовательные инструкции

Порядок снятия и установки фары, которая находится с правой или левой стороны, мало чем отличается друг от друга. Важно только действовать четко по инструкции. При установке новой лампочки необходимо держать ее только за цоколь; вы не можете коснуться его руками. При удалении с ним можно полностью справиться.

Обратите внимание, что для Лады Калины (16-клапанный мотор) необходима лампа с цоколем Н7.Установите новый следующим образом:

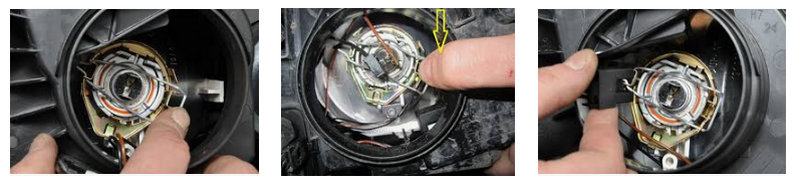

  • Определите посадочное место так, чтобы выступ в основании совпадал с канавкой в ​​фаре. Он должен быть надежно закреплен. Только тогда будет видно, что выступ попал в паз;
  • прижать фиксатор к лампе так, чтобы центр цоколя оказался между выступами фиксатора;
  • защелкнуть защелку перед креплением;
  • подсоедините оба провода к защелке и плотно закройте крышку.

После выполнения данной процедуры необходимо включить фары с близкого расстояния и проверить их работу.Если все ок, значит установка произведена правильно. В противном случае придется везти машину в автосервис и платить за нее деньги. Лампы следует приобретать только в специализированных магазинах. Желательно отдавать предпочтение известным производителям и моделям с гарантией. Большой популярностью сегодня пользуются фары Osram H7 12V 55W для автомобиля Лада Калина Кросс.

Не стоит экономить и приобретать некачественные фары, так как они прослужат недолго и потребуют частой регулировки или замены.Важно понимать, что от этих лампочек зависит не только ваша безопасность, но и пешеходов. Особенно важно, чтобы освещение было качественным ночью во избежание трагических последствий.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

При движении в дневное время ничего не мешает хорошему обзору водителя, но в условиях недостаточной видимости: в дождь, туман, метель, а также в темное время суток — комфортное передвижение полностью зависит от состояния фар, поэтому вы должны всегда держать их в рабочем состоянии… Данный вид работ мы будем рассматривать как замену лампочки ближнего света в Лада Калина, так как автомобилей данной модели у нас очень много, и не все автомобилисты умеют правильно проводить данный вид работ.

Многие автовладельцы жалуются, что часто перегорают лампочки ближнего света в Лада Калина, причин может быть много, но чаще всего причина отказа кроется в источниках света, поэтому мы расскажем как выбрать качественную опция:

.
Производитель Лучше выбирать те марки, о которых хорошо отзываются автовладельцы и специалисты, конечно их цена будет значительно выше, чем у бюджетных решений, но и надежность будет совсем на другом уровне.
Модификация Производитель устанавливает на автомобили галогенные лампы ближнего света H7 мощностью 55 Вт, которые как раз и нужны для установки. Использование вариантов с большей мощностью может вызвать и, как следствие, короткое замыкание или даже оплавление разъемов. Изделия с длительным сроком службы имеют маркировку Long Life
Технические характеристики Помните, что версии с более высокой светоотдачей имеют более короткий срок службы, чем обычные лампы. Поэтому решайте сами, что для вас важнее — яркость освещения или долговечность.

Как вариант можно рассмотреть светодиодные, у них огромный срок службы при высокой яркости, но и стоимость у них высокая.

Срок службы Конечно, точные цифры нигде не указаны, но помните, что замену лампочек ближнего света на Калине, да и в других автомобилях, нужно делать раз в 1-2 года, даже если элементы исправны. Это связано с тем, что в процессе эксплуатации со временем неизбежно снижается светоотдача.

Важно!
Если часто перегорают лампочки, то замерьте напряжение на генераторе, возможно оно избыточное.

Как выполняется работа

Разберемся, как заменить лампочку ближнего света на Калине своими руками, процесс достаточно простой и по большому счету не требует никаких специальных приспособлений, нужны только руки. Но все же инструмент может понадобиться на этапе подготовки.

Обучение

Важно обеспечить комфортные и безопасные условия труда, поэтому помните следующее:

  • Работы проводятся в любом месте — хоть во дворе возле дома, но в гараж все же желательно заехать.Там можно не бояться атмосферных осадков и при необходимости найти то или иное средство.
  • В первую очередь открывается капот и снимается клемма с аккумулятора. Мы напоминаем вам об этом в каждом отзыве. Поэтому возьмите за привычку при работе с электриком обесточивать систему, чтобы не допустить короткого замыкания и поражения электрическим током.
  • Дальнейшая подготовка зависит от того, какой двигатель установлен на вашем автомобиле, вам необходимо обеспечить доступ к задней части корпуса фары, а для этого нужно отсоединить расширительный бачок слева, а справа варианты могут быть другими.Поэтому ориентируйтесь по ситуации и решайте сами. Что убрать, а что не трогать.

Процесс замены

Замена лампы ближнего света на Калине происходит следующим образом:


  • Защелка откидывается, и лампочка ближнего света в Лада Калина снимается легко, советуем осмотреть состояние контактов, если они оплавились или почернели, значит выход из строя ламп связан с неисправностями в системе.

Важно!
При распаковке новой лампы помните, что ни в коем случае нельзя прикасаться руками к ее стеклянной части, так как масло с кожи вызовет перегрев отдельных участков, их почернение, что в итоге значительно сократит ресурс изделия. Если все-таки касаетесь, то нужно протереть поверхность спиртовым раствором.

Несколько лет назад правительство приняло закон, согласно которому в дневное время на автомобиле необходимо передвигаться либо с включенным ближним светом фар, либо с ДХО (дневные ходовые огни).

В результате автомобильные лампы ближнего света стали перегорать гораздо чаще. Лада Калина первого поколения не исключение.

Для тех, кто не хочет ездить с ближним светом фар, установите дневные ходовые огни. В Калине 1, в отличие от второго поколения модели, нет ДХО, поэтому ездить приходится с ближним светом фар.

Из нашей инструкции вы узнаете, как заменить лампы в блоке передних фар, а также причины, по которым эти лампы могут не работать.

Какие лампы устанавливаются в блок передних фар Лада Калина 1

  • Лампа ближнего света — H7 12 В / 55 Вт
  • Лампа дальнего света — h2 12 В / 55 Вт
  • Размеры лампы — w5w 12v / 5w
  • Лампа указателя поворота — PY21W 12 В / 21 Вт

Чаще всего перегорают ближний свет и передние габариты, так как при включенном ближнем свете работают и габариты.

Какие лампы ближнего света выбрать на Калину

Как мы уже указывали выше, в ближний свет устанавливаются лампы H7.С таким типом цоколя сегодня предлагается большое количество ламп самого разного качества. Мы рекомендуем устанавливать только качественные и проверенные лампы, которые уже зарекомендовали себя.

  • PHILIPS H7-12-55 LONGLIFE ECO VISION (4-кратный ресурс) цена лампы от 400 руб (лампа устанавливается с завода)
  • PHILIPS H7-12-55 +30% Цена лампы Vision от 300 руб (с повышенной яркостью)
  • PHILIPS H7-12-55 + 130% X-TREME VISION 3700К цена комплекта от 1500 (считается одной из самых ярких галогенных ламп)
  • OSRAM H7-12-55 Ultra Life (3-х кратный ресурс) цена от 400 руб (а так же с завода иногда ставили филипс)
  • OSRAM H7-12-55 +30% Супер цена лампы от 300 рублей (лампа с 30% повышенной яркостью аналогична филипсу)
  • OSRAM H7-12-55 + 110% NIGHT BREAKER UNLIMITED цена комплекта от 1500 руб (на 110% больше света, чем у обычной лампы)
  • Лампа BOSCH H7-12-55 Pure Light цена от 250 рублей
  • МАЯК Н7-12- 55 цена за светильник от 90 руб (недорогой китайский аналог)
  • GE H7-12-55 (PX26d) (General Electric) цена за лампу от 180 руб

Если вы хотите, чтобы лампы ближнего света служили как можно дольше, стоит остановиться на лампах



Эти лампы рассчитаны на более длительный срок службы, поэтому они служат дольше, чем обычные лампы или лампы повышенной яркости. Однако отметим, что некоторым владельцам автомобиля с этими лампами не хватает света.

Если света мало, можно установить лампы с повышенной яркостью +30% или +110, +130% — но надо быть готовым к тому, что они перегорают быстрее, чем простые лампы. Мы не рекомендуем использовать их в качестве ДХО.



  1. OSRAM H7-12-55 + 110% NIGHT BREAKER UNLIMITED

При установке таких ламп лучше ставить ходовые огни и ездить на них днем, чтобы не «сжечь» дорогие лампы с повышенной яркостью.

Почему не горит лампа ближнего света фар на Калине?

Если вы заметили, что перестала работать лампа ближнего света фар на Калине, причин может быть несколько. Для устранения следует проверять каждую из причин по очереди.

  • Перегоревшая лампа
  • Плохой контакт патрона лампы
  • Перегорел предохранитель




В первую очередь проверьте предохранитель фары, на которой лампа не горит. Каждая фара имеет свой отдельный предохранитель. В Калине это F12 и F13 … Вытащите предохранитель и проверьте его визуально, если он целый, то проблема в блоке, либо самой лампе.

Замена лампы ближнего света Лада Калина

Ниже мы разместили инструкцию по замене ламп ближнего света на снятой фаре и приложили подробные фото. Если вам нужно понять, как работает замена на самой машине, смотрите видео!

Видео замена лампы ближнего света


Откройте капот и снимите резиновый чехол фары с фары ближнего света


Снимите блок с лампы и отложите его в сторону


Нажмите на пружинный зажим, слегка сдвиньте его в сторону и поднимите вверх.


Вынимаем старую лампу, устанавливаем новую и собираем в обратном порядке

Замена лампы дальнего света

Снимите резиновый чехол с лампы дальнего света


Отсоединить колодку проводов от лампы


Выдавите металлический держатель лампы и выньте лампу.


Установка новой лампы и сборка

Замена габаритного фонаря

Лампа габаритного света на Калине 1 расположена там же, где и лампа ближнего света.


Осторожно возьмите картридж двумя пальцами и вытащите его из гнезда


Вынимаем старую лампу из патрона и устанавливаем новую

Поворачиваем патрон против часовой стрелки на пол-оборота и вынимаем

Нажмите на лампу в патроне и поверните ее против часовой стрелки на пол-оборота, снимите и установите новую


На этом замена ламп в блоке передней фары завершена.


При замене фар ближнего и дальнего света не прикасайтесь к лампам за лампочку. А при прикосновении колбу лампы необходимо протереть спиртом.

Достаточно часто перегорает. Причиной этого является необходимость держать его включенным почти всегда. Несколько лет назад в России закон обязывал водителей управлять транспортным средством с включенным ближним светом или ходовыми огнями. Из-за этого срок службы LBS значительно сократился, так что каждый водитель должен знать, как их заменить.Обо всем этом в нашей статье.

[Скрыть]

Почему не горит ближний свет?

Причин, по которым у вас перестал гореть ближний свет, может быть несколько:

  • перегорела лампочка;
  • проблема в контакте колодок устройства;
  • Перегорел электрический предохранитель
  • лампочки.

Перед началом ремонтных работ необходимо установить, в чем именно заключается проблема. … Для этого проводится небольшое исследование.

Сначала нужно проверить предохранитель неработающей фары.Обратите внимание, что каждая фара имеет свой предохранитель. В Калине это предохранители с номерами F12 и F13.

Проверить его работоспособность достаточно просто, любые неполадки можно обнаружить визуально. Если с ним все в порядке, проверьте состояние блока и самой лампы. Для того, чтобы проверить состояние колодок и лампочки, потребуется разобрать саму фару. Как это сделать, в данной статье будет рассказано в разделе «Руководство по замене лампочек в ближнем свете».

Какие лампы лучше подходят для ближнего света фар?


Если вам нужна новая лампочка, сначала нужно выбрать правильную. Таких деталей на авторынке очень много и ошибиться легко.

Для ближнего света на Калину нужна лампа H7 12v/55w. Первые два символа, H7, указывают тип выбранного основания. С ним сегодня на рынке можно найти много разных лампочек. Рекомендуется выбирать изделия известных фирм, так как они обычно более надежны.Так, для Калины можно найти запчасти производства Philips, Bosch, Osram и китайского Маяка, самые дешевые из вариантов.

Руководство по замене лампы ближнего света


Процесс замены довольно прост и выполняется в несколько основных этапов.

  1. Сначала нужно открыть капот. Найдите под ним резиновый чехол LBS и снимите его.
  2. Далее просто снимите блок и отложите его в сторону.
  3. Лампа крепится с помощью пружинного зажима. Вам просто нужно нажать на него, затем аккуратно отвести в сторону, а затем поднять вверх.
  4. Следующий шаг — вынуть старую лампочку.
  5. Когда демонтаж завершен, пришло время установить новую деталь. Вся установка осуществляется в порядке, обратном указанному выше.

Как видите, демонтировать старую деталь и установить новую можно очень просто всего за несколько минут. Сделав это однажды, вы всегда сможете это повторить. Облегчает задачу и легкий доступ к фаре в Калине (автор видео — канал Авторемонт).

Особенности замены лампы дальнего света

Хотя, как указано выше, ЛБС перегорает значительно чаще из-за большей наработки, в некоторых случаях требуется замена и .

Если вы знаете, как заменить ЛБС, то и с дальним светом вы справитесь. Шаги в этом процессе такие же: сначала снимите чехол, затем отсоедините башмак и так далее. Здесь нет особых нюансов, так как фары в Калине устроены максимально просто.

Цена вопроса

Видео «Замена лампы БС»

В данном видео показан весь процесс замены детали (видео от KalinaAutoChannel)

Калина 1 какие лампы поставить.

Как производится замена лампы ближнего света на ладе калина. Причины замены светильников

При движении в дневное время ничего не мешает хорошему обзору водителя, но в условиях недостаточной видимости: в дождь, туман, метель, а также в темное время суток — комфортное передвижение полностью зависит от состояния фар, поэтому вы должны всегда держать их в рабочем состоянии… Данный вид работ мы будем рассматривать как замену лампочки ближнего света в Лада Калина, так как автомобилей данной модели у нас очень много, и не все автомобилисты умеют правильно проводить данный вид работ.

Многие автовладельцы жалуются, что часто перегорают лампочки ближнего света в Лада Калина, причин может быть много, но чаще всего причина отказа кроется в источниках света, поэтому мы расскажем как выбрать качественную опция:

.
Производитель Лучше выбирать те марки, о которых хорошо отзываются автовладельцы и специалисты, конечно их цена будет значительно выше, чем у бюджетных решений, но и надежность будет совсем на другом уровне.
Модификация Производитель устанавливает на автомобили галогенные лампы ближнего света типа Н7 мощностью 55 Вт, которые как раз и нужны для установки. Использование опций с большей мощностью может вызвать и, как следствие, короткое замыкание или даже оплавление разъемов. Изделия с длительным сроком службы имеют маркировку Long Life
Технические характеристики Помните, что версии с более высокой светоотдачей имеют более короткий срок службы, чем обычные лампы.Поэтому решайте сами, что для вас важнее — яркость освещения или долговечность.

Как вариант можно рассмотреть светодиодные, у них огромный срок службы при высокой яркости, но и стоимость у них высокая.

Срок службы Конечно, точные цифры нигде не указаны, но помните, что замену лампочек ближнего света на Калине, да и в других автомобилях, нужно делать раз в 1-2 года, даже если элементы исправны. Это связано с тем, что со временем светоотдача в процессе эксплуатации неизбежно снижается.

Важно!
Если часто перегорают лампочки, то замерьте напряжение на генераторе, возможно оно избыточное.

Как выполняется работа

Разберемся, как заменить лампочку ближнего света на Калине своими руками, процесс достаточно простой и по большому счету не требует никаких специальных приспособлений, нужны только руки. Но все же инструмент может понадобиться на этапе подготовки.

Подготовка

Важно обеспечить комфортные и безопасные условия труда, поэтому помните следующее:

  • Работы проводятся в любом месте — хоть во дворе возле дома, но в гараж все же желательно заехать.Там можно не бояться атмосферных осадков и при необходимости найти то или иное средство.
  • В первую очередь открывается капот и снимается клемма с аккумулятора. Мы напоминаем вам об этом в каждом отзыве. Поэтому возьмите за привычку при работе с электриком обесточивать систему, чтобы не допустить короткого замыкания и поражения электрическим током.
  • Дальнейшая подготовка зависит от того, какой двигатель установлен на вашем автомобиле, вам необходимо обеспечить доступ к задней части корпуса фары, а для этого нужно отсоединить расширительный бачок слева, а справа варианты могут быть другими.Поэтому ориентируйтесь по ситуации и решайте сами. Что убрать, а что не трогать.

Процесс замены

Замена лампы ближнего света на Калине происходит следующим образом:


  • Защелка откидывается, и лампочка ближнего света в Лада Калина снимается легко, советуем осмотреть состояние контактов, если они оплавились или почернели, значит выход из строя ламп связан с неисправностями в системе.

Важно!
Распаковывая новую лампу, помните, что к ее стеклянной части нельзя прикасаться руками, так как масло с кожи вызовет перегрев отдельных участков, их почернение, что в итоге значительно сократит срок службы изделия. Если все-таки касаетесь, то нужно протереть поверхность спиртовым раствором.

Порядок снятия и установки фары, которая находится с правой или левой стороны, мало чем отличается друг от друга.Важно только действовать четко по инструкции. При установке новой лампочки необходимо держать ее только за цоколь; вы не можете коснуться его руками. При удалении с ним можно полностью справиться.


Обратите внимание, что для Лада Калина (16-клапанный мотор) нужна лампа с цоколем Н7. Установите новый следующим образом:

  • Определите посадочное место так, чтобы выступ в основании совпадал с пазом на фаре. Он должен быть надежно закреплен. Только тогда будет видно, что выступ попал в паз;
  • прижать фиксатор к лампе так, чтобы центр цоколя оказался между выступами фиксатора;
  • защелкнуть защелку перед креплением;
  • подсоедините оба провода к защелке и плотно закройте крышку.

После выполнения данной процедуры необходимо включить фары с близкого расстояния и проверить их работу. Если все ок, значит установка произведена правильно. В противном случае придется везти машину в автосервис и платить за нее деньги. Лампы следует приобретать только в специализированных магазинах. Желательно отдавать предпочтение известным производителям и моделям с гарантией. Большой популярностью сегодня пользуются фары Osram H7 12V 55W для автомобиля Лада Калина Кросс.

Как заменить лампу ближнего света Лада Калина

В дневное время каждый автолюбитель полагается на дневной свет, собственное зрение и реакцию. Однако с наступлением темноты все меняется. В это время нужно быть особенно внимательным, так как часто случайные аварии случаются именно при плохой видимости. Чтобы этого не произошло, фары должны быть в исправном состоянии. Если они не работают, то никакое движение не может быть осуществлено. Даже если вы захотите, у вас ничего не получится, так как видимость будет нулевой.Поэтому очень важно, чтобы ваши фонарики были чистыми и яркими.

Как заменить ближний свет Калина в кузове хэтчбек, седан, универсал

Замена абсолютно не сложная. Для этого не нужно обладать специальными знаниями и навыками. С такой задачей справится даже неопытный автовладелец. Единственное, действовать последовательно и четко. Итак, замена лампы состоит из следующих этапов:

На этом процедура завершается. Очень важно помнить, как располагалась лампа и какие провода к ней подключались.

Замена лампы ближнего света. Лада Калина.

Замена калины ближнего света … Самостоятельная замена лампы ближнего света на Калина … Совет новичку…

Замена лампы ближнего света Калина

Замена лампы ближнего света H7. Лада Калина .

В противном случае можно неправильно подключить новую фару, для чего придется обращаться к мастерам. Если вы чувствуете, что эта работа вам не по силам, лучше сразу доставьте автомобиль в техсервис, где за вас проведут все процедуры.Конечно, за это придется заплатить, но результат будет максимальным.

Установка нового: последовательные инструкции

Порядок снятия и установки фары, которая находится с правой или левой стороны, мало чем отличается друг от друга. Важно только действовать четко по инструкции. При установке новой лампочки необходимо держать ее только за цоколь; вы не можете коснуться его руками. При удалении с ним можно полностью справиться.

Обратите внимание, что для Лады Калины (16-клапанный мотор) необходима лампа с цоколем Н7. Установите новый следующим образом:

  • Определите посадочное место так, чтобы выступ в основании совпадал с пазом на фаре. Он должен быть надежно закреплен. Только тогда будет видно, что выступ попал в паз;
  • прижать фиксатор к лампе так, чтобы центр цоколя оказался между выступами фиксатора;
  • защелкнуть защелку перед креплением;
  • подсоедините оба провода к защелке и плотно закройте крышку.

После выполнения данной процедуры необходимо включить фары с близкого расстояния и проверить их работу. Если все ок, значит установка произведена правильно. В противном случае придется везти машину в автосервис и платить за нее деньги. Лампы следует приобретать только в специализированных магазинах. Желательно отдавать предпочтение известным производителям и моделям с гарантией. Большой популярностью сегодня пользуются фары Osram H7 12V 55W для автомобиля Лада Калина Кросс.

Не стоит экономить и приобретать некачественные фары, так как они прослужат недолго и потребуют частой регулировки или замены. Важно понимать, что от этих лампочек зависит не только ваша безопасность, но и пешеходов. Особенно важно, чтобы освещение было качественным ночью во избежание трагических последствий.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

В нашей следующей статье мы хотим рассказать вам все о лампах, используемых на автомобиле Калина-2. Если раньше, придя в магазин автозапчастей с перегоревшей лампочкой стоп-сигнала на руках, никто не задумывался, что купить на замену, то сегодня на полках магазинов великое множество осветительных приборов, на любой вкус. В таком многообразии очень легко запутаться. В качестве альтернативы можно приобрести альтернативные светодиодные лампы. Попробуем разобраться по порядку.

Фары

Фары имеют 3 разные лампы, не считая указателей поворота.

Дальний свет — Тип используемых ламп — h2.

Аналог светодиода 4456, но все же предпочтение следует отдавать лампам накаливания, ввиду их более правильного луча света в рефлекторе.

Ближний свет — Здесь устанавливается тип H7.


Китайский светодиодный аналог 3528. Но светодиоды в ближнем свете не обеспечат вам должного освещения дороги, поэтому от этой идеи тоже стоит отказаться.

Габаритный и ходовой огонь — W21/5W. Это комбинированные лампы габаритов и ходовых огней.

Подобрать светодиодный аналог очень сложно, так как используется тип распиновки 3157 или 7443. Подробнее о замене этих ламп читайте в нашей статье о светодиодных ходовых огнях.

Лампы, используемые в задних фонарях

Стоп-сигналы — Наиболее распространены лампы P21W. Китайский аналог — 1156 (s25, ba15s).


При установке светодиодных светильников убедитесь, что пучок света рассеивается на рассеивателе на 360 градусов.

Фонарь заднего хода Хэтчбек — Лампы R10W. Это небольшие лампы с таким же цоколем, как у P21W (BA15S). Отличие их в длине. Для лампы R10W он должен быть не более 3,75 мм.

Тип светильников LED — 1156, но с соответствующей длиной. Будь осторожен!

Фонарь заднего хода Универсал — лампы типа W16W. Это безцокольный аналог ламп P21W и R10W.

Тип T15 подходит для светодиодов.Ищите лампы с рассеиванием на 360 градусов.

Габаритные и противотуманные фары — двойная лампа типа P21/4W. Имеет 2 нити. База такая же, как у P21W, но с 2 контактами — не перепутайте!

Ищите тип 1157 для светодиодов.

Желтые фонари P21W используются в качестве указателей поворота на Новой Калине. Их тип PY21W. 2 в передней и 2 в задней оптике.

Если хотите вместо них купить светодиоды, то ищите лампы типа 1156, но желтого цвета.
В качестве боковых повторителей указателей поворота используются лампы типа W5W или светодиодные Т10.


Противотуманные фары

Если у вас люксовая комплектация новой Калины, то автомобиль имеет передние противотуманные фары, лампы в которых типа h21.

Так же есть светодиодные аналоги с таким же типом — h21, но ищите опять угол рассеяния 360 гр

Фары ближнего света — фары автомобиля, которые служат для освещения поверхности дороги по ходу движения.Особенность фар ближнего света в том, что они подбираются с учетом оптимального освещения дороги на расстоянии не менее 60 метров. При этом световой поток подбирается с учетом предотвращения ослепления водителей встречных транспортных средств.

Согласно действующему законодательству, если автомобиль не оборудован ДХО (дневные ходовые огни), ближний свет фар должен быть включен и днем, и ночью. Дальний включается только в темное время суток для увеличения дальности видимости.Фары ближнего света также используются при остановке или парковке на неосвещенных участках дороги в темное время суток. В таких случаях ближний свет дополняет габаритные огни.

Причины замены осветительных приборов

Самая очевидная причина замены ближнего света — перегорели лампы в фарах. Причины выхода из строя этих деталей могут быть разными. Автомобили Лада Калина 1 и 2 поколения оснащены лампами Н7.

В свое время Lada Kalina создавалась как «народная» машина, доступная и неприхотливая.Бюджетный автомобиль, соответственно, не может похвастаться отменным качеством своих деталей, способных без проблем работать несколько лет. Лампы ближнего света не являются исключением.

Несовершенство и бюджетность являются причинами следующих неисправностей.

  1. Засорение из-за разгерметизации колбы. Из-за попадания пыли происходит перегрев и выход из строя элемента освещения.
  2. Скачки напряжения в бортовой сети, а именно увеличение допустимых значений. Для выявления этой неисправности необходимо провести диагностику вырабатываемого напряжения, генератор не должен выдавать более 14. 4 вольта.
  3. Перегорел предохранитель.
  4. Нарушение целостности электрической цепи.
  5. Окислились выходные контакты.

Это самые распространенные факторы выхода из строя лампы ближнего света. Есть и другие, но они крайне редки.

Чтобы разобраться, нужна ли вам замена лампы ближнего света Калины, или причина в другом, нужно уметь провести самостоятельную диагностику. Для этого вам понадобится мультиметр.

В первую очередь проверяется целостность предохранителей F12, F13 в монтажном блоке. Если в режиме прозвонки прикосновение к клеммам сопровождается звуковым сигналом, значит предохранители исправны. При отсутствии сигнала необходимо заменить предохранители и выяснить причину их выхода из строя. Также следует прозвонить все участки цепи, особенно если на клеммы не подается напряжение.

Запрещается движение по дорогам общего пользования без действующего ближнего света.Особенно в темноте, так как это может привести к серьезной аварии. Для хорошего освещения также рекомендуется отрегулировать свет в автосервисе или сделать это своими руками.

Выбор ламп ближнего света для моделей 1 и 2

Калина 2 имеет немного измененную оптику, которая отличается от аппаратов первого поколения, но в них используются идентичные лампы. Также нет разницы, в какой версии кузов (универсал, седан или хэтчбек, а также кросс-версия). В зависимости от комплектации головная оптика может быть дополнена светодиодными противотуманными фарами, например, люксовая версия.

В фары устанавливаются несколько типов ламп

В Лада Калина чаще всего выходят из строя именно габаритные огни и ближний свет. С цоколем H7 можно выбирать из множества вариантов ламп, отличающихся качеством и, соответственно, ценой. Отлично зарекомендовали себя по соотношению цена-качество следующие варианты:

  • стандартная версия (Philips H7-12-55 Longlife eco vision), их стоимость не превышает 400 руб.;
  • с повышенной яркостью 30% Philips H7-12-55 +30 Vision, стоят не более 300 руб. ;
  • самая яркая галогенка Philips H7-12-55 +130, стоимость пары таких ламп от 1300 рублей;
  • Osram H7-12-55 Ultra Life, еще один заводской вариант по цене 300 рублей;
  • Osram H7-12-55 +30 и +110%, стандартные лампы с повышенным процентом яркости;
  • Bosch H7-12-55, Lighthouse H7-12-55, General Electric H7-12-55, недорогие китайские аналоги по цене от 100 руб.

При выборе лучше остановиться на штатных лампах с повышенным процентом яркости или с увеличенным сроком службы.

Приняв на вооружение первый вариант, имейте в виду, что они будут гореть очень ярко, но при этом намного быстрее перегорят. Если вы выбираете с увеличенным сроком службы, то должны быть готовы к тому, что их яркости будет недостаточно, но и прослужат они долго. При установке ламп ближнего света повышенной яркости рекомендуется устанавливать светодиодные ходовые огни и использовать их днем ​​для увеличения ресурса дорогих осветительных приборов.

модернизируем нашу «Ласточку». Для этого вам нужно будет использовать

У большинства владельцев отечественной малолитражки Лада Калина 2 часто возникают вопросы, связанные с устройством головной оптики, ее назначением и основными мероприятиями по ремонту, обслуживанию и замене, например, как снять фару.

Как известно, фары служат для освещения проезжей части и обозначения движущегося транспортного средства. Современная оптика имеет блочную структуру, которая содержит лампы, выполняющие разную роль: ближний или дальний свет, поворотники, габариты и т.д.Сегодня фары стали атрибутом безопасности при вождении. И при замене возникает закономерный вопрос, как снять фару? Также иногда требуется только замена стекла фары.

Об устройстве и назначении фар

В Лада Калина 2 фары наделены своими конструктивными особенностями. Каждая из фар имеет три секции, выполняющие следующие функции:

  • освещение дороги в режиме ближнего света;
  • то же, только в дальнем режиме;
  • подсветка габаритов;
  • указатели поворота.

Фары должны быть правильно отрегулированы, иначе они могут доставить массу неудобств не только водителю, но и другим участникам движения. Правильно настроенная оптика позволит уверенно освещать обочину и не будет слепить встречных водителей.

Активировав специальный переключатель в салоне Лада Калина 2, водитель включает режим ближнего света. Если эту же ручку перевести в режим дальнего света, то параллельно с включением соответствующих ламп остаются активными и осветительные приборы, отвечающие за ближний свет.

Лампы указателей поворота имеют ярко-оранжевые колбы, а в корпусах секций установлены прозрачные рассеиватели.

В Лада Калина фары оснащены электромеханическими приводами, что позволяет легко регулировать световой пучок в зависимости от нагрузки кузова и дорожной ситуации. Специальный регулятор находится на панели в салоне, а приводной механизм находится в блоке фары.

При сборке кузова Лада Калина производитель использует фары таких известных производителей, как Бош и Автосвет. Чтобы узнать, какая марка выпустила фару для конкретного экземпляра автомобиля, следует внимательно изучить корпус этой оптики. Символ «AL» будет означать, что фара произведена «Bosch» (Россия). Этот бренд использует такой материал, как поликарбонат. В этой модели фары не используется колпачок, который виден над лампой ближнего света.

Изделия Автосвет также изготавливаются из поликарбоната, но в конструкции уже присутствует указанный колпачок.

Разобрав фару, владелец Lada Kalina может обнаружить в ней наличие многих деталей и других элементов, в том числе:

  • проводка;
  • лампы и рефлекторы;
  • стекло;
  • монтажные скобы и заглушки;
  • механизм привода и т.д.

Благодаря активной работе инженерного корпуса производителя конструкция фар постоянно совершенствуется. Так в арсенале Lada Kalina появились неоновые фары. Хотя их светопропускная способность несколько ниже по сравнению со стандартными вариантами, тем не менее, при тестировании такая модификация оптики показала завидные результаты.

Замена фар

Каждая лампа имеет свой ресурс, величина которого зависит от многих факторов.Со временем устройства выходят из строя и требуют замены. И тут возникает вопрос: как разобрать фару?

Процедура замены несложная, но перед этим необходимо правильно подобрать осветительные приборы из массы товаров, предлагаемых сегодня на рынке. Хотя иногда требуется только замена стекла фары.

Итак, если фары покупные, то меняем:

  1. Снимаем защитный кожух с корпуса фары.Он резиновый, поэтому его легко оторвать, потянув за один из трех язычков.
  2. Отсоедините разъем питания.
  3. Выдавливаем пружинный зажим.
  4. Как снять фару? Вынимаем лампу, на ее место устанавливаем новый элемент.

Внимание! При замене галогенной лампы не прикасайтесь к колбе руками. Это может повредить устройство. Со временем жирные отпечатки пальцев заставят стекло потемнеть, что приведет к перегреву лампы и, в конечном итоге, к ее перегоранию.

  1. При контакте необходимо протереть поверхность колбы салфеткой, смоченной спиртом.
  2. Меняем боковые фонари
  3. Так же снимаем крышку и отключаем соответствующий патрон от бортовой сети.
  4. Лампу снимаем, а на ее место устанавливаем новую.

Как заменить в поворотнике?

  1. Поверните держатель лампы влево на 45 градусов и выньте его.
  2. Вынимаем лампу и заменяем на новый аналог.

Замена в кормовых фарах

  1. Вынимаем патрон слева.
  2. Нажмите на лампу, снова поверните ее влево и выньте.
  3. Установите новую лампу в обратном порядке.

Подведем итоги

Некоторые владельцы, чтобы придать внешнему виду своей Лады Калины индивидуальность, склонны дорабатывать фары. Это значит покраска внешней колбы кузова, поклейка ресничек, оклейка защитной пленкой, тонировка, также замена стекла фары и т.д.В любом случае фара должна быть полностью исправной и демонстрировать свою работоспособность в любой дорожной ситуации. Нелишним будет иметь в запасе несколько светильников. И теперь вы знаете, как разобрать.

Сложность

Инструмент

1–3 часа

Инструменты:

  • Средняя отвертка Phillips
  • Маленькая плоская отвертка
  • Хомут для концевого крепления
  • Насадка под ключ 8 мм

Детали и расходные материалы:

  • Лампа указателя поворота
  • Лампа ближнего света H7
  • Лампа габаритного света W5W
  • Лампа дальнего света h2
  • Стекло фары
  • Тряпки
  • Алкоголь

Примечание:

Работа представлена ​​на правом блок-фоне.Работы по замене ламп и снятию блока левой фары аналогичны.
Вы можете заменить лампы, не снимая фару с автомобиля.

1. Отсоедините клемму провода от минусовой клеммы аккумуляторной батареи.

2. Для наглядности работа показана на снятой фаре. Поверните держатель указателя поворота против часовой стрелки на 45°.

3. Вынимаем патрон из корпуса фары.

4. Нажав на лампу, полностью поверните ее против часовой стрелки и извлеките из держателя. Установите новую лампу указателя поворота в обратном порядке.

5. Для замены лампы ближнего света сдергиваем защитный резиновый че-хол с корпуса фары. Потянув за один из трех его штырей, отсоединяем концы проводов от клемм лампы.

6. Освободите пружинный зажим с двумя крючками и отодвиньте его от лампы.

7. Вынимаем лампу из корпуса фары.

Предупреждение:

Галогенные лампы дальнего и ближнего света. Не прикасайтесь пальцами к их стеклянным колбам, так как следы от них затемняют лампу при нагревании.

Грязь с колбы можно удалить чистой тканью, смоченной спиртом. .

8. Устанавливаем новую лампу ближнего света (Н7) в обратном порядке.

9. Для замены лампы габаритного света в блок-фаре снимите еще одну защитную резиновую крышку, аналогичную крышке лампы ближнего света, и выньте держатель лампы.

10. Вынимаем лампу из патрона. Установите лампу нового размера (W5W) в обратном порядке.

11. Для замены лампы дальнего света отсоедините колодку проводов от лампы.

12. Сжав концы фиксатора пружины, расцепляем их с крючками и снимаем фиксатор с фонаря.

13. Вынимаем лампу из корпуса фары. Устанавливаем новую лампу дальнего света (h2) в обратном порядке.

14. Чтобы снять фару, нажмите на фиксаторы. Отсоедините колодки проводов от разъема на корпусе фары и держателя лампы поворотника (показаны стрелкой).

15. Снимите передний бампер. Крестовой отверткой откручиваем винт верхнего крепления блока фары, а ключом или головкой на «8» еще три болта крепления блока фары (показаны стрелками) и снимаем его.

16. На корпусе правой фары имеется клеймо «РЕ», на корпусе левой фары — «ЛЕ».

17. Установите фару в обратном порядке. Если вам нужно заменить стекло фары, используйте отвертку, чтобы поддеть и снять шесть пружинных скоб, которые прижимают рассеиватель к уплотнителю фары.

18. Снимите стекло фары. Снимите стеклянный уплотнитель.

19. Установите стекло фары в обратном порядке.

Артикул отсутствует:

  • Качественные фото ремонта

Многих автомобилистов интересует, как снять фару на Калине. Ведь среди всех элементов автомобиля именно фары чаще всего становятся предметом доработки или замены.Сама фара считается простым направленным источником света. Основное его предназначение – освещать дорогу, а также прилегающую территорию.

Особенности устройства фар

Стандартно фары Lada Kalina объединены в блоки, которые разделены на три секции, обеспечивающие:

  • ближний свет;
  • боковая и дальняя балка;
  • обозначение вращения.

При включении ближнего света для него используются только лампочки.При включении дальнего света загорается комплекс, состоящий из дальнего и ближнего света одновременно, мощностью каждого по 55 Вт. На передней части каждой секции стрелок есть специальные прозрачные рассеиватели.

Поворотники оранжевого цвета и имеют мощность около 20 Вт.

Фары регулируются с помощью специализированного корректора. Корректор фар имеет электромеханический привод. Стандартная система регулировки содержит устройство, устанавливаемое непосредственно на самой приборной панели, и специализированный провод, соединяющий электрические провода в фарах.Чтобы отрегулировать корректор фар, вам придется их разобрать.

Замена или снятие системы освещения происходит по разным причинам. Среди наиболее распространенных:

  • тюнинг фар;
  • установка нового комплекта вместо старого;
  • необходимость регулировки электрокорректора фар.

Перед снятием фары, когда требуется замена, желательно определить фирму, изготовившую деталь. Для этого необходимо внимательно осмотреть стекло.Если на нем присутствуют символы AL, то данный светотехнический комплекс производства Bosch.

Некоторые модели фар этого производителя изготовлены из поликарбоната, у них нет цоколя лампы ближнего света. Если лампа ближнего света в поликарбонатной фаре оснащена цоколем, скорее всего, она производства Автосвета.

Как разбираются фары?

В систему освещения Калины входит:

  • стекло или поликарбонат;
  • рама
  • ;
  • заглушки фонарей;
  • сами лампы;
  • отражатели
  • ;
  • проводка;
  • декоративные вставки.

Для замены и регулировки фар чаще всего приходится снимать передний бампер. Только тогда все винты снизу, как и сверху, станут более доступными. Как только они будут демонтированы, можно снимать сам блок-фару, предварительно сняв все провода и колодки.




Но не у каждого автовладельца достаточно опыта, чтобы демонтировать бампер целиком. Кроме того, частой проблемой является отсутствие времени на смену всей системы освещения.Именно поэтому замена освещения без полного демонтажа считается более популярной.




Для разборки фары своими руками необходимо подготовить следующие инструменты:

  • один ключ на 8 и один на 10;
  • Крестовая и плоская отвертки;
  • новый компонент системы освещения.

Для модернизации освещения на Калине необходимо выполнить следующие действия:

  1. Снимите корпус воздушного фильтра и специальное устройство охлаждающей жидкости.
  2. С помощью отвертки снимите заглушку ПТФ.
  3. Ключом на 10 открутить болт, расположенный под фарой.
  4. Выверните болты, расположенные сверху фонарей. Они расположены возле радиатора. В этом случае нужно использовать ключ на 8.
  5. С помощью большой крестообразной отвертки выкрутите винт, которым фонарь крепится к крылу автомобиля.
  6. Разверните блок лампы так, чтобы часть возле радиатора была смещена немного ближе к двигателю автомобиля. Это позволит вам снять крепежи, расположенные внизу, со своих мест.
  7. Снимите нижний железный крепеж. Для этого необходимо открутить несколько болтов с короткой головкой.
  8. Снимите фару, потянув ее на себя. Старайтесь не повредить слой лака, ведь фонарь находится рядом с крылом и бампером.

Зная, как разобрать фару, несложно установить своими руками другое устройство. Установите новую фару в обратном порядке.Теперь осталось только придумать, как отрегулировать фары, чтобы свет от них был направлен правильно и освещал не только дорогу, но и светил по бокам автомобиля.

Над устройством и конструкцией фар Лада Калина задумывались многие автовладельцы. На самом деле конструктивные особенности этого элемента достаточно просты. С 2004 года на Калину стали устанавливать фары моноблочного типа.

Видео о замене стекла фар на Лада Калина.В процессе идет полный разбор фары:

Видеоматериал расскажет, как заменить стекло фары, об особенностях конструкции, а также об этапах демонтажа элемента.

Видео сюжет расскажет как разобрать фару, особенности и элементы устройства

Блок-фара на автомобиль

Как и большинство автомобилей нового поколения, модели ВАЗ 1117-1119 оснащены блок-фарами простой конструкции.Рассмотрим, какие элементы входят в этот узел:

  • Внешнее стекло, защищающее лампочки и защищающее от воды и грязи.
  • Пластиковый кейс, к которому крепятся все основные элементы.
  • Резиновое уплотнение между стеклом и корпусом обеспечивает хорошую защиту от воды и грязи.
  • Лампы сигнализации поворотов, а также ближнего и дальнего света.
  • Внутри корпуса установлен пластиковый отражатель, который имеет зеркальную поверхность и отбивает свет от лампочек.

Каждая блок-фара комплектуется колбами, хорошо, можно сказать, прочно закрепленными в корпусе, что обеспечивает им устойчивость к вибрации.

Схема устройства фары с расшифровкой

Разборка и ремонт

При незначительном дорожно-транспортном происшествии, когда корпус фары не поврежден, можно заменить только стекло. Для этого придется демонтировать элемент. Как это сделать?

После установки фары на место обязательно не слепить встречный транспорт и не «светить в молоко».

Ремонт стекла займет максимум полчаса.

Выносим фару на себя

Итак, перейдем к последовательности действий.


Ремонт завершен, фару можно установить в обратном порядке.

выводы

Устройство и ремонт фары Лада Калина достаточно прост и демонтаж и установка элемента не займет много времени. Конечно, при разрушении кузова потребуется замена всего элемента.Опыт показывает, что при обрыве креплений, так называемой «ухи», фара не меняется, а поврежденная часть просто «припаивается». Это намного дешевле замены всего элемента.

Необходимый инструмент : Крестообразная отвертка, гаечный ключ или головка «8».

Снимите передний бампер (см. «Снятие переднего бампера»).

  1. Откручиваем крестовой отверткой винт верхнего крепления блока фары. Откручиваем 3 болта блока фары (показаны стрелками) и снимаем его.
  2. На корпусе фары имеется маркировка «RE» — справа, «LE» — слева.
  3. Если вам необходимо заменить стекло фары, используйте отвертку, чтобы поддеть и снять шесть пружинных скоб, прижимающих рассеиватель к уплотнителю фары.




Установка фары производится в обратном порядке.

Замена задних фонарей LADA Kalina

Необходимый инструмент : ключ или высокая головка «10».

Отсоедините клемму провода от минусовой клеммы аккумуляторной батареи.Загните вырезанную часть обивки внутрь багажника. Сожмите зажимы блока жгута проводов и отсоедините его от блока проводов заднего фонаря.
Рукой выталкиваем уплотнительную резиновую оболочку проводов из отверстия в корпусе.
Откручиваем три гайки крепления фонаря (третья гайка находится под обивкой и на фото не видна) при помощи ключа или высокой головки «на 10». Снимаем задний фонарь Калины, протянув провода колодкой через отверстие в кузове.




Установка заднего фонаря в обратном порядке.
Кстати, ты умеешь делать

?

Лампа для автомобильных фар | Стоимость замены и ремонта плафона

Средняя оценка замены лампы головного света

звезда звезда звезда звезда звезда_половина

4.7 • на основе 157 отзывов из 119 предприятий

Замена лампы головного света

Фары являются основным источником света вашего автомобиля в ночное время, что позволяет водителю видеть, куда он движется, и, что более важно, помогает водителям видеть другие транспортные средства, приближающиеся к ним. Большинство современных автомобилей позволяют менять только лампочки вместо замены всей фары, что более экономично.

Большинство автомобилей имеют четыре лампы спереди — две для обычного ближнего света и две для дальнего/ближнего света, а также отдельные предохранители для каждой стороны.

Замена лампы фары может начинаться примерно с 20 долларов США и может увеличиться до 100 долларов США+, особенно если фару в сборе необходимо снять с автомобиля.

Что такое лампа головного света?

Лампа головного света работает по тому же принципу, что и лампочки в вашем доме.Они представляют собой стеклянную колбу с нитью внутри, которая раскаляется добела, когда через нее проходит ток. Эта светящаяся нить обеспечивает светоотдачу, которая затем направляется вперед с помощью отражателей, расположенных под особым углом внутри фары.

Симптомы, которые могут потребовать замены лампы в фаре:

• Одна фара тусклее другой
• Фара не работает
• Лампа фары мигает при включении

Как производится замена лампы головного света?

• Фары включены и проверены
• Предохранители будут проверены, чтобы убедиться, что они не перегорели
• Неисправная лампа будет удалена, а патрон проверен
• Новая лампа будет установлена ​​и проверена на работоспособность

Советы, которые следует помнить

• В некоторых автомобилях потребуется снять передний бампер, чтобы получить доступ к лампам фар. Это может увеличить время, необходимое для замены ламп.
• Некоторые современные автомобили оснащены фарами с разрядкой высокой интенсивности (HID) или светодиодными фарами.Замена этих ламп обходится дороже, и для их правильной работы могут также потребоваться другие компоненты. Если вы не уверены, оснащен ли ваш автомобиль этими фарами, лучше всего заказать «проверку фар», чтобы определить, какой ремонт требуется.

Насколько важна замена лампы в фаре?

Фары необходимы для обеспечения видимости в темное время суток или в условиях плохой освещенности, а неисправная лампа в фаре не только снижает видимость, но и затрудняет видимость вашего автомобиля другими водителями и пешеходами.

Также незаконно эксплуатировать автомобиль с неработающим освещением, поэтому местные власти также могут оштрафовать вас за эксплуатацию автомобиля с перегоревшей лампочкой фары.

Если вы дочитали до этого места, значит, вы заботитесь о своей машине.

Добавить комментарий

Ваш адрес email не будет опубликован.
