Характеристики двс 7а: Двигатель 7A-FE | Ремонт, характеристики, масло, тюнинг

Содержание

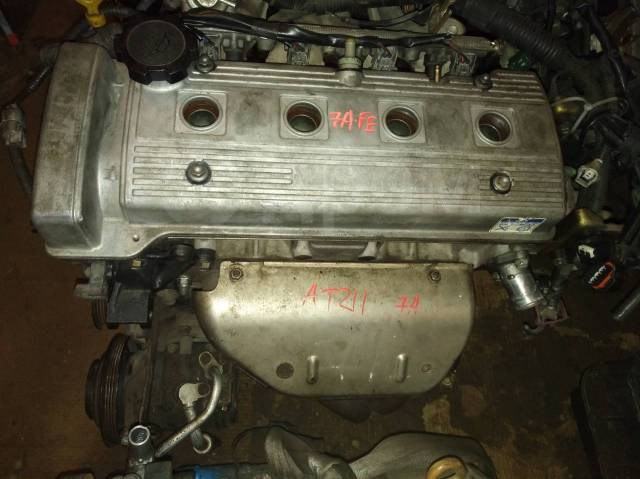

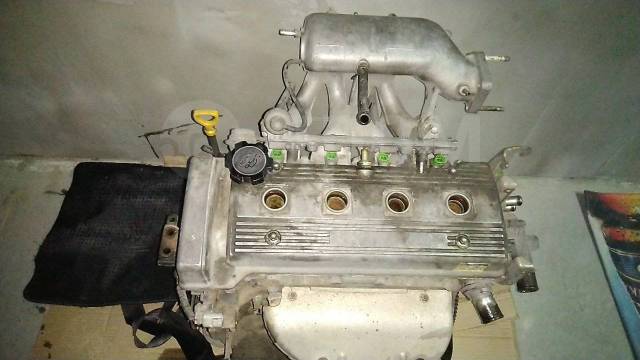

Двигатель 7A-FE | Ремонт, характеристики, масло, тюнинг


Характеристики двигателя Тойота 7A

Производство Kamigo Plant
Shimoyama Plant
Deeside Engine Plant
North Plant
Tianjin FAW Toyota Engine’s Plant No. 1
Марка двигателя Toyota 7A
Годы выпуска 1990-2002
Материал блока цилиндров чугун
Система питания инжектор
Тип рядный
Количество цилиндров 4
Клапанов на цилиндр 4
Ход поршня, мм 85.5
Диаметр цилиндра, мм 81
Степень сжатия 9.5
Объем двигателя, куб.см 1762
Мощность двигателя, л.с./об.мин 105/5200
110/5600
115/5600
120/6000
Крутящий момент, Нм/об.мин 159/2800
156/2800
149/2800
157/4400
Топливо 92
Экологические нормы
Вес двигателя, кг
Расход  топлива, л/100 км (для Corona T210)
— город
— трасса
— смешан.

7.2
4.2
5.3
Расход масла, гр./1000 км  до 1000
Масло в двигатель 5W-30
10W-30
15W-40
20W-50
Сколько масла в двигателе 3.7
Замена масла проводится, км  10000
(лучше 5000)
Рабочая температура двигателя, град.
Ресурс двигателя, тыс. км
— по данным завода
— на практике

н.д.
300+
Тюнинг
— потенциал
— без потери ресурса

н.д.
н.д.
Двигатель устанавливался Toyota Corolla
Toyota Corona
Toyota Carina
Toyota Carina E
Toyota Avensis
Toyota Caldina
Toyota Celica
Toyota Corolla Spacio
Toyota Sprinter Carib
Geo Prizm

Неисправности и ремонт двигателя 7A-FE

Двигатель Toyota 7A еще одна вариация на базе основного 4A мотора, в котором заменили короткоходный коленвал (77 мм) на колено с ходом 85. 5 мм, соответственно, увеличилась и высота блока цилиндров. В остальном тот же самый 4A-FE.

Выпускалась всего одна версия данного движка, это 7A-FE, в зависимости от настройки, он выдавал от 105 л.с. до 120 л.с. Слабую версию 7A-FE Lean Burn, брать не рекомендуется, система капризная и довольно дорога в обслуживании. В остальном, движок аналогичен 4A и его болезни такие же: проблемы с трамблером, с датчиками, стук поршневых пальцев, стук клапанов, которые все забывают регулировать вовремя и прочее, полный список неприятностей ТУТ.
В 1998 году, на смену 7A-FE, пришел новый двигатель 1ZZ, о нем отдельное упоминание.

Тюнинг двигателя Toyota 7A-FE

Чип-тюнинг. Атмо

В атмосферном варианте, как и с 5A-FE, из мотора ничего толкового не выйдет, можно перетряхнуть весь двиг, заменить все, что меняется, но это совершенно бессмысленно. Некоторую рациональность имеет только турбонаддув.

Турбина на 7A-FE

На стандартную поршневую можно поставить турбину и дуть до 0. 5 бар без проблем, нужен только подходящий кит, либо варить и собирать его самостоятельно. Помимо турбины будут нужны форсунки 360сс, насос Вальбро 255, выхлоп на 51 трубе и настройка на Абите или Январе 7.2, ездить это будет, но не слишком долго.

РЕЙТИНГ ДВИГАТЕЛЯ: 4-

<<НАЗАД

технические характеристики, плюсы и минусы

Японский автоконцерн TOYOTA начал разработку силовых установкой из линейки А-Series в 1970 году. В итоге вышел двигатель 7A FE.Они отличаются наличием маленьких объемов топлива и слабых мощностных характеристик. Основные цели разработки данного двигателя:

  • уменьшение расхода топливной смеси;
  • увеличение показателей КПД.

Лучший двигатель этой серии был создан японцами в 1993 году. Он получил маркировку 7A-FE. Данная силовая установка сочетает в себе лучшие качества предыдущих агрегатов из данной серии.

Характеристики

Рабочий объем камер сгорания увеличился, по сравнению с предыдущими версиями, и составил 1,8 литра. Достижение мощностного показателя, равного 120 лошадиных сил,  является хорошим показателем для силовой установки такого объема. Достижение оптимального крутящего момента возможно с нижней частоты вращения коленчатого вала. Поэтому езда в городской черте доставляет огромное удовольствие автовладельцу. Несмотря на это, расход топлива остается на низком уровне. Также, не нужно прокручивать двигатель на нижних передачах.

Сводная таблица характеристик

Период производства 1990–2002
Рабочий объем цилинров 1762 куб.см.
Параметр максимальной мощности 120 л.с.
Параметр крутящего момента 157 Нм при 4400 об/мин
Радиус цилиндра 40,5 мм
Ход поршня 85.5 мм
Материал изготовления блока цилиндров чугун
Материал изготовления головки блока цилиндров алюминий
Тип системы газораспределения DOHC
Тип топлива бензин
Предшествующий двигатель 3T
Преемник 7A-FEE 1ZZ

Существует два типа двигателей 7A-FE. Дополнительная модификация маркируется, как 7A-FE Lean Burn, и является более экономичной версией обычного силового агрегата. Впускной коллектор осуществляет функцию по объединению и последующему перемешиванию смеси.  Это помогает повысить показатели экономичности. Также, в данном двигателе, установлено большое количество электронных систем, которые обеспечивают обеднение или обогащение топливно-воздушной смеси. Владельцы автомобилей, с данной силовой установкой, часто оставляют отзывы, в которых говорится о рекордно низких показателях расхода бензина.

Минусы мотора

Силовая установка Toyota 7Y является еще одной модификацией, которую создали по примеру базового мотора 4A. Однако в нем произвели замену короткохолодного коленчатого вала на колено, ход которого равен 85,5 мм. Вследствие этого наблюдается увеличение высоты блока цилиндров. За исключением этого, конструкция осталась такой же, как и в 4A-FE.

Седьмой по счету двигатель из серии A – это 7A-FE. Изменения настроек данного мотора, позволяют определить параметр мощности, который мог составлять от 105 до 120 л. с. Также существует его дополнительная модификация с пониженным расходом топлива. Однако автомобиль с данной силовой установкой покупать не следует, поскольку она является капризной и довольно дорогой в обслуживании. В целом, конструкция и проблемы такие же, как и в 4A . Трамблер и датчики выходят из строя, появляется стук в поршневой системе, по причине неверных настроек. Выпуск его закончился в 1998 году, когда его сменил 7A-FE.

Особенности эксплуатации

Главное конструкционное преимущество мотора – это то, что при разрушении поверхности ремня газораспределительного механизма 7A-FE, исключается возможность соударения клапанов и поршней. Проще говоря, изгиб клапанов двигателя невозможен. В целом двигатель является надежным.

Часть владельцев автомобилей, с усовершенствованным силовым агрегатом под капотом, жалуются на непредсказуемость электронных систем. При резком нажатии педали газа, автомобиль не всегда начинает набирать динамику разгона. Это происходит, поскольку система обеднения топливно-воздушной смеси не отключается.

Характер остальных проблем, возникающих  с данными силовыми установками, являются частными и не получили массового распространения.

На каких авто ставился этот двигатель?

Установка базового мотора 7A-FE осуществлялась на автомобили С-класса. Тестовые испытания прошли успешно, а также владельцы  оставили очень много хороших отзывов, поэтому японский автоконцерн начал установку данного силового агрегата на следующие модели Toyota:

Модель Тип кузова Период производства Рынок

потребления

Avensis
AT211 1997–2000 Европейский
Caldina AT191 1996–1997 Японский
Caldina AT211 1997–2001 Японский
Carina AT191 1994–1996 Японский
Carina AT211 1996–2001 Японский
Carina E AT191 1994–1997 Европа
Celica AT200 1993–1999 За исключением Японского рынка
Corolla/Conquest AE92 Сентябрь 1993 — 1998 ЮАР
Corolla AE93 1990–1992 Только Австралийский рынок
Corolla AE102/103 1992–1998 За исключением Японского рынка
Corolla/Prizm AE102 1993–1997 Северная Америка
Corolla AE111 1997–2000 ЮАР
Corolla AE112/115 1997–2002 За исключением Японского рынка
Corolla Spacio AE115 1997–2001 Японский
Corona AT191 1994–1997 За исключением Японского рынка
Corona Premio AT211 1996–2001 Японский
Sprinter Carib AE115 1995–2001 Японский

Чип-тюнинг

Атмосферный вариант двигателя не дает владельцу возможность большого увеличения динамических качеств. Можно заменить все элементы конструкции, которые возможно сменить и не добиться никакого результата. Единственным узлом, который хоть как-то увеличит динамику разгона — является турбина.

Предлагаем вашему вниманию прайс на контрактный двигатель(без пробега по РФ) 7A FE

Прайс-Лист

Мощность двигателя 7а-фе toyota carib 115. Тенденции, объявления, фото

Содержание статьи:
  • Фото
  • • Просмотр темы — Лучший двигатель на тойоте кариб
  • Видео
  • Похожие статьи
  • Полный сток почти. Передние амо бильштайн. Двигатель: Стандартный 7 А . 120 лс.  Toyota Sprinter Carib AE 115 7 A — FE 4WD МКПП — был раньше((ВАЗ 2114 — сейчас.

    Рассказ владельца Toyota Sprinter Carib — запчасти. махнув рукой, я все-же приступил к тому о чем говорил в предидущей записи! как я и говорил  Наверх. Toyota Carib АЕ 115, РАБОТЯГА =) › Бортжурнал › двигатель 7 а — началось =).

    О логотипе. Логотип Toyota представляет собой тройной овал. Два внутренних овала, расположенных перпендикулярно, символизируют прочные взаимоотношения между клиентом и компанией. Кроме того, если присмотреться и немного включить воображение, то в этих овалах можно увидеть изображение всех шести букв названия бренда T, O , Y , O, T, A.

    Двигатель 7 A — FE. Разработка двигателей серии А в компании Toyota стартовала еще в 70-х годах прошлого века.  1762 сантиметра кубических. Максимальная мощность. 120 лошадиных сил.  Япония. Sprinter Carib. AE 115.

    Ходовая часть: Полный сток почти. Результ-погнут капот и пошеркана накладка капота. Цель была написать хоть что то новое и поинтереснее. Как платить за БЕНЗИН В ДВА РАЗА МЕНЬШЕ Узнать в чем секрет..

    Двигатель Toyota (lean burn): характеристики и особенности эксплуатации

    Это был один из шагов к уменьшению расхода топлива, увеличению КПД, поэтому все агрегаты серии были достаточно скромны в объемах и мощностях.


    По своей сути этот агрегат был немного доработанным прототипом предыдущих серий, но он по праву считается одним из наиболее удачных ДВС в серии. Для городской езды это настоящий подарок. А также это позволяет экономить топливо, не прокручивая мотор на нижних передачах до высоких оборотов.

    В общем, характеристики выглядят следующим образом:.. Головка блока цилиндров алюминиевая. Посредством обеднения смеси во впускном коллекторе достигается максимальная экономичность. Для реализации задумки понадобилось использование специальной электроники, которая определяла, когда стоит обеднять смесь, а когда необходимо запустить в камеру больше бензина. По отзывам владельцев автомобилей с таким двигателем, агрегат отличается пониженным расходом топлива. По своей сути двигатель очень выносливый.

    Не всегда при нажатии на педаль акселератора отключается система обеднения смеси, и автомобиль ведет себя слишком спокойно, либо начинает подергиваться.

    Остальные проблемы, возникающие с данным силовым агрегатом, имеют частный характер и не являются массовыми. После успешного тестового запуска двигателя и хороших откликов водителей концерн начал устанавливать агрегат на следующие автомобили:..

    Модель Кузов Года Страна. Двигатели серии A стали хорошим толчком в развитии концерна Toyota. Эту разработку активно покупали другие производители, а сегодня наработками последних поколений силовых агрегатов с индексом A пользуется автомобильная промышленность развивающихся стран. Хочется трамблерный, леанбёрн не канает. Как платить за БЕНЗИН В ДВА РАЗА МЕНЬШЕ Узнать в чем секрет..

    Рекомендуем другие статьи по теме. Интересно, как ведет себя этот двигатель при холодном пуске? С хорошим маслом и свечами заводится без проблем. Вроде да, более точно можно прочитать на форуме клуб карибов. Наверное самый лучший из японских моторов.. Это бесценный ДВС советую всем. Работает неустойчиво, дергается на холостых, а так да хороший двигатель!
