Двигатель ЗМЗ-405 инжектор : характеристики, фото и проблемы

Заводские тяговые установки, производимые в Нижегородской области, известны за пределами страны, весомый вклад внёс двигатель ЗМЗ 405. Будучи ярким представителем обновлённого поколения, агрегат признан в Европе, где эксплуатируется на машине Fiat. В нашем регионе главными заказчиками изделия считаются «ГАЗ», «ПАЗ», и др.

Время показало, что «405» механизм изготовлен с соблюдением установленных стандартов. Мотор надёжен, долговечен, способен выполнять поставленные задачи в сложных ситуациях. Презентация состоялась в «двухтысячном», после чего изделие неоднократно модернизировалось и «доводилось до ума». Работа над ошибками привела к появлению серии модификаций с разнящимися характеристиками. Сегодня агрегат устанавливают на легковые и грузовые машины: Газель, Соболь и др.

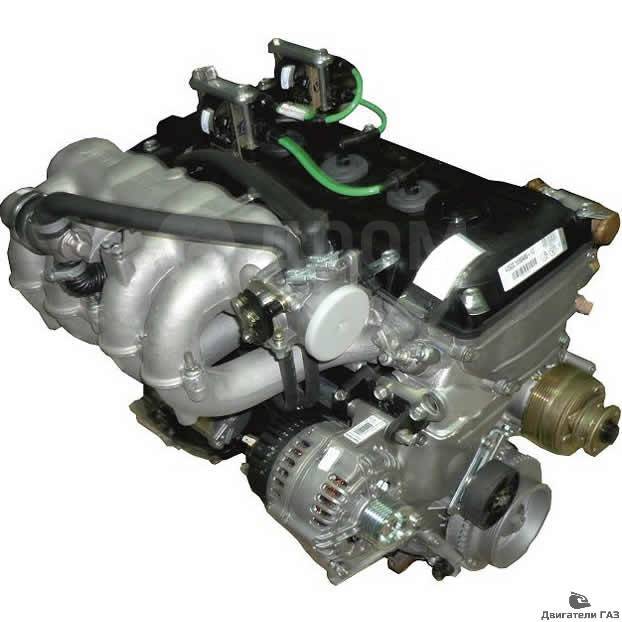

Мотор ЗМЗ-405:

Обзор 405 двигателя

Предпосылкой создания нового агрегата стал отказ использовать на машинах «Газель» установок 402-й серии.

Главное, для чего предназначался продукт, установка на грузовую технику марки «ГАЗ»: 3302 «Газель», вес не превышал 3,5 тонны; 2752 «Соболь», вес не больше 2,9 тон. Этим требованиям обусловлено соответствие агрегатов экологическим нормам «Евро-2» (3), повышенной надёжности конструкции установки, а так же приемлемый ресурс.

Поскольку в условиях рынка агрегат постоянно приходится дорабатывать и совершенствовать, некоторые узлы и детали Газель 405 двигатель отличаются между собой. Главные особенности в том, что мотор работает на бензине, выполняет четыре такта, оборудован четырьмя камерами, выставленными в ряд. Для процесса обмена газами используется шестнадцать клапанов, которые активируются двумя распределительными валами с верхним расположением. Сама установка по отношению к кузову автомобиля установлена продольно, порядок работы камер «1,3,4,2».

На автомобилях «Газель» и «Соболь» двигатель «405» совместно с коробкой передач и сцеплением образуют единый остов, который крепится к кузову на трёх резиновых опорных точках. Две опоры, расположенные по правую и левую сторону фиксируются на остове. Третья опора закреплена на поддоне коробки передач.

ГАЗ «Соболь»:

Двигатель “ЗМЗ 405″ – Технические характеристики

Прообразом «405» послужил «406» агрегат, который выпускался с 97 года. Модель выходила в двух вариантах: с карбюратором и впрыском. Мотор эксплуатировался на машинах «ГАЗ», популярен, поскольку прост и экономичен.

Поскольку «406» агрегат положен в основе нескольких модификаций установок, двигатели ЗМЗ с аббревиатурой «405», «406», «409» имеют похожие технические характеристики. Каждая из модификаций взяла за основу одинаковые остов и шатуны.

Остов:

Технические показатели мотора ЗМЗ-405:

Показатель:	Значение:
Сборка мотора налажена	Заволжский завод моторов
Мотор выпускается с момента	2000-сегодня
Сырьё остова мотора	чугун
Питание мотора	Инжектор, АИ-92
Охлаждение мотора	Жидкость, замкнутый контур с вентиляцией
Число и расположение камер мотора	Четыре, ряд
Порядок работы камер мотора	«один – три – четыре – два»
Перепускных вентилей на камеру, (шт.)	4
Сечение камеры мотора, (мм.)	95,5
Перемещение вытеснителя мотора, (мм.)	86
Компрессия мотора	9,3
Суммарный объём камер мотора, (л. )	2,464
Мощь мотора, (лошадей/мин-1)	152/5200
Импульс мотора, (Нм.)	211/4200
Соответствие стандарту мотора, (Евро.)	«два – три»
Вес базового мотора, (кг.)	193
Расход «ГхТхС», (л/сотню км.)	13,5х8,8х11,0
Система смазки мотора	Напор + брызги + пар
Масло мотора, марка	5(10,15,20)W-30(40)
Утрата смазки мотором, (гр./1000 км.)	Менее «ста»
Объём масла в 405 двигателе, (л.)	6,1
Смена смазки в моторе, (км.)	7100
Работа мотора при температуре, (°С)	91
Запас прочности мотора, (км.)	300000
Тюнинг мотора без ресурсных потерь	Менее «двести»
Использование мотора	«Газель», «Соболь» и др.

ЗМЗ 4054. 10:

Разновидности 405 двигателя

Поскольку мотор постоянно модернизировался и дорабатывался, это привело к появлению модификаций. За основу взят 405 двигатель инжектор Евро 2, на остове которого сконструированы остальные изделия.

Мотор 405…	Описание	Евро	Применение
…2.10	Мотор – база.	2	Волга, Газель
40522.10	Изделие идентично базовому мотору.	2	Волга, Газель
…24.10	Идентичен «…22.10».	3	Волга
…25.10	Идентичен «…22.10».	3	Газель
…4.10	Версия доработана: коленчатый вал (сталь), поршневая (ковка), турбина, охладитель, компрессор.	2	Внедорожники
405220	Аналог «…22.10», с управляющей электроникой.	3	ГАЗ
40522Р	Аналог «…22. 10», с управляющей электроникой, быстросъёмные патрубки, непроницаемое гнездо катушки.	3	ГАЗ

Что бы соответствовать мировым стандартам в плане экологии, конструкторы моторного завода в 2009 году модернизировали силовые агрегаты, подогнав под стандарт «Евро-3». Так, в линейке появились модификации ЗМЗ-40522 (24). В 2013 году выходит запрет на выпуск установок, класс экологии которых ниже третьего. По этим соображениям, 405 двигатель, выпускаемый сегодня, в обязательной комплектации использует инжектор и подходит под класс Евро 3 и выше.

Характерные черты мотора

После многочисленных улучшений и доработок тяговый агрегат получил массу одобрений и принят пользователями на «ура». С момента выхода запрета на выпуск изделий не соответствующих экологическим требованиям, двигатель «405», использующий инжектор и отвечающий «Евро-3» вытеснил предшественников и стимулировал разработчиков на дальнейшую модернизацию.

Коленчатый вал:

В сравнении с прошлыми сериями, особенности мотора:

• Изменена прошивка, управляющая мотором.
• Положительно сказалось на приёмистости мотора, уменьшило «аппетит», увеличило ресурс, электросхема стала проще.
• Устранены выточки разъёма остова и головы.
• Мера повысила прочность остова, исключила деформацию головки в момент фиксации. Кроме того, для устранения утечки газов выхлопа и смазки в результате коробления, промежуточное расстояние от камеры до камеры увеличено (на 4мм), так же удлинилась резьба болтового соединения.
• Применяется уплотнитель из металла в два слоя.
• Прежнее изделие не содержало асбеста, а так же имело изгибающуюся оплётку из металла. Обновлённый уплотнитель со встроенными упругими вставками лучше заполняет сочленения. Элемент исключает утечку газов, положительно сказывается на охлаждении двигателя. Примечательно, что обновлённое изделие в три раза тоньше устаревшего (5мм).
• Применение электронной дроссельной заслонки.
• Нововведение позволило упростить конструкцию устройства, устранив ряд элементов. Так, ликвидирован регулятор хода без нагрузок и датчик положения заслонки.
• Увеличен ремень привода вспомогательного оборудования.

Такой ход позволил установить на узел ролик, способный автоматически контролировать натяжное усилие. Решение положительно сказалось на ресурсе детали, добившись показателя в 140000км.

Прокладка:

Основные проблемы 405 двигателя

Эксплуатация агрегата стартовала в 2000 году и продолжается, по сей день. За этот период мотор изучен, сделаны выводы о слабых местах и недочётах. Отличительная черта, конструктивные недоработки не представляют серьёзной угрозы, при условии, вовремя принятых ликвидационных мер.

Поломки мотора:

• Проблема с гидравлическим механизмом цепной натяжки.

Устройство периодически заклинивает, что приводит к колебанию, шуму цепи и последующему разрушению узла. Обрыв случается крайне редко, клапана не гнутся.

Цепь:

• Проблема с охлаждением мотора.

Двигатель чувствительный к уровню смазывающей жидкости, который надо постоянно контролировать. Нередки случая выхода из строя термостата, закупорки радиатора, воздушные пробки.

• Утрата смазывающей жидкости.

Проблема характерна для изношенных колец съёма масла и клапанных сальников. Кроме того, страдает отражатель масла с патрубками из резины, утечка наблюдается в месте сочленения клапанной крышки и пластины лабиринта. Ликвидация неприятности решается при помощи герметика.

• Набор оборотов сопровождается провалами, холостой ход не стабилен.

Поскольку электросхема Газель 3302 двигатель 405 инжектор с рядом недостатков, они влияют на поведение агрегата. Распространённая причина, это неполадки катушки зажигания. Замена изделия ликвидирует неудобства.

Катушка зажигания:

• Стук в моторе.

Причина кроется в неполадках с гидравлическими компенсаторами. Механизм нуждается в замене с периодичностью 50000 км пробега. Если детали целы, мотор вскрывают и делают диагностику, поскольку вариантов поломок много.

Для точной диагностики неполадок проверяют электрические составляющие двигателя. Как правило, причина кроется в свечах, катушке и др. Кроме того, меряют давление внутри цилиндров, поскольку какая-то камера может не работать.

Проверка давления масла:

• Мотор глохнет.

Причина кроется в проводниках, подающих напряжение на свечи. Кроме того, возможен сбой в работе датчика положения коленчатого вала, холостого хода, катализатора и др.

Мотор востребован и отвечает духу времени. Плюс агрегата, надёжная и незамысловатая конструкция в сочетании с ресурсом, двигатель без проблем преодолевает планку в 300000км. Силовая установка пользуется спросом у любителей тюнинговать изделия, поскольку пригодна для дальнейшего совершенствования.

toptexnik.ru

характеристики, устройство, ремонт, тюнинг, особенности

На смену морально устаревшим моторам серии 402 и 405, выпускаемых Заволжским моторным заводом, пришёл 405 двигатель инжектор. Конструкторы постарались, чтобы мотор ЗМЗ 405 инжектор имел простую конструкцию и устройство, но и в тоже время был надёжный.

Технические характеристики

Двигателя ЗМЗ всегда славились своей прототой, надёжностью и мощностью. Поэтому с приходом на просторы СНГ технологии электронного впрыска, руководством завода было принято решение выпустить чистый инжектор. В отличие от своего старшего собрата 406-го,405-й мотор имеет больший объем двигателя, но меньшую мощность.

При этом, с переходом на экологическую норму Евро-3 позволило экспортировать транспортные средства с этими силовыми агрегатами за границу.

Технические характеристики двигателя ЗМЗ 405:

Новый ДВС получил ряд доработок, которые были выявлены при эксплуатации карбюраторного и инжекторного 406-го мотора. Так, доработке подверглись — клапанная крышка, газораспределительный механизм, а также была установлена усовершенствованная прокладка ГБЦ.

Обслуживание силового агрегата

Обслуживания двигателя проводится достаточно просто. Так, межсервисный интервал составляет 15 000 км пробега при эксплуатации транспортного средства на бензине, и 12 000 км — при работе на газу. Нулевое техническое обслуживание проводится спустя 2500 км пробега. Эта процедура включает в себя смену смазочной жидкости и фильтров, а также диагностику состояния силового агрегата и других систем.

Последующее техническое обслуживание делается согласно технических карт предусмотренных заводом изготовителем. Каждое второе ТО в движке меняется воздушный фильтр, а спустя 60-70 тыс. км — необходимо заменять ремонтный комплект ГРМ, который включает ремень и ролики.

Очень острым вопросом остаётся замена масла, и какое лучше всего подходит. Согласно рекомендации завода изготовителя — для заливки в мотор подходит, как синтетическое, так и полусинтетическое масло.

Выбор смазочной жидкости обусловливается эксплуатацией движка, а также климатическими условиями. Но, большинство автолюбителей выбирают для заливки в 405-й мотор полусинтетические масла с маркировкой — 5W-30, 5W-40 и 10W-40.

Благодаря простой конструкции моторное масло большая часть владельцев силового агрегата меняют самостоятельно. Так, для смены смазки необходимо только открутить на поддоне сливной болт, предварительно подставив тару для отработки. Заливка масла проводится через заливную горловину, а проверить уровень можно при помощи щупа.

Основные неисправности и методы их устранения

Любой мотор в процессе эксплуатации имеет свойство ломаться. У 405-го мотора к частым неисправностям можно отнести неисправность датчика охлаждения, заклинивание термостата и пробой по прокладке клапанной крышке. Поэтому, при выборе запасных частей стоит особое внимание уделять качеству изделий, поскольку именно от этого зависит долгосрочность их службы.

Наиболее частой поломкой можно считать выход со строя термостата. Наряду с этой неисправностью, зачастую ломается и датчик температуры охлаждающей жидкость. При диагностике неисправности стоит обратить на это особое внимание. Для начала рекомендуется проверить работоспособность самого датчика, и только после этого менять термостат.

Что касается пробоев по прокладкам, то обычно они взаимосвязанные с неисправностью термостата, поскольку идёт перегрев мотора, которые ведёт к прогибу или деформации мотора. Таким образом, вытекание масла из-под прокладки и не своевременная доливка жидкости может привести к увеличенному износу, что повлечёт скорый капитальный ремонт.

Обычно, достаточно просто заменить прокладку клапанной крышки, но при этом смена прокладки ГБЦ делается только в условиях автосервиса, поскольку требуется демонтаж головки блока.

Тюнинг мотора

Доработка мотора проводится только в специализированных автосервисах, поскольку данная процедура требует специального оборудования. Обычно, рядовые автомобилисты проводят чип тюнинг силового агрегата на уменьшения расхода, который у мотора высокий. Конечно, при этом теряется часть мощностных характеристик.

Но, находятся такие автолюбители, которые не прочь и прокачать силовой агрегат на увеличение технических характеристик. Для этого обычно растачивается силовой агрегат, а много деталей меняется на спортивные комплекты.

Вывод

Мотор ЗМЗ 405 инжектор получился достаточно простой и довольно надёжным. Многие автолюбители полюбили его за эти параметры. Основная масса изделий устанавливалась на Газели и Волги. Обслуживание двигателя, достаточно типичное и характерное для ДВС производства ЗМЗ, и моет проводиться своими руками.

avtodvigateli.com

ЗМЗ-405 — Википедия

Материал из Википедии — свободной энциклопедии

ЗМЗ-405 — семейство бензиновых 4-цилиндровых инжекторных двигателей производства ОАО «Заволжский моторный завод». На рынке появился в 2000 году в составе автомобиля ГАЗ-3111^[1]28 апреля 2004 года ЗМЗ-40522 стал 13-миллионным двигателем марки «ЗМЗ».^[1].

Основным потребителем двигателя являлось ОАО «ГАЗ», но 30 января 2009 года^[2] было объявлено, что из-за отсутствия договорённости о снижении цены ОАО «ГАЗ» отказывается от закупок в пользу УМЗ-4216, разработанного на базе прототипа УМЗ-421,^[2] цена которых ниже на 40 %.

В сентябре 2009 года был подписан договор на проведение работ по адаптации двигателя ЗМЗ-40524.10 к автомобилю Fiat Ducato.^[3] Работы были проведены в 2009 году, а в марте 2010 года этот проект был одобрен.^[4] На 2011 год было запланировано производство 15 тыс. двигателей ЗМЗ-405, интегрированных для автомобиля Fiat Ducato^[4].

ЗМЗ 405 применялся на таких автомобилях как ГАЗ 3302, ГАЗ 2705, ГАЗ 27057, ГАЗ 33021, ГАЗ 32213, ГАЗ 322137, ГАЗ 330232, ГАЗ 2310, ГАЗ 23107, ГАЗ 2217, ГАЗ 22177, ГАЗ 2752, ГАЗ 27527.

Основным отличием от базовой модели ЗМЗ-406 стало увеличение объёма на 7,9 % и мощности двигателя на 4,8 %^[5][6]. ЗМЗ-40522.10 (Евро 2), ЗМЗ-40524.10 (евро 3) — Газель

ЗМЗ-4052.10 ЗМЗ-40522.10 ЗМЗ-40524 ЗМЗ-40525 ЗМЗ-4054.10

Усовершенствованный двигатель, соответствующий требованиям Евро 3, выпускается с 1 января 2008 года.

Сохранив прежние характеристики, в новом двигателе были внесены конструктивные изменения, в первую очередь коснувшиеся головки блока, где были исключены каналы системы холостого хода — её функции взял на себя электронно-управляемый дроссель. Масса головки была снижена на 1,3 кг, для её крепления стали использоваться удлинённые на 24 мм болты. Вместо прокладки ГБЦ из безасбестового армированного материала с металлическими окантовками уплотнения стала использоваться двухслойная металлическая, с пружинящими «зигами», обеспечивающими уплотнение газовых стыков, каналов систем смазки и охлаждения. Её толщина 0,5 мм, что в трое меньше прежней, мягкой прокладки. Новая прокладка более термостойка, также позволяет надежно герметизировать соединение головки и блока цилиндров при меньшем моменте затяжки болтов по сравнению с прежним, что уменьшает возможность деформации цилиндров. Головка и её прокладка невзаимозаменяемы с предыдущими модификациями Евро 0 и Евро 2.

При переходе на управление двигателем с электронным дросселем отпала необходимость в ряде деталей — таких, как: регулятор холостого хода с воздушными патрубками, дроссельный патрубок с датчиком положения заслонки вместе со шлангами для его подогрева от системы охлаждения. Приводной ремень вспомогательных агрегатов стал немного длиннее, при этом стал ставиться самонатяжной ролик привода, рассчитанный на 150 тыс. км пробега.

Блок цилиндров сохранил взаимозаменяемость с предшественниками. Были сделаны протоки в отливке между цилиндрами, при этом были ликвидированы поперечные прорези-щели в системе охлаждения между цилиндрами, что позволило увеличить жёсткость блока. Для снижения расхода масла на угар у нового блока были изменены параметры плосковершинного хонингования цилиндров (ширина, глубина, углы наклона рисок)^[7].

Модификации[править | править код]

• 40525.10 устанавливался на «Волги»
• 40524.10 — для «Газели»
• 40904.10 — для УАЗ

На практике ресурс ЗМЗ-405 до первого капитального ремонта составляет 200—300 тыс. км и даже более, при этом, как правило, ограничиваются лишь заменой цилиндро-поршневой группы. Единственная деталь в двигателе, требующая замены в промежутках между ремонтами — цепь ГРМ, ресурса которой хватает примерно на 100 тыс. км пробега^[8][9].

ru.wikipedia.org

Технические характеристики ЗМЗ 405 2,5 л/152 л. с

Задумывался двигатель ЗМЗ 405 в качестве базы для целого семейства инжекторных ДВС, поэтому основным в семействе считается вариант ЗМЗ 4052.10, разработанный в 2000 году для тяжелых машин Горьковского и Ульяновского автозаводов.

ДВС ЗМЗ 405

Изначально руководство Заволжского завода проектировало версии силовых приводов для разных машин:

•  адаптированы под размер сцепления Fiat Ducato, мощность 140,5 л. с., крутящий момент 214 Нм;
•  форсировка до 152 л. с. для Газели, нормы Евро-2;
•  модернизация ГБЦ и прокладки, установка в ГАЗ Волга;
•  турбированный ДВС с крутящим моментом 343 Нм и мощностью 195 л. с., для машин спецназначения.

При этом объемы силовых приводов всей серии остались неизменными 2,5 л. Конструкция усложнилась относительно ЗМЗ 406, но капремонт своими силами по-прежнему не вызывает сложностей.

По умолчанию в двигателе новой серии остались прежними блок цилиндров и шатуны, все остальное модернизировано, что позволило увеличить мощность и надежность силового привода.

Конструкция ЗМЗ 405

Для исходного варианта Евро-2 технические характеристики ЗМЗ 405 имеют значения:

Изготовитель	ЗМЗ
Марка ДВС	405
Годы производства	2000 – …
Объем	2464 см3 (2,5 л)
Мощность	111,8 кВт (152 л. с.)
Момент крутящий	210 Нм (на 4000 об/мин)
Вес	193 кг
Степень сжатия	9,3
Питание	инжектор
Тип мотора	рядный бензиновый
Зажигание	электронное
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	с изменяемой геометрией
Выпускной коллектор	литой чугунный
Распредвал	от 4062. 10
Материал блока цилиндров	чугун
Диаметр цилиндра	95,5 мм
Поршни	оригинальные
Коленвал	высокопрочный чугун, 5 опор, 8 противовесов
Ход поршня	86 мм
Горючее	АИ-92
Нормативы экологии	Евро-2
Расход топлива	трасса – 8,8 л/100 км смешанный цикл 11 л/100 км город – 13,5 л/100 км
Расход масла	максимум 0,3 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 0W30, 0W40
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл, Роснефть
Масло для ЗМЗ 405 по составу	зимой синтетика, летом полусинтетика
Объем масла моторного	6 л
Температура рабочая	90°
Ресурс ДВС	заявленный 150000 км реальный 250000 км
Регулировка клапанов	гидрокомпенсаторы
Система охлаждения	принудительная, антифриз
Объем ОЖ	10,7 л
Помпа	с пластиковой крыльчаткой
Свечи на ЗМЗ 405	BCPR6ES от NGK или АУ14ДВРМ, LR17YC от Brisk, WR8DC от Bosch
Зазор свечи	0,8 мм
Цепь ГРМ	84/108 зубчатая или 72/92 втулочная, взаимозаменяемость только комплектом со звездами, башмаками и натяжителями
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	с обратным клапаном
Маховик	от 406, внутренний диаметр 40 мм, 7 отверстий для крепления со смещением
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	—
Компрессия	от 12 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 31 – 38 Нм маховик – 72 – 82 Нм болт сцепления – 22 – 38 Нм крышка подшипника – 100 Нм (коренной) и 70 Нм (шатунный) головка цилиндров – три стадии 40 Нм, 135 Нм + 90°

Приведенное описание параметров ДВС относится к модификации 4052.10, однако характеристики всех остальных версий моторов отличаются весьма незначительно, за исключением турбированного ДВС 4054.10. для него мануал рекомендует производить обслуживание вдвое чаще.

Содержание статьи

Особенности конструкции

Изначально в двигатель ЗМЗ 405 вошли следующие перспективные технические для 2000 года решения:

• распределенный впрыск внутрь каналов ГБЦ;
• рядная схема двигателя с двумя валами ГРМ для 4 клапанов в каждом цилиндре;
• закрытая схема вентиляции с вакуумом внутри картера;
• обновленное навесное в виде двухклапанного термостата, терморезестивного датчика ОЖ, индукционного синхронизатора, датчика Холла и магниторезестивного дроссельного модуля;

Конструкция блока цилиндровГБЦ ЗМЗ 405

Шатуны кованные, вкладыши подшипников коленвала сталеалюминиевые, демпферный шкив обрезиненный для гашения вредных вибраций.

Перечень модификаций ДВС

У производителя ЗМЗ существует 4 атмосферных модификации мотора 405 серии для автобусов, грузовиков и тяжелых представительских Волг, и одна турбированная версия для спецмашин с броненакладками, специальным оборудованием, тяжелыми рамами.

Базовый вариант 4052.10 имеет 214 Нм крутящего момента, степень сжатия 9,4, мощность 152 л.с. Его рекомендовано использовать и в городском цикле, и для трассы.

Мотор 40522.10 обладает меньшим крутящим моментом 211 Нм, мощность осталась прежней, он адаптирован под коробки грузовиков и автобусов Газель/Соболь. Степень сжатия здесь 9,3 для лучшей восприимчивости к отечественному бензину.

ЗМЗ 40522.10

Вариант 40524.10, наоборот, заточен под коробку микроавтобуса Фиат Дукато, хотя активно использовался на Газелях и Соболях. Отвечает требованиям Евро-3 и Евро-4 в разных комплектациях, имеет 214 Нм крутящего момента и 140,5 л. с. мощности. Степень сжатия равна 9,4, то есть как у базового варианта.

ЗМЗ 40524.10

ДВС 40525.10 имеет 213,5 Нм крутящего момента и 143,8 л. с. мощности, разработан под регламент Евро-3 для ГАЗ Волга массой до 2,1 т.

ЗМЗ 40525.10

В отличие от предыдущих атмосферных движков модификация 4024.10 оборудована охладителем воздуха и турбонаддувом, коваными поршнями и стальным коленвалом для увеличенных нагрузок. Пружина диафрагмы здесь усилена, клапаны на выпуске оборудованы натриевым охлаждением. В 2009 году этим турбрмотором комплектовали автобусы Фиат Дукато. Степень сжатия здесь снижена до 7,4 единиц, крутящий момент увеличен до 343 Нм, а мощность он развивает 195 л. с.

ЗМЗ 4054.10 турбо

Плюсы и минусы

Преимуществами силовых приводов семейства 405 производителя ЗМЗ являются:

• головка блока цилиндров доработана за счет применения двухслойной металлической прокладки толщиной 0,5 мм с пружинящими элементами;
• блок цилиндров снизил вес на 1,35 кг, так как навесное частично демонтировано – больше нет ДПДЗ, патрубков и регулятора ХХ;
• трехкомпонентный каталитический нейтрализатор для обеспечения регламента Евро-3;
• механический тюнинг инженерами завода позволил снизить расход топлива до 8,8 л/100 км по трассе;
• использована система доочистки смазки.

ШПГ мотора ЗМЗ 405

Углом опережения зажигания управляет микропроцессор электронной системы, что, с одной стороны, является плюсом, с другой – минусом, так как усложняется ремонт на трассе. За счет гидрокомпенсации теплового зазора клапанов снизился эксплуатационный бюджет, теперь пользователю не нужно регулярно посещать СТО для регулировки клапанов.

ГРМ привод

Недостатком является значительный вес мотора, опасность перескакивания цепи на несколько звеньев и снижение прочности блока цилиндров из-за щелевых прорезей.

Список моделей авто, в которых устанавливался

Изначально мотор ЗМЗ 405 проектировался для нескольких заводов, выпускающих автомобили, поэтому разные модификации этого поколения силовых приводов ЗМЗ устанавливались на следующие транспортные средства:

• 10 – ГАЗ Волга, Газель;
• 10 – ГАЗ Газель 3302, 3221, 33023 Фермер, 32213, 32214, 2705, 2217 Соболь и Баргузин;
• 10 – Fiat Ducato ГАЗ Волга и Газель;
• 10 – ГАЗ Волга 3102, 3103, 3105, 3107, 3110, 3111, 3112, 3115;
• 10 – инкассаторские и правительственные бронемобили, прочие спецмашины.

Улучшенные характеристики двигателя позволяли использовать его в Volga Siber, однако ГАЗ отказался от моторов ЗМЗ в 2009 году из-за их дороговизны. На УАЗ ставили более позднюю версию 409, созданную на основе 405 мотора.

Регламент обслуживания ЗМЗ 405 2,5 л/152 л. с.

Атмосферный двигатель ЗМЗ 405 следует обслуживать с указанной периодичностью:

• цепь ГРМ 100 тысяч замена, 20 тысяч проверка;
• не вызывают проблем аккумулятор и свечи 6 лет;
• служит исправно вентиляция картера 2 года или 25 тысяч пробега;
• менять ремни навесного оборудования нужно примерно через 2 года;
• замена масла требуется через 7,5 – 10 тысяч пробега;
• не забиваются фильтры 40 тысяч для воздушного и топливного, 7,5 – 10 тысяч км для масляного;
• эффективна охлаждающая жидкость 40 тысяч;
• нормально работает без прогара выпускной коллектор 2 – 2,5 года;
• ходит кислородный датчик 100 тысяч.

Система смазки ЗМЗ 405

Простое устройство ДВС заметно облегчает обслуживание и ремонт своими руками, в том числе, капитальный.

Обзор неисправностей и способы их ремонта

По аналогии с предыдущей версией 406 мотор ЗМЗ 405 обеспечивает безопасность клапанов при внезапном обрыве цепей ГРМ. Однако гнет клапана друг о друга, если цепь перескочит на несколько звеньев – в момент одновременного подъема впускного и выпускного клапана внутри одного цилиндра.

Схема питания и управления

Положительной особенностью мотора является возможность эксплуатации двух типов цепей ГРМ. Допускается замена зубчатых цепей втулочными, но только в комплекте с роликами, звездами и натяжителями, успокоителями. Основной поломкой является характерный стук, который может возникнуть по нескольким причинам:

В отличие от 406 версии атмосферные модификации серии 405 не склонны к перегреву.

Варианты тюнинга мотора

Базовый двигатель ЗМЗ 405 обеспечивает нормы Евро-2, имеет в блоке прорези между цилиндрами, поэтому практически не пригоден для модернизации. Тюнинг обычно производят на блоках цилиндров от модификаций 40524 либо 40525. Кроме того, следует учесть, что механический тюнинг за счет установки «городских» распредвалов или установки дросселя на каждом цилиндре даст, не более 20 – 30 л. с. мощности дополнительно.

Тюнинг ЗМЗ 405

Производитель ЗМЗ выбрал лучшее решение – установку турбины на модификации 4054, поэтому пользователям, решившим увеличить мощность версий 4052, следует двигаться в этом же направлении.

Таким образом, в поколение моторов ЗМЗ 405 входит несколько атмосферных двигателей 4052.10, 40522.10, 40524.10, 40525.10 и один турбированный 4054.10. Часть из них обеспечивает нормы Евро-2, остальные более безопасны – Евро-3/4.

auto-gl.ru

Двигатель ЗМЗ-405 технические характеристики

Двигатель ЗМЗ 405 в качестве базы для целого семейства инжекторных ДВС, поэтому основным в семействе считается вариант ЗМЗ 4052. 10, разработанный в 2000 году для тяжелых машин Горьковского и Ульяновского автозаводов.

после проведения комплексных работ по адаптации, которые были начаты в 2009 году, одной из модификаций 405 семейства — двигателем ЗМЗ-40524.10 — начали комплектовать автомобили Fiat Ducato. В современных условиях устройствами 405 серии комплектуются как легковые автомобили, так и микроавтобусы и легкие грузовики.

Конструкция. Двигатель «Заволжского завода» — четырехтактный автомобильный силовой агрегат с рядным расположением цилиндров и поршней. Подача топлива во впускные каналы цилиндров и зажигание управляется электронной системой. Двигатель оснащен системой внешнего образования топливно-воздушной смеси. Возвратно-поступательное движение поршней преобразуется во вращательное посредством одного общего для всех поршней коленчатого вала. Два распределительных вала с верхним расположением. Система охлаждения замкнутого типа, жидкостная с принудительной циркуляцией охладителя. Система смазки 405-го двигателя — комбинированная. Смазывающие материалы подаются к движущимся деталям под давлением путем разбрызгивания.

Изготовитель	ЗМЗ (Заволжский моторный завод)
Годы выпуска	2000 — … гг.
Марка	405
Тип	рядный бензиновый
Рабочий объём	2,464 см3 (2,5 л.)
Максимальная мощность	152 л.с. 111,8 кВт
Максимальный крутящий момент	210 Н·м, при 4000 об/мин
Диаметр цилиндров	95,5 мм.
Ход поршня	86 мм
Степень сжатия	9,3
Цилиндров	4
Порядок работы цилиндров	1-3-4-2
Местоположение первого цилиндра	ТВЕ
Клапанов	16
Система питания	инжектор
Зажигание	электронное
Вес агрегата	193 кг.
Материал ГБЦ	алюминиевый сплав
Впускной коллектор	с изменяемой геометрией
Выпускной коллектор	литой чугунный
Распредвал	от 4062.10
Коленвал	высокопрочный чугун, 5 опор, 8 противовесов
Расход масла	max 0,3 л. на 1000 км.
Тип масла по вязкости	5W30, 5W40, 10W30, 10W40
Рекомендованный производитель	Liqui Moly, ЛукОйл, Роснефть
Рекомендовано по сезону	зимой-синтетика, летом-полусинтетика
Объём масла в двигателе	6 л.
Рабочаа температура масла	90o
Нормативы экологии	Евро-2
Оснащение двигателя ЗМЗ-405
Регулировка клапанов	гиррокомпенсаторы
Система охлаждения	принудительная, антифриз
Помпа	с пластиковой крыльчаткой
Свечи зажигания	BCPR6ES от NGK или АУ14ДВРМ, LR17YC от Brisk, WR8DC от Bosch
Зазор свечи	0,8 мм.
Цепь ГРМ	80/108 зубчатая или 72/92 втулочная
Возлушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	с обратным клапаном
Маховик	от змз-406, внутренний диаметр 40 мм., 7 отверстийдля крепления
Болты крепления маховика	М12 х 1,25, длина 26 мм.
Компрессия	от 12 бар, разница max 1 бар
Маслосъёмные колпачки Goetze	светлые-впускные, темные-выпускные
Обороты холостого хода	750-800 мин-1
Расход топлива Двигатель ЗМЗ-405
Городской цикл	13,5 л.
Трасса	8,8 л.
Смешанный цикл	11,0 л.
Усилия натяжения резьбовых соединений
Свечи	31-38 Нм
Маховик	72-82 Нм
Болт сцепления	22-38 Нм
Крышка подшипника	100 Нм — коренной и 70 Нм — шатунный
Головка цилиндров	три стадии 40 Нм, 135 Нм + 90o
Объём охлаждающей жидкости	10 л.
Система охлаждения	принудительная, антифриз
Ресурс ДВС	150000-250000 км.

dar-web.ru

Двигатель ЗМЗ 405: характеристики, ремонт и тюнинг

Двигатель змз 405 работает на бензине и имеет инжекторную систему подачи топлива.

Производится он ОАО «Заволжским моторным заводом», который выпускает только высококачественные конструкции. Качество змз 405 подтверждено многолетним опытом использования, а также эксплуатации в достаточно суровых условиях.

Сначала представленные двигатели пользовались особенным спросом у Открытого Акционерного Общества «ГАЗ». В начале 2009 года стало известно, что данное акционерное общество отказалось от использования этих двигателей и стало искать другие модели, которые отличаются более низкой стоимостью.

В этом же году руководители Заволжского моторного завода подписали все необходимые документы для проведения дополнительных работ, которые связаны с усовершенствованием мотора ЗМЗ-40524. 10 для современного автомобиля Фиат Дукато.

Процедура внедрения новых технологий закончилась через 4 месяца, а в марте 2010 года готовый проект одобрили. На автомобильном рынке появились такие модели, как змз 40522 и змз 40524. Был получен патент на выпуск новых усовершенствованных моторов, которые сразу же начали пользоваться огромным спросом.

Характеристики двигателя

Можно выделить следующие технические характеристики:

Скачать .xls-файл

Скачать картинку

Отправить на email

mail

Параметр	Значение
Производство	Заволжский моторный завод
Марка двигателя	ЗМЗ 405
Годы выпуска	2000 — наши дни
Материал блока цилиндров	чугун
Система питания	инжектор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня	86 мм
Диаметр цилиндра	95. 5 мм
Объем двигателя	2464 куб.см
Мощность двигателя	152/5200 л.с./об.мин
Крутящий момент	211/420 Нм/об.мин
Модификации	ЗМЗ 4052.10, ЗМЗ 40522.10, ЗМЗ 40524, ЗМЗ 40525, ЗМЗ 4054.10
На каких автомобилях используется	ГАЗ 3102; ГАЗ 31105; ГАЗ Газель; ГАЗ Соболь

Используется на автомобилях ГАЗ 3102, ГАЗ 31105, ГАЗ Газель и ГАЗ Соболь.

Особенности двигателя

Змз 405 евро 3 является усовершенствованным мотором, который в полной мере соответствует всем установленным требованиям и техническим стандартам. Сегодня 405 двигатель устанавливается на современные автомобили Газель и Фиат.

Производители приняли решение оснастить новую модель инновационными конструкторскими решениями:

• Особенное внимание уделялось головке блока, в которой полностью демонтировалась система холостого хода. Масса головки снизилась почти на 1,3 килограмма и теперь для крепления используются удлиненные болты, размер которых составляет 24 миллиметра. Это основное отличие такого двигателя, как змз 405 евро 3.
• Прокладка ГБЦ из безасбестового армированного материала с окантовками из металла заменена на двухслойную металлическую конструкцию. В ней присутствуют пружинящие зигзаги, которые способны обеспечить максимальное уплотнение газового стыка, системных каналов смазки, а также процесс охлаждения.
• Толщина новой прокладки составляет всего 0,5 миллиметра, что в три раза меньше в отличие от мягкой прокладки. Производители позаботились о стойкой термоизоляции змз 405 для надежной герметизации соединения головок, а также блока цилиндров.
• Теперь нужно выполнять минимальную затяжку болтов, если брать в сравнение прежние детали. Именно такие модификации предоставляют все возможности для уменьшения деформации цилиндров во время работы. Мотор змз 40522 оснащен четырьмя объемными цилиндрами .
• Двигатель 405 евро 3 управляется при помощи надежного электронного дросселя. Именно по этой причине производители смогли исключить такие комплектующие, как регулятор холостого хода с воздушными патрубками, а также дроссельный патрубок с датчиком положения заслонки.
• Приводной ремень вспомогательного агрегата для мотора маркировки 405 евро стал на несколько сантиметров длиннее, и производители добавили самонатяжной ролик привода. Он рассчитан на 150 тысяч километров пробега.
• Блок цилиндров змз 405 сохранил свои первоначальные свойства. Специальные отливки, которые расположены между цилиндрами, были устранены при помощи поперечных прорезей в системе охлаждения. Такие инновационные технологии предоставили все возможности для увеличения жесткости блока в двигателе 405.
• Чтобы в несколько раз снизить расход масла на угар производители изменили параметры плосковершинного хонингования цидиндра.

Модель 405 евро соответствует всем мировым стандартам качества, а также отличается повышенной надежностью. Производители также учли допустимые нормы токсичности.

Мотор 405 евро произведен для использования в суровых климатических условиях. Допустимый температурный режим от -40 до +45 градусов Цельсия.

Как выполнить ремонт двигателя

Во время разборки двигателя змз 405 все детали и контакты нужно тщательно очистить от пыли.

Чтобы определить неисправности нужно иметь большой опыт работы. Все ремонтные работы проводятся на специальном стенде, который предоставляет все возможности для установки двигателя в особенном положении для полного обеспечения свободного доступа к запчастям и прочим комплектующим.

Снятие и последующая сборка всех деталей выполняется инструментами нужного диаметра. Сюда относятся гаечные ключи, разнообразные приспособления и съемники. Для выполнения этого этапа работы используются целостные ключи, имеющие неповрежденную поверхность.

Маркировка и обозначение деталей на моторе змз 405 евро 3 выполняется таким образом, чтобы не повредить поверхность детали. Мастера могут делать кернение, надписи или крепить бирки. Этому этапу работы уделяется особенное внимание. В автомобиле Газель с двигателем змз 405 все работы выполняются предельно аккуратно и в соответствии с технической инструкцией.

Порядок разборки мотора

1. Вынимается вилка выключателя со всеми сцеплениями;
2. Снимается коробка передач с мотора;
3. Установка двигателя змз 405 на ровную предварительно подготовленную поверхность;
4. Ослабление крепящих болтов на шкиве насоса, где находится охлаждающая жидкость;
5. Ослабление действующего ремня. Для этого нужно открутить несколько болтов на натяжном ролике;
6. Снятие свечей и проводки с наконечников на двигателе змз 405;
7. Отсоединение проводов высокого напряжения от разъемов;
8. Выкрутка болта крепления звездочки распределительного вала, впускного клапана и снятие звездочки.

Все работы проводятся максимально осторожно и аккуратно. Чтобы снять пружины клапанов необходимо использовать специальные приспособления. Клапаны извлекаются и нумеруются по порядку цилиндров.

Особенное внимание уделяется установке ремонтных втулок на двигатель 405, для которых нужно обеспечить полное совпадение отверстий масляных каналов. Расточка опоры промежуточного вала производится за одну установку, чтобы обеспечить максимальную прочность мотору змз 40524.

Тюнинг двигателя

• Форсирование. Это наиболее популярный и востребованный вариант тюнинга для увеличения воздушной мощности мотора. Для этого требуется устанавливать валы, сосуд для забора прохладного воздуха, дорабатывать камеры сгорания, а также увеличивать диаметр отдельных каналов.
• Турбокомпрессор. Чтобы увеличить мощность двигателя нужно выполнить наддув. Мотор будет отлично переносить повышенные показатели давления, если сделать монтаж усиленной кованой поршневой группы. Также можно заменить форсунки на более производительные и мощные.
• Впуск. Для выполнения работ с системой впуска необходимо иметь опыт и действовать согласно инструкции. Нужно знать все особенности и характеристики мотора змз 405 евро 3. Этот процесс работы влияет на характеристику двигателя внутреннего сгорания. Для улучшения наполнения цилиндров на высоком борте нужно демонтировать корпус воздушного фильтра.

dvigatels.ru

характеристики, основные недостатки, отличительные особенности моделей

Силовые установки ЗМЗ 405 и ЗМЗ 406, это рядные, 4-х цилиндровые, 16-ти клапанные бензиновые двигатели внутреннего сгорания, разработкой и производством которых занимался Заволжский моторный завод. Семейство широко применялось на автомобилях Горьковского завода, таких как: Газель, Соболь, Волга. Оба, 405 и 406, имеют различные конструктивные особенности, не смотря на то, что 405 двигатель является достойным наследником 406 двигателя.

Силовая установка ЗМЗ 406

Агрегат вышел в свет в 1997 году, после многочисленных испытаний и доработок. Это был бензиновый мотор, на котором конструкторы Заволжского завода впервые применили впрыск топлива. За свою высокую надёжность, экономичность, технические показатели, двигатель пользовался большой популярностью у потребителей и довольно долго был основной силовой установкой на многих автомобилях марки ГАЗ. Были и недостатки, к числу которых можно отнести:

• Шум цепи газораспределительного механизма, по причине выхода из строя гидравлической натяжки.
• Увеличенное потребление масла, вследствие быстрого износа маслосъёмных колец и сальников клапанов.
• Проблемы с гидравлическими компенсаторами клапанов, поршневыми пальцами, поршнями, вкладышами, шатунами и т.д.

Разработчики понимали, что движок нуждается в модернизации и доработке, поэтому вскоре ему на смену вышел двигатель 405.

ЗМЗ 406 характеристики установки:

• Период производства — 1997-2008;
• Блок цилиндров, материал — чугун;
• Питание — от инжектора или карбюратора;
• Тип — рядный;
• Цилиндры, количество, штук — 4;
• Клапана, количество, штук — 16;
• Поршень, ход, мм — 86;
• Цилиндр, диаметр, мм — 92;
• Сжатие — 9,3;
• Объём, см³ — 2286;
• Мощность, л. с. — 145;
• Момент, Нм — 201;
• Топливо — бензин, АИ-92;
• Соответствие экологическим нормам — Евро 3;
• Масса ДВС, кг. — 187;
• Расход топлива, литров на сотню (город) — 13,5;
• Ресурс мотора, км. — 150000.

В блоке цилиндров силовой установки выполнены каналы для охлаждающей жидкости, которую нагнетает насос. Привод насоса расположен в передней части мотора, кроме того, здесь же находятся приводы насоса гидравлического усилителя руля и генератора.

Головка блока цилиндров алюминиевая, с запрессованными чугунными сёдлами и направляющими втулками клапанов. Клапана не нуждаются в регулировке, поскольку двигатель оснащён гидравлическими толкателями.

Распределительные валы работают от цепи, натяжение которой происходит автоматически, передача осуществляется через звёздочку промежуточного вала.

Силовая установка ЗМЗ 405

Мотор пришёл на смену модели ЗМЗ 406 и стал его достойной заменой. Появление на рынке произошло в 2000 году, агрегатом укомплектовывалась техника Горьковского завода. Постоянно выходили новые модификации установки, мотор усовершенствовался, исправлялись недочёты.

За счёт модификаций, благодаря которым значительно увеличилась мощность двигателя, 405 начали устанавливать не только на легковые автомобили, но и на микроавтобусы. ЗМЗ 405 хорошо себя зарекомендовал, как надёжный, неприхотливый, удовлетворяющий все требованиям и ожиданиям агрегат.

Силовая установка была наследницей 406 модели, поэтому большинство недоработок в точности копируют старую модель. Что касается характерных недостатков, ими были: сложная система подачи топлива и электронная система управления. В случае поломки, возникали проблемы с обслуживанием и ремонтом, поскольку необходимы были знания и навыки высококвалифицированных специалистов.

ЗМЗ 405 характеристики установки:

• Период производства — 2000-наши дни;
• Блок цилиндров, материал — чугун;
• Питание — инжектор;
• Тип — рядный;
• Цилиндры, количество, штук — 4;
• Клапана, количество, штук — 16;
• Поршень, ход, мм — 86;
• Цилиндр, диаметр, мм — 95,5;
• Сжатие — 9,3;
• Объём, см³ — 2464;
• Мощность, л. с. — 152;
• Момент, Нм — 211;
• Топливо — бензин, АИ-92;
• Соответствие экологическим нормам — Евро 3;
• Масса ДВС, кг. — 193;
• Расход топлива, литров на сотню (город/трасса/смешанный) — 13,5/8,8/11,0;
• Ресурс мотора, км. — 150000.

Отличительные особенности силовых установок

Учитывая, что одна силовая установка пришла на смену другой с целью модернизации, можно сделать вывод: основное отличие 405 двигателя от 406 в том, что он более современный и качественный. Однозначного ответа на вопрос: «Какой мотор лучше 405 или 406?» нет, каждый из них имеет свои особенности. В чем разница между сериями, видно из следующего сравнения:

• Первое, на что можно обратить внимание, ЗМЗ 405 отличается от 406 системой питания. Так, 406 использует в своей конструкции карбюратор, в 405 система лучше — инжектор.
• Моторы отличаются объёмом: 406 силовая установка имеет 2,28 литров, тогда как 405-я немного больше — 2,46 литра.
• Обороты обоих агрегатов одинаковы — 5200 мин^-1. Тем не менее, мощность 405 установки больше — 150 л.с. против 145 л.с. у 406 мотора;
• Благодаря наличию инжектора, двигатели семейства 405 легче заводятся и имеют меньший расход топлива. Именно экономичность и простота завода сделали эту силовую установку популярной среди пользователей автомобилей ГАЗ.
• Не смотря на больший расход топлива, карбюратор 406 модели обладал высокой надёжностью и ремонтопригодностью.
• Различаются и диаметры цилиндров: 92мм. у 406-го и 95,5 мм. у 405-го.

Кроме всего вышеперечисленного, силовые установки имеют ряд отличий в конструкции блока. В 405 модели имеются характерные поперечные прорези, шириной 2 мм. между цилиндрами в системе охлаждения. Сделано это с целью улучшения теплового отвода от стенок цилиндров. На практике, такая конструктивная особенность ведёт к снижению жёсткости верхней плиты блока.

Как следствие, при затяжке болтов крепления головки происходит деформация стенки цилиндров.  406 серия имела специальные протоки, выполненные при помощи литья. Большая величина перемычки: 406 — 14 мм, 405 — 10,5 мм позволяла избежать такой проблемы.

На вопрос: «Какой двигатель надёжной?» нельзя чётко выделить лидера. Обе модели заслуживают похвал, за простоту и надёжность конструкции. К сожалению, в наши дни, 406 серия моторов уже не устанавливается на автомобили ГАЗ и УАЗ, производитель автомобилей отдал предпочтение более современному агрегату.

avtodvigateli.com

характеристики, фото и отзывы :: SYL.ru

Двигатель ЗМЗ-405 производится ОАО «Заволжский моторный завод» — основным поставщиком силовых агрегатов для Горьковского автозавода. Этот мотор является модернизированным вариантом известного, можно сказать, легендарного агрегата ЗМЗ-406. Он выпускался параллельно с новым двигателем до 2009 года. Оба двигателя схожи между собой. Но имеют и существенные различия, о которых надо знать всем интересующимся продукцией ГАЗа. Основные отличия касаются технических особенностей. Итак, давайте рассмотрим устройство и характеристики 405-го двигателя от Заволжского моторного завода.

Предшественник

ЗМЗ-406 начал серийно выпускаться в 1997 году. Это был первый двигатель производства Заволжского моторного завода с системой впрыска топлива.

Характеристики мотора

Особенностью этой силовой установки стала шестнадцатиклапанная головка цилиндров с двумя распределительными валами, отдельный впрыск топлива на каждый цилиндр, гидрокомпенсаторы тепловых зазоров в газораспределительном механизме.

Максимальная мощность составляет 140 лошадиных сил при рабочем объеме 2464 куб. см. Ход поршня – 86 мм, диаметр цилиндра – 95,5 мм. Крутящий момент этого двигателя — 214 Нм при 4200 об/мин. Достаточно высокие совокупные показатели обеспечили этой модели высокий успех и популярность. Данный агрегат ставится на «Волги», а также на «Газель», «Соболь» и модификацию «Бизнес». Таким образом, моторы ЗМЗ-405 устанавливаются практически на все современные модели Горьковского автозавода.

Модернизация 405-го

В 2009 году Заволжский моторный завод принял решение о модернизации существующего агрегата. С 2010 года стали выпускаться двигатели ЗМЗ-40522 и ЗМЗ-40524. Они рассчитаны на стандарт выхлопов «Евро-3». Такие двигатели устанавливаются на современный малотоннажный автомобиль «Фиат-Дукато» (касается только российских сборок грузовика). С 2013 года все новые двигатели должны были соответствовать «Евро-3». Поэтому ЗМЗ-405 был еще раз модернизирован под данные требования. В таком состоянии агрегат выпускается до сих пор.

Особенности ДВС после модернизации

Как уже был сказано, на «Газели», которые часто используются в грузоперевозках, устанавливаются агрегаты ЗМЗ-405. У обновленных двигателей поменялась прошивка, повысился моторесурс. Слабым звеном у 406-го карбюраторного мотора были прорези в месте разъема блока и головки цилиндров. Эти прорези служили протоками для охлаждающей жидкости и способствовали улучшению отвода тепла от цилиндров.

Но платой за это становилась сниженная прочность блока. Это приводило к тому, что ГБЦ деформировалась при затяжке болтов и удерживающих шпилек. Особенно если при установке использовался не динамометрический ключ, а просто головка с длинным воротком. Коробление ГБЦ вело к утечке выхлопа и перерасходу масла. Модернизация двигателя устранила эту недоработку. Перемычки между цилиндрами были увеличены с 10 до 14 миллиметров. Длина резьбовых отверстий для болтов головки — на 24 мм.

Модификации

Семейство ЗМЗ-405 — это несколько двигателей, отличающихся только соответствием нормам токсичности.

Существуют следующие разновидности силовых установок:

1. ЗМЗ-40522.10. Токсичность по нормам – «Евро-2». Также устанавливается на «Газели» и «Волги».
2. ЗМЗ-40524.10 и 40525.10 соответствуют нормам выхлопов «Евро-3». Их тоже ставят на автомобили марок «Волга» и «Газель».

Двигатель ЗМЗ-405 «Евро-3» и его особенности

Есть несколько особенностей данного силового агрегата:

• Прокладка головки блока – двухслойная, металлическая. Она устанавливается вместо старой, безасбестовой с металлической гибкой окантовкой. В новой прокладке присутствуют специальные пружинящие элементы. Они обеспечивают наилучшее уплотнение стыка головки и блока, препятствуют утечке газов и улучшают процесс охлаждения. Кроме того, новая прокладка имеет толщину всего 0,5 миллиметра. Это в три раза меньше старой.
• Система электронного дросселя на этом двигателе позволила упразднить регулятор холостого хода. Кроме того, такая доработка упростила дроссельный узел. Теперь в нем отсутствует датчик положения заслонки.
• Приводной ремень вспомогательных агрегатов удлинился на несколько сантиметров. Теперь на нем установлен самонатяжной ролик. Производитель обещает пробег около 140 тысяч километров.

Отзывы владельцев автомобилей с двигателем 405-м

Многочисленные отзывы автомобилистов свидетельствуют, что этот мотор весьма надежен и неприхотлив при своевременном обслуживании и качественных расходниках.

При условии хорошего охлаждения он пригоден к эксплуатации в сложных условиях. Однако практически все автовладельцы жалуются на склонность этого двигателя к перегреву. Это, в совокупности с качеством сборки, является главными недостатками 405-го мотора.

Типичные неисправности и проблем

Ввиду того, что этот двигатель – результат модернизации ЗМЗ-406, многие слабые места перекочевали и на новый агрегат. Поэтому часто проблемы для обоих моторов одинаковые.

Давайте их рассмотрим:

1. Гидронатяжители цепи ГРМ. Они со временем подклинивают, благодаря чему колебания цепи не гасятся. Это становится слышно по усилившемуся шуму. Башмак хуже натягивает цепь. Со временем последняя может перескочить на зуб, что вскоре приведет к дорогостоящему ремонту.
2. Несмотря на улучшенную прокладку и доработанные каналы блока, мотор все равно склонен к перегреву. Виной этому могут быть термостат или радиатор системы охлаждения.
3. Высокий расход моторного масла может быть вызван двумя причинами. Первое – маслосъемные кольца и сальники клапанов. Вторая причина – это течь в том же месте, что и у ЗМЗ-406 – из-под клапанной крышки. Если быть точнее – в месте прилегания крышки маслоотделительных пластин.
4. Провалы при работе двигателя и неравномерный холостой ход могут быть вызваны работой катушек зажигания. Обычно с их заменой проблема исчезает.
5. Стук в двигателе часто появляется из-за износа гидрокомпенсаторов тепловых зазоров. Их ресурс невелик, около 50 тысяч километров. Если же после их замены стук остался, то причин может быть довольно много, вплоть до износа поршневой группы.

Помимо этого, от ЗМЗ-406 перешли по наследству и различные «глюки», неисправности электрики. Датчики ЗМЗ-405 и неустойчивая работа бензонасоса также вносят свою лепту в репутацию этого двигателя. Низкое качество сборки, к сожалению, не обошло и этот силовой агрегат.

Но ЗМЗ-405 ничуть не хуже 406-го. Доработки есть, и они были необходимы. Про ЗМЗ-402 можно сказать, что это ветеран российского моторостроения. При правильном уходе, обслуживании и спокойной манере вождения агрегат выдерживает не менее 300 тысяч километров. Такие случаи не редкость, особенно при эксплуатации малотоннажных грузовиков «Газель ЗМЗ-405».

Заключение

Итак, мы выяснили, какие имеет данный силовой агрегат технические особенности. Этот двигатель несомненно заслуживает внимания и уважения.

www.syl.ru

Двигатель ЗМЗ-405 | Ремонт, характеристика, проблемы, тюнинг

Характеристики двигателя ЗМЗ-405

Производство	ЗМЗ
Марка двигателя	ЗМЗ-405
Годы выпуска	2000-наши дни
Материал блока цилиндров	чугун
Система питания	инжектор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	86
Диаметр цилиндра, мм	95. 5
Степень сжатия	9.3
Объем двигателя, куб.см	2464
Мощность двигателя, л.с./об.мин	152/5200
Крутящий момент, Нм/об.мин	211/4200
Топливо	92
Экологические нормы	Евро 3
Вес двигателя, кг	193
Расход  топлива, л/100 км — город — трасса — смешан.	13.5 8.8 11.0
Расход масла, гр./1000 км	до 100
Масло в двигатель	5W-30 5W-40 10W-30 10W-40 15W-40 20W-40
Сколько масла в двигателе	6
При замене лить, л	5.4
Замена масла проводится, км	7000
Рабочая температура двигателя, град.	~90
Ресурс двигателя, тыс. км — по данным завода — на практике	150 300+
Тюнинг — потенциал — без потери ресурса	н. д. до 200
Двигатель устанавливался	ГАЗ 3102 ГАЗ 31105 ГАЗ Газель ГАЗ Соболь

Неисправности и ремонт двигателя Волга / Газель ЗМЗ-405

Двигатель ЗМЗ-405, разработан на базе 406-го мотора и отличается диаметром поршня (увеличен с 92 до 95.5 мм), высота блока цилиндров одинаковая, межцилиндровые перемычки стали тоньше, появились прорези для охлаждения (на блоке Евро-3 моторов их нет), шатуны остались такие же,  В остальном, мотор остался прежним, за счет возросшего объема увеличилась мощность на 7 л.с., подрос крутящий момент, последние движки стали соответствовать экологическим стандартам Евро-3 и больше ничего, все тот же ЗМЗ406.
На этом же блоке был создан еще один большеобъемный мотор — ЗМЗ-409.

Модификации двигателя ЗМЗ 405

1. ЗМЗ 4052.10 — основной мотор. Используется на автомобилях Волга и Газель.
2. ЗМЗ 40522.10 — аналог 4052.10, соответствует экологическим нормам Евро-2. Используется на автомобилях Газель и Волга.
3. ЗМЗ 40524.10 — аналог 40522.10, соответствует экологическим нормам Евро-3. Используется на легковых автомобилях Волга.
4. ЗМЗ 40525.10 — аналог 40522.10, соответствует экологическим нормам Евро-3. Используется на грузовых автомобилях Газель.
5. ЗМЗ 4054.10 — турбо версия 405, стальной коленвал, кованая поршневая, интеркулер, СЖ 7.4, мощность 195 л.с./4500 об.мин, момент 343 Нм/об.мин. Производился мелкосерийно, стоил неадекватно дорого, поэтому тюнинговщики предпочитали ставить проверенные Toyota 1JZ / 2JZ.

Неисправности двигателей ЗМЗ 405

Неисправности 405-го волговского двигателя абсолютно полюностью повторяют проблемы ЗМЗ-406, все те же проблемы с маслом под клапанной крышкой, ибо их отличия минимальны. О плюсах и минусах ЗМЗ-406 читаем ЗДЕСЬ.

Тюнинг двигателя Волга / Газель ЗМЗ-405

Форсирование ЗМЗ 405.Турбина.Компрессор

Варианты увеличения мощности ЗМЗ-405 ничем не отличаются от ЗМЗ-406, о них можно прочитать во вкладке «Тюнинг» вот ТУТ. Стоит заметить, что на волговском/газелевском моторе строить мощные атмосферники, на злых распредвалах, 4-х дросселях не стоит, это пустая трата денег и времени. Самый правильный тюнинг ЗМЗ это турбо. Хорошо собраный турбо 405-й даст более (а иногда и сильно больше) 300 л.с., чего атмосферник не выдаст ни при каких настройках.
Стоит отметить, что под постройку турбо корча, блок Евро-2 не годится, он ослаблен прорезями между цилиндрами, ваш выбор более свежие блоки, под Евро-3 (40524.10 и 40525.10).

РЕЙТИНГ ДВИГАТЕЛЯ: 3+

<<НАЗАД

wikimotors.ru

тюнинг змз 406, 405, 409…мой алгоритм работы — DRIVE2

Тюнинг змз 406, 405, 409. Определимся в понятиях
Вспомним классику: русский тюнинг, бессмысленный и беспощадный ). Так или примерно так )) Я занимаюсь различными двигателями уже много лет, и честно говоря, язык не поворачивается, то непотребство и глумление, которое творят над двигателями, называть тюнингом. Но наш народ уже привык к этому волшебному слову, поэтому будем пользоваться этой терминологией. Мне нравится, как данный вопрос трактуется у америкосов. Есть понятие ремонт – ставятся детали, идущие по каталогу. В нашем случае это заводские детали. Следующее понятие – рефреш (освежение). Устанавливаются детали, штатных параметров, на штатные места, но с улучшенными характеристиками. Ну и наконец, волшебное слово тюнинг. Данное понятие подразумевает внесение изменений в заводскую конструкцию. Так что если перевести на данный язык этапы тюнинга, которые я обозначил. Первые две ступени, это рефреш в чистом виде, и только тюнинг гбц, является действительно тюнингом.
Небольшое отступление. Очень долгое время я занимался ВАЗовскими двигателями. Каждый раз вскрывая их, думал, что хуже по качеству быть не может. Оказывается, может — это двигатели ЗМЗ. Правда, на форуме мотористов, ребята мне сказали, что если когда-нибудь займешься двигателями УМЗ, то изменишь свое мнение еще раз.

Общие положения
У всех двигателей и конструкций, есть так называемые «родовые болезни», и проявляются они одинаково. Иногда разница составляет несколько сотен километров. Статистика дама упрямая, и против нее не попрёшь. Данные этапы расписаны для тех, кто исповедует религию превентивного ремонта, то есть не дожидаться момента, когда машина раскорячится на трассе за несколько сотен километров от дома. Напоминаю, что двигатели семейства ЗМЗ 406, 405, 409 являются близнецами по своей конструкции, поэтому в дальнейшем я не буду делать данные пояснения.
Перепрошивку ЭБУ я рассматриваю как отдельно взятое действо, не имеющее отношение к «железу». Этой тематике я посвящу отдельное повествование. Тема достаточно обширна. Единственное о чем я хочу сказать вкратце, это об отношении мотористов и диагностов. Основной конфликт заключается в извечном споре, что раньше появилось курица или яйцо. Диагносты и перепрошившики иногда рассматривают свое творчество как отдельно взятый этап в тюнинге двигателя. Я как человек, имеющий академическое образование в области механики и двигателестроения, придерживаюсь точки зрения, что чиптюнинг, это лишь маленький шаг в дороге, под названием «доводка мотора».
Данные этапы касаются всех двигателей семейства ЗМЗ 406, 405, 409, не зависимо от того на какой машине они стоят. И конечно речь идет об атмосферных двигателях, без турбин и компрессоров. Все три этапа тюнинга двигателя «выстраданы» на нескольких десятках двигателей Волг, Газелей, Хантеров и Патриотов. Итак, перед вами «нулёвый» двигатель, или движок, который имеет определенный пробег.

Тюнинг змз 406, 405, 409 — этапы работы
Предварительный этап (нулевой).
• Замер компрессии в цилиндрах
• Замена фильтров по кругу (масляный, воздушный, топливный)
• Подбор правильного масла, для своих климатических условий
• Замена заводских ремней и роликов
• Замена свечей
Тюнинг лайт (первый уровень)
• Замена гидрокомпенсаторов «ноу нейм», на немецкие гидрокомпенсаторы INA
• Замена пластиковых полуколец распредвалов, на бронзовые.
• Идентификация ГРМ
• Проверка и регулировка фаз распредвалов.
• Сверка меток грм. Где находится метка на шкиву коленвала и истинная метка ВМТ.
• Промывка «лабиринта» вентиляции в клапанной крышке
• Промывка системы охлаждения и замена патрубков
Тюнинг медиум (второй уровень)
• Замена ГРМ (газораспределительный механизм)
• Установка фланца промежуточного вала из бронзы.
• Замена пластиковых упорных колец коленвала, на металлические.
Тюнинг хард (третий уровень)
• Распил каналов ГБЦ
• Распил седел клапанов
• Установка доработанных клапанов
• Установка титановых тарелок клапанов
• Установка двойных пружин
• Совмещение каналов гбц и «рогов» ресивера
• Доработка до одинакового объёма камер сгорания
• Повышение степени сжатия
• Доработка конуса вокруг клапанов

Результат

замеры с диностенда

Было допущено ряд ошибок при замерах. Только после стенда, смотря логи, заметили что банка фильтра развернута под капот и температура воздуха на впуске просто «ужасна». Думаю что процентов 10-15, на этом потеряли точно. На графике приведен результат, полученный мной на стенде, с УАЗ Патриота. На двигателе был сделан чип-тюнинг, заменен грм, и частично доработана «голова». Данный замер был произведен в марте 2015 года. С той поры для своих клиентов я рекомендую и другую прошивку, и другие элементы ГРМ, и тюнинг гбц существенно изменился. Но это творчество можно рассматривать в качестве базового результата.

Полный текст стать со всеми ссылками опубликован на моем сайте:
zmz-fr.ru/tyuning-zmz-osnovnaya-statya.html

www.drive2.ru

Заволжское братство — журнал За рулем

Двигатель ЗМЗ-406 рабочим объемом 2,3 литра в России весьма популярен, широко распространен. С учетом пожеланий отечественных потребителей на его основе созданы варианты увеличенного рабочего объема — 2,5 л (ЗМЗ-405) и 2,7 л (ЗМЗ-409).

ВНЕШНИЕ СКОРОСТНЫЕ ХАРАКТЕРИСТИКИ ДВИГАТЕЛЕЙ ЗМЗ-40524.10, —40525.10, —40904.10.

ВНЕШНИЕ СКОРОСТНЫЕ ХАРАКТЕРИСТИКИ ДВИГАТЕЛЕЙ ЗМЗ-40524.10, —40525.10, —40904.10.

При разработке новых моделей моторный завод стремится унифицировать конструкции, поэтому в них немало общих деталей. Но есть и отличия. В последнее время двигатели претерпели ряд изменений, связанных с введением более жестких экологических норм — Евро III. О них мы и расскажем. Внешние скоростные характеристики двигателей представлены на графиках. Напомним, что двигатель 40525.10 предназначен для «Волги», 40524.10 — для «Газели», «Соболя», 40904.10 — для современных автомобилей УАЗ.

У двигателя 406 диаметр цилиндра 92 мм против 95,5 мм у 405-го. Старый, до введения норм Евро III, блок405 легко «узнать» по характерным поперечным прорезям-щелям шириной 2 мм в системе охлаждения между цилиндрами. Они улучшали теплоотвод от стенок цилиндров, однако снижали жесткость верхней «плиты» блока. При затяжке болтов крепления головки дополнительно деформировались стенки цилиндров, создавая проблемы, которых двигатель 406, имеющий выполненные в литье протоки между цилиндрами (за счет большей величины межцилиндровой перемычки — 14 мм против 10,5 мм), не знал! Забегая вперед, скажем, что эта конструкция, к счастью, оказалась временной: найдя более удачное решение, от прорезей отказались.

С января 2008 г. для автомобилей ГАЗ и УАЗ завод начал выпускать двигатели, отвечающие нормам токсичности Евро III. Среди них двигателя 406 уже нет, на конвейеры автозаводов поставляются только двигатели 405 и 409. Блок цилиндров у них единый. Внешне он отличается от прежнего 406-го формой отверстий системы охлаждения между цилиндрами: у старого они круглые, у нового напоминают треугольники со скруглениями. Для снижения расхода масла на угар у нового блока изменены параметры плосковершинного хонингования цилиндров (глубина, ширина и углы наклона рисок). К заднему торцу блока шестью болтами М6 крепится крышка с резиновой манжетой, уплотняющей цапфу коленвала. Для установки картера сцепления есть два центрирующих штифта и шесть резьбовых отверстий М10.

Совершенствуя двигатель, конструкторы совместно с технологами сумели доработать блок цилиндров и усовершенствовать процесс литья — в блоке 405 (назовем его новым) также удалось сделать протоки в отливке между цилиндрами (показаны стрелками). От этого выиграла жесткость блока, а изменения, внесенные в крепление головки цилиндров, — более глубокие резьбовые отверстия в блоке, удлиненные болты, новая прокладка (см. ниже) — позволили обеспечить более точную, с меньшими деформациями, геометрию цилиндров в зоне работы поршневых колец. В нижней части блока видны приливы, которые совместно с крышками коренных подшипников образуют опоры коленчатого вала. Крышки изготовлены из высокопрочного чугуна, каждая крепится двумя болтами М12х1,25.

Головка блока цилиндров всех двигателей ЗМЗ Евро II была единая. С введением требований Евро III она доработана, с прежней невзаимозаменяема. Исключены каналы системы холостого хода — ее функции выполняет электронно-управляемый дроссель. В передней части головки есть два отверстия для крепления крышки цепи, а с левой стороны — две бобышки с резьбовыми отверстиями для крепления кронштейнов ресивера впускной системы. Оптимизируя

конструкцию головки, ее массу снизили на 1,3 кг.

Переход на управление двигателем с электронным дросселем позволил избавиться от ряда деталей. Среди них регулятор холостого хода с воздушными патрубками, дроссельный патрубок с датчиком положения заслонки, а также шланги для подогрева дроссельного узла от системы охлаждения. На снимке показано, что представляла собой эта конструкция!

В новых моторах увеличена длина болтов крепления головки (как и глубина резьбовых отверстий в блоке). Это позволило несколько разгрузить зону работы поршневых колец от напряжений, вызванных усилием затяжки болтов. Новые болты крепления головки — под ключ TORX 60 с резьбой М 14х1,5 — стали на 24 мм длинней.

Ресурс новых приводных ремней фирмы Rubena не меньше, чем автоматического натяжителя. С установкой его изменились длины ремней. Так, на двигателях без насоса гидроусилителя руля раньше был поликлиновой ремень длиной 1220 мм, теперь применяется ремень длиной 1275 мм. С насосом гидроусилителя ставился ремень длиной 1370 мм, а теперь он удлинен до 1413 мм.

Так как при электронно-управляемой системе холостого хода традиционный регулятор холостого хода не нужен, ресивер системы впуска воздуха

www.zr.ru
