Генератор ваз 2107 инжектор технические характеристики: Техническая характеристика генератора Ваз 2107, Ваз 2105, Ваз 2104

Содержание

Технические характеристики ВАЗ 2107

ВАЗ 2107 — пятиместный легковой автомобиль классической компоновки с передним продольным расположением силового агрегата и задними ведущими колесами. Двигатель — четырехцилиндровый, четырехтактный, восьмиклапанный, рядный, карбюраторный или с системой впрыска топлива. Кузов несущей конструкции, цельнометаллический, сварной. Тип кузова — седан.

Габаритные размеры ВАЗ 2107

На автомобиле ВАЗ 2107 устанавливается карбюраторный двигатель модели ВАЗ 2103 рабочим объемом 1,5 л. Модификация автомобиля ВАЗ 21074 отличается двигателем модели ВАЗ 2106 рабочим объемом 1,6 л.

В последние годы производства данной модели выпускались модификации автомобиля ВАЗ 2107-20 с двигателем ВАЗ 2104 рабочим объемом 1,5 л и ВАЗ 21074-20 с двигателем ВАЗ 21067 рабочим объемом 1,6 л, оборудованными впрыском топлива, механическая часть (блок цилиндров, шатунно-поршневая группа, коленчатый вал) этих двигателей соответственно идентична двигателям ВАЗ 2103 и ВАЗ 2106. На двигателях ВАЗ 2104 и ВАЗ 21067 устанавливаются более мощные генераторы и стартеры с планетарными редукторами. Установка на автомобилях двигателей с распределенным впрыском топлива, а также применение системы улавливания паров бензина и каталитических нейтрализаторов в системах выпуска позволили снизить токсичность отработавших газов и расход топлива, повысить надежность пуска двигателя в холодную погоду. Кузов, ходовая часть и трансмиссия остались без изменений.

Предшественник — ВАЗ 2105, преемник — Lada Granta.

Модификации ВАЗ 2107

  • LADA-2107 (двигатель 2103, 1,5 л, 8 кл., карбюратор)
  • LADA-21072 (двигатель 2105, 1,3 л, 8 кл., карбюратор, ременной привод ГРМ)
  • LADA-21073 (двигатель 1,7 л, 8 кл., моновпрыск — экспортная версия для европейского рынка)
  • LADA-21074 (двигатель 2106, 1,6 л, 8 кл., карбюратор)
  • LADA-21070 (двигатель 2103, 1,5 л, 8 кл., карбюратор)
  • LADA-2107-20 (двигатель 2104, 1,5 л, 8 кл., центральный впрыск)
  • LADA-2107-71 (двигатель 1,4 л. , 66 л.с. двигатель 21034 под бензин А-76, версия для Китая)
  • LADA-21074-20 (двигатель 21067-10, 1,6 л, 8 кл., распределённый впрыск, Евро-2)
  • LADA-21074-30 (двигатель 21067-20, 1,6 л, 8 кл., распределённый впрыск, Евро-3)
  • LADA-210740 (двигатель 21067, 1,6 л, 53 кВт/72,7 л.с. 8 кл., инжектор, катализатор) (2010 г.в.)
  • LADA-21077 (двигатель 2105, 1,3 л, 8 кл., карбюратор, ременной привод ГРМ — экспортная версия для Великобритании)
  • LADA-21078 (двигатель 2106, 1,6 л, 8 кл., карбюратор — экспортная версия для Великобритании)
  • LADA-21079 (роторно-поршневой двигатель 1,3 л, 140 л.с., изначально создана для нужд МВД и КГБ)
  • LADA-2107 ЗНГ (двигатель 21213, 1,7 л, 8 кл., центральный впрыск)

В таблицах ниже приведены технические характеристики автомобиля ВАЗ 2107 и его модификаций.

Общие данные

Параметры ВАЗ 2107 ВАЗ 21074 ВАЗ 2107-20 ВАЗ 21074-20
Масса снаряженного автомобиля, кг 1060 1060 1060 1060
Полезная нагрузка, кг 400 400 400 400
Разрешенная максимальная масса, кг 1460 1460 1460 1460
Дорожный просвет автомобиля с разрешенной максимальной массой, с шинами 175/70 R13, не менее, мм:
до поперечины передней подвески 162
162
162 159
до балки заднего моста 157 157 157 154
Допустимая масса груза на дополнительном (верхнем) багажнике, кг 50 50 50 50
Максимальная скорость, км/ч:
с разрешенной максимальной массой 148 148
с водителем и пассажиром 150 150 150 150
Время разгона с места до скорости 100 км/ч, с:
с водителем и одним пассажиром 17 16 17 16
с разрешенной максимальной массой 19 17,5
Наименьший радиус поворота по следу наружного переднего колеса, м 5,6 5,6 5,6 5,6
Наибольший подъем, преодолеваемый автомобилем с разрешенной максимальной массой без разгона на первой передаче, % 36 36 36 36

Двигатели

Параметры ВАЗ 2103 ВАЗ 2106 ВАЗ 2104 ВАЗ 21067
Число и расположение цилиндров четырехцилиндровый, четырехтактный, рядный
Система питания карбюратор распределенный впрыск
Октановое число бензина 92-93 95
Диаметр цилиндров и ход поршня, мм 76×80 79×80 76×80 79×80
Порядок работы цилиндров 1-3-4-2
Степень сжатия 8,5 8,5 8,5 8,5
Рабочий объем, л 1,45 1,57 1,45 1,57
Номинальная мощность, по ГОСТ 14846 (нетто), кВт (л. с.) 52,5 (71,4) 54,8 (74,5) 50,0 (68,0) 54,5
Частота вращения коленчатого вала при номинальной мощности, мин-1 5600 5600 5000 5000
Максимальный крутящий момент при частоте вращения коленчатого вала 3400 мин-1(3000 мин-1 для двигателя ВАЗ 2106), Н*м 103,9 116
Минимальная частота вращения коленчатого вала, мин
-1
850-900 850-900 820-880 820-880
Направление вращения коленчатого вала со стороны шкива правое
Система смазки комбинированная, под давлением и разбрызгиванием
Система охлаждения жидкостная, закрытая, с принудительной циркуляцией
Система вентиляции картера принудительная, с отводом картерных газов во впускной трубопровод

Трансмиссия

Сцепление однодисковое, сухое, с гидравлическим приводом выключения и центральной диафрагменной пружиной
Коробка передач механическая, четырех- или пятиступенчатая, трехходовая, трехвальная, с синхронизаторами на всех передачах переднего хода
Передаточные числа на передачах:
первой 3,67
второй 2,10
третьей 1,36
четвертой 1,0
пятой 0,82
заднего хода 3,53
Карданная передача двухвальная, с промежуточной опорой и эластичной муфтой
Главная передача гипоидная
Передаточное число главной передачи передаточное число — 3,9 или 4,1
Дифференциал конический, двухсателлитный

Ходовая часть

Передняя подвеска независимая, пружинная, на двух поперечных рычагах со стабилизатором поперечной устойчивости
Задняя подвеска зависимая, пружинная, жесткая балка соединена с кузовом одной поперечной и четырьмя продольными штангами

Рулевое управление

Тип рулевого механизма глобоидный червяк — двухгребневой ролик, передаточное число — 16,4
Рулевой привод трехзвенный (тяги с шаровыми шарнирами) с сошкой, маятниковым и поворотными рычагами

Тормозная система

Рабочая тормозная система:
тормозной механизм переднего колеса дисковый, с двухпоршневой скобой
тормозной механизм заднего колеса барабанный, с одним рабочим цилиндром и двумя поршнями
Привод рабочей тормозной системы ножной, гидравлический, двухконтурный, с вакуумным усилителем, регулятором давления тормозных механизмов задних колес и датчиком недостаточного уровня тормозной жидкости
Стояночный тормоз с ручным тросовым приводом на колодки тормозных механизмов задних колес

Электрооборудование

Тип схемы однопроводная, с минусом на «массе» (кузов и силовой агрегат автомобиля)
Номинальное напряжение бортовой сети, В 12
Напряжение в бортовой сети при работающем двигателе, В 13,4-14,7

Перебираем генератор ВАЗ 2107 37.

3701 | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

Итак в этой статье я опишу переборку генератора. Речь пойдет о генераторе 37.3701 хотя на генераторе Г-222 все практически идентично и эта статья подойдет и для него с некоторыми корректировками. Я покупал для замены: 1. Диодный мост — 190р 2. Конденсатор генератора — 15р 3. Подшипники — я взял Andycar — 65р 4. четыре гайки на 8. Реле регулятор на генераторе у меня новое поэтому его решил не менять. Так же нам понадобится универсальный съемник (я лично вместо него использовал съемник тяг, не очень удобно оказалось но повозившись снял им подшипник). Очень желательно иметь щетку по металлу я купил набор из трех щеток и шкурку.

Итак сам генератор

Почистим генератор щеточкой от грязи. И откручиваем гайку шкива. Кладем генератор чтоб шкив уперся в пол, надеваем на гайку ключ на 19 и придерживая одной рукой шкив от проворачивая, наносим по ключу сильные и резкие удары молотком. Шкив конечно будет проворачиваться но и гайка в конечном итоге начнет откручиваться, я стучал так минуты 2-3

Ключом на 10 откручиваем четыре болта и вынимаем шпильки стягивающие генератор.

далее к сожалению несколько фоток потерялись 🙁 но на словах объясню. на фото выше на валу видно шпонку которая удерживает шкив от проворачивания. Так вот с помощью зубила надо выбить эту шпонку. Ставим генератор валом в верх. С верху в низ ставим на шпонку зубило и несильными ударами молотка выбиваем ее. Выбив ее снимаем переднюю крышку генератора. Если идти будет туго поднимаем генератор на весу легонько бьем по балу молотком. Крышка снимется легко. Далее снимаем с генератора реле регулятор. И в через отверстие под реле через выколотку выбиваем ротор.

Наносим несколько сильных ударов, проворачиваем ротор, наносим еще несколько ударов и так по кругу пока не выбьем.

Далее головкой на 8 откручиваем три гайки крепления статора и диодного моста. Тут обратите внимание если болты начнут проворачиваться надо придержать их пассатижами с другой стороны крышки.

И снимаем статор. Мне чтобы его снять пришлось немного полить стыки WD-40 и легкими ударами молотка аккуратно выбить его. После снятия статора вынимаем диодный мост, открутив конденсатор, если вы этого еще не сделали. Далее надо выпресовать задний подшипник ротора, лучше делать это универсальным съемником но я выпресовывал съемником рулевых тяг.

Далее берем переднюю крышку и откручиваем стягивающие пластины. Болты там законтрены и гайки могут повредится при откручивании (для этого мы и брали 4 гайки на 8), но у меня они остались целыми. При откручивании опять таки болты выпадают из пазов и начинают прокручиваться, поэтому придерживаем их с другой стороны. Снимаем пластины и через оправку выпресовываем подшипник

Ну вот генератор полностью разобран, чистим все щеткой по металлу, так же мне при чистке кое-где понабился нож и шкурка, просто ими удобней соскоблить большие отложения грязи. Новые запчасти. Конденсатор, два подшипника и диодный мост, у вас тут может быть в добавок реле регулятор но у меня оно итак новое было.

Кстати обратите внимание с 1996г изменено место вывода контакта 61. У меня старый диодный мост был старого образца. Разница видно на фото, на старом контакт на проводе а на новом вшит в диодный мост.

Подшипники запрессовываем обратно через оправку, тут есть один очень важный момент — запрессовывая задний подшипник на ротор оправку надо ставить только на внутреннее кольцо подшипника, а запрессовывая передний только на внешнюю. иначе вы можете просто повредить подшипник при запрессовке. Собираем генератор в обратной последовательности. Если у вас был диодный мост старого образца то вывод 61 будет плохо проходить в отверстие в задней крышке, мне пришлось доработать отверстие напильником

Кстати советую прошкурить посадочную плоскость конденсатора для лучшего контакта(видно на фото выше. Ротор забиваем обратно несильными ударами молотка, для того чтобы не повредить резьбу я надел на вал головку.

При сборе накладок переднего подшипника не забываем законтрить болты зубилом.

Ну и вот генератор опять в сборе

Если будут какие либо вопросы обсуждаем на форуме http://www. semerka.info/forum/viewtopic.php?p=10803#10803 Mr.Ice специально для www.semerka.info

Тест автомобильных генераторов КЗАТЭ, LKD, Fenox, «Прамо» и «СтартВОЛЬТ»

Каждому автомобилисту, который интересуется устройством своего железного коня, известно, что основным источником электроэнергии в электрооборудовании любого автомобиля является энергетическая установка, в которую входит аккумуляторная батарея, генератор и реле-регулятор. Аккумулятор является основным в этой тройке. Он питает всю бортовую сеть автомобиля, а генератор с реле-регулятором, по мере своей возможности и необходимости, подпитывают АКБ и следят за тем, чтобы бортовая сеть автомобиля не превышала заданного напряжения (для автомобилей с 12-вольтовым оборудованием это напряжение составляет 14—14,6 В, а для 24-вольтового — 27—28,8 В). И хотя генераторы в автомобиле являются предметами «долгоиграющими», все же и они порой выходят из строя. Давайте посмотрим, что предлагает нам российский рынок для замены вышедшего из строя генератора, а заодно протестируем предложенные модели в нашей испытательной лаборатории.



Для начала небольшой ликбез. Генератор необходим для бесперебойного заряда постоянно разряжаемой АКБ электроприборами, включенными в бортовую сеть автомобиля. На современные машины устанавливаются генераторы переменного тока. Они в наибольшей степени отвечают требованиям, которые предъявляются для одного из важнейших энергоузлов автомобиля.

Генератор преобразует механическую энергию, получаемую от двигателя, в электрическую. Регулятор напряжения (в подавляющем большинстве современных автомобилей — составная часть генератора, за редким исключением, когда регулятор является «выносным», то есть выносится в моторный отсек, отдельно от генератора) поддерживает напряжение бортовой сети автомобиля в заданных пределах при изменении электрической нагрузки, частоты вращения ротора генератора и температуры окружающей среды.

Автомобильный генератор должен обеспечивать бесперебойную подачу тока и обладать достаточной мощностью, чтобы:

  • снабжать электроэнергией АКБ, которая постоянно разряжается работающими потребителями бортовой;
  • при включении всех штатных потребителей электроэнергии на малых оборотах двигателя не происходил разряд аккумуляторной батареи.

Ко всему прочему, генератор должен иметь достаточную прочность, большой ресурс, небольшие массу и габариты, невысокий уровень шума и радиопомех.

Подытожив все вышесказанное, можно сделать вывод, что генератор — это сердце электрики автомобиля, которое всегда должно «биться» и выдавать ток для заряда, чтобы машина «жила».

Понимая всю важность данного автомобильного узла, мы обратили свой взор на рынок генераторов для отечественных автомобилей.

Для сравнительного теста нами были приобретены пять автомобильных генераторов в обычном магазине запасных частей. Это генераторы марок КЗАТЭ, LKD, Fenox, «Прамо» и «СтартВОЛЬТ». Все они предназначены для установки на двигатели автомобилей ВАЗ.



Генератор переменного тока 9402.3701-01 со встроенным выпрямительным блоком и аналоговым регулятором напряжения (14 В; 80 А; 1,12 кВт; 1200/6000 мин-1; 4,9 кг) — ОАО «Завод им. А. М. Тарасова» (ОАО «ЗиТ») — марка КЗАТЭ (Россия)



Данный генератор считается штатным, поскольку именно генераторы данного завода поставляются на конвейер АвтоВАЗа.

Оценка качества сборки нареканий не вызвала. Генератор ремонтопригоден.

Немного о методике оценки: для снятия вольт-амперной характеристики генераторы устанавливались на специализированный стенд. Максимальное значение силы тока генераторы должны обеспечивать при значении оборотов коленчатого вала от 1500 до 2500.

На 700 оборотах коленвала в минуту данный генератор показал значение силы тока в пределах 40 А с предрасположенностью к «затуханию». При выходе на номинальные обороты генератор КЗАТЭ подтвердил заявленные 80 А и даже вышел на показатель 90 А. Оценивая отзывы автомобилистов, можно с уверенностью сказать: данный генератор является вариантом классического надежного исполнения без претензии на выдающиеся показатели, однако гарантирующий беспроблемную эксплуатацию.



Испытания генератора КЗАТЭ при 700 об/мин коленвала двигателя



Испытания генератора КЗАТЭ при 2000—2500 об/мин коленвала двигателя



Генератор переменного тока 9402. 3701 P со встроенным выпрямительным блоком и аналоговым регулятором напряжения (14 В; 100 А; 1,4 кВт; 1200/6000 мин-1; 4,85 кг) — LKD Electrical (Китай)

Генератор LKD практически полностью повторяет конструкцию описанного выше генератора КЗАТЭ. Для него характерны те же особенности по качеству исполнения и ремонтопригодности.

Однако уже при установке на стенд генератор LKD показал свою полную неработоспособность. При выявлении причины отказа было обнаружено отсутствие пайки на питающем проводе реле регулятора. При обдумывании дальнейшей судьбы генератора мы решили исключить его из испытаний. Несмотря на то, что устранение неисправности могло занять несколько минут, мы решили занять позицию потребителя. Заплатив деньги, потребитель не должен самостоятельно устранять брак производителя и проводить доработку собственными силами.



Отсутствие заряда генератора LKD



Впоследствии мы поинтересовались отзывами потребителей в Интернете по данному генератору и обнаружили другие негативные отклики в адрес этого испытуемого, с той лишь разницей, что кому-то пришлось выложить чуть больше за него.



Генератор переменного тока AL 21305 со встроенным выпрямительным блоком и аналоговым регулятором напряжения (14 В; 80 А; 1,12 кВт; 1200/5500 мин-1; 5,6 кг) — Fenox Global Group (Беларусь)

Генератор марки Fenox по конструкции идентичен двум описанным ранее. Однако при осмотре этого генератора было обнаружено более высокое качество исполнения. Ремонтопригодность на том же уровне — требует вмешательства подготовленного специалиста. Зная «болячки» подобных генераторов, нами была проверена затяжка контактов. Как оказалось, не напрасно. Не затяни их — последствия были бы печальными, хотя и в обозримом будущем: оплавление контактов за счет образующихся переходных сопротивлений при прохождении больших токов, последующий выход агрегата из строя. На самом деле это скорее профилактика, нежели криминал. Данной процедуре подвергались все генераторы.

Стендовые испытания генератора Fenox показали следующие результаты. При работе на 700 оборотах коленвала в минуту удалось достичь значений на уровне 45—50 А с явными признаками «затухания». При увеличении оборотов коленвала до 2500 генератор выдал 90 А под нагрузкой, однако на этом все и закончилось.



Испытания генератора Fenox при 700 об/мин коленвала двигателя



Испытания генератора Fenox при 2000—2500 об/мин коленвала двигателя



Генератор переменного тока 5102.3771 со встроенным выпрямительным блоком и аналоговым регулятором напряжения (14 В; 100 А; 1,4 кВт; 1200/5500 мин-1; 5,4 кг) — ЗАО «Концерн „Прамо“» (Россия)



По конструкции генератор марки «Прамо» несколько отличается от трех предыдущих: используется иное литье, применена иная конструкция подшипниковых опор. Закрепление подшипников с помощью фланцев, ко всему прочему, позволило значительно поднять ремонтопригодность агрегата. Для ремонта подшипникового узла данного генератора можно привлекать специалистов с меньшей квалификацией.

Отличается по конструкции и диодный мост генератора. Исполнение в точности копирует конструкцию, применяемую в генераторах фирмы Bosch. Зато сам диодный мост не ремонтопригоден. Запайка выводов со статорной обмотки произведена на диодном мосту. В общем, ремонтопригодность принесена в жертву стабильному контакту.

Стендовые испытания генератора «Прамо» показали следующие результаты. При работе на 700 оборотах коленвала в минуту под нагрузкой удалось достичь значения 50 А. При увеличении оборотов коленвала до 2500 генератор достиг значения 100 А под нагрузкой.





Испытания генератора «Прамо» при 700 об/мин коленвала двигателя





Испытания генератора «Прамо» при 2000—2500 об/мин коленвала двигателя



Генератор переменного тока «СтартВОЛЬТ» LG 0110 со встроенным выпрямительным блоком и цифровым регулятором напряжения (14,6 В; 120 А; 1,9 кВт; 1200/5500 мин-1; 5,3 кг) — ООО «Карвиль» (Санкт-Петербург)

По конструкции генератор марки «СтартВОЛЬТ» весьма близок таким представителям, как КЗАТЭ, LKD и Fenox. Схож с ними и его диодный мост, за исключением наличия двух дополнительных силовых диодов, призванных производить дополнительный отбор мощности, как заявляет разработчик. Это так называемое использование третьей гармоники, которая в других генераторах попросту не задействуется.

Выводы обмотки статора не имеют механических контактов. Запайка выводов статорной обмотки произведена на диодном мосту. Реле-регулятор, в отличие от всех вышеописанных, является цифровым, а не аналоговым, опять же по заявлению производителя, и также предполагается, что, ко всему прочему, «на выходном ключе установлен полевой транзистор, имеющий при открытии нулевое сопротивление, что обеспечивает уменьшение потерь».

Подшипниковые узлы также аналогичны конструкциям генераторов КЗАТЭ, LKD и Fenox.

И самое главное значимое отличие от всех предыдущих моделей — заявленный ток в 120 А!

Мы не поверили на слово производителю, однако стендовые испытания генератора «СтартВОЛЬТ» показали следующие результаты: при работе на 700 оборотах коленвала в минуту под нагрузкой удалось достичь значения 60 А. Поразительно, но при увеличении оборотов коленвала до 2500 генератор достиг заявленного значения 120 А под нагрузкой! Де-факто это практически на 50 % больше, чем у штатного генератора КЗАТЭ.





Испытания генератора «СтартВОЛЬТ» при 700 об/мин коленвала двигателя



Испытания генератора «СтартВОЛЬТ» при 2000—2500 об/мин коленвала двигателя



Итак, подведем промежуточные итоги. При практически одинаковых конструкциях «изюминка» генератора «СтартВОЛЬТ» позволила добиться на 30—50 % лучших показателей, чем у потенциальных конкурентов. Нам остается свести данные замеров в таблицу, проставить цены и экспертные оценки.



ВЫВОДЫ

Классическая модель штатного генератора фирмы КЗАТЭ пользуется спросом у автомобилистов, хотя нельзя не сказать, что возросшая потребность в более мощных генераторах — это требование времени. Поэтому данная модель, несмотря на свое качество и уровень самого производителя, является морально устаревшей. Поэтому наш выбор пал на генератор фирмы «СтартВОЛЬТ» как более интересный по реальным характеристикам.

Схема генератора ваз 2107 инжектор


Электрическая схема генераторной установки Ваз-2107 (карбюраторной и инжекторной)

При ремонте генератора автомобилей Ваз 2107 вам понадобится вот эта схема генераторной установки и подробный путь тока в цепи обмотки возбуждения.

1. Батарея аккумуляторов.
2, 5. Основные выпрямительные полупроводниковые диоды.
6. Катушки обмотки статора генератора.
7. Полупроводниковый интегральный регулятор напряжения (реле зарядки).
8. Обмотка возбуждения (ротор) генератора.
9. Конденсатор, фильтрующий помехоподавительный.
10. Монтажный блок (реле и предохранителей).
11. Лампа контрольная «зарядка аккумулятора».
12. Вольтметр (указатель напряжения бортовой сети).
13. Реле зажигания (реле замка зажигания).
14. Замок зажигания.

Путь тока обмотки возбуждения при включенном зажигании и неработающем двигателе:
Клемма «+» батареи аккумуляторов – розовый провод – клемма «30» генератора – розовый провод – контакт «1» разъема «ш10» монтажного блока – внутренние токоведущие дорожки монтажного блока – контакт «4» разъема «ш1» монтажного блока – коричневый провод – контакт «30» реле зажигания (установлено под приборной панелью) – замкнутые контакты реле зажигания – контакт «87» реле зажигания – черно голубой провод – контакт «6» разъема «ш1» монтажного блока – предохранитель «пр 10» монтажного блока – контакт «1» разъема «ш 4» монтажного блока – оранжевый провод – контакт «4» разъема приборной панели (черного) – проводники и токопроводящие дорожки приборной панели – контакты патрона контрольной лампы «зарядка аккумулятора» — нить накала лампы «зарядка аккумулятора» — контакты патрона – токопроводящие дорожки панели приборов – контакт «2» разъема панели приборов (белого) – бело коричневый провод – контакт «3» разъема «ш5» монтажного блока — внутренние токоведущие дорожки монтажного блока — контакт «7» разъема «ш10» монтажного блока – бело коричневый провод – клемма «61» генератора – шина соединительная дополнительных выпрямительных диодов – короткий проводник – клемма реле зарядки – внутренние переходы полупроводников реле зарядки- первая щетка – первое контактное кольцо ротора – обмотка возбуждения генератора – второе контактное кольцо ротора – вторая щетка – контакт «минус» — детали кузова автомобиля – клемма «-» батареи аккумуляторов.

После запуска двигателя появляется положительный потенциал в точке «шина соединительная дополнительных выпрямительных диодов», ток протекает от нее далее к щеткам. Контрольная лампа шунтируется (замыкается) открытыми дополнительными  диодами и гаснет.

Схема подключения генератора ваз 2107 инжектор. Устройство и типы генераторов на автомобилях ваз седьмой серии

Вот настали выходные, и снова конечно же время гаража.
Эта статья будет о возбуждении. Нет, ни каких шуток о виагре, о возбуждении генератора.

Вчера был в магазине, купил реле на генератор, т.к. были проблемы с ним (ну и так, по мелочи еще для тормозной системы). И вот, разговор о нем, о генераторе.

И так начнем, симптомы:
— Не идет заряд аккумулятора при запуске двигателя.
— Заряд появляется только после прогазовки до двух — трех тыс. обор. (важно)
— После перезапуска двигателя вновь нет заряки.
— Не горит индикатор на приборной панели.

Но я уже научен горьким опытом по тормозной системе, что все не так просто в этой чудо машине.

И вот, прочитал всякие статьи в интернетах и пришел к выводу: Нет возбуждения генератора!

(кстати, для инфы: в карбюраторе и инженктор. семерке стоят разные генераторы, тут была написана ересь. вот.)

И так, Напишу вам основные элементы этой чуду цепи:

1. лампочка «аккумулятора» на приборной панели. Дело в том, что ток проходит через нее и попадает на «провод возбуждения».

2. Что бы вы поняли, возбуждение, это тонкий провод с клемой, который цепляется вот здесь

3. Лампа заряда при включении зажигания не загорается. Не работает датчик заряда и другие контрольные приборы. Генератор зарядки не давал.
Причина данной неисправности — перегорел предохранитель F10 (10 А). Если после замены ничего не изменилось, ищут причины в замке или реле (если оно установлено) зажигания.

Ну это так, основа, вот сама система, как все работает:

Здесь цифрами от 1 до 6 обозначены основные элементы системы электроснабжения:
1. Аккумуляторная батарея.
2.Генератор.
3.Монтажный блок с реле и предохранителями.
4.Замок зажигания.
5.Измерительный прибор для контроля напряжения (вольтметр).
6.Контрольная лампа зарядки аккумуляторной батареи.

И вариантов решений ОООООчень много.
вот несколько из них:

1.
«любой «+»от зажигания через копеечное реле подключай и все будет ОК.

вот такое реле.


с контакта 67 на генератор, а на контакт 15 любой «+» который появляется при включении зажигания (это важно, а то акб будет садится)»

3. Просто все разобрать и прозвонить все схему, но на это нужно не мало времени и терпения.

4. то что решил сделать я: с синий клемы контакт 1 сделать перемычку на эелтую, контакт 3 (контакт 1 точно рабочий, потому что на панели работает вольтметр)


О итогах напишу!

Одним из важнейших элементов в схеме электропитания автомобиля является генератор. На первый взгляд это довольно сложное устройство, но прочитав эту статью, разобраться в принципе его работы, будет не так уж и сложно.

Генератор, это сложное устройство, требующее к себе бережного отношения. Необходимо следить за исправностью всех элементов, связанных с его работой. Следить за натяжением приводного ремня. В случае его чрезмерной натяжки, увеличивается нагрузка на подшипники, что приведет к их быстрому износу.

Ни в коем случае не оставлять работающий генератор со снятыми клеммами аккумулятора. Это повредит электрооборудование автомобиля и выведет из строя регулятор напряжения.


Это устройство, преобразующее механическую энергию вращения вала в электрический ток, посредством электромагнитной индукции.

На автомобилях ВАЗ «седьмой» серии устанавливается генератор модели 372.3701. Он крепится к кронштейну двигателя автомобиля при помощи болта с втулками с одной стороны и на шпильку натяжной планки с другой.

Вращение осуществляется приводным ремнем от коленчатого вала.

Клемма «В+» по схеме генератора на ВАЗ 2107 присоединяется к аккумулятору. Клемма «D» соединена, через монтажный блок, с контрольной лампой заряда аккумуляторной батареи.

Выпрямительный блок

Преобразует переменный ток в постоянный. Установлен на задней крышке на трех винтах. Блок состоит из кремниевых диодов, изолированных от друг друга (положительный и отрицательный), и закрытых в общем корпусе.

Статор

Статор состоит из стальных пластин. Внут

Схема подключения генератора на ВАЗ 2107

Система электроснабжения автомобиля ВАЗ 2107 получает питание от аккумуляторной батареи, которая в свою очередь заряжается от  генератора.  В автомобилях ВАЗ 2107 разных годов выпуска и комплектаций предусмотрена установка двух разновидностей генератора: 372.3701 или 9412.3701. они имеют ряд конструктивных особенностей, но в целом их установка и эксплуатация не имеет отличий.

Схема механической части у ВАЗ 2107 предельно проста и в особых комментариях не нуждается.

Внешне отличия между моделями выражаются в том, что у 9412.3701 крыльчатка ротора находится внутри корпуса, а регулятор напряжения смонтирован в задней крышке. В остальном обе модели отличий не имеют. На представленном выше рисунке указаны основные элементы:

  1. Контакт регулятора напряжения с маркировкой «В».
  2. Регулятор напряжения.
  3. Контакт с маркировкой «30».
  4. Контакт с маркировкой «61».
  5. Конденсатор.
  6. Крышка (задняя).
  7. Крышка (передняя).
  8. Статор.
  9. Шкив.
  10. Шпилька крепления к регулировочной планке.

Ротор получает привод от коленчатого вала двигателя при помощи ременной передачи. Установка генератора на блок двигателя выполнена при помощи двух болтов с гайками на 17 и 19. Один болт крепит корпус к двигателю, второй фиксирует его на регулировочной пластине.

Электрическая схема подключения для разных моделей генератора имеет определенные отличия, вызванные их конструктивными особенностями, в частности расположением и маркировкой контактов и расположением выпрямительного блока. В первую очередь рассмотрим, как выглядит схема подключения модели 372. 3701.

Здесь цифрами от 1 до 6 обозначены основные элементы системы электроснабжения:

  1. Аккумуляторная батарея.
  2. Генератор.
  3. Монтажный блок с реле и предохранителями.
  4. Замок зажигания.
  5. Измерительный прибор для контроля напряжения (вольтметр).
  6. Контрольная лампа зарядки аккумуляторной батареи.

Для 9412.3701 схема электрических соединений выглядит практически аналогично, кроме разве что обозначения контактов. В механической части вообще никаких отличий нет.

Принцип действия генератора заключается в преобразовании механической энергии в электрическую. Соответственно, для эффективной его работы необходимо обеспечить беспрерывную передачу крутящего момента от двигателя ВАЗ 2107 генератору. Это достигается путем правильной регулировки силы натяжения приводного ремня, так как недостаточное натяжение приведет к пробуксовыванию ремня и пропаданию заряда аккумуляторной батареи. Это особенно критично при движении ночью, когда электропотребление всех систем автомобиля ВАЗ 2107 имеет максимальное значение.

Для регулировки необходимо ослабить оба болта крепления генератора, при помощи монтировки натянуть ремень и зафиксировать его положение гайкой на пластине. После этого проверяем степень натяжения: при надавливании на ремень между двумя шкивами прогиб должен составлять 10-17 мм. Процедура регулировки повторяется до достижения указанного значения. После окончания регулировки затягивается гайка крепления к корпусу двигателя. На этом установка генератора на ВАЗ 2107 считается оконченной.

comments powered by HyperComments

Генераторы ВАЗ классика — DRIVE2

Какие бывают, чем отличаются по подключению.

Сначала кратко про работу генератора. Кто знает — прокрутите вниз до двух строчек.
Если намотать провод на что-то металлическое и подать на него электричество, то получится электромагнит. Это должны были рассказывать в школе на уроках физики.
Если рядом с обмоткой (из намотанного провода) водить магнитом или электромагнитом, то в катушке будет появляться электричество, электроны будут бегать то в одну сторону по проводу, то в другую. Если подключить лампочку например, то она будет светиться.
Так же работает и автомобильный генератор.

Через ремень вращается шкив генератора, который крутит ротор (подвижную часть), к нему через щётки идёт питание, в обмотке появляется электромагнитное поле.

Полный размер


Щётки истираются и их придётся менять (иначе они перестанут касаться контактов ротора). Подшипники то же расходный материал, особенно быстро выходят из строя если перетянуть ремень.

Статор (неподвижная часть с тремя обмотками) охватывает ротор, и когда ротор с электромагнитным полем крутится, в обмотках статора появляется электричество.
Ток там переменный (идёт то в одну сторону, то в другую), и поэтому стоят диоды. Они пропускают ток только в одну сторону и получается постоянный ток.


Если перепутать клеммы аккумулятора при подключении, то ток пойдёт через диоды от минуса генератора к плюсу, и скорее всего будет пробой диодов, они перестанут пропускать ток вообще или будут пропускать его в обе стороны. Так что плюс и минус аккумулятора путать нельзя. Клеммы могут располагаться по-разному.

Выработка напряжения генератора сделана с запасом, чтобы не было недостачи на низких оборотах и если будет много потребителей электричества. И генератор может выдавать например 15 Вольт, это много, так как при 14,5 В начинает выкипать электролит в аккумуляторе, ну и снизится ресурс лампочек.
Когда напряжение повышенное, это можно заметить по мерцающим фарам например.
Чтобы генератор выдавал 13-14,3 В (у всех по разному) на ротор идёт изменяемое питание от регулятора напряжения, если к регулятору идёт 12В, то он не уменьшает напряжение на ротор, магнитное поле большое и вырабатываемое генератором напряжение повышается. Если оно будет выше нужного значения, то регулятор уменьшает напряжение на ротор и напряжение выдаваемое генератором уменьшается.
Смотрим схему автомобилей ВАЗ классика с «круглыми фарами» (ВАЗ-2101, 2102, 2103 и 2106)


Минус генератора и аккумулятора соединяются через кузов (масса). При включении зажигания плюс идёт на сине-чёрный провод к предохранителям. Он идёт на реле лампы заряда РС702, к электромагнитику в реле и через замкнутые контакты на лампочку в приборах, она светится — заряда нет. И плюс идёт на реле регулятор, оно видит что напряжение низкое и подаёт всё на ротор. Когда двигатель работает, генератор вырабатывает напряжение, регулятор его уменьшает если надо. На жёлтом проводе появляется минус, электромагнитик в реле притягивает контакт и он разъединяется с лампочкой, она гаснет.
Генератор при работе забирает мощность у двигателя.
Если напряжение к регулятору будет «теряться», от плохих контактов например к регулятору будет идти 13 Вольт, когда на аккумуляторе 14В, — тогда регулятор «поднимет» напряжение чтобы к нему шло 14В, а на аккумуляторе будет 15В. Это частая проблема автомобилей с круглыми фарами. Обычно люди ставят реле чтобы к регулятору шло питание сразу от аккумулятора.
Ещё регулятор может быть неисправен, и будет перезаряд, или недозаряд.
______________________________________________
______________________________________________

На классику идут три вида генераторов по подключению
Г221 — применяется на ВАЗ-2101, ВАЗ-2102, ВАЗ-2103 и ВАЗ-2106
Реле регулятор располагается рядом с расширительным бачком.
Защищается через предохранитель 10 (самый последний) на 8 Ампер.

Г-222 применялся на старых ВАЗ-2104, ВАЗ-2105 и ВАЗ-2107
у него регулятор напряжения установлен прямо на самом генераторе.
Питается от предохранителя 9 (на 8 Ампер). Можно поставить монтажный блок где этот предохранитель будет на задние туманки, и тогда генератор работать не будет. Тогда можно соединить вместе оранжевые провода штекера 11. Лампочка заряда подключалась не на всех машинах, так как был вольтметр.

Полный размер

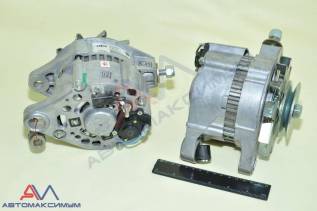

Г221 и Г-222 абсолютно одинаковы по креплениям, но немножко отличаются под подключению.
Можно встретить не тот генератор который должен быть на машине.

Полный размер

И с появлением ВАЗ-2108 вместо Г-222 стали ставить генератор 2108 (каталожный номер 2108-3701010). По креплению ни чем не отличается.
Но подключается немножко иначе. Зажигание идёт через лампочку в приборах на 61 регулятор напряжения. Когда генератор вырабатывает ток, на контакте 61 появляется плюс и лампа гаснет.
Дополнение от Dragon2140:
На 2108 и последующих модификациях генератора возбуждение идёт через лампочку — если она сгорит то после остановки двигателя генератор не будет вообще давать зарядку и газуй хоть в отсечку.
Если он самовозбуждается и даёт зарядку без лампочки значит есть пробитые диоды в мосте.

Полный размер

Можно поставить например генератор 2108 вместо Г-221 или Г-222, и переподключив лампочку всё будет работать. К лампе подаём плюс от зажигания, и соединяем её с 61 генератора, остальное изолируем.

Ремень генератора 2101-1308020 или 2107-1308020 (с зубчиками) одинаковы, и оба подходят и на карбюраторный и на инжекторный мотор. С зубчиками лучше.

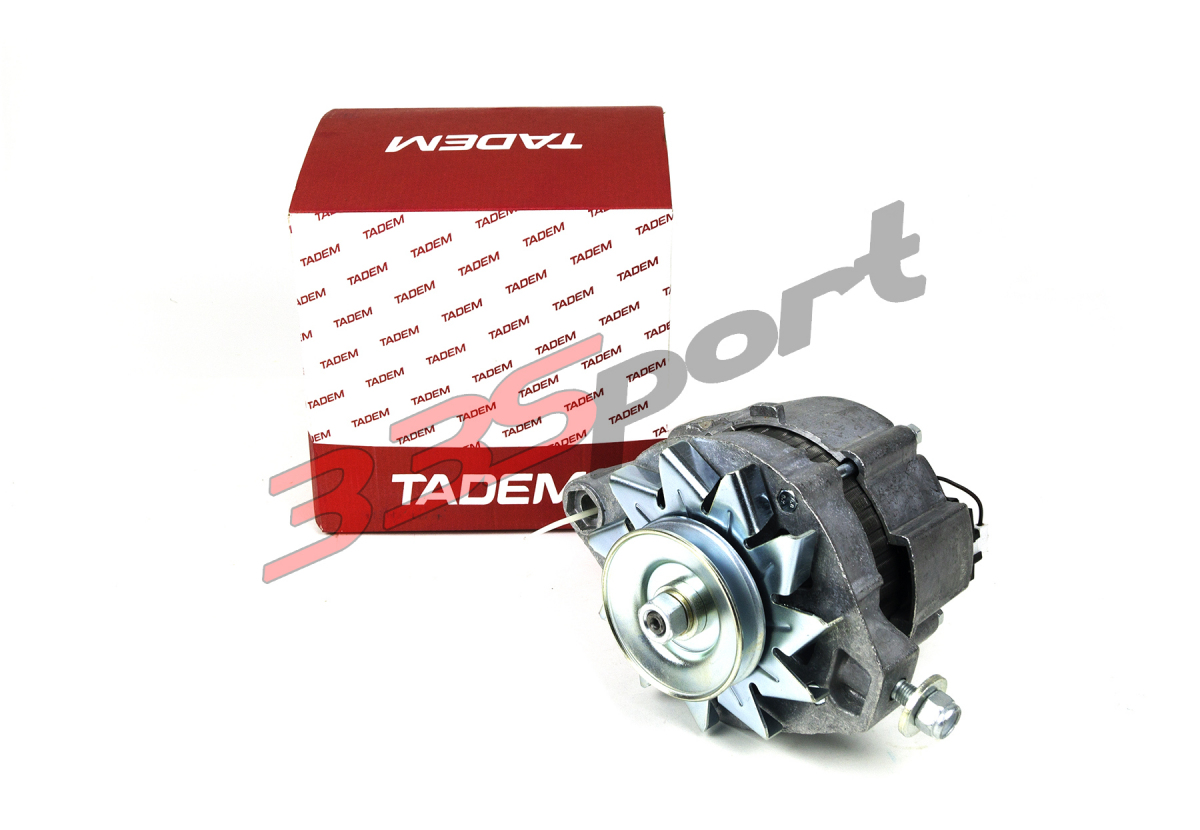

На инжекторном двигателе может быть генератор 21214-3701010.
Подключается он так же как генератор 2108. Контакт W не используется (идёт на тахометр с дизельными двигателями). Но кронштейны через которые генератор крепится к мотору другие. И поменяв их можно поставить генератор 21214. Ремень используется тот же.

Полный размер

То есть получается 4 вида генераторов, они ещё бывают разных производителей.
Ну и бывает что люди ставят генераторы совсем другие, от приоры например…
У Шевроле Нивы генератор может стоять на месте трамблёра, и некоторые Ниваводы ставят второй генератор на то место, и получается даже два генератора на машине 0_о

Многие люди проверяют генератор путём снятия клеммы с аккумулятора при работающем двигателе. Так делать нельзя, так как может выйти из строя регулятор напряжения. Проверять нужно тестером или вольтметром.
Провод от аккумулятор к генератору то же расходный материал.
Если с генератором какие-то проблемы, пробуем зачистить клеммы, проверить провода. Проверку снятого генератора делаем по книжкам или по информации в интернете
Например что-то типа такого


Ну или можно поменять генератор на новый.

Если нет вольтметра то советую его поставить. И проверить насколько он ошибается. Например на аккумуляторе может быть 14 вольт, и вольтметр показывает 14, а при включении света он покажет 13,5, хотя на аккумуляторе будет 14. То есть упадёт напряжение в цепи, к которой подключен вольтметр.
Как например у ВАЗ-2107 или 2105 при включении поворотников стрелка вольтметра дёргается из-за того что они подключены в одну цепь.
У меня на девятке однажды что-то случилось с генератором, он выдавал напряжение но недостаточное. Я заметил что лампочки подсветки приборов горят как-то тускло, но не обратил на это внимания. И однажды она просто заглохла, и стартер не включился (аккумулятор же сел). Я начал толкать машину и тут остановился мужик на BMW и помог мне. Я всегда думал плохо и водителях BMW, с тех пор я не оцениваю людей по маркам и моделям автомобилей на котором они ездят.

Полезные ссылки на сайты про ремонт:
www.remkomplekt.org/
www.autoprospect.ru/vaz/
слева выбираем модель, щёлкаем раздел «электрооборудование» и там про генератор.
Есть куча подобных сайтов, это просто мои любимые.
Вот ещё с альбомами 2101-2103 с яркими картинками и подробным описанием как что работает
www.vazbook.ru/01/2101/main/system

Если есть что добавить или исправить, пишите в комментариях.

Схема подключения генератора ВАЗ-2107. Устройство генератора

В зависимости от года выпуска автомобиля схема подключения генератора ВАЗ-2107 может разниться. С годами добавлялись различные приборы в машине, потребление электроэнергии увеличивалось. Если в начале 80-х на машинах можно было встретить максимум радиоприемник или (в очень редких случаях) кассетный магнитофон, то в наше время список дополняется центральными замками, системами сигнализации и охраны, акустикой (сабвуферы, мощные усилители).

Различного рода устройства помогают водителю – видеорегистраторы, навигаторы, инверторы, зарядные устройства, насосы и др. И все они потребляют электроэнергию, а восполнить заряд помогает генератор, который заряжает аккумуляторную батарею до оптимального уровня.

Карбюраторные двигатели

Схема подключения генератора ВАЗ-2107 (карбюратор и инжектор) зависит от года выпуска автомобиля. На первых карбюраторных моделях устанавливался генератор Г-222. Такое же устройство можно встретить на серийно выпускаемых моделях ВАЗ-2105 и ВАЗ-2104 с карбюраторной системой впрыска.

Максимальный ток отдачи у такой установки составляет 55 ампер. Но в последние годы широкое распространение получили автомобили с инжекторной системой впрыска. Ее использование подразумевает большой потребляемый ток, поэтому необходимо применять генератор с большим током, чтобы обеспечить нормальный уровень заряда и питание всех потребителей.

Инжекторные моторы

На инжекторных моторах используются генераторные установки 5142.3771 или подобные. У них повышенная энергия, ток максимальный порядка 80-90 А, все зависит от варианта конструкции. Автомобили седьмой серии и аналогичные модели хороши тем, что они словно конструктор. На них можно установить практически любой генератор, схожий по конструкции с «родным».

Для тюнинга используют установки с током отдачи 100 ампер и выше. Но использование таких устройств оправдано лишь при условии, что к электрооборудованию подключено много мощных потребителей. Независимо от конструкции, генераторы вырабатывают переменный ток, в корпусе установлен регулятор напряжения, конденсатор и блок диодов.

Автомобили до 1986 года выпуска

Использовался в автомобилях генератор Г-222. Схема подключения ВАЗ-2107 почти такая же, как и на более поздних моделях. Но есть особенности, среди основных – имеется контрольная лампа, показывающая зарядку аккумулятора. Причем работала она при помощи электромагнитного реле.

Когда включается зажигание, от замка поступает питание через предохранитель приборной панели на электромагнитное реле лампы заряда аккумулятора и контакту катушки. Второй контакт катушки соединяется с центральным проводом на генераторе (с точкой соединения трех обмоток).

У электромагнитного реле нормально замкнутые контакты, поэтому при включении зажигания лампа горит. Но как только двигатель начинает работать, на генераторе вырабатывается ток. И через катушку контрольной лампы протекает ток, который заставляет якорь притягиваться и размыкать контакты.

При этом прекращается питание лампы накаливания, она тухнет. Это говорит о том, что зарядка аккумуляторной батареи происходит в нормальном режиме. Только при условии, когда прекратится питание лампы, на обмотку возбуждения будет подано напряжение и генератор сможет выйти на рабочий режим.

Автомобили выпуска 1996 года и более поздние (карбюраторные моторы)

Схема подключения генератора Г222 на ВАЗ-2107 после 1996 года выпуска отличается от предыдущей одной маленькой особенностью – изменено питание обмотки возбуждения. Автомобили совершенствовались, а некоторые доработки позволяют сразу убить двух зайцев – упростить конструкцию и облегчить участь водителю.

После 1996-го вместо контрольной лампы начали устанавливать вольтметр, который более-менее точно показывает уровень заряда батареи. И если лампа позволяет контролировать только наличие или отсутствие напряжения на генераторе, то с помощью вольтметра водитель визуально оценивает уровень. И при необходимости может понять, что необходимо проводить ремонт или обслуживание.

Схема генератора на инжекторных моторах

По сути, конструкция генераторной установки мало чем отличается от тех, которые устанавливались на карбюраторные моторы. Отличается только вид возбуждения и контроль исправности. В приборной панели установлена не только контрольная лампа, но и вольтметр, эти два прибора позволяют оценить и наличие, и уровень зарядки. Ток протекает по нити накала лампы и подается на обмотку возбуждения при старте двигателя. Схема подключения генератора ВАЗ-2107, независимо от года выпуска, подразумевает работу в следующем режиме:

  1. При включении зажигания питание поступает на обмотку возбуждения. Вокруг якоря возникает магнитное поле.
  2. При вращении коленчатого вала стартером начинает двигаться и якорь генератора. С помощью движения и магнитного поля на концах обмоток статора возникает разность потенциалов.
  3. С обмоток напряжение (переменное, трехфазное) поступает на блок выпрямителя, а с него на вывод «30» генератора.
  4. Вывод «30» соединяется с аккумулятором (положительной клеммой). Следовательно, происходит питание всей системы электрооборудования и зарядка АКБ.

Работают при этом параллельно аккумулятор и генератор Г221А. Схема подключения ВАЗ-2107 с карбюраторным и инжекторным моторами почти идентична, только мелкие особенности имеются.

Заключение

Если предусмотрено наличие лампы для контроля, то через нее будет протекать ток, независимо от того, генератор или аккумулятор питают систему электроснабжения, они работают в паре. Но если происходит обрыв в обмотке возбуждения, стираются щетки, то лампа не будет тухнуть, так как генератор не сможет выйти на нормальный рабочий режим и обеспечить питание всех потребителей. Больше никаких особенностей схема подключения генератора ВАЗ-2107 не имеет.

Почти аналогичная применяется на всех автомобилях (причем не только производства «АвтоВАЗ», но и других заводов). Схема питания обмотки возбуждения используется стандартная, законы электродинамики везде одинаковые. Без питания роторной обмотки не получится снять с выводов статорной напряжение, так как не будет вращающегося магнитного поля.

Принцип работы и схема подключение генератора

Самая основная функция генераторазарядка батареи аккумулятора и питание электрического оборудования двигателя.

Поэтому рассмотрим более подробнее схему генератора, как правильно его подключить, а также дадим несколько советов как проверить его своими руками.

Содержание:

Генератор – механизм, который превращает механическую энергию в электрическую. Генератор имеет вал, на который насажен шкив, через который и получает вращения от коленчатого вала двигателя.

Интерактивное изображение схемы генератора. Работает при наведении курсора мышки

Автомобильный генератор используют для питания электропотребителей, таких как: система зажигания, бортовой компьютер, автомобильная светотехника, система диагностики, а также есть возможность заряжать автомобильный аккумулятор. Мощность генератора легкового автомобиля составляет приблизительно 1 кВт. Автомобильные генераторы достаточно надежные в работе, потому что обеспечивают бесперебойную работу множеству приборов в автомобиле, а поэтому и требования к ним соответствующие.

Устройство генератора

Устройство автомобильного генератора подразумевает наличие собственного выпрямителя и регулирующей схемы. Генерирующая часть генератора с помощью неподвижной обмотки (статора) вырабатывает трёхфазный переменный ток, который далее выпрямляется серией из шести больших диодов и уже постоянный ток заряжает аккумулятор. Переменный ток индуцируется вращающимся магнитным полем обмотки (вокруг обмотки возбуждения или ротора). Далее ток через щётки и кольца скольжения подаётся на электронную схему.

Устройство генератора: 1.Гайка. 2.Шайба. 3.Шкив. 4.Передняя крышка. 5.Дистанционное кольцо. 6.Ротор. 7.Статор. 8.Задняя крышка. 9.Кожух. 10.Прокладка. 11.Защитная втулка. 12.Выпрямительный блок с конденсатором. 13.Щелкодержатель с регулятором напряжения.

Располагается генератор в передней части двигателя автомобиля и запускается с помощью коленчатого вала. Схема подключения и принцип работы генератора автомобиля одинаковый для любых автомобилей. Есть конечно некоторые отличия, но они, как правило, связаны с качеством изготовленного товара, мощностью и компоновкой узлов в моторе. Во всех современных автомобилях устанавливают генераторные установки переменного тока, которые включают не только сам генератор, но и регулятор напряжения. Регулятор равносильно распределяет силу тока в обмотке возбуждения, именно за счет этого и происходит колебание мощности самой генераторной установки в тот момент, когда напряжение на силовых клеммах выхода остается неизменным.

Новые автомобили чаще всего оборудованы электронным блоком на регуляторе напряжения, поэтому бортовой компьютер может контролировать величину нагрузки на генераторную установку. В свою очередь на гибридных автомобилях генератор выполняет работу стартер-генератора, аналогичная схема используется и в других конструкциях системы стоп-старт.

Принцип работы генератора авто

Схема подключения генератора ВАЗ 2110-2115

Схема подключения генератора переменного тока включает такие составляющие:

  1. Аккумулятор.
  2. Генератор.
  3. Блок предохранителя.
  4. Ключ зажигания.
  5. Приборная панель.
  6. Выпрямительный блок и добавочные диоды.

Принцип работы достаточно простой, при включении зажигания плюс через замок зажигание идет через блок предохранителей, лампочку, диодный мост и выходит через резистор на минус. Когда лампочка на приборной панели загорелась, далее плюс идет на генератор (на обмотку возбуждения), далее в процессе запуска двигателя шкив начинает вращаться, также вращается якорь, за счет электромагнитной индукции вырабатывается электродвижущая сила и появляется переменный ток.

Наиболее опасным для генератора является замыкание пластин теплоотводов, соединенных с «массой» и выводом «+» генератора случайно попавшими между ними металлическими предметами или проводящими мостиками, образованными загрязнением.

Далее в выпрямительный блок через синусоиду в левое плечо диод пропускает плюс, а в правое минус. Добавочные диоды на лампочку отсекают минусы и получаются только плюсы, далее он идет на узел приборной панели, а диод, который там стоит он пропускает только минус, в итоге лампочка гаснет и плюс тогда идет через резистор и выходит на минус.

Принцип работы автомобильного генератора постоянного, можно объяснить так: через обмотку возбуждения начинает течь небольшой постоянный ток, который регулируется управляющим блоком и поддерживается им на уровне чуть больше 14 В. Большинство генераторов в автомобиле способны вырабатывать как минимум 45 ампер. Генератор работает на 3000 оборотах в минуту и выше — если посмотреть на соотношение размеров ремней вентиляторов для шкивов, то оно по отношению к частоте двигателя составит два или три к одному.

Во избежание этого пластины и другие части выпрямителя генераторов частично или полностью покрывают изоляционным слоем. В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками.

Далее рассмотрим схему подключения автомобильного генератора на примере автомобиля ВАЗ-2107.

Схема подключения генератора на ВАЗ 2107

Схема зарядки ВАЗ 2107 зависит от того, какой применяется тип генератора. Чтобы подзарядить аккумуляторную батарею на таких авто, как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые стоят на карбюраторном двигателе, будет необходим генератор типа Г-222 или его аналог с максимальным током отдачи в 55А. В свою очередь автомобили ВАЗ-2107 у которых инжекторный двигатель используют генератор 5142.3771 или его прототип, который называется генератором повышенной энергии, с максимальным током отдачи 80-90А. Также можно устанавливать более мощные генераторы с током отдачи до 100А. Абсолютно во все виды генераторов переменного тока встраиваются выпрямительные блоки и регуляторы напряжения, они, как правило, изготовлены в одном корпусе со щетками либо съемные и крепятся на самом корпусе.

Схема зарядки ВАЗ 2107 имеет незначительные отличия в зависимости от года изготовления автомобиля. Самым главным отличием есть наличие или отсутствие контрольной лампы заряда, которая расположена на панели приборов, также способ ее подключения и наличие либо отсутствие вольтметра. Такие схемы в основном используются на карбюраторных автомобилях, тогда как на авто с инжекторными двигателями схема не меняется, она идентична с теми автомобилями, которые изготовлялись ранее.

Обозначения генераторных установок:

  1. “Плюс” силового выпрямителя: “+”, В, 30, В+, ВАТ.
  2. “Масса”: “-”, D-, 31, B-, M, E, GRD.
  3. Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
  4. Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
  5. Вывод фазы: ~, W, R, STА.
  6. Вывод нулевой точки обмотки статора: 0, МР.
  7. Вывод регулятора напряжения для подсоединения его в бортовую сеть, обычно к “+” аккумуляторной батареи: Б, 15, S.
  8. Вывод регулятора напряжения для питания его от выключателя зажигания: IG.
  9. Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.

Схема генератора ВАЗ-2107 тип 37.3701

  1. Аккумуляторная батарея.
  2. Генератор.
  3. Регулятор напряжения.
  4. Монтажный блок.
  5. Выключатель зажигания.
  6. Вольтметр.
  7. Контрольная лампа заряда аккумуляторной батареи.

При включении зажигания плюс от замка идет к предохранителю № 10, а затем уже поступает на реле контрольной лампы заряда аккумуляторной батареи, потом идет к контакту и на вывод катушки. Второй вывод катушки взаимодействует с центральным выводом стартера, где соединяются все три обмотки. Если контакты реле замыкаются, то и контрольная лампа горит. При запуске двигателя генератор вырабатывает ток и на обмотках появляется переменное напряжение 7В. Через катушку реле проходит ток и якорь начинает притягиваться, при этом контакты размыкаются. Генератор № 15 через предохранитель № 9 пропускает ток. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.

Схема зарядки ВАЗ с инжекторными двигателями

Такая схема идентичная схемам на других моделях ВАЗов. Она отличается от предыдущих, способом возбуждения и контроля на исправность генератора. Он может быть осуществлен при помощи специальной контрольной лампы и вольтметра на панели приборов. Также через лампу заряда происходит первоначальное возбуждение генератора в момент начала работы. Во время работы генератор работает “анонимно”, тоесть возбуждение идет напрямую с 30-го вывода.Когда включается зажигание, то питание через предохранитель №10 идет на лампу зарядки в панели приборов. Далее через монтажный блок поступает на 61-й вывод. Три дополнительные диода обеспечивают питание регулятору напряжения, а он в свою очередь передает его на обмотку возбуждения генератора. В этом случае контрольная лампа будет гореть. Именно в тот момент, когда генератор будет работать на обкладках выпрямительного моста напряжение будет гораздо выше, чем у аккумуляторной батареи. В этом случае контрольная лампа не будет гореть, потому что напряжение с ее стороны на дополнительных диодах будет ниже, чем со стороны статорной обмотки и диоды закроются. Если во время работы генератора контрольная лампа горит в пол накала, то это может означать, что пробиты дополнительные диоды.

Проверка работы генератора

Проверить работоспособность генератора можно несколькими способами применяя определенные методы, например: можно проверить ток отдачи генератора, падение напряжения на проводе, который соединяет токовый вывод генератора с аккумуляторной батареей или проверить регулируемое напряжение.

Для проверки будет необходим мультиметр, автомобильный аккумулятор и лампа с припаянными проводами, провода для подключения между генератором и аккумулятором, а еще можно взять дрель с подходящей головкой, так как возможно придется крутить ротор за гайку на шкиве.

Элементарная проверка лампочкой и мультиметорм

Схема подключения: выходная клемма (В+) и ротор (D+). Лампу нужно подключить между основным выходом генератора В+ и контактом D+. После этого берем силовые провода и подключаем “минус” к минусовой клемме аккумулятора и к массе генератора, “плюс” соответственно к плюсу генератора и к выходу В+ генератора. Закрепляем на тиски и подключаем.

“Массу” нужно подключать в последнюю очень, чтобы не закоротить аккумулятор.

Включаем тестер в режим (DC) постоянного тока, цепляем один щуп на аккумулятор к “плюсу”, второй также, но к “минусу”. Далее, если все в рабочем состоянии, то должна загореться лампочка, напряжение в этом случае будет 12,4В. Затем берем дрель и начинаем крутить генератор, соответственно лампочка в этом момент перестанет гореть, а напряжение уже будет 14,9В. После чего добавляем нагрузку, берем гологенную лампу h5 и вешаем ее на клемму аккумулятора, она должна загореться. После чего в аналогичном порядке подключаем дрель и напряжение на вольтметре будет показывать уже 13,9В. В пассивном режиме аккумулятор под лампочкой дает 12,2В, а когда крутим дрелью, то 13,9В.

Схема проверки генератора

Строго не рекомендуется:

  1. Проводить проверку на работоспособность генератора путем короткого замыкания, то есть “на искру”.
  2. Допускать, чтобы генератор работал без включенных потребителей, также нежелательна работа при отключенном аккумуляторе.
  3. Соединение клеммы “30” (в некоторых случаях B+) с “массой” или клемму “67” (в некоторых случаях D+).
  4. Проводить сварочные работы кузова автомобиля при подключенных проводах генератора и аккумулятора.

Спрашивайте в комментариях. Ответим обязательно!

Генератор (проблемы и их решения) — Лада 2107, 1.6 л., 2006 года на DRIVE2

Вот настали выходные, и снова конечно же время гаража.
Эта статья будет о возбуждении. Нет, ни каких шуток о виагре, о возбуждении генератора.

Вчера был в магазине, купил реле на генератор, т.к. были проблемы с ним (ну и так, по мелочи еще для тормозной системы). И вот, разговор о нем, о генераторе.

И так начнем, симптомы:
— Не идет заряд аккумулятора при запуске двигателя.
— Заряд появляется только после прогазовки до двух — трех тыс. обор. (важно)
— После перезапуска двигателя вновь нет заряки.
— Не горит индикатор на приборной панели.

Поговорил со знакомыми, и все в один голос: Это шоколадка, меняй ее! (реле генератора)
Кстати да, для информации, у меня почему то стоит генератор с ВАЗ 2112, со шкивом от семерочного. Видимо была необходимость.

Но я уже научен горьким опытом по тормозной системе, что все не так просто в этой чудо машине.

И вот, прочитал всякие статьи в интернетах и пришел к выводу: Нет возбуждения генератора!

(кстати, для инфы: в карбюраторе и инженктор. семерке стоят разные генераторы, тут была написана ересь. вот.)

И так, Напишу вам основные элементы этой чуду цепи:

1. лампочка «аккумулятора» на приборной панели. Дело в том, что ток проходит через нее и попадает на «провод возбуждения».

2. Что бы вы поняли, возбуждение, это тонкий провод с клемой, который цепляется вот здесь

3. Лампа заряда при включении зажигания не загорается. Не работает датчик заряда и другие контрольные приборы. Генератор зарядки не давал.
Причина данной неисправности — перегорел предохранитель F10 (10 А). Если после замены ничего не изменилось, ищут причины в замке или реле (если оно установлено) зажигания.

Ну это так, основа, вот сама система, как все работает:

Здесь цифрами от 1 до 6 обозначены основные элементы системы электроснабжения:
1.Аккумуляторная батарея.
2.Генератор.
3.Монтажный блок с реле и предохранителями.
4.Замок зажигания.
5.Измерительный прибор для контроля напряжения (вольтметр).
6.Контрольная лампа зарядки аккумуляторной батареи.

И вариантов решений ОООООчень много.
вот несколько из них:

1.
«любой «+»от зажигания через копеечное реле подключай и все будет ОК.

вот такое реле.


с контакта 67 на генератор, а на контакт 15 любой «+» который появляется при включении зажигания (это важно, а то акб будет садится)»

2. вот даже сразу статья интересная : expertvaz.ru/2107/net-zaryadki-akkumulyatora.html

3. Просто все разобрать и прозвонить все схему, но на это нужно не мало времени и терпения.

4. то что решил сделать я: с синий клемы контакт 1 сделать перемычку на эелтую, контакт 3 (контакт 1 точно рабочий, потому что на панели работает вольтметр)


О итогах напишу!

Желаю удачи )

Генератор ваз 2107(2105) карбюратор: схема подключения и устройство

Длительная эксплуатация автомобиля неизбежно приводит к износу и поломке различных узлов. Генератор ВАЗ-2107 не является исключением. Периодическая проверка и правильный уход продлят жизнь агрегата.

Элементы бортовой сети

Генератор является важной частью электрической системы. Это основной источник напряжения транспортного средства. Генератор преобразует механическую энергию двигателя в электрический потенциал.

Стабильность напряжения бортовой сети гарантирует безаварийную работу всех потребителей. Нормальный уровень напряжения зависит от следующих элементов:

  1. Генератор.
  2. Аккумулятор.
  3. Реле-регулятор напряжения.

Электрическая схема составляет одно целое. Выход из строя проводки или короткое замыкание может привести к отказу всей системы. Не работает генератор — пропадает ток зарядки аккумулятора. Села батарея — не заведешь авто.

Тест на исправность можно провести самостоятельно и в домашних условиях. Обычно такая процедура не предполагает демонтаж устройств на автомобиле Жигули-2105, 2107. Необходимо иметь тестер, которым измеряют напряжение, сопротивление обмоток, исправность диодов.


Различают механическую и электрическую составляющие агрегата. Неважно, стоит карбюратор или система впрыска, проверка генератора выполняется по двум направлениям. Оценке подлежат следующие детали механической части:

  • корпусные элементы;
  • клиновидный ремень;
  • шкив;
  • подшипниковые узлы;
  • щеточный блок;
  • крепежные болты.

Наружный осмотр

Наружным осмотром выявляют явные повреждения. При необходимости запчасти очищают от грязи, масел и влаги. Твердые частички песка способствуют выработке подшипников и щеток. Важно знать, что попадание воды в корпус может нарушить лаковое покрытие обмоток. Пробой изоляции грозит межвитковым замыканием катушек статора. Также слой грязи может замкнуть вывод 30 на массу. Короткое замыкание выведет из строя полупроводниковые выпрямители.


Особое внимание уделяют состоянию ременной передачи на «семерке» и ВАЗ-2105. Ремень относят к быстро изнашиваемым запчастям. Визуально определяют отсутствие надрезов, стертых зубчиков, растрепанных краев.

Полезно понаблюдать за работой гибкой передачи при открытом капоте. Приближение критического состояния можно услышать по звуку. Пробуксовка ремня как раз относится к таким проблемам. В результате его трения о шкив возникает характерный свист.

Чрезмерный износ послужит сигналом к замене поврежденного ремня. В противном случае пробуксовка приведет к пропаданию зарядки аккумулятора и повреждению помпы охлаждающей жидкости. Батарея разрядится, мотор перегреется.

Генераторы на автомобиле ВАЗ-2107 (инжектор или карбюраторный тип) имеют одинаковый привод. Но существует одно отличие — датчик положения коленчатого вала не устанавливают на карбюратор.

Степень выработки увеличивается при неправильной регулировке натяга. Ситуацию исправляют перемещением корпуса по регулировочной планке, предварительно ослабив крепление. Установка генератора на место фиксируется гайкой на 17 и нижним болтом на 19.

Замер проводят надавливанием на ремень. Нажим выполняют монтажной лопаткой в середине отрезка. Прогиб между генератором и водяным насосом составит 12-17 мм. Правое крыло (направленное к коленчатому валу) прогнется на 10-15 мм.


Подключение приборов

Генератор подключен параллельно аккумуляторной батарее. Реле-регулятор следит за уровнем напряжения и управляет током возбуждения генератора. На рис.1 показана схема подключения генератора 37.3701 со встроенным реле-регулятором.

Перечислим элементы схемы:

  1. Аккумулятор.
  2. Диод «-».
  3. Дополнительный диод.
  4. Генератор.
  5. Диод «+».
  6. Статорная обмотка.
  7. Регулятор.
  8. Обмотка возбуждения.
  9. Конденсатор.
  10. Монтажный блок.
  11. Контрольная лампа заряда.
  12. Вольтметр (на ВАЗ-2105 отсутствует).
  13. Реле зажигания.
  14. Выключатель зажигания.
Рисунок 1. Схема подключения генератора 37.3701 со встроенным реле-регулятором.

Отметим, что разработано несколько электрических схем для «семерок». Они могут отличаться. Например, схема ВАЗ-2107 с инжекторной подачей топлива не подойдет для Жигулей, на которых стоит карбюратор.

Замеры напряжения проводят на неработающем и заведенном двигателе. Переключатель тестера устанавливают напротив отметки 20 В. Меряем напряжение аккумулятора перед стартом мотора. Числовое значение будет равняться 12-13 В.

После запуска показания вольтметра поднимутся до 14,2-14,5 В.

Такие показатели свидетельствуют об исправности генераторного узла и схемы зарядки.

Неисправности агрегата

Если уровень напряжения отличается от нормы, то следует сравнить напряжение генератора и аккумулятора. Разница показаний между напряжением генератора и батареи укажет на плохой контакт на выводе № 30. Клемму следует отсоединить от вывода генератора и зачистить.

Рассмотрим случай, когда стрелка вольтметра вообще не поднимается после пуска мотора. Устройство не вырабатывает энергию. Необходима проверка генератора. Возможными причинами неисправности могут быть:

  • обрыв обмоток;
  • короткое замыкание на корпус;
  • пробой вентилей;
  • износ щеток;
  • отказ реле-регулятора.

Проверить целостность витков обмоток можно омметром. Сопротивление исправной роторной и статорной обмоток составит 5-10 Ом. Изоляция (сопротивление между обмотками и массой) покажет бесконечность.

Диодный мост следует снять для проверки. В противном случае замерить полупроводники не выйдет. Каждую деталь проверяют отдельно.

Выпрямители считаются годными, если в одну из сторон диоды показали бесконечность, а в другую — около 500 Ом. Диодный блок не ремонтируется. Устройство заменяют целиком.

Причиной неисправности щеточного узла является износ щеток. Ремонт сводится к замене щеток. Предварительно снимают узел.

Автомобилисты с опытом рекомендуют проводить периодический осмотр генератора ВАЗ-2107. Профилактика автомобиля необходима и перед дальней поездкой.


Устройство и схема подключения генератора ВАЗ 2107 инжектор и карбюратор: технические характеристики

В любом современном автомобиле есть генератор — узел, предназначенный для выработки энергии, которая используется для питания всего электрического оборудования. И автомобили отечественного производства ВАЗ 2107 не стали исключением. Как подключить генератор ВАЗ 2107, из каких элементов состоит этот узел и каков его принцип действия? Ответы на эти вопросы вы найдете ниже.

Описание генератора на седьмой модели ВАЗ

В автомобилях ВАЗ 2101, 2106, 21074 с карбюратором или инжектором генераторы обладают идентичными техническими характеристиками. Где находится этот узел, какие подходят генераторы для установки на «семерку», как подключить устройство и в чем заключается его принцип работы? Для начала предлагаем ознакомиться с предназначением, местом положения и конструктивными особенностями.

Место расположения, назначение и устройство

Мощный генератор г222 или любой другой модели представляет собой устройство, которое используется для выработки тока, сила которого должна составлять до 80 ампер. Благодаря этому агрегату питается все без исключения электрическое оборудование автомобиля во время езды, а также восполняется заряд аккумуляторной батареи. Что касается конструкции, то по сути, это — электромотор. В корпус агрегата установлены две обмотки, которые скрыты двумя крышками с подшипниками.

За годы выпуска модели ВАЗ 2107 разработчики смогли улучшить технические характеристики устройства и добиться того, чтобы узел выдавал ток силой 80 А. Иными словами, это позволило добиться того, что устройство стало более мощным. Генераторное устройство представляет собой трехфазный агрегат с электромагнитным возбуждением.

Основные составляющие элементы устройства:

  • статорный механизм;
  • роторное устройство;
  • корпус с крышками, в котором установлена вся конструкция;
  • выпрямительное устройство;
  • подшипниковые детали;
  • трехуровневый регулятор напряжения.

Что касается места расположения, то этот узел находится в моторном отсеке, справа от силового агрегата. Узел фиксируется при помощи двух болтов к кронштейну автомобильного двигателя, то есть блока цилиндров.

Принцип действия генератора и контрольной лампочки заряда

Схема соединений агрегата

Теперь поговорим о принципе действия агрегата. Основное назначение агрегата заключается в выработке электрической энергии, которая образуется в результате преобразования механической, появляющейся в ре

Схема подключения генератора в автомобилях ВАЗ

Генератор в автомобилях предназначен для выработки электроэнергии и заряда аккумулятора. При нарушении нормальной работы автомобильного электрогенератора, аккумулятор начинает разряжаться и вскоре авто перестанет заводиться совсем — не хватит заряда АКБ. Это устройство состоит из трехфазного диодного моста, который, в свою очередь, имеет кремниевых 6 диодов. Электрическое напряжение создается возбуждением выпрямителя тока в тот момент, когда полюса ротора меняются под обмотками статора. Когда ротор вращается внутри машинного статора, полюса ротора меняются. Чтобы увеличить значение магнитных потоков, статор содержит в себе электромагнитную возбуждающую обмотку в районе магнитопроводов. Маркировка и обозначение проводов:

  • Р — розовый.
  • Ф — фиолетовый.
  • О — оранжевый.
  • ЧБ — черно-белый.
  • КБ — коричнево-белый.
  • ЧГ — черно-голубой.
  • К — коричневый.
  • Ч — черный.
  • Б — белый.

Схема подключения генератора ВАЗ-2101

Конструктивно генератор 2101 состоит из следующих основных элементов:

  • Ротор – подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
  • Статор – неподвижная часть генератора, также имеет обмотку.
  • Передняя и задняя крышки, внутри которых установлены подшипники. На них находятся проушины для крепления к ДВС. В задней крышке расположен конденсатор, необходимый для отсечения переменной составляющей тока.
  • Полупроводниковый мост – называют «подковой» за сходство. Три пары полупроводниковых силовых диодов смонтированы на подковообразной основе.
  • Шкив, на который надевается ремень генератора ВАЗ-2101. Ремень клиновидный (на современных авто применяется многоручейковый).
  • Регулятор напряжения установлен в подкапотном пространстве, вдали от генератора. Но все же его нужно считать частью конструкции.
  • Щетки смонтированы внутри генератора и передают напряжение питания к обмотке возбуждения (на роторе).

Схема подключения генератора ВАЗ-2106

Схема подключения генератора ВАЗ-2107

1 — аккумуляторная батарея; 2 — отрицательный диод; 3 — дополнительный диод; 4 — генератор; 5 — положительный диод; 6 — обмотка статора; 7 — регулятор напряжения; 8 — обмотка ротора; 9 — конденсатор для подавления радиопомех; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания.

Схема подключения генератора ВАЗ-2108

Генератор ВАЗ-2108 имеет довольно массивную статорную обмотку, так как в ней используется провод большого сечения. Именно с его помощью происходит вырабатывание электроэнергии. Провод наматывается равномерно по всей внутренней поверхности статора в специально предусмотренные для этой цели выемки в магнитопроводе. Отдельно стоит поговорить о последнем. Средняя часть, статор генератора, состоит из набора тонких металлических пластин, крепко прижатых друг к другу. Зачастую снаружи они провариваются, чтобы не произошло расслоение.

Схема подключения генератора ВАЗ-2109

  1. Генератор переменного тока. Может быть установлен серии 37.3701 или 94.3701.
  2. Отрицательный диод.
  3. Дополнительный диод.
  4. Положительный диод.
  5. Контрольная лампа генератора, она же лампа разряда аккумуляторной батареи.
  6. Комбинация приборов.
  7. Вольтметр.
  8. Блок реле и предохранителей, расположенный в подкапотном пространстве в отсеке между двигателем и салоном автомобиля.
  9. Дополнительные резисторы, встроенные в монтажный блок предохранителей.
  10. Реле зажигания.
  11. Замок зажигания.
  12. Аккумуляторная батарея.
  13. Конденсатор.
  14. Обмотка ротора.
  15. Реле напряжения, расположено в подкапотном пространстве.

Схема подключения генератора ВАЗ-2110

На автомобилях ВАЗ-2110, 2111 и 2112 устанавливался генератор 94.3701 с максимальным отдаваемым током 80 Ампер и напряжением = 13,2–14,7  Вольт.

Приводим расшифровку схемы подключения генератора на десятке:

  1. Аккумулятор 12В;
  2. генератор 94.3701;
  3. монтажный блок;
  4. замок зажигания;
  5. контрольная лампа заряда АКБ в комбинации приборов

Как проверить генератор своими руками

Как проверить генератор ваз на примере модели 2109. Генератор типа 94.3701 переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения.

Схема соединений генератора. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора (вывод «D» генератора) через контрольную лампу 4, расположенную в комбинации приборов. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора. Работа генератора контролируется контрольной лампой в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя — гаснуть, если генератор исправен. Яркое горение лампы или свечение ее в пол накала говорит о неисправностях.

«Минус» аккумуляторной батареи всегда должен соединяться с массой, а «плюс» – подключаться к зажиму «B+» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора, и они повредятся.

Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на зажиме «В+» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.

Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением зажима «В+» генератора с массой. При этом через вентили протекает значительный ток, и они повреждаются.

Замена и снятие электрогенератора

Генератор на автомобиле ваз снимают либо для полной замены в случае выхода из строя или для выполнения ремонтных работ по замене неисправных частей. Для выполнения демонтажа подготовьте стандартный набор инструментов, автомобиль желательно загнать на смотровую яму.

  1. Отсоединить аккумуляторную батарею.
  2. Снять защитный резиновый колпачок с вывода «30» и отвернув гайку, снять со шпильки провода.
  3. Отсоединяем колодку с проводами с разъема генератора.
  4. Ослабляем затяжку крепления генератора к регулировочной планке, после чего
    подымаем его до упора вверх к блоку цилиндров и снимаем со шкивов ремень.
  5. Полностью отвернуть болт крепления регулировочной планки к блоку цилиндров, после чего снизу авто отворачиваем 2 болта крепления нижнего кронштейна к блоку и снимаем генератор, вытащив его из подкапотного пространства.

Схема зарядки ваз 2107, схема генератора ваз 2107

просмотров 24 554 Google+

Применение генераторов.

Схема зарядки ваз 2107 зависит от типа применяемого генератора на автомобиле. Для подзарядки аккумуляторной батареи на автомобилях ВАЗ-2107 (2104, 2105) с карбюраторным двигателем применяется генератор типа Г-222 или аналогичный с максимальным током отдачи 55А. На автомобилях ВАЗ-2107 с инжекторным двигателем применяется генератор типа 5142.3771 или аналогичный, так называемые генераторы повышенной энергии, с максимальным током отдачи 80 – 90А, в зависимости от конструкции. Возможна установка более мощных генераторов с током отдачи до 100А. Все типы генераторов переменного тока со встроенным выпрямительным блоком (диодным мостом) и регулятором напряжения, выполненным в одном корпусе со щётками или съёмным, крепящемся на корпусе.

Отличие схем подключения генераторов.

Схема зарядки ваз 2107 отличается в зависимости от года выпуска автомобиля, но не значительно. Отличие заключается в наличие или отсутствии контрольной лампы заряда на панели приборов,способа её подключения, и наличие или отсутствии вольтметра. Но это касается только карбюраторных автомобилей. На автомобилях с инжекторным двигателем схема не меняется и точно такая же как на первых машинах.

Схема зарядки до 1986 года.

Рассмотрим схема зарядки ваз 2107 с контрольной лампой, которая работает через реле. Она применялась на автомобилях до 1986 года выпуска . Характеризует эту схему наличие контрольной лампы заряда аккумуляторной батареи.

При включении зажигания плюс от замка через предохранитель №10 «Панель приборов, указатели поворотов» поступает на реле контрольной лампы заряда аккумуляторной батареи к контакту и выводу катушки. Второй вывод катушки соединён с центральным выводом статера, где соеденены все три обмотки. Контакты реле постоянно замкнутые, контрольная лампа загорается. При работе двигателя, когда генератор начинает вырабатывать ток, на обмотках появляется переменное напряжение порядка 7В. Через катушку реле начинает протекать ток и якорь притягивается, размыкая контакты.

На вывод генератора №15 при этом через предохранитель №9 поступает ток. Через регулятор напряжения щётки получает питание обмотка возбуждения.

Схема подключения после 1996 года (карбюраторный двигатель).

Схема зарядки ваз 2107 отличается от предыдущей только отсутствием реле контрольной лампы. Возбуждение при этом происходит так же как и в предыдущем случае. Наличие и уровень заряда при этом определяется по вольтметру на панели приборов.

Схема зарядки на инжекторных двигателях.

Эта схема такая же как и на других моделях ВАЗа. Отличие от предыдущих  в способе возбуждения и контроля исправности генератора. Контроль осуществляется при помощи контрольной лампы и вольтметра на панели приборов. Через лампу зарядки, также осуществляется первоначальное возбуждение генератора в момент начала работы. В процессе работы генератор работает автономно, то есть возбуждение идёт непосредственно с вывода 30 генератора.

При включении  зажигания питание через предохранитель №10 поступает на лампу зарядки в панели приборов. Затем через монтажный блок на вывод 61 генератора. Получает питание регулятор напряжения через три дополнительные диода, а через него обмотка возбуждения генератора. При этом контрольная лампа загорит. Когда генератор начнёт работать на обкладках выпрямительного моста появится напряжение выше напряжения аккумуляторной батареи. При этом контрольная лампа потухнет, так как напряжение со стороны лампы на дополнительных диодах будет ниже чем со стороны статорной обмотки и диоды закроются. Если при работе генератора контрольная лампа горит в пол накала, то пробит один или несколько дополнительных диодов.

admin 02/09/2014«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Реле-регулятор напряжения генератора: схема, принцип действия

Создано реле регулятор напряжения генератора для корректировки выдаваемого в бортовую сеть и на клеммы аккумулятора «вольтажа» в заданном диапазоне 13,8 – 14,5 В (реже до 14,8 В). Кроме того, регулятор корректирует напряжение на обмотке самовозбуждения генератора.


Рис. 1 Реле регулятор напряжения генератора

Независимо от стажа и стиля вождения владелец авто не может обеспечить одинаковые обороты двигателя в разные моменты времени. То есть, коленвал ДВС, передающий крутящий момент генератору, вращается с разной скоростью. Соответственно, генератор вырабатывает разное напряжение, что крайне опасно для АКБ и прочих потребителей бортовой сети.

Поэтому замена реле регулятора генератора должна производится при недозаряде и перезаряде аккумулятора, горящей лампочке, мигании фар и прочих перебоях электроснабжения бортовой сети.

Взаимосвязь источников тока авто

В транспортном средстве находится минимум два источника электроэнергии:

  • аккумулятор – необходим в момент запуска ДВС и первичного возбуждения обмотки генератора, энергию не создает, а только расходует и накапливает в момент подзарядки
  • генератор – питает бортовую сеть на любых оборотах и подпитывает АКБ только на высоких оборотах


Рис. 2 В машине генератор и аккумулятор объединены в общую сеть

В бортовую сеть необходимо подключение обоих указанных источников для корректной работы двигателя и прочих потребителей электричества. При поломке генератора АКБ «протянет» максимум 2 часа, а без аккумулятора не заведется двигатель, приводящий в движение ротор генератора.

Существуют исключения – например, а счет остаточной намагниченности обмотки возбуждения штатный генератор ГАЗ-21 запускается самостоятельно при условии постоянной эксплуатации машины. Можно завести авто « с толкача», если в нем установлен генератор постоянного тока, с прибором переменного тока такой трюк невозможен.


Рис. 3 Заводка ДВС с толкача

Задачи регулятора напряжения

Из школьного курса физики каждый автолюбитель должен помнить принцип работы генератора:

  • при взаимном перемещении рамки и окружающего ее магнитного поля в ней возникает электродвижущая сила
  • электромагнитом генераторов постоянного тока служат статоры, ЭДС, соответственно возникает в якоре, ток снимается с коллекторных колец
  • в генераторе переменного тока намагничивается якорь, электроэнергия возникает в обмотках статора


Рис. 4 Принцип действия генератора авто

Упрощенно можно представить, что на величину выходящего с генератора напряжения влияет значение магнитной силы и скорость вращения поля. Основная проблема генераторов постоянного тока – пригорание и залипание щеток при съеме с якоря токов большой величины – решена переходом на генераторы переменного тока. Ток возбуждения, подающийся на ротор для возбуждения магнитной индукции, на порядок ниже, снимать электроэнергию с неподвижного статора гораздо легче.

Однако вместо постоянно расположенных в пространстве клемм «–» и «+» производители авто получили постоянное изменение плюса и минуса. Подзарядка аккумулятора переменным током не возможна в принципе, поэтому диодным мостиком его предварительно выпрямляют.


Рис. 5 Выпрямитель генератора

Из этих нюансов плавно вытекают задачи, решаемые реле генератора:

  • подстройка тока в обмотке возбуждения
  • выдерживание диапазона 13,5 – 14,5 В в бортовой сети и на клеммах аккумулятора
  • отсечение питания обмотки возбуждения от АКБ при заглушенном двигателе


Рис. 6 Назначение реле регулятора напряжения

Поэтому называют регулятор напряжения еще и реле зарядки, а на панель выведена сигнальная лампа процесса подзарядки АКБ. В конструкцию генераторов переменного тока функция отсечения обратного тока заложена по умолчанию.

Основные процессы автоматического регулирования

Совершенно неважно, какой тип генераторной установки используется в автомобиле. В любом случае он имеет в своей конструкции регулятор. Система автоматического регулирования напряжения позволяет поддерживать определенное значение параметра, независимо от того, с какой частотой вращается ротор генератора. На рисунке представлен реле-регулятор напряжения генератора, схема его и внешний вид.

Анализируя физические основы, с использованием которых работает генераторная установка, можно прийти к выводу, что напряжение на выходе увеличивается, если скорость вращения ротора становится выше. Также можно сделать вывод о том, что регулирование напряжения осуществляется путем уменьшения силы тока, подаваемого на обмотку ротора, при повышении скорости вращения.

Основные признаки неисправности

Существует два основных «симптома» поломки реле. Это недозаряд или перезаряд аккумулятора. Также неисправность детали можно определить по тусклому свечению фар либо по изменению их яркости при повышении оборотов двигателя.

При недозаряде машина будет запускаться с большим трудом. Однако проявление этого «симптома» может быть и не связано с генератором. Поэтому в первую очередь следует удостовериться в исправности АКБ.

Если же происходит перезаряд батареи — можно не сомневаться, что проблема кроется именно в поврежденном реле. Существуют и другие возможные причины перезаряда, но они встречаются крайне редко. Из-за перезаряда может начаться выкипание АКБ. Определить это можно по уменьшению количества электролита в банках и появлению на батарее белого налета.

При возникновении подозрений на перезаряд или недозаряд АКБ следует провести диагностику генератора.

Что такое генератор

Любой автомобильный генератор состоит из нескольких частей:

1. Ротор с обмоткой возбуждения, вокруг которой при работе создается электромагнитное поле.

2. Статор с тремя обмотками, соединенными по схеме «звезда» (с них снимается переменное напряжение в интервале от 12 до 30 Вольт).

3. Кроме того, в конструкции присутствует трехфазный выпрямитель, состоящий из шести полупроводниковых диодов. Стоит заметить, что реле-регулятор напряжения генератора ВАЗ 2107 (инжектор или карбюратор в системе впрыска) одинаков.

Но работать генератор без устройства регулирования напряжения не сможет. Причина тому — изменение напряжения в очень большом диапазоне. Поэтому необходимо использовать систему автоматического регулирования. Она состоит из устройства сравнения, управления, исполнительного, задающего и специального датчика. Основной элемент — это орган регулирования. Он может быть как электрическим, так и механическим.

Современные стабилизаторы

На современном автотранспорте, как правило, устанавливаются автоколебательные реле. Они работают по принципу отключения питания катушки возбуждения при достижении напряжения верхнего предела 13,5-13,8 В и подключения при нижнем пороге напряжения 14,5-14,6 В.

Таким образом, выходное напряжение постоянно колеблется. Теоретически это не считается недостатком, так как напряжение не выходит за допустимые рамки. Все же это не совсем безопасно. Наверняка опытные водители знают, что слабым местом у этого вида реле являются переходные моменты, когда резко меняются обороты ротора или нагрузочный ток. Особенно неблагоприятный момент возникает при большом токе нагрузки на малых оборотах. В эти моменты колебания напряжения часто превышают верхний порог. За счет кратковременности таких скачков аккумулятор не выйдет со строя сразу, но каждый раз его емкость и соответственно ресурс сокращается.

Решают эту проблему по-разному. Иногда автолюбители просто меняют автоколебательное реле на устаревшее контактно-вибрационное. Более оптимальным решением станет заменить реле на широтно-импульсный стабилизатор или модернизировать «родной» с помощью небольших дополнений.

Работа генератора

Когда начинается вращение ротора, на выходе генератора появляется некоторое напряжение. А подается оно на обмотку возбуждения посредством органа регулировки. Стоит также отметить, что выход генераторной установки соединен напрямую с аккумуляторной батареей. Поэтому на обмотке возбуждения напряжение присутствует постоянно. Когда увеличивается скорость ротора, начинает изменяться напряжение на выходе генераторной установки. Подключается реле-регулятор напряжения генератора Valeo или любого другого производителя к выходу генератора.

При этом датчик улавливает изменение, подает сигнал на сравнивающее устройство, которое анализирует его, сопоставляя с заданным параметром. Далее сигнал идет к устройству управления, от которого производится подача на исполнительный механизм. Регулирующий орган способен уменьшить значение силы тока, который поступает к обмотке ротора. Вследствие этого на выходе генераторной установки производится уменьшение напряжения. Аналогичным образом производится повышение упомянутого параметра в случае снижения скорости ротора.

Особенности устройства и принцип действия

Генератор типа 37.3701 — переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода), с вентилятором у приводного шкива и вентиляционными окнами в торцевой части. Для защиты от грязи задняя крышка генератора закрыта защитным кожухом.

В основе работы генератора лежит эффект электромагнитной индукции. Если катушку, например, из медного провода, пронизывает магнитный поток, то при его изменении на выводах катушки появляется переменное электрическое напряжение. Такие катушки, помещенные в пазы магнитопровода (железного пакета), представляют собой обмотки статора — важнейшей неподвижной части генератора — именно они генерируют переменный электрический ток. Магнитный поток в генераторе создается ротором. Он тоже представляет собой катушку (обмотка возбуждения), через которую пропускается постоянный ток (ток возбуждения). Эта обмотка уложена в пазы своего магнитопровода (полюсной системы). В состав ротора — важнейшей подвижной части генератора — входят также вал и контактные кольца. При вращении ротора напротив катушек обмотки статора появляются попеременно «северный», и «южный» полюсы ротора, т. е. направление магнитного потока, пронизывающего обмотки статора, меняется, что и вызывает появление в них переменного напряжения. Можно было бы использовать в качестве ротора постоянный магнит, но создание магнитного потока электромагнитом позволяет легко регулировать выходное напряжение генератора в широких диапазонах скоростей вращения и тока нагрузки путем изменения тока возбуждения.

Для того, чтобы получить из переменного напряжения постоянное, используют шесть силовых полупроводниковых диодов, которые составляют между собой выпрямительный блок установленный внутри корпуса генератора.

Питание обмотки возбуждения осуществляется от самого генератора и подводится к ней через щётки и контактные кольца. Для обеспечения же первоначального возбуждения генератора, после включения зажигания, к клемме «В» регулятора напряжения, подводится ток по двум цепям.

  1. Плюс АКБ — контакт 30 генератора — контакты 30/1 и 15 замка зажигания — контакт 86 и 85 обмотки реле зажигания — минус АКБ. Реле включилось, и ток пошёл по второй цепи:
  2. Плюс АКБ — контакт 30 генератора — контакты 30 и 87 реле зажигания — предохранитель №2 в блоке предохранителей — контакт 4 белого разъема в комбинации приборов — резистор 36 Ом в комбинации приборов — контрольная лампа зарядки АКБ — контакт 12 белого разъема в комбинации приборов — контакт 61 — вывод «В» регулятора напряжения — обмотка возбуждения — вывод «Ш» регулятора напряжения — выходной транзистор регулятора напряжения — минус АКБ.

После пуска двигателя обмотка возбуждения питается с общего вывода трёх дополнительных диодов, установленных на выпрямительном блоке, а напряжение в системе электрооборудования автомобиля контролируется светодиодом или лампой в комбинации приборов. При исправно работающем генераторе после включения зажигания светодиод или лампа должны светиться, а после пуска двигателя — гаснуть. Напряжение на 30-м контакте и общем выводе 61 дополнительных диодов становится одинаковым. Поэтому ток через контрольную лампу (светодиод) не протекает, и она не горит. Если лампа (светодиод) горит после пуска двигателя, то это означает, что генераторная установка неисправна, т. е. вообще не выдаёт напряжение, или оно ниже напряжения АКБ. В этом случае напряжение на разъёме 61 ниже напряжения на контакте 30. Поэтому в цепи между ними протекает ток, проходящий через светодиод/лампу. Он/она загорается, предупреждая о неисправности генератора.

Регулятор напряжения: назначение и принцип действия

Генераторная установка оснащена полупроводниковым электронным регулятором напряжения, встроенным внутрь генератора. Напряжение генератора без регулятора зависит от частоты вращения его ротора, магнитного потока, создаваемого обмоткой возбуждения, а, следовательно, от силы тока в этой обмотке и от величины тока, отдаваемого генератором потребителям. Чем больше частота вращения и сила тока возбуждения, тем больше напряжение генератора, чем больше сила тока его нагрузки, тем меньше это напряжение. Функцией регулятора напряжения является стабилизация напряжения при изменении частоты вращения и нагрузки за счет управления током возбуждения.

Электронные регуляторы изменяют ток возбуждения путем включения и отключения обмотки возбуждения от питающей сети (дополнительных диодов). С увеличением частоты вращения ротора напряжение генератора повышается. Когда оно начинает превышать уровень 13,5…14,2 В, выходной транзистор в регуляторе напряжения запирается, и ток через обмотку возбуждения прерывается. Напряжение генератора падает, транзистор в регуляторе отпирается и снова пропускает ток через обмотку возбуждения. Чем выше частота вращения ротора генератора, тем больше время запертого состояния транзистора в регуляторе, следовательно, тем сильнее снижается напряжение генератора. Этот процесс запирания и отпирания регулятора происходит с высокой частотой. Поэтому колебания напряжения на выходе генератора незаметны, и практически можно считать его постоянным, поддерживаемым на уровне 13,5…14,2 В.

Регулятор напряжения: назначение и принцип действия

Генераторная установка оснащена полупроводниковым электронным регулятором напряжения, встроенным внутрь генератора. Напряжение генератора без регулятора зависит от частоты вращения его ротора, магнитного потока, создаваемого обмоткой возбуждения, а, следовательно, от силы тока в этой обмотке и от величины тока, отдаваемого генератором потребителям. Чем больше частота вращения и сила тока возбуждения, тем больше напряжение генератора, чем больше сила тока его нагрузки, тем меньше это напряжение. Функцией регулятора напряжения является стабилизация напряжения при изменении частоты вращения и нагрузки за счет управления током возбуждения.

Электронные регуляторы изменяют ток возбуждения путем включения и отключения обмотки возбуждения от питающей сети (дополнительных диодов). С увеличением частоты вращения ротора напряжение генератора повышается. Когда оно начинает превышать уровень 13,5…14,2 В, выходной транзистор в регуляторе напряжения запирается, и ток через обмотку возбуждения прерывается. Напряжение генератора падает, транзистор в регуляторе отпирается и снова пропускает ток через обмотку возбуждения. Чем выше частота вращения ротора генератора, тем больше время запертого состояния транзистора в регуляторе, следовательно, тем сильнее снижается напряжение генератора. Этот процесс запирания и отпирания регулятора происходит с высокой частотой. Поэтому колебания напряжения на выходе генератора незаметны, и практически можно считать его постоянным, поддерживаемым на уровне 13,5…14,2 В.

Привод генератора и крепление его к двигателю

Привод генератора осуществляется от коленчатого вала ременной передачей при помощи клинового ремня. Соответственно, для этого ремня приводной шкив генератора выполняется с одним ручьём. Для охлаждения генератора с тыльной стороны шкива точечной сваркой приварены пластины. На шкиве они располагаются почти перпендикулярно и выполняют функцию вентилятора. Нижнее крепление генератора на двигателе выполнено на двух крепежных лапах, сочленяемых с кронштейном двигателя одним длинным болтом с гайкой. Верхнее — через шпильку к натяжной планке.

Двухуровневые регуляторы

Двухуровневая система автоматического регулирования состоит из генератора, выпрямительного элемента, аккумуляторной батареи. В основе лежит электрический магнит, его обмотка соединена с датчиком. Задающие устройства в таких типах механизмов очень простые. Это обычные пружины. В качестве сравнивающего устройства применяется небольшой рычаг. Он подвижен и производит коммутацию. Исполнительным устройством является контактная группа. Орган регулировки — это постоянное сопротивление. Такой реле-регулятор напряжения генератора, схема которого приведена в статье, очень часто используется в технике, хоть и является морально устаревшим.

Работа двухуровневого регулятора

При работе генератора на выходе появляется напряжение, которое поступает на обмотку электромагнитного реле. При этом возникает магнитное поле, с его помощью притягивается плечо рычага. На последний действует пружина, она используется как сравнивающее устройство. Если напряжение становится выше, чем положено, контакты электромагнитного реле размыкаются. При этом в цепь включается постоянное сопротивление. На обмотку возбуждения подается меньший ток. По подобному принципу работает реле-регулятор напряжения генератора ВАЗ 21099 и других автомобилей отечественного и импортного производства. Если же на выходе уменьшается напряжение, то производится замыкание контактов, при этом изменяется сила тока в большую сторону.

Электронный регулятор

У двухуровневых механических регуляторов напряжения имеется большой недостаток — чрезмерный износ элементов. По этой причине вместо электромагнитного реле стали использовать полупроводниковые элементы, работающие в ключевом режиме. Принцип работы аналогичен, только механические элементы заменены электронными. Чувствительный элемент выполнен на делителе напряжения, который состоит из постоянных резисторов. В качестве задающего устройства используется стабилитрон.

Современный реле-регулятор напряжения генератора ВАЗ 21099 является более совершенным устройством, надежным и долговечным. На транзисторах функционирует исполнительная часть устройства управления. По мере того как изменяется напряжение на выходе генератора, электронный ключ замыкает или размыкает цепь, при необходимости подключают добавочное сопротивление. Стоит отметить, что двухуровневые регуляторы являются несовершенными устройствами. Вместо них лучше использовать более современные разработки.

Трехуровневая система регулирования

Качество регулирования у таких конструкций намного выше, нежели у рассмотренных ранее. Ранее использовались механические конструкции, но сегодня чаще встречаются бесконтактные устройства. Все элементы, используемые в данной системе, такие же, как и у рассмотренных выше. Но отличается немного принцип работы. Сначала подается напряжение посредством делителя на специальную схему, в которой происходит обработка информации. Установить такой реле-регулятор напряжения генератора («Форд Сиерра» также может оснащаться подобным оборудованием) допустимо на любой автомобиль, если знать устройство и схему подключения.

Здесь происходит сравнение действительного значения с минимальным и максимальным. Если напряжение отклоняется от того значения, которое задано, то появляется определенный сигнал. Называется он сигналом рассогласования. С его помощью производится регулирование силы тока, поступающего на обмотку возбуждения. Отличие от двухуровневой системы в том, что имеется несколько добавочных сопротивлений.

Проведение диагностики регулятора напряжения своими руками

Как проверить регулятор напряжения автомобиля для выявления неисправностей своими руками? Что лучше замерить своими руками — амперы или вольты, чем лучше воспользоваться. Для выявления неисправностей своими руками необходимо использовать мультиметр или вольтметр. Необходимо, чтобы на устройстве была шкала для измерений на 15-30 вольт. Диагностику неисправностей автомобильного реле на 40 ампер или ниже своими руками с помощью мультиметра необходимо осуществлять только при заряженном аккумуляторе.

Диагностика вышедшего из строя реле с помощью вольтметра

  1. Сначала необходимо включить зажигание.
  2. Запустите своими руками двигатель, дайте ему поработать, при этом фары необходимо включить. Пусть мотор работает, пока количество оборотов не составит около 2.5-3 тыс. Как правило, для этого необходимо подождать около 10 минут.
  3. При помощи вольтметра произведите замер напряжения на клеммах АКБ. Параметр должен составлять около 14.1-14.3 вольт.

В том случае, если во время диагностики показатели получились ниже или выше, лучше приобрести новое реле на 40 ампер. В ходе диагностики штекеры ни в коем случае нельзя перемыкать, поскольку это может привести к деформации и неработоспособности выпрямительного блока. Для получения более точных показателей необходимо убедиться в том, что ремень генератора натянут хорошо.

Современные системы регулирования напряжения

Если реле-регулятор напряжения генератора китайского скутера двухуровневый, то на дорогих автомобилях используются более совершенные устройства. Многоуровневые системы управления могут содержать 3, 4, 5 и более добавочных сопротивлений. Существуют также следящие системы автоматического регулирования. В некоторых конструкциях можно отказаться от использования добавочных сопротивлений.

Вместо них увеличивается частота срабатывания электронного ключа. Использовать схемы с электромагнитным реле попросту невозможно в следящих системах управления. Одна из последних разработок — это многоуровневая система управления, которая использует частотную модуляцию. В таких конструкциях необходимы добавочные сопротивления, которые служат для управления логическими элементами.

Как снимать реле-регулятор

Снять реле-регулятор напряжения генератора («Ланос» или отечественная «девятка» у вас — не суть важно) довольно просто. Стоит заметить, что при замене регулятора напряжения потребуется всего один инструмент — плоская или крестовая отвертка. Снимать генератор или ремень и его привод не нужно. Большинство устройств находится на задней крышке генератора, причем объединены в единый узел с щеточным механизмом. Наиболее частые поломки происходят в нескольких случаях.

Во-первых, при полном стирании графитовых щёток. Во-вторых, при пробое полупроводникового элемента. О том, как провести проверку регулятора, будет рассказано ниже. При снятии вам потребуется отключить аккумуляторную батарею. Отсоедините провод, который соединяет регулятор напряжения с выходом генератора. Выкрутив оба крепежных болта, можно вытянуть корпус устройства. А вот реле-регулятор напряжения генератора ВАЗ 2101 имеет устаревшую конструкцию — он монтируется в подкапотном пространстве, отдельно от щеточного узла.

Выбор нового реле генератора

Подобрать новое реле-регулятор довольно просто. Автолюбителю даже нет особо смысла разбираться в том, к какому конкретно типу относится устройство. Чем ему действительно стоит воспользоваться, так это электронными каталогами продвинутых интернет-магазинов – такие магазины имеют свою кросс-базу кодов и позволяют подобрать как оригинальное реле, так и его аналоги. Поиск может быть осуществлен по следующим параметрам:

  • VIN-код транспортного средства;
  • Код уже установленного реле. Нанесен краской или выдавлен на корпусе устройства;
  • Данные автомобиля. Речь идет и о марке и модели, и годе выпуска, параметрах мотора.

Проще всего искать именно по коду имеющегося реле, так как к устройству несложно подобраться и оно всегда промаркировано. К слову, могут возникнуть сложности с подбором аналогов к реле-регуляторам последних моделей авто от немецких автоконцернов

. Устройство может иметь в своей элементной базе микропроцессор с программным управлением (внедрены
BMW
и
Audi
) и, как правило, выпускается только под брендом автоконцерна – аналогов на рынке запчастей нет.

Проверка устройства

Проверяется реле-регулятор напряжения генератора ВАЗ 2106, «копеек», иномарок одинаково. Как только произведете снятие, посмотрите на щетки — у них должна быть длина более 5 миллиметров. В том случае, если этот параметр отличается, нужно проводить замену устройства. Чтобы осуществить диагностику, потребуется источник постоянного напряжения. Желательно, чтобы можно было изменить выходную характеристику. В качестве источника питания можно использовать аккумулятор и пару пальчиковых батареек. Еще вам необходима лампа, она должна работать от 12 Вольт. Вместо нее можно использовать вольтметр. Подключаете плюс от питания к разъему регулятора напряжения.

Соответственно, минусовой контакт соединяете с общей пластиной устройства. Лампочку или вольтметр соединяете со щетками. В таком состоянии между щетками должно присутствовать напряжение, если на вход подается 12-13 Вольт. Но если вы будете подавать на вход больше, чем 15 Вольт, между щетками напряжения не должно быть. Это признак исправности устройства. И совершенно не имеет значения, диагностируется реле-регулятор напряжения генератора ВАЗ 2107 или другого автомобиля. Если же контрольная лампа горит при любом значении напряжения или вовсе не загорается, значит, присутствует неисправность узла.

Из-за чего возникают пульсации напряжения в бортовой сети автомобиля.

В автомобиле устанавливается два источника электроэнергии. Это аккумулятор и генератор. Они дополняют друг друга и могут долго работать только в том случае, если оба находятся в нормальном состоянии.

Аккумулятор служит для того, что бы питать электрооборудование автомобиля в тот момент, когда двигатель еще не запущен. Но как только он заведется, в работу вступает генератор. С этого момента напряжение в бортовой сети автомобиля увеличивается с 12,5 до 14 вольт. Аккумулятор начинает потреблять ток от генератора и восстанавливать свой заряд.

Напряжение в бортовой сети автомобиля поддерживается на определенном уровне. Если завести двигатель и померить его вольтметром, то оно будет находиться в пределах 14 вольт и не меняться при увеличении оборотов и включении нагрузок.

Поддерживает его на одном уровне регулятор напряжения. Именно благодаря ему возможен контроль выходной характеристики генератора.

Если посмотреть осциллограмму напряжения в бортовой сети при работающем двигателе, то она будет идеально ровная без каких либо пульсации. Но если снять клемму с аккумулятора, то сразу же появится множество помех.

Осциллограмма напряжения при снятии клеммы с аккумулятора.

Напряжение генератора не изменяется, но появляются пульсации, пики которых превышают 20 вольт.

Что может быть источником микропульсаций напряжения.

Появление помех при снятии клеммы с аккумулятора может быть связанно с работой регулятора напряжения либо с системой зажигания. При работе двигателя на холостом ходу напряжение на катушках зажигания находится на уровне 10 киловольт. Возможно, появление микропульсаций связано именно с этим.

Для того, чтобы точно определить, что является источником нужно отключить генератор от бортовой сети автомобиля и завести двигатель.

После этого нужно посмотреть осциллограмму напряжения на выходной клемме генератора.

Пульсаций стало меньше, но они все равно присутствуют. Видимо та часть импульсов, которая возникала из-за работы системы зажигания, не попадает на генератор и по этому, их меньше.

Возможно источником тех пульсаций, которые остались является регулятор напряжения. Если создать большую нагрузку на генератор, то эти пульсации могут пропасть.

При снятии клеммы с аккумулятора при работающем двигателе, в бортовой сети автомобиля появляются пульсации напряжения. Их источником является система зажигания и посторонние помехи. Сам генератор не создает практически не каких помех, а если увеличить нагрузку, то и те которые присутствуют пропадают.

Импульсы напряжения, которые возникают при работе системы зажигания, могут повредить электронику, которая установлена на автомобиле. Аккумулятор гасит эти импульсы на себе. Именно по этой причине, не рекомендуется снимать клемму с него, при работающем двигателе.

В
этой статьеподробно рассказано и показано в осциллограммах как ведет себя напряжение при снятии клеммы с аккумулятора и что будет, если в этот момент включить электропотребители.
А
здесьнаписано, как поведет себя напряжение, если при снятии клеммы подключить к ней конденсатор.

Выводы

В системе электрооборудования автомобиля реле-регулятор напряжения генератора «Бош» (как, впрочем, и любой иной фирмы) играет очень большую роль. Как можно чаще следите за его состоянием, проверяйте на наличие повреждений и дефектов. Случаи выхода из строя такого устройства нередки. При этом в лучшем случае разрядится аккумуляторная батарея. А в худшем может повыситься напряжение питания в бортовой сети. Это приведет к выходу из строя большей части потребителей электроэнергии. Кроме того, может выйти из строя и сам генератор. А его ремонт обойдется в кругленькую сумму, а если учесть, что АКБ очень быстро выйдет из строя, расходы и вовсе космические. Стоит также отметить, что реле-регулятор напряжения генератора Bosch является одним из лидеров по продажам. У него высокая надежность и долговечность, а характеристики максимально стабильны.

Старый тип или проверка 591.3702-01

Это совсем старый тип реле, он устанавливался еще на «копейки», а также на многие заднеприводные автомобили. Он также всегда отдельно крепился на кузове, но проверка здесь немного отличается по контактам.

Если взять их маркировку, то их всего два – «67» и «15». Первый контакт «67» — это минус как собственно и корпус реле, а вот «15» — это плюс. Принцип действия такой же, подсоединяем наше зарядное устройство — начинаем проверку, повышаем напряжение до 14,5В, дальше смотрим на лампу. Если отключилась хорошо, нет – плохо, замена.

Есть еще один «лайфхак» – если подключить лампочку, в обход реле регулятора к проводам которые шли на контакты 15 и 67, далее снять с плюсовой клеммы АКБ провод – если мотор не заглох, значит генератор «живой».

лучшее масло, какой ресурс, количество клапанов, мощность, объем, вес

Двигатель 21116 – это доработанный вариант мотора 21114 модификации, с рабочим объемом в 1,6 литра и мощностью в 87 лошадиных сил. Этот мотор зарекомендовал себя в эксплуатации как достаточно надежный вариант, который сочетает приемистость и отличные показатели экономичности. Мотор прост в обслуживании и позволяет проводить необходимые ремонтные работы автовладельцу самостоятельно.

По сравнению с 16-клапанным мотором ВАЗ 21126 8-клапанный двс 21116 имеет меньшую мощность (87 л.с. против 98), но и обладает рядом преимуществ. Среди них хорошая тяга с низов, отличный момент, приемлемый расход, хорошая ремонтопригодность. Модели Lada c двигателем 21116 лучше подойдут для поездок груженными с дачи или в городских пробках.

Технические характеристики ВАЗ-21116

Годы выпуска 2011 – наши дни
Материал блока цилиндров чугун
Система питания инжектор
Тип рядный
Количество цилиндров 4
Клапанов на цилиндр 2
Ход поршня, мм 75.6
Диаметр цилиндра, мм 82
Степень сжатия 10.5
Объем двигателя, куб.см 1596
Мощность двигателя, л.с./об.мин 87/5100
Крутящий момент, Нм/об.мин 140/3800
Топливо АИ95
Расход топлива, л/100 км
— город
— трасса
— смешан.
8.5
5.7
7.2
Расход масла, гр./1000 км 50
Масло в двигатель 5W-30 / 5W-40 / 10W-40 / 15W40
Сколько масла в двигателе, л 3.5
При замене лить, л 3.2
Ресурс двигателя, тыс. км
— по данным завода
— на практике
200
нет данных

Двигатель 4-тактный, с распределенным впрыском топлива, рядный, с верхним расположением распределительного вала. Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. ДВС имеет комбинированную систему смазки: под давлением и разбрызгиванием.

Двигатели ВАЗ-21116 и ВАЗ-11186, имеющие 8 клапанов в ГРМ, полностью одинаковы по конструкции и техническим характеристикам и отличаются только изготовителем ШРГ (у двигателя ВАЗ-21116 она импортного производства, у двигателя ВАЗ-11186 — отечественного). Они разработаны на базе двигателя BA3-11183, основное отличие от которого — облегченная на 39% ШПГ, что за счет снижения механических потерь позволило снизить уровень шума и вибраций, уменьшить расход топлива и выброс токсических веществ и повысить ресурс не менее чем до 200 тыс. км.
Внутренние элементы двигателя ВАЗ-21116: 1 – распределительный вал; 2 – регулировочная шайба; 3 – толкатель клапана; 4 – пружина клапана; 5 – впускной клапан; 6 – выпускной клапан; 7 – поршневые кольца; 8 – поршень; 9 – шатун; 10 – крышка коренного подшипника коленчатого вала; 11 – крышка шатуна; 12 – маслоприемник; 13 – вкладыши коренного подшипника; 14 – коленчатый вал; 15 – ремень привода ГРМ; 16 – поршневой палец; 17 – шкив распределительного вала.
Вид ВАЗ-21116 справа по направлению движения автомобиля: 1 – впускная труба; 2 – ресивер; 3 – форсунка; 4 – передняя верхняя крышка привода ГРМ; 5 – шланг подвода картерных газов к крышке головки блока цилиндров; 6 – кронштейн генератора; 7 – генератор; 8 – ремень привода генератора; 9 – шкив привода генератора; 10 – поддон картера; 11 – блок цилиндров; 12 – датчик положения коленчатого вала; 13 – масляный фильтр; 14 – катколлектор.
Вид двигателя 21116 слева по направлению движения автомобиля: 1 – блок цилиндров; 2 – головка блока цилиндров; 3 – корпус термостата; 4 – заглушка; 5 – дроссельный узел; 6 – труба подвода охлаждающей жидкости к насосу; 7 – маховик.
Вид 21116 сзади по направлению движения автомобиля: 1 – дроссельный узел; 2 – ресивер; 3 – труба подвода охлаждающей жидкости к насосу; 4 – топливная рампа; 5 – датчик сигнализатора недостаточного давления масла; 6 – насос охлаждающей жидкости; 7 – датчик положения коленчатого вала; 8 – масляный фильтр; 9 – поддон картера; 10 – пробка сливного отверстия поддона картера; 11 – катколлектор; 12 – диагностический датчик концентрации кислорода; 13 – управляющий датчик концентрации кислорода; 14 – маховик; 15 – датчик температуры охлаждающей жидкости.
Вид ВАЗ 21116 спереди по направлению движения автомобиля: 1 – головка блока цилиндров; 2 – крышка головки блока цилиндров; 3 – свечи зажигания; 4 – крышка маслозаливной горловины; 5 – шланг подвода картерных газов к крышке головки блока цилиндров; 6 – маховик; 7 – катушка зажигания; 8 – датчик детонации; 9 – указатель уровня масла; 10 – блок цилиндров; 11 – поддон картера; 12 – генератор; 13 – крышка масляного насоса; 14 – ремень привода генератора.

Неисправности и ремонт ДВС 21116

На данной модели отсутствуют гидрокомпенсаторы, поэтому есть необходимость в регулярной регулировке клапанов. В случае, если обрывает ремень ГРМ, то в обязательном порядке гнет клапана. Это означает, что капитальный ремонт головки блока цилиндров обеспечен.

Нередкими неисправностями 21116 является троение, плохой пуск обусловлен плохим качеством системы зажигания и формирования воздушно-топливной смеси, которая сгорает не полностью. Следует отметить, что это характерно для большинства двигателей производства ВАЗ и может случаться еще на гарантийном периоде.

Какой аккумулятор устанавливается на ВАЗ 2107

Бортовая электросеть «Семерки» питается от аккумуляторной батареи и генератора. Включение автомобиля выполняет аккумулятор на ВАЗ 2107, он также питает других потребителей электричества, когда двигатель заглушен. Генератор обеспечивает электропитание после включения двигателя. Он может работать десятки лет. Срок службы энергонакопителя ограниченный.

Аккумулятор питает электричеством стартер, чтобы он раскрутил коленчатый вал, и подает напряжения на систему зажигания для включения двигателя. Дополнительными потребителями электричества являются аудиосистема, освещение, система отопления. Энергонакопитель помогает питать электричеством автомобиль в случае повышенной нагрузки на бортовую электросеть, когда генератор не справляется со своей функцией.

Особенности аккумулятора для разных моделей «Семерки»

ВАЗ 2107 – седан с четырьмя дверями. Его начали выпускать с 1982 года на основании Лады 2105 на заводе АвтоВАЗ. Основные узлы и внутренняя конструкция ВАЗ 2107 не поменялись. Отличается «Семерка» от ВАЗ 2105 отделкой салона, пластмассовыми бамперами, хромированной решеткой радиатора, установкой указателя давления масла, тахометра, изменением показателей спидометра до 180 км/ч, формой капота. В 2001 году появилась новая модель ВАЗ 2107 – 21074 с 1,7 литровым двигателем мощностью 77 л. с.

Емкость аккумулятора зависит от типа и объема двигателя. Начиная с 1982 года, «Семерка» обновлялась новыми типами двигателей.

Модель

Двигатель

Объем мотора, куб. см

Мощность, л. с.

Механическая коробка передач

21072

бензиновый

1294

64

4-ступенчатая

21079

бензиновый

1308

135

4-ступенчатая

2107

бензиновый

1451

68

4-ступенчатая

2107

бензиновый

1451

72

4-ступенчатая

21073

бензиновый

1450

71

5-ступенчатая

2107

бензиновый

1568

73

5-ступенчатая

21074

бензиновый

1568

75

5-ступенчатая

21073

бензиновый

1690

80

5-ступенчатая

На автомобиль «Семерку» устанавливается батарея 6СТ-55 согласно государственному стандарту. Она размещается возле двигателя, спереди автомобиля справа. Энергонакопитель отличается такими особенностями:

  • номинальное напряжение энергонакопителя, 12 В;
  • номинальная емкость, когда режим разряда продолжается 20 часов и температура электролита составляет +25 ⁰С вначале разряда, 55Аh;
  • сила тока заряда, 5,5А.

Энергонакопитель – это 6 батарей с напряжением 2 В, которые последовательно соединены. Батареи размещаются в изолированных частях энергонакопителя, заполненных электролитом. Отсеки энергонакопителя оснащены отверстиями и закрываются крышками. На краях корпуса размещены положительный и отрицательный выводы, чтобы подсоединить электропроводку «семерки».

Как выбрать энергонакопитель

Современный рынок наполнен продукцией, обеспечивающей снабжение автомашины энергией. Чтобы сориентироваться какой аккумулятор на ВАЗ 2107 подобрать, учитывайте следующие характеристики:

  • емкость батареи;
  • тип полярности;
  • максимальный ток для включения стартера;
  • характеристики напряжения и тока холодной прокрутки;
  • размеры батареи;
  • токовые выводы;
  • особенности обслуживания энергонакопителя.

Батареи бывают обслуживаемые. Они применяются нечасто. Их эксплуатация предусматривает регулярное пополнение электролита. Большая часть «семерок» комплектуются необслуживаемыми батареями, их корпус полностью герметизирован. Дополнительного обслуживания они не требуют, что облегчает жизнь автовладельцев.

Емкость батареи показывает номинальный уровень тока за час. Отдельной характеристикою является максимальный ток, который способна выдать батарея. Максимальный ток влияет на способность батареи включать двигатель, когда минусовая температура воздуха.

Для ВАЗ 2107 рекомендуется батарея емкостью в 55 Ач. Энергонакопителя емкостью 50 Аh или 60 Аh на «Семерке» также отлично работает.

Автомобили «Семерки» производились с двигателями на разных системах питания – карбюраторной и инжекторной. Интересно, что аккумулятор на ВАЗ 2107 карбюратор требует большей емкости энергонакопителя, чем инжектор. Объяснение этому простое – аккумулятор на ВАЗ 2107 инжектор более легко включает двигатель, так как стартер использует меньше электроэнергии. Для питания инжекторного двигателя подходят батареи емкостью 50-55 Ач, для карбюраторной – 60 Ач.

Аккумуляторы для автомобилей ВАЗ 2107 имеют прямую полярность. Стандартные габариты энергонакопителя автомобиля «Семерки»: длина 242 мм, ширина 175 мм, высота 190 мм.

Быстрая разрядка аккумуляторной батареи

Одной из проблем «Семерки» является разряд аккумулятора до такого уровня, что он не заводит стартер. Этому способствует недостаточно заряженная аккумуляторная батарея или большая потеря тока. Это может говорить о плохом контакте на регуляторе реле.

Когда на приборе горит аккумулятор на ВАЗ 2107, значит батарея не заряжена. Индикатор, показывающий заряд батареи, должен гаснуть при включении двигателя. Если горит лампочка аккумулятора на ВАЗ 2107, и батарея при этом разряжается, то причины могут быть следующие:

  • неисправности на регуляторе реле;
  • изношенность или зависание щеток в щеткодержателе;
  • не работает один из диодов в генераторе.

Хороший аккумулятор на машину ВАЗ 2107 служит от 5 до 7 лет. Так как аккумуляторы большинства «Семерок» быстро выходят из рабочего состояния, вашего внимания заслуживает модель аккумуляторной батареи – Autopower. Она считается лучшей по качеству, кроме того гарантийный период 3 года обеспечивает чешский Производитель AUTOPOWER.

Характеристики



Батарея для автомобиля Autopower A60-L2X 12В 60Ач 540А



Батарея для автомобиля Berga BB-H5R 60 12В 60Ач 540А



Батарея для автомобиля АКОМ 6СТ-55.1 пп 12В 55Ач 460А



Производитель

AUTOPOWER

Berga

АКОМ

Государство

Чехия

Германия

Россия

Гарантийный период от фирмы-производителя

3 года до 100 Ач / 1 год свыше 100 Ач

4 года до 100 Ач / 1 год свыше 100 Ач

3 года до 100 Ач / 1 год свыше 100 Ач

Обслуживание

-

не обслуживается

не обслуживается

Емкость

60 Аh

60 Аh

55 Аh

Тип полярности

Прямая

Прямая

Прямая

Ток холодной прокрутки ( -18):

540 А

540 А

460 А

Длина, ширина, высота:

242мм*175мм*190мм

242мм*175мм*190мм

242мм*175мм*190мм

Токовый вывод

На клеммы

На клеммы

Клеммы

Период службы батареи Berga увеличен производителем до 10 лет, гарантийный срок продолжается 48 месяцев. При заказе модели Berga и обмена старого устройства в подарок вы получаете бесплатный монтаж аккумулятора на автомобиль. Наш интернет-магазин рекомендует оснащать автомобили ваз 2107 аккумуляторами Berga или Autopower. Они являются достойной альтернативой заводской батареи.

Наш интернет-магазин предлагает бюджетные варианты батарей на ВАЗ 2107.

Характеристики



Аккумулятор для автомобиля Тюмень Standard 6СТ-60 L+ 12В 60Ач 520А



Батарея для автомобиля SMART ELEMENT 6СТ-60.1 VL3 12В 60Ач 480А



Производитель

Тюмень

SMART ELEMENT

Государство

Российская федерация

Российская федерация

Гарантийный период от фирмы-производителя

24 месяца до 100 Ач / 12 месяцев свыше 100 Ач

6 месяцев

Возможность обслуживания

-

не обслуживается

Емкость

60 Аh

60 Аh

Тип полярности

Прямая

Прямая

Ток холодной прокрутки (при -18):

520А

480А

Длина, ширина,высота:

242мм*175мм*190мм

242мм*175мм*190мм

Токовый вывод

На клеммы

На клеммы

Из двух представленных моделей аккумуляторных батарей лучшей является Smart Element так, как он потребляет меньше электроэнергии, чтобы завести стартер автомобиля. Срок службы аккумулятора выше в среднем на 2-3 года.

На сайте нашей компании предложена на аккумулятор на ВАЗ 2107 цена доступная для любого автовладельца, а также высокие стандарты качества продукции. На все модели есть официальные гарантии, и на каждом указаны необходимые реквизиты фирмы-производителя.

На стоимость батареи влияет ее качество, емкость и другие характеристики. Приобретайте более дорогую модель аккумуляторной батареи и будете уверены, что ближайшие 7-10 лет проблем с включением автомобиля не будет. Возможно сэкономить и купить аккумулятор на ВАЗ 2107 дешевле. Он также будет качественный и с гарантией от производителя.

Видео установки аккумулятора на ВАЗ 2107



Сохраните эту статью в популярных соц. сетях:



Генератор ВАЗ-2107

: схема подключения и устройство. Схема подключения генераторной установки

Особенности генератора ВАЗ-2107, схема подключения в системе питания и зарядки — это то, что должен знать автомобилист. Если генерация напряжения прекратится, машина не сможет долгое время работать от одной батареи. Карбюраторные двигатели с бесконтактным зажиганием со средним уровнем заряда смогут выдержать не более однодневных поездок с выключенным светом. Форсунки проработают без генератора несколько часов, так как двигатель помпы и ЭБУ потребляют большой ток.

Конструкция генератора

Схема зарядки генератора ВАЗ-2107 практически не отличается от используемой на всех других автомобилях.

Проверенная годами и надежная конструкция, содержащая минимум элементов. А это значит, что ломать нечего. Генератор приводится в движение от коленчатого вала двигателя с помощью гибкого ремня. Основные части электрических машин:

  1. Статор — неподвижная часть, на ней имеется обмотка. Изготовлен из толстой медной проволоки.
  2. Ротор — подвижная часть генератора, на нем находится обмотка возбуждения.
  3. Крышки алюминиевые. Предназначен для центровки ротора и установки дополнительного оборудования.
  4. Реле-регулятор. Позволяет регулировать напряжение на выходе генератора.
  5. Ремень. Требуется для передачи вращения от коленчатого вала к ротору генератора.
  6. Блок полупроводниковых диодов и конденсатор. Выпрямляет постоянное напряжение, в результате устраняется переменная составляющая тока.
  7. Шкив и крыльчатка. Дайте корпусу остыть.

Это конструкция не только генератора ВАЗ-2107. Схема подключения мало чем отличается от той, что используется на более современных автомобилях иностранного производства. Конструктивно разные модели отличаются большим размером обмоток, габаритами генератора и наличием водяного охлаждения.

Ротор генератора

Схема генератора ВАЗ-2107 (инжектор) мало чем отличается от применяемой на устаревших карбюраторных двигателях.Одно отличие состоит в том, что конструкция более современная и способна передавать больше тока. Ротор включает в себя обмотку возбуждения, которая создает вокруг себя постоянное магнитное поле. И это одно из условий работы генераторной установки. Второе условие — движение. Другими словами, если к обмотке возбуждения приложено напряжение, но ротор не вращается, генерации тока не произойдет. Как только начнется движение ротора, на обмотке статора сразу появится переменное напряжение.

Статор генератора

Статор — это неподвижная часть генераторной установки, которая крепится к блоку двигателя с помощью кронштейнов. Обмотка расположена на сердечнике из трансформаторной стали. При работе устройства в обмотке возникает электродвижущая сила. Один небольшой нюанс — на статоре три обмотки, следовательно, вырабатывается трехфазное напряжение. С помощью этой схемы можно уменьшить ток пульсаций во время работы. Но для этого требуется несколько этапов преобразования, более сложная схема выпрямителя.

Регулятор напряжения

Карбюраторная схема генератора ВАЗ-2107 с двигателями старого образца состояла из выносного регулятора напряжения.

Отдельно в моторном отсеке расположена коробка с прибором. Регуляторы бывают следующих типов:

  1. Регулируемая — возможность переключения на «зиму» и «лето». В первом напряжение стабилизации немного выше, чем во втором. Относится к классу электрических бесконтактных устройств.
  2. Нерегулируемые — состоят из схемы на полупроводниковой микросхеме или нескольких элементов. Это также бесконтактное электрическое устройство.
  3. Механический вид состоит из электромагнитных реле и сопротивлений. Давно не используется, так как степень надежности крайне низкая.

С помощью регулятора напряжения устанавливается постоянная мощность на обмотку возбуждения. Ведь есть одна особенность генераторных установок: при изменении магнитного поля ротора напряжение на выходе устройства изменяется пропорционально.Частота и ток останутся прежними. На современных модификациях автомобилей используются реле-регуляторы, совмещенные с щеткодержателем. Стоимость такого устройства намного ниже.

Диодный блок и конденсатор

Блок диодов в цепи зарядки аккумулятора от генератора ВАЗ-2107 состоит из шести полупроводников, установленных на подковообразной пластине. Он установлен на задней крышке и позволяет с ее помощью охлаждать диоды. Полупроводники преобразуют трехфазное переменное напряжение в униполярную постоянную.

В некоторых конструкциях используются еще два дополнительных полупроводника, предназначенные для защиты от перенапряжения. Но на автомобилях ВАЗ-2107 такие схемы не используются, так как они усложняют конструкцию.

Использование конденсатора в задней части устройства позволяет избавиться от переменной составляющей на выходе генератора. Проблема в том, что после выпрямления все равно будет небольшая пульсация переменного тока. Конденсатор по эквивалентной схеме работает как проводник при протекании переменного тока и как разрыв при постоянном.Другими словами, согласно теореме Кирхгофа, вся переменная составляющая будет просто замкнута и не будет передаваться дальше.

Комбинированный генератор и аккумулятор

Подключил АКБ и генератор ВАЗ-2107 по схеме очень просто. От вывода мощности генератора идет один толстый провод к плюсовой клемме аккумулятора. Минус — корпус двигателя и кузов автомобиля. Напряжение на регулятор подается через блок с лампой и диодом, установленным в панели приборов.Когда обмотка возбуждения больше не запитывается, в приборке появляется лампа с красным аккумулятором.

Когда двигатель остановлен, вся сеть питается от аккумулятора. При запуске двигателя включается генератор. Причем уровня тока достаточно, чтобы удовлетворить потребность как в зарядке аккумулятора, так и в питании всех потребителей. С помощью регулятора можно поддерживать напряжение на одном уровне независимо от частоты вращения ротора. Если бы не реле-регулятор, напряжение изменялось бы в пределах 12-30 вольт.

Генератор ВАЗ-2107: снятие, установка и ремонт

Для того, чтобы аккумулятор заряжался при работающем двигателе, в конструкции автомобилей предусмотрен генератор. Автомобилисты часто сталкиваются с тем, что этот механизм не обеспечивает адекватный заряд аккумулятора во время движения. Если оставить все как есть, аккумулятор может сесть, и придется вызывать эвакуатор и ехать на СТО. Но этого можно избежать, если вовремя проверить и при необходимости заменить элементы этого устройства.

Снятие ремня генератора и проверка натяжения

Иногда причиной слабого заряда при движении может быть недостаточное натяжение ремня генератора. К счастью, эта проблема легко решается. Для этого нужно просто подтянуть ремень или при наличии видимых дефектов (трещины, износ поверхности) просто поменять его на новый. Чтобы установить новый, нужно ослабить гайку крепления генератора и попытаться сдвинуть его креплением или чем-то еще ближе к двигателю.

Если мы имеем дело с карбюраторным двигателем, то на этом наши манипуляции закончены — и можно снимать ремень. Если речь идет о замене генератора ВАЗ-2107 (инжектор), то нужно снять датчик положения коленвала.

После этого установите заранее подготовленный ремень. Он не испытывает напряжения. И после того, как ремень сядет на все шкивы, производят его натяжение. Для этого ослабьте гайку на монтажной пластине и переместите генератор на крепление, регулируя тем самым степень натяжения.По окончании работы затяните гайку и проведите проверку.

Генератор ВАЗ-2107: ремонт

Перед тем, как отремонтировать данное устройство, следует понять, в чем причина поломки. Но сразу хочу отметить, что мало кто знает, сколько стоит генератор на ВАЗ-2107, а его стоимость составляет не менее 2200-2500 рублей. Поэтому, если он вышел из строя, необязательно сразу бежать в магазин и покупать новый, ведь в большинстве случаев старое устройство можно отремонтировать.К специалистам обратиться проще, но своими руками сделать это вполне возможная задача.

Для снятия устройства необходимо поставить машину на яму, снять защитный кожух двигателя, а затем открутить гайки, кронштейны, снять ремень и сам генератор. Для проверки нам понадобится омметр. Плюс подключаем омметр к выводу «30» генератора, а минус — непосредственно к корпусу генератора. Если на дисплее «0», то диоды вышли из строя или закорочена обмотка.

Чтобы узнать, какой именно диод вышел из строя, проверьте омметром сначала положительный, затем отрицательный. После этого вы можете их заменить. При отсутствии перебоев сопротивление должно быть в пределах 4,3-4,8 Ом. Часто виноват щеткодержатель, щетки которого в нейтральном положении не выступают на 5 мм.

Несколько советов автомобилистам

Если во время движения генератор ВАЗ-2107 кажется свистящим, значит, натяжение ремня ниже, чем должно быть. Это чревато его проскальзыванием и недостаточным зарядом.Но чрезмерное натяжение может стать причиной обрыва ремня, что тоже не к лучшему.

Если при проверке прибора вы обнаружили неисправность одного из диодов, то в этом случае необходимо заменить выпрямительный блок. Неисправный статор или ротор также необходимо немедленно заменить.

Если и положительный, и отрицательный диоды в хорошем состоянии, но генератор не работает, рекомендуется выполнить тест на короткое замыкание обмотки. Для этого соедините омметр с корпусом и кольцом ротора.Если на циферблате прибора значение близко к нулю, значит, произошло замыкание.

Также при выполнении работ желательно очистить генератор ВАЗ-2107 от пыли и грязи. Это можно сделать с помощью сжатого воздуха. Металлические детали необходимо периодически смазывать, можно керосином. Подшипники желательно не смазывать.

Схема подключения и устройство

. Схема подключения генераторной системы

Особенности генератора ВАЗ-2107, схема подключения системы питания и зарядки — это то, что должен знать автомобилист.Если генерация напряжения прекратится, машина не сможет долго работать от одной батареи. Карбюраторные двигатели с бесконтактным зажиганием со средним уровнем заряда могут продержаться не более одного дня путешествия с выключенным светом. Инжектор проработает несколько часов без генератора, так как двигатель помпы и компьютер потребляют много тока.

Конструкция генератора

Схема зарядки генератора ВАЗ-2107 практически не отличается от применяемой на всех остальных автомобилях.


Проверенная годами и надежная конструкция, содержащая минимум элементов. А значит, ломаться нечего. Генератор приводится в движение от коленчатого вала двигателя с помощью гибкого ремня. Основные части электрической машины:

  1. Статор — неподвижная часть, на ней расположена обмотка. Изготовлен из толстой медной проволоки.
  2. Ротор — подвижная часть генератора, на нем — обмотка возбуждения.
  3. Крышки алюминиевые. Предназначен для центровки ротора и установки дополнительного оборудования.
  4. Релейный регулятор Позволяет регулировать напряжение на выходе генератора.
  5. Ремень. Необходим для передачи вращения от коленчатого вала к ротору генератора.
  6. Блок полупроводниковых диодов и конденсатор. Выпрямляет постоянное напряжение, в результате устраняется переменная составляющая тока.
  7. Шкив и крыльчатка. Дайте корпусу остыть.

В данной конструкции есть не только генератор ВАЗ-2107. Схема его подключения мало чем отличается от той, что используется на более современных автомобилях иностранного производства. Конструктивно различные модели отличаются большими размерами обмоток, габаритами генератора, наличием водяного охлаждения.



Ротор генератора

Схема генератора (инжектора) ВАЗ-2107 мало чем отличается от используемой на устаревших карбюраторных двигателях.Одно отличие состоит в том, что конструкция более современная и способна передавать больше тока. Ротор включает в себя обмотку возбуждения, которая создает вокруг себя постоянное магнитное поле. И это одно из условий работы генераторной установки. Второе условие — движение. Другими словами, если к обмотке возбуждения приложено напряжение, но ротор не вращается, генерации тока не произойдет. Как только ротор начнет двигаться, на обмотке статора начнет появляться переменное напряжение.



Статор генератора

Статор — это неподвижная часть генераторной установки, которая крепится к блоку двигателя с помощью скоб. Обмотка расположена на сердечнике из трансформаторной стали. При работе устройства в обмотке возникает электродвижущая сила. Один небольшой нюанс — на статоре три обмотки, следовательно, вырабатывается трехфазное напряжение. Используя такую ​​схему, можно уменьшить пульсации тока во время работы. Но это также требует нескольких этапов преобразования, более сложной схемы выпрямителя.





Регулятор напряжения

Карбюраторная схема генератора ВАЗ-2107 с двигателями старого образца состояла из выносного регулятора напряжения.

Отдельно в моторном отсеке стояла коробка с прибором. Регуляторы бывают следующих типов:

  1. Регулируемые — возможность переключения в «зимний» и «летний» режим. В первом напряжение стабилизации немного выше, чем во втором. Относится к классу электрических бесконтактных устройств.
  2. Нерегулируемый — состоит из полупроводниковой микросхемы или нескольких элементов. Это также бесконтактное электрическое устройство.
  3. Механический вид состоит из электромагнитных реле и сопротивления. Давно не используется, так как степень надежности крайне низкая.

С помощью регулятора напряжения устанавливается постоянная мощность обмотки возбуждения. Ведь есть одна особенность генераторных установок: если изменить магнитное поле ротора, то пропорционально изменится напряжение на выходе устройства.Частота и сила тока останутся прежними. На современных модификациях автомобилей используются релейные контроллеры, совмещенные с щеткодержателем. Стоимость такого устройства намного ниже.

Диодный блок и конденсатор

Диодный блок в цепи зарядки аккумулятора генератора ВАЗ-2107 состоит из шести полупроводников, установленных на подковообразной пластине. Он установлен на задней крышке и позволяет охлаждать с его помощью диоды. Полупроводники преобразуют трехфазное переменное напряжение в постоянное униполярное.



В некоторых конструкциях используются еще два дополнительных полупроводника, предназначенных для защиты от перенапряжения. Но на автомобилях ВАЗ-2107 такие схемы не используются, так как усложняют конструкцию.

Используя конденсатор в задней части устройства, вы избавляетесь от переменной составляющей на выходе генератора. Проблема в том, что после выпрямления небольшая пульсация переменного тока все равно останется. А конденсатор по эквивалентной схеме работает как проводник при протекании переменного тока и как разрыв при постоянном.Другими словами, согласно теореме Кирхгофа, вся переменная составляющая будет просто замкнута и дальше не пойдет.

Совместная работа генератора и аккумулятора

Аккумулятор и генератор ВАЗ-2107 соединяются по схеме очень просто. От вывода питания генератора идет один толстый провод к плюсовой клемме аккумуляторной батареи. Минус — корпус двигателя и кузов автомобиля. Напряжение на регулятор подается через блок с лампой и диодом, установленный в панели приборов.При отключении питания обмотки возбуждения в приборке загорается лампа с изображением красной батареи.


Когда двигатель остановлен, весь блок питания питается от аккумулятора. При запуске двигателя включается генератор. Более того, уровня тока достаточно, чтобы удовлетворить потребность как в зарядке аккумулятора, так и в питании всех потребителей. С помощью регулятора можно поддерживать напряжение на одном уровне независимо от скорости вращения ротора. Если бы не реле-регулятор, напряжение было бы в пределах 12-30 вольт.

Характеристики двигателя ВАЗ 2107. Варианты оптимизации двигателя

Автомобиль ВАЗ 2107 создан на базе модели 2105. Новый седан рассчитан на 5 мест и оснащался 5-ступенчатой ​​механической коробкой передач. Автомобиль был запущен в производство в 82-м году.

Изначально в качестве силового агрегата использовался карбюраторный двигатель от автомобиля ВАЗ 2103. Последующие модели и модификации также оснащались карбюраторными двигателями внутреннего сгорания. Для экспортных моделей 21073 разработан новый узел впрыска.У него была достаточная мощность и экономия. Объем двигателя 1,7 л. Далее на все «семерки» стали ставить форсунки. Это был более современный двигатель (инжектор ВАЗ 2107) объемом 1,6 л. Это позволило обеспечить соблюдение действующих экологических норм.

Разберемся, что такое инжектор, разберем принципы его работы, характеристики.

История и устройство инжектора

Споры о том, какая из систем лучше, среди специалистов и автомобилистов не утихают до сих пор.Но оставим эти споры профессионалам. А начинающим автолюбителям просто необходимо знать, как работает эта система и как она работает.

Совсем не обязательно, чтобы автомобилистам эти знания понадобились для самостоятельного ремонта … Однако знания — сила. Эти знания нужны хотя бы для того, чтобы начинающего автолюбителя не обманули хитрые механики с СТО за углом.

История этого устройства начинается в 1951 году. Именно тогда известная компания «Бош» установила такую ​​систему впрыска на двухтактный двигатель одного спорткара.Затем, в 1954 году, известный и популярный производитель автомобилей Mercedes также начал оснащать свои моторы новой системой.

Серийное использование форсунок началось в конце 70-х годов. Уже тогда было понятно, что это устройство работает лучше обычных карбюраторных систем.

В результате инжекторы полностью вытеснили своих «предков». Все современные автомобили оснащены такими системами как распределенного, так и прямого электронного впрыска.

Принцип работы форсунки в системе питания

Система впрыска предназначена для подачи топлива прямым впрыском форсункой непосредственно во впускной коллектор цилиндра.Поэтому автомобили с системой распределенного впрыска называют впрыском.

Классификация метода впрыска зависит от того, как работает система, а также от того, где установлен инжектор и сколько их в машине.

Во всех современных автомобилях используется система распределенного впрыска топлива. То есть для каждого цилиндра есть отдельный инжектор. Принципы работы основаны на сигналах микроконтроллера, который получает информацию от множества датчиков.Затем, основываясь на этой информации, контроллер либо открывает, либо закрывает форсунки.

Форсунка ВАЗ 2107: устройство

На автомобили ВАЗ 2107 устанавливается система распределенного впрыска. Она работает в паре с электронной системой управления двигателем. Он называется ЭБУ. Он использует многочисленные датчики для контроля потока и количества воздуха и топлива, поступающих в цилиндры. Также ЭБУ при необходимости запускает или останавливает топливный насос, контролирует образование искры на свечах зажигания, а также корректирует углы зажигания.Помимо всего этого, ЭБУ регулирует частоту вращения коленчатого вала на холостом ходу, а также при необходимости запускает вентилятор охлаждения и контролирует систему охлаждения.

Схема работы цепи питания впрыска на ВАЗ 2107

Здесь нет ничего сложного. Эта схема не должна вызвать затруднений даже у новичков.

Сначала топливная система начинается с топливного бака и топливного фильтра. Затем с помощью топливного насоса смесь перетекает через фильтр в топливную рампу.На аппарели установлен специальный регулятор давления, который регулирует процесс подачи топлива к форсункам ВАЗ 2107.

С помощью этого регулятора создается давление 300 МПа, а излишки топлива отправляются обратно в бак. Форсунки открываются и закрываются электрическими импульсами, исходящими от электронного блока управления. Они предназначены для обеспечения одновременной подачи топливной смеси во впускной коллектор каждого из цилиндров при каждом обороте коленчатого вала.

Сколько горючей смеси попадет в цилиндры, зависит от времени открытия форсунок. Это время регулируется контроллером в соответствии с информацией, полученной от датчиков.

Датчики (инжектор ВАЗ 2107), установленные на двигателе, выдают всю необходимую для этого информацию. Например, датчик коленчатого вала предоставляет информацию, по которой контроллер вычисляет время между импульсами для форсунок. Если режим работы силового агрегата увеличен, то система увеличивает время открытия форсунок.Контроллер рассчитывает время на основе информации от дроссельной заслонки, а также датчика массового расхода воздуха.

ЭБУ постоянно контролирует напряжение в электросети авто, поэтому в случае снижения напряжений время открытия форсунок увеличивается. Все режимы работы мотора и инжектора контролируются контроллером. Таким образом обеспечивается регулировка состава топливной смеси и работы форсунок на автомобиле ВАЗ 2107 «Инжектор».

Система зажигания

Традиционные устройства здесь не используются. В качестве систем, обеспечивающих зажигание, ВАЗ 2107 (инжектор) комплектуется одним модулем, который состоит из двух катушек, а также электроникой. В системе не используются движущиеся части.

Как работает система впрыска G7?

Количество топлива, которое будет подаваться через форсунки в цилиндры, контролируется электрическим импульсом от ЭБУ. Блок рассчитывает количество топлива, которое нужно двигателю, а также определяет, какой длины будет импульс.

Когда коленчатый вал начинает проворачиваться, самый первый импульс от датчика холостого хода заставляет ЭБУ включить все форсунки. Самая первая инъекция происходит каждый раз, когда вы начинаете. Как долго продлится пульс, зависит от температуры.

Когда водитель включает зажигание, реле топливного насоса запускается и создает давление в топливной магистрали. Затем компьютер проверяет температуру и вычисляет, сколько воздуха и топлива необходимо для создания смеси, а затем подает ее в двигатель.Инжектор ВАЗ 2107, кстати, экономичнее карбюраторных собратьев. Это достигается за счет более точной дозировки топлива.

Генератор

Форсунка ВАЗ 2107, помимо всех этих устройств и датчиков правильной работы системы впрыска, поставляется еще с генератором. Необходимо зарядить аккумуляторы и запитать всех потребителей электроэнергии, а также систему впрыска.

Как работает генератор модели ВАЗ 2107? Форсунка дозирует топливо в цилиндр, после чего автомобиль приводится в движение.В этот момент генератор вырабатывает необходимое напряжение для зарядки аккумулятора и питания электрооборудования.

ВАЗ 2107: отзывы

Что касается отзывов прямых владельцев, то они как всегда весьма противоречивые. Многие водители и владельцы этого автомобиля жалуются на большой расход топлива и невысокую динамику модели ВАЗ 2107. При этом инжектор не ругают. Также многие водители говорят, что их устраивает все как в конструкции автомобиля, так и в устройстве и работе системы питания.Кому-то вообще не нравится продукция российского автопрома, поэтому всячески ругают отечественные автомобили.

Сегодня если не все, то большинство водителей оценили систему впрыска топлива. И многие стали устанавливать форсунки на обычные карбюраторные машины. Сегодня вы можете приобрести новый или подержанный комплект, который включает все необходимое для работы с системой.

Сколько стоит установка инжектора на ВАЗ 2107? Цена этого апгрейда около 20 000 руб.Но такая замена обязательно окупится в будущем.

Итак, мы выяснили, как работает двигатель и генератор на «семерке». Инжектор ВАЗ 2107 намного лучше карбюраторного аналога.

Это памятка для водителей ВАЗ 2107 (для остальной классики тоже актуальна), я решил создать ее, потому что часто возникают небольшие технические вопросы, а на поиск ответа уходит много времени.
А здесь все в одном месте. Сохраните эту заметку в своих закладках или на своей странице в социальной сети и используйте кнопки социальных сетей под статьей для здоровья.

Итак, ВАЗ 2107 технические характеристики, габариты, параметры.
ВАЗ 2107 выпускался с марта 1982 года по апрель 2012 года.
Производится в Египте с 2006 года и по сей день.
Имеет 5-местный кузов типа седан, рядные бензиновые 4-цилиндровые двигатели в паре с 4- или 5-ступенчатой ​​механической коробкой передач.
Отнесен к классу малолитражек, по европейской классификации — класс «В». И никакого C, как говорят на форумах. C класс — это Ford Focus, KIA Ceed и др.
Колесная формула 4х2, задний привод.
Прародитель — итальянский Fiat 124.

Общие параметры ВАЗ 2107

Длина — 4145 мм
Ширина — 1620 мм
Высота — 1446 мм
База — 2424 мм
Колея передних колес — 1365 мм
Задние колеса колея — 1321 мм
Дорожный просвет (клиренс) — до поперечины передней подвески — 159 мм, до балки заднего моста — 154, до корпуса глушителя — 120 мм.
Неплохо, например, у Опель Зафира, всего 150 мм до высшей точки.
Грузоподъемность — 400 кг
Объем багажника — 385 литров
Собственная масса — 1060 кг
Полная масса — 1460 кг
Масса буксируемого прицепа без тормозов — 300 кг, с тормозами — 600 кг.

Двигатели ВАЗ 2107

ВАЗ 2107 комплектовался несколькими двигателями (для России и СССР), это:
двигатель ВАЗ 2103 (8 кл., 1500 см3, 71 л.с., карбюратор)
двигатель ВАЗ 2105 (8 кл., 1300 см3, 64 л.с., карбюратор, ременной привод)
Двигатель ВАЗ 2106 (8 кл., 1600 см3, 79 л.с., карбюратор)
двигатель ВАЗ 2104 (8 кл., 1500 см5, 68 л.с., центральный впрыск)
двигатель ВАЗ 21067 (8 кл., 1600 см3, 74 л.с., распределенный впрыск) Двигатель
rPD (роторный , 1300 см3, 140 л.с.)
Диаметр и ход поршня:
— для 1300 = 79 мм x 66 мм
— для 1500 = 76 мм x 80 мм
— для 1600 = 79 мм x 80 мм
— для 1700 = 82 мм x 80 мм
Степень сжатия для всех двигателей — 8,5
Порядок цилиндров: 1-3-4-2
Для карбюратора ВАЗ 2107, использовались карбюраторы ДААЗ 2107-1107010 и их модификации.
В качестве топлива используется бензин А-92.
Форсунка по стандарту Евро-3 уже рассчитана на бензин А-95.
Свечи на ВАЗ 2107:
— для карбюраторных двигателей — А17ДВР или А17ДВ-10;
— для форсунки — А17ДВРМ.
Масло для ВАЗ 2107:
Для всех классических двигателей лучший выбор — полусинтетика 5W40.
Если в вашем регионе сильные морозы, а большую часть времени ниже минус 30, то выбор 0W40
Если у вас не сильные морозы, а лето жаркое, то масло лучше 10W40.
Замена масла 1 раз в 10.000 км.

Кузов ВАЗ 2107

Цельнометаллический, несущий, с 4 дверьми.
Жесткость кузова — 7200 Нм / град.
Ширина салона ВАЗ 2107, и всей классики в целом (от накладок задних дверей на уровне сидений) — 1250 мм
Между центральными стойками салона, на уровне 80 см от пола — 1234 мм
Длина проема передней двери ВАЗ 2107 (и всей классики) — 889 мм, задней двери — 819 мм.

Электрооборудование ВАЗ 2107

Тип проводки: однопроводная, минусовая по кузову (массе).
Аккумулятор: 6СТ-55, емкостью 55 Ач. Батарейки емкостью 60 и 65 ампер тоже подойдут, но нужно уточнить размеры.
Обычно это 242 мм x 175 мм x 192 мм.
Рабочее напряжение в сети: 13,6 -14,6 вольт.
Генератор (G221) должен обеспечивать ток не более 1/10 емкости батареи, т.е. примерно от 2 до 5.5 ампер.
Катушка зажигания — В117 или В117-А (для карбюратора)
Стартер — CT221
Тип лампы:
— ближний свет и дальний свет: h5 или АКП2-60 + 55
— лампа габаритов и бокового поворота сигналы: T4W или A12-4-1
— лампа повотоников в блоке фары, противотуманные фары, задний ход и стоп-сигнал: P21W или A12-21-3
— лампа для номерного знака и освещения салона: C5W или AC12-5 -1

Заправочные баки

Топливный бак (включая резерв 5 литров) — вмещает 39 литров бензина
Система смазки (включая масляный фильтр) — вмещает 3.75 литров масла
Система охлаждения двигателя (включая отопитель салона) — 9,85 литра антифриза
Бачок омывателя — 2 литра
Корпус коробки передач — 1,35 литра трансмиссионного масла (полусинтетика GL-5 75W90) / для 5-ступенчатой ​​коробки передач — 1,59 литров
Картер заднего моста — 1,3 литра полусинтетика GL-5 (75W90)
Гидравлическая система сцепления — 200 мл
Тормозная система 660 мл

Подвеска и колеса ВАЗ 2107

Подвеска передняя: независимая, двухрычажная, с анти- стабилизатор поперечной устойчивости и гидроамортизаторы.
Подвеска задняя: зависимая, с жесткой балкой заднего моста и 5-ю гидроамортизаторами, на гидроамортизаторах.
Стандартные диски ВАЗ 2107: 5Jxl3h3 с вылетом 29 мм,
на 4 болтах с диаметром отверстия 98 мм, диаметр отверстия под ступицу — 58,5 мм)
Шины: камерные или бескамерные 175 / 70R13 или 165 / 70R13
Рекомендуемое давление в шинах:
— передние колеса — 1,7 кг / см2
— задние колеса — 2,0 кг / см2
Для большей мягкости и комфорта езды можно уменьшить на 0.1 кг / см2

Показатели эффективности.

Максимальная скорость:
из 4 шагов. КПП — 145 км / ч
с 5 ступенями. КПП — 152 км / ч
Разгон до 100 км / ч:
с дв. 1300 — 19 секунд
с дв. 1500-17 секунд
с дв. 1600 — 16 секунд
Расход топлива, трасса / город: 6,9 / 9,6 литра для всех моделей примерно одинаков.

Автомобильный двигатель

Тип двигателя: L4
Расположение двигателя: спереди, продольно
Аспирация: нет
Мощность двигателя, л.с.: 71
Достигнуто при об / мин: 5600
Объем двигателя, см 3: 1452
Крутящий момент, Н * м / об / мин: 110/3400
Максимальная скорость, км / ч: 150
Время разгона до 100 км / ч в секунду: 17
Рекомендуемое топливо: AI-92
Расход топлива (по городу), л / 100 км: 9.6
Расход топлива (за городом), л / 100 км: 6,9
Расход топлива (смешанный цикл), л / 100 км: 9,5
Количество клапанов на цилиндр: 2
Газораспределительная система: верхний клапан с верхним распределительным валом
Система питания: карбюратор

Об автомобиле ВАЗ 2107

ВАЗ 2107 разрабатывался на заводе ВАЗ.Разработанная модель получила название ВАЗ 2107. Данная модификация ВАЗ 2107 оснащена 4-дверным кузовом. седан. Модель способна развивать мощность до 71 л.с. В машине установлен двигатель 1,5 л. Модель способна двигаться с максимальной скоростью 150 км / ч. Производитель ВАЗ рекомендует «кормить» автомобиль топливом АИ-92. Габариты ВАЗ 2107 — 4,14х1,62х1,44 м. В автомобиле разрешается перевозить не более 5 пассажиров. Полная масса автомобиля составляет примерно 1030 кг. Максимально возможная масса автомобиля 1430 кг.

Статья опубликована 27.06.2014 08:06 Последняя редакция 04.01.2015 12:15

В начале 1980-х Волжский автозавод порадовал советских автолюбителей первенцем «2-го поколения» ВАЗ 2105. Автомобиль имел задний привод, представлял собой традиционный четырехдверный седан и был рассчитан на пять мест. «Пятерка», а именно так стали называть эту новинку, родилась под влиянием масштабных доработок автомобиля ВАЗ-2103. Популярность этой модели объясняется цифрами, свидетельствующими о том, что с 1980 по 2005 год было произведено около двух миллионов «пятерок».За это время были выпущены подвиды моделей «ВАЗ-2105» и «ВАЗ-21051» с агрегатами «2101» на 1,2 литра и «2105» на 1,3 литра.

Существенно улучшился интерьер автомобиля, появились более комфортные сиденья с подголовниками, обновили приборную панель, появилась обшивка дверей, а главное, водительское кресло стало заметно удобнее.

Впервые «пятерка» опробовала использование специальных «блочных фар» и цельнолитой обивки дверей салона «Жигули».Кроме того, вместо традиционной цепи в газораспределительном механизме разместили зубчатый ремень, что способствует более мощному тяговому усилию автомобиля. Позже этот ремень был внедрен в автомобили ВАЗ с управлением передним приводом. Также в ВАЗ-2105 были элементы постороннего комфорта в виде обогрева заднего стекла.

В начале своего существования «пятерка» выпускалась с карбюраторным двигателем объемом 1,3 л. и мощностью 64 лошадиные силы.Однако позже моторы начали дорабатывать, начали внедрять двигатель мощностью 69 лошадиных сил с модернизированным двигателем ВАЗ-21011. Уже в 90-х годах двигатели объемом до 1,5 л были полностью сняты с производства, оставив лишь модификацию в виде ВАЗ-21053.

Для деятельности правоохранительных органов начали выпускать автомобили ВАЗ-21054 с дополнительной второй аккумуляторной батареей и бензобаком. С начала 2000-х годов была запущена программа по внедрению дополнительного оборудования в ВАЗ-2105.Автомобиль был разделен на 2 версии: «стандарт» и «стандарт». Для экспорта за границу была разработана модель ВАЗ-21057, которая по характеристикам была схожа с ВАЗ 21053, но при этом имела правый руль. Интересно, что такая модель, да еще и с двигателем 1,5 л производилась в 90-х годах для британских потребителей.

В 1984 году появился не менее популярный автомобиль ВАЗ 2104. Это был пятиместный универсал традиционной компоновки, что относило его ко 2-му поколению классических автомобилей, по сравнению с ВАЗ-2102.В том же году «двойка» выпускалась одновременно с ВАЗ 2104. Для продажи за границу «четверке» дали имя Lada Nova Break. По сравнению с предшественником ВАЗ 2104 был значительно улучшен. Автомобиль приобрел прямые линии в дизайне кузова, появились специальные блок-фары, которые располагались сзади и впереди автомобиля. Кроме того, кузов оснастили более эстетичным алюминиевым бампером. Также в салоне немало новинок. Так, двери были обшиты более плотным материалом, появились новые сиденья, приборная панель приобрела новый вид.Квартет оснастили улучшенной задней подвеской, а салон стал намного просторнее благодаря складывающимся сиденьям. С самого начала автомобиль выпускался с карбюраторным двигателем объемом 1,3 литра.

За рубежом автомобиль выпускался в модификации с 1,7-литровым инжекторным двигателем. Отдельной серией, начиная с 1999 года, было налажено производство автомобиля ВАЗ-21045 с дизельным двигателем. С начала 2000-х годов «четверку» начали выпускать в трех подвидах: «люкс», «стандарт» и «норма».

ВАЗ-2107

С 1982 года Волжский автомобильный завод начал выпуск ВАЗ-2107. На экспорт этот автомобиль назывался Lada Riva или Lada 1500SL. Его отличительной особенностью является хромированная решетка радиатора, придающая ему особый вид по сравнению с его собратьями. «Семерка» считается автолюбителями самой комфортной машиной из «2-го поколения» моделей «Жигулей». С первых дней выпуска эти автомобили оснащались карбюраторными двигателями разного объема, начиная от 1.3 литра на 1,6 литра. В самом начале 1991 года для иностранного потребителя появилась вариация «семерки» под названием ВАЗ-2107. Этот автомобиль уже имел центральный впрыск топлива и двигатель объемом 1,5 литра. Для спецслужб выпускался автомобиль с роторно-поршневым двигателем.

Модель ВАЗ-2107, созданная на базе ВАЗ-2105, имеет 4 двери, 5 мест, задний привод, 5-ступенчатую коробку передач и кузов типа седан. Серийное производство начато в 1982 году.

Седан ВАЗ-2107 отличается от ВАЗ-2105 внешним видом: на бамперах установлены хромированные накладки, решетка радиатора увеличена по площади и стала хромированной, форма задней части изменены фары, форма капота и багажника.

Наряду с внешним видом изменения коснулись салона: на приборной панели установлены новый тахометр и спидометр с разметкой до 180 км / ч. Изменена и сама приборная панель, дополнительно установлены дефлекторы для подачи холодного воздуха, установлены анатомические передние сиденья с сращенными подголовниками, отделка сидений и весь интерьер выполнены из современных, лучших материалов.

В самом начале ВАЗ-2107 комплектовался карбюраторным двигателем от автомобиля ВАЗ-2103 объемом 1.5 литров. Последующие модели также оснащались карбюраторными двигателями: на ВАЗ-21072 — 1,3-литровым двигателем от ВАЗ-2105, на ВАЗ-21074 — 1,6-литровым двигателем от ВАЗ-2106. Экспортная версия — ВАЗ-21073 оснащалась двигателем с инжектором, его объем составлял 1,7 литра. Только в 2006 году модель ВАЗ-2107 была оснащена двигателем с форсункой объемом 1,6 литра, что соответствовало установленным в Российской Федерации экологическим нормам.

ВАЗ 2107 имеет двухкамерный карбюратор эмульсионного типа с уравновешенной поплавковой камерой и падающим потоком.

Вне всяких сомнений, автомобиль ВАЗ-2107 — самая популярная модель производства ВАЗ, «Русский Мерседес», как в народе называют ВАЗ-2107, завоевал свое признание и популярность благодаря удачному балансу между относительно невысоким цена и очень достойный уровень комфорта.

На сегодняшний день ВАЗ-2107 выпускается как в «стандарте», так и в «норме», а ВАЗ-21074 — «люкс» и «норма».

Модификации ВАЗ-2107:

ВАЗ-2107 — двигатель от ВАЗ-2103, объемом 1.5 литров с карбюратором 8кл.

ВАЗ-2107-20 внешне аналогичен ВАЗ-2107, двигатель от ВАЗ-2103, с установленной форсункой, соответствует нормам Евро 2.

ВАЗ-2107-71 — двигатель на бензине А-76 — 21034 (21033-10), объем двигателя 1,4 литра, мощность 66 лошадиных сил, за счет использования поршней от двигателя ВАЗ-2108 имеет пониженную степень сжатия, а также как ряд других характеристик при сравнении с ВАЗ-2103. На китайской версии автомобиля установлен распределитель зажигания, имеющий измененную характеристику центробежного регулятора угла опережения зажигания.

ВАЗ-21072 — модификация двигателя ВАЗ-2105 с объемом двигателя 1,3 л с карбюратором 8 кл. и ременной привод ГРМ.

ВАЗ-21073 — двигатель объемом 1,7 литра мощностью 84 лошадиные силы с 8-литровым карбюратором, каталитическим нейтрализатором выхлопных газов, однократным впрыском. Произведено на экспорт для европейского рынка

ВАЗ-21074 — модификация двигателя ВАЗ-2106, объем двигателя 1,6 л с карбюратором 8кл.

ВАЗ-21074-20 — модификация двигателя ВАЗ-21067, объем 1.6 литров, карбюратор 8кл., Имеет распределенный впрыск.

ВАЗ-21076 — ВАЗ-2107 в экспортном исполнении, имеет двигатель от ВАЗ-2103.

ВАЗ-21077 — внешне аналог ВАЗ-2107, двигатель от ВАЗ-21011 (с 1994 г.), до этого времени имел двигатель от автомобиля ВАЗ-2105.

ВАЗ-21078 — ВАЗ-2107 в экспортном исполнении, двигатель от ВАЗ-2106, имеет правое рулевое колесо.

ВАЗ-21079 — внешне аналог ВАЗ-2107, имеет двухсекционный РПД ВАЗ-4132, мощность 140 лошадиных сил.С 1997 года на ВАЗы устанавливаются универсальные РПД, как с передним, так и с задним приводом ВАЗ-415. Изготовление осуществлялось небольшими партиями по заказу государственных спецслужб.

Основные характеристики

Тип корпуса седан
Кол-во дверей 4
Кол-во мест 5
Показатели эффективности
Максимальная скорость, км / ч 150
Разгон до 100 км / ч, с 17
Расход топлива (город / трасса / смешанный), л 9.6 / 6,9 / —
Евро-стандарт токсичности: евро ii
Диаметр поворота, м: 11,8
Двигатель
Объем двигателя, см3 1451
Вид топлива бензин
Количество цилиндров 4
Расположение цилиндров нет
Система питания двигателя распределенный впрыск
Расположение двигателя спереди продольно
Количество клапанов на цилиндр 8
Максимальная мощность, л.с. / кВт при об / мин 71
Максимальный крутящий момент, Н * м при об / мин 112 при 3400
Трансмиссия
Тип трансмиссии механическая
Кол-во передач 5
тип привода задний
Размеры
Длина мм 4145
Ширина, мм 1620
Высота, мм 1446
Клиренс, мм 164
Ширина колеи передняя, ​​мм 1365
Ширина колеи задняя, ​​мм 1321
Колесная база, мм 2424
Объем багажника мин / макс, л 365
Объем топливного бака, л 42
Полная масса, кг 1460
Снаряженная масса, кг 1060
Собственная масса, кг: нет
Подвеска
Тип передней подвески нет
Тип задней подвески нет
Тормоза передние диск
Тормоза задние барабан
Безопасность
Подушка безопасности водителя нет
Подушка безопасности пассажира нет
Боковые подушки безопасности нет
Защитные ставни нет
Активные подголовники нет
АБС нет
ESP нет
Ксеноновые / биксеноновые фары нет нет
Комфорт
Усилитель руля нет
Электрические стеклоподъемники передние / задние нет нет
Зеркала с электроприводом / зеркала с подогревом нет нет
Кожаный салон нет
Кондиционер нет
Климат-контроль нет
Подогрев передних сидений нет
Сиденье водителя с регулировкой по высоте нет
Складывающееся заднее сиденье нет
Подлокотник передний нет
Круиз-контроль нет
Люк нет
Бортовой компьютер нет
Спортивные сиденья нет
Датчик дождя нет
Парктроник нет
Кожаная отделка элементов интерьера нет
Отделка деревом (отделка деревом) элементов интерьера нет
Рулевое управление нет
Корректор фар да
Кнопка запуска двигателя нет
Музыка
Обучающее аудио в собственном формате нет
Аудиосистема OEM с CD нет
Защита от кражи
центральный замок нет
Стандартная сигнализация нет
Иммобилайзер OEM нет

Какие моторы устанавливают ВАЗ 2107.

Смещая скудную ностальгическую слезу, констатируем, что конвейерная жизнь автомобиля ВАЗ 2107 успешно закончилась. Причем закончилось оно не дома в Тольятти, а на вечеринке, на Ижевском автосборочном заводе, где сегодня освоили выпуск Lada Vesta. Семерка производилась более 30 лет и даже экспортировалась в некоторые страны мира. Но в последние годы машина выглядела довольно скромно на фоне новых иномарок, несмотря на то, что переднеприводные лады надежно прикрывали задние ему.

Что дает замена двигателя

Автомобиль ВАЗ 2107

по сути представляет собой люксовую комплектацию 2105, но вся заднеприводная классика собрана на базе автомобиля Fiat 124 и двух двигателей, которые шли по лицензии итальянского концерна. Конечно, нельзя сказать, что семерка — это тот же 2101, только с прямоугольными фарами и более мощным двигателем. Есть различия, хотя и незначительные, которые явно не нарисованы на новой модели в линейке завода.

Но так как других автомобилей ВАЗ не покупал, и развить сам не мог, то впереди семёрку можно считать в другой модели, хотя это далеко не все каноны автомобильного мира. Чтобы не строить иллюзий, достаточно взглянуть на разработку единственной модели, скажем, Chevrolet Cheville. Она обновлялась каждые полгода и имела с десяток совершенно разных двигателей и кузовов.

Линейка двигателей ВАЗ 2107

Семерка тоже может похвастаться не одним двигателем и в зависимости от того, какой двигатель может быть установлен на ВАЗ 2107, такой была модификация автомобиля.Если брать в расчет только двигатели ВАЗ, то их может быть установлено 14 видов. Они, правда, все те же конструктивно и повторяют один и тот же Fiat 124, но имеют разные рабочие объемы, разные системы питания и разное навесное оборудование. Короче попробуем рассмотреть отличия потенциальных двигателей на 2107. Мы не обещаем особого разнообразия, которое есть, то есть.

Родная семерка — это силовой агрегат от автомобиля ВАЗ 2105 увеличенным до полутора литров объемом.В пятерке лидеров впервые в стране применен ремень, а не распределитель цепной передачи Vala Что вызвало необходимость внесения некоторых изменений в конструкцию цилиндро-поршневой группы и других изменений:


В следующий раз был двигатель от 2105 объемом 1300 кубов мощностью 66 сил. Также в разное время на автомобиль устанавливались моторы от ВАЗ 21011 с цепным приводом ГРМ, но многие считают двигателем трехходовым. Самый простой и самый правильный правильный в соотношении диаметра цилиндра ход поршня, самый проверенный двигатель ВАЗ — это мотор 2103, который когда-то был мотором от Fiat 125 Special.

Поменять ВАЗ на ВАЗ

Но время шло и на вазе появились новые двигатели и системы, которые можно было прикрепить к старым двигателям классики. В первую очередь это касается системы впрыска. Инжекторный двигатель, точнее классический карбюраторный из семерки с инжектором, тоже устанавливался серийно. Кроме самой системы впрыска, система гидрокомби, катализатор и гидросистема Натяжение цепи, если это был Мотор 2103.

Однако не совсем корректное использование более новых систем доставляет определенные неудобства.Поскольку организация моторного отсека изначально не предусматривала систему впрыска, то ее установка делала обслуживание двигателя неудобным. Специально поставлен катализатор, который уменьшил клиренс на несколько сантиметров. А на наших дорогах это часто приводило к поломке выхлопной системы. К тому же драйверы используются для самостоятельной диагностики и настройки карбюраторных двигателей, а с инжектором эти штуки не прошли. Здесь понадобилась компьютерная диагностика, которую не каждый мог и хотел себе позволить.

Основные трудности выбора мотора

Доработав двигатель 2108 и превратив его в 16-ти клапанный 106-сильный мотор, можно было установить на классическую семерку и он. Это потребовало доработки как моторного щита, так и крепления подушки двигателя. Моторы от переднеприводных вазовских машин нуждались в замене картера, так как штатный картер от мотора приоритета не мог быть установлен без вмешательства сварщика, картер упирался в переднюю балку.Также потребовалась переделка и форсунок системы охлаждения, стартера и частично электрооборудования.

Многие пошли легко. Просто установили двигатель 21107 сзади объемом 1,7 литра при объеме 1,7 литра, причем на нем уже была установлена ​​система впрыска и гидрокомпоненты. Двигатель стал на несколько лошадей мощнее, выхлоп за счет впрыска стал чище, а реакция мотора на подачу топлива ярче. Конечно, Alpha Romeo от ВАЗ 2107 никогда не выйдет, но в стремлении к совершенству некоторые даже устанавливали двигатели от иномарок на семерку.Благо на разборке по этой причине главу выберут, подберут мотор примерно подходящего по габаритам и комплектации навесного оборудования. Дизельный двигатель К рассмотрению вообще не принимался, так как с документами могли быть серьезные проблемы.

Но самая большая проблема при замене двигателя 2107 на рустик, стыковка трансмиссии с двигателем. Для этого потребовалось интегрировать в маховик подшипник вала КПП, так как конструкция КПП переднего привода не предусматривала высоких нагрузок на ведущий вал КПП.Не исключено, что какой-то выигрыш и был при установке другого двигателя на ВАЗ 2107, но проблемы с прохождением техосмотра для многих стали решающими при поиске самого мощного и современного автомобиля.

Небольшое прибавление мощности в несколько лошадей, экономичность и более высокая динамика не смогли перекрыть все недостатки установки современных моторов на семёрку, поэтому она навсегда останется для нас той же семёркой, которая была самым роскошным массовым автомобилем в мире. Страна Советов.

Автомобиль ВАЗ 2107 создан на базе модели 2105. Новый седан Рассчитан на 5 мест, оснащался 5-ступенчатой ​​механической коробкой. В серию машину пустили в 82-м году.

Изначально в качестве силового агрегата использовался карбюраторный мотор от автомобиля ВАЗ 2103. Для последующих моделей и модификаций также ставят карбюратор в законе. Для экспортных моделей 21073 разработан новый узел впрыска. У него была достаточная мощность, а также эффективность. Объем двигателя был 1,7 литра.Далее стали устанавливать форсунки на всю «семерку». Это был более современный двигатель (инжектор ВАЗ 2107) объемом 1,6 л. Это позволило обеспечить соблюдение. действующие стандарты Экология.

Разберемся, что такое инжектор, разберем принципы его работы, характеристики.

История и устройство инжектора

Споры о том, какая из систем лучше, между специалистами и автомобилистами не утихают до сих пор. Но оставим эти споры профессионалам.А начинающим автолюбителям просто необходимо знать, как устроены эти системы и как они работают.

Совсем не обязательно, что эти знания пригодятся автомобилистам при самостоятельном ремонте. Однако знание — сила. Эти знания нужны хотя бы для того, чтобы начинающего автолюбителя не обманули прошлые механики из-за угла.

История этого устройства начинается в 1951 году. Именно тогда известная компания «Бош» установила такую ​​систему впрыска на двухтактный мотор одного спорткара.Затем, в 1954 году, известный и популярный производитель автомобилей Mercedes также начал оснащать свои моторы новой системой.

Серийное использование форсунок началось в конце 70-х годов. Уже тогда было понятно, что это устройство работает лучше обычных карбюраторных систем.

В итоге форсунки полностью вытеснили своих «предков». Все современные автомобили оснащаются такими системами распределенного, а также прямым электронным впрыском.

Принцип работы форсунки в системе питания

Система впрыска предназначена для подачи топлива прямым впрыском с форсункой непосредственно во впускной коллектор цилиндра.Поэтому автомобили с системой распределенного впрыска называют впрыском.

Классификация метода впрыска зависит от того, по какому принципу работает система, а также от того, где установлен инжектор и сколько в автомобиле.

Во всех современных автомобилях впрыск топлива осуществляется по распределенной системе. То есть на каждый цилиндр своя форсунка. Принцип работы основан на сигнале микроконтроллера, который получает информацию от множества датчиков.Затем, согласно этой информации, контроллер либо открывает, либо закрывает форсунки.

Форсунка ВАЗ 2107: устройство

В автомобилях ВАЗ 2107 установлена ​​система распределенного впрыска. Работает в паре с электронной системой управления двигателем. Он называется ЭБУ. С помощью многочисленных датчиков он контролирует подачу и количество воздуха и топлива, поступающих в цилиндры. Также ЭБУ запускается при необходимости или выключает топливный насос, управляет образованием искр на свече зажигания, а также регулирует углы зажигания.Помимо всего этого, ЭБУ регулирует частоту вращения коленчатого вала на холостом ходу, а при необходимости запускает вентилятор охлаждения и управляет системой охлаждения.

Схема работы силовой схемы форсунки на ВАЗ 2107

Здесь нет ничего сложного. Эта схема не должна вызывать никаких препятствий у новичков.

Во-первых, система питания начинается с бака, в котором хранится топливо и топливный фильтр. Затем с помощью топливного насоса через фильтр смесь проходит на топливную рампу.На рампе установлен специальный регулятор давления, регулирующий подачу топлива к форсункам форсунки ВАЗ 2107.

С помощью этого регулятора создается давление 300 МПа, и дополнительное топливо отправляется обратно в бак. Форсунки открываются и закрываются с помощью электрических импульсов, исходящих от электронного блока управления. Они предназначены для обеспечения одновременной подачи топливных смесей во впускной коллектор каждого из цилиндров при каждом обороте коленчатого вала.

Сколько легковоспламеняющейся смеси упадет в цилиндры, зависит от времени открытия форсунок.Это время регулируется контроллером в соответствии с информацией, полученной от датчиков.

Датчики (Форсунка ВАЗ 2107), установленные на двигателе, выдают всю необходимую информацию. Например, датчик коленчатого вала выдает информацию, по которой контроллер вычисляет время между импульсами для форсунок. Если режим работы силового агрегата увеличивается, то система увеличивает время открытия форсунок. Контроллер рассчитывает время на основе информации от дроссельной заслонки, а также датчика массового расхода.

Компьютер постоянно контролирует напряжение в электросети автомобиля, поэтому в случае падения напряжения время открытия форсунок увеличивается. Все режимы работы мотора и инжектора контролируются контроллером. Этим обеспечивается регулировка состава топливной смеси и работа форсунок на автомобиле ВАЗ 2107 «Форсунка».

Система зажигания

Здесь не применяются традиционные устройства. В качестве систем обеспечения зажигания ВАЗ 2107 (инжектор) комплектуется одним модулем, состоящим из двух катушек, а также электроникой.В системе не применяется ни одна движущаяся часть.

Как работает система впрыска на «семерке»?

Количество топлива, которое будет подаваться через форсунки в цилиндры, регулируется с помощью электрического импульса от блока ECU. Блок рассчитывает количество топлива, в котором нуждается двигатель, а также определяет, какой длительности будет импульс.

Когда коленчатый вал начинает прокручиваться, самый первый импульс датчика холостого хода заставляет компьютер включать все форсунки.Самая первая инъекция проходит каждый раз при запуске. Сколько продлится импульс, зависит от температуры.

Когда водитель включает зажигание, реле топливного насоса срабатывает и создает давление в топливной магистрали. Затем компьютер проверяет температуру и вычисляет, сколько воздуха и топлива вам нужно для создания смеси, а затем подает ее в двигатель. ВАЗ 2107 Инжектор, кстати, экономичнее карбюраторных аналогов. Это достигается за счет более точной дозировки топлива.

Генератор

ВАЗ 2107 Форсунка, кроме всех этих устройств и датчиков, для исправной работы системы впрыска также поставляется в комплекте с генератором. Он необходим для зарядки аккумуляторов и питания всех потребителей электроэнергии и систем впрыска.

Как работает генератор модели ВАЗ 2107? Форсунка дозирует топливо в цилиндр, после чего автомобиль движется. В этот момент генератор вырабатывает необходимое напряжение для зарядки аккумулятора и питания электрооборудования.

ВАЗ 2107: отзывы

Что касается отзывов непосредственно владельцев, то они, как всегда, весьма противоречивые. Многие водители и владельцы этого автомобиля жалуются на большой расход топлива, на низкую динамику моделей ВАЗ 2107. Инжектор при этом не ругают. Также многие водители говорят, что все они устроены как в конструкции автомобиля, так и в конструкции и работе системы. Кому-то вообще не нравится продукция российского автопрома, поэтому отечественные автомобили будут всячески бороться.

Сегодня если не все, то большинство водителей оценили систему впрыска впрыска. И многие стали устанавливать форсунки на обычные карбюраторные машины. Сегодня вы можете купить новый или подержанный комплект, в котором есть все необходимое для системы.

Сколько стоит установка инжектора на ВАЗ 2107? Цена этого апгрейда около 20 000 руб. Но такая замена принесет вам пользу в будущем.

Итак, мы выяснили, как работает двигатель и генератор на «семерке».ВАЗ 2107 Инжектор намного лучше своего карбюраторного собрата.

Советским автомобилистам Автомобиль ВАЗ-2107 известен более сорока лет. Эта модификация похожа на итальянский Fiat. Во многом от него отличается внешний вид и некоторые узлы двигателя.

Это одна из самых старых моделей на отечественном рынке, поэтому и денежные затраты и время на ремонт потребуют соответствующих вложений.

Во многом это зависит от частоты работы машины и используемых нагрузок.

Большинство начинающих автолюбителей понятия не имеют, с чего начать ремонт двигателя ВАЗ-2107. Для простоты следует уточнить, что поскольку машина совсем не новая, потребляет достаточное количество бензина, потеряла тягу, она не может ехать на последней передаче в гору. Естественно, что на третий надо «дёргать».

Результат:

  • двигатель с подогревом ВАЗ-2107;
  • появление лишнего шума;
  • внешний вид стука;
  • Повышенное напряжение работы масляного насоса.

Все эти неприятности заставили вас отправиться в пункт назначения методом подачи.

В результате наблюдается повышенная температура двигателя ВАЗ-2107, и он начинает глохнуть.

В дальнейшем ваши действия также могут быть предсказаны. Это:

  1. Попытка самостоятельно найти первопричину поломки.
  2. Поход за помощью на сотку.

Основные причины поломки:

  • Полный износ распределительных валов и появление на них грубого бурсавара.
  • Нарушение целостности паза на валу масляного насоса при параллельном его фильтре стружке и прочей ненужной трубе.

В чем причина?

При такой напряженной работе силового агрегата терялись смазочные свойства мотора, в результате чего происходил износ движущихся частей и моторная клиника.

Сто и управление, и вы должны заплатить значительную сумму. Что было сделано?

  • натяжная цепь;
  • замена масляного насоса на новый;
  • замена двигателя в двигателе с предварительной мойкой;
  • замена головки блока цилиндров;
  • замена большинства прокладок и масляного фильтра;
  • установка нового реле генератора и замена свечей.

Как называется двигатель автомобиля ВАЗ-2107, если его ремонтировали на сотку? А что он может после капремонта?

Такой ремонт капитальным не назовешь. Так как на гору машина не тянула, то и тянуть не будет.

Капитальным будет называться ремонт, результатом которого будет восстановление машины прежней тяги и мощности агрегата.

Существуют простые способы Определить, что у автомобиля ВАЗ-2107 пропала мощность двигателя. Они следующие:

  1. Слишком большой расход масла в двигателе.
  2. Снижение разгона автомобиля при нормальной работе карбюратора.
  3. Наличие выхлопных газов Грязного цвета и копоти.
  4. Большое количество следов от копоти.

Какие причины снижения мощности силового агрегата?

  • повреждение поршней стенками цилиндра;
  • потеря компрессии.

Такие проблемы, как снижение компрессии, изношенность поршневых колец, изменение диаметра колец цилиндров на максимальный могут вызвать

Кто решил сэкономить и на машине ВАЗ-2107 двигатель отремонтирует своими руками , рекомендации, указанные ниже.

  • Необходимо подготовить место для проведения ремонтных работ Двигатель. Для этого вам понадобится яма и подкран-балка, так как двигатель нужно будет как-то убрать. В противном случае ремонт будет обречен на неудачу.
  • Для свободного доступа к моторному отсеку Снятие капота.
  • Отключение массы и снятие АКБ.
  • Проведение работ по вскрытию радиатора и расширительного бачка Отвинтив все необходимые болты.
  • Слив Тосол.
  • Сливовое моторное масло От картера двигателя.
  • Снятие воздушного фильтра и карбюратора. Детали данных необходимо хранить, потому что они не будут работать долгое время.
  • Отсоединение от бензонасоса говорящего шланга. Чтобы минимизировать потери бензина, необходимо вставить болт М8 болт.
  • Снятие силового агрегата.
  • Отсоединение форсунок от печки, змеевика и свечных проводов.

Завод внутреннего двигателя

  • Снимок кулачкового вала и звездочки ГРМ.
  • Вырезание того, что должно быть в чулке, с помощью динамометрического ключа.

Это одна из важных процедур, и ее необходимо запускать, если есть практика в этом вопросе. При отсутствии опыта ознакомьтесь с подробной инструкцией При работе с этими винтами и ключами.

  • Отключение и работа полного снятия
  • Внимательный осмотр поршней и цилиндров на предмет нанесенных обозначений.
  • Пора в смотровую яму Снять защиту двигателя в кривошипно.
  • Обесточить генератор и снять его вместе с ремнем.
  • Полное снятие с автостартером.
  • Снятие всех патрубков с системы охлаждения, радиатора и водяного насоса.

Приготовьтесь к тому, что ваш гараж будет напоминать барахолку. Далее придется вывернуть все крепления картера сцепления, гайки с помощью и прибегнуть к помощи напарника для подвешивания на балке снятого двигателя.

  1. Снятие масляного фильтра, сцепления, маховика, цепи ГРМ, звездочек коленвала.
  2. Проверка коленчатого вала.
  3. Переход на работу с блоком цилиндров.

Если указанные работы Вас не испугали, можно приступать к проведению мотоциклетного ремонта автомобиля ВАЗ-2107. Двигатель

и STR

Следует отметить, что без помощи ста человек не обойтись, потому что придется обращаться к ним за услугами по расточке блока цилиндров и шлифовке коленвала. Также может потребоваться выполнение других работ.

Автомобиль ВАЗ-2107 Ремонт автомобилей осуществляется в проверенных автосервисах с использованием специальных машин и квалифицированных специалистов.

При самостоятельном ремонте необходимо знать перечень основных неисправностей, которые могут возникнуть с двигателем ВАЗ-2107.

Двигатель ВАЗ-2107 — Неисправности

1. Проблемы с работой системы питания, вплоть до полного отказа ТНВД и обоих трубопроводов.

2. Наличие мусора в топливных и воздушных гибрелях.

3. Нарушение мембраны пусковых устройств, связанное с их повреждением.

4. Устранение неисправностей высоковольтных проводов, свечей и распределителя до их полного выхода из строя.

5. Выход из строя помпы, наличие мусора в фильтре.

6. Максимальный износ цилиндра с поршнем, распредвалом, ГРМ.

Инжекторный двигатель ВАЗ-2107 также имеет ряд неисправностей, которые можно устранить своими руками.

Неисправности двигателя

Чистый агрегат — это не только показатель любви автомобилиста к своему автомобилю, но и главный фактор повышения его мощности и экономичности. Способствует максимальной отдаче автомобиля, экономно расходуя топливо.Проблемы двигателя (инжектора) ВАЗ-2107, связанные с загрязнением, способствуют уменьшению объема впрыскиваемого топлива и ухудшению состава топливовоздушной смеси.

«Повреждение» форсунок, повреждение электронных систем. Но это лечение не принципиальное, так как проблема остается на автомобиле ВАЗ-2107. Двигатель (фото представлено ниже) перестает нормально тянуть, расход растет и т.д.

Основными признаками засорения являются:

  • неравномерность в работе мотора;
  • прерывистое зажигание;
  • потеря мощности;
  • троекция или отказ двигателя заводской.

При подтверждении одного из этих признаков двигатель ВАЗ-2107 следует немедленно отремонтировать.

Игнорирование этого требования приведет к непоправимой поломке.

Ремонт может быть как самостоятельным, так и с привлечением специалистов.

Некоторые специалисты считают, что для исправления ситуации необходимо провести следующие действия:

После полного откручивания тщательно очистите или замените свечи зажигания.

Объяснение этого действия довольно простое: наличие большого количества сажи, которая оседает на свечах зажигания и тормозит их работу.

Также можно поменять масло и фильтры, так как растворение растворителя в масле приводит к снижению его качества.

Так или иначе, важным моментом остается контроль технического состояния Вашего автомобиля и своевременное устранение неисправностей ВАЗ-2107.

Двигатель, цена которого на данный момент от 50 до 55 тысяч рублей. Приобрести работу невозможно.

Указанный энергоблок продается почти во всех крупных городах.Это может быть как обычный карбюратор, так и инжекторный.

Карбюратор встречается гораздо реже форсунки. Это связано с тем, что инжекторный двигатель ВАЗ-2107 оснащен электронной системой управления. И многие автолюбители, имея такую ​​возможность, поменяли старый мотор на новый.

Вторичный рынок

Многие водители предпочитают сэкономить и приобрести подержанный двигатель, цена на который колеблется от 20 до 2 тысяч рублей. При пробеге не более 50 тыс. Км.

Стоит учесть, что при покупке подержанного двигателя, для уверенности в его качественных характеристиках придется провести диагностику. Если результаты вас устроят, можете смело покупать.

Итак, мы узнали, как отремонтировать силовой агрегат автомобиля ВАЗ- «Семерка».

Двигатель автомобиля представляет собой совершенный механизм, в котором грамотно продуманы системы смазки и охлаждения, подача топливно-воздушной смеси.

Характеристики двигателя ВАЗ-2107


Одна из основных характеристик — мощность двигателя автомобиля ВАЗ-2107, которая может быть разной в зависимости от модификации машины.Например, с момента его появления на внутреннем рынке (1976 г.) было выпущено три модели с карбюраторными моторами:

  • ВАЗ-2107 1.5: Объем двигателя 1451 см 3, мощность 10 киловатт;
  • ВАЗ-21072 1.3: Объем 1290 см 3, мощность 64 киловатта;
  • ВАЗ-21074 1,6 л. C: Объем двигателя 1569 см 3, Мощность 74 киловатта.

Кроме того, производитель выпустил две модификации автомобиля с силовым агрегатом впрыска — 2107i 1.6 (мощность двигателя 70 киловатт) и 1,6 mD (73 лошадиные силы).Нельзя не упомянуть модель 21073 1.7 с центральным впрыском топливовоздушной смеси. Этот тип «семерки» использует в качестве топлива бензин АИ-95 (остальные модели — АИ-92), имеет объем двигателя 1689 см 3 и может похвастаться максимальной мощностью 76 лошадиных сил.

«Семерка» — последний представитель серии автомобилей ВАЗ с задним приводом. Седьмая модель разработана на базе ВАЗ 2105 и отличается формой сидений, внутренней отделкой, формой световых приборов и мощностью двигателя.

Изначально ВАЗ 2107 ставили на 4-литровый двигатель от ВАЗ 2103. В дальнейшем модельный ряд двигателей, устанавливаемых на «семерку», расширили. Для разных рынков выпускались автомобили с объемом двигателя от 1,45 до 1,7 литра. Это двигатель объемом 1,7 литра был первым, который оснастили карбюратором, но с системой впрыска. Впоследствии инжектор ВАЗ 2107 полностью вытеснил карбюраторные автомобили с конвейера.

Принцип работы инжекторного двигателя ВАЗ 2107

В отличие от карбюраторных систем, где подготовка топливовоздушной смеси происходит в камерах карбюратора, инжекторная система обеспечивает впрыск топлива непосредственно в цилиндры.Поэтому такую ​​систему называют «системой распределенного впрыска».

Форсунки квалифицируются в зависимости от принципа работы и количества форсунок. «Семерка» оснащена системой раздельного впрыска с 4-мя форсунками (одно на цилиндр). Форсунки ВАЗ 2107 управляются микроконтроллером электронного блока управления двигателем. Он регулирует подачу топлива в цилиндры в зависимости от режима работы, положения педали газа и других параметров, считываемых специальными датчиками.

ЭБУ (электронный блок управления) контролирует количество топлива и воздуха, поступающих в камеру сгорания двигателя. Кроме того, он управляет образованием искр на свече зажигания, изменяя опережение в зависимости от оборотов. Также ЭБУ также отключает топливный насос, регулирует скорость на холостом ходу, контролирует количество CO в выхлопных газах, температуру охлаждающей жидкости в блоке цилиндров. Все работает следующим образом.

Бензин из бака, проходя через топливный фильтр, подается в топливный насос.Последний имеет регулятор давления, регулирующий подачу топлива на форсунки. В топливной рампе поддерживается давление 300 МПа, а избыток топлива направляется в бензобак по подающей трубе.

Электронный блок управления открывает и закрывает форсунки, подающие бензин во впускные коллекторы При каждом обороте двигателя. Количество топлива, поступающего в цилиндр, зависит от времени, в течение которого форсунка открыта. Это время ЭБУ рассчитывает на основе показаний набора датчиков.Основными показателями, влияющими на время открытия форсунки, являются информация от датчика массового расхода и датчика положения дроссельной заслонки. Момент открытия форсунки определяется исходя из положения поршней в цилиндре, которое датчик коленчатого вала передает в ЕС.

Учитываются другие параметры:

  • температура теплоносителя, влияющая на процесс горения топливной смеси;
  • напряжение бортовой сети, от которого зависит время срабатывания форсунок;
  • частота вращения двигателя;
  • Состав выхлопных газов.

Система зажигания ВАЗ 2107 Форсунка

Двигатель форсунки ВАЗ 2107 оснащен электронным модулем зажигания, состоящим из электронных карт и пары катушек. Благодаря отсутствию движущихся частей система отличается повышенной надежностью и не требует регулярного обслуживания. Момент образования искры определяется ЭБУ двигателя и зависит от вращения коленчатого вала.

Преимущества инжекторных моделей ВАЗ 2107

  • За счет оптимального формирования топливной смеси КПД инжекторного двигателя выше карбюраторного.Соответственно инжекторный двигатель ВАЗ 2107 потребляет меньше топлива и при этом более мощный, чем карбюраторный мотор того же объема.
  • Электроника регулирует обороты двигателя, чтобы он более устойчиво работал на холостом ходу, реже глохнул при неумелом старте с места и лучше заводился на морозе.
  • В отличие от карбюраторного двигателя, форсунка не требует частой регулировки Топливная система и система зажигания.
  • Оптимальный состав и количество топливовоздушной смеси, поступающей в цилиндры, а также наличие катализатора обеспечивают минимальное содержание.вредные вещества в выхлопе. Это важный момент с точки зрения экологии и заботы о здоровье.
  • Гидравлические гидрогенизаторы цепи и клапанного зазора исключаются. Механизм ручной регулировки и обеспечивает менее шумную работу двигателя.
  • Диаграмма крутящего момента более «плавная» — высокий крутящий момент достигается в большем диапазоне оборотов.

Примечание: Можно установить на инжекторный двигатель газовое оборудование как второго, так и четвертого поколения. Последний вариант более предпочтителен — ГБО четвертого поколения экономичнее и исключает возможность «хлопка» в двигателе.

Недостатки инжекторной модели двигателя ВАЗ

Помимо достоинств, инжекторный ВАЗ. Ваз 2107 имеет ряд недостатков:

Неисправности инжекторного мотора ВАЗ 2107

Проблемы инжекторного двигателя «Севеньки» обычно проявляются следующим образом:

  • Двигатель нестабильный.
  • Расход топлива ВАЗ 2107 увеличен.
  • В выхлопных газах повышенное содержание CO.
  • Провалы при нажатии на педаль акселератора.
  • Двигатель «не тянет» (пониженная мощность).
  • Для диагностики неисправностей системы впрыска необходимо специальное оборудование. В частности, для считывания кодов ошибок и проверки показаний датчиков и работы ЭБУ мотора требуется специальный компьютер (тестер). Поэтому ремонт и диагностика ВАЗ 2107 Форсунка производится на специализированной сотке. Самая частая причина неисправности форсунок — засорение форсунок.

Причины засорения форсунки

Обычно проблемы с системой впрыска возникают при использовании качественного бензина.Содержащиеся в таком топливе тяжелые парафины оседают на стенках системы, перекрывая подачу топлива. Производители качественного бензина добавляют в него моющее средство — специальную присадку, растворяющую отложения. В некачественных разновидностях бензина слишком много парафина, который образует отложения быстрее, чем копировальные с ними моющие средства.

Отложения интенсивнее образуются при низких температурах, поэтому при частой эксплуатации автомобиля с неисправным двигателем Инжектор засоряется чаще.

Отложения могут накапливаться не только в форсунках. Часто пары оседают на дроссельной заслонке, что приводит к изменению пропорций топливовоздушной смеси, поступающей в цилиндры.

Отложения веществ, содержащихся в некачественном бензине, также могут появляться на обратной стороне пластин впускных клапанов. Это может привести к срабатыванию клапана или детонации сгорания топлива.

Для очистки системы впрыска от отложений необходимо использовать специальную промывочную жидкость и оборудование.Промыть инжектор можно в гаражных условиях. Для этого требуется бахрома и жидкость для стирки. Последний смешивается с бензином и через шланг вакуумного усилителя тормозов заливается в систему впрыска. Сначала операция выполняется на толкаемом двигателе, затем на работающем. Смесь в рабочий двигатель подается постепенно, небольшими порциями. В результате отложения растворяются, попадают в цилиндры двигателя и там сгорают. При этом на короткое время могут появиться клубы дыма, выходящие из глушителя.

Подключение вентилятора охлаждения форсунки ВАЗ 2107. Схема подключения вентилятора охлаждения ВАЗ. Особенности системы охлаждения в разных модификациях

На автомобили ВАЗ-2107 за годы выпуска устанавливались как карбюраторные, так и впоследствии инжекторные двигатели. Таким образом, электрические схемы, подающие напряжение на двигатель вентилятора охлаждения двигателя, отличаются друг от друга.

На впрыске Двигатели ВАЗ-2107, датчик контакта двух вентиляторов, который стоит в верхнем сопле, при повышении температуры охлаждающей жидкости выше той, на которую она рассчитана, должен подать сигнал на ЭБУ.Электронный блок управления, анализируя сигнал, через реле включает вентилятор.

Поэтому поиск причин не включается вентилятор, начнем со снятия разъема с датчика, при включении зажигания. Если вентилятор сам по себе хороший, значит, он должен заработать. Вставив нагрузку в клемму разъема в виде лампочки, вентилятор должен остановиться. Таким образом, вы проверяете электрическую схему двигателя вентилятора. В этом случае все будет нормально, и датчик вентилятора придется заменить.Правда, следует отметить, что в продаже нет некачественных датчиков, которые при установке на двигатель тоже не подойдут.

Если после снятия разъема с датчика вентилятор не заработал, то его работоспособность необходимо проверить, подключив его напрямую к аккумулятору. Экспериментальных вариантов всего два. Если вентилятор работает, вам придется проверить исправность предохранителя, защищающего эту цепь, реле вентилятора и компьютера. А если вентилятор не работает, придется проверить состояние его щеток, на предмет их износа.

На карбюраторных двигателях автомобиля ВАЗ-2107, в электрической цепи вентилятора, включающего вентилятор, не будет ЭБУ, а некоторые «семерки» даже не ставят реле мощности вентилятора. Поэтому найти причину, по которой вентилятор не включается в работу, намного проще и многие автомобили ВАЗ-2107 с этим справятся.

ВАЗ 2107 комплектуется электровентилятором охлаждения радиатора. Он автоматически включается при нагреве охлаждающей жидкости до 90 градусов и в нормальных условиях обеспечивает стабильную температуру двигателя независимо от температуры воздуха и режима движения.

Но есть одна проблема. Иногда выходит из строя реле (датчик) вентилятора и вентилятор радиатора ВАЗ 2107 не запускается. В результате двигатель перегревается и дело в лучшем случае ограничивается закипанием и утечкой охлаждающей жидкости, а в худшем — капитальным ремонтом двигателя. Во избежание проблем можно улучшить конструкцию, организовав принудительный обдув радиатора. Это можно сделать двумя способами: механическим и электрическим.

Механическое принудительное охлаждение радиатора ВАЗ 2107

На старых моделях ВАЗ охлаждение радиатора осуществлялось за счет удара крыльчатки о ротор водяного насоса.Такое решение обеспечивало постоянный продув радиатора при снятии двигателя. Учитывая, что конструкция ВАЗ 2107 мало отличается от «предшественников», установить такую ​​крыльчатку не составит труда.

Преимущество такого решения — надежность. Принудительный механический обдув радиатора гарантирует, что машина не закипит, стоя в пробке в жаркий день. Но при этом эффективность обдува на малых оборотах снижается по сравнению с электрическим обдувом.Зимой проявляется еще один недостаток принудительного охлаждения — двигатель холодный, дополнительно обдувается вентилятором, что замедляет его нагрев. То, что вентилятор обдувает радиатор на холодном двигателе, не влияет на скорость нагрева при условии рабочего термостата. Дело в том, что до прогрева двигателя охлаждающая жидкость циркулирует по небольшому контуру, минуя радиатор.

Механический привод вентилятора охлаждения ВАЗ 2107 можно доработать :

  • Установить диффузор, направляющий воздушный поток через ячейки радиатора.Это повысит эффективность охлаждения.
  • Снимите радиатор немного назад, ближе к крыльчатке. Для этого можно наклонить его верхнюю часть, используя для крепления жесткие стальные планки. Доски следует рассчитывать так, чтобы расстояние между радиатором и крыльчаткой было около 2040 мм.

Таким образом можно защитить автомобиль от перегрева.

Электровентилятор охлаждения радиатора (форсированный)

Чтобы сломать датчик вентилятора ВАЗ 2107 выходит из строя, можно организовать принудительное охлаждение Без замены штатного электровентилятора с крыльчаткой, надетой на шкив помпы.Для этого достаточно обеспечить резервное питание вентилятора кнопкой. Поддерживаются такие детали и материалы:

Вам также понадобится новый датчик вентилятора, если старый неисправен. Контроль можно проверить с помощью омема или кольца. Если при нагревании днища радиатора вентилятор не включается, его необходимо заменить.

Для начала нужно уменьшить ток, проходящий через контакты теплового реле, контролирующего включение вентилятора. Для этого схему вентилятора ВАЗ 2107 нужно изменить так, чтобы она использовалась не напрямую с датчика, а через дополнительное реле.В этом случае контакты датчика вентилятора (термостара) не сгорят, а в случае выхода из строя дополнительного реле заменить последнее будет намного проще.

Также надо подключить кнопку включения вентилятора, чтобы при включении дублировал датчик, подавая напряжение на катушку реле при включении. В этом случае при поломке датчика можно вручную включить вентилятор охлаждения ВАЗ и защитить двигатель от перегрева.

Улучшение системы охлаждения электровентилятором

Для улучшения охлаждения возможна замена штатного вентилятора охлаждения ВАЗ 2107 на более мощный и совершенный.В этом качестве подойдут любители от «Калины» или «Приоры». Особенно эффективен вентилятор с восемью лопастями, обеспечивающий особенно сильный воздушный поток.

Стоит учесть, что система охлаждения ВАЗ 2107 изначально рассчитана на эффективную работу. Если не справляется, причина кроется не в неэффективном штатном аккумуляторе, а в приподнятом охлаждении радиатора или отсутствии охлаждающей жидкости в системе. Поэтому в случае перегрева двигателя при работающем вентиляторе стоит проверить уровень охлаждающей жидкости и очистить охлаждающую жидкость радиатора (или заменить ее).

В данной статье будет подробно рассказано о нагнетательном вентиляторе ВАЗ 2107. Можно выделить два типа такой конструкции — электрическую и механическую. Любой владелец семерки начинает жалеть, что летом в пробке у него вдруг выходит из строя датчик включения вентилятора. После такого случая, как правило, начинают задумываться об улучшении конструкции. И сделать обновления можно несколькими способами.

Первый способ — принудительное охлаждение механического типа


Пожалуй, это можно так назвать.Напомним первые автомобили ВАЗ 2101-2107, в которых не использовались электровентиляторы. В них обдув радиатора происходил за счет крыльчатки, прикрученной к ротору помпы. Так же вентилятор можно установить на инжектор ВАЗ 2107. Конструкция системы охлаждения не особо отличается.

Но нужно сразу сказать о некоторых особенностях этой конструкции. Дело в том, что даже зимой радиатор будет продувать потоком воздуха. Это снижает температуру двигателя, поэтому в салоне может быть довольно прохладно.Лето хорошее — мотор всегда остывает, вентилятор постоянно работает, Тосол не кипит.


Но возьмите еще две небольшие доработки и летняя эксплуатация будет просто сказкой:

  1. Поставить пластиковый диффузор, который будет направлять воздушный пучок в ячейки радиатора.
  2. Верхнюю часть радиатора необходимо установить чуть ближе к лопастям крыльчатки. Застежки составляют небольшие жесткие металлические ремешки. Постарайтесь, чтобы расстояние от поверхности радиатора до крыльчатки оказалось в пределах 2-4 см.

Эти небольшие хитрости помогут улучшить охлаждение двигателя ВАЗ 2107. Цена вопроса буквально мизерная — не более 80 рублей (столько стоит крыльчатка).

Способ второй — электрический


Если у вас новая машина, установлены Инжектор и электровентилятор, стоит ли его портить форсированной крыльчаткой? Несколько с умом оставлю электровентилятор, но сделать запасной способ включения с помощью кнопки. В магазине приобретите несколько элементов и материалов:

  1. Новый датчик (если старый пришел в негодность).
  2. Реле электромагнитное с нормально разомкнутыми контактами.
  3. Красный провод сечением 0,75 кв. мм.
  4. Кнопка установки в приборную панель ВАЗ 2107 (желательно с подсветкой).
  5. Термоусадочная изоляция.
  6. Мама разъемов и колодка для реле.

Схема подключений представлена ​​на фото. Первым делом отключаем вентилятор и меняем датчик его включения. Затем соберите схему.


Обратите внимание, что в новых автомобилях используются датчики, способные коммутировать очень большие токи.Но, несмотря на это, они все равно горят. Медленные нагрузки все равно быстро выводят его из строя. Что делать? Выходной предназначен для уменьшения тока на выходах датчиков. Для этого введите в схему электромагнитное реле. Теперь шанс неудачи снижен. Но это становится выше, чем шанс выхода реле из строя. Правда, поменять будет проще.

Установить принудительное включение вентилятора в приборной панели и протянуть от него два провода — один можно сразу подключать к «массе», а второй выводить датчик.Получается, что у вас контакты и контакты датчика соединены параллельно. Поэтому при выходе из строя датчика можно включить электромагнитное реле кнопкой.

Третий метод — идеальные поклонники


Для улучшения охлаждения ВАЗ 2107 можно вместо штатного электровентилятора использовать более современный. Тем, кто ставит на автомобили модели «Калина», как нельзя лучше подходят Приора. Восемь хорошо, электрический вентилятор с восемью лопастями будет работать.Поток воздуха от него будет намного сильнее, поэтому ячейки радиатора остывают быстрее.


Можно даже заняться улучшением охлаждения и поставить два таких вентилятора. Но есть ли в этом смысл. Лучше полностью очистить систему охлаждения изнутри, заменить все форсунки, поставить помпу с улучшенной крыльчаткой. И в завершение поменять радиатор. Это будет намного эффективнее, чем делать огромный «колхоз» вокруг радиатора.

Приведены все основные электрические сети и модификации подключения охлаждающей жидкости вентилятора (С) автомобилей ВАЗ различных моделей. В чем суть работы? Электродвигатель с крыльчаткой на валу, установлен внутри прямоугольной металлической рамы, с помощью которой она крепится к задней части радиатора. Когда на контакты привода подается напряжение (12 В), он начинает работать, вращая лопасть и создавая направленную воздушную струю, которая, по сути, охлаждает тосол или антифриз.

Если не работает охлаждающий вентилятор, не спешите обращаться в автосервис. Установить причину неисправности также можно самостоятельно. Тем более, что для этого необязательно иметь специальные навыки — достаточно изучить справочный материал с сайта и следовать инструкциям по проверке / замене.

Схема включения радиатора ВАЗ 2104, 2105 и 2107

  1. вентилятор радиатора
  2. датчик температуры (находится на радиаторе снизу)
  3. монтажный блок
  4. реле зажигания
  5. Замок зажигания

А — на контакт «30» генератора.

Электровентилятор охлаждения ВАЗ 2106

  1. датчик мощности двигателя;
  2. электродвигатель вентилятора;
  3. реле переключения электродвигателя;
  4. блок главных предохранителей;
  5. выключатель зажигания;
  6. блок предохранителей дополнительный;
  7. Генератор
  8. ;
  9. аккумуляторная батарея.

Присоединительный вентилятор 2108, 2109, 21099

До 1998 года на автомобилях со старым монтажным блоком предохранителей 17 стояло реле 113.3747.3722 (пальцевые предохранители) в цепи вентилятора 113.3747. После 1998 года реле нет.

Также до 1998 года использовался датчик переключения ТМ-108 (температура его контактов 99 ± 3ºС, размыкание 94 ± 3ºС), после 1998 года ТМ-108-10 с аналогичными диапазонами температур или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный под сильным током ТМ-108-10 может работать как с реле, так и без него.

Цепь включения вентилятора охлаждения двигателя на ВАЗ 2109 с узлом крепления 17.3722

  1. Электродвигатель вентилятора
  2. Датчик мощности двигателя
  3. Монтажный блок
  4. Замок зажигания

К9 — включение электродвигателя вентилятора. А — к выводу генератора «30»

Цепь включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

  1. Электродвигатель вентилятора
  2. Датчик включения двигателя 66.3710
  3. Монтажный блок

А — к выводу генератора «30»

Схема включения в ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях разная.На автомобилях S. carburetor Engine используется термобиметаллический датчик TM-108, а на автомобилях с инжектором Engine Management выполняет контроллер.

Схема на 2113, 2114, 2115 Форсунка и карбюратор

Где находится реле вентилятора

4 — реле электровентилятора;
5 — электрические буровые установки;
6 — Главное реле (реле зажигания).

Внимание: порядок реле и предохранителей может быть произвольным, ориентируйтесь на цвет проводов.Поэтому находим реле, от которого идет тонкий розовый с черной полосой провод, идущий от главного реле (контакт 85 *) (не путать с тонкой, красной с черной полосой с проводом, идущим от контроллера. ) и толстый силовой белый с черной полосой провод (контакт 87) (белый и розовый провод вам нужен), это реле вентилятора.

Если вентилятор охлаждения не работает

Электродвигатель для привода вентилятора постоянного тока с возбуждением постоянными магнитами ОТ МЭ-272 или аналогичный ему.Технические данные электровентилятора и датчика мощности вентилятора:

  • Номинальная частота вращения вала электродвигателя с рабочим колесом 2500 — 2800 об / мин.
  • Потребляемый ток электродвигателя, 14 А
  • Ставка температуры контактов датчика, 82 ± 2 градуса.
  • Рабочая температура контактов датчика 87 ± 2 градуса.

Вентилятор системы охлаждения может не входить в комплект из-за:

  • неисправность электропривода;
  • Предохранитель
  • дистиллированный;
  • неисправен термостат;
  • не удалось включить термодатчик кулера;
  • неисправное реле в;
  • обрыв электропроводки;
  • Неисправные свечи расширительного бачка.

Для проверки самого электродвигателя к его выводам прилагается вентилятор ВАЗ 12В аккумуляторная батарея — Конкурсный мотор заработает. Если причина проблемы в вентиляторе, можно попробовать его отремонтировать. Проблема обычно заключается в щетках или подшипниках. Но бывает, что электродвигатель выходит из строя из-за замыкания или обрыва обмоток. В таких случаях лучше заменить весь привод.

Предохранитель находится в монтажном блоке моторного отсека вагона и имеет обозначение F7 (20 А).Проверка производится автомобильным тестером, включенным в режим пробника.

  1. В машине с карбюраторным мотором Проверить датчик нужно — включить зажигание и замкнуть два провода к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
  2. Для инжекторных автомобилей Необходимо прогреть мотор до рабочей температуры, и отсоединить разъем датчика, отключив его от бортовой сети автомата.В этом случае контроллер обязан запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и приводит в постоянный режим работы вентилятора. Если привод завелся — неисправен датчик.

Замена электровентилятора в авто

  1. Ставим машину на ровную поверхность, обездвиживаем ее стояночный тормоз.
  2. Открыть капот, выключить минусовую клемму.
  3. Ключ на 10 откручивая крепление кожуха воздушного фильтра.
  4. Отверткой ослабляем зажим воздуховода на датчике расхода воздуха и снимаем гофру.
  5. Откручиваем винты, фиксирующие крышку корпуса воздушного фильтра, снимаем фильтрующий элемент.
  6. Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
  7. Ключ на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
  8. Отключаем колодку проводов на разъеме вентилятора.
  9. Осторожно снять кожух вентилятора вместе с приводом.
  10. Ключом на 10 откручиваем 3 болта, держащих электродвигатель на корпусе.
  11. Ставим на его место новую.
  12. Установить конструкцию на место, закрепить, подключить разъем.
  13. Дальнейший монтаж производим в обратном порядке.

Модернизация схемы управления

Вентилятор охлаждения на десятке включается при теплоносителе 100-105 ° С, при нормальном рабочем
Температура двигателя 85-90 ° С, вентилятор включается при перегреве двигателя, что естественно сказывается негативно .

Эту проблему можно решить двумя способами: выставить в «мозгах» температуру включения или сделать кнопкой.Остановимся на втором. Включение вентилятора с кнопки очень удобно: в сюжет попал — включил, оставил — выключил, а никто не перегревает.

В салоне установлена ​​кнопка выбора режима вентилятора (постоянно отключен, постоянно включен, включение автоматически по датчику) — эта «тюнинг» не является обязательной, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от АКБ до предохранителя и массе вентилятора будет большой ток и поэтому необходимо использовать провода сечением не менее 2 мм. иначе он не выдержит и не сгорит.

Видео — Подключение и проверка в

На старых моделях автомобилей ВАЗ «Классик» охлаждение радиатора было принудительным. То есть охлаждающий вентилятор работал непосредственно от водяного насоса, и приводил его в движение ремнем генератора. Но на более поздних выпусках, например ВАЗ 2107, стали устанавливать электровентилятор, который срабатывал от датчика температуры, если доходило до 100 градусов.

Бывает не часто, но вполне возможно, что мотор вентилятора перегорит.В этом случае ремонтировать его достаточно проблематично и дорого, поэтому большинство автовладельцев предпочитают заменять вентилятор охлаждения радиатора целиком. Как сделать с наименьшими затратами, вы можете прочитать в статье, которую я написал специально на примере своей машины.

Для этого ремонта вам понадобится какой-нибудь инструмент, список которых я привел ниже:

  1. Головка для 10 мм
  2. малый удлинитель, заказ 10 см
  3. рукоятка с храповым механизмом (для удобства работы)

Обращаем ваше внимание, что при любых работах с электрооборудованием необходимо отключить хотя бы минусовую клемму от АКБ.

После этого отключаем шнур питания от вентилятора, как показано на фото ниже:

Отсоедините провода, идущие к датчику температуры:

С помощью храповика и головки с удлинителем необходимо открутить верхний болт конструкции конструкции, см. Фото ниже:

И еще один с нижней стороны корпуса вентилятора:

Также мотор крепится с другой стороны одним болтом.Удлинитель использовать больше нет необходимости, как откручивать будет не очень удобно:

Также отключаем провода от датчика температуры, который ввинчивается в радиатор охлаждения двигателя правой стороной снизу:

После этого аккуратно, без перекосов и резких движений вынуть корпус вместе с электровентилятором, чтобы не повредить радиатор:

Но на фото ниже показан финальный этап моего ремонта:

Если вы собираетесь покупать новый вентилятор с корпусом в сборе, то на ВАЗ 2107 его цена будет порядка 1000-1200 рублей.В большей степени эта разница зависит от производителя.

Lada 2107 1.7i Технические характеристики, размеры

019 до 100 км / ч (от 0 до 62 миль / ч): Тормоза — Размеры колесных дисков:

Lada 2107 1.7i Performance

Максимальная скорость: 155 км / ч или 96 миль в час
19,0 с

Lada 2107 1.7i Габаритные размеры, аэродинамика и вес

Колесная база: 242 см или 95.28 дюймов
Длина: 414 см или 162,99 дюйма
Ширина: 162 см или 63,78 дюйма
904
904 или 56,3 дюйма
Коэффициент аэродинамического сопротивления — Cx:
Передние тормоза — Размеры диска: Диски (- мм)
Барабаны (- мм)
Передние шины — Размеры дисков: 165 / — R13
Задние шины 904 1654044 Размеры дисков: — R13
Снаряженная масса: 990 кг ИЛИ 2183 фунтов
Соотношение масса-выходная мощность: 11.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

© 2011 - 2021 17NA19.RU
