Схема предохранителей и реле ВАЗ 2108, 2109, 21099
Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т. п.) подключаются через реле.
С 1998 г. на часть автомобилей взамен блока 17.3722 устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старого номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения двигателя (на эти автомобили устанавливается датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала). Для отличия блока 2114-3722010-60 для семейства ВАЗ-2108 (в цепь питания обмотки возбуждения генератора включены резисторы и диод) от внешне похожего блока для ВАЗ-2115 на нем имеется белая метка около разъема XII.

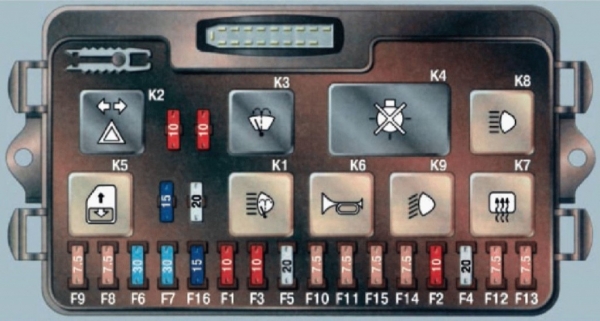

Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60
| Блок предохранителей 2114-3722010-60 |
 |
| Блок предохранителей 2114-3722010-10, 2114-3722010-18 |
 |
|
|
| № |
А |
Назначение |
| 1 | 10 |
Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омыва фар |
| 2 |
10 |
Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации |
| 3 |
10 |
Задние фонари (лампы стоп-сигнала) Плафон освещения салона |
| 4 |
20 |
Элемент обогрева заднего стекла Реле (контакты) включения обогрева заднего стекла Штепсельная розетка для переносной лампы Прикуриватель |
| 5 |
20 |
Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения |
| 6 |
30 |
Электростеклоподъемники передних дверей Реле включения электростеклоподъемников |
| 7 |
30 |
Очистители фар (в рабочем режиме) Реле включения очистителей фар (обмотка) Электродвигатель вентилятора отопителя Электродвигатель омывателя стекол Моторедуктор очистителя заднего стекла Реле времени омывателя заднего стекла Клапаны включения омыва ветрового и заднего стекол Реле (обмотка) включения электровентилятора системы охлаждения двигателя Реле (обмотка) включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика |
| 8 |
7.5 |
Левая противотуманная фара |
| 9 |
7.5 |
Правая противотуманная фара |
| 10 |
7.5 |
Фонари освещения номерного знака Подкапотная лампа Лампы освещения приборов Контрольная лампа наружного освещения Табло подсветки рычагов отопителя Лампа освещения прикуривателя Левая фара (габаритный свет) Левый задний фонарь (габаритный свет) |
| 11 |
7.5 |
Правая фара (габаритный свет) Правый задний фонарь (габаритный свет) |
| 12 |
7.5 |
Правая фара (ближний свет) |
| 13 |
7.5 |
Левая фара (ближний свет) |
| 14 |
7.5 |
Левая фара (дальний свет) Контрольная лампа включения дальнего света фар |
| 15 |
7.5 |
Правая фара (дальний свет) |
| 16 |
15 |
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Задние фонари (лампы света заднего хода) Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа уровня тормозной жидкости Контрольная лампа давления масла Контрольная лампа воздушной заслонки карбюратора Лампа светового табло «STOP» Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Вольтметр |
| 17 |
— |
Запасной |
| 18 |
— |
Запасной |
| 19 |
— |
Запасной |
| 20 |
— |
Запасной |
| Реле |
||
| К1 |
Реле включения очистителей фар |
|
| К2 |
Реле-прерыватель указателей поворота и аварийной сигнализации |
|
| К3 |
Реле очистителя ветрового стекла |
|
| К4 |
Реле контроля исправности ламп |
|
| К5 |
Реле включения стеклоподъемников |
|
| К6 |
Реле включения звуковых сигналов |
|
| К7 |
Реле включения обогрева заднего стекла |
|
| К8 |
Реле включения дальнего света фар |
|
| К9 |
Реле включения ближнего света фар |
|
Блок предохранителей 17.3722
До 1986 г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем № 15 монтажного блока. С 1986 г. они защищены отдельным предохранителем, расположенным в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на ток 8 А и находится в отдельном пластмассовом корпусе.
| № |
А |
Назначение |
| 1 |
8 |
Правая противотуманная фара |
| 2 |
8 |
Левая противотуманная фара |
| 3 |
8 |
Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омыва фар |
| 4 |
16 |
Электродвигатель очистителя фар Реле очистителя фар (обмотка) Электродвигатель отопителя Электродвигатель омыва стекол Электродвигатель очистителя заднего стекла Реле времени омыва заднего стекла Клапан включения омыва ветрового и заднего стекол Обмотка реле включения электровентилятора системы охлаждения Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика |
| 5 |
8 |
Указатели поворота в режиме указания поворота и соответствующая контрольная лампа Задние фонари (лампы света заднего хода) Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа зарядки аккумуляторной батареи Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске) Лампа светового табло «STOP» Указатели температуры охлаждающей жидкости и уровня топлива |
| 6 |
8 |
Задние фонари (лампы стоп-сигнала) Плафон внутреннего освещения кузова Электростеклоподъемники и реле включения электростеклоподъемников |
| 7 |
8 |
Фонари освещения номерного знака Подкапотная лампа Контрольная лампа включения габаритного освещения Лампа освещения приборов и лампа освещения прикуривателя Табло подсветки рычагов отопителя |
| 8 |
16 |
Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения |
| 9 |
8 |
Левая фара (габаритный свет) Левый задний фонарь (габаритный свет) |
| 10 |
8 |
Правая фара (габаритный свет) Правый задний фонарь (габаритный свет) |
| 11 |
8 |
Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации |
| 12 |
16 |
Элемент обогрева заднего стекла и реле включения обогрева Прикуриватель Штепсельная розетка для переносной лампы |
| 13 |
8 |
Правая фара (дальний свет) |
| 14 |
8 |
Левая фара (дальний свет) Контрольная лампа включения дальнего света фар |
| 15 |
8 |
Левая фара (ближний свет) |
| 16 |
8 |
Правая фара (ближний свет) |
| Реле |
||
| К1 |
Реле времени омыва заднего стекла (451.3747 / 2108-3747110, 2108-3747110-06) |
|
| К2 |
Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02) |
|
| К3 |
Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710) |
|
| К4 |
Контактные перемычки на месте реле контроля исправности ламп Реле контроля целостности ламп (4402.3747 / 21083-3747410, 21083-3747410-06) |
|
| К5 |
Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12) |
|
| К6 |
Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02) |
|
| К7 |
Реле стеклоподъемников (13.3747 / 2105-3747210-10, 2105-3747210-12) |
|
| К8 |
Реле включения звуковых сигналов (13.3747 / 2105-3747210-10, 2105-3747210-12) |
|
| К9 |
Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12) |
|
| К10 |
Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12) |
|
| К11 |
Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12) |
|
Реле стартера
Реле стартера расположено под капотом на щитке передка.
Блок предохранителей под полкой с пассажирской стороны (инжектор)
| № |
А |
Назначение |
| 1 |
15 |
Главное реле |
| 2 |
15 |
Цепь питания системы впрыска (вход неотключаемого напряжения) |
| 3 |
15 |
Топливный насос |
| К1 |
Главное реле |
|
| К2 |
Реле электробензонасоса |
|
| К3 |
Реле электровентилятора системы охлаждения |
|
Схема блок предохранителей ваз 21099 инжектор. Назначение предохранителей на ВАЗ 21099 нового и старого образца: обслуживание и замена блока
фото, схема и инструкции как снять
Довольно часто в автомобилях отечественного производства может встретиться проблема неработающего электрооборудования. В этом случае первое, что нужно сделать — это произвести проверку состояния блока предохранителей (далее — БП). Наш сайт поможет разобраться вам в том, где расположен блок предохранителей ВАЗ 21099 карбюратор, схема старого образца как выглядит и как заменить устройство.
Содержание
[ Раскрыть]
[ Скрыть]
Расположение и электросхема
В автомобилях ВАЗ 21099 блоки предохранителей (БП) по своей электросхеме могут быть двух типов: старого и нового образца. Модели старого образца обозначаются маркировкой 17.3722, имеют пальчиковые предохранители (далее — ПП) цилиндрической формы и устанавливались они на машины, выпущенные до 1998 года. Монтажный блок нового типа имеет П-образные элементы БП и начали устанавливаться на машины с 1998 года. Такие БП нового образца могут иметь следующую маркировку:
- 2114-3722010-60;
- 2114-3722010-10;
- 2114-3722010-18.
Среди владельцев ВАЗ 21099 бытует мнение, что схема и назначение компонентов БП могут различаться между собой в зависимости от системы подачи топлива в двигателях. То есть карбюраторные и инжекторные авто имеют устройства с разными электросхемами. Это не совсем так, поскольку и карбюраторные, и инжекторные автомобили могут быть оснащены БП нового типа.
В любом случае БП будет расположен в моторном отсеке: он находится со стороны водителя вод лобовым стеклом.
Схема БП старого типа
Рассмотрим схему БП и назначение элементов устройства старого типа для автомобиля ВАЗ 21099. Как указано выше, она может быть актуальна как для карбюраторных, так и для инжекторных двигателей.
Электросхема БП старого образца, устанавливающегося на автомобили выпуском до 1998 годаНиже рассмотрим предназначение реле.
| Номер | Предназначение |
| 1 | Обеспечивает включение устройств очистки передних фар. |
| 2 | Отвечает за работоспособность моторчика для омывания заднего стекла. |
| 3 | Без этого реле будет невозможна функциональность ламп, отвечающих за включение поворотных сигналов и «аварийки». |
| 4 | Отвечает за функционирование дворников лобового стекла. |
| 5 | Специальные перемычки, позволяющие определить работоспособность лампочек. |
| 6 | Отвечает за работоспособность устройства обогрева заднего стекла. |
| 7 | Запасной ПП. |
| 8 | Отвечает за работу лампочек дальнего света. |
| 9 | Обеспечивает работоспособность ламп ближнего света. |
| 10 | Один из ПП. |
| 11 | Обеспечивает функционирование мотора вентилятора охладительной системы. Если это реле выйдет из строя, возможен перегрев двигателя. |
| 12 | Отвечает за работу рулевого гудка. |
Также рассмотрим назначение каждой детали БП.
Описание компонентов БП старого образцаСхема БП нового типа
Также следует рассмотреть электросхему и назначение компонентов БП нового типа ВАЗ 21099. Не забывайте о том, что и карбюраторы, и инжекторы могут быть оснащены БП с такой схемой.
Электросхема БП нового образца, устанавливающегося на автомобили выпуском после 1998 года| Номер | Предназначение |
| К1 | Это реле обеспечивает функциональность мотора омывателя заднего стекла. |
| К2 | Компонент контроля работы ламп поворотных сигналов и «аварийки». |
| К3 | Обеспечивает работоспособность очистителя лобового стекла. |
| К4 | Эта деталь отвечает за функционирование ламп стоп-огней, а также габаритов авто. |
| К5 | Без данной детали будет невозможна работа ламп дальнего света. |
| К6 | Без этого реле механизм очистки фар работать не будет. |
| К7 | Отвечает за функционирование электрических стеклоподъемников, если они были установлены производителем. |
| К8 | Отвечает за рулевой гудок. |
| К9 | Отвечает за работоспособность мотора вентилятора охладительной системы. |
| К11 | Обеспечивает прогрев заднего стекла. |
| К12 | Отвечает за функционирование ламп ближнего света. |
Ниже рассмотрим предназначение плавких компонентов БП.
Описание компонентов БП нового образцаПроцесс снятия и замены
Теперь рассмотрим процесс смены предохранителей БП для старого и нового типов ВАЗ 21099. Как сказано выше, инструкция по замене будет актуальна как для карбюраторов, так и для инжекторов.
Выпуска до 1998 года
- Откройте капот и отключите минусовую клемму аккумулятора.
- Найдите ваш БП, который расположен под лобовым стеклом напротив водительского сидения. Отожмите защелки, фиксирующие крышку устройства. Демонтируйте ее.
- На обратной стороне защитной крышки вы сможете увидеть схему, на которой указано расположение ПП и реле в блоке. Также там отмечено, какой элемент за что отвечает.
- Если вам необходимо заменить реле, то найдите то, которое вам нужно и, покачивая вверх и вниз, демонтируйте его из посадочного места. Произведите замену выгоревшего элемента на реле с такой же маркировкой. Соответственно, соблюдайте и расположение контактов.
- Если вам нужно заменить именно ПП, то для начала следует узнать причину его выхода из строя. Если дело именно в элементе, то это намного лучше, чем если проблема заключается непосредственно в элект
Монтажный блок предохранители ваз 21099 инжектор.
Блоки предохранителей, устанавливаемые на старые и обновленные версии автомобилей ВАЗ 2109, служат для объединения всей электрической проводки.
Основная задача БП — предотвращение поломок электрооборудования, установленного в машине.
Схемы
Всю линейку автомобилей ВАЗ 2109 можно условно поделить на две ветви — выпущенные до 1998 года и производимые после 1998 года.
Старые автомобили оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.
Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.
Если говорить про блоки предохранителей, совершенно никакой роли не играет фактор используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска автомобиля. Следовательно, монтажные блоки у карбюратора и инжектора одинаковые.
Располагается искомый монтажный блок также везде одинаково — в подкапотном пространстве напротив места водителя практически под самым лобовым стеклом.
Отличия
Существуют ли между старыми и новыми версиями БП отличия? Разумеется. Заключаются они в следующем:
- Детали монтажного блока маркируются по-разному;
- Номинал у предохранителей отличается;
- У нового БП отсутствует реле мотора вентилятора системы охлаждения и реле времени устройства омывателя заднего стекла.
БП старого образца
Рассмотрим первым делом БП старого образца, которые до сих пор достаточно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.
Номер предохранителя | Сила тока | Цепь, которую он защищает |
Резервный предохранитель | ||
Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки | ||
Задние фары стоп-сигнала, плафон подсветки салона | ||
Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель | ||
Звуковой сигнал (клаксон), выключатель клаксона | ||
Резервный предохранитель | ||
Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка | ||
Резервный предохранитель | ||
Резервный предохранитель | ||
Левая габаритная фара | ||
Правая габаритная фара | ||
Правая фара ближнего света | ||
Левая фара ближнего света | ||
Левая фара дальнего света, контрольная лампа включения дальнего света | ||
Правая фара дальнего света | ||
Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр |
Реле
Помимо обозначений предохранителей, вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции несет ответственность.
Номер реле | Функции |
Работоспособность элементов очистки передней оптики | |
Работоспособность двигателя омывателя заднего стекла | |
Защита от поломки лампы поворотных сигналов и световой сигнализации | |
Защита от выхода из строя моторчика стеклоочистителей лобового стекла | |
Позволяет определить работоспособность лампы | |
Защита от перенапряжения системы обогрева заднего стекла | |
Лампы дальних фар | |
Лампы ближних фар | |
Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя | |
Работа клаксона |
БП нового образца
Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.
Схема актуальна как для карбюраторных, так и инжекторных типов двигателей.
Номер предохранителя | Номинальный ток | Электрическая цепь, за которую отвечает |
Резервный предохранитель | ||
Резервный предохранитель | ||
Резервный предохранитель | ||
Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки | ||
Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза | ||
Выключатель и лампочки стоп-сигнала, плафон подсветки салона | ||
Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка | ||
Клаксон, выключатель клаксона, электромотор вентилятора радиатора | ||
Лампа левых габаритов, лампа левых задних габаритов | ||
Лампа правого габарита, |
Монтажный блок 2114: предохранители, реле
Монтажный блок 2114 устанавливается на автомобили ВАЗ 21083, 21093, 21099 после 1998 г.в. Он имеет ножничные предохранители и несколько иные соединения в отличие от блока 17.3722.
Предохранители и защищаемые цепи монтажного блока 17.3722 автомобилей ВАЗ 2108, 2109, 21099 до 1998 г.в.
F1 (7,5 A)
Клапан включения или электронасос омывателя фар.
Мотор-редуктор очистителей (в момент включения).
Реле (контакты) включения омывателей фар.
F2 (10А)
Указатели поворотов.
Реле указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации).
Контрольная лампа аварийной сигнализации.
F3 (10А)
Лампы стоп-сигналов.
Лампа освещения салона.Лампа индивидуальной подсветки.
F4 (20А)
Элемент обогрева заднего стекла.
Реле (контакты) обогрева заднего стекла.
Розетка переносной лампы.
Прикуриватель.
F5 (20А)
Звуковой сигнал.
Реле звукового сигнала.
Электровентилятор радиатора двигателя.
F6 (30А)
Мотор-редуктор стеклоподъемников дверей.
Реле (контакты) стеклоподъемников.
F7 (30А)
Очистители фар (в рабочем режиме).
Электровентилятор отопителя.
Электронасос омывателя ветрового стекла (для F7).
Моторредуктор очистителя заднего стекла (для F7).
Лампа освещения вещевого ящика.
Реле времени омывателя заднего стекла.
Реле (обмотка) обогрева заднего стекла.
Клапаны омывателя ветрового и заднего стекол (для F4).
Контрольная лампа обогрева заднего стекла.
Реле (обмотка) включения электровентилятора радиатора двигателя.
Электронасос омывателей (для F4).
F8 (7,5А)
Резерв (левая противотуманная фара).
F9 (7,5)
Резерв (правая противотуманная фара).
F10 (7,5А)
Контрольная лампа включения наружного освещения.
Лампы освещения номерного знака.
Лампа подкапотная.
Лампы подсветки приборов, выключателей, прикуривателя, рычагов управления отопителем.
F 11 (7,5А)
Лампы габаритного света правого борта.
F12 (7,5А)
Правая фара (ближний свет).
F 13 (7,5А)
Левая фара ближний свет.
F14 (7,5А)
Левая фара (дальний свет).Контрольная лампа включения дальнего света фар.
F 15 (7,5А)
Правая фара (дальний свет).
F 16 (15А)
Указатели поворотов с контрольными лампами.
Реле указателей поворота и аварийной сигнализации.
Щиток приборов.
Контрольная лампа аварийного состояния тормозной системы.
Контрольная лампа аварийного давления масла.
Контрольная лампа включения стояночного тормоза.
Реле контроля исправности ламп.
Лампы света заднего хода.
Обмотка возбуждения генератора.
Указатель температуры охлаждающей жидкости.
Указатель уровня топлива с контрольной лампой резерва топлива.
Реле и иные элементы монтажного блока 2114 ВАЗ 2108, 2109, 21099
Фото в начале статьи.
- К5 — реле стеклоподъемников дверей.
- Пинцет для извлечения предохранителей.
- К2 — реле указателей поворота и аварийной сигнализации.
- запасные предохранители.
- К1 — место установки реле стеклоочистителя фар.
- К3 — реле стеклоочистителей и стеклоомывателей.
- К7 — реле звукового сигнала.
- К4 — реле контроля и проверки исправности ламп.
- К9 — реле ближнего света фар.
- К8 — реле дальнего света фар.
- К7 — реле обогрева заднего стекла.
- Предохранители.
Расположение реле и предохранителей в монтажном блоке 2114 разных производителей могут различаться.
Примечания и дополнения
Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099
Фишки (соединительные колодки) монтажного блока 17.3722 автомобилей ВАЗ 2108, 2109, 21099
Перегорает предохранитель, причины, диагностика неисправностиМонтажный блок предохранителей ВАЗ 2109
На всем семействе карбюраторных автомобилей «Самара 1» и на части карбюраторных машин семейства «Самара 2» (ВАЗ 2113 – 2115) устанавливают два типа блоков предохранителей, старого и нового образца. Эти устройства также называют монтажными блоками. Они являются сердцем электрики автомобиля, ведь в них установлены исполнительные реле слаботочных цепей. С помощью монтажного блока управляют также реле сильноточных и дополнительных цепей – стартера, противотуманных фар, подогрева сидений и других. Место установки обоих блоков одинаково, разница в небольших отличиях электрической схемы, различных разъемах и разном расположении элементов и другой конструкции корпуса.
Отличия монтажных блоков предохранителей ВАЗ
Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 заключается в худшей защите от влаги, из-за чего ресурс устройства в несколько раз ниже.
Ведь монтажный блок расположен в нише подкапотного пространства, куда нередко попадает дождевая вода или омывающая жидкость. В новом монтажном блоке отсутствуют реле включения вентилятора и омывателя заднего стекла. Это вызвано изменением электрической схемы автомобиля и установкой этих реле в других местах.
Еще одно отличие – в новой модели монтажного блока применен другой тип предохранителей, более стойкий к сырости. Чтобы отличить один блок от другого, необходимо прочитать надпись на крышке, там указан номер модели. Если по каким-то причинам прочитать текст на крышке не удается, снимите ее и сравните блоки с фотографиями из этой статьи.
Неисправности и схемы блоков
Несмотря на некоторые отличия, неисправности всех моделей подобных блоков одинаковы:
- окисление контактов;
- замыкание из-за грязи.
Попадая внутрь корпуса монтажного блока, вода смешивается с пылью и образует грязь, которая со временем расползается по нижней или верхней части монтажной платы. Неисправности монтажного блока нередко очень похожи на поломки других электрических систем автомобиля, поэтому точно установить причину можно лишь после демонтажа и вскрытия блока.
Необходимо снять и проверить монтажный блок, если наблюдаются следующие неисправности:
- нестабильная работа фар или произвольное включение/выключение/переключение режима;
- проблемы с магнитолой;
- периодически пропадающее зажигание;
- нечеткая работа дворников или омывателей;
- нечеткая работа звукового сигнала;
- неправильная или нечеткая работа указателей поворота.
Видео — Возникновение короткого замыкания
Как снять и установить монтажный блок предохранителей ВАЗ
Основные процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок сделайте следующее:
- Снимите минусовую клемму аккумулятора.
- Открутите две гайки по бокам блока (он расположен с водительской стороны подкапотного пространства над вакуумным усилителем тормозов).
- Приподнимите блок насколько возможно и вытащите все разъемы снизу.
- Установку проводите в обратном порядке. Сначала вставьте все разъемы, затем прикрутите гайки.
Как разобрать и собрать
Прежде чем разбирать монтажный блок, распечатайте фотографию или схему установки предохранителей и реле, а также пометьте или запишите, где какие реле установлены, потому что описание деталей, которое присутствует на внутренней стороне крышки, не всегда помогает.
- Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждого бока, на новой модели отстегните по две защелки с каждого блока.
- Вытащите все реле и предохранители. В новой модели присутствует специальный пинцет, который помогает вытаскивать предохранители, он расположен рядом с реле указателя поворотов.
- После этого выкручивайте саморезы, которые соединяют обе половины корпуса.
На большинстве блоков старых моделей саморезы установлены сверху. На большинстве новых снизу. Но бывает и наоборот, ведь блоки производит не только АВТОВАЗ. С помощью тонкой плоской отвертки разъедините обе половины корпуса. Если разъединить не получается, убедитесь, что выкрутили все саморезы и попробуйте вставить отвертку в другом месте. Раскрыв корпус, извлеките печатную плату с установленными на ней разъемами. Сборку проводите в обратном порядке. Сначала установите печатную плату на крепления одной половины корпуса, затем наденьте вторую половину и плавно сожмите их так, чтобы они соединились. Если соединить половинки корпуса не получается, разберите их и убедитесь, что печатная плата стоит на месте, после чего повторите сборку. Затем зафиксируйте половинки корпуса саморезами.
Как отремонтировать
Внимательно осмотрите дорожки печатной платы. Если где-то обнаружили грязь между дорожками, увлажните ее с помощью жидкости для снятия лака и кисточки. Убедитесь, что лак не растворяет кисточку. После того как удалили всю грязь, тщательно протрите дорожки спиртом и просушите сжатым воздухом. Эту операцию выполните с обеих сторон печатной платы. Осмотрите все разъемы.
Если обнаружили грязь или окисление, замените их. Если вы не обладаете необходимыми знаниями, инструментами или запчастями для этого, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность, что часть контактов не удастся очистить с первого раза. К тому же, спрей не поможет восстановить контакт, если изношены или ослабели прижимные пластины (лепестки). Если печатную плату отремонтировать не удается, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что она подходит для вашего блока, для чего сравните каталожный номер вашего блока и того, для которого предназначена плата.
Реле и предохранители системы управления двигателем (ЭСУД) автомобилей ВАЗ 2108, 2109, 21099
Система управления двигателем автомобилей ВАЗ 2108, 2109, 21099 имеет три реле и три плавких предохранителя, защищающие ее электрические цепи. Они вынесены в отдельный блок предохранителей и реле, который расположен под панелью приборов с правой стороны от водителя под вещевой полкой. Сверху блок защищен пластиковой крышкой, крепящейся на трех саморезах.
Реле ЭСУД ВАЗ 2108, 2109, 21099
— Главное реле (1).
— Реле включения топливного насоса (2).
— Реле включения электровентилятора системы охлаждения (3).
Предохранители ЭСУД ВАЗ 2108, 2109, 21099
— Предохранитель (7,5А) блока управления (ЭБУ) и модуля зажигания (6).
— Предохранитель (7,5А) обмотки включения электровентилятора системы охлаждения двигателя, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода (5).
— Предохранитель (15А) топливного насоса (4).
Примечания и дополнения
— Предохранители извлекаются при ремонте электрических цепей, сбросе давления в топливной магистрали, измерении компрессии в цилиндрах.
Еще статьи по ЭСУД ВАЗ 2108, 2109, 21099
— Проверка датчика кислорода (Лямбда-зонда) ЭСУД автомобилей ВАЗ 2108, 2109, 21099
— Электрическая схема ЭСУД двигателя 2111 автомобилей ВАЗ 2108, 2109, 21099 (Евро-2)
— Схема ЭСУД автомобилей ВАЗ 2108, 2109, 21099 (нормы Россия-83) с СО-потенциометром
описание, схемы, неполадки и способы их устранения, фото и видео
Где располагается блок предохранителей ВАЗ 21099 карбюратор схема? Сама плата находится под капотом с левой стороны ветрового стекла и закрыта крышкой. В ней же нарисована условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть, в амперах). Сам монтажный блок ВАЗ закрыт в пластиковый корпус. Там же располагаются запасные предохранители (по бокам). Однако в «девятке» есть и второй блок, который располагается уже в салоне авто. Здесь ставятся те предохранители, которые отвечают за соединение цепи питания на бензонасос и некоторые другие компоненты.
Схема блока предохранителей в ВАЗ 21099
Первым делом стоит заметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.
инцип работы одинаковый, но элементы не взаимозаменяемые. Желательно учитывать этот аспект при ремонте или замене предохранителей. В БП нового типа предусмотрена сигнальная цепь, которая идет на панель приборов. Это индикатор, который загорается при появлении неисправности в работе самого блока и электроцепи. В автомобилях старого образца данная цепь отсутствовала. В некоторых машинах ее переводили на подушку безопасности (индикатор срабатывания).
Схема монтажного блока (ИЗОБРАЖЕНИЕ 1), что располагается под капотом, находится на крышке с внутренней стороны. Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно распечатана в инструкции по эксплуатации транспортного средства. По ней можно в считанные секунды найти расположение любой из цепей электрики, что дает необходимую информацию для проведения диагностики контакта электрической цепи. Но при этом некоторые из них связывают несколько цепей. Например, F4 — это не только предохранитель прикуривателя, но и реле, которое отвечает за обогрев заднего стекла (если оно предусмотрено) и разъем переносной осветительной лампы.
Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то там схема подключения идентичная. Единственное исключение — некоторые из цепей не будут замкнуты, но это — нормально. Как всегда — можно сравнить с условной схемой, что продублирована на крышке монтажного блока.
Изображение 1. Схема монтажного блока.Несколько слов о самих предохранителях
Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой. Если указанный диапазон преодолеть — внутренняя его часть попросту перегорает, и электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).
В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения по силе тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер. Естественно, если сюда поставить предохранитель меньшего номинала, то он при малейшей превышении своей нормы попросту перегорит. Если поставить с большим номиналом, то при преодолении допустимой величины произойдет возгорание электропроводки. Поэтому делать так недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.
В блок предохранителей ВАЗ 21099 непосредственно с завода изначально ставятся запасные. Располагаются они по обе стороны от основной платы. В ВАЗ 2108 — точно так же, но там во внутрь салона вынесены только реле, отвечающие за работу бензонасоса и подогрева заднего стекла (а также магнитолы).
Интересно то, что наибольшая возможная нагрузка для блока предохранителей приходится на цепь, соединяющую электрические подъемники стекол. Там максимальная сила тока может быть 30 Ампер. В блоках нового образца его заменили на стандарт в 20 Ампер.
Как правильно заменять предохранители? Для этого понадобится:
- выключить мотор;
- снять минусовую клемму с аккумулятора. Желательно еще подождать несколько минут для устранения остаточного напряжения;
- снять крышку блока предохранителей 2109;
- при помощи мультиметра найти вышедший из строя предохранитель;
- проверить цепь на наличие короткого замыкания;
- поставить новый предохранитель;
- подать напряжение на цепь и удостовериться, что повторного перегруза не произошло.
Ни в коем случае нельзя проводить ремонт с применением неоригинальных комплектующих, и уж тем более их заменяя на сторонние проводники. Среди российских водителей есть популярная тенденция вместо предохранителя ставить 5-копеечные монеты (это можно выполнить на «девятке» старого образца). Делая это, нужно отдавать себе отчет, что можно не только сжечь всю электронику автомобиля, но и вызвать пожар!
Как проверить работу электрической цепи?
Для того чтобы проверить на работоспособность блок ВАЗ 2109, достаточно выполнить прозвонку каждой из цепей мультиметром.
В вариациях мотора карбюратор это выполняется предельно просто, так как контакты блока — полностью открыты. Если обнаружены множественные разрывы, то дешевле и проще будет просто заменить весь блок. Подойдет и нового образца, и даже с 2114 — они там используются идентичные.
Если же работает только одна из частей блока, то придется искать разорванную цепь. Поиск упростит знание следующих правил:
- если не работает цепь, отвечающая за питание печки, то искать неисправный элемент нужно с F4 или F7. Последний отвечает за работу вентилятора, задувающего вовнутрь салона теплый воздух;
- замена прикуривателя потребуется, если не работает сразу несколько цепей: F4, F10, блок 7;
- за омыватели, патрон переносной лампы и щетки заднего стекла отвечает реле F7;
- при неисправности бензонасоса «виновником» является плата предохранителей, что располагается с левой стороны руля (в салоне автомобиля).
Это указаны те неисправности, с которыми водителям чаще всего приходится иметь дело.
Как проверить работу электрической цепи?
Для того чтобы проверить на работоспособность блок ВАЗ 2109, достаточно выполнить прозвонку каждой из цепей мультиметром.
В вариациях мотора карбюратор это выполняется предельно просто, так как контакты блока — полностью открыты. Если обнаружены множественные разрывы, то дешевле и проще будет просто заменить весь блок. Подойдет и нового образца, и даже с 2114 — они там используются идентичные.
Если же работает только одна из частей блока, то придется искать разорванную цепь. Поиск упростит знание следующих правил:
- если не работает цепь, отвечающая за питание печки, то искать неисправный элемент нужно с F4 или F7. Последний отвечает за работу вентилятора, задувающего вовнутрь салона теплый воздух;
- замена прикуривателя потребуется, если не работает сразу несколько цепей: F4, F10, блок 7;
- за омыватели, патрон переносной лампы и щетки заднего стекла отвечает реле F7;
- при неисправности бензонасоса «виновником» является плата предохранителей, что располагается с левой стороны руля (в салоне автомобиля).
Это указаны те неисправности, с которыми водителям чаще всего приходится иметь дело.
Разобраться с блоком предохранителей в ВАЗ 21099 карбюратор довольно просто. Самое сложное — это поиск неисправного элемента. Но устранить проблему не сложно, если в наличии есть запасные предохранители. В ВАЗ 21099, в отличии от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать своевременно их восстанавливать при необходимости.
