Как работает инжекторный двигатель, принцип работы и преимущества

Вместо недавно повсеместно распространенных карбюраторных двигателей сейчас в основном используются инжекторные или впрысковые двигатели.

Принцип их работы относительно прост и чрезвычайно экономичен. Однако, чтобы оценить преимущество инжектора, нужно сначала разобраться, почему они пришли на смену карбюраторам.

Карбюратор служит для подачи топлива во впускной коллектор, где оно уже смешивается с воздухом, а оттуда распределяется в камеры сгорания поршней. На подачу и смешивание топлива с воздухом израсходуются силы двигателя – до десяти процентов. Бензин всасывается в коллектор благодаря разнице в давлении в атмосфере и коллекторе, а чтобы поддерживать нужный уровень давления, как раз и расходуются ресурсы двигателя.

Кроме этого у карбюратора есть и масса других недостатков, например, когда через карбюратор проходит слишком много топлива, он просто физически не успевает направить его через узкую горловину в коллектор, в результате чего карбюратор начинает коптить. Если же топливо ниже определенного уровня, то двигатель попросту не тянет и глохнет – знакомая многим ситуация.

Принцип работы инжектора

Инжектор, в принципе, исполняет в двигателе ту же работу, что и карбюратор – подает топливо в камеры сгорания поршней. Однако происходит это не из-за всасывания бензина в коллектор, а методом впрыска топлива через форсунки непосредственно в камеры сгорания или в коллектор, и здесь же происходит смешивание топлива с воздухом.

Мощность инжекторных двигателей в среднем на 10 процентов выше, чем карбюраторных.

Инжекторы делятся на два основных вида:

  • моновпрыск – топливо подается через форсунки в коллекторе, а затем распределяется непосредственно в камеры сгорания;
  • распределенный впрыск – в головке цилиндров имеется форсунка для каждого поршня и смесь топлива с воздухом происходит в камере сгорания.

Инжекторные двигатели с распределенным впрыском являются самыми экономичными и мощными. Подача бензина происходит в момент открытия впускного клапана.

Преимущества инжектора

Система впрыска незамедлительно реагирует на любые изменения нагрузки на двигатель, как только увеличиваются обороты, впрыск производится чаще.

Автомобили с впрысковой системой легче заводятся, увеличивается динамический момент двигателя. Инжектор меньше реагирует на погодные условия, ему не требуется длительное прогревание при минусовых температурах воздуха.

Инжекторы более “дружелюбны” к экологии, уровень выбросов вредных веществ на 50-70 процентов ниже, чем у карбюратора.

Также они более экономны, поскольку топлива расходуется ровно столько, сколько нужно для бесперебойной работы двигателя в данный момент.

Недостатки впрысковых систем

К недостаткам можно отнести тот факт, что для нормальной работы двигателя требуется слаженная работа нескольких электронных датчиков, которые контролируют разные параметры и передают их на главный процессор бортового компьютера.

Высокие требования к чистоте топлива – узкие горлышки форсунок очень быстро будут забиваться, если пользоваться некачественным бензином.

Ремонт обходится очень дорого, а некоторые элементы вообще не подлежат восстановлению.

Как видим, ни одна система не лишена недостатков, однако преимуществ у инжектора значительно больше и именно из-за этого инжекторные двигатели пришли на замену карбюраторным.

Очень наглядное видео, в 3D, о принципе работы инжекоторного двигателя.

В данном видео вы узнаете о принципе работы системы питания инжекторного двигателя.

Загрузка…

Поделиться в социальных сетях

описание, устройство, фото и видео

«Родившись» в 1951 году, инжектор постепенно пришел на смену карбюраторам, читаем статью — карбюратор или инжектор. А произошло это благодаря одному из его важнейших преимуществ, которое состоит в уменьшении количества используемого топлива. Помимо которого специалисты также отмечают лучшую динамику разгона инжекторных авто, стабильность функционирования таких моторов, а также снижение числа вредных выбросов от их работы в атмосферу.

Выясним, откуда берутся такие свойства, и вообще каков принцип работы инжектора, однако прежде кратко приведу основные недостатки последнего, чтоб вы не считали его идеальным:

  • дорогой ремонт узлов;
  • наличие элементов, не подлежащих ремонту;
  • необходимость использования качественного топлива;
  • необходимость применения спецоборудования для диагностики, ремонта и обслуживания.

Как работает инжектор?

Итак, как известно, в современных авто карбюраторная система уже полностью замещена инжекторными двигателями.  Последние, в отличие от карбюраторных, повышают мощность автомобиля, улучшают динамику его разгона, экологичность. При том, что расход топлива при этом уменьшается.

Кстати, высокие экологические показатели инжектор сохраняет без различных  регулировок и настроек. Ведь там имеет место самонастройка топливовоздушной смеси, которая стала возможна благодаря кислородному датчику, установленному на выпускном коллекторе (лямбда-зонд).

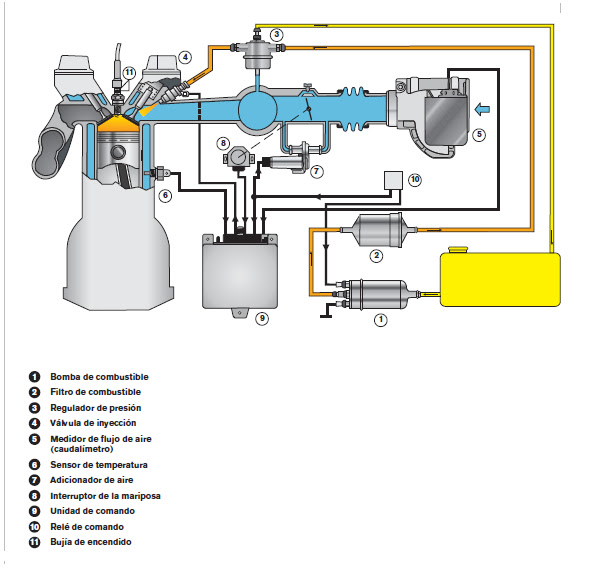

Устройство инжектора.

Подача топлива в инжекторный движок производится форсунками, которые могут  располагаться или на впускном коллекторе (моновпрыск), или недалеко от впускных клапанов цилиндров (распределенный впрыск), или  непосредственно в ГБЦ — головке блока цилиндров (прямой впрыск — впрыск топлива осуществляется в саму камеру сгорания), о том, как промыть форсунок своими руками смотрим вот здесь.



Помимо форсунок инжектор включает в себя следующие исполнительные элементы:

  • ЭБУ (контроллер) — обрабатывает данные от датчиков и управляет системами подачи топлива и зажигания;
  • бензонасос (электрический) — он подает топливо;
  • различные датчики: температуры, коленвала, распредвала, детонации;
  • регулятор давления — поддерживает разницу давления воздуха во впускном коллекторе и форсунках.

Также все инжекторные моторы оснащаются каталитическим нейтрализатором (катализатором) в виде «сот», на котором нанесен активный слой, способствующий догоранию топлива, остающемуся в выхлопных газах. Однако заправка этилированным бензином длительное время приводит к определенным поломкам, из-за которых катализатор теряет такую способность.

Датчик кислорода в инжекторе и его работа.

Наиболее известным типом является циркониевый кислородный датчик, подробнее в статье — что такое датчик кислорода. Он есть переключатель (к слову, один из самых важных), который резко изменяет свое состояние на отметке 0.5% кислорода, содержащегося в выхлопных газах.

Устройство интерфейса датчика выглядит следующим образом: прогретый датчик (300 градусов Цельсия и выше) при богатой смеси (содержание кислорода < 0.5%), как слабый источник тока, устанавливает на выходе напряжение от 0,45 до 0,8 Вольт, а при бедной смеси (содержание кислорода > 0.5%) — от 0.2 до 0.45 Вольт. И не важно, какой точно при этом уровень напряжения, учитывается лишь то, где он расположен по отношению к средней линии. То есть топливо добавляется, когда ECU определяет сигнал бедной смеси, и уменьшается, когда богатой.

Следовательно, подача топлива регулируется в зависимости от практических результатов сгорания, что дает возможность системе приспособиться к разным условиям работы.

Известно, что надежно данный датчик работает только в хорошо прогретом состоянии, следовательно, ECU система TCCS заметит его показания только в случае прогрева двигателя до нужного уровня. Однако не всех это устраивает. Поэтому для придания скорости этому процессу в датчик кислорода часто монтируют электрический подогреватель.

Компьютер системы TCCS. Самодиагностика инжектора.

В современном инжекторе установлено много датчиков, это разрешает оптимизировать его работу.

Принцип работы механического инжектора.

Хотя ранее использовались иные конструкции инжекторных моторов с впрыском. К примеру, известен такой двигатель, в котором управление происходит при помощи механических устройств. Управление здесь — дозировка объема топлива при помощи специального клапана. Клапан же управляется системой рычагов, которую приводит в действие воздушный поток. Сегодня механически управляемые клапаны уже полностью изжили себя.

В настоящее же время в каждой системе впрыска есть встроенная подсистема самодиагностики, которая позволяет установить неисправности узлов, датчиков и исполнительных механизмов системы. После самодиагностики компьютер вырабатывает диагностические коды. Они извлекаются из памяти компьютера и расшифровываются согласно таблицам. У каждого производителя свой вариант извлечения данных кодов. Найти практически всех их можно в свободном доступе в интернете, подробнее о диагностике инжектора своими руками, можно прочитать тут. Кроме того рекомендую ознакомиться с инструкцией, о том как почистить инжектор.

Видео

youtube.com/v/ocMixtis6xw?hl=ru_RU&version=3&rel=0″ allowfullscreen=»allowfullscreen» allowscriptaccess=»always»/>

Рекомендую прочитать:

Признаки загрязнения инжекторов

Инжекторный двигатель сегодня установлен на большинстве современных автомобилей, однако в процессе эксплуатации ему свойственна одна неприятная особенность – скопление загрязнений в системе впрыска. К таким загрязнениям относятся различные мелкодисперсные частицы, а также более тяжелые фракции, среди которых лаковые и углеродистые отложения – обычно они поступают вместе с топливом и скапливаются на форсунках. Мы уже писали, что загрязнение форсунок неизбежно приводит к изменению факела распыла, а иногда полному прекращению подачи топлива.

Как результат – образование топливовоздушной смеси ухудшается, а мощность двигателя падает. Перед тем, как разобраться, какие признаки расскажут нам о загрязнения инжектора, стоит вкратце вспомнить принцип его работы.

Как работает инжектор

Инжекторная подача топлива реализована при помощи форсунок, которые соединяются с топливной рампой. Электрический бензонасос подает топливо под давлением – подача выполняется от бака к топливной магистрали инжектора. Электронный блок управления в это время получает информацию от различных датчиков, среди которых ДМРВ, датчик положения дроссельной заслонки, температуры антифриза, положения коленчатого вала и так далее. Проанализировав полученные данные, ЭБУ отправляет сигнал на электромагнитный клапан, который открывается и происходит впрыск горючего из топливной рампы внутрь впускного тракта цилиндра либо в камеру сгорания двигателя.

Признаки загрязнения инжектора

Описанный выше принцип работы достаточно прост и понятен, однако, когда в него вмешиваются загрязнения – вы можете прочувствовать характерные признаки данного явления. Итак, если внутри инжектора скопилась грязь, можно столкнуться с нижеперечисленным:

  1. Станет труднее запустить двигатель, особенно на холодную при понижении температуры воздуха.
  2. На холостом ходу двигатель станет работать нестабильно.
  3. При резком ускорении появятся заметные провалы в мощности.
  4. Былая динамика разгона пропадет.
  5. Расход бензина станет ненормированным, количество потребляемого топлива увеличится.
  6. Повысится токсичность выхлопных газов.
  7. При разгоне есть риск столкнуться с детонацией, так как повышается температура внутри камеры сгорания, а топливовоздушная смесь обедняется.
  8. Появятся пропуски зажигания, а из выпускной системы будут доноситься периодические хлопки.
  9. Начнут преждевременно выходить из строя различные элементы автомобиля: датчики, катализатор, свечи зажигания и лямбда-зонд.

Как вы можете видеть, загрязнение инжектора разглядеть довольно просто по причине множества признаков, которые сопутствуют данному явлению. Однако, есть одна неприятность – такие же симптомы свойственны разряжению топливного бака, засорению топливного фильтра, пережатию топливопровода и даже неисправностям регулятора давления топлива. Именно поэтому важно сначала убедиться в отсутствии более серьезных, нежели загрязнения, проблем, а уже затем проводить комплексную очистку и промывку инжекторов.

Рекомендации по очистке

Специалисты компании LAVR разработали высокоэффективные составы для промывки инжектора как на бензиновых, так и на дизельных агрегатах:

  1. ML101 – препарат с эффектом раскоксовки, который подходит для любых бензиновых систем впрыска. Удаляет до 100% загрязнений, а также поддерживает высокую работоспособность топливной системы. После использования средства не требуется замена масла и свечей зажигания.
  2. ML101 Euro – состав для промывки инжектора на бензиновых двигателях, изготовленный по европейским стандартам и не имеющий эффекта раскоксовки. После использования средства не требуется замена свечей и масла.
  3. ML102 – эффективный препарат для дизельных инжекторов, который удаляет даже самые стойкие загрязнения. Средство с эффектом раскоксовки, не требует замены свечей или масла после применения.

Мы уже рассказывали, что очистить форсунки можно тремя способами – с разбором в ультразвуковой ванне, без разбора при помощи промывки или специальными присадками в топливо.

Стоит оговориться, что присадки в топливо больше всего подойдут для профилактики – если вы уже столкнулись с вышеперечисленными признаками загрязнения инжектора, стоит обратить внимание на два других способа промывки, выбор которых будет зависеть от степени серьезности проблемы. Максимально удобный способ – это очистка инжектора специальными составами через промывочную станцию, проводить такую процедуру можно дома, если купить оборудование, либо в любом автосервисе.

Как работает инжекторный двигатель?

Инжекторный двигатель – это довольно сложный механизм, работа которого должна быть хорошо отлажена, чтобы получить от него максимальную производительность. В статье подробно рассмотрен принцип работы инжекторного двигателя.Инжекторный двигатель – это довольно сложный механизм, работа которого должна быть хорошо отлажена, чтобы получить от него максимальную производительность. В статье подробно рассмотрен принцип работы инжекторного двигателя.

Содержание статьи:


Прежде чем начать разговор об этом чуде техники, развеем некоторые мифы. Инжекторный двигатель работает по тому же принципу, что и дизельный, за исключением системы зажигания, однако, это не придает ему гораздо большей мощности, чем карбюраторному. Прибавка составит максимум 10%.

Центром всей системы является ЭБУ (электронный блок управления). Он носит много названий, «мозги», «компьютер» и так далее. По сути да, это компьютер, в который заложено огромное количество таблиц по составу смеси, времени впрыска топлива и прочего. Например, если обороты двигателя равны 1500, дроссельная заслонка открыта на 10 градусов, а расход воздуха составляет 23 кг, то в цилиндр будет поступать одно количество топлива. Если же вводные параметры изменяются, то и результат будет другим. Если с блоком управления возникают какие-то проблемы, например, слетает прошивка, то все идет прахом, двигатель либо начинает как попало работать, либо и вовсе перестает.

Датчики инжекторного двигателя

Все элементы можно поделить на исполнительные и датчики. Для начала мы рассмотрим датчики.

Датчик массового расхода воздуха (ДМРВ)

Этот элемент устанавливается перед воздушным фильтром, прямо на входе. В основе его работы лежит принцип разницы показаний. Так, через две платиновые нити проходит электричество. В зависимости от температуры их сопротивление меняется. Одна из нитей надежно укрыта от потока воздуха, что делает ее сопротивление неизменным. Вторая же охлаждается потоком, и на основании разницы величин, по тем же таблицам, о которых сказано выше, ЭБУ рассчитывает количество воздуха.

Датчик абсолютного давлении и температуры двигателя (ДАД)

Он используется либо в качестве альтернативы, либо вместе с вышеописанным для более высокой точности снятия показаний. Если вкратце, в нем имеется две камеры, одна из которых герметична и имеет внутри абсолютный вакуум. Вторая же камера подсоединяется к впускному коллектору, где создается разрежение во время такта впуска. Между этими камерами имеется диафрагма, а так же пьезоэлементы. Они вырабатывают напряжение при движении диафрагмы. Далее сигнал идет на ЭБУ.

Датчик положения коленчатого вала (ДПКВ)

Если посмотреть на шкив коленвала инжекторного двигателя, то можно рассмотреть на нем гребенку. Она магнитная. По всему периметру установлены зубцы. Всего их должно быть 60 штук, через каждые 6 градусов. Но двух из них нет, они нужны для синхронизации. Датчик положение коленчатого вала имеет в своем составе намагниченный стальной сердечный, а так же медную обмотку. При прохождении зубцов в обмотке возникает индукционный ток, напряжение которого зависит от скорости вращения шкива.

Датчик фаз (ДФ)

Не все двигатели им оснащались раньше, но сейчас его можно встретить практически везде. Он работает по принципу датчика Холла, то есть имеет диск с катушкой, а так же прорезь. Как только прорезь попадает на датчик, выходное напряжение на нем нулевое. Этот момент означает верхнюю мертвую точку такта сжатия первого цилиндра. Нужно это для того, чтобы ЭБУ мог генерировать напряжение для зажигания в нужном цилиндре, а так же контролировать такты. Чтобы, например, форсунка не открылась во время рабочего хода.

Датчик детонации

Он устанавливается на блоке цилиндров инжекторного двигателя. Как только в двигателе возникает детонация, по блоку передается вибрация. Датчик представляет собой пьезоэлемент, который генерирует напряжение, чем сильнее вибрации, тем выше напряжение. Соответственно, ЭБУ на основании его показаний корректирует момент зажигания. Но об этом позже.

Датчик положения дроссельной заслонки (ДПДЗ)

По сути своей, это обычный потенциометр. Опорное напряжение на нем, как правило, составляет 5 вольт. Так вот, в зависимости от того, на какой угол отклоняется дроссельная заслонка, меняется напряжение на контрольном выводе. Все просто.

Датчик температуры охлаждающей жидкости (ДТОЖ)

Этот датчик нужен для определения температуры двигателя. Если на карбюраторном двигателе он нужен просто для включения и выключения электровентилятора, то здесь он представляет собой более сложное устройство. Это термосопротивление, величина которого меняется в зависимости от температуры. Соответственно, меняется и напряжение, при прохождении через него.

Датчик кислорода

Он устанавливается в выхлопной системе, существуют системы с двумя датчиками. Его задача – отслеживать количество свободного кислорода в выхлопных газах. Например, если его слишком много, то это значит, что смесь вся не сгорает, а значит, надо обогатить. Если же кислорода меньше, чем значится в нормативных таблицах ЭБУ, то ее надо обеднить.

Исполнительные элементы

Исполнительные элементы получили свое название за то, что именно они вносят коррективы в работу двигателя. ТО есть, блок управления получает сигнал от датчика, анализирует его, после чего отправляет сигнал на исполнительный элемент.

Топливный насос

Начнем с системы питания. Он установлен в баке и подает топливо в топливную рампу под давлением 3,2 – 3,5 Мпа. Это позволяет гарантировать качественный распыл топлива в цилиндры. Как только повышаются обороты двигателя, повышается и аппетит, а значит в рампу надо подавать большее количество топлива для сохранения давления. Насос начинает вращаться быстрее по команде блока управления. Большинство современных автомобилей, начиная примерно с 2013 года выпуска, оснащаются топливным модулем, который включает в себя насос и встроенный фильтр. Это существенно сказывается на стоимости замены фильтра, потому что менять надо весь модуль. Некоторые производители в инструкциях пишут, что модуль устанавливается на весь срок службы авто, однако не стоит верить, что какой-то фильтр способен проходить больше 2 сезонов.

Форсунка

После того, как топливо прошло всю цепь провода, оно попадает в форсунку, которая дозирует его подачу в цилиндр. Форсунка представляет собой электромагнитный клапан очень маленького диаметра, который обеспечивает распыл бензина в камеру сгорания. ЭБУ изменяет количество топлива, которое подается, при помощи временных промежутков, пока открыта форсунка. Как правило, это десятые доли секунды.

Дроссельная заслонка

Все мы когда-то видели карбюратор, заглядывали в него сверху. Так вот в нем имелись заслонки, которые перекрывали воздух. Здесь принцип тот же. Пожалуй, и рассказать больше нечего.

Регулятор холостого хода (РХХ)

Это тоже электромагнитный клапан, шток которого закрывает воздуховод, проходящий в обход дроссельной заслонки. В зависимости от напряжения, которое на него подает блок управления, он открывает этот самый канал.

Модуль зажигания

В принципе, это та же катушка зажигания, только их здесь четыре. При прохождении тока через первичную обмотку во вторичной коммутируется высокочастотный ток высокого напряжения, который подается на свечу.

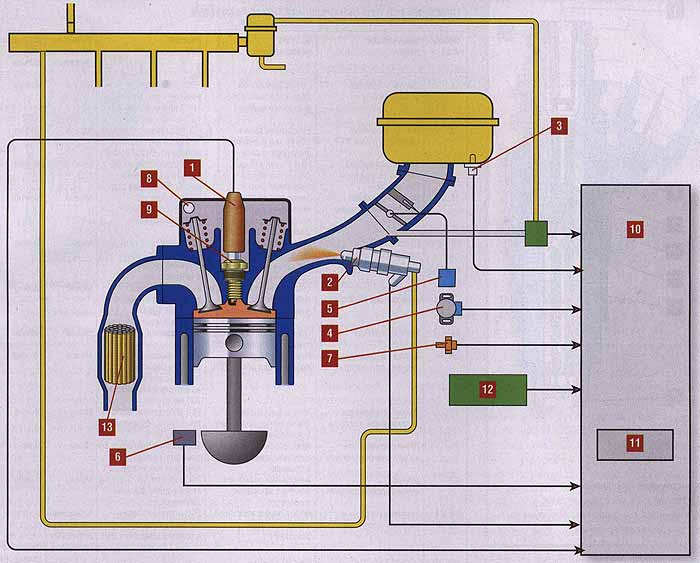

Принцип работы инжекторного двигателя

Итак, после того, как мы разобрались в основных узлах инжекторного двигателя, посмотрим, как же он работает. После того как стартер провернул коленчатый вал, ДПКВ сообщил блоку управления, какой цилиндр в каком положении находится. В свою очередь, датчик фаз сообщил о тактах. Блок управления принял эту информацию к сведению и открыл форсунку в том цилиндре, в котором начинается такт впуска. Но открыл ее не просто так, а на строго определенный промежуток времени, который по таблицам соответствует показаниям ДМРВ или ДАД. Так сформировалась рабочая смесь.

Видео: как работает бензиновый инжекторный двигатель внутреннего сгорания

После того как здесь такт впуска закончился, начинается сжатие, в это время впуск происходит в другом цилиндре. Здесь же поршень доходит до верхней мертвой точки, о чем говорит ДПКВ и ДФ, соответственно, пора подавать напряжение на модуль зажигания, в нужный цилиндр. Для этого в блоке управления стоит два транзистора, которые берут на себя по два цилиндра.

Дальше, когда взрыв произошел, ЭБУ смотрит на показания датчик детонации и корректирует момент зажигания уже для следующего по ходу цилиндра. Но это еще не все. После этого, когда газы дошли до датчика кислорода, блок управления корректирует состав смеси, а именно, время открывания форсунки, что позволяет максимально эффективно использовать топливо и его сгорание. Если ЭБУ распознает недостаток кислорода, но при этом дроссельная заслонка остается открытой, то приоткрывается регулятор холостого хода.

Прогрев двигателя и датчик температуры двигателя

Этот момент стоит рассмотреть отдельно, скажем так, это небольшое уточнение. Итак, прогревочный режим двигателя никак не связан с показаниями некоторых датчиков, то есть, от них ничего не зависит. В частности, это ДМРВ и ДАД, а так же датчик детонации. В блоке, как уже говорилось, заложены определенные таблицы, их очень много, миллионы. Так вот, во время прогревочного режима ЭБУ работает строго по этим таблицам и никак иначе. Это значит, что если в него прописано соотношение воздуха к топливу 14,1:1, то так оно и будет. Эта цифра является общепринятой нормой для рабочей температуры. Так вот, пока температура двигателя не достигнет той, которая прописана в прошивке блока управления, то прогревочный режим не отключится. После ЭБУ начинает работать по датчикам.

Что лучше, инжекторный или карбюраторный двигатель?

Этот вопрос достаточно спорный, у каждой точки зрения есть много противников и приверженцев как среди простых водителей, так и среди специалистов, которые полностью понимают принцип работы инжекторного двигателя. Итак, карбюраторный двигатель отличает простота и прозрачность работы. То есть, если механик отрегулировал холостые обороты, то они такими и остались.

Что касается инжекторного двигателя, то ту все дело сводится к своевременному обслуживанию, а так же к качеству применяемых деталей.

устройство, принцип работы и классификация


Что такое ДВС?

ДВС (двигатель внутреннего сгорания) – один из самых популярных видов моторов. Это тепловой двигатель, в котором топливо сгорает непосредственно внутри него самого – во внутренней камере. Дополнительные внешние носители не требуются.

ДВС работает  благодаря физическому эффекту теплового расширения газов. Горючая смесь в момент воспламенения смеси увеличивается в объёме, и освобождается энергия.

Вне зависимости от того, о каком из ДВС идёт речь – о ДВС с искровым зажиганием – двигателе Отто (это, прежде всего, инжекторный и карбюраторный бензиновые двигатели) или о ДВС с воспламенением от сжатия (дизельный мотор, дизель) сила давления газов воздействует на поршень ДВС. Без поршня сложно представить большинство современных ДВС. В том числе, он есть даже у комбинированного ДВС. Только в последнем, кроме поршня, мотору работать помогает ещё и лопаточное оборудование (компрессоры, турбины).


Бензиновые, дизельные поршневые ДВС – это двигатели, с которыми мы активно встречаемся на любом транспорте, в том числе легковом, а ДВС, работающие не только за счёт поршня, но и за счёт компрессора, турбины – это решения, без которых сложно представить современные суда, тепловозы, автотракторную технику, самосвалы высокой грузоподъёмности, т. е. транспорт, где нужны двигатели средней (> 5 кВт) или высокой мощности (> 100 кВт).

Без двигателя внутреннего сгорания невозможно представить движение практически любого транспорта (кроме электрического) – автомобилей, мотоциклов, самолётов.

  • Несмотря на то, что технологии, в том числе, в транспортной сфере, развиваются семимильными шагами, ДВС на авто человечество будет устанавливать еще долго. Даже концерн Volkswagen, который, как известно, готовит масштабную программу электрификации модельного ряда своих двигателей, пока не спешит отказываться от ДВС. Открытой является информация, что автомобили с ДВС будут выпускаться не только в ближайшие 5, но и 30 лет. Да, время разработок новых ДВС у концерна уже подходит к финальной стадии, но производство никто сворачивать не будет. Нынешние актуальные разработки будут использоваться и впредь. Некоторые же концерны по производству авто и вовсе не спешат переходить на электромоторы. Это можно обосновать и экономически, и технически. Именно ДВС из всех моторов одни из наиболее надежных и при этом дешёвых, а постоянное совершенствование моделей ДВС позволяет говорить об уверенном прогрессе инженеров, улучшении эксплуатационных характеристик двигателей внутреннего сгорания и минимизации их негативного влияния на атмосферу.
  • Современные дизельные двигатели внутреннего сгорания позволяют снизить расход топлива на 25-30 %. Лучше всего такое уменьшение расхода топлива смогли достигнуть производители дизельных ДВС. Но и производители бензиновых двигателей внутреннего сгорания активно удивляют. Ещё в 2012-м году назад американский концерн Transonic Combustion (разработчик так называемых сверхкритических систем впрыска топлива) впечатлил решением TSCiTM. Благодаря новому подходу к конструкции топливного насоса и инжекторам, бензиновый двигатель стал существенно экономичней.
  • Большие ставки на ДВС делает и концерн Mazda. Он акцентирует внимание на изменении конструкции выпускной системы. Благодаря ей улучшена продувка газов, повышена степень их сжатия, а, вместе с тем, снижены и обороты  (причём сразу на 15%). А это и экономия расхода топлива, и уменьшение вредных выбросов – несмотря на то, что речь идёт о бензиновом двигателе, а не о дизеле.

Устройство двигателя внутреннего сгорания

При разнообразии конструктивных решений устройство у всех ДВС схоже. Двигатель внутреннего сгорания образован следующими компонентами:

  1. Блок цилиндров. Блоки цилиндров – цельнолитые детали. Более того, единое целое они составляют с картером (полой частью). Именно на картер ставят коленчатый вал). Производители запчастей постоянно работают над формой блока цилиндров, его объемом. Конструкция блока цилиндров ДВС должна чётко учитывать все нюансы от механических потерь до теплового баланса.
  2. Кривошипно-шатунный механизм (КШМ) – узел, состоящий из шатуна, цилиндра, маховика, колена, коленвала, шатунного и коренного подшипников. Именно в этом узле прямолинейное движение поршня преобразуется непосредственно во вращательное. Для большинства традиционных ДВС КШМ – незаменимый механизм. Хотя ряд инженеров пытаются найти замену и ему. В качестве альтернативы КШМ может рассматриваться, например, система кинематической схемы отбора мощности (уникальная российская технология, разработка научных сотрудников из «Сколково», направленная на погашение инерции, снижение частоты вращения, увеличение крутящего момента и КПД).
  3. Газораспределительный механизм (ГРМ). Присутствует у четырехтактных двигателей (что это такое, ещё будет пояснено в блоке, посвященном принципу работы ДВС). Именно от ГРМ зависит, насколько синхронно с оборотами коленчатого вала работает вся система, как организован впрыск топливной смеси непосредственно в камеру, под контролем ли выход из нее продуктов сгорания.

    Основным материалом для производства ГРМ выступает кордшнуровая или кордтканевая резина. Современное производство постоянно стремится улучшить состав сырья для оптимизации эксплуатационных качеств и повышения износостойкости механизма. Самые авторитетные производители ГРМ на рынке – Bosch, Lemforder, Contitech (все – Германия), Gates (Бельгия) и Dayco (США).

    Замену ГРМ проводят через каждые 60000 — 90 000 км пробега. Всё зависит от конкретной модели авто (и регламента на неё) и особенностей эксплуатации машины.

    Привод газораспределения нуждается в систематическом контроле и обслуживании. Если пренебрегать такими процедурами, ДВС может быстро выйти из строя.

  4. Система питания. В этом узле осуществляется подготовка топливно-воздушной смеси: хранение топлива, его очистка, подача в двигатель.
  5. Система смазки. Главные компоненты системы – трубки, маслоприемник, редукционный клапан, масляный поддон и фильтр. Для контроля системы современные решения также оснащаются датчиками указателя давления масла и датчиком сигнальной лампы аварийного давления. Главная функция системы – охлаждение узла, уменьшение силы трения между подвижными деталями. Кроме того, система смазки  выполняет очищающую функцию, освобождает двигатель от нагара, продуктов, образованных в ходе износа мотора.
  6. Система охлаждения. Важна для оптимизации рабочей температуры. Включает рубашку охлаждения, теплообменник (радиатор охлаждения), водяной насос, термостат и теплоноситель.
  7. Выхлопная система. Служит для отвода от мотора продуктов сгорания.
    Включает:
    — выпускной коллектор (приёмник отработанных газов),
    — газоотвод (приёмная труба, в народе- «штаны»),
    — резонатор для разделения выхлопных газов и уменьшения их скорости,
    — катализатор (очиститель) выхлопных газов,
    — глушитель (корректирует направление потока газов, гасит шум).
  8. Система зажигания. Входит в состав только бензодвигателей. Неотъемлемые компоненты системы – свечи и катушки зажигания. Самый популярный вариант конструкции – «катушка на свече». У двигателей внутреннего сгорания старого поколения также были высоковольтные провода и трамблер (распределитель). Но современные производители моторов, прежде всего, благодаря появлению конструкции «катушка на свече», могут себе позволить не включать в систему эти компоненты.
  9. Система впрыска. Позволяет организовать дозированную подачу топлива.

В LMS ELECTUDE системе и времени впрыска уделяется особое внимание. Любой автомеханик должен понимать, что именно от исправности системы впрыска, времени впрыска зависит способность оперативно изменять скорость движения авто. А это одна из важнейших характеристик любого мотора.


Тонкий нюанс! При изучении устройства нельзя проигнорировать и такой элемент, как датчик положения дроссельной заслонки. Датчик не является частью ДВС, но устанавливается на многих авто непосредственно рядом с ДВС.

Датчик эффективно решает такую задачу, как передача электронному блоку управления данных о положении пропускного клапана в определенный интервал времени. Это позволяет держать под контролем поступающее в систему топливо. Датчик измеряет вращение и, следовательно, степень открытия дроссельной заслонки.

А изучить устройство мотора основательно помогает дистанционный курс для самообучения «Базовое устройство двигателя внутреннего сгорания автомобиля», на платформе ELECTUDE. Принципиально важно, что каждый может пошагово продвинуться от теории, связанной с ДВС и его составными частями, до оттачивания сервисных операций по регулировке. Этому помогает встроенный LMS виртуальный симулятор.

Принцип работы двигателя

Принцип работы классических двигателей внутреннего сгорания основан на преобразовании энергии вспышки топлива — тепловой энергии, освобождённой от сгорания топлива, в механическую.

При этом сам процесс преобразования энергии может отличаться.

Самый распространённый вариант такой:

  1. Поршень в цилиндре движется вниз.
  2. Открывается впускной клапан.
  3. В цилиндр поступает воздух или топливно-воздушная смесь. (под воздействием поршня или системы поршня и турбонаддува).
  4. Поршень поднимается.
  5. Выпускной клапан закрывается.
  6. Поршень сжимает воздух.
  7. Поршень доходит до верхней мертвой точки.
  8. Срабатывает свеча зажигания.
  9. Открывается выпускной клапан.
  10. Поршень начинает двигаться вверх.
  11. Выхлопные газы выдавливаются в выпускной коллектор.

Важно! Если используется дизельное топливо, то искра не принимает участие в запуске двигателя, дизельное топливо зажигается при сжатии само.

При этом для понимания принципа работы важно не просто учитывать физическую последовательность, а держать под контролем всю систему управления. Наглядно понять её помогает схема учебного модуля ELECTUDE.

Обратите внимание, в дистанционных курсах обучения на платформе ELECTUDE при изучении системы управления дизельным двигателем она сознательно разбирается обособленно от системы регулирования впрыска топлива. Очень грамотный подход. Многим учащимся действительно сложно сразу разобраться и с системой управления, и с системой впрыска. И для того, чтобы хорошо усвоить материал, грамотно двигаться именно пошагово.


Но вернёмся к работе самого двигателя. Рассмотренный принцип работы актуален для большинства ДВС, и он надёжен для любого транспорта, включая грузовые автомобили.

Фактически у устройств, работающих по такому принципу, работа строится на 4 тактах (поэтому большинство моторов называют четырёхтактными):

  1. Такт выпуска.
  2. Такт сжатия воздуха.
  3. Непосредственно рабочий такт – тот самый момент, когда энергия от сгорания топлива преобразуется в механическую (для запуска коленвала).
  4. Такт открытия выпускного клапана – необходим для того, чтобы отработанные газы вышли из цилиндра и освободили место новой порции смеси топлива и воздуха

4 такта образуют рабочий цикл.

При этом три такта – вспомогательные и один – непосредственно дающий импульс движению. Визуально работа четырёхтактной модели представлена на схеме.


Но работа может основываться и на другом принципе – двухтактном. Что происходит в этом случае?

  • Поршень двигается снизу-вверх.
  • В камеру сгорания поступает топливо.
  • Поршень сжимает топливно-воздушную смесь.
  • Возникает компрессия. (давление).
  • Возникает искра.
  • Топливо загорается.
  • Поршень продвигается вниз.
  • Открывается доступ к выпускному коллектору.
  • Из цилиндра выходят продукты сгорания.

То есть первый такт в этом процессе – одновременный впуск и сжатие, второй — опускание поршня под давлением топлива и выход продуктов сгорания из коллектора.

Двухтактный принцип работы – распространённое явление для мототехники, бензопил. Это легко объяснить тем, что при высокой удельной мощности такие устройства можно сделать очень лёгкими и компактными.

Важно! Кроме количества тактов есть отличия в механизме газообмена.

В моделей, которые поддерживают 4 такта, газораспределительный механизм открывает и закрывает в нужный момент цикла клапаны впуска и выпуска.

У решений, которые поддерживают два такта, заполнение и очистка цилиндра осуществляются синхронно с тактами сжатия и расширения (то есть непосредственно в момент нахождения поршня вблизи нижней мертвой точки).


Классификация двигателей

Двигатели разделяют по нескольким параметрам: рабочему циклу, типу конструкции, типу подачи воздуха.

Классификация двигателей в зависимости от рабочего цикла

В зависимости от цикла, описывающего термодинамический (рабочий процесс), выделяют два типа моторов:

  1. Ориентированные на цикл Отто. Сжатая смесь у них воспламеняется от постороннего источника энергии. Такой цикл присущ всем бензиновым двигателям.
  2. Ориентированные на цикл Дизеля. Топливо в данном случае воспламеняется не от искры, а непосредственно от разогретого рабочего тела. Такой цикл лежит в основе работы дизельных двигателей.

Чтобы работать с современными дизельными моторами, важно уметь хорошо разбираться в системе управлениям дизелями EDC (именно от неё зависит стабильное функционирование предпускового подогрева, системы рециркуляции отработанных газов, турбонаддува), особенностях системы впрыска Common Rail (CRD), механических форсунках, лямбда-зонда, обладать навыками взаимодействия с ними.


А для работы с агрегатами, работающими по циклу Отто, не обойтись без комплексного изучения свечей зажигания, системы многоточечного впрыска. Важно отличное знание принципов работы датчиков, каталитических нейтрализаторов.

И изучение дизелей, и бензодвигателей должно быть целенаправленным и последовательным. Рациональный вариант – изучать дизельные ДВС в виде модулей.


Классификация двигателей в зависимости от конструкции

  • Поршневой. Классический двигатель с поршнями, цилиндрами и коленвалом. При работе принципа ДВС рассматривалась как раз такая конструкция. Ведь именно поршневые ДВС стоят на большинстве современных автомобилей.
  • Роторные (двигатели Ванкеля). Вместо поршня установлен трехгранный ротор (или несколько роторов), а камера сгорания имеет овальную форму. У них достаточно высокая мощность при малых габаритах, отлично гасятся вибрации. Но производителям невыгодно выпускать такие моторы. Производство двигателей Ванкеля дорогостоящее, сложно подстроиться под регламенты выбросов СО2, обеспечить агрегату большой срок службы. Поэтому современные мастера СТО при ремонте и обслуживании с такими автомобилями встречаются крайне редко. Но знать о таких двигателях также очень важно. Может возникнуть ситуация, что на сервис привезут автомобили Mazda RX-8. RX-8 (2003 по 2012 годов выпуска) либо ВАЗ-4132, ВАЗ-411М. И у них стоят именно роторные двигатели внутреннего сгорания.

Классификация двигателей по принципу подачи воздуха

Подача воздуха также разделяет ДВС на два класса:

  1. Атмосферные. При движении поршня мотор затягивает порцию воздуха. Для вращения турбины и вдувания сжатого воздуха у турбокомпрессорных двигателей внутреннего сгорания используются непосредственно выхлопные газы.
  2. Турбокомпрессорные. Организована дополнительная подкачка воздуха в камеру сгорания.

Для вращения турбины и вдувания сжатого воздуха у турбокомпрессорных двигателей внутреннего сгорания используются непосредственно выхлопные газы.


Атмосферные системы активно встречаются как среди дизельных, так и бензиновых моделей. Турбокомпрессорные ДВС – в большинстве своём, дизельные двигатели. Это связано с тем, что монтаж турбонаддува предполагает достаточно сложную конструкцию самого ДВС. И на такой шаг готовы пойти чаще всего производители авто премиум-класса, спорткаров. У них установка турбокомпрессора себя оправдывает. Да, такие решения более дорогие, но выигрыш есть в весе, компактности, показателе крутящего момента, уровни токсичности. Более того! Выигрыш есть и в расходе топлива. Его требуется существенно меньше.

Очень часто решения с турбокомпрессором выбирают автовладельцы, которые предпочитают агрессивный стиль езды, высокую скорость.

Преимущества ДВС

  1. Удобство. Достаточно иметь АЗС по дороге или канистру бензина в багажнике – и проблема заправки двигателя легко решаема. Если же на машине установлен электромотор, зарядка доступна пока ещё не во всех местах.
  2. Высокая скорость заправки двигателя топливом.
  3. Длительный ресурс работы. Современные двигатели внутреннего сгорания легко работают в заявленный производителем период (в среднем 100-150 тыс. км. пробега), а некоторые и 300-350 тыс. км пробега. Впрочем, мировой рекордсмен – пробег и вовсе ~4 800 000 км. И здесь нет лишних нулей. Такой рекорд установлен на двигателе Volvo» P1800. Единственное, за время работы двигатель два раза проходил капремонт.
  4. Компактность. Двигатели внутреннего сгорания существенно компактнее, нежели двигатели внешнего сгорания.

Недостатки ДВС

При использовании двигателя внутреннего сгорания нельзя организовать работу оборудования по замкнутому циклу, а, значит, организовать работу в условиях, когда давление существенно превышает атмосферное.

Большинство ДВС работает за счёт использования невозобновляемых ресурсов (бензина, газа). И исключение – машины, работающие на биогазе, этиловом спирте (на практике встречается редко, так как при использовании такого топлива невозможно добиться высоких мощностей и скоростей).

Существует тесная зависимость работы ДВС от качества топлива. Оно должно обладать определённым определенным цетановым и октановым числами (характеристиками воспламеняемости дизельного топлива, определяющими период задержки горения рабочей смеси и детонационной стойкости топлива), плотностью, испаряемостью.

Автомеханики называют ДВС сердцем авто, инженеры модернизируют ГРМ, а производители бензина не беспокояться о том, что все перейдут на электротранспорт.

его достоинства, виды, конструктивные особенности

Сейчас практически на любом бензиновом моторе легкового автомобиля, используется инжекторная система питания, которая пришла на смену карбюратору. Инжектор благодаря ряду рабочих характеристик превосходит карбюраторную систему, поэтому он является более востребованным.

Немного истории

Активно устанавливаться такая система питания на автомобилях стала со средины 80-х годов, когда начали вводиться нормы экологичности выбросов. Сама идея инжекторной системы впрыска топлива появилась значительно раньше, еще в 30-х годах. Но тогда основная задача крылась не в экологичном выхлопе, а повышении мощности.

Первые инжекторные системы применялись в боевой авиации. На то время, это была полностью механическая конструкция, которая вполне неплохо выполняла свои функции. С появлением реактивных двигателей, инжекторы практически перестали использоваться в военной авиатехнике. На автомобилях же механический инжектор особо распространения не получил, поскольку он не мог полноценно выполнять возложенные функции. Дело в том, что режимы двигателя автомобиля меняются значительно чаще, чем у самолета, и механическая система не успевала своевременно подстраиваться под работу мотора. В этом плане карбюратор выигрывал.

Но активное развитие электроники дало «вторую жизнь» инжекторной системе. И немаловажную роль в этом сыграла борьба за уменьшение выброса вредных веществ. В поисках замены карбюратору, который уже не соответствовал нормативам экологии, конструкторы вернулись к инжекторной системе впрыска топлива, но кардинально пересмотрели ее работу и конструкцию.

Что такое инжектор и чем он хорош

Инжектор дословно переводится как «впрыскивание», поэтому второе название его – система впрыска с помощью специальной форсунки. Если в карбюраторе топливо подмешивалось к воздуху за счет разрежения, создаваемого в цилиндрах мотора, то в инжекторном моторе бензин подается принудительно. Это самое кардинальное различие между карбюратором и инжектором.

Достоинствами инжекторного двигателя, относительно карбюраторных, такие:

  1. Экономичность расхода;
  2. Лучший выход мощности;
  3. Меньшее количество вредных веществ в выхлопных газах;
  4. Легкость пуска мотора при любых условиях.

И достигнуть этого всего удалось благодаря тому, что бензин подается порционно, в соответствии с режимом работы мотора. Из-за такой особенности в цилиндры мотора поступает топливовоздушная смесь в оптимальных пропорциях. В результате, практически на всех режимах работы силовой установки в цилиндрах происходит максимально возможное сгорание топлива с меньшим содержанием вредных веществ и повышенным выходом мощности.

Видео: Принцип работы системы питания инжекторного двигателя

Виды инжекторов

Первые инжекторы, которые массово начали использовать на бензиновых моторах все еще были механическими, но у них уже начал появляться некоторые электронные элементы, способствовавшие лучшей работе мотора.

Современная же инжекторная система включает в себя большое количество электронных элементов, а вся работа системы контролируется контроллером, он же электронный блок управления.

Всего существует три типа инжекторных систем впрыска, различающихся по типу подачи топлива:

  1. Центральная;
  2. Распределенная;
  3. Непосредственная.
  1. Центральная

Центральная инжекторная система сейчас уже является устаревшей. Суть ее в том, что топливо впрыскивается в одном месте – на входе во впускной коллектор, где оно смешивается с воздухом и распределяется по цилиндрам. В данном случае, ее работа очень схожа с карбюратором, с единственной лишь разницей, что топливо подается под давлением. Это обеспечивает его распыление и более лучшее смешивание с воздухом. Но ряд факторов мог повлиять на равномерную наполняемость цилиндров.

Центральная система отличалась простотой конструкции и быстрым реагированием на изменение рабочих параметров силовой установки. Но полноценно выполнять свои функции она не могла Из-за разности наполнения цилиндров не удавалось добиться нужного сгорания топлива в цилиндрах.

2. Распределенная

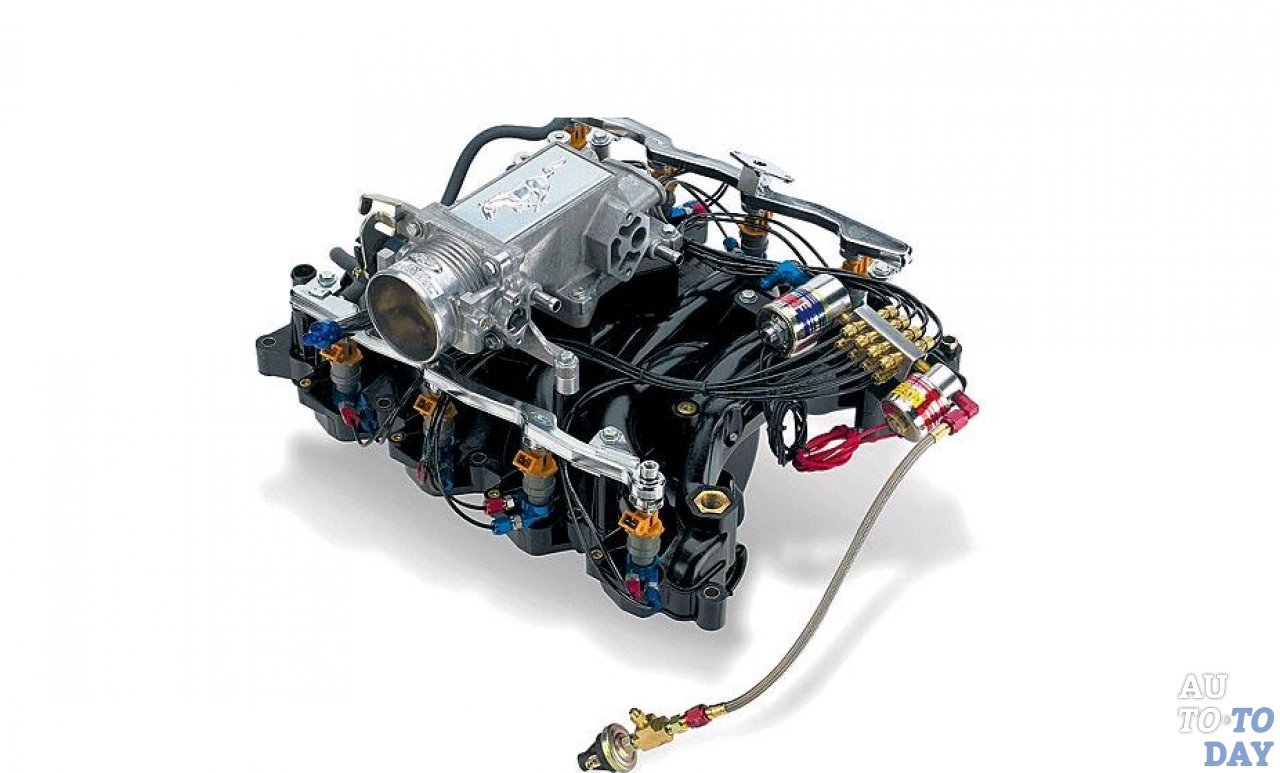

Распределенный впрыск топлива

Распределенная система – на данный момент самая оптимальная и используется на множестве автомобилей. У такого типа  инжекторных двигателей топливо подается отдельно для каждого цилиндра, хоть и впрыскивается оно тоже во впускной коллектор. Чтобы обеспечить раздельную подачу, элементы, которыми подается топливо, установлены рядом с головкой блока, и бензин подается в зону работы клапанов.

Благодаря такой конструкции, удается добиться соблюдения пропорций топливовоздушной смеси для обеспечения нужного горения. Автомобили с такой системой являются более экономичными, но при этом выход мощности – больше, да и окружающую среду они загрязняют меньше.

К недостаткам распределенной системы относится более сложная конструкция и чувствительность к качеству топлива.

3. Непосредственная

Система непосредственного впрыска топлива

Система непосредственного впрыска на данный момент – самая совершенная. Она отличается тем, что топливо впрыскивается непосредственно в цилиндры, где уже и происходит смешивание его с воздухом. Эта система по принципу работы очень схожа с дизельной. Она позволяет еще больше снизить потребление бензина и обеспечивает больший выход мощности, но она сложная по конструкции и очень требовательна к качеству бензина.

Конструкция и принцип работы инжектора

Поскольку система распределенного впрыска – самая распространенная, то на именно на ее примере рассмотрим конструкцию и принцип работы инжектора.

Условно эту систему можно разделить на две части – механическую и электронную. Первую дополнительно можно назвать исполнительной, поскольку благодаря ей обеспечивается подача компонентов топливовоздушной смеси в цилиндры. Электронная же часть обеспечивает контроль и управление системой.

Механическая составляющая инжектора

Система питания автомобилей ВАЗ 2108, 2109, 21099

К механической части инжектора относится:

  • топливный бак;
  • электрический бензонасос;
  • фильтр очистки бензина;
  • топливопроводы высокого давления;
  • топливная рампа;
  • форсунки;
  • дроссельный узел;
  • воздушный фильтр.

Конечно, это не полный список составных частей. В систему могут быть включены дополнительные элементы, выполняющие те или иные функции, все зависит от конструктивного исполнения силового агрегата и системы питания. Но указанные элементы являются основными для любого двигателя с инжектором распределенного впрыска.

Видео: Инжектор

Принцип работы инжектора

Что касается назначения каждого из них, то все просто. Бак является емкостью для бензина, где он хранится и подается в систему. Электробензонасос располагается в баке, то есть забор топлива производится непосредственно им, причем этот элемент обеспечивает подачу топлива под давлением.

Далее в систему установлен топливный фильтр, обеспечивающий очистку бензина от сторонних примесей.  Поскольку бензин находится под давлением, то передвигается он по топливопроводу высокого давления.

Для предотвращения превышения давления, в систему входит регулятор давления. От фильтра, через него по топливопроводам бензин движется в топливную рампу, соединенной со всеми форсунками. Сами же форсунки устанавливаются во впускном коллекторе, недалеко от клапанных узлов цилиндров.

Раньше форсунки были полностью механическими, и срабатывали они от давления топлива. При достижении определенного значения давления топливо, преодолевая усилие пружины форсунки, открывало клапан подачи и впрыскивалось через распылитель.

Устройство электромагнитной форсунки

Современная форсунка – электромагнитная. В ее основе лежит обычный соленоид, то есть проволочная обмотка и якорь. При подаче электрического импульса, который поступает от ЭБУ, в обмотке образуется магнитное поле, воздействующее на сердечник, заставляя его переместиться, преодолев усилие пружины, и открыть канал подачи. А поскольку бензин подается в форсунку под давлением, то через открывшийся канал и распылитель бензин поступает в коллектор.

С другой стороны через воздушный фильтр в систему засасывается воздух. В патрубке, по котором движется воздух, установлен дроссельный узел с заслонкой. Именно на эту заслонку и воздействует водитель, нажимая на педаль акселератора. При этом он просто регулирует количество воздуха, подаваемого в цилиндры, а вот на дозировку топлива водитель вообще никакого воздействия не имеет.

Электронная составляющая

Основным элементом электронной части инжекторной системы подачи топлива является электронный блок, состоящий из контролера и блока памяти. В конструкцию также входит большое количество датчиков, на основе показаний которых ЭБУ выполняет управление системой.

Для своей работы ЭБУ использует показания датчиков:

  1. Лямбда-зонд . Это датчик, который определяет остатки несгоревшего воздуха в выхлопных газах. На основе показаний лямбда-зонда ЭБУ оценивает как соблюдается смесеобразование в необходимых пропорциях. Устанавливается в выпускной системе авто.
  2. Датчик массового расхода воздуха (аббр. ДМРВ). Этим датчиком определяется количество проходящего через дроссельный узел воздуха при всасывании его цилиндрами. Расположен в корпусе воздушного фильтрующего элемента;
  3. Датчик положения дроссельной заслонки (аббр. ДПДЗ). Этот датчик подает сигнал о положении педали акселератора. Установлен в дроссельном узле;
  4. Датчик температуры силовой установки. На основе показаний этого элемента регулируется состав смеси в зависимости от температуры мотора. Располагается возле термостата;
  5. Датчик положения коленчатого вала (аббр. ДПКВ). На основе показаний этого датчика определяется цилиндр, в который необходимо подать порцию топлива, время подачи бензина, и искрообразование. Установлен возле шкива коленчатого вала;
  6. Датчик детонации. Необходим для выявления образования детонационного сгорания и принятия мер для его устранения. Расположен на блоке цилиндров;
  7. Датчик скорости. Нужен для создания импульсов, по которым высчитывается скорость движения авто. На основе его показаний делается корректировка топливной смеси. Установлен на коробке передач;
  8. Датчик фаз. Он предназначен для определения углового положения распредвала. На некоторых автомобилях может отсутствовать. При наличии этого датчика в двигателе выполняется фазированный впрыск, то есть, импульс на открытие поступает только для конкретной форсунки. Если этого датчика нет, то форсунки работают в парном режиме, когда сигнал на открытие подается сразу на две форсунки. Установлен в головке блока;

Теперь коротко от том, как все работает. Элекробензонасос заполняет всю систему топливом. Контролер получает показания от все датчиков, сравнивает их с данными, занесенными в блок памяти. При несовпадении показаний, он корректирует работу системы питания двигателя так, чтобы добиться максимального совпадения получаемых данных с занесенными в блок памяти.

Что касается подачи топлива, то на основе данных от датчиков, контролером высчитывается время открытия форсунок, чтобы обеспечить оптимальное количество подаваемого бензина для создания топливовоздушной смеси в необходимой пропорции.

При поломке какого-то из датчиков, контролер переходит в аварийный режим. То есть, он берет усредненное значение показаний неисправного датчика и использует их для работы. При этом возможно изменение функционирование мотора – увеличивается расход, падает мощность, появляются перебои в работы. Но это не касается ДПКВ, при его поломке, двигатель функционировать не может.

Система впрыска топлива Common Rail

Система впрыска топлива Common Rail

Ханну Яэскеляйнен, Магди К. Хаир

Это предварительный просмотр статьи, ограниченный некоторым исходным содержанием. Для полного доступа требуется подписка DieselNet.
Пожалуйста, войдите в систему , чтобы просмотреть полную версию этого документа.

Abstract : В системе Common Rail топливо распределяется по форсункам от аккумулятора высокого давления, называемого рампой. Рельс питается от топливного насоса высокого давления.Давление в рампе, а также начало и конец сигнала, активирующего форсунку для каждого цилиндра, контролируются электроникой. Преимущества системы Common Rail включают гибкость в управлении как моментом впрыска, так и скоростью впрыска.

Введение

Достоинства архитектуры системы впрыска Common Rail были признаны с момента разработки дизельного двигателя. Ранние исследователи, в том числе Рудольф Дизель, работали с топливными системами, которые содержали некоторые важные особенности современных систем впрыска дизельного топлива с общей топливной магистралью.Например, в 1913 году патент на систему впрыска Common Rail с механически управляемыми форсунками был выдан компании Vickers Ltd. из Великобритании [2092] . Примерно в то же время в Соединенных Штатах был выдан еще один патент Томасу Гаффу на топливную систему для двигателя с искровым зажиганием с прямым впрыском в цилиндр, использующего электромагнитные клапаны с электрическим приводом. Дозирование топлива производилось путем контроля времени, в течение которого клапаны были открыты [2085] . Идея использования клапана впрыска с электрическим приводом на дизельном двигателе с топливной системой Common Rail была разработана Бруксом Уокером и Гарри Кеннеди в конце 1920-х годов и применена к дизельному двигателю Atlas-Imperial Diesel Engine Company в Калифорнии в начале 1930-х годов. [2184] [2183] [2178] [2182] .

Работа над современными системами впрыска Common Rail была начата в 1960-х годах компанией Societe des Procedes Modernes D’Injection (SOPROMI) [2086] . Однако пройдет еще 2–3 десятилетия, прежде чем регулирующее давление подстегнет дальнейшее развитие и технология станет коммерчески жизнеспособной. Технология SOPROMI была оценена компанией CAV Ltd. в начале 1970-х годов, и было обнаружено, что она дает мало преимуществ по сравнению с существующими системами P-L-N, которые использовались в то время. По-прежнему требовалась значительная работа для повышения точности и производительности соленоидных приводов.

Дальнейшая разработка дизельных систем Common Rail началась в 1980-х годах. К 1985 году Industrieverband Fahrzeugbau (IFA) из бывшей Восточной Германии разработал систему впрыска Common Rail для своего грузовика W50, но прототип так и не поступил в серийное производство, и через пару лет проект был прекращен. [2096] . Примерно в то же время General Motors также разрабатывала систему Common Rail для применения в своих легких двигателях IDI [2174] .Однако с отменой их программы по производству легких дизельных двигателей в середине 1980-х годов дальнейшее развитие было остановлено.

Спустя несколько лет, в конце 1980-х — начале 1990-х, производители двигателей начали ряд проектов по развитию, которые позже были приняты производителями оборудования для впрыска топлива:

  • Компания Nippondenso доработала систему Common Rail для грузовых автомобилей [2093] [2094] , которую они приобрели у Renault и которая была запущена в производство в 1995 году на грузовиках Hino Rising Ranger.
  • В 1993 году Bosch — возможно, из-за некоторого давления со стороны Daimler-Benz — приобрел технологию UNIJET, первоначально разработанную усилиями Fiat и Elasis (дочерняя компания Fiat), для дальнейшей разработки и производства [2099] . Система Common Rail для легковых автомобилей Bosch была запущена в производство в 1997 году для автомобилей Alfa Romeo 156 [194] 1998 модельного года и Mercedes-Benz C-класса.
  • Вскоре после этого Лукас объявил о контрактах на Common Rail с Ford, Renault и Kia, производство которых начнется в 2000 году.
  • В 2003 году Fiat представил систему Common Rail следующего поколения, способную производить 3-5 впрысков / цикл двигателя для двигателя Multijet Euro 4.

Дополнительную информацию об истории систем Common Rail можно найти в литературе [2178] [2940] .

Целью этих программ развития, начатых в конце 1980-х — начале 1990-х годов, была разработка топливной системы для будущего легкового автомобиля с дизельным двигателем. На начальном этапе этих усилий было очевидно, что в будущих дизельных автомобилях будет использоваться система сгорания с прямым впрыском из-за явного преимущества в экономии топлива и удельной мощности по сравнению с преобладающей в то время системой сгорания с непрямым впрыском.Цели разработок включали комфорт вождения, сравнимый с таковым у автомобилей с бензиновым двигателем, соответствие будущим ограничениям выбросов и улучшенную экономию топлива. Рассматривались три группы архитектур топливных систем: (1) распределительный насос с электронным управлением, (2) насос-форсунка с электронным управлением (EUI или насос-форсунка) и (3) система впрыска Common Rail (CR). В то время как усилия по каждому из этих подходов привели к созданию коммерческих топливных систем для серийных автомобилей, система Common Rail обеспечила ряд преимуществ и в конечном итоге станет доминирующей в качестве основной топливной системы, используемой в легковых автомобилях.Эти преимущества включали:

  • Давление топлива не зависит от оборотов двигателя и условий нагрузки. Это обеспечивает гибкость в управлении как количеством впрыска топлива, так и моментом впрыска, а также обеспечивает лучшее проникновение и смешивание даже при низких оборотах двигателя и нагрузках. Эта особенность отличает систему Common Rail от других систем впрыска, в которых давление впрыска увеличивается с увеличением числа оборотов двигателя, как показано на Рисунке 1 [289] . Эта характеристика также позволяет двигателям создавать более высокий крутящий момент на низких оборотах, особенно если используется турбонагнетатель с изменяемой геометрией (VGT).Следует отметить, что, хотя системы Common Rail могут работать с максимальным давлением в рампе, поддерживаемым постоянным в широком диапазоне оборотов двигателя и нагрузок, это делается редко. Как обсуждается в другом месте, давление топлива в системах Common Rail можно регулировать в зависимости от частоты вращения и нагрузки двигателя, чтобы оптимизировать выбросы и производительность, обеспечивая при этом долговечность двигателя. Рисунок 1 . Взаимосвязь между давлением впрыска и частотой вращения двигателя в различных системах впрыска
  • Понижены требования к пиковому крутящему моменту топливного насоса. По мере развития двигателей с высокоскоростным непосредственным впрыском (HSDI) больше энергии для смешивания воздуха с топливом поступало от импульса распыления топлива, в отличие от вихревых механизмов, используемых в более старых системах сгорания IDI. Только системы впрыска топлива под высоким давлением были способны обеспечить энергию смешивания и хорошую подготовку к распылению, необходимую для низких выбросов ТЧ и УВ. Для выработки энергии, необходимой для впрыска топлива примерно за 1 миллисекунду, обычный распределительный насос должен обеспечивать почти 1 кВт гидравлической мощности за четыре (в 4-цилиндровом двигателе) импульсов длительностью 1 мс на оборот насоса, что создает значительную нагрузку на приводной вал [922] .Одна из причин тенденции к использованию систем Common Rail заключалась в том, чтобы минимизировать требования к максимальному крутящему моменту насоса. В то время как требования к мощности и среднему крутящему моменту для насоса Common Rail были аналогичными, подача топлива под высоким давлением осуществляется в аккумулятор, и, таким образом, пиковый расход (и максимальный крутящий момент, необходимый для привода насоса) не обязательно должен совпадать с событие впрыска, как в случае с распределительным насосом. Поток нагнетания насоса можно распределить на более длительную часть цикла двигателя, чтобы поддерживать более равномерный крутящий момент насоса.
  • Улучшено качество шума. Двигатели DI характеризуются более высоким пиковым давлением сгорания и, следовательно, более высоким уровнем шума, чем двигатели IDI. Было обнаружено, что улучшенный шум и низкие выбросы NOx лучше всего достигаются за счет введения пилотного (ых) впрыска (ов). Это было проще всего реализовать в системе Common Rail, которая была способна обеспечивать стабильную подачу небольшого количества пилотного топлива во всем диапазоне нагрузки / скорости двигателя.

###

Впрыск топлива для чистых дизельных двигателей

Впрыск топлива для чистых дизельных двигателей

Hannu Jääskeläinen

Это предварительный просмотр статьи, ограниченный некоторым исходным содержанием.Для полного доступа требуется подписка DieselNet.
Пожалуйста, войдите в систему , чтобы просмотреть полную версию этого документа.

Abstract : Системы впрыска дизельного топлива играют ключевую роль в сокращении выбросов для соответствия будущим стандартам выбросов, а также в достижении других рабочих параметров, включая экономию топлива и шум сгорания. В дополнение к регулировкам времени впрыска и давления впрыска, формирование скорости может улучшить выбросы, шум и крутящий момент. Множественные впрыски, включая пилотные, пост-впрыски и пост-впрыски, широко используются для контроля выбросов PM и NOx, шума и управления последующей обработкой.

Введение

Как видно из предыдущих разделов, посвященных впрыску дизельного топлива, системы впрыска дизельного топлива претерпели кардинальные изменения, начиная с конца 20-го, 90-го, 90-го, 90-го века. Системы впрыска P-L-N, которые характеризовали дизельные двигатели с 1920-х годов, практически исчезли из дизельных двигателей, предназначенных для самых передовых рынков. Эта эволюция была почти полностью обусловлена ​​необходимостью снизить выбросы выхлопных газов до уровней, которые были невозможны даже в 1990-х годах.Эти достижения в области аппаратного обеспечения системы впрыска топлива позволили реализовать такие функции, как:

  • полностью гибкое время впрыска,
  • более высокое давление впрыска топлива и возможность регулировать давление топлива в зависимости от частоты вращения / нагрузки двигателя в соответствии с конкретными условиями работы двигателя,
  • настраивает скорость закачки в течение одного события закачки, а
  • событий множественного впрыска.

Хотя эти функции были в основном обусловлены необходимостью снижения выбросов, во многих случаях их также можно использовать для снижения шума, увеличения удельной мощности и управления температурами выхлопных газов для повышения производительности систем последующей обработки, которые можно использовать для достижения дальнейшего снижения выбросов. выхлопные выбросы.

Время впрыска

Контроль выбросов NOx. Регулировка времени впрыска — одно из основных средств снижения выбросов NOx. Системы механического впрыска топлива были первыми, в которых была предусмотрена возможность изменения времени впрыска. Однако по мере того, как электроника становится все более распространенной в управлении дизельным двигателем, инжекторы с электронным управлением стали предпочтительным средством достижения переменного момента впрыска и предложили беспрецедентную гибкость в настройке времени впрыска.Механизмы снижения NOx за счет замедления времени впрыска обсуждаются в другом месте.

Хотя снижение NOx за счет замедления времени впрыска может быть эффективным, возможны значительные компромиссы с точки зрения расхода топлива и выбросов твердых частиц. Во многих случаях эти компромиссы должны решаться за счет дополнительных усовершенствований конструкции двигателя. Один из первых подходов к уменьшению штрафа за экономию топлива, связанного с задержкой момента впрыска, заключался в уменьшении задержки зажигания за счет использования высокой степени сжатия и более высоких давлений впрыска [685] .Дополнительные меры, такие как снижение расхода масла, увеличение давления наддувочного воздуха, увеличение давления впрыска, уменьшение размера отверстия сопла форсунки, снижение потерь на трение в двигателе, снижение температуры во впускном коллекторе и т. Д., Также могут быть приняты для контроля расхода топлива и Выбросы ТЧ увеличиваются.

До внедрения систем впрыска с электронным управлением время впрыска топлива обычно фиксировалось на постоянном значении на всем рабочем графике двигателя.Однако системы изменения времени впрыска иногда использовались для дополнительной гибкости и для компенсации недостатков в работе двигателя. Некоторые системы PLN включают в себя механизм переменной синхронизации для компенсации изменений задержки зажигания в зависимости от частоты вращения двигателя, чтобы поддерживать более постоянную и оптимальную фазировку сгорания. В других случаях фиксированная синхронизация впрыска, необходимая для обеспечения того, чтобы выбросы NOx в течение цикла сертификации были соблюдены, может привести к избытку углеводородов при малой нагрузке, дыму ускорения, холодному дыму и неровностям холостого хода, которые можно было бы преодолеть, опередив время впрыска при малых нагрузках только с незначительное увеличение выбросов NOx в рабочем цикле.

В период с 1987 по 1998 год, когда электронно-управляемая задержка времени впрыска была основным средством снижения выбросов NOx, это означает, что многие североамериканские производители двигателей, обычно применяемые для компенсации штрафов за расход топлива, связанных с задержкой времени впрыска топлива, использовали стратегию двойного сопоставления для двигателей с электронным управлением . При таком подходе номинальная установка времени впрыска, которая обеспечивала соответствие нормативным требованиям стандартов выбросов NOx, использовалась в переходных режимах, например, во время циклов сертификационных испытаний на выбросы.Однако, когда было определено, что транспортное средство находится в крейсерском режиме, синхронизация впрыска была увеличена для улучшения экономии топлива. Это обеспечило значительное улучшение экономии топлива в условиях круиза по шоссе, с которыми обычно сталкиваются грузовики большой грузоподъемности, но также значительно увеличило выбросы NOx.

Время впрыска само по себе ограничено с точки зрения снижения выбросов NOx. В дополнение к уже обсужденным компромиссам. Выбросы NOx могут снова начать увеличиваться, если синхронизация достаточно замедлена или двигатель может начать пропускать зажигание [2138] [2145] [2135] .Это устанавливает практический нижний предел около 4 г / кВт · ч NOx, который может быть достигнут с помощью задержки времени впрыска [2139] . Дальнейшее сокращение NOx потребовало дополнительных мер, таких как изменение скорости впрыска, предварительный впрыск, регулировка времени впускных клапанов, рециркуляция отработавших газов и нейтрализация NOx. Хотя замедление времени впрыска больше не является основным средством контроля NOx, оно по-прежнему является важным инструментом, который можно использовать в сочетании с другими мерами контроля для обеспечения соблюдения нормативных пределов NOx.

Управление температурой. С введением высокоэффективной доочистки NOx задержка впрыска стала менее важной для контроля выбросов NOx. Тем не менее, это важный инструмент, который можно использовать для увеличения энтальпии и температуры выхлопных газов для регулирования температуры в системах нейтрализации выхлопных газов. Это особенно полезно при холодном пуске до того, как температура последующей обработки станет достаточно высокой, чтобы обеспечить значительное сокращение выбросов. Более низкие выбросы NOx, связанные с задержкой времени впрыска, особенно важны в этих условиях для ограничения общих выбросов во время ездового цикла.

На рисунке 1 показано влияние задержки впрыска на температуру на выходе турбины турбокомпрессора для дизельного двигателя малой мощности, работающего при низкой нагрузке, характерной для цикла NEDC. В условиях небольшой нагрузки температуру выхлопных газов можно поднять до 235 ° C как для холодной, так и для теплой температуры охлаждающей жидкости. Это означает увеличение примерно на 45 ° C при температуре охлаждающей жидкости 30 ° C и примерно на 25 ° C при температуре охлаждающей жидкости 90 ° C. Следует отметить, что в этом примере скорость рециркуляции отработавших газов снижается при задержке впрыска, чтобы поддерживать постоянные выбросы NOx [4852] .

Рисунок 1 . Влияние момента основного впрыска на температуру на выходе турбины НД

Температура холодной (30 ° C) и теплой (90 ° C) охлаждающей жидкости; 2000 об / мин, BMEP 2 бара, давление на впуске 1,2 бар; 60 ppm NOx
Дизельный двигатель 1,5 л DI, 140 кВт / 380 Нм, выбросы Euro 6 / EPA Tier 2 Bin 5; двухступенчатая система турбонаддува.

Хотя основной причиной повышенной температуры выхлопных газов является увеличение потерь выхлопных газов из-за более поздней фазы сгорания, несколько других факторов также способствуют повышению температуры выхлопных газов.Замедленная фазировка сгорания снижает эффективность двигателя и, таким образом, требует сжигания большего количества топлива для создания того же тормозного момента, который будет способствовать более высокой температуре выхлопных газов. Также сообщается, что для данных на Рисунке 1 соотношение воздух-топливо уменьшается по мере замедления времени впрыска [4852] . Уменьшение воздушно-топливной смеси будет еще больше способствовать повышению температуры выхлопных газов.

###

Бензиновый двигатель с прямым впрыском

— обзор

1.4 Система впрыска топлива под высоким давлением

Система впрыска топлива является ключевым компонентом бензинового двигателя DI. Он должен иметь возможность обеспечивать как поздний впрыск для послойного сгорания заряда при частичной нагрузке, так и ранний впрыск во время такта впуска для однородного сгорания заряда при работе с высокой нагрузкой. Для работы с однородной заправкой требуется хорошо распыленный и равномерно распределенный топливный распылитель с ранним впрыском при низком давлении в цилиндре. Для режима послойной загрузки желательна хорошо распыленная, но компактная и повторяемая форма струи для достижения быстрого образования смеси и контролируемого расслоения.

Ключевым технологическим фактором для современного бензинового двигателя DI является разработка систем впрыска топлива с электронным управлением. До 1990-х годов использовались механические системы впрыска топлива насос – магистраль – сопло с фиксированным временем впрыска и однократным впрыском. Первоначально разработанный для двухтактных бензиновых двигателей с прямым впрыском топлива, электронный инжектор высокого давления с электромагнитным приводом стал доступен в конце 1980-х годов и вскоре был принят для разработки четырехтактных бензиновых двигателей с прямым впрыском.Как показано на рис. 1.2, топливная система высокого давления для бензиновых двигателей с прямым впрыском содержит насос высокого давления, приводимый непосредственно в действие одним из распределительных валов, который подает топливо под давлением в общую топливную рампу, установленную в головке блока цилиндров, и топливную систему высокого давления. электронные топливные форсунки под давлением.

Первое поколение современных бензиновых двигателей DI спроектировано с настенной системой сгорания. Электромагнитные форсунки высокого давления в основном имеют вихревую конструкцию, как показано на рис. 1.7, которая имеет штифт, открывающийся внутрь, и одно выходное отверстие (например.грамм. Hentschel et al. , 1999). Жидкость выходит из единственного выпускного отверстия в виде кольцевого листа, который распространяется радиально наружу, образуя струю в виде полого конуса. Однако форма распыления от такого открывающегося внутрь вихревого инжектора претерпевает значительные изменения в зависимости от давления впрыска, давления или плотности окружающей среды и рабочей температуры инжектора. При расчетном давлении впрыска (от 50 до 100 бар) и повышенной плотности окружающей среды во время позднего впрыска во время операции расслоенного заряда произойдет схлопывание струи в виде полого конуса, образуя узкую оболочку струи с увеличенным проникновением струи.В результате структура струи из вихревой форсунки существенно изменяется в рабочем диапазоне плотности в цилиндре и давления в топливной рампе, что приводит к значительным трудностям в оптимизации операций послойного заряда в широком диапазоне условий частичной нагрузки.

1,7. Бензиновые форсунки с прямым впрыском в производстве.

Одним из основных ограничений бензиновых двигателей DI первого поколения с системами сгорания с направляемыми стенками является требование сильного движения заряда в цилиндре, такого как кувырок или завихрение.Для создания движения заряда требуется либо впускной канал с высоким крутящим моментом, либо винтовой канал, что часто приводит к снижению объемного КПД и, следовательно, к снижению характеристик полного крутящего момента. Чтобы уменьшить зависимость от системы регулирования расхода, в бензиновом двигателе DI второго поколения Toyota использовался щелевой инжектор высокого давления (Кеанда и др. , 2000). Инжектор щелевого типа имеет одно прямоугольное отверстие, и его прорезь расположена так, чтобы производить веерообразную струю либо на оси, либо вне оси.Соотношение длины и ширины прямоугольной щели можно регулировать для создания диапазона номинальных углов включения вентилятора. Сообщалось, что использование инжектора щелевого типа обеспечивает как улучшенную кривую крутящего момента, так и более широкий диапазон операций послойного заряда.

Для достижения стратифицированной системы сгорания с разбрызгиванием при частичной нагрузке и улучшения характеристик полной нагрузки бензинового двигателя с прямым впрыском были разработаны и внедрены форсунки с несколькими отверстиями и пьезоэлектрическим приводом. в автомобили массового производства.Основное преимущество форсунок с несколькими отверстиями состоит в том, что любой пространственный рисунок распределения топлива может быть получен в принципе за счет количества отверстий, включая угол или углы рисунка распыления, на оси форсунки или смещенной от нее. Таким образом, можно спроектировать портфель форсунок с несколькими отверстиями в соответствии с необходимой оптимизацией системы сгорания, как показано на рис. 1.7. Однако, поскольку распыление под давлением является единственным механизмом для образования капель топлива, относительно более высокое давление впрыска ( c .150 МПа) обычно используется для получения качественного распыления. Кроме того, малый диаметр отверстия сопла и более высокая температура заряда при искровом воспламенении увеличивают тенденцию к закупорке отверстия форсунки отложениями сажи. Поэтому инжектор следует размещать в зоне, где инжектор может быть хорошо охлажден до температуры ниже 130 ° C, чтобы предотвратить образование отложений сажи.

Инжектор с открыванием наружу, показанный на рис. 1.7, по сравнению с этим может эффективно устранить блокировку сопла инжектора сажей через его штифт, открывающийся наружу.Более того, начальная толщина жидкого слоя спрея напрямую регулируется ходом иглы. В результате открывающийся наружу инжектор позволяет контролировать угол распыления, глубину проникновения и размер капель.

Пьезоэлектрический привод основан на быстром изменении размеров некоторых керамических материалов под воздействием электрического поля. Быстрое время открытия и закрытия позволяет значительно сократить минимальный период открытия и увеличить впрыск топлива при полном подъеме цапфы.Изменение характеристик открывания от срабатывания к срабатыванию также лучше у пьезоактуатора. Возможность работать с гораздо более короткой продолжительностью впрыска с повторяемой динамикой срабатывания и количеством топлива приводит к существенному улучшению динамического диапазона и рабочего расхода форсунки. Расширенный динамический диапазон и большая скорость потока являются необходимыми условиями для разработки бензиновых двигателей с наддувом DI и двигателей, которые могут работать как на спиртовом, так и на бензиновом топливе.Кроме того, быстрый пьезоэлектрический инжектор позволяет использовать несколько впрысков за цикл.

В таблице 1.1 приведены основные характеристики трех основных типов форсунок, как описано выше. И соленоидные форсунки с несколькими отверстиями, и форсунки с пьезоэлектрическим приводом, открывающиеся наружу, в настоящее время серийно производятся с насосами высокого давления, обеспечивающими давление топлива до 20 МПа (Stach et al. , 2007).

Таблица 1.1. Сравнение трех типов бензиновых форсунок прямого впрыска

Характеристики Форсунка с несколькими отверстиями Пьезо-форсунка с открытием наружу Форсунка с вихревым / внутренним открытием
Гибкость 902 902 + +
Наклонная ось распыления + +
Качество распыления при 10 МПа + + + + + + + + +
Подготовка гомогенной смеси с ранним впрыском + + +
Расход и динамический диапазон + — + —
Множественный впрыск + + + +
Robustne SS против загрязнения + + +

Руководство для начинающих по пониманию дизельных двигателей


Руководство для начинающих по дизельным двигателям

Майк МакГлотлин

Не секрет, что большинство американцев больше привыкли к бензиновым двигателям, чем к дизелям.Статистические данные, собранные RL Polk, подтверждают это, поскольку всего 2,8 процента всех зарегистрированных легковых автомобилей (легковые автомобили, внедорожники, пикапы и фургоны) в 2013 году работали на дизельном топливе № 2. Безусловно, большинство людей в США ожидают найти искру. заглушки или блоки змеевиков, когда они открывают капот, а не турбокомпрессоры и топливные насосы (два очень важных элемента почти на каждом дизельном двигателе, с которым вы столкнетесь, отсюда и термин «турбодизель»).

Чтобы понять различия между дизельным и бензиновым двигателями, мы начнем со всех общих черт между ними.Тип топлива, сжигаемого любой силовой установкой, ничего не меняет в отношении общего состава двигателя (то есть вращение коленчатого вала, движение шатунов и поршней вверх и вниз, нагнетание воздуха и отвод выхлопных газов). Фактически, одна и та же базовая архитектура очень похожа. Но то, что происходит в цилиндре в дизельном топливе, сильно отличается от того, что вы найдете в его бензиновых аналогах.

Самый простой способ объяснить разницу между бензиновыми и дизельными двигателями — это «воздух» и «топливо».«В бензиновом двигателе воздушный поток — это все. Ты задыхаешь воздух. Дизельная мельница — полная противоположность. Он работает на основе ограничения количества впрыскиваемого топлива — воздух просто следует этому примеру. Следовательно, нет необходимости дросселировать поступающий воздух. С этой целью в дизельном двигателе также не создается вакуума.

Впускной воздух

Для наших целей мы будем использовать четырехтактный дизельный двигатель с турбонаддувом и промежуточным охлаждением, чтобы проиллюстрировать потоки воздуха и топлива через современную дизельную электростанцию.Свежий воздух поступает в корпус компрессора (сторона всасывания) турбокомпрессора и сжимается в крыльчатке компрессора, где создается наддув. Это делает воздух более плотным, но и намного теплее.

Для охлаждения сжатого воздуха перед его поступлением в головку (головки) цилиндров он проходит через охладитель наддувочного воздуха (также известный как промежуточный охладитель). Чаще всего используется промежуточный охладитель типа воздух-воздух и по сути представляет собой простой теплообменник. Интеркулер значительно снижает температуру всасываемого воздуха на пути к двигателю и делает это с очень минимальной потерей наддува.

Компрессионное зажигание

Все становится интереснее, когда сжатый воздух нагнетается в цилиндр. Во время такта впуска, когда поршень опускается в нижнюю границу своего диапазона, впускной клапан (ы) открывается, позволяя «не дросселирующему» воздуху заполнить цилиндр. Это отличается от бензинового двигателя двумя способами: 1) газовые двигатели вводят смесь топлива и воздуха во время такта впуска и 2) в дизельном топливе воздух всасывается только во время такта впуска. Затем впускной клапан (-ы) закрывается, и начинается такт сжатия.Когда поршень движется вверх, воздух, который когда-то заполнял цилиндр, теперь занимает всего 6% от площади, которую он занимал раньше. Этот воздух под огромным давлением мгновенно перегревается до более чем 400 градусов тепла, что более чем достаточно, чтобы дизельное топливо воспламенилось само по себе. Именно это и происходит в верхней части хода поршня. Ранее упомянутый перегретый воздух встречает порцию дизельного топлива (выпускаемого в цилиндр соответствующей топливной форсункой) в течение идеального промежутка времени, прежде чем поршень достигнет верхней мертвой точки и произойдет сгорание.Поскольку дизельный двигатель использует теплоту сжатия для воспламенения топлива, никакой помощи для начала процесса сгорания не требуется (например, свечи зажигания, например, в бензиновом двигателе).

Турбокомпрессоры делают дизели такими, какие они есть: отличными

Последним этапом работы является такт выпуска, при котором отработавшие газы сгорания вытесняются из выпускных клапанов через выпускной коллектор в сторону турбины (выхлопа) турбонагнетателя. В обычном бензиновом двигателе нет турбонагнетателя, а это означает, что выхлопные газы, выходящие из двигателя, сразу же направляются в выхлопную трубу.Это не так в дизельном топливе, поскольку турбонагнетатель, который нагнетает свежий воздух в двигатель, фактически использует выхлопные газы, оставляя его, чтобы управлять самим. Поскольку турбокомпрессор состоит из турбинного (выпускного) колеса, имеющего общий вал с компрессорным (впускным) колесом, выхлопные газы всегда необходимы для подачи воздуха в двигатель. Одно зависит от другого. Мы разберем важность турбонагнетателя следующим образом: вы дросселируете топливо (отправляете дизельное топливо в двигатель), происходит сгорание, выхлопные газы покидают двигатель, вращая колесо турбины на выходе, которое поворачивает колесо компрессора, вводя воздух. в двигатель.Бесконечный цикл, если хотите. Тепловой КПД дизельного двигателя повышается за счет турбонагнетателя, поскольку он увеличивает объем поступающего в него воздуха, что создает основу для сжигания большего количества топлива.

Различия в горении

Одно из основных различий между дизельными и газовыми двигателями заключается в типе сгорания, который каждый из них использует. Как обсуждалось выше, в дизельном топливе, когда топливо наконец встречает сжатый воздух в цилиндре, результатом является сгорание. В бензиновом двигателе топливо и воздух смешиваются еще до того, как произойдет сгорание.Но, кроме того, камеры сгорания каждого двигателя расположены по-разному. В типичном бензиновом двигателе камера сгорания утоплена в головке (головках) цилиндров. В дизельном двигателе с прямым впрыском камера сгорания фактически находится внутри поршня. Эта камера сгорания чаще всего имеет конструкцию «мексиканской шляпы», которая состоит из утопленного отверстия в центре поршня. Внизу этого углубления имеется выступ конической формы. Поскольку топливная форсунка расположена непосредственно над ней, именно этот выступ позволяет оптимизировать распыление топлива и совершать процесс сгорания.Более чем в 99 процентах всех дизельных двигателей используется конструкция Mexican Hat, поскольку основную ударную нагрузку от взрыва сгорания принимает на центр поршня, а не на головку поршня. Это придает поршню исключительную надежность.

Прямой впрыск

Проще говоря, прямой впрыск означает, что форсунки системы выступают и распыляют прямо на верхнюю часть поршня. Здесь нет форкамеры или вихревой камеры, и топливо не должно проходить через впускной коллектор перед поступлением в цилиндр.При непосредственном впрыске весь процесс сгорания происходит быстрее, проще и намного эффективнее, чем в типичном бензиновом двигателе с многоточечным впрыском топлива. Дизели с прямым впрыском также работают при очень бедном соотношении воздух / топливо по сравнению с бензиновыми двигателями. Типичное соотношение воздух / топливо от 25: 1 до 40: 1 (дизельное топливо) по сравнению с 12: 1 до 15: 1 (бензин) дает некоторое представление о том, почему дизели настолько консервативны в отношении расхода топлива. Эффективность дополнительно подтверждается тем фактом, что современные дизельные двигатели с прямым впрыском впрыскивают топливо при давлении, приближающемся (или в некоторых случаях превышающем) 30 000 фунтов на квадратный дюйм.Это обеспечивает наилучшее возможное распыление не только для эффективного сжигания, но и с низким уровнем отходящего тепла.

Начало впрыска по времени

Хотя термин «синхронизация» часто используется как в мире бензиновых, так и в дизельных двигателях, это одно слово означает две очень разные вещи в зависимости от того, с каким типом двигателя вы имеете дело. Излишне говорить, что важно проводить различие между ними. В бензиновом двигателе время относится к началу сгорания. В дизельном топливе синхронизация — это начало впрыска, или SOI (когда форсунка начинает распылять топливо в цилиндр).Опять же, все сводится к тому, что топливо (и система впрыска) является ключевым аспектом дизельного двигателя.

Момент. Много этого.

Люди, незнакомые с дизельными двигателями, часто задаются вопросом, почему и как они создают впечатляющий крутящий момент, который они создают. Отношение крутящего момента к мощности в дизельных двигателях редко бывает ниже 2: 1, а для двигателей тяжелой промышленности типично соотношение 3: 1 и даже 4: 1. Бензиновые двигатели намного ближе к соотношению 1: 1. Причина, по которой дизельные двигатели вырабатывают такой большой крутящий момент, связана с тремя ключевыми факторами: 1) наддув, создаваемый турбонагнетателем, 2) ход поршня и 3) давление в цилиндре.

В настоящее время серийные дизельные двигатели получают давление от 25 до 35 фунтов на квадратный дюйм прямо с завода. Для сравнения, наддув в 10 фунтов на квадратный дюйм часто считается чрезмерным в бензиновых двигателях. Лучшее в сжатом всасываемом воздухе (то есть наддув) в дизельном двигателе заключается в том, что он снижает насосные потери двигателя на такте впуска и увеличивает давление в цилиндре на рабочем такте (сгорание).

Коленчатые валы с длинным ходом всегда способствовали созданию крутящего момента, будь то бензиновый или дизельный двигатель.Но почему? Посмотрите на это так, как будто вы используете длинный гаечный ключ, чтобы ослабить очень тугой болт, а не более короткий гаечный ключ, который не мог справиться с работой с самого начала. Вы можете применить больший крутящий момент с большим рычагом, не так ли? Конечно вы можете. В длинноходном двигателе шатун может использовать большее усилие при повороте коленчатого вала (в то время как поршень опускается во время рабочего хода): следовательно, больший крутящий момент.

Как вы, возможно, уже догадались, давление в цилиндре, создающее крутящий момент, создается во время рабочего хода.Увеличение времени впрыска, которое происходит в цилиндре с более ранним началом впрыска (SOI), эффективно создает большее давление в верхней части поршня. Чем больше давление создается в верхней части поршня, тем создается больший крутящий момент.

Перестроен

Чрезвычайное давление в цилиндре, длинный ход и высокий уровень наддува не только объясняют, почему дизели создают крутящий момент, но и объясняют, почему дизельные электростанции построены с использованием таких сверхпрочных компонентов. Чтобы противостоять огромным нагрузкам, которые они испытывают, производители используют чугунные блоки с глубокой юбкой (и даже чугун с уплотненным графитом), коленчатые валы и шатуны из кованой стали и обычно используют головки цилиндров с минимум 6 болтами на цилиндр.Цельностальные поршни пользуются успехом даже в тяжелой промышленности и в двигателях класса 8. В целях долговечности дизельные двигатели имеют надстройку. В дизелях малого рабочего объема нередко можно найти заводскую штриховку, которая все еще присутствует на цилиндрах после 300 000 миль использования. И это нормально для внедорожного двигателя класса 8 — проехать от 750 000 до 1 000 000 миль между капитальными ремонтами.

Дизель никуда не денется

Метод сгорания, впрыска топлива и зажигания, используемый в дизельном двигателе, определенно отличает его от его бензинового аналога.Преимущество дизельного топлива по сравнению с бензиновыми электростанциями — это то, что выдвинуло его на передний план в сегодняшних разговорах об экономии топлива. В связи с быстрым приближением стандартов CAFE (средняя корпоративная экономия топлива), шумом вокруг гибридных автомобилей, кажущихся плоскими, и электромобилей, не обеспечивающих достаточный запас хода, в ближайшие годы все больше производителей обратятся к дизельным электростанциям, чем когда-либо прежде. Будьте уверены, дизельные двигатели здесь не только надолго — они вполне могут стать двигателем будущего.

Источники:

Diesel Power Magazine
Апрельский выпуск 2009 г., стр. 50

The Diesel Forum (данные R.L. Polk)
http://www.dieselforum.org/resources/top-10-states-of-diesel-drivers

TTS Power Systems (начало впрыска)

Книга: « Современные дизельные технологии: Дизельные двигатели »
Автор: Шон Беннет

Как это работает: дизельные двигатели
http://www.dieselpowermag.com/tech/1208dp_how_it_works_diesel_engines/


Как работают системы впрыска топлива

Алгоритмы управления двигателем довольно сложны.Программное обеспечение должно позволять автомобилю соответствовать требованиям по выбросам на 100 000 миль, соответствовать требованиям EPA по экономии топлива и защищать двигатели от неправильного использования. И есть еще десятки других требований.

Блок управления двигателем использует формулу и большое количество справочных таблиц для определения ширины импульса для заданных условий эксплуатации. Уравнение будет представлять собой серию множества множителей, умноженных друг на друга. Многие из этих факторов будут взяты из справочных таблиц. Мы рассмотрим упрощенный расчет ширины импульса топливной форсунки .В этом примере в нашем уравнении будет только три фактора, тогда как в реальной системе управления их может быть сто или больше.

Ширина импульса = (Базовая ширина импульса) x (Фактор A) x (Фактор B)


Для вычисления ширины импульса ЭБУ сначала ищет базовую ширину импульса в таблице поиска. Базовая ширина импульса является функцией частоты вращения двигателя (об / мин) и нагрузки (которая может быть рассчитана по абсолютному давлению в коллекторе). Допустим, частота вращения двигателя составляет 2000 об / мин, а нагрузка — 4.Мы находим число на пересечении 2000 и 4, что составляет 8 миллисекунд.

об / мин Нагрузка
1 2 3 4

902 902 1

2 3 4 5
2,000 2 4 6 8 10
3,000 3 6 9 12 15
4,000 4 8 12 16 20


В следующих примерах A и B — это параметры, поступающие от датчиков.Допустим, A — температура охлаждающей жидкости, а B — уровень кислорода. Если температура охлаждающей жидкости равна 100, а уровень кислорода равен 3, справочные таблицы говорят нам, что коэффициент A = 0,8 и коэффициент B = 1,0.

1,2
A Фактор A
B Фактор B
08
0 1.0
25 1,1
1 1,0
50 1,0
2 1,0
75 0,9
3 1,0
100 0,8
4 0.75


Итак, поскольку мы знаем, что ширина основного импульса является функцией нагрузки и числа оборотов в минуту, и что ширина импульса = (ширина основного импульса) x (коэффициент A) x (коэффициент B) , общая ширина импульса в нашем примере равна:

8 x 0,8 x 1,0 = 6,4 миллисекунды


Из этого примера вы можете увидеть, как система управления выполняет настройки. Если параметр B представляет собой уровень кислорода в выхлопе, справочная таблица для B — это точка, в которой (по мнению разработчиков двигателей) слишком много кислорода в выхлопе; и, соответственно, ЭБУ сокращает расход топлива.

Реальные системы управления могут иметь более 100 параметров, каждый со своей таблицей поиска. Некоторые параметры даже меняются со временем, чтобы компенсировать изменения в характеристиках компонентов двигателя, таких как каталитический нейтрализатор. И, в зависимости от частоты вращения двигателя, ЭБУ, возможно, придется выполнять эти вычисления более ста раз в секунду.

Чипы производительности
Это подводит нас к обсуждению чипов производительности. Теперь, когда мы немного понимаем, как работают алгоритмы управления в ЭБУ, мы можем понять, что делают производители микросхем производительности, чтобы получить больше мощности от двигателя.

Чипы Performance производятся компаниями вторичного рынка и используются для увеличения мощности двигателя. В ЭБУ есть микросхема, которая содержит все таблицы поиска; чип производительности заменяет этот чип. Таблицы в микросхеме производительности будут содержать значения, которые приводят к увеличению расхода топлива в определенных условиях движения. Например, они могут подавать больше топлива при полностью открытой дроссельной заслонке на каждой скорости двигателя. Они также могут изменить время зажигания (для этого тоже есть справочные таблицы). Поскольку производители чипов производительности не так озабочены такими проблемами, как надежность, пробег и контроль выбросов, как производители автомобилей, они используют более агрессивные настройки в топливных картах своих чипов производительности.

Для получения дополнительной информации о системах впрыска топлива и других автомобильных темах перейдите по ссылкам на следующей странице.

Обслуживание топливных форсунок — знайте свои детали

Двигатель не будет работать с максимальной эффективностью без надлежащей топливно-воздушной смеси. Топливная система современного двигателя с впрыском топлива с компьютерным управлением настолько надежна, что кажется почти не требующей обслуживания, но эти современные двигатели с впрыском топлива имеют топливные форсунки, поток которых ограничивается или «загрязняется» при использовании.При поставке клиенту нового набора топливных форсунок проверьте их расход, чтобы убедиться, что все они расходятся в пределах 2-3% друг от друга. Если расход слишком сильно варьируется от инжектора к инжектору, двигатель вызовет проблемы с управляемостью. По мере загрязнения топливных форсунок происходит постепенная потеря управляемости и мощности. Не все форсунки будут загрязняться с одинаковой скоростью, поэтому таким образом может быть потеряна управляемость.

Нажмите здесь, чтобы просмотреть видео о замене форсунки

Диагностика системы впрыска топлива

Использование диагностического прибора — лучший способ диагностировать систему впрыска топлива.Даже если у вас нет новейшего сканирующего прибора, на рынке есть множество недорогих компьютерных сканирующих инструментов, которые очень доступны и просты в использовании. Данные долгосрочной корректировки топливоподачи, полученные от диагностического сканирующего прибора, можно использовать для определения того, насколько компьютер регулирует ширину импульса топливной форсунки, чтобы двигатель имел правильное среднее значение воздушно-топливной смеси. Когда поток топливной форсунки становится ограниченным, компьютер пытается отрегулировать поток топлива, открывая топливную форсунку на более длительное время, используя свою функцию долгосрочной корректировки подачи топлива.Если показания долгосрочной корректировки топливоподачи с диагностического прибора показывают, что компьютер корректирует топливно-воздушную смесь более чем на 10%, топливная система требует диагностического внимания. Двигатель будет работать с максимальной эффективностью, когда компьютеру не придется постоянно корректировать топливные форсунки, которые не подают надлежащий объем топлива, в котором нуждается двигатель.

Очистка топливных форсунок

Если топливные форсунки заблокированы или протекают, есть несколько способов их очистки, в том числе:
1.Химическое средство для очистки топливных форсунок, которое заливается в топливный бак.
Обеспечивает заметную разницу в мощности и управляемости после одного использования. Недостатки в том, что вы не можете проверить форму распыления, а фильтры могут забиться загрязнениями, удаленными очистителем.
2. Очиститель, который проходит через топливную рампу и форсунки.
Использует более сильные химикаты, чем в очистителях резервуаров. Те же недостатки, что и 1.
3. Ультразвуковой очиститель форсунок и стенд для измерения расхода форсунок.
Предпочтительный метод очистки форсунок. Переключает топливные форсунки, в то время как наконечники топливных форсунок погружаются в ультразвуковую ванну, в которой для очистки топливных форсунок используется экологически чистая чистящая жидкость. Часть проточного стенда также позволяет пользователю выполнять испытание потока до и после очистки, а также позволяет пользователю наблюдать за формой распыления топливной форсунки. Этот метод требует снятия топливных форсунок с двигателя.

Проверка расхода топливной форсунки


Стенд может имитировать любую скорость вращения или нагрузку, в то время как технический специалист может наблюдать за распылением.В идеале все топливные форсунки должны иметь одинаковые допуски по расходу, но это значительно увеличит размер топливных форсунок. Большинство оригинальных топливных форсунок допускают отклонение +/- 2%, но запасные части могут отличаться от целевого расхода на 25%. Топливные форсунки всегда следует заменять в комплекте, если вы не подтверждаете, что объем потока и форма распыления заменяемых форсунок такие же, как у исходных форсунок, путем проверки их расхода на стенде расхода топливных форсунок.

Предотвращение загрязнения топливных форсунок


Использование бензина с добавлением моющих средств для очистки топливных форсунок при работающем двигателе.Некоторые из этих продуктов даже имеют составы, помогающие защитить топливную систему от коррозионного воздействия серы, которое обычно встречается в сегодняшнем бензине. Эти вредные серы могут вызвать коррозию блока определения уровня топлива в баке и привести к неисправности указателя уровня топлива.

Альтернатива КПГ

КПГ или сжатый природный газ является альтернативным топливом вместо бензина. Поскольку КПГ является экологически чистым сжиганием, транспортные средства, работающие на КПГ, имеют гораздо более низкие затраты на техническое обслуживание, чем автомобили, работающие на газе.Форсунки CNG имеют гораздо больший расход, чем обычные форсунки, но в них используются те же крошечные фильтры. Фильтры CNG имеют тенденцию к сильному загрязнению со временем и в крайних случаях могут вызвать повреждение.

Чистое преимущество

Когда все топливные форсунки подают необходимое количество топлива в каждый цилиндр, характеристики двигателя будут оптимальными, обеспечивая автомобилю максимальную мощность и экономию топлива. Техническое обслуживание и сервис топливных форсунок — очень важная часть надлежащего обслуживания автомобиля.Выберите наиболее подходящий для вас способ очистки топливной форсунки и не забудьте заменить топливный фильтр.

Система прямого впрыска дизельного двигателя

— MATLAB и Simulink

Этот пример показывает рядную многоэлементную систему впрыска дизельного топлива. Он содержит кулачковый вал, подъемный насос, 4 рядных инжекторных насоса и 4 инжектора.

Модель

Описание системы впрыска

Система впрыска дизельного топлива, смоделированная этой моделью, показана на схематической диаграмме ниже.

Рис. 1. Принципиальная схема системы впрыска

Структура системы воспроизведена из H. Heisler, Vehicle and Engine Technology (второе издание), 1999 г., и относится к категории рядных многоэлементных систем впрыска. Он состоит из следующих основных узлов:

Кулачковый вал имеет пять кулачков. Первый — эксцентриковый кулачок для приведения в действие подъемного насоса. Остальные четыре предназначены для привода плунжеров насоса. Кулачки установлены таким образом, что насосные элементы подают топливо в порядке зажигания и в нужный момент рабочего цикла двигателя.Подъемный насос подает жидкость на вход элементов насоса форсунок. Каждый элемент насоса состоит из плунжера с кулачковым приводом, нагнетательного клапана и узла регулятора. Назначение регулятора — контролировать объем топлива, подаваемого плунжером в цилиндр. Это достигается вращением плунжера с винтовой канавкой по отношению к отверстию для разлива. Более подробно все системные блоки будут описаны в следующих разделах.

Целью моделирования является исследование работы всей системы.Цель диктует степень идеализации каждой модели в системе. Если бы целью был, например, нагнетательный клапан или исследование инжектора, количество принимаемых во внимание факторов и объем рассматриваемого элемента были бы другими.

Примечание: Модель системы не представляет собой какую-либо конкретную систему впрыска. Все параметры были назначены исходя из практических соображений и не отражают каких-либо конкретных параметров производителя.

Кулачковый вал

Модель кулачкового вала состоит из пяти моделей кулачков. Есть четыре кулачка с параболическим профилем и один эксцентриковый кулачок. Каждый кулачок содержит замаскированную подсистему Simulink®, которая описывает профиль кулачка и генерирует профиль движения для источника положения, который построен из блоков Simscape ™.

Моделирование профиля кулачка

Профиль движения создается как функция угла вала, который измеряется с помощью блока Angle Sensor из библиотеки Pumps and Motors.Датчик преобразует измеренный угол в значение в диапазоне от нуля до 2 * пи. После того, как угол цикла определен, он передается в подсистему Simulink IF, которая вычисляет профиль. Кулачок, который приводит в движение плунжер насосного элемента, должен иметь параболический профиль, под которым толкатель движется вперед и назад с постоянным ускорением, как показано ниже:

В результате, при начальном угле выдвижения толкатель начинает движение вверх и достигает своего верхнего положения после того, как вал поворачивает дополнительный угол выдвижения .Последователь начинает обратный ход при начальном угле втягивания , и для завершения этого движения требуется угол втягивания . Разница между начальным углом втягивания и ( начальным углом выдвижения + углом выдвижения ) устанавливает угол остановки в полностью выдвинутом положении. Профиль реализован в подсистеме Simulink IF.

Предполагается, что последовательность запуска имитируемого дизельного двигателя составляет 1-3-4-2. Последовательность работы кулачка показана на рисунке ниже.Углы выдвижения и возврата установлены на pi / 4. Угол задержки при полностью выдвинутом толкателе установлен на 3 * пи / 2 рад.

Профиль эксцентрикового кулачка рассчитывается по формуле

, где e — эксцентриситет.

Источник положения

Модель источника положения, которая генерирует положение в механическом поступательном движении после сигнала Simulink на его входе, построена из блока Ideal Translational Velocity Source, блока PS Gain и установленного блока датчика поступательного движения в отрицательной обратной связи.Передаточная функция источника положения —

.

, где

T — Постоянная времени, равная 1 / Gain,

Gain — Коэффициент усиления блока PS Gain.

Коэффициент усиления установлен на 1e6, что означает, что сигналы с частотами до 160 кГц проходят практически без изменений.

Подъемный насос

Модель подъемного насоса, который представляет собой поршневой и диафрагменный насос, состоит из блока гидроцилиндров одностороннего действия и двух блоков обратных клапанов.Обратные клапаны имитируют впускной и выпускной клапаны, установленные с обеих сторон подъемного насоса (см. Рисунок 1). Контакт между роликом штока насоса и кулачком представлен блоком Translational Hard Stop. Блок «Трансляционная пружина» имитирует две пружины в насосе, которые должны поддерживать постоянный контакт между роликом и кулачком.

Впрыскивающий насос

Прямоточный впрыскивающий насос представляет собой четырехэлементный насосный агрегат. Каждый элемент подает топливо в свой цилиндр.Все четыре элемента идентичны по конструкции и параметрам и моделируются с помощью одной и той же модели, называемой элементом нагнетательного насоса. Каждый элемент нагнетательного насоса Модель элемента нагнетательного насоса содержит две подсистемы, названные, соответственно, «Насос» и «Инжектор». Насос представляет собой плунжер насоса и механизм управления насосом, а Инжектор имитирует инжектор, установленный непосредственно на цилиндре двигателя (см. Рисунок 1).

Плунжер насоса колеблется внутри цилиндра насоса, приводимого в движение кулачком (см. Рисунок 1).Плунжер моделируется с помощью блока цилиндров одностороннего действия. Блоки Translational Hard Stop и Mass представляют собой контакт между роликом плунжера и массой плунжера, соответственно. Контакт поддерживается пружиной TS.

Когда плунжер движется вниз, камера плунжера заполняется топливом под давлением, создаваемым подъемным насосом. Жидкость заполняет камеру через два отверстия, которые называются впускным портом и сливным портом (см. Рисунок 2, а ниже).

Рисунок 2.Взаимодействие поршня с регулирующими отверстиями в цилиндре

После того, как поршень переместится в свое верхнее положение, достаточно высоко, чтобы отрезать оба отверстия от впускной камеры, давление на выпуске начинает расти. При некотором подъеме форсунка в цилиндре двигателя принудительно открывается и топливо начинает впрыскиваться в цилиндр (рис. 2, б).

Впрыск прекращается, когда спиральная канавка, образованная на боковой поверхности плунжера, достигает отверстия для разлива, которое соединяет верхнюю камеру с камерой низкого давления через отверстие, просверленное внутри плунжера (рис. 2, c).Вы можете контролировать положение винтовой канавки по отношению к отверстию для разлива, вращая плунжер с помощью управляющей вилки, регулируя таким образом объем топлива, впрыскиваемого в цилиндр.

Модель механизма управления плунжером основана на следующих предположениях:

1. В цепи управления есть три регулируемых отверстия: впускной порт, сливной порт и отверстие, образованное спиральной канавкой и сливным отверстием. Отверстия впускного и сливного отверстий зависят от движения плунжера, в то время как открытие отверстия канавка-сливное отверстие является функцией движения плунжера и вращения плунжера.Для простоты смещение, создаваемое вращением плунжера, представлено как источник линейного движения, которое сочетается со смещением плунжера.

2. На рисунке ниже показаны все размеры, необходимые для параметризации отверстий:

— Диаметр отверстия впускного порта

— Диаметр отверстия сливного порта

— Ход поршня

— Расстояние между входным отверстием и верхним положением поршня

— Расстояние между отверстием сливного порта и верхним положением поршня

— Расстояние между отверстие сливного порта и верхний край спиральной канавки

3.При назначении начальных отверстий и ориентаций отверстий верхнее положение плунжера принимается за начало , и движение в восходящем направлении рассматривается как движение в положительном направлении. Другими словами, ось X направлена ​​вверх. В соответствии с этими предположениями направления впускного и сливного отверстия должны быть установлены на Открывается в отрицательном направлении , а отверстие канавка-сливное отверстие должно быть установлено на Открывается в положительном направлении , поскольку оно открывается, когда плунжер движется вверх.В таблице ниже показаны значения, присвоенные начальным отверстиям и диаметрам отверстий.

 Обозначение Имя в файле параметров Значение Примечания
S ход 0,01 м
D_вход_или_диаметр 0,003 м
D_s spill_or_diameter 0,0024 м
h_in -stroke + inlet_or_diameter + 0,001 Впускное отверстие смещено вверх на 1 мм по отношению к отверстию для разлива
h_s -stroke + spill_or_diameter
h_hg spill_or_diameter Предполагается, что сливное отверстие полностью открыто в верхнем положении поршня

4.Эффективный ход плунжера равен

. Входное отверстие обычно располагается выше разливного отверстия. В примере это расстояние установлено на 1 мм. Вращая плунжер, вы изменяете начальное открытие отверстия отверстия для слива канавки. Поскольку начальное открытие является параметром и не может быть изменено динамически, смещение начального отверстия моделируется добавлением эквивалентного линейного смещения элемента управления отверстием. Чем больше эквивалентный сигнал, тем раньше открывается сливное отверстие, тем самым уменьшая объем топлива, подаваемого в цилиндр.Максимальное значение эквивалентного сигнала равно эффективному ходу. При этом значении сливное отверстие все время остается открытым.

Инжектор

Модель инжектора основана на блоке гидроцилиндров одностороннего действия и блоке игольчатого клапана. Игольчатый клапан закрывается в исходном положении за счет усилия, создаваемого предварительно натянутой пружиной. Когда сила, развиваемая цилиндром, преодолевает силу пружины, форсунка открывается и позволяет впрыскивать топливо в цилиндр.В этом примере форсунка открывается при давлении 1000 бар.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
