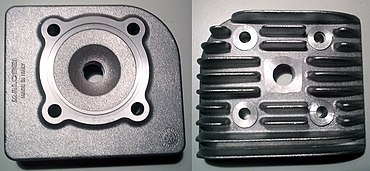

Головка блока с 2 клапанами на цилиндр

В двигателях внутреннего сгорания головка блока цилиндров (ГБЦ, часто называемая просто головкой) монтируется на блок цилиндров, запирая цилиндр (цилиндры), и образуя замкнутые камеры сгорания. Стык головки и блока уплотняют прокладкой головки блока. В головке обычно монтируются клапаны с пружинами, свечи зажигания, форсунки. В зависимости от типа двигателя (тактность, система воспламенения, тип охлаждения, система газораспределения) устройство головки может отличаться в очень больших пределах.

Лёгкие автомобильные двигатели могут иметь головку из алюминиевого сплава, особенно это относится к искровым двигателям. Обычно такую деталь получают литьём в кокиль, либо под давлением (с последующей обработкой каналов), могут использоваться стержневые формы.

Тяжёлые двигатели, и значительная часть автомобильных дизелей имеют чугунную головку, также получаемую литьём. Сёдла клапанов (при их наличии) запрессовываются с предварительным их охлаждением в парах жидкого азота; вихрекамеры, втулки клапанов также устанавливают с натягом. Головка имеет обычно ходы для газов, охлаждающей жидкости, масляные каналы, и большое количество сквозных отверстий под болты/шпильки, которые притягивают головку к блоку.

Крепление головки к блоку осуществляется силовыми болтами или шпильками с гайками и шайбами (в случае болтов они также имеют шайбы). Как индивидуальные, так и общие для ряда цилиндров, головки монтируют с затяжкой по указанному заводом способу (последовательность, усилие затяжки, довороты на угол). Это необходимо для гарантии герметичности газового стыка и сохранности болтов. Упругость крепежа должна быть достаточна для сохранения затяжки при осадке прокладки газового стыка. Но превышение толщины металлоасбестовой (паронитной) прокладки или её просаживание (низкое качество, перегрев мотора) могут вызвать пробитие газового стыка головки, то есть выход двигателя из строя. Чтобы увеличить жёсткость прокладки, и тем гарантировать прижим, на современных дизелях чугунные головки монтируют с прокладками из мягкого железа.

Для дизелей толщина прокладки во многих моторах подбирается в соответствии с выступанием поршней. Если толщина окажется меньше необходимого, двигатель может начать стучать, больше — мощность до предела дымления уменьшится (т.к. объёмная доля воздуха в вихрекамере/камере в поршне будет меньше, а паразитный объём больше). Поэтому монтаж головки блока является ответственной операцией.

Головка двигателя с воздушным охлаждением[править | править код]

Независимо от других особенностей, имеет развитое оребрение вместо рубашки охлаждения. Наиболее распространённый в этом случае материал — силумин, так теплопроводность его выше (двигатели бензопил, культиваторов, маломощных электростанций, а/м фирмы «Татра», Д-37/Д-144), однако встречаются и чугунные на стационарных и тракторных двигателях (где вес не влияет на показатели техники). Основным показателем оребрения является отношение высоты рёбер к их ширине у основания, при его росте охлаждение улучшается.

Отличается максимальной простотой — имеет лишь ходы для охлаждающей жидкости, сверления под шпильки, и резьбу под свечи. Всегда групповая, для ряда цилиндров. Сейчас применяется редко, ввиду низкой экономичности таких двигателей. Пример двигателей: ЗИЛ-157, ГАЗ-А, ГАЗ-51.

В этом случае все клапана с их приводом монтируются в блоке.

Такое же устройство имеют головки двухтактных двигателей с кривошипно-камерной петлевой или дефлекторной продувкой. Плюсами также является лёгкость разборки и обслуживания, минимальная стоимость. Клапана в головке также отсутствуют.

Может быть индивидуальной для каждого цилиндра, в этом случае привод клапанов осуществляется штангами от расположенного в блока распредвала, либо общей для ряда цилиндров (блок может иметь один или несколько таких рядов). В случае общей головки количество вариантов её компоновки увеличивается: привод клапанов от штанг, верхний распредвал (OHC) или два верхних распредвала (DOHC).

Индивидуальные головки со штангами чаще применяют в дизелях, так как инерционные силы при меньшем числе оборотов не так велики, плюсом является меньшая масса каждой головки (облегчен монтаж). Крупноразмерные двигатели всегда имеют индивидуальные головки.

Общие головки с одним распредвалом обеспечивают управление двумя (реже четырьмя) клапанами на цилиндр, но сложны в разборке. Чаще всего имеют ручную регулировку зазоров.

Головки с двумя верхними распредвалами наиболее просто обеспечивают установку 4 клапанов на цилиндр и подачу масла к гидрокомпенсаторам. Осложняет дело лишь необходимость привода обоих валов от цепи/зубчатого ремня. Но в некоторых конструкциях валы соединены шестернями, и приводится один из них; ранние варианты имели шестерёнчатый привод от коленвала через вертикальные валики.

Возможные неисправности:[1]

  • прорыв газов из-за искривления плоскости газового стыка, коррозии, срыва крепежа;
  • трещины между сёдлами, выпадение седла;
  • износ посадочного диаметра под распредвал или толкатели;
  • износ направляющих клапанов;
  • обломы крепежа, срыв резьб под свечу или болты, трещины вне газового стыка.

Также можно считать неисправностями головки в сборе поломки/износ входящих в узел деталей (клапана, пружины, рокеры, компенсаторы).

В случае прорыва газов головку чаще всего фрезеруют, допустимое отклонение от плоскости (порядка 0,15 мм в среднеразмерных моторах) проверяют линейкой с набором щупов. Срывы резьбы под свечу устраняют установкой ввёртыша, сорванный крепёж заменяют ремонтными шпильками. Изношенные направляющие клапанов меняют, трещины вне газового стыка обычно могут быть заварены.

Трещины между сёдлами, по мере их развития, ведут к прорыву газов в рубашку охлаждения и отказу двигателя. Обычно эти трещины, и другие проходящие через газовый стык служат основанием для замены головки. Но в некоторых случаях, на свой страх и риск, также могут быть заварены.

Износ постелей под распредвал ведёт к стуку и снижению давления масла. Диаметр восстанавливают бронзовыми или дюралевыми втулками, развёртываемыми по месту (в качестве развёртки обычно используют старый распредвал с «фрезерными» зубчиками). В случае съёмных крышек опор распредвала, они могут быть осажены на абразивном камне (с контролем диаметра после затяжки).

В случае разрушений поршня, колец, седла клапана головка получает сильные повреждения, обычно приводящие к её замене. Сильная коррозия от воды или повреждения от детонации также могут сделать ремонт невозможным. Выпавшее седло, при отсутствии других неприятностей, заменяют новым или высверленным с другой головки. Для установки охлаждают в парах жидкого азота, а после дополнительно зачеканивают. Трещина между сёдлами всегда ослабляет их посадку.

  • ГБЦ с двумя распредвалами и гидрокомпенсаторами

  • ГБЦ с верхним распредвалом, привод клапанов через коромысла

  • Головка (DOHC) двигателя Honda K20Z3.

  • Простейшая головка двухтактного двигателя

Что такое ГБЦ (Головка Блока Цилиндров) в автомобиле, описание и устройство

Аббревиатура ГБЦ расшифровывается как Головка Блока Цилиндров, это один из важнейших узлов любого двигателя внутреннего сгорания. Знать, что такое ГБЦ в автомобиле, принцип ее работы и особенности конструкции, должен каждый владелец машины. Это поможет вовремя заметить возможную неисправность, а также обеспечить стабильную работу силового агрегата в различных режимах.

Описание ГБЦ и существующие модификации

ГБЦ, это верхняя часть блока цилиндров двигателя внутреннего сгорания. Она крепится на нем при помощи болтов или специальных шпилек. Основное назначение головки — контроль поступления топлива в рабочие цилиндры, обеспечение его сгорание, контроль и распределение потоков газов. Именно от точности регулировки отдельных узлов ГБЦ зависит мощность и устойчивость работы всего двигателя в целом.

как выглядит головка блока цилиндров

Как выглядит головка блока цилиндров

Для различных силовых агрегатов выпускают головки блока цилиндров из чугуна или сплавов на основе алюминия. Именно алюминиевые ГБЦ устанавливаются на большинстве современных автомобилей, что позволяет несколько снизить общий вес силового агрегата.

Для двигателей с рядным расположением цилиндров применяется единая ГБЦ, а для V-образных силовых установок применяют отдельные головки на каждый ряд. Других конструктивных отличий не существует.

Видео о ГБЦ

Читайте также: Что такое ЭБУ в автомобиле, как он работает и зачем нужен.

Как устроена головка блока цилиндров

Корпус ГБЦ (картер) получают методом литья и последующей металлообработки (фрезерование, сверление). В теле изделия размещены каналы для циркуляции охлаждающей жидкости, маслопроводы для смазки основных узлов, отдельные камеры сгорания для каждого из цилиндров. Кроме того, в картере имеются отверстия для установки свечей зажигания или форсунок (для дизельных двигателей). По своей конструкции головка считается сложным агрегатом, включающим в себя несколько различных механизмов.

  • Газораспределительный механизм, обеспечивающий отвод отработанных газов. Клапана системы газораспределения открываются в четкой последовательности в зависимости от этапов работы каждого отдельного цилиндра.
  • Привод газораспределительного механизма, обеспечивающий открывания клапанов в необходимый момент.
  • Площадки для крепления впускного и выпускного коллекторов, обеспечивающих подачу топлива и отвод отработанных газов.
  • К несъемным элементам ГБЦ относят направляющие втулки и седла клапанов. Данные элементы обеспечивают герметизацию механизма газораспределения. Монтаж этих деталей осуществляется методом горячей опрессовки, выполнить его самостоятельно, тем более без специального оснащения, практически невозможно, особенно в условиях частного гаража.

Каждый из приведенных узлов отвечает за работоспособность двигателя в целом, а выход любого из них из строя станет причиной более серьезной поломки. На видео ролике внизу можно наблюдать работу всех элементов ГБЦ в движении.

Читайте также: Что такое ДМРВ и какие функции оно выполняет в автомобиле.

Как правильно установить ГБЦ

ГБЦ, прокладка и блок двигателя

ГБЦ (Cylinder Head), прокладка (Head Gasket) и блок двигателя (Engine Block).

Учитывая то, что ГБЦ имеет множество каналов для движения смазки, охлаждающей жидкости, отработанных газов, важнейшим условием правильного монтажа является надежная герметизация в месте соединения с блоком цилиндров. Осуществляется это путем установки специальной прокладки, изготовленной из армированного асбеста. Такой материал способен выдержать высокую температуру и значительное давление рабочих жидкостей и отработанных газов. Учитывайте то, что прокладка ГБЦ одноразовая, повторное применение не сможет гарантировать надежную герметизацию места соединения с блоком цилиндров.

Плотное прилегание головки и сжатие асбестовой прокладки достигается затяжкой крепежных болтов или гаек на шпильках. Учитывайте тот факт, что любой перекос при выполнении этих операций приведет к недостаточной герметизации соединения. Именно поэтому затяжка должна осуществляться с определенным усилием, которое должно контролироваться при помощи динамометрического ключа. При этом каждая шпилька должна подтягиваться строго в определенном порядке, нарушение которого так же станет причиной появления проблем с недостаточной герметизацией.

При постоянной эксплуатации необходимо уделять внимание именно на плотность прилегания ГБЦ к поверхности блока цилиндров. Появление потеков масла, охлаждающей жидкости свидетельствует о ненадежной герметизации соединения. В этом случае необходимо обтянуть головку по новой.

При техническом обслуживании обязательно проверяйте состояние наиболее нагруженных элементов ГБЦ. Непременно оценивайте состояние клапанов, распределительного вала, не упускайте из вида и целостность уплотняющих сальников.

Все работы, относящиеся к ремонту головки блока цилиндров или замене отдельных ее механизмов, можно выполнять самостоятельно исключительно при наличии соответствующего опыта. Помните, любая небрежность и несоблюдение технологии монтажа станет причиной более серьезных поломок двигателя. А стоимость такого ремонта будет существенно большей. Поэтому доверяйте ремонт ГБЦ только профессиональному автослесарю, имеющему опыт и соответствующее оборудование.

Похожие статьи

Что такое ГБЦ в автомобиле — Auto-Self.ru

Аббревиатура ГБЦ расшифровывается как Головка Блока Цилиндров, это один из важнейших узлов любого двигателя внутреннего сгорания. Знать, что такое ГБЦ в автомобиле, принцип ее работы и особенности конструкции, должен каждый владелец машины. Это поможет вовремя заметить возможную неисправность, а также обеспечить стабильную работу силового агрегата в различных режимах.

Описание ГБЦ и существующие модификации

ГБЦ, это верхняя часть блока цилиндров двигателя внутреннего сгорания. Она крепится на нем при помощи болтов или специальных шпилек. Основное назначение головки — контроль поступления топлива в рабочие цилиндры, обеспечение его сгорание, контроль и распределение потоков газов. Именно от точности регулировки отдельных узлов ГБЦ зависит мощность и устойчивость работы всего двигателя в целом.

Как выглядит головка блока цилиндров

Для различных силовых агрегатов выпускают головки блока цилиндров из чугуна или сплавов на основе алюминия. Именно алюминиевые ГБЦ устанавливаются на большинстве современных автомобилей, что позволяет несколько снизить общий вес силового агрегата.

Для двигателей с рядным расположением цилиндров применяется единая ГБЦ, а для V-образных силовых установок применяют отдельные головки на каждый ряд. Других конструктивных отличий не существует.

Видео о ГБЦ

Как устроена головка блока цилиндров

Корпус ГБЦ (картер) получают методом литья и последующей металлообработки (фрезерование, сверление). В теле изделия размещены каналы для циркуляции охлаждающей жидкости, маслопроводы для смазки основных узлов, отдельные камеры сгорания для каждого из цилиндров. Кроме того, в картере имеются отверстия для установки свечей зажигания или форсунок (для дизельных двигателей). По своей конструкции головка считается сложным агрегатом, включающим в себя несколько различных механизмов.

  • Газораспределительный механизм, обеспечивающий отвод отработанных газов. Клапана системы газораспределения открываются в четкой последовательности в зависимости от этапов работы каждого отдельного цилиндра.
  • Привод газораспределительного механизма, обеспечивающий открывания клапанов в необходимый момент.
  • Площадки для крепления впускного и выпускного коллекторов, обеспечивающих подачу топлива и отвод отработанных газов.
  • К несъемным элементам ГБЦ относят направляющие втулки и седла клапанов. Данные элементы обеспечивают герметизацию механизма газораспределения. Монтаж этих деталей осуществляется методом горячей опрессовки, выполнить его самостоятельно, тем более без специального оснащения, практически невозможно, особенно в условиях частного гаража.

Каждый из приведенных узлов отвечает за работоспособность двигателя в целом, а выход любого из них из строя станет причиной более серьезной поломки. На видео ролике внизу можно наблюдать работу всех элементов ГБЦ в движении.

Как правильно установить ГБЦ

ГБЦ (Cylinder Head), прокладка (Head Gasket) и блок двигателя (Engine Block).

Учитывая то, что ГБЦ имеет множество каналов для движения смазки, охлаждающей жидкости, отработанных газов, важнейшим условием правильного монтажа является надежная герметизация в месте соединения с блоком цилиндров. Осуществляется это путем установки специальной прокладки, изготовленной из армированного асбеста. Такой материал способен выдержать высокую температуру и значительное давление рабочих жидкостей и отработанных газов. Учитывайте то, что прокладка ГБЦ одноразовая, повторное применение не сможет гарантировать надежную герметизацию места соединения с блоком цилиндров.

Плотное прилегание головки и сжатие асбестовой прокладки достигается затяжкой крепежных болтов или гаек на шпильках. Учитывайте тот факт, что любой перекос при выполнении этих операций приведет к недостаточной герметизации соединения. Именно поэтому затяжка должна осуществляться с определенным усилием, которое должно контролироваться при помощи динамометрического ключа. При этом каждая шпилька должна подтягиваться строго в определенном порядке, нарушение которого так же станет причиной появления проблем с недостаточной герметизацией.

При постоянной эксплуатации необходимо уделять внимание именно на плотность прилегания ГБЦ к поверхности блока цилиндров. Появление потеков масла, охлаждающей жидкости свидетельствует о ненадежной герметизации соединения. В этом случае необходимо обтянуть головку по новой.

При техническом обслуживании обязательно проверяйте состояние наиболее нагруженных элементов ГБЦ. Непременно оценивайте состояние клапанов, распределительного вала, не упускайте из вида и целостность уплотняющих сальников.

Все работы, относящиеся к ремонту головки блока цилиндров или замене отдельных ее механизмов, можно выполнять самостоятельно исключительно при наличии соответствующего опыта. Помните, любая небрежность и несоблюдение технологии монтажа станет причиной более серьезных поломок двигателя. А стоимость такого ремонта будет существенно большей. Поэтому доверяйте ремонт ГБЦ только профессиональному автослесарю, имеющему опыт и соответствующее оборудование.
