Что такое ГБЦ в двигателе, неисправности и их устранение

Головка блока цилиндров (ГБЦ) двигателя современного автомобиля это достаточно сложный узел. Её предназначение заключается не только в том, чтобы служить крышкой для цилиндров мотора, она является своего рода базой, на которой установлены детали газораспределительного механизма, впускной и выпускной коллекторы, свечи зажигания. Также в ней выполнены каналы для охлаждающей жидкости и моторного масла, для подвода топливной смеси к впускным клапанам и удаления выпускных газов.
Как правило, головка изготавливается из алюминиевого сплава, но некоторые её детали, например, направляющие втулки и сёдла клапанов, запрессованные в корпус ГБЦ, делаются из стальных сплавов.

Содержание статьи

Устройство ГБЦ на примере двигателя ВАЗ 21083

Головка блока цилиндров (ГБЦ) двигателя ВАЗ 21083




Головка блока цилиндров служит не только крышкой для цилиндров мотора, но и своего рода базой, на которой установлены различные узлы и детали двигателя.

На фото 1 – головка блока цилиндров в сборе с крышкой двигателя ВАЗ 21083. Штуцер в крышке, который вы видите, соединяется патрубком с сапуном. Это сделано для того, чтобы очистить картерные газы, поступающие далее во впускной коллектор, от масла.

Сняв клапанную крышку, вы получаете доступ к деталям ГРМ (фото 2). Обратите внимание, что нижняя часть корпуса подшипников скольжения распредвала выполнена единым изделием с корпусом головки блока, верхняя же состоит из двух частей. Моторное масло подаётся через масляные каналы, сделанные в корпусе головки.
На фото 3 изображена ГБЦ ВАЗ 21083 со стороны поверхности, сопрягаемой с верхней плоскостью блока цилиндров.
Подача топлива и выпуск отработанных газов из цилиндров происходит благодаря своевременному открытию впускных и выпускных клапанов, установленных также в головке блока цилиндров. Рабочие кромки клапанов и их сёдел выполнены из жаропрочной стали, так как работают они непосредственно в камере сгорания.




Учитывая высокое давление и температуру, возникающие в процессе работы двигателя, особые требования выдвигаются к уплотнительной прокладке под головку блока цилиндров (фото 4). Её изготавливают из асбеста, армированного металлом.
Следует отметить, что прокладка под головку блока – одноразовая, так как при установке она «усаживается», что делает её повторное использование невозможным.

Прокладка под головку блока цилиндров – одноразовая, так как при установке она «усаживается», что делает её повторное использование невозможным.

Использование прокладки под головку блока сомнительного происхождения – нежелательно, так как даже незначительное изменение толщины прокладки ГБЦ может отрицательно сказаться на мощности двигателя. Особенно это касается дизелей, когда

дизельный двигатель троит на холостых оборотах.
Для того, чтобы обеспечить герметичность цилиндров и каналов в местах стыковки головки и блока, требуется соблюдать не только усилие затяжки болтов головки блока цилиндров, но и очерёдность, то есть порядок.
Эта информация обязательно указывается в руководстве по ремонту авто.

Неисправности ГБЦ

Наиболее распространённой причиной замены ГБЦ является появление трещин в корпусе или нарушение формы привалочной плоскости головки в результате перегрева.



В том случае, если налицо незначительное искривление поверхности головки, дефект устраняется шлифованием поверхности. Качественный ремонт трещин в головке блока цилиндров невозможен в гаражных условиях. Попытки заполнить трещины составами типа «холодной сварки», как правило, малоэффективны из-за того, что материалы, которыми заполняются трещины, имеют отличающийся от сплава головки коэффициент температурного расширения.

Замена прокладки ГБЦ

При замене прокладки ГБЦ требуется соблюдать не только усилие затяжки болтов головки блока цилиндров, но и очерёдность их затяжки.

Зачастую автомобилисты сталкиваются с необходимостью замены прокладки ГБЦ, вследствие её прогорания. Такой ремонт вполне доступен, разумеется при наличии необходимых инструментов и информации, касающейся момента и порядка затяжки болтов головки блока цилиндров.

Наиболее характерными признаками прогорания прокладки являются повышенная дымность выхлопа, когда двигатель дымит белым дымом и выбрасывание ОЖ в расширительный бачок. К тому же мотор будет перегреваться, а его мощность значительно снизится.
Если вы впервые меняете прокладку ГБЦ, то вам понадобится динамометрический ключ – для контроля момента затяжки. Болты головки блока цилиндров изготавливаются из стали, имеющей высокий предел прочности на разрыв, но риск оборвать их всё же есть. Поэтому даже мастера со стажем всегда используют динамометрический ключ при проведении работ по замене прокладки ГБЦ.


Головка блока цилиндров: устройство и назначение

»   Головка блока цилиндров: устройство и назначение

  • 11095 просмотров

Головка блока цилиндров – это очень важная деталь для двигателя автомобиля любой марки и производителя. ГБЦ укомплектовываются абсолютно все силовые установки, вне зависимости от того, какое топливо у автомобиля — бензин или дизель. Несомненно, разница между ними есть – это степень сжатия и тип топлива, но само устройство и общий принцип работы головки блока от этого не изменяются. В данной статье мы рассмотрим общее строение головки блока в авто.

Как устроен механизм и принцип его работы

Строение головки блока цилиндров несложное, несмотря на свою значимость в работе двигателя автомобиля. В его строение входят впускные и выпускные клапаны газораспределения, автомобильные свечи зажигания, если это бензиновый двигатель, или форсунки, если дизельный, а также блок камеры сгорания топливно-воздушной смеси. Внешне это конструкция напоминает алюминиевую крышку, но по честному это конструктивная часть двигателя с запрессованными седлами клапанов и направляющими втулками. Кривошипно-шатунный двигатель может стать неисправным если оси деталей не будут подходить друг с другом.


Головка ДВС и блок вместе объединяются между собой через специальную огнеупорную сталеасбестовую прокладку двигателя. Прокладка не дает выходить газам через место соединения устройств и предотвращает потерю компрессии. Заметим, что данная прокладка, вне зависимости от простой конструкции, весьма значительна для автомобиля. Водителям стоит обращать внимание на работу этого устройства, иначе может пострадать двигатель автомобиля. В первую очередь произойдет явление компрессии, двигатель уменьшит свою мощность, а затем и вовсе может окончательно сломаться.
Тяга автомобиля останавливается из-за неправильного выхода газов из камеры. А учитывая то, что внутри ДВС активизируется высокая степень сжатия (примерно около 2 000 атмосфер на дизельных и 100 на бензиновых моторах), растрата мощности может быть значительной. Головка блока цилиндров (ГАЗель 3302 в том числе) также входит в состав КШМ, поэтому ее взаимосвязь с двигателем является непосредственной.

Особенности технического обслуживания

 Срок службы головки блока цилиндров разный, износ детали происходит в каждом автомобиле. К примеру, в ВАЗ-2110 она может прослужить от

200 000 до 400 000 км. Это не исключает возможности ее деформации и износа ранее. Мы рекомендуем водителям чаще менять прокладку ГБЦ и не перегревать двигатель своего автомобиля. Обращайте чаще внимание на крепежные болты. Не допускайте нагара на клапанах впускного и выпускного такта – чаще проводите прочистку деталей. При соблюдении этих несложных правил ваш двигатель прослужит дольше и не будет ломаться.

 Головку блока цилиндров и комплектующие для ремонта двигателя можно купить в магазинах запчастей «АВТОмаркет Интерком».

Герметичность нарушена — журнал «АБС-авто»

Прокладка ГБЦ может потерять герметичность по многим причинам. Но главными все-таки остаются нарушения правил эксплуатации, технологии обслуживания и ремонта автомобиля. В любом случае негерметичность прокладки, оставленная без внимания, будет прогрессировать, вредно влиять на работу других деталей и узлов двигателя и в конечном счете приведет к выходу его из строя.

Перегрев двигателя

Перегрев — одна из основных причин повреждения прокладок. Да и не только их: при перегреве часто деформируется плоскость головки, а иногда и блока цилиндров.

Но в первую очередь страдает, конечно, головка блока. Помимо локального перегрева отдельных участков камер сгорания, вызывающего появление трещин, общий нагрев головки ведет к увеличению усилия обжатия прокладки, поскольку алюминиевый сплав головки расширяется больше, чем сталь болтов.

После охлаждения сдавленная прокладка может уже не обеспечить герметичность там, где удельное давление (усилие, отнесенное к площади поверхности) оказалось слишком низким. Фактически при перегреве происходит своего рода «отвердевание» поверхностных слоев прокладки, вследствие чего она теряет эластичность и уже не может обеспечить уплотнение соединения головки с блоком цилиндров по всей плоскости.

После перегрева двигателя прокладка потеряла герметичность. Видны темные участки окантовки, где происходила утечка газов в охлаждающую жидкость (А), а также нагар в месте перетекания газов между цилиндрами (Б)

Обнаружить причину, т.е. установить, что прокладка «потекла» из-за перегрева двигателя, можно при ее осмотре. Обычно в подобных случаях поверхность прокладки становится твердой, а в отдельных местах вблизи камер сгорания обугленной. Часто удается рассмот­реть поверхностные трещины, а также изменение цвета прокладки в перегретых зонах.

Ремонт в данном случае редко ограничивается только заменой прокладки. Помимо обработки плоскости головки будет совсем не лишним найти причину перегрева в системе охлаждения – возможно, имеется неисправность термостата, вентилятора или просто течь шлангов.

Но, допустим, двигатель был сильно перегрет, а прокладка вроде бы устояла. В подобных ситуациях два выхода: либо испытывать судьбу, ожидая, когда появится течь (а так оно, скорее всего, и будет), или все-таки сразу заменить прокладку. Второе решение будет более удачным: ведь, как ни крути, а запланированный ремонт лучше неожиданной поломки в дороге.

Слабое обжатие прокладки

Если прокладка не обжата как следует, то она точно «потечет». Обычно такое бывает, когда болты головки не затянуты должным образом.

Но такие ошибки сегодня – скорее исключение, чем правило: необходимая информация есть теперь на любой СТО. Другое дело, когда все затянуто правильно, а прокладка не обжалась. В чем дело?

Причины обычно кроются в нарушениях элементарных ремонтных технологий. Например, в руководствах по ремонту пишут, что резьбовую часть болтов перед затяжкой надо смазать маслом. А если не смазать? Тогда момент затяжки почти весь уйдет на преодоление сил трения в резьбе, а вовсе не на прижатие головки к блоку.

Недостаточное обжатие прокладки почти не изменяет ее внешнего вида по сравнению с новой прокладкой

Может, это одна из причин, по которой на многих современных двигателях резьбовая часть болтов имеет покрытие? Такие болты смазывать не надо. А если серьезно, то «твердая» смазка гораздо более эффективна и значительно улучшает работу болтов (напомним, что у обычных болтов только 20–25% момента непосредственно преобразуется в усилие затяжки).

Еще хуже, когда болты слишком обильно облиты маслом. В данном случае известное правило «кашу маслом не испортишь» не сработает: масло несжимаемо, заполнив резьбовое отверстие, оно просто не пустит болт дальше. И хорошо еще, если блок не треснет по резьбовым отверстиям.

На современных двигателях часто применяют болты, работающие на пределе текучести. После однократного использования их полагается менять на новые, поскольку они могут недопустимо вытягиваться. Попытки использования таких болтов повторно, особенно на дизелях, где необходимы большие усилия обжатия прокладки, часто кончаются неудачей.

Прогар прокладки из-за нарушения процесса сгорания: а) по перемычке между цилиндрами; б) в рубашку охлаждения (видны следы эрозии окантовки)

То, что прокладка не была обжата должным образом, легко обнаружить при ее осмотре. Часто на ней вообще практически нет следов обжатия, а толщина осталась такой же, как у новой прокладки. В подобных случаях течь появляется в первые же часы работы двигателя, что и указывает на истинную причину неисправности.

Профилактика здесь проста: надо точно выполнять все рекомендации производителей по моменту, порядку затяжки и замене болтов, а также их смазке перед сборкой. И никаких неприятностей не случится.

Пренебрежение повторной затяжкой

Известно, что в зависимости от материала и конструкции некоторые прокладки «слабнут» под действием температуры и вибраций. И если после некоторого времени работы двигателя не провести повторной затяжки болтов, удельное давление в стыке головки с блоком может недопустимо снизиться, после чего прокладка «потечет».

Повторной затяжки требуют не все двигатели и не все прокладки. Но когда такие рекомендации дает производитель двигателя, выполнять их надо неукоснительно. Если этого не сделать, течь появится через несколько тысяч километров пробега автомобиля, что прямо укажет на причину такой неисправности. При этом на снятой прокладке иногда удается увидеть характерное смещение материала и повреждение отверстий, обусловленные снижением удельного давления.

Пренебрежение подтягиванием болтов привело к деформации и выдавливанию материала прокладки

Ненормальное горение

К нарушениям процесса горения в двигателе относят детонацию и калильное зажигание. Не вдаваясь в их природу (это тема отдельного разговора), укажем, что данные явления вызывают значительный рост температуры на отдельных участках камеры сгорания. Чрезмерное давление в цилиндре, возникающее из-за преждевременного воспламенения топливной смеси, резко увеличивает нагрузки на головку блока, «растягивая» болты и уменьшая тем самым усилие сжатия прокладки. А ударные волны детонации «стучат» не только по ушам водителя, но и по окантовке прокладки ГБЦ. Результат простой: она начинает разрушаться и прогорает.

То, что именно нарушение процесса сгорания явилось причиной повреждения прокладки, часто удается установить по ее виду. В подобных случаях она нередко прогорает между цилиндрами. Прогар по окантовке часто сопровождается эрозией поверхности головки блока и самой окантовки вблизи повреждения. Изменение цвета материала прокладки возле окантовки также может свидетельствовать о высокой температуре в камере сгорания. В любом случае место прорыва газов через окантовку будет видно невооруженным глазом.

Устранить причины, вызвавшие повреждение прокладки, нетрудно. Достаточно установить правильный угол опережения зажигания, поставить требуемые для данного двигателя свечи и залить в бак бензин с соответствующим октановым числом. Правда, в некоторых случаях этого может оказаться недостаточно. Например, если при ремонте головки с ее плоскости снято слишком много металла, и степень сжатия стала заметно больше. Или когда поршни установлены от другой модификации двигателя.

Механические проблемы

Как известно, прокладка ГБЦ — весьма деликатная деталь, легко повреждаемая при неаккуратном обращении. Если она имеет явные дефекты, то ставить ее либо опасно, либо просто бессмысленно – все равно рано или поздно «потечет».

То же самое относится и к попыткам повторно использовать старую прокладку. Ее материал уже обжат и никогда не обеспечит надежного уплотнения. Может быть, на несколько тысяч километров ее и хватит, но это можно рассматривать только как временный выход из положения, чтобы доехать до дома.

Иногда прогар прокладки происходит из-за попадания между ней и уплотняемой поверхностью инородных материалов. Такое вполне может случиться, если не очистить плоскости головки и блока от остатков старой прокладки перед установкой новой.

Кстати, то же самое получится, если плоскости окажутся деформированными – в местах «провалов» удельное давление будет недопустимо низким, и в конце концов уплотнение нарушится. Поэтому перед установкой прокладки проверка плоскостей головки и блока обязательна. Практика показывает, что наибольший «провал» плоскости наблюдается в средней части головки блока между цилиндрами. У блоков же, помимо «провалов», наблюдаются и «выступы», например, в зоне отверстий под головочные болты. Но в любом случае отклонения от плоскости не должны превышать 0,05–0,07 мм, иначе прокладка прогорит.

Понятно, что деформированную плоскость, очевидно, надо обработать, т.е. выровнять. В одних мастерских головки фрезеруют, в других шлифуют, а в третьих – притирают на плите с абразивной пастой. А какой способ лучше?

Давайте разберемся вместе. Если поверхность слишком грубая, то не исключено просачивание рабочих жидкостей и газов. Напротив, если поверхность чрезмерно гладкая, то возможно скольжение прокладки между уплотняемыми деталями и в конечном счете потеря герметичности. Поэтому при обработке поверхностей головки и блока не все средства хороши. Желательно обеспечить определенную оптимальную шероховатость, которая в основном зависит от материалов уплотняемых деталей (см. табл. 2). Конечно, это общие рекомендации. Но ими вполне можно пользоваться, когда другие данные, например, от производителя двигателя, отсутствуют.

  • Александр Хрулев, канд. техн. наук, директор фирмы «АБ-Инжиниринг»

Точка кипения — журнал «АБС-авто»

Перегрев мотора – тема далеко не одной статьи. Так что наверняка у этого материала будет продолжение. Сложность процессов охлаждения, масса факторов, ответственных за перегрев, не только определяют множество различных дефектов, но и создают иной раз значительные трудности для специа­листов в исследовании причин неисправностей. И если у старых автомобилей неполадки с охлаждением обычно связаны с дефектами элементов самой системы или даже неисправностью двигателя, то его перегрев на сравнительно новом автомобиле случается совсем по другим причинам.

Не секрет, что неисправности в системе охлаждения мотора могут быть вызваны самыми разными причинами. На машинах с большим пробегом это чаще всего связано с выходом из строя изношенных или изрядно состарившихся агрегатов и узлов самой системы охлаждения — подшипников и уплотнений насосов, термостатов, шлангов, прокладок и хомутов, а также коррозией радиаторов, загрязнением их наружных и внутренних поверхностей, отказом электрических элементов – разъемов проводки, датчиков, вентиляторов. Список можно продолжить и далее, например, дефектами прокладки головки блока цилиндров или даже трещинами в стенках ГБЦ.

Другое дело, когда речь заходит о перегреве двигателя новой машины. Очевидно, на автомобилях, находящихся на гарантии завода-изготовителя, указанные дефекты и неисправности агрегатов оказываются большой редкостью. А некоторые вообще практически не встречаются – слишком невелико время эксплуатации для износа и старения, и мала продолжительность воздействия на автомобиль агрессивной среды. Поэтому, к примеру, возникновение сквозной коррозии на радиаторе за время гарантийного пробега – случай больше из области ненаучной фантастики, нежели из реальной жизни.

Тем не менее дефекты и отказы в системе охлаждения встречаются и на новых автомобилях. Так, изредка дают о себе знать производственные дефекты, хотя их проявление скорее возможно только в начальный период эксплуатации, когда на работу системы еще влияют «начальные условия» – качество изготовления деталей и их сборки. Но практика показывает, что, как только автомобиль прошел десяток-другой тысяч километров, влияние производства становится все менее заметным, а далее и просто маловероятным. Однако другие причины перегрева все же остаются…

А был ли перегрев?

Когда произошел перегрев двигателя, нет необходимости предаваться фантазиям и выдумывать мифические процессы для объяснения происшедшего – надо прежде всего проанализировать все известные признаки перегрева и установить их соответствие (или несоответствие) картине происшествия. Для этого достаточно знать признаки перегрева и уметь их найти на конкретном двигателе.

Итак, если двигатель был перегрет, в общем случае мы увидим такую картину.

1. Деформация плоскости ГБЦ, ослабление болтов ГБЦ, пластическая деформация прокладки ГБЦ, следы прорыва газов на ней.

2. Загрязнение расширительного бачка маслом и нагаром, запах выхлопных газов, следы течи и разбрызгивания охлаждающей жидкости в подкапотном пространстве вокруг бачка.

3. Деформация юбок и задиры на краях юбок поршней (ближе к поршневому пальцу) от чрезмерного теплового расширения поршня. Темные следы перегрева на внутренней поверхности поршней. Задиры на поршнях в верхней части огневого пояса вследствие термического расширения днища и заклинивания его в цилиндре, ответные задиры в средней и верхней части цилиндров от чрезмерного трения юбки и огневого пояса поршней.

4. Деформация в средней части цилинд­ров – вытягивание цилиндра в плоскости качания шатуна, деформация в верхней части цилиндров, близкая по величине к деформации в средней части и вызванная заклиниванием верхней части поршня. Вальцевание колец в канавках поршней вследствие задиров на поршне и цилиндрах от перегрева поршней.

5. Код ошибки по температуре охлаждающей жидкости в блоке управления двигателем, который появляется на некоторых автомобилях при превышении температуры 130–140 °С.

6. Выпадение седел из гнезд, разрушение седел. Плавление стенок ГБЦ (главным образом между выпускными седлами). Задиры на поршнях в верхней части огневого пояса вследствие попадания расплавленных частиц материала ГБЦ в зазор между поршнями и цилиндрами. Вальцевание колец в канавках поршней вследствие попадания расплавленных частиц в зазор между поршнем и цилиндром. Плавление верхней части поршня (обычно с края) из-за отсутствия охлаждения.

Мы намеренно выстроили признаки в определенном порядке – от слабого перегрева до все более и более сильного. То есть признаки, помещенные ближе к концу списка, проявляются только при сильном и длительном перегреве – вплоть до плавления деталей. В большинстве практических случаев двигатель не доходит при перегреве до такого состояния – он или раньше заклинивает, или водитель его раньше остановит, к примеру, увидев перегрев по указателю температуры.

Отсутствие охлаждения цилиндра вызывает расширение поршня вдоль пальца – с появлением задиров на краях юбки

Отметим, что приведенные признаки – это те, которые будут иметь детали после того, как двигатель уже получил повреждения и даже вышел из строя. Другими словами, это объективные признаки, которые можно и посмотреть и, что называется, потрогать руками.

Особняком от этих признаков стоят те, которые можно условно назвать субъективными. К ним можно отнести признаки, которые уже нельзя увидеть и проверить, поскольку и двигатель уже не работает, и детали не имеют высокой температуры. Но которые, возможно, были в момент перегрева и которые мог заметить (или не заметить) водитель. К таким признакам относятся следующие.

1. Превышение допустимой температуры на указателе, срабатывание имеющихся на автомобиле средств контроля за температурой.

2. Детонация на переходных режимах. Разогрев лишенных охлаждения стенок камеры сгорания всегда приводит к детонации, поскольку порции топливовоздушной смеси, расположенные у стенок, легко воспламеняются при повышении давления в цилиндре – раньше, чем до них доходит нормально распространяющийся от свечи зажигания фронт пламени.

3. Течь жидкости – ее обычно видно на дороге сразу после остановки автомобиля.

Потеря герметичности прокладки ГБЦ при сильном перегреве – видны характерные участки прорыва газов из цилиндров

Субъективность данных признаков заключается в том, что кроме водителя их вряд ли кто мог увидеть. Но и он мог их не заметить, особенно при интенсивном движении, включенной музыке, а то и просто шуме от дороги при открытом окне. Кроме того, совсем не факт, что указатель температуры действительно показал перегрев, когда он случился. Точно так же – детонация проявляется только на переходных режимах, а в момент перегрева автомобиль, к примеру, ехал с постоянной скоростью. Или охлаждающая жидкость вытекла так быстро, что к моменту остановки автомобиля и капель ее не осталось.

В общем, субъективность признаков не должна превращаться в «субъективизм» специа­листа, который исследует причины перегрева. Например, если водитель утверждает, что указатель температуры не показывал перегрев, это не обязательно означает, что водитель «уснул» за рулем, хотя такие случаи тоже не редкость, – необходимо понять, насколько информативны были показания контрольного прибора в конкретной аварийной ситуации. Чего без детального исследования всех причин и признаков перегрева не сделать.

Главная опасность

Раз мы заговорили о новых двигателях, заметим – если обычные дефекты системы охлаждения для них нехарактерны, откуда же возьмется перегрев? И что это за такие таинственные причины, по которым новый двигатель может перегреться самым что ни есть тривиальным образом?

Никакой особой тайны нет – можно даже сказать, что причина лежит прямо под ногами. На дороге. В виде камней-булыжников, железок типа саморезов, болтов, гвоздей и даже обломков рессор, а также всевозможных коряг и предметов прямо-таки «инопланетного» происхождения. Да и вообще – мало ли всякого «добра» притаилось на наших дорогах, особенно когда и дорогой некое направление, обозначенное глубокой колеей в старом асфальте, назвать как-то язык не поворачивается.

Не к ночи упомянутое, традиционное российское бездорожье, вообще говоря, не имело бы отношения к теме нашей статьи, если бы не одно «но». Все, что там валяется, способно при определенных условиях прыгать и летать, причем отнюдь не «кузнечиком» или «ласточкой», а скорее пулей или даже снарядом.

Задиры на цилиндре при сильном перегреве – снизу доверху

Кто из водителей не видел, что бывает с лобовым стеклом при попадании такого «снаряда»? Но ударить он может и ниже, в переднюю часть автомобиля, и как раз в то место, где располо

что это такое в машине — расшифровка аббревиатуры и фото

В устройстве двигателя каждая деталь выполняет конкретную функцию. Вне зависимости, идет ли речь о шатуне, поршневом пальце или сальнике коленчатого вала, поломка запчасти приводит к серьезным последствиям. Одним из важных элементов является прокладка ГБЦ — головки блока цилиндров. Зачем она нужна и чем грозит ее износ? Какие признаки, что прокладка ГБЦ пробита? Эти вопросы рассмотрим в сегодняшней статье на vodi.su.

Прокладка ГБЦ: что это такое

Двигатель внутреннего сгорания состоит из двух основных частей: блок цилиндров и головка блока. Головка закрывает камеры сгорания, в нее монтируют клапана и клапанный механизм, а также именно в ней установлены распределительные валы. Сверху она закрывается крышкой блока клапанов. Прокладка ГБЦ, как не сложно догадаться, располагается между блоком цилиндров и головкой.

Если двигатель 4-цилиндровый, то в прокладке мы видим четыре больших круглых выреза, а также отверстия под болты, которыми головка крепится к блоку, и под каналы для циркуляции технологических жидкостей. Основным материалом для ее производства служит армированный паронит, а отверстия под камеры сгорания имеют металлическую окантовку. Может она быть сделана из тонкого листового металла. Есть и другие варианты: медь, многослойная композиция металла и эластомера, асбесто-графит.

Сразу отметим, что сама по себе прокладка ГБЦ стоит не дорого. Гораздо дороже обходится работа по замене, так как приходится разбирать двигатель, а после замены настраивать механизм ГРМ и газораспределение. Какие же функции выполняет данная прокладка:

  • герметизация камер сгорания;
  • предотвращение утечки газов из двигателя;
  • предотвращение утечки масла и охлаждающей жидкости;
  • не дает ОЖ и моторному маслу смешиваться.

Но поскольку на большинстве современных авто устанавливают асбестовые прокладки, они со временем попросту прогорают, что создает серьезный прецедент — газы из камер сгорания могут попадать в контуры охлаждения, а ОЖ просачивается в двигатель. Чем это опасно: смывается масляная пленка со стенок цилиндров, происходит их ускоренный износ, силовой агрегат не охлаждается должным образом, возможность заклинивания поршней.

Как понять, что прокладка ГБЦ пробита?

Если прокладка ГБЦ требует замены, вы быстро узнаете об этом по целому ряду характерных признаков. Наиболее наглядный из них — сизый дым из выхлопной трубы, похожий на пар. Это значит, что тосол или антифриз активно просачивается в блок. Другие характерные симптомы пробитой прокладки ГБЦ:

  • перегрев двигателя;
  • газы попадают в рубашку охлаждения, при этом в расширительном бачке тосол начинает бурлить;
  • проблемы при запуске двигателя — из-за прогоревшей прокладки газы из одной камеры попадают в другую;
  • маслянистые потеки на стыке ГБЦ и блока цилиндров.

Заметить, что происходит смешивание масла с тосолом можно при проверке уровня — на щупе будут видны следы белой пены. В бачке для ОЖ невооруженным глазом заметны масляные пятна. Если смешались тосол и смазка, придется менять прокладку, промывать систему охлаждения двигателя, менять масло.

Проблема заключается еще в том, что прорыв прокладки происходит не сразу. Отверстие расширяется постепенно из-за нагрузок на двигатель, высокой компрессии, неправильной установки или использования недорогих материалов. Детонации, о которых мы недавно рассказывали на vodi.su, тоже приводят к износу прокладки ГБЦ.

Обратите внимание: конкретных сроков, когда нужно менять этот уплотнительный элемент, производители не указывают. Поэтому при каждом прохождении ТО необходимо диагностировать силовой агрегат на утечки масла и ОЖ.

Замена прокладки ГБЦ

Если заметили хотя бы один из выше перечисленных признаков, необходимо произвести замену прокладки ГБЦ. Заказывать услугу лучше на профессиональных СТО, где имеются необходимые инструменты. Сам процесс снятия «головы» достаточно сложен, так как потребуется отсоединить массу датчиков, навесного оборудования, ремень или цепь ГРМ. Кроме того, болты ГБЦ затягиваются при помощи динамометрического ключа. Есть специальные схемы, как их правильно откручивать и закручивать. Например, чтобы демонтировать головку, нужно все болты поочередно, начиная с середины, проворачивать по одному разу, чтобы снять напряжение.

После того, как ГБЦ демонтирована, место расположения старой прокладки тщательно очищают, обезжиривают. Новую же укладывают на герметик, чтобы она точно села на место. Затяжка болтов должна выполняться строго по схеме с оптимальным затяжным моментом. Кстати, в большинстве случаев эти болты необходимо менять. После завершения работы водитель следит за поведением мотора. Отсутствие перегрева, следов масла и пр. — свидетельство правильно выполненной замены.

Загрузка…

Поделиться в социальных сетях

Замена прокладки ГБЦ авто в Москве (ЮАО)

Некоторые из деталей автомобиля незаметны, но играют не последнюю роль в его повседневной работе. Касается это и головки блока цилиндров, на которой крепятся важные узлы и детали двигателя. Замена прокладки ГБЦ автомобиля поможет сохранить мощность силового агрегата и стабилизировать тяговые свойства транспортного средства.

Устанавливается прокладка ГБЦ в месте стыковки блока и головки мотора. Обязательно соблюдается порядок болтовки, который указан в инструкции. Специалисты нашего техсервиса знакомы с регламентами всех известных марок, поэтому быстро проведут сервисные работы по замене прокладки.

Важность замены прокладки ГБЦ

В ГБЦ установлены впускные и выпускные клапаны, которые отвечают за подачу топлива и устранение отработанных газов. К уплотнительной прокладке предъявляют отдельные требования, учитывая, что она функционирует в среде, где постоянно присутствует высокое давление и температурные изменения. Изготавливается прокладка ГБЦ из асбеста, армированного металлом.

Характерные признаки износа прокладки ГБЦ:

  • повышенная дымность выхлопа, которая говорит о прогорании прокладки;
  • заметные маслянистые следы на корпусе мотора.

Прокладка головки блока цилиндров кажется незначительным элементом по сравнению с внутренним наполнением самого мотора. Но если своевременно ее не заменить, можно будет постоянно наблюдать неприятные последствия в виде подтекания масла и запыления корпуса силового агрегата. Нежелательно устанавливать прокладки сомнительного качества, которые быстро изнашивают и приносят проблемы в обслуживании двигателя.

Профессиональная замена прокладки ГБЦ

Благодаря профессиональному оборудования нашего техсервиса можно быстро восстановить работу любых узлов авто. Замена прокладки ГБЦ автомобиля будет проведена с учетом всех нюансов. Сервисное обслуживание предлагается по низкой цене, которую стоит еще поискать по всей Москве.

В ходе замены прокладки ГБЦ используется динамометрический ключ, который помогает проконтролировать уровень затяжки болтов. Несмотря на то, что болты головки сделаны из стали, существует предел прочности на разрыв. Специалисты нашего техсервиса обязательно соблюдают порядок подтяжки болтов и периодичность их размещения.

Профессионально будет проведена замена прокладки, которая не станет беспокоить в течение длительного периода. Тщательно подбирается качественная прокладка ГБЦ, подходящая по габаритам для определенного типа мотора. Стоимость работ выставляется после проведения всех этапов обслуживания авто. На нашем СТО работают профессионалы, которые разбираются в тонкостях каждого силового агрегата и умеют организовать свою работу правильно.

Фотографии работ:


Что такое портирование головки блока цилиндров в автомобиле? — Рамблер/авто

Довольно часто те, кто не особо доволен мощностью серийного автомобиля, начинают тюнинговать его на свое усмотрение. В доработке двигателя главным моментом является тюнинг головки блока цилиндра. Если доработка головки блока цилиндров будет произведена с умом, то на выходе можно получить плюс двадцать лошадиных сил, а иногда и того больше.

Что такое портингЧто дает (зачем делают)Основные этапы доработкиВпускные/выпускные каналыКлапаны и седлаКамера сгоранияПружины и толкатели клапанов

Что такое портинг

Итак, портинг ГБЦ, что это? Портингом называют расширение (доработку) впускных/выпускных клапанов, а также придание им правильной формы. Основная цель портинга ГБЦ – как можно больше снизить сопротивление впускного канала, что позволит лучше наполнять цилиндр и обеспечивать очищение цилиндра от отработанных газов.

Что дает (зачем делают)

Чаще всего под портингом подразумевают «портинг каналов ГБЦ», ведь объем работы направлен на доработку впускных и выпускных каналов головки блока. Головка блока цилиндров отвечает за поступление воздуха в мотор.

Делать портинг или нет, чаще всего задумываются владельцы спорткаров. Хотя и любители погонять с нарушениями скоростного режима тоже занимаются портингом впускного коллектора.

Знаете ли Вы? Чем больше воздуха будет поступать в мотор, тем большую скорость сможет развить автомобиль.

Основные этапы доработки

Прежде чем начать тюнинг головки блока цилиндров, необходимо хорошенько рассмотреть ГБЦ. Важно, чтобы присутствовали:

Впускные/выпускные каналы

Доработка головки блока цилиндров невозможна без работы с каналами, поскольку в них можно наблюдать деформацию формы, металла и т.д. Шлифовка каналов ГБЦ осуществляется при помощи шаровой фрезы. Фреза удалит все неровности и увеличит проходимое сечение.

Важно! Обязательно нужно добиться максимально плавного канального изгиба при соблюдении соответствующих размеров кривизны.

Увеличивая каналы, главное не перестараться, поскольку можно задеть масляный канал или канал охлаждения.

Важно! Расточка каналов ГБЦ на двигателе с 16 клапанами –очень деликатное и сложное дело, ведь важно сохранить правильность работы воздушных потоков.

Клапаны и седла

Седла и клапаны ремонтируют после того, как была восстановлена поверхность нижней плоскости головки блока цилиндра и был произведен ремонт направляющих втулок клапанов. Ширину и правильное расположение седла проверяют клапаном, который и будет стоять в седле после окончания ремонта. Желательно, чтобы седла были из бронзы.

Камера сгорания

Доработка головки блока цилиндров невозможна без изменения формы камеры сгорания. Нужно пройти три этапа:

Снизить детонацию.Улучшить наполнение цилиндра.Выполнить требуемые условия для оптимального распределения смеси в камере сгорания. Детонация создаст сильную нагрузку на кольца и поршни. Чтобы определить ее, нужно прислушаться к уровню металлических звуков, которые будут распространяться по двигателю.

Знаете ли Вы? Чтобы уменьшить вес и увеличить пропускную способность, дорабатывают клапаны и седла. Для облегчения клапана его перешлифовывают или полностью перетачивают.

Эта проблема решается так:

Снижается к минимуму работа в КС;Снижаются к минимуму участки КС. Чтобы сделать это, нужно как можно тщательнее сгладить поверхность. Два последних этапа, улучшающих форму камеры сгорания, самому сделать довольно проблематично, поскольку в этом вопросе нужно иметь углубленные знания физики.

Пружины и толкатели клапанов

Клапаны головки блока цилиндров изготовляются из сплавов титана и алюминия, поэтому они очень легкие, но довольно хрупкие и дорогие. Учитывая хрупкость клапана, предпочтительно оставлять заводские пружины и толкатели.

Какие функции головного блока цилиндров выполняет в двигателе автомобиля?

Вы можете найти всевозможную информацию о прокладке головки , и многие автовладельцы знают о ее функциях, но гораздо меньше знают о самой головке блока цилиндров. Вот почему мы собрали все, что вам нужно знать о головке блока цилиндров . Узнайте, как работает головка блока цилиндров в вашем автомобиле, почему это важно и какие дефекты могут возникнуть.

Что делает головка блока цилиндров в моей машине?

Основная задача ГБЦ — закрывать камеру сгорания двигателя сверху.Верхняя часть двигателя называется головкой блока цилиндров, а нижняя часть — — блоком цилиндров . Головка блока цилиндров находится на двигателе и закрывает камеру сгорания. Зазор, который остается между головкой блока цилиндров и двигателем, дополняется прокладкой головки.

Еще одна задача ГБЦ — обеспечить постоянную смазку цилиндра. Если цилиндры плохо смазаны маслом, бесперебойная работа двигателя невозможна, поэтому головка блока цилиндров является неотъемлемой частью работы двигателя.

Так устроена ГБЦ

Головка блока цилиндров — это не только очень важная часть вашего двигателя, но и одна из самых дорогих частей двигателя автомобиля из-за своей сложной конструкции. Поскольку в процессе сгорания головка блока цилиндров подвергается воздействию очень высоких температур, она состоит из стойких алюминиевых сплавов и легких металлов.

Внизу он обычно крепится непосредственно к корпусу коленчатого вала и закрывается вверху клапанной крышкой.В зависимости от того, какой у вашего автомобиля дизельный или бензиновый двигатель, конструкция головки блока цилиндров различается.

Это компоненты головки блока цилиндров в бензиновом двигателе

  • Впускные и выпускные каналы: они обеспечивают выход выхлопных газов из цилиндров, а абсорбированная воздушно-топливная смесь может попадать в цилиндры.
  • Впускные и выпускные клапаны: здесь бензиновые двигатели всасывают топливовоздушную смесь, а выхлопные газы одновременно транспортируются в выхлопную систему.
  • Распредвалы: коленчатый вал, приводимый в движение ремнем ГРМ, приводит в движение распредвалы.Распредвалы отвечают за открытие и закрытие клапанов
  • Форсунки: обеспечивают впрыск топлива в камеры сгорания
  • Свечи зажигания: инициируют сгорание топлива

Это компоненты головки блока цилиндров в дизельном двигателе

  • Впускные и выпускные каналы: они позволяют выхлопным газам выходить из цилиндров и позволяют захваченной воздушно-топливной смеси поступать в цилиндры.
  • Впускные и выпускные клапаны: автомобили с дизельным двигателем всасывают воздух через впускные и выпускные клапаны, в то время как выхлопные газы одновременно транспортируются в выхлопную систему
  • Распредвалы: коленчатый вал, приводимый в движение цепью ГРМ, приводит в движение распредвалы.Распредвалы отвечают за открытие и закрытие клапанов
  • Форсунки: впрыскивают топливо в дизельных двигателях в камеры сгорания или предкамеры.
  • Свечи накаливания: они служат для облегчения холодного пуска

Возможны ли дефекты ГБЦ?

К сожалению, сложная конструкция головки блока цилиндров и ее многочисленные задачи делают ее подверженной дефектам. Самый частый дефект — негерметичная прокладка ГБЦ, вызванная повышенным истиранием.Подробнее читайте в нашем блоге о признаках неисправной прокладки головки .

Также могут быть дефекты на самой головке блока цилиндров, например, из-за высоких температур и сильных вибраций в работающем двигателе. Это может привести к трещинам в материале головки блока цилиндров.

Ремонт или восстановление ГБЦ?

Многие дефекты могут потребовать ремонта головки блока цилиндров, который может стоить очень дорого. Поскольку головка блока цилиндров установлена ​​в двигателе, обширная работа над этой деталью двигателя связана с ремонтом или восстановлением.

В большинстве случаев головку блока цилиндров необходимо сначала снять, а затем отшлифовать после ремонта, так как это единственный способ обеспечить правильное закрытие нижней части двигателя.

Замена головки блока цилиндров возможна только в редких случаях. В основном дефекты ГБЦ связаны с легко заменяемыми деталями, например, с клапанами.

На этой странице вы найдете дополнительную информацию о том, сколько стоит ремонт ГБЦ.

Как распознать признаки возможных дефектов

Если вы заметили нарушения в работе вашего двигателя, рекомендуется как можно скорее связаться с гаражом, чтобы предотвратить дальнейшие повреждения.

К признакам дефектов ГБЦ относятся:

  • Вы замечаете потерю мощности двигателя
  • Температура охлаждающей воды в красной области
  • Вы видите масло в охлаждающей воде
  • Через короткое время необходимо долить воду и масло
  • Вы заметили плохой запуск при холодном пуске

Как охлаждается головка блока цилиндров в двигателе?

Как уже было сказано выше, головка блока цилиндров подвергается воздействию высоких температур и поэтому ее необходимо охлаждать, чтобы избежать перегрева и повышенного истирания.Существует два различных типа охлаждения ГБЦ: водяное или воздушное.

Головки блока цилиндров с воздушным охлаждением

Головки цилиндров с воздушным охлаждением охлаждаются только проходящим воздухом. Кроме того, они оснащены большими ребрами охлаждения.

Одним из преимуществ этого метода охлаждения является то, что он обеспечивает надежную работу и может быть построен очень просто и недорого. Соответственно, ремонт таких ГБЦ обходится дешевле, чем ремонт ГБЦ с водяным охлаждением.Кроме того, вам не нужно беспокоиться о замерзании охлаждающей жидкости при охлаждении воздуха.

Головки блока цилиндров с водяным охлаждением

Большинство современных двигателей охлаждаются водой. Для этого в качестве охлаждающей жидкости обычно используют смесь воды и морозостойкости. Для охлаждения головки блока цилиндров охлаждающая жидкость проходит через прокладку головки блока цилиндров в головку блока цилиндров.

Одним из преимуществ этого типа охлаждения является, прежде всего, то, что охлаждающая жидкость может поглощать, а также рассеивать большое количество тепла.К тому же этот способ охлаждения наиболее эффективен.

Головки цилиндров — полное руководство

Головка блока цилиндров находится в верхней части двигателя. Его цель — уплотнить верхнюю часть цилиндра для создания камеры сгорания. Головка также образует корпус для клапанного механизма и свечей зажигания. Внутри ГБЦ есть сложные проходы для охлаждающей жидкости и масла. Голова вместе с компонентами, в которых она находится, известна как верхний конец двигателя.

Во многих смыслах головка является механическим центром управления двигателем. Это место встречи систем впуска, выпуска, зажигания и топливной системы.

Строительство

Головки цилиндров изготавливаются из чугуна или литого алюминия. Литой алюминий дороже в производстве, но обеспечивает значительную экономию веса и лучше отводит тепло, чем чугун. Практически все серийные бензиновые двигатели используют алюминиевую головку, в то время как чугун по-прежнему широко используется для дизелей из-за его более высокой прочности.

Внутренняя часть головки блока цилиндров представляет собой сложную сеть масляных каналов и каналов для охлаждающей жидкости, даже более сложную, чем блок цилиндров. Чтобы сформировать эти внутренние полости, головы часто отливают методом литья по выплавляемым моделям.

Литье по потере пены

В этом методе литья используется модель головки блока цилиндров из полистирола, изготовленная путем склеивания слоев. Затем модель заполняется формовочным песком и заполняются все пустоты. Это создает плесень вокруг полистирола, который затем испаряется и заменяется расплавленным алюминием.После затвердевания металла песок удаляется и промывается перед обработкой отливки.

Камера сгорания

Камера сгорания — это пространство, в котором сжигается топливно-воздушная смесь. Он образован головкой цилиндра вверху, стенками цилиндра и поршнем в качестве дна. Форма камеры сгорания образована выемкой в ​​нижней части головки блока цилиндров. Форма этого углубления определяет, как топливо смешивается с воздухом и как эта смесь горит.

Цель состоит в том, чтобы добиться полного сгорания топлива с равномерным распространением пламени по камере. Топливо необходимо перемешать, и это достигается за счет создания турбулентности — очень быстрого завихрения — смеси, когда поршень движется вверх на такте сжатия.

Форма камеры сгорания менялась на протяжении всей истории создания двигателя.

  • В камера клиновидная , такт сжатия выталкивает смесь из узкого конца клина в более широкий конец, создавая турбулентность и концентрируя смесь вокруг свечи зажигания.
  • А полокамера представляет собой куполообразную выемку, которая обычно используется на перекрестных головках с одним клапаном. Когда свеча зажигания находится по центру камеры, образуется короткий путь пламени к головке поршня. Сферическая природа полукамеры затрудняет установку нескольких клапанов, которые сегодня используются в большинстве двигателей.
  • А односкатная крыша камера сгорания аналогичен полукамере, но с плоскими поверхностями, что позволяет разместить четыре клапана на цилиндр.Крышные камеры являются наиболее часто используемыми в двигателях, произведенных за последние тридцать лет.

Порты

Отверстия в головке блока цилиндров — это проходы, через которые воздух и выхлопные газы попадают в камеру сгорания и выходят из нее. Они залиты в головку, и их размер и форма имеют большое значение для потока, проходящего через двигатель.

Одна сторона блока обычно подсоединяется к воздухозаборнику, другая — к выпускному коллектору.Это известно как Поперечная головка , и на сегодняшний день является наиболее распространенным. Обратный поток — это термин для головки блока цилиндров, в которой клапаны расположены на одной стороне, но это редко используется, поскольку оно менее эффективно, чем конструкция с поперечным потоком.

В двигателях с несколькими впускными и выпускными клапанами на цилиндр может быть одно отверстие на цилиндр или одно отверстие для всех впускных и выпускных клапанов. Большое количество вычислений и исследований требуется для формирования портов, чтобы обеспечить максимальный объем и скорость воздуха, проходящего через них.

Компоновки головок цилиндров

в верхний кулачок (OHC) двигатель, преобладающий тип двигателя, используемого сегодня, распредвал находится в головке, тогда как для Верхний клапан (OHV) Схема распредвала находится в блоке.

Рядные двигатели

имеют только одну головку блока цилиндров, тогда как плоские двигатели V и W будут иметь несколько головок блока цилиндров, по одной для каждого ряда цилиндров.

Модификации и обновления

Настил головки цилиндров

Головка блока цилиндров может деформироваться в течение всего срока службы, а нижняя поверхность, которая сопрягается с блоком, может изнашиваться.Чтобы восстановить идеально ровную поверхность, поверхность головки блока цилиндров обрабатывается в процессе, известном как укладка настила, шлифовка поверхности или снятие кромки головки.

Портирование

Портирование — это процесс, при котором порты двигателя модифицируются — обычно открываются, а стенки полируются идеально гладко. Это улучшит прохождение газа через головку. Полировка — это трудоемкий процесс, но ее можно выполнить дома с минимальным набором инструментов, поэтому она популярна среди мастеров по ремонту двигателей своими руками.

Современные вычисления CFD (вычислительная гидродинамика) теперь склоняются к теории, согласно которой даже после переноса стенки портов будут более эффективными, если их оставить слегка шероховатыми и не отполированными.

Как работают головки цилиндров автомобильных двигателей

Головка блока цилиндров выполняет множество задач, таких как удерживание и контролировать процесс сгорания, позволяя впускным и выхлопным газам войти и выйти из двигатель.На изображении выше показано поперечное сечение головки блока цилиндров с впускным и выпускным отверстиями. порты и клапаны. Головка блока цилиндров крепится к блоку двигателя с помощью головки. болты и запломбированы прокладкой головки блока цилиндров. Головка блока цилиндров также вмещает впуск и выпуск. коллекторы. Эти коллекторы прикреплены к головке с помощью впускного и выпускного коллектора. прокладки.

Что идет не так?

Головка блока цилиндров изготовлена ​​из литого алюминия или чугуна, который может стать треснул, если двигатель перегревается, что вызывает ненормальное состояние такой как охлаждающая жидкость в моторном масле.Побочным эффектом перегрева двигателя является прокладка головки отказ, который может произойти, когда металл в прокладке вынужден расширяться за пределы своих нормальных возможностей из-за сильной жары.

СПОНСОРНЫЕ ССЫЛКИ

Поскольку впускные и выпускные клапаны начинают стареть из-за пробега и эксплуатации, они может начать течь вызывая низкую компрессию и выхлопные газы во впускной коллектор, который вызовет грубый двигатель на холостом ходу или осечка.

Сколько это стоит?

Замена ГБЦ — одна из самых больших работ в ремонте автомобилей. бизнес. Если бы вы отвезли свою машину в ремонтный гараж или к дилеру, чтобы за замену головки блока цилиндров вы можете рассчитывать заплатить от 2000 до 3000 долларов США. (США) Если заменяется только прокладка, что встречается чаще рабочая сила и машинная работа (восстановление поверхности головы) должны стоить от 1500,00 до 1700 долларов США (США).

Посмотреть видео!

Вот видео головки блока цилиндров в действии.

1. Различные типы головок цилиндров

СПОНСОРНЫЕ ССЫЛКИ

Есть несколько различных стилей головок цилиндров. Начнем с старейший стиль головы, который используется на двигателе с плоской головкой, который был популярен в 1950-е гг. Эти головки цилиндров использовали систему перевернутых клапанов, которая использовала закройте порты камеры сгорания. В этих головках не использовались коромысла и короткие толкатели. которые были расположены непосредственно над распределительным валом, который находился в двигателе. блокировать.Из-за этой конструкции степени сжатия были относительно низкими. мощность двигателя. За этим последовал дизайн коромысла. вверх, что позволило одному впускному и одному выпускному клапанам быть прямо над поршнем которые создавали более высокие коэффициенты сгорания и увеличивали мощность. В этой установке использовался более длинный толкатель. встроенный коромысел, расположенный в верхней части головки блока цилиндров, в то время как все еще устанавливая распределительный вал внутри блока цилиндров. Этот дизайн все еще используется сегодня во многих современных двигателях.

Для уменьшения веса клапанного механизма, который препятствует максимальным оборотам, и двигатель может Достичь верхнего распредвала двигателя призвано увеличить мощность. Это также позволило более двух клапанов на цилиндр, что еще больше увеличило выходную мощность двигателя за счет дополнительного объема впускных и выхлопных газов. Этот стиль движка называется двигателем с верхним расположением распредвала (OHC), который имеет один кулачок на головку и двойной Двигатель с верхним распредвалом (DOHC), который имеет два распределительных вала на головку.в изображение в разрезе под вами можно увидеть эту высокопроизводительную конфигурацию с четырьмя клапанами на цилиндр.

2. Охлаждение головки цилиндров

Двигатель Охлаждающая жидкость используется для охлаждения головки блока цилиндров во время работы. Этот охлаждающая жидкость проходит в головку блока цилиндров через блок цилиндров, герметизированный прокладкой головки блока цилиндров. а затем переходит из головки блока цилиндров во впускной коллектор или корпус термостата. На изображении ниже вы можете увидеть полости блока, которые питают головку блока цилиндров. который уплотнен прокладкой головки блока цилиндров.

СПОНСОРНЫЕ ССЫЛКИ

3. Клапанный механизм головки цилиндров

Коромысло используется для открытия и закрытия впускных и выпускных клапанов в обоих верхний кулачок и в конфигурациях с блоком распредвала. На изображении в разрезе под двойной распредвал толкает впускные и выпускные клапаны вниз, в то время как использование коромысла и подъемника, которые используют давление масла для автоматического отрегулируйте зазор (зазор) между клапаном и коромыслом.

Лифт расположен в блоке двигателя для двигателей без верхнего распредвала. в на изображении ниже подъемник расположен в головке блока цилиндров, использующий давление масла для вытяните и переместите коромысло вверх, чтобы заполнить лишний зазор. Или подъемник может сжать до компенсировать расширение клапанов по мере нагрева двигателя. Эта операция помогает Клапан герметично соединен с седлом клапана, расположенным в головке блока цилиндров, предотвращая утечку продуктов сгорания.

СПОНСОРНЫЕ ССЫЛКИ

4.Принадлежности для головок цилиндров

Головка блока цилиндров также поддерживает множество аксессуаров, таких как датчики, распредвал. исполнительные механизмы, прокладки и компоненты системы зажигания. Датчики положения распределительного вала прикручены к головке блока цилиндров либо на спереди, посередине или сзади расположения распредвала.

Привод распределительного вала расположен в головке блока цилиндров в некоторых моделях, которые контролирует давление масла, подаваемого в привод распределительного вала, который, в свою очередь, опережает или замедляет синхронизацию распределительного вала.

В системе COP (катушка над свечой) катушка зажигания прикручена к цилиндру. глава. Эта конфигурация используется для устранения задержки от катушки зажигания до свеча зажигания, которая увеличивает мощность двигателя.

Клапанная крышка прикручена к головке блока цилиндров и используется для контроля утечек масла. и внутреннее давление в картере. Эта крышка плотно прилегает к головке блока цилиндров. используя прокладка клапанной крышки. Вентиляционное отверстие картера также находится на или рядом с крышка цилиндра.

СПОНСОРНЫЕ ССЫЛКИ

Есть вопросы?

Если у Вас возникнут вопросы, посетите наш форум. Если тебе надо машина совет по ремонту, пожалуйста, спросите, наше сообщество механиков с радостью вам поможет и это всегда на 100% бесплатно.

Статья опубликована 29.11.2020

Что такое ГБЦ и как она выходит из строя?

Головка блока цилиндров является важной частью всех двигателей внутреннего сгорания, и растрескивание головки блока цилиндров может привести к катастрофическим повреждениям двигателя.В некоторых случаях растрескивание головки блока цилиндров может привести к такой серьезной травме двигателя, что ее необходимо заменить. В результате большинство автомобилистов стараются предотвратить растрескивание головки блока цилиндров, так как унция профилактики в этом случае стоит многих фунтов лечения. Все причины растрескивания головки блока цилиндров относительно просты и легко предотвращаются, за исключением случая отказа механических частей не по вине оператора.

Головка блока цилиндров, используемая в сочетании с прокладкой головки, уплотняет цилиндры автомобиля вместе с другими деталями, связанными с ними.Головка блока цилиндров адаптирована к автомобилю и имеет очень точно фрезерованные поверхности, чтобы обеспечить гладкую и заподлицо со всеми соединительными деталями. В случае небольшой трещины цилиндры могут потерять компрессию и пропускать зажигание. Сильные трещины могут серьезно повредить цилиндры двигателя. По этой причине при замене головки блока цилиндров или прокладки головки убедитесь, что вы используете правильные детали, включая болты, для работы, по этой причине рекомендуется использовать надежного специалиста, такого как HEAD TECH.

Даже новый автомобиль может растрескаться в головке блока цилиндров, если детали были установлены неправильно или если металл имеет слабые места. Особенно в случае автомобиля, который все еще находится на гарантии, водители должны обсудить с дилером растрескивание головки блока цилиндров. Обязательно осмотрите любой автомобиль перед покупкой, чтобы проверить наличие слабых мест в металле или неправильно установленных компонентов. Сюда входит и прокладка головки блока цилиндров, поскольку неправильная установка этой важной детали может вызвать растрескивание головки блока цилиндров.

Растрескивание головки блока цилиндров стало более распространенным явлением, поскольку производители автомобилей используют в своих двигателях смешанные металлы. Например, многие автомобили имеют твердый чугунный блок цилиндров, но алюминиевую головку блока цилиндров. Эти два металла расширяются с разной скоростью, и это может привести к растрескиванию головки блока цилиндров.

Самая частая причина появления трещин в головке блока цилиндров — перегрев. Когда автомобиль перегревается, это создает нагрузку на все его металлические компоненты, включая головку блока цилиндров, которая часто находится в центре нагрева.Это может привести к выходу из строя прокладки головки блока цилиндров, что может привести к растрескиванию головки блока цилиндров из-за деформации компонентов и начала утечки давления. Все водители должны правильно обслуживать свои автомобили, чтобы не допустить перегрева.

Многие водители ошибочно наливают прохладную воду в радиатор при перегреве автомобиля, пытаясь снизить температуру. Это не лучшая идея, потому что быстрое изменение температуры приведет к растрескиванию головки блока цилиндров из-за термического напряжения. В случае, если головка блока цилиндров выдерживает перегрев, водитель может непреднамеренно разрушить ее, пытаясь сделать добро.

Чтобы предотвратить перегрев, убедитесь, что ваш радиатор заполнен и находится в хорошем состоянии, с плотно закрытой крышкой. Убедитесь, что термостат вашего двигателя находится в хорошем рабочем состоянии и точно отражает температуру. Убедитесь, что у вас нет натянутых ремней или негерметичных шлангов, а вентилятор работает эффективно. Если ваш автомобиль действительно перегревается, остановитесь, выключите двигатель и дайте ему полностью остыть, прежде чем добавлять воду.

Трещины в головке цилиндров также могут быть вызваны локализованными горячими точками в двигателе, которые обычно представляют собой отказ какой-либо части системы охлаждения.Всегда обращайте внимание на горячие точки, особенно если прокладка головки блока цилиндров вышла из строя и недавно потребовала замены. Горячие точки часто возникают из-за неравномерного расширения деталей двигателя, негерметичных шлангов и предварительного воспламенения в цилиндрах двигателя.

Если ваш автомобиль перегрелся, проверьте головку блока цилиндров и прокладку на предмет трещин или деформации. Если головка блока цилиндров даже немного деформировалась при промывании, это вызовет растрескивание головки блока цилиндров. В этом случае, возможно, потребуется заменить прокладку головки блока цилиндров, а головку блока цилиндров следует снова отшлифовать до того, как она треснет.

Автозапчасть | Как работает головка цилиндра и для чего она нужна?

Головка блока цилиндров расположена справа над блоком двигателя автомобиля.

Головка блока цилиндров — это часть, в которой находятся такие компоненты, как впускные и выпускные клапаны. Также вы найдете пружины, подъемники и камеру сгорания.

Он состоит из каналов, которые облегчают поток воздуха и топлива в цилиндр, а также обеспечивают выход выхлопных газов. Каналы в головке блока цилиндров называются портами или трактами.Головка блока цилиндров отвечает за создание канала для охлаждающей жидкости, поступающей к блоку двигателя, который охлаждает компоненты двигателя. В нем используется прокладка для предотвращения утечки воды или масла в камеры сгорания.

Большинство головок блока цилиндров OEM изготовлено из чугуна, что обеспечивает их долговечность и доступность. С другой стороны, чугун довольно тяжелый и не очень эффективно рассеивает тепло. Некоторые производители используют алюминиевые головки блока цилиндров, которые значительно легче чугунных.Алюминиевые головки цилиндров обычно используются в автомобилях с высокими характеристиками.

Автомобили с рядными двигателями поставляются с одной головкой блока цилиндров, а автомобили с V-образным двигателем — с двумя головками блока цилиндров для обслуживания каждого отдельного ряда цилиндров. В очень больших промышленных автомобилях каждый цилиндр имеет свою головку. Использование отдельных головок снижает затраты на замену головок цилиндров.

Головки цилиндров бывают разных типов, которые определяют принцип их работы.

Головка блока цилиндров с плоской головкой

Самые первые головки блока цилиндров были этого типа.У них нет движущихся частей, они обеспечивают защиту только блока цилиндров. Для плоской головки поток воздуха неэффективен и приводит к плохой работе двигателя.

Верхние клапанные головки цилиндров

Верхние клапанные головки в основном превосходят головки цилиндров с плоской головкой. Распределительные валы расположены над ними, а их толкатели и клапаны соединены, чтобы обеспечить плавный и эффективный воздушный поток.

Головка блока цилиндров верхнего расположения распределительного вала

Головка блока цилиндров очень усовершенствованной конструкции.Вы найдете положение распределительного вала прямо внутри головки, что означает, что толкатели не нужны. Воздушный поток намного лучше и делает двигатель намного более эффективным.

Большинство действий, которые помогают двигателю в работе, связаны с головкой блока цилиндров. Например, в камерах сгорания происходит быстрое сгорание топлива и масла. Для этого должно быть соединение между головкой блока цилиндров и впускным и выпускным коллекторами.

В головку блока цилиндров воздух поступает из впускного коллектора через впускные каналы и вниз к впускным клапанам, где он полностью попадает в камеру сгорания.Как только происходит сгорание, выхлопные газы покидают камеру сгорания через выпускные клапаны и проходят прямо через выпускное отверстие вплоть до выпускного коллектора.

Впускные клапаны в головке блока цилиндров позволяют свежему топливу и воздуху поступать по мере выхода выхлопных газов. Открытие и закрытие клапанов требует точной синхронизации, чтобы двигатель продолжал работать бесперебойно, и это ответственность механизма клапана.

Клапанный механизм состоит из различных частей, характерных для различных компоновок двигателя.Помимо впускных и выпускных клапанов, клапанный механизм может состоять из коромысел и одинарного или двойного распределительного вала. Коромысла оказывают давление на клапаны, заставляя их открываться или закрываться. Толкатели перемещают их в ответ на распредвал, который вы найдете в блоке.

В некоторых двигателях распределительный вал расположен прямо над клапанами, чтобы их можно было открывать напрямую. Итак, конфигурация головки и клапанного механизма — это то, что определяет компоненты и их функции.Вот как работает ГБЦ для разных конфигураций.

Двигатель с плоской головкой

Когда автомобилестроение только зарождалось, обычно использовались двигатели с плоской головкой или двигатели с боковым клапаном. Для этого типа клапаны расположены сбоку от камеры сгорания. Топливо и воздух поступают через борт, выхлопные газы выходят таким же образом.

Если вы посмотрите поперечное сечение камеры сгорания, то увидите, что она имеет L-образную форму, которая перевернута.Вот почему плоские головки также называют двигателями с L-образной головкой. Распределительный вал отвечает за работу клапанов в этом типе двигателя.

По этой причине плоские головки относительно просты в производстве и обслуживании. Они также очень надежны, и даже если клапан сломан, двигатель все еще может работать. Однако у них есть недостатки. Их скорость ограничена из-за обходного пути, по которому должны проходить выхлопные газы, чтобы выйти из камеры сгорания, что вызывает повышение температуры.Эти недостатки послужили поводом для изобретения других конструкций двигателей.

В двигателях с Т-образной головкой топливо и воздух попадают в камеру с одной стороны, а выхлопные газы выходят с другой стороны. Двигатели с T-образной головкой имеют поперечное сечение, которое имеет форму буквы T. Это приводит к тому, что газы имеют поперечный поток, что позволяет двигателю лучше дышать. Распределительные валы используются непосредственно для управления клапанами, но на этот раз используются двойные распредвалы, поскольку один выполняет функцию впуска, а другой — выпуска.Хотя двигатели с боковыми клапанами сегодня не считаются наиболее эффективными, они все еще находят применение в сельскохозяйственном оборудовании и простой технике благодаря своей простоте и надежности.

Двигатель с впуском и выхлопом

Это нововведение в конструкции с плоской головкой, и мы начали видеть головки цилиндров, содержащие клапаны. В блоке находится выпускной клапан, а в головке блока цилиндров — впускной клапан. Ранее вы могли обнаружить, что всасывание камеры сгорания отвечает за работу впускного клапана.Позже за работу впускных клапанов отвечали механические клапанные механизмы. Распределительный вал перемещает толкатели, которые оказывают давление на коромысла и, в свою очередь, приводят в действие устройство. Разработана реверсивная конструкция этого типа двигателя — двигатель с наддувом выхлопных газов.

Двигатели с верхним расположением клапанов

Этот тип является усовершенствованием двигателей с впуском и выпуском. Здесь вы найдете впускные и выпускные клапаны, расположенные внутри головки блока цилиндров.В блоке вы найдете распределительный вал, а для двигателей с V-образной конфигурацией распределительный вал расположен между V. Это причина, по которой их также называют двигателями с распредвалом в блоке.

Кулачок может работать двумя способами. Это можно сделать с помощью шестерни или коленчатого вала с помощью ремня. Клапаны открываются и закрываются с помощью коромысел, которые толкаются толкателями.

Сегодня двигатели с верхним распределительным валом (OHC) начали заменять двигатели с верхним расположением клапанов (OHV), но последние продолжают использоваться, особенно в двигателях GM.Поскольку кулачок расположен в блоке двигателя, это приводит к значительному уменьшению объема двигателя. Одним из недостатков такой конструкции двигателя является тот факт, что он поставляется с гораздо большим количеством компонентов клапанного механизма, что увеличивает инерцию клапанного механизма и снижает частоту вращения двигателя в минуту. Чем больше движущихся частей, тем шумнее.

Двигатели с верхним расположением распредвала

В некотором смысле мы можем сравнить двигатели с верхним расположением распредвала с двигателями с верхним расположением клапанов.Здесь вы найдете клапаны в головке блока цилиндров. Однако полные толкатели не используются для соединения распределительного вала и клапанов. Вместо этого распределительные валы расположены выше клапанов, что означает, что они могут напрямую управлять клапанами. Ремень ГРМ или цепь ГРМ соединяет распределительный вал и коленчатый вал. В двигателях с одним верхним распредвалом используется только один распределительный вал для управления впускными и выпускными клапанами, а в двигателях с двумя верхними распредвалами для каждого набора клапанов предусмотрены отдельные распределительные валы.

Поднятие распределительного вала до положения над клапанами помогает конструкторам более гибко размещать клапаны.Это улучшает точность фаз газораспределения, позволяя использовать более одного порта для цилиндра. Хотя эти двигатели очень сложны, вы получите очень высокую эффективность и эффективность.

Существенная проблема, связанная с головками цилиндров, заключается в том, что они склонны к растрескиванию при перегреве двигателя. Трещина в головке блока цилиндров приведет к утечке охлаждающей жидкости, перегрев станет более интенсивным, и масло начнет вытекать и попадать внутрь камер сгорания.

Утечка масла может привести к значительному повреждению двигателя, что приведет к дорогостоящему ремонту. Во многих случаях замена двигателя — единственное решение. Другой способ сказать, что головка блока цилиндров начинает выходить из строя, — это когда двигатель начинает плохо работать или пропускает зажигание.

Когда автомобиль начинает перегреваться, большинство водителей имеют тенденцию доливать воду в радиатор, а не предпринимать шаги, чтобы определить, что именно вызвало перегрев. В конечном итоге это приводит к растрескиванию головки блока цилиндров, поскольку добавление воды может вызвать резкие перепады температуры.

Один из способов снизить вероятность перегрева автомобиля — это следить за тем, чтобы радиатор всегда находился в отличном состоянии и заливали его водой. Следите за тем, чтобы крышка всегда была плотно закрыта. Проведите проверки, чтобы убедиться, что термостат двигателя остается в отличном состоянии и правильно отражает температуру двигателя. Не должно быть изношенных ремней или негерметичных шлангов. Вентилятор должен быть в отличном рабочем состоянии. В случае перегрева прекратите движение автомобиля и заглушите двигатель.Подождите, пока он полностью не остынет, прежде чем добавлять воду.

Если в двигателе есть локальные горячие точки, это может привести к растрескиванию головки блока цилиндров. Локальные горячие точки должны указывать на то, что система охлаждения работает неэффективно. Примите меры для обнаружения горячих точек и убедитесь, что они должным образом устранены. Если компоненты двигателя не расширяются равномерно, это может привести к возникновению горячих точек. Кроме того, негерметичные шланги могут привести к локальным очагам перегрева.

Поэтому, если вы испытываете перегрев автомобиля, убедитесь, что вы проверили головку блока цилиндров и прокладку на предмет трещин или деформаций.Если произошло заворачивание ГБЦ, это может привести к растрескиванию ГБЦ. Что вам нужно сделать в этом случае, так это заменить прокладку головки и принять меры для равномерного заземления головки, чтобы избежать трещин.

Для замены автозапчастей лучше всего покупать их через поисковик автозапчастей, которым вы можете пользоваться бесплатно. Вы можете узнать больше об этом на нашем веб-сайте Carpart.com.au.

5 признаков треснувшей головки блока цилиндров (и стоимость ремонта в 2021 году)

(Обновлено 21 июля 2020 года)

Головка блока цилиндров — это «верхняя часть» двигателя.Он соединяется с блоком двигателя, чтобы изолировать камеру сгорания, в которой двигатель сжигает топливо для выработки энергии.

В головках цилиндров также расположены клапаны, направляющие воздушный поток. Впускные клапаны втягивают свежий воздух, происходит сгорание, затем выпускные клапаны позволяют сгоревшей воздушно-топливной смеси выходить из камеры сгорания. Двигатель внутреннего сгорания — это просто причудливый воздушный насос.

В экстремальных условиях головка блока цилиндров действительно может треснуть. Треснувшая головка блока цилиндров может иметь симптомы, похожие на взорвавшуюся прокладку головки или треснувший блок, но ее ремонт дороже, чем выдуваемая прокладка головки.Решение обычно заключается в покупке новой головки блока цилиндров.

Что вызывает трещину в головке цилиндров?

1) Перегрев

Двигатели внутреннего сгорания нагреваются очень быстро. Как следует из названия, они предназначены для сдерживания небольших контролируемых взрывов.

Большая часть энергии в процессе сгорания фактически теряется на тепловую энергию, вместо того, чтобы превращаться в кинетическую энергию для питания транспортного средства. Это побочный продукт их конструкции, который можно уменьшить, но полностью устранить нельзя.

Основная причина треснувшей головки блока цилиндров — это перегрев. Когда двигатель перегревается, его компоненты могут подвергаться нагрузке, превышающей пороговое значение нагрева, на которое он был рассчитан.

Поскольку большинство головок сделаны из алюминия, они могут деформироваться или треснуть, когда двигатель становится достаточно горячим.

Двигатель может перегреться по ряду причин, большинство из которых связано с неисправным компонентом системы охлаждения. Некоторые возможные причины описаны ниже.

2) Воздух в системе охлаждения

Воздух в системе охлаждения может привести к образованию горячих точек, где одна часть двигателя намного горячее, чем часть, измеренная датчиком температуры.Это происходит потому, что воздух не может передавать тепло так же эффективно, как жидкость.

Если воздух скапливается в одной точке от датчика температуры охлаждающей жидкости, датчик температуры может не улавливать горячую точку. Вы можете не знать, что ваша машина нагревается, пока не будет нанесен ущерб.

Кроме того, утечка воздуха в системе охлаждения может снизить давление в системе охлаждения. Жидкая охлаждающая жидкость чаще закипает при более низком давлении.

3) Неисправный водяной насос

В случае отказа водяного насоса охлаждающая жидкость не сможет должным образом циркулировать через двигатель.Охлаждающая жидкость в радиаторе может быть красивой и холодной, но охлаждающая жидкость, окружающая водяные рубашки в головке и блоке, будет очень горячей.

Без насоса охлаждающая жидкость сможет циркулировать только в процессе естественной конвекции, которая слишком медленная, чтобы отводить избыточное тепло до того, как двигатель перегреется.

4) Неисправный термостат

Двигатели внутреннего сгорания наиболее эффективны, когда они работают при той рабочей температуре, для которой они были разработаны.

Нормальная рабочая температура двигателя по-прежнему достаточно высока, чтобы вас ошпарить — обычно от 190 до 210 градусов по Фаренгейту (от 85 до 99 градусов по Цельсию).Работа двигателя ниже этой температуры увеличивает расход топлива, выбросы и износ.

Термостат блокирует попадание охлаждающей жидкости в радиатор до тех пор, пока охлаждающая жидкость в двигателе не достигнет заданной температуры. После достижения заданной температуры термостат открывается, позволяя охлаждающей жидкости с температурой окружающей среды поступать в двигатель, охлаждая его до тех пор, пока термостат не станет достаточно холодным, чтобы закрыть его. Цикл продолжается, пока двигатель работает.

Если термостат заклинило в открытом положении, ваша машина, вероятно, будет довольно холодной.Это связано с тем, что охлаждающая жидкость из всей системы проходит через радиатор 100% времени и редко имеет возможность полностью нагреться.

Если термостат заклинило, ваш двигатель довольно легко перегреется. Горячей охлаждающей жидкости некуда остыть. В крайнем случае, некоторые двигатели позволяют использовать обогреватель как крошечный радиатор.

Эффективность этого метода зависит от размера сердечника нагревателя и расположения системы охлаждения.

5) Утечка охлаждающей жидкости

Если вытечет слишком много охлаждающей жидкости, в конечном итоге ее не будет достаточно для должного охлаждения двигателя.Вы можете потерять приличное количество охлаждающей жидкости перед перегревом, но рекомендуется регулярно проверять резервуар для перелива и радиатор, чтобы убедиться, что вы долиты.

Если вы заметили утечку охлаждающей жидкости, рекомендуется проверить крышку радиатора. Это дешевая деталь с серьезными последствиями в случае неудачи.

Предупреждение: Радиатор прогретого двигателя находится под давлением. Не открывайте крышку радиатора на прогретом двигателе!

Признаки треснувшей головки цилиндров

Небольшая трещина в головке цилиндров может некоторое время оставаться незамеченной, но в тяжелых случаях симптомы будут довольно очевидными.Ниже приведены пять распространенных симптомов, на которые следует обратить внимание в случае, если это произойдет.

1) Утечка масла

В головке блока цилиндров содержится масло. Если у вас треснувшая голова, вы можете ожидать, что из нее потечет масло. Вы должны заметить, что индикатор масла на приборной панели загорается, когда это происходит, указывая на низкое давление масла.

Если вы видите этот индикатор, откройте капот и попробуйте посмотреть, есть ли моторное масло рядом с головкой блока цилиндров.

Иногда происходит внутренняя утечка масла.Когда это произойдет, вы не заметите лужу масла, но можете увидеть синий дым из выхлопной трубы.

2) Утечка охлаждающей жидкости

Хотя утечка охлаждающей жидкости может вызвать трещину в головке, она также является признаком. Если головка блока цилиндров сильно потрескалась, возможно, помимо масла из нее вытечет охлаждающая жидкость.

Это вызовет перегрев двигателя, о чем машина предупредит вас на приборной панели. Иногда утечки охлаждающей жидкости бывают внутренними. Внутренние утечки могут попасть в масляные каналы или камеру сгорания.

В любом случае проверьте уровень охлаждающей жидкости и не продолжайте движение, если у вас есть видимая утечка охлаждающей жидкости или если уровень охлаждающей жидкости быстро падает с течением времени.

3) Низкая производительность двигателя

Первый симптом, который вы можете испытать, — это заметная потеря мощности двигателя. Если в головке блока цилиндров есть трещина, значит из камеры сгорания выходит сжатый воздух.

Как только это произойдет, вы заметите, что двигатель работает намного медленнее или неуклюже.

4) Дым от двигателя

Хотя это случается редко, большие трещины в головках цилиндров позволяют охлаждающей жидкости просачиваться в камеру сгорания и вызывать появление белого дыма из двигателя.

Кроме того, вытекшее масло может контактировать с горячими деталями двигателя и выделять этот дым. Это явный признак того, что причиной может быть треснувшая головка блока цилиндров.

5) Пропуски зажигания в двигателе

Это относится к третьему пункту. Если треснувшая головка блока цилиндров серьезная, смесь в камере сгорания вызовет пропуски зажигания.Это значит, что смесь не загорится должным образом.

Либо так, либо ваш двигатель просто заглохнет во время движения, и вам придется неоднократно запускать его обратно.

Стоимость ремонта головки блока цилиндров с трещинами

Стоимость ремонта головки блока цилиндров с трещиной будет зависеть от марки и модели автомобиля, в котором она установлена. Вы можете быть уверены, что это будет стоить не менее 500 долларов США, включая оплату труда и запчастей. расходы.

Если бы вы заменили всю головку блока цилиндров, это стоило бы в среднем от 200 до 300 долларов на детали.При затратах на рабочую силу от 90 до 100 долларов в час получается примерно 500 долларов за работу. Однако это предполагает, что головка блока цилиндров сделана из алюминия, как в большинстве современных автомобилей.

Если доступ к головкам цилиндров затруднен (как на Subaru, поскольку они используют оппозитный двигатель), затраты на рабочую силу могут быть значительно выше.

Если у вас старый автомобиль или более дорогой автомобиль, вероятно, у вас железная головка блока цилиндров. Поскольку железо — более дорогой материал, чем алюминий, вы можете купить только детали за 500 долларов.

Для правильного выполнения ремонтных работ может потребоваться больше часов. Таким образом, вы можете потратить 1000 долларов на ремонт железной головки блока цилиндров с трещиной.

Каковы основные симптомы проблем с головкой цилиндров?

Головка блока цилиндров — очень важная и важная часть двигателя любого транспортного средства. Из-за сложности компонентов головки блока цилиндров цены на ремонт или замену треснувшей или сломанной головки блока цилиндров могут быть высокими в зависимости от двигателя вашего автомобиля и места, где вы решите отремонтировать.

Чтобы сэкономить ваше время и деньги в долгосрочной перспективе, мы здесь, чтобы дать краткое руководство о том, что такое головка блока цилиндров дизельного двигателя и как распознать наиболее распространенные проблемы, обнаруживаемые в компонентах головки блока цилиндров.

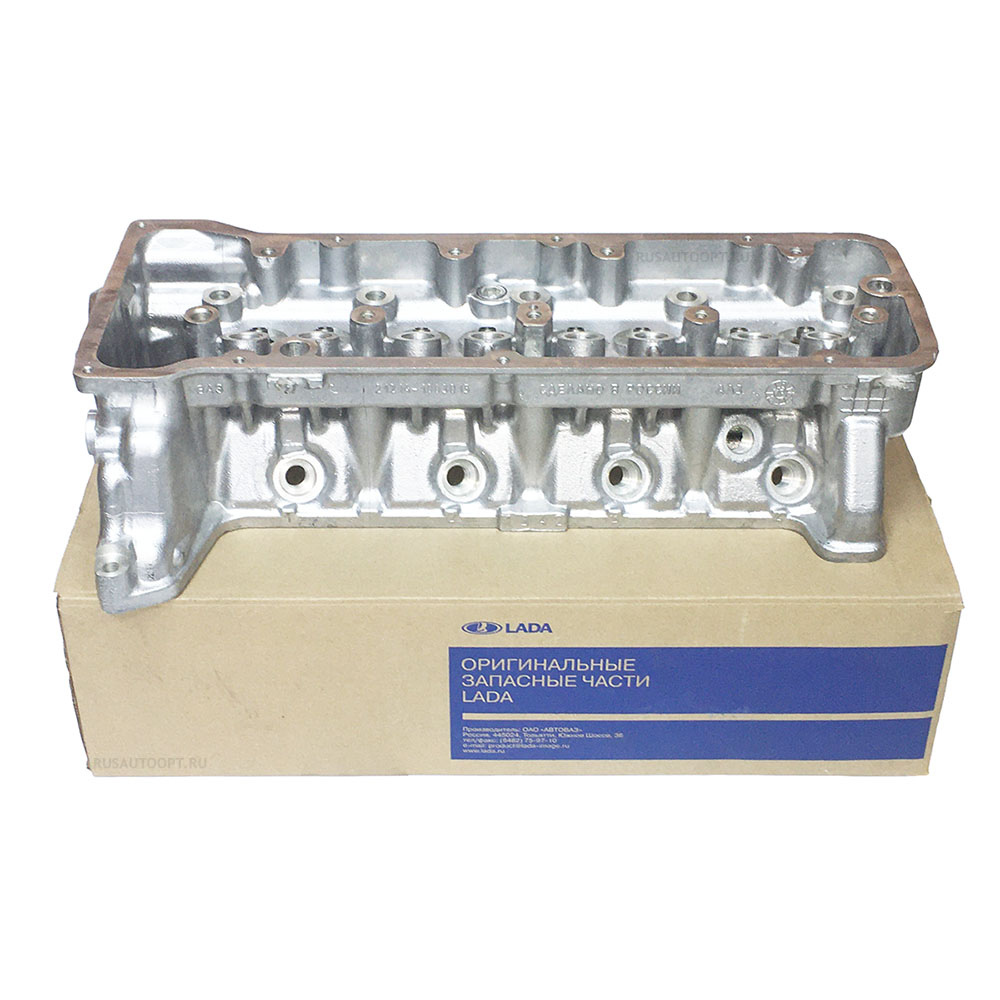

Для чего нужна головка цилиндров?

Двигатель внутреннего сгорания транспортного средства содержит множество цилиндров, верхний из которых называется головкой блока цилиндров; В состав головки блока цилиндров входят различные клапаны, пружины, толкатели, а также основная камера сгорания.Головка блока цилиндров позволяет воздуху и топливу входить и выпускать выхлопные газы, контролируя поток внутри цилиндров.

Головка блока цилиндров позволяет закрывать камеру сгорания и плотно прилегает к прокладке головки блока цилиндров, герметизируя цилиндры в автомобиле. Кроме того, головка блока цилиндров дизельного двигателя является ключевым компонентом, обеспечивающим охлаждение компонентов двигателя за счет подачи охлаждающей жидкости в блок двигателя.

Наиболее распространенные симптомы проблем с головкой блока цилиндров:

1. Перегрев

Одним из наиболее частых симптомов неисправности головки блока цилиндров дизельного двигателя является перегрев.Поскольку цилиндр подвергается давлению из-за тепла, это вызывает перегрев компонентов внутри двигателя внутреннего сгорания, поскольку они не могут пропускать охлаждающую жидкость и, следовательно, искажают форму. Чтобы не повредить головку блока цилиндров, убедитесь, что радиатор наполнен и находится в хорошем состоянии, чтобы не допустить перегрева.

2. Низкая производительность двигателя

Очень явным признаком проблемы с головкой блока цилиндров является низкая производительность двигателя. Эта проблема может быть связана с поломкой или растрескиванием головки блока цилиндров дизельного двигателя, что может привести к тому, что двигатель не сможет эффективно сжигать топливо.Эта низкая производительность будет сразу заметна, поскольку двигатель не будет работать прежним, и вы обнаружите, что вам, возможно, придется чаще перезапускать автомобиль.

3. Утечки масла

Если вы обнаружите утечку масла из автомобиля, это может быть результатом треснувшей головки блока цилиндров. Даже если вы сами не видите утечку, а на приборной панели загорается индикатор масла, проверьте двигатель, чтобы увидеть, есть ли какие-либо признаки масла вокруг головки блока цилиндров. Поскольку головка блока цилиндров дизельного двигателя содержит масло, если она треснет, масло может вытечь.

4. Падение уровня охлаждающей жидкости

Падение уровня охлаждающей жидкости в двигателе может вызвать утечку, которую можно легко определить и увидеть на головке блока цилиндров. Утечка может быть вызвана трещиной в головке блока цилиндров дизельного двигателя, и это может вызвать более долгосрочные проблемы, поскольку двигатель начинает нагреваться из-за нехватки охлаждающей жидкости.

5. Дым

Дым, идущий из выхлопной трубы, — самый явный признак того, что у вас могла быть трещина в головке блока цилиндров.В этом случае трещина и повреждение, скорее всего, будут намного более серьезными. Если это произошло, постарайтесь как можно скорее устранить эту проблему профессионалом, чтобы не допустить дальнейшего повреждения двигателя.

Когда дело доходит до новой головки блока цилиндров дизельного двигателя, важно помнить, что все дизельные двигатели разные, и поэтому не существует универсального решения, будь то общая или необычная проблема.

Как можно заменить поврежденные детали головки цилиндров?
Перед простой заменой поврежденных деталей и повторной сборкой двигателя важно определить причину проблемы и устранить ее.Как только вы обнаружите проблему, не стесняйтесь связаться с командой Foxwood Diesel для замены и ремонта поврежденных компонентов головки блока цилиндров. Обладая экспертными знаниями в области дизельных деталей, мы предлагаем высокоэффективные решения по ремонту и восстановлению в нашем центре обработки двигателей изношенных двигателей, требующих профессионального ухода. Сообщите нам номер вашего двигателя и укажите, с какими именно трудностями вы столкнулись, чтобы мы смогли определить, в чем может быть причина проблемы.Для получения дополнительной информации и советов по проблемам с дизельным двигателем, почему бы не прочитать наш блог? .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
