Датчик температуры ваз 2114: Замена датчика температуры lada 2114 (ваз 2114)

Содержание

Замена датчика температуры lada 2114 (ваз 2114)

Греется двигатель на ВАЗ 2114?

Содержание:

Если датчик температуры охлаждающей жидкости ВАЗ 2114 перестанет работать. Что произойдет с вашим автомобилем? Правильно, двигатель попросту закипит. Перегрев мотора — это крайне нежелательная проблема, с которой, увы, сталкиваются многие автомобилисты.

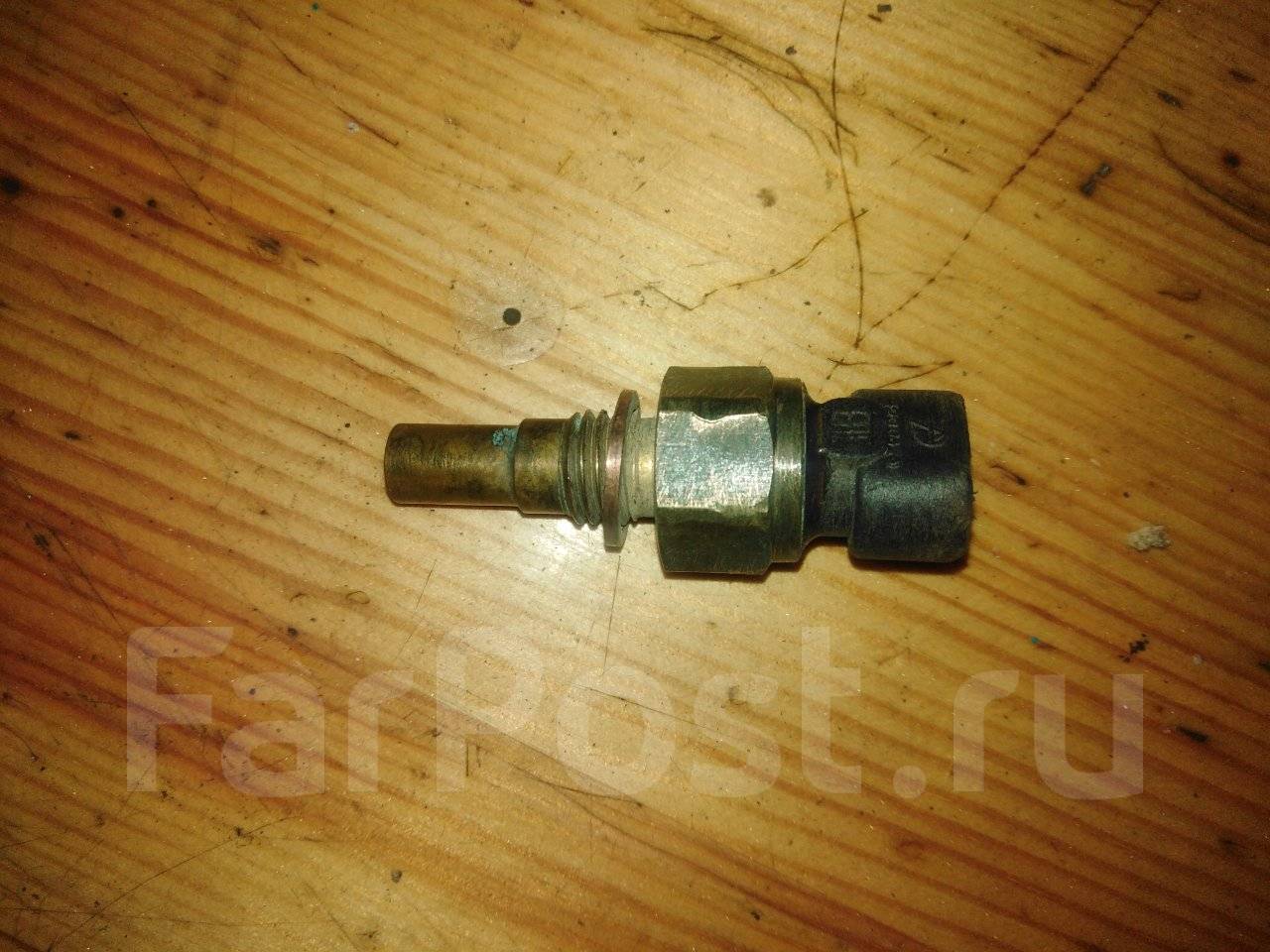

Элемент определения температуры охлаждающей жидкости

При этом данный датчик неразрывно связан с другим устройством — ДТОЖ (датчик температуры охлаждающей жидкости). Его надежность оставляет желать лучшего.

Где находится датчик температуры ОЖ

Система охлаждения на автомобилях бывает трех типов:

Смешанная;
Воздушная;
Жидкая.

В случае с ВАЗ 2114 мы имеем дело с системой охлаждения последнего типа, которая работает на жидком тосоле или антифризе.

Сама система включает в себя следующие компоненты:

Вентилятор радиатора;
Радиатор отопления;
Радиатор охлаждения;
Рубашка системы охлаждения;
Насос;
Расширительный бак;
Патрубки соединения;
Датчик температуры охлаждающей жидкости.

Поломки

К самым популярным и распространенным поломкам ДТОЖ относят:

Отсутствие контакта с датчиком;
Разрыв контакта, исчезает изоляция;
Устройство перестает работать;
Вентилятор не включается, когда требуется.

Также важно изучить признаки неисправности. К ним относят:

Двигатель не успевает еще прогреться, а вентилятор уже включается в работу;
Двигатель прогрелся, но все равно не работает должным образом;
Существенно повысился уровень расхода топлива.

Проверка датчика

Ваш двигатель на ВАЗ 2114 перегревается, либо проявляются другие признаки поломки ДТОЖ. Это говорит о том, что сначала следует проверить данный элемент.

Есть два метода проверки, с каждым из которых мы вас познакомим.

Первый метод

Снятие

Заведите автомобиль, посмотрите на приборную панель. Стрелка указателя на максимуме, но двигатель все равно холодный. Отсоедините контакты от измерителя. Если после этого стрелка упала максимально вниз, это говорит о необходимости замены датчика температуры охлаждающей жидкости у ВАЗ 2114.
Если стрелка осталась вверху, на максимальном показателе, присмотритесь к контактам ДТОЖ. Часто они просто замыкают на массе автомобиля.
Двигатель может греться нормально, равномерно, но при этом стрелка указателя прыгает в разные стороны. Вероятнее всего, вышли из строя предохранители.

Если предохранители исправны, замкните контакт на массу. Если стрелка сразу прыгнула вверх, тогда датчик температуры вышел из строя.

Метод второй

Возьмите мультимер, включите его в режиме омметра.
Вооружитесь термометром с насечками более 100 градусов по Цельсию.
Приготовьте термостойкую тару, которая не деформируется из-за горячей охлаждающей жидкости.
Подключите щупы прибора к выводу датчика и корпусу.
Подсоединив ДТОЖ, поместите его в емкость с ОЖ и начинайте нагревать.

Следите за показателями омметра и термометра одновременно.

В таблице указаны показания, которые соответствуют рабочему, исправному датчику. Таким методом можно проверять состояние нового датчика перед установкой на место старого.

Порядок снятия ДТОЖ

Выкручивание

Вы прекрасно понимаете, что охлаждающая жидкость так называется не спроста. А если закипает тосол в расширительном бачке ВАЗ 2114, это можно считать нормальным явлением? Вовсе нет. Не редко проблема заключается именно в неисправном ДТОЖ.

Чтобы его заменить, нужно выполнить несколько последовательных действий.

Слить охлаждающую жидкость. Для этого:
1. Подождите, пока двигатель остынет, если вы только что заехали в гараж;
2. Вооружитесь накидными ключами на 17, 13 и 8;
3. Возьмите тару, в которую будет сливаться охлаждающая жидкость;
4. Демонтируйте защиту двигателя, отсоедините крепежи радиатора;
5. Включите печку в максимальный режим и откройте кран отопителя вместе с крышкой расширительного бака;
6. Под радиатор установите емкость и очень аккуратно начинайте откручивать пробку для слива. Большое давление выбрасывает тосол из расширительного бачка ВАЗ 2114, потому действовать нужно медленно;
7. В течение 10 минут жидкость будет постепенно стекать;
8. В это время подойдите к двигателю, поставьте такую же емкость под него и открутите пробку с блока цилиндров, которая располагается непосредственно под модулем зажигания;
9. Вам предстоит подождать еще около 10 минут, пока жидкость выльется.
Теперь снимает старый датчик температуры охлаждающей жидкости:
1. Отыщите его на своем автомобиле;
2. Посмотрите на корпус, обратите внимание на маркировку, имеющуюся с одной из сторон шестигранника. Запомните положение, чтобы при обратной сборке все сделать аналогично;
3. Измеритель демонтируется при помощи ключа на 21;
4. Монтируется новый измеритель.
Устанавливаем новый прибор. Для этого:
1. Приобретаем новый датчик ТОЖ;
2. Все тем же ключом на 21 монтируем его на место старого;
3. Принимаем во внимание запомненную ранее маркировку и устанавливаем новый датчик в аналогичном положении;
4. Наносим немного термогерметика на резьбу, что позволит обеспечить высококачественное соединение;
5. В систему отопления и блок цилиндров вновь заливается жидкость охлаждения. Только используйте уже новую, даже если старая в нормально состоянии. Посмотрите на датчик уровня охлаждающей жидкости на ВАЗ 2114, чтобы убедиться в наполненности емкости.

Если после проведенных манипуляций ДТОЖ все равно не работает, обратите внимание на несколько моментов:

Вы могли плохо закрутить новый датчик на его посадочное место;
Не исключено, что вы забыли про заливку охлаждающей жидкости;
В системе образовалась утечка жидкости охлаждения, генератор забрызгался ею;

Новый датчик мог оказаться бракованным. На этот случай рекомендуется всегда оставлять чек от покупки до тех пор, пока вы не убедитесь, что датчик работает нормально. Увы, на месте это проверить невозможно.

Не все вопросы можно решить самому, каким бы опытным автомехаником вы ни были. Иногда приходится обращаться на СТО. Но и здесь вы должны быть уверены, что специалисты грамотные, оборудование у них исправное, опыта достаточно, дабы качественно решить сложившуюся у вас и вашего автомобиля проблему. Обзаведитесь хорошими знакомыми на автосервисах. Даже если вы посещать их будете раз в год.

Содержание:

Где находится датчик температуры ОЖ
Поломки
Проверка датчика
Порядок снятия ДТОЖ

Элемент определения температуры охлаждающей жидкости

При этом данный датчик неразрывно связан с другим устройством — ДТОЖ (датчик температуры охлаждающей жидкости). Его надежность оставляет желать лучшего.

Где находится датчик температуры ОЖ

Система охлаждения на автомобилях бывает трех типов:

Смешанная;
Воздушная;
Жидкая.

Сама система включает в себя следующие компоненты:

Вентилятор радиатора;
Радиатор отопления;
Радиатор охлаждения;
Рубашка системы охлаждения;
Насос;
Расширительный бак;
Патрубки соединения;
Датчик температуры охлаждающей жидкости.

Поломки

К самым популярным и распространенным поломкам ДТОЖ относят:

Отсутствие контакта с датчиком;
Разрыв контакта, исчезает изоляция;
Устройство перестает работать;
Вентилятор не включается, когда требуется.

Также важно изучить признаки неисправности. К ним относят:

Двигатель не успевает еще прогреться, а вентилятор уже включается в работу;
Двигатель прогрелся, но все равно не работает должным образом;
Существенно повысился уровень расхода топлива.

Проверка датчика

Есть два метода проверки, с каждым из которых мы вас познакомим.

Первый метод

Снятие

Заведите автомобиль, посмотрите на приборную панель. Стрелка указателя на максимуме, но двигатель все равно холодный. Отсоедините контакты от измерителя. Если после этого стрелка упала максимально вниз, это говорит о необходимости замены датчика температуры охлаждающей жидкости у ВАЗ 2114.
Если стрелка осталась вверху, на максимальном показателе, присмотритесь к контактам ДТОЖ. Часто они просто замыкают на массе автомобиля.
Двигатель может греться нормально, равномерно, но при этом стрелка указателя прыгает в разные стороны. Вероятнее всего, вышли из строя предохранители.
Если предохранители исправны, замкните контакт на массу. Если стрелка сразу прыгнула вверх, тогда датчик температуры вышел из строя.

Метод второй

Возьмите мультимер, включите его в режиме омметра.
Вооружитесь термометром с насечками более 100 градусов по Цельсию.
Приготовьте термостойкую тару, которая не деформируется из-за горячей охлаждающей жидкости.
Подключите щупы прибора к выводу датчика и корпусу.
Подсоединив ДТОЖ, поместите его в емкость с ОЖ и начинайте нагревать.
Следите за показателями омметра и термометра одновременно.

Порядок снятия ДТОЖ

Выкручивание

Чтобы его заменить, нужно выполнить несколько последовательных действий.

Слить охлаждающую жидкость. Для этого:
1. Подождите, пока двигатель остынет, если вы только что заехали в гараж;
2. Вооружитесь накидными ключами на 17, 13 и 8;
3. Возьмите тару, в которую будет сливаться охлаждающая жидкость;
4. Демонтируйте защиту двигателя, отсоедините крепежи радиатора;
5. Включите печку в максимальный режим и откройте кран отопителя вместе с крышкой расширительного бака;
6. Под радиатор установите емкость и очень аккуратно начинайте откручивать пробку для слива. Большое давление выбрасывает тосол из расширительного бачка ВАЗ 2114, потому действовать нужно медленно;
7. В течение 10 минут жидкость будет постепенно стекать;
8. В это время подойдите к двигателю, поставьте такую же емкость под него и открутите пробку с блока цилиндров, которая располагается непосредственно под модулем зажигания;
9. Вам предстоит подождать еще около 10 минут, пока жидкость выльется.
Теперь снимает старый датчик температуры охлаждающей жидкости:
1. Отыщите его на своем автомобиле;
2. Посмотрите на корпус, обратите внимание на маркировку, имеющуюся с одной из сторон шестигранника. Запомните положение, чтобы при обратной сборке все сделать аналогично;
3. Измеритель демонтируется при помощи ключа на 21;
4. Монтируется новый измеритель.
Устанавливаем новый прибор. Для этого:
1. Приобретаем новый датчик ТОЖ;
2. Все тем же ключом на 21 монтируем его на место старого;
3. Принимаем во внимание запомненную ранее маркировку и устанавливаем новый датчик в аналогичном положении;
4. Наносим немного термогерметика на резьбу, что позволит обеспечить высококачественное соединение;
5. В систему отопления и блок цилиндров вновь заливается жидкость охлаждения. Только используйте уже новую, даже если старая в нормально состоянии. Посмотрите на датчик уровня охлаждающей жидкости на ВАЗ 2114, чтобы убедиться в наполненности емкости.

Если после проведенных манипуляций ДТОЖ все равно не работает, обратите внимание на несколько моментов:

Вы могли плохо закрутить новый датчик на его посадочное место;
Не исключено, что вы забыли про заливку охлаждающей жидкости;
В системе образовалась утечка жидкости охлаждения, генератор забрызгался ею;
Новый датчик мог оказаться бракованным. На этот случай рекомендуется всегда оставлять чек от покупки до тех пор, пока вы не убедитесь, что датчик работает нормально. Увы, на месте это проверить невозможно.

Перегрев двигателя на ВАЗ 2114 серьезно сказывается на его техническом состоянии, поэтому нужно следить за температурой мотора. Данная статья посвящена устройству, с помощью которого можно отслеживать вероятность перегрева двигателя на ВАЗ 2114 инжектор, — датчику температуры охлаждающей жидкости (ДТОЖ).

Особенности конструкции

Система охлаждения двигателя может быть трех видов:

воздушная;
жидкая;
смешанная.

На ВАЗ 2114 с инжектором установлена жидкая система охлаждения, в качестве жидкости для охлаждения используется антифриз или тосол. Располагается ДТОЖ на ВАЗ 2114 между головкой блока цилиндров и термостатом, на патрубке охлаждающей системы, которая соединяется с помощью двух проводов. Здесь же находится и вентилятор. В инжекторных такой датчик стоит один и включает вентилятор ЭБУ.

Назначение

Современные автомобили как карбюраторные, так и с инжектором – это сложные конструкции, состоящие из различных узлов и агрегатов. Контролировать и регулировать их работу помогают специальные устройства, например, датчики температуры. Существуют устройства, предназначенные для контроля уровня температуры наружного воздуха, а также уровня температуры воздуха внутри салона и т.д.

В городских условиях двигатель постоянно подвергается риску перегрева. Особенно это актуально в летний период, когда уровень температуры воздуха растет. Чтобы избежать перегрева двигателя установлен датчик, назначение которого – контролировать температурный режим охлаждающей жидкости (ОЖ) в рубашке блока цилиндров. При изменении уровня температуры он передает свои показания электронному блоку управления, а тот запускает вентилятор. ДТОЖ, как и любое устройство, например вентилятор, может выйти из строя, поэтому нужно знать, как он устроен, где находится и как его заменить.

Конструкция

Конструкция ДТОЖ достаточна простая. В качестве измерительного элемента в нем используется резистор (термистор), который изменяет сопротивление тока в зависимости от температуры окружающей среды. По этому показателю судят о нагреве двигателя.

Устройство установлено в непрерывно циркулирующей жидкости. Этот поток циркулирует в патрубке рубашки охлаждения, который в свою очередь находится в блоке цилиндров.

Принцип работы

Терморезистор имеет отрицательный коэффициент температуры, поэтому когда температура окружающей среды повышается, сопротивление ДТОЖ уменьшается. Например, если температура окружающей среды достигнет +130 градусов, то сопротивление резистора упадет до 70 Ом. При -40 градусов, сопротивление составит 100700 Ом (видео от канала «Устройство и ремонт автомобиля»).

С помощью резистора, имеющего постоянное сопротивление, контроллером подается напряжение в 5 В. Резистор находится непосредственно в контроллере. В зависимости от изменения напряжения на датчике котроллер рассчитывает температуру охлаждающей системы, а ЭБУ включает вентилятор при перегреве.

Типичные признаки поломки ДТОЖ

Все возникающие в цепи неисправности спустя некоторое время заносятся контроллером в виде кода в память ЭБУ.

Сигнал о возникших неисправностях в двигателе поступает на панель приборов в виде горящей контрольной лампочки «CHECK ENGINE».

Признаки неисправности измерителя на ВАЗ 2114:

включение вентилятора, когда двигатель холодный;
увеличивается расход топлива;
возникают проблемы с запуском прогретого двигателя.

Основные неисправности:

отсутствие контакта с устройством;
разрыв контактов, нарушение изоляции;
отказ датчика;
не работает вентилятор, когда это необходимо.

Прежде чем менять ДТОЖ на ВАЗ 2114, нужно убедиться, что причина неполадок именно в нем. Неисправность может быть вызвана нарушением целостности предохранителей, неисправностью вентилятора.

Проверка работоспособности датчика

Проводить работы по проверке измерителя следует на холодной машине. ДТОЖ передает информацию об уровне температуры охлаждающей жидкости для ЭБУ. Если она слишком высокая блок включает вентилятор, который будет гонять потоки воздуха.

Проверить устройство на ВАЗ 2114 можно двумя способами. Рассмотрим каждый из них.

Первый способ:

Для проверки нужно завести двигатель и посмотреть показания на панели приборов. Если стрелка указателя достигает максимального уровня, а двигатель остается холодным, необходимо отсоединить датчик.
Процесс отсоединения провода от измерителя
Если после этого стрелка достигла минимального уровня, то это свидетельствует о неисправности прибора и необходимости его замены.
Если при отключенном устройства стрелка остается на максимальном уровне, следует осмотреть контакты устройства. Возможно, что они замыкают на массе машины.
После включения зажигания мотор равномерно прогревается, а стрелка указателя либо лежит на нуле, либо скачет в разные стороны, следует проверить предохранители.
Если предохранители в норме, нужно замкнуть контакт на массу автомобиля. Если после включения стрелка указателя резко подскочила вверх, значит, неисправен датчик.

Чтобы воспользоваться вторым способом, прибор нужно сначала снять.

Для этого необходимо выполнить следующие действия:

Чтобы добраться до датчика на ВАЗ 2114, нужно снять фильтр для воздуха.
Отсоединяем отрицательную клемму от АКБ.
На следующем шаге нужно слить охлаждающую жидкость из радиатора.
Отключив проводку от устройства, можно его выкручивать. Если не удалось выкрутить руками, можно воспользоваться ключом на «19», чтобы ослабить затяжку.

Проверка на работоспособность состоит из следующих шагов:

Для проверки необходим мультиметр. Прибор нужно поставить в режим омметра.
Далее понадобится термометр с делениями более 100 градусов и термоустойчивая емкость.
Теперь присоединяем щупы мультиметра к выводу измерителя и корпусу.
Далее нужно нагревать жидкость и снимать показания омметра и градусника.

Таблица показаний для исправного прибора:

Если показания отличаются от приведенных значений в таблице, значит, его нужно менять. Данное устройство ремонту не подлежит. Если показания датчика совпадают, то причину нужно искать в неисправности другого устройства, например, термостата.

Видео «Замена ДТОЖ на классике ВАЗ»

В этом видео от Василия Калугина демонстрируется процедура замены измерителя температуры охлаждающей жидкости на ВАЗе классике.

Источники

Замена и диагностика датчика температуры охлаждающей жидкости (ДТОЖ) ВАЗ 2114 | by VAZremont.com

Важность работоспособности датчика охлаждающей жидкости заключается в его функциональном предназначении.

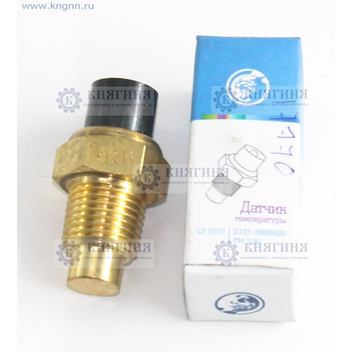

Внешний вид ДТОЖ для ВАЗ 2114

Датчик температуры охлаждающей жидкости, или просто ДТОЖ, является одним из самых важных измерительных приборов. Расположен он в моторном отсеке и отвечает за измерение температуры охлаждающей жидкости (ОЖ) в системе. В качестве измерительного элемента в детали установлен указатель, который называется термистор — резистор, изменяющий сопротивление тока зависимо от температуры двигателя. Эта информация нужна для корректировки параметров двигателя:

Работы коленчатого вала.
Состава горючей смеси.
Быстрого прогрева двигателя при запуске.
Поддержки стабильности на всех режимах.

Несмотря на всю важность такого прибора для ВАЗ 2114, принцип его действия сравнительно несложный. Он говорит нам о изменениях по температуре ОЖ и передает нужную информацию электронному блоку управления (ЭБУ).

ДТОЖ передает показания электронному блоку управления (ЭБУ), который с помощью указателя температуры на панели приборов, информирует водителя.

Если у вас есть проблемы с работой вентилятора (включается при холодном автомобиле), проблемы с запуском «горячего» мотора или слишком большой расход топлива, то проблема может таиться именно в ДТОЖ.

Местонахождение датчика температуры охлаждающей жидкости

Вы вполне можете самостоятельно проверить работоспособность детали, выполняя несложные действия. Перед заменой детали, нужно сначала проверить предохранители. Если с ними все впорядке и ток поступает на датчик, то диагноз один: замена узла.

На модели ВАЗ 2114 нужный нам элемент устанавливается в блоке двигателя, а не в блоке радиатора!

Чтобы проверить термистор температуры ОЖ (охлаждающей жидкости) своими руками нужно сначала его снять. У модели 2114 это сделать не очень трудно. Для этого вам придется:

Снять воздушный фильтр, ведь сам датчик находится на впускном патрубке рубашки охлаждения головки блока цилиндров;
Снять с аккумулятора провод с отрицательным зарядом;
Слить с радиатора ОЖ (охлаждающую жидкость). Если у вас есть хороший опыт ремонта, то можно обойтись и без этого пункта, но новичкам выполнять этот пункт рекомендуется;
Отсоединить все контакты. Выверните, помогая глубокой торцовой головкой, датчик;
После этого, можете откручивать датчик. Если болты затянуты слишком туго, то воспользуйтесь ключом.

Выкручивание ДТОЖ должно происходить аккуратно и постепенно

Когда уже результат нашего труда находится перед нами, можно проверить всю работоспособность и правильность показаний. Сделать это можно при помощи:

Градусника.
Емкости с водой.
Омметра.
Таблицы соответствия теплоты электрическому сопротивлению. В основе работы элемента стоит принцип измерения сопротивления в зависимости от температуры.

Если показания ДТОЖ вашего ВАЗ 2114 отличаются от ниже представленных, то этот элемент необходимо заменить. Ведь отремонтировать прибор практически невозможно. При двадцати градусах электрическое сопротивление должно быть на уровне 3520 Ом, при сорока градусах — 1459 Ом, а при кипятке — 177 Ом. Если везде порядок, то проблема может таиться в другом месте, как термостат.

Источник статьи

Датчики ВАЗ-2114. Фото и подробные описания.

Список датчиков и их технических характеристик

Современный автомобиль, это сложный механизм, связанный в единую электрическую цепь. Следить за слаженной работой этого механизма помогают всевозможные датчики, устанавливаемые на автотранспортное средство.

Водитель должен знать технические характеристики основных датчиков и где они расположены, чтобы уметь своевременно произвести их ремонт или замену.

Датчик температуры ВАЗ-2114. Фото

В условиях современного мегаполиса, где большое количество автомобилей, светофоров, пешеходных переходов, пробок, заторов, двигатель автомобиля подвергается дополнительному перегреву, особенно в летний период. Чтобы своевременно среагировать на повышение температуры охлаждающей жидкости на ВАЗ 2114 установлен датчик, позволяющий осуществлять контроль над любыми изменениями температурного режима.

По своей конструкции – это резистор или термистор, в котором в зависимости от температуры изменяется его сопротивление. Установка производится в постоянно циркулирующем потоке охлаждающей жидкости, происходящем в патрубке охлаждающей рубашки, который находится на блоке цилиндров.

За счет отрицательного температурного коэффициента сопротивления термистора, при нагреве жидкости происходит уменьшение его сопротивление. Так при температуре -40 градусов, оно будет составлять 100700 Ом, при повышении до +130, уже 70 Ом. Контроллер подает на датчик напряжение в 5В посредством резистора, имеющего постоянное сопротивление, который находится внутри контроллера.

Контроллер рассчитывает температуру охлаждающей жидкости по падению напряжения на датчик. На холодном двигателе падение напряжение высокое, на прогретом – низкое. От температуры охлаждающей жидкости зависят многие характеристики управления.

Как только возникает неисправность цепей регулятора температуры, контроллер через определенный период времени заносит в свою память соответствующий код и начинает сигнализировать о возникших неполадках с помощью контрольной лампы «CHECK ENGINE».

Заменить вышедший из строя регулятор температуры охлаждающей жидкости не представляет собой ничего сложного, и все работы по его замене можно произвести самостоятельно, своими руками, без помощи автомеханика.

Датчик холостого хода ВАЗ-2114

Датчик или регулятор холостого хода на автомобиле ВАЗ-2114 предназначен для автоматической регулировки и стабилизации работы двигателя во время кратковременной остановки. Представляет собой шаговый электродвигатель и имеет конусную иглу.

Расположен на поверхности корпуса дроссельного узла, неподалеку от датчика дроссельного узла. Крепление к корпусу дроссельного узла производится с помощью двух винтиков.

В момент включения зажигания, шток выдвигаясь полностью, упирается в калибровочное отверстие, находящееся в дроссельном патрубке. Затем, датчик отсчитывая заложенный алгоритм, возвращает клапан в первоначальное положение.

На прогретом двигателе на момент регулировки регулятор располагается на отметки 30-50 шагов. Количество поступающего воздуха через калибровочное отверстие, постоянно меняется в зависимости от расположения штока.

При этом если шток втягивается, то шаг уменьшается, и наоборот. Ход штока может составлять 250 шагов. При покупке нового датчика холостого хода необходимо обязательно расстояние между головкой штока и фланцем, оно должно составлять порядка 23мм.

Датчик воздуха ВАЗ-2114

Современные требования экологии к двигателям внутреннего сгорания – повышены. Именно поэтому на всех режимах его работы должно поддерживаться установленное соотношение воздуха к топливу в воздушно-топливной смеси.

Только при соблюдении этих условий, каталитический нейтрализатор будет полностью удалять вредные вещества находящиеся в отработанных газах.

Для поддержки стехиометрического соотношения различных компонентов, находящихся в топливно – воздушной смеси, необходима достоверно точная информация о количестве расходуемого воздуха.

Датчик расхода воздуха установленный на ВАЗ-2114 предназначен для сбора данных расхода воздуха. Мера расхода всасываемого воздуха может считаться как в объемах, так и в массе.

На сегодняшний день существует два типа датчика расхода воздуха: тепловой и механический.

При механическом способе производится измерение поступающего воздуха, который находится в пропорциональной зависимости от перемещения заслонки. Основа теплового способа – измерение массы поступающего воздуха, которая напрямую зависит от температуры у чувствительного элемента на данный период времени. Датчик расхода воздуха на автомобиле устанавливается между дроссельной заслонкой и воздушным фильтром во впускной системе.

Датчик скорости ВАЗ-2114

Датчик такого типа является прекрасным помощником водителя, постоянно передавая информацию о текущей скорости автомобиля во время движения. Расположен такой датчик на коробке передач и выдает одновременно шесть импульсов за метр передвижения автомобиля.

Основным элементом является диск, установленный на внутренней оси датчика, рядом расположен многополюсный магнит. На сегодняшний день существует два типа датчиков: проходные и непроходные.

Установка проходных производится в разрыве крепления троса, который приводит в действие стрелку спидометра. Установка непроходных производится на автомобилях, имеющих электрическую комбинацию приборов.

Датчик коленвала ВАЗ-2114

Датчик коленвала устанавливается на крышке масляного насоса на минимальном расстоянии от задающего диска механизма. Информация, поступающая от измерителя положения, в котором находится коленчатый вал принимается системой управляющей движком, за счёт которого осуществляется управление системой впрыска и зажигания.

Замену практически всех типов датчиков, установленных на автомобиле ВАЗ-2114 можно произвести самостоятельно, своими руками, для этого совершено необязательно гнать машину в автосервис. Просмотренное видео даст более четкое представление о датчике холостого хода.

Датчик температуры охлаждающей жидкости ВАЗ 2110, 2114

Полная работа двигателя зависит от установленных факторов, в частности от исправного состояния прилегающих к нему деталей. Чтобы мотор не перегревался, необходимо постоянно следить за системой охлаждения. Основную функцию в нем выполняет датчик температуры охлаждающей жидкости двигателя.

Основные функции системы охлаждения двигателя

Двигатель при работе достигает критических температур, которые могут вывести из строя более одного механизма в автомобиле.Чтобы избежать подобных инцидентов, необходимо снимать с его деталей лишнее тепло. Эта функция обеспечивается системой охлаждения, которая также:

Ускоряет прогрев двигателя до рабочей температуры.
Подогревает воздух в салоне.
Охлаждает выхлопные газы.
Охлаждает систему смазки.

Система охлаждения бывает трех типов:

Жидкостная — охлаждение происходит за счет жидкостей (тосол, антифриз, вода).
Воздух — охлаждение происходит за счет продувки воздухом.
Комбинированный — смешанный тип.

Большинство автомобилей, в том числе ВАЗ, оснащены системой жидкостного охлаждения с применением антифриза. В его состав входят:

Радиатор с вентилятором.
Радиатор печки.
Рубашки охлаждающие.
Водяной насос.
Расширительный бак.
Соединительные трубы.
Датчик температуры охлаждающей жидкости ВАЗ 2110.

Охлаждающая жидкость проходит в системе два круга:

Малый кружок.Это начальное движение жидкости, которое еще не касается радиатора. Проходя малый кружок, вода или антифриз обеспечивают прогрев двигателя.
По большому кругу жидкость начинает течь тогда, когда температура двигателя достигает ста градусов. Открывается термостат и тосол начинает поступать в радиатор, где остывает. Если не успевает остыть при дальнейшем нагреве, в работу включается вентилятор, который дополнительно охлаждает радиатор и сам мотор.

Зачем нужны всевозможные датчики?

Датчик температуры охлаждающей жидкости двигателя ВАЗ 2110- не единственный автомобильный датчик. Существует огромное количество всевозможных устройств, с помощью которых осуществляется управление двигателем.

Все датчики выполняют функцию приема информации о состоянии объекта управления. Затем эта информация передается контроллеру. Он, в свою очередь, планирует или регулирует работу всех систем в машине.

Например датчик температуры воздуха в салоне Нужен для контроля климата в салоне автомобиля.В холодное время года включается плита, в горячем — кондиционер. Таким образом, помимо обеспечения комфортного пребывания, также предотвращается защита от замерзания.

Датчик скорости необходим для управления автомобилем на холостом ходу. Датчик положения дроссельной заслонки предназначен для правильного расчета топливно-воздушной смеси. А благодаря датчику уровня топлива водитель всегда знает, сколько бензина у него осталось в баке, и может не волноваться, что до заправки не дойдет.

Стоимость таких устройств очень разная — от 150 рублей до нескольких тысяч.Один из самых дорогих — датчик массового расхода воздуха. Цена на некоторые его модели достигает 7000 рублей.

Датчик температуры охлаждающей жидкости (ВАЗ)

Этот прибор представляет собой полупроводниковый резистор с отрицательным температурным коэффициентом. Устанавливается в системе охлаждения двигателя на корпусе термостата. Сопротивление зависит от температуры. При низких температурах сопротивление высокое, и наоборот.

Сигналы от этого устройства — это электрический блок управления двигателем.ЭБУ на основании показаний корректирует расход топливной смеси. Если двигатель еще не прогрелся, подается обогащенная смесь.

При неисправности датчика ЭБУ не корректные показания температуры, в результате двигатель начинает перегреваться и теряет работоспособность. Поэтому прибор заменой лучше не затягивать.

Датчик температуры охлаждающей жидкости ВАЗ 2110: признаки неисправностей

Для того, чтобы показания датчика были правильными, его необходимо правильно установить, а именно — рядом с корпусом термостата, а его концы должны касаться охлаждающей жидкости.Если показатели прибора неточны, первой и существенной причиной может быть его неправильная установка. Ложные показания будут также при критически низком уровне охлаждающей жидкости.

В любом случае о проблемах датчика можно судить по следующим признакам:

Низкое качество выхлопных газов.
Повышенный расход топлива.
Ухудшение состава выхлопных газов.
Низкая управляемость двигателя.
Мигает код неисправности или лампа «перегрев двигателя».
Начало загрузки.

Прежде чем «грешить» на датчик, следует проверить состояние проводки и разъемов. Часто поломки связаны только с проводами.

Диагностика внешнего датчика также может говорить о его нерабочем состоянии — коррозия и различные отложения делают его непригодным для использования. Сопротивление устройства проверяется специальным прибором — вольтметром или мультиметром. Термисторный датчик в холодном состоянии показывает напряжение 2 В, а в горячем — 0.5 В. Другие указания указывают на то, что это не подходит.

Меняем датчик своими руками

Несмотря на размеры и простоту, датчик температуры охлаждающей жидкости играет важную роль в охлаждении двигателя. Бывает так, что его показания неточны. В этом случае следует сменить прибор.

Датчик температуры охлаждающей жидкости необходимо заменять в следующем порядке:

Слить жидкость, лучше всего.
Отсоедините аккумулятор.
Для практичности снимаем воздушный фильтр.
Выключите зажигание и отсоедините разъем датчика.
С помощью ключа (на 19) необходимо открутить датчик и снять его вместе с уплотнительным кольцом.
Установка производится в обратной последовательности.

Такое устройство относительно недорогое автозапчасти. Новый датчик температуры охлаждающей жидкости (2114, 2110, 2109, а также другие модели ВАЗ) можно приобрести в среднем за 200 рублей. Выход из строя этого устройства — массовая поломка.С процессом замены справится абсолютно любой водитель. Датчик — это небольшая, но очень важная деталь. Если он начинает «барахтаться», с ремонтом лучше не затягивать — себе дороже!

По несколько слов за раз

Как ни крути, но работоспособность двигателя зависит от налаженной работы всех датчиков системы. Ведь с их помощью вы можете узнать о состоянии той или иной детали и настроить ее работу. Датчик температуры охлаждающей жидкости ВАЗ 2110 — один из основных приборов.Его неисправность может привести не только к повышенному расходу топлива, но и к перегреву двигателя, что в будущем чревато поломкой. А у нового мотора, по сравнению с датчиком, целое финансовое состояние!

Проверка датчика температуры охлаждающей жидкости ВАЗ. Датчик температуры охлаждающей жидкости: неисправности и проверки

Современные автомобили оснащены большим количеством датчиков, задачей которых является контроль состояния всех автомобильных компонентов. Одним из важнейших датчиков является датчик температуры охлаждающей жидкости (ДТОЖ), который находится в моторном отсеке.

ДТОЖ, несмотря на свою важность, является относительно простым датчиком, его задача — контролировать состояние охлаждающей жидкости (охлаждающей жидкости) в рубашке блока цилиндров. Датчик температуры своевременно информирует об изменении температуры охлаждающей жидкости, после чего передает эту информацию в электронный блок управления (ЭБУ).

ДТОЖ на самом деле не только датчик температуры, так как его показания могут влиять на многие системы двигателя и работу самого двигателя в целом.Итак, после анализа сигнала от ДТОЖ ЭБУ контролирует работу систем двигателя, при необходимости вносит коррективы. Например, электронный блок управления может корректировать работу топливной системы, аккумуляторов и других узлов двигателя. Именно поэтому необходимо постоянно следить за исправностью датчика охлаждающей жидкости, в случае перебоев в его работе немедленно заменять. Неисправный датчик способен исказить данные, поступающие в ЭБУ, а это чревато большими неприятностями.

ДТОЖ часто путают с ДТУОЖ (датчик указателя температуры охлаждающей жидкости). Разница в том, что второй выводит информацию на приборную панель, чтобы автомобилист был в курсе происходящего в двигателе, собственно о температуре охлаждающей жидкости. При этом ДТОЖ работает с ЭБУ, который, получив информацию о высокой температуре охлаждающей жидкости, включает вентилятор.

Сегодня поделюсь с вами, как проверить датчик температуры охлаждающей жидкости ВАЗ 2114 своими руками.

Как снять ДТОЖ ВАЗ 2114?

Датчик расположен на впускном патрубке рубашки охлаждения, для его снятия необходимо снять воздушный фильтр.
Отсоедините отрицательный провод от аккумуляторной батареи.
Далее нужно слить с радиатора.
Отсоедините проводку от датчика.
С помощью гаечного ключа на 19 или 21 ослабьте затяжку, затем отвинтите ее вручную.

Как проверить датчик температуры охлаждающей жидкости?

1.Снятый ДТОЖ необходимо перелить в емкость с охлаждающей жидкостью.

2. После этого необходимо постепенно нагревать емкость, контролируя при этом температуру по градуснику и показания омметра, подключенного к ДТОЖ.

Таблица показаний датчика температуры охлаждающей жидкости

20 ° — 3520 Ом
40 ° — 1459 Ом
60 ° — 667 Ом
80 ° — 332 Ом
100 ° — 177 Ом

Если показания вашего датчика не соответствуют данной таблице, датчики температуры охлаждающей жидкости БАЗ 2114 подлежат замене.Учтите, что сам ДТОЖ ремонту не подлежит. Если выяснится, что ваш датчик исправен, то неисправность необходимо искать в другом месте, например, в

Эффективная работа инжекторного двигателя обеспечивается набором датчиков. Все они подключаются к. Хэтчбеки Lada семейства 2112 выпускались только с инжекторными двигателями, причем две версии этих двигателей внутреннего сгорания — 16-клапанные. О них и поговорим дальше. Все датчики ВАЗ-2112, их расположение и внешний вид будут показаны на фото.

Датчик избыточного давления масла, который не подключен к ЭБУ, показан на видео.

Разбираемся с датчиком кислорода

Артикулы датчиков нужно определять не по модели двигателя и даже не по евростандартам, а только по блоку ЭБУ.

Разновидности датчиков концентрации кислорода (ДКК)

Количество кислородных датчиков может быть равно двум или одному — все зависит от экологических норм.АвтоВАЗ также использовал два типа датчиков — 0 258 005 133, 0 258 006 537 (каталожные номера BOSCH). Первые из них совместимы с контроллерами BOSCH M1.5.4, MP7.0 и January 5.1. Более новые датчики были подключены к ЭБУ BOSCH M7.9.7 (январь 7.2). Датчики двух разных типов даже внешне отличаются.

Блок ЭБУ в «Десятке ВАЗ» находится под пластиковой крышкой. Находится у ступни переднего пассажира.

Красная стрелка отмечает первый, то есть основной датчик.Верхнее фото соответствует двигателю 21124 (1,6 л).

Расположение датчиков (21124 и 21120)

(1,5 л) мог соответствовать стандарту Евро-3, и тогда за основным датчиком приварили «вытянутый» катализатор. Второй датчик располагался за ним, то есть за «банкой». Уточним:

Конструкция с одним датчиком (основным) соответствует стандарту Евро-2;
При переходе на стандарты Евро-3 добавлен второй датчик (синяя стрелка).

Кстати, 24 двигатель может соответствовать нормам Евро-4.

Главный комплект датчиков для 16-клапанных двигателей ВАЗ-2112

Блок ЭБУ должен управлять множеством параметров одновременно. Самой важной информацией будет положение коленчатого вала. Вы можете отключить все датчики, кроме, и это не приведет к прекращению работы двигателя.

Датчики, подключенные к ЭБУ

Перечислим все элементы по порядку:

15 — ;
17 -. Принцип действия — эффект Холла. Положение распределительного вала контролируется. О.;
20 — ТПС. Резистор закреплен на дроссельной заслонке 19. Измеряется угол отклонения дроссельной заслонки;
21 — ДМРВ. Датчик подключен к корпусу фильтра. Контролирует расход воздуха;
22 — МАК. Не датчик, а регулятор (электромагнит). Используется в режиме холостого хода … O. Про замену РХХ тут.;
24 — лямбда-зонд или датчик кислорода (см. Выше) ;
25 -. Фиксируется в пазу коробки передач. Принцип действия — эффект Холла;
26 — ДПКВ. Датчик электромагнитный. Контролируется положение коленчатого вала;
27 — .

Давайте посмотрим, как все элементы выглядят вживую. Показаны изображения датчиков ВАЗ-2112 (ДВС 16клапанный).

Каждый предмет легко найти под капотом

Все сказанное выше справедливо сразу для двух двигателей — для агрегатов 21124 и 21120 (1.6 и 1,5 литра).

Датчик ДТОЖ не откручивать. А отсоединить датчик — значит отсоединить разъем, а не демонтировать сам датчик.

Где какой датчик находится — схема моторного отсека

Давайте посмотрим на другую картинку.

Подкапотное пространство и двигатель 21124

Важно понимать, где находятся следующие предметы:

ДПКВ;
Лямбда-зонд;
Датчик скорости;
МАК;
ДПДЗ;
ДМРВ;
ДТОЖ.

Расположение фазового датчика показано в предыдущей главе.

Никогда не откручивайте датчик скорости. Установить его таким образом, чтобы сохранить герметичность, будет сложно.

Статьи

Для первого использовалось обозначение 21120-3850010. Затем появилась статья с номерами 1118 (см. Фото). Похоже, это сенсор нового типа. Так будет проще пользоваться артикулами BOSCH.

Что будет, если не сработает датчик температуры на ВАЗ 2114? Двигатель может закипеть.Собираетесь в отпуск за город, или к бабушке в деревню, много часов стоите в пробке — в любом случае есть риск перегрева мотора. Чтобы вовремя распознать эту вероятность, нужно посмотреть на указатель температуры охлаждающей жидкости — специальный датчик. И это напрямую зависит от сигнала, который передается от другого датчика — измерителя именно этой температуры. К сожалению, на любом ВАЗе, в том числе и четырнадцатом, он ненадежен. Еще более печален факт его заводской ненадежности — в российском автопроме не всегда делают качественную продукцию.

Существует 3 типа системы охлаждения: жидкостная, воздушная, смешанная. На ВАЗ ставится охлаждение первого типа — на основе хладагента: тосола или тосола. Сама система состоит из следующих элементов: радиатор охлаждения, вентилятор радиатора, радиатор отопления, рубашки системы охлаждения, помпа, расширительный бачок, патрубки для подключения, ДТОЖ (идентичный по конструкции датчику из десятка).

ДТОЖ ВАЗ 2114 (датчик температуры охлаждающей жидкости) находится в зазоре между термостатом и головкой блока цилиндров, на патрубке системы охлаждения, соединенным с системой двумя проводами.Его часто путают с одним контактом, расположенным на приборной панели. Конструкция ДТОЖ состоит из резистора, показатель сопротивления которого напрямую зависит от нагрева двигателя.

Датчик температуры охлаждающей жидкости ВАЗ 2114 расположен на самом блоке двигателя, а не на радиаторе, как у других ВАЗ. Не ищите там зря, точно так же не стоит соотносить поломки измерителя температуры на четырнадцатом и на восьмерке: производитель один, а схемы разные.

О поломках ДТОЖ

Основные поломки:

нет контакта с датчиком;
потеря изоляции, обрыв контактов;
отказ устройства;
вентилятор не работает системно.

Признаки неисправности:

двигатель еще даже не прогрелся, а вентилятор уже работает;
прогретый двигатель не хочет работать;
больше.

Перед проверкой датчика температуры охлаждающей жидкости помните, главное не путать его с датчиком указателя температуры охлаждающей жидкости!

ДТОЖ передает сигнал на приборную панель, который показывает водителю уровень нагрева антифриза.

Как проверить датчик температуры на ВАЗ 2114:

Заводим машину, смотрим на панель приборов, стрелка на максимум, а двигатель холодный как лед, отключаем контакты от измерителя температуры: стрелка опустилась до минимума — пора заменить.
Если стрелка остается на максимуме, смотрим контакт ДТОЖ, возможно он замкнулся на массе автомобиля.
Прогрев двигателя идет нормально, а стрелка прыгает или лежит в нуле — проверьте предохранители.
Если предохранители в норме, замкните контакт на массу автомобиля — стрелка выскочила — датчик температуры на ВАЗ 2114 не работает.

Еще один отличный метод:

Берем мультиметр, ставим в режим омметра.
Еще нужен хороший градусник с максимумом выше ста градусов и емкость, выдерживающая горячий антифриз.
Прикрепляем щупы мультиметра к корпусу и выходу датчика.
Подключил ДТОЖ, положил в емкость с залитым антифризом или антифризом, нагрел.
Смотрим показатели градусника и омметра:

Это показатели исправного датчика. Плюс метода в том, что вы также можете проверить новый, который не всегда можно взять в целости и сохранности.

Как снять датчик указателя температуры охлаждающей жидкости?

Перед снятием датчика охлаждающей жидкости снимите воздушный фильтр, он будет мешать его откручиванию.И первым делом слейте тосол (тосол). Будем объединять так:

Двигатель должен быть холодным.
Вам понадобятся гаечные ключи на 8, 13, 17.
Готовим емкость для охлаждающей жидкости, которую сливаем!
Снимаем защиту двигателей, отключаем крепления радиатора ключом
Ставим печку на максимум, затем открываем кран ТЭНа и крышку расширительной бочки.
Ставим тару под радиатор и МЕДЛЕННО (если быстро, то заправляем генератор) откручиваем сливную пробку.
Дайте ему поработать 10 минут.
Переходим к самому двигателю: таким же образом ставим под него емкость и откручиваем пробку (под модулем зажигания) на блоке цилиндров.
Дать снова политься 10 минут.

Перед закрытием всех заглушек протрите шейки каждого отверстия!

Запоминаем, где на ВАЗ 2114 находится датчик температуры охлаждающей жидкости, и начинаем его снимать:

нашел, снял защитный слой резины;
смотрим на корпус, ищем маркировку (на одной его 6-гранной части), запоминаем, чтобы потом можно было все расставить по системе;
откручиваем счетчик двадцать первым ключом;
поставил новый.

Как поменять датчик температуры на ВАЗ 2114:

купил новый;
таким же ключом на 21 заворачиваем новый на законное место;
запомнить маркировку;
для уверенности добавьте в резьбу немного термосварки;
залить охлаждающую жидкость (антифриз или антифриз) обратно в систему отопления (радиатор) и блок цилиндров.

Если датчик температуры охлаждающей жидкости ВАЗ 2114 все равно не работает, то внимательно проверьте следующее:

Качество, возможно бракованное (отнесите в магазин, попросите заменить), поэтому всегда держите чек, от любой покупки запчастей.части!
Может быть утечка охлаждающей жидкости, возможно, вы все же забрызгали генератор.
Можно было просто антифриз обратно не налить
Датчик прикручен недостаточно плотно

Все проверили, но счетчик все равно не показывает температуру двигателя ВАЗ 2114. Тогда вам следует обратиться в сервис. Как и в любом транспортном средстве, в четырнадцатом все взаимосвязано. Система может выйти из строя по сопутствующей причине: например, при снятии ДТОЖ вы решили снять модуль зажигания, чтобы не мешали.Решение правильное, однако снять модуль и поставить его на место — тоже искусство.

Второй момент, связанный с датчиком температуры: уровень охлаждающей жидкости. Может быть нестабильно, может быть, вышел из строя измеритель этого уровня (тоже датчик) и так далее. Берегитесь антифриза, берегите нервы и свой измеритель температуры охлаждающей жидкости.

Сервис произведет замену датчика и гарантирует его качественную замену с правильной качественной сборкой всех деталей на место.Естественно, вы можете купить датчик температуры охлаждающей жидкости на месте, а стоимость работ по замене будет вдвое больше стоимости устройства.

Около , , сколько стоит датчик температуры охлаждающей жидкости ВАЗ 2114, следует судить исходя из географического положения: от 80 до 400 рублей в любом магазине, где продаются автозапчасти. Удовольствие в принципе не дорогое, но с учетом довольно частых поломок (машины уже не выпускались в 2013 году, поломки — естественный процесс) все равно стоит дорого.Поэтому не стоит возиться с услугами сервиса, нужно постараться разобраться в ситуации самостоятельно. Более того, сейчас в Интернете полно всяческих полезных ссылок, форумов, фотографий, схем и даже видеороликов по замене той или иной автозапчасти.

В современном автомобиле

В имеется множество датчиков, каждый из которых контролирует отдельный блок автомобиля. К самому главному смело можно отнести датчик температуры охлаждающей жидкости (ДТОЖ), контролирующий работу моторного отсека… В настоящее время два таких датчика обычно устанавливаются в автомобилях. Расположение первого (основного) — впускной коллектор инжекторного двигателя, а второго — блока цилиндров. Практически каждый водитель интересуется, как проверить датчик температуры охлаждающей жидкости. Поговорим об этом.

Назначение

ДТОЖ — это не только датчик температуры, ведь его работа влияет на многие системы двигателя. В автомобиле установлен электронный блок управления, который, получив сигнал от ДТОЖ, начинает регулировать и корректировать работу топливной системы, элементов, отвечающих за питание, и других узлов двигателя.Работоспособность и исправность ДТОЖ очень важна, ведь вовремя предупредив о неисправностях, он может предупредить о возникновении гораздо более серьезных и глобальных поломок.

При выходе из строя датчика температуры охлаждающей жидкости он начинает передавать неточную информацию, а значит, пора искать причину и заменять неисправные элементы.

Часто корень проблемы кроется в поврежденном проводе, ведущем к датчику. Такая неисправность обычно приводит к включению вентилятора при низких температурах и выходу черного дыма из дымохода.В этой ситуации рекомендуется не выключать двигатель и продолжать движение на малой скорости.

Последовательность проверки ДТОЖ

Прежде чем приступить к самопроверке датчика температуры, необходимо установить, что причина неисправности в нем, а не в датчике температуры:

Снимаем датчик с резинового защитного колпачка и отсоединяем провода.
Включаем зажигание и замыкаем кончик провода на массу.
Теперь можно анализировать: отклонение стрелки температуры от нуля говорит о неисправности самого датчика, а неподвижность этой же стрелки свидетельствует о нарушении электропровода или одной из комбинаций приборов.

После того, как «диагностика» сделана, можно переходить к добыче ДТОЖ. Во время этой процедуры должна вытекать охлаждающая жидкость, поэтому перед началом работ нужно запастись болтом необходимого размера, который временно будет располагаться на месте датчика.

После снятия прибора нужно измерить его сопротивление омметром. Делается это так: помещаем датчик в морозилку примерно на 0,5 часа, где он должен остыть до температуры отрицательного значения, и только после этого приступаем к измерениям. Во время измерения один вывод омметра должен быть подключен к корпусу, а другой — к выводу датчика.

При естественном нагреве должны появляться различные изменения сопротивления, но не допускаются провалы и скачки.

Есть еще одно испытание на ДТОЖ: устройство заведено под горячую воду (средняя температура горячей воды из-под крана 65 градусов).

Датчик не нужно сразу заливать струей горячей воды; его лучше постепенно подогревать. И с помощью того же омметра следят за перемещениями стрелки.

Любое резкое колебание говорит о том, что датчик вышел из строя и нужно приобретать новый (непонятно, поэтому попытка ремонта — далеко не самое правильное решение).

Приведенные выше простые действия позволяют избежать таких серьезных проблем, как перегрев двигателя.

Видео

Показана проверка ДТОЖ с использованием отопления в горячей воде:

Автомобили оснащены множеством датчиков, контролирующих состояние всех автомобильных компонентов. Одним из важнейших датчиков является датчик температуры, расположенный в моторном отсеке.
На ВАЗ 2110 замена датчика температуры — процесс ответственный. Замена датчика температуры ВАЗ 2110 в данной статье осуществляется полностью вручную.

Что это за устройство

Несмотря на важность, относительно простая, контролирует состояние охлаждающей жидкости в рубашке блока цилиндров. Он сообщает об изменениях температуры, передавая эту информацию в электронный блок управления.
Устройство представляет собой термистор, электрическое сопротивление которого уменьшается с увеличением температуры.
Показания датчика температуры влияют на многие системы двигателя и его характеристики. Поэтому необходимо постоянно следить за исправностью датчика и при обнаружении перебоев немедленно заменять его.
Неисправный датчик искажает информацию, поступающую в электронный блок управления, что может привести к большим неприятностям. Могут возникнуть проблемы при обращении с машиной с холодным двигателем, выхлопом, может увеличиться расход топлива или может ухудшиться состав выхлопных газов.

Примечание. Часто датчик меняется только при поломке. Но рекомендуется заранее поменять его, например, при ремонте или замене двигателя, потому что датчик может изнашиваться и показания могут быть неточными.

ДТОЖ, как еще сокращенно называют датчик температуры охлаждающей жидкости, — это прибор, показания которого влияют на работу самого двигателя. Об этом нельзя забывать.
Небольшое, но удаленное устройство внимательно следит за системами двигателя автомобиля, являясь своего рода сторожем.

Процесс замены

Для проверки и замены датчика температуры вам потребуются следующие инструменты и материалы:

Гаечный ключ на «19»;
Герметик;
охлаждающая жидкость;
Шайба медная.

Примечание. Датчик температуры находится в ВАЗ 2110, чаще во впускном коллекторе возле корпуса термостата, реже в ГБЦ.
Устанавливается так, чтобы наконечник соприкасался с охлаждающей жидкостью. Только в таких случаях его сигнал верен.
Если уровень охлаждающей жидкости низкий, показания датчика могут быть неправильными.

Когда нужна замена

У датчика высокого сопротивления на холодном двигателе, когда электрический ток не проходит через указатель, его стрелка имеет низкое значение.В тех случаях, когда температура двигателя не показывается указателем температуры, то в первую очередь необходимо проверить электрические цепи датчика.
Также следует проверить подачу тока в электрическую цепь. В случае беспорядочного подергивания стрелки указателя возможна неточная подача напряжения или получение нестабильного напряжения.
Это требует замены стабилизатора.
Если все же есть подозрения на неисправность термометра, то перед его заменой следует проверить его работоспособность:

если стрелка указывает низкотемпературный электродвигатель, то необходимо отсоединить электрический разъем от датчика температуры и подключить его к массе;
если стрелка отклоняется при включении зажигания, то неисправна и требует замены;
если стрелка не двигается, необходимо снять комбинацию приборов и проверить электрическую цепь между индикатором и датчиком и источником напряжения (исправность электрической цепи означает, что индикатор температуры неисправен и подлежит замене) .

Примечание. При этом следует учитывать, что довольно часто проблемы с устройством возникают из-за плохой проводки или плохо закрепленных ржавых разъемов.

в случаях, когда указатель температуры постоянно показывает высокую температуру, то необходимо отсоединить электрический разъем от прибора (если стрелка указателя при этом перемещается при включенном зажигании по шкале холодных температур, то это свидетельствует о неисправности датчик температуры и подлежит замене).

Поломка данного устройства иногда заметна визуально — это течь жидкости, сильная коррозия зажимов или трещины на ней.

Примечание. Также следует проверить состояние охлаждающей жидкости. Если он использовался более 3 лет (для нормального) и более 5 лет (для долговечного), его необходимо заменить. Его заменяют при явных признаках загрязнения.

Прямая замена

ДТОЖ заменяется в следующем порядке:

Сначала выключается зажигание и от клеммы АКБ отсоединяется провод;
Слив охлаждающей жидкости из радиатора;

Примечание.Охлаждающую жидкость необязательно сливать полностью; можно открыть сливной кран и слить такое количество жидкости, чтобы уровень был ниже датчика.

Для удобства работы можно снять воздушный фильтр;
Блок с проводами отсоединяется от датчика температуры с освобождением пластиковой скобы;
ДТОЖ выворачивается из патрубка системы охлаждения ключом на «19» (датчик снимается вместе с медной уплотнительной шайбой).

Примечание. Будьте осторожны при обращении с датчиком.
Повреждение устройства может нарушить нормальную работу системы управления двигателем. Вы должны знать, что его нельзя снимать, пока двигатель не остынет.

При необходимости замены новый датчик устанавливается в порядке, обратном снятию.

Перед тем, как вкрутить датчик температуры, на его резьбу наносится тонкий слой герметика;
Затем прикручивается датчик и к нему подключается электрический разъем;
Заливается или добавляется охлаждающая жидкость в систему охлаждения;
После этого запускается двигатель и проверяется работа датчика указателя температуры.

Наконец, система охлаждения проверяется на герметичность. При необходимости датчик плотнее заворачивают в корпус термостата.
Также необходимо проверить систему охлаждения на наличие в ней воздуха, который, попадая в термостат, может вызвать перегрев двигателя, изменяя при этом показания датчика температуры.

Примечание. В случаях, когда утечку устранить не удается, датчик необходимо переустановить. В этом случае потребуется нанести на резьбовую часть более термостойкий герметик или заменить медную шайбу.

Рекомендуется просмотреть этот видеоролик перед проведением работ.

Кроме того, рекомендуется чаще использовать фотоматериалы, где все хорошо видно.
Своими руками, как становится понятно из статьи, можно сделать очень многое, в том числе и отремонтировать свой автомобиль. Если сделать все по инструкции, то никаких проблем не возникнет даже у новичка.
Кроме того, можно неплохо сэкономить семейный бюджет, ведь стоимость услуг такого типа в нашей стране не из дешевых.

Термостат ВАЗ-2114 — замена своими руками

К сожалению, качество сборки отечественных автомобилей существенно не лучшим образом отличается от зарубежных. Все комплектующие наших машин служат на порядок меньше импортных, и термостат не исключение. И сегодня мы рассмотрим, как производится замена термостата ВАЗ-2114 («инжектор» и «карбюратор») своими руками.

Диагностика

Для начала необходимо определить, является ли состояние данным элементом или нет.Как проверить термостат? ВАЗ-2114 может сигнализировать о своей поломке частым перегревом двигателя, а также недостаточной температурой прогрева внутри. Также машина теряет динамические характеристики, то есть медленно идет на разгон. Если вы обнаружили хотя бы один из этих симптомов, вам стоит обратить внимание на термостат.

ВАЗ-2114 — замена термостата и причина неисправностей

Почему вышла из строя эта деталь? Наиболее вероятная причина — скопление различных отложений в системе охлаждения автомобиля.Накипь, образующаяся внутри, значительно ухудшает работу терморегулятора, делая его менее подвижным. В результате эта часть перестает нормально реагировать на перепады температур в системе. Чаще всего накипь образуется у тех автомобилистов, которые вместо качественного антифриза заливают обычную воду. В этом случае термостат может заклинить в открытом положении. Тогда «охлаждающая жидкость» (то есть простая вода) будет циркулировать по большому кругу. Впоследствии двигатель очень долго достигает своей рабочей температуры, а зимой это делать вообще нельзя.Поэтому, чтобы уберечь машину от накипи, необходимо заливать только качественный антифриз и совсем не использовать воду. Это все основные причины, из-за которых выходит из строя термостат.

ВАЗ-2114 — замена термостата. Процесс демонтажа

Для начала нам необходимо подготовить следующий набор инструментов и материалов:

Несколько металлических зажимов.
Тройник диаметр 19.
Термостат новый. ВАЗ-2114 (замена термостата описана ниже) хорошо работает с деталью марки WEEN и Metal Incar.
Рукав длиной 50-60 сантиметров (подойдет от старых «Москвичей»).

Итак, приступим к работе. Для начала нам нужно снять заглушку с расширительного бачка. Далее откручиваем сливную пробку и ждем, пока из радиатора стечет охлаждающая жидкость. Предварительно рекомендуется поставить любую емкость на 5-10 литров, где будет скапливаться антифриз. Далее закручиваем сливную пробку и ослабляем затяжку хомутов шланга патрубков крышки гнезда термостата.Вытаскиваем передний и задний шланг, предварительно продев его по патрубку водяного насоса.

После этого откручиваем несколько крепежных болтов крышки и вынимаем ее вместе с термостатом. Затем аккуратно удерживайте крышку в тисках. Следует отметить, что на стенках этого инструмента должны быть мягкие резиновые губки. Если у вас нет таких тисков, положите с двух сторон по кусочку резины. Затем отожмите фиксирующую пластину устройства и выньте ее из пазов. Теперь снимаем термостат с крышки.Все, дальше можно приступать к установке нового.

Процесс установки

Ну а теперь вторая часть ремонта системы охлаждения автомобиля ВАЗ-2114. Как поменять термостат и установить новый? Для этого нам понадобится несколько минут свободного времени и минимальный набор инструментов. Теперь осталось только установить в машину только что купленный термостат. ВАЗ-2114 (замену этой детали не следует проводить без специальной проверки) следует предварительно провести диагностику на исправность элементов системы охлаждения.Перед установкой термостат необходимо проверить на пригодность для использования. Для этого кастрюлю прокипятите с водой до 80 градусов по Цельсию и бросьте туда. При температуре 87 градусов шток механизма должен выдвигаться из силового элемента. Если этого не произошло, скорее всего, вы приобрели неисправный термостат. ВАЗ-2114 (замена этой детали на неисправную не решит проблему с системой охлаждения) просто закипит, что непременно сократит ресурс двигателя. В этом случае нам понадобится исключительно рабочий термостат.

А эта деталь устанавливается аналогично снятию в обратной последовательности. Правда, здесь необходимо обратить внимание на несколько моментов. При установке внимательно посмотрите состояние уплотнительного кольца в пазу гнезда. Если он поврежден или сильно деформирован, лучше заменить его новым. Кроме того, уплотнительное кольцо должно обладать эластичными свойствами.

Заключительный этап

Далее заливаем антифриз в систему охлаждения (заливаем через расширительный бачок до верхнего края ремня крепления бачка).После закрытия пробки запустите двигатель и проведите диагностику системы на герметичность через соединения форсунок термостата. И наконец на холостом ходу прогреваем двигатель до температуры 90 градусов Цельсия. Это поможет нам удалить воздушные пробки, образовавшиеся в системе охлаждения.

Стоит отметить, что данная инструкция может применяться как на инжектор, так и на карбюратор ВАЗ. Однако в последнем случае отверстие для датчика температуры в новой детали необходимо надежно заглушить — только тогда этот термостат сработает.

Вывод

Как видите, замена термостата на автомобиле «ЛадаСамара 2» не сложная процедура, на все работы нужно потратить всего 30 минут свободного времени, по деньгам это будет около 400 рублей. .

Схема подключения вентилятора системы охлаждения ВАЗ. Схема подключения вентилятора охлаждения ВАЗ Реле вентилятора охлаждения ВАЗ 2114

Вентилятор используется для создания воздушных потоков, которые направляются к радиатору двигателя. Это необходимо для того, чтобы охладить циркулирующую по нему жидкость.

Если автомобиль движется с большой скоростью, вентилятор особо не требуется, так как мотор получает все необходимое охлаждение от встречных воздушных потоков. Но когда автомобиль переходит в режим замедленного движения или холостого хода при работающем двигателе, роль пропеллера становится незаменимой.

Искомое устройство

Включение происходит после подачи соответствующего сигнала с электронного блока управления. ЭБУ в свою очередь узнает о необходимости включения вентилятора от датчика температуры.Порог включения 103-105 градусов Цельсия.

У ВАЗ 2114 вентилятор (пропеллер) расположен в моторном отсеке на задней части радиатора.

Почему не работает

Существует несколько причин, по которым гребной винт может не включиться, когда этого требует температурная ситуация:

Электродвигатель вентилятора, то есть привод, вышел из строя;
Перегорел предохранитель;
Реле отказало;
Обрыв проводки;
Разъемы датчика потеряли контакты;
Датчик неисправен.

Обнаружение неисправности

Зона поиска проблем	Пояснение
Проверка винта	Отсоединяет разъем на гребном винте и подключает непосредственно к аккумуляторной батарее. Если вентилятор работает, с приводом все в порядке. Если пропеллер все равно не вращается, проблема в электродвигателе.
Электромонтаж и контакты	Если пропеллер не работает, необходимо обязательно проверить состояние проводки и убедиться, что контакты датчика исправны.
Предохранитель	Эти два элемента находятся в моторном отсеке слева, ближе к водителю, внутри монтажного блока.Вентилятор оснащен предохранителем с маркировкой F4 на номинальный ток 20А. Проверить можно, нажав кнопку звукового сигнала. Почему? Потому что он тоже подключен к этому предохранителю. Или проверьте тестером
	Находится там же, где и предохранитель. Для эффективного тестирования лучше всего взять реле, в работоспособности которого вы уверены на 100%, установить его вместо старого и проверить
	Чтобы проверить датчик, отключите питание от датчика.Если он сработает, пропеллер заработает в аварийном режиме, то есть будет дуть непрерывно. Отсоедините разъем и включите зажигание. Если винт крутится, значит датчик сломан. Нужна замена

Когда менять

Если причиной всех неисправностей является сам вентилятор, его не нужно менять, так как в некоторых случаях его можно отремонтировать. Неисправности часто связаны с подшипником или щетками.

Если причина поломки — выход из строя электродвигателя из-за обрыва проводки или короткого замыкания, не стоит рисковать ремонтировать его.Проще и лучше заменить весь привод.

Проверка обрыва цепи

Если вы управляете автомобилем без охлаждающего гребного винта, это приведет к перегреву охлаждающей жидкости и разрушению труб, резиновых элементов, прокладки главного блока и крышки клапана. Недалеко от разрушения узлов поршневой группы.

Предохранитель

Категорически запрещается эксплуатировать автомобиль с неисправным вентилятором.

Цена вопроса

Прежде чем решать проблему с неработающим гребным винтом радиатора, многим важно знать о стоимости компонентов и рабочей силы.

Новый элемент сегодня будет стоить порядка 1,5-2,5 тысячи рублей в зависимости от модели и региона. Стоимость замены станции Техническое обслуживание составит от 400 руб. Хотя тратиться на это не обязательно, так как самостоятельная замена займет у вас не более получаса. Да и ничего особо сложного здесь нет.

датчик температуры

Замена

Для того, чтобы заменить пропеллер вентилятора охлаждения своими руками, понадобится довольно небольшой набор инструментов, в который входят:

Отвертка крестовая;
Торцевой ключ на 8 мм;
Торцевой ключ на 10 мм.

Если готовы, то приступим.

Припаркуйте автомобиль на ровной поверхности, включите ручной тормоз. На всякий случай можно поставить под колеса своего ВАЗ 2114 дополнительные опоры. Меры предосторожности никогда не ошибаются.
Поднять капот, отсоединить от минусовой клеммы аккумуляторной батареи.
Ключом на 10 мм демонтируют крепеж корпуса воздушного фильтра.
Отверткой ослабить хомут воздуховода, находящегося на датчике массового расхода воздуха.Так вы сможете убрать гофру. Сделай это.
Крышка корпуса воздушного фильтра имеет саморезы, которые удерживают ее на месте. Их откручивают отверткой, после чего фильтрующий элемент вынимается из гнезда.
Теперь возьмите ключ на 8 мм и снимите им крепеж воздухозаборника, а затем снимите сам воздухозаборник.
Теперь ключом на 10 и 8 миллиметров снимаются гайки крепления на кожухе вентилятора по всему периметру. Всего вы найдете 6 орехов.
Отсоедините разъем от провода от разъема сломанного вентилятора.
Снимите кожух вентилятора, взявшись за привод, то есть электродвигатель.
Вооружившись гаечным ключом на 10 мм, нужно демонтировать три болта крепления электродвигателя к корпусу.
Установите новый вентилятор вместо старого.
Возвращаем все крепежи на места, соединяем разъемы, проводим сборку в обратной последовательности.

После установки нового оборудования обязательно включите двигатель и дайте ему поработать некоторое время. Пока не включится вентилятор и не начнет вращаться пропеллер. Это займет не более 5 минут. Вскоре вентилятор должен выключиться сам. Если не останавливается, заглушите двигатель. Повторите эксперимент.

Редко бывает, что после замены вентилятор все равно не работает. Даже если это произошло, это связано с двумя возможными событиями — были повреждены другие элементы системы охлаждения или вы приобрели неработающий вентилятор.Увы, учитывая количество подделок на рынке, второй вариант исключать нельзя.

Перегрев двигателя грозит серьезными последствиями: заклинит поршень, проткнет его, что пойдет на капитальный ремонт силового агрегата. Поэтому охлаждающий вентилятор — важный элемент, защищающий силовой агрегат от сильного нагрева.

Заменить предохранитель

Реле вентилятора не работает … Нерабочие заменяется новым, рабочим;

Заменить реле вентилятора

Обрыв в цепи питания … Если в линии обнаружен обрыв, нужно восстановить провод или заменить его;

Проверка на обрыв

Плохой контакт … стыки зачищены, следы окисления необходимо удалить;

Неисправен датчик температуры . .

Замена датчика температуры охлаждающей жидкости

Видео о замене датчика вентилятора

Проверка работоспособности двигателя вентилятора охлаждения

Самый простой способ проверить исправность вентилятора — это протянуть к нему два прямых провода: минус и плюс.

Плюс от АКБ, минус от кузова. Если при замкнутой цепи не сработало, значит проблема именно в этом. При запуске лопастей поищите проблему в другом месте.

Схема работы охлаждающего вентилятора

В основном при обнаружении неработающего вентилятора выявляется несколько причин:

Перегоревший электродвигатель, обрыв в обмотке;
Износ угольных щеток;
Подшипник заклинило или раскрошился.

Если в последних двух случаях проблема решается, так сказать, малым количеством крови, то в первом случае заменяется электродвигатель.

Важно! При перекидывании проводов необходимо отключить основное питание электродвигателя.
Порядок оформления заказа
Работа вентилятора на ВАЗ-2114 связана через 2 предохранителя. Один из них также отвечает за звуковой сигнал. Проверить это можно, нажав на рог. Если нет звука, замените его целиком.Он находится в монтажном блоке, он на 20 ампер, с маркировкой F5.
Проверяем и при необходимости меняем предохранители
Второй находится под торпедой, со стороны пассажира. Под корпусом по 3 реле с предохранителями. Средний пар отвечает за работу охлаждающего вентилятора. Замените перегоревший элемент на новый (предохранитель можно «вызвать» мультиметром или ограничиться визуальным осмотром. Омметр необходим для проверки работы реле).Проверяя их состояние, заодно убедитесь, что контакты в нормальном состоянии, и при обнаружении оксида очистите его.
Важно! Обнаружив перегоревший предохранитель, не стоит ограничиваться заменой его на новый. Обязательно нужно найти причину разрыва, так как в ближайшее время новая снова перегорит.
Проверка датчика включения вентилятора
Если причина не найдена, следующим шагом должна быть проверка работоспособности переключателя вентилятора … Это сделать несложно. Обесточьте его и включите зажигание, при этом обращая внимание на вентилятор. Вращение лопастей указывает на то, что причина проблемы в датчике.
Проверка датчика включения вентилятора охлаждения
В связи с тем, что очень часто датчик начинает выходить из строя, выдавая ошибочные сигналы, рекомендуется проверить его еще одним способом … Для этого понадобится емкость с термометром и мультиметром. К клеммам датчика подключаются провода от измерительного прибора, резьбовая часть датчика погружается в жидкость.Нагрейте содержимое емкости до рабочей температуры вентилятора (на ВАЗ 2114 — 92 градуса). Когда контакты замкнуты, мультмерт издаст звуковой сигнал. Это значит, что датчик исправен, если этого не произошло, можете смело выбросить и купить новый.
Здорово! Перед установкой желательно таким же образом проверить работоспособность купленного датчика.
Видео о проверке датчика включения вентилятора охлаждения
Заключительная проверка
После устранения проблемы запустить двигатель автомобиля. Двигатель вентилятора должен запуститься примерно через 5 минут работы на холостом ходу. … Если этого не произошло, и температура достигла желаемой нормы, диагностируйте неисправности еще раз.
Видео о причинах почему не включается вентилятор охлаждения на ВАЗ-2114

Перегрев двигателя приводит к серьезным проблемам: может заклинивать поршень, пробивается прокладка блока цилиндров, что приводит к необходимости капитального ремонта двигателя. Чтобы защитить силовой агрегат от перегрева, важно, чтобы охлаждающий вентилятор работал бесперебойно.В этой статье мы обсудим принцип работы устройства, схему его подключения, самодиагностику и ремонт, а также модернизацию схемы управления. Инструкция полностью подходит для автомобилей ВАЗ 2115 и ВАЗ 2113.

Принцип работы

Вентилятор — это устройство, повышающее эффективность охлаждающего радиатора. Радиатор забирает тепло от мотора и выпускает его в воздух. Этот процесс ускоряется за счет продувания лопастей электровентилятора.

Охлаждающая жидкость течет в закрытой герметичной системе. Его задача — отводить лишнее тепло от перегретых частей мотора. Горячий антифриз поступает в радиатор, здесь охлаждается и возвращается обратно. Находясь в радиаторе, охлаждающая жидкость проходит через систему тонких трубок. Встречный воздушный поток во время движения автомобиля помогает быстро отвести излишки тепла из моторного отсека.

Но когда машина стоит в пробке или на холостом ходу, воздушный поток перестает ее охлаждать. В этом случае система охлаждения может не справиться со своей задачей.Электровентилятор радиатора предназначен для искусственного создания воздушного потока. Температура включения вентилятора на ВАЗ 2114 — 85 градусов Цельсия.

Получив сигнал о превышении допустимого значения температуры, датчик запускает механизм работы устройства. Создается искусственный воздушный поток, отводящий тепло от радиатора. Механизм работает до тех пор, пока уровень температуры не упадет до оптимального состояния.

Затем термовыключатель получает сигнал о достижении нормальной температуры и выключает вентилятор.

Устройство состоит из четырех пластиковых ножей, установленных на валу EDG. Специальный контроллер регулирует автоматический режим работы. Термостат снабжен твердым наполнителем, чувствительным к перепадам температуры.

Клапаны бывают основные и дополнительные. Когда температура достигает 85 градусов по Цельсию, открывается главный клапан.

Схема подключения

Где находится реле вентилятора

Находится в дополнительном блоке.

4 — реле электровентилятора;

5 — топливный насос электрический;

6 — реле зажигания.

Реле и предохранители можно заказать иначе. Поэтому нужно ориентироваться на цвет проводов. Главное реле всегда находится внизу. Найдите реле, у которого есть тонкий розовый провод с черной полосой, идущей от него. Он поступает от главного реле через клемму 85. Будьте осторожны! Не путайте его с тонким красным проводом, который также имеет черную полосу и идет от контроллера. И найдите белый толстый провод с черной полосой (87 пин). Здесь находится реле вентилятора охлаждения.Рядом всегда есть предохранитель. Он часть цепи.

Диагностика вентилятора охлаждения

Если на панели приборов есть сигналы о превышении допустимого уровня температуры в системе охлаждения, это может свидетельствовать о том, что вентилятор на ВАЗ 2114 не работает. Главный симптом неисправности — механизм не запускается даже при значительном повышении температуры. Необходимо срочно выключить двигатель, чтобы не допустить перегрева его элементов.

Двигатель не должен работать с неисправным электрическим вентилятором охлаждения.Это может повредить головку блока цилиндров.

Если на ВАЗ 2114 не работает вентилятор охлаждения, то причинами поломки могут быть следующие неисправности:

Отказался выключатель вентилятора на датчике ВАЗ 2114.
Плохой контакт на разъеме датчика.
Обрыв проводки.
Неисправно реле вентилятора.
Перегорел предохранитель.
Поломка привода электродвигателя устройства.

Отсоединить разъем устройства.Подключите его к клемме аккумулятора. Соблюдаем полярность. Если прямое подключение к источнику питания запускает электродвигатель, значит, привод работает нормально. Возможно, проблема с проводкой, предохранителем или датчиком температуры.

Теперь очередь диагностировать предохранитель. Для этого необязательно даже открывать пластиковый ящик. При выходе из строя реле звуковой сигнал перестает работать одновременно с вентилятором. Следовательно, если вы заметили пропадание звукового сигнала, значит, перегорел предохранитель.Вы можете найти его в моторном отсеке в небольшом пластиковом ящике. Освобождаем крышку, прижимаемую двумя защелками, пинцетом вынимаем перегоревший предохранитель и заменяем его новым.

А вот диагностировать реле довольно сложно. Специально для тех, кто находится исключительно на «себе» с автоэлектриком. Чтобы проверить работоспособность, проще всего найти работающее реле и временно установить его. Если после установки нового устройства вентилятор заработал исправно, значит, пора заменить старый.

Для диагностики датчика температуры, подающего сигнал на радиатор, необходимо отсоединить разъем от датчика и запустить зажигание. Включится аварийный режим, в котором начнет дуть электровентилятор. Если при отключении разъема вентилятор запускается поздно, скорее всего, вышел из строя датчик. На его замену уйдет не более пяти минут. Вам просто нужно открутить два болта отверткой Phillips и установить на его место новое устройство.

Даже если неисправность возникла в самом вентиляторе ВАЗ 2114, это не значит, что пришло время его менять. Иногда можно просто заменить поврежденный подшипник или щетки. Но при неисправном электродвигателе гораздо проще приобрести новый механизм.

Как заменить

Если вы уверены, что причина неисправности кроется в моторе вентилятора, то самый простой способ провести ремонт — полностью заменить прибор. Нет смысла тратить деньги на новый кожух.Дешевле будет просто купить новый электродвигатель.

Необходимый инструмент

Специальный инструмент не требуется. Работа выполняется элементарно несложно с помощью торцевых ключей на 8 и 10 и крестовой отвертки.

Пошаговый алгоритм работы

Электродвигатель вентилятора охлаждения можно заменить без демонтажа радиатора.

Отсоединить разъем и жгут проводов прибора от кожуха.
Отверните крепежные болты ключом на 10.
Отверните нижнюю фиксирующую гайку.
Торцевым ключом на 10 открутите гайку крепления радиатора.
С помощью торцевого ключа на 8 отверните две гайки прижимной пластины.
Снимите пластину.
Снимите электровентилятор вместе с кожухом.
Приступаем к демонтажу электродвигателя. Гаечным ключом на 10 ослабьте три крепежные гайки и снимите мотор вместе с лопастями.
Извлеките стопорную шайбу отверткой.
И сними.
Снимите крыльчатку.
Поставить крыльчатку на новый мотор. Убедитесь, что штифт вала находится в канавке крыльчатки.
Соберите узел в обратном порядке.

Как заменить датчик температуры

Перед началом работ необходимо частично слить охлаждающую жидкость из блока цилиндров.

Что делать, если электровентилятор работает постоянно?

Иногда возникает другая проблема. Многих автолюбителей интересует, почему на ВАЗ 2114 постоянно работает вентилятор?

Возможны четыре причины неисправности:

произошло короткое замыкание в электрической цепи;
произошла поломка реле электровентилятора;
требует замены термодатчика;
сломался электронный блок.

Чаще всего вентилятор начинает работать постоянно в результате короткого замыкания проводов. Электрическая цепь остается включенной независимо от сигналов датчика температуры и реле.

Для устранения проблемы нужно прозвонить каждый провод и найти точку слияния. Иногда это заметно даже при визуальном осмотре.

Если звонок не помогает выявить неисправность, необходимо проверить и заменить реле вентилятора. Стоимость устройства невысока.Поэтому для диагностики проще купить новое реле и заменить его старым.

Если это не помогает, то нужно проверить работу датчика температуры. Ведь именно он отвечает за включение и выключение электродвигателя вентилятора ВАЗ 2114.

Если все остальные элементы системы исправны, необходимо проверить электронный модуль. Это редко выходит из строя. Если проблема все еще возникает в нем, вам придется выполнить полный сброс ошибки.Иногда помогает только полная перепрошивка. Не каждый способен выполнить эту работу самостоятельно. Поэтому лучше обратиться за помощью в автосервис.

Также было бы полезно установить кнопку принудительного запуска и остановки вентилятора на ВАЗ 2114.

Это решение может быть очень полезным, если поломка происходит где-то на трассе вдали от города. В этом случае с помощью кнопки на панели приборов можно принудительно запустить вентилятор для охлаждения двигателя.

По желанию владельца ВАЗ-2114 его можно оборудовать кондиционером, чтобы в эти жаркие летние дни в салоне легковой машины было комфортно чувствовать себя в эти жаркие летние дни… Затем при включении кондиционера должен включиться и вентилятор системы охлаждения двигателя, вне зависимости от того, какая температура будет у охлаждающей жидкости. Потому что так работает электрическая цепь включения, при наличии кондиционера.

Но, на тех автомобилях ВАЗ-2114, где нет кондиционера, вентилятор системы охлаждения двигателя должен работать при нагреве тосола до температуры 101 градус. Если мотор вентилятора включится и начнет работать даже на неотапливаемом двигателе, то водителю необходимо будет решить эту проблему.

Вначале нужно проверить целостность изоляции проводов, идущих к датчику температуры охлаждающей жидкости (ДТОЖ), который находится в ГБЦ, на ее впускном патрубке. Если по какой-то причине они начали замыкаться на массу, то вентилятор должен включиться, так как этот ложный сигнал сообщает контроллеру, что температура антифриза в системе охлаждения двигателя поднялась до 130 градусов. Поскольку контроллер не знает, что этот сигнал ложный, он естественным образом включает вентилятор.

Вторая причина постоянно работающего вентилятора ВАЗ-2114 может быть связана с «глючом» контроллера, который включает его по управляющему сигналу датчика охлаждающей жидкости, а после падения температуры антифриза в результате вентилятор работает, он не хочет его выключать. Это может быть связано с прошивкой контроллера.

Напряжение на выводы электродвигателя вентилятора охлаждения двигателя подается через контакты реле, которое находится в дополнительном блоке реле и предохранителей, расположенном в ногах переднего пассажира за боковой крышкой, закрывающей переднюю часть. консоль .. При заклинивании контактов этого реле вентилятор включится и заработает сразу после поворота ключа в замке зажигания.

Если вентилятор включается не сразу, а только после прогрева двигателя и затем не выключается, то причина его такой работы может быть связана с низким уровнем антифриза в системе охлаждения двигателя или с неисправностью термостат, который отказывается открывать свой клапан для циркуляции жидкости по большому кругу (через радиатор). Проверить это довольно легко.Откройте капот и на холодном двигателе нужно проверить уровень охлаждающей жидкости. Если все в норме, запустите двигатель, дайте ему прогреться до рабочей температуры и пощупайте рукой заправочный шланг радиатора.

Если автомобиль движется с большой скоростью, вентилятор особо не требуется, так как мотор получает все необходимое охлаждение от встречных воздушных потоков.Но когда автомобиль переходит в режим замедленного движения или холостого хода при работающем двигателе, роль пропеллера становится незаменимой.

Включение происходит после подачи соответствующего сигнала с электронного блока управления. ЭБУ в свою очередь узнает о необходимости включения вентилятора от датчика температуры. Порог включения 103-105 градусов Цельсия.

У ВАЗ 2114 вентилятор (пропеллер) расположен в моторном отсеке на задней части радиатора.

Почему не работает

Есть несколько причин, по которым пропеллер может не включиться, когда этого требует температурная ситуация:

Вышел из строя электродвигатель вентилятора, то есть привод;
Перегорел предохранитель;
Реле отказало;
Обрыв проводки;
Разъемы датчика потеряли контакты;
Датчик неисправен.

Обнаружение неисправности

Зона поиска проблем	Пояснение
Проверка винта	Отсоединяет разъем на гребном винте и подключает непосредственно к аккумуляторной батарее. Если вентилятор работает, с приводом все в порядке. Если пропеллер все равно не вращается, проблема в электродвигателе.
Электромонтаж и контакты	Если пропеллер не работает, необходимо обязательно проверить состояние проводки и убедиться, что контакты датчика исправны.
	Эти два элемента находятся в моторном отсеке слева, ближе к водителю, внутри монтажного блока.Вентилятор оснащен предохранителем с маркировкой F4 на номинальный ток 20А. Проверить можно, нажав кнопку звукового сигнала. Почему? Потому что он тоже подключен к этому предохранителю. Или проверьте тестером
	Находится там же, где и предохранитель. Для эффективного тестирования лучше всего взять реле, в работоспособности которого вы уверены на 100%, установить его вместо старого и проверить
	Чтобы проверить датчик, отключите питание от датчика.Если он сработает, пропеллер заработает в аварийном режиме, то есть будет дуть непрерывно. Отсоедините разъем и включите зажигание. Если винт крутится, значит датчик сломан. Нужна замена

Когда менять

Категорически запрещается эксплуатировать автомобиль с неисправным вентилятором.

Цена вопроса

Новый элемент сегодня будет стоить порядка 1,5-2,5 тысячи рублей в зависимости от модели и региона. Стоимость замены на СТО от 400 руб. Хотя тратиться на это не обязательно, так как самостоятельная замена займет у вас не более получаса. Да и ничего особо сложного здесь нет.

Замена

Отвертка крестовая;
Торцевой ключ на 8 мм;
Торцевой ключ на 10 мм.

Если готовы, то приступим.

Припаркуйте автомобиль на ровной поверхности, включите ручной тормоз. На всякий случай можно поставить под колеса своего ВАЗ 2114 дополнительные опоры. Меры предосторожности никогда не ошибаются.
Поднимите капот, отсоедините минусовую клемму от АКБ.
Ключом на 10 мм демонтируют крепеж корпуса воздушного фильтра.
Отверткой ослабить хомут воздуховода, находящегося на датчике массового расхода воздуха.Так вы сможете убрать гофру. Сделай это.
Крышка корпуса воздушного фильтра имеет саморезы, которые удерживают ее на месте. Их откручивают отверткой, после чего фильтрующий элемент вынимается из гнезда.
Теперь возьмите ключ на 8 мм и снимите им крепеж воздухозаборника, а затем снимите сам воздухозаборник.
Теперь ключом на 10 и 8 миллиметров снимаются гайки крепления на кожухе вентилятора по всему периметру. Всего вы найдете 6 орехов.
Отсоедините разъем от провода от разъема сломанного вентилятора.
Снимите кожух вентилятора, взявшись за привод, то есть электродвигатель.
Вооружившись гаечным ключом на 10 мм, нужно демонтировать три болта крепления электродвигателя к корпусу.
Установите новый вентилятор вместо старого.
Возвращаем все крепежи на места, соединяем разъемы, проводим сборку в обратной последовательности.

Где находится датчик фаз на ВАЗ 2114. Замена датчика фаз (положения распредвала). Возможные причины неисправности

Всем привет! Добро пожаловать, чтобы сделать это самому.Сегодня в рубрике «» мы поговорим о , как проверить датчик распредвала и при необходимости заменить его в домашних условиях.

Что такое ДПРВ или датчик распредвала?

Датчик положения распредвала ( ДПРВ или датчик фаз) — датчик, расположенный в моторном отсеке на всех инжекторных моделях ВАЗ. DPRV необходим для контроля положения распределительного вала двигателя и клапанов, в соответствии с которым блок управления двигателем определяет, находятся ли клапаны в открытом или закрытом положении, для корректировки фаз газораспределения.

Признаки неисправности датчика положения распредвала ВАЗ 2114

, после чего двигатель начинает работать в аварийном режиме и переключается с фазированного впрыска на систему зажигания, ориентируясь исключительно на данные из ДПРВ. Код ошибки, который чаще всего выдает неисправный датчик фазы: «P0340» — неисправность цепи ДПРВ.
Увеличен расход топлива на 5-10%.
, проблемы с динамикой и тягой.

Как проверить датчик фаз ВАЗ 2114

1.Самый простой — подключиться к компьютеру и проверить ошибки ЭБУ, затем расшифровать существующие ошибки и решить, как их устранить.

2. Необходимо подключить провода к разъемам датчика положения распредвала, затем к проводам подключить мультиметр, как на фото.

Как заменить датчик распредвала ВАЗ 2115 — пошаговая инструкция

1. Заглушите двигатель, если он работает.

3. Отсоедините разъем питания датчика фазы.

4. Головкой на «10» отверните болт крепления датчика положения распределительного вала.

5. Вынимаем датчик, производим визуальный осмотр и, при необходимости, проверяем по вышеуказанному принципу. Если ДПРВ неисправен — замените на новый.

6. Сборка осуществляется в обратном порядке. После замены запустите двигатель и проверьте, горит ли «Проверка». Сделайте тест-драйв, чтобы убедиться, что все в норме.

& nbsp

Инструкции

Найдите установочное гнездо с датчиком положения распределительного вала (CMP) на головке блока цилиндров.Проверить уплотнительное кольцо на предмет повреждений. Убедитесь, что корпус датчика и зубчатый ротор также не имеют повреждений или металлических частиц.

Убедившись, что зажигание на автомобиле выключено, отсоедините от датчика провода питания и управления двигателем. Как правило, эти провода скрепляются стандартными разъемами, поэтому для отключения проводов достаточно нажать на защелку блока. Обратите внимание на разъем провода. Он должен иметь три контакта: положительный контакт питания (плюс), контакт заземления (минус) и сигнальный контакт.

Включите зажигание автомобиля. С помощью вольтметра (тестера) измерить напряжение на плюсовом проводе питания датчика положения распределительного вала. В этом случае подключите отрицательный щуп устройства к массе двигателя. Измеренное таким образом напряжение должно соответствовать напряжению на выводах аккумуляторной батареи. Если измеренное напряжение не соответствует напряжению питания, значит неисправна цепь питания датчика. Таким же образом измерьте напряжение на заземляющем контакте датчика.Он должен быть нулевым.

Подключите положительный и отрицательный провода питания DPRV. Подключая средний (сигнальный) провод датчика, производите это подключение через вольтметр (тестер). Другими словами, один из щупов вольтметра должен касаться сигнального выхода датчика, другой — сигнального входа системы управления двигателем. В большинстве случаев для этого потребуется разрезать сигнальный провод и подключить тестер к концам оголенных проводов.

Провернуть двигатель стартером.Исправный датчик должен показывать колебания напряжения от нуля до 5 вольт. Если датчик неисправен, замените его новым. Для этого отсоедините все его провода, открутите болт его крепления и выньте ДПРВ из установочного гнезда. Установите новый датчик в обратном порядке. Момент затяжки крепежного болта должен составлять 10 Нм. Не забудьте установить резиновую втулку в месте соединения датчика и головки блока.

Источники:

датчик распредвала it
Неисправности датчика фаз ВАЗ 2112

Датчик фазы в автомобиле находится на крышке масляного насоса.Он выдает контроллеру необходимую информацию об угловом положении коленчатого вала и моменте прохождения поршнями первого и второго цилиндров. При прохождении над датчиком впадины на зубьях проходящего диска на приводном шкиве генератора в нем формируется опорный импульс синхронизации. Чтобы снять и проверить датчик, выполните следующие действия.

Вам понадобится

— ключ на 10;
— отвертка плоская;
— мультиметр;
— мегомметр.

Инструкции

Поместите его на смотровую яму или эстакаду, так как удобнее добираться до фазы. Выключите зажигание. Отсоедините отрицательный провод от. Снимите защиту двигателя снизу, открутив отверткой четыре болта на ее крышке. Масляный насос двигателя доступен. Датчик фазы расположен рядом с масляным фильтром помпы.

Отсоединить разъем датчика фазы. Откручиваем болт крепления ключом на 10.Снимите датчик с кронштейна крышки масляного насоса. Теперь вам нужно это проверить.

Провести внешний осмотр датчика, выявить повреждения корпуса, сердечника, клеммной колодки и ее контактов. Очистите контакты спиртово-бензиновой смесью. Удалите металлические частицы и грязь с сердечника сенсора.

Измерить сопротивление датчика мультиметром. Установите переключатель на приборе в положение 2000 Ом. Подключите контакты устройства к датчику. Сопротивление исправного датчика должно быть в пределах 550-750 Ом (данные для автомобиля ВАЗ-2109).Проверку следует проводить при температуре 22 ± 2 ° С с учетом погрешности измерительного прибора.

Как и любая другая деталь, датчик фазы может выйти из строя. Существует много причин для этого. Довольно часто деталь просто изнашивается. Определить эту проблему несложно. Достаточно внимательно посмотреть на работу автомобиля. Он сам расскажет о своей поломке.

Если говорить об очевидных признаках, то они появятся после включения зажигания.Двигатель проворачивает стартер на несколько секунд. После этого обычного запуска мотора и активации проверки возраста не произойдет.

Так как датчик не будет передавать необходимые показания на электронный блок двигателя. Двигатель будет работать только от того, что покажет зажигание.

Еще один часто встречающийся симптом — неисправность диагностической системы. Позволяет самостоятельно определить состояние автомобиля.В этом случае он выйдет из строя и не будет воспроизводить никаких данных, так как не сможет выполнять свою основную функцию.

Также стоит обратить внимание на уровень динамики двигателя. Он значительно упадет. В этом случае при разгоне автомобиля появятся провалы. Они указывают на то, что датчик вышел из строя.

Самый очевидный признак — лампочка на панели приборов. Он будет светиться с надписью «ЧЕК». Что в переводе означает «проверка». Этим сигналом нельзя пренебрегать.На это необходимо немедленно отреагировать и провести необходимые манипуляции.

Еще одним сигналом поломки является код ошибки P0340. Его расшифровку можно найти в инструкции к устройству. Это указывает на то, что произошла ошибка датчика.

Как проверить

Это устройство можно проверить на наличие неисправности. Для этого нужен специальный диагностический прибор. Другим способом сделать это будет невозможно. С его помощью проводится определенная процедура, состоящая из нескольких этапов.

Во-первых, нужно установить верхний цилиндр устройства таким образом, чтобы он попадал в мертвую точку. Также стоит обратить внимание на расположение датчика, отвечающего за работу коленвала. Он должен указывать на двадцатую волну.

Правильная «фазировка» газораспределения — залог стабильной и экономичной работы любого двигателя, особенно инжекторного. Вся система управления инжекторным двигателем основана на данных, полученных от многочисленных датчиков, включая датчик фазы или датчик положения распределительного вала.Как и любой другой расходный материал, этот датчик требует периодической проверки, которую лучше всего проводить с помощью специального оборудования. Несмотря на это, есть несколько способов проверить датчик фазы ВАЗ-2114 своими руками в гараже мультиметром.

Конструкция, зачем нужен датчик фазы (датчик положения распредвала)

Все автомобили ВАЗ-2114 с 16-клапанными двигателями, а также оснащенные 8-клапанными двигателями стандарта Евро3, имеют такой датчик в системе управления.

Датчик положения распределительного вала

Его задача — получать информацию о режиме работы двигателя в реальном времени и сразу передавать импульс в управление электронным блоком.

С точки зрения дизайна, ничего космического в этом нет: это составная целостная конструкция, состоящая из двух частей — считывающего элемента и импульсного преобразователя, который отправляет полученные данные в ЭБУ.

Датчик срабатывает только тогда, когда рядом с ним проходит магнитопроводящий материал, и этот материал в нашем случае становится стальной бобышкой.Он активирует магнитное поле, которое преобразуется в импульс и передается в ЭБУ.

Положение датчика фиксировано, и он находится на конце головки блока. Принцип работы датчика ничем не отличается от принципа работы других электромагнитных датчиков положения.

В зависимости от количества клапанов на ВАЗ-2114 могут быть установлены следующие фазовые датчики:

для 8-клапанного двигателя — 21110370 60 40 ;
для 16-клапанного — 21120370 60 40 .

Датчик фаз для 8-клапанного двигателя — 21110370 60 40

Ошибки 0343, 0340 и другие симптомы

Кроме сообщения об этих ошибках, неисправность датчика может указываться как повышенный расход топлива, невозможность проведения самодиагностики двигателя, иногда двигатель может отказываться запускаться.

Тем не менее, даже в том случае, когда датчик полностью вышел из строя и система диагностики его просто не идентифицирует. Поэтому есть опасность какое-то время использовать неисправный датчик, и ни к чему хорошему это не приведет.

Check Engine сигнализирует о выходе из строя датчика положения распределительного вала

Именно поэтому стоит проверять датчик при первом появлении подозрительных симптомов. Дело в том, что на этот датчик ориентируется система впрыска, когда рассчитывается момент подачи топлива, и выход из строя этой системы грозит не только повышенным расходом топлива, но и падением мощности, и нестабильностью двигателя. Цена датчика вне зависимости от количества клапанов в двигателе редко превышает 600 рублей и зависит от производителя.

Судя по отзывам владельцев, лучше всего себя зарекомендовали оригинальные устройства Бошевского.

Как проверить датчик фаз на ВАЗ-2114 мультиметром

Понятно, что профессиональный лабораторный осциллограф в гараже вряд ли кто-то держит. Только на балконе. Поэтому обойдемся менее сложным прибором, который должен быть у каждого автомобилиста — мультиметром … Технология проверки проста и понятна, но в зависимости от типа двигателя она немного отличается.Проверка датчика на восьмиклапанном двигателе:

Для 16-клапанного двигателя проверка такая же, только нужно измерить напряжение между отрицательной клеммой датчика и клеммой V. Падение напряжения также должно быть 0,4 В при нахождении металлического предмета в поле датчика. и 0,9 В при удалении объекта.

Бортовой компьютер может показать две ошибки, связанные с нашим датчиком:

ошибка 0340 , которая говорит о физическом отсутствии датчика, это означает, что на него не подается напряжение или вышел из строя чувствительный элемент;
при возникновении ошибки 0343 велика вероятность завышения уровня импульса датчика, что может быть связано с отсутствием контакта на выводах или повреждением сигнальной проводки.

Замена неисправного датчика проводится быстро, без шума и пыли, достаточно обесточить автомобиль и открутить крепежный болт.

Датчик фазы демонтирован

Тогда стоит проверить чистоту контактов на колодке и установить новый прибор. Сообщения об ошибках должны исчезнуть сразу после замены датчика. Удачного ремонта и стабильных этапов всем!

Видео о замене датчика фаз на ВАЗ-2114

Каждый современный автомобиль оборудован множеством датчиков для существенной экономии топлива с максимальным увеличением мощности.Одно из таких устройств — датчик фаз (ДФ), установленный на двигателе автомобиля ВАЗ 2114, массово применяется в производстве с 2007 года.

Фазовый датчик работает по принципу элементарного датчика Холла. Устанавливается только в районе распредвала как на 8-, так и на 16-клапанных моторах. Устройство считывает эти данные с распределительного вала двигателя с помощью шестерни, установленной на валу с двумя отсутствующими зубьями. Эти два зубца расположены так, что каждый раз, когда они ударяются о устройство, первый поршень двигателя находится в верхней или нижней мертвой точке.Информационные сигналы о расположении распределительного вала отправляются на блок управления двигателем, который, в свою очередь, отслеживает и изменяет угол зажигания. Его начали использовать на заводах ВАЗа еще на первых автомобилях с распределенным впрыском топлива.

Стоит отметить, что карбюраторные моторы не имеют данного агрегата, так как в их механизме система опережения зажигания вакуумно-механическая.

Основная функция датчика положения распределительного вала или фазового датчика заключается в постоянной корректировке угла зажигания при работающем двигателе.Благодаря его использованию двигатели семейства ВАЗ стали более эффективными по передаче мощности при меньшем расходе топлива. Основное незаменимое применение фазового датчика остается за двумя 16-клапанными двигателями с распределительными валами, которые без него не могут работать равномерно и экономично в сложенном заводском исполнении.

Определение обрыва пеленгации

При выходе из строя есть небольшие проблемы со стабильностью холостого хода, при старте движения возможен эффект «подтренинга», а также повышенный расход топлива.Эти симптомы связаны с отсутствием приема данных от бортового компьютера об угле зажигания в определенный момент при работающем двигателе. При отсутствии сигнала с датчика блок управления переходит в аварийный режим, то есть начинает работать по заранее заданной программе без датчика и выдает аварийную ошибку «0340» или «0343».

Что нужно сделать перед заменой ДПКВ

При появлении симптомов неисправности необходимо проверить несколько точек, из-за которых блок управления не получает правильную информацию.

Осмотрите DF на предмет внешних повреждений.
Следите за тем, чтобы на контакты не попадала влага.
Проверить контакты на окисление.
Убедитесь в целостности электропроводки рядом с агрегатом.

Если при визуальном осмотре ничего не обнаружено, то необходимо произвести демонтаж устройства. Как поменять датчик распредвала на ВАЗ 2114?

Демонтаж любого датчика или ремонт электропроводки всегда следует проводить только с аккумулятором, иначе можно завершить ремонт не только заменой сгоревшей цепи, но и покупкой нового автомобиля !!!

Разборка 8-клапанного двигателя выполняется несложно.Где датчик фаз на ВАЗ 2114? Находится справа, наверху двигателя, рядом с воздушным фильтром … Крепится одним винтом на ключ на 10. Несколькими несложными движениями откручивается болт и снимается датчик. После снятия блока необходимо закрыть его конструктивную розетку от случайного попадания посторонних предметов.

Когда датчик распредвала оказывается у вас в руках, важно его визуально осмотреть. Возможны случаи налипания или намагничивания металлической пыли.С помощью ватной тряпки вытрите ее насухо и снова положите на место. Если ошибка повторяется снова, то ее необходимо заменить.

Бывают редкие случаи, когда датчик фаз заменяют на ВАЗ 2114, а симптомы и ошибки не устраняют. Ошибка на датчике фазы может появиться из-за переключения прижатого механизма переключения. Этот дефект встречается крайне редко, но все же встречается. Исправляли только в специализированной мастерской. Также более частой проблемой с ошибкой на датчике фазы является чрезмерное натяжение ремня ГРМ или неправильная установка.

Для двигателей с системой из двух распредвалов и 16 клапанов снять датчик немного сложно. Устанавливается под воздушным коллектором с передней стороны, рядом с первым шкивом распределительного вала. Для его демонтажа необходимо:

снимаем переднюю решетку;
с помощью удлинителя, головка 10 откручиваем два крепежных винта;
выполнить все вышеперечисленные процедуры для визуального осмотра и внешней чистоты контактов.

При замене датчика положения распределительного вала никогда не используйте герметики, такие как герметик или уплотнительные материалы.Сами датчики находятся во враждебной среде и при постоянно меняющихся температурах. Следовательно, избыток жидкости может повредить весь двигатель или его масляную систему.

Проверяем работоспособность агрегата

Замена датчика распредвала ВАЗ 2114 заканчивается проверкой его работоспособности. Терминал устанавливается на аккумулятор и двигатель запускается. Если контроллер или сканер проверки двигателя на наличие ошибок ничего не показал, а двигатель работает чисто и естественно, «чек» не загорается, значит работа завершена успешно.

Проверка и замена датчика фаз на ВАЗ 2114 занимает около 30 минут с 8-клапанным двигателем и до 60 минут с 16.

DF стоимость

Стоимость фазового датчика сегодня колеблется в районе 300 рублей, цена незначительная, поэтому при установке нового блока особых затрат не будет.

Вот как поменять датчик фаз ВАЗ 2114 без дополнительных затрат в короткие сроки. Теперь определенные циклы двигателя будут строгими и безотказными.Удачи в пути и приятных попутчиков!

Датчик температуры воды ВАЗ 2114. Как проверить датчик температуры охлаждающей жидкости и выявить его неисправность. Где находится датчик температуры охлаждающей жидкости

Является одним из средств измерения современного автомобиля … Как и любой прибор, он может выйти из строя. В статье рассмотрены его функции, типовые неисправности, даны инструкции по замене.

[Скрыть]

Особенности работы ДТОЖ на пятнадцатой модели ВАЗ

Датчик температуры охлаждающей жидкости (ДТОЖ) относится к системе охлаждения машины.Его цель — контролировать температуру охлаждающей жидкости. Пока двигатель холодный, ЭБУ устанавливает обогащенную топливную сборку, после прогрева двигателя она становится нормальной.

Устройство представляет собой резистор, называемый термистором, который помещен в металлический корпус.

Сопротивление термистора увеличивается с понижением температуры, а подаваемое на него напряжение увеличивается.

Возможные неисправности датчика

При выходе из строя ДТОЖ ЭБУ считает, что температура двигателя нулевая, поэтому обогащает горючую смесь.Неисправное устройство следует заменить как можно скорее. Чаще всего неисправность счетчика — это нарушение калибровки. В этом случае сопротивление изменяется некорректно, и, поскольку блок управления основан на показаниях счетчика, он не работает корректно.

Выявить неисправность ДТОЖ можно по включению вентилятора. Он должен включиться при превышении допустимых значений. Правда, есть еще и переключатель вентилятора, который тоже может выйти из строя.

Таким образом, вентилятор может не включиться, если:

контакты окислились;
повреждена проводка;
Неисправные датчики.

Некорректная работа ДТОЖ приводит к повышенному расходу топлива, детонации, высоким холостым ходам. Самое опасное, если сломался датчик температуры двигателя. При этом не запускается вентилятор, отсутствует охлаждение двигателя, он перегревается, и в результате из-за этого ГБЦ может сдвинуться с места.

Методы проверки регулятора на работоспособность

Перед проверкой счетчика следует сначала проверить исправность предохранителей, целостность проводки и измерить входящее напряжение, которое должно быть 5В.Если нарушений проводки нет и напряжение в норме, то счетчик проверяют на сопротивление. Для проверки необходимо его удалить (автор видео — Устройство и ремонт автомобилей).

Для проверки вам потребуются электрический чайник, градусник для измерения температуры окружающей среды и мультиметр, установленный на режим измерения сопротивления.

Термометр желательно брать не для измерения температуры наружного воздуха, а электронный.

Проверить можно двумя способами:

Первый с термометром помещается в электрический чайник.В этом случае прибор необходимо подключить к тестеру. Электрочайник следует включить в розетку и следить за показаниями. При повышении температуры сопротивление должно расти. Когда станет +15 градусов, сопротивление должно быть 4450 Ом, +40 — 1459 Ом. При 100 градусах сопротивление достигает минимум 177 Ом. Если значения разные, это указывает на неисправность.
Если градусника нет, то счетчик проверяют после закипания воды. При погружении в свежекипяченую воду на мультиметре должно отображаться сопротивление чуть более 177 Ом.В противном случае устройство сломается.

Инструкция по замене

Для замены необходимо купить новый датчик охлаждающей жидкости ВАЗ 2115. Перед установкой проверить его на работоспособность.

Замена представляет собой простую процедуру и состоит из последовательности действий:

Сначала нужно либо слить из системы всю охлаждающую жидкость, либо только ее часть.
Далее нужно отсоединить провода от счетчика.
Затем ключом открутите устройство.
Теперь на место снятого счетчика устанавливается новый. Сиденье следует тщательно очистить от грязи.
Потом провода подключаются. Далее заливается антифриз по уровню, показанному датчиком уровня охлаждающей жидкости.

Все сделано на остывшем двигателе, чтобы не было ожогов! После замены необходимо проверить, не течет ли жидкость в месте соединения.

Для правильной работы двигателя и экономичного расхода топлива необходимо следить за состоянием узлов и приборов автомобиля.Возможность заменить ДТОЖ своими руками дает возможность сэкономить на СТО и вовремя устранить неисправность в случае поломки устройства.

Как еще проверить ДТОЖ:

Вам понадобится мультиметр, его надо поставить в режим омметра. Вооружитесь термометром, который измеряет температуру выше 100 градусов. Подготовьте емкость, которая не растает под воздействием горячей охлаждающей жидкости.
Прикрепите щупы мультиметра к основанию корпуса и клемме измерительного прибора.
Поместите фиксированный датчик прямо в емкость с антифризом, хорошо прогрейте.
Посмотрите показания термометра и омметра. При температуре 30 градусов сопротивление должно быть равным 1350-1880 Ом. Если температура поднимется до 50 градусов, сопротивление упадет до 585-820 градусов. Температура 70 градусов соответствует сопротивлению от 280 до 390 Ом включительно. Если антифриз нагреть до 90 градусов, нормальное значение сопротивления находится в пределах 155-196 Ом.На 110 градусах сопротивление самое низкое — от 87 до 109 Ом.

Как поменять датчик температуры на ВАЗ-2115

Инструкция по замене ДТОЖ ВАЗ-2115 понятна даже новичку:

Демонтировать старую модель, предварительно слить антифриз из машины.
Используя ключ на 21, установите новый блок в нужное место.
Затяните резьбу и нанесите термоуплотнитель.
Залейте новый антифриз, перед применением этого специального средства рекомендуется очистить всю систему охлаждения.

Почему новый агрегат может не работать:

Возможно, вы купили неисправный прибор, поэтому специалисты рекомендуют проверять исправность изделия с помощью мультиметра.
Если произошла утечка антифриза, возможно загрязнение генератора.
Плотно затяните датчик.

Пошаговую видеоинструкцию по замене датчика температуры охлаждающей жидкости можно посмотреть ниже:

В автомобиле ВАЗ 2109 датчик температуры охлаждающей жидкости играет очень важную роль.Без него система не будет работать должным образом, что может привести к перегреву или переохлаждению машины.
Следовательно, если есть проблемы с датчиком, то их нужно диагностировать заранее, чтобы потом не поздно. На ВАЗ 2109 датчик температуры охлаждения легко проверить самостоятельно.

Проверка датчика

Есть два способа проверить.
Для проверки датчика температуры первым способом необходимо:

Подсоедините отрицательный конец вольтметра к двигателю.
Включите зажигание.
С помощью вольтметра определите, какое напряжение выдается во время движения автомобиля.
Важно, чтобы это напряжение было не менее 12 В (при заряженном аккумуляторе).

Примечание: в противном случае вам придется либо отремонтировать, либо заменить датчик на новый.

Второй способ проверки более надежен.
Для его реализации вам необходимо:

Установите мультиметр в режим вольтметра.Напряжение следует измерять в диапазоне от 100 Ом до 10 кОм.
Возьмите градусник, который может изменять температуру до 100 градусов и выше.
Опустите датчик в емкость с.
Разогрейте. В этом случае следует постоянно следить за температурой, в чем поможет градусник.
Измерьте сопротивление датчика при разных температурах.

Примечание: этот метод можно немного изменить. Налейте в емкость кипяток и погрузите в нее только рабочую часть датчика.Следите за сопротивлением датчика по мере охлаждения воды.

Возможные неисправности датчика

Датчик температуры обычно устанавливается между головкой и термостатом. Имеет два контакта.
Каждый из них выполняет свою определенную функцию. Итак, первый нужен для того, чтобы дать показания блоку управления.
С помощью второго включается вентилятор.

Примечание: рядом с ним расположен одноконтактный датчик, который обычно путают со вторым.

Основное назначение датчика — охлаждение жидкости, так как чем она холоднее, тем богаче топливная смесь … Однако в некоторых случаях датчик работает некорректно.
Рассмотрим возможные проблемы:

Электрический контакт, расположенный внутри датчика, сломан или имеет небольшую трещину. В первом случае сенсор сгорает полностью.
Во втором продолжает работать, но из-за слабого контакта выдает неверные или неточные данные.
Нарушение изоляции.Если проводка плохо изолирована, то это может привести к небольшому короткому замыканию, и, как следствие, датчик сгорит.
Обрыв провода возле датчика. В результате датчик теряет способность воздействовать на вентилятор.
Поэтому второй не включается тогда, когда нужно. В результате машина перегревается.

При этом машина какое-то время может работать без датчика. Не получив от него ответа, компьютер автоматически впрыскивает в систему жидкость с нулевой температурой.
В летнее время выход из строя датчика будет еле заметен. Однако зимой эта проблема очень заметна — в морозы завести будет очень сложно.

Признаки неисправности

О необходимости нового датчика «говорят» следующие знаки:

Может включиться в любой момент, даже если двигатель не перегрет. Хотя работать он должен только при необходимости, то есть с перегретым мотором.
Трудно завести автомобиль на горячем двигателе.Система охлаждения должна регулировать температуру, но из-за неисправного датчика не получает сигнала замены.
Машина расходует намного больше топлива, чем было раньше.
Просто перегружен, продолжает ехать с горячим двигателем. Собственно, для этого она тратит лишний бензин.

Замена датчика

ДТОЖ есть на каждой машине. Как правило, его замена проводится на всех машинах по единому принципу.
Чтобы заменить его на «девятку», необходимо:

Проверить предохранители.Они могут быть бракованными. Как правило, если предохранители перегорели, то и датчик не будет нормально работать.

Примечание: Любые ремонтные работы на машине можно проводить только после того, как она полностью остынет.

Отсоединить провод от ДТОЖ. Это нужно делать только в том случае, если при включении зажигания стрелка температуры быстро поднимается вверх (часто она достигает максимально возможного значения).
Если при его отключении со стрелкой изменений не произошло, значит проблема не в датчике, а в проводе.
При этом, если при зажигании эта стрелка опускается вниз, значит датчик вышел из строя, поэтому его нужно срочно менять.
Доступ к датчику свободный, то есть к нему можно легко и быстро добраться, сняв при этом минимум деталей мотора.
Слить антифриз, так как он может поменяться во время работы.

Примечание. Лучше всего использовать прозрачный резиновый шланг, чтобы увидеть, как быстро вытекает жидкость. При использовании другого шланга часть жидкости может остаться в системе.

Отсоедините разъем проводки от датчика.
С помощью торцевой головки открутите датчик, чтобы его можно было легко снять.
Снимите датчик.
Тщательно очистите место, где оно было, от пыли и грязи.

Примечание: для этого нужно использовать любую тряпку, главное, чтобы она не оставляла ниток.

Протереть обезжиривателем.
Вставьте новый датчик (нельзя заклеивать герметиком, так как это может ухудшить работу).
Подсоедините снятый провод (если он перегорел, замените).

Залить антифриз (желательно новый антифриз). При этом будет заменена охлаждающая жидкость.
Запустите двигатель и проверьте, как работает новый датчик.

Можно заменить самостоятельно. Примерная цена ремонта в автосервисе намного выше, чем вам пришлось бы заплатить, если бы вы сделали ремонт самостоятельно.
Но без необходимых знаний в любимую девятку лучше не лезть.Поэтому, прежде чем приступить к замене, стоит просмотреть фото и видео по этой теме.
Инструкция тоже лишней не будет.

Ни для кого не секрет, что в современных автомобилях установлено огромное количество различных электроприборов. ВАЗ 2114 — не исключение из правил. Несмотря на то, что это автомобиль марки отечественного производства, в ней также есть различные электроприборы, требующие внимания. Например, от владельцев этой машины часто можно услышать, что машина в летний период имеет свойство перегреваться.Чтобы этого не случилось, есть датчик температуры охлаждающей жидкости ВАЗ 2114. Как правило, именно он привозит автовладельцам ВАЗ 2114.

Что такое датчик температуры и каков риск его неисправности

Многие водители знают, что перегрев автомобиля может нарушить работоспособность всей трансмиссии. Основное назначение этого датчика — стабильное поддержание определенной температуры для машины. Если кто не в курсе, температурный режим должен соответствовать установленным нормам, иначе машина просто выйдет из строя и для восстановления работы двигателя придется заплатить большие деньги.

Если датчик температуры исправен, то при перегреве автомобиля он должен автоматически включиться в рабочий режим. Как правило, информация о состоянии автомобиля поступает непосредственно на электродвигатель.

Основные функции датчика:

контролирует всю работу автомобиля;
своевременно обнаруживает различные поломки;
не допускает перегрева автомобиля летом;
контролирует изменение параметров топлива;
контролирует вращение коленчатого вала.

Где расположен датчик

Автомобили с инжектором имеют 2 полноценных датчика. Первый предназначен для передачи информации непосредственно в ЭБУ, который, в свою очередь, решает, сколько топлива отправить в двигатель. Второй датчик используется исключительно для включения и выключения охлаждения. Кроме того, датчик с помощью указателя или другого указателя отправляет автовладельцу данные о температурном состоянии.

Сколько будет стоить замена датчика охлаждения на СТО

Замена датчика температуры охлаждающей жидкости ВАЗ 2114 обойдется автовладельцу не менее чем в 1500–2000 тысяч рублей.И эти деньги должны быть выплачены только для самой работы, и вы также должны понимать, что вам придется купить некоторые детали. Поэтому опытные автовладельцы рекомендуют заменить охлаждающую датчик самостоятельно. Процедура проста, почти каждый автомобилист, который имеет, по крайней мере, некоторое небольшое представление о ВАЗ 2114 будет в состоянии сделать это самостоятельно.

Подробные указания по замене датчика в этом видео:

Ниже мы представим еще одно решение этой проблемы.

Признаки, по которым можно определить поломку вашего датчика

Поломку датчика проще всего определить по карбюраторному двигателю: сразу меняется индикатор температуры двигателя. Чем больше нагревается блок питания, тем тяжелее будет сопротивление датчика, это один из распространенных признаков неисправной системы охлаждения.

Перегрев двигателя может происходить по нескольким причинам:

слишком высокая температура снаружи;
Загрязнение датчика охлаждения;
сбой в работе системы вентиляции, отвечающей за охлаждение двигателя;
капельный тосол;
сломался термостат;
неисправность помпы;
перерасход бензина.

Как проверить датчик самостоятельно

Большинство людей скажут, что это совершенно безумная идея, поскольку достаточно низкая стоимость датчика дает возможность купить новый блок. Но некоторых людей это не останавливает из-за сбережений или желания узнать что-то новое. Проверка датчика нужна в первую очередь для того, чтобы установить первопричину, которая привела к перегреву двигателя.

Для проверки этого элемента необходимо сделать следующее:

Полностью слить антифриз.
Разобрать датчик.

Разборка

По конструкции устройство имеет небольшой диаметр в виде резьбовой втулки; он вкручен в коллектор. В центре этого элемента находится датчик температуры, отслеживающий изменение температурного режима.

Если прибор не работает, разбирать датчик нецелесообразно. Проще выбросить и купить новый.

Если есть сомнения по поводу неисправности устройства, вы можете проверить ее с помощью градусника.Холодное сопротивление датчика должно быть примерно 1500 Ом. При постепенном нагревании показания должны измениться. При температуре нагрева семьдесят градусов сопротивление должно быть около 300 Ом, а при прямом закипании — не более девяноста. Это единственный способ подтвердить работу устройства.

Если вы пришли к выводу, что устройство проще купить, то при его установке на ВАЗ 2114 нужно использовать ключ 21. Для того, чтобы датчик прочно закрепился на своем месте, необходимо приложить небольшое количество герметика на резьбу.Также не забываем заливать охлаждающую жидкость в сам блок цилиндров и в радиатор.

Как поменять датчик температуры охлаждающей жидкости своими руками

Если вы не хотите тратиться на ремонт, мы расскажем, как самостоятельно поменять датчик температуры охлаждающей жидкости. Следуйте приведенным ниже инструкциям, и тогда вы быстро решите проблему.

Результат

В случае неисправности датчик температуры охлаждающей жидкости лучше всего немедленно заменить.Как видите, сделать это вполне возможно самостоятельно, но если вы не хотите тратить зря время, обратитесь на СТО. В любом случае ситуацию лучше не затягивать.

ДТОЖ, несмотря на свою важность, является относительно простым датчиком, его задача — контролировать состояние охлаждающей жидкости (охлаждающей жидкости) в рубашке блока цилиндров.Датчик температуры своевременно информирует об изменении температуры охлаждающей жидкости, после чего передает эту информацию в электронный блок управления (ЭБУ).

ДТОЖ на самом деле не только датчик температуры, так как его показания могут влиять на многие системы двигателя и работу самого двигателя в целом. Итак, после анализа сигнала от ДТОЖ ЭБУ контролирует работу систем двигателя, при необходимости вносит коррективы. Например, электронный блок управления может корректировать работу топливной системы, аккумуляторов и других узлов двигателя.Именно поэтому необходимо постоянно следить за исправностью датчика охлаждающей жидкости, в случае перебоев в его работе немедленно заменять. Неисправный датчик способен искажать данные, поступающие в ЭБУ, а это чревато большими неприятностями.

ДТОЖ часто путают с ДТУОЖ (датчик указателя температуры охлаждающей жидкости). Разница в том, что второй выводит информацию на приборную панель, чтобы автомобилист был в курсе происходящего в двигателе, собственно о температуре охлаждающей жидкости.При этом ДТОЖ работает с ЭБУ, который, получив информацию о высокой температуре охлаждающей жидкости, включает вентилятор.

Сегодня поделюсь с вами, как проверить датчик температуры охлаждающей жидкости ВАЗ 2114 своими руками.

Как снять ДТОЖ ВАЗ 2114?

Датчик находится на впускном патрубке рубашки охлаждения, для его снятия необходимо снять воздушный фильтр.
Отсоедините отрицательный провод от аккумуляторной батареи.
Далее нужно слить с радиатора.
Отсоедините проводку от датчика.
С помощью гаечного ключа на 19 или 21 ослабьте затяжку, затем отвинтите ее вручную.

Как проверить датчик температуры охлаждающей жидкости?

1. Снятый ДТОЖ необходимо поместить в емкость с охлаждающей жидкостью.

Таблица показаний датчика температуры охлаждающей жидкости

20 ° — 3520 Ом
40 ° — 1459 Ом
60 ° — 667 Ом
80 ° — 332 Ом
100 ° — 177 Ом

Датчик детонации ВАЗ 2114 8 клапанов. Датчик детонации ВАЗ

Текущая доступность автосервиса не избавляет автовладельца от необходимости знать признаки неисправности датчика детонации ВАЗ 2114 и других узлов автомобиля. С ней нужно дружить, надо ее слушать — и тогда ты будешь водить машину, а не лежать под ней (или платить за соответствующую работу немалые суммы).Что касается DD, то не стоит думать о нем как о чем-то незначительном, соотнося его функции с его маленькими размерами.

От этого датчика зависит регулярность работы двигателя: он контролирует моменты детонации, часто определяет ее причины, передает информацию бортовым «мозгам», которые корректируют угол опережения зажигания и регулируют воспламенение смеси, поступающей в двигатель.

Позднее зажигание — это одна из иллюстраций того, как система управления и датчик детонации работают вместе.Если не регулировать процесс, отдельные узлы (в частности, шатуны) будут постоянно перегреваться, быстрее изнашиваются, все чаще требуется разносторонний текущий ремонт, а затем капитальный.

Признаки неисправности датчика детонации ВАЗ 2114 также можно определить по показаниям бортового компьютера, и по поведению самого автомобиля.

Тревожные симптомы

Двигатель начинает подрываться.Это означает, что DD не отправляет сигналы в систему управления и не регулирует угол опережения зажигания;
Сильно ухудшается динамика, авто;
Ускорение замедляется, двигатель ревет, машина медленно набирает скорость;
«» Загорается при трогании с места, при катании под гору и при ускорении. Более того, если «Чек» горит только при включении зажигания, а через 6 секунд гаснет, это нормально: «мозги» тестируют все комплектующие авто.

Компьютерные подсказки

Бортовая система может сообщить, что не так с DD, если она смогла определить место неисправности. Вам просто нужно запомнить номера ошибок:

Код 0325 указывает на обрыв провода питания. Самая частая версия произошедшего — окисление контактов, сама проводка рвется редко. Зачистка клемм в большинстве случаев устраняет проблему.Однако, если после обработки ошибка не исчезла, нужно проверить ремень ГРМ: значит, он выскочил на несколько зубцов. проблема исчезает;
0328 в большинстве случаев сигнализирует о неисправностях высоковольтных проводов, но в некоторых случаях может снова сообщить о скачке ремня;
0326 и 0327 говорят о слабом сигнале с датчика детонации. Здесь возможны 2 варианта: либо ослабилась затяжка ДД, либо, опять же, окислились контакты.

Учтите, что сам датчик детонации вещь очень надежная.Его поломки редки и обычно связаны с физическими травмами. Так что в любом случае перед проверкой самого ДД нужно «прозвонить» провода и клеммы.

Проверка датчика

Если соединения в норме, а «Проверка» горит, придется приступить к диагностике самого датчика. Он расположен довольно неудобно, между 2-м и 3-м цилиндрами (это дает возможность снимать показания со всего блока). Для проверки выполняем следующий алгоритм:

Выключаем зажигание и залезаем под капот;
При наличии 2-х контактного датчика детонации гайка закручивается ключом на 13, если есть 1-контактный, берется инструмент 22;
Мультиметр (или вольтметр) настраивается на режим работы максимум 200 МВ;
Электроды аппарата подключаются к клеммам DD … Официально считается, что индикатора вольтметра (мол, напряжение есть) вполне достаточно. Однако опытные водители так не считают: датчик должен реагировать на детонационные удары. Поэтому проводятся дополнительные исследования: датчик слегка постукивают ручкой отвертки; при ударах показания счетчика должны измениться. Если они остаются постоянными, ДД требует замены.

Конструкция каждого автомобиля включает большое количество различных датчиков.Эти устройства необходимы для того, чтобы следить за состоянием основных узлов автомобиля и передавать информацию в электронный блок управления. ЭБУ на основе полученных данных регулирует работу конкретной системы и при необходимости вносит соответствующие изменения.

Датчик детонации на ВАЗ-2114 расположен между цилиндрами двигателя. Такое расположение позволяет максимально эффективно использовать этот простой, но чрезвычайно важный механизм … Каково основное назначение датчика детонации и каковы основные симптомы его неисправности?
.jpg «alt =» (! LANG: ВАЗ 2114 датчик детонации «srcset =» «data-srcset =» https://vazremont.com/wp-content/uploads/2017/08/foto-1-8..jpg 300 Вт «>!}

Как устроен датчик и что это за

В основе механизма лежит принцип пьезоэлемента. Это означает, что если в цилиндре двигателя возникает вибрация другой природы, сигнал в ЭБУ будет передаваться с помощью электронных импульсов. В свою очередь, последний элемент этой цепочки внесет изменения в работу угла зажигания.

Такой алгоритм действий позволяет защитить узлы и детали от механических повреждений. На «четырнадцатом» в большинстве случаев присутствуют широкополосные механизмы, но чаще всего производитель устанавливал устройства резонансного типа, чаще всего на самых первых экземплярах ВАЗ-2114
data-lazy-type = «image» data- src = «https://vazremont.com/wp-content/uploads/2017/08/foto-2-7..jpg 687w, https://vazremont.com/ wp-content / uploads / 2017/08 / foto-2-7-300×221..jpg 660w «sizes =» (max-width: 687px) 100vw, 687px «>

Принципиальное отличие устройства резонансного типа заключается в том, что оно способно улавливать только шум с частотой детонации.

Механизм широкополосной связи превосходит своего аналога в том, что он имеет более широкий диапазон возможностей. Такой датчик способен улавливать шумы различной частоты, что, несомненно, придает системе автомобиля дополнительную устойчивость.

Приборы работают по разным принципам, поэтому в случае выхода из строя резонансного датчика его нельзя заменить на широкополосный. Аналогичная ситуация и в обратном случае. Если возникнет острая необходимость в замене и изменении принципа работы механизма, то придется приобрести новый блок управления.

Основные симптомы неисправности

Data-lazy-type = «image» data-src = «https://vazremont.com/wp-content/uploads/2017/08/foto-3-8.jpg» alt = «(! LANG : Неисправности датчика детонации «srcset =» «data-srcset =» https://vazremont.com/wp-content/uploads/2017/08/foto-3-8..jpg 300w «>!}

Если вышел из строя датчик детонации ВАЗ-2114, то в большинстве случаев водитель сможет заметить на приборной панели мигающий индикатор Check Engine.При этом неисправность легко заметить по самому поведению автомобиля. Автомобиль плохо разгоняется, не обгоняет, «задыхается» при подъеме в гору. Двигатель нестабилен и имеет явные признаки отказа. Другие симптомы включают:

частый перегрев мотора;
при резком нажатии отчетливо слышен стук на педаль газа;
бортовой компьютер выдает ошибку, расшифровка которой свидетельствует о неисправности датчика.

Детонационные стуки часто возникают из-за некачественного бензина.При наличии всех вышеперечисленных симптомов лучше всего провести полную компьютерную диагностику автомобиля. Мониторинг позволит определить, на каких этапах работы двигателя наблюдается худшая производительность, а компьютерная диагностика позволит узнать код ошибки датчика детонации.

Диагностика позволяет выявить такие неисправности, как обрыв цепи, превышение уровня сигнала или слишком низкое его значение.

Если диагностика выявила неисправность датчика детонации, нужно еще убедиться своими руками, что прибор работает некорректно.

Проверка ДД на дому

Data-lazy-type = «image» data-src = «https://vazremont.com/wp-content/uploads/2017/08/foto-4-8.jpg» alt = «(! LANG : Тест датчика детонации «srcset =» «data-srcset =» https://vazremont.com/wp-content/uploads/2017/08/foto-4-8..jpg 300w, https://vazremont.com/ wp-content / uploads / 2017/08 / foto-4-8-660×496.jpg 660w «>!}

Как проверить датчик детонации ВАЗ 2114 в домашних условиях? Определить работоспособность механизма можно с помощью омметра или цифрового вольтметра.Первый позволяет определить сопротивление, а второй — напряжение между контактами. У исправно работающего датчика детонации ВАЗ 2114 сопротивление практически бесконечное. Если этот индикатор полностью отсутствует, то механизм подлежит замене.

Порядок измерения напряжения с помощью вольтметра следующий:

Установите предел на приборе на 200 милливольт.
Подключите щупы вольтметра к контакту DD.
Постучать по корпусу датчика без приложения силы, например, отверткой.
Запишите показания цифрового вольтметра.

Возможны разные показатели, так как цифра в большинстве случаев зависит от силы удара по телу. Далее, сравнив полученные показатели, можно приступать к замене ДД. Если цифровой вольтметр вообще не отображал никаких цифр, это говорит о том, что ДД полностью вышел из строя и его необходимо срочно заменить.

Как заменить датчик

Data-lazy-type = «image» data-src = «https: // vazremont.com / wp-content / uploads / 2017/08 / foto-5-8.jpg «alt =» (! LANG: замена широкополосного DD «srcset =» «data-srcset =» https://vazremont.com/wp -content / uploads / 2017/08 / foto-5-8..jpg 300w «>!}

Заменить механизм самостоятельно несложно. Он расположен между вторым и третьим цилиндрами, нужно открыть капот и обеспечить себе беспрепятственный доступ. Важно, чтобы двигатель в это время был выключен. Как только ДД обнаружен, необходимо отключить вилку, идущую на провода датчика.

Если механизм широкополосный, то вам понадобится ключ на «13» для выполнения всей работы. В случае резонансного устройства вооружитесь ключом на «22». Вам просто нужно открутить гайки со шпилек ключом на «13» или сам пьезоэлектрический датчик ключом «22». Также необходимо зачистить контакты наждачной бумагой, удалить всю грязь и окисления. Не пренебрегайте этой процедурой, ведь от состояния контактов зависит качество передаваемого сигнала.
.jpg «alt =» (! LANG: Резонансная замена DD «srcset =» «data-srcset =» https: // vazremont.com / wp-content / uploads / 2017/08 / foto-6-6..jpg 300w «>!}

Окисление и различные виды налета мешают передаче высококачественного сигнала. Как следствие, это приводит к снижению уровня и точности пульса, что наложит свой отпечаток на работу автомобиля. После этого необходимо установить новый механизм и собрать в обратном порядке.

Полезное видео

С другой полезной информацией вы можете посмотреть видео ниже:

17.09.2012

Где находится датчик детонации? Чтобы найти ответ на вопрос, где находится датчик детонации, обратите внимание на рисунок. Он расположен между вторым и третьим цилиндрами на стороне радиатора блока цилиндров.

Датчик детонации двигателя ВАЗ выпускается 2-х типов:

Резонансный (цилиндрической формы).
Широкополосный (в форме планшета).

Эти два типа не взаимозаменяемы, поэтому обязательно выбирайте правильный датчик при покупке.

Также датчики:

Одноконтактный датчик.
Двухконтактный.

Для чего нужен датчик детонации?

Датчик детонации обеспечивает нормальную работу двигателя. Если датчик детонации сломан, это приведет к тройке двигателей, увеличению расхода бензина. Разобрались, для чего нужен датчик детонации, теперь нам нужно выяснить принцип работы.

Принцип работы

Датчик детонации контролирует детонацию двигателя.Чем сильнее удар, тем большее напряжение подает датчик, который, в свою очередь, правильно выравнивает угол опережения зажигания. Другими словами, если в двигателе возникает детонация, датчик срабатывает позже для нормальной работы двигателя.

Признаки неисправности датчика

двигатель.
Низкая динамика автомобиля.
При старте на подъеме загорелась проверка возраста.
Проверка возраста сработала, когда автомобиль разогнался.

Если вас беспокоит один из этих моментов, то, возможно, неисправен датчик детонации.Для более точной диагностики проверьте датчик детонации ().

Если ваш бортовой компьютер выдает ошибку о неисправности датчика детонации, то смотрите статью :.

Сегодня каждая машина оснащена различными регуляторами и контроллерами, предназначенными для контроля и управления различными системами … Одна из таких машин — детонация. Подробнее о назначении, видах и процессе замены вы можете узнать из этого материала.

Назначение и принцип работы датчика

На 8- и 16-клапанных двигателях ВАЗ 2110 выполняет функцию управления системой зажигания горючей смеси.Из-за позднего зажигания водитель может столкнуться с проблемой увеличения расхода бензина, снижения мощности двигателя и перегрева. Если воспламенение горючей смеси произойдет позже, это может привести к прогоранию клапанов, а также снижению мощности двигателя.

Что касается принципа работы устройства на двигателе внутреннего сгорания на 8 или 16 клапанов, то он заключается в пьезоэффекте. То есть уровень напряжения полностью зависит от физического воздействия на компонент. Если давление выше, импульс напряжения соответственно увеличится.

Разновидности

Если говорить о типах датчика фазы ВАЗ, то в отечественных «десятках» могут применяться регуляторы следующих типов:

широкополосный контроллер;
прибор резонансного типа.

В широкополосных версиях преобразователь АЦП воспринимает влияние всех импульсов тока, которые генерирует устройство. Если в системе внезапно возникает резонанс, то измерительный блок может воспринимать только колебания той или иной частоты, актуальной для момента детонации в двигателе.

Следует отметить, что оба типа сами по себе не являются взаимозаменяемыми, поскольку они имеют существенно разные уровни импульсов. Так что если вы столкнулись с проблемой сбоев в работе устройства и, соответственно, с необходимостью замены датчика детонации, то лучше установить тот же регулятор, который уже был установлен (автор видео — Канал Ремонт двигателя! И интересно!).

Общие неисправности

Перед тем, как поменять устройство на 8-ми клапанном моторе, нужно уделить время его диагностике, для этого в первую очередь проверить силовую проводку.Как показывает практика, часто ошибка датчика фазы связана с окислением контактов, если это так, то их нужно будет только почистить. Этот регулятор обычно очень надежен и редко показывает признаки неисправности.

А вот если выходит из строя контроллер на 8- или 16-клапанном моторе, можно либо проверить на компьютере, либо проанализировать признаки неисправности:

падение мощности 8- или 16-клапанного мотора;
время от времени на приборной панели может появляться индикатор Ckeck Engine, особенно при увеличении мощности, в самом начале езды или при движении в гору;
признакам неисправности можно отнести и тройной двигатель — при движении на малых оборотах двигатель начинает трястись;
также покажет ошибки 0325, 0326, 0327, 0328, которые указывают на неисправность в электрической цепи устройства.

Проверка работоспособности

Как проверить датчик детонации своими руками? Для диагностики понадобится мультиметр, который сначала нужно настроить на работу в диапазоне 200 мВ. Чтобы проверить работоспособность регулятора, необходимо подключить щупы прибора к его разъемам. Если в вашей «десятке» есть резонансный контроллер, то в этом случае к корпусу нужно подключить один зонд.

Затем нужно постучать отверткой по корпусу устройства.Как вы помните, показания напряжения, которые рассчитывает тестер, будут полностью зависеть от того, насколько сильным будет воздействие на датчик. То есть чем сильнее удар отверткой, тем больше сигнал напряжения. В том случае, если эта зависимость имеет место, то проверенный регулятор полностью исправен.

После этого мультиметр следует переключить на измерение параметра сопротивления. В конечном итоге диагностика, полученная на исправном устройстве, должна составлять от 1 до 10 МОм. В случае неисправности контроллера параметры сопротивления будут стремиться к бесконечности, а если датчик пробит, то значения будут равны 0.001-0.09 Ом.

Инструкции по замене

В том случае, если машина стала хуже вести себя на дороге, а проверка показала выход из строя контроллера, скорее всего потребуется замена датчика детонации ВАЗ 2110. Для замены потребуется сам прибор и немного времени , в целом процедура замены несложная и может быть завершена за несколько минут.

Выполните следующие действия:

Для начала нужно понять, где установлен контроллер.В случае с «десяткой» регулятор установлен на кожухе двигателя в моторном отсеке, в частности, его видно между 2 и 3 цилиндрами. Рядом с местом установки также есть щуп для измерения уровня жидкости в двигателе.
Затем убедитесь, что зажигание выключено и вы можете отсоединить силовую проводку от устройства.
Ключом на 12 или 13, в этом случае все зависит от типа контроллера, нужно открутить фиксирующую гайку, после чего устройство разбирается и заменяется новым.

Принцип работы такого устройства, как датчик детонации, одинаков во всех современных автомобилях. Это устройство обладает достаточной надежностью и представляет собой однородный монолит с интегрированной специальной пластиной с пьезоэлементом, который реагирует на воздействие необходимой частоты. Именно это волновое воздействие определенной частоты формируется в блоке цилиндров силовой установки при сгорании топливовоздушной смеси.

Электрический ток с напряжением в несколько милливольт, возникающий в результате этого действия, служит источником измерений, которые поступают на бортовой компьютер транспортного средства.И уже электронная система автомобиля регулирует значение момента зажигания, нейтрализуя этими действиями возможные ударные эффекты, возникающие при детонации топлива.

Несмотря на то, что датчик детонации ВАЗ 2110, цена на который вполне приемлема, имеет небольшие линейные размеры и очень простую конструкцию, его важность трудно переоценить. Ведь потеря коммутирующего сигнала от этого изделия приводит к отображению на дисплее бортового компьютера соответствующего кода отказа, который расшифровывается в ВАЗ 2110 как ошибка датчика детонации и приводит к передаче ЭБУ в безопасный режим работы.

Это, в свою очередь, оптимизирует затраты на программное обеспечение электронного блока управления, регулирует угол опережения зажигания до минимального значения, что приводит к увеличению расхода топлива и снижению динамической мощности транспортного средства.

При выходе из строя датчика детонации автомобиль некоторое время эксплуатируется без этой настройки. То же касается и случая, когда в датчике детонации обнаружены неисправности, но заменить его нет возможности. В любом случае откладывать ремонт или замену данного устройства не стоит.

Датчик детонации — неисправности при работе

Чтобы найти и устранить неисправность датчика детонации, необходимо знать, где он находится в силовом отсеке автомобиля. Его расположение недалеко от масляного щупа в верхней части блока цилиндров.

Иногда неисправность можно устранить, просто подтянув или ослабив крепеж изделия к мотору; усилие затяжки должно быть в пределах 20 Нм. Контроль силы затяжки этого типа лучше всего производить специальным динамометрическим ключом.В случае, когда регулировка не дала положительного эффекта, необходимо провести проверку датчика детонации ВАЗ 2110 с последующей его заменой на новое изделие.

Поиск неисправности в датчике детонации необходимо проводить на специальном стенде, которым оборудованы СТО или ремонтные предприятия. В домашних условиях отремонтировать датчик детонации ВАЗ 2110 можно, если у вас есть базовые понятия в электротехнике и автолюбитель может использовать тестер или аналогичный прибор со шкалами милливольтметра и мегомметра.

Порядок определения неисправности датчика детонации следующий:

Перед проверкой датчика детонации его необходимо снять с блока питания … Для этого необходимо, нажав на защелку, отсоединиться от клеммной колодки.
Откручиваем гайку крепления и демонтируем изделие, сняв его со шпильки.
Для диагностики снятого прибора требуется подать питание на выводы мультивольтметра, выставив минимальный предел измерения.

Важно: следует учитывать, что для датчика детонации с одним контактом с черным проводом, который связан с отрицательным контактом, подключение производится к монтажному гнезду крепежного болта, а красный провод положительного направления должен подключаться к сигнальному контакту в разъеме блока.

Замена датчика детонации

Периодичность работ по замене датчика детонации «Десятки»:

Отсоединить минусовой провод питания от аккумуляторной батареи.
Отсоединяет проводку продукта от блока жгута.
Снимаем застежки изделия и демонтируем его.
Для активации датчика детонации нужно постучать по корпусу изделия.
При исправном устройстве изделие покажет скачкообразные значения разности потенциалов в пределах от 40 до 200 мВ.

При необходимости можно измерить сопротивление внутреннего контура детали. Важно помнить, что это значение для устройств этого типа очень велико, стремится к бесконечности.

При отсутствии хотя бы одного индикатора (сопротивления или напряжения) необходимо купить новое изделие и подготовиться к замене датчика детонации ВАЗ 2110, так как других способов реанимировать его нет.
