Размеры клиновых ремней — статьи на тему РТИ

Размеры ремней характеризуются сечением и длиной.

Сечение ремня. Каждое сечение предназначено для определенных параметров эксплуатации (передаваемой мощности, диаметров шкивов, диапазона регулирования и т. д.).

Клиновые ремни нормальных сечений, производство которых освоено давно, имеют наиболее установившиеся размеры сечений, совпадающие у ремней, выпускаемых различны­ми изготовителями большинства стран. Небольшие коле­бания в размерах обусловлены применением разных си­стем мер. Так, например, в странах с метрической систе­мой мер выпускают ремни сечения 13X10 (bo/h), а в странах с дюймовой системой мер — 12,7X9,8 и т. д. Поскольку отклонения не превышают допусков на размеры сечения, взаимозаменяемость ремней сохра­няется.

Для обеспечения взаимозаменяемости ремней различ­ных изготовителей первым условием является точное со­ответствие расчетной ширины и расположение ее в канавке шкива на одном и том же уровне. Допуска­ются некоторые различия по ширине верхнего осно­вания, а также по высоте сечения.

Международная организация по стандартизации (Технический комитет ИСО ТК-41) установила основные размеры сечений ремней и канавок шкивов, обеспечиваю­щие взаимозаменяемость ремней различных изготовите­лей. За основу для стандартизации принята расчетная ширина ремня и канавки шкива, рассматриваемая как одно целое. Расчетная ширина и положение ее в канавке шкива определяют профиль канавки, расчетный диаметр и скорость ремня. Поэтому в качестве основных размеров сечения ремней приняты:

bp — расчетная ширина, h — толщина и фo — угол клина. Ширина ремня по верхнему основанию (bo) явля­ется вспомогательным размером.

Клиновые ремни нормальных сечений включают рем­ни приводные и вентиляторные. Размеры сечении при­водных клиновых ремней приведены в табл. 1.3.

Размеры сечений по ГОСТ 1284—68 и американскому стандарту очень близки. Причем размеры по ГОСТ пол­ностью отвечают рекомендации. ИСО ТК-41.

Таблица 1.3. Размеры сечений приводных клиновых ремней** В скобках указаны размеры сечений по стандарту США Engineering Standart Specifications for Drives Using Multiple V-Belt, 1964. Размеры b и фo этим стан­дартом не регламентируются.** Клиновые ремни этого сечения выпускаются отечественной промышлен­ностью в ограниченных количествах

Основные размеры сечения ремней bp и h соответ­ствуют значениям нормальных линейных размеров (ГОСТ 6636—69). Это обеспечивает наиболее правиль­ную градацию размеров, поскольку ряды этих чисел при­няты за основу для выбора параметров и размеров про­дукции, выпускаемой всеми отраслями народного хозяй­ства.

Ниже приведены размеры вентиляторных клиновых ремней (в мм)*:

Таблица 1.3. Размеры сечений приводных клиновых ремней** Угол клина 40°; в скобках приведены размеры сечений по стандарту США (SAE, 1959 г.)

Следует отметить, что размеры вентиляторных рем­ней, выпускаемых в разных странах, близки, хотя реко­мендаций ИСО ТК-41 по размерам этих ремней пока еще нет.

В размерах узких клиновых ремней разных изготови­телей наблюдаются значительные расхождения, что создает трудности как в международной торговле, так и при попытках стандартизовать эти ремни в рамках ИСО.

В отечественной промышленности установлены сле­дующие размеры (в мм) сечений узких клиновых ремней (угол клина 40°):

Таблица 1.3. Размеры сечений приводных клиновых ремней** Для вентиляторных ремней

Расчетные ширина и толщина отечественных узких ремней соответствуют нормальным линейным размерам, что выгодно отличает их от размеров сечений узких рем­ней, принятых в ряде других стран (табл. 1.4).

Таблица 1.4. Размеры сечений узких клиновых ремней разных изготовителей

Международной организацией по стандартизации (ИСО ТК-41) было предложено стандартизовать сечения узких ремней, приняв обязательным размером расчетную ши­рину ремня (равную расчетной ширине канавки шкива), аналогично тому, как это принято для ремней нормаль­ных сечений. В настоящее время предложена расчетная ширина для трех сечений: 8,5; 11 и 14.

Еще большее расхождение в размерах сечений на­блюдается для широких клиновых ремней (даже для ремней разных изготовителей в одной и той же стране), что объясняется широким их использованием без соот­ветствующей нормализующей документации.

Благодаря наибольшей экономичности клиноременной вариаторной передачи (в сравнении с другими типами вариаторных передач) клиноременные ремни широко применялись для самых разнообразных условий эксплуатации, но при этом для каждой передачи проектировался свой ремень. Поэтому размеры сечения ремней различа­лись часто на 1—2 мм; отношение bo/h также не выдер­живалось постоянным.

Наиболее четко размеры вариаторных ремней пред­ставлены в отечественной нормали НМ-2—58 (вариатор- ные ремни, применяемые в промышленных установках) и в стандарте ASAE (вариаторные ремни для сельскохо­зяйственных машин).

Ниже приведены эти размеры.

Размеры сечений вариаторных ремней для промыш­ленных установок (нормаль НМ-2—58) *:

Таблица 1.4. Размеры сечений узких клиновых ремней разных изготовителей* Угол клина 34°; отношение ширины большего основания се­чения к толщине ремня составляет -2,5 и 3,5.

Размеры сечений вариаторных ремней для сельско­хозяйственных машин (стандарт ASAE, 1966 г.)

Таблица 1.4. Размеры сечений узких клиновых ремней разных изготовителей

Расчетная ширина ремня и угол клина в стандарте ASAE не регламентируются; отношение ширины больше­го основания сечения к толщине ремня составляет ~2.

Различие в отношениях ширины к толщине для рем­ней промышленных и ремней для сельскохозяйственных машин обусловлено спецификой эксплуатации. Для ва­риаторов, применяемых в промышленных установках, наибольшее значение имеет широкий диапазон регули­рования; для ремней, работающих на сельскохозяйствен­ных машинах, не требуется большого диапазона регулиро­вания, но требуется передача значительных мощностей. Чем больше отношение b/h, тем шире диапазон регули­рования и тем меньше передаваемая мощность, отнесен­ная к единице площади сечения ремня. Поэтому для вариаторных ремней промышленных установок принима­ют отношение bо/h от 2,5 до 3,5 (в зависимости от осо­бенностей привода), а для ремней сельхозмашин — 2,0.

Помимо ремней сечений, указанных выше, производят вариаторные ремни и других сечений. Многообразие и случайность выбора размеров в ряде случаев приводят к неправильному использованию ремней и преждевре­менному выходу их из строя. Технический комитет ИСО ТК-41 в настоящее время разрабатывает размерный ряд для вариаторных ремней. При этом за основу рекомендо­вано принять для вариаторов промышленных установок нормаль НМ-2—58, для вариаторов сельхозмашин — стандарт ASAE. Предполагается также разработать раз­мерный ряд для «тонких» вариаторных ремней (имеющих отношение b0/h более 4) и для «толстых» вариаторных ремней (с отношением bо/h менее 2). При отношении b/h свыше 4 ремни имеют очень малую поперечную жест­кость, вследствие чего могут передать незначительную мощность, но обеспечивают широкий диапазон регулиро­вания. «Толстые» вариаторные ремни практически при­ближаются по размерам сечения к приводным ремням нормальных сечений. Такие ремни применяют обычно в многоручьевых вариаторных приводах при передаче значительной мощности. Ввиду сложности конструкции (при которой теряется экономичность клиноременных ва­риаторов) такие вариаторы в отечественной промышлен­ности не нашли применения.

Основная масса вариаторных ремней имеет угол кли­на 34°. Этот угол наиболее выгоден с точки зрения устра­нения возможности заклинивания ремня в канавке шкива и обеспечения достаточного диапазона регулирования. В отдельных случаях используют ремни, имеющие мень­ший угол (28°) и больший угол (до 40°). Выбор угла связан с особенностями работы передачи: при меньшем угле расширяется диапазон регулирования, а при боль­шем— увеличивается надежность работы. Применение стандартного угла целесообразно с точки зрения унифи­кации шкивов, а также производства ремней. Для ремней отечественного изготовления принят угол клина 34°.

Длина клиновых ремней. Этот размер колеблется в пределах от 400 до 20 000 мм. С целью унификации гра­дацию длин производят в соответствии с нормальными линейными размерами. Для приводных клиновых ремней, имеющих широкое применение, для градации длин при­нят ряд R-40, в десятичном интервале которого со­держится 40 чисел. Для вентиляторных клиновых рем

ней принят ряд R-80 с учетом того, что требования ком­пактности вентиляторной передачи не позволяют иметь большие интервалы между соседними членами ряда. Для узких клиновых и вариаторных ремней принят ряд R-20*.

Минимальное и максимальное значение длины ремней каждого вида определяется следующим: минимальная величина устанавливается, исходя из минимально допу­стимых диаметров шкивов и межцентрового расстоя­ния передачи и учета требований эксплуатации, а макси­мальная определяется особенностями передачи и возмож­ностями производства ремней.

Ниже приведены длины клиновых ремней различных типов и сечений отечественного производства:

Таблица 1.4. Размеры сечений узких клиновых ремней разных изготовителей

* Подобная унификация длин за рубежом не может быть осу­ществлена из-за несогласованности производства различных фирм.

Как определить размеры ремня

ПОДБОР КЛИНОВЫХ РЕМНЕЙ

Как правильно подобрать клиновой ремень по профилю.

В множестве случаев отработанный ремень является стандартным. Если на нём не осталось никаких надписей, обозначений, то подобрать ремень можно по геометрическим размерам с помощью рулетки, линейки или штангенциркуля. Для этого необходимо определить профиль и длину ремня.

В соответствии с ГОСТ 1284.1-89, необходимо указывать два параметра — профиль (буквенное обозначение — Z(0), А, В(Б), С(В), Д(Г), Е(Д)) и расчётную длину. Профиль можно определить с помощью измерения высоты ремня, расчётной шириной и ширины большого основания. Размеры сверяют с данными, приведенными в п.2 и находят необходимое сечение.

Крайне важно подбирать ремень в полном соответствии с документацией на оборудование, в котором он используется. Ремни от разных производителей, полностью совпадающие по размерам, могут отличаться по прочностным характеристикам.

Если нет возможности поставить точно такой же ремень, то необходимо в соответствии с каталогами производителей подобрать ближайший к нему по размерам аналог. В случае, когда ремень импортного производства, то необходимо пересчитать его длину и размеры профиля с дюймов в миллиметры (надо умножить на коэффициент 25,4).

Расчёт длины клинового ремня.

В процессе эксплуатации ремней их параметры изменяются до 10%, и эта особенность упрощает подбор клиновых ремней по длине.

Подбор клиновых ремней импортного производства осуществляется по размерам, отличными от ГОСТ 1284.1-89.

Американский стандарт RMA указывает длину по внутренней длине в дюймах. Европейский стандарт DIN 2215 маркируется номером профиля и внутренней длине.  Измерения осуществляются в свободном, не натянутом положении ремня. Измерение длины клинового ремня российского производства необходимо делать по корду.

Пример замены клиновых ремней по длине.

Все приводы, использующие клиновые ремни имеют натяжку, учитывая огромное число типов приводов и их размеры, примеров изменения длины ремня в большую или меньшую сторону очень много. Рассмотрим наиболее часто встречающиеся примеры замены ремня по длине.

1. Длина ремня менее 1000 мм, можно ставить +\- 10 мм от установленного ранее;
2. Длина ремня 1000-1500 мм, можно ставить +\- 13 мм от установленного ранее;
3. Длина ремня 1500-2000 мм, можно ставить +\- 17 мм от установленного ранее;

4. Длина ремня 2000-2500 мм, можно ставить +\- 19 мм от установленного ранее;
5. Длина ремня 2500-3000 мм, можно ставить +\- 22 мм от установленного ранее;
6. Длина ремня 3000-4000 мм, можно ставить +\- 30 мм от установленного ранее;
7. Длина ремня более 4000 мм, можно ставить +\- 40 мм установленного ранее.

В 99% случаях данная разница в длине ремня компенсируется натяжным шкивом, который в обязательном порядке присутствует во всех типах приводов использующих клиновой ремень. Сдвиг на фиксирующей планке натяжного шкива будет в 2 раза меньше чем изменение длины ремня. То есть если мы ставим ремень на 20 мм длиннее оригинала, то фиксирующий болт на этой планке сдвинется всего на 10 мм.

Для определения размеров ремня необходимо выполнить несколько простых действий:

  1. Необходимо замерить внутреннюю или внешнюю длину ремня. При измерении стоит помнить, что обычно импортные ремни маркируются дюймовыми значениями (1 дюйм = 25,4 мм).



  • Клиновые ремни стандартного сечения и их диапазон внутренних длин – Z (355-1829 мм), А (382-5477 мм), В (570-14808 мм), С (990-12243 мм), D (2362-15240 мм), Е (4575-15240 мм).

•    Клиновые ремни узкого сечения и их диапазон внешних длин – SPZ (525-3563 мм), SPA (665-4518 мм), SPB (1272-8522 мм), SPC (2030-12530 мм), 3V/9N (635-3555 мм), 5V/15N (1270-9015 мм), 8V/25N (2540-12700 мм).

•    Клиновые зубчатые ремни и их диапазон внутренних длин – AX (737-2464 мм), BX (710-2945 мм), CX (1295-2896 мм).

•    Клиновые зубчатые ремни и их диапазон внешних длин – XPZ (587-2500 мм), XPA (630-2518 мм), XPB (1250-4550 мм), XPC (2030-3780 мм).

Обозначение измерительной длинны клинового ремняLа, мм

Это длина по внешней (верхней) стороне.





Обозначение измерительной длинны клинового ремняLр, Lw, Ld, мм

Расчетная (рабочая) длина ремня (это длина по нейтральной линии, то есть по линии натяжения ремня — по корду).



Li, мм

Обозначение измерительной длинны клинового ремняДлина по внутренней (нижней) стороне.







  1. Необходимо замерить основание трапеции и её высоту.

Замерив основание (ширина по верху) и высоту трапеции, определяем тип ремня.

  • Клиновые ремни стандартного сечения и их параметры – Z (10х6 мм), А (13х8 мм), В (17х11 мм), С (22×14 мм), D (32х20 мм), Е (40х25 мм).
  • Клиновые ремни узкого сечения и их параметры – SPZ (9,7х8 мм), SPA (12,7х10 мм), SPB (16,3х13 мм), SPC (22х18 мм), 3V/9N (9х8 мм), 5V/15N (15х13 мм), 8V/25N (25х23 мм).
  • Клиновые зубчатые ремни и их параметры – AX (12,7х8 мм), BX (16,3х11 мм), CX (22х14 мм), XPZ (9,7х8 мм), XPA (12,7х10 мм), XPB (16,3х13 мм), XPC (22х18 мм), 3VX (9х8 мм), 5VX (15х13 мм).

Клиновой ремень. Обозначение размеров



Wa – ширина по верху, мм

Wp – ширина по корду (расчётная ширина), мм

Wi – ширина по основанию, мм

T – высота сечения, мм







Переходим к определению типоразмера ремня.

Для этого наружные длины делим на 25,4 мм (1 дюйм). Получаем соответственно для 960 мм = 37,8″, для 830 мм = 32,7″, и т.д. Типоразмеры импортных клиновых ремней чаще задают по внутренней длине ремня (Li), хотя бывает и по расчётной (рабочей) длине ремня (Ld).

  • Клиновые ремни стандартного сечения, профиль – Z, A, B, C, D, E измеряют по внутренней длине;

Клиновой ремень. Обозначение размеров

  • Клиновые ремни узкого сечения, профиль – SPZ, SPA, SPB, SPC, 3V/9N, 5V/15N, 8V/25N измеряют по внешней длине;

Клиновой ремень. Обозначение размеров

  • Клиновые зубчатые ремни стандартного сечения, профиль – AX, BX, CX измеряют по внутренней длине;

Клиновой ремень. Обозначение размеров

  • Клиновые зубчатые ремни узкого сечения, профиль – ХPZ, ХPA, ХPB, ХPC измеряют по внешней длине.

Клиновой ремень. Обозначение размеров

Ищем внутреннюю длину ремня. Для этого необходимо вычесть из полученных дюймовых длин следующее количествокак дюймов: для профиля Z вычитаем 1,5″; для А — 2″; для В — 3″.

В итоге мы получаем искомый типоразмер. Например, если ремень профиля А имеет длину 37,8″, то уравнение будет выглядеть так: 37,8″ — 2″= 35,8″ Соответственно, и надо искать ремень А-35,5 или А-36.



По сравнению с клиновыми ремнями стандартного и узкого сечения клиновые зубчатые ремни отличаются большей силой передачи, наибольшей гибкостью, меньшим диаметром шкива и лучшей устойчивостью к высоким температурам.

Практически все шкивы, которые находятся в продаже на сегодняшний день, могут использоваться с зубчатыми ремнями, следовательно, клиновые зубчатые ремни могут использоваться практически в любом типе клиновой передачи, так как имеют при постоянно высоких скоростях передачи больший срок службы и минимальное растяжение по длине в течение всего времени эксплуатации.

Как правильно подобрать клиновой ремень по размерам и маркировке

01.07.2019

Подбор клиновых ремней

Клиновый ремень предназначен для передачи крутящего момента между ведущим и ведомым валом за счёт трения боковых поверхностей. Это наиболее распространённая передача усилия, так как имеет много преимуществ:

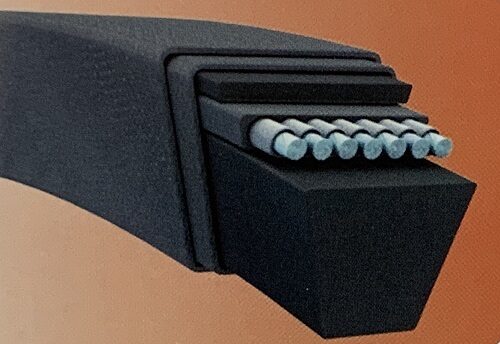

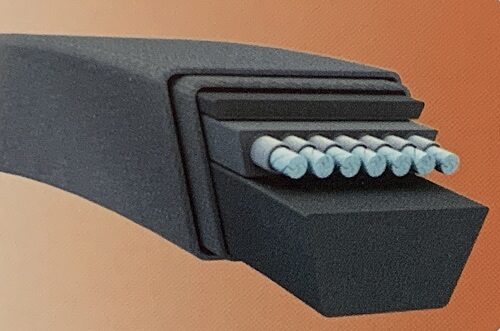

  • Прочность и простота конструкции. Клиновый ремень выполнен из трёх слоёв специальной резины (слои растяжения, эластичный и сжатия), усиленных кордом или кордшнуром. Конструкция защищена прорезиненной тканью – обёрткой.
  • Низкие требования к геометрическим размерам. При клиноременной передаче не требуется высокой точности изготовления, так как в процессе эксплуатации ремень все равно изнашивается и вытягивается. Это даёт значительное эксплуатационное преимущество, особенно в системах с натяжителем.
  • Работа на экстремальных нагрузках без выхода из строя. Если цепная или зубчатая передача при превышении нагрузки на шкив выходят из строя, то клиновый ремень просто проскальзывает, сохраняя свою целостность.
  • Бесшумность. При работе слой резины играет роль демпфера, предотвращающего удар и вибрацию.
  • Простота ухода. Клиноременная передача почти не требует ухода (кроме периодического подтягивания – коррекции изнашивания и растяжения ремня) и служит до износа.

Передача механической энергии к исполняемым механизмам с помощью ремённой гибкой связи имеет широкое применение. Клиновые передачи широко используются в промышленности, машиностроении, сельском хозяйстве и автомобилестроении.

Как подобрать клиновой ремень по профилю?

В большинстве случаев изношенный ремень является стандартным. Даже если на нём не осталось никаких обозначений, подобрать клиновой ремень можно по геометрическим размерам с помощью рулетки, линейки или штангенциркуля. Для этого необходимо определить профиль и длину ремня.

При маркировке, согласно ГОСТ 1284.1-89, указывают два параметра: профиль (буквенное обозначение) и расчётная длина. Первая буква указывает тип профиля – определённые геометрические размеры по сечению.

Профиль определяется с помощью измерения высоты ремня (T), расчётной шириной (Wp) и ширины большого основания (W). Размеры сверяют с таблицей профилей и находят необходимое сечение. Можно подобрать клиновой ремень по размерам шкива: ширина и глубина канавки даст данные о маркировке профиля.

Расчет длины клинового ремня

При эксплуатации резинотехнических изделий их геометрия изменяется до 10%, и эта особенность значительно упрощает подбор клиновых ремней по длине.

Подбор клиновых ремней европейского и американского производства осуществляется по размерам, отличающимся от ГОСТ 1284.1-89.

Европейский стандарт DIN 2215 маркируется указанием номера профиля и длины по внутреннему радиусу. Американский стандарт RMA так же указывает длину по внутреннему радиусу в дюймах. Измерения проводятся в свободном, не натянутом положении. Расчет длины клинового ремня российского производства необходимо делать по корду.

Внутренняя длина клинового ремня может быть измерена непосредственно по положению, которое он занимал на шкивах привода, с помощью гибкой рулетки или сантиметра.

Варианты замены клиновых ремней по длине

Все приводы, использующие клиновые ремни имеют натяжку, учитывая огромное число типов приводов и их размеры, вариантов изменения длины ремня в большую или меньшую сторону очень много. Поэтому рассмотрим наиболее распространенные примеры замен ремня по длине.

— Если длина ремня менее 1000 мм, то ремень можно ставить +\- 10 мм от установленного ранее,
— Если длина ремня от 1000 до 1500 мм, то ремень можно ставить +\- 13 мм от установленного ранее,
— Если длина ремня от 1500 до 2000 мм, то ремень можно ставить +\- 17 мм от установленного ранее,
— Если длина ремня от 2000 до 2500 мм, то ремень можно ставить +\- 19 мм от установленного ранее,
— Если длина ремня от 2500 до 3000 мм, то ремень можно ставить +\- 22 мм от установленного ранее,
— Если длина ремня от 3000 до 4000 мм, то ремень можно ставить +\- 30 мм от установленного ранее,
— Если длина ремня более 4000 мм, то ремень можно ставить +\- 40 мм установленного ранее.

В 99% случаях данная разница в длине ремня компенсируется натяжным шкивом, который в обязательном порядке присутствует во всех типах приводов использующих клиновой ремень. Сдвиг на фиксирующей планке натяжного шкива будет в 2 раза меньше чем изменение длины ремня. То есть если мы ставим ремень на 20 мм длиннее оригинала, то фиксирующий болт на этой планке сдвинется всего на 10 мм.

Подбор клинового ремня по размерам сечения и длины могут выполнить специалисты ООО «ТПК «Белтимпэкс». По вопросам приобретения и сотрудничества обращайтесь в отдел продаж компании.


Как быстро и точно измерить длину клиновидного ремня :: АвтоМотоГараж

При написании предыдущей статьи, возник вопрос о том, как измерить фактическую длину имеющегося у нас приводного ремня. К тому моменту мы уже выполнили все расчёты и получили искомые значения. Сейчас нашей задачей является сравнение расчётных данных с длинами фактическими. На имеющемся ремне нанесена маркировка, но, поискав в Интернете её расшифровку, мы призадумались ещё больше. Нами было найдено несколько разных вариантов характеристик, что и заставило глубже разобраться в данном вопросе. Ниже приведём информацию, которая нанесена на самом ремне. Она состоит из двух частей. Первая часть:


А это вторая часть:


В итоге, какую информацию мы имеем? Перечислим данные в столбик:
       ● в начале идут какие-то иероглифы – хз что это;
       ● далее число 1054 – к чему привязать данное число непонятно;
       ● снова иероглиф – … ;
       ● далее похоже на название фирмы производителя – First rope;
       ● A-22 – это, вроде как, модель ремня;
       ● следующее обозначение похоже на длину ремня — A 569 Ld, только вот какую, пока непонятно, будем разбираться.

Как в последствии выяснилось, буквенные обозначения: «Ld», «Lw» и «Lp» это одно и тоже, и является параметром рабочей длины, другими словами это длина корда. В нашем понимании, данный параметр для рядового пользователя и конструктора кинематических систем в домашних условиях, далёк от адекватного восприятия, то есть, практически бесполезен. На этой информации мы остановиться не могли и продолжили разбираться дальше. Далее выяснили, что помимо рабочей длины, у приводного ремня есть ещё две другие длины. Длина по внутренней грани, обозначается как «Li». Обычно параметр «Li» используют при маркировке американские и европейские производители. И следующая длина, это длина по внешней грани. Её в основном, наносят отечественные производители. Данный параметр имеет буквенное обозначение «La». В принципе, это то, что нам и хотелось бы знать. На рисунке ниже, мы графически, на профиле клинового ремня обозначили все вышеперечисленные длины.


В итоге получается так, что маркировка длины ремня имеется, но она для нас мало что значит. Придётся её измерять самостоятельно.


Сняв с механизма ленточной пилы приводной ремень и покрутив его в руках, мы прикинули несколько методов, которыми можно измерить его длину. Метод первый. Сделать маркером риску на ремне и прокатить его по линейке. Попробовали. Несколько раз ремень, то проскальзывал, то съезжал в сторону, то ещё чего-нибудь с ним происходило. В общем, после каждого измерения были сомнения в том, что данные получились точные. Далее, по рекомендациям некоторых интернет магазинов (соответствующих товаров), мы пробовали использовать ленточный метр (тот который используется портными). Интересно, но они сами таким методом хоть раз пробовали мерить ремни? Со вторым методом дела были в разы хуже. При работе этот метр постоянно съезжал и слетал с ремня. К тому же, метр портного достаточной точностью не особо-то и обладает. А когда мы стараемся учесть и не упустить ни одного миллиметра, этот вариант сводит наши старания на нет.



Немного поразмыслив, нам пришла более интересная идея — нужно просто что-то наклеить на ремень, сделать метки, потом это «что-то» снять, наклеить на ровную плоскость и спокойно измерить. Этим «что-то» стал узкий малярный скотч. В итоге, для адекватного измерения нам понадобился следующий набор: стальная линейка длинной один метр, узкий малярный скотч (ширина 20 мм), ножницы и измеряемый ремень.


Поскольку при вычислениях мы использовали внешние размеры диаметров шкивов, а ремень ложится в шкивы практически заподлицо (где-то на миллиметр – полтора чуть ниже), то нам и требуется узнать длину по внешней грани.

Переходим к процессу подготовки ремня к измерениям. Для полноценного эксперимента мы наклеим малярный скотч на верхнюю и нижнюю грань.


После того как скотч наклеен, разрезаем его. Резать можно абсолютно в любом месте.


Далее скотч аккуратно отклеиваем. Главное его не тянуть, иначе данные будут немного не корректные. Как только скотч отклеен, сразу же переклеиваем его на любую горизонтальную поверхность, где можно будет приступать к непосредственным измерениям.


Теперь самое интересное. Прикладываем линейку к первому измеряемому элементу. Его длина (это — La) составила 588 миллиметров.


Далее прикладываем линейку ко второму измеряемому элементу. Его длина (это — Li) составила 541 миллиметр.


Краткие итоги и вывод. Сам метод измерения длины при помощи малярного скотча получился очень удобным, а главное достаточно точным. Даже если измеряемый ремень будет очень длинный, то рулона хватит точно. А при дальнейшем измерении длины скотча, на нём удобно делать пометки и карандашом, и маркером.



Также у нас есть ещё онлайн калькуляторы, рекомендуем ознакомиться. Ссылки на дополнительный материал:

Расчёт диаметров шкивов ремённой передачи для поликлиновидного ремня. Онлайн калькулятор.

Расчёт диаметров шкивов ремённой передачи с использованием клиновидного ремня. Онлайн калькулятор.

Расчёт диаметров шкивов ремённой передачи с применение плоского ведомого шкива. Онлайн калькулятор.

Расчёт длинны приводного поликлиновидного ремня. Онлайн калькулятор.

Расчёт длинны приводного клиновидного ремня. Онлайн калькулятор.

Расчёт и подбор натяжного ролика для поликлиновидного ремня

Расчёт и подбор натяжного ролика для клиновидного ремня

Точим шкив для поликлиновидного ремня

Тест ремённого привода. Поликлиновидный ремень. Первая передача.



Онлайн калькуляторы на все случаи жизни, рекомендуем ознакомиться:

Расчёт количества масла для бензина,

Расчёт масла для топливной смеси — ёмкость без маркировки объёма,

Расчёт шунтирующего сопротивления амперметра,

Онлайн калькулятор — закон Ома (ток, напряжение, сопротивление) + Мощность,

Расчет трансформатора с тороидальным магнитопроводом,

Расчет трансформатора с броневым магнитопроводом.

Как определить размер клинового (техстропного) ремня

Специально для вас мы написали статью, о том как определить длину клинового (техстропного) ремня, который требует замены.

Для того, чтобы определить длину клинового ремня, который требует замены, необходимо:

1. Внимательно осмотреть ремень — на нем обычно указан профиль и длина в мм или в дюймах, а так же буквенное обозначение длины (La Lp, Lw Lb т.д)

2. Если какой-то параметр невозможно установить, попробуйте сами его измерить. Замерьте ширину верхней грани и высоту ремня (техстропы) в мм. (для определения профиля)

3. В случае, если клиновой ремень не будет в дальнейшем использоваться , разрежьте его и измерьте его длину рулеткой.

4. Если невозможно ремень разрезать, или п.2 не даст результатов, то можно куском веревки обмотать шкивы на приводе, а потом замерить длину веревки(приблизительно это будет внутренняя длинна клинового ремня), а так же измерить посадочное место в шкиве (высоту и ширину ).

5. Выбрать подходящий размер в таблице ниже (надо учесть, что использованный ремень обычно уже растянут, поэтому обязательно делайте поправку на 1-1,5% короче от длины.)

6. Позвонить по телефону (495) 510-67-70 или оставить заказ на сайте.( На сайте клиновые ремни указаны по Расчетной длине (Ld))

Справочная информация:

La или Lz — наружная длина клинового ремня

Ld — расчетная длина

Lw или Li — внутренняя длина

размер клинового ремня

пересчет длины

Профиль мм

Ширина верхней грани, мм

Высота ремня , мм

c внутренней (Lw) в расчетную (Ld)

с наружной (La) в расчетную (Ld)

HZ(0)

10

6

Ld=Lw+24

Ld=La-16

HA

13

8

Ld=Lw+30

Ld=La-20

HB(Б)

17

11

Ld=Lw+44

Ld=La-26

HC(B)

22

14

Ld=Lw+54

Ld=La-36

HD(Г)

32

19

Ld=Lw+70

Ld=La-50

HЕ(Д)

40

23,5

Ld=Lw+88

Ld=La-57

SPZ(XPZ) 8,5-8

9,7

8

Ld=Lw+38

Ld=La-13

SPA(XPA) 11-10

12,7

10

Ld=Lw+45

Ld=La-18

SPB (УБ)

16,3

13

Ld=Lw+60

Ld=La-22

SPC(УВ)

22

18

Ld=Lw+83

Ld=La-30

Пример:

После проведенных измерений у Вас получились размеры

Высота 8-10 мм

Ширина верхней грани 11-12 мм, длина внутренняя 973 мм.*

*- надо понимать, что использованный ремень имеет износ, как по боковым граням , так и по внутренней поверхности.

Согласно полученным данным, это скорее всего профиль SPA , а расчетная длина (Ld) 1016 мм. (983 мм+45 мм- 1,21% растяжения=1016,8 мм)

Ближайший размер (лучше в сторону уменьшения) SPA -1007 мм.

Погрешность может быть связана с неточностью измерений или большим удлинением.

Подбор ремня — Эвенлайн

Если обозначение на ремне стерлось, отсутствует или не похоже ни на что представленное в каталогах, то тип ремня можно определить по размерам. В 99% случаев ремни — стандартные, и процедура не представляет сложности.

Вам необходимо определить 2 параметра — профиль и длину ремня. Для этого Вам понадобятся линейка/рулетка/штангенциркуль.

Важно знать: ремень в процессе работы изнашивается и растягивается, абсолютно точная геометрия не нужна, особенно в системах с натяжителями. В среднем, приемлемый допуск составляет ±10%, о допуске -4 .. +6 % можно не беспокоиться в принципе.
Профиль

определяется по размерам сечения ремня

Некоторые профили могут обозначаться русскими буквами, список соответствия простой, как порядковый номер в алфавите: A=А ; B=Б ; C=В ; D=Г ; E=Д. Соответствие обозначений ISO(DIN) / ГОСТ для узкопрофильных ремней: SPZ=8,5×8 ; SPA=11×10 ; SPB=14×13 ; SPC=21×14

Если ремень не остался ни в каком виде, можно измерить посадочное место на шкиве — ширину и глубину.

Длина

Если не планируется его эксплуатация, можно его разрезать и измерить рулеткой. Или швейным метром измерить наружную длину (La), причем следует учесть, что справочная длина ремня указывается приблизительно посередине его высоты, поэтому расчетная (номинальная) длина (Lp) будет меньше, пересчитать в расчетную можно по таблице:

ПрофильПересчет длины c внутренней (Li) в расчетную (Lp)Пересчет длины с наружной (La) в расчетную (Lp)
ZLp=Li+24Lp=La-16
ALp=Li+30Lp=La-20
BLp=Li+44Lp=La-26
CLp=Li+54Lp=La-36
DLp=Li+70Lp=La-50
ELp=Li+88Lp=La-57
SPZLp=Li+38Lp=La-13
SPALp=Li+45Lp=La-18
SPBLp=Li+60Lp=La-22
SPCLp=Li+83Lp=La-30

Если ремня уже нет, можно замерить его внутреннюю длину (Li) измерив швейным метром окружность которую он занимал на шкивах, и пересчитать в расчетную (Lp)

Когда профиль и длина, точная или приблизительная, известны, обозначение вашего ремня будет «»профиль» — «длина в мм»», например профиль А, длина 1050мм — «А-1050».

Открываете прайс для физических лиц, или юридических/ИП и ищете строку вида «профиль»-«первые цифры длины», например «А-105» для описанного выше случая, и выбираете из наиболее близких по длине подходящее Вам предложение по цене и производителю.

Базовые сведения об особенностях/достоинствах/недостатках клиновых ремней можно узнать в Википедии
https://ru.wikipedia.org/wiki/Приводной_ремень
https://ru.wikipedia.org/wiki/Ремённая_передача

Как правильно измерить длину клинового ремня — «ЕВРОПОДШИПНИК М»

Для ремонта привода того или иного механизма необходимо знать, как замерить длину клинового ремня. Не всегда можно точно узнать размеры из документации, поэтому на самих ремнях есть маркировка, но иногда она стирается. В этом случае необходимо правильно провести измерения. При этом важно учесть, что некоторые производители указывают размеры внутренней части, а некоторые — измеряют по внешней, в этом случае длина ремня может значительно отличаться. Как именно? Читайте в нашей статье.

как замерить длину клинового ремня

Типы клиновых ремней

При выборе нового клинового ремня определённые сложности может вызвать наличие различных типов продукции. Тот или иной способ, как измерить длину клинового ремня, напрямую зависит именно от того, какой ремень перед вами. Российские производители выпускают продукцию в соответствии с ГОСТом, а импортные пользуются другой сертификацией, требования которой отличаются от отечественных.

Конструкция ремней обычно очень схожа, поэтому можно найти аналог любого понравившегося производителя, но важно выбирать качественный товар у надежного поставщика. Как это сделать, можно узнать в наших статьях; например, в одной из них мы рассказываем, как отличить подделку ступичного подшипника.

Каждый клиновый ремень имеет три параметра длины, для подбора нужного стоит замерить каждую.

  • Li — расстояние, измеряемое по внутренней грани изделия. Чаще всего указывается американскими и европейскими производителями.
  • Lp (а также Lw или Ld) — обозначение рабочей длины. Она сопоставима с длиной корда.
  • La — параметр, измеряемый относительно внешней грани изделия. Обычно используется российскими производителями.

Соотношение размеров можно подобрать, воспользовавшись специальными каталогами, которые предоставляют производители.

длина клинового ремня как мерить

Как измерить клиновой ремень

Если ремень отечественный, измерять его нужно по рабочей длине. В каталогах этот параметр обозначается буквами Lw. Европейские производители указывают данные Li, поэтому импортный ремень искать в каталоге нужно именно в этой графе. Например, внутренняя длина будет обозначаться 23×2700, это означает, что высота корда равна 23 мм, а внутренняя длина — 2 700 мм.

Обратите внимание на то, что американские изделия измеряются в дюймах и придется сопоставлять размеры, высчитывая, сколько это в мм. Кроме того, высота профиля обозначается буквами. Например, ремень с внутренней длиной 2 500 мм в каталоге RMA будет обозначен как С 98,0. Если вам неизвестна длина вашего клинового ремня, как мерить, догадаться несложно, достаточно снять изделие и воспользоваться сантиметром.

Если вы хотите приобрести качественную продукцию известных производителей, гарантированно не столкнувшись с подделкой, обратитесь в интернет-магазин «Европодшипник М». Мы работаем напрямую с производителями, предлагаем выгодные оптовые условия, а также даем гарантию на весь поставляемый товар. Оставьте заявку на сайте или свяжитесь с нами по одному из предложенных телефонов.

Добавить комментарий

Ваш адрес email не будет опубликован.
