Регулятор напряжения для авто. Зачем он нужен?

Регулятор напряжения для авто – это прибор, функцией которого является поддержание напряжения в бортовой сети машины в установленных рамках, независимо от частоты вращения ротора генератора, внешней температуры, нагрузки и пр.

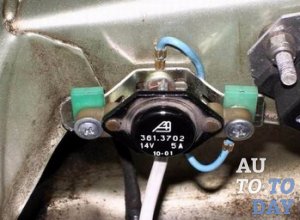

Регулятор напряжения для авто

Выполняет данное устройство и некоторые дополнительные функции: защита генератора и его элементов от перегрузок и работы в аварийных режимах, автоматическое включение системы сигнализации аварийной работы генератора или цепи обмотки возбуждения.

На напряжение генератора оказывают влияние три основных фактора: частота вращения его ротора, магнитный поток, который создается током обмотки возбуждения, а также сила тока, которая отдается генератором в нагрузку.

Напряжение генератора возрастает с ростом числа оборотов, а также со снижением нагрузки. Кроме того, увеличение напряжения вызывает возрастание силы тока в обмотке возбуждения.

Регулятор же напряжения стабилизирует напряжение путем корректировки тока возбуждения. В случае возрастания напряжения и выхода за требуемые пределы, регулятор увеличивает или уменьшает ток возбуждения, что приводит к стабилизации напряжения.


Регулятор напряжения для авто подключается к обмотке возбуждения генератора, а также к нему подводится напряжение с генератора или аккумулятора. Конечно, регуляторы с расширенным перечнем функций требуют большего числа подключений.

Регулятор напряжения для авто состоит из нескольких основных элементов:

{typography list_number_bullet_blue}1. Измерительный элемент;||2. Элемент, проводящий сравнение;||3. Регулирующий элемент.{/typography}
Очень чувствительной и уязвимой частью регулятора является его входной делитель напряжения. От него напряжение поступает к элементу сравнения. В данном случае эталонной величиной выступает напряжение стабилизации стабилитрона.

В случае если показатель напряжения ниже уровня стабилизации, то стабилитрон не пропускает ток через себя. В случае же превышения напряжением допустимых пределов, стабилитрон начинает пропускать через себя ток. На самом стабилитроне напряжение практически не изменяется.

Проходящий через стабилитрон ток активирует реле, коммутирующее цепь возбуждения так, что в обмотке возбуждения происходит корректировка тока в необходимом направлении. Автомобильные регуляторы напряжения осуществляют дискретное регулирование. Это возможно благодаря включению или выключению обмотки возбуждения в цепь питания. Такой принцип заложен в транзисторных регуляторах напряжения.

В вибрационных же или контактно-транзисторных регуляторах осуществляется включение обмотки возбуждения последовательно с обмоткой дополнительного резистора. Стоит отметить, что сегодня применяются лишь транзисторные регуляторы напряжения для авто, а вибрационные и контактно-транзисторные уже отошли в историю.

Регулятор напряжения для авто

Регулятор напряжения — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 7 августа 2019; проверки требуют 7 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 7 августа 2019; проверки требуют 7 правок. Блок питания «Волна-М» для бытовых электронных устройств с регулятором напряжения. СССР, 1980-е годы.

Регулятор напряжения — это устройство, позволяющее изменять величину электрического напряжения на выходе при воздействии на органы управления, либо при поступлении управляющего сигнала.

Регулятор напряжения может быть, как нестабилизированным, так и стабилизированным. Стабилизированный регулятор напряжения, кроме регулятора напряжения, содержит в себе ещё и стабилизатор напряжения. В англоязычной традиции регулятором напряжения называют стабилизатор напряжения, а тиристорный регулятор напряжения называют Voltage controller.

Используется как в составе электронной аппаратуры, так и в виде отдельного изделия.

О применении специализированных стабилизаторов напряжения на авто- и мототранспорте см. статью автомобильный генератор.

Принципиальная схема регулятора напряжения с компенсационным стабилизатором[править | править код]

Voltage stabiliser OA, IEC symbols.svg Микросхема стабилизатора напряжения 7812 на +12 Вольт 1 Ампер[1]

Устройство подключается входным разъёмом +UIn и «массой» к выпрямителю переменного тока.

Стабилизированное напряжение на нагрузку питания RL снимается с разъёма +UOut.
Биполярный транзистор Q — регулирующий элемент стабилизатора.
Постоянное напряжение на его базу подаётся с параметрического стабилизатора Rv-Dz, состоящего из резистора Rv и стабилитрона Dz.
Микросхема стабилизатора напряжения OA — управляющий элемент.
Заданное напряжение на микросхему подаётся с делителя напряжения R1-R2-R3 и может устанавливаться переменным резистором R2.
Делитель напряжения R1-R2-R3 является также балластным резистором, поддерживающим рабочий режим транзистора Q при отключенной нагрузке RL.

Под ред. Н. И. Чистякова. Справочная книга радиолюбителя-конструктора / Серия «Массовая радиобиблиотека», выпуск 1147. — Москва: Радио и связь, 1990. — С. 306-322. — 622 с.

Регулятор напряжения генератора – что это такое

Регулятор напряжения Электрооборудование любого автомобиля включает в себя генератор — устройство, преобразующее механическую энергию, получаемую от двигателя, в электрическую. Вместе с регулятором напряжения он называется генераторной установкой. На современные автомобили устанавливаются генераторы переменного тока. Они в наибольшей степени отвечают предъявляемым требованиям.

Что такое регулятор напряжения генератора?

Регулятор напряжения поддерживает напряжение бортовой сети в заданных пределах во всех режимах работы при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды. Кроме того, он может выполнять дополнительные функции — защищать элементы генераторной установки от аварийных режимов и перегрузки, автоматически включать в бортовую сеть цепь обмотки возбуждения или систему сигнализации аварийной работы генераторной установки.

Принцип действия регулятора напряжения

Регулятор напряжения генератора В настоящее время все генераторные установки оснащаются полупроводниковыми электронными регуляторами напряжения, как правило встроенными внутрь генератора. Схемы их исполнения и конструктивное оформление могут быть различны, но принцип работы у всех регуляторов одинаков. Напряжение генератора без регулятора зависит от частоты вращения его ротора, магнитного потока, создаваемого обмоткой возбуждения, а, следовательно, от силы тока в этой обмотке и величины тока, отдаваемого генератором потребителям. Чем больше частота вращения и сила тока возбуждения, тем больше напряжение генератора, чем больше сила тока его нагрузки — тем меньше это напряжение.

Функцией регулятора напряжения является стабилизация напряжения при изменении частоты вращения и нагрузки за счет воздействия на ток возбуждения. Конечно можно изменять ток в цепи возбуждения введением в эту цепь дополнительного резистора, как это делалось в прежних вибрационных регуляторах напряжения, но этот способ связан с потерей мощности в этом резисторе и в электронных регуляторах не применяется. Электронные регуляторы изменяют ток возбуждения путем включения и отключения обмотки возбуждения от питающей сети, при этом меняется относительная продолжительность времени включения обмотки возбуждения. Если для стабилизации напряжения требуется уменьшить силу тока возбуждения, время включения обмотки возбуждения уменьшается, если нужно увеличить увеличивается.

Проверка регулятора напряжения

Прежде чем проверить регулятор напряжения, нужно убедиться, что проблема кроется именно в нём, а не в других элементах генератора (слабо натянут ремень, окислилась масса и т.д.), для этого нужно проверить сам генератор (Как проверить генератор?). После этого вам нужно снять регулятор напряжения. Процесс демонтажа регулятора описан в статье «как снять регулятор напряжения?». В двух словах скажу, что сначала нужно снять минусовую клемму, снять все провода с генератора, снять пластиковый кожух с генератора, затем открутить и вынуть регулятор напряжения в сборе вместе с щётками.

Треуровневый регулятор

Давайте перейдём непосредственно к проверке регулятора напряжения. Проверять регулятор напряжения нужно обязательно в сборе с щёткодержателями – т.к. в случае обрыва цепи щёток и регулятора напряжения, мы сразу это заметим. Перед проверкой, обратите внимание на состояние щёток: если они обломаны или их длина короче 5мм, неподвижны и не пружинят, – то их нужно заменить. Для проверки нам понадобится:

– провода;

– аккумулятор автомобильный;

– лампочка на 12в 1-3Вт;

– две обычные пальчиковые батарейки.

Чтобы проверить регулятор напряжения, нам нужно будет построить две схемы: К щёткам подключаем лампочку, К выводам Б и В подключаем «+» от аккумулятора, «-» аккумулятора закрепляем на массу регулятора. Делаем ту же схему, но добавляем последовательно две пальчиковые батарейки. Вывод из всего вышесказанного таков.

Исправный регулятор напряжения: в первой схеме лампа горит, во второй схеме лампа не горит, т.к. напряжение выше 14,7в и подача напряжения на щётки должна быть прекращена. Неисправный регулятор напряжения: в обоих случая лампа горит, значит в регуляторе пробой. Лампа не горит вообще – значит, отсутствует контакт между щётками и регулятором или обрыв цепи в регуляторе.

Трехуровневые регуляторы напряжения

Сначала узнаем, для чего нужен этот регулятор. Автомобильный генератор во время движения и работы двигателя должен подпитывать аккумуляторную батарею. Тем самым восстанавливается ёмкость аккумулятора, когда он разряжается во время стоянки. Если мы ездим каждый день, то аккумулятор почти не разряжается, если он в исправном состоянии.

Регулятор

Хуже приходиться аккумулятору, когда машина долго стоит без движения, ведь его энергия постепенно уходит на поддержание работы авто сигнализации. Ещё хуже дела обстоят зимой, когда при отрицательных температурах аккумуляторная батарея разряжается очень быстро. А если вы ездите помалу и не часто, то аккумулятор не заряжается полностью во время движения и может полностью разрядится как-то утром.

Справиться с вышеуказанной проблемой, призван трехуровневый регулятор напряжения. У него три положения работы: это максимальное (выдаёт напряжение на генераторе 14,0-14,2 В), нормальное (13,6-13,8 В) и минимальное (13,0-13,2 В). Как мы знаем из статьи про проверку работоспособности аккумулятора, нормальное напряжение при заведённом двигателе должно быть от 13,2-13,6 В. Это означает, что генератор работает в нормальном режиме и АКБ заряжается в полном объёме.

Это соответствует среднему (нормальному) положению регулятора напряжения. А вот зимой, желательно повысить напряжение до 13,8-14,0 В, т.к. аккумулятор быстрее разряжается при отрицательных температурах. Это делается простым переводом рычажка на регуляторе напряжения. Так будет обеспечена лучшая зарядка АКБ зимой при работающем двигателе.

Летом, особенно когда жара превышает +25 градусов и выше — желательно понизить напряжение генератора до 13,0-13,2 В. Зарядка от этого не пострадает, но генератор не будет “выкипать”, т.е. не будет терять свою номинальную ёмкость и не сокращать ресурс.

Как снять или заменить регулятор напряжения?

Перед заменой регулятора напряжения, обязательно проверьте генератор в целом (Как проверить генератор?). Регулятор напряжения нужно менять, если напряжение под нагрузкой бортовой сети (включены дальний, обогрев зеркал, печка) меньше 13в. Так же регулятор напряжения может стать причиной высокого напряжения (выше 14,7в). Но, как писалось выше, перед снятием регулятора нужно проверить сам генератор, ознакомиться с другими возможными неисправностями (например слабо натянут ремень генератора), и только потом приступать к замене регулятора напряжения. Так же данная статья вам понадобится для замены щёток генератора, т.к. щётки и регулятор напряжения устанавливаются на генератор в сборе.

Снятие регулятора напряжения Итак, как же снять регулятор напряжения? Открываем капот, снимаем минусовую клемму аккумулятора, находим генератор, отсоединяем колодку проводов «D».

— Снимаем защитный резиновый колпачок с наконечников проводов вывода «+». Откручиваем гайку крепления этих проводов, снимаем их с блока генератора.

— Далее нам нужно снять сам пластиковый блок генератора (чаще всего он черного цвета). Для этого нужно отсоединить три пружинных фиксатора, расположенных по периметру блока.

— Находим регулятор напряжения, и крестовой отверткой откручиваем его крепления.

— Вынимаем регулятор напряжения в сборе с щётками, и отключаем от него колодку проводов.

— Далее нам нужно проверить регулятор напряжения, дабы убедиться в его неисправности.

Устанавливаем регулятор напряжения строго в обратной последовательности. Стоит отметить, что в последнее время, многие автолюбители стали пользоваться трёхуровневым регулятором напряжения, для того, чтобы избавиться от просадок напряжения в бортовой сети.
