Содержание

Шатун (деталь) — Википедия

У этого термина существуют и другие значения, см. Шатун. Нехарактерная крученая деформация шатуна Анимация работы шатунов

Шату́н (иногда ещё называют тяговое дышло) — деталь, соединяющая поршень (посредством поршневого пальца[1]) и шатунную шейку коленчатого вала или движущих колёс паровоза. Служит для передачи возвратно-поступательных движений поршня к коленчатому валу или к колёсам для преобразования во вращательное движение. Для облегчения ремонта кривошипно-шатунного механизма в шатунах обычно используют быстросъёмные вкладыши подшипника[2], на которых нанесён антифрикционный слой (см. подшипник скольжения). Однако некоторые конструкции шатунов по-прежнему имеют заливку баббитом, при этом зазор регулируют выемом пластин между половинками шатуна (компрессоры, тихоходные судовые ДВС)[3][4]. Шатуны с ограниченным ресурсом не имеют специального антифрикционного слоя (алюминиевые шатуны пусковых и спортивных двигателей, мотоблоков)

[5].

Шатун как элемент, необходимый для соединения поршня с коленчатым валом, применяется во всех существующих поршневых двигателях, за исключением двигателя Баландина, где усилие на вал передаётся не шатунным, а ползунным механизмом, а также шайбовых двигателях.

Конструкции шатунов

Шатуны различают по форме сечения стержня шатуна: двутавровые (применяются чаще всего), круглые, ромбические. Вторые обычны в судовых двигателях, по сверлению внутри подаётся смазка или охлаждение; третьи — в гоночных моторах с большой частотой вращения, где важно улучшение аэродинамики. Простые шатуны тихоходных механизмов имеют сечение прямоугольной формы[6].

По форме кривошипной головки шатуны бывают простые, прицепные и вильчатые (вторые характерны для звездообразных и V-образных двигателей, вильчатые применяются в некоторых V- и W-образных двигателях). Ввиду более высоких газовых сил, при равном диаметре цилиндра необходимое сечение дизельного шатуна оказывается больше, поэтому дизельные шатуны тяжелее. Шатун испытывает сложное знакопеременное нагружение и рассчитывается отдельно по каждому своему элементу

[7].

В нижней головки шатуна чаще всего установлен подшипник скольжения, имеющий сменный вкладыш с антифрикционным сплавом из свинцовистой бронзы (в дизелях, работающих на грязном по сере топливе), алюминиево-оловянным сплавом (чаще всего) или даже серебром (звездообразные быстроходные). Верхняя головка шатуна традиционно имеет бронзовую втулку, чаще всего со сверлением для подачи масла от подшипника нижней головки. Однако в двигателях с фиксацией поршневого пальца в шатуне (ранние модели ВАЗ) верхний шатунный подшипник отсутствует — нет ни втулки, ни роликов. Смотря по форсировке двигателя, шатуны могут иметь отверстие в кривошипной головке для подачи масла на гильзу цилиндра

[8].

Некоторые конструкции имеют подшипники качения в нижней и даже верхней головке шатуна, в этих случаях внутренняя поверхность шатуна закаливается. Такой шатун не имеет вкладышей и ремонтных размеров, при износе меняют обойму с роликами, по результатам обмеров — шатун и/или коленчатый вал. Применение — быстроходные двигатели с воздушным охлаждением, двигатели с кривошипно-камерной продувкой — то есть те, в которых труднее обеспечить достаточное количество масла под давлением. Но наибольшее распространение имеют обычные со втулками и плавающим пальцем[9].

Разъёмные нижние головки шатунов могут быть прямыми, косыми (разъём под углом, для увеличения допустимого диаметра шейки). Соединение головок — болтовое, реже штифтами. В ранних конструкциях шатунные гайки контрились отгибными шайбами или проволокой. Половинки нижней головки шатуна должны точно, без сдвига прилегать друг другу, для чего применяют центрирование по шатунным болтам, зубцы

[10] или соединение шипом с последующей мехобработкой отверстия. В последние годы активно применяют разламываемые шатуны — у них разъёмную головку получают раскалыванием после глубокого охлаждения. Этим достигается максимальная точность при минимальной себестоимости. В случае применения вкладышей, последние удерживаются от проворота своими «усами», попадающими в паз головки[11]. Крышки подшипников в любых моделях двигателей нельзя путать между собой.

На циклическую прочность шатуна влияет радиус перехода, угол заделки верхней головки шатуна, а также качество поверхности всей детали. Для создания сжимающих напряжений шатуны часто подвергают дробеструйной обработке (после объёмной закалки и отпуска), авиационные обычно полировали.

В качестве материала применяют обычно легированную (45Г2, 12ХН3А, 18ХНВА,…) или углеродистую сталь достаточной прокаливаемости: чем больше толщина сечения, тем более легированную сталь приходится применять. Для малоразмерных автомобильных двигателей обычным является применение селектированной по углероду закалённой стали; в тихоходных механизмах шатуны имеют большие сечения, и для увеличения 90% прокаливаемости возрастающее количество легирующих элементов недопустимо увеличивает их стоимость. Поэтому шатуны судовых ДВС изготавливают из нормализованной углеродистой стали типа Ст5 (Сталь 30, 35, 40)[12].

Шатуны в одном двигателе подбирают по массе. Причём желательно подгонять отдельно массы верхней и нижней головки, используя для подпиливания приливы на крышке и верхней головке[13]. Однако некоторые механики предпочитают более лёгкий путь — при ремонте взвесить новые шатуны и поршни, выстроить по весу одни по возрастанию, а вторые по убыванию, потом соединить. Так масса поршневого комплекта легко и просто получается почти одинаковой

[14].

Видео по теме

Устройство головок шатуна

Нижний подшипник шатуна в большинстве случаев разъёмный (может быть неразъёмным только при сборном коленвале), поэтому крышка соединяется с шатуном болтами (шпильками), реже штифтами. Шатунные болты изготовляют из качественных легированных сталей, подвергают закалке с отпуском, причём принимаются все меры по повышению усталостной прочности — плавный переход от резьбы, чистая обработка поверхности, поверхностное упрочнение. Это же относится и к шатунной гайке. Ввиду этого, шатунный болт не подлежит стандартизации, и всегда уникален.

Шатунные болты (шпильки) должны гарантировать нераскрытие стыка кривошипной головки, при этом болт испытывает переменное напряжение, зависящее от соотношения жёсткости болта и крышки. Чем меньше жёсткость болта (выше длина, меньше сечение), тем пульсации напряжений растяжения ниже. Как только происходит раскрытие стыка, пульсация напряжений возрастает в несколько раз, и болты обрывает очень быстро.

Кривошипная (мотылёвая) головка имеет установленные вкладыши, фиксирующиеся от проворачивания «усами», вставленными в пазы головки. В случае подшипника из баббита (применяются высокопрочные оловянно-свинцовые баббиты типа Б83), между половинками шатуна устанавливают пакет металлических прокладок, и по мере износа баббита их снимают при обслуживании судового дизеля. Если же шатун имеет подшипники качения, то они могут быть насыпными (иглы), либо иметь обойму для роликов (современное решение).

Верхняя головка шатуна в большинстве случаев имеет свёртную бронзовую втулку с отверстием для смазки. После запрессовки втулку разворачивают в размер пальца, обеспечивая нужную чистоту поверхности. Поскольку скорость вращения поршневого пальца невелика, долговечность узла во многих случаях обеспечивается при небольшом диаметре пальца и смазки разбрызгиванием. Ремонт верхней головки требуется редко, ресурс втулки достигает полного ресурса двигателя. Однако, возможны повреждения от гидроудара либо соударения поршня с головкой при попадании в камеру предметов. Стержень шатуна при этом также часто изгибается.

История

Самое раннее свидетельство применения шатунов датируется концом 3-го века н. э., когда в Римской империи на лесопилках в Иераполе, Малая Азия, были применены механизмы, похожие на современные шатуны-преобразователи вращательного движения водяного колеса в поступательное для привода пилы. Аналогичные механизмы были также обнаружены при раскопках в Эфесе, которые датируются VI веком н. э.

Между 1174 и 1200 гг. арабский ученый и изобретатель Аль-Джазари описал машину, конструкция которой включала шатун с коленчатым валом (кривошипно-шатунный механизм). Предназначалась такая машина для подъёма воды[15].

В конструкциях машин кривошипы и шатуны обильно используются с XVI века, о чём свидетельствуют трактаты того времени: Агостино Рамелли The Diverse and Artifactitious Machines 1588 года, где изображены восемнадцать примеров. Число примеров растет в работе Theatrum Machinarum Novum от Георга Андреаса Бёклера, в которой присутствует до 45 различных машин.

См. также

Примечания

  1. ↑ Поршневой палец (недоступная ссылка).
  2. ↑ Шатун двигателя внутреннего сгорания | АВТОСТУК.РУ (рус.). autostuk.ru.
    Проверено 19 февраля 2018.
  3. ↑ [http://mash-xxl.info/info/386331/ Баббиты для вкладышей шатунов — Энциклопедия по машиностроению XXL]. mash-xxl.info. Проверено 19 февраля 2018.
  4. ↑ Шатуны — Моряк (рус.). seaspirit.ru. Проверено 19 февраля 2018.
  5. ↑ Какой шатун выбрать (рус.). enginepower.pro. Проверено 19 февраля 2018.
  6. Administrator. Шатуны. azbukadvs.ru. Проверено 20 февраля 2018.
  7. ↑ [http://www.ngpedia.ru/id481899p1.html Стержень — шатун — Большая Энциклопедия Нефти и Газа, статья, страница 1] (рус.). www.ngpedia.ru. Проверено 20 февраля 2018.
  8. ↑ Кривошипно-шатунный механизм | Конструкции судовых двигателей внутреннего сгорания. www.stroitelstvo-new.ru. Проверено 20 февраля 2018.
  9. ↑ Шатун двигателя внутреннего сгорания: конструкция, назначение, из чего делают шатуны (рус.), Автодромо — автоновости, тест-драйвы, обзоры, статьи, каталог авто и автосалонов, покупка и продажа автомобилей (18 апреля 2016). Проверено 20 февраля 2018.
  10. ↑ [http://sinref.ru/000_uchebniki/00800ekscovatori/100_rukovodstvo-po-ekspluatacii-jcb-4cx/153.htm Вкладыши нижней головки шатуна (снятие и установка) дизельного двигателя Perkins]. sinref.ru. Проверено 20 февраля 2018.
  11. ↑ Ремонт шатуннопоршневой группы Камаз (рус.). autoruk.ru. Проверено 20 февраля 2018.
  12. Administrator. Шатуны (рус.). vdvizhke.ru. Проверено 20 февраля 2018.
  13. ↑ Контент / Руководство / Поршни и шатуны — ВАЗ — ремонт, обслуживание, тюнинг (рус.). vazik.ru. Проверено 20 февраля 2018.
  14. ↑ Балансировка шатунов и коленвала. — Форум Клуба PATRIOT 4×4 (англ.). www.patriot4x4.ru.
    Проверено 20 февраля 2018.
  15. ↑ Что такое шатун и как он работает? (рус.). Проверено 19 февраля 2018.

Кривошипно-шатунный механизм (КШМ): назначение, устройство, принцип работы

Если есть что-то, что прочно ассоциируется с любым автомобилем, это механизм двигателя. Как ни странно, принцип его действия мало изменился с тех пор, как 120 лет назад Карл Бенц запатентовал свой первый автомобиль. Система усложнялась, обрастала сложной электроникой, совершенствовалась, но кривошипно-шатунный механизм (КШМ) остался самым узнаваемым “портретом” любого мотора.

Что такое КШМ и для чего он нужен?

Двигатель в процессе работы должен давать какое-то постоянное движение, и удобней всего, чтобы это было равномерное вращение. Однако силовая часть (цилиндро-поршневая группа, ЦПГ) вырабатывает поступательное движение. Значит, нужно сделать так, чтобы один тип движения преобразовался в другой, причем с наименьшими потерями. Вот для этого и был создан кривошипно-шатунный механизм.

По сути, КШМ – это устройство для получения и преобразования энергии и передачи ее дальше, другим узлам, которые уже эту энергию используют.

Устройство КШМ

Строго говоря, КШМ автомобиля состоит из самого кривошипа, шатунов и поршней. Однако говорить о части, не рассказав о целостной конструкции, было бы в корне неправильно. Поэтому схема и назначение КШП и смежных элементов будет рассматриваться в комплексе.

Устройство КШМ: (1 — коренной подшипник на коренной шейке; 2 — шатунный подшипник на шатунной шейке; 3 — шатун; 4 — поршневой палец; 5 — поршневые кольца; 6 — поршень; 7 — цилиндр; 8 — маховик; 9 — противовес; 10 — коленчатый вал.)
  1. Блок цилиндров – это начало всего движения в моторе. Его составляющие – поршни, цилиндры и гильзы цилиндров, в которых эти поршни движутся;
  2. Шатуны – это соединительные элементы между поршнями и коленвалом. По сути, шатун представляет собой прочную металлическую перемычку, которая одной стороной крепится к поршню с помощью шатунного пальца, а другой фиксируется на шейке коленвала. Благодаря пальцевому соединению поршень может двигаться относительно цилиндра в одной плоскости. Точно так же шатун охватывает посадочное место коленвала – шатунную шейку, и это крепление позволяет ему двигаться в той же плоскости, что и соединение с поршнем;
  3. Коленвал – коленчатый вал вращения, ось которого проходит через носок вала, коренные (опорные) шейки и фланец маховика. А вот шатунные шейки выходят за ось вала, и благодаря этому при его вращении описывают окружность;
  4. Маховик – обязательный элемент механизма, накапливающий инерцию вращения, благодаря которой двигатель работает ровней и не останавливается в “мертвой точке”.

Эти и другие элементы КШМ можно условно разделить на подвижные, те, что выполняют непосредственную работу, и неподвижные вспомогательные элементы.

Подвижная (рабочая) группа КШМ

Как понятно из названия, к подвижной группе относятся элементы, которые активно задействованы в работе двигателя.

  1. Поршень. При работе двигателя поршень перемещается в гильзе цилиндра под действием выталкивающей силы при сгорании топлива – с одной стороны, и поворотом коленвала – с другой. Для уплотнения зазора между ним и цилиндром на боковой поверхности поршня находятся поршневые кольца (компрессионные и маслосъемные), которые герметизируют промежуток и препятствуют потере мощности во время сгорания топлива.

    Устройство поршневой группы: (1 — масляно-охлаждающий канал; 2 — камера сгорания в днище поршня; 3 — днище поршня; 4 — канавка первого компрессионного кольца; 5 — первое (верхнее) компрессионное кольцо; 6 — второе (нижнее) компрессионное кольцо; 7 — маслосъемное кольцо; 8 — масляная форсунка; 9 — отверстие в головке шатуна для подвода масла к поршневому пальцу; 10 — шатун; 11 — поршневой палец; 12 — стопорное кольцо поршневого пальца; 13 и 14 — перегородки поршневых колец; 15 — жаровой пояс.)

  2. Шатун. Это соединительный элемент между поршнем и коленвалом. Верхней головкой шатун крепится к поршню с помощью пальца. Нижняя головка имеет съемную часть, так что шатун можно надеть на шейку коленвала. Для уменьшения трения между шейкой коленвала и головкой шатуна ставятся шатунные вкладыши – подшипники скольжения в виде двух пластин, изогнутых полукругом.

    Устройство шатуна

  3. Коленвал. Это центральная часть двигателя, без которой сложно представить себе его принцип работы. Основной его частью является ось вращения, которая одновременно служит опорой для коленвала в блоке цилиндров. Выступающие за ось вращения элементы предназначены для присоединения к шатунам: когда шатун движется вниз, коленвал позволяет ему описать нижней частью окружность одновременно с движением поршня. Так же, как и в случае с шатунами, опорные шейки коленвала лежат на подшипниках скольжения – вкладышах.

    Устройство коленвала

  4. Маховик. Он крепится к фланцу на торцевой части коленвала. Маховик вращается вместе с валом двигателя и частично демпфирует неизбежные в любом ДВС рывковые нагрузки. Но основная задача маховика – раскручивать коленвал (а с ним и цилиндро-поршневую группу), чтобы поршни не замерли в “мертвой точке”. Таким образом, часть мощности двигателя расходуется на поддержку вращения маховика.
Устройство маховика

Неподвижная группа КШМ

Неподвижной группой можно назвать внешнюю часть двигателя, в которой находится КШП.

  1. Блок цилиндров. По сути, это корпус, в котором располагаются непосредственно цилиндры, каналы системы охлаждения, посадочные места распредвала, коленвала и т.д. Он может выполняться из чугуна или алюминиевого сплава, и сегодня производители всё чаще используют алюминий, чтобы облегчить конструкцию. Для этой же цели вместо сплошного литья используются ребра жесткости, которые облегчают конструкцию без потери прочности. На боковых сторонах блока цилиндров располагаются посадочные места для вспомогательных механизмов двигателя.

    Блок цилиндров

  2. Головка блока цилиндров (ГБЦ). Устанавливается на блок цилиндров и закрывает его сверху. В ГБЦ предусмотрены отверстия для клапанов, впускного и выпускного коллекторов, крепления распредвала (одного или больше), крепления для других элементов двигателя. К ГБЦ, снизу, крепится прокладка (1) — пластина, которая герметизирует стык между блоком цилиндров и ГБЦ. В ней предусмотрены отверстия для цилиндров и крепежных болтов. А сверху — клапанная крышка (5), — ею закрывается ГБЦ сверху, когда двигатель собран и готов к запуску. Прокладка клапанной крышки. Это тонкая пластина, которая укладывается по периметру ГБЦ и герметизирует стык.
Устройство ГБЦ: (1 — прокладка ГБЦ; 2 — ГБЦ; 3 — сальник; 4 — прокладка крышки ГБЦ; 5 — крышка клапанная; 6- прижимная пластина; 7 — пробка маслозаливной горловины; 8 — прокладка пробки; 9 — направляющая втулка клапана; 10 — установочная втулка; 11 — болт крепления головки блока.)

Принцип работы КШМ

Работа механизма двигателя основана на энергии расширения при сгорании топливно-воздушной смеси. Именно эти “микровзрывы” являются движущей силой, которую кривошипно-шатунный механизм переводит в удобную форму. На видео, ниже, подробно описанный принцип работы КШМ в 3Д анимайии.

Принцип работы КШМ:

  1. В цилиндрах двигателя сгорает распыленное и смешанное с воздухом топливо. Такая дисперсия предполагает не медленное горение, а мгновенное, благодаря чему воздух в цилиндре резко расширяется.
  2. Поршень, который в момент начала горения топлива находится в верхней точке, резко опускается вниз. Это прямолинейное движение поршня в цилиндре.
  3. Шатун соединен с поршнем и коленвалом так, что может двигаться (отклоняться) в одной плоскости. Поршень толкает шатун, который надет на шейку коленвала. Благодаря подвижному соединению, импульс от поршня через шатун передается на коленвал по касательной, то есть вал делает поворот.
  4. Поскольку все поршни по очереди толкают коленвал по тому же принципу, их возвратно-поступательное движение переходит во вращение коленвала.
  5. Маховик добавляет импульс вращения, когда поршень находится в «мертвых» точках.

Интересно, что для старта двигателя нужно сначала раскрутить маховик. Для этой цели нужен стартер, который сцепляется с зубчатым венцом маховика и раскручивает его, пока мотор не заведется. Закон сохранения энергии в действии.

Остальные элементы двигателя: клапаны, распредвалы, толкатели, система охлаждения, система смазки, ГРМ и прочие – необходимые детали и узлы для обеспечения работы КШМ.

Основные неисправности

Учитывая нагрузки, как механические, так и химические, и температурные, кривошипно-шатунный механизм подвержен различным проблемам. Избежать неприятностей с КШП (а значит, и с двигателем) помогает грамотное обслуживание, но всё равно от поломок никто не застрахован.

Стук в двигателе.

Один из самых страшных звуков, когда в моторе вдруг появляется странный стук и прочие посторонние шумы. Это всегда признак проблем: если что-то начало стучать, значит, с ним проблема. Поскольку в двигателе элементы подогнаны с микронной точностью, стук свидетельствует об износе. Придется разбирать двигатель, смотреть, что стучало, и менять изношенную деталь.

Основной причиной износа чаще всего становится некачественное ТО двигателя. Моторное масло имеет свой ресурс, и его регулярная замена архиважна. То же относится и к фильтрам. Твердые частички, даже мельчайшие, постепенно изнашивают тонко пригнанные детали, образуют задиры и выработку.

Стук может говорить и об износе подшипников (вкладышей). Они также страдают от недостатка смазки, поскольку именно на вкладыши приходится огромная нагрузка.

Снижение мощности.
Потеря мощности двигателя может говорить о залегании поршневых колец. В этом случае кольца не выполняют свою функцию, в камере сгорания остается моторное масло, а продукты сгорания прорываются в двигатель. Прорыв газов говорит и о пустой растрате энергии, и это чувствует автовладелец как снижение динамических характеристик. Продолжительная работа в такой ситуации может только ухудшить состояние двигателя и довести стандартную, в общем-то, проблему до капремонта двигателя.

Проверить состояние мотора можно самостоятельно, измерив компрессию в цилиндрах. Если она ниже нормативной для данной модификации двигателя, значит, предстоит ремонт двигателя.

Повышенный расход масла.
Если двигатель начал “жрать” масло, это явный признак залегания поршневых колец или других проблем с цилиндро-поршневой группой. Масло сгорает вместе с топливом, из выхлопной трубы идет черный дым, температура в камере сгорания превышает расчетную, и это не добавляет двигателю здоровья. В некоторых случаях может помочь очистка без демонтажа двигателя, но в большинстве случаев предстоит разборка и дефектовка двигателя.

Нагар.
Отложения на поршнях, клапанах и свечах зажигания говорят о том, что с двигателем есть проблема. Если топливо не сгорает полностью, нужно искать причину неисправности и устранять ее. В противном случае мотору грозит перегрев из-за ухудшения теплопроводности поверхностей со слоем нагара.

Белый дым из выхлопной трубы.
Появляется, когда в камеру сгорания попадает антифриз. Причиной чаще всего бывает износ прокладки ГБЦ или микротрещины в рубашке охлаждения двигателя, и для устранения проблемы необходима ее замена.

Медлить в этой ситуации нежелательно: маленькая протечка может обернуться гидроударом. Камера сгорания наполняется жидкостью, поршень движется вверх, но жидкость, в отличие от воздуха, не сжимается, и получается эффект удара о твердую поверхность. Последствия такой катастрофы могут быть любые, вплоть до “кулака дружбы” и продажи машины на запчасти.

Заключение

Несмотря на высокие нагрузки, критические условия работы и даже небрежность владельцев, кривошипно-шатунный механизм отличается завидной живучестью. Вывести его из строя можно неправильным обслуживанием, нештатными нагрузками, поломкой смежных элементов. Да, двигатель почти всегда можно починить, но эта услуга обойдется в разы дороже, чем просто грамотное регулярное ТО. Недаром же есть двигатели “миллионники”, которые способны служить десятилетиями, не доставляя проблем владельцу машины.

Шатун и его назначение в двигателе

Шатун является важным элементом и звеном между коленчатым валом и поршнем, и именно от него зависит преобразование поступательного движения поршня во вращательное движения вала.

Постоянные нагрузки, начиная от растяжения и заканчивая сжатием, оказывают не самое лучшее воздействие на шатун, потому к данному элементу выдвигаются самые жесткие требования. Так, шатун должен быть максимально прочным и в меру жестким, но, в то же время, вполне легким. Чаще всего он изготавливается одним из двух методов – горячей штамповкой или литьем из стали. Шатуны на спортивных моделях авто также нередко выбираются из сплава титана.

В зависимости от компоновочной схемы и типа силовой установки, конструкция шатуна может быть различной. Высота силовой установки определятся длиной шатуна. Сам шатун условно можно подразделить на несколько важных составляющих: кривошипную голову, поршневую головку и стержень.

Стержень обладает двутавровым сечением, но так бывает не всегда. В частности, встречаются шатуны с крестообразным, прямоугольным, Н-образным и круглым сечением. К подшипнику поршневой головки масло подается через канал, расположенный в стержне шатуна.

По своему виду поршневая головка напоминает цельную проушину, в которую с натягом внедрена втулка – подшипник скольжения, который обеспечивает скольжение поршневому пальцу. Втулка бывает различных видов, но чаще всего встречаются два вида – бронзовые втулки и биметаллические, в которых комбинируется несколько сплавов (к примеру, сталь и олово, или сталь и свинец). Устройство головки поршня напрямую зависит от того, каков он по своим размерам и какой способ крепления использован. В некоторых силовых установках применяются специальные шатуны, имеющие трапециевидную форму головки поршня. Это обеспечивает не только уменьшение общей массы шатуна, но и снижение нагрузки на поршневой палец.

Соединение коленчатого вала и шатуна обеспечивается кривошипной головкой. Она чаще всего создается разъемной на большей части двигателей, и это напрямую обусловлено особенностями технологии сборки ДВС. Крышка (низ головки) посредством болтов соединяется с шатуном. Бандажное и штифтовое соединение частей головки также встречается, но значительно реже. Разъем бывает двух видов – косой и прямой. Первый исполнен под углом оси стержня, а второй ей перпендикулярен. В V-образных моторах преимущественно используется косой разъем, а блок силовой установки становится за счет этого значительно компактнее.

Стыковые поверхности кривошипной головки создаются профилированными, что позволяет эффективно препятствовать воздействию поперечных сил. Выделяют несколько типов соединений, среди которых самыми популярными являются замковое и зубчатое. Но наибольшее распространение получило соединение частей способом сплит-разъема (так называют метод контролируемого раскалывания). Благодаря разлому становится возможным высочайшая степень точности стыковки различных частей.

Длина блока цилиндров определяется толщиной кривошипной головки. В особенности данное утверждение справедливо по отношению к W- и V-образным силовым установкам. Чтобы лучше понять это, достаточно отметить, что нижняя головка шатуна мотора W12, которым оснащаются популярные модели Audi, по своей толщине равна 13 мм..

Размещенный в кривошипной головке шатунный подшипник состоит из 2-х вкладышей. Данные вкладыши могут состоять из различного количества слоев, начиная от двух, и заканчивая пятью. Наиболее популярными принято считать двух и трехслойные вкладыши. Состоящий из двух слоев вкладыш в своей основе имеет прочную сталь, а на эту сталь нанесено антифрикционное специальное покрытие. Те же самые компоненты составляют и трехслойный вкладыш, но, помимо них, в него еще включается изоляционная прокладка.

Как отбалансировать шатун своими руками (видео):

Доработка шатунов двигателя ВАЗ (видео):

Как определить менять шатун или нет (видео):

Устройство шатуна

Шатун необходим для соединения поршня с коленчатым валом и передачи усилия от поршня к коленчатому валу. Шатун штампуется из стали.

Для повышения прочности шатуна его подвергают дробеструйной обработке.

Устройство шатуна

Устройство шатуна:

1)      верхней головки 1;

2)      стержня 3;

3)      нижней головки 4 (с крышкой 6).

В верхней головке запрессовывается бронзовая втулка 2 . Во втулке и верхней головке шатуна есть специальные отверстия для подвода масла к изнашиваемой поверхности поршневого пальца. А стержень шатуна выполнен в двутавровом сечении.

Нижняя головка шатуна разъемная. Съемная часть нижней головки шатуна называется крышкой шатуна. Крепится крышка к шатуну с помощью двух болтов с лысками (которые служат для того чтобы болты не проворачивались). Под подшипники скользящего типа 5 (вкладыши) в нижней головке шатуна и крышке в сборе выполняется расточка, в связи с этим крышки шатунов являются невзаимозаменяемыми. Для обеспечения правильной комплектации деталей на них выбиты порядковые номера. На теле и крышке шатуна есть специальные пазы в которые входят выступы на вкладышах. Шатунные и коренные  подшипники представляют собой тонкостенные вкладыши с рабочим слоем из свинцовой бронзы. В верхнем вкладыше есть отверстие для подвода масла и специальная канавка по которой масло распределяется. Вкладыши верхних и нижних коренных подшипников не взаимозаменяемы. Для предотвращения смещений и проворачиваний вкладышей, а также осевых смещений выполнены выступы усики. В случае необходимости ремонта блока, коленчатого вала и шатунов создан перечень ремонтных размеров вкладышей.

СОДЕРЖАНИЕ:

1. Запрессовка поршневых пальцев из шатуна

2. Выпрессовка поршневых пальцев из шатуна
3. Ремонт шатуна современного двигателя грузового автомобиля

4. Звуки неисправностей двигателя (стуки двигателя)

5. Признаки и причины неисправностей двигателя автомобиля

6. Как проводится диагностика двигателя автомобиля



Шатун двигателя: устройство, предназначение

При работе двигателя шатун принимает на себя большую нагрузку т.к. совершает самую тяжёлую работу. Шатун передаёт мощность двигателя на колёса автомобиля, тем самым обеспечивая их необходимым крутящим моментом для движения. Делает он это благодаря возвратно-поступательному движению коленчатого вала и поршня.

Несмотря на то, что на всех двигателях шатуны выполняют одну и ту же работу — устроены они везде по разному. В первую очередь это зависит от типа двигателя: бензиновый или дизельный. Так же немаловажную роль играет компоновка двигателя: V-образная или рядная.

Для улучшения работы и снижения веса конструкторы стараются видоизменять шатуны и делать их более лёгкими, при этом сохраняя или даже увеличивая их заводскую прочность. Однако, проблема заключается в том, что, например, для дизельных двигателей шатуны всегда будут тяжелее, чем для бензиновых. Это обусловлено принципом работы самого ДВС.

Теперь давайте разберёмся из каких же составляющих состоит шатун двигателя внутреннего сгорания. В нём есть 3 основные детали: верхняя головка, стержень, нижняя головка. Верхняя головка имеет меньший диаметр и соединяется со стержнем поршневым пальцем. Соединение головки большего диаметра (кривошипной) происходит с помощью шейки коленчатого вала. Так у шатуна есть крышка, которая расположена в нижней головке и болты, закрепляющие её.

Подшипники скольжения очень тонкие и через отверстие в коленвале, которые сделаны на шатунных шейках, на них подаётся масло, под давлением создаётся масляная плёнка, в результате чего происходит скольжение между частицами масла.

Следующая важная деталь, о которой следует рассказать — это поршень. Он принимает на себя давление газов и дальше передаёт это усилие через шатун на коленчатый вал. В целом поршень — очень сложная техническая деталь, выполненная из алюминиевого сплава. Поршень должен быть очень прочным и лёгким, при этом при высоких температурах он не должен расширяться.

Диаметр поршня имеет немного меньший диаметр, чем цилиндр. Сделано это для того чтобы между стенками могло проходить масло и при этом не было трения металла об металл.

Поршневые кольца устанавливаются в специальные канавки в поршне и служат для уплотнения поршня с цилиндром. Сами кольца могут быть компрессионными и маслосъёмными. Компрессионных колец обычно два и они не дают газам прорываться, а маслосъёмное кольцо снимает масло со стенок цилиндров. Диаметр колец немного больше диаметра цилиндра, для лучшего уплотнения.

Определение поломки шатуна и пути решения проблемы

Ремонт шатунов двигателя — работа не сложная. Хотя при поломке последствия могут быть очень плачевными, поэтому важно уметь определять поломку этой детали и пути быстрого ремонта.

Первый признак поломки — стук в двигателе. Но многие могут спутать его со звукам распредвала, клапана или других элементов двигателя. Перепутать стук шатунов двигателя с другими звуками очень сложно. Он очень сильно похож на частый и громкий стук молотка.

Для того чтобы проверить в каком цилиндре поломка нужно попробовать снять провода с крышки трамблёра, но делать это нужно последовательно. Сняв один из проводов звук в двигателе уменьшится — это значит, что поломка скрыта именно в этом цилиндре.

На инжекторных двигателях сделать это немного сложнее. На модификации с фишками, нужно снять фишку с катушки зажигания, тем самым отключив нужный цилиндр.

После того как вы определили в каком цилиндре поломка — разберите двигатель и проверьте все шатуны. Если окажется что помимо сломанного шатуна в двигателе есть ещё и гнутые, то проблема может возникнуть в том, что с одной стороны поршень будет испытывать большее трение, а с другой пропускать масло, что впоследствии приведёт к образованию нагара.

Определить гнутый шатун очень просто. Для этого вам понадобится плоская поверхность и наждачная бумага. Натяните бумагу на поверхность и потрите об неё каждый шатун поршневой головкой. Если шатун ровный, то поверхность верхней головки будет равномерно блестящая. Если же шатун кривой, то поверхность будет блестеть не равномерно. В случае если шатун кривой — его так же следует заменить.

Менять шатун нужно в нескольких случаях:

  • Деформирован стержень
  • Появились зазоры в верхней или нижней части головки

Какие же могут быть причины обрыва шатуна в двигателе? Очень просто!

  1. Поддерживайте достаточный уровень масла
  2. Меняйте фильтр, не допускайте его загрязнения
  3. Меняйте масло каждые 7-12 тыс км

Перед началом восстановления шатунов двигателявнимательно осмотрите все шатуны и проверьте какие из них можно отремонтировать, а какие следует заменить.

Чтобы хорошо и правильно отремонтировать шатун, желательно использовать специализированное оборудование, если у вас такого оборудования нет, то лучше доверить дело профессионалам.

Во-первых, для того чтобы привести нижний шатун в идеальное заводское состояние — вам нужно обточить крышку головки. Слой, который вы снимите, должен быть минимальным. После проведения операции установить головку в прежнее положение и затяните болты.

Во-вторых, помните, что нельзя растачивать головку больше установленного диаметра. Для того чтобы не превысить допустимое значение — расточку следует выполнять на специализированном станке.

В-третьих, после расточки шатуна может увеличиться зазор под поршневым пальцем в головке. Для решения этой проблемы нужно заменить бронзовую втулку, после чего она примет требуемый диаметр.

Устройство шатуна — как он устроен?

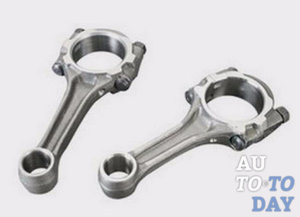

Шатун Известно ли вам, что шатун представляет собой одну из наиболее древних деталей, которые находили применение еще в деревянных механизмах? Невероятно, но первые известнейшие шатуны приводились в эксплуатацию будучи в составе римской лесопилки третьего века, а именно в ее приводе. Как они работали? Уже в то время шатун использовался для того, чтобы превратить вращение колеса, которое двигалось с помощью водного потока, в возвратно-поступательное движение производимое пилой.

Сочетание коленчатого вала и шатуна впервые наблюдалось в построении водяного насоса двенадцатого тысячелетия, которую, в свое время изобрел величайший арабский инженер Аль-Джазари. Во времена эпохи Возрождения в Италии, общественность узнала о так называемой конструкции водяного насоса, использующей шатун, из полотна художника Пизонелло. Построение «шатун — коленчатый вал» полностью приняло современный вид уже в шестнадцатом столетии. Как свидетельствует трактат «Theatrum Machinarum Novum» 1588 года, автором которого является Георг Андреас Боклер,с того времени такая конструкция стала общепринятой, ведь на его страницах описывается не менее 45 машин, которые были построены с использованием этой незаурядной детали.

Шатуны

Мы уже писали о построении шатуна ранее, в данной статье мы предлагаем вам разобраться в том, по какому принципу работает шатун, а также какими особенностями использования и ремонта обладает эта специфическая деталь. Что ж, приступим.

1. Принцип работы шатуна

Если говорить о шатуне бензинового движка, то принцип работы данной детали можно условно поделить на четыре такта:

1. Впуск. При движении поршня к низу, открывается клапан впуска и при этом из карбюратора в цилиндр поступает топливная смесь. Во время достижения поршнем нижней позиции, происходит закрытие клапана впуска. Дабы реакция прошла успешно понадобится совсем небольшая доля топливной смеси, а именно бензина.

2. Сжатие. На этот раз поршень проделывает движение вверх и в этот момент топливная смесь начинает сжиматься. В то время, когда поршню не хватает всего несколько миллиметров до достижения верхней пиковой точки, топливо, сжатое поршнем, воспламеняется с помощью свечи.

3. Рабочий ход или же расширение. После того, как горючее воспламеняется, оно сгорает и происходит быстрое расширение горячих газов, которые способны толкать поршень вниз. В это время оба клапана находятся в закрытом состоянии.

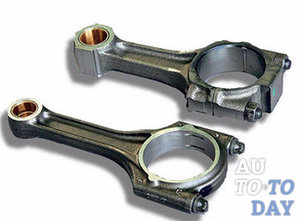

Шатун 4. Выпуск. Следуя инерции коленвал продолжает вращаться, а в это время поршень поднимается наверх. В это же самое время происходит отворение выпускного клапана. В выхлопную трубу выходят отработавшие газы. В момент достижения поршнем верхней мертвой точки происходит затворение выпускного клапана.

Именно таким образом и происходит своеобразная реакция воздуха и топливной смеси. На данный момент двигатель находится в полной готовности к следующему циклу. Нужно обратить внимание на то, что движение, осуществляемое при сгорании топлива, является поворотным, в тот момент, как поршень движется по прямой линии. В движке, линейное движение поршня способно трансформироваться во вращательное движение коленчатым валом. Благодаря такому ходу, колеса автомобиля и приводятся в движение. Теперь давайте рассмотрим особенности эксплуатации, а также ремонта шатунов.

2. Особенности в правилах использования и ремонта шатуна

Как ни странно, шатуны, не образовывающие ни на одном из концов пары трения, подвергаются дефектам и поломкам очень даже часто. По всему, проблема поломки шатунов кроется не в трении, которое практически отсутствует (если не учитывать трение боковой головки и щеки коленвала), а именно в больших нагрузках и высоких температурных показателях. Причем, если говорить о разнонаправленной нагрузке, она может достигнуть нескольких тонн, или даже несколько десятков тонн.

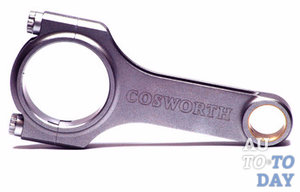

Шатун Так уж устроен шатун, он поочередно то сжимается, то проходит растяжение на протяжении одного оборота коленвала, то есть одного полного цикла. Как правило, если вы услышали стук шатунных вкладышей, вы можете произвести подмену только одних вкладышей, хотя если перегреть движок или проворачивание вкладышей, возможно, что шатун деформируется и понесет некоторое искривление. Дабы провести оценку параллельности осей отверстия головок между собой или понять искривлен ли шатун или нет, специалисты советуют проводить измерения с помощью специальных приспособлений.

Каждый автолюбитель должен помнить, что после проворачивания вкладышей диаметр отверстия нижней головки, как правило, увеличивается, поэтому он должен восстановиться до начального размера, предусмотренного заводом. Что для этого нужно сделать? Во-первых, нужно провести опускание крышки шатуна на незначительную величину, которую, как правило, вымеривают в микронах — около 0,05-0,1 мм.

Важно учитывать тот факт, что если отверстие понесло сильные повреждения, то крышку, как правило, надо шлифовать, а если не сильные, то ее нужно фрезеровать. Как правило, после того как отверстие занизят, оно может потерять форму и его просто необходимо будет растачивать. Вместе с возвращением формы расточка, восстановится до заводского размера и отверстие. Для проделывания данной операции используют непосредственно специфический расточный станок предназначенный для детали. Если такого в арсенале нет, тогда квалифицированный токарь может проделать ту же операцию при использовании специально предназначенной оснастки на универсальном токарно-фрезеровочном станке.

Стенки отверстия после расточки доводятся до идеального положения хонингованием. Такую же процедуру проделывают и со стенками цилиндров при капремонте блока.

Как правило, все современные двигатели принадлежат к категории высокофорсированных, судя по тому, что современные автомобилестроители берут курс на увеличение отдачи без увеличения рабочего объема. Данная «тенденция» предполагает применение различных агрегатов (например, турбонагнетателей), которые могут позволить повышение степени сжатия при резервации объема.

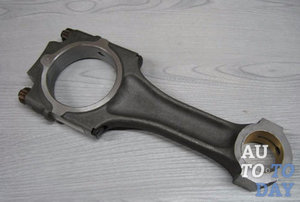

Шатуны Вся проблема в том, что на все детали, в том числе и на шатуны, при форсировке «падает» сильная нагрузка. Учитывая этот факт, можно сказать, что при малейшей неисправности в работе системы смазки, может быть нарушена работа шатунов. Более того, при значительном перегреве и больших нагрузках непосредственно в структуре металла, вошедшего в основу шатуна, могут произойти пагубные изменения, да такие, которые либо вообще не подлежат ремонту, либо исправление которых «влетит вам в копеечку». В таком случае единственным правильным решением станет замена поврежденных шатунов новыми деталями.

Также, при перегреве нижней головки шатуна подвергаются перегреву и шатунные болты. Таким образом прочность последних падает и дабы предотвратить неприятную ситуацию из обрывом болта, нужно произвести немедленную замену болтов на новые. Важно напомнить, что некоторые двигатели просто не потребуют при ремонте обработку плоскости разъема. Для них будет достаточно расточить в ремонтный размер отверстие под соответствующие ремонтные вкладыши.

С другой стороны, такие марки двигателей как Opel, Ford, BMW имеют в своем арсенале так называемый «колотый» стык крышки с шатуном, производимый в результате хрупкого излома. Такая система препятствует ремонту нижней головки традиционными, обычными методами.

В свою очередь, на некоторых моделях моторов Volvo, Mazda, Alfa Romeo стык крышки с шатуном изготовлен со шлицами. Такие шатуны поддаются ремонту, но занижение «шлицевой» поверхности перед ремонтом является очень трудоемкой работой. Если же натяга в верхней головке шатуна недостаточно для фиксации пальца, наиболее подходящим и , можно сказать, единственным способом ремонтных работ является эксплуатация пальца с увеличенным диаметром. В такой же способ можно произвести восстановление зазора в отверстии не меняя втулки.

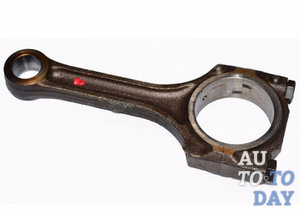

Шатуны После того, как произведен ремонт, благодаря снятию металла нижняя головка шатуна сбрасывает вес, и становится намного легче. Нелишней работой будет хорошая проверка, а возможно, и подгонка шатунов по массе в тот момент , если припуск при обработке был значительным и отличался для одного комплекта шатунов. Если брать во внимание отечественные движки, то для таких моторов подгонка массы становится обязательной опцией. Конечно же надо учитывать нестабильное качество изготовления. Как правило, такая работа требует внимательности и аккуратности, впрочем, как и все ремонтные работы по отношению к шатунам.

Одной из самых впечатляющих поломок двигателя является образование дыры, пробитой в блоке цилиндров вылетевшим наружу шатуном. В итоге, важно также помнить, что во избежание деформации шатуна категорически запрещается зажимать шатун за стержень. Как уже упоминалось, отверстие нижней головки можно измерить нутрометром с точностью до 0,01 мм. Как показывает практика, эллипсность или, как принято называть в народе, овальность отверстия не должна заходить за отметку в 0,02 мм.

Важно также помнить, что есть такие шатуны, у которых в результате заклинивания и проворачивания вкладыша имеются круговые риски на поверхности отверстия нижней головки. При этом диаметр отверстия находится по-прежнему в допуске. Ремонт таких шатунов производится в обязательном порядке, исходя из того факта, что на поврежденной поверхности ухудшается тепловой контакт с вкладышем и его охлаждение, а также происходит уменьшение натяга вкладышей в отверстии.

Как правило, это грозит быстрым выходом подшипника из строя. Если, после тщательного осмотра, вы обнаружили, что отверстие нижней головки шатуна явно износилось, то вам следует, для начала, определить уровень износа, при этом сравнив размер изношенного отверстия с неизношенным или справочными данными. Во время проведения измерений вам нужно помнить, что, как правило, величина износа наиболее заметна у краев отверстия. Именно величина износа является исходными данными при ремонте шатуна.

3. Способы ремонта шатунов

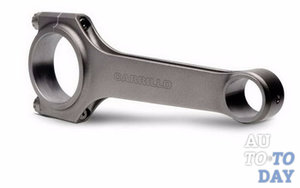

Шатуны Как уже упоминалось, довольно частым дефектом шатуна является износ отверстия верхней головки шатуна, в которое и вставляется так называемый «плавающий палец». Для того, чтобы определить для себя, ровным или разбитым является отверстие, нужно использовать исключительно нутрометр, исходя из того, что величины износа достаточно незначительны и визуальный осмотр не даст никаких результатов. Для того чтобы провести оценку деформации, а именно причины несоосности, шатун предположительно кладут на проверочную плиту, которая является исключительно ровной поверхностью.

В том случае, если шатун имеет разную ширину головок, измерение становится более проблематичным, особенно если головки не имеют общей плоскости. Решить такую трудную задачу здесь можно только воспользовавшись плитками, которые подкладываются под одну из головок, либо воспользовавшись специальными приборами. Такие приборы, которые способны определить деформацию шатунов, могут вымерять непараллельное положение осей отверстий нижней и верхней головок.

Точность измерения таких приборов не хуже 0,005+0,010 мм на 100 мм длины. Наиболее значительная деформация (непараллельность осей) шатунов, как правило, не должна превышать половины рабочего зазора в цилиндре на диаметре цилиндра. Что это значит? Так, при зазоре в цилиндре порядка 0,04+0,05 мм максимальная деформация должна быть порядка меньше 0,020+0,025 мм на длине (плече), которая равняется диаметру цилиндра.

Если вы провели измерения, и оказалось что ваш шатун имеет деформацию в двух плоскостях, не спешите паниковать. Вы можете исправить эту проблему в три этапа приведенные ниже. Итак, если шатун деформировался в двух плоскостях, плюс произошло скручивание стержня, вам нужно выполнить ряд таких операций:

1. Произведение подготовительной правки в плоскости, которая рассположена параллельно до отверстий. Опоры на плоскость проводятся через подкладки у нижней и верхней головок, а усилие от домкрата призводится между подкладками.

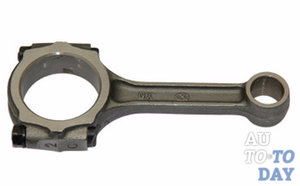

Шатун 2. Далее производим вращение шатуна. Для шатуна, который входит в состав преимущественного числа бензиновых двигателей эту незаурядную операцию можно с легкостью проделать в тисках воспользовавшись рычагом, имеющим показатели длины в 0,5+1,0 м

3. Завершающая правка в плоскости, которая находится параллельно отверстиям. Это, наверное, и будет самой нелегкой и скрупулёзной операцией. Поэтому, если вы готовы потратить на нее достаточное количество времени, можете приступать. Прежде чем приступить к основной работе, проверьте шатун: перед данной операцией он зачастую имеет смещение нижней и верхней головок. Как правило. после правки смещения просматривается явное искривление нижней или верхней головки в плоскости, параллельной отверстиям. Устранить такое искривление можно воспользовавшись изгибом стержня у соответствующей головки.

Как правило, полное завершение правки проводится с помощью метода последовательных приближений с диагностикой шатуна на плите с использованием щупов или воспользовавшись измерительным приспособлением. Во время выполнения операции важно помнить, что вначале деформация в нужную вам сторону немного больше чем вам потребуется, а затем произойдет незначительная деформация в противоположную форму.

Если пренебрегать этим правилом, то в процессе эксплуатации двигателя шатуну грозит деформация на 0,1+0,3 мм за счет остаточных напряжений. Благодаря простейшему приспособлению с помощью которого происходит измерение деформации шатунов, также можно исправить небольшие деформации шатуна. Однако важно помнить, что вероятность точной правки с контролем по боковым плоскостям довольно невелика, она составляет где-то около ±0,05+0,06 мм на длине 100 мм.

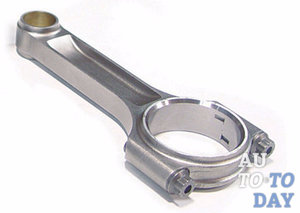

Шатун Также нужно принять во внимание тот факт, какая из боковых плоскостей непосредственно является базовой для отверстий. Как правило, обе плоскости не должны обязательно быть базовыми. Благодаря контролю деформации всех существующих шатунов двигателя можно установить это. После произведения правки, специалисты советуют обработать шатун термическим способом, дабы снизить остаточные напряжение. Проделать процедуру термообработки можно в печи или духовом шкафу.

Выдерживать шатун следует при температурных показателях в 180+200°С (охлаждение с печью) должна быть 3+4 часа. Проделывание правки данным способом характеризируется точностью, которая, как правило, не превышает 0,02 мм на диаметре отверстия нижней головки шатуна (40+60 мм). Вся «фишка» в том, что даже если предположить себе такую ситуацию, в которой правка шатуна произвелась очень точно, вы не сможете это измерить не воспользовавшись специальным измерительным оборудованием. Поэтому, исходя из такой позиции, точность правки шатуна напрямую зависит от имеющегося специального измерительного устройства.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

шатун — Викисловарь

Морфологические и синтаксические свойства[править]

ша-ту́н

Существительное, неодушевлённое, мужской род, 2-е склонение (тип склонения 1b по классификации А. А. Зализняка).

Корень: -шат-; суффикс: -ун [Тихонов, 1996].

Произношение[править]

  • МФА: ед. ч. [ʂɐˈtun], мн. ч. [ʂətʊˈnɨ]

Семантические свойства[править]

Анимация работы шатунов
Значение[править]
  1. техн. подвижная деталь механизма, соединяющая поступательно перемещающуюся деталь с вращающимся валом ◆ Пришлось вытачивать новый коленвал, менять шатуны, втулки, клапаны, поршни, пружины, подшипники, а также сделать новый алюминиевый бак. Владимир Маккавеев, «Судьба подружки Гонзалеса», 2001 г. // «Формула» (цитата из Национального корпуса русского языка, см. Список литературы) ◆ На выходном валу редуктора установлен кривошип, шарнирно соединённый с шатуном. «Ресурсосбережение — веление времени», 2001 г. // «Локомотив» (цитата из Национального корпуса русского языка, см. Список литературы)
Синонимы[править]
Антонимы[править]
Гиперонимы[править]
  1. деталь, устройство
Гипонимы[править]

Родственные слова[править]

Этимология[править]

Происходит от глагола шататься, далее из праслав. *šętati, от кот. в числе прочего произошли: др.-русск. шатати ся «блуждать», также «хвалиться» (Александрия, ХV в.), ст.-слав. шѩтаниѥ (φρύαγμα; Супр.), сербск.-церк.-слав. шѩтати сѩ (φρυάττεσθαι), русск. шатать, укр. шата́тися «шататься», болг. ше́там «хожу туда-сюда, хозяйничаю, прислуживаю», сербохорв. ше́тати, ше̑та̑м, ше̑ħе̑м «ходить», словенск. šétati sе «гулять», чешск. šátati «двигать». Праслав. *šętati сравнивали, принимая начальное ks-, с готск. sinþs «ход, раз», др.-в.-нем. sinnan «отправляться, стремиться, помышлять», ирл. sét «дорога». Кроме этого, предполагали *sket- (*kset-) с носовым инфиксом, связанное чередованием гласных с лит. skàsti «прыгать, скакать». Использованы данные словаря М. Фасмера. См. Список литературы.

Фразеологизмы и устойчивые сочетания[править]

Перевод[править]

Морфологические и синтаксические свойства[править]

ша-ту́н

Существительное, одушевлённое, мужской род, 2-е склонение (тип склонения 1b по классификации А. А. Зализняка).

Корень: -шат-; суффикс: -ун [Тихонов, 1996].

Произношение[править]

  • МФА: ед. ч. [ʂɐˈtun], мн. ч. [ʂətʊˈnɨ]

Семантические свойства[править]

Значение[править]
  1. разг. тот, кто любит бродить, шататься ◆ Давно повелось — у некоторых шатунов бульвара — приставать, под вечер, ко всем молодым женщинам. П. Д. Боборыкин, «Однокурсники», 1900 г. (цитата из Национального корпуса русского языка, см. Список литературы) ◆ Бобыль, бродяга, шатун, вообще человек без семьи считался обиженным судьбою и Богом. «О крестьянских истоках национального бытия», 2002 г. // «Жизнь национальностей» (цитата из Национального корпуса русского языка, см. Список литературы)
  2. зоол., разг. медведь, не залёгший в спячку или преждевременно разбуженный, вышедший из спячки ◆ Дядюшка остановился, взял детей за руки, тихо увёл от берлоги, да ещё и поплутал с ними по лесу, чтобы потом не нашли, не убежали смотреть берлогу втайне, медведя нельзя будить, сказал дядюшка, шатуны опасны, непредсказуемы, свирепы. Наталья Галкина, «Вилла Рено», 2003 г. (цитата из Национального корпуса русского языка, см. Список литературы)
Синонимы[править]
Антонимы[править]
  1. домосед
Гиперонимы[править]
  1. медведь
Гипонимы[править]
  1. медведь-шатун

Родственные слова[править]

См. шатун I.

Этимология[править]

Происходит от глагола шататься, далее из праслав. *šętati, от кот. в числе прочего произошли: др.-русск. шатати ся «блуждать», также «хвалиться» (Александрия, ХV в.), ст.-слав. шѩтаниѥ (φρύαγμα; Супр.), сербск.-церк.-слав. шѩтати сѩ (φρυάττεσθαι), русск. шатать, укр. шата́тися «шататься», болг. ше́там «хожу туда-сюда, хозяйничаю, прислуживаю», сербохорв. ше́тати, ше̑та̑м, ше̑ħе̑м «ходить», словенск. šétati sе «гулять», чешск. šátati «двигать». Праслав. *šętati сравнивали, принимая начальное ks-, с готск. sinþs «ход, раз», др.-в.-нем. sinnan «отправляться, стремиться, помышлять», ирл. sét «дорога». Кроме этого, предполагали *sket- (*kset-) с носовым инфиксом, связанное чередованием гласных с лит. skàsti «прыгать, скакать». Использованы данные словаря М. Фасмера. См. Список литературы.

Фразеологизмы и устойчивые сочетания[править]

Перевод[править]

тот, кто любит бродить, шататься
медведь, не залёгший в спячку

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
