Какие лучше поставить форсунки на ВАЗ-2114: фото и видео

От хорошей жизни в ВАЗовских моторах никто ничего не меняет, особенно в топливной системе. Если стал вопрос о том, какие лучше поставить форсунки на ВАЗ-2114, значит старые свой срок отходили и им нужно искать адекватную замену. Поскольку автозавод не предлагает широкого выбора форсунок, задача упрощается. Тем не менее есть некоторые нюансы, которые нужно знать, чтобы выбрать форсунки правильно.

Какие форсунки лучше установить на ВАЗ-2114

Первый, но не последний признак выхода инжектора из строя — повышенный расход топлива.

Кроме этого, может наблюдаться детонация, провалы при смене режимов работы двигателя, а также нестабильная работа на холостых оборотах.

На 2016 год АвтоВАЗ устанавливает несколько видов форсунок и многие из них взаимозаменяемы. Сегодня есть несколько основных типов — три вида форсунок Bosch и три вида форсунок Siemens.

Для начала рассмотрим форсунки Bosch.

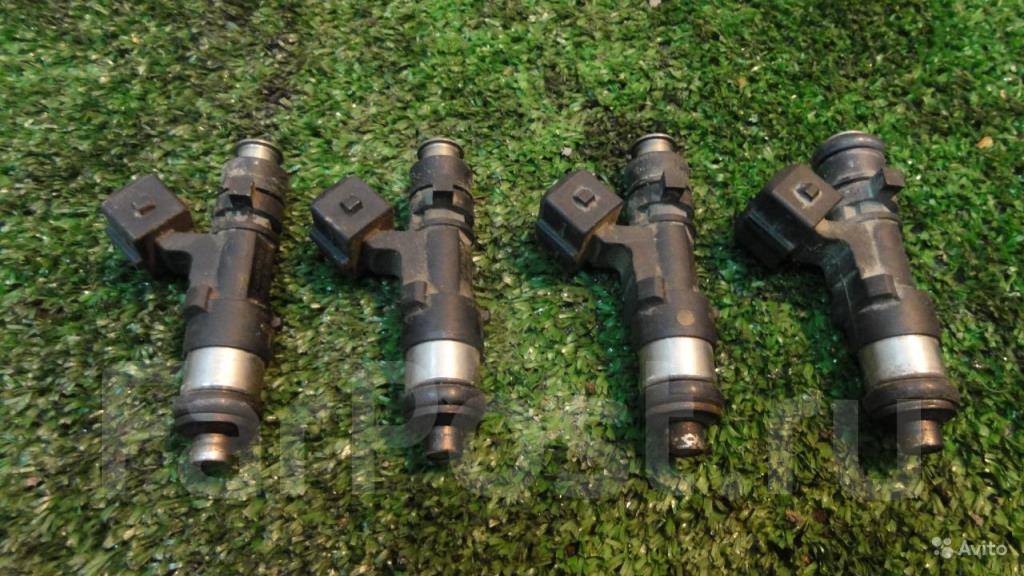

Форсунки BOSCH

Их применение зависит от объёма двигателя и количества клапанов. Особого разнообразия в моторах ВАЗ-2114 нет, поэтому есть только такие варианты:

  1. Форсунка BOSCH 0280 158 022. Форсунка маркирована чёрным цветом, имеет производительность 1,9644 мг/сек, работает под штатным давлением 3,8 атмосферы. Устанавливается на двигатель объёмом 1600 кубов с 16 клапанами. Работает с контроллером Январь 7,2.

    Форсунка BOSCH: производительность 1,9644 мг/сек

  2. Форсунка BOSCH 0280 158 017. Форсунка также маркируется чёрным цветом, имеет тонкий факел и производительность 1,922 мг/сек. Штатное давление идентичное предыдущей — 3,8 атм, может быть установлена на 8-клапанный двигатель 1,6 л. Работает с контроллером Январь 7,2.

    Форсунка BOSCH: производительность 1,922 мг/сек

  3. Форсунка BOSCH 0280 158 996.
    Применялась до 2006 года, может быть заменена на BOSCH 0280 150 110. Обе форсунки рассчитаны на применение в 8-клапанном 1,5-литровом двигателе. Разница только в производительности — 996-я имеет производительность 1,653 мг/сек, новая 110-я работает с производительностью 1,7 мг/сек, что практически не сказывается на работе двигателя.

Новая форсунка может иметь более толстое уплотнительное кольцо и, соответственно, более длинное сопло. Форсунки полностью взаимозаменяемы. Эти форсунки могут работать только с контроллером Январь 5.1.

Кроме этого, необходимо знать, какой контроллер управления двигателем установлен на автомобиле, поскольку Январь 5,1 и Январь 7,2 могут требовать форсунок разной производительности.

Форсунки Siemens Deka

С форсунками Сименс никакой определённости нет, поскольку завод может устанавливать на один и тот же двигатель форсунки разных маркировок. Тем не менее

есть чёткое различие между форсунками для восьмиклапанных и для 16-клапанных двигателей.

В первом случае форсунка однофакельная, во втором — двухфакельная, то есть распыляет топливо на каждый из впускных клапанов отдельно.

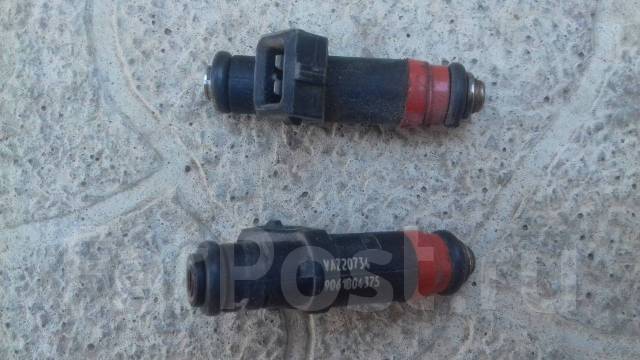

Они маркируются как VAZ20734 (оранжевая маркировка) и 20735 (синяя маркировка). На восьмиклапанных двигателях может применяться форсунка Siemens 6393 с толстым факелом. Её производительность 1,662 мг/сек, а рабочее давление 3 атм. Каждая из этих форсунок может быть установлена на двигатель ВАЗ-2114.

Форсунка Siemens-6393

Форсунка Siemens-vaz20734

Форсунка Siemens-vaz20735

Когда менять: самостоятельная диагностика

Топливная система инжекторного двигателя имеет довольно разветвлённую архитектуру и неисправности могут быть выявлены только после точной диагностики каждого из элементов системы. К примеру, падение мощности двигателя может быть следствием как неисправности форсунок, так и недостаточной производительности бензонасоса или забитого топливного фильтра.

Кроме того, рывки и провалы, неустойчивые холостые и затруднённый пуск, повышенный расход, могут возникнуть при элементарном засорении инжектора.

Проверить сами форсунки можно прямо на двигателе, не снимая их. Для этого достаточно запустить мотор, и поочерёдно снимать провода с коннектора. Если стабильность работы двигателя при этом изменится, двигатель начнёт троить, то форсунка в порядке. Если же при снятии проводов с коннектора стабильность работы мотора не меняется, форсунка нуждается в чистке или замене.

Замена форсунок (полная технология)

Перед тем как заменить форсунки на ВАЗ-2114 любого поколения, необходимо сбросить давление в системе питания.

Для этого снимаем подушку заднего сиденья, открываем лючок и снимаем контактную колодку с топливного насоса. Теперь он обесточен и не будет нагнетать давление.

Запускаем двигатель и ждём несколько минут до тех пор, пока не выработается все топливо в системе. Давление сброшено, теперь можно смело снимать старые форсунки и заменять их новыми. Действуем по следующему алгоритму:

  1. Обесточиваем автомобиль, демонтируя минусовую клемму с АКБ.

    Отсоединяем минусовую клемму с АКБ

  2. Снимаем воздушный фильтр и шланг с регулятора давления в системе питания.

    Снимаем шланг с регулятора давления

  3. Отжимаем пластиковую защёлку и снимаем коннектор с датчика положения дроссельной заслонки.

    Отсоединяем электрический разъем датчика положения дроссельной заслонки

  4. Таким же образом снимаем коннектор с регулятора холостого хода.

    Отсоединяем коннектор с регулятора холостого хода

  5. Отключаем колодку коннектора от жгута проводов форсунок.

    Отключаем колодку коннектора от проводов форсунок

  6. Отворачиваем болты крепления топливной рампы.

    Отворачиваем болты крепления топливной рампы

  7. Сдвигаем топливную рампу так, чтобы каждая из форсунок вышла из посадочного места.

    Демонтируем топливную рампу с форсунками

  8. Отжимаем пружинный фиксатор и снимаем провода с каждой форсунки.

    Сжав пружинную скобу, отсоединяем электрический разъем форсунки

  9. Вынимаем форсунку из рампы и заменяем её новой.

    Покачивая форсунку, вынимаем ее из топливной рампы

Подробно о снятии и замене форсунок мы уже писали.

Установка форсунок проводится в обратном порядке. Перед установкой желательно проверить целостность уплотнительных колец, если они потеряли эластичность, лучше их заменить новыми. Форсунки установлены и готовы к дальнейшей эксплуатации. Удачной всем работы!

Видео о снятии и чистке форсунок на ВАЗ-2114

Топливные форсунки ВАЗ • CHIPTUNER.RU

Топливные форсунки, серийно устанавливаемые на а/м ВАЗ

Фото и материалы: ©Aktuator

В последнее время АвтоВАЗ значительно расширил ассортимент устанавливаемых на сборочном конвейере форсунок. В настоящее время на ВАЗ-ах «замечены» 4 типа форсунок фирмы Siemens Deka: «тонкие» 20734 (оранжевые) / 20735 (голубые) и «толстые» 6393 (бежевые) / 20734 (желтые). Ситуация с одинаковым номером разных конструктивно форсунок непонятна, но это факт.

Так же устанавливаются форсунки BOSCH с каталожными номерами 0 280 158 502 и 0 280 158 022.

Bosch 0 280 158 022



Bosch 0 280 158 502


Bosch 0 280 158 017

    Эти форсунки пока были встречены лишь единожды на а/м «Калина»

 SIEMENS

«Тонкие» Siemens различаются расположением сопел, в 20734 все 4 сопла находятся в одной плоскости в конусообразном углублении, а в 20735 – разнесены парами в двух разных плоскостях (см. фото). Такие форсунки называются «двухфакельными», каждый факел льет топливо на «свой» впускной клапан, а не на перегородку между ними.





«Толстые» форсунки Siemens Deka встречаются двух типов 6393 (бежевые) и 20734 (желтые).  Чем вызвано использование одного кода (20734) для конструктивно разных форсунок неясно. Думать, что не хватило цифр или фантазии не хочется :). Есть предположение, что «тонкие» форсунки по каким-то параметрам не устроили фирму Siemens-Deka и они были заменены на обыкновенные.



Какой-либо четкой взаимосвязи между типом двигателя и установленными форсунками на данный момент не обнаружено. В данное время собирается статистика по установленным форсункам на разных двигателях. На данный момент обобщенная таблица выглядит так:



VAZ20734
желтые
(толстые)

VAZ20734
оранжевые
(тонкие)

VAZ20735
голубые
(тонкие)
VAZ20735
розовые
(толстые)
VAZ6393
бежевые
(толстые)

Bosch
0280158502

Bosch
0280158022
Bosch
0280158017
ВАЗ 21124   1,6 16V     11 2     20
ВАЗ 21114     1,6 8V  1 15

7
ВАЗ 2114(15)  1,5 8V         6 44
Приора             1
Нива

1 11
Классика           22
Калина 8 13           10
Всего 9 28 11 2 7 77 21 17
в % 4,69 16,37 6,43 1,17 4,09 45,03 12,28 9,94

Взаимозаменяемы ли форсунки Samara: Инжектор на замену

Когда возникла потребность поменять форсунки на 1,5-литровом моторе ВАЗ-2114, детали Bosch (каталожный номер 0 280 158 502), которые установлены на моей машине, в продаже не нашел. Вместо них на авторынке предложили форсунки Siemens. Подходят ли они?

Когда возникла потребность поменять форсунки на 1,5-литровом моторе ВАЗ-2114, детали Bosch (каталожный номер 0 280 158 502), которые установлены на моей машине, в продаже не нашел. Вместо них на авторынке предложили форсунки Siemens. Подходят ли они?

Константин Игнатов, г. Кременчуг

Вопрос взаимозаменяемости форсунок в двигателе ВАЗ-2114 не так уж прост. Действительно, на авторынках и в автомагазинах предлагают изделия другого бренда, а в Интернете можно найти таблицы взаимозаменяемости. Так, форсунки Bosch 0 280 158 502 и Siemens VAZ6393 бежевые (толстые) полностью взаимозаменяемы и пригодны для установки на двигатель ВАЗ-2111. Остальные форсунки данных фирм для этого мотора с ЭБУ «Январь-7.2» не подходят. Но если блок более старый («Январь-5.1»), то и форсунки другие – Siemens VAZ6238 и Bosch 0 280 150 996 бирюзовые (толстые) соответственно. Однако в Представительстве компании Bosch мы получили другой ответ: «Форсунку Siemens по посадочному месту и разъему действительно можно поставить вместо изделия Bosch. Но не факт, что при этом поведение машины будет адекватным (приемистость, расход и т. д.). Форсунка – это не жиклер карбюратора, который можно подобрать по диаметру отверстия и резьбе. Производитель адаптирует ПО блока управления под конкретную форсунку, учитывая проходное сечение, конструктивные особенности (например, вес иглы), усилие прижимной пружины и др. Все это влияет на работу форсунки и системы управления двигателем в целом. Поэтому правильнее устанавливать узел, предусмотренный производителем».

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Замена форсунок на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Топливные форсунки – отвечают за подачу топливо прямиком в двигатель автомобиля, они очень важны и они ещё со временем засоряются, в связи с чем автомобиль перестаёт ехать, у него появляются большие провалы, рывки и т.д., а так же форсунки приходиться менять на новые, при увеличение мощности у автомобиля, просто каждые форсунки имеют определённый диапазон работы, к примеру на 120 л. с., и если у автомобиля увеличить мощность до 140 л.с., то она не будет полностью реализована, потому что топлива достаточно не будет подаваться в двигатель автомобиля, в связи с чем на высоких оборотах машина будет дёргаться или просто ехать не будет.

Примечание!
Чтобы произвести смену топливных форсунок на другие, понадобиться запастись инструментами, а именно: Шестигранные ключи нужны будут, ещё отвёртки и набор гаечных ключей, которыми вы гайки крепления топливных трубок отворачивать будете!

Краткое содержание:

Где находятся топливные форсунки?
В четырёх цилиндровых автомобилях которые выпускаются АвтоВАЗом стоит всего четыре форсунки, располагаются они на топливной рампе (Данная рампа распределяет топливо по форсункам) и прикреплены к ней при помощи фиксаторов (Фиксаторы на стопорные кольца похожи, а отсоединяются они отвёрткой), для наглядности ниже можно увидеть фотографию, на которой мы стрелкой указали все форсунки и сама топливная рампа кстати на фото тоже видна (На ней сами топливные форсунки и установлены).

Примечание!
На фото выше одна из форсунок как вы уже заметили снята, кстати рядом лежит тот самый фиксатор который форсунку крепит (Указан синей стрелкой), посмотрите на него чтобы вы сразу могли понять он выглядит!

Когда нужно менять топливные форсунки?
Они отвечают за подачу топлива в двигатель автомобиля и если с ними что то случается, то автомобиль престаёт в буквальном смысле слова ехать, кроме того заводиться кой как начинает, неустойчиво работать на холостом ходу (Он как будто троить будет), глохнуть ещё может, дёргаться при разгоне, расход будет так же повышен ну и всё на этом, это самые главные проблемы которые будут происходить с двигатель при неисправности топливных форсунок.

Примечание!
Не всегда форсунки приходиться менять на новые, особенно учитывая тот факт что они не малых денег стоят, то некоторые люди вообще пытаются найти либо Б/У, либо просто делают всё чтобы старые форсунки к жизни привести, кстати если вы хотите попробовать восстановить старые форсунки, то это вряд ли получиться, потому что восстановить их практически не реально и поэтому они подлежат сразу замене на новые, но их можно прочистить от грязи (Они со временем загрязняются и те же симптомы появляются у автомобиля, что и при неисправности форсунок), делается это при помощи ультразвука или химии (Что выберите именно вы, решать только вам, оба способа являются губительными для форсунок и 100% вероятности в том что они после таких процедур будут работать вам никто не предоставит, поэтому то и форсунки нужно чистить когда это действительно нужно, когда автомобиль плохо работать начинает, а не каждые 5000 тыс. км. снимать и просто для себя производить их чистку, как некоторые делают), если вы решите почистить данные предметы при помощи химии, то в таком случае читайте статью под названием: «Чистка топливных форсунок на ВАЗ», если же вы решите помощью ультразвука воспользоваться, тогда езжайте в сервис (Там просто техника нужна будет, которой у вас скорее всего нет) и в нём заказывайте промывку, кстати ещё про гарантию спросите (Некоторые сервисы её дают, а некоторые нет), потому что может получиться так, что вы привезёте им рабочие форсунки, а после чистки они выйдут из строя и вам придётся за новыми идти, а если будет гарантия, то они вам деньги вернут за них хотя бы!

Как заменить топливные форсунки на ВАЗ 2113-ВАЗ 2115?

Примечание!
Сразу вас хотим предупредить что форсунки идут именно на отдельные автомобили, вот к примеру восьми клапанные автомобили ВАЗ 2110 комплектовались четырьмя разными видами форсунок, из них два вида фирмы «BOSHC» и два вида фирмы «SIEMENS», каждые виды форсунок различаются своей производительностью и какие то больше могут топливо подать в двигатель автомобиля, а какие то меньше, кроме того форсунки нужно покупать именно такие же которые стояли ранее (Всё это связано с контроллером, каждый контроллер настроен под определённые форсунки), но если вы другие поставить хотите, то сразу готовьтесь к тому что автомобиль прошивать придётся, в противном случае он будет неровно работать на холостом ходу и плохо ехать, более подробно именно на какой двигатель и именно под какой контроллер идут форсунки, вы можете узнать из схемы которая приведена чуть ниже, по ней и выбирайте себе новые топливные форсунки!

Снятие:
1) Сперва саму топливную рампу снимите с двигателя автомобиля (О том как снять рампу, читайте в статье: «Замена топливной рампы на автомобиле») и переходите к проверки форсунок (Если вам это не нужно, то в таком случае сразу к пункту 2 переходите), проверка рампы производиться с подсоединённой топливной трубкой и с установленным регулятором давления топлива (Ещё ко всем форсункам колодки проводов подсоединить не забудьте), поэтому данные детали обратно подсоедините но только уже топливную рампу не на своё место устанавливайте, а добейтесь такого чтобы она на весу у вас была и форсунки были направлены в пустые прозрачные ёмкости (см. фото 1), после всех действий сядьте в автомобиль или попросите кого ни будь, повернуть ключ зажигания до того пока все приборы не загорятся (Машину заводить не нужно), как только ключ будет повёрнут, форсунки начнут распылять топливо и ваша задача следить за тем как топливо распыляется (см. фото 1), а именно топливо должно распыляться под нормальным прямым контуром и одна форсунка должна выпускать четыре струи (Хотя и не факт что она именно четыре выпускать будет, вот к примеру форсунки двигателя 21114 выпускают всего одну струю, поэтому на количество струи особого внимания не обращайте, главное чтобы они работали нормально и подавали топливо под правильным углом, а не косо например), а так же когда вы выключите зажигание, убедитесь что во все ёмкости топлива залилось в одинаковом количестве (Это с помощью мерных ёмкостей проверить можно, см. фото 2), если в какой то ёмкости количество топлива не соответствует другим ёмкостям, то в таком случае либо замените данную форсунку, либо же произведите её очистку, кстати как только зажигание будет выключено, убедитесь что топливо сразу перестанут подавать форсунки (Подтекать они тоже не должны после выключения зажигания), в противном случае произведите замену форсунки на новую.

Примечание!
Если при включении зажигания какая то форсунка не будет распылять топливо, тогда её проверьте, возможно дело всё в ней или в электронной части, а именно в колодки проводов которая к ней подсоединяется, в общём проверяется всё с помощью такого прибора как мульти-метр, а именно на нём включается функция омметр и скидывается на всякий случай клемма минус с аккумулятора (О том как скинуть клемму, читайте в пункте один «вот этой статьи»), после чего колодка проводов от неисправной форсунки отсоединяется и провода идущие от мульти-метра подсоединяются к форсунки (К тому месту где колодка проводов находилась ранее, более подробно смотрите на фото ниже) и в это время прибор обязан показать результат в районе 11-15 Ом, в противном случае эта форсунка меняется, есть ещё один способ проверки но он уже без прибора проводиться, для его осуществления так же колодка проводов отсоединяется и к тому же месту на форсунки подсоединяются провода идущие уже не от мульти-метра, а от аккумулятора (Для осуществления этого способа, сразу проводами запастись придётся которыми одним концом к АКБ подключить придётся, а другими к самим контактам форсунки), после чего включается зажигание на автомобиле (Клемму поставить на своё место не забудьте) и проверяется, работает ли форсунка или же нет, если работает то значит провода неисправны которые к ней подсоединяются, если по прежнему она не откликается, то в таком случае её заменить придётся!

2) Теперь переходим к самому процессу снятия, для этого вам будет нужно нажать на боковые фиксаторы сперва и отсоединить после этого все колодки проводов от всех форсунок (см. фото 1), после этого сдвиньте в бок все фиксаторы которые их крепят (По одному фиксатору на каждую форсунку, более подробно о том как их сдвинуть, смотрите на фото 2) и выньте после чего сами форсунки, как только они будут сняты, в верхней и в нижней части осмотрите у них оба уплотнительных кольца (см. фото 3 и 4), если они будут в трещинах или затвердевшие или же ещё какую либо деформацию иметь, то в таком случае их замените, но всё же снять оба данных кольца с помощью отвёртки мы вам рекомендуем, потому что трещин снаружи может даже и не быть, а вот во внутренней части они будут, поэтому отвёрткой аккуратно подденьте их и осмотрите по внимательней, если целые, то в таком случае установите их на свои места, при этом смажьте их бензином, чтобы установились на свои места они по легче.

Установка:
Новые топливные форсунки на свои места ставятся в обратном порядке снятию, все изношенные уплотнительные кольца у них замените, а иначе из-за герметичности может быть нарушена работа двигатель как на ходу, так и на холостых оборотах, кроме того все плохо удерживающие фиксаторы (Это те которые сдвигаются вдоль рампы, они сами форсунки крепят) замените на новые, для этого сдвиньте их до конца рампы и тем самым снимите, а заменяются они на новые только в том случае, если при снятии топливной рампы одна из форсунок не осталась на ней, а на двигателе сидеть осталась, то есть фиксатор толком не крепит её и подлежит замене.

Дополнительный видео-ролик:
Если вы желаете увидеть как производиться замена форсунок, то в таком случае посмотрите это всё наглядно в ролике который размещён чуть ниже:

как снять, признаки неисправности и почему не работают +видео

Форсунки — это незаменимый атрибут любой топливной системы автомобиля, основанной на инжекторном типе двигателей. Форсунки выполняют роль распылителей бензина и определяют необходимое количество топлива для подачи в камеру сгорания. Однако в процессе эксплуатации наблюдается постепенная выработка форсунок. Чтобы оптимизировать работу всей системы и увеличить мощность мотора, рекомендуется периодически прочищать и промывать форсунки.

Какие форсунки устанавливают на автомобили ВАЗ 2114/2115

Практически все виды форсунок, которыми ВАЗ 2114/2115 оснащаются ещё на заводе, можно считать взаимозаменяемыми. В зависимости от года выпуска, на авто монтировались форсунки производства Bosch и Siemens разной маркировки.

Форсунки Bosch:

  1. Модель 0280 158 022. Изделие совмещается только с 16-клапанным двигателем, объёмом 1.6 литра. Форсунка выполнена в чёрном цвете и предназначена для работы при оптимальном давлении в 3.8 атмосферы.

  2. Модель 0280 158 017. Форсунка с такой маркировкой устанавливается на 8-клапанные моторы с объёмом 1.6 литра. Корпус также имеет чёрный цвет.

  3. Модификация 0280 158 996 считается морально устаревшей, так как форсунки с такой маркировкой устанавливались на машины до 2006 года. Модель предназначалась для 8-клапанных силовых агрегатов.

Стандартная комплектация инжекторных моторов ВАЗ 2114/2115

Форсунки Siemens:

  1. VAZ20734 выполнена в оранжевом корпусе. Модель может быть установлена на ВАЗ 2114/2115 любого года выпуска, однако модификация работает в паре с 8-клапанным мотором.

  2. Модель VAZ20735 предназначается для 16-клапанного двигателя. По своим характеристикам она практически не отличается от предыдущей модели. Форсунка имеет синюю маркировку.

В зависимости от маркировки может быть применима на разных типах двигателей

Замена форсунок

Сложность выявления неполадок в работе форсунок в том, что топливная система достаточно разветвлённая и приходится диагностировать работоспособность всех её частей. Например, такая неисправность, как снижение мощности мотора, может иметь две причины — выход из строя форсунок или выработку ресурса насоса.

Засорение форсунок может выражаться в резких рывках двигателя во время движения или нестабильности холостого хода. К тому же и увеличение расхода топлива может считаться признаком поломки форсунок.

Проверить работоспособность каждой форсунки можно даже без их снятия. Достаточно просто завести двигатель и по очереди снимать провода с коннектора каждой форсунки. Если сразу же после снятия мотор начнёт дёргаться или заглохнет, то форсунка в порядке. В том случае, если стабильность работы двигателя не меняется со снятием провода, то форсунка нуждается в тщательной чистке или даже замене.

Провести самостоятельную замену или промывку форсунок на автомобилях ВАЗ 2110-2112 поможет данный материал: https://vazweb.ru/desyatka/pitanie/zamena-forsunok-vaz-2110-8-klapanov.html

Видео: замена форсунок на инжекторах ВАЗ 2108 — 2115

Как снять

Процедура демонтажа и монтажа форсунок не представляет особых сложностей, однако занимает много времени. Заранее необходимо подготовить комплект инструментов:

  • 2 рожковых ключа на 17;

  • крестовая отвёртка;

  • отвёртка с плоским тонким лезвием;

  • шестигранный ключ на 5.

Стандартный комплект

Перед снятием форсунок для замены необходимо сбросить давление в топливной системе автомобиля. Это необходимая мера, которая обезопасит работу и исключит возможность травмирования.

Чтобы сбросить давление топлива, необходимо отключить бензонасос. Он располагается в автомобилях ВАЗ 2114/2115 в топливном баке. Добраться до насоса проще всего через люк, расположенный под подушкой заднего сиденья. Для этого:

  1. Сиденье нужно откинуть.

  2. Под ковриком найти маленький люк.

  3. Открутить винты крепления люка.

  4. Снять крышку и демонтировать контактную колодку с корпуса бензонасоса.

После чего нужно запустить двигатель. Мотор будет работать на том количестве топлива, которое осталось в системе, так как насос после снятия колодки не будет нагнетать давление. Необходимо дождаться, когда двигатель полностью выработает остатки бензина и заглохнет.

Подробнее о замене топливного бака в автомобилях ВАЗ 2108/2109/2114/2115 можно прочитать в данной статье: https://vazweb.ru/desyatka/pitanie/zamena-benzobaka-vaz-2114. html

Процедура снятия форсунок выглядит следующим образом:

  1. Открыть капот автомобиля и снять провод с клеммы «минус» на аккумуляторе.

  2. Для удобства демонтажа рекомендуется снять короб воздушного фильтра. Он будет препятствовать свободному доступу к двигателю.

  3. После чего пальцем отщёлкивается пластиковый фиксатор на двигателе и отсоединяется коннектор от дроссельной заслонки.

  4. Точно так же снимается и коннектор с регулятора холостого хода.

  5. Далее необходимо отсоединить колодку коннектора от жгута проводов самих форсунок.

  6. Форсунки можно будет снять только вместе с топливной рампой. Поэтому нужно открутить болты крепления рампы к кузову.

  7. После чего можно будет сдвинуть рампу в сторону, чтобы каждая из форсунок немного вышла из посадочного гнезда. С форсунок снимаются провода, иначе рампу невозможно будет вытащить.

  8. Рампа вытаскивается, кладётся на чистое место. Теперь можно легко снять все форсунки — они отжимаются посредством пластикового фиксатора.

Отсоединение форсунок возможно только после демонтажа самой рампы

Соответственно, на место старых вставляются новые изделия. И далее работы по монтажу проводятся в обратном порядке.

Ремонт форсунок ВАЗ 2114/2115

Ремонт форсунок подразумевает проведение сразу ряда работ:

После того как изделия были сняты с топливной рампы, нужно хорошо рассмотреть каждый из четырёх распылителей. В том случае, если на корпусе заметны следы протекания, ремонт будет нецелесообразен. Придётся сразу же менять форсунку на новую. Различия в процедурах промывки и чистки для 8-клапанных и 16-клапанных двигателей не существенны. Поэтому можно руководствоваться одной и той же схемой.

Видео: самый простой способ

Если корпус чист и на нём нет деформации и трещинок, то разрешается проводить ремонтные работы. Для этого потребуется снять уплотнитель с корпуса и распылитель. Эти детали рекомендуется оставить в ацетоне или сольвенте на 1.5–2 часа. Пока детали будут промываться, можно пылесосом прочистить топливную рампу. Далее нужно зубочисткой или иглой аккуратно прочистить место посадки форсунок в рампу.

После этого можно приступать к продувке форсунки изнутри. Потребуется моток изоленты, баллончик с аэрозолью для чистки карбюраторов и шприц. Через тонкий шприц в полость форсунки подаётся очищающая жидкость аэрозоля. Место сцепления шприца и трубки баллончика для герметизации лучше обмотать изолентой. Промывку форсунки изнутри рекомендуется повторить три раза. После изделие должно просохнуть. Как только высохнет сам корпус, а также уплотнитель и распылитель после промывания, можно собрать форсунку и установить на рампу.

Дешёвое средство отлично удалит с форсунки грязь и отложения

Перед установкой каждая форсунка проверяется на сопротивление. Показания тестера должны быть в диапазоне 11–15 Ом.

Существует и простой способ прочистки форсунок, без демонтажа топливной рампы. Однако он уместен только в тех случаях, когда форсунки ещё не выработали весь свой ресурс (120–150 тысяч километров пробега). Допускается использование очищающих присадок в бензине. В этом случае очистятся все элементы топливной системы, однако её замкнутость не позволяет вывести грязь и осадки от некачественного бензина.

Поломка топливного насоса грозит серьёзными проблемами. Подробнее об этом можно прочитать здесь: https://vazweb.ru/desyatka/pitanie/zamena-toplivnogo-nasosa-vaz-2114.html

Жидкость заливается в бензобак и вместе с топливом очищает все элементы системы

Замена резиновых колец и уплотнителей на форсунках

Обычно при промывке или ремонте форсунок автолюбители сразу же меняют все резиновые элементы. Это связано с высокими показателями износа. Стоимость колец и уплотнителей очень низкая, зато после замены сразу же можно наблюдать стабильность работы мотора.

Кольца и уплотнители снимаются одним движением руки. Однако для установки новых потребуется аккуратность, так как легко повредить резину. Пластичный элемент сначала смазывается бензином, а потом натягивается на место старого уплотнителя.

Запчасти к форсункам ВАЗможно приобрести по минимальной цене

Самостоятельно прочистить или заменить форсунки на автомобилях ВАЗ 2114/2115 может практически каждый водитель. Сложности могут возникнуть только в процессе откручивания топливной рампы или обратного подсоединения проводов к контактам форсунок. Однако при внимательном проведении каждого этапа работы даже новичку доступно самостоятельное обслуживание этого элемента топливной системы.

Оцените статью: Поделитесь с друзьями!

Установка форсунок ВАЗ 2113, 2114, 2115: порядок действий

Форсунки

Порядок выполнения установки форсунок:

  1. Сначала необходимо смазать чистым моторным маслом новые уплотнительные кольца.
  2. Установить их на форсунку.
  3. Дальше вставляем в гнездо рампы форсунки так, чтобы разъем находился вверху. Во время установки фиксатор должен зацепиться с канавкой топливной рампы.
  4. Дальше устанавливаем рампу форсунок. (Об этом более подробно можно прочитать на сайте в статье Как установить топливную рампу форсунок?).
  5. И наконец, проверяем с помощью напряжения и электробензонасоса все на отсутствие утечки топлива.

Внимание! Во время установки или снятия форсунков необходимо соблюдать осторожность!

Снятие форсунок

  • Нельзя повредить ни распылители, ни штекеры разъема.
  • Форсунок нельзя разбирать.
  • Нельзя допускать попадания вовнутрь форсунка моторного масла.
  • Нельзя погружать форсунок в какие-либо моющие средства, так как форсунки содержат в себе электрические узлы.

Если во время работы форсунок дает сбой, например, если клапан находится немного в приоткрытом состоянии, то это приведет к падению давления в топливной системе после прекращения работы (выключения двигателя). В данном случае увеличится, скорее всего, время прокрутки двигателя во время следующего запуска.

Для того чтобы устранить эту проблему возможно понадобится чистка форсунок. Ее можно сделать самостоятельно. Для начала нам понадобится фирменный очиститель карбюратора, а также резиновая трубка, которая будет нам подходить как по длине, так и по своему диаметру. Ее мы в дальнейшем наденем на штуцер форсунки, а она там должна хорошо держаться.

Собираем своеобразную электрическую цепь, которая будет подключена к источнику напряжения в 12 вольт с одной стороны, а с другой через микровыключатель к форсунке. На конец снятой нами форсунки надеваем заранее приготовленную резиновую трубку. Затем подключаем созданную электрическую цепь к аккумулятору и к форсунке. Трубку соединяем с баллоном с очистителем и нажимаем головку. Включаем напряжение. Всю процедуру повторяем два или три раза. Результат Вы увидите сразу.

Совет: если Вы будете регулярно промывать топливный бак, то чистить форсунки понадобится намного реже, так как оттуда появляется вся грязь.

Если это Вам не помогло, то уже будет необходима замена форсунок. Об этом можно более подробно прочитать на сайте в статье Топливные форсунки.

Форсунки омывателя ВАЗ 2114:выбор и преимущества

Форсунки омывателя — важный элемент системы очистки стекол любого автомобиля, ведь они, вместе с дворниками, обеспечивают водителю хороший обзор, являющийся одним из залогов безопасного вождения. В сегодняшней статье мы расскажем о том, какие форсунки омывателя ваз 2114 лучше справляются со своей задачей, а также о том, как за ними правильно ухаживать.

Форсунки омывателя стекла ваз 2114

Виды форсунок и их отличия

Различают 2 основных вида форсунок омывателя, устанавливаемых на современные автомобили — струйные и веерные.

Струйные форсунки работают по принципу полого цилиндра, посылающего водяную струю в конкретную точку. Они характерные для всех автомобилей старого производства, а также для некоторых современных отечественных авто.

Струйные и веерные форсунки ваз 2114

В свою очередь, веерные форсунки имеют не один, а множество каналов, из которых вода попадает на различные участки лобового стекла, покрывая таким образом большую площадь. Кроме этого, ввиду того, что сопла веерных форсунок имеют меньший диаметр, чем сопла струйных, вода выходит из них с большим давлением, а значит — и лучше удаляет загрязнения.

Плюсы и минусы веерных форсунок

Веерные форсунки омывателя лобового стекла ваз 2114 имеют такие преимущества перед форсунками классической конструкции, как:

  • более эффективная очистка стекол (особенно имеющих сильные загрязнения) в виду большего давления водяной струи и большего охвата площади;
  • экономичный расход воды, вызванный более быстрым процессом очистки стекол;
  • отсутствие риска повреждения стекол ввиду синхронной работы веерных форсунок с дворниками.

При этом, единственным, но довольно серьезным недостатком веерных распылителей является их быстрое обмерзание в холодную погоду.

Веерная форсунка ваз 2114

Чтобы избежать проблем с обмерзанием форсунок, можно либо приобрести специальную систему обогрева омывателя либо применять для очистки стекол жидкости, не замерзающие при температурах, близких к нулю.

Какие форсунки приобрести

Решив установить веерные форсунки на ваз 2114, следует для начала решить — какую их модель приобрести. Фактически, на 14-ю можно поставить любые распылители от легковой иномарки, но дело в том, что не все они хорошо встанут на место — в некоторых случаях их придется дорабатывать, а в некоторых — они попросту будут смотреться чужеродными элементами.

Веерная форсунка от Volvo

Наиболее подходящими моделями форсунок для 2114 являются распылители, производимые фирмами Ssang Yong и Volvo и имеющие каталожные номера 7845009010 и 30655605.

Еще одним подходящим вариантом являются жиклеры от Тойоты, продаваемые под артикулом 85381-АА042 (правда, реализуются они по 1 штуке в упаковке, поэтому в случае заказа форсунок этой марки через интернет следует приобрести сразу 2 позиции).

Кроме этого, вместе с распылителями потребуется приобрести и пару обратных клапанов (в системе омывателя с классическими жиклерами они не предусмотрены).

Замена форсунок

Для того, чтобы на ваз 2114 заменить форсунку омывателя, нужно:

  1. Открыть капот.
  2. Демонтировать обивку и вынуть пластиковые пистоны.
  3. Снять поролоновые прокладки, закрепленные клейкой лентой.
  4. Отсоединить накладки пластиковых деталей.
  5. Отсоединить шланги от старых форсунок.
  6. Демонтировать старые форсунки и подключить к ним шланги.
  7. Установить «в разрез» шлангов обратные клапаны.
  8. Проверить работоспособность системы.

Одновременно с заменой распылителей рекомендуется заменить и шланги, по которым течет омывающая жидкость. С хорошей стороны себя в этой роли показали мягкие шланги, продающиеся в магазинах для аквариумистики.

Схема форсунок омывателя ваз 2114

После того, как новые распылители будут установлены, следует произвести их настройку.

Для этого потребуется:

  • вставить булавку или иголку внутрь форсунки;
  • если жидкость попадает на стекло слишком высоко — опустить форсунку вниз;
  • если жидкость попадает слишком низко — поднять форсунку вверх.

Таким же образом можно выполнять регулировку и по горизонтали.

Для трехструйных форсунок иностранного производства рекомендуемая настройка выглядит следующим образом:

  • боковые внешние форсунки должны быть направлены на нижние углы стекла;
  • средние форсунки должны омывать центральную часть стекла;
  • внутренние форсунки должны быть направлены на верхнюю часть стекла.

Правда, данная схема настройки является лишь рекомендацией, и каждый водитель может изменить ее по своему усмотрению.

Очистка форсунок

Иногда в ходе эксплуатации жиклеры омывателя засоряются, и перестают исправно работать. В этом случае потребуется их очистка, выполнить которую можно следующим образом:

  • промыть форсунки мыльным раствором;
  • прочистить отверстия тонкой иглой;
  • демонтировать водяные шланги и поочередного подключить к каждой форсунке компрессор, выполнив их продувку.

Очистка форсунок омывателя

Если подобная операция помогает слабо (или не помогает вообще), то форсунки следует демонтировать и замочить на ночь в теплой воде с мылом (а лучше — с моющим средством), после чего вновь повторить весь процесс.

В завершение разговора хочется отметить, что выполнять подобную промывку рекомендуется периодически (например, с каждым новым сезоном), даже в том случае, если форсунки работают исправно. Это поможет избежать их «неожиданного» засорения и возможных неприятностей в дороге.

Полезное видео

Дополнительную полезную информацию вы сможете получить из видео ниже:

Очистка форсунок ВАЗ-2114: устройство, пошаговая инструкция, советы мастеров

В этой статье мы поговорим о том, как почистить форсунки ВАЗ-2114 своими руками. Некоторые автомобилисты доверяют только определенным мастерам, выполняющим работу качественно и в срок. Но необходимо учитывать, что отсутствие ремонта оборудования таким способом — большая стоимость работ. К тому же очень сложно попасть к хорошему мастеру — у некоторых очередь на недели вперед, а не забиты ли форсунки так, чтобы бензин не потек через них во впускной коллектор? В этом случае придется либо выполнять всю работу самостоятельно, либо обращаться к менее профессиональным мастерам.

Особенности инжекторных двигателей

Автомобили ВАЗ-2114 комплектуются исключительно системами впрыска топлива, а значит, их надежность достаточно высока. Но проблемы все равно случаются, особенно из-за недостаточного качества топлива или несвоевременной замены фильтрующих элементов. А если на приборной панели автомобиля появилась зловещая надпись Check Engine, значит, необходимо проверить работоспособность мотора.

Достаточно частой причиной того, что двигатель начинает периодически работать нестабильно, является засорение форсунок.Очистить форсунки ВАЗ-2114 (8 клапанов) можно самостоятельно. Работа не очень сложная, нужно придерживаться определенного алгоритма, о котором мы поговорим позже.

Признаки засорения форсунок

Есть несколько симптомов, четко указывающих на то, что форсунки забиты и нуждаются в очистке:

  1. Пропуски зажигания при работе двигателя на холостом ходу.
  2. Нестабильная работа мотора.
  3. Автомобиль разгоняется медленнее обычного. Динамика не улучшается даже при полной педали акселератора.

Как вы понимаете, форсунки — это именно те элементы, которые под определенным давлением подают топливную смесь в резервуар. И их работа напрямую зависит от того, как будет работать двигатель и все остальные его системы. Менять форсунки не стоит, если, конечно, не сгорели их обмотки. Как правило, в большинстве случаев помогает простая чистка.

Что вам нужно знать?

Главное — заправить машину. Старайтесь не заправляться бензином на незнакомых заправках, так как это приводит к тому, что нарушается стабильная работа топливной системы и в камерах сгорания часто появляются нагарные отложения, избавиться от которых довольно сложно.При регулярной заправке авто низкосортным бензином ресурс форсунок не дойдет даже до 120 тыс. Км.

Но рекомендуется заменять эти узлы примерно раз в 90 тыс. Км. Стоимость набора — около 2000 рублей — зависит от того, в каком магазине покупать. Также на цену влияет производитель — импортные аналоги в 2-3 раза дороже, но срок их службы выше. Чуть выше, правда, но люди, не изучавшие математику в школе, утверждают, что качество зарубежных аналогов просто отличное.Фактически отечественная прослужит вам несколько лет, пока вы не проедете 120 тыс. Км. А стоимость их всего 2000 рублей. А импорт обойдется в 5000 руб. и будет 150 тыс км. Зная основные законы математики, можно обнаружить, что экономия сомнительна.

Выдвинуть сервисные форсунки: стоит ли?

А теперь поговорим о том, как избавиться от постоянной чистки форсунок ВАЗ своими руками, а также продлить им жизнь. На самом деле есть два варианта увеличения срока службы:

  1. Используйте присадки для улучшения качества бензина.Такие присадки смогут очистить систему подачи топлива. Купить их можно в любом автомобильном магазине. Присадки нужно заливать в емкость. Стоимость не очень большая, поэтому в профилактических целях можно порекомендовать этот метод. А вот добавки, по словам мастеров, как наркотик, раз попробовал — придется постоянно их использовать.
  2. Второй способ продления ресурса — промывка и чистка форсунок. Рекомендуется делать это каждые 40 тысяч километров. Если вы сделаете эту работу самостоятельно, то это обойдется вам в копейки — потратитесь только на покупку чистящей жидкости.А если делать это в мастерской, придется заплатить не менее 1500 руб. (новые 2000 стоят).

Вердикт — стоимость присадок достаточно высокая, эффективность их низкая (чистятся, но слабо), стирка стоит больших денег. Что же тогда делать? Если самостоятельно прочистить форсунки, можно выбрать этот способ и увеличить их ресурс. В остальных случаях будет намного дешевле заменять форсунки на новые каждые 90 тыс. Км.

Как проверить работу форсунок

Перед тем, как приступить к чистке форсунок ВАЗ (16 клапанов), нужно убедиться, что они вообще работают.

Методы диагностики известны, и проблемы могут быть идентифицированы с большой точностью:

  1. Проверить охлаждаемый, но работающий двигатель. Чтобы убедиться, что он работает, нужно перебрать руками все сопла. Если элемент в хорошем состоянии, вы почувствуете вибрацию или пульсацию. Но эта методика не очень хороша, так как информация о работе неполная.
  2. Диагностика в режиме ожидания. Для этого нужно немного прибавить оборотов и дать мотору немного поработать в этом режиме.После этого нужно ослабить гайки на крышках, удерживающих форсунки. Обороты должны немного упасть. В том случае, если не наблюдается снижения частоты вращения, можно сказать, что одна из форсунок сломана.

Как только вы убедитесь, что компоненты находятся в хорошем состоянии, можно приступать к работе. Очистить форсунки на ВАЗ-2110 (16 клапанов) может любой автомобилист, умеющий обращаться с инструментами. К тому же стоимость ремонта будет привлекательно невысокой — она ​​не сравнится с обслуживанием на СТО.

Как снять форсунку

Для проведения чистки необходимо полностью демонтировать рейку и форсунки. На автомобилях ВАЗ-2114 и подобных моделях необходимо провести такие манипуляции:

  1. Обесточить автомобиль полностью, для этого отсоединить минусовую клемму от аккумуляторной батареи.
  2. Все работы должны выполняться на остывшем двигателе. В противном случае вы можете получить травму.
  3. Снимите крышку, закрывающую верхнюю часть двигателя.
  4. Снимите воздушный фильтр, демонтируйте его корпус.
  5. Откручиваем патрубок от помпы и форсунки. Он поддерживает высокое давление, поэтому нужно заранее оттенять остатки смеси. Трубопровод устанавливается на опорный кронштейн.
  6. С помощью гаечного ключа открутите форсунку. Обязательно удалите шайбу, но не потеряйте ее.
  7. Отсоединить штекер, фиксатор, который находится возле аппарели, отложить в сторону.

По такому же принципу необходимо снять все остальные форсунки.В том случае, если они полностью вышли из строя и не подлежат восстановлению, поможет только установка новых элементов. Если форсунки исправны, достаточно их прочистить.

Внешняя уборка

При чистке форсунок на ВАЗ-2115 и подобных моделях необходимо произвести следующие манипуляции:

  1. Оценить состояние устройства. Если есть признаки протечек, не устанавливайте их на автомобиль, лучше купить новые.
  2. Если есть вероятность, что чистка даст какой-то результат, нужно снять уплотнительные кольца, которые находятся на распылителе и корпусе.
  3. Очистите элементы ацетоном. Для этого нужно полностью погрузить в него форсунки. Благодаря этому все загрязнения будут очищены намного лучше.
  4. Очистите топливную рампу с помощью простого пылесоса.
  5. Снимите форсунки и удалите кокс иглой, который может оказаться на поверхности форсунки.

Этим можно комплектовать внешнюю очистку форсунок ВАЗ-2114.

Очистить изнутри

И вот настал ответственный момент — нужно очистить устройство изнутри. Вам понадобится шприц, баллончик с жидкостью для чистки карбюратора, тюбик. Необходимо нанести очиститель для трубок на внутреннюю часть сопла. Этот состав очень агрессивен, некоторые разновидности пластика разъедают, поэтому сначала стоит попробовать, как он влияет на трубку. А если с ней ничего не случится, можно приступать к работе.

После очистки нужно установить новые кольца. Старые, даже очищенные, использовать не рекомендуется. Чтобы следующая чистка не наступила в ближайшее время, нужно заменить сетку бензонасоса, фильтры — топливные и воздушные. В противном случае чистящие форсунки на ВАЗ-2114 не дадут ожидаемого результата.

Заключение

После работы нужно собрать всю топливную систему, подключить провода питания, проверить работу двигателя. После такого вмешательства старайтесь заправляться только на проверенных заправках, где топливо качественное.Это основной параметр, влияющий на правильную работу форсунок и всей топливной системы в целом.

Своевременная замена фильтров также важна. Часто из-за неисправного топливного фильтра форсунки забиваются мусором. Уборка даст результат, но кратковременный.

Устройство

, пошаговая инструкция, советы мастеров

В этой статье мы расскажем о том, как почистить форсунки ВАЗ-2114 своими руками. Некоторые автомобилисты доверяют только определенным мастерам, выполняющим работу качественно и в срок.Но нужно учитывать, что отсутствие ремонта оборудования таким способом — высокая стоимость работ. К тому же очень сложно попасть к хорошему мастеру — у некоторых очереди на недели вперед, а не забились ли форсунки так, чтобы через них газ не попал во впускной коллектор? В этом случае придется либо выполнять всю работу самостоятельно, либо обращаться к менее профессиональным мастерам.

Особенности инжекторных двигателей

Автомобили ВАЗ-2114 комплектуются исключительно системами впрыска топлива, а значит, их надежность достаточно высока.Но неисправности все же случаются, особенно из-за недостаточного качества топлива или несвоевременной замены фильтроэлементов. А если на приборной панели автомобиля появляется зловещая надпись Check Engine, то обязательно нужно проверить работоспособность двигателя.


Достаточно распространенной причиной прерывистой работы двигателя является нестабильность из-за засорения форсунок. Также можно самостоятельно почистить форсунки ВАЗ-2114 (8 клапанов). Работа не очень сложная, нужно придерживаться определенного алгоритма, о котором мы поговорим позже.



Признаки засорения форсунок

Есть несколько симптомов, четко указывающих на то, что форсунки забиты и нуждаются в очистке:

  1. Пропуски воспламенения при работе двигателя на холостом ходу.
  2. Нестабильная работа двигателя.
  3. Автомобиль разгоняется медленнее обычного. Динамика не улучшается даже при полностью выжатой педали акселератора.

Как вы понимаете, форсунки — это именно те элементы, которые подают топливную смесь в коллектор под определенным давлением.И как их двигатель и все остальные его системы будут напрямую зависеть от их работы. Менять форсунки не стоит, если, конечно, их обмотки не перегорели. Как правило, в большинстве случаев помогает простая чистка.

Что вам нужно знать?

Главное — заправить машину. Старайтесь не заливать бензин на незнакомых заправках, так как это приводит к тому, что стабильная работа топливной системы нарушается, а в камерах сгорания часто появляется сажа, избавиться от которой довольно сложно.При регулярной заправке авто низкосортным бензином ресурс форсунок не достигнет 120 тыс. Км.


Но рекомендуется заменять эти узлы примерно раз в 90 тыс. Км. Стоимость набора — около 2000 рублей — зависит от того, в каком магазине покупать. На цену влияет и производитель — импортные аналоги в 2-3 раза дороже, но имеют больший срок службы. Не намного выше, правда, но люди, не изучавшие математику в школе, утверждают, что качество зарубежных аналогов просто на высоте.На самом деле отечественные прослужат вам несколько лет, пока вы не проедете 120 тысяч км. А их стоимость всего 2000 рублей. А импорт обойдется в 5000 руб. и проедет 150 тыс. км. Зная основные законы математики, мы можем выяснить, что экономия сомнительна.



Продлить обслуживание форсунок: стоит ли?

А теперь поговорим о том, как избавиться от постоянной чистки форсунок ВАЗ своими руками, а также продлить им жизнь. На самом деле есть два варианта увеличения срока службы:

  1. Использовать присадки с целью улучшения качества бензина.Такие присадки смогут очистить систему подачи топлива. Купить их можно в любом автомобильном магазине. Добавки нужно заливать в емкость. Стоимость их не очень велика, поэтому этот метод можно рекомендовать в качестве профилактики. А вот добавки, по словам мастеров, это как наркотик, раз попробовал — придется постоянно их использовать.
  2. Второй способ продления срока службы — промывка и чистка форсунок. Рекомендуется делать это каждые 40 тысяч километров. Если вы сделаете эту работу самостоятельно, это обойдется вам в копейки — потратитесь только на покупку чистящей жидкости.А если сделаете это в мастерской, придется отдать минимум 1500 рублей. (новый стенд 2000 г. ).

Такой вердикт — стоимость присадок довольно большая, эффективность их невысокая (чистятся, но плохо), промывка стоит больших денег. Что же тогда делать? Если вы сами будете чистить форсунки, то можете выбрать этот способ и увеличить их ресурс. В остальных случаях будет намного дешевле заменять форсунки на новые каждые 90 тысяч км.

Как проверить работу форсунок

Перед тем, как приступить к чистке форсунок ВАЗ (16 клапанов), нужно убедиться, что они в целом работают.


Методы диагностики известны и позволяют с большой точностью выявлять проблемы:

  1. Проверка на охлажденном, но работающем двигателе. Чтобы убедиться, что он работает, нужно перебрать руками все сопла. Если элемент исправен, вы почувствуете вибрацию или пульсацию. Но такая техника не очень хороша, так как информация о работе поступает неполно.
  2. Диагностика в режиме ожидания. Для этого нужно немного прибавить скорости и дать мотору немного поработать в этом режиме.После этого ослабьте гайки на крышках, удерживающих форсунки. Обороты должны немного упасть. В том случае, если снижения скорости нет, можно сказать, что одна из форсунок сломана.

После того, как вы убедились, что элементы находятся в хорошем рабочем состоянии, можно приступать к работе. Очистить форсунки на ВАЗ-2110 (16 клапанов) может любой автомобилист, умеющий обращаться с инструментами. К тому же стоимость ремонта будет привлекательно невысокой — ее не сравнить с обслуживанием на СТО.

Как снять форсунки


Для очистки необходимо полностью демонтировать рейку и форсунки. На автомобилях ВАЗ-2114 и аналогичных моделях необходимо провести такие манипуляции:

  1. Отключить автомобиль полностью, для этого отсоединить минусовую клемму от аккумуляторной батареи.
  2. Все работы должны выполняться на охлажденном двигателе. В противном случае возможно получение травмы.
  3. Снимите крышку, закрывающую верхнюю часть двигателя.
  4. Снимите воздушный фильтр, демонтируйте его корпус.
  5. Отвинтить трубопровод от помпы и форсунки. Он поддерживает высокое давление, поэтому нужно заранее стравить остатки смеси. Трубопровод устанавливается на опорный кронштейн.
  6. С помощью гаечного ключа открутите форсунку. Обязательно снимите шайбу, но не потеряйте ее.
  7. Отсоедините вилку, замок, который находится возле аппарели, снимите в сторону.

По такому же принципу нужно снять все остальные форсунки.В том случае, если они полностью вышли из строя и не подлежат восстановлению, поможет только установка новых элементов. Если форсунки заработают, достаточно их прочистить.

Наружная уборка


При чистке форсунок на ВАЗ-2115 и подобных моделях необходимо произвести следующие манипуляции:

  1. Оценить состояние устройства. Если есть признаки протечки, не устанавливайте их на автомобиль, лучше купите новые.
  2. Если есть вероятность, что очистка даст какой-либо результат, необходимо снять уплотнительные кольца, которые находятся на распылителе и корпусе.
  3. Очистите элементы ацетоном. Для этого полностью погрузите в него насадки. Благодаря этому все загрязнения будут очищены намного лучше.
  4. Очистите топливную рампу с помощью простого пылесоса.
  5. Снимите форсунки и с помощью иглы удалите кокс, который может находиться на поверхности форсунки.

Этим можно завершить внешнюю очистку форсунок ВАЗ-2114.

Чистота внутри

И вот настал самый ответственный момент — нужно очистить прибор изнутри.Вам понадобится шприц, баллончик с жидкостью для чистки карбюраторов, тюбик. Очистите насадку чистящим средством через трубку. Этот состав очень агрессивен, он разъедает некоторые сорта пластика, поэтому сначала стоит попробовать, как он подействует на трубку. А если с ней ничего не случится, можно приступать к работе.


После очистки установите новые кольца. Старые, даже очищенные, не рекомендуется. Чтобы следующая чистка не наступила в ближайшее время, нужно заменить сетку бензонасоса, фильтры — топливные и воздушные.В противном случае чистка форсунок на ВАЗ-2114 не даст ожидаемых результатов.

Вывод

После проведения работ нужно собрать всю топливную систему, подключить провода питания, проверить двигатель. После такого вмешательства старайтесь заправляться только на проверенных АЗС, где есть качественное топливо. Это основной параметр, влияющий на правильную работу форсунок и всей топливной системы в целом.


Своевременная замена фильтра также важна.Часто пришедший в негодность топливный фильтр приводит к засорению форсунок. Уборка даст результат, но кратковременный.

ВАЗ 2114 Установка форсунок на дворники. Ремонт и обслуживание

Хороший обзор дорожной обстановки через лобовое стекло автомобиля позволяет водителю безопасно управлять машиной в загруженном транспортном движении. Поэтому состоянию лобового стекла нужно уделить достойное внимание. Метеорологические осадки и понижение температуры снаружи и внутри кабины ухудшают прозрачность стекла, что отрицательно сказывается на безопасности контроля.Грязь из-под колес, выливающиеся насекомые, снег и дождевые потоки с внешней стороны стекла должны правильно устранить систему очистки, состоящую из переднего и заднего омывателей, бачка с незамерзающей жидкостью.

Работа вентилятора форсунок омывателя лобового стекла

Веерные форсунки омывателя лобового стекла относятся к более поздним и модным разработкам системы подачи воды на стекло по сравнению с классическими струйными оросителями. У них есть свои особенности применения, знание которых позволит автомобилистам более осознанно подойти к выбору того или иного типа форсунок.

Ферри форсунки омывателя лобового стекла — Положительная и отрицательная стороны

Главной отличительной особенностью инжекторного метода разбрызгивания является формирование широкого фронта мелких брызг моющей жидкости типа дождя, которые полностью покрывают всю поверхность лобового стекла, в отличие от струйных форсунок, которые питают струю воды только на определенных участках. области перед водителем и передним пассажиром. Эта система расходования воды более экономична и эффективна по качеству и скорости очистки стекла.

К преимуществам вентиляторных форсунок омывателя лобового стекла можно отнести:

  • Удаление пыли, грязи, насекомых выполняется полностью и качественно за счет равномерного смачивания большей площади стекла.
  • Штаны дворников первой волной движутся по смоченной поверхности стекла, смывая, а не улавливая грязь, достигая более быстрой очистки стекла.
  • «Экономия», предназначенная для эффективной очистки стекол, которая выражается в значительной сумме при интенсивной эксплуатации автомобиля в городских и неблагоприятных климатических условиях.
  • Количество микрокарпин на лобовом стекле появляется из-за движения бритонов дворников по сухому.

К недостаткам веерного способа смачивания стекла можно отнести:

Кратковременное ухудшение видимости при работе форсунок

  • После разбрызгивания на лобовое стекло капель жидкости видимость дороги теряется до тех пор, пока их не ругают дворники. Это может раздражать некоторых водителей, что и является причиной их отказа от вентиляторных форсунок в пользу струйных.
  • Форсунки веерные более чувствительны к морозу, чем струйные. В условиях российского севера они могут без проблем работать только с помощью специальной системы отопления.

Выбор форсунок омывателя лобового стекла вентилятора

Струйные и веерные форсунки

Идеальный случай — приобрести фирменные форсунки, предназначенные для использования именно на этой модели автомобиля. Сегодня многие производители выпускают такие оригинальные форсунки под конкретную марку и модель авто. Кроме того, существуют универсальные типы вентиляторных форсунок, которые можно адаптировать для использования на различных марках и моделях машин.В некоторых случаях возможна небольшая доработка.

Универсальные веерные форсунки считаются продуктами под номерами 30655605 и 7845009010 в каталоге запчастей автомобилей Volvo и Ssang Yong. Первые используются как обычные форсунки на Volvo S80. Оба продукта абсолютно одинаковы по дизайну, но различаются по цене. Корейский почти в два раза дешевле «шведов». А вот насадки Вольвов считаются более престижными. Оба могут использоваться на автомобилях других марок, в частности, на Daewoo, Subaru, Toyota, Mazda и Next.

Альтернативным вариантом могут стать форсунки от концерна Toyota для автомобилей бизнес-класса. Их также можно использовать на различных моделях автомобилей. Но здесь нужно знать, что в комплекте идет только одна насадка, поэтому при покупке товара по каталогу следует повторить заказ дважды, чтобы получить две насадки на автомобиль. Чтобы заменить обычные форсунки, необходимо приобрести веерные форсунки на сами форсунки, и это все равно тройник со шлангами и обратным клапаном.

Что-нибудь полезное для вас:

Видео: Lada Granta — Установка и проверка шайбы вентилятора форсунок

Подбор обратного клапана стеклоочистителя

Шайба штатной конструкции может не иметь обратного клапана, который предназначен для предотвращения перетекания жидкости из шлангов обратно в резервуар во время отключения всасывающего насоса.Клапан обеспечивает непрерывность подачи жидкости, особенно в момент включения насоса, так как воздух не попадает в трубопроводы через форсунки. Клапан представляет собой обычный подпружиненный шар, закрывающий отверстие сопла при отсутствии давления жидкости. Можно использовать систему и без обратного клапана. Затем необходимо предусмотреть механическую или электрическую схему начала движения дворника с учетом момента подачи воды. Жидкость должна успеть пройти по шлангам от бачка к форсункам, прежде чем дворники начнут работать.

Клапан обратный универсальный для форсунок Toyota

Здесь можно использовать обратный клапан для моделей «Жигули» 8 и 9 под № 21080-5208550-00 в каталоге «Детали» ВАЗ или обратный клапан от топливной системы под номером 2108-1156010-01. Импортные клапаны могут применяться, например, для марок «Volvo» — каталожный номер детали 30896546 или для марок «Toyota» — 85321-26020. В качестве альтернативного варианта достойно использование готового тройника со встроенным обратным клапаном для Mitsubishi — номер M850641 каталожный номер.

Нестандартным, но приемлемым решением является использование обратного клапана, используемого в аквариумном воздушном компрессоре. Обычно стоит выхлопная трубка компрессора, отличается высокой надежностью и экономичностью работы. Кроме него в зоомагазине можно приобрести гибкую силиконовую трубку для изготовления насадок на обратный клапан и насадки, которые используются для подачи воздуха в аквариум. Эта трубка по приспособляемости к перепаду температур и сроку службы намного превосходит штатные шланги, используемые в «Жигулях».

Установка форсунок омывателей лобового стекла

Порядок установки форсунок вентилятора предусматривает выполнение следующих работ:

  • снятие обивки на капоте, если он установлен, аккуратным без поломок с насечкой из пластмассовых поршней с помощью специальных приспособлений или двух плоских саморезов;
  • разборка подушек из буферного пенопласта, прикрепленных на двусторонний скотч (для их обратной установки требуется новый скотч) и отсоединение накладок на пластиковых деталях;
  • отсоединение трубок подачи жидкости от стандартных форсунок;
  • демонтаж старых форсунок, которые можно прикрепить к вытяжке или каркасу с помощью пластиковых замков или креплений;
  • подключение форсунки на веерные форсунки и их предварительная установка на штатные места без окончательной фиксации;
  • подключение обратных клапанов к трубопроводам промывочной жидкости и патрубкам форсунок, их надежное крепление;
  • проверка работоспособности системы и регулировка направления жидкости на лобовое стекло;
  • Окончательная фиксация форсунок.
Видео: Универсальные веерные форсунки — обзор, установка, пример работы

При установке и регулировке форсунок может потребоваться отрегулировать отверстия, подогнать форсунки по размеру, направлению, высоте и наклону положения. Для этого необходимо подрезать, поддерживать или, наоборот, увеличить основание форсунок с помощью инструмента и резиновых или пластиковых прокладок. В результате необходимо следить за тем, чтобы площадь распыления жидкости на поверхности стекла была максимальной, но не выходила за ее пределы.

Как часто автолюбитель не может даже отправиться в поездку на своей машине, если вдруг перестанет работать как водительский обзор. И с жидкостью бы все было хорошо, а то каналы просто забились. Хуже, когда вышли «сами брызги».

Здесь нужно заменить форсунки омывателя лобового стекла. К счастью, эти оросители можно купить совсем недорого. Но почему они приходят в негодность? Причин тому несколько, их список приводится ниже:

  • постоянное засорение приводит к смертельному застреванию грязи в отверстиях;
  • перепад температур и постоянная влажность, из-за чего отверстия залиты ржавчиной;
  • Замерзание воды может привести к растрескиванию.


Конечно, при любых подозрениях на неисправность этих узлов необходимо сначала попробовать их почистить. Для чего можно взять из шприца иглу и аккуратно поставить отметку в отверстии детали, куда распыляется жидкость.

Однако, когда чистка не помогает, а проверка электродвигателя показывает его неисправность, то есть отсутствие шума с его стороны, требуется мотор омывателя лобового стекла.

В случае, когда двигатель качает промывочную жидкость в форсунки, и она разбрызгивается где-то под капотом, то есть имеется пучок шланга — в этом случае необходимо произвести замену протекающего шланга омывателя.

Как исправить полив на ВАЗ

Допустим, поломка произошла на автомобиле ВАЗ. Сначала поговорим о «десятой» семье. Для замены форсунок омывателя в ВАЗ 2110 воспользуемся следующими инструментами:

Начать.

  1. В первую очередь демонтируйте решетку воздухозаборника.
  2. Далее, открутив крепления, снимаем декоративную накладку.
  3. Открутив винты крепления неисправных элементов, демонтировать последние.
  4. Вытаскиваю концы трубок из разобранных элементов.
  5. Устанавливаем новые запчасти и производим сборку в обратной последовательности.

Если на «двенадцатой» модели вышли из строя опрыскиватели, то замену неисправных омывателей лобового стекла на ВАЗ 2112 производят по точно такой же технологии.

Однако бывает, что насос распыляющей системы разбрызгивания жидкости сломался (из-за того, что, скажем, в минус погоду включили систему, заполненную водой). Потом на замену «умершего» мотора омывателя лобового стекла. Придется снять аккумулятор, снять системный бак, отсоединить провода и переустановить узел.

А теперь поговорим о самарской семье. Для замены форсунок на ВАЗ 2114 возьмите какой-нибудь инструмент, а именно плоскогубцы.

Здесь все намного проще. Начинать.

  1. Открываем капот, находим наши битые предметы.
  2. Закинуть от них шланги.
  3. Осторожно отжав внизу плоскогубцы, вытащить неисправные узлы.
  4. Новый поставил в обратном порядке.

А как же замена Калины. Из инструмента возьмите только отвертку.Начните с открытия капота.

  1. Подтянуть вверх с помощью зажимов для крепления кожуха капота.
  2. Очистить обшивку.
  3. Удалите трубки из сломанных зазубрин.
  4. Выньте неисправные детали наружу и произведите новую установку. Далее все происходит наоборот.



Теперь что касается приоры. Для замены форсунок омывателя в приоры берем следующие комплектующие:

  • отвертка плоская;
  • кусок ткани.

Делаем вот так.

  1. Укладывая временный отрезок ткани, мы закрепляем дефектный элемент инструмента и вытаскиваем его из капотического отверстия.
  2. Снимите с него патрубок.
  3. Устанавливаем новую запчасть в обратном порядке.

Однако более развернутой картина будет, если обратиться к популярным иномаркам.

Что делать с иномарками

Для замены форсунок лобового стекла в Рено Логан нам потребуются пассаты.

Действуем вот так.

  1. Открыть капот, найти неисправный элемент.
  2. Снимите с него гибкую трубку.
  3. Осторожно сжав фиксаторы с пассатами, вытащить ороситель наружу.
  4. Установите новую запчасть в обратном порядке.

Как видите, для этой машины очень легко реализовать весь процесс.

Несколько иная ситуация с корейской иномаркой. Для замены форсунки омывателя стекла Kia LED необходимо использовать плоскую отвертку.Что мы делаем.

  1. Осторожно введите жало инструмента с передних сидений автомобиля под челюсть. Затем нажмите фиксатор.
  2. Вынесите сломанный предмет себе.
  3. Отсоедините от демонтированного элемента гибкую трубку.
  4. Установка нового опрыскивателя, движение назад.

Здесь отметим, что почти такой же заменен на Solaris. Только отверткой нужно действовать несколько иначе. Точнее нужно взять две отвертки.Один подходить к челюсти со стороны окна, а второй — со стороны внутренней части капюшона.


А вот при замене форсунок омывателя лобового стекла в Шевроле первопроходец производится поочередно, как в единственной данной инструкции.

Замену форсунок омывателя стекол на Опель Астра сделать намного сложнее. Эта машина должна добраться до разбитых опрыскивателей, надо проповедовать поводки дворников, снимая заглушки и закручивая гайки. А потом еще нужно демонтировать пластиковую панель, на которой крепится сменная фурнитура.Вытащить их из панели не составит труда.

Цена такой удобной операции невелика

Нетрудно предположить, что стоимость выполнения такой простой операции в автосервисе столь же мала. А если кто-то боится что-то сломать, смело отправляйтесь на СТО.

Ориентировочные цены в России указаны в этой таблице.

Вот средние данные по переустановке каскадов системы иномарки. А если понадобится помпа омывателя лобового стекла, то стоимость такой операции станет вдвое дороже.

Сегодня поговорим о форсунках вентилятора омывателя на автомобилях ВАЗ.

На автомобили ВАЗ Возможна установка разных форсунок омывателя :

    однопутное

    двойной стретч

    вентилятор

Чаще всего с завода на наши машины идут простейшие одинарные насадки.


Их напора и радиуса действия часто не хватает для качественной очистки всего лобового стекла, поэтому многие ставят двухсторонние форсунки (например, такие есть на автомобилях Шевроле Нива).


Однако наиболее эффективным решением является вентилятор с вентилятором омывателя . Они отличаются от обычных тем, что брызгают водой не струей, а широким вентилятором, который смачивает все лобовое стекло автомобиля.

Проблема в том, что на пароме сложно найти штатные форсунки омыватели . Для выхода из позиции есть несколько вариантов.

    Покупка кооперативных форсунок на авторынке. На авторынке часто встречается большое количество различных вариантов форсунок вентилятора, но качество их работы зачастую далеко от идеала и слишком высок процент брака.Но цена на такие насадки начинается от 10-20 рублей.

    Установка паром форсунок омывателя от Volvo. Это самый дорогой вариант, таких насадок пара около 500-600 руб. Заказать их можно в различных интернет-магазинах, Код детали: Volvo 30655605 Форсунка омывателя 2 шт. Но здесь все не так просто, посадочный диаметр у этих форсунок чуть больше стандартного, поэтому при установке придется подгонять их по месту.

    Купить вентилятор форсунок омывателя ВАЗ в интернет-магазине.Например, 2 форсунки на ВАЗ в интернет-магазине Аламар стоят 150 руб. В то же время они довольно хорошего качества и подходят для места обычного без доработки.


На видео ниже показана работа форсунок омывателя на автомобиле Лада Калина.

Два года эксплуатации выявили свои плюсы и минусы.

Плюсы:

    Намочить сразу все лобовое стекло

    позволяют чистить все стекла на пару дворников

    не требует регулировки во время работы

Минусы:

    зимой при использовании незамерзающей жидкости густая на морозе давление через форсунки ослабевает, на морозе ниже 30 градусов начинают работать как струйные

    На

    расход воды увеличивается, но ненамного, так как стекло очищается за меньшее время, чем при использовании стандартных форсунок.

В целом можно сказать, что форсунки омывателя Ferry на автомобилях ВАЗ имеют больше преимуществ, чем минусов.

Автопроизводители стремятся поддерживать максимальную видимость с места водителя. Это способствует качественной очистке лобового стекла. За этот процесс отвечают несколько систем, в том числе работа «дворников», правильное обтекание встречных воздушных потоков. Заботу об улучшении обзорности берут на себя веерные форсунки омывателя лобового стекла.

Гидроэлекторы данного типа являются более прогрессивной технологией по сравнению с классическими струйными конструкциями.Водитель может самостоятельно установить понравившиеся опрыскиватели под свою модель автомобиля.

Оптимальный вариант — приобрести данный элемент дизайна под конкретную модель автомобиля. Удобство этого варианта в том, что не нужно будет что-то настраивать или шокировать / удлинить. Но можно сэкономить и купить универсальные веерные форсунки омывателя лобового стекла. Они тоже подойдут, но на этапе установки могут возникнуть небольшие проблемы.

Если «универсалы» выпускаются известным производителем, то разницы в качестве с оригинальным товаром не почувствуешь.Жизненный цикл и гарантии тоже будут долгими. Разница будет только в цене и названии бренда.

Производством универсальных шайб занимаются такие концерны как Ssang Yong, Volvo, Toyota. Из них наиболее приемлемая цена на корейские товары. Разница со скандинавскими товарами составляет 2 раза.

Японская компания специализируется на запчастях для авто премиум класса. Но у азиатского производителя есть один нюанс. Заказывает стиральную машину не парой, а штуками.Поэтому нужно быть внимательнее при проектировании удаленного приложения для получения.

Правильная замена форсунок омывателя лобового стекла вместо штатного опрыскивателя подразумевает дополнительные элементы, такие как тройники, шланги проводки и обратный клапан.

Отрицательные и положительные стороны при использовании веерных форсунок

Благодаря своей конструкции этот тип форсунок принимает мелкоразмерную широкую струю на лобовое стекло. Он проходит через прозрачную плоскость с максимальным фронтом. Старые струйные омыватели подавали только направленную струю под давлением в определенное место на лобовом стекле.

Сравнение шайб

За счет максимального распыления веерного сопла достигается экономичный расход бака. Также получается более эффективное растворение грязи с помощью распылителя.

Преимущества вентиляторных форсунок:

  • бережное отношение к брутикам «дворников» и поверхности стекла, так как движение резины по поверхности начинается во влажном состоянии, а стекло и износ «дворников» царапаются;
  • равномерное смачивание всей поверхности обеспечивает качественное удаление со стекла пыли, грязи, насекомых;
  • экономное использование промывочной жидкости;
  • прозрачность стекла не снижается из-за возможного микрокарапне при трении сухим «дворником» о поверхность.

Недостатки системы при использовании веерных шайб:

  • форсунки могут быстро покрыться ледяной коркой при отрицательной температуре, во избежание этого необходима установка дополнительных систем обогрева зоны мойки;
  • сразу после распыления на стекло видимость для водителя значительно снижается, поэтому применять их необходимо осознанно и с внимательным контролем дорожной ситуации.

Работа обратного клапана в системе омывателя

Не все гидроконструкции стеклоочистителей имеют в своей схеме обратный клапан.Наличие такой детали позволяет оставаться жидкости в шлангах, не запуская обратно в резервуар. Удобство в том, что при включении насоса подача воды осуществляется без задержек и «дворники» не скребут насухо стекла.

Обратный клапан

Внутри этого клапана находится подпружиненный шар. Именно он перекрывает проход «незамерзающих» обратно при пропадании давления с помпы. Если этот пункт не выставлен, необходимо будет установить электронную задержку начала движения «дворников».

Можно установить вентиль на любую иномарку. Подойдут и европейские, и азиатские детали. Некоторые чипсы даже изобрели вентили от аквариумных компрессоров, чтобы вмонтировать в эту схему.

Процесс монтажа

Алгоритм замены или установки новых шайб состоит из таких шагов:

  • избавляемся от подземной обивки, которая крепится к поверхности с помощью пластиковых замков;
  • снимаем пенопластовый изоляционный слой, который крепился на двусторонний скотч;
  • отсоединить гидравлические шланги к штатным опрыскивателям;
  • снимаем штатные форсунки, откручивая крепеж с капота;
  • крепление к шлангам форсунок вентилятора системы омывателя автомобиля;
  • включить обратный клапан в контуре и зафиксировать его в грудном пространстве;
  • проводим тестовое опрыскивание нефиксированного устройства;
  • при качественной работе, по схеме жестко смонтированы все элементы на свои места.

Читать 8 мин.

Форсунки стеклянной воды выполняют важнейшую функцию, обеспечивая безопасность передвижения в плохую погоду. Вывозить машину с неисправными или забитыми форсунками крайне нежелательно. Вы должны иметь возможность чистить их или заменять новыми.

Эволюция системы омывателей лобового стекла

Трудно поверить, но омыватели лобового стекла стали появляться на автомобилях только во второй половине ХХ века. До этого водители обходились без них, испытывая массу проблем при движении в непогоду.Первыми машинами в России, на которых начали устанавливать эти устройства, была продукция Горьковского автомобильного завода.

Изначально омыватель был механическим. Для подачи воды на стекло необходимо было потянуть за ручку, которая была установлена ​​на передней панели. Затем механический насос стали устанавливать рядом с основными педалями, и для приведения его в действие необходимо было его надавить.

Спустя какое-то время на автомобили стали устанавливать электронасос.С тех пор отпала необходимость давить на педаль или тянуть за ручку. Электронасос включался переключателем на рулевом колесе или специальным ключом, который располагался на торпеде. Прошло некоторое время, прежде чем конструкторы совместили включение омывателя с автоматическим запуском щеток стеклоочистителей.

Вслед за эволюционным насосом подверглись и форсунки омывателя. Тогда их называли гиклерами. В середине ХХ века толстый, как правило, был один.Он располагался сверху, на рамке лобового стекла, и вода подавалась только со стороны водителя. Вскоре он перебрался в капюшон и обзавелся партнером. Оказалось, что все в обычном сегодня дизайне.

В состав системы омывателя лобового стекла входят:

  • Бак, в котором находится вода или специальная жидкость;
  • Электронасос;
  • Трубки и шланги соединительные;
  • Форсунки;
  • Переключатель.

Бак находится под капотом автомобиля.Его объем может быть разным. Чаще всего на легковых машинах он составляет от двух до пяти литров. Как правило, в бак встраивается электронасос. Трубка, подключенная к насосу, соединена с насосом. Для подачи воды или промывочной жидкости на стекло водитель должен нажать на переключатель рулевого управления. Насос включится, и напорная жидкость будет направлена ​​через форсунки на лобовое стекло автомобиля. В это же время начнется движение щетки стеклоочистителя.


В большинстве автомобилей используются струйные сопла.Однако в последнее время автопроизводители стали активно использовать так называемые вентиляторные устройства, которые имеют преимущество перед струйной массой. Возможна самостоятельная замена струйных форсунок на вентиляторах. О том, как производится замена, а также более подробно о преимуществах вентиляторных устройств будет рассказано чуть ниже.

На некоторых современных автомобилях есть датчик, контролирующий уровень воды или моющей жидкости в баке. В случае ее наличия при достижении уровня определенной отметки на приборной панели загорается лампочка, что напоминает необходимость пополнения запаса жидкости.

При положительной температуре окружающей среды в баке вполне можно налить обычную воду. Иногда добавляют специальное моющее средство, чтобы лучше удалить грязь со стекла. Особенно это актуально при частом использовании автомобиля на проселочных дорогах. Именно на них даже в сухую погоду стекло можно обдувать мошкой, которая на большой скорости бьет о лобовое стекло машины. При отрицательных температурах окружающей среды в баке необходимо заливать специальную незамерзающую жидкость. Он уже должен содержать специальные моющие добавки.Некоторые автомобилисты вместо холодильников используют водку или разбавленный спирт. Специалисты этого не рекомендуют, так как и то и другое может разрушить резинки дворников.

Для предотвращения засорения форсунок резервуар для стеклянной воды должен быть оборудован специальной сеткой, через которую переливается жидкость. Однако в этом случае риск загрязнения сохраняется. Насадка с насечкой становится неспособной пропускать через себя необходимое количество жидкости, а иногда и вовсе перестает работать. В обоих случаях необходимо произвести чистку. Если не поможет, необходимо будет заменить.

Как очистить сопло?

Прежде всего необходимо выяснить, где именно произошло застревание. Возможно, засорилась не форсунка, а трубка, идущая к ней. В последнем случае, как правило, не работают обе форсунки. Убедившись в чистоте трубки, необходимо приобрести сферический самолет. Они продаются в специализированных магазинах. В комплекте с ним идет тонкая трубка. Он соответствует диаметру крошечных насадок намотки. Один конец трубки одевается на распылитель, а другой прижимается непосредственно к муфте сопла.Пиксировать нужно до тех пор, пока не будет слышен шум жидкости в резервуаре. Как только это произошло, нужно проверить работу форсунки. Жидкость должна легко подаваться в стакан.


Стоит помнить, что направляя сжатый воздух в форсунку, можно нецелесообразно порвать трубку, по которой вода или промывочная жидкость поступает в форсунку. Если это произойдет, вам нужно будет установить трубку обратно на свое место. Для этого необходимо будет открыть капот и, возможно, снять с него обивку, чтобы получить доступ к нижней части насадки.

Если жидкость на стекло по-прежнему не подается, можно попробовать другие возможные варианты очистки. Нужно брать тонкую, но плохо гнутую проволоку. Его придется превратить в отверстие форсунки как можно глубже. Лучше сделать это несколько раз. Если этот вариант не поможет, его только заменит. Выполняется довольно легко. Более подробно технология будет описана далее. Можно приобрести и установить аналогичный прибор, а можно поставить конструкцию вентиляторного типа. Сопла этого типа имеют ряд преимуществ перед обычными струйными устройствами.Однако у него есть и недостатки. Чтобы сделать правильный выбор, нужно выяснить все за и против.

Преимущества и недостатки вентиляторных форсунок

Чистота лобового стекла — непременный фактор безопасности дорожного движения. Видимость значительно ухудшается в плохую погоду, когда стекло вместе с дождем или снегом попадает в грязь. С этим справляются так называемые автомобильные дворники, а также форсунки, на которые подается чистая вода или специальная жидкость для стекла.

В последнее время широкое распространение получили специальные веерные форсунки.С их помощью вода или специальная моющая жидкость подается на стекло мощным фронтом мелких капелек, а не отдельными струями, как это происходит в классических приборах. Некоторые современные автомобили комплектуются такими насадками. Но даже если в автомате обычные форсунки стандартного типа, есть возможность самостоятельно заменить их на устройство вентиляторного типа.

Форсунки веерные имеют много преимуществ по сравнению с обычными. Они обеспечивают максимальную безопасность передвижения. В случае веерных форсунок разбрызгивание воды или омывающей жидкости происходит почти равномерно по большей части поверхности лобового стекла.Дворники начинают движение, чтобы не высыхать, как в случае с обычными насадками, а сразу проходят по смоченной поверхности и смывают всю грязь. В результате риск появления царапин на лобовом стекле от работы дворников сводится к минимуму.


Помимо очевидных достоинств у форсунок веерного типа есть и недостатки. Однако минусов гораздо меньше, чем плюсов. Одна из них заключается в том, что, хотя дворники не удаляли воду или промывочную жидкость со стекла, водитель лишен нормальной видимости.Этот минус следует из того преимущества, что жидкость при разбрызгивании почти полностью покрывает стекло. В сложной дорожной ситуации и на высоких скоростях есть риск на мгновение потерять контроль над ситуацией. Именно этот факт чаще всего и останавливает некоторых автомобилистов от установки форсунок веерного типа на свой автомобиль. Однако те, кто уже установил себе такие устройства, как правило, их работой довольны. И эта фича скорее к этому привыкает. То, что такие устройства более подвержены морозам, чем классические варианты, гораздо меньше пугает автовладельцев.В крайнем случае можно использовать незамерзающую жидкость, которая рассчитана на более низкие температуры окружающей среды.

Как выбрать форсунки веерные?

Лучшим вариантом можно считать приобретение фирменной форсунки из стеклопластика, разработанной для конкретной модели автомобиля. В настоящее время существует довольно много производителей, которые производят форсунки веерного типа для различных машин.

Если не удается найти устройство, предназначенное для его железного коня, можно использовать универсальные модели таких насадок.

Например, продукция шведской компании Volvo подходит для большинства современных автомобилей. Кроме того, хорошим вариантом может стать выбор универсальных форсунок для вентиляторов от корейского производителя SsangYong.

Замена штатных форсунок вентиляторного типа

В некоторых случаях могут возникнуть трудности с установкой универсальных вентиляторных устройств. Иногда их приходится регулировать по высоте, а также накладывать изоленту для уплотнения, если зона распыления слишком большая. Бывают случаи, когда автомобилисты вынуждены сообщать корпусу купленных устройств, если их нижняя часть оказывается шире стандартной.

Технология, по которой проводится замена, довольно проста. Необходимо открыть капот автомобиля и разобрать его на обшивку. Далее от штатных форсунок отсоединяют трубки, по которым подается вода или стеклянная жидкость. После этого вы легко сможете снять сами форсунки. Затем на их место устанавливаются купленные изделия вентиляторного типа. Они подключены к трубкам подачи жидкости. На этом замена форсунок подходит к концу.Ни насос омывателя лобового стекла, ни другие элементы ни на что не влияют.

что купить, как настроить

Автопроизводители стремятся поддерживать максимальную видимость с места водителя. В этом помогает качественная очистка лобового стекла. За этот процесс отвечают несколько систем, в том числе работа «дворников», правильная подача встречных потоков воздуха. Веерообразные форсунки омывателя лобового стекла улучшают обзор.

Этот тип гидроочистки является более совершенной технологией по сравнению с классическими струйными конструкциями.Водитель может самостоятельно установить понравившиеся ему опрыскиватели на свою модель автомобиля.

Оптимальный вариант — приобрести данный элемент конструкции под конкретную модель автомобиля. Удобство этого варианта в том, что вам не нужно будет что-то корректировать или укорачивать / удлинять. Но можно сэкономить и купить универсальные веерные форсунки омывателя лобового стекла. Они будут работать так же, но на этапе установки могут возникнуть мелкие проблемы.

Если «универсалы» выпускает известный производитель, то автомобилист может не почувствовать разницы в качестве с оригинальным товаром.Срок службы и гарантия тоже будут долгими. Единственная разница будет в цене и торговой марке.

Производством универсальных шайб занимаются такие концерны, как Ssang Yong, Volvo, Toyota. Из них наиболее приемлемая цена — на корейскую продукцию. Разница со скандинавскими товарами достигает 2 раз.

Японская компания специализируется на запчастях для автомобилей премиум-класса. Но у азиатского производителя есть один нюанс. Заказать стиральную машину можно будет не в паре, а индивидуально.Поэтому нужно быть внимательнее при оформлении удаленной заявки на получение.

Правильная замена форсунки омывателя лобового стекла вместо штатного спрея подразумевает наличие дополнительных элементов типа тройников, шлангов для проводки и обратного клапана.

Положительные и отрицательные стороны использования веерных форсунок

Благодаря своей конструкции форсунка этого типа подает мелкодисперсную широкую струю на лобовое стекло. Он проходит максимальным фронтом по прозрачной плоскости.Старые моечные машины обеспечивали только направленную струю под давлением в определенное место на лобовом стекле.

Сравнение шайб

За счет максимального распыления веерной форсунки происходит экономичный поток жидкости из бака. Это также приводит к более эффективному растворению грязи с помощью спрея.

Преимущества вентиляторных форсунок:

  • уважение к щеткам стеклоочистителя и поверхности стекла, так как движение резины по поверхности начинается уже во влажном состоянии, и нет царапин на стекле и износа дворников;
  • равномерное смачивание всей поверхности обеспечивает качественное удаление со стекла пыли, грязи, насекомых;
  • экономное использование омывающей жидкости;
  • прозрачность стекла не снижается от возможных микроцарапин при протирании сухими «дворниками» по поверхности.

Недостатки системы при использовании роликовых шайб:

  • насадки могут быстро покрываться ледяной коркой при отрицательных температурах; чтобы этого не произошло, необходимо установить дополнительные системы обогрева зоны мойки;
  • сразу после распыления на стекло видимость для водителя значительно снижается, поэтому их необходимо использовать осознанно и с тщательным контролем дорожной ситуации.

Работа обратного клапана в системе омывателя

Не все гидротехнические сооружения стеклоочистителя имеют обратный клапан в своем контуре.Наличие такой детали позволяет жидкости оставаться в шлангах, не перетекая обратно в резервуар. Удобство заключается в том, что при включении насоса подача воды осуществляется без промедления и «дворники» не царапают сухое стекло.

Обратный клапан

Внутри такого клапана находится подпружиненный шарик. Именно он перекрывает проход «незамерзающего» обратно при отсутствии давления от помпы в системе. Если этот элемент не установлен, то необходимо будет установить электронную задержку запуска движения «дворников» в цепь.

Можно установить клапан на любую иномарку. Подойдет как европейская, так и азиатская части. Некоторые смельчаки даже придумали для установки в этот контур клапаны от компрессоров аквариума.

Процесс установки

Алгоритм замены или установки новых шайб состоит из следующих шагов:

  • избавляемся от обивки моторного отсека, которая крепится к поверхности при помощи пластиковых фиксаторов;
  • снимаем звукоизоляционный слой поролона, который крепился на двусторонний скотч;
  • отсоединить гидравлические шланги, ведущие к стандартным опрыскивателям;
  • снимаем штатные форсунки, открутив крепеж от капота;
  • монтируем веерные форсунки на шланги омывателя автомобиля;
  • включаем в цепь обратный клапан и закрепляем в подкапотном пространстве;
  • проводим пробное напыление незакрепленного устройства;
  • при качественной работе схемы жестко монтируем все элементы на свои места.

Максимальная видимость важна для любого водителя, поэтому производители автомобилей уделяют большое внимание процессу очистки лобового стекла, который включает в себя несколько систем. Благодаря дворникам, правильному обтеканию встречных потоков воздуха и форсункам автовладельцы всегда четко и ясно видят, что происходит на проезжей части. Однако в случае выхода из строя одной из этих систем работа другой не сможет быть выполнена на необходимом уровне, поэтому необходимо правильно подбирать такие важные элементы, как форсунки или как их еще называют форсунки.

Чтобы получить нужные устройства, сначала необходимо понять существующие типы этих деталей.

Типы форсунок

Существуют следующие типы форсунок:

  • Jet — форсунки омывателя в виде полого цилиндра. Внизу конструкции находится штуцер, благодаря которому к шлангу подключается сама насадка. Вверху находится баллончик с распылителем. В этом случае силу подачи жидкости можно регулировать с помощью специального винта.
  • Зубчатые форсунки.Особенностью такой конструкции является наличие множества насадок (не менее 3-х). Также стоит отметить, что жидкость в этом случае проходит по более узкому каналу, из-за чего жидкость распыляется с большим давлением.

Первый тип чаще встречается на автомобилях «среднего возраста», а также на отечественных, например, форсунки омывателя лобового стекла ВАЗ 2110 имеют струйную конфигурацию. На иномарки и автомобили последних лет уже устанавливаются веерные форсунки.

Форсунки омывателя, разработанные с использованием современных технологий, отличаются не только удобством использования, но и простотой установки. Однако у этих элементов есть и свои недостатки.

Достоинства и недостатки веерных форсунок

Благодаря удачной конструкции веерных форсунок на стекло падает не узкая струя, как в случае струйных моделей, а широкая мелкодисперсная струя, покрывающая почти все все «лобовое стекло». К другим преимуществам относятся следующие:

  • Благодаря хорошему распылению грязь растворяется более эффективно, что приводит к экономии жидкости.
  • Если в случае струйных форсунок дворники начинают работать немного раньше, чем жидкость попадает в стекло, то модели с вентилятором подключаются одновременно со стеклоочистителем. Это защищает стекло от царапин.

Если говорить о недостатках, то автомобилисты выделили следующие нюансы:

  • Вентиляторные жиклеры при низких температурах быстро покрываются льдом. Чтобы избежать подобных неприятностей, придется покупать дополнительную систему обогрева стиральных машин.
  • Поскольку в стекло сразу попадает большое количество жидкости, видимость снижается на несколько секунд, пока дворники не заработают.

Как видите, у такой системы тоже есть недостатки, но все они решаемы. Главное — правильно выбрать жиклеры для своей машины.

Как выбрать форсунки омывателя

Форсунки лучше всего выбирать для вашего автомобиля. Если сравнить веерные форсунки омывателя лобового стекла ВАЗ 2114 и аналогичные детали для иномарки, то они будут другими.Конечно, эти отличия не критичны и вы всегда можете подогнать деталь под марку вашего автомобиля, но в этом случае установка будет намного сложнее.

Вы также можете приобрести универсальные продукты, подходящие для разных машин. Такими элементами считаются форсунки с номерами 30655605 и 7845009010. Они представлены в каталогах Volvo и Sang Yong. Оба самолета абсолютно идентичны с одним отличием — корейская деталь будет стоить почти вдвое дешевле шведской.В противном случае оба продукта можно использовать в качестве форсунок для омывателей лобового стекла Ford, Mazda, Subaru, Daewoo и других моделей.

Другой вариант предлагает Toyota, но при покупке форсунок по каталожному номеру 85381-AA042 у этого производителя следует иметь в виду, что они продаются 1 штукой. Поэтому при оформлении заказа через Интернет необходимо добавить в корзину два товара. После покупки товаров вы можете установить их самостоятельно.

Как заменить форсунки омывателя

Процесс замены форсунок одинаков для всех автомобилей.Перед началом работы необходимо подготовить новые шланги, по которым будет проходить «промывка». Для этих целей хорошо подойдет трубка, которая используется для аквариумов.

После этого необходимо выполнить следующие действия:

  1. Снимите обивку и осторожно вытащите пластиковые заглушки.
  2. Снимите поролоновые буферные подушки. Обычно они приклеиваются к ленте, поэтому вам нужно приготовить новую клейкую ленту, чтобы переустановить их.
  3. Снимите пластиковые крышки.
  4. Снимите шланги, по которым течет жидкость.
  5. Снимите старые форсунки.
  6. Подсоедините трубку к новым жиклерам.
  7. Подсоедините обратный клапан к форсункам и трубам.
  8. Проверить работу системы.

При замене штатных форсунок также необходимо приобрести обратный клапан, который не даст жидкости «откатываться назад», из-за чего дворники часто начинают работать задолго до появления чистящего состава на стекле.

Иногда новые форсунки омывателя не работают должным образом (жидкость льется слишком высоко или наоборот, низко, смещение в сторону и т. Д.), И в этом случае может потребоваться дополнительная регулировка деталей.

Как отрегулировать форсунки омывателя

Для регулировки форсунок не требуется специального оборудования или специальных навыков. Все, что вам нужно, это обычная игла или английская булавка. Чтобы разобраться, как отрегулировать форсунки омывателя лобового стекла, достаточно понять, что они имеют сферическую форму и свободно вращаются внутри пластикового корпуса. Так что просто:

  • Не стесняйтесь вставить штифт в насадку и начать поворачивать его в нужном вам направлении.
  • Если жидкость попадает в стакан слишком низко, поверните штифт вверх.
  • Если струя сильно ударяется, это также можно исправить с помощью иглы.
  • На иномарках форсунки имеют 3 жиклера, которые лучше регулировать иначе. Крайние должны быть в самых нижних точках, так как они ударяются о борта машины. Средние жиклеры лучше направлять в центральную часть лобового стекла, а остальные центральные жиклеры лучше направлять на верхнюю часть стекла.

Так же можно самостоятельно почистить форсунки омывателя своими руками.

Как почистить форсунки омывателя

Если форсунки стали работать некорректно, то чаще всего проблему можно решить, очистив эти элементы от загрязнений. Перед очисткой форсунок омывателя лобового стекла подготовьте:

  • английскую булавку или швейную иглу;
  • компрессор;
  • шприц большого объема;
  • мыло и вода.

Перед началом работ рекомендуется проверить уровень очищающей жидкости в баке, так как форсунки могут не работать из-за отсутствия «омывателя».После этого нужно отсоединить форсунки омывателя от шлангов и слегка надавить на них, пока они не поднимутся.

  1. Вымойте каждую форсунку в мыльном растворе.
  2. Подключить компрессор, включить продувку и подать на жиклер высокое давление.
  3. Если под рукой нет компрессора, можно использовать шприц, в который нужно набрать воду.
  4. Прочистите отверстия обычной иглой или английской булавкой.
  5. Вставьте шприц в насадку и начните промывку.

Конечно, компрессор будет намного эффективнее, но если форсунки сильно забиты и не дают проникнуть жидкости, то с помощью подручных средств можно хотя бы временно решить проблему.

Другой способ — оставить форсунки в мыльной воде на ночь и попробовать повторно использовать шприц или компрессор утром. Это будет полезно в случае особенно стойких старых загрязнений.

На хранении

При установке универсальных форсунок омывателей фар или форсунок лобового стекла постарайтесь отрегулировать их таким образом, чтобы они распыляли жидкость на поверхность стекла, не выходя за ее пределы.Выбирая форсунки, старайтесь отдавать предпочтение тем моделям, которые были разработаны специально для вашего автомобиля, это сэкономит вам время на сборку элементов.

Установленные на заводе форсунки омывателя лобового стекла не всегда очищают поверхность должным образом. Они быстро забиваются, а сама эффективность оставляет желать лучшего. Оптимальный вариант — веерные форсунки омывателя лобового стекла.

В чем их особенности? Как выбрать эти запчасти для своего автомобиля? О каких особенностях монтажа стоит знать? Рассмотрим эти моменты подробнее.

Назначение

Зубчатые насадки

отличаются более совершенной конструкцией, предполагающей «капельное» распределение жидкости по большей площади лобового стекла, что обеспечивает быструю и эффективную очистку поверхности дворниками. В отличие от изделий струйного типа, где подача происходит 2-3 струями в определенное место.

Плюсы и минусы веерных форсунок омывателя лобового стекла

Перед покупкой и установкой веерных форсунок важно изучить их особенности, положительные и отрицательные качества.

К преимуществам правильных форсунок можно отнести:

  1. Эффективное удаление грязи со стеклянной поверхности. Благодаря качественному опрыскиванию дворники легче справляются с грязью, пылью и даже засохшими насекомыми.
  2. Полная обработка лобового стекла, снижающая риск появления царапин. В случае струйных форсунок дворники проходят определенное расстояние по сухому стеклу.
  3. Снижение расхода омывающей жидкости. При эксплуатации автомобиля в холодное время года необходимо покупать «антифриз» — специальную жидкость, выдерживающую низкие температуры.Зубчатые насадки позволяют снизить расход дорогостоящего состава и сэкономить деньги в кошельке.
  4. Дворники лобового стекла движутся по мокрой поверхности с первым ходом. В результате грязь лучше удаляется, чем размазывается по стеклу, как это обычно бывает.

Недостатки веерных форсунок:

  1. После подачи жидкости через форсунки стекло покрывается множеством мелких капель. В этом случае видимость ухудшается до того момента, пока дворники не пройдут первый цикл.Эта особенность имеет тенденцию раздражать владельцев автомобилей, предпочитающих струйные форсунки. Нельзя забывать, что потеря контроля над дорожной обстановкой даже на доли секунды может привести к аварии.

Форсунки лобового стекла

  1. Вентиляторные форсунки быстрее замерзают на морозе. Именно поэтому автовладельцам, живущим в северных регионах, важно задуматься о подогреваемых форсунках.

Правила выбора веерных форсунок омывателя лобового стекла

Оптимальный вариант — покупка оригинальных реактивных самолетов, подходящих к конкретному транспортному средству.Производством такой продукции занимается большое количество фирм, поэтому выбрать струю под конкретную модель и марку не составит труда.

Если оригинальную деталь найти не удалось, есть альтернатива — универсальные веерные форсунки. Их особенность заключается в возможности установки на целую группу марок и моделей автомобилей. В крайних случаях могут потребоваться незначительные улучшения конструкции.

В качестве альтернативы можно приобрести реактивные самолеты у производителей Volvo или Ssang Yong (каталожные номера — 30655605 и 7845009010).Выбирая между двумя типами, детали корейского бренда могут похвастаться большей универсальностью. Их преимущества — невысокая стоимость и возможность установки на целую группу автомобилей — Mazda, Toyota, Daewoo и другие.

Как выбрать обратный клапан?

Заводская конструкция омывателя часто не включает обратный клапан. Задача механизма — не допустить обратного слива рабочей жидкости в бачок омывателя в момент отключения питания от насоса. При этом клапан обеспечивает постоянную очистку лобового стекла.Конструктивно это обычный шар с пружиной, перекрывающий выход из сопла при отсутствии давления.

Клапан обратный

Допускается использование веерных форсунок без установки клапана. Но в этом случае требуется альтернативное решение — задержка движения дворников по отношению к подаче жидкости. Его можно организовать двумя способами — с помощью электрической схемы или механических устройств. Благодаря этому изменению моющий состав проходит расстояние от емкости с жидкостью до форсунок, пока дворники не начнут работать.

Могут использоваться следующие типы клапанов:

  • Клапаны обратные для ВАЗ-2108 или 2109.
  • Иностранное производство (для Volvo или Toyota).
  • Готовый тройник с клапаном от Mitsubishi.
  • Обратный клапан от компрессора аквариума. Преимущества — надежность и эффективность.

Аппарат продается в зоомагазине. Здесь вы также можете приобрести кусок силиконовой трубки для изготовления трубок. Такое изделие выдерживает повышенные температуры и имеет большой ресурс (даже по сравнению с заводскими трубками, устанавливаемыми на ВАЗ).

Как установить веерные форсунки?

Вопреки распространенному мнению, установить веерные форсунки на лобовое стекло несложно. Алгоритм действий следующий:

  1. Снимите обивку (изоляцию) с крышки (если имеется). Будьте осторожны, чтобы не сломать хрупкие пластиковые колпачки. Вытащите их с помощью специального инструмента или пары отверток.
  2. Удалите прокладки из пеноматериала, которые удерживаются на двусторонней ленте (вам понадобится новая деталь во время установки).
  3. Выбросьте накладки на пластиковые предметы.
  4. Снимите трубки, подающие жидкость к заводским форсункам.
  5. Демонтировать старые приборы. Их можно прикрепить к раме или вытяжке с помощью пластиковых креплений или гаек.
  6. Установить веерные форсунки (без креплений) и подвести к ним патрубки.
  7. Подсоедините обратные клапаны к трубопроводам и патрубкам, а затем закрепите их.
  8. Убедитесь, что устройство работает правильно и что брызги падают на лобовое стекло.Закрепите форсунки.

Видео по установке сопла вентилятора

Обращаем ваше внимание, что форсунки омывателя лобового стекла веерного типа для автомобилей ВАЗ или других автомобилей часто требуют регулировки после установки, но у них нет угла наклона (вроде бы сейчас есть регулируемые форсунки, кто знает, пишите в комментариях).

Чтобы изменить угол наклона, высоту или направление, стоит отрегулировать основание форсунок, используя выемку, обрезая или наращивая основание. Для этого могут потребоваться специальные пластиковые или резиновые прокладки.Важно, чтобы в результате регулировки жидкость покрывала стекло и не выходила за его границы.

Для чтения 8 мин.

Форсунки омывателя ветрового стекла необходимы для безопасности движения в плохую погоду. Эксплуатация машины с неисправными или забитыми форсунками крайне нежелательна. Вы должны иметь возможность чистить их или заменять новыми.

Эволюция системы омывателей лобового стекла

Трудно поверить, но омыватели лобового стекла стали появляться на автомобилях только во второй половине ХХ века.До этого водители обходились без них, испытывая массу проблем при движении в непогоду. Первыми автомобилями в России, на которых были установлены эти устройства, стала продукция Горьковского автомобильного завода.

Изначально омыватель был механическим. Для подачи воды в стакан необходимо было потянуть за ручку, которая была установлена ​​на лицевой панели. Затем рядом с основными педалями установили механический насос, и для его включения нужно было надавить на него ногой.

Через некоторое время на автомобили установили электронасос. С тех пор больше не было необходимости нажимать на педаль или дергать ручку. Электронасос включался подрулевым переключателем или специальным ключом, который располагался на панели приборов. Прошло время, прежде чем конструкторы совместили включение омывателя с автоматическим запуском щеток стеклоочистителей.

Вслед за насосом эволюционировали и форсунки омывателя. Тогда их называли реактивными. В середине двадцатого века струя обычно была только одна.Он располагался сверху, на раме лобового стекла, и подавал воду только со стороны водителя. Вскоре он перебрался в капюшон и обзавелся партнером. В результате получился знакомый сегодня всем дизайн.

В состав системы омывателя лобового стекла входят:

  • Бак с водой или специальной жидкостью;
  • Электронасос;
  • Трубки и шланги соединительные;
  • Форсунки;
  • Переключатель.

Бачок находится под капотом автомобиля.Его объем может быть разным. Чаще всего на легковых машинах он составляет от двух до пяти литров. Как правило, в бак встраивается электронасос. К насосу подсоединяется трубка, соединенная с форсунками. Для подачи воды или омывающей жидкости в стекло водитель должен нажать подрулевой переключатель. Насос включится, и жидкость под давлением будет направлена ​​через форсунки на лобовое стекло автомобиля. Одновременно с этим начинает двигаться щетка стеклоочистителя.


В большинстве автомобилей используются форсунки. Однако в последнее время автопроизводители начали активно использовать так называемые веерообразные устройства, которые имеют массу преимуществ по отношению к реактивным устройствам.Также возможна самостоятельная замена струйных форсунок на веерные. Как производится замена, а также более подробно о преимуществах веерообразных устройств будет рассказано ниже.

В некоторых современных автомобилях есть датчик, контролирующий уровень воды или омывающей жидкости в бачке. При наличии, когда уровень достигает определенной отметки, на приборной панели загорается лампочка, напоминая о необходимости пополнить запас жидкости.

При положительной температуре окружающей среды в бак можно наливать обычную воду.Иногда в него добавляют специальное моющее средство, чтобы лучше удалить загрязнения со стекла. Особенно это актуально при частом использовании автомобиля на проселочных дорогах. Именно на них даже в засушливую погоду стекло может запачкаться мошками, которые на большой скорости бьются о лобовое стекло автомобиля. При отрицательных температурах окружающей среды в бак необходимо заливать специальную жидкость-незамерзание. Он уже должен содержать специальные моющие добавки. Некоторые автомобилисты вместо антифриза используют водку или разбавленный спирт.Специалисты не рекомендуют это делать, так как оба могут разъедать резинки дворников.

Для предотвращения засорения форсунок бачок омывателя должен быть оборудован специальной сеткой, через которую сливается жидкость. Однако в этом случае риск заражения сохраняется. Забитая форсунка становится неспособной пропустить через себя необходимое количество жидкости, а иногда и вовсе перестает работать. В обоих случаях требуется чистка. Если это не поможет, то потребуется замена.

Как очистить сопло?

Прежде всего, нужно выяснить, где именно произошла перегрузка. Возможно, забита не форсунка, а ведущая к ней трубка. В последнем случае, как правило, не работают обе форсунки. Убедившись, что трубка чистая, нужно приобрести баллончик со сжатым воздухом. Они продаются в специализированных магазинах. Поставляется с тонкой трубкой. Он соответствует диаметру крошечных форсунок омывателя. Один конец трубки надевается на распылитель, а другой прижимается непосредственно к забитой форсунке.Пшикать нужно до тех пор, пока не услышите бульканье жидкости в емкости. Как только это произошло, нужно проверить работу форсунки. Жидкость должна беспрепятственно стекать по стеклу.


Стоит помнить, что, направив сжатый воздух в форсунку, можно ненароком сломать трубку, по которой в форсунку поступает вода или омывающая жидкость. Если это произойдет, необходимо будет снова поставить трубку на место. Для этого потребуется открыть капот и, возможно, снять с него обшивку, чтобы получить доступ к нижней части инжектора.

Если жидкость по-прежнему не поступает в стекло, вы можете попробовать другие возможные варианты очистки. Необходимо взять тонкую, но плохо гнущуюся проволоку. Его нужно будет затолкнуть в отверстие насадки как можно глубже. Лучше сделать это несколько раз. Если этот вариант не помог, то требуется только замена. Сделать это довольно просто. Подробнее о технологии мы поговорим позже. Вы можете приобрести и установить аналогичное устройство или поставить вентиляторную конструкцию. Этот тип сопла имеет ряд преимуществ по сравнению с обычными струйными устройствами. Однако у него есть и недостатки. Чтобы сделать правильный выбор, нужно выяснить все плюсы и минусы.

Преимущества и недостатки вентиляторных форсунок

Чистое лобовое стекло необходимо для безопасности дорожного движения. Видимость значительно ухудшается в непогоду, когда вместе с дождем или снегом попадает в грязь. С этим справляются так называемые автомобильные дворники, а также форсунки, подающие на стекло чистую воду или специальную жидкость для омывателя лобового стекла.

В последнее время все большую популярность приобретают специальные веерные форсунки. С их помощью вода или специальная моющая жидкость подается на стекло мощным фронтом мелких капелек, а не отдельными потоками, как в классических приборах. Некоторые современные автомобили стандартно комплектуются такими насадками. Но даже если в машине есть обычные стандартные форсунки, есть возможность самостоятельно заменить их на устройства вентиляторного типа.

Зубчатые насадки имеют много преимуществ по сравнению с обычными насадками.Они обеспечивают максимальную безопасность движения. При использовании веерных форсунок вода или омывающая жидкость распыляется почти равномерно по большей части поверхности лобового стекла. С другой стороны, дворники не начинают двигаться на сухую, как в случае с обычными насадками, а сразу проходят по смоченной поверхности и смывают всю грязь. В результате сводится к минимуму риск появления царапин на лобовом стекле дворниками.


У форсунок веерного типа помимо очевидных достоинств есть и недостатки. Однако минусов гораздо меньше, чем плюсов.Одна из них заключается в том, что до тех пор, пока дворники не удалят воду или омывающую жидкость со стекла, водитель лишается нормальной видимости. Этот недостаток проистекает из того преимущества, что жидкость при разбрызгивании почти полностью покрывает стекло. В сложных дорожных условиях и на высоких скоростях есть риск на мгновение потерять контроль над ситуацией. Именно этот факт чаще всего останавливает некоторых автомобилистов от установки на свой автомобиль форсунок вентиляторного типа. Однако те, кто уже установил себе такие устройства, как правило, довольны своей работой.И они быстро привыкают к этой особенности. То, что такие устройства более подвержены обледенению, чем классические варианты, отпугивает гораздо меньше автовладельцев. В крайнем случае можно использовать незамерзающую жидкость, рассчитанную на более низкие температуры окружающей среды.

Как выбрать форсунки веерного типа?

Оптимальный вариант — приобрести фирменную форсунку омывателя лобового стекла, рассчитанную на конкретную модель автомобиля. В настоящее время существует довольно много производителей, которые производят форсунки веерного типа для различных машин.

Если вы не можете найти приспособление, предназначенное для вашего железного коня, то можете воспользоваться универсальными моделями таких насадок.

Например, продукция шведской компании Volvo подходит для большинства современных автомобилей. Кроме того, хорошим вариантом может стать выбор универсальных веерных форсунок от корейского производителя SsangYong.

Замена стандартных форсунок на изделия вентиляторного типа

В некоторых случаях могут возникнуть трудности с установкой универсальных вентиляторных устройств.Иногда их нужно отрегулировать по высоте, а также использовать скотч, если площадь распыления слишком велика. Бывают случаи, когда автомобилисты вынуждены взламывать корпус покупных устройств, если их нижняя часть шире, чем у штатных.

Технология, по которой проводится замена, довольно проста. Необходимо открыть капот автомобиля и демонтировать его обшивку. Далее от штатной форсунки отсоединяются патрубки, по которым подается вода или жидкость для омывателя лобового стекла.После этого вы легко сможете снять сами форсунки. Затем на их место устанавливаются купленные изделия вентиляторного типа. К ним подключаются трубки для подачи жидкости. На этом замена форсунок завершена. Ни насос омывателя ветрового стекла, ни другие компоненты никак не затронуты.

Максимальная видимость важна для любого водителя, поэтому производители автомобилей уделяют большое внимание процессу очистки лобового стекла, который включает в себя несколько систем. Благодаря дворникам, правильному обтеканию встречных потоков воздуха и форсункам автовладельцы всегда четко и ясно видят, что происходит на проезжей части.Однако в случае выхода из строя одной из этих систем работа другой не сможет быть выполнена на необходимом уровне, поэтому необходимо правильно подбирать такие важные элементы, как форсунки или как их еще называют форсунки.

Чтобы получить нужные устройства, сначала необходимо понять существующие типы этих деталей.

Типы форсунок

Существуют следующие типы форсунок:

  • Jet — форсунки омывателя в виде полого цилиндра. Внизу конструкции находится штуцер, благодаря которому к шлангу подключается сама насадка.Вверху находится баллончик с распылителем. В этом случае силу подачи жидкости можно регулировать с помощью специального винта.
  • Зубчатые форсунки. Особенностью такой конструкции является наличие множества насадок (не менее 3-х). Также стоит отметить, что жидкость в этом случае проходит по более узкому каналу, из-за чего жидкость распыляется с большим давлением.

Первый тип чаще встречается на автомобилях «среднего возраста», а также на отечественных, например, форсунки омывателя лобового стекла ВАЗ 2110 имеют струйную конфигурацию.На иномарки и автомобили последних лет уже устанавливаются веерные форсунки.

Форсунки омывателя, разработанные с использованием современных технологий, отличаются не только удобством использования, но и простотой установки. Однако у этих элементов есть и свои недостатки.

Достоинства и недостатки веерных форсунок

Благодаря удачной конструкции веерных форсунок на стекло падает не узкая струя, как в случае струйных моделей, а широкая мелкодисперсная струя, покрывающая почти все все «лобовое стекло».К другим преимуществам относятся следующие:

  • Благодаря хорошему распылению грязь растворяется более эффективно, что приводит к экономии жидкости.
  • Если в случае струйных форсунок дворники начинают работать немного раньше, чем жидкость попадает в стекло, то модели с вентилятором подключаются одновременно со стеклоочистителем. Это защищает стекло от царапин.

Если говорить о недостатках, то автомобилисты выделили следующие нюансы:

  • Вентиляторные жиклеры при низких температурах быстро покрываются льдом.Чтобы избежать подобных неприятностей, придется покупать дополнительную систему обогрева стиральных машин.
  • Поскольку в стекло сразу попадает большое количество жидкости, видимость снижается на несколько секунд, пока дворники не заработают.

Как видите, у такой системы тоже есть недостатки, но все они решаемы. Главное — правильно выбрать жиклеры для своей машины.

Как выбрать форсунки омывателя

Форсунки лучше всего выбирать для вашего автомобиля. Если сравнить веерные форсунки омывателя лобового стекла ВАЗ 2114 и аналогичные детали для иномарки, то они будут другими.Конечно, эти отличия не критичны и вы всегда можете подогнать деталь под марку вашего автомобиля, но в этом случае установка будет намного сложнее.

Вы также можете приобрести универсальные продукты, подходящие для разных машин. Такими элементами считаются форсунки с номерами 30655605 и 7845009010. Они представлены в каталогах Volvo и Sang Yong. Оба самолета абсолютно идентичны с одним отличием — корейская деталь будет стоить почти вдвое дешевле шведской.В противном случае оба продукта можно использовать в качестве форсунок для омывателей лобового стекла Ford, Mazda, Subaru, Daewoo и других моделей.

Другой вариант предлагает Toyota, но при покупке форсунок по каталожному номеру 85381-AA042 у этого производителя следует иметь в виду, что они продаются 1 штукой. Поэтому при оформлении заказа через Интернет необходимо добавить в корзину два товара. После покупки товаров вы можете установить их самостоятельно.

Как заменить форсунки омывателя

Процесс замены форсунок одинаков для всех автомобилей.Перед началом работы необходимо подготовить новые шланги, по которым будет проходить «промывка». Для этих целей хорошо подойдет трубка, которая используется для аквариумов.

После этого необходимо выполнить следующие действия:

  1. Снимите обивку и осторожно вытащите пластиковые заглушки.
  2. Снимите поролоновые буферные подушки. Обычно они приклеиваются к ленте, поэтому вам нужно приготовить новую клейкую ленту, чтобы переустановить их.
  3. Снимите пластиковые крышки.
  4. Снимите шланги, по которым течет жидкость.
  5. Снимите старые форсунки.
  6. Подсоедините трубку к новым жиклерам.
  7. Подсоедините обратный клапан к форсункам и трубам.
  8. Проверить работу системы.

При замене штатных форсунок также необходимо приобрести обратный клапан, который не даст жидкости «откатываться назад», из-за чего дворники часто начинают работать задолго до появления чистящего состава на стекле.

Иногда новые форсунки омывателя не работают должным образом (жидкость льется слишком высоко или наоборот, низко, смещение в сторону и т. Д.), И в этом случае может потребоваться дополнительная регулировка деталей.

Как отрегулировать форсунки омывателя

Для регулировки форсунок не требуется специального оборудования или специальных навыков. Все, что вам нужно, это обычная игла или английская булавка. Чтобы разобраться, как отрегулировать форсунки омывателя лобового стекла, достаточно понять, что они имеют сферическую форму и свободно вращаются внутри пластикового корпуса. Так что просто:

  • Не стесняйтесь вставить штифт в насадку и начать поворачивать его в нужном вам направлении.
  • Если жидкость попадает в стакан слишком низко, поверните штифт вверх.
  • Если струя сильно ударяется, это также можно исправить с помощью иглы.
  • На иномарках форсунки имеют 3 жиклера, которые лучше регулировать иначе. Крайние должны быть в самых нижних точках, так как они ударяются о борта машины. Средние жиклеры лучше направлять в центральную часть лобового стекла, а остальные центральные жиклеры лучше направлять на верхнюю часть стекла.

Так же можно самостоятельно почистить форсунки омывателя своими руками.

Как почистить форсунки омывателя

Если форсунки стали работать некорректно, то чаще всего проблему можно решить, очистив эти элементы от загрязнений. Перед очисткой форсунок омывателя лобового стекла подготовьте:

  • английскую булавку или швейную иглу;
  • компрессор;
  • шприц большого объема;
  • мыло и вода.

Перед началом работ рекомендуется проверить уровень очищающей жидкости в баке, так как форсунки могут не работать из-за отсутствия «омывателя».После этого нужно отсоединить форсунки омывателя от шлангов и слегка надавить на них, пока они не поднимутся.

  1. Вымойте каждую форсунку в мыльном растворе.
  2. Подключить компрессор, включить продувку и подать на жиклер высокое давление.
  3. Если под рукой нет компрессора, можно использовать шприц, в который нужно набрать воду.
  4. Прочистите отверстия обычной иглой или английской булавкой.
  5. Вставьте шприц в насадку и начните промывку.

Конечно, компрессор будет намного эффективнее, но если форсунки сильно забиты и не дают проникнуть жидкости, то с помощью подручных средств можно хотя бы временно решить проблему.

Другой способ — оставить форсунки в мыльной воде на ночь и попробовать повторно использовать шприц или компрессор утром. Это будет полезно в случае особенно стойких старых загрязнений.

На хранении

При установке универсальных форсунок омывателей фар или форсунок лобового стекла постарайтесь отрегулировать их таким образом, чтобы они распыляли жидкость на поверхность стекла, не выходя за ее пределы.Выбирая форсунки, старайтесь отдавать предпочтение тем моделям, которые были разработаны специально для вашего автомобиля, это сэкономит вам время на сборку элементов.

16-ти клапанный двигатель с карбюратором. Зачем ставили новый блок питания

Сердце автомобиля ВАЗ 2109 — его двигатель. Коробка передач и сцепление вместе с двигателем создают силовой агрегат, который образует единое целое и закрепляется в моторном отсеке.
16-ти клапанный двигатель ВАЗ 2109, по сравнению с 8-ми клапанными, отличается лучшей герметичностью при достижении больших оборотов.В данной статье рассматривается вопрос, как переделать карбюраторный мотор в 16-клапанном двигателе на ВАЗ 2109 на инжекторный.

Особенности инжекторного мотора на автомобилях ВАЗ 2109

На автомобиле ВАЗ 2109 четырехрядный, четырехтактный, бензиновый двигатель:

  • Расположение цилиндров в один ряд, в подкапотном пространстве, устройство поперечное.
  • Шестнадцатое топливо имеет два распределительных вала. Цилиндры работают в таком порядке: 1 — 3 — 4 — 2, шкив коленчатого вала ведет счет.
  • Распределение фазового впрыска — система питания агрегата.
  • Управляет контроллером двигателя.
  • Большинство устройств имеют нейтрализатор выхлопных газов.
  • На двигателе справа расположены: приводы распредвалов и генератор.
  • Слева — термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
  • Сзади — масляный фильтр, деление коллектора, датчик положения коленвала.
  • Спереди — впускной коллектор, с форсунками топливная рампа, датчик детонации, датчик уровня масла, генератор, шланг вентиляции картера, датчик фаз.
  • Сверху под пластиковой крышкой: ресивер, свечи и высоковольтные провода.
  • Блок цилиндров изготовлен из чугуна методом литья.
  • Цилиндры раздавлены в блоке, имеют номинальный диаметр 82 миллиметра. Ремонтные размеры могут быть увеличены на 0,4 мм или 0,8 мм.
    Маркировка класса цилиндра выполняется латинскими буквами под корпусом блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
  • Монтируется блок цилиндров со специальными болтами в нижней части, со съемными крышками, пятью опорами подшипников.Крышки не взаимозаменяемые, специально разбросаны по внешней поверхности.
    От осевого перемещения коленчатого вала предохраняет установку тяговой полууловителя в гнездах на средней опоре. Со стороны шкива коленчатого вала установлено полукольцо из стали и алюминия, сзади элемент выполнен из металлокерамики.
    Полчаса или оба изменяются при увеличении осевого зазора коленчатого вала более чем на 0,35 миллиметра.
  • Вкладыши шатунных и коренных подшипников изготовлены из стали и алюминия, тонкостенные.На пятом, четвертом, втором и первом верхние коренные вкладыши БК имеют на внутренней поверхности канавку.
    Канавки отсутствуют на нижних коренных вкладышах, верхних вкладышах на третьей опоре и вкладышах шатунов.
  • На автомобиле ВАЗ 2109 с 16-ти клапанным коленчатым валом двигатель выполнен из высокопрочного чугуна, имеет пять коренных и четыре стержневых шейки матки. Он имеет восемь противовесов, которые отливаются одновременно с валами.
  • Масло в шейку шатуна подается из родных сквозных отверстий, просверленных в каналах коленчатого вала, закрытых пробками.
  • Коленчатый вал установлен перед приводом распределительного вала. Он связан с ним, служит гасителем колебаний коленчатого вала.
  • За коленчатым валом закреплен маховик со стальным венцом шестерни, который служит для запуска стартера двигателя.
  • Поршни из алюминия. В продольном сечении юбка конической формы, в поперечном — овальная.
    На внешней поверхности в верхней части выполнены три паза, для установки поршневых колец.Для нижнего наружного кольца А в канавке выполняются отверстия, масло со стенок цилиндра направляется на поршневой палец.
    На нижней части поршня выбита стрелка, которая при установке детали должна быть направлена ​​в сторону шкива коленвала.

Совет: В изношенный цилиндр не рекомендуется без его расточки устанавливать новый поршень. Может оказаться, что в новом поршне под верхним кольцом расход будет несколько выше, чем в таком же, что приведет к поломке «ступенчатого» кольца, которое образуется вверху при износе цилиндра. .

Два верхних поршневых кольца компрессионные.
Они не допускают прорыва к каркасу двигателя газов, а способствуют отведению теплового поршня к цилиндру:

  • Установлена ​​головка разделенная на четыре цилиндра. Изготовлен из алюминиевого сплава. Между головкой и блоком установлена ​​прокладка, армированная металлическими элементами.

Совет: При ремонте двигателя необходимо заменить прокладку.

Все три детали: блок, прокладка и головка скреплены винтами.
Головка центрируется на блоке с двумя рукавами:

  • С обеих сторон головки вверху по пять опор, для установки распредвалов.
  • 16 Клапанный двигатель на ВАЗ 2109 имеет два распредвала. В каждом из них по восемь кулачков.
    В цилиндре пара соседних кулачков одновременно открывает два клапана. Распредвалы вращаются от коленчатого вала с помощью зубчатого ремня.
    Опорный ролик находится под печатным распредвалом, а растяжка — под выпускным отверстием.На зубчатый шкив впускного распредвала приварен диск, обеспечивающий срабатывание датчика фаз.
    Для сборки узла на ведущие шестерни имеются установочные таблички: на шкиве коленчатого вала она должна совпадать с табличкой, имеющейся на корпусе масляного насоса, а надписи на пульсах распредвала с табличками приводов распределительных валов, расположенными на его передней крышке.
  • Металлокерамические седла и латунные направляющие гильзы клапанов запрессованы в головку блока цилиндров. Внутри последних имеются канавки для смазки: по всей длине они выполнены на рукавах впускных клапанов и до 1/2 длины отверстия на впускных рукавах.
    От загрязнения отверстий предохраняют масляные колпачки, детали из маслостойкой резины.
  • V-образные в два ряда — стальные задвижки. Выпускной клапан имеет головку из жаропрочной стали.
    Приводятся в действие гидротриферами от кулачков распредвалов. Смещение оси кулачка на один миллиметр относительно оси гидротерапера позволяет корпусу гидротрода поворачиваться вокруг своей оси.
    Благодаря этому он равномерно изнашивается. Операция гидротерапевтов проводится при постоянной подаче масла под давлением.
    Он обеспечивается каналом, расположенным в Гц, который имеет обратный шаровой клапан, который предотвращает после остановки двигателя слив из масляных каналов и каналов, по которым масло подается к цервикальным коркам, расположенным в нижней части корпуса подшипника.

Совет: Гидротели очень чувствительны к чистоте и качеству масла. Механические примеси могут быстро вывести их из строя, что сопровождается чрезмерным шумом и интенсивным износом распредвалов. Неисправный гидротеплер требует замены, ремонту не подлежит.

  • Клапан закрывается под действием одной пружины. Нижним концом она опирается на шайбу, а на тарелку, удерживаемую двумя панировочными сухарями, — верх.
    Снаружи складчатые кранчи выполнены в виде усеченного конуса, внутри — три упорных башмака, которые входят в шток клапана, паз.
  • На автомобиле ВАЗ 2109 16 клапанный двигатель комплектуется комбинированной смазкой. Коренные и шатунные подшипники гидротерапии, шейки и слои распредвалов смазываются под давлением.
    На стенки цилиндров, затем на пальцы, распредвалы, распредвалы, толкатели, на днище поршней и штоков клапанов разбрызгивается масло. Самостоятельная смазка других узлов двигателя.
  • Масляный насос установлен на передней стенке БК. Вот шестерни внутреннего зацепления и редукционный клапан. На переднем конце коленчатого вала установлена ​​ведущая шестерня.
  • В крышке ГЦ находится маслоотделитель для принудительного отсоса газов.

Как переделать карбюраторный двигатель автомобиля ВАЗ 2109 в 16-ти клапанный впрыск

При переделке карбюраторного двигателя в инжекторный можно заметить большую разницу в поведении автомобиля.Даже ухудшение некоторых характеристик мотора до достижения его 2000 об / мин компенсируется заметным улучшением тяги на больших оборотах. H 5000 об / мин. Двигатель легко выезжает на ровную прямую дорогу.
Для выполнения работ вам потребуется:

  • Головка блока цилиндров V16, снабженная ресивером и коллекторами.
  • Дроссельная заслонка, в которой находится датчик управляющий, в положении которого находится дроссельная заслонка.
  • Датчик детонации.
  • Регулятор холостого хода.
  • Штаны с кислородным датчиком.
  • Видео.
  • Датчик массового расхода воздуха.
  • Термостат с датчиком.
  • Шкивы.
  • Крышка газораспределительного механизма.
  • Датчик фазы.
  • Электропроводка высоковольтная.
  • Проводка на форсунках и под капотом.
  • Бензин в сборе.
  • Указатель уровня масла.
  • Магистраль и трубки для подачи топлива.
  • Генератор.
  • Рампа с насадками.
  • VS 5.1 … -42 контроллер
  • Датчик положения коленвала.
  • Датчик скорости.
  • Электропроводка до АЗС.
  • Кронштейн генератора.
  • Устройство для натяжения ремня.
  • Стержни.
  • Шкив коленчатого вала и генератор.
  • Кольца и пальцы.
  • Поршни.
  • Паук.
  • Датчик уровня масла.
  • Корпус масляного насоса вместе с пробоотборником под ДПКВ.

Совет: Хотя все работы можно производить, не снимая блок, но для удобства лучше Engine Remove.

Инструкция по проведению работ включает в себя:

  • ГБ, бензобак, топливные трубки сняты.
  • Демонстрирует всю систему зажигания.
  • Генератор, термостат, все ремни и шкивы очищены.
  • Установлен новый бензобак с топливным насосом. Фото представлено ниже.

  • Отсоединить форсунки, предназначенные для системы охлаждения.Несмотря на то, что некоторые из них можно использовать, но цена на продукцию небольшая, поэтому лучше заменить все.
  • Удален поддон.
  • Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена необходима, потому что у старых меньшая степень сжатия. Кроме того, в них нет специальных углублений, которые необходимы для клапанов нового GBC.
  • Масляный насос меняем на прибор, у которого на крышке есть заправка для ДПКВ.

  • Поменять форсунки для всей системы охлаждения.
  • Производятся подготовительные работы к установке головки на 16 клапанов. В этом случае расположение крепежных отверстий совпадает, но их диаметр нужно просверлить до 12 миллиметров, а болты от старой головки короче.
  • Топливные магистрали необходимо брать от модели автомобиля с инжекторным двигателем. Устанавливаются на имеющиеся штатные места.
  • Подсоедините к магистрали топливный бак, предварительно установив его на место.
  • Электропроводка осуществляется от топливного насоса К. От блока управления.
  • Остались старые провода для датчика уровня топлива.

Совет: Новую проводку нельзя удлинить, а в стенке моторного отсека прорезать лишнее отверстие.

  • Просверлено отверстие для установки датчика детонации, нарезана резьба М8.
  • Меняет помпу.
  • Для вентиляции картера установлен новый Сапун, который приобретается одновременно с масляным щупом.

Совет: Перед этим нужно подготовить коллекторы и голову.Удалите все выступы на стыке деталей и обработайте их рядом. Это снизит сопротивление внутри конструкции.

  • Термостат устанавливается от автомобиля с инжекторным двигателем.
  • Соединитель для форсунок охлаждающей жидкости.
  • Установлена ​​задняя крышка устройства газораспределения, ролики, шкивы.
  • Устанавливается по меткам ремня.
  • Установлен с приводом генератора. Кронштейн, верхний натяжитель, болт генератора. Все товары куплены.

  • При установке нового генератора два нижних отверстия от предыдущего устройства затягиваются болтами, верхнее отверстие остается свободным.
  • Под верхним натяжителем используется один старый болт и один новый, под который на колодке есть отверстие.
  • Все датчики установлены: на крышке масляного насоса — ДПКВ, возле шкива вала впускного КРУ — датчик фазы, в блоке -, а в блоке и термостате — датчик температуры остается старый датчик в головке и датчик давления масла, термостат установлен новый от инжекторной модели.
  • Крышка клапана надевается на герметик.
  • Модуль зажигания, дроссель, ресивер, гофра, Свечи выставлены. Поддерживает проводку к датчикам.
  • Поставил воздушный фильтр, новый трос.
  • Установить новый паук, резонатор. Глушитель может остаться старым.
  • Масло, охлаждающая жидкость, бензин.
  • Электропроводка подключена в салоне к панели приборов и замку зажигания.

Способ переоборудования на автомобиль с карбюратором Двигатель ВАЗ 2109, с 16-ти клапанным двигателем инжекторного типа хорошо виден на видео.После проведения всех работ под капотом будет совершенно другой, приятный вид на двигатель автомобиля ВАЗ 2109.

Большинство владельцев «девятки» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые качества своей машины на высоких оборотах коленчатого вала. Стоит ли это делать, и как реализовать идею жизни?

Зачем ставить новый блок питания?

Установка нового двигателя может быть полезна тем автомобилистам, которые хотят улучшить свой устаревший автомобиль.Многие отечественные автолюбители знают, что у «девятки» довольно неплохие ходовые характеристики, она требует немного бензина и в целом не так хороша в уходе, как иномарки, поэтому часто требует тюнинга. Замена двигателя 8 CL на более продвинутую модель имеет свои преимущества:

  1. Увеличить мощность.
  2. Улучшение ходовых характеристик на высоких оборотах.
  3. Эффективное использование топлива за счет системы впрыска.
  4. Более стабильная работа силового агрегата.
  5. Не требуется постоянная установка клапанов.

Но есть недостатки:

  1. Для замены в гараже понадобится много деталей и инструментов.
  2. На низких оборотах двигатель на 16 кл чуть хуже своего 8-клапанного аналога.

Вот два варианта замены:

  1. Установка целочисленного двигателя от 2112 модели. В этом случае заменять придется не так много деталей, но стоимость всего двигателя может оттолкнуть от этой мысли.
  2. Доработка GBC для новых компонентов.Это более экономичный, но очень трудоемкий процесс.

Ставим готовый двигатель

На «девятку» мы поставили двигатель 2112, так как силовые агрегаты моделей похожи друг на друга. Также понадобится топливная трубка подходящего диаметра (можно стальную, но лучше медную) и бензобак от той же 12-й модели. Далее таких работ проводится:

  1. Демонтируем старый блок питания, отключаем все форсунки и электронику. Для того, чтобы извлечь и поставить двигатель, для удобства необходим метчик, так как весь узел сборки.Это основная проблема в гараже.
  2. Когда двигатель снят, в сиденье можно установить новый. Стоит сразу проверить состояние сальников и колодок, если агрегат использовался. Проверьте натяжение ремня.
  3. Далее нужно заменить всю топливную систему: бак, заправку, топливные магистрали.
  4. Отличная замена танку «девятка» — аналог от 2112. Детали по размеру совпадают, но у них другое устройство, что не является препятствием для установки.
  5. Для топливных магистралей нужно брать медные трубки, которые лучше гнуть.
  6. Теперь можно наслаждаться разводкой форсунки. Если «девятка» выпуска 2002 года и младше, то с подключением проводов особых проблем не возникнет, а для старых моделей придется проделывать новые отверстия вручную.
  7. Необходимо установить абсорбер и бензиновый фильтр. Обычно их кладут под низ и скрепляют шпильками.
  8. Ставим датчики, меняем проводку на подходящую по длине.
  9. С установкой генератора придется попотеть, так как родное навесное оборудование не подходит. Смотрят годно, заменяют — можно устанавливать. Если коробку передач не менять, то ее придется толкать болгаркой.
  10. На стартере придется менять бендикс с 12 на 9 зубьев.
  11. Последняя переделка — выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Fit помогает разместить все детали на своих местах.

Моторный объем такой машины, как ВАЗ 2114, может показаться недостаточным очень многим автомобилистам.Однако это можно исправить. Думаем переделать 8 клапанный двигатель на 16 клапанный в ВАЗ 2114

Если установить головку блока цилиндров на 16 клапанов, то мощность автомобиля может превзойти все ожидания. Причина в том, что цилиндры двигателя с аналогичным блоком блока могут быть заполнены специальной топливно-воздушной смесью.

В результате мощность силового агрегата значительно увеличивается. Важно отметить, что это абсолютно безопасный способ увеличить «мощность» вашего автомобиля.Итак, как переделать 8-ми клапанный двигатель на 16-ти клапанный ВАЗ 2114?

Есть вопрос о разнице мощности авто. Например, мощность машины, у которой объем двигателя достигает 1,5 л, а количество лошадиных сил равно 77, можно значительно улучшить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!

Это довольно большая разница, поэтому вам следует разобраться, что нужно сделать (и в каком порядке), чтобы улучшить свой автомобиль.

Особенности разборки двигателя

Первое, что нужно сделать, это как можно аккуратно разобрать двигатель.Этот элемент автомобиля является наиболее ценным, поэтому разбирать мотор нужно предельно осторожно. Лучше всего внимательно изучить инструкцию и посмотреть видео в Интернете о том, как мастера справляются с этой задачей, а после разобрать самому.

Под крышкой клапана можно обнаружить массу неприятных дефектов, в том числе и плохое состояние ролика. Головка блока цилиндров тоже может выглядеть наилучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно обнаружить множество неисправностей или изношенных предметов. Лучше всего заменить каждую из них. Это повысит надежность автомобиля и не позволит не переживать, что повышенная мощность ваза может стать фатальным фактором и привести к поломке уже в ближайшее время.

Лучше всего устанавливать бронзовые втулки. Они обладают высокой надежностью и достаточно долговечны.

Установка головки 16 клапанов на ВАЗ 2114

Для выполнения этой несложной операции необходимо разобрать двигатель.Стоит предупредить, что многие детали придется заменить.

Сюда входят:

  • тосол;
  • масляный насос;
  • масло Картер;
  • различные датчики;
  • коленвал
  • и многое другое.

Несмотря на внушительный список, описанный ниже в тексте метод действительно помогает сделать машину еще мощнее, чем раньше.


Переделка двигателя ВАЗ 2114

Переделка 8-ми клапанного двигателя на 16-ти клапанный ВАЗ 2114

В процессе доработки двигателя необходимо доработать болты.Они используются для крепления 16-клапанной головки. Для модернизации мотора ВАЗ менять блок цилиндров не нужно, но головку все равно поменяют. Чтобы каждый болт надежно входил в головку крепления головки, его следует регулировать не только по диаметру, но и по длине.

Важная информация. Отверстия, которые можно найти в кладке, также нуждаются в улучшении. Они должны идеально подходить под размер болтов. Если этого не сделать, уровень надежности двигателя значительно снизится.

После этого следует поменять:



Тяги ВАЗ 2114.

Это нужно делать при сборке цилиндров.

Теперь пришло время заняться доработкой и примеркой проводки.

Важно видеть отличие конструкции 16-ти клапанных поршней от 8-ми клапанных. Кроме того, различается и расположение датчиков. Это означает, что может потребоваться удлинить проводку.

После сборки двигателя нужно доработать проводку.Если автовладелец не желает получать лишние финансовые расходы, то ему необходимо оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов. Это самый простой способ сэкономить, поэтому игнорировать его не стоит.

Как переделать 8 клапанный двигатель на 16 клапанные особенности установки

Болты визуально могут сильно отличаться друг от друга, но пугать не стоит. Нужно использовать модифицированные болты.

Такие болты имеют следующие характеристики:

  1. Диаметр равен 8-клапанному болту;
  2. Длина равна 16-ти клапанной.

Для облегчения прохождения этих болтов в отверстие их следует предварительно просверлить. Если настроить доработанные болты по всем правилам и максимально аккуратно, надежности двигателя можно только позавидовать.


GBC ВАЗ 2114 болты

Когда автовладельцу кажется, что он не в состоянии самостоятельно выполнить эту операцию, лучше за помощью помочь квалифицированные мастера с достаточным опытом. Они обязательно все сделают правильно и по-своему.

Дополнительная возможность увеличения мощности автомобиля заключается в настройке выпускного коллектора. Это отличный способ еще больше увеличить грузоподъемность автомобилей.

Полезное видео

Более подробную информацию вы можете получить из видео ниже:

После завершения установки обратитесь к квалифицированному специалисту, который произведет грамотную настройку блока управления двигателем, после чего установит специальная программа на компьютере.

Когда менять топливный фильтр на ВАЗ 2114. Как заменять топливный фильтр

Топливный фильтр необходимо менять после прохождения автомобилем 20-30 тысяч км пробега при условии, что топливо вы заправляете качественным. С этим у нас, скорее, у нашей АЗС, мягко говоря, проблемы, поэтому замену топливного фильтра ВАЗ 2110 нужно производить намного раньше положенного срока.

Иногда меняю фильтр тонкой очистки Ассистент из-за проблем в двигателе.Штоки при движении и нестабильная работа на холостом ходу могут свидетельствовать о критическом загрязнении топливного фильтра.

Для 2110 несколько стандартных ключей («17», «19», жидкость WD-40, небольшая емкость с горючим, в которую можно поливать при выключенном фильтре) и полчаса свободного времени.

Как заменить топливный фильтр ВАЗ 2110 своими руками — пошаговая инструкция

1. Некоторые автомобилисты игнорируют или просто не знают об этом пункте, однако он позволяет более точно заменить топливный фильтр.Настоятельно рекомендую перед снятием фильтра тонкой очистки снизить давление в топливной магистрали, производится следующим образом. Необходимо снять предохранитель, отвечающий за топливный насос, затем запустить мотор и дать ему поработать, пока он не заглохнет.

2. Замена топливного фильтра ВАЗ производится на смотровой яме или подъемнике. В первую очередь нужно найти фильтр тонкой очистки, он представляет собой цилиндр небольшого размера и находится под автомобилем, в районе балок и крепится к днищу с помощью зажима.(См. Фото) К нему подходят два заправочных шланга, так что вы легко найдете его.

3. Возьмите заранее подготовленную емкость и установите под, на случай, если в системе осталось топливо.

4. Теперь нужно получить фильтр, это делается клавишами «17» и «19». Очистите составы от грязи и пыли, при необходимости обработайте «WD shop», затем открутите заправочную арматуру, а также болт крепления хомута фильтра и снимите старый фильтр.

5. После отвинчивания старого фильтра его можно утилизировать.Устанавливая новый фильтр, обратите внимание на стрелки, которые есть на корпусе фильтра тонкой очистки, они должны быть направлены в сторону двигателя от бачка.

6. Затяните гайки фитингов и проверьте герметичность соединений.

7. Заменить предохранитель АЗС и запустить двигатель. Во время работы мотора проверяйте, нет ли утечек топлива по топливопроводу.

Как заменить фильтр тонкой очистки ВАЗ 2110 видео:

& nbsp.

Роль топливного или бензинового фильтра на автомобилях, и особенно ВАЗ-2110, сложно переоценить. Производитель рекомендует замену каждые 30 тыс. Км. Однако, учитывая качество топлива и собственно экологию, лучше это делать чаще, порядка 20-25 тысяч.

Замена топливного фильтра ВАЗ-2110

В первую очередь нужно разобраться, где находится этот самый фильтр. Важным моментом является как образец устройства. Если это старая проблема, то она на орехах.Сразу следует сказать, что с сигаретами, спичками и прочими источниками возгорания работать не рекомендуется, чуть позже станет понятно почему.

В первую очередь нужно протечь клеммы аккумулятора (плюс и минус), затем нужно снять заднее сиденье, так как это затрудняет доступ к фильтру. Сделайте это просто, ровно настолько, чтобы приложить небольшое усилие. После этого отверткой на 10 следует разблокировать крепления декоративной прокладки.

Но это еще не все, так как нам нужно снизить давление в системе, а для этого нужно отключить АЗС.С этим проблем возникнуть не должно, так как каждый автомобилист знает, как это делается. Перед оформлением ВАЗ-2110 нужно открутить топливные шланги.

Важные моменты при работе

Всегда нужно помнить, что даже при выключении АЗС в системе остается топливо, которое через эти шланги будет выпадать. Именно по этой причине нельзя курить во время выполнения работы или подсвечивать свечу или спичку. Желательно брать объем 0.5-1,0 литра с вами до слива спрея осталось.

Если во время езды были замечены рывки или слабые штоки двигателя, возможно, пора заменить фильтр. Перед тем как выполнять работы, нужно подойти к машине и купить новую, на модель ВАЗ-2110.

Ключи желательно получать на 10, 17, а также на 19 и голову. Все это сделает переезд быстрее и комфортнее. Каждый водитель должен помнить, что в системе трубопроводов большое давление, поэтому нужно быть предельно осторожным.Еще раз стоит отметить, что необходимо приобретать только качественный оригинальный топливный фильтр ВАЗ-2110. Цена на него может составлять около 200 рублей.

Замена топливного фильтра 2110: Пошаговая инструкция

После того, как фильтр был найден, необходимо его отключить. Делать это необходимо в следующем порядке:


Следует отметить, что топливный фильтр форсунки ВАЗ-2110 не имеет отличительных особенностей от карбюраторного варианта, поэтому замена производится аналогично.Теперь осталось установить новую деталь, но есть несколько важных моментов, без которых установку ни в коем случае нельзя начинать.

Установка нового фильтра

Есть несколько особенностей, без выполнения которых замена топливного фильтра ВАЗ-2110 будет некорректной, да и на таком автомобиле далеко не уедешь. Дело в том, что необходимо соблюдать полярность. Он указывается стрелкой прямо на фильтре и указывает сторону топлива в трубопроводе.Новый потребляющий элемент должен быть установлен таким образом, чтобы стрелка указывала на нем параллельно движению бензина.

Конечно, сразу видно, в каком состоянии находится зажим, на котором держится фильтр, при необходимости его можно заменить на новый. То же самое и с уплотнениями, которые постепенно теряют свои свойства и поэтому не выполняют свою задачу. Поэтому, если они оказались в аварийном состоянии, стоит заменить их на более надежные новые аналоги.Желательно приобретать только оригинальные запчасти, а не копии.

Как правило, замена топливного фильтра ВАЗ-2110 проводится всего за 20-30 минут, только иногда могут возникнуть проблемы в виде аккуратных пломб, ржавых гаек и т. Д. Все это можно лечить проникающей жидкостью ВД- 40.

Сборку необходимо проводить в обратном порядке. Перед началом работ желательно иметь перед собой огнетушитель, конечно, это скорее всего не пригодится, но усилить еще можно.Желательно избегать попадания топлива на лицо, а если оно попало в глаза, нужно немедленно промыть их большим количеством воды.

При соблюдении ряда этих простых требований замена топливного фильтра ВАЗ-2110 не составит труда. Не нужно будет присутствовать на сотне и платить несколько сотен рублей на изготовление старого и установку нового потребителя.

Многих начинающих автолюбителей часто интересует вопрос замены фильтра топливного. Важно знать, что он из себя представляет.Этот элемент очищает бензин до того, как последний попадет в цилиндры двигателя. Чистое топливо — это надежная работа автомобиля.

Что защищает фильтр?

Ни для кого не секрет, что топливо на нашей заправке ничем не отличается. высокого качества. Бензин содержит песок, ржавчину, металлическую окалину — все это оседает на фильтре. Если эти вещества попадут в двигатель, основные детали повесятся намного быстрее.

В результате собственник получит необходимость в капитальном ремонте. Кроме того, окисленная сера, а точнее серная кислота, образующаяся в процессе сгорания топлива, разрушительно воздействует на металлические поверхности.А нормально работающий полностью улавливает различную грязь и пыль, конденсат, ржавчину, брызги парафина. Использовать грязный предмет нельзя. И если хозяин машины задумывается, менять ли топливный фильтр, или чистить старый, то однозначно поменять. Если игнорировать правила, проблемы с автомобилем не заставят себя долго ждать. Будет нарушена стабильная работа мотора, возможно повреждение различных элементов системы впрыска. Забитый элемент влечет за собой зум карбюратора, падение мощности двигателя.

Разновидности

Срок, когда нужно поменять топливный фильтр, также зависит от характеристик той или иной детали. У одних элементов высокий срок службы, другие приходится очень часто менять. Все фильтры, существующие на автомобильном рынке, можно разделить на два типа. Это погружной и стволовый. Погружной элемент часто располагается в корпусе топливного насоса и вместе с нанометром помещается в бак. Есть модели, где возможности замены фильтра нет вообще.Главный очищающий элемент расположен на участке топливопровода между силовым агрегатом и бензобаком. Помимо места установки, фильтры различаются еще и по типу крепежа. Большинство моделей для того, чтобы заменить, нужно использовать стандартный набор гаечных ключей и отверток. Некоторые элементы можно демонтировать руками без использования инструмента. А иногда производители монтируют на специальный крепеж.

Затем этот же специальный инструмент потребуется для демонтажа. Из-за этого у автовладельцев возникает необходимость чаще искать профессиональную сотню.

Когда замена очевидна?

Система фильтрации топлива имеет два уровня очистки. Один из них грубый (для удаления крупных частиц), а второй — тонкий. Этот тонкий элемент чаще всего располагается между мотором и баком. Специалисты, отвечая на вопрос при замене топливного фильтра, говорят, что замену нужно проводить каждые 60 000 км пробега автомобиля. Пыльные чистящие элементы, как уже отмечалось, могут привести к образованию отложений. Например, из-за планки фильтра возникает значительная нагрузка на топливный насос.Он может быть быстрее, а именно горит, работая «по сухому».

Автомобиль может треснуть, застревать или полностью отказываться заводиться. Более того, грязный фильтр влияет на работу АКПП — электронная система неверно интерпретирует команды мотора. Переключение происходит в несвоевременном режиме или АКПП вообще не переключается. Проверить, в каком состоянии может находиться топливный фильтр на малой скорости. При резком нажатии на газ автомобиль должен набрать скорость. Если вместо разгона появился рывок или двигатель отказывается набирать обороты, то необходимо срочно заменить фильтр.Часто в самом начале появления проблемы никаких признаков ее наличия автомобиль не показывает. И только когда топливо полностью перестанет поступать в силовой агрегат, хозяева задумываются над проблемой и усиленно ищут причину. Сколько менять топливный фильтр? Для каждого автомобиля этот регламент также указан в инструкции.

Срок замены

Все современные автопроизводители На свои автомобили устанавливают достаточно точные сменные графические блоки.Итак, в среднем рекомендуется заменять чистящие элементы каждые 40-50 тысяч км. Эти цифры актуальны для бензиновых двигателей. На дизельных моторах сроки замены фильтров меньше.

Фильтры погружного типа для автомобилей Ford можно менять реже — каждые 70 тыс. Км. О Ford Focus. Замену делать вообще нельзя. Производитель вырезает автомобиль с необслуживаемым элементом, способным работать без замены в течение всего срока службы. Но все дело в иномарках.Но в случае с отечественными автомобилями Даты немного другие. Информация для тех, кто не знает, сколько нужно менять топливный фильтр на наших машинах: это нужно делать каждые 10-30 тысяч км пробега. Вино — некачественное топливо. Но здесь не все так просто. Если воспользоваться официальными рекомендациями отечественных автопроизводителей, до этого можно просто не добраться. Владельцы на профильных форумах часто говорят, что при малых пробегах фильтрующий элемент выглядит как пропущенный через него бензин, но по крайней мере масло. Опытные специалисты и автомобилисты со стажем рекомендуют не заглядывать в инструкции, а послушать собственный автомобиль.Двигатель сам скажет, как часто нужно менять топливный фильтр.

Срок замены на популярные автомобили

На ВАЗ-2114, 2107 и другие классические модели Периодичность замены 30 тыс. Км. То же время и для Рено Логан. Фильтр Рено Меган более живучий — он выдерживает до 120 000 км пробега.

На «дастерах» и «конго» с дизелями Срок небольшой — всего 10 000 км. На Toyota-Camry ресурс элемента составляет 80 000 км.«Ниссан-Альмера» оснащена фильтром, рассчитанным на весь срок службы. А тем, кто не знает, сколько нужно менять топливный фильтр, заправляясь российским бензином, эти цифры нужно разделить на 2.

Последствия эксплуатации авто с забитым топливным фильтром

Многие автовладельцы не знают думать и не видеть ничего плохого при эксплуатации авто с грязными чистящими элементами. Однако это очень опасно. Стоит детально рассмотреть возможные неисправности.И тогда каждый решит для себя, нужно ли менять топливный фильтр или можно обойтись без него. Во-первых, грязный фильтрующий элемент больше не справляется с очисткой топлива. Таким образом, часть загрязнения попадает дальше по топливной системе. Далее чаще всего забиваются топливные магистрали, а вместе с ними и форсунки. В итоге двигатель нормально не ест, и на него уходит огромное давление. Топливо, которое не было достаточно хорошо очищено, не сгорит полностью. На клапанах будут скапливаться продукты запекания, которые попадут на стенки камер сгорания.

Это увеличивает риск перегрева и приводит к неправильной работе двигателя и, в конечном итоге, к капитальному ремонту. Расход топлива связан с психологией водителей. Загрязненный фильтр значительно снижает мощность двигателя. Машина ехать не хочет, но водитель все больше давит на газ. Форсунка впрыснет в цилиндры еще больше топлива, но ничего не изменится, только увеличивает расход. Вот почему так важно знать, когда нужно менять топливный фильтр.Ведь даже замена форсунок (а она самая маленькая) стоит намного дороже, чем новый очищающий элемент.

Топливный фильтр и его характеристики

Дизель и бензин существенно различаются между собой. В дизельном топливе содержится водный конденсат, и именно он имеет различные загрязнения. Поэтому главное отличие такого фильтра — способность задерживать воду. Это разрушительно сказывается на работе мотора. В лучшем случае упадут только КПД и мощность.В худшем случае скроет — уже капитальный ремонт.

Как часто менять фильтр дизеля

Что касается сроков обслуживания чистящих элементов У таких силовых агрегатов они ниже, если сравнивать с аналогами на бензин.

Автопроизводителям официально рекомендуется заменять каждые 30 тысяч километров пробега на импортные двигатели Да, и то при условии качественного топлива. А в случае с бытовым топливом этот период можно разделить на три. По большому счету, автомобиль сам сообщит о своем поведении при замене фильтра топливного.Это будет самая правильная частота.

Резюме

Двигатель для эффективной работы Необходимы качественные и чистые продукты питания. Если в баллоны поступит бензин с песком или металлической накипью, то капитальный ремонт предусмотрен. Необходимо вовремя менять все фильтры, и тогда машина долго прослужит своему владельцу.

Не секрет, что для минимизации проблем с автомобилем необходим постоянный уход. Обязательно следите за износом запчастей, меняйте их вовремя, пока их поломка не привела к еще большим финансовым потерям.

Обратите особое внимание на. Если выйдет из строя, то двигатель работать не будет.

Используемый топливный фильтр ВАЗ 2114 — ключевой элемент всей системы. Ведь его задача — срезать ржавчину, разного рода примеси, которые обязательно присутствуют в топливе на наших заправках. Фильтрующий элемент обеспечивает чистую, безопасную для бензина систему.

Надо менять многим автовладельцам, потому что мы поговорим о нем более подробно.

Признаки засорения фильтрующего устройства

Фильтр снабжен специальной фильтровальной бумагой, ячейки которой забиваются потоком автомобиля.Из-за этого хуже пропускается топливо, поэтому возникают проблемы с самим двигателем. Можно обнаружить, что фильтр засорен по нескольким очевидным признакам.

  • Расход топлива резко вырос;
  • Ваша машина стала часто красться на холостом ходу;
  • На высоких оборотах наблюдаются сбои в работе мотора;
  • Запуск двигателя осуществляется с определенными трудностями;
  • Мотор ТРОИТ, заметно падает мощность;
  • При движении машина самопроизвольно тормозит, хотя вы не нажали педаль тормоза;
  • При езде в гору машина дергается редко.

Как видите, знаков много, и они во многом отличаются друг от друга. Эти признаки не на 100% свидетельствуют о том, что проблема именно в фильтре. Подобные явления возникают из-за неисправности электронного блока управления, датчиков дроссельной заслонки, свечей, детонации и так далее.

Как проверить, что проблема в фильтре? Без труда.

  1. К штуцеру на топливной рамке форсунок подсоединить нанометровый;
  2. Запустить двигатель;
  3. Измерить давление;
  4. Если показатели ниже тех, что указаны в технической документации ВАЗ 2114, значит, очиститель действительно забит.

Где он находится

На самом деле замена топливного фильтра ВАЗ 2114 будет невозможна, если вы не знаете точно, где находится этот элемент.

А он под стволом, на дне. Он установлен в топливной магистрали и представляет собой картридж. Для осмотра потребуется яма или эстакада.

Собственно, если нашел, можно двигаться дальше.

Какой фильтр использовать

Все модели ВАЗ 2114 комплектуются двумя вариантами.силовая установка — на 1,5 или 1,6 л. Моторы бензиновые, инжекторные. Важно отметить, что инжекторные автомобили более требовательны к вопросу очистки топлива, чем карбюраторные.

Из-за этого фильтр на ВАЗ 2114 должен иметь высокую эффективность и качественную фильтрацию. Емкость не менее 5-7 мкм, рабочее давление 3-5 бар.

Также топливные фильтры для этого автомобиля различаются между собой по способу крепления на бензине. Если версии с 1.5-литровый силовой агрегат имеет застежку-шестигранник, тогда у модели с объемом двигателя 1,6 л фиксация осуществляется по пружинному принципу, то есть удерживается защелками.

Инструменты

Для качественного и грамотного выполнения работ вам понадобится определенный набор инструментов, в который входят:

  • Новый фильтр, подходящий к силовому агрегату вашего автомобиля;
  • Кольца уплотнительные необходимые для топливопровода;
  • Ключи для рожка. И определенные размеры — 19, 17 и 10;
  • Два ведра или таз.Они нужны для сбора бензина и слива воды.

Правила техники безопасности

Не хотите, чтобы простая замена фильтра закончилась печальными последствиями? Затем вы внимательно ознакомитесь с основными правилами безопасности.

  1. Помещение должно хорошо проветриваться, но такие работы лучше проводить на улице.
  2. Отсоедините аккумулятор. Необязательно полностью извлекать аккумулятор, достаточно просто снять с аккумулятора клеммы.
  3. Не работать вблизи источников огня, сильно нагретых поверхностей.
  4. Ни в коем случае не курите в течение всего процесса замены.
  5. Всегда иметь под рукой средства для тушения пожара. У многих автовладельцев есть специальный огнетушитель, хотя подойдет и простая емкость с ведром для воды или песком.
  6. Берегите глаза и кожу, потому что в процессе работы бензин может попасть на вас.
  7. В процессе работы обязательно появится много тряпок, которые вы протерли потоком бензина. Не складывайте их в общий пучок, не выбрасывайте в инструменты.Выделите отдельное место для такого вето.

Сброс давления

Процедуру замены фильтра обязательно нужно начинать со сброса давления в системе. Для этого:

  • Переведите машину в режим стояночного тормоза и включите нейтральную передачу;
  • Снять или просто переместить задний ряд сидений;
  • Открыть люк внизу под креслами;
  • Отключить питание топливного насоса;
  • Отсоединить все разъемы;
  • Выйдите из машины и подождите, пока все залитое топливо не заработает.Это займет буквально несколько минут;
  • После этого машина сама заглохнет;
  • Попробуйте несколько раз завести машину. Это позволит убедиться, что все давление было введено.

Есть еще один способ, который подойдет тем, кому не нравится предыдущий:

  • Снимите второстепенную клемму с автомобильного аккумулятора;
  • В монтажном блоке ВАЗа снимаем предохранитель — F3. Он отвечает за питание помпы для бензина;
  • Тренировка в зажигалке при работающем двигателе;
  • Сбросив давление, установите предохранительный клапан на место.

Демонтаж старого фильтра

Следующее действие, которое вам нужно сделать, это извлечь старый очиститель.

Перед заменой топливного фильтра на ВАЗ 2114 вам будет полезно знать, что процесс демонтажа сильно отличается на двух типах двигателей.

ВАЗ 2114 с 1,5-литровым мотором

  1. Обработайте крепежные детали смазкой WD40, чтобы облегчить их последующее снятие.
  2. Снимите штуцер подачи бензина.Это займет ключ от 19 и 17. 19. Удерживая фильтр, не давая ему прокручиваться, откручиваем штуцер на втором ключе на 17.
  3. В заранее подготовленной емкости для слива остатков топлива. Поезжать потом топливо или нет, решайте сами. Но если вы хотите слить его обратно в бак, убедитесь, что слив топлива сухой.
  4. Аналогичным образом проделайте процедуру со снятием штуцера сливного бензира. Он находится по ту сторону фильтра.
  5. Слейте а оттуда остатки бензина.
  6. Аккуратным движением от базы бензира отсоединить трубки.
  7. Ослабьте зажим с помощью рожкового ключа на 10.
  8. Без резких движений демонтировать фильтр. Многие, понимая доступность устройства после проведенных работ, начинают его резко тянуть. Не. Отпустите фильтр на свалку, оставшиеся компоненты топливной системы Давайте продолжим обслуживать вас и ваш автомобиль.

ВАЗ 2114 с двигателем 1,6

Здесь все намного проще.Нажмите на пружинные замки, расположенные на заправке, и осторожно снимите трубку. После этого извлечь фильтр не составит никаких проблем.

Установить новый элемент

Перед установкой нового фильтра рекомендуется сразу заменить уплотнительные кольца, которые находятся на трубах отжима. Если на фильтре попали капли бензина, вы их непременно вытрите. Не сделав этого, вы сами провоцируете уменьшение срока службы новинки.

Установка подающего элемента осуществляется в последовательности, обратной его снятию.Но здесь важную роль играет направление этого элемента.

Посмотрите на тело. На нем есть стрелка, указывающая направление движения топлива по системе. Если у вас версия с двигателем объемом 1,5 литра, то стрелка должна быть направлена ​​с правой стороны на левую. Если это ВАЗ 2114 с силовым агрегатом 1,6 литра, гибкий топливный фильтр инжекторный мотор ВАЗ 2114 направлен слева направо.

Устанавливаем элемент, немного подождем. Это необходимо для того, чтобы фильтр был залит бензином и из него вышли все перегрузки.Можно даже машину оставить на ночь, а потом с новыми силами вернуться и завершить работу. Как ты предпочитаешь.

Когда фильтр заполнен горючим, проверьте качество составов, их герметичность. Для этого загрузите мотор буквально на несколько секунд. Если после этого вы заметили течь бензина, то попробуйте плотно надеть форсунки на фильтр. Как правило, других причин влечения, кроме брака запчасти, нет.

Цена вопроса

Стоимость фильтра влияет на его качество и ценовую политику производителя.Здесь решайте сами — платить больше за известный бренд или приобретать устройство средней ценовой категории, но от неизвестной компании.

Если вы откровенно сомневаетесь в продукте, настоятельно не рекомендуется.

Фильтр на ВАЗ 2114 удовольствие не дорогое. Средняя цена от 150 до 600 руб. Как показывает практика, можно найти отличный фильтр за 400-500 руб. Это оптимальная цена.

Как часто меняют

На самом деле однозначный ответ на вопрос «Как часто меняется топливный фильтр на автомобиле ВАЗ 2114 дать невозможно.«Согласно рекомендациям производителя, то есть автоконтейнера ВАЗ, замену нужно проводить один раз на каждые 30 тысяч километров, пройденных автомобилем.

Но зато большую роль играет качество бензина, которым мы заправляем машину на местных заправках. Если заправляться на хороших заправках, топливо действительно лучше, но дороже, есть возможность менять фильтрующее устройство каждые 30 тысяч километров. Но если это топливо со всевозможными примесями и присадками для повышения октанового числа, то срок годности вашего фильтра может составить не более 10 тысяч километров.Именно поэтому важно проводить периодический осмотр и обращать внимание на первые признаки помутнения очистителя топлива.

Специалисты рекомендуют даже не дожидаться первых признаков неисправности, так как двигатель может отказать в самый неподходящий момент. Фильтрующего элемента немного, и процесс его замены, как вы уже поняли, вполне можно провести своими руками.

Обратите внимание на качество бензина, который вы заливаете в топливный бак. Если у вас дешевая заправка, меняйте фильтр через 10 тысяч км пробега.Если АЗС внушает доверие, то можно делать замену 20 тысяч километров. 30 тысяч — это период при идеальных условиях эксплуатации. Есть ли у нас такие ?! Вопрос чисто риторический.

Замена топливного фильтра — обязательная процедура для каждого автовладельца ВАЗ 2114. Вы сделаете это самостоятельно, либо доверите специалистам СТО, решая исключительно вам. Главное, не забыть вовремя провести эту процедуру, чтобы ваша машина не поддалась на самый ответственный момент.

Во избежание поломки автомобиля, за автомобилем, нуждающимся в регулярном уходе, следует регулярно заменять изношенные запчасти. Особенно это касается деталей и запчастей, относящихся к топливной системе, поскольку проблемы в ее работе напрямую влияют на работу двигателя.

Топливный фильтр — одна из ключевых частей этой системы, функция которой заключается в удалении с помощью специальной фильтровальной бумаги грязи, ржавчины и других твердых примесей, содержащихся в топливе.Благодаря фильтру очищенный бензин попадает в двигатель.

В связи с необходимостью замены каждого автовладельца мы подробно рассмотрим следующие вопросы: как самостоятельно заменить топливный фильтр в ВАЗ 2114, в каких случаях его нужно менять, какой фильтр выбрать для этого автомобиля.

Во время работы ячейка фильтровальной бумаги бензинового фильтра забивается, и ее пропускная способность падает, а это сразу вызывает перебои в работе двигателя.На это может указывать ряд особенностей:

  1. резко увеличивается расход топлива;
  2. машина часто глохнет на холостом ходу;
  3. при увеличении оборотов возникают провалы в работе двигателя;
  4. есть проблемы с запуском двигателя;
  5. при работе двигателя ТРОЙТ его мощность снижается;
  6. при движении машина тормозит без нажатия на педаль;
  7. машина покрутилась при подъеме в гору.

Признаков того, что топливный фильтр забит много, и они довольно разнообразные.К тому же следует быть внимательными, так как все эти признаки не могут однозначно свидетельствовать о поломке фильтра. Также они могут обозначать элементы системы управления двигателем: электронный блок управления, датчики положения коленчатого вала (ДПКВ), массового расхода воздуха (ДМРВ), положения дроссельной заслонки (ДПДЗ), детонацию (ДД), а также свечи, проводку или регулятор холостого хода. Для того, чтобы убедиться, что причиной неудовлетворительной работы автомобиля является именно топливный фильтр, можно применить следующий метод. Присоедините манометр к штуцеру, расположенному на топливной рамке форсунок; Сядьте в машину и измерьте давление топлива.Если показатели манометра ниже предусмотренных технической документацией на автомобиль, то причина проблем в его работе кроется в задировом фильтре.

Где находится топливный фильтр автомобиля ВАЗ 2114

Топливный фильтр установлен в виде картриджа в топливопровод автомобиля ВАЗ 2114. Он расположен снизу под багажником, поэтому займет упаковка или яма для ее осмотра и замены. Если вы не можете найти, где находится топливный фильтр в вашей машине, внимательно осмотрите видимую часть топливной системы — она ​​расположена зраза для бензобака, перед выхлопной трубой.

ВАЗ-2114: расход топлива на 100 км. Причины большого расхода топлива на ВАЗе — общество

автомобиля ВАЗ-2114 популярны в России. Е — недорогие и лаконичные машины, доступные среднему классу. Однако на практике, как многие автовладельцы обеспокоены расходом топлива на 100 тыс.

Содержимое

автомобилей ВАЗ-2114 пользуются популярностью в России.Это недорогие и лаконичные автомобили, доступные среднему классу. Однако практика показывает, что многих автовладельцев беспокоит расход топлива на 100 км: ВАЗ-2114 чаще всего расходует топливо сверх заявленного.

Свидетельство о расходе топлива

Следует учитывать, что существует паспортный и фактический расход топлива ВАЗ Лада 2114. Нередко эти два параметра не совпадают. По заявлению производителя, этот автомобиль с калибром 1.5-литровая силовая установка в смешанном цикле должна потреблять 6,8 л бензина на 100 км пути. Расход по трассе 5,2 литра, по городу — 8,9 литра.

Расход топлива на 100 км (ВАЗ-2114 с двигателем 1,6 л) составит 7,2 / 5,4 / 9,8 л в смешанном режиме, по трассе и по городу соответственно. Как видите, цифры очень привлекательные, что говорит об экономичности машины.

Однако, если верить отзывам, то на ВАЗ-2114 расход топлива на 100 км существенно выше заявленного производителем.С двигателем 1,5 л максимальный расход бензина при движении в городских условиях составляет 12 л. С двигателем 1,6 л расход достигает 13,5 л на 100 км. Что касается езды по трассе, то здесь параметр практически соответствует заявленному — 5,5-6 литров на 100 километров. В смешанном режиме машина «кушает» около 7,5-8 литров на сотню.

У некоторых владельцев расход топлива значительно выше, но часто возникают какие-то неисправности в работе двигателя или какого-либо элемента топливной системы.

Причины большого расхода топлива на ВАЗ

Перечень неисправностей, вызывающих повышенный расход бензина двигателем, может быть длинным. Вот основные из них:

  1. Грязный воздушный фильтр.
  2. Несоответствующее давление в шинах.
  3. Загрязнен топливный фильтр.
  4. Слабое давление топлива.
  5. Неисправность датчика кислорода.
  6. Неисправность датчика скорости автомобиля.
  7. Низкое сжатие.
  8. Бензин низкого качества.

Простые причины, которые можно исправить самостоятельно

Иногда проблему огромного расхода топлива ВАЗ-2114 можно решить самостоятельно.В первую очередь нужно проверить степень загрязнения топливного фильтра и проверить его на наличие мусора. Если внутри него есть мусор или есть подозрение на загрязнение, то его лучше заменить. Этот элемент недорогой, а его средняя цена составляет 300 рублей. Вы можете заменить его самостоятельно — это просто и не требует вмешательства специалиста.

Второй фильтр воздушный. Через него проходит воздух, который впоследствии смешивается с бензином и подается в камеру сгорания.А если он грязный, то не сможет пропускать достаточно воздуха. В результате воздушно-топливная смесь не будет обогащена кислородом, а обедненная топливная смесь логически приведет к увеличению расхода газа. Часто автовладельцы могут снизить расход газа примерно на 3 литра на 100 километров, просто заменив воздушный фильтр. Поменять легко — он в большом черном ящике под капотом.

Лямбда-зонд

Одним из первых и важнейших датчиков, на работу которых может повлиять повышенный расход бензина, является лямбда-зонд.Он расположен на выхлопной трубе, и его основная задача — оценка состояния выхлопных газов. По содержанию кислорода в выхлопе система регулирует объем рабочей смеси. Соответственно, в случае неисправности датчика система не сможет точно регулировать рабочую смесь, которая будет подаваться в камеры сгорания. Это может увеличить потребление.

Однако в случае поломки датчика система предупреждает об этом водителя с помощью индикатора «Проверить» на приборной панели.Вы также можете увидеть ошибку с помощью бортового компьютера. Часто этот датчик выходит из строя из-за некачественного бензина, попадания масла в камеру сгорания, заклинивания клапана.

Датчик скорости

Также причиной большого расхода топлива на 100 км (ВАЗ-2114) может быть датчик скорости. Его основная задача — передавать в блок управления информацию о скорости автомобиля. Последний следит за работой мотора, регулируя дроссельную заслонку. Проблему с этим датчиком покажет бортовой компьютер или считыватель ошибок.Заменить его самостоятельно без специальных знаний практически невозможно. Типичные симптомы выхода из строя датчика скорости:

  1. Выход из строя спидометра или перебои.
  2. «Плавающий» холостой ход.
  3. Заметная потеря тяги.
  4. Остановка двигателя на холостом ходу.
  5. Повышенный расход бензина.

Датчик распределения коленчатого вала

Датчик положения или распределения коленчатого вала также называется датчиком фазы. Он определяет цикл двигателя и генерирует сигнал в зависимости от этого.Такой датчик устанавливается не на всех автомобилях ВАЗ. В случае его неисправности на панели приборов загорится «Чек», и помимо повышенного расхода бензина произойдет падение мощности двигателя, детонация топлива в камере сгорания, остановка двигателя на нейтральной передаче.

Форсунки

Форсунки, через которые топливо впрыскивается в камеру сгорания, также могут вызывать высокий расход. Они забиваются и требуют очистки. Существуют разные варианты очистки: можно обратиться на СТО, а можно купить специальную присадку к бензину, очищающую всю топливную систему автомобиля, включая форсунки.

Повышенный расход на холостом ходу

Обычно нормальный расход бензина при работе двигателя на холостом ходу составляет 0,8-1 литра в час. Если эти показатели не превышены, значит с системой все в порядке. Если расход повышен, то стоит проверить те же датчики. Однако особое внимание стоит уделить датчику холостого хода, который автоматически регулирует обороты холостого хода. Он расположен на дроссельной заслонке и фиксируется парой винтов.В приборе нет электронной системы, поэтому его поломка не будет отображаться на приборной панели как «Проверка». Судить о его неисправности можно только по определенным признакам:

  1. Отсутствие высоких оборотов при запуске холодного двигателя.
  2. Двигатель глохнет на холостом ходу. Это видно даже при переключении передач.
  3. «Плавающий» холостой ход.

Датчик дроссельной заслонки

Этот датчик предназначен для регулировки дозировки смеси. Он обнаруживает и сообщает компьютеру о положении дроссельной заслонки.Учитывая, что устройство является частью дроссельной заслонки и подключено к электронной системе, в случае неисправности этого датчика на панели приборов загорится «Чек». Симптомы неисправности точно такие же, как и в случае с датчиком холостого хода.

Как снизить расход бензина на автомобиле ВАЗ-2114?

Действия тривиальны: нужно использовать качественный бензин, вовремя заменять расходные материалы (топливный и воздушный фильтры, масло, масляный фильтр), следить за состоянием датчиков, а при подозрении на неисправность обращаться в специалист.

Теперь вы знаете, какой у ВАЗ2114 расход топлива на 100 км, и какие элементы могут повлиять на повышенный расход бензина.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
