Добро пожаловать! Хотите научится выполнять чистку топливных форсунок на инжекторных автомобилях семейства «Самара»? Если вас это интересует, то в таком случае продолжайте читать статью далее, в ней вы и найдете для себя инструкцию по правильной прочистке форсунок.

Краткое содержание:

• Подготовка к чистке форсунок
• Чистка форсунок
• Дополнительные видео материалы

Когда нужно прочищать форсунки? Каждые люди прочищают форсунки по разному, потому что как правило нет точных цифр которые говорили бы с какой периодичность нужно чистить топливные форсунки. Но есть небольшие признаки по которым можно определить то что форсунки работают неправильно, признаки заключаются в следующем:

• В основном при сильной загрязненности форсунки, двигатель у автомобиля может начать тяжело запускаться.
• У него может начать проявляться неустойчивая работа, особенно это будет заметно на холостом ходу.
• А так же двигатель может глохнуть на холостом ходу.
• И в некоторых случаях его обороты могут увеличится, при работе на всё том же холостом ходу.
• И в завершение из-за неправильной работы топливных форсунок, при движении у автомобиля могут появиться рывки, различного рода провалы, а расход топлива как правило увеличивается.

Какие вещи нужны для чистки форсунок? 1) Во-первых вам понадобится зарядное устройство для телефона, но только не то которым вы пользуетесь каждодневно, а то которое вам не нужно но при условии то что оно рабочее.

Примечание!

В таких случаях лучше всего подходят старые зарядки от телефонов: «Nokia», «Samsung», в некоторых случаях «Siemens» и другие!

2) Еще вам понадобится специальный баллончик для очистки карбюратора, который в обязательном порядке должен быть наполнен очищающей жидкостью.

Примечание! В комплекте с баллончиком как правило присутствует небольшая палочка она указана стрелкой на верхнем фото, её попытайтесь достать обязательно потому что в некоторых случаях она просто теряется. Но если же вам не удастся найти эту палочку, то в таком случае используйте какой ни будь аналог ей!

3) А так же вам понадобится небольшой длинны, один толстый и один тонкий шланг.

Примечание! Толстый шланг необходимо подбирать по размеру распылительной части форсунки, для того чтобы он беспрепятственно мог на неё установиться, как показано на фото ниже. А тонкий шланг нужно подбирать уже таким образом, что бы он смог залезть во внутрь толстого и при этом не препятствовал прохождению тоненькой палочки, которая идет от распыляющей головки баллона для чистки карбюратора. (Более подробно о том как собрать толстый шланг совместно с тонким, смотрите ниже в этой же статье, в рубрике: «Подготовка», пункт «3»)

4) И ко всему этому, вам так же понадобится два стяжных хомут один из которых будет удерживать шланг на топливной форсунки.

Как очистить форсунки от грязи на ВАЗ 2108-ВАЗ 21099?

Подготовка: 1) Для начала подготовьте поверхность на который вы будете прочищать форсунки.

Примечание! Для того чтобы исключить попадание мелких частиц грязи и пыли, форсунки лучше всего прочищать на чистой поверхности, постелив к примеру чистую тряпку!

2) Теперь возьмите в руки зарядное устройство для телефона, и к его выводу присоедините два проводка и обмотайте всё это дело изо-лентой.

3) Далее возьмите в руки два шланга, один из которых тонкий а другой толстый. И после чего запрессуйте тонкий шланг во внутрь толстого, а в отверстие тонкого шланга вставьте небольшую палочку которая идет от распылительной головки баллона для очистки карбюратора.

Примечание! Поверх всех шлангов закрепите стяжной хомут, для того чтобы все шланги между собой плотно крепились!

4) Затем соедините получившуюся конструкцию из шлангов, с топливной форсункой.

Примечание! После того как форсунка будет соединена с конструкцией из шлангов, затяните это место стяжным хомутом для того чтобы при распылении, форсунка не вылетала. Еще обратите свое внимание на то как форсунка установлена в шланг, внимательно следите за тем чтобы распылительная часть форсунки вышла на ружу!

5) И в завершение операции, подсоедините жидкость для очистки карбюратора к распылительной головки и в результате чего у вас должна будет получится следующая вещь:

Чистка форсунок:

1) Для того чтобы приступить к чистке форсунок, их сперва нужно снять. (Подробную инструкцию по их снятию, читайте в статье: «Замена топливных форсунок»)

2) Теперь если вы этого еще не сделали, то соорудите абсолютно все вещи которые были описаны в рубрике «подготовка». Когда все вещи будут собраны, поставьте баллон вместе с форсункой в вертикальное положение как показано на рисунке ниже:

3) Затем подсоедините зарядное устройство в розетку и после чего к двум выводам электрического разъема форсунки, постепенно начните прикасаться кончиками двух проводов которые идут от зарядки.

Примечание!

Когда провода будут касаться выводов форсунки, форсунка автоматически начнет распылять жидкость которая находится в баллоне для очистки карбюратора, тем самым топливная форсунка будет прочищаться. При прочистке давление в системе будет постепенно падать, за счет чего форсунка будет переставать работать, для того чтобы вернуть давления в норму нажмите с небольшой продолжительность «2-4 сек» на распылительную головку баллона указана стрелкой на нижнем фото и после чего давление придет в норму!

4) При чистке форсунки следите за тем как её распылительная часть будет распылять жидкость находящуюся в баллоне.

Примечание! За время распыления, струя жидкости которая находится в баллоне из форсунки будет выходить то быстрее то медленнее, это всё зависит от загрязненности топливной форсунки. Прочистку топливной форсунки необходимо выполнять до того, пока струя топлива не прекратит меняться!

Дополнительные видео материалы: Не все люди любят работать с инструкцией, большинство людей лучше понимают и запоминают на примере виде-ролика, поэтому именно для этих целей мы его и выложили. В виде-ролике вы найдете для себя подробную информацию по чистке форсунок:

Примечание! Всё же после просмотра данного видео-ролика, мы вам рекомендует ознакомится со статьей, потому что как никак в ней может быть то, чего вы не найдете в ролике!

Важно! • Чисткой форсунок стоит заниматься только по нужде, просто так чистить рабочие форсунки не рекомендуется, потому что очень частое их прочищение может привести к вымиранию форсунки!

• Если вы хотите чтобы топливные форсунки прослужили вам более долгую жизнь, тогда заправляйтесь только на проверенных заправках из-за того что некачественный бензин является самым главным врагом для жизни форсунок!

Сейчас пойдет речь о самостоятельной чистке форсунок на автомобилях ВАЗ (2109, 2110, 2115, Калина, Гранта с 8-ми клапанными моторами). Как часто этим необходимо заниматься? На этот вопрос нет однозначного ответа. Все зависит от качества топлива. Но в среднем форсунки рекомендуют чистить раз в 20-25 тысяч километров.

Но пробег это не основной показатель, на который стоит опираться. Здесь главное вовремя заметить не корректное поведение двигателя — плавающие обороты, повышенный расход топлива, провалы в динамике и прочее. Все эти факторы могут свидетельствовать о засоренных форсунках.

Чистить форсунки можно не снимая их с двигателя, залив в бензобак специальную жидкость. Но такой метод не всегда является эффективным. И, к тому же, мы не сможем лично увидеть результат. Поэтому преимущественно применяют второй метод — промывка форсунок со снятием.

Здесь есть два способа — ультразвуковая чистка и чистка специальными жидкостями. Последний не требует особо сложного дополнительного оборудования, поэтому самостоятельно лучше использовать именно его.

Чистка форсунок своими руками ВАЗ

Необходимые вещи:

• Жидкость для чистки карбюратора
• 5-ти кубовый шприц
• 2 провода
• Набор инструментов

Первое, что необходимо сделать — снять форсунки с двигателя. Все 4 форсунки закреплены на топливной рампе, которая в свою очередь крепится к двигателю двумя болтами.

Для удобства работы можно снять впускной коллектор и заодно почистить дроссельную заслонку. Впускной коллектор крепится на 5ти шпильках.

Перед тем, как снять топливную рампу с нее необходимо стравить давление. Для этого, слева на рампе, есть специальный золотник.

Снимите фишки с каждой форсунки, предварительно отсоединив клемму с АКБ. Открутите шланг подачи топлива от рампы (ключ на 17). Открутите 2 болта, крепящих рампу к блоку двигателя (шестигранник). Теперь можно вытаскивать форсунки с двигателя и извлекать всю конструкцию наружу.

Снимите каждую форсунку с рампы. Она крепится одним небольшим фиксатором. Теперь можно приступать к чистке.

Для самостоятельной чистки форсунок необходимо собрать следующую конструкцию:

Со снятой форсунки снимаем два уплотнительных кольца. Подключаем провода к 2м выводам (если +/- не обозначены, то + должен быть слева). Со стороны крепления форсунки к топливной рампе натягиваем шприц (он садится довольно плотно). К шприцу, вместо иглы, присоединяем баллон с жидкостью для чистки карбюратора. Теперь вся эта конструкция готова к работе.

Запшикиваем немного жидкости в шприц и кратковременно подаем питание на выводы форсунки путем присоединения проводов к клеммам АКБ (старайтесь не подавать питание дольше 1-2 секунд, это может повредить форсунку).

Проделывайте действия, описание в предыдущем абзаце до тех пор, пока форсунка не станет нормально распылять жидкость (не должно быть отдельных струй, прокапываний и прочего).

После того, как Вы своими руками почистите все форсунки, можете собирать все на место. Запустив двигатель, Вы приятно удивитесь и чем грязнее были форсунки, тем большим будет удивление.

Чистка форсунок своими руками это очень простой процесс, который необходимо производить для профилактики так как «отличное» качество нашего топлива быстро загрязняет форсунки.

В этой статье будет описано простой способ чистки (промывки) форсунок.

Определить, что форсунки пора чистить можно без труда своими силами. Необходимо просто обратить внимание не появились ли симптомы «грязных» форсунок на Вашем автомобиле.

Наверное один из самых основных симптомов — это снижение мощности и скорости реакции двигателя. Следующие симптомы — это детонация двигателя.

Детонация двигателя — это процесс самопроизвольного воспламенения горючей смеси в цилиндрах, носящий характер взрывной волны.

Скорее всего у Вашего автомобиля будет неустойчивый холостой ход, возможно затруднительный запуск на «горячую» и повышенная токсичность выхлопа.

Эти симптомы применимы к форсункам, при условии исправности остальных узлов и агрегатов автомобиля.

Чистка форсунок своими руками

Чистку форсунок можно производить сняв их с двигателя (рампы) или не снимая. Вариант без снятия форсунок более легок, но в данном случае невозможно определить качество чистки форсунок.

Если промывка будет осуществляться с демонтажем форсунок, то необходимо заменить уплатнительные кольца.

Чистить форсунки своими руками можно несколькими способами.

Самое простое — это добавление в топливный бак специальных жидкостей.

Используя такие средства, которые выпускают почти все производители автохимии, Вы прочистите все от бензобака до форсунок. Но нужно учитывать то, что вы рискуете отмытой грязью еще больше засорить форсунки. Этот способ будет эффективным при относительно чистой топливной магистрали и его нужно использовать в качестве профилактики.

Чистку форсунок снятых с двигателя производят с помощью специальных составов, которые пропускаются через форсунку. Данный метод не сложен и легко реализуется в гараже.

1. Нам потребуется снять форсунки с двигателя. На разных автомобилях это делается немного по разному.

2. Приготовить «устройство» для промывки форсунок.

Нам понадобится баллончик с жидкостью для очистки форсунок или карбюратора, шприц (5мл) и любая емкость.

3. Теперь необходимо подключить форсунку к питанию, для имитации работы двигателя.

Чистка форсунки своими руками происходит при подаче на форсунку напряжения в 12 В, и для того чтобы не спалить форсунку нам нужно в разрыв «+» провода форсунки подключить 12 вольтовую лампочку. Выключатель нам нужен для кратковременной подачи напряжения на форсунку.

4. Схема собрана, теперь можно приступить к промывке форсунок своими руками.

5. Накачиваем давление в шприц (пару раз прыснув из баллончика) и кратковременно подаем 12 вольт на форсунку.

6. продолжаем до тех пор пока распыление жидкости не станет равномерным.

7.Собираем все в обратной последовательности, не забывая установить новые уплотнительные кольца.

Всем удачи на дорогах.

Мой блог находят по следующим фразам

Источники

Как переделать карбюратор на инжектор на ВАЗ 2109: плюсы и минусы, все что для этого необходимо, рекомендации специалистов

Содержание:

1. Карбюратор. Преимущества и недостатки

2. Переделка

Карбюраторные моторы морально устарели уже достаточно давно. Но сегодня на наших дорогах не сложно встретить автомобили, оснащенные таким типом двигателя. Модель ВАЗ 2109 исключением не является.

Мотор девятки

Имея в распоряжении карбюраторную девятку, можно даже своими силами переделать его в инжекторный автомобиль.

Прежде чем решиться на такой шаг, обязательно изучите сильные и слабые стороны каждого из типов двигателей, а также определите, в каком режиме вы наиболее активно эксплуатируете свой автомобиль. От этого во многом зависит ваше окончательное решение.

Карбюратор. Преимущества и недостатки

Начнем с негативных моментов. К таковым относят:

• На серийные автомобили такие моторы давно не устанавливают. В Европе и вовсе из-за требований по экологическим нормам карбюраторы входят в черный список. То есть они запрещены, поскольку сильно загрязняют атмосферу;
• На высоких оборотах возможности мотора существенно падают. Крутящий момент не достигает желаемых показателей. Но на низких оборотах он эффективен и позволяет неплохо разогнаться с места до сотни;
• При обгонах карбюратор — это мука. Нормально и уверенно обогнать машины проблематично. Особенно, учитывая мощность карбюраторных девяток;
• Высокие показатели расхода топлива, если сравнивать с инжекторными двигателями. В среднем девятка с карбюратором при нормальном режиме затрачивает около 8,5-9 литров топлива на 100 километров;
• Управление воздушной заслонкой осуществляется вручную. Исключением являются некоторые версии самых последних образцов, где успели установить автоматические устройства. Некоторые автомобилисты утверждают, что ручное управление заслонкой зимой дает свои плюсы, поскольку позволяет прочувствовать двигатель. Но это могут понять лишь опытные водители.

Карбюратор девятки



Но не будем только о плохом. ВАЗ 2109 с карбюратором имеет также положительные качества:

• Стоимость карбюратора значительно дешевле, нежели инжекторного двигателя;
• Обслуживание мотора стоит меньше, да и сами работы выполнить проще при самостоятельном ремонте;
• Поклонники карбюраторов утверждают, что отсутствие блоков управления, микроконтроллеров — это неоспоримый плюс. Хотя с ним можно поспорить;
• При выходе из строя мотора даже в 100 километрах от ближайшего населенного пункта или СТО для опытных водителей не проблема, поскольку выполнить ремонт можно даже в полевых условиях. Но тут потребуется наличие соответствующих инструментов и помощи пассажира.

Поменять местами пару бронепроводов и сделать продувку — это простой вариант быстрого самостоятельного ремонта карбюратора. Инжекторный мотор такие фокусы не понимает.

Инжектор. Преимущества и недостатки

Если говорить коротко, то все преимущества инжектора — это недостатки карбюратор, а все недостатки — это преимущества карбюратора.

Инжекторная девятка

К ключевым особенностям инжекторных двигателей относят:

• Инжекторы более щадит окружающую среду, удовлетворяет требования по выбросам вредных веществ;
• Крутящий момент хоть недостаточный при малых оборотах, но на высокой скорости обеспечивает более легкие обгоны. Мотор словно открывает второе дыхание;
• Стоимость обслуживания инжектора выше;
• Для нормальной работы такого двигателя нужно чистое топливо. Карбюратор «питается» всем подряд;
• Для проверки неисправностей необходимо выполнить диагностику, что затратно по времени и деньгам;
• Инжектор расходует меньше топлива. Средний показатель — 6-7 литров на 100 километров;
• Практически все системы функционируют за счет управления компьютером, потому при правильной работе движок работает максимально эффективно и экономично;
• Есть возможность установить ГБО на инжектор. А вот с карбюратором такой шаг сопряжен с рядом сложностей.

Переделка

Чтобы выполнить своими руками замену карбюратора на инжектор, обязательно вооружитесь следующими компонентами:

• ГБЦ от ВАЗ 2112 с ресивером и коллекторами;
• Датчик детонации;
• Дроссельный патрубок с датчиком положения заслонки;
• ДМРВ и ряд других элементов.

Комплект для замены

Когда все готово, можно приступать к работе.

1. Демонтируйте старую ГБЦ. Плюс снимите все навесное оборудование в топливном узле, бензобак и систему зажигания.
2. Снимите генератор, термостат, шкивы и ремни.
3. Установите новый бензобак с помпой, позаимствованный от донора — инжекторного ВАЗ.
4. Снимите карбюратор и элементы системы зажигания, которые подлежат замене.
5. Отсоедините патрубки и шланги системы охлаждения. Здесь полностью новый комплект поставите от инжектора.
6. Снимите поддон.
7. Установите новые поршни от инжекторного донора и шатуны на 10. Штатные карбюраторные компоненты не рассчитаны на инжекторную степень сжатия. Плюс там предусматриваются специальные выемки для других клапанов.
8. Установите новый агрегат с отливом на крышке для ДПКВ, заменив штатный масляный насос. Если получится снять крышку, тогда под замену пойдет только она.
9. Удалив старые патрубки системы охлаждения, установите новые. Самое правильное решение — заменить весь комплект. Его покупка не особо повлияет на ваш общий бюджет.
10. Подготовьте все необходимо для монтажа головки на 16 клапанов. Крепежи совпадают, только болты от старой головки длинные и их нужно укоротить. Плюс в новой головке не забудьте сделать отверстие на 12 размер.
11. Установите новые топливные магистрали от донора.
12. Соедините с магистралями ваш новый бензобак.
13. К топливному насосу проведите проводку от блока управления. Регуляторы уровня топлива можно использовать старые, от карбюраторного автомобиля.
14. Вырежьте в стенке моторного отсека отверстие, через которое будет прокладываться проводка. Так не придется делать штатные провода длиннее.
15. Установите датчик детонации, просверлив отверстие в блоке и нарезав резьбу на 8 размер.
16. Обязательно замените водяную помпу, взяв агрегат от донора 2112.
17. Возьмите новый сапун для вентиляции картера и масляный щуп. Установите их вместо прежних.
18. Установите новую ГБЦ. Только не забудьте поменять прокладку, которая соответствует уже другой головке.
19. Установите термостат, позаимствованный у ВАЗ 2112.
20. Соедините патрубки охлаждающей жидкости.
21. Снимите заднюю крышку ГРМ и ролики. Демонтируются шкивы от 2112. Ремень обязательно устанавливается в соответствии с метками.
22. Установите новый генератор вместе с приводом. У нового генератора верхний крепеж останется нетронутым, поскольку он не предусмотрен конструкцией карбюраторного ВАЗ 2109. Потому максимально надежно закрепите пару нижних крепежных болтов.
23. Расставьте по своим новым местам все датчики.
24. Посадите крышку клапанов на качественный герметик.
25. Соберите модуль зажигания, провода, свечи и прочие компоненты.
26. Установите воздушный фильтр.
27. Приведите в норму выхлопную систему. Глушитель зачастую оставляют штатный, но резонатор и остальные компоненты берут от донора.
28. Проводка соединяется с торпедо и замком.
29. Залейте новое масло, заправьте автомобиль качественным топливом.
30. Заведите двигатель и выполните пробный заезд.

Что можно получить

Переделав карбюратор в инжекторный автомобиль, вы сможете получить улучшенные технические, динамические характеристики. Предлагаем вам сравнение параметров двух моторов.

Характеристика	Карбюратор	Инжектор
Диаметр цилиндров	76 миллиметров	82 миллиметра
Мощность двигателя	64 кВт	78 кВт
Расход топлива по городе и по трассе	9/8,7 литров на 100 км	9,5/7 литров на 100 км
Разгон с 0 до 100 км/час	16 секунд	13 секунд
Максимальная скорость	148 км/час	155 км/час

Переделка карбюратора на инжектор — это серьезный шаг по модернизации вашего ВАЗ 2109. Несмотря на кажущуюся сложность, процесс выполняется даже своими руками. Но только при условии наличия достаточного опыта.

 Загрузка …

---

Чистка форсунок на ВАЗ 2110 своими руками: замена и проверка, хитрости от специалистов

Содержание:

1. Признаки неисправности
2. Способы очистки
3. Демонтаж
4. Очистка

АЗС в нашей стране огромное количество, но далеко не на всех качество топлива соответствует нормам и потребностям самих автомобилей. Различные загрязнения, примеси в бензине приводят к нарушению качества и эффективности работы двигателя, его элементов. Таких как форсунки. Их можно при необходимости заменить или прочистить своими руками.

Признаки неисправности

При надлежащем уходе, форсунки на ВАЗ 2110 способны прослужить достаточно долго. Но при появлении первых признаков неисправности, рекомендуется незамедлительно провести чистку элементов. Какие при этом появляются симптомы?

• Двигатель запускается с определенными сложностями;
• Увеличивается показатель расхода топлива;
• Мощность, тяга падают;
• Зимой автомобиль иногда дергается;
• Мотор начинает троить и пр.

Если вы заметили хотя бы один из симптомов, обязательно проверьте форсунки и примите решение — чистить или менять.

Способы очистки

Существует три основных способа, которые позволят вам прочистить ваши форсунки. Каким из них воспользоваться, решайте сами.

Способ	Особенности
Автомобильная химия	Достаточно эффективное, но финансово затратное средство. Плюс работать с химией рискованно, поскольку она очень опасна для вашего здоровья. Очистка проводится только при полном соблюдении правил безопасности
Услуги СТО	Автосервисы сейчас сделают все за ваши деньги. Но придется прилично заплатить. Не забывайте и о том, что найти действительно хорошее, ответственно и недорогое СТО — нечто из области фантастики. Потому или сомнительное качество работы, или внушительные деньги за эффективную чистку
Самостоятельная чистка	Экономически самый выгодный способ, позволяющий сэкономить и качественно выполнить поставленную задачу. Выбирать такой вариант следует только в том случае, если вы имеете представление об устройстве мотора, расположении и функциях форсунок

Не проводите самостоятельную чистку, если ни разу самостоятельно не залезали в подкапотное пространство с целью замены или ремонта узлов двигателя. Доверьтесь проверенным специалистам, не рискуйте.

До и после очистки

Демонтаж

Перед тем как заменить или почистить форсунки, их потребуется снять с топливной рампы. Для этого проводятся следующие мероприятия:

• Убедитесь, что мотор как следует остыл. Проводить работы на горячем двигателе не безопасно;
• Отключите от бензонасоса питательные провода, чтобы обесточить устройство;
• Постарайтесь максимально снизить давление в системе питания движка. Для этого двигатель заводится, а далее вам нужно дождаться, пока он сам заглохнет при холостых оборотах;
• Повторите такую процедуру несколько раз до тех пор, пока машина попросту перестанет реагировать на повороты ключа зажигания;
• Все, теперь наша цель — топливная рампа. Для ее снятия нужно предварительно снять клеммы с аккумулятора, обесточить саму рампу, отключить шланги подачи горючего, а также отсоединить все электроприборы, идущие на нее. Это датчики давления, холостого хода, положения дроссельной заслонки;
• Если у вас двигатель на 8 клапанов, тогда снимать ресивер не требуется. Этот шаг актуален для моторов с 16 клапана;
• Специалисты не рекомендуют снимать впускной коллектор без демонтажа дроссельной заслонки и шланга, идущего к ней. Лучше открутите и разъедините все сразу, что позволит вам удобнее продолжить работу;
• Отверстия выпускного коллектора накройте чем-то, чтобы защитить их от попадания посторонних предметов;
• Используя шестигранник, вы сможете открутить пару болтов и снять вместе с форсунками топливную рампу;
• Следите внимательно за тем, чтобы не было перекосов при снятии рампы, иначе с демонтажными процессами могут возникнуть проблемы;
• Снимаем форсунки. Чтобы это сделать, отсоединяются крепежные скобы, которые удерживают электрический разъем. Также нужно снять скобу, которая удерживает форсунку на ее посадочном месте.

Демонтировав элементы, обязательно закройте посадочные места, дабы избежать попадания мусора и прочих предметов, а сами форсунки разместите на столе или полу, предварительно постелив сухую ветошь.

Тут уже решайте, менять или чистить элементы топливной системы. Если требуется замена, на место старых форсунок установите новые, и выполните процедуру сборки.

Очистка

Тут действуйте следующим образом.

1. Снимите резиновые кольца с форсунок, а когда чистка закончится, поставьте на их место новые уплотнители.
2. Процесс чистки следует начинать с сопел, на которых формируются различные отложения по мере эксплуатации авто.
3. Не забудьте тщательно зачистить воронкообразные поверхности, где накапливаются смолистые отложения.
4. Следующий шаг — это каналы подачи смеси топлива.
5. Чтобы открыть электромагнитный клапан для подачи горючего, придется обмануть устройство источником питания на 5-7 В.
6. Некоторые используют стабилизируемые источники напряжения, зарядки от телефонов или даже аккумулятор машины. В случае использования АКБ подачу напряжения следует выполнить через лампочку. Она будет играть роль демпфера тока. Иначе вы рискуете сжечь обмотку.
7. Электричество подается по двум проводам, в разрыв одного из которых устанавливается кнопка. Она будет замыкать и размыкать сеть. Так создается имитация работы форсунки в двигателе за счет воздействия импульсного электрического заряда.
8. Подавать очищающую жидкость для очистки форсунок можно через баллончик со средством для чистки карбюраторов. Не дорого и эффективно, даже получше специализированной химии.
9. Обязательно герметично соедините баллон и форсунку резиновой трубкой, хомутами и любыми другими средствами.
10. Все готово? Можно тогда подавать электричество, чтобы форсунка открывалась. Параллельно нажимайте на кнопку баллончика со средством для очистки.
11. Вскоре факел струи жидкости, который будет выходить через распылитель топлива форсунки, изменит свое «корявое» направление, и станет равномерно выходить из сопла. Это говорит о том, что вы удалили весь нагар.

Самодельный прибор для очистки

Прежде чем ставить очищенную форсунку на место, проверьте ее реальное состояние.

Проверка

Для проверки вам нужно:

• Замерить сопротивление форсунки с помощью мультиметра. Если показатели составляют в пределах 10-15 Ом, форсунка исправна;
• При отклонении от этих рамок, чистка бессмысленна. Нужно только менять форсунки;
• Проверьте устройства на предмет герметичности;
• Для этого, выполняя очистку, не включайте подачу электрического импульса, чтобы форсунка не открывалась;
• Под давлением устройство с нарушенной герметичностью начнет подавать признаки течи. Следовательно, элемент подлежит замене.

Форсунки не поддаются ремонту и разбору на элементы с целью восстановления функциональности. При нарушении сопротивления и герметичности, устройства обязательно меняют на новые.

Почистить форсунки достаточно легко, если грамотно соорудить устройство для данной процедуры. Если же подобных навыков нет, обратитесь в хороший автосервис.

 Загрузка …

---

Замена форсунок lada 2109i (ваз 2109i)

Необходимость снятия топливной рампы возникает, как правило, в том случае, когда необходимо почистить форсунки или произвести замену регулятора давления. Для того чтобы во время работы у вас не возникло проблем со снятием, мы расскажем вам как снять топливную рампу ВАЗ 2115 быстро и легко.

1. Для начала необходимо сбросить давление в топливной системе, для этого необходимо отключить бензонасос. Чтобы быстро отключить топливный насос достаточно достать из гнезда в блоке предохранителей тот предохранитель, который отвечает за это устройство. Дальше необходимо завести мотор и дать ему поработать до тех пор, пока он не заглохнет. Если вы не хотите лезть к предохранителям, тогда можете попробовать обесточить бензонасос другим способом, например, отключив колодку питания топливного насоса.

2. Далее выключите зажигание.

4. Отключите воздушный шланг ресивера, а также вакуумный шланг от регулятора давления.

8. Возьмите шестигранник на «5» и открутите с его помощью два болта крепления топливной рампы.

9. Извлеките форсунки из гнезд, немного потянув при этом рампу по оси.

11. Откручивая накидную гайку, придерживайте штуцер при помощи второго ключа.

На этом процедура снятия закончена, осталось выполнить ремонтные работы, заменить неисправные детали и собрать все в обратном порядке. Спасибо за внимание, до новых встреч на ВАЗ Ремонт!

Снятие форсунок двигателя

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем топливную рампу с форсунками

Сжав пружинную скобу, отсоединяем электрический разъем форсунки.

Отверткой сдвигаем фиксатор форсунки вдоль рампы.

Покачивая форсунку, вынимаем ее из рампы.

Поддев отверткой c тонким лезвием, снимаем уплотнительные кольца…

…с корпуса форсунки…

…и с распылителя.

Установку форсунки проводим в обратной последовательности. Уплотнительные кольца заменяем новыми и перед монтажом смазываем моторным маслом.

Топливная рампа двигателя — это двигательная планка с регулятором давления и четырьмя форсунками, размещенными на ней. Она закреплена на впускном коллекторе двигателя с помощью двух болтов. Топливо, которое поступило вовнутрь рампы, протекает через форсунки во впускную трубу. На рампе также находится штуцер, с помощью которого можно регулировать уровень давление в топливной системе. Перед тем как заменить, почистить форсунки или заменить регулятор давления сначала необходимо снять топливную рампу.

1. Сначала сбрасываем давление в топливной системе (Как сбросить давление в топливопроводе?).
2. Выключаем зажигание.
3. Дальше необходимо отсоединить клемму «минусового» провода от автомобильной аккумуляторной батареи.
4. Снимаем с ресивера воздушный шланг.
5. Отсоединяем от регулятора давления вакуумный шланг.
6. С помощью ключа на 17 мм откручиваем штуцеры.
7. Дальше отводим трубки.
8. Затем необходимо отсоединить колодки проводов рампы.
9. После чего нужно снять прижимную планку крепления топливных трубок (более подробно в статье «Как снять регулятор давления топлива ВАЗ-2114, 2115, 2113»).
10. Два винта, с помощью которых прикреплена рампа, откручиваем шестигранником на 5 мм. Вытягиваем все 4 форсунки из гнезд, при этом необходимо немного потянуть рампу по оси.
11. Извлекаем топливную рампу из автомобиля.

• Есть опасность, что Вы можете повредить контактные группы соединителей форсунок или распылителей.
• Все выполнять необходимо очень стерильно.
• Нельзя чтобы в каналы или открытые трубопроводы попала грязь. Все отверстия или штуцеры обязательно в процессе работы закрывать пробками.
• Штуцер также необходимо придерживать вторым ключом при откручивании накидной гайки.
• Рампу очищать от грязи можно только с помощью распыляемого очистителя.

После того как топливная рамка с форсунками уже демонтирована, то легко снять форсунки (смотрите статью Как снять форсунки?). Можете воспользоваться также моментом и проверить работу форсунков или их правильно и качественно почистить (смотрите статью Как установить форсунки ВАЗ 2113, 2114, 2115?).

Источники

Как снять двигатель на ВАЗ 2109 своими руками: без снятия и со снятием КПП, рекомендации бывалых (Видео)

Содержание:

1. Причины
2. Без снятия КПП
3. Демонтаж с КПП

Демонтаж мотора с автомобиля ВАЗ 2109, как и любой другой машины — это трудоемкий, многоэтапный процесс, к которому следует подходить со всей степенью ответственности.

Движок девятки

Причины

Есть несколько наиболее распространенных причин, из-за которых автовладельцу приходится снимать движок со своей машины.

Причина	Особенности
Капитальный ремонт	При серьезных ДТП или в результате износа ключевых элементов двигателя, восстановить его работоспособность без процедуры снятия не удастся. Потому прибегают к демонтажу мотора
Замена	Не редко владельцы ВАЗ 2109 задумываются о смене стандартного заводского мотора на более производительный, мощный силовой агрегат. Это серьезный шаг, где демонтаж — один из начальных этапов
Доработка	Если нет возможности или желания поменять мотор, некоторые просто дорабатывают имеющийся. Тюнинг может быть достаточно сложным, сопряженным с необходимостью полностью извлечь движок из подкапотного пространства

Вне зависимости от причин, снимать двигатель нужно аккуратно, соблюдая четкую последовательность ваших действий. Заранее определитесь, будете ли вы демонтировать мотор вместе с КПП или не снимая ее.

Без снятия КПП

Если говорить коротко, то демонтировать с вашей «девятки» мотор, не снимая КПП, вполне возможно. Для этого вам придется выполнить следующие действия:

• Подставить под коробку передач кирпичи или другие надежные опоры;
• Открутить левый краб, отвести в сторону растяжку;
• Снять с мотора генератор, шкив коленвала, шестеренку распределительного вала;
• Также демонтируется насос, шпилька натяжника, трамблер, приемная труба;
• Если планируется капитальный ремонт, тогда можно снять еще и головку;
• Затем снимается опора двигателя;
• Мотор сдвигается с коробки и опускается на пол. Чтобы извлечь движок, переднюю часть поднимают повыше с помощью домкрата и объем достается;
• Либо можно вытащить через верх с помощью лебедки.

На практике все специалисты рекомендуют выполнять демонтаж мотора вместе с коробкой передач. Особенно, если планируется замена двигателя или повышение мощности стандартного мотора. В этой ситуации зачастую меняется и сама коробка, дабы она могла четко взаимодействовать с новым мотором.

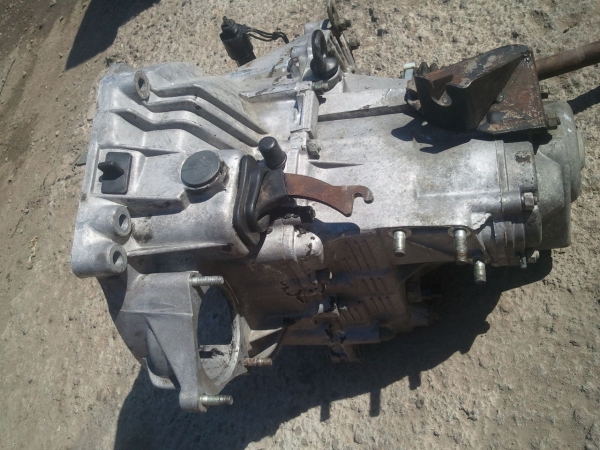

КПП от девятки

Демонтаж с КПП

Следуйте четко по инструкции, обязательно просмотрите видео уроки. Плюс не забывайте проверять состояние всех креплений двигателя, поскольку вам наверняка предстоит обратная сборка. Все поврежденные элементы придется заменить в обязательном порядке.

1. Для начала отключите аккумулятор, чтобы полностью обесточить машину.
2. Из картера двигателя слейте масло. Тут лучше, чтобы движок был прогретым. Так масло быстрее вытечет.
3. Из системы охлаждения слейте ОЖ. Здесь уже требуется холодный мотор. Будьте внимательны.
4. Чтобы отсоединить системы выпуска газов, придется полностью снять защиту картера мотора и демонтировать приемную трубу.
5. Снимите корпус воздушного фильтра, а затем отключите все шланги с мотора, питающую проводку, датчики, тяги привода заслонки, вакуумные шланги тормозной системы.
6. Открутите крепежную гайку провода массы, одетый на шпильку и находящийся на картере сцепления.
7. Отсоедините патрубки системы охлаждения, отключите термостат.
8. Отсоедините центральный высоковольтник от распределителя зажигания. После этого можно разжать фиксатор колодки с питающей проводкой и извлечь всю колодку.
9. От топливного насоса отсоедините шланги, подающие горючее. Для этого достаточно ослабить зажим хомута крепления.
10. Открутите регулирующие гайки, чтобы снять с рычага сцепления трос привода.
11. Отключите от стартера питающие проводки — один провод от аккумулятора, идущий на втягивающее реле и колодку с проводкой.
12. Таким же образом проведите отключение генератора.
13. Лишите питания, отключив соответствующие провода, от датчика температуры ОЖ и датчика давления масла.
14. Отсоедините пару патрубков от радиатора отопления для салона автомобиля. Хомуты ослабьте, что позволит снять элементы.
15. Переходим непосредственно под автомобиль. Здесь лучше иметь в наличии яму или эстакаду, иначе лежа снимать мотор неудобно и не безопасно.
16. Открутите крепежные гайки тяги привода от наконечника шарнира переключения скоростей КПП. Здесь же отсоединяется тяга привода спидометра, датчик заднего хода. Вам нужно отключить провода питания.
17. Отсоедините обе растяжки — правую и левую. Перед этим нужно ослабить зажим крепежной гайки растяжки к рычагу подвески с двух сторон. Далее открутите три болта кронштейна к кузову автомобиля. Не обязательно их полностью снимать, а лишь сдвиньте в сторонку. Так они не будут мешать дальнейшим процессам.
18. Следующий шаг — отсоединение рулевых тяг. Чтобы добиться желаемого результата, снимите шплинт, выкрутите гайку. Далее, вооружившись специальным съемником, выпрессуйте палец из поворотного рычага.
19. Такие же действия выполняем с шаровой опорой, которую потребуется аналогично отсоединить от рычага.
20. С помощью монтировки выдвиньте верхний хвост привода переднего колеса и отведите его немного в сторону. На место этого хвостика не забудьте вставить технологическую заглушку. Вам вполне подойдет заглушка от старой гранаты, если такая имеется в наличии.
21. Теперь наступает этап непосредственно демонтажа самого силового агрегата.
22. Надежно зафиксируйте мотор, подвязав его за рымы с помощью прочной веревки, либо металлической проволоки. Рым в переводе с голландского «ring» — кольцо. То есть вместо головки рым болт и рым гайка заканчиваются кольцом. А предназначены рым болт и рым гайка для захвата и перемещения машин, деталей, а так же при монтаже, разборке, погрузке и т. д.

Процесс извлечения через верх

23. Крепежная веревка цепляется должным образом за опору или лебедку. Лучше всего извлекать мотор через верх, но тут пригодится наличие подъемного механизма.
24. Извлекать двигатель через низ тоже можно. Для этого мотор опускается на пол, после чего передняя часть машины поднимается домкратами. Тут уже действуйте на свое усмотрение и не забывайте, что мотор весит достаточно много. Вручную пытаться его достать настоятельно не рекомендуем.
25. Как только вы зафиксировали движок веревками и лебедкой, открутите крепежные гайки мотора, удерживающие его на опорах.
26. Все, ничто теперь не мешает извлечь двигатель со своего посадочного места.
27. Действуйте максимально аккуратно, чтобы элементы двигателя не повредились при извлечении, он не задел, и не навредил кузову, а также не сорвался с креплений в самый неподходящий момент.

Самодельная опора для демонтажа

Аккуратность — это главное требование при самостоятельном демонтаже силового агрегата с ВАЗ 2109 и любого другого автомобиля. Обязательно заручитесь поддержкой напарника, поскольку в две руки все этапы пройти достаточно сложно.

Не торопитесь, не пытайтесь сделать работу за несколько часов. На снятия мотора может уйти и несколько дней. Тут главное не скорость, а качество и осторожность проведения каждой манипуляции.

 Загрузка …

---

Как снять форсунки на ваз 2114

Лада 2114 steep 14ka › Бортжурнал › самостоятельная чистка форсунок без снятия ДУ

Обещал сделать подробное бж о чистке, значит над выполнить обещание.
Пациент: ваз 14ка, двиг 2111, 8 клопов, топливная рампа квадратная (еще есть круглая)
Нам понадобится:

1 маленькая трещетка с двумя удлинителями и головка с 6-ти гранником на 5,
можно просто 6-ти гранник на 5 (но будет тяжелее)
2 ключи на 10, 21-22, 24 и (30 или более, либо монтажка)
3 резиновые кольца для форсунок 8шт + 1 шт для рдт (по размеру кольца для форсов и РДТ вроде одинаковые)
4 провода
5 две маленькие мамы (евро)
6 нож
7 плоскогубцы
8 плоская отвертка
9 вд-40
10 очиститель карбюратора

1. снимаем клеммы с акб (потом используем акб как блок питания для работы форсунок)

2. берем бутылку и нож, вырезаем донышко
3. берем отвертку и донышко, подходим к авто, откручиваем колпачок с клапана на топливной рампе (ТР), поддевая отверткой нипелек клапана, стравливаем давление (будет бежать бензин с ТР), затем прикручиваем колпачок обратно

7. откручиваем саму топливную рампу (ТР) трещеточкой или просто 6-ти гранником на 5

тянем ее в сторону ресивера, затем, когда вышли форсунки, то разворачиваем ТР форсунками вверх и аккуратно вытаскиваем в сторону правого крыла, все вышло и зашло обратно без проблем!

8. снимаем проводку с форсунок, тут нужна отвертка, пальцем давим на пружинку (П-образная железка),

отверткой пытаемся ее отодвинуть вверх (в сторону выходящих проводов из форсунки),

далее отодвигаем пружинку вперед, должен выйти один конец, второй останется на месте, фишку тянем вверх, т.е. снимаем с форсунки

9. теперь нужно вытащить зажимы с форсунок, для этого отверткой поддеваем с обоих сторон их

потом руками или отверткой (кому как удобней) пытаемся вытащить их, тянем в сторону

затем тянем форсунку вверх, если остались кольца в рампе, как у меня было, то отверткой их достаем, достаются легко, не забываем про кольцо на РДТ, лучше заранее его поменять, я не покупал кольца на РДТ, оставил старое
10. все сняли

чистим, моем, сушим
11. далее собираем систему прочистки форсов, она выдалась у меня крайне неудачно, так что рассказывать про нее не буду, мучался долго, но кое-что получилось, зато могу рассказать как использовал мамы, купил их большими, да так, что одна мама, на две папы садилась, покумекав чутка, решил перевернуть мамы, в общем куда обычно суем провод, это место насаживал на папы, кароче все наоборот сделал, смотрим фотку)))

так же выяснил где минус, а где плюс на форсах, на некоторых форсах пишут, на своих не нашел маркировки, находил по цветам проводов, у меня красный с черной полоской минус был, плюсы были зеленого и голубого цветов

12. ставим все кольца на место, кстати, кольца для форсов имеют какое-то напыление мышино-серого цвета, кто скажет что это? я так предполагаю чтобы бенз не просачивался, наверное это напыление как бы подгарает и кольцо плотно сидит
13. засовываем форсунки в ТР, но не сильно давим на них, т.к. потом они будут болтаться
14. одеваем зажимы, для этого нам понадобятся сначала плоскогубцы, мы должны зажимы немного выровнять, придать прежнюю форму и подогнуть отверстие, куда вставляем в форсунку, для более плотного соединения, внимание зажимы вставляются в особые бороздки на форсунках, зажимы можно продевать в ТР через полукруглое отверстие в корпусе, так легче будет
15. одеваем проводку, защелкиваем пружинкой
16. идем ставить ТР, просовываем через правую часть авто форсами вверх, разворачиваем ТР аккуратно вниз и вставляем в посадочные места, опять же, АККУРАТНО, можно испачкать форсы в пыли и придется все делать заново
17. теперь самое тяжелое, почему-то об этом моменте никто не писал, так как кольца новые, то форсы не будут входить полностью и ТР будет отодвинута ближе к ресиверу, нам надо чем-то поджать рампу, т.е. подвинуть ее ближе к двигателю, т.к. болты не войдут в отверстия в рога ресивера, я использовал ключ на 32 и отца, реально сложный момент, чисто физически сложно задавливать одной рукой ТР, а другой пытаться попасть болтом в дырку, не испортив резьбу!

18. после того, как установили ТР, т.е. закрутили ее, вставляем РДТ в ТР, но тут внимательны будьте, я в первый раз плохо засунул РДТ, не смотря на то, что прикрутил этот регулятор плотно, в общем бенз лился при закачке как с фонтана, открутил, поправил отверткой кольцо и затянул снова
19. засовываем плотно трубку, которая находится под дроссельным патрубком, и затягиваем гайку ключом на 24
20. соединяем фишки, которые отвечают за подачу импульсов на форсы
21. одеваем клеммы на акб, заводим и смотрим, если надо, подтягиваем.

Это все. Теперь, по традиции, напишу об ощущениях.

Одни +сы. Работать двиг стал ровнее, тише, приятнее. Может это от одного датчика, все зависело. Надо было снять фишку с датчика. Если честно не знаю что за датчик, стоит над датчиком ДТОЖ в корпусе клапанной крышки с стороны водителя. В общем снял фишку и вижу, что клеммы закислились. Я вд-40 попшикал, весь налет исчез. Сегодня утром заводил машину, удивился, обычно провал сразу после 3 сек работы двигателя, а потом все норм, а тут провал пропал. В общем несказанно рад. Далее буду наверное менять краб и разбираться с рулевой рейкой.

Также хочу выразить благодарность не которым людям: в первую очередь Max147, т.к. я его терроризировал вопросами по чистке форсунок, большое тебе спасибо, что ответил абсолютно на все мои вопросы, реально спасибо! Далее выражаю благодарность SanyOK-777, т.к. его тоже терроризировал вопросами, но не сильно, тоже реально большое спасибо тебе! Отцу и так спасибо сказал, как всегда, в тяжелую минуту, он приходит на помощь, отзывчивый человек. Если бы не эти ребята, то мучился наверное до сих пор. Бж выдалось объемным, надеюсь не зря все подробно расписывал. Спасибо за внимание. Пока.

Как отремонтировать и заменить форсунки на автомобилях ВАЗ 2114/2115

Форсунки — это незаменимый атрибут любой топливной системы автомобиля, основанной на инжекторном типе двигателей. Форсунки выполняют роль распылителей бензина и определяют необходимое количество топлива для подачи в камеру сгорания. Однако в процессе эксплуатации наблюдается постепенная выработка форсунок. Чтобы оптимизировать работу всей системы и увеличить мощность мотора, рекомендуется периодически прочищать и промывать форсунки.

Какие форсунки устанавливают на автомобили ВАЗ 2114/2115

Практически все виды форсунок, которыми ВАЗ 2114/2115 оснащаются ещё на заводе, можно считать взаимозаменяемыми. В зависимости от года выпуска, на авто монтировались форсунки производства Bosch и Siemens разной маркировки.

Модель 0280 158 022. Изделие совмещается только с 16-клапанным двигателем, объёмом 1.6 литра. Форсунка выполнена в чёрном цвете и предназначена для работы при оптимальном давлении в 3.8 атмосферы.

Модель 0280 158 017. Форсунка с такой маркировкой устанавливается на 8-клапанные моторы с объёмом 1.6 литра. Корпус также имеет чёрный цвет.

Модификация 0280 158 996 считается морально устаревшей, так как форсунки с такой маркировкой устанавливались на машины до 2006 года. Модель предназначалась для 8-клапанных силовых агрегатов.

Стандартная комплектация инжекторных моторов ВАЗ 2114/2115

VAZ20734 выполнена в оранжевом корпусе. Модель может быть установлена на ВАЗ 2114/2115 любого года выпуска, однако модификация работает в паре с 8-клапанным мотором.

Модель VAZ20735 предназначается для 16-клапанного двигателя. По своим характеристикам она практически не отличается от предыдущей модели. Форсунка имеет синюю маркировку.

В зависимости от маркировки может быть применима на разных типах двигателей

Замена форсунок

Сложность выявления неполадок в работе форсунок в том, что топливная система достаточно разветвлённая и приходится диагностировать работоспособность всех её частей. Например, такая неисправность, как снижение мощности мотора, может иметь две причины — выход из строя форсунок или выработку ресурса насоса.

Засорение форсунок может выражаться в резких рывках двигателя во время движения или нестабильности холостого хода. К тому же и увеличение расхода топлива может считаться признаком поломки форсунок.

Проверить работоспособность каждой форсунки можно даже без их снятия. Достаточно просто завести двигатель и по очереди снимать провода с коннектора каждой форсунки. Если сразу же после снятия мотор начнёт дёргаться или заглохнет, то форсунка в порядке. В том случае, если стабильность работы двигателя не меняется со снятием провода, то форсунка нуждается в тщательной чистке или даже замене.

Провести самостоятельную замену или промывку форсунок на автомобилях ВАЗ 2110-2112 поможет данный материал: https://vazweb.ru/desyatka/pitanie/zamena-forsunok-vaz-2110-8-klapanov.html

Видео: замена форсунок на инжекторах ВАЗ 2108 — 2115

Как снять

Процедура демонтажа и монтажа форсунок не представляет особых сложностей, однако занимает много времени. Заранее необходимо подготовить комплект инструментов:

2 рожковых ключа на 17;

отвёртка с плоским тонким лезвием;

шестигранный ключ на 5.

Перед снятием форсунок для замены необходимо сбросить давление в топливной системе автомобиля. Это необходимая мера, которая обезопасит работу и исключит возможность травмирования.

Чтобы сбросить давление топлива, необходимо отключить бензонасос. Он располагается в автомобилях ВАЗ 2114/2115 в топливном баке. Добраться до насоса проще всего через люк, расположенный под подушкой заднего сиденья. Для этого:

Сиденье нужно откинуть.

Под ковриком найти маленький люк.

Открутить винты крепления люка.

Снять крышку и демонтировать контактную колодку с корпуса бензонасоса.

После чего нужно запустить двигатель. Мотор будет работать на том количестве топлива, которое осталось в системе, так как насос после снятия колодки не будет нагнетать давление. Необходимо дождаться, когда двигатель полностью выработает остатки бензина и заглохнет.

Подробнее о замене топливного бака в автомобилях ВАЗ 2108/2109/2114/2115 можно прочитать в данной статье: https://vazweb.ru/desyatka/pitanie/zamena-benzobaka-vaz-2114.html

Процедура снятия форсунок выглядит следующим образом:

Открыть капот автомобиля и снять провод с клеммы «минус» на аккумуляторе.

Для удобства демонтажа рекомендуется снять короб воздушного фильтра. Он будет препятствовать свободному доступу к двигателю.

После чего пальцем отщёлкивается пластиковый фиксатор на двигателе и отсоединяется коннектор от дроссельной заслонки.

Точно так же снимается и коннектор с регулятора холостого хода.

Далее необходимо отсоединить колодку коннектора от жгута проводов самих форсунок.

Форсунки можно будет снять только вместе с топливной рампой. Поэтому нужно открутить болты крепления рампы к кузову.

После чего можно будет сдвинуть рампу в сторону, чтобы каждая из форсунок немного вышла из посадочного гнезда. С форсунок снимаются провода, иначе рампу невозможно будет вытащить.

Рампа вытаскивается, кладётся на чистое место. Теперь можно легко снять все форсунки — они отжимаются посредством пластикового фиксатора.

Отсоединение форсунок возможно только после демонтажа самой рампы

Соответственно, на место старых вставляются новые изделия. И далее работы по монтажу проводятся в обратном порядке.

Ремонт форсунок ВАЗ 2114/2115

Ремонт форсунок подразумевает проведение сразу ряда работ:

замену резиновых уплотнителей.

После того как изделия были сняты с топливной рампы, нужно хорошо рассмотреть каждый из четырёх распылителей. В том случае, если на корпусе заметны следы протекания, ремонт будет нецелесообразен. Придётся сразу же менять форсунку на новую. Различия в процедурах промывки и чистки для 8-клапанных и 16-клапанных двигателей не существенны. Поэтому можно руководствоваться одной и той же схемой.

Видео: самый простой способ

Если корпус чист и на нём нет деформации и трещинок, то разрешается проводить ремонтные работы. Для этого потребуется снять уплотнитель с корпуса и распылитель. Эти детали рекомендуется оставить в ацетоне или сольвенте на 1.5–2 часа. Пока детали будут промываться, можно пылесосом прочистить топливную рампу. Далее нужно зубочисткой или иглой аккуратно прочистить место посадки форсунок в рампу.

После этого можно приступать к продувке форсунки изнутри. Потребуется моток изоленты, баллончик с аэрозолью для чистки карбюраторов и шприц. Через тонкий шприц в полость форсунки подаётся очищающая жидкость аэрозоля. Место сцепления шприца и трубки баллончика для герметизации лучше обмотать изолентой. Промывку форсунки изнутри рекомендуется повторить три раза. После изделие должно просохнуть. Как только высохнет сам корпус, а также уплотнитель и распылитель после промывания, можно собрать форсунку и установить на рампу.

Дешёвое средство отлично удалит с форсунки грязь и отложения

Перед установкой каждая форсунка проверяется на сопротивление. Показания тестера должны быть в диапазоне 11–15 Ом.

Существует и простой способ прочистки форсунок, без демонтажа топливной рампы. Однако он уместен только в тех случаях, когда форсунки ещё не выработали весь свой ресурс (120–150 тысяч километров пробега). Допускается использование очищающих присадок в бензине. В этом случае очистятся все элементы топливной системы, однако её замкнутость не позволяет вывести грязь и осадки от некачественного бензина.

Жидкость заливается в бензобак и вместе с топливом очищает все элементы системы

Замена резиновых колец и уплотнителей на форсунках

Обычно при промывке или ремонте форсунок автолюбители сразу же меняют все резиновые элементы. Это связано с высокими показателями износа. Стоимость колец и уплотнителей очень низкая, зато после замены сразу же можно наблюдать стабильность работы мотора.

Кольца и уплотнители снимаются одним движением руки. Однако для установки новых потребуется аккуратность, так как легко повредить резину. Пластичный элемент сначала смазывается бензином, а потом натягивается на место старого уплотнителя.

Запчасти к форсункам ВАЗможно приобрести по минимальной цене

Самостоятельно прочистить или заменить форсунки на автомобилях ВАЗ 2114/2115 может практически каждый водитель. Сложности могут возникнуть только в процессе откручивания топливной рампы или обратного подсоединения проводов к контактам форсунок. Однако при внимательном проведении каждого этапа работы даже новичку доступно самостоятельное обслуживание этого элемента топливной системы.

Снятие и чистка форсунок ВАЗ 2114

Каждый автовладелец инжекторного автомобиля рано или поздно сталкивается с проблемами в топливной системе, и начинает думать об очистке топливных форсунок.

Задача форсунки держать давление создаваемое топливным насосом и только в нужный момент открыться на долю секунд чтобы пропустить нужное количество топлива.

В топливе находится очень много разных присадок, которые во время работы двигателя налипают на седло запорной иглы форсунки. Как результат форсунка начинает не правильно распылять топливо или пропускать топливо, когда должна быть закрыта. В таких случаях необходима чистка форсунок или их замена.

Рекомендуемый период чистки форсунок 25 000 км — 30 000 км. Несвоевременный уход за топливными форсунками может привести к полному выходу их из строя, и тогда необходима будет только замена.

Как понять когда необходимо чистить топливные форсунки

• Потеря динамики во время разгона автомобиля.
• При нажатии на газ рывки и провалы во время езды.
• Двигатель троит и нестабильно работает.
• Увеличился расход топлива.
• Долгий запуск двигателя при работающем топливном насосе.
• Черный дым из выхлопной трубы.

На просторах интернета есть много инструкций и способов чистки топливных форсунок, но мы рекомендуем пользоваться самым надежным и проверенным — очистка в ультразвуковом стенде.

Необходимые для работы инструменты

• Шестигранник на 5мм;
• Два рожковых ключа на 17мм;
• Силиконовая смазка MANNOL 9963;
• Жидкость для очистки форсунок WYNN’S 76695.

Как снять и почистить

• Отключаем подачу топлива от топливной рампы.
• Отсоединяем электроразъем проводов на топливные форсунки.
• Откручиваем два болта крепления рампы и вытаскиваем её.
• Снимаем форсунки с рампы и устанавливаем их в специальный стенд
• После чистки собираем всё в обратном порядке.

Далее в нашем фотоотчете более детальная инструкция.

Начинаем производить снятие топливных форсунок для дальнейшей их очистки. Форсунки находятся за впускным коллектором.

Первым делом нам необходимо стравить давление топлива с топливной рампы. Для этого откручиваем пластиковый колпачок указанный на фото стрелкой.

И чем-то острым нажимаем на золотник, предварительно подставив емкость, чтобы не облить всё бензином.

Стравив давление закручиваем пластиковый колпачок обратно и откручиваем шестигранником на 5мм болт крепления топливной рампы.

С другой стороны коллектора между третей и четвертой форсункой находится еще один болт крепления топливной рампы.

Откручивать его удобно с помощью маленькой трещотки с удлинителями и битки на 5мм.

Под гофрой воздушного фильтра нам необходимо отсоединить шланг подачи топлива к рампе используя два ключа на 17мм. И отсоединить электроразъем проводов топливных форсунок.

Теперь, когда всё отключено, приподнимаем вверх топливную рампу с форсунками вытаскивая их с посадочного места в коллекторе.

И вытаскиваем рампу с форсунками и проводами в сторону правого крыла автомобиля.

Расположившись на столе отсоединяем электроразъемы от топливных форсунок, нажав на металлические скобки по бокам разъемов.

Вытаскиваем металлические фиксаторы форсунок. Они снимаются руками, но если возникают сложности, то можно воспользоваться отверткой.

Вытаскиваем с рампы форсунки и очищаем их от грязи, готовя к установке в стенд.

В специальном стенде для очистки форсунок мы создаем давление жидкости WYNN’S и смотрим чтобы форсунки не пропускали жидкость через себя. После мы включаем прерывистое открывание форсунок и смотрим на их распыл. Жидкость распыляется наполняя емкость в стенде.

После очистки форсунок, путем прохождения через них жидкости, мы опускаем форсунки в емкость с жидкостью WYNN’S и включаем режим очистки ультразвуком, устанавливая таймер на 30 минут.

После очистки меняем уплотнительные кольца форсунок, если это необходимо, и устанавливаем их обратно в топливную рампу. Рекомендуем перед установкой смазать уплотнительные кольца силиконовой смазкой, чтобы не повредить их во время сборки.

Также необходимо смазать резинки форсунок и со стороны установки в коллектор.

Вот весь инструмент необходимый для снятия и установки топливных форсунок.

Работа окончена. Перед первым запуском двигателя необходимо несколько раз включить и выключить зажигание, чтобы наполнить топливную рампу бензином.

Снятие и замена форсунок на ВАЗ-2114 своими руками: советы и проверка работы

Поскольку на сегодняшний день топливо не самого высокого качество, то многим владельцам требуется делать замену или чистку форсунок. Форсунки выходят из строя из-за грязи в топливе и разнообразных примесей. Понять что они работают плохо можно по поведению двигателя (потеря мощности, повышенный расход топлива, троит авто и т.д.).

Снятие и замена форсунок

Перед демонтажем форсунок на ВАЗ-2114 потребуется скинуть давление в топливной рампе. Процесс выполняется путем отсоединения разъемов с проводами от топливного насоса, а затем запуска мотора. Работать машина в таком положении должна пока не заглохнет. Процедуру нужно повторять пока авто не сможет завестись.

Отсоединяем разъем с проводами от топливного насоса

Снятие:

1. Необходимо демонтировать патрубок от воздушного фильтра;
2. Отключить провода от форсунок;

Отсоединяем электрический разъём от топливной рампы

Выкручиваем трубки подачи бензина

Отверткой откручиваем кронштейн, на который крепятся топливные трубки

Демонтируем топливную рампу

Извлекаем форсунку из отверстия топливной рампы

Важно! Если форсунка будет промываться, то не рекомендуется ее класть на грязное место.

Заменить форсунку достаточно просто. Когда вынута старая запчасть следует установить новую и зафиксировать ее пружинистой шайбой. После этого можно будет поставить рампу на свое место.

Видео о снятии и установке форсунок

Советы по замене

Важно запомнить, что при демонтаже и монтаже форсунок следует быть предельно осторожным.

Работники сервисов всегда советуют при замене придерживаться таких пунктов:

1. Нельзя повреждать форсунку при замене.
2. Запрещено разбирать форсунки для ремонта.
3. Нужно следить, чтобы внутрь не попало масло.
4. Категорически запрещено опускать детали в любые средства для мытья. У них в средине есть электрические соединения.
5. Не нужно спешить расставаться с деньгами на новые детали, возможно проблема решиться обычной промывкой каналов.
6. Для этого рекомендуется просмотреть видео по правильной промывке.

Видео о правильной промывке форсунок

Симптомы для замены

Причин, по которым могут плохо работать форсунки, на самом деле, достаточно много. И ниже описаны самые распространенные симптомы:

1. Трудный запуск мотора в любую погоду;
2. Двигатель работает неустойчиво;
3. Глохнет двигатель на холостых оборотах;
4. Высокая скорость вращения коленвала при холостых оборотах;
5. Потеря мощности, плохая реакция на педаль акселератора;
6. При нажатии на газ могут появиться толчки или провалы;
7. Большой расход бензина;

В случае загрязнения или поломки форсунки, следует ее заменить или почистить. Ремонтировать ее нет смысла. Также следует отметить, что на сегодняшний день форсунки не могут отслужить даже 100 тыс. км .

Чистим форсунки своими руками с помощью жидкости для чистки карбюратора

Проверка старых форсунок

Перед заменой форсунок рекомендуется произвести их проверку. Это позволит определить, исправна она или нет.

Проверка проводится на снятой топливной рампе, на специальном стенде.

Подобную проверку смогут сделать почти в любом сервисе.

Проверка форсунок на стенде

Также можно проверять не все форсунки сразу, а каждую отдельно. Для этого потребуется дать ток на деталь и установить к ней емкость с горючим. Во время подачи тока клапан сработает, и бензин должен будет брызнуть через распылитель. Но такая проверка неточная и потребуется все равно проверять на стенде.

Выбор форсунок

На модель ВАЗ-2114 могут быть установлены разные форсунки, от разных производителей. В зависимости от этого долговечность и их стоимость тоже отличается.

Рекомендуется покупать не отечественные детали, а от фирм других компаний, к примеру, GM, BOSCH, SIEMENS.

Также выбор форсунок зависит еще от рабочего объема и количества клапанов. Для 16-ти клапанных двигателей производительность подобных деталей будет другой, чем для 8-ми клапанной версии. Если детали будут подобраны неправильно, то, скорее всего, расход бензина будет выше или автомобиль потеряется мощность.

Если говорить о выборе, то предпочтение следует отдать марке BOSCH по номеру 0280158502 . Именно такой серийный номер подойдет для 8-ми клапанного двигателя с объемом 1,5 л.

Форсунки BOSH каталожный номер 0280158502

Форсунки выходят из строя не только из-за своего качества, в большей степени на их работоспособность влияет топливо, в котором много грязи или крупных фракций.

Чистка форсунок на станциях технического обслуживания обойдется не дешево. Поэтому, если проверка и чистка производится не своими руками, тогда следует задуматься, может проще будет купить новые детали и произвести их замену.
