Как заменить радиатор печки на калине

Скоро наступят холода, а значит, автолюбители начнут пользоваться печками своих железных коней. Неиспользовавшийся в течение полугода агрегат может заработать нормально, а может, и нет. Во втором случае с ремонтом затягивать не стоит, ведь езда в холодной машине не слишком приятна и провоцирует простудные заболевания. Как правило, неисправности отопительной системы вызваны проблемами с 2-мя основными узлами. Это радиатор печки и электродвигатель вентилятора. В этой статье мы расскажем вам, как снять и заменить эти детали и восстановить работоспособность системы отопления автомобиля «Лада Калина».



Замена радиатора печки на Калине со снятием панели

Как правило, радиатор системы отопления меняется, если он начал течь. Обнаружить это очень просто: на водительском или пассажирском коврике появляется лужица жидкости с характерным запахом тосола. До радиатора можно добраться 2-мя путями. Первый из них подразумевает демонтаж всей передней панели.

Вам понадобятся крестовая отвертка, пассатижи, гаечный ключ, новый радиатор, емкость определенного объема и новая охлаждающая жидкость. Порядок действий таков:

1) Слейте тосол.

2) Выверните отверткой 3 самореза, которые крепят радиатор, а потом с помощью гаечного ключа выкрутите 3 гайки на 10, крепящие педаль газа.

3) Осторожно вытащите ЭБУ.

4) Выкрутите 2 маленьких болта крепления накладки, оснащенной липучкой. Отклейте ее и выверните гайки, находящиеся под ней.

5) Видите болтики на фотографии? Не откручивайте их!

6) Воспользуйтесь справочным пособием по ремонту «Лада Калина» и найдите там схему расположения креплений передней панели. Воспользуйтесь ей и открутите все, что необходимо.

7) Снятые элементы сложите в одном месте. Каждый из них должен храниться со своими крепежами – так их будет проще поставить обратно. При желании крепежи можно расфасовать по отдельным целлофановым пакетам, чтобы не потерялись.

8 ) Перед тем, как выкрутить саморез в тоннеле, ослабьте один из болтов, крепящий ручник, а второй выверните.

9) Болт, на который указывает стрелка, крепит корпус печки. Открутить его лучше уже тогда, когда вы снимите переднюю панель – добраться будет гораздо проще.

10) С планкой на фото надо поступить как с болтом, т.е. снять, когда торпедо будет демонтирована.

11) Когда все необходимые элементы откручены, переднюю панель можно снять.

12) Теперь доступ к печке и ее радиатору открыт.

13) Отверните 3 самореза в крышке кожуха, снимите каркас уплотнителя.

14) Демонтируйте старый радиатор и замените его на новый.

15) Сборка осуществляется в обратном порядке. Залейте новый тосол, проверьте работоспособность печки и наличие протечек. Если все в норме, процедуру можно считать законченной.

Вышеописанный процесс весьма трудоемкий и занимает много времени. Поэтому некоторые автолюбители пользуются другой схемой, позволяющей обойтись без снятия всей передней панели. Замена радиатора отопителя на Калине без снятия панели осуществляется следующим образом.



Как поменять радиатор печки на Калине, не снимая панели

  • Слейте тосол.
  • Снимите педаль газа (см. выше).
  • Снимите электроусилитель руля.
  • Демонтируйте трубки радиатора.

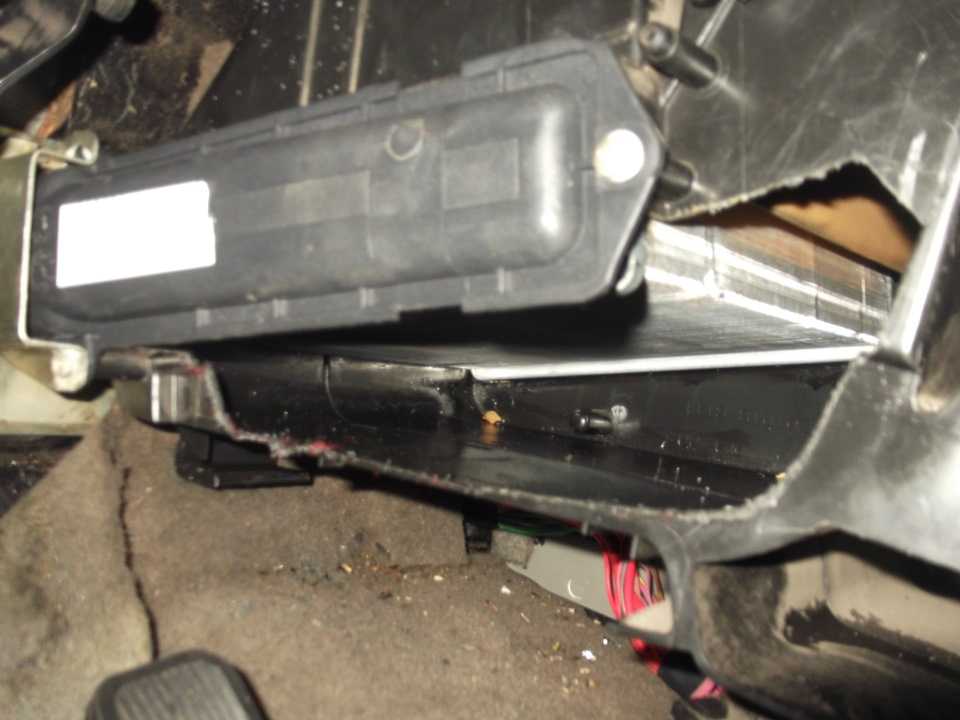

  • Вырежьте кусочек корпуса печки (он будет мешать снятию радиатора).
  • Замените радиатор.
  • Осуществите сборку в обратном порядке.
  • Залейте новый тосол, проверьте, все ли работает штатно.

Вырезанный кусочек корпуса печки можно припаять на место или даже сделать из него съемную деталь на маленьких саморезах (следите, чтобы они не достали до радиатора, иначе будет новая пробоина).



Замена электромотора

Вторая типичная неисправность системы отопления «Лада Калина» – это отказ или неправильная работа электродвигателя вентилятора обдува. Если вы вдруг услышали странные звуки во время работы печки, это верный признак, что с вентилятором что-то не так. Ну а когда при включении отопителя ничего не происходит, это означает, что электромотор уже сломался.

Поменять данный узел можно 2-мя способами, ровно как и радиатор. В первом из них вам опять же придется снимать всю переднюю панель (как это сделать, смотрите выше). Когда торпедо снята, заменить электродвигатель будет очень просто. Все манипуляции с ним происходят в следующем порядке (со снятием):

  • Отожмите фиксатор колодки с проводами, а потом отсоедините ее от электродвигателя.
  • Затем снимите шланг вентиляции силовой установки со штуцера.
  • Далее возьмите крестовую отвертку и выверните 3 самореза, которыми электродвигатель прикреплен к кожуху.
  • Теперь можете снимать электродвигатель (он будет не один, а вместе с вентилятором).

Второй способ проще первого, поскольку позволяет обойтись без демонтажа передней панели . Существенный минус – вам будет трудновато снимать/ставить вентилятор из-за ограниченного пространства и необходимости лежать в неудобной позе. Но если вам не хочется снимать торпедо, делайте все следующим образом (без снятия):

  • Открутите крепления передней панели справа и приподнимите ее.
  • Отодвиньте шумоизоляцию в сторону, иначе она будет мешать.
  • Ляжьте на пол машины со стороны переднего пассажира. Плечи должны быть на коврике, таз на сиденье, а ноги – на подголовнике.
  • Попытайтесь добраться до креплений вентилятора и открутить их.
  • Если у вас это получилось, замените элетромотор и соберите все обратно.
  • Не забудьте проверить, как работает новый агрегат.

Как видите, ремонт системы отопления  — дело весьма непростое и трудоемкое, но игнорировать неполадки, связанные с печкой, себе дороже. На сегодня все, берегите себя и до новых встреч!

Комментирование и размещение ссылок запрещено.

Как выполняется замена радиатора печки в Ладе Калине? Как производится замена радиатора печки на Калине? Как меняется печка на калине радиатор.

Система отопления автомобиля должна работать исправно. Добиться бесперебойной работы печки несложно, если знаете устройство . Отопитель создаёт комфортное пребывание в салоне авто, создавая обзор для водителя.
Устройство печки предусматривает использование опций машин малого класса. Выпуск автомобилей Калин начато свыше десяти лет тому. Для базовой модели включили следующие опции:

  • Антиблокировочная система тормозов.
  • Подушки безопасности.
  • Электрический усилитель руля.

Разрабатывались новые модели Лада Калина, которые уже оснащались дополнительными опциями:

  • Электрические подъёмники стёкол дверей.
  • Надёжный отопитель.
  • Подогрев сидений.
  • Устройство кондиционирования салона.

Устройство отопителя Лада Калина предназначено для обогрева и охлаждения салона авто. Если машина не обогревается, стёкла запотевают, вы чувствуете дискомфорт, то вам необходимо протестировать работоспособность отопительной системы. Разберитесь с функционированием печки на Калине.

Общая компоновка печки Калина

Расположение печки спроектировали под лёгкую инсталляцию кондиционера. Система простая, но вместе с тем достаточно надёжная.

  1. Левый боковой выход потоков.
  2. Левый воздуховод.
  3. Обогрев бокового стекла.
  4. Разветвитель воздушных потоков.
  5. Печка.
  6. Правый вентиляционный воздуховод.
  7. Правый боковой выход потоков.
  8. Воздуховод нижнего обогрева.
  9. Воздуховод обогрева салона.
  10. Центральный выход потоков вентиляции.

Используется приточно-вытяжной принцип. Воздушные массы внутри автомобиля разогреваются при помощи специальной жидкости, которая одновременно охлаждает двигатель. Принцип работы печки Калина базируется на том, что жидкость прогревает радиатор, где происходит теплообмен, и нагретый воздух проходит в салон через воздуховоды.

Если проанализировать отопитель Калины, будут отличаться комплектацией. В первом варианте простая и надёжная конструкция. А в другом — полный электронный контроль. Воздух проходит через фильтр в воздухозаборник, а затем вентилятор продувает дальше по системе. Двигатель работает и прогрелся. Антифриз движется по системе, в которой задействован радиатор печки.

Количество воздуха, который прогревается радиатором печки, регулируется заслонкой. Управляет работой вентилятора и заслонками блоком, который размещается на центральной панели.

Блок управления устройством отопления

  1. Температурный регулятор. Меняем нагрев потока воздуха поворотом ручки. Синяя зона продуцирует холодный воздух, красная — тёплый.
  2. Тумблер . Поворотом ручки по часовой стрелке регулируется интенсивность воздухопотоков. Выбираете одну из 4 скоростей вентилятора.
  3. Селектор разделения воздушных потоков. Распределяются по конкретным направлениям:

Потоки проходят по верхней части салона.

Воздух направляется вниз.

Воздушные потоки направляются на лобовое стекло и вниз.

Потоки воздуха сосредотачиваются в район лобового стекла, а также боковых.

  1. Ручка, которая управляет рециркуляцией салонного воздуха. Включаем режим при движении по бездорожью или в дорожной пробке. Используется непродолжительное время, запотевают стёкла.
  2. Включатель режима разогрева заднего стекла.

Регулируем через аэродинамические устройства направление и насыщенность воздушных потоков. Поворачиваем направляющие лопаток и изменяем положение заслонок, чтобы добиться нужного направления воздуха.

Вентиляция салона Лада Калина

Выводные патрубки размещаются в кузовном оперении авто под багажником. Отопитель расположили под приборной панелью. Поток воздуха проникает в салон машины через заборник, который сконструирован перед лобовым стеклом в подкапотном пространстве. Воздух проникает через фильтр и разгоняется по салону под давлением, который создаёт вентилятор.

1.Патрубки для подачи воздуха в заднюю часть салона.

2.Боковые вентиляционные сопла.

3.Обдув боковых стёкол.

  1. Насадка обдува лобового стекла.

5-6-7.Центральные дефлекторы поступления потоков в салон автомобиля.

Направляем приточный воздух через дефлекторы поворотом маховичка. Если вращаем вверх, заслонка открывается и наоборот. Вы уже поняли, как устроена печка на Калине.

  1. Режимный переключатель.
  2. Резистор.
  3. Электрический двигатель печки.
  4. Замок зажигания.

А. К источнику питания.

Проверка вентиляции и печки Лада Калина

Автовладельцы утверждают, что отопитель Калины обогревает гораздо лучше, чем предыдущие модели ВАЗ. Она иногда выходит со строя и требует ремонта. Сделайте полную диагностику системы, чтобы быть уверенными в работоспособности.

  1. Заводим двигатель автомобиля.
  2. Поверните левую ручку против часовой стрелки и поставьте в синюю зону.
  3. Ставим переключатель скоростей вентилятора поочерёдно в каждое из 4 положений. Если не вращается вентилятор в одном из положений, то проверяем цепь питания устройства.
  4. Переводим регулятор скорости на максимум.
  5. Правой ручкой (управление заслонками) проверяем перенаправление потоков воздуха. Если замечаем, что изменения нет, то ремонтировать надо привод заслонок.
  6. Прогрейте двигатель до 90°С. Поверните левую ручку в крайнее положение красной зоны.
  7. Воздух, который выходит с панелей, должен дуть тёплый воздух.
  8. Верните левую ручку в синюю зону. С сопел опять будет выходить холодный воздух.
  9. Если температура воздушных потоков не изменяется от смены положения регулятора, то неисправно управление приводом центральной заслонки.

Понять, что повреждён отопитель салона Калина, схема которого несложная, автовладелец может не сразу. Постоянно доливаете антифриз в малых количествах, а ковролин в салоне сухой и нет запаха антифриза. Течь печки проявляется не сразу, а главное, что жидкость может испаряться. В радиатор на Калине нет выведенных патрубков в салон, которые могут протекать.

Возможные неисправности отопителя

Ваша или слабо греет. Ищите причину неисправности. Не работает вентилятор или течёт радиатор отопителя — очевидные поломки, которые происходят в любой момент.

Блок управления печкой :

  • Прогрели двигатель, а тёплый воздух не поступил в салон.
  • Возможно, соскочили тросики привода заслонок. Решается только снятием консоли.

Заслонки . Открываются или закрываются частично. В воздуховоде соскочил резиновый уплотнитель или попали сторонние предметы.

Циркуляция антифриза . Заведите двигатель и проверяйте уровень в расширительном бачке, а также нет ли нарушений нормального движения антифриза. Возможные причины:

  • Насос. Ремонту не поддаётся, только замена.
  • Засорилась система охлаждения. Прочистить или промыть.

Проверка термостата . Прогрейте двигатель до 75°С. Если верхний патрубок холодный, то термостат работает неправильно, не открывает движение ОЖ по большому кругу. Замените устройство.

Воздушная пробка . Удалите пробку из системы охлаждения двигателя автомобиля.

Температурный датчик . Постоянно дует холодный или горячий воздух. Если зачистка контактов не помогает, тогда замените нерабочий датчик температуры.

Воздушный фильтр . Если приток воздуха слабый и нет нужной температуры, тогда замените фильтр. Обязательно проверьте резистор печки, который управляет вращением вентилятора и размещается под бардачком.

Электрический вентилятор . Устройство не включается вне зависимости от выбранного режима. Проверьте предохранитель, который отвечает за функционирование. Если вентилятор включен и его работа сопровождается сторонними звуками, почистите или замените.

Заслонки . Определить поломку сложно, если только вы не замените сами заслонки.

Причиной неисправности отопителя может быть разгерметизация системы охлаждения двигателя авто. Варианты поломок, которые описаны выше, становятся причиной сбоев в работе печки авто Лада Калина. Такие поломки не требуют специальных знаний, разобраться и отремонтировать несложно.

Резюме

Автомобиль Лада Калина выпускается с установкой для вентиляции и отопления или с климатической установкой. Для первого варианта невозможно обеспечить климат салона, температура которого будет ниже окружающей среды.

Благодаря печке в автомобиле создаются комфортные условия для водителя и пассажиров в зимнее время. Очень важно, чтобы она работала безотказно. Иногда возникающие проблемы с обогревом может решить только замена радиатора печки на Лада Калина. В статье разбираются основные неполадки радиатора, даются рекомендации по его выбору и замене.

[ Скрыть ]

Особенности выбора радиатора печки

Печка имеет не сложную конструкцию. Главным ее элементом является радиатор отопителя. В течение первых 20-30 минут двигатель нагревает охлаждающую жидкость до температуры 40-50 градусов, а затем она циркулирует по системе охлаждения и поступает в радиатор печки. Распространяется теплый воздух по салону с помощью вентиляторов.

На автомобили устанавливаются отопители двух видов:

  • медные;
  • алюминиевые.

Каждый вид в зависимости от свойств материала имеет свои преимущества. Теплопроводность меди меньше, чем алюминия, поэтому нагревается она медленнее. Но она и долго сохраняет тепло. Медные изделия имеют высокую ремонтопригодность, их можно большое количество раз паять.

Алюминий, наоборот, быстро нагревается и быстро остывает. Недостаток алюминиевого радиатора – низкая устойчивость к механическим повреждениям и не ремонтопригодность. Если он дал течь, то его следует менять. Плюсом приборов из алюминия является низкая стоимость.

При выборе прибора для отопления следует обращать внимание, чтобы он имел перегородки. Иногда после ремонта их убирают. Кроме того, хороший радиатор должны иметь пластиковые завихрители жидкости. Они видны, если заглянуть в патрубок. Благодаря этим пластинам эффективность устройства увеличивается на 25%.

В любом случае лучше покупать оригинальные изделия, чтобы избежать подделки. Какой лучше приобретать радиатор решает владелец авто.

Основные неисправности детали

У радиатора чаще всего встречаются следующие причины неисправностей:

  1. Засоренность каналов и сот, которая приводит к повышению давления, результатом этого является пробой трубки изнутри.
  2. Течь. Потечь устройство может из-за воздушной пробки.
  3. Износ. В течение эксплуатации изнашиваются патрубки.

Наиболее опасной поломкой является утечка, она может быть в одном или нескольких местах. Обнаружить течь можно путем визуального осмотра системы в целом и места соединений. Течь в медном радиаторе можно устранить путем пайки, алюминиевое изделие придется заменить.


Два распространенных способа замены

Существует два способа, как заменить радиатор печки. При первом способе не нужно снимать панель. Второй способ описан в руководстве по эксплуатации Лада Калина. Он предполагает полный демонтаж торпеды (автор видео — Gaz0014).

Первый способ (без снятия панели)

При способе без демонтажа панели необходимо выполнить следующие действия:

  1. В первую очередь обесточивается автомобиль путем снятия отрицательной клеммы с аккумулятора.
  2. Выкрутив 4 болта, снимаем кожух с руля.
  3. Снимаем накладки с педалей.
  4. Выжав до упора педаль акселератора, необходимо открутить крепления педали тормоза.
  5. Теперь нужно демонтировать патрубки радиатора.
  6. Далее ножовкой по металлу необходимо отпилить нижнюю часть панели.
  7. Теперь можно демонтировать радиатор.
  8. Перед монтажом патрубки следует укоротить на 1,5 – 2 см, чтоб легче было монтировать новое устройство.
  9. Далее надеваются шланги.
  10. Сборка производится в обратном порядке. Отпиленная часть панели возвращается на место.

Второй способ

Способ с полным демонтажем торпеды более сложный и трудоемкий.

Для выполнения работ следует приготовить следующие инструменты и материалы:

  • набор гаечных ключей;
  • отвертки;
  • новый радиатор.

Вторым способом состоит из следующих этапов:

  1. Перед тем, как снять торпеду, необходимо демонтировать декоративную накладку.
  2. Далее откручиваем саморезы по обеим сторонам торпеды.
  3. Затем демонтируется накладка с панели приборов под лобовым стеклом.
  4. На следующем этапе демонтируются решетки воздуховодов.
  5. Далее необходимо демонтировать накладку, которая содержит органы, управляющие кондиционером и печкой.
  6. Когда будет снята накладка, можно открутить два шурупа, с помощью которых крепится панель приборов, и демонтировать ее.
  7. Чтобы не повредить, электронный блок управления нужно отвести в сторону.
  8. Торпеда снимается после откручивания 9 гаек крепления ее к кузову Лада Калина.
  9. После демонтажа торпеды доступен радиатор отопления.
  10. На следующем шаге откручиваются шурупы крепления кожуха печки, отсоединяются патрубки.
  11. Теперь можно снимать старое и устанавливать новое устройство отопления.
  12. Установив новый радиатор, сборку выполняют в обратном порядке.

Самым сложным является демонтаж приборной панели, так как приходится снимать очень много деталей и трогать проводку. Возвратив на место все детали, нужно завести двигатель, дать ему прогреться и проверить работу печки.

Заключение

В среднем радиатор отопления на Лада Калина выхаживает без ремонта от 3 до 4 лет. По прошествии этого времени следует готовиться к его замене, необходимо приготовить новое изделие и выяснить, как поменять радиатор печки. Каким из двух способов воспользоваться, решает каждый водитель сам. Можно воспользоваться услугами автосервиса. Выполнив замену своими руками, можно сэкономить расходы на ремонт.

Скоро наступят холода, а значит, автолюбители начнут пользоваться печками своих железных коней. Неиспользовавшийся в течение полугода агрегат может заработать нормально, а может, и нет. Во втором случае с ремонтом затягивать не стоит, ведь езда в холодной машине не слишком приятна и провоцирует простудные заболевания. Как правило, неисправности отопительной системы вызваны проблемами с 2-мя основными узлами. Это радиатор печки и электродвигатель вентилятора. В этой статье мы расскажем вам, как снять и заменить эти детали и восстановить работоспособность системы отопления автомобиля «Лада Калина».

Как правило, радиатор системы отопления меняется, если он начал течь. Обнаружить это очень просто: на водительском или пассажирском коврике появляется лужица жидкости с характерным запахом тосола. До радиатора можно добраться 2-мя путями. Первый из них подразумевает демонтаж всей передней панели. Вам понадобятся крестовая отвертка, пассатижи, гаечный ключ, новый радиатор, емкость определенного объема и новая охлаждающая жидкость. Порядок действий таков:

1) Слейте тосол.

2) Выверните отверткой 3 самореза, которые крепят радиатор, а потом с помощью гаечного ключа выкрутите 3 гайки на 10, крепящие педаль газа.

3) Осторожно вытащите ЭБУ.

4) Выкрутите 2 маленьких болта крепления накладки, оснащенной липучкой. Отклейте ее и выверните гайки, находящиеся под ней.

5) Видите болтики на фотографии? Не откручивайте их!

6) Воспользуйтесь справочным пособием по ремонту «Лада Калина» и найдите там схему расположения креплений передней панели. Воспользуйтесь ей и открутите все, что необходимо.

7) Снятые элементы сложите в одном месте. Каждый из них должен храниться со своими крепежами – так их будет проще поставить обратно. При желании крепежи можно расфасовать по отдельным целлофановым пакетам, чтобы не потерялись.

8) Перед тем, как выкрутить саморез в тоннеле, ослабьте один из болтов, крепящий ручник, а второй выверните.

9) Болт, на который указывает стрелка, крепит корпус печки. Открутить его лучше уже тогда, когда вы снимите переднюю панель – добраться будет гораздо проще.

10) С планкой на фото надо поступить как с болтом, т.е. снять, когда торпедо будет демонтирована.

11) Когда все необходимые элементы откручены, переднюю панель можно снять.

12) Теперь доступ к печке и ее радиатору открыт.

13) Отверните 3 самореза в крышке кожуха, снимите каркас уплотнителя.

14) Демонтируйте старый радиатор и замените его на новый.

15) Сборка осуществляется в обратном порядке. Залейте новый тосол, проверьте работоспособность печки и наличие протечек. Если все в норме, процедуру можно считать законченной.

Вышеописанный процесс весьма трудоемкий и занимает много времени. Поэтому некоторые автолюбители пользуются другой схемой, позволяющей обойтись без снятия всей передней панели. Замена радиатора отопителя на Калине без снятия панели осуществляется следующим образом.

Как поменять радиатор печки на Калине, не снимая панели

  • Слейте тосол.
  • Снимите педаль газа (см. выше).
  • Снимите электроусилитель руля.
  • Демонтируйте трубки радиатора.
  • Вырежьте кусочек корпуса печки (он будет мешать снятию радиатора).
  • Замените радиатор.
  • Осуществите сборку в обратном порядке.
  • Залейте новый тосол, проверьте, все ли работает штатно.

Вырезанный кусочек корпуса печки можно припаять на место или даже сделать из него съемную деталь на маленьких саморезах (следите, чтобы они не достали до радиатора, иначе будет новая пробоина).

Замена электромотора

Вторая типичная неисправность системы отопления «Лада Калина» – это отказ или неправильная работа электродвигателя вентилятора обдува. Если вы вдруг услышали странные звуки во время работы печки, это верный признак, что с вентилятором что-то не так. Ну а когда при включении отопителя ничего не происходит, это означает, что электромотор уже сломался.

Поменять данный узел можно 2-мя способами, ровно как и радиатор. В первом из них вам опять же придется снимать всю переднюю панель (как это сделать, смотрите выше). Когда торпедо снята, заменить электродвигатель будет очень просто. Все манипуляции с ним происходят в следующем порядке (со снятием ):

  • Отожмите фиксатор колодки с проводами, а потом отсоедините ее от электродвигателя.
  • Затем снимите шланг вентиляции силовой установки со штуцера.
  • Далее возьмите крестовую отвертку и выверните 3 самореза, которыми электродвигатель прикреплен к кожуху.
  • Теперь можете снимать электродвигатель (он будет не один, а вместе с вентилятором).

Второй способ проще первого, поскольку позволяет обойтись без демонтажа передней панели. Существенный минус – вам будет трудновато снимать/ставить вентилятор из-за ограниченного пространства и необходимости лежать в неудобной позе. Но если вам не хочется снимать торпедо, делайте все следующим образом (без снятия) :

  • Открутите крепления передней панели справа и приподнимите ее.
  • Отодвиньте шумоизоляцию в сторону, иначе она будет мешать.
  • Ляжьте на пол машины со стороны переднего пассажира. Плечи должны быть на коврике, таз на сиденье, а ноги – на подголовнике.
  • Попытайтесь добраться до креплений вентилятора и открутить их.
  • Если у вас это получилось, замените элетромотор и соберите все обратно.
  • Не забудьте проверить, как работает новый агрегат.

Как видите, ремонт системы отопления — дело весьма непростое и трудоемкое, но игнорировать неполадки, связанные с печкой, себе дороже. На сегодня все, берегите себя и до новых встреч!

Замена печки без снятия панели Лада Калина

В большинстве инструкций, включая сервисную книжку на автомобиль Lada Kalina, описывается способ подмены печки методом демонтажа приборной панели. Это вызывает массу морок и неудобств. Замена радиатора печки ваз-2115 без снятия панели. Замена печки без снятия панели лада калина. Нами же будет описана замена печки без снятия панели Лада Калина , что более удобно, более стремительно и дозволит совладать с задачей даже полному новенькому.

[i]Необходимо отметить, что в предшествующей статье Замена вентилятора отопителя Лада Калина были тщательно описаны два метода подмены вентилятора: согласно сервисному управлению и народный способ.

Как уже говорилось выше, способ, который мы представим, не просит демонтажа приборной панели, а означает, для его реализации будет нужно куда меньше инструментов и материалов. По сути, для вас будет нужно трещотка, набор торцевых головок, пара отверток (крестообразная и плоская), также новенькая печка .
С последним, мы бы не рекомендовали спешить, особенно, если вы имеете мало опыта в ремонте машин. Все дело в том, что кажущиеся на первый взгляд явные неисправности печки, могут оказаться проблемами в совсем других узлах. Поэтому, сначала снимите старую печку и убедитесь, что именно она вышла из строя, а уже после этого отправляйтесь в магазин, чтобы купить новую.

Покупать лучше всего вазовские печки, так как небольшая экономия за счет покупки печек от других производителей, не редко выливается в большие расходы в связи с низким качеством выпускаемой ими продукции, а также практически полным отсутствием гарантии.

Алгоритм замены печки на Lada Kalina

Замена печки без снятия панели Лада Калина – это настоящая находка для молодого поколения автовладельцев. лада калина — замена радиатора печки (без снятия панели). Роман. Чтобы научиться этому методу, вам следует внимательно ознакомиться с нижеследующей пошаговой инструкцией и обязательно четко следовать всему, что в ней написано. Итак, приступим.

Шаг 1: Первым делом вы должны произвести демонтаж колонки рулевого колеса .

Замена радиатора печки Лада Калина без снятия панели ! Полезное видео!

Как заменить радиатор печки на Лада Калина не снимая панель ! Лада Калина , как поменять радиатор печки своим.

Замена радиатора печки на Калине 1117

Замена радиатора печки на ВАЗ 1117 Калина Группа в контакте

Шаг 2: Далее вам следует отвести педали. замена печки газ-31105 рестайл, замена радиатора печки на волге 31105 без снятия. Замена радиатора печки без снятия панели и руля. Для этого, вытащите педаль примерно на половину и поверните в сторону. Сегодня я расскажу о том, что такое промывка печки, как почистить печку, а также как выполнить промывку радиатора печки без снятия и разборки приборной панели. Благодаря этой манипуляции, вам удастся высвободить участок, который будет использоваться для демонтажа радиатора. Чтобы это сделать было еще проще, вы можете немного выгнуть язык заднего хода , который служит для того, чтобы создавать упор для датчика.

Шаг 3: Демонтируйте ось стопора. Лада калина — замена радиатора печки (без снятия панели. К сожалению, визуального контакта в этом случае вам добиться не удастся, так что работать вы будете на ощупь.

Шаг 4: Вытащите металлический кожух, разрежьте его и смонтируйте на прежнее место.

Шаг 5: Теперь вам следует внимательно осмотреть радиатор. Все дело в том, что он может засориться, что потребует от вас его прочистки при помощи специальных растворов. Замена радиатора печки без снятия панели на лада калина. Видеоматериал расскажет, как снять радиатор печки на автомобиле ваз-2114 без снятия приборной панели, а также поведает о нюансах и тонкостях процесса. В некоторых случаях, вы можете обнаружить, что он поврежден, что потребует от вас купить ему замену.

Шаг 6: демонтируйте кран отопительной системы автомобиля и также, как и в случае с радиатором внимательно осмотрите его, проведите его чистку, а в случае необходимости замените на новый.

Шаг 7: Теперь вам остается лишь прочистить остальные элементы отопительной системы, внимательно осмотреть их и при необходимости заменить. Важно отметить одну небольшую, но очень весомую деталь: шланги радиатора очень сложно поставить на место, тем более, если вы решили их не менять, поэтому, если у вас есть финансовая возможность, то лучше на них не экономить. Замена радиатора печки без снятия панели на ваз. Это относится и к трубкам, но в их случае есть и еще одна важная деталь – они должны иметь абсолютно идентичную длину.

Шаг 8: Соберите все в обратной последовательности и не забудьте долить тосол в систему, так как в процессе ремонта большая его часть будет утеряна.

Шаг 9: Проверьте работоспособность печки своего автомобиля.

Описанный выше метод хоть и прост, а также практичен, но имеет ряд существенных недостатков, по сравнению с классической технологией, которую обычно применяют в качестве ответа на вопрос как поменять печку на Калине. Замена радиатора печки лада калина без снятия. Все дело в том, что при такой частичной разборке машины, вы не сможете достаточно хорошо осмотреть все узлы печки, а некоторые из них вы не сможете заменить, в случае если это необходимо. Поэтому, прибегать к методу замены печки на Ладе Калине без съема приборной панели, мы рекомендуем только в крайних случаях, и когда вы уверены, что всему виной либо краник, либо радиатор – два элемента, которые точно окажутся у вас в руках, и вы точно сможете определить степень их износа.

Также хотелось бы отметить еще один важный нюанс, относительно «простого» метода ремонта печки Лада Калины. Не разбирая приборную, вы все равно не избежите контакта с ней, поэтому действуйте очень аккуратно, чтобы ее элементы не лопнули. Также, не забывайте о выливающемся тосоле, который нужно постоянно собирать тряпками, чтобы он не испортил салон вашей машины.

Заменить радиатор системы отопления в модели Лада Калина весьма непросто, поэтому стоимость такой услуги в сервисе достаточно высока. Те владельцы, которые в силу своего опыта уже сталкивались с самостоятельной заменой данного узла, характеризуют эту работу одним выражением: потребуется разобрать чуть ли не половину автомобиля.

Здесь созревает актуальный вопрос: как самому выполнить замену радиаторного узла системы отопления, причем сделать это упрощенным методом?

Владелец Лада Калина, который отважится на такую процедуру, неминуемо будет вознагражден существенной экономией средств. В данной статье расскажем, как снять радиатор и печку, как это осуществить без снятия панели.

Когда менять?

Вспомним советское время, когда все радиаторы, включая и изделия для системы отопления, изготавливались из меди. Эти узлы обладали завидной надежностью, поэтому замена радиатора печки была в числе редких процедур, а ремонтопригодность не вызывала сомнений. Иногда появлялась необходимость очищать полости этих изделий от образовавшейся накипи.

Начало 90-х ознаменовалось появлением алюминиевых радиаторов, являющихся более дешевыми. Такие узлы обзавелись немалой популярностью в среде производителей, которые и поныне прибегают к их установке в свои новые и имеющиеся в модельных линейках автомобили. Эту тенденцию также исповедует «АвтоВАЗ», героически комплектуя Лада Калина алюминиевыми версиями радиаторов.

Применение изделий такого плана вызывает ряд проблем:

  1. Алюминиевое изделие не обладает долговечностью и проявляет склонность к появлению утечек спустя пару-тройку лет интенсивной эксплуатации. Такой случай не предполагает ремонта, поскольку устранить течь в изделии не представляется возможным.
  2. Охлаждающая жидкость, испаряясь через негерметичный радиатор, создает ядовитые пары, которые проникают в салон, обладают сладковатым привкусом и оседают на стеклах в виде запотевания, похожего на жирные пятна.
  3. Конструктивно под этим радиатором производитель расположил контроллер бортовой системы. При попадании антифриза внутрь этого устройства наблюдается выход его из строя. Замена контроллера недешева, поэтому принятие мер по скорейшей замене радиатора здесь как нельзя кстати.
  4. Доступ к радиаторному узлу весьма непрост, поэтому даже такое мероприятие как очистка является весьма трудоемким занятием.

В числе главных причин, вызывающих утечку антифриза из отопительного радиатора, фигурирует применение владельцами Лада Калина дешевых антифризов. Подделок на рынке предостаточно, поэтому внимательность при выборе – один залогов беспроблемной работы системы отопления. Подделки заключают в себе присутствие разных вредных веществ, которые проявляют негативное воздействие на алюминиевую структуру, вызывая протечку.

Сегодня довольно популярными в продаже стали специальные герметизирующие вещества, призванные изнутри ликвидировать небольшую утечку. Данный способ не всегда способен оказать помощь, а вот риск засорения всего контура охлаждения достаточно велик. Не следует доверять таким компонентам, а нужно склоняться к скорейшей замене радиатора.

Какую модификацию этого элемента выбрать? Большинство владельцев в один голос рекомендуют продукцию «ДААЗ» (Димитровградского автоагрегатного завода).

Подготовительный процесс с предварительной разборкой

Для обеспечения возможности производить ремонтные работы по замене радиатора потребуется обзавестись инструментами такого характера:

  • слесарным набором, включающим в себя широкий ассортимент стандартных ключей;
  • ножовкой по металлу с возможностью выдвигания полотна;
  • емкостью в паре со шлангом для обеспечения слива антифриза;
  • силиконовым герметизирующим веществом или иным средством для склейки пластика;
  • ветошью.

Во время процедуры по замене отопителя в модели LADA Kalina рекомендуем также заменить патрубки его питания и обратного тока. На старых шлангах высока вероятность появления трещин, которые могут проявить себя неожиданно и негативно. Указанный подход избавит от необходимости повторной процедуры трудоемкого разбора с целью замены патрубков. Советуем обратить внимание на силиконовые изделия.

Предварительная разборка

  1. Сначала потребуется опустошить систему от рабочей жидкости, перед тем как будет осуществляться замена радиатора печки. Это производится посредством открытия пробки на основном радиаторе и слива антифриза в заранее подготовленную тару.
  2. Теперь необходим демонтаж воздушного фильтра вместе со всасывающим патрубком.
  3. Снимаем АКБ.
  4. Когда появляется доступ к патрубкам печки предварительно подвигаем емкость под место стыка патрубков с отопительным радиатором. После снятия шлангов в тару соберется не менее 1 литра антифриза.
  5. Около патрубков обнаруживаем гайку, которой зафиксирована находящаяся внутри пластина. Ее потребуется сдвинуть, поскольку вероятен риск создания помех процессу снятия радиаторного узла. Для этого из подкапотного отсека ослабляем и отворачиваем гайку. Выполняем это после полного схода жидкости из обозначенных патрубков.
  6. Переходим в салон и снимаем приводной трос акселератора.
  7. Далее потребуется демонтаж самой педали. Она закреплена посредством трех болтов.
  8. Снимаем декоративную панель радиатора (она расположена по правый бок от педали газа).
  9. Тормозная педаль LADA Kalina тоже способна причинить неудобства разборочной операции. Демонтировать не придется, однако путем извлечения штока ее можно приподнять выше своего рабочего положения.

На этом этап предварительной процедуры разборки завершен.

Основной этап

Замена радиатора печки в Лада Калина доступна посредством двух способов:

  1. Традиционный. Здесь понадобится выполнить разборку передней панели. Извлечение узла предполагается через открывшийся проем.
  2. Быстрый, без снятия панели. Он не предусматривает потребности в демонтаже панели. Извлечение радиатора осуществляется в направлении в бок. Аналогичным действием производится монтаж нового изделия. Здесь потребуется немного надрезать декоративную панель радиатора, дабы увеличить ширину технологического проема, необходимого для монтажного процесса.

Многие опытные владельцы советуют сделать обозначенный проем перед непосредственным демонтажем радиатора LADA Kalina. Также можно озадачиться созданием проема перед установкой нового изделия.

  1. Для свободного извлечения узла в бок понадобится отвинтить пластмассовую накладку, расположенную сбоку.
  2. Теперь отодвигаем ранее указанную пластину, которая служит для прикрытия штуцеров радиатора.
  3. Эти элементы обрезаем выдвинутым полотном ножовки. Манипуляция требуется для возможности бокового смещения старого узла.
  4. Подняв тормозную педаль, производим извлечение отработанного изделия.

Если с извлечением штока тормозного педального узла наблюдаются сложности, то рекомендуем применить порезку и извлечение старого радиатора по частям

  1. После снятия надрезаем ранее указанную пластиковую рамку
  2. Теперь в появившийся проем можно без труда установить новое изделие
  3. Последним действием в сборочном этапе, выполняемом по обратному алгоритму, будет заливка жидкости.

Замена радиатора печки завершена.

Подведем итоги

Теперь вы знаете, как снять радиатор и печку, а также как поменять все собственноручно. Основным недостатком данного метода является испорченная панель радиатора контура отопления Лада Калина. Это не критично, поскольку поддается исправлению. Обрезанный кусок можно зафиксировать посредством герметизирующего вещества или клея. Для сокрытия изъяна ремонтный участок поверхности можно оклеить черным скотчем.

Замена радиатора печки Лада Калина без снятия панели: фотоотчёт, видео

18 декабрь 2014 Лада. Онлайн 104 041 19
В зависимости от комплектации схема печки Лада Калина может различаться. В одном случае конструкция системы вентиляции и отопления проста и надежна, в другом — контроль температуры в салоне автомобиля на плечах автоматики и электроники. Рассмотрим принцип работы отопителя Лада Калина в разных модификациях.

Устройство радиатора печки

Печка автомобиля состоит из корпуса с заслонками и металлического радиатора с трубками. Устанавливают два типа: медные и алюминиевые. У каждого есть свои преимущества:

  • Медные отопители обладают меньшей теплопроводностью, они медленнее нагреваются и также отдают тепло. Надежность и ремонтопригодность у них выше, радиатор всегда можно запаять.
  • Алюминий ценят за быстрый прогрев и хорошую теплоотдачу, низкую цену и малый вес. Но в случае протечки отремонтировать его невозможно.

Только что распакованный радиатор печки на Лада Калина

Важно! В хорошем радиаторе печки устанавливают пластиковые завихрители или турбулизаторы, они увеличивают КПД на 20-25%.

Частые неисправности узла:

  • ухудшается нагрев из-за забитости трубок и сот;
  • течь антифриза;
  • влажный туман в салоне из-за негерметичности стыков;
  • трещины на подводящих патрубках.

Эти неисправности сопровождаются падением уровня охлаждающей жидкости в расширительном бачке автомобиля, повышением температуры двигателя. Чаще всего течь обнаруживает себя зимой во время резких перепадов температур. Пары этиленгликоля токсичны, поэтому затягивать с ремонтом нельзя.

Обнаружить печку на «Калине» несложно – она находится сразу за центральной консолью, немного ниже магнитолы. Размер радиатора 24 на 20 см, толщина 5 см. Сразу под ним установлен ЭБУ двигателя, который часто заливает тосолом при серьёзной утечке.

Причины выхода радиатора из строя:

  • низкое качество антифриза, образование в нем накипи и твердых осадков, забивающих трубки печки;
  • дешёвые виды тосола агрессивны к алюминию и приводят к коррозии и появлению трещин;
  • некачественные изделия или подделки под известные марки;
  • использование воды зимой;
  • разрушения вследствие длительной эксплуатации.

Вентиляция салона Лада Калина

Вытяжка воздуха из салона во всех комплектациях осуществляется за счет разряжения, возникшего возле задней части кузова при движении автомобиля. Вытяжные дефлекторы встроены в кузове под задним бампером.

Смотрите также другие обзоры Лада Калина.

Ключевые слова: печка лада калина | кондиционер лада калина | воздуховоды лада калина | фильтры лада калина

5

0

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

  • Есть ли будущее у Lada XRAY?
  • Как снять облицовки, накладки салона на Lada XRAY
  • Как отрегулировать зазоры переднего бампера на Lada XRAY
  • Как защитить опоры (гайки) передних стоек на автомобилях LADA

Подготовка к замене отопителя

Начинать работы самостоятельно рекомендуется только при наличии гаража и набора инструмента. Полная разборка и сборка передней панели займёт весь день, упрощённый способ потребует не меньше 3-х часов. Инструмент для работы:

  • хороший набор отвёрток и ключей;
  • набор головок на 7,8,10,13;
  • плоскогубцы;
  • ножовка по металлу;
  • острый нож;
  • болгарка;
  • армированные шланги диаметром 20 мм;
  • ёмкость и шланг для слива ОЖ;
  • новый радиатор.

На рабочем месте должно быть хорошее освещение, а все мелкие детали при разборке будет удобно складывать в отдельные коробочки. После того как двигатель немного остыл, приступают к замене радиатора печки. Это возможно двумя способами: со снятием панели целиком и с частичной разборкой и отрезанием стенки корпуса отопителя.

Внимание! Не стоит заливать в систему охлаждения специальные герметизирующие составы. Вместе с небольшой течью они с высокой вероятностью закупорят узкие каналы радиатора печки.

Возможные неисправности отопителя

Ваша или слабо греет. Ищите причину неисправности. Не работает вентилятор или течёт радиатор отопителя — очевидные поломки, которые происходят в любой момент.

Блок управления печкой

:

  • Прогрели двигатель, а тёплый воздух не поступил в салон.
  • Возможно, соскочили тросики привода заслонок. Решается только снятием консоли.

Заслонки

. Открываются или закрываются частично. В воздуховоде соскочил резиновый уплотнитель или попали сторонние предметы.

Циркуляция антифриза

. Заведите двигатель и проверяйте уровень в расширительном бачке, а также нет ли нарушений нормального движения антифриза. Возможные причины:

  • Насос. Ремонту не поддаётся, только замена.
  • Засорилась система охлаждения. Прочистить или промыть.

Проверка термостата

. Прогрейте двигатель до 75°С. Если верхний патрубок холодный, то термостат работает неправильно, не открывает движение ОЖ по большому кругу. Замените устройство.

Воздушная пробка

. Удалите пробку из системы охлаждения двигателя автомобиля.

Температурный датчик

. Постоянно дует холодный или горячий воздух. Если зачистка контактов не помогает, тогда замените нерабочий датчик температуры.

Воздушный фильтр

. Если приток воздуха слабый и нет нужной температуры, тогда замените фильтр. Обязательно проверьте резистор печки, который управляет вращением вентилятора и размещается под бардачком.

Электрический вентилятор

. Устройство не включается вне зависимости от выбранного режима. Проверьте предохранитель, который отвечает за функционирование. Если вентилятор включен и его работа сопровождается сторонними звуками, почистите или замените.

Заслонки

. Определить поломку сложно, если только вы не замените сами заслонки.

Причиной неисправности отопителя может быть разгерметизация системы охлаждения двигателя авто. Варианты поломок, которые описаны выше, становятся причиной сбоев в работе печки авто Лада Калина. Такие поломки не требуют специальных знаний, разобраться и отремонтировать несложно.

Диагностика работы печки

Радиатор печки

Работу системы отопления следует периодически контролировать. Такую проверку можно провести следующим образом.

  1. При заведенном двигателе проверяем работу печки без нагрева воздуха во всех скоростных режимах вентилятора.
  2. Контролируем изменение направления потока воздуха при регулировке на переключателе направлений.
  3. При достижении двигателем рабочей температуры проверяем степень нагрева поступающего в салон воздуха, переведя регулятор в красную зону.
  4. Проверяем работу заслонок отопительной системы, периодически перемещая регулятор из красной зоны в синий сектор. Степень нагрева воздуха должна изменяться.

Понять, что течет печка, владелец машины может не сразу. Коврики в салоне не обязательно будут мокрыми и стойкий запах антифриза не всегда появляется. Это объясняется возможным скорым испарением вытекающей жидкости. Печка в Ладе Калина не имеет выведенных в салон патрубков, которые могли бы износиться.

Если было установлено, что виновником неэффективной работы системы отопления и протечки охлаждающей жидкости стал радиатор, настало время провести его ремонт. Иногда может потребоваться замена данного агрегата.

Особенностью Лады Калины является не самое удобное расположение радиатора-отопителя. Его замена может потребовать достаточно много времени.

Владельцы автомобиля Лада Калина могут выбрать один из 2 способов, позволяющих самостоятельно поменять печку. Первый способ рекомендован в руководстве по ремонту автомобиля и, как правило, проводится на сервисных станциях. Этот метод требует тщательного и пошагового выполнения операций. Он сопряжен с демонтажем значительного количества деталей и элементов автомобиля, поэтому самостоятельная замена вызывает некоторое затруднение.

Если решено все же действовать данным способом, дополнительно нужно будет провести такие операции.

  1. Переднюю панель освобождают от болтов крепления. Откручивают следующие винты: по торцам со стороны дверей, слева и справа вверху по углам у передних стоек, в бардачке, по кромке у лобового стекла.
  2. Высвобождают пластиковый кожух центрального тоннеля у стояночного тормоза.
  3. Извлекают блок приборов, все наружные тумблеры, кнопки.
  4. По мере высвобождения поднимают пластиковый корпус, контролируя состояние электрических проводов и разъемов.

Демонтаж начинается с полной разборки панели

Эту работу невозможно выполнить в одиночку, необходима помощь 2-3 человек, поскольку правильность демонтажа объективно контролировать не получается. Центральную панель лучше снять полностью, но если удастся надежно ее закрепить, то можно оставить в немного приподнятом состоянии. Главное — получить свободный доступ к радиатору системы отопления.

Следует обязательно соблюдать порядок действия, аккуратно складывать демонтированные детали и крепеж. В противном случае собрать обратно и правильно подключить все необходимое оборудование у вас не получится.

Замена вентилятора

Добираться до агрегата удобнее всего со стороны пассажирского кресла, которое придется демонтировать, чтобы не пришлось заниматься акробатикой внутри салона. Полозья кресла держатся 4 гайками размером 13 мм, открутить их не составит труда. Дальнейшие работы по замене вентилятора производятся в такой последовательности:

  1. Извлечь салонный фильтр, убрать из проема грязь и пыль.
  2. Открутить 4 самореза, находящихся на задней стенке бардачка, и еще один — под правой решеткой отопителя.
  3. Снять со стойки пластиковую накладку и открутить 2 самореза, которые крепят панель и узел обдува.
  4. Демонтировать узел обдува, поднять пластмассовую панель и ослабить 2 находящиеся под ней гайки крепления вентилятора.
  5. Торпедо максимально отодвинуть назад и зафиксировать. Турбину снимать надо снизу, из положения лежа.

Не следует спешить менять вентилятор, когда он работает только на 1 скорости и переключатель печки стоит на максимуме. Это верный признак, что вышел из строя резистор, находящийся снизу за бардачком. Деталь представляет собой небольшую пластиковую панель зеленого цвета с разъемом для подключения. Замена резистора печки проводится без всякой разборки, надо лишь отсоединить разъем и открутить 2 самореза, которые крепят его к кузову.

В основном устранение неисправностей печки Калины — это работа несложная, но очень трудоемкая. Чтобы поменять мелкую деталь, нужно потратить время на разборку, чтобы до нее добраться.

Панель управления обогревом салона

Исправная работа системы отопления в автомобиле важна круглогодично. В то же время с приближением зимы исправность отопительной системы приобретает исключительное значение. Эффективная работа печки на Калине обеспечивает комфортное пребывание в салоне автомобиля, а также обзорность для водителя.

Система отопления Лада Калина не отличается от аналогичных устройств в других автомобилях. Несмотря на надежную и простую конструкцию, которую имеет печь Калина, это устройство требует периодического обслуживания.

Альтернативный метод замены радиатора

Второй способ требует некоторого дополнительного вмешательства, но его вполне можно освоить и получить бесценный опыт. На 1 этапе сливают охлаждающую жидкость из системы. Далее следует демонтировать аккумуляторную батарею. Клеммы снимаем так: сначала «минус», затем «плюс». Аккуратно отводят в их сторону. Потребуется снять и подставку под аккумулятор, которая установлена на 4 болтах.

Расширительный бачок для охлаждающей жидкости

Снимаем и убираем корпус воздушного фильтра автомобиля, предварительно демонтировав и воздуховод, который идет к двигателю. Это позволит обеспечить доступ к нужным деталям.

В салоне потребуется демонтировать водительское сиденье. Обязательным подготовительным этапом перед снятием печки является освобождение педалей газа и тормоза, чтобы их можно было отвести в сторону. Педаль газа прикручена 3 гайками на 10.

Для освобождения дополнительного пространства потребуется демонтировать и электроусилитель руля. Отсоединить трубки от радиатора отопителя можно, получив необходимый доступ со стороны капота. При помощи крестовой отвертки освобождают хомуты на патрубках.

Для извлечения со стороны водителя радиатора потребуется не только открутить 3 винта крепления, но и дополнительно несколько расширить пространство, чтобы могли выйти трубки радиатора. В противном случае придется разбирать еще и всю центральную консоль.

Как идет замена радиатора печки на Калину? Действенные методы замены радиатора печки на Лада Калина

Информация о том, как самостоятельно поменять печку на Калину, очень популярна у всех автомобилистов, хоть раз сталкивавшихся с неисправностями данного ВАЗ 2118.

Сама система отопления и вентиляции довольно проста, но добраться до ее элементов, скрытых за лицевой панелью (торпедой), очень сложно. Поэтому вопросы, касающиеся неисправностей системы охлаждения в целом и радиатора печки в частности, заслуживают детального рассмотрения.

Проблемы системы охлаждения

Чаще всего владельцам автомобилей Лада Калина приходится сталкиваться с такими неисправностями:

  • перегрев двигателя из-за несвоевременного включения или выхода из строя основного вентилятора;
  • с видом на печной вентилятор;
  • кран печки или самого радиатора, что приводит к полной замене калиевого ТЭНа;
  • Силовой агрегат
  • ВАЗ 2118 не прогревается до рабочей температуры Из-за того, что вентилятор постоянно работает.

Принудительное охлаждение калины заканчивается электронным блоком управления (ЭБУ), ориентируясь на импульсы, которые передает датчик температуры включения вентилятора. Когда антифриз в верхнем сопле нагревается до 103-105 ° C, этот датчик передает сигнал на ЭБУ, и он запускает крыльчатку через реле.

Если достигается точка вращения вентилятора и охладитель не работает, неисправность кроется в самом датчике или в контактах реле.

Когда вентилятор охлаждения не работает, это грозит перегревом двигателя, что приводит к замене поршневой группы.Но если крыльчатка крутится постоянно, вне зависимости от температуры, то нужно сразу размыкать реле блокировки. В одном из них, отвечающем за работу кулера, наверняка контакты сообщения. Снижение температуры жидкости или перегрев двигателя может быть вызвано кодировкой термостата, которая только заменяется.

Также исправить ситуацию, когда она появляется в ее радиаторе, может только замена печки на Калину. Причина в том, что заводские элементы изготовлены из алюминия и не подлежат герметизации.Часто бывает, что вентилятор отопителя не выдерживает тяжелых условий эксплуатации и выходит из строя. Тут тоже только замена моторчика печки.

Основное внимание уделяется тому, что первая группа неисправностей после правильной диагностики устраняется довольно легко. В замене датчика мощности вентилятора или чистке контактов реле нет ничего сложного. Немного дольше уходит установка нового термостата, а вот замена вентилятора печки или ее радиатора — более сложная задача.

Придется снимать всю панель приборов, а это долгие процессы.Поэтому так важна информация, как поменять калину печку без демонтажа торпеды.

Снятие старого и установка нового радиатора

Перед заменой проточного радиатора необходимо подготовить весь необходимый инструмент, а именно:

  • камень по металлу;
  • комплект торцевых и рожковых ключей;
  • плоскогубцы, отвертка;
  • обрезанная пластиковая канистра или таз для антифриза.

Первый I. Главный вопрос: Как снять печку на Калине, чтобы не разбирать всю приборную панель? Для начала необходимо опорожнить систему охлаждения, сливая жидкость в приготовленную емкость.Затем отсоединяется и снимается воздушный фильтр. Вместе с насадкой снимается аккумулятор.

Это открывает доступ к патрубкам, идущим к отопителю салона. Их необходимо снять с печей, выбив в тазу остатки антифриза.

Рядом с фитингами можно найти гайку, которая крепит защитную пластину внутри кабины. Ее также следует открутить, чтобы в дальнейшем плита двигалась свободно и не мешала демонтажу печки.После этого нужно перейти в салон и демонтировать следующие детали:

  1. Педаль акселератора. Держится на 3-х болтах, предварительно отсоединяя трос и загибая пластину.
  2. Боковая декоративная панель.
  3. Пластиковая боковая крышка печки.
  4. Педаль тормоза. Снимать ее полностью не нужно, достаточно снять металлический стержень, чтобы педаль поднялась.

Так как в моторном отсеке торчит печка, а ее рама не позволяет протолкнуть радиатор в нужном направлении, то для свободы действий необходимо вырезать часть пластика сбоку.

Для этого воспользуйтесь ножовкой, чтобы вырез был аккуратным. После этого печку немного подкармливают и в сторону водительской двери, вынимая из гнезда. Таким же образом устанавливается новый ТЭН, а проем заклеивается пластиком, который был вырезан ранее. В остальном сборка производится в обратной последовательности.

При снятом радиаторе есть возможность поменять мотор, клапан мотора в случае некорректной работы. Коробка передач и датчик положения клапана выполнены в виде одного блока, закрепленного на 3-х винтах.Их нужно открутить, отсоединить моторный деуктор и поставить новый. Также как снял радиатор Замена крана печки — это спокойно, такая необходимость появится.

Снятие электродвигателя нагнетателя

Вентилятор печки — достаточно надежный агрегат, но при работе в тяжелых условиях (жара, много пыли или повышенная влажность) его электродвигатель может выйти из строя. Ремонт перегоревшего мотора сложнее и дороже, чем покупка нового, поэтому в такой ситуации вентилятор калинового обогревателя заменяют.

Для производства работ нужен стандартный набор инструментов, да еще торцевые ключи «под звездочку». В таких пазах есть все саморезы, которые придется откручивать при разборке. Последнее начинается со снятия внешней пластиковой решетки и извлечения салонного фильтра.

Весь мусор из посадочной розетки необходимо убирать, чтобы он не ставил вас на голову при демонтаже вентилятора печки.

Замена мотора отопителя потребует от вас занять акробатическое положение внутри салона калины, если заранее не снимать переднее пассажирское кресло.Его прорези крепятся 4 гайками, поэтому эта операция не займет много времени.

Затем нужно открыть перчаточный ящик, освободив его от вещей, и открутить 4 винта, расположенные на его опорной стенке. Другой винт снаружи, под решеткой обдува, тоже надо открутить.



Далее, с правой передней стойки снимается декоративная накладка, снизу определяется нижняя часть крепления пластиковой панели и продувочный узел. Скручиваем, снимаем заглушку в сборе и поднимаем пластиковую панель (держится на «липучке»).

Под ним 2 гайки, они должны ослабить торцевой ключ. Чтобы снять вентилятор печки, нужно максимально отодвинуть торпеду и зафиксировать ее в таком положении.

Последний этап, лежа на полу калины, снимаем вентилятор печки, отсоединив электрический разъем. Вам нужно переставить его турбину на новый электродвигатель. Затем агрегат устанавливается на место, после чего производятся монтажные работы. Подробности Процесс замены показан на видео.

Добрый день. Пришла Калина с радиатором печки. Попробуем заменить радиатор печки на Лада Калина , не снимая панели. Метод конечно варварский, но быстрый.

Инструментов:
  • отвертка плоская
  • крестовая отвертка
  • голов и набор Gorog
  • болгарский
  • кусок утеплителя

Код поставщика:
  • 2108-8101206 (2 шт. ) шланги печки в комплекте с хомутами.
  • 11180-810106000 — Радиатор печки.

Пошаговая замена радиатора печки

1. Сливаем охлаждающую жидкость.

2. Демонтируем воздушный фильтр вместе с гофрой.

3. Снимите аккумулятор и площадку под аккумулятором.

4. Снимаем металлическую защиту и ставим как показано на фото ниже. Крепится на двух болтах.

5. Освобождаем хомут и снимаем два ниже показанных шланга печки.

Верхний снят с корпуса термостата.

Низ от сопла.

7. Отсоедините все фишки, подходящие для рулевого переключателя.

8. Отключить фишки от замка зажигания и от электроусилителя.

9. Отверните указанный ниже болт рулевой колонки.

10. Откручиваем еще четыре болта рулевой колонки в районе электроусилителя и демонтируем рулевую колонку.Расположение болтов лучше всего посмотреть в видеоуроке.


На фото отмечено расположение болтов крепления рулевой колонки
На фото отмечены крепежные болты

12. Снимите три отмеченные ниже гайки.

13. Снимите датчик педали тормоза, прогнув язычок и опустите педаль вверх. Это необходимо для того, чтобы получить больше места для замены радиатора.


Датчик

Если не понятно, то этот момент на видео уроке с 4-55 .

14. Под капотом откручиваем гайку на десять, где выходят шланги.

И еще болгаркой ругайте, место куда подойдут шланги.

16. Еще радиатор ничего не держит, вытаскиваем. Также удалите старые шланги из-под капота.

Еще до демонтажа радиатора нужно открутить декоративную крышку. Она на трех винтах.

17. Вот вид в салоне при снятом радиаторе.

18. Берем новый радиатор и откручиваем краны как показано на фото ниже.

Не забываем чистить пластиковые лопасти.

19. Наклеиваем на радиатор бегущую полосу против вибрации.

20. Вставьте радиатор в сиденье.

21. Наденьте нижнюю насадку. Ставим хомут на нижний снятие радиатора, а насадку из-под капота надеваем. Далее отпускаем хомут, одеваем насадку и задерживаем.

22. То же самое проделываем с верхним шлангом и устанавливаем декоративную крышку.

23. Советую набить между шлангами какую-нибудь изоляцию, чтобы шум от мотора в салон был меньше.

24. Под капотом надеваем верхнюю насадку и зажим. А вот нижнюю насадку нужно немного укоротить, а потом одеть и закрепить хомут.

Видеоурок

Здравствуйте, уважаемые читатели блога , сайт . Замена печки На Калину задача сложная, но именно о ней мы и поговорим в этой статье. Печка Калина — это одно из главных ее достоинств. Она хорошо греет, да еще и в сильный мороз Салон довольно быстро прогревается. Пока Калина новая — все идет отлично, но скоро Калина может разочаровать своего хозяина. Если у радиатор печки начнет протекать, на ковриках в салоне появятся лужи антифриза, а в худшем случае Тосол может даже залить электронный блок управления двигателем.

Замена радиатора печки без снятия панели

Итак, если в районе радиатора печки Вы нашли масло жидкое — значит пора произвести замену радиатора печки Вашей калины и сделать ее желательно как можно скорее усиленной. Радиатор печки Калина он находится в центральной консоли, чуть ниже отсека для магнитолы, чуть правее и выше педали газа.

Сняв пластиковую накладку, можно увидеть поверхность радиатора и визуально оценить его состояние.Взгляните на мою Калина после восьмой зимы радиатор печки Выглядит так:

Staten Kalinovsky радиатор отопителя Сделайте материалы из духа материалов: пластика и алюминия. Зимой он испытывает большие перепады температур, поэтому радиатор начинает течь, как правило, в холодное время года. На моей Калине радиатор печки Стал лить на третьем году жизни, но происходило это так медленно, что я ничего не заметил.

Тосол проник внутрь ЭБУ и окислил плату, она закрылась, и машина перестала заводиться. Поставив новый ЭБУ (цена 5000 руб.), Залез в полиэтилен (надо было еще на новой Машине). Прошло еще 5 лет, оксиды на конце радиатора становились все заметнее и вот прошлой зимой первые капли антифриза упали на коврик со стороны водителя:

Мне кажется, все это время Тосол очень медленно вытек из радиатора в воздуховод, откуда ему удалось испарить воздушный поток.Позже, переставив родной радиатор печки Калина, обнаружил под ним зеленую лужу:

Итак, увидев капли Тососа, я понял, что это откладывать ремонт печки Больше не могу. Планировал к весне в обязательном порядке заменить радиатор печки Калина И в ожидании начал изучать интернет в поисках информации.

Калина печка. Замена печки на Калину

Вырвав пол интернета, я понял, что информации по этому поводу мало.Мне достоверно удалось выяснить, что такое , замена радиатора печки на Калину — задача не из легких. Наши именитые конструкторы спроектировали машинку таким образом, что на заменить радиатор печки Надо разобрать почти половину салона, вагон:

Потом позвонил в автосервис и выяснил, что за процедуру замены печки на калину придется заплатить 5-7 т.р. Сумма меня насторожила, но мне показалась необходимость демонтировать многие элементы салона, в том числе переднюю панель.Как-то не захотелось в результате неразвернутой сборки получить новые сверчки или поломку активных узлов, поэтому я стал настаивать на альтернативных вариантах замены радиатора без снятия передней панели автомобиля .

Я довольно долго изучал информацию в Интернете и в результате выяснил, что:

    • Для установки нового радиатора нужно снять старый (это понятно), но сделать это, не снимая приборную панель, можно только откатить от старого радиатора длинный штуцер, торчащий из салона в моторный отсек
    • А вот установить новый радиатор, не разобрав торпеду — невозможно.Установить новый радиатор мешает его длинная установка. Укорочить их на новом радиаторе нельзя — тогда не удастся надеть на них шланги из подкапотного пространства. Смотрите, штуцер и так не очень много в подкапотном пространстве, особенно нижний:

Сравните, слева новый радиатор (с фитингами), а справа старый (уже без фитингов):

Размеры штатного радиатора печки Лада Калина

Так, Габаритные размеры радиатора печки Калины : 240 ч. 195 ч. 50 ММ.

Также можно использовать размеры ниши, в которой установлен радиатор отопителя Калина: 54х198 мм. Однако если собрать адиатор Печь. Из другой машины, то учтите, что края этой ниши сильно закруглены:

Способы замены радиатора печки на Калину

А теперь, уважаемые читатели, опишу, как заменить радиатор печки мне удалось найти в интернете.Мне удалось выяснить четыре способа установки радиатора печки на Калину , из которых я выбрал последний (тогда он мне показался оптимальным).

    • Снятие панели приборов
    • Воздуховоды для питьевого воздуха
    • Печка от газели

Рассмотрим каждый из способов замены печки Калины И разберем плюсы и минусы каждого из них.

Снятие панели приборов

Это метод замена радиатора Калина Официально рекомендована заводским производителем.По этому способу, по задумке наших конструкторов, для замена радиатора отопителя необходимо снять торпеду — переднюю панель автомобиля. Этот вариант был мной сразу отклонен как минимум по двум причинам.

    • Во первых , не хочу заменять печку на разборку «самки», т.к. при сборке что-то может быть неправильно собрано, что-то может скрипеть, а что-то может вообще перестать работать
    • Во-вторых , никому этого делать не хочет, а в обслуживании стоит около 5-7 тысяч рублей.- Довольно дорого и без гарантий))

Вы найдете подробное описание этой варварской процедуры.

Воздуховоды для питьевого воздуха

Второй способ заменить печку на Калину Это та часть воздуховода отслаивается,

затем вставляется новый радиатор печки,

и откачка стенки воздуховода клеевым методом возвращается на свое место:

Отказался от этого способа, потому что он мне показался наиболее варварским и колхозным (после разборки панели, конечно).Зато у него есть свои плюсы:

    • Металлическую пластину с резинкой снимать не нужно
    • педаль тормоза разбирать не нужно
    • используются родные форсунки и радиатор (все идеально)

Этот способ может быть достаточно эффективным при условии восстановления герметичности воздуховодов для опилок.

Укорочение фитингов радиатора

Третий способ — это укорачивание штуцеров на штатном калиновском радиаторе печки.Теоретически можно укоротить штуцер родного радиатора Калиновского до такой длины, чтобы появилась возможность установить его в нише. Тогда необходимо использовать более длинные шланги (например, от печки 2108), а на укороченные штуцеры надеть их прямо в салоне автомобиля.

На тот момент единственное упоминание об успешном применении этой техники показалось мне неубедительным, и другие доказательства были найдены. Когда я представлял себе, как все это соберу в районе узла Падал, то этот способ мне показался не очень перспективным, однако сейчас, изучив расположение узлов, думаю, что в следующий раз надо попробовать установить таким образом штатный радиатор.

Замечу, что резинка-уплотнитель Вместе с металлической пластиной скорее всего использовать не удастся , поэтому герметичность салона снижается и это главный недостаток этим методом, не считая неудобств сборки форсунок на радиатор.

Печка от газели или от Волги

Название метода говорит само за себя — речь идет о замене статического радиатора На радиатор печки от другой машины, например от Волги или Газели.Забегая вперед скажу: этот способ я не рекомендую , чуть позже поймете почему.

Смысл такого способа замены радиатора печки в том, что вместо штатного можно поставить в Калину радиатор печки От Газели или Волги (по размерам он должен подходить), но он имеет другую комплектацию с его, поэтому они должны отображаться справа — со стороны пассажира.

Для того, чтобы вывести штуцер справа, нужно проделать отверстия в пластиковой стенке под бардачком, а шланги подцепить через верх — для приборной панели благо места хватит.Отверстия в стене можно проделать с помощью паяльника, и не беспокойтесь об эстетике — шланги видно только с высоты посадочной поверхности.

Преимущество данной схемы в том, что для замены радиатора не нужно ничего разбирать под капотом, достаточно слить лишний антифриз, остальные работы производятся в салоне автомобиля.

На мой взгляд, конструкторам Калины стоило применить именно такую ​​схему: расположить радиатор печки штуцер справа и снять его сбоку от пассажира, а слева, наоборот, герметично закрыть отсек.В этом случае для замены радиатора со стороны пассажира не пришлось бы разбирать две педали, а под капотом нужно было бы только слить излишки антифриза.

Нашел подробный положительный отчет о том, как радиатор Волгова идеален для замены штатного на Калину.

Отзывы про медный радиатор были только положительные, поэтому решил поставить себе такой и начал поиски радиатора. Однако найти это медное чудо мне не удалось.Вместо этого мне все время попадались такие радиаторы, высота которых превышает допустимую более чем на сантиметр. Кстати, цена такого медного радиатора около 2 тысяч рублей.

Так что не нашел медного радиатора подходящего размера Купил за 650 р. Радиатор Газельевский из пластика и алюминия поставил и на Калину. Процесс установки подробно не описываю, т.к. этот путь развития был тупиковый. Для сравнения приведу только фото:

Обратите внимание: Газельевский радиатор печки (на фото справа) на сантиметр меньше по ширине, и он тонкий, он тонкий — всего 16 мм, а Калиновский — 18 и 20 мм.К тому же примерка показалась мне слишком длинной, поэтому я их прикоренил. Как оказалось, сделать это было невозможно.

Использовал шланги от двигателя до радиатора сплошные 1,5 метра, чтобы не создавать лишнего сопротивления. Штуцер на двигателе имеет диаметр 20 мм. Надеть на них 18-й шланг я не мог, поэтому использовал армированный шланг диаметром 20 мм.

И вот, спустя неделю после установки радиатора ГАЗели, из-под шлангов на радиаторе печки начал капать тосол.Затянув хомут, обнаружил, что поток только усиливается. Потом снял шланги и понял, что эти слесари настолько легкие, что под натиском хомутов просто оказались внутрь.

Еще один Газельевский радиатор пришлось купить, но уже с более мощной арматурой диаметром 18 мм. Странно, но стоил этот радиатор дешевле — всего 600 р.

Второй экземпляр смотрелся посерьезнее, вид у него был надежный, хороший, на коробке касалась надпись «Сделано в Германии», но по ширине он тоже уступал Калиновскому почти на сантиметр.Летом зря не придавал значения, но с приходом зимы стало ясно: плотность радиаторной установки играет ключевую роль в эффективности печки.

Установив второй радиатор от газели я не разрезал штуцеры, надел на них шланги к двигателю (два армированных шланга диаметром 20 мм, длинной 1,5) и закрепил каждый шланг двумя хомутами. Впоследствии за полгода никаких протечек здесь не возникло:

Итак, со вторым радиатором езжу с июня по декабрь и с наступлением морозов понял, что печка практически греется.Теперь я понимаю, что плохо сжат радиатор печки , поэтому холодный воздух под давлением от вентилятора, вместо того, чтобы проходить через пластины радиатора, проносился мимо, в зазоре, образовавшемся из-за недостаточной ширины радиатора.

К тому же при установке радиатора печки от Газели я недостаточно сконструировал Радиатор Пороофон. Посмотрел, как у меня был уплотнен радиатор печки от Газели. Это пример, как это делать не нужно, а как заклеить радиатор печки, вы увидите чуть позже.

Что делать, если повернуть штатный радиатор?

Итак, друзья, с приходом холода заметил, что печка греет слабовато, а при температуре за бортом -10 ° С окна заклеивались только после 30-40 интенсивных движений. Ездить на ней было невозможно, и в следующую оттепель я решил приступить к третьей (надеюсь последней) замене радиатора печки .

К этому времени у меня было понимание, что экспериментов хватит и надо еще поставить родной радиатор печки от калины , идеально подходящей по размерам и форме.Причем перед его установкой его нужно тщательно заклеить поролоном, чтобы воздух от вентилятора проходил через пластины радиатора, а не мимо него.

На тот момент еще не знал, как поставить штатный радиатор, но резать воздуховоды или разбирать торпеду все равно не собирался. Мне показалось, что должен быть какой-то более простой и логичный способ установки штатного радиатора. Купив новые патрубки и радиатор печки от Калины (650 руб.), Я снял установленный радиатор с газели и попытался поставить на его место штатный радиатор.Как и ожидалось, штуцер был заглублен в перегородку моторного отсека, так что штатный радиатор нельзя было протянуть в нишу даже на половину своей длины.

После демонтажа радиатора от Газели начал думать, как поставить штатный радиатор, ничего не ломая. Покрутил, повернул радиатор, поставил и Эдак, и вдруг мне в голову пришла идея: а если перевернуть радиатор отопителя Фитинги не к мотору, а в сторону водителя?

Идея была хоть и смелой, но жизнеспособной, так что через час после 4-х дефлекторов системы обогрева уже тускло тухлым воздухом.Теперь рассмотрим от начала и до конца весь процесс замены печки на Калину методом обратного радиатора . Начнем с составления списка всего, что нам нужно.

Инструменты и материалы для ремонта печи Калина

Обязательно:
    • Две отвертки: крестовая и плоская (для отвинчивания хомутов)
    • Нажмите кнопку
    • Головки на 7 и 8 (для отвинчивания хомутов)
    • Голов на 10, 13
    • Длинная голова на 10 (длина 5 см)
    • Ключи к 10, 13
    • Длинные клещи или гранулы (чтобы сломать арматуру старого радиатора)
    • Металлическая опора (новый радиатор Gentlyumping Splatte)
    • Острый нож (для резки поролона)
    • Станция Радиатор Печка Калина 11183
    • Армированный шланг 3 метра, внутренний диаметр 20 мм
    • Два угла трубок (d = 18-20 мм, 50х50 мм)
    • Полная толщина 5 и 15 мм
Желательно:
    • Освещение: держатель лампы или фонарь
    • Отрезок шланга для слива охлаждающей жидкости + трубка-переходник
    • Нитевдеватели (для откручивания труднодоступных зажимов)

Обращаю ваше внимание, уважаемые читатели, что абсолютно необходимо для ремонта двух трубчатых уголков диаметром 18-20 мм (по диаметру шланга) 50х50 мм размером которые будут отворачивать поток жидкости от фурнитуры (на фото справа):

Вы можете попробовать обойтись без этих углов Но в этом случае шланги будут сильно зацеплены, а , возможно, , антифриз не сможет свободно циркулировать.К тому же нагрузка на местах неизбежно увеличивает нагрузку, а значит, и риск протечек, которые в салоне автомобиля крайне нежелательны.

Уголки купил за 50 р. В магазине запчасти на газ. Заодно схватил хлопот из

подходящего размера.

Замена печки на Калину методом реверса радиатора

Итак, приступим. Поставьте машину так, чтобы левая могла открывать водительскую дверь и производить работы в районе педального узла.Открываем капот, снимаем воздушный фильтр и воздуховод .

Отверстия в воздушном фильтре и в дроссельной заслонке рекомендуется заткать чистой тканью, чтобы пыль, грязь и посторонние предметы, которые могут повредить двигатель, не попали внутрь во время работы внутри.

Снимаем аккум и площадку под него (ключи на 10, на 13, храповой ключ с головкой на 13).

Для полного снятия площадки откручиваем головку на 10 труднодоступную гайку, к которой крепится платформа двумя трубопроводами.Эти шланги приходится каждый раз откручивать при снятии площадки под аккумулятор, поэтому я соединил их вместе и больше не прикручивал к площадке, потому что они никуда не денутся

Как слить Тосол на Калину?

Во избежание ожогов работать с охлаждающей жидкостью только на остывшем моторе. Когда двигатель Тосол нагревается в системе, он находится под давлением, поэтому не снимайте форсунки и не открывайте крышку бака, пока мотор не остывает.

Тосол объединить двумя способами:

  • 1) Можно открутить сливную пробку В правом нижнем углу радиатора охлаждения двигателя и открыть расширительный бачок пробки.Если вас залит классический метод, то рекомендую заменить штатную трубку радиатора на эту такую ​​тюнинговую версию, которая продается в магазине за 15 рублей. Прорези под отвертку на штатном стопоре (на фото — слева) быстро выламываются, надо смотреть на тач — он не выступает из радиатора, а стопор настройки (на фото — справа) заметен и легко откручивается. Рекомендую поставить такую ​​заглушку всем Калиноводам!

  • 2) второй способ слива антифриза заключается в сливе только той части тосола, которая находится в радиаторе печки (1-2 литра).При этом весь расплав теплоносителя будет собран в канистре и никаких капель, а остальная жидкость останется на своих местах в системе.

Методика Следующее: Снимите шланг с узла дроссельной заслонки обогрева .:

Из этого шланга будет сливаться охлаждающая жидкость, поэтому необходимо зацепить другой шланг И приложить свободный конец к канистре, где будет собираться расплав Тосол. В качестве переходника я использую высокую головку на 10, благо это сквозное отверстие, и, по сути, это трубка.

Далее зажимаем пальцем нагревательный штуцер дроссельной заслонки (с которого снимается шланг) и вдуваем в расширительный бачок . Давление в системе повышается и антифриз человека по шлангу прямо в канистре. Когда из шланга уходит воздух, значит, основная часть Тосола из плиты уже вышла.

Надув в расширительный бачок — занятие на любителя, поэтому кто-то предпочитает сливать охлаждающую жидкость через упор радиатора, но я сделал самый простой СПЕЦИАЛЬНЫЙ позволяющий закачивать воздух в систему с помощью компрессора.Сломав старую трубку от расширительного бачка, просверлил в ней отверстие и вставил изнутри штуцер от камеры автомобиля:

Теперь накачиваем бак насосом или компрессором и змеевик сливается сам.

Демонтаж старого радиатора Лада Калина

Итак, когда Тосол сливается, снимаем с двигателя верхнюю и нижнюю штуцеры, патрубки Поддерживающие печку.

Нижний и верхний диаметры писков со стороны двигателя 20 мм.

Диаметр обеих штуцеров без учета стороны — тоже 20 мм.

Если обратить внимание на колонки на сплетах сторон, становится понятно, почему их очень сложно носить армированный Шланг диаметром 18 мм . Во всяком случае, я не мог этого сделать. А вот 20-й шланг подходит идеально, поэтому рекомендую использовать шланг диаметром 20 мм .

Забегая вперед скажу, что армированный шланг я купил в обычном магазине по цене 60 р / метр.Двух кусков по 1,5 метра хватит с запасом даже для установки радиатора печки от газели, а для установки перевернутого штатного радиатора будет достаточно 1 метра в каждую сторону. Лучше купите шланг диаметром 20 мм (на фото он прав), т.к. на сплезер легче носить от двигателя.

У меня 20-й шланг был установлен с радиатором от Газели, но при замене штатного радиатора эти шланги уходили в яму, а шланг брали диаметром 18 мм (так как он был в стоке).Правда, для соединения с двигателем я сделал переходники, но об этом чуть ниже.

Далее нам нужно добраться до штуцеров радиатора отопителя и снять с них старые патрубки. Сделать это непросто — сплезеры расположены в труднодоступном месте , поэтому я откручиваю от рулевой рейки левую тягу (на фото она лежит сверху рулевой рейки), хотя, возможно, вы скроется без этой операции. Хомута на фурнитуре сильно оксид да и для работы ключу просто негде, так что хомуты удалось повернуть только длинные финишное покрытие :

Когда шланги сняты, откручиваем гайку, которая находится на длинной шпильке, слева от штуцера радиатора печки :

Забегаем вперед, скажем, что эта шпилька крепится к моторному щиту стальной пластиной , на которую наклеена резиновая прокладка , обеспечивающая герметичность салона.Вот ее фото с педалей:

Звук Нижние партнер проще отключил:

Сопла сняты. Верхний шланг длиннее (на фото ниже)

Теперь переходим в салон и откручиваем три винта крепления крышки радиатора печки а так же блестящую стальную пластину :

Заодно сразу выдвинул педаль тормоза — Она предоставит нам достаточно места, чтобы вынуть радиатор из своей ниши.Разберите педаль тормоза, если вы предпочитаете легко достать старый радиатор, не разрезая его металлом с металлом, как это делают. Для этого снимите стопорную пластину и выньте шплинг , педаль к. акции :

подсказка : Если поставить маркер на резьбу, где была гайка, то при сборке прекратите установку Это займет у вас гораздо меньше времени.

Когда педаль отсоединена от педали , I. датчик упора снят, педаль свободно перемещается в продольном направлении. Снимите педаль назад (на себя) и влево. Это помешает этому сфокусироваться на педалях , в которых демонтированный датчик отдыхал раньше. Упор может даже немного погнуться — это не страшно (при сборке вернем его в исходное положение), главное, теперь педаль поднести к себе.

Кронштейн снимаем, лишнюю шумку отворачиваем в сторону и можно попробовать снять радиатор печки из гнезда.Если получится, значит, вся эта статья написана зря, ведь новый радиатор можно поставить точно так же)). Если чуда не произошло, и вытащить радиатор помешали вам splezer воткнуть в подкапотном пространстве, то вы берете какие-нибудь клещи и смело закусываете splezer под фундамент. Постарайтесь не повредить уплотнение , прикрепленное к стальной пластине — оно нам еще пригодится.

Когда внешняя часть подходит, сломается — снимите с фитинга стальную пластину с уплотнением .Если фитинги все же мешают — заморачиваться под фундамент.

Далее легким движением вытаскиваем из его приземления старый радиатор. Теперь вы можете приступить к установке нового. Если вы попытаетесь поставить радиатор как есть, постарайтесь не откладывать его края — алюминиевые пластины очень тонкие, их легко повредить.

Установка перевернутого радиатора печки на Калину

Итак, рассмотрим, как поставить радиатор в перевернутом виде — без патрубков, а к драйверу:

Если фитинг не врезается, значит мест для посадки шлангов очень мало.Теоретически можно сначала одеть шланги , а установить радиатор уже в сборе со шлангами, но я пошел другим путем. У меня было два трубчатых уголка , я соединил их со шлангами, затем установил радиатор и в конце соединил уголок с радиатором. Пол на радиаторе я обрезал до минимума, оставив 30 и 50 мм.

Длина 30 мм была выбрана исходя из того, что она позволит при необходимости установить на верхний штуцер Второй зажим.Прибавив еще 20 мм (диаметр шланга), я получил нижний снутстер длиной . 50 мм .

Сейчас проверил — Тосола не бывает, поэтому вторая клешня на каждый штуцер не нужна. Для установки одного зажима можно уменьшить длину штуцеров еще на 15 мм. , поэтому, я рекомендую вам, уважаемые читатели, в целях экономии места ограничить длину , подходит , размеры 15 и 35 мм.

После установки уголков на радиатор, у меня получилась примерно такая конструкция.

Установив радиатор печки в посадочную розетку, понял, что по длине эти уголки ставятся в принципе. Поэтому еще раз рекомендую сделать штуцер короче на 10-15 мм.

Потом хомуты оставил на своих местах, а уголки снял, снял для упрощения установки. Вспомнив неудачный опыт установки радиатора Газельлевский, решил аккуратно уплотнить радиатор и приклеил его поролон по следующей схеме.

Вся дальняя стенка приклеена поролоном толщиной 15 мм, плюс по бокам фурнитуры приклеены две полосы квадратного сечения 15х15, сверху и снизу. Благодаря этим двум полосам не дует ни из-под радиатора, ни сверху (холодный воздух), ни снизу (теплый). Поэтому рекомендую вам, уважаемые читатели, поступить так же, потому что благодаря правильному уплотнению поток от вентилятора будет идти через радиатор печки Так он будет лучше греться.

Справа и слева густой поролон, я не клеил, чтобы не задевал монтаж. Мне показалось, что поролона толщиной 5 мм хватит, и надо сказать, радиатор в мою нишу вошел довольно плотно.

Когда радиатор обтянут поролоном, оставим довольно попадаются , а в это время установка на свои места шланги . Металлическая пластина Пришлось до доработать . Изначально она выглядела так:

Выступающую стенку пришлось сломать, так как она не пропускала одновременно радиатор и шланги.После доработки изделие приобрело следующий вид:

Далее вставить шланг в уплотнительную резинку . Шланги, особенно диаметром 20 мм, будут сидеть в резиновой ленте довольно плотно, поэтому вставлять их в резинки следует до того, как пластина с резинкой будет установлена ​​на корпусе.

Установите металлическую пластину и уплотнение на их место. Следует подчеркнуть, что наличие штатного сальника Положительно сказывается на герметичности салона I. шумоизоляция , поэтому желательно ее оставить.

Глубокая головка на 10 , не забывая установить шайбу, притягиваем пластину к моторному щиту:

При прикручивании пластины с резинкой протолкните шланги из салона в моторный отсек и наденьте их на штуцер двигателя. Проблем с этим возникнуть не должно, т.к. вы будете использовать шланг диаметром 20 мм, но пришлось сделать от подруги переходники с 18 шланга на 20-й.

Изготовил часть переходников двигателя из штатной трубы от печки калины, диаметром 20 мм, которую планировал использовать и поэтому купил в магазине вместе с радиатором:

В качестве переходника я использовал трубку диаметром 18-20 мм, которую давно купил газ в магазине автозапчастей.

Теперь, когда шланги смонтированы на своих местах, я произвел установку радиатора печки В нишу, в сборе с уплотнителями:

После этого вставляем уголки в шланги, затягиваем хомуты, и лишнюю часть шлангов убираем вверх для вентиляционного короба.

И последним этапом соединяем уголка от радиатора . Не знаю, влияет ли, но я соединил нижний шланг от двигателя к нижнему декоратору радиатора, а верхний — к верху.

Было бы еще неплохо прикрутить радиатор к вентиляционному коробу тремя винтами, которые для этого предназначены, но я этого еще не сделал, т.к. радиатор и без него сидит очень плотно, из-под него не никуда дуть, а с креплением заморачиваться, пока зимой особого желания нет)).

Справа остались следы установки печки от Газели — дырочки проделанные паяльником. Поролон их закрыл плотно, но летом планирую отыметь их эпоксидной смолой Таким образом герметичность восстановится полностью. Теперь точно знаю, что с печкой от Газели зря плакал. Надо поставить штатный радиатор печки от калины, и точка!

Сейчас мы перечислим в обратном порядке все необходимое для возвращения на свои места.

Сборка

Вернись на место педаль тормоза . Сделайте так, чтобы она мешала упор Значит необходимо отвести ее в сторону и это позволит вам вернуть педаль на ее законное место. Если упор снимал вперед , то после возврата педали. на ее месте, распрямите упор с помощью плоскогубцев .

Соединение педали со штоком, не забудьте установить стопорную пластину .

Также не забудьте поставить, подключить и обязательно настроить датчик Нажатие на педаль тормоза :

Не забудьте подключить и настроить датчик нажатия педали тормоза. Стоп-сигналы должны загореться при слабом нажатии на педаль.

Также устанавливаем на место кронштейн педали Газа А на себе педаль , что требовало закрепить на кронштейне стопорной пластины .

Пожалуй, все в салоне, теперь перейдем в подкапотное пространство.Не забудьте вернуть на место тягу руля и закрепляем на место теплозащита (Если откручивать):

Поставил на место воздушный фильтр , воздуховод , потом площадка под акб и сам аккумулятор .

Итак, все собрано, осталось лить антифриз и выхлоп траффик от печки. Перед заливкой Тосола убедитесь, что все шланги поставлены на свои места и все хомуты затянуты ими, в том числе шланг обогрева дроссельной заслонки .

Признаюсь, залив антифриза и проверив систему охлаждения, я сначала немного расстроился, то что печка опять не греет . В отчаянии добавил Газу и заметил, что на высоких оборотах Воздух от печки сильно нагревается. Тут мне пришло в голову: в системе шлюз. . Воздух скапливается в самой высокой точке (у меня он в шлангах) и не позволяет тосолу циркулировать по плите.

Воздух из системы я выгнал так же, как и ему уже 7 лет.Просто покатайся (3-4 тыс приора) и поток Тосла авиасалон на пузырях а потом забери их в расширение Бачек. Следите за уровнем Tosla и убедитесь, что пробковый расширительный бачок OK пропускает воздух внутрь , а затем шлюз Вы не боитесь.

Вот, пожалуй, все, уважаемые читатели! Искренне надеюсь, что эта статья вам поможет. замените радиатор печки И у вас больше не будет проблем с этим агрегатом.Желаю, чтобы в вашей машине печка работала идеально, ни разу не вела, и даже если даже в сильный мороз в вашей машине будет тепло и уютно!

Штатный радиатор по реверсивной схеме поставил 5 декабря 2015 года . Езжу с ним почти месяц, на носу Новый год, печка еще очень порадовала))

PS декабрь 2016г.
С установленным радиатором печки по реверсивной схеме проездил до мая 2016 г. А потом Калина была изучена до блеска и перешла во владение второму хозяину.За эти полгода проблем с радиатором печки у меня не было, но, обобщая накопленный опыт «борьбы» с радиатором печки, предполагаю, что в следующий раз я поставлю радиатор по обычной схеме.
а как это сделать не снимая панели? — ты спрашиваешь. Вот так:
Один хороший человек мне подсказал, что радиатор печки Калина можно установить форсунками вперед, немного срезав штуцер и надеть на них удлиненные шланги от ВАЗ-2108, открытые из подкапотного пространства.Затягивать хомуты на штуцерах придется не в подкапотном пространстве, а в салоне, и здесь придется повозиться. Этот метод подсказал мне грамотные спец в одном хорошем автосервисе, за что выражаю благодарность от всего сообщества Калиноводов.

Уважаемые читатели! Если у вас тоже есть хороший опыт замены радиатора печки без разборки панели — расскажите об этом в комментариях.

Четыреста рублей за час работы. Просто столько возьмут на сотню при ремонте ваз авто.А при замене радиатора печки Калина — 500 руб. Откуда такая несправедливость, что делать при протечке радиатора отопителя и почему вокруг этого радиатора собрана вся Калина, а не радиатор врезан в машину, ответы на эти вопросы будем искать вместе.

Особенности замены радиатора печки на Калину

Есть только один официальный метод замены печки печки на Калине. И он внушает священный кайф — полная разборка салона, снятие передней панели, сидений и центральной консоли.Это отнимает массу времени, сил и нервов, а если обратиться за помощью к сотне, то цена замены радиатора отопителя калины может не уместиться в 4 тысячи.

Но не торопитесь. Если в салоне холодно, это не значит, что виноват радиатор. Проблема может быть зарыта не так глубоко. Причина плохой работы Отопитель может быть воздушной пробкой, которая не полностью пропускает антифриз в радиатор печки, а также может полностью его перекрывать. В этой проблеме не обязательно разбираться подробно, достаточно сказать, что слив старую охлаждающую жидкость, промыв систему охлаждения и залив новой жидкости, можно избежать проблем с печкой.

Часто начинающие водители поднимают панику по поводу холодной кабины просто из-за закрытых заслонок, забитого салонного фильтра или плохо работающего электродвигателя отопителя. Что тоже при замене требует либо акробатической подготовки, либо полной разборки салона. Также для определенного опыта требуется кондиционер, который иногда попадает в салоны Калины и не всегда корректно взаимодействует с обогревателем. Однако замена радиатора отопителя Калина актуальна не только при утечках охлаждающей жидкости.

Причины выхода из строя ТЭН

Практика эксплуатации Lada Kalina подсказывает, что к радиатору отопителя нужно подъезжать по таким причинам:


Если все-таки замены радиатора не избежать, то для начала нужно выбрать хороший теплообменник, ведь замена его будет незабываемой.

Как правильно выбрать радиатор печки

Перед тем, как выбрать радиатор печки, стоит знать, что они могут быть как алюминиевыми, так и медно-латунными.Однозначно расставить приоритеты в выборе одного материала сложно, но особенности работы есть у каждого. Характеристики Они продиктованы свойствами материала. Медь имеет немного меньшую теплопроводность, чем алюминий, поэтому нагревается медленнее. Нельзя сказать, что это плохо, ведь тепловая инерция в таком радиаторе достаточно велика. Это значит, что он может долго не остывать.

Алюминиевый радиатор — наоборот. Быстро нагревается, но также быстро и остывает.У него есть еще несколько минусов. Во-первых, алюминиевый радиатор непроектируемый. Как только захлебнется — можно выбросить. Медные рулоны довольно простые и сколько угодно. Только выбирать нужно правильно, ведь при продаже, особенно в гараже, экземпляр после ремонта, с выносными перегородками может попасться. Он не потечет, но и тепла тоже не даст. Антифриз просто пройдет через такой радиатор, как по патрубку.

Также стоит обратить внимание на наличие пластиковых завихрений жидкости.Их можно увидеть, если заглянуть в насадку. Это спиральные пластиковые пластины, повышающие на 25% КПД радиатора. Цена на радиатор отопителя на Калину может быть от 900 рублей за оригинал, а малоизвестные конторы могут предложить свои радиаторы и по 600-800 рублей. Естественно, лучше переплатить и купить оригинальную новую. Медь или алюминий — на усмотрение хозяина.

Замена радиатора без снятия передней панели

Классический метод замены радиатора отопителя из видео роликов, которые мы представили на странице, подразумевает полную разборку салона.Вдвойне обидно, что придется потерять целый день, если поменяешь радиатор самостоятельно, или пять тысяч, а также целый день, если воспользуешься услугами сотни.

Однако есть способ, позволяющий с меньшими трудозатратами и быстрее заменить радиатор. Альтернативный способ Замена заключается в том, что с помощью пилы по распилу металла перед снятием старого радиатора из него вырезают отрезок с насадками или просто срезают насадки. Если радиатор алюминиевый, то в этом случае патрубки будут пластиковыми и их снятие от силы займет 15 минут.При замене следует учесть еще несколько нюансов.

После снятия форсунок, чтобы не ослабить переднюю панель, можно также сделать надрезы в тех местах, которые указаны на фото, на кожухе отопителя. В этом случае отпадает необходимость полностью демонтировать панель при замене радиатора. Достаточно просто слить антифриз, разобрать педаль газа (можно еще и блок крепления педали тормоза, хотя многие и без него простаивают), укоротить штатную направляющую натяжку на 10 мм (большие колодки, плоскогубцы), вынуть старый радиатор и поставил новый.

Таким образом можно просто решить вопрос с заменой радиатора печки на Калину, сэкономив время и деньги. Используйте правильный антифриз и удачных зимних дорог!

Замена Печки без снятия панели Lada Calina

Большая часть инструкции включая сервисную книжку на автомобиль Лада Калина. Описана методика замены печки путем демонтажа панели приборов. Это доставляет массу неприятностей и неудобств. Замена радиатора печки ВАЗ-2115 без снятия панели.Замена печки без снятия панели Лада Калина. Также у нас будет описана замена Печи без снятия панели Лада Калина Что удобнее, быстрее и позволит вам справиться с поставленной задачей даже совершенно новой.

[i] Стоит отметить, что в предыдущей статье Замена Вентилятор отопителя Лада Калина Тщательно описаны два способа замены вентилятора: по сервисному контролю и по обычаю людей.

Как уже упоминалось выше, предлагаемый нами способ не требует демонтажа приборной панели, а это означает, что для его реализации потребуется меньше инструментов и материалов. Фактически вам понадобится трещотка, набор торцевых головок, пара отверток (крестообразная и плоская), а также новая печка .
С последним мы не рекомендуем торопиться, особенно если у вас небольшой опыт ремонта машин. Все дело в том, что очевидные неисправности печки, кажущиеся очевидными неисправности, могут обернуться проблемами в совершенно разных узлах.Поэтому сначала снимите старую плиту и убедитесь, что она вышла из строя, а после идите в магазин за новой.

Покупайте лучшие печи ВАЗ, так как небольшая экономия за счет покупки печей других производителей не редко выливается в большие расходы из-за низкого качества выпускаемой продукции, а также практически полного отсутствия гарантии.

Алгоритм замены печки на Лада Калина

Замена Печки без снятия панели Лада Калина — это настоящая находка для молодого поколения автовладельцев.Лада Калина — Замена радиатора печки (без снятия панели). Роман. Чтобы научиться этому методу, следует внимательно прочитать следующую пошаговую инструкцию и обязательно четко следовать всему, что в ней написано. Итак, приступим.

Шаг 1: В первую очередь необходимо демонтировать рулевую колонку.

Замена

Радиатор печки Лада Калина без снятия панели
! Полезное видео!

как заменить радиатор печки на Лада Калина без снятия панели ! Лада Калина как поменять радиатор печки His.

Замена радиатора Печки на Калину 1117

Замена Радиатор печка на ВАЗ 1117. Калина Сообщество Вконтакте

Шаг 2: Затем вы должны взять педали. Замена печки газ 31105, рестайл, замена радиатора печки на волгу 31105 без снятия. Замена радиатора печки без снятия панели и руля. Для этого потяните педаль примерно наполовину и поверните в сторону.Сегодня я расскажу, что мыть печки, как чистить печку, а также как мыть радиатор печки не снимая и не разбирая приборную панель. Благодаря этой манипуляции вы сможете освободить участок для демонтажа радиатора. Сделать это было еще проще, можно немного перевернуть язык, который служит для создания упора для датчика.

Шаг 3: Снимите ось стопора. Лада Калина — Замена радиатора печки (без снятия панели.К сожалению, визуальный контакт в этом случае у вас не получится, поэтому вы будете работать на прикосновении.

Шаг 4: Вытащите металлический кожух, вырежьте его и установите на прежнее место.

Шаг 5: Теперь следует внимательно осмотреть радиатор. Все дело в том, что он может засориться, что потребует его очистки с помощью специальных растворов. Замена радиатора печки без снятия панели на Лада Калина. Видеозапись расскажет, как снять радиатор печки на автомобиле ВАЗ-2114, не снимая приборную панель, а также расскажет о нюансах и тонкостях процесса.В некоторых случаях вы можете обнаружить, что он поврежден, что потребует от вас покупки ему замены.

Шаг 6: Снимите кран системы отопления автомобиля, а также, как и в случае с радиатором, внимательно осмотрите его, вытяните для очистки и, при необходимости, замените новым.

Шаг 7: Теперь можно только очистить остальные элементы системы отопления, внимательно их осмотреть и при необходимости заменить. Важно отметить одну небольшую, но очень увесистую деталь: шланги радиатора очень сложно поставить на место, особенно если вы решили их поменять, поэтому при наличии финансовой возможности на них лучше не экономить.Замена радиатора печки без снятия панели на ВАЗ. Это касается трубок, но в их случае есть еще одна важная деталь — они должны иметь абсолютно одинаковую длину.

Шаг 8: Соберите все в обратном порядке и не забудьте добавить toosol в систему, так как в процессе ремонта большая часть его будет потеряна.

Шаг 9: Проверьте работоспособность печки вашего автомобиля.

Вышеописанный способ хоть и прост, но и практичен, но имеет ряд существенных недостатков по сравнению с классической технологией, которая обычно используется как ответ на вопрос, как поменять печку на Калине.Замена радиатора Лада Печь Килина без снятия. Все дело в том, что при такой частичной разборке машины у вас не получится достаточно осмотреть все узлы печки, а некоторые из них вы не сможете заменить при необходимости. Поэтому прибегать к способу замены печки на Lade Kalina без снятия приборной панели мы рекомендуем только в крайнем случае, а когда вы уверены, что все неисправно либо кран, либо радиатор — два элемента, которые точно будут в ваших руках. , и вы обязательно определите степень их износа.

Отдельно хочу отметить еще один важный нюанс По поводу «несложного» способа ремонта печки Лада Калина. Без разобранного инструмента вы все равно не избежите контакта с ним, поэтому действуйте очень осторожно, чтобы его элементы не лопнули. Также не стоит забывать о заливке тисой, которую нужно постоянно собирать тряпками, чтобы она не испортила салон вашего авто.

Как заменить радиатор печки на Калине? Эффективные способы замены радиатора печки на Лада Калина

Информация, как самому поменять печку на Калину, очень востребована у всех автолюбителей, хоть раз сталкивавшихся с неисправностью данного агрегата ВАЗ 2118.

Сама система отопления и вентиляции Калины довольно проста, но добраться до ее элементов, скрытых за передней панелью (приборной панелью), очень сложно. Поэтому вопросы, связанные с неисправностями системы охлаждения в целом и радиатора печки в частности, заслуживают детального рассмотрения.

Проблемы системы охлаждения

Чаще всего с такими неисправностями сталкиваются владельцы автомобиля Лада Калина:

  • перегрев двигателя из-за несвоевременного включения или выхода из строя главного вентилятора;
  • выходит из строя вентилятор печки;
  • течет кран печки или сам радиатор, что приводит к полной замене отопителя Калина;
  • силовой агрегат ВАЗ 2118 не прогревается до рабочей температуры из-за того, что вентилятор работает постоянно.

Принудительное охлаждение Калина знает электронный блок управления (ЭБУ), ориентируясь на импульсы, которые передает датчик температуры включения вентилятора. Когда антифриз в верхней трубе нагревается до 103-105 ° C, этот датчик передает сигнал на ЭБУ, который запускает крыльчатку через реле.

Если достигается температура включения вентилятора и охладитель не запускается, то неисправность кроется в самом датчике или в контактах реле.

Когда вентилятор охлаждения не работает, это грозит перегревом двигателя, что приведет к замене поршневой группы… Но если крыльчатка крутится постоянно, вне зависимости от температуры, то нужно сразу размыкать блок реле. В одном из них, отвечающем за работу кулера, наверняка заклинили контакты. Снижение температуры жидкости или перегрев двигателя также может быть вызвано заклиниванием термостата, который необходимо только заменить.

Также только замена печки на Калину может исправить ситуацию, когда в ее радиаторе появляется течь. Причина в том, что сборные элементы изготовлены из алюминия и не подлежат пайке.Часто бывает, что вентилятор отопителя не выдерживает тяжелых условий эксплуатации и выходит из строя. Здесь тоже поможет только замена моторчика печки.

Хитрость в том, что первую группу неисправностей после правильной диагностики устранить довольно легко. В замене переключателя вентилятора или чистке контактов реле нет ничего сложного. На установку нового термостата уйдет немного больше времени, но замена вентилятора печки или ее радиатора все же остается задачей.

Придется удалить всю дашборд, и это долгий процесс… Поэтому так важна информация, как поменять печку Калину, не разбирая торпедо.

Снятие старого и установка нового радиатора

Перед заменой протекающего радиатора печки нужно подготовить весь необходимый инструмент, а именно:

  • полотно ножовочное по металлу;
  • набор торцевых и рожковых ключей;
  • плоскогубцы, отвертка;
  • обрезанная пластиковая канистра или таз антифриза.

Первый и главный вопрос: как снять печку на Калине, чтобы не разбирать всю панель приборов? Для начала нужно опорожнить систему охлаждения, слив жидкость в подготовленную емкость.Затем отсоединяется и снимается воздушный фильтр вместе с патрубком, а также снимается аккумулятор.

Это открывает доступ к трубам, идущим к отопителю салона. Их необходимо снять с фурнитуры печки, допустив в таз остатки антифриза.

Рядом с штуцерами находится гайка, фиксирующая защитную пластину, находящуюся внутри салона. Ее также необходимо открутить, чтобы в дальнейшем плита свободно двигалась и не мешала демонтажу печки.Затем нужно перебраться в салон и демонтировать следующие детали:

  1. Педаль акселератора. Держится на 3-х болтах, сначала нужно отсоединить трос и загнуть пластину.
  2. Боковая декоративная панель.
  3. Пластиковая боковая крышка печки.
  4. Педаль тормоза. Снимать полностью не обязательно, достаточно вынуть металлический стержень, чтобы педаль поднялась.

Поскольку в подкапотном пространстве торчит печка, а ее рама не позволяет вывести радиатор на правую сторону, то для свободы действий необходимо вырезать часть пластика сбоку.

Для этого используется полотно ножовки, чтобы пропил был аккуратным. После этого печка отодвигается немного назад и в сторону водительской двери, вынимая ее из гнезда. Таким же образом устанавливается новый ТЭН, а проем заклеивается вырезанным ранее пластиком. В остальном сборка проводится в обратной последовательности.

При снятом радиаторе возможна замена мотор-редуктора заслонки отопителя в случае некорректной работы … Редуктор и датчик положения дроссельной заслонки выполнены как одно целое, крепятся 3 винтами.Открутите их, отсоедините мотор-редуктор и установите новый. Также при снятом радиаторе спокойно заменяется кран печки, если возникнет такая необходимость.

Снятие электродвигателя нагнетателя воздуха

Печной вентилятор — достаточно надежный агрегат, но при эксплуатации в тяжелых условиях (жара, пыль или повышенная влажность) его мотор может выйти из строя. Отремонтировать сгоревший мотор сложнее и дороже, чем купить новый, поэтому в такой ситуации производится замена вентилятора отопителя Калина.

Для производства работ нужен стандартный набор инструментов, да еще и торцовые ключи «звездочка».В таких пазах есть все саморезы, которые придется откручивать в процессе разборки. Последний начинается со снятия внешней пластиковой решетки и извлечения салонного фильтра.

Весь мусор с сиденья нужно убирать, чтобы он не упал вам на голову при демонтаже вентилятора печки.

Замена мотора отопителя потребует от вас принять акробатическую позу внутри салона Калины, если заранее не снимать переднее пассажирское сиденье. Его салазки прикручиваются 4 гайками, поэтому эта операция не займет много времени.

Затем нужно открыть бардачок, освободить его от вещей и открутить 4 самореза, расположенные на его задней стенке. Еще один винт находится снаружи, под решеткой обдува, его тоже нужно открутить.



Далее снимается декоративная накладка с правой передней стойки, под ней находятся 2 самореза для крепления пластиковой панели и нагнетательный блок. Они откручиваются, вентиляторный блок снимается и пластиковая панель поднимается (удерживается на липучке).

Под ней 2 гайки, их нужно ослабить торцевым ключом. Чтобы снять вентилятор печки, необходимо максимально отодвинуть приборную панель и зафиксировать ее в этом положении.

Последний этап — лежа на полу Калины снимаем вентилятор печки, отсоединив электрический разъем. Необходимо переставить его турбину на новый электродвигатель. Затем агрегат устанавливается на место, и производятся дальнейшие монтажные работы. Подробно процесс замены показан на видео.

Добрый день. Калина приехала с подтекающим радиатором печки. Попробуем заменить радиатор печки на Лада Калина , не снимая панели. Метод конечно варварский, но быстрый.

Инструментов:
  • отвертка плоская
  • крестовая отвертка
  • комплект головок и ручка
  • Болгарский
  • кусок утеплителя

Код поставщика:
  • 2108-8101206 (2 шт.) — Шланги печки идут в комплекте с хомутами.
  • 11180-810106000 — радиатор печки.

Пошаговая замена радиатора печки

1. Слить охлаждающую жидкость.

2. Снимите воздушный фильтр вместе с гофрой.

3. Снимите аккумулятор и аккумуляторную площадку.

4. Снимите металлическую защиту и установите ее, как показано на фото ниже. Он крепится на двух болтах.

5. Освободите зажимы и снимите два шланга печи, показанные ниже.

Снимите верхнюю часть корпуса термостата.

Нижний от патрубка.

7. Выключите все фишки, которые подходят под рулевой переключатель.

8. Отсоедините фишки от замка зажигания и от электроусилителя.

9. Выкрутите болт рулевой колонки, обозначенный ниже.

10. Открутите еще четыре болта крепления рулевой колонки в районе электроусилителя и снимите рулевую колонку …Расположение болтов лучше всего видно в видеоуроке.


На фото показано расположение болтов рулевой колонки
На фото показаны крепежные болты

12. Открутите три гайки, указанные ниже.

13. Снимите датчик педали тормоза, загните язычок и поверните педаль вверх. Это для того, чтобы освободить место для замены радиатора.


Датчик

Если непонятно, то этот момент в видеоуроке с 4-55 .

14.Под капотом откручиваем на десять гайку, где выходят шланги.

И еще болгаркой отпилили место, где подходят шланги.

16. Радиатор больше ничего не держит, вынимаем. Так же вынимаем из-под капота старые шланги.

Еще до демонтажа радиатора нужно открутить декоративную крышку. В нем три винта.

17. Это вид в салоне при снятом радиаторе.

18. Возьмите новый радиатор и срежьте краны, как показано на фото ниже.

Не забудьте очистить пластиковые заусенцы.

19. Приклейте прилагаемую антивибрационную полосу к радиатору.

20. Вставьте радиатор в сиденье.

21. Надеваем нижний патрубок. Надеваем хомут на нижний выход радиатора, а из-под капота надеваем патрубок. Затем отпускаем хомут, надеваем на патрубок и затягиваем.

22. Аналогичную процедуру проделываем с верхним шлангом и устанавливаем декоративную крышку.

23. Советую засунуть между шлангами какую-то изоляцию, чтобы шум от двигателя меньше уходил в салон.

24. Под капот надеваем верхнюю трубу и зажимаем. Но нижний патрубок нужно немного укоротить, а затем надеть и закрепить хомутом.

Видеоурок

Здравствуйте уважаемые читатели блога сайт . Замена печки на Калину — задача не из легких, но именно о ней мы и поговорим в этой статье. Калина печка — это одно из главных ее достоинств. Она хорошо греет, и даже в сильный мороз довольно быстро прогревается салон. Пока Калина новая, все идет хорошо, но скоро Калина может разочаровать своего хозяина. Если радиатор печки начнет протекать, то на коврах в салоне появятся лужи антифриза, а в худшем случае антифриз может даже залить электронный блок управления двигателем.

Замена радиатора отопителя без снятия панели

Итак, если в районе радиатора печки Вы обнаружили маслянистую жидкость — значит пора выполнить замену радиатора печки Вашей калины и желательно сделать это как можно быстрее, пока течь не усилится. Радиатор печки v Kalina расположен в центральной консоли, чуть ниже отсека магнитолы, чуть правее и выше педали газа.

Сняв пластиковую крышку, можно увидеть поверхность радиатора и визуально оценить его состояние.Взгляните на мою Калину после восьмой зимы радиатор печки выглядел так:

Штатный радиатор отопителя Калиновский из спиртовых материалов: пластика и алюминия. Зимой он испытывает большие перепады температур, поэтому радиатор начинает течь, обычно в холодное время года. На своей калине радиатор печки я начал копаться уже на третьем году жизни, но это происходило так медленно, что я ничего не заметил.

Антифриз проник внутрь ЭБУ и окислил плату, произошло короткое замыкание, и машина перестала заводиться. Установив новый ЭБУ (цена 5000 руб.), Обмотал полиэтиленом (для другой новой машины пришлось это делать). Прошло еще 5 лет, окиси на конце радиатора стали заметнее и прошлой зимой первые капли антифриза упали на коврик со стороны водителя:

Мне кажется все это время антифриз очень медленно вытек из радиатора в воздуховод, откуда успел испариться с потоком воздуха.Позже вытащив свой радиатор печки Калина, я обнаружил под ней зеленую лужу:

Итак, увидев капли антифриза я понял, что откладывать ремонт печки больше нет. На весну я запланировал обязательную замену радиатора печки Калина и в предвкушении стал рыться в интернете в поисках информации.

Калина печка. Замена печки на Калину

Половина интернета обрыв, понял, что информации по этому поводу мало.Достоверно мне удалось выяснить только то, что замена радиатора печки на калину — задача не из легких. Наши уважаемые конструкторы спроектировали машину таким образом, что для замены радиатора печки необходимо разобрать почти половину салона, автомобиль:

Потом позвонил в автосервис и узнал, что за процедуру замены печки Калины придется заплатить 5-7 т.р. Количество насторожило, но самым неприятным мне показалось необходимость демонтажа многих элементов интерьера, в том числе передней панели.Как-то не хотелось в результате не заводской сборки получить новые сверчки или поломку имеющихся агрегатов, поэтому я стал настойчиво искать альтернативные варианты с заменой радиатора без снятия передней панели автомобиля .

Долго изучал информацию в Интернете и в результате выяснил, что:

    • Для установки нового радиатора нужно снять старый (это понятно), но это можно сделать, не снимая приборную панель, можно только отломать от старого радиатора его длинные фитинги, торчащие из из салона в моторный отсек
    • А вот установить новый радиатор без демонтажа панели приборов невозможно.Устанавливать новый радиатор затрудняет его длинная фурнитура. На новом радиаторе укорачивать их нельзя — тогда на них не получится надеть шланги со стороны подкапотного пространства. Смотрите, штуцеры не слишком сильно выступают в моторный отсек, особенно нижний:

Сравните, слева новый радиатор (с фитингами), а справа старый (уже без фитингов):

Размеры штатного радиатора печки Лада Калина

Итак, размеры радиатора печки Калина : 240 NS 195 NS 50 мм

Также вам могут пригодиться габариты ниши, в которой устанавливается радиатор отопителя Калина: 54х198 мм.Впрочем, если вы собираетесь ставить печка адиатор от другой машины, то учтите, что края этой ниши сильно закруглены:

Способы замены радиатора печки на Калину

А теперь, дорогие читатели, опишу способы замены радиатора печки , которые мне удалось найти в интернете. Мне удалось придумать четыре способа установки радиатора печки на Калину , из которых я выбрал последний (тогда он мне показался оптимальным).

    • Снятие панели приборов
    • Распиловка воздуховодов
    • Газель печка

Давайте рассмотрим каждый из способов замены печки на Калину и разберем плюсы и минусы каждого из них.

Снятие панели приборов

Данный способ замены радиатора печки Калина официально рекомендован производителем. По этому способу, по задумке наших конструкторов, для замены радиатора отопителя необходимо снять приборную панель — переднюю панель автомобиля.Этот вариант был мной сразу отклонен как минимум по двум причинам.

    • Сначала , не хочу разбирать «полмашину» для замены печки, так как при сборке что-то может быть неправильно собрано, что-то скрипеть, а что-то вообще перестать работать
    • Во-вторых , не пожелаю никому делать это самостоятельно, но в сервисе стоит около 5-7 тысяч рублей. — довольно дорого и без гарантий))

Вы найдете подробное описание этой варварской процедуры.

Воздуховоды распиловки

Второй способ замены печки на Калину — вырезана часть воздуховода,

затем вставляется новый радиатор отопителя,

и с помощью клеевого метода на место возвращается отпиленная стенка воздуховода:

Отказался от этого способа, потому что он мне показался наиболее варварским и колхозным (после разборки панели, конечно). Зато есть свои плюсы:

    • Металлическую пластину с резинкой снимать не нужно
    • педаль тормоза разбирать не нужно
    • используются родные патрубки и радиатор (все идеально подходит)

Этот способ может быть достаточно эффективным при условии восстановления герметичности пропиленных воздуховодов.

Укорачивание радиаторной арматуры

Третий способ — укоротить штуцеры на штатном калиновском радиаторе печки. Теоретически можно укоротить штуцер родного радиатора Калиновского до такой длины, чтобы появилась возможность установить его в нише. Тогда нужно использовать более длинные шланги (например, от печки 2108), а на укороченные штуцеры надеть их прямо в машине.

В тот момент единственное упоминание об успешном применении этой техники показалось мне неубедительным, и других свидетельств я найти не мог.Когда я представлял себе, как все это буду собирать в районе узла падальщика, то этот способ показался мне НЕ очень перспективным, однако сейчас, изучив расположение узлов, думаю, что в следующий раз я должен попробовать таким способом установите стандартный радиатор.

Замечу, что обычная резинка вместе с металлической пластиной, скорее всего использовать нельзя , следовательно, герметичность салона снижается и это главный недостаток этим методом, не считая неудобств сборки патрубков на радиаторе.

Печка от Газели или от Волги

Название метода говорит само за себя — дело в замене штатного радиатора на радиатор печки от другой машины, например от Волги или Газели. Забегая вперед, скажу: этот метод вам НЕ рекомендую , вы поймете почему чуть позже.

Смысл данного способа замены радиатора печки в том, что вместо штатного можно поставить радиатор печки от Газели или Волги (он должен подходить по размеру), но его арматура имеет другую конфигурацию , поэтому их нужно вывести вправо — со стороны пассажира.

Для того, чтобы снять штуцер справа, нужно проделать отверстия в пластиковой стенке под бардачком, а шланги провести сверху — за приборной панелью, так как там достаточно места. Отверстия в стене можно проделать паяльником, но об эстетике можно не беспокоиться — шланги видно только с высоты сиденья.

Преимущество данной схемы в том, что для замены радиатора нет необходимости ничего не разбирать под капотом, достаточно слить излишки антифриза, а остальная работа выполняется внутри автомобиля.

На мой взгляд, конструкторам Калины следовало применить именно такую ​​схему: расположить радиатор печки штуцерами справа и убрать в сторону пассажира, а слева, наоборот, плотно закрыть отсек. В этом случае для замены радиатора со стороны пассажира не придется разбирать две педали, а под капотом нужно будет только слить излишки антифриза.

Нашел подробный положительный отчет о том, насколько волговский радиатор идеально подходит для замены штатного на Калине.

Отзывы о медном радиаторе были только положительные, поэтому я решил поставить себе такой и начал искать радиатор. Однако найти это медное чудо мне не удалось. Вместо этого мне всегда попадались такие радиаторы, высота которых превышает допустимую более чем на сантиметр. Кстати, цена такого медного радиатора около 2 тысяч рублей.

Так и не найдя медный радиатор подходящего размера, купил за 650 руб. радиатор газель сделал из пластика и алюминия и поставил на калину.Подробно описывать процесс установки не буду, т.к. этот путь развития оказался тупиковым. Приведу только фото для сравнения размеров:

Обратите внимание: газель , радиатор печки (на фото справа) на сантиметр меньше по ширине, а фурнитура у него тонкая — всего 16 мм, а у калиновских 18 и 20 мм. К тому же фурнитура мне показалась слишком длинной, поэтому я ее укоротил. Как оказалось, этого сделать не удалось.

Использовал неразъемные шланги от двигателя к радиатору, 1.По 5 метров, чтобы не создавать лишнего сопротивления. Присоединения к двигателю имеют диаметр 20 мм. 18-й шланг на них не поместился, поэтому использовал армированный шланг диаметром 20 мм.

И вот, через неделю после установки радиатора Газель, из-под шлангов на радиаторе печки начал капать тосол. Затянув хомуты, я обнаружил, что течь только усилилась. Потом снял шланги и понял, что эти штуцеры настолько хлипкие, что просто загибались внутрь под натиском хомутов.

Пришлось купить другой радиатор газель, но уже с более мощной арматурой диаметром 18 мм. Странно, но этот радиатор стоил меньше — всего 600 рублей.

Второй экземпляр выглядел посерьезнее, выглядел надежнее, солиднее, на коробке красовалась надпись «made in germany», но и по ширине уступала Калиновскому примерно на сантиметр. Летом я зря не придавал этому значения, но с приходом зимы стало ясно: плотность посадки радиатора играет ключевую роль в эффективности печки.

При установке второго радиатора от газели арматуру не разрезал, надел на них шланги, идущие к двигателю (два армированных шланга диаметром 20 мм, длиной 1,5) и закрепил каждый шланг двумя хомутами. Впоследствии за полгода эксплуатации утечек здесь не возникло:

Итак, со вторым радиатором я ездил с июня по декабрь и с наступлением морозов понял, что моя печка практически не нагревается. Теперь понимаю, что я плохо уплотнил радиатор печки , поэтому холодный воздух под давлением от вентилятора вместо того, чтобы проходить через ребра радиатора, устремился мимо, в образовавшуюся из-за недостаточной ширины радиатора щель.

Также при установке радиатора печки от газели я недостаточно заклеил радиатор поролоном. Посмотрите как у меня был уплотнен радиатор печки от газели. Это пример того, как этого не делать, но как заклеить радиатор печки вы увидите чуть позже.

А если перевернуть штатный радиатор?

Итак, друзья, с наступлением холодов заметил, что печка греется довольно слабо, а при температуре за пределами -10 ° C окна таяли только через 30-40 минут интенсивного движения.Так ездить было невозможно, и в следующую оттепель я решил приступить к третьей (надеюсь последней) замене радиатора печки .

К этому времени я понял, что экспериментов будет достаточно и мне еще нужно поставить свой радиатор печки от Калины , идеальный по размерам и форме. Причем перед его установкой его нужно тщательно заклеить поролоном, чтобы воздух от вентилятора проходил через ребра радиатора, а не мимо них.

На тот момент я еще не знал, как буду устанавливать штатный радиатор, но вырезать воздуховоды или разбирать приборную панель еще не собирался.Мне показалось, что должен быть какой-то более простой и логичный способ установки штатного радиатора. Заранее купив новые патрубки и радиатор для печки от Калины (650 руб.), Я снял установленный радиатор с газели и попытался поставить на его место штатный радиатор. Как и следовало ожидать, фурнитура упиралась в переборку моторного отсека, поэтому штатный радиатор не удавалось вдвинуть в нишу даже на половину ее длины.

После демонтажа радиатора от газели стал задумываться, как установить штатный радиатор, ничего не ломая.Я крутил, крутил радиатор, ставил так и так, и вдруг мне в голову пришла идея: а что, если перевернуть штуцер радиатора отопителя не на мотор, а на сторону водителя?

Идея была хоть и смелой, но жизнеспособной, поэтому через 4 часа из дефлекторов в систему обогрева уже дул горячий воздух … А теперь пройдемся по всему процессу от начала до конца. замена печки на Калину с заменой радиатора … Начнем с составления списка всего необходимого.

Инструменты и материалы для ремонта печки Калина

Обязательно:
    • Две отвертки: крестовая и плоская (для откручивания хомутов)
    • Ключ с храповым механизмом
    • Головки 7 и 8 (для отвинчивания хомутов)
    • Головки 10, 13
    • Длинная головка 10 (длина 5 см)
    • Ключи 10, 13
    • Плоскогубцы или плоскогубцы (для ломки фурнитуры старого радиатора)
    • Напильник по металлу (аккуратно отпилил штуцер нового радиатора)
    • Острый нож (для резки поролона)
    • Штатный радиатор печки Калина 11183
    • Армированный шланг 3 метра, внутренний диаметр 20 мм
    • Два уголка из трубок (D = 18-20 мм, размер 50×50 мм)
    • Поролон толщиной 5 и 15 мм
Желательно:
    • Освещение: переносная лампа или фонарь
    • Отрезок сливного шланга охлаждающей жидкости + переходник
    • Клещи (для ослабления труднодоступных зажимов)

Обращаю ваше внимание, уважаемые читатели, что для ремонта абсолютно необходимы два трубчатых уголка диаметром 18-20 мм (по диаметру шланга) размером 50х50 мм , которые будут отворачивать поток жидкости из штуцеров вверх (на фото они справа):

Можно попробовать обойтись без этих уголков , но в этом случае шланги будут сильно изгибаться, а Может быть, , антифриз не сможет свободно циркулировать по ним.К тому же в местах перегибов неизбежно увеличивается нагрузка, следовательно, возрастает риск протечек, которые в салоне автомобиля крайне нежелательны.

Купил уголки за 50 руб. в магазине запчастей для ГАЗ. Заодно прихватил горстку струбцин подходящего размера

Замена печки на Калину с реверсированием радиатора

Итак, приступим. Ставим машину так, чтобы можно было открыть ее на левой водительской двери и провести работы в районе педального узла.Открываем капот, снимаем воздушный фильтр и воздуховод .

Рекомендуется закрыть отверстия в воздушном фильтре и дроссельной заслонке чистой тканью, чтобы пыль, грязь и посторонние предметы не попали внутрь во время работы, что может привести к дальнейшему повреждению двигателя.

Снимаем аккумулятор и площадку под ним (ключи на 10, 13, храповик с головкой на 13).

Для полного снятия платформы отверните труднодоступную гайку с головкой 10, которая крепит два трубопровода к платформе.Эти шланги нужно откручивать каждый раз, когда я снимаю платформу для аккумулятора, поэтому я соединил их вместе и больше не привинчиваю к платформе, потому что они все равно никуда не денутся.

Как слить антифриз на Калине?

Во избежание ожогов работайте с охлаждающей жидкостью только на остывшем двигателе. Когда двигатель прогрет, антифриз в системе находится под давлением, поэтому не снимайте трубы и не открывайте крышку бачка с охлаждающей жидкостью, пока двигатель не остынет.

Слить антифриз можно двумя способами:

  • 1) Можно открутить сливную пробку в правом нижнем углу радиатора охлаждения двигателя и открыть пробку расширительного бачка … Если сливать классическим способом, рекомендую заменить штатную пробку радиатора именно с такой настройкой версия, которая продается в магазине за 15 руб. Прорези под отвертку на стандартном штекере (на фото — слева) быстро ломаются, искать придется наощупь — он не выступает из радиатора, а штекер для тюнинга (на фото — справа) ) хорошо виден и легко откручивается вручную.Всем Каловодов рекомендую поставить такую ​​заглушку!

  • 2) Второй способ слива антифриза — слить только ту часть антифриза, которая находится в радиаторе печки (1-2 литра). В этом случае вся слитая охлаждающая жидкость будет собрана в канистру и не пролится ни капли, а остальная жидкость останется на своем месте в системе.

Техника следующая: снимаем шланг с дроссельной заслонки подогрева:

Охлаждающая жидкость будет стекать из этого шланга, поэтому ее необходимо накапливать с другим шлангом , и положить свободный конец в канистру, где будет собираться слитый антифриз.В качестве переходника я использую высокий напор на 10, так как в нем сквозное отверстие, и, по сути, это трубка.

Далее зажать пальцем штуцер подогрева дроссельной заслонки (с которого снимается шланг) и дуть в расширительный бачок … Давление в системе повышается и антифриз устремляется по шлангу прямо в канистру. Когда из шланга выходит воздух, значит, основная часть антифриза уже ушла из печки.

Надув в расширительный бачок — занятие на любителя, поэтому кто-то предпочел бы слить охлаждающую жидкость через крышку радиатора, но я сделал простейший для себя приспособление позволяющее закачивать воздух в систему с помощью компрессора. Разобрав старую заглушку с расширительного бачка, просверлил в ней отверстие и вставил изнутри штуцер от автомобильной камеры:

Теперь накачиваем бачок насосом или компрессором и охлаждающая жидкость сливается сама.

Демонтаж старого радиатора печки Лада Калина

Итак, когда тосол слился, снимаем с двигателя верхнюю и нижнюю штуцеры патрубки питающие печку.

Диаметр нижний и верхний патрубки со стороны двигателя 20 мм.

Диаметр обоих фитингов без обода также составляет 20 мм.

Если обратить внимание на колонки на фурнитуре бамперов , то становится понятно, почему на них очень сложно надеть армированный шланг диаметром 18 мм … Во всяком случае, я этого не сделал. А вот 20-й шланг подходит идеально, поэтому рекомендую использовать шланг диаметром 20 мм .

Забегая вперед скажу, что армированный шланг я купил в обычном строительном магазине по цене 60 руб / метр. Двух штук по 1,5 метра хватит с запасом даже для установки радиатора отопителя от Газели, а по 1 метру в каждую сторону хватит для установки штатного перевернутого радиатора.Лучше покупать шланг диаметром 20 мм (на фото он справа), потому что на штуцер проще поставить со стороны двигателя.

У меня 20-й шланг был установлен с радиатором от Газели, но при замене на штатный радиатор эти шланги списали, а их место занял шланг диаметром 18 мм (так как был в стоке). Однако для подключения к двигателю я сделал переходники, но об этом чуть ниже.

Далее нам нужно добраться до штуцеров радиатора отопителя и снять с них старые патрубки.Сделать это непросто — дроссель стоят в труднодоступном месте , поэтому я открутил левую тягу от рулевой рейки (на фото она лежит поверх рулевой рейки), хотя, возможно, можно обойтись без этой операции. Хомуты на фурнитуре сильно окисленные , а места для работы ключом просто нет, поэтому мне удалось открутить хомуты только длинными тонкогубцами :

Когда шланги сняты, откручиваем гайку, которая находится на длинной шпильке, слева от штуцера радиатора печки :

Забегая вперед, скажу, что эта шпилька крепится к панели двигателя стальной пластиной , на которую наклеивается резиновая прокладка , обеспечивающая герметичность салона.Вот ее фото со стороны педалей:

Нижний зажим часть трубы откручивается проще:

Трубы сняты. Верхний шланг длиннее (на фото ниже)

Теперь переходим в салон и откручиваем три винта крепления крышки радиатора печки а так же блестящую стальную пластину :

При этом сразу выдвинем педаль тормоза — это даст нам достаточно места, чтобы вынуть радиатор из своей ниши.Разобрать педаль тормоза необходимо, если вы предпочитаете легко достать старый радиатор, не распиливая его ножовкой, как это делается. Для этого снимаем стопорную пластину и вынимаем шплинт , который педали прикреплен к стержню :

подсказка : если вы отметите маркером место на резьбе, где была гайка, то при сборке установка стоп-сигнала займет у вас гораздо меньше времени.

Когда педаль отключена, а датчик стопы снят, педаль свободно перемещается в продольном направлении. Выводим педаль назад (на себя) и влево. Этому будет мешать упор на педали , в которые ранее упирался демонтированный датчик. Упор может даже немного погнуться — это не страшно (при сборке вернем в исходное положение), теперь главное — педаль потянуть на себя.

Снимаем кронштейн, отворачиваем лишний шум в сторону и можно попробовать вынуть радиатор печки из гнезда. Если получилось, то вся эта статья написана зря, ведь таким же образом можно поставить новый радиатор на место)). Если чуда не случилось, и вам помешали вытащить радиатор дроссель торчащий в подкапотном пространстве, то возьмите какие-нибудь клещи и откусите дроссель под основанием.Старайтесь не повредить герметик прикрепленный к стальной пластине — он нам еще пригодится.

Когда внешняя часть фитингов отломится — снимите с фитингов стальную пластину с уплотнением … Если фитинги все еще мешают, сломайте их под основанием.

Далее легким движением достаем из гнезда старый радиатор … Теперь можно приступать к установке нового. Если вы попытаетесь поставить радиатор как есть, постарайтесь не защемить края — алюминиевые пластины очень тонкие и их легко повредить.

Установка перевернутого радиатора печки на Калину

Итак, рассмотрим, как поставить радиатор вверх дном — патрубками не к мотору, а к драйверу:

Если ниппель не разрезан, значит, места для шлангов очень мало. Теоретически можно сначала поставить на шланги , а поставить радиатор уже в сборе со шлангами, но я пошел другим путем. У меня было два трубчатых уголка , я соединил их со шлангами, затем установил радиатор и в конце я соединил уголки с радиатором.Нарезал фурнитуру на радиатор до минимума, оставив 30 и 50 мм.

Длина 30 мм была выбрана исходя из того, что она позволит при необходимости установить на верхний штуцер второй хомут. Добавив еще 20 мм (диаметр шланга), я получил длину нижнего фитинга 50 мм .

Сейчас проверил — тосол не течет, поэтому второй хомут на каждой дроссельной заслонке не нужен. Для установки одного зажима можно уменьшить длину фурнитуры еще на 15 мм , поэтому рекомендую вам, уважаемые читатели, в целях экономии места ограничить длину фурнитуры размерами 15 и 35 мм.

После установки уголков на радиатор, у меня получилась примерно такая конструкция.

Установив радиатор печки в посадочную прорезь, я понял, что эти уголки стыкуются по длине. Поэтому еще раз рекомендую сделать фитинг на 10-15 мм короче.

Потом хомуты оставил на своих местах, а уголки снял, для удобства установки. Вспомнив о неудачном опыте установки радиатора газель, решил хорошенько загерметизировать радиатор и обклеил поролоном по следующей схеме.

Вся дальняя стена оклеена поролоном толщиной 15 мм, плюс со стороны фурнитуры приклеены две полосы квадратного сечения 15х15, сверху и снизу. Благодаря этим двум полосам не дует ни из-под радиатора, ни сверху (холодный воздух), ни снизу (теплый). Поэтому рекомендую вам, уважаемые читатели, поступить так же, ведь благодаря правильной герметизации поток от вентилятора будет проходить через радиатор печки , а значит, он будет лучше нагреваться.

Справа и слева толстый поролон не клеил, чтобы при установке не отклеивался. Мне показалось, что поролона толщиной 5 мм хватит, и надо сказать, радиатор достаточно плотно вошел в свою нишу.

Когда радиатор оклеиваем поролоном, оставляем его хорошо просушиваем и в это время устанавливаем на место шланги … Металлическая пластина Пришлось доработать … Изначально это выглядело так:

Выступающую стенку пришлось отломать, так как она не позволяла устанавливать радиатор и шланги одновременно. После доработки деталь приобрела следующий вид:

Затем вставляем шланги в уплотнительную резинку … Шланги, особенно диаметром 20 мм, достаточно плотно входят в резиновую ленту, поэтому их следует вставлять в резиновую ленту до установки резиновой пластины на корпус.

Установите на их место металлическую пластину и герметик . Следует подчеркнуть, что наличие штатного герметика положительно сказывается на герметичности салона и шумоизоляции , поэтому желательно его сохранить.

Глубокая головка 10 , не забывая установить шайбу, подтягиваем пластину к моторному щиту:

Когда пластина навинчена, протолкните шланги из салона в моторный отсек и наденьте их на штуцеры двигателя.С этим проблем возникнуть не должно, ведь вы будете использовать шланг диаметром 20 мм, но мне пришлось из подручных средств сделать переходники с 18-го шланга на 20-й.

Часть переходников со стороны двигателя я сделал из штатной трубы от печки Калина, диаметром 20 мм, которую планировал использовать и поэтому купил в магазине вместе с радиатором:

В качестве переходников я использовал трубки диаметром 18-20 мм, которые давно купил в магазине автозапчастей ГАЗ.

Теперь, когда шланги собраны, завершена установка радиатора печки в нишу в комплекте с уплотнениями:

После этого вставляем уголки в шланги, стягиваем хомуты, а лишнюю часть шлангов убираем вверх, за вентиляционный короб.

И последний этап — соединение уголков с радиатором … Не знаю, влияет ли это, но я соединил нижний шланг от двигателя к нижнему штуцеру радиатора, а верхний шланг к верхнему .

Неплохо бы еще прикрутить радиатор к вентиляционному коробу тремя винтами, которые для этого предназначены, но я этого еще не делал, т.к. радиатор и без него сидит очень плотно, есть не дует из-под него и к тому же нет особого желания возиться с креплением пока идет зима)).

Справа следы установки печки от газели — отверстия проделаны паяльником.Пенопласт закрыл их плотно, но летом планирую приклеить эпоксидной смолой таким образом, герметичность восстановится полностью. Теперь точно знаю, что с печкой Газель зря потратил. Стоит поставить штатный радиатор печки от Калины , точка!

А теперь в обратном порядке перечислим все, что нужно вернуть на место.

Сборка

Возвращаем на свое место педаль тормоза … Делая это будет мешать упор , а значит его нужно отвести в сторону и это позволит вернуть педаль на законное место.Если упор загнут вперед, то после возвращения педали на место расправьте упор плоскогубцами .

Соединяя педаль с ложей, не забудьте установить стопорную пластину .

Также не забудьте установить, подключить и обязательно настроить датчик педали тормоза :

Не забудьте подключить и настроить датчик педали тормоза. Стоп-сигналы должны загореться даже при легком нажатии на педаль.

Также ставим на место кронштейн педали газа и на саму педаль который обязательно закрепляем на кронштейне стопорной пластиной .

Пожалуй, все в салоне, теперь перейдем к моторному отсеку. Не забудьте поставить на место рулевую тягу и вкрутить на место термозащита (если откручивали):

Ставим на место воздушный фильтр , воздуховод , потом АКБ , колодка и себе АКБ .

Итак, все собрано, осталось залить антифриз и выкинуть шлюз из духовки. Перед заливкой антифриза убедитесь, что все шланги на месте и все хомуты на них затянуты, в том числе шланг обогрева дроссельной заслонки .

Честно говоря, антифриз добавили и после проверки системы охлаждения сначала немного удручил, что печка опять не греется …В отчаянии я включил газ и заметил, что на высоких оборотах воздух от печки намного горячее. Тут меня осенило: в системе шлюз … Воздух скапливается в самой высокой точке (у меня он в шлангах) и не дает антифризу нормально циркулировать по печке.

Я вытеснил воздух из системы точно так же, как это делал уже 7 лет. Достаточно просто ехать на высоких оборотах (3-4 тыс. Об / мин) и поток антифриза сам разорвет шлюз на пузырьки, после чего выведет их в расширительный бачок… Следите за антифризом уровня и убедитесь, что пробка расширительного бачка OK выпускает воздух внутрь , а затем воздушный шлюз Вы не боитесь.

Вот, пожалуй, и все, уважаемые читатели! Искренне надеюсь, что эта статья поможет вам заменить радиатор отопителя и у вас больше не будет проблем с этим агрегатом. Желаю, чтобы в вашей машине печка работала безупречно, ни разу не протекала, и даже если даже в сильный мороз в вашей машине будет тепло и комфортно!

Радиатор стандартный поставлен в реверсивной схеме 5 декабря 2015 г. … Езжу с ним почти месяц, на носу Новый год, печкой очень доволен))

ПС декабрь 2016 г.
При установке радиатора печки по реверсивной схеме проехал до мая 2016 г. , после чего Калина была отполирована до блеска и перешла во владение второму хозяину. За эти полгода проблем с радиатором печки не выявил, но, обобщая накопленный опыт «борьбы» с радиатором печки, предполагаю, что в следующий раз поставлю радиатор по обычной схеме.
А как это сделать, не снимая панели? — ты спрашиваешь. Вот так:
Один хороший человек мне подсказал, что радиатор печки Калина можно установить форсунками вперед, немного отрезав штуцеры и надев на них удлиненные шланги от ВАЗ-2108, вытолкнутые из подкапотного пространства. Затягивать хомуты на штуцерах в подкапотном пространстве не надо, а в салоне, и тут придется повозиться. Этот метод мне подсказал грамотный специалист в одном хорошем автосервисе, за что выражаю ему огромную благодарность от всего сообщества Калиноводов.

Уважаемые читатели! Если у вас тоже есть успешный опыт замены радиатора печки без разборки панели, расскажите об этом в комментариях.

Четыреста рублей за час работы. Именно столько берут на СТО при ремонте автомобилей ВАЗ … А при замене радиатора печки Калина — 500 руб. Почему такая несправедливость, что делать при протечке радиатора отопителя и почему вся Калина собрана вокруг этого самого радиатора, а не радиатор врезан в машину, ответы на эти вопросы будем искать вместе.

Особенности замены радиатора печки на Калину

Есть только один официальный метод замены печки печки на Калине. И внушает священный трепет — полная разборка салона, снятие передней панели, сидений и центральной консоли. На это уходит много времени, сил и нервов, а если обратиться за помощью на СТО, то цена замены радиатора отопителя Калина может не уместиться в 4 тысячи.

Но торопиться незачем.Если в салоне холодно, это не значит, что виноват радиатор. Проблема не может быть похоронена так глубоко. Причина плохой работы отопителя может заключаться в воздушной пробке, которая не полностью пропускает антифриз в радиатор печки, или может полностью его перекрыть. Подробно разбираться в этой проблеме мы не будем, достаточно сказать, что слив старой охлаждающей жидкости, промывка системы охлаждения и заливка новой жидкости, проблем с печкой можно избежать.

Часто начинающие водители паникуют по поводу холодной кабины просто из-за закрытых заслонок, забитого салонного фильтра или плохо работающего электродвигателя отопителя.Которая при замене также требует либо акробатической подготовки, либо полной разборки кабины. Также кондиционер тоже требует некоторого опыта, который иногда попадает в салоны Калины и не всегда корректно взаимодействует с отопителем. Тем не менее, замена радиатора отопителя Калина актуальна не только при утечке охлаждающей жидкости.

Причины выхода из строя ТЭН

Практика эксплуатации Lada Kalina подсказывает, что к радиатору отопителя иногда нужно добраться по следующим причинам:


Если все же замены радиатора не избежать, то для начала нужно выбрать хороший теплообменник, так как замена его будет незабываемой.

Как правильно выбрать радиатор печки

Перед тем, как выбрать радиатор печки, следует знать, что они могут быть как алюминиевыми, так и медно-латунными. Однозначно расставить приоритеты в выборе одного материала сложно, но у каждого свои особенности работы. Эти особенности продиктованы свойствами материала. Медь имеет немного меньшую теплопроводность, чем алюминий, поэтому нагревается медленнее. Нельзя сказать, что это плохо, поскольку тепловая инерция такого радиатора довольно велика.Это значит, что он может долго не остывать.

Алюминиевый радиатор все наоборот. Он быстро нагревается, но так же быстро остывает. У него есть еще несколько недостатков. Поначалу алюминиевый радиатор ремонту не подлежал. Как только он капнет, вы можете выбросить его. Медь паяется довольно просто и сколько угодно раз. Только правильно его выбрать, ведь при продаже, особенно на авторынке, можно встретить копию после ремонта, со снятыми перегородками.Не протечет, но и тепла не даст. Антифриз просто пройдет через радиатор как труба.

Также стоит обратить внимание на наличие пластиковых завихрителей жидкости. Их можно увидеть, если посмотреть через трубу. Это пластиковые пластины спиральной формы, повышающие КПД радиатора на 25%. Цена на радиатор отопителя на Калину может быть от 900 рублей за оригинал, а малоизвестные конторы могут предложить свои радиаторы за 600-800 рублей. Естественно, лучше переплатить и купить оригинальную новую.Медь или алюминий — на усмотрение хозяина.

Замена радиатора без снятия передней панели

Классический способ замены радиатора отопителя Калина, видео которого мы представили на странице, предполагает полную разборку салона. Вдвойне обидно, что приходится терять целый день, если поменяешь радиатор самостоятельно, или пять тысяч, а также целый день, если пользуешься услугами СТО.

Однако есть способ, позволяющий заменить радиатор с меньшими трудозатратами и быстрее.Альтернативный способ замены заключается в том, что с помощью напильника от ножовки по металлу перед снятием старого радиатора из него вырезают отрезок с трубами или трубы просто отрезают. Если радиатор алюминиевый, то в этом случае трубы будут пластиковыми и их снятие займет 15 минут. При замене следует учесть еще несколько нюансов.

После снятия патрубков, чтобы не ослабить лицевую панель, можно также сделать надрезы в местах, указанных на фото, на кожухе отопителя.В этом случае вам больше не придется полностью демонтировать панель при замене радиатора. Достаточно просто слить антифриз, демонтировать педаль газа (также можно снять колодку крепления педали тормоза, хотя многие обходятся без нее), укоротить штатный направляющий штифт на 10 мм (большими кусачками, плоскогубцами), снять старый радиатор и поставил на место новый.

Таким образом можно просто решить вопрос с заменой радиатора печки на Калину, сэкономив время и деньги. Всем пользоваться правильным антифризом и хорошими зимними дорогами!

Замена печки без снятия панели Лада Калина

В большинстве инструкций, включая сервисную книжку на автомобиль Лада Калина, описан способ замены печки путем демонтажа приборной панели.Это доставляет массу хлопот и неудобств. Замена радиатора печки ВАЗ-2115 без снятия панели. Замена печки без снятия панели жигулей калины. Мы опишем замену печки без снятия панели Лада Калина , что удобнее, быстрее и позволит справиться с поставленной задачей даже полному новичку.

[i] Следует отметить, что в предыдущей статье Замена вентилятора отопителя Лада Калина подробно описаны два способа замены вентилятора: по данным сервисного руководства и народным способом.

Как уже упоминалось выше, метод, который мы представим, не требует демонтажа приборной панели, а это значит, что для его реализации потребуется где меньше инструментов и материалов. В основном вам понадобится храповик, набор торцевых головок, пара отверток (крестовая и плоская), а также новенькая печь .
С последним мы не рекомендуем торопиться, особенно если у вас небольшой опыт ремонта автомобилей. Все дело в том, что кажущиеся очевидными на первый взгляд неисправности печки могут оказаться проблемами в совершенно разных узлах.Поэтому сначала снимите старую плиту и убедитесь, что вышла из строя именно она, а после отправляйтесь в магазин за новой.

Лучше всего покупать печи ВАЗ, так как небольшая экономия за счет покупки печей других производителей часто оборачивается высокими затратами из-за низкого качества их продукции, а также практически полным отсутствием гарантии.

Алгоритм замены печки на Лада Калина

Замена печки без снятия панели Лада Калина — это настоящая находка для подрастающего поколения автовладельцев.Лада Калина — замена радиатора печки (без снятия панели). Роман. Чтобы изучить этот метод, вам следует внимательно прочитать следующее. пошаговая инструкция и обязательно четко следуйте всему, что в ней написано. Итак, приступим.

Шаг 1: Первый шаг — демонтировать рулевую колонку.

Замена радиатора печки Лада Калина без снятия панели ! Полезное видео!

Как заменить радиатор печки на Лада Калина без снятия панели ! Лада Калина как поменять радиатор печки на свой.

Замена радиатора печки на Калину 1117

Замена радиатора печки на ВАЗ 1117 Калина Сообщество Вконтакте

Шаг 2: Затем вы должны втянуть педали. замена печки газ-31105 рестайл, замена радиатора печки на волгу 31105 без снятия. Замена радиатора печки без снятия панели и руля. Для этого примерно наполовину вытащите педаль и поверните ее в сторону.Сегодня я расскажу о том, что такое промывка печки, как почистить печку, а также как промыть радиатор печки, не снимая и не разбирая приборную панель. Благодаря этой манипуляции вы сможете освободить участок, который будет использоваться для демонтажа радиатора. Чтобы сделать это еще проще, вы можете немного отогнуть реверсивный язычок, который служит для создания упора для датчика.

Шаг 3: Снимите стопорный вал. Лада калина — замена радиатора печки (без снятия панели.К сожалению, в этом случае вы не сможете добиться визуального контакта, поэтому вы будете работать наощупь.

Шаг 4: Вытащите металлическую крышку, разрежьте ее и установите на место.

Шаг 5: Теперь вы должны внимательно осмотреть радиатор. Все дело в том, что он может забиться, что потребует его очистки с помощью специальных растворов. Замена радиатора печки без снятия панели лада калины. Видео расскажет, как снять радиатор печки на автомобиле ВАЗ-2114, не снимая приборную панель, а также расскажет о нюансах и тонкостях процесса.В некоторых случаях вы можете обнаружить, что он поврежден, что потребует от вас покупки замены.

Шаг 6: демонтируйте кран системы отопления автомобиля и, как и в случае с радиатором, внимательно осмотрите его, очистите и, при необходимости, замените на новый.

Шаг 7: Осталось только очистить остальные элементы системы отопления, внимательно осмотреть их и, при необходимости, заменить. Важно отметить одну небольшую, но очень значимую деталь: шланги радиатора очень сложно поставить на место, особенно если вы решили их не менять, поэтому при наличии финансовой возможности на них лучше не экономить.Замена радиатора печки без снятия панели с ваз. Это касается и труб, но в их случае есть еще одна важная деталь — они должны иметь точно такую ​​же длину.

Шаг 8: Соберите все в обратном порядке и не забудьте добавить в систему антифриз, так как в процессе ремонта большая его часть будет потеряна.

Шаг 9: Проверьте работоспособность автомобильной печки.

Вышеописанный способ хоть и простой, но и практичный, но имеет ряд существенных недостатков, по сравнению с классической технологией, которая обычно используется как ответ на вопрос, как поменять печку на Калину.Замена радиатора печки Лада Калина без снятия. Дело в том, что при такой частичной разборке автомата у вас не получится достаточно хорошо осмотреть все узлы печки, да и заменить некоторые из них при необходимости не получится. Поэтому к способу замены печки на Лада Калина без снятия приборной панели рекомендуем прибегать только в крайнем случае, и когда вы уверены, что виноват либо кран, либо радиатор — два элемента, которые точно будут в ваших руках. , и вы сможете точно определить степень их износа.

Отдельно хочется отметить еще один немаловажный нюанс, относительно «несложный» способ ремонта печки Лада Калина. Не разбирая приборную панель, все равно не избежать контакта с ней, поэтому действуйте очень осторожно, чтобы ее элементы не лопнули. Также не стоит забывать о заливке антифриза, который необходимо постоянно собирать тряпками, чтобы он не испортил салон вашей машины.

Несколько способов замены радиатора отопителя Лада Калина. Как происходит замена радиатора печки на Калине? Где печка на Калине

О ремонте отопителя в Лада Калина, как и в любой другой машине, лучше позаботиться летом.Это даст возможность максимально комфортно себя чувствовать с наступлением первых простуд, а не торопиться в автосервисе, чтобы убрать протечку радиатора или другие поломки. Тем более, что цена на такой ремонт с наступлением осени поднимается.

Демонтаж и установка нового радиатора печки на автомобили Лада Калина на 8 или 16 клапанов может производиться самостоятельно. При этом наличие даже минимального опыта позволит вам справиться со всем за полтора часа.Главное, точно знать последовательность действий и уметь пользоваться специальным инструментом.

Почему выходит из строя отопитель Лада Калина

Ремонт автомобильной печки — довольно сложная задача, особенно если вы никогда не разбираете машинку и понятия не имеете, как в ней все устроено. Поэтому необходимо знать причины, по которым этот элемент может выйти из строя. Возможно, они помогут избежать длительных процедур по демонтажу практически всей кабины.

Итак, проблемы с отопителем часто возникают в таких ситуациях:

  • Появление шлака и кокса внутри радиатора.Чаще всего к этой проблеме приводит использование некачественной охлаждающей жидкости или воды, не прошедшей процесс дистилляции;
  • Загрязнение печной пылью. Чтобы избежать этой проблемы, нужно только установить салонный фильтр и своевременно произвести его чистку;
  • трещины радиатора в местах соединения с ним. Эта беда появляется, если арматура ослаблена, что связано с повышенными нагрузками.

Правильный выбор радиатора: залог его безупречной работы


Если Вам необходима установка новой печки на автомобиль Лада Калина, необходимо правильно выбрать данный товар, ориентируясь на его критерии:

  • материал, из которого изготовлено изделие.Алюминиевые устройства дешевле, но у них есть один существенный недостаток — при растрескивании или других дефектах замена радиатора невозможна. Можно сразу выбросить, не тратя времени. Поэтому имеет смысл привезти, пусть и дорогое, но надежное и ремонтопригодное медно-латунное изделие;
  • наличие завихрений охлаждающей жидкости, которые выполнены из качественного пластика. Радиаторы с такими элементами работают намного эффективнее и забиваются.

Как заменить радиатор: основные способы

Как мы уже писали выше, замена радиатора на автомобилях Лада Калина — довольно сложная процедура, требующая разборки всей передней панели.Чтобы выполнить его своими руками, вам потребуется подготовить инструменты — переходники, крестовую отвертку, гаечный ключ, а также знания, описанные ниже:

  • сливаем охлаждающую жидкость и откручиваем сначала винты держащие радиатор, а потом гайки крепления педали газа;
  • снимаем электронный блок управления двигателем;
  • откручиваем все винты, которые держат торпеду. Лучше всего это делать с помощью инструкции к автомобилю Лада Калина, чтобы не допустить совершенно ненужных ошибок;
  • снимаем панель.Здесь мы сделаем небольшое отступление и дадим полезные рекомендации. Все крепления, удерживающие торпеду, лучше аккуратно сложить в одном месте, запомнив их расположение в конструкции автомобиля. Иначе вы просто запутаетесь, ведь шурупов, болтов и саморезов в модели Калины довольно много;
  • снимаем раму уплотнителя, которая позволяет добраться до радиатора и удалить сломанную часть;
  • проводим установку нового устройства и собираем лицевую панель в обратном порядке.Следите за тем, чтобы не осталось «лишних» деталей или креплений.

Заменить радиатор системы отопления в Лада модели Калина достаточно сложно, поэтому стоимость такой услуги достаточно высока. Те владельцы, которые уже сталкивались с самостоятельной заменой этого узла, характеризуют эту работу одним выражением: потребуется разобрать почти половину машины.

Здесь назревает актуальный вопрос: как заменить радиаторный узел самой системы отопления, и сделать это упрощенным методом?

Владелец Lada Kalina, решившийся на такую ​​процедуру, неизбежно получит значительную экономию средств.В этой статье мы расскажем, как снять радиатор и печку, как это сделать, не снимая панели.

Когда менять?

Вспомните советское время, когда все радиаторы, в том числе изделия для системы отопления, были медными. Эти узлы обладают завидной надежностью, поэтому замена радиатора печки была в числе редких процедур, а ремонтопригодность сомнений не вызывала. Иногда возникала необходимость очистить полость этих изделий от образовавшейся накипи.

Начало 90-х ознаменовалось появлением более дешевых алюминиевых радиаторов.Такие узлы приобрели значительную популярность у производителей, которые до сих пор прибегают к их установке в свои новые и доступные в правилах модели Автомобили. Эту тенденцию исповедует и АвтоВАЗ, героически завершивший Lada Kalina алюминиевые версии радиаторов.

Использование изделий такого плана вызывает ряд проблем:

  1. Алюминиевый продукт не имеет прочности и имеет тенденцию к появлению протечек после нескольких лет интенсивной эксплуатации.Этот случай не подразумевает ремонта, так как исключить перетекание в изделие невозможно.
  2. Охлаждающая жидкость, испаряясь через негерметичный радиатор, создает ядовитые пары, которые проникают в салон, имеют сладкий вкус и оседают на стеклах в виде блеклых пятен, похожих на жирные пятна.
  3. Конструктивно под этим радиатором производитель разместил контроллер бортовой системы. При вставке антифриза наблюдается его выход из строя внутри этого устройства. Замена Нотичевого контроллера, поэтому принятие мер по скорейшей замене радиатора тут как нельзя кстати.
  4. Доступ к радиаторному узлу очень затруднен, поэтому даже такое мероприятие, как чистка, — занятие очень трудоемкое.

Среди основных причин утечки антифриза из радиатора отопления описывается применение владельцем дешевых антифризов Лада Калина. Подделок на рынке предостаточно, поэтому внимательность при выборе — залог безотказной работы системы отопления. Подделки заключают в себе присутствие различных вредных веществ, которые оказывают негативное влияние на алюминиевую конструкцию, вызывая утечку.

Сегодня в продаже довольно популярны специальные герметики, предназначенные изнутри для устранения небольшой протечки. Этот метод не всегда может помочь, но риск засорения всего охлаждающего контура довольно велик. Не доверяйте таким комплектующим, и нужно быть склонным к скорейшей замене радиатора.

Какую модификацию этого элемента выбрать? Большинство владельцев в один голос рекомендовали продукцию ДААЗ (Димитровградский автосельхоззавод).

Подготовительный процесс с предварительной разборкой

Для обеспечения возможности производства ремонтных работ При замене радиатора вам понадобятся инструменты такого рода:

  • набор сантехники, в который входит широкий набор стандартных ключей;
  • с ножовкой по металлу с возможностью расстеливания полотна;
  • пара со шлангом для слива антифриза;
  • силиконовый герметик или другой клей для пластика;
  • винтовка.

Во время процедуры замены отопителя в модели Лада Калина также рекомендуем замену форсунок его питания и обратного тока. На старых шлангах вероятность появления трещин, которые могут проявить себя неожиданно и негативно. Такой подход избавит от необходимости повторять трудоемкую процедуру с целью замены форсунок. Советуем обратить внимание на силиконовые изделия.

Предварительная разборка

  1. Для начала необходимо слить систему от рабочей жидкости перед заменой радиатора печки.Делается это через открытие пробки на основном радиаторе и слив антифриза в заранее подготовленную емкость.
  2. Теперь нужна разборка воздушного фильтра Вместе с всасывающим патрубком.
  3. Снимите аккумулятор.
  4. При доступе к патрубкам печки предварительно просветить бачок ниже места стыка патрубков с радиатором отопления. После снятия шлангов в упаковке будет набрано не менее 1 литра антифриза.
  5. Рядом с насадками находим гайку, которая закреплена внутри пластины.Придется переехать, так как есть риск помешать процессу снятия узла радиатора. Для этого расслабляемся и откручиваем гайку. Выполняем это после полного удаления жидкости из указанных труб.
  6. Зайдите в салон и снимите трос привода акселератора.
  7. Далее нужно будет разобрать саму педаль. Он фиксируется тремя болтами.
  8. Снимаем декоративную панель радиатора (она находится с правой стороны педали газа).
  9. Педаль тормоза Lada Kalina тоже способна доставить неудобства взыскательной эксплуатации. В демонтаже нет необходимости, однако, вытащив шток, его можно поднять выше рабочего положения.

На этом процедура предварительной разборки завершена.

Основная сцена

Замена радиатора печки в Лада Калина возможна двумя способами:

  1. Традиционная. Вам нужно разобрать переднюю панель.Извлечение узла предполагается через открывающееся отверстие.
  2. Быстро, не снимая панели. Не предусматривает необходимости демонтажа панели. Снятие радиатора осуществляется по направлению в сторону. Аналогичное действие производится и с новым продуктом. Здесь нужно немного разрезать декоративную панель радиатора, чтобы увеличить ширину технологического проема, необходимую для процесса сборки.

Многие опытные владельцы советуют делать обозначенный проем перед непосредственным демонтажом радиатора Лада Калина.Также можно позировать с созданием проема перед установкой нового изделия.

  1. Для свободного снятия узла сбоку потребуется открутить пластиковую накладку сбоку.
  2. Теперь перемещаем указанную ранее пластину, которая служит для прикрытия брызг радиатора.
  3. Эти элементы отрезают удлиненные ручки. Требуется манипуляция с возможностью бокового смещения старого узла.
  4. Подняв педаль тормоза, производим извлечение использованного продукта.

Если наблюдается сложность узла педали тормоза с извлечением узла педали тормоза, то рекомендуем применить разрезание и извлечение старого радиатора по частям

  1. После снятия вырезаем указанную ранее пластиковую рамку
  2. Сейчас в в появившемся проеме можно легко установить новое изделие.
  3. Последним действием на этапе сборки, выполняемым по противоположному алгоритму, будет заливка жидкости.

Замена радиатора печки завершена.

Подведем итоги

Теперь вы знаете, как снять радиатор и печку, а также как все поменять самому. Главный недостаток метода — испорченная панель радиатора Lada Kalina Heating Contour. Это не критично, потому что поддается исправлению. Обрезанный кусок можно закрепить герметиком или клеем. Для скрытия дефектного ремонтного участка Поверхности можно сохранить черным скотчем.

Процедура замены радиатора печки Калина настолько трудоемка, что мастера СТО просят за нее немалые деньги.В свою очередь знающие автолюбители Охарактеризуйте эту операцию фразой: чтобы добраться до печки Лады Калины, нужно разобрать половину. Поэтому есть смысл подумать, как поменять этот автомобиль более простым способом, и сделать это своими руками, сэкономив деньги.

Когда ставить новую вещь?

Во времена СССР все радиаторы ВАЗа, в том числе и отопитель, были медными, а значит, были прочными и ремонтопригодными. Только время от времени их нужно было чистить от накипи.

С начала 90-х годов прошлого века появились более дешевые алюминиевые теплообменники, производитель которых и по сей день комплектует автомобиль Лада Калина 2. В результате у владельца данной модели возникают такие проблемы:

  1. Алюминиевый радиатор печки на Калине недолговечен и часто начинает течь через 2-3 года эксплуатации. При этом надежно закрыть течь из алюминиевой трубки невозможно.
  2. Вредные пары антифриза, создаваемые вентилятором, разносятся по салону, вызывая неприятный запах и жирный налет на стеклах.
  3. Под тем местом, где расположен радиатор отопителя Калина, находится контроллер. В случае антифриза выходит из строя контроллер, и он тоже должен его менять.
  4. Добраться до печки этого представителя семейства ВАЗ очень сложно даже очистив элемент от грязи.

Одна из причин, в результате которой достаточно быстро выходит из строя радиатор печки Калина, — использование в системе охлаждения дешевых жидкостей, и среди них часто попадаются подделки.Поддельные антифризы могут включать в себя различные вещества, отрицательно влияющие на алюминий и вызывающие появление протечек.

Иногда небольшой поток можно устранить с помощью герметика, растворимого в охлаждающей жидкости. Но этот способ помогает не всегда, поэтому поломки контроллера и замены радиатора отопителя калины лучше не ждать.

О том, что лучше поставить взамен старую стихию, многие говорят в один голос. Первое место уверенно занимает Радиатор ДААЗ (Димитровградский автоагентский завод).Детали из меди только на втором месте, и идут следы всех остальных марок.

Подготовка и предварительная разборка

Для замены радиатора печки калины необходимо подготовить такой набор инструментов:

  • стандартный набор сантехники, в который входят накидка и рожковые ключи, плоскогубцы и отвертки;
  • ручная ножовка по металлу с удлиненным полотном;
  • Емкость
  • и шланг для слива антифриза из системы;
  • герметик силиконовый или другой клеевой состав для пластмасс;
  • тряпка.

Сняв внутренний отопитель на автомобиле Лада Калина 2, рекомендуется поменять форсунки, ведущие от него в открытое пространство. У старых уже могут быть микротрещины, о которых мы узнаем позже. Затем, чтобы поменять их на новые, нужно будет заново все разобрать и снять радиатор. Для этого используются мягкие насадки из силикона, и смешивать их проще.

Первый этап — опорожнение системы охлаждения, которое выполняется откручиванием пробки основного радиатора, предварительно подставляется подходящая емкость.Когда жидкость уже потечет, нужно выключить и снять пробку расширительного бачка.

Пока система опорожнена, необходимо снять воздушный фильтр вместе с патрубком и аккумулятором, чтобы добраться до патрубков печки. Перед их отключением сдвиньте бачок с антифризом, потому что после снятия с них трубок он все равно течет около литра жидкости.

Рядом с насадками есть гайка, внутри которой держится металлическая пластина. Впоследствии эта пластина будет мешать демонтажу теплообменника и ее нужно будет переместить.Чтобы освободить пластину, нужно ослабить и открутить гайку из моторного отсека. Делается это после того, как из шлангов вытечет весь антифриз.

Переместившись внутрь салона, нужно снять трос привода акселератора и открутить саму педаль, которая держится на 3-х болтах. Снимается декоративная защита радиатора, представляющая собой пластиковую панель справа от педали газа.

Также при демонтаже нагревателя будет мешать педаль тормоза, но снимать ее нельзя.Вам просто нужно извлечь стержень, на котором крутится педаль, а потом при замене радиатора печки калины поднять выше. На этом предварительная разборка завершена.

Основная сцена

Заменить ТЭН на Калине двумя способами:

  1. Традиционный. Придется разбирать всю переднюю панель, начиная от ручных тормозов. Тогда деталь удастся вынуть через проем.
  2. Быстро, не снимая панели.Элемент вытягивается в боковом направлении, новый вставляется точно так же. При этом пластиковая рамка радиатора зацеплена с целью увеличения технологического проема.

Второй способ требует минимум времени и труда, и при желании не оставит следов от резки деталей из пластика, он будет рассмотрен дальше. Некоторые автомобилисты советуют сделать отверстие перед снятием старого радиатора.

Но технологическое отверстие лучше вырезать перед установкой новой детали, чтобы отверстие было аккуратного и нужного размера, не больше.

Чтобы спокойно вытащить неисправный элемент в сторону педали газа, необходимо сначала открутить боковую пластиковую накладку и надавить освобожденную ранее металлическую пластину, прикрывающую штуцеры радиатора.

Их следует отрезать с выступающей частью шкворня из металла, иначе фурнитура не отпустит ее. Теперь, приподняв педаль тормоза, можно смело вытягивать деталь целиком.



Тем, кому сложно выдернуть шток педали тормоза, можно посоветовать достать его и разрезать радиатор ножовкой по частям.В результате снятия остается нетронутая рамка радиатора из пластика, которую нужно распилить такой же ножовкой. Размер проема позволяет беспрепятственно установить и закрепить новый обогреватель.




Осталось только набрать и залить жидкость в систему.

Отсутствие такого способа замены радиатора — испорченный внешний вид Панели. Но исправить это можно, если поставить на место резной кусок пластика с помощью герметика или клея.Чтобы скрыть недостатки, эта деталь покрыта армированным скотчем черного цвета.

С наступлением холодов автомобилисты начинают пользоваться печками своих автомобилей. В связи с тем, что данный агрегат вообще не эксплуатировался или довольно редко, в его работе возможны сбои. Согласно статистическим данным, все поломки системы отопления связаны с отказом двух узлов:

  • радиатор печки;
  • вентилятор двигателя.

Зима в России одна из самых холодных, поэтому одним из достоинств Лады-Калины становится наличие вполне теплой печки.Однако недостатком является то, что в процессе постоянной работы за короткое время начинаешь обнаруживать на ковриках лужу от протекающего радиатора с стойким ароматом тосола или антифриза.

Сразу стоит поставить цель по замене радиатора, так как вытекшая жидкость может вылить электронный блок управления, что повлечет за собой более серьезные проблемы.

Радиатор «Калина» По воле производителя находится в не совсем удобном месте, добраться до него не так-то просто.Для того, чтобы произвести ее замену, необходимо разобрать и снять центральную панель. Это немного ниже места проведения аудиотренинга педали газа над электронным блоком управления.

Решение проблемы можно выполнить тремя способами:

  1. Выбирайте профессионалов и отправляйте машину в ремонтную службу.
  2. Попробуйте с помощью технического мануала Эксплуатации решить задачу самостоятельно, разобрав по инструкции половину машины.
  3. Используйте народный способ, который избегает снятия панели, а процесс замены возможен через педаль газа на сиденье водителя.

Стоимость услуг около пяти тысяч рублей, поэтому многие предпочитают менять выпущенный агрегат самостоятельно.

  • Слить Тосол перед началом ремонтных работ.
  • Освободить форсунки, ведущие к плите, из крепления.
  • Со стороны водителя с помощью отвертки откручиваем крепление радиатора состоящее из трех саморезов, после чего газовым ключом откручиваем крепление педали газа и снимаем ее, чтобы она не мешала дальнейшим манипуляциям.
  • Осторожно снимите компьютер (электронный блок управления).
  • Откручиваем два болта крепления накладки, гайки под липучкой являются гайками и их тоже необходимо снять. Важный! Откручивать ничего не нужно.
  • Согласно справочной инструкции, расположение передней панели указано на схеме. Вы должны использовать его, чтобы открутить все болты, оторвавшие его от крепления.
  • Сложенные аккуратно снятые с них предметы застежками.
  • Ослабить пакерную ленту, закрутив один болт ее крепления, а второй закрутив совсем, это необходимо для облегчения процесса снятия тоннеля из тоннеля.
  • Далее нужно разобрать торпеду и снять переднюю панель.
  • После откручиваем болт крепления печки.
  • По завершении данных процедур доступ к печке с радиатором полностью открыт.
  • Вывернув винты из крышки корпуса, рама уплотнителя освобождается.
  • Старый радиатор демонтируется, а на его место устанавливается новый.
  • Сборка идет в обратном направлении. По завершению заливается новый тосол или тосол.Для проверки работоспособности, целостности и отсутствия протечек необходимо на время оставить агрегат в рабочем состоянии.
  • После проверки процесс можно считать завершенным.
    Вышеописанный процесс очень трудоемкий, поэтому на многих форумах предлагается следующий процесс замены радиатора.

Варианты от пользователей как поменять радиатор без снятия панелей
  1. Для реализации процедуры замены радиатора без снятия передней панели необходимо пространство, достаточное для полного открытия двери со стороны водителя.
  2. Освободите место под капотом, сняв аккумуляторное поле воздушного фильтра вместе с воздуховодом.
  3. Сухой тосол или антифриз.
  4. Отсоедините форсунки, прикрепленные к штуцеру двигателя. Точно такая же фурнитура есть на креплении печи, найти их довольно легко.
  5. Отсоедините форсунки, ведущие к печке.
  6. Между шлангами гайка крепления кожуха к моторному щиту.
  7. Отвинтите и снимите эту гайку.
  8. В салоне демонтировать педаль газа и ослабить педаль тормоза, чтобы убедиться в возможности ее отжать.
  9. Снимаем боковину и крышку радиатора три самопресса, три гайки на десять.
  10. Обрезать трубки, ведущие к радиатору, немного места посадки муфты Извлечь.
  11. Снимите неисправный блок и установите новый.
  12. Если в процессе установки нового радиатора возникают трудности с шагающими трубками, их нужно уменьшить, отрезав примерно на сантиметр.
  13. Расплавьте концы трубок, чтобы они не смылись после подсоединения форсунок.
  14. Сборка производится в обратной последовательности.

Второй вариант замены радиатора
  1. Слить toosol.
  2. Снимите педаль газа.
  3. Разберите рулевую колонку и снимите электроусилитель руля.
  4. Снимите трубки радиатора.
  5. Осторожно вырезать кусок корпуса печки для свободы манипуляций в процессе снятия радиатора.
  6. Удалите неисправные детали и установите новую.
  7. Сборка производится в обратной последовательности. Резной кусок корпуса можно установить на место и сделать люк, который крепится на самозатяжных болтах.
  8. Залейте новый Тосол и оставьте систему работать в обычном режиме.
    Вариантов замены радиатора у автомобилистов отличный набор, ознакомиться с ними можно на форумах, в магазинах автозапчастей, где высококвалифицированные специалисты обязательно посоветуют способы и варианты ремонта.

Опыт автовладельца

Результат

Какой бы вариант замены радиатора ни был выбран, главное, чтобы все получилось и железный Horse Raded не только быстрая езда, но и теплый комфортный салон.

Что ж, если способ ремонта не устраивает специалистов сервиса, то он обязательно поможет решить вопрос с ремонтом авто в кратчайшие сроки.

Обязательно : снимаем панель в сборе с ТЭНом, сливаем тосол и готовим крестовый поход,

Порядок замены печки на Калине выглядит следующим образом:
  1. Открутите 3 винта крепления крышки ТЭНа и каркаса ТЭНа. покрытие форсунок радиатора.
  2. Снять радиатор с корпуса отопителя.




Установка радиатора печки производится в обратной последовательности.

Как быстро снять радиатор отопителя калины

Первый способ изложенный в руководстве по обслуживанию автомобилей ВАЗ 1117, 1118 и 1119 Очень трудоемкий и долгий. Многие автолюбители не решаются заменить радиатор отопителя Калина только потому, что нужно брать торпеду, а сделать это не очень-то просто.

Однако благодаря знаменитому русскому полку все же удалось найти ответ на вопрос, как поменять печку на Калину без снятия панели в сборе А для этого понадобится всего 1.

Порядок действий:

  1. Снимите педаль газа (3 гайки по 10).
  2. Снять / отвести педаль тормоза в сторону.
  3. Обрезать трубки радиатора и немного подрезать посадочное место.
  4. Снимаем радиатор калийного обогревателя с педалей.
Лада

калина появляется свист при движении задним ходом. Причины и способы устранения свиста из-под капота. Особенности и возможные причины свиста ремня генератора

Многие неисправности автомобиля можно определить по звуку. Когда слышны какие-то посторонние шумы в виде дребезжания, воя или свиста, это может сигнализировать о поломке одного из агрегатов автомобиля. Некоторые неисправности довольно легко устраняются вместе с сопутствующими симптомами в виде надоедливых и неприятных звуков.Но есть определенные признаки поломок, которые появляются чаще всего. Чаще всего при запуске двигателя раздается свист, который может быть вызван рядом факторов. В этом случае такие неприятные звуки могут быть при уже работающем моторе. Далее мы поговорим о причинах таких явлений и способах их устранения.

Свисток двигателя при запуске и работе

Всегда приятно знать, что ваш автомобиль полностью исправен и не доставит неудобств в самый неподходящий момент.Однако так бывает не всегда и многие автовладельцы сталкиваются с рядом проявлений выхода из строя некоторых частей автомобиля. Это заставляет усомниться в своем «железном коне», а положительных эмоций такая машина явно не прибавит. Самый частый сигнал о поломке — свист при запуске двигателя. Причем, с этим сталкиваются не только владельцы старых автомобилей, но и практически новых, уехавших недавно.

Свистящий звук может быть слышен во время работы двигателя из-за ряда различных неисправностей в двигателе автомобиля.Обычно это не такой опасный знак, как раздражающий. Хотя если мотор стал издавать такие посторонние звуки и двигатель все больше свистит, то затягивать с устранением этой проблемы явно нельзя. Некоторые неучтенные неисправности могут привести к дорогостоящему ремонту и множеству проблем.

Ремни

Одна из основных причин свиста при запуске двигателя — это ремни всевозможных приводов в подкапотном пространстве автомобиля. Плохое натяжение и износ приводит к появлению того очень раздражающего свиста, который может усиливаться с увеличением оборотов двигателя.А может наоборот пропадать при нажатии на педаль газа. В любом случае звук, издаваемый ремнями, очень хорошо слышен и не заметить его невозможно.


При появлении свиста первым делом необходимо проверить натяжение приводных ремней.

Первым делом проверьте натяжение всех приводных ремней. Если какой-либо из них ослаблен, то возможно проскальзывание, что приводит к свисту при работающем двигателе. В этом случае необходимо натянуть ремень до допустимых пределов, чтобы оставить его с нормальным люфтом.Грязь и масло на ремнях также могут вызывать проскальзывание. В этом случае его необходимо тщательно очистить, а лучше всего заменить на новый.

Чаще всего проблема с точки зрения излучаемого шума — ремень генератора. Свист появляется при запуске двигателя и исчезает при увеличении оборотов двигателя, так как ремень находится в одной амплитуде с роликами и шкивами. Это может грозить недостаточным зарядом аккумулятора и всеми вытекающими отсюда проблемами. Также бывает, что двигатель свистит, а потом вдруг перестает издавать этот звук.При этом никаких изменений сразу не наблюдается. А причиной этого может быть обрыв ремня генератора. После его обрыва прекращается зарядка аккумулятора при работающем двигателе. Обычно об этом сигнализирует специальная лампочка на панели приборов, но не все водители замечают это и придают этому значение. Такие невнимательные автовладельцы рискуют остаться где-нибудь в безлюдном месте с севшим аккумулятором.

Еще одна наиболее частая причина свиста из моторного отсека автомобиля.Здесь последствия игнорирования проблемы могут быть гораздо серьезнее, чем в предыдущем случае. Проблема здесь не столько в ремне, сколько в подшипнике, но на это обязательно стоит обратить внимание. Обрыв ремня ГРМ может сопровождаться капитальным ремонтом мотора из-за изгиба клапанов, что стоит больших денег. Поэтому необходимо своевременно реагировать на всевозможные свистки при работе двигателя и не доводить ситуацию до крайностей. Это не относится ко всем типам двигателей, однако реальная проблема широко распространена.

В большинстве случаев свист в двигателе на холодном вызывается одними и теми же ремнями. Если он пропадает при прогреве двигателя, то причина точно в них. В холодное время года есть вероятность, что смазка в подшипнике ремня генератора может сильно загустеть и ремень не сможет вращать шкив генератора, просто соскользнув. Решением этой проблемы может быть замена этой смазки и натяжение ремня генератора. Но перед этим нужно убедиться, что шкив генератора раскручивается сам по себе и не заклинивает.Поэтому, как видите, свист на холодном двигателе устранить довольно просто.

Если вы слышите какой-то свист при запуске двигателя и впоследствии во время его работы, то в первую очередь обратите внимание на натяжение всех ремней в двигателе автомобиля и проверьте их состояние. Не исключено, что некоторые из них потребуют натяжения или замены.

Ролики и подшипники

Другие элементы автомобильного двигателя, которые могут издавать неприятные звуки, — это всевозможные подшипники и ролики, которые присутствуют во многих частях двигателя.Часто при неисправности издают звуки, немного отличающиеся от обычного свистка — низкий вой. Этот звук появляется, когда двигатель работает еще на холостом ходу, но усиливается с увеличением оборотов и сразу исчезает или становится намного тише. Если вы определили, что двигатель свистит именно из-за этих элементов, то это можно «вылечить», заменив вышедшие из строя детали.

Неисправности системы впуска

Если при работающем двигателе слышен свист, и вы уже убедились, что причина не в чем-то другом, то, скорее всего, во впускной системе двигателя появилась какая-то неисправность.Это может быть либо дроссельная заслонка, которая периодически заклинивает и создает определенную турбулентность воздуха, либо впускной клапан PCV, отвечающий за рециркуляцию картерных газов.

В первом случае свист при работе двигателя устраняется тщательной промывкой. Но чтобы хорошо очистить его от грязи, необходимо полностью снять этот агрегат, о чем не стоит забывать.

Во втором случае проблема в засорении впускного клапана PCV. Горячий воздух из картера не может нормально циркулировать из-за этого, что вызывает выдавливание масла через уплотнения из-за чрезмерно высокого давления и появления самого свиста при работающем двигателе.Настоящая проблема «лечится» обычной чисткой этого клапана. Для этого нужно демонтировать клапан, который находится либо на клапанной крышке, либо рядом с воздушным фильтром на патрубке вентиляции картера. Если клапан металлический, то отлично подойдут все чистящие средства, которые не поцарапают поверхность. В том случае, если он пластиковый, то следует избегать слишком агрессивных аэрозолей и жидкостей. После этого просто верните вентиль на место и свист прекратится.

Неисправности турбины

Многие современные автомобили оснащены турбокомпрессорами, которые значительно увеличивают их мощность и ходовые качества… Но это еще один узел в двигателе, который может сигнализировать о его неисправности характерным и громким свистом. Это может быть вызвано утечкой воздуха на стыке двигателя и турбокомпрессора. Обычно такие звуки говорят о скорой «гибели» этой важной детали. Чаще всего такая неисправность возникает на машинах, потребляющих солярку … Поэтому владельцы таких машин знают, что свист турбины дизеля ни к чему хорошему не приводит.

Что делать при свистке из-под капота?

Мы перечислили все возможные неисправности, при которых двигатель и его компоненты могут издавать свист при запуске двигателя или во время его работы.Для устранения большинства из них автовладельцу не нужно обладать какими-либо специальными профессиональными навыками. С заменой множества ремней и роликов, с их натяжкой, а также с очисткой системы впуска элементов вы можете справиться самостоятельно. Но если вы не уверены, что справитесь с такими проблемами, то с ними лучше не затягивать, а обратиться в автосервис к мастерам своего дела и тогда вы сможете избежать гораздо более дорогостоящего ремонта и множества лишних хлопот. что может застать вас врасплох.

Приветствую вас друзья на сайте автосервиса своими руками. Владельцы автомобилей ВАЗ часто сталкиваются с ситуацией, когда при запуске двигателя слышен свист ремня генератора.

В такой ситуации большинство новичков видят только один выход — заменить якобы изношенный элемент. На самом деле не стоит принимать поспешных решений.

Sweet может быть вызвано целым рядом причин, которые можно устранить своими руками и с минимальными затратами.

Особенности и возможные причины свиста ремня генератора

Основное назначение генератора — питание электрооборудования транспортного средства.Но как обеспечить постоянное вращение ротора?

На коленчатом валу двигателя и валу генератора есть специальные шкивы, на которых натягивается ремень. После запуска двигателя коленчатый вал начинает вращаться, приводя в движение ротор генератора.

Появление писка происходит из-за повышенного трения ремня о шкив генератора (коленчатого вала) или нормального проскальзывания.

При этом на практике причины писка и свиста могут быть следующие:

  • Повышенный износ ремня.Иногда даже дополнительное напряжение не помогает.
  • Контакт со шкивом генератора (коленчатым валом) или непосредственно ремнем различных жидкостей (антифриз, масло и т. Д.).
  • Ремень некачественный.
  • Износ подшипников в генераторе.

Данная неисправность чаще всего проявляется при повышенных нагрузках. Подшипник может свистеть или дребезжать. В такой ситуации выручить может только замена своими руками или на СТО.

Диагностика и устранение свиста ремня генератора

Свистит ли в автомобиле ремень генератора? — Не паникуй.Первое, что необходимо сделать, — это поставить небольшой диагноз. Осмотрите ремень на предмет очевидных повреждений.

Проверить, хорошо ли он натянут, нет ли явного смещения линии шкива. Обратите особое внимание на поверхность ремня — на ней не должно быть жидкости.

После осмотра вы сможете сделать предварительные выводы и определиться с дальнейшим ремонтом:

Если ремень визуально поврежден, на поверхности имеются серьезные трещины, а края потрепаны, то без замены ремня не обойтись.Однако покупайте только оригинальные запчасти для своей модели ВАЗ.

Иначе через пару тысяч километров вы снова столкнетесь с этой проблемой. Кстати, некачественные китайские подделки часто «свистят» сразу после установки.

На ремне явные загрязнения (масло, антифриз)? — Тщательно очистите ремень от лишней грязи (по возможности). Если в изделие въелась грязь и чистка не дает видимых результатов, то ремень генератора лучше заменить.

Если внешне проблем не обнаружено, переходим к механической части.Проверить натяжение. Для этого нажмите на ремень посередине между шкивами коленчатого вала и генератора.

Оптимальный уровень прогиба 6-8 мм. Если этот параметр оказался более-менее, без регулировки не обойтись.

Сразу отметим, что для каждой модели ВАЗ процесс настройки может немного отличаться. Мы будем рассматривать общий случай.

Приготовьте храповую рукоятку, накидной ключ на «19», глубокую головку на «17», а также запаситесь 15-20 минутами личного времени.

Последовательность затяжки ремня генератора

С помощью ключа «17» слегка открутите верхнюю фиксирующую гайку, соединяющую генератор с кронштейном.

Ослабьте крепежную гайку внизу (просто открутите ее на несколько оборотов).

Если необходимо ослабить ремень, возьмитесь за генератор и потяните его на себя (при необходимости натянуть ремень — от себя). Затем необходимо подтянуть гайки и проверить работу генератора.

Перед запуском двигателя включите несколько основных потребителей, например печку, дальний свет и отопление.Если свисток пропал, а уровень заряда остался на нормальном уровне, то работу можно считать успешной.

При этом помните, что чрезмерная затяжка также недопустима (это может привести к повышенному износу шкивов и ремня).

Бывают ситуации, когда ремень генератора время от времени свистит, например, при понижении температуры или повышении влажности на улице.

В этом случае можно использовать специальные добавки (продаются в стандартных банках). Способ нанесения очень простой.

Распылите средство на внутреннюю поверхность ремня и шкивов. Стоимость такой продукции от 500 до 1500 рублей.

Если на вашей машине пищит ремень генератора, то не стоит сразу спешить на СТО и делать дорогостоящий ремонт.

В большинстве случаев проблема решается намного проще и занимает несколько минут. И теперь вы знаете, как это делать. Удачи на дорогах и, конечно же, без поломок.

Автомобильная печка очень активно эксплуатируется, особенно в холодную погоду.Очень часто после длительного пробега при включении ТЭН раздается назойливый свист, который пропадает после выключения вентилятора, поэтому становится понятно, что дело не в самой печке, а только в вентиляторе.

Что делать, если свистит свисток на Ладе Калине, из нашей статьи. В большинстве случаев при появлении свиста поломку можно исправить и более чем в половине случаев это можно сделать самостоятельно.

Суть проблемы

Устройство отопителя довольно простое: на радиатор дует специальный мощный вентилятор, имеющий несколько режимов работы.Если появится свист или шум, значит, радиатор отопителя тут ни при чем, скорее всего, придется снимать вентилятор.

Основные поломки

Шум и свист — это уже поломка, стоит заметить, печка либо работает, либо нет. Если от него совсем нет обдува, то, скорее всего, заклинило мотор или изношены щетки. И если был шум, а потом в какой-то момент он исчез и нагреватель вообще перестал работать, это означает, что двигатель остановился и необходимо проверить подшипник или втулки.

  • Затем удалите весь мусор из монтажного паза, чтобы он не упал вам на голову при снятии вентилятора.
  • Для дальнейших действий вам придется снять переднее пассажирское сиденье, иначе вам нужно будет принять акробатическую позу в салоне Калины.
  • Салазки вентилятора удерживаются на месте четырьмя гайками, которые необходимо отвинтить. Затем откройте бардачок и освободите его от содержимого, открутите четыре самореза на его задней стенке и не забудьте еще об одном снаружи, под решеткой обдува.
  • Снимите декоративную накладку с передней правой стойки; под ним есть еще два самореза, которыми крепится пластиковая панель и блок нагнетателя. Их нужно открутить, снять нагнетательный блок и приподнять пластиковую панель, которая застегивается на липучку. Под ним вы найдете две гайки, их нужно будет ослабить торцевым ключом. Затем отодвиньте торпеду как можно дальше и зафиксируйте ее в этом положении.
  • Сядьте на пол Lada Kalina и снимите, отключив при этом электрический разъем.Вам нужно будет переставить его турбину на новый мотор или отремонтировать старый и поставить обратно. Затем установите блок на место и соберите все в обратном порядке.

Порядок реанимации электродвигателя вентилятора печки Лада Калина

  • Перед снятием фиксатора отметьте положение крыльчатки относительно вала, демонтируйте крыльчатку.
  • После того, как вы получите доступ к двум болтам, нужно их открутить и открыть мотор.
  • Вверху отцепите фиксатор анкера, снимите шайбы и вытащите анкер.
  • Таким образом, вы откроете себе доступ к втулкам.
  • Очистите и смажьте детали.
  • На якоре протрите контактные пластины и отшлифуйте их самым мелким зерном.
  • Также необходимо очистить и протереть зажимные блоки.
  • Никогда не смазывайте контактные поверхности! Все должно быть стерильным, чистым и блестящим.
  • Смазывать только сильно трущиеся поверхности графитовой смазкой. Но ни в коем случае не используйте для этих целей масло или смазку, так как в будущем они будут протекать.

Важно! Не просверливайте отверстия и не лейте масло на вал и не распыляйте WD при снятии охлаждающего шланга. Делать это не рекомендуется, хотя в интернете есть множество рекомендаций по этому поводу. Подобные действия опасны для мотора, могут привести к его выходу из строя.

  • Соберите двигатель в обратном порядке. Теперь он начнет крутиться без скрипов и шумов.
  • Соберите все остальные детали в обратном порядке.

Как видите, действия довольно простые, главное при сборке не запутаться, к чему прикрутить. Если возникают проблемы с шумом вентилятора отопителя, постарайтесь максимально решить проблему самостоятельно. Если ремонт проблемной детали невозможен, то замените ее на новую, а если вы все еще сомневаетесь в своих силах, обратитесь за помощью к специалистам.

Думаю, что многие автовладельцы сталкивались с такой проблемой, когда свистит ремень генератора.Это происходит из-за ослабления натяжителя, особенно отчетливо это обнаруживается в сырую погоду, когда из-под капота появляется не очень приятный свист. Натяжение довольно простое и не занимает много времени, и требуется совсем немного инструмента:

  1. Подойдет и ключ на 8 колец, или рожковый, или храповик.
  2. Ключ на 19

Регулировка ремня генератора на Калине

Первое, что нам нужно сделать, это ослабить стопорную гайку стержня натяжителя, слегка отвинтив ее против часовой стрелки:

А потом откручиваем шток натяжителя, и тем самым ремень будет натянут.Чтобы при натяжении не приходилось прилагать много усилий, нужно рукой надавить на корпус натяжителя и в это время открутить, как показано на фото ниже:

После затяжки ремня затяните стопорную гайку и проверьте, нет ли свистящих свистков при работающем двигателе. Чтобы в этом убедиться, необходимо на работающем двигателе включить как можно больше электроприборов: дальний свет, печка на высоких оборотах, заднее стекло обогрева и т. Д. Если после выполнения этой процедуры ремень не свистит, значит, он нормально натягивается.

Но также следует учитывать, что перетяжка тоже не пойдет на пользу устройству. Во-первых, изнашивается сам ремень. Во-вторых, подшипник не выдержит большой нагрузки, довольно короткий промежуток времени будет гудеть и даже заклинивать. Однажды на прошлой машине произошел печальный опыт, я ее слишком сильно натянул и через неделю езды подшипник ушел под замену. Так что не переусердствуйте при выполнении такого рода услуг с вашей Калиной.

Если необходимо, наоборот, ослабить, то шток нужно будет повернуть по часовой стрелке.Затем затяните контргайку. Похоже, это все рекомендации, которые вам нужно знать при выполнении этой простой процедуры. Если у вас есть вопросы или есть комментарии к подготовленному мною материалу, отпишемся в комментариях.

Автомобильная печка используется очень часто, зимой обогреваем салон, а летом охлаждаем (холодный воздух из кондиционера). После долгого пробега, а это обычно 80 — 100 000 километров, начинает слышаться раздражающий свист, когда гнал дует, наверное, многие с ним сталкивались.После выключения вентилятора свист исчезает. Становится понятно, что свистит плита, но не сама плита, а элемент для ее продувания. Что делать, как исправить, ведь ехать реально неудобно! Выход есть и в 70% случаев все можно сделать самому …

Сразу хочу отметить, что сейчас многие люди мне пишут о своих конкретных моделях, а именно Лада Калина и многие ВАЗ, Солярис, Форд Фокус, Шкода. Ребята, сегодня разбирать какую-то конкретную модель не буду, все потому, что болезнь лечится практически так же.Я постараюсь дать вам над чем подумать, как и что делать, и думаю, вы можете удалить вентилятор самостоятельно, просто зайдите на форумы, используя свои модели.

Как работает воздушный поток?

Устройство очень простое — в салоне под панелью стоит радиатор печки (возможно, рядом кондиционер), который обдувается специальным мощным вентилятором. У него, как правило, есть несколько режимов обдува, обычно подразделяются от «1» до «4», чем больше включено, тем сильнее будет поток воздуха.Как выясняется, зимой для обогрева салона используется радиатор печки, зимой для охлаждения используется радиатор кондиционера.

На новых иномарках не шумит (в первом и втором положениях практически не слышно), точнее слышен сильный набегающий поток воздуха, но сторонних звуков нет. Это указывает на то, что вентилятор работает правильно и вся система работает правильно.

Если при включении вентилятора слышен свист или треск, значит, здесь что-то не так, нужно разобрать панель и снять вентилятор.Радиаторы тут ни при чем.

Основные неисправности

Свист — это уже неисправность — их в этом узле не так уж и много. Надо сказать «обогреватель» — работает он или нет. Если печка совсем не дует, значит, заклинило электродвигатель, либо изношены щетки. Если вы еще как-то проехали на ура, а потом в один прекрасный момент он пропал, и перестала работать печка, значит двигатель точно встал, скорее всего проблема в подшипнике или втулках.

Однако свисток еще не означает, что электродвигатель вышел из строя, возможно, там просто скопилась грязь (от длительного использования) и ее нужно очистить.

Поэтому в 70% случаев действительно помогает смазка, но если долго ехали с шумом, возможно, подшипник уже изношен. Поэтому как только появится треск и так далее, разбираем печку и чистим.Что еще хотелось бы отметить на нашем ВАЗе, тем более на «классике» вместо подшипников использовались втулки, после их разработки требовалось заменить, однако многие мастера до сих пор устанавливают подшипники на отопитель ВАЗ — как мне кажется, это верно!

Разбор — чистка вентилятора

Как я уже писал выше, в каждой машине снятие этого устройства происходит по-разному, но суть всегда одна, у нас либо полностью снят вентилятор, либо есть прямой доступ к нему, чтобы элементы можно было смазать.

Я ХОЧУ предупредить — перед снятием электродвигателя — автомобиля, чтобы избежать ненужных коротких замыканий.

Вентилятор почти всегда имеет одинаковую конструкцию — это электродвигатель и цилиндрический гребешок (лопасти) вверху, качающий воздух. Вот небольшой пример.

Свист идет от самого мотора, в нем один или два подшипника удерживают вал вращения. При выходе из строя подшипников или их засорении (годовой) грязью возникают непонятные звуки — свист, треск, гудение и т. Д.Возможны два варианта развития событий:

  • Чистка … Диагностика простая, попробуйте покрутить снятый мотор — если крутится иногда сложно даже со знакомыми звуками, то пропылесосьте двигатель, смажьте подшипники — другие вращающиеся элементы (можно любую силиконовую смазку, иногда можно использовать WD -40), очистите вал от грязи.

Обычно этого хватает в 70% случаев, электродвигатель начинает работать тихо, легко, без лишних звуков.Достаточно на очень долгое время бесшумной работы.

  • Ремонт и замена подшипников вала … Диагностика — вал вообще не вращается. Тут дело обстоит сложнее, вам нужно будет разобрать сам двигатель — «загляните внутрь». При длительной неправильной эксплуатации подшипники могут заклинивать, они просто ломаются, шарики в них «заклинивают». Многие теперь могут сказать — зачем, нужно просто покупать новый двигатель! Возможно, это более справедливое наблюдение, но стоимость вентилятора отопителя (а он, как правило, идет в сборе) не очень мала.Например, для частного она будет варьироваться от 5000 до 10 000 рублей, что очень много! А если у вас машина более высокого класса, то цены растут геометрически. Так что замена подшипников очень оправдана, стоят копейки.

СО : Откручиваем лопасти, они либо пластиковые, либо металлические (часто алюминиевые). Посередине будет гайка, которую нужно закрутить, если можно было открутить но лопасти снять нельзя, ставьте, НО НЕ ВЕСЬ двигатель — в горячую воду, а не в кипяток, но не в теплый (60 — 65 градусов), их можно дополнительно закрепить на кипятке, клей немного размягчит, пластик расширится и вы будете медленно снимать лопасти.

Далее разбираем сам электродвигатель, обычно два-три болта (гайки), которые легко откручиваются. «Половину» мотора нужно делать осторожно, чтобы не потерять все мелкие детали. После снятия крышки у вас будет что-то вроде этого.

Далее снимаем подшипники, повторюсь еще раз — их часто бывает два, после чего меняем. Один аспект, как правило — вы не сможете подобрать точно такие, которые у вас установлены.Однако, сняв параметры вала, или взяв старую версию — идем в специальный магазин, коих у нас в городе много — покупаем подходящий вариант.

Просто подбираем по размеру, берем обычный шариковый, можно даже наш отечественный — дольше будут ходить. Одеваем их на вал, собираем мотор и радуемся.

Electronic Store — Интернет-магазин электроники в Индии

Покупайте электронику в Интернете в Vijay Sales

Vijay Sales — одно из самых известных имен в области электроники и товаров длительного пользования.Наша многоканальная розничная торговля дает вам свободу делать покупки по своему усмотрению. Вы можете делать покупки в наших обширных автономных магазинах электроники или в Интернете на нашем мультибрендовом веб-сайте. В нашем интернет-магазине электроники вы можете сделать покупки более 3500+ товаров ведущих мировых брендов, нажав всего несколько кнопок. Наша функция доставки на пороге гарантирует, что ваши покупки будут доставлены к вам безопасно и быстро. Благодаря предложениям, предложениям и скидкам цены остаются экономичными, а наша простая функция EMI упрощает оплату.

Благодаря программе лояльности My Vijay Sales частые покупатели могут получить обменные баллы, скидки и многое другое. Наша расширенная гарантия VS + предлагает множество преимуществ для вашего устройства и вас. Эти функции в сочетании с нашей быстрой службой поддержки делают покупки в Vijay Sales приятным занятием.

Ваш магазин электроники

В Vijay Sales вы найдете широкий выбор электронных товаров и предметов. В нашем интернет-магазине электроники вы можете выбрать устройства с базовыми функциями, а также устройства с передовыми функциями, в зависимости от вашего уровня комфорта.Наши гаджеты настоящие, что делает их отличными подарками. Ищете ли вы смарт-телевизор, чтобы помочь родителям лучше наслаждаться любимыми программами, или многозадачный динамик Bluetooth для вашего партнера, в Vijay Sales вы обязательно найдете именно то, что вам нужно. Вы можете делать покупки, не выходя из дома, в нашем интернет-магазине или заглянуть в «Магазин электроники Vijay Sales рядом со мной», чтобы найти ближайший к вам магазин.

Универсальный магазин электроники

Мы знаем, что когда вы покупаете электронику в Интернете, вам нравится проверять и сравнивать продукты, цены и предложения.На нашем удобном веб-сайте легко перемещаться и проверять продукты по нескольким категориям, таким как —

Мобильные и планшеты

Большинство из нас не могут жить без смартфонов, они помогают нам общаться — с нашими семьями, остальным миром и даже с самими собой. Посетите наш онлайн-магазин электроники, чтобы купить мобильные телефоны и планшеты ведущих брендов, таких как Apple, Samsung, Vivo, Oppo и других. У нас есть как базовые телефоны, так и новейшие модели с высококлассными функциями.Когда вы покупаете электронику в Интернете, вы также можете приобрести ряд сопутствующих аксессуаров, таких как наушники, умные часы, портативные колонки, чехлы и крышки, кабели и многое другое.

Ноутбуки и принтеры

Мы полагаемся на наши ноутбуки во многих вещах, от посещения собраний Zoom и создания PPT до просмотра наших любимых потоковых шоу. В Vijay Sales вы можете покупать свою любимую электронику в Интернете. Покупайте ноутбуки и настольные компьютеры известных брендов, таких как Apple, HP, Dell, Lenovo, Acer, Asus и других.Наш ассортимент принтеров поможет вам с легкостью удовлетворить ваши потребности в печати. Вы также можете купить жесткие диски, флеш-накопители, маршрутизаторы, клавиатуры и ряд других аксессуаров.

Стиральные машины

Имея стиральную машину, вы сможете сэкономить много времени. В нашем интернет-магазине электроники вы можете купить стиральные машины разных размеров. Выбирайте по цвету, типу загрузки, типу сушилки и многому другому. Вы можете выбрать полностью или полуавтоматические стиральные машины от Samsung, Whirlpool, LG, Godrej и других ведущих брендов.

Телевидение и развлечения

В нашей динамичной жизни важно находить время, чтобы расслабиться; сыграть в любимую игру или устроить вечеринку для друзей и семьи. Делайте покупки для всех ваших потребностей в развлечениях в Vijay Sales. Приобретайте лучшие колонки, игровые консоли, музыкальные плееры и многое другое в онлайн-магазине электроники. Sony, Samsung, LG, Panasonic, у нас есть гаджеты всех лучших брендов.

Камеры

Своевременная фотография может помочь вам сохранить и пережить особый момент на долгие годы.Независимо от того, являетесь ли вы новичком в фотографии, профессионалом или любителем, в VijaySales у нас есть что-то для каждого. Вы можете выбрать беззеркальные фотоаппараты, фотоаппараты с функцией наведения и многое другое. Делайте покупки от известных брендов, таких как Nikon, Canon и Sony.

Бытовая техника

Наличие дома подходящих гаджетов может сделать вашу жизнь комфортной и беззаботной. Благодаря технологиям есть гаджет почти для всего — для охлаждения, стирки одежды, подогрева пищи.В нашем интернет-магазине представлены новейшие новинки, а также проверенные продукты. Купите кондиционеры, посудомоечные машины, гейзеры, диспенсеры для воды, очистители воздуха и многое другое.

Кухонная техника

Зачем делать приготовление пищи утомительным занятием, если оно доставляет удовольствие? Приобретите подходящие гаджеты, которые помогут вам с легкостью создавать свои кулинарные шедевры. Приобретите духовки, кухонные комбайны, рисоварки, аппараты для приготовления пищи, кухонную утварь и многое другое.

Личная гигиена

Ухоженный вид помогает вам чувствовать себя хорошо, а это положительно влияет на вашу уверенность в себе.Создайте свою личную коллекцию товаров для ухода, покупая триммеры, эпиляторы, фены, выпрямители для волос и многое другое на VijaySales.

Как снять радиатор за 4 шага

Снять радиатор довольно легко в руках компетентного домашнего сантехника. В конце концов, это одна из последних вещей, которую устанавливает подрядчик, и трубы становятся доступными. Это при условии, что ваша спина не возражает против неудобных позы, которые вам время от времени приходится принимать.

Кроме того, это не более чем простая работа.Но сначала, зачем вам вообще снимать радиатор?

Четыре причины для удаления радиатора из комнаты

  • Радиатор может протекать через отверстия для штифтов, оставленные ржавчиной, и вы отказались от попыток закрыть его
  • Вы делаете косметический ремонт в доме и хотите правильно покрасить стену в другой цвет
  • Радиатор стоит там, где вы хотите раздвижную дверь во внутренний дворик, ведущий в сад
  • Вы хотите заменить радиатор, потому что он устарел.Вы решили поменять его на новый модернизированный

Безопасность прежде всего — девиз для этой работы

Мы не хотим, чтобы вы поранились, снимая радиатор дома. Муфты могут быть сильно затянуты, и если гаечный ключ соскользнет, ​​вы можете стукнуть пальцами вверх.

Убедитесь, что ваши инструменты не изношены по краям, и наденьте пару прочных перчаток. Пусть рядом будет помощник, который выполнит поручения, и поможет, если что-то пойдет не так, и вам понадобятся три руки.

Как снять радиатор за четыре шага

Удаление радиатора осуществляется в несколько этапов. Для начала необходимо выключить обогрев и дождаться, пока трубы остынут на ощупь. Далее необходимо изолировать радиатор и слить его. Наконец, вы можете отвинтить его от стены, вынести наружу и продолжить свой проект.

Важные вещи, которые нужно знать о элементах управления радиатором

Предположим, вы уже охладили систему и продолжаете работу.Если вы не знаете, как это сделать, найдите специалиста по газовой безопасности, который вытащит радиатор, потому что у вас нет необходимых базовых знаний.

Термостатический клапан радиатора открыт в положение 2

Найдите два радиаторных клапана. Более крупный на картинке контролирует поток воды, поэтому вы хотите плотно закрыть его по часовой стрелке. Если это автоматический термостатический клапан, поверните его до самой низкой отметки.

Убедитесь, что вы случайно не оставили термостатический клапан в положении «заморозка».Это потому, что если температура в доме упадет слишком низко, он может открыться без предупреждения и, возможно, вызвать наводнение при снятии радиатора.

Отключение подачи воды в радиатор

Если у вас есть термостатический клапан, вам нужно сделать еще одно. Сначала снимите верхнюю крышку и замените ее нетермостатическим регулятором. Затем снова плотно затяните по часовой стрелке. Вы можете купить ручку ручного управления в хозяйственном магазине, если не можете найти ту, которая идет в комплекте с радиатором.

Клапан на другой стороне радиатора регулирует расход, чтобы сбалансировать систему отопления дома, поэтому важно запомнить текущую настройку. Медленно поверните этот «запорный вентиль» по часовой стрелке, считая количество оборотов.

Попросите вашего помощника записать номер и положить листок туда, где вы сможете его найти. Лучше все же отправьте это самому себе на свой телефон.

Подача воды к радиатору должна быть отключена.Однако опыт научил нас всегда перепроверять вещи при снятии радиатора.

Найдите спускной клапан в верхней части радиатора. Имейте под рукой впитывающую ткань и пластиковый контейнер. Медленно откручивайте его по часовой стрелке, пока не выйдет немного воды и, возможно, немного воздуха.

Это должно скоро прекратиться. В противном случае подача воды все еще открыта. Его нужно быстро закрыть и вызвать сантехника. Однако, если вам это удастся, оставьте его открытым.Это упрощает работу, когда вы сливаете воду из радиатора.

Слив воды из радиатора

Защитите пол пластиковым листом под радиатором. Поставьте пластиковую емкость под закрытый (термостатический) нагнетательный клапан. Имейте под рукой несколько впитывающих салфеток.

Удерживайте клапан в сборе с помощью гаечного ключа, ослабляя (но не снимая) накидную гайку на радиаторе. Закройте накидную гайку до того, как пластиковая чаша переполнится.Слейте воду и повторяйте процесс, пока радиатор не опустеет. Полностью ослабьте накидную гайку.

Наконец, снятие самого радиатора

Снимите вторую накидную гайку со стороны запорного щита. Еще раз проверьте, что радиатор полностью отделился от труб. Некоторые старые радиаторы крепятся болтами к настенным кронштейнам, и их необходимо сначала снять. Закройте спускной клапан.

Попросите помощника осторожно снять радиатор с настенных кронштейнов.Держите его вертикально, когда выносите из дома, и храните в безопасном месте.

Временное закрытие радиатора

Вы захотите, чтобы в ближайшее время снова включили отопление. Однако вы можете беспокоиться, что ребенок может злонамеренно открыть клапан и вызвать наводнение.

Если это так, вы можете получить пару заглушек, которые закрывают трубы, которые ранее были прикреплены к радиатору. Тогда вы сможете полностью уверенно перезапустить нагрев.

Замена радиатора в исходное положение

Если вы сняли радиатор, чтобы украсить его за ним — или, возможно, очистить его от ржавчины и покрасить, то вы захотите сразу ввести его в эксплуатацию. Порядок действий аналогичен снятию радиатора:

.
  • Выключить отопление и дождаться пока трубы остынут на ощупь
  • Снимите заглушки с клапанов, если вы их устанавливали
  • Установите радиатор на настенные кронштейны и прикрутите болты, если применяется
  • .
  • Присоедините ввод (термостатический клапан) к штуцеру на радиаторе и затяните
  • Присоедините запорный клапан к другим блокам на радиаторе и затяните
  • Откройте входной клапан / замените колпачок регулятора термостата и установите его
  • Откройте спускной клапан и дайте радиатору наполниться, пока не выйдет весь воздух
  • Закройте выпускной клапан и откройте запорный щиток на правое число оборотов
  • Включите обогрев и снова почувствуйте, как радиатор снова слегка нагревается.

Снятие радиатора (и его замена) должно быть в пределах возможностей опытного домашнего мастера.Однако, если есть какие-либо сомнения или что-то не так, было бы разумно попросить совета у инженера по газовой безопасности.

Как самостоятельно заменить радиатор отопления на ладовую калину. Несколько способов замены радиатора печки Лада Калина Простой способ замены радиатора печки на Калине

Добрый день. Калина приехала с подтекающим радиатором печки. Попробуем заменить радиатор печки на Лада Калина , не снимая панели. Метод конечно варварский, но быстрый.

инструментов:
  • отвертка плоская
  • крестовая отвертка
  • комплект головок и ручка
  • Болгарский
  • кусок утеплителя

Код поставщика:
  • 2108-8101206 (2 шт.) — Шланги печки идут в комплекте с хомутами.
  • 11180-810106000 — радиатор печки.

Пошаговая замена радиатора печки

1.Слить охлаждающую жидкость.

2. Снимите воздушный фильтр вместе с гофрой.

3. Снимите аккумулятор и аккумуляторную площадку.

4. Снимите металлическую защиту и установите ее, как показано на фото ниже. Он крепится на двух болтах.

5. Освободите зажимы и снимите два шланга печи, показанные ниже.

Снимите верхнюю часть корпуса термостата.

Нижний от патрубка.

7.Отключите все фишки, которые подходят под рулевой переключатель.

8. Отсоедините микросхемы от замка зажигания и от электроусилителя.

9. Выкрутите болт рулевой колонки, обозначенный ниже.

10. Откручиваем еще четыре болта крепления рулевой колонки в районе электроусилителя и демонтируем рулевую колонку … Расположение болтов лучше всего видно в видеоуроке.


На фото показано расположение болтов рулевой колонки
На фото болты крепления

12.Отвинтите три гайки, указанные ниже.

13. Снимите датчик педали тормоза, загните язычок и поверните педаль вверх. Это нужно для того, чтобы получить больше места для замены радиатора.


Датчик

Если непонятно, то этот момент в видеоуроке с 4-55 .

14. Под капотом откручиваем на десять гайку, где выходят шланги.

И еще болгаркой отпилили место, где подходят шланги.

16. Радиатор больше ничего не держит, вынимаем. Так же вынимаем из-под капота старые шланги.

Еще до демонтажа радиатора нужно открутить декоративную крышку. В нем три винта.

17. Это вид в салоне при снятом радиаторе.

18. Берем новый радиатор и отпиливаем загибы как показано на фото ниже.

Не забудьте очистить пластиковые заусенцы.

19. Приклейте прилагаемую антивибрационную полосу к радиатору.

20. Вставьте радиатор в гнездо.

21. Надеваем нижний патрубок. Надеваем хомут на нижний выход радиатора, а патрубок надеваем из-под капота. Затем отпускаем хомут, надеваем на патрубок и затягиваем.

22. Аналогичную процедуру проделываем с верхним шлангом и устанавливаем декоративную крышку.

23. Советую засунуть между шлангами какую-то изоляцию, чтобы шум от двигателя меньше уходил в салон.

24. Под капот надеваем верхнюю трубу и зажимаем. Но нижний патрубок нужно немного укоротить, а затем надеть и зафиксировать хомутом.

Видеоурок

Доброго времени суток, а статья ниже будет полезна тем, кому предстоит заменить радиатор отопителя на Калину своими руками. Этот материал мне прислали по почте, чтобы я опубликовал его в блоге! Автор статьи — Линников Борис .

Основные проблемы и меры предосторожности с радиатором печки на Калине

  1. С первых дней, начиная ездить на Калине, внимательно следите, не остались ли темные пятна в том месте, где ваша машина «ночевала». В моторном отсеке периодически проверяйте наличие цветных полос под шлангами охлаждающей жидкости. Если что-то капает под машину или на деталях двигателя появляются следы антифриза — НЕМЕДЛЕННО !!! — поменять ПРОБКУ на расширительный бачок системы охлаждения. В пробке есть клапан, через который сбрасывается повышенное давление, возникающее при нагревании двигателя.Если не работает вентиль, рано или поздно радиатор печки будет продан. Он давит в первую очередь. Затем охлаждающая жидкость потечет в салон. Но перед этим он попадет в компьютер вашего автомобиля., И его, скорее всего, придется менять.
  2. Рекомендую на собственном опыте. Сразу . Он расположен ровно под радиатором печки, и будущие конструкторы не догадывались хотя бы перевернуть его вверх дном прямо на том же месте.Тогда охлаждающая жидкость просто стечет из корпуса компьютера, не причинив никакого вреда (так сделан корпус компьютера)

Делается это просто. Снимите накладку внизу справа под переключателями режимов вентиляции. Откручиваем два винта крепления компьютера. Потяните компьютер на себя и поместите его на верхнюю полку под перчаточным ящиком со стороны двигателя. Жгут проводов позволяет это. Защитите свой компьютер, как хотите. Не требует заземления.Но навсегда избавьтесь от ожидания неожиданной неудачи. На снятой подкладке отрежьте уголок, примерно 1 см. Чтобы пластик не проталкивался через изоляцию, я надел на этот отрезанный продольно отрезанный кусок ПВХ-трубы. Так езжу больше полугода — без проблем.

Замена радиатора печки (печки)

Пришлось делать самому, поэтому воспользовался помощью интернета.

  1. Сливаем около трех литров охлаждающей жидкости. Хороший путь на YouTube с Андреем Вязовым.Однако воздушный фильтр я не снимал, я просто вставил в канистру кусок поливочного шланга, и уже вставил в него шланг, отключенный от охлаждения узла дроссельной заслонки.
  2. По совету многих выпилил часть короба системы вентиляции, прилегающую к радиатору печки. НЕ ДЕЛАЙ ЭТО!!! Вставить радиатор даже с этим дополнительным отверстием все равно невозможно.

Лучший способ подсказал Роман Смирнов на YouTube. Необходимо освободить место, благодаря которому радиатор можно будет относительно просто снять и вставить.Необходимо снять педаль газа и поднять педаль тормоза. Педаль газа полностью не отключал, а просто перевязал. Но сначала нужно снять рулевую колонку в сборе, чтобы потом ничего не регулировать. Снимается просто:

  • снимаем пластиковую защиту с динамика и под ним
  • отсоединяем 8 разъемов от динамика — два от выключателя, два от зажигания, два (они по центру) от гидроусилителя руля и два в самом верху под звуковой сигнал
  • отдельные две части промежуточного кардана рулевой колонки (Роман Смирнов)
  • открутить 4 гайки (13, высокая головка)
  • удалить столбик
  • Выкрутить стопорный выключатель — справа от педали тормоза
  • Поднять педаль тормоза вверх, но при этом необходимо «промазать» место вкручивания стопорного выключателя, что оказалось довольно сложно.Б / у рычаг
  • Закрепил педали газа и тормоза, привязав их сверху
  • Теперь есть место вынуть старый радиатор

Под капотом : снимаем аккумулятор, подставку для него, кронштейн, на котором он стоит. Отсоедините воздуховод от воздушного фильтра и поверните в сторону салона.

Открутить шланги радиатора отопления салона от его патрубков и открутить гайку слева от патрубков. Вам понадобится высокая головка или трубный ключ на 10.Отсоединяя шланги от радиатора, помните, что еще немного хладагента выльется наружу. В салоне вставить ножовку под металлическую защиту слева от радиатора и отрезать трубы. Пластик легко распилить. После этого можно попробовать снять радиатор вместе с металлической защитой и уплотнением.

Вынуть не смог — слишком длинная шпилька, с которой мы откручивали гайку на 10 под капотом. Пришлось прорезать канавку через отверстия под патрубки в уплотнении между отверстием в корпусе, через которое вставлялись патрубки радиатора и отверстием, через которое вставлялась «пресловутая» шпилька.Только после этого можно было снять радиатор и все что с ним связано.

  • Не получилось вот так поставить радиатор целиком даже с отрезанной частью воздуховодов. Вновь последовал совету Романа Смирнова — отрезал часть труб, чтобы они не мешали протолкнуть радиатор в предназначенное для него место.
  • Теперь вам нужно собрать все вместе.
  • Еще раз вымесить педаль тормоза с помощью точки крепления выключателя остановки.
  • Поставьте выключатель остановки как можно дальше, потому что он включается при отпускании кнопки. Проверяйте сразу, чтобы потом не возиться под рулевой колонкой.
  • Перед установкой рулевой колонки снимите пружины с устройства изменения положения рулевой колонки. Иначе все 4 отверстия его крепления не упадут на шпильки. После всего вы поставите их на место. Ставлю одну рулевую колонку, сложно, но возможно.

Две части промежуточного кардана стойки соединены хомутом.Потом сбросил с помощью WD-колеса и слегка повернул верхнюю часть газовым ключом. Делал аккуратно, без лишних усилий, чтобы крестовины не раздавить.

Заменил шланги подключения радиатора печки на новые, они имеют номер 21088101206. Поставил на герметик.

Вот и все. Спасибо, ребята, что показали все это на YouTube. Надеюсь, мой опыт кому-то поможет. На Калине 4 года, если бы я сразу знал о пробке, я бы не менял ни компьютер, ни радиатор.По двум ТО — ни одного …… (ругательства) подсказал. Возможно, квалификация такова, что они этого просто не знают.

Благодаря печке в машине в зимнее время создаются комфортные условия для водителя и пассажиров … Очень важно, чтобы она работала без сбоев. Иногда возникающие проблемы с отоплением можно решить только заменой радиатора печки на Лада Калина. В статье рассматриваются основные проблемы радиатора, даются рекомендации по его выбору и замене.

[Скрыть]

Особенности выбора радиатора печки

Печь имеет простую конструкцию. Его основной элемент — радиатор отопителя. В течение первых 20-30 минут двигатель нагревает охлаждающую жидкость до температуры 40-50 градусов, после чего она циркулирует по системе охлаждения и попадает в радиатор печки. Теплый воздух циркулирует по салону с помощью вентиляторов.

На автомобили устанавливаются обогреватели двух типов:

Каждый вид, в зависимости от свойств материала, имеет свои преимущества.Теплопроводность меди меньше, чем у алюминия, поэтому она медленнее нагревается. Но долго сохраняет тепло. Медные изделия отличаются высокой ремонтопригодностью, их можно паять большое количество раз.

Алюминий, напротив, быстро нагревается и быстро остывает. Дефектный алюминиевый радиатор — низкая стойкость к механическим повреждениям и не ремонтопригодность. Если он протекает, то его следует поменять. Преимущество алюминиевых устройств — их невысокая стоимость.

Выбирая прибор для отопления, следует обратить внимание на то, что в нем есть перегородки.Иногда их снимают после ремонта. Кроме того, в хорошем радиаторе должны быть установлены завихрители жидкости из пластика. Их видно, если заглянуть в трубу. Благодаря этим пластинам КПД устройства увеличивается на 25%.

В любом случае лучше покупать оригинальные товары, чтобы не было подделок. Какой радиатор лучше купить, решает владелец автомобиля.

Основные неисправности детали

На радиаторе наиболее частыми причинами неисправностей являются:

  1. Засорение каналов и гребенки, что приводит к повышению давления, в результате выходит из строя трубка изнутри.
  2. Поток. Устройство может протечь из-за воздушной пробки.
  3. Износ. В процессе эксплуатации патрубки изнашиваются.

Самая опасная поломка — течь, она может быть в одном или нескольких местах. Выявить утечку можно с помощью систем визуального осмотра в целом и соединений. Потек в медный радиатор можно исключить пайкой, алюминиевое изделие придется заменить.


Два распространенных метода замены

Есть два способа заменить радиатор печки.Первый способ не требует снятия панели. Второй способ описан в инструкции по эксплуатации Лада Калина. Он предполагает полную разборку торпеды (видео Газ0014).

Первый способ (без снятия панели)

При способе без демонтажа панели необходимо выполнить следующие действия:

  1. В первую очередь обесточить автомобиль, сняв отрицательную клемму с аккумуляторной батареи.
  2. Открутив 4 болта, снимаем кожух с руля.
  3. Снимите накладки на педали.
  4. Нажав педаль акселератора до конца, необходимо открутить крепления педали тормоза.
  5. Теперь нужно демонтировать патрубки радиатора.
  6. Далее при помощи ножовки по металлу нужно отпилить нижнюю часть панели.
  7. Теперь можно демонтировать радиатор.
  8. Перед установкой необходимо укоротить патрубки на 1,5 — 2 см для облегчения монтажа нового устройства.
  9. Далее надеваются шланги.
  10. Сборка ведется в обратной последовательности … Отрезанная часть панели возвращается на место.

Второй способ

Способ с полной разборкой торпеды более сложный и трудоемкий.

Для проведения работ необходимо подготовить следующие инструменты и материалы:

  • набор гаечных ключей;
  • отвертки;
  • новый радиатор.

Второй способ состоит из следующих этапов:

  1. Перед снятием торпеды необходимо демонтировать декоративную планку.
  2. Далее откручиваем винты с двух сторон торпеды.
  3. Затем демонтируется облицовка от панели приборов под лобовым стеклом.
  4. На следующем этапе демонтируются решетки воздуховодов.
  5. Далее нужно демонтировать крышку, в которой находятся органы, управляющие кондиционером и печкой.
  6. Когда обшивка снята, можно открутить два винта, которыми крепится панель приборов, и демонтировать ее.
  7. Чтобы не повредить, нужно убрать управление электронным блоком в сторону.
  8. Торпеда снимается после откручивания 9 гаек крепления ее к кузову Лада Калина.
  9. После разборки торпеды имеется радиатор отопления.
  10. На следующем этапе откручиваются винты крепления кожуха печки, отсоединяются патрубки.
  11. Теперь можно снять старый и установить новый нагревательный прибор.
  12. После установки нового радиатора сборка проводится в обратной последовательности.

Самая сложная часть — это демонтаж панели приборов, так как придется снимать много деталей и прикасаться к проводке.Вернув все детали на место, нужно запустить двигатель, дать ему прогреться и проверить работу печки.

Заключение

В среднем за радиатор отопления на Лада Калина уходят без ремонта от 3 до 4 лет. По истечении этого времени следует подготовиться к его замене, необходимо подготовить новое изделие и выяснить, как заменить радиатор отопителя. Какой из двух методов использовать, зависит от самого водителя. Вы можете воспользоваться услугами автосервиса.Сделав замену самостоятельно, вы сэкономите на ремонте.

В большинстве мануалов, в том числе и в автосервисе Лада Калина, описана методика замены печки путем демонтажа приборной панели. Это доставляет массу хлопот и неудобств. Мы расскажем, как заменить печку, не снимая панели Лада Калина, что практичнее, быстрее и позволит справиться с поставленной задачей даже полному новичку.

[i] Следует отметить, что в предыдущей статье подробно описаны два способа замены вентилятора: по сервис-мануалу и народный метод.

Подготовительные работы

Как упоминалось выше, метод, который мы представим, не требует демонтажа приборной панели, а это означает, что для его реализации требуется гораздо меньше инструментов и материалов. По сути, вам понадобится трещотка, набор головок с торцевым ключом, пара отверток (крестовых и плоских) и новая плита.
С последним мы не рекомендуем торопиться, особенно если у вас небольшой опыт ремонта автомобилей. Все дело в том, что кажущиеся очевидными на первый взгляд неисправности печки могут оказаться проблемами в совершенно разных узлах.Поэтому сначала снимите старую плиту и убедитесь, что вышла из строя именно она, а после отправляйтесь в магазин за новой.

Лучше всего покупать печи ВАЗ, так как небольшая экономия за счет покупки печей других производителей часто оборачивается высокими затратами из-за низкого качества их продукции, а также практически полным отсутствием гарантии.

Алгоритм замены печки на Лада Калина

Замена печки без снятия панели Лада Калина — настоящая находка для подрастающего поколения автовладельцев.Чтобы изучить этот метод, вам следует внимательно прочитать следующее. пошаговая инструкция и обязательно четко следуйте всему, что в ней написано. Итак, приступим.

Шаг 1: Первый шаг — демонтировать рулевую колонку.

Шаг 2: Затем вы должны втянуть педали. Для этого примерно наполовину вытащите педаль и поверните ее в сторону. Благодаря этой манипуляции вы сможете освободить участок, который будет использоваться для демонтажа радиатора.Чтобы было еще проще, можно немного выгнуть язык. реверс, служащий для создания упора для датчика.

Шаг 3: Снимите стопорный вал. К сожалению, в этом случае у вас не получится добиться визуального контакта, поэтому вы будете работать наощупь.

Шаг 4: Вытащите металлическую крышку, разрежьте ее и установите на место.

Шаг 5: Теперь вы должны внимательно осмотреть радиатор. Все дело в том, что он может забиться, что потребует его очистки специальными растворами… В некоторых случаях вы можете обнаружить, что он поврежден, что потребует от вас покупки замены.

Шаг 6: демонтировать вагон крановой системы отопления и, как и в случае с радиатором, внимательно осмотреть, очистить и, при необходимости, заменить на новый.

Шаг 7: Осталось только очистить остальные элементы системы отопления, внимательно осмотреть их и, при необходимости, заменить. Важно отметить одну небольшую, но очень значимую деталь: шланги радиатора очень сложно поставить на место, особенно если вы решили их не менять, поэтому при наличии финансовых возможностей на них лучше не экономить. их.Это касается и труб, но в их случае есть еще одна важная деталь — они должны быть абсолютно одинаковыми по длине.

Шаг 8: Соберите все в обратном порядке и не забудьте добавить в систему антифриз, так как в процессе ремонта большая его часть будет потеряна.

Шаг 9: Проверьте работоспособность автомобильной печки.

Вместо вывода

Вышеописанный способ хоть и простой, но и практичный, но имеет ряд существенных недостатков, по сравнению с классической технологией, которая обычно используется как ответ на вопрос, как поменять печку на Калину.Дело в том, что при такой частичной разборке автомата у вас не получится достаточно хорошо осмотреть все узлы печки, да и заменить некоторые из них при необходимости не получится. Поэтому к способу замены печки на Лада Калина без снятия приборной панели рекомендуем прибегать только в крайнем случае, и когда вы уверены, что виноват либо кран, либо радиатор — два элемента, которые точно будут в ваших руках, и вы сможете точно определить степень их износа.

Отдельно хочется отметить еще один немаловажный нюанс, относительно «несложный» способ ремонта печки Лада Калина. Не разбирая приборную панель, все равно не избежать контакта с ней, поэтому действуйте очень осторожно, чтобы ее элементы не лопнули. Также не стоит забывать о заливке антифриза, который необходимо постоянно собирать тряпками, чтобы он не испортил салон вашей машины.

С наступлением холодов автомобилисты начинают пользоваться печками своих автомобилей.Из-за того, что данный агрегат вообще не эксплуатировался или использовался довольно редко, он может выйти из строя. Согласно статистическим данным, все поломки системы отопления в основном вызваны выходом из строя двух узлов:

  • радиатор печки;
  • мотор вентилятора.

Зимы в России одни из самых холодных, поэтому одним из достоинств Лада-Калины является как раз наличие достаточно теплой печки … Однако обратная сторона — в процессе постоянного использования вскоре начинаешь находить лужа на ковриках от протекающего радиатора со стойким ароматом тосола или антифриза.

Сразу нужно поставить себе цель заменить радиатор, ведь вытекшая жидкость может заполнить электронный блок управления, что повлечет за собой более серьезные проблемы.

По воле производителя радиатор «Калины» расположен в неудобном месте, добраться до него не так-то просто. Для того, чтобы провести ее замену, нужно разобрать и снять центральную панель. Он расположен чуть ниже места подготовки аудиосистемы справа от педали газа над электронным блоком управления.

Проблему можно решить тремя способами:

  1. Выбирайте профессионалов и отвезите машину в сервис на ремонт.
  2. Попробуйте воспользоваться техническим руководством, решите проблему самостоятельно, разобрав половину машины по инструкции.
  3. Можно использовать популярный метод, позволяющий избежать снятия панели, и можно выполнять процесс замены с помощью педали газа на сиденье водителя.

Стоимость услуг составляет порядка пяти тысяч рублей, поэтому многие до сих пор предпочитают самостоятельно менять выпущенный агрегат.

  • Перед началом ремонтных работ слить антифриз.
  • Отсоединить трубы, ведущие к плите.
  • Со стороны водителя отверткой откручиваем крепление радиатора, состоящее из трех саморезов, затем гаечным ключом откручиваем крепление педали газа и снимаем, чтобы не мешало дальнейшим манипуляциям.
  • Осторожно снимите ECU (электронный блок управления).
  • Откручиваем два болта крепления накладок; под липучкой — гайки; их тоже нужно удалить.Важный! Больше ничего откручивать не нужно.
  • Согласно справочной инструкции, на схеме показаны места крепления передней панели. С его помощью необходимо открутить все болты, освободив его от крепления.
  • Сложите из них аккуратно снятые элементы застежками.
  • Ослабьте небный ремень стояночного тормоза, отвернув один болт его крепления, а второй полностью открутив, это необходимо для облегчения процесса извлечения винтов из туннеля.
  • Далее нужно разобрать торпеду и снять переднюю панель.
  • Затем откручиваем болт крепления печки.
  • По завершении данных процедур доступ к печке с радиатором полностью открыт.
  • Открутив винты крышки корпуса, рама пломбы освобождается.
  • Старый радиатор демонтируется, а на его место устанавливается новый.
  • Выполните сборку поэтапно в обратном направлении.По его окончании заливается новый тосол или тосол. Для проверки работоспособности, целостности и отсутствия протечек необходимо на время оставить агрегат в рабочем состоянии.
  • После проверки процесс можно считать завершенным.
    Описанный выше процесс очень трудоемок; поэтому многие форумы предлагают следующий процесс замены радиатора.

Опции пользователя по замене радиатора без снятия панелей
  1. Для проведения процедуры замены радиатора без снятия передней панели требуется достаточно места, чтобы полностью открыть дверь со стороны водителя.
  2. Освободите место под капотом, сняв подушку аккумулятора воздушного фильтра вместе с воздуховодом.
  3. Слить антифриз или антифриз.
  4. Отсоедините трубы, прикрепленные к штуцеру двигателя. Точно такая же фурнитура находится на креплении для печки, найти их довольно просто.
  5. Отсоединить трубы, ведущие к печке.
  6. Между шлангами гайка крепления кожуха к плате двигателя.
  7. Отвинтите и снимите эту гайку.
  8. В салоне автомобиля снимите педаль газа и ослабьте педаль тормоза, чтобы можно было сместить ее в сторону.
  9. Снимаем боковую панель и крышку радиатора три винта, три гайки на десять.
  10. Отрежьте трубы, ведущие к радиатору, слегка надрезав седло, чтобы снять его.
  11. Снимите неисправный блок и установите новый.
  12. Если при установке нового радиатора возникают трудности с протяжкой труб, то их нужно уменьшить, обрезав примерно на сантиметр.
  13. Расплавьте концы труб, чтобы после соединения трубы не оторвались.
  14. Сборка производится в обратной последовательности.

Второй вариант замены радиатора
  1. Слить антифриз.
  2. Снимите педаль акселератора.
  3. Разберите рулевую колонку и снимите электроусилитель руля.
  4. Снять патрубки радиатора.
  5. Осторожно вырезать кусок корпуса печки для свободы манипуляций в процессе снятия радиатора.
  6. Удалите неисправную деталь и установите новую.
  7. Сборка осуществляется в обратном порядке. Вырезанный кусок корпуса можно установить на место и сделать из него люк, который крепится саморезами с саморезами.
  8. Залейте новый антифриз и оставьте систему работать в обычном режиме.
    Вариантов замены радиатора для автомобилистов великое множество, ознакомиться с ними можно на форумах, в магазинах автозапчастей, где высококвалифицированные специалисты обязательно посоветуют способы и варианты ремонта.

Автосалон

Результат

Какой бы вариант замены радиатора не был выбран, главное, чтобы все получилось, и Железный Конь радовал не только быстрой ездой, но и теплым комфортным салоном.

Добавить комментарий

Ваш адрес email не будет опубликован.
