Замена ШРУСа на ВАЗ 2109, в своем гараже

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Эксплуатация ВАЗовских моделей с передним приводом имеет ряд особенностей, связанных с ремонтом и обслуживанием ходовой части.

ШРУС (шарнир равных угловых скоростей) весьма ответственный, нагруженный узел автомобиля ВАЗ 2109, его ресурс изначально рассчитан на длительную эксплуатацию, срок которой, сопоставим с ресурсом автомобиля в целом.

Замена ШРУСа на ВАЗ 2109

Однако хоть срок службы рассчитан на длительное время, но замена ШРУСа автомобиля ВАЗ 2109, это процедура, выполнять которую, приходиться относительно часто и многое здесь зависит от условий эксплуатации авто.

Причины и неисправности ШРУСа

Причиной для замены «гранаты» (так автомобилисты за внешнее сходство прозвали ШРУС), обычно является попадание песка и грязи через порванный пыльник (чехол) .

Поврежденный пыльник часто удается обнаружить не сразу и, эксплуатируя узел с этой неисправностью, достаточно бывает 200 км пробега до его полного выхода из строя.

Характер неисправности, наверняка, знаком всем автомобилистам, это сильный хруст на поворотах, при одновременном ускорении. Обнаружив подобный симптом, необходимо как можно скорее произвести ремонт привода.

Постоянное наличие запасных частей для отечественных авто в магазинах, а так же их доступная цена, позволяет сделать ремонт ШРУСа не слишком затратным в финансовом плане.

Но следует знать, что, к примеру, замена пыльника ШРУСа на ВАЗ 2109 по объему работ практически не отличается от замены внутреннего или наружного привода.

Поэтому на практике, в плане трудоемкости, ремонт ШРУСа нельзя назвать легким, к тому же, необходимы навыки работы со слесарным инструментом и соблюдение всех правил техники безопасности, при выполнении подобных работ.

Немного об устройстве

Два привода ВАЗ 2109 состоит из четырех ШРУСов, два из которых, пере-дают вращающий момент на полуоси, непосредственно от КПП и называются «внутренними».

Два других, установлены на концах полу-осей и передают вращающий момент непосредственно колесам, называясь, при этом «наружными».

Эта схема позволяет осуществлять вращение колес при повороте и одновременной (постоянной) работе подвески автомобиля, таким образом, можно упрощенно сказать, что наружные приводы отвечают за передачу момента на поворотах, а внутренние, при вертикальном перемещении колеса (наезд на препятствие, крен, и т.п.).

Замена ШРУСа на ВАЗ 2109, снятие привода

Несмотря на уязвимость резиновых пыльников приводов, часто достаточно бывает провести их замену, с одновременной промывкой «гранаты» бензином и закладкой новой порции смазки. Проведение подобного ремонта, при незначительном износе, позволяет обойтись без замены привода.

Приступая к работе, необходимо установить автомобиль на ручной тормоз и поставить противооткатные упоры.

Первым делом, необходимо открутить ступичную гайку, используя торцевую головку и подходящий вороток. В этой операции необходимо удалить с помощью бородка элементы кернения на гайке, это позволит сохранить резьбу на ШРУСе, при демонтаже (гайка подлежит замене на новую).

Важный момент в данной операции, это отворачивание гайки (приложение усилия) при опущенных на землю колесах автомобиля, в противном случае, есть риск вывести из строя дифференциал или другие элементы трансмиссии.

Далее автомобиль необходимо поднять на домкрате с нужной для ремонта стороны, предварительно ослабив гайки крепления колеса, и снять его.

На данном этапе, или ранее, необходимо слить масло из КПП. Дальнейшая задача, это высвобождение поворотного кулака в нижней части от шаровой опоры, путем выворачивания двух болтов ее крепления.

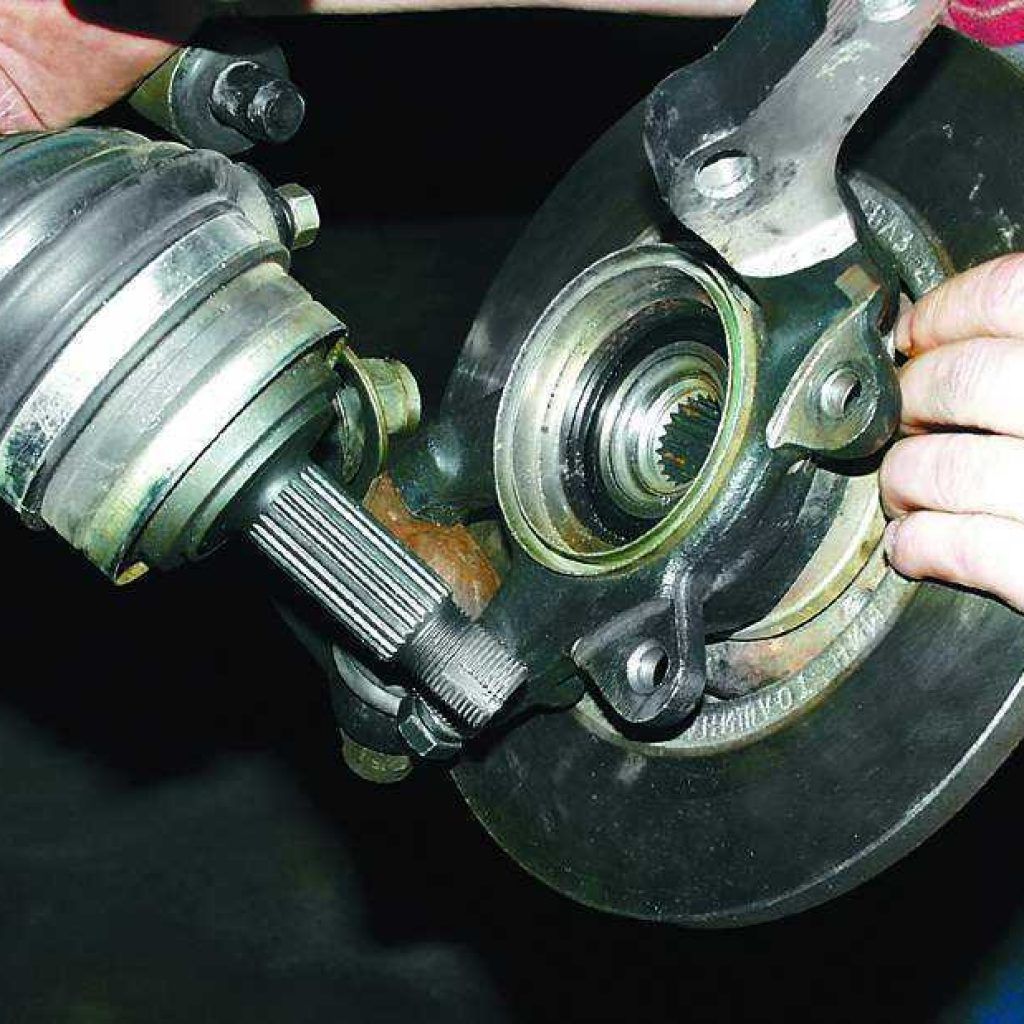

Поскольку ступичная гайка вывернута, и шаровая опора откручена от поворотного кулака, то можно пытаться извлечь шлицевую часть ШРУСа, путем подачи на себя тормозного диска и стойки в сборе (она имеет достаточный ход, главное вывернуть руль так, чтобы наконечник рулевой тяги выступал максимально).

Дальше извлекаем внутренний ШРУС  поддев его монтировкой и вытаскиваем привод. Когда вы вытащили внутреннюю часть обратите внимание на сальник в коробке передач, если он до этого подтекал его придется заменить.

На практике, замена наружного ШРУСа ВАЗ 2109, это самый распространенный ремонт привода. Поскольку внутренний привод работает при меньших углах и менее подвержен повреждению пыльника, то и замена внутреннего ШРУСа ВАЗ 2109 производится довольно редко.

Рассмотрим дальнейшие действия, предполагающие замену наружного ШРУСа при минимальном количестве операций. По правилам ремонта, необходимо извлечь привод целиком и производить демонтаж ШРУСа в тисках, в гаражных условиях.

Внимание! Нельзя одновременно вытаскивать два привода из коробки передач, так как могут сместится шестерни, демонтаж происходит по очереди или вставляется специальная вставка вместо шарнира.

Снимаем наружную часть ШРУСа не снимая привода

Имея определенные навыки, возможно снять (выбить) наружный ШРУС на месте (под машиной). Это значительно сэкономит время и силы. К тому же, большие слесарные тиски есть не у всех. Эта операция требует аккуратности и знания устройства привода.

Необходимо ограничить осевое перемещение полуоси, которое будет происходить от ударов молотка по обойме наружного ШРУСа, иначе внутренний привод может выйти из контакта , (разобраться) внутри пыльника, и в этом случае, привод необходимо будет снимать целиком.

Удерживать полуось можно рукой, но лучше, в качестве приспособления использовать легкие ручные тиски, или газовый ключ подходящего размера, помощь второго человека здесь будет совсем не лишней.

Молоток необходим увесистый, с короткой ручкой, удары по обойме ШРУСа следует наносить резко (предварительно необходимо отвести, вывернуть или разрезать и удалить поврежденный чехол).

Обычно, таким образом, удается преодолеть усилие фиксирующего кольца и снять наружный привод с полуоси. Затем остается промыть бензином и заполнить новой смазкой шарнир. Новый пыльник необходимо одеть на полуось и установить (защелкнуть) отремонтированный или новый ШРУС.

Дальнейшие работы по сборке необходимо выполнять в обратной последовательности. В качестве элементов крепления пыльника к полуоси и к корпусу ШРУСа, часто используют сантехнические хомуты, подходящего размера, которые удобней стандартных при монтаже.

Замена  наружного и внутреннего ШРУСа

Автомобиль ВАЗ 2109, в отличии от своих предшественников, имеет передний привод. В его конструкции, для передачи крутящего момента от коробки передач к колесам, вместо редуктора заднего моста, служит, так называемый ШРУС (по-простонародному «Граната»). Поскольку данный механизм постоянно находится в движении, его комплектующие быстро нагреваются. Поэтому, для отвода температуры в «гранате», используют специальную смазку. А для того, чтоб пыль не попадала на деталь, и смазка быстро не засорялась, используют специальные пыльники – кожухи, защищающие «гранату» от загрязнения.

По конструкции, в автомобиле выделяют два шруса и два пыльника – внешние и внутренние. Внешние устанавливаются на ступицу, а внутренние — в механизм коробки передач. Вообще, данная деталь рассчитана на довольно длительную эксплуатацию, но, как и все детали и механизмы автомобиля, может потребовать ремонта или замены. Как произвести замену своими руками, читайте далее.

Симптомы и причины поломки

Для того, чтоб без диагностики определить – сломана «граната», или нет, достаточно просто прислушаться к автомобилю. Если в процессе езды, особенно на поворотах, из переднего колеса слышен характерный шум или стук, значит Вашей «гранате» необходима замена. И провести ее нужно как можно скорее, иначе последствия могут быть катастрофические.

Для того, чтоб удостоверится в правильности «диагноза», можете проверить люфт на валу привода. Попробуйте его немного раскачать рукой, и люфт будет сразу заметен. С проверкой пыльника, всю обстоит гораздо проще. Выверните переднее колесо в любую сторону, до упора, и осмотреть его на наличие трещин или потеков. Если они есть, то оба пыльника необходимо заменить.

Внутренний

Замена внутреннего шруса ВАЗ 2109 проводится при наличии следующих деталей и инструментов:

  • Тиски;
  • Набор ключей;
  • Молоток;
  • Домкрат.


Первым делом, снимите полностью привод с автомобиля, и закрепите его в тисках. Для снятия пыльника, вам будет необходимо демонтировать хомуты шруса. После того, как данная процедура будет сделана, можно приступать к снятию самой детали. С помощью молотка, нанесите несколько крепких ударов по детали, для того, чтоб она вышла из крепления. На конце данной детали, находится пластиковый наконечник. Его необходимо аккуратно снять, для последующей установки на новую «гранату».

Перед тем, как произвести замену, все крепления, и сам шрус, нужно смазать специальной смазкой. Далее, аккуратно надеть новую деталь обратно на привод. Для этого, используйте молоток и деревянный брус, чтоб не повредить деталь.

Далее, следует установка пыльника. Его нужно установить на расстоянии, примерно 20 мм от «гранаты». После установки, закрепить хомутиками.

Внешний

Замена наружного шруса ВАЗ 2109, производится, в основном, не снимая привод. Для этого, передние колеса нужно поднять домкратом, и установить переднюю часть автомобиля на специальные опоры. Колеса должны находится в подвешенном состоянии, чтоб привод мог свободно вращаться.

Далее, открутите винты крепления колеса, и снимите его, а рулевое колесо поверните до упора в любую сторону. Отсоедините поворотную цапфу от шлицевого конца «гранаты». Открутите гайки крепления пыльника, и снимите его. Аккуратно выбейте внутренний шрус с коробки передач, и следом за ним, внешний. Привод должен оставаться на месте и быть зафиксированным.

Теперь, шрус можно заменить, или сделать профилактику, помыв его бензином. Если на нем видны повреждения, то замена просто необходима. На время замены внутренней гранаты, в отверстие коробки передач вставьте временную заглушку, но не закрепляйте ее. После того, как замена будет завершена, выньте внутреннюю «гранату», и установите на свое место внешнюю. Соберите полностью, и вставьте шрус обратно.

После того, как всё будет на своих местах, ставьте колесо обратно, и перед началом движения проверьте работу рулевого колеса. Если руль крутится нормально, до упора, и не сопровождается хрустом, то Вы все сделали правильно.

Замена внутреннего и наружного ШРУСа ВАЗ 2108, 2109, 21099 своими руками

Если во время совершения маневра вы слышите со стороны передних колес треск и хруст при наезде на неровность дороги, а при выжатом сцеплении не слышите — то ШРУСы под замену и немедленно. В данном случае рассмотрим замену внутреннего и наружного ШРУСа на ВАЗ 2108, 2109, 21099 своими руками.

Наша инструкция состоит из двух частей: практическое видео и пошаговый гайд с фото.

Прежде всего вам потребуется слить масло из коробки на 1/3 и произвести снятие привода. Только после этого приступать к разбору и замене ШРУСа. Также необходимы тиски для удобства работ.

При покупке нового ШРУСа смотрите на комплектацию: должны быть сам ШРУС, хомуты, пыльник, ступичная гайка, смазка. Или же можете купить по отдельности.

Видео замены наружного ШРУСа на ВАЗ семейства 2108, 2109, 21099

PS к видео: очень важно поставить хомут по ходу вращения, а не против!

Пошаговая инструкция по замене внутреннего и наружного ШРУСа ВАЗ 2108, 2109, 21099

Внутренний

После слива масла из коробки и снятия привода, закрепляем последний в тисках

Снимаем старые резиновые хомуты, затем пыльник

Берем молоток и колодку, с их помощью выбиваем внутренний ШРУС с привода. Наносим несколько сильных ударов чтобы снять его.

Снимаем наконечник на ШРУСе

Берем новый ШРУС и полностью наполняем его специальной смазкой (в комплекте)

Осторожными ударами молотка через деревянный брусок забиваем новый ШРУС на место

Установка пыльника: наденьте его на ШРУС и затяните хомутами настолько плотно насколько сможете.

Расстояние от конца ШРУСа до конца пыльника должно не превышать 21 см.

Наружный

Снятие старых хомутов наружного ШРУСа

Освобождаем ШРУС от пыльника

Выбиваем наружный ШРУС с привода при помощи молотка и колодки

Заполняем новый ШРУС смазкой и забиваем обратно на привод. Повторяем шаги с фиксацией хомутами и обратной сборкой

После такой работы плавность маневров и бесшумность в поворотах вы заметите сразу.

Этапы замены ШРУСа ВАЗ-2109. Этапы замены внешнего и внутреннего ШРУСАа ВАЗ-2109

Производится замена ШРУСа ВАЗ-2109 в том случае, если у него имеются повреждения. Чрезмерный износ заметен по тому, что появляется посторонний хруст при совершении поворотов. Если же шарниры полностью износились, то даже при прямолинейном движении звук будет оставаться. Для предотвращения поломки стоит следить за состоянием пыльников. Они изготовлены из резины, но постоянно подвергаются воздействию грязи, воды, пыли, поэтому способны разрушаться за пару лет. На них появляются трещины, через которые частицы пыли проникают на внутреннюю поверхность шарниров.

Как снять привод

Привод передних колес осуществляется при помощи двух полуосей, на концах которых расположены шарниры. Они обеспечивают равную угловую скорость, поэтому сокращенно называются ШРУСами (шарнир равных угловых скоростей). Различают внутренние и наружные ШРУСы. Последние устанавливаются в ступицах передних колес. Они входят в них на шлицы, с внешней стороны фиксируются гайкой. Но замена ШРУСа ВАЗ-2109 должна осуществляться правильно, об этом и нужно поговорить.

Проводить работы лучше всего по очереди – сначала на одной стороне, затем на второй. Дело в том, что нельзя оба привода одновременно извлекать из коробки передач. Сначала ключом на 30 нужно выкрутить ступичную гайку, предварительно расконтрив ее. Для упрощения работы снимаете наконечник рулевой тяги, выкручиваете шаровую опору и освобождаете тормозной шланг. Потянув на себя ступицу, снимаете со шлицов внешний ШРУС. Внутренний выдергиваете из коробки, предварительно слив масло.

Как снять внешний шарнир

Если планируется и замена внутреннего ШРУСа ВАЗ-2109, то вам нужно оставить только полуось. Но если же нужно поменять лишь внешний, то достаточно снять только его. Для этого необходимо избавиться от пыльника. Так как установка нового шарнира подразумевает замену пыльников и смазки, то вы старый можете просто разрезать ножницами. Ему уже не будет хуже, тем более если он имеет трещины и повреждения.

Теперь, зажав в тисках полуось привода, а внешний шарнир опустив вниз, нужно наносить по нему удары молотом. Если планируете только чистку, и ШРУС будет ставиться обратно, то необходимо использовать кусок доски, дабы не повредить поверхность шарнира. Дело в том, что полуось крепится к ШРУСу при помощи кольца, которое расширяется внутри и удерживает в таком положении. Только резкий и сильный удар способен сбить шарнир.

Как снять внутренний ШРУС

По сути, поступаете точно так, как и в предыдущем случае. Наносите несколько резких ударов молотом, только теперь по внутреннему ШРУСу. Крепление полуоси к шарниру точно такое же, но соблюдайте основное требование – старайтесь не повредить его, если планируете ставить обратно. Довольно редко выходит из строя этот элемент, поэтому замена внутреннего ШРУСа ВАЗ-2109 производится нечасто. Намного чаще делается установка новых пыльников, но об этом будет рассказано ниже.

Стоит заметить, что при монтаже нового шарнира или при промывке и чистке старого, нужно обязательно ставить хороший пыльник и забивать его специальной смазкой на основе графита. Что касается промывки, то ее следует выполнять в керосине. Лучше даже будет, если вы дадите ШРУСу несколько дней полежать в нем, после чего просушите сжатым воздухом. Это позволит избавиться от всех, даже самых мелких частиц пыли и металла, которые могли бы остаться внутри. Только после этой процедуры производится замена ШРУСа ВАЗ-2109, а именно – его установка на полуось.

Как заменить пыльники

В этом нет ничего сложного, но стоит заметить, что в том случае, если вы ездили на автомобиле с порванным пыльником, то под него попала грязь. Она смешалась со смазкой, в результате получился очень сильный абразив, который способен стереть металл. Результат – увеличение зазоров и появление жуткого хруста. На автомобиле ВАЗ-2109 замена пыльника ШРУСа производится намного чаще, нежели самих шарниров. Но, ввиду специфической конструкции, необходимо полностью снимать и разбирать привод.

К счастью, достаточно только снять наружный ШРУС, чтобы поменять оба пыльника. Вот только свежая резина очень жесткая, надеть ее на полуось окажется проблематично. Перед заменой пыльников обязательно промойте шарниры и запрессуйте в них новую смазку – это увеличит срок службы. Между прочим, комплект для ремонта привода включает в себя ШРУС, смазку, пыльник и хомуты. О последних нужно сказать отдельно – применять червячного типа не всегда есть возможность, так как регулировочный болт может цепляться за коробку передач или ступицу.

Проверка состояния ШРУСа

Для проведения диагностики необходимо использовать несколько методов. Ведь вам нужно определить, нужна ли замена ШРУСа ВАЗ-2109. Самый первый – это появление хруста при прохождении поворотов. Как правило, это признак того, что сильно износился внешний шарнир, он требует замены. Кроме того, при движении задним ходом может появляться аналогичный хруст. Это не смертельно, но и не очень приятно, так как о комфортной езде приходится забыть.

Главное при диагностике – это не спутать симптомы с теми, которые случаются при поломке некоторых элементов подвески. Например, при прямолинейном движении будут хрустеть лишь сильно изношенные шарниры. Наиболее частой причиной таких звуков становится шаровая опора. Более подробную картину можно получить, если автомобиль установить на подъемник и вывесить всю подвеску. В таком положении можно определить, какие люфты у шарнира, есть ли стук в шаровой опоре. Кроме того, это положение наиболее удобно, когда производится замена наружного ШРУСа ВАЗ-2109.

Выводы

Можно бесконечно много говорить о том, как правильно менять шарниры, какую смазку использовать, какому производителю стоит доверять. По факту же, наиболее подходящими узлами являются те, производители которых осуществляют поставку на завод АвтоВАЗ. Когда производится замена внешнего ШРУСа ВАЗ-2109, то предпочтение стоит отдавать именно производителю, который поставляет их на завод. Как показывает практика, ресурс этих элементов оказывается выше, нежели зарубежных аналогов. Как бы ни ругали наш автопром, но надежность отечественных агрегатов на порядок выше хваленых немецких или итальянских.

Как заменить внешний ШРУС на ВАЗ 2109. Вам будет интересно. Инструмент для работы.

Шарнир равных угловых скоростей (ШРУС), или, как его называют в простонародье, граната, появился в то время, когда на рынок начали выходить переднеприводные автомобили, и его основная задача — передача команды от редуктор к ведущему колесу. Если вы помните, то в заднеприводных автомобилях эту функцию выполняет карданная передача … Для переднеприводного автомобиля такой механизм приведет к увеличению его габаритов, и, соответственно, вместе с ним будет расти и цена.

Что касается ВАЗ-2109, то у этой модели два ШРУСа: внешний и внутренний.

И сегодня мы поговорим о том, как заменить внешний пыльник на эту машину, так как именно он чаще всего деформируется и ломается.

Причины выхода из строя ШРУСа

В отличие от других автомобилей, ВАЗ-2109 особенно сложно поддерживать длительное время в рабочем состоянии гранатомет. Основными причинами его выхода из строя, в первую очередь, могут быть неблагоприятные климатические и внешние факторы.В результате на деталях образуются трещины, и дальнейшая его эксплуатация будет невозможна. Через порванный механизм внутрь шарнира попадает пыль и грязь, из-за чего детали гранаты изнашиваются. Выявить это несложно: при движении и поворотах машина издает «четкий» звук, и это уже первый сигнал.

Если после того, как вы услышали подозрительный хруст в своем ВАЗ-2109, вы приехали в гараж и обнаружили на шарнире следы смазки, то необходимо немедленно произвести полную замену ШРУСа вместе с пыльником, так как детали этот механизм нельзя поменять местами.

Инструкции

Перед тем, как приступить к любому виду ремонта, необходимо подготовить все, что пригодится в процессе работы. Итак, чтобы снять гранату с ВАЗ-2109 нам понадобится головка на 30 (требуется для снятия гайки ступицы) и 13 (для снятия шариковой гайки), а также молоток и отвертка для хомутов.

Приступим?


Внимание! Гайку ступицы не нужно затягивать с большим усилием. После установки колес затяните болты, не прилагая больших физических усилий.

  1. Снимаем машину с домкрата, а под переднее колесо кладем кирпич и плотно закручиваем гайки.
  2. Ну а теперь залейте масло в коробку передач.

Автомобиль ВАЗ 2109, в отличие от предшественников, имеет передний привод … В его конструкции для передачи крутящего момента от КПП на колеса вместо заднего моста КПП служит так называемый ШРУС (в просторечии народ «Гранат»). Поскольку этот механизм постоянно находится в движении, его компоненты быстро нагреваются. Поэтому для снятия температуры в «гранате» используйте специальную смазку. А чтобы на деталь не попадала пыль, а смазка быстро не забивалась, используют специальные пыльники — чехлы, защищающие «гранату» от загрязнения.

Конструктивно автомобиль имеет два ШРУСа и два пыльника — внешний и внутренний. Наружные устанавливаются на ступицу, а внутренние — в механизме коробки передач. В целом эта деталь рассчитана на довольно продолжительную эксплуатацию, но, как и все детали и механизмы автомобиля, может потребовать ремонта или замены.Как сделать замену своими руками, читайте дальше.

Симптомы и причины поломки

Для того, чтобы без диагностики определить, сломалась «граната», достаточно просто послушать машину. Если в процессе езды, особенно при прохождении поворотов, слышен характерный шум или стук переднего колеса, то вашу «гранату» необходимо заменить. И проводить его нужно как можно быстрее, иначе последствия могут быть катастрофическими.

Чтобы убедиться, что «диагностика» верна, можно проверить люфт на приводном валу. Попробуйте немного потрясти его рукой, и сразу будет заметен люфт. С проверкой пыльника все намного проще. Поверните переднее колесо в любом направлении до упора и проверьте его на наличие трещин или полос. Если они есть, то необходимо заменить оба пыльника.

Интерьер

Замена внутреннего ШРУСа ВАЗ 2109 осуществляется при наличии следующих деталей и инструмента:

  • Тиски;
  • Набор ключей;
  • Hammer;
  • Джек.


Прежде всего снимите с автомобиля весь привод и закрепите его в тисках. Для снятия пыльника потребуется демонтировать фиксаторы шруса. После того, как эта процедура будет проделана, можно приступать к снятию самой детали. С помощью молотка нанесите несколько сильных ударов по детали, чтобы она вышла из крепления. В конце этой части находится пластиковый наконечник. Его необходимо аккуратно снять для последующей установки на новую «гранату».

Перед заменой все крепежные детали и сам ШРУС необходимо смазать специальной смазкой. Далее аккуратно наденьте новую деталь обратно на привод. Для этого воспользуйтесь молотком и деревянным бруском, чтобы не повредить деталь.

Внешний

Замена внешнего ШРУСа ВАЗ 2109 проводится в основном без снятия привода. Для этого необходимо поддомкратить передние колеса и установить переднюю часть автомобиля на специальные опоры. Колеса должны быть подвешены, чтобы привод мог свободно вращаться.

Затем открутите винты, крепящие колесо, снимите его и поверните колесо до упора в любую сторону.Отсоедините шкворень от шлицевого конца «гранаты». Откручиваем гайки пыльника и снимаем его. Осторожно выбейте внутренний шрус из коробки передач, а затем внешний шрус. Привод должен оставаться на месте и закреплен.

Теперь ШРУС можно заменить или провести профилактическое обслуживание, промыв его бензином. Если на нем видны повреждения, то замена просто необходима. При замене внутренней гранаты вставьте временную заглушку в отверстие в коробке передач, но не закрепляйте ее. После завершения замены выньте внутреннюю «гранату» и замените на ее место внешнюю. Соберите полностью и вставьте шрус обратно.

После того, как все будет на месте, поставьте колесо на место и перед поездкой проверьте работу рулевого колеса. Если руль поворачивается нормально, до упора и не сопровождается хрустом, значит, вы все сделали правильно.

В процессе эксплуатации автомобиля необходимо периодически контролировать состояние пыльников ШРУСов.ШРУС — ШРУС, обеспечивающий передачу крутящего момента от КПП ВАЗ 2108 2109 21099 на передние колеса.
Очень часто сталкиваешься с тем, что под понятием ШРУС понимают несколько иное. Некоторые называют весь механизм трансмиссии ШРУСом, некоторые делят эти понятия на внутренние и внешние ШРУСы. Если немного подумать, то понятно, что в простонародье ШРУС называют целиком механизмом. Однако в руководствах по эксплуатации ШРУС делится на внутренний и внешний, а также карданный вал.Внутренний ШРУС вставляется в коробку передач, внешний ШРУС вставляется в ступицу, ведущий вал соединяет оба ШРУСа.
А теперь вернемся к пыльникам. Пыльник предотвращает попадание грязи и влаги внутрь ШРУС. Поэтому, если рваный пыльник не менять, то его смазка вымывается, пыль попадет внутрь. ШРУС при поворотах начнет хрустеть и со временем может заклинить и развалиться. Порванный пыльник легко определить по типу смазки на его поверхности, или часто бывает, что он ломается пополам.
Перед заменой нужно сходить в автосалон и приобрести новый пыльник ШРУСа, цена 3 доллара. Также понадобится смазка для ШРУСов, цена около 1 доллара. Также необходимо обратить внимание на то, на что струбцины порванный пыльник стянем, при необходимости купим новые обжимные струбцины.
Замена пыльника наружного ШРУС ВАЗ 2108 2109 21099:
Наружный пыльник ломается чаще, чем внутренний ШРУС. Это потому, что в процессе эксплуатации он деформируется сильнее и чаще.Из инструмента нужно подготовить:
— Головку 30 открутить гайку ступицы.
— Головка на 13 для выкручивания шара.
— Молоток.
— Монтировка и отрезки тонких трубок.
— Отвертка для хомутов.
1) Самое первое, что нужно сделать перед заменой пыльника ШРУС ВАЗ 2108 2109 21099 — это слить с КПП. Как это сделать, подробно описано в разделе. Масло сливают, потому что придется снимать весь ШРУС, включая его внутреннюю часть, вставленную в коробку передач. Соответственно, если масло не слить, то после снятия ШРУС оно выльется на землю.
2) Ослабьте гайку ступицы перед подъемом машины.

Подгоняем кирпич под задние колеса, гайку ступицы проворачиваем, потом на нее надеваем головку на 30 и пробуем открутить. Гайка ступицы затягивается с большим усилием, поэтому для ее откручивания нужен хороший рычаг. Обычно в этом помогает кусок трубы длиной около полуметра. Ни в коем случае не пытайтесь ослабить гайку ступицы на шестерне и на домкрате — можно повредить дифференциал коробки передач.
3) После того, как вы оторвали и немного ослабили гайку ступицы, вам нужно поднять машину.И только потом откручиваем гайку ступицы и снимаем с нее шайбу. Снимите колесо со ступицы.


4) Затем головкой на 13 откручиваем два болта крепления шара к ступице.


После этого появляется возможность перемещать ступицу вместе с передней стойкой. Перемещая ступицу, вынимаем из ступицы внешний ШРУС ВАЗ 2108 2109 21099.


5) Теперь нужно выбить внутренний ШРУС из КПП.Это делается ударом молотка по креплению, прикрепленному к внутреннему ШРУСу.


Если у вас нет монтировки, вы можете использовать кусок трубы.
6) Вытаскиваем ШРУС из КПП и несем в тиски, в которых зажимаем его вал.


7) Теперь нужно снять зажимы с порванного пыльника. Затем загибаем пыльник обратно к голенищу или просто ножом разрезаем и снимаем.
Кстати, внутренний и внешний ШРУСы часто называют гранатами.Это потому, что когда их нет на древке, они выглядят как гранаты. В интернете можно найти статьи «Замена внешнего гранатомета Ваз 2109» или что-то подобное.
8) Сняв пыльник, молотком сбиваем внешнюю гранату.


Бить надо по самому краю, чтобы не повредить. Необходимо удалить старую смазку со сбитой гранатомета ВАЗ 2108 2109 21099, так как она уже в песке и пыли.


Затем нужно обмыть гранату в бензине или керосине и еще раз хорошенько потереть, удаляя старую смазку.


9) Надеваем новый пыльник на карданный вал и загибаем обратно. Молотком забиваем внешнюю гранату на место. А теперь тщательно смажьте внутренности гранаты, каждый шарик, обоймы, внутренности пыльника смазкой для ШРУСов.


Затем надеваем на гранату пыльник и стягиваем большим хомутом.


10) Теперь осталось только установить весь ШРУС в сборе обратно на ВАЗ 2108 2109 21099.Сначала, конечно, вставляем в коробку передач. Перед этим не забудьте протереть сальник от пыли. И снова забиваем ШРУС в коробку передач молотком.
11) Ставим ШРУС в ступицу и прикручиваем шаровую на место. Затягиваем гайку ступицы, не забывая про шайбу, но не затягиваем с большим усилием.
12) Установите колесо и слегка затяните болты.


Опускаем машину с домкрата, кладем кирпич под переднее колесо и с усилием затягиваем гайку ступицы.Буртик на гайке должен находиться на том же месте, где вы изначально откручивали колесо.


Накручиваем гайку, исключая самопроизвольное ее откручивание.
13) Осталось залить масло в коробку передач и все, замена пыльника наружного ШРУС ВАЗ 2108 2109 21099 успешно завершена.

Конечно, если ваша коробка передач не требует обслуживания, то вам придется немного помучиться с заливкой масла в коробку передач. Всегда заливаю масло через отверстие, до него намного легче добраться.
Если вы делаете эту работу впервые, обратите внимание на следующие моменты:
— Не забудьте слить трансмиссионное масло.
— Ослабьте гайку ступицы на земле (не на домкрате).
— Подготовьте кусок трубы, гайка ступицы крутится и крутится с большим усилием.
— Не надо бояться выбивать ШРУС, когда делаешь это впервые, кажется, что молотком сломаешь. После того, как вы пару раз поменяли пыльники, вы вспомните свой первый опыт со смехом.

Замена пыльника наружного ШРУСа ВАЗ 2109 осуществляется достаточно просто, даже разгрузка слесаря ​​не требуется. Даже полная замена внешней гранаты не составит труда, если за автомобилем ухаживают. Проблема может быть создана, только открутив гайку ступицы. А то есть небольшие тонкости этой процедуры, о которых и пойдет речь ниже. При эксплуатации автомобиля необходимо следить за состоянием пыльников, иначе гранаты будут разрушены в результате попадания внутрь пыли, грязи, воды.


Безумный скрежет и стук со стороны колес, особенно при запуске с повернутым в сторону рулем. Это первый признак того, что гранаты вышли из строя. Срок службы ШРУСов достаточно большой, но на него влияет множество факторов:

  1. Стиль вождения автомобилиста. Чем резче начинается, тем короче срок службы петли. Точно так же и с торможением.
  2. Уход за пыльником. Если есть даже небольшая трещина, необходимо полностью разобрать привод, промыть гранату в растворителе или керосине, просушить, смазать и установить новый пыльник.
  3. Качество товара на момент покупки. Некоторые производители делают петли из низкосортной стали, и это недопустимо, так как механическое воздействие очень велико по величине.

Обратите внимание на состояние пыльника рулевой рейки ВАЗ 2109. От этого также зависит удобство управления автомобилем. Но с заменой намного сложнее. Цена одного комплекта внешних ШРУСов не менее 950 руб. Причем стоимость может отличаться, все зависит от региона и жадности продавцов.Состоит из набора:

  1. Непосредственно на петлях.
  2. Два зажима.
  3. Пыльник.
  4. Пакет со смазкой.
  5. Кольца стопорные.

Но цена пыльника колеблется в пределах 150-200 руб, плюс новые хомуты — не более 50 руб. Разница ощутимая, поэтому заменить пыльник дешевле, чем ремонтировать накопитель.

Снятие внешнего ШРУСа ВАЗ 2109


Все работы можно проводить без смотровой ямы и эстакады, достаточно иметь хороший домкрат и опору.Порядок разборки следующий:

  1. Установите упоры под задние колеса.
  2. Снимите колпак переднего колеса.
  3. Разблокируйте гайку с помощью острого долота и молотка.
  4. С помощью головки «30» и длинного рычага отломите гайку.
  5. Оторвать четыре болта крепления колеса к ступице.
  6. Подставьте домкрат под ремонтируемую сторону и поднимите его.
  7. Снимите колесо. Желательно установить опору под корпус.
  8. Вытащите шплинт из концевого пальца рулевой тяги и отверните гайку.
  9. Съемником вытащите палец из поворотного кулака.
  10. Откручиваем два болта крепления шаровой опоры. Это будет проще, чем выбить палец съемником из ступицы.
  11. По стойке хаб теперь «гуляет» свободно. Лично я выбиваю внутренний ШРУС небольшой зубилом и молотком. Буквально 2–3 резких и точных удара при выходе из коробки. Но обязательно слейте 2/3 масла из КПП, иначе потеряете.
  12. Вы выбиваете внешнюю гранату из ступицы.

Можно не снимать привод полностью, но это не очень удобно. Гораздо приятнее работать с гранатами, если они есть и их можно зажать в тисках, нежели гнуться на три смерти под машиной. Перед заменой пыльника внешней гранаты оцените состояние всего привода на предмет повреждений или дефектов. Ведь может оказаться, что потребуется не частичный ремонт, а полный.

Замена пыльника своими руками


Порядок замены:

  1. Снимите два зажима.
  2. Если вы не планируете нигде использовать старый башмак, то можете разрезать его ножом.
  3. С помощью молотка и деревянной проставки выбить внешний ШРУС. Постарайтесь не повредить его, ведущий вал желательно зафиксировать в тисках.
  4. Желательно заменить пыльник и внутреннюю гранату, чтобы в случае чего больше не проделывать работу.
  5. Смываете старую смазку и грязь гранатой.
  6. Установить новые пыльники и поставить ШРУС на внутренний ВАЗ 2109.
  7. Залейте смазку под пыльник. Лучше, если вы положите туда больше смазки, чем в пакет, идущий в комплекте.
  8. Закрепите зажимами.
  9. Установите привод в обратном порядке.

Ремонт левой и правой стороны одинаковый, хотя приводные валы разные. Внимательно осмотрите все компоненты, чтобы своевременно произвести замену.В особенности обращайте внимание на состояние рулевых наконечников, пыльников реек, амортизаторов, шаровых опор.

Видео о замене пыльника ШРУСа на автомобиле ВАЗ 2109:

Вам будет интересно:

С разработкой и внедрением в производство переднеприводных автомобилей встал вопрос о создании шарнира равных угловых скоростей — ШРУСа, который бы передавал крутящий момент от коробки передач на ведущее колесо. В заднеприводных автомобилях такой момент передает карданная передача, имеющая в конструкции крестовину и четыре игольчатых подшипника.
Применение аналогичного агрегата в переднеприводном автомобиле приводит к увеличению его габаритов, а значит, цена товара становится выше. Кроме того, передача крутящего момента сопровождается вибрацией, чем больше угол между валами — ведущим и ведомым, тем сильнее вибрация.

На автомобиль ВАЗ 2109 устанавливаются ШРУСы двух типов:

  • Шрус наружный — входит в зацепление со ступицей колеса.
  • — передает крутящий момент на вал от трансмиссии.

В данной статье будет рассмотрен вопрос о замене внешнего пыльника ШРУС ВАЗ 2109.

Конструкция наружной петли ВАЗ 2109

На фото показаны основные элементы узла:


Здесь позиции: 1 — корпус гранаты, 2 — сепаратор, 3 — обойма, 4 — шары, 5 и 9 — зажимы, 8 — пыльник.
При разработке ШРУСов предполагалось, что их ресурс будет аналогичен ресурсу всего автомобиля, но при эксплуатации выявлены отклонения.Особенно сложно ее сохранить на длительный период эксплуатации в автомобиле ВАЗ 2109.
Использование при его изготовлении гибкого влаго- и морозостойкого материала позволило несколько повысить стойкость изделия. Но, под воздействием неблагоприятных внешних факторов: влаги, абразивных частиц, деформации элементов, на деталях могут появиться трещины, неприемлемые для его дальнейшей эксплуатации.
Это связано с тем, что через порванный пыльник на шарнир попадает пыль и грязь, что приводит к износу внутренних деталей ШРУСа. Как правило, это можно определить по появлению хруста при прохождении поворотов.
Поэтому нужно постоянно следить за тем, чтобы пыльник наружного ШРУС ВАЗ 2109 был своевременно заменен.

Как заменить пыльник наружного ШРУСа автомобиля ВАЗ 2109

Нарушение целостности пыльника можно определить по следам смазки на шарнире. Все части ШРУСов не взаимозаменяемы.
Поэтому лучшим вариантом для надежной работы агрегата будет комплект с пыльником.Но, если все же возникла необходимость поменять только пыльник, необходимо снимать ШРУС вместе с полуосями.
В инструкции указано, что для этого вам необходимо:

  • Установить ручной тормоз на автомобиль.
  • Зафиксируйте задние колеса, поставив под них упоры.
  • Ослабьте гайку крепления ШРУСа в ступице колеса.
  • Установите переднюю часть машины на подставки.
  • Затем колесо снимается.
  • Рулевая тяга отсоединена.
  • Шариковый палец выдавлен.
  • Нижняя шаровая опора отсоединена от поворотного кулака.
  • Поворотный кулак одновременно со стойкой отводится назад, и внешний ШРУС отсоединяется от ступицы.
  • Внутренний ШРУС вытащен из коробки.
  • Приводной вал закреплен в тисках.
  • Хомуты, удерживающие пыльник, сняты.
  • Если необходимо произвести ревизию всех деталей агрегата, то даже если хомуты и пыльники целы, лучше их заменить на новые.
  • Петли сбиты выколоткой из бронзы.
  • Пыльники съемные.
  • Все детали отмыты в бензине.
  • Сборка своими руками выполняется в обратной последовательности.
  • На валу установлен пыльник.
  • Наден внутренний ШРУС.
  • Установлено новое стопорное кольцо.
  • Наружный ШРУС в сборе.
  • Внутренний и внешний ШРУС соединяются.


  • На гранату надевается пыльник, предварительно заливается смазкой.
  • Хомуты затягиваются на валу, затем на гранате.

Совет: Перед затяжкой болтов нужно выпустить «лишний» воздух из крышки. Для этого ремень безопасности чехла стягивается с приводного вала отверткой.

  • В зоне затяжки и фиксации хомутов необходимо проверить наличие трещин, деформаций, следов контакта хомутов с дорожным покрытием. В противном случае их необходимо заменить.
  • Перед заправкой приводного вала в коробку передач на его конец устанавливается пластиковая заглушка.

Совет: Чтобы обеспечить полную посадку в дифференциал ведущего вала, нужно слегка постучать по нему.

  • Шлицы дифференциала и вала соединены.
  • Хвостовик внешнего шарнира вставлен в ступицу. Для этого стойка оттягивается и закругляется кулаком, а затем заправляются шлицы.
  • Установлена ​​и затянута новая крепежная гайка.

Совет: окончательную затяжку гайки следует производить после установки колеса и снятия домкрата.

Как проводится замена внешних пыльников ШРУС ВАЗ 2109 хорошо видно на видео.

Замена внешнего пыльника, внутреннего ШРУСа ВАЗ 2109. Замена сальников ШРУС 2109. Замена ШРУСа без снятия привода 2109. При замене ШРУСа ВАЗ 2109 нужно ли сливать масло из коробки?

Тема статьи — что нужно знать о замене ШРУСа ВАЗ 2109, какие тонкости есть в этом случае.На самом деле в этом нет ничего сложного, даже машину по яме водить не нужно, все, что можно сделать, поставив на надежную опору. Отремонтировать лучше сначала с одной стороны, потом с другой. Так будет намного эффективнее, и не придется думать, что вставить вместо петли в коробку. Ведь вы же знаете, что при одновременном извлечении обеих Землероек происходит разрушение дифференциала.

Инструмент для работы

Для выполнения всех работ по замене ШРУСа ВАЗ 2109 необходимо иметь некоторые инструменты.Вот об этом — тогда и поговорим. Во-первых, желательно наличие металлических опор, которые нужно будет установить под бортом ремонтируемого транспортного средства. Во-вторых, необходимо наличие упоров, которые не позволят машине откатиться. В-третьих, нужен надежный напольный домкрат. В-четвертых, вам понадобятся специальные инструменты.

Самое главное — это хороший ключ на 30. Желательно механический, с прочной ручкой. С его помощью вылезает гайка колеса, которая затягивается с большим моментом. Также не обойтись без съемников штанг.В некоторых случаях может понадобиться съемник шариков. Но это необходимо, когда мяч пришел в негодность. Конечно же, тиски, молоток, зубило и набор ключей. Однако можно начинать подготовку к ремонту.

Обучение ремонту

Сначала поднимите автомобиль. Но перед этим закрепите упоры колес и ударьте гайкой на ступице. Для этого расконтрит ее и установив ключ с большим рычагом, попробуйте его покрутить. Обратите внимание, что с обеих сторон резьба на ступицах разная. После того, как вы сломаете гайку, вы можете поднять машину и снять колесо.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Впрочем, с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла.Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из семи …

Но теперь вопрос, при замене ШРУСа ВАЗ 2109 нужно ли сливать масло из коробки? Ответ прост — ты! Но не все слито, а только две трети от общего количества.Дело в том, что при снятии привода масло начнет вытекать. И если вы не планируете его заменять, не стоит рисковать потерять дорогое масло. После этого снимаем рулевой наконечник. Для этого откручиваем гайку, извлекаемую предварительно уже имеющейся штифтом. С помощью съемника выдавливается палец из поворотного кулака стойки. Также нужно открутить два болта, которыми производится крепление корпуса шарового шарнира к ступице.

Удаление диска

Теперь вы можете извлечь диск. Даже замена пыльника наружного ШРУС ВАЗ 2109 лучше и быстрее при полном снятии привода.Но это не единственная уловка. Дело в том, что при замене пыльника стоит провести промывку петли и положить новую смазку. Так вы сможете увеличить его срок службы, если, конечно, не будете «убивать» диски агрессивным стилем езды. Полностью откручиваем гайку от ступицы. Теперь можно аккуратно вытащить из него внешний ШРУС.

Для этого аккуратно, стараясь не повредить тормозную магистраль, потяните за стойку, придерживая диск. Ступица должна легко входить в шлицы привода.Вот и все, теперь нужно удалить внутреннее. Учтите, что масло вы уже вылили из коробки. Поэтому с помощью небольшого долота, которое вы кладете между рамой и шарниром, и молотка выбейте ШРУС из коробки передач. Не пытайтесь укладывать лом, в этом случае разве что слабым, но резким ударом.

Какие запчасти нужны для замены

Конечно же комплект ШРУСов. Какую продукцию выбрать — решать только вам, но главное — иметь все необходимые элементы: хомуты, смазку, стыки, стопорные кольца.Если его нет в комплекте, покупайте отдельно, их не очень много. Также иногда бывает необходимо заменить сальники швов ВАЗ 2109. Но только если вы наблюдали потеки масла в районе коробки. Хотя, если посмотреть на их жизнь, при снятии накопителя лучше всего заменить. Так будет намного эффективнее.

Также возможно обнаружение неисправностей в некоторых узлах подвески и привода. Например, чрезмерный износ ступичного подшипника. В этом случае рекомендуется провести замену.Также не исключено, что вы обнаружите и поломку шарового шарнира. И это необходимо для того, чтобы снять привод. Поверните подушечку пальца, чтобы понять, есть ли у него припадок. Если движение происходит с заклиниванием, нужно поменять мяч, иначе он очень скоро начнет потрескивать.

Замена внутреннего ШРУСа

После снятия привода можно приступать к замене шарниров. Если вы планируете просто заменить пыльник внутреннего ШРУСа ВАЗ 2109, для снятия осей понадобится только наружный шарнир.А вот промывка внутренней и засорение новой смазкой крайне желательна. Для полной замены внутреннего ШРУСа необходимо выбить полуось. Поскольку петля вам больше не нужна, не стоит его жалеть, можно действовать самыми варварскими способами.

Удерживайте в одной руке привод второго молотка. И нанести резкими и сильными ударами внутренний шрус. Чтобы диск оставался в руке, его можно зажать в тисках. Так с ним будет намного легче работать. После этого протрите шлицы на приводе, снимите старое кольцо и поставьте на его место новое.Но перед этим установите пылезащитный чехол. Затем аккуратно заполните новую петлю. Под тряпкой выдавите всю смазку из тюбика, который идет в упаковке. Деталь наносится прямо на петлю. Наденьте пылезащитный чехол и зафиксируйте его воротниками.

Замена наружного ШРУСа

Если вы планируете просто заменить пыльник наружного ШРУСа ВАЗ 2109, то необходимо на последнем этапе именно его вытягивать, а старый разрезать. Но если вам нужно заменить всю петлю, то действуйте по той же схеме, что и в предыдущем пункте.Электропривод крепко зажимается в тисках и молотком им ударяет по ШРУСу. Не стоит сожалеть об этом, ведь при не слишком агрессивном стиле катания новая прослужит вам долгие годы.

Как и в предыдущем пункте, сначала карданный вал тщательно промыть, протереть насухо, а затем собрать все элементы. Сначала пыльник, потом кольцо, набиваем стык до шлицев. На этом все, осталось только выдавить всю смазку под пыльник и положить, затянув хомуты. Учтите, что винтовые зажимы использовать нельзя, они будут упираться в ступицу.

Добавить привод

И наконец установить весь привод и сборку всей подвески. Сначала поставил внутренний ШРУС. Добраться до шлицев, затем повторно нанести приводом несколько резких ударов. Это позволит кольцу скользить внутрь предварительно скрученного до минимального диаметра. Учтите, что граната должна плотно прилегать к коробке, это ее нормальное положение. Но не забывайте, что шарнир немного смещается по оси колес.

Далее нужно знать о замене ШРУСа ВАЗ 2109 — установка внешнего шарнира.Для этого приставьте ее к отверстию в ступице и слегка надавите на последнюю, осторожно войдя в нее. Чтобы быть абсолютно уверенным, что граната дошла до конца, можно нанести несколько резких ударов по ступице. Просто замените деревянный брусок, чтобы он стал мягче. В дальнейшем ступица будет полностью установлена ​​при затяжке гайки. На этом все, теперь можно собирать бортик и переходить ко второму.

Вывод

После замены всех шарниров не забудьте залить масло в коробку. При попытке отъехать слышно, что коробка вращается, но движение колес не передается, значит, диагноз ясен — часть внутреннего ШРУСа пришла ко мне на место, не попала в пазы.Придется разобраться, в чем дело, и провести установку заново, соблюдая все рекомендации. Также стоит отметить, что замена ШРУС без снятия привода 2109 возможна, но выполнить ее будет намного сложнее. Потратьте много времени и сил.

Замена ШРУСа ВАЗ-2109. Замена внешнего и внутреннего ШРУСА ВАЗ-2109

Шрус ВАЗ-2109 заменяется в случае его повреждения. Чрезмерный износ заметен по тому, что при поворотах появляется посторонний хруст.Если петли полностью изношены, то даже при прямолинейном движении звук останется. Во избежание поломок стоит следить за состоянием пыльников. Они сделаны из резины, но постоянно подвергаются воздействию грязи, воды, пыли, а потому могут быть разрушены за пару лет. На них появляются трещины, через которые частицы пыли проникают во внутреннюю поверхность петель.

Как снять привод


Передние колеса приводятся в движение двумя полуосями, на концах которых расположены шарниры.Они обеспечивают равную угловую скорость, так называемый сокращенно ШРУС (шарнир равных угловых скоростей). Различают внутренние и внешние ШРУСы. Последние устанавливаются в ступицах передних колес. Вводятся в них на пазы, снаружи фиксируются гайкой. Но замену ШРУСа ВАЗ-2109 нужно проводить правильно, и это нужно обсуждать.

Работу лучше проводить по очереди — сначала с одной стороны, потом со второй. Дело в том, что оба привода нельзя снимать с КПП одновременно.Сначала ключом на 30 нужно открутить гайку ступицы, предварительно разблокировав ее. Чтобы упростить съемку на конце рулевой тяги, нужно открутить шаровую опору и освободить тормозной шланг. Потянув ступицу на себя, выньте внешний ШРУС из пазов. Вытащите внутреннюю часть из коробки, предварительно слив масло.



Как снять внешний шарнир


Если планируется замена внутреннего ШРУСа ВАЗ-2109, то нужно оставить только полуось. Но если нужно поменять только внешнее, то достаточно удалить только его.Для этого избавляемся от пыльника. Поскольку установка новой петли предполагает замену пыльников и смазки, вы можете просто ножницами отрезать старую. Ему хуже не будет, особенно если у него есть трещины и повреждения.

Теперь, зажатый в оси привода тисков, а внешний шарнир опущенный вниз, нужно наносить удары молотка. Если планируется только чистка и шарниры равных угловых скоростей ставятся обратно, необходимо использовать кусок доски, чтобы не повредить поверхность шарнира. Дело в том, что полуось крепится к ШРУСу с помощью кольца, которое выходит внутрь и удерживается в этом положении.Только резкий и сильный удар может сбить петлю.

Как снять внутренний ШРУС




Фактически вы делаете точно так же, как и в предыдущем случае. Нанесите несколько резких ударов молотком, только теперь по внутреннему ШРУСу. Полупрямое крепление к петле точно такое же, но соблюдайте основное требование — будьте осторожны, чтобы не повредить его, если собираетесь поставить обратно. Довольно редко этот элемент выходит из строя, поэтому замена внутреннего ШРУСа ВАЗ-2109 производится нечасто.Намного чаще производится установка новых пыльников, но об этом будет сказано ниже.

Стоит отметить, что при установке нового шарнира или при стирке и чистке старого необходимо поставить хороший пыльник и забить его специальной смазкой на графитовой основе. Что касается стирки, то ее следует проводить в керосине. Еще лучше будет, если ШРУСу дать несколько дней полежать в нем, а потом просушить сжатым воздухом. Это позволит избавиться от всех, даже мельчайших частиц пыли и металла, которые могли остаться внутри.Только после этой процедуры производится замена ШРУСа ВАЗ-2109, а именно его установка на полуоси.

Как заменить пыльники


В этом нет ничего сложного, но стоит отметить, что если вы ехали на машине со сломанным пыльником, то ударились о грязь под ним. Она смешалась с жиром, в результате чего получился очень сильный абразив, способный стирать металл. Результат — увеличение зазоров и появление жуткого хруста. На автомобиле ВАЗ-2109 пыльник ШРУСа заменяется гораздо чаще, чем сами петли.Но, в силу специфики конструкции, необходимо полностью снимать и разбирать привод.

К счастью, достаточно просто снять внешний ШРУС, чтобы заменить оба пыльника. Вот только свежая резина очень жесткая, надеть ее на полуоси будет проблематично. Перед заменой пыльника всегда промывайте шарниры и запрессуйте их в новую смазку — это продлит срок службы. Кстати, в ремкомплект привода входят ШРУС, смазка, пыльник и фиксаторы.О последних нужно относиться отдельно — использовать винтовой тип не всегда возможно, так как регулировочный болт может цепляться за коробку передач или ступицу.

Проверка состояния ШРУСа


Для диагностики необходимо использовать несколько методов. Ведь нужно определить, нужна ли замена ШРУСа ВАЗ-2109. Самая первая — это появление хруста при прохождении поворотов. Как правило, это признак износа внешнего шарнира; требует замены.Кроме того, при движении задним ходом может появиться похожий хруст. Это не смертельно, но и не очень приятно, ведь о комфортной езде придется забыть.

Главное в диагностике — не путать симптомы с теми, которые возникают при поломке некоторых элементов подвески. Например, при прямолинейном движении трескаться будут только сильно изношенные суставы. Самая частая причина таких звуков — шаровая опора. Более подробную картину можно получить, если машину установить на подъемник и вывесить всю подвеску.В этом положении можно определить, какой люфт имеет петля, есть ли стук по шаровому шарниру. К тому же такая позиция наиболее удобна при замене внешнего ШРУСа ВАЗ-2109.

выводы

Можно бесконечно много говорить о том, как поменять петли, какую смазку использовать, следует доверять любому производителю. На самом деле наиболее подходящими агрегатами являются те, производители которых поставляют автоВАЗу. При замене наружных ШРУСов ВАЗ-2109 предпочтение следует отдавать фирме-изготовителю, которая их поставляет на завод. Как показывает практика, ресурс этих элементов выше зарубежных аналогов. Как ни ругал наш автопром, но надежность отечественных агрегатов на порядок выше хваленых немецких или итальянских.

Замена пыльника наружного, внутреннего ВАЗ 2109. Шрус. Замена сальников ВАЗ 2109. ШРУС без снятия ВАЗ 2109. При замене ВАЗ 2109 нужно ли сливать масло из коробки?

Тема статьи — что нужно знать о замене ШРУСа ВАЗ 2109, какие тонкости есть в этом вопросе.На самом деле ничего сложного нет, машину даже в яму загонять не нужно, все можно сделать, поставив на надежные опоры. Лучше всего проводить ремонт сначала с одной стороны, потом с другой. Это будет намного эффективнее, и вам не придется думать, что положить в коробку вместо петли. Ведь вы знаете, что при одновременном извлечении обоих ШРУСов дифференциал разрушается.

Инструмент для работы


Для того, чтобы завершить все работы по замене ШРУС ВАЗ 2109, необходимо иметь в своем распоряжении какой-нибудь инструмент. Вот о чем стоит поговорить. Во-первых, желательно наличие металлических опор, которые нужно установить под бортом автомобиля, на котором проводится ремонт. Во-вторых, обязательно наличие упоров, которые не позволят машине скользить. В-третьих, нужен надежный домкрат. В-четвертых, потребуется специальный инструмент.

Самое главное — хороший ключ на 30. Желательно использовать розетку с прочной ручкой. С его помощью откручивается гайка ступицы, которая затягивается с большим моментом.Также не обойтись без съемника рулевой тяги. В некоторых случаях может потребоваться съемник для шариков. Но он нужен, когда мяч пришел в негодность. Конечно же, тиски, молоток, стамески и набор ключей. Однако можно начинать подготовку к ремонту.



Подготовка к ремонту

В первую очередь поднимите автомобиль. Но перед этим зафиксируйте его положение колодками под колеса и оторвите гайку на ступице. Для этого откройте его и, установив ключ с большим рычагом, попробуйте его открутить. Обратите внимание, что резьба на ступицах с обеих сторон разная. После того, как вы сломаете гайку, вы можете поднять борт машины и снять колесо.


Но теперь вопрос, при замене ШРУСа ВАЗ 2109 нужно ли сливать масло из коробки? Ответ однозначный — необходимо! Но можно не все слить, а только две трети от общего количества. Дело в том, что при снятии привода масло начнет вытекать. И если вы не планируете его заменять, то не стоит рисковать и терять дорогое масло.После этого необходимо снять рулевой наконечник. Для этого откручиваем гайку, для начала нужно снять шплинт. С помощью съемника выдавите палец из поворотного кулака стойки. Также нужно открутить два болта, которыми корпус шарикового подшипника крепился к ступице.

Удаление диска

Теперь вы можете извлечь диск. Даже замена пыльника внешнего ШРУСа ВАЗ 2109 лучше и быстрее при полном снятии привода. Но не только в этом улове.Дело в том, что при замене пыльника стоит промыть петлю и вбить новую смазку. Так что можно увеличить срок его службы, если, конечно, не «убивать» диски агрессивным стилем вождения. Полностью открутите гайку от ступицы. Теперь можно аккуратно снять с него внешний ШРУС.




Для этого осторожно, стараясь не повредить тормозную магистраль, потяните за стойку, придерживая диск. Ступица должна легко сниматься со шлицев на приводе.Вот и все, теперь нужно извлечь внутреннее. Учтем тот факт, что вы уже слили масло из коробки. Поэтому при помощи стамески, которую вы кладете между коробкой и шарниром, а также молотка выбейте ШРУС из коробки передач. Не пытайтесь класть лом, в этом случае спасет лишь слабый, но резкий удар.

Какая из запчастей необходима для замены

Конечно же комплект ШРУСов. Какую продукцию выбрать — решать вам, но самое главное — иметь все необходимые элементы: зажимы, смазку, шарниры, стопорные кольца.Если их нет в комплекте, то покупайте отдельно, стоят недорого. Также иногда возникает необходимость замены сальников ШРУСов ВАЗ 2109. Но только если вы наблюдали подтеки масла в районе коробки. Хотя, если посмотреть на их ресурс, замену лучше провести при снятии накопителя. Так будет намного эффективнее.


Кроме того, возможно, вы обнаружите неисправности в некоторых компонентах подвески и привода. Например, чрезмерный износ ступичного подшипника.В этом случае рекомендуется заменить его. Также не исключено, что вы обнаружите сломанный шаровой шарнир. И его необходимо отключить, чтобы снять привод. Поверните шаровой палец, чтобы проверить, не заклинило ли оно. Если его движение происходит с заклиниванием, то мяч нужно менять, иначе он очень скоро начнет потрескивать.

Замена внутреннего ШРУСа


После снятия привода можно приступать к замене шарниров. Если планируется только замена пыльника внутреннего ШРУСа ВАЗ 2109, то с полуоси нужно выбить только внешний шарнир.Но промыть внутреннюю часть и залить в нее новую смазку крайне желательно. Для полной замены внутреннего ШРУСа его необходимо сбить с полуось. Поскольку петля вам больше не нужна, не жалейте ее, вы можете действовать самыми варварскими способами.

Крепко удерживайте привод в одной руке, второй молотком. А по внутреннему ШРУСу нанесите резкие и сильные удары. Чтобы диск в руке не держался, его можно зажать в тисках. Так работать будет намного проще.После этого протрите прорези на накопителе, снимите старое кольцо и поставьте на его место новое. Но перед этим установите бут. Затем аккуратно заполните новую петлю. Выдавите всю смазку из трубки, которая идет в комплекте с пыльником. Прикрепите деталь прямо к петле. Наденьте пыльник и зафиксируйте струбцинами.

Замена внешнего ШРУСа

Если планируется только замена пыльника наружного ШРУСа ВАЗ 2109, то на последнем этапе нужно просто вытащить его и разрезать старый.Но если вам нужно заменить всю петлю, то действуйте так же, как в предыдущем пункте. Плотно зажать привод в тисках и забить им ШРУС молотком. Не жалейте его, ведь новый прослужит вам долгие годы, если ваш стиль вождения не будет очень агрессивным.

Как и в предыдущем абзаце, сначала тщательно промойте полуось, вытрите насухо, а затем установите все элементы. Сначала пыльник, потом кольцо, набиваем ШРУС на шлицы.На этом все, осталось только выжать всю смазку под пыльником и надеть, затянув хомуты. Учтите, что червячные зажимы использовать нельзя, они будут упираться в ступицу.

Установка привода

И в заключение весь привод установлен и вся сторона подвески собрана. Сначала поставил внутренний ШРУС. Попадаешь в прорези, а потом наносишь пару резких ударов по приводу. Это позволит кольцу скользить, предварительно сжав его до минимального диаметра.Учтите, что граната должна плотно прилегать к ящику; это его нормальное положение. Но не забываем, что ШРУС немного смещается по оси колес.


Далее, что нужно знать при замене ШРУСа ВАЗ 2109 — это установка внешнего шарнира. Для этого установите его напротив отверстия в ступице и, слегка надавив на последнюю, осторожно введите в нее. Чтобы убедиться, что граната дошла до конца, можно нанести пару резких ударов по ступице.Просто замените для смягчения деревянным брусом. В дальнейшем ступица будет полностью установлена ​​при затяжке гайки. На этом все, теперь можно собирать бортик и переходить ко второму.

Вывод

После замены всех петель не забудьте долить масло в коробку. Если при попытке съехать слышно, что коробка крутится, но движение на колеса не передается, то диагностика однозначная — какой-то внутренний ШРУС не встал на место, не задел шлицы.Придется выяснить, какая из них утиль, и заново провести ее установку, следуя всем рекомендациям. Также стоит отметить, что замену ШРУСа без снятия привода ВАЗ 2109 провести можно, но выполнить будет намного сложнее. Потратьте много времени и сил.

Как самому снять и заменить ШРУС

Равные угловые скорости шарниров — ШРУС, предназначенный для передачи крутящего момента на ведущее колесо автомобиля от коробки передач.Это говорит о том, что очень важно поддерживать агрегат в хорошем состоянии; если его детали изношены, необходимо установить новые элементы или заменить внешний ШРУС на ВАЗ 2109 полностью.
Автомобиль ВАЗ 2109 комплектуется ШРУСами двух типов:

  • Внутренний, передающий крутящий момент от трансмиссии на вал.
  • Внешний, сцепляется со ступицей колеса.

На автомобиле ВАЗ 2109 часто выходит из строя внешний элемент, поэтому менять его нужно гораздо чаще, чем внутренний.В этой статье предлагается ознакомиться с правилами и порядком проведения работ по восстановлению нормальной работы внешнего ШРУСа своими руками.

ШРУСы в автомобиле ВАЗ 2109

После того, как начали выпускать переднеприводные автомобили, встал вопрос об эффективном обеспечении равенства угловых скоростей валов — ведущего и ведомого. Дальнейшее использование в карданной передаче крестовины с четырьмя игольчатыми подшипниками привело к увеличению габаритов агрегата, выросла цена конструкции, и крутящий момент стал передаваться с большой вибрацией, чем больше угол между валами, тем он сильнее.
Изначально заложенный ресурс по применению ШРУСов аналогичен ресурсу автомобиля, но после начала эксплуатации выяснилось, что износ все еще есть и что внешняя часть агрегата изнашивается сильнее. Использование для изготовления влаго- и морозостойкого материала с хорошей гибкостью позволило защитить ШРУСы от быстрого износа.
Но, тем не менее, действие внешних факторов, таких как: влажность, абразив, остаточные деформации, приводят к ограничению срока службы ШРУСов.Кроме того, существует вероятность того, что пыльник может быть поврежден при эксплуатации и ремонте.
На защитной резинке могут образоваться трещины, что недопустимо для нормальной работы агрегата. Дефект вала, его кривизна невооруженным глазом менее заметна, но использование детали в дальнейшем недопустимо.
Поэтому периодически необходимо контролировать состояние внешнего ШРУСа на автомобиле ВАЗ 2109, и при необходимости производить его своевременный ремонт или замену.

Как разобрать наружный шарнир автомобиля ВАЗ 2109

Если при повороте авто на переднем приводе слышен стук, нужно проверить шарниры равных угловых скоростей. Наличие люфта при покачивании вала ручного привода или порванного пыльника говорит о необходимости замены внешнего ШРУСа ВАЗ 2109.
Конструкция агрегата довольно сложная, детали не взаимозаменяемы, при поломке пыльника грязь попадает в шарнир и делает его непригодным для использования. Поэтому лучшим вариантом будет внешний ВАЗ 2109.
Однако при повреждении защитного футляра необходимо заменить смазку, а для оценки состояния деталей петля разбирают.
Для этого от автомобиля отсоединяют ШРУС, а затем:

  • С помощью специального приспособления снимаются фиксаторы в позициях фото 5 и 9, удерживающие защитную крышку поз. 8, который затем скользит по ведущему валу колеса. Если привод правого колеса, крышку нужно подтянуть или вывернуть.

  • Пробойником или молотком сбивают шарнир с вала.В этом случае к ярму поз. 3.

Совет: Не применять к сепаратору поз. 2 нагрузки.

Позиции: 1 — корпус; 2 — шарнирный сепаратор, 3 — держатель наружного ШРУСа; 4 — шары.

Совет: Перед тем, как приступить к разборке изделия, необходимо отметить взаимное расположение всех частей сборки, кроме шариков. Для этого используется краска или пробный камень.

  • Наружный шарнир закреплен в тисках.
  • Обойма и обойма наклонены так, что один шарик максимально выходит из паза корпуса ШРУСа.
  • Шарик выдавливается из сепаратора из мягкого металла отверткой.
  • Все детали повернуты таким образом, что соседний шар находится в том же положении.
  • Все шары вытащены. Их можно вытащить в разной последовательности — через одну.

Совет: Не допускайте больших усилий при повороте сепаратора. Это может привести к блокировке шариков и затруднить дальнейшую разборку узла.

  • Сепаратор с обоймой устанавливается таким образом, чтобы удлиненные окна сепаратора располагались напротив выступов корпуса конструкции.
  • Сепаратор вытаскивается вместе с зажимом.
  • Клетка снята с сепаратора. Для этого в удлиненное окно сепаратора помещается выступ клетки, которое затем раскатывается.

Совет: Если клетка имеет идентичные окна на внешнем шарнире, то не имеет значения, какое окно использовать для ее извлечения.

  • Снова промываем все детали ШРУСа.
  • Их состояние проверяется визуально. На мостах сепаратора не допускаются трещины, не должно быть глубоких ямок, больших задиров, коррозии на всех рабочих поверхностях деталей ШРУСа на путях сепаратора.
    Предельный износ рабочих поверхностей элементов не должен превышать 0,1 миллиметра.
  • Если на автомобиле ВАЗ 2109 нет возможности заменить внешний ШРУС детали, заменяется весь блок.

Сборка внешнего ШРУСа автомобиля ВАЗ 2109

Порядок работ обратный разборке с учетом следующих операций:

  • Все детали перед сборкой смазать консистентной смазкой ШРУС-4.
  • При установке сепаратора с клеткой в ​​корпус петли убедитесь, что нанесенные метки перед разборкой агрегата совпадают.
  • Установка шаров в сепаратор должна производиться путем наклона сепаратора примерно на угол, более чем в два раза превышающий угол наклона сепаратора.
  • Петля заполнена смазкой ШРУС-4 объемом 40 см3.
  • Новое стопорное кольцо устанавливается строго по центру вала в канавку. Канавка заполнена смазкой.
  • Вал упирается в клетку, сохраняя при этом соосность кольца относительно клетки и вала.
  • Конец вала резко ударяют молотком, так что стопорное кольцо сжимается и проходит через отверстие в обойме.
  • Из крышки выпускается «лишний» воздух.Для этого ремень безопасности чехла стягивается с приводного вала отверткой.
  • Установлены зажимы крепления.
  • Наличие трещин в зоне фиксации и затяжки хомутами, деформаций, следов контакта хомутов о дорожное покрытие … Хомуты при их наличии заменяются на новые.
  • По окончании работы ШРУС должен вращаться без заклинивания, плавно от усилия руки.

Замена внешнего ШРУСа автомобиля ВАЗ 2109

Инструкция по уходу за автомобилем ВАЗ 2109 предлагает снять внешний ШРУС на приподнятой части автомобиля и снятое колесо на ВАЗ 2109.
Итак:

  • Гайку ступицы необходимо отвернуть.
  • Снять защиту картера.
  • Отсоединить от шарового шарнира подвески нижнего рычага. При вдавливании одновременно откручиваются и опора, и рычаг.
  • Снимите шаровую опору.

  • Стойка убрана в сторону, при этом ШРУС должен быть погнут. Вставляемый шкив должен располагаться под углом к ​​ведущему валу.
  • Вал шарнира, на котором расположены шлицы, необходимо выбить из подшипника с внешней стороны колеса.Для этого используется металлическая распорка.
  • Пыльник снят.
  • Граната сбита с приводного вала.
  • Вся старая смазка удалена. Облегчить эту операцию поможет аэрозоль типа WD-40.

Совет: Замена наружных ШРУСов ВАЗ 2109 проводится одновременно с заменой колец — стопорных и упорных, находящихся внутри гранатомета. Вся сборка обильно смазана консистентной смазкой.

  • При установке нового ШРУСа на приводной вал его необходимо отцентрировать так, чтобы вилка входила равномерно, исключая заклинивание.
  • Закончить запрессовку приводного вала.
  • Установите петлю в сиденье.
  • Обжать пыльник зажимом.
  • Сборка всей сборки производится в обратной последовательности.

Как выполняется замена внешнего ШРУСа на автомобиле ВАЗ 2109 хорошо видно на видео. Своевременные работы по обеспечению нормальной работы ШРУСов обеспечат надежную работу автомобиля ВАЗ 2109, а стоимость последующего ремонта будет снижена.

Здравствуйте дорогие автомобилисты! Передние ведущие колеса предоставляют автовладельцам множество бонусов в виде: более послушность, повышенную маневренность, устойчивость на скользкой дороге и другие прелести.

Вместо этого автомобиль, а именно его шасси вкупе с приводом, потребуют дополнительного внимания. Передние колеса имеют возможность тянуть машину только за счет наличия вала, соединяющего ступицу с регулируемой коробкой передач.

Однако это еще не все.Передать вращение от трансмиссии колесам было бы невозможно без специальных приспособлений, установленных на концах вала — ШРУСа.

— это на сегодняшний день единственный способ передачи вращательного движения между полуосями под углом друг к другу.

В связи с этим любой уважающий себя автомобилист должен знать, как снимать и как разбирать ШРУС, диагностировать, обслуживать и ремонтировать.

Как снять ШРУС самостоятельно без помощи автосервиса

Несмотря на кажущуюся сложность в устройстве переднеприводного автомобиля, независимо от его марки и модели, конструкция этого агрегата достаточно проста и одинакова для всех автомобилей.

Для производства достаточно иметь гараж со смотровой ямой или эстакадой для удобного доступа к днищу автомобиля, а также набор стандартного инструмента.

Как правило, опытные автомобилисты выполняют свою работу без каких-либо специальных приспособлений, но при желании ускорить ремонтные работы можно приобрести съемник ШРУСа.

Учитывая, что на каждое ведущее колесо приходится по две петли, то ремонтные работы могут проводиться в зависимости от поломки следующих типов:

  • снятие внутреннего ШРУСа и его ремонт;
  • снятие наружного ШРУСа;
  • Снятие и ремонт в сборе с валом и двумя петлями.

Как снять внутренний ШРУС в гараже

Ремонт внутреннего ШРУСа — мероприятие достаточно редкое, но необходимо иметь навыки обращения с этим механизмом, ведь для его долгой жизни необходимо проводить профилактические мероприятия и смазывать.

Перед тем, как описывать технологию, включающую снятие внутреннего ШРУСа, следует отметить, что в этом случае смотровая яма будет просто необходима, так как держатель петли прикручивается болтами (6-8 шт.) Непосредственно к дифференциалам, а это самая нижняя точка трансмиссии.

После того, как все крепежные болты откручены, поверните левое колесо RU, чтобы освободить шлицевые соединения муфты свободного хода. С помощью крепления ШРУС очень легко снимается с сиденья. Также его легко снять с вала, для чего нужно только отстегнуть стопорное кольцо и хомуты пыльника.

Срочная рекомендация всем автолюбителям: не снимать ШРУС с вала под автомобилем и тем более разбирать.Намного удобнее и рациональнее снимать вал с двух ШРУСов одновременно, а затем производить все манипуляции на рабочем столе с помощью тисков.

Как самому снять внешний ШРУС

Внешний ШРУС, который устанавливается непосредственно на ступицу, хотя и более доступен, но для его снятия потребуется больше времени и усилий. Здесь придется практически полностью разобрать переднюю подвеску.

Колесо снято, откручена гайка ступицы и снята стопорная шайба.После откручивания нижней шаровой опоры подвижная стойка позволяет снять полуось ШРУСа.

Ремонт ШРУСов может быть связан с определенными трудностями. Первый — это невозможность вынуть полуоси или вал из шлицевого соединения … Есть несколько выходов из ситуации. Для начала нужно взять проставку из дерева или латуни и попробовать выбить полуось.

Если на этом этапе ничего нельзя было сделать, то потребуется съемник ШРУСа. Один из самых распространенных и простых съемников выполнен в виде подковы, которая закреплена на полуоси, а упорные болты снимают ШРУС при вращении.

Сам ШРУС разобрать несложно, для этого необходимо:

  • нанести метки на зажим и корпус для повторной сборки в том же положении;
  • наклонить вал с обоймой на конце максимально в одну из сторон;
  • Извлеките шар с противоположной стороны из держателя, проделайте эту процедуру со всеми шарами по очереди.

Есть мнение некоторых специалистов, что достаточно просто промыть ШРУС дизельным топливом и снова «забить» смазкой, не разбирая его.

В этом случае велика вероятность того, что внутри останутся фрагменты старых стопорных колец или другой мусор. Если ШРУС уже снят, то его лучше разобрать, помыть, собрать и смазать.

Установка ШРУСа после замены или обслуживания проводится в порядке, обратном снятию.

Всем привет! У меня была идея сделать такие штопоры, и я ее реализовал. Не просто штопоры, а штопоры от автомобильного разделителя ШРУСа.Собственно, он здесь в роли ручки.

Не буду описывать, что такое ШРУС, но без него машина больше не поедет. Не снимайте с машины. Лучше спроси у соседа)). А если серьезно, многие мастерские дают такие вещи, т.к. они больше не нужны.

ШРУС в разобранном виде, его потроха вынуты и выдвинуты для чистки. Что-то вроде рыбки сейчас)). Сам сепаратор перекочевал в штопор практически в первозданном виде.

Теперь штопор спиральный. Он кованый. Изготовлен из так называемой пружинной стали. Проще говоря, нагреваем пружину в печи. Затем делаем из него прямую и отрезаем кусок нужной длины. Далее формируем этот отрезок в спираль для штопора.

Предпоследний этап — сварка. Свариваем сепаратор и спираль. Чистка, снова шлифовка.

Заключительный этап, почти как глазурь на торте, — винная пробка! Вбиваем в ручку штопора, и готово!


На других фотографиях штопор изготовлен по той же технологии, но часть лезвия служит рукояткой.Какие детали не отваливаются от машин …


Лично для меня самое сложное во всем этом процессе — закрутить спираль в правую сторону … Вот в чем проблема. Сколько раз крутил не в ту сторону, только не в счет!


П.С. Каждый из штопоров полностью рабочий, потому что, думаю, глупо делать штопор, который не справляется со своими обязанностями. Проверено :-).

Саша Новиков,

мастерская А. Новиков.

ШРУС внутренний ВАЗ 2110 или шарнир равных угловых скоростей , или, как говорят, «гранат», является частью трансмиссии переднеприводного автомобиля.

Его основная роль — непрерывная передача вращения от коробки передач к колесам под разными углами. Несмотря на одинаковый принцип работы всех ШРУСов, у разных моделей автомобилей они отличаются конструктивными особенностями … К тому же разные условия эксплуатации вызывают различия в конструкции внешнего и внутреннего ШРУСа.

Шрус выполняет в автомобиле важную функцию, состоит из семи частей:

  1. Стопорное кольцо.
  2. Воздушные шары.
  3. Сепаратор.
  4. Ботинок, указанный в техническом руководстве, указан как складчатый мешочек.
  5. Рама.
  6. Приводной вал.
  7. Внутренний зажим.

Привод ВАЗ 2110 отвечает за передачу крутящего момента на колесо от коробки передач. ШРУС позволяет передней колесной паре делать повороты за счет нормализации изменяющегося угла между полуосями. В автомате две гранаты: внешняя передает вращение на ступицу, а внутренняя нужна для передачи вращения от коробки передач на вал.

Где находится ШРУС внутренний ВАЗ 2110

Легче всего увидеть снизу машины, кстати, снимать придется залезть под днище, хотя можно и без него (например, можно подложить доски под передние колеса и приподнимите переднюю часть двумя домкратами, при условии, что оба домкрата стоят на этих досках, тем самым передняя часть будет выше, особенно удобно, если машина высокая), но все же лучше машину загнать на подъемник и заменить нужный ШРУС с новым, но мы сразу вам объясним, что такое внешний и внутренний ШРУС, чтобы вы это понимали и больше не путались (просто в статье мы часто о них будем говорить и чтобы сразу догадывались какие ШРУС, о котором мы говорим), поэтому внешний — это тот, который обращен к автомобильному колесу и вставляется в ступицу (Оба внешних обозначены зелеными стрелками), а уже внутренний — это тот, который вставляется в коробку (Они обозначены желтыми стрелками) и все соединение CV т в переднеприводных автомобилях четыре, из них два с левой стороны размещаются и переходят к левому колесу, а два других — к правому колесу и переходят к правому колесу, но приводы, на которых есть только два ШРУСа, и оба они обозначены на фото синими стрелками.

Расположение внутреннего и внешнего ШРУСов ВАЗ 2110 указано стрелками

Диагностика и устранение неисправностей внутреннего ШРУСа ВАЗ 2110

Если уделять постоянное внимание и следить за внутренним ШРУСом, то он спокойно прослужит 150-200 тыс. Км. В противном случае неисправности могут появиться уже на первых сотнях тысяч км.

Главные враги любых навесных механизмов — это пыль и грязь, которые играют роль абразива и ускоряют износ гранаты.Как только автовладелец не замечает повреждения эластичного чехла и какое-то время проезжает без его замены, внутрь попадает та самая грязь, которая рано или поздно сделает свое дело, даже если поменять пыльник.

Есть и другие причины, приводящие к неисправности и замене элементов:

  1. в механизме недостаточно смазки или ее качество оставляет желать лучшего;
  2. Слишком агрессивная езда по плохим дорогам, постоянно создающая экстремальные нагрузки на ШРУСы;
  3. Заводской брак в деталях агрегата.

Вывод: большинство причин можно предвидеть и предотвратить с помощью профилактики, отложив замену гранаты на неопределенный срок.

Если в процессе эксплуатации автомобиля ВАЗ 2110 появляются следующие признаки неисправности, то необходимо провести дополнительную диагностику:

  1. при прохождении поворотов из передней части автомобиля слышен характерный резкий звук, словно стальные шарики прикасаться к телу во время работы;
  2. то же, только вместо хруста слышен стук, при прямом движении может исчезнуть;
  3. Постоянный хруст, не исчезающий при движении по прямой, свидетельствует об износе внутренней гранаты.

Помните, что после появления таких шумов с одной или с двух сторон откладывать ремонт сразу нельзя. В противном случае неисправный ШРУС может доставить массу неприятностей на ходу.

Чтобы убедиться, что граната разбита, вы можете проверить это двумя способами:

  1. Выберите ровную площадку с достаточным пространством для поворота «Нивы». Сделайте несколько кругов сзади и по ней против часовой стрелки, повернув руль до упора. Внимательно слушайте возникающие звуки.Если они звучат как хруст, переходите ко 2 части диагностики.
  2. Установите машину над смотровой ямой и вручную проверьте люфт во всех 4 узлах, качая и поворачивая полуось в разные стороны. Изношенный шарнир сразу даст о себе знать.
  3. Если при этом было обнаружено, что пыльник поврежден или из него вытекает вода, то ШРУС в этом месте, вероятно, пришел в негодность.

А теперь подробнее поговорим о люфте в шаровых опорах.Люфт, возникающий в результате износа опоры, негативно скажется на состоянии ШРУСа. А если при движении на скорости шкворень шарикоподшипника вырвется из крепления, внутренний ШРУС может вообще сломаться. Кстати, все основные удары судьбы принимают на себя внешние гранаты. И это связано с тем, что они подключены через ступицу к колесу. Именно от колеса шарнир равных угловых скоростей получает мощные толчки и сотрясения. А вода с грязью под колесами попадает быстрее и больше на внешние ШРУСы.Поэтому, чтобы повредить ШРУС, который соединяется с коробкой, нужно попробовать. Исключение составляет ситуация, когда шкворень шарового шарнира выдернут.

ШРУС внутренний ВАЗ 2110 — пошаговая инструкция по замене своими руками

Перед началом работ по самостоятельной замене внутреннего ШРУСа ВАЗ 2110 нужно все подготовить.

Для этого нужно починить машину, включить 4-ю скорость, затянуть ручник. Закрепите клинья отдачи задних колес.Если их нет, используйте бруски аналогичной формы. Снимаем защитный колпачок, откручиваем гайку ступицы с «буртиком» (удлинителем) — трубой или монтировкой. Сняв гайку ступицы, откручиваем колесные болты.

Перейдем к пошаговой инструкции:

  1. Вывешиваем колесо, на котором предполагается замена ШРУСа, на домкрат.
  2. Выкрутите болты, чтобы снять упорную шайбу гайки ступицы.
  3. Открутите 2 болта крепления нижнего шарнира поворотного кулака.
  4. При замене ШРУСа справа поверните руль до упора влево, а если слева, то вправо.
  5. Вытяните закругленный кулак и стойку. Снимите шлицевой конец внешнего ШРУСа со ступицы.
    С помощью монтировки снять внутренний шарнир из коробки передач.
  6. Закрепите приводной вал в тисках, снимите хомуты с внешнего и внутреннего ШРУСов. Выверните пыльники наизнанку. Если они где-то надорваны или порезаны, их можно просто отрезать ножом.
  7. Демонтировать ШРУС ВАЗ 2110 с вала. Можно использовать молоток и деревянную или бронзовую насадку.
  8. Сборка осуществляется в обратном порядке. При этом установите новую гайку ступицы. По окончании затяжки нужно зафиксировать ее край во избежание раскручивания.
  9. При установке внутреннего ШРУСа на торец вала ставится пластмассовая заглушка.
  10. Перед тем, как поставить ШРУС ВАЗ 2110, нужно убедиться в достаточном количестве смазки. Надеть стопорное кольцо на внутренний ШРУС.
  1. Как только привод будет в коробке, поместите его в шестерню полуоси так, чтобы он полностью зафиксировался. Это можно сделать, слегка постукивая молотком по поверхности деревянной направляющей по всему периметру оси вала.

Замена ШРУС ВАЗ-2109. Замена внешнего и внутреннего ШРУСАа ВАЗ-2109

Замена ШРУС ВАЗ-2109 производится, если он поврежден. Заметен чрезмерный износ из-за появления постороннего хруста при поворотах.Если петли полностью изношены, даже при прямом движении звук останется. Чтобы не допустить поломки, необходимо следить за состоянием пыльников. Они сделаны из резины, но постоянно подвергаются воздействию грязи, воды, пыли, поэтому могут выйти из строя через пару лет. На них появляются трещины, через которые частицы пыли проникают во внутреннюю поверхность петель.

Как снять привод

Привод передних колес осуществляется с помощью двух полуосей, на концах которых имеются шарниры.Они обеспечивают равную угловую скорость, поэтому сокращенно обозначаются ШРУСом (шарнир равных угловых скоростей). Бывают внутренние и внешние ШРУСы. Последние устанавливаются в ступицах передних колес. В них они входят на шлицах, снаружи фиксируются гайкой. А вот замену ШРУСов ВАЗ-2109 нужно проводить правильно, и об этом надо оговорить.

Лучше всего выполнять работу по очереди — сначала с одной стороны, потом со второй.Дело в том, что оба привода нельзя одновременно извлекать из КПП. Сначала ключом на 30 нужно открутить гайку ступицы, предварительно открутив ее. Для удобства работы снимаем наконечник рулевой тяги, откручиваем шаровую опору и отсоединяем тормозной шланг. Натянув ступицу на себя, снимаем внешний ШРУС со шлицев. Внутренний вытаскиваем из коробки, предварительно слив масло.

Как снять наружную петлю

Если планируется замена внутреннего ШРУСВАЗ-2109, то нужно оставить только полуось.Но если нужно поменять только внешнее, то достаточно удалить только его. Для этого нужно избавиться от пыльника. Поскольку установка нового шарнира предполагает замену пыльников и смазки, то его можно просто разрезать ножницами. Ему хуже не будет, особенно если у него есть трещины и повреждения.

Теперь, зажав ведущую ось в тисках, а внешний шарнир опущен вниз, необходимо нанести по нему удары молотком. Если вы планируете только чистку, а ШРУС ставят обратно, то нужно использовать кусок доски, чтобы не повредить поверхность петли.Дело в том, что полуось крепится к ШРУСу с помощью кольца, которое расширяется внутрь и удерживается в этом положении. Только резкий и мощный удар способен сбить петлю.

Как снять внутренний ШРУС

На самом деле делаешь точно так же, как и в предыдущем случае. Нанесите несколько резких ударов молотком, только теперь по внутреннему ШРУСу. Крепление вала к шарниру производится точно так же, но соблюдайте основное требование — постарайтесь не повредить его, если планируете поставить обратно.Достаточно редко этот элемент выходит из строя, поэтому замена внутреннего ШРУСа ВАЗ-2109 происходит нечасто. Гораздо чаще происходит установка новых пыльников, но об этом пойдет речь ниже.

Стоит отметить, что при установке нового шарнира при мытье и чистке старого необходимо всегда ставить хороший пыльник и забивать его специальной смазкой на основе графита. Что касается стирки, то ее следует проводить в керосине. Будет даже лучше, если вы дадите ШРУСу несколько дней полежать в нем, а потом просушите сжатым воздухом.Это позволит избавиться от всех, даже от мельчайших частиц пыли и металла, которые могли остаться внутри. Только после этой процедуры производится замена ЦВЗА ВАЗ-2109, а именно — установка его на полуось.

Как заменить пыльники

В этом нет ничего сложного, но стоит отметить, что если вы ехали на машине с порванным пыльником, то под ним попала грязь. Он смешался с жиром, в результате чего получился очень сильный абразив, который может протереть металл. Результат — увеличение зазоров и появление жуткого хруста.На автомобиле ВАЗ-2109 замена пыльника ШРУСа производится значительно чаще, чем самих петель. Но, ввиду специфики конструкции, необходимо полностью снимать и разбирать привод.

К счастью, достаточно просто снять внешний ШРУС, поменять оба пыльника. Вот только свежая резина очень жесткая, поставить ее на полуось будет проблематично. Перед заменой пыльников обязательно промойте петли и вдавите в них новую смазку — это увеличит срок службы.Кстати, в ремкомплект привода входят ШРУС, смазка, пыльник и хомуты. О последнем нужно сказать отдельно — не всегда можно использовать червячный, так как регулировочный болт может цепляться за коробку передач или ступицу.

Проверка состояния ШРУСа

Для проведения диагностики используйте несколько методов. Ведь нужно определить, нужна ли замена ШРУСа ВАЗ-2109. Самым первым является появление хруста при прохождении поворотов.Как правило, это признак того, что внешний шарнир сильно изношен, его нужно заменить. Кроме того, при движении задним ходом может появиться похожий хруст. Это не смертельно, но и не очень приятно, ведь о комфортной езде нужно забыть.

Главное в диагностике — не путать симптомы с теми, которые возникают при поломке некоторых элементов подвески. Например, при прямолинейном движении хрустеть будут только сильно изношенные петли. Самая частая причина таких звуков — шарикоподшипник.Более подробную картину можно получить, если машину установить на подъемник и вывесить всю подвеску. В этом положении можно определить, какие люфты есть у шарнира, есть ли детонация в шаровом шарнире. К тому же такое положение наиболее удобно при замене внешнего ШРУСа ВАЗ-2109.

выводы

Можно бесконечно говорить о том, как правильно менять петли, какую смазку использовать, какому производителю следует доверять. По сути, наиболее подходящие узлы — это те, чьи производители поставляют на завод АвтоВАЗ.При замене внешнего ШРУС ВАЗ-2109 производитель должен отдавать предпочтение производителю, который поставляет их на завод. Как показывает практика, ресурс этих элементов выше, чем у зарубежных аналогов. Как бы ни ругал наш автопром, надежность отечественных агрегатов на порядок выше, чем у немецких или итальянских.

Замена пыльника внутреннего и внешнего ВАЗ 2109. Замена сальников ВАЗ 2109. Замена вала без снятия ВАЗ 2109.При замене ВАЗ 2109 нужно слить масло из коробки?

Тема статьи — что нужно знать о замене ШРУСа CVD2109, какие тонкости есть в этом вопросе. На самом деле здесь нет ничего сложного, даже не нужно загонять машину в яму, все можно сделать, поставив на надежные опоры. Лучше всего ремонтировать сначала с одной стороны, потом с другой. Так будет намного эффективнее, и вам не придется думать, что вставить вместо петли в коробку.Ведь вы знаете, что при одновременном извлечении обоих ШРУСов дифференциал разрушается.

Инструменты для работы

Для выполнения всех работ по замене ШРУСа CVD2109 вам необходимо иметь в своем распоряжении какой-нибудь инструмент. Вот об этом и стоит поговорить. Во-первых, желательно наличие металлических опор, которые нужно установить под бортом автомобиля, на котором проводится ремонт. Во-вторых, необходимо наличие упоров, которые не позволят машине скатиться.В-третьих, нужен надежный домкрат. В-четвертых, потребуются специальные инструменты.

Самое главное — хороший ключ на 30. Желательно торцевой, с прочной ручкой. С его помощью закручивается гайка ступицы, которая затягивается с большим крутящим моментом. Также не обойтись без съемника тяги. В некоторых случаях может понадобиться съемник. Но он нужен, когда шары пришли в негодность. Конечно же, тиски, молоток, зубило и набор ключей. Однако можно начинать подготовку к ремонту.

Подготовка к ремонту

Сначала поднимите машину.Но перед этим зафиксируйте его положение упорами противоскольжения и оторвите гайку на ступице. Для этого расшифруйте его и, установив ключ с большим рычагом, попробуйте его открутить. Обратите внимание, что с обеих сторон резьба на ступицах разная. После того, как вы оторвите гайку, можно приподнять бортик станка и снять колесо.

А теперь вопрос, при замене ШРУСов ВАЗ2109 нужно ли сливать масло из коробки? Ответ однозначный — необходимо! Но можно не все слить, а только две трети от общего количества.Дело в том, что при снятии привода масло потечет. И если его замена не планируется, то рисковать и терять дорогое масло не стоит. После этого снимаем рулевой наконечник. Для этого откручиваем гайку, предварительно вытаскивая шплинт. С помощью съемника выдавите палец из оси стойки. Также нужно открутить два болта, которыми корпус шарикового подшипника крепится к ступице.

Удаление диска

Теперь вы можете извлечь диск. Даже замена пыльника наружного ШРУСа ВАЗ 2109 лучше и быстрее при полном снятии привода.Но не только в этом фокусе. Дело в том, что при замене пыльника стоит промыть шарнир и забить в него новую смазку. Так можно увеличить срок его службы, если, конечно, вы не будете «убивать» диски агрессивным стилем вождения. Полностью открутите гайку от ступицы. Теперь можно аккуратно извлечь из него внешний ШРУС.

Для этого осторожно, стараясь не повредить тормозную трубку, потяните за стойку, придерживая диск. Ступица должна легко сниматься со шлицев на приводе.Вот и все, теперь нужно извлечь внутренний. Учтите, что вы уже слили масло из коробки. Поэтому при помощи небольшого долота, которое вы кладете между коробкой и шарниром, а также молотком выбейте ШРУС из коробки передач. Не пытайтесь класть лом, в этом случае спасет лишь слабый, но резкий удар.

Какие запчасти нужны для замены

Конечно же комплект ШРУСов. Какое производство выбрать — решайте сами, но главное — иметь все необходимые элементы: зажимы, смазку, петли, стопорные кольца.Если их нет в комплекте, покупайте отдельно, они стоят не так уж и дорого. Также иногда возникает необходимость замены сальников ШРУСов ВАЗ 2109. Но только если вы наблюдаете течи масла в районе коробки. Хотя, если посмотреть на их жизнь, при снятии привода лучше заменить. Так будет намного эффективнее.

Кроме того, возможно, что вы обнаружите неисправность в некоторых узлах подвески и привода. Например, чрезмерный износ подшипников ступицы. В этом случае рекомендуется заменить его.Также не исключено, что вы обнаружите сломанный шаровой шарнир. И его необходимо отключить, чтобы снять привод. Поверните шарик пальца, чтобы посмотреть, не застрял ли он. Если его движение происходит с заклиниванием, то шарик нужно менять, иначе он очень скоро начнет трескать.

Замена внутренних ШРУСов

После снятия привода можно приступать к замене шарниров. Если планируется только замена пыльника внутренних ШРУСов ВАЗ 2109, то необходимо отстрелять полуоси только наружный шарнир.А вот промывать изнутри и забивать в ней новую смазку крайне желательно. Для полной замены внутреннего ШРУСа его необходимо сбить с полуоси. Поскольку петля вам больше не нужна, не стоит об этом жалеть, действовать можно самыми варварскими способами.

Крепко держите в одной руке, во второй молоток. И нанести резкие и сильные удары по внутреннему ШРУСу. Чтобы не держать диск в руке, его можно зажать в тисках. Так работать будет намного проще. После этого протрите шлицы на приводе, снимите старое кольцо и поставьте на его место новое.Но перед этим установите пыльник. Затем аккуратно вставьте новую петлю. Под пылезащитным чехлом выдавите всю смазку из тюбика, который идет в комплекте. Наденьте деталь прямо на петлю. Надеть пыльник и закрепить кокетками.

Замена внешнего ШРУСа

Если планируется только замена пыльника внешнего ШРУСа ВАЗ 2109, нужно на последнем этапе его просто вытащить, а старый разрезать. Но если вам нужно заменить всю петлю, то следуйте той же схеме, что и в предыдущем абзаце.Плотно зажать привод в тисках и молотком выбить из него ШРУС. Не жалейте его, ведь новый прослужит вам долгие годы, если стиль катания не будет очень агрессивным.

Как и в предыдущем абзаце, сначала хорошо промойте полуось, вытрите насухо, а затем установите все элементы. Сначала пыльник, потом кольцо, набиваем ШРУСы на шлицы. На этом все, осталось только выдавить всю смазку под тряпкой и надеть, затянув хомуты. Обратите внимание на то, что зажимы червячного типа использовать нельзя, они будут упираться в ступицу.

Установка привода

И напоследок установка всего привода и сборка всей боковой подвески. Сначала поставил внутренний ШРУС. Вы попадаете на шлицы, затем наносите пару резких ударов по приводу. Это позволит кольцу проскользнуть внутрь, предварительно сжавшись до минимального диаметра. Обратите внимание на то, чтобы граната должна плотно прилегать к коробке, это ее нормальное положение. Но не забываем, что ШРУС немного смещен по оси колес.

Далее, что нужно знать при замене ШРУСа CVD2109, это установка внешнего шарнира. Для этого установите его напротив отверстия в ступице и, аккуратно надавив на последнюю, аккуратно введите в нее. Чтобы окончательно убедиться, что гранат подошел к концу, можно нанести пару резких ударов по ступице. Просто замените для смягчения деревянным бруском. В дальнейшем ступица будет полностью подогнана при затяжке гайки. На этом все, теперь можно собирать бортик и переходить ко второму.

Вывод

После замены всех петель не забудьте залить масло в коробку. Если попытаться сдвинуться с места, то слышно, что коробка крутится, но движение на колеса не передается, то диагностика однозначная — какой-то внутренний ШРУС не встал на свое место, не попал в пазы. Придется выяснить, что не так, и переустановить его, следуя всем рекомендациям. Также стоит отметить, что замену ШРУСа без снятия привода ВАЗ 2109 провести можно, но выполнить будет намного сложнее.

Добавить комментарий

Ваш адрес email не будет опубликован.
