Как работают амортизаторы?

Амортизаторы Амортизаторы могут быть газовыми, масляными и газомасляными. Мы рассмотрим, в чем достоинства и недостатки каждого из них, какие из них являются самыми надежными и многое другое.

Для чего нужны амортизаторы в автомобиле

Перед обсуждением особенностей амортизаторов, стоит рассказать об их принципе работы. В классическом варианте компоновки один амортизатор приходится на одно колесо, вернее, на каждую из точек опоры автомобиля. Бывает, что для каждой из точек опоры применяют по два, а иногда и больше амортизаторов, но такое происходит только в частных случаях.

Амортизатор, находясь у точки опоры между подвеской и кузовом, по сути своей является устройством для гашения (демпфирования) или предотвращения колебаний, возникающих в машине. Большинство скажет, что такой деталью считается пружина (рессора), и они будут абсолютно правы. Однако пружина не может эффективно и быстро погасить колебания, возникающие после проезда неровных участков дороги, потому что работает она лишь в одну сторону, в то время как амортизатор работает в противоположном ей направлении.

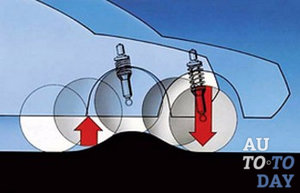

Схема работы амортизатора Фактически пружина обладает значительным сопротивлением только при сжатии в подвеске, а при растяжении она не сможет эффективно гасить колебания. А вот амортизатор, наоборот, очень эффективно гасит возникшие колебания при «растяжении» подвески и оказывает минимальное влияние при её «сжатии». Именно таким образом амортизатор принимает участие в гашении колебаний кузова при его раскачивании.

Принцип работы амортизаторов

Работа амортизаторов заключается в следующем. По конструкции амортизатор состоит из цилиндра с поршнем внутри. На поршне имеются обратные клапаны с разным проходным сечением и, естественно, с различной пропускной способностью. В одну сторону расход проходящей через клапан среды (к примеру, масла) будет большой, что происходит при сжатии амортизаторов. В другую сторону, при растяжении, клапаны настроены так, что уменьшают расход, этим самым проявляя сопротивление растяжению амортизаторов.

Демпфирующими компонентами в амортизаторе могут быть воздушные камеры – они будут выступать в роли гасителей резких внутренних колебаний и ударов при передвижении поршня внутри корпуса цилиндра амортизатора. Принцип реализации этих камер в амортизаторах может быть разным, но смысл один. Они гасят колебания, а также обеспечивают хорошую равномерность хода по меняющемуся усилию во время работы амортизаторов. Помимо этого, газовая камера в амортизаторе изменяет свою жесткость по нелинейному закону, а именно, их жесткость становится больше во время сжатия либо растяжения, что не свойственно жидкости. Эти амортизаторы с наличием газовых камер называют газовыми амортизаторами.

Особенности и различия амортизаторов

Газомасляные амортизаторы

Мы уже говорили о масляных и газовых амортизаторах, но ничего не было сказано про газомасляные. Практически такие амортизаторы тоже должны считаться газовыми. Полностью газовых амортизаторов не существует, а существуют со смешанным типом среды – и с газом, и с маслом. Одни их называют просто газовыми амортизаторами, вторые газомасляными, однако и то, и другое название считается верным.

Масляные амортизаторы являются более жесткими, потому что в их составе имеется только одна рабочая среда – жидкое масло. Как известно, жидкости являются практически несжимаемыми, в результате ход и усилие амортизаторов находится в зависимости лишь от расхода среды через обратные клапаны в поршне цилиндров. Масляный амортизатор считается более жестким и менее инерционным по отношению к его перемещению.

Газовые амортизаторы считаются более мягкими, потому что второй рабочей средой является газ, который сжимаем, хоть и находится под давлением. В результате, он тоже будет принимать участие в плавности хода и в усилии на штоке амортизатора. По сравнению с масляным он будет более мягким и более инерционным в отношении передвижения штока.

Главной отличительной чертой газовых амортизаторов является их способность менять свойства в зависимости от дороги благодаря упомянутой выше нелинейности в работе. Можно сказать, что газовые амортизаторы более эластичны, так как при проезде неровных участков будут более мягкими, однако при больших перемещениях штока будут резко повышать свою жесткость. Широкий и меняющийся диапазон работы газовых амортизаторов считается их самым лучшим качеством.

Зачастую на практике получается так, что изготовители амортизаторов все делают по-другому. Газовые амортизаторы выходят более жесткими, а масляные – наоборот, мягкими. Все это зависит от настраивания клапанов, объемов камер в амортизаторе и других конструктивных отличительных черт.

На каком варианте амортизаторов остановиться

Как работают амортизаторы

Если говорить о рекомендациях, то выбор амортизаторов должен совпадать с советами завода-производителя для определенной машины, потому что они должны обеспечить необходимое усилие сопротивления, чтобы отлично работать. Не нужно проводить эксперименты ни со штатными амортизаторами, ни с любыми другими, значительно отличающимися от штатных. Каждый компетентный производитель, помимо того, что рассчитывает подвеску, также обладает значительным опытом в её свойствах и оказываемых влияниях на нее при эксплуатации. Это говорит о том, что лучшим вариантом будет использование только штатных амортизаторов. Практически всегда на любую модель машины можно найти штатные амортизаторы – и масляные, и газовые.

Если у вас вдруг возникли какие-то проблемы с подвеской, то мягкие амортизаторы лучше использовать для неровной дороги, а жесткие – для шоссе и автострад.

Ресурс и стоимость амортизаторов

Газовые амортизаторы имеют более сложную конструкцию, потому что есть дополнительные демпфирующие камеры с газом. Кроме того, для них используются уплотнительные поверхности, работающие с газом. К этим уплотнителям предъявляются жесткие требования, и технологии выполнения, соответственно, более сложные.

Амортизаторы Ресурс зависит от качественных характеристик амортизаторов.

Амортизаторы с хорошим качеством способны «отходить» больше 60 тыс. км. Но когда речь идет о ресурсе масляных и газовых амортизаторов при начальном одинаковом качестве, то масляные амортизаторы более просты и надежны. У масляных амортизаторов конструкция проще, что снижает их стоимость примерно на 20% по сравнению с газовыми.

Говорят, что газовые амортизаторы более спортивны, потому что более жесткие. Но как говорилось ранее, и повторим еще раз: все находится в зависимости от их настроек. В равных условиях, где применяются одинаковые материалы, один и тот же размер цилиндров и поршня, диаметр перепускных отверстий, идентичный ход амортизатора, масляные все-таки считаются более жесткими, чем газовые. Однако на практике изготовители газовые амортизаторы настраивают более жесткими.

Если смотреть на статистику, то у каждой четвертой машины необходимо менять амортизаторы. Износившиеся амортизаторы оказывают плохое влияние на управление автомобиля.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Электронно-управляемые амортизаторы: для чего они нужны и как работают

От истоков



Как говорит технический словарь, амортизатор — это демпфирующий элемент, предназначенный для гашения колебаний. В автомобиле — колебаний кузова, вызванных работой упругих элементов подвески: листовых рессор или пружин.





Необходимость демпфирования подвески стала очевидна уже создателям первых автомобилей, и на самой заре автомобилестроения были сконструированы первые амортизаторы. Это были полностью механические конструкции, в виде двух соединенных рычагов, у которых в месте сопряжения располагался пакет из сжатых пружинами круглых дисков (как в сцеплении), которые проворачивались относительно друг-друга и гасили раскачку кузова. Такая система существует и по сей день на различных образцах военной техники, но на автомобилях с конца 20-х — начала 30-х годов появляются и начинают применяться гидравлические амортизаторы, которые, постоянно подвергаясь различным конструктивным изменениям и доработкам, дожили и до настоящего времени.





На сегодняшний день в автомобилестроении используется пять основных конструктивных типов амортизаторов. Это классический двухтрубный гидравлический (он же «масляный»), однотрубный гидравлический с газовым подпором (он же «газовый»), а также двухтрубный «газовый», «газо-масляный» (действующим веществом здесь является как масло, так и газ), и однотрубный «газовый» с выносной камерой. Как говорится, есть из чего выбирать — и автоконструкторам, и автовладельцам-«тюнингистам». Но остается одно «но»…



Два полюса проблемы



Такое свойство подвески как «жесткость» задается комбинацией упругих элементов (пружин) и амортизаторов, а также отчасти механических демпферов — сайлентблоков. (Пневматические подвески в данном материале рассматривать не будем — это тема для отдельного разговора.) Всегда упругость пружин и жесткость амортизаторов подбираются совместно. В зависимости от класса автомобиля, подвеска может быть сконструирована как более «мягкая» или более «жесткая», получив весь набор присущих своему типу достоинств и недостатков.





«Мягкая» подвеска хорошо поглощает дорожный рельеф, обеспечивая плавность и комфорт езды, но проигрывает «жесткой» при скоростном маневрировании и при разгоне-торможении. «Жесткая», в свою очередь, лучше показывает себя на скоростях на ровном асфальте, здесь меньше кренов и раскачки кузова, «приседаний» и «клевков» при резком разгоне и торможении, но уступает «мягкой» в комфорте на неровной дороге, передавая на кузов толчки от каждой ямки. Немалую роль играет и загруженность автомобиля, в зависимости от которой изменяется и работа подвески



Не случайно так развит рынок различных «тюнинговых» пружин и амортизаторов, позволяющих доработать штатную подвеску под свой вкус. Но в серийных автомобилях конструкторы вынуждены искать компромисс между комфортом и управляемостью, «мягкостью» и «жесткостью» подвески. Только возможно ли вообще соединить этих антагонистов в одной подвеске и угодить всем — и степенному буржуа, неспешно едущему с семьей за город, и молодому «драйверу», желающему прописывать скоростные виражи на хайвеях?



Электронное решение



Так как жесткость подвески определяют два элемента — пружины и амортизаторы, то варьировать ее можно либо изменяя упругость пружин, либо жесткость амортизаторов. Но поскольку человечество пока не научилось управлять свойствами металлов, то конструкторы взялись за амортизатор.





Изменять его жесткость можно тремя способами: варьировать сечение перепускных отверстий, через которое перекачивается масло, изменять вязкость самой рабочей жидкости, варьировать давление газового подпора. По такому принципу всегда разрабатывались и обычные амортизаторы, но они получали заданные свойства «раз и навсегда» и изменять их было невозможно. Были предложены варианты механических систем подстройки жесткости (они доступны и теперь в качестве «тюнинговых»), но для изменения режимов здесь требуется остановка автомобиля и ручная регулировка, и ни о какой гибкости, широкой вариативности, автоматическом и комфортном управлении тут речи нет. А ведь условия движения, дорожный рельеф, по которому перемещается автомобиль, могут меняться очень быстро! И здесь на помощь пришла электроника.





Заметим, что в мире автостроения электронно-управляемые амортизаторы давно не являются новинкой и начали серийно применяться с начала нулевых годов. Поначалу такие элементы были доступны только на автомобилях премиум-класса, однако к настоящему времени, как и все высокотехнологичные изделия, электронно-управляемые амортизаторы постепенно «демократизировались», становясь все более доступными и находя применение на массовых моделях среднего ценового сегмента. На сегодняшний день электронно-управляемые амортизаторы есть в портфолио у многих брендов с мировым именем, таких как Bilstein, Delphi, Kayaba, Koni, Monroe и др. Кстати интересно, что создавая «электронные амортизаторы», разные производители выбирают для управления им один из трех параметров, задающих характеристики и работают именно с ним.





Одним из последних автомобилей российского рынка, получившим электронно-управляемые амортизаторы, стал новый Skoda Superb. Тест-драйв этой модели можно прочитать ЗДЕСЬ.



Например, компания Delphi решила пойти путем изменения вязкости рабочей жидкости, разработав технологию MRC (Magnetic Ride Control — магнитный контроль перемещения). Здесь в амортизатор заправляется особая магнито-реологическая жидкость, способная менять свою вязкость под воздействием электромагнитного поля, которое генерирует встроенный в поршень амортизатора электромагнит, управляемый через контроллер. Такая система обеспечивает самую широкую вариативность, плавность и скорость реакции, при этом технически очень проста и надежна, поскольку не имеет ни компрессоров, ни сервоприводов, ни систем клапанов. За подобными амортизаторами конструкторы прочат будущее, однако пока что не удается решить вопрос ресурса магнитной жидкости и ее довольно высокой стоимости.





Другую технологию разрабатывают конструкторы Monroe (один из брендов компании Tenneco). Здесь используется система управления жесткостью посредством изменения перепускания рабочей жидкости в амортизаторе, которая регулируется изменяющим сопротивление электромагнитным клапаном. Он управляется либо вручную водителем, выбирающим соответствующий режим в автомобиле, либо автоматически электронными «мозгами» автомобиля, получающим сигналы от группы датчиков, на основе которого рассчитывает и посылает свой командный сигнал на клапан. Информация с датчиков приходит с частотой 500 сигналов в секунду, благодаря чему реакция подвески оказывается практически мгновенной.



Такая система, получившая фирменное название CVSA, на сегодняшний день имеет уже несколько разновидностей, отличающихся по конструкции и функциональности. Наиболее простым вариантом выступает однотрубный или двухтрубный амортизатор с двумя режимами работы клапана, позволяющий выбрать для подвески «комфортный» или «спортивный» режим. Это может быть сделано как вручную переключением кнопки в салоне, либо автоматически.





Больше возможностей и больше режимов настройки предлагают «семейства» CVSAe — система с внешним гибридным клапаном и трехтрубным амортизатором, CVSAi – постоянно регулируемая подвеска с внутренним гибридным клапаном и однотрубным или двухтрубным амортизатором и CVSA2 – с двойными клапанами и однотрубным амортизатором. Вершиной линейки выступают «семейства» CVSA2/Kinetic с однотрубными амортизаторами, где к двойному клапану добавлена функция управления креном, а также ACOCAR – полностью активная система с однотрубными амортизаторами, обеспечивающая, как заявляет производитель, полный контроль положения кузова. При этом, обе системы, CVSA2/Kinetic и ACOCAR позволяют исключить из подвески поперечную балку, уменьшив тем самым массу автомобиля.



Каков итог?



На горизонте у электронно-управляемых амортизаторов, очевидно, только светлое будущее и прогресс. Ведь все, что делает нашу жизнь комфортнее и безопаснее, всегда получает развитие. Трудно представить себе, что вдруг остановится распространение автоматических трансмиссий, застопорится оснащаемость климат-контролем и мультимедиа, инженеры бросят работу над системами безопасности. Список можно продолжать и в него входят электронно-управляемые амортизаторы.



устройство, проверка, признаки неисправности, замена

Амортизатор – это устройство для гашения колебаний кузова автомобиля при проезде неровностей. От исправности и правильной работы амортизаторов зависит ваша безопасность на дороге. В сегодняшней статье я расскажу вам об устройстве и принципе работы амортизаторов, какие у них бывают неисправности, а также о ремонте и замене амортизаторов.

Устройство и принцип работы амортизатора автомобиля

Итак, что такое амортизатор и для чего он нужен? При проезде неровностей на колеса автомобиля воздействуют разные силы. Эти силы передаются на кузов автомобиля при помощи пружин и системы рычагов подвески. Значительная часть сил гасится пружинами и рычагами подвески. Но, каждое действие имеет противодействие.

К примеру, наехало колесо автомобиля на кочку, пружина сжалась (т.е. взяла на себя удар, накопила энергию) и вы практически ничего не почувствовали. Но пружина уже сжата и она обязательно должна разжаться и сделав это, она отдаст часть накопленной энергии на кузов автомобиля, по-простому подбросит его вверх. Подбросив кузов вверх, пружина находится без нагрузки и тянет за собой вверх колесо, пытаясь оторвать его от дороги. Так будет происходить ровно до того момента пока кузов автомобиля опять не начнет давить на пружину и соответственно на колесо. В этот момент колесо практически не касается дороги, и вы рискуете потерять управление. Кузов, надавив на пружину и прижав колесо к дороге, опять сжал пружину, которая накопила энергию, и которая обязательно через доли секунды начнет разжиматься, и весь цикл начнется заново. И так будет продолжаться до тех пор, пока колебания не затухнут. Но как только затухнут колебания, обязательно появится еще одна кочка на дороге и все начнется с новой силой.

Для того чтобы предотвратить раскачку кузова автомобиля, а также чтобы предотвратить передачу энергии разжатия от пружины к кузову автомобиля и используют амортизаторы. Эти устройства не позволяют возникать колебаниям пружины при разжатии, а если они и возникают, то оперативно их гасят.

В статье я не буду вдаваться в древние времена (по автомобильным меркам) и рассказывать об амортизаторах фрикционного типа. Начну свой рассказ с распространенных повсеместно амортизаторах – это амортизаторы гидравлического типа.

На сегодняшний день в автомобилях используются гидравлические амортизаторы двух типов – это однотрубные и двухтрубные. Или как их еще называют в народе масляные, газомасляные и газовые. Что не совсем верно, потому что на данный момент на рынке практически не осталось только масляных амортизаторов. Подавляющее большинство современных амортизаторов — газомасляные. И отличаются они устройством – однотрубный и двухтрубный. Газовые амортизаторы используются при повышенных нагрузках, например в автоспорте, и стоят в разы дороже, чем газомасляные амортизаторы.

Итак, дальше речь у нас пойдет о газомасляных амортизаторах, которые мы будем делить на однотрубные двухтрубные.

Двухтрубные амортизаторы

Двухтрубные амортизаторы представляют собой две трубы вставленные в друг друга. Внутри внутренней трубы расположен рабочий поршень (1) с клапаном (2), который прикреплен к штоку (3) амортизатора. На дне внутренней трубы расположен клапан (2). Вся эта конструкция заполнена маслом (4). Вверху, между внешней и внутренней трубой находится компенсационный газ (5) под небольшим давлением.

При нажатии на шток (3) рабочий поршень (1) двигается вниз и частично перепускает через клапан (2) масло в верхнюю часть внутренней трубы. Повышенное давление под поршнем (1) компенсируется перепусканием масла через клапан (2) расположенный на дне внутренней трубы. Избыточное давление во внешней трубе компенсируется сжатием газа (5). При прекращении надавливания на шток (3) газ разжимается, создает повышенное давление масла во внешней трубе. Масло из внешней трубы, через клапан (2), расположенный на дней внутренней трубы, устремляется во внутрь внутренней трубы и давит на рабочий поршень (1). Рабочий поршень начинает двигаться вверх и через клапан (2) расположенный на рабочем поршне перепускает масло в нижнюю часть внутренней трубы. Этот процесс продолжается до тех пор, пока давление во всех трех полостях не уравняется.

Сложно? Да, не просто. Именно поэтому сейчас при производстве автомобилей двухтрубные амортизаторы используются все реже и реже.

К достоинствам амортизаторов такого типа можно отнести:

  • Относительная простота изготовления;
  • Меньшие требования к уплотнительному кольцу штока;
  • Возможность ремонта;
  • Более плавный и мягкий ход автомобиля.

К недостаткам можно отнести:

  • Большой риск потери своих свойств из-за смешения газа и масла;
  • Риск перегрева амортизатора из-за смешения газа и масла;
  • Замедленная реакция на неровности дороги;
  • Худшая управляемость автомобиля на неровностях дороги.

В целом, эти амортизаторы можно использовать на автомобилях, которые передвигаются по очень хорошим дорогам или по плохим дорогам, но на очень небольших скоростях. Удовольствие честно скажу, так себе.

На данный момент эти амортизаторы устанавливают в заднюю подвеску бюджетных автомобилей. И с каждым днем количество таких автомобилей становится все меньше и меньше.

Однотрубные амортизаторы

Однотрубные амортизаторы произвели настоящую революцию на рынке автомобилей. Эти амортизаторы сейчас используются практически повсеместно, от бюджетных до самых дорогих автомобилей.

Представляют собой трубу заполненную маслом (4). В масле находится рабочий поршень (1) с клапаном (2), который присоединен к штоку (3). В нижней части амортизатора находится разделительный поршень (6), который отделяет газ от масла. Ниже разделительного поршня (6) находится газ (7) под большим давлением (20 – 25 атм).

При надавливании на шток (3) рабочий поршень (1) сжимает под собой масло (4) и частично перепускает его через клапан (2) в верхнюю часть амортизатора. Повышенное давление под рабочим поршнем давит на разделительный диск (6) который в свою очередь сжимает газ (7). При прекращении надавливания на шток (3), сжатый раз (7) разжимается и через разделительный поршень (6) передает давление маслу (4) которое находится под рабочим поршнем (1). Давление масла толкает рабочий поршень (1) вверх, который движется вверх и перепускает через поршень (2) масло в область под собой. Этот процесс происходит до тех пор, пока давление газа, масла над и под поршнем (1) не уравновесится.

Намного проще, мне кажется.

К достоинствам амортизаторов такого типа можно отнести:

  • Моментальное реагирование на неровности дороги;
  • Практически эталонная управляемость автомобиля;
  • Невозможность смешения газа и масла;
  • Практически отсутствует возможность перегрева.

К недостаткам можно отнести:

  • Невозможность ремонта;
  • Сложность изготовления уплотнительного кольца штока из-за повышенного давления;
  • Меньший комфорт на плохих дорогах.

Признаки неисправности амортизатора

К признакам неисправности амортизатора можно отнести:

  • Течь масла из уплотнительного кольца штока;
  • Сквозная коррозия корпуса амортизатора;
  • Люфт между штоком и корпусом амортизатора;
  • Не полное выталкивание штока на снятом амортизаторе.

При любой из этих неисправностей следует заменить пару амортизаторов на оси автомобиля.

Ремонт амортизатора с помощью ремкомплекта

Сразу следует сказать, что отремонтировать можно только двухтрубные амортизаторы.

Для ремонта вам понадобится:

  • Ремкомплект амортизатора;
  • Масло для автоматических КПП;
  • Специальный ключ для верхней крышки амортизатора;
  • Много чистой ветоши;
  • Обезжиривающий состав (очиститель тормозов).

Все это вы можете приобрести в автомагазине.

Для проведения процедуры ремонта амортизатора нужно поддерживать максимальную чистоту на рабочем месте. Даже самая маленькая песчинка, попавшая внутрь амортизатора, может вывести его из строя.

Для начала следует снять амортизатор с автомобиля и очистить его корпус. После этого открутить верхнюю крышку амортизатора и разобрать его. Для пущей надежности записывайте или фотографируйте взаимное расположение деталей амортизатора. Затем, отмойте от старого масла и обезжирьте все металлические части амортизатора. Замените все резинки в амортизаторе новыми из ремкомплекта. Залейте в амортизатор новое масло и закрутите крышку. После этого следует прокачать амортизатор, для этого установите амортизатор вертикально штоком вверх и несколько раз плавно надавите на шток.

После этих процедур амортизатор готов к установке на автомобиль.

Замена амортизаторов

Замену амортизаторов следует производить на вывешенном и хорошо закрепленном автомобиле. Снимите амортизатор с автомобиля. Для подвески типа МакФерсон (пружина одета на шток амортизатора) вам потребуются специальные стяжки для сжатия пружины. Сожмите пружину (внимание, очень травмоопасный момент, надежно фиксируйте пружину в сжатом состоянии) и открутите гайку на верхней опоре амортизатора. Снимите опору и пружину. Замените пыльники и отбойники амортизатора. Соберите амортизационную стойку в обратном порядке и установите ее на автомобиль.

Менять или… чинить: как и зачем ремонтируют амортизаторы

Конечно, острый на язык читатель скажет: тот, кто покупает машину за несколько миллионов, может легко потратить сотню-другую на стойки. Это, конечно, справедливо, но только на первый взгляд. Во-первых, учтите качество дорожного покрытия, далекое от желаемого, и представьте, как быстро скончаются новые амортизаторы, установленные на автомобиль массой более 2,5 тонн. Во-вторых, не стоит отбрасывать факт умения считать расходы у людей, передвигающихся на GL500. А в конце виртуального тура представьте, что вам, владельцу X5, говорят: «Ремонт одного амортизатора встанет вам в 350 евро». Почти в 5 раз дешевле! И каким после этого будет ваше решение?

Об устройстве амортизаторов говорить не будем: достаточно было сказано в статье о замене стоек. Сегодня мы сконцентрируемся исключительно на поломках и их устранении.

Поломки

Одна из самых распространенных неисправностей амортизатора – это утечки рабочей жидкости через поврежденный сальник. Есть несколько причин, по которым ему приходит конец, и самая главная – трение. Самый простой вариант – когда срок службы вышел, и уплотняющая часть износилась. Но бывает, амортизатор начинает «потеть» или протекать, не пройдя и половины своего ресурса.

Причиной того может быть зима – вернее, морозы. Например, вы выехали куда-нибудь из теплого гаража, остановились выпить горячего шоколада и немного засиделись в кофейне. На штоке амортизатора из-за нагрева и последующего резкого охлаждения на морозе образовались крупинки льда. Они-то и порвут сальник на относительно новом амортизаторе. Кроме того, смерть сальнику может прийти и после попадания пыли и грязи на шток вследствие повреждения пыльника.

Сам шток «убить» тяжело, но он перемещается в направляющей втулке, в которую, в свою очередь, запрессованы тефлоновые кольца. Эти кольца, ясное дело, изнашиваются, и тогда шток начинает испытывать ударные нагрузки в контактной поверхности. Если вовремя не обратить на это внимание, можно будет разбить всю направляющую втулку – а это уже беда и с точки зрения безопасности вождения. Ну а про втулки амортизатора и говорить нечего, они могут порваться первыми. Заменить их – невеликая проблема, но бывает, что это просто не предусмотрено конструктивно.

Клапаны поршня – пожалуй, самые живучие элементы сборки: ломаться в них по сути нечему. Но бывает так, что через разрушенный сальник и разбитые тефлоновые кольца внутрь амортизатора попадают мелкие частички грязи. Вот они-то и могут доставить ряд неприятностей, самая печальная из которых – неплотное прилегание клапана. Тогда амортизатор будет «болтаться» на ход сжатия или отбоя – как повезет.

13C215_024

Еще может «порадовать» газ или воздух, попавший внутрь амортизатора. Проявляется это в слышимых ударах со стороны амортизатора при его работе. Удар возникает при прохождении пузырька воздуха через клапан и поршень, при котором стойка как бы резко проседает.

Как воздух может попасть в однотрубный амортизатор? Да очень просто – через износившееся уплотнительное кольцо разделительного поршня. Оно изнашивается постепенно, потому в определенный момент начинает «травить» газ в полость с рабочей жидкостью. Если вовремя не выявить проблемы с герметичностью, то независимо от того, двух- или однотрубный у вас амортизатор, произойдет вспенивание рабочей жидкости с потерей демпферных свойств и резко возросшим износом трущихся поверхностей. Если амортизатор двухтрубный, то по причине износа или, опять же, попадания посторонних частиц выходит из строя донный клапан, отвечающий за ход сжатия.

С поршнем все просто: скорее, износится уплотнительное кольцо, нежели сам поршень. Но правды ради стоит сказать, что есть на наших просторах «умельцы», которые и эту часть «укладывают на обе лопатки». Цилиндр также редко обращает на себя внимание, и единственное, чем может опечалить – это задиры из-за все той же грязи.

В случае с электронно-управляемыми амортизаторами, кроме чисто механических повреждений, проблемы возникают с перепускными соленоидами хода отбоя и сжатия. Если один из них подклинит, например, в открытом положении, то сделает подвеску очень мягкой только в одном направлении.

Диагностика

Каждый автолюбитель знает: если вы качнули автомобиль, а он колеблется, как на волнах – ясно, что с амортизаторами не все в порядке. Потеки рабочей жидкости тоже быстро обнаруживают в себе как минимум износ сальника. Но если вдруг покачивание автомобиля не дает какого-либо понимания проблемы, а поведение автомобиля в движении заметно отличается от нормального, на помощь может прийти специальный стенд для диагностики. Их на рынке множество – мы, к примеру, использовали Emmetec.

19

Амортизатор закрепляют в стенде: корпус – в подвижную часть, шток – к плите с тензодатчиком. Стенд имитирует работу амортизатора, перемещая его то медленно, то быстро. Благодаря датчику рисуется график жесткости амортизатора на ходе отбоя и сжатия на разных режимах работы. Мастер знает, как должен выглядеть график, и, если вместо плавных кривых он вдруг увидит какие-либо скачки или резкие переходы, от него последует приблизительный, но уже более конкретный вывод о техническом состоянии «аморта».

20

Ремонт

В любом случае, если амортизатор попал в цех ремонта, его разбирают – хоть это и не так просто. Дело в том, что в былые времена амортизаторы были разборными изначально. Ремкомплекты на них можно было приобрести в любом магазине… ну или почти в любом. Нынче производителям невыгодно, чтобы деталь можно было отремонтировать, потому с завода они либо заварены, либо завальцованы.

12

Вальцовка тоже бывает разная, и от этого зависит и сложность разборки. Если амортизатор однотрубный газонаполненный, то сначала из него стравливают газ. Срезав удерживающую часть и вытянув внутренности, все детали тщательно моют в керосине.

1

В любом случае после разборки, какой бы ни была ее изначальная причина, заменяют уплотнительное кольцо поршня, сальник и тефлоновое кольцо направляющей втулки, а также рабочую жидкость амортизатора.

3 5

Если на штоке обнаружится коррозия, он без сомнений отправится под замену. Проточить и отшлифовать его не получится – это не блок цилиндров с ремонтными размерами, здесь это не заложено конструктивно, а вдобавок есть необходимость в хромировании.

13

Последнее – довольно дорогостоящее удовольствие, поэтому нецелесообразное. Но в случае совсем незначительных «притирок» шток все же можно будет отполировать пастой ГОИ.

22 23

Попадание частиц под клапаны «лечится» обычной промывкой и контролем поверхности – чтобы плотность прилегания клапана была нормальной.

17

О проблеме донного клапана у двухтрубников говорилось выше: так вот, в случае неисправности этот клапан заменяется в сборе.

2 18

У однотрубных амортизаторов заменяют уплотнительное кольцо разделительного поршня. Внутренняя поверхность цилиндра поршня тоже полируется. Иногда бывает так, что выточить шток самостоятельно проще и дешевле, чем заказать новый – это относится к различного рода тюнинговым амортизаторам. А в нашем случае выточили не только шток, но и выносной газонаполненный цилиндр амортизатора, так как оригинальный потерял в герметичности.

14 15

Кстати, одной из проблем на пути к ремонту амортизаторов может быть их «американскость» – дюймовая система исчисления, которая может стать на пути подбора сальников. Вообще же в наличии комплектующих и ремонтных комплектов недостатка нет, потому ремонт и выходит суммарно дешевле нового.

Жидкость для наполнения амортизаторов используют разную и от разных производителей, но поиск идеальной не заканчивается никогда.

16

Наш мастер сказал, что долгие поиски идеальной по соотношению цена/качество рабочей жидкости привели к авиационному маслу АМГ-10. Получается дешево и очень качественно, а заодно с ним не переплачиваешь за нашумевший бренд.

Ну а еще одна – возможно, самая приятная – особенность ремонта в том, что мастер имеет возможность, пусть и в небольшом диапазоне, но перенастроить характеристики амортизатора. Это будет понятнее на примере, благо таковой был: из одной ближневосточной страны привезли Kia Sportage. В общем-то, машина, как машина – но езда в условиях отечественного дорожного покрытия была сравнима со скачками на отбойном молотке. Хозяину это надоело, и он обратился в мастерскую. Для мастера это был первый опыт «вскрытия» совершенно нового амортизатора, проехавшего километров 300. Результатом перенастройки же владелец остался очень доволен – в силу того, что получил нормальную подвеску за относительно небольшие деньги.

Вдобавок по вашему желанию амортизатор можно сделать регулируемым, установив крышку с золотником. Увеличивая или снижая давление газа, вы сможете немного вмешиваться в характеристики жесткости сжатия и отбоя.

После ремонта

Выполнив все ремонтные операции, амортизатор собирают воедино. Уже разобрав неразборную деталь, делать ее снова неразборной смысла нет. Как поступают со «вскрытыми» амортизаторами? Срезают часть корпуса и наваривают новую, такого же размера, но с более толстой стенкой, чтобы была возможность нарезания резьбы.

21
6 7

Для надежности шва используют специальный стенд для резки и сварки. Завершается сборка установкой и затяжкой гайки крепления.

Теперь амортизатор с рабочей жидкостью необходимо заполнить газом, чтобы создать газовый подпор. Если амортизатор двухтрубный, то для этого используют специальный переходник, устанавливаемый над штоком и немного раздвигающий кромку сальника.

8

Если конструкция однотрубная, то изготавливают крышку с золотником, которую устанавливают в корпус.

9 10

Стоит упомянуть, что существовали конструкции, позволяющие заполнить однотрубник без вмешательства в конструкцию и нарушения целостности. Речь, например, об амортизаторах старой Audi A8. Однотрубные, разборные – счастье для ремонтника… Но и они канули в Лету.

11

Собрав амортизатор полностью и заправив газом, его снова отправляют на стенд для успокоения совести мастера, его отремонтировавшего. Если с графиком все в порядке, амортизатор уходит на склад и далее владельцу. По желанию корпус могут выкрасить в «оригинальный» черный цвет.

Ресурс

Самый волнующий вопрос, который беспокоил нас в начале разговора, касался ресурса амортизатора после его ремонта. Из умных книг мы, например, знаем, что после «капиталки» ресурс ДВС восстанавливается не более, чем на 70–80% от нового. В случае с амортизаторами мастер уверил, что ресурс восстанавливается практически на 100%. Некоторые производители дают гарантию на новые амортизаторы в год без ограничения пробега – так вот, не все, но определенная часть мастерских может с уверенностью дать такую же гарантию после ремонта. Но решать, чинить их или менять, все же вам.

Послесловие

Интересное дело: говорят, если машина ездила по хорошим дорогам, вроде европейских, значит, амортизаторы у нее изначально в порядке и пройти могут не одну тысячу километров – не то, что по нашим ухабам. Но на практике выходит, что заменяются они примерно с одной и той же периодичностью независимо от географии – просто характер износа разный. У нас из-за больших ходов и крайних точек разбиваются втулки и сальники. У них – ходы небольшие, но это значит лишь то, что на шток в очень небольшом диапазоне будет воздействовать повышенная нагрузка, которая и «вытрет» его. Так что хорошая дорога – не всегда залог «бессмертных» амортизаторов.

Особая благодарность в подготовке материала и консультациях компании Мастер Сервис (MSG), контактные данные +7 (800) 350-99-23 (Москва), +380 (57) 738-33-08 (Харьков).
