Регулировка ручного тормоза: настраиваем «ручник» правильно

Одним из элементов тормозной системы является ручной (стояночный) тормоз или, как его называют автомобилисты, ручник. Именно этот элемент удерживает авто в недвижимом состоянии, когда это необходимо.

Автовладельцу точно не известно, когда ему может потребоваться отрегулировать ручной тормоз (а многие не пользуются им вовсе). Но не стоит относиться пренебрежительно к данному элементу тормозной системы, так как от него может зависеть безопасность на дороге (кстати, пройти техосмотр с неисправным ручником не получится).

Тем более, что процесс регулировки ручника – один из самых простых процессов самостоятельного ремонта автомобиля. Для его осуществления достаточно обладать базовыми знаниями об устройстве автомобиля.

1. Зачем нам нужен исправный ручник

Ручной тормоз – это элемент тормозной системы автомобиля, который выполняет функцию блокировки колёс относительно оси передвижения транспортного средства, и обеспечивает таким образом устойчивость автотранспортного средства на поверхности передвижения (в том числе и на поверхности с уклоном).

Исправный ручник выполняет такие функции:

1. Обеспечивает устойчивость автомобиля на дорожной поверхности во время стоянки или на склонах.

2. Помогает в осуществлении экстренного торможения.

3. При наличии навыков с его помощью можно войти в управляемый занос.

4. При поломке ножного тормоза, может выполнять его функции.

Но стоит заметить, что использовать ручной тормоз как постоянный тормозной элемент (вместо ножного тормоза) нельзя, ведь его основное предназначение – фиксировать авто во время стоянки. Если же необходимо использовать ручник при торможении во время движения, его не рекомендуется резко натягивать, так как это спровоцирует занос автомобиля.

Устройство и принцип действия ручного тормоза довольно просты. Он состоит из трёх основных компонентов:

1. Механического привода.

2. Исполнительного механизма.

3. Управляющего узла.

Механический привод выполнен в виде троса ручного тормоза. Этот трос производит воздействие на задние тормозные колодки или же на трансмиссию (в зависимости от конструктивных особенностей автомобиля). Коромысло, установленное в ручном тормозе, обеспечивает равномерное натяжение троса на двух тормозных колодках.

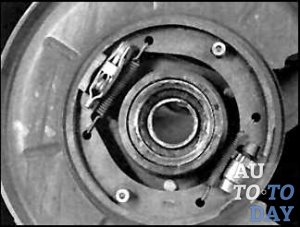

Исполнительным механизмом ручного тормоза выступают тормозные колодки задней оси, привод которых может осуществляться не только от рычага ручника, но и от ножной педали тормоза. Сделано это для простоты конструкции и для более облегчённого обслуживания автомобиля.

Ручник приводится в действие управляющим узлом, представленным рычагом ручного тормоза с храповиком, который управляет натяжением троса. Он располагается между сидением водителя и сидением пассажира в центральном тоннеле. На авто с автоматической трансмиссией вместо рычага присутствует ножная педаль стояночного тормоза.

О включении ручника сигнализирует датчик в виде лампочки на приборной панели. Этот датчик помогает водителю ориентироваться, когда включён ручник и не забывать снимать авто с ручника перед началом движения. В некоторых авто, если двигаться с включённым ручником, раздастся звуковой сигнал, что очень удобно, ведь зачастую водители забывают отключать ручной тормоз.

2. Когда нужна регулировка ручного тормоза

Диагностику ручника следует проводить примерно один раз на месяц или через каждые 30 тысяч километров пробега. При подозрениях на поломку проводить диагностику ручника можно и чаще, тем более, что она очень проста в выполнении.

Рассмотрим два способа самостоятельной диагностики работоспособности ручного тормоза.

1. Первый способ. Заехать на крутой склон и потуже затянуть рычаг. Если автомобиль устоит на этом склоне, то ручной тормоз в порядке. Если же эксперимент закончился неудачей и автомобиль не остановился, то необходимо полностью натянуть на себя ручник и посмотреть, продолжиться ли движение. Движение продолжилось? Это явный признак необходимости ремонта или регулировки ручного тормоза.

2. Второй способ. Ручной тормоз полностью до отказа натянуть, включить первую передачу, педаль сцепления отпускать плавно. Если ручник исправен, то двигатель заглохнет. Если же ручник неисправен, то автомобиль начнёт медленное движение. Это явный признак необходимости отрегулировать ручник или произвести его ремонт.

Причинами неисправности ручного тормоза могут быть следующие:

1. Сильное ослабления натяга тормозного троса.

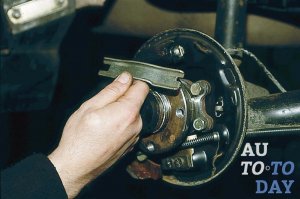

2. Изношенность тормозных накладок.

3. Увеличение зазора между тормозными барабанами и колодками.

Когда же нужно проводить регулировку ручного тормоза?

Регулировка ручного тормоза необходима в следующих случаях:

1. Была произведена замена тормозных колодок.

2. Была произведена замена тормозных барабанов (тормозных дисков).

3. Была произведена регулировка положения тормозных колодок.

4. Была произведена замена тормозного торса в ручнике.

5. Была произведена обратная установка регулировочного приспособления.

6. Ход тормозного рычага сильно увеличился (до 10 зубцов).

Чтобы устранить проблемы с ручным тормозом можно либо сразу обратиться на станцию автосервиса, либо попробовать устранить неисправность самостоятельно. Отрегулировать ручник самостоятельно несложно и с этой операцией справиться любой человек, у которого есть базовое представление об устройстве автомобиля.

Но регулировка ручного тормоза должна осуществляться в специально предназначенном для ремонта месте и с соблюдением всех правил собственной безопасности. Перед проведением ремонта обязательно следует уточнить, ручник какой именно конструкции установлен в автомобиле, заглянув в инструкцию по эксплуатации транспортного средства.

3. Натяжка ручного тормоза – ваши действия

Ремонт ручного тормоза обычно сводится к замене троса. Но в большинстве случаев для возобновления работы ручника, достаточно просто произвести его натяжку. А это под силу каждому водителю.

Если ручной тормоз отрегулирован верно, количество щелчков во время затяжки рычага должно быть 5-6. Если количество щелчков меньше или больше, значит нужно провести процедуру регулировки.

Регулировка стояночного тормоза, вне зависимости от его конструктивных особенностей, основана на принципе регулировки зазор между тормозными колодками (накладками) и тормозными барабанами (дисками). Регулируют этот зазор, изменяя длину троса ручного тормоза (его натяжение), который располагается под салонной панелью в нижней части тормозного рычага.

Регулировку натяжения ручного тормоза желательно производить в смотровой яме, на подъёмнике или на эстакаде. На крайний случай можно воспользоваться домкратом и установить под заднюю часть автомобиля опорные козлы. Есть модели автомобилей, в которых регулировка натяга ручника производится прямо в автомобильном салоне (об этом можно уточнить в инструкции об эксплуатации). В таком случае не придётся заморачиваться с поднятием автомобиля.

Натяжка ручного тормоза состоит из таких этапов:

1. Поднять автомобиль и установить его на опору (чтобы иметь доступ к днищу авто).

2. Поднять рычаг ручного тормоза на 1-3 щелчка.

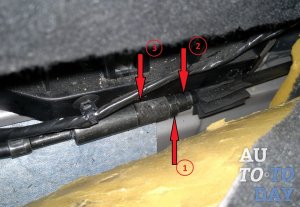

3. Найти и ослабить контргайку от регулировочного устройства через отверстие в тормозном барабане.

4. Завернуть регулировочную гайку и проследить натяжение троса тормозов.

5. Если натяжение троса не осуществилось, то необходим профессиональный ремонт ручного тормоза с заменой его троса. Для этого лучше обратиться к специалистам.

6. Если натяжение прошло удачно, необходимо проверить работу ручника, потянув рычаг «на себя». После этого попробовать покрутить заднее колесо руками. Оно не должно вращаться без усилий. После этого нужно затянуть контргайку, отпустить рычаг ручника и провести ещё один подобный тест. В этом случае колесо должно свободно крутиться.

7. Опустить автомобиль на землю и протестировать работу ручного тормоза в реальных условиях езды. Если что-то происходит не так и есть подозрение, что неисправность не была исправлена, следует ещё раз пройти описанные этапы или обратиться к мастеру-ремонтнику в автосервисе.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Простая регулировка ручного тормоза своими руками: инструкция

Всем привет! Думаю, вы все прекрасно знаете, насколько большую роль играет хорошо работающая тормозная система. Помимо торможения и остановки во время движения, в состав узла входит еще и стояночный тормоз. Он же ручник. Потому темой для нашего разговора станет регулировка ручного тормоза, которую вполне можно выполнить своими руками.

Далеко не все автомобилисты могут почувствовать, что ручник ослабил хватку и начал плохо держать машину на неровных участках, склонах и холмах. Есть и те, кто вовсе не пользуется стояночным тормозом, отдавая предпочтение включенной передаче. Но это уже отдельная тема для разговора.

В любой момент ручник может пригодиться. И если он окажется в неисправном состоянии, быть беде. В лучшем случае машина покатится, и вы успеете в нее сесть и остановить движение. В худшем неисправность узла приведет к ДТП, повреждению транспортного средства и многим другим неприятным последствиям.

В действительности настройка стояночного тормоза, который именуется обычно просто ручник, не сложнее, чем настройка зеркал или же регулировка веерных форсунок стеклоомывателя.

Почему ручник должен быть исправен

Ручным тормозом называют элемент, входящий в состав тормозной системы автотранспортного средства. Его основной задачей является блокировка колес. Тем самым машина становится неподвижной, и сохраняет такое состояние даже на поверхности, имеющей уклон.

Всего можно выделить несколько функций и задач, которые выполняет этот узел:

Обеспечивается устойчивость транспортного средства на дороге при стоянках и остановках на склонах;
Способствует выполнению маневров, связанных с необходимостью экстренно затормозить;
При наличии определенных навыков помогает во входе в контролируемые заносы;
Если ломается основной тормоз, временно выступает в качестве его замены.

Ни в коем случае не используйте ручки как замену ножной педали тормоза на постоянной основе. Есть главная задача, от которой отходить не рекомендуется.

Также не стоит резко дергать рычаг при движении, поскольку быстрое поднятие ручника приведет к тому, что машину занесет. Только опытные водители и гонщики владеют навыками управляемого заноса.

Конструктивные особенности

Инструкция по регулировке теряет всякий смысл, если вы не знакомы с устройством стояночного тормоза.

Зачастую при самостоятельной регулировке речь идет именно об узлах, в основе которых лежит трос и механический привод. С электронным ручником лучше обратиться за помощью в автосервис.

Классический ручник встречается на множестве автомобилей, включая:

Лада Гранта;
Газель;
Опель Зафира;
Лада Калина;
Рено Логан;
Лада Веста;
Шевроле Лачетти;
Рено Дастер;
ВАЗ 2110;
ВАЗ 2107;
Опель Вектра и пр.

Каждый автопроизводитель использует свои комплектующие составляющие для создания узла, отвечающего за ручной тормоз.

При этом конструктивные элементы везде примерно одинаковые. Это позволяет подвески определенную черту под основной массой автотранспортных средств в вопросе регулировки ручника.

Что же касается этих самых элементов конструкции стояночного тормоза, то тут хочется выделить 3 главных компонента.

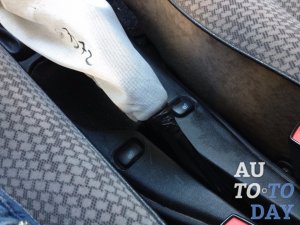

Рычаг. Служит для включения и отключения ручника. Располагается в салоне транспортного средства, обычно в непосредственной близости от водителя, под правой рукой;
Регулировочный узел. В него входят тяги, уравнитель, фиксирующая и регулировочная гайка, а также резиновый чехол;
Трос привода. Это стальной тросик, расположенный внутри гибкой витой обмотки. Соединяет регулировочный узел и задние тормоза на авто.

В задних колесах также предусмотрены некоторые тормозные элементы, обеспечивающие работоспособность стояночного ручного тормоза.

Когда требуется регулировка

Бывалые автомобилисты советуют проводить диагностику текущего состояния ручника раз в месяц, либо после каждых 30 тысяч пройденных километров.

Если же есть подозрения на неисправность, откладывать проверку ни в коем случае нельзя. Тем более, провести диагностику довольно легко. Ехать в сервис не нужно.

Предлагаемая инструкция предусматривает 2 способа диагностики ручника, которая проводится своими руками.

Первый метод. Заедьте на машине на достаточно крутой склон и выжмите ручник не до упора. Если машина стоит и не скатывается, система работает нормально. Если авто начинает движение, затяните трос до конца и наблюдайте за поведение. Если все равно машина едет, ручник нужно регулировать или даже менять;
Второй метод. Натяните полностью ручник, включите 1 передачу, аккуратно и медленно отпустите педаль сцепления. Тут будет логично вспомнить о принципе работы сцепления на авто. Если с ручником все хорошо, мотор должен заглохнуть. Если же с ручником проблема, авто будет двигаться. Тут нужно ремонтировать или регулировать узел.

Чаще всего стояночный тормоз перестает нормально выполнять свои задачи из-за ослабшего натяжения, износа тормозных колодок или по причине увеличения зазора между колодкой и барабаном.

Необходимость регулировки ручника

Хочется акцентировать внимание на нескольких ситуациях, когда настоятельно рекомендуется самому или даже с помощью специалистов отрегулировать стояночный тормоз.

Также делается в таких случаях:

менялись тормозные колодки;
менялись тормозные диски или барабаны;
регулировались тормозные колодки;
ремонтировался тросик;
менялся трос ручника;
устанавливался регулировочный узел;
увеличился ход рычага;
диагностика показала неисправность.

Справиться с регулировкой механического стояночного тормоза может каждый. Это куда легче, нежели самостоятельное выполнение развал-схождения, а также заметно проще на фоне регулировки ближнего света фар на автомобиле.

Как отрегулировать узел

Ремонт обычно предусматривает смену тросика. Но зачастую водители сталкиваются с тем, что натяжение ослабло, и трос следует немного подтянуть.

При правильной настройке во время затяжки ручника должно быть не более 5-6 щелчков. Если их больше или меньше, настройка нужна обязательно. Суть регулировки заключается в том, чтобы поменять зазор между колодками и барабанами (или дисками). Меняется расстояние за счет изменения длины тросика.

Как на видео, так и в предлагаемой мной инструкции работа выполняется в такой последовательности:

автомобиль поднимается и устанавливается на опоры, если нет эстакады, ямы или подъемника;
рычаг тормоза выжимается на 1-3 щелчка;
отыскать контргайку регулировочного узла и ослабить ее;
прокрутить гайку регулировки и следить за натяжением;
после этого рычаг полностью вытягивается;
заднее колесо следует попробовать прокрутить;
если колесо вращается с большим усилием, натяжка выполнена;
затягивается контргайка, опускается рычаг;
проводится повторный тест.

Помимо тестов в момент нахождения автомобиля в подвешенном состоянии, машину обязательно проверяют в реальных условиях. Как это сделать, вы уже знаете.

Сами наглядно видите, что ничего сложного в такой работе нет. Она выполняется буквально за 1 час.

Если у вас есть какие-то замечания, рекомендации или интересные истории, связанные с ручным тормозом, обязательно оставляйте отзывы.

Спасибо всем! Подписывайтесь, пишите комментарии, задавайте вопросы и рассказывайте о нас своим друзьям!

Регулировка ручного тормоза: как подтянуть ручник

В автомобиле присутствуют две тормозные системы – гидравлическая и механическая. Гидравлика выступает основным средством остановки, взаимодействуя со всеми парами колодок на колесах. Механика, в свою очередь, используется для фиксации положения машины на месте. Гидравлика и механика не взаимодействуют между собой напрямую. Со временем трос ручного тормоза растягивается, из-за чего рычаг не может прижать колодки с силой, достаточной для полной блокировки колес. В таком случае понадобится регулировка механического ручного тормоза. С этой процедурой можно справиться в гаражных условиях. Главное – понять принцип регулировки, а также иметь при себе необходимый набор инструментов.

Почему нужен исправный ручной тормоз

Ручной тормоз блокирует колеса относительно их оси вращения, тем самым обеспечивая устойчивость на поверхности, включая дорогах с уклоном. Благодаря исправному ручнику возможно выполнение следующих функций.

Устойчивость машины на дороге при стоянке, либо на склоне.
Оказание помощи при экстренном торможении.
Передвижение автомобиля с применением техники управляемого заноса (при наличии соответствующих навыков).
Выполнение функций основного тормоза в случае, если гидравлика выйдет из строя.

Обратите внимание! Запрещается пользоваться ручным тормозом как постоянным тормозным элементом. Причина заключается в высокой опасности вхождения в занос, потому что при остановке подобным образом задействуется только задняя пара колес.

Когда необходима регулировка

Диагностировать стояночный тормоз необходимо как минимум один раз в месяц, либо спустя 30 тысяч километров пробега. В случае наличия подозрений на неисправность проверять состояние узла придется чаще, тем более что процедура легка в выполнении.

Подтянуть трос стоит в таких ситуациях.

Владелец установил новые тормозные колодки.
Из-за плохой работы задних барабанов было принято решение полностью заменить их.
Заменены тормозные диски.
Положение колодок отрегулировано согласно параметрам, указанным производителем.
Заменен тормозной трос в механической магистрали.
Регулировочное приспособление установлено обратно на свое место.
Рычаг начал ходить очень сильно, о чем свидетельствует большое количество щелчков.

Как подтянуть ручной тормоз

Обратите внимание!

Для подтяжки ручного тормоза придется отправиться к сотрудникам сервисного центра, либо попытаться устранить поломку в гаражных условиях. При выборе последнего варианта надо заранее подготовить место выполнения работ, а также полностью соблюдать требования техники безопасности.

Как правило, ремонт ручника заключается в установке нового троса. Но если регулировочный элемент исправен, а на поверхности тросика отсутствуют следы обрыва корда, проблема устраняется регулировкой.

Чтобы правильно подтягивать тросик, необходимо выполнить следующие действия.

Поднимите машину и установите ее на опоры. Этим вы получите доступ к днищу.
Поднимите рычаг ручника на один-три щелчка.
Найдите контргайку регулировочного приспособления в отверстии тормозного барабана и ослабьте его.
Закрутите регулировочную гайку и проверьте, натянут ли тормозной тросик.
Если уровень натяжения троса не повысился, придется ремонтировать систему. Эту работу лучше доверить мастерам сервисного центра.
При удачном повышении натяжения надо убедиться в правильной работе ручника, потянув на себя рычаг. Попытайтесь вручную крутануть колесо вперед или назад. Проследите, чтобы оно не вращалось без применения дополнительных усилий.
Обратно затяните контргайку.
Отпустите рычаг ручного тормоза.
Повторно проверьте поведение колеса. Тут оно должно крутиться свободно.

После снятия опор отпустите машину на землю и повторно протестируйте работу ручника. При наличии подозрений на присутствие неисправности попробуйте снова пройти этапы, описанные ранее.

Регулировка троса ручного тормоза

Комплексная регулировка троса сводится к изменению уровня натяжения между коротким тросиком, идущим от ручника, и двумя тросами, ведущими к левому и правому заднему колесу. Гайка для увеличения или уменьшения степени натяжения находится под днищем автомобиля. В некоторых случаях она располагается сразу же за рычагом – все зависит от конструкции конкретной машины.

Путем закручивания увеличивается натяжение троса ручного тормоза. Процедура проводится до тех пор, пока колеса не будут блокироваться при поднятии рычага на два-три щелчка. Если регулирующая гайка закисла, достаточно воспользоваться специальным средством для очистки от ржавчины. Для этого подойдет WD-40, или его заменитель. При наличии большого слоя ржавчины придется заменить трос ручника вместе с регулирующей гайкой.

Регулировка стояночного тормоза. Как подтянуть трос ручника. Почему не держит ручник, плохо держит ручной тормоз

Отсутствие правильного натяжения троса может не только стать причиной того, что ручник не держит, но и привести к перегреву и ускоренному износу фрикционных накладок, барабанов. Рассмотрим как осуществляется регулировка стояночного тормоза барабанного типа, а также как подтянуть трос ручника на автомобиле с задними дисковыми тормозными механизмами.

Ручник не держит

Статья и представленные видео посвящены регулировки ручного тормоза, но в некоторых случаях ручник не держит по причине изношенных тормозных колодок либо отсутствия троса. Если ручной тормоз не работал с момента покупки автомобиля, перед началом регулировки убедитесь, что трос не был оборван из-за естественного износа или плохого крепления.

Барабанные тормоза

Проще всего регулировка ручника осуществляется на барабанной тормозной системе. Схематическое изображение устройство ручного тормоза ВАЗ 2113-15.

Поднятие рычага ручника приводит к перемещению тяги (5), от которой к каждому из колес под днищем автомобиля идут контуры троса. Проходя через тормозной щит, тросы соединяются с рычагами ручного привода колодок. При поднятии ручника трос воздействует на рычаг (13), верхняя часть которого закреплена на оси (12). В итоге созданное рычагом усилие через разжимную планку равномерно передается на тормозные колодки, прижимая их к барабанам.

В некоторых видах конструкции вместо тросов применяется комбинация тяг, но именно описанное выше устройство можно встретить на всех современных автомобилях с задними барабанными тормозами.

Как подтянуть трос

Суть регулировки заключается в перемещении уравнителя троса по тяге в направлении передней части автомобиля. В зависимости от конструкции автомобиля, механизм для регулировки может находиться в салоне либо под днищем, как в случае с ВАЗ 2115,2114,2113,2199,2109,2108, Opel Astra F и многими другими авто.

Для доступа к регулировочному механизму, расположенному в салоне, в центральном туннеле зачастую имеется специальный лючок. В нашем случае процесс описан и показан на видео на примере авто, где регулировка осуществляется под днищем, поэтому автомобиль предварительно нужно загнать на эстакаду либо смотровую яму. Инструкция, которая позволит подтянуть трос, если не держит ручник.

Металлической щеткой очистите резьбу регулировочной тяги.
Ослабьте контргайку. Чтобы при откручивании и обратном закручивании после регулировки придать конструкции жесткость, потребуются 2 ключа – одним в момент откручивания нужно удерживать регулировочную гайку, а вторым откручивайте контргайку.
Сместите положение регулировочной гайки, закрутив ее на необходимое количество витков.
После завершения регулировки подтяните контргайку так, чтобы она плотно прижалась к регулировочной гайке.

Какая степень натяжки считается правильной

В случае техосмотра, который в РФ на гражданских транспортных средствах не проводится, эффективность ручного тормоза проверяется двумя способами:

автомобиль с полной снаряженной массой должен быть надежно зафиксирован ручным тормозом на уклоне 16º или 25º, в зависимости от актуальных требований;
действие ручного тормоза проверяется на специальных барабанах. При этом измеряется не только тормозное усилие, но и равномерность ее распределения между задними колесами.

Народные методы

При самостоятельной регулировке стояночного тормоза оценить натяжение троса ручника можно двумя способами:

по количеству щелчков. При этом информацию стоит искать по конкретной модели автомобиля, так как, к примеру, для Daewoo Matiz нормой будет 7 щелчков, а для ВАЗ 2106 – 2-4 щелчка. Недостаток регулировки лишь в том, что иногда после замены тормозных барабанов, колодок, и соблюдении усредненного значения по количеству щелчков даже при опущенном ручнике тормозные колодки могут быть излишне сильно прижаты к барабанам. Поэтому после обслуживания задних барабанных тормозов степень натяжки должна отличаться от усредненных требований, но после притирки ручник нужно будет обязательно подтянуть;
по степени прижатия фрикционных накладок. Для регулировки ручника задние колеса необходимо будет вывесить. Подтягивать трос нужно до такого состояния, чтобы при опущенном рычаге стояночного тормоза колодки едва касались тормозных барабанов. При вращении от руки колесо должно довольно свободно вращаться, но при этом будет ощущаться едва заметный звук от прижатых к барабанам фрикционных накладок (если колодки изношенны неравномерно, то характерный звук при вращении будет в определенном положении колеса). При такой регулировке после преодоления 100-200 км фрикционные накладки немного сотрутся, и зазор станет близким к идеальному.

Владельцам ВАЗ

На автомобилях ВАЗ переднеприводной компоновки ручник может плохо держать, даже если вовремя подтягивать трос. Случается это из-за конструкции наконечника троса, ограничивающего амплитуду движения рычага ручного привода колодок. При затягивании ручника возвратная пружинка слишком рано упирается в ограничитель. Чтобы решить эту проблему, владельцы спиливают несколько витков возвратной пружины. При этом следует быть очень аккуратным, чтобы не повредить сам трос ручника, а также следить за тем, чтобы убранные отрезки были с обеих сторон равной длины.

Ручник на задних дисковых тормозах

Чтобы уделить больше внимания процессу регулировки и не вдаваться в тонкости принципа работы стояночного тормоза с механическим приводом на дисковых тормозах, перечислим лишь основные виды устройства.

Тормозной диск удерживается дополнительной колодкой, которая при поднятии ручника посредством коромысла прижимается к рабочей поверхности диска.
Устройство тормозного диска позволяет разместить во внутренней полости отдельные тормозные колодки. Принцип работы напоминает работу барабанных тормозов.
Конструкция с механическим подпором рабочего поршня. В полости тормозного поршня располагается храповик (для автоматического сведения колодок), в который упирается шпилька с трапецеидальной резьбой. Изогнутая штанга приводит в движение шпильку путем проворачивания вала с концентрической проточкой.

Регулировка

В случае с наиболее распространенным барабанным типом конструкции отрегулировать ручник можно вращением регулировочной «собачки». Сам регулятор может находиться в боковой либо нижней части тормозного механизма. Доступ к нему осуществляется через технологическое отверстие в щите, которое должно быть прикрыто заглушкой.

В некоторых видах конструкции регулятор может стопориться пружинящим элементом, поэтому для освобождения и вращения «собачки» его придется отгибать. Устройство ручника на задних дисковых тормозах и регулировочный механизм отлично показаны на видео.
