Как снять подушку безопасности с руля? 4 подробных инструкци

Содержание статьи

Причин для демонтажа подушек безопасности может быть несколько. Например, произошло ДТП, система сработала и подушки необходимо заменить. Также стоит знать, как снять подушку безопасности с руля, поскольку данный элемент обладает ограниченным сроком эксплуатации – 10 лет в среднем. В итоге пиротехнические патроны становятся непригодными и опять таки необходима замена. Не стоит забывать и о вероятности отказа данного элемента.

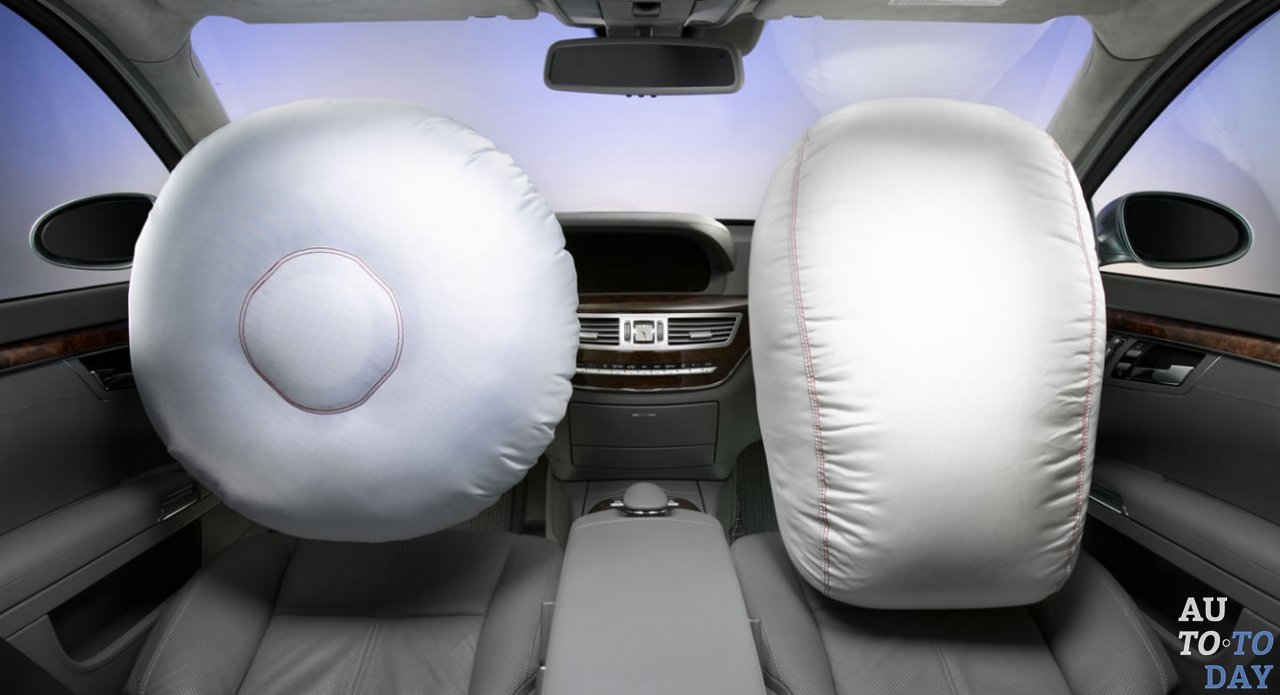

Отработанная подушка безопасности

Отработанная подушка безопасности

Определить неисправность подушек вы сможете, изучив индикацию на приборной панели. Система диагностируется автоматически при активации зажигания. Индикатор AirBag будет гореть во время теста, но погаснет через пару секунд, если все в порядке. Если же имеют место какие-либо неполадки, лампочка будет гореть или мигать без остановки. От водителя требуется продиагностировать электронную систему.

Вышедшее из строя контактное кольцо является наиболее распространенной причиной, а замена требует снятия подушки безопасности, которой оснащается место водителя.

Принцип действия

Для изготовления AirBag используется ткань с элементами нейлона. За счет специальных отверстий, через которые выходит газ, удается достичь смягчения изделия, благодаря чему снижается вероятность получения травмы. За каждым экземпляром закрепляется генератор газа, далее изделие аккуратно складывается и помещается в небольшие отверстия в разных зональных участках авто. Если речь идет о руле, генератор газа оснащается резиновым кольцом для обеспечения оптимального уровня балансировки.

Принцип действия

Принцип действия

Газогенератор, к слову, наполняет подушки газом и реализует оперативный выброс. Он считается наиболее сложным в техническом и конструктивном плане. AirBag надувается на крайне высокой скорости, а скорость их выбрасывания в три раза превышает скорость моргания человеческого глаза. Что касается принципа действия, они разворачиваются в момент столкновения, если скорость передвижения ТС превышает 20 км/ч.

Принцип работы подушки безопасности состоит из следующих этапов:

  1. С разных сторон машины располагаются специальные датчики, которые реагируют на заданный критичный момент.
  2. Сведения подаются на ЭБУ, который обрабатывает данные. Обстоятельства для этого более чем конкретные – преодоление высокого препятствия в виде бордюра, жесткое приземление или лобовое столкновение.
  3. От ЭБУ сигнал идет на генератор газа и пиротехнический заряд активируется.
  4. После сгорания пиропатрона в избытке выделяется азот, поскольку генератор газа имеет натриевую кислоту. Как раз азот и раскрывает подушки.

Схема установки

Схема установки

Ремонт сработавшей подушки

При попадании транспорта в ДТП водителей часто интересует вероятность восстановления подушки. Ремонт не представляется возможным, поэтому патрон, саму подушку и облицовку необходимо менять полностью, а стоят такие работы весьма недешево. Альтернативой является восстановление AirBag. Также имеют право на существования варианты с установкой обманок, муляжей и прочие хитрости.

Восстановление

Наиболее правильный вариант восстановления – замена подушки и пиропатрона. Восстановление облицовки происходит с максимальной осторожностью. Несмотря на предстоящие затраты, водитель все-таки сможет сэкономить, поскольку полноценная замена стоит еще больше. Доверять работы по восстановлению следует исключительно профессиональным мастерам с соответствующими навыками, поскольку блок управления необходимо грамотно настраивать. Фактор сбоя данных приведет к срабатыванию AirBag без весомой причины в любой момент.

Решить проблему сможет новый блок системы SRS AirBag, который откорректирует память компьютера и в будущем, когда новая подушка будет установлена, возникновения ошибки удастся избежать.

Восстановление блока подушки безопасностиВосстановление блока подушки безопасности

Монтажная пена

Рассматриваемый способ нельзя назвать правильным и функциональным. Блок следует полностью разобрать и использовать монтажную пену для заполнения свободного пространства. Облицовка прикрывает подобного рода безобразие и обеспечивает визуально эстетичный внешний вид. Ни о какой безопасности и защите речи не идет.

Муляжи и обманки

Также существует способ с установкой специальных обманок, которые при обстоятельствах отсутствия подушек безопасности имитируют их работоспособность. Простота и дешевизна такого варианта – основные факторы, которые могут привлечь. Муляж на рулевое колесо интересует водителя в первую очередь. Данная тенденция обусловлена тем, что с руля крышка отлетает первой, когда срабатывает AirBag, а обратная ее установка не предусмотрена. Муляж крышки позволяет закрыть место, где раньше была подушка. Что касается работы самой системы, есть два способа ее обойти:

  1. В первом случае речь идет об использовании реле времени, способного дезактивировать индикатор системы безопасности. Через конкретный временной промежуток лампочка обесточивается. То есть, после активации зажигания индикатор погаснет не через 2, а через 7 секунд в среднем. В итоге мы имеем внешнюю имитацию установленной по умолчанию системы безопасности, но если к машине подключить сканер, ошибки как и раньше будут отображаться.
  2. Второй способ избавляет от риска, что сканер распознает ошибки. Секрет заключается в монтаже резистора с конкретным сопротивлением. Определенный параметр сопротивления характерен для пиропатрона, по нему определяется исправность или поломка детали. Когда система срабатывает, сопротивление обнуляется, что приводит к загоранию соответствующего индикатора.

Муляжи и обманки

Муляжи и обманки

Технология демонтажа

Какой вариант ремонта вы бы ни выбрали, придется снимать подушку. Зачастую рулевое колесо не препятствует комфортной работе и в его устранении нет никакой необходимости. Рассмотрим поэтапную технологию на примере нескольких марок ТС.

Лада Приора

Последовательность действий:

  1. Предварительно обесточьте аккумулятор и подождите 10 минут, пока не разрядится конденсатор активатора AirBag.
  2. Рулевое колесо должно располагаться ровно. Если это не так, исправьте позицию колеса и извлеките ключ зажигания.
  3. Для крепления подушки безопасности используется болт, с которым без труда справится шестигранник. С другой стороны тоже есть винт, и избавиться от него вы сможете таким же путем.
  4. Отведите от руля модуль подушки.
  5. На следующем этапе следует поднять провода и фиксатор колодки, отключить подушку.
  6. На завершающем этапе AirBag можно снять и хранить при необходимости накладкой вверх в сухом и прохладном месте.

Тойота

Существенных отличий в технологии между отечественными машинами и иномарками нет, но стоит обратить внимание на крепления модуля и самой системы в руле. На примере автомобиля Тойота можно проанализировать данное отличие более детально.

Процесс состоит из следующих этапов:

  1. После реализации всех упомянутых предварительных работ избавьтесь от заглушек, которые играют роль декоративного оснащения. Их вы найдете по обе стороны от руля.
  2. Используйте отвертку для отвинчивания болтов.
  3. Даже когда вы полностью вывинтите винты, AirBag вынуть вы еще не сможете, поскольку болты располагаются в пластиковых держателях. После откручивания винт следует выдернуть с максимальной осторожностью.
  4. Для изъятия модуля подушки также следует приложить определенное усилие. В это же время вы должны отключить соответствующие провода.
  5. При сборке ориентируйтесь на обратный порядок действий.

Форд Фокус

В случае с данной маркой ТС технология выглядит следующим образом:

  • после отключения подачи тока и 10-минутного ожидания извлеките верхнюю крышку, которая выступает в роли облицовки рулевой колонки;
  • поверните руль на 180 градусов, после этого можно отсоединять защелки и вывинчивать фиксирующие болты;
  • после поворота рулевого колеса под прямым углом повторите те же действия с противоположной стороны;
  • освободите защелки, для чего нужно подковырнуть слегка облицовку руля;
  • отключите колодку и удалите с рулевой облицовки все провода, после чего можно извлекать подушку.

Smart

Без демонтажа рулевого колеса в данном случае не обойтись. Предварительно деактивируйте аккумулятор, в противном случае вы рискуете попасть в ситуацию, когда подушка сработает в неподходящий момент.

Далее выполняем следующие действия:

  1. Единственный элемент крепления, открутить который необходимо будет на первом этапе, располагается внизу под кожухом рулевой колонки.
  2. Для изъятия руля придется приложить небольшое усилие и потянуть на себя. Для окончательного демонтажа не забудьте отключить провода, которые идут к ESP и подушке.
  3. После демонтажа расположите руль лицом вниз. Поверхность должна быть чистой и ровной. Специальные клипсы фиксируют пластиковый кожух, который нужно извлечь.
  4. После выполнения этой задачи вы сможете обнаружить места фиксации панелей. Избавьтесь от фиксирующих деталей и клипс в количестве трех штук. Далее перейдите к двум болтам с тыльной стороны и можете снимать подушку.
  5. Внутри руля вы обнаружите не только подушку, но также картридж с проводами. Обязательно отключите желтый разъем.

Руль авто Smart

Руль авто Smart

Вывод

Система безопасности – один из основных компонентов, который обеспечивает сохранность здоровья пассажира и водителя в момент аварии. Не пренебрегайте необходимостью проверять ее работоспособность и заменять те или иные элементы в случае их поломки.

Пожалуйста, оцените этот материал!

Руль авто Smart Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

Как снять с руля подушку безопасности Приоры или иномарки, можно ли разобрать ее

Электронные системы безопасности — основа любого современного автомобиля. Здоровье и жизнь находящихся в автомобиле людей зависят именно от этих систем. Одной из них являются подушки безопасности. В некоторых случаях они требуют демонтажа и замены, особенно на руле; принцип их действия весьма необычен и требует тщательного изучения. Когда возникает нужда снять их и стоит ли это делать своими руками?

Когда возникает необходимость снять подушку безопасности с руля

Демонтаж подушек безопасности осуществляется по определённым причинам:

  • Срабатывание системы по причине попадания автомобиля в ДТП;
  • Окончание срока эксплуатации — в среднем он составляет десять лет, после чего пиротехнические патроны выходят из строя;
  • Отказ электронной составляющей системы безопасности.

Принцип действия механизма

Скоростной выброс и наполнение газом подушек осуществляется благодаря специальному оборудованию — газогенератору. Самой сложной с точки зрения конструкции и технических составляющих во всей системе безопасности считается именно это деталь. Скорость надувания подушек безопасности очень высока: их выбрасывание осуществляется в три раза быстрее, чем необходимо времени человеку, чтобы моргнуть.

Принцип действия подушек безопасности весьма прост: их развёртывание происходит в момент удара при превышении скорости движения 20 км/час.

  • При столкновении автомобиля с препятствием на трассе в действие приводятся датчики, размещённые со всех сторон транспортного средства.
  • Электронный блок управления осуществляет обработку полученных от датчиков сигналов. Команда на выброс подушек безопасности происходит только в определённых условиях — к примеру, при лобовом столкновении, жёстком приземлении авто, преодолении высокого бордюра.
  • Сигнал на исполнение подаётся блоком управления на основе полученных от датчиков данных и запрограммированного алгоритма;
  • Газогенератор получает сигнал от ЭБУ, что приводит к срабатыванию пиротехнического заряда.
  • В газогенераторе содержится натриевая кислота, которая после срабатывания пиропатрона сгорает, что влечёт за собой выделение большого количества азота, раскрывающего подушки безопасности.
Как они работают: видеогид

Изготавливаются подушки из нейлоновой ткани. Смягчения мешка для снижения травмоопасности добиваются за счёт выпуска газа через специальные отверстия.

Газогенератор крепится к каждой подушке безопасности, после чего всю конструкцию аккуратно складывают и помещают в небольшие отверстия на руле, передней панели и в других частях салона. В случае с подушкой водительского места газогенератор снабжается резиновым кольцом, выполняющим роль балансировочного груза.

Демонтаж подушек безопасности

Снять Airbag с большинства автомобилей можно, не прибегая к демонтажу рулевого колеса.

Снятие с автомобиля Лада Приора

Прежде чем приступать к демонтажу Airbag, необходимо отключить от аккумулятора минусовую клемму. Конденсатор активатора подушки разряжается в течение 10 минут после отключения аккумуляторной батареи.

Порядок демонтажа подушек безопасности:

  1. Рулевое колесо устанавливается в прямое положение. Из замка зажигания вынимается ключ. При помощи шестигранника выкручивается болт, крепящий подушку безопасности. Аналогичным образом снимается винт с другой стороны.

    При помощи шестигранника откручиваются болты, крепящие подушку к рулю

  2. Модуль Airbag отводится от рулевого колеса.

    Отведение модуля подушки безопасности от рулевого колеса

  3. Фиксатор колодки и провода поднимаются, отключаются от подушки.

    Отключение проводов от фиксатора колодки

  4. Подушка безопасности снимается. Демонтированная деталь хранится в прохладном, защищённом от влаги месте накладкой вверх.

    Демонтированная с автомобиля Лада Приора подушка безопасности

Видео по демонтажу

Снятие с Тойоты: принципиальные различия

Процесс снятия подушек безопасности с иностранных автомобилей практически ничем не отличается. Единственные различия — конструктивные и связаны с креплениями системы и модуля в руле. Более подробно рассмотреть процесс демонтажа Airbag можно на примере автомобиля Тойота.

  1. Во избежание срабатывания подушки безопасности с аккумулятора снимается минусовая клемма.
  2. Колёса и руль выставляются в ровное положение — это облегчает работу с рулевой колодкой. По обе стороны от руля находятся декоративные заглушки, которые необходимо снять.

    Снятие декоративных заглушек, закрывающих болты

  3. Под заглушками расположены болты — их выкручивают отвёрткой TORX. Примечание: такие болты расположены в пластиковых держателях, поэтому полностью выкрученный винт не даст вынуть подушку безопасности — его необходимо аккуратно выдернуть.

    При помощи газового ключа и отвёртки выкручиваются болты

  4. С приложением небольшого усилия вынимается сам модуль подушки безопасности.

    Модуль подушки вынимается с приложением небольшого усилия

  5. Одновременно отключаются провода.

    От снятой подушки отключаются провода

  6. Сбор осуществляется в обратном порядке. Если вместе с Airbag снимался руль, то при его установке необходимо провернуть спиральный кабель на 2,5 оборота — такое положение соответствует прямому положению руля.

Снятие подушки Airbag с руля Smart

Демонтаж подушки безопасности в автомобилях марки Smart осуществляется только со снятием рулевого колеса. Прежде чем приступать к разбору, необходимо отключить аккумулятор во избежание срабатывания Airbag.

Рулевое колесо автомобиля Smart со скрытой под лицевой панелью подушкой безопасности

  1. Под кожухом рулевой колонки с нижней стороны располагается единственный болт, который нужно открутить.
  2. Руль вынимается с небольшим усилием на себя. Прежде чем его окончательно снять, необходимо отключить два провода — они подсоединены к датчикам AirBag и ESP.
  3. Снятое рулевое колесо размещается на ровной поверхности «лицом» вниз для демонтажа пластикового кожуха. Крепится он фиксирующими клипсами.
  4. После снятия панели открываются места крепления задней и лицевой панели. Для демонтажа лицевой панели придётся отцепить три клипсы и разогнуть фиксирующие элементы.
  5. Под передней пластиковой панелью рулевого колеса находятся контакты «гудка».
  6. Подушка безопасности снимается после откручивания двух болтов с тыльной стороны.
  7. Помимо самой Airbag, внутри руля находится картридж с проводами, два из которых подключаются к подушке, два — к ESP. Жёлтый разъем Airbag желательно отключить.

Возможен ли ремонт снятой подушки безопасности

Возможность восстановления сработавших подушек безопасности — один из актуальных вопросов, волнующих многих водителей, попадавших в ДТП. Выводы, к сожалению, неутешительные: отремонтировать подобную вещь нереально. В случае срабатывания подушки безопасности производится полная замена облицовки, подушки и патрона. Однако такие работы нередко выливаются в круглые суммы, особенно если речь идёт об иномарках. В такой ситуации есть выход — восстановление Airbag.

Восстановление

Существует два способа восстановления Airbag. Один из них считается правильным и подразумевает под собой замену пиропатрона и самой подушки. Вся облицовка крайне аккуратно и осторожно восстанавливается. Несмотря на то, что данный способ дорогостоящий, он обходится намного дешевле полной замены. Однако проводить восстановление может только профессионал, способный правильно настроить блок управления — при сбое данных подушка безопасности может сработать в любое время без видимой на то причины.

Замена пиропатрона подушки безопасности — экономичный способ восстановления Airbag

Впрочем, подобные неприятные последствия устраняются путём приобретения и установки нового блока системы SRS Airbag. Подобное устройство вносит в память компьютера столкновение, что позволит избежать появления ошибки при установке новой подушки.

Второй способ восстановления считается неправильным и подразумевает под собой полный разбор всего блока и заполнение свободной полости монтажной пеной. Подобное безобразие сверху закрывается облицовкой. Конечно, такой вариант чисто косметический и не гарантирует никакой защиты и безопасности в случае очередного столкновения. Единственным его преимуществом можно назвать дешевизну.

Свободная от подушки безопасности полость руля заполняется монтажной пеной

Что ставят вместо них: муляжи и обманки

При нежелании владельца автомобиля устанавливать новые подушки безопасности взамен сработавших допускается использование так называемых обманок — устройств, имитирующих работоспособность Airbag при её отсутствии. Данный вариант дешёвый и простой, однако в несколько раз снижает безопасность передвижения в автомобиле.

В таких ситуациях в первую очередь приобретают муляж на рулевое колесо. После срабатывания подушки безопасности крышка с руля отлетает, и установить обратно её невозможно. Для придания салону презентабельного внешнего вида приобретается муляж крышки, который закрывает местоположение подушки.

Первый подразумевает использование реле времени, способного погасить лампочку системы безопасности. Оно обесточивает лампу через определённый временной интервал. Проще говоря, лампа после включения зажигания потухнет спустя 5–7 секунд.

Такой вариант позволяет внешне сымитировать штатную систему безопасности, но при подключении сканера к автомобилю блок управления будет выдавать ошибки. Стоимость воплощения такого варианта минимальна — достаточно приобрести реле, а установить его можно своими руками.

Эмулятор лампочки Airbag, устанавливаемый на блок управления

Второй метод не требует практически никаких финансовых затрат, но исключает вероятность распознавания ошибок сканером. Для этого устанавливается резистор с определённым сопротивлением.

Суть этого способа проста — у пиропатрона подушки безопасности имеется определённое сопротивление, по которому блок управления определяет, исправна деталь или нет. Срабатывание системы обнуляет сопротивление, соответственно, блок выдаёт ошибку и зажигает индикатор на приборной панели.

Резистор, установленный на Airbag и создающий необходимое сопротивление

Перечисленные выше варианты замены сработавшей подушки безопасности экономичны и быстро воплощаемы, но абсолютно небезопасны. В случае столкновения спасти водителя может только исправная система Airbag, а не её муляж.

Предлагаемые народными умельцами способы замены сработавших подушек безопасности на муляжи и подделки небезопасны — блок управления автомобиля будет считать, что Airbag отсутствует, выдавая ошибку. Визуальное неприятие постоянно горящего индикатора на приборной панели отвлекает внимание водителя от дороги, что грозит риском попадания в ДТП. Наибольшую опасность несут столкновения и аварийные ситуации — в этом случае система безопасности автомобиля просто не сработает, поскольку подушка безопасности заменена муляжом, неспособным защитить человека от травм и сохранить его жизнь и здоровье.

Система безопасности автомобиля гарантирует сохранность здоровья и жизни водителя и пассажиров в случае столкновения. Регулярная проверка её работоспособности и своевременная замена сработавших элементов повышает безопасность поездок на автомобиле.

Оцените статью: Поделитесь с друзьями!

восстановление, снятие и замена ПБ, ремонт шлейфа

Водитель и пассажиры зачастую в безопасности в автомобиле благодаря различным девайсам, облегчающим жизнь, в том числе и ремням, и подушкам безопасности. Если данное устройство вышло из строя, есть несколько рекомендаций по его починке и замене. О том, как это сделать и как снять подушку безопасности с руля – читайте ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Принцип действия подушек безопасности

  1. Изделие состоит из нескольких основных элементов, которые составляют ядро конструкции. Принцип ее работы заключается в следующем:
  2. Когда автомобиль сталкивается с каким-либо препятствием, в подушке безопасности срабатывает датчик, который передает в специальный блок значение местонахождения, а также информацию о силе удара.
  3. Блок фиксирует и обрабатывает показатели и мгновенно подает сигнал на устройства, заставляя их сработать.
  4. После этого выскакивают ПБ, и при этом сохраняется запись в электронный блок.

Возможные неисправности ПБ

Индикатор на приборной панели, свидетельствующий о неисправности ПБ оповещает о таких симптомах:

  • подушки безопасности повреждены;
  • датчики удара вышли из строя;
  • разъемы плохо контактируют между собой;
  • повреждение блока;
  • вышел срок службы устройств.

В основном поломка заключается в проводке.

Если сработали подушки безопасности, можно их заменить или реанимировать. Подробнее – ниже.

Как ремонтируются эти элементы конструкции?

О том, что делать, если сработали подушки безопасности, а также как произвести их восстановление, замену и ремонт, можно узнать ниже.

Меры предосторожности

  1. На пассажирском сидении, если на нем установлена ПБ, нельзя устанавливать детское кресло.
  2. Устанавливая блок, важно отключить зажигание и откинуть клемму массы с отрицательного полюса АКБ. После этого — с положительного. Блок нельзя оставлять без присмотра.
  3. Отрицательный полюс лучше всего покрыть изолентой, чтобы не было случайного контакта.
  4. Блок должен быть изолирован от любых жидкостей и защищен от посторонних, так как включает в себя взрывоопасное вещество.
  5. При поездке с таким устройством в салоне необходимо пристегиваться ремнями во избежание травм.
  6. Между человеком и изделием не должно быть посторонних предметов. Это убережет от болезнетворных травм.

Процедура демонтажа подушки с руля своими силами

  1. Для начала необходимо опустить и вытянуть руль.
  2. После этого отвернуть его в сторону, и с обратной стороны найти небольшое отверстие с защелкой.
  3. В этом отверстии при помощи отвертки приподнять крепление.
  4. Повторить это действие необходимо с каждой из сторон.
  5. После этого устройство вытянуть вперед и отключить контакты на руле. Приспособление снято и его замену можно произвести в обратном порядке.

Лучше всего произвести замену, чем перенастроить изделие, потому что лишь замена всех деталей гарантирует безопасную езду. Как понять, сработает ли подушка при восстановлении можно узнать в видео от канала Учимся водить машину.

Реанимация подушки

Несмотря на то, что изделие не рассчитано на многократное использование, а после срабатывания системы нужно заменить блок, а не работать с устаревшим пиропатроном, способ реанимации все же есть. Все восстановительные работы с заменой кожуха ПБ и припаиванием шлейфа должны быть аккуратными. В случае с этим действием, лампочка, которая сигнализирует о неисправности, больше не понадобится, ведь система нарушена. При подобных манипуляциях с системой безопасности нужно быть всегда начеку, ведь все «глюки» будут на совести автолюбителя.

Как ремонтируется шлейф?

Если возникла неисправность в шлейфе, нужно действовать таким образом:

  1. Отключить клемму массы с АКБ.
  2. Снять устройство, обеспечивающее безопасность, как сказано в инструкции чуть ниже.
  3. Разъединить контакты и снять руль.
  4. Снять с руля накладку, при этом отвернув крепления и защелки.
  5. После этого потянуть за язычок, вытащить блок вместе со шлейфом.
  6. В блоке снять крышку, и визуально исследовать, как в разобранном виде выглядит шлейф. Обращать внимание нужно на подозрительные изгибы и заломы шлейфа.
  7. Отыскав место разрыва нужно снять шлейф. Деталь эту нужно заменить новой, и лишь в крайнем случае спаять место разрыва, соблюдая все меры предосторожности.
  8. Собрать всю конструкцию в обратном порядке.
Фотогалерея «Инструкция по замене шлейфа»

На фото можно увидеть начальный этап снятия шлейфа.

Инструкция по замене подушки

Если изделие находится за торпедой, с его заменой могут возникнуть проблемы. Зачастую придется снимать торпеду целиком, и начинать демонтаж с руля. Для начала нужно снять пластиковую накладку с руля и открутить ПБ, после чего найти крепежной болт руля и, открутив его, снять рулевое колесо. После этого нужно над педалями открутить болты под кожухом руля и защелки, находящиеся по периметру. Теперь можно добраться до консоли и до торпеды.

Если при срабатывании ПБ повредила торпеду, придется заменить панель. В данном случае речь пойдет только о ПБ. Нужно аккуратно снять панель. Это может занять больше времени, если есть много крепежей и защелок. После снятия торпеды можно заняться изделиями безопасности. При разъеме проводов нужно запомнить местонахождение каждого из них. После этого снять ПБ и заменить ее новой. Каждый из контактов при сборке подключается ровно в том порядке, как осуществлялось снятие.

Загрузка ...Загрузка ... Загрузка …

Видео «Ремонт водительской ПБ»

О том, как произвести ремонт прибора, можно узнать из ролика от автора RustikGV.

Как снять подушку безопасности с руля? Это можно, но зачем? »

Как снять подушку безопасности с руля? Это можно, но зачем?

Можно смело утверждать, что мало кто знает, как снять подушку безопасности с руля. Поводов для этого может быть достаточно, от плохого контакта кнопки сигнала, до замены рулевого колеса. Хочется сразу предупредить всех желающих самостоятельно восстановить работоспособность модуля безопасности. Это будет напрасный труд, так как сделать это в домашних условиях практически невозможно.

Зафиксировано много случаев, когда после самостоятельного восстановления, происходили самопроизвольные срабатывания этих устройств. Поэтому будет лучше, когда восстановлением их будут заниматься специалисты.

Как снять подушку безопасности с руля будет рассказано для всех желающих. В процессе работы особых трудностей не встречается, но нужно учесть, что в некоторых моделях фиксаторы отщёлкиваются отвёрткой, а в других автомобилях потребуется шестигранник. Также могут возникнуть проблемы при снятии рулевого колеса, где нужен специальный ключ.

Немного о принципе работы модулей безопасности


Эти устройства предназначены для сохранения жизни водителю и пассажирам движущегося автомобиля. Если первые образцы защищали только находящихся на передних сидениях машины, то теперь они работают по всему салону автомобиля, спереди, сзади и по бокам. Благодаря их использованию сохранены жизни сотням тысяч людей. Среди водителей можно услышать утверждения о том, что их срабатывание можно вызвать ударом ногой или рукой по бамперу или другой части машины. Это далеко не так.

Главная задача такого устройства в самые сжатые сроки снизить инерционную скорость сидящих людей в машине. Для их срабатывания нужен сигнал от датчика, который срабатывает во время столкновения в движении, при скорости начиная от 25 км/ч. От замыкания выключателя срабатывает пиропатрон и от сгорания специального состава, подушка мгновенно наполняется азотом. Скорость наполнения составляет примерно 300 км/час. Через несколько секунд начинается постепенный выход газа из сработавшего модуля, чтобы пассажир или водитель мог двигаться.

Как происходит демонтаж?


Поводов для такой операции может быть множество, выполнение её не требует особого напряжения, и не доставляет проблем исполнителю. Имеются небольшие нюансы по разным моделям машин, но об этом будет скачано чуть позже. Для примера будет рассмотрено снятие подушки на автомобиле . Порядок действий будет примерно таким:

  • При включенном зажигании нужно установить рулевое колесо и оставить его в стандартном положении;
  • Отключают «минус» аккумуляторной батареи от массы машины. Это делается для того, чтобы при установке модуля безопасности на место, бортовой компьютер не выдал ошибку её работоспособности. Специалисты, которые неоднократно выполняли такие операции, рекомендуют выждать после этого несколько минут, пока разрядятся все конденсаторы и не произойдёт её самопроизвольное срабатывание;
  • Устанавливают максимально возможный вылет рулевого колеса;
  • Далее нужно повернуть «руль» на 90 градусов в любом направлении и оставить в таком положении;
  • На обратной стороне рулевое колесо имеет два отверстия, через которые можно осуществить разблокировку подушки. Для этого нужно приготовит небольшую отвёртку и маленькое зеркальце. Последнее нужно для облегчения попадания отвёрткой в отверстие;
  • Следующим шагом этой операции будет установка отвёртки в отверстие до её упора в донышко;
  • Осторожным движением отвёртки вверх отщёлкивают блокирующий фиксатор модуля безопасности с одной стороны;
  • Такие действия нужно выполнить и с другим блокирующим устройством модуля. Для этого снова нужно повернуть подушку на 90 градусов и отвёрткой освободить вторую защёлку;
  • После этого модуль уже лёгким движением можно извлечь со своего гнезда;
  • Чтобы завершить работы по её демонтажу, нужно аккуратно отсоединить электрический разъём подушки на рулевом колесе.

как её разобрать на руле

AirBag — часть системы безопасности авто. Существуют ситуации, в связи с которыми становится необходимым отсоединить подушку безопасности. Например, после аварийного случая это следует делать обязательно — ведь сработавший Аэрбег подлежит замене. Он демонтируется также после конца своего десятилетнего срока службы. Таковы основные причины извлечения механизма. Далее в статье читайте инструкции по отсоединению подушки безопасности для разных марок легкового транспорта.

В Ладе

Подушка безопасности представляет собой предмет из ткани, за которым монтируется генератор газа. В систему AirBag входят выталкивающие заряды, пиропатроны и металлические фильтры. Материал при срабатывании системы надувается чрезвычайно быстро.

Знаете ли вы? Согласно статистическим данным, на сегодня в мире эксплуатируется больше 1 000 000 000 авто.

Действовать устройство начинает при столкновении на скорости от 20–25 км/ч. Датчики механизма безопасности реагируют на определённый момент, ЭБУ мгновенно занимается обработкой информации, передаёт сигнал газогенератору. В результате сработавших патронов ткань мгновенно наполняется азотом. Таково устройство Аэрбег и принцип его действия. Подушки безопасности авто

Снять же AirBag несложно. Важно придерживаться инструкций по каждой конкретной модели авто или просто знать основные действия, характерные для демонтажа данной детали. Первым делом требуется отсоединить «минус» аккумулятора, затем выкрутить нужные винты, осторожно освободить модуль, отсоединить фиксаторы проводов и колодку, снять механизм и далее уже установить новый модуль.

Важно! Будьте осторожны: если клеммы не отключить, подушка может сработать в момент попытки её демонтажа.

Теперь обратите внимание на процесс изъятия механизма безопасности Аэрбег у Лады Приора:

  1. Обесточьте аккумулирующую батарею. Выдержите требуемое время для того, чтобы конденсатор активации системы полностью разрядился.
  2. Установите руль в положение «прямо».
  3. Выньте ключ зажигания.
  4. Выкрутите шестигранным ключом винты.
  5. Потяните модуль в сторону от рулевого колеса.
  6. Приподнимите провода. Так же поступите с фиксатором колодки. Отсоедините модуль.
Снятие подушек в Ладе

Подушку можно хранить в условиях отсутствия сырости. На Ладах других моделей (Калина, Грант) винты заменены зажимами, на которые нужно просто нажать, чтобы демонтировать устройство.

Знаете ли вы? Скорость раскрытия подушки — 2 км в секунду.

В Тойоте

Тойота RAV4 имеет некоторые отличия в процессе снятия подушки безопасности, главное — соблюсти основные меры, особенно обесточивание аккумулятора:

  1. Два болта под рулём следует открутить шестигранником (либо нажать на зажимы в моделях для Японии).
  2. Болты удерживаются фиксаторами — нужно аккуратно дёрнуть.
  3. Далее требуется отсоединить два штекера с проводами. Пригодится тонкая отвёртка для поддевания фиксаторов.
  4. Теперь деталь безопасности извлечена, её можно убрать и переустановить.
Снятие подушек в Тойоте

В Мерседесе

Для того чтобы произвести демонтаж модуля у Mercedes-Benz W203, потребуется следовать такой инструкции:

  1. При выключенном зажигании требуется отсоединить «минус».
  2. Лучше всего затем изолировать полюсы аккумулятора.
  3. Далее отпустить стопорный рычаг и вытянуть руль.
  4. Выкрутить шестигранником два винта. Нужно при этом придерживать модуль.
  5. Извлечь Аэрбег и отсоединить разъёмы зажигания.
  6. Модуль подушки положить куда-либо в таком положении, в котором он был установлен в руле.
  7. Установка или замена проводятся в обратном порядке.
Рекомендуем для прочтения:

В Фольксвагене

Далее рассмотрено удаление подушки безопасности с авто марки Volkswagen Polo:

  1. Пока зажигание включено, нужно установить руль в положение «прямо».
  2. Затем следует отключить минусовые клеммы.
  3. Выдержать необходимое время.
  4. Теперь нужно провернуть рулевое колесо влево или вправо ровно на 90°.
  5. Далее нужно найти отверстия, поместить в них отвёртку и установить её до упора.
  6. Отщёлкнуть фиксатор с одной стороны. Повторить действия с другой стороны.
  7. Извлечь Аэрбег.
  8. Открепить электрический разъём.
  9. Работа выполнена.
Снятие подушки в Фольксвагене

В Опеле

При работе с Опелем серии Вектра действовать следует так:

  1. Произведите отключение от аккумулятора и выдержите заданное время.
  2. Ключом в зажигании отпустите специальную рулевую защёлку.
  3. Снимите крышки панели рулевого колеса.
  4. Открутите болты. Используйте ключ ТОРКС Т-25.
  5. Извлеките модуль, отсоедините разъём.
  6. Уберите в сторону подушку вверх лицевой областью.
  7. Отключите сигнальные кнопки (у них свои разъёмы).
  8. Открепите стопорную шайбу.
  9. Теперь следует отметить положение руля.
  10. Ключом выкрутите гайку, выньте руль.
  11. Снимите разъём модуля, извлеките его.
Снятие подушки безопасности в Опеле

Соблюдайте всегда заданный порядок, а в случае установки нового элемента безопасности следуйте всем действиям в обратном порядке.

Важно! Модуль Аэрбег нельзя подвергать нагреву, намоканию и крайне опасно его ронять.

В Ниссане

Напоследок рассмотрите инструкцию разбора модуля подушки на примере Nissan QASHQAI.

Следовать нужно таким шагам:

  1. После отсоединения минусовой и плюсовой клемм подождите несколько минут.
  2. Отвёрткой найдите скобу с обратной стороны рулевого колеса. Нажмите инструментом, потяните одновременно на себя модуль.
  3. Так же сделайте при нахождении второй скобы.
  4. Руль поставьте в положение «прямо».
  5. Направляющую модуля потяните в свою сторону. Блок безопасности извлечётся.
  6. Займитесь отсоединением разъёмов. Работа проведена.

Видео: Ниссан снятия подушки безопасности руля

Своими руками разобрать Аэрбег несложно, но нужно строго следовать инструкциям по каждой модели. Есть некоторые нюансы в разных авто, отличия имеются не только у отечественных и иностранных машин, но и в пределах одной марки. Последние поколения легковых автомобилей совершенствуются и процессы демонтажа деталей и запчастей меняются. Если автовладелец не уверен в своих силах, опасается совершить ошибочное действие, то лучше всего доверить замену подушки безопасности сервисным центрам.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как снять подушку безопасности с руля Ford Focus 2 – Taxi Bolt

Давно что-то мы ничего полезного не выкладывали. Времени свободного как-то не было.

Сегодня хотим осветить тему правильного снятия Airbag-а на трёхспицевом руле автомобиля Форд Фокус 2 (дорестайлинговой версии), чтоб подушка случайно не выстрелила, и не нанесла травмы. Многие специалисты чётко знают, что аккумулятор отключать в этом случае не обязательно. Просто сбросятся все датчики и счётчики, и нужно будет потом вводить код разблокировки магнитолы (если она заводская), и это уже другая история.

Они знают, что достаточно вынуть предохранитель подушки безопасности из блока, подождать от 15-ти до 30-ти минут, и затем производить съём этой подушки. Но мы делаем расчёт не на специалистов, а на простых водителей. Поэтому будем снимать подушку безопасности через выключение аккумулятора.

Перед выключением аккумулятора, ПОМНИТЕ: заводская магнитола на автомобилях Форд оснащена защитным кодом включения, состоящим из четырёх цифр. Этот код легко найти в интернете, но нужен будет заводской номер Вашей магнитолы. И чтоб до него добраться, нужно будет вытаскивать её.

Снимаем пластиковую накладку

Но сейчас не об этом. Итак, приступим.

Полный размерВот с такого руля будем снимать Airbag.

Процесс отключения аккумулятора описывать не будем, он есть в любой книжке по мануалу, и на просторах инета его тоже не трудно найти. Просто скажем, что после отключения аккумулятора, необходимо ничего не трогать, и ОБЯЗАТЕЛЬНО выждать от 15-ти до 30-ти минут, чтоб разрядился конденсатор подушки безопасности. Почему от 15-ти до 30-ти минут?

Снимаем руль Форд Фокус 2

Потому что ёмкость конденсаторов на разных машинах бывает разная. Подождали, далее приступаем к работе. Сначала надо снять верхний защитный пластиковый кожух рулевой колонки.

None Снимать его надо аккуратно, чтоб не обломать пластиковые держатели, они обведены красным цветом на следующей фотографии.

None Поэтому сначала поворачиваем руль, чтоб было видно защёлку, обведённую на следующей фотографии красным цветом.

Питание подушки безопасности

Полный размерВот она эта пластиковая защёлка.

Таких защёлок две, одна — слева, другая — справа. Сначала выводим из зацепления одну, затем поворачиваем руль, и выводим из зацепления вторую. Опять же повторимся, это всё делается для того, чтоб не обломать задние пластиковые держатели.

Затем тянем верхний пластиковый кожух немного на себя, и поднимаем его вверх. Когда задние фиксаторы отпустят кожух, вынимаем его. Затем смело тянем от приборки на себя вторую пластиковую часть кожуха.

Как снять руль Форд Фокус 2

Она легко выходит из зацепления, и ломаться там нечему, если конечно же не поднимать её вверх или тянуть вниз, и если не тащить влево или вправо, прилагая силу. Получаем следующую картину.

Полный размерРулевая колонка со снятым верхним кожухом.

None Ну и ещё пару фоток.

Как снять руль Форд Фокус 2

После всех вышеописанных процедур поворачиваем руль влево (правая спица руля должна смотреть вверх), до того момента, когда сверху над рулевой колонкой появится технологическое отверстие (находится сзади на теле руля) для съёма и обслуживания подушки безопасности. Можно взять маленькое зеркало, и облокотить его на приборку, чтоб было хорошо всё видно. Все эти отверстия расположены чётко по направлению трёх спиц руля.

Начинаем съём справа, потому что там разрыв проволочного замка-пружины держателя подушки безопасности (просто его легче отодвигать). Вот он на следующем фото на уже снятой подушке:При помощи зеркала, вставляем в это отверстие плоскую отвёртку нужной длины. Зацепляем её с проволочным замком подушки, и аккуратно отводим его от центра рулевой колонки, при этом немного потянув на себя правую часть подушки безопасности до тех пор, пока она не выйдет из зацепления с этой стороны (вы это почувствуете).

К сожалению, фото, как это делается нет, фотоаппарат не ловил фокус на таком малом расстоянии. Но думаю и так всё понятно по описанию. Далее всё в той же последовательности делаем так же по кругу в левую сторону.

Как снять руль Форд Фокус 2

Выводим из зацепления два остальных фиксатора замка подушки. А теперь, самое интересное. После того, как три МЕТАЛЛИЧЕСКИХ фиксатора освобождены, подушка сразу не снимется.

Полный размерВот он сверху, показан пальцем.

Полный размерИ зацепляется он в это место сверху тоже указанное пальцем.

Как снять руль Форд Фокус 2

Фиксатор этот пластиковый, и технологическое отверстие, чтоб подобраться нему, тоже присутствует. Но так как он хрупкий — обломать его при неаккуратном съёме можно легко. Фактов такого съёма “УМЕЛЬЦАМИ” — предостаточно.

Чтобы этого не произошло, после снятия остальных трёх МЕТАЛЛИЧЕСКИХ фиксаторов, аккуратно нажимаем сверху на подушку безопасности (чтоб последний пластиковый фиксатор вышел из зацепления), и тянем потом её вниз и немного на себя, пока она полностью не выйдет из зацепления с последним оставшимся пластиковым фиксатором. Как только подушка освободится, необходимо будет отсоединить её провода питания и минусовой разъём. Они видны на следующем фото.

Клемму провода питания подушки отсоединяем, нажав на её фиксаторы пальцами слева и справа. А минусовой разъём просто снимаем (там папа-мама).

Осталось снять рулевое колесо

Вот и всё. Подушка безопасности ПРАВИЛЬНО снята с автомобиля. Ничего не сломано и не испорчено.

Содержание.

Чтобы демонтировать руль на Форд Фокус 2 необходимо снять подушку безопасности водителя. Демонтаж потребуется при ремонте рулевой колонки и прочих операциях, таких как тюнинг салона. Видеоматериал

Отщелкиваем клипсы нажатием на указанные точки

Видео расскажет, как быстро и своими руками демонтировать с автомобиля подушку безопасности водителя.

Процесс демонтажа

Демонтаж подушки безопасности — процесс сложный и не стоит спешить, поскольку вместо снятия будет срабатывание и замена элемента. Прежде всего, стоит запастись необходимыми инструментом: головки torx, ключ на 10 и, если необходимо снять руль, головка на 24.

Предупреждение! В обязательном порядке стоит отключить блок управления подушками безопасности. Если этого не сделать, то 100 % получим удар сработанной подушкой, что приведёт к дополнительным затратам и проблемам. Итак, снимаем подушку безопасности с Форд Фокус 2 своими руками:

  1. Отключаем питание. Стоит понимать! При работе с автомобильною пиротехникою, после выключения подачи тока, стоит подождать 5 минут.
  2. Снимаем верхнюю крышку кожуха рулевой колонки для удобства проведения операции.
  3. Поворачиваем руль на 180 градусов и отсоединяем защёлки. А также выкручиваем крепёжный болт.
  4. Теперь поворачиваем рулевое колесо на 90 градусов и с другой стороны проделываем ту же операцию.
  5. Подковыриваем облицовку руля, чтобы освободить защёлки.
  6. Отключаем колодку проводов. Снимаем все провода с облицовки руля. Демонтируем подушку безопасности.
  7. Сборка элемента проводится в обратном порядке.

Вывод

Снять подушку безопасности водителя с Форд Фокус 2 самостоятельно — просто. Стоит не забывать о важных элементах процесса, таких как, отключения питания, поскольку если этого не сделать, подушка безопасности сработает.

Инструменты

отвертки, в том числе отвертка с длинной рабочей частью; набор ключей и головок; Добавите сюда хороших пару отверток длинных и можете начать демонтаж руля. Или ключ на десять — головка на 24. С воротком и плоская отвертка.

Два крепежных винта которые необходимо открутить

набор головокВ случае если производится замена, то нужно, естественно, запастись новым рулем. Если же речь идет о ремонте рулевого управления, то иные соответствующие детали.

Подготовка к снятию руля

Перед тем как приступить к работе по  откручиванию руля, необходимо отсоединить клемму с аккумулятора. Начинать работы можно будет спустя через пару минут. Все дело в том, что нужно дождаться разрядки конденсатора на подушке безопасности водителя.

Если этого не сделать, то устройство выстрелит в момент разборки рулевого управления и демонтажа руля. Как мы видим что может сделать не осторожность при снятия подушки безоопасности после того срабатывании руль можете выкинуть.

Маркером метим расположение руля для упрощения дальнейшей установки

Что происходить когда срабатывает подушка безоопасности руля.

Инструкция для зомены или снятию руля

Так, например, Этот кусочек стати   рекомендуются для снятия подушки безопасности руля и какой выдернуть предохранитель из блока, расположенного в салоне FordFocus 2. Этот способ как бы подтстраховка , как способ отключению «минуса» с аккумуляторной батареи. Однако,Это все ненадежно .

И поэтому луче отсоединить клеммы АКБ.  эта не приносит желаемой результате,  лишь на оборот. При снятых двух защелках подушки безопасности может включиться  звуковой сигнал.

Руль сняли, дальнейшие действия у каждого будут свои

Аккумулятор как отсоединить силовой проводЕще подсказка для не опытных владельцев, который не слушайте  разных советов где вы не разу на практике не делали это профи,действительно сможет сделать и на этом  сэкономить время: достаньте из багажника все необходимые инструменты и средства перед тем, как отключить аккумулятор. Алгоритм действий при демонтаже руля Форд Фокус 2 Очень удобно сделан подход для  Раскрутки саморезов с нижней части  кожуха рулевой колонки.

Поддеть отверткой около руля и снять верхний кожух. Закрыть место снятого кожуха, чтоб защитит от грязи и пыли при роботе   ничего не падало в нижнюю часть. За время демонтажа, кстати, проходит порядка 30 минут время достаточное для разрядки конденсатора подушки безопасности. Провернуть руль на половину оборота  влево из прямого положения.

Руль сняли, дальнейшие действия у каждого будут свои

Длинной отверткой зацепить первую защелку на железной находится рамка крепления подушки. Проворачивать дальше в том же направлении, отщелкивая оставшиеся два крепления. Вытаскиваем  подушку осторожно и отвести ее от руля.

Отжать фиксаторы клеммы и разъединить ее, отключив провода 3-  разъема. Снять модуль подушки. Используя плоскую отвертку, нажать на клемму звукового сигнала и снять его.

Открутить болт крепления руля. Пометить расположение руля относительно вала, вернуть руль на место.

Как снять руль на Форд Фокус 2 в домашних условиях?

Как снять руль на Форд Фокус 2: ( смотрите видео.)Разборка Форд снимаем подушку безопасности с руля.( Смотрим Видео)

Всем привет. Сегодня поговорим о том, как самостоятельно снять руль Ford Focus 2 в случае необходимости. Статья будет полезна тем, кто решил заменить рулевое колесо или выполнить его реставрацию, например, перетяжка руля кожей, изменение формы руля и т. д.Чаще всего в процедуре снятия людей пугает подушка безопасности, она же — Airbag. Дескать, а что если она вдруг выстрелит при попытке снятия, или после снятия больше не сработает в аварийной ситуации… Друзья мои, подушка безопасности — это вам не парашют, хотя много общего у них все же есть — они оба спасают жизнь. Дело в том, что подушка снимается без нарушения целостности ее укладки, то есть после правильного, подчеркиваю, правильного демонтажа Airbag, все будет работать, как и прежде.

Для того чтобы снять подушку безопасности на Ford Focus 2 вам потребуется:

  • Головка на «24»;
  • Звездочка TORX;
  • Ключ на «10» для того, чтобы открутить «-» клемму АКБ.
  • Процедура снятия руля на Форд Фокус 2 своими руками — пошаговая инструкция1. Прежде всего необходимо обесточить машину, для этого снимаем минусовую клемму с АКБ. Для надежности ее можно окутать во что-нибудь, чтобы она, не дай Бог, не съехала назад к аккумулятору.

    2. Несколько минут ждем для того, чтобы конденсатор в блоке управления Airbag разрядился, это позволит избежать случайного срабатывания подушки безопасности. 3. Необходимо выставить колеса прямо, для того, чтобы во время снятия вы не нарушили центрации положения рулевого колеса.

    4. Далее снимаем пластиковую накладку, для этого достаточно ее просто потянуть на себя. После, легким нажатием на боковины, снимаем и вторую пластиковую накладку-кожух.

    Эти декоративные элементы соединены между собой вставкой из кожзама. 5. Поворачиваем руль таким образом, чтобы добраться к двум крепежным винтам под отвертку TORX и откручиваем их.

    6. После снятия подушки безопасности увидите следующую картину.

    7. Отключаем разъемы питания сигнала и подушки безопасности.

    8. Используя головку на «24», откручиваем болт крепления рулевого колеса.

    9. Перед тем как снять руль, делаем пометки для того, чтобы при установке ничего не перепутать, для этого я использовал водостойкий маркер.

    10. Аккуратно тянем руль на себя, освобождая провода, которые нам мешают, и снимаем рулевое колесо полностью.

    11. Вот собственно и все. Руль снят, осталось выполнить необходимые работы и произвести установку руля в обратной последовательности.

    Как видите, снять руль своими руками на Форд Фокус 2 не так уж и сложно, главное — соблюдать последовательность. У меня все, спасибо за внимание, до новых встреч на Форд Мастер.

    Источник.

    Источники:

    Добавить комментарий

    Ваш адрес email не будет опубликован.
