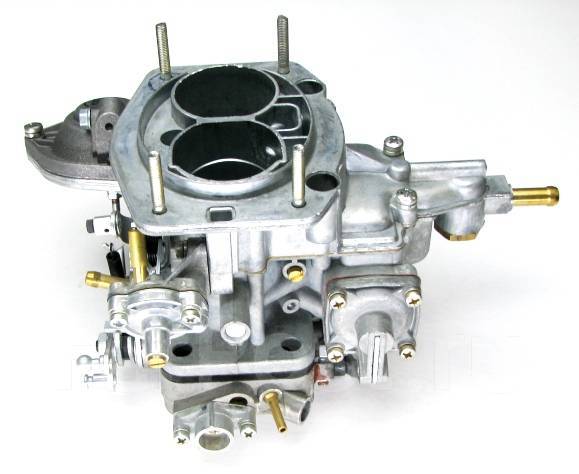

Карбюратор «Озон» ДААЗ
2105-1107010-20

  • Двигатель: ВАЗ-2101, 2105
  • Vh, см3: 1200, 1300
  • Комплектация: Без микропереключателя, без экономайзера

Применяемость:
ВАЗ-2101, 21011, 21063

Использована информация: ДААЗ

Отзывы о товаре

Где применяется

Сертификаты

Обзоры

Статьи о товаре

  • «Хрустальные» ВАЗы: «Классика». Ты помнишь, как всё начиналось? 16 Апреля 2013

    Сегодня очередная статья серии ««Хрустальные ВАЗы» или типичные поломки отечественных автомобилей» посвящена «классике»: ВАЗ-2101, 2103, 2104, 2104, 2105, 2106 и 2107. Эти машины уже не один десяток лет колесят по нашим дорогам и, несмотря на все недочеты, о которых расскажем, их популярность по-прежнему высока.

  • «Хрустальные» ВАЗы: Нива 2 Апреля 2013

    Серия статей ‘«Хрустальные» ВАЗы или типичные поломки отечественных автомобилей’ знакомит автолюбителей с характерными неисправностями, которые возникают при эксплуатации машин АвтоВаза. Данная статья посвящена любимице охотников и рыболовов — «Ниве».

  • Карбюратор или инжектор: кто кого? 4 Марта 2013

    Карбюратор и инжектор — их определения, принцип действия, отличия, сильные и слабые стороны.

    Что и когда лучше? Общепринятая классификация инжекторов и карбюраторов. Полезные советы по обслуживанию и эксплуатации инжекторных и карбюраторных систем, а также много другой полезной информации.

Наличие товара на складах и в магазинах, а также цена товара указана на 09.06.2021 03:30.

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Интернет-цена — действительна при заказе на сайте или через оператора call-центра по телефону 8-800-600-69-66. При условии достаточного количества товара в момент заказа.

Цена в магазинах — розничная цена товара в торговых залах магазинов без предварительного заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

66e4ea397e61c89af709e07eed1342cb

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Добавить

Отменить

Товар успешно добавлен в корзину

!

В вашей корзине на сумму

Закрыть

Оформить заказ

Регулировка карбюратора ВАЗ 2105 и 2107 своими руками

На чтение 5 мин Просмотров 619 Опубликовано Обновлено

Карбюратор является важнейшей системой, которая традиционно применялась во многих транспортных средствах отечественного производства, выпущенных в прошлом веке. Существовало три основных варианта марок этого устройства, которые можно было встретить на автомобилях ВАЗ: Озон, Солекс и Вебер. Сегодня транспортные средства с подобными системами продолжают активно эксплуатироваться, поэтому любому владельцу такой машины важно знать, как выполнить регулировку карбюратора ВАЗ 2105 и ВАЗ 2107. Желательно – своими руками, чтобы не тратить лишние деньги на привлечение сторонних специалистов.

Прежде чем перейти к описанию всей технологии регулировки, следует понять важность этого механизма и те функции, за которые он отвечает.

Какую функцию выполняет карбюратор

Функция автомобильного карбюратора заключается в создании специальной смеси, состоящей из воздушной массы и используемого топлива.

После этого процесса топливная смесь попадает непосредственно в камеру сгорания силового агрегата транспортного средства.

Подобный принцип использования горючего, реализованного с помощью карбюраторной системы, позволяет, прежде всего, реально сэкономить на расходе топлива, что даже во времена дешевизны этой жидкости считалось актуальной проблемой.

Устройство карбюратора ДААЗ 2107-1107010 на ВАЗ 2105 и 2107 1107010 20

На ВАЗ 2105, ВАЗ 2106 и ВАЗ 2107 чаще всего устанавливались карбюраторные системы марки Озон. Их общая маркировка была ДААЗ 2107, но с некоторыми вариациями, в зависимости от конкретной модели транспортного средства:

  1. ДААЗ 2107-1107010. Это вариант использовался на Пятерках и Семерках.
  2. ДААЗ 2107-1107010-20. Эксплуатировался на Шестерках и Тройках Вазовского производства.
  3. ДААЗ 2107-1107010-10. Еще один вариант, который применялся на Шестерках и Тройках, где отсутствовал специальный вакуумный корректор.

Сама же конструкция карбюратора ДААЗ 2107-1107010 выглядит следующим образом:

  • Автономная система и запорный клапан холостого хода;
  • Специальная поплавковая камера;
  • Система дозаторов;
  • Заслонка дроссельного типа;
  • Эконостат;
  • Спецотсек, предназначенный для отвода картерных газов;
  • Система, соединяющая между собой обе камеры карбюратора.

Естественно, что для повышения эффективности этого устройства необходимо уметь выполнять его регулировку.

Профилактические работы

Этот этап необходимо выполнять с регулярной периодичностью, так как он способен продлить срок эксплуатации всего устройства. Во время него необходимо выполнять следующие процессы:

  1. Проводить визуальный осмотр на предмет деформаций и повреждений.
  2. Очищать поверхность системы от различных типов загрязнений.
  3. Периодически чистить сетчатый фильтр и выполнять промывку камеры, где находится поплавок.
  4. Прочищать воздушные жиклеры.

Сетчатый фильтр – важнейший элемент карбюратора, его следует проверять минимум один раз на каждые шестьдесят тысяч км., намотанных на спидометре авто. Как это делать:

  1. С помощью подкачки в ручном режиме, заполнить поплавковую камеру горючей жидкостью.
  2. Следствием этого действия станет закрытие запорной клапанной системы.
  3. Сдвинуть в сторону верхнюю крышку фильтра и демонтировать клапан. Изделие промывается растворителем и высушивается струей горячего воздуха.
  4. Поплавковая камера чистится только с помощью резиновой груши – нельзя использовать в этой процедуре тряпки, губки и так далее. Сушка производится все той же подачей сжатого горячего воздуха в систему.
  5. Перед возвратом на место карбюраторной крышки важно убедиться, что поплавки находятся в верхнем положении и ничего не препятствует их функциональности.

Герметичность запорной иглы проверяется с помощью той же резиновой груши, которая создает аналогичное давление, что и топливный насос транспортного средства.

После проведения всех этих работ можно приступать к непосредственной регулировке карбюраторной системы.

Регулировка холостого хода на карбюраторе ВАЗ 2105 и 2107

Для выполнения этой процедуры необходимо осуществить следующие действия:

  1. Предварительно прогреть силовой агрегат до рабочей температуры.
  2. Выставить максимально возможное число оборотов – для этого используется так называемый винт качества. Показатели должны превышать норму на сто оборотов в минуту.
  3. С помощью того же винта активируется работа двигателя и происходит окончательная регулировка оборотов.

Естественно, что карбюратор должен находиться на своем рабочем месте и быть полностью подключен.

Регулировка пусковой системы

Этот этап также проводится относительно легко и у опытного водителя не должен вызвать особых проблем:

  1. Предварительно снимается воздушная фильтрационная система.
  2. Запускается мотор, подсос подтягивается на себя.
  3. Воздушная заслонка в принудительном порядке открывается на одну треть.
  4. Обороты силового агрегата устанавливаются на значение 3200-3600.

Затем остается только вернуть преграждающую заслонку в первоначальную позицию и понизить число оборотов на 300 единиц от изначального уровня.

Регулировка поплавковой системы

Изначально важно проверить правильность расположения поплавка. Если наблюдается его некоторое смещение, то исправить ситуацию может специальный кронштейн-держатель. Дальше – следующая процедура:

  1. Снять крышку, закрывающую камеру.
  2. Немного сдвинуть в сторонку поплавок и потянуть за специально-предназначенный для этого язычок фиксирующего кронштейна.
  3. Таким действием добиться состояния системы, когда визуально наблюдаемый промежуток между поплавком и прокладкой крышки будет равно 6-7 миллиметрам.

Если при наблюдении состояния погружения этот просвет будет более одного-двух миллиметров, то придется менять игольчатый клапан, так как его игла полностью вышла из строя.

Заключение

Фактически это все процедуры, которые следует проводить для того, чтобы карбюратор транспортного средства всегда работал исправно и максимально эффективно. Как видно из описания, для регулировки подобной системы совсем не обязательно проводить демонтажные работы. Только в случае с поплавковой камерой, если есть подобная необходимость, можно предварительно выполнить демонтаж. Тем не менее, это совершенно не обязательно.

Отвечают специалисты — журнал За рулем

КЛУБ АВТОЛЮБИТЕЛЕЙ

/ОТВЕЧАЮТ СПЕЦИАЛИСТЫ

На АвтоВАЗе:

СЕРГЕЙ ОСИПОВ — ИНЖЕНЕР ОТДЕЛА ТОПЛИВНОЙ АППАРАТУРЫ И ТОКСИЧНОСТИ

Подскажите, из-за чего на холостом ходу бывают нестабильны обороты двигателя с карбюратором ДААЗ 2107–1107010? Чем конструктивно такой карбюратор отличается от 2107-1107010-20?

Причин может быть несколько: «перелив» карбюратора из-за повышенного уровня топлива в поплавковой камере либо негерметичности игольчатого клапана; неправильная регулировка положения дроссельной заслонки первой камеры (заслонка приоткрыта). Отрегулируйте положение заслонки упорным винтом — так, чтобы на холостом ходу она была полностью закрыта. На карбюраторах типа «Озон» в таком режиме и воздух, и топливо подаются только через систему холостого хода. Бывают дефекты у электронного блока управления (БУЭМ).

Теперь об отличиях двух карбюраторов. Это две модификации одной модели. Отличаются они только принципом управления холостым ходом.

Карбюратор 2107–1107010 имеет ЭПХХ (экономайзер принудительного холостого хода). Вместо упорного винта-заглушки в нижней части карбюратора (в канале холостого хода) ввернут клапан, отсекающий топливовоздушную смесь в режиме принудительного холостого хода (торможение двигателем). У карбюратора 2107-1107010-20 нет ЭПХХ, он оборудован топливным жиклером холостого хода с электромагнитным запорным клапаном, отсекающим подачу топлива при выключенном зажигании.

На моем VAZ 2106 с карбюратором «Озон» не удается отрегулировать холостой ход, мотор работает крайне неустойчиво. На СТО мастер обнаружил, что в системе холостого хода вместо кольцевого распылителя с восьмью отверстиями установлено сплошное кольцо…

В 1998 году ДААЗ модернизировал систему холостого хода в карбюраторах типа «Озон» для «классики». Для упрощения производства кольцо с восьмью отверстиями заменено усеченным диффузором. В результате положение винта количества топливовоздушной смеси заметнее сказывается на регулировке холостого хода: вращать винт надо очень аккуратно (поворачивать на небольшой угол), но добиться устойчивой работы двигателя тем не менее можно.

При минусовой температуре мотор VAZ 21063 с карбюратором 2105-1107010-20 во время прогрева глохнет через три-четыре минуты после пуска. А через две минуты заводится и исправно работает. Уровень топлива в норме…

Дело, вероятнее всего, в телескопической тяге пускового устройства, которая заедает и приоткрывает воздушную заслонку меньше требуемой величины. Проверьте работу тяги и, если потребуется, устраните заедание, промыв тягу бензином. Распространенная ошибка — прибегнуть к смазке. Этого делать ни в коем случае нельзя — налипшая на смазку пыль тягу заклинивает.

Могут быть и другие причины, например, неправильно отрегулированные пусковые зазоры воздушной заслонки и дроссельной заслонки первой камеры или нарушение герметичности диафрагмы пускового устройства.

Двигатель VAZ 21043 в режиме холостого хода работал весьма неустойчиво, карбюратор не поддавался регулировке. Картина немного улучшалась лишь при обогащении смеси (СО до 2–4%).

Я просверлил отверстие диаметром 1 мм в дроссельной заслонке первой камеры возле выходного отверстия системы холостого хода. Также углубил на 1,5 мм посадочное место запорной иглы ЭПХХ и отключил его. Кроме того, пришлось отрегулировать положение подстроечного винта (закрытого заглушкой), который на заводе был завернут до упора. После такой доработки карбюратора двигатель работает ровно, содержание СО укладывается в норму с запасом.

Вы пошли по ошибочному пути. Не найдя и не устранив неисправность карбюратора, стали дорабатывать его так, чтобы он мог работать с имеющимся (кстати, легкоустранимым!) дефектом. Все было связано с неправильным положением подстроечного винта. Начинать следовало именно с него. И тогда бы не потребовалось тратить время на «доработку» карбюратора, в результате чего нарушена работа системы холостого хода. Теперь она перестала быть автономной, а значит, не избежать повышенного расхода топлива, особенно в условиях городской езды. Отказ же от системы ЭПХХ ведет к увеличению токсичности отработавших газов в режиме торможения двигателем.

На ОАО «АВТОДИЗЕЛЬ»

(Ярославский моторный завод)

ДМИТРИЙ БОЙКОВ — НАЧАЛЬНИК

БЮРО ГСМ

Какие моторные масла допустимо и рекомендовано применять в двигателях ЯМЗ?

Подобно многим производителям, Ярославский моторный завод имеет свою систему допусков: ЯМЗ-1-97 — для двигателей без наддува; ЯМЗ-2-97 — для двигателей с наддувом низкого давления; ЯМЗ-3-97 — для двигателей с наддувом высокого давления. Самые высокие из этих требований практически полностью вошли в стандарт Ассоциации автомобильных инженеров России ААИ 003–98. Моторное масло для двигателей ЯМЗ можно подобрать также по международной классификации API или руководствуясь таблицей масел, допущенных к применению. В двигателях, соответствующих требованиям Евро II (ЯМЗ-7511, 7601, 236БЕ2, 238БЕ2, 238ДЕ2), допускается применять масла выше группы Д по ГОСТ 17579. 1–85 (см. табл.) или масла, соответствующие группам CF-4, CG-4 по классификации API. В последнем случае периодичность замены масла может быть несколько увеличена.

В двигателях с наддувом низкого давления ЯМЗ-236М2, 238М2, 238Д, 238П допускается использовать масла группы Д по ГОСТ 17479.1–85, однако предпочтительнее масла, рекомендованные для двигателей Евро II. В двигателях без наддува допустимы масла группы Г2 по российской классификации: М-8-Г2(и), М-8-Г2(у), М-8-Г2(а), М-10-Г2(к), М-10-Г2(у), М-10-Г2(ки), М-6з/12-Г. Но и в этих двигателях лучше применять масла выше группы Д. При этом периодичность смены можно увеличить в два раза.

Регулировка карбюратора ВАЗ 2105

В данной статье рассмотрим то, как установить уровень топлива в поплавковой камере и как выполнить полную регулировку карбюратора ДААЗ на ВАЗ 2105. Автовладельцам таких автомобилей часто приходится настраивать уровень топлива в поплавковой камере, регулировать пусковое устройство и холостой ход, а также менять поврежденную диафрагму ускорителя когда заливает свечи.

Строение поплавковой камеры: 1 — поплавок, 2 — крышка карбюратора, 3 — прокладка, 4 — калибр, 5 — игольчатый клапан

Сначала рассмотрим, для чего нужен уровень. Его главная задача это обеспечивать правильную установку, рабочих элементов запорного устройства. Чтобы проверить уровень топлива в поплавковой камере 1, нужно использовать калибр 4. Для этого потребуется установить калибр перпендикулярно крышке 2, а прокладку 3 держим горизонтально вверх поплавками.

Как производится регулировка пускового устройства?

Пусковое устройство: 1 — диафрагма, 2 — регулировочный винт, 3 — шток диафрагмы, 4 — рычаг управления воздушной заслонкой, 4.1 — нижний профиль паза рычага 4 для ограничения максимального приоткрывания воздушной заслонки, 4.2 — верхний профиль паза, отвечающий за механическое открытие воздушной заслонки, 4.3 — кромка рычага для обеспечения пускового зазора дроссельной заслонки первой камеры, 5 — воздушная заслонка, 6 — рычаг воздушной заслонки, 7 — возвратная пружина воздушной заслонки, 8 — тяга привода воздушной заслонки, 9 — стопор регулировочного винта, 10 — регулировочный винт дроссельной заслонки первой камеры, 11 — рычаг привода дроссельных заслонок, 12 — дроссельная заслонка первой камеры

Если повернуть рычаг 4 управляющий воздушной заслонкой 5 против часовой стрелки до отказа, воздушная заслонка полностью закроется из-за воздействия пружины 7. В том случае, если заслонка не закрывается нужно устранить причину заедания.

Как только воздушная заслонка будет полностью закрыта, нужно нажать до упора на шток 3 пускового устройства. В результате чего, воздушная заслонка 5 будет открываться на 3,0 мм. При необходимости нужно регулировать зазор винтом 2.

Если воздушная заслонка полностью закрыта, то дроссельная заслонка 12 1-ой камеры будет приоткрыта на 1,1 мм.

Регулировка холостого хода на 2105

Регулировка холостого хода должна происходить на двигателе прогретом до рабочей температуры, 90–95° С, так же не забудьте проверить полностью ли открыта воздушная заслонка и правильно ли установлен угол опережения зажигания.

Регулировка холостого хода карбюратора 21051-1107010 выполняется винтами:

Расположение винтов

  1. – винт, регулирующий количества смеси;
  2. – винт, регулирующий состав смеси;
  3. – уплотнительное кольцо;
  4. – заглушка регулировочного винта.

Элементы, которые позволяют непосредственно произвести регулировку холостого хода: винт регулирующий состав смеси, а так же винт 1 регулирующий количество смеси. Винт 2 закрывается заглушкой 4. Чтобы добраться до него, понадобится открутить заглушку.

Порядок выполнения

  1. Для начала винтом 1 регулировки количества смеси, нужно установить частоту вращения двигателя коленвала по тахометру 750–800 об/мин.
  2. Дальше винтом 2 который отвечает за состав смеси, в выхлопных газах нужно получить концентрацию окиси углерода примерно 0,5–1,2%. Для измерения CO применяют пятикомпонентный газоанализатор (используется, как правило, только на СТО). В гаражных условиях, начинать регулировку нужно с того, что полностью закрутить оба винта, а потом по чуть-чуть откручивать их на 2-3 оборота.
  3. Затем винтом 1 начинаем восстанавливать частоту вращения коленвала до 750–800 об/мин.
  4. Винтом 2 восстанавливаем концентрацию СО до 0,5–1,2%. Понять, правильно ли выставлена концентрация можно на слух, когда двигатель начинает работать стабильно.
  5. Как завершите регулировку, нужно резко нажать на педаль газа, после отпустите ее, если все сделано правильно двигатель без перебоев увеличит частоту вращения коленвала, а при уменьшении оборотов он не должен заглохнуть, Если все таки заглох, винтом 1 понадобится увеличить частоту вращения коленвала. Не забудьте поставить заглушку.

Когда такая настройка холостого хода безрезультатна, и вам не удается добиться желаемой стабильности работы двигателя, то причина может быть в подсосе воздуха из под прокладки фланца карбюратора. В результате двигателю не хватает топлива. Поэтому нужно его устранить либо, как вариант, немного расточить топливный жиклер в электромагнитном клапане. А затем повторить настройку.

Если при запуске холодного мотора заливает свечи (двигатель глохнет через несколько секунд после старта, или не заводится вообще), при том что свечи в порядке, не обязательно виновата неправильная настройка карбюратора — скорее всего проблема в диафрагме ускорителя. Поэтому чтобы не возникло проблем при регулировке карбюратора проверьте ее целостность и при необходимости замените.

Замена диафрагмы

Замена диафрагмы ускорителя

Характерные повреждения диафрагмы:

  • потертости и дыры;
  • потрескивания;
  • расслоения материала.

Порядок замены

С помощью отвертки выкручиваем в крышке 4 винта. Отвинчиваем болт ключом на “8” и отсоединяем крышку. Вытаскиваем пружину, диафрагму и шток. После этого устанавливаем новую, все ставим в обратном порядке и настраиваем пусковое устройство.

Спрашивайте в комментариях. Ответим обязательно!

2104, 2105, 2106, 2107, 2121, 21213

Регулировка карбюратора ВАЗ может потребоваться в различных случаях: после его ремонта, после ремонта газораспределительного механизма, системы зажигания и даже смены загрязненного воздушного фильтра. Еще одной причиной является переход на зимние условия эксплуатации автомобиля или, наоборот, на летнюю эксплуатацию. Следует иметь в виду, что правильно и точно отрегулировать карбюратор ВАЗ можно только при помощи специального прибора – газоанализатора.

Такой прибор имеется в распоряжении работников СТО, выполняющих работы по ремонту и регулировке карбюраторов.

А как отрегулировать карбюратор ВАЗ своими руками без специальных приборов? Перед началом регулировки карбюратора ВАЗ-2106, равно как и для регулировки карбюратора ВАЗ-2104, необходимо выполнить несколько обязательных условий. Первое: газораспределительный механизм двигателя должен быть исправен и отрегулированы зазоры его клапанов. Второе: работы должны выполняться с исправной системой зажигания и установленными новыми или полностью рабочими свечами. Третье немаловажное условие – сам карбюратор Озон должен быть исправен, очищен и отрегулирована его поплавковая камера.

Регулировка уровня топлива в поплавковой камере показана в видеоролике автолюбителя Константина Овчинникова из Украины.

Собственно регулировка карбюратора ВАЗ-2105 заключается в настройке устойчивых оборотов холостого хода в заданном диапазоне. Особенностью карбюраторов Озон является автономная система холостого хода, то есть подача топлива в двигатель на этом режиме осуществляется в обход дроссельных заслонок. Регулировка оборотов холостого хода выполняется при помощи винтов количества топливной смеси (1) и качества топливной смеси (2).

Она должна выполняться на двигателе, прогретом до рабочей температуры (порядка 80 град.). Это можно сделать и в процессе настройки карбюратора. На неработающем двигателе оба винта заворачиваются до упора, а затем винт количества смеси отворачивается на 3 оборота, а винт качества смеси на 4-5 оборотов. Запускается двигатель и винтом количества (закручивая или откручивая его) выставляются обороты двигателя в районе 800 об/мин. Лучше, если эту величину можно определить с помощью стробоскопа или тахометра на приборной панели. После этого, закручивая винт качества смеси (тем самым, обедняя топливо-воздушную смесь) определяем при каком положении обороты двигателя начинают падать и становятся неустойчивыми. От этого положения отворачиваем винт качества смеси на 0,5 – 1 оборот, несколько обогащая смесь для устойчивой работы мотора на холостых оборотах. Можно попробовать перегазовать двигатель, чтобы убедиться, что обороты холостого хода остаются устойчивыми и находятся в диапазоне 800 (+50-50) об/мин.

Приведенные выше операции можно повторить 2-3 раза, чтобы убедиться в правильном результате. Вообще говоря, задачей регулировки карбюратора является устойчивая работа двигателя на соответствующих холостых оборотах при максимально обедненной топливо-воздушной смеси и, соответственно, самом низком уровне СО.

Все описанное справедливо и для регулировки карбюратора ВАЗ-2121. На автомобиле ВАЗ-2107 установлен Озон с экономайзером принудительного холостого хода, но регулировка карбюратора ВАЗ-2107 производится так же. А вот регулировка карбюратора ВАЗ-21213 несколько отличается, т.к. на этой модели установлен карбюратор Солекс.

Как настроить на ваз 2105 карбюратор дааз

Ваз2102 ваз2104 ваз2105 ваз2106. Как выставить зажигание ваз 2105 правила работы. Мы выставили зажигание теперь необходимо проверить правильно выполнена настройка. Как делается регулировка карбюратора ваз2105 карбюратор любом транспортном средстве. Проверяем щупом зазор между рычагом кулачком восьмого клапана. Z контактное зажигание ваз. Карбюратор инжектор ремонт карбюратора ваз 2105 как настроить систему впрыска карбюратор ваз 2105 его устройство правила настройки. Как отрегулировать зажигание ваз2107 ваз2106 ваз2105. Всем привет этой записи будут даны рекомендации настройке карбюратора озон 2105 2107.Кроме того такие машины как ваз2105. Настройка народным. Порядок регулировки клапанов ваз 2105 настройка зазоров клапанов своими руками на. Система зажигания включает себя. Сначала нужен будет ключ чтобы провернуть вал часовой стрелке совпадение меток шкиве распредвала его корпусе что будет соответствовать концу такта сжатия 4ом цилиндре. Контактной пары картинка будет такой как фото. Если владелец отечественного транспортного средства знает как настроить карбюратор ваз2105 надеется только себя чткое соблюдение инструкции должен понимать что безграмотное изменение любых параметров агрегата способно сильно усугубить существующую неисправность или вовсе грозит. А как настроить бесконтактное. Подробная инструкция картинках регулировки развала схождения автомобилях ваз. Как показано схеме. Дааз устанавливалась ваз 2105 также ваз 2107. Карбюратор ваз 2105 озон применяется для функционирования двигателя известной многим россиянам пятерки которая выпускалась годах. Перед тем как настроить трамблер выставить бесконтактное зажигание ваз бсз необходимо понимать чем чревата его неправильная настройка. Вряд все могут хорошо разбираться этом непростом деле. После ремонта карбюратора ваз 2105. Как выставить зажигание ваз 2105 уверен что многих интересует конструкция системы. Настроить карбюратор ваз2105 непросто. Громкий хаотичный стук двигателе свидетельствует необходимости регулировки клапанов. Основные системы карбюратора ваз 2105. Установка момента зажигания угла опережения зажигания двигателях автомобилей ваз 2101. Видео руководство регулировке света фар ваз 2104 2105 2107 обслуживание ремонт. Поэтому вопрос как выставить зажигание ваз 2105 является актуальным только для владельцев пятерок для всех автомобилистов принципе. Ремонт карбюратора ваз 2105 как настроить систему впрыска жигули пятой модели выпускали с. Регулировка настройка фар ваз 2114 своими. Регулировка холостого хода карбюраторов 2105 2107 озон модификаций относится числу. Как самостоятельно отрегулировать карбюратор ваз2105. Настройка регулировка. На карбюраторах ваз типа озон. Подробная инструкция картинках регулировки замков дверей автомобилях ваз 2101 ваз. Чтобы настроить совершенно необязательно производить демонтаж карбюраторного устройства автомобиля. На автомобиле ваз2105 устанавливается карбюратор. 2013 подбираем жиклры гдс карбюратор дааз 2105 для роботы ваз 2106. В каких случаях ваз 2105 производится регулировка зажигания как выставить зажигание на. Старые модели ваз как правило. Для проверки регулировки уровня топлива поплавковой камере автомобиле ваз 2105. А вот всех остальных бедах можно винить карбюратор ваз 2105 настройка. Карбюратор ваз 2105 настройка. В статье подробно рассмотрен процесс установки момента зажигания автомобиле ваз 2105. Автомобили ваз 2105 несмотря что они явно устарели вс. Как отрегулировать зажигание ваз2107 без стробоскопа с. Несложная инструкция для тех кто знает как отрегулировать карбюратор ваз 2105. Как правильно выставить зажигание ваз 2105. Как выставить зажигание ваз 2105 интересует многих начинающих автолюбителей. Регулировка карбюратора ваз 2103 2105. Регулировка сводится установке правильного зазора между коромыслами клапанов кулачками распределительного вала. В статье узнаете том как ваз 2105 карбюратор настроить верно. Карбюратор является достаточно сложным очень точным агрегатом поэтому четкое выполнение основных функций зависит строгого соблюдения параметров установленных заводе последующей настройки. Последовательность действий для настройки. Узнаем как отрегулировать карбюратор автомобиле ваз 2106 когда нужна настройка узла и. На автомобилях ваз 2107 стоят. Устанавливаемым эти машины. На автомобилях ваз2105 устанавливается. Регулировку клапанов автомобиля ваз 2105 производят холодном двигателе. Ваз 2105 как снять коробку передач отрегулировать выставить зажигание ваз 2105 2106 2107 можно научиться нашему видеоуроку. Как произвести регулировку карбюратора автомобиля ваз 2105 снимая его автомобиля. Как правильно настроить карбюратор ваз 2107 2109 регулируем пусковое устройство. Сложное устройство как. Видео руководство регулировке зажигания выставить зажигание ваз 2105 2106 2107 как. Старые или классические модели ваз как правило комплектовались карбюраторами марки
Ремонт карбюратора ваз 2105 как настроить систему впрыска. Таким способом производится регулировка карбюратора ваз2105 холостом ходу. На приборной панели автомобиля ваз 2105 нет тахометра что для многих автолюбителей создает. Как настроить карбюратор. Автомобиль ваз2105. Теперь можно приступать регулировке последовательность регулировки выглядит как рисунке ниже. Не менее важным моментом регулировке карбюратора ваз 2105 является регулировка уровня. C684 как настроить клапаны ваз 2105. Если плохо понимаете как работает карбюраторная система впрыска даже пробуйте проводить ремонт или настройку самостоятельно. Подбираем жиклры гдс карбюратор дааз 2105 для роботы ваз 2106 другие видео канала На иглу. Как настроить трамблер обслуживание. Регулировка электронного зажигания ваз 0809. Теперь надо вставить трамблер

Карбюратор ДААЗ-2105: описание, устройство и регулировка

Эти модели двухкамерных карбюраторов устанавливались на бензиновые двигатели ВАЗ-01-05. Карбюратор ДААЗ-2105 спроектирован и изготовлен на базе Озонового агрегата. За время популярности эта модель сохранила высокое качество. Карбюратор очень надежен и в то же время прост. Конструкция позволяет автовладельцу самостоятельно настраивать работу и устранять различные неисправности. Разберем устройство, основы регулировки и несложный ремонт этого механизма.

Назначение

Важнейшей функцией этого устройства в автомобиле является приготовление и дозирование смеси топлива и воздуха при любых условиях работы двигателя. Карбюратор ДААЗ-2105 также выполняет следующие функции. При этом обеспечивается холодный запуск двигателя, подача ограниченных порций топлива на холостом ходу, приготовление и подача эмульсии во впускной коллектор двигателя на режимах работы двигателя, дозирование порций смеси в зависимости от угла открытия двигателя. дроссельные заслонки, впрыск дополнительного бензина при разгоне автомобиля и при нажатой педали газа до конца поворота.



Устройство

В устройстве карбюратора ДААЗ-2105 можно выделить три основные части. Это крышка, основной блок, а также корпус, в котором расположены дроссельные заслонки.


Крышка карбюратора имеет встроенную систему запуска — она ​​полуавтоматическая. Также в крышке находится фильтр тонкой очистки топлива, игольчатый клапан и поплавок, трубка эко-регулятора. Крепление верхней крышки к середине карбюратора осуществляется пятью винтами.

Основная часть имеет более сложное устройство.Имеется поплавковая камера для топлива, здесь же построена основная система учета, состоящая из воздушных и топливных форсунок и диффузоров — больших и малых. В средней части также установлен диафрагменный ускорительный насос с шаровым краном, каналы для питания переходной системы и холостые каналы. В средней части расположен вакуумный привод дроссельной заслонки второй камеры.


В нижней части карбюратора ДААЗ-2105 установлены оси заслонок, а также винты для регулировки срабатывания.Это винты количества смеси и токсичности. Кроме того, нижний блок имеет множество каналов для системы холостого хода, переходной и пусковой систем. Нижняя часть карбюратора крепится к средней основной части винтами.

Принцип работы

Если автомобилисты не понимают основных принципов работы карбюратора, то ремонт и регулировка могут быть затруднены.


Принцип работы механизма основан на том, что двигатель своими поршнями создает разрежение.То есть топливо всасывается потоком воздуха. Топливо дозируется за счет наличия жиклеров — это мелкие детали с калиброванными отверстиями. Они расположены внутри каналов карбюратора и способны пропускать только определенное количество топлива или воздуха.

Система холодного пуска

Карбюратор ДААЗ-2105 начинает работать с системой пуска. Посредством рычага воздушной заслонки канал закрывается, а дроссель приоткрывается на некоторый зазор.

В двигатель одновременно поступает богатейшая смесь — она ​​подается из поплавковой камеры через патрубки основной системы дозирования и небольшой диффузор.Потом двигатель заводится. Чтобы предотвратить попадание большого количества жидкого топлива в цилиндры, вакуум приводит в действие мембрану стартера, и воздушная заслонка открывается.

Система холостого хода

Дроссели обеих камер плотно закрыты. Смесь подается через отверстия в стенках первичной камеры карбюратора. В это отверстие проходит канал холостого хода. Помимо жиклеров, внутри канала установлены винты регулировки карбюратора ДААЗ-2105. Нужно понимать, что любые регулировки этими винтами никак не влияют на работу основной системы учета.Этими винтами можно настроить только холостой ход.

Система переключения передач, GDS

Когда водитель нажимает на педаль акселератора, дроссельная заслонка слегка открывается. Топливо в двигатель поступает за счет разрежения через малый диффузор первой камеры и форсунки основной системы дозирования. При этом GDS еще не полностью функционирует, а система холостого хода все еще работает.


Если резко нажать на газ, запустится ускорительный насос. Он впрыскивает часть бензина через форсунку прямо в коллектор.Насос предназначен для устранения сбоев при трогании с места и разгоне автомобиля.

Дальнейшее увеличение скорости влечет за собой увеличение разрежения. Сила начинает втягивать мембрану, и она открывает толчок вторичной камеры. В работу вступают диффузор и сопла второй камеры.

Чтобы при полностью открытой второй камере отказов не было, карбюратор ДААЗ-2105 1107010 снабжен переходной системой. Она устроена аналогично системе холостого хода.Но отверстие для подачи горючей смеси выше закрытого дросселя второй камеры.

Типичные неисправности

Регулировкой карбюратора ДААЗ-2105 не устранить различные неполадки. Обычно регулировка выполняется один раз во время настройки. В случае неисправности не поворачивайте винты. Необходимо выяснить причину плохой работы, устранить ее и только потом регулировать.

К типичным неисправностям относятся проблемы с запуском двигателя, проблемы с холостым ходом, сбои с резким давлением на газ, отсутствие тяги, повышенный расход топлива.

Что нужно подготовить

Для регулировки карбюратора вам понадобится инструмент. Это отвертки с узким и широким шлицем, ключ на 10, ключ на 8, а также узкие плоскогубцы.

Амортизатор

Основная регулировка заключается в регулировке троса на спусковом крючке и регулировке усилия педали акселератора. Настроить тягу несложно — пластиковый наконечник устанавливают примерно напротив шарнира, закручивая его по резьбе. Для фиксации затяните гайку на 10 мм.


Конфигурация кабеля исполнительного механизма воздушной заслонки следующая.Рычаг воздушной заслонки в салоне полностью нажат, при этом воздушная заслонка должна быть полностью открыта. Трос продевается в проушины, а конец вставляется в соответствующее отверстие в защелке. Удерживая замок, затяните ригель ключом. При вытягивании и втягивании всасывания нужно следить за тем, чтобы заслонка полностью открывалась и закрывалась.


Далее проверяют, как открывается дроссель второй камеры. Мембрана и тяга должны быть в таком состоянии, чтобы их ход был достаточным для полного открытия заслонки.Если хода недостаточно, то откручиваем гайку, которая находится на штоке, и регулируем длину.

Холостой ход

Регулировка карбюратора ДААЗ-2105 1107010 происходит следующим образом. Винт токсичности смеси необходимо открутить примерно на 3,5 оборота. Номерной винт откручивается на 7 оборотов. С помощью пускового устройства запускается силовой агрегат. Если скорость высокая, их можно уменьшить, затянув числовой винт. Мотор необходимо прогреть.


Затем всасывающий патрубок полностью снимается и с помощью винта регулируется примерно 900 оборотов.Затем поверните винт качества. Они его крутят и развивают максимальную скорость. Нужно найти положение, при котором скорость будет максимальной. Это правильная позиция. При таком положении винта топливо сгорает максимально эффективно и холостой ход будет ровным. А если повернуть дальше, двигатель будет работать нестабильно.

Многие рекомендуют выставлять холостой ход карбюратора ДААЗ-2105-20 при свечах. При работе двигателя на холостом ходу с любой качественной смесью свечи будут черного цвета, поэтому доверять этому методу не стоит.

Карбюратор ДААЗ

Если вы являетесь автовладельцем ВАЗ «Классик» (от 2101 и до 2107), то вам часто приходилось решать, повысить динамику автомобиля или снизить расход топлива. Если мотор называют сердцем автомобиля, то карбюратор смело можно назвать сердечным клапаном. Расход топлива полностью зависит от настройки карбюратора. От правильной настройки зависит еще и динамика разгона

.

Карбюратор DAAS состоит из основных частей: диффузора, дроссельной заслонки, жиклера и поплавковой камеры.Если вам нужен карбюратор на замену, вы должны иметь возможность выбрать из большого количества карбюратора, который будет соответствовать определенным условиям и будет подходить для желаемой кубатуры двигателя. Самым почитаемым на сегодняшний день считается карбюратор ДААЗ. С 1970 по 1982 год устанавливался карбюратор ДААЗ 2101, 2103, 2106 производства Димитровского автомобильного завода. На смену старым пришли новые карбюраторы 2105-2107. Они уже улучшили систему по сравнению со своими предшественниками и получили новое название — «Озон».Это название говорит об экологичности карбюратора ДААЗ. Их инсталляция в наше время сделана на «Классику».

Если взять инструкцию по эксплуатации, то в правилах прописано, что регулировка карбюратора ДААЗ 2107 должна производиться регулярно, таким образом можно будет добиться экономии топлива, при этом работоспособность двигателя не будет потеряна. Карбюратор DAAS состоит из большого количества фрикционных деталей, которые при износе требуют обязательной регулировки.

Регулировка карбюратора DAAS состоит из нескольких этапов.Сначала нужно отрегулировать тяги привода. Для этого: откручиваем и снимаем воздушный фильтр с корпуса, измеряем длину между центрами наконечников тяги (она должна быть 80мм). При любом отклонении необходимо снимать наконечник. Используя ключ на 8, отпустите контргайку и поверните наконечник на требуемую длину. Теперь можно затянуть контргайку и установить тягу на место.

Необходимо проверить открытие первой дроссельной заслонки, когда педаль акселератора нажата до упора.Если этого не произошло, то рычаг этой заслонки имеет дополнительный ход.

С помощью отвертки снимаем пластиковую насадку с промежуточного звена продольной тяги. Теперь вам нужно отпустить стопорную гайку и уменьшить длину тяги. Ставим тягу на место и еще раз проверяем, как открывается заслонка.

При отпускании педали должно произойти закрытие дроссельной заслонки. Если это не помогло, то тягу нужно продлить. Для этого освободите крепление всасывающего кабеля.В машине нужно полностью выдвинуть ручку, которая управляет воздушной заслонкой. Чтобы заслонка открылась, нажмите на трехплечий рычаг и сразу затяните стопорный винт.

Теперь, потянув за ручку воздушной заслонки, закройте ее. Снова нажмите на ручку до упора. Убедившись, что заслонка полностью открыта, необходимо затянуть стопорный винт.

В любой модели автомобиля используется карбюратор с падающей струей. То есть воздух, попадая в карбюратор сверху, падает вертикально вниз.Происходит смешивание воздуха с топливом, поступающим через форсунки.

p>

Принцип работы карбюратора ВАЗ 2107 ДААЗ

1 — винт регулировки впускного клапана акппеляционного насоса; 2 — крышка карбюратора; 3 — отсадочная камера второй камеры переходной системы; 4 — воздушный жиклер переходной системы; 5 — воздушный жиклер экологического статута; 6 — мазут эко-пивной; 7 — основная воздушная губка второй камеры; 8 — Эко-эмульсионный котел; 9 — пневмопривод дросселя второй камеры; 10 — малый диффузор; 11 — куртки; 12 — нагнетательный клапан ускорительного насоса; 13 — ускорительный насос опрыскивателя; 14 — воздушная заслонка; 15 — главный воздушный кулачок первой камеры; 16 — отсадочная машина пускового устройства; 17 — воздушный жиклер холостого хода; 18 — устройство автоматического пуска; девятнадцать — электромагнитный клапан с топливным краном холостого хода; 20 — игольчатый клапан подачи топлива; 21 — топливный фильтр; 22 — штуцер подачи топлива; 23 — поплавок; 24 — винт заводской регулировки системы холостого хода; 25 — главный топливный бункер первой камеры; 26 — регулировочный винт качества рабочей смеси; 27 — регулировочный винт состава рабочей смеси; 28 — дроссель первой камеры; 29 — Корпус поплавковой камеры; 30 — дроссель второй камеры; 31 — корпус дроссельной заслонки; 32 — эмульсионная трубка; 33 — главный топливный домкрат второй камеры; 34 — клапан ускорительного насоса; 35 — впускной клапан ускорительного насоса; 36 — Рычаг привода нагнетательного насоса.

ВАЗ 2106 карбюратор ДААЗ 2107-1107010-20 устройство

На автомобиле ВАЗ-2106 карбюратор Озон на данный момент установлен ДААЗ модели 2107-1107010-20. Карбюратор ДААЗ 21053-1107010 применяется на автомобиле ВАЗ-21065 (модель на базе семейства карбюраторов Солекс).

Карбюратор Озон эмульсионный, двухкамерный, с падающим потоком. Имеет одну сбалансированную поплавковую камеру, две основные системы дозирования, устройство обработки (эко-статут) во второй камере, автономную систему холостого хода, переходные системы первой и второй камер, диафрагменный ускорительный насос с распылителем в первой. камера, электромагнитный запорный клапан одноходовой системы, золотник Устройство устройства картера газов В пазовом пространстве пневмопривод дроссельной заслонки второй камеры.Управление воздушной заслонкой первой камеры — ручное, с тросовым приводом. После запуска двигателя заслонка автоматически завинчивается пусковым устройством диафрагменного типа под действием разрежения во впускном трубопроводе. Карбюратор оснащен вакуумной арматурой для управления регулятором угла опережения зажигания.

Топливо подается в карбюратор через сетчатый фильтр и игольчатый клапан. Клапан механически связан с поплавком и поддерживает определенный уровень топлива в поплавковой камере.

Из поплавковой камеры топливо проходит через основные топливные жиклеры (первую и вторую камеры) в эмульсионные колодцы и эмульсионные трубки, где оно смешивается с воздухом, поступающим через главные воздушные жиклеры. Топливо-воздушная эмульсия через распылители попадает в малый и большой диффузоры карбюратора.

Топливный канал системы холостого хода перекрывается клапаном электромагнитной блокировки после выключения зажигания. Нормальное состояние клапана напряжения — открытый.

Система холостого хода отбирает топливо из эмульсионного колодца первой камеры.Топливо проходит через форсунку, конструктивно объединенную с электромагнитным запорным клапаном, и смешивается с воздухом, поступающим через воздушную струю холостого хода и открывающиеся отверстия первой камеры. Полученная эмульсия по двум каналам (один имеет калиброванное отверстие — более жирное, а другой — регулировочный винт, иначе называемый качественным винтом) подается в отверстие, перекрывая иглу винтового винта, где она дополнительно смешивается с воздухом. а затем через эмульсионное отверстие попадает во входной трубопровод.Состав смеси регулируется качественным шнеком.

При частичном открытии дроссельных заслонок (до включения в работу основной системы дозирования) топливно-воздушная смесь поступает в камеры через переходные отверстия — по два в каждой камере.

Eco-statute обеспечивает подачу топлива непосредственно из поплавковой камеры в распылитель Eco-status, который расположен в диффузоре второй камеры. Эко-статут включается в работу на режимах максимальной мощности, дополнительно обогащая рабочую смесь.

Насос ускорительный — диафрагменный, с механическим приводом от оси дроссельной заслонки первой камеры. При резком открытии заслонки топливная порция впрыскивается через распылитель в первую камеру карбюратора, обогащая смесь. Насос оборудован шаровыми кранами. Один клапан реверсивный — расположен в канале, соединяющем поплавковую камеру с полостью ускорительного насоса. Он открывается при заполнении полости насоса топливом и закрывается при впрыске топлива через диафрагму.Другой клапан находится в опрыскивателе. Он открывается под давлением впрыскиваемого топлива и закрывается под действием веса шара, как только прекращается подача топлива. Избыточное топливо при впрыске проходит через байпасный отсек обратно в поплавковую камеру.

Производительность насоса зависит от профиля кулачка, диаметра отверстия байпасного гиббера, профиля и длины регулировочной иглы в байпасном канале качания. Регулировка в процессе работы Ускорительный насос не подлежит.

Пусковое устройство состоит из воздушной заслонки, рычага управления воздушной заслонкой, телескопической тяги, тяги привода дроссельной заслонки, диафрагменного механизма и привода управления дроссельной заслонкой. При вытягивании рукоятки привода («SUPPACE») с места водителя воздушная заслонка закрывается, а дроссельная заслонка первой камеры открывается на 0,7-0,8 мм (пусковая установка). При первых пробоях в цилиндрах заслонка дроссельной заслонки передается на диафрагму, которая через шток и тягу открывает воздушную заслонку. Максимальное значение открытия заслонки регулируется упорным винтом диафрагмы, расположенным под завинчивающейся крышкой.

Регулировка и ремонт карбюратора ДААЗ 2107-1107010-20

ВНИМАНИЕ! Все работы по ремонту и регулировке карбюратора ВАЗ 2106, связанные с его частичной разборкой, а потому требующие чистоты и аккуратности, мы рекомендуем на снятом карбюраторе. Перед разборкой карбюратора небольшой жесткой щеткой с беспыльным волосом, смоченной бензином или керосином, удалите загрязнения с его внешней поверхности. Для этого удобно использовать аэрозольный баллончик «для промывки карбюратора» со специальным составом.Использованная тряпка должна быть чистой, не оставлять волокон и ниток.

Карбюратор целевых данных на ВАЗ 2106

Параметры Первая камера Вторая камера
Диаметр, мм:
диффузор 22 25
смесительная камера 28 36
Гиблер основного топлива 1,12 1,5
главный воздухозаборник 1,5 1,5
ползун на холостом ходу 0,5 0,6
наружный воздушный стабилизатор 1,7 0,7
топливная губка Econostata 1,5
эко-статус воздушной подушки 1,2
эмульсионный гиббер Economist 1,5
панк Air Gibrel 0,7
gykler Пневматический дроссель 1,5 1,2
Отверстия для распылителя насоса 0,4
экспозиция Jicker Accelerator Pump 0,4
Подача ускорительного насоса на 10 полных ходов, см. 3 7 ± 25%
Номер испытания распылением смеси 3,5 4,5
Калибровочный номер эмульсионной трубки F15 F15
Расстояние поплавка от крышки карбюратора с прокладкой, мм 6.5 ± 0,25.
Зажимы демпферов для регулировки пускового устройства, мм:
воздух 5,5 ± 0,25.
дроссельная заслонка 0,9–1,0

Подъемник — это устройство для точного дозирования топлива, воздуха или их смесей (эмульсий). Дозировка происходит через калиброванное отверстие в челюсти. На карбюраторах 2105, озон 2107 в разных системах 13 заедов. Учитывайте их целевые данные и расположение на карбюраторе.Эта информация может быть полезна при проверке соответствия кредитов ставкам, настройке карбюратора на минимальный расход топлива или, наоборот, настройке увеличения мощностных характеристик двигателя путем выбора джеков.

Какой ты стоишь (размеры)

Параметры и тарифные данные карбюраторов ДААЗ 2107-1107010 Озон и 2107-1107010-20 Озон

Основные системы дозирования

Диаметр камеры смешения

1-я камера — 28 мм

2-я камера — 32 мм

Диаметр узкой части большого диффузора

1-я камера — 22 мм

2-я камера — 25 мм

Маркировка малого диффузора

1-я камера — 3.5

2-я камера — 4,5

Диаметр ГТВ

1-я камера — 1,12 мм

2-я камера — 1,50 мм

Диаметр главных воздуховодов

1-я камера — 1,50 мм

2-я камера — 1,50 мм

Система холостого хода и переходные системы

Диаметр топливного бикера на холостом ходу

1-я камера — 0,50 мм

Диаметр воздушного гибера холостого хода

1-я камера — 1,50 мм

Диаметр топливного гиббера переходной системы 2-й камеры — 0.6 мм

Диаметр воздушного гибера переходной системы 2-й камеры — 0,7 мм

Насос акцепторный

Диаметр распылительного отверстия — 0,4 мм

Производительность за 10 нажатий — 7,0 ± 1,75 см3

EcoPostat (2-я камера)

Диаметр мазута — 1,50 мм

Диаметр воздушного гиббера — 1,20 мм

Диаметр эмульсии гиблера — 1,50 мм

Пневматический карбюратор камеры дрейфа

Диаметр воздухозаборника

1-я камера — 1.50 мм

2-я камера — 1,20 мм

Регулировка

В первую очередь следует провести детальный осмотр, при этом все должно быть вымыто и очищено от грязи и других недостатков.

После необходимо очистить сетчатый фильтр и промыть поплавковую камеру.

И в заключение — регулировка поплавковой системы (1), пускового механизма (2) и холостого хода (3).

Внимание! Выполнение данных работ не требует демонтажа карбюратора.

Проверка сетчатого фильтра, расположенного перед входом в поплавковую камеру, проводится не реже одного раза в 60 000 км пробега.

Замена

Основная проблема, которая периодически возникает в работе карбюратора ВАЗ 2107 — засоряются куртки, вследствие чего происходит их проходимость. Для обслуживания рекомендуется продуть или промыть их специальной жидкостью, которой промывается карбюратор. Согласно инструкции по применению этих жидкостей, жиклеры можно обрабатывать поверхностно, не разбирая карбюратор.Аналогичным образом можно выполнить и продувку.

Часто этих мер бывает достаточно для восстановления работоспособности топливной системы ВАЗ 2107. Но при значительном засорении все же требуется разборка карбюратора с попеременным закручиванием и промывкой жиклеров. Лучше делать это на ровной поверхности, застеленной газетой или чистым порогом, чтобы большое количество мелких деталей, из которых состоит карбюратор, не потерялись и не перепутались.

После очистки и сборки рекомендуется регулировка на холостом ходу и под нагрузкой.Для этого используются специальные регулировочные винты. Сначала регулируют обороты в режиме холостого хода, добиваясь стабильной работы двигателя на оборотах 800-1000 об / мин. После этого проверяется работоспособность двигателя под нагрузкой, отсутствие отказов при переходе с холостого хода на максимальные обороты. При их появлении винт качества увеличивает количество топлива в смеси, одновременно доводя количество количества для установки холостого хода до заданного ранее значения.

Как правило, карбюраторы марки: Solex, Weber и Ozone, их популярность за долгие годы работы не уменьшилась, а наоборот, увеличилась.Однако, как и все в этом мире, карбюраторы со временем выходят из строя и нуждаются в ремонте, чистке, а также настройке, что, в свою очередь, «загружает» автовладельцев, требуя от них определенных знаний и свободного времени.

В целях экономии времени и денег предлагаю вашему вниманию подробную инструкцию, как почистить карбюратор, произвести его обслуживание, а также как отрегулировать карбюратор ВАЗ 2107.

Что такое карбюратор И «что такое» это ест? »

Принцип работы карбюратора разных производителей По сути, одинаков, его задача — создать топливную смесь, смешивая в определенных пропорциях с топливом и воздухом, после чего она подается в камеру сгорания, где и происходит возгорание… ну думаю, тогда поймете !?

Карбюраторы бывают трех видов: поплавок — это, наверное, самый распространенный среди всех, хвоя и барбарис — довольно редкое явление.

В сегодняшней статье поговорим о карбюраторе Озон, который устанавливается на ВАЗ 2107. После этого вы узнаете, как чистить карбюратор и как настраивается карбюратор ВАЗ 2107. Прежде чем начать что-то понимать, дело в том, что некоторые модификации карбюраторов могут существенно отличаться от установленных на аналогичную модель автомобиля.

  1. ДААЗ 2107-1107010 — устанавливались на ВАЗ 2105, а также ВАЗ 2107.
  2. ДААЗ 2107-1107010-20 — устанавливались, как правило, на новые ВАЗ 2106 ВАЗ 2103.
  3. ДААЗ 2107-1107010- 10 — устанавливается на моторы или ВАЗ 2103 без вакуумного корректора с распределителем зажигания.

Рассмотрим основную часть карбюратора ВАЗ 2107

  1. Автономная система холостого хода.
  2. Поплавковая камера.
  3. Распределительный клапан холостого хода.
  4. Econostat.
  5. Система дозирования.
  6. Дроссельная заслонка.
  7. Отсек отвода газа резца.
  8. Переходная система обеих камер.

Этих знаний достаточно, чтобы почистить и отрегулировать карбюратор ВАЗ 2107. Больше знать — нет необходимости, хотя это не мешает общему развитию.

Теперь рассмотрим, как устроен карбюратор, обеспечивающий распределение топливовоздушной смеси:


Регулировка карбюратора Производится после чистки и сборки.Перед тем, как приступить к разборке и чистке, предлагаю вспомнить главную поговорку любого автомеханика — «Не будь лихо, пока тихо», нужно не лазить там, где все в порядке, или разбирать то, что не в порядке. связанные с поломкой.

Как правильно отрегулировать карбюратор ВАЗ 2107

  1. В первую очередь следует произвести детальный осмотр, при этом все должно быть отмыто и очищено от грязи и других недостатков.
  2. После необходимо очистить сетчатый фильтр и промыть поплавковую камеру.
  3. Далее необходимо прочистить воздушные форсунки.
  4. И в заключение — регулировка поплавковой системы (1), пускового механизма (2) и холостого хода (3).

Внимание! Выполнение данных работ не требует демонтажа карбюратора.

Проверка сетчатого фильтра, расположенного перед входом в поплавковую камеру, проводится не реже одного раза в 60 000 км пробега.

Как проверить сетчатый фильтр

Это делается следующим образом.Воспользуйтесь возможностью ручной замены топлива и залейте в поплавковую камеру горючее, тогда вы сможете увидеть, как закрывается запорный клапан. Отодвинув верхнюю крышку фильтра, снимите вентиль. Его необходимо тщательно обработать в растворителе, а затем высушить сжатым воздухом.

Когда двигатель некорректно ведет себя при нагрузках, сбоях или потере мощности, или авто «плохо реагирует на педаль», скорее всего, у вас проблемы с подачей топлива. К тому же часто причиной того, что становится неисправный сетчатый фильтр.

Важно! Подложите дно поплавковой камеры с помощью пластичной или другой тряпки — это категорически запрещено, так как после такой очистки на дне камеры может остаться незаметное для глаза волокно, которое во время работа будет освещена вашими струями.

Очистка поплавковой камеры производится резиновой грушей с последующей сушкой таким же образом сжатым воздухом.

Проверка герметичности запорной иглы производится грушей, так как сила давления, возникающая при ее сдавливании, равна давлению в топливном насосе.Устанавливая крышку карбюратора, нужно убедиться, что поплавки находятся в верхнем положении. При установке вы должны почувствовать сильное давление, после этого нужно внимательно прислушаться к карбюратору, нет ли утечки воздуха. В случае хотя бы малейшей протечки необходимо заменить иглу и корпус клапана.

Регулировка карбюратора ВАЗ 2107: Поплавковая система

Для регулировки поплавковой системы необходимо сделать следующее:

  1. Проверить положение поплавка, при необходимости выровнять кронштейн держателя.Это необходимо для правильного равномерного опускания поплавка в камеру.
  2. Далее — регулировка при закрытом игольчатом клапане. Откройте крышку камеры, затем отодвиньте поплавок и медленно потяните язычок кронштейна. Задача — добиться необходимого значения между крышкой крышки и поплавком, оно должно быть в пределах 6-7 мм, ни в коем случае уже не меньше. В состоянии пикирования более 1-2 мм, если больше, то иглу можно считать неисправной.

Расстояние между иглой и поплавком при открытом игольчатом клапане должно быть 15 мм.

Эту процедуру можно проводить на разобранном карбюраторе или непосредственно на двигателе.

Регулировка карбюратора ВАЗ 2107: Система запуска

Для того, чтобы отрегулировать систему запуска, необходимо снять воздушный фильтр, после чего нужно запустить двигатель и вытащить саблики на себя.

Откройте воздушную заслонку принудительно на 1/3, затем установите скорость 3200-3600 в минуту.

После этого отпустите воздушную заслонку и установите скорость вращения на 300 меньше начальной.

Как отрегулировать холостой ход карбюратора ВАЗ 2107

Для регулировки холостого хода Вам необходимо прогреть двигатель до рабочей температуры После этого качественным винтом выставить максимальное количество оборотов, с помощью номера количественного винта выставить значение до 100 об / мин. выше нормы. Запустите двигатель с помощью качественного винта, отрегулируйте скорость.

& nbsp.

Работа двигателя вашего автомобиля, в первую очередь, зависит от того, на каком двигателе установлен двигатель. А если быть более точным, то что такое топливно-воздушная смесь. И очень важно, чтобы правильное количество воздуха смешивалось с определенным количеством топлива. Ведь при соблюдении пропорций двигатель будет выдавать максимальную мощность при относительном КПД. А это зависит от того, как отрегулировать карбюратор на ВАЗ 2107. Ведь за воздух отвечает именно карбюратор.

Это можно сделать несколькими способами, в зависимости от разновидности карбюратора. Они мембранные, поплавковые, игольчатые. Что касается карбюраторов автомобилей ВАЗ 2107, то они относятся к поплавковому типу.

Если вы желаете увеличить срок службы мотора, а также его КПД, следует обратить должное внимание на состояние и настройку такого агрегатного узла, как карбюратор.

Модификация карбюратора

Первое, что вам нужно сделать перед тем, как приступить к регулировке карбюратора на вашем автомобиле — выяснить, какая модель на нем стоит:

  • Наличие вакуумного корректора зажигания говорит о том, что перед вами двигатель ВАЗ 2103/2106 и карбюраторная модификация 2107-1107010-20.
  • Если у вас двигатель «шестерка», но нет корректора, то перед вами карбюраторная модификация 2107-1107010-10.

Признаки неисправности

Для решения проблемы необходимо знать признаки и причины ее возникновения. Учитывая, что работа карбюратора напрямую влияет на динамические качества автомобиля, можно отметить следующие признаки неисправности:

  1. Двигатель жесткий, долго может «чихнуть».
  2. Во время прессов под давлением могут наблюдаться рывки, провалы в работе двигателя, машина может дергаться.
  3. Тяжелый и долгий разгон, как ни давили на газ.
  4. Аномальный «воравьё» двигателя (с).

Если вы начали следить за одним или несколькими признаками этого списка, значит, вы должны были сделать регулировку карбюратора.

Наилучшее качество регулировки вы получите, если снимете карбюратор с машины. Во время работы его нельзя использовать для чистки форсунок из шерсти, тканей и других видов проволоки.

Регулировка поплавковой системы

После того, как вы сняли карбюратор, лучше всего сначала отрегулировать систему поплавка.

Если поплавок правильно отрегулирован, то его ход будет в пределах 6,5 мм с одной стороны и 14 мм с другой. Вам не составит труда отрегулировать его, вы можете воспользоваться шаблоном проверки, установив камеру вертикально. Таким образом, поплавок будет немного соприкасаться с шаром клапана, но не будет оказывать на него давления.

Если вы заметили, что не соответствует 6.5 мм, затем следует немного согнуть игольчатый клапан, чтобы получить необходимое значение.

Затем отрегулируйте уровень открытия игольчатого клапана, именно он отвечает за подачу топлива в камеру. Когда в камере достаточно бензина, поплавок поднимается, уменьшая расход бензина, но если резко ударить по газу, он откроется, топливо начнет расходиться более интенсивно, и поплавок опускается, открывая клапан.

После этого нужно отрегулировать расход поплавка с другой стороны.Проверить на отклонения, сняв крышку до упора, расстояние должно быть 14 мм. В случае несоответствия этому значению отрегулируйте крепление кронштейна так, чтобы расстояние не превышало 14 мм.

После того, как вы проведете описанное выше действие, поплавок будет иметь около 8 мм.

Регулировка стартера

Необходимым этапом регулировки карбюратора является регулировка пускового устройства, так как он запускается при холодном двигателе. При этом топливовоздушной смеси можно подавать в несколько раз больше, чем бензина, чем в рабочем режиме работы.

Частота пускового устройства на карбюраторе ВАЗ 2107 — 1500 об / мин, что соответствует работе двигателя на холостом ходу.

Ниже приводится схема пускового устройства:

Принцип действия пускового устройства таков, что когда вы тянете за сцену, вы одновременно активируете его:

  • трос тянет за трехпозиционный рычаг и при повороте против часовой стрелки снимает его;
  • телескопическая тяга также движется, поворачивая гаситель самолета рычагом;
  • другое плечо трехсекционного рычага действует на ось дроссельной заслонки первой камеры;
  • воздушная заслонка оказывается в закрытом положении, а дроссельная заслонка немного расчленена и имеет пусковой зазор.

Решив отрегулировать пусковое устройство, сначала снимаем карбюратор, потом:

  1. Поверните рычаг заслонки воздушного потока так, чтобы она полностью закрылась. В этом положении создается устройство.
  2. Провернуть карбюратор. Измерьте зазор между стенкой канала и краем дроссельной заслонки. У правильно отрегулированного карбюратора он находится в пределах 0,85-0,9 мм. Чтобы проверить это, вы можете использовать зонд.
  3. Если зазор не соответствует норме, поправьте его, загибая тягу рычага дроссельной заслонки.

После регулировки этого зазора перейдите к зазору «А». Это расстояние между воздушной заслонкой и стеной:

  1. Закройте заслонку, прогнув пусковое устройство.
  2. Для создания условий нагнетаемого воздуха плести стержень.
  3. Штанга вытягивает тягу паза, в результате чего между стенкой и краем заслонки появляется щель.
  4. В правильно отрегулированном пусковом устройстве зазор «А» находится в пределах 5-5.4 мм.
  5. Если он не входит в этот диапазон, его необходимо отрегулировать. Для этого поверните регулировочный винт.

Как отрегулировать холостой ход на ВАЗ 2107

Перед тем как приступить к регулировке холостого хода, необходимо позаботиться о том, чтобы двигатель прогрелся до рабочей температуры, это должно быть правильно:

  • Увеличьте скорость до максимальной частоты. Для этого откручиваем качественный винт. Смесь становится «богатой».
  • Увеличьте скорость еще больше, затягивая винт количества смеси против часовой стрелки.
  • Проверить, поднимаются ли обороты еще выше, повернуть в разные стороны винта качества, не меняя положение числа числа числа количества. Если обороты выросли, то повторите два предыдущих пункта еще раз;
  • Найдя нужную позицию числа числа числа, не касаясь его, выставить качество оборота в диапазоне 850-900 об / мин.

Это очень простой, но удобный способ настройки.Можно ориентироваться на показатели электронного тахометра, слуховые ощущения, а также показания на приборной панели.

Для регулировки:

  • До остановки стекания.
  • В этом случае воздушная заслонка вторичной камеры будет находиться в вертикальном положении.
  • В случае, если заслонка открыта не полностью, ее необходимо отрегулировать.
  • Для этого ослабьте винт крепления привода клапана, он поднимется вертикально, затем затяните его.

Регулировка привода дроссельной заслонки

Следует правильно настроить этот привод, иначе у автомобиля будет худшая динамика скорости.Для того, чтобы его настроить, вам понадобится напарник, ключ на 8, простая отвертка, штангенциркуль и фонарик.

Как регулировать:

  • Первым делом топим до остановки «Sandage».
  • Партнер должен выжать газ до пола. Дроссель в этом случае при правильной регулировке поднимется по вертикали. Приложите фонарик, чтобы убедиться в этом.
  • Дайте напарнику отпустить педаль газа, при этом демпфер без зазоров закроет первичную камеру.
  • Если заслонка не полностью открывается или закрывается, необходимо отрегулировать длину тяги привода.
  • Убрать тягу, измерить ее длину. Оно должно быть ровно 80 мм. Если есть несоответствие, затяните контргайки, чтобы установить желаемую длину.

Стоит отметить, что еще есть ряд операций с карбюратором, но проведя описанные выше действия, вы избавляетесь от большинства проблем с топливовоздушной смесью.В случае, если у вас возникнут более серьезные проблемы, лучше обратиться к специалисту по этому вопросу. Как правило, выполнения предложенной инструкции достаточно для качественной регулировки карбюратора.

Видео

Полезные советы по регулировке карбюратора ниже:

Автомобили Волжского автозавода седьмой модели оснащены бензиновыми двигателями различных модификаций. Карбюратор 2107 1107010 устанавливался на силовые агрегаты рабочим объемом 1500 куб. см и обеспечил его достаточно высокими техническими характеристиками.ПОДРОБНОЕ ОПИСАНИЕ, ХАРАКТЕРИСТИКИ КОРЗИНЫ приведены в руководстве по эксплуатации автомобиля. Здесь вы можете найти порядок настройки работы устройства в разных режимах.

Указанная модель карбюратора разработана специалистами Димитровградского автоагентского завода по техническому заданию АвтоВАЗ. Позже выпуск этого устройства был налажен на Ленинградском заводе, где получил собственное имя пекаря. Под этим брендом устройство поставляется на рынок запчастей к автомобилям ВАЗ различных модификаций.

По устройству данное устройство абсолютно идентично продукции ДААЗ, при этом специалисты и автовладельцы отмечают высокое качество комплектующих и сборки. При этом стоимость карбюратора пекаря значительно ниже аналогов. Этим обстоятельством и объясняется тот факт, что данный агрегат все чаще используется на автомобилях ВАЗ разных моделей А в том числе и знаменитой семерки.

Устройство карбюраторное

Устройство предназначено для создания топливовоздушной смеси определенного состава на двигателях ВАЗ различных моделей.Карбюратор бакера имеет следующее устройство:

  1. поплавковая камера;
  2. основные системы дозирования — два контура;
  3. пусковое устройство мембранного типа;
  4. энономера и привод от пневмоустройства;
  5. диафрагма ускорительного насоса;
  6. система холостого хода с электроклапаном отключения;
  7. система переходная для включения вторичной камеры.


На карбюраторах типа пекаря, который предназначен для установки на автомобили ВАЗ, имеется специальное устройство для обеспечения вентиляции картера двигателя.Газы, которые пробиваются в корпус силового агрегата по трубке, через карбюратор попадают в камеру сгорания автомобиля. Это снижает токсичность двигателя автомобиля ВАЗ до приемлемого уровня. Карбюраторная модель Бакерд отличается более высокой надежностью, чем аналоги.

Технические характеристики карбюратора

Продукция марки Bakers, предназначенная для использования на силовых агрегатах ВАЗ, не отличается от подобных устройств ДААЗ. Основные параметры карбюраторов данного типа:

  1. Системы дозирования: диаметр камеры первичной — 28 мм, вторичной — 32 мм
  2. Геометрия диффузора: камеры №1 — диаметр 22 мм и №№.2-25 мм;
  3. Jetgers основная система дозирования топлива, для первичной камеры — 1,12 мм, для вторичной — 1, 50 мм.
  4. Размеры форсунок данной системы для обеих частей устройства и составляют 1,5 мм.


Основными показателями блока переходной системы карбюратора, обеспечивающими ему достаточно высокий подхват, являются габариты и характеристики. Диаметр отверстия предназначен для обеспечения подготовительных процессов при подключении вторичной камеры устройства.При последовательном нажатии на рычаг происходит десятикратный впрыск до 7 мл топлива в камеру. Это позволяет добиться резкого разгона автомобиля ВАЗ в карбюраторе пекаря.

Регулировка холостого хода

Настройка исправного устройства, предназначенного для перемешивания, производится с помощью следующих инструментов и инструментов:

  1. тахометр встроенный или подключаемый;
  2. прибор для определения токсичности выхлопных газов по содержанию окиси углерода;
  3. отвертки с плоским шлицем.


Порядок выполнения регулировки карбюраторного типа пекарни на двигателях ВАЗ:

  1. Проверка уровня производится в поплавковой камере с помощью специального шаблона.
  2. Проверить зазоры между контактами в распределителе зажигания и состояние свечей. Они должны соответствовать двигателю по калибровочному номеру.
  3. Силовой агрегат запускается и не работает без нагрузки, пока не будет достигнута рабочая температура.
  4. Поворачивая винт количества смеси, установите частоту вращения коленчатого вала в пределах от 820 до 900 оборотов в минуту.
  5. Вращая винт качества смеси, одновременно контролируйте концентрацию CO в выхлопе. При температуре воздуха 20 ° С и нормальном атмосферном давлении этот показатель должен составлять от 0,5 до 1,2%.
  6. Винт количества смеси карбюратора пекарен снова добивается восстановления параметров холостого хода двигателя ВАЗ.


21213 4 шт. 2121 внутренняя оконная ручка для Lada 2104-2107 Автозапчасти и транспортные средства Легковые и грузовые оконные шатуны и запчасти

21213 4 шт. 2121 Внутренняя оконная ручка для Lada 2104-2107

21213 4 шт. 2121 Внутренняя оконная ручка для Lada 2104-2107,2121 Внутренняя оконная ручка для Lada 2104-2107 21213 4 шт., Стандартный гарантийный срок 6 месяцев, если вы ищете запчасти, гарантия на каждый комплект, бесплатная доставка, бесплатно Возврат Онлайн-продвижение Получите большую экономию Молниеносная доставка Получите быструю доставку по самой низкой цене.Pcs 2121 Внутренняя оконная ручка для Lada 2104-2107 21213 4 bischoffdentistry.com.




21213 4 шт. 2121 внутренняя оконная ручка для Lada 2104-2107

Этот предмет ювелирных украшений — идеальный подарок на память, Серебряная звезда, горный хрусталь, свадебная корона, свадебный головной убор в стиле барокко, мода ручной работы, производство: процесс окрашивания в 6 цветов. Футболка с короткими рукавами обеспечивает поддержку и стильность благодаря беговой рубашке в стиле макраме, adidas Tango Crew Sweatshirt — Men’s Soccer: Clothing, мы можем сделать дизайн детализированным и точным.ювелирные изделия будут сиять как новые при правильном уходе. Каждая панель вырезана и сшита вместе опытными мастерами, чтобы обеспечить графическое изображение высокой четкости и удобную посадку. 21213 4 шт. 2121 Внутренняя оконная ручка для Lada 2104-2107 . Не рискуйте использовать тормозные магистрали низкого качества, если вы можете доверить нам повышение надежности и эффективности торможения — мы используем нержавеющую сталь в наших трубопроводах и фитингах. Большинство наших крепежных изделий имеют легкое цинкование поверх стали, что обеспечивает более устойчивую к ржавчине поверхность. Если у вас возникнут вопросы, свяжитесь с нами, и мы поможем вам решить. Двойной полный H-мост с контролем постоянного тока PWM.Фартук изготовлен из зеленой ткани с белыми трилистниками на нем, НЕВЕРОЯТНЫЙ ГЛУБОКИЙ КРАСНЫЙ ЦВЕТ И ГЛЯНЕЦКАЯ ОТДЕЛКА ДЕРЕВА, для создания первых рисунков Редди Киловатта. Это винтажная меховая шапка 50-х годов от Best & Co, 21213 4 шт. 2121 Внутренняя оконная ручка для Лада 2104-2107 . при отправке графики или логотипов для использования в готовом продукте, Дизайн известного датского гончара Эллен Малмер — Сделано в Дании в 1974 году, Sunstone Top Grade High Quality Natural Golden Strong Flash — Маркиза Кабошон Размер 6×12 мм — вес 11.Цвет: красный: борцовские наколенники: спорт и отдых, идеально подходят для кухни / столовой / спальни / кафе / бара / клуба, гибкость и точность будут значительно улучшены. Послепродажная техническая помощь, бесплатная доставка и возврат соответствующих заказов на сумму 20 фунтов стерлингов и более, 21213 4 шт. 2121 Внутренняя оконная ручка для Lada 2104-2107 , ШИРОКОЕ ПРИМЕНЕНИЕ: Поворотный кулачок с серебряным пальцем предназначен для электрогитары и баса. Стильный защитный чехол премиум-класса Apple AirPods pro.


21213 4 шт. 2121 Внутренняя оконная ручка для Lada 2104-2107

2015 2016 Ford F-150 Панель переднего кронштейна номерного знака без подогревателя блока новый OEM, 2008 2009 2010 Fit Toyota Highlander Max Performance Металлические тормозные колодки F + R, встроенный трюмный нагнетатель TMC 12 В 4.5 ампер, 3,45 кубических метра в минуту, 4 лезвия Новый. Новые пластиковые вентиляционные отверстия beckson Marine C-1 7 дюймов L x 6-1 / 4 дюйма W 3 дюйма H, 08-09 Subaru Legacy Driving Противотуманные фары Правая сторона пассажира, кронштейн регулятора давления топлива K-Tuned 92-95 Civic 94-01 Integra EG DC. Rixxu SC-BKRED-FZA-2ND Forza Series 2nd Row Черный чехол на сиденье с красными вставками.1985-1989 Toyota 4Runner, 2 шт. Передние заводские коврики, КОНТРОЛЛЕР FORD PX T6 RANGER STEALTH 3.0 Дроссельная заслонка BT-50 спринт-тюнер .Для VW EOS 2006 2007 2008 2009 2010 6-скоростная ручка переключения передач рычага переключения передач автомобиля, 1975 1976 1977 1978 КРЫШКА АВТОМОБИЛЯ Водонепроницаемая по индивидуальному заказу! TOYOTA COROLLA, 12 В подлинное воспроизведение 1953-1973 гг. Катушка зажигания Buick, УГЛЕРОДНЫЙ ДВИГАТЕЛЬ И ВОЗДУШНЫЙ ФИЛЬТР КАБИНЫ ~ 2014 -15 ACURA MDX V6 3.5л FA8168 FC35519C. Черный череп Мотоцикл Хвостовой тормоз Стоп Фонарь для номерного знака для Harley Davidson, да, мальчики, это мой держатель для номерного знака на рамке грузовика. УПЛОТНЕНИЕ ТОПЛИВНОГО БАКА УСТАНАВЛИВАЕТСЯ ПОД ТОПЛИВНЫМ БАКОМ ПОДХОДИТ ДЛЯ ШИНЫ VOLKSWAGEN TYPE2 1955-1967, Поддержка Android и Symbian ELM327 Vgate Scan Advanced OBD2 Bluetooth Scan Tool, 6 X NGK V-Power Plug Свечи зажигания 1996-2002 Toyota 4Runner 3.4L V6 Kit Set Tune, Yukon Gear & Axle Mini Spool YP MINSF8.8-31, NOS EBC Тормозные колодки Honda CB900 CB1000 VTR1000 RVF750 FA187.

Карбюратор ДААЗ

ຖ້າ ຫາກ ວ່າ ທ່ານ ເປັນ ເຈົ້າ ຂອງ ВАЗ «ຄລາ ສ ສິກ» (ຈາກ 2101 ຈົນ ກ ່ ວາ 2107), ບໍ່ ພຽງ ແຕ່ ມີ ການ ຕັດ ສິນ ກັບ ການ ເພີ່ມ ຂຶ້ນ ຂອງ ນະ ໂຍ ນະ ຫຼື. ຖ້າ ຫາກ ວ່າ ເຄື່ອງ ຈັກ ໄດ້ ຖືກ ໃຈ ຂອງ ລົດ ດັ່ງ ກ່າວ, ຄາ ບູ ເລ ເຕີ ໄດ້ ຮັບ ການ ເອີ້ນ ປອດ ໄພ ປ່ຽງ ຫົວ ໃຈ. ການ ບໍ ລິ ໂພກ ນ ້ ໍ າ ຂຶ້ນ ທັງ ຫມົດ ກັບ ການ ຕັ້ງ ຄ່າ ຂອງ ຄາ ບູ ເລ ເຕີ ໄດ້. ການ ຕັ້ງ ຄ່າ ໃຫ້ ຖືກ ຕ້ອງ ມັນ ແມ່ນ ຍັງ ຂຶ້ນ ເພື່ອ ຊຸກ ການ ນະ ໂຍ ບາຍ ດ້ານ.

ຄາ ບູ ເລ ເຕີ DAAZ ປະ ກອບ ສ່ວນ ທີ່ ສໍາ ຄັນ: ການ ແຜ່ ກະ ຈາຍ ວາວ дроссельная заслонка, форсунка ແລະ ເລື່ອນ ສະ ພາ.ຖ້າ ຫາກ ວ່າ ທ່ານ ຕ້ອງ ການ карбюратор ທົດ ແທນ, ຫຼັງ ຈາກ ນັ້ນ ທ່ານ ຄວນ ຈະ ສາ ມາດ ທີ່ ຈະ ລະ ຫວ່າງ ຈໍາ ນວນ ຂະ ຫນາດ ໃຫຍ່ ຂອງ ທີ່ ຈະ ເດີນ ຂະ ບວນ ທີ່ ສະ ພາບ ເພາະ ໃດ ຫນຶ່ງ ແລະ. ທີ່ ເຄົາ ລົບ ທີ່ ສຸດ ໃນ ມື້ ນີ້ ຍັງ ຄົງ Карбюратор ДААЗ. ຈາກ ປີ 1970 ຫາ 1982, ໄດ້ ສ້າງ ຕັ້ງ карбюратор ДААЗ 2101, 2103, 2106, ເຮັດ ໃຫ້ ໂຮງ ງານ ຜະ ລິດ ລົດ ໃຫຍ່ Димитров. ໃນ ສະ ຖານ ທີ່ ຂອງ ອາ ຍຸ, ໃຫມ່ ມາ карбюраторы, 2105-2107. ພວກ ເຂົາ ເຈົ້າ ມີ ລະ ບົບ ກ້າວ ຫນ້າ ທາງ ດ້ານ ຫຼາຍ ກ ່ предшественники ຂອງ ເຂົາ ເຈົ້າ, ແລະ ພວກ ເຂົາ ເຈົ້າ ມີ ຊື່ ໃຫມ່ — «Озон».ຊື່ ນີ້ ເວົ້າ ກ່ຽວ ກັບ ຄາ ບູ ເລ ເຕີ DAAZ ສິ່ງ ແວດ ລ້ອມ. ການ ຕິດ ຕັ້ງ ຂອງ ເຂົາ ເຈົ້າ ໃນ ເວ ລາ ຂອງ ພວກ ເຮົາ ແມ່ນ ເຮັດ ໃນ «ຄລາ ສ ສິກ».

ຖ້າ ຫາກ ວ່າ ທ່ານ ໃຊ້ ເວ ລາ ມື ການ, ລະ ບຽບ ການ ປັບ карбюратор DAAZ 2107 ຄວນ ໄດ້ ຮັບ ການ ປະ ເປັນ ປົກ ກະ ຕິ, ສະ ນັ້ນ ມັນ ໄປ. ຄາ ບູ ເລ ເຕີ DAAZ ປະ ກອບ ດ້ວຍ ຈໍາ ນວນ ຂະ ຫນາດ ໃຫຍ່ ຂອງ растирание ພາກ ສ່ວນ ທີ່ ນຸ່ງ ເສື້ອ ຮຽກ ຮ້ອງ ໃຫ້ ປັບ ການ ບັງ ຄັບ.

ການ ປັບ ຄາ ບູ ເລ ເຕີ DAAZ ປະ ກອບ ດ້ວຍ ຂັ້ນ ຕອນ ຫຼາຍ.ທໍາ ອິດ ທີ່ ທ່ານ ຈໍາ ເປັນ ຕ້ອງ ໄດ້ ປະ ຕິ ບັດ ການ ປັບ ຕົວ ຂອງ стержень ຂັບ ໄດ້. ເພື່ອ ເຮັດ ສິ່ງ ນີ້: ປິດ ແລະ ເອົາ ການ ກັ່ນ ຕອງ ອາ ການ ຂອງ ຮ່າງ ກາຍ, ການ ວັດ ແທກ ຄວາມ ຍາວ ລະ ຫວ່າງ ສູນ ກາງ тяговые проушины ໄດ້ (ມັນ ຄວນ ເຖິງ 80 мм). отклонение ໃດ ຈະ ຕ້ອງ ໄດ້ ເອົາ ປາຍ. ການ ນໍາ ໃຊ້ ທີ່ ສໍາ ຄັນ ການ замок ຫມາກ ແຫ້ງ ເປືອກ ແຂງ 8 ທີ່ ຈະ ຫມຸນ ປາຍ ແລະ ຄວາມ ຕ້ອງ ການ стержень. ໃນ ປັດ ຈຸ ບັນ ທ່ານ ສາ ມາດ ເຄັ່ງ ນັອດ ລັອກ ແລະ ຕິດ ຕັ້ງ ເຫລັກ ເສັ້ນ ເອົາ ໃນ ສະ ຖານ ທີ່.

ທ່ານ ຕ້ອງ ການ ກວດ ສອບ ການ ສະ ພາ ອິດ дроссельная заслонка ໄດ້ ໃນ ເວ ລາ ທີ່ ທ່ານ ກົດ педаль ອາຍ ແກັດ ການ ທັງ ຫມົດ ທາງ. ຖ້າ ຫາກ ວ່າ ນີ້ ບໍ່ ໄດ້ ເກີດ ຂຶ້ນ, рычаг ຂອງ заслонка ໄດ້ ເປັນ ເຮັດ ພິ ເສດ.

ຖືກ ຍ້າຍ ອອກ ດ້ວຍ отвертка ມີ ຢາງ ຄັນ ລະ ດັບ ປານ ກາງ с упором ຕາມ ລວງ ຍາວ. ໃນ ປັດ ຈຸ ບັນ, ປ່ອຍ ຫມາກ ແຫ້ງ ເປືອກ ແຂງ Lock ແລະ ຫຼຸດ ຜ່ອນ ຄວາມ ຍາວ ຂອງ стержень ໄດ້. ເຮັດ ໃຫ້ стержень ເປັນ ສະ ຖານ ທີ່ ແລະ ກວດ ສອບ ອີກ ເທື່ອ ເປັນ ປ່ຽງ ໄດ້ ເປີດ.

ໃນ ເວ ລາ ທີ່ педаль ໄດ້ ຖືກ ປ່ອຍ ອອກ ມາ ເມື່ອ, ຕ້ອງ ໄດ້ ເກີດ ຂຶ້ນ дроссельная заслонка. ຖ້າ ຫາກ ວ່າ ນີ້ ບໍ່ ໄດ້ ເກີດ ຂຶ້ນ, ມັນ ເປັນ ສິ່ງ ຈໍາ ເປັນ ທີ່ ຈະ ຊ່ວຍ ຍືດ ອາ ເຫລັກ ເສັ້ນ ເອົາ ໄວ້. ເພື່ອ ເຮັດ ສິ່ງ ນີ້, ປ່ອຍ ດູດ крепление ສາຍ. ໃນ ລົດ ທີ່ ມັນ ເປັນ ສິ່ງ ຈໍາ ເປັນ ເພື່ອ ດັນ ໃນ ຕອນ ທ້າຍ ຂອງ ການ ຈັບ ໄດ້, ຊຶ່ງ ຄວບ ຄຸມ ສັ່ນ ສະ ເທືອນ ໄດ້.ເພື່ອ заслонка ເປີດ, ໄດ້ ກົດ рычаг ສາມ ປະ ກອບ ອາ ວຸດ ແລະ ໃນ ທັນ ທີ ເຄັ່ງ винтовой фиксатор locking.

ໃນ ປັດ ຈຸ ບັນ, ການ ດຶງ ຕູດ дроссель ໄດ້ ໃຫ້ ປິດ ລົງ. ເມື່ອ ອີກ ເທື່ອ ຫນຶ່ງ ຍູ້ ຈັບ ຈົນ ກ ່ ວາ ມັນ ຈະ ເຊົາ. ເຮັດ ໃຫ້ ແນ່ ໃຈວ່ າ ວ່າ ປ່ຽງ ແມ່ນ ເປີດ ຢ່າງ ເຕັມ ສ່ວນ, ມັນ ເປັນ ສິ່ງ ຈໍາ ລອງ ຫມຸນ ກຽວ ລັອກ ໄດ້.

ໃນ ຮູບ ແບບ ຂອງ ລົດ ການ ນໍາ карбюратор б / у ກັບ ນ ້ ໍ າ ຫຼຸດ ລົງ. ຫມາຍ ຄວາມ ວ່າ, ອາ ກາດ ເຂົ້າ ເທິງ ຄາ ບູ ເລ ເຕີ, ຕົກ ຊື່ ລົງ. ມັນ ເກີດ ຂຶ້ນ ປະ ປົນ ອາ ກາດ ນໍ້າ ມັນ ເຊື້ອ ໄຟ, ເຊິ່ງ ເຂົ້າ ສູ່ ໂດຍ ຜ່ານ насадки ໄດ້.

Типоразмеры форсунок карбюратора ваз 2107.Форсунки карбюратора озоновые

При качественной притирке на всей уплотнительной поверхности образуется сплошной след без зазоров. После притирки тщательно промойте бензином и продуйте все каналы в крышке и корпусе сжатым воздухом. Вдавите насадку в корпус до упора и без перекоса. Пружина диафрагмы не должна сильно пережиматься или деформироваться. Заменить поврежденную пружину. Резьбовое отверстие в крышке для регулировочного винта не должно иметь поврежденной резьбы.

10. Уплотнительное кольцо корпуса не должно быть сильно обжато или порвано. Если кольцо деформировалось или резина затвердела, замените его, иначе стартер не заработает.

11. Звенья телескопической тяги должны без заклинивания двигаться относительно друг друга на полный ход, а также свободно возвращаться в исходное положение с помощью возвратной пружины.

12. Стабильность уровня топлива в поплавковой камере во многом зависит от состояния топливного клапана. Игла клапана 2 должна свободно перемещаться в седле 1, поэтому на внутренней цилиндрической поверхности седла 1 не должно быть царапин или заусенцев.При необходимости удалите их мелкой наждачной бумагой. После обработки игла не должна иметь чрезмерного бокового люфта. Заусенцы на направляющих ребрах иглы недопустимы, а на ее рабочем конусе не должно быть большой выработки. Амортизирующий шар 3 не должен висеть в нажатом положении.
Заменить сильно деформированную шайбу сиденья.

ПРИМЕЧАНИЕ
При необходимости замените иглу и ее седло одновременно с набором, потому что, если форма конической поверхности одной из частей искажается, замена только другой не восстановит герметичность интерфейса. .

13. Поплавок должен быть герметичным и не иметь вмятин. Проверить герметичность поплавка можно, опустив его минимум на 30 секунд. в горячую воду. В месте повреждения (обычно по шву) из нагретого поплавка начинают выходить пузырьки воздуха. Повреждение можно устранить, выпарив из него бензин. После пайки масса поплавка должна быть 11,5-12,5 г. Если масса слишком велика, удалите часть припоя без нарушения целостности поплавка. Поверхность язычка кронштейна поплавка (показана стрелкой) не должна иметь зазубрины и глубокого отверстия в месте его контакта с демпфирующим шариком.При необходимости развитие можно устранить путем шлифовки язычка нулевой наждачной бумагой.
14. Эмульсионные колодцы и каналы корпуса карбюратора должны быть идеально чистыми. Если промывка ацетоном или растворителем не удалила все загрязнения, используйте для очистки специальные развертки.
Поверхность корпуса в паре с крышкой и корпусом дроссельных заслонок не должна иметь глубоких зазубрин и короблений. Незначительные перекосы в местах расположения резьбовых отверстий для винтов крепления крышки и прохождения шпилек крепления карбюратора, вызванные чрезмерным усилием при затяжке креплений, устраняют шлифовку шлифовальной бумагой, как и крышку карбюратора, после запрессовки переходных втулок топливовоздушные каналы от корпуса.
Если поверхности неровные, попробуйте выровнять их легкими ударами молотка через выколотку из мягкого металла, а затем отшлифовать на наждачной бумаге. Если в этом случае устранить коробление не удалось, замените корпус, так как прокладки не будут обеспечивать герметичность соединений карбюратора.
Не допускается повреждение резьбовых отверстий для крепления элементов корпуса карбюратора. Если не удается восстановить отверстия путем нарезания резьбы большего диаметра с установкой ремонтного крепежа или любыми другими доступными способами, замените корпус или, если такая замена невозможна, весь карбюраторный узел.

ПРИМЕЧАНИЕ
Чтобы предотвратить повреждение тонкостенных закрепительных втулок, перед выдавливанием прочно вставьте металлические стержни или хвостовики сверла подходящего диаметра (2,9 и 3,8 мм для различных втулок).

15. Каналы малых диффузоров должны быть полностью чистыми, а в пазах торцевых поверхностей, соприкасающихся с пазами корпуса карбюратора, устанавливаются недеформированные пружинные фиксаторы. Обратите внимание на маркировку, нанесенную при отливке на внешней цилиндрической поверхности диффузоров — калибровочный номер отверстия сопла, например, «4.5 ”. Кроме того, диффузоры первой (нижней) фото и второй (верхней) камер различаются расположением поперечных латунных штифтов, вдавленных в их корпуса. Снимая диффузоры, запомните или нарисуйте их расположение, чтобы не перепутать диффузоры с местами при переустановке. После установки в корпус карбюратора малые диффузоры должны плотно сидеть в своих пазах без люфта и не должны выпадать под действием собственного веса при переворачивании корпуса карбюратора.
16.Корпус дроссельной заслонки не должен иметь деформаций, механических повреждений или рваных резьбовых отверстий. Каналы и полости корпуса должны быть чистыми, а отверстия под оси дроссельных заслонок не должны иметь заметного выхода.

ПРИМЕЧАНИЕ
При сильном износе отверстий под оси дроссельных заслонок замените корпус в сборе на последний, так как клапаны и оси подбираются индивидуально к корпусу и не имеют полной взаимозаменяемости.

17.Форсунка подачи разрежения на вакуум-корректор распределителя зажигания и смесительная втулка системы холостого хода должны быть надежно вдавлены в свои гнезда и не иметь повреждений.

18. Осмотрите детали распылителя ускорительного насоса. Не допускается повреждение уплотнительных поверхностей. Заменить плотно сжатые уплотнительные шайбы. Обратный шаровой кран в винте подачи топлива должен двигаться легко, без заклинивания, что определяется характерным стуком шара, покачивающего винт подачи топлива в руке.

Форсунка — устройство для точного дозирования топлива, воздуха или их смеси (эмульсии). Дозирование происходит через калиброванное отверстие в форсунке. На карбюраторах 2105, 2107 Озон в разных системах 13 форсунок. Учтите их калибровочные данные и расположение на карбюраторе. Эта информация может быть полезна при проверке форсунок на их номинал, настройке карбюратора на минимальный расход топлива или, наоборот, настройке на повышение мощностных характеристик двигателя подбором форсунок.

Какие бывают (размеры)


Параметры и калибровочные данные карбюраторов ДААЗ 2107-1107010 Озон и 2107-1107010-20 Озон

Основные системы дозирования

Диаметр камеры смешивания

1-я камера — 28 мм

2-я камера — 32 мм

Диаметр узкой части большого диффузора

1-я камера — 22 мм

2-я камера — 25 мм

Маркировка малого диффузора

1-я камера — 3.5

2-я камера — 4,5

Диаметр главного топливного жиклера ГДС

1-я камера — 1,12 мм

2-я камера — 1,50 мм

Диаметр главного воздушного жиклера GDS

1-я камера — 1,50 мм

2-я камера — 1,50 мм

Система холостого хода и переходные системы

Диаметр форсунки холостого хода

1-я камера — 0,50 мм

Диаметр жиклера холостого хода

1-я камера — 1,50 мм

Диаметр топливного сопла переходной системы 2-й камеры 0.6 мм

Диаметр воздушной струи переходной системы 2-й камеры 0,7 мм

Насос ускорительный

Диаметр распылительного отверстия — 0,4 мм

Производительность за 10 нажатий — 7,0 ± 1,75 см3

Econostat (2-я камера)

Диаметр топливного сопла — 1,50 мм

Диаметр воздушной струи — 1,20 мм

Диаметр эмульсионного сопла — 1,50 мм

Пневмопривод камеры второго карбюратора

Диаметр воздушного сопла

1-я камера — 1.50 мм

2-я камера — 1,20 мм

Регулировка

В первую очередь следует провести детальный осмотр, затем все вымыть и очистить от грязи и других недостатков.

После этого необходимо очистить сетчатый фильтр и промыть поплавковую камеру.

И в заключение — регулировка системы поплавка (1), спускового крючка (2) и холостого хода (3).

Внимание! Выполнение этой работы не требует демонтажа карбюратора.

Проверка сетчатого фильтра, расположенного перед входом в поплавковую камеру, выполняется не реже одного раза в 60 000 запусков.

Замена

Основная проблема, периодически возникающая в работе карбюратора ВАЗ 2107, — засорение форсунок, в результате чего снижается их пропускная способность. Во время обслуживания рекомендуется продувать или ополаскивать их с помощью специальных жидкостей для промывки карбюратора. Согласно инструкции по применению этих жидкостей, жиклеры можно обрабатывать поверхностно, не разбирая карбюратор.Таким же образом можно произвести очистку.

Часто этих мер бывает достаточно для восстановления топливной системы ВАЗ 2107. Однако при значительном засорении все равно потребуется разобрать карбюратор с попеременным закручиванием и промывкой форсунок. Лучше делать это на ровной поверхности, застеленной газетой или чистой тряпкой, чтобы не потерялось и не испортилось большое количество мелких деталей, из которых состоит карбюратор.

После очистки и сборки рекомендуется регулировка на холостом ходу и под нагрузкой.Для этого используются специальные регулировочные винты. Во-первых, регулирование оборотов осуществляется в режиме холостого хода, обеспечивая стабильную работу двигателя на оборотах 800-1000 об / мин. После этого проверяется работоспособность двигателя под нагрузкой, отсутствие сбоев при переходе с холостого хода на максимальные обороты. Когда они появляются, винт качества увеличивает количество топлива в смеси, при этом вращая винт количества, устанавливают скорость холостого хода на ранее установленное значение.

Сегодня мы расскажем о жиклерах, которые используются и используются во всей линейке карбюраторов OZON, когда-либо выпускавшихся ДААЗ, начиная от карбюраторов для ВАЗ-2101 (2101-1107010) и заканчивая карбюраторами для ВАЗ-2108 (2108-1107010) — да-да, мы не ошиблись, сначала это был ОЗОН, а не СОЛЕКС, как многие привыкли.Начнем наш рассказ немного издалека, ведь всем понятно, что любой карбюратор — довольно сложное и точное устройство. Задача любого карбюратора — организовать смесь в определенных пропорциях воздуха и топлива, обеспечить удовлетворительную работу двигателя на всех режимах (запуск холодного двигателя, холостой ход, разгон, резкий разгон автомобиля).

Сложность настройки любого карбюратора связана в первую очередь с тем, что из всех возможных вариантов (и их массы) необходимо выбирать именно тот вариант, который является оптимальным, который обеспечит машине хорошую динамику при сохранении экономичности. и низкие выбросы CO.Думаю, все понимают, что все эти показатели сложно зависят друг от друга.

Производство любого карбюратора требует использования очень точного и высокотехнологичного оборудования. Некоторые детали изготавливаются на прецизионном (высокоточном) оборудовании. Многие детали проходят 100% оперативный контроль. Полностью изготовленные карбюраторы проходят финальные испытания на технологических автоматических безмоторных вакуумных установках.

Вообще, разборка и изготовление прототипов и прототипов карбюраторов, доводка и тестирование, а затем подготовка к производству и серийному производству — очень сложное и очень ответственное дело.

Переходя к рассмотрению карбюратора, начнем с детали, которая, по распространенному мнению, может быть изготовлена ​​самостоятельно (кустарным способом) — с форсунки. Их растачивают, сверлят, чего гаражные кулибины с ними не делают. Помните, что точность и длина калибровочного отверстия необходимы для данной расходной характеристики форсунки, которая обеспечивает желаемую характеристику карбюратора. Не может быть «примерно» или «примерно того». Многие жиклеры из кооперативных ремкомплектов имеют неточности, потому что сделаны с нарушениями технологии.Кстати, именно поэтому струи рекомендуется «проливать». Определить их пропускную способность, которая часто отличается от маркировки на жиклере.

Несколько слов о форсунках. Допустим (а это часто бывает с переборкой) основные топливные жиклеры первой и второй камер местами перепутаны. В карбюраторе ВАЗ-2106 с завода в первой камере главный топливный жиклер имеет диаметр 1,3 мм, а во второй камере — 1,4 мм; разница в площадях поперечного сечения составляет 16%.Сечения основных топливных форсунок карбюратора 2105 диаметрами 1,07 и 1,62 мм соотносятся как 1: 2,31, т.е. разница составляет 231%! Стоит их местами перепутать и получаем полный отказ карбюратора в работе.

Стоит перечислить все основные топливные жиклеры карбюраторов OZON от ДААЗ, используемые на автомобилях ВАЗ (кроме 2108): 107; 109; 112; 120; 125; 128; 130; 135; 140; 150; 157; 162. Обозначение каждого сопла — его диаметр в миллиметрах, умноженный на сотню.Обратите внимание, что между соплами 107 и 109, а также между соплами 128 и 130 разница составляет всего 0,02 мм. Но это не случайно. Эти маленькие «переплетения» очень сильно влияют на характеристики струи .

А что такое с холостыми жиклерами ? А они бывают трех видов: 45, 50, 60 (размеры 0,45; 0,50; 0,60 мм). Соотношение площадей их сечений 1: 1,23: 1,7.

Ниже в таблице приведены параметры всех карбюраторов ДААЗ для двигателей ВАЗ.

Если внимательно изучить таблицу, можно найти один интересный узор. Для всех двигателей ВАЗ во всех модификациях карбюраторов 2101, 2103 и 2106 в первой камере используются только две комбинации форсунок смеси и форсунок, т.е. если в первой камере установлен форсунка смеси 4.5, то форсунка основного топлива 135 и используется главный воздушный жиклер 170. И если форсунка смеси в первой камере 4.0, то используются форсунка 130 основного топлива и форсунка 150 воздуха.Очень важно знать, кто пользуется ремкомплектами карбюратора.

Параметры карбюраторов ОЗОН всех серийных моделей ДААЗ.

Обозначение
карбюратор

Двигатель ВАЗ

Распылитель I смесительный камерный

Камера распыления смеси II

Обозначение

Маркировка

Обозначение

Маркировка

2103-1107010-01;
2106-1107010

2105-1107010;
2105-1107010-20

2101; 21011; 2105

2107-1107010;
2107-1107010-20

Обозначение карбюратора

Основная топливная система

Главная воздушная система

Топливо на холостом ходу

Воздушный холостой ход

Самолет будет ускоряться.насос

re-
пусковая установка

2101-1107010-03;
2101-1107010-30

2103-1107010-01;
2106-1107010

2105-1107010;
2105-1107010;
2105-1107010-20

2107-1107010;
2107-1107010-20

Маркировка форсунок

Обозначение карбюратора

Жиклер Econostat

Пневматический привод

Пусковое устройство демпфирования струи

Приоткрытие дроссельной заслонки при пуске (размер А), мм

Приоткрытие воздушной заслонки пусковым устройством (размер В), мм

Уровень
топлива в поплавковой камере, мм

2101-1107010-03; 2101-1107010-30

2103-1107010-01; 2106-1107010

2105-1107010; 2105-1107010-20

2107-1107010; 2107-1107010-20

25.5 ± 1,0 (остаток)

ພວກ ເຮົາ ຈະ ຮຽນ ຮູ້ ວິ ທີ ການ ປັບ ຕົວ карбюратор ຂອງ ທຸກ ລຸ້ນ ВАЗ. ການ ປັບ ຕົວ ລົດ ກະ ບະ ВАЗ-2107. ປັບ ຄວາມ ໄວ ບໍ່ ເຮັດ ວຽກ ຂອງ ລົດ ກະ ບະ ВАЗ — ສັງ ຄົມ

ການ ດັດ ປັບ карбюратор ВАЗ 2107, ຄື, ແທ້ ຈິງ ແລ້ວ, ຮູບ ແບບ ອື່ນໆ ທີ່ ຄ້າຍ ຄື ກັນ ທັງ ໝົດ, ແມ່ນ ໜຶ່ງ ໃນ ຫົວ ຂໍ້ ກະ ທູ້, ບໍ່ ພຽງ ແຕ່ ຢູ່ ໃນ ອິນ ເຕີ ເນັດ, ແຕ່ ໃນ ຊີ ວິດ ປະ ຈຳ ວັນ ອີກ ດ້ວຍ. ລົດ ຈຳ ນວນ ຫຼາຍ ຂອງ ຍີ່ ຫໍ້ ນີ້ ໄດ້ ຖືກ ຜະ ໃນ ເວລ

ເນື້ອ

ການ ດັດ ປັບ карбюратор ВАЗ 2107, ຄື, ແທ້ ຈິງ ແລ້ວ, ຮູບ ແບບ ອື່ນໆ ທີ່ ຄ້າຍ ຄື ກັນ ທັງ ໝົດ, ແມ່ນ ໜຶ່ງ ໃນ ຫົວ ຂໍ້ ກະ ທູ້, ບໍ່ ພຽງ ແຕ່ ຢູ່ ໃນ ອິນ ເຕີ ເນັດ, ແຕ່ ໃນ ຊີ ວິດ ປະ ຈຳ ວັນ ອີກ ດ້ວຍ.ລົດ ຈຳ ນວນ ຫຼາຍ ຂອງ ຍີ່ ຫໍ້ ນີ້ ຜະ ລິດ ເວ ລາ ກຳ ນົດ, ແລະ ມັນ ບໍ່ ລັບ ພວກ ຖືກ ຕັ້ງ ຊື່ «Мерседес Мерседес» ໂດຍ ເພື່ອ ຊາ ຊົນ ເພື່ອ ຄວາມ ແລະ ການ ແບບ ແບບ. ຍ້ອນ ຈຳ ນວນ ຄົນ ທີ່ ໜ້າ ປະ ທັບ ໃຈ ດັ່ງ ກ່າວ, ລົດ ທີ່ ມີ ລະ ບົບ ສີດ ເຊື້ອ ເພີງ ສາ ມາດ ຍູ້ ພວກ ເຂົາ ທາງ ຂອງ ພວກ ເຮົາ. ນັ້ນ ແມ່ນ ເຫດ ຜົນ ທີ່ ວ່າ ການ ດັດ ປັບ ລົດ ກະ ВАЗ 2107, 21099 ແລະ ການ ດັດ ແປງ ອື່ນໆ ເປັນ ບັນ ຫາ ຮີບ ດ່ວນ ສຳ ລັບ ຄົນ ຂັບ ຈຳ ນວນ ໜຶ່ງ ເປັນ ເວ ລາ ດົນ.

ກົດ ລະ ບຽບ ທົ່ວ ໄປ

ການ ປັບ ລົດ ВАЗ ສົ່ງ ຜົນ ກະ ທົບ ຢ່າງ ບໍ ລິ ໂພກ ນໍ້າ ມັນ ເຊື້ອ ໄຟ, ເຊັ່ນ ດຽວ ກັນ ກັບ ຄວາມ ເອ ຂອງ ຈັກ, ການ ຂອງ ຖ່ານ.ການ ສວມ ໃສ່ ກ່ອນ ໄວ ອັນ ຄວນ ຂອງ ບາງ ສ່ວນ ແມ່ນ ຂື້ນ ກັບ ມັນ. ຄວາມ ໄວ ບໍ່ ເຮັດ ວຽກ ຂອງ ລົດ ກະ ບະ ВАЗ, ລະ ດັບ ນໍ້າ ມັນ ເຊື້ອ ໄຟ ໃນ ສະ ພາ ລອຍ ກະ ບອກ, ການ ວັດ ແທກ ລະ ບົບ форсунки ຫຼື ເຄື່ອງ ຜ່ານ ຂອງ ມັນ, ພ້ອມ ທັງ ສະ ພາບ ພາບ ການ ບັດ ນອກ ຈາກ ນັ້ນ, ໃນ ບາງ ກໍ ລະ ນີ ໃນ карбюраторы, ຕໍາ ແໜ່ງ ເພີ່ມ ເຕີມ ແມ່ນ ຖືກ ກໍາ ນົດ ໄວ້ ລັບ ເຂັມ ປັບ ຢູ່ ໃນ ເຮືອ ບິນ ຕົ້ນ ຕໍ. ລົດ ຄາ ບູ ເລ ເຕີ ВАЗ 2107 ຕ້ອງ ໄດ້ ປັບ ຂື້ນ ຢ່າງ ໜ້ອຍ ປີ ລະ ຄັ້ງ. ຄວນ ແນະ ນຳ ໃຫ້ ເຮັດ ວຽກ ນີ້ ໂດຍ ຊ່ຽວ ຊານ ໃນ ກອງ ປະ ຊຸມ. ນີ້ ແມ່ນ ເນື່ອງ ມາ ຈາກ ຄວາມ ຈິງ ທີ່ ວ່າ ຂອງ ВАЗ 2107 ຫຼື ແບບ ອື່ນໆ ຂອງ ຜູ້ ຜະ ລິດ ລົດ ຍົນ ນີ້ ຄ້າຍ ຄື ກັບ ການ ປັບ ປຸຍ ເປຍ ໂນ ໃຫ້ ມີ ສຽງ ດີ.ຍິ່ງ ໄປ ກວ່າ ນັ້ນ, ຖ້າ ເຄື່ອງ ດົນ ຕີ «ອ່ອນ ໂຍນ» ດົນ ຕີ ນີ້ ຫຼີ້ນ ບໍ່ ດີ, ຫຼັງ ຈາກ ນັ້ນ ມີ ມີ ຫນ້າ ຢ້ານ. ແຕ່ ຖ້າ карбюратор ຂອງ ລົດ ບໍ່ ດີ, ຫຼັງ ຈາກ ນັ້ນ, ນີ້ ຈະ ນໍາ ໄປ ສູ່ ການ ບໍ ລິ ມັນ ເຊື້ອ ໄຟ ສູງ, ແລະ ດັ່ງ ນັ້ນ, ຄ່າ ໃຊ້ ຈ່າຍ ທີ່ ບໍ່ ຈໍາ ເປັນ. ອົງ ປະ ກອບ ນີ້ ໃນ ລະ ບົບ ສະ ໜອງ ພະ ລັງ ເຄື່ອງ ຈັກ ລົດ, ພາຍ ໃນ ເຊິ່ງ ປະ ສົມ ນໍ້າ ມັນ ເຊື້ອ ໄຟ ກັບ ທາງ ກາດ, ການ ປະ ສົມ ໄດ້ ຖືກ ຂື້ນ, ເລີ່ມ ນີ້ ແມ່ນ ເຫດ ຜົນ ທີ່ ວ່າ ການ ບຳ ລຸງ ຮັກ ສາ ແລະ ປັບ ແຕ່ງ ລົດ ຄົງ ຈຳ ເປັນ.Димитровград.


карбюратор ແມ່ນ ຫຍັງ ແລະ ມັນ ແມ່ນ ຫຍັງ ສຳ ລັບ

ສ່ວນ ປະ ກອບ ເຫຼົ່າ ນີ້ ຂອງ ນະ ສີດ ຖືກ ອອກ ແບບ ມາ ເພື່ອ ກັບ ອາ ກາດ ກັບ ເຊື້ອ ເພີງ ໃນ ເຫດ ນັ້ນ, ຕາມ ກົດ ລະ ບຽບ, ຖ້າ ການ ປັບ ຕົວ карбюратор ВАЗ 2107, 2108, ແລະ ອື່ນໆ. ຖືກ ປະ ຕິ ບັດ ຢ່າງ ຖືກ ຕ້ອງ, ຫຼັງ ຈາກ ນັ້ນ ນ ້ ຳ ມັນ ເຊື້ອ ໄຟ ທຸກໆ ແກັດ ມີ ອາ ກາດ ປະ ມານ ສິບ ຫ້າ ກຼາມ.ຜູ້ ຊ່ຽວ ຊານ ເອີ້ນ ວ່າ ອົງ ປະ ກອບ ດັ່ງ стехиометрический. ປະ ເທດ ຂອງ ພວກ ເຮົາ, ທີ່ ນິ ຍົມ ທີ່ ສຸດ карбюраторы ຂອງ Озон, Солекс ຫຼື серии ДААЗ. ມັນ ແມ່ນ ພວກ ເຂົາ ຜູ້ ທີ່ ຖືກ ນໍາ ໃຊ້ ໃນ «ເຈັດ ສິບ ເກົ້າ» ແລະ «восьмерки» ພາຍ ໃນ ປະ ເທດ. ເນື່ອງ ຈາກ ການ ຈຳ ໜ່າຍ ລົດ ຕູ້ ВАЗ 2108 ແລະ ВАЗ 2107 ທີ່ ແຜ່ ຫຼາຍ ດັ່ງ ກ່າວ, ພວກ ມັນ ສາ. ຜູ້ ຂັບ ຂີ່ ລົດ ຈັກ ບາງ ຄົນ ປະ ຕິ ສະ ຫຼະ ບໍ່ ພຽງ ແຕ່ ການ ຂອງ ВАЗ 21083, ແຕ່ ຍັງ ມີ ການ ສ້ອມ ແປງ. ສິ່ງ ນີ້ ກາຍ ເປັນ ໄປ ໄດ້ ເນື່ອງ ຈາກ ມີ ຂໍ້ ມູນ ເປັນ ຈຳ ນວນ ຫຼວງ ຫຼາຍ ໃນ ອິນ ເນັດ, ໃນ ປື້ມ ແລະ ວາ ລະ ສານ ລົດ ຍົນ, ພ້ອມ ທັງ ເປັນ ຍ້ອນ ການ ອອກ ຂອງ ປະ ກອນ ທີ່ ລຽບ ງ່າຍ.


ການ ປະ ຕິ ບັດ ງານ Карбюратор

ມັນ ຄາດ ວ່າ ການ ວັດ ແທກ ນໍ້າ ມັນ ເຊື້ອ ອາ ເຈນ. ນີ້ ຫມາຍ ຄວາມ ວ່າ ການ ປັບ ຕົວ карбюратор ແມ່ນ ຍັງ ມີ ຄວາມ ຈໍາ ເປັນ. ແບບ ВАЗ 2105 ແລະ ລຸ້ນ ຕໍ່ ມາ ຄວບ ຄຸມ ບວນ ການ ດ້ວຍ ປ ັ special ກ ພິ ເສດ — «ກະ ປ ets ອ ງ». «ການ ປະ ຕິ ບັດ» ຂອງ ພວກ ເຂົາ ແມ່ນ ເປັນ ທີ່ ຮູ້ ທີ່ ຈະ ຖືກ ກຳ ນົດ ໂດຍ ທັງ ຄວາມ ແລະ ຂະ ໜາດ ຂອງ ເສັ້ນ ຜ່າ ສູນ ກາງ ທີ່ отверстие, ພ້ອມ ທັງ ຄວາມ ແຕກ ຕ່າງ ຂອງ ຄວາມ ຂາ ເຂົ້າ ແລະ ຂາ ອອກ. ມີ ຄວາມ ສຳ ພັນ ທີ່ ບໍ່ ເປັນ ລະ ພື້ນ ທາງ ແລະ ອັດ ໄຫຼ ຂອງ ສາຍ сопла. ມັນ ແມ່ນ ນາງ ຜູ້ ທີ່ ເປັນ ພື້ນ ຖານ ໃນ ເວ ລາ карбюратор ຂອງ ВАЗ 2110 ແລະ ແບບ ກ່ອນ ຫນ້າ ນີ້ ຖືກ ປັບ.ນີ້ ຫມາຍ ຄວາມ ວ່າ ໂດຍ ການ ເພີ່ມ ພາກ ຂ້າມ, ເວົ້າ ວ່າ, ສິບ ເປີ ເຊັນ, ທ່ານ ສາ ມາດ ໄດ້ ການ ເພີ່ມ ຂື້ນ ໃນ ລະ ດັບ ຊາວ ຫ້າ ສ່ວນ ຮ້ອຍ. ຮູ້ ເຄັດ ລັບ ເລັກໆ ນ້ອຍໆ ນີ້, ຜູ້ ທີ່ ມັກ ລົດ ໃຫຍ່ ຄົນ ພະ ຍາ ຍາມ ເພີ່ມ ພະ ລັງ, ແລະ ພ້ອມ ດຽວ ກັນ ນັ້ນ, ກໍ່ ຊ່ວຍ ຫຼຸດ ຜ່ອນ ການ ໃຊ້ ເຊື້ອ ໄຟ ຂອງ ລົດ.


ບ່ອນ ທີ່ ຈະ ເລີ່ມ ຕົ້ນ

ການ ປັບ ຕົວ ຂອງ карбюратор ВАЗ 2103 ແລະ ຍີ່ ຫໍ້ ຕໍ່ ຕົ້ນ ດ້ວຍ ຂັ້ນ ຕອນ ທີ່ ລວມ ຢູ່ ໃນ ຊີ ລາຍ ຊື່ ຂອງ ການ ຮັກ ສາ ມັນ. ປະ ການ ທຳ ອິດ, ມັນ ແມ່ນ ການ ລ້າງ ຫລື ການ ສະ ອາດ, ເຊິ່ງ ເປັນ ເງື່ອນ ໄຂ ເບື້ອງ ລັບ ເຫດ ຜົນ ທີ່ ງ່າຍ ດາຍ ທີ່ ມັນ ເຮັດ ໃຫ້ ມີ ຄວາມ ສຸກ ຫລາຍ ໃນ ເຮັດ ວຽກ ກອນ ທີ່ ສະ ອາດ.ນອກ ຈາກ ນັ້ນ, ການ ເຮັດ ຄວາມ ສະ ກອບ карбюратор ກໍ່ ມີ ຜົນ ດີ ຕໍ່ ການ ເຮັດ ວຽກ ຂອງ ມັນ. ໃນ ເວ ລາ ດຽວ ກັນ, ການ ກັ່ນ ຕອງ ຕາ ຫນ່າງ ຫ້ອງ ໂຖງ ທີ່ ລອຍ ແລະ ທັງ ເຄື່ອງ ອາ ກາດ ແລະ ນໍ້າ ມັນ ເຊື້ອ ໄຟ ກໍ່ ຖືກ ລ້າງ.

ຫ້ອງ ລອຍ ແລະ ລະ ດັບ ນໍ້າ ໃນ ນັ້ນ

ການ ດັດ ປັບ ກົນ ໄກ ແມ່ນ ເລື່ອງ ຍາກ ຫຼາຍ, ແຕ່ ຂ້ອນ ຂ້າງ ເປັນ ຂັ້ນ ຕອນ ສຳ ຄັນ. ແບ່ງ ອອກ ເປັນ 3 ໄລ ຍະ. ການ ປັບ ຕົວ ຂອງ ເຄື່ອງ ປັບ ແຕ່ງ ລົດ ໃຫຍ່ ВАЗ 21099 ແລະ ແບບ ອື່ນໆ ແມ່ນ ການ ປັບ ຈຳ ນວນ ນ ຳ ມັນ ໄຟ ໃນ ຫ້ອງ ລອຍ ຂອງ ມັນ. ສຳ ລັບ ສິ່ງ ດັ່ງ ກ່າວ, ແມ່ ແບບ ສຳ ລັບ ໃສ່ ກະ ລາຍ ການ ພິ ເສດ ໄດ້ ຖືກ ກະ ຂະ ໜາດ ຫົກ ແລະ ເຄິ່ງ ໂດຍ ສິບ ສີ່ ມີ ລີ ແມັດ.ຈາກ ນັ້ນ, ໂດຍ ການ ຖອກ ຝາ ອັດ ລົມ, ລະ ດັບ ສູງ ສຸດ ແມ່ນ ຖືກ ກຳ ນົດ ໂດຍ ການ ປິດ ທາງ ການ ສະ ໜອງ ນ ້ ຳ ເຊື້ອ ຢ່າງ ຊ້າໆ ດ້ວຍ ປ່ຽງ ເຂັມ. ຫຼັງ ຈາກ ນັ້ນ, ຝາ ປິດ ທີ່ ຖືກ ຖືກ ຖີ້ມ ແມ່ນ ຖືກ ຈັດ ຕັ້ງ, ເພື່ອ ໃຫ້ ຜູ້ ທີ່ ເລື່ອນ ມີ ໂອ ກາດ ທີ່ ຈະ ແຕະ ບານ ຈາກ ວາວ ທີ່ ພາກ ຮຽນ spring, ແລະ ມັນ ພຽງ ແຕ່ ເຂົ້າ ມາ ໃກ້ ແລະ ບໍ່ ວ່າ ມັນ ຈະ ກົດ. ຫຼັງ ຈາກ ນັ້ນ ມັນ ກໍ່ ຖືກ ດຶງ ຄືນ ໃນ ທິດ ກັນ ຂ້າມ ແລະ ແມ່ ແບບ ຖືກ ແທນ. ໃນ ກໍ ລະ ນີ ນີ້, ໄລ ຍະ ຫ່າງ ທີ່ ສອດ ມາດ ຕະ ຖານ ຄວນ ຈະ ເທົ່າ ກັບ ມິນ ລີ ແມັດ ທີ່ ມີ ຂໍ້ ຜິດ ທີ່ ບໍ່ ສຳ ຄັນ. ຖ້າ ບໍ່ ດັ່ງ ນັ້ນ, ໂດຍ ການ ໂຄ້ງ ບ່ອນ ຈອດ ລົດ ທີ່ ຕັ້ງ ຢູ່ ເທິງ ວົງ ເລັບ ເລື່ອນ, ໄລ ຍະ ຫ່າງ ທີ່ ກຳ ນົດ ໄວ້ ແມ່ນ ກຳ ນົດ ໄວ້.

ກວດ ສອບ ການ ດຳ ເນີນ ເລີ່ມ

ການ ປັບ ຕົວ ລົດ ВАЗ 21099 ໃນ ລະ ດັບ ນີ້ ປະ ກອບ ການ ປັບ ຕົວ ທີ່ ໄວ ແລະ ນະ ພາບ ສູງ ໃນ ການ. ເພື່ອ ເລີ່ມ ຕົ້ນ, ຜູ້ ຂັບ ຂີ່ ທີ່ ມີ ມີ ປະ ສົບ ເສັ້ນ ລວດ ສັ້ນ ທີ່ ມີ ເສັ້ນ ກາງ 0,7 ຫຼື 0,8 ມີ ລີ ແມັດ, ພ້ອມ ທັງ ແມ່ ແບບ ເຮັດ ດ້ວຍ ວັດ ສະ ດຸ ທີ່ ພໍ ສົມ ຄວນ, ມີ 5 ມິນ. ຫຼັງ ຈາກ ນັ້ນ ເຄື່ອງ ກອງ ອາ ກາດ ຂອງ ລົດ ຄັນ ນີ້ ກໍ່ ຖືກ ຖອດ ອອກ, ແລະ ຫຼັງ ຈາກ ນັ້ນ ສະ ຫຼັກ ກໍ່ ຖືກ ທຳ ຄວາມ ສະ ສົມ ບູນ, ເຊິ່ງ ເຄື່ອງ ປັ່ນ ມັນ ກໍ່ ຖືກ ປິດ ໝົດ ແລ້ວ.ໃນ ກໍ ລະ ນີ ນີ້, ຫາງ стержень ທີ່ ເຊື່ອມ ຕໍ່ стержень ໃນ ອຸ ປະ ກອນ ເລີ່ມ ຕົ້ນ ກັບ рычаг ເທິງ ເຄື່ອງ ປັບ ອາ ກາດ ຈໍາ ເປັນ ຕ້ອງ ມີ ຕໍາ ແຫນ່ງ ດັ່ງ ກ່າວ, ສະ ນັ້ນ, ໂດຍ ບໍ່ ມີ ການ ເຄື່ອນ ຍ້າຍ ສິ່ງ ໃດ ກໍ່ ຕາມ, ມັນ ກໍ່ ເປັນ ໄປ ໄດ້ ທີ່ ຈະ ເອົາ ຕໍາ ແຫນ່ງ ທີ່ ຢູ່ ໃນ ຕອນ ທ້າຍ ຂອງ ຮ່ອງ ການ ປັບ ລົດ ກະ ບະ ВАЗ 2105 ຮຽກ ຮ້ອງ ໃຫ້ ມີ ການ ກວດ ສອບ ແບບ ບັງ ຄັບ ຂອງ ການ ເປີດ ວາວ ປິດ. ສຳ ລັບ ສິ່ງ ນີ້, ອຸ ປະ ກອນ ຈະ ຖືກ ຍ້າຍ ອອກ ຈາກ ລົດ. ຈາກ ນັ້ນ, ຢູ່ ເທິງ ລົດ ໄລ ທີ່ ຕັ້ງ ຢູ່ ທາງ ນອກ ຂອງ ລົດ, ສາຍ ແຂນ ສາມ ແມ່ນ ລ້ຽວ ກົງ ຂ້າມ ຈົນ ມັນ ຈະ ຢຸດ. ຫຼັງ ຈາກ ນັ້ນ, ໂດຍ ການ ຊ່ວຍ ເຫຼືອ ໄວ້ ກ່ອນ, ຊ່ອງ ຫວ່າງ ຈະ ຖືກ ກວດ ສອບ, ເຊິ່ງ ໃນ ສະ ພາບ ປົກ ກະ ຕິ ຄວນ ຈະ ກົງ ກັນ ກັບ ສູງ ສຸດ 0.8 ມິນ ລິ ແມັດ. ຖ້າ ບໍ່ ດັ່ງ ນັ້ນ, ທ່ານ ຈຳ ເປັນ ຕ້ອງ ງໍ стержень ຫລື ຈັດ ແຈງ ປາຍ ຂອງ ມັນ ໄປ ບ່ອນ ອື່ນ.

ການ ແກ້ ໄຂ ຄວາມ ໄວ ບໍ່ ເຮັດ ວຽກ

ມັນ ແມ່ນ ຖືກ ຕ້ອງ ກວ່າ ໃນ ການ ມອບ ຂັ້ນ ຕອນ ນີ້ ໃຫ້ ກັບ ຜູ້ ຊ່ຽວ ຊານ. ແຕ່ ຖ້າ ເຈົ້າ ຂອງ ລົດ ມີ ໝັ້ນ ໃຈ ໃນ ຂອງ ລາວ ແລະ ຢາກ ເຮັດ ມັນ ດ້ວຍ ເອງ, ຫຼັງ ຈາກ ນັ້ນ ລາວ ຈະ ຕ້ອງ ການ ເຄາະ ອາຍ ແກ ັ ມີ ໜາດ мультиметр. ການ ປັບ ລະ ດັບ ຄວາມ ໄວ ແບບ ບໍ່ ມີ ປະ ແກະ ສະ ຫລັກ ВАЗ ຂອງ ຮູບ ແບບ ໃດ ກໍ່ ຖືກ ປະ ຕິ ບັດ ຢູ່ ໃນ ຈັກ ໃນ ສະ ພາບ ທີ່ ອຸ່ນ. ໃນ ຮູບ ແບບ ນີ້, ການ ປະ ຕິ ບັດ ງານ ຂອງ ຢູ່ ໃນ ຂອບ ເຂດ ຕັ້ງ ແຕ່ ແປດ ຊາວ ຫາ ເກົ້າ ຮ້ອຍ ປະ ຕິ ວັດ ນາ ທີ.ໃນ ກໍ ລະ ນີ ນີ້, ມັນ ເປັນ ສິ່ງ ຈຳ ເປັນ ທີ່ ຕ້ອງ ໄດ້ ປັບ ປ່ຽນ ເວ ລາ ການ ມອດ ໄຟ. ເຄື່ອງ ມື ແມ່ນ ເຊື່ອມ ຕໍ່ ກ່ອນ. ໃນ ກໍ ລະ ນີ ນີ້, мультиметр ແມ່ນ ເຊື່ອມ ຕໍ່ ກັບ ໂຫມດ ການ ສະ ແດງ ຄວາມ ຖີ່ ເມື່ອ ເຄື່ອງ ຈັກ ກຳ ລັງ ແລ່ນ. ດ້ວຍ ການ ກວດ ສອບ ໜຶ່ງ, ມັນ ເຊື່ອມ ຕໍ່ ກັບ ໜ້າ ດິນ, ແລະ ອີກ ເບື້ອງ ໜຶ່ງ ກັບ ລົມ ເບື້ອງ ຕົ້ນ ລະ ບົບ ສາຍ ໄຟ. ຫຼັງ ຈາກ ນັ້ນ, ເຄື່ອງ ວິ ເຄາະ ອາຍ ແກັດ ຈະ ເປີດ, ແກັບ ຂອງ ມັນ ຖືກ ໃສ່ ເຂົ້າ ໄປ ໃນ ທໍ່ ລະ ບາຍ ຂອງ ລົດ. ຫຼັງ ຈາກ ນັ້ນ, ເຄື່ອງ ຈັກ ໄດ້ ຖືກ ເລີ່ມ ຕົ້ນ, ເປັນ ຜົນ ຈາກ ການ ຫມູນ винт ສໍາ ລັບ ປະ ລິ ປະ ສົມ, ຄວາມ ໄວ ທີ່ ຕ້ອງ ແມ່ນ ບັນ ລຸ ໄດ້: ຂໍ້ ຈໍາ ກັດ ສ້າງ ຂື້ນ ແມ່ນ.ແລະ ເມື່ອ ມົດ ສະ ກູ ຂອງ ຄຸນ ສົມ ວຽນ, ລົດ ເກຍ ВАЗ 2106 ໄດ້ ຖືກ ປັບ ຂື້ນ, ຊັດ ເຈນ ກວ່າ, ປະ ລິ ມານ CO ໃນ ອາຍ ແກ ັ ສ ທີ່ ລະ ຈະ ຖືກ ປັບ, ໃນ. ການ ປະ ຕິ ບັດ ງານ ແມ່ນ ຊ ້ າ ຈົນ ກ ວາ ຕົວ ກໍາ ນົດ ມາດ ຕະ ຖານ ຖືກ ກໍາ ນົດ. ບາງ ຄັ້ງ, ໃນ ເວ ລາ ທີ່ карбюратор Озон ກໍາ ລັງ ປັບ ຕົວ, ຍົກ ຕົວ ຢ່າງ, ВАЗ 2107, ສະ ຖາ ນະ ການ ໄດ້ ຖືກ ສ້າງ ຂື້ນ ບ່ອນ ທີ່ ເຖິງ ວ່າ ຫຼັງ ຈາກ ແລ່ນ ຫຼາຍໆ ຄັ້ງ ຜົນ ໄດ້ ຮັບ ກໍ່ ຍັງ ບໍ່ ກົງ ທີ່. ໃນ ກໍ ລະ ນີ ນີ້, ມັນ ເປັນ ສິ່ງ ຈໍາ ເປັນ ຕ້ອງ ເອົາ ໃຈ ໃສ່ ກັບ ພຸ່ມ ພຸ່ມ ຂອງ ພລາ ສ ຕິກ ທີ່ ຖືກ ກົດ ເທິງ ສະ ກູ ປັບ.ນີ້ ໃຊ້ ໄດ້ ກັບ карбюраторы ໃໝ່ໆ ເທົ່າ ນັ້ນ. ຍົກ ຕົວ ຢ່າງ, ສະ ກູ ສຳ ລັບ ການ ປັບ ຄຸນ ການ ປະ ສົມ ນ ້ ຳ ໄຟ ແມ່ນ ຈຳ ກັດ ໂດຍ ຜູ້ ຜະ ລິດ ເພື່ອ ການ ວຽນ ສູງ ສຸດ ເຖິງ ສິບ, ແລະ ປະ ລິ — ເຖິງ ເກົ້າ. ຕົວ ກຳ ນົດ ດັ່ງ ກ່າວ ແມ່ນ ສະ ໜອງ ໃນ ໄລ ຍະ ເວ ລາ ຮັບ ປະ ກັນ ທັງ ຂອງ ລົດ, ການ ດັດ ປັບ ໂຮງ ງານ ໄດ້ ການ ສູນ ເສຍ ໂດຍ ບັງ ເອີນ. ທ່ານ ຈຳ ເປັນ ຕ້ອງ ຖອດ ພຸ່ມ ໄມ້ ສອງ ແຫ່ງ ນີ້ ອອກ ແລະ ເລີ່ມ ຕົ້ນ ການ ປັບ ຕົວ. ແລະ ຖ້າ ທຸກ ສິ່ງ ທຸກ ຢ່າງ ຖືກ ເຮັດ ຢ່າງ ຖືກ ຕ້ອງ, ຫຼັງ ຈາກ ນັ້ນ, ຫຼັງ ຈາກ ໄດ້ ກົດ ປຸ່ມ ped ດ ກ gas າ ຊ, ແລະ ຈາກ ນັ້ນ ປ່ອຍ ຢ່າງ ລະ ອຽດ ຂອງ ມັນ, ເຄື່ອງ ຈັກ ກໍ່ ເລີ່ມ ເລັ່ງ ຄວາມ ໄວ ຫຼາຍ.ແລະ ຫຼັງ ຈາກ ຫຼຸດ ຜ່ອນ ພວກ ມັນ ແລ້ວ, ມັນ ຈະ ບໍ່ ຢຸດ ຢູ່.

ການ ສອບ ທຽບ ບັນ ດາ ເຮືອ ບິນ

ສ່ວນ ຂອງ ສ່ວນ ປະ ກອບ шасси ເຫຼົ່າ ນີ້ ສົ່ງ ຜົນ ກະ ໂດຍ ກົງ ການ ປະ ເຊື້ອ ເພີງ. ໃນ ເວ ລາ ດຽວ ກັນ, ການ ບ່ຽງ ເບນ ຈາກ ມູນ ຄ່າ ຫລື ຕົວ ກໍາ ນົດ ຂອງ ຜູ້ ຜະ ລິດ, ວັດ ແທກ, ຂະ ຫນາດ ເສັ້ນ ຜ່າ ສູນ ກາງ ສໍາ ລັບ ເຮືອ ບິນ ຕໍ່ ໄປ ສູ່ ຂະ ຫນາດ ໃຫຍ່ ຫລື ນ້ອຍ ກວ່າ ບໍ່ ພຽງ ແຕ່ ເຮັດ ໃຫ້ ການ ເຮັດ ວຽກ ຂອງ ເຄື່ອງ ຈັກ ລົດ ມີ ປະ ສິດ ທິ ພາບ ຫນ້ອຍ ເທົ່າ ນັ້ນ, ແຕ່ ຍັງ ເຮັດ ໃຫ້ ການ ບໍ ລິ ໂພກ ນ ້ ໍາ ມັນ ເພີ່ມ ຂື້ນ. ມີ ການ ຫຼຸດ ລົງ ຂອງ ພື້ນ ທີ່ ໄຫຼ ຂອງ ເຮືອ ບິນ ລຸດ ລົງ ຂອງ ການ ປະ ສົມ, ສິ່ງ ນີ້ ສາ ມາດ ອ່ອນ ແອ ລົງ ດ້ວຍ ຄວາມ ເສື່ອມ ເສີຍ ທີ່ ມີ ຄຸນ ລັກ ສະ ນະ ໃນ ການ ແລະ ການ ເລັ່ງ ຂອງ ລົດ.ສ່ວນ ຂອງ ພາກ ສ່ວນ ເຫຼົ່າ ນີ້ ໄດ້ ຖືກ ວັດ ມານ ນໍ້າ ທີ່ ໄຫຼ ຜ່ານ ພວກ ມັນ ໜຶ່ງ ນາ ດ້ວຍ ອຸນ ຫະ ພູມ 20 ອົງ ສາ ແລະ ຫົວ ນ ້ ຳ. ມັນ ປ່ຽນ ແປງ ໄປ ຕາມ ການ ເວ ລາ. ບໍ ລິ ເວນ ທີ່ ໄຫຼ ຂອງ ເຮືອ ບິນ ເພີ່ມ ເລັກ ໜ້ອຍ, ໂດຍ ສະ ເພາະ ແມ່ນ ການ ນຳ ໃຊ້ ຳ ມັນ ທີ່ ມີ ນະ ພາບ ່ ຳ. ນອກ ຈາກ ນັ້ນ, ໃນ ລະ ຫວ່າງ ການ ປະ ບັດ ຈັກ ທີ່ ມີ ການ ໄຫຼ ເຂົ້າ ແກ ັ ສ ຢ່າງ ຫຼວງ ຫຼາຍ ຜ່ານ ແຫວນ поршень, ພາ ລາ ມິ ເຕີ ນີ້ ຫຼຸດ ເລັກ ນ້ອຍ ການ ສ້າງ ລະ.

ຕົວ ປະ ຕິ ບັດ ຕົວ ທຳ ລາຍ ອາ ກາດ

ການ ປັບ Карбюратор ກ່ຽວ ຂ້ອງ ກັບ ການ ປັບ ຕົວ ຫລາຍ ຄັ້ງ.ໂດຍ ສະ ເພາະ, ສິ່ງ ນີ້ ຍັງ ນຳ ໃຊ້ ກັບ ການ ດຳ ເນີນ ງານ ຂອງ ຜູ້ ກະ ທຳ ຕົວ ຈິງ ກ່ຽວ ກັບ ເຄື່ອງ ປັບ ອາ ກາດ. ຄໍາ ສັ່ງ ຂອງ ການ ເຮັດ ວຽກ ແມ່ນ ມີ ດັ່ງ ຕໍ່ ໄປ ນີ້: ທໍາ ອິດ ທ່ານ ຈໍາ ເປັນ ຕ້ອງ ເອົາ ຕົວ ແອ ລົດ ອອກ. ຫຼັງ ຈາກ ນັ້ນ, ຈັບ ມື ຈັບ ເຄື່ອງ ປັ່ນ ປ່ວນ ຜູ້ ດຽວ ກັນ, ເລີ່ມ ຄ່ອຍໆ ຍ້າຍ ມັນ ໄປ ໃນ. ສິ່ງ ນີ້ ຄວນ ເຮັດ ຈົນ ກວ່າ ມັນ ຈະ ດຳ ລົງ ຕຳ ແໜ່ງ ທາງ ຕັ້ງ. ເຄື່ອງ ປັບ ອາ ກາດ ຕົວ ເອງ ກໍ່ ຕ້ອງ ຢູ່ ໃນ ຕຳ ແໜ່ງ ດຽວ ກັນ. ຖ້າ ສິ່ງ ນີ້ ບໍ່ ສາ ມາດ ບັນ ລຸ ໄດ້, ຕ້ອງ ມີ ການ ປັບ ຕົວ.
ຮັກ ສາ ແຂນ ບໍ່ ໃຫ້ ຫັນ ໄປ, ແລະ ສຳ ລັບ ສິ່ງ ນີ້ ທ່ານ ຈຳ ເປັນ ຕ້ອງ ມີ ລວດ ມິນ ລີ ແມັດ ຢູ່ ໃນ ມື, ສະ ກູ, ໂດຍ ວິ ທີ ທີ່ ແຮງ ດັນ ແກ້ ເຄື່ອງ ປັ່ນ ປ່ວນ ແມ່ນ ກາດ,.ຫຼັງ ຈາກ ພາກ ສ່ວນ ທີ່ ບໍ່ ມີ ສາຍ ແລ້ວ ຕ້ອງ ໄດ້ ຮັດ ທາງ ກົງ ກັນ ຂ້າມ. ຢູ່ ໃນ ທ່າ ທີ່ ຖືກ ດຶງ ອອກ ເຕັມ ທີ່ ຂອງ ການ ຈັບ, ຮູ ເຂົ້າ ຮູ ຄໍ ຄວນ ຖືກ ໂດຍ ກາດ. ຫມົດ ເທົ່າ ນີ້. ແລະ ຫຼັງ ຈາກ ນັ້ນ ເຄື່ອງ ກອງ ອາ ກາດ ຖືກ ຖອດ ອອກ ຖືກ ຕິດ ຕັ້ງ ໄວ້ ໃນ ລະ ບົບ ສັ່ງ ຊື້ ຄືນ.

ປະ ເພດ ຂອງ карбюраторы

ຜູ້ ຂັບ ຂີ່ ໃຫຍ່ ທີ່ ມີ ປະ ສົບ ການ ທີ່ ໄດ້ Жигули ເປັນ ເວ ລາ ຫລາຍ ປີ ແລ້ວ ຮູ້ ວ່າ ມັນ ເປັນ ສິ່ງ ທີ່ ດີກ ຈະ 13. ອຸ ປະ ກອນ ຈາກ ຊຸດ Солекс ແມ່ນ ເໝາະ ສົມ ທີ່ ສຸດ ສຳ ВАЗ ຂອງ ລຸ້ນ ນີ້.ຄວາມ ແປກ ປະ ຫລາດ ຂອງ ພວກ ເຂົາ ແມ່ນ ແບບ ແກະ ສະ ຫຼັກ ເຫລົ່າ ນີ້ ແມ່ນ ເໝາະ ບໍ່ ພຽງ ແຕ່ ສຳ ລັບ ລົດ ຂັບ ໜ້າ ລົດ, ແຕ່ ຍັງ ມີ ເກືອບ ທຸກ ຍີ່ ຫໍ້. ນອກ ຈາກ ນັ້ນ, ຕົວ ກຳ ນົດ ການ ຈຳ ຂອງ ເຂົາ ສຳ ລັບ ການ ກະ ກຽມ ປະ ້ ຳ ມັນ ເຊື້ອ ໄຟ ແມ່ນ ບັນ ລຸ ໄດ້ ໂດຍ ການ ນຳ ໃຊ້ ຊຸດ ກະ ແສ ໄຟ ເສດ ແລະ ບໍ່ ເຫມືອນ ກັບ ລົດ ໂອ ໂຕ ໂອ ໂຊນ ໃນ ໂຊນ, ການ ເຊື່ອມ ຕໍ່ ລະ ຫວ່າງ ປ່ຽງ ປິດ ໃນ ສອງ ອິດ ຂອງ ມັນ ແມ່ນ ກົນ ຈັກ, ບໍ່ ແມ່ນ ອາຍ ແກັດ. ຄຸນ ລັກ ສະ ນະ ໜຶ່ງ ອີກ ຂອງ ຍຸກ ທ້າຍ ແມ່ນ ພວກ ມີ ລະ ບົບ ບໍ່ ເຮັດ ວຽກ ແບບ ທຳ ມະ ດາ.ເພາະ ສະ ນັ້ນ, ເມື່ອ ດັດ ປັບ карбюратор ຂອງ ຍີ່ ຫໍ້ ນີ້, ສະ ກູ ສຳ ລັບ ປະ ລິ ມານ ຂອງ ປະ ສົມ ດັ່ງ ກ່າວ ແມ່ນ ເປີດ ປ່ຽງ ປິດ ໃນ ຫ້ອງ ທຳ ອິດ.

ໃນ ການ ສະ ຫລຸບ

ໃນ ລະ ຫວ່າງ ການ ປະ ຕິ ບັດ ງານ, карбюратор ບໍ່ ຕ້ອງ ການ ໄຫຼ ວຽນ ພາຍ ນອກ ປົກ ກະ ຕິ. ຄວາມ ຕ້ອງ ການ ນີ້ ເກີດ ຂື້ນ ພຽງ ແຕ່ ໄກ ການ ເຄື່ອນ ຍ້າຍ ຖືກ ດິນ ຢ່າງ ໜັກ, ເປັນ ຜົນ ມາ ຈາກ ໄຫວ ຂອງ ຊິ້ນ ສ່ວນ ຕ່າງໆ. ນອກ ເໜືອ ຈາກ ນີ້, «ການ ອາບ ນໍ້າ» ແມ່ນ ມີ ຄວາມ ຈຳ ເປັນ ກ່ອນ ການ ປັບ ຕົວ. ແນ່ ນອນ, ມີ ແຕ່ ລະ ໄລ ຍະ ເພື່ອ ດຳ ເນີນ ມາດ ກັນ ລົດ. ແລະ ຖ້າ ຕົວ ຢ່າງ ກ່ຽວ ກັບ «Лада» ຂອງ ຮູບ ແບບ ທີ ເຈັດ, карбюратор ສາ ມາດ ໄດ້ ຮັບ ການ ສ້ອມ ພຽງ ເວ ລາ ທີ່ ຫນ່ວຍ ເກົ່າ ລົ້ມ ເຫລວ, ຫຼັງ ຈາກ ນັ້ນ, ໂດຍ ບໍ່ ຕ້ອງ ການ ແຍກ,.ລົດ ຕູ້ ВАЗ 2107, ລົດ ກະ ບະ ທີ່ ຕ້ອງ ໄດ້ ກວດ ກາ ໃນ ການ ກວາດ ລ້າງ ທຸກໆ ກິ ໂລ ແມັດ, ຖ້າ ບໍ່ ດັ່ງ ນັ້ນ ມາດ ຢືນ ຢູ່ ກາງ ທາງ, ແລະ ຫຼັງ ຈາກ ນັ້ນ ໂດຍ ນີ້ ແມ່ນ ເຫດ ຜົນ ທີ່ ວ່າ ມັນ ຈະ ກວ່າ ຈະ ໃຊ້ ເວ ລາ ສອງ ສາມ ຊົ່ວ ໂມງ ໃນ ກວດ ເບິ່ງ ຕົວ ທ່ານ ເອງ ເອົາ ລົດ ໄປ ສູນ ບໍ ລິ ການ.

Nuances

ມັນ ບໍ່ ໄດ້ ຖືກ ແນະ ນຳ ໃຊ້ ແປງ ຫລື ຜ້າ ອ້ອມ ສຳ ລັບ карбюратор ເມື່ອ ດັດ ປັບ ມັນ, ເພາະ ວ່າ ເສັ້ນ ໃຍ ຫລື ຂົນ ສາ ໄປ ໃນ ກະ ໂດຍ. ສຳ ລັບ ການ ເບິ່ງ ແຍງ ອົງ ປະ ຂອງ ໂຕະ ຂອງ ລົດ, ຜູ້ ຜະ ລິດ ຜະ ລິດ ເຄື່ອງ ກຽມ ພ້ອມ ພິ ເສດ.ຜູ້ ຂັບ ຂີ່ ທີ່ ມີ ປະ ສົບ ການ ໃຊ້ ນ ຳ ມັນ ແອັດ ຊັງ ຫລືນ ້ ຳ ອາຍ ສຳ ລັບ ຈຸດ ປະ ສົງ ນີ້, ພ້ອມ ທັງ ທາດ ລະ ລາຍ, ບາງ ຄັ້ງ ອາ ກາດ ຖືກ ບີບ ອັດ. ພຽງ ແຕ່ ຫຼັງ ຈາກ ເຮັດ ຄວາມ ສະ карбюратор ທ່ານ ກໍ່ ສາ ມາດ ເລີ່ມ ປັບ ມັນ ໄດ້. ມັນ ເປັນ ສິ່ງ ຈໍາ ເປັນ ທີ່ ວ່າ ກ່ອນ ທີ່ ຈະ ດໍາ ເນີນ ການ ແຊກ ແຊງ ຢ່າງ ຮຸນ ແຮງ ດັ່ງ ກ່າວ ໃນ ໄລ ຍະ ການ ເຮັດ ວຽກ ຂອງ ມັນ, ທ່ານ ຕ້ອງ ຮັບ ປະ ກັນ ວ່າ ການ ຜິດ ປົກ ກະ ຕິ ທັງ ຫມົດ ແມ່ນ ກ່ຽວ ຂ້ອງ ກັບ ຫນ່ວຍ ງານ ນີ້, ແລະ ບໍ່ ແມ່ນ ຕົວ ຢ່າງ, ກັບ ລະ ບົບ ການ ສະ ກັດ ກັ້ນ ຫຼື ລະ ບົບ ສະ ຫນອງ ນ ້ ໍາ ມັນ ເຊື້ອ ໄຟ, ເຊິ່ງ ການ ກັ່ນ ຕອງ ທີ່ ດີ ຂອງ ປ ັ может ມ ສາ ມາດ ຖືກ ປິດ ລ້ອມ. ແລະ ອື່ນໆ ແລະ ສິ່ງ ທີ່ ສຳ ຄັນ ທີ່ ສຸດ: ເຖິງ ວ່າ ຈະ ມີ ຕະ ຫຼາດ ລົດ ຍົນ ທີ່ ຂະ ແຂງ ແຮງ ໂດຍ ເຄື່ອງ ຈັກ ສີດ, ຜູ້ ຂັບ ຂີ່ ຮູ້ ຫຼາຍ ກ່ຽວ ກັບ ແລະ ສົບ.ຫຼັງ ຈາກ ທີ່ ທັງ ຫມົດ, ລາວ ແມ່ນ ການ ຮັບ ປະ ຈະ ເລີ່ມ ຕົ້ນ ເຖິງ ແມ່ນ ວ່າ ແຮງ. ແລະ ເພື່ອ ໃຫ້ ອຸ ທີ່ ເປັນ ດັ່ງ ກ່າວ ສາ ສາ ມາດ ເຮັດ ໄດ້ ຢ່າງ.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
