Впускной и выпускной коллекторы на авто

Коллектор – техническое устройство, которое является частью двигателя внутреннего сгорания в автомобиле. Основная функция коллектора – это подача горячих смесей в двигатель, а также их отвод. Обычно коллектора два – впускной и выпускной.

Впускной коллектор собирает потоки горючих смесей и газа в один общий и распределяет их по цилиндрам двигателя автомобиля, за счет чего возникает движение автомобиля. Горючая смесь должна распределяться равномерно, в этом случае двигатель будет работать без сбоев, с высокой производительностью. Впускной коллектор также может выступать в качестве держателя для дроссельной заслонки, форсунок, карбюратора и других элементов двигателя.

В ходе работы во впускном коллекторе создается вакуум, который используется для управления различными системами в автомобиле, например гидроусилителем тормозов, приводом стеклоочистителей, круиз-контролем и т.д. Также данный коллектор используется для сжигания картерных газов, которые образуются во время движения автомобиля.

Впускной коллектор изначально производился из металла — алюминия или чугуна. Однако для производства современных коллекторов используется пластик. Пластик, в отличие от металла, не нагревается, благодаря чему улучшается наполняемость цилиндров двигателя, и, как следствие, увеличивается мощность мотора.

В свою очередь, выпускной коллектор является частью выхлопной системы транспортного средства, через него происходит выхлоп газовых смесей, из автомобиля удаляются продукты внутреннего сгорания. С помощью выпускного коллектора также происходит продув камер сгорания, что позволяет цилиндрам двигателя быстрее наполниться очередной порцией горючей смеси.

В современном автомобилестроении применяют 2 вида выпускных коллекторов – трубчатый и цельный. Цельный коллектор производится из чугуна и имеет короткие каналы, объединенные в общую камеру. Цельный коллектор не очень эффективно отводит выхлопные газы, однако он доступен по стоимости и прост для производства.

Однако в последнее время на автомобили, в основном, устанавливают более эффективные трубчатые коллекторы. Они изготавливаются из стали, при этом их конструкция создана таким образом, что повышается мощность двигателя.

Стоит отметить, что на спортивных автомобилях выпускные коллекторы зачастую не устанавливаются, а к каждому цилиндру присоединяется собственная выхлопная труба, что позволяет показать более высокие скоростные качества авто.

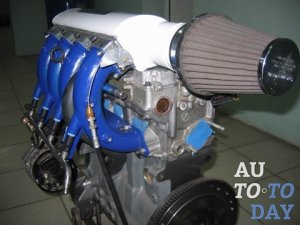

Впускной коллектор — что это такое?

Впускной коллектор является неотъемлемой частью навесного оборудования автомобильного двигателя внутреннего сгорания. В основном данное устройство предназначено для собирания всех выхлопных газов из нескольких цилиндров в одну единственную трубу.

По большей части материалом для изготовления выпускного коллектора является чугун. С одной стороны впускной коллектор прикреплен к самому двигателю внутреннего сгорания. С другой стороны он прикреплен к выхлопной трубе или, при установке, к катализатору. В связи со спецификой расположения впускного коллектора его работа проводится в достаточно экстремальных условиях.

Температура у выхлопных газов в редкостных случаях может превышать несколько тысяч градусов. Исходя из этого, после того как двигатель был остановлен охлаждение происходит достаточно быстро с определенным выбросом конденсата. Итог один, а точнее – одна проблема – скоропостижное ржавление коллектора.

Помимо того, что впускной коллектор функционирует как очиститель камеры сгорания от выхлопных газов, он помогает в наполнении и продуве камеры сгорания. Происходит это в результате резонирующих выхлопных волн. В момент, когда открывается выпускной клапан, газ, который находится в камере сгорания, — под большим давлением. В то же время в самом впускном коллектора давление стабильное и нормальное. После того как откроется выпускной клапан создается волна, которая выходит из-за разницы давлений.

Она отражается от самого близкого ей препятствия и возвращается на обратный путь к цилиндру и, после прохода среднего диапазона в оборотах, она подходит непосредственно к цилиндру ко времени последующего очередного такта выпуска. Именно это помогает последующим отработанным газам спокойно и равномерно покидать засоренный цилиндр.

1. Какие функции выполняет впускной коллектор?

Данное устройство является очень важным для успешного функционирования всей системы транспортного средство. Это объясняется тем, что именно в впускном коллекторе встречается воздух и топливо. Вследствие этого и возникает горючая смесь с необходимой консистенцией. Помимо этого, данное устройство контролирует процесс, в котором данная консистенция должна прямолинейно и равномерно делиться во все определенные цилиндры.

Это, в свою очередь, очень важная процедура, так как только таким методом можно достигнуть наибольшей производительности двигателя внутреннего сгорания транспортного средства. Именно поэтому не стоит пренебрегать процедурами ремонта и чистки впускного коллектора, так как это чревато очень негативными последствиями.

Помимо этого, на впускном коллекторе крепятся определенные элементы двигателя. Таковыми являются: карбюратор, инжекторная топливная аппаратура, дроссельные заслонки. В впускном коллекторе образуется определенный вакуум, который является источником силы приводов для многих систем: круиз-контроль, стеклоочистители, вакуумный усилитель тормозов. В случае неисправности или вывода из строя одной из вышеуказанных систем, как обычно бывает, потребуется полное снятие впускного коллектора.

2. Заслонки впускного коллектора и другие элементы конструкции

Чаще всего встречается, что впускной коллектор крепится с левой стороны на головке цилиндров. В современном мире в связи с развитием технологий делается данная деталь из алюминиевых сплавов или же других композиционных пластиковых материалов.

Датчик, который расположен на впускном коллекторе фиксирует давление и температуру, а непосредственно блок управления уже высчитывает всю массу воздуха расположенную в нем. Исходя из полученных данных и формируются определенные импульсы, с помощью которых и осуществляется прямое управление форсунками. Именно таким образом происходит смешивание воздуха и топлива заданного состава.

В средине самой детали устройства располагается вал переключения и вакуумный элемент. На этот же элемент через заслонки подается разряжение в патрубок впускного коллектора. Это разряжение вырабатывается тандемным насосом. Каждый канал впуска разделяется на участок наполнения и вихревой участок. Вал переключения, в свою очередь, может перекрывать только участок наполнения. Именно в этот момент через вихревой канал происходит высасывание выхлопных газов. Таким образом и скорость потока в этом канале существенно увеличивается.

3. Почему может понадобиться ремонт впускного коллектора?

По своей сути впускной коллектор имеет достаточно сложную конструкцию. Исходя из этих соображений значительно возрастает вероятность поломки или неисправности определенного отдельного элемента всего устройства. Зачастую выходят из строя заслонки (в основном на немецких марках автомобилей).

В данном случае автомобиль очень сильно слабнет и существенно теряет мощность. В тоже время значительно увеличивается расход топлива, а тяга и работа двигателя в целом ухудшаются. Выходят заслонки коллектора по нескольким причинам: низкокачественный материал изготовления этих заслонок, чересчур высокая температура, присутствие масляного конденсата.

Помимо этого может также выйти из строя и клапан управления этими заслонками впускного коллектора. Признаком того, что во впускной коллектор попала консистенция масла, является его увеличенный расход, который может превышать 1 литр на 1 тысячу км.

В деталях, которые изготовлены из пластика, очень часто можно встретить проблему, которая заключается в отсоединении трубки от завихрителя. Это, в свою очередь, порождает возникновение определенного характерного звука во время непосредственного движения: шум и треск в автомобиле. Данная поломка вполне решаема даже собственными руками.

Помимо этого, может возникать подсос воздуха в самом впускном коллекторе. Эта поломка может отражаться на мощности автомобиля. Но самое главное, что будет присутствовать серьезный шум, который напоминает подсасывание или выдувание.

В автомобильной природе существует специальный датчик, который используется для того, чтобы измерять абсолютное давление во впускном коллектора. Данный датчик, помимо вышеуказанной функции, отвечает за оптимизацию процессов сгорания и образования смеси воздуха и топлива. Если же данный датчик выйдет из строя, то, скорее всего, электронный блок управления начнет свою работу в аварийном режиме.

Иногда бывает так, что запуск двигателя вообще невозможен. Устройство современного датчика, располагающегося во впускном коллекторе, довольно надежное. И все же, неисправности в нем возможны.

4. Снимаем коллектор самостоятельно

Изначально любому автолюбителю для того, чтобы приступить к замене или ремонту данной детали нужно знать каким образом демонтируется впускной коллектор. В целом, данная процедура не является сложной и справиться с ней может один человек за десять минут. Сначала нужно найти топливный насос и убрать из него предохранитель, после чего нужно запустить мотор. Давление в системе значительно снизится, а в скором будущем двигатель заглохнет.

После проведенной процедуры можно отключить аккумулятор, а с самого мотора снять декоративный кожух. Вслед за этим необходимо убрать от воздушного фильтра патрубки и снять его. После, следует открутить дроссельный узел. Важно отметить, что не следует трогать крепежи заслонки, чтобы не повредить их. Все, коллектор перед глазами.

В некоторых случаях отслаиваются квадратные трубки. Тогда нужно будет просверлить два отверстия в самом коллекторе так, чтобы через эти отверстия можно было бы добраться до данной трубки. После этого нужно вкрутить в эти отверстия саморезы и зафиксировать ее. Клапан управления и заслонки нельзя отдельно менять или ремонтировать. Именно поэтому следует купить и установить полностью новую деталь. Если же причина поломки заключается в датчике, то тот элемент, который вышел из строя нуждается в замене.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Что такое выпускной и впускной коллектор в двигателя: устройство, принцип работы

Многие автовладельцы имеют весьма смутное представление об устройстве своего «железного коня», в случае поломок полагаясь на знания и умения сервисменов. И это касается почти всех систем машины. Один из любопытных примеров – система питания и система выпуска. Почти каждый автолюбитель в курсе, что в 1-ой присутствует инжектор, а во 2-ую входит глушитель, но в то же время не все способны назвать деталь, которая наличествует и там, и там – коллектор. Тут логично задать вопрос – а что такое выпускной и впускной коллектор?

Коллектор представляет собой одну из составных частей впускной (выпускной) системы авто. Всего их 2, и они служат для диаметрально противоположных целей – через впускной цилиндры поступает топливно-воздушная смесь, а через выпускной удаляются выхлопные газы.

Оба коллектора монтируются на одной стороне двигателя (на рядных; у V-образных они разнесены по бокам), но никак не сообщаются друг с другом.



Строение выпускного и впускного коллектора

В сильно упрощенном виде конструкцию коллектора можно объяснить так: это одна труба, которая разделяется на 4 или более (а иногда и менее). Количество труб, что у впускного, что у выпускного коллектора напрямую зависит от числа цилиндров в двигателе. Например, у небезызвестной малолитражки «Ока» был 2-х цилиндровый мотор. У некоторых двигателей марки «Шкода» 3 цилиндра, в то время как ряд силовых агрегатов «Ауди» – 5-ти цилиндровые. Это если говорить о рядных моторах; у V-образных двигателей обычно от 6 до 12 цилиндров, однако у них 4 коллектора (по 2 на каждую сторону), да и форма несколько другая, нежели у рядных, хотя зависимость количества труб от кол-ва цилиндров сохраняется.

Теперь подробнее о деталях, с которыми сопрягаются оба коллектора.

Впускной является частью системы питания, и к нему подключен (у бензиновых моторов) карбюратор (сейчас такое уже почти не встречается) или дроссельный узел. У современных дизелей вместо всего этого стоит аккумуляторная топливная система, более известная как «Common Rail».

Выпускной соединяется с приемной трубой (она же «штаны»), далее идет катализатор, резонатор и глушитель. На старых автомобилях катализатор отсутствует.

Устройство впускного коллектора

Предназначение впускного коллектора заключается в подведении топливно-воздушной смеси или только воздуха к цилиндрам. Почему или? Все зависит от особенностей конструкции системы питания. Впрочем, об этом ниже.

Обычно эта деталь – металлическая, но иногда встречаются коллекторы из специального пластика, выдерживающего высокие температуры. Так делают для снижения стоимости и для облегчения веса мотора, а через это – и машины.

Соединяется впускной коллектор разветвленной частью с головкой блока цилиндров (ГБЦ) через прокладку. При открывании впускных клапанов создается разряжение, с помощью которого топливно-воздушная смесь (или воздух) попадает в цилиндр, после чего клапана закрываются, и начинается такт сжатия.

Несмотря на то, что ни воздух, ни смесь его с горючим не обладают высокой температурой, коллектор все равно нагревается от ГБЦ до 100°С. Поэтому если его делают из пластика, то берут специальный, высокотемпературный тип.

Вернемся к вопросу с воздухом и топливно-воздушной смесью. Последняя подается через коллектор, если впрыск распределенный (т.е. форсунки инжектора установлены перед клапанами). Потом они открываются, и смесь топлива с воздухом попадает в цилиндр.

Если же впрыск непосредственный, и топливо подается сразу в камеру сгорания, через коллектор проходит только воздух, а смешение происходит прямо в цилиндре.

Устройство выпускного коллектора

Задача выпускного коллектора – отведение выхлопных газов. На такте выпуска одноименные клапана открываются, и под воздействием движущегося наверх поршня газы попадают в коллектор.

Он тоже подсоединен через прокладку разветвленной частью к ГБЦ, однако, посадочное место у него свое. Пройдя через коллектор, выхлопные газы попадают в приемную трубу, далее (на современных авто) в катализатор, где оседает значительная часть вредных веществ, потом в резонатор, снижающий громкость выхлопа, затем в глушитель, где звук исчезает полностью, и отводятся в атмосферу. У моторов с турбонаддувом газы после коллектора оказываются в специальном канале и крутят турбину, и только потом уходят в приемную трубу.

У инжекторных двигателей и современных дизелей в конструкции выпускного коллектора предусмотрено место для установки лямбда-зонда – датчика, который контролирует количество различных газов в выхлопе.

Основываясь в том числе и на показаниях лямба-зонда, электронный блок управления двигателем соответствующим образом дозирует подачу топлива, что приводит к возникновению взаимосвязи при работе коллекторов.

Может ли сломаться один из коллекторов

В автомобиле нет таких агрегатов и деталей, которые не могут сломаться. Так что и коллекторы тоже не вечны, хотя выпускной обычно служит на протяжении всего срока эксплуатации автомобиля, не требуя замены. Впускной же менее долговечен, особенно если сделан из пластика; он может треснуть, и тогда единственный выход – замена. Металлический гораздо более прочен, хотя и он не застрахован от трещин, однако в отличие от пластмассового его можно заварить, что решит проблему.

Несмотря на примитивность конструкции (оба коллектора по сути – трубы специфической формы), без них двигатель современного автомобиля не сможет правильно работать, ведь они не только выполняют свои прямые функции, но и помогают сильно оптимизировать работу системы питания и системы выпуска за счет информации, поступающей в ЭБУ от лямбда-зонда. Оба коллектора взаимосвязаны и одинаково важны для автомобиля, и если они работают неправильно, вы просто не сможете нормально передвигаться на своей машине.

Комментирование и размещение ссылок запрещено.

Как с помощью пылесоса найти утечку в выпускном коллекторе автомобиля

Появление запаха выхлопного газа в салоне автомобиля один из признаков того, что выхлопной коллектор дал течь. На нем редко можно найти явную сразу заметную трещину, поэтому обычно все сходится к сложному поиску миниатюрного отверстия при запущенном двигателе. Коллектор быстро разогревается, поэтому можно многократно обжечь руки, так и найдя пробоину. Существует альтернативный метод поиска с помощью пылесоса. Он быстрый, безопасный и очень простой.

Требуемые материалы


Для диагностики выпускного коллектора потребуется:
  • домашний пылесос;
  • отрезок резинового шланга;
  • воронка для жидкости;
  • скотч.

Поиск утечки


Нужно, чтобы коллектор остыл, в противном случае работать не безопасно. Сняв из пылесоса насадку, его шланг следует присоединить к выхлопной трубе. Вряд ли диаметры совпадут, поэтому здесь пригодится скотч. Желательно извлечь из пылесоса воздушные фильтры и мешок, если он не контейнерного типа, чтобы тот не напитал запахов масла, топлива и гари из выхлопной системы.
Из отрезка резинового шланга и воронки нужно соорудить импровизированный стетоскоп. Если диаметр малого отверстия воронки меньше внутреннего сечения шланга, то все можно компенсировать скотчем.
Как с помощью пылесоса найти утечку в выпускном коллекторе автомобиля
Включив пылесос нужно перейти к заглушенному остывшему двигателю и прикладывая стетоскоп к коллектору слушать, откуда всасывается воздух. Нужно переставлять конец шланга плавно без пропусков.
Как с помощью пылесоса найти утечку в выпускном коллекторе автомобиля
После обнаружения возможного отверстия его нужно закрыть пальцем, если шум прекратился, то дым точно выходит через него. Скорей всего пробоина окажется не одна. Чтобы не потерять находки их следует обозначить мелом.
Как с помощью пылесоса найти утечку в выпускном коллекторе автомобиля
После обнаружения всех отверстий коллектор можно снять и заварить, запаять или замазать герметиком, в общем, кто как любит. Конечно, ничего надежней сварки пока не придумали.
Данный метод весьма хорош, но еще лучше, если пылесос имеет функцию выдува. Работая в таком режиме, он не будет всасывать плохой воздух из выхлопной системы, поэтому и не потребуется извлекать фильтры. При выдуве из отверстий на коллекторе воздух будет выходить, а не всасываться.
Пользуясь пылесосом можно искать пробоины в глушителе и в выхлопной системе в целом. При этом не нужно обжигать руки и спешить, поэтому по завершению диагностики вполне возможно за один раз найти все пробоины и провести полный ремонт.
