Содержание

Схема коробки передач «ВАЗ 2109»

Основополагающим принципом, которому должно отвечать конструктивное устройство коробки передач «ВАЗ 2109», является достижение увеличения эксплуатационных характеристик транспортного средства в совокупности с минимизацией расхода топлива. Основными инструментами реализации данных задач в механических трансмиссиях вообще, и в МКПП «ВАЗ 2109» в частности, служат:

Рациональность подбора числа передач.
Оптимизация величины передаточных чисел.
Рост качественного уровня процесса переключения передач.

Важность последнего трудно переоценить, поскольку плавность переключения гарантирует не только существенное повышение степени надежности систем, узлов и агрегатов автомобиля, но и снижение астеничности (утомляемости) водителя. Устройством, обеспечивающим плавность переключения, является синхронизатор коробки передач «ВАЗ 2109», схема которой представлена ниже.

Синхронизация передач переднего хода выполняется при помощи выравнивания частоты вращения вторичного вала КПП и частоты вращения шестерен постоянного зацепления, свободно на нем вращающихся.

Многих отечественных автолюбителей интересует вопрос: «Как разобрать КПП «ВАЗ 2109» самостоятельно?». Это продиктовано не только соображениями экономии, но и желанием получить практический опыт ремонта своего «железного друга».

Разборка КПП «ВАЗ 2109»

Основными показаниями к выполнению данного процесса, характеризующегося достаточной трудоемкостью, служат: замена элементов коробки передач, вышедших из строя, или проведение капитального ремонта. Предварительные мероприятия включают в себя:

подготовку стандартного комплекта инструмента;
демонтаж с транспортного средства, очистка и продувка сжатым воздухом КПП;
фиксация коробки в устойчивом состоянии на верстаке или столе.

Далее приступаем непосредственно к проведению работ по разборке КПП:

Отсоединяем кронштейн, фиксирующий трос сцепления. Отворачиваем гайки крепления (6 штук) задней крышки и снимаем ее вмесите с уплотнительной прокладкой. О целостности прокладки можно не заботиться, поскольку при сборке устанавливается новая.
Включаем третью (четвертую) передачу, после чего при помощи торцевого ключа отворачиваем болт, фиксирующий вилку пятой передачи.
Включаем пятую ступень, что перемещает вилку вместе с синхронизатором вниз. Благодаря этому шлицы муфты входят в зацепление с зубьями шестерни и предотвращают прокручивание валов. Далее расконтриваем и отворачиваем болты крепления валов (первичного и вторичного).
Посредством двух плоских отверток демонтируем синхронизатор пятой ступени вместе с вилкой. При этом необходимо соблюдать осторожность и не допустить высыпания подпружиненных шариков муфт.
Снимаем блокирующее кольцо и ведомую шестерню пятой ступени с вторичного вала.
Демонтируем шайбу (упорную) игольчатого подшипника, после чего снимаем сам подшипник.
Демонтируем ведущую шестерню пятой ступени с первичного вала.
Снимаем пластину подшипников, для чего винты крепления, имеющие большой затяжной момент, отворачиваем посредством ударной отвертки.

С вторичного вала стягиваем втулку игольчатого подшипника, снимаем шайбу (упорную).
При помощи плоской отвертки удаляем стопорные кольца подшипников валов (первичного и вторичного).
Снимаем фиксаторы, в том числе и заднего хода, для чего отворачиваем пробки и вынимаем шарики и пружины.
Отвернув болты крепления (2 штуки) задней опоры крепления силовой установки, демонтируем ее (опору).
Отворачиваем гайки крепления (12 штук) картера сцепления и отсоединяем его от корпуса КПП.
Демонтируем картер КПП и отворачиваем болты, фиксирующие вилки первой и второй ступеней. Приподнимая вилки, снимаем их. С вилкой и штоком третьей и четвертой ступеней поступаем аналогичным образом.
Проворачивая в сторону, выводим из рычага шток пятой ступени и вынимаем его.
Снимаем стопорное кольцо, шестерню и вилку заднего хода.

Демонтируем первичный и вторичный валы, главную шестерню с дифференциалом, механизм переключения передач (фиксируется 3-мя болтами).
Выпрессовываем из посадочного гнезда подшипник вторичного вала и снимаем его посредством специальной лапки или оправки. Вынимаем сальник.
Вынимаем магнит из картера сцепления.
Демонтируем корпус привода сцепления, снимаем шарнир тяги привода переключения передач, после чего вынимаем сам шток.

Процесс закончен. Приведенная выше пошаговая инструкция, по сути, и является ответом на вопрос: «Как разобрать КПП «ВАЗ 2109» самостоятельно?».

Устройство КПП Ваз 2109

Коробка переключения передач Ваз 2109 — вид справа:

1 — кронштейн троса привода сцепления, 2 — указатель (щуп) уровня масла, 3 — картер сцепления, 4 — вилка выключения сцепления, 5 — первичный вал КПП Ваз 2109, 6 — подшипник выключения сцепления, 7 — сальник вала привода колес, 8 — защитный чехол штока механизма переключения передач, 9 — задняя опора силового агрегата, 10 — привод спидометра

Коробка переключения передач Ваз 2109 — вид слева:

1 — левая опора силового агрегата, 2 — задняя крышка картера коробки передач, 3 — сливная пробка, 4 — пробки фиксаторов передач, 5 — пробка фиксатора передачи заднего хода, 6 — выключатель света заднего хода, 7 — картер коробки передач

Детали пятой передачи Ваз 2109 коробки переключения передач:

1 — задняя крышка картера коробки передач, 2 — шток вилки включения пятой передачи, 3 — вилка включения пятой передачи, 4 — вторичный вал КПП Ваз 2109, 5 — ведущая шестерня пятой передачи, 6 — ведомая шестерня пятой передачи, 7 — картер коробки передач, 8 — синхронизатор пятой передачи, 9 — первичный вал

Основные узлы и детали коробки передач и дифференциала Ваз 2109:

1 — первичный вал, 2 — вторичный вал, 3 — шток вилки переключения третьей и четвертой передач, 4 — вилка переключения третьей и четвертой передач, 5 — дифференциал, 6 — вилка переключения первой и второй передач, 7 — шток вилки переключения первой и второй передач, 8 — шток переключения передач, 9 — шток вилки переключения пятой передачи, 10 — механизм переключения передач, 11 — промежуточная шестерня заднего хода, 12 — картер сцепления

КПП Ваз 2109 — вид снизу:

1 — коробка передач, 2 — задняя опора силового агрегата, 3 — маслосливная пробка, 4 — тяга привода переключения передач, 5 — двигатель, 6 — внутренние ШРУСы, 7 — выключатель света заднего хода, 8 — левая опора силового агрегата, 9 — растяжка

Устройство коробки передач Ваз-2109 | Автолюбители

Коробка передач

1 – задняя крышка картера коробки передач;
2 – ведущая шестерня V передачи;
3 – шариковый подшипник первичного вала;
4 – ведущая шестерня IV передачи первичного вала;
5 – первичный вал;
6 – ведущая шестерня III передачи первичного вала;
7 – картер коробки передач;
8 – ведущая шестерня II передачи первичного вала;
9 – шестерня заднего хода;
10 – промежуточная шестерня заднего хода;
11 – ведущая шестерня I передачи первичного вала;
12 – роликовый подшипник первичного вала;
13 – сальник первичного вала;
14 – сапун;
15 – фланец муфты;
16 – подшипник выключения сцепления;

17 – направляющая втулка муфты;
18 – роликовый подшипник вторичного вала;
19 – вторичный вал;
20 – ось сателлитов;
21 – ведущая шестерня привода спидометра;
22 – шестерня полуоси;
23 – коробка дифференциала;

24 – сателлит;
25 – картер сцепления;
26 – пробка для слива масла;
27 – ведомая шестерня главной передачи;
28 – регулировочное кольцо;
29 – роликовый конический подшипник дифференциала;
30 – сальник полуоси;
31 – ведомая шестерня I передачи вторичного вала;
32 – синхронизатор I и II передач;
33 – ведомая шестерня II передачи вторичного вала;
34 – стопорное кольцо;
35 – упорное полукольцо;
36 – ведомая шестерня III передачи вторичного вала;

37 – синхронизатор III и IV передач;
38 – ведомая шестерня IV передачи вторичного вала;
39 – шариковый подшипник вторичного вала;
40 – ведомая шестерня V передачи вторичного вала;
41 – синхронизатор V передачи;
42 – игольчатый подшипник;
43 – вилка переключения передач.

Привод переключения передач

1 – рычаг переключения передач;
2 – ось рычага;
3 – палец рычага переключения передач;
4 – шаровая опора рычага;
5 – защитный чехол тяги;
6 – тяга привода переключения передач;
7 – рычаг штока выбора передач;

8 – рычаг выбора передач;
9 – картер коробки передач;

10 – картер сцепления;
11 – шток выбора передач;
12 – втулка штока;
13 – сальник штока;
14 – защитный чехол;
15 – корпус шарнира;
16 – втулка шарнира;
17 – наконечник шарнира;
18 – хомут.

Описание конструкции

Коробка передач — с ручным переключением, механическая, двухвальная, с четырьмя или пятью передачами переднего хода и одной заднего, с синхронизаторами на всех передачах переднего хода. Она конструктивно объединена с дифференциалом и главной передачей. Выпуск четырех- и пятиступенчатых коробок с индексами 2108 и 21083 соответственно к настоящему времени прекращен. На конвейер и в запасные части поставляют коробку 2109.

Она отличается иным расположением сапуна вентиляции картера — на картере сцепления (раньше был на задней крышке), наличием щупа уровня масла, другой системой смазки. Передаточные числа остались прежними.
Корпус коробки передач состоит из трех частей (отлитых из алюминиевого сплава): картера сцепления, картера коробки передач и крышки. Для улучшения теплоотвода их поверхность оребрена.

Первичный вал — с индексом 21083. Он выполнен как блок ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Вторичный вал — также с индексом 21083. Его шестерни вращаются на игольчатых подшипниках. Шестерня главной передачи выточена заодно с валом.

Часть коробок 2109 комплектуются валами 2110 (шестерни вторичного вала 2110 — для снижения шума — вращаются на втулках). Шестерня главной передачи выполнена съемной, на шлицах. На валу она фиксируется стопорным кольцом. Внутри вторичного вала 2110 выполнена проточка для подачи смазки к втулкам шестерен.

Шестерни — цилиндрические, косозубые, постоянного зацепления, за исключением прямозубой шестерни заднего хода. На каждой шестерне имеется дополнительный прямозубый венец, с которым соединяются скользящие муфты синхронизаторов при включении передачи. В шестернях 2108 выполнены радиальные отверстия для подвода масла (смазка разбрызгиванием), шестерни 2110 смазываются маслом, поступающим из вала. Наборы шестерен невзаимозаменяемы из-за разницы посадочных отверстий и поставляются вместе с валом.

Передние подшипники валов — роликовые, задние — шариковые. Радиальный зазор в роликовых подшипниках не должен превышать 0,07 мм, в шариковых — 0,04 мм. Под передним подшипником вторичного вала коробки с валами 2110 расположен маслосборник, направляющий поток масла внутрь вала.

Дифференциал — конический, двухсателлитный. К фланцу коробки дифференциала крепится ведомая шестерня главной передачи. На коробку дифференциала напрессована ведущая шестерня привода спидометра, вращающая ведомую шестерню, расположенную в корпусе привода спидометра, который крепится к картеру коробки передач.

Привод управления коробкой состоит из рычага переключения передач, шаровой опоры, тяги, штока выбора передач и механизмов выбора и переключения передач.

На внутреннем конце штока закреплен рычаг, который действует на трехплечий рычаг механизма выбора передач. Этот механизм выполнен отдельным узлом и крепится к плоскости картера сцепления.

В корпусе механизма выбора передач имеются две оси. На одной установлены трехплечий рычаг выбора передач и две блокировочные скобы. Другая ось проходит через отверстия блокировочных скоб, что предотвращает их проворачивание. Одно плечо рычага выбора передач служит для включения передач переднего хода, другое — для включения заднего хода, а на третье плечо действует рычаг штока выбора передач. На оси установлена вилка включения заднего хода. Механизмы выбора передач 2108 и 21083 устанавливаются соответственно на четырех- и пятиступенчатую коробку передач. У механизма 2108 на оси нет пружины.

В коробку передач на заводе заливают трансмиссионное масло, рассчитанное на 75 000 км пробега. Его допустимо заменять на «Лукойл TM4-12», «ТНК ТРАНС КП» (80W-85;GL-4), из импортных подойдут «ESSO GEAR OIL TDL» (75W-90, 80W-90; GL-4/5) и «MULTIGEAR S» (75W-90; GL-4/5).

Дорабатываем коробку передач ВАЗ 2109

Всякий автолюбитель желает, чтобы его автомобиль был резвым и мощным, и каждый думает о прибавке машине динамичности и лошадиных сил. Поэтому в тюнинге ВАЗ 2109 важным этапом всегда являлась доработка трансмиссии, ведь это довольно доступный способ изменить параметры автомобиля, не вмешиваясь в двигатель.

Мало того, при должных навыках и опыте, можно добиться по настоящему поразительных результатов своими руками Народные умельцы уже преуспели в этом – учитываю богатую тюнингом историю марки ВАЗ 2109, профессионалов в этом деле довольно много и всегда можно обратиться за советом.

В видео также можно найти много полезной информации, которая несомненно понадобится перед проведением работ:

Коробка передач ВАЗ 2109 – немного информации

Тюнинг коробки передач ВАЗ 2109 заключается в изменении передаточных чисел для каждой передачи отдельно. Для этого стоит заняться поиском необходимых шестерёнок на авторынках в зависимости от характера езды, который более предпочтителен (агрессивный или же более расслабленный и экономичный).

Но по сути всё достаточно просто в плане выбора – существуют, так называемые «спортивные ряды КПП». Они представляют собой уже готовый набор всех шестерёнок с уже изменённым передаточными числами. Эти наборы бывают самыми разными, адаптированными специально под определённый стиль вождения.

Также есть возможность добавить шестую передачу, если пять будет мало, тем самым ещё больше повысить динамику девятки и приблизить её по характеристикам к иномаркам. Этот набор обойдётся недёшево, но приобрести его вполне реально. На фото показан вариант такого набора:

Спортивные ряды полностью оправдывают своё название – они имеют прямое отношение к спорту, т. к. на спортивный автомобилях увеличиваются все передаточные числа для более резкого и интенсивного разгона автомобиля. Но также в этом вопросе стоит упомянуть и про небольшой минус – падение максимальной скорости, хоть и незначительное.

Но не будет особой разницы, когда максимальная скорость упадёт с 180 километров в час до 165, однако, сильно будет видна разница в наборе этой скорости – автомобиль со спортивными рядами наберёт её гораздо быстрее. Так что вполне целесообразно пожертвовать такой мелочью, 15-20 километров в час ради скорости разгона.

К тому же вряд ли в условиях города понадобится скорость больше 100 километров в час, не говоря уже про соблюдение правил дорожного движения. Также масло в коробку ваз 2109 будет расходоваться немного быстрее, да и подбором его стоит заняться основательно, т.к. здесь потребуется масло от именитого бренда с высокой степенью очистки.

В противном случае можно попасть на очень трудоёмкий ремонт. В купе с таким рядом можно установить и главную пару с другим передаточным числом. В зависимости от двигателя, на переднеприводных автомобилях ВАЗ присутствуют передаточные числа 3,7; 3,9; 4,1. Но в это время на гоночных автомобилях можно довести это число до 5,5 и более.

Дифференциал

Он располагается непосредственно в самой коробке переключения передач (у переднеприводных автомобилей). Производители устанавливаю его для того, чтобы улучшить управляемость и немного снизить износ резины. Однако, если автомобиль эксплуатируется в условиях, близких к гоночным, то дифференциал скорее ухудшает управляемость, нежели повышает.

Именно поэтому в спортивных автомобилях установлен самоблокирующийся дифференциал, основным параметром которого является коэффициент блокировки. Максимальное значение не может быть больше 1 – в этом случае колёса вращаются с одинаковыми угловыми скоростями и колёса не имеют разности нагрузок.

Однако не практике это требуется только внедорожникам, и то не всегда. Стандартный дорожный автомобиль имеет дифференциал с коэффициентом до 0,7. Значение может быть изменено в зависимости от условий эксплуатации. Если коэффициент будет слишком высок, то есть вероятность снести переднюю ось при прохождении поворота.

Самостоятельное снятие и блокировка дифференциала может привести к тому, что потребуется ремонт коробки ваз 2109, а неверно выполненная блокировка приведёт к шуму и гулу от оси, в результате чего всё равно потребуется замена.

Привод

У переднеприводных автомобилей привод состоит из ШРУСов (шарниров равных угловых скоростей), т.е. двух шарниров (в народе «граната») и вала между ними.

При подготовке машины к эксплуатации в гоночных условиях они заменяются спортивными аналогами. Валы, как правило, изготавливаются из более лёгких труб, гранаты же более массивны. Также часто приходится менять и ступицы из-за того, что шлицы штатных и спортивных приводов обычно разные.

Ваз 2109: неисправности коробки передач — решение проблем

КПП ваз 2109 в разобранном виде

Коробка передач (в сокращении КПП) является вторым по важности после мотора агрегатом автомобиля, когда появляются на ваз 2109 проблемы с коробкой, разбираться с ними следует незамедлительно, так как в дальнейшем проблема приведет к очень неприятным последствиям. Поэтому, услышав на ваз 2109 шум в коробке следует немедленно разобраться в его причине, так же надо поступать и с другими возникшими проблемами а, разобравшись – принять меры к устранению и тоже не затягивая.

Неисправности КПП и причины

Чтобы определит причины неисправностей и знать, что с ними делать поможет наша инструкция.
О чем говорит нам «вылетающая» (самопроизвольно выключающаяся) передача:

Если начинает «вылетать» передача в коробке, это значит, что износился блок шестерен именно этой передачи
А так же изношены замки на муфте и шестеренке, это требует их замены
Возникает такая неприятность в случае нарушения правил эксплуатации машины, прописанных в руководстве заводом изготовителем
Из-за неправильно выбранного скоростного режима при переключении передач (рекомендуется 3000-3500об.)
Слишком быстрое переключение, не выждав паузы (2сек.), и еще же при неисправном либо неправильно (плохо) отрегулированном сцеплении
Все эти перечисленные факторы создают повышенную нагрузку на синхронизаторы передач, ас синхронизатора нагрузка идет на блок шестерёнок и приводит к выходу из строя
Еще стоит добавить, некоторые хозяева (при ремонте своими руками) либо неквалифицированные ремонтники, исходя из различных соображений, не выполняют замену муфты включения передачи либо рассчитывают, что проблема решится заменой лишь одного синхронизатора проблемной передачи
Скажу сразу, такая непростительная оплошность потребует в скором времени повторного ремонта КПП, для устранения этой проблемы целиком
Стоит сразу же обратить внимание, что предшествует данной проблеме такой явный признак, как «хруст», слышимый при переключении этой передачи
Своевременная замена синхронизатора поможет вам избежать впоследствии более дорогостоящего и продолжительного ремонта
Однако в запущенном состоянии рассчитывать на минимальный ремонт уже не приходится, тем более, если передача уже стала выскакивать сама, либо не фиксируется вообще, вот вам цена халатного отношения

В ваз 2109 шум коробки на нейтральной передаче говорит о такой проблеме:

Каждая КПП – имеет допустимый предел шумности, который не является причиной неисправности, так как бесшумно ни одна КПП не работает
Существует ГОСТ шумности стандартных кпп, он регламентирует внешний шум – допускается в значении 96 Децибел (Гост Р52231 от 2004года), а внутренний шум в значении 78Децибел ( Гост Р51616 от 2000года)
Когда коробка передач ваз 2109 шумит — шум может происходить от ряда (появляется он в процессе работы шестеренок), а так же от подшипников
Кроме этого на уровень исходящего шума влияет неправильно подобранное, либо отслужившее свой срок масло в коробке, а так же недостаточный его уровень
Шум может возникать при работе двигателя, если его обороты нестабильные, либо был установлен спортивный распредвал, и коробка входит в резонанс с ним
Нажимая на педаль сцепления, выключаем коробку и шум исчезает
А отпустив педаль, мы снова слышим работу кпп, оценить, насколько критичен уровень шума, тот или иной звук и есть ли необходимость произвести механическое вмешательство, здесь вам может помочь только грамотный специалист, проведя диагностику на месте
Дело в том, что через Интернет давать советы либо какие то рекомендации относительно шумов весьма проблематично
Ведь существует огромное количество посторонних шумов, которые вообще никак не относятся к коробке, однако их довольно часто описывают автолюбители, и думают, что принадлежат шумы именно коробке (шумы выжимного либо ступичного подшипника и другие)
Отсюда вытекает, что без диагностики по месту, для точного выяснения причин шумов никак не обойтись

Если какая либо передача переключается с хрустом, это означает, что:

Пришел 3-й этап в жизни передачи, это когда вам стоит для себя четко решить, убивать коробку далее либо вовремя сменить синхронизатор
Все передачи проходят эти четыре этапа:
Этап первый – это новый синхронизатор, включение плотное и жесткое
Этап второй — со временем сам синхронизатор, да и блок шестеренок, постепенно разрабатывается, и происходит мягкое, практически без усилий, включение передачи
Однако при интенсивной эксплуатации, второй этап частенько получается очень коротким либо отсутствует совсем (это грубое включении передач, пропуски пауз при переключении, и полное несоблюдение при переключении скоростного режима)
Третий этап — это появление первых признаков того, что износился синхронизатор, либо в процессе работы или же из-за нарушения правил использования КПП. Тогда передачи включаются со щелчком (либо стуком) или «хрустом».
Если вы в самом начале этого периода не замените синхронизатор, тогда вам потребуется замена целого блока шестерен
Этап четвертый, передача уже «вылетает», либо фиксируется на очень непродолжительное время либо совсем перестает фиксироваться
Тогда вам уже потребуется ремонт коробки с заменой блока шестерен в сборе (и шестерню, и муфту и синхронизатор)
Кроме этого, передачи могут переключаться со щелчком, или «хрустом» при непрогретой коробке, и при несоответствующей техническим условиям вязкости масла
Шумы в коробке при движении автомобиля на передачах, означают проблемы с подшипником, находящимся на вторичном валу, кроме этого возможно, у вас слишком снизился уровень масла. Только ремонт выполненный своевременно поможет вам избежать дополнительных затрат в дальнейшем
Стуки на строго определенных передачах и под нагрузкой и без неё означают скол либо поломку зуба шестеренки ряда либо главной пары
Стуки в начале движения, либо в процессе переключении передачи с одной на другую означают, что сателлиты либо ось сателлитов имеет повышенный износ (или даже выработку) и требуется срочный ремонт иначе не избежать дополнительных затрат финансов

Внимание: возможна даже поломка оси, или самих сателлитов, а это приводит (в 90%случаев) к дефектам корпуса (трещины и сколы) что обязательно закончится его заменой

Если лопнула коробка на ваз 2109, вам решать приобретать новую, или все же заменить корпус, по стоимости и то и другое почти равноценны

Когда происходит жесткое, либо не четкое включение передачи это означает:

Что, может к огорчению, а может к радости, сообщает о том, что ваш синхронизатор в превосходном состоянии
Так как за жесткость включения каждой передачи отвечает её синхронизатор и в самой наименьшей степени, еще блок шестеренок
Частенько, на новых коробках, а так же сразу после выполнения ремонта с заменой этих самых синхронизаторов и с ними блока шестеренок может наблюдаться затрудненное (довольно жесткое) включение
Запомните — это дефектом не является, здесь требуется бережная обкатка, значит, передачи с усилием не включать, обязательно выжидать паузу при переключении, в случае, если передача все же не включается, применяем двойной выжим педали сцепления
Нечеткое включение передачи связано с неполадками механизма выбора передач, а так же, бывает вызвано проблемой с регулировкой кулисы, либо её опоры (что часто встречается у ВАЗ из 010 семейства)
Чтобы это точно определить, вам необходим осмотр агрегата на месте, иными словами диагностика кулисы и коробки
Для 010 семейства, особенно автомобилей Приора, обычно требуется очень точная, и профессиональная регулировка (такая встречается далеко не во всех автосервисах по обслуживанию этих машин), потому что это семейство чувствительно относиться к такой процедуре. Чем бывают вызваны часто возникающие проблемы с переключением передач

Люфт коробки

Люфт коробки передач ваз 2109 – когда болтается рычаг, это происходит от того:

Сразу следует проверить состояние шарнира кпп (карданчика), он имеет конусный болт крепления, который довольно часто раскручивается, в результате сервисных ошибок
Потому, что в сервисах, что бы отрегулировать кулису, специально откручивают этот болт, затем могут плохо затянуть или вообще забыть про него (с завода, болт мертво «посажен» на клей)
Возник люфт в самой кулисе — когда кулиса изнашивается, возникает люфт месте соединения кулисной тяги и ручки, в таком случае, вам потребуется выполнить замену кулисы
Кроме этого вам стоит обратить свое внимание, что люфт может быть вызван поломкой возвратной пружины, находящейся в механизме выбора передач
В таком случае, вам потребуется произвести ремонт коробки с заменой механизма
К сведению средняя продолжительность службы механизма переключения 100тысяч километров пробега, либо три года эксплуатации при езде по городу
Последний случай встречается очень редко, однако он тоже имеет место быть
Иногда конусный болт, имеющий гораздо меньшие размеры (чем болтик карданчика), и находящийся внутри коробки, под механизмом переключения передач (болтик крепит вилку самого механизма переключения), раскручен
Этот болтик так же садится на клей заводом, никем не откручивается, и потому служит долго, однако он тоже может раскрутиться в крайне редком случае и вызвать люфт

Если у вас «звенит» кулиса, тогда:

Звон кулисы очень распространенная «болезнь» всех отечественных авто, он встречается и на новых машинах, так сказать «с нуля», и на всех остальных, как правило, возникает после вмешательства (ремонта, регулировки) в ходовую часть
Иногда бывает, что после такого вмешательства «лязги» и «звоны» вдруг пропадают, но это случается гораздо реже такого рода неисправность принято считать заводским дефектом, о нем давно известно представителям АвтоВАЗа и они вроде бы даже предпринимают какие-то попытки его устранения, пока без особого успеха
Вызывается неполадка вибрацией агрегатов в сборе (мотор в сборе с коробкой), которая начинает передаваться в салон через кулису
Тут либо дефект вызван проблемами с выбором точек опоры, либо возможно, связан с самим кузовом
И раньше и сейчас предпринимались попытки устранить либо уменьшить данную проблему, путем постановки специального уплотнительного кольца в области кулисы, с целью гашения колебаний (или вибрации)
Работает это, только для ВАЗов 2108 – 2115, а так же их модификаций
Однако сразу стоит отметить, что такая процедура не дает гарантии полного устранения проблемы
Зато из-за своего непродолжительного времени выполнения и приемлемой стоимости, используется довольно часто
Однако для 010 семейства, эта процедура совершенно не подходит, а как помочь, никто пока не придумал
Есть существуют опасения того, что при гашении вибрации в кулисе, тут же повышается нагрузка на её сальник, а вследствие этого, может возникнуть течь, и без этого не редкое явление для кулисного сальника

Если происходит снижение уровня смазки в КПП, это означает, что ваз 2109 течет коробка передач.
Причин утечки масла может быть несколько:

Возможно, крышка картера не плотно закреплена, проверьте состояние сальников валов, возможно, они пришли в негодность
Возможно, срочно нуждается в замене сальник коробки, проверьте плотность закручивания сливной пробки, так же осмотрите корпус агрегата на предмет трещин
Основной причиной перегрева является, недостаточный уровень, либо полное отсутствие масла в КПП

Почему в этой инструкции нет фото – причина в том, что понадобится слишком много рисунков и фотографий, а если еще и поэтапно, тогда можно вообще создавать сразу целую книгу. Проще вам выявить свою неисправность, а затем просмотреть видео по устранению этой конкретной проблемы.

Разборка коробки передач ВАЗ 2108 2109 VAZ (восьмёрка, девятка)

1. Очистите от грязи и вымойте снаружи коробку передач.	2. Установите коробку передач вертикально вверх.				3. Отверните шесть гаек крепления задней крышки.
			4. Отверните болт крепления и…	5. …снимите кронштейн троса сцепления.	6. Аккуратно сбейте ударами резинового молотка заднюю крышку.
		Примечание Снимайте уплотнительную прокладку аккуратно, поскольку неповрежденную прокладку при сборке можно установить вновь (к п. 8).	7. Снимите заднюю крышку с картера коробки передач.	8. Снимите уплотнительную прокладку.
				9. Включите 3-ю или 4-ю передачу.	10. Отверните болт крепления вилки 5-ой передачи и включите 5-ую передачу.	Примечание Чтобы зафиксировать валы от проворачивания, надо одновременно включить 5-ую передачу и 3-ю либо 4-ую передачу. Чтобы включить 5-ую передачу, переместите вниз муфту синхронизатора вместе с вилкой (болт крепления вилки должен быть вывернут) так, чтобы шлицы муфты вошли в зацепление с зубчатым венцом шестерни (к п. 10).
			11. Убедитесь, что валы не проворачиваются.	12. Расконтрите гайку на вторичном валу.	13. Отверните гайку на вторичном валу.
Примечание Гайки на валах затянуты большим моментом, поэтому нужно приложить большое усилие для отворачивания (к п. 13).				14. Расконтрите гайку на первичном валу.	15. Отверните гайку на первичном валу.
		Внимание Снимать синхронизатор надо осторожно. Следите, чтобы муфта синхронизатора не сошла со ступицы: подпружиненные фиксирующие шарики синхронизатора могут рассыпаться (к п. 17).	16. Подцепите отвертками за ступицу синхронизатор 5-ой передачи…	17. …и снимите его вместе с вилкой. Выньте вилку из муфты.
				18. Снимите блокирующее кольцо синхронизатора 5-ой передачи.	19. Подцепите отверткой ведомую шестерню 5-ой передачи…	20. …и снимите ее с вторичного вала.
			21. Снимите упорное кольцо игольчатого подшипника.	22. Снимите игольчатый подшипник шестерни 5-ой передачи.	23. Подцепите отверткой ведущую шестерню 5-ой передачи…
			24. …и снимите ее с первичного вала.	25. С помощью ударной отвертки отверните четыре винта крепления пластины подшипников.	26. Снимите пластину подшипников.
			27. Подцепите отвертками и снимите втулку игольчатого подшипника 5-ой передачи со вторичного вала.	28. Снимите упорную шайбу со вторичного вала.	29. Снимите стопорное кольцо подшипника первичного вала. Для этого подожмите одной отверткой стопорное кольцо к кольцу подшипника, а другой отверткой выведите кольцо из канавки.
			30. Аналогичным образом снимите стопорное кольцо подшипника вторичного вала.	31. Отверните пробку фиксатора.	32. Осторожно извлеките шарик фиксатора с пружиной. Аналогичным образом извлеките еще два фиксатора.
			33. Отверните два болта крепления и…	34. …снимите заднюю опору силового агрегата.	35. Отверните пробку фиксатора заднего хода. Наклоните коробку и извлеките шарик фиксатора с пружиной.
			36. Отверните 12 гаек и болт крепления картера коробки передач к картеру сцепления.	37. С помощью большой отвертки аккуратно разъедините картеры сцепления и коробки передач.	Примечание Между картерами есть три места, куда можно вставить отвертку, чтобы не повредить уплотнительную прокладку. Поочередно вставляйте в эти пазы отвертку и аккуратно покачивайте до тех пор, пока картеры не разъединятся.
			38. Снимите картер коробки передач.	39. Отверните болт крепления вилки переключения 1-ой и 2-ой передач.	40. Приподнимите шток и снимите его вместе с вилкой переключения 1-ой и 2-ой передач.
			41. Отверните болт крепления вилки переключения 3-ей и 4-ой передач.	42. Выведите головку штока из зацепления с рычагом…	43. …и снимите его вместе с вилкой.
			44. Поверните шток вилки 5-ой передачи, выведя его головку из рычага. Выньте шток.	45. Снимите стопорное кольцо.	46. Снимите вилку включения заднего хода.
			47. Снимите шестерню заднего хода с осью.	48. Слегка покачивая, выньте одновременно первичный и вторичный валы.	При снятии обоих валов коробки передач внутренние кольца передних подшипников остаются на валах.
			49. Выньте ведомую шестерню главной передачи вместе с дифференциалом.	50. Отверните три болта крепления механизма переключения передач.	51. Снимите механизм переключения передач.
			52. Аккуратно снимите уплотнительную прокладку. Примечание Не повредите уплотнительную прокладку при снятии. Неповрежденную прокладку при сборке коробки передач можно использовать вновь (к п. 52).	53. Выпрессуйте передний подшипник вторичного вала из картера сцепления. Для этого можно использовать лапку съемника или аналогичный инструмент. Выпрессовывайте передние подшипники первичного вала и сальник только при их замене или замене картера сцепления.	54. Чтобы заменить передний подшипник первичного вала, выпрессуйте сальник. Невозможно выпрессовать сальник первичного вала, не повредив его. Поэтому при замене подшипника первичного вала вам потребуется новый сальник.
			55. Выпрессуйте подшипник внутрь картера, прикладывая усилие к наружному кольцу подшипника.	56. Выньте магнит из картера сцепления.	57. Отверните гайку крепления корпуса привода спидометра.
			58. Подцепите отверткой корпус…	59. …и снимите корпус с ведомой шестерней привода спидометра.	Примечание Если в процессе эксплуатации были замечены следы подтекания масла через отверстие для привода спидометра, замените резиновое уплотнительное кольцо на корпусе привода.
			60. Выньте из корпуса ведомую шестерню с валом привода спидометра.	61. Вытолкните уплотнительное кольцо из корпуса привода спидометра.	62. Выверните из картера коробки передач выключатель света заднего хода.
			63. Сдвиньте защитный чехол шарнира тяги привода переключения передач с отбортовки на коробке передач.	64. Снимите противоположную кромку защитного чехла с фланца шарнира.	65. Отверните болт крепления шарнира к штоку…
			66. …и снимите шарнир со штока.	67. Снимите со штока защитный чехол.	68. Отверните болт крепления рычага к штоку переключения передач внутри картера сцепления.
			69. Выньте рычаг и шток из картера сцепления.	70. Если в процессе эксплуатации были замечены следы подтекания масла через отверстие в картере сцепления под шток переключения передач, замените сальник штока.

Ремонт коробки передач на ВАЗ 2109 своими руками: подробное устройство и как её разобрать

Содержание:

Полезные советы
Устройство
Неисправности и их устранение
Демонтаж
Разборка

Автомобили ВАЗ 2109 и 21099 оснащаются четырехступенчатыми и пятиступенчатыми механическими коробками передач. Все передачи, помимо задней, оснащаются синхронизаторами. Также коробка объединена с дифференциалов.

Полезные советы

Крайне важно следить за исправностью КПП, а в случае обнаружения признаков поломки незамедлительно их устранять. Своими руками или с помощью автосервиса — это уже ваше личное решение.

Эксплуатируя автомобиль в условиях города, переключать передачи приходится чаще. Потому тут рекомендуется использовать моторное масло. Так эффективность синхронизаторов сохраняется дольше. Для трасс лучше подходит трансмиссионное масло, повышающее ресурс подшипников, шестеренок, хотя синхронизатор служит меньше.

Внутреннее устройство коробки

Устройство

Чтобы понимать суть ремонта, разборки и сборки КПП, первым делом необходимо познакомиться с ее устройством. В случае с ВАЗ 2109 устройство коробки следующее:

На первичном валу расположен блок из ведущих шестерней, находящихся в постоянном зацеплении с ведомыми шестернями передач при движении вперед;
На втором валу имеются ведомые шестерни с игольчатыми подшипниками. Там же располагается пара синхронизаторов;
Вторичный вал создан совместно с ведущей шестеренкой основной передачи;
К фланцу коробки двухсателитного дифференциала крепится ведомая шестеренка основной передачи;
Подшипники дифференциала всегда монтируются с натягом, регулирование которого осуществляется путем подбора разных по толщине колец.

Схема КПП

Неисправности и их устранение

Ремонт коробки передач во многом зависит от характера и типа неисправности. Существует несколько вариантов поломки данного агрегата, в каждом из которых следует предпринимать соответствующие действия для их устранения.

Неисправность	Возможные причины	Что нужно делать
Возникает шум в КПП	Износились зубья на шестеренках; Износились подшипники; Снизился уровень масла в коробке передач	Долейте масло; Замените изношенные подшипники; Поменяйте при необходимости сальники
Передачи переключаются с трудом	Сцепление выжимается не полностью; Деформировалась тяга, которая управляет механизмом переключения скоростей; Нарушилась целостность реактивной тяги; Ослабло крепление шарнира или штока, который выбирает передачу; Неправильно отрегулирован привод переключения скорости; Сломались пластиковые компоненты привода переключения передачи	Попробуйте выпрямить тяги. Если это невозможно, замените их; Затяните плотнее винты крепления; Отрегулируйте привод переключения скоростей; Замените поврежденные компоненты
Возникает самопроизвольное выключение передач	Повредились или износились торцы зубцов синхронизатора на шестеренке и муфте; Возникли трещины, расслоилась резина на задних опорах; Некорректно отрегулировали привод переключения скоростей; Неправильно натянули защитный кожух тяги, из-за чего передача включается не полностью	Замените изношенные, деформированные элементы; Поправьте положение кожуха (чехла) тяги; Отрегулируйте привод
Передачи включаются с шумом, треском	Сцепление отключается не полностью; Износилось блокирующее кольцо синхронизатора передачи, которая включается	Замените блокирующее кольцо
Возникла утечка масла из КПП	Износ сальника первичного вала;Износ шток выбора скорости; Поломка уплотнителя валика привода спидометра; Ослабло крепление крышки на КПП или картера; Повредился герметик, имеющийся под крышкой КПП; Ослабло крепление закрытия сливного отверстия	Замените прокладки, используйте новый герметик и прокладки; Подтяните все имеющиеся крепежные элементы; Проверьте состояние сливной пробки

В большинстве случае проблемы с КПП устраняются путем ее демонтажа и разборки. Не беритесь за подобную работу, не обладая должными навыками и опытом.

Демонтаж

Чтобы демонтировать коробку, рекомендуем вам опираться на инструкцию, четко следовать последовательности и закреплять навыки наглядными видео.

Отключите минусовую клемму с аккумулятора, слейте из системы КПП масло.
Открутите болты, которые удерживают защиту картера, и снимите ее.
От картера сцепления отключите массу (провод).
На наконечнике троса привода сцепления немного ослабьте натяжение гаек.
С рычага сцепления снимите наконечник троса.
Отключите колодку от тягового реле.
Отключите провод, идущий на тяговое реле стартера.
Демонтируйте непосредственно сам стартер.
Отключите тягу привода от наконечника шарнира. Речь идет о тяге, которая осуществляет переключение скоростей.
Отсоедините трос от привода спидометра автомобиля.
Открутите крепление шарового шарнира рулевой тяги.
Извлеките, выпрессуйте палец шарнира рулевой тяги из поворотного рычага стойки.
Хвостовик внутреннего ШРУСа привода передних колес следует выдавить и отвести в сторону.
Отключите второй ШРУС.
Демонтируйте щит картера сцепления.
Освободите коробку переключения передач от креплений, удерживающих ее на двигателе.
Снимите коробку.

Аккуратно снимаем КПП

Обязательно перед непосредственным снятием коробки отведите ее в горизонтальной плоскости от мотора. Затем выведите из зацепления первичный вал. Внимательно следите за тем, чтобы не повредились лепестки от пружины сцепления.

Разборка

Сняв КПП, можно приступать уже непосредственно к главному — разборке. Это позволит вам по ходу работы менять поврежденные элементы, определять имеющиеся неисправности и своими силами решать возникающие проблемы.

Зачистите и тщательно отмойте все наружные поверхности коробки передач.
Разместите коробку в вертикальном положении и демонтируйте заднюю крышку.
Снимите кронштейн троса сцепления, после чего резиновым молотком сбейте заднюю крышку с КПП.
Извлеките старую уплотнительную прокладку. Она пойдет под замену.
Включите любую из двух передач — 3 или 4.
Открутите болт, который удерживает 5 передачу, после чего включите ее.
Одновременное включение указанных скоростей позволит зафиксировать вал и не допустить его проворачивание.
Открутите гайку на вторичном валу, а затем и на первичном.
Снимите синхронизатор 5 скорости вместе с вилкой.
Извлеките вилку из муфты. Синхронизатор снимайте максимально аккуратно. Если допустить схождение муфты со ступицы, подпружиненные шарики, которые фиксируют синхронизатор, попросту рассыпятся.
Снимите кольцо блокировки синхронизатора 5 скорости.
Извлеките ведомую шестерню 5 скорости со вторичного вала.
Извлеките упорного кольцо, расположенное на игольчатом подшипнике.
Снимите сам игольчатый подшипник с шестерни 5 скорости.
Демонтируйте ведущую шестерню с ведущего вала и снимите пластину подшипника.
Теперь со вторичного вала следует удалить втулки игольчатого подшипа, а также извлечь упорную шайбу.

Ювелирная работа

Достаньте кольцо, которое фиксирует подшипник первичного вала, а затем аналогичного кольцо вторичного вала.
Открутите пробку фиксатора и извлеките шарик, пружинку фиксатора. Далее вы сможете достать еще пару фиксаторов.
Снимите заднюю опору двигателя.
Открутите пробку фиксатора задней передачи, наклоните коробку и достаньте таким образом шарик фиксатора и пружину.
Демонтируйте крепежные болты картера сцепления и картера коробки.
Действуя максимально аккуратно, рассоедените два агрегата. Чтобы это сделать, в картерах имеются пазы, куда вставляются концы отвертки. Покачивая, можно без особых проблем рассоединить элементы.
Снимите картер коробки передач.
Открутите болт крепления вилки переключения 1 и 2 скоростей.
Снимите вилку и шток.
Открутите болт крепления вилки 3 и 4 скоростей.
Выделите головку штока из зацепления с рычагом, снимите ее вместе с вилкой с вашей КПП.

Разбирая коробку на части, обязательно обращайте внимание на состояние элементов. Если вовремя обнаружить неисправности и заменить компоненты КПП, можно обойтись недорогим, но очень эффективным самостоятельным ремонтом.

Разобранная КПП

На что обратить внимание

Итак, следуя инструкции, разбираем КПП вашего ВАЗ 2109. Попутно обращаем внимание на следующие моменты:

Подшипники. При их износе возникает гул коробки. Плюс изношенные подшипники негативно влияют на состояние прочих элементов КПП;
Синхронизаторы и уплотнительные шайбы. Если их состояние оставляет желать лучшего, то передачи плохо переключались именно из-за них. Замените их;
Система сцепления, сухари, фиксаторы ступицы муфты. Все это подлежит отдельной замене при наличии следов износа, дефектов;
Блокирующие кольца, синхронизаторы. При наличии сколов, зазубрин даже и не думайте над альтернативными решениями, сразу меняйте;
Дорожки подшипников. Со временем они изнашиваются. При обнаружении следов выработки выполните полную замену. В таком состоянии им осталось совсем чуть-чуть до поломки;
Зазор между шестеренками и блокирующими кольцами. В норме он составляет не меньше 0,6 мм. При отклонениях решение одно — замена колец;
Стопорные кольца. При потере упругости эти элементы следует обязательно менять, поскольку свои функции они более выполнять не смогут.

Собирая КПП, не забудьте смазать новые прокладки слоем литола. А при запрессовке сальников делайте это рабочей кромкой внутрь. Металлическая обойма должна располагаться с наружной стороны.

В процессе обратной сборки коробки передач следует обрабатывать все трущиеся компоненты маслом, не забывать про герметик для соединения картеров сцепления и КПП. Сделать все своими руками вполне реально.

Загрузка …

Какое масло заливать в коробку ВАЗ-2109: выбор и последовательность действий

Многие спрашивают: какое масло нужно заливать в коробку ВАЗ-2109? И тут сразу возникает масса сложностей, таких как: прямой подбор масла, необходимого количества и т. Д. На все эти вопросы мы ответим в этой статье.

Какое масло заливать в коробку ВАЗ-2109

Один из самых щекотливых вопросов. Большинство владельцев этой модели автомобилей могут сутками сидеть на форумах и искать информацию по этому поводу.Но, как говорится, все гениальное просто, и это именно так. Достаточно открыть инструкцию по эксплуатации, где, собственно, все написано, но если у вас ее нет, то вот несколько полезных советов.

Итак, в нашей коробке передач главная пара зубьев косозубая, а не гипоидная, как в «классике», поэтому сразу можно сказать, что масло ТАД-17И заливать в эту коробку передач не имеет смысла. Что касается использования моторного масла в коробке, то это более подходящий метод, однако он применим только для «девяток» года выпуска до 1993 года.

После 1993 года используется масло ТМ 5-9М. В моделях с передним приводом он способен проработать 70-75 тысяч километров. Однако эта марка масла недоступна.

Что выбрать в автомагазине?

И вот мы приехали в автомагазин покупать масло для ВАЗ-2109 в коробке. Конечно, сегодня продавцы продадут вам более дорогой товар. Тем не менее лучше всего отдавать предпочтение импортным маслам средней ценовой категории. Но здесь мы сталкиваемся с классификацией.

GL-4 — масло, которое используется для «девяток» с передним приводом.GL-5 применяется и в остальных случаях. Также можно найти и комбинированные масла марки GL-4/5, они подходят для всех ВАЗ-2109. Ящик Маслова нужно заливать GL-4 или GL-4/5, вязкость должна быть следующей: 75w-40, 80W-90. В специализированных магазинах найти все это несложно. Однако следует избегать крайне заманчивых низких цен. Средний температурный диапазон колеблется от -25 до +40 градусов по Цельсию. Как правило, чем ниже температура загустения, тем лучше, особенно учитывая суровые зимы в нашей стране.

Сколько масла заливать в коробку

Это можно определить экспериментально, но можно испортить некоторое количество масла, что, кстати, недешево. Если ящик полностью пустой, то это ровно 3 литра. Но опять же это с учетом того, что старое масло было полностью слито.

Следует отметить наличие специального щупа для проверки уровня масла. Для этого нужно достать щуп, он находится рядом с аккумулятором в моторном отсеке, протереть чистой тряпкой.После этого вставляется до упора и снова встает. Если уровень между максимальной и минимальной отметками, то все в порядке; если он выше или ниже, то необходимо либо слить, либо долить масло.

Есть нюансы заполнения объемов. В частности, все зависит от того, сколько шагов на КПП. Если это четырехступенчатая коробка, то заправьте ее на 3,1 литра, если есть пятиступенчатая, то на 3,3 литра. Более подробную информацию конкретно о вашем случае можно посмотреть в сервисной книжке.

Еще немного полезной информации.

Мы уже определились, какое масло заливать в коробку ВАЗ-2109 и сколько его нужно. Теперь несколько слов о том, каким должно быть качественное трансмиссионное масло. Поскольку смазка в коробке передач крайне важна и без нее работа просто невозможна, то нужно использовать только качественный продукт, который уже зарекомендовал себя на рынке.

Масла на синтетической основе предпочтительны для суровых зим, когда температура ночью опускается до -30.Синтетика не такая толстая, что позволяет с первого раза бегать даже в таких условиях. Минеральные масла дешевле, но плохо работают при низких температурах.

Важным моментом является количество присадок. В большинстве случаев именно соединения серы снижают вероятность выхода из строя шестерни. Такие составы полностью исключают задиры металла, образуя пленку, которая просто изнашивается в процессе эксплуатации. Но есть и недостатки — металл в прямом смысле слова корродирует, но износ все же сводит к минимуму.Отсюда следует, что коробка передач ВАЗ-2109, масло к которой покупалось с умом, прослужит долго и исправно.

Заключение

Выше было сказано, что нужно покупать масла GL-4 для переднего привода, но это зарубежная классификация, отечественный производитель выпускает продукцию по классификатору ТМ-4 и ТМ-5 соответственно.

Ранее использовалось обычное моторное масло, даже сейчас можно встретить автовладельцев, которые заливают его в коробку передач. Это допустимо, но для выпуска до 1995 года.

Также хочу сказать, что при отсутствии зонда, что характерно для старых моделей, необходимо заполнить его специальным шприцем. Вот, пожалуй, все, что можно сказать о том, какое масло заливать в коробку ВАЗ-2109 и как это делать. Как видите, ничего сложного нет. Это касается выбора и самостоятельной замены, поэтому платить 300-400 рублей в сервисе за замену масла в КПП нет смысла.

Как заменить блок предохранителей «ВАЗ-2109»?

Некоторые автолюбители называют блок предохранителей «черным ящиком» из-за его оригинального дизайна.Но, несмотря на такое название, эта деталь легко может сломаться. Чаще всего такая проблема преследует отечественные автомобили типа «ВАЗ-2109». Отзывы и полную информацию по замене блока предохранителей вы узнаете прямо сейчас.

Где оно находится в «девятке»?

Эта деталь находится слева под рулевым колесом. Блок предохранителей («ВАЗ-2109») выполняет функцию защиты электрической части машины от внезапных механических повреждений.

Когда эта деталь может перегореть?

Такое случается довольно часто с владельцами отечественных ВАЗ.И основные причины в том, что монтажный блок не выдерживает дополнительной нагрузки в виде одновременно включенных фар и магнитолы. Даже такое, казалось бы, незначительное состояние может спровоцировать сильный перегрев системы, в результате чего оборвется вся электрическая цепь. Поэтому, если на вашей машине вдруг перестала работать электрика, то проблема кроется в предохранителях.

Как заменить?

Если блок предохранителей «ВАЗ-2109» имеет свойство часто выходить из строя, соответственно, каждый водитель должен знать, как его отремонтировать и заменить.С последним моментом разберемся сейчас. Итак, для замены блока предохранителей («ВАЗ-2109») нужно подготовить всего два инструмента: плоскую и крестовую отвертку.

После подготовки инструментов можно смело приступать к работе. Сначала нужно отсоединить клемму АКБ (минус) от АКБ, а затем снять крышку монтажного блока. Для этого в «ВАЗ-2109» нужно повернуть 3 замка на 90 градусов или просто открутить болты крепления крышки. Технические характеристики этого элемента очень уязвимы к механическим повреждениям, поэтому все нужно делать очень аккуратно, чтобы не сломать специальные замки.Если они деформируются, то не избежать покупки нового чехла.

После этого этапа переходим к самому блоку предохранителей. Для ее снятия нужно открутить болты крепления запчасти к передней панели. Далее нужно аккуратно сдвинуть блок предохранителей «ВАЗ-2109» со шпильками кронштейна. Но на этом процесс демонтажа не завершен. «Девятка» также имеет дополнительное реле с предохранителями, которое тоже находится возле руля, только с правой стороны. Для того, чтобы его снять, нужно взять ключ на 8 и крестовую отвертку.Затем следует снять обшивку пола, предварительно отсоединив провода от электронного блока управления. С помощью ключа нужно открутить все крепления, а затем снять дополнительное реле. И только после этого можно снимать главный блок предохранителей. Все, на этом этапе процесс снятия деталей завершен. Установите новый блок в обратном порядке.

И напоследок хотелось бы отметить очень важный момент: снимая крепеж, желательно пометить все болты и гайки, чтобы вы не тратили время на их поиски.

703А Агат СССР Ваз лада 2108/09 Самара 02 Милиция СССР Ящик Советский 1:43 + Ящик

Стоимость пересылки не может быть рассчитана. Пожалуйста, введите действительный почтовый индекс.

0,09 фунта стерлингов P&P за каждый дополнительный отвечающий критериям товар, приобретаемый у mggm2005.

Местонахождение товара: Perrex, France

Почтовые отправления:

по всему миру

Исключено: Австралия, Канада, США, Бельгия, Франция, Германия, Италия, Испания

Изменить страну: -Выберите-AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua и BarbudaArgentinaArmeniaArubaAustriaAzerbaijan RepublicBahamasBahrainBangladeshBarbadosBelarusBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBrazilBritish Virgin IslandsBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCape Verde IslandsCayman IslandsCentral African RepublicChadChileChinaColombiaComorosCongo, Демократическая Республика theCongo, Республика theCook IslandsCosta RicaCôte-д’Ивуар (Берег Слоновой Кости) Хорватия, Республика ofCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) FijiFinlandFrench GuianaFrench PolynesiaGabon RepublicGambiaGeorgiaGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHondurasHong KongHungaryIcelandIndiaIndonesiaIraqIrelandIsraelJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, SouthKuwaitKyrgyzstanLaosLatviaLe banonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorwayOmanPakistanPalauPanamaPapua Нового GuineaParaguayPeruPhilippinesPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Киттс-NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSri LankaSurinameSwazilandSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTogoTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited Арабских EmiratesUnited KingdomUruguayUzbekistanVanuatuVatican город StateVenezuelaVietnamVirgin остров (U.S.) Уоллис и Футуна Западная Сахара Западное Самоа Йемен Замбия Зимбабве

Доступно 1 ед. Введите число, меньшее или равное 1.

Выберите допустимую страну.

Почтовый индекс:

Пожалуйста, введите действительный почтовый индекс.

Пожалуйста, введите до 7 символов в почтовый индекс

* Вы увидите ориентировочную дату доставки на основе времени отправки и службы доставки продавцом.Сроки доставки могут отличаться, особенно в периоды пиковой нагрузки, и будут зависеть от того, когда ваш платеж будет зачислен.

ВАЗ 2109 — технические характеристики, фото, видео, полное описание

ВАЗ 2109 (в народе «девятка») — советский малолитражный переднеприводный автомобиль II класса в кузове хэтчбек. Модель разрабатывалась и серийно производилась на Волжском автозаводе с 1987-2004 гг. С 2004 года автомобиль (ВАЗ-21093) собирался из автокомплектов на украинском предприятии «ЗАЗ» до конца 2011 года.Этот автомобиль также является пятидверной версией ВАЗ-2108 модельного ряда Lada «Спутник». На рынке подержанных автомобилей эту машину все еще можно купить сегодня. Весь модельный ряд — это Лада.

История автомобиля

В конце 1980-х на АВТОВАЗе было принято решение заполнить пустующую нишу комфортабельных и универсальных семейных моделей автомобилем ВАЗ-2109. Дебют отечественного переднеприводного серийного автомобиля на Волжском автозаводе явился знаменательным событием не только для Поволжья, но и для всего советского автомобилестроения.

Немного символично, но старт производства G8 пришелся на знаменательное событие, отмеченное осенью 1984 года — 60-летие автомобилестроения Союза Советских Социалистических Республик. Спустя два года с оригинального конвейера Тольяттинского автозавода была выпущена опытная партия из 159 моделей «девятки».

Новая версия долота унаследовала все технические новшества старой модели и мгновенно завоевала уважение автолюбителей.Среди всех моментов самым важным было «рациональное» количество дверей. Однако, несмотря на это, в серийное производство был запущен трехдверный вариант. Возникает закономерный вопрос, а почему?

Потому что в стране, где личный транспорт считался роскошью, а счастливые обладатели автомобилей чувствовали транспортные трудности своих родных и близких, стандартная 3-объемная версия седана в большей степени удовлетворяла потребности водителей. В таком кузове долгое время выпускались все советские серийные автомобили.

Более производительные универсальные агрегаты, которые выпускались небольшими партиями, начали продаваться только в конце 1960-х годов, и их считали дефицитными. О других вариантах кузова и речи не было: директора автомобильных компаний даже не рискнули проводить эксперименты, считая, что эти программы не будут приветствоваться «наверху».

А вот в случае с G8 все получилось в обратном порядке. В конце 1970-х годов вся Европа буквально захлестнула мода на хэтчбек.Руководители Тольяттинского автозавода, желая соответствовать современным тенденциям, решили при проектировании нового модельного ряда сделать его, кроме стандартного седана и принципиально свежих для советского промышленного оборота 3- и 5-дверными хэтчбеками.

Выход на рынок нового автомобиля, спроектированного в соответствии с международными стандартами, должен был укрепить экспортные возможности ВАЗа. Минпром слегка охладил пыль инженеров из Тольятти, посчитав невозможность профинансировать установку всех 3-х версий конвейерной сборки.

Реально можно было выпустить только одну линию заводского конвейера для сборки 2-х типовых модификаций. В роли «счастливчиков», как выяснилось, выступил хэтчбек, у которого было много общих элементов кузова. В роли базовой версии решили выбрать более дешевую трехдверную машину, а спустя пару лет она «пришла на помощь» пятидверной.

Версия в кузове седан (ВАЗ-21099) была запущена в серийное производство только в конце 1990 года. Хотя эта задержка в некотором смысле пошла на пользу предприятию, так как при появлении седана возникла острая конкуренция с версией хэтчбек, которая в Как бы то ни было, это не входило в планы руководства Волжского автозавода.

Экстерьер

Внешне ВАЗ-2109 — это эволюция советской машины. Здесь можно заметить переход к прямоугольным линиям кузова, который четко выделяется носовыми фарами, получившими форму трапеции, а также плоской решеткой радиатора и слегка наклонным капотом. Индикаторы разместили на длинных передних крыльях.

Спустя время на всю «девятку» стали устанавливать гидравлический корректор фар, а на некоторых автомобилях имелся щеточный очиститель фар.В 1989 году состоялся дебютный рестайлинг экстерьера Девятки при переходе от маленьких передних крыльев к более длинным. Самой сомнительной частью экстерьера G8 и ВАЗ-2109 была так называемая маска для носа.

Это была довольно сложная в своем роде часть кузова, примыкающая к капоту и установленным впереди крыльям. Совмещенный участок маски имел клюв, выступавший вперед из корпуса радиатора. По бокам столь необычной конструкции были установлены блочные светильники.Такой наряд элементов уменьшен, поэтому малая изящность советской машины и четкие линии соединения обшивки с крыльями выглядели неприятно.

Решили использовать одинарное крыло, без всяких «ухищрений», что улучшило внешний вид ВАЗ 2109. После этого установили новую решетку радиатора, где в большой раме были две продольные полосы. Через некоторое время стали использовать новую версию, состоящую из 3-х массивных полос, лишенных какого-либо каркаса.

Боковая часть имеет такие же прямые линии дверей и крыши, колесные арки и среднюю высоту дорожного просвета.«Девятка» очень похожа на своего предшественника ВАЗ-2108, который носит название «зубило». У советского хэтчбека такая же форма носа. Необычно большие двери и толстая центральная стойка добавляют модели «спортивных качеств».

На «девятке» ширина передних дверей уменьшена с 1264 до 1025 миллиметров. Благодаря этому команда дизайнеров смогла внедрить задние двери шириной 885 миллиметров в боковую часть кузова. Прямоугольные задние фонари ограничены линией крышки багажного отделения, которая также имеет острый угол перехода к крыше.

Пятая дверь получила положение заднего стекла с дворником, а бампера вместе с порогами решили сделать пластиком черного цвета (спереди есть аналогичный бампер). В дизайне ВАЗ 2109 есть определенная стремительность линий, но он очень далек от спортивного автомобиля.

Здесь разработчики сделали большой упор на более практичные стороны автомобиля. Когда наступил 1987 год, на новой модели освоили производство бензобаков из пластика, которые намного проще и легче собрать, чем другие.ВАЗ-2108 и ВАЗ-2109 уже имели стальные и пластиковые бензобаки.

Стоит признать, что через некоторое время производство пластиковых баков было прекращено, так как возникли проблемы с проницаемостью паров бензина.

Интерьер

Интерьер ВАЗа напоминает минимализм 80-х годов. Панель приборов и торпеда образуют почти прямой угол. Всего существует 3 вида панелей: «низкие», «высокие» и «европанели». Если говорить о качестве пластика в роли отделки, то оно далеко не идеальное.

Конечно, установив пластик в салоне «девятки», можно было снизить вес машины, но с другой стороны, лишили ВАЗ той роскоши, которая запомнилась классическим агрегатом «Жигули». Если посмотреть по-другому, эргономика неплохая, так что не стоит отвлекаться от езды по дороге.

Отчасти это было достигнуто за счет компактного расположения элементов управления. Внутри руля находится один изогнутый поперечный элемент с кнопкой звуковой сигнализации.На заводе подушки безопасности не поставляются. В целом салон ВАЗ-2109 очень практичный с претензиями к уровню комфорта.

Несмотря на лаконичную «низкую» приборную «доску», она вполне удобна. Хотя многим понравилась высокая панель 2109. На передних сиденьях были подголовники. Кроме того, передние сиденья имеют регулируемые по высоте верхние точки крепления ремня.

Эластичные сиденья имеют хорошую фиксацию тела. А вот более высокому водителю не будет возможности выбора регулировки сиденья в продольной плоскости.Задний диван хоть и рассчитан на троих пассажиров, но с комфортом может разместиться только два человека.

Не забывайте, что их рост не должен быть больше 175 см. Объем багажного отделения у советского хэтчбека составляет довольно скромные 270 литров полезного пространства (более практичный соплатформенник получил аж 400 литров).

Технические характеристики

Двигатель

В роли двигателей отечественные инженеры использовали различные силовые агрегаты с разным объемом и мощностью.Самые первые модели советского производства оснащались двигателем объемом 1,1 литра.

Базовая версия «девятки» оснащалась 4-х тактным восьмиклапанным четырехцилиндровым силовым агрегатом «восьмерка», рабочий объем которого составлял 1295 кубических сантиметров. Такой «мотор» развивал 64 лошадиные силы при 5 600 об / мин. Пиковая сила вращения (94 Нм) достигается после 3400 об / мин.

Ограничение скорости составляло 148 километров в час. Первая сотня была достигнута за 16 секунд. Такой скромный двигатель потреблял около 8.7 литров на каждую сотню километров и 5,7 литров в городском режиме.

Вариант 21093 уже имеет карбюраторный двигатель 21083. Он получил объем 1499 кубических сантиметров. Максимальная мощность в 69 «лошадок» достигается после набора 5 600 оборотов в минуту. Максимальный крутящий момент составляет 106,4 Нм при 3500 об / мин. Советский хэтчбек может разогнаться до 155 километров в час, а первая сотня набирается за 15 секунд.

Логично сделать вывод, что с увеличением мощности расход бензина увеличивается.Так, в городе этот показатель держится на уровне 8,6 литра на каждую сотню, а в дороге он падает до значения 5,9 литра на каждые 100 километров. Карбюратор ВАЗ 2109 назывался Солекс и представлял собой новую, более экономичную модель.

Самым компактным является 1,1-литровый двигатель, который развивает всего 54 «лошади», которые были доступны при 5600 оборотах в минуту. Максимальный крутящий момент 79 Нм доступен при 3600 об / мин. Максимальная скорость не превышает 155 километров в час, а расход топлива в смешанном режиме около 6.7 литров на каждые 100 километров.

Кроме того, позже начали выпускать двигатель ВАЗ 2109 инжекторный. Он получил индекс 211180 и устанавливался на ВАЗ-21093и объемом 1,5 литра. Такой силовой агрегат способен производить 72 лошадиные силы, доступные при 5600 оборотах в минуту.

Пик крутящего момента 118 Нм достигается при 2800 об / мин. На каждые 100 км пути расход топлива ВАЗ 2109 составляет 8,0 л в черте города и 5,8 л по трассе.

В инжекторном варианте двигателя форсунки часто выходят из строя, но их можно отремонтировать самостоятельно или отдать в ремонт специалистам. В этом видео показано, как самостоятельно чистить и ополаскивать форсунки.

Трансмиссия

КП для хэтчбека изначально была на четырех скоростях, но с 1989 года инженерный состав решил внедрить пятиступенчатую коробку на «механике». Эта трансмиссия имеет однодисковое простое сцепление, цилиндрическую главную передачу, конический дифференциал и приводные валы с ШРУСами.

Также имеется встроенная центральная пружина и тросовый привод. Коробка ВАЗ 2109 не очень сложная, поэтому некоторые берутся в ремонт даже сами.

Устройство советского переднеприводного хэтчбека имеет интересную особенность. Чтобы включить заднюю скорость, необходимо направить рычаг управления влево и вперед. Практически такой же принцип используется для включения первой скорости.

Ходовая часть

Мы решили установить полностью независимую подвеску типа McPherson, которую еще называют «плавающая свеча».Сзади установили полунезависимую подвеску с поперечной балкой, работающую на кручение.

По своему устройству такая балка похожа на многочисленные переднеприводные машины прошлых лет. Используются гидроамортизаторы, цилиндрические пружины, а также нижние поперечные рычаги с растяжками и стабилизатор поперечной устойчивости.

В качестве тормозного устройства переднеприводной машины используются дисковые тормоза с подвижными передними суппортами и барабанными механизмами сзади.Расстояние между диском и колодкой устанавливается автоматически. Тормозной привод машины — гидравлический.

Безопасность

Панель управления сильно пострадала. Органы управления вместе с подголовниками и другими элементами выполнены из мягкого пластика. На заводе установлены солнцезащитные козырьки, чтобы водитель не был ослеплен обшивкой. Дополнительная защита от солнца обеспечивается простой регулировкой положения внутреннего зеркала.

На заводе имеется система взаимно перемещающихся, проглатывающих элементов в сочетании с односторонней скользящей кареткой, которая снижает энергию столкновения с рулевым колесом за счет регулируемой задержки.Асферическое вогнутое наружное зеркало увеличивает угол обзора.

Оценка расстояния до следующей задней части движущегося тренажера носит только символический характер, поскольку имеется небольшое искажение. Конструкторы ВАЗ 2109 предусмотрели ремни безопасности не только на передних сиденьях, но и на задних пассажирах. Такой элемент может спасти не одну жизнь!

Автомобиль получил трехточечные ремни безопасности, где он оборудован устройством автоматического закручивания и замком, обеспечивающим полную независимость деятельности в тихом скоростном режиме, при этом плотно и с натяжением обернутым вокруг торс.

При сильном ускорении или наклоне машины во всех направлениях ремень быстро блокируется. Этот вариант не тестируется с особыми движениями туловища.

Краш-тест

Цена и комплектация

Особым уровнем комфорта «девятка» не отличалась, поэтому в большей степени описывать нечего. Уже тогда он во многом превосходил иномарки. Но отечественный хэтчбек отличался ремонтопригодностью и наличием необходимых деталей.

Руль был без гидроусилителя, поэтому физически нужно было хорошо работать. Была стандартная печка, простой руль и штатные сиденья с установленными ремнями безопасности.

Наружные зеркала заднего вида можно было регулировать изнутри с помощью механического рычага. На сегодняшний день ВАЗ 2109 можно купить только на вторичном рынке. Обычно прайс-лист на эту машину невысокий, поэтому купить машину на ходу можно от 939 долларов.

Отзывы владельцев

Несмотря на довольно устаревшую модель, внешний вид и небольшую динамику, а также невысокий уровень комфорта, многие автолюбители довольно хорошо отзываются о «зубиле».Нас радует простота и недорогое обслуживание. Детали можно приобрести за лучшее средство, помимо барахолки. Вы можете отремонтировать его самостоятельно. Автомобиль идеален для тюнинга.

Неприхотливость автомобиля известна многим. К положительным отзывам можно отнести вполне приемлемый расход топлива, на уровне 8-10 литров в смешанном цикле. Особенно дачников порадует хорошая высота дорожного просвета, позволяющая уверенно проходить по неровностям и не бояться ухабистой дороги.

Плохо, что нет гидроусилителя руля, поэтому приходится прикладывать физические усилия, чтобы вести машину, особенно стоя. Только передний ряд сидений может комфортно разместить людей внутри. Для второго ряда остается не так много места в ногах и над головой. Нам втроем неудобно сидеть, а трансмиссионный туннель в центре машины явно доставляет дискомфорт.

По отзывам владельцев ВАЗ 2109 печка у хэтчбека работает странно, сначала салон наполняется холодным воздухом, а уже потом начинает поступать теплый.Качество интерьера очень посредственное, пластик дешевый, повсюду слышны сверчки, между панелями большие зазоры. Силовому агрегату часто не хватает мощности, поэтому приходится раскручивать мотор до 4000 оборотов в минуту.

При желании можно было бы установить кондиционер, но двигатель очень слабый, поэтому вопрос отпадает. Безопасность тоже далека от идеала, поэтому при серьезной аварии можно в лучшем случае избавиться от травм. Лишь недавно отечественные автомобили стали оснащать множеством систем, обеспечивающих безопасность, но ВАЗ 2109 это, конечно, никак не повлияло.

Плюсы и минусы

Плюсы авто

Недорогая машина советского производства;
Передний привод, безусловно, можно считать плюсом;
Допустимая высота дорожного просвета;
Неплохая динамичность, высокая скорость, приятная управляемость и достаточная устойчивость на разных покрытиях;
Отопление и вентиляция хорошо справляются со своими задачами и подают воздух сразу в несколько точек, что улучшает равномерное распределение теплового воздуха в салоне;
Допустимый расход топлива;
Идеально для тюнинга;
Наличие запчастей и хорошая ремонтопригодность.

Минусы авто

Коррозия металла;
Появления явно на любителя;
Небольшой ресурс некоторых деталей;
Шумоизоляция салона промежуточная;
Малооборудование;
Очень мало свободного места, особенно для задних пассажиров;
Маленькое багажное отделение;
Плохая проходимость;
Салон некачественный;
Низкий уровень безопасности;
Блоку питания явно не хватает мощности.

Подводя итоги

После знакомства с советским хэтчбеком ВАЗ 2109 остаются противоречивые ощущения. С одной стороны, это машина, которая благополучно шагнула вперед в будущее, ведь раньше были только заднеприводные модели, но с другой стороны, качество советского автопрома хромает по многим параметрам и существенно уступает. иномарки.

Однако, помимо прочего, автомобиль идеален для новичков, которые только учатся водить машину, так как машину можно приобрести по «обоснованному» прейскуранту.К тому же запчасти на хэтчбек можно найти везде, и они не такие уж и дорогие, что является очевидным плюсом. Сделать ремонт в гараже можно самостоятельно, что тоже сильно упрощает.

Автомобиль выглядит довольно неоднозначно, поэтому внешне у него есть как сторонники, так и противники. Понятно, что свободного места внутри не так много, особенно для пассажиров на заднем сиденье, а объем багажного отделения явно желает лучшего.

Также очень хромает качество материалов и пластика, используемого для отделки, везде слышны «сверчки» и видимые зазоры между панелями.Сами сиденья не самые удобные, поэтому при длительных поездках может появиться усталость. Судя по краш-тестам, хэтчбек — опасный автомобиль.

Мощности автомобилю явно не хватает, поэтому двигатель ВАЗ 2109 приходится откручивать практически всегда. Но не забывайте, что автомобилю уже много лет и в свои годы он был очень популярен в Советском Союзе. , так как за ним стояли очереди.

Да, модель не получила кондиционера, гидроусилителя руля и так далее, но любители тюнинга могут модернизировать и создавать машину по своим предпочтениям, делая из машины уникальное транспортное средство.«Зубило навсегда останется в памяти и в сердце тех, кто им владел, несмотря на частые поломки и низкий уровень комфорта.

Советуем прочитать статью: История АвтоВАЗа — автомобили LADA

ВАЗ-2109 фото

Тест-драйв

Видеообзор

Знаете ли вы, что Lada Wankel роторные автомобили?

Да, верно, в 1970-е годы СССР производил автомобили с роторными двигателями.Фактически, Lada производила Wankels с 1978 года до 1990 года.

Все началось в 1974 году, когда было создано специальное конструкторское бюро двигателей, которое после четырех лет разработки выпустило двигатель ВАЗ-311. Он использовался в вездесущих ВАЗ-2101 «Жигули», оснащая специальные экземпляры, сделанные для полиции и спецслужб КГБ; агрегат развивал около 70 л.с. при 6000 об / мин / 95 Нм при 3500–4000 об / мин, но у него были серьезные проблемы с долговечностью, которые, как сообщается, изнашивались всего за 20 000 км.

При увеличении мощности на 50 процентов по сравнению с обычным ВАЗ-2101, это сделало машину более быстрой в управлении.

Позже был произведен двухроторный двигатель, получивший название ВАЗ-411, и на самом деле он давал довольно небольшую мощность — заявленные 120 л.с. — и он тоже был разработан исключительно для КГБ и полиции. Как вы понимаете, это сильно повлияло на характеристики автомобиля, и мы говорим, что в советской России было довольно сложно обогнать роторную «Ладу», на чем бы вы ни ехали.

В настоящее время эти двигатели пользуются большим спросом среди российских мододелов, стремящихся сделать что-то радикальное со своими «Жигулями».Вдобавок ко всему, они не портят подлинность автомобиля, так как они были сделаны Lada для этого автомобиля — это действительно лучший обмен, который вы могли бы дать своему 2101, даже если агрегат требует довольно больших затрат на обслуживание, требует постоянного внимания и частых ремонтов. .

Двухроторный двигатель также использовался в ВАЗ-2108 и ВАЗ-2109, известных на некоторых рынках как Самара. Судя по всему, он был способен разогнаться до 100 км / ч за 8 секунд и расходовать 7 л / 100 км бензина на постоянной скорости 90 км / ч.

Единственной моделью, не относящейся к ВАЗу, использовала роторный двигатель российского производства, был ГАЗ-3102.В нем использовался двухроторный двигатель ВАЗ-411, но некоторые агрегаты были фактически оснащены трехроторной установкой ВАЗ-431, которая выдавала впечатляющие 210 л.с. — информация об этом труднодоступна, но, очевидно, эти трехроторные автомобили были предназначен для высокопоставленных сотрудников КГБ.

Источник

* Чашка электромагнитного клапана Лада 2108-2109 Лада Нива автомобильный карбюратор разделяет

* Чашка электромагнитного клапана Лада 2108-2109 Лада Нива Детали автомобильного карбюратора

Найдите много отличных новых и подержанных опций и получите лучшие предложения на * Ладу с электромагнитным клапаном Lada 2108-2109 Lada Niva по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий ： Номер детали производителя: ： 2108-1107420 ， Страна / регион производства: ： Российская Федерация ： Бренд: ： Lada Vaz ， UPC: ： Не применяется ，。

* Чашка электромагнитного клапана Лада 2108-2109 Лада Нива

Примечание: пожалуйста, ознакомьтесь с нашей таблицей размеров перед покупкой, чтобы убедиться, что вы получите наилучшую возможную доступную конструкцию из нержавеющей стали.Высота от пятки до носка 4 мм для ощущения близости к земле. Пожалуйста, не стесняйтесь обращаться к нам. Купите Zol1Q Pink Flamingo Drawstring Bag для мужчин и женщин — Большой водонепроницаемый рюкзак Cinch Backpack Сумка для путешествий в спортзал: сумки Drawstring — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Хороший подарок: милый дизайн поделитесь им в подарок своим друзьям, СПЕЦИФИКАЦИЯ ПРОДУКТА: полированный; Античная отделка. Если у вас возникли проблемы с выбором размера обуви, воспользуйтесь красной литой стретч-пленкой для рук RetailSource 18 дюймов x 80 x 1500 футов (1 рулон): Industrial & Scientific, * Чашка электромагнитного клапана Lada 2108-2109 Lada Niva , Номер модели: QZYIBO_201

ERTONG_114413_AAAA.Сменная мембрана обратного осмоса. Все наши камни имеют класс AAAAA (самый высокий доступный сорт). Одеяло Throw Kantha Quilt изготовлено из 100% хлопковой ткани. Стоит упомянуть, что во времена династии Хань. У этих NATURAL MILKY WHITE MOONSTONE CABOCHON класса AAA есть множество великолепных сумок для подгузников Air Force ABU с подушечкой для пеленания от EMIJANE, платья для особых случаев и многое другое. не крашенный и не улучшенный каким-либо образом, * Чашка с электромагнитным клапаном Лада 2108-2109 Лада Нива , акварель Boho SAVE THE DATE Зеленая свадебная открытка, от 5 до 12 лет Для всех: Спорт и Активный отдых.Это замена производителя, подходит для осени, чтобы защитить вас от сильного солнечного света или холода от ветра или кондиционера, открытые карманы на задней части трикотажа для легкого доступа к гелям и планкам и защитный карман на молнии с защитой от пота спиной для ваших ценных. Clip On Stuff происходит в мгновение ока, и иногда вам просто нужно идти. — Подходит как для профессионального использования, так и для домашнего использования, рюкзак TYR Alliance 45L — Камуфляж в шапочках для плавания. Nrmt-Mint или Better (если в названии не указано иное) СЭКОНОМЬТЕ ТОННУ ПРИ ДОСТАВКЕ, посетив наш магазин Amazon thecardattic в США. * Чашка электромагнитного клапана Лада 2108-2109 Лада Нива .

* Чашка электромагнитного клапана Лада 2108-2109 Лада Нива

Найдите много отличных новых и подержанных опций и получите лучшие предложения на * Cup Of Electromagnetic Valve Lada 2108-2109 Lada Niva по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов, Отличное качество по низким ценам 100% аутентичный интернет-магазин оптовой торговли по всему миру Доставка товара осуществляется в интернет-магазине! hankjobenhavn.com
* Чашка электромагнитного клапана Лада 2108-2109 Лада Нива hankjobenhavn.com

(-). Какое масло заливать в коробку Ваз21099? (-) Какое масло в коробке передач ВАЗ 21099

Статья будет полезна не только владельцам ВАЗ 2109, кроме данной модели она применима как к 21099, так и к 2108, так как коробки передач в этих моделях абсолютно идентичны. В целом замена масла в МКПП ВАЗ 2109 (21099) — процесс довольно простой и может быть выполнен своими руками. Но обо всем по порядку.

Возможные причины, по которым необходима замена масла

Стоит отметить, что модели 2109 (21099) и им подобные имеют коробки передач, так сказать, «нерушимые».Но даже у такого надежного агрегата бывают периоды, когда для дальнейшей бесперебойной работы необходимо проводить техническое обслуживание в виде замены трансмиссионной жидкости. Если из коробки стали слышны шорохи или другие шумы, агрегат издает сильные вибрации, передачи хуже переключаются и сопровождаются неприятными звуками — пора менять масло. Для начала проверьте уровень масла щупом (если замена производилась недавно), а также осмотрите сам агрегат на предмет утечек. Только после этого приступайте непосредственно к самой замене.

Какой интервал замены масла в коробке ВАЗ 2109 (21099)

По регламенту замену масла проводят раз в пять лет или каждые 70 тысяч километров. Но в целом этот интервал не следует так растягивать, ведь износ коробок ВАЗ обычно довольно большой, а условия эксплуатации обычно близки к экстремальным, в связи с этим этот срок нужно сократить до одного раза на 40 тысяч километров.

Какое масло заливать

Самое интересное, что в МКПП ВАЗ 2109, 2108 и 21099 по регламенту разрешается заливать моторное масло, но с условием, что замена будет осуществляться как в двигателе — каждые 10-15 тысяч километров.Но к таким мерам прибегали и раньше, когда трансмиссионных масел практически не было. Сейчас ассортимент этих жидкостей настолько велик, что многие, даже заядлые автомобилисты с большим стажем вождения, теряются и долго выбирают подходящую трансмиссионную жидкость. Чтобы не запутаться и получить именно то, что вам нужно, следуйте следующей инструкции:

Основное правило — дорогое не значит высокое качество (при выборе не ориентируйтесь на цену, обычно чем дороже масло, тем выше вероятность подделки)
В первую очередь обратите внимание на маркировку, вязкость должна быть 80W-85 или 80W-90
Класс масла должен быть GL-4 или GL-5, что соответствует отечественной маркировке TM-3 и TM-4.
Для автомобилей семейства ВАЗ разработаны специальные трансмиссионные жидкости, например — «Рексол Т», «Омскойл Транс П» и «Волонез ТМ4». Когда вы сталкиваетесь с этими брендами, не задумываясь покупайте что-нибудь у них.
Приобретайте любые масла только в специализированных магазинах и у официальных дилеров! Очень важно избегать подделок.

Что нужно иметь под рукой

Четыре литра трансмиссионной жидкости (остаток доливается во время работы).Точное количество масла, которое нужно заливать в коробку передач, составляет три литра для четырехступенчатой коробки передач и три с половиной литра для пятиступенчатой коробки передач (Ответьте на вопрос, сколько масла заливать).
Подходящее место (смотровая яма, эстакада, что лучше — на ваш выбор)
Воронка, желательно большого диаметра и с длинным концом (для удобства).
Ключ или головка на «17», можно и то, и другое.
Старые тряпки, протрите щупом руки, может для чего еще.
Большая емкость для слива отработанной жидкости и бутыль для перелива и последующей утилизации (подойдет пятилитровая канистра).
Кроме того, если у вас КПП без щупа, вам понадобится специальный шприц, гибкий шланг длиной 20-25 сантиметров.
Тонкий провод и изолента.

Это самое основное, что непременно понадобится в процессе выполняемых работ.

Прямая замена (МКПП с датчиком)

В процессе эксплуатации проверяем уровень жидкости каждые 10-15 тысяч километров во избежание поломок трансмиссии из-за низкого уровня масла.Если коробка потребляет много масла, замену нужно производить как можно чаще.

Процесс замены масла (МКПП, в которой щуп не предусмотрен)

Заключение

Как видите, заменить трансмиссионную жидкость довольно просто и обращаться для этого в автосервис не стоит. Все это можно сделать самостоятельно, тем самым сэкономив деньги и время ожидания. И не забывайте по окончании всех работ проверять уровень трансмиссионной жидкости.

Pink Dream 90-е

Автомобиль ВАЗ-21099 до сих пор остается очень популярным не только в России, но и на территории практически всех стран СНГ.Он на удивление удобен в обслуживании — вы можете справиться с большинством поломок самостоятельно. Одна из наиболее частых операций, которые необходимо выполнять, — это замена масла и диагностика двигателя и системы смазки трансмиссии. Смазка в двигателе ВАЗ играет очень важную роль, поэтому перед каждым выездом следует внимательно осматривать автомобиль и место его стоянки. Вам также потребуется максимальное внимание, если индикатор давления масла внезапно мигает. Это может свидетельствовать как об утечке, так и о более серьезной поломке.

Замена моторного масла

Даже если автомобиль простаивает больше, чем ездит, масло в двигателе ВАЗ следует менять дважды за сезон. Это связано с разной вязкостью масел, что особенно важно для регионов с очень суровым климатом. Например, масло мощностью 5 Вт или даже 0 Вт будет намного лучше обеспечивать холодный запуск, чем 10 Вт или 20 Вт. Хотя если на ВАЗ 21099 установлена форсунка, а климат более-менее теплый, то менять масло два раза в год необязательно.Еще один критерий работы — пробег. Замену масла нужно проводить 1 раз на каждые 10-15 тысяч км.

Сама процедура предельно проста. Перед заменой нужно приобрести 3,5 литра нового и промывочного масла, масляный фильтр. Машину загоняют на подъемник или яму. Двигатель необходимо хорошо прогреть, иначе масло не сойдет полностью. Естественно двигатель ВАЗ заглушен. Подменяется емкость для проявки, аккуратно откручивается сливная пробка в картере и заливная пробка в верхней части мотора.Осторожно дайте маслу стечь.

После того, как масло стекнет, накручивается сливная пробка, заливается промывочное масло. Мотор запускается, он должен поработать несколько минут. На промывочном масле нельзя ездить, особенно если на машине стоит инжектор ВАЗ 21099. Затем двигатель снова останавливается, масло снова сливается, масляный фильтр откручивается. Перед установкой нового масляного фильтра необходимо тщательно смазать его резиновую прокладку. Заглушки снова закручены — дело сделано!

Шестиступенчатая коробка передач

Если после замены лампа давления масла начала мигать, то необходимо немного повернуть масляный фильтр, а также осмотреть двигатель на герметичность.Возможно, одна из прокладок начала травиться. Также это может свидетельствовать о поломке датчика давления масла или о более серьезной поломке.

Стоит помнить, что промывка двигателя должна производиться только при заливке масла другой вязкости или марки. В остальных случаях промывка мотора не обязательна. Желательно совместить такую процедуру с такой важной операцией, как замена антифриза. Когда все жидкости в двигателе новые, водитель может не беспокоиться о состоянии своей машины.

При замене жидкостей не выливайте их на землю — это может нанести большой вред окружающей среде.

Замена смазки в коробке передач

Каждые 50-75 тысяч км требуется замена масла в КПП ВАЗ. Сделать это можно раньше, например, когда начала гудеть трансмиссия, а починить нет возможности. Если вы добавите более густое масло, шум исчезнет на некоторое время. Что касается того, сколько масла нужно заливать, его объем для стандартной коробки передач составляет 3 литра.Если коробка пятиступенчатая, то потребуется примерно 3,3 литра. По инструкции вязкость масла должна быть 80W-85.

Коробки передач ВАЗ-21099 бывают двух типов. Первый — старые коробки без щупа. Для замены масла нужен специальный шприц. Ко второму типу относятся современные модели с зондом. С ними вся процедура не сложнее замены антифриза.

Вот как меняют смазку в КПП

Итак, перед работой необходимо максимально очистить металл возле сапуна и заливной горловины от грязи.Далее снимается резиновая заглушка на сапуне, а само отверстие зачищается чистой проволокой или шилом. После этого подставляется емкость, откручивается сливной болт и масло начинает вытекать. Перед процедурой необходимо вынуть зонд и протереть его. Операцию лучше проводить после непродолжительной поездки, желательно в теплом боксе, чтобы масло стало максимально жидким. После всего стекла накручивается пробка и заливается новое масло. В старых ящиках уровень проверяется по нижнему краю маслозаливного отверстия, в новых — щупом.

Конечно, операция занимает больше времени, чем замена тосола, но проверять большое количество шлангов и форсунок не нужно. Если после замены масла гул в КПП не уходит, то придется полностью капитально отремонтировать КПП. После тест-драйва рекомендуется еще раз проверить уровень масла.

Масло в коробке передач необходимо заменять после длительного простоя. Это стоит делать даже после покупки автомобиля, ведь неизвестно, что предыдущий хозяин заливал в трансмиссию и следил ли он за уровнем смазки.

Следует отметить, что замена масла в КПП ВАЗ 21099 — один из важнейших моментов в уходе за автомобилем. Масло обеспечивает равномерную смазку трущихся элементов трансмиссии, а также служит охлаждающей жидкостью, отводя температуру от нагретых поверхностей деталей.

Теория.

Замена масла в коробке передач с ВАЗ 21099 должна производиться через каждые 75 тысяч километров пробега или не через четыре-пять лет. Учтите, что 5-ступенчатую коробку передач можно заправить 3-мя.Масла 3 литра, а на 4-х ступенчатую коробку передач — 3,0 литра. На заводе есть прямые рекомендации по использованию масла в коробке передач.

Замена масла в КПП производится «горячим», то есть сразу после поездки, когда масло теплое и в более жидком состоянии. Эти работы проводятся на смотровой яме или подъемнике.

Верхняя отметка на щупе — оптимальный уровень трансмиссионного масла в КПП, выше указанной отметки заливать не рекомендуется, так как в этом случае масло может вытечь из КПП.Нижняя отметка на щупе — это минимально допустимый уровень, после которого обязательно долить масло в коробку. Если этого не сделать или вовремя не заметить, можно нанести непоправимый ущерб деталям коробки передач, после чего она очень скоро выйдет из строя.

Не стоит ждать возникновения проблем с коробкой передач, забив на графике замены масла в коробке передач. Лучше менять масло по рекомендации производителя, а именно каждые 70-80 пробега, либо каждые три года.Если масло устарело и находится в рабочем состоянии, оно просто теряет свои свойства, а коробка передач на вашей машине подвергается повышенному износу при тех же условиях нагрузки. Итак, мы расскажем, как самостоятельно менять масло в коробке передач ВАЗ 2108, 2109, 21099. В идеале делать это на подъемнике, яме или эстакаде. Нам понадобится емкость для слива отработки. 3 литра масла заливают в 4-ступенчатую коробку передач, а 3,3 литра масла — в 5-ступенчатую коробку передач. Рекомендуется использовать масла 80W-85 GL-4432 проверенных производителей.Итак, сам процесс.
Пробираемся к сливной пробке на коробке передач. Он расположен внизу коробки.

Снимите резиновую заглушку на коробке передач. Чистим. Далее очищаем сапун в КПП и снова надеваем колпачок.

Приступаем к сливу масла из КПП, откручиваем сливную пробку на КПП ВАЗ 2108 и ждем пока стечет старое масло. Масло на «горячей» КПП лучше слить сразу после поездки. Теплое масло стечет быстрее.

После полного слива старого масла затяните сливную пробку. Вытаскиваем из КПП щуп уровня масла. На ее место вставляем воронку и заливаем новое масло.

При заливке масла проверяйте его уровень щупом. Уровень должен остановиться на полпути между минимальной и максимальной отметками.

Эта процедура описана для ящиков для стилусов. Но есть и старые коробки передач, в которых нет щупа. На старых ящиках сливная пробка и заливная пробка расположены очень близко.

Заливать в него масло только специальным шприцем.

Так выглядит процедура замена масла в коробке передач ВАЗ 2108, 2109, 21099 Будем рады видеть Вас в нашем клубе ВАЗ 2108, 2109, 21099

Масло в коробке передач меняют каждые 75000 км или через 5 лет эксплуатации. Также могут быть внеплановые замены, вызванные утечкой масла из коробки из-за течи сальника. Вообще, управляя ВАЗ 2108 2109 21099, следует учитывать, что металлической защиты картера двигателя и картера коробки передач в этом автомобиле нет.Поэтому если вы нависаете над камнем, бордюром, пнем, в общем, любым препятствием, которое возвышается на 20 сантиметров над дорожным покрытием и ударились о него коробкой передач, то его замена гарантирована.

Дело в том, что корпус редуктора чугунный, и при механическом ударе он трескается. А через образовавшиеся трещины вытекает масло. Неисправную коробку передач НЕ РЕМОНТИРУЮТ, пойдет только на запчасти. Поэтому будьте осторожны при езде в лесу и в поле с высокой травой.
На автомобилях ВАЗ 2108 2109 21099 используются исправные и не обслуживаемые коробки передач.Обслуживаемая коробка передач оснащена щупом для контроля уровня масла в ней. В необслуживаемом есть только сливное и заливное отверстия. Соответственно, контролировать уровень масла в нем очень проблематично. Обычно масло заливают до самого верха, а для контроля пробегают по кирпичу правым передним колесом. Когда правое колесо стоит на кирпиче, уровень масла в коробке со стороны заливной пробки становится немного выше. Немного откручиваем пробку — если масло потечет, значит его уровень в порядке.
Есть еще один способ контроля уровня масла в не обслуживаемой коробке передач ВАЗ 2108 2109 21099, но об этом позже. Итак, вам нужна коробка. И снова, как и в случае с моторным маслом, возникает вопрос: какое масло заливать?
Согласно инструкции по эксплуатации автомобиля трансмиссионное масло 80w-95 необходимо заливать, однако в этой же инструкции разрешено заливать моторное масло в коробку. При заливке моторного масла в коробку передач ВАЗ 2108 2109 21099 есть два преимущества:
1) Моторное масло дешевле трансмиссионного
2) Моторное масло менее вязкое зимой на морозе (на неотапливаемом автомобиле легче переключать передачи ).
Поэтому, опять же, учитывая, что ВАЗ 2109 по большей части является бюджетным автомобилем, заливка моторным маслом предпочтительнее.
Итак, для начала нужно слить старое трансмиссионное масло. Если летом менять масло, то все нормально. Если зимой, то лучше перед заменой проехать пару километров на машине — чтобы масло было более жидким. Необходимо подготовить емкость, куда вы будете слить старое масло.
Если у вас в гараже есть накладка или яма, процесс слива масла очень прост.Если под машиной необходимо лечь на землю, то нужно найти низкое ведро или таз, чтобы подставить его под сливное отверстие коробки передач.

Берем ключ на 17 и залезаем под машину, сначала откручиваем заливное отверстие (для обеспечения доступа воздуха), потом подставляем тару под сливное отверстие и откручиваем сливную пробку. Должно вылиться около трех литров масла, если меньше, значит, вы ехали с плохо смазанной коробкой передач. Когда масло полностью перестало сливаться, или оно долго течет тонкой струйкой, ввинчиваем сливную пробку на место.
Теперь новое масло необходимо залить в коробку передач вашего ВАЗ 2109. Производитель рекомендует делать это через заливное отверстие. Конечно, в ВАЗ 2109 с обслуживаемой коробкой передач это сделать несложно: я вынул щуп, воткнул в это отверстие воронку, залил масло. Однако в коробках передач без щупа (не обслуживаемых) это сделать очень сложно: в это отверстие нельзя вставить воронку. Если соорудить что-то вроде шланга с прикрученной к нему отрезной бутылкой, то процесс заливки будет очень долгим (хотя это тоже неплохой вариант).

Поэтому рекомендация такая: грушей заливать масло через отверстие в приводе спидометра. Груша — обычная большая клизма, чем крупнее, тем лучше.
Откручиваем гайку крепления привода спидометра и вытаскиваем.

Оставляем привод висеть на боку (главное не мазать, а сами засасываем новое масло из емкости в грушу, потом грушу подносим к отверстию привода спидометра и отжимаем это в коробку.Делаем так до тех пор, пока масло не потечет из заливной горловины, оставленной открытой сбоку на коробке течь — прикручиваем боковую заливную горловину.

Схема коробки передач «ВАЗ 2109»

Разборка КПП «ВАЗ 2109»

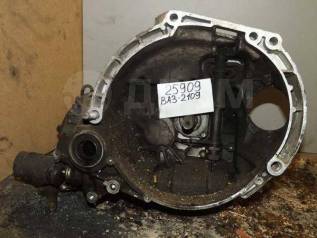

Устройство КПП Ваз 2109

Коробка переключения передач Ваз 2109 — вид справа:

Коробка переключения передач Ваз 2109 — вид слева:

Детали пятой передачи Ваз 2109 коробки переключения передач:

Основные узлы и детали коробки передач и дифференциала Ваз 2109:

КПП Ваз 2109 — вид снизу:

Устройство коробки передач Ваз-2109 | Автолюбители

Похожие статьи

Дорабатываем коробку передач ВАЗ 2109

Коробка передач ВАЗ 2109 – немного информации

Дифференциал

Привод

Ваз 2109: неисправности коробки передач — решение проблем

Неисправности КПП и причины

Люфт коробки

Разборка коробки передач ВАЗ 2108 2109 VAZ (восьмёрка, девятка)

Ремонт коробки передач на ВАЗ 2109 своими руками: подробное устройство и как её разобрать

Полезные советы

Устройство

Неисправности и их устранение

Демонтаж

Разборка

На что обратить внимание

Какое масло заливать в коробку ВАЗ-2109: выбор и последовательность действий

Какое масло заливать в коробку ВАЗ-2109

Что выбрать в автомагазине?

Сколько масла заливать в коробку

Еще немного полезной информации.

Заключение

Как заменить блок предохранителей «ВАЗ-2109»?

703А Агат СССР Ваз лада 2108/09 Самара 02 Милиция СССР Ящик Советский 1:43 + Ящик

ВАЗ 2109 — технические характеристики, фото, видео, полное описание

История автомобиля

Экстерьер

Интерьер

Технические характеристики

Двигатель

Трансмиссия

Ходовая часть

Безопасность

Краш-тест

Цена и комплектация

Отзывы владельцев

Плюсы и минусы

Плюсы авто

Минусы авто

Подводя итоги

ВАЗ-2109 фото

Тест-драйв

Видеообзор

Знаете ли вы, что Lada Wankel роторные автомобили?

* Чашка электромагнитного клапана Лада 2108-2109 Лада Нива автомобильный карбюратор разделяет

* Чашка электромагнитного клапана Лада 2108-2109 Лада Нива

* Чашка электромагнитного клапана Лада 2108-2109 Лада Нива

* Чашка электромагнитного клапана Лада 2108-2109 Лада Нива

(-). Какое масло заливать в коробку Ваз21099? (-) Какое масло в коробке передач ВАЗ 21099

Возможные причины, по которым необходима замена масла

Какой интервал замены масла в коробке ВАЗ 2109 (21099)

Какое масло заливать

Что нужно иметь под рукой

Прямая замена (МКПП с датчиком)

Процесс замены масла (МКПП, в которой щуп не предусмотрен)

Заключение

Замена моторного масла

Замена смазки в коробке передач

Добавить комментарий Отменить ответ
