Кроссовер для динамика. Для чего нужны кроссоверы для колонок

Человеческое ухо способно различать достаточно большой диапазон частот, который называется звуковым диапазоном. Он занимает полосу от 20 Гц до 20 кГц. В зависимости от индивидуальных особенностей восприятия звуковой диапазон может быть несколько ограничен в нижней и верхней части. В конструкциях акустических систем не существует динамических громкоговорителей, которые корректно воспроизводили бы всю полосу звуковых частот.

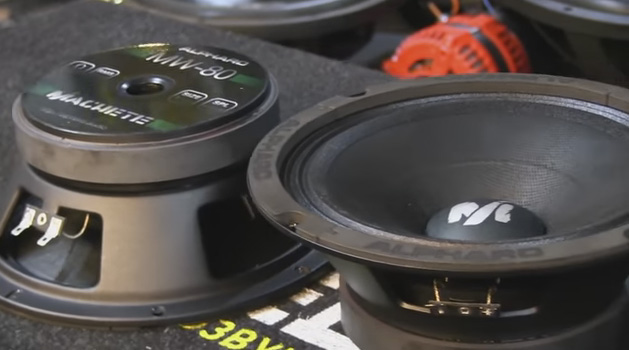

Это связано с физическими и механическими факторами. Так диффузоры низкочастотных динамиков имеют большие размеры, поэтому акустический резонатор из-за большой инерции не может реагировать на колебания с частотой 10-20 кГц. Для высококачественного воспроизведения вся полоса звуковых частот разбивается на три поддиапазона:

• Низкие частоты – 20 Гц-200 Гц
• Средние частоты – 200 Гц-5 000Гц
• Высокие частоты – 5 000 Гц-20 000 Гц

Зачем нужен кросовер для акустики в авто

Для чего нужны кроссоверы для динамиков. Кроссовер или полосовой фильтр представляет собой устройство ограничивающее полосу частот, подаваемых на конкретный громкоговоритель. Акустическая система хорошего качества состоит из трёх динамических головок и каждая из них пропускает свою полосу частот. Твиттер или высокочастотная головка имеет маленькие размеры и лёгкий диффузор. Она располагается в верхней части акустической системы. Среднечастотный динамик имеет больший диаметр, а басовый, самый большой громкоговоритель, располагается в нижней части акустической колонки. Кроссовер для колонок нужен для того, чтобы выделить определённую полосу частот и обрезать или сильно ослабить остальной частотный диапазон. Это значительно повышает высокую верность воспроизведения музыкальных записей.

Салон автомобиля представляет собой замкнутое пространство сравнительно малого объёма, в котором сложно добиться высококачественного воспроизведения звука. Кроме того внутренняя отделка может быть выполнена с помощью мягких звукопоглощающих материалов, поэтому частотное разделение звукового сигнала на три раздельные полосы в автомобиле необходимо.Что дают кроссоверы колонкам в салоне легковой машины. Частотные фильтры позволяют получить правильную конфигурацию акустических колонок в салоне автомобиля и добиться качественного звучания, как басов, так и высоких частот. Часто кроссоверы встраиваются непосредственно в акустические системы.

Кроссовер колонки, что это

Кроссоверы для динамиков бывают пассивные и активные. Пассивные системы представляют собой LCфильтры первого второго или третьего порядка, что определяется количеством звеньев фильтра. Фильтр первого порядка обеспечивает крутизну затухания сигнала всего 6 dBна октаву, фильтры второго и третьего порядков – 12 и 18 dBсоответственно. Для использования в звуковых системах автомобиля рекомендуется применять кроссоверы второго порядка. Это связано с акустическими особенностями автомобильного салона. В кроссоверах применяют плёночные конднсаторы и индуктивности, намотанные без сердечников или с использованием ферромагнетиков.

Кроссовер для колонок собирается на небольшой печатной плате, где имеются входные клеммы для подключения усилителя низкой частоты и три выходных группы для подключения ВЧ, СЧ и НЧ динамика. Активные кроссоверы для динамика в автомобильной акустике используются реже, так как они собираются не только на дискретных элементах, но и на операционных усилителях, которым требуется двухполярное питание. Это усложняет подключение и эксплуатацию такой техники в условиях автомобиля.

Встроенный кроссовер в динамике

Если в автомобиль устанавливаются колонки промышленного образца, то они, как правило, уже оборудованы встроенными частотными фильтрами. В них используются конденсаторы и индуктивности. Часто для согласования сопротивления громкоговорителя и усилителя низкой частоты в фильтры ставятся постоянные резисторы.

Классический универсальный кроссовер второго порядка предназначен для работы с трёхполосными акустическими системами и обеспечивает крутизну подавления частот 12 dBна октаву. При повторении конструкции не рекомендуется ставить в фильтр электролитические конденсаторы, а использовать плёночные, специально предназначенные для работы в фильтрах акустических систем. Обычно радиолюбители приобретают дорогие конденсаторы зарубежного производства, но вполне можно обойтись отечественными К73-16. Оптимальным вариантом для акустических кроссоверов будет использование аксиальных полипропиленовых конденсаторов К78-34, которые специально разработаны для применения в акустических системах высокого класса.



Самодельные кроссоверы для акустики: для чего предназначены

Самодельный кроссовер для акустики

Самодельные кроссоверы для акустики нужны для разделения частотных диапазонов динамиков. Они выравнивают эти самые диапазоны по громкости звучания.
Самодельный кроссовер для акустики изготовить не так уж и сложно, если знать некоторые секреты.

Что такое кроссовер и с чем его едят

Схемы кроссоверов для акустики

Для начала узнаем, а зачем нужен кроссовер?
Это специальное устройство, предназначенное для разделения ауди частот. Кроссоверы как бы убирают ненужные частоты, фильтруют их.

Как подключить кроссовер к акустике

К примеру, существуют такие динамики(см.Как выбрать динамики для автомагнитолы своими силами), как пищалки. Если бы не было кроссоверов, то на пищалки бы подавались все частоты, полный их пакет, вместе с НЧ и СЧ. Понятно, что это в итоге отрицательно скажется на детальности музыки.
ВЧ динамики, каковыми являются пищалки, не способны воспроизводить низкие и средние звуки и присутствие несвойственных частот станет в этом случае опасной проблемой.

Схема кроссовера для акустики

Виды кроссоверов

Кроссоверы принято разделять на активные и пассивные, а также на однополосные, двухполосные и т.д.

Пассивный кроссовер, его плюсы и минусы

 Итак:

• Пассивный кроссовер фильтрует сигнал своими конденсаторами, резисторами и катушками. В результате именно этого и выявляется первый недостаток таких кроссоверов – потеря мощности.

Кроссоверы акустических систем

Акустический кроссовер

• Пассивные кроссоверы продаются отдельными блоками или в комплекте с акустикой, обычно двухполосной или более.
• Среди недостатков пассивных кроссоверов можно выделить ограниченную пиковую нагрузку, что влечет за собой скорый выход из строя.

Пассивный цифровой кроссовер

Активный кроссовер, его плюсы и минусы

 Итак:

• Используется активный кроссовер перед усилителем. Поэтому использование одного усилителя в данном случае просто невозможно.
  В случае с активным кроссовером каждый динамик, будь то пищалка или НЧ динамик, используют отдельный канал усилителя.

Активный кроссовер

• Преимуществом активного кроссовера можно назвать то, что в отличие от пассивного, он дает возможность точной настройки срезов. Именно этот фактор и определяет в большей части стоимость такого кроссовера, который дороже своего оппонента.

Кроссовер однополосный

Кроссовер двухполосный

• Предназначен для двухполосной акустики, состоящей из твитера и мидбаса.

Кроссовер трехполосный

• Предназначен для трехполосной акустики, состоящей из твитера, СЧ-динамика и мидбаса.

Самодельные кроссоверы

Случается, что став обладателем дорогой автомобильной акустики, владелец обнаруживает, что в комплекте нет кроссоверов. Понятно, что без них обойтись будет невозможно, так как ВЧ динамики могут просто напросто сгореть.
Что делать? Ответ до смешного прост – изготовить их своими руками.

Инструменты

Для начала вооружимся необходимыми инструментами:

• Хорошим и удобным паяльником.
• Специальным прибором, измеряющим индуктивность.
• Клеем «Момент».
• Хлорным железом.
• Фольгированным стеклотекстолитом.
• Термоусадочной трубкой.
• Силиконовым герметиком.

Пошаговая инструкция

Начинаем процесс изготовления.

Схема кроссовера

 Итак:

• В первую очередь, надо тщательнейшим образом изучить теххарактеристики купленных динамиков. Особое внимание рекомендуется уделить низким частотам пищалок, а также уровню характеристической чувствительности НЧ и ВЧ динамиков.
• Затем нужно подобрать правильную электрическую схему, подразумевающую подключение кроссовера.

Схема кроссовера

Примечание. По мнению специалистов желательно отдать предпочтение фильтрам 2-ого порядка, ведь в тесном салоне авто наблюдается сильный подъем частотной характеристики на средне-высоких частотах.

• Надо помнить, что ВЧ-динамики, которые подключаются через фильтр 1-ого порядка, сильно подчеркивают шипение, а НЧ-динамики чрезмерно выделяют яркие звуки. В итоге, складываясь вместе, получится кавардак, в котором будет много яркого и шипящего звучания.

Примечание. При этом, чем шире салон авто, тем удастся более минимизировать эти недостатки.

Катушка индуктивности

Катушки индуктивности в кроссовере

 Итак:

• Наматываем катушки индуктивности для динамиков. Отметим, что делая это для НЧ-динамика, лучше пользоваться медной проволокой, имеющей диаметр 1 мм и изолированной специальным лаком.

Совет. При изготовлении катушек рекомендуется пользоваться ферритовыми сердечниками. Это даст возможность получить меньшие габариты и вес, а также сократить расход недешевой медной проволоки. Кроме того, удастся уменьшить также активное сопротивление катушки.

• Получившуюся индуктивность рекомендуется контролировать с помощью уникального прибора для измерения.

Совет. При наматывании проволоки крайне желательно делать виток и витку, а затем фиксировать клеем. Это даст возможность избежать проблем, с которыми часто сталкиваются новички.

Делаем печатную плату

 Итак:

• Пришло самое время начертить плату на бумаге. Делать это нужно, исходя из размеров получившихся катушек и резисторов.
• Чертим плату и переносим ее на лист специального материала.

Примечание. В качестве такого материала неплохо было бы выбрать фольгированный стеклотекстолит.

• Сверлим сразу отверстия под электроды будущих деталей и проводов. Обязательно протравливаем плату. Это нужно сделать следующим образом: полуготовую плату поместить в раствор хлорного железа.

Сборка

• Платы нашего будущего кроссовера собираем согласно схеме установки.

Кроссовер, собранный по стандартной схеме

Примечание. Катушки индуктивности и конденсаторы тщательно клеим к плате. Рекомендуется использовать хороший клей, такой как «Момент». Хорошая фиксация позволит самодельному разделителю длительное время работать безотказно в условиях вибрации и тряски.

Соединяем акустические провода

 Итак:

• Соединяем акустические провода, используя обычный паяльник. В работе нужно быть крайне внимательным и не перепутать выходы для НЧ и ВЧ-динамика. Обратить внимание нужно и на полярность.
• Клей пригодится и здесь. Нужно залить «Моментом» провода, которые припаяли, что предохранит опять же от вибраций и возможных переломов.

Подключение

 Итак:

• Проводим пробное подключение и убеждаемся в том, что сигнал подается на каждый динамик с соответствующего выхода самодельного кроссовера.
• Если это необходимо, то можно включить и резистор сопротивлением 4 Ом перед ВЧ-фильтром.

Примечание. Помним, что чувствительность ВЧ-динамиков на несколько децибел превышает чувствительность динамика, воспроизводящего низкие частоты – в итоге, пищалки играют громче НЧ-динамика.

Кроссовер акустический автомобильный

Готовый своими руками кроссовер обтягиваем термоусадочной трубкой, соблюдая нужные размеры. Заливаем края обязательно силиконом, чтобы внутрь кроссовера не попала влага или пыль.
Представленная инструкция поможет изготовить самодельный кроссовер для акустики без особых проблем. В процессе операции рекомендуется изучить дополнительно фото и видео – материалы.
Что касается цены на расходные материалы, то она зависит от количества катушек и выходов под динамики. Немаловажное значение имеет и материал, который используется.

Самодельные кроссоверы для акустики для чего предназначены

Что такое кроссовер и с чем его едят

Схемы кроссоверов для акустики

Для начала узнаем, а зачем нужен кроссовер?Это специальное устройство, предназначенное для разделения ауди частот. Кроссоверы как бы убирают ненужные частоты, фильтруют их.

Как подключить кроссовер к акустике

К примеру, существуют такие динамики(см.Как выбрать динамики для автомагнитолы своими силами ), как пищалки. Если бы не было кроссоверов, то на пищалки бы подавались все частоты, полный их пакет, вместе с НЧ и СЧ. Понятно, что это в итоге отрицательно скажется на детальности музыки. ВЧ динамики, каковыми являются пищалки, не способны воспроизводить низкие и средние звуки и присутствие несвойственных частот станет в этом случае опасной проблемой.

Схема кроссовера для акустики

Виды кроссоверов

Кроссоверы принято разделять на активные и пассивные, а также на однополосные, двухполосные и т.д.

Пассивный кроссовер, его плюсы и минусы

Пассивный кроссовер фильтрует сигнал своими конденсаторами, резисторами и катушками. В результате именно этого и выявляется первый недостаток таких кроссоверов – потеря мощности.

Кроссоверы акустических систем

Подключение пассивных кроссоверов проходит непосредственно перед динамиками. Получается таким образом, что достаточно использование всего одного усилителя(см.Как подключить к автомагнитоле усилитель и сабвуфер: сам себе мастер ), что является несомненным плюсом пассивных кроссоверов.

• Пассивные кроссоверы продаются отдельными блоками или в комплекте с акустикой, обычно двухполосной или более.
• Среди недостатков пассивных кроссоверов можно выделить ограниченную пиковую нагрузку, что влечет за собой скорый выход из строя.

Пассивный цифровой кроссовер

Активный кроссовер, его плюсы и минусы

Используется активный кроссовер перед усилителем. Поэтому использование одного усилителя в данном случае просто невозможно. В случае с активным кроссовером каждый динамик, будь то пищалка или НЧ динамик, используют отдельный канал усилителя.

Преимуществом активного кроссовера можно назвать то, что в отличие от пассивного, он дает возможность точной настройки срезов. Именно этот фактор и определяет в большей части стоимость такого кроссовера, который дороже своего оппонента.

Кроссовер двухполосный

Предназначен для двухполосной акустики, состоящей из твитера и мидбаса.

Кроссовер трехполосный

Предназначен для трехполосной акустики, состоящей из твитера, СЧ-динамика и мидбаса.

Что же такое кроссовер

Эта «коробочка» является обязательной частью акустической системы. Это связано с тем, что в мире нет динамиков, которые могли бы качественно воспроизводить полный диапазон частот. Поэтому для построения колонок используют два, три и более динамиков. Однако не стоит забывать о «блинах». Этот тип динамика состоит из нескольких частей, благодаря чему, может похвастаться достаточной ровной АЧХ на всем диапазоне частот.

Кроссовер предназначается для того, чтобы разделять входящий сигнал на разные составляющие и посылать их на разные динамики акустической системы. Таким образом, твитер играет только высокие частоты, а НЧ динамик воспроизводит средние и низкие частоты. Также кроссовер называется фильтром.

Главными его компонентами считаются следующие элементы:

• конденсатор;
• катушка индуктивности.

В совокупности эти электрические элементы «отрезают» ненужные частоты, которые посылаются на динамики. К слову, конденсаторы и катушки имеют разную стоимость. Таким образом, чем дороже эти элементы, тем лучше в конечном итоге будет звучать акустическая система.

Схема АС

Внутри лежала картонка со схемой фильтра.

И вот тут был слегка удивлен. Конденсаторы в акустических фильтрах оказались электролитическими.

Заметьте, конденсатор С1 емкостью 22 мкф набран из двух конденсаторов емкостью 47 мкф, что в результате дает 23,5 мкф. Причем включены они таким образом, что образуют неполярный электролитический конденсатор. Спорить с конструкторами не стал

Обратила на себя внимание дата выпуска конденсаторов – начало 80-х годов прошлого века)

На тыльной стороне низкочастотного динамика вот такая наклейка:

Однако выводы относительно конденсаторов пока делать не стал, и приступил к вскрытию второй колонки. Тут снова сюрприз. Второй фильтр собран несколько иначе. Здесь установлен один конденсатор на 22 мкФ.

Учитывая 35-ти летний возраст электролитов напрашивался вывод о их замене, но таки решил проверить их емкость: при номинале 4,7 мкф прибор показал 6,5 мкф, при 10 мкф — 11,5 мкф, на 22 мкф – 26,5 мкф, 33 мкф — 40 мкф. Это данные по электролитам из фильтра колонки, которая у меня нареканий не вызывала.

В фильтре колонки с подозрениями на некорректную работу показания были такими: 4,7 – 5,2 мкф, 10 – 12,5 мкф, 33 – 45 мкф. Отдельно пришлось проверять составной конденсатор – тут их емкости, против заявленных 47 мкф, оказались на уровне 56 мкф, что дает 28 мкф в итоге.

В целом с точки зрения номинала все они оказались вполне еще ничего. Однако под рукой нет измерителя ESR, да и токи утечки измерить нечем. В итоге решил поменять все электролиты, походу уйдя от составления неполярного конденсатора.

Обратило на себя внимание медное покрытие гетинакса платы (это точно не текстолит) – на ощупь  чувствовалась солидная его толщина

На плате для конденсатора С1 зарезервировано два посадочных места для параллельного включения двух электролитов. Видимо у конструкторов были какие-то соображения на этот счет. Заводом устанавливались конденсаторы с рабочим напряжением 35 вольт, для перестраховки увеличил до 50, а для С2 до 160 (был под рукой).

Собрав колонки, подключил их к усилителю. С первых же секунд стало ясно, что все мои мытарства до замены конденсаторов были напрасными, и только их замена смогла оживить звук, придав ему прозрачность, мягкость басов и четкость высоких частот. Особую благодарность (обеспокоенность) выражают соседи по батарее, проникшись глубиной замысла Du Hast в исполнении Рамстящих)).

До этого даже были внутренние намеки на разочарование усилителем Солнцева. Звучать 20 лет назад, когда импортной хорошей аппаратуры было слишком мало, и звучать сейчас это две большие разницы.  Однако простая замена конденсаторов в фильтрах акустических систем полностью развеяла мои сомнения.

В ходе ремонтно-восстановительных работ существенную помощь оказала младшая научная сотрудница)). Специально для Elwo.ru — Кондратьев Николай, г. Донецк.

Ремонт электроники

USB АДАПТЕР ДЛЯ ВЕЛОСИПЕДА

ЛАМПОВЫЙ УНЧ НА 6П14П И 6Н2П

ЭЛЕКТРОННЫЙ ГИРАТОР

Рачет разделительных фильтров

Что мы знаем про хорошие фильтры?

1. Катушка НЧ наматывается толстым проводом для уменьшения сопротивления
2. Никаких “электролитов” в звуке
3. Не располагать катушки вблизи магнитных систем головок
4. Ориентировать мощные катушки под углом 90 градусов между собой (если они расположены близко друг к другу)
5. Надежный контакт и толстые провода

Для разделительных фильтров всех трех звеньев была выбрана схема всепропускающего типа второго порядка ( II-II-II ), как более надежная. Все три динамические головки имеют сопротивление 4 Ом, что безусловно упростило их согласование. Частоты раздела 500 и 4000 Гц.

Увеличить схему фильтра

При изготовлении кроссовера я использовал конденсаторы К73-16, К73-17, К73-11 и МБГО-2.Катушка L1—(самая большая) бескаркасная намотана на оправке диаметром 56мм, ширна намотки 28 мм, диаметр провода 1,8 мм, 186 витков.Катушка L3—бескаркасная намотана на оправке 40 мм проводом дмаметра 1,2 мм, ширина и высота намотки 20 мм 220 витков. Катушки L2 и L4 подошли из входящих в комплект кроссоверов.

СЧ-ВЧ фильтры в сборе увеличить

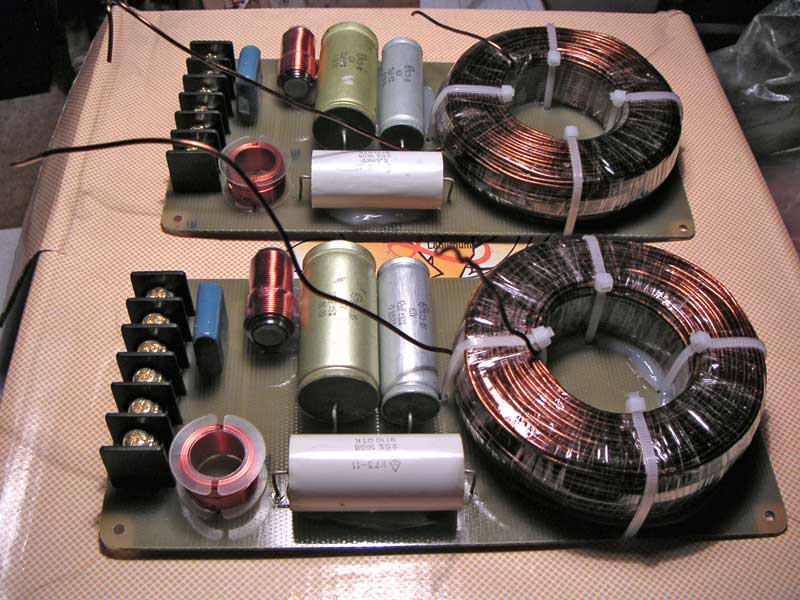

Конструктивно трехполосный фильтр разнесен на две платы—НЧ и СЧ-ВЧ. Платы выполнены из фольгированного стеклотекстолита. При монтаже детали фиксируются силиконовым герметиком. Плата НЧ-фильтра располагается на дне корпуса, а СЧ-ВЧ-фильтра крепится к боковой стенке саморезами между СЧ- и ВЧ- головками.

Размещение элементов кроссовера увеличить

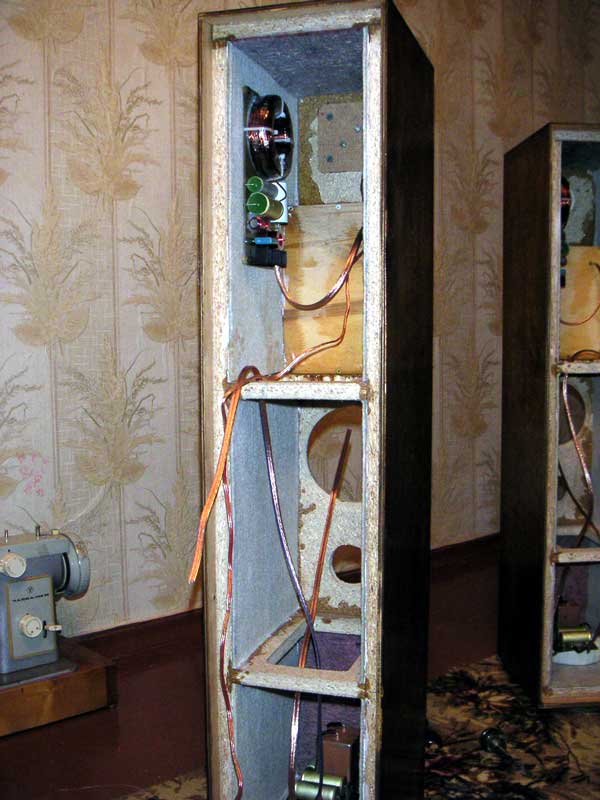

Для подключения НЧ-динамика следует применить качественный акустический кабель 2,5 кв.мм. Естественно пайка везде должна быть надежная. При сборке нужно проследить чтобы провода от динамика не попали в окна диффузородержателя. Динамики устанавливаются в последнюю очередь, после заполнения корпуса синтепоном и установки задней крышки. При установке НЧ-динамика надо организовать воздушный коридор в синтепоне между трубой фазоинвертора и самим динамиком. Это можно сделать при помощи упругой металлической проволоки.

Водушный коридор увеличить

Я не привожу рисунки печатных плат кроссоверов, потому что детали могут быть разными. К примеру необходимую емкость я набирал из нескольких конденсаторов. Подчеркну еще один момент: фольгу плат я пролудил толстым слоем припоя, а в некоторых местах по фольге припаял медную оплетку от экранированного провода. Я думаю понятно зачем.

СЧ-динамик подключен к кроссоверу противофазно.

Катушку СЧ я мотал на самодельном, если так можно сказать, намоточном станке, который представлял из себя разборную катушку из двух щек и бобышки. На внутренних сторонах щек сделаны канавки для прокладки бандажных проволочек (4 шт.), которые в конце будут скреплять намотку после разборки катушки. После чего катушку нужно пропитать лаком или эпоксидкой и обмотать липкой лентой (лучше на тканной основе).

НЧ-катушки, честно признаюсь—я заказал специалистам намотки. Но и их можно намотать в домашних условиях. Правда провод весьма толстый!!! Сама НЧ-катушка на плате не монтируется. Она устанавливается на дне корпуса и прижимается платой НЧ-фильтра через резиновую прокладку.

Изготовление корпусов АСНастройка фазоинвертораФотки

Скачать проект Phantom + фото 800 х 600 (1.4 MB)

Самодельные кроссоверы

Случается, что став обладателем дорогой автомобильной акустики, владелец обнаруживает, что в комплекте нет кроссоверов. Понятно, что без них обойтись будет невозможно, так как ВЧ динамики могут просто напросто сгореть. Что делать? Ответ до смешного прост – изготовить их своими руками.

Для начала вооружимся необходимыми инструментами:

• Хорошим и удобным паяльником.
• Специальным прибором, измеряющим индуктивность.
• Клеем «Момент».
• Хлорным железом.
• Фольгированным стеклотекстолитом.
• Термоусадочной трубкой.
• Силиконовым герметиком.

Пошаговая инструкция

Начинаем процесс изготовления.

Схема кроссовера

В первую очередь, надо тщательнейшим образом изучить теххарактеристики купленных динамиков

Особое внимание рекомендуется уделить низким частотам пищалок, а также уровню характеристической чувствительности НЧ и ВЧ динамиков.
Затем нужно подобрать правильную электрическую схему, подразумевающую подключение кроссовера.

Примечание. По мнению специалистов желательно отдать предпочтение фильтрам 2-ого порядка, ведь в тесном салоне авто наблюдается сильный подъем частотной характеристики на средне-высоких частотах.

Надо помнить, что ВЧ-динамики, которые подключаются через фильтр 1-ого порядка, сильно подчеркивают шипение, а НЧ-динамики чрезмерно выделяют яркие звуки. В итоге, складываясь вместе, получится кавардак, в котором будет много яркого и шипящего звучания.

Примечание. При этом, чем шире салон авто, тем удастся более минимизировать эти недостатки.

Катушка индуктивности

Катушки индуктивности в кроссовере

Наматываем катушки индуктивности для динамиков. Отметим, что делая это для НЧ-динамика, лучше пользоваться медной проволокой, имеющей диаметр 1 мм и изолированной специальным лаком.

Совет. При изготовлении катушек рекомендуется пользоваться ферритовыми сердечниками. Это даст возможность получить меньшие габариты и вес, а также сократить расход недешевой медной проволоки. Кроме того, удастся уменьшить также активное сопротивление катушки.

Получившуюся индуктивность рекомендуется контролировать с помощью уникального прибора для измерения.

Совет. При наматывании проволоки крайне желательно делать виток и витку, а затем фиксировать клеем. Это даст возможность избежать проблем, с которыми часто сталкиваются новички.

Делаем печатную плату

• Пришло самое время начертить плату на бумаге. Делать это нужно, исходя из размеров получившихся катушек и резисторов.
• Чертим плату и переносим ее на лист специального материала.

Примечание. В качестве такого материала неплохо было бы выбрать фольгированный стеклотекстолит.

Сверлим сразу отверстия под электроды будущих деталей и проводов. Обязательно протравливаем плату. Это нужно сделать следующим образом: полуготовую плату поместить в раствор хлорного железа.

Сборка

Платы нашего будущего кроссовера собираем согласно схеме установки.

Кроссовер, собранный по стандартной схеме

Примечание. Катушки индуктивности и конденсаторы тщательно клеим к плате. Рекомендуется использовать хороший клей, такой как «Момент». Хорошая фиксация позволит самодельному разделителю длительное время работать безотказно в условиях вибрации и тряски.

Соединяем акустические провода

Соединяем акустические провода, используя обычный паяльник. В работе нужно быть крайне внимательным и не перепутать выходы для НЧ и ВЧ-динамика

Обратить внимание нужно и на полярность.
Клей пригодится и здесь. Нужно залить «Моментом» провода, которые припаяли, что предохранит опять же от вибраций и возможных переломов.

Подключение

• Проводим пробное подключение и убеждаемся в том, что сигнал подается на каждый динамик с соответствующего выхода самодельного кроссовера.
• Если это необходимо, то можно включить и резистор сопротивлением 4 Ом перед ВЧ-фильтром.

Примечание. Помним, что чувствительность ВЧ-динамиков на несколько децибел превышает чувствительность динамика, воспроизводящего низкие частоты – в итоге, пищалки играют громче НЧ-динамика.

Кроссовер акустический автомобильный

Готовый своими руками кроссовер обтягиваем термоусадочной трубкой, соблюдая нужные размеры. Заливаем края обязательно силиконом, чтобы внутрь кроссовера не попала влага или пыль. Представленная инструкция поможет изготовить самодельный кроссовер для акустики без особых проблем. В процессе операции рекомендуется изучить дополнительно фото и – материалы. Что касается цены на расходные материалы, то она зависит от количества катушек и выходов под динамики

Немаловажное значение имеет и материал, который используется

http://avtozvuk-info.ru

Активный кроссовер устройство и применение.

Назначение кроссовера.

Предназначение активного кроссовера — разделение выходящего с микшерного пульта сигнала на несколько определённых частотных полос и подача каждой из них на соответствующие динамики. В любой многополосной колонке установлены пассивные кроссоверы в виде катушек индуктивности или сопротивлений.

Активные кроссоверы являются внешними приборами. Формулировка «активный» обозначает, что питание кроссовера осуществляется от сети напряжения. Именно с помощью активных кроссоверов достигаются гораздо лучшие результаты, чем при использовании широкополосных систем.

Устройство прибора.

Передняя панель стерео прибора состоит из:

• регулятора входного сигнала на каждом канале;
• регулятора или регуляторов раздела частоты сигнала на каждом канале;
• регуляторов выходного усиления по каждой частотной полосе на каждом канале;
• регулятор времени задержки низкочастотного сигнала;
• кроме того, на некоторых моделях кроссоверов есть такие полезные опции, как световая индикация, кнопки заглушения Mute на каждой частотной полосе и настраиваемый лимитер.

На задней панели кроссовера находятся

• 2 входа XLR;
• выходы XLR — количество их зависит от модели прибора;
• кнопка выбора моно или стерео режима;
• такие полезные функции, как кнопки переключения фазы, кнопки суммирования низкочастотного сигнала в моно и кнопки для умножения выбранной частоты на 10.

О последней функции стоит рассказать отдельно. При нажатии этой кнопки установленная частота раздела повышается в 10 раз. Другими словами, если Вы установили частоту раздела на 800 Гц, после нажатия кнопки у Вас будет установлена частота 8000 Гц. Неумышленно нажав эту кнопку, вы будете гадать: куда же на сателлитах делись средние частоты, и почему колонки так неприятно пищат? Я с такими неприятностями сталкивался. После чего установил кроссовер в рэковую стойку, чтобы случайно нажать на эти кнопки было невозможно .

Как правило, аналоговые кроссоверы в стерео режиме бывают двухполосными или трёхполосными.

Двухполосные системы усиления.

В двухполосных системах выходной сигнал микшера делится кроссовером на две частотных полосы: низкие частоты и средние-высокие частоты. Каждая частотная полоса подаётся на отдельный усилитель, а с каждого усилителя — на свой тип динамиков. Таким образом, составляющие двухполосной звуковой системы (в порядке прохождения сигнала) таковы:

• микшер;
• кроссовер;
• усилитель для сабвуфера и усилитель для сателлитов;
• сабвуфер и сателлиты.

Рекомендуемая частота раздела при использовании сабвуфера — 200 Гц, при использовании обычного низкочастотного динамика — 800 Гц.

Трёхполосные системы усиления.

Из названия следует, что сигнал в этом случае делится на три полосы. Как правило, низкие (частота раздела 800 Гц), средние (2,5 кГц) и высокие. В этом случае сигнал с микшерного пульта, после прохождения через кроссовер, подаётся на три усилителя: для сабвуфера, для среднечастотного динамика и для высокочастотных динамиков — твиттеров.

Как в двухполосной, так и в трёхполосной звуковой системе уровнем выходного сигнала по каждой полосе можно управлять — и регуляторами выходных уровней кроссовера, и регуляторами громкости усилителя. Этим регулированием достигается оптимальный баланс громкости в каждом частотном диапазоне.

Подключение кроссовера.

Как уже отмечалось, активный кроссовер подключается к выходам микшерного пульта. А каждый из выходов кроссовера коммутируется с соответствующим усилителем.

Есть вариант установки внешнего эквалайзера между микшером и кроссовером. В этом случае мы получим независимое управление частотами по каждому виду динамиков. То есть, подавление или усиление низкой частоты на эквалайзере никак не скажется на звуке с высокочастотного усилителя. И наоборот.

Таким образом, мы разобрали, что же такое активный кроссовер и как его следует и можно применять. Успехов!

Активные и пассивные

Кроссоверы делятся на две группы:

• активные;
• пассивные.

Каждый из типов имеет свои преимущества и недостатки.

Активные состоят не только из конденсаторов и катушек, но и из транзисторов. Благодаря этому габариты устройства удалось снизить. Сложно найти активный кроссовер, выполненный в виде отдельного элемента. В основном они являются составной частью автомобильного усилителя звука.

Пассивные встречаются намного чаще. Главным преимуществом этого типа кроссовера является отсутствие необходимости дополнительного питания, поэтому их легко устанавливать.

Кроме того, пассивные и активные фильтры делятся еще на 3 подвида:

1. Высокочастотные, предназначаются для пропускания сигнала высокой частоты, отрезая все остальное. Этот подтип предназначен для ВЧ динамиков.
2. Низкочастотные, наоборот, отрезают верхние частоты и пропускают через себя низкочастотный сигнал. Используются для НЧ динамиков.
3. Широкополосные фильтр, еще его называют Band Pass. Этот подтип необходим для отрезания частот, выходящих за определенный диапазон. Он предназначен для СЧ динамиков.

В дешевых колонках устанавливаются кроссоверы первого или второго порядка. Это делается для удешевления, так как в фильтрах используется лишь один или два электрических элемента. Фильтры третьего порядка встречаются в усилителях мощности. Что же касается четвертого порядка, то данный тип считается элитным. Для них изготавливается отдельный корпус.

Не так давно среди любителей хорошей музыки возникали споры об эффективности делителя 4-го порядка. Работы кроссоверов четвертого порядка, с крутизной среза 24 ДБ на Октаву можно сравнить лишь с работой банков Швейцарии, где все строго и четко.

Главное в настройке кроссовера – частота среза.

Возьмем, к примеру, трехполосную колонку. Для качественного воспроизведения музыки надо сделать так, чтобы на НЧ динамик поступали только низкие частоты, на СЧ динамик диапазон средних частот, без нижних и высоких, а на твитер соответственно только высокочастотный сигнал. Таким образом, нужно правильно определить две точки деления. В первой точке будет разделен сигнал между сабвуфером и среднечастотником. А во второй точке будет согласовываться СЧ динамик и твитер. Если неверно выбрать частоты среза, в лучше случае можно отделаться ужасным звуком. В таком случае слушать музыку станет невозможно и захочется сразу ее выключить. В худшем случае, акустика выйдет из строя. К примеру, на высокочастотный динамик будет поступать низкочастотный диапазон, который очень вреден для твитеров.

В наши дни кроссоверы используются достаточно активно. Несмотря на то, что можно приобрести цифровой аналог – процессор. Благодаря которому, можно не только фильтровать сигнал, но и выставлять задержки и многое другое.

Однако у кроссоверов есть преимущество перед цифровыми процессорами – это качество фильтрации звукового сигнала. Дело в том, что на фильтр навешивают большое количество работы: фильтрация, временные задержки, эквалайзер. Поэтому само качество фильтрации падает. Таким образом, пассивные и активные кроссоверы пользуются большим спросом. Их применяют даже для изготовления профессиональных колонок.

Профессионалы пророчат скорую смерть аналоговой фильтрации. Они считают, что цена цифровых аналогов замедляет естественный процесс. Однако есть группа людей, считающих, что место для хорошего пассивного кроссовера найдется всегда и в любой аудиосистеме, несмотря на то, насколько далеко шагнули технологии. Можно согласиться и с первый и со второй группой людей. Это связано с тем, что построить хорошую, качественную и профессиональную акустическую систему можно как при помощи кроссовера, так и при помощи цифрового брата – процессора. Вопрос только в том, что вам нравится больше.

Посмотрите видео о кроссоверах

как подключить к колонкам, схема, авто, зачем, автомобиль, аудио, пищалки

Кроссовер представляет собой устройство, предназначенное для разделения подаваемого от магнитолы на автомобильные колонки звукового сигнала на отдельные полосы. Это устройство применяется не только с широкополосными динамиками, но также и со специальными — сабвуферами, мидвуферами и твиттерами. Разобраться, для чего нужен кроссовер в автоакустике, следует для достижения более качественного и естественного звучания.

Виды

Эти устройства для автомобильной акустики делятся на два типа: активного и пассивного действия. В первом случае аксессуар оснащается усилителем. Это позволяет добиться более эффективного разделения аудио на полосы и добавляет возможность регулировки частоты разделения, чувствительности и крутизны характеристики. Разделители активного действия редко выпускаются в качестве самостоятельных устройств, входя чаще всего в состав усилителей мощности для автомобильного звука.

Пассивные кроссоверы — самые простые и самые распространенные. Подобное устройство состоит из нескольких фильтров, в состав которых входят катушки и конденсаторы. Первые задерживают высокие частоты, вторые подавляют низкие частоты. Для повышения эффективности катушки и конденсаторы объединяются в цепи. Пассивный разделитель имеет один вход, а также два или три выхода. Каждый динамик подключается к своим клеммам. Магнитола подключается напрямую ко входу разделительного устройства.

По количеству разделяемых полос кроссоверы делятся на двухполосные и трехполосные. В первом случае устройство выделяет отдельно низкие и высокие частоты, которые подаются на низкочастотный динамик и твиттер, соответственно. Трехполосные устройства также дополнительно выделяют и полосу средних частот. Она подается на специальные динамики, называемые мидвуферами. Одно из важных достоинств пассивного разделителя заключается в том, что он не нуждается в дополнительном питании. Имеется возможность регулировать характеристики звука с помощью переключателей.

Инструкция по подключению

Кроссовер пассивного действия для автозвука подключается следующим образом:

1. Приобретаются и устанавливаются динамики.
2. Выходные провода для колонок от магнитолы подключаются ко входным клеммам устройства.
3. Динамики подсоединяются с помощью акустических кабелей к соответствующим клеммам девайса, которые могут иметь обозначения Wf (для широкополосного динамика), Sw (для сабвуфера), Mw (для мидвуфера) и Tw (для высокочастотного динамика).

Для упрощения настройки и подключения выбираются автоусилители со встроенным кроссовером. Сабвуфер, мидвуферы и твиттеры подключаются к соответствующим выходам аудиоустройства. С помощью переключателей подбираются характеристики, наиболее подходящие для выбранных динамиков.

Подключение без кроссовера

Один из вариантов — это подключение высокочастотных динамиков последовательно с широкополосными.

Стоит учитывать, что некоторые пищалки обладают высоким показателем сопротивления.

Из-за этого при таком способе подключения звук низко- и среднечастотных динамиков может ослабляться, а звук высокочастотных динамиков будет более громким. Даже в этом случае можно присоединить пищалки без кроссовера к колонкам и добиться хорошего результата.

Перед тем как подключить к колонкам по схеме, можно воспользоваться следующим решением. Параллельно твиттерам присоединяется катушка, которую можно изготовить своими руками. Для этого надо намотать 100-200 витков тонкого провода на подходящий неметаллический каркас.

Эта катушка будет пропускать через себя часть звука, благодаря чему на твиттер будет приходиться меньше энергии, чем на широкополосной динамик. Чем меньше витков и чем толще провод, тем меньше сопротивление катушки и тем сильнее будет ослабляться звук высокочастотного динамика. По звучанию аудио в автомобильной системе при подключении таким способом станет более естественным.

Расчет кроссовера для акустики: делаем своими руками

Расчет кроссовера для акустики75

Расчет кроссовера для акустики, как известно, очень важная операция. На свете не существует идеальных акустических систем, способных воспроизводить частотный диапазон полностью.
И тогда на помощь приходят отдельные участки спектра динамиков. К примеру, если надо воспроизводить НЧ, применяют сабвуфер, а чтобы воспроизвести ВЧ, устанавливают мидбасы.
Когда все эти динамики вместе взятые начинают играть, то может произойти путаница перед поступлением на тот или иной излучатель. По этой причине и необходим бывает активный или пассивный кроссовер для акустики.
В этой статье мы узнаем, для чего нужен расчет фильтра, рассмотрим пассивные кроссоверы, узнаем как они строятся на катушках индуктивности и конденсаторах.

Расчет кроссовера

Кроссоверы для акустики авто самодельные

Чтобы подключить 2-полосную(см.Акустическая двухполосная система и ее преимущества) или другую акустику с большим количеством полос к 1 каналу усилителя или ГУ, нужно некое отдельное устройство, разделяющее сигнал. При этом оно должно выделять для каждой полосы свои частоты. Именно такие устройства и называются фильтрами или кроссоверами.

Примечание. В комплекте с компонентной акустикой, как правило, уже идет пассивный кроссовер. Его готовил производитель и он рассчитан уже изначально.

Но что делать, если нужно разделить частоты по иной схеме (к примеру, если комплект акустики собран из отдельных компонентов)?
В этом случае речь идет о расчете кроссовера.Отметим сразу, что рассчитать кроссовер совершенно не сложно и даже можно самостоятельно изготовить его.

Кроссоверы для акустики на авто Пионер профессиональные

Ниже приводится инструкция о том, как рассчитать кроссовер:

• Скачиваем специальную программу. Это может быть Crossover Elements Calculator на компьютер;

Специальная программа для расчета кроссовера Crossover Elements Calculator

• Вводим сопротивления низкочастотного и высокочастотного динамиков. Сопротивление – это номинальное значение сопротивления акустики, выражаемое в Ом. Как правило, средним значением является 4 Ом;
• Вводим частоту раздела кроссовера. Здесь полезно будет знать, что частоту надо вводить в Гц, но ни в коем случае не в кГц.

Примечание. Если кроссовер второго порядка, то надо еще ввести тип кроссовера.

• Получить ожидаемый результат можно, нажав на кнопку расчета.

Кроме того, надо знать следующее:

• Емкость конденсаторов, а вернее их значение вводится в Фарадах;
• Индуктивность рассчитывается в Генри (mH).

Схема расчета фильтра выглядит примерно так:

Как рассчитать фильтр

Фильтры разного порядка

Чтобы ясно понимать схему расчета кроссовера(см.Самодельные кроссоверы для акустики и их предназначение), нужно понимать разницу между фильтрами разного порядка. Об этом и пойдет речь ниже.

Примечание. Существуют несколько порядков кроссовера. В данном случае порядок означает параметр кроссовера, который характеризует его способность ослаблять не нужные частотные сигналы.

Первый порядок

Схема 2-х полосного кроссовера этого порядка выглядит следующим образом:

2-полосный кроссовер 1-го порядка

По схеме видно, что ФНЧ или фильтр низких частот построен на катушке индуктивности, а фильтр высоких частот – на конденсаторе.

Примечание. Такой выбор компонентов не случаен, так как сопротивление катушки индуктивности повышается прямо пропорционально увеличению частоты. А вот что касается конденсатора, то здесь обратно пропорционально. Получается, что такая катушка отлично пропускает НЧ, а конденсатор отвечает за пропуск ВЧ. Все просто и оригинально.

Фильтр частот по схеме 1-го порядка

Следует также знать, что кроссоверы первого порядка, а вернее их номинал, зависит от выбранной частоты разделения и величины сопротивления колонки. Проектируя ФНЧ, надо в первую очередь обратить внимание на частоту среза НЧ и СЧ динамиков(см.Как выбрать динамики для автомагнитолы своими силами).
А вот проектируя ФВЧ, надо аналогичным образом поступить уже с ВЧ.

Пассивный кроссовер

Что такое в акустике кроссовер

Наиболее доступной на сегодня считается именно пассивная фильтрация, так как она сравнительно проста в реализации. С другой стороны, не все так просто.
Речь идет о следующих недостатках:

• Согласовать параметры и значение фильтров с характеристиками излучателей колонок очень сложная штука;
• В процессе эксплуатации может наблюдаться нестабильность параметров акустической системы. К примеру, если повысится сопротивление звуковой катушки при нагреве. В связи с этим значительно ухудшится достигнутое в процессе разработки согласование;
• Фильтр, обладая внутренним сопротивлением, забирает некоторую часть выходной мощности усилителя. Одновременно с этим ухудшается демпфирование, а это сказывается на качестве звучания и четкости передачи нижнего регистра.

Что такое кроссовер в акустике

Как известно, на сегодняшний день самыми распространенными акустическими системами считаются 2-х компонентные варианты.
В них фильтр разделяет звуковой сигнал на два диапазона:

• Первый диапазон предназначается исключительно для низких и средних частот. В данном случае используется кроссовер для нижних частот или ФНЧ;
• Второй диапазон предназначен для ВЧ. Здесь уже используется другой фильтр ФВЧ.

Примечание. Вариантов реализации фильтра может быть несколько, но он все должно отвечать определенным канонам.

Ниже приводится список требований, которым обязательно должен соответствовать кроссовер:

• Фильтр не должен оказывать влияния на частотный спектр и волну выходящего аудиосигнала;
• Должен создавать для усилителя, независимую от частоты нагрузку активного характера;
• Должен суметь обеспечивать вместе с акустическими системами формирование диаграммы направленности. Это должно быть реализовано так, чтобы до слушателя доходило максимум излучения.

Кроссовер АС очень важен

Из статьи мы узнали, как проводится расчет кроссовера акустических систем своими руками. В процессе работ будет полезно также изучить схемы, посмотреть видео обзор и фото – материалы.
Если научиться самостоятельно рассчитывать фильтр, платить за услуги специалистам не придется. Таким образом, цена операции сводится к минимуму, ведь надо только приложить немного терпения и уделить некоторое время изучению.

Подключение кроссовера к динамикам. Как включить кроссовер по схеме к колонкам авто

В акустических системах автомобилей редко используется только один широкополосный динамик. Такая схема применяется только в исключительных случаях, так как один громкоговоритель даёт удовлетворительную звуковую картину, где присутствуют, в основном, средние частоты, а низкий и высокий диапазоны слабые и невыразительные. Компонентная акустика с двумя и более акустическими излучателями требует наличия кроссовера.

Обычно это пассивный фильтр на конденсаторах и катушках индуктивности, выполняющий подавление определённой полосы частот. Ограничитель для твиттера ослабляет или почти подавляет все частоты, лежащие ниже 2 500 Гц, и пропускает высокочастотную составляющую. Фильтр, предназначенный для подключения низкочастотной головки, обрезает частоты выше 150-200 Гц. Таким образом, диапазон воспроизводимых частот делится на две полосы, предназначенные для работы с конкретным динамиком.

Как подключить кроссоверы к колонкам авто

Пассивный разделительный модуль представляет собой небольшую плату с радиоэлементами. Обычный блок имеет 6 парных клемм:

• Выход УНЧ
• Подключение твиттера
• Подключение низкочастотного динамика

Схема подключения кроссовера к колонкам не составляет трудностей. Некоторые модели позволяют зажать провод под винт, а некоторые снабжены контактной колодкой.Клеммы, куда подключается выход усилителя, подписываются «Input» или «Amplifier», клеммы, предназначенные для высокочастотной «пищалки», помечены «Tweeter», а низкочастотный динамик включается в клеммы «Woofer». Более сложные устройства имеют дополнительную пару контактов для среднечастотного динамика. Таким образом, фильтр делит звуковой диапазон на три полосы. Схема подключения кроссовера к динамикам включает в себя правильную разводку проводов в салоне автомобиля.

Подключение колонок через кроссовер

Чтобы правильно подключить кроссоверы к колонкам, нужно соблюдать полярность, которая обозначена у каждой пары клемм. Для этого нужно использовать специальные кабели для акустических систем. Поскольку провод зажимается под винт, то между ограничителем и динамиком применяется многожильный медный провод в поливинилхлоридной изоляции. На качественных кабелях изоляция сделана из вспененного полипропилена, а самые лучшие кабели для разделительных устройств и громкоговорителей имеют тефлоновую изоляцию.

Как подключаются кроссоверы для колонок. Часто на форумах можно прочитать о бескислородной или монокристаллической меди, применение которой в акустических кабелях улучшает звучание и делает его более насыщенным. Это чисто маркетинговый ход. Все различия обыкновенной меди этими «престижными» сортами лежат вне человеческого восприятия и никакого влияния на качество звука не оказывают. Бесполезно использовать кабели из посеребрённой меди.

Подключение динамиков через кроссовер

Очень важным при включении динамиков через полосовой фильтр является сечение проводника. Оно напрямую зависит от мощности акустической системы и сопротивления динамической головки.Если опустить все расчёты получится, что для акустической колонки мощностью 100 ватт и сопротивлением 4 Ом нужен кабель с минимальным сечением 2,0 мм2. Чем меньше сопротивление акустики, тем больший ток будет протекать в цепи. При подключении громкоговорителей рекомендуется брать 20% запас по сечению кабеля.

Подключение кроссовера к колонкам должно выполняться только настоящим медным проводом. Особенно опасным при соединении элементов звуковой системы является использование дешёвого кабеля от некоторых китайских производителей. Вместо меди они используют медный сплав или обмеднённую сталь. То и другое категорически противопоказано в автомобильной акустике.Кроме низкого качества звука будет неконтролируемый нагрев соединительных проводов, что может привести к опасным последствиям.

Подключение кроссовера к динамикам без усилителя

Подключить колонки через кроссовер можно не только с выхода усилителя низкой частоты, но и с выхода музыкального центра или автомобильной магнитолы. Следует учесть то, что разделительные системы пассивного типа, выполнены на дискретных элементах, отчего уровень звука будет ниже, чем при работе с усилителя низкой частоты. В этом случае многое будет зависеть от применяемых громкоговорителей. Некоторые модели допускают качественную работу только в составе мощной системы с хорошим УНЧ.

Как установить кросоверы для колонок

Чтобы не было проблем, как подключить кроссовер для колонок, нужно соблюдать правила монтажа. Нельзя прокладывать вместе силовые и акустические кабели. Это может вызвать низкочастотные наводки в колонках. Такой же эффект вызывает перекрещивание кабелей.Полосовой ограничитель не является устройством, в работу которого требуется какое-либо вмешательство, поэтому блоки можно размещать в любом удобном месте. Главное чтобы туда не попадала пыль, грязь и не было повышенной температуры. Блоки не имеют герметичного корпуса, поэтому негативные внешние факторы могут привести к нарушению внутренних паек и отказу акустической системы. Концы медного кабеля, перед зажимом под винт, желательно облудить тонким слоем припоя. Это снизит окисление меди и возникновение оксидной плёнки. Особенно опасно нарушение контакта между динамиком и усилителем. Отсутствие нагрузки приводит к пробою выходных транзисторов.

Некоторые модификации кроссоверов состоят из двух последовательных фильтров первого порядка. Такие модели имеют на лицевой стороне переключатель ослабления сигнала. При подключении фильтра первого порядка ослабление ненужной полосы частот составляет 6 dB на октаву. Конструкция кроссовера позволяет подключить второе звено и получить ослабление уже 12 dB. При подключении кроссовера к динамикам желательно чтобы органы управления фильтром были доступными.



что это такое и нужны ли они вам?

03.10.2018 Кроссовер: простое строение, важные функции

Чтобы понять, нуждаетесь ли вы в кросовере, важно сначала понять некоторые основные принципы, лежащие в основе использования автомобильного аудио кроссовера. Кроссоверы (аудиопереходы) — это тип электронных схем фильтров, используемых в различных аудиоприложениях. Предназначены они для разделения аудиосигнала на два или более частотных диапазонов. Разделение необходимо, чтобы сигналы могли быть отправлены драйверам, которые предназначены для разных частотных диапазонов.

Что такое кроссовер и как он работает

Основная идея состоит в том, что музыка состоит из звуковых частот, которые управляют всей гаммой человеческого слуха, но некоторые динамики лучше создают конкретные частоты, чем другие. Твитеры предназначены для воспроизведения высоких частот, вуферы предназначены для воспроизведения низких частот и т. д.

Имея это в виду, новички часто удивляются, узнав, что в каждая существующая автомобильная аудиосистема на самом деле нуждается в кроссоверах на том или ином уровне. Например, очень простые системы, которые используют коаксиальные  колонки,  фактически содержат небольшие кроссоверы, встроенные прямо в динамики. Другие системы, особенно те, которые используют компонентные динамики, обычно используют внешние кроссоверы, которые передают соответствующие частоты только правильным колонам.

Кросовер SOUNDSTREAM PROx4.1

Основная цель разделения музыки на составные частоты и передача определенных частот конкретным громкоговорителям — это достижение более высокой точности воспроизведения аудио. Убедившись, что только правильные частоты достигают соответствующих громкоговорителей, вы можете эффективно уменьшить искажения и улучшить качество звука в автомобильной аудиосистеме.

Типы автомобильных кроссоверов

Существует два основных типа кроссоверов, каждый из которых лучше всего подходит для конкретных ситуаций:

• Пассивные кроссоверы — расположены между усилителем и динамиками. Отфильтровывают нежелательные частоты. Некоторые ораторы имеют встроенные пассивные кроссоверы. Поскольку эти кроссоверы просто подключаются между усилителем и динамиками, их относительно легко установить. Однако существует определенная степень неэффективности, присущая пассивным кроссоверам.
• Активные кроссоверы. Они также известны как электронные кроссоверы. Являются более сложными и более дорогими, чем пассивные. Для активных кроссоверов требуются источники питания, но они не теряют энергию, фильтруя усиленные сигналы, как это делают пассивные устройства.

Действительно ли вы нуждаетесь в автомобильном аудио кроссовере?

Дело в том, что каждая отдельная автомобильная аудиосистема требует некоторого типа кроссовера во многом так же, как для каждой автомобильной аудиосистемы требуется усилитель . Но точно так же, как многие головные устройства включают встроенный усилитель, динамики могут включать встроенные кроссоверы. В базовых автомобильных аудиосистемах вполне можно обойтись без дополнительных устройств. Однако существует ряд обстоятельств, при которых пассивный или активный блок улучшает качество звука, эффективность системы или и то, и другое.

Если ваша автомобильная аудиосистема использует коаксиальные динамики , вам, вероятно, не нужен дополнительный кроссовер. Полнодиапазонные громкоговорители уже имеют встроенные пассивные разделители, которые фильтруют частоты. Даже если вы добавляете усилитель в микс, встроенные переходы громкоговорителей должны быть более чем достаточными. Однако вам может понадобиться кроссовер, если вы добавите усилитель и сабвуфер к этому типу системы.

Предлагаем ознакомится с процедурой замены кроссоверов в авто:

С другой стороны, вам понадобится один или несколько кроссоверов, если вы планируете создать систему, состоящую из компонентных динамиков, нескольких усилителей и сабвуферов. Это особенно актуально, если вы планируете использовать отдельные усилители для управления конкретными громкоговорителями, такими как ваши низкочастотные громкоговорители или высокочастотные динамики. Независимо от того, выбираете вы активные или пассивные кроссоверы, вам нужно предотвратить попадание нежелательных частот в динамики.

Также важно отметить, что послепроцессорные усилители обычно включают встроенные фильтры, которые эффективно действуют как кроссоверы, если вы создаете базовую автомобильную аудиосистему с компонентными динамиками. Фильтр высоких частот в этом типе усилителя позволяет вам управлять твитерами, а фильтр нижних частот позволяет управлять вуферами, не требуя дополнительных кроссоверов.

Когда активный кроссовер может реально помочь

В то время как вы можете отлично справляться и без кроссовера (используя только один усилитель), более сложные сборки могут действительно выиграть от внедрения активного кроссовера. Например, 3-полосный кроссовер — компонент, который вы можете внедрить в систему между головным устройством и несколькими усилителями.

В этом типе сценария каждый усилитель получает определенный диапазон частот от кроссовера; каждый усилитель используется для управления конкретным типом динамика. Например, один можно применять для передних громкоговорителей с высоким проходом, другой может работать с задними полнодиапазонными громкоговорителями.

Требуется ли перекрестная установка для профессиональной установки?

Установка кроссоверов — это не квантовая теория поля, но вам непременно необходимо понять, что вы делаете, прежде чем начинать своими руками модернизировать систему. Установка пассивного кроссовера относительно проста, так как включает в себя проводку кроссовера между вашим усилителем и динамиками. Например, вы можете подключить пассивный кроссовер к выходу вашего усилителя, а затем подключить выход твитера кроссовера к вашему высокочастотному динамику и выход сабвуфера на ваш низкочастотный громкоговоритель.

Кроссоверы Diamond audio technology

Установка активного автомобильного аудио кроссовера, как правило, будет более сложной процедурой. Основная проблема заключается в том, что для активных кроссоверов требуется больше мощности, поэтому вам нужно будет прокладывать провода питания и заземления для каждого устройства в отдельности. Хорошей новостью является то, что, если вы уже установили усилитель, вы должны быть готовы устанавливать активный кроссовер, поскольку проводка не является чем-то очень сложным.

Следует помнить, что заземление вашего активного кроссовера в том же месте, где вы заземляете ваш усилитель, поможет предотвратить раздражающие помехи в наземном контуре.
