Где находятся предохранители на Лада Калина: фото, видео, схема
Как известно, предохранители защищают электроприборы от короткого замыкания. Но, не все автолюбители знают, где находится панель предохранителей у Лады Калины. Это обязательно нужно знать, поскольку первое, где ищутся неисправности именно это место.
Где находится панель предохранителей
Расшифровка монтажного блока предохранителей на Калине
У Лады Калины две панели предохранителей, которые расположены в разных местах. Обе находятся в салоне автомобиля, поэтому под капот не нужно лезть, чтобы заменить сгоревший элемент.
Основной блок предохранителей

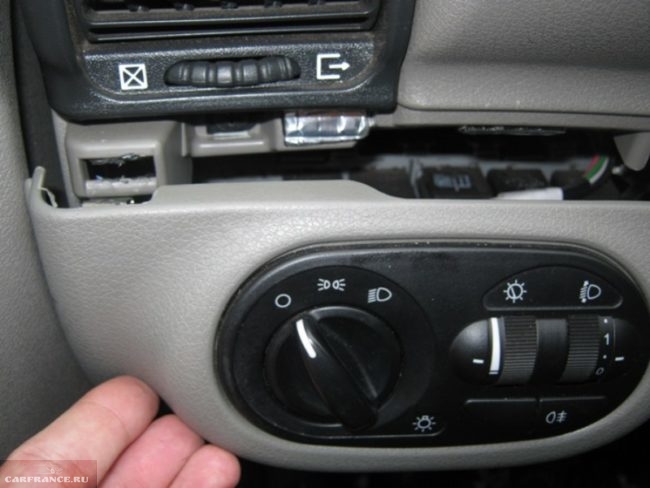

Первая панель находится под ручками управления включения светом, слева от рулевого колеса. Но как до него добраться, чтобы ничего не сломать:
- Слева тянем на себя панель управления светом.
Отщелкиваем панель управления светом, чтобы добраться к предохранителям
- Открыв крышку, увидим основной монтажный блок.
Панель предохранителей расположенная под регулятором света
Вспомогательный блок
Вспомогательный блок управления предохранителей находится в центральной консоли возле прикуривателя. Как его открыть:
- Поддев, аккуратно отверткой крышку на консоли прижимаем ее в заднюю сторону.
Дополнительный монтажный блок расположен на центральной консоле
- Теперь демонтируем крышку, где видно монтажный блок предохранителей двигателя.
Вид блок управления предохранителями двигателя Калина
Схемы панели предохранителей на Лада Калина
Рассмотрим, основные схемы блоков управления предохранителей и их подключения.
Схема подключения монтажного блока предохранителей Калина
Схема предохранителей и их подключения в Калине
Выводы
Найти блок предохранителей на Ладе Калине достаточно легко. Конструкторы побеспокоились, чтобы доступ к нему был максимально хороший для пользователя автомобиля, поэтому замена элементов не займет много времени и сил, что становится идеальным вариантом для устранения неисправностей в пути.
| № | Сила тока | Защищаемые цепи |
|---|---|---|
| F1 | 15A | Реле электровентилятора радиатора минимальной скорости К18 (в исполнении с кондиционером |
| Реле электровентилятора радиатора максимальной скорости К4 | ||
| Реле муфты компрессора кондиционера К10 (в исполнении с кондиционером или климатической установкой) | ||
| Контроллер системы управления двигателем | ||
| Форсунки цилиндров | ||
| Катушки зажигания (для 16-клап. ДВС) | ||
| F2 | 7.5A | Клапан заслонки впускной трубы (для 16-клап. ДВС 21127) |
| Клапан продува адсорбера | ||
| Датчики кислорода | ||
| Датчик фаз (для 16-клап. ДВС) | ||
| Датчик массового расхода воздуха (для 8-клап. ДВС или 16-клап. ДВС 21126) | ||
| Селектор АМТ (в исполнении с контроллером АМТ) | ||
| Блок управления системой контроля давления в шинах (кл. 30) (для а/м ЕВРО-6) | ||
| F3 | 5A | Контроллер антиблокировочной системы тормозов / Контроллер системы курсовой устойчивости |
| F4 | 15A | Контроллер управления системой надувных подушек безопасности |
| F5 | 7.5A | Реле стартера К2 / Контроллер автоматической коробки передач |
| Разгрузочное реле выключателя зажигания К1 | ||
| Реле обогрева заднего стекла К6 | ||
| Реле обогрева сидений К13 (в вариантном исполнении) | ||
| Реле обогрева ветрового стекла К14 (в вариантном исполнении) | ||
| Реле топливного насоса К12 | ||
| Контроллер системы управления двигателем | ||
| Аудиосистема | ||
| Контроллер электроусилителя рулевого управления | ||
| Переключатель стеклоочистителя | ||
| Центральный блок кузовной электроники (в вариантном исполнении) | ||
| Терминальный блок «ЭРА-ГЛОНАСС» | ||
| Выключатель педали сцепления (для механической коробки передач) | ||
| Выключатель педали тормоза | ||
| Комбинация приборов | ||
| Блок управления системой блокировки дверей (в вариантном исполнении) | ||
| Выключатель блокировки двери водителя | ||
| Выключатель кондиционера (в вариантном исполнении) | ||
| Датчик скорости автоматической коробки передач (в вариантном исполнении) | ||
| Переключатель режимов автоматической коробки передач (в вариантном исполнении) | ||
| Контроллер АМТ (в вариантном исполнении) | ||
| Блок управления системой контроля давления в шинах (для а/м ЕВРО-6) | ||
| F6 | 7.5A | Свет заднего хода |
| Указатели поворота | ||
| Блок управления системой парковки (в вариантном исполнении) | ||
| F7 | 10A | Дальний свет правого борта |
| F8 | 10A | Дальний свет левого борта |
| F9 | 5A | Габаритные огни правого борта |
| F10 | 5A | Габаритные огни левого борта |
| Фонари освещения номерного знака | ||
| Плафон освещения багажника | ||
| Подсветка приборов и клавиш | ||
| F11 | 5A | Задние противотуманные огни |
| F12 | 10A | Ближний свет правого борта |
| F13 | 10A | Ближний свет левого борта |
| Регулятор электрокорректора фар (в вариантном исполнении) | ||
| F14 | 20A | Центральный блок кузовной электроники: |
| (Очиститель ветрового стекла) (в вариантном исполнении) | ||
| Омыватель ветрового стекла | ||
| Очиститель ветрового стекла | ||
| Подрулевой переключатель стеклоочистителей | ||
| F15 | 10A | Очиститель заднего стекла |
| Омыватель заднего стекла | ||
| F16 | РЕЗЕРВ | |
| F17 | РЕЗЕРВ | |
| F18 | РЕЗЕРВ | |
| F19 | РЕЗЕРВ | |
| F20 | РЕЗЕРВ | |
| F21 | 15A | Электродвигатель топливного насоса |
| F22 | 7.5A | Выключатель сигнала торможения |
| Сигналы торможения | ||
| Дополнительный сигнал торможения | ||
| Контроллер антиблокировочной системы тормозов/ Контроллер системы курсовой устойчивости | ||
| Контроллер АМТ (в вариантном исполнении) | ||
| F23 | 5A | Комбинация приборов |
| Диагностический разъем | ||
| F24 | 10A | Реле звукового сигнала К8 |
| Звуковой сигнал | ||
| F25 | 15A | Патрон для подключения дополнительных потребителей в салоне |
| F26 | 5A | Терминальный блок «ЭРА-ГЛОНАСС» |
| F27 | 10A | Противотуманная фара правого борта (в вариантном исполнении) |
| F28 | 10A | Противотуманная фара левого борта (в вариантном исполнении) |
| F29 | 15A | Обогрев передних сидений (в вариантном исполнении) |
| F30 | 10A | Аудиосистема |
| F31 | 10A | Центральный блок кузовной электроники: (Указатели поворотов; Питание блока кузовной электроники) (в вариантном исполнении) |
| F32 | 30A | Центральный блок кузовной электроники: (Электростеклоподъемники; Замки дверей и багажника; Датчик дождя; Плафон освещения вещевого ящика; Плафон освещения багажника; Блок освещения салона; Дневные ходовые огни) (в вариантном исполнении) |
| F33 | 5A | Модуль двери водителя |
| F34 | 7.5A | Муфта компрессора кондиционера (в исполнении с кондиционером или климатической установкой) |
| Контроллер системы автоматического управления климатической установкой (в вариантном исполнении) | ||
| F35 | 15A | Контроллер автоматической коробки передач (в вариантном исполнении) |
| Привод управления автоматической коробкой передач (в вариантном исполнении) | ||
| F36 | 15A | Аварийная сигнализация |
| F37 | 15A | Выключатель привода замка багажника |
| Блок управления системой блокировки дверей | ||
| 5A | Выключатель привода замка багажника | |
| F38 | 10A | Дневные ходовые огни |
| F39 | 15A | Патрон для подключения дополнительных потребителей в багажнике |
| F40 | 10A | К разъему светотехники прицепа |
| F41 | 50A | Обогрев ветрового стекла (в вариантном исполнении) |
| F42 | 30A | Обогрев наружных зеркал (в вариантном исполнении) |
| Обогрев заднего стекла | ||
| F43 | 50A | Контроллер АМТ (в вариантном исполнении) |
| F44 | 30A | Электровентилятор отопителя |
| Контроллер системы автоматического управления климатической установкой (в вариантном исполнении) | ||
| F45 | 30A | Электростеклоподъемники передних дверей |
| F46 | РЕЗЕРВ |
Монтажный блок Калины (блок предохранителей)
Проблемы с электрикой Лада Калина встречаются так же как и у любого другого автомобиля. Выяснять причины неисправностей принято с проверки предохранителей и реле.

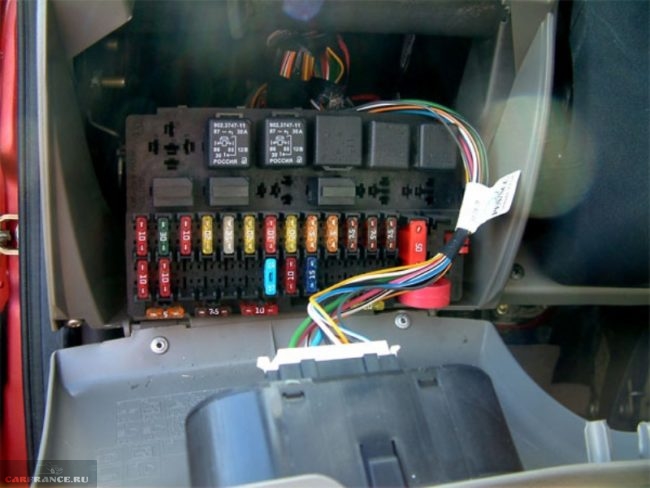

Монтажный блок Лада Калина
Монтажный блок реле и предохранителей располагается слева от рулевой колонки на панели приборов.
Перед заменой реле или предохранителей обязательно отсоедините минусовую клемму аккумулятора.
Предохранители монтажного блока Лада Калина
Обозначение предохранителя (номинальный ток. А) – Защищаемые элементы
F1(10) – Иммобилайзер, световые сигнализаторы и стрелочные указатели комбинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотов
F2 (30) – Цепи электростеклоподъемников
F3 (10) – Цепи аварийной сигнализации
F4 (20) – Очиститель ветрового стекла, цепь выключателя обогрева заднего стекла
F5 (25) – Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стекла
F6 (20) – Звуковой сигнал
F7 (10) – Жидкокристаллический индикатор комбинации приборов, выключатель и лампы сигналов торможения, освещение салона
F8 (20) – Элемент обогрева заднего стекла
F9 (5) – Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящика
F10 (5) – Лампы габаритного света в левой блок-фаре и левом фонаре, сигнализатор наружного освещения в комбинации приборов, лампы освещения номерного знака
F11 (7,5) – Цепи ламп противотуманного света в задних фонарях
F12 (7,5) – Лампа ближнего света (правая блок-фара), мотор-редуктор корректора света правой блок-фары
F13 (7,5) – Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фары
F14 (10) – Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборов
F15 (10) – Лампа дальнего света (левая блок-фара)
F16, 17 (10) – Лампы противотуманных фар (опция)
F18 (15) – Элементы подогрева сидений (опция)
F19 (10) – Электрические цепи АБС (опция)
F20 (15) – Нагревательный элемент прикуривателя
F21(10) – Цепь блокировки заднего хода коробки передач
F22 (15) – Блок управления охранной сигнализацией
F23 – Резерв
F24 – Резерв
F25 – Резерв
F26 (25) – Электрические цепи АБС (опция)
F27 (5) – Запасной
F28 (7,5) – Запасной
F29 (10) – Запасной
F30 (20) – Запасной
F31(50) – Электроусилитель руля
Отметим, что в предыдущей статье мы рассматривали почему не работает печка на приоре и как её ремонтировать своими руками.
Реле монтажного блока
Обозначение – Наименование – Запитываемые потребители
К1 (опция) – Реле омывателя блок-фар – Элетродвигатель омывателя блок-фар
К2 – Реле стеклоподъемников – Электродвигатели стеклоподъемников
КЗ – Реле стартера – Тяговое реле стартера
К4 – Дополнительное реле – Выключатель и обмотка реле обогрева заднего стекла, переключатель электродвигателя отопителя, переключатель очистителя и омывателя ветрового стекла
К5 – Реле-прерыватель указателей поворота и аварийной сигнализации – Лампы указателей поворота и аварийной сигнализации
К6 – Реле очистителя ветрового стекла – Электродвигатель очистителя ветрового стекла
К7 – Реле дальнего света блок-фар – Лампы дальнего света блок-фар
К8 – Реле звукового сигнала – Звуковой сигнал
К9 (опция) – Реле противотуманных фар – Лампы противотуманных фар
К10 – Реле обогрева заднего стекла – Элемент обогрева заднего стекла
К11 (опция) – Реле подогрева сидений – Элементы подогрева сидений
К12 (резерв) –
Основной блок предохранителей Лада Калина
Цепи системы управления двигателем защищены тремя плавкими предохранителями, которые располагаются под крышкой в облицовке туннеля пола. Чтобы снять крышку с центральной консоли нужно подцепить ее плоской отверткой.

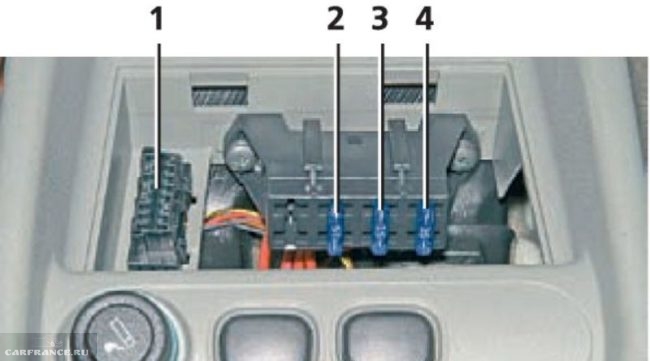

Предохранители и диагностический разъем системы управления двигателем:
1. Диагностический разъем;
2. Предохранитель силовой цепи главного реле;
3. Предохранитель силовой цепи реле электробензонасоса;
4. Предохранитель цепи постоянного питания контроллера.
Внимание. Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока. Применение самодельных предохранителей или предохранителей увеличенного номинала может привести к выходу из строя элементов электрооборудования, а возможно, и к пожару.
| Номер пред-ля/ реле | Сила тока, А | Цвет предохра-нителя | Назначение предохранителя/реле |
| F1 | 15 | Синий | Катушки зажигания, топливные форсунки, блок управления двигателем, реле электро-вентиляторов радиаторов |
| F2 | 25 | Бежевый | Блок управления электрооборудованием кузова, блок управления электро-стеклоподъемниками и наружными зеркалами на двери водителя |
| F3 | 15 | Синий | Блок управления автоматической коробкой передач, привод управления автоматической коробкой передач |
| F4 | 15 | Синий | Блок управления подушками безопасности |
| F5 | 7,5 | Коричневый | Комбинация приборов, блок управления двигателем, электроусилитель рулевого управления, выключатель стоп-сигнала, датчик скорости, селектор управления автоматической коробкой передач, переключатель стеклоочистителя ветрового окна, реле выключателя обогрева заднего стекла, реле обогрева ветрового стекла, реле обогрева сидений, разгрузочное реле, блок управления электрооборудованием кузова |
| F6 | 7,5 | Коричневый | Свет заднего хода |
| F7 | 7,5 | Коричневый | Клапан продувки адсорбера, датчик массового расхода воздуха, управляющий и диагностический датчики концентрации кислорода, датчик фазы |
| F8 | 25 | Бежевый | Обогрев заднего стекла и наружных зеркал заднего вида |
| F9 | 5 | Оранжевый | Габаритный огонь правый |
| F10 | 5 | Оранжевый | Габаритный огонь левый, фонари освещения номерного знака, подсветка кнопок всех выключателей |
| F11 | 5 | Оранжевый | Задний противотуманный фонарь |
| F12 | 10 | Красный | Ближний свет правый, электро-корректор света правой фары |
| F13 | 10 | Красный | Ближний свет левый, электро-корректор света левой фары |
| F14 | 10 | Красный | Дальний свет правый |
| F15 | 10 | Красный | Дальний свет левый |
| F16 | 10 | Красный | Противотуманная фара правая |
| F17 | 10 | Красный | Противотуманная фара левая |
| F18 | 20 | Желтый | Обогрев сидений, прикуриватель |
| F19 | 7,5 | Коричневый | Антиблокировочная система тормозов |
| F20 | 15 | Синий | Звуковой сигнал |
| F21 | 10 | Красный | Топливный насос |
| F22 | 15 | Синий | Омыватели ветрового и заднего стекол, задний стеклоочиститель |
| F23 | 5 | Оранжевый | Комбинация приборов, диагностический разъем |
| F24 | 7,5 | Коричневый | Муфта компрессора кондиционера, блок управления климат-контролем |
| F25 | 7,5 | Коричневый | Выключатель стоп-сигнала |
| F26 | 25 | Бежевый | Антиблокировочная система тормозов |
| F27 | — | — | Резерв |
| F28 | — | — | Резерв |
| F29 | — | — | Резерв |
| F30 | — | — | Резерв |
| F31 | 30 | Зеленый | Блок управления электрооборудованием кузова, моторедуктор стеклоочистителя ветрового окна, сигнализация дальним светом фар |
| F32 | 30 | Зеленый | Отопитель, блок управления климат-контролем |
| К1 | — | — | Реле электро-вентилятора системы охлаждения двигателя |
| К2 | — | — | Реле центрального замка |
| КЗ | — | — | Реле стартера дополнительное |
| К4 | — | — | Реле клеммы «плюс» замка зажигания |
| К5 | — | — | Не задействовано |
| Кб | — | — | Реле стеклоочистителя |
| К7 | — | — | Реле дальнего света фар |
| К8 | — | — | Реле звукового сигнала |
| К9 | — | — | Реле ближнего света фар |
| К10 | — | — | Реле обогрева заднего стекла |
| К11 | — | — | Реле главное системы управления двигателем |
| К12 | — | — | Реле топливного насоса |
| К13 | — | — | Реле дополнительное |
| К14 | — | — | Реле электро-вентилятора системы охлаждения двигателя |
| К15 | — | — | Реле обогрева ветрового стекла 1 |
| К16 | — | — | Реле обогрева ветрового стекла 2 |
| К17 | — | — | Реле муфты компрессора кондиционера |
Предохранитель на задний ход калина
Монтажный блок предохранителей Лада Калина расположен в салоне, с левой стороны, под крышкой, где расположены переключатели управления световыми приборами. Если у вас что либо не работает по части электрики, то рекомендую сначала проверить все предохранители, отвечающие за ту или иную цепь питания, в большинстве случаев виной всему является сгоревший предохранитель, а уже потом искать проблему в самих узлах.
Прилагаем фотографии блока предохранителей Лада Калина, которые устанавливались на Калину в последнее время:
Итак, рассмотрим какие предохранители и реле за что отвечают в нашей Калине.
Цепи, защищаемые плавкими предохранителями
F1 — блок управления иммобилизатором, выключатель аварийной сигнализации, комбинация приборов
F2 — стеклоподъемники
F3 — выключатель аварийной сигнализации
F4 — Стеклоочиститель
F5 — Отопитель, блок управления электроусилителем
F6 — Звуковой сигнал
F7 — Комбинация приборов, освещение салона
F8 — обогрев заднего стекла
F9 — Габаритные огни (правые)
F10 — Габаритные огни (левые)
F11 — Блок управления иммобилизатором
F12 — Ближний свет (правый)
F13 — Ближний свет (левый)
F27 — блок управления электроусилителем (большой красного цвета 50 A)
F28 — блок управления системой ABS ( в данном случае пустое место, так как ABS не установлено)
F14 — Дальний свет (правый)
F15 — Дальний свет (левый)
F16, F17 — Противотуманные фары
F18 — обогрев сидений
F19 — АБС
F20 — прикуриватель
F21 — Блокировка заднего хода
F22 — Блок управления электропакетом
F23, F24, F25 — резерв
F26 — АБС
Назначение установленных в блоке реле:
K1 — омыватель фар
K2 — включение цепи стеклоподъемников
K3 — включение стартера
K4 — дополнительное (реле зажигания)
K5 — указатели поворотов и аварийной сигнализации
K6 — омыватель и очиститель ветрового стекла
K7 — дальний свет
K8 — звуковой сигнал
K9 — передние противотуманные фары
K10 — обогрев заднего стекла
K11 — обогрев передних сидений
K12 — резервное
Обратите внимание, что все предохранители окрашены в различные цвета в зависимости от силы тока (А), на которую они рассчитаны — важно соблюдать эти значения во избежание короткого замыкания. Для замены используйте пинцеты, которые вставлены в монтажном блоке.
На Калинах устанавливались два типа монтажных блоков, рассмотрим каждый из них:
Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать предохранители с увеличенным номиналом или самодельные. Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра. Полное описание предохранителей калины вы найдете ниже.
Где расположен монтажный блок реле и предохранителей Калины.
С левой стороны, за панелью управления наружным освещением.
1. Потянув за выступ на левой стороне панели приборов, открываем крышку монтажного блока.
2. Вот и сам монтажный блок.
Чтобы по-лучше рассмотреть схему расположения предохранителей калины нажмите на изображении.
Назначение предохранителей калины расположенных в блоке салона автомобиля.
Монтажный блок предохранителей и реле: 1 — место установки реле включения стеклоочистителя фар, K1; 2 — реле включения дальнего света фар, K7; 3 — реле включения звукового сигнала K8; 4 — реле включения стеклоподъемников дверей калины, K2; 5 — место установки реле включения противотуманных фар, K9; 6 — реле стартера; 7 — реле включения обогрева заднего стекла, K10; 8 — дополнительное реле, K4; 9 — реле включения подогрева сидений, K11; 10 — реле включения указателей поворота и аварийной сигнализации, K5; 11 — место установки резервного реле калины, K12; 12 — реле включения стеклоочистителя и стеклоомывателя ветрового стекла, K6; 13 — пинцет для извлечения предохранителей и реле с маленьким корпусом; 14 — пинцет для извлечения реле; 15 — запасные предохранители; 16 — место установки предохранителя АБС, F28: 17 — предохранитель электроусилителя рулевого управления, F27; 18 — предохранители F1—F26
Расшифровка реле и предохранителей в основном блоке Лады Калины.
Указатели поворота (блок управления иммобилайзером, щиток приборов, выключатель аварийной сигнализации)
Прежде чем начать замену какого-либо предохранителя нужно попытаться определить и обязательно устранить причину его перегорания. Дабы избежать сбоя каких-то элементов системы по управлению мотора, мы не рекомендуем ставить предохранитель с увеличенным номиналом или самодельный. Бывает, что нить предохранителя уцелеет, а вот ее соединение внутри нарушается. Визуально такую поломку увидеть невозможно – это в такой ситуации поможет сделать это омметр. Итак описание предохранителей…
Монтажный блок предохранителей и реле Lada Kalina находится слева панели управления наружным освещением. Добраться до него можно следующим образом:
- Тянем за выступ левой стороны приборной панели, открываем крышку самого монтажного блока.
Ниже схема расположения предохранителей Lada Kalina.
Назначение предохранителей Kalin a в блоке салона авто:
| № реле | Наименование реле |
| 1, К1 | Место установки реле включения стеклоочистителя фар |
| 2, К7 | Реле включения дальнего света фар |
| 3, К8 | Реле включения звукового сигнала |
| 4, К2 | Реле включения стеклоподъемников дверей |
| 5, К9 | Место установки реле включения противотуманных фар |
| 6 | Реле стартера |
| 7, К10 | Реле включения обогрева заднего стекла |
| 8, К4 | Дополнительное реле |
| 9, К11 | Реле включения подогрева сидений |
| 10, К5 | Реле включения указателей поворота и аварийной сигнализации |
| 11, К12 | Место установки резервного реле |
| 12, К6 | Реле включения стеклоочистителя и стеклоомывателя ветрового стекла, |
| 13 | Пинцет для извлечения предохранителей и реле с маленьким корпусом |
| 14 | Пинцет для извлечения реле |
| 15 | Запасные предохранители; |
| 16, F28 | Место установки предохранителя АБС |
| 17, F27 | Предохранитель электроусилителя рулевого управления |
| 18, F1- F26 | Предохранители |
Расшифровка реле и предохранителей в основном блоке Lada Kalina:
| № предохранителя | Ток, А | Расшифровка |
| F1 | 10 | Указатели поворота (блок управления иммобилайзером, щиток приборов, выключатель аварийной сигнализации) |
| F2 | 30 | Электростеклоподъемники |
| F3 | 10 | Аварийная сигнализация |
| F4 | 20 | Стеклоочиститель и стеклоомыватель |
| F5 | 25 | Электровентилятор отопителя, блок управления электроусилителем рулевого управления, предохранитель печки |
| F6 | 20 | Звуковой сигнал |
| F7 | 10 | Щиток приборов, лампы освещения салона |
| F8 | 20 | Обогрев заднего стекла |
| F9 | 5 | Лампы габаритного света с правой стороны автомобиля |
| F10 | 5 | Лампы габаритного света с левой стороны авто |
| F11 | 7,5 | Блок управления иммобилайзером |
| F12 | 7,5 | Лампа ближнего света правой блок-фары |
| F13 | 7,5 | Лампа ближнего света левой блок-фары |
| № | Ток, А | Защищаемые цепи |
| F14 | 10 | Лампа дальнего света правой блок-фары |
| F15 | 10 | Лампа дальнего света левой блок-фары |
| F16 | 10 | Противотуманная фара* |
| F17 | 10 | Противотуманная фара* |
| F18 | 15 | Подогрев сидений* |
| F19 | 10 | АБС* |
| F20 | 15 | Предохранитель прикуривателя машины |
| F21 | 10 | Соленоид блокировки передачи заднего хода |
| F22 | 15 | Блок дистанционного управления центральным замком и охранной системой автомобиля |
| F23 | Блок управления электроусилителем рулевого управления | |
| F24 | Резерв (муфта компрессора кондиционера Kalina) | |
| F25 | Резерв (контроллер электропакета) | |
| F26 | Резерв (АБС) | |
| F27 |
(F31)
В скобках указаны отличия для монтажного блока, имеющего нумерацию на 31 предохранитель.
При замене предохранителей советуем руководствоваться обозначениями на крышке монтажного блока.
Предохранители и реле системы управления мотором
Цепи системы управления защищены тремя плавкими предохранителями, которые расположены под крышкой в облицовке туннеля пола.
Чтобы добраться до него необходимо поддеть отверткой и открыть, сняв крышку с центральной консоли.
Ниже фото расположения предохранителей и колодки диагностического разъема всей системы управления мотором в накладке туннеля пола
Расшифровка:
| Обозначение на изображении | Сила тока, А | Защищаемые цепи |
| F1 | 15 | Цепи главного реле (обмотка реле включения электровентилятора системы охлаждения, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода, катушки зажигания) |
| F2 | 15 | Топливный насос, предохранитель бензонасоса калины. |
| F3 | 15 | Электронный блок управления (цепи постоянного питания) |
Реле от системы находятся в блоке, установленном под центральной консолью. В блок так же дополнительно встроен предохранитель электровентилятора для системы охлаждения мотора. Доп.реле и предохранитель находятся справа от приборной панели внизу. Чтобы добраться до них, нужно снять правую накладку консоли приборной панели:
Затем торцовым ключом открутить гайку от крепления блока реле и вынуть сам блок
Обозначение блока реле системы управления мотором:
| № реле | Наименование реле |
| 1 | Реле включения топливного насоса |
| 2 | Предохранитель электровентилятора системы охлаждения (50А) |
| 3 | Реле включения электровентилятора системы охлаждения (низкая скорость) |
| 4 | Главное реле |
| 5 | Реле включения электровентилятора системы охлаждения высокая скорость) |
Lada Kalina 11174, 11184 и 11194 евро 3 в комплектации «Люкс».
Схемы электрических соединений монтажного блока реле и предохранителей
Обозначение на схемах:
| № | Расшифровка |
| 1, 2, 3, 4 | Колодки жгута проводов панели приборов к колодкам жгута проводов заднего |
| 5, 6 | Колодки жгута проводов панели приборов к колодкам жгута проводов переднего |
| 7 | Колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока |
| 8 | Колодка жгута проводов панели приборов к колодке жгута проводов переднего |
| 9 | Модуль управления светотехникой |
| 10 | Выключатель зажигания |
| 11 | Переключатель режимов бортового компьютера |
| 12 | Переключатель стеклоочистителей |
| 13 | Выключатель звукового сигнала |
| 14 | Переключатель световой сигнализации |
| 15 | Комбинация приборов |
| 16 | Датчик температуры испарителя |
| 17 | Датчик температуры воздуха салона |
| 18 | Выключатель кондиционера |
| 19 | Контроллер системы автоматического управления климатической установкой |
| 20 | Моторедуктор заслонки отопителя |
| 21 | Выключатель обогрева заднего стекла |
| 22 | Выключатель аварийной сигнализации |
| 23 | Выключатель сигнала торможения |
| 24 | Прикуриватель |
| 25 | Блок управления электроусилителем |
| 26, 27 | Колодки жгута проводов панели приборов к радиоаппарату |
| 28 | Лампа подсветки табло управления отопителем |
| 29 | Осветитель |
| 30 | Монтажный блок |
| К3 | Дополнительное реле стартеров |
| К4 | Дополнительное реле |
| К5 | Реле-прерыватель указателей поворота и аварийной сигнализации |
| К6 | Реле стеклоочистителя |
| К7 | Реле включения дальнего света фар |
| К8 | Реле звукового сигнала |
| К9 | Реле включения противотуманных фар |
| К10 | Реле включения обогрева заднего стекла |
| К11 | Реле электрообогрева сидений |
| К12 | Реле включения муфты компрессора кондиционера |
| 31 | Переключатель электродвигателя отопителя |
| 32 | Электродвигатель отопителя |
| 33 | Сопротивление добавочное электродвигателя отопителя |
| 34 | Плафон освещения вещевого ящика |
| 35 | Выключатель освещения вещевого ящика |
| 36 | Блок управления автомобильной противоугонной системы АПС-6 |
| 37 | Модуль надувной подушки безопасности водителя |
| 38 | Модуль надувной подушки безопасности пассажира |
| 39,40 | Колодки жгута проводов панели приборов к колодкам жгута проводов системы зажигания |
Жгут проводов системы зажигания
Расшифровка и описание схемы:
| № | Расшифровка |
| 1 | Датчик контрольной лампы давления масла |
| 2 | Датчик указателя температуры охлаждающей жидкости |
| 3 | Блок предохранителей дополнительный |
| 4 | Предохранители электровентилятора системы охлаждения двигателей |
| 5 | Реле электробензонасоса |
| 6 | Реле электровентилятора системы охлаждения двигателя |
| 7 | Реле зажигания |
| 8 | Реле 2 электровентилятора системы охлаждения двигателя |
| 9 | Реле 3 электровентилятора системы охлаждения двигателя |
| 10 | Электровентилятор системы охлаждения двигателя |
| 11 | Датчик положения дроссельной заслонки |
| 12 | Регулятор холостого хода |
| 13 | Датчик температуры охлаждающей жидкости |
| 14 | Колодка диагностики |
| 15 | Колодка жгута системы зажигания к колодке жгута приборной панели |
| 16 | Электромагнитный клапан продувки адсорбера |
| 17 | Датчик скорости |
| 18 | Колодка жгута системы зажигания к колодке жгута приборной панели2 |
| 19 | Датчик массового расхода воздуха |
| 20 | Датчик положения коленчатого вала |
| 21 | Датчик кислорода |
| 22 | Контроллер |
| 23 | Датчик неровной дороги |
| 24 | Датчик кислорода диагностический |
| 25 | Колодка жгута катушек зажигания к колодке жгута системы зажигания |
| 26 | Катушки зажигания |
| 27 | Колодка жгута системы зажигания к колодке жгута катушек зажигания |
| 28 | Свечи зажигания |
| 29 | Форсунки |
| 30 | Резистор |
| 31 | Датчик давления системы кондиционирования воздуха |
| 32 | Колодки жгута системы зажигания и жгута проводов форсунок |
| 33 | Датчик фаз |
| 34 | Датчик детонации |
СМОТРИТЕ ТАКЖЕ — предохранители и реле для…:
Как заменить предохранители и реле автомобиля Лада Калина
Страница 1 из 3
Большинство электрических цепей автомобиля защищено плавкими предохранителями.
Мощные потребители (обогрев заднего стекла, электростеклоподъемники дверей и т. д.) подключаются через реле.
Большая часть реле предохранителей установлена в монтажном блоке реле и предохранителей, расположенном в салоне автомобиля.
Реле и предохранители системы управления двигателем расположены в салоне в отдельных блоках.
Монтажный блок реле и предохранителей находится в панели приборов под крышкой, слева от рулевой колонки.
В крышке установлен блок управления наружным освещением, подсветкой приборов и регулятором направления пучков света фар.
Для доступа к монтажному блоку поддеваем за приливы крышку панели приборов с левой и правой стороны.
И опускаем крышку
Маркировка гнезд для предохранителей и реле нанесена на корпусе монтажного блока, а на внутренней стороне крышки приведена схема расположения и указано назначение предохранителей и реле.
Перед заменой реле и предохранителей отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Неисправный предохранитель определяем по перегоревшей перемычке.
Для замены предохранителей используем маленький пластмассовый пинцет.
Реле малого размера тоже заменяем с помощью маленького пинцета.
Для замены большого реле используем большой пинцет.
Чтобы проверить контакты наконечников проводов, нужно извлечь монтажный блок из гнезда панели.
Для этого крестообразной отверткой отворачиваем саморез, который крепит монтажный блок внизу.
Тянем, блок на себя, выводим два его боковых фиксатора из прорезей металлических кронштейнов панели приборов
Вынимаем блок из гнезда панели приборов.
После проверки устанавливаем блок в обратной последовательности.
