Замена манжет главного тормозного цилиндра + Видео

Манжеты тормозных цилиндров

Тормозная система любого автомобиля отвечает за безопасность на дороге. Именно поэтому ее важно содержать в надлежащем состоянии, чтобы ее неисправность не стоила жизни водителю или пассажирам. В этой статье мы расскажем, как производится диагностика неисправности уплотнителей тормозной системы, а также как выполняется замена манжеты тормозного цилиндра.

Когда менять манжеты?

В любой тормозной системе имеется большое количество металлических трубок, соединенных при помощи металлических креплений и уплотненных манжетами. Манжеты предотвращают утечку тормозной жидкости через движущиеся части и обеспечивают герметичность тормозной системы.

Главным признаком неисправности манжеты являются снижение эффективности торможения и понижение уровня тормозной жидкости в бачке. Для начала нужно найти конкретное место утечки. Для этого нужно поочередно изучить каждое колесо автомобиля. Если на нем имеются следы тормозной жидкости, то это явный знак о том, что в данном тормозном цилиндре имеется неисправный уплотнитель, который нужно заменить. После этого, диагностике подлежат тормозные магистрали и главный цилиндр.

Найденные следы тормозной жидкости говорят о нарушении герметичности элемента, которое происходит по вине изношенных уплотнителей.

Как поменять манжету главного тормозного цилиндра + Видео

Если неисправность коснулась главного тормозного цилиндра, то вам необходимо приобрести специальный ремонтный комплект, потому как в нем установлена не одна манжета.

  • Установите автомобиль на скорость и слейте тормозную жидкость из бачка и тормозного цилиндра. Для этого открутите сливной болт с пружиной на конце цилиндра, а энергичным нажатием на педаль – выдавите остатки.
  • Далее необходимо открутить от главного тормозного цилиндра магистрали. Их крепления выполнены в виде металлических штуцеров, которые можно открутить при помощи гаечного ключа. Теперь выкрутите крепления цилиндра и снимите его.
  • Затем последует разборка цилиндра и замена старых частей новыми. Обратите внимание на расположение манжет внутри цилиндра. Их установка должна быть строго идентичной, в противном случае вы рискуете снизить эффективность торможения многократно.

В процессе установке проявляйте осторожность и не пользуйтесь слишком острыми инструментами. Это связано с тем, что малейшая трещина на уплотнителе приведет к его скорейшему износу, что, в лучшем случае, снова заставит вас лезть в тормозную систему, а в худшем – сдавать разбитую машину в металлолом.

После ремонта цилиндра, он устанавливается на место, а к нему подключаются штуцера магистралей. Залейте тормозную жидкость и прокачайте систему, чтобы избавиться от воздуха, который тоже ухудшает торможение.

На этом замена манжеты главного тормозного цилиндра завершена. Как видите, это совсем не сложно.

Разработка методики и средств для испытания манжет главного тормозного цилиндра



Важнейшую роль при торможении автомобиля с антиблокировочной тормозной системой играют манжетные уплотнения главного тормозного цилиндра. Рабочие процессы, протекающие в тормозной системе, оборудованной автоматизированными (в том числе антиблокировочными) устройствами, отличаются от процессов, протекающих в традиционных системах. Особенность работы манжетных уплотнений заключается в том, что при перемещении манжеты происходит их деформация, из-за которой происходит повышенный износ манжеты на повышенных рабочих частотах. Целью данного исследования является воссоздание процесса экстренного торможения и проведение ресурсных испытаний на стенде, созданного в ВолгГТУ, на базе агрегатов автомобиля с антиблокировочной тормозной системой. Это позволит испытать манжеты главного тормозного цилиндра с применением фторопластовых колец, которые увеличат долговечность главного тормозного цилиндра. Применение данных технологий способствует существенному снижению износа, а, следовательно, увеличения срока службы главного тормозного цилиндра.

Ключевые слова: методика, средства, испытания, антиблокировочная тормозная система, главный тормозной цилиндр, манжета, стенд, разборный поршень, фторопластовые кольца

В гидравлическом тормозном приводе модуляция давления рабочего тела при функционировании антиблокировочной системы прежде всего сказывается на ресурсе главного тормозного цилиндра (ГТЦ), в особенности, его уплотнительных манжет. Поэтому важной задачей является всестороннее исследование факторов, влияющих на показатели долговечности уплотнений в элементах тормозных цилиндров при их работе в условиях торможения с АБС. [1].

В процессе торможения автомобиля с АБС, в главном тормозном цилиндре поршень совершает ряд перемещений, носящих колебательный характер, с относительно большой частотой (порядка 10–15 Гц) и малой амплитудой [1, 2]. Также перемещения могут способствовать увеличению интенсивности изнашивания материала манжет, а также инициировать иные процессы, определяющие ресурс данных элементов. Износ манжет распределен неравномерно, как по окружности, так и вдоль направления движения, большая величина износа наблюдается со стороны манжеты, обращенной к поршню тормозного цилиндра.

В настоящее время в сервисных центрах при возникновении неисправности ГТЦ его не ремонтируют, а заменяют на новый. Следовательно, увеличение срока службы ГТЦ является важной задачей. Выбраковка ГТЦ производится при возникновении течи тормозной жидкости, т. е. нарушении герметичности, которая определяется техническим состоянием манжет ГТЦ. Повышение ресурса манжет возможно путем изменения их формы, материала, а также введения дополнительных уплотняющих элементов, например, фторопластовых колец.

Для оценки эффективности предлагаемой модернизации необходимо проведение соответствующих экспериментов, при этом можно использовать специальную конструкцию поршня ГТЦ. Обычная конструкция поршня не позволяет применить перспективные уплотнения, имеющие фторопластовые кольца. Таким образом, чтобы внедрить в конструкцию поршня данные кольца, была спроектирована разборная конструкция поршня, состоящая из двух частей, представленные на рисунке 1а, б. На рисунке 1в представлен поршень в сборе с фторопластовыми кольцами и манжетой.

Рис. 1. Разборный поршень

Ресурсные испытания целесообразно проводить на стендах, подобных разработанному в ВолгГТУ [1, 2]. Стенд включает тормозные механизмы и тормозной привод автомобиля производства АвтоВАЗ. Требуемый режим работы элементов, определяется частотой изменения давления рабочего тела в системе и соответствующей амплитудой, что обеспечивается модулятором давления с кулачковым механизмом. Такая конструкция, в отличие от применяемого на автомобилях модулятора, позволяет проводить длительные и непрерывные испытания, что значительно уменьшает время получения конечного результата [1, 3].

Рис. 2. Схема стенда для испытания тормозных манжет: 1 — главный тормозной цилиндр; 2 — бочек тормозной жидкости; 3 — персональный компьютер; 4 — устройство сопряжение объектов; 5 — динамометр; 6 — гидроцилиндр; 7 — золотник; 8 — насосная станция; 9 — электродвигатель; 10 — кулачок; 11 — гидроцилиндры модулятора; 12 — датчик давления; 13 — дисковый тормозной механизм; 14 — дополнительно вводимые элементы

Для приближения условий испытаний к наиболее реальным, необходимо внедрение дополнительного гидроцилиндра 6 (выделено на рис. 2), что поспособствует более точному воспроизведению процесса торможения, так как уплотнения в главном тормозном цилиндре совершают, помимо малых амплитуд, также большие, что характерно для работы ГТЦ на автомобиле, оснащенном системой АБС. Так же установлен динамометр, для того чтобы контролировать жесткость нажатия в пределах 15–25 кН/м, что характерно для человека. Таким образом, мы можем приблизить условия стендовых испытаний уплотнительных манжет на долговечность к реальным, с помощью которых можно наблюдать, как будут вести себя уплотнения в ГТЦ.

Гидроцилиндр 6, имитирующий нажатие на педаль ногу водителя, с помощью задающей программы, которая управляет насосной станцией 8, посредством золотника 7, имитирует самый опасный вид торможения — экстренный, при котором срабатывает антиблокировочная система. Электродвигатель 9, крутящий момент от которого передается посредством ременной передачи кулачку 10, который, воздействуя на штоки цилиндров модулятора давления 11, приводят к возникновению колебаний давления в гидравлическом тормозном приводе что характерно для работы АБС. При этом в главном тормозном цилиндре 1 и в рабочих цилиндрах, расположенных на дисковых тормозных механизмах 13 происходят колебания давления тормозной жидкости, под действием которых манжеты главного тормозного цилиндра 1 совершают возвратно-поступательные движения. В процессе работы происходит изнашивание манжет главного тормозного цилиндра 1, что способствует падению давления в гидравлическом приводе. Величина давления гидравлического привода определяется с помощью датчиков давления 12, соединенных через устройство сопряжения объектов 4 с персональным компьютером 3. При возникновении признаков потери герметичности в главном тормозном цилиндре 1 производится остановка электродвигателя 9 и разборка главного тормозного цилиндра 1. Затем производится сравнительный анализ результатов измерений, проведенных до и после ресурсных испытаний. Процесс повторятся с различными манжетами для выявления оптимальной конструкции.

Методика проведения испытаний на долговечность уплотнительных манжет заключается в следующем:

1) определение начальных параметров манжеты путем измерения ее веса, объема, геометрических размеров и последующая сборка установки;

2) определение давления в гидроприводе и установка диапазона изменения давления;

3) проведение испытаний возможно по методике, представленной в таблице 1 [1] и дополненной циклами, имитирующими экстренное нажатие на педаль водителем:

Таблица 1

Параметры испытаний

Значения параметров

ГОСТ Р 52431–2005

Предлагаемая методика

Частота пульсаций давления

30–60 циклов в мин.

(0,5–1 Гц)

10–15 Гц

Амплитуда перемещения поршней ГТЦ

Не менее 2/3 от полного хода (в среднем 8–10 мм)

1–3 мм

Изменение давления в системе

0–7 МПа

0–12 МПа

Температура

70 ± 15 ºC

35 ± 15 ºC

4) остановка испытаний при потере герметичности ГТЦ, что обычно сопровождается падением давления и подтеканием тормозной жидкости;

5) разборка главного тормозного цилиндра с последующим анализом параметров уплотнительных манжет;

6) повторение процесса с различными конструкциями манжет, а также с применением фторопластовых колец и дальнейшее выявление оптимальной конструкции методом сравнения состояний.

Литература:

1. Влияние рабочего процесса АБС на долговечность элементов шасси автомобиля: монография / А. А. Ревин, М. В. Полуэктов, М. Г. Радченко, Р. В. Заболотный; под ред. А. А. Ревина. — М.: Машиностроение, 2013. — 222 с.

2. Дыгало, В. Г. Технологии испытания систем активной безопасности автотранспортных средств: монография / В. Г. Дыгало, А. А. Ревин. — М.: Машиностроение, 2012. — 387 с.

3. П.м. 88324 РФ, МПК В60Т 17/22 Стенд для испытания деталей гидравлического тормозного привода / М. В. Полуэктов, М. Г. Радченко, А. А. Ревин; ВолгГТУ. — 2009.

Основные термины (генерируются автоматически): главный тормозной цилиндр, тормозная жидкость, тормозная система, тормозной цилиндр, манжет, гидравлический тормозной привод, гидравлический привод, оптимальная конструкция, персональный компьютер, насосная станция.

Средства для испытания манжет главного тормозного цилиндра



Актуальность работы связана с ее направленностью на повышение активной безопасности автомобиля с антиблокировочной тормозной системой. Рабочий процесс торможения с антиблокировочной тормозной системой существенно отличается от обычного процесса торможения. Важнейшую роль при торможении автомобиля с антиблокировочной тормозной системой играют манжетные уплотнения главного тормозного цилиндра.Особенность работы манжетных уплотнений заключается в том, что при перемещении манжеты происходит их деформация, из-за которой происходит повышенный износ манжеты. Износ манжет распределен неравномерно, как по окружности, так и вдоль направления движения, большая величина износа наблюдается со стороны манжеты, обращенной к поршню тормозного цилиндра. В статье предлагается новая конструкция поршня для более удобного испытания манжет главного тормозного цилиндра. Обращается внимание на то, что необходимо разработать оптимальную конструкцию манжеты и возможно применить фторопластовые кольца, которые позволят повысить долговечность главного тормозного цилиндра. Целью данного исследования является воспроизведение цикла работы антиблокировочной тормозной системы на лабораторной установке, что позволит проводить ресурсные испытания в короткий период времени.

Ключевые слова: главный тормозной цилиндр, манжета, стенд, разборный поршень.



Внедрение в конструкцию автомобиля антиблокировочной системы (АБС) давно признано в качестве эффективного средства повышения активной безопасности. Вместе с тем, функционирование АБС способствует принципиальному изменению рабочего процесса элементов тормозной системы, что сказывается на надежности ее элементов, в частности, рабочих и главного тормозных цилиндров [1]. В гидравлическом тормозном приводе модуляция давления рабочего тела при функционировании антиблокировочной системы прежде всего сказывается на ресурсе главного тормозного цилиндра (ГТЦ), в особенности, его уплотнительных манжет Поэтому важной задачей является всестороннее исследование факторов, влияющих на показатели долговечности уплотнений в элементах тормозных цилиндров при их работе в условиях торможения с АБС. [2].

В процессе торможения автомобиля с АБС, в главном тормозном цилиндре поршень совершает ряд перемещений, носящих колебательный характер, с относительно большой частотой (порядка 10–15 Гц) и малой амплитудой [3]. Также перемещения могут способствовать увеличению интенсивности изнашивания материала манжет, а также инициировать иные процессы, определяющие ресурс данных элементов.

В настоящее время в сервисных центрах при возникновении неисправности ГТЦ его не ремонтируют, а заменяют на новый. Следовательно, увеличение срока службы ГТЦ является важной задачей. Выбраковка ГТЦ производится при возникновении течи тормозной жидкости, т. е. нарушении герметичности, которая определяется техническим состоянием манжет ГТЦ. Повышение ресурса манжет возможно путем изменения их формы, материала, а также введения дополнительных уплотняющих элементов, например, фторопластовых колец.

Для оценки эффективности предлагаемой модернизации необходимо проведение соответствующих экспериментов, при этом можно использовать специальную конструкцию поршня ГТЦ. Обычная конструкция поршня не позволяет применить перспективные уплотнения, имеющие фторопластовые кольца. С целью обеспечения расширения возможностей предложена разборная конструкция поршня, представленная на рисунке 1.

Рис. 1. Схема разборной конструкции поршня ГТЦ: 1 — уплотнение в сборе, 2 — поршень, 3 — гайка, 4 — пружина поршня, 5 — корпус главного цилиндра



Ресурсные испытания целесообразно проводить на стенде, разработанном в ВолгГТУ [4]. Стенд включает тормозные механизмы и тормозной привод автомобиля производства АвтоВАЗ. Требуемый режим работы элементов, определяется частотой изменения давления рабочего тела в системе и соответствующей амплитудой, обеспечивается модулятором давления с кулачковым механизмом. Такая конструкция, в отличие от применяемого на автомобилях модулятора, позволяет проводить длительные и непрерывные испытания, что значительно уменьшает время получения конечного результата [5].

Воссоздание цикла АБС в установке воспроизводится в соответствии с методикой [1].

Методика проведения ресурсных испытаний включает следующее:

1)                 определение начальных параметров манжеты и сборка установки;

2)                 определение давления в гидроприводе и установка диапазона изменения давления;

3)                 проведение испытаний;

4)                 остановка испытаний, при потери герметичности ГТЦ, что обычно сопровождается падением давления и подтеканием тормозной жидкости;

5)                 разборка установки с последующим анализом при использовании микроскопа;

6)                 повторение процесса с различными конструкциями манжет и выявление оптимальной конструкции методом сравнения состояний.

В результате исследования планируется определить оптимальную форму сечения манжеты для работы в условиях автоматизированной тормозной системы.



Литература:



  1.    Ревин, А. А. Влияние рабочего процесса АБС на долговечность элементов шасси автомобиля: монография/ А. А. Ревин, М. В. Полуэктов, М. Г. Радченко, Р. В. Заболотный — Москва: Машиностроение, 2013.0 224 с.
  2.    Ревин, А. А. Метод оценки долговечности главных тормозных цилиндров автомобилей с АБС / А. А. Ревин, М. В. Полуэктов, М. Г. Радченко // Автотранспортное предприятие. — 2010. — № 10. — c. 43–44.
  3.    Радченко, М. Г. Анализ условий работы тормозных цилиндров и параметров их испытаний / М. Г. Радченко, М. В. Полуэктов // Изв. ВолгГТУ. Серия «Наземные транспортные системы «. Вып. 5: межвуз. сб. науч. ст. / ВолгГТУ. — Волгоград, 2012. — № 2. — c. 88–90.
  4.    П.м. 88324 РФ, МПК В60Т 17/22 Стенд для испытания деталей гидравлического тормозного привода / М. В. Полуэктов, М. Г. Радченко, А. А. Ревин; ВолгГТУ. — 2009.
  5.    Радченко, М. Г. Особенности ресурсных испытаний элементов гидравлического тормозного привода автомобилей с АБС / М. Г. Радченко, М. В. Полуэктов, А. А. Ревин // Автомобильный транспорт: сб. науч. тр. / Харьковский нац. автомобильно-дорожный ун-т. — 2011. — Вып. 29. — c. 90–93.

Главный тормозной цилиндр и все,что нужно о нем знать.



Гидравлическая тормозная система любого легкового автомобиля состоит из множества узлов и элементов. В этой статье мы рассмотрим устройство и принцип работы наиболее важного узла тормозной системы – главного тормозного цилиндра. Данный узел предназначен для преобразования механического усилия на педаль тормоза, в давление жидкости в системе и обеспечения эффективного замедления автомобиля. Эффективное функционирование тормозной системы обеспечивается только при условии применения специальной тормозной жидкости, которая не сжимается и имеет высокую температуру кипения.

Для обеспечения максимальной надежности системы и повышения уровня безопасности, практически на всех современных автомобилях устанавливаются двухсекционные главные цилиндры, которые делят систему на два практически независимых контура. Двухсекционный тормозной цилиндр обеспечивает полное или частичное сохранение работоспособности тормозной системы в случае потери герметичности какого-либо контура.

В автомобилях с передними ведущими колесами первый контур отвечает за функционирование переднего правого и заднего левого рабочих тормозных механизмов, а второй контур – соответственно за работу переднего левого и заднего правого. В автомобилях с классическим задним приводом первый контур отвечает за функционирование передних рабочих тормозных механизмов, второй контур – задних.

Устройство главного цилиндра

Принцип действия и устройство главного тормозного цилиндра схож с главным вальцом сцепления, учитывая, что во многих автомобилях один механизм выполняет двойную функцию. Но во многих автомобилях в тормозном вальце расположены два поршня для работы переднего и заднего или левого и правого контура, в зависимости от марки машины. Произведя разборку главного тормозного цилиндра можно увидеть такие основные запчасти:

1, 2 — Крышка бачка с прокладкой. 3 — Бачок главного тормозного цилиндра. 4 — Втулки под перепускной штуцер. 7 — Корпус бачка. 10, 28 — Возвратные пружины. 12, 26 — Внутренние манжеты. 13, 25 — Перепускные клапаны. 14 — Поршень, включающий передние тормоза. 15, 16 — Наружные манжеты переднего привода тормозов. 20, 22 — Наружные манжеты заднего привода тормозов. 24 — Поршень, отвечающий за работу задних тормозов.

Главный цилиндр: его назначение и функции

Общий вид главного тормозного цилиндра

В процессе торможения происходит непосредственное воздействие водителя на педаль тормоза, которое передается на поршни главного цилиндра. Поршни, воздействуя на тормозную жидкость, приводят в действие рабочие тормозные цилиндры. Из них, в свою очередь, выдвигаются поршни, прижимающие тормозные колодки к барабанам или дискам. Работа главного тормозного цилиндра основана на свойстве тормозной жидкости не сжиматься под действием внешних сил, а передавать давление.

Главный цилиндр выполняет следующие функции:

  • передача механического усилия с педали тормоза с помощью тормозной жидкости к рабочим цилиндрам
  • обеспечение эффективного торможения автомобиля

В целях повышения уровня безопасности и обеспечения максимальной надежности системы предусмотрена установка двухсекционных главных цилиндров. Каждая из секций обслуживает свой гидравлический контур. В заднеприводных автомобилях первый контур отвечает за тормоза передних колес, второй – задних. В переднеприводном автомобиле тормоза правого переднего и левого заднего колес обслуживает первый контур. Второй – отвечает за  тормоза левого переднего и правого заднего колес. Данная схема называется диагональной и получила наибольшее распространение.

Диагностика главного тормозного цилиндра

Первым признаком того, что главный цилиндр не в порядке, является низкая эффективность торможения либо слишком мягкий ход педали тормоза. Значит, пришла пора провести тщательную диагностику тормозной системы. И начать нужно с главного тормозного цилиндра.

На неисправности тормозов влияют многие факторы, и не факт, что причина кроется в главном цилиндре. Диагностика тормозов может подвести вас к необходимости проводить ремонт переднего тормозного цилиндра или ремонт заднего тормозного цилиндра. Но, как говорится, — вскрытие покажет.

Проверяем главный тормозной цилиндр

Проверка начинается с корпуса. В первую очередь проверяем следы подтекания тормозной жидкости на корпусе цилиндра, затем наличие трещин самого корпуса.

Затем переходим к проверке состояния уплотнительных элементов цилиндра. Уплотнители разбухли, значит приступаем к промывке главного тормозного цилиндра. Промывку нужно осуществлять спиртом. Виной всему является, скорее всего, неподходящая тормозная жидкость. Либо её сильное загрязнение.



Любой ремонт главного тормозного цилиндра подразумевает полную замену резино-технических изделий.

После промывки деталей они должны быть высушены сжатым воздухом. Зеркало самого цилиндра и поршни должны быть чистыми, без визуально видимых механических повреждений и ржавчины.

Герметичность главного тормозного цилиндра проверяется на стенде. Поэтому в гаражных условиях такая проверка исключена. Не допускается увеличенный зазор между поршнями и цилиндром, проверьте его в соответствие с параметрами мануала.

Признаки неисправности главного тормозного цилиндра

При выходе из строя главного тормозного цилиндра (ГТЦ) возникают различные неприятности. Например, может уменьшиться эффективность работы тормозов или они вообще могут отказать. Чтобы не допустить этого любому автовладельцу нужно разбираться в признаках неисправностей тормозной системы и знать способы их устранения.

Распространенные неисправности главного тормозного цилиндра

Для своевременного выявления неисправностей ГТЦ и ее устранения, необходимо знать их основные признаки, к которым относятся:

    1. Повышение износа тормозных колодок или утечка тормозной жидкости, снижающая ее уровень. Если была выявлена течь, необходимо выполнить замену неисправной детали.
    2. Уменьшение эффективности торможения (мягкость тормоза). Это связано с падением уровня тормозной жидкости или смешиванием ее с воздухом. Если торможение наоборот стало жестче, то может сломаться усилитель торможения или клапан, регулирующий вакуумный усилитель.
    3. Увеличение хода тормозной педали. Обычно это происходит, если были неправильно отрегулированы тормоза, в системе есть воздух или неисправен ГТЦ.
    4. Неравномерность торможения или сильное падение эффективности системы торможения. Первая причина связана с попаданием на тормозные колодки рабочей жидкости, другая причина обычно связана с износом тормозных дисков.

Ремонт главного цилиндра

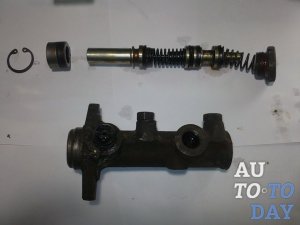

После того как произвели снятие главного тормозного цилиндра, стоит произвести осмотр на предмет механических повреждений, если их нет, нужно разобрать его и поменять вышедшие из строя запчасти, на те, которые находятся в ремкомплекте. Произведя разбор главного тормозного цилиндра, в любом случае надлежит поменять все резиновые запчасти – манжеты и пр. Принцип разборки своими руками прост:

  • предварительно закрепив его в тисках, из корпуса выкручиваем штуцеры подвода жидкости;
  • отверткой снимаем стопорное кольцо;
  • аккуратно разобрать и вынуть манжеты, поршни, пружины и прочие запчасти.

Очистив все составляющие и промыв их в гидравлической жидкости, требуется внимательно осмотреть внутреннее зеркало корпуса на предмет задиров и прочих повреждений. Если выявлены разбухшие манжеты, стоит поменять гидравлическую жидкость, плохое качество которой может быть причиной такого явления. Одним из табу является регулировка и ремонт регулятора давления, у которого параметры выставлены производителем, его замена производится в комплекте.



Сборка главного тормозного цилиндра производится в обратном порядке. Поменяв требующие замены запчасти: штуцер, комплект манжетов и другие на новые, возникает вопрос, как проверить главный тормозной цилиндр после сборки?Для этого существует специальный стенд, состоящий из таких узлов:

  1. Клапаны прокачки.
  2. Манометры.
  3. Поглощающие вальцы.
  4. Бачок с гидравлической жидкостью.
  5. Указатель максимального смещения.
  6. Механический маховик.
  7. Корпус главного вальца.

Этот стенд поможет определить, правильно ли произведена сборка своими руками. После установки главного вальца на место нужно прокачать систему тормозов. Если же найдены механические повреждения на корпусе, то требуется замена главного тормозного цилиндра на новый.

Замена вальца

Как заменить главный тормозной цилиндр? Все действия производятся, как и при его ремонте. Откачать гидравлическую жидкость из бачка, отсоединить все патрубки от корпуса, сам вальц отсоединить от вакуумного усилителя или корпуса авто и от педали тормоза. Установка главного тормозного цилиндра производится в обратном порядке. Выполнив все ремонтные действия, следует прокачать тормоза. Прокачка производится по схеме: задние правое и левое колесо и после этого передние. После прокачки производится регулировка педали тормоза по высоте.

Работа системы при выходе из строя одного из контуров

Устройство двухконтурного тормозного привода

В случае утечки тормозной жидкости в одном из контуров — второй продолжит работу. Первый поршень будет перемещаться по цилиндру до контакта со вторым поршнем. Последний начнет перемещение, за счет которого произойдет срабатывание тормозов второго контура.

Если произойдет утечка во втором контуре, главный тормозной цилиндр будет работать по другой схеме. Первый клапан за счет своего движения приводит в действие второй поршень. Последний двигается беспрепятственно до достижения упором торца корпуса цилиндра. За счет этого начинает расти давление в первом контуре, и происходит торможение автомобиля.

Даже при увеличении хода педали тормоза вследствие утечки жидкости автомобиль сохранит управление. Однако торможение будет не столь эффективным.

ПОХОЖИЕ СТАТЬИ:

  • Автомобильные двигатели. Описание и технические термины.
  • Бмв е39: обзор,описание,фото,видео,комплектация,характеристики
  • Технические данные и операционный Volkswagen Lupo (1998-2005r).
  • Фольксваген Гольф MK2: технические характеристики
  • Фольксваген пассат б4: описание,фото,видео,характеристики,модификации.
  • Опель инсигния: комплектации и цены,фото,видео,характеристики.
  • опель астра j gtc : описание,технические характеристики,фото,видео
  • Наиболее популярные проблемы водителя, которые могут ждать его в дороге
  • Терминология, которая встречается в литературе по авторемонту.
  • Бмв е30 технические характеристики обзор описание фото видео комплектация.
  • Какую сигнализацию лучше поставить на автомобиль с автозапуском.
  • Опель вектра B: технические характеристики,фото,видео,обзор,описание.
  • 2019 AUDI A4 — предзнаменование перемен
  • 5 мотоциклов, которые подходят для пар
  • AC зимой и другие странные хитрости, чтобы продлить срок службы вашего автомобиля

из чего состоит и как поменять

Тормозная система автомобиля – это как парашют для парашютиста, которая обеспечивает безопасность, и предотвращает возникновение трагедии. Поэтому к тормозам нужно относится очень бережно, вовремя их обслуживать и ремонтировать.

Основной элемент любой тормозной системы – это главный тормозной цилиндр. Его устройство и принцип работы несложные, как и ремонт агрегата. Но для того, чтобы суметь его отремонтировать нужно знать некоторые особенности. Любой ремонт главного тормозного цилиндра предполагает полную замену всех резиновых уплотнительных элементов.

Устройство главного тормозного цилиндра

Главный тормозной цилиндр нужен для преобразования давления с педали тормоза в гидравлическое давление тормозной системы, чем обеспечивается замедление движения. Принцип работы данного устройства основан на характеристике тормозной жидкости не поддаваться сжатиям под воздействием внешней силы.

Сейчас на авто, в основном, используют главный тормозной цилиндр, состоящий из двух секций. Каждая секция обслуживает отдельный гидроконтур. Благодаря этому обеспечивается высокий уровень надёжности.

Если авто переднеприводное, то один контур цилиндра объединяет механизмы торможения правого переднего и левого заднего колёс, а второй контур – механизмы левого переднего и правого заднего колеса. Если же авто заднеприводное, то один контур тормозного цилиндра обслуживает передние колёса, а второй – задние.

Устройство главного тормозного цилиндра простое и гениальное. Этот агрегат состоит из таких элементов:

  • Корпус устройства (располагает в себе все элементы конструкции тормозного цилиндра).

    Бачек (резервуар) для тормозной жидкости (предназначен для питания гидросистем авто тормозной жидкостью при её потери).

    Трубки, соединяющие резервуар с цилиндром.

    Поршни с толкателями (обеспечивают необходимое значение давления в системе).

    Возвратные пружины (подтягивают поршни в начальное положение и при отсутствии воздействия удерживают их в этом положении).

    Манжеты для уплотнения (препятствую протеканию тормозной жидкости).

    Датчики перепада давления (сообщает водителю о неисправностях в контурах системы).

Главный тормозной цилиндр расположен над крышкой вакуумного усилителя тормозов. А над ним устанавливается резервуар с тормозной жидкостью, состоящий из двух секций. С главным цилиндром он соединяется посредством перепускных и компенсационных отверстий. Этот бачок нужен чтобы пополнять потери тормозной жидкости при её испарении или утечке.

На стенках бачка имеются пометки, помогающие контролировать уровень жидкости. Кроме того, в бачке есть датчик уровня жидкости, который будет передавать сигнал на приборную панель, если уровень тормозной жидкости упадёт ниже необходимого значения. В некоторых авто резервуар для тормозной жидкости делают общим для тормозной системы и для гидропривода.

Одни из главных элементов главного тормозного цилиндра – два поршня, расположены один за другим. В один из поршней упирается шток вакуумного усилителя, а второй поршень – ходит свободно. Уплотняется система с помощью резиновых манжет, а возврат поршней в начальное положение и удержание в этом положении выполняют возвратные пружины.

Рассмотрим процесс работы главного тормозного цилиндра

Когда водитель нажимает педаль тормоза, шток вакуумного усилителя будет толкать первый поршень, который во время движения по цилиндру, перекроет компенсационное отверстие. Вследствие этого в первом контуре начнёт расти давление. Потом давление переместится во второй контур и также вырастет в нём. Пустоты, возникшие при движении поршней, через перепускное отверстие заполнятся тормозной жидкостью. Движение поршней будет осуществляться, пока позволит возвратная пружина.

Максимальное давление, создаваемое в контурах, обеспечит срабатывание тормозного механизма. Когда торможение заканчивается (водитель отпускает педаль тормоза), поршни под силой пружин возвращаются в начальное положение, а давление в контуре приходит в уровень с атмосферным давлением. Возникновение разрежения в контурах предупреждает тормозная жидкость, которая во время движения поршня возвращается назад в бачек.

При неисправностях в одном контуре (протекание тормозной жидкости), второй будет продолжать работать, обеспечивая полную или частичную работоспособность тормозной системы. При этом ход педали тормоза немного увеличится, но само торможение будет довольно эффективным.

В тормозной системе должна применятся специальная тормозная жидкость, имеющая высокую температуру кипения и стойкость к сжатиям. Только с такой жидкостью функционирование тормозной системы будет максимально эффективно.

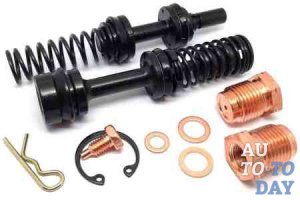

Что входит в ремкомплект главного тормозного цилиндра

Состав ремкомплекта главного тормозного цилиндра и количество каждого из составляющих элементов зависит от производителя, его стоимости и характера ремонтных работ, для которых он предназначается.

Ремкомплект главного тормозного цилиндра может включать в себя такие элементы:

Защитный колпачок для главного тормозного цилиндра.

Уплотнитель для головки поршня.

Манжета уплотнительная для главного тормозного цилиндра.

Колпачок для штуцера шланга прокачки от цилиндра выключения сцепления.

Поршни (первичный и вторичный).

Возвратные пружины для поршней.

Уплотнительные кольца для поршней.

Седло для поршней.

Держатель пружины поршня и винт держателя.

Ремкомплекты для главного тормозного цилиндра бывают таких видов:

Неполные (в комплект входят только манжеты для главного тормозного цилиндра).

Полные (в комплект входят все вышеперечисленные элементы).

Порядок замены ремкомлекта главного тормозного цилиндра

Признаками неисправности главного тормозного цилиндра и необходимости его ремонта являются следующие:

Протекание тормозной жидкости на корпус вакуумного усилителя тормозов, где находится стык с главным цилиндром. Это свидетельствует об износе манжета низкого давления и необходимости его замены.

Слишком мягкая педаль тормоза. Это может свидетельствовать о попадании воздуха в тормозную систему, об износе внутренней поверхности главного цилиндра или об износе манжет на его поршнях.

Подклинивание педали тормоза. Это явный признак перекрытия или засорения компенсационного отверстия в корпусе цилиндра.

Заедание педели тормоза при торможении. Это может быть вызвано подклиниванием поршней внутри главного цилиндра из-за попадания туда грязи. Это связано с повышенной гигроскопичностью тормозной жидкости, которая втягивает в себя не только дополнительную влагу ни и мелкие частицы мусора.

Невозврат педали тормоза в исходное положение. Это признак поломки или износа возвратных пружин главного тормозного цилиндра. Либо же неисправна педаль тормоза. Замена ремкомплекта главного тормозного цилиндра состоит из таких этапов:

1. Определить, где находится неисправность и удостоверится, что неисправен именно главный тормозной цилиндр.

Если при нажатии педали тормоза система не реагирует на первое нажатие, но реагирует на второе, то причина кроется в снижении давления в тормозной системе. Падение давления могут спровоцировать:

Вытекание тормозной жидкости и попадание в систему воздуха.

Износ уплотнителей в рабочих цилиндрах.

Износ составляющих компонентов главного тормозного цилиндра.

Явный признак износа элементов главного тормозного цилиндра является протекание тормозной жидкость в салон автомобиля через пыльник. Об этом можно узнать, если посмотреть на педальный узел, отодвинув коврик и другие помехи.

2. Подготовить рабочее пространства.

Перед заменой ремкомплекта главного тормозного цилиндра стоит подготовить всё необходимое. Для замены понадобиться:

Стол, где будет проводиться процедура замены.

Тиски.

Набор ключей, которыми можно зажать гайки диаметром до 36 мм.

Ветошь для протирки элементов главного тормозного цилиндра от тормозной жидкости.

3. Снять главный тормозной цилиндр.

Для начала нужно отключить минусовую клемму с аккумулятора и клеммы с бачка для тормозной жидкости. Всю тормозную жидкость из бачка необходимо удалить шприцом или грушей.

Главный тормозной цилиндр установлен на вакуумном усилителе и закреплён двумя шпильками. Чтобы снять главный тормозной цилиндр потребуется открутить шпильки, снять шланги, идущие к заднему тормозным контурам и к бачку с тормозной жидкостью. Момент затяжки гаек всех элементов очень большой, поэтому процедуру снятия необходимо проводить крайне осторожно и с подходящими ключами, чтобы не «слизать грани» гаек.

4. Разобрать главный тормозной цилиндр.

Для разборки необходимо закрепить главный тормозной цилиндр в тисках и открутить гайку-пробку в центральной части прибора. Здесь нужно быть предельно осторожным, так как множество пружин, находящихся внутри цилиндра способны причинить травмы. Также стоит точно запомнить порядок расположения всех элементов внутри цилиндра, так как нарушение этого порядка во время сборки приведёт прибор в негодность. Все элементы прибора промыть и высушить.

5. Заменить ремкомплект главного тормозного цилиндра.

Произвести замену всех резиновых уплотнителей и манжет. При необходимости (если они очень износились или пришли негодность) заменить пружины и поршни главного тормозного цилиндра.

Также нужно убедиться с целости внутренней поверхности цилиндра. Любые царапины на ней – это повод полностью заменить агрегат, так как замена его элементов не даст нужного результата.

6. Собрать главный тормозной цилиндр.

Проводить сборку всех элементов следует в обратном к разборке агрегата порядке. Когда все элементы вставлены в корпус, производится вкручивание центральной пробки (при вкручивании придётся преодолеть некоторое усилие со стороны пружин.

7. Установить главный тормозной цилиндр на прежнее место в автомобиле и проверить его работу.

При установке главного цилиндра обратно в тормозную систему автомобиля, нужно правильно и прочно закрепить все шланги, вкручивая гайки точно по резьбе. После этого осуществить прокачку тормозной системы и сделать пробный заезд для проверки качества проделанной работы.

Таким образом, замена ремкомплекта главного тормозного цилиндра – процедура несложная и стане вполне по плечу большинству автомобилистов.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
