Почему четыре сателлита в дифференциале раздатки Нива – лучше, чем два?

Во-первых, определимся, для чего нужна переделка этого узла. Тут однозначного ответа нет, поскольку цели, а соответственно, и подходы могут быть разными:

  • для увеличения крутящего момента на пониженном ряду и, как следствие, повышения проходимости автомобиля на бездорожье;
  • для усиления узла после установки колес большего размера и замены двигателя на более мощный;
  • для устранения шумов и вибраций в РК стокового автомобиля из-за особенностей геометрии дифференциала.

Сегодня подробно рассмотрим два последних пункта, потому что они напрямую касаются темы дифференциала раздаточной коробки Нива, и затронем первый, так как ему еще будут посвящены последующие обзоры.

Уязвимость стандартной конструкции

Как правило, в целях улучшения внедорожных характеристик своего автомобиля нивоводы устанавливают колеса размером от 31’’, производят замену двигателя и главной пары. В этом случае, возрастает нагрузка на раздаточную коробку, а если конкретизировать — на ось сателлитов и шестерни дифференциала.

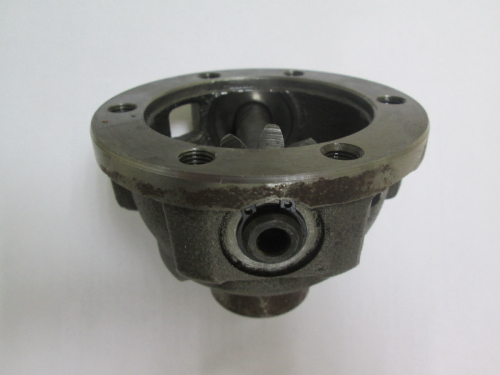

Стандартный дифференциал раздаточной коробки ВАЗ 2121, 2123 и других модификаций Нива имеет две шестерни, установленные на ось сателлитов. Ось, в свою очередь, фиксируется в корпусе при помощи стопорных колец, устанавливаемых с внешней стороны:

Если в стоковом автомобиле эта схема работает, то на подготовленном к бездорожью автомобиле Нива, в условиях экстремальных нагрузок, одной пары сателлитов становится недостаточно, чтобы «переварить» увеличенный крутящий момент, что и приводит к скоропостижной их поломке.

Это первый недостаток

заводской конструкции дифференциала РК.

Второй, не менее существенный недостаток связан с особенностями геометрии корпуса дифференциала. Наличие биений в корпусе, заводских дефектов дисбаланс межосевого дифференциала и является одной из причин шумов, вибраций в раздаточной коробке.

Наличие всего одной пары сателлитов также является причиной дисбаланса, поскольку такая конструкция не осесимметрична. Мало того, поскольку ось сателлитов крепится в корпусе посредством наружных стопорных колец, она подвержена люфту, что также вносит вклад в общую разбалансированность конструкции.

Нельзя не упомянуть и о проблеме, сформулированной нами в первом пункте. Не секрет, что для модернизации раздаточной коробки нивоводы устанавливают комплекты понижения с различным передаточным числом.

Так вот, когда дело доходит до установки комплекта понижения в раздатку, камнем преткновения становится как раз межосевой дифференциал. Вернее, его корпус, без доработки которого втиснуть новую шестерню промвала не удастся.

Альтернатива танцам с бубном упражнениям с болгаркой только одна — замена дифференциала в РК на новый, усовершенствованной геометрии.

4 сателлита вместо двух: в чем преимущества?

Мы с нуля спроектировали и изготовили стальной дифференциал раздатки, в котором четыре сателлита, а не два, как в стоке. Тем самым, убили сразу двух зайцев:

  • разгрузили сателлиты, что позволило предотвратить их поломку даже на тюнингованной Ниве;
  • устранили дисбаланс, вызванный неосесимметричностью заводской конструкции.

Теперь о некоторых интересных деталях: ось сателлитов фиксируется в корпусе при помощи потайных пружинных штифтов, а не наружных стопорных колец. Такой способ крепления и исключает появление люфта при работе дифференциала РК Нива и делает всю конструкцию более сбалансированной

Замена дифференциала в РК Нива на дифференциал производства ИЖ-ТЕХНО оправдана не только для тюнингованной Нивы, но и для обычной, среднестатистической машины.

В этом случае, вы устраните одну из основных причин возникновения шума в раздатке — несбалансированного дифференциала, геометрия которого несимметрична. Плюс — увеличите запас прочности раздаточной коробки в целом.

Преимущества дифференциала РК Нива от ИЖ-ТЕХНО:

  • позволяет увеличить крутящий момент, передаваемый раздаточной коробкой, что способствует более высокой проходимости автомобиля Нива на сложном рельефе и труднопроходимых участках;
  • надежная фиксация осей сателлитов в корпусе дифференциала способствует равномерному распределению нагрузки на шестерни и предотвращает их преждевременный износ;
  • высокоточный корпус правильной геометрии, выполненный без биений, не является причиной шумов и вибраций в раздатке Нива;
  • корпус дифференциала изготовлен из высокопрочной легированной стали и значительно превосходит по прочности заводские корпуса, выполняемые из чугуна;
  • дифференциал раздаточной коробки Нива комплектуется усиленными приводными валами на 24 шлица (на стандартный ставят только валы на 22 шлица), изготовленными из конструкционной легированной стали. Тем самым увеличивается ресурс узла в целом;
  • корпус дифференциала подготовлен к установке комплекта шестерен понижения с различными передаточными числами, не требует доработки болгаркой.

В нашем каталоге вы можете более подробно ознакомиться с характеристиками и купить 4х сателлитный дифференциал для автомобиля Нива и Шевроле Нива.

Синхронизированная раздаточная коробка для Lada 4×4 (Нива) — журнал За рулем

Можно ли превратить гражданскую Ладу 4×4 в настоящий вездеход? Запросто! После нехитрых манипуляций знаменитый вазовский вседорожник получает ощутимую прибавку в проходимости.

В песке лучше не останавливаться — синхронизированная раздаточная коробка позволяет переключать передачи на ходу.

В песке лучше не останавливаться — синхронизированная раздаточная коробка позволяет переключать передачи на ходу.

Вязкие участки берем только с ходу! С момента появления Нивы это даже не метод преодоления препятствий — это заповедь. Из-за особенностей двигателя, трансмиссии, наличия единственной блокировки и оригинальная старая Нива, и ее наследница Лада 4×4, и имеющая те же агрегаты Chevrolet Niva перед рядом препятствий нуждаются в разгоне. В народе такой способ штурма бездорожья так и называют — нивовский.

Можно и ползком

Материалы по теме

Начинаю традиционно — раскочегариваю Ладу 4×4 перед затяжным подъемом. Под колесами — рыхлый песок. Первая передача, натужно воет двигатель. В середине подъема намеренно прикрываю газ — автомобиль стремительно теряет ход. Всё, теперь двигатель задохнется и я застряну? Как бы не так! Не останавливаясь, подтыкаю пониженную передачу раздатки, и машина уверенно ползет к вершине.

Синхронизированная раздаточная коробка — настоящее чудо: в отличие от стандартной, позволяет переходить с повышенного ряда на пониженный и обратно без полной остановки. Надо ли говорить, насколько это расширяет внедорожный арсенал? А главное — синхронизировать можно любую нивовскую раздатку: комплект необходимых деталей выпускает тольяттинская фирма «ВАЛ-Рейсинг». В него входят две шестерни в сборе с синхронизаторами, пружинами и стопорными кольцами, муфта включения, промежуточный вал, доработанная вилка переключения. Установить детали на место штатных по силам не только слесарю рядового автосервиса, но и рукастому автолюбителю-гаражнику. Набор подходит и на вседорожник Chevrolet Niva. А наиболее рьяные поклонники офф-роуда могут даже заказать комплект с короткой пониженной передачей — с передаточным отношением 3,152 вместо 2,135.

В раздаточной коробке установлен комплект из двух шестерен с синхронизаторами, нового промежуточного вала, муфты и вилки переключения.

В раздаточной коробке установлен комплект из двух шестерен с синхронизаторами, нового промежуточного вала, муфты и вилки переключения.

Помимо синхронизированной раздатки на оседланной мною машине установлены усиленные валы привода передних колес и полуоси заднего моста. Отличия от серийных — марка стали, иная технология упрочнения и способ крепления фланца полуосей. Кроме того, задний мост оснащен винтовым самоблокирующимся дифференциалом с коэффициентом блокировки 70%. Эти детали уже серийные, они есть в свободной продаже. А в переднем редукторе обкатывается новинка — принудительная блокировка дифференциала с электроприводом, подключаемая из кабины нажатием на кнопку.

Материалы по теме

Зимний волжский берег стал идеальным местом испытаний. Сочетание песка со льдом — прекрасная возможность поставить одни колеса на рыхлое, другие — на скользкое покрытие и оценить эффект от дополнительных блокировок. Попробовал все возможные сочетания: разнобой коэффициентов сцепления по осям, по бортам, по диагонали. Чтобы засадить Ниву с задним самоблоком, да еще при включенной межосевой блокировке, надо очень постараться.

А вот переднюю «принудиловку» я поначалу не раскусил. На относительно ровных поверхностях она лишь делала автомобиль неповоротливым и не давала явных преимуществ перед вариантом с одним лишь задним с

4-х сателлитный дифференциал раздаточной коробки

Усиленный 4-х сателлитный дифференциал раздаточной коробки автомобилей Нива (Lada 4×4) и Шевроле Нива (Niva Chevrolet) рассчитан на работу при повышенных нагрузках в условиях бездорожья, в том числе, при установке колес размером от 31″ и модификации двигателя.

За счет оптимальной конструкции обеспечивается передача крутящего момента, надежная фиксация осей сателлитов и предотвращается преждевременный износ шестерен дифференциала — причина, по которой выходят из строя дифференциалы раздаточных коробок Нива.

Особенности 4-х сателлитного дифференциала Нива:

  • Увеличенный ресурс. Количество сателлитов увеличено в 2 раза, а сам способ крепления осей к шестерням стал более надежным: вместо фиксации наружными стопорными кольцами, как в заводском варианте, в нашей конструкции используются потайные пружинные штифты. Это позволило добиться равномерного распределения нагрузки внутри дифференциала, тем самым предотвратив разрушение шестерен дифференциала. Такой дифференциал будет исправно работать в течение всего срока службы вашего автомобиля.
  • Отсутствие вибраций и шумов в корпусе дифференциала. Корпус дифференциала Нива выполнен с высокой точностью и не имеет биений, а оси сателлитов надежно фиксируются в корпусе межосевого дифференциала посредством штифтов, что исключает возможность их люфта в процессе работы раздаточной коробки. Благодаря этому, не возникает вибраций и шумов в раздаточной коробке Нива, характерных для заводских корпусов.
  • Прочный и надежный стальной корпус. Корпус дифференциала Нива от ИЖ-ТЕХНО изготовлен из высокопрочной стали и значительно менее подвержен износу, чем заводской, выполненный из чугуна. В рамках производственного цикла корпус последовательно проходит термическую и финишную токарную обработку. Тем самым обеспечивается необходимая прочность и долговечность данной детали.
  • Увеличивает запас прочности раздаточной коробки. Наличие четырех сателлитов в дифференциале позволяет равномерно распределить крутящий момент, передаваемый в раздаточную коробку. Тем самым, увеличивается запас прочности раздаточной коробки, что значительно улучшает внедорожные характеристики автомобиля Нива.
  • Корпус не требует доработки для установки комплектов понижения. Геометрия корпуса дифференциала оптимальна для корректной установки шестерен понижения в раздаточную коробку. В частности, корпус не требуется дорабатывать перед установкой шестерни промвала.
  • Комплектуется усиленными приводными валами на 24 шлица. Дифференциал РК Нива от ИЖ-ТЕХНО комплектуется нашими усиленными приводными валами, изготовленными из качественной легированной стали. Как показали испытания, усиленные валы на 20% прочнее стандартных заводских (на 22 шлица). Таким образом, установка дифференциала РК с нашими приводными валами способствует увеличению прочности и надежности всего узла в целом.

Применяемость

4-х сателлитный дифференциал подходит для всех автомобилей Нива 2121 (Lada 4×4), 21212, 21213, 21214, 21215, 21216, 21217, 21219, 2121Б, ВАЗ-2121Ф, 2131 (Нива Крокодил) и Шевроле Нива (Chevrolet Niva). Установка производится только с нашими валами РК на 24 шлица.

В комплект 4х-сателлитного дифференциала Нива входит:

  • Дифференциал 4-х сателлитный для Нивы в сборе
  • Валы привода на 24 шлица — 2 шт.

Медиа от Банды НИВАводов:


Скачать видео

Усиленный 4-х сателлитный дифференциал раздаточной коробки Нива и Шеви Нива

Усиленный 4-х сателлитный дифференциал раздаточной коробки автомобилей Нива (Lada 4×4) и Шевроле Нива (Niva Chevrolet) рассчитан на работу при повышенных нагрузках в условиях бездорожья, в том числе, при установке колес размером от 31″ и модификации двигателя.

За счет оптимальной конструкции обеспечивается передача крутящего момента, надежная фиксация осей сателлитов и предотвращается преждевременный износ шестерен дифференциала — причина, по которой выходят из строя дифференциалы раздаточных коробок Нива.

Особенности 4-х сателлитного дифференциала Нива:

  • Увеличенный ресурс. Количество сателлитов увеличено в 2 раза, а сам способ крепления осей к шестерням стал более надежным: вместо фиксации наружными стопорными кольцами, как в заводском варианте, в нашей конструкции используются потайные пружинные штифты. Это позволило добиться равномерного распределения нагрузки внутри дифференциала, тем самым предотвратив разрушение шестерен дифференциала. Такой дифференциал будет исправно работать в течение всего срока службы вашего автомобиля.
  • Отсутствие вибраций и шумов в корпусе дифференциала. Корпус дифференциала Нива выполнен с высокой точностью и не имеет биений, а оси сателлитов надежно фиксируются в корпусе межосевого дифференциала посредством штифтов, что исключает возможность их люфта в процессе работы раздаточной коробки. Благодаря этому, не возникает вибраций и шумов в раздаточной коробке Нива, характерных для заводских корпусов.
  • Прочный и надежный стальной корпус. Корпус дифференциала Нива от ИЖ-ТЕХНО изготовлен из высокопрочной стали и значительно менее подвержен износу, чем заводской, выполненный из чугуна. В рамках производственного цикла корпус последовательно проходит термическую и финишную токарную обработку. Тем самым обеспечивается необходимая прочность и долговечность данной детали.
  • Увеличивает запас прочности раздаточной коробки. Наличие четырех сателлитов в дифференциале позволяет равномерно распределить крутящий момент, передаваемый в раздаточную коробку. Тем самым, увеличивается запас прочности раздаточной коробки, что значительно улучшает внедорожные характеристики автомобиля Нива.
  • Корпус не требует доработки для установки комплектов понижения. Геометрия корпуса дифференциала оптимальна для корректной установки шестерен понижения в раздаточную коробку. В частности, корпус не требуется дорабатывать перед установкой шестерни промвала.
  • Комплектуется усиленными приводными валами на 24 шлица. Дифференциал РК Нива от ИЖ-ТЕХНО комплектуется нашими усиленными приводными валами, изготовленными из качественной легированной стали. Как показали испытания, усиленные валы на 20% прочнее стандартных заводских (на 22 шлица). Таким образом, установка дифференциала РК с нашими приводными валами способствует увеличению прочности и надежности всего узла в целом.

Применяемость

4-х сателлитный дифференциал подходит для всех автомобилей Нива 2121 (Lada 4×4), 21212, 21213, 21214, 21215, 21216, 21217, 21219, 2121Б, ВАЗ-2121Ф, 2131 (Нива Крокодил) и Шевроле Нива (Chevrolet Niva). Установка производится только с нашими валами РК на 24 шлица.

В комплект 4х-сателлитного дифференциала Нива входит:

  • Дифференциал 4-х сателлитный для Нивы в сборе
  • Валы привода на 24 шлица — 2 шт.
