Регулировка клапанов ЯМЗ 238 | автомеханик.ру

Содержание статьи:

Почему приходится регулировать клапана

Регулировка клапанов на двигателе ямз 238 производится по разным причинам. Двигатель работает исправно. В результате трения деталей газораспределительного механизма увеличиваются зазоры. Регулировка позволяет уменьшить зазоры до рабочего состояния. Происходит износ  седел  и клапанов зазоры уменьшаются.

Поэтому через каждые 10000 – 20000 км необходимо проверять величину тепловых зазоров. Помимо этого случаются поломки двигателя.  Снимется головка блока цилиндров. Ремонтируются коромысла. Меняется прокладка головки блока цилиндров. После ремонта так же требуется производить регулировку зазоров в клапанах.

Двигателя  ЯМЗ пока они новые кажутся очень надежными, мощными. Создаётся впечатление, что этот двигатель никогда сломаться не может. Но это только первое впечатление.   Потом он создаёт одну проблему за другой. Это просевшие гильзы, течь охлаждающей жидкости из под резиновых уплотнений гильз и дугие причины. Их возникает много когда приходится снимать головку блока. По окончании ремонта остаётся проблема регулировки клапанов.

Конечно же, опытные мотористы легко с этим справляются, для них это вообще не проблема.  Где взять моториста если машина сломалась в поле или на трассе. Да и отдавать лишние деньги в принципе за незначительную услугу, бывает просто жалко. Поэтому лучше самому раз один раз разобраться и не на кого не рассчитывать.

При  регулировке клапанов необходимо знать порядок работы цилиндров двигателя. Для того чтобы понимать клапана какого цилиндра регулировать следующими.

Порядок работы цилиндров двигателя ЯМЗ 238

В таком порядке работают все  v-образные восьми цилиндровые двигатели. Это означает, что поршень первого цилиндра подошел в ВМТ в момент сжатия. Произошел впрыск топлива в камеру сгорания перого цилиндра Клапана первого цилиндра  закрыты. И именно в этом положении на не работающем двигателе можно регулировать клапана первого цилиндра.

Следующим  согласно порядка работы двигателя в работу вступит 5 цилиндр. Поршень пятого цилиндра подойдет к вмт произойдет впрыск топлива. Клапана в этот момент закроются. Это положение и будет для регулировки  клапанов пятого цилиндра. Так далее. Согласно порядка будут работать остальные цилиндры.  То есть необходимо подводить  поршень каждого цилиндра в верхнюю мертвую точку по очереди  согласно порядка работы.

Помимо этого необходимо хорошо знать расположение цилиндров в двигателе

Расположение цилиндров в двигателе ЯМЗ 238

Как установить поршень первого цилиндра

Самое главное. Необходимо установить  поршень первого цилиндра  в ВМТ в момент сжатия топлива. То есть определить положение поршня первого цилиндра при котором необходимо начинать регулировку клапанов. Это очень просто.  Совмещаются метки на ТНВД.

Этого положения будет достаточно для того чтобы начать регулировку клапанов.  Правда поршень будет находится не идеально в вмт . Ниже на угол опережения зажигания То есть он немного не дойдет до вмт но на регулировку это никак не повлияет клапана закрыты, и их можно регулировать.

Коленчатый вал тоже имеет метки. И если их выставить. Поршень первого цилиндра  будет находится в ВМТ. Но колен вал делает два оборота а ТНВД один за полный цикл работы двигателя. Поэтому в одном из положении меток коленвала поршень первого цилиндра может встать не в момент сжатия. Следовательно, надежно ориентироваться  по положению топливного насоса. Либо по клапанам, если топливный насос снят. В момент сжатия, когда поршень подходит в ВМТ.  Выпускной клапан первого цилиндра закрыт а впускной клапан закрывается. При дальнейшем вращении  коленвала,  до достижения поршня ВМТ. Клапана закрыты и коромысла неподвижны. Во втором положении меток коленвала один клапан до ВМТ закрывается, а после прохождения поршнем  ВМТ второй клапан сразу открывается. Это положение поршня не устраивает.  После того как выставлен поршень первого цилиндра можно регулировать клапана первого цилиндра.

Как проворачивать коленвал

Следующий вопрос на сколько проворачивать коленвал. и в какую сторону для регулировки пятого цилиндра. Согласно порядка работы двигателя. Как уже сказано выше коленвал делает два оборота . То есть один оборот это 360 градусов два оборота 720 градусов. Цилиндров  8  делим 720 на 8 получается 90 градусов. То есть от регулировки первого цилиндра до момента регулировки 5 цилиндра вал необходимо провернуть на 90 градусов, то есть ¼ оборота. Для того чтобы проще ориентироваться можно нанести на шкиву метки мелом. Разделить шкив на 4 части.

Большая точность не требуется. И каждый раз проворачивать вал до совмещения метки на шкиве с меткой «0» на передней крышке.  Так от первого к пятому 90 градусов от пятого к четвёртому  90 градусов от четвёртого ко второму 90 градусов и так до восьмого цилиндра.  Коленвал нужно проворачивать по часовой стрелке если смотреть в торец  двигателя с переди.  Способ очень простой но не удобный. Когда двигатель стоит на автомобиле к шкиву тяжело подобраться. Тем более его разметить. И потом еще труднее совмещать эти метки.  Советские конструктора были далеко не глупые люди. В расчетах учитывались все моменты. Поэтому в руководстве по эксплуатации предлагается простой способ, который не требует  больших познаний и запоминаний

Заводской способ регулировки клапанов ЯМЗ 238.

В руководстве по эксплуатации предлагается выставить поршень первого цилиндра в ВМТ в момент сжатия. Таким же образом как уже написано. Отрегулировать клапана первого цилиндра. Затем перейти на пятый цилиндр.  Начать вращать коленчатый вал.  Выпускной клапан первого цилиндра уже закрыт. Коромысло впускного клапана движется и в какой то момент впускной клапан закрывается и   коромысло  становятся неподвижным. В этот момент можно еще немного провернуть коленчатый вал.  Только для того чтобы убедится  в том что клапана закрыты и коромысла неподвижны.

В этом положении можно регулировать клапана. Приблизительно вал должен провернуться на 90 градусов но это не очень важно.

  Далее переходим на четвертый цилиндр и также проворачиваем вал до тех пор пока не закроется впускной клапан четвёртого цилиндра.  После того как клапана  закрылись а коромысла стали не подвижны.  Регулируем клапана четвёртого цилиндра. Затем переходим на 2 цилиндр и так далее до 8 цилиндра. Кажется что не очень точно.  Но на самом деле очень практично. Не нужно лазить под двигателем, искать метки маховика. Достаточно того что совместились метки  на топливном насосе в момент установки поршня первого цилиндра.

Торцевые отверстия маховика для проворачивания вала

Коленчатый вал можно проворачивать за маховик при помощи воротка вставляемого в торцевые отверстия. Как это принято на Камазе. Соседние отверстия делят сектор маховика на 30 градусов. То есть если установить поршень первого цилиндра как положено в момент сжатия. И отрегулировать клапана . Следующие клапана регулируются на пятом цилиндре. Для этого необходимо провернуть маховик на три отверстия. Коленвал при этом повернётся на необходимые  90 градусов.

И так через каждые три отверстия регулируем следующие цилиндры.

Все эти сбособы предполагают регулировку клапанов каждого цилиндра в отдельности. Кажется, что вы затрачиваете на это много времени. Потому что приходится  постоянно прокручивать маховик. Но для этих способов достаточно только знать порядок работы цилиндров V-образного восьмицилиндрового двигателя. Его вам скажет любой профессиональный водитель. Зная порядок работы, вы смело можете регулировать клапана. Есть еще альтернативный  способ регулировки клапанов за два оборота.

Регулировка клапанов ЯМЗ 238 за два оборота коленчатого вала.

Заключается он в следующем. Как и во всех описанных случаях выставляется поршень первого цилиндра в вмт в момент сжатия. Но выставляется он уже более точно по меткам коленвала . Совмещается предварительно метка ТНВД затем метка на шкиву совмещается с «0» на  передней крышке. И регулируются клапана  согласно схемы

Затем коленчатый вал проворачивается на один оборот то есть 360 градусов. Снова выставляются метки шкива коленвала или маховика на  «0»  и регулируются следующие клапана.

 Но где здесь сильно экономится время. Мне не совсем понятно. Коленвал также проворачивается на два оборота. Разве что меньшее количество подходов.  Требуется более точная установка коленчатого вала. Что тоже не очень выгодно. Лазить под машиной  и выискивать метки которые забиты грязью или просто не читаются. Да и схему эту запомнить и держать в голове до следующей регулировки не получится. По закону подлости в нужный момент она не окажется под рукой.

Поэтому этот способ лучше забыть и не когда им не пользоваться. Крутить вал реже, а суеты на много больше. Клапана можно от большого изобилия информации просто перепутать. Оставим этот способ для очень умных водителей. Которые потом всё равно переделают клапана по другому.  Если ММЗ для двигателя Д 240 предлагает регулировку клапанов за два оборота. То да это удобно и точно.  Камаз и ЯМЗ ни чего об этом не говорят то и нечего лезть в дебри. Конструкторам виднее. Для них важно чтобы мотор ходил долго. Мотор не прощает даже мелких ошибок.

Зазоры клапанов ЯМЗ 238

Регулировка клапанов на ЯМЗ 238 предполагает установку зазоров в пределах 0,25-0,3 мм. Впускные и выпускные клапана имеют одинаковый зазор. Если устанавливается щуп 0,25 мм, он должен входить между коромыслом и шейкой клапана без особого усилия, свободно. Если устанавливаете щуп 0,3 мм. он должен входить с усилием, но не так что бы совсем не лезть между клапаном и коромыслом.

После того как клапана отрегулированы. Желательно завести двигатель с открытыми клапанными крышками. Это нужно для того что бы проверить тот ремонт который был сделан до регулировки клапанов. Проверить необходимо топливные трубки на возможность утечки топлива. В случае утечки топливо будет попадать в картер двигателя. Да и просто так лишний раз проверить это не мешает.

Двигатель ЯМЗ-238: Регулировка клапанов — Ремонт Своими Руками

Содержание:
1. Инструмент требующийся для регулировки клапанов
2. Причины регулировки клапанов
3. Регулировка клапанов двигателя ЯМЗ-238
4. Альтернативный метод регулировки клапанов

С регулировкой клапанов на двигателе ЯМЗ-238, встречается основная масса водителей МАЗов. Только те, кто обслуживает свой автомобиль исключительно на станциях технического обслуживания, избегают этой операции.

По регулировке клапанов, написано довольно много рекомендаций и наставлений: от самых простых и незамысловатых до музыкальных. Профессиональные мотористы, регулируют клапана на слух по стуку, который происходит при выборе свободного зазора. Есть также люди, которые регулируют клапана на глаз.

Справедливости ради, стоит отметить, что такие варианты регулировки, если применяет их настоящий специалист, дают хорошие результаты при выставлении зазоров. Однако, описывать подобные методы я не буду, т.к. такими способностями не обладаю, а потому пользуюсь щупом.


1. Инструмент требующийся для регулировки клапанов


Здесь, опишу стандартный метод регулировки клапанов на двигателе ЯМЗ-238. Чтобы выполнить данную операцию, вам понадобится следующий инструмент:
  1. Ключ на 30 (желательно накидной) с возможностью надеть на него усилитель из трубы;
  2. Отвертки с широким шлицом;
  3. Накидной ключ на 17;
  4. Щуп на 0,25 мм.

Также, желательно иметь канаву для проворачивания коленчатого вала. Однако, если ее нет в наличии, то вполне можно обойтись и без нее, хоть и будет это несколько не удобно.

2. Причины регулировки клапанов


Когда же следует регулировать клапана? Сразу приходит на ум стук в механизме газораспределения. Понятно, что с такими симптомами в первую очередь проверяют тепловые зазоры и регулируют их.

Стоит также произвести регулировку, если после ремонта пройдена первая тысяча километров или если осуществлялась протяжка головки блока.

Нужно следить за пробегом автомобиля и состоянием всего механизма газораспределения. В случае необходимости, регулировать зазоры клапанов через 10-20 тыс. км и всегда помнить, что увеличенные тепловые зазоры ведут к увеличению расхода топлива.

3. Регулировка клапанов двигателя ЯМЗ-238


Теперь, опишу сам порядок регулировки, который у меня выработался. Первым делом, ставим машину на ровное чистое место и достаем инструмент. Поднимаем кабину и откручиваем клапанные крышки клапанов.

Бывает, некоторые болты с барашками не хотят откручиваться от руки, тогда берем газовый ключ или большой рожковый ключ. Мне при такой проблеме, хорошо помогал ступичный трубчатый ключ на 55, который шел в комплекте инструмента на автомобиль.

Далее, берем накидной ключ на 30 с усилителем и залазим под переднюю часть автомобиля. Если клапана на машине регулируются в первый раз, то берем с собой еще и трехгранный напильник.

Порядок нумерации цилиндров двигателей ЯМЗ-236 и ЯМЗ-238

Ищем метку впрыска 1-го цилиндра на шкиве коленчатого вала и на передней части шкива обращенной к радиатору, запиливаем риску напротив метки 1-го цилиндра.

Затем, делаем еще одну метку диаметрально напротив первой, а также под 90 градусов к первым двум меткам, ставим еще две метки. Таким образом, мы делим шкив на четыре части под углом 90 градусов.

Теперь, приступаем к выставлению первой заводской метки под 18 градусов и это место на передней плите, следует отчеркнуть хотя бы мелом, т.к. оно еще пригодится.

Вылазим из под машины и проверяем не зажаты ли клапана 1-го цилиндра. Также, убедиться в этом можно по метке топливного насоса, тогда станет понятно, точно ли мы прокрутили двигатель и впрыск находится на 1-ом цилиндре.

Сначала, я тоже так делал и если оказывалось, что впрыск на 6-ом цилиндре, то опять залазил под машину, прокручивал двигатель еще на один оборот и начинал регулировку с 1-го цилиндра в порядке работы двигателя 1-5-4-2-6-3-7-8.

Отрегулировав оба клапана на 1-ом цилиндре, залазим под машину и прокручиваем коленвал так, чтобы вторая риска на шкиве оказалась напротив метки впрыска 1-го цилиндра на блоке. Таким образом, мы повернули коленвал ровно на 90 градусов и можно переходить на левый ряд цилиндров и регулировать следующий по порядку 5-ый цилиндр.

Затем, опять лезем под двигатель, крутим коленвал еще на 90 градусов до совпадения меток и регулируем клапана 4-го цилиндра на правой стороне двигателя. Далее, просто повторяем процесс для всех оставшихся цилиндров в соответствии с порядком работы мотора.

4. Альтернативный метод регулировки клапанов


Парочку раз отрегулировав клапана на двигателе ЯМЗ-238 подобным образом, меня посетила простая мысль и я сократил прокручивание коленвала до точки впрыска 1-го цилиндра.

С этого момента, для меня стало важно просто выставить заводскую метку на шкиве в момент впрыска, после чего, я проверял клапана 1-го цилиндра и если они не были зажаты, то регулировал их, а дальше шел по порядку 1-5-4-2-6-3-7-8. Если же клапана 1-го цилиндра были зажаты, то я начинал регулировку клапанов с 6-го цилиндра, а дальше придерживался порядка 6-3-7-8-1-5-4-2.

Такая мелочь, позволяла лишний раз не залазить под машину и не смотреть на привод топливного насоса, а облегчить процесс регулировки клапанов и немного сократить требующееся на это время.

Кто-то привык регулировать клапана по закрытию одного из них, кто-то регулирует сразу два цилиндра вместе. Спорить о том, какой способ лучше, я не буду. Лично мне, понравился именно порядок регулировки приведенный выше, поэтому им и пользовался.

Автор: Эдуард Залуцкий

Регулировка клапанного механизма ЯМЗ-238Н, ЯМЗ-238Л

Тепловые зазоры клапанного механизма предназначены для обеспечения герметичной посадки клапана на седло при тепловом расширении деталей механизма во время работы двигателя. Величина теплового зазора у впускного клапанов устанавливается одинаковой и регулируется в пределах 0,25 0,30 мм. При проверке на двигателе из-за возможного биения сопрягаемых двигателей распределительного механизма тепловые зазоры должны укладываться в пределы 0,20-0,40 мм. При слишком больших тепловых зазорах уменьшается высота подъема клапанов, вследствие чего ухудшаются наполнение и очистка цилиндров, растут ударные нагрузки и увеличивается износ деталей распределительного механизма. При очень малых зазорах в результате нагрева или износа рабочих фасок клапана и седла головки не обеспечивается герметичность камеры сгорания, двигатель теряет компрессию, перегревается и не развивает полной мощности.

Тепловые зазоры регулировать на холодном двигателе или через 15 минут после его остановки.

При регулировке клапанного механизма и повторной проверке тепловых зазоров коромысла клапанов рекомендуется прижать:

— на головке правого ряда цилиндров коромысла выпускных клапанов к торцу оси, впускных клапанов — к стопорному кольцу;

— на головке левого ряда цилиндров коромысла выпускных клапанов к стопорному кольцу, впускных клапанов — к торцу оси.

Выпускные клапана правого ряда цилиндров расположены к вентилятору, левого ряда цилиндров — к маховику. Последовательность регулировки:

1. Выключить подачу топлива.

2. Отвернуть барашки крепления крышек головок цилиндров и снять крышку.

3. Проверить момент затяжки болтов крепления осей коромысел, который должен быть 120-150 Н•м (12-15 кгс•м).

4. Проворачивая коленчатый вал по часовой стрелке (со стороны вентилятора) ключом за болт крепления шкива (рис.46) или ломиком за отверстия в маховике (рис.47) и внимательно наблюдая за движением впускного клапана первого цилиндра, установить момент, когда он полностью поднимется (т.е. полностью закроется). Продолжая вращать коленчатый вал, провернуть его еще примерно на 1/3 оборота. В это время в первом цилиндре происходит такт сжатия, и оба клапана этого цилиндра будут закрыты.

Рис. 46. Проворачивание коленчатого вала за болт крепления шкива.

Рис. 47. Проворачивание коленчатого вала ломиком за отверстие в маховике.

5. Проверить щупом зазор между торцом клапана и носком коромысла у впускного клапанов первого цилиндра и при необходимости отрегулировать.

6. Для регулировки зазоров отвернуть контргайку регулировочного винта, вставить в зазор щуп, и вращая винт отверткой (рис. 48), установить зазор 0,25-0,30 мм. Придерживая винт отверткой, затянуть контргайку и проверить величину зазора. При правильно отрегулированном зазоре щуп толщиной 0,25 мм должен входить при легком нажиме, толщиной 0,30 мм — с усилием.

Рис. 48. Регулировка зазора клапанного механизма.

7. Для регулировки зазоров клапанного механизма следующего цилиндра провертывать коленчатый вал в направлении вращения до момента полного закрытия впускного клапана регулируемого цилиндра и дополнительно провернуть еще примерно на 1/3 оборота. Регулировать зазоры в каждом цилиндре, как указано выше.

Регулировать клапанные зазоры по цилиндрам рекомендуется в порядке их работы 1-5-4-2-6-3-7-8. Порядок нумерации цилиндров изображен на рис. 2.

8. После регулировки зазоров пустить двигатель и прослушать его работу. При появлении стука клапанов остановить двигатель и вновь проверить зазоры.

9. Поставить и закрепить крышки головок цилиндров, проверить состояние прокладок. В месте прилегания крышек масло не должно подтекать.

Регулировка клапанов дизеля ЯМЗ-238

Тепловые зазоры в клапанном механизме служат для обеспечения герметичной посадки клапана на седло, при расширении деталей привода клапанов во время работы двигателя

Величина теплового зазора у впускного и выпускного клапанов устанавливается одинаковой и регулируется в пределах 0,25…0,30 мм.

При повторной проверке зазоров после прокрутки коленчатого вала отрегулированного двигателя возможно изменение их до пределов 0,20…0,35 мм из-за погрешности формы и расположения поверхностей деталей газораспределительного механизма, что является допустимым.

При слишком больших тепловых зазорах уменьшается высота подъема клапанов, вследствие чего ухудшаются наполнение и очистка цилиндров, растут ударные нагрузки и увеличивается износ деталей газораспределительного механизма.

При очень малых зазорах в результате теплового расширения деталей газораспределительного механизма не обеспечивается плотное прилегание клапанов к седлам, нарушаются газодинамические процессы в цилиндрах двигателя, ухудшаются мощностные и технико-экономические показатели двигателя.

Кроме того, уменьшение зазора в приводе выпускных клапанов может привести к перегреву клапанов и их прогару.

Тепловые зазоры регулировать на холодном двигателе или не ранее, чем через 1 час после его остановки.

При регулировке тепловых зазоров и повторной их проверке коромысла клапанов рекомендуется прижать:

• на головке правого ряда цилиндров коромысла выпускных клапанов к торцу оси, впускных клапанов – к упорной шайбе;

• на головке левого ряда цилиндров коромысла выпускных клапанов к упорной шайбе, впускных клапанов – к торцу оси.

Выпускные клапаны правого ряда цилиндров расположены ближе к вентилятору, левого ряда цилиндров – к маховику.

Последовательность регулировки:

1. Выключить подачу топлива.

2. Отвернуть болты крепления крышек головок цилиндров и снять крышки.

3. Проверить момент затяжки болтов крепления осей коромысел, который должен быть 120…150 Нм (12…15 кгс·м).

4. Проворачивая коленчатый вал по часовой стрелке (при виде со стороны вентилятора) спереди ключом за болт крепления шкива или сзади воротком за маховик через люк в нижней части картера маховика, используя отверстия в маховике (рис. 1), установить момент, когда впускной клапан первого цилиндра полностью поднимется (то есть закроется).

Продолжая вращать коленчатый вал, провернуть его еще примерно на ⅓ оборота (≈120º).

Это положение коленчатого вала соответствует такту сжатия в первом цилиндре и оба клапана этого цилиндра будут закрыты.

5. Проверить щупом зазор между торцом клапана и носком коромысла у впускного и выпускного клапанов первого цилиндра и, при необходимости, отрегулировать.

6. Для регулировки зазоров отвернуть гайку регулировочного винта, вставить в зазор щуп и, вращая винт отверткой (рис. 3), установить зазор 0,25…0,30 мм.

Придерживая винт отверткой, затянуть гайку и проверить величину зазора.

При правильно отрегулированном зазоре щуп толщиной 0,25 мм должен входить при легком нажиме, толщиной 0,30 мм – с усилием.

7. Для регулировки зазоров клапанного механизма остальных цилиндров провертывать коленчатый вал в том же направлении до полного закрытия впускного клапана регулируемого цилиндра и дополнительно еще на ⅓ оборота.

Зазоры регулировать как указано выше (см. п.6).

Регулировку зазоров по цилиндрам рекомендуется проводить в соответствии с порядком их работы.

Порядок работы двигателя по цилиндрам и схема нумерации цилиндров приведена в разделе  Основные параметры и характеристики двигателей ЯМЗ-238

8. После окончания регулировки зазоров запустить двигатель и прослушать его работу.

Стуков в клапанном механизме не должно быть.

В случае наличия характерного стука клапанов остановить двигатель и регулировку зазоров повторить.

9. Поставить и закрепить крышки головок цилиндров, проверить состояние прокладок.

В месте прилегания крышек масло не должно подтекать.

Двигатель ЯМЗ 238, описание и характеристики

Двигатель ЯМЗ-238 заслужил славу очень надежного и неприхотливого в эксплуатации, благодаря чему запущенный в серию в начале 60-х годов мотор продолжает выпускаться на мощностях Ярославского моторного завода по сей день.

Современные модели ЯМЗ 238 соответствуют всем международным стандартам качества и европейским экологическим нормам, а его стоимость в несколько раз ниже, чем у его зарубежных конкурентов, обладающих схожими техническими характеристиками. Предназначен двигатель для большегрузных автомобилей «МАЗ», «КрАЗ», «Урал»; тракторов «Кировец» и «ЧТЗ»; комбайнов «Дон» и «Полесье»; другой спецтехники. Он обладает хорошими топливно-экономическими, эффективными и эксплуатационными характеристиками.

Технические характеристики ЯМЗ-238

Производство ПАО «Автодизель», Ярославский моторный завод
Марка двигателя 238
Годы выпуска 1962-н.в.
Материал блока цилиндров чугун
Тип двигателя дизельный
Конфигурация V-образный
Количество цилиндров 8
Клапанов на цилиндр 2
Ход поршня, мм 140
Диаметр цилиндра, мм 130
Степень сжатия 16.5
Объем двигателя, куб.см 14866
Мощность двигателя, л.с./об.мин 235/1700
240/2100
250/1900
280/2100
290/2000
300/1900
320/2100
330/2000
330/2100
330/2100
Крутящий момент, Нм/об.мин 1108/1300
882/1500
1108/1300
1029/1500
1128/1400
1280/1300
1117/1500
1225/1400
1225/1300
1274/1200
Порядок работы цилиндров: 1-5-4-2-6-3-7-8
Экологические нормы Евро 0
Евро 1
Евро 2
Турбокомпрессор К27-49
К36-87
ТКР 11
ТКР 122
Вес двигателя, кг 1075 (ЯМЗ-238М2)
Расход топлива при скорости 60 км/ч, л/100 км (для УРАЛ 4320) 38
Расход масла, % к расходу топлива, до 0.5
0.2 (Евро 2)
Масло в двигатель:
-летом
-зимой (меньше +5° С)
М-10-Г2к
М-8-Г2к
Сколько масла в двигателе, л 29 (атмосферный)
32 (турбированный)
Замена масла проводится, часов 500
1000 (Евро-2)
Размеры, мм:
— длина
— ширина
— высота
(ЯМЗ-238Б)
1315
1045
1070
Ресурс двигателя
— по данным завода, часов
— на практике, тыс. км
8 000
800+

Устройство и работа двигателя

Общее устройство двигателя ЯМЗ-238ДЕ2 показано на поперечном (рис. 1) и продольном (рис. 2) разрезах.
Рис. 1. Поперечный разрез двигателя.
Рис. 2. Продольный разрез двигателя.

Блок цилиндров ЯМЗ-238

Блок цилиндров отлит из низколегированного серого чугуна. Служит основанием для монтажа всех деталей и узлов двигателя. Блок V-образный с углом развала 90º. Правый ряд цилиндров смещен относительно левого вперед на 35 мм, что обусловлено установкой на каждую шатунную шейку коленчатого вала 2х шатунов. Каждое цилиндровое гнездо имеет 2 соосных цилиндрических отверстия, выполненных в верхней и нижней плитах блока, по которым центрируется гильза цилиндра, в верхней плите имеется кольцевая проточка под бурт гильзы.

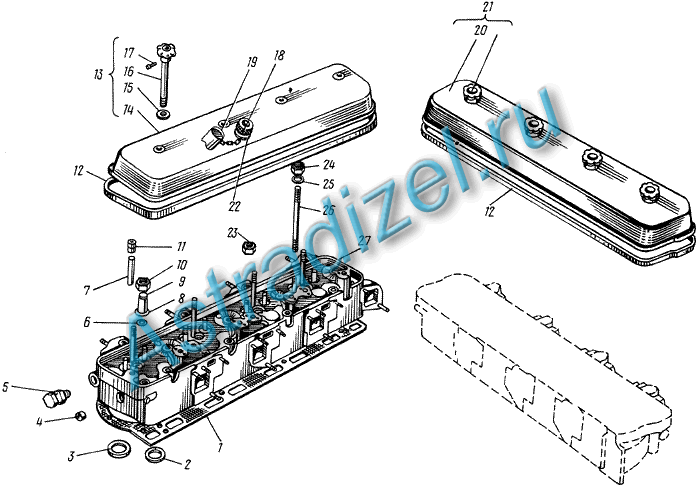

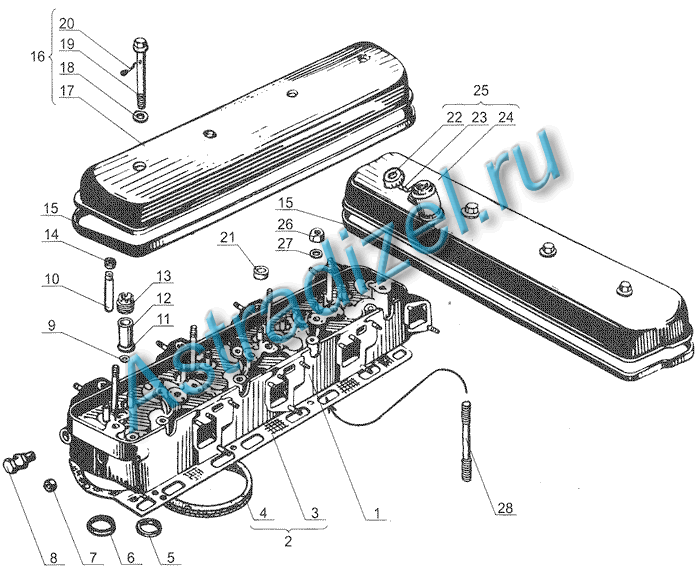

Головка блока цилиндров ЯМЗ-238

Головка цилиндров изготовлена из низколегированного серого чугуна и крепится к блоку шпильками, ввернутыми в блок цилиндров. Шпильки изготовлены из хромоникелевой стали и термически обработаны. Для обеспечения отвода тепла головка цилиндров имеет полость жидкостного охлаждения, сообщающуюся с полостью блока. Для обеспечения подвода топлива к форсунке в боковой поверхности головки имеются отверстия под трубки. В головке цилиндров размещены клапаны с пружинами, коромысла клапанов, стойки коромысел и форсунки.

Коленчатый вал ЯМЗ-238

Коленчатый вал – стальной, изготовлен методом горячей штамповки. Все поверхности вала азотированы и глубина азотированного слоя не менее 0,35 мм. Коленчатый вал имеет 5 коренных опор и 4 шатунные шейки. На шатунных шейках установлены шатуны (по 2 на каждую). Коренные и шатунные шейки в процессе работы смазываются маслом под давлением. Масло подается к коренным опорам, а затем по наклонным каналам к шатунным шейкам. В шатунных шейках есть закрытые заглушками внутренние полости, где масло подвергается дополнительной центробежной очистке.

Двигатели ЯМЗ-238: технические характеристики и устройство

Наибольшее распространение из двигателей Ярославского моторного завода имеет семейство дизелей ЯМЗ-238. Если смотреть на ЯМЗ-238 не касаясь технических параметров, то от семейства ЯМЗ-236 он отличается незначительно – просто к V-образному шестицилиндровому агрегату добавили по одному цилиндру в каждый ряд, получив при этом восьмицилиндровый.

Все восьмицилиндровые двигатели серий ЯМЗ-238, вне зависимости от наличия турбонаддува имеют одинаковый объем – 14,86 л и размерность DxS 130 на 140 мм, угол развала 90° и 135° относительно вертикальной оси.

Технические характеристики двигателей семейства ЯМЗ-238 различаются достаточно сильно. Атмосферный дизель ЯМЗ-236 Базовый двигатель семейства это атмосферный ЯМЗ-238 Евро-0. Его мощностной диапазон от 180 л.с. у дефорсированной версии ЯМЗ-238Г2, до 240 л.с. у моделей ЯМЗ-238М2.

Сфера применения двигателей ЯМЗ-238 в атмосферном исполнении обширна, они используются: — модификации ЯМЗ-238М2 как силовой агрегат для автотранспортной техники, передвигающейся как по дорогам общего пользования, так и во внедорожном исполнении (с обеспечением бродо-проходимости до 1,4 метра глубины), как промышленные моторы для привода буровых, насосных установок и компрессорных станций, в дизельных электростанциях, как судовой дизель; — ЯМЗ-238ГМ как двигатель для дорожной и экскаваторной техники; — ЯМЗ-238КМ как дизель подземных самосвальных автопоездов; — ЯМЗ-238АК и ЯМЗ-238АМ как комбайновый мотор.

В отличии от семейства ЯМЗ-236, семейство ЯМЗ-238 имеет в своем составе и турбированные двигатели с показателями Евро-0. Это хорошо известные «суперовские» моторы для МАЗ серий ЯМЗ-238Д и ЯМЗ-238Б имеющие значительный спектр модификаций. Кроме них в эту группу следует отнести двигатели серии ЯМЗ-238НД (3, 4 и 5), получившие широкое распространение в составе колесных погрузчиков, сельхоз тракторов, лесной заготовительной и дорожно-строительной техники. Модель ЯМЗ-238НД4-4 создана как судовой мотор и применяется на катерах типа КС.

Модификации ЯМЗ-238ДК предназначены для энергетических средств и комбайнов, а ЯМЗ-238ДИ устанавливаются на дизельные электростанции (дизель-генераторы).

При кажущейся простоте применения турбокомпрессора, для повышения мощности, это повлекло за собой целый комплекс мероприятий по изменению конструкции дизеля и повышения качества деталей. Улучшенные критерии качества затронули в первую очередь следующие запчасти: коленчатый вал, блок цилиндров и цилиндро-поршневую группу.

Для соответствия экологическим требованиям Евро-1 турбированные моторы ЯМЗ-238 прошли дополнительную доработку. Конструкцию двигателей дополнили жидкостно-масляный теплообменник и водяной насос повышенной производительности, цилиндро-поршневая группа с эффективной системой охлаждения. Включение привода крыльчатки вентилятора обеспечивает специальная муфта. В дополнение к турбонаддуву дизель ЯМЗ-236 получил охладитель наддувочного воздуха, который устанавливается непосредственно на изделии, в котором применяется силовой агрегат. Так же потребовалось увеличить энергию впрыска в камеру сгорания, для чего спроектирована топливная аппаратура нового типа.

Двигатели серии ЯМЗ-238НД Евро-0 прошли дополнительную модернизацию и модели ЯМЗ-238НД (6, 7 и 8) соответствуют уже более жестким требованиям по экологии, что позволило применять их в большем сегменте техники: на сельскохозяйственных тракторах, погрузчиках, в составе колесных машин на их базе. Путем аналогичной модернизации из двигателя ЯМЗ-238Д получены моторы ЯМЗ-238ДЕ. Все моторы серии ЯМЗ-238ДЕ, за исключением модификации ЯМЗ-238ДЕ-21 (применяется для кормоуборочного комбайна), используются в составе автотранспортной техники. Все эти силовые агрегаты относятся к Евро-1.

Применение более эффективного топливного насоса высокого давления (ТНВД) позволило дизелям семейства ЯМЗ-238 достичь показателей Евро-2. Серия получила обозначение ЯМЗ-238ДЕ2, все двигатели серии нашли примение исключительно в автомобильном транспорте.

В настоящее время двигатели ЯМЗ-238 на автомобильные заводы не поставляются из-за ужесточения требований по экологическим параметрам, используются как запасная часть, а так же в местах, где не такие жесткие ограничения — к примеру при производстве дорожной техники или дизельных электростанций.

Устройство дизельных двигателей ЯМЗ-238

Двигатель ЯМЗ-238 имеет восемь цилиндров, с рабочим объемом камеры сгорания 1858 см³ каждый. Принцип работы четырехтактный, характерный для двигателей Отто, порядок работы цилиндров 1-3-6-2-4-5-7-8, впрыск непосредственный, степень сжатия 16,5.

Цилиндро-поршневая группа (ЦПГ) с поршнем из силумина (сплав алюминия с кремнием) и чугунной гильзой так называемого «мокрого типа». ЦПГ крепится к шатуну двухтаврового сечения, отлитому из чугуна со специальной бронзовой вставкой, при помощи пальца «плавающего типа» с двумя стопорными кольцами. Другая сторона шатуна крепится с помощью двух болтовых соединений на шатунную шейку коленвала через вкладыши (бронзовые подшипники скольжения). Цилиндры расположены в два ряда по четыре в каждом.

На каждый ряд приходится одна общая головка блока цилиндров (ГБЦ). Распредвал имеет шестеренчатый привод и является единым для обеих ГБЦ. Коленчатый вал изготовлен методом ковки с шейками, укрепленными методом азотации, имеет пять опорных точек и противовесы. Блок цилиндров отлит из серого чугуна одновременно с верхней частью картера. Блок цилиндров выпуска до 2008г. отличается от современного (унифицирован, имеет укороченную «юбку»). Картер маховика отлит отдельно от блока. Маховик стальной с отдельным зубчатым венцом (используется для стартерного пуска двигателя), выполняется в двух вариантах: под двухдисковое сцепление (широкий) и под однодисковое (узкий). Топливная система мотора ЯМЗ-238 механического плунжерного типа. Двигатель ЯМЗ-236 имеет водяную систему охлаждения и масляную систему смазки смешанного типа (под давлением и методом разбрызгивания), водяные и масляный радиатор установлены отдельно от двигателя.

Подробно с техническими характеристиками и сферой применения двигателей ЯМЗ-238 ознакомьтесь на странице нужной модели.

Купить двигатель ЯМЗ-238

Купить новый двигатель семейства ЯМЗ-238, по конкурентной цене, Вы можете направив заявку на нашу почту.

ЯМЗ-240 | Ярдизель Сервис

Обозначение двигателя ЯМЗ

Комплектация завода-производителя

Применяемость



Цена

Цена оптовая

ЯМЗ 240БМ2-4 1000190

ДВИГАТЕЛЬ Б/КП И СЦ. 4 КОМПЛ.

С/х тракторы К-701 «Кировец» — в запчасти

Уточняйте у менеджеров

Уточняйте у менеджеров

240М2-1000186

ДВИГАТЕЛЬ Б/КП И СЦ. ОСН.КОМПЛ.

Карьерные самосвалы грузоподъемностью 30 т БелАЗ-75404, -75405, -75406, -75407, -7540В, -7522 (ГП«БелАЗ», Жодино)

Уточняйте у менеджеров

Уточняйте у менеджеров

240НМ2-1000186

ДВИГАТЕЛЬ Б/КП И СЦ.С ИНД.ГОЛ.ОСН.К.

Карьерные самосвалы грузоподъемностью 42 т БелАЗ-75485, -75486, -75487, -75489

Уточняйте у менеджеров

Уточняйте у менеджеров

240НМ2-1000187

ДВИГАТЕЛЬ Б/КП И СЦ.С ИНД.ГОЛ. 1К.

Карьерные самосвалы грузоподъемностью 42-45т БелАЗ-7547; БелАЗ-75485, -75486, -75487, -75489

Уточняйте у менеджеров

Уточняйте у менеджеров

240НМ2-1000188

ДВИГАТЕЛЬ Б/КП И СЦ.С ИНД.ГОЛ. 2К.

Карьерные самосвалы грузоподъемностью 42-45т БелАЗ, см. ЯМЗ-240НМ2-1

Уточняйте у менеджеров

Уточняйте у менеджеров

240ПМ2-1000186

ДВИГАТЕЛЬ Б/КП И СЦ.С ИНД.ГОЛ.ОСН.К.

Карьерные самосвалы грузоподъемностью 30 т БелАЗ-7540, -75401, -75406, -754708, -75409

Уточняйте у менеджеров

Уточняйте у менеджеров

Ямз

238 лошадиных сил. Грузовые автомобили ГАЗ, ЗИЛ, Камаз, Урал, МАЗ, Краз

Двигатели ЯМЗ, а также силовые агрегаты на их основе, имеют разное устройство и технические характеристики, выпускаются в V-образном исполнении (V6, V8, V12) и в -строчные L-образные (L4, L6) версии. Сегодня существует 12 семейств двигателей ЯМЗ и более 250 модификаций. Различные дизельные двигатели ЯМЗ имеют рабочий объем от 11 до 26 литров и диапазон мощности от 150 до 800 л.с. Двигатели ЯМЗ широко используются на автомобилях и спецтехнике МАЗ, МЗКТ, Урал и КрАЗ, а также на тракторах, комбайнах, автобусах в качестве различных типов приводов.

Гарантируем заводское происхождение поставляемых двигателей ЯМЗ !!!

Эволюция дизелей ЯМЗ

Основой модельного ряда Ярославского моторного завода стал шестицилиндровый двигатель ЯМЗ серии ЯМЗ-236. Путем сложения количества цилиндров были созданы серии восьмицилиндровый ЯМЗ-238 и двенадцатицилиндровый ЯМЗ-240. В сериях ЯМЗ-236, ЯМЗ-238 и ЯМЗ-240 есть как простейшие атмосферные модификации дизеля, так и модели с турбонаддувом.Во всех остальных сериях есть исключительно двигатели ЯМЗ с турбонаддувом.
В дальнейшем для улучшения экологических показателей дизелей ЯМЗ за счет внесенных конструктивных изменений были созданы: серия ЯМЗ-7601 на базе ЯМЗ-236 и серия ЯМЗ-7511 на базе ЯМЗ- 238 серия. В свою очередь, серия двигателей ЯМЗ-7601 послужила основой для создания самой современной серии ЯМЗ-656, а серия ЯМЗ-7511 стала базой для серии ЯМЗ-658.
Для увеличения мощности силовых агрегатов были разработаны более тяжелые двенадцатицилиндровые двигатели ЯМЗ серий ЯМЗ-840 и ЯМЗ-850. Особняком стоят линейные модели
. Это тяжелый шестицилиндровый дизель серии ЯМЗ-650 и средние дизельные двигатели: четырехцилиндровый серии ЯМЗ-534 и шестицилиндровый серии ЯМЗ-536.

Более подробно с техническими характеристиками серий двигателей ЯМЗ, а также выпускаемых моделей смотрите соответствующие разделы.

Продукт, прославивший компанию и сделавший ее лидером дизельной отрасли в России, — двигатель ЯМЗ 236.Этот агрегат сходит с конвейера завода более пятидесяти лет и, несмотря на это, по-прежнему пользуется спросом и популярностью. Двигатель ЯМЗ 236, распространенная силовая установка в нашей стране и в странах СНГ. Мотор применяется для установки на грузовые автомобили, тракторы, комбайны, разработано более десяти модификаций агрегата. Такая потребность в агрегате объясняется просто: универсальность, надежность, простота и живучесть, вот рецепт долговечности ЯМЗ 236.

Урал 4320 с установленным агрегатом ЯМЗ 236:

Пуск

Рождение электростанции началось в пятидесятых годах прошлого века.Завод в Ярославле получил заказ от государства на создание мощных дизельных агрегатов. Перед конструкторами поставлена ​​задача разработать универсальный двигатель, который можно будет использовать на автомобилях, тракторах и для других нужд.

Разработкой установки занимался талантливый конструктор и ученый Чернышев Г.Д. Под его руководством была создана история знаменитого двигателя ЯМЗ 236 и других серий дизельных агрегатов. Благодаря курсу на массовый переход с бензина на дизель силовой агрегат быстро распространился по территории.Советский союз. Новый агрегат оказался экономичным, надежным, простым в обслуживании. Агрегат оценили за доступность по цене запчастей и увеличенный ресурс, что позволило преодолеть 500000 км пробега.

Чернышев Георгий Дмитриевич (1923-1999 года жизни), разработчик ЯМЗ 236:

Описание

Трансмиссия получила высокую оценку и доверие пользователей. Во многом благодаря тому, что двигатель ЯМЗ 236 имеет такие технические характеристики, которые подтверждают заявления о его универсальности.Мотор шестицилиндровый, угол наклона между цилиндрами 90 °, расположение камер параллельное, в два ряда. Во время работы создается внутреннее давление 16,5 атмосфер. Подача топливной смеси путем впрыска в камеру сгорания. Поперечное сечение поршня 130 мм в диаметре, ход изделия 140 мм. Давление топлива создается топливным насосом высокого давления, работа насоса осуществляется механиками, впрыск рабочей смеси в каждый цилиндр с помощью форсунок.Есть три впускных и три выпускных клапана … Охлаждение жидкостью, циркуляция которой в продукте происходит принудительно, с помощью водяного насоса с приводом от коленчатого вала … Общий объем цилиндров агрегата — одиннадцать литров, выходная мощность варьируется от 150 до 420 лошадиных сил. После небольшой доработки и тюнинга двигателя расход топлива установки составлял 25 литров на сотню километров, тогда как раньше этот показатель составлял сорок литров. Блок агрегатов выполнен из чугуна, хотя в последних моделях в качестве материала активно используется алюминий.

Трактор ХТЗ Т150 с установленным агрегатом ЯМЗ 236:

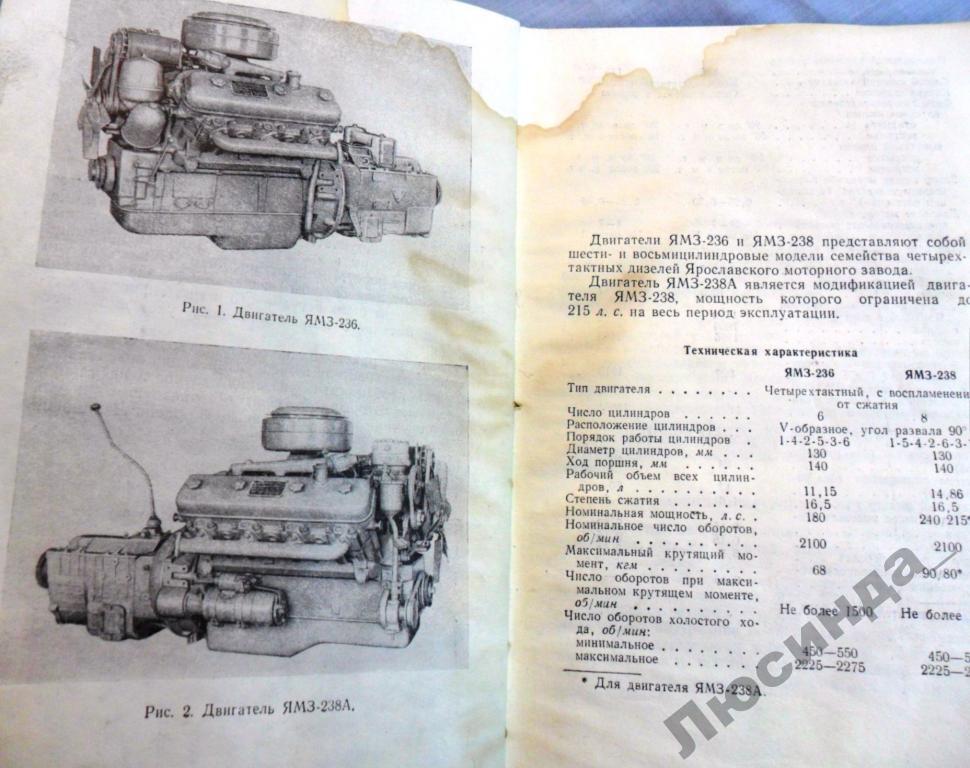

Технические характеристики ЯМЗ 236

При производстве базовой модели силовой агрегат послужил базой для создания модификаций разного типа, количество которых превышает пятнадцать штук. Параметры базовой модели представлены в таблице.

Основные характеристики двигателя ЯМЗ 236:

Разъяснение Индикатор
Завод-изготовитель ПАО «Автодизель»
Период выпуска 1958 — сегодня
Топливо Дизель
Блок питания агрегата Прямой впрыск
Сколько тиков 4
Блок сплава в сборе Чугун или алюминий
Количество камер объемного действия (шт.), Размещение «V6»
Клапан, всего (шт.) 36
Объем двигателя ЯМЗ 236 11,15
Порядок работы двигателя ЯМЗ 236 1,5,4,2,6,3
Камера объемного вытеснения, диаметр, миллиметры 130
Расстояние между крайними положениями поршня, миллиметры 140
Соотношение свободного пространства: верх / низ 17,5
Объем масла в двигателе ЯМЗ 236 (л) 24
Мощность агрегата (л.с.) от 150 до 420
Импульс вращения (Нм) 667 к 1275
Соответствие экологическим показателям «Евро — 2 — 1 — 0»
Масса двигателя ЯМЗ 236 в чистом виде, килограмм 820 до 1010
Масса агрегата с комплектом насадок, кг 880 до 1070
Масса комплекта двигателя ЯМЗ 236, кг 1170 до 1385

Блок питания ЯМЗ 236: БЛОК ЦИЛИНДРОВ


Разновидности и эксплуатация

Количество электростанций, спроектированных и построенных после того, как с конвейера сошел первый блок, велико, а экологическая классификация упрощает этот процесс.

  • Агрегат ЯМЗ 236М2 (Евро 0).
    Силовые агрегаты модификации выпускаются без наддува и соответствуют нормам Евро 0. Двигатели устанавливаются на: шагающие эскалаторы, корабли, преобразователи и другие установки. Двигатель ЯМЗ 236М2 имеет основные характеристики, аналогичные базовой модели. Различия заключаются во вложениях.

Блок питания ЯМЗ 236М2 (Евро 0):


  • Блок питания «Евро 1».
    Электростанции стандартов Евро 1 и Евро 2 относятся к изделиям, которые включают турбину, воздухоохладитель и теплообменное устройство.Турбомотору ЯМЗ 236 удалось улучшить технические характеристики, мощность в зависимости от комплектации составила 230 — 250 л.с. Усовершенствованная конструкция и турбина привели к уменьшению выбросов, а силовые установки соответствуют Правилу 96 по выбросам загрязняющих веществ.

Как и атмосферные моторы, варианты с турбиной могут комплектоваться коробкой регулируемых передач, сцеплением и различным навесным оборудованием. В зависимости от навесного оборудования вес модификаций может существенно отличаться друг от друга.Двигатели используются на автомобилях, платформах, кранах, компрессорах и другом оборудовании. Существенный плюс агрегатов, снижение расхода топлива.

Евро 1 Модификаций:

Силовой агрегат ЯМЗ 236 НД (Евро 1):


  • Агрегат 236НЕ2 (Евро 2).
    Базовые характеристики силового агрегата идентичны таковым у мотора Евро 1. Отличие двигателей серии 236НЕ2 — соответствие правилам № 49; № 24-03 Евро2. Электростанции используются на транспорте, работа которого связана с тяжелыми условиями.К ним относятся: техника «Урал», «МАЗ», «ЗИЛ», многоместные автомобили для перевозки пассажиров.

Силовой агрегат ЯМЗ 236 НЕ (Евро 2):


Регулировка двигателя ЯМЗ 236

Настроить агрегат в полевых условиях сложно, так как для демонтажа и сборки необходимо наличие специального оборудования … Процедура настройки включает в себя большое количество операций, к основным манипуляциям относятся:

  • Регулировка клапанов агрегата.
    Операция проводится с помощью специального щупа, который применяется только для силовых установок ЯМЗ 236. Особенность заключается в том, что процесс происходит при снятой крышке клапанов.
  • Балансировка муфты агрегата.
    Регулировка осуществляется на специальной подставке.
  • Регулировка подачи топлива с помощью ТНВД агрегата.
    Работа проводится в специально отведенном для этого месте, так как механизм регулируется только с помощью специального инструмента, который сложно найти за пределами станции, обслуживающей агрегат.

Уход

Силовой агрегат имеет простое устройство, поэтому обслуживание мотора не составит труда. Для проведения работ необходимо ознакомиться с инструкцией к двигателю, чтобы знать нюансы, возникающие при эксплуатации. Также желательно изучить схему механизмов и агрегатов, с которыми планируется работать. Основные виды манипуляций:

  • Замена масла в агрегате. Базовая система смазки трансмиссии содержит примерно 24 литра масла.Процедура замены проста, достаточно слить старую жидкость и залить новую смазку … Масло, рекомендованное для использования в двигателе 236, — дизельная смазка M10G2K или аналогичные масла … Процедура замены проводится через каждые 8- 10 тысяч километров пробега.

Блок питания ЯМЗ 236: Масло М10Г2К

  • Замена фильтров агрегата. Силовой агрегат укомплектован фильтрующими элементами, которые необходимо менять каждые 10 000 км. Это сделано для того, чтобы поддерживать работоспособность.техническая установка, продлевающая срок службы последних. К фильтрующим элементам относятся: топливо грубой и тонкой очистки, воздушные фильтры и другие фильтры в соответствии с комплектацией двигателя.

Блок питания ЯМЗ 236: Фильтр воздушный

  • Очистка продувкой форсунок, подающих топливо в камеру сгорания агрегата.

Блок питания ЯМЗ 236: распылитель

  • В случае утечки жидкости из блока замените уплотнения масляного поддона и крышки головки цилиндров.
  • Замена, регулировка, подтяжка ремней агрегата.

С декабря 2013 года на ярославских предприятиях ОАО «Автодизель» производятся дизельные агрегаты семейства ЯМЗ-530. Пока это только две модели двигателей — это четырех- и шестицилиндровые двигатели.

В нашей стране очень много предприятий, производящих грузовые автомобили, автобусы различных габаритов, а также множество вариантов спецтехники для строительства и сельского хозяйства … Чтобы все это работало, необходимо обеспечить агрегаты с моторами. .Причем желательно, чтобы у этих дизелей был длительный жизненный цикл и чтобы они соответствовали нормам Евро-5.

Цель данного проекта — создать настоящую универсальную платформу, на базе которой можно будет изготавливать силовые агрегаты для самой различной техники в сельском хозяйстве и строительстве. Ведь известно, что для создания специальной версии двигателя трактора потребуется множество различных дополнительных задач. Часто приходится переделывать некоторые детали.Однако специалисты Ярославского завода уверяют, что никаких изменений конструкции для использования этого двигателя не требуется.

Рискованный, но успешный ход

Мы действительно рискнули. Ведь создать дизельный двигатель «ЯМЗ-530», который не только обладал бы уникальными характеристиками, но и составлял бы конкуренцию лучшим моделям мировых производителей, очень и очень сложно.

Для этого в середине 2000-х годов в качестве партнеров были приглашены европейские инженеры. После долгих лет разработок и экспериментов была создана серия рядных двигателей объемом 1 штука.1 литр на цилиндр.

Такой же объем, кстати, на агрегатах известных брендов, таких как Cummins, Volvo и Iveco. Двигатель ЯМЗ-530 также отличается передовыми характеристиками по мощности и расходу топлива.

Кстати, этот ДВС — один из первых за всю историю отечественного двигателестроения. Этот продукт стал новинкой не только для всей страны, но и для Автодизеля. Ведь здесь не только новейшие разработки, но и другие методы проектирования и разработки.В результате удалось создать силовой агрегат под названием «ЯМЗ-530», отзывы о котором в основном восторженные.

Схемы

Для нового мотора мы решили выбрать нижнюю схему вала. И отечественные, и европейские эксперты единогласно заявили, что это будет лучше для дизелей среднего размера с низкими оборотами.

Двигатель довольно компактный. Вина кроется в отсутствии распредвалов в ГБЦ. Да и сама она не отличается большим ростом и другими габаритами.Также в этом моторе не найти долгой езды. Инженерам удалось значительно снизить вес движущихся и вращающихся узлов и деталей. Сама конструкция по сравнению с другими модификациями стала намного надежнее. Работа агрегата достаточно тихая и отличается повышенной прочностью. Все самые важные компоненты получают движение от привода коленчатого вала. Это позволяет в значительной степени минимизировать вращательные колебания.

Zest

Среди интересных моментов в конструкции «ЯМЗ-530» можно выделить систему охлаждения с возможностью реверсивного хода.Итак, теплоноситель поступает не привычным для многих способом — снизу вверх, а сверху вниз.

Итак, сначала охлаждается самая горячая зона — ГБЦ, а затем сами цилиндры. Инженерам удалось добиться практически максимальной эффективности с внедрением этого нововведения. Также стоит отметить термостабильность размеров узлов и деталей двигателя. Тюнеры это оценят. Теперь практически без особых усилий можно форсировать любой агрегат семейства ЯМЗ-530.

Инженеры применили в этой силовой установке технологию мокрого корпуса.Это оказалось немного неудобно для производства, однако, как показала практика, цилиндры охлаждаются более равномерно. Цилиндро-поршневая группа имеет больший ресурс … Если что-то нужно заменить, нет необходимости растачивать цилиндры под нужный размер … Штатные детали могут быть установлены сразу. Ресурс, по заверениям разработчиков, составляет более миллиона километров. Это впечатляющая цифра.

Лучшие комплектующие

При разработке нового дизельного двигателя «ЯМЗ-530» специалисты использовали лучшие комплектующие.Только представьте, топливная аппаратура заказывалась у лидеров отрасли — Bosch, запчасти для поршневой группы — Federal Mogul, блок цилиндров — Fritz Winter. Трещины клапанов, а также гильзы — и те, что импортные, изготовлены известным производителем Mahle.

Эффективность и универсальность

Силовой дизельный агрегат ЯМЗ-530 — воплощение самых современных и передовых решений. Здесь работает уникальная схема подачи топлива, тип батареи … Контролирует электронная система управления.Все детали были изготовлены с расчетом на работу под высоким давлением.

Система смазки, а также эффективное охлаждение позволяют получить на литре мощность до 34 кВт. Привод на основе шестерен со стороны маховика позволяет добиться практически бесшумной работы агрегата. Закрытый газ полностью интегрирован в крышку ГБЦ. Вам больше не нужно его обслуживать.

Одним из преимуществ этого дизельного двигателя является его высокая компактность и небольшой вес.Это позволяет значительно упростить процесс его установки в моторном отсеке грузовика. Разработчики смогли заложить в конструкцию различные варианты. Возможна установка компрессора кондиционера, предпускового подогревателя, а также отопителя кабины.

Двигатель, отвечающий новым стандартам

Устройство очень надежное. Ресурс очень высокий. Межсервисные интервалы до 50 тысяч километров. Это способ снизить затраты на обслуживание почти вдвое.Оборудование с этими двигателями отличается высокой экологичностью, бесшумностью и комфортом.

Устройство и работа «ЯМЗ-530» безмерно радуют владельцев. Уровень вибрации и шума не более 92 дБ. Это дает возможность навсегда отказаться от довольно дорогой обшивки моторного отсека, а также повышает комфорт водителя в кабине или пассажиров в автобусе.

Экономичен как импортный

Низкий расход топлива и смазочных материалов полностью подтвержден многочисленными испытаниями.

При объеме 1,1 литра на цилиндр средний расход до 26 литров на 100 км. В этом случае машина движется со скоростью 60 км / ч.

Динамичность и эффективность в движении

Технология, которой оснащены эти силовые агрегаты, дает значительные преимущества. Высокий крутящий момент до 1226 Нм, доступный на низких оборотах, позволяет автомобилю очень динамично двигаться. Автомобиль легко разгоняется и прост в управлении.

Особенности конструкции

Для достижения высокого уровня экологичности инженеры применили специальную систему — EGR.способствует улучшению процесса рециркуляции газа. Также в конструкции присутствует катализатор с возможностью замены фильтров.

Контролирует параметры работы нового блока управления. Мотор оснащен множеством датчиков, которые чутко контролируют состояние всех основных компонентов.

Двигатель

ЯМЗ-530: технические характеристики

Посмотрим, на что способна базовая версия этого двигателя. Итак, это рядный четырехцилиндровый силовой агрегат. Его рабочий объем — 4.4 литра. В зависимости от модификации мощность может варьироваться от 136 до 190 лошадиных сил для четырехцилиндровой версии.

Число оборотов коленвала для базового агрегата 2300 об / мин. Максимальный крутящий момент составляет 710 Нм при 1600 об / мин. Что касается расхода топлива «ЯМЗ-530», то характеристики показывают, что аппетит агрегата составляет 143 грамма на одну лошадиную силу в час. Это довольно технологично. В базовой версии двигатель весит всего 480 кг.

Шестицилиндровый вариант отличается лучшими характеристиками… Объем агрегата 6,6 л. По оснащению эта версия является полной копией четырехцилиндрового двигателя. У него такой же привод, такая же система охлаждения и турбонагнетатель.

Мощность, в зависимости от модификации, составит от 270 до 312 лошадиных сил. Крутящий момент в этой версии составляет 1226 Нм при 1600 об / мин. Минимальный расход топлива составляет 194 грамма на одну лошадиную силу в час.

Сертифицирован по «Евро-5»

Ярославский завод «Автодизель», где занимаются производством таких агрегатов, успешно получил сертификаты на двигатель ЯМЗ-530, характеристики которого полностью соответствуют новому. экологический стандарт… Это позволило значительно расширить экспортные возможности автомобилей, оснащенных подобными установками, в страны Европы.

Новая линейка для Евро-5 отличается значительно улучшенными характеристиками, технико-экономическими показателями. Также расширился диапазон мощности. Сейчас он составляет от 240 до 330 лошадиных сил. Крутящий момент также увеличился с 900 до 1370 Нм.

По конструкции модели Евро-5 практически полностью унифицированы со своими аналогами по прежнему стандарту.Чтобы полностью соответствовать последним экологическим нормам, в конструкции использована каталитическая система восстановления.

Первые экземпляры отправлены на испытания стратегическим партнерам Группы ГАЗ. Они будут установлены и эксплуатироваться на многих автомобилях, таких как «Урал», «МАЗ», а также эти агрегаты будут оснащаться городскими и пригородными автобусами марки «ЛиАЗ».

Производство было размещено на новых площадях. Все детали изготавливаются на самых современных станках.На новой производственной площадке используются самые современные технологии, обеспечивающие надежность и экономичность.

Что говорят владельцы о конструкции ЯМЗ-530? Движок получает только положительные отзывы. У этих двигателей есть некоторые преимущества, которых нет у многих. зарубежные производители … Итак, ярославский агрегат существенно выигрывает по крутящему моменту и мощности. При этом расход топлива довольно низкий.

Итак, мы выяснили, какие технические характеристики и отзывы у двигателя ЯМЗ-530. Приобретение данного устройства будет безопасным вложением денег.Такой двигатель прослужит долго и качественно, что является первоочередной задачей таких агрегатов.

Среди двигателей Ярославского моторного завода наибольшее распространение получили дизельные двигатели семейства ЯМЗ-238. Если смотреть на ЯМЗ-238, не касаясь технических параметров, то он немного отличается от семейства ЯМЗ-236 — к V-образному шестицилиндровому агрегату в каждом ряду добавили всего один цилиндр, получив таким образом восьмицилиндровый. один.
Все восьмицилиндровые двигатели серии ЯМЗ-236 независимо от наличия турбонаддува имеют одинаковый объем — 14.86 литров и размер DxS 130 на 140 мм, угол развала составляет 90 ° и 135 ° относительно вертикальной оси.
Технические характеристики двигателей семейства ЯМЗ-238 различаются довольно сильно. Атмосферный дизель ЯМЗ-236 Базовым двигателем семейства является атмосферный дизель ЯМЗ-238 Евро-0. Его диапазон мощности от 180 л.с. в деформированном варианте ЯМЗ-238Г2 до 240 л.с. для моделей ЯМЗ-238М2.
Сфера применения двигателей ЯМЗ-238 в атмосферном исполнении обширна, применяются: — модификации ЯМЗ-238М2 в качестве силового агрегата для автомобилей, движущихся по дорогам общего пользования и в исполнении для бездорожья (с учетом форд -проходимость до 1.Глубиной 4 метра), как промышленные двигатели для привода буровых, насосных и компрессорных станций, на дизельных электростанциях, как судовой дизель; — ЯМЗ-238ГМ в качестве двигателя для дорожной и экскаваторной техники; — ЯМЗ-238КМ в качестве дизельного двигателя для подземных самосвалов; — ЯМЗ-238АК и ЯМЗ-238АМ в качестве двигателя комбайна.
В отличие от семейства ЯМЗ-236, в семейство ЯМЗ-238 также входят турбированные двигатели с показателями Евро-0. Это хорошо известные «супер» моторы для МАЗ серий ЯМЗ-238Д и ЯМЗ-238Б со значительным набором модификаций.Кроме них, в эту группу должны входить двигатели серии ЯМЗ-238НД (3, 4 и 5), которые широко используются в составе колесных погрузчиков, сельскохозяйственных тракторов, лесозаготовительной и дорожно-строительной техники. Модель ЯМЗ-238НД4-4 разработана как судовой двигатель и используется на лодках типа КС. Модификации ЯМЗ-238ДК предназначены для энергообъектов и комбайнов, а ЯМЗ-238ДИ устанавливаются на дизельных электростанциях (дизель-генераторах).
Несмотря на кажущуюся простоту использования турбокомпрессора для увеличения мощности, это повлекло за собой целый комплекс мер по изменению конструкции дизеля и повышению качества деталей.Улучшение критериев качества коснулось в первую очередь следующих деталей: коленчатого вала, блока цилиндров и цилиндро-поршневой группы.
Для соответствия экологическим требованиям двигатели ЯМЗ-238 с турбонаддувом Евро-1 прошли дополнительную доработку … Конструкция двигателей дополнена жидкостно-масляным теплообменником и водяным насосом повышенной производительности, цилиндро-поршневой группой с эффективной системой охлаждения. . Включение привода крыльчатки вентилятора обеспечивается специальной муфтой. Помимо турбонаддува, дизель ЯМЗ-236 получил охладитель наддувочного воздуха, который устанавливается непосредственно на изделие, в котором используется силовой агрегат.Также требовалось увеличить энергию впрыска в камеру сгорания, для чего была разработана топливная аппаратура нового типа.
Двигатели серии ЯМЗ-238НД Евро-0 прошли дополнительную модернизацию, а модели ЯМЗ-238НД (6, 7 и 8) уже соответствуют более жестким экологическим требованиям, что позволило использовать их в более широком сегменте техники: на сельхозтехнике. тракторы, погрузчики, в составе колесной техники на их базе. Путем аналогичной модернизации моторы ЯМЗ-238ДЭ были получены от двигателя ЯМЗ-238Д.Все моторы серии ЯМЗ-238ДЕ, за исключением модификации ЯМЗ-238ДЭ-21 (применяется на кормоуборочный комбайн), используются в составе мототехники. Все эти силовые агрегаты соответствуют стандарту Евро-1.
Применение более экономичного топливного насоса высокого давления (ТНВД) позволило дизельным двигателям семейства ЯМЗ-238 достичь показателей Евро-2. Серия получила обозначение ЯМЗ-238ДЕ2, все двигатели серии использовались исключительно на автомобильном транспорте.
В настоящее время двигатели ЯМЗ-238 на автозаводы не поставляются из-за более строгих экологических требований, используются в качестве запасных частей, а также в местах, где нет таких жестких ограничений — например, при производстве дорожной техники или дизельных электростанций.

Устройство дизельных двигателей ЯМЗ-238

Двигатель ЯМЗ-238 имеет восемь цилиндров с рабочим объемом камеры сгорания по 1858 см³ каждый. Принцип работы четырехтактный, типичный для двигателей Отто, порядок работы цилиндров 1-3-6-2-4-5-7-8, непосредственный впрыск, степень сжатия 16,5.
Цилиндро-поршневая группа (ЦПГ) с поршнем из силумина (алюминиево-кремниевый сплав) и чугунной гильзой так называемого «мокрого типа». ЦПГ крепится к двутавровому шатуну, отлитому из чугуна со специальной бронзовой вставкой, с помощью штифта «плавающего типа» с двумя стопорными кольцами.Другая сторона шатуна крепится двумя болтами к шейке шатуна коленчатого вала через втулки (бронзовые подшипники скольжения). Цилиндры расположены в два ряда по четыре в каждом.
Каждый ряд имеет одну общую головку блока цилиндров (ГБЦ). Распределительный вал имеет шестеренчатый привод и одинаков для обеих головок блока цилиндров. Кованый коленчатый вал с усиленными азотом шейками, пятью точками крепления и противовесами. Блок цилиндров отлит из серого чугуна одновременно с верхней частью картера.Блок цилиндров выпуска до 2008 года отличается от современного (унифицированный, имеет укороченную «юбку»). Корпус маховика отлит отдельно от блока. Маховик стальной с отдельным зубчатым кольцом (используется для пуска двигателя) изготавливается в двух вариантах: для двухдискового сцепления (широкое) и для однодискового (узкое). Двигатель топливной системы ЯМЗ-238 механический плунжерный. Двигатель ЯМЗ-236 имеет систему водяного охлаждения и масляную систему смешанных смазочных материалов (напорную и разбрызгиваемую), водяной и масляный радиатор, установленные отдельно от двигателя.

Подробно о технических характеристиках и области применения двигателей ЯМЗ-238 смотрите на странице требуемой модели.

Технические характеристики
Основная (номинальная) мощность 176 кВтч
Режим ожидания (макс.) Мощность 193,6 кВт
Тип двигателя дизель, 4-х тактный
Объем двигателя 14,86 л
Число, расположение цилиндров 8, V-образная
Порядок цилиндров 1-5-4-2-6-3-7-8
Диаметр / ход поршня 130 x 140 мм
Степень сжатия 16,5: 1
Номинальная частота вращения 2100 мин -1
Система управления двигателем механический, без поддержки CAN-шины
Система впрыска топлива непосредственный впрыск, топливный насос высокого давления с механическим регулятором
Тип наддува без наддува (атмосферный)
Система охлаждения жидкость
Коробка отбора мощности на вентилятор 7 кВт
Шаг приема нагрузки (ступенчатая нагрузка, G2), отн.основная мощность 100%
Номинальное напряжение электросети 24 В
Удельный расход топлива:
при 100% ном. мощность 227 г / кВт · ч
при 75% ном. мощность — г / кВт * ч
при 50% ном. мощность — г / кВт * ч
Расход масла на отходы при 100% мощности
— по расходу топлива 0%
— удельный расход масла 1.135 г / кВт · ч
Заправочные цистерны:
— Система смазки 22 л
— система охлаждения 40 л
Стандартный период замены масла 250 часов
Размеры (Д x Ш x В) 1220 x 1005 x 1220 мм
Масса (без масла и охлаждающей жидкости) 1075 кг
Ресурс до капремонта 12000 часов

1 Основная мощность — номинальная мощность (при 1500 об / мин) для продолжительного режима работы дизеля ЯМЗ-238М2-45 при различных нагрузках по ГОСТ 10150-88.В течение 1 часа допускается нагрузка до 110% от основной (номинальной) мощности. Между перегрузками должен быть перерыв, который необходим для установления нормального теплового режима. Суммарное время работы в режиме перегрузки 10% не должно превышать 10% времени работы дизельного двигателя с начала эксплуатации или после ремонта.

2 Резервная мощность — для работы дизеля ЯМЗ-238М2-45 при нормальном изменении нагрузки при отключении электроэнергии по ГОСТ 10150-88.Годовая наработка не должна превышать 500 часов. Перегрузки не допускаются.

3 Удельный расход топлива указан при плотности дизельного топлива 0,84 кг / л.

4 Объем системы жидкостного охлаждения двигатель ЯМЗ-238М2-45 указывается с учетом радиатора, патрубков и расширительного бачка.

5 Период замены моторного масла в зависимости от условий эксплуатации двигателя ЯМЗ-238М2-45 (например, при повышенном загрязнении атмосферного воздуха) может уменьшаться — обязательно ознакомьтесь с рекомендациями производителя двигателя по периодичности технического обслуживания.

6 Дизельное оборудование ЯМЗ-238М2-45 предоставляется в объеме, установленном ООО «Дизельная компания» в составе готовой дизельной электростанции … Комплектация двигателя ЯМЗ-238М2-45, поставляемая производителем, может отличаться .

СТАНДАРТНОЕ ОБОРУДОВАНИЕ

Топливная система:

  • непосредственный впрыск топливный насос высокого давления (ТНВД) восьмиплунжерный, золотниковый, с механическим регулятором и топливоподкачивающим насосом
  • грубая очистка топливного фильтра со сменным фильтрующим элементом
  • Фильтр тонкой очистки топлива со сменным фильтрующим элементом

Система смазки двигателя:

  • шестерня масляного насоса
  • Фильтр масляный полнопоточный со сменным фильтрующим элементом
  • фильтр тонкой очистки масла центробежный

Система выпуска воздуха и газа:

  • без наддува (атмосферный)
  • воздушный фильтр, инерция-мясо

Система охлаждения:

  • радиатор жидкостного охлаждения
  • центробежный водяной насос с клиноременной передачей от коленчатого вала, термостат
  • Шестилопастной вентилятор с приводом от шестерни

Электрооборудование:

  • электрогенератор номинальное напряжение 28В, 50А
  • электростартер 24В мощностью 8.2 кВт
  • датчик давления масла
  • датчики температуры охлаждающей жидкости

Двигатель ЯМЗ-238 ДЕ2 в сборе

Двигатель ЯМЗ-238 ДЕ2. в сборе

Гарантия 12 месяцев;

Примечание: без масла.

Основные параметры и характеристики

ЯМЗ-238ДЕ

Тип двигателя

Четырехтактный с компрессией и турбонаддувом

Количество цилиндров

8

Расположение цилиндров

угол развала 90º

Работа цилиндров

1-5-4-2-6-3-7-8

Направление вращения коленчатого вала

Правое

Диаметр цилиндра, мм

130

Ход поршня, мм

140

Рабочий объем, л

14.86

Степень сжатия

16,5

Номинальная мощность, кВт (л.с.)

243 (330)

Частота вращения коленчатого вала при номинальной мощности, мин-1

2100 + 50-20

Максимальный крутящий момент, Нм (кгс м)

1225 (125)

Частота вращения при максимальном крутящем моменте, мин-1

1200-1400

Скорость холостого хода, мин:

максимальная, не более

минимальный

2275

600 ± 50

Удельный расход топлива по скоростной характеристике, г / кВт ч (г / л.с. ч):

минимум

206.7 (152)

при номинальной мощности

227 (167)

Удельный расход масла на оксид углерода в% к расходу топлива, не более

0,5

Способ смесеобразования

Прямой впрыск

Камера сгорания

Неразделенный тип в поршне

Распределительный вал

Один для обоих рядов цилиндров с шестеренчатым приводом

Фазы газораспределения:

Впускные клапаны

Открытие, град, до ВМТ

20

Закрытие, град, после HMT

40

Клапаны выпускные

открытие, град, до HMT

66

закрытие, град

0107 TDC 9002 9000 9000

Количество клапанов на цилиндр

Один впускной и один выпускной

Тепловые зазоры клапанов на холодном двигателе, мм

0.25-0.30

Система смазки

Смешанная, с охлаждающим маслом в жидкостно-масляном теплообменнике:

под давлением, подшипники коленчатого вала, распредвала, толкатели, коромысла, сферические поверхности толкателей штоков, ТНВД, турбонагнетатель смазываются. Остальные поверхности трения смазываются распылением.

Шестерня односекционная

Давление масла на прогретом двигателе в магистрали блока, кПа (кгс / см2):

При номинальной частоте вращения

400 — 70 80 (4-7)

На минимальной скорости, не менее

80 (0.8)

Масляные фильтры

Два: полнопоточный очистной фильтр с фильтрующим элементом и центробежным фильтром

Система масляного охлаждения

С жидкостно-масляным теплообменником, установленным на блоке двигателя двигателя слева

Давление масла открытия клапанов системы смазки, кПа (кгс / см2):

предохранительный клапан масляного насоса

700-800 (7.0-8.0)

дифференциальный клапан

490-520 (4.9-5.2)

перепускной клапан масляного фильтра

200-250 (2,0-2,5)

Система подачи топлива

Общий тип

Топливный насос высокого давления (насос высокого давления) с регулятором и подачей топлива насос

Восьмисекционный, плунжерный, плунжерный тип золотника:

— диаметр плунжера 10 мм, ход плунжера 11 мм — ЯМЗ-238БЭ, ЯМЗ-238ДЕ;

— диаметр плунжера 12 мм, ход плунжера 14 мм — ЯМЗ238БЕ2, ЯМЗ-238 ДЭ2

Модель ТНВД

806.1111005-50

(238 DEU-2)

806.1111006-50

(238 DE-1, -5, -10, -11)

Работа секций топливного насоса

1-3-6- 2-4-5-7-8

Регулятор скорости

Центробежный, все режимы

Топливный насос

Поршневой с ручным топливным насосом

Форсунки

Закрытого типа с мульти- ороситель:

— 261.1112010-11 на двигателях ЯМЗ-238БЭ, ЯМЗ-23 8ДЕ;

— 267.1112010-02 или 204.1112010-50.01 на двигателях ЯМЗ-238БЕ2, ЯМЗ-238ДЕ2

с общими головками блока цилиндров;

— 51.1112010-01 на двигателях ЯМЗ-238ДЕ2 с индивидуальными головками

Давление впрыска форсунки, МПа (кгс / см2)

20,6 + 0,8 (210 + 8) -261.1112010-11

26,5 + 0,8 (270 + 8) — 267.1112010-02 и 26,5 + 1,2 (270 + 12) — 204.1112010-50.01

26,5 + 1,2 (270 + 12) -51.1112010-01

Угол поворота опережения впрыска топлива

It устанавливается по отметкам на маховике и корпусе ТНВД и составляет:

13 ° ± 1 — на двигателях ЯМЗ-238БЭ, ЯМЗ-238ДЕ;

6 ° ± 1 — на двигателях ЯМЗ-238БЭ2, ЯМЗ-238ДЕ2 с общими головками;

8 ° ± 1 — на двигателях ЯМЗ-23 8ДЕ2 с индивидуальными головками

Топливные фильтры:

грубой очистки

Со сменным элементом (ЯМЗ-23 8Э, ДЭ), отстойником (ЯМЗ-23 8ЭБ2 , DE2).

тонкая очистка

Со сменным фильтрующим элементом.

Система нагнетания

Газовая турбина, с одним турбонагнетателем, с радиальным центростремительным компрессором

Турбина и центробежный компрессор

Турбокомпрессор (TCR)

Модель 122 или TKR 100 *

при повышенном давлении номинальный режим работы, кПа (кгс / см2)

110 (1,10)

Система охлаждения

Жидкостная, закрытого типа, с принудительной циркуляцией теплоносителя.Оборудован термостатическим устройством для автоматического поддержания теплового режима двигателя.

Водяной насос

Центробежный тип, с ременной передачей

Вентилятор

6-лопастной, с зубчатым приводом и муфтой вентилятора

Жидкостно-масляный теплообменник

Пластинчатый или трубчатый. Оснащен краном или пробкой для слива охлаждающей жидкости

* -турбокомпрессор по конструкции аналогичен модели ТКР 122

Термостаты

При сплошном заполнении температура открытия составляет 80 ° С.

Электрооборудование

Дизельный двигатель КАМАЗ 740 | Labscand

Технические характеристики двигателя Камаз-740:

Модель 740,10 740.10-20
Расположение и количество цилиндров В-8 В-8
Диаметр и ход цилиндра, мм 120 × 120 120 × 120
Полезный объем, л 10,86 10,86
Степень сжатия 17 17
Мощность номинальная полная, л.с., не менее 210 220
Номинальная частота вращения коленчатого вала, не менее -1 2600 ± 50 2600 ± 50
Максимальный крутящий момент брутто, кгс × м, не менее 68 68
Частота вращения коленчатого вала, соответствующая максимальному крутящему моменту, не менее -1 1700 ± 100 1700 ± 100
Минимальный удельный расход топлива, г / (л.с. × ч) 155 155
Расход масла на сжигание на номинальной мощности,% от расхода топлива, не более 0,6 0,6
Масса двигателя без смазки в комплекте с поставкой, кг 750 750
Габаритные размеры Д × Ш × В, мм 1150 × 893 × 1007 1150 × 893 × 1007

Конструкция дизельного электродвигателя КАМАЗ-740 , производимого в Набережных Челнах, имеет множество преимуществ перед аналогами.Итак, электромотор КАМАЗ-740 имеет малогабаритные параметры и меньшую массу по сравнению с ЯМЗ-238. Кроме того, он работает при более высокой частоте вращения коленчатого вала.

Цилиндры электродвигателя расположены в 2 ряда под углом 90 градусов, что позволило снизить параметры электродвигателя. В передней части находится гидравлическая муфта вентилятора, а в задней — радиальный фильтр очистки масла и маслозаливное отверстие с щупом для контроля уровня топлива в поддоне.

Слева в нижней части электродвигателя КАМАЗ-740 расположен электростартер.

С внешней стороны боковых поверхностей крышек цилиндров установлен выпускной патрубок с патрубками для отвода воды. Вверху патрубков крепятся 2 фильтра тонкой очистки топлива, а перед патрубками отвода влаги — термостаты системы охлаждения электродвигателя.

Электромотор КАМАЗ-740 включает в себя кривошипно-шатунное устройство и систему газораспределения, а также системы охлаждения, смазки, подогрева, подачи топлива, воздуха и газов.

В выхлопных трубах КАМАЗ-740 установлены подвижные заслонки, которые могут перекрывать поток воздуха из цилиндров при автоматическом прекращении подачи топлива.

Обслуживание электродвигателя КАМАЗ-740 стало намного проще за счет закрытой системы охлаждения.

Тендер правительства Беларуси на военную часть 02102 Ремонт крепления гидроцилиндров, производство

Главная> Тендеры> Европа> Беларусь> Военная часть 02102 Ремонт крепления гидроцилиндров, изготовление

ВОЕННАЯ ЧАСТЬ 02102.объявлен тендер на выполнение работ по военному компоненту 02102 «Ремонт крепления гидроцилиндров, изготовление гильз обводного давления, диагностика и ремонт насоса Ямз-238, диагностика и ремонт форсунок двигателя Ямз-238 Э-0. Беларусь, и тендер закрывается 23 апреля 2021 года. Номер тендерного объявления — auc0000326741, а ссылочный номер TOT — 52345127. Участники торгов могут получить дополнительную информацию о тендере и могут запросить полную тендерную документацию, зарегистрировавшись на сайте.

Страна: Беларусь

Резюме: Военная часть 02102 Ремонт крепления гидроцилиндров, Изготовление гильз обводного давления, Диагностика и ремонт насоса Ямз-238, Диагностика и ремонт форсунок двигателя Ямз-238 Е-0

Срок сдачи: 23 апреля 2021 г.

Реквизиты покупателя

Покупатель: ВОЕННАЯ ЧАСТЬ 02102.
Республика Беларусь, Минская область, 222520, г. Борисов, проспект Революции 44
Контактное лицо для уточнения оказываемой услуги: +37529 706 67 29 — Михаил.
Беларусь

Прочая информация

ТОТ Ссылка: 52345127

Номер документа. №: auc0000326741

Конкурс: ICB

Финансист: Самофинансируемый

Информация о тендере

название: Военная часть 02102 Ремонт крепления гидроцилиндра, изготовление гильз обвязки, диагностика и ремонт насоса ЯМЗ-238, диагностика и ремонт форсунок двигателя ЯМЗ-238 Э-0 Тип закупки: Закупка из одних рук
Отрасль: Транспорт> Автосервис Общая сметная стоимость закупки: 1 580 BYN

Двигатель ЯМЗ

обьем 238.Грузовики газ, зил, камаз, урал, маз, краз

Двигатель ЯМЗ 238 является силовым агрегатом семейства двигателей Ярославского моторного завода. Мотор ЯМЗ 238 считается старшим братом не менее известного силового агрегата ЯМЗ-236. Они имеют схожие технические характеристики, устройство работы и конструктивные особенности.

Исторический аспект

238-я модель, как и младший брат 236-й, пришла на смену устаревшим двигателям ЯАЗ-204 и ЯАЗ-206.Разработка и внедрение силового агрегата началось в 50-х годах 20 века, когда возникла необходимость сделать мощный 4-х тактный дизельный двигатель с экономичными характеристиками.

Отцом двигателей семейства ЯМЗ считается легендарный советский инженер, конструктор и изобретатель — Георгий Дмитриевич Чернышев. На тот момент — это был уникальный в своем роде двигатель, который производился полвека и зарекомендовал себя как один из лучших силовых агрегатов в мире.

На сегодняшний день официально мотор ЯМЗ 238 снят с производства, так как Ярославский завод выпускает ресивер — ЯМЗ-530 и ЯМЗ-540.Но производство запасных частей продолжается, и линия не остановится, по крайней мере, в ближайшие 10 лет.

Технические характеристики

Технические характеристики двигателя ЯМЗ-238 за весь период производства и модернизации не менялись. Конечно, мотор был доработан с учетом последних разработок и нововведений, но изменений конструкции было очень мало. Рассмотрим основные характеристики силового агрегата:

Наименование Характеристика
Тип A Дизель с турбонаддувом
Объем 15 литров (14 866 см куб)
Параметр конфигурации V-образный
Количество цилиндров 8
Количество клапанов 16
Ekonorma от 0 евро до 4 евро
Диаметр отверстия 130 мм
Степень сжатия 17,5
Охлаждение Жидкость
Шестерня клапана OHV
Материал блока и головки Чугун
Ресурс 800000 — 1000000 км
Топливо Дизельное топливо
Работа цилиндра 1-5-4-2-6-3-7-8
Применяемость МАЗ, КРАЗ, УРАЛ, танки серии Т, тягачи К, автобусы ЛАЗ, вездеход ЧЕТРА и др.

Стоит отметить, что все двигатели серии 238 комплектуются механическим топливным насосом высокого давления.Каждый цилиндр имеет свою насосную секцию, так что сгорание происходит равномерно. Топливный насос высокого давления расположен между рядами цилиндров, на развале двигателя.

Модификации двигателя

ДВС ЯМЗ 238 получил множество доработок и применимость к автомобильной гамме. Итак, согласно технической документации завода-производителя рассмотрим, какой модельный ряд и модификации имеет двигатель G8:

  • 235 л.п. (173 кВт) при 1700 об / мин, 1108 Н · м (113 кгс · м) при 1300 об / мин — ЯМЗ-238НД3.
  • 235 л.с. (173 кВт) при 1700 об / мин, 1108 Н · м (113 кгс · м) при 1300 об / мин — ЯМЗ-238НД6.
  • 240 л.с. (177 кВт) при 2100 об / мин, 882 Н * м (90 кгс * м) при 1500 об / мин — ЯМЗ-238 (базовый).
  • 250 л.с. (184 кВт) при 1900 об / мин, 1108 Н · м (113 кгс · м) при 1300 об / мин — ЯМЗ-238НД4.
  • 250 л.с. (184 кВт) при 1900 об / мин, 1108 Н · м (113 кгс · м) при 1300 об / мин — ЯМЗ-238НД7.
  • 280 л.с. (206 кВт) при 2100 об / мин, 1029 Н · м (105 кгс · м) при 1500 об / мин — ЯМЗ-238ПМ.
  • 290 л.с. (184 кВт) при 2000 об / мин, 1128 Н · м (115 кгс · м) при 1400 об / мин — ЯМЗ-238ДК.
  • 300 л.с. (220 кВт) при 1900 об / мин, 1280 Н · м (131 кгс · м) при 1300 об / мин — ЯМЗ-238НД5.
  • 300 л.с. (220 кВт) при 1900 об / мин, 1280 Н · м (131 кгс · м) при 1300 об / мин — ЯМЗ-238НД8.
  • 320 л.с. (235 кВт) при 2100 об / мин, 1117 Н · м (114 кгс · м) при 1500 об / мин — ЯМЗ-238ФМ.
  • 330 л.с. (243 кВт) при 2000 об / мин, 1225 Н · м (125 кгс · м) при 1400 об / мин — ЯМЗ-238ДК.
  • 330 л.с. (243 кВт) при 2100 об / мин, 1225 Н · м (125 кгс · м) при 1300 об / мин — ЯМЗ-238Д.
  • 330 л.с. (243 кВт) при 2100 об / мин, 1225 Н · м (125 кгс · м) при 1300 об / мин — ЯМЗ-238ДЕ.
  • 330 л.с. (243 кВт) при 2100 об / мин, 1274 Н · м (130 кгс · м) при 1200 об / мин — ЯМЗ-238ДЕ2.
  • 330 л.с. (243 кВт) при 1900 об / мин, 1274 Н · м (130 кгс · м) при 1200 об / мин — ЯМЗ-6582.
  • 360 л.с. (265 кВт) при 1900 об / мин, 1570 Н · м (160 кгс · м) при 1200 об / мин — ЯМЗ-7512.
  • 400 л.с. (294 кВт) при 1900 об / мин, 1715 Н · м (175 кгс · м) при 1200 об / мин — ЯМЗ-7511.
  • 400 л.с. (294 кВт) при 1900 об / мин, 1764 Н · м (180 кгс · м) при 1200 об / мин — ЯМЗ-6581.
  • 420 л.с. (309 кВт) при 1900 об / мин, 1764 Н · м (180 кгс · м) при 1200 об / мин — ЯМЗ-7513.

Техническое обслуживание силового агрегата

Двигатель ЯМЗ-238 не имеет существенных отличий от модели 236. Двигатель обслуживается каждые 20-25 тысяч километров. Текущее обслуживание двигателя внутреннего сгорания — это комплекс операций, направленных на поддержание исходного состояния узлов и деталей агрегата. По составленному производителем мануалу по ремонту и эксплуатации мотора ЯМЗ считаем, какие операции входят в G8:

  1. Замена масла.
  2. Замена фильтра. Так, в зависимости от модификации мотора могут быть или не быть следующие фильтрующие элементы: масляный фильтр тонкой и грубой очистки, фильтрующий элемент для грубой и тонкой очистки топлива, воздушный фильтр, экологический фильтр для выхлопных газов.
  3. Очистка сопел.
  4. Регулировки топливного насоса высокого давления.
  5. Операции по техническому обслуживанию энергоблока прочие.

Обслуживание ТНВД топлива высокого давления — это отдельный комплекс операций, которые качественно могут выполнить только мастера по ремонту топливной аппаратуры дизельных двигателей.

Ремонт двигателя: Общее описание

Ремонт двигателя ЯМЗ 238 — это целый комплекс работ, направленных на восстановление работоспособности двигателя, которые не рекомендуется выполнять своими руками. Итак, стоит обратиться к профессионалам, которые смогут правильно диагностировать неисправности и износ, а также какой внутренний элемент необходимо заменить. Рассмотрим основной комплекс операций, который выполняется для двигателя ЯМЗ 238 по капитальному ремонту двигателя:

  1. Поверхностный поиск неисправностей проводится на слух.Автомобилист определяет наличие посторонних шумов, а также предварительное расположение.
  2. Демонтаж мотора с автомобиля, а также проведение полной разборки силового агрегата.
  3. Измерение цилиндров и коленвала. Определение ремонтного номера, а также заказ запчастей. Как показывает практика, в большинстве случаев, чтобы не растачивать цилиндры двигателя — виноват агрегат. Этот параметр позволяет и в случае последующего ремонта растачивать не колодку, а гильзы, которые при износе можно снимать и вставлять новые.
  4. Ремонт головки блока цилиндров.
  5. Сборка силового агрегата.

Отдельный параметр — восстановление ТНВД. Как показывает практика, мастер ремонтирует только плунжерную пару, которая изнашивается чаще всего.

Что касается рядного ремонта, то каждый владелец автомобиля с двигателем ЯМЗ обладает достаточными навыками и знаниями, чтобы восстановить свой двигатель самостоятельно, главное, чтобы рука росла из нужного места.К наиболее частым проблемам относятся:

  • Неисправность стартера и генератора.
  • Неисправность водяного насоса.
  • Замена приводных ремней.
  • Клапан регулировки
  • Замена масла.
  • Замена фильтров двигателя.

Инструкции по ремонту каждого узла доступны в Интернете, или вы можете использовать общедоступные заводские книги.

Мощность

Двигатель ЯМЗ 238 считается легендой отечественного автомобилестроения.Более чем за полвека производства силовой агрегат зарекомендовал себя надежным и легко ремонтируемым. За эти качества он полюбился автомобилистам.

Стоит отметить, что ЯМЗ, как 238, так и 236, часто экспортируется в больших количествах. Например, Китай заказывает именно двигатели этой серии для своих тяжелых грузовиков, поскольку с ЯМЗ могут составить конкуренцию только БЕЛАЗ и Катерпиллер, но они стоят намного дороже отечественного аналога.

ЯМЗ-236 — легендарный дизельный двигатель производства ОАО «Автодизель», бывший. Эта V-образная шестерка стала популярной в Советском Союзе, а после его распада — во всем СНГ.В настоящее время двигатель используется на грузовиках, тракторах и комбайнах. Его можно встретить на таких известных автомобилях, как МАЗ, КРАЗ, УРАЛ, ЗИЛ, а также на тракторах К-700.

Ближайшими соратниками этой модели являются ЯМЗ-238 на 8 цилиндров и ЯМЗ-240 — на 12 цилиндров. ЯМЗ-236 имеет множество модификаций с разным количеством лошадиных сил.

История создания

В 1950-х годах Ярославский завод получил государственный спецзаказ на создание более мощных дизелей, которые должны были заменить устаревшие ЯАЗ.Эти моторы должны были стать мощнее и экономичнее своих предшественников. С другой стороны, государство хотело получить универсальный ДВС, который можно было бы использовать на разных марках автомобилей.

Под руководством выдающегося конструктора СССР, заслуженного деятеля науки Г. Чернышева был создан двигатель ЯМЗ-236, как и все остальные дизельные двигатели того времени. Также он разработал не менее легендарную серию агрегатов для КАМАЗа.

Так родился ICE, который и по сей день известен многим.Он отличается большой мощностью, надежностью, простотой ремонта, несложным обслуживанием, а также дешевыми запчастями. Большой ресурс и ремонтопригодность позволяют ему служить верой и правдой долгие годы.

Производство в настоящее время

Сегодня производство ЯМЗ-236 продолжается, хотя его преемник ЯМЗ-530 уже существует. Объемы проданных двигателей не падают, но из-за боевых действий на Украине прекратились поставки на Кременчугский автосборочный завод, выпускавший знаменитые грузовики КрАЗ.Конечно, Ярославский завод потерял моторный сегмент, но производство от этого не уменьшилось.

Технические характеристики и устройство

Двигатель ЯМЗ-236 имеет достаточно высокие технические характеристики. Он оснащен 6 цилиндрами, которые расположены параллельно и имеют угол наклона 90 градусов. Топливо поступает прямо в цилиндры, т.е. непосредственный впрыск. Давление двигателя 16,5 атмосфер. Поршень в основании имеет диаметр 130 мм, в ремонтном — 140 мм, ход поршня — 140 мм.

На двигателе установлены топливный насос высокого давления механического типа и форсунки, которые осуществляют непосредственный впрыск топлива в каждый цилиндр. Каждая головка блока имеет 6 клапанов — 3 впускных и 3 выпускных.

Система охлаждения жидкостная с принудительной циркуляцией, которая осуществляется с помощью водяного насоса. Привод представляет собой ремень, который вращает шкив помпы от шкива коленчатого вала.

Двигатель ЯМЗ-236 имеет объем 11 литров, мощность от 150 до 420 лошадиных сил. На последних моделях он был увеличен до 500 л.с.В связи с повышением тарифов на топливо производители ЯМЗ-236, расход которого составлял 40 литров на 100 км, снизили этот показатель до 25 литров.

Главный силовой агрегат до 2010 года был из чугуна, пока не было решено перевести его на алюминий, как и ГБЦ. Это позволило упростить процедуру ремонта и расточки шейки цилиндров, а хонингование стало более точным. При этом блочный агрегат не утратил былой прочности.

Основные характеристики ЯМЗ-236 показывают, что двигатель имеет достаточно простую конструкцию, что обеспечивает удобство ремонта и обслуживания.

Регулировка

ЯМЗ-236, которая регулируется вручную, требует специального инструмента. Он включает в себя множество операций. Рассмотрим основные манипуляции, которые необходимо провести:

  • Регулировка клапана, которая производится с помощью специального щупа, предназначенного для двигателя ЯМЗ-236. Устройство мотора позволяет производить эту операцию при снятой клапанной крышке.
  • точнее этот процесс называется балансировкой. Он проходит на специальном стенде.
  • Регулировка подачи топлива через ТНВД.

Все операции по регулировке проводят только в автосервисах, так как для них требуется специальный инструмент, который сложно найти в гараже.

Сервис

Обслуживать дизель ЯМЗ-236 достаточно просто, если знать, как и что делать. Рассмотрим основные операции, которые входят в услугу:

  1. Замена масла. Обычно для этого двигателя рекомендуется использовать смазку дизельных двигателей типа М10Г2К.
  2. Замена фильтрующих элементов.В моторе есть несколько фильтров, которые нужно менять каждые 15000 км. Это фильтрующий элемент для грубой и тонкой очистки топлива, ремкомплекты для всех фильтров.
  3. Регулировка впрыска, другими словами — форсунки обдува.
  4. Заменить прокладки и ГБЦ. В некоторых случаях меняется прокладочный материал поддона.
  5. Затяжка или замена приводных ремней.

Вот в принципе все ТО, которые проводятся на ЯМЗ-236. Все остальное меняется в текущем и плановом ремонте.

Ремонт

Ремонт двигателя ЯМЗ-236 проводится только в автосервисах, так как требует специального оборудования и инструмента. К ним относятся такие стенды: для разборки и сборки силового агрегата и его элементов, балансировки, регулировки и тестирования.

Также потребуется специальное оборудование:

  • Расточно-хонинговальный станок.
  • Оборудование для шлифовки и полировки коленчатого вала.
  • Стенд с ванной для опрессовки.
  • Развертки для шлифования седел седел клапанов.
  • Оборудование для установки гидрораспределителей.
  • Станки токарно-фрезерные.
  • Стенд для
  • Пресс для опрессовки подшипников и уплотнений.
  • Сварка аргоном, в некоторых случаях.
  • Инструмент и оборудование специального назначения для ремонта дизельных двигателей прочие.

Как видно из списка, вам понадобится много стендов и оборудования, которое может себе позволить не каждый автосервис.

Ремонт двигателя ЯМЗ-236 осуществляется в несколько этапов. Все они достаточно сложные, и за каждое отвечает узкопрофильный профессионал. Рассмотрим все этапы по очереди:

  1. Разборка. Наверное, уже понятно, что ДВС разбирают с помощью обычного расширенного набора инструментов и пневматического пистолета.
  2. Диагностика неисправностей и определение списка запчастей, которые необходимо заменить.
  3. Шлифовка коленвала и подготовка блока цилиндров.
  4. Очистка всех запчастей и узлов. Обычно его проводят горячим керосином.
  5. Когда все готово, идет сборка.

На разборку ЯМЗ-236 уходит около 6-8 часов. На подготовку деталей к сборке уходит около 16-20 часов, в зависимости от сложности поломки. Процесс сборки занимает до 36 часов. Все зависит от того, насколько изношены основные узлы и комплектующие и насколько они подготовлены к завершающему этапу работ.

Планы на будущее

В 2020 году планирует прекратить производство двигателей ЯМЗ-236, так как его заменяет новый ЯМЗ-660, который станет на 100 лошадиных сил мощнее, а объем увеличится до 12,5 литров. . При этом сохраняется классическая компоновка цилиндров и клапанов. В планах сделать нововведение — электронный топливный насос высокого давления, который будет соответствовать стандарту Евро-5, что позволит двигателям выйти на мировой рынок. Также планируется продолжить выпуск дизельных силовых установок на базе ЯМЗ-236.

Дизельные двигатели в современном мире устанавливаются на грузовые автомобили, тракторы, сельскохозяйственную технику и тракторы. Отечественный аналог надежных зарубежных моторов — ЯМЗ-238. Устанавливается на такую ​​известную технику, как МАЗ, КРАЗ, КАМАЗ, ЗИЛ, ДОН, К-700 и другие автомобили. Конечно, мотор изначально предназначался для производства Минского. Но со временем доказано, что двигатель ЯМЗ-238, технические характеристики которого высоки, является лучшим дизельным двигателем в СССР и на постсоветском пространстве и вполне может конкурировать с такими известными брендами, как MAN и DAF.

Общая информация

ЯМЗ-238 заменил устаревшие двигатели ЯАЗ-204 и ЯАЗ 206. Его разработал в 50-х годах легендарный советский конструктор Г. Чернышев, который также был автором ЯМЗ-236.

Этот двигатель завоевал популярность благодаря своей надежности и совместимости со многими автомобилями и тракторами. С момента создания первого мотора прошло 65 лет, а популярность этих двигателей только возросла. Простота эксплуатации, ремонта и обслуживания сделала ЯМЗ-238 незаменимым помощником для многих сельскохозяйственных и строительных компаний, использующих этот мотор в своих автомобилях.

Конечно, за многие годы разработки и внедрения новых технологий этот двигатель претерпел множество модификаций, но базовая конструкция не изменилась, только были внесены коррективы в общую конструкцию.

Технические характеристики

Рассмотрим двигатель ЯМЗ-238, технические характеристики мотора.

Двигатель имеет V-образную конфигурацию из 8 цилиндров, расположенных в 2 ряда. 16 клапанов обеспечивают идеальный впрыск и выпуск.Как и на 236-м, ход поршня 140 мм, диаметр цилиндра 130 мм. Система жидкостного охлаждения двигателя ЯМЗ-238 обеспечивает максимальный эффект и не допускает перегрева мотора.

Рабочий объем составляет 14,866 л, а мощность в зависимости от модификации может составлять 235-420 лошадиных сил. Двигатель ЯМЗ-238, технические характеристики которого позволяют в некоторых случаях развивать мощность до 500 лошадиных сил, устанавливается не только на рекомендуемое оборудование, но и на автомобили с другими конструктивными данными.Также в новых версиях используется турбонаддув, что придает еще больше уверенности и тяги во время работы.

Устройство

ТНВД ЯМЗ-238 — топливный насос, который можно назвать АЗС. Он расположен в развале силового агрегата и подает топливо в каждый цилиндр отдельно, а впрыск осуществляется напрямую.

Двигатель имеет две головки блока, выполненные из чугуна. сталь, изготовленная методом штамповки. Главный силовой агрегат изготовлен из чугуна и изготовлен токарно из обожженной заготовки.

Система впрыска устроена так, что ТНВД ЯМЗ-238 под давлением подает топливо к форсункам, осуществляющим впрыск. Топливная аппаратура этого двигателя считается одной из самых совершенных в мире. Тип этой системы — плунжерный, имеет центробежную муфту, которая сама регулируется.

Поршни отлиты из высокопрочного алюминия, что позволяет им не ломаться при больших нагрузках. Каждый из них имеет 1 маслосъемное кольцо и 3 компрессионных кольца.

Двигатель ЯМЗ-238, технические характеристики и конструкция которого надежны и просты, имеет ресурс 800 тыс. Км, а при правильном обслуживании можно достичь 1 млн км.

Установка на другие автомобили

Двигатель ЯМЗ-238, технические характеристики которого высокие, может устанавливаться на другие автомобили. Так, переделкам подверглась грузовая, строительная и сельскохозяйственная техника. К примеру, очень хорошо зарекомендовал себя КАМАЗ с двигателем ЯМЗ-238, что позволило снизить расход топлива в отличие от оригинального двигателя Кама.

Конечно, на многих машинах приходилось переделывать крепеж силового агрегата, устанавливать другую коробку передач, но все это было оправдано в процессе эксплуатации и ремонта.

Ремонт

Ремонт двигателя ЯМЗ-238 довольно прост, если отдать его специалистам в этой области. Основной проблемой остается поиск запчастей, но многие производители дают возможность выбора из широкого ассортимента. С наступлением кризиса цены выросли, но меньше, чем на иномарки.

Учитывайте, какие запчасти чаще всего меняют при капитальном ремонте, которому подвергается двигатель ЯМЗ-238. Технические характеристики в этом случае также играют очень важную роль, так как существует несколько поколений мотора, а потому есть некоторая непохожесть. Итак, перечисляем перечень запчастей:

  1. Сальники коленвала и распредвала.
  2. Подшипник к / вал.
  3. Комплекты гильз (поршень, палец, гильза, кольца).
  4. Втулки
  5. Выпускные и впускные клапаны.
  6. Седла клапана
  7. Направляющие втулки.
  8. Уплотнения клапанов.
  9. и шатун.
  10. Фильтры
  11. Масло.
  12. Комплект прокладок.
  13. И прочие мелкие детали.

При ремонте коленчатый вал обычно растачивают до ремонтных размеров, а плоскости ГБЦ шлифуют. Средняя стоимость капитального ремонта ЯМЗ-238 составляет порядка 80 000–100 000 рублей в зависимости от региона и выбранных запчастей. Это дешевле, чем покупать новый двигатель.

Сервис

Обслуживание двигателя ЯМЗ-238 (технические характеристики которого имеют высокие результаты) достаточно легко и просто. Так, регулярная замена масла и фильтров позволит не только выработать полный рабочий ресурс, но и в некоторых случаях превзойти его. Рассмотрим, что нужно менять при регулярном обслуживании:

  • Масло в объеме 25 литров. Вот сколько налито в этот мотор. Кстати, для этого дизеля идеально подходят такие смазочные материалы, как М10Г2К и М10ДМ.
  • Фильтр масляный. В зависимости от конструкции и модификации он может быть разных размеров и типов.
  • Топливные фильтры, которые необходимо заменить, так как качество бытового топлива оставляет желать лучшего.
  • Ремкомплекты для грубого и мелкого топлива.

В некоторых случаях требуются считывающие форсунки и топливный насос высокого давления.

Блоки питания рассчитаны на работу при температуре окружающего воздуха от минус 60ºС до плюс 50ºС, относительной влажности до 98% при температуре 25ºС, запыленности воздуха до 0.4 г / м3, а также при движении автомобиля в горных условиях на высоте до 4500 м над уровнем моря и преодолении перевалов до 4650 м над уровнем моря с соответствующим снижением силовых и экономических показателей. .

Долгий срок службы и надежная работа двигателя зависят от своевременного обслуживания.

Ремонтные работы являются профилактическими, поэтому их выполнение обязательно в срок.

Ежедневное обслуживание проводится 1 раз в сутки.

Техническое обслуживание после обкатки двигателя.

Первое ТО-1 проводится каждые 500 часов работы двигателя.

Второе ТО-2 проводится через 1000 часов работы двигателя.

Сезонное обслуживание проводится перед подготовкой к зиме и при переходе на лето.

Система охлаждения

Жидкость закрытого типа с принудительной циркуляцией теплоносителя

Оборудован термостатическим устройством для автоматического поддержания теплового режима двигателя

Водяной насос

Центробежного типа с ременным приводом

Вентилятор

Шестилопастной, с зубчатым приводом и муфтой вентилятора

Масляный теплообменник

Пластинчатого или трубчатого типа.Оснащен краном или заглушкой для слива охлаждающей жидкости

Термостаты

С твердым наполнителем. Температура открытия 80ºС.

Электрооборудование

Однопроводная схема. Номинальное напряжение 24В

Генератор

Переменный ток, с двухрядным ременным приводом, с номинальным напряжением 28В.

Модель генератора определяется комплектацией.

Пусковое устройство

Электростартер модели 25.3708-21 или AZF 4581 производства Iskra (Словения), номинальное напряжение 24 В.

Стартер СТ-142Д разрешен.

Предусмотрен электрический фонарик для облегчения запуска холодного двигателя.

Масса незаполненного силового агрегата в комплекте поставки, кг:

С отдельными головками блока цилиндров:

Без сцепления и КПП — 1250

Со сцеплением — 1295

Со сцеплением и коробкой передач — 1685

С общими головками блока цилиндров:

Без сцепления и КП

ЯМЗ-238БЭ — 1180

ЯМЗ-238БЭ2 — 1215

ЯМЗ-238ДЕ — 1180

ЯМЗ-238ДЕ2 — 1215

Со сцеплением

ЯМЗ-238БЭ — 1225

ЯМЗ-238БЭ2 — 1260

ЯМЗ-238ДЕ — 1225

ЯМЗ-238ДЕ2 — 1260

Со сцеплением и коробкой передач

ЯМЗ-238БЭ — 1580

ЯМЗ-238БЭ2 — 1615

ЯМЗ-238ДЕ — 1580

ЯМЗ-238ДЕ2 — 1615

Заправочная емкость, л:

система смазки — 32

система охлаждения без водяного радиатора объем — 22

сцепка впереди.впрыск — 0,14

Модели силовых агрегатов

Тип двигателя

Четырехтактный, с воспламенением от сжатия, с турбонаддувом

Количество цилиндров

Расположение цилиндров

V-образная, изгиб 90º

Работа цилиндра

Направление вращения коленчатого вала

Диаметр цилиндра мм

Ход поршня мм

Рабочий объем, л

Степень сжатия

Мощность номинальная, кВт (ч.стр.)

Частота вращения коленчатого вала

при номинальной мощности, мин -1

Максимальный крутящий момент, Н · м (кгс · м)

Частота вращения при максимальном крутящем моменте, мин -1

Частота вращения холостого хода, мин -1:

Максимум, не более

Минимум

Удельный расход топлива

скоростные характеристики, г / кВт · ч (г / л.с. · ч):

Минимум

При номинальной мощности

Удельный расход масла на отходы в% от расхода топлива, не более

Способ смешивания

Прямой впрыск

Камера сгорания

Неразъемный тип в поршне

Распредвал

Один для обоих рядов цилиндров с шестеренчатым приводом

Время клапана:

впускные клапаны

Discovery, город до ВМТ

Закрытие, град.после BDC

клапаны выхлопные

Discovery, город до BDC

Закрытие, град. после ВМТ

Количество клапанов на цилиндр

Один вход и один выход

Термоклапанные зазоры на холодном двигателе, мм

Система смазки

Смешанный, с масляным охлаждением в жидкостно-масляном теплообменнике:

Подшипники коленвала, распредвала, толкателей, осей коромысел, сферические поверхности штоков толкателей смазываются под давлением,

ТНВД, турбонагнетатель.

Остальные поверхности трения смазываются распылением.

Масляный насос шестеренчатый, односекционный

Давление масла на прогретом двигателе в блок-магистрали, кПа (кгс / см 2):

При номинальной частоте вращения

На минимальной скорости, не менее

400–700 (4–7)

Масляные фильтры

Два: полнопоточный очищающий фильтр с фильтрующим элементом и центробежным очищающим фильтром

Система охлаждения масла

С жидкостно-масляным теплообменником, установленным на блоке двигателя слева

Давление масла открытия клапанов системы смазки, кПа (кгс / см 2):

Редукционный клапан давления масляного насоса

Дифференциальный клапан

Перепускной клапан масляного фильтра

700-800 (7,0 — 8,0)

490 — 520 (4,9 — 5,2)

200 — 250 (2,0 — 2,5)

Топливная система

Разъем

Топливный насос высокого давления (ТНВД) с регулятором

и топливоподкачивающий насос

Восьмисекционные плунжерные, золотниковые плунжеры:

Диаметр плунжера 10 мм, ход плунжера 11 мм — ЯМЗ-238БЭ, ЯМЗ-238ДЕ;

Диаметр плунжера 12 мм, ход плунжера 14 мм — ЯМЗ-238БЭ2, ЯМЗ-238ДЕ2

Основные параметры и характеристики

Топливный насос модели

(238ДЕ-1, -5, -10, -11)

(238ДЕ2, -1, -3, -5, -8, -11)

Порядок работы секций топливного насоса

Регулятор скорости

Центробежный универсальный

Топливный насос

Поршень с ручным топливным насосом

Форсунки

Закрытого типа с распылителями с несколькими отверстиями:

261.1112010-11 на двигателях ЯМЗ-238БЭ, ЯМЗ-238ДЕ;

267.1112010-02 или 204.1112010-50.01 на двигателях ЯМЗ-238БЭ2,

ЯМЗ-238ДЕ2 с общими головками блока цилиндров;

51.1112010-01 на двигателях ЯМЗ-238ДЕ2 с индивидуальными головками

Давление начала впрыска, МПа (кгс / см 2)

20,6 + 0,8 (210 + 8) — 261.1112010-11

26,5 + 0,8 (270 + 8) — 267.1112010-02 и 26,5 + 1,2 (270 + 12) — 204.1112010-50.01

26,5 + 1,2 (270 + 12) — 51.1112010-01

Время впрыска топлива

Устанавливается по меткам на маховике и корпусе ТНВД и составляет:

13º ± 1 — на двигателях ЯМЗ-238БЭ, ЯМЗ-238ДЕ;

6º ± 1 — на двигателях ЯМЗ-238БЭ2, ЯМЗ-238ДЕ2 с общими головками;

8º ± 1 — на двигателях ЯМЗ-238ДЕ2 с индивидуальными головками

Топливные фильтры:

грубая очистка

тонкая очистка

Со сменным элементом (ЯМЗ-238БЭ, ДЭ), поддоном (ЯМЗ-238БЭ2, ДЭ2).

Со сменным фильтрующим элементом.

На крышке перепускной клапан-форсунка.

Давление открытия клапана-форсунки 20 … 40 (0,2 … 0,4) кПа (кгс / см 2)

Система наддува

Газовая турбина, одинарный турбонагнетатель,

с радиальной центростремительной турбиной

и центробежный компрессор

Турбокомпрессор (ТКР)

Модель 122 или ТКР 100 *

Давление наддува (избыточное)

при номинальном режиме работы, кПа (кгс / см 2)

* — турбокомпрессор аналогичен по конструкции модели ТКР 122

Сегодня можно выделить сразу несколько линеек ДВС производства Ярославского моторного завода.Это классическое семейство V-образных шести, восьми и 12-цилиндровых ЯМЗ-236/238/240. Это их более совершенное продолжение ЯМЗ-656/658 плюс промышленный 12-цилиндровый ЯМЗ-850, это рядный дизель ЯМЗ-650 — российская версия DCi11, а также Г-образная отечественная разработка. четырех- и шестицилиндрового ЯМЗ-530 (534/536). Естественно, что технические характеристики у всех этих двигателей ЯМЗ разные, но эти отличия касаются семейств, а внутри ряда конструктивных и принципиальных отличий практически нет — есть нюансы в оснащении и настройках, как следствие неодинаковой мощности.

классический

Те из 236/238 и их собратьев 240, которые сейчас производятся в Ярославле, относятся к диапазону мощностей от 150 до 800 л.с. и представлены вариантами с атмосферным и турбонаддувом, соответствующими Евро-0, 1, 2 и 3. С некоторыми системы оборудования, некоторые модификации затруднены, но достигают Евро-4.

Блоки и головки таких дизелей изготавливаются из специального серого чугуна, из него отливаются гильзы цилиндров, но с другой последующей обработкой.Последние относятся к мокрому типу, то есть в рабочем состоянии имеют прямой контакт с теплоносителем. Головок блока цилиндров две — по одной общей на каждый ряд цилиндров, блок уходит в картер и поддон.

Для изготовления коленчатого вала используется специальная сталь; он выполнен с противовесами. Количество основных опор зависит от серии и равно количеству ребер жесткости плюс два на картере. Подшипники шатунные — скольжения, сталь, бронза используются для антифрикционного покрытия вкладышей.


Поршни изготовлены из алюминиевого сплава, традиционное количество колец на них — пять, три компрессионных и два маслосъемных. Шатуны стальные, кованые, на нижних головках разъем выполнен наклонным, для соединения со стеклом используются плавающие пальцы, осевое перемещение которых блокируется стопорными кольцами.

Система подачи топлива механическая, «завязана» на ТНВД, впрыск осуществляется непосредственно в камеры сгорания при помощи игольчатых закрытых форсунок.Смазка принудительная, с «выносным» маслоохладителем, который, как правило, контактирует с основной системой охлаждения (жидкостной).

Если мы говорим об автомобильных силовых агрегатах (а некоторые модели используются также для оборудования мини-электростанций, дизель-генераторных установок и в качестве автономных мобильных агрегатов), то дизельные двигатели изначально могут комплектоваться коробками передач и сцеплениями. В зависимости от года выпуска и серии последний может быть как однодисковым, так и двухдисковым. Коробки передач тоже разные, начиная от стандартной пятиступенчатой, заканчивая 14-ступенчатыми агрегатами, где помимо основной коробки передач установлены делитель и демультипликатор.

В цифрах

На двигателях ЯМЗ представить технические характеристики без цифр — это то же самое, что решить теорему Пифагора на окружности. Поэтому вот несколько основных цифр, которые могут пригодиться:

  1. Габаритные размеры с коробкой передач и сцеплением (без них), мм — 1796-2069 (1020-1222) х 1006 х 1195
  2. Сухая масса со вспомогательным оборудованием (без него), кг — 880-1070 (820-1010)
  3. Масса в сборе и с трансмиссией, кг 1170-1385
  4. Рабочий объем системы смазки (без радиатора), л — 24-32
  5. Объем системы охлаждения (без радиатора-радиатора и отопителя) — 17-20

Точные основные показатели различаются в зависимости от конкретной модификации, дополнительные параметры могут отличаться еще больше, так как производитель допускает некоторую индивидуальную настройку системы управления.

Перспектива

Продолжая работать со старыми модификациями, «Автодизель» связывает надежды на будущее в основном с домашними заданиями. Семейство 530-го уже в базовой комплектации соответствует стандартам Евро-4, а этим летом (в июне 2015 года) были представлены и дизельные двигатели, соответствующие экологическому стандарту Евро-5. А это хорошие отзывы о продвижении продукта не только на внутреннем рынке и в странах с не слишком жесткими требованиями, но и в Европе.

Среди основных факторов, сделавших российские дизельные двигатели чище, можно выделить:

  • современные топливные системы;
  • применение каталитических нейтрализаторов нового образца;
  • Реализация
  • в схеме блока рециркуляции ОГ системы выпуска ОГ.

Если говорить о технических характеристиках, то основные отличия новых агрегатов заключаются даже не в разном расположении цилиндров, а в значительно уменьшенных габаритах составляющих элементов, по сути, масса и водоизмещение уменьшились на единицу и в полтора-два раза, но более совершенная конструкция и использование новых технологий позволили получить хорошие данные по мощности и ресурсу.При массе 410-640 кг и рабочем объеме номинальная мощность колеблется в пределах 220-360 «лошадей», а расчетный ресурс по заявлению производителя составляет один миллион километров.



Однако это не означает, что такой пробег гарантирован без ремонта. В конструкции мотора много расходных материалов, а многие комплектующие имеют меньший собственный ресурс. Кроме того, нельзя сбрасывать со счетов вероятность возникновения форс-мажорных обстоятельств и просто плачевного состояния отечественного ГСМ, поэтому износ может наступить намного раньше.

Торговый Дом «СпецМаш» специализируется на производстве и продаже запчастей и комплектующих для тяжелой техники. Поэтому вне зависимости от того, что именно находится у вас в гараже, вы всегда можете обратиться к нам по поводу покупки необходимых деталей и агрегатов. Качество нашей продукции всегда отличное (проверено службами МАДИ, США и Ростест, подтверждено представителями автопроизводителей), а цены приемлемые. Для оптовых покупателей и постоянных партнеров возможны скидки, возможны отсрочки платежа.При необходимости организуется отгрузка покупок по РФ — доставка во многие города бесплатна.

Турбо наддув V6

ЯМЗ-236А

Мощность, кВт (л.с.) 143 (195) Дизель, 6-цилиндровый, V-цилиндровый

ЯМЗ-236Г

Мощность, кВт (л.с.) 110 (150) Дизель, 6-цилиндровый, V-цилиндровый

ЯМЗ-236Д

Мощность, кВт (л.с.) 129 (175) Дизель, 6-цилиндровый, V-цилиндровый

ЯМЗ-236ДК

Мощность, кВт (ч.л.) 136 (185) Дизель, 6-цилиндровый, V-цилиндровый

ЯМЗ-236М2

Мощность, кВт (л.с.) 132 (180) Дизель, 6-цилиндровый, V-цилиндровый

с турбонаддувом v6

ЯМЗ-236Б

Мощность кВт (л.с.) 184 (250) Дизель, 6-цилиндровый, V-цилиндровый, 4-тактный

ЯМЗ-236Н

Мощность, кВт (л.с.) 169 (230) Дизель, 6-цилиндровый, V-цилиндровый, 4-тактный

V8 без турбонаддува

ЯМЗ-238АК

Мощность, кВт (ч.л.) 173 (235) Дизель, 8-цилиндровый, V-цилиндровый

ЯМЗ-238ВМ

ЯМЗ-238ГМ2

Мощность, кВт (л.с.) 132 (180) Дизель, 8-цилиндровый, V-цилиндровый

ЯМЗ-238КМ2

Мощность, кВт (л.с.) 140 (190) Дизель, 8-цилиндровый, V-цилиндровый

ЯМЗ-238М2

Мощность, кВт (л.с.) 176 (240) Дизель, 8-цилиндровый, V-цилиндровый

V8 с турбонаддувом

ЯМЗ-238Б

Мощность, кВт (ч.л.) 221 (300) Дизель, 8-цилиндровый, V-цилиндровый

ЯМЗ-238БВ

Мощность, кВт (л.с.) 228 (310) Дизель, 8-цилиндровый, V-цилиндровый

Двигатель ЯМЗ-238

: характеристики. Дизельные двигатели для большегрузных автомобилей — общество

Двигатель
Die el в современном мире устанавливается на грузовые автомобили, тракторы, сельскохозяйственные машины и тракторы. Отечественный аналог надежного зарубежного двигателя ЯМЗ-238. Он указан на уч известном

Содержание

Дизельные двигатели в современном мире устанавливаются на грузовые автомобили, тракторы, сельскохозяйственную технику и тракторы.Отечественный аналог надежных зарубежных моторов — ЯМЗ-238. Устанавливается на такие известные автомобили, как МАЗ, КРАЗ, КАМАЗ, ЗИЛ, ДОН, К-700 и другие автомобили. Конечно, изначально мотор предназначался для продукции Минского автомобильного завода. Но со временем он доказал, что двигатель ЯМЗ-238, технические характеристики которого высоки, является лучшим дизельным двигателем в СССР и на постсоветском пространстве, и может смело конкурировать с такими известными брендами, как MAN и DAF.

Общие сведения

ЯМЗ-238 заменил устаревшие двигатели ЯАЗ-204 и ЯАЗ 206.Его разработал в 50-х годах легендарный советский конструктор Г.Д.Чернышев, который также был автором ЯМЗ-236.

Этот двигатель завоевал популярность благодаря своей надежности и совместимости со многими автомобилями и тракторами. С момента создания первого мотора прошло 65 лет, а популярность этих двигателей только возросла. Простота эксплуатации, ремонта и обслуживания сделала ЯМЗ-238 незаменимым помощником для многих сельскохозяйственных и строительных компаний, использующих этот двигатель в своих автомобилях.

Конечно, за годы разработки и внедрения новых технологий этот двигатель получил множество модификаций, но базовая конструкция не изменилась, только были внесены коррективы в общую конструкцию.

Технические характеристики

Рассмотрим двигатель ЯМЗ-238, технические характеристики мотора.

Двигатель V-образной формы с 8 цилиндрами, расположенными в 2 ряда. 16 клапанов обеспечивают идеальный впрыск и выпуск. Как и у 236, ход поршня 140 мм, диаметр цилиндра 130 мм.Система жидкостного охлаждения двигателя ЯМЗ-238 обеспечивает максимальный эффект и не допускает перегрева мотора.

Рабочий объем составляет 14,866 л, а мощность в зависимости от модификации может составлять 235-420 лошадиных сил. Двигатель ЯМЗ-238, технические характеристики которого позволяют в некоторых случаях развивать мощность до 500 лошадиных сил, устанавливается не только на рекомендуемое оборудование, но и на автомобили с другими конструктивными данными. Также на новых версиях используется турбонаддув, что придает еще больше уверенности и тяги при эксплуатации.


Устройство

ТНВД ЯМЗ-238 — топливный насос, который можно назвать АЗС. Он находится в развале силового агрегата и подает топливо в каждый цилиндр отдельно, причем впрыск осуществляется напрямую.

Двигатель имеет две головки блока, выполненные из чугуна. Распределительный вал стальной, изготовлен по штамповочной технологии. Главный силовой агрегат изготовлен из чугуна, а коленчатый вал выточен из закаленной заготовки.

Система впрыска устроена так, что ТНВД ЯМЗ-238 под давлением подает топливо к форсункам, осуществляющим впрыск.Топливная аппаратура этого двигателя считается одной из самых современных в мире. Тип этой системы — плунжерный, имеет центробежную муфту, которая сама регулируется.

Поршни отлиты из высокопрочного алюминия, что позволяет им не ломаться при больших нагрузках. Каждый из них имеет 1 маслосъемное кольцо и 3 компрессионных кольца.

Двигатель ЯМЗ-238, технические характеристики и конструкция которого надежны и просты, имеет ресурс 800 тыс. Км, а при правильном обслуживании может достигать 1 млн км.

Установка на другие автомобили

Двигатель ЯМЗ-238, технические характеристики которого высокие, может устанавливаться на другие автомобили. Так, переделкам подверглись грузовая, строительная и сельхозтехника. Например, КАМАЗ с двигателем ЯМЗ-238 показал себя очень хорошо, что позволило снизить расход топлива в отличие от оригинального двигателя Кама.

Конечно, на многих автомобилях приходилось переделывать крепеж силового агрегата, устанавливать другую коробку передач, но все это оправдывалось в процессе эксплуатации и ремонта.

Ремонт

Ремонт двигателя ЯМЗ-238 совсем несложный, если отдать его специалистам в этой области. Основной проблемой остается поиск запчастей, но многие производители предоставляют возможность выбора из широкого ассортимента. С наступлением кризиса ценовая политика выросла, но меньше, чем на двигатели иностранного производства.

Рассмотрим, какие запчасти чаще всего меняют при капремонте двигателя ЯМЗ-238. Технические характеристики в этом случае также играют очень важную роль, так как существует несколько поколений мотора, и поэтому есть некоторая непохожесть.Итак, перечислим перечень запчастей:

  1. Сальники коленвала и распредвалов.
  2. К / подшипник вала.
  3. Комплекты гильз (поршень, палец, гильза, кольца).
  4. Втулки шатуна.
  5. Выпускной и впускной клапаны.
  6. Седла клапана.
  7. Втулки направляющие.
  8. Сальники клапанов.
  9. Втулки коренной и шатунной.
  10. Фильтры.
  11. Масло.
  12. Комплект прокладок.
  13. И прочие мелкие детали.

При ремонте блок цилиндров и коленчатый вал обычно растачиваются под ремонтные размеры, а плоскости ГБЦ шлифуются.Средняя стоимость капитального ремонта ЯМЗ-238 составляет порядка 80 000–100 000 рублей в зависимости от региона и выбранных запчастей. Это дешевле, чем покупать новый двигатель.

Сервис

Обслуживание двигателя ЯМЗ-238 (технические характеристики которого имеют высокие результаты) достаточно легко и просто. Итак, регулярная замена масла и фильтров позволит не только продлить срок службы, но и в некоторых случаях превзойти его. Рассмотрим, что нужно менять при регулярном обслуживании:

  • Масло в объеме 25 литров.Вот сколько налито в этот мотор. Кстати, для этого дизеля идеально подходят такие смазочные материалы, как М10Г2К и М10ДМ.
  • Фильтр масляный. В зависимости от конструкции и модификации он может быть разных размеров и типов.
  • Топливные фильтры, которые необходимо заменять в обязательном порядке, так как качество отечественного топлива оставляет желать лучшего.
  • Ремкомплекты для грубой и тонкой очистки топлива.

В некоторых случаях требуется считывание показаний форсунок и топливного насоса высокого давления.

Головки, цилиндры и нумерация цилиндров — поршневой двигатель

Часть двигателя, в которой развивается мощность, называется цилиндром. [Рис. 1] Цилиндр представляет собой камеру сгорания, в которой происходит горение и расширение газов, и в нем находятся поршень и шатун. При проектировании и изготовлении узла цилиндра необходимо учитывать четыре основных фактора. Он должен:

  1. Быть достаточно прочным, чтобы выдерживать внутреннее давление, возникающее во время работы двигателя.
  2. Изготавливается из легкого металла для снижения веса двигателя.
  3. Обладает хорошими теплопроводными свойствами для эффективного охлаждения.
  4. Быть сравнительно простым и недорогим в производстве, проверке и обслуживании.

Рисунок 1. Пример цилиндра двигателя


Головка блока цилиндров двигателя с воздушным охлаждением обычно изготавливается из алюминиевого сплава, поскольку алюминиевый сплав является хорошим проводником тепла, а его небольшой вес снижает общий вес двигателя.Головки цилиндров кованы или отлиты под давлением для большей прочности. Внутренняя форма головки блока цилиндров обычно полусферическая. Полусферическая форма прочнее традиционной конструкции и способствует более быстрой и тщательной очистке выхлопных газов.
В двигателе с воздушным охлаждением используется цилиндр с верхним расположением клапана. [Рис. 2] Каждый цилиндр представляет собой сборку из двух основных частей: головки цилиндра и цилиндра. При сборке головка цилиндра расширяется путем нагрева, а затем навинчивается на цилиндр, который был охлажден.Когда голова охлаждается и сжимается, а ствол нагревается и расширяется, получается газонепроницаемое соединение. Большинство используемых цилиндров сконструированы таким образом с использованием алюминиевой головки и стального цилиндра. [Рисунок 3]

Рис. 2. Узел цилиндра в разрезе


Рисунок 3. Алюминиевая головка и стальной цилиндр


Головки цилиндров

Головка блока цилиндров предназначена для обеспечения места сгорания топливно-воздушной смеси и обеспечения большей теплопроводности цилиндра для надлежащего охлаждения.Топливно-воздушная смесь воспламеняется искрой в камере сгорания и начинает гореть, когда поршень движется к верхней мертвой точке (вершине своего хода) на такте сжатия. Воспламеняющийся заряд в это время быстро расширяется, и давление увеличивается, так что, когда поршень проходит через положение верхней мертвой точки, он движется вниз во время рабочего хода. Порты впускного и выпускного клапанов расположены в головке блока цилиндров вместе со свечами зажигания и исполнительными механизмами впускного и выпускного клапанов.

После отливки головки блока цилиндров в головку блока цилиндров устанавливаются втулки свечей зажигания, направляющие клапанов, втулки коромысел и седла клапанов. Отверстия для свечей зажигания могут быть оснащены бронзовыми или стальными втулками, которые усаживаются и ввинчиваются в отверстия. Свечи зажигания Heli-Coil из нержавеющей стали используются во многих двигателях, производимых в настоящее время. Бронзовые или стальные направляющие клапана обычно усаживаются или ввинчиваются в просверленные отверстия в головке цилиндров, чтобы обеспечить направляющие для стержней клапанов.Обычно они располагаются под углом к ​​центральной линии цилиндра. Седла клапанов представляют собой круглые кольца из закаленного металла, которые защищают относительно мягкий металл головки цилиндров от ударов клапанов (при их открытии и закрытии) и от выхлопных газов.
Головки цилиндров двигателей с воздушным охлаждением подвергаются экстремальным температурам; поэтому необходимо обеспечить достаточную площадь охлаждающих ребер и использовать металлы, которые быстро проводят тепло. Головки цилиндров двигателей с воздушным охлаждением обычно литые или кованые.Алюминиевый сплав используется в конструкции по ряду причин. Он хорошо приспособлен для литья или обработки глубоких, близко расположенных ребер, и он более устойчив, чем большинство металлов, к коррозионному воздействию тетраэтилсвинца в бензине. Наибольшее улучшение воздушного охлаждения произошло за счет уменьшения толщины ребер и увеличения их глубины. Таким образом, в современных двигателях была увеличена площадь оперения. Ребра охлаждения сужаются от 0,090 дюйма в основании до 0,060 дюйма на конце.Из-за разницы в температуре в различных секциях головки блока цилиндров необходимо обеспечить большую площадь охлаждающих ребер на одних секциях, чем на других. Область выпускного клапана — самая горячая часть внутренней поверхности; следовательно, в этой секции вокруг цилиндра с внешней стороны предусмотрена большая площадь ребер.

Цилиндры

Цилиндр цилиндра, в котором работает поршень, должен быть изготовлен из высокопрочного материала, обычно из стали. Он должен быть как можно более легким, но при этом иметь надлежащие характеристики для работы при высоких температурах.Он должен быть изготовлен из хорошего несущего материала и иметь высокую прочность на разрыв. Цилиндр цилиндра изготовлен из поковки из стального сплава с закаленной внутренней поверхностью для предотвращения износа поршня и поршневых колец, которые упираются в него. Это упрочнение обычно осуществляется путем воздействия на сталь аммиака или цианистого газа, когда сталь очень горячая. Сталь впитывает азот из газа, который образует нитриды железа на открытой поверхности. Считается, что в результате этого процесса металл азотируется. Это азотирование проникает в поверхность ствола только на несколько тысяч дюймов.Поскольку цилиндры изнашиваются в процессе эксплуатации, их можно отремонтировать хромированием. Это процесс, при котором хром наносится на поверхность цилиндра и возвращается к новым стандартным размерам. Хромированные цилиндры должны использовать чугунные кольца. Хонингование стенок цилиндров — это процесс, который доводит их до нужных размеров и обеспечивает штриховку для посадки поршневых колец во время обкатки двигателя. Некоторые цилиндры цилиндров двигателя забиты в верхней части или имеют меньший диаметр, чтобы учесть тепловое расширение и износ.

В некоторых случаях ствол имеет резьбу на внешней поверхности на одном конце, чтобы его можно было ввинтить в головку блока цилиндров. Ребра охлаждения обрабатываются как неотъемлемая часть ствола и имеют ограничения по ремонту и обслуживанию.

Нумерация цилиндров

Иногда необходимо обращаться к левой или правой стороне двигателя или к конкретному цилиндру. Следовательно, необходимо знать направления двигателя и нумерацию цилиндров двигателя.Конец карданного вала двигателя всегда является передним концом, а конец вспомогательного оборудования — задним концом, независимо от того, как двигатель установлен в самолете. Обращаясь к правой или левой стороне двигателя, всегда предполагайте, что это вид сзади или со стороны вспомогательного оборудования. Как видно из этого положения, вращение коленчатого вала обозначается как по часовой стрелке, так и против часовой стрелки.

Цилиндры рядных и V-образных двигателей обычно нумеруются сзади. В V-образных двигателях ряды цилиндров известны как правый ряд и левый ряд, если смотреть со стороны вспомогательного оборудования.[Рис. 4] Нумерация цилиндров показанного оппозитного двигателя начинается с правого заднего как № 1 и левого заднего как № 2. Цилиндр перед № 1 — № 3; нападающий №2 — №4 и так далее. Нумерация противоположных цилиндров двигателя отнюдь не стандартная. Некоторые производители нумеруют свои цилиндры сзади, а другие — спереди. Всегда обращайтесь к соответствующему руководству по двигателю, чтобы определить систему нумерации, используемую этим производителем.

Рисунок 4.Нумерация цилиндров двигателя


Однорядные радиальные цилиндры двигателя нумеруются по часовой стрелке, если смотреть сзади. Цилиндр №1 — это верхний цилиндр. В двухрядных двигателях используется такая же система. Цилиндр №1 — верхний в заднем ряду. Цилиндр № 2 — первый по часовой стрелке от № 1, но № 2 находится в переднем ряду. Цилиндр № 3 следующий по часовой стрелке за № 2, но находится в заднем ряду. Таким образом, все цилиндры с нечетными номерами находятся в заднем ряду, а все цилиндры с четными номерами — в переднем ряду.
СВЯЗАННЫЕ ЗАПИСИ Поршневые двигатели
Порядок работы
Рабочий механизм клапана
Рабочие циклы
Мощность поршневого двигателя
Эффективность поршневого двигателя .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
