Переходник обд1 на обд2 своими руками

Пост делал для себя, возможно кому-то будет интересен
Переходник со старых моделей авто (GM 12 К-Line) присутствует на ТАЗах до 2004г.в, чего у меня и не было. Вроде-бы эти «динозавры» уже все в УТИЛЕ, но всё-же некоторые экземпляры ещё живы и в работе. На днях приехала «десятка» 2003г.в, так сделать диагностику не получилось, т.к на ней розетка GM 12. Задумался над изготовлением переходника
Переходник можно заказать здесь: ru.aliexpress.com/item/Lo….10010208.100010.3.axdn1k за копейки — 270р с доставкой, но это в течении 3-4 недель, а нужно сегодня — завтра (переходник всё-же был заказан) — в принципе недорого, но как некоторые пишут: контакты могут быть перепутаны (+ с -), при подключении без прозвонки может прийти КИРДЫК «шнурку»

Для изготовления переходника с GM 12 на OBD 2 понадобятся:

— штекер прикуривателя (для питания -, + 12В)
— 2-х жильный провод L=20см
— колодка OBD 2 от ТАЗ
— 1-жильный провод L=80см (К-Line от прикуривателя до колодки GM 12)

— концевик «папка» — мелкий (сточенный слегка по бокам) — для К-Line колодки GM 12

— с колодки OBD 2 (контакты 4,5) на — (минус) штекера прикуривателя
— с колодки OBD 2 (контакт 16) на +12B штекера прикуривателя
— с колодки OBD 2 (контакт 7) на К-Line розетки GM 12 (контакт M — верхний левый)
——————————————————————————————————————————————–
Правильная распайка переходника GM 12 — OBD 2 (перех-к, который «приехал» с Али Экспресса):

— G и H должны соотв-ть конт 16 (+12В) — G соотв-ет конт 16 (+12В), Н и G нужно соед-ть перемычкой на неразборной колодке (для ТАЗ до 2005г)
— B должен соотв-ть конт 15 (Line ISO (SAE)) — отсут-ет, нужно соед-ть проводом

— К и М должны соотв-ть конт 7 (К-Line ISО (SAE)
— A должен соотв-ть конт 4, 5 (- масса)
——————————————————————————————————————————————–
Задействованные контакты для OBD-2 на Vag-Com Автоадаптер 15. 7.1R (если смотреть на штекер с контактами — конус снизу-вверх):

— верх (к-ты слева-направо): 4, 5 — масса, 6, 7 — К-Line
— низ со светодиодом (к-ты справа-налево): 14, 15, 16 — (+12В)

Почему не работает переходник OBD2 GM12 pin для ВАЗ, Daewoo

Заказав кабель для диагностики OBD2 — GM 12pin и подключив его к автомобилю семейства ВАЗ многие сталкиваются с различными неприятностями.

Самой лучшей, если можно так выразиться из которых становится просто невозможность диагностики автомобиля, но бывают и случаи включения бензонасоса либо короткое замыкание в электропроводке и если повезет, то дело обойдется банальной заменой предохранителей.

После подобных экспериментов обыватель берет кабель в руки и размахивая им и на чем свет стоит ругает продавца и производителя.

Вышеуказанные неприятности являются следствием как правило не правильной распиновки кабеля, то есть по тому проводу, по которому должна считываться информация на прибор поступает питание, ну или по тому проводу, по которому поступает питание подается напряжение на бензонасос.

А последнему что прикажешь делать? Правильно! Включаться и работать.

Но как бы сейчас не оказалось все странно и непонятно, а может и звучать будет абсурдно, но кабель на самом деле оказывается исправным и рабочим. Да, да, рабочим, и даже распиновка у него правильная. Правильная, но не подходящая под нашу марку автомобиля.

Как так? Спросите Вы? А ответ тут прост. Шнур всего на всего предназначен для другой марки автомобиля, а именуется эта марка ни как иначе как DAEWOO.

Вот в принципе и все. Имея одинаковые разъемы для диагностики на автомобилях ВАЗ и DAEWOO

Мы имеем разную распиновку, а это значит, что если шнур подошел в колодку, это еще не означает, что подключив его он будет работать и не нанесет пагубных последствий для электроники вашего автомобиля.

И так, давайте разберемся, какой кабель необходим и какая распиновка должна быть у него для диагностики автомобиля ВАЗ.

Для диагностики Автоваза до 2005 года выпуска необходимо подключить три провода в диагностическую колодку:

ВАЗ OBD2 and GM 12pin Правильная распиновка

Правильная распиновка или как проверить Переходник OBD2 GM12 pin для ВАЗ

Купив Переходник OBD2 GM12 pin для ВАЗ не спешите подключать его к своему автомобилю

Прежде всего проверьте распиновку.

OBD2GM 12 pin
— (Масса) GND4 + 5А
K-line7М
+(Плюс) 12V16H

Если вы по какой-либо причине забыли купить переходник GM 12 pin – OBD2, можно изготовить его своими руками.

Мы приготовили для вас небольшой фото-отчет о том, как можно самостоятельно сделать переходник для подключения адаптера elm327 bluetooth к диагностической колодке GM12.

На диагностическом адаптере необходимо подключить провода к контактам 4 (заземление), 7 (k-линия) и 16 (напряжение АКБ).

Далее берем контакты и подключаем их к диагностической колодке автомобиля.

Подключать провода будем следующим образом. 4й контакт от адаптера подключаем к А, 7й к М и 16й подключаем к H (в некоторых случаях к G).

Вот распиновка разъема диагностической колодки GM12:

В итоге это будет выглядеть следующим образом:

Напомним, что подключение осуществлялось через адаптер elm327 bluetooth, но с отечественными автомобилями данный адаптер будет работать только с платной версией программы OpenDiag.

Для использования полноценной бесплатной версии для отечественных автомобилей мы рекомендуем k-line адаптер.

Подключение сканера GM12 и OBD2 в автомобили ВАЗ, Лада

При наличии некоторого опыта поиск неисправности в системе инжекторного двигателя авто можно осуществлять «вручную», то есть при помощи мультиметра и на основании собственных наблюдений за поведением мотора.

Но выполнение этой задачи значительно облегчается поиском неисправностей и ошибок в памяти ЭБУ (контроллера), для чего на автомобилях, в том числе и на ВАЗ 21099, устанавливается разъём для диагностики.

Крепится он к низу полки под бардачком, рядом с дополнительным блоком реле и предохранителей:

Разъём GM12

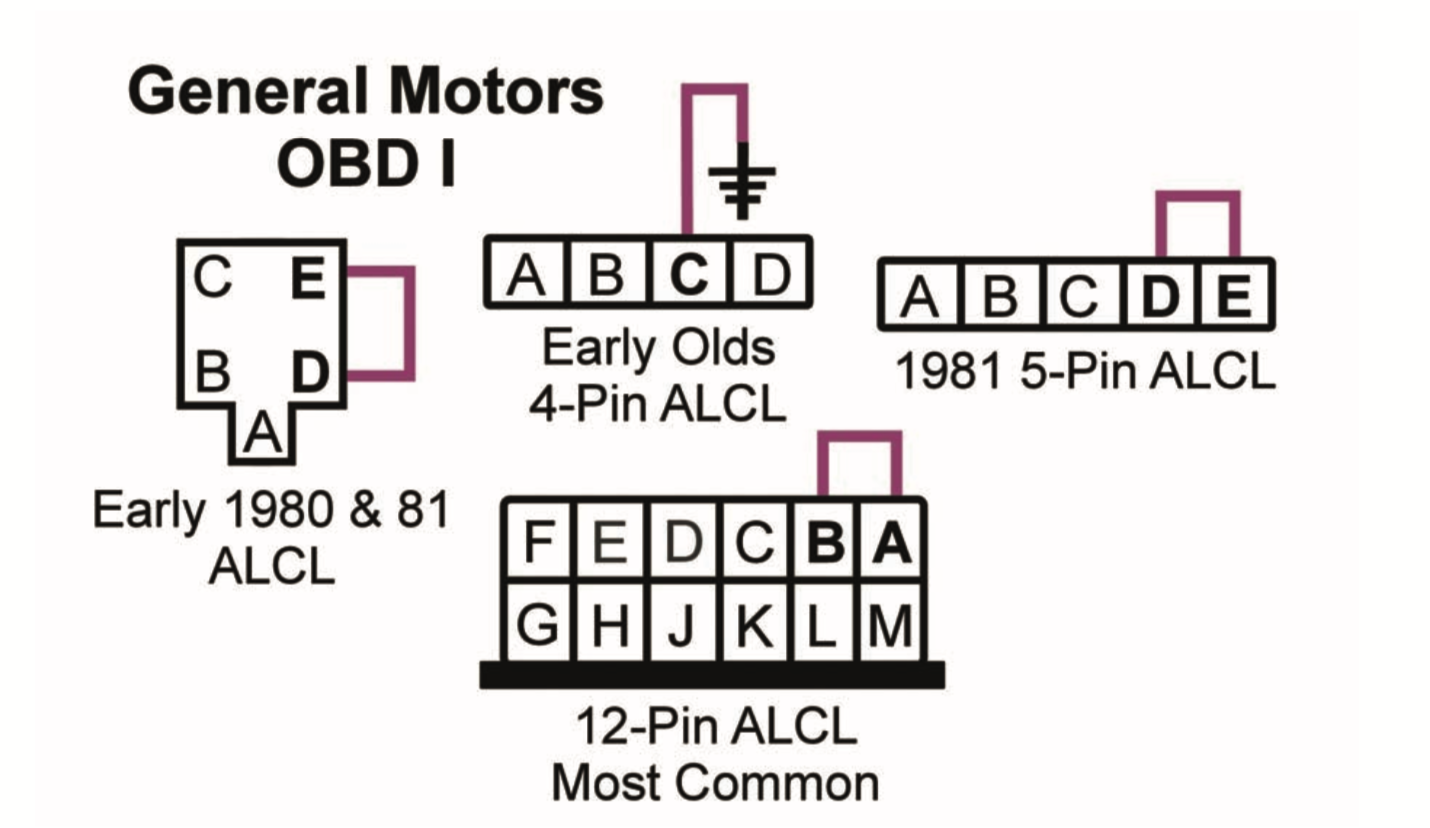

До 2002 года на инжекторных ВАЗ 2108-99 устанавливались 12-ти контактные прямоугольные разъёмы стандарта GM12 со следующей распиновкой:

  • А – «масса»;
  • В – L-линия диагностики;
  • D – СО-потенциометр;
  • G – управление бензонасосом;
  • H – +12В питание;
  • M – К-линия диагностики.

Некоторые провода могут отсутствовать, но это не помешает Вам провести диагностику. Самый простой способ прочитать ошибки, накопленные в памяти ЭБУ, можно следующим образом:

  • при выключенном зажигании соедините перемычкой выводы А и В;
  • включите зажигание, не запуская двигатель;
  • лампа «Check engine» трижды выдаст код «12», после чего будут выдаваться коды ошибок, также по три раза каждый;
  • завершение операции заканчивается также кодом «12».

Первая цифра кода обозначается количеством «длинных» вспышек лампы, вторая – «короткими» вспышками.

Распиновка разъема gm12 ваз

Статья архивная. 2001 – 2003 год.

Для подключения автомобиля к персональному компьютеру необходимо приобрести или изготовить интерфейс связи между СОМ – портом и диагностическим разъемом K‑LINE .

Первая надпись на экране диагностического оборудования или компьютера,вызывающая панику у новичков, как правило, что – то типа «Нет связи», «Нет ответа контроллера» или нечто подобное, но не менее интригующее. Мотор-тестер, к примеру, начинает предлагать варианты – от неподключенного питания до аппаратной неисправности адаптера. Хорошо, если первой на диагностику прикатила машина с иммобилизатором и Вы уверены, что с адаптером все в порядке. Причина отсутствия связи на автомобилях без иммо банальна и возможна только в отечественном автопроме – разрыв линии диагностики, идущей от диагностического разъема до ЭБУ. Иммобилизатор использует K‑Line для связи с ЭБУ и включается в разрыв линии диагностики. Если иммобилизатор не установлен, то линия диагностики висит в воздухе и связь с ЭБУ отсутствует. На этом месте предполагалось, видимо, заглушка,но… Для восстановления связи нужно просто установить перемычку между контактами 9 – 1 и 18 разъема иммобилайзера (или установить иммобилайзер) как показано на рисунке. На практике, для сохранения функций плавного гашения света, да и просто для отпугивания пионеров обрезают и сращивают эти два провода, оставив иммо в разъеме.

Диагностический разъем ГАЗ.

1 + 12 V 2 + 12 V от АКБ 10 L‑Line 11 K‑Line 12 Масса

Диагностический разъем ВАЗ

A – GND B – L‑Line (может не быть) M – K‑Line G – Управление топливным насосом.
H – 12 V. Постоянное c АКБ через предохранитель. /может не быть.

Местонахождение диагностических колодок

ВОЛГА – под капотом, на стенке моторного отсека, на стороне пассажира ВАЗ 2110 – справа от водителя, рядом с рулевой колонкой ВАЗ 2109 Низкая панель – на полке под «бардачком», рядом с ЭБУ ВАЗ 2109 Высокая панель – за центральной консолью. ВАЗ 2108 – 2115 «европанель» – на «торпедо», закрыто лючком. Шевроле-Нива – OBD-II, около замка зажигания , частично прикрыт кожухом рулевого управления. ВАЗ 11183 «Калина» – Под нишей для мелочей рядом с ручкой КПП. ВАЗ 21126 «Приора» – за «бардачком» .

Назначение контактов диагностической колодки
14 – CAN Low (J‑ 2284 ) 15 – ISO 9141 – 2 L Line 16 – Battery Power
Шевроле-Нива – блок управления находится в районе ног переднего пассажира. Доступ к жгуту возможен только при снятом перчаточном ящике, для извлечения блока нужно демонтировать перчаточный ящик («бардачок») и открутить от блока предохранители. Для перезаписи блок можно не откручивать, если есть кабель достаточной длины.
ВАЗ 21126 «Приора»

Разъем для подключения диагностического оборудования к автомобилям ВАЗ (старого типа, аналог GM)

Для подключения диагностического оборудования к колодке можно воспользоваться штыревым контактом соответствующего диаметра, но гораздо удобнее изготовить специализированный разъем.

Данная конструкция была разработана НПП НТС для подключения своего диагностического оборудования. В несколько измененном виде данные разъемы можно встретить на авторынках Тольятти. Данный чертеж был выполнен и предоставлен ©AIST

Разъем, изображенный на фотографии можно приобрести в Тольятти на авторынке «Пламя». Он довольно качественно изготовлен и имеет одно несомненное преимущество – наличие довольно большого объема свободного места. Я, например, без труда уместил в нем адаптер k‑line. Получился компактный адаптер для ноутбука.

А вот такую колодку подключения к разъемам диаоностики можно заказать в он-лайне на сайте тольяттинской фирмы ЗАПЧАСТЬ – СЕРВИС . Колодка представляет собой пластмассовый двухсторонний разъем, с одной стороны которого подключение к штатной ВАЗ-овской колодке диагностики, с другой – OBD II. Я уже неоднократно их заказывал, доставка бандеролью (в Волгоград) в течении недели.

Как самому смастерить разъемы для подключения к диагностическим разъемам? Своим опытом по изготовлению делится Sany 77 – скачать подробную инструкцию

Теперь немного о шнуре. НПП НТС, например, комплектует свои адаптеры KR‑ 2 3 ‑х проводным жгутом длиной 5 метров, по двум подается питание («+» и «-» с АКБ, кроколилы) и один неэкранированный сигнальный провод, подсоединяемый в колодке к контакту «М». При самостоятельном изготовлении шнура нужно иметь ввиду, что при использовании качественного экранированного провода длину можно нарастить до 15 м, и то, что система с отдельной подачей питания выбрана из-за того, что в старых типах проводки не подавалось питание на колодку диагностики – в настоящее время можно все подключать непосредственно к колодке. На фотографиях изображены «сменные» шнуры для ВАЗ и ГАЗ с питанием адаптера с колодки диагностики.

И, несомненно, самым удобным в эксплуатации при использовании ноутбука является колодка со встроенным адаптером К‑Line. Адаптер, изображенный на фотографии слева активно используется для диагностики и работы с инженерным ЭБУ J 5 On-line tuner совместно с ноутбуком IBM Thinkpad P‑II/ 366 . Диагностическую колодку такого типа можно найти в Тольятти, рынок «Пламя» или сделать самому.

В заключение приведем распиновку адаптеров:

1 . Самого популярного K‑Line от chiptuner.ru – она полностью соответствует распиновке адаптера KR‑ 2 от НПП НТС: 2 ‑K-Line, 4 , 5 + питания, 8 , 9 – GND.

2 . Адаптер K‑Line v. 1 . 7 : 9 ‑pin от Автоэлектрика: 1 – K‑Line, 4 – масса K‑Line, 5 – масса питания, 8 – плюс питания.

3 . Адаптер K‑L-Line v. 2 . 1 (и от USB K‑L-Line) от Автоэлектрика: 1 , 14 – K‑line; 13 , 25 L‑Line; 17 , 18 + 12 V; 21 , 22 GND; 3 – J 1850 Bus+

Оценка статьи:

Распиновка разъема gm12 ваз Ссылка на основную публикацию

Похожие публикации

  • Не горит освещение салона ваз 2109

Разъём OBD 2

OBD 2 – это международный стандарт диагностики. Им регламентируются требования к диагностическому оборудованию, унифицируются коды ошибок, – в общем, практически всё, что связано с диагностикой.

На ВАЗ 21099, выпускаемых с 2002 года, стали устанавливать разъём диагностики, соответствующий стандарту OBD 2. Внешне от вазовского он отличается трапециевидной формой:

Осуществить диагностику на инжекторной ВАЗ 21099 можно с помощью автосканера (например, на базе процессора elm 327). Делается это с предварительной установкой приложения, продающегося в комплекте лицензионного сканера, даже при помощи смартфона. Войдя в установленное приложение, Вы легко установите коды ошибок, а также удалите их.

Правда, рынок завален китайской продукцией, которая «не видит» ЭБУ отечественных машин, поэтому у Вас есть два пути:

  • перепрошить китайский сканер;
  • приобрести кабель для диагностики, подключаемый к ноутбуку, марки Vag-com.

Если у Вас на машине «старая» колодка GM12, то подключиться к сканеру или кабелю поможет такой переходник:

Впрочем, в тех случаях, когда потребуется вывод ошибок на компьютер, а переходника нет, то подключиться можно, самостоятельно подсоединившись к любому из разъёмов для диагностики, используя такую схему соответствия:


Смотрите также

Комментарии 23

Микас 10.3. С тремя проводами все в порядке (питание, земля и к-линия), распиновка соответствует, а вот B и С (Л-линия и Разрешение программирования) выходят на 15 контакт колодки OBD II. Нет соображений? Заранее спасибо

Я знаю что есть варианты переходников, где пин «В» соединён с к. 15. Для чего соединён пин «С» с к. 15 мне не известно. Этот пин не участвует в диагностике, не имеет ничего общего с L-линией, при программировании ЭБУ на него подаётся напряжение +12В. Скорее всего это брак переходника

Я склонен думать, что поэтому горит предохранитель контроллера. Нет соображений, как победить? Не хочется просто отрывать пин, может есть мысли?Спсб

Если нужно отремонтировать переходник красиво, то действия по разборке-сборке разъёма должны быть аналогичны описанные здесь www.drive2.ru/c/2152206/

Да, читал это — аккуратно сделано. Как раз к вопросу о разнице между плюсом в колодке ланоса и ваза — очень часто попадаются статьи владельцев ланоса с указанием распиновки ваза и клятвенными заверениями, что все работает

покупал я такой переходник, но сканер работать с ним не захотел, вроде бы релюшки щелкают, а соединения не было, может быть протокол OBD 1 и OBD 2 не совпадают?

Я как раз для такого случая тут схемы нарисовал. Возьми мультиметр и проверь правильно ли сделана распайка. Кто этих китайцев знает, может они переходник сделали для ВАЗа как на последней схеме?

возможно и так, буду проверять, жалко ведь, деньги потратил, а толку ноль.

Я как раз для такого случая тут схемы нарисовал. Возьми мультиметр и проверь правильно ли сделана распайка. Кто этих китайцев знает, может они переходник сделали для ВАЗа как на последней схеме?

проверил тестером и правда на колодке OBD 1 нет контакта на контакте К, а на контакте М контакт есть, вот и вся проблема, только вот теперь вопрос, а как мне параллельно соединить контакты Л и М?

Я как раз для такого случая тут схемы нарисовал. Возьми мультиметр и проверь правильно ли сделана распайка. Кто этих китайцев знает, может они переходник сделали для ВАЗа как на последней схеме?

я так понимаю, что за диагностику двигателя отвечает контакт М, а контакт К за блок АБС?

я так понимаю, что за диагностику двигателя отвечает контакт М, а контакт К за блок АБС? Да, всё правильно! Переходник на диагностику двигателя должен работать!

а как мне параллельно соединить контакты Л и М? Я не понимаю этого вопроса.

ну если у меня контакты К и М не соединенны параллельно как на вашей схеме, то нужно ли их параллелить?

Зачем? У тебя же нет АБС!

тогда я не знаю, почему у меня не работает диагностический сканер, хотя брал у знакомого и у него на Каддику работал, но на Лачетти уже не работал, видимо вся проблема в сканере, а не в переходнику.

Понятно. Ты взял диагностический адаптер vag com 409.1 собранный на микросхеме СН340Т. На Кадди он работает, на Ланосе — нет. Нужно приобрести адаптер на микросхеме FT232RL. Я как раз такой приобрёл. Проверял в работе только на Чери Тигго. Когда будет возможность, то проверю на своих Ланосах. Об этом сделаю отдельную запись.

Описание программы Автоком

Перечень поддерживаемых ЭБУ:

— диагностика двигателя по протоколу OBD2 — диагностика двигателя по заводским протоколам — диагностика электронных систем зажигания — диагностика систем управления климатом — диагностика иммобилайзеров — диагностика систем управления трансмиссией — диагностика систем ABS — диагностика систем SRS Airbag — диагностика приборной панели и сброс сервисных интервалов — диагностика систем обеспечения комфорта — диагностика систем кузовной электроники

Диагностическая программа GENERIC предназначена для диагностики на основе стандартов, специально предназначена для связывания и стандартизации кодов неисправностей. GENERIC включена для легковых и грузовых вариантов.

Протоколы и стандарты 2xHS CAN (ISO 11898-2), SW CAN (SAE J2411), K/L (ISO 9141-2), VPW (J1850), PWM (J1850), RS485 (J1708), TTL and (SPI, analog in, 5volt out).

С помощью функции бортовых самописцев, вы можете записать параметры в режиме реального времени во время движения транспортного средства. Во время записи вы можете, с нажатием кнопки, выделить и запомнить конкретную ошибку с целью изучить ее позже. TCS CDP + оснащена встроенной памятью, что исключает необходимость в использовании компьютера. Память в комплект не включена.

Полезное: Распиновка микро USB разъема

С многоцветным индикатором Autocom, вы имеете возможность полностью контролировать диагностический процесс. Различные цвета и звуковые подсказки укажут Вам какая стадия диагностики исполняется в текущее время. Например, если индикатор переключается между синим и зеленым обменивается данными с блоком управления автомобиля.

Когда Autocom подключен к автомобилю, устройство будет проверять напряжение борт сети транспортного средства и автоматически подстраивается под уровень напряжения автомобиля 12 или 24 вольт. Если напряжение становится слишком высоким или слишком низким, Autocom предупредит вас, как звуковой подсказкой, так и световым индикатором, а также оповещением через значок аккумулятора в программном обеспечении.

В программном обеспечении есть функция, которая позволяет считывать номер шасси из автомобиля, который вы хотели бы диагностировать. Это гарантирует, что модель и год выпуска выберется автоматически. Кроме того, код двигателя для транспортных средств, которые обычно доступны для считывания, также выбирается автоматически.

Интеллектуальная система сканирования (ISS) просматривает все системы в автомобиле и отображает коды неисправностей, которые хранятся в каждой системе. Это экономит время и вы получите быстрый обзор текущего состояния автомобиля в целом. Когда ISS будет завершена, вы можете выбрать специальную систему управления для анализа результатов в дальнейшем.

Интеллектуальные системы идентификации (ISI) определяет и автоматически выбирает тип контроллера, который установлен в транспортном средстве. Это гарантирует, что сеанс диагностики будет выполнен правильно с правильными параметрами, как требуется.

В соответствии с этой функцией вы сможете увидеть адаптации и корректировки, которые возможны для конкретного автомобиля, не имея автомобиля рядом с вами. Вместе с помощью текстов в качестве руководства, вы можете планировать и быть эффективными в своей работе, и даже в сложных ситуациях.

Автосканер Autocom оснащена уникальной технологией мультиплексора, что позволяет использовать его на всех типах транспортных средств, независимо от уровня напряжения и коммуникационных стандартов. Для тех транспортных средств, которые не используют стандартный 16-контактный разъем, есть возможность подключения и специальных кабелей-переходников.

Переделка переходника, или почему не нужно его разбирать

Купив Переходник OBD2 — GM12 pin для ВАЗ не спешите подключать его к своему автомобилю.

Прежде всего проверьте распиновку.

Правильная распиновка:

ВАЗ OBD2 and GM 12pin

— (Масса) GND4 + 5А
  K-line7M
+(Плюс) 12V16H

Распиновка этого переходника не правильная.

ВАЗ LADA Daewoo GM12 pin на OBDII 16 pin

Тут происходит замыкание G на плюс H.

О том, как проверить переходник, его распиновку и почему переходник не работает говорилось в предыдущей статье.

И так, неисправность кабеля была найдена — это смежный контакт плюса и бензонасоса H и G.

Для правильной работы нашего кабеля необходимо удалить контакт G (он то и является бензонасосом).

Сначала хотелось отпаять провод от контакта внутри переходника, но разобрав его выяснилось, что все контакты внутри хорошо изолированны и залиты пластмассой.

Пытаясь добраться до нужного контакта высока вероятность повреждения находящихся рядом проводов.

Можно было бы распаять контакт вместе с пластиком, но вместо этого просто удаляем ненужный замкнутый контакт снаружи и получаем рабочий переходник.

Страшный, но рабочий.

Ну а самым практичным вариантом будет изготовление такого переходника самостоятельно. Благо с комплектующими сейчас проблем вообще не возникает.

Ну или можно использовать, нерабочий переходник (с неправильной распиновкой). Конечно же переделав его.

GM 12 PIN диагностический разъем ваз подключение проводов для диагностики

Ссылка на Провод и разъем

ваз 2114 распиновка диагностического разъема Видео
