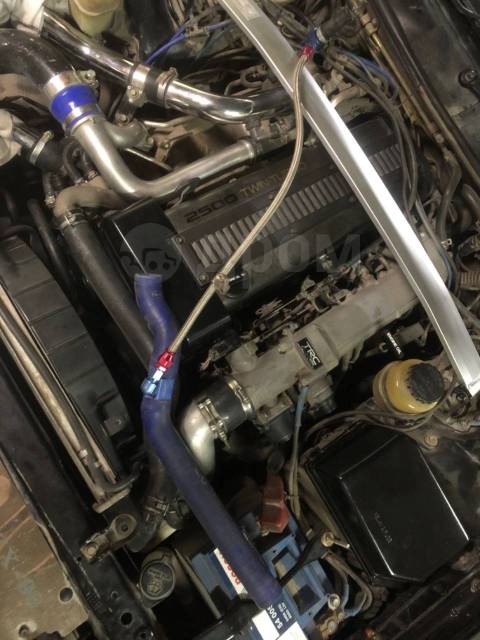

Охлаждение 6 цилиндра 1jz gte: Комплект для охлаждения 6го цилиндра 1-2JZ GTE под алюм. патрубок

Содержание

Двигатель 1 джей зет

Серия JZ двигателей Toyota представляет собой 6-ти цилиндровые моторы с прямым расположением цилиндров и газораспределительной системой DOHC с 4-мя клапанами на цилиндр. Серия JZ сменила серию M. Двигатель JZ был предложен в двух вариантах — 2,5 л и 3,0 л.

1JZ
——Двигатели 1JZ выпускались с 1990-го по 2007-й год (в последний раз устанавливался на Toyota Mark II Wagon BLIT). Рабочий объем цилиндров составляет 2,5 л (2492 куб. см). Диаметр цилиндров 86 мм, а ход поршня 71,5 мм. Газораспределительный механизм приводится в действие двумя зубчатыми ремнями, общее количество клапанов 24, т.е. по 4 на цилиндр.

Двигатель 1JZ-GE
——-1JZ-GE это не турбированная версия 1JZ. Мощность двигателя составляет 200 л.с. при 6000 оборотах в минуту и 250 Н · м при 4000 оборотах в минуту. Степень сжатия составляет 10:1. Он оснащался двухступенчатым впускным коллектором. Как и все двигатели серии JZ 1JZ-GE предназначен для продольной установки на заднеприводные автомобили.

Двигатель комплектовался только 4-х ступенчатым автоматом.
——-Тех. характеристики
Двигатель 1JZ-GE
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Объем двигателя, л(куб. см) 2,5 л(2492)
Мощность, л.с.(Н · м) 200(250)
Система впрыска Распределенная
Система зажигания Трамблер / DIS-3
——Двигатель устанавливался на автомобили:

Toyota Chaser / Cresta / Mark II Tourer V (JZX81, JZX90, JZX100, JZX110)
Toyota Crown (JZS170)
Toyota Mark II Blit

——-Двигатель 1JZ-GTE является турбированной версией 1JZ. На него устанавливались два турбокомпрессора CT12A расположенных параллельно. Физическая степень сжатия составляет 8,5:1. Такая доработка двигателя привела к увеличению мощности на 80 л.с. относительно атмосферного 1JZ-GE и составила 280 л.с. при 6200 оборотах в минуту и 363 Н · м при 4800 оборотах в минуту. Диаметр цилиндров и ход поршня соответствует двигателю 1JZ-GE и составляет 86 мм и 71,5 мм соответственно.

Есть определенная вероятность, что в разработке двигателя, а именно головки блока цилиндров принимала участие фирма Yamaha, о чем свидетельствуют соответствующие надписи на некоторых деталях ГБЦ. В 1991-м году двигатель был установлен на новую модель Toyota Soarer GT.

Существовало несколько поколений двигателей 1JZ-GTE. В первом поколении наблюдались проблемы с керамическими дисками турбин, которые имели склонность к расслоению на высоких оборотах двигателя и температурных условий эксплуатации. Еще одной особенностью ранних 1JZ-GTE являлась неисправность одностороннего клапана на головке, это приводило к тому, что часть картерных газов попадали во впускной коллектор, что негативно сказывалось на мощности двигателя. На стороне выпускного коллектора приличное количество паров масла поступает в турбины, что в свою очередь вызывает преждевременный износ уплотнений. Все эти недостатки во втором поколении двигателя были признаны Toyota официально и двигатель был отозван на доработку, но только в Японии.

Решение проблемы простое — производится замена клапана PCV.

Третье поколение 1JZ-GTE было введено на рынок в 1996-м году. Это все тот же двух с половиной литровый двигатель с турбокомпрессором, но с фирменной архитектурой BEAMS, которая заключается в переработанной головке блока цилиндров, установкой новейшей в то время системы VVT-i с бесступенчатым изменением фаз газораспределения, изменением рубашки охлаждения для лучшего охлаждения цилиндров и новыми прокладками клапанов с покрытием нитрида титана для меньшего трения кулачков распределительных валов. Была изменена турбо установка с двух турбин CT12 на одну CT15B. Установка системы VVT-i и новой рубашки охлаждения позволило увеличить физическую степень сжатия с 8,5:1 до 9:1. Несмотря на то, что официальные данные мощности двигателя не изменились крутящий момент подрос на 20 Н · м до 379 Н · м при 2400 оборотах в минуту. Эти усовершенствования привели к увеличению топливной эффективности двигателя на 10%.

———Тех. характеристики
Двигатель 1JZ-GTE
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Объем двигателя, л(куб. см) 2,5 л(2492)
Мощность, л.с.(Н · м) 280(363)
Тип турбины CT12/CT15B
Система впрыска Распределенная
Система зажигания Трамблер / DIS-3

———Двигатель устанавливался на автомобили:

Toyota Chaser / Cresta / Mark II Tourer V (JZX81, JZX90, JZX100, JZX110)
Toyota Soarer (JZZ30)
Toyota Supra MK III (JZA70, Япония)
Toyota Verossa
Toyota Crown (JZS170)
Toyota Mark II Blit

——-В 2000-м году Toyota представила наименее признанного члена семьи 1JZ-FSE с непосредственным впрыском топлива. Toyota аргументирует появление таких двигателей их более высокой экологичностью и топливной экономичностью без потерь мощности относительно базовых моторов семейства.

В 2,5 литровом 1JZ-FSE установлен такой блок, как в обычном 1JZ-GE. Головка блока такая же. Впускная система спроектирована таким образом, чтоб при определенных условиях двигатель работал на сильно обедненной смеси от 20 до 40:1. В связи с чем расход топлива снижается на 20%(по Японским исследованиям в режиме 10/15 км.

/ч).

Мощность 1JZ-FSE с системой непосредственного впрыска D4 составляет 197 л.с. и 250 Н · м, 1JZ-FSE всегда оснащался автоматической коробкой передач.
———Тех. характеристики
Двигатель 1JZ-FSE
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Объем двигателя, л(куб. см) 2,5 л(2492)
Мощность, л.с.(Н · м) 197(250)
Система впрыска Непосредственный D-4
Система зажигания Трамблер / DIS-3
——Двигатель устанавливался на автомобили:

Toyota Mark II
Toyota Brevis
Toyota Progres
Toyota Verossa
Toyota Crown
Toyota Mark II Blit

——Двигатель 2JZ-GE самый распространенный из всех 2JZ. Трехлитровый «атмосферник» развивает 220 л.с. при 5800-6000 оборотах в минуту. Крутящий момент составляет 298 Н · м. при 4800 оборотах в минуту.

Двигатель оснащается последовательным впрыском топлива. Блок цилиндров произведен из чугуна и совмещен с алюминиевой головкой блока цилиндров. На первых версиях на него устанавливался обычный газораспределительный механизм схемы DOHC с четырьмя клапанами на цилиндр.

Во втором поколении двигатель приобрел систему изменения фаз газораспределения VVT-i и систему зажигания DIS с одной катушкой на пару цилиндров.

——Тех. характеристики
Двигатель 2JZ-GE
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Объем двигателя, л(куб. см) 3 л(2997)
Мощность, л.с.(Н · м) 220(298)
Система впрыска Непосредственный D-4
Система зажигания Трамблер / DIS-3

——Двигатель устанавливался на автомобили:

Toyota Altezza / Lexus IS 300
Toyota Aristo / Lexus GS 300
Toyota Crown / Toyota Crown Majesta
Toyota Mark II
Toyota Chaser
Toyota Cresta
Toyota Progres
Toyota Soarer / Lexus SC 300

Toyota Supra MK IV

Двигатель 2JZ-GTE
——-Это самый «заряженный» двигатель серии 2JZ. Он имеет шесть цилиндров с прямым расположением, два распределительных вала с ременным приводом от коленчатого вала, две турбины с интеркуллером. Блок двигателя изготовлен из чугуна, головка блока цилиндров алюминиевая и спроектирована TMC(Toyota Motor Corporation). 2JZ-GTE производился с 1991-го по 2002 год исключительно в Японии.

Это был ответ на Ниссановский двигатель RB26DETT, который добился успеха в ряде чемпионатов таких как FIA и N Touring Car.

Двигатель компоновался двумя коробками передач: автоматической для комфортной езды и спортивной.

АКПП 4-х ступенчатая Toyota A341E

МКПП 6-ти ступенчатая Toyota V160 и V161 разработанная совместно с Getrag.
Первоначально этот «заряженный» мотор установили на Toyota Aristo V(JZS147), а после на Toyota Supra RZ(JZA80).

При разработке Тойотой двигателя 2JZ-GTE за основу был взят 2JZ-GE. Основное отличие заключалось в установке турбокомпрессора с боковым интеркуллером. Блок цилиндров, коленчатый вал и шатуны были одинаковые. Имелось небольшое отличие в поршнях: у 2JZ-GTE в поршнях было сделано углубление для уменьшения физической степени сжатия и дополнительные масляные канавки для лучшего охлаждения поршней. В отличии от Aristo V и Suppra RZ на остальные модели автомобилей, такие как Aristo, Altezza, Mark II устанавливались другие шатуны.

Как отмечалось ранее в сентябре 1997 года двигатель был доработан и оснащен системой изменения фаз газораспределения VVT-i. Это увеличило мощность и крутящий момент 2JZ-GTE на всех рынках.

Установка двойного турбонаддува разработанного Тойотой совместно с Hitachi увеличила мощность относительно базового 2JZ-GE с 227 л.с. до 276 л.с. при 5600 оборотах в минуту. На первых модификациях крутящий момент составлял 435 Н · м. После модернизации в 1997-м году системой VVT-i крутящий момент подрос до 451 Н · м, а мощность двигателя, согласно документации Toyota, на североамериканском и европейском рынках увеличилась до 321 л.с. при 5600 оборотах в минуту.

На экспорт Toyota производила более мощную версию 2JZ-GTE, это достигалось установкой новейших турбокомпрессоров с использованием нержавеющей стали, против керамических компонентов рассчитанных для японского рынка, а так же доработанные распределительные валы и инжекторы, производящие больший объем топливной смеси за единицу времени(440 мл/мин для внутреннего японского рынка и 550 мл/мин на экспорт). Для двигателей внутреннего рынка устанавливалось две турбины CT20, а для экспортного варианта CT12B. Механическая часть различных турбин допускало взаимозаменяемость выпускной системы на обоих вариантах двигателей. Существует несколько подтипов турбин CT20 рассчитанных для внутреннего рынка, которые дополняются суффиксами A, B, R, например CT20A.

———Тех. характеристики
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Объем двигателя, л(куб. см) 2,5 л(2997)
Мощность, л.с.(Н · м) 321(451)
Тип турбины CT20/CT12B
Система впрыска MPFI
Система зажигания Трамблер / DIS-3

———-Двигатель устанавливался на автомобили:

Toyota Aristo JZS147 (Япония)
Toyota Aristo V300 JZS161 (Япония)
Toyota Supra RZ / Turbo JZA80

————Двигатель 2JZ-FSE оснащается непосредственным впрыском топлива, аналогичным как на 1JZ-FSE только с увеличенным рабочим объемом и большей степени сжатия нежели на 1JZ-FSE? которая составляет 11,3:1. По мощности он остался на том же уровне, как его базовая модификация 2JZ-GE. Изменился расход топлива в лучшую сторону и улучшились показатели вредных выбросов. Стоит отметить, что Toyota вводит на рынок двигатели с непосредственным впрыском исключительно для экологичности и топливной эффективности, т.к. на практике D4 не дает никаких заметных улучшений характеристик мощности. Выходная мощность 2JZ-FSE составляет 217 л.с., а максимальный крутящий момент 294 Н · м. Он всегда компонуется 4-х ступенчатой АКПП.

—————Тех. характеристики
Двигатель 2JZ-FSE
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Объем двигателя, л(куб. см) 3 л(2997)
Мощность, л.с.(Н · м) 217(294)
Система впрыска Непосредственный D-4
Система зажигания Трамблер / DIS-3
—————-Двигатель устанавливался на автомобили:

Toyota Brevis
Toyota Progres
Toyota Crown
Toyota Crown Majesta

Toyota
Производитель Toyota Motor Corporation
Код двигателя JZ
Тип бензиновый, инжектор
Конфигурация рядный, 6-цилиндр.
Цилиндров 6
Клапанов 24
Охлаждение жидкостное
Клапанной механизм DOHC
Тактность (число тактов) 4
Медиафайлы на Викискладе

Двигатели Toyota серии JZ ‒ автомобильные бензиновые рядные шестицилиндровые двигатели производства Toyota, пришедшие на смену двигателям M. Все двигатели серии имеют газораспределительный механизм DOHC с 4 клапанами на цилиндр, рабочий объём ‒ 2,5 и 3 литра. Двигатели рассчитаны на продольное размещение для использования с заднеприводной или полноприводной трансмиссией. Выпускались с 1990 по 2007 г. Преемником стала линейка V6 двигателей GR.

Согласно системе маркировки Toyota, обозначение двигателей Toyota JZ расшифровывается следующим образом: первая цифра обозначает поколение (1 ‒ первое поколение, 2 ‒ второе поколение), буквы за цифрой ‒ JZ, оставшиеся буквы ‒ исполнение (G ‒ механизм газораспределения DOHC с широкими «производительными» фазами, T ‒ турбонаддув, E ‒ впрыск топлива с электронным управлением).

Содержание

1JZ [ править | править код ]

Двигатель 1JZ имеет объём 2,5 л (2492 куб. см). Производился с 1990 по 2007 год (в последний раз устанавливался на универсал Mark II BLIT и Crown Athlete). Диаметр цилиндра 86 мм и ход поршня 71,5 мм. Газораспределительный механизм включал 24 клапана и два распредвала с ременным приводом.

1JZ-GE [ править | править код ]

Первые атмосферные (1990-1995) 1JZ-GE выдавали мощность 180 л. с. (125 кВт; 168 bhp) при 6000 об/мин и крутящий момент 235 Нм при 4800 об/мин. После 1995 года 1JZ-GE выдавали 200 л. с. (147 кВт; 197 bhp) при 6000 об/мин и крутящий момент 251 Нм при 4000 об/мин. Степень сжатия 10:1.

Первое поколение (до 1996 г.) имело трамблёрное зажигание, второе ‒ катушечное (одна катушка на две свечи зажигания). Кроме того, второе поколение было оснащено системой изменения фаз газораспределения VVT-i, что позволило сгладить кривую крутящего момента и увеличить мощность на 20 л. с. Как и все двигатели JZ, 1JZ-GE имел продольное расположение на заднеприводных автомобилях. Двигатель в стандарте агрегировался с 4- или 5-ступенчатой автоматической трансмиссией, механическую коробку не устанавливали. Как и в остальных двигателях серии, механизм ГРМ приводится ремнём, двигатель также имел только один приводной ремень для навесного оборудования.

Производство: Tahara Plant

Марка двигателя: Toyota 1JZ

Годы выпуска: 1990—2007

Материал блока цилиндров: чугун

Система питания: инжектор

Количество цилиндров: 6

Клапанов на цилиндр: 4

Ход поршня, мм: 71,5

Диаметр цилиндра, мм: 86

Степень сжатия: 8,5; 9; 10; 10,5; 11

Объём двигателя, куб. см: 2492

Мощность двигателя, л. с./об. мин: 180/6000; 200/6000; 280/6200; 280/6200

Крутящий момент, Нм/об. мин: 235/4800; 251/4000; 363/4800; 379/2400

Топливо: бензин, октановое число 98

Вес двигателя, кг: 207—230

Расход топлива, л/100 км (для Supra III)

• смешанный цикл: 12,5

Расход масла, гр./1000 км: до 1000

Моторное масло: 0W-30; 5W-20; 5W-30; 10W-30

Количество масла в двигателе, л: 4,8

Интервал замены масла, км: 10000

Рабочая температура двигателя, град. : 90

Данный двигатель устанавливался на следующие автомобили:

1JZ-GTE [ править | править код ]

Производился с 1991-го по 2002 год исключительно в Японии. Это версия 2JZ-GTE получившая 280 л. с. при 5600 оборотах в минуту и 435 Н·м крутящего момента.

После модернизации в 1997 году двигатель получил систему VVT-i. Увеличился крутящий момент до 451 Н·м. Японским законодательством мощность двигателя была ограничена теми же 280 л. с. для внутреннего рынка, хотя согласно документации Toyota, на североамериканском и европейском рынках мощность двигателя 2JZ-GTE VVT-i достигала 321 л. с.

Это был ответ на Ниссановский двигатель RB26DETT и его усовершенствованной версии RB26DETT N1 разработанной подразделением Nismo, который добился успеха в ряде чемпионатов таких как FIA и N Touring Car.

Двигатель компоновался двумя коробками передач: автоматической для комфортной езды и механической спортивной.

  • АКПП 4-ступенчатая Toyota A341E
  • МКПП 6-ступенчатая Toyota V160 и V161 разработанная совместно с Getrag.

Двигатель устанавливался на автомобили:

  • Toyota Aristo (JZS147)
  • Toyota Aristo V(JZS161)
  • Toyota Supra RZ(JZA80)

Характеристики двигателя Тойота 1JZ

Евро 2-3

Производство Tahara Plant
Марка двигателя Toyota 1JZ
Годы выпуска 1990-2007
Материал блока цилиндров чугун
Система питания инжектор
Тип рядный
Количество цилиндров 6
Клапанов на цилиндр 4
Ход поршня, мм 71.5
Диаметр цилиндра, мм 86
Степень сжатия 8.5
9
10
10.5
11
Объем двигателя, куб.см 2492
Мощность двигателя, л.с./об.мин 170/6000
200/6000
280/6200
280/6200
Крутящий момент, Нм/об. мин 235/4800
251/4000
363/4800
379/2400
Топливо 95
Экологические нормы
Вес двигателя, кг 207-217
Расход топлива, л/100 км (для Supra III)
— город
— трасса
— смешан.
15.0
9.8
12.5
Расход масла, гр./1000 км до 1000
Масло в двигатель 0W-30
5W-20
5W-30
10W-30
Сколько масла в двигателе 5.1 (1JZ-GE Crown 2WD 1995-1998)
5.4 (1JZ-GE Crown 2WD 1998-2001)
4.2 (1JZ-GE Crown 4WD 1995-1998)
4.5 (1JZ-GE Crown 4WD 1998-2001)
3.9 (1JZ-GE Crown, Crown Majesta 1991-1992)
4.4 (1JZ-GE Crown, Crown Majesta 1992-1993)
5.3 (1JZ-GE Crown, Crown Majesta 1993-1995)
5.4 (1JZ-GTE/GE Mark 2, Cresta, Chaser для 2WD)
4.5 (1JZ-GTE/GE Mark 2, Cresta, Chaser для 4WD)
4.5 (1JZ-FSE 4WD)
5.4 (1JZ-FSE 2WD)
5.9 (1JZ-GTE Mark 2 c 10. 1993)
Замена масла проводится, км 10000
(лучше 5000)
Рабочая температура двигателя, град. 90
Ресурс двигателя, тыс. км
— по данным завода
— на практике

400+
Тюнинг
— потенциал
— без потери ресурса
400+
Двигатель устанавливался Toyota Crown
Toyota Mark II
Toyota Supra
Toyota Brevis
Toyota Chaser
Toyota Cresta
Toyota Mark II Blit
Toyota Progres
Toyota Soarer
Toyota Tourer V
Toyota Verossa

Неисправности и ремонт двигателя 1JZ-FSE/GE/GTE

Среди всех тойотовских двигателей, серия JZ стала одной из самых известных, возможно даже самой известной, во многом, благодаря невероятной склонности к тюнингу, но начнем сначала. В семейство JZ входили два мотора, первый был рабочим объемом 2.5 л и назывался 1JZ, второй 3л. — 2JZ.
Поговорим о первом представителе, преемнике двигателя 1G и основном конкуренте RB25, — это рядная шестерка, в чугунном блоке цилиндров, двухвальный, с 4-мя клапанами на цилиндр, привод ГРМ здесь ременной (замена ремня проводится раз в 100 тыс. км, а в случае обрыва, клапана 1JZ не гнет, кроме версии FSE), впускной коллектор переменной геометрии ACIS, c 96-го года движок была доработана ГБЦ, появилась система изменения фаз газораспределения на впуске VVTi, изменена система охлаждения и другое. Гидрокомпенсаторов на 1JZ нет, регулировка клапанов проводится, при необходимости, раз в 100 тыс. км, регулировочными шайбами.
С 2003 года 1JZ-FSE стал вытесняться более новым алюминиевым 4GR-FSE.

Модификации двигателя Toyota 1JZ

1. 1JZ-FSE D4 — двигатель 1JZ с непосредственным впрыском, степень сжатия 11, мощность 200 л.с. Выпускалась с 2000 по 2007 год .
2. 1JZ-GE — основная атмосферная версия 1JZ. Первая версия, выпускавшаяся до 1996 года, имела степень сжатия 10 и развивала 180 л.с., после чего были внесены изменения, появилась VVTi, изменились шатуны, доработана ГБЦ, степень поднялась до 10.5, в системе зажигания трамблер заменили на 3 катушки зажигания и т.д. Мощность второго поколения 1JZ-GE поднялась до 200 л. с.
3. 1JZ-GTE — турбо версия 1JZ-GE на двух турбинах CT12A, дующих 0.7 бар, заменена ШПГ, ГБЦ разрабатывалась при участии компании Yamaha, стандартные распредвалы на 1JZ идут фаза 224/228, подъем 7.69/7.95 мм. В 1996 году был проведен рестайлинг мотора, две турбины поменяли на одну СТ-15B, добавилась VVTi, степень сжатия увеличилась до 9, мощность осталась на прошлом уровне (280 л.с.), а вот момент подрос, с 363 Нм, до 378 Нм.

Слабые места 1JZ, неисправности и их причины

1. Не заводится 1JZ. Обычно причина в залитых свечах, выкручивайте и сушите. Если не поможет, замените свечи. Двигатель 1JZ боится мойки и морозов.
2. Троит мотор. Основная причина троения джезетов описана выше, посмотрите еще и катушки. Если двс с ввти, проверьте клапан VVTi.
3. Плавают обороты. Меняйте клапан VVTi и все наладится. Еще причины плавания и отсутствия прогревочных оборотов: датчик/клапан холостого хода, дроссельная заслонка. После промывки последних, мотор будет работать как часы.
4. Высокий расход топлива на 1JZ. Проверяйте кислородный датчик, в основном, причина именно в лямбда-зонде. Посмотрите еще маф и фильтры.
5. Стук в двигателе. На движках с VVTi треск вызван, скорей всего, муфтой VVTi, их ресурс не слишком велик. Кроме того, стучать могут неотрегулированные клапана (их мало кто регулирует) и шатунные вкладыши. Шум может создавать и подшипник натяжителя ремня навесных агрегатов, в данном случае спасет его замена.
6. Жор масла. Высокий расход масла на 1JZ дело неудивительное, ибо пробег на вашем движочке, скорей всего, жуткий. Делать раскоксовку не слишком эффективно, лучше сразу менять маслосъемные колпачки и кольца, а еще лучше и эффективней, заменить мотор на контрактный и бед не знать.

Помимо всего прочего, на 1 джизетах помпа долго не живет (как на многих тойотах), не живет долго и вискомуфта, на версиях FSE слабое и довольно дорогостоящее звено ТНВД, ходит он примерно 80-100 тыс. км. Несмотря ни на что, все вышеобозначенные проблемы вызваны, скорей, возрастом двс, манерой эксплуатации, нежели просчетами инженеров. Хороший, ухоженный 1JZ, п ри нормальном обслуживании, и использовании качественного масла (5W-30), просто неубиваем и его ресурс запросто переваливает за 500.000 км.

Тюнинг двигателя Toyota 1JZ-FSE/GE/GTE

Turbo/Twin Turbo 1JZ

В тюнинге джейзетов существует единственно верный путь увеличения мощности, естественно, это наддув. Пытаться переделать 1JZ-GE в 1JZ-GTE смысла нет, при одинаковом коленвале, блок GTE отличается маслоканалами и маслофорсунками, кроме того, городить такой колхоз гораздо более затратное мероприятие, нежели просто купить и установить контрактный двигатель Тойота 1JZ-GTE, их стоимость не так уж и велика. Если вы человек жутко упертый, тогда можно заморочиться с валами с фазой 264 … 272, делать портинг ГБЦ, холодный впуск, дроссельную заслонку от 1JZ-GTE, ставить прямоток на 2.5″ трубе… в конце концов, все равно придете к свапу twin turbo-вого 1JZ-GTE. Полноценно переделать 1JZ в 2JZ не выйдет, высота блока 2JZ отличается на 14 мм и придется ставить короткие шатуны, в результате имеем повышенные нагрузки на шатуны, стенки цилиндров,склонность к масложору и прочие радости, для мощного мотора это неприемлимо.

В общем имеем 1JZ-GTE, для городского тюнинга хватит обычного бустапа, поэтому ставим насос Walbro 255 lph, выбрасываем катализатор и строим выхлоп на 3″ трубе, полный выхлоп, без заужений, холодный забор воздуха, это позволит на штатном ЭБУ поднять давление с 0,7 бар до 0,9. Далее покупаем бустап мозг Blitz (либо другой), бустконтроллер, блоуофф, интеркулер и дуем 1.2 бара. Такой простой чип-выхлоп-насос, позволит поднять мощность на 100 л.с., после чего заканчиваются стандартные форсунки и турбины.
Если мотор 1JZ-GTE для вас по-прежнему не едет, тогда смотрим дальше…

Дальше нужно заказывать турбокит на базе турбины Garrett GTX3076R, толстый 3-х рядный радиатор, масляный радиатор, забор холодного воздуха, заслонка 80 мм, насос Walbro 400 lph, армированные топливные шланги, форсунки производительностью 800 сс, валы фаза 264, выхлоп на 3.5″ трубе, настройка на APEXI PowerFC или AEM Engine Management Systems. Подобные конфигурации обеспечивают до 550-600 л.с., АКПП на 1JZ, при такой мощности, обязательно потребует усиления.
Если и этого мало, тогда ищите киты на базе Garrett GTX3582R, в мотор ковку на усиленных шатунах Carrillo, форсы 1000 сс и дуйте до 700-750 л.с.
До 1000 л.с. на 1JZ можно дойти с помощью Garrett GT4202, но этим занимаются единицы…
Для еще большего увеличения мощности практикуется перенос готовой головы, со всем сопутствующим, на блок 2JZ, тем самым получая больший рабочий объем, отсутствие лишней возни, и существенно возросшую мощность, в народе такой мотор называют 1.5JZ.

«>

Серия JZ. Серия JZ Объем системы охлаждения марк2 двигатель 1jz

1JZ

Двигатели 1JZ выпускались с 1990-го по 2007-й год (в последний раз устанавливался на Toyota Mark II Wagon BLIT). Рабочий объем цилиндров составляет 2,5 л (2492 куб. см). Диаметр цилиндров 86 мм, а ход поршня 71,5 мм. Газораспределительный механизм приводится в действие двумя зубчатыми ремнями, общее количество клапанов 24, т.е. по 4 на цилиндр.

Двигатель 1JZ-GE

Тех. характеристики
Кол-во цилиндров 6
Клапаны VVT-i, DOHC 24V
Мощность, л.с.(Н · м) 200(250)

1JZ-GE это не турбированная версия 1JZ. Мощность двигателя составляет 200 л.с. при 6000 оборотах в минуту и 250 Н · м при 4000 оборотах в минуту. Степень сжатия составляет 10:1. Он оснащался двухступенчатым впускным коллектором. Как и все двигатели серии JZ 1JZ-GE предназначен для продольной установки на заднеприводные автомобили. Двигатель комплектовался только 4-х ступенчатым автоматом.

Двигатель 1JZ-GTE

Тех. характеристики
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Объем двигателя, л(куб. см) 2,5 л(2492)
Мощность, л.с.(Н · м) 280(363)
Тип турбины CT12/CT15B
Система впрыска Распределенная
Система зажигания Трамблер / DIS-3
Двигатель 1JZ-GTE является турбированной версией 1JZ. На него устанавливались два турбокомпрессора CT12A расположенных параллельно. Физическая степень сжатия составляет 8,5:1. Такая доработка двигателя привела к увеличению мощности на 80 л.с. относительно атмосферного 1JZ-GE и составила 280 л.с. при 6200 оборотах в минуту и 363 Н · м при 4800 оборотах в минуту. Диаметр цилиндров и ход поршня соответствует двигателю 1JZ-GE и составляет 86 мм и 71,5 мм соответственно. Есть определенная вероятность, что в разработке двигателя, а именно головки блока цилиндров принимала участие фирма Yamaha, о чем свидетельствуют соответствующие надписи на некоторых деталях ГБЦ. В 1991-м году двигатель был установлен на новую модель Toyota Soarer GT.
Существовало несколько поколений двигателей 1JZ-GTE. В первом поколении наблюдались проблемы с керамическими дисками турбин, которые имели склонность к расслоению на высоких оборотах двигателя и температурных условий эксплуатации. Еще одной особенностью ранних 1JZ-GTE являлась неисправность одностороннего клапана на головке, это приводило к тому, что часть картерных газов попадали во впускной коллектор, что негативно сказывалось на мощности двигателя. На стороне выпускного коллектора приличное количество паров масла поступает в турбины, что в свою очередь вызывает преждевременный износ уплотнений. Все эти недостатки во втором поколении двигателя были признаны Toyota официально и двигатель был отозван на доработку, но только в Японии. Решение проблемы простое — производится замена клапана PCV.
Третье поколение 1JZ-GTE было введено на рынок в 1996-м году. Это все тот же двух с половиной литровый двигатель с турбокомпрессором, но с фирменной архитектурой BEAMS, которая заключается в переработанной головке блока цилиндров, установкой новейшей в то время системы VVT-i с бесступенчатым изменением фаз газораспределения, изменением рубашки охлаждения для лучшего охлаждения цилиндров и новыми прокладками клапанов с покрытием нитрида титана для меньшего трения кулачков распределительных валов. Была изменена турбо установка с двух турбин CT12 на одну CT15B. Установка системы VVT-i и новой рубашки охлаждения позволило увеличить физическую степень сжатия с 8,5:1 до 9:1. Несмотря на то, что официальные данные мощности двигателя не изменились крутящий момент подрос на 20 Н · м до 379 Н · м при 2400 оборотах в минуту. Эти усовершенствования привели в увеличению топливной эффективности двигателя на 10%.
Toyota Chaser / Cresta / Mark II Tourer V (JZX81, JZX90, JZX100, JZX110)
Toyota Soarer (JZZ30)
Toyota Supra MK III (JZA70, Япония)
Toyota Verossa
Toyota Crown (JZS170)
Toyota Mark II Blit

Двигатель 1JZ-FSE

Тех. характеристики
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Объем двигателя, л(куб. см) 2,5 л(2492)
Мощность, л.с.(Н · м) 197(250)
Система зажигания Трамблер / DIS-3
В 2000-м году Toyota представила наименее признанного члена семьи 1JZ-FSE с непосредственным впрыском топлива. Toyota аргументирует появление таких двигателей их более высокой экологичностью и топливной экономичностью без потерь мощности относительно базовых моторов семейства.
В 2,5 литровом 1JZ-FSE установлен такой блок, как в обычном 1JZ-GE. Головка блока такая же. Впускная система спроектирована таким образом, чтоб при определенных условиях двигатель работал на сильно обедненной смеси от 20 до 40:1. В связи с чем расход топлива снижается на 20%(по Японским исследованиям в режиме 10/15 км./ч).
Мощность 1JZ-FSE с системой непосредственного впрыска D4 составляет 197 л.с. и 250 Н · м, 1JZ-FSE всегда оснащался автоматической коробкой передач.
Двигатель устанавливался на автомобили:
Toyota Mark II
Toyota Brevis
Toyota Progres
Toyota Verossa
Toyota Crown
Toyota Mark II Blit

Двигатели 2JZ выпускались с 1997-го года. Рабочий объем цилиндров всех модификаций составлял 3 л(2997 куб. см). Это были самые мощные двигатели серии JZ. Диаметр цилиндров и ход поршня образуют квадрат двигателя и составляют 86 мм. Газораспределительный механизм выполнен по схеме DOHC с двумя распределительными валами и четырьмя клапанами на цилиндр. С 1997-го года двигатели оснащались системой VVT-i.

Двигатель 2JZ-GE

Тех. характеристики
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Мощность, л.с.(Н · м) 220(298)
Система впрыска Непосредственный D-4
Система зажигания Трамблер / DIS-3
Двигатель 2JZ-GE самый распространенный в из всех 2JZ. Трехлитровый «атмосферник» развивает 220 л.с. при 5800-6000 оборотах в минуту. Крутящий момент составляет 298 Н · м. при 4800 оборотах в минуту.
Двигатель оснащается последовательным впрыском топлива. Блок цилиндров произведен из чугуна и совмещен с алюминиевой головкой блока цилиндров. На первых версиях на него устанавливался обычный газораспределительный механизм схемы DOHC с четырьмя клапанами на цилиндр. Во втором поколении двигатель приобрел систему изменения фаз газораспределения VVT-i и систему зажигания DIS с одной катушкой на пару цилиндров.
Двигатель устанавливался на автомобили:
Toyota Altezza / Lexus IS 300
Toyota Aristo / Lexus GS 300
Toyota Crown / Toyota Crown Majesta
Toyota Mark II
Toyota Chaser
Toyota Cresta
Toyota Progres
Toyota Soarer / Lexus SC 300
Toyota Supra MK IV

Двигатель 2JZ-GTE

Тех. характеристики
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Объем двигателя, л(куб. см) 2,5 л(2492)
Мощность, л.с.(Н · м) 321(451)
Тип турбины CT20/CT12B
Система впрыска Распределенная
Система зажигания Трамблер / DIS-3
Это самый «заряженный» двигатель серии 2JZ. Он имеет шесть цилиндров с прямым расположением, два распределительных вала с ременным приводом от коленчатого вала, две турбины с интеркуллером. Блок двигателя изготовлен из чугуна, головка блока цилиндров алюминиевая и спроектирована TMC(Toyota Motor Corporation). 2JZ-GTE производился с 1991-го по 2002 год исключительно в Японии.
Это был ответ на Ниссановский двигатель RB26DETT, который добился успеха в ряде чемпионатов таких как FIA и N Touring Car.
Двигатель компоновался двумя коробками передач: автоматической для комфортной езды и спортивной.
АКПП 4-х ступенчатая Toyota A341E
МКПП 6-ти ступенчатая Toyota V160 и V161 разработанная совместно с Getrag.
Первоначально этот «заряженный» мотор установили на Toyota Aristo V(JZS147), а после на Toyota Supra RZ(JZA80).
При разработке Тойотой двигателя 2JZ-GTE за основу был взят 2JZ-GE. Основное отличие заключалось в установке турбокомпрессора с боковым интеркуллером. Блок цилиндров, коленчатый вал и шатуны были одинаковые. Имелось небольшое отличие в поршнях: у 2JZ-GTE в поршнях было сделано углубление для уменьшения физической степени сжатия и дополнительные масляные канавки для лучшего охлаждения поршней. В отличии от Aristo V и Suppra RZ на остальные модели автомобилей, такие как Aristo, Altezza, Mark II устанавливались другие шатуны. Как отмечалось ранее в сентябре 1997 года двигатель был доработан и оснащен системой изменения фаз газораспределения VVT-i. Это увеличило мощность и крутящий момент 2JZ-GTE на всех рынках.
Установка двойного турбонаддува разработанного Тойотой совместно с Hitachi увеличила мощность относительно базового 2JZ-GE с 227 л.с. до 276 л.с. при 5600 оборотах в минуту. На первых модификациях крутящий момент составлял 435 Н · м. После модернизации в 1997-м году системой VVT-i крутящий момент подрос до 451 Н · м, а мощность двигателя, согласно документации Toyota, на североамериканском и европейском рынках увеличилась до 321 л.с. при 5600 оборотах в минуту.
На экспорт Toyota производила более мощную версию 2JZ-GTE, это достигалось установкой новейших турбокомпрессоров с использованием нержавеющей стали, против керамических компонентов рассчитанных для японского рынка, а так же доработанные распределительные валы и инжекторы, производящие больший объем топливной смеси за единицу времени(440 мл/мин для внутреннего японского рынка и 550 мл/мин на экспорт). Для двигателей внутреннего рынка устанавливалось две турбины CT20, а для экспортного варианта CT12B. Механическая часть различных турбин допускало взаимозаменяемость выпускной системы на обоих вариантах двигателей. Существует несколько подтипов турбин CT20 рассчитанных для внутреннего рынка, которые дополняются суффиксами A, B, R, например CT20A.
Двигатель устанавливался на автомобили:
Toyota Aristo JZS147 (Япония)
Toyota Aristo V300 JZS161 (Япония)
Toyota Supra RZ / Turbo JZA80

Двигатель 2JZ-FSE

Тех. характеристики
Кол-во цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Объем двигателя, л(куб. см) 3 л(2997)
Мощность, л.с.(Н · м) 217(294)
Система впрыска Непосредственный D-4
Система зажигания Трамблер / DIS-3
Двигатель 2JZ-FSEоснащается непосредственным впрыском топлива, аналогичным как на 1JZ-FSE только с увеличенным рабочим объемом и большей степени сжатия нежели на 1JZ-FSE? которая составляет 11,3:1. По мощности он остался на том же уровне, как его базовая модификация 2JZ-GE. Изменился расход топлива в лучшую сторону и улучшились показатели вредных выбросов. Стоит отметить, что Toyota вводит на рынок двигатели с непосредственным впрыском исключительно для экологичности и топливной эффективности, т.к. на практике D4 не дает никаких заметных улучшений характеристик мощности. Выходная мощность 2JZ-FSE составляет 217 л.с., а максимальный крутящий момент 294 Н · м. Он всегда компонуется 4-х ступенчатой АКПП.
Двигатель устанавливался на автомобили:
Toyota Brevis
Toyota Progres
Toyota Crown
Toyota Crown Majesta

Впервые этот двигатель был установлен в Toyota Supra 1986, а с начала производства четвертого поколения модели в конце 1992 года, 2JZ-GTE прочно закрепился в роли двигателя спортивных компактов от компании Toyota. Причиной тому является тот факт, что, благодаря своей мощности, даже спустя 23 года с начала производства, двигатель остаётся популярным как среди простых автолюбителей, так и среди гоночных команд. Объём всё так же остается неизменным – 3.0 литра. Совсем немного модификаций, и 2JZ выдаст такую мощность, которой позавидует практически любой серийный двигатель.

Где же его найти?

В Японию 2JZ-GTE впервые приехал под капотом Toyota Aristo 1991, а затем пересел в японские модели Supra, и жил там до тех пор, пока в 2002 году производство модели не было прекращено.
У 2JZ-GTE есть более доступный брат по имени 2JZ-GE. Конструкция их весьма схожа, однако в GE используются поршни с большим давлением, и, согласно заявлению производителя, выжимает он лишь 230 л.с. Короче говоря, этот двигатель вас не должен интересовать. Просто не думайте о нем, и не пытайтесь заглянуть под капот нетурбированных Supra четвертого поколения. Такой же двигатель, кстати, установлен в моделях Lexus IS300, GS300 и SC300.

Альтернатива JDM

В стране восходящего солнца зачастую можно встретить двигатель 1JZ-GTE объемом в 2.5 литра. Более поздние его версии отличаются наличием фазирования распредвала впускных клапанов и наличием одной турбины. Кстати, двигатель 2JZ-GTE был в свое время адаптирован под японский рынок путём установки компьютерного контроля фаз газораспределения и новой турбины.

Но мы с вами живем не в Японии и не в США, поэтому нам остается только мечтать о мощном трёхлитровом движке. В любом случае, двигатели JDM гораздо проще в обслуживании, дешевле и, несмотря на уменьшенные инжекторы и распредвалы, они имеют примерно такую же мощность, как и их американские собратья.

Всё дело в блоке

При разработке своего двигателя 2JZ, компания Toyota взяла пример с Nissan и их знаменитой серии гоночных двигателей RB. Как и двигатель RB26DETT, 2JZ использует рядную конструкцию, которая по природе своей идеально сбалансирована. В отличие от V-образных двигателей, поршни в трех передних цилиндрах ходят в обратном направлении относительно поршней в трёх задних цилиндрах. Благодаря полярной работе поршней, вес в двигателях V6 распределяется поровну, 2JZ же такой особенностью похвастаться не может. Но у двигателя от Toyota есть один плюс: вы можете раскручивать его сильнее, дольше, плавнее и безопаснее, чем какой либо другой движок.

Возможность удвоения мощности двигателя удивила бы практически любого автолюбителя, но в случае с 2JZ это возможно. Если вы ищете двигатель, который можно разогнать до 700 л.с. без отрывания нижней крышки, то обратите внимание на этого красавца от Toyota. Чугунный двигатель с мощной крышкой блока, которая предотвращает любое движение цилиндров, кованый коленвал, вогнутые поршни и вуаля, идеальный двигатель. Семь крышек подшипников отлично фиксируют коленвал, а разбрызгиватели масла, установленные под поршнями, охлаждают подвижные детали на высоких оборотах. Кроме того, ребята из Toyota отлично продумали квадратную геометрию двигателя, благодаря которой диаметр канала цилиндра равен длине хода поршня.

«Кроме механизма натяжения ремня ГРМ, шкива коленвала и прокладки масляного насоса, у двигателя практически нет слабых сторон» — говорит один из экспертов из южной Калифорнии.

Плюсы и минусы 2JZ-GTE

Достоинства:
— Способность развивать до 2000 л.с.
— Жёсткая рядная конструкция
— Отсутствие доступа к приводу клапана
— Прочный чугунный корпус
— Кованый коленвал
— Мощная коренная шейка колевала
— Разбрызгиватели масла под поршнями
— Квадратная геометрия
— Ремень ГРМ, масляный насос и система охлаждения поддерживают до 1000 л.с. дополнительной мощности

Недостатки:
— Ненадёжность механизма натяжения ремня ГРМ
— Зачастую масло из насоса начинает сочиться
— Ненадёжность шкива коленвала
— Неудачная конструкция головки цилиндра
— Ненадёжная турбина

Как играючи разогнать до 750 л. с.

Если верить ребятам из FSR Motorsport Creations, то разогнать мощность двигателя более чем в 2 раза – не так уж и сложно. В первую очередь необходимо заменить последовательный турбонаддув на более крупный компрессор. Поищите турбину в диапазоне 64-88мм с хорошим регулятором давления наддува и замените боковой интеркулер на фронтальный. Компании GReddy и HKS производят отличные комплекты для модификации двигателей, в который как раз имеются все необходимые детали. Кроме того, вам потребуется более мощный топливный насос, более крупная напорная линия, топливные инжекторы 1,000cc и какой-нибудь хороший блок управления двигателем, например AEM Infinity. И, наконец, хороший распредвал от Brian Crower позволит выжать из вашего движка заветные 750 л.с.

Сможете ли вы совладать с такой мощью?

Двигатель 2JZ-GTE уже неоднократно доказал, что он способен выжимать более 2000 л.с. Для этого потребуется турбина более 64мм, однако, это не так сложно, как может показаться. Начните с турбины 72мм и подумайте об установке кованых поршней и шатунов, а также более прочных крышек коренного подшипника. Более широкие шпильки головки не позволят головке цилиндра отрываться от блока. Кроме того, советуем обратить внимание на инжекторы 2000сс и пару-тройку топливных насосов. Впрочем, всё зависит от безбашенности вашей идеи.

Об ограничениях японских моторов 2JZ-GTE

Двигатели 2JZ-GTE, установленные в американских автомобилях, имеют мощность в 320 л.с. и 427 Нм крутящего момента. Причина этой скромности в том, что в 1989 году японские производители решили прекратить дорогостоящую войну мощностей путём ограничения мощности серийных автомобилей до 276 л.с. По крайней мере, документально. С тех пор соглашение уже было неоднократно нарушено. Кроме того, двигатель 2JZ-GTE имел огромный потенциал мощности. Для страны, в которой максимально разрешенная скорость движения составляет 100 км/ч, это соглашение было вполне логичным, а вот для американских покупателей это было дикостью, ведь они привыкли к тому, что дедова развалюха едет быстрее, чем хороший спорткар 90х годов. Таким образом, производители сделали так, чтобы выжать из 2JZ-GTE 400 л.с. было возможно буквально путём малейших модификаций.

Двигатель Toyota 2JZ-GTE выжимает 320 л.с. благодаря последовательно установленной паре турбин Hitachi. В отличие от параллельной конструкции твин-турбо, где две одинаковые турбины одновременно выдувают одинаковое количество воздуха, последовательная конструкция устроена так, что сначала работает только одна турбина, а затем, на более высоких оборотах, в дело вступает вторая.

Обычно при такой конструкции применяется две турбины разных размеров, однако в этом двигателе используются две одинаковых. Toyota Suprа стала одним из первых автомобилей, которым удалось доказать, что последовательный турбонаддув имеет место в мире тюнинга. На 1800 об/мин включается первая турбина. Затем, нажмите педаль в пол, позвольте блоку управления двигателем и регулятору давления наддува сделать свою работу, и к 4000 об/мин вторая турбина включится в работу.

Краткий экскурс по запчастям для 2JZ-GRE

Распредвал Brian Crower

Подобные распредвалы позволят выжать из вашего 2JZ-GTE гораздо больше мощности. Компания производит широкий ассортимент распредвалов, среди которых найдутся детали как для спокойных водителей, так и для безбашенных гонщиков.

Настраиваемый блок управления двигателем AEM Infinity

Чугунный блок двигателя Supra, конечно, довольно прочен, но без правильного тюнинга он может просто взорваться и разлететься на куски. Комплект AEM Infinity создан специально для двигателя Supra и позволяет осуществлять контроль над всем, что происходит внутри двигателя.

Турбонаддув GReddy

Стоковые турбины 2JZ-GTE вряд ли вас устроят. Если же вы хотите серьезной мощности – обратите внимание на комплекты GReddy, в которых содержатся все необходимые детали, такие как регулятор давления, выпускной коллектор и сама турбина. Такой комплект позволит серьезно разогнать показатели вашего автомобиля.

Японский автомобильный концерн Toyota славится производством моторных установок, с высокими показателями надежности и технических характеристик. Также при его изготовлении использованы современные технологии, что делает обслуживание моторов простым. Моторные установки первого поколения получили маркировку двигатель 1JZ GE. В нем присутствует 6 цилиндров, расположенных по рядному типу. Объем двигателя составляет 2,5 литра.

На какие авто устанавливался?

  1. Тойота Краун (Toyota Crown).
  2. Тойота Чайзер (Toyota Chaser).
  3. Тойота Креста (Toyota Cresta).
  4. Марк 2 (JZX81, JZX90, JZX100, JZX110).

Технические характеристики мотора

Сводная таблица технических характеристик двигателя 1JZ-GE

Объем двигателя 2,5 л.
Показатель мощности От 180 до 200 л.с.
Радиус цилиндра 43
Дополнительные данные о моторе 3
Тип топливной жидкости Бензиновое топливное с 98-м октановым числом
Максимальные параметры мощности 180 л.с. (132кВт) / 6 тыс. об/мин.
180 л.с. (132кВт) / 6,2 тыс. об/мин.
196 л.с.(144кВт) / 6 тыс. об/мин.
200 л.с.(147кВт) / 6 тыс. об/мин.
Максимальные параметры крутящего момента 235 Нм (24 кг*м) / 4,8 тыс. об/мин
250 Нм (26 кг*м) / 4 тыс. об/мин
255 Нм (26 кг*м) / 4 тыс. об/мин
Наличие механизма изменения объема цилиндров отсутствует
Минимальное и максимальное значение расхода топлива 5.9 и 16.7 литров на 100 км.
Наличие системы старт-стоп отсутствует
Степени компрессии От 9 до 11
Тип моторной установки 6-цилиндров, 24-клапана, DOHC, охлаждение жидкостного типа
Рабочий ход поршней 72 мм

Модификации

  • 1JZ-GE- является первой версией данного мотора. Мощность его составляет 180 л.с., а рабочий объем цилиндров 2491 куб.см. Максимальная отметка крутящего момента достигает, когда коленчатый вал двигателя вращается со скоростью 4800 оборотов в минуту. Достижение необходимых характеристик тяги на низкой частоте вращения двигателя возможно, благодаря присутствию системы распределения газов под названием DOHC.
  • первая модернизация двигателя произошла в 1995 году. Благодаря ей, показатель мощности составил 200 л.с. Для достижения данного показатели, число оборотов в минуту должно быть равным 4000. Благодаря этому приемистость двигателя улучшилась.
  • наличие трамблерного зажигания наблюдалось в атмосферных двигателях 1JZ первого поколения. Благодаря этому, есть возможность упрощения системы зажигания, для устранения неисправностей катушек зажигания, а также для нормального функционирования свечей на протяжении 100 км. пробега. Данный двигатель также требует качественного обслуживания ременного привода, однако благодаря простоте конструкции силовой установки, замена ремня и роликов осуществлялась не сложно. Рассматриваемый мотор работает в паре исключительно с автоматическими типами коробок передач.
  • в 1996 году было осуществлено конструирование второго поколения силовых установок данной линейки. Начала производиться установка механических КПП. В двигателе 1JZ-GE функционировала система VVT-i, оснащенная зажиганием катушечного типа. Отличием данной системы является то, что работа одной катушки осуществлялась на две свечи зажигания, что позволило улучшить работу моторной установки.
  • новейший двигатель 1JZ GE оснащался системой VVT-i, которая осуществляла сглаживание кривой момента вращения. Это позволило значительно увеличить экономические качества двигателей данной серии. В то же время динамические качества также улучшились с применением системы VVT-i, в моторах с индексом 1JZ GE.
  • благодаря жидкостной системе охлаждения, достигнуты эффективные показатели снижения температуры охлаждающей жидкости до значения от 90 до 95 градусов. Высокая устойчивость к перегревам, а также большой ресурс эксплуатации, равный 400-500 тыс. км., являются достоинствами двигателей из серии 1JZ. Надежность силового агрегата из линейки 1JZ-GE VVT-i, позволяла эксплуатировать его в тяжелых условиях, в то время как обслуживание его не приносило больших неприятностей владельцу и осуществлялось очень просто.

Заводской ресурс в 300 000 километров полностью оправдан этими двумя типами двигателей. Если осуществлять своевременное обслуживание и использовать качественные смазочные материалы, то двигатель JZ преодолеет пробег намного больший, чем 300 000 км. Нередко можно встретить людей, утверждающих, что силовая установка 1JZ-GE преодолела отметку в миллион километров. Двигатель с турбированным элементом обладает меньшим ресурсом, однако, среди них, также можно встретить экземпляры-миллионники. Атмосферный и турбированный двигателя очень живучие, поскольку выполнены из очень прочных материалов.

Обслуживание

Регламент замены масла в моторе Toyota 1JZ-GE. Данная процедура осуществляется через каждые 10 000 км пробега, в следующих автомобилях Toyota: Crown, Chaser, Cresta, Mark 2. Объем масла, вливаемого в двигатель, с учетом замены фильтра, должен составлять 4,5 литра. Если замена фильтра не осуществляется, то заливать следует 4,2 литра. Классификация масел для разных типов двигателя прописана в API. В старшие следует лить масло, с допуском не меньше SG, а в молодые поколения – не меньше SJ. Рекомендуемая масляная вязкость SAE – 5W-30 и 10W-30.

В автомобилях, эксплуатирующихся под высокими нагрузками, рекомендованный пробег замены масла уменьшен в два раза.

Работы по замене ремня ГРМ осуществляются раз в 100 000 км. Обрыв данного элемента не приведет к деформации клапана. Замена воздушного фильтра производится с периодичностью в 40 000 км. Также, при данном пробеге, необходимо сменить фильтр топливной системы и жидкость охлаждения, циркулирующей в полости системы. В переднеприводных автомобилях, необходимый объем жидкости равен 7 литров, а в полноприводной – 7,6. В зависимости от типа свечей, из замена производится в период от 20 тыс. км до 100 тыс. км. Свечи, установленные на мотор 1JZ-GE, имеют следующие обозначения: Denso PK16R11, NGK BKR5EP11. Проверку зазоров клапанов необходимо осуществлять каждые 20 000 км пробега.

Предлагаем вашему вниманию прайс на контрактный двигатель(без пробега по РФ)1JZ GE

Производимые корпорацией двигателя TOYOTA 2JZ это шестицилиндровые, рядные моторы, производство которых началось в 1990 году, сменив производимые до них двигателя серии М. Данные моторы устанавливались на автомобили с задним и передним приводом и располагались вдоль продольной оси машины. Выпускалось две модификации двигателя

  • 1JZ — объемом2.5 литра
  • 2JZ — объемом 3 литра.

По принятой маркировке производителя, распространяющейся на двигатель 2JZ GTE, в ней зашифровано следующее: 2 — второго по счету двигатель в серии, JZ — серия моторов (с 1990 года Toyota начала обозначать серию двумя латинскими буквами). Следующие буквы обозначают исполнение: G — ГРМ с двумя распредвалами DOHC и расширенными фазами газораспределения. T — турбированный. Е — электронное управление впрыском топлива.

Типы двигателей 2JZ

Двигатель 2JZ выпускался в нескольких модификациях

  • Двигатель серии 2JZ FSE является аналогом мотора предыдущей серии 1JZ. Производился с с начала столетия до 2007 года. Обладает мощностью 217 лошадей и степенью сжатия 11.3. Подача топлива в цилиндры осуществляется прямым впрыском под давлением. Такой способ подачи топлива не практически не улучшает технические характеристики, но положительно влияет на снижение расхода топлива и содержание вредных веществ в выхлопе. Мощность этой модификации — 217 лошадей. Мотор серии 2JZ всегда комплектовался автоматической КПП. Он устанавливался на Тойоты Brevis, Progres, Crown
  • Двигатель TOYOTA серии 2JZ GE — данной модификации произведено самое большое количество. Он обладает мощностью 220 лошадей при 6000 об/мин и крутящим моментом 298 НМ при 4800 об/мин. Впрыск топливной смеси — фазированный (последовательный), то есть, при повороте коленвала на 180°, срабатывает определенная форсунка, соответствующая фазе впрыска. Классический порядок работы цилиндров двигателя TOYOTA модели 2JZ GE 1-4-3-2. Блок цилиндров — чугунный, головка — алюминиевая. Первое время он оборудовался стандартным ГРМ системы DOHC, с двумя распредвалами и с 4-мя клапанами на каждый цилиндр.

В последующем, на него стали устанавливать систему регулирования газораспределительных фаз, зажигание DIS, в котором для каждой пары цилиндров, предназначалась одна катушка зажигания. Данная модификация получила обозначение 2JZ GTE VVTi.

По сравнению 2JZ GE комплектации non VVT-i, двигателя оборудованные системой регулирования фазами газораспределения, обладают улучшенными показателями тяги на пониженных оборотах. Управление фазами осуществляется с помощью специальной муфты, установленной на распределительном валу.

При увеличении оборотов двигателя 2JZ GTE клапан VVT-i открывается и распредвал изменяет положение по отношению к приводному шкиву и, соответственно, меняя положение толкателей, и они открывают клапана раньше, а закрывают позже. Мощность у 2JZ GE VVTi осталась прежней, но увеличился крутящий момент при возрастании оборотов.

Двигателем модели 2JZ GE комплектовались машины TOYOTA Altezza, Aristo, Crown, MarkII, Chaser, Cresta, Progress, Soarer, SupraMKIV, Lexus 300-ой серии IS, GS, SC. В настоящее время, при переоборудовании машин, в некоторых автосервисах 2JZ устанавливают на УАЗ и на ГАЗели.

  • Двигатель 2JZ модификации GTE, пожалуй, самый продвинутый мотор в линейке 2JZ. В девяностых годах прошлого века, с конвейера начала выходить TOYOTA Supra МК4, на которую начали устанавливать двигатель 2JZ GTE с VVTi.

Подробное описание 2JZGTE

Двигатель модификации 2JZ GTE получили в 1997 году, установив турбонагнетатель с боковым интеркулером на GE-версию. Первые агрегаты, после модернизации, получили крутящий момент 435 Нм. Затем, была произведена еще одна модернизация, путем установки двойных турбонагнетателей. У модификации 2JZ GTE с Twin Turbo поднялcя момент до 451 Нм и мощность до 276 лошадок.

В итоге, 2JZ GTE имеет характеристики, различающиеся для разных рынков. В США и Европу машины поставляются с мощностью до 320 л.с, а для японского внутреннего рынка мощность ограничивалась 280 лошадями, в соответствии с их законодательством.

Двигатель 2JZ модификации GTE VVTI, оснащается спортивной механической шестиступенчатой коробкой V161 и V160 (в разработке принимали участие инженеры Getrag), либо комфортным четырехступенчатым автоматом А341Е.

В основном, двигателя 2JZ модели GTE VVTi, устанавливались TOYOTA Aristo и Supra.

Идея создания трехлитрового двигателя,была заимствована Тойотой у Ниссана, с его серии моторов RB. Рядный двигатель работает более сбалансировано по сравнению с V-образными собратьями, например того же тойотовского UZ FE.

У V-образных двигателей поршни двигаются в двух плоскостях, расположенных под углом друг относительно друга, отсюда и возникает разбалансировка. Такие двигателя работают дольше, быстрее и крутящий момент изменяется более плавно.

Как уже было сказано, мощность двигателя 2JZ модели GTE VVTi можно легко увеличить практически в три раза, не проводя серьёзный тюнинг, за счет его продуманности.

Учтены все детали, которые влияют на работу мотора при экстремальных нагрузках — эффективная смазка, клапанный механизм, чугунный блок цилиндров (вместо распространенного алюминиевого) все проектировалась и создавалось что бы выдержать экстремальные условия эксплуатации. Одно из интересных и неординарных конструкторских решений — диаметр поршня имеет одинаковое значение с его ходом.

Достоинства и недостатки

Помимо уже перечисленных преимуществ 2JZGTE- несложный тюнинг по увеличению мощности, рядное расположение цилиндров, прочный блок цилиндров из чугуна, можно выделить еще несколько моментов:

  • Коленвал изготовлен методом ковки.
  • Вкладыши увеличенного размера.
  • В юбках поршней были сделаны канавки для разбрызгивания масла и более эффективного их охлаждения.
  • Для снижения физической степени сжатия сделаны углубления на поршнях.
  • Стандартные ремень газораспределительного механизма, насосы масляной и охлаждающих систем способны работать приувеличении мощности до тысячи лошадей если проводить акой тюнинг.

При стольких плюсах, было бы неправильно упустить и недостатки:

  • Частые поломки кронштейна натяжителя ременной передачи ГРМ
  • Ненадежное крепление сальника насоса масляной системы
  • Не очень надежное крепление шкива коленвала
  • Неэффективная продувка ГБЦ
  • Периодические поломки турбокомпрессоров, особенно на ГТЕ Твин Турбо.

Типичные неисправности

Как у всего что связано с механикой, особенно сложной конструкции, таких как ДВС, существуют слабые места, в которых неисправности возникают чаще. Это относится и к двигателям 2JZ. Самое распространённое и ставящее многих в тупик — двигатель не заводится. Какие причины этому могут быть:

  • Моторы серий JZ боятся воды, поэтому, если после, например, мойки он не заводится то надо выкрутить и просушить свечи.
  • Выход из строя топливного насоса, так же нередкий случай, как и у всех инжекторных автомобилей. В случаях если машина неожиданно заглохла и не заводится, или после проверки свечей она все еще не заводится, то, возможно сломался бензонасос и необходимо его протестировать.

В других случаях, когда машина не заводится, лучше всего обратиться к специалистам. Либо. Если есть навыки ремонта машин, можно найти в интернете руководство по данным агрегатам, где должна быть инструкция по диагностике и ремонту.

С момента запуска этих моторов в производство минуло уже более двадцати лет, а они до сих пор пользуются популярностью в среде автоспорта, тюнинг мастерских и автосервисов занимающихся переоборудованием машин, благодаря своей надежности и хорошему ресурсу.

Серия JZ среди японских моторов стала известной благодаря не полностью раскрытым возможностям. Для тюнеров такие двигатели просто находка. 1JZ GTE является турбоверсией классического 1JZ GE . Он функционирует на двух турбинах, разработан совместно с компанией Ямаха.

Описание двигателя 1JZ GTE

Самый мощный джейзетовский мотор. 1JZ GTE является турбированной версией, развивающей 280-320 л.с.

Впервые двигатель выпустили в 1990 году. С 1996 года начали дорабатывать головку блока цилиндров, появились новые интеллектуальные системы переключения фаз ГРС и охлаждения. В 2003 году «шестёрку» 1JZ GTE заменили алюминиевым и более современным 4GR-FSE.

Двигатель 1JZ GTE — турбоверсия, надувающая 0,7 бар. На этом моторе заменена поршневая группа, а ГБЦ разрабатывалась совместно с компанией Ямаха. На мотор ставились стандартные распредвалы . В 1996 году проведена модификация, в результате которой две турбины были заменены на одну. Появилась система VVTi для более плавного роста оборотов, а степень сжатия увеличили до 9. Мощность силового агрегата после рестайлинга не изменилась — 280 л. с. Однако потенциал позволял увеличить показатель до 320 л. с. без полноценной чиповки.

На первом поколении двигателя использовались две турбины с параллельно расположенными компрессорами (схема твин-турбо). Интеркулер стоял под крылом машины, откуда подключался к мотору. Второе поколение использовало уже один турбонаддув СТ 15В большего размера. Примечательно, что появились новейшие клапанные прокладки с универсальным покрытием. Это был нитрид титана, уменьшающий трение выступов распредвалов.

В двигателе 1JZ GTE установлены 4 клапана на цилиндр, привод ГРМ — ременного типа. От обрыва ремня не гнёт клапана (кроме версии FSE), что делает 1JZ GTE мотором с длительным ресурсом. На двигателе отсутствуют гидрокомпенсаторы .

Регламент обслуживания

  1. Замену масла в двигателе проводить каждые 5-10 тыс. км пробега. Заливать 4,5-5,4 литра масла в зависимости от привода авто. Рекомендуется заранее определиться с тем, какое масло лить. Характеристики лубриканта должны быть в пределах 0W-30/10W-30;
  2. Замену ремня ГРМ проводить не реже каждых 100 тыс. км пробега;
  3. Настройку клапанов обязательно проводить раз в 100 тыс. км вручную, с использованием подставных шайб.
  • натяжение ремней;
  • угол опережения зажигания;
  • состояние ГБЦ;
  • состояние системы турбонаддува;
  • систему впрыска топлива EFI;
  • электрооборудование.

Обзор неисправностей 1JZ GTE

Подробнее о неполадках и их решении:

  1. Если джизетовская «шестёрка» не запускается, надо в первую очередь проверить свечи. Они могут быть залиты, тогда надо выкрутить элементы и высушить. Вообще, эта турбоверсия боится холодов и влаги, поэтому мойка должна проводиться аккуратно;
  2. Если двигатель троит, то основная причина на рестайлинговой версии связана с катушками зажигания . Кроме того, на моторах с новой тойотовской системой газораспределения причина может скрываться в клапане;
  3. Если плавают обороты, надо проверить клапан системы газораспределения, датчик ХХ или дроссельную заслонку. В большинстве случаев мотор вновь функционирует как часы после промывки засорённых элементов;
  4. Если двигатель расходует много горючего, причину надо искать в кислородном датчике. Рекомендуется также проверить качество работы фильтров;
  5. Если ДВС стучит, то это вызвано чаще выходом из строя муфты системы газораспределения. К сожалению, её ресурс невелик. Стучать также могут клапана, нуждающиеся в ручной регулировке. Лишние звуки создают и изношенные шатунные вкладыши, а также проблемный подшипник натяжителя ремня;
  6. Если наблюдается большой расход масла, то это связано с пробегом. Эта проблема на 1JZ GTE стандартная, связана с износом маслосъёмных колпачков и колец. Хотя правильнее будет на очень больших пробегах не делать капитальный ремонт, а заменить на контрактный.

Одна из проблемных деталей 1JZ GTE — водяной насос. На джейзетах помпа долго не живёт, как и вискомуфта. Другая проблема заключена в расположении свечей второго поколения двигателя. Каждый из элементов искрообразования наделен индивидуальной катушкой. Из-за этого клапанная крышка перегревается во время работы мотора.

Масляный насос двигателя также считается проблемной деталью, нуждается в замене раньше заявленного срока. Причина этого некачественное масло

Варианты тюнинга мотора 1JZ GTE

Турбоверсия редко подвергается модификации, так как потенциал двигателя в целом раскрыт. Что касается переделки 1JZ GTE в 2JZ, то овчинка выделки не стоит. В первую очередь высота блока этого не позволит — размер отличается на 14 мм, что вынудит укорачивать шатуны. Для ДВС такого типа это неприемлемо, ведь повысятся нагрузки на поршневую группу и появится склонность к масложору.

Если поставить насос Валбро 255, убрать катализатор и построить выхлоп на 3-дюймовых трубках, это будет эффективный тюнинг для турбоагрегата. Выхлопная система не должна иметь заужений, также надо будет позаботиться о холодном заборе воздуха и повысить наддув с 0,7 до 0,9 бар. Дальнейшая модернизация подразумевает уже новые мозги, специальный бусконтроллер и интеркулер. Наддув увеличится до 1,2 бара, а мощность двигателя повысится на лишние 100 л. с.

Топливный насос Walbro способен качать до 255 литров горючего в час. Это производительный агрегат, который часто используют в процессе тюнинга

Следующая ступень тюнинга, которая намного снизит ресурс двигателя — работа с турбиной Гарретт. В паре с ней нужен обычный трёхрядный радиатор и отдельный масляный. Также надо позаботиться о заборе холодного воздуха, заслонке на 80 мм и усиленных топливных шлангах. Инжектор должен производить 800 сс, а выхлоп быть построен на 3,5-дюймовых трубах. Таким образом, удастся повысить мощность ДВС до 1000 л. с.

Список моделей авто, в которые устанавливался 1JZ GTE

Мотор ставился на следующие модели Toyota:

  • Mark 2;
  • Crown;
  • Verossa;
  • Supra;
  • Soarer.

После проведенного свапа 1JZ GTE на автомобиле Mark 2

Перечень модификаций ДВС серии 1JZ

Рассмотрим версии двигателей этой серии, помимо 1JZ GTE:

  • 1JZ-FSE D4 — силовой агрегат с системой прямого впрыска. Степень сжатия мотора 11, мощность — 200 л. с. Модификацию выпускали в период 2000-2007 гг.;
  • 1JZ-GE — основная атмосферная версия серии. Было выпущено два поколения этого ДВС. Сначала с мощностью 180 л. с. и степенью сжатия 10. Второе поколение шло с VVTi, изменёнными шатунами и другой ГБЦ. Степень сжатия удалось повысить до 10,5. Трамблёр был заменён на катушки зажигания. В результате мощность атмосферника повысилась до 200 л. с.

Версия 1JZ-FSE D4 оснащена системой непосредственного впрыска. Выпускалась модификация в период 2000-2007 годы

Технические характеристики двигателя 1JZ GTE

Производство Tahara Plant
Марка двигателя Toyota 1JZ- GTE
Годы выпуска 1990-2007
Материал блока цилиндров чугун
Система питания инжектор
Тип рядный
Количество цилиндров 6
Клапанов на цилиндр 4
Ход поршня, мм 71. 5
Диаметр цилиндра, мм 86
Степень сжатия 8.5
9
10
10.5
11
Объем двигателя, куб.см 2492
Мощность двигателя, л.с./об.мин 280/6200
Крутящий момент, Нм/об.мин 363/4800
Топливо 95
Экологические нормы ~Евро 2-3
Вес двигателя, кг 207-217
Расход топлива, л/100 км (для Supra III) 15.0; 9.8; 12.5
Расход масла, гр./1000 км до 1000
Масло в двигатель 0W-30; 5W-20; 5W-30; 10W-30
Сколько масла в двигателе 5.4 (1JZ-GTE/GE Mark 2, Cresta, Chaser для 2WD) и 4.5 (1JZ-GTE/GE Mark 2, Cresta, Chaser для 4WD)
Замена масла проводится, км 10000 или (лучше 5000)
Рабочая температура двигателя, град. 90
Ресурс двигателя, тыс. км на практике 400+
Тюнинг без потери ресурса
Передаточное число 1-й передачи 3.251
Передаточное число 2-й передачи 1.955
Передаточное число 3-й передачи 1.31
Передаточное число 4-й передачи 1
Передаточное число 5-й передачи 0.753
Передаточное число задней передачи 3.18

При нормальном и своевременном уходе, применении высокосортного масла, этот силовой агрегат можно назвать неубиваемым. Его ресурс легко переваливает за 500 тыс. км.

Свап Газели: система охлаждения двс 1jz ge vvti — Свап Газелей — Каталог

Система охлаждения 1jz ge vvti, акпп при свапе с Газелью.

Установка мотора 1jz ge vvti производится без распилов моторной переборки. Это сохраняет целостность кабины и избавляет от ржавчины в дальнейшем. В то же время, 1jz ge vvti  — это рядный 6 цилиндровый мотор. И для его установки в Газель требуется значительно больше места, по сравнению со штатным Газелевским змз.


Для установки мотора в моторное отделение мы выносим вперед штатный радиатор Газели системы охлаждения двс — всего на 3 сантиметра. Это смещение ника не отразится на окончательной сборке машины (бампер, решетка радиатора,  верхняя планка с замком капота). Но, это смещение позволяет отодвинуть радиатор на расстояние, достаточное для правильной работы системы охлаждения двс.


Радиатор охлаждения 1jz ge vvti используем алюминиевый, имеющий 3 ряда. По толщине — он аналогичен оригинальному 2 рядному радиатору Газель, но по эффективности теплоотвода — лучше. Радиатор ставим на штатное место и подключаем шланги системы охлаждения двс.

Верхний патрубок 1jz ge vvti находится вверху, а патрубок ввода жидкости у штатного радиатора находится снизу, то изготавливает кастом-гиб , для аккуратного соединения верхнего патрубка 1jz ge vvti  и нижнего патрубка радиатора Газели.



Нижний патрубок 1jz ge vvti выходит за генератором. Изготавливаем соединительный стальной патрубок-проставку, который соединит нам нижний патрубок jz  с верхним патрубком радиатора Газель. В проставку ввариваем: гайку крепления датчика включения вентилятора, гайку датчика температуры газель (стрелка), отвод в расширительный бачок, шпильку массы датчика температуры.


Соединяем нашу проставку с радиатором и двс гибкими шлангами и затягиваем хомутами.

Патрубки печки салонной соединяем через проставки и обжимаем хомутами. Шланги на двс — Тойотовские, Маджеста.

Заливаем антифриз и заводим двс. Проверяем систему охлаждения: утечки, правильность срабатывания вентилятора, время для охлаждения радиатора вентилятором до выключения, наличие воздушных пробок.


ORIONCARS.RU



Описание системы охлаждения двигателя 1jz ge. JZ series

Все двигатели серии имеют газораспределительный механизм DOHC с 4 клапанами на цилиндр, рабочим объемом 2,5 и 3 литра. Двигатели предназначены для продольного размещения для использования с заднеприводными или полноприводными трансмиссиями. Выпускался с 1990 по 2007 год. Преемником стала линейка двигателей GR.

Toyota
Производитель Toyota Motor Corporation
Код двигателя JZ
Тип бензин, форсунка
Конфигурация рядный, 6-цилиндровый.
Цилиндры 6
Клапаны 24
Охлаждение жидкость
Клапанный механизм DOHC
Цикл (количество тактов) 4
Медиа-файлы на Викискладе?

Согласно системе маркировки Toyota обозначение двигателей Toyota JZ расшифровывается следующим образом: первая цифра обозначает поколение (1 — первое поколение, 2 — второе поколение), буквы по номеру — JZ, остальные буквы — производительность (G — фаза газораспределения DOHC с широкими «рабочими» фазами, T — турбонаддув, E — впрыск топлива с электронным управлением).

1JZ

Двигатель 1JZ имеет рабочий объем 2,5 литра (2492 куб. См). Выпускался с 1990 по 2007 год (последний раз использовался на универсале Mark II BLIT и Crown Athlete). Диаметр цилиндра 86 мм, ход поршня 71,5 мм. В состав газораспределительного механизма входили 24 клапана и два распредвала с ременным приводом.

1JZ-GE

Первый атмосферный (1990–1995) 1JZ-GE мощностью 180 л.с. с участием. (125 кВт; 168 л.с.) при 6000 об / мин и крутящий момент 235 Нм при 4800 об / мин. После 1995 года 1JZ-GE производил 200 л.с участием. (147 кВт; 197 л.с.) при 6000 об / мин и крутящий момент 251 Нм при 4000 об / мин. Степень сжатия 10: 1.

Первое поколение (до 1996 г.) имело распределитель зажигания, второе — катушечное зажигание (одна катушка на две свечи зажигания). Кроме того, второе поколение оснастили системой изменения фаз газораспределения VVT-i, что позволило сгладить кривую крутящего момента и увеличить мощность на 20 л.с. с участием. Как и все двигатели JZ, 1JZ-GE на заднеприводных автомобилях имел продольное расположение. Двигатель серийно агрегатировался с 4- или 5-ступенчатой ​​АКПП, механическая коробка не устанавливалась. Как и в остальных двигателях серии, механизм ГРМ приводится в движение ремнем, двигатель также имел только один приводной ремень для навесного оборудования.

Характеристики 1JZ:

Производство: Tahara Plant

Марка двигателя: Toyota 1JZ

Годы выпуска: 1990-2007

Материал блока цилиндров: чугун

Система питания: инжектор

Тип: рядный

Количество цилиндров: 6

Клапанов на цилиндр: 4

Ход поршня, мм: 71.5

Диаметр цилиндра, мм: 86

Степень сжатия: 8,5; девять; десять; 10,5; одиннадцать

Объем двигателя, см куб.м: 2492

Мощность двигателя, л.с. с. / о. мин: 180/6000; 200/6000; 280/6200; 280/6200

Крутящий момент, Нм / об. мин: 235/4800; 251/4000; 363/4800; 379/2400

Топливо: бензин, октановое число 98

Экологические нормы: ~ Евро 2-3

Масса двигателя, кг: 207-230

Расход топлива, л / 100 км (для Supra III)

Город: 15

Трасса: 9. 8

Смешанный цикл: 12,5

Расход масла, гр. / 1000 км: до 1000

Моторное масло: 0W-30; 5W-20; 5W-30; 10W-30

Количество масла в двигателе, л: 4,8

Интервал замены масла, км: 10000

Температура эксплуатации двигателя, город .: 90

  • Тойота Марк II / Тойота Чейзер / Тойота Креста

1JZ-GTE

Первое поколение 1JZ-GTE оснащалось двумя турбокомпрессорами CT12A (твин турбо), расположенными параллельно, и промежуточным охладителем, установленным под крылом.При степени сжатия 8,5: 1 заводской двигатель выдавал 280 л.с. с участием. (210 кВт) при 6200 об / мин и 363 Нм при 4800 об / мин соответственно. Диаметр цилиндра и ход поршня были такими же, как у 1JZ-GE: 86 x 71,5 мм. На деталях двигателя, таких как крышка ремня ГРМ, был нанесен логотип Yamaha, указывающий на их участие в конструкции головки блока цилиндров. В 1991 году 1JZ-GTE был установлен на полностью модернизированный Soarer GT.

Производство двигателей второго поколения началось в 1996 году. Двигатель оснащен системой VVT-i, повышенной степенью сжатия (9.1: 1) и один более крупный CT15B turbo. Также новые прокладки клапанов покрыты нитридом титана для уменьшения трения кулачков распределительных валов … Эти изменения сгладили кривую крутящего момента и резко снизили скорость вращения, а также снизили расход топлива.

1JZ-GTE агрегатировался с 4-ступенчатым автоматом (A340 / A341) или 5-ступенчатой ​​механической коробкой передач (R154).

Данный двигатель устанавливался на следующие автомобили:

  • Toyota Mark II / Chaser / Cresta модификаций 2.5 GT TwinTurbo (1JZ-GTE) (JZX81), Tourer V (JZX90, JZX100), IR-V (JZX110), Roulant G (Cresta JZX100)

В конце прошлого века японские автопроизводители создали множество спортивных двигателей которые по своим характеристикам, потенциалу и надежности считаются лучшими по сей день. Далее рассматривается один из них — 2JZ-GTE. Характеристики, конструкция, особенности эксплуатации и настройки описаны ниже.

История

Серия двигателей JZ заменила серию M в 1990 году.Рассматриваемые энергоблоки в процессе производства сменили два поколения (в 1996 г.). В 2007 году на смену им пришла серия GR с V-образной компоновкой.

Что касается 2JZ-GTE, то он производился с 1991 по 2002 год.

Общие характеристики

Серия двигателей Toyota JZ включает две линейки: 1JZ и 2JZ. Основное различие между ними — объем и конструкция блока цилиндров. Обе линейки двигателей имеют рядную шестицилиндровую конфигурацию. Оборудован газораспределительным механизмом DOCH с 4 клапанами на цилиндр.Предназначен для использования с заднеприводной или полноприводной трансмиссией и продольным расположением.

Версия с турбонаддувом разработана как аналог спортивного двигателя Nissan RB26DETT, появившегося двумя годами ранее 2JZ-GTE. По характеристикам он очень близок, компоновка такая же.

Конструкция

Двигатели JZ имеют два распредвала, 4 клапана на цилиндр, ременной привод ГРМ, впускной коллектор с изменяемой геометрией ACIS. Гидравлических подъемников нет. 2JZ отличается от 1JZ большим объемом (3 литра вместо 2.5). Оба варианта имеют чугунный блок цилиндров, но у 2JZ он на 14 мм выше. Кроме того, в рассматриваемом двигателе, в отличие от 1JZ, диаметр цилиндра и ход поршня равны и составляют 86 мм. Головка блока цилиндров алюминиевая.

После модернизации обе линейки серии JZ оснастили системой изменения фаз газораспределения VVT-i.

Линия 2JZ включала три версии: GE, FSE, GTE. Первый — это базовый атмосферный вариант. Второй отличается от него наличием прямого впрыска… Третья модификация с турбонаддувом.

2JZ-GTE имеет два турбокомпрессора Hitachi CT20A и интеркулер. Кроме того, использовались шатуны от версии GE, поршни, рассчитанные на степень сжатия 8,5, с углублениями и дополнительными масляными канавками. Подъем распредвалов 7,8 / 8,4 мм, фаза 224/236. Форсунки — 430 куб.

Двигатели для зарубежного рынка комплектовались турбинами CT12B с деталями из нержавеющей стали вместо керамических, распредвалы с 8. Форсунки 25 / 8,4 мм и фазы 233/236, 540 куб.

Обращает на себя внимание принцип работы наддува, сочетающий в себе би- и твин-турбо схемы: одна турбина начинает работать при 1800 об / мин, вторая подключается при 4000 об / мин.

Производительность

Самая мощная версия 2JZ — это, естественно, 2JZ-GTE с турбонаддувом. Его характеристики изначально составляли 276 л. с участием. мощность при 5600 об / мин и 435 Нм крутящего момента при 4000 об / мин. Это связано с требованиями законодательства.

Ввиду несколько измененной конструкции экспортных версий 2JZ-GTE их характеристики были выше. Мощность была 321 л. с участием. при 5600 об / мин, крутящий момент — 441 Нм при 4800 об / мин.

В ходе модернизации, как уже упоминалось, двигатель оснастили системой изменения фаз газораспределения. Так родился 2JZ-GTE VVTi. Технические характеристики у него увеличены по сравнению с оригинальной версией. Итак, крутящий момент увеличился до 451 Нм.

Приложение

2JZ-GTE использовалось только на двух моделях Toyota. .. Это Aristo обоих поколений (JZS147 и JZS161) и Supra (JZA80). На Аристо он оснащался исключительно 4-ступенчатым автоматом. Supra также предлагала 6-ступенчатую механическую коробку передач.

Особенности эксплуатации

Ресурс двигателя более 500 тыс. Км. Рекомендуется залить 95 м бензина и использовать масло 5W-30. Мотор вмещает ее 5,5 л, расход до 1000 г на 1000 км. Рекомендуемая частота замены — один раз в 10 000 км, хотя эту процедуру желательно проводить в два раза чаще.Температура эксплуатации 90 ° С. Срок службы ремня ГРМ 100 тыс. Км. Клапаны регулируются шайбами ​​с одинаковой частотой.

Проблемы

Самая проблемная часть двигателя — это система изменения фаз газораспределения. Многие неисправности связаны именно с VVT-i: отключение и заплывание оборотов (клапан), детонация (сцепление). Кроме того, при мытье нужно быть очень осторожным, так как свечи легко залить, в результате чего двигатель может не завестись и утроиться.Кроме того, отключение может быть вызвано неисправными катушками. Забитый дроссельный клапан и датчик или клапан приводят к нестабильности оборотов. холостой ход … Основная причина повышенного расхода топлива — неисправный кислородный датчик, фильтры, датчик массового расхода воздуха. Посторонние звуки (стук) могут вызывать неотрегулированные клапаны, втулки шатуна, подшипник натяжителя вспомогательного ремня. Чтобы избавиться от излишнего расхода масла, меняют сальники и кольца стержней клапанов. Насос имеет небольшой срок службы.

Основными проблемными деталями являются кронштейн натяжителя ремня ГРМ, шкив коленвала, сальник масляного насоса.Кроме того, отмечается плохая продувка ГБЦ. Возможный отказ наддува.

Тюнинг

Рассматриваемый двигатель имеет очень большой тюнинговый потенциал. Поэтому это один из наиболее часто модифицируемых двигателей. Высокий потенциал обусловлен прежде всего большим запасом прочности 2JZ-GTE. Технические характеристики можно увеличивать в полтора раза без потери ресурса и без серьезного вмешательства в конструкцию.


Кроме того, сам двигатель часто является элементом настройки: 2JZ-GTE — один из наиболее часто используемых сменных моторов.

Серия JZ среди японских моторов прославилась не до конца раскрытыми возможностями. Для тюнеров такие двигатели просто находка. 1JZ GTE — это турбо-версия классического 1JZ GE. Он работает на двух турбинах, разработанных совместно с Yamaha.

Описание двигателя 1JZ GTE

Самый мощный мотор Jayzet. 1JZ GTE — версия с турбонаддувом, развивающая 280-320 л.с.

Впервые двигатель был выпущен в 1990 году. С 1996 года начали дорабатывать ГБЦ, появились новые интеллектуальные системы переключения фаз газораспределительной станции и охлаждения.В 2003 году на смену «шестерке» 1JZ GTE пришел алюминиевый и более современный 4GR-FSE.

Двигатель 1JZ GTE представляет собой турбо-версию с давлением 0,7 бар. На этом моторе была произведена замена поршневой группы, а головка блока цилиндров разработана совместно с компанией Yamaha. Мотор оснащался стандартными распредвалами. В 1996 году была проведена модификация, в результате которой две турбины были заменены на одну. Для более плавного увеличения оборотов появилась система VVTi, а степень сжатия увеличили до 9.Мощность силового агрегата после рестайлинга не изменилась — 280 л.с. с участием. Однако потенциал позволил увеличить показатель до 320 л. с участием. без полноценного чипа.

В двигателе первого поколения использовались две турбины с параллельными компрессорами (твин-турбо). Интеркулер находился под крылом машины, откуда он соединялся с мотором. Второе поколение использовало один более крупный CT 15B turbo. Примечательно, что теперь доступны новейшие клапанные прокладки с универсальным покрытием.Это был нитрид титана, уменьшающий трение выступов распредвала.

Двигатель 1JZ GTE имеет 4 клапана на цилиндр, привод ГРМ — ременный. Обрыв ремня не гнет клапан (кроме версии FSE), что делает 1JZ GTE мотором с большим сроком службы. На двигателе нет гидравлических подъемников.

Регламент обслуживания

  1. Замена моторного масла каждые 5-10 тысяч километров. Заливаем 4,5-5,4 литра масла в зависимости от привода автомобиля.Рекомендуется заранее определиться, какое масло заливать. Характеристики смазки должны быть в пределах 0W-30 / 10W-30;
  2. Заменяйте ремень ГРМ не реже, чем каждые 100 тысяч километров;
  3. Обязательно через каждые 100 тыс. Км регулировать клапаны вручную с помощью фиктивных шайб.
  • натяжение ремня;
  • угол опережения зажигания;
  • состояние ГБЦ;
  • состояние системы турбонаддува;
  • Система впрыска топлива EFI;
  • электрооборудование.

Обзор неисправности 1JZ GTE

Подробнее о проблемах и способах устранения:

  1. Если «шестерка» Джизета не заводится, необходимо предварительно проверить свечи. Их можно заливать, затем элементы нужно открутить и просушить. В целом эта турбо-версия боится холода и влаги, поэтому стирку необходимо проводить осторожно;
  2. Если двигатель троит, то основная причина рестайлинговой версии связана с катушками зажигания. Кроме того, на двигателях с новой системой газораспределения Toyota причина может быть скрыта в клапане;
  3. Если скорость плавающая, необходимо проверить клапан газораспределительной системы, датчик ХХ или дроссельную заслонку… В большинстве случаев мотор снова работает как часы после промывки засоренных элементов;
  4. Если двигатель потребляет много топлива, причину нужно искать в кислородном датчике … Также рекомендуется проверить качество фильтров;
  5. Если ДВС стучит, то чаще это вызвано выходом из строя газораспределительной муфты. К сожалению, ресурс его невелик. Клапаны, требующие ручной регулировки … Чрезмерные звуки создают и изнашивают шатунные подшипники, а также проблемный подшипник натяжителя ремня;
  6. Если наблюдается повышенный расход масла, то это связано с пробегом.Эта проблема является стандартной для 1JZ GTE из-за износа уплотнений штока клапана и колец. Хотя при очень большом пробеге будет правильнее не делать капремонт, а заменить на контрактный.

Одна из проблемных частей 1JZ GTE — водяной насос. Насос на джайзете долго не прослужит, как и вискомуфта. Другая проблема заключается в положении свечей зажигания двигателя второго поколения. Каждый из искряющих элементов снабжен индивидуальной катушкой.Это приводит к перегреву крышки клапана при работающем двигателе.

Масляный насос двигателя также считается проблемной деталью, которую необходимо заменить раньше, чем заявлено. Причина тому — некачественное масло

Варианты тюнинга двигателя 1JZ GTE

Турбо-версию дорабатывают редко, так как раскрывается потенциал двигателя в целом. Что касается переделки 1JZ GTE в 2JZ, игра не стоит заморачиваться. Во-первых, этого не допустит высота блока — размер отличается на 14 мм, что вынудит укорачивать шатуны.Для двигателя внутреннего сгорания такого типа это недопустимо, так как нагрузка на поршневую группу и будет склонность к пахте.

Если вы установите насос Valbro 255, удалите катализатор и построите выхлоп на 3-дюймовых трубах, это будет эффективная настройка турбинного агрегата. Выхлопная система не должна иметь перегибов, также нужно будет позаботиться о заборе холодного воздуха и увеличить наддув с 0,7 до 0,9 бар. Дальнейшая модернизация подразумевает уже новые мозги, специальный контроллер шины и интеркулер.Повышение давления увеличивается до 1,2 бар, а мощность двигателя увеличивается на дополнительные 100 л.с. с участием.

Топливный насос Walbro способен перекачивать до 255 литров топлива в час. Это мощный агрегат, который часто используется в процессе настройки.

Следующий этап тюнинга, который значительно снизит ресурс двигателя, — это работа с турбиной Гарретта. В паре с ним понадобится обычный трехрядный радиатор и отдельный масляный радиатор. Также нужно позаботиться о заборнике холодного воздуха, заслонке 80 мм и армированных топливных шлангах.Инжектор должен производить 800 куб. См, а выхлоп должен быть построен на 3,5-дюймовых трубах. Таким образом, можно будет увеличить мощность ДВС до 1000 л. с участием.

Список моделей автомобилей, на которые устанавливался 1JZ GTE

Мотор ставился на следующие модели Toyota:

  • Mark 2;
  • Корона;
  • Verossa;
  • Supra;
  • Soarer.

После замены 1JZ GTE на Mark 2

Список модификаций двигателя внутреннего сгорания серии 1JZ

Рассмотрим варианты двигателей этой серии, помимо 1JZ GTE:

  • 1JZ-FSE D4 — силовой агрегат с системой прямого впрыска… Степень сжатия двигателя 11, мощность 200 л. с участием. Модификация выпускалась в период 2000-2007 гг .;
  • 1JZ-GE — базовая атмосферная версия серии. Было выпущено два поколения этого ДВС. Первый объемом 180 л. с участием. и степень сжатия 10. Второе поколение шло с VVTi, модифицированными шатунами и другой головкой блока цилиндров. Степень сжатия увеличена до 10,5. Был заменен трамблер на катушки зажигания.В результате мощность атмосферника увеличилась до 200 л. с участием.

Версия 1JZ-FSE D4 оборудована системой непосредственного впрыска. Модификация выпускалась в период 2000-2007 гг.

1JZ GTE Технические характеристики двигателя

Производство Завод Тахара
Марка двигателя Toyota 1JZ- GTE
Годы выпуска 1990-2007 гг.
Материал блока цилиндров чугун
Система подачи Форсунка
Тип рядный
Количество цилиндров 6
Клапаны на цилиндр 4
Ход поршня, мм 71.5
Диаметр цилиндра, мм 86
Степень сжатия 8,5
9
10
10,5
11
Объем двигателя, куб. См 2492
Мощность двигателя, л.с. / об / мин 280/6200
Крутящий момент, Нм / об / мин 363/4800
Топливо 95
Экологические стандарты ~ 2-3 евро
Масса двигателя, кг 207-217
Расход топлива, л / 100 км (для Supra III) 15.0; 9,8; 12,5
Расход масла, гр. / 1000 км до 1000
Масло моторное 0W-30; 5W-20; 5W-30; 10W-30
Сколько масла в двигателе 5,4 (1JZ-GTE / GE Mark 2, Cresta, Chaser для 2WD) и 4,5 (1JZ-GTE / GE Mark 2, Cresta, Chaser для 4WD)
Идет замена масла, км 10000 или (лучше 5000)
Температура двигателя рабочая, град. 90
Ресурс двигателя, тыс. Км практически 400+
Тюнинг без потери ресурса
Передаточное число 1-й передачи 3,251
Передаточное число 2-й передачи 1,955
Передаточное число 3-й передачи 1,31
Передаточное число 4-й передачи 1
Передаточное число 5-й передачи 0,753
Передаточное число заднего хода 3.18

При нормальном и своевременном обслуживании, использовании высококачественного масла этот силовой агрегат можно назвать нерушимым. Его ресурс легко превышает 500 тыс. Км.

Легендарный японский двигатель 1JZ GTE и двигатель 2 jz gte. Сегодня будет огромный авторский пост об одном из величайших поколений двигателей за всю историю автомобилестроения — серии Jayzet с турбонаддувом (GTE). Тогда мне показалось, что тема себя исчерпала.Со временем я многому научился. В этой статье речь пойдет об особенностях штатного двигателя 2jz-gte. Как всегда в моем посте не будет сообщений о замене резины, буфера, фотосетов и прочей шелухи, только автомобильная тематика)

Основы

Двигатели семейства jayzet начали выпускаться в 1990 году, и первым в этой линейке двигателей стал 1JZ-GTE, он представлял собой рядный 6-цилиндровый блок, объемом 2491 см3, Турбины CT12A, выдувающие 280 лошадиных сил.Это не первый раз, когда специалисты Yamaha помогли разработать блочную головку, которая полностью справилась бы с такой нагрузкой. В 1996 году этот двигатель претерпел рестайлинг, после чего автомобили оснастили системой VVt-i, получили одну турбину большего размера CT15B, а также новую систему управления зажиганием.


Все это положено под капот таких автомобилей, как Chaser (чайник), Cresta, Mark II (в комплектациях TourerV), Toyota Soarer, Toyota Supra, Toyota Verossa, Toyota Crown.


Впоследствии появился агрегат 2JZ-GE (атмосферный), объем которого равнялся 2997 см3.Такого объема инженеры добились за счет увеличения хода поршня, который на версиях 1JZ был очень маленьким — всего 71,5 мм при диаметре поршня 86 мм. В итоге диаметр поршней и цилиндров остался неизменным, что позволило делать гибриды 1.5JZ, о которых я расскажу ниже. 2JZ легко отличить от своего старшего брата по клапанной крышке: на нем нет рельефной решетки и система VVt-i не выступает


Все эти двигатели устанавливались исключительно продольно, поэтому применялись в основном на заднеприводных привод авто, хотя были и полноприводные модификации.


Кто пользуется JZ

В интернете давно циркулирует мем — «2JZ — не лучше для человека».

Наибольшее распространение получили двигатели 1JZ, которые устанавливались на все марки автомобилей девяностых годов до 2005 года. Основным «носителем» был сам Mark II TourerV, широко распространенный по всей России, особенно на Дальнем Востоке, где он и находится. легендарный автомобиль. Также довольно легко найти эту машину в нашем Краснодарском крае — в свое время их привезли из Японии.Сегодня цены на эти автомобили значительно выросли.

Если 5 лет назад Mark II в кузове 90 стоил порядка 200-220 тысяч рублей, то в 2009-2010 годах можно было купить живую атмосферную марку уже за 160к. Сегодня я вижу, что живые туристы стоят больше 300, а то и 400 тысяч рублей.


К сожалению, возраст берет свое, и какой бы надежной ни была машина, повседневное использование медленно, но верно убивает ее. Сейчас средний пробег той же отметки 90 намного превышает 200 тысяч километров.Еще один серьезный минус (по крайней мере для меня, может для кого-то и плюс: в этом возрасте у машины уже было много владельцев здесь, в России, и, проехав все, эти машины никогда не остаются в наличии. Обычно на TourerV ездят 2 человека: Первый, это те, у кого нет больших денег (без обид, просто это явно бюджетная машина), например, студенты, которым не лень делать все самостоятельно — это вызывает интерес и уважение.


Это как японский тазик — на нем все можно узнать, а хозяева никогда не упускают возможности доработать машину, она просто есть… вы идете в профессиональный спорт, который диктует свои правила) или идете в стан людей второго типа — людей, у которых есть средства на более дорогие машины, но они покупают марку как вторую, третью или четвертую машину только для искоренение.

Для профессионального подхода к вопросу уже нужны большие суммы — только тогда можно добиться результата на уровне. Сами бренды получили широкое распространение в дрифте — это, наверное, самая широко представленная модель наряду с Nissan Silvia, Toyota Supra (у которой такой же двигатель 2 jayzet).


Впрочем, дешевый и дешевый вариант не значит плохой. По стоимости самого бюджетного седана в самой бедной комплектации (например, Solaris или Polo) можно купить, например, сотую марку, в версии TourerV с двигателем 1 джейзет. И не факт, что новая машина не сломается первой.

Эти автомобили можно сравнить с Nissan GTR: они еще и быстрые, и к тому же относительно дешевые. Поэтому такое распространение они получили по всей России.Благо до сих пор есть владельцы, которые поддерживают эти автомобили в достойном состоянии!)


Золотая середина или 1.5JZ

У каждого двигателя есть свои недостатки, многие владельцы 1JZ и 2JZ хотят перетянуть сильные стороны двигателей друг друга. Владельцы 1JZ конечно хотят 3 литра объема вместо 2,5, но крышку ГБЦ менять не хотят, потому что есть люди, убежденные, что мешает система VVt-i, так как многие считают, что топ от 1 Джея — это Сделаны проще и надежнее, там более жесткие пружины клапанов и более легкие сами клапаны.Лично я убежден, что голова от 2jz лучше.

Кроме того, двигатели 2jz стоят в 2–3 раза дороже своих более старых аналогов, и не каждый может позволить себе купить двигатель целиком. Классический рецепт 1.5 JZ — это днище объемом 3 литра (блок цилиндров, поршень, поддон и т.д.) со всеми прелестями 2 JZ и прикрытое головкой блока 2jz. Как я уже писал выше, диаметр камер сгорания одинаковый, правда, у первой сойки небольшое количество отличий в маслопроводе, как и в каналах антифриза, но это сущие мелочи, которые можно исправить очень без труда.


В итоге получается довольно бюджетно, можно даже сказать это этакий штрокер-кит на 1 Джея, в этом движке огромный бонус от 2-шки в виде 3-х литров рабочего объема, дешево и злой))))

Неоспоримым плюсом такого решения также является отсутствие проблем с электрикой (системой управления двигателем). Для того, чтобы «привязать» косу к другому двигателю, справятся далеко не все умельцы.


Есть и еще один бюджетный вариант — это взять за основу блок цилиндров от двигателя 2JZ GE (не турбированная версия на 3 литра).В этом случае заморачиваться придется гораздо больше — просверливать маслопроводы, устанавливать масляные форсунки на поршень и организовывать подачу масла к турбинам. Все это достаточно сложно, и не факт, что в городе найдутся мастера, которые возьмутся за это, в остальном действия ничем не отличаются от описанных выше, конечно, за исключением приобретения всего турбо компоненты. Это решение стоит примерно в 1,5 раза дешевле готового двигателя.

Такие «мутации» будут стоить около 150т.r, в зависимости от различных факторов. Заветный блок 2JZ: глядя на современные двигатели, я бы назвал его массовым))


Все о свап-двигателях 1jz и 2jz

На мой взгляд, двигатели Тойот серии Джейзет сейчас наиболее распространены как сырье для свапа. На то есть несколько причин: во-первых, это рядный шестицилиндровый двигатель, который сбалансирован, имеет средний рабочий объем, очень надежен и на сегодняшний день является одной из лучших тюнинговых платформ.


Больше всего сейчас автомобилей с двигателем 1JZ-GTE.Очень хорошая платформа, уже самодостаточная. В чем его преимущества? Достаточно дешево на вторичном рынке, найти и купить несложно, предложений в России очень много, особенно на Дальнем Востоке. Запасные части и люди разбирающиеся в этих двигателях тоже присутствуют.

Штатная мощность этого двигателя составляет 280 сил, но такая цифра была введена из-за японских законов — инженеры заложили стандартную мощность 320-330 сил, которую на практике может получить практически любой марковод (владелец автомобиль семейства маркообразных, для танкистов (тех, кто в танке (кто не понимает о чем идет речь))).Что ж, раз уж мы пока говорим исключительно о стоковом двигателе, перечислю его недостатки, без которых вообще ничего не может обойтись.


При постоянной езде в режиме «тапки в пол» может перегреваться последний, 6-й цилиндр, а также система охлаждения двигателя в целом (перегрев масла, узкие каналы антифриза) и воздушное охлаждение турбин ( слабый интеркулер) плохо приспособлены к пиковым нагрузкам. Но справедливости ради стоит отметить, что все эти прелести можно испытать скорее на трассе, чем в городе, ведь в городе так долго ездить на таких жестких режимах просто невозможно.


Если вам нужно больше надежности и вы планируете серьезный тюнинг, то обязательно нужно установить 2JZ jayzet: у него больше объема, улучшена система охлаждения. Также стоит сказать, что убить этот двигатель обычными нагрузками тапка в пол просто невозможно. Ключевые системы и детали имеют такой запас прочности, что делает их рекордными.

Поршень (100% родной) выдерживает 1000 л. с участием. и наддув 2,5, маслонасос уже выдерживает 1500 л.с участием. и насос тосола 1000 л. с участием.

Никто еще не столкнулся с пределом возможностей самого агрегата 1JZ, а тем более 1.5JZ и 2JZ, то есть сколько мощности могут дать другие компоненты, столько они могут выдержать, будь то сумасшедшая тысяча или полторы лошадиные силы. Это должно дать представление о том, сколько двигатель может работать в запасе на высоких оборотах. Приобрести любые нестандартные запчасти для двигателя 2jz-gte также намного проще, чем для 1JZ, в основном они заказываются из США.


Однако, если вы хотите ездить на стоковом двигателе и не планируете поднимать уровень доработок выше 500-600 л.с., вы вряд ли заметите разницу. Все-таки 2gz — агрегат для очень серьезной настройки, недоступной и дорогостоящей как в трудовом, так и в финансовом отношении.

Я, наверное, не буду разъяснять какие-либо моменты по поводу свопа в отдельных моделях автомобилей, потому что это займет много времени, поэтому я просто перечислю, где он вообще был помещен.


На что способны Кулибины или Мама, купил JZ

Начнем с автомобиля той же марки — Toyota Altezza:

Машины с такими двигателями управляют пилоты Team TS, которые соревнуются в RDS, в котором это, наверное, самый популярный двигатель.

Эти двигатели любят запускать в RX8, но редко заканчивают с правильным результатом. Почему — описано в моей статье про роторные двигатели. Одним из таких мастеров был всем известный комбайн, сумевший сделать невозможное))) Хозяин доволен)


Не отстают владельцы RX7:

Были даже полноприводные версии на rx8. это движок, но это космос какой-то.


Немецкие машины тоже смогли подружиться с японским сердцем — это 2 очень стильных BMW, которые внешне ничем не отличаются от обычных, но в них кипит японская кровь) Это пятерка E39 и три e36:


Заядлые конкуренты Toyot — владельцы Nissan также часто прибегают к установке JZ) Примером этого является Nissan 180SX


, а также Nissan Silvia


Я думаю, многие слышали, что Volvo — это автомобиль для пенсионеров, но есть пенсионные авто для молодых по духу))) Не удивляйтесь, если такая олдскульная машина обгонит вас на 250 км / ч)))


Это лишь малая часть, теперь можно перейти на отечественный производитель.Главное условие — наличие места, которого хватит под капотом старичка ГАЗ 21. Чем воспользовался хозяин, теперь этот «старичок» многим подарит свет.


Более молодые владельцы моделей также присматриваются к 2JZ. Некоторые присматриваются, а некоторые делают. На этой 31-й Волге не только двигатель но и торпедо от бренда, довольно мило))) …

Характеристики двигателя Тойота 1JZ

Производство Завод Тахара
Марка двигателя Тойота 1JZ
Годы выпуска 1990-2007 гг.
Материал блока цилиндров чугун
Система снабжения инжектор
Тип рядный
Количество цилиндров 6
Клапаны на цилиндр 4
Ход поршня, мм 71.5
Диаметр цилиндра, мм 86
Степень сжатия 8,5
9
10
10,5
11
Объем двигателя, куб. См 2492
Мощность двигателя, л.с. / об / мин 170/6000
200/6000
280/6200
280/6200
Крутящий момент, Нм / об / мин 235/4800
251/4000
363/4800
379/2400
Топливо 95
Экологические стандарты ~ 2-3 евро
Масса двигателя, кг 207-217
Расход топлива, л / 100 км (для Supra III)
— город
— трасса
— смешанный.

15,0
9,8
12,5
Расход масла, гр. / 1000 км до 1000
Моторное масло 0W-30
5W-20
5W-30
10W-30
Сколько масла в двигателе 5,1 (1JZ-GE Crown 2WD 1995-1998)
5,4 (1JZ-GE Crown 2WD 1998-2001)
4,2 (1JZ-GE Crown 4WD 1995-1998)
4,5 (1JZ-GE Crown 4WD 1998-2001)
3,9 (1JZ-GE Crown, Crown Majesta 1991-1992)
4.4 (1JZ-GE Crown, Crown Majesta 1992-1993)
5,3 (1JZ-GE Crown, Crown Majesta 1993-1995)
5,4 (1JZ-GTE / GE Mark 2, Cresta, Chaser для 2WD)
4,5 (1JZ-GTE / GE Mark 2, Cresta, Chaser для 4WD)
4,5 (1JZ-FSE 4WD)
5,4 (1JZ-FSE 2WD)
5,9 (1JZ-GTE Mark 2 с 10.1993)
Замена масла в процессе, км 10000
(лучше 5000)
Температура двигателя рабочая, град. 90
Ресурс двигателя, тыс. Км
— по данным завода
— по практике


400+
Тюнинг
— потенциал
— без потери ресурса

400+
Установлен двигатель

Toyota Brevis
Toyota Chaser
Toyota Cresta
Toyota Mark II Blit
Toyota Progres
Toyota Soarer
Toyota Tourer V
Toyota Verossa

Неисправности и ремонт двигателя 1JZ-FSE / GE / GTE

Из всех двигателей Toyota серия JZ стала одним из самых известных, возможно, даже самым известным, во многом благодаря своей невероятной склонности к тюнингу, но давайте начнем сначала.Семейство JZ состояло из двух моторов, первый имел рабочий объем 2,5 литра и назывался 1JZ, второй — 3 литра. -.
Поговорим о первом представителе, преемнике двигателя и главном конкуренте RB25 — это рядная шестерка, в чугунном блоке цилиндров, двухвальная, с 4 клапанами на цилиндр, с ременным приводом ГРМ. здесь (замена ремня проводится каждые 100 тыс. км, а в случае поломки клапан 1JZ не гнет, кроме версии FSE) впускной коллектор с изменяемой геометрией ACIS, с 1996 года двигатель доработан ГБЦ , появилась система изменения фаз газораспределения на впуске VVTi, изменена система охлаждения и многое другое.Гидрокомпенсаторов на 1JZ нет, клапаны регулируются при необходимости каждые 100 тыс. Км регулировочными шайбами.
С 2003 года на смену 1JZ-FSE пришел более новый алюминиевый 4GR-FSE.

Модификации двигателя Тойота 1JZ

1.1JZ-FSE D4 — двигатель 1JZ с непосредственным впрыском, степень сжатия 11, мощность 200 л.с. Выпускался с 2000 по 2007 год.
2. 1JZ-GE — базовая атмосферная версия 1JZ. Первая версия, выпускавшаяся до 1996 года, имела степень сжатия 10 и развивала 180 л.с., после чего были внесены изменения, появились VVTi, поменяли шатуны, доработали ГБЦ, степень поднялась до 10.5 заменен трамблер в системе зажигания на 3 катушки зажигания и т. Д. Мощность 1JZ-GE второго поколения выросла до 200 л.с.
3.1JZ-GTE — турбо-версия 1JZ-GE на двух турбинах CT12A с дутьем 0,7 бар, заменена на ШПГ, ГБЦ разработана при участии Yamaha, штатные распредвалы на 1JZ находятся в фазе 224/228, подъемник 7,69 / 7,95 мм . В 1996 году был произведен рестайлинг двигателя, заменены две турбины на одну ST-15B, добавлен VVTi, степень сжатия увеличена до 9, мощность осталась на прежнем уровне (280 л.с.), но момент вырос, с 363 Нм, до 378 Нм.

Слабые стороны 1JZ, неисправности и их причины

1. 1JZ не запускается. Обычно причина в том, что свечи залиты, перекручены и засохли. Если не помогает, замените свечи зажигания. Двигатель 1JZ боится мытья и мороза.
2. Троить мотор. Основная причина утроения Jezets описана выше, см. Также катушки. Если двигатель внутреннего сгорания с vvti, проверьте клапан VVTi.
3. Поплавковые обороты. Поменяйте клапан VVTi и все наладится.Еще поводов для плавания и отсутствия прогрева оборотов: датчик / клапан холостого хода, дроссельная заслонка. После промывки последнего мотор будет работать как часы.
4. Большой расход топлива на 1JZ. Проверьте кислородный датчик, в основном причина в лямбда-зонде. Смотрите больше маф и фильтров.
5. Стук в двигателе. На двигателях с VVTi потрескивание скорее всего вызвано сцеплением VVTi, ресурс у них не слишком большой. Кроме того, могут стучать нерегулируемые клапаны (их мало регулируют) и втулки шатунов.Шум также может создавать подшипник натяжителя ремня вспомогательных агрегатов, в этом случае его замена спасет.
6. Жор сливочного. Большой расход масла для 1JZ неудивителен, ведь пробег на вашем двигателе, скорее всего, жуткий. Чтобы обезуглероживание делать не очень эффективно, лучше сразу поменять сальники и кольца штока клапана, а еще лучше и качественнее заменить мотор на контрактный и не знать бед.

Кроме всего прочего, помпа на 1 жизете не долго (как на многих Тойотах), недолго прослужит вискомуфта, на версиях FSE слабое и довольно дорогое звено ТНВД, пробег около 80 -100 тыс км.Несмотря ни на что, все вышеперечисленные проблемы вызваны, скорее, возрастом двигателя внутреннего сгорания, принципом работы, а не просчетами инженеров. Хороший, ухоженный 1JZ, n При нормальном обслуживании и использовании качественного масла (5W-30) он просто неубиваемый и его ресурс легко превышает 500000 км.

Тюнинг двигателя Toyota 1JZ-FSE / GE / GTE

Turbo / Twin Turbo 1JZ

В тюнинговых джазах есть единственно правильный способ увеличения мощности, естественно, это наддув.Нет смысла пытаться переделывать 1JZ-GE в 1JZ-GTE, с таким же коленчатым валом, блок ГТД отличается маслоканалами и масляными форсунками, к тому же постройка такого колхоза — мероприятие гораздо дороже, чем просто покупка и установка контрактного двигателя Toyota 1JZ-GTE, стоимость их не так уж и велика. Если вы человек жутко упрямый, то можете запутаться с валами с фазой 264 … 272, сделать портинг ГБЦ, холодный впуск, дроссельную заслонку 1JZ-GTE, на 2 поставить прямоток.5 ″ пайп … в конце концов, вы все равно придете к свопу твин турбо. wogo 1JZ-GTE. Полностью переделать 1JZ не получится, высота блока 2JZ отличается на 14 мм и придется устанавливать короткие шатуны, в результате у нас увеличились нагрузки на шатуны, стенки цилиндров, склонность к маслу расход и прочие радости, для мощного двигателя это недопустимо.

В общем, у нас 1JZ-GTE, обычного наддува для городского тюнинга хватает, поэтому ставим помпу Walbro 255 л / ч, выкидываем катализатор и строим выхлоп на трубе 3 ″, выхлоп полный, без перетяжек, холодный воздухозаборник, это позволит поднять давление на штатном ЭБУ с 0,7 бар до 0.9. Затем купите Blitz brain Boost (или другой), контроллер наддува, продувку, интеркулер и продуйте 1,2 бара. Такой простой чип-выхлоп-насос поднимет мощность на 100 л.с., после чего штатные форсунки и турбины закончатся.
Если двигатель 1JZ-GTE у вас все равно не работает, ищите дальше …

Далее необходимо заказать турбо-комплект на базе турбины Garrett GTX3076R, толстый 3-рядный радиатор, масляный радиатор, воздухозаборник, демпфер 80 мм, насос Walbro 400 л / ч, армированные топливные шланги, форсунки 800 куб. , фаза 264 вала, 3.Выхлопная труба 5 ″, установка в системах управления двигателем APEXI PowerFC или AEM. Такие комплектации обеспечивают до 550-600 л.с., АКПП для 1JZ с такой мощностью обязательно потребует усиления.
Если и этого мало, то ищите китов на базе Garrett GTX3582R, вкачивающихся в мотор на усиленных шатунах Carrillo, усиливающих 1000 куб.см и раздувающих до 700-750 л.с.
До 1000 л.с. 1JZ можно достичь с помощью Garrett GT4202, но лишь немногие делают это …
Для еще большего увеличения мощности практикуется перенос готовой головки со всем сопутствующим устройством на устройство 2JZ, тем самым получая большую рабочую силу. объем, отсутствие лишней суеты и значительно увеличенная мощность, в народе такой мотор 1.5JZ.

RunBC.com // Toyota // 1JZGTE


1JZGTE CAMSHAFTS
Платформа двигателя Toyota 1JZ объемом 2,5 л производилась с 1990 по 2007 год (все еще производится в кузове Mark II BLIT Wagon как 1JZGE). Диаметр цилиндра составляет 86 мм x ход 71,5 мм. В 1JZGTE на заводе используются сдвоенные турбокомпрессоры CT12A, продувающие воздухо-воздушный промежуточный охладитель, расположенный сбоку.Характеристики Сжатие 8,5: 1, выходная мощность OEM установлена ​​на уровне 280 л.с. при 6200 об / мин. Ранние модели 1JZGTE чаще всего поставлялись с автоматической трансмиссией, но версия Supra 2.5L GT была доступна с 5-ступенчатой ​​механической коробкой передач. Предполагается, что Yamaha приложила руку к разработке и / или производству двигателей, в частности, конструкции головки блока цилиндров. В следующем году (1991) 1JZ-GTE был установлен в совершенно новый Soarer GT. Мощность осталась на уровне 206 кВт / 363 Нм, и, опять же, большинство примеров связано с автоматической трансмиссией.Эти Soarers с приводом от 1JZ-GTE довольно распространены на австралийском рынке (как «серые» импортные).
1JZGTE VVT-I РАСПРЕДВАЛЫ
Третье поколение 1JZ-GTE было представлено примерно в 1996 году, все еще как 2,5-литровый двигатель с турбонаддувом, но с архитектурой Toyota BEAMS. [2] Это включало переработанную головку, недавно разработанный механизм бесступенчатой ​​регулировки фаз газораспределения (VVT-i), модифицированные водяные рубашки для улучшенного охлаждения цилиндров и недавно разработанные прокладки с покрытием из нитрида титана для уменьшения трения кулачка.[3] Турбо-установка была изменена с параллельного двойного турбо (CT12A x2) на одинарный турбо (CT15B). Одинарный турбонаддув отчасти стал более эффективным за счет использования меньших выпускных отверстий в головке, это позволяет выходящим выхлопным газам иметь большую скорость, когда они выходят из головки, что, в свою очередь, ускоряет турбонаддув и на более низких оборотах. Использование VVT-i и улучшенное охлаждение цилиндров позволило увеличить степень сжатия с 8,5: 1 до 9,0: 1. Несмотря на то, что официальные данные о мощности остались на уровне 280 лошадиных сил (210 кВт) при 6200 об / мин, крутящий момент был увеличен на 20 Нм до 379 ньютон-метров (280 фунтов · футов) при 2400 об / мин.Эти улучшения привели к повышению эффективности двигателя, что снизило расход топлива на 10%. Использование одинарного турбонагнетателя с гораздо более высоким КПД, чем у двухместных, а также различных коллекторных и выпускных отверстий привело к большей части увеличения крутящего момента на 50% при низких оборотах двигателя. Этот двигатель использовался в основном в автомобилях Toyota с шасси X (Chaser, Mark II, Cresta, Verossa), Crown Athlete V (JZS170) и в более позднем JZZ30 Soarer, поскольку производство JZA70 Supra к этому времени было прекращено.
КРЕПЛЕНИЕ КРЕПЛЕНИЯ РАСПРЕДВАЛА с ШАЙБОЙ Болты распредвала
BC для платформ двигателя 2JZ и 1JZ изготовлены из материала ARP2000 и имеют серебряное покрытие CAD для предотвращения коррозии при обращении с ними. Новые кулачковые болты BC, закаленные до RC 45-47, с плакированной шайбой (толщиной 0,200 дюйма), надежно фиксируют кулачковые шестерни без растяжения, характерного для крепежных элементов OEM.Снижает риск расшатывания шестерни и серьезного повреждения двигателя. Работает со всеми марками распредвалов и кулачковых шестерен. Болт BC имеет длину под головкой 0,900 дюйма с шагом резьбы OEM. Болты не продаются отдельно от шайбы, продаются как одно целое, заказывайте два при использовании двух шестерен и одну, если VVTi.
619.749.9018 тел.
619.749.9128 FX
Некоторые перечисленные продукты незаконны для продажи или использования на автотранспортных средствах с контролируемыми выбросами, диапазоны оборотов зависят от области применения. Информация о гарантии Авторские права © Brian Crower Inc. Все права защищены ..
ВНИМАНИЕ: Этот продукт может подвергнуть вас воздействию химикатов, включая хром (шестивалентные соединения), свинец и свинец соединения, которые известны в штате Калифорния как вызвать рак, врожденные дефекты или другой вред репродуктивной системе.За для получения дополнительной информации посетите www.p65warnings.ca.gov

Двигатель 1JZ-GTE (требуется Sketchyphisics 3.2)

Детали mrbrad (автор), я собрал их вместе, и вот модель. Пожалуйста, оцените!!! Для этой модели требуется Sketchyphysics. Для получения информации о Sketchyphysics 3.2 посетите: https://code.google.com / p / sketchyphysics / downloads / list Описание: (по википедии) Третье поколение 1JZ-GTE было представлено примерно в 1996 году, все еще как 2,5-литровый двигатель с турбонаддувом, но с архитектурой Toyota BEAMS. [2] Это включало переработанную головку, недавно разработанный механизм бесступенчатой ​​регулировки фаз газораспределения (VVT-i), модифицированные водяные рубашки для улучшенного охлаждения цилиндров и недавно разработанные прокладки с покрытием из нитрида титана для уменьшения трения кулачка. [3] Турбо-установка была изменена с параллельного твин-турбо (CT12x2) на одинарный турбо (CT 15B).Одиночный турбонаддув отчасти стал более эффективным за счет использования меньших выпускных отверстий в головке, это позволяет выходящим выхлопным газам иметь большую скорость при выходе из головки, что, в свою очередь, ускоряет турбонаддув и на более низких оборотах, но в конечном итоге ограничивает максимальную мощность, которую головка может производить без модификации, потому что она не может обеспечивать достаточный поток при более высоких оборотах и ​​более высоких давлениях наддува. (Большинство тюнеров сообщают о сложности достижения более 300 кВт на двигателе VVT-i.) Принятие VVT-i и улучшенное охлаждение цилиндров позволило увеличить степень сжатия с 8.От 5: 1 до 9,0: 1. Несмотря на то, что официальные данные о мощности остались на уровне 280 лошадиных сил (210 кВт) при 6200 об / мин, крутящий момент был увеличен на 20 Нм до 379 ньютон-метров (280 фунт-сила · фут) при 2400 об / мин. Эти улучшения привели к повышению эффективности двигателя, что снизило расход топлива на 10%. Использование одинарного турбонагнетателя с гораздо более высоким КПД, чем у двухместных, а также различных коллекторных и выпускных отверстий привело к большей части увеличения крутящего момента на 50% при низких оборотах двигателя. Этот двигатель использовался в основном в автомобилях Toyota с шасси X (Chaser, Mark II, Cresta, Verossa), Crown Athlete V (JZS170) и в более позднем JZZ30 Soarer, поскольку производство JZA70 Supra к этому времени было прекращено.# 1JZGTE # 40 # ремень # коленчатый вал # двигатель #Lexus #mrbrad # поршень #Toyota #water_pump

Водяной насос

для Toyota Crown Chaser Supra Soarer 1JZ-GE 1JZ-GTE 2JZ-GE 2JZ-GTE

Эта политика конфиденциальности определяет, как мы используем и защищаем любую информацию, которую вы предоставляете нам при использовании этого веб-сайта.

Мы стремимся обеспечить защиту вашей конфиденциальности. Если мы попросим вас предоставить определенную информацию, с помощью которой вас можно будет идентифицировать при использовании этого веб-сайта, вы можете быть уверены, что она будет использоваться только в соответствии с настоящим заявлением о конфиденциальности.

Мы можем время от времени изменять эту политику, обновляя эту страницу. Вам следует время от времени проверять эту страницу, чтобы убедиться, что вас устраивают любые изменения.

Что мы собираем

Мы можем собирать следующую информацию:

  • название
  • контактная информация, включая адрес электронной почты
  • демографическая информация, такая как почтовый индекс, предпочтения и интересы
  • другая информация, относящаяся к опросам клиентов и / или предложениям

Что мы делаем с информацией, которую собираем

Нам нужна эта информация, чтобы понять ваши потребности и предоставить вам лучший сервис, в частности, по следующим причинам:

  • Внутренний учет.
  • Мы можем использовать информацию для улучшения наших продуктов и услуг.
  • Мы можем периодически отправлять рекламные сообщения о новых продуктах, специальных предложениях или другую информацию, которая, по нашему мнению, может вас заинтересовать, используя указанный вами адрес электронной почты.
  • Время от времени мы также можем использовать вашу информацию, чтобы связываться с вами в целях исследования рынка. Мы можем связаться с вами по электронной почте, телефону, факсу или почте. Мы можем использовать эту информацию для настройки веб-сайта в соответствии с вашими интересами.

Безопасность

Мы стремимся обеспечить безопасность вашей информации. Чтобы предотвратить несанкционированный доступ или раскрытие информации, мы внедрили соответствующие физические, электронные и управленческие процедуры для защиты и защиты информации, которую мы собираем в Интернете.

Как мы используем файлы cookie

Cookie — это небольшой файл, который запрашивает разрешение на размещение на жестком диске вашего компьютера. Как только вы соглашаетесь, файл добавляется, и cookie помогает анализировать веб-трафик или сообщает вам, когда вы посещаете определенный сайт.Файлы cookie позволяют веб-приложениям реагировать на вас как на человека. Веб-приложение может адаптировать свои операции к вашим потребностям, симпатиям и антипатиям, собирая и запоминая информацию о ваших предпочтениях.

Мы используем файлы cookie журнала трафика, чтобы определить, какие страницы используются. Это помогает нам анализировать данные о посещаемости веб-страниц и улучшать наш веб-сайт, чтобы адаптировать его к потребностям клиентов. Мы используем эту информацию только для целей статистического анализа, а затем данные удаляются из системы.
В целом, файлы cookie помогают нам улучшить веб-сайт, позволяя отслеживать, какие страницы вы считаете полезными, а какие — нет. Файл cookie никоим образом не дает нам доступа к вашему компьютеру или какой-либо информации о вас, кроме данных, которыми вы хотите поделиться с нами.
Вы можете принять или отклонить файлы cookie. Большинство веб-браузеров автоматически принимают файлы cookie, но обычно вы можете изменить настройки своего браузера, чтобы отклонять файлы cookie, если хотите. Это может помешать вам в полной мере использовать возможности веб-сайта.

Ссылки на другие сайты

Наш сайт может содержать ссылки на другие интересные сайты. Однако после того, как вы использовали эти ссылки, чтобы покинуть наш сайт, вы должны принять во внимание, что мы не имеем никакого контроля над этим другим сайтом. Следовательно, мы не можем нести ответственность за защиту и конфиденциальность любой информации, которую вы предоставляете при посещении таких сайтов, и такие сайты не регулируются данным заявлением о конфиденциальности. Вам следует проявлять осторожность и ознакомиться с заявлением о конфиденциальности, применимым к рассматриваемому веб-сайту.

Управление вашей личной информацией

Вы можете ограничить сбор или использование вашей личной информации следующими способами:

  • всякий раз, когда вас просят заполнить форму на веб-сайте, найдите поле, которое вы можете щелкнуть, чтобы указать, что вы не хотите, чтобы информация использовалась кем-либо в целях прямого маркетинга
  • , если вы ранее согласились с тем, чтобы мы использовали вашу личную информацию в целях прямого маркетинга, вы можете в любой момент изменить свое решение, написав нам или отправив нам электронное письмо.

Мы не будем продавать, распространять или сдавать в аренду вашу личную информацию третьим лицам, если у нас нет вашего разрешения или если это не требуется по закону. Мы можем использовать вашу личную информацию для отправки вам рекламной информации о третьих лицах, которая, по нашему мнению, может вас заинтересовать, если вы сообщите нам о своем желании.

Если вы считаете, что какая-либо информация о вас, которую мы храним, неверна или неполна, напишите нам или напишите нам как можно скорее по указанному выше адресу.Мы незамедлительно исправим любую информацию, которая окажется неверной.

Все, что нужно знать о тюнинге 1JZ

«Смотрим лучшие тюнинговые моды для двигателя 1JZ.»

Двигатель 1JZ устанавливался на многие модели Toyota и Lexus, от моделей, ориентированных на семейство, до более спортивных моделей, таких как Supra.

Двигатель 1JZ представлял собой 6-цилиндровый 2,5-литровый двигатель без наддува с системой изменения фаз газораспределения, представленной в 1996 году вместе с измененной головкой блока цилиндров, что делало его идеальной базой для вашего тюнингового проекта.Более поздняя модель с турбонаддувом была представлена ​​с суффиксом GTE, и это стало интересным предложением для тюнера.

Тщательно планируйте обновления 1JZ и не поддавайтесь соблазну попробовать турбо-блок NASP.

В 2007 году он был заменен двигателем 4GR-FSE, чтобы соответствовать постоянно ужесточающимся нормам и требованиям по выбросам.

Нас часто спрашивают, можно ли турбонаддувить двигатель NASP 1JZ от людей, которые смотрят на установку 2JZ и двигатель 1JZ-GTE.

Хотя это возможно, это не совсем рентабельно, особенно когда вы можете поставить двигатель 2JZ или 1JZ-GTE с установленным турбонаддувом и сразу бросить его.

Если вы настаиваете на турбонаддуве, вам необходимо уменьшить степень сжатия, немного изменить головку и добавить ЭБУ вторичного рынка для управления заправкой топливом и турбонаддувом. По сути, вы обязуетесь провести дорогостоящую разборку и восстановление двигателя.

Двигатель 2JZ в значительной степени не подлежит замене, и его много вокруг, или вы можете получить блок 1JZ GTE в качестве замены. Таким образом, имеет экономический смысл заменить двигатель, если вы ищете принудительную индукцию, а не переделываете существующий двигатель.

Лучшие тюнинговые моды 1JZ

Говоря о лучших и наиболее оптимальных модификациях для вашего двигателя 1JZ, мы будем говорить о модификациях тюнинга, которые дают наибольшую отдачу от ваших денег.

Значительный выигрыш можно получить за счет улучшения кулачка. Изменение профиля кулачка изменяет продолжительность впуска и выпуска двигателя и может резко изменить диапазон мощности и выходную мощность.

Быстроходные кулачки обычно увеличивают крутящий момент в диапазоне оборотов, вы можете немного потерять мощность на низких оборотах, но ваша мощность на высоких оборотах будет увеличена.

Motorsport cams, увеличивают диапазон мощности на высоких оборотах, но в результате автомобиль не будет плавно работать на холостом ходу, и почти всегда страдает мощность на низких оборотах.

При ежедневном управлении автомобилем вам необходимо оптимизировать диапазон крутящего момента в соответствии с вашим типичным стилем вождения.

Время работы двигателя, форсунки и топливный насос также влияют на получаемый прирост крутящего момента.

Увеличение продолжительности работы клапана может изменить диапазон крутящего момента, и на большинстве двигателей продолжительность выпуска и впуска не обязательно должна совпадать, хотя большинство кулачков и тюнеров используют согласованные пары, есть некоторые преимущества для увеличения продолжительности впуска или выпуска.

Типичные модификации этапа 1 часто включают в себя: Панельные воздушные фильтры, просверленный и сглаженный воздушный короб, ЭБУ Remaps / Piggy Back, спортивный выпускной коллектор, впускные коллекторы, распределительный вал Fast Road.

Типичные модификации второй ступени часто включают: Спортивный катализатор и производительный выхлоп, Портированная и полированная головка, топливные форсунки с высоким расходом, индукционный комплект, модернизация топливного насоса, кулачок Fast Road.

Типичные модификации 3-го этапа часто включают: Внутренние обновления двигателя (отверстие в головке потока / большие клапаны), Добавление или модернизация принудительной индукции (турбо / нагнетатель), балансировка двигателя и проектирование, кулачок для соревнований, преобразование двойной зарядки, модернизация кривошипа и поршня до переделать компрессию.

Двигатели 1JZ хорошо реагируют на модификации, и мы обнаружили, что есть много обновлений и деталей для повышения производительности.

Схема

ECU поможет раскрыть весь потенциал всех деталей, которые вы установили на свой 1JZ.

(В некоторых случаях, поскольку заводской ЭБУ заблокирован, мигание не является вариантом, поэтому послепродажный ЭБУ — это путь, который следует выбрать, и многие из них будут превосходить заводские ЭБУ, но убедитесь, что он имеет защиту от детонации и правильно настроен .)

Обычно он дает вам примерно на 30% больше мощности на автомобилях с турбонаддувом и на 15% на двигателях NASP, но ваш пробег будет варьироваться в зависимости от деталей, которые вы сделали, и состояния вашего двигателя.

Втянуть больше воздуха в двигатель 1JZ — это цель любого проекта модификации двигателя.

Забор Забирайте воздух во время фазы всасывания из воздушного фильтра и позволяйте ему втягиваться в цилиндры двигателя.

Структура и скорость впуска могут существенно повлиять на распыление топлива и эффективность двигателя на 1JZ.

Мы часто видим, что заголовки требуют запасных частей для тюнинга, хотя некоторые OEM-производители предоставляют достаточно хорошие заголовки.

Установка больших комплектов клапанов, выполнение согласования портов и обтекания головок также улучшит крутящий момент, фантастическим побочным эффектом является повышение потенциала для лучшего увеличения крутящего момента в других модификациях настройки.

Установка поршней, штоков нижнего сжатия и сортировка потока масла в турбонагнетатель являются важными соображениями. В идеале вы должны также использовать кованые детали для дополнительной прочности и устойчивости.

Есть еще большой потенциал для настройки двигателя 1JZ в его форме NASP.

Характеристики двигателя

1JZ

Давайте посмотрим на варианты двигателей в диапазоне 1JZ и различия между ними.

  • 1JZ-GE 1990-1996 более низкая степень сжатия, выдавая 180 л.с.
  • 1JZ-GE 1996 г. — изменения в системе зажигания, повышенная степень сжатия, система изменения фаз газораспределения VVTi и мощность около 200 л.с.
  • 1JZ-FSE с 2000 по 2007 год имеет более высокую степень сжатия благодаря непосредственному впрыску топлива
  • 1JZ-GTE это был двигатель с турбонаддувом, основанный на установке с двойным турбонаддувом, до 1996 года, когда он был заменен на одинарный турбонаддув. Обе версии двигателя развивали мощность около 280 л.с., но последняя извлекала выгоду из немного более высокого крутящего момента и гораздо более широкого диапазона мощности.

Слабые места, проблемы и недочеты на 1JZ

К счастью, эти двигатели очень прочные и надежные, но есть несколько вещей, на которые следует обратить внимание.Система VVT может вызвать проблемы при неправильном обслуживании и обслуживании, это обычно вызывает сначала грубый холостой ход, а затем пропуски зажигания и проблемы, не связанные с запуском. Высокий расход масла на старых двигателях, как правило, связан с изношенными клапанами и поршнями, замените его при сильном задымлении.

Свечи зажигания имеют тенденцию к засорению, но стоит проверить катушки зажигания, если есть пропуски зажигания и другие электрические проблемы.

Вы сможете поднять мощность примерно до 250 л.с. на большинстве двигателей 1JZ с правильными модификациями.Получите газовую головку цилиндра и порт и отполируйте впуск и выпуск, чтобы максимизировать поток через двигатель. Камеры для быстрой езды дадут большую пиковую мощность, но если профиль будет слишком агрессивным, вы будете страдать от неровностей холостого хода, и машине будет трудно управлять в пробке.

Повышение мощности

Спортивный выхлоп и катализатор с высокой пропускной способностью также повышают мощность двигателя. Если вы сбалансируете двигатель, вы можете поднять красную черту, и, будучи рядным 6, этот двигатель действительно свободно вращается и шелковисто плавно, предлагая большую максимальную мощность.

Стандартная система заправки на 1JZ обычно хороша для довольно значительного увеличения мощности, и, если вы не добавляете турбонаддув, она должна быть в состоянии справиться со значительными показателями мощности двигателя NASP.

Более легкий маховик поможет двигателю более свободно вращаться, и мы рекомендуем установить муфту с повышенным номиналом, когда вы начинаете увеличивать мощность двигателя выше 250 л.с.

Быстрая шоссейная камера, вероятно, самая эффективная модификация для 1JZ, добавляющая примерно на 20% больше мощности.Мы слышали о людях, устанавливающих кулачки 2JZ на этот двигатель, но вам нужно будет отточить цапфы, чтобы они соответствовали. Перенос и подача газа через головку, а также добавление клапанов большего размера также обеспечивают хорошую окупаемость ваших вложений.

Большинство стандартных воздушных коробок 1JZ работают достаточно хорошо, поэтому мы не рекомендуем обновлять воздушный фильтр, пока вы не повысите уровень мощности примерно на 30% по сравнению со стандартным.

Тюнинг 1JZ GTE

Версия двигателя с турбонаддувом сильно отличается от двигателя NASP и является отличным двигателем для работы.17 фунтов на квадратный дюйм кажется безопасным пределом для этих двигателей, стандартный блок управления двигателем будет доволен давлением около 15 фунтов на квадратный дюйм.

Если вы хотите подняться выше, вам нужна отдельная замена ECU или высококачественный дополнительный ECU, нам очень нравится установка Greddy E manage Blue, благодаря ее гибкости и вычислительной мощности, а также упрощает добавление вторичного датчика расхода воздуха.

Многие люди тратят кучу денег на турбо-апгрейды 1JZ только для того, чтобы страдать от унижения, когда видят, как 1JZ превращается в дым после его завершения.

Более крупные турбонагнетатели, как правило, страдают задержкой нижнего предела, а маленькие турбонагнетатели раскручиваются быстрее, но не имеют прироста мощности двигателей на пиковом уровне.

К счастью, выбор турбонагнетателей постоянно меняется, и мы обычно находим турбонагнетатели с регулируемыми лопастями, в которых угол лопастей изменяется в зависимости от скорости для уменьшения задержки и увеличения максимальной мощности.

Турбонагнетатели с двойной спиралью направляют поток выхлопных газов в 2 канала и подают их на лопатки, расположенные под разными углами, в турбонагнетателе.Они также увеличивают эффект продувки двигателя.

Как правило, вы видите ограничение в датчике потока воздуха AFM / MAP на этих двигателях, когда в двигатель втягивается больше воздуха.

Мы отмечаем, что датчики воздуха с 4 барами справляются с довольно большим увеличением мощности, тогда как датчик воздуха OEM ограничивал мощность на гораздо более низком уровне.

Добавление нагнетателя или дополнительного турбонагнетателя приведет к значительному увеличению крутящего момента, хотя и труднее заставить работать. У нас есть это добавление руководства по установке двойного зарядного устройства, если вы хотите узнать больше.

Добавление более мощного турбо-регулятора и высококачественного контроллера наддува доведет вас до примерно 365 л.с. для 1,2 бара, примерно в этот момент датчик воздушного потока начинает работать неправильно, и его необходимо повысить. Большинство владельцев 1JZ GTE на этом этапе переходят на датчик карты.

Любимый турбо для апгрейда — HKS2835, дающий чуть больше 400 л.с. при правильной настройке и очень небольшом лаге. GT35R и насос мощностью 255 л / час, форсунки объемом 650 куб. См будут хороши для мощности 550 л.с. при правильной настройке управления двигателем.

Многие из наших модификаций двигателя 1JZ включают детали от версии 2JZ, форсунки, кулачки и топливные насосы являются популярными заменами.

Предупреждение: опция Decat действительно вызывает преждевременный отказ турбоуплотнения. Многие владельцы сообщают о проблемах с уплотнениями после распродажи, но прямой причины не обнаружено.

Пожалуйста, помогите нам завершить эту статью, добавьте свои советы, предложения и исправления через форму обратной связи ниже. Мы полагаемся на отзывы пользователей, чтобы наши советы по настройке оставались актуальными.

Наш форум также является отличным местом для тех, кто хочет получить более конкретные советы или у вас возникли проблемы с проектом настройки двигателя 1JZ.

Выхлоп

Модернизируйте выхлопную систему только в том случае, если текущая выхлопная система создает ограничения.

На большинстве заводских выхлопных газов вы обнаружите, что скорость потока хорошая даже при небольшом приросте мощности, но когда вы начнете повышать уровни мощности, вам понадобится более эффективный выхлоп.

Спортивные выхлопные трубы обычно помогают улучшить поток воздуха, выходящего из двигателя, но не выходят слишком большими, иначе вы можете просто увеличить скорость потока и ухудшить ситуацию.Так что, вообще говоря, придерживайтесь размера от 1,5 до 2,5 дюймов, чтобы максимизировать скорость потока, и это должно учитывать количество воздуха, перемещаемого вашим двигателем.

Обычно ограничения выхлопа связаны с установленными фильтрами, поэтому добавление более быстрой альтернативы гонки, такой как спортивный катализатор, в значительной степени снимает это ограничение, благодаря большему размеру и площади поверхности, и эффективно поднимает производительность до уровня, которого вы ожидаете без с установленным катализатором, но сохраняет легальность дороги.

Слабые места Проблемы и проблемные места на

Двигатели, как правило, являются надежными и прочными агрегатами, если вы следуете графику технического обслуживания производителя и используете масло хорошего качества для обеспечения долговечности. При регулярном обслуживании и ремонте проблем не должно возникнуть.

Накопление углерода в головке, особенно вокруг клапанов, которое снижает мощность или создает плоские пятна, это большая проблема для двигателей с прямым впрыском, но на все двигатели следует обращать внимание.У нас есть советы по удалению нагара.

У некоторых из наших участников были проблемы с плоскими пятнами или глюками после применения модов и обновлений или настройки, это обычно не связано с этой конструкцией двигателей, поэтому вместо этого ознакомьтесь с нашей статьей о диагностике плоских пятен и проблем после настройки, которая должна помочь вам получить дно этого вопроса.

Регулярная замена масла жизненно важна для двигателя, особенно после настройки, и помогает продлить срок службы и надежность двигателя.

Если вы хотите узнать больше или просто получить дружеский совет по настройке двигателя, присоединяйтесь к нам на нашем дружественном форуме , где вы можете более подробно обсудить варианты настройки с нашими владельцами.Также стоит прочитать наши объективные статьи по настройке , чтобы получить полное представление о преимуществах и недостатках каждой модификации.

Пожалуйста, помогите нам улучшить эти советы, отправив нам свой отзыв в поле для комментариев под .

Нам нравится слышать, чем занимаются наши посетители, и какие обновления лучше всего подходят для вашего автомобиля. Это помогает нам обновлять наши руководства и советы, помогая другим в их проектах модифицированных автомобилей. Ваши отзывы и комментарии используются, чтобы поддерживать эту страницу в актуальном состоянии и помогают повысить точность этих статей, которые постоянно обновляются и пересматриваются.

Если вам понравилась эта страница, мы были бы очень благодарны, если бы вы могли поделиться ссылкой на нее на своих любимых форумах или в своих профилях в социальных сетях, это поможет нам продолжать работу.

ПОЖАЛУЙСТА, ПОМОГИТЕ: МНЕ НУЖНЫ ВАШИ ПОЖЕРТВОВАНИЯ, ЧТОБЫ ПОКРЫТЬ РАСХОДЫ НА РАБОТУ ЭТОГО САЙТА И ПОДДЕРЖАНИЕ ЕГО РАБОТЫ. Я не взимаю плату с за доступ к этому веб-сайту, и это экономит большинство считывателей TorqueCars на 100 долларов в год — , но мы НЕ ПРИБЫЛЬНЫ и даже не покрываем наши расходы. Чтобы мы продолжали работать, ПОЖАЛУЙСТА, Пожертвуйте здесь

Эта статья написана мной, Уэйнном Смитом, основателем TorqueCars, и я ценю ваши отзывы и предложения.Эта запись была подал под Тойоту. Вы можете оставить отзыв ниже или присоединиться к нашему форуму, чтобы подробно обсудить эту статью и модификацию автомобиля с нашими участниками.

Если вам понравилась эта страница , поделитесь ею с друзьями, напишите ссылку на своем любимом форуме или используйте параметры закладок, чтобы сохранить ее в своем профиле в социальной сети.

Пожалуйста, посмотрите это видео на нашем новом канале YouTube.

Обратная связь

Пожалуйста, используйте наш форум , если вы хотите задать вопрос по настройке , и обратите внимание, что мы не продаем запчасти или услуги, мы просто интернет-журнал.

Помогите нам улучшить, оставьте предложение или подсказку

BMW N54 против Toyota 2JZ-GTE

Мы знаем, мы знаем. Название сайта не поможет в нашем случае. Тем не менее, мы сделаем все возможное, чтобы это сравнение было беспристрастным. Это правда — мы любим BMW, потому что считаем, что они построили одни из лучших рядных шестицилиндровых двигателей с турбонаддувом. Мы также считаем, что N54 представляет собой захватывающее сравнение, так как он положил начало современной эре BMW с турбонаддувом. Однако это не меняет того, чем был и остается 2JZ-GTE.

Основы: 2JZ против N54

Toyota 2JZ-GTE — это 3,0-литровый рядный 6-цилиндровый двигатель DOHC с двойным турбонаддувом, выпускавшийся с 1991 по 2002 год. Американские версии производили прямо с завода мощностью около 280 л.с. и 280 кВт. Похоже на N54 (кроме лет), правда? Вот и все, что у этих двигателей общего. Давайте посмотрим на некоторые ключевые отличия на бумаге.

N54 2JZ-GTE
Рабочий объем 2979 куб.см 2997 куб.см
Степень сжатия 10.2 8,5
Диаметр цилиндра x ход (мм) 84 x 89,6 86 x 86
Redline 7,000 6,800
Вес ~ 320 фунтов ~ 507 фунтов
Материал блока двигателя Алюминий Чугун
Конструкция блока двигателя Открытая дека Закрытая дека
Поршни Литой Литой, с масляным охлаждением
Шатуны Кованый Кованый
Коленчатый вал Кованый Кованый

Это относительно короткий список, так как мы не хотим останавливаться на тысячах слов.И N54, и 2JZ-GTE — это двигатели 3,0 л, однако на самом деле 2JZ имеет немного больший рабочий объем. Это незначительно, но дает 2JZ небольшое преимущество. Кроме того, его степень сжатия значительно ниже, что предпочтительнее для двигателей с наддувом. Подквадратный дизайн N54 способствует низкому крутящему моменту и топливной экономичности. Однако квадратный дизайн 2JZ предпочтительнее для более высоких оборотов.

Тогда есть вес. N54 явно имеет огромное преимущество в этой категории. Однако общий вес Supra на самом деле находится где-то между 135i и 335i с приводом от N54.Важным фактором, влияющим на вес 2JZ, является чугунный блок цилиндров с закрытой декой. Это очень прочный и мощный блок по сравнению с алюминиевым корпусом N54 с открытой декой. И у 2JZ, и у N54 поршни литые, однако у 2JZ есть форсунки для распыления масла для улучшенного охлаждения поршней. Наконец, оба двигателя оснащены коваными шатунами и кривошипами. Хотя у 2JZ, вероятно, есть преимущество, поскольку они более мощные.

2JZ сильнее

Pin

Подводя итог приведенным выше характеристикам — 2JZ просто более мощный, мускулистый и более производительный двигатель на бумаге.Опять же, нам не нужна бумага, чтобы сказать нам это. Supra с приводом от 2JZ не заслужила легендарного статуса в мире тюнинга просто потому, что двигатель хорошо выглядит на бумаге.

280+ л.с. прямо с завода уже в 90-е годы было достаточно впечатляющим. Мелодия и базовые дополнения выдвинули 2JZ на уровень 400-450 л.с. Однако это не то, чем мы знаем 2JZ. Когда мы слышим 2JZ, мы сразу же думаем об потрясающих звуках и примерах сингл-турбо мощностью 1000+ л.с. Мы думаем об одном из самых сильных и мощных низов в автомобилях массового производства.Один, способный безопасно производить ~ 800 л.с. на стоковом нижнем конце.

Эти достижения впечатляют по стандартам двигателей 2020 года. Не говоря уже о 1990-х. Supra и 2JZ заслужили легендарную репутацию не зря. Нет, это не лучший двигатель в мире. Считаем ли мы справедливым сказать, что 2JZ переоценен и в какой-то степени переоценен? Конечно. Однако 2JZ-GTE по-прежнему остается чертовски крутым двигателем. Удивительно, что почти 30 лет спустя 2JZ остается актуальным и до сих пор работает с одними из лучших современных двигателей с турбонаддувом.2JZ заслуживает уважения только по этой причине, если не за другие его достижения.

Новая эра: BMW N54

Pin

Двигатель BMW N54 был произведен в начале новой эры не только для BMW, но и для автомобильной промышленности в целом. Турбокомпрессоры, непосредственный впрыск и VVT (получивший название VANOS на автомобилях BMW) являются стандартными технологиями для многих современных двигателей. N54 был в авангарде этого движения для BMW. Несмотря на то, что N54 страдала от ранних проблем, BMW в целом проделала солидную работу.

N54 не потребовалось много времени, чтобы превзойти ожидания в мире тюнинга. Простая настройка и дополнительные приспособления могут поднять N54 до 400+ л.с. и крутящего момента. Заводские турбины разогнаны до ~ 510 л.с. и ~ 575 Вт / кв. Примечательно, что N54 выделяется быстрым турбонаддувом и ошеломляющим крутящим моментом на низких оборотах. На наш взгляд, это делает N54 невероятно достойным повседневным водителем. Что-то в крутящем моменте 450-500+ при оборотах ниже 3000 об / мин делает N54 таким захватывающим. Это также делает N54 смертоносным в гонках на 40 миль в час (хотя автомобили с более высокой мощностью быстро догоняют его после 100 миль в час).Этот низкий крутящий момент — это то, чего 2JZ просто не умеет.

Конечно, есть еще и большие одиночные турбины N54 мощностью 800+ л.с. N54 потребовалось гораздо больше времени, чем 2JZ, чтобы достичь этого рубежа, но N54 наконец-то затмил 1000 л.с. не так давно. Тем не менее, 2JZ может выдерживать около 800 л.с. на базовом блоке, не убивая при этом долговечность. N54 не сутулится, но 700-750 л.с. — общепринятый верхний предел для N54.

Итак … N54 или 2JZ-GTE лучше?

На этот вопрос сложно ответить, поскольку лучше субъективно.Как мы уже говорили, 2JZ и N54 во многих отношениях очень разные двигатели. В N54 используются технические разработки и разработки двигателей, которых просто не было (или, по крайней мере, не было так хорошо), когда производился 2JZ-GTE. В чем-то N54 работает лучше, а в чем-то лучше — у 2JZ:

N54 против 2JZ: прочность и надежность

Мы уже обсуждали это ранее, но, повторюсь, 2JZ — это просто более мощный и мощный двигатель. Его более низкая степень сжатия и закрытая дека из чугуна дают ему значительное преимущество.На бумаге это НАМНОГО лучше, чем N54. Тем не менее, N54 немного сокращает разрыв в реальном мире. Мы утверждаем, что 700-750 л.с. на алюминиевом блоке с открытой декой более впечатляющие, чем 800 л.с. на чугунном блоке с закрытой декой. Тем не менее, 2JZ-GTE по-прежнему является более мощным двигателем.

Победитель: Toyota 2JZ-GTE

N54 против 2JZ: крутящий момент на нижнем конце

2JZ действительно получил VVT (регулируемые фазы газораспределения) в некоторых более поздних моделях двигателей. Однако более современная система VVT (VANOS) в N54 превосходит.Это играет большую роль в способности N54 быстро наращивать обороты. Кроме того, квадратная конструкция N54 помогает с низким крутящим моментом. В целом, передовая технология N54 позволяет ускорить намотку турбонагнетателей и улучшить крутящий момент на низких частотах.

Победитель: BMW N54

N54 против 2JZ: стоимость модификации

Есть несколько частей к этому. N54, как правило, дешевле модифицировать на штатные турбины с настройкой и базовыми креплениями. Старые ECU / DME просто не были такими продвинутыми, как когда был выпущен N54.N54, как правило, будет дешевле с двигателем мощностью 400-700 л.с. по сравнению с 2JZ. Тем не менее, N54 лучше всего подходит для встроенного двигателя, когда он выходит слишком далеко за пределы 700 л.с., а 2JZ выдерживает до ~ 800 л.с. Встроенные двигатели недешевы, поэтому мы назовем 2JZ дешевле за 700-800 л.с. Все, что выше 800 л.с., становится очень дорогим как для N54, так и для 2JZ, поэтому мы будем называть это подбрасыванием, исходя из конкретных целей.

Победитель: N54 (400-700 л.с.), 2JZ-GTE (700-800 л.с.), Галстук (800 + л.с.)

N54 против 2JZ: Daily Driving

Это очень субъективно, и для нас это связано с обсуждением крутящего момента на низких оборотах.Нам нравится идея иметь большой крутящий момент на более низких оборотах для повседневной езды. Мы предполагаем, что многие другие люди ценят это за ежедневного водителя. Кроме того, N54 новее и встречаются в чуть более роскошных автомобилях. Кому-то может понравиться идея ежедневно ездить на огромном одноместном турбомоторе 2JZ-GTE и настраивать двигатель на «красную черту» для повседневной езды. Мы возьмем N54, и у него потрясающий крутящий момент на низких оборотах, пожалуйста.

Победитель: BMW N54

N54 против 2JZ: респект

Нам просто нужно было одержать еще одну победу для 2JZ-GTE.Это слишком хороший двигатель для своего времени. Мы думаем, что N54 также впечатляет для своего времени и определенно установил высокую планку для двигателей BMW с турбонаддувом, движущихся вперед. Нам нравится N54 больше, чем 2JZ в целом, но мы отдадим дань уважения 2JZ.

Победитель: Toyota 2JZ-GTE

BMW N54 против Toyota 2JZ-GTE Резюме

Хотя N54 и 2JZ имеют некоторые общие черты, на самом деле они очень разные двигатели. 2JZ-GTE выкатился с завода с невероятной прочностью — мощными коваными кривошипом и шатунами, поршнями с масляным охлаждением и железным блоком закрытого типа.В то время как N54 не сутулится, 2JZ определенно является более сильным и долговечным двигателем между ними.

Однако у N54 есть свои сильные стороны. Ошеломляющий крутящий момент на низких оборотах и ​​впечатляющий прирост стандартных турбин впечатляют. Лишь немногие избранные действительно стремятся к огромным силам. Большинство довольны ежедневной ездой и радостью наличия скромных 400-500 л.с. с обильным крутящим моментом на низких оборотах. Таким образом, нам больше нравится N54 как двигатель для повседневных развлечений. Однако трудно поспорить, что достижения 2JZ можно назвать невероятными.Поэтому мы отдадим дань уважения 2JZ-GTE.

Что вы думаете о N54 и 2JZ-GTE?

ДАННЫЕofcJzx-100

ДАННЫЕ TOURER V / ROULANT G TOURER S / ROULANT
Размер корпуса
Общая длина X полная X общая высота (мм)
МАРКУ / 4760x1755x1400
C $ hASER / 4715x1755x1400
C $ rESTA / 4750x1755x1420
^ до протектор; После (мм) 1480/1490 1480/1495
Колесо основание (мм) 2730
Дорожное пространство (мм) 150 155
Масса автомобиля (кг) EC $$ T-iE / 1480 1400
MT / 1470
Двигатель название 1JZ-GTE 1JZ-GE
Двигатель тип Вода Охлаждение серийный U-образный цилиндр c n g b Turbo Вода серийное охлаждение U Цилиндр c n g b
Внутри диаметр X расстояние (мм) 86. Одноместный |
В максимальная мощность 280 л.с. / 6200 об / мин 200 л.с. / 6000 об / мин
Наибольший крутящий момент 38.Верхняя подача
Рулевое управление тип колеса Мощность вспомогательная рейка Шестерня
Трансмиссия (AT / MT) EC $$ T-iE / T l s ECT-E
Скорость коэффициент изменения P Скорость (AT / MT) 2,531 / 3,251 2.804 / —
Скорость передаточное число Q Скорость (AT / MT) 1,531 / 1,955 1,531 / —
Скорость передаточное число R Скорость (AT / MT) 1000 / 1,310 1.000 / —
Скорость передаточное число S Скорость (AT / MT) 0,705 / 1.000 0,705 / —
Скорость передаточное число T Скорость (AT / MT) — / 0.Задний j Передний 16X6.

Добавить комментарий

Ваш адрес email не будет опубликован.

© 2011 - 2022 17NA19.RU
