Замена катушки зажигания на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Когда нужно менять катушку зажигания?
• Катушка подлежит замене, при появление на самой катушки зажигания, а именно на ее пластмассовой части, различного рода дефектов:
1. Трещин.
2. Сколов.
3. А так же следов перегрева.
4. И следов подтеков масла.

Как заменить катушку зажигания на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) В самом начале, отсоедините от аккумуляторной батареи, клему «-». (О том как отсоединить, от аккумулятора клему «-», см. «в этой статье»)

2) Далее отсоедините от центральной части катушки зажигания, один единственный высоковольтный провод.

Отсоединение высоковольтного провода, от центральной части катушкиОтсоединение высоковольтного провода, от центральной части катушки

3) Далее взяв в руки гаечный ключ, отверните им две гайки, которые крепят кончики проводов, к катушки зажигания.

Отворачивание двух гаек, которые крепят кончики проводов, к клеммам катушкиОтворачивание двух гаек, которые крепят кончики проводов, к клеммам катушки

4) И после чего отсоедините эти кончики проводов, от малых клемм катушки.

Снятие кончиков проводов, с малых клемм катушкиСнятие кончиков проводов, с малых клемм катушки

5) Затем отверните две гайки, которые крепят катушку.

Отворачивание гайки, крепления катушки, к кузову автомобиляОтворачивание гайки, крепления катушки, к кузову автомобиля

6) И после чего снимите катушку, совместно с кронштейном, с кузова автомобиля.

Снятие катушки, с кузова автомобиляСнятие катушки, с кузова автомобиля

Примечание!
Если вам вдруг понадобится отсоединить кронштейн, от катушки зажигания, то в таком случае отверните гайку болта, и после чего снимите кронштейн с катушки!

Гайка крепления кронштейна катушкиГайка крепления кронштейна катушки

Установка:
1) Сперва установите катушку зажигания, на свое место.

Установка катушки зажигания, на свое местоУстановка катушки зажигания, на свое место

2) И после чего закрутите две гайки болтов, ее крепления.

Две гайки болтов, которые крепят катушку, к кузову автомобиляДве гайки болтов, которые крепят катушку, к кузову автомобиля

3) Далее установите на малые клеммы катушки, кончики проводов, и после чего закрутите их удерживающими гайками.

Установка кончиков проводов, на малые клеммы катушкиУстановка кончиков проводов, на малые клеммы катушки

Примечание!
Подсоединяйте кончики проводов таким образом, что бы кончик красного провода, был подсоединен строго к клеме «К», а кончик синего провода, был строго подсоединен к клеме «Б»!

Нанесенные на катушки метки, указывающие на какие места, должны быть установлены те или иные проводаНанесенные на катушки метки, указывающие на какие места, должны быть установлены те или иные провода

4) И в завершение операции, к центральной части катушки зажигания, подсоедините один единственный, высоковольтный провод.

Подсоединение высоковольтного провода, к центральной части катушки

Подсоединение высоковольтного провода, к центральной части катушки

Важно!
На старых катушках зажигания, вместо маркировки «К», и «Б», указывается маркировка «-» и «+», в таком случае красный провод будет подсоединятся к малой клеме «+», а синей к малой клеме «-»!

Параметры катушки зажигания ваз 2108

Катушка зажигания ВАЗ 2108 в системе электрооборудования автомобиля имеет очень важное значение. От того, насколько слаженной будет работа с другими компонентами, зависит стабильность работы всего двигателя, его быстрый запуск.

Особенно дискомфорт ощущают водители в холодное время года, когда остывшее авто невозможно завести. Поэтому тонкости строения и особенности ремонта катушки зажигания своего ВАЗ 2108 должен знать каждый автолюбитель.

Бесконтактное зажигание, особенности строения и работы

Вся система зажигания на ВАЗ 2108 включает несколько элементов. Каждый из них выполняет свою функцию. К таким элементам относят:

  • датчик-распределитель зажигания;
  • коммутатор;
  • катушку зажигания;
  • свечи;
  • замок зажигания;
  • провода высокого напряжения.

Датчик-распределитель еще называют датчиком Холла. Это вакуумный прибор, у которого есть центробежный регулятор опережения. Внутри него встроен маленький электронный датчик, с помощью которого регулируются импульсы. 4-искровая неэкранированная конструкция распределителя очень удобна в применении.

В датчике вмонтирована интегральная схема. Она способна превращать разницу потенциалов в импульсы напряжения полярности со знаком «-». Это происходит благодаря эффекту Холла: в пластинке полупроводника образуется поперечное электрическое поле. Им снабжается система зажигания, когда на нее воздействует магнитное поле.

Схема бесконтактной системы зажигания: 1 — бесконтактный датчик; 2 — датчик-распределитель зажигания; 3 — свечи зажигания; 4 — коммутатор; 5 — катушка зажигания; 6 — монтажный блок; 7 — реле зажигания; 8 — выключатель зажигания

Электронный коммутатор зажигания способен перекрывать ток в начальной цепи катушки зажигания. На машинах ВАЗ 2108 применяют свечи А-17ДВ-10 или FE65R, которые производят в Словении. Встроенный механизм, который подавляет помехи, способен продлить срок их эксплуатации.

На кронштейне вала рулевого управления закреплен замок зажигания ВАЗ. Он находится под панелью управления и оснащен блокировкой повторного включения. В него встроена и противоугонная система. Для того чтобы проверить замок зажигания ВАЗ, достаточно постепенно включать и тестировать его в каждом режиме работы, отслеживая при этом неполадки.

Катушка зажигания ВАЗ 2108 герметичная и наполнена маслом. Она имеет разомкнутый магнитопровод. Вакуумный регулятор способен изменить показатели зажигания. Этот процесс напрямую зависит от нагрузки на двигатель. Когда она слишком большая, зажигание должно происходить позже, и наоборот, когда нагрузка маленькая, то раньше.

Работа диафрагмы вакуумного регулятора зависит от разрежения, которое передается из зоны, находящейся над дроссельной заслонкой первой камеры карбюратора. Если заслонка немного приоткрыта, то диафрагма оттягивается и поворачивает опорную пластину, находящуюся на датчике по направлению вращения валика. При этом опережение напряжения увеличивается.

Дальнейшее открытие заслонки при увеличении нагрузки будет способствовать тому, что пружина, отжимая диафрагму в исходное положение, повернет опорную пластину датчика в направлении вращения валика. Так опережение зажигания начнет уменьшаться.

Ремонт и установка системы зажигания на ВАЗ

Проверку работы катушки можно выполнить, замерив сопротивление обеих обмоток при помощи мультиметра. Это универсальный прибор, который измеряет напряжение тока. Если владелец авто замечает хотя бы малейшие неисправности, то это предпосылка, чтобы осуществить сначала диагностику, а потом и устранение проблемы.

Чтобы предотвратить появление короткого замыкания и выставить зажигание на ВАЗ, необходимо аккуратно отсоединить минусовую клемму аккумуляторной батареи. Потом, используя ключ, нужно открутить 2 гайки крепления кронштейна. Только после этого катушку можно снимать. Закреплять ее на место так же просто, как и снимать.

Установка и регулировка зажигания ВАЗ и угла опережения предусматривает отсоединение вакуумного шланга от вакуум-корректора. Стробоскопом нужно проверить момент зажигания. Для этого необходимо присоединить к положительной клемме аккумулятора зажим со знаком «+», а к отрицательному заряду клеммы аккумулятора — зажим массы.

Перед этим нужно извлечь наконечник высоковольтного провода. На то место, где он располагался, необходимо вставить датчик стробоскопа. К нему же присоединяется и высоковольтный провод от первого цилиндра. Затем необходимо извлечь резиновую заглушку из люка картера сцепления. В нее нужно впустить мигающий поток света стробоскопа.

Делают эту операцию при запущенном двигателе. В мигающем свете можно увидеть метку. В идеале она должна находиться между вторым и третьим делениями шкалы. Если эти параметры отсутствуют, тогда нужно ее отрегулировать. Установка момента зажигания производится через послабление 3 гаек крепления распределителя зажигания. Увеличить угол опережения поможет корпус трамблера, который необходимо повернуть по направлению часовой стрелки.

Чтобы двигатель работал на полную силу и без перегрева, нужно следить за исправностью катушки зажигания ВАЗ 2108 и своевременно ликвидировать ее неисправности. Установка катушек не только продлит срок эксплуатации автомобиля, но и поможет сэкономить топливо.

В бесконтактной системе зажигания автомобилей ВАЗ 2108, 2109, 21099 применяется несколько различных катушек зажигания как отечественных, так и иностранных производителей. Вот основные наиболее часто применяемые на этих автомобилях катушки зажигания.

Перечень катушек зажигания для ВАЗ 2108, 2109, 21099 с карбюраторным двигателем и бесконтактной системой зажигания

Маслонаполненные, с разомкнутым магнитопроводом

Данные для проверки при +25º

Сопротивление первичной обмотки – 0,43 Om (для 8352.12 – 0,42 Om)

Сопротивление вторичной обмотки – 4,7 kOm (для 8352.12 – 5,1 kOm)

Сопротивление изоляции не менее 50 МОm

Сухая, с замкнутым магнитопроводом

Данные для проверки при +25º

Сопротивление первичной обмотки – 0,43 Om

Сопротивление вторичной обмотки – 4,08 kOm

Сопротивление изоляции не менее 50 МOм

Примечания и дополнения

— Принцип действия катушки зажигания в бесконтактной системе зажигания таков:

Свои прерывистые импульсы датчик Холла подает на вывод «6» коммутатора, а тот в свою очередь подает импульс на первичную обмотку катушки зажигания (вывод «К»). В момент прерывания электрического тока (прорезь экрана проходит через зазор датчика Холла) магнитное поле в катушке зажигания резко сжимается и, пересекая витки обмотки, производит ЭДС порядка 22-25 кВ (ток высокого напряжения). Этот ток высокого напряжения через высоковольтные провода и свечи зажигания в виде искры поджигает топливную смесь в камерах сгорания.

Еще статьи по катушкам зажигания

На автомобилях Ваз 2109 могут быть установлены следующие модели катушек зажигания: 27.3705, 29.3705, 3112.3705. Основные параметры катушки зажигания: сопротивление первичной обмотки, сопротивление вторичной обмотки, сопротивление изоляции. Задача катушки — формирование импульса высокого напряжения (искры). Катушка состоит из двух обмоток — первичной и вторичной. Первичная обмотка намотана толстым проводом и содержит малое число витков. Вторичная обмотка намотана на стальной сердечник и содержит большое количество витков. Первичная обмотка намотана на вторичную и при протекании тока по первичной обмотке на вторичной по закону электромагнитной индукции наводится огромное напряжение (порядка 20 кВ).

Катушка зажигания Ваз 2109

Причины неисправности катушки зажигания — пробой на корпус и межвитковые короткие замыкания вследствие перегрева катушки. Выявляются эти причины измерением сопротивления катушки зажигания.

Рассмотрим все подробно и по порядку(перед проверкой отключите все провода от катушки зажигания, а еще лучше достаньте ее из машины):

1. Проверка сопротивления первичной обмотки. Мультиметром в режиме измерения сопротивления подключаемся к катушке согласно схемы.

Проверяем первичную обмотку

Прибор на исправной катушке покажет следующие сопротивления

27.3705 0,4…0,5 Ом
29.3705 0,45…0,55 Ом
3112.3705 0,39…0,47 Ом

2. Проверка сопротивления вторичной обмотки. Мультиметром в режиме измерения сопротивления подключаемся к катушке согласно схемы.

Проверяем вторичную обмотку

27.3705 4,5…5,5 кОм
29.3705 9,5…12,5 кОм
3112.3705 6,3…6,4 кОм

3. Проверка сопротивления изоляции центрального вывода. Мультиметром в режиме измерения сопротивления подключаемся к катушке согласно схемы.

Проверка сопротивления изоляции

Сопротивление должно быть более 50 МОм

4. Проверка сопротивления изоляции К клеммы. Мультиметром в режиме измерения сопротивления подключаемся к катушке согласно схемы.

Сопротивление должно быть более 50 МОм

5. Проверка сопротивления изоляции Б клеммы. Мультиметром в режиме измерения сопротивления подключаемся к катушке согласно схемы.

Катушка зажигания ВАЗ 2108: ремонт и установка

Катушка зажигания ВАЗ 2108 в системе электрооборудования автомобиля имеет очень важное значение. От того, насколько слаженной будет работа с другими компонентами, зависит стабильность работы всего двигателя, его быстрый запуск.

Особенно дискомфорт ощущают водители в холодное время года, когда остывшее авто невозможно завести. Поэтому тонкости строения и особенности ремонта катушки зажигания своего ВАЗ 2108 должен знать каждый автолюбитель.


Вернуться к оглавлению

Бесконтактное зажигание, особенности строения и работы

Вся система зажигания на ВАЗ 2108 включает несколько элементов. Каждый из них выполняет свою функцию. К таким элементам относят:

  • датчик-распределитель зажигания;
  • коммутатор;
  • катушку зажигания;
  • свечи;
  • замок зажигания;
  • провода высокого напряжения.

Датчик-распределитель еще называют датчиком Холла. Это вакуумный прибор, у которого есть центробежный регулятор опережения. Внутри него встроен маленький электронный датчик, с помощью которого регулируются импульсы. 4-искровая неэкранированная конструкция распределителя очень удобна в применении.

В датчике вмонтирована интегральная схема. Она способна превращать разницу потенциалов в импульсы напряжения полярности со знаком «-». Это происходит благодаря эффекту Холла: в пластинке полупроводника образуется поперечное электрическое поле. Им снабжается система зажигания, когда на нее воздействует магнитное поле.

Схема бесконтактной системы зажигания: 1 — бесконтактный датчик; 2 — датчик-распределитель зажигания; 3 — свечи зажигания; 4 — коммутатор; 5 — катушка зажигания; 6 — монтажный блок; 7 — реле зажигания; 8 — выключатель зажигания

Электронный коммутатор зажигания  способен перекрывать ток в начальной цепи катушки зажигания. На машинах ВАЗ 2108 применяют свечи А-17ДВ-10 или FE65R, которые производят в Словении. Встроенный механизм, который подавляет помехи, способен продлить срок их эксплуатации.

На кронштейне вала рулевого управления закреплен замок зажигания ВАЗ. Он находится под панелью управления и оснащен блокировкой повторного включения. В него встроена и противоугонная система. Для того чтобы проверить замок зажигания ВАЗ, достаточно постепенно включать и тестировать его в каждом режиме работы, отслеживая при этом неполадки.

Катушка зажигания ВАЗ 2108 герметичная и наполнена маслом. Она имеет разомкнутый магнитопровод. Вакуумный регулятор способен изменить показатели зажигания. Этот процесс напрямую зависит от нагрузки на двигатель. Когда она слишком большая, зажигание должно происходить позже, и наоборот, когда нагрузка маленькая, то раньше.

Работа диафрагмы вакуумного регулятора  зависит от разрежения, которое передается из зоны, находящейся над дроссельной заслонкой первой камеры карбюратора. Если заслонка немного приоткрыта, то диафрагма оттягивается и поворачивает опорную пластину, находящуюся на датчике по направлению вращения валика. При этом опережение напряжения увеличивается.

Дальнейшее открытие заслонки при увеличении нагрузки будет способствовать тому, что пружина, отжимая диафрагму в исходное положение, повернет опорную пластину датчика в направлении вращения валика. Так опережение зажигания начнет уменьшаться.


Вернуться к оглавлению

Ремонт и установка системы зажигания на ВАЗ

Проверку работы катушки можно выполнить, замерив сопротивление обеих обмоток при помощи мультиметра. Это универсальный прибор, который измеряет напряжение тока. Если владелец авто замечает хотя бы малейшие неисправности, то это предпосылка, чтобы осуществить сначала диагностику, а потом и устранение проблемы.

Чтобы предотвратить появление короткого замыкания и выставить зажигание на ВАЗ, необходимо аккуратно отсоединить минусовую клемму аккумуляторной батареи. Потом, используя ключ, нужно открутить 2 гайки крепления кронштейна. Только после этого катушку можно снимать. Закреплять ее на место так же просто, как и снимать.

Установка и регулировка зажигания ВАЗ и угла опережения предусматривает отсоединение вакуумного шланга от вакуум-корректора. Стробоскопом нужно проверить момент зажигания. Для этого необходимо присоединить к положительной клемме аккумулятора зажим со знаком «+», а к отрицательному заряду клеммы аккумулятора — зажим массы.

Перед этим нужно извлечь наконечник высоковольтного провода. На то место, где он располагался, необходимо вставить датчик стробоскопа. К нему же присоединяется и высоковольтный провод от первого цилиндра. Затем необходимо извлечь резиновую заглушку из люка картера сцепления. В нее нужно впустить мигающий поток света стробоскопа.

Делают эту операцию при запущенном двигателе. В мигающем свете можно увидеть метку. В идеале она должна находиться между вторым и третьим делениями шкалы. Если эти параметры отсутствуют, тогда нужно ее отрегулировать. Установка момента зажигания производится через послабление 3 гаек крепления распределителя зажигания. Увеличить угол опережения поможет корпус трамблера, который необходимо повернуть по направлению часовой стрелки.

Чтобы двигатель работал на полную силу и без перегрева, нужно следить за исправностью катушки зажигания ВАЗ 2108 и своевременно ликвидировать ее неисправности. Установка катушек не только продлит срок эксплуатации автомобиля, но и поможет сэкономить топливо.

Вся информация о системе зажигания на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

О самом главном!
Система зажигания в автомобилях семейства «Самара» создана бесконтактная, а состоит она из:

1. Распределителя зажигания, он же трамблер.

2. Из свечей зажигания.

3. Катушки зажигания.

4. А так же из коммутатора.

5. Выключателя зажигания.

6. И соответственно из проводов низкого и высокого напряжения.

7. Дополнительные материалы.

Распределитель зажигания, он же трамблер:

На фото изображен распределитель зажигания, он же трамблерНа фото изображен распределитель зажигания, он же трамблер

1. Для начала давайте разберем что же входит в основной состав распределителя. Во-первых в него входит датчик холла, а во-вторых центробежный и вакуумным регулятор опережения зажигания, и многое что другое.

2. Ранее на всех автомобилях которые оснащались двигателем 21081, распределитель зажигания устанавливался типа «40.3706-10», который имел совершенно другие характеристики вакуумного и центробежного регулятора опережения зажигания. А так же крышка такого распределителя помечалась красной меткой.

3. Распределитель зажигания нужен для того, что бы выполнять две основные функции:

  • Первую функцию которую он делает, так это он задаёт момент искрообразования, который осуществляется в зависимости от оборотов двигателя автомобиля.
  • Следующая его функция состоит в том, то что он в нужный момент даёт импульс высокого напряжения, проще говоря искру в цилиндры, в зависимости от порядка их работы.

Примечание!
Распределитель зажигания подаёт искру в цилиндр при помощи бегунка, который установлен в самом распределителе, и надет он там на валик распределителя!

Свечи зажигания:

Свеча зажигания устанавливающаяся на автомобили семейства «Самара»Свеча зажигания устанавливающаяся на автомобили семейства «Самара»

1. Для многих уже известно зачем присутствуют свечи зажигания в автомобиле, но все же давайте разберём по подробнее.

2. Свечи зажигания нужны каждому бензиновому автомобилю, а их работа заключается в том, что с их помощью частички топлива в цилиндрах своевременно сгорают, за счет того что свеча даёт в нужный момент искру, а от чего же поступает искра на эту свечу? Да всё от той же катушки зажигания, с чьей помощью двигатель у автомобиля и работает.

3. Свечи в автомобилях семейства «Самара», используются по типу «А17ДВР» а так же «А17ДВРМ», и «А17ДВРМ1». Есть и другие зарубежные аналоги, но это по сути самые распространённые свечи которые используются в этих автомобилях.

4. Иногда приходит момент когда свечи зажигания так скажем своё отживают, и поэтому их необходимо переодически в 30.000 км. заменять на новые. Если вам всё же придётся их заменить, то в таком случае для вас мы подготовили статью, в которой вы найдёте подробную инструкцию по их замене. (см. Замене свечей)

Катушка зажигания:

На фото катушка зажиганияНа фото катушка зажигания

1. Катушка как принято её называть в народе, выполняет функция преобразования тока низкого напряжения, в ток высокого напряжения, ниже всё это мы разберём подробно.

2. Сперва поймите раз и навсегда, то что катушка зажигания это по сути некий элемент, который работает за счет аккумуляторной батареи, и еще нескольких факторов. Принцип работы катушки заключается в следующем:

  • Сперва ток на катушку подаётся от аккумуляторной батареи.
  • После того как катушка приняла ток, она его преобразовывает в ток высокого напряжения, напряжение которого доходит порядка до 25.000 – 35.000 вольт.
  • Затем после преобразования тока высокого напряжения, она направляет этот ток к свечам зажигания, через высоковольтные провода.
  • А после того как свечи получили ток, далее они его уже используют для того, что бы выдать искру когда поршень будет подходить к верхней мертвой точке (ВМТ).

Коммутатор:

Автомобильный коммутаторАвтомобильный коммутатор

1. Он представляет из себя некий модуль небольших размеров, за счет которого осуществляется:

  • Стабилизация тока, то есть проще говоря коммутатор не даёт току упасть менее «6 Вольт», а так же он препятствует преобразованию тока свыше «18 Вольт». Благодаря этим действиям провода у бесконтактной системы зажигания подгорают гораздо реже.
  • А так же он создаёт импульсы тока в катушке зажигания.
  • Еще он защищает детали от перегрева и перегрузок, благодаря чему они прослужат более долгую жизнь.
  • И ко всему этому коммутатор обесточивает зажигание в автомобиле, в тот момент когда вы глушите двигателя автомобиля.

2. На автомобили семейства «Самара», устанавливаются коммутаторы типа «3620.3734», а так же «76.3734», еще подлежат установки коммутаторы типа «RT1903», и «PZE4022».

3. При выходе коммутатора из строя, он не подлежит ремонту. Если вы начали замечать то что коммутатор приходит в негодность, его рекомендуется заменять на новый.

4. Запрещается отсоединять колодку проводов которая подсоединена к коммутатор, при включенном зажигании у автомобиля, потому что это его может повредить, а так же возможно произойдет повреждение еще и других деталей системы зажигания.

Выключатель зажигания:

На фото показан выключатель зажиганияНа фото показан выключатель зажигания

1. Выключатель представляет из себя замок, который вы все уже видели в каждом автомобиле. Благодаря этому выключателю, вы можете включать и отключать приборы системы зажигания.

2. В состав выключателя входит индивидуально подобранным ключ, при помощи которого мы можем проворачивать этот выключатель. А в корпусе выключателя установлен неподвижный диск с клемами и контактами, а к этому диску подсоединены провода которые идут от катушки зажигания.

3. Когда ключ извлечен из замка, в последующим происходит размыкание всёх контактов. А когда ключ вставлен в личинку и после чего повернут, в таком случае происходит замыкание всех контактов, в связи с чем зажигание в автомобиле и включается.

4. В автомобилях семейства «Самара», используется выключатель зажигания по типу: «2108-3704005» и «KZ813», в состав которого входит противоугонное запорное устройство. При повороте ключа в таком выключателе напряжение подаётся сперва на дополнительное реле типа «113.3747-10», которое после чего подаёт напряжение на катушку зажигания и коммутатор.

Провода низкого и высокого напряжения:

Провода высокого напряжения:

Фотография проводов высокого напряженияФотография проводов высокого напряжения

1. Высоковольтные провода служат для передачи тока высокого напряжения, от самой катушки зажигания и на каждую свечу цилиндров.

2. В автомобилях семейства «Самара» установлены высоковольтные провода, с распределённым сопротивлением в 2550±270 Ом/м.

3. Ни в коем случае не пробуйте заводить автомобиль, с разорванной высоковольтной цепью напряжения, то есть проще говоря: Двигатель у автомобиля не нужно заводить при снятых проводах высокого напряжения, а так же при снятой крышки распределителя зажигания. Такие действия могут привести к выходу из строя элементов системы зажигания, а так же к пробою изоляции, поэтому будьте осторожны.

4. А так же не рекомендуется браться руками, как либо прикасаться к проводам высокого напряжения, когда двигатель у автомобиля будет находится в рабочем состоянии, потому что это может привести к электротравме.

Примечание!
При проверки высоковольтных проводов на наличие искры, рекомендуется отсоединять провода на заглушенном двигателе, а в случае заведения двигателя провода должны быть закреплены на расстоянии 5-10 мм, от массы автомобиля, а так же эти провода не должны находится у вас в руках, даже в том случае если их вы удерживаете при помощи инструмента!

Провода низкого напряжения:

Фотография установленных проводов низкого напряжения, на катушку зажиганияФотография установленных проводов низкого напряжения, на катушку зажигания

1. Каждый человек с такими проводами встречался в своей жизни, они чаще всего бывают небольшой толщины, и имеют очень гибкую форму, в отличие от проводов высокого напряжения.

2. А так же чаще всего провода низкого напряжения имею комбинированную расцветку, то есть они бывают как красные, так и синие, и имеют множество других цветов.

3. Яркий пример куда подсоединяются провода низкого напряжения, служит всё та же самая катушка зажигания, потому что если на неё внимательно посмотреть, то на боковой её части можно будет увидеть два провода один из которого «красного», а другой «синего» цвета. (см. фото выше)

Схема подключения катушки зажигания ваз 2109 карбюратор

Система зажигания ваз 2109 применяется в основном на карбюраторных автомобилях. Он бесконтактная, с датчиком-распределителем на основе эффекта Холла. На головке блока цилиндров установлен трамблер, и вращение хвостовика его вала приводится распредвалом.

Из чего состоит система зажигания ВАЗ 2109

Центробежный и вакуумный актанкорректор применяется для подстройки в трамблере угла опрежения зажигания. Коммутатор соединяется с системой зажигания ваз 2109, и коммутатор управляет генерацией искры катушкой зажигания на основе полученных сигналов. У маслонаполненной с разомкнутым магнитопроводом катушки зажигания типа 8352.12 есть три вывода: центральный высоковольтный, «К» и «Б». с плюсом АБ соединяется клемма «Б» посредством выключателя зажигания.

Через коммутатор на клемму «К» соединяются выводы первичной и вторичной обмотки катушки зажигания и еще минус АБ. Второй конец вторичной катушки и высоковольтный провод крепится к высоковольтному выводу.

На фото показана схема зажигания ВАЗ-2109

Бесконтактная система зажигания, схема:


1 — бесконтактный датчик; 2 — датчик-распределитель зажигания; 3 — свечи зажигания, 4 — коммутатор; 5 — катушка зажигания; 6 — монтажный блок; 7 — реле зажигания; 8 — выключатель зажигания

Электросхемы для багги

Для багги или квадроцикла электрическая схема должна быть простая и надежная, а для этого нужно сократить количество проводов. Кроме того стандартные схемы электрооборудования запутаны и не очевидны. Поэтому выкладываю схемы электрооборудования ВАЗ 2108 с разбивкой по системам, так оно проще для понимания и самостоятельной сборки.

Собственно чего долго рассуждать, вот схемы:

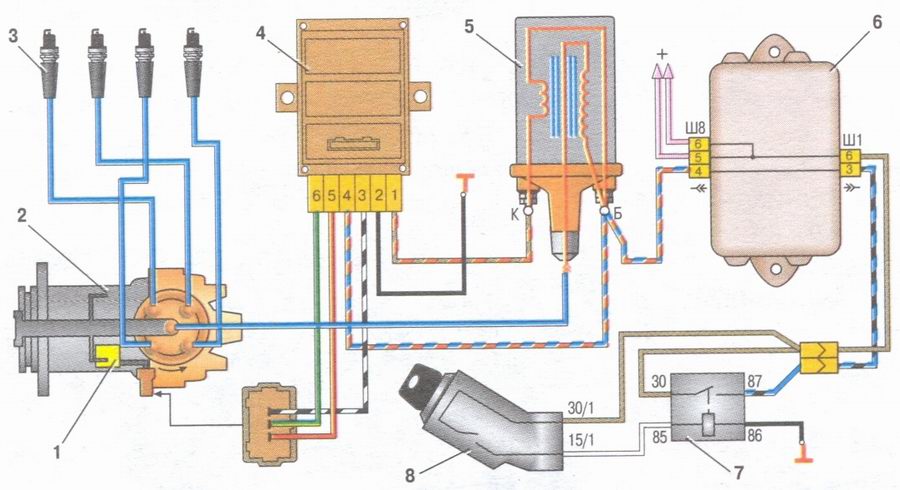

Рис. 1. Схема бесконтактной системы зажигания ваз 2108, ваз 2109, ваз 21099

1 — бесконтактный датчик; 2 — датчик-распределитель зажигания; 3 — свечи зажигания; 4 — коммутатор; 5 — катушка зажигания; 6 — монтажный блок; 7 — реле зажигания; 8 — выключатель зажигания

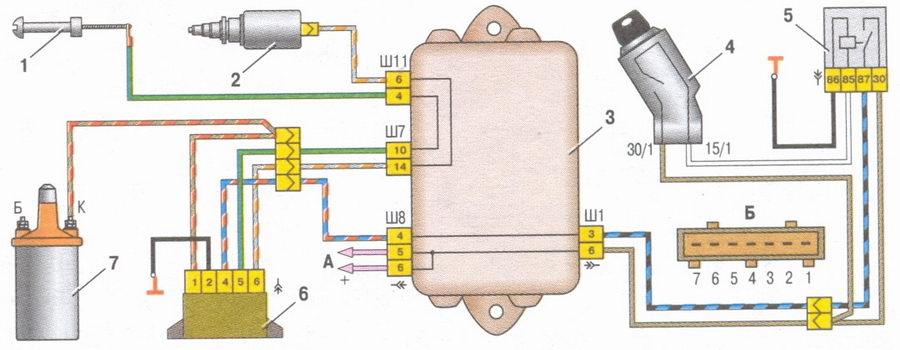

Рис. 2. Система управления электромагнитным клапаном карбюратора на автомобилях ваз 2108, ваз 2109, ваз 21099

А — к выводу «30» генератора; Б — нумерация штекеров в блоке управления; 1 — концевой выключатель карбюратора; 2 — электромагнитный клапан карбюратора; 3 — монтажный блок; 4 — выключатель зажигания; 5 — реле зажигания; 6 — блок управления; 7 — катушка зажигания

На деле, эту систему рекомендуется не ставить, а просто вывернуть клапан, откусить кончик иглы и закрутить на место, а то при выходе этой системы из стоя, машина будет глохнуть на холостом ходу.

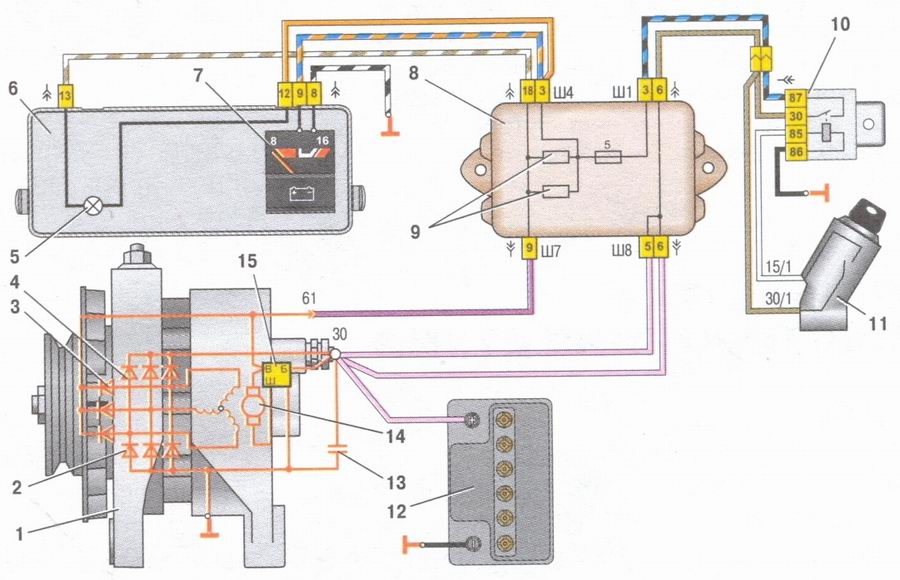

Рис. 3. Схема соединений генератора ваз 2108, ваз 2109, ваз 21099

1 — генератор; 2 — отрицательный вентиль; 3 — дополнительный диод; 4 — положительный вентиль; 5 — контрольная лампа зарядки аккумуляторной батареи; 6 — комбинация приборов; 7-вольтметр; 8 — монтажный блок; 9-дополнительные резисторы по 100 Ом, 2 Вт; 10 — реле зажигания; 11 — выключатель зажигания; 12 — аккумуляторная батарея; 13 — конденсатор; 14 — обмотка ротора; 15 — регулятор напряжения

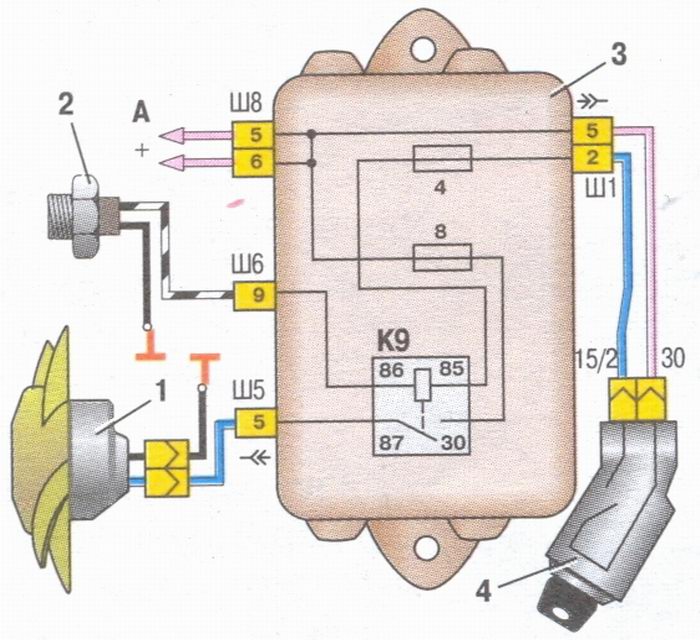

Рис. 4. Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях ваз 2108, ваз 2109, ваз 21099 с монтажным блоком типа 17.3722
А — к выводу «30» генератора; К9 — реле включения электродвигателя вентилятора; 1 — электродвигатель вентилятора; 2 — датчик включения электродвигателя; 3 — монтажный блок; 4 — выключатель зажигания

Заметим что данная схема, с реле. На более поздних моделях девяток, изменили конструкцию контактов датчика, и вентилятор включался напрямую. Эта схема приведена ниже.

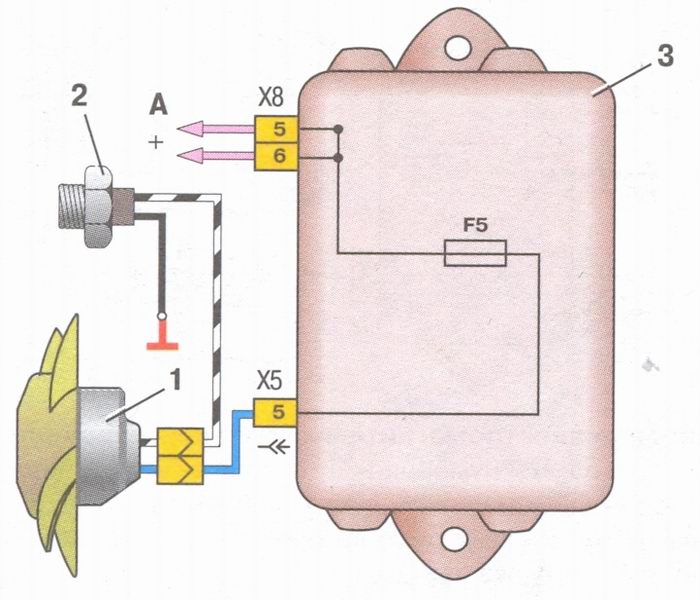

Рис. 5. Схема включения электродвигателя вентилятора системы охлаждения двигателя на автомобилях ваз 2108, ваз 2109, ваз 21099 с монтажным блоком типа 2114-3722010-60
А — к выводу «30» генератора; 1 — электродвигатель вентилятора; 2 — датчик 66.3710 включения электродвигателя; 3 — монтажный блок

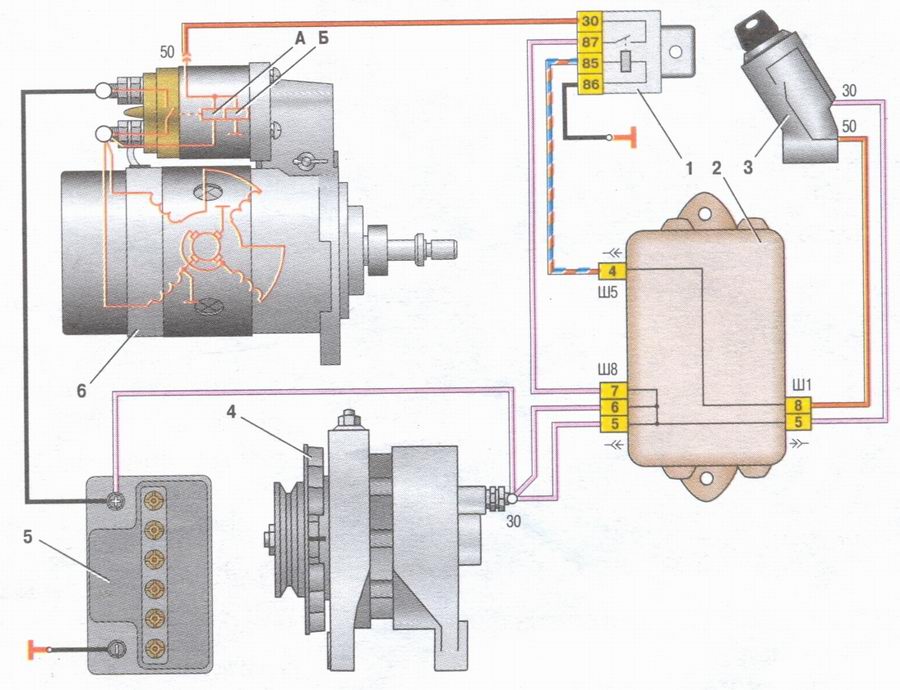

Рис. 6. Схема соединений стартера ваз 2108, ваз 2109, ваз 21099

А — втягивающая обмотка; Б — удерживающая обмотка; 1 — реле включения стартера; 2 — монтажный блок; 3 — выключатель зажигания; 4 — генератор; 5 — аккумуляторная батарея; 6 — стартер

Схему зажигания Ваз 2109 должен знать каждый его владелец. Не зная этой схему, Вы не сможете завести автомобиль в случае проблем с зажиганием. Тем более, что схем эта элементарно простая.
На Ваз 2109 установлена бесконтактная система зажигания. Состоит он из следующих узлов: коммутатор, катушка зажигания, трамблер, датчик Холла, высоковольтные провода и свечи. Задача системы зажигания — своевременная, циклическая подача искры в цилиндры двигателя.
Рассмотрим подробно как работает схема заж

Схема зажигания Ваз 2109

игания Ваз 2109: подача питания на систему зажигания осуществляется через реле. Пока ключ не будет в положении зажигания, реле не включится и не подаст питание на схему. Как только ключ повернут система зажигания запитывается. Питание +12В с аккумулятора подается на контакт Б катушки зажигания, 4-й контакт коммутатора. Датчик Холла запитывает сам коммутатор.
Обратите внимание, что реле зажигания питается через монтажный блок, и если будет плохой контакт в разъемах Ш1,Ш8 или по какой-то причине окиснет или сгорит дорожка, система зажигания не будет запитана и Ваз 2109 не будет заводиться.
Чтобы искра начала формироваться необходимо провернуть коленчатый вал двигателя. Вместе с ним провернется и распределительный вал и датчик Холла подаст импульс на коммутатор. Коммутатор в свою очередь соединит контакт К катушки зажигания с массой, в результате чего на центральном проводе появится искра. Когда бегунок трамблера соединит центральный провод и провод ведущий на конкретный цилиндр двигателя искра проскочит на свече, воспламеняя горючую смесь. Двигатель заведется.
Когда необходимо заглушить двигатель, водитель с помощью поворота ключа в замке зажигания выключает реле, которое в свою очередь разбирает питание системы. Коммутатор, катушка зажигани становятся обесточены и перестают работать.
Наиболее частые неисправности системы зажигания Ваз 2109:
1) Выход из строя коммутатора.
2) Выход из строя датчика Холла.
3) Плохой контакт бегунка в трамблере.
4) Отсутствие питания системы зажигания Ваз 2109.
На Главную.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
