как сделать лобовое стекло с обогревом своими руками

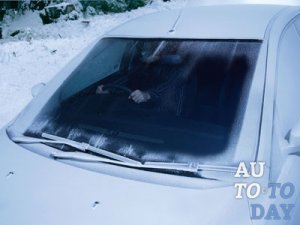

Как известно, запотевание и обледенение лобового стекла в значительной степени усложняет эксплуатацию автомобиля в зимний период. Более того, расход топлива заметно увеличивается по причине того, что сначала требуется прогреть двигатель, затем лобовое стекло, а уже после удается убрать снег и лед.
Конечно, можно установить системы автозапуска двигателя или Вебасто, чтобы мотор оставался теплым. Также некоторые водители предпочитают использовать химию типа «антилед» и т.п.
Однако, как показывает практика, если основной задачей является необходимость быстро нагреть только стекло, рядовому автолюбителю проще поставить обогрев ветрового стекла. Далее мы рассмотрим, как сделать лобовое с подогревом своими руками.
Читайте в этой статье
Лобовое стекло с подогревом: что нужно знать
Итак, подогрев стекла в случае с ветровым остеклением позволяет быстро подготовить машину к поездке зимой. Некоторые автомобили среднего и высокого класса уже имеют стекла с электроподогревом, в том числе и лобовое.Если же рассматривать стекло с подогревом, на пленке между слоями еще приклеены тончайшие нити нагревательного элемента. Нити такие тонкие, что не мешают водителю, так как их практически не возможно увидеть с расстояния около 30 см. На эти нити подается электрический ток, происходит нагрев и стекло быстро, равномерно и безопасно нагревается.
К сожалению, на подавляющем большинстве авто лобовое стекло отдельно не обогревается. В таком случае решение установить подогрев лобового стекла своими руками является вполне доступным и простым способом получить данную опцию в авто.
Фактически, есть комплекты, имеющие готовые нити, которые крепятся изнутри к стеклу на прозрачной липкой ленте. Основная задача — приклеить эти ленты к самому стеклу. Указанные нити накала изготовлены из материала с высоким сопротивлением и нагреваются от проходящего по ним тока. Единственный минус — нити толще, чем в случае со штатным лобовым стеклом с подогревом, то есть более заметны.
Ставят такой обогрев зачастую в нижней части ветрового стекла, чтобы сделать упор на обогрев зоны дворников лобового стекла. Еще есть вариант реализовать прогрев стекла по контуру, по всей площади или частично и т.д. Однако, важно помнить, что нити в зоне прямого обзора ухудшают видимость, вечером свет фар встречных авто может сильно бликовать.
По этой причине нижняя часть стекла и область, где лежат щетки дворников, а также прогрев по контуру будут наиболее правильными местами установки подогрева лобового. Главное, чтобы при установке подогрева не страдала обзорность.
- Идем далее. В продаже есть готовые наборы подогрева стекол. Они отличаются по площади обогрева, по комплектации и другим параметрам, однако, принцип действия один. Нити подогрева находятся в пленке — самоклейке, также есть выводы для подключения питания.
Единственное, улучшенные варианты могут иметь отдельный блок управления с таймером автоматического отключения питания по времени. Также в комплекте может идти кнопка обогрева лобового стекла и т.д.
Как установить подогрев лобового стекла
Установка подогрева лобового стекла является достаточно простой задачей. Стекло снимать не нужно. Основная задача — обезжирить поверхность стекла и затем аккуратно наклеить липкую ленту с нитями подогрева. Важно добиться того, чтобы лента не начинала отслаиваться. Еще нужно учитывать, что если часть нитей накала отслоилась от стекла, в этих местах возникает перегрев нитей и система частично или полностью выходит из строя.
Также при выполнении работ нельзя клеить нити на влажное, неочищенное или же холодное стекло. В этом случае приклеить ленту надежно не удастся, произойдет отслойка. В случае если комплект для установки подогрева стекла минимальный, тогда в «плюсовой» провод подогрева нужно дополнительно установить предохранитель в отдельном корпусе.
При установке нитей важно приклеить нити так, чтобы прогревать линию контакта рабочих кромок щеток стеклоочистителя с самим стеклом. Это позволит избежать отрыва примерзшей резинки и дефектов лезвия в том случае, если дворники будут включены случайно или слишком рано, то есть пока лед не растаял. Также может срабатывать и датчик дождя, при этом дворники еще не отогрелись.
Также при установке лент важно разметить, где будут подключаться к нитям провода питания. Это в значительной степени упрощает монтаж. Саму проводку на обогрев лобового стекла можно спрятать под накладками передних стоек (если они без Airbag и/или их можно снять без трудностей).
Еще добавим, что при выборе предохранителя для обогрева стекла можно поставить предохранитель 10 А. Если же подогрев мощный, тогда можно заменить такой предохранитель на аналог 15А.
Схему подключения питания нужно продумывать так, чтобы запитаться от штатной проводки. Обратите внимание, брать питание от прикуривателя не следует, так как подогрев может работать даже в том случае, если зажигание выключено. Оптимально делать так, чтобы подогрев работал только при включенном зажигании.
Еще нужно поставить выключатель (кнопку) подогрева лобового стекла. Такой выключатель желательно подбирать с износоустойчивой клавишей и контактами для мощных энергопотребителей, а также с надежным корпусом, который не будет плавиться. Для таких задач лучше выбирать подходящий выключатель автомобильный.
Параллельно можно использовать подключение подогрева лобового к подогреву заднего стекла, однако делать этого не рекомендуется по причине больших нагрузок. Лучше создать полностью отдельную схему.
Подключить лобовое стекло с подогревом лучше в области моторного отсека, выведя туда провода. При этом провод «+»также нужно заводить в салон, чтобы подключить кнопку обогрева лобового стекла. Такой подход позволит включать обогрев стекла только с кнопки из салона и только при включенном зажигании.
Замена лобового стекла на ветровое стекло с подогревом
Еще одним способом, который может быть выбран владельцем по тем или иным причинам (например, имеющееся стекло повреждено и подлежит замене), является установка лобового стекла с подогревом.
Важно понимать, что такое стекло, особенно оригинальное, будет стоить достаточно дорого. Зачастую, приходится выбирать из более доступных аналогов. В этом случае предельно важно выбрать качественное изделие, причем независимо от того, стекло с подогревом или не имеет его.
В норме хорошее лобовое стекло не искажает объекты по всей площади обзора, не бликует, оно прозрачное, отличается износоустойчивостью, полностью подходит для автомобиля, имеет фирменные маркировки производителя. Если же стекло идет еще и с подогревом, нити обогрева должны быть практически незаметными.
Саму замену лобового стекла лучше доверить опытным специалистом, которые аккуратно снимут старое стекло, затем правильно поставят новое, проклеят и просушат. В случае если ставится лобовое с подогревом, можно договориться, чтобы мастера вывели провода в удобном для подключения месте.
Полезные советы
Как видно, если нужен обогрев лобового стекла, купить монтажный комплект или заменить лобовое стекло на аналог с подогревом сегодня не составляет труда. При этом второй вариант потребует предельно ответственного подхода, так как всегда есть риск замены стекла без подогрева на стекло с подогревом худшего качества. Особенно это касается дешевых китайских стекол.
По этой причине опытные специалисты рекомендуют в комплексе отдельно устанавливать подогрев дворников, форсунок омывателя лобового стекла, а также самого стекла. Такое решение позволяет избежать необходимости менять само стекло, а также упрощает эксплуатацию ТС в холодное время года.
Установив нити накала на стекло, форсунки омывателя с подогревом, обогрев бачка стеклоочистителя и дворники с подогревом, можно очень быстро подготовить автомобиль к поездке даже в сложных погодных условиях.
Основная задача – грамотно провести проводку и правильно подключить все решения (защитить провода от обрыва, а также замыкания, поставить предохранители, реле, выключатели и т.п.).
Что в итоге
Как видно, наличие обогрева лобового стекла в значительной степени облегчает эксплуатацию автомобиля в зимний период. При этом возможность установить обогрев лобового стекла без замены самого стекла позволяет иметь данную опцию в любом автомобиле при такой необходимости.
Также можно дополнительно установить подогрев дворников лобового стекла и обогреваемые форсунки омывателя лобового стекла, что в комплексе позволяет быстро убирать снег и лед, а также поддерживать ветровое стекло в чистоте при низких температурах (особенно в сложных погодных условиях).
Читайте также
Как поставить подогрев лобового стекла своими руками: все способы
Дополнительный подогрев лобового стекла может значительно сократить время, необходимое для подготовки авто к поездке зимой, особенно в тёмное время суток, которое, сожалению, преобладает в северных широтах.
Многие современные машины комплектуются уже на конвейере стёклами с электроподогревом. Также такое стекло можно купить и заменить им обычное штатное. Но есть и другой вариант – установить подогрев лобового стекла своими руками прямо на месте, приклеив уже готовые нити обогрева, закрепленные на прозрачной липкой ленте.
Содержание статьи
Как работает подогрев лобового стекла
Работающий подогрев лобового стекла

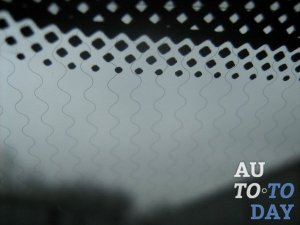

Нити накала, нагреваемые электрическим током, размещаются, как правило, внизу лобового стекла.
Принцип действия подогрева прост – на нити накала, нанесённые на стекло, подаётся нагревающий их электрический ток.
Изготовленные промышленным способом стёкла с подогревом имеют меж собой разницу лишь в выборе места прогрева – по контуру стекла, по его площади, частично или полностью покрывая её. Нити, прогреваемые электрическим током, нанесённые в зоне прямого обзора, могут отвлекать внимание, поэтому предпочтение, как правило, отдаётся контурному прогреву, имеющему более частое расположение нитей снизу стекла – там, где останавливаются отключенные щётки стеклоочистителей.
Имеющиеся в продаже наборы для оснащения стекла подогревом тоже исполняются в различных вариантах. Нити подогрева лобового стекла нанесены на самоклеящуюся плёнку и имеют выводы для подачи на них напряжения.
Более «продвинутые» разновидности подогрева имеют в комплекте блок управления со встроенным таймером, отключающим питание через заданный интервал времени.
Нити подогрева лобового стекла не должны быть видны и мешать обзору.
Сделать подогрев лобового стекла своими руками несложно, при этом совершенно необязательно снимать стекло.
Сделать подогрев лобового стекла своими руками несложно, при этом совершенно необязательно снимать стекло. Достаточно лишь тщательно обезжирить поверхность, на которую будет наклеиваться лента. «Прилепленный» наспех обогрев будет местами отслаиваться, что сделает его бесполезным. Вдобавок, плохой теплоотвод в местах, где нет контакта со стеклом, может привести к выходу из строя нитей накала.
Не клейте подогрев на холодное стекло, вообще – подобные работы лучше производить в тёплое время года, – надёжнее приклеится.
Сделать подогрев лобового стекла можно примерно так:
Лобовое стекло с подогревом
Если Вы купили только ленты с нитями нагрева, не забудьте «врезать» в положительный провод питания сменный предохранитель в корпусе.

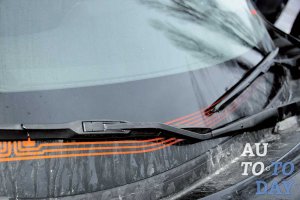

Как видите, нити подогрева лобового стекла расположены в зоне стоянки стеклоочистителей. Такое их расположение будет прогревать линии контакта рабочих кромок щёток со стеклом, что предотвратит отрывание резинки от основы, если Вы нечаянно заденете рычаг выключателя «дворников», пока авто не прогрето. Иногда и датчик дождя срабатывает некстати – когда «дворники» ещё не оттаяли – так бывает весной при «околонулевой» температуре воздуха.
Провести провода питания будет несложно, если заранее наметить точки их подключения к нитям, вернее, места расположения этих точек. Для того, чтобы лишние провода не оскорбляли Ваши эстетические чувства, спрячьте их под накладками передних стоек – последние легко снимаются.
Если Вы купили только ленты с нитями нагрева, не забудьте «врезать» в положительный провод питания сменный предохранитель в корпусе. Если нет информации о мощности нитей, поставьте для начала предохранитель на 10 ампер, при необходимости заменив его впоследствии 15-ти амперным.
Желательно также продумать схему подключения к штатной проводке – запитанный от прикуривателя подогрев на многих авто будет работать и при выключенном зажигании, что нежелательно – лучше подстраховаться и сделать возможной работу подогрева лишь тогда, когда зажигание включено.
Установка лобового стекла с подогревом
Установка лобового стекла с подогревом
Прежде всего, такое стекло надо купить. Оригинальные автостёкла для многих иномарок обычно стоят дорого, но есть более доступные отечественные и китайские аналоги. И вот здесь при покупке нужно быть внимательным, потому что некачественное стекло – с подогревом оно или без – может быть выполнено с такими дефектами, что Вы пожалеете о том, что затеяли замену штатного стекла.
Признаки хорошего лобового стекла:
Хороше лобовое стекло при любых обстоятельствах должно оставаться прозрычным.
- Оно должно оставаться прозрачным при пропускании прямых солнечных лучей – помутнение стекла говорит о плохой его проклейке.
- В зоне активного зрения (в 28-ми градусном секторе обозрения при взгляде в направлении движения) не должно быть искажений очертаний предметов.
- Нити обогрева не должны выделяться – у хороших стёкол они едва заметны.
- Косвенным признаком хорошего изделия служит отчётливое клеймо и тщательно выполненная упаковка, предотвращающая любые возможные повреждения при транспортировке.
Ленты подогрева лобового стекла
На работах по замене лобового стекла лучше не экономить и довериться специалистам.
Замену лобового стекла лучше производить в специализированном автосервисе – несмотря на кажущуюся простоту работы, вырезание старого стекла, нанесение праймера и герметика, а также соблюдение правил сушки могут сделать качественно далеко не все. Очень часто бывает так, что спустя несколько месяцев, а то и сразу после замены, стык стекла и кузова начинает протекать. Да и кузовные детали, нещадно ободранные струной, покрываются ржавчиной – особенно передняя кромка крыши.
Настоящий профессионал даже не будет нуждаться в уточнении – с подогревом стекло или нет. Кроме того, выведет провода от подогрева так, чтобы Вам не пришлось производить разборку «жабо» при подключении.
Как подключить лобовое стекло с подогревом
Подключение лобового стекла с подогревом
Выключатель подогрева лобового стекла лучше поставить автомобильный, с мощными контактами и усиленным корпусом.
Подключать лобовое стекло с подогревом лучше в моторном отсеке – именно туда выводятся провода, но «плюсовой» провод придётся выводить в салон – для подключения кнопки или клавиши. Выключатель используйте автомобильный, лучше всего такой, который имеет подходящее обозначение на корпусе – удобнее будет пользоваться, да и кнопки, предназначенные для включения энергоёмких приборов, имеют более мощные контакты и не расплавятся.
Подогрев «дворников» и форсунок омывателя лобового стекла своими руками
Подогрев дворников лобового стекла
Если не удалось купить форсунки именно для вашего авто, то всегда можно купить и поставить универсальные форсунки для омывателя.
В магазинах автозапчастей и аксессуаров можно приобрести форсунки (включая и веерные) омывателя лобового стекла с подогревом. Если в продаже именно для Вашего авто таких нет, то выпускаются так называемые универсальные форсунки. Сложности в их установке нет. Главное – аккуратно провести проводку, чтобы она не свисала, но и не оборвалась при открывании капота. Это касается и подключения подогрева щёток стеклоочистителя лобового стекла – провода питания не должны мешать работе механизма – «трапеции дворников».
К сожалению, даже форсунки с подогревом не могут предотвратить замерзание омывателя в морозы – на многих авто бачки расположены, что называется, «на улице» – вне моторного отсека. Поэтому некоторые умельцы оборудуют бачок подогревом, устанавливая на дне его электрический нагреватель, питающийся также от АКБ.
Нужен ли подогрев лобового стекла
Самодельный подогрев форсунки омывателя
Перед тем, как покупать подогрев лобового стекла, следует окончательно решить — а нужен ли он вам.
Вообще, перед тем, как приобретать подогрев лобового стекла или подобные «навороты», решите – нужны ли они Вам вообще. Зачастую чрезмерное увлечение подобными вещами либо снижает ресурс АКБ, либо – при небрежном их монтаже – к выгоранию проводки. Несомненно, такие устройства облегчают жизнь автолюбителя, но, к сожалению, не все имеют терпение всё грамотно сделать – провести проводку, защитить провода от обрыва или замыкания, подключить предохранитель, и т.п.
Как говорится – «семь раз отмерь»!
Обогрев лобового стекла — как он работает
Зима – время достаточно трудное для автомобилистов. Ночью температура может настолько опуститься, что утром невозможно будет открыть с ходу двери, а тем более, завести машину и уехать.
Но если же завести своего «железного коня» Вам удалось, то наверняка Вы ничего не увидите через лобовое стекло, так как оно попросту замерзло. Но автомобильные технологии на месте не стоят, благодаря чему некоторое время назад появились специальные приспособления для обогрева «лобовухи» Вашей машины. Конечно же, в некоторых моделях автомобилей есть «родной» обогрев лобового стекла, но такие случаи почти единичны. Сделать же свое лобовое стекло обогреваемым не так сложно, как может казаться.
Конструкция стекла с обогревом
Расположение этих нитей накаливания зависит от типа обогрева, которых всего два. В первом случае нити устанавливают так, чтобы прогревалась только зона автомобильных дворников. Остальная часть лобового стекла через некоторое время после начала движения оттает сама за счет тепла, подаваемого из салона.
Во втором случае нити расположены почти по всему периметру «лобовухи». При таком типе обогрева оттаивает почти все стекло, кроме зон, которые не мешают обзору. Эти незначительные морозные «следы» оттают через время благодаря теплому воздуху из салона.
После установки Вы, сидя за рулем, будете замечать эти нити, от чего возможен некий дискомфорт, но спустя время Вы будете их замечать только с улицы, так как с внешней стороны лобового стекла они достаточно приметны.
Плюсы и минусы лобовых стёкол с обогревом
Подобная конструкция имеет как плюсы, так и минусы. Учитывая все факты, Вы сами должны решить устанавливать подобную систему в своей машине, или Вам и так хорошо.
Достоинства:
Независимо от погоды, у Вас будет отличный обзор всего происходящего на дороге; Существенно сокращается по времени процедура подготовки машины к езде, то есть зимой не нужно чистить лобовое стекло от льда, а летом не нужно протирать его, если оно запотело.
Недостатки:
Нити дают отблеск, из-за чего водители встречного транспорта могут оказаться в небольшом замешательстве;
Стекло с нитями нагревания внутри выглядит немного странно, с учетом того, что подобная система еще не приобрела достаточно широкое распространение.
Установка системы обогрева
Если Вы хотите сделать обогреваемой только зону автомобильных дворников, то покупать новое лобовое стекло не нужно. В этом случае тепло будет идти от самих дворников, в которых стоит нагревательный элемент. Затраты при таком способе обогрева минимальны. Блок питания нагревательных элементов и блок, который отвечает за управление работой дворников, нужно присоединить к системе питания всей машины.
Дворники, в которые вмонтированы нагреватели, нужно поставить на место обычных. Проводку нужно протягивать через отверстия, которые уже имеются в кузове машины. Блок управления нужно закрепить внизу под паленью приборов, а блок питания желательно поместить под капотом. Обязательно нужно поставить предохранитель в электрическую цепь, дабы не произошло короткое замыкание.
Гораздо сложнее установить лобовое стекло с подогревом. Для этого нужно убрать старое стекло и остатки клея, на который оно было посажено. Вся эта процедура занимается достаточно много времени.
Перед установкой «теплого» стекла, в нем нужно найти выводы нагревательных элементов. Эти выводы находятся на кромках стекла. К этим выводам нужно припаивать провода, которые будут подавать ток к нагревательным элементам, за счет чего стекло и будет теплым.
Рекомендуют те места, где происходило спаивание, заливать расправленным составом из электрического пистолета, который можно найти в любом большом магазине строительных материалов. После окончания работ по проведению силовых проводов в моторный отсек, можно переходить к монтажу самого стекла.
Дальше работа будет связана электросетью машины и теми проводами, которые идут от нагревателей стекла. Один провод нужно подключить к батарее аккумулятора, обязательно используя предохранитель. Второй провод нужно бросить к блоку управления нагревом и к таймеру, который и будет устанавливать время нагревания стекла. Таймер нужно выставить на конкретное время, спустя которое он выключит систему нагрева. Время зависит от погодных условий, поэтому желательно устанавливать такой интервал, который будет оптимальным для конкретной погоды. Блок управления нагреванием стекла нужно установить внутри машины в салоне.
Иногда для эффективной роботы системы нагрева лобового стекла используют специальный преобразователь для силы тока и напряжения.
Итак, чтобы установить лобовое стекло с подогревом, нужно выполнить всю работу в два этапа: установить «теплое» стекло вместо обычного и провести работы с электричеством, то есть развести провода управления и питания. Если Вы несведущи во всех этих электрических тонкостях, то лучше доверить эту работу профессионалу, который точно ничего не испортит в Вашей машине.
Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.
Как работает электрообогрев лобового стекла?
Достоинства электрообогрева лобового стекла вполне очевидны, поэтому всё больше производителей начинают комплектовать свои автомобили этой системой. Если говорить о процентном соотношении, то уже не менее 12—15% современных моделей имеют штатную систему подогрева ветрового стекла. Отечественные производители тоже стремятся идти в ногу со временем, пример этому электрообогрев лобового стекла автомобилей Лада серии Гранта и выше. Сегодня единственным обладателем технологии производства атермальных стёкол в России является дочернее предприятие известного японского холдинга — «AGC Борский стекольный завод».
Принцип системы обогрева лобового стекла
Принцип работы электрообогрева лобовых стёкол довольно простой. Между слоями триплекса монтируются тонкие специальные металлические нити, к которым подключено питание. Основное отличие отечественных лобовых стёкол с электрообогревом от зарубежных аналогов состоит в том, что тонкие провода расположены по двум контурам. Один из них обеспечивает обогрев зоны водителя, а другой греет зону пассажира.
Электроподогрев лобового стекла по двухконтурной схеме характеризуется низким энергопотреблением, что позволяет успешно применять эти устройства на автомобилях отечественного производства, которые комплектуются маломощными генераторами. Плюс к этому, снижение потребления энергии выгодно в плане экономии топлива.
Работой системы управляет электронный блок (ЭБУ), который чаще всего называют «Реле обогрева ветрового стекла». Фактически в конструкцию ЭБУ включены 2 реле открытого типа и микропроцессор. В алгоритме работы двухконтурной системы подогрева ветрового стекла предусмотрено два режима эксплуатации: Север и Юг.
Как работает обогрев лобового стекла по схеме «Север»:
- Первое нажатие клавиши. При нажатии кнопки обогрева включается в работу левый контур (зона водителя) и обогрев заднего остекления. Если нет необходимости подогрева заднего стекла, можно отжать клавишу и отключить его. При этом подогрев водительской зоны будет продолжаться в течение 5 мин. Затем левый контур отключается и включается на 5 мин правый контур (пассажирская зона).
- Повторное нажатие клавиши. Если зона водителя оттаяла раньше 5 минут, можно повторно нажать кнопку обогрева и отключить левый контур. При этом включиться на 5 минут обогрев пассажирской зоны.
- Двойное нажатие клавиши. При двойном нажатии кнопки электрообогрева включается контур водительской зоны на 40 минут. Непрерывная работа левого контура позволяет эффективно устранять запотевание или обмерзание лобового стекла при низких температурах в условиях моросящего дождя, когда остекление покрывается тонкой коркой льда.
Для защиты аккумулятора от полной разрядки при неработающем генераторе предусмотрено отключение системы обогрева ветрового стекла. При падении уровня заряда АБ до определённого значения в случаях, когда генератор вышел из строя при включённом подогреве лобового стекла, микропроцессор автоматически отключит систему.
Как работает обоогрев лобового стекла по схеме «Юг»:
В условиях повышенной температуры, когда остекление постоянно запотевает, обогрев ветрового стекла, можно переключить на схему «Юг». В этом случае будут одновременно включаться оба контура. При этом мощность подогрева понижается на 2/3 и этого вполне достаточно для эффективной борьбы с запотеванием. Переключение системы со схемы «Север» на режим «Юг» и обратно производится в течение 15 минут.
Установка подогрева лобового стекла
Как показывает практика, можно установить на автомобиль систему обогрева ветрового стекла, даже если это не предусмотрено производителем. Сложного в этом ничего нет, требуется только купить лобовое стекло с обогревом в комплекте с реле и предохранителем.
Установка обогрева лобового стекла может производиться с подключением к штатной проводке обогрева заднего стекла, как это предусмотрено, например, на автомобиле Лада Калина или с включением по отдельной линии.
Штатная схема. Самый простой способ подключения питания подогрева ветрового стекла изложен в инструкции, которая идёт в комплекте с реле. По этой схеме питание и реле необходимо подключить через клавишу обогрева заднего стекла/зеркал к штатной проводке. Чтобы колодку реле обогрева соединить с проводкой стекла, необходимо срезать штатные разъёмы и заменить их темы, которые идут в комплекте. Однако проще и надёжнее будет, если провода скрутить, спаять и заизолировать.
Кабель, который идёт от реле обогрева через предохранитель (30 А) подключаем к разъёму №87 реле подогрева К4. Как правило, это жёлто-голубой или синий провод. Кабель, который идёт к клавише включения, соединяем с разъёмом зелёно-красного провода реле К10.
Кабель контрольной лампы генератора следует подключить к бело-коричневому проводу контакта №22 любой колодки панели приборов.
Контакт массы стекла, расположенный сверху, необходимо сначала удлинить, а затем соединить с усилителем крыши в районе плафона. Для этого просверливаем в усилителе отверстие так, чтобы не мешал плафон. Вставляем болт и фиксируем провод гайкой с широкой шайбой.
Установка подогрева лобового стекла по отдельной схеме
Чтобы не перегружать штатную проводку можно организовать питание подогрева ветрового стекла напрямую через отдельную клавишу. Для этого дополнительно потребуется купить штатную клавишу без фиксатора, реле (40—50 А) и провод.
Контакт массы обогрева ветрового стекла крепим на усилителе крыши в порядке, указанном в первом варианте подключения. Проводку от лобового стекла подключаем к разъёмам реле обогрева, которое идёт в комплекте. Затем провода от реле протаскиваем вдоль передних стоек.
Короткий левый провод просто просовываем вверх. Правый провод удобнее протаскивать, если сначала по стойке опустить любой кабель. Затем примотать к нему скотчем нужный провод и протянуть вверх. Кабель к правому контакту проще всего протянуть вместе со штатными жгутами. Из монтажного блока провод поднимаем за панелью приборов, далее за автомагнитолой по «бороде» за полку, расположенную ниже бардачка.
После этого понадобиться снять панель приборов. Сначала снимаем кожух, предварительно выкрутив два самореза. Затем откручиваем левый и правый болты крепления панели и снимаем её. Для этого смещаем панель влево и вытаскиваем правый край. После этого можно будет вытащить зелёный разъём подключения питания.
Силовой провод можно подключить напрямую к аккумулятору. Этот кабель лучше всего проложить вдоль штатной проводки, расположенной в левом крыле. Это удобнее делать, предварительно сняв колесо и подкрылок. Если не получается протянуть провод вдоль штатного жгута, рядом с фарой есть окна, через которые можно попасть в подкапотный отсек. Заизолированный гофрой провод, можно пропустить его через одно из этих отверстий. Из крыла кабель заводим в салон и подключаем к дополнительному реле, которое лучше всего закрепить болтом за монтажным блоком. Здесь также можно организовать контакт массы реле и контролёра. Кнопку включения обогрева устанавливаем слева клавиши «аварийки» вместо заглушки.
ТЭН для Жигулей: тест советских гаджетов для разморозки стекол
Ни одна машина уже не выпускается без такой элементарной опции, как обогрев заднего стекла. А лобовые стекла, умеющие размораживать себя самостоятельно, постепенно появляются в списке аксессуаров даже на самых недорогих автомобилях. Прогресс налицо, но когда-то давно обогрев стекол был роскошью, доступной не каждому, и автолюбители шли на разные хитрости, чтобы избавиться от ледяной корки снаружи окна и запотевания изнутри!
«Сапожники без сапог»
Парадокс, но в СССР, в одной из самых «зимних» стран мира, обогреву стекол автомобилей долгое время уделялось явно недостаточное внимание… В то время, как иностранные производители уже начинали экспериментировать с электообогревом лобового стекла, автомобили СССР не всегда оснащались обогревом заднего. Да и системы отопления Жигулей, Москвичей, ЗАЗов, ГАЗов и УАЗов проектировались явно не под отечественные морозы – подержанные японские машины, первые волны которых нахлынули в 80-х, приятно шокировали российских владельцев своими «ядерными» печками. Казалось бы, широты все же несколько более южные, а какова разница!
На автомобилях ВАЗ обогрев заднего стекла появился в 1976 году на модели 2106. А «сарай» получил эту функцию (плюс задний дворник) лишь на модели ВАЗ 2104 в 1984 году. Предшественник, универсал ВАЗ 2102, её не имел… На Москвичах – примерно та же история: 412-тый обогревом стекла не обладал; «теплые» стекла получил в 1976 году лишь его последователь – 2140. ГАЗовцы внедрили обогрев на 2410 в 1985 году – правда, в относительно прогрессивном для своего времени виде – с двумя положениями нагрева: сильным и слабым за счет последовательного и параллельного включения двух групп нитей нагрева.
При этом надо отметить, что, применительно к такого рода опциям в отечественных автомобилях, год – дело весьма условное. Мощностей Боровского стекольного завода, основного поставщика стекол, традиционно не хватало, чтобы обеспечить стеклами с нитями нагрева весь советский автопром, и много машин, где эта опция была давно освоена, на деле сходили с конвейера без нее даже в 90-х. Безукоризненное обеспечение комплектации выполнялось лишь по отношению к экспортным автомобилям…
Альтернатива «сделай сам»
«Заботливая» советская промышленность пыталась выручить автовладельцев, которых завод обделил электрообогреваемыми стеклами. Помимо банальных вентиляторов, эффект от которых проявлялся только после полного прогрева двигателя и салона, выпускалось и несколько разновидностей обогревателей стекол – как непосредственного нагрева, так и косвенного. И те, и другие, традиционно разысканные нами в виде «капсул времени», были, мягко говоря, далеки от совершенства…
На фото – обогреватель прямого нагрева в виде сетки нитей, наклеиваемых на стекло, и косвенного – в виде корпусного ТЭНа, крепящегося к стеклу на присосках.
Клеящийся на стекло нагреватель представлял собой сетку в девять нитей из алюминиевой фольги, соединенных параллельно. На нити был нанесен клей, а сами они объединены полиэтиленовой пленкой с одной стороны и бумажным защитным слоем – с другой. Отлеплялся защитный слой, сетка клеилась на обезжиренное стекло, после чего снималась полиэтиленовая пленка.
Честно говоря, понять, насколько был эффективен самостоятельно наклеиваемый обогрев заднего стекла – непросто… За долгое время лежания на полке в устройстве нарушился контакт, и сопротивление обогрева при измерении плавало. Определить его и подсчитать ток и мощность не удалось. Да и наклеить на пробу – тоже, ибо клеящий слой за более чем четверть века безнадежно высох…
В любом случае, стоит отметить, что исполнена конструкция достаточно кустарно и безграмотно (концы алюминиевых нитей очень слабо прижимались к склонным к ржавчине общим контактным планкам), а отсутствие на упаковке логотипа и названия завода намекает на мелкосерийное кооперативное происхождение. «Счастливчикам», которым в тогдашнюю эпоху тотального дефицита на все и вся удавалось приобрести сей девайс, позавидовать сложно…
Иная конструкция у нагревателя корпусного типа, произведенного Ленинградским электромеханическим заводом с трогательным названием «Равенство». Изделие солидное, выполнено аккуратно. Представляет собой металлическую перфорированную трубку треугольного сечения, внутри которой натянута нихромовая спираль мощностью 65 ватт.
Включался гаджет без реле – в салоне авто инструкция предписывала устанавливать небольшой блок с могучим многоамперным тумблером и индикаторным светодиодом внутри. Кондовый дизайн коммутатора не блещет изяществом, но салон Жигулей или Волги он бы явно не испортил…
Устройство лепилось на присосках к лобовому стеклу, благодаря чему через него продувался воздух от дефлекторов обдува стекла. Или к заднему стеклу – тогда циркуляция теплого воздуха осуществлялась естественным путем. Согласно инструкции, в пассивном режиме за 10-20 минут работы (время зависит от температуры на улице) на замерзшем стекле образуется оттаявшая полоса… 35х15 сантиметров.
В машине
Прости, прости меня, новенький Volkswagen Passat – но именно на тебе пришлось сфотографировать для понимания габаритов и масштабов эти допотопные вульгарные аксессуары совавтопрома… Понятно, что предлагать «примерить» ТАКОЕ машине со штатным электрообогревом как заднего, так и лобового стекла, плюс мощнейшей продуманной системой отопления салона – как предлагать костыли Усейну Болту! Но так уж вышло, что у меня на тест-драйве в тот день оказался именно Passat …
Итак, ретронагреватель, наклеиваемый на стекло. Высота его невелика, но ширины достаточно для стекла любой, в принципе, машины. Единственная проблема – клей, которым клеятся виниловые наклейки: он не слишком подходит для нагревательных полос. Либо они рано или поздно отклеятся от перегрева, либо сопротивление изначально рассчитано на слабый нагрев, который делает устройство малоэффективным…
Нагреватель спирального типа. Легко крепится, хорошо держится, несмотря на почтенный возраст. Как ни странно, не так уж сильно портит интерьер современного автомобиля, выглядя как некий вспомогательный технологичный элемент. Разве что кнопка включения избыточно брутальна…
Сегодня все эти аксессуары являются, к счастью, лишь воспоминаниями об ушедшей эпохе… Отдадим же дань уважения автовладельцам прежних лет – выходя из подъезда к машине, салон которой прогрет по команде со смартфона, сиденья и руль горячие, а лобовое стекло оттаяно электрообогревом, нам уже трудно в полной мере понять тогдашние проблемы и степень радости от их решения методами, выбирать которые порой не приходилось…
Обогрев лобового стекла своими руками
Редкий владелец «возрастной» иномарки, равно как и приверженец отечественного Автопрома, не знаком со специальным зимним инструментом (скребок и щетка), призванным облегчить очистку лобового стекла от наледи и снега. Оборудование автомобиля печкой, обеспечивающей высокоэффективный обдув, подогрев форсунок омывателя лобового стекла способно значительно упростить этот неприятный процесс, однако требует существенного расхода топлива и времени.
Но, как быстро отогреть лобовое стекло тогда, когда эффективность обогрева минимальна, а температура «за бортом» довольно низка? Современные производители автомобильных стекол предлагают новинку – обогреватель лобового стекла. В пользу применения данного устройства говорят следующие, довольно убедительные, факторы:
- уменьшения сроков обогрева автомобильного стекла;
- качественное удаление наледи и снега с поверхности стекла;
- минимизация риска повреждения поверхности автомобильного стекла (потертости, царапины) неизбежного при выполнении механической очистки посредством скребка.
Таким образом, вполне логичным является утверждение о том, что обогреватель лобового стекла – эффективное средство качественной подготовки к безопасному участию в дорожном движении.
Наклейка на нижнюю часть штатного лобового стекла нагревательного элемента позволяет частично решить проблему обледенения. Но включать этот элемент можно только в том случае, если температура в салоне автомобиля выше минус 15 градусов. В противном случае стекло треснет. Оптимальный выход – установка нагревательных элементов в нижней части стекла и тепловентилятора.
Желательно устанавливать тепловентилятор по центру передней панели, в этом случае он будет прогревать всю поверхность стекла. Для его крепления используют двухсторонний скотч подходящего размера, а провода убирают в пространство между передней панелью и стеклом. Если же вы решили подключить тепловентилятор к системе обогрева, то вам придется снимать переднюю панель. Чтобы тепловентилятор эффективно обогревал стекло необходимо подавать горячий воздух от него в трубу или шланг обдува стекла под углом 45 градусов. Благодаря этому вы сможете избежать потерь тепла из-за ухода части горячего воздуха через печку. Удобно использовать для этой цели 50-ти миллиметровый тройник 45 градусов из ПВХ, который применяют для подключения нескольких раковин к одному стояку канализации. Преимущество ПВХ в том, что после нагрева до температуры 100-120 градусов ему можно придать любую форму.
Снимите переднюю панель (о том, как это сделать, читайте в инструкции по ремонту и эксплуатации вашего автомобиля) и внимательно осмотрите трубы или шланги обдува стекла. Найдите место, куда сможете врезать тройник и убедитесь, что ни тройник, ни тепловентилятор не будет ничему мешать. Если диаметр воздуховодов меньше, чем тройника, придется нагревать его и аккуратно сжимать до необходимого размера. Продумайте, как соединить отвод тройника и выход тепловентилятора. Если форма корпуса вентилятора сильно отличается от круглой, придется сделать переходник из пластика, жести или ПВХ. Переходник, тепловентилятор и тройник соединяйте с помощью клея из термопистолета. Тройник и трубы или шланги соединяйте с помощью автомобильного силиконового герметика. В последнюю очередь занимайтесь установкой предохранителей, реле и кнопки включения. Если у блока сигнализации задействованы не все каналы, то вы управлять включением обогревателя дистанционно. Для этого обратитесь к автоэлектрику.
Установка нагревательного элемента на стекло
Снимите переднюю панель, чтобы открыть доступ к нижней части стекла. Очистите поверхность стекла от пыли и обезжирьте. Приклейте к стеклу одну или две полоски нагревательного элемента (зависит от их размера) напротив щеток дворников, следуя указаниям в инструкции по установке обогревателей. Подключите к контактам элементов провода, через которые будет поступать питание. Подключите реле, предохранитель и кнопку включения, после чего подключите всю схему к бортовой сети автомобиля. Если вы не знаете, откуда именно брать напряжение, обратитесь к автоэлектрику. Это обойдется во много раз дешевле, чем восстановление автомобиля после неумелого вмешательства.
Реле времени
Во время сильных морозов необходимо включать сначала тепловентилятор и только через 1-2 минуты нагреватели стекла.
Это позволит избежать появления трещин. Поэтому необходимо использовать реле времени, которое будет автоматически регулировать очередность включения нагревателей в зависимости от температуры в салоне. Большинство автосигнализаций с функцией автозапуска поддерживают подключение датчика температуры и установку дополнительной программы. Если вы не знаете, как сделать это, обратитесь к автоэлектрику. Если ваша сигнализация не поддерживает такой режим работы, обратитесь к автоэлектрику, чтобы он собрал и подключил реле времени. Компоненты для такого реле можно купить в любом магазине, продающем радиодетали.
Автомобильное стекло с обогревом
Главной, а точнее единственной, отличительной особенностью такого лобового стекла служит наличие специальных нитей накаливания, вмонтированных в его толщу. Уникальность данной разработки заключается в том, что сетка нитей накаливания практически незаметна с внутренней стороны стекла, то есть не мешает концентрации внимания водителя и не отражается на степени безопасности движения. Корректную работу данных нитей, являющихся, по сути, нагревательными элементами, обеспечивает и координирует специальный управляющий блок электромагнитных реле.
Современный рынок автомобильных принадлежностей и аксессуаров предлагает довольно широкий ассортимент не только готовых ветровых стекол с обогревом, но и универсальных комплектов, способных, например, обеспечить эффективный обогрев лобового стекла «Калина» или любого другого отечественного автомобиля. Основным условием, обуславливающий действенное функционирование данного оборудования является достаточный уровень работоспособности штатного аккумулятора, поскольку именно он служит единственным источником его (оборудования) питания. То есть, обогрев лобового стекла «Приора», имеющей «слабую» аккумуляторную батарею, не способную обеспечить дополнительную нагрузку, будет ненадежным.
Видео — Электрический подогрев ветрового стекла на Приоре и Гранте в Люксе
Конструкция обогревателя лобового стекла (встроенного)
В настоящее время производители предлагают автомобильные стекла с обогревом двух типов:
Изделия, зона прогрева которых расположена в зоне стеклоочистителей автомобиля.
Изделия, зона прогрева которых занимает практически всю площадь.
Предложения современных производителей довольно разнообразны и отличаются не только богатством вариантов комплектации, но и широким набором технических характеристик.
Конструкция системы, как правило, состоит из:
Двух реле электромеханического типа (способных выдерживать силу тока до 40 Ампер).
Нитей накаливания.
Управляющего микропроцессора.
Вся площадь лобового стекла, подвергающаяся обогреву, делится на две зоны, называемые контурами «А» (со стороны водителя) и «В» (со стороны пассажира).
В первую очередь обеспечивается нагрев контура «А», что позволяет по истечению 5-7 минут (при температуре наружного воздуха не ниже 150С) начать безопасное движение автомобиля. Затем аналогичным образом обогревается лобовое стекло в зоне контура «В». Переключение происходит без участия водителя (автоматически), что позволяет ему не отвлекаться от управления транспортным средством. Тем не менее, во многих моделях систем обогрева автомобильных стекол предусмотрена возможность принудительного переключения контуров, необходимость в применении которой, возникает тогда, когда нагрев контура «А» происходит быстрее 5-7 минут.
О преимуществах, обеспеченных применением данного типа обогревателя лобового стекла транспортных средств было сказано выше. Однако не лишено это устройство и некоторых недостатков:
При освещении фарами встречного автомобиля нити накаливания создают блики, ухудшающие обзорность дорожного полотна.
Необычный внешний облик стекла не всегда гармонирует с традиционными дизайнерскими решениями экстерьера автомобиля.
Как установить обогрев лобового стекла своими руками
Данный процесс не является технологически сложным и вполне может быть произведен автолюбителем самостоятельно. Инструкция по его выполнению выглядит следующим образом:
Демонтаж лобового стекла (старого) и удаление существующего клеевого состава (герметика).
Соединение электрических проводов, размещенных на кромках вновь устанавливаемого лобового стекла, с контактами автомобильной сети питания посредством пайки таким образом, чтобы:
— один из контактов нагревательных элементов соединяется с аккумуляторной батареей автомобиля;
— другой контакт нагревательных элементов соединяется с блоком управления процессом нагрева, оснащенным таймером, задающим время прогревания стекла в соответствии с температурой окружающего воздуха (при наличии).
Внимание! Ошибка соединения электрических контактов способна оказать негативное влияние на работоспособность системы электрообеспечения автомобиля.
Следует отметить, что лобовое стекло, оснащенное нагревательными элементами, не является единственно правильным ответом на вопрос: «Как отогреть лобовое стекло зимой?». Некоторые автомобилисты устанавливают на свои транспортные средства различные приспособления и устройства, получившие широкую, но не всегда достоверную рекламу производителя:
обогреватели салона различных типов, подключающие к прикуривателю;
системы, обеспечивающие подогрев жидкости в бачке омывателей;
скребки с подогревом и т.д.
Однако использование данных приспособлений отличается либо низкой эффективностью, либо неудобством применения.
Лобовое стекло с подогревом, его преимущества и недостатки :: SYL.ru
Подогрев заднего стекла есть во всех машинах, этим никого не удивишь. Лобовые стекла с подогревом до сих пор не получили такого широкого распространения, поскольку кроме преимуществ имеют и несколько недостатков. Хотя существует целый комплекс средств по борьбе с наледью, и подогрев переднего стекла — только одна из его составляющих.
Дополняют систему подогрев форсунок омывателя лобового стекла, утепление трубок подачи омывающей жидкости и нагреватель самого бачка. Даже стеклоочистители существуют со встроенным нагревательным элементом. Давайте рассмотрим выгоды и возможные неприятности от обладания такими помощниками.
Принцип действия
Лобовое стекло с подогревом нельзя было создать по тому же принципу, что и заднее. Поскольку ярко выраженные нити будут сильно мешать обзору. Из-за этого производство «теплых» передних стекол стоит намного дороже. Существует несколько видов реализации подогрева в лобовом. Самый распространенный — это встроенные внутрь стекла нагревательные нити. Они практически незаметны, особенно изнутри (после определенного привыкания). Такая конструкция очень эффективна, но практически неремонтопригодна. Если перегорит одна из нитей, то восстановить её невозможно. Отремонтировать можно только блок управления или разъемы подключения.
Второй способ реализован с помощью металлизированной прослойки между частями стекла триплекс. Она играет роль нагревательного элемента. Эта технология не боится образования сколов, в отличие от нитей из предыдущего варианта.
Третья разновидность — не совсем полноценный обогрев. Лобовое стекло с подогревом зоны дворников более распространено за счет своей простоты и невысокой стоимости. Реализуется по технологии обогрева заднего стекла. Специальные нагревательные дорожки расположены внизу, и кроме дворников способны подогреть нижнюю половину стекла. Очень помогает при обмерзании стеклоочистителей. Вам не придется оббивать лед на светофорах или отрывать дворники от стекла после стоянки.
Какие преимущества?
Обычно люди готовы платить больше за дополнительный комфорт. Причем такая опция доступна не только у премиальных автомобильных брендов, но и во многих комплектациях «Форд «Фокус». Подогрев лобового стекла с недавнего времени стал доступен даже для отечественных автомобилей.
Главным преимуществом таких стекол является возможность быстрого старта в зимнее время. Оттаивание лобового с подогревом происходит в несколько раз быстрее, чем силами штатной системы вентиляции. К тому же заодно решается вопрос запотевания в сырую погоду.
Лобовое стекло с подогревом намного дольше сохраняет свою прозрачность. Обычное стекло зимой постоянно подвергается очистке с помощью скребков. Это неизбежно приводит к появлению микроцарапин. Через несколько лет сетка царапин приводит к помутнению стекла.
Недостатки
Система подогрева ветрового стекла имеет ряд недостатков, из-за которых она и не получила широкого распространения. Основной — это стоимость производства. Любой вид подогрева приводит к удорожанию. Тут уже вам решать, готовы ли вы платить за лобовое стекло в 2-3 раза больше обычного. Правда, может, вам повезет, и никогда не придется его менять. В случае недостатка средств стекла с подогревом и без взаимозаменяемы. Хотя если на вашем автомобиле в базе было обычное стекло, то при установке подогреваемого возникнут дополнительные сложности с подключением электрической составляющей.
Немаловажный недостаток — это искаженные блики от фар встречных машин в ночное время, которые создает лобовое стекло с подогревом. «Форд», к примеру, наносит специальное покрытие, которое устраняет этот эффект.
Дополнительная нагрузка на электрическую систему машины не кардинально большая, но слабый аккумулятор в неподходящий момент она «убить» способна.
Что еще можно нагреть?
Подогрев форсунок омывателя лобового стекла — еще один вид зимних помощников. Привлекает такая опция своей доступностью и эффективностью. Стоят форсунки с нагревательными элементами недорого, установить их можно практически на любой автомобиль. Если не удастся найти подогреваемые форсунки, созданные именно для вашей модели, то можно воспользоваться универсальными или подобрать с другого автомобиля. Как бонус вы, возможно, получите еще и веерный распылитель вместо струйного, который гораздо эффективнее покрывает площадь стекла и экономно расходует жидкость омывателя. Проблема может возникнуть только с креплением, но в большинстве случаев это решаемо.
Система подогрева форсунок обычно снабжается термодатчиком, поэтому нагреватель включается только при минусовых температурах. Подогрев омывателя лобового стекла — менее эффективный и более трудновыполнимый способ. При схожем результате вам придется повозиться с подключением. К тому же нагревательный элемент необходим гораздо большего размера и мощности. Даже если в дополнение утеплить шланги омывающей жидкости, такая система без подогрева форсунок работает только до минус 10 градусов.
Зачем греть форсунки?
Теплая жидкость омывателя намного лучше очищает стекло от наледи или мокрого снега. Резина стеклоочистителя также становится более эластичной и не царапает стекло частичками льда. Не говоря уже об уверенности на зимней дороге, которая гораздо выше при хорошем обзоре.
Кроме комфорта подогрев форсунок полезен тем, что предотвращает возможные поломки системы омывателя. При замерзших форсунках есть вероятность выхода из строя электродвигателя омывателя. Из-за избыточного давления могут порваться или сорваться с мест соединения шланги подвода охлаждающей жидкости. А расположены они не всегда в доступном месте, поэтому вероятны сложности при ремонте.
Итог
Любые дополнительные опции комфорта приносят как блага, так и возможные заботы или растраты. Если вы купили автомобиль с уже установленными системами подогрева, то наслаждайтесь. Если планируете дооснастить ими свою машину, то взвесьте все за и против. Удачи на дорогах.
